Охлаждение майнинг ферм! Системы водяного охлаждения летом!
Неэффективное отведение тепла крайне негативно отражается как на сроке службы самих графических адаптеров, так и на вычислительной мощности. Это касается любых майнинговых ферм, включая риги собранные из асиков. Независимо от того, установлено оборудование на балконе дома или в отдельном помещении, требуется обеспечить соответствующую циркуляцию воздуха и теплоотведение. На сегодня одним из наиболее эффективных способов считается водяное охлаждение майнинг ферм, эксплуатируемых при максимальных нагрузках.
Стабильная работа оборудования для криптодобычи напрямую влияет на прибыльность и окупаемость майнинга. Она, в свою очередь, во многом зависит от эффективности системы охлаждения.
Охлаждение видеокарт и ферм для майнинга
Поскольку значение наличия и эффективности системы охлаждения майнинг ферм не подлежит сомнению и даже обсуждению, следует особое внимание уделить технической стороне данного вопроса. Наиболее актуален данный момент для ригов, размещаемых в квартирах. При расчете воздушного и жидкостного охлаждения требуется принимать во внимание нормативные температурные показатели.
Подавляющее большинство графических процессоров способно стабильно функционировать при температуре, находящейся в пределах 70 градусов. Как показывает практика, некоторые «оптимисты» допускают нагрев GPU до 1000С. Финалом подобных действий могут стать сбои в работе вплоть до выхода оборудования из строя.
Добиться оптимальных показателей температуры можно двумя способами, а именно:
- понижение энергопотребления оборудования;

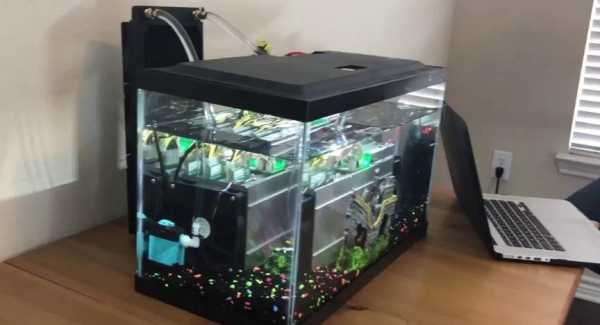

- максимальное повышение эффективности отведения тепла за счет дополнительного, в том числе, иммерсионного охлаждения.
Современные воздушные системы, как правило, состоят из трех основных, элементов:
- радиатор с максимальной площадью рабочей поверхности;
- вентилятор, обеспечивающий соответствующий обдув радиатор с целью качественного отведения тепла;
- Beckplate – специальная платина для монтажа, располагаемая на обратной стороне видеоускорителя.
С учетом экстремальных условий эксплуатации видеокарт, как основных частей любой фермы, многие майнеры отдают предпочтение водяным системам, включающих в себя:
- блок и резервуар для охлаждающей жидкости;
- водяной насос для циркуляции;
- мощный куллер;
- расширители, фитинги и трубки.

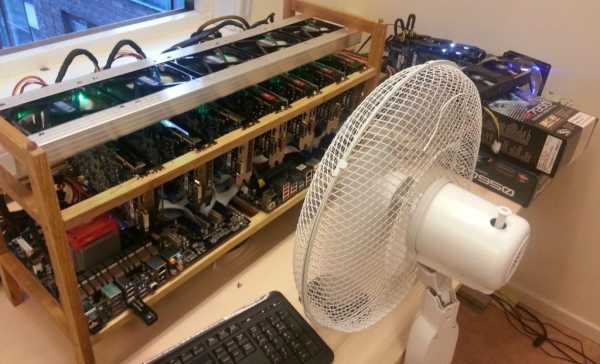

Главной проблемой охлаждения майнинговых ригов является близкое расположение видеокарт. В итоге тепло, отводимое от одного устройства нагревает соседнее. Нередко избавиться от подобного эффекта удается за счет установки соответствующего количества корпусных или же напольных вентиляторов. В ситуации с водяным охлаждением достаточно будет увеличить расстояние между блоками.
Охлаждение помещений с фермами
Тепло, выделяемое майнинговым оборудованием, нагревает воздух в помещении. Зимой за счет этого некоторые могут сэкономить на отоплении. Однако в подобных условиях страдает эффективность охлаждения. Даже если речь идее не о комнатах и балконах, а размещении оборудования в промышленных зданиях, требуется обеспечить нормальный климат в помещении.
Охлаждение майнинг ферм летом и зимой напрямую зависит от параметров воздуха. Можно выделить следующие способы охладить помещение:
- естественная вентиляция;
- установка вытяжных систем;
- монтаж приточно-вытяжной вентиляции;
- использование кондиционеров.
Обустройство дорогостоящих системы охлаждения помещения актуально при эксплуатации не менее пяти ригов и в ситуациях с майнингом на Asic при соответствующем количестве устройств. В остальных случаях можно обойтись естественной вентиляцией. Но в любом случае следует контролировать влажность воздуха.
Видео: Вентиляция майнинг фермы
cryptowikipedia.ru
Постройка альтернативной майнинг фермы – медные трубки и огромные вентиляторы
Всё началось просто. Я хотел создать такую майнинг ферму, чтобы вентиляторы были одновременно и тихими, и хорошо охлаждали.
Проект всё расширялся, и в конце концов я построил альтернативную майнинг ферму с использованием огромных вентиляторов и медных трубок – и большинство проводов пропускаются через медные трубки (конечно, вы можете использовать и обычный компьютер). Я покажу, что вы можете сделать, и что уже подготовлено для версии 2!
Окончательная версия 1
Взгляните на это видео, где показывается версия 1 в действии. Если вы хотите увидеть, как она была построена, то дочитайте до конца эту статью, и вы также узнаете, какие улучшения я планирую в будущем.
[youtube height=»HEIGHT» width=»WIDTH»]youtu.be/Sybn-MYuPdw[/youtube]
Идея
Когда я создавал свою первую майнинг ферму, она была сделана из простых L-образных уголков, болтов и стандартных кабельных соединений. Намного позже я добавил шесть стандартных 120-мм вентиляторов к задней стенке системы. Конечно, это стандартные и довольно-таки небольшие вентиляторы. Даже на этом этапе я заметил существенный эффект охлаждения при их использовании. Так что я решил, что чем больше, чем лучше!
Идея майнинг фермы
Не знаю почему, но я решил, что моя новая майнинг ферма должна быть максимально красивой, и конечно (!), я вспомнил о медных трубках. Одно цеплялось за другое, и я логичным образом решил, что если пропустить кабельные соединения через медные трубки, всё будет выглядеть очень аккуратно. Теперь пришло время составить план!
План
Прежде чем предпринять такой крупный проект, его нужно запланировать. Я запустил свой проверенный Autodesk Inventor и начал планировать. К счастью, у меня оказались практически все материалы, которые были в пакете GrabCAD или в основной библиотеке Autodesk. Поэтому осталось только всё продумать. Сначала я создал план на бумаге того, как будут идти проводные соединения, а также где они будут входить в рамку и выходить из неё. Мне также понадобилось создать 4-сторонний соединитель, так как не оказалось стандартных медных трубок такого размера.
Постройка майнинг фермы
Как и с любым другим проектом, всегда есть что-то, что вы пропускаете во время проектирования CAD. К счастью, план, который я создал, оказался гибким и готовый продукт стал выглядеть круто! Одно из основных отличий, которое вы сразу сможете заметить, в том, что первоначально я планировал использовать хромовые соединители, которые используются с дисплеями. Однако в конце концов я решил сделать всё более эффективным способом, используя стандартные соединения медных трубок.
Источник происхождения инструментов и материалов
Когда у вас есть план, осталось взять детали и собрать их все вместе. В то время, как это просто звучит, и найти исходные материалы относительно легко, для этого понадобится не более недели. Однако поверьте мне, собрать всё вместе не так-то и просто. Несколько позже кабельные соединения станут кошмаром.
Трубки и алюминиевые соединения
Медные трубки и коннекторы найти легко. Они имеют стандартные размеры и их можно найти в большинстве магазинов оборудования. К сожалению, с алюминиевыми деталями может быть сложнее. Хорошо, что у меня оказался друг с машиной CNC и мы сделали 8 угловых деталей на протяжении двух дней, используя созданный мною CAD файл. Я скоро загружу эти файлы на GrabCAD, но конечно, вы можете использовать 3D печать или даже дерево для их создания.
Вам также понадобится создать отверстия и слоты в ваших медных трубках для распределения входов и выходов проводов, крепёжные винты и крепление для графических карт. Вы можете это сделать, используя ступенчатое сверло, или заказав профессиональную обработку на станке, что обойдётся примерно в $100. В дополнение к этому нам понадобится немного стальной ваты для очистки трубок, резак для трубок и немного ленты ПВХ.

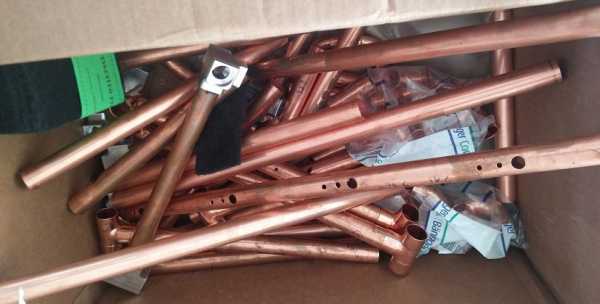

Медные трубки
Компьютерные детали & программное обеспечение
Теперь вам нужно собрать вместе все необходимые компьютерные части. Так как это ферма для майнинга, расскажу, как я принял именно такие решения о покупках комплектующих. При выборе операционной системы я остановился на ethOS, которая отлично подходит, если вы хотите майнить Эфириум, Monero или ZCash.
Компьютерные детали
Вентиляторы
Для охлаждения версии 1, Noctua любезно обеспечили меня восемью 140-мм вентиляторами и компьютерными кулерами. Мало того, что я чрезвычайно доволен из производительностью, они ещё и подходят к моей цветовой схеме просто отлично! Они также предоставили мне антивибрационное крепление, которое снизило шум от вентиляторов и прекратило передавать вибрацию на раму.

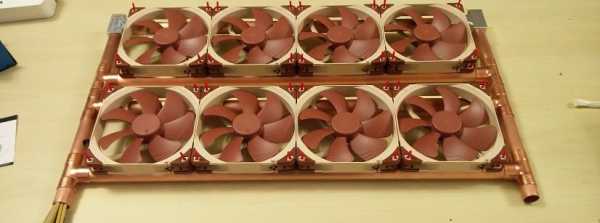

Вентиляторы Noctua
Для второй версии я собираюсь добавить водяное охлаждение производства Arctic.
Провода
Никакие из коннекторов (в том числе для вентиляторов), не могут пройти через медные трубки без отверстий, поэтому мне понадобилось создавать собственную схему расположения проводов. Для этого понадобится иметь оплётку, контакты, покрытие, и даже нагревание проводов для их соединения вместе. Я понял, что все детали выпускаются в разном исполнении, а лучший вариант не зависит от цены.
Что же касается инструментов, вам понадобятся зажигалка, кусачки для проводов, клещи для обжима соединений и паяльник.
Собирая всё вместе
Шаг 1: создание основы для майнинг фермы
Как только в вашем распоряжении появятся все материалы, а медные трубки будут обработаны, вы можете переходить к сборке. Самым простым способом станет начать со стороны дна, где крепятся блоки питания. Это будет относительно просто сделать. Иногда промежуток между медными трубками и соединителями будет немного свободным, так что используйте ПВХ или изоляционную летну для создания прочного соединения.
К сожалению, так как через майнинг ферму проходят провода, вы не в состоянии довести её вид до совершенства.

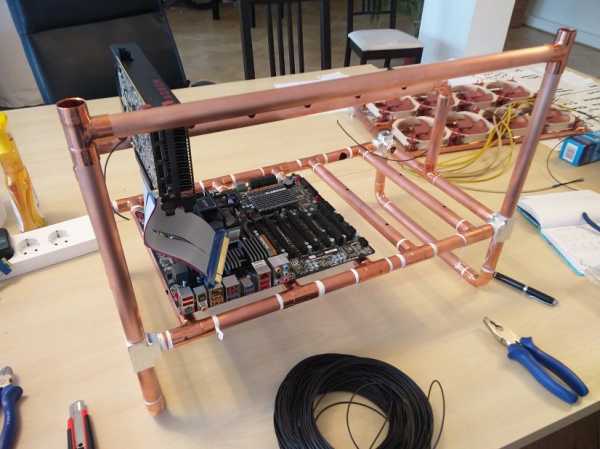

Шаг 2: собираем вместе блок питания, графические карты и материнскую плату
Когда основа была собрана, я проверил стабильность фиксации материнской платы. Для этого антивибрационное крепление Noctua прекрасно подошло. Их крепление вентиляторов также эффективно поглощало колебания, возникающие при работе блока питания. Также мне понравилось то, что эти детали были медного цвета.
Как только я собрал основу, пришло время переходить к креплению графических карт. Одним из факторов, который я не учёл при создании проекта в CAD, была длина расширительных кабелей PCI. То есть отсутствие их длины. Это значило, что я должен был сократить высоту и изменить расположение деталей. Моя удача, что это оказалось легко сделать и потребовало использования только резака трубок.
Однако в конце сборки для расположения вентиляторов мне понадобились дополнительные T-соединители и другие горизонтальные планки.
Шаг 3: собирая раму полностью
Следующий шаг является относительно простым, соберите внешнюю часть рамы и удостоверьтесь, что все детали расположены максимально симметрично.
Как только вы останетесь довольны результатом, расположите вентиляторы на задней стенке, как показано на предыдущем изображении. Здесь вы должны начать соединять провода, поскольку все провода к вентиляторам должны будут пройти через медные трубки. Когда вы делаете это, удостоверьтесь, что у вас есть система, чтобы пометить провода (например, цветом или номером),что даст вам уверенность в том, что провода соединены правильно и в системе не возникнет короткого замыкания.
Шаг 4: включение проводов к графическим картам
Это самый сложный шаг. Хотя в CAD я проверил, что 36 проводов могут достаточно легко пройти через медные трубки, я не учёл оплётку и сокращение диаметра на изгибах. Поэтому в медных трубках провода не имеют оплётки.
Первоначально я обрезал все провода до одной и той же длины и зачистил их концы. Затем я провёл их через медные трубки, пока они не достигли выхода. Затем я расположил блок питания и подключил провода. Если вы не маркировали свои провода, найдите для каждого маленький признак, который подскажет, что вы соединили контакты правильно.
Я также поместил в некоторых медных трубках кольцевые магниты для того, чтобы сократить электрические помехи.
Шаг 5: тестирование системы
Как только все провода нашли своё место, пришло время протестировать систему. Для этого тестирования я использовал свой старый ПК, чтобы не повредить дорогое оборудование, если что-либо пойдёт не так.
Я начал с вентиляторов. К сожалению, у меня возникли некоторые проблемы с коннекторами, которые ломались в трубках, что заставило меня разобрать целую секцию вентиляторов. В дальнейшем я буду просто соединять провода вместо использования соединительного кабеля.
Затем я протестировал каждый из проводов графической карты со старой видеокартой 7950. Удача, что всё сразу заработало.
Шаг 6: финальная сборка
Когда всё заработало, майнинг ферму можно собрать полностью. Это самая простая задача, когда все трубки и коннекторы уже наготове.
Шаг 7: ваша майнинг ферма построена
Как только я начал финальные испытания майнинг фермы, то добавил ко всем соединениям по крошечной капельке суперклея. При этом я предварительно удостоверился, что клей не будет попадать на провода и разъедать их. Кроме того, я оставил несколько основных соединений таким образом, чтобы для обслуживания системы их было легко разобрать.
Однако при желании вы можете построить целую майнинг ферму. Стыки легко ломаются, если к ним приложить небольшое количество тепла.
Готово; Посмотрите, какая красота.
Мало того, что достигнутый результат превосходно выглядит, использование вентиляторов Noctua позволило достигнуть прекрасного охлаждения и более низких рабочих температур.
Хотите больше новостей? Facebook. Быстрее всех? Telegram и Twitter. Подписывайтесь!
Читайте также другие наши обзоры биткоин девайсов:
Обзор: Ledger Nano S – аппаратный кошелёк для Биткоина
Обзор: Bitseed – полный узел Биткоина с одной кнопки
Обзор: Cryptosteel – безопасное хранилище для ваших биткоинов
coinspot.io
Серверная: охлаждение фермы майнинга криптовалют
Система кондиционирования фермы по майнингу криптовалют
Добыча (или майнинг) криптовалют — дело не только доходное, но и хлопотное. Мало того, что требуется найти место, получить достаточное количество электричества, так ещё и сотни видеокарт выделяют в форме тепла ровно столько энергии, сколько и потребляют.
Перегрев оборудования приводит как к снижению производительности, потере вычислительной способности по «добыче криптовалюты», так и к скорому выходу видеокарт из строя из-за работы на предельных параметрах!
Объект нестандартный. Размещение фермы — это ангар без утепления крыши и задней стенки. По обеим сторонам — смежные помещения, от которых притоки теплоты умеренные. В расчёт эти параметры были включены, оборудование подобрано с запасом по мощности, в т.ч. с учётом возможного расширения фермы под ещё одну загруженную стойку с видеокартами.
В качестве базы для создания системы охлаждения серверной были выбраны высоконапорные канальные кондиционеры по следующим причинам:
- высокая производительность: мало какой из типов кондиционера имеет в своей линейке модель с производительностью в 50 кВт. на один внутренний блок
- улучшенный воздухообмен: адресная подача охлаждённого воздуха
- простота дальнейшего обслуживания и высокая надёжность
Ниже представлены фотографии с процессом монтажа с данного объекта:
Монтаж системы канального кондиционирования на ферме криптовалют
Да, эстетика объекта немного страдает: нет металлических лотков под скрытую укладку фреоновых трасс, все коммуникации хоть и проложены достаточно аккуратно — всё равно на виду. Но параметры монтажа определяются в том числе и бюджетом, выделяемым заказчиком, который был определён прагматично, исходя из назначения системы: надёжно, дёшево и сердито обеспечить круглогодичное охлаждение стоек для майнинга криптовалют. Что и было сделано.
