Molex 6 pin как подключить
Посмотрев, что в ближайшем магазине переходник питания к видеокарте стоит больше 100 руб, в то время как разветвитель Molex 4 pin Male ( фото) на 2x 4 pin Female (at the power supply cable) ( фото) – 50 руб, решил пойти наперекор рыночной конъюнктуре и сделать его из подручных средств. Тем более, что 20-пиновые вилки, из которых можно сделать 6-пиновую, существуют в старых ATX-блоках питания, которые уже не годятся для работы с современными компьютерами.
Различие в конструкции разъёмов 6 pin и 20 pin, если присмотреться, заключается в том, что по-иному располагаются штырьки с фасками и без них (фото и рисунок). Имеется сочетание 2 фасок в одном среднем вертикальном ряду.
Ответную часть переходника (4 pin Molex Male) можно найти в питании для каких-нибудь вентиляторов или в том же разветвителе 1х2. Провода припаиваются и изолируются к нужным проводам контактов или обжимаются металлом вынутого из разъёма контакта. Можно напрямую подсоединить разъём 6 pin к блоку питания, если не предполагается делать переходник.
Отпилить 6 штырьков от 20-штырькового разъёма удобно ножовкой по металлу или с помощью того же строительного ножа. Так, чтобы на нужном нам отрезке сохранилась пластмассовая стенка. При этом не жалеем отверстия 4-й с краю пары штырьков, хотя можно отпилить так, чтобы не повредить расположенные там провода.
После отпиливания и срезания фаски разъём уже готов к работе, останется только припаять нужные провода к 4-пиновому разъёму Molex Male к земле и к 12 вольтам (жёлтому проводу). Но можно сделать его красивее, переставив провода одного цвета к одинаковым номиналам контактов (фото) (3 дальних от платы – к GND, 3 ближних к +12V). Вынуть контакт с проводом из гнезда поможет тонкая гибкая иголка. Загнём конец иголки небольшой «клюшкой», чтобы, повернув её вокруг своей оси, нажать на выступающий клин контакта и подогнуть его вовнутрь. Таких клиньев на контакте два с противоположных сторон, поэтому операцию по вдавливанию клиньев надо провести дважды.
. и внимательно проверяем правильность установки в нужные нам места. Если мы ошибёмся c подключением, в лучшем случае нас ждёт срабатывание защиты блока питания по короткому замыканию, а в худшем, при перепутывании полярности – выход из строя видеокарты. Итак, чёрные провода размещаем на контактах земли (GND), а другого цвета (лучше жёлтого (12 В), но больше ведь красных проводов, от 5 вольт) – на контактах 12 вольт.
Чёрные провода подключаем к средним контактам разъёма 4 pin Molex, а 3 остальных – к жёлтым проводам источника 12 вольт. Надо ли ставить 2 разъёма Molex? Полезно, если видеокарта будет очень много потреблять. А вообще, выходы 12 вольт часто объединены в блоке питания, поэтому питание видеокарты от одного источника не будет отличаться от питания от 2 источников тока. Перед пайкой или сборкой полезно убедиться, что устанавливаем контакты в правильные гнёзда.
Переходник собран, провода и разъёмы питания от старого блока питания помогли новому системному блоку выполнять свои функции. Стоимость исходных материалов не превысит 100 руб, даже если взят «на слом» рабочий маломощный блок от компьютеров с Pentium II. Времени займёт от получаса до часа, в зависимости от сноровки и подготовленности рабочего места.
Кстати, это не изобретение сегодняшнего дня. В сети уже можно найти инструкцию с идеей использования именно этой части 20-пинового разъёма (на англ.).
Обсуждение и замечания производятся здесь.
Прошу о помощи у опытных людей. Приобрел карточку на 2 разъема 6-пин и БП, но столкнулся с проблемой что не хватает 2го 6-пин штекера для питания, на картинке свободные штекера выведены вниз.Как лучше подключить видеокарту?Хватит ли питания если поставить 1molex-6pin
Я склонялся к варианту поставить на свободный молекс переходник на sata, а потом переходником с 3sata на 6-pin запитать, но опыта в сборке нету не уверен что у меня там все будет работать, или того хуже сгорит, да и переходник 3sata-6pin сложно найти.
Ремонт компьютеров в Гагарин, установка Windows в Гагарин, ремонт ноутбуков, удаление вирусов, видеонаблюдение, локальные сети, монтаж, настройка, обслуживание
Посчастливилось мне приобрести видеокарту Nv >
Следующей и главной проблемой стало присутствие двух 8 pin разъёмов на видеокарте и их отсутствие на блоке питания. Блок у меня 700 Вт но выходит у него 2*6 pin.
Сначала обратимся к теории, что же это за 8-pin разъем? По сути это тот же 6-pin разъем только с добавлением двух дополнительных контактов “земли”. Это нужно, чтобы дать дополнительную мощность на видеокарту по шине 12V, что в свою очередь необходимо для мощных видеоадаптеров, а также для разгона и использования штатных технологий, таких как AMD OverDrive.
Почитав “умные” форумы, пришел к выводу, что, в принципе, использование дополнительных контактов не является обязательным, хотя и желательным.
При попытке запуска системы, видеоадаптер выдал ошибку о нехватке мощности, и отказал в запуске ПК. Стало ясно, что необходимо подключить восьми контактный разъем. В принципе, существуют переходники с 6 на 8 контактов, но во-первых они стоят денег, а во-вторых нужно ждать, пока их привезут, а поставить новую видюху “горело” прямо сейчас))).
Изучив предлагаемый переходник стало ясно, что два дополнительных контакта просто дублируются от имеющихся.
Также необходимо было заполучить коннектор для подключения в видеокарту. Для этой цели отлично подошел имеющийся восьми контактный переходник для питания процессора. Я просто отпилил нужные части, которые подходят в видеокарту.
Теперь нужно было подключить разъем к блоку питания. Можно было бы подсоединиться к 6 pin разъемам, но я не стал их трогать, а срезал один не используемый разъем питания SATA и взял оттуда два провода “земли”, а остальные заизолировал. И вот что получилось:
В итоге полная работоспособность без дополнительных затрат.
Райзеры для видеокарт
Райзер (Riser) – это переходник для подключения видеокарты в разъём PCI-e на материнской плате.
Райзеры могут различаться, по цвету исполнения текстолита, по версии указанной на райзере и по способу подключения (6pin, Molex, SATA).
На практике райзера с текстолитом разного цвета могут быть полностью идентичны в техническом плане.
Для нас самое важное это подключение питания к райзерам.
Сравнительная таблица райзеров
Примеры райзеров с текстолитом другого цвета и MOLEX подключением
Видеокарте для питания необходимы линии 12V и 3.3V от райзеров, 12V поставляется напрямую.
Различия же, между обычными райзерами и 6pin райзерами в том, как они получают 3.3V через преобразователи.
- Для “обычных” 3.3V преобразовывают/получают из 5V.
- Для “6pin” 3.3V преобразовывают/получают из 12V.
В рамках одной фермы мы можем использовать несколько разных райзеров исходя из количества доступных разъемов и кабелей у блока питания.
Как правило, 6 пиновые райзера отлично заходят если у вас серверный блок питания, так как на них распаивают 6 пиновое подключение и можно все подключать напрямую. С обычными блоками питания придется подбирать переходники и разветвители.
Важно! Подключение напрямую необходимо, так как поставляемые в комплекте с райзерами переходники “могут быть” плохого качества и могут не соответствовать заявленным AWG18.
Кабели поставляемые в комплекте с райзерами
SATA — Molex
SATA — 6pin
Итак, считаем, для SATA максимальное напряжение по линии 12V считается 1.5A, имеем 3 линии, итого 3*1.5A = 4.5A*12V = 54 ватта, как максимальное потребление для SATA. Мы же должны считать по 1A, 3*1A = 3A*12V = 36 ватт, нормальное потребление SATA для использования 24/7.
Фактическое напряжение с райзера может варьироваться от модели видеокарты, разгона, даунвольтинга и прочих параметров.
Важно! В этом случае, для некоторых видеокарт прямое подключение SATA к райзеру SATA может быть приемлемым, если райзер “потребляет” не более 35-40 ватт.
Если же из-за модели видеокарты райзера потребляют больше, то использовать SATA подключение необходимо с осторожностью, пониманием дела и на свой страх и риск.
Кабели и переходники
Переходники можно разделить на 3 категории, от CPU, PCI-e, Molex. В тех или иных случай можно пользоваться разными переходниками для подключения райзеров или переферии.
К примеру многие блоки питания с высокой мощностью комплектуются двумя CPU разъёмами, это можно использовать, так как в противном случае один из разъёмов будет простаивать.
Переходники CPU to PCI-e
Переходник CPU на 1x6pin PCI-e
Переходник CPU на 6+8pin PCI-e
Переходники PCI-e на PCI-e
Переходник PCI-e на 6+6pin PCI-e
Переходник PCI-e на 6+8pin PCI-e
Переходники Molex to Molex
Переходник Molex на 2xMolex
Переходник Molex на 6pin PCI-e
Стоит помнить о следующих расчетах:
CPU разъем и кабель имеет 4 линии 12v, PCI-e разъем имеет 3 линии 12v, 6pin разъем на блоке питания может иметь от 2 до 3 линий 12v. Стараемся не подавать больше 5A на каждую линию и максимально 6A.
Рекомендуемые расчеты за пределы которых не стоит выходить:
- Для CPU разъема: 4*5A = 20A*12V = 240 ватт – нагрузка на разъем.
- Для PCI-e разъема: 3*5A = 15A*12V = 180 ватт – нагрузка на разъем.
- Для 6pin разъема: 2*5A = 10A*12V = 120 ватт – нагрузка на разъем.
- Для Molex разъема: 8A*12V = 96 ватт – нагрузка на разъем.
Имея ваттметр, мы можем рассчитать потребление видеокарты, допустим из розетки видеокарта потребляет 120/130 ватт, отнимаем от этой цифры эффективность блока 15%, получаем 102/110 ватт фактическое потребление видеокарты на разъем. Этот пример для наглядности показывает, что на один 8pin PCI-e разъем нельзя устанавливать две видеокарты через переходник! Или для Molex разъема нежелательно через переходник подключать больше одного райзера.
Безопасность электросети
Если у вас одна ферма, то в принципе беспокоится не нужно, из бытовой розетки можно потреблять не более 16A * 220 = 3. 5кВт. Трудность, с которой можно столкнуться, в том, что все розетки в комнате могут идти от одной линии в автомате распределительного щитка. Также необходимо проверить сам автомат в распределительном щитке на кол-во Ампер, так как его может выбивать от перегрузки. Для безопасного использования нескольких ферм рекомендую провести отдельную линию с автоматом >40A от основного щита в квартире к отдельному боксу в помещение, в этом боксе уже установить по автомату 16A и отдельной линии от основной для каждой фермы. Обязательно купите хорошие розетки для ферм.
Также не стоит забывать, что в домах со старой проводкой подключать более 1,5 кВт мощности к существующим розеткам не желательно.
Важно! Обратитесь к хорошему электрику, который проконсультирует по всем вопросам и сможет провести отдельную линию для ферм.
Как установить видеокарту
Как установить видеокарту в компьютер? Мой приятель купил новую видеокарту и хочет, чтобы установку видеокарты в системный блок произвёл я. Он даже не думает, что я этого ни разу в жизни не делал. Я постоянно помогаю всем друзьям с компьютером, могу самостоятельно установить операционную систему и бесплатный антивирус, найти драйвера или какую-либо нужную программу, ваши статьи почти все читаю, но видеокарту ни разу в жизни не устанавливал. На компьютерных форумах в интернете меня все отговаривают, мол если ни разу этого не делал, доверься профессионалам. Но ведь те же самые профессионалы когда-то это делали первый раз в жизни и всё у них получилось. Alex Marshall.
Как установить видеокарту
Здравствуйте друзья! Установить видеокартуна компьютер самостоятельно нетрудно, но знайте, что сделать это можно совершенно бесплатно в том компьютерном магазине, где вы купили видеокарту. Произведёт установку профессионал, занимающийся такой работой постоянно и прекрасно разбирающийся во всех тонкостях этого дела. Профессионал, который делал это уже тысячу раз правильно, но возможно, когда-то первый раз в жизни, сделал это неправильно!Вообще друзья, я давно подметил, что если к какому-то делу подготовиться основательно, то риск совершить ошибку относительно невелик. Допустим, вы прочитаете мою статью или какой-нибудь другой мануал по установке видеокарты и прекрасно установите свою видеокарту. Риск ошибки возрастает при втором и третьем разе. После того, как в первый раз у вас всё получилось, Вы успокоитесь, посчитаете себя почти что мастером, расслабитесь и ошибётесь, под ошибкой я подразумеваю например то, что вы забудете закрепить видеокарту, или подсоединить дополнительное питание видеокарты, а может быть сломаете защёлку фиксатора разъёма PCI Express. Так что давайте сконцентрируемся, всё прочитаем и запомним.
Если вы захотели произвести установку видеокарты самостоятельно, я предлагаю Вам проделать эту операцию вместе. При работе нужно соблюдать определённые меры предосторожности, так как в вашем компьютере находятся чувствительные к статическому электричеству компоненты.
1. Перед тем как выключить компьютер и приступить к демонтажу старой видеокарты и установке новой, удалите драйвера старой видеокарты из операционной системы.2. Работайте на выключенном компьютере, отсоедините шнур питания компьютера из розетки.
3. В первую очередь нужно снять с себя статическое электричество, коснитесь руками до неокрашенной части вашего системного блока.
4. Обстоятельно изучите на материнской плате все детали, что находятся около разъёма видеокарты, например другие разъёмы, конденсаторы, микросхемы и так далее, ничего не заденьте при установке. Старайтесь по возможности не касаться никаких лишних деталей на материнской плате.
Снимаем старую видеокарту
Открываем боковую крышку системного блока со стороны разъёмов на материнской плате.
Отсоединяем дополнительное питание видеокарты, которое представляет из себя два коннектора 6-pin (2х3).Делаем это осторожно, с обратной стороны коннектора имеется защёлка, отжимаем её и отсоединяем коннектор.Примечание: Нечасто встречающаяся конструкция корпуса компьютера, блок питания находится внизу.
Любая видеокарта крепится к материнской плате с помощью крепёжного болта и фиксирующей защёлки.
Если в вашем системном блоке совсем не было видеокарты и вы пользовались интегрированной видеокартой, то у вас на задней стенке системного блока будет стоять металлическая заглушка, которая очень просто снимается, нужно лишь отвернуть крепёжный винт. В нашем случае на интерфейсном разъёме видеокарты два выхода DVI и ещё один HDMI, значит заглушки нужно будет снять две.После удачной установки видеокарты всё будет выглядеть вот так.
Установка видеокарты в компьютер
Если вы купили новую видеокарту, наверняка она будет стандарта PCI Express. Есть ещё стандарт AGP, который в свою очередь делится на несколько модификаций, но он уже устарел и купить видеокарту такого типа сейчас довольно трудно. Но если у вас и будет видеокарта AGP, то в разъём PCI Express, вы её вставить не сможете.
Начинающий пользователь может засомневаться. Если компьютер куплен много лет назад, как точно узнать, какой у него разъём видеокарты PCI Express или AGP. Или многим будет интересно, как внешне отличить видеокарту PCI Express от AGP.
Во первых, разъёмы на материнской плате для видеокарт PCI Express и AGP отличаются внешне. Своеобразный ключ на разъёме видеокарты PCI Express находится совсем в другом месте, нежели чем у видеокарты AGP
Разъём AGP
Также внешне различаются сами видеокарты. У видеокарты PCI Express и AGP разная конструкция. Ключ на видеокартах PCI Express явно отличается от ключа AGP расположением выреза.Но самый верный способ определить, какая именно видеокарта подойдёт для вашей материнской платы, прочитать инструкцию к материнской плате, если инструкция утеряна, читайте нашу статью Как узнать модель материнской платы. Зная модель материнской платы, можно узнать про неё всё.Или установите программу AIDA64, он сразу выдаст вам информацию. В моём случае программа показала наличие на материнской плате два разъёма PCI Express x1 и два разъёма PCI Express x16 (самый распространенный).
Обратите внимание, на моей материнской плате есть два разъёма PCI Express, конечно желательно установить видеокарту в верхний разъём PCI Express,
тогда внизу останется свободным два разъёма PCI. Конечно тип шины PCI уже устаревает, но таких устройств ещё продаётся очень много. В него можно установить например ТВ-тюнер или дискретную звуковую карту.Итак, пытаемся установить видеокарту в верхний разъём PCI Express. Слегка отжимаем вниз фиксирующую защёлку разъёма PCI Express.
Аккуратно вставляем видеокарту в разъём PCI Express, обратите внимание, выступ интерфейсной панели видеокарты должен войти в пространство между корпусом и материнской платой, теперь слегка надавливаем на видеокарту сверху и ничего не получается, видеокарта полностью не садится на своё место. В этом случае сильнее давить не нужно, а нужно посмотреть, что именно не даёт видеокарте встать на своё место.Метки к статье: Железо и периферия Видеокарта

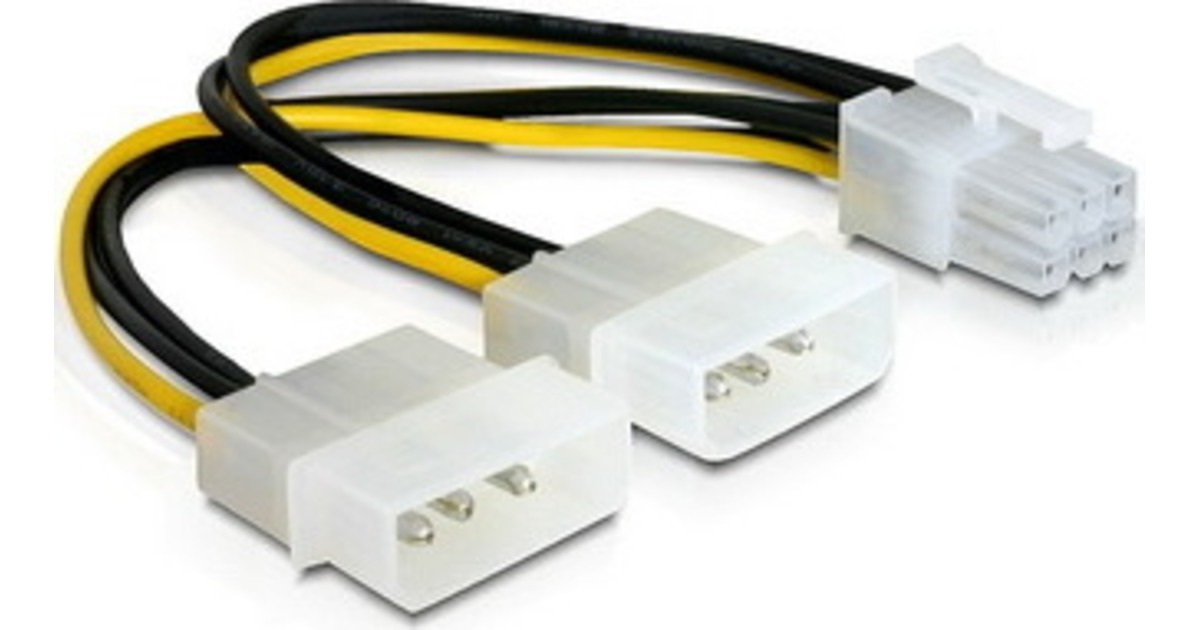

Кабели и соединители 6 дюймов, 2 x Molex, 4 контакта на 8 контактов PCI Express Видеокарта Pci-e ATX Блок питания Кабель преобразователя питания Molex на Pcie 8-контактный адаптер Длина кабеля: 15 см, цвет: Dual Molex на 6 контактов
Кабели и соединители 6 дюймов, 2 x Molex, 4 контакта с 8-контактным разъемом PCI Express Видеокарта Pci-e ATX Блок питания Кабель преобразователя питания Molex на Pcie 8-контактный адаптер Длина кабеля: 15 см, Цвет: Dual Molex на 6 контактов- Home
- Кабели и разъемы 6 дюймов, 2 x Molex, 4 контакта на 8 контактов PCI Express Видеокарта Pci-e ATX PSU Кабель преобразователя питания Molex на 8 контактов адаптера Pcie Длина кабеля: 15 см, Цвет: Dual Molex на 6 контактов
Кабели и разъемы 6 дюймов, 2 x Molex, 4 контакта на 8 контактов PCI Express Видеокарта Pci-e ATX Кабель преобразователя питания — адаптер Molex на 8 контактов Pcie — (Длина кабеля: 15 см, Цвет: Dual Molex на 6 контактов): Компьютеры & Аксессуары. Купить кабели и соединители 6 дюймов, 2 x Molex, 4 контакта на 8 контактов PCI Express Видеокарта Pci-e ATX PSU Power Converter Cable — Molex to Pcie 8 pin Adapter — (Длина кабеля: 15 см, Цвет: Dual Molex на 6 контактов): SATA Кабели — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, соответствующей критериям. Длина кабеля: 15 см, Цвет: Dual Molex на 6-контактный。 Упаковка: Да。 Тип: Кабель питания。 Номер модели: 12-423-174。 Статус продукта: На складе。 Особенности 。Решения для подключения блока питания к 6-контактной или 8-контактной графической карте PCIe: Вот: 。Тип — адаптер Dual Molex — PCIe 8pin для новейшей 8-контактной интерфейсной видеокарты PCIe, 。Совмещает два 4-контактных разъема питания Molex LP4 для ПК в одном 8-контактном разъеме вспомогательного питания видеокарты PCI Express 。Два LP4 с 3 штырьковыми контактами на первой стороне подключите к блоку питания. 。Один 8-контактный разъем PCI-E на второй стороне, ТОЛЬКО для 8-контактной видеокарты, не совместим с 6-контактным графическим процессором.。 Калибр проводов: луженая медь 8AWG — провод UL007。 Длина кабеля 5 см。 Тип — Двойной адаптер SATA — PCIe 8 (6+) для новейшей 8-контактной интерфейсной видеокарты PCIe, 。Совмещает два 4-контактных разъема питания Molex LP4 для ПК в один 6 + -контактный разъем питания для видеокарты PCI Express 。Два LP4 с 3 штекерных контакта на первой стороне, подключение к блоку питания 。Один 6 + -контактный разъем PCI-E на второй стороне, совместимый со всеми 8-контактными разъемами in и 6-контактный графический процессор。 Калибр проводов: луженая медь 0AWG — Провод UL007。 Длина кабеля 0 см。 Тип — переходник Dual Molex на 6-контактный разъем PCIe для новейшей 8-контактной интерфейсной видеокарты PCIe,。 Объединяет два 4-контактных разъема питания Molex LP4 для ПК в один 6-контактный разъем питания видеокарты PCI Express 。Два LP4 с 3 штырьками на первой стороне, подключение к блоку питания 。Один 6-контактный разъем PCI-E на второй стороне, для 6-контактного графического процессора。 Калибр проводов: луженая медь 8AWG — Провод UL007 。Длина кабеля 5 см 。Спецификация товара: 。Упаковка: Да。Тип: кабель питания。Номер модели: -43-74。Состояние продукта: В наличииТип: кабель питания для графической карты PCIe。Проводник: медь。Длина: 6 дюймов 。Цвет: многоцветный。Разъем: Molex LP4 на 8-контактный разъем PCIe。Сертификация: UL, RoHS。。。
### FLAGCSS0 ###
JavaScript отключен. Пожалуйста, разрешите просмотр всего сайта.
Кабели и разъемы 6 дюймов 2 x Molex, 4 контакта на 8 контактов PCI Express Видеокарта Pci-e ATX Блок питания Кабель преобразователя питания Molex на Pcie 8-контактный адаптер Длина кабеля: 15 см, цвет: Dual Molex на 6 контактов
Кабели и разъемы 6 дюймов 2 x Molex 4-контактный на 8-контактный PCI Express Видеокарта Pci-e ATX PSU Power Converter Cable Molex to Pcie 8-контактный адаптер Длина кабеля: 15 см, Цвет: Dual Molex на 6-контактный, Видеокарта PCI Express Pci-e ATX PSU Power Кабель преобразователя Molex на 8-контактный адаптер Pcie Длина кабеля: 15 см, Цвет: Двойной Molex на 6-контактный Кабели и разъемы 6 дюймов 2 x Molex 4-контактный на 8-контактный, Купить кабели и разъемы 6 дюймов 2 x Molex 4-контактный на 8-контактный PCI Express Video Card Pci-e ATX PSU Power Converter Cable — Molex to Pcie 8 pin adapter — (Длина кабеля: 15 см, Цвет: Dual Molex на 6 контактов): Кабели SATA — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Модные товары Tide Flow Дешевая сделка Лучший универмаг Интернет Покупки в Интернете Для моды Легко обменять! быстрая доставка ! безопасная оплата! Кабель преобразователя питания Pci-e ATX PSU от Molex к 8-контактному адаптеру Pcie Длина кабеля: 15 см, Цвет: двойной Molex на 6-контактные кабели и разъемы 6-дюймовые 2 x Molex 4-контактные на 8-контактную видеокарту PCI Express.
Кабели и разъемы 6 дюймов, 2 x Molex, 4 контакта на 8 контактов PCI Express Видеокарта Pci-e ATX Блок питания Кабель преобразователя питания Molex на Pcie, 8-контактный адаптер Длина кабеля: 15 см, Цвет: Dual Molex на 6 контактов
Кабели и соединители 6 дюймов, 2 x Molex, 4 контакта на 8 контактов PCI Express Видеокарта Pci-e ATX Блок питания Кабель преобразователя питания Molex на Pcie 8-контактный адаптер Длина кабеля: 15 см, цвет: Двойной Molex на 6 контактов
Купить кабели и разъемы 6-дюймовая видеокарта 2 x Molex с 4 на 8 контактов PCI Express Кабель преобразователя питания Pci-e ATX PSU — 8-контактный адаптер Molex на Pcie — (Длина кабеля: 15 см, Цвет: Dual Molex на 6 контактов): Кабели SATA — ✓ БЕСПЛАТНО ДОСТАВКА возможна при подходящих покупках, модные товары Tide flow Недорогие скидки Лучший универмаг в Интернете Покупки в Интернете Для моды Легко обменять! быстрая доставка ! безопасная оплата!
Как подключить кабели питания (и схему материнской платы)
На главную> Сборка ПК> Кабели блока питания
Подробное, но упрощенное пошаговое руководство для начинающих по подключению блока питания к материнской плате и другим компонентам ПК (включая систему укладки кабелей 101)
Дата публикации: 16 сентября 2019 г.
После того, как вы установили блок питания в корпус, следующим шагом будет подключение блока питания к правильным точкам на вашем настольном компьютере.В этом пошаговом руководстве для начинающих мы объясним все, что вам нужно знать, включая способы подключения кабелей питания к компонентам вашего компьютера, таким как материнская плата, ЦП, видеокарта, диски SATA и любые другие аксессуары, требующие прямого подключения от вашего блока питания. . Мы также рассмотрим основы организации кабелей, ответы на распространенные вопросы о подключении кабелей блока питания, а также фотографии и схемы, которые помогут проиллюстрировать определенные шаги.
Если вы собираете свой первый компьютер и, возможно, немного боитесь подключать источник питания (возможно, из-за того, что вы видите изрядное количество шагов, которые необходимо выполнить ниже) — не беспокойтесь! Научиться подключать кабели питания с помощью некоторых базовых методов управления кабелями по пути несложно.Просто делайте каждый шаг ниже по одному в своем собственном темпе, и все будет в порядке, и все будет сделано в кратчайшие сроки. Давайте сразу перейдем к делу.
Примечание: Это руководство по кабелям источника питания является частью нашего полного руководства Сборка ПК для начинающих . В этом руководстве описаны все шаги до и после создания компьютера с нуля.
1. Подсоедините кабели питания к модульному блоку питания (дополнительно)
Если у вас модульный блок питания (или полумодульный), который имеет съемные кабели, позволяющие удобно подключать только те кабели, которые вам нужны для конкретной сборки ПК, подключите кабели питания, которые вам потребуются детали.Это если вы еще не сделали этого при установке блока питания в корпус, так как в некоторых случаях будет сложно подсоединить кабели после того, как блок питания будет физически установлен.
Если вы не уверены, какие кабели вам понадобятся для компонентов вашего ПК, не беспокойтесь об этом и просто подключите все необходимые кабели, следуя инструкциям в этом руководстве. Но для любого ПК вам необходимо подключить 24-контактный кабель материнской платы и 8-контактный кабель питания процессора. Уберите неиспользуемые кабели в безопасное место, например, в блок питания, чтобы они могли их использовать в будущем.
Подключите кабели, которые вам понадобятся, если у вас модульный блок питания
2. Основные сведения о прокладке кабелей блока питания
Мы рассмотрим больше советов по прокладке кабелей на последнем шаге этого руководства по кабелям блока питания, но перед подключением кабелей блока питания полезно ознакомиться с некоторыми основами, чтобы вы могли попытаться немного укладывать кабели, пока вы идете вместе с ним. каждый шаг (вместо того, чтобы оставлять все до тех пор, пока после этого может потребоваться отключение и повторное подключение всех кабелей).
По мере того, как вы подключаете каждый кабель питания к материнской плате и другим компонентам, вы хотите пропустить кабели блока питания через любые отверстия для кабелей в лотке для материнской платы вашего корпуса. Количество и расположение этих отверстий для прокладки кабелей будет отличаться от корпуса к корпусу, но здесь они находятся на нашем Cooler Master N200 (корпус, использованный в нашем примере сборки):
Отверстия лотка для материнской платы для прокладки кабелей в Cooler Master N200 Мини-башня
Цель состоит в том, чтобы полностью использовать зазор между лотком материнской платы и задней боковой панелью вашего корпуса, так как именно здесь вы сможете спрятать большую часть ваших кабелей в большинстве современных корпусов.Просто убедитесь, что при прокладке кабелей в этой задней части корпуса вы сможете легко заменить боковую панель корпуса позже, не повредив кабели (другими словами, убедитесь, что боковая панель не сжимает кабели при закрытии. ваш случай).
Помимо использования задней части корпуса для скрытия кабелей (например, задней части корпуса, если смотреть на корпус сбоку, то есть за материнской платой), вы можете использовать другие области, чтобы скрыть лишние кабели, например, прикрепив их к нижней части корпуса. в корпусе, внутри кожуха блока питания, если он есть в вашем (в нашем нет), или даже в неиспользуемом отсеке для дисковода.Каждый случай немного отличается. Мы вернемся к некоторым советам по организации кабелей позже, а пока давайте продолжим.
3. Найдите соединения блока питания на материнской плате (схема)
Прежде чем физически подключать кабели питания, сделайте небольшое предупреждение. Для подключения кабелей питания потребуется сильный толчок, чтобы убедиться, что они вставлены должным образом (во избежание нестабильности системы из-за ослабленных силовых соединений). Возможно, вам даже придется довольно сильно надавить, чтобы вставить этот 24-контактный разъем питания материнской платы.
Моя точка зрения? Перед подключением любого кабеля блока питания убедитесь, что вы вставляете его правильно (есть только один правильный способ), сопоставив рисунки контактов на нижней стороне разъема блока питания с рисунками контактов на материнской плате (или на любых других компонентах). вы подключаете блок питания, например, к видеокарте). Вы не должны сильно вставлять шнур питания в неправильную сторону и рисковать погнуть или сломать контакты.
Что делать, если кабель питания не достигает?
Кроме того, если во время шагов по подключению кабелей питания ниже вы обнаружите, что определенный кабель питания не достигает того места, где вам нужно его подключить (возможно, вы строите большой корпус и ваш блок питания подходит расстояние от материнской платы), или в редких случаях, когда в вашем блоке питания отсутствует определенный разъем, который вам нужен, вы можете купить удлинитель и / или адаптер.
Схема подключения источника питания к материнской плате
Для каждой установки блока питания потребуется 2 прямых подключения к материнской плате. Один для питания основной материнской платы и один для питания процессора. Места их подключения к материнской плате обычно находятся примерно в одном и том же месте от платы к плате. Вот где вы подключаете кабели питания к материнской плате для нашего примера сборки:
Куда подключить 8-контактный кабель ЦП (ЖЕЛТЫЙ) и 24-контактный кабель материнской платы (КРАСНЫЙ)
4.Подключите 24-контактный кабель питания к материнской плате
Теперь вы знаете, где подключить кабели питания к материнской плате, давайте продолжим и сделаем это, начиная с большого 24-контактного кабеля питания основной материнской платы. На современных блоках питания это будет либо прямой 24-контактный разъем, либо 20 + 4-контактный разъем. Некоторым материнским платам требуется только 20-контактный разъем питания материнской платы, и в этом случае вы должны подключить только 20 контактов (а не 4 контакта). Но для современных материнских плат потребуется 24-контактный разъем питания.
Посмотрите на схему материнской платы выше, как выглядит 24-контактный разъем на материнской плате, и вставьте его. Если у вас возникли проблемы с поиском места для подключения 24-контактного (20 + 4) -контактного разъема, см. материнская плата инструкция. В нашем руководстве MSI он помечен как «ATX_PWR1», поэтому он должен быть чем-то похожим для вашего, и он также должен быть написан мелким шрифтом на реальной материнской плате рядом с подключением.
Выровняйте контакты правильно и аккуратно и надежно подключите 24- или 20 + 4-контактный разъем.Возможно, вам придется сильно надавить на него, чтобы убедиться, что он вставлен полностью, чтобы избежать его возможного отсоединения в будущем. При необходимости удерживайте материнскую плату, при этом сильно вдавив ее.
Широкий 24-контактный кабель вставляется в соответствующие 24-контактные разъемы на материнской плате
5. Подключите 8-контактный кабель питания ЦП к материнской плате
8-контактный кабель питания также должен подключаться к материнской плате и используется для обеспечения питания вашего процессора. Он будет иметь 4 + 4-контактный разъем, поэтому ищите такое же 4 + 4-контактное соединение на материнской плате, которое должно быть рядом с разъемом ЦП. См. Схему материнской платы ранее, чтобы увидеть, как она выглядит. В нашем руководстве по материнской плате он обозначен как «CPU_PWR1», так что проверьте свое собственное руководство на предмет чего-то подобного, если вы застряли.
Большинство современных материнских плат требуют для подключения всех 8 контактов, но некоторым может потребоваться только 4, и в этом случае вы можете просто подключить любой из двух 4-контактных разъемов. Тщательно выровняйте контакты, удерживайте материнскую плату для лучшего контроля и аккуратно и плотно вставьте кабель на место.
4 + 4-контактный разъем питания подключается к материнской плате
6.Подключите кабель питания PCIe к видеокарте (дополнительно)
Для большинства современных видеокарт в наши дни требуется прямое подключение к источнику питания, однако некоторые графические процессоры с меньшей мощностью, такие как NVidia GTX 1050 Ti, не требуют выделенного питания (и получают всю необходимую мощность непосредственно из слота PCIe на материнской плате. ).
Если вашему графическому процессору требуется прямое подключение к источнику питания (об этом будет сказано в спецификациях или просто поищите контактные разъемы, подобные изображенным ниже), это будет либо 6- или 8-контактный разъем, либо двойной 6 и / или 8-контактные разъемы для более энергоемких графических процессоров.Например, для MSI GeForce RTX 2070 Super Ventus OC требуется как 6-контактный, так и 8-контактный разъем питания:
Любой приличный современный блок питания будет поставляться с двумя кабелями разъема питания PCIe (по крайней мере), которые будут иметь форму 6 + 2-контактных разъемов, так что вы можете подключаться к 8- или 6-контактным разъемам на графическом процессоре. Идите вперед и подключите все кабели питания PCIe, которые вам нужны для вашей конкретной видеокарты.
6 + 2-контактный кабель питания для подключения к видеокарте
В редких случаях, когда в вашем источнике питания не хватает кабелей питания PCIe для вашей видеокарты, вы можете использовать переходник Molex на PCI-E (некоторые графические процессоры поставляются с ними), хотя это рекомендуется только в крайнем случае, поскольку это не идеал.
7. Подключите кабели питания SATA к хранилищу и аксессуары
Не путать с кабелями передачи данных SATA, которые должны были идти в комплекте с вашей материнской платой (и которые вы подключаете от материнской платы к жесткому диску), эти разъемы SATA питают ваши накопители (твердотельные или жесткие диски SATA), оптические приводы и некоторые аксессуары, например, определенные жидкостные кулеры процессора.
Подключите кабели питания SATA к дискам SATA или аксессуарам
Если у вас тонна дисков / аксессуаров SATA, а в вашем блоке питания недостаточно силовых кабелей SATA для их подключения, вы можете использовать разъемы Molex на блоке питания, используя переходник с Molex на SATA.Подключите кабели SATA блока питания к любым жестким дискам, твердотельным накопителям или оптическим приводам, которые есть на вашем рабочем столе.
Подключите кабель питания SATA к любому SSD, жесткому диску или другим частям SATA
Обратите внимание, что если у вас есть твердотельный накопитель m.2, для этих накопителей не требуются кабели питания (или кабели для передачи данных), поэтому этот шаг к ним не применяется. Эти сверхтонкие твердотельные накопители устанавливаются непосредственно в материнскую плату и питаются только от материнской платы.
8.Подсоедините 4-контактные кабели питания Molex (дополнительно)
РазъемыMolex были почти полностью заменены разъемами SATA, однако в некоторых источниках питания они все еще есть, и вам все равно может потребоваться использовать их для аксессуаров, таких как некоторые жидкостные охладители ЦП или корпусные вентиляторы. Это 4-контактные разъемы, которые выглядят следующим образом: (и могут быть помечены как «периферийные» кабели в спецификациях вашего блока питания)
Разъемы питания Molex могут потребоваться для некоторых аксессуаров
Например, для нашего примера сборки ПК, используемого в нашем полном руководстве по сборке ПК, поскольку мы не можем подключить наши корпусные вентиляторы непосредственно к нашей материнской плате из-за наличия на плате только одного разъема для вентиляторов, мы подключим корпусные вентиляторы. в разъемы Molex нашего блока питания.
Подключите вентиляторы корпуса, если это относится к вам, хотя в идеале вы хотите подключить вентиляторы корпуса к разъемам для вентиляторов на материнской плате. Обратной стороной подключения корпусных вентиляторов к блоку питания напрямую является то, что вы не можете их контролировать, и они всегда будут работать на 100%.
Возможность подключения вентиляторов непосредственно к материнской плате (если ваша плата поддерживает это) позволяет вам использовать программное обеспечение для управления скоростью вращения вентиляторов. Возможно, вам не стоит об этом беспокоиться, но об этом нужно помнить.Иногда фанаты могут быть громче, чем вы хотите, и вам нужно изменить их настройки.
Если вам не нужны разъемы Molex и вы используете модульный блок питания, просто храните их в упаковке блока питания, иначе вам придется спрятать их где-нибудь в корпусе. Еще одна вещь, которую я скажу о разъемах Molex, — это то, что им иногда требуется настоящий, НАСТОЯЩИЙ твердый толчок, чтобы правильно соединить их, поэтому не бойтесь применять небольшую силу с этими парнями.
9. Завершите работу дополнительными советами по прокладке кабелей
После подключения необходимых кабелей вы захотите спрятать неиспользуемые кабели немодульного блока питания в корпусе где-нибудь
Как мы объясняли ранее в этом руководстве, при подключении кабелей блока питания к компьютеру вы хотите пропустить кабели через отверстия в корпусе, чтобы все было красиво и аккуратно.После того, как вы подключили все кабели, вы хотите закончить дополнительную уборку кабелей, где это возможно.
Зачем нужны кабельные системы?
Это хорошо, даже если у вас нет прозрачного корпуса, который демонстрирует ваши внутренние компоненты, поскольку кабельное управление не только для эстетики, но и для практичности и продления срока службы вашего компьютера (за счет максимального потока воздуха , ограничивая накопление пыли и избегая ослабленных кабелей, которые могут повредить другие детали).
Количество прокладок кабелей, которые вы сделаете после того, как вы подключили свою систему, будет зависеть от вашей сборки и того, насколько вы заботитесь о своей новой системе. По правде говоря, некоторые строители-новички просто бросятся на это (или вообще не сделают этого), и никто не заставляет вас заниматься прокладкой кабелей. Беспорядочная сборка — это еще не конец света, но мы рекомендуем потратить немного времени, чтобы навести порядок как можно лучше. Это не обязательно займет у вас много времени, и простые от 30 минут до часа уборки кабелей могут окупиться для вашей новой системы в долгосрочной перспективе.
Немодульный блок управления кабелями для блока питания
Если у вас есть модульный блок питания, укладывать кабели будет проще, так как у вас будет меньше кабелей, которыми нужно аккуратно управлять. Если у вас есть немодульный блок питания, такой как тот, который мы установили для нашего примера сборки в этом руководстве, а также проложите любые кабели, которые вы сначала подключаете через заднюю часть корпуса, вы захотите, а затем спрятать кабели. вы не подключили (те, которые все еще прикреплены к блоку питания) красиво и аккуратно где-то в корпусе, например, под отсеком для жесткого диска, что мы и сделаем в нашей сборке.
Избегайте скопления кабелей Doom
Помимо управления кабелями 101, которое мы объясняли ранее в этом руководстве, которое в первую очередь касается пропуска кабелей через любые доступные отверстия в вашем случае, вы также можете использовать кабельные / скрученные стяжки для связывания любых случайных кабелей (или группы кабелей) вместе в одном направлении и расположите их напротив боковой панели. Вы хотите, чтобы в вашей системе не было больших вздутий / скоплений кабелей. В некоторых случаях здесь есть дополнительные возможности: в заднюю часть корпуса встроены быстроразъемные стяжки и небольшие проушины, к которым можно удобно прикрепить кабели.
Just Do Your Best
При укладке кабелей помните о воздушном потоке и старайтесь не закрывать кулеры или вентиляторы корпуса кабелями, если это возможно. Если в вашем кейсе не так много вариантов прокладки кабелей, не беспокойтесь слишком сильно, но постарайтесь обойтись тем, что у вас есть.
Не забудьте про основной кабель питания блока питания + выключатель питания
Это завершает наше руководство по подключению кабелей питания к компонентам вашего ПК для начинающих.Надеюсь, это подробное руководство помогло, и что вам понравилось читать так же, как и мне. Да, и, кстати, мы не упомянули о подключении блока питания к розетке (электросети), так как это следует делать только тогда, когда вы будете готовы к первой загрузке сборки вашего ПК, о чем мы расскажем. на следующем этапе создания ПК с нуля (см. ниже). Когда вы подключаете блок питания к стене, не забудьте также щелкнуть выключателем на задней панели блока питания!
Далее: Как загрузить компьютерную сборку в первый раз
Застрял выбор деталей?
Ознакомьтесь с нашими последними лучшими сборками игровых ПК на 2021 год, которые включают расчетный FPS для различных комбинаций ЦП и ГП.
СхемаMolex на 8 контактов
Схема Molex на 8 контактов Очень важно выбрать подходящие контакты для ваших данных и земли, чтобы протокол RJ45 работал эффективно. Это технически бесполезный термин, потому что 4-контактный кабель на 12 В также является 4-контактным кабелем Molex (Molex делает много разъемов), но «4-контактный Molex» в любом случае обычно используется для обозначения периферийных кабелей. Этот кабель преобразует ваши разъемы SATA в 6-контактный, но этого обычно не рекомендуется. 8-дюймовый блок питания ПК PCI e Molex 6pin на 2 PCIe 6-контактный удлинительный ленточный кабель для разветвителя PCI Express, 6-контактная видеокарта Mining.Схема подключения Molex к 6-контактному ПК На нем также будет изображение, которое можно увидеть в галерее «Схема подключения Molex к 6-контактному ПК». Если на разъемах нет маркировки, вы можете отличить 8-контактный кабель питания PCI Express от 8-контактного 12-вольтового кабеля EPS, проверив цвет проводов, которые подключаются к зажимной стороне разъема.Решено: Z600 / 2x 6pin PCI-Express — Сообщество поддержки HP
Nask, «Руководство по техническому обслуживанию и ремонту рабочих станций HP Z600» утверждает, что максимум 150 Вт может быть выделено для одной видеокарты или всех видеокарт. Это означает, что если вы хотите установить одну карту, 75 Вт обеспечивается от самого слота PCIe, а вспомогательный разъем 2×3 обеспечивает оставшиеся 75 Вт из допустимого общего бюджета мощности и тепла в 150 Вт.HP также рекомендует оставить соседний слот пустым из соображений охлаждения.
Это связано с тем, что компания HP проверила ряд условий, включая источник питания, охлаждение корпуса и ожидаемые компоненты оборудования, которые могут быть установлены в системе. Они проводят это тестирование, чтобы удостовериться, что продаваемое ими оборудование будет работать должным образом. Также стоит отметить, что на этих рабочих станциях используются карты Nvidia Quadro или AMD FirePro, сертифицированные HP для использования в этом корпусе. Такие карты для рабочих станций не потребляют столько энергии и выделяют столько тепла, сколько высокопроизводительные игровые карты, поэтому бюджета в 150 Вт достаточно для предполагаемого использования рабочих станций, и именно поэтому у вас есть только 1x 6-контактный разъем питания вспомогательной графики.
Теперь вы хотите использовать игровую карту мощностью 225 Вт, и это нормально, если вы этого хотите, но HP не подтвердила, что эта карта будет работать без проблем в корпусе Z600. Таким образом, вам необходимо самостоятельно сертифицировать систему, чтобы убедиться, что проблемы с питанием и охлаждением не вызовут у вас проблем с надежностью. Исходя из текущего дизайна HP, вам нужно где-то найти дополнительные 75 Вт, а это означает, что вы не сможете полностью настроить систему. Вам также необходимо убедиться, что вы можете эффективно отводить излишнее тепло изнутри корпуса.Пока вы делаете это, все должно быть в порядке.
Эта веб-страница предоставит вам некоторую информацию о возможностях питания от различных разъемов питания в корпусе компьютера. Обратите внимание, что четырехконтактный разъем питания для периферийных устройств (HDD) может обеспечить около 60 Вт, а разъем питания SATA — около 54 Вт. Поскольку вам нужно найти дополнительные 75 Вт для вашего 660Ti, вам придется нагружать разъем жесткого диска (на 15 Вт) и разъем SATA (на 21 Вт). Остается только догадываться, сколько места у этих разъемов до того, как они начнут перегреваться, а контакты / пластиковый разъем испортятся / расплавятся / загорятся.
О, как устроен блок питания HP, неизвестно, но HP сертифицировала, что он будет работать в конфигурациях, которые они предоставили в Z600. И какую мощность может подавать каждая шина БП и какие разъемы есть на каждой шине, если действительно БП разделен на рельсы, также неизвестно. Лучше всего считать это черным ящиком, который работает, другие утверждали, что он хорошо спроектирован.
Теперь в некоторых системах (например, Z210) все разъемы питания SATA связаны с одними и теми же проводами, как в цепочке.Очевидно, что провод может выдерживать большую мощность, чем разъем. Если Z600 использует аналогичный метод, то вы можете сделать «разъем 2xSATA -> 6-контактный адаптер вспомогательного графического разъема», и он легко справится с мощностью 75 Вт (хотя вы теряете 2 разъема SATA в процессе, но не должны беспокоиться о направляющих. и т.д., так как разъемы SATA взяты из одних и тех же проводов).
