Использование нескольких источников питания на одном ПК

Поддержка нескольких блоков питания часто встречается на серверных компьютерах, но его цель — поддерживать работу сервера в случае сбоя одного из блоков, а не увеличивать максимальную общую выходную мощность. Вторые блоки питания могут использоваться для распределения нагрузки, если один блок не может справиться сам по себе, и это безопасно, если на любой шине подается питание не более одного источника. Например, вы можете использовать второй блок питания для питания жестких дисков, но жесткие диски должны быть отключены от первого блока питания.

Действительно, есть веские причины не использовать несколько источников питания параллельно. Блоки питания обычно переключаются; они работают, часто переключаясь между полным и полным выключением. Выходное напряжение регулируется, проводя больше или меньше времени во включенном состоянии. Если нагрузка увеличивается, напряжение падает, и контроллер обратной связи реагирует соответственно.

Когда два блока установлены параллельно, два контроллера усердно работают, чтобы поддерживать стабильное напряжение, но они не знают друг о друге. В результате они могут войти в петлю гистерезиса, последовательно превышая свою цель. В качестве альтернативы, один блок может попытаться снизить выходное напряжение, но потерпит неудачу, потому что его партнер продвигает выход в другом направлении.

Этих проблем можно избежать с помощью нескольких настроек. Второй блок питания можно подключить к контроллеру первого, чтобы обеспечить стабильную работу выхода, а диоды необходимы, чтобы один блок не проталкивал ток в другой, когда оба не работают одинаково интенсивно. Я настоятельно рекомендую поэкспериментировать с этим ради изучения электроники (помните, что дым вреден). Если вы просто хотите больше сока для своего компьютера, я советую держать оба блока питания изолированными или, что еще проще, получить более мощный блок.

Новый адаптер питания, двойной тройной разъем, адаптер Реле, ссылка, несколько Add2PSU EM88|y power adapter|link connector |

описание продукта

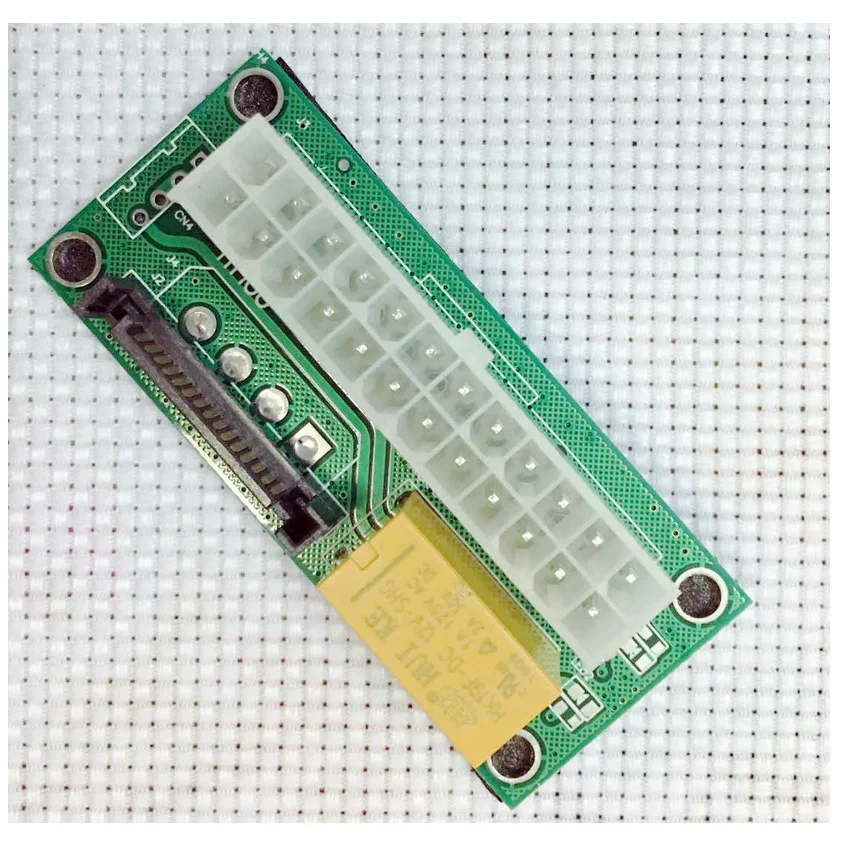

Новый адаптер питания соединитель двойной тройной релейный адаптер соединение несколько Add2PSU EM88

Особенности:
100% новый и высокое качество
Двойной тройной Quad или несколько PSU блок питания соединитель реле адаптер связи

Для вашего биткоина, Minning машины Litecoin с несколькими блоками питания (PSU)
Мульти система питания suppoort (может подключаться почти безгранично)
Маленький размер-может быть установлен в любом месте
Размер: (Д * Ш) 7,00*3,00 см/2,76 «* 1,18»

1 x адаптер питания

• Мы осуществляем доставку по всему миру (кроме некоторых стран и почтового отделения флота и армейской почтовой службы).
• При заказе мы грузим только на подтвержденные адреса. Ваш адрес заказа должен совпадать с вашим адресом доставки.
• Заказы обрабатываются в указанный срок после подтверждения оплаты.
• Мы отправим посылку с Китая через авиапочту.
• Время доставки зависит от работы транспортной компании, таможни и почты пункта назначения, а также от других факторов. Большинство посылок может быть получено через 20 рабочих дней (4 недели). Смотрите ниже информацию о времени доставки и количественных данных:

• Мы принимаем запросы на возврат по электронной почте в течение 7 рабочих дней со дня получения товара. Если данный товар находится в вашем распоряжении более 7 дней, он считается пользованным товаром, и мы не производим возврат или замену.
• Если вы не удовлетворены полученным товаром, пожалуйста, верните его в течение 7 дней для замены или возврата денег. Перед возвратом товара, свяжитесь с нами
• Все товары ДОЛЖНЫ возвращаться в оригинальной упаковке. Кроме того, НЕОБХОДИМО ПРЕДОСТАВИТЬ номер отслеживания посылки, конкретную причину возврата и ваш номер заказа.
• Если товар неисправен в течение 3 месяцев, мы отправим вам замену без дополнительной платы или предложим возврат средств после получения дефектного товара.
• Если товар оказался неисправен после 3 месяцев использования, вы можете отправить его обратно. Мы отправим вам новый товар после получения товара с дефектом. Но вам нужно оплатить дополнительную стоимость доставки.
• Оставляя заказ на Aliexpress, вы соглашаетесь со всеми приведенными выше правилами!

• Если вы остались довольны нашим товаром и сервисом, пожалуйста, дайте нам положительные отзывы и поставьте 5 звезд, обратная связь очень важна для нас. Мы будем очень признательны, если вы оставите здесь свое настоящее чувство.
• Если вы не удовлетворены товарами или нашим обслуживанием, пожалуйста, свяжитесь с нами, прежде чем оставлять какие-либо отзывы, мы немедленно решим проблему, спасибо!

• Пожалуйста, сообщите нам ваш выбор из9:00. До 18:00. (GMT + 8) с понедельника по субботу.
• Если у вас есть какие-либо вопросы, пожалуйста, напишите нам и дайте нам шанс помочь вам. На все сообщения будет дан ответ в течение 1 рабочего дня (за исключением государственных праздников в Китае). Если вы не получили наш ответ, пожалуйста, повторно отправьте ваше сообщение, и мы ответим вам как можно скорее.
• Приносим извинения за поздний ответ во время праздников (включая воскресенье).
