Новая серия эффективных блоков питания Corsair TX V2 для энтузиастов

• petlura_sv
• Опубликовано: фев 16, 2011

Серия сертифицирована по энергоэффективному стандарту 80PLUS Bronze.

В серию высокоэффективных блоков питания TX V2 от компании Corsair входят три модели: TX650 V2 (CMPSU-650TXV2), TX750 V2 (CMPSU-750TXV2) и TX850 V2 (CMPSU-850TXV2) мощностью – 650 Вт, 750 Вт и 850 Вт. Они соответствуют строгим европейским правилам энергосбережения – ErP (Energy-Related Product), энергопотребление в режиме ожидания — 1 Вт. Серия ориентирована на оверклокеров и энтузиастов, которым необходима — качественная подача напряжения без пульсаций и наводок, встроенная защита, полный набор кабелей и низкий уровень шума БП.

Функциональные особенности, характерные для серии TX V2:

• КПД — до 85%
  высококачественные японские конденсаторы
  новый тип преобразователя DC-to-DC, обеспечивает стабильность и повышенную эффективность
  нейлоновая оплетка кабелей
  сертификация по энергоэффективному стандарту 80PLUS Bronze
  за охлаждение отвечает тихий 140-мм вентилятор с двумя подшипниками, изменяет скорость вращения в зависимости от температуры
  используется одна +12В шина питания
  поддерживают стандарты ATX12V v2.31 и EPS12V v2.92 обратно совместимы с ATX12V 2.2 и ATX12V 2.01
  встроенная система защиты от токовой перегрузки, перенапряжения, коротких замыканий и избыточной мощности (OCP, OVP, SCP, OPP)
    (активная коррекция коэффициента мощности), PF>0.99% уменьшает гармонические наводки тока
  сертифицированы NVIDIA SLI-Ready
  модульная система организации кабелей
  возможность работать от напряжения питания 90В – 264В переменного тока
  5-летняя гарантия производителя
  MTBF : 100 тыс. часов при 50 °С (среднее время наработки на отказ)
  сертификаты безопасности: UL, CUL, CE, CB, FCC Class B, TÜV, CCC, C-tick

Блоки питания TX750 V2 и TX850 V2 оснастили четырьмя 6+2-контактными разъемами PCI-Е, а младшую модель TX650 V2 – двумя, чего вполне хватит для организации SLI или CrossFireX конфигураций видеокарт.
Габариты БП: 150 (Ш) х 86 (В) x 160 (Д) мм.

Цены на TX650 V2, TX750 V2, TX850 V2 соответственно $99, $119 и $139.

Источник: http://www.corsair.com

Последняя правка: Вт 1 янв 2013

CORSAIR TX-M Series TX850M CP-

30-NA Блок питания мощностью 850 Вт

Плюсы: Источники питания эволюционировали до такой степени, что они (в некоторой степени) являются универсальными; это намного лучше, чем универсальный, то есть репутация производителя, фирменные дополнения. Судя по прошлому опыту работы с продуктами Corsair, описания на странице продукта производителя верны; прислушайся к этому. Защита от перенапряжения, защита от пониженного напряжения, защита от короткого замыкания, защита от перегрузки и защита от перегрева обеспечивают максимальную безопасность критически важных компонентов системы.80 Plus Gold: работает более прохладно и потребляет меньше энергии, чем его предшественники; оставаясь при этом очень тихим. Сертификат 80 PLUS GOLD указывает на эффективность 90%, что очень хорошо для промежуточного источника питания. Разница в эффективности между этим и топ-серией Corsair Platinum & Titanium незначительна. На странице продукта написано: «Поддержка Haswell». К вашему сведению: совместимость с технологией Intel Haswell снижает мощность процессора до состояния сна C7 (экономия энергии +/- 0,05 А), когда он не используется. Этот блок питания остается удивительно тихим и холодным, большой 140-миллиметровый (5 и 1/2 дюйма) вентилятор работает очень тихо при нормальной работе; это терморегулируется; ускоряется или замедляется в зависимости от тепловой потребности.Полумодульный: в этой ситуации проводные кабели необходимы для питания материнской платы ATX и процессора. Кабель процессора (ATX 12V 2×4) плоский, его практически невозможно отличить от его модульных собратьев. Главный разъем питания (ATX 2×12) защищен оболочкой, что позволяет убирать проводной массив; громоздкий на самом деле не имеет значения, поскольку (обычно) его крепление находится у края материнской платы, без труда (незаметно) убирается. Остальные провода модульные (съемные).

Минусы: Ничего особенного

Общий обзор: Блок питания мощностью 650 Вт сослужил мне хорошую службу; пришло время подготовиться к будущему. У этого есть более высокие возможности, если отбросить предубеждения, связанные с боровом энергии; блок питания мощностью 850 Вт потребляет не больше электроэнергии, чем блок питания мощностью 650 Вт в режиме ожидания; похож на бытовую электрическую розетку; потребление энергии является продуктом (использования) подключенных к ним устройств. Подключая части вашего тела к ПК, источник питания — это сердце вашей системы, процессор — это мозг, а все остальное поддерживает инфраструктуру.Если продолжить сравнение, слабое сердце предсказывает неприятности; использовать свое воображение. Оценка стоимости: на веб-сайте производителя указан сорок один (41) блок питания, четыре из которых имеют мощность 850 Вт. Они варьируются от 1500 до 400 Вт; цены варьируются от 44,99 до 449,99 долларов; это относится к категории средних частот. Это полумодульный, это высококлассные братья и сестры полностью модульные. Гарантия составляет от трех до десяти лет; это семь лет. Исключено Corsair Link: система, группы, график, мощность (только для AXi или HXi) и параметры.Включенной семилетней гарантии более чем достаточно, блок питания переживет устаревание системы. Пропущенная ссылка Corsair, по общему признанию, очень хорошее программное обеспечение, хотя и несущественное, если бы оно у вас было, скорее всего, оно не использовалось бы. Теперь перейдем к мелочам: 850 Вт более чем достаточно для подавляющего большинства сборок. Надо вложить деньги, вам будет сложно найти более качественный блок питания мощностью 850 Вт.

CMPSU-850TXV2, блок питания Enthusiast Series ™ TX850 V2 мощностью 850 Вт, 80 PLUS® Bronze, 24-контактный ATX12V v2.31 EPS12V 2.92, 4x 8/6-контактных разъема PCIe, CORSAIR

Чтобы избежать негативных впечатлений от покупок, мы в AVADirect настоятельно рекомендуем проверить информация о наличии товара перед размещением заказа. Информация о доступности присутствует на страницах товаров в виде следующих статусов инвентаря:

Доступен — Продукт доступен для покупки на нашем складе или в другом месте.Для подтверждения, пожалуйста, свяжитесь с нами перед размещением заказа.

НЕДОСТАТОЧНО — Товар есть в наличии, но его наличие ограничено, т. е. доступно менее 10 наименований. Пожалуйста обратите внимание, что мы не резервируем заказанное количество до тех пор, пока оплата не будет полностью обработана для заказ, поэтому мы не можем гарантировать окончательное распределение заказанного количества, если есть задержка в обработке платежа из-за высокого риска того, что товар может стать недоступен в то время.Поэтому рекомендуем оперативно разрешать любые платежи. проблемы, особенно если заказанный товар имеет статус «Низкий запас».

СПЕЦИАЛЬНЫЙ ЗАКАЗ — Спецзаказ товары обычно отправляются напрямую от производителя или дистрибьютора, и наличие информация не может быть своевременно предоставлена ​​поставщиком. Кроме того, обработка изготовление товаров по специальному заказу может занять значительно больше времени (до 1-2 недель) по причинам доступности, поэтому для всех специальных заказать продукцию.

НЕИЗВЕСТНЫЙ — Доступность продукта не может быть определена нашими электронными записями, хотя это не обязательно означает, что продукт недоступен. В таких случаях мы рекомендуем связаться с нами для получения информации о наличии.

НЕТ НА СКЛАДЕ — Товар в настоящее время недоступен и не может быть доставлен вовремя.

Важное примечание: При размещении заказов на оптовые партии мы настоятельно рекомендуем рекомендуем связаться с нами, чтобы получить точную информацию о наличии, прежде чем размещать порядок.

Обзор блока питания Corsair TX850 V2

[nextpage title = ”Введение”]

Давайте взглянем на обновленный блок питания Corsair TX850, получивший название TX850 V2, который теперь имеет дизайн DC-DC и сертификацию 80 Plus Bronze. Важно понимать, что в то время как старый TX850 был произведен CWT, будучи перемаркированным устройством 850VH от этого производителя, новый Corsair TX850 V2 производится Seasonic и внутренне идентичен устройству XFX PRO 850 Вт.

Единственные различия между Corsair TX850 V2 и XFX PRO 850 W — это вентилятор (140 мм на модели Corsair и 135 мм на модели XFX), конфигурация разъемов видеокарты (четыре шести- или восьмиконтактных на модели XFX). Модель Corsair и два шестиконтактных и два шести / восьмиконтактных на модели XFX), а также конфигурацию кабелей питания периферийных устройств (два кабеля с четырьмя стандартными разъемами периферийного питания и один разъем питания дисковода гибких дисков каждый на модели Corsair и один кабель с четырьмя стандартными разъемами питания для периферийных устройств и один кабель с тремя разъемами питания для периферийных устройств и одним разъемом питания дисковода гибких дисков на модели XFX).

Рисунок 1: Блок питания Corsair TX850 V2

Рисунок 2: Блок питания Corsair TX850 V2

TX850 V2 имеет глубину 6,3 дюйма (160 мм) и оснащен 140-миллиметровым вентилятором с двумя шарикоподшипниками (Yate Loon D14BH-12, 2800 об / мин, 140 куб. Футов в минуту, 48,5 дБ) в нижней части.

Новый Corsair TX850 V2 не имеет модульной кабельной системы. Все кабели защищены нейлоновыми рукавами. К блоку питания прилагаются следующие кабели:

• Кабель основной материнской платы с 20/24-контактным разъемом, 23.2 дюйма (59 см) в длину
• Один кабель с двумя разъемами ATX12V, которые вместе образуют разъем EPS12V, длиной 23,6 дюйма (60 см)
• Четыре кабеля, каждый с одним шестиконтактным / восьмиконтактным разъемом для видеокарт, длиной 23,6 дюйма (60 см)
• Два кабеля, каждый с четырьмя разъемами питания SATA, 16,1 дюйма (41 см) до первого разъема, 5,9 дюйма (15 см) между разъемами
• Два кабеля, каждый с четырьмя стандартными разъемами питания для периферийных устройств и одним разъемом питания дисковода гибких дисков, 15,7 дюйма (40 см) к первому разъему, 5.5 дюймов (14 см) между разъемами

Это точно такая же конфигурация, что и на Corsair TX750 V2.

Все провода имеют диаметр 18 AWG, что является минимальным рекомендуемым сечением.

Конфигурация кабеля достаточна для устройства мощностью 850 Вт, но мы были бы более счастливы, если бы в этом устройстве было шесть кабелей для видеокарт, позволяющих установить до трех видеокарт высокого класса без необходимости использования адаптеров. Конечно, наличие такого количества кабелей может стать проблемой для источника питания без модульной кабельной системы.

Рисунок 3: Кабели

Давайте теперь подробно рассмотрим этот блок питания.

[nextpage title = ”Взгляд изнутри Corsair TX850 V2 ″]

Мы решили разобрать этот блок питания, чтобы посмотреть, как он выглядит внутри, как устроен и какие компоненты используются. Пожалуйста, прочтите наше руководство «Анатомия импульсных источников питания», чтобы понять, как работает источник питания, и сравнить этот источник питания с другими.

На этой странице мы будем иметь общий вид, а затем на следующих страницах мы подробно обсудим качество и рейтинги используемых компонентов.Как уже объяснялось, Corsair TX850 V2 внутренне идентичен XFX PRO 850 W.

Рисунок 4: Вид сверху

Рисунок 5: Вид спереди с четверти

Рисунок 6: Вид сзади

Рисунок 7: Печатная плата

[nextpage title = «Этап фильтрации переходных процессов»]

Как мы уже упоминали в других статьях и обзорах, первое, на что мы обращаем внимание, открывая блок питания в поисках подсказки о его качестве, — это этап фильтрации.Для этого каскада рекомендуются две ферритовые катушки, два керамических конденсатора (Y-конденсаторы, обычно синие), один металлизированный полиэфирный конденсатор (X-конденсатор) и один MOV (металлооксидный варистор). В источниках питания очень низкого уровня используется меньше компонентов, обычно без MOV и первой катушки.

Ступень фильтрации переходных процессов в Corsair TX850 V2 безупречный, он поставляется со всеми необходимыми компонентами, а также с одним дополнительным конденсатором X, одной дополнительной ферритовой катушкой и четырьмя дополнительными конденсаторами Y.

Рисунок 8: Этап фильтрации переходных процессов (часть 1)

Рисунок 9: Этап фильтрации переходных процессов (часть 2)

Теперь давайте более подробно обсудим компоненты, используемые в Corsair TX850 V2.

[nextpage title = «Первичный анализ»]

На этой странице мы подробно рассмотрим начальную ступень Corsair TX850 V2. Для лучшего понимания, пожалуйста, прочтите наше руководство «Анатомия импульсных источников питания».

В этом источнике питания используются два выпрямительных моста GBU806, подключенных параллельно, оба подключены к отдельному радиатору. Каждый мост поддерживает до 8 А при 100 ° C, поэтому теоретически вы сможете получить до 1840 Вт от электросети 115 В. Предполагая, что КПД 80%, мосты позволят этому устройству выдавать до 1472 Вт без сгорания
.Конечно, мы говорим только об этих компонентах. Реальный предел будет зависеть от всех компонентов, объединенных в этом источнике питания. Это те же мосты, что и в версии на 750 Вт.

Рисунок 10: Выпрямительные мосты

В активной схеме PFC используются два полевых МОП-транзистора SPP24N60C3, которые способны выдавать до 24,3 А при 25 ° C или до 15,4 А при 100 ° C в непрерывном режиме (обратите внимание на разницу температур) или до 72,9 А в импульсном режиме. режим при 25 ° C, каждый.Эти транзисторы при включении имеют сопротивление 160 мОм, характеристика, называемая RDS (вкл.). Чем меньше это число, тем лучше, а это означает, что транзисторы будут тратить меньше энергии, а блок питания достигнет более высокого КПД. Интересно отметить, что для улучшения рассеивания тепла производитель добавил металлическую пластину между этими транзисторами и алюминиевым радиатором (см. Рисунок 11). Это те же транзисторы, что и в модели на 750 Вт.

Рисунок 11: Активные транзисторы PFC

В этом источнике питания используются два электролитических конденсатора 330 мкФ x 400 В для фильтрации выходного сигнала активной схемы PFC; это эквивалент одного конденсатора 660 мкФ x 400 В.В Corsair TX750 V2 используются один конденсатор 220 мкФ x 400 В и один конденсатор 330 мкФ x 400 В, подключенные параллельно. Конденсаторы японского производства Rubycon, с маркировкой 105 ° C.

В секции переключения используются еще два полевых МОП-транзистора SPP24N60C3, установленных в двухтранзисторной прямой конфигурации. Технические характеристики этих транзисторов уже были опубликованы выше. В модели мощностью 750 Вт используются транзисторы с более низкими ограничениями по току (20,7 А при 25 ° C или 13,1 А при 100 ° C).

Рисунок 12: Один из переключающих транзисторов

Первичный контроллер управляется активным комбинированным контроллером PFC / PWM CM6802.

Рисунок 13: Комбинированный контроллер PFC / PWM

Теперь давайте посмотрим на вторичную обмотку этого источника питания.

[nextpage title = «Вторичный анализ»]

Этот блок питания использует проект DC-DC во вторичной обмотке, что означает, что данный блок в основном представляет собой источник питания +12 В, а выходы +5 В и +3,3 В производятся двумя меньшими импульсными блоками питания, подключенными к источнику +12 В. рельс. Эта конструкция используется для повышения эффективности.

Для выхода +12 В используются шесть выпрямителей Шоттки SBR30A50CT (30 А, 15 А на внутренний диод при 110 ° C, 0.Максимальное падение напряжения 55 В). Из имеющихся 12 диодов (по два на блок выпрямителя) восемь используются в прямом выпрямлении, а четыре — в «свободном» этапе выпрямления. Модель мощностью 750 Вт имеет здесь пять выпрямителей Шоттки.

Рисунок 14: Выпрямители +12 В

Как объяснено, выходы +5 В и +3,3 В генерируются с использованием двух преобразователей постоянного тока в постоянный (т. Е. Двух импульсных источников питания). Обычно в источниках питания с такой конструкцией эти два преобразователя устанавливаются на отдельных дочерних платах, но в Corsair TX850 V2 они доступны на одной плате, как показано на рисунках 15 и 16.Два преобразователя управляются одним и тем же ШИМ-чипом (APW7159) и используют семь полевых МОП-транзисторов APM2556N, каждый из которых может выдерживать ток до 160 А при 25 ° C или 90 А при 100 ° C с RDS (вкл.) Всего 4,5. мОм. Эта плата идентична той, что используется в версии на 750 Вт.

Рисунок 15: Преобразователи DC-DC +5 В и +3,3 В

Рисунок 16: Преобразователи DC-DC +5 В и +3,3 В

Вторичная обмотка контролируется интегральной схемой PS223, которая поддерживает защиту от перенапряжения (OVP), защиту от пониженного напряжения (UVP), защиту от перегрузки по току (OCP) и защиту от перегрева (OTP).Эта интегральная схема имеет четыре канала OCP (+3,3 В, +5 В и два +12 В), но производитель решил использовать только один из каналов +12 В, сделав его однорельсовым источником питания.

Рисунок 17: Цепь контроля

Все электролитические конденсаторы, используемые во вторичной обмотке, также японского производства Chemi-Con и имеют маркировку 105 ° C.

[nextpage title = «Распределение энергии»]

На рисунке 18 вы можете увидеть этикетку блока питания, на которой указаны все характеристики питания.

Рисунок 18: Этикетка блока питания

Поскольку в данном устройстве используется одна шина +12 В, здесь особо не о чем говорить.

Давайте теперь посмотрим, действительно ли этот блок питания может обеспечить мощность 850 Вт.

[nextpage title = ”Нагрузочные тесты”]

Мы провели несколько тестов с этим блоком питания, как описано в статье «Секреты аппаратного обеспечения» Методология тестирования блока питания.

Сначала мы протестировали этот источник питания с пятью различными схемами нагрузки, пытаясь получить около 20%, 40%, 60%, 80% и 100% от заявленной максимальной мощности (фактический процент использования указан в разделе «% максимальной нагрузки»), наблюдая поведение рассматриваемого агрегата при каждой нагрузке.В таблице ниже мы перечисляем использованные схемы нагрузки и результаты для каждой нагрузки.

Если вы сложите все полномочия, перечисленные для каждого теста, вы m
обнаружите, что значение отличается от того, которое указано в разделе «Всего» ниже. Поскольку каждый выход может иметь небольшие отклонения (например, выход +5 В работает при +5,10 В), фактическое общее количество подаваемой мощности немного отличается от расчетного значения. В строке «Всего» мы используем реальное количество подаваемой мощности, измеренное нашим нагрузочным тестером.

Входы + 12VA и + 12VB, перечисленные ниже, являются двумя независимыми входами +12 В от нашего тестера нагрузки. Во время наших тестов входы + 12VA и + 12VB были подключены к единой шине питания +12 V (разъем EPS12V был установлен на входе + 12VB нашего нагрузочного тестера).

Corsair TX850 V2 действительно может обеспечить заявленную мощность при высоких температурах.

Эффективность была очень хорошей, выше 83%, когда мы использовали от 20% до 80% заявленной мощности (то есть между 170 Вт и 680 Вт). При мощности 850 Вт эффективность упала до 81,8%, что чуть ниже минимума, требуемого сертификатом 80 Plus Bronze (82%).

Стабилизация напряжения была превосходной, все напряжения в пределах 3% от их номинальных значений, включая выход -12 В. Спецификация ATX12V допускает, чтобы напряжения составляли до 5% от их номинальных значений (10% для выхода -12 В). Таким образом, этот источник питания постоянно подает напряжения, близкие к их номинальным значениям, чем это необходимо.

Уровни шума и пульсации всегда были чрезвычайно низкими. Ниже вы можете увидеть результаты для выходов блока питания во время теста номер пять. Максимально допустимое значение составляет 120 мВ для выходов +12 В и -12 В и 50 мВ для выходов +5 В, +3,3 В и + 5VSB. Все значения представляют собой размах.

Рисунок 19: Вход +12 В от тестера нагрузки во время пятого теста при 848,4 Вт (19,8 мВ)

Рисунок 20: Вход +12 В от нагрузочного тестера во время пятого теста при 848,4 Вт (25.6 мВ)

Рисунок 21: Шина + 5 В во время пятой проверки при 848,4 Вт (11,4 мВ)

Рисунок 22: Шина +3,3 В во время пятой проверки при 848,4 Вт (11,4 мВ)

Посмотрим, сможем ли мы получить от этого устройства более 850 Вт.

[nextpage title = «Тесты на перегрузку»]

К сожалению, первый образец, который мы получили, сгорел, когда мы проводили наши тесты на перегрузку (он сгорел при выдаче около 1000 Вт). Мы запросили у производителя второй образец, и этот образец выдержал наши испытания на перегрузку.См. Результаты ниже. Мы не могли тянуть больше, потому что блок питания отключился, показывая, что его защита работает нормально.

[nextpage title = «Основные характеристики»]

Основные технические характеристики Corsair TX850 V2 включают:

• Стандарты: ATX12V 2.31 и EPS12V 2.91
• Номинальная мощность: 850 Вт
• Измеренная максимальная мощность: нет данных (см. Текст)
• Эффективность, указанная на этикетке: до 85%, сертификат 80 Plus Bronze
• Измеренный КПД: от 81,8% до 85,8% при 115 В (номинальное, фактическое напряжение см. В полных результатах)
• Активный PFC: Да
Модульная кабельная система
• : №
Разъемы питания материнской платы
• : один 20/24-контактный разъем и два разъема ATX12V, которые вместе образуют разъем EPS12V
• Разъемы питания видеокарты: четыре шестиконтактных / восьмиконтактных разъема на отдельных кабелях
• Разъемы питания SATA: восемь на двух кабелях
• Разъемы периферийного питания: восемь на двух кабелях
• Разъемы питания дисковода гибких дисков: два на два кабеля
• Защита (согласно списку производителя): NA
• Действительно ли доступны вышеуказанные средства защиты? Несмотря на то, что производитель не перечисляет устройства, они доступны для защиты от перенапряжения (OVP), пониженного напряжения (UVP), перегрузки по току (OCP), перегрева (OTP), превышения мощности (OPP) и короткого замыкания (SCP).
• Гарантия: пять лет
• Настоящий Производитель: Seasonic
• Дополнительная информация: https://www.corsair.com
• Средняя цена в США *: 135,00 долларов США

* Исследование проводилось на Newegg.com в день публикации этого обзора.

[nextpage title = ”Выводы”]

Corsair TX850 V2 действительно может обеспечить заявленную мощность при высоких температурах, обеспечивает приличную эффективность от 82% до 86%, превосходное регулирование напряжения и сверхнизкий уровень шума и пульсаций.Таким образом, это хороший источник питания для пользователя, который заботится о качестве и не хочет тратить много денег на продукт мощностью 850 Вт.

В этом обзоре мы обнаружили, что Corsair TX850 V2 внутренне идентичен XFX PRO 850 Вт, и единственные различия между моделями 850 Вт и 750 Вт заключаются в использовании более мощных переключающих транзисторов и одного дополнительного выпрямителя Шоттки в плате. Модель мощностью 850 Вт.

Хотя TX850 V2 имеет приятную цену (135 долларов США или 125 долларов США с учетом скидки по почте), XFX PRO 850 W стоит меньше (120 долларов США или 110 долларов США с учетом скидки по почте).Поскольку оба блока питания одинаковые, сейчас имеет смысл покупать модель у XFX. Интересно, что с моделью 750 Вт происходит обратное; TX750 V2 немного дешевле XFX PRO 750 W. Кто сказал: «Конкуренция вредна?»

Блок питания для ПК Corsair TX850 850 Вт ATX 80 PLUS Gold

Блок питания Corsair TX 850M 850 Вт

Сертифицированный Gold эффективность и полумодульный кабель для низкого энергопотребления и простой установки
Источники питания полумодульной серии TX идеально подходят для стандартных настольных систем с низким энергопотреблением, малошумной работой и простой установкой. существенный.Когда все конденсаторы нагреваются до 105 ° C, протестированы японские модели, которые обеспечивают надежный источник питания и длительную надежность. Эффективность 80 PLUS Gold снижает эксплуатационные расходы и снижает чрезмерное нагревание. Плоский модульный кабель с черным покрытием и четко обозначенными разъемами обеспечивает быструю и легкую установку с очевидными результатами.

Эффективность, сертифицированная 80 PLUS Gold
Сверхэффективная работа полумодульных устройств серии TX обеспечивает низкое энергопотребление и низкие эксплуатационные расходы.Блок питания выделяет тепло, вентилятор работает не так уж и плохо, и они смогут наслаждаться практически бесшумной работой.

Модульный кабель с четко обозначенными соединениями
Плоский кабель в черной оболочке является полумодульным; это означает, что вы используете только тот кабель, который вам действительно нужен, и добиваетесь видимых результатов. Четко обозначенные соединения обеспечивают быструю и легкую установку.

Совместимость
Совместимость с процессорами Intel® Core ™ шестого поколения (материнские платы Intel Skylake и Z170)
Соответствует стандартам ATX 12V 2.4 и EPS 2.92 и обратно совместим с ATX 12V 2.2, 2.31 и ATX 12V 2.01

Этот текст переведен автоматически.

Особенности и детали

• Мощность блока питания 850 Вт
• PCI-Express (6 + 2-контактный) 4x
• Кабельный органайзер Да (опция)
• 80 PLUS золотой

Факты

• Эффективность 80 PLUS Gold обеспечивает в условиях реальной нагрузки энергоэффективность 90%
• Активный LFK с полным диапазоном — вход переменного тока (100 — 240 В переменного тока)
• 120-мм вентилятор с подшипником втулки винтовой
• Вентилятор достигает максимальной выходной мощности при температуре 50 ° C, подходящей для сервера
.
• Защита от перенапряжения, защита от пониженного напряжения, защита от короткого замыкания, защита от перегрузки и защита от перегрева обеспечивают максимальную безопасность критически важных компонентов системы
• Сертификаты безопасности и нормативные требования: FCC, ICES, CE, UL, cUL, RCM, TUV, CB, CCC, BSMI, EAC, RoHS, WEEE, KC

• Гарантия: 24 месяца
• Производитель: Корсар

: Corsair TX-850M (850 Вт) — блок питания

Введение

Одна из ключевых проблем, стоящих перед производителями блоков питания (PSU), заключается в том, как отличить ряд блоков питания, которые значительно превышают минимальные стандарты, установленные спецификацией ATX.

Трудно найти блок питания, который не получил бы хороших результатов при испытании специализированным оборудованием, поэтому производители склонны выбирать между конкурирующими факторами качества, разъемами, модульной разводкой кабелей, полупассивным режимом работы и учитывать все это. с учетом цены. Также помогает то, что организация 80 PLUS дает возможность быстро оценить внутреннее качество поставки.

Помня об этом, компания Corsair объединила свои предложения блоков питания в семь модельных рядов.Посередине — это серия TX-M размером с ATX, и в 2017 году мы увидим серьезное обновление ее характеристик производительности.

TX-M доступен с мощностью от 550 Вт (80 фунтов стерлингов) до 850 Вт (129 фунтов стерлингов). За это вы получаете приличный рост по сравнению с последним поколением, поскольку теперь расходные материалы имеют сертификат 80 PLUS Gold (что означает более высокую эффективность, чем предыдущий Bronze) и в основном модульные кабели. Такая положительная инфляция спецификаций на протяжении многих лет является отличительной чертой поставок Corsair.

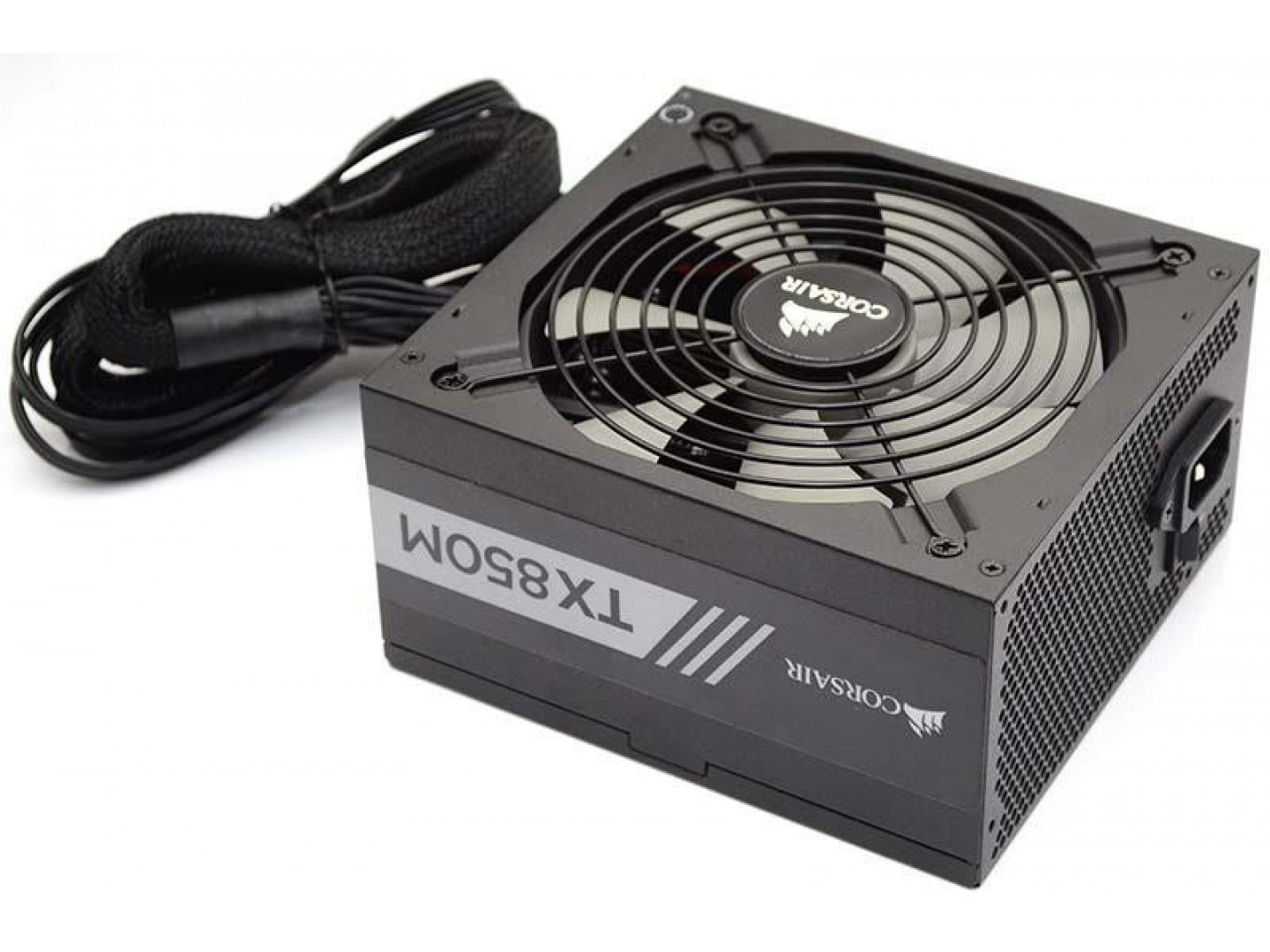

Наша обзорная модель 850W во плоти скромна. 160 мм в глубину, 150 мм в ширину и 86 мм в высоту — полностью черный внешний вид безошибочно отличает Corsair. Указанные размеры позволяют разместить 140-мм вентилятор на винтовом подшипнике, который, в отличие от более дорогих моделей Corsair, остается включенным постоянно, хотя и почти бесшумный при низких нагрузках. Также нет совместимости с Corsair Link, чего можно ожидать от модели TX-M.

К шасси остаются только более толстые кабели 20 + 4-контактный ATX и 4 + 4-контактный кабель ЦП, размером 600 мм и 650 мм соответственно.Можем ли мы утверждать, что одного разъема 4 + 4 контакта недостаточно, учитывая, что для ряда плат Intel X299 и AMD TR4 требуется два таких кабеля EPS? Corsair утверждает, что вам следует обратить внимание на следующую модель — RMx.

Затем вы получаете еще шесть плоских ленточных кабелей в коробке и пару удлинителей. Разумно, все можно использовать сразу, и в целом есть 4x 6 + 2-pin PCIe (макс. 750 мм), 8x Molex (450-750 мм), 8x SATA (500-800 мм) и пара удлинителей гибких дисков. Молекс.

Это означает, что вы можете использовать как минимум две высокопроизводительные видеокарты, множество дисков SATA (поверх любого NVMe) и использовать Molex для чего угодно. Дело в том, что у нас нет проблем с тем, как Corsair использует эту модель, кроме единственного EPS.

Маленький грязный секрет в бизнесе блоков питания состоит в том, что большинство «производителей» фактически не производят их. Corsair находится в той же лодке и поэтому сотрудничает с OEM-производителем Great Wall для разработки TX-850M. Это одна из лучших попыток этой компании, поскольку она использует только конденсаторы японского производства, имеет приличную пайку и фильтрацию сплошной линии.

Все эти функции дополняют сертификацию Corsair этой модели на полную мощность при температуре окружающей среды 50 ° C — цифра, которая дает нам уверенность в надежности источника питания.

Мы также рады видеть, что Corsair подкрепляет эту поставку ограниченной семилетней гарантией; он должен пережить вашу нынешнюю сборку и быть достаточно хорош для следующего.

Обзор блоков питания Corsair TX750 V2 750W и TX850 V2 850W

Введение:

Компания Corsair, основанная в 1994 году как Corsair Microsystems, изначально разрабатывала модули кэш-памяти 2-го уровня для OEM-производителей. Выпуск процессора Intel Pentium Pro со встроенной кэш-памятью заставил Corsair переключить свое внимание на модули DRAM.В 2002 году Corsair начала поставки модулей памяти специально для энтузиастов, и сегодня их высокопроизводительные модули памяти, вероятно, являются продуктом, который большинство энтузиастов ассоциирует с Corsair. Corsair расширила ассортимент своей продукции, включив в нее блоки питания, компьютерные корпуса, процессорные кулеры, твердотельные накопители и другие ключевые системные компоненты.

Источники питания Corsair TX650, TX750 и TX850 существуют уже некоторое время, и я думаю, вместо того, чтобы прекращать выпуск того, что оказалось очень успешным продуктом, Corsair решила продлить срок службы модели и предложить несколько улучшений с Единицы V2.На этот раз OCC рассмотрит два блока питания из линейки V2, блоки питания TX750V2 и TX850V2, и увидит, какие улучшения, если таковые имеются, внесла Corsair.

Подробности:

Коробки Corsair TX750V2 и TX850V2 с их желтой, черной и белой тематикой в ​​основном идентичны, за исключением номеров моделей и технических характеристик. На верхней стороне коробки показана фотография блока питания со стороны вентилятора охлаждения, а также номер модели, логотип Corsair и небольшая рамка в правом верхнем углу, показывающая, что это блок V2.

На нижней стороне коробки находится вся техническая информация, включая типы и количество разъемов (с фотографиями), основные характеристики на пяти разных языках, графики шума и эффективности вентилятора, а также таблицы спецификаций.

На лицевой стороне коробки указан номер модели и V2, дополнительный список функций на пяти разных языках с пятилетним логотипом и логотипом 80 Plus Bronze.

Номер модели и V2, фотография решетки вентилятора, дополнительные характеристики, снова на пяти разных языках, а также знаки соответствия на задней стороне.

Коробка поставляется с идентичными торцевыми панелями, на которых изображена та же фотография, что и на задней стороне, с указанием номера модели и еще раз V2.

Оба блока питания помещены в еще одну коричневую картонную коробку с логотипом Corsair.

Поднимите крышку, и оба блока питания упакованы одинаково. Руководство по эксплуатации, которое охватывает TX650, TX750 и TX850, находится наверху блока питания, защищенного пеной. Сняв верхнюю поролоновую крышку, можно увидеть черный мешок на шнурке, в который вложен блок питания с аккуратно сложенными сбоку кабелями, шнуром питания и аксессуарами.

Черная сумка на шнурке с логотипом Corsair вместе с полным содержимым коробки, включая шнур питания, руководство пользователя, кабельные стяжки, значок на корпусе и винты для крепления блока питания.

Блоки питания Corsair TX750V2 и TX850V2 хорошо упакованы с хорошим набором аксессуаров, так что давайте продолжим и рассмотрим подробнее.
