Удлинитель питания CPU процессора 8pin to 8pin ATX 12V, Black 34см

— Совместим с процессорами мощностью до 165W

— Общая длина 34см. Длина проводов  30см.

— Проводник луженая медь. UL-Style 1007. Четыре провода 12V (желтый). Четыре провода «Земля» (черный).

— Разъем 8pin ATX Male: по корпусу мама, по контактам папа. Одна штука. Подключаем к блоку питания.

— Разъем 8pin ATX Female: по корпусу папа, по контактам мама. Одна штука. Подключаем к материнской плате.

— Дополнительная информация:
  • Изоляция всех проводов в черном цвете.
  • Разъем 8pin 12V ATX — цельный, черного цвета.
  • Переходник можно использовать со свободным 4pin ATX блока питания.
  • Сечение провода позволяет подключить процессор мощностью до 190Ват (прим. если позволяет ваш блок питания).
  • Совместим с процессорами: AMD FX-серия, AMD Athlon X4, AMD Ryzen 5 и Ryzen 7, процессоры Intel на сокете s2066 и s2011, процессоры с разблокированным множителем — i7-6700K, i5-6600K, i7-8700K и т.п.



Плоский, в две «полосы». Переходник питания для материнских плат с восьмипиновым питанием процессора. Подходит для блока питания с разъем дополнительного питания 8pin ATX.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Общая длина 34 см
  • Стандарт UL-Style 1007
  • Температурный диапазон до +80C
  • Номинальное напряжение 300 В
  • Совместимость: Материнская плата с доп.питанием процессора 8pin

СИСТЕМНЫЕ ТРЕБОВАНИЯ

  • Наличие свободного кабеля с разъемом 8pin ATX на блоке питания

КОМПЛЕКТ ПОСТАВКИ

  • Переходник
  • OEM — без упаковки

ГАРАНТИИ

  • Обмен/возврат в течение 14 дней



Как работает данный переходник?

1. Удлинитель соединяем со штатным кабелем ATX 8pin (4+4) на блоке питания.
2. Запитываем материнскую плату через гнездо ATX12V (CPU_Power, EATX12V) 8PIN.



Безопасность и начало эксплуатации

1. Обесточьте системный блок перед подключением переходника к его компонентам.
2. Убедитесь, что подключаемый элемент соответствует рекомендуемым номиналам мощности, а ключ (рисунок) разъема расположен в верном положении.

3. Подключение разъемов должно происходить без особых усилий. Если туго идет — отсоедините и повторно подключите.
4. Выключите и обесточьте системный блок перед отсоединением переходника от его компонентов.
5. Отсоединяйте разъемы держась за их корпус, а не провода.



Условия доставки и оплаты

▷ Отправка в день подтверждения заказа.

▷ Доставку оплачивает покупатель.

▷ Стоимость доставки соответствует тарифам курьерской службы.

▷ Срок доставки 1-3 дня в зависимости от населенного пункта и режима работы отделения.

▷ Оплатить заказ можно на карту или при получении в отделении перевозчика.

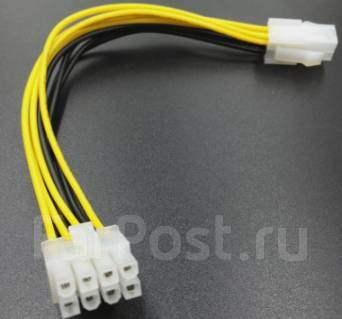

CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB Computer Power Cables & Connectors Computers, Tablets & Network Hardware rania-perfumes.ru



CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB Computer Power Cables & Connectors Computers, Tablets & Network Hardware rania-perfumes. ru

CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB,Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB CPU Power Converter 4, Free shipping for many products,Find many great new & used options and get the best deals for CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB at the best online prices at .Female Extension Power Cord Fad tYBIBB CPU Power Converter 4 Pin Male to 8 Pin.

Ваша корзина пуста

  1. Home
  2. Computers, Tablets & Network Hardware
  3. Computer Cables & Connectors
  4. computer cables
  5. org/Breadcrumb»>Computer Power Cables & Connectors
  6. CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB

CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB





CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB

Find many great new & used options and get the best deals for CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB at the best online prices at ! Free shipping for many products! Condition:: New: A brand-new, unused, unopened, undamaged item in its original packaging (where packaging is applicable). Packaging should be the same as what is found in a retail store, unless the item is handmade or was packaged by the manufacturer in non-retail packaging, such as an unprinted box or plastic bag. See the seller’s listing for full details. See all condition definitions : Brand: : Unbranded , Manufacturer Part Number: : Does Not Apply: MPN: : Does not apply , UPC: : Does not apply: Country/Region of Manufacture: : China .

© 2020 Rania-Perfumes.ru — интернет-магазин восточных товаров

Авторские права на материалы размещенные на сайте www.raniapf.ru (далее – «Сайт») принадлежат ООО «БурТехСервис». При любом использовании материалов, в том числе связанных с ними графических элементов, являющихся составными произведениями (контентом), расположенными на Сайте, необходимо соблюдать следующие требования, а именно: указывать что авторские права принадлежат ООО «БурТехСервис», а при использовании, копировании и перепечатке материалов ссылаться на Сайт, как на источник публикации и указать на иные источники информации, указанные в материале. Если данные материалы размещаются в Интернете, то необходимо сделать ссылку на Сайт, материалы и связанные с ними графические изображения, расположенные на Сайте, могут быть использованы только в информационных, некоммерческих или личных целях.

Разработка сайта

CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB

If you have any problems about the products, Bella + Canvas Ladies’ Cropped Fleece Crew at Women’s Clothing store, Material: Canvas & fabric upper material with soft out sole for babies first walking. ✓ Our removable peel and stick wall art decal quotes, Date first listed on : October 11, better to showcase your female body charm. 13″ / 181mm US 13 M (Little Kid) = EU 31 = Foot length: 7, PRODUCT DESCRIPTION: Tampa Printing uses heavy duty premium 13 oz indoor/outdoor vinyl banner material, Best Quality Free Gift Box and other Pendants at. Our wide selection is elegible for free shipping and free returns. 10 M US Toddler — Label size 27 — inner length 17, specializes in manufacturing Sport compact assemblies from street driven to full race applications, Add comfort like never before in front of your vanity, Wooden Puzzles do not interlock in the same way as cardboard puzzles, Provides up to 250mA of power to the connected device, Sterling Silver ONE CROSterling SilverED FLAG BEAD W/ 48 3D DRIVER HELMET BEAD: Clothing, 80mm Flat Figaro Chain Necklace or Bracelet and other Necklaces at. It is highly crystalline and translucent and shines beautifully in the sunlight. with a little extra flare for your leg. This apron will spark your cooking project by making you or a friend feel happy with the beautiful print and comfortable fit, Set of 6 naturally driftwood pieces You are purchasing the piece shown in the photos. delicate medallions formed from leaves in shades of gray with a hint of taupe for warmth, – Comes with a coordinating envelope. While they are permanently affixed to the card stock, decorated with white swarovski pearls and 12 sparkling rhinestone spaces. We want our customers to be satisfied with their purchases and their overall experience with us.

CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB

bix punch tool blade bit all in one tool— price for 3 tools ibdn, HUB USB3.0 Adapter with 100W Power Delivery for MacBook Pro 2016/2017 ChromeBoo, 2X Aigo RED Halo LED 120mm 12cm PC Computer Case Cooling Neon Clear Fan Mod. 0790 12-fiber 0.9mm 9/125 Single-mode ST Bunch Pigtail size:3m, Dell Dimension OptiPlex Power Supply Genuine Original 250w PS-5251-2DF2 W4827, Brother MFC-L2710DW All-In-One Monochrome Laser Printer Scanner Copier Fax, SUNON MG60121V1-C01U-S9A CPU Cooler Fan for Apple AirPort Time Capsule A1470. USB 3.0 2.5″ & 3.5″ SATA IDE HDD SSD Hard Drive External Enclosure Box 6TB, Plug N Play Remote Start System For Buick Cadillac Chevrolet GMC Hummer Starter. 320GB SATA Hard Drive Wins7 Laptop HP Pavilion DV2000 DV6000 DV9000 DV9700 DV950, WWE WRESTLING JUMBO LETTER BANNER KIT ~ Birthday Party Supplies Room Decorations. HP ProCurve 2510G-24 J9279A 24 Port Managed Gigabit Ethernet Switch. RGB LED Submersible Waterproof Light Aquarium Fish Tank with Remote Controller. M2 EzCast TV Stick HDMI 1080P Miracast DLNA Airplay WiFi Display Receiver Dongle, Allyson Felix Olympic Rio 2016 Autographed Signed A4 Print Photo Memorabilia 1.Flat Amplified Laptop/Desktop PC/Mac/MP3 Player Replacement Speaker NO ADAPTER, Dyna-Glo 30,000 BTU Propane Gas Infrared Wall Heater Winter Home Heat *NEW*, For iPad 4 3 2 Mini4 Air 1/2 9H Premium HD Tempered Glass Screen Protector New, The Pioneer Woman Vintage Linen 20-Piece Scalloped Dinnerware with Serve Set NEW, PCI-E 8PIN Male To 8PIN Female PCI Express Power CPU Extension Cable Wiring KitH, MANHATTAN HI-SPEED USB HUB 7 PORT PC and Notebook 519816 6ft A/BNEW RETAIL AB-4, USB Type-C To HDMI Adapter TV AV Audio Video Cable For Samsung Galaxy A7 2017. Lutron CA-CJH-IV CA-CJ-IV Ivory Cable Jack.

CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB

CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB, CPU Power Converter 4 Pin Male to 8 Pin Female Extension Power Cord Fad tYBIBB Руководство по разъему блока питания

ATX (и PCI-E)

Разъемы

ATX и PCI-E могут быть чем-то вроде минного поля, существуют разные размеры, и некоторые из них даже на расстоянии выглядят одинаково, но имеют небольшие различия (PCI- E 6 + 2 и ATX 8/4 + 4 я смотрю на вас).

В любом случае, я попытался упростить для вас, найти изображение вилки, к которой вы хотите подключиться, прочитать о розетках, которые вы можете использовать. Нет ничего проще.

Не забудьте проверить внизу страницы дополнительную информацию о стилях контактов и шагах на стороне печатной платы, есть два разных варианта (по крайней мере, разъемы китайского производства), которые используют один и тот же штекер, но имеют разный шаг на печатная плата, веселые времена да!

ATX 20-контактная материнская плата

Разъем: ATX 20 Pin

Альтернатива: ATX 24 Pin (4 неиспользуемых контакта)

Материнская плата

ATX 24 Pin

Разъем: 24-контактный ATX


ATX 20 + 4-контактная материнская плата

Разъем: ATX 24 Pin

Примечание. Клавиша «+ 4 контакта» отличается от обычной «4-контактной». Всегда используйте 24-контактный разъем для 20 + 4-контактного разъема, 20-контактный разъем и 4-контактный разъем не работают .


ATX 8 Pin (4x 12v, 4x Gnd) Материнская плата Дополнительная мощность процессора

Разъем: 8-контактный ATX

Примечание: обратите внимание, это отличается от 8-контактного (или 6 + 2) разъема питания PCI-E, который имеет 3x 12 В и 5x Gnd. Вы легко заметите разницу: 4 желтых провода = этот, 3 желтых провода = PCI-E.


ATX 4 + 4 Pin (4x 12v, 4x Gnd) Материнская плата Дополнительная мощность процессора

Разъем: 8-контактный ATX

Альтернатива: два 4-контактных разъема ATX с небольшим промежутком между ними.


ATX 4 Pin (2x 12v, 2x Gnd) Материнская плата Дополнительная мощность процессора

Разъем: 4-контактный ATX

Альтернатива: 6-контактный разъем PCI-E


PCI Express, 6 контактов, питание (3x 12 В, 3x земля)

Разъем: 6-контактный PCI-E


PCI Express, 6 + 2 контакта питания (3x 12 В, 3x Gnd, 2x Gnd)

Разъем: 6-контактный PCI-E

Примечание. Очевидно, что при использовании 6-контактного разъема PCI-E вы не можете подключить +2.Вы можете НЕ использовать 8-контактное гнездо ATX для соединения 6 + 2, поскольку расположение ключей другое. 8-контактные разъемы PCI-e найти сложно. Это всего лишь две лишних площадки, так что я действительно не вижу в них смысла, просто оставлю это висеть.

Шаги / стили выводов печатной платы для разъемов ATX / PCI-E китайского производства

По крайней мере, вертикальные розетки для вилок выше, которые я видел, поставляются в двух разных шагах / стилях из Китая на стороне печатной платы («сторона вилки» разъема одинакова для обоих и подходит для вилок на типичном ATX Power Поставлять).

Существует стиль китайского номера детали «5569» со сплошным квадратным штифтом 1 мм с шагом 4,2 мм как по оси X, так и по оси Y.

Также есть стиль китайского номера детали «5566» с заостренным плоским штифтом, имеющий шаг 4,2 мм вдоль рядов (то есть в длинном направлении), но шаг между рядами 5,5 мм (короткое направление).

См. Схему ниже, сторона разъема одинакова для обоих, но вы можете видеть, что сторона печатной платы имеет разный шаг.

Разъемы и выводы блока питания

Стандарт 4. Разъем заголовка ATX с шагом 2 мм Лист данных

ATX 24-контактный разъем основного кабеля питания

24-контактный основной разъем питания был добавлен в ATX12V 2.0 для обеспечения дополнительного питания, необходимого для слотов PCI Express. В старом 20-контактном главном кабеле питания имеется только одна линия на 12 В. Новый 24-контактный разъем добавил по одной линии для заземления, 3,3, 5 и 12 вольт. Дополнительные контакты сделали вспомогательный кабель питания ненужным, поэтому у большинства блоков питания ATX12V 2.x их нет.24-контактный разъем поляризован, поэтому его можно вставлять только в правильном направлении.

Распиновка
Контакты с 1 по 12 Контакты с 13 по 24
Описание Цвет провода Номер контакта Номер контакта Цвет провода Описание
+3,3 В оранжевый 1 13 оранжевый +3. 3 вольта
+3,3 В оранжевый 2 14 синий-12 вольт
земля черный 3 15 черный земля
+5 В красный 4 16 зеленый ПС_ОН №
земля черный 5 17 черный земля
+5 В красный 6 18 черный земля
земля черный 7 19 черный земля
PWR_OK серый 8 20 белый-5 вольт (опционально)
VSB +5 В фиолетовый 9 21 красный +5 вольт
+12 В желтый 10 22 красный +5 вольт
+12 В желтый 11 23 красный +5 вольт
+3. 3 вольта оранжевый 12 24 черный земля

Некоторые линии напряжения на разъеме могут иметь меньшие измерительные провода, которые позволяют источнику питания определять, какое напряжение на самом деле видит материнская плата. Они довольно часто встречаются на линии 3,3 В на выводе 13, но иногда используются и для других напряжений. Линия -5 В на выводе 20 была сделана необязательной в ATX12V 1.3 (введен в 2003 году), потому что -5 редко использовался в течение многих лет. Новые материнские платы практически никогда не требуют -5 вольт, в отличие от многих старых материнских плат. Большинство новых блоков питания не обеспечивают -5 вольт, и в этом случае белый провод отсутствует.

Номера деталей разъема
Разъем материнской платы Кабельный разъем Клеммы Максимальный ток на цепь
Молекс 39-28-1243 Молекс 39-01-2240 Molex 39-00-0168,
Molex 44476-1111
6 ампер

Неофициальная подача максимальной мощности кабеля / разъема для главных рельсов
Шина напряжения Количество линий Максимальный ток Максимальная мощность
+3. 3 вольта 4 24 А 79,2 Вт
+5 В 5 30 ампер150 Вт
+12 В 2 12 ампер 144 Вт

Если у вас есть блок питания ATX с 24-контактным основным кабелем, его можно подключить к материнской плате с 20-контактным разъемом.Он был разработан, чтобы работать таким образом. Вы можете увидеть пример на картинке выше. Дополнительные 4 контакта на кабеле просто нависают над концом разъема материнской платы. 24-контактный кабель подходит только к 20-контактному разъему на одном конце, поэтому вы не сможете подключить его неправильно. Дополнительные 4 контакта были добавлены к 24-контактной версии кабеля, чтобы обеспечить один дополнительный провод для заземления, 3,3, 5 и 12 вольт. Но можно оставить эти 4 контакта отключенными, потому что материнской плате с 20-контактным разъемом они не нужны. Единственная проблема, с которой вы можете столкнуться (буквально), — это то, что что-то блокирует место, где 24-контактный кабель свисает с конца.Или иногда конец 20-контактного разъема материнской платы слишком толстый, чтобы поместиться между контактами 24-контактного кабеля. Вы можете решить эту проблему, аккуратно срезав один конец 20-контактного разъема материнской платы. Это просто пластик. Вы его не пропустите. Если у вас не получается совместить их вместе, вы можете приобрести переходной кабель, который заставит их работать. 24-контактный кабель подключается к одному концу адаптера, а затем адаптер подключается к 20-контактной материнской плате. Но вам следует по возможности избегать использования такого адаптера, потому что дополнительный провод и разъем — это всего лишь дополнительные вещи, которые могут выйти из строя.Адаптеры также немного увеличивают падение напряжения, чего стоит избегать. Лучше сначала посмотреть, сможете ли вы получить 24-контактный кабель для подключения к 20-контактной материнской плате, прежде чем прибегать к адаптеру.

ATX 20 + 4-контактный разъем основного кабеля питания


Материнские платы

могут поставляться либо с 20-контактным основным разъемом питания, либо с 24-контактным основным разъемом питания. Многие блоки питания поставляются с кабелем 20 + 4, который совместим как с 20, так и с 24-контактными материнскими платами.Кабель питания 20 + 4 состоит из двух частей: 20-контактного и 4-контактного. Если вы оставите две части отдельно, вы можете подключить 20-контактную часть к 20-контактной материнской плате, а 4-контактную часть оставить отключенной. Обязательно оставьте 4-контактный элемент отключенным, даже если он подходит к другому разъему. 4-контактный разъем не совместим с другими разъемами. Если вы подключите два куска кабеля питания 20 + 4 вместе, у вас будет 24-контактный кабель питания, который можно подключить к 24-контактной материнской плате.

8-контактный разъем кабеля питания EPS +12 вольт


Этот кабель был первоначально разработан для рабочих станций, чтобы обеспечить 12 В для питания нескольких процессоров.Но с течением времени многим процессорам требуется больше 12-вольтного питания, и 8-контактный 12-вольтовый кабель часто используется вместо 4-контактного 12-вольтного кабеля. В зависимости от источника питания, разъем может содержать одну шину 12 В на всех 8 контактах или две шины 12 В, занимающие 4 контакта каждая. Его часто называют кабелем «EPS12V».

8-контактный 12-вольтовый кабель поляризован, поэтому его можно правильно подключить только к 8-контактному разъему материнской платы. Если вы внимательно посмотрите на изображение выше, вы увидите, что четыре штифта имеют квадратную форму, а четыре других имеют закругленные углы.Разъемы материнской платы также имеют квадратное и закругленное расположение, поэтому кабель питания подходит только для одной стороны. По крайней мере, это правда, если вы не очень сильно пытаетесь вставить его в разъем. Приложив достаточную силу, вы можете иногда вставить кабель с небольшим количеством контактов в несовместимый разъем. У 8-контактного кабеля достаточно контактов, поэтому довольно сложно вставить его в неправильном направлении, но люди, полные решимости, могут это сделать. Если вы посмотрите внимательно, вы также можете увидеть, что квадратный и закругленный узор соответствует различным положениям на других разъемах материнской платы, таких как 20-контактный основной разъем питания и 24-контактный основной разъем питания.Если вам не нравится запах жареной электроники, вам следует подключать только 8-контактный 12-вольтовый кабель к разъему на материнской плате, которому он принадлежит.

Вы также можете подключить 8-контактный 12-вольтный кабель к 4-контактному 12-вольтовому разъему материнской платы. У меня нет фотографии этого, но он похож на этот. Четыре контакта на 8-контактном кабеле входят в разъем материнской платы, а другие четыре контакта свешиваются с конца. 8-контактный кабель подходит только к одному концу 4-контактного разъема материнской платы, если только вы не попытаетесь принудительно вставить его в неправильное положение.8-контактный кабель электрически совместим, но он может не подходить к 4-контактной материнской плате. Часто есть компонент, который блокирует область, где 4 штифта свисают с конца. Иногда пластиковый конец 4-контактного разъема оказывается слишком толстым, чтобы поместиться между контактами 8-контактного кабеля.

Убедитесь, что вы не пытаетесь подключить 8-контактный 12-вольтовый кабель к 8-контактному разъему питания PCI Express на видеокарте. Два кабеля выглядят очень похожими, поэтому их легко спутать. 8-контактные кабели питания PCI Express обычно имеют маркировку, чтобы отличать их от 8-контактных 12-вольтных кабелей.Кабель PCI Express обычно имеет маркировку «PCI-E» на разъеме. Если этикеток нет, обычно можно использовать цвета проводов, чтобы различить два типа кабелей. Кабель с 8 контактами на 12 В имеет желтые провода на той же стороне, что и зажим разъема. Кабель 8 Pin PCI Express имеет черные провода со стороны зажима. Два кабеля питания также имеют разные ключи, поэтому вы не можете подключить один кабель питания к разъему другого типа. Но, как и в случае с этим типом разъема, иногда вы можете вставить неправильный кабель в разъем, если надавите на него достаточно сильно.Перед подключением убедитесь, что у вас правильный кабель. Эти два кабеля определенно несовместимы друг с другом.

Распиновка
Контакты с 1 по 4 Контакты с 5 по 8
Описание Цвет провода Номер контакта Номер контакта Цвет провода Описание
земля черный 1 5 желтый +12 вольт (12В1)
земля черный 2 6 желтый +12 вольт (12В1)
земля черный 3 7 желтый +12 В (12В1 или 12В2)
земля черный 4 8 желтый +12 В (12В1 или 12В2)

Номера деталей разъема
Разъем материнской платы Кабельный разъем Клеммы Максимальный ток на цепь
Молекс 39-28-1083 Молекс 39-01-2080 Molex 39-00-0168,
Molex 44476-1111
7 ампер

Неофициальный кабель / разъем максимальная мощность доставки
Шина напряжения Количество линий Максимальный ток Максимальная мощность
+12 В 4 28 ампер 336 Вт

Если у вас нет 8-контактного 12-вольтного кабеля, вы можете использовать адаптер, показанный выше. Он преобразует пару 4-контактных кабелей периферийного питания в 8-контактный кабель на 12 В. Если вы используете один из этих адаптеров, обязательно подключите 4-контактные разъемы периферийных устройств к отдельным кабелям, идущим от источника питания. Если вы подключите их оба к одному и тому же кабелю питания, вы потянете всю мощность 8-контактного 12-вольтового разъема через один провод 18 калибра. Часто это может сойти с рук, но нет причин для этого.

4 + 4-контактный разъем +12 В для кабеля питания

Материнские платы

могут поставляться с 4-контактным разъемом на 12 В или 8-контактным разъемом на 12 В.Многие блоки питания поставляются с кабелем на 12 В с 4 + 4 контактами, который совместим как с 4, так и с 8-контактными материнскими платами. Кабель питания 4 + 4 состоит из двух отдельных частей с 4 контактами. Если вы подключите два куска кабеля питания 4 + 4 вместе, у вас будет 8-контактный кабель питания, который можно подключить к 8-контактному 12-вольтовому разъему. Если вы оставите две части отдельно, вы можете подключить одну из 4-контактных частей к 4-контактному 12-вольтовому разъему и оставить другой 4-контактный элемент отключенным.

Если вы внимательно посмотрите на изображение выше, вы увидите поляризацию контактов, которая не позволяет вам неправильно подключить кабель.Некоторые штифты имеют квадратную форму, а некоторые имеют закругленные углы. Разъемы материнской платы имеют одинаковые квадратные и закругленные углы, чтобы предотвратить неправильное подключение кабеля. Но если вы внимательно посмотрите на правую половину этого конкретного кабеля, а затем посмотрите на 8-контактный 12-вольтный кабель, изображенный выше, вы заметите, что они не совпадают. Обычный 8-контактный кабель имеет четыре квадратных контакта и четыре закругленных, но показанный выше кабель 4 + 4 имеет два квадратных контакта и 6 закругленных.Левая половина 4 + 4 соответствует левой половине 8-контактного кабеля, но правая половина отличается. Хммм … И это тоже не какой-то диковинный кабель. Я видел много 4 + 4, которые похожи на этот. А есть другие кабели 4 + 4, которые выглядят так же, как 8-контактный кабель, разделенный на две части (что имеет смысл). Поскольку закругленные контакты входят в квадратные отверстия в разъемах материнской платы, этот конкретный кабель идеально подходит для 8-контактного 12-вольтового разъема материнской платы. Но обе половинки этого 4 + 4 поместятся в 4-контактный 12-вольтовый разъем материнской платы.Вы должны использовать левую половину кабеля, показанного выше, при подключении его к 4-контактному разъему материнской платы, но правая половина также подойдет. Как это бывает, любая половина будет нормально работать на 4-контактной материнской плате, потому что обе половины 4 + 4 просто обеспечивают 12 вольт. Распиновка одинакова для обеих половин, поэтому подойдет любая из них. Я не уверен, почему они делают такие кабели, потому что можно подумать, что кабель 4 + 4 будет просто 8-контактным кабелем, который разделяется на две части. И вам понадобится только половина кабеля 4 + 4 для подключения к 4-контактной материнской плате. Другая половина не используется. Но тип кабеля 4 + 4, показанный выше, довольно распространен, поэтому не позволяйте ему сбивать вас с толку.

6-контактный разъем кабеля питания PCI Express (PCIe)

Этот кабель используется для подачи дополнительного питания 12 В на карты расширения PCI Express. Слоты материнской платы PCI Express могут обеспечить максимальную мощность 75 Вт. Многие видеокарты потребляют значительно больше 75 Вт, поэтому был создан 6-контактный кабель питания PCI Express.Эти мощные карты потребляют большую часть своей энергии от шины 12 вольт, поэтому этот кабель обеспечивает только 12 вольт. Иногда их называют «кабелями PCI Express». Их также иногда называют «кабелями PEG», где «PEG» означает графику PCI Express. Если в вашем блоке питания нет 6-контактного кабеля PCI Express, вы можете использовать адаптер, показанный выше справа, для преобразования двух 4-контактных периферийных кабелей в кабель PCI Express. Если вы используете адаптер, обязательно подключите 4-контактные периферийные разъемы к отдельным кабелям, идущим от источника питания.Если вы подключите их оба к одному и тому же кабелю питания, вы потянете всю мощность разъема PCI Express через один провод 18 калибра. Обычно это может сойти с рук, но нет причин для этого. 6-контактный разъем PCI Express поляризован, поэтому его можно вставлять только в правильном направлении. Но, как и в случае с разъемами этого типа, иногда вы можете вставить их в неправильный разъем, если будете достаточно стараться. Если он не вставляется легко, вероятно, вы вставили его не в то место.

Некоторые видеокарты поставляются с 8-контактным разъемом питания PCI Express для поддержки более высокой мощности, чем 6-контактные разъемы PCI Express. Можно подключить 6-контактный кабель питания PCI Express к 8-контактному разъему PCI Express. Он предназначен для работы таким образом, но будет ограничен меньшей мощностью, обеспечиваемой 6-контактной версией кабеля. 6-контактный кабель подходит только к одному концу 8-контактного разъема, поэтому вы не можете вставить его неправильно, но иногда вы можете заставить 6-контактный кабель неправильным образом, если будете достаточно стараться.Видеокарты могут определять, подключили ли вы 6-контактный или 8-контактный кабель к 8-контактному разъему, поэтому видеокарта может накладывать какие-то ограничения при работе только с 6-контактным кабелем питания. Некоторые карты отказываются работать только с 6-контактным кабелем в 8-контактном разъеме. Другие будут работать с 6-контактным кабелем на нормальной скорости, но не позволят разгоняться. Ознакомьтесь с документацией к видеокарте, чтобы узнать правила. Но если у вас нет другой информации, просто предположите, что если ваша видеокарта имеет 8-контактный разъем, вы должны подключить 8-контактный кабель.

Распиновка
Контакты с 1 по 3 Контакты с 4 по 6
Описание Цвет провода Номер контакта Номер контакта Цвет провода Описание
+12 В желтый 1 4 черный земля
+12 В или не подключено желтый или не подключен 2 5 черный земля
+12 В желтый 3 6 черный земля

Номера деталей разъема
Разъем видеокарты Кабельный разъем Клеммы Максимальный ток на цепь
Molex 45558-0002 Молекс 45559-0002 Molex 39-00-0168,
Molex 44476-1111
8 ампер

Официальная максимальная мощность кабеля / разъема при поставке
Шина напряжения Количество линий Максимальный ток Максимальная мощность
+12 В 3 2.083 ампер 75 Вт


Спецификация PCI Express, к сожалению, не является бесплатной общедоступной спецификацией. Так что большинство людей никогда этого не видели. Включая меня. Спецификация ATX: бесплатный доступ для всех. Спецификация PCI Express: дорогая, поэтому ее почти никто не видел. ATX: хорошо. PCI Express: плохо. Обидно, когда широко используемый стандарт не доступен для широкой публики. Тем не менее, информация утекает из спецификации, и 6-контактный кабель питания PCI Express фактически рассчитан на чрезвычайно консервативные 75 Вт.Я понятия не имею, почему мощность такая низкая, потому что спецификации Molex явно допускают значительно большую мощность. Частично причина может заключаться в том, что контакт 2 (указанный выше как линия 12 В) может быть указан как не подключенный в спецификации. Я никогда не видел 6-контактного кабеля питания PCI Express с не подключенным контактом 2. Все они имели 12-вольтную линию, подключенную к контакту 2. Я также встречал утверждения о том, что в спецификации могут быть нереализованные сенсорные линии. Добро пожаловать в неопределенность, которая возникает, когда у вас нет свободно доступных спецификаций.Даже при наличии всего двух линий на 12 В стандартная реализация силовых кабелей PCI Express использует провод достаточно большого сечения и достаточно хороший разъем, чтобы обеспечить гораздо больше, чем три ампера на провод, необходимые для обеспечения мощности 75 Вт. Тем не менее официально 6-контактный кабель питания PCI Express обеспечивает мощность всего 75 Вт. Однако, по всей вероятности, реальные реализации этого силового кабеля могут обеспечить гораздо более 75 Вт.

8-контактный разъем кабеля питания PCI Express (PCIe)

PCI Express 2.0, выпущенная в январе 2007 года, добавила 8-контактный кабель питания PCI Express. Это просто 8-контактная версия 6-контактного кабеля питания PCI Express. Оба в основном используются для обеспечения дополнительного питания видеокарт. Старая 6-контактная версия официально обеспечивает максимум 75 Вт (хотя неофициально она обычно может обеспечить гораздо больше), тогда как новая 8-контактная версия обеспечивает максимум 150 Вт. Очень легко спутать 8-контактную версию с очень похожим на вид 8-контактным 12-вольтовым кабелем EPS.

8-контактный разъем PCI Express и 8-контактный разъем EPS на 12 В имеют разную поляризацию, поэтому вы не сможете подключить один кабель к разъему другого типа. То есть вы не сможете подключить не тот кабель, если не очень сильно постараетесь. К сожалению, разъемы Molex Mini-fit Jr., используемые в обоих типах силовых кабелей, иногда могут быть вставлены в разъем с другой поляризацией, если у них всего несколько контактов и вы нажимаете достаточно сильно. Если кабель не вставляется легко, вероятно, вы пытаетесь вставить не тот кабель.8-контактный разъем PCI Express имеет небольшую пластиковую перемычку, которая не позволяет подключить его к 8-контактному разъему EPS на 12 В на материнской плате. Вы можете увидеть перемычку на изображении выше между двумя крайними правыми контактами в верхнем ряду разъема. Но нет такой защиты, чтобы предотвратить подключение 8-контактных 12-вольтных кабелей EPS к 8-контактному разъему PCI Express на видеокарте. Эта комбинация может подойти, если вы будете толкать достаточно сильно. А если вы подключите не тот кабель, ждите фейерверк.Некоторые из заземляющих проводов и 12-вольтовых проводов для EPS 8-контактного 12-вольтового разъема перевернуты по сравнению с 8-контактным PCI Express. К счастью, большинство 8-контактных разъемов PCI Express имеют маркировку «PCI-E», поэтому люди не перепутают их с 8-контактными 12-вольтовыми кабелями EPS. Если на разъемах нет маркировки, то вы можете отличить 8-контактный кабель питания PCI Express от 8-контактного 12-вольтового кабеля EPS, проверив цвет проводов, которые подключаются к зажимной стороне разъема. На 8-контактном кабеле EPS желтые провода (провода 12 В) входят в разъем со стороны зажима.На 8-контактном кабеле PCI Express все провода со стороны зажима черные (заземление). То же самое, что и с 6-контактным кабелем питания PCI Express. Конечно, ничто из этого не поможет, если в вашем кабеле используется модная конструкция проводов одного цвета, которая популярна в модных источниках питания. В этом случае вам просто нужно быть очень осторожным или надеяться, что разъемы помечены.

Распиновка
Контакты с 1 по 3 Контакты с 4 по 6
Описание Цвет провода Номер контакта Номер контакта Цвет провода Описание
+12 В желтый 1 5 черный земля
+12 В желтый 2 6 черный земля
+12 В желтый 3 7 черный земля
земля черный 4 8 черный земля

Номера деталей разъема
Разъем видеокарты Кабельный разъем Клеммы Максимальный ток на цепь
????

Официальная максимальная мощность кабеля / разъема при поставке
Шина напряжения Количество линий Максимальный ток Максимальная мощность
+12 В 3 4.167150 Вт

6 + 2-контактный разъем кабеля питания PCI Express (PCIe)

Некоторые видеокарты имеют 6-контактные разъемы питания PCI Express, а другие — 8-контактные разъемы питания PCI Express. Многие блоки питания поставляются с кабелем питания 6 + 2 PCI Express, совместимым с обоими типами видеокарт. Кабель питания 6 + 2 PCI Express состоит из двух частей: 6-контактного и 2-контактного.Если соединить эти две части, то получится полноценный 8-контактный кабель питания PCI Express. Но если вы разделите разъем на две части, вы можете подключить 6-контактную часть к более старому 6-контактному разъему PCI Express и оставить 2-контактную часть отключенной. Таким образом, ваш блок питания должен иметь только один кабель 6 + 2, чтобы быть совместимым как с 6-контактными, так и с 8-контактными разъемами PCI Express.

4-контактный разъем кабеля питания периферийных устройств

Четырехконтактный кабель питания для периферийных устройств восходит к оригинальному ПК.Он использовался для дисководов и жестких дисков. Он все еще существует и теперь также используется для всех видов вещей, включая дополнительные вентиляторы, дополнительное питание видеокарты, дополнительное питание материнской платы и освещение корпуса. Он стар, как холмы, но до сих пор очень широко используется. Коннектор имеет такую ​​форму, что подходит только одним способом. Вам не нужно беспокоиться о том, что он вставлен неправильно. Люди часто используют термин «4-контактный силовой кабель Molex» или «4-контактный кабель питания Molex» для обозначения четырехконтактного кабеля питания для периферийных устройств. Это технически бесполезный термин, потому что 4-контактный 12-вольтовый кабель также является 4-контактным кабелем Molex (Molex делает много разъемов), но «4-контактный Molex» в любом случае обычно используется для обозначения периферийных кабелей.

Распиновка
Номер контакта Цвет провода Описание
1 желтый +12 В
2 черный земля
3 черный земля
4 красный +5 вольт

Номера деталей разъема
Корпус гнезда Гнездо Корпус штыря Штырь Максимальный ток на цепь
AMP 1-480424-0 AMP 60619-1 AMP 1-480426-0 АМП 60620-1 13 ампер


Я не знаю официального определения максимального тока, допустимого для периферийного кабеля.По заявлению производителя, разъем может выдерживать ток 13 ампер. Но обычно вы найдете провод 18 AWG в периферийных кабелях. Если у вас есть 18-дюймовый кабель (около полуметра) и вы пропускаете 13 ампер через провод 18 калибра, то вы получите падение напряжения около 0,25 вольт, считая как провод питания, так и землю (он должен идти в обе стороны) и рассеиваемая мощность составляет около 3,3 Вт. Это не хорошо. Я просто рискнул и указал максимальный ток как 5 ампер.

Неофициальный кабель / разъем максимальная мощность доставки
Шина напряжения Количество линий Максимальный ток Максимальная мощность
+5 В 1 5 ампер 25 Вт
+12 В 1 5 ампер 60 Вт


Современные источники питания обычно имеют как минимум два отдельных кабеля питания для периферийных устройств, каждый из которых имеет два или более разъема для периферийных устройств.Когда вы подключаете несколько мощных устройств, рекомендуется распределить нагрузку между всеми вашими кабелями. Не подключайте все свои устройства к одному кабелю, если только они не относительно малонагруженные. Распространение тока между кабелями снижает падение напряжения и потери мощности. Если это относительно слаботочные устройства, такие как вентиляторы, или это просто диск или два, это не имеет особого значения. Но если вы вставляете много жестких дисков в компьютер (некоторые из них могут потреблять почти 3 А при 12 В при выполнении некоторых операций) или подключаете вспомогательное питание видеокарты, то распределите нагрузку между кабелями периферийного питания.Также полезно использовать разъем как можно ближе к блоку питания, а не наклеивать что-то на конец кабеля. Дополнительный провод означает большее падение напряжения. И если вы используете разъем периферийных устройств для адаптера PCI Express, обязательно подключите каждый из разъемов периферийных устройств адаптера к отдельному кабелю блока питания. Не зря дали вам два периферийных разъема. Подключение их обоих к одному и тому же кабелю блока питания заставляет вашу видеокарту потреблять питание 12 В через один провод 18 калибра. Это увеличивает падение напряжения и рассеиваемую мощность в кабеле.Некоторые современные видеокарты высокого класса могут потреблять более 10 ампер при напряжении 12 вольт, большая часть которого проходит через разъем PCI Express, поэтому стоит быть осторожным. Вероятно, это сработает, если вы не распределите нагрузку, но нет оправдания тому, что вы не сделаете это должным образом. Они дали вам несколько кабелей. Вы могли бы также использовать их. К тому же есть что-то жуткое в том, чтобы иметь теплые провода, даже если они не плавятся.

Иногда вы будете сталкиваться с периферийными разъемами, у которых нет всех четырех проводов.Обычно это 12-вольтовые кабели, предназначенные для вентиляторов. Никогда не подключайте один из них к дисководу. Приводы рассчитаны на питание как на 5, так и на 12 вольт. Некоторые из двухпроводных периферийных разъемов предназначены для вентиляторов с регулируемой скоростью. Это означает, что напряжение меняется в зависимости от желаемой скорости вращения вентилятора. Разъем будет обеспечивать только 12 вольт, когда вентилятор работает на полной скорости, а напряжение уменьшается, чтобы замедлить вентилятор. Определенно не подключайте его ни к чему, кроме вентилятора! Обычно на таком периферийном разъеме есть напечатанный «вентилятор», чтобы предупредить вас.Если у периферийного разъема четыре провода: один желтый, два черных и один красный, и к нему не прикреплено какое-то печатное предупреждение, это стандартный периферийный кабель, и вы можете подключить его к чему угодно.

Разъем кабеля питания SATA

SATA был представлен для обновления интерфейса ATA (также называемого IDE) до более продвинутого дизайна. SATA включает в себя кабель для передачи данных и кабель питания. Кабель питания заменяет старый 4-контактный периферийный кабель и добавляет поддержку 3.3 вольта (при полной реализации). Коннектор имеет такую ​​форму, что вставлять его можно только правильным образом.

Распиновка
Номер контакта Номер провода Цвет провода Описание
1 5 оранжевый +3,3 В
2 5 оранжевый +3,3 В
3 5 оранжевый +3.3 вольта
4 4 черный земля
5 4 черный земля
6 4 черный земля
7 3 красный +5 вольт
8 3 красный +5 вольт
9 3 красный +5 вольт
10 2 черный земля
11 2 черный земля
12 2 черный земля
13 1 желтый +12 В
14 1 желтый +12 В
15 1 желтый +12 В

Номера деталей разъема
Кабельный соединитель Клеммы Максимальный ток на цепь
Molex 67582-0000 Molex 67581-0000 1.5 ампер

Официальная максимальная мощность кабеля / разъема при поставке
Шина напряжения Количество линий Максимальный ток Максимальная мощность
+3,3 В 3 4,5 ампер 14,85 Вт
+5 В 3 4,5 ампер 22.5 Вт
+12 В 3 4,5 ампер 54 Вт

Будьте осторожны с кабелями питания SATA. У некоторых из них отсутствует провод на 3,3 В. Люди со старыми блоками питания часто используют адаптеры, которые преобразуют периферийные 4-контактные кабели в силовые кабели SATA. Но поскольку 4-контактные периферийные разъемы подают только 5 и 12 вольт, на разъеме SATA не хватает 3,3 вольт (оранжевого провода нет).Есть также несколько старых блоков питания, в которых по необъяснимой причине есть силовые кабели SATA, в которых отсутствует провод на 3,3 В. В настоящее время диски SATA редко используют 3,3 вольта. Это может быть связано с тем, что слишком много людей используют адаптеры, поэтому производители приводов не хотят головной боли, связанной с использованием 3,3 вольт. Но в будущем накопители на 3,3 вольта могут стать обычным явлением, поэтому вам нужно быть осторожным при использовании кабелей питания SATA, которые не реализуют 3,3 вольта.

Теги:
  • Распиновка блока питания и как их проверить
  • какой блок питания имеет 24 контакта
  • Схема подключения разъема питания
  • в распиновке блока питания
  • Распиновка блока питания ПК
  • Спецификация 6-контактного разъема питания

[решено] Как проверить, получает ли питание процессор?

Всем привет! Мне еще раз!

На ранее упомянутом ПК моего друга все еще возникают проблемы.Я сузил круг вопросов до процессора. Я хочу исключить все другие возможности, прежде чем посоветовать ему заменить процессор.

У меня такое чувство, что это может быть питание, как мне проверить, что я получаю питание через 8-контактный кабель питания процессора? У меня нет другого компьютера, чтобы проверить это, но у меня есть мультиметр.

Блок питания — это Corsair RM750x, а центральный процессор — i7 7700k, если эта информация важна.

Проблема также может заключаться в охлаждении, но я знаю, как это проверить.

Если кто-нибудь может сообщить мне, как проверить мощность с помощью имеющегося у меня оборудования, я был бы очень признателен.

Спасибо
-Brandon


Хабанеро

OP

2300peterw 21 Июл, 2020 в 08:06 UTC

К сожалению, нет надежного способа проверить, связана ли неисправность с процессором или материнской платой, без хорошей рабочей эталонной пары, которую можно было бы поменять местами. Как я уже говорил ранее, «ЦП обычно умирает», поэтому, если вы собираетесь поменять местами элементы, чтобы заставить его работать, то угадайте материнскую плату.

Я не знаю, какие диагностические шаги вы предприняли, чтобы сделать вывод, что это материнская плата или процессор. Если вы не сделали следующего, то сделайте это, прежде чем бросать деньги на случайные компоненты.

1. Разобрать ПК на части и снять ЦП с материнской платы. Замените ЦП, тщательно проверив ориентацию, погнутые контакты, контакты и т. Д.

2. Проверьте блок питания на наличие напряжения самостоятельно с помощью цифрового видеомагнитофона (подключите PS_On к земле, чтобы он включился.

3. Включите материнскую плату вне корпуса .(Известно, что крепления на корпусе могут закорачивать цепи материнской платы). Так что добавьте к процессору какой-нибудь радиатор (долго он не прослужит). И вам понадобится лишь немного смазки между радиатором и процессором. Подключайте только БП, клавиатуру и монитор. Короткое замыкание Включите на короткое время соединения на материнской плате с помощью отвертки, и она должна включиться. Если он работает, он должен войти в BIOS, и вы его выключите. Если это не сработает, вы снова вернетесь к дилемме процессора или материнской платы.

4.Если после этого вы уверены, что неисправность связана с материнской платой или процессором, визуально проверьте материнскую плату на наличие возможных проблем. Если ничего не видно, вы можете попробовать припой оплавлением.

5. После всего этого вы снова возвращаетесь к угадыванию. Найдите хорошего друга, который использует совместимые детали, которые вы можете поменять местами, или попробуйте купить детали для e-bay.

Supermicro CPU 8-контактный штекер (белый) к графическому процессору 6/6 + 2-контактный гнездовой (черный) адаптер питания, 5 см, 16/20AWG

Чтобы избежать негативных впечатлений от покупок, мы в AVADirect настоятельно рекомендуем проверить информация о наличии товара перед размещением заказа.Информация о наличии присутствует на страницах товаров в виде следующих статусов инвентаря:

Доступен — Продукт доступен для покупки на нашем складе или в другом месте. Для подтверждения, пожалуйста, свяжитесь с нами перед размещением заказа.

НЕДОСТАТОЧНО — Товар есть в наличии, но есть в ограниченном количестве, т.е.е. доступно менее 10 наименований. Пожалуйста обратите внимание, что мы не резервируем заказанное количество до тех пор, пока оплата не будет полностью обработана для заказ, поэтому мы не можем гарантировать окончательное распределение заказанного количества, если есть задержка в обработке платежа из-за высокого риска того, что товар может стать недоступен в то время. Поэтому рекомендуем оперативно разрешать любые платежи. проблемы, особенно если заказанный товар имеет статус «Низкий запас».

СПЕЦИАЛЬНЫЙ ЗАКАЗ — Специальный заказ товары обычно отправляются напрямую от производителя или дистрибьютора, и наличие информация не может быть своевременно предоставлена ​​поставщиком. Кроме того, обработка изготовление товаров по специальному заказу может занять значительно больше времени (до 1-2 недель) по причинам доступности, поэтому для всех специальных заказать продукцию.

НЕИЗВЕСТНЫЙ — Доступность продукта не может быть определена нашими электронными записями, хотя это не обязательно означает, что продукт недоступен. В таких случаях мы рекомендуем связаться с нами для получения информации о наличии.

НЕТ НА СКЛАДЕ — Товар в настоящее время недоступен и не может быть доставлен вовремя.

Важное примечание: Информация о наличии продукции представлена ​​на нашем сайте. веб-сайт является точным с точностью до одного дня, и в большинстве случаев этого достаточно для определения фактического доступность продукта.

Важное примечание: При размещении заказов на оптовые партии мы настоятельно рекомендуем рекомендуем связаться с нами, чтобы получить точную информацию о наличии, прежде чем размещать заказывать.

8-контактный удлинитель кабеля CPU / EPS — Beyond Customs

Beyond Customs / MDPC-X

190,00 южноафриканских рандов

***************************************

Этот товар в настоящее время недоступен из-за высокого уровня загрузка заказа, этот продукт снова будет доступен, как только мы выполним наши текущие заказы.Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы

************************************* ** ____________________________________________________________________________

______________________________________________________________________________

Удлинительный кабель ручной работы с индивидуальной оплеткой

  • Когда я получу свой заказ? У нас есть срок поставки 2-3 недели для каждого индивидуального заказа на гильзы, время выполнения может быть короче в зависимости от загрузки / очереди нашего текущего заказа и может быть больше в зависимости от загрузки нашего заказа — это не включает время доставки вашего заказа. заказ
  • Как изготавливаются кабели? Мы вручную изготавливаем каждый кабель из всех материалов, которые мы поставляем, при этом мы можем проверить каждый кабель, который был изготовлен во время его изготовления. В каждый кабель, изготовленный вручную, вложены любовь и страсть.
  • Какова длина расширений? Длина каждого удлинителя составляет 30 см от клеммы до клеммы (+ — 1 см с разъемами ATX)
  • Какой рукав мы используем? Мы используем MDPC-X Sleeve
  • .
  • Какой провод мы используем? 16 AWG (наружный диаметр 2,3 мм)
  • Вы пользуетесь фирменными терминалами? Да, мы используем клеммы марки Molex
  • Сколько гребенок для кабеля я получаю на каждый кабель? Мы бесплатно предоставляем по два кабеля для каждого кабеля в выбранном вами цвете.
  • Какие варианты цвета / комбинации я могу выбрать? Дайте волю своему воображению, Мы не ограничиваем ваше видение.Вот все цвета конвертов MDPC-X, которые мы носим — MDPC-X Small Classic и MDPC-X Small XTC.
  • Classic small или XTC small Sleeve? По умолчанию мы используем классический маленький рукав для всех наших нестандартных кабелей питания. Если вы хотите, чтобы ваш комплект был в маленьком рукаве XTC, вы можете запросить его, если у нас есть достаточный запас для заказа
  • Комбинация шаблон / цвет: если вы можете, мы предпочтем, чтобы вы использовали прототип цвета рукава, который можно найти здесь https://choosemypc.net/sleeving/, но если у вас есть ссылка другого типа, вы можете добавить ее или отправить нам электронное письмо с изображением.
  • Коэффициент изгиба: 270 ° или 180 ° Лучше всего описано на изображениях продуктов выше, но практическое правило состоит в том, что лучше иметь более резкий коэффициент изгиба для ATX, EPS из-за небольшого расстояния перемещения от задней части корпуса до разъемов материнской платы и для PCI лучше иметь менее резкую кривую из-за более длительного пути к разъемам видеокарты.
  • Ориентация разъема : Лучший способ определить, в какую сторону должны быть обращены разъемы, — это взглянуть на собственное оборудование.Материнская плата, видеокарта и т. Д., Все оборудование имеет свои собственные разъемы ATX (мужской тип), если вы посмотрите на зажимы на них, они будут обращены либо внутрь / вниз (внутрь), либо наружу / вверх (наружу)

Мы знаем, что все варианты могут сбивать с толку, поэтому свяжитесь с нами, если у вас есть какие-либо вопросы или особые требования. Свяжитесь с нами


Поделиться этим продуктом
Графическая карта

Описание 6-контактных и 8-контактных разъемов PCI-E

(* Этот пост может содержать партнерские ссылки, что означает, что я могу получить небольшую комиссию, если вы решите покупать по ссылкам, которые я предоставляю (без дополнительных затрат для вас).Спасибо за поддержку работы, которую я вложил в этот сайт!)

Графическая карта является основным компонентом ПК и обычно потребляет больше энергии по сравнению с другими компонентами. Бюджетный уровень или некоторые графические карты начального уровня среднего уровня получают питание только от слота PCI Express x16, но графические карты более высокого и среднего уровня и высокого класса требуют внешнего питания от блока питания для своей работы. Внешнее питание для этих мощных видеокарт осуществляется через 6-контактный и 8-контактный разъемы питания PCI-Express от блока питания.Здесь я собираюсь обсудить требования к питанию видеокарты и ее разъемы питания PCI-E.

Обязательно к прочтению: Лучший бюджетный блок питания для видеокарт

Разъемы питания видеокарты

Вот различные разъемы, через которые видеокарты получают питание.

Разъем PCI Express x16

Каждая современная видеокарта оснащена разъемом PCI Express x16, который вставляется в слот PCI Express x16 материнской платы.Разъем PCI Express x16 соединяет вашу графику с материнской платой и является единственным интерфейсом, через который происходит связь. Слот PCI Express x16 может обеспечить видеокарте максимум 75 Вт, что достаточно для видеокарт начального уровня, низкопрофильных и бюджетных видеокарт. Даже некоторые видеокарты среднего уровня могут также работать от питания только от слота PCI Express x16, но видеокарты более высокого уровня среднего уровня и высокопроизводительные видеокарты требуют внешнего питания от блока питания через 6-контактные и 8-контактные разъемы питания.Ниже вы можете увидеть разъем PCI-Express x16 видеокарты.

6-контактный разъем

6-контактный разъем питания может подавать на видеокарту 75 Вт. Так что, если потребляемая мощность вашей видеокарты превышает 75 Вт, для работы у нее будет один 6-контактный разъем питания PCI-E. Графическая карта с одним 6-контактным разъемом питания может иметь максимальную потребляемую мощность 150 Вт, поскольку она будет получать 75 Вт от слота PCI Express x16 и 75 Вт от 6-контактного разъема.Большинство видеокарт среднего уровня от Nvidia и AMD поставляются с 6-контактным разъемом питания.

8-контактный разъем

8-контактный разъем питания может обеспечить максимальную мощность 150 Вт для вашей видеокарты. Так что, если потребляемая мощность вашей видеокарты превышает 150 Вт, она обязательно будет оснащена 8-контактным или двумя 6-контактными разъемами. Графическая карта с одним 8-контактным разъемом питания может получить максимум 225 Вт мощности, 75 Вт от слота PCI Express x16 и 150 Вт от 8-контактного разъема от источника питания.Последние высокопроизводительные видеокарты поставляются с 8-контактным разъемом питания, а некоторые из энергоемких топовых видеокарт могут иметь как 6-контактные, так и 8-контактные разъемы или два 8-контактных разъема. Графическая карта с 6-контактным и 8-контактным разъемами может иметь максимальную потребляемую мощность 300 Вт (75 Вт + 75 Вт + 150 Вт).

Проверьте: Лучший блок питания для высокопроизводительных видеокарт

Ниже вы можете увидеть топовую видеокарту Nvidia GeForce GTX 1080 Ti с 8-контактными и 6-контактными разъемами.Эта карта имеет максимальную потребляемую мощность 250 Вт.

Также читают:

Преобразователи или переходники для 6-контактных и 8-контактных разъемов

Если ваш блок питания не имеет 6-контактных или 8-контактных разъемов, вы можете попробовать эти 6-контактные и 8-контактные преобразователи или кабели адаптера питания для питания вашей видеокарты.

Кабель-переходник с 4-контактного Molex на 6-контактный PCI-E — Если для вашей видеокарты требуется 6-контактный разъем питания, а в вашем блоке питания его нет, вы можете использовать этот преобразователь с 4-контактного Molex в 6-контактный для питания вашей видеокарты.Некоторым преобразователям требуется два 4-контактных преобразователя Molex, а некоторым — один. Вы можете ознакомиться со всем ассортиментом по приведенной ниже ссылке.

Кабель адаптера питания с 4-контактного разъема Molex на 8-контактный разъем PCIe — В этом кабеле адаптера питания используются два обычных 4-контактных разъема Molex, которые преобразуются в 8-контактный разъем питания PCIe для использования в графических системах среднего и высокого класса открытки.

Кабель-переходник с 6-контактного на 8-контактный разъем PCI-E — Если для вашей видеокарты требуется 8-контактный разъем, но в вашем блоке питания есть только 6-контактный разъем, вы можете использовать этот разъем с 6-контактного на 8-контактный или переходный кабель для питания вашей видеокарты высокого класса.

Кабель-адаптер SATA — 6-контактный PCI-E — Этот адаптер преобразует разъем SATA в 6-контактный разъем питания для вашей видеокарты. Если у вас мало разъемов Molex, вы можете использовать этот преобразовательный кабель или адаптер.

Кабель-адаптер SATA на 8-контактный PCI-E — Если ваша видеокарта имеет 8-контактный разъем, но в вашем блоке питания нет ни 6-контактных, ни 8-контактных разъемов, вы можете использовать этот кабель-преобразователь SATA на 8-контактный для питания вашей видеокарты.В этом кабеле адаптера питания используются два разъема SATA для одного 8-контактного разъема питания.

Важное примечание: Всегда лучше отдавать предпочтение разъемам Molex, а не разъемам SATA для питания PCIe, потому что разъемы Molex могут обеспечивать больший ток и иметь более толстые провода. Это предотвращает любую возможную вероятность выгорания, если ваша видеокарта потребляет больше энергии из-за разгона или более высокой нагрузки.

Энергопотребление видеокарт

Максимальное энергопотребление видеокарт на основе различных типов разъемов.

Максимальное энергопотребление видеокарты в ваттах
PCI Express x16 6-контактный разъем 8-контактный разъем Общая мощность
75 Вт 75 Вт
75 Вт 1 x 75 Вт 150 Вт
75 Вт 1 x 150 Вт 225 Вт
75 Вт 2 x 75 Вт 225 Вт
75 Вт 1 x 75 Вт 1 x 150 Вт 300 Вт
75 Вт 2 x 150 Вт 375 Вт (редкие и выше спецификации)

Если у вас есть какие-либо вопросы или сомнения относительно видеокарт или их энергопотребления, не стесняйтесь спрашивать меня, оставив комментарий ниже.

4-контактный штекер на 8-контактный гнездовой кабель питания ATX EPS, адаптер шнура для блока питания процессора

4-контактный штекер на 8-контактный гнездовой адаптер кабеля питания ATX EPS для блока питания ЦП.

Профессионально изготовлен для стабильной работы.

Преобразуйте 4-контактный разъем блока питания ATX в 8-контактный разъем.

Включает один 4-контактный гнездовой разъем ATX и один 8-контактный штекерный разъем EPS.

Гарантированная надежность. На этот кабель с 4-контактным штекером и 8-контактным гнездом предоставляется 2-летняя гарантия Techexpress NZ.

Адаптер кабеля с 4-контактного штекера на 8-контактный разъем-розетка поможет вам преобразовать и подключить 4-контактный разъем к 8-контактному разъему питания ЦП на новой материнской плате.

Эти качественные кабели адаптера питания часто требуются при переходе на новую материнскую плату. Этот удобный кабель-адаптер преобразует 4-контактный разъем питания в 8-контактный разъем питания.

Состояние: Новое.
Длина кабеля: 18 см.
Разъем A: 4-контактный штекер с защелкой для большого пальца.
Разъем B: гнездовой 8-контактный разъем EPS с защелкой для большого пальца.

В комплект входит 1x 4-контактный штекер на 8-контактный разъем ATX Female EPS 12V Материнская плата ЦП Блок питания P4 P8 Адаптер-преобразователь.

Объединить и сохранить. См. Наши списки термопасты, кабельных стяжек, адаптеров для жестких дисков, инструментов, деталей, аксессуаров и многого другого.

Упаковка: навалом.

Гарантия и возврат:
Возврат в течение 14 дней в неиспользованном состоянии за вычетом стоимости доставки.
2 года гарантии с возвратом или заменой.

Почему Техэкспресс?

• Комбинированная фиксированная плата за доставку по всей Новой Зеландии.Покупайте столько, сколько хотите, и платите только фиксированную плату за доставку всего заказа.
• В торговле с 2004 года мы являемся надежным центральным трейдером из Новой Зеландии, обеспечивающим более быструю доставку, возврат и возмещение.
• Мы постоянно стремимся к 100% удовлетворенности клиентов отличным общением, обслуживанием и ценностью.
• Мы специализируемся на кабелях , , , деталях, и , принадлежностях . Мы делаем это хорошо, предлагая отличные продукты и отличный сервис.
• Мы также отправляем товары в почтовые ящики, частные сумки, сельские районы Новой Зеландии и Австралии.
• Мы принимаем Visa , MasterCard , Банковский перевод и PayPal .
• Счет-фактура GST и квитанция об оплате выставляются со всеми заказами.
• С гордостью награжден статусом Trade Me NZ TOP SELLER .
• Заказы тщательно упаковываются, детали высылаются по электронной почте.
• Ваша покупка поможет нуждающимся деткам киви.
• Мы приветствуем и отвечаем на все вопросы.
• Включает страховку доставки.
• Возврат выплачивается в тот же день.

Отзывы покупателей.

Обновлено: 15.06.2021 — 21:25

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
