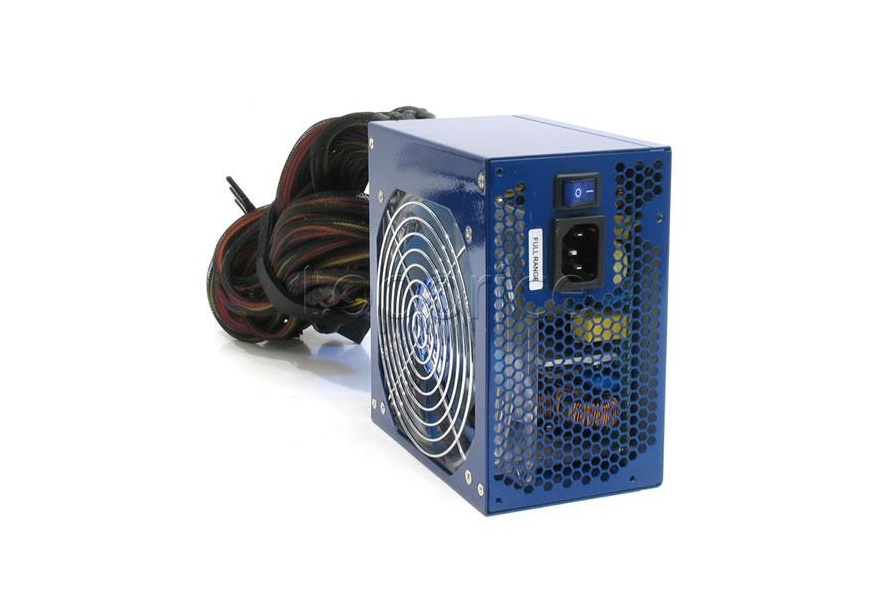

Блок питания FSP Epsilon 80Plus 700W ATX (24+8+4+2×6/8пин) | |||
Основные характеристики | |||
Производитель | FSP | ||
Серия | Epsilon | ||
Модель | 80PLUS 700 | ||
Тип оборудования | Блок питания с активным PFC (Power Factor Correction) модулем | ||
Максимальная нагрузка | +3.3V — 36A, +5V — 30A, +12V1 — 18A, +12V2 — 18A, +12V3 — 18A, +12V4 — 18A, +5VSB — 3.0A, -12V — 0.8A; Комбинированная нагрузка: +3.3V & +5V & +12V1 & +12V2 & +12V3 & +12V4 — 675 Вт, +3.3V&+5V — 155 Вт | ||
Частота | 50, 60 Гц | ||
Размеры (ширина x высота x глубина) | 150 x 86 x 140 мм | ||
Охлаждение | |||
Охлаждение блока питания | 1 вентилятор: 120 x 120 мм (на нижней стенке) | ||
Уровень шума | 21 дБ (при загрузке 20%) | ||
Питание | |||
Входное напряжение | 100 ~ 240 В | ||
КПД | 85% Сертифицирован на стандарт 80 PLUS Standard | ||
Блок питания | ATX 12V v. 2.2 | ||
Мощность блока питания | 700 Вт | ||
Потребительские свойства | |||
Длина кабеля | 0.56 м | ||
Совместимость | |||
Совместимость | Поддерживаются МП для LGA775 процессоров. Поддерживается EPS 12V v2.92 | ||
Коннектор питания мат.платы | 24+8+4 pin, 24+8 pin, 24+4 pin, 20+4 pin (разборный 24-pin коннектор. 4-pin могут отстегиваться в случае необходимости, разборный 8-pin коннектор) | ||
Коннектор питания видеокарт | 2x 6/8-pin разъема (разборный 8-pin коннектор, 2-pin отстегивается) | ||
Разъемы для подключения MOLEX/FDD/SATA | 6/1/6 | ||
Прочие характеристики | |||
MTBF | 100 тыс. часов | ||
Логистика | |||
Размеры упаковки (измерено в НИКСе) | 30.3 x 10. 4 x 22.1 см | ||
Вес брутто (измерено в НИКСе) | 2.7 кг |
Инструкция Блока питания FSP Group Epsilon 80PLUS 700W
Найденные инструкции для FSP Group Epsilon 80PLUS 700W
В случае если инструкция не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быыстре помочь.
Ваше устройство имеет характеристики: Форм-фактор: ATX, Мощность: 700 Вт, Стандарт: ATX12V 2.2 / EPS12V, PFC: активный, Система охлаждения: 1 вентилятор (120 мм), Тип разъема для материнской платы: 20 4 pin, полные характеристики смотрите в следующей вкладке.
Скачать инструкцию к Блоки питания FSP Group Epsilon 80PLUS 700W | |||
FSP Group_epsilon_80plus_700w_0. | Руководство пользователя | ||
FSP Group_epsilon_80plus_700w_1.pdf | Скачать сертификат соответствия | ||
Скачать Сообщить о нерабочей ссылке |
Полезные файлы и ПО
Для многих товаров, для работы с FSP Group Epsilon 80PLUS 700W могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки. Вы можете скачать онлайн эти файлы для конкретнй модели FSP Group Epsilon 80PLUS 700W или добавить свои для бесплатного скачивания другим посетителями.
Файлов не найдено |
Добавить файл |
Инструкции для похожих Блоков питания
Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.
Отзывы о FSP Group Epsilon 80PLUS 700W
Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность что как можно бльше людей смогли узнать мнение настоящих людей которые уже пользовались FSP Group Epsilon 80PLUS 700W.
Блок питания хороший. Жаль, сняли с производства.
Характеристики FSP Group Epsilon 80PLUS 700W
Текст описываающий харакетристики устройства.
Общие характеристики | |
Форм-фактор | ATX |
Мощность | 700 Вт |
Стандарт | ATX12V 2.2 / EPS12V |
PFC | активный |
Система охлаждения | 1 вентилятор (120 мм) |
Разъемы | |
Тип разъема для материнской платы | 20 4 pin |
Количество разъемов 4-pin CPU | 1 |
Количество разъемов 8-pin CPU | 1 |
Количество разъемов 6-pin PCI-E | 1 |
Количество разъемов 8-pin PCI-E | 1 |
Количество разъемов 15-pin SATA | 6 |
Количество разъемов 4-pin IDE | 6 |
Количество разъемов 4-pin Floppy | 1 |
Сила тока | |
Ток по линии 3. | 36 A |
Ток по линии 5 В | 30 A |
Ток по линии 12 В 1 | 18 A |
Ток по линии 12 В 2 | 18 A |
Ток по линии 12 В 3 | 18 A |
Ток по линии 12 В 4 | 18 A |
Ток по линии -12 В | 0.8 A |
Ток по линии 5 В Standby | 3 A |
Дополнительная информация | |
Сертификат 80 PLUS | простой |
Уровень шума | 21 дБА |
Цвет | синий |
Защита от перенапряжения | есть |
Защита от перегрузки | есть |
Защита от короткого замыкания | есть |
Размеры (ВxШxГ) | 86x150x140 мм |
Поломки у Блоков питания
Здесь представлен список самых частых и распространенных поломок и неисправностей у Блоков питания. Если у вас такая поломка то вам повезло, это типовая неисправность для FSP Group Epsilon 80PLUS 700W и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.
Название поломки | Описание поломки | Действие |
---|---|---|
Короткое замыкание | вопрос | |
Запах гари | вопрос | |
Не включается | вопрос | |
не крутится вентилятор охлождения | 2в. Вместо 12 на разъеме вентилятора. все остальные напряжения в норме.сам вентилятор исправен.что ето может быть? | вопрос |
просто отключился и стал создавать короткие сигналы | Enermax INFINITI 720 SLI 720W (EIN720AWT-00) отключился и стал создавать короткие сигналы | вопрос |
Не включается под нагрузкой | Не запускается под нагрузкой, без нагрузки работает, все напряжения есть | вопрос |
Включается и выключается самопроизвольно и хаотично | вопрос | |
Взорвался конденсатор | Не могу найти схему взорвался конденсатор 200вольт 680 микрофарад и два элемента находящихся возле него, так как они находились в термоусадке выгорели полностью- помогите распознать эти радиоэлементы | вопрос |
Не включается | При замене стандартного вентилятора на другой аналогичный, не стартует БП. | вопрос |
напряжение на віходах | плавающее напряжение на віходах | вопрос |
не держит нагрузку на 12В | при подключении нагрузки 50вт к 12в бп уходит в защиту. 3.3 и 5в нагрузку держат нормально без просадки. | вопрос |
Поломки у FSP Group Epsilon 80PLUS 700W
Если ни одна поломка из списка выше не подходит под описание для вашего случая то вы можете добавить свою поломку и мастера из сервисных центров или просто посетители сайта смогут вас проконсультруют. Это Бесплатно!
Добавить поломкуСервисы специалзирующиеся на ремонте Блоков питания
В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.
Сервисы выбранные пользователями
Сервисы по порядку
загрузть ещеХарьков, Одесса, Днепропетровск, Донецк, Львов, Николаев, Винница, Херсон, Полтава, Чернигов, Черкассы, Житомир, Ровно, Кировоград
Блок питания FSP 700W EPSILON 80PLUS (EPSILON 80PLUS 700). Купить с доставкой по Киеву и Украине: Харьков, Одесса, Днепропетровск, Донецк, Львов, Николаев, Винница, Херсон, Полтава, Чернигов, Черкассы, Житомир, Ровно, Кировоградили воспользуйтесь поиском:
ATX 12V v2.3, 700 Вт, 20+4 pin, CPU — 4+4 pin, GPU — 1×6 pin, 1×6+2 pin, SATA — 8, Peripheral — 6, 1×120 ммСнят с производства
код: U0420021 +2 дня
Гарантия 24 мес
1104 грнкод: U0420021 +2 дня
+ 21 грн бонус
500 Вт, 20+4 pin, CPU — 4+4 pin, GPU — 2×6+2 pin, 1×120 мм, 150 x 140 x 86 мм
код: U0420027 +2 дня
Гарантия 24 мес
1511 грнкод: U0420027 +2 дня
+ 27 грн бонус
ATX 2.3, 600 Вт, 20+4 pin, CPU — 4+4 pin, GPU — 2×6+2 pin, SATA — 6, Peripheral — 2, +12V1 — 18A, 1×120 мм, 150 x 140 x 86 мм
код: U0420017 +2 дня
Гарантия 12 мес
869 грнкод: U0420017 +2 дня
+ 17 грн бонус
ATX, 400 Вт, 20+4 pin, CPU — 4+4 pin, GPU — 1×6+2 pin, SATA — 2, Peripheral — 2, +12V1 — 13A, 1×120 мм, 150 x 140 x 86 мм
Вместе дешевле Блок питания FSP 700W EPSILON 80PLUS (EPSILON 80PLUS 700)
Характеристики Блок питания FSP 700W EPSILON 80PLUS (EPSILON 80PLUS 700)
Тип БП | для компьютеров |
Стандарт БП | ATX 12V v2. 3 |
Мощность | 700 Вт |
Модуль PFC | активный |
Подключение материнской платы | 20+4 pin |
Подключение процессора | 4+4 pin |
Подключение видеокарты | 1×6 pin, 1×6+2 pin |
Количество разъемов SATA | 8 |
Количество разъемов Peripheral | 6 |
Количество разъемов FDD | 1 |
Диаметр вентиляторов | 1×120 мм |
Примечание | Производитель может менять свойства, характеристики, внешний вид и комплектацию товаров без предварительного уведомления |
Описание Блок питания FSP 700W EPSILON 80PLUS (EPSILON 80PLUS 700)
Блок питания FSP 700W (EPSILON_80PLUS_700) — это качественный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией. В его задачу входит преобразование сетевого напряжения до заданных значений, их стабилизация и защита от незначительных помех питающего напряжения.Блок FSP 700W (EPSILON_80PLUS_700) оснащен кулером, который благодаря увеличенному размеру и меньшей частоте вращения, еффективно охлаждает БП и при этом остается малошумным.
Основным параметром компьютерного блока питания является максимальная мощность, отдаваемая в нагрузку. У FSP 700W (EPSILON_80PLUS_700) она составляет 700W, что обеспечит питанием все элементы системы.
Аксессуары Блок питания FSP 700W EPSILON 80PLUS (EPSILON 80PLUS 700)
Расходные материалы Блок питания FSP 700W EPSILON 80PLUS (EPSILON 80PLUS 700)
Программное обеспечение Блок питания FSP 700W EPSILON 80PLUS (EPSILON 80PLUS 700)
Все категории10.0 дюймов10. 1 дюймов10.2 дюймов10.4 дюймов10.6 дюймов11.1 дюймов11.6 дюймов12.1 дюймов13.1 дюймов13.3 дюймов14.0 дюймов14.1 дюймов15.0 дюймов15.2 дюймов15.4 дюймов15.6 дюймов16.0 дюймов17.0 и 17.1 дюймов17.3 дюймов18.4 дюймов3G модем, wifi роутер7.0 дюймов8.9 дюймовBlackBerry ( БлэкБерри )Bluetooth адаптер для ноутбука, нетбукаDDR 1 для ПКDDR 2 для ПКDDR 3 для ПКDDR 4 для ПКGPS НавигаторыHTCLED, ЖК, (LCD) телевизоры.Lenovo ( леново )Nokia ( нокиа )Panasonic ( панасоник )SSD дискUSB адаптеры, сетевые картыUSB блютузы для компьютераUsb кабели, удлинителиUSB хабы, лампыWifi роутеры, коммутаторыWifi роутеры, сетевые устройстваАвтомобильные видеорегистраторыАвтомобильный держатели для планшетовАвтомобильный Портативный телевизор TV TFT (ЖК)Адаптеры, контроллеры, переходники, тв тюнерыАккумулятор Canon ( кенон )Аккумулятор Casio ( касио )Аккумулятор Fujifilm ( фуджифильм )Аккумулятор Geniral Electric ( дженирал электрик )Аккумулятор Genius ( джениус )Аккумулятор GoPro ( го про )Аккумулятор JVC ( дживиси )Аккумулятор Kodak ( кодак )Аккумулятор Nikon ( никон )Аккумулятор Olympus ( олимпус )Аккумулятор Panasonic ( панасоник )Аккумулятор Pentax ( пентакс )Аккумулятор Samsung ( самсунг )Аккумулятор Sanyo ( санье )Аккумулятор Sony ( сони )Аккумулятор ноутбук AcerАккумулятор ноутбук AsusАккумулятор ноутбук DELLАккумулятор ноутбук Fujitsu Siemens, LifeBookАккумулятор ноутбук HPАккумулятор ноутбук LenovoАккумулятор ноутбук LGАккумулятор ноутбук MSIАккумулятор ноутбук NECАккумулятор ноутбук Packard BellАккумулятор ноутбук SamsungАккумулятор ноутбук Sony VaioАккумулятор ноутбук ToshibaАккумуляторные батареи 6в, 12в . |
Бронзовые ветераны: блоки питания InWin и FSP
Вступление
В течение долгого времени блоки питания FSP и InWin считались оптимальным выбором по соотношению цены и качества.
Однако уже достаточно давно InWin утратил лидирующие позиции в этой категории: цена оставалась доступной, но качество оставляло желать лучшего (чего стоит одна лишь долгая эпопея с переходом блоков InWin на стандарт ATX 2.0!). В итоге последние годы репутация блоков под этой маркой не поднималась выше, чем слава производителя довольно надежных, но невыдающихся по характеристикам, моделей начального и среднего уровня. Смогут ли самые новые и мощные блоки InWin из числа доступных в продаже изменить этот не самый привлекательный имидж?
Позиции FSP тоже сейчас уже не столь прочны, как прежде: на рынке появилось немало производителей, предлагающих подчас более интересные варианты за сравнимые деньги. Первые блоки Epsilon были во многом революционными для своего времени. Последующие модели большей мощности показали худшие характеристики, чем родоначальники серии мощностью 600 и 700 Вт. Затем выпускались блоки Epsilon с официальной сертификацией по базовому стандарту 80PLUS, прошедшие мимо нашей лаборатории, но до сих пор доступные на прилавках. Сейчас же мы рассматриваем представителей самой свежей вариации этих блоков — FSP Epsilon Pro. Эти модели носят в своем имени сочетание 85PLUS и имеют официальную сертификацию по стандарту 80 PLUS Bronze. Сможет ли привлечь внимание покупателей очередное поколение блоков серии Epsilon? Излечены ли известные нам недостатки прежних моделей этой серии (неоптимальный алгоритм изменения оборотов вентилятора, высокий уровень пульсаций напряжения, не лучшие кросс-нагрузочные характеристики)?
Настала пора проверить.
Блоки питания FSP Epsilon 85PLUS 700 и Epsilon 85PLUS 800
Вряд ли кому-то незнакомо имя FSP, а краткая история серии блоков питания Epsilon изложена выше, так что перейдем к нашим подопытным.
Блоки поставляются в одинаковых коробках внушительных габаритов, закрытых картонной «обложкой», на которой наклейкой отмечена мощность находящегося внутри блока.
Комплект поставки достаточно богат для относительно недорогого блока: инструкция, гарантийная карта, комплект винтов с накатной головкой, три стяжки-липучки (и еще одна изначально скрепляет кабели блока), наклейка на корпус с логотипом FSP и сетевой шнур.
Внешний вид
Внешность блоков практически не отличается от прежних представителей серии блоков питания Epsilon.
Один бок украшает рельефный логотип FSP Group, 120-мм вентилятор смещен от продольной оси блока, а несколько изменившийся оттенок окраски (более темный, чем на прежних представителях серии) дополняется традиционной золотистой проволочной решеткой. Прозрачные лопасти вентилятора привычно лишены подсветки.
Второй бок корпуса БП несет наклейку с указанием паспортных характеристик и имеет три узких вентиляционных отверстия. Еще несколько небольших вентиляционных прорезей размещены со стороны вывода кабелей питания. Синяя кнопка включения питания снабжена подсветкой.
Схемотехника
Оба блока имеют практически одинаковую начинку, вполне традиционную для серии Epsilon, но уже несколько устаревшую по современным меркам по причине отсутствия раздельной стабилизации напряжений.
Отличительная особенность блоков серии Epsilon — взятое с резервом число силовых элементов для снижения нагрева — присутствует и на рассматриваемых сегодня моделях. Однако размер радиаторов по нынешним временам уже не является поводом для удивления: благодаря повышению эффективности современных БП, их размер можно считать средним для блоков такого уровня эффективности (сертификат 80 PLUS Bronze сейчас уже вполне тянет на мейнстрим).
В целом же отличия новых блоков от предшественников минимальны: изменено лишь расположение или тип некоторых мелких элементов.
Но некоторые отличия наблюдаются и между блоками новой серии разной мощности.
Так, на модели мощностью 700 Вт фильтрующие элементы возле входа прикрыты экраном, верхняя часть которого у более мощной модели отсутствует.
Другое отличие сводится к примененным конденсаторам. На модели мощностью 700 Вт применены конденсаторы Teapo и двух других производителей, опознать которые не удалось.
На более мощной модели «безымянные» конденсаторы остались неизменными, а конденсаторы Teapo сменились элементами производства CapXon. В целом они сопоставимы по надежности, но репутация Teapo несколько лучше.
Также у блоков отличаются вентиляторы, но о них речь пойдет позже, в соответствующем разделе.
Шлейфы и разъёмы
Блок FSP Epsilon 85PLUS 700 оборудован следующими шлейфами и разъёмами:
шлейфом питания материнской платы с 20+4-контактным разъёмом, длиной 51 см;
шлейфом питания процессора с 4+4-контактным разъёмом, длиной 51 см;
шлейфом питания процессора с 4-контактным разъёмом, длиной 51 см;
двумя шлейфами питания видеокарты с 6+2-контактными разъёмом на каждом, длиной по 50 см;
шлейфом с тремя разъёмами питания PATA-винчестеров, длиной 52+12+12 см;
шлейфом с двумя разъёмами питания PATA-винчестеров и разъемом питания дисковода, длиной 52+12+12 см;
двумя шлейфами с тремя разъёмами питания SATA-винчестеров на каждом, длиной 52+13+13 см;
В более мощной модели к указанному набору добавляется еще пара шлейфов с 6+2-контактными разъемами питания видеокарт, а оба шлейфа с разъемами питания SATA-винчестеров получают по дополнительному разъему: с каждого из них можно записать по четыре SATA-устройства.
Все кабели на обоих блоках убраны в нейлоновую оплетку.
Удобной является различная цветовая маркировка кабелей, относящихся к различным виртуальным линиям напряжения +12 В: это позволяет задействовать различные линии во избежание перегрузки, не гадая к какой именно относится конкретный разъем. Впрочем, еще меньше возможных проблем было бы при отказе от виртуальных линий +12 В, что уже сделано многими производителями.
Очевидным недостатком обоих блоков FSP является малая длина шлейфа питания процессора: при установке в корпус с нижним расположением БП вряд ли получится скрытно протянуть данный шлейф под площадкой матплаты.
Также представляется неоптимальным и набор разъемов семисотваттного блока. В его распоряжении лишь пара разъемов питания видеокарт PCI-E, тогда как мощность с запасом перекрывает системные требования к спаркам AMD Radeon HD 6870 в режиме CrossFire или NVIDIA GeForce GTX 560 в режиме SLI — а эти видеокарты используют по два разъема дополнительного питания.
Другой недостаток кабельной системы, присущий уже обоим блокам, — равномерное распределение по двум шлейфам разъемов питания SATA. В результате на множестве систем разъемы одного из шлейфов, за исключением подключенного к оптическому приводу, окажутся не у дел.
Впрочем, для 800-ваттного блока этот недостаток отчасти нивелируется увеличенным числом разъемов на шлейфах. При подключении оптического привода без использования переходников в зависимости от конструкции корпуса получится запитать 4-6 винчестеров против 3-4 у 700-ваттной модели.
Паспортные параметры
Заявленные производителем технические характеристики блоков достаточно близки.
Оба блока способны отдавать полную мощность основных напряжений по линии +12 В, разделенной на четыре виртуальные линии. У «семисотки» каждая линия рассчитана на нагрузку в 18 А, а «восьмисотка» выдает до 20 А на виртуальную линию.
Более мощный блок также допускает на 35 Вт более высокую нагрузку на линии +3,3 и +5 В, а также допускает на 5 А большие нагрузки по каждому из этих напряжений. Впрочем, и 140 Вт общей мощности при нагрузке до 25 А по каждому из этих напряжений, которые предлагает более слабый блок в паре, как минимум с двойным запасом превосходят потребности любой современной системы.
Полные 700 или 800 заявленных ватт мощности набираются лишь за счет вспомогательных напряжений -12 В и дежурного питания, на которые в сумме приходится 24,6 Вт (Epsilon 85PLUS 700) или 27 Вт (Epsilon 85PLUS 800).
Блоки данной серии имеют сертификат 80 PLUS Bronze.
Работа в паре с ИБП
В паре с ИБП APC SmartUPS SC 620 оба блока работали с нагрузкой до 378 Вт от сети, но переход на батареи ни одному из них не удалось осуществить даже при нагрузке 280 Вт.
Стабильность выходных напряжений
Можно отметить, что для блока с групповой стабилизацией напряжений кросс-нагрузочные характеристики FSP Epsilon 85PLUS 700 выглядят весьма неплохо. В диапазоне характерных для реальных систем нагрузок отклонения не превосходят 3% от номинала, а выход за пределы допустимых стандартом отклонений допускается только при минимальной нагрузке либо по напряжению +12 В, либо по комбинированной загрузке линий +3,3 В и +5 В.
Показатели более мощной модели весьма близки. Из нюансов можно отметить лишь чуть лучшую стабильность напряжения +3,3 В, а также то, что до полной паспортной нагрузки не дотягивает напряжение +5 В: при превышении 155 Вт нагрузки на линии +3,3 В и +5 В это напряжение выходит за допустимые границы. Впрочем, потребление более 50-60 Вт по этим линиям для современных систем — редчайшее исключение, так что значимость этого недостатка далека от критической.
В целом стабильность напряжений блоков FSP Epsilon можно охарактеризовать как хорошую, особенно на фоне довольно-таки плачевных результатов некоторых из прямых предшественников данной модели.
Пульсации выходных напряжений
Оба блока показали практически одинаковый размах пульсаций при полной нагрузке как на высокой, так и на малой частоте, так что ограничимся графиками лишь одного из них:
Высокочастотные пульсации укладываются в требования стандарта с весьма солидным запасом, что приятно радует на фоне прежних моделей Epsilon. Причем не только радует, но и удивляет: существенных изменений в цепях фильтрации нам обнаружить не удалось, но результаты измерений разнятся как земля и небо.
Столь же приятная картина наблюдается и на удвоенной частоте сети питания.
Температура и шумность
По этим дисциплинам пара тестируемых блоков существенно отличается друг от друга. Начнем с младшей в этой паре модели мощностью 700 Вт.
Охлаждением блока занимается 120-мм семилопастной вентилятор Power Logic (индекс модели PLA12025B12M-2, паспортная скорость вращения 2200 об/мин). Хотя крыльчатка и рамка вентилятора выполнены из прозрачного матового пластика, подсветкой вентилятор не оснащен.
Вентилятор стартует на скорости около 800 об/мин и не повышает оборотов вплоть до достижения блоком мощности 400 Вт. Затем начинается плавный линейный рост скорости вращения крыльчатки вплоть до достижения 1460 об/мин к полной мощности.
Хотя обороты вентилятора и невелики, блок нельзя назвать особенно тихим: двойной шарикоподшипник вентилятора дает о себе знать, особенно при скорости вращения свыше 1200 об/мин — на этих скоростях гул механических призвуков полностью заглушает аэродинамический шум прогоняемого крыльчаткой воздуха. Однако при малой скорости вращения призвуки механики вентилятора практически не слышны, так что до нагрузки 500 Вт акустического дискомфорта не возникает.
Охлаждением более мощного блока питания FSP Epsilon Pro тоже занимается 120-мм вентилятор производства Power Logic, но на сей раз применена более скоростная модификация PLA12025B12H (паспортная скорость вращения 2600 об/мин). В отличие от вентилятора блока FSP Epsilon 85PLUS 700 он не имеет матовой фактуры и полностью прозрачен, а его лопасти (которых тоже семь) отличаются увеличенной шириной.
Стартовые обороты вентилятора держатся на более высоком уровне, чем у 700-ваттной модели, зато и их рост начинается позже: от нулевой загрузки и до мощности в 500 Вт скорость вращения крыльчатки держится около 1100 об/мин. Затем начинается линейный рост оборотов вплоть до достижения 1800 об/мин на полной мощности блока.
Возможно, нам повезло с вентилятором в данном блоке (или не повезло с предыдущим), но механические призвуки в его работе начали ощущаться заметно позже — явно заметными они стали где-то к 1400 об/мин. На минимальных же оборотах, несмотря на относительно высокую скорость вращения вентилятора, акустический комфорт не вызывал претензий.
Не побоимся объявить изменения в этой части революционными в сравнении с предшественниками, линейно повышавшими обороты сразу с минимальной нагрузки. В целом оба блока я бы охарактеризовал как стоящие чуть выше среднего уровня по акустическому комфорту: они вполне тихи на малых и средних нагрузках, но при дальнейшем повышении мощности начинает проявлять себя механика вентиляторов, добавляющая чересчур много шума. Если бы не этот нюанс, то блок Epsilon 85PLUS 700 можно было бы назвать весьма тихим: его вентилятор даже на полной нагрузке вращается на довольно скромных оборотах.
КПД и коэффициент мощности
Полученные нами результаты измерения эффективности блока Epsilon 85PLUS 700 составили 87,4% на 20% мощности, 88,6% на половинной нагрузке и 86,3% на полной мощности — это превосходит требования к сертификации по стандарту 80 PLUS Silver и, безусловно, является великолепным результатом для модели с таким ценником. В пике же КПД доходит до 89,5% на отметке 301 Вт.
Показатели блока Epsilon 85PLUS 800 несколько скромнее и не дотягивают до «серебряного» уровня эффективности. Впрочем, официально заявленная для блоков этой серии «бронза» подтверждена с хорошим запасом: 83,9%, 87,6%, 84,3% на 20%, 50% и 100% мощности соответственно. Пик эффективности пришелся на мощность 333 Вт: КПД на этой отметке составил 88,1%.
Фактор мощности чуть уступает типичному для лучших блоков, оснащенных активной коррекцией PFC, значению в 99%: на большей части нагрузок он держится около отметки 98%. Впрочем, назвать это серьезным недостатком нельзя.
Дежурный источник
Источник дежурного питания на обоих блоках сумел справиться со своей задачей, не выходя за пределы 3% отклонения от номинала. Поскольку график обоих моделей практически совпадает, обойдемся демонстрацией результатов лишь одного блока.
Итоги
Последнее поколение блоков FSP Epsilon избавилось от большинства недостатков своих предшественников: улучшилась стабильность напряжений, усовершенствовался алгоритм контроля оборотов вентиляторов, резко уменьшился размах пульсаций, а выдающаяся и ранее эффективность еще более возросла.
К недостаткам можно отнести довольно шумные вентиляторы (смена их производителя с Protechnic Electric на Power Logic практически не сказалась на картине шумности, явно превосходящей большинство аналогов на тех же оборотах) и некоторые претензии к кабельной системе. Также настораживает применение конденсаторов от трудно идентифицируемых производителей.
Блоки питания InWin IP-P750BK3-3 и InWin IP-P850BK3-3
Блоки питания IP-P (они же — серия BK) — это наиболее мощные, новые и совершенные модели блоков питания, предлагаемые InWin, причем по весьма привлекательной относительно аналогов цене.
Блоки питания поставляются в коробках даже чуть более крупных габаритов, чем у FSP Epsilon, однако, к сожалению, тоже не оснащенных ручками для переноски. Упаковка одинакова для обоих блоков серии — конкретную модель блока, скрывающегося внутри, можно опознать лишь по наклейке сбоку.
Комплектация помимо блока питания, комплекта крепежа и сетевого шнура включает в себя разворачиваемую «простыню» инструкции, удлинитель кабеля питания процессора и спиральную оплетку для кабеля из мягкого пластика.
Впрочем, польза от оплетки сомнительна. Возможно, она пригодится для того, чтобы заключить несколько относительно тонких шлейфов в общую оплетку для аккуратной прокладки параллельно друг другу, но для одиночного шлейфа она совершенно бесполезна.
Внешний вид
Снаружи блоки практически идентичны: единственное отличие кроется в одном дополнительном 6+2-контактном разъеме питания видеокарты PCI-E на более мощной модели.
Внешность вполне типична: черная краска везде, где только возможно, сотовая вентиляционная решетка сзади.
Крыльчатка вентилятора охлаждения выполнена из прозрачного пластика, но, как и у FSP Epsilon, не обладает подсветкой. Со стороны вывода шлейфов питания размещен ряд узких вертикальных вентиляционных отверстий.
Схемотехника
Кто именно является реальным автором блоков питания данной серии — сам InWin или сторонний OEM-производитель — мы сказать не беремся.
Однако, номера UL-сертификатов и логотипы на печатных платах (основной, дочерней с управляющей микросхемой, а также на платах преобразователей DC-DC) говорят о том, что все они изготовлены китайской компанией JiangSu Difeida Electronics.
Кто бы, впрочем, не выпустил эти блоки, он не схалтурил: к качеству и аккуратности сборки не возникает никаких претензий.
В наличии раздельная стабилизация напряжений на преобразователях DC-DC — редкий, но приятный, гость в продуктах ценового уровня до $100.
Неподалеку от входа примостилась микросхема супервизора Weltrend WT7525, применяемая на многих блоках InWin.
Тип же микросхемы ШИМ-контроллера, размещенной на дочерней плате поблизости от трансформатора, остался неизвестным — без применения к блоку калечащих методов до ее маркировки не добраться.
Радиаторы не слишком велики, но обладают развитым оребрением в верхней части.
Несколько удивляет непривычно малое количество конденсаторов на выходе блока: в глаза бросается лишь пара довольно крупных конденсаторов.
Если внимательно присмотреться, можно увидеть в районе выходных цепей еще несколько конденсаторов помельче, но все равно их число невелико.
Все примененные в блоке электролитическое конденсаторы произведены компанией Teapo. Входная «банка» рассчитана на применение при температуре до 85°C, остальные конденсаторы — на температуру до 105°C.
Шлейфы и разъёмы
Блок IP-P750BK3-3 оборудован следующими шлейфами и разъёмами:
шлейфом питания материнской платы с 20+4-контактным разъёмом, длиной 50 см;
шлейфом питания процессора с 4+4-контактным разъёмом, длиной 52 см;
шлейфом питания видеокарты с 6+2-контактным разъёмом, длиной 51 см;
шлейфом питания видеокарты с двумя 6+2-контактными разъёмами, длиной 51+10 см;
шлейфом с тремя разъёмами питания PATA-винчестеров и разъемом питания дисковода, длиной 52+15+15+10 см;
шлейфом с двумя разъёмами питания PATA-винчестеров и двумя разъемами питания SATA-винчестеров, длиной 51+10+10+15 см;
шлейфом с четырьмя разъёмами питания SATA-винчестеров, длиной 52+10+10+10 см;
Также в комплект входит удлинитель для шлейфа питания процессора длиной 36 см.
Блок IP-P850BK3-3 отличается от менее мощного собрата лишь наличием второго разъема питания видеокарты на одном из шлейфов.
Основной шлейф питания материнской платы заключен в нейлоновую оплетку, остальные кабели довольствуются пластиковыми стяжками.
Малая длина шлейфа питания процессора компенсируется наличием удлинителя в комплекте. Для установки блока с корпуса с верхним расположением БП его можно не использовать, а в корпусах с нижним расположением БП о длине данного кабеля при использовании удлинителя можно не волноваться — почти 90 см длины гарантированно хватит даже самому большому корпусу.
Тем не менее, есть и недочеты.
При наличии в системе оптического привода с интерфейсом SATA без проблем получится подключить лишь четыре жестких диска или накопителя SSD, что может показаться недостаточным для пользователей, заинтересованных в блоках питания такой мощности. Также можно отметить малое расстояние между разъемами питания SATA.
Удивляет и число разъемов дополнительного питания видеокарт на младшей модели: три разъема выглядят, мягко говоря, странно. Запитать от них конфигурацию 3-way SLI невозможно, т.к. все поддерживающие данный режим видеокарты имеют по два разъема дополнительного питания. Дать питание системе SLI или CrossFire с парой старших видеоускорителей без переходников тоже не выйдет — опять нужно по два разъема питания на плату, т.е. в сумме четыре (зато появляется возможность с пользой применить разъемы питания PATA-винчестеров). На конфигурацию же SLI/CrossFire из пары видеокарт, имеющих по одному разъему дополнительного питания, хватит и двух разъемов питания от БП.
В общем, экономия на одном копеечном разъеме в младшем из двух топовых блоков InWin выглядит откровенно неудачной затеей. Радует лишь то, что в сравнении с FSP Epsilon 85PLUS 700 для младшей модели InWin при прочих равных понадобится на один переходник питания меньше.
Паспортные параметры
Как и в рассмотренных выше блоках FSP Epsilon, заявленная полная мощность данных блоков InWin получается лишь при добавлении полной нагрузки по дежурному питанию и напряжению -12 В. Но «недовес» по основным напряжениям выходит меньший — всего по 20 Вт на каждый из блоков.
В остальном характеристики вполне отвечают современным требованиям. Единственное замечание можно предъявить к паспортным параметрам старшего блока: нагрузка по линии +12 В могла бы быть и побольше.
Работа в паре с ИБП
В паре с ИБП APC SmartUPS SC 620 блок IP-P750BK3-3 работал с нагрузкой до 362 Вт от сети, но переход на батареи удавалось осуществить при нагрузке не более 290 Вт.
Более мощная модель несколько улучшила эти показатели: она смогла работать от сети при нагрузке до 369 Вт, а переход на батареи удавался при нагрузке до 300 Вт.
Стабильность выходных напряжений
Индивидуальная стабилизация напряжений явно пришлась ко двору в блоках InWin. В блоке IP-P750BK3-3 основное напряжение +12 В держится практически идеально, отклонения не превышают 2% от номинала. Столь же безупречно в диапазоне характерных для реальных систем нагрузок и напряжение +5 В (хотя при высоких нагрузках отклонения по нему доходят до максимально допустимых 5%, но дать такую нагрузку по этому напряжению в современном компьютере практически невозможно).
Чуть хуже с практической точки зрения показывает себя напряжение +3,3 В: при небольших нагрузках, характерных для простоя системы, отклонения по нему доходят до 3%.
Схожую картину демонстрирует и более мощный блок InWin, причем в диапазоне реальных нагрузок он уложился в 2% отклонений по всем напряжениям.
В отличие от блоков FSP Epsilon, признаков неуверенной работы при нулевых нагрузках по каким-либо из напряжений блоки InWin не показали.
Стабильность напряжений блоков InWin мы в целом оцениваем как не совсем идеальную, но все же очень хорошую.
Пульсации выходных напряжений
По этому показателю, как ни удивительно, блоки показали довольно ощутимую разницу. Хотя общий характер пульсаций остался схожим (умеренный размах с периодическими пиками, порой выходящими за допустимые стандартом границы), более мощный блок показал себя заметно лучше.
Нетрудно заметить, что всплески высокочастотных пульсаций менее мощного блока InWin отличаются большей частотой и амплитудой.
Аналогичный результат наблюдается и на удвоенной частоте сети питания.
Температура и шумность
Система охлаждения обоих блоков InWin организована одинаково.
Поддержанием комфортной температуры внутренностей блоков InWin занимается девятилопастной вентилятор ADDA ADN512LB-A91 (паспортная скорость 1800 об/мин) типоразмера 135 мм.
В целом поведение вентиляторов на обоих блоках практически идентично, потому мы ограничимся лишь графиком более мощного блока.
Стартовые обороты вентиляторов обоих блоков составляют около 550 об/мин и практически не меняются до отметки мощности 150 Вт. Затем начинается плавный линейный рост оборотов вплоть до достижения полной мощности. При максимальной нагрузке скорость вентиляторов обоих блоков слегка превысила 1500 об/мин.
Благодаря низкой стартовой скорости, шум от вентиляторов блоков InWin начинает ощущаться практически на тех же мощностях, что и у FSP Epsilon — при нагрузках свыше 500 Вт.
При дальнейшем росте нагрузки преимущество в комфорте остается на стороне блоков InWin: их вентиляторы хоть и не совсем свободны от механических призвуков при работе, но выражены они гораздо менее явно, чем у блоков FSP.
В конечном итоге блоки питания InWin этой серии можно охарактеризовать как практически не создающие шума при небольших нагрузках и несколько лучше среднего уровня по акустическому комфорту при средних и высоких нагрузках.
Однако результат мог бы быть еще лучше, если бы скорость вращения вентилятора повышалась еще менее агрессивно: нагрев проходящего воздуха и температура корпуса блоков питания оказались более чем скромными.
КПД и коэффициент мощности
Полученные нами результаты измерения эффективности блока IP-P750BK3-3 составили 85,7% на 20% мощности, 88% на половинной нагрузке и 83,2% на полной мощности. В пике КПД доходит до 88,7% на отметке 300 Вт. Это, конечно, не показатели уровня 80 PLUS Silver, как у младшего из блоков FSP в ходе этого тестирования, но вполне честная «бронза» с некоторым запасом, хотя официальной сертификации по стандарту 80 PLUS блок не имеет.
В отличие от пары блоков FSP Epsilon, более мощная модификация InWin прибавляет в эффективности относительно младшего собрата и в итоге в целом не уступает по эффективности 800-ваттной модели FSP. Соответственно, этот блок также с хорошим запасом соответствует требованиям 80 PLUS Bronze: 87,1%, 88,7%, 83,8% на 20%, 50% и 100% мощности соответственно. Пик эффективности пришелся на мощность 248 Вт: КПД на этой отметке составил 89,6%.
Фактор мощности примерно равен блокам FSP Epsilon: на большей части нагрузок он держится около отметки 98%, что слегка уступает результатам лучших блоков с активным PFC.
Дежурный источник
Источник дежурного питания на обоих блоках сумел справиться со своей задачей, не выходя за пределы 3% отклонения от номинала. Отличием от блоков FSP Epsilon стало лишь то, что на большей части нагрузок напряжение чуть занижено, а не слегка завышено.
Поскольку график обоих моделей практически совпадает, обойдемся демонстрацией результатов лишь одного блока.
Итоги
Блоки InWin серии BK обладают современной схемотехникой, очень хорошей стабильностью напряжений и довольно тихой (а при малых нагрузках — так и вовсе бесшумной) работой. КПД блоков, несмотря на отсутствие официальной сертификации 80 PLUS, вполне соответствует «бронзовому» уровню данного стандарта.
К недостаткам можно отнести наличие чрезмерных всплесков пульсаций напряжения и некоторые недочеты кабельной системы, однако в наибольшей степени эти минусы относятся к блоку меньшей мощности. Претензии к 850-ваттной модели минимальны.
Заключение
Рассматриваемые блоки InWin и FSP принадлежат к числу достаточно мощных и функциональных, но при этом не отличающихся высокой ценой, решений. Мы не можем предъявить претензий к качеству обеих рассмотренных сегодня серий блоков питания, но у каждой из них есть свои достоинства и недостатки.
Блоки FSP Epsilon выгодно отличается минимальным размахом пульсаций напряжений, все шлейфы имеют оплетку, комплект поставки несколько богаче. Длина этих блоков минимальна, что может стать дополнительным аргументом при выборе БП в компактный корпус. Кроме того, модель мощностью 700 Вт показывает поистине выдающуюся эффективность.
Однако у топовых блоков InWin преимуществ заметно больше: раздельная (и весьма эффективно работающая) стабилизация напряжений, отсутствие проблем при нулевой нагрузке по любым напряжениям, в целом меньшая шумность, лучшая совместимость с ИБП. Наличие удлинителя шлейфа питания процессора снимает любые проблемы монтажа даже в самые крупные корпуса с нижним расположением блока питания. Наконец, блоки InWin выигрывают и в цене: 850-ваттная модель InWin стоит практически столько же, сколько и 700-ваттник FSP.
Fsp Epsilon — Компьютеры и комплектующие
| |||||
Похожие запросы:
- fsp epsilon в рубрике Комплектующие и аксессуары
- fsp epsilon в рубрике Электроника
aBi+OMZ/rDETrvY2SlLVLnI4aqzvsBi7HBb2Web4U9/OfDlPUXwX/Sd7HdYhXCXj0GTFvdnFAYJp2CyoJEZNRnox9/qmMk8gtvoFKnSgf5klc32GcG0JLFydngEO/Hkb9Kt8RvA/xDyPK18tWwyMNP2XqCZwlkzmlaOPbrfdhqPfC2Ujv9xlUUsRXXSZCrKfURu+jXW/sbiGOEZ+QLmAAq7zDZKLgfaBkluqOtcb2F7PkOdT42xKADKKOw/wzjNBzindzlpTjL7MLK8SL3WPlw==
- Недавно просмотренные
- Избранные объявления (0)
- Избранные результаты поиска
FSP Epsilon 700w ATX PSU | Введение и упаковка | Блоки питания
Введение и упаковка
Опубликовано: 29 июня 2006 г. | Источник: FSP | Цена: | Автор: Джеймс Напье ВведениеОснованная в 1993 году компания FSP Group в настоящее время известна как один из 10 крупнейших производителей блоков питания в мире. Компания FSP, известная энтузиастами производством эффективных, стабильных и бесшумных блоков питания, получила множество наград за свои предыдущие модели блоков питания, в том числе получившую высокую оценку «Blue Storm».
С тех пор FSP работает над новой серией источников питания под названием Epsilon, которые обещают улучшить качества своих предшественников.
Сегодня я опробую топовую модель 700w, чтобы увидеть, насколько она сравнивается с некоторыми другими устройствами на рынке.
Упаковка
При разработке упаковки для блоков питания серии Epsilon мы не сэкономили средств. Имея самую яркую упаковку среди всех блоков питания, которые я просматривал на сегодняшний день, почти кажется позором, что большинство этих блоков (особенно в Великобритании) не увидят своего выхода на полки розничных продавцов — но, скорее всего, все они будут проданы. по Интернету.
Передняя и боковые стороны коробки на самом деле не содержат много информации об устройстве, а вместо этого сосредоточены на яркой космической графике. На обратной стороне коробки представлена информация об устройстве на французском и немецком языках, а также информация о распределении силы тока на рельсах блока питания. Я был несколько сбит с толку, почему FSP не включил английский язык на обратной стороне упаковки, но затем наткнулся на скрытый отсек в передней части коробки.Защищенная небольшим кусочком липучки, на передней части коробки есть секретный клапан, который открывается, чтобы показать список функций (на этот раз на английском языке), а также предварительный просмотр источника питания, содержащегося в коробке.Это приятный штрих, но я уверен, что не все увидят его при покупке устройства.
В комплект входят следующие элементы: — 1x руководство Epsilon
— 4x винта ATX
— 1x шнур питания
— 1x Epsilon 700w PSU
Сам блок питания удерживается на месте с помощью картонной рамы, которая зажимает устройство в середине коробки. Я был разочарован, увидев, что компания FSP не поместила устройство в пластиковый пакет, особенно когда у Epsilon есть высококачественная окрашенная поверхность, на которую можно было нанести след, потерев картон.
Связка кабелей скрепляется лентой на липучке, которая является приятным дополнением к обычному методу кабельной стяжки, а также может быть повторно использована для уборки кабелей в вашем корпусе.
Самые последние комментарии
FSP Epsilon 700w — Обзор — Блоки питания
Введение
Блоки питания становятся все больше и больше в последние годы, от 500 до 800 до 1000 Вт; теперь у нас даже есть возможность установить блок питания на 2000 Вт! Однако сегодня у меня есть что-то более консервативное, но, надеюсь, с достаточным количеством энергии для работы тестовой установки XSR.Я буду тестировать FSP Epsilon 700w, посмотрим, как он себя чувствует.
Технические характеристики
Полнодиапазонный вход переменного тока применим во всем мире.
Высокоэффективная и энергосберегающая конструкция> 85%
Независимый 4-канальный вход 12 В. Обеспечивает стабильную мощность.
0,99 Активная коррекция коэффициента мощности. Повышает коэффициент использования энергии.
20 + 4-контактный разъем, совместимый со всеми материнскими платами на рынке.
Конструкция разъема 4 + 4 контакта, соответствующая требованиям ЦП для системы ATX или EPS
Конструкция разъема S-ATA, которая обеспечивает продукты интерфейса S-ATA с высокой пропускной способностью и стабильным питанием
2 канала PCI- Разъем E с поддержкой двойной видеокарты nVIDIA
8-контактный 12 В, который поддерживает двойные ЦП и обеспечивает стабильное напряжение.
Среднее время безотказной работы: 100000 часов
Характеристики
- Поддерживает новейшую версию Intel ATX 2.0 стандарт. Повышение совместимости системы
- Сертификат Nvidia SLI
- Двухканальный PCI-Express
- Поддерживает новейший процессор AMD 64
- Соответствует экологическим директивам WEEE и RoHS в Европе
- Чрезвычайно низкий уровень шума, обеспечивающий потребителям тихую и хорошую работу окружающая среда
- Сверхвысокая мощность 700 Вт, обеспечивающая супер-плееру достаточную мощность для обеспечения стабильной системы.
- Защита от перенапряжения, защита от перегрузки по току и защита от короткого замыкания могут защитить каждую часть компьютера.
- Высококачественное синее защитное покрытие
- Голубой вентилятор диаметром 12 см, улучшающий отвод тепла и достигающий минимальных требований к шуму
- Аккуратная и плотная сетчатая оплетка улучшает вентиляцию.
- Умный корпус, легко подключаемый разъем D-типа.
- Сотовые вентиляционные отверстия на корпусе снижают шум и улучшают отвод тепла и воздушный поток.
Биты и коробка
Эпсилон заключен в довольно технически выглядящий бокс-арт, множество рисунков металлических дверей приоткрытых с синими завитками внутри; Достаточно сказать, выглядит круто.
Нажмите, чтобы увеличить
На боковой стороне коробки показано множество функций, которые использует этот блок питания.
Нажмите, чтобы увеличить
Задняя часть имеет типичные многоязычные характеристики.
Вместе с самим блоком питания вы также получаете руководство, шнур для чайника, несколько винтов и кабельную стяжку на липучке, размер которой подходит для коротких кабелей блока питания.
Нажмите, чтобы увеличить
Epsilon
Epsilon имеет слегка глянцевую синюю окраску, как у Blue Storm II , но этот не такой отражающий.
Нажмите, чтобы увеличить
Epsilon оснащен большим 120-миллиметровым вентилятором, чтобы внутренние компоненты блока питания оставались красивыми и прохладными, но это не единственная функция, которая должна сдерживать эти градусы Цельсия. В задней части блока питания находится сотовая решетка (вы можете прочитать о преимуществах сотовых решеток в нашем глоссарии здесь .)
Увеличить
Увеличить
Одна из наиболее эстетичных особенностей Эпсилон — это кнопка питания с светодиодной подсветкой.Не о чем кричать, но стоит написать пару строк в обзоре.
Нажмите, чтобы увеличить
У этого блока питания есть несколько других функций, которые я упомянул в моей книге. Одним из них являются быстроразъемные кабели Molex, которые позволяют более легко и явно быстрее отсоединять разъемы Molex с помощью небольшого нажимного зажима. Это опять же, небольшая функция, но она определенно заслуживает одобрения.
Еще одним аспектом Epsilon, который привлек мое внимание, была установка четырехканальной шины на 12 В, это может быть проблемой для некоторых систем с высокой мощностью.Чтобы узнать о том, как количество шин на 12 В влияет на стабильность вашего компьютера, прочтите наш глоссарий здесь .
Epsilon также имеет КПД более 85% и, как говорят, готов к SLI, однако у него нет 8-контактного разъема, поэтому этот блок питания не будет совместим с будущими графическими процессорами с 8-контактным разъемом питания. Однако я уверен, что в какой-то момент появится конвертер, поэтому мне не о чем беспокоиться.
Тестирование
Для тестирования источников питания мы собираем самое энергоемкое из всего нашего оборудования, подключаем его все и затем тестируем выходы шины на холостом ходу и под нагрузкой, чтобы проверить их стабильность.Однако, поскольку этот блок питания довольно большой по мощности, мы решили использовать нашу установку для испытаний на холмах. Это предполагает размещение наших систем AM2 и Conroe очень близко друг к другу, а также наличие Olympia не только для питания всей установки C2D, но также для графического процессора, жестких дисков, приводов компакт-дисков и всех вентиляторов установки AM2.
Тестирование выполняется с помощью Asus Probe. Для проверки точности показаний используется мультиметр.
Аппаратные средства, на которых работал Blue Storm II 500w:
Core 2 Duo E6600 @ 2.7 ГГц
Asus P5W DH Deluxe
MSI 8800GTS
x1950 Pro 512 МБ
2 ГБ OCZ Special Ops. Urban Elite @ 900 МГц,
1x 36 ГБ WD Raptor
2x 80 ГБ WD Caviar SE
2x комбинированный пишущий привод LG CD / DVD.
3x 120-миллиметровых вентилятора Noiseblocker
2x 120-миллиметровых вентилятора Akasa
Результат s
Как видно из результатов, шины 5 В и 3,3 В остаются относительно плотными на протяжении всего тестирования. Однако напряжение на шинах 12 В под нагрузкой отклоняется от напряжения холостого хода на 0,1 вольт.Это далеко не ужасно, но от блока питания такой стоимости я ожидал большего. Кроме того, напряжение на шине 12 В составляет 0,4 вольт от идеальных 12,0; Я видел гораздо лучшие результаты у других блоков питания с аналогичной ценой.
Шум
Epsilon — довольно тихий источник питания. 120-миллиметровый вентилятор вращается достаточно медленно, чтобы свести уровень шума к минимуму, но все же достаточно быстро, чтобы нагнетать горячий воздух.
Стоимость
При цене около 100 фунтов стерлингов Epsilon совсем не дешев.Тем не менее, его рельсы относительно плотные и устойчивые, и это может окупить покупку.
Заключение
Скажу честно, цена на Epsilon действительно немного завышена. Шины 3,3 и 5 В хороши и стабильны, но 12 В немного отклоняются при нагрузке. Они также имеют напряжение более 0,4 вольт за пределами того, к чему они стремятся; не так уж и плотно. Тем не менее, у Epsilon есть тихое решение для охлаждения, и на него довольно приятно смотреть в его привлекательном синем цвете. Для блока питания на 700 Вт, вероятно, есть лучшие, но Epsilon от FSP вряд ли будет плохим выбором.
Плюсы | Минусы | |
Стабильные шины 5 В и 3,3 В | Довольно дорого | |
Яркая цветовая схема | Рейка 12 В не очень плотная или стабильная molex | Нет 8-контактного разъема PCI-E |
Quiet |
Я хотел бы поблагодарить наших спонсоров FSP за предоставленный нам этот блок питания.
Обсудите этот обзор на форуме .
FSP Everest 80Plus Блок питания 700 Вт
Я всегда был большим поклонником FSP aka Sparkle. В какой-то момент я работал в магазине электроники, где продал довольно много. Стабильность FSP и безупречное качество всегда приводили к созданию некоторых хорошо построенных систем. И только в январе прошлого года на выставке CES мы встретились с одним из их представителей. Когда он показал нам окрестности, указывая на некоторые из их будущих предложений, я знал, что мне придется доставить некоторые из этих устройств в лабораторию.
Введение
Я всегда был большим поклонником FSP aka Sparkle. В какой-то момент я работал в магазине электроники, где продал довольно много. Стабильность FSP и безупречное качество всегда приводили к созданию некоторых хорошо построенных систем. И только в январе прошлого года на выставке CES мы встретились с одним из их представителей. Когда он показал нам окрестности, указывая на некоторые из их будущих предложений, я знал, что мне придется доставить некоторые из этих устройств в лабораторию.
Первым из устройств, которые мы рассмотрим, является Everest 80Plus 700.С новейшими линиями источников питания FSP их главная цель — не только обеспечить большую мощность, но и обеспечить эффективность. С миром во всем этом «зеленом» мире и людьми, желающими сэкономить как можно больше энергии и денег, это новое устройство может быть прямо у вас на пути. Особенно, если вам нужен блок питания, который может питать игровую установку с двумя графическими процессорами Nvidia. Nvidia сертифицировала Everest Plus80 как SLI-совместимый.
FSP против Everest Plus80
Компания FSP (Fortron-Source), являющаяся производителем №1 в мире по производству ИСТОЧНИКОВ ПИТАНИЯ 80PLUS, ОСНОВАНА НА КОЛИЧЕСТВЕ ДОСТУПНЫХ МОДЕЛЕЙ, запускает серию высококачественных и производительных устройств ATX с сертификатом 80 PLUS | Источник питания EPS доступен ВАМ напрямую.Почему? Потому что Земля имеет значение! Эта серия сверхэффективных блоков питания обеспечивает один из самых высоких коэффициентов преобразования мощности, доступных на сегодняшний день, при минимальном уровне 80% и до 86% при оптимальных рабочих условиях. Геймеры В « GREEN » Heaven, этой новой серии Everest Advance ATX2.2 | Блоки питания EPS2.91 разработаны специально для энтузиастов компьютерных игр, которые ищут максимальную производительность и ценность. Серия Everest, доступная в вариантах мощности 500, 600 и 700 Вт, представляет собой последний прорыв в области проектирования и технологий питания ПК.Он обеспечивает сверхзарядное распределение мощности даже для самой требовательной к производительности компьютерной системы, доступной на рынке сегодня, с учетом мощности GREEN . ВАШЕ питание « GREEN », такое, какое ВЫ хотите, когда ВЫ готовы к этому, все модели оснащены уникальной, хорошо продуманной МОДУЛЬНО-КАБЕЛЬНОЙ СИСТЕМОЙ УПРАВЛЕНИЯ, которая обеспечивает наиболее безопасное и гибкое силовое мостовое соединение для потребностей интеграции системы вашего ПК. . Серия Everest гордится легендарными традициями качества и производительности FSP (Fortron-Source).Программа обеспечения качества FSP, прямая услуга производителя с высокой степенью уверенности, гарантирует качество и производительность в течение трех лет включительно. SLI CERTIFIED , который включает 2 выходных разъема PCI-Express, 1 стандартный 6-контактный и 1 GFX 150-Вт 6 + 2 (8-контактный) в стандартной комплектации для всех моделей, кроме 700-Вт, у которого 1 (6 контактов) и 2 (6 + 2 = 8 контактов). Глобальный экологический статус RoHS, бессвинцовых, экологически чистых продуктов (G.P).
О FSP
, ОСНОВАННАЯ В 1993 ГОДУ, FSP GROUP, ТАОЮАНЬ, ТАЙВАНЬ, БЫСТРО РАЗВИЛАСЬ, СТАНОВИТСЯ ГЛОБАЛЬНЫМ ПОСТАВЩИКОМ ЭЛЕКТРОЭНЕРГИИ, КОМПАНИЕЙ, ПРЕДСТАВЛЕННОЙ НА ТАЙВАНСКОЙ БИРЖЕ, СИМВОЛ: 30.15. TW С ДОХОДАМИ ПРЕВЫШАЮЩИМ 300 МЛН ДОЛЛАРОВ США. КАК ОДНА ИЗ ТОП-10 МИРОВЫХ КОМПАНИЙ ПО ЭЛЕКТРОСНАБЖЕНИЯМ В МИРЕ, FSP GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПОСТАВЩИКОМ ИСТОЧНИКОВ ПИТАНИЯ ATX ДЛЯ НАСТОЛЬНЫХ ПК. В ПОСЛЕДНИЕ ГОДЫ FSP GROUP РАСШИРИЛА СВОИ НИОКР И ПРОИЗВОДСТВЕННЫЕ ВОЗМОЖНОСТИ, СТАНОВЯСЯ ОДНИМ ИЗ ОСНОВНЫХ ПОСТАВЩИКОВ АДАПТЕРОВ, ПРОМЫШЛЕННЫХ ПК, СЕРВЕРОВ, ЖК-МОНИТОРОВ И ЖК-дисплеев | ПЛАЗМЕННЫЙ ТЕЛЕВИЗОР, СОТРУДНИЧЕСТВО С МНОГИМИ СТРАТЕГИЧЕСКИМИ ПРОИЗВОДИТЕЛЯМИ.
Mới — Cn bán | Cân Bàn Jwi-700W, Cân Bànâệiện Tử Jadever Jwi-700 -700 Вт Cân Điửn Tử Jadever Jwi-700W Cân Bàn Jwi-700W 30 кг / 0.01 кг Cân Bàn Jwi-700W 60 кг / 0,01 кг Cân Bàn Jwi-700W 100 кг / 0,01 кг Cân Bàn Jwi-700W … 133/26/9 Đường Số 8, Phường 11, Quận Gò Vấp, Tp.hcm | Gọi đin|||
Mới — Cần bán | Gọi iện | |||
Mới — Cần bán | G245 G245 (Nh Lượng) Lutz-Jesco 700W | Gọi iện | ||
Mới — Cần bán | iu Cân Hiển Thị Cân Điện Tử Jwi 700 Вт Jadever — u Cân Có Độ Chính Xác Cao (Độ Phân Giải Bên Trong: 1/30 000). — u Cân Điện Tử Thích Hợp Với Các Loại Cân Sàn, Cân Bàn .. … 133/26/9 ng Số 8, Phường 11, Gò Vp, Hồ Chí Minh, Việt Nam | Gọi iện | ||
Mới — Cần bán | Jadewán Jadewán 700 Вт, 30 кг, 60 кг, 100 кг, 150 кг, 200 кг, 300 кг Cân Bàn in Tử Jadever Jwi700W 60Kg, Cân Bàn iện Tử Jadever Jwi Jwi700W 300 кг, Кан… Phường 11, Quận Gò Vp, Hồ Chí Minh, Vietnam | Gọi iện | ||
Mới — Cần bán | Đầu Cân Jadever Phoui -700 Вт
— u Cân Jwi 700W Jadever Taiwan Chính Xác Cao (Độ Phân Giải Bên Trong: 1/30 000).
— u Cân iện Tử Thích Hợp Với Các Loại Cân Sàn, Cân Bàn . 2019. Все права защищены. Карта сайта |
