Как правильно установить райзер в материнскую плату: Please Wait… | Cloudflare

Замена слота pci-e x16

Видео взято с канала: Chek

M2 SSD в каждый комп / Переходник PCI Express M2 и M.Sata

Видео взято с канала: MURK POWER

PCI и PCI-Express что можно подключить? Часть 2

Канал Компьютерные Ошибки https://www.youtube.com/channel/UCrQC1bD6qp9ZMEKs1LAovQw.
Второй канал Esset Nod http://www.youtube.com/c/EssetNod.
Стандарт PCI Express является одной из основ современных компьютеров. Слоты PCI Express уже давно занимают прочное место на любой материнской плате декстопного компьютера, вытесняя другие стандарты, например, такие как PCI. Но даже стандарт PCI Express имеет свои разновидности и отличающийся друг от друга характер подключения. На новых материнских платах, начиная примерно с 2010 года, можно увидеть на одной материнской плате целую россыпь портов, обозначенных как PCIE или PCI-E, которые могут отличаться по количеству линий: одной x1 или нескольких x2, x4, x8, x12, x16 и x32.

Видео взято с канала: Esset Smart

Распределение линий PCI-Express в компьютере

Видео взято с канала: Рома, Просто Рома

Устанавливаем старую карту PCI в новую материнскую плату при помощи райзера PCI-E!

Видео взято с канала: Куплено в Китае

Дым Огонь Установка видеокарты PCI E x16 в PCI E x1 CS GO Crysis 2 Сталкер

Видео взято с канала: НостальжиПК

PCI и PCI-Express что можно подключить?

Видео взято с канала: Esset Smart

Надежда для старичков или m2 на старых материнских платах

Всем привет.
Предлагаю вашему вниманию обзор замечательной штуки
Адаптер PCI-E M.2 NGFF for SSD Bulk.

По сути это просто переходник для использования m2 ssd в pci-ex разъёме.

Подходит для наиболее популярных форм-факторов M.2 ширина 22мм, длина 80, 60 мм, 42, 30 (M.2-2280 и M.2-2260 и M.2-2230 M.2-2242) мм
Использовать мы его будем с замечательным SSD
AMD Radeon R5MP120G8

Железку я снял, так удобнее использовать, держаться она будет отлично и так.
Проверим на разных материнских платах, проверим скорость работы в разных режимах.
Максимальная скорость нашего SSD развивается на pci-e 3.0 x4 и по паспорту составляет 1800 Мб/с. и работает по протоколу NVMe v1.3.0. А максимальная теоретическая 3,94 Гбайт/с через интерфейсpci-e 3.0 x4.
Но есть одна проблема, по крайней мере с этим SSD, дело в том что он работает по протоколу NVMe v.1.3, система его увидит, но в биосе не на всех материнских платах будет возможность выбрать его для загрузки ОС. То есть его можно будет использовать как второй диск, но установка системы на него не будет возможна.

Но многие производители, выпускают новые версии биоса, и включают поддержку NVMe, даже если нет самого слота m2.
Для начала для сравнения результат теста этого SSD в самом разъеме m2 на материнской плате AM4
Первая материнская плата на которой проверим, M5A97 R2.0
Работать будет на втором слоте pci-e

Сейчас работает в режиме pci-e 2.0
И вот результат теста

В теории должно быть 2,0 Гбайт/с, но и это замечательно, ведь на этой материнской плате m2 нет, толькоSerial ATA (SATA), который обеспечивает пропускную способность до 6 Гбит/с. То есть на этой материнской плате максимально достижимо 600 мб/сек.
Система правильно определила диск

Этой материнской плате уже больше 5 лет, что уже неплохо.

А теперь, материнская плата, которая гораздо старшеASUS M2N68-AM SE2, ей уже больше 10 лет, с интерфейсом Serial ATA 3 Гбит/сек.
Кстати на переходнике имеется светодиод, синий, индикация происходит при передаче данных.

Материнская плата запускалась гораздо дольше обычного, видимо проверяла новое непривычное устройство в слоте для видеокарт.

В итоге все нормально запустилось,но конечно же у нас первая версия pci-e 1.0 4x.
А теперь тест

Отличный результат, для такого старого железа, недостижимый результат для SATA2 который имеется на этой материнской плате. При этом все отлично определилось

Система понимает что это SSD.
Мы пойдём дальше, и проверим его на самом минимально возможном варианте подключения, pci-e 1.0 1x

Подключаем к этой же материнской плате через райзер и pci-e 1x. Этот вариант возможен когда у нас имеется один слот pci-e 16x и которой занят видеокартой, и свободны только pci-e 1x.
Система быстро загрузилась и всё определилось нормально.

Определилось 1x
Тест

Очень неплохо, учитывая что теоретическая скорость250 Мбайт/с

И в этом случае все хорошо.
Скажете мало? Да, скорость чтения не очень прям скажем, но в нашем случает это не сильно критично, главное скорость доступа. А если сравнить с обычным жестким диском?
Вот результат SSD

А вот HDD

Разница почти в 150 раз. Ну это обычная разница между SSD и HDD. Просто подтвердили что при уменьшении линий и версии pci-e скорость доступа не меняется.

Следующая материнская плата с сокетом fm1, с поддержкой pci-e 2.0. К сожалению, так же на этой материнской плате так же невозможна установка системы на ssd c переходником.

На этой материнской присутствует SATA III, а так же 2 слота pci-e 16x.
Для начала попробуем во втором слоте:

Странно, что работает в режиме pci-e 2.0 2x

Скромные результаты, учитывая что на этой плате имеется sata 3, то в этом смысла мало.
Теперь мы переставляем SSD верхний слот pci-e 16x


Теперь определилось всё правильно, pci-e 2.0 4x

Скорости весьма достойны, причем практически сопоставимы с эталонными.

Теперь возьмемся за старичка, 775 сокет, чипсет nVIDIA nForce 750i. 4 слота pci-ex позволяют использовать переходник в полноценном 4x режиме.

Pci-e 1.0 x4

Скорости конечно выше чем у SSD sata, но не дотягивает до полноценной скорости. Для такой старой материнской платы очень неплохо, от 2008 года.

Теперь сокет 1155

Заработал в режиме pci-ex 2.0 4x

Беспроводное соединение на стационарном ПК: как выбрать и установить Wi-Fi-адаптер

Интернет к стационарному компьютеру в квартире можно подвести двумя способами:

• при помощи сетевого кабеля;
• посредством беспроводной сети Wi-Fi.

Первый способ является более традиционным, однако он связан с некоторыми трудностями. Если компьютер установлен недалеко от роутера, то подключить кабель будет несложно. Однако, чаще владельцу приходится тянуть патч-корд, выполняя множество манипуляций, чтоб безопасно провести его в дверных проемах и по возможность спрятать в плинтусах. Поэтому в последнее время пользователи все чаще обращаются к беспроводным технологиям, которые реализуются при помощи Wi-Fi адаптеров различной конфигурации.

Разновидности Wi-Fi адаптеров

По способу подключения адаптеры делятся на две группы. В каждой из которых можно различить несколько конфигураций.

Внешние модули

Внешние модули или USB адаптеры располагаются вне корпуса, подключаются через интерфейс USB и выпускаются в трех размерах:

Микро-адаптеры – компактные модели размером не более двух сантиметров, которые предназначены в основном для ноутбуков, не оборудованных модулем Wi-Fi. Однако при желании и наличии такого адаптера, можно обеспечить интернет-подключение и на стационарном компьютере.

Основные достоинства – это быстрая установка и доступные цены. А компактный размер уменьшает риск случайно задеть адаптер и повредить разъем.

Адаптеры-флешки – это устройства, внешне напоминающие USB-накопитель, однако в некоторых случаях превосходят его в размерах, достигая 5 – 7 см в длину. Более мощная по сравнению с предыдущим форматом антенна расположена в корпусе, как у популярной модели TP-Link ARCHER T4U. В продаже имеются конфигурации с раскладной антенной, как у адаптера ZyXEL — NWD6605, и внешней антенной, например, Asus USB-AC56.

Основными недостатками этих моделей является крупный корпус, который может перекрывать соседние USB-разъемы. Не исключена возможность случайно выдернуть устройство, повредив коннектор или порт. Поэтому лучше размещать их на тыльной панели системного блока.

Выносные адаптеры – наиболее мощные устройства в этой группе, представляющие собой базу, в которую вставляется адаптер в формате флешки. Подключение к системному блоку осуществляется при помощи USB-кабеля. Главные преимущества такой конфигурации:

• возможность выбрать расположение в поиске лучшего сигнала;
• флешку можно использовать с базой или подключать к компьютеру и ноутбуку напрямую;
• некоторые модели могут быть оснащены 1 – 2 внешними антеннами, существенно улучшая качество приема сигнала.

Оригинальными примерами такой конфигурации являются адаптеры Netgear A6210 и TP-Link Archer T9UH.

Внутренние модули

Внутренними называются адаптеры, которые инсталлируются в соответствующие разъемы материнской платы на постоянной основе.

Они представляют собой компактные микросхемы без корпусов, и в зависимости от интерфейса подключения делятся на 2 группы:

PCI Express – адаптеры, вставляемые в одноименный разъем материнской платы, оснащенные 1 или 2 внешними антеннами. При желании можно заменить антенны на более мощные или даже выносные.

М.2 – самый новый способ беспроводного подключения компьютера и ноутбука к сети Wi-Fi. Он становится выходом, когда разъемов PCI Express на материнской плате недостаточно или доступ к ним перекрыт другим оборудованием. Однако не любой разъем М.2 подойдет для инсталляции, он должен быть помечен маркировкой Wi-Fi.

Многие пользователи предпочитают именно встроенные модули, поскольку они не занимают USB-разъемы и не добавляют системе лишних проводов, которыми и так изобилует компьютер.

Если Вы только планируете сборку настольного ПК или задумались о частичном апгрейде, можно заранее подобрать материнскую плату с поддержкой Wi-Fi. Такое решение будет выгодно по цене и не потребует усилий на подключение и настройку.

По каким характеристикам выбирать адаптер?

Современные модели Wi-Fi адаптеров – это универсальные устройства с широким диапазоном действия. Поэтому слишком углубляться в технические характеристики не придется. Если Вы определились с конфигурацией и размещением, то для покупки адаптера следует обратить внимание только на 3 характеристики:

Стандарт Wi-Fi должен соответствовать потенциалу роутера. Большинство моделей в продаже поддерживают несколько современных стандартов, о чем свидетельствует маркировка IEEE 802.11 a/b/g/n/ac.

Скорость соединения определяется стандартом. При выборе можно следовать принципу: чем больше – тем лучше. Однако при низкой скорости соединения, предоставляемой провайдером, и маломощном маршрутизаторе переплачивать за высокие характеристики адаптера не имеет смысла.

Диапазон частот – параметр, который определяет стабильность соединения.

Подключение и настройка

Подключать USB-адаптер лучше к отключенному ПК. Что касается PCI Express, то система должна быть полностью обесточена, так как даже в выключенном состоянии в слотам подается дежурное напряжение.

В зависимости от конфигурации Wi-Fi адаптера его следует подключить к внешнему порту USB или инсталлировать в соответствующий разъем материнской платы. Самая длительная процедура монтажа у адаптера PCI Express. Перед установкой следует снять антенны и заднюю планку. После чего нужно вставить устройство в свободный разъем, закрепить его болтами и планкой на задней крышке системного блока и установить антенны.

После установки адаптера, запускайте ПК. ОС Windows 10 способна самостоятельно найти и определить новое оборудование, выполнить необходимые настройки и предоставить список доступных подключений. Вам останется только ввести пароль от домашней сети.

Однако в некоторых случаях могут возникнуть сложности. Тогда придется воспользоваться драйверами, поставляемыми с адаптером или скачать их на другом устройстве с сайта производителя и принести на настраиваемый компьютер на флешке. По этой причине, выбирая адаптер, отдайте предпочтение популярным фирмам. С настройкой и поиском софта к безымянным китайским адаптерам могут возникнуть существенные проблемы.

Подъемная плата 2U

Изображения продуктов могут быть общий и может не отражать фактическую покупку товара. Синергия Глобал Инк не несет ответственности за опечатки. Спецификации подлежат изменить без уведомления. Юридический.

ЧАСТЬ №	2 U СТОЙКА КАРТА	ОПИСАНИЕ И покупка онлайн
R2001	* нажмите на фото, чтобы увеличить	2 PCI или 1 слот расширения PCI + 1 слот расширения ISA для стоечного шасси 2U и 1xISA
R2002	* нажмите на фото, чтобы увеличить	2 х 32 бит PCI + 1 слот расширения AGP для Шасси 2U для монтажа в стойку    —  2 слота 32-разрядной платы PCI    —  1 слот AGP Riser Card — Для PCI на 6-м и 5-м слоте и AGP на 7-м слот   Скачать Инструкция по установке Скачать программное обеспечение для обнаружения DOS
R2003	* нажмите на фото, чтобы увеличить	2 х 32-битный слот PCI + 1xAGP Pro для Шасси 2U для монтажа в стойку    — 2 слота 32 Bit PCI    — 1 слот AGP Pro Riser Card    — ( 5 В или 3. 3 В )    -Для PCI вкл. 6-й и 5-й слот и AGP на 7-м слоте
R2004	* нажмите на фото, чтобы увеличить	2 х 64-битный PCI + 1 х 32-битный PCI шириной 7 см плоский кабель для Шасси 2U для монтажа в стойку — 2U 2*64 бит/3.3 В PCI-X + 1 * 32 бит / 5 В PCI с плоским кабелем 7 см. Золотой палец связан нижний переходник PCI-32 подключен к 6-му Слот PCI-32 M/B, средний переходник соединен с 7см гибкий кабель подключается к 3-му слоту PCI-64 материнской платы, разъем верхнего стояка, связанный с 8-проводной лопастной связью, подключен в соседний (2-й) слот PCI-64 материнской платы. Верхняя и средняя коннекторы стояка соединены вместе и используют одни и те же сигналы от системная плата.
R2005	* нажмите на фото, чтобы увеличить	3 х 32-битный PCI с дополнительными 2,5 / 7 / 11 см ленточный кабель для стоечного шасси 2U    — 2U 3*32bit, 5V PCI с кабелем нестандартной длины от 1″(2.5 см) до 5,905 «(15 см) для материнской платы с отсутствующими 6-м и/или 4-м, 5-м слотами PCI.
R2006	* нажмите на фото, чтобы увеличить	3 х 64-битный PCI с опциональными 5 / 7 / 11 ленточный кабель см для стоечного шасси 2U  — 2U 3*64 бит, 3. 3V PCI-X, 2 канала, 133 МГц, с нестандартной длиной гибкий кабель. Золотой палец, соединенный с нижним коннектором стояка, подключен к 6-му слоту PCI M/B, разъему средней стойки соединен гибким кабелем, подключен к 4-му (5 см ленте) или 3-й (7-см ленточный) слот PCI M/B, верхний переходной разъем, соединенный с 8-проводной контактный разъем подключается к ближайшему слоту PCI платы M/B. Вершина и разъемы средней стояка связаны вместе и используют одни и те же сигналы от матери.
R2007	* нажмите на фото, чтобы увеличить	3 шт. 32-битный слот расширения PCI для Шасси 2U для монтажа в стойку — 3–32-разрядный слот PCI для стоечного шасси 2U — поддерживает 4-й, 5-й и 6-й слот PCI
R2008	* нажмите на фото, чтобы увеличить	3 шт. 64-битный слот расширения PCI для Шасси 2U для монтажа в стойку — 3x64bit PCI (5В или 3.3 В ) для монтажа в стойку 2U Шасси    -Для PCI в 6-м/5-м/4-м слоте Скачать программное обеспечение для обнаружения DOS
R2009	* нажмите на фото, чтобы увеличить	3 шт. 64-битный PCI 3.3В, 2 канала 133 МГц готов для стоечного шасси 2U  — Goldfingers, соединенные с нижним переходным разъемом PCI-64, полностью независимое соединение 133 МГц, подключается к 6-му Слот для материнской платы (PCI X 133 МГц), разъем средней стойки, связанный с массив-контакты (еще один канал независимого соединения PCIX) подключен к 5-му слоту PCI-64 100 МГц, верхний переходной разъем, общий сигнал шины PCI со средним разъемом, соединенный с 8-проводное соединение подключено к соседнему 4-му слоту PCI-64 100 МГц. Запатентованная конструкция для поддержки 2-канального расширения 3*PCI-X.
R2011	* нажмите на фото, чтобы увеличить	2 шт. 32-разрядный 5 В PCI + 1 AGP Pro для Шасси 2U для монтажа в стойку  — 2U 2*32bit, 5V PCI + 1 AGP Pro для материнской платы с AGP Pro на 7-й слот
R2012	* нажмите на фото, чтобы увеличить	2 шт. 64-битный PCI + 1 x 4x/8x AGP Pro для Шасси 2U для монтажа в стойку -2У, 2 * PCI-X 64 бит, 3. 3V + 1*4x/8xAGP Pro Riser Card, для материнской платы с AGP(Pro) в 6-м слоте и PCI-64(PCI-X) в 5-м, 4-м слотах, средний разъем AGP Pro Riser соединен золотыми пальцами (с/ 1,5 В & ключи 3,3 В) подключается к 6-му слоту (AGP Pro) на материнской плате, верхние коннекторы райзера PCI-64, соединенные с выводами массива, подключены к 5-му слоту PCI-64 материнской платы, нижней переходной плате PCI-64 разъем, соединенный с 8-проводной лепестковой связью, подключен к соседнему 4-й слот PCI-64 на материнской плате.
R2013	* нажмите на фото, чтобы увеличить	2-слотовый 64-битный PCI 3,3 В 66/100 МГц, высота 62 мм для Шасси 2U для монтажа в стойку — Нижний PCI-64 слот райзера подключается непосредственно к золотым пальцам и подключается к 6-й слот PCI-64 материнской платы, а верхняя переходная плата PCI-64 разъем, соединенный с 8-проводной лепестковой связью, подключен к 5-му Слот PCI-64 материнской платы. Верхняя и средняя прорезь связаны вместе, используя один и тот же сигнал шины PCI. Для всех материнских плат с 2 * PCI-64 Слоты 66 МГц/100 МГц на 5-м и 6-м слотах. Не поддерживает более 2 карты расширения высокоскоростного режима PCIX. Вместо этого используйте R2006.
R2014	* нажмите на фото, чтобы увеличить	2 шт. 32-битный 5V PCI + 1 * 8 AGP Pro для Шасси 2U для монтажа в стойку  — для материнской платы с AGP Pro на 6-м слоте и 2 * PCI-32bit/5V PCI на 5-м и 4-й слот. — Средний переходной разъем AGP Pro, соединенный золотыми штырями (с 1,5 В ключи &3. 3V) подключается к 6-му слоту AGP (Pro) на материнской плате, разъем верхнего стояка, соединенный с массивными штырями, подключен к 5-му Слот PCI-32, нижний переходник PCI-32, соединенный с 8-проводным paddle link подключается к 4-му слоту PCI-32 материнской платы.
R2015	* нажмите на фото, чтобы увеличить	2U 3-in-1 4x/8x Riser Card AGP (с 1.5В и 3,3 В с золотыми пальцами и универсальным разъемом), 2*PCI 32bit/5V + 1*4x/8x AGP на 7-м слоте материнской платы — Верхний райзер-разъем PCI-32 подключается напрямую к PCI goldfinger, который подключен к 6-му Слот материнской платы PCI-32 (со стороны ввода-вывода), нижняя переходная плата PCI-32 разъем, соединенный с 8-проводной лепестковой связью, подключен к соседнему 5-му Слот PCI-32 на материнской плате, средний переходной разъем AGP подключается к 7-й слот AGP материнской платы через короткую переходную плату AGP, прикрепленную к назад. Для материнской платы с AGP в 7-м слоте и 2*PCI-32 в 6-м и 5-м слотах. Проблема взаимодействия может возникнуть при установке вместе контроллера, Карта 8xAGP и материнская плата.
R2016	* нажмите на фото, чтобы увеличить	2U 3-in-1 8x AGP Pro Riser Карта 2*PCI-32bit/5V + 1*AGP Pro на 7-м слоте материнской платы -Разъем среднего райзера (AGP Pro) подключается к 7-му (AGP Pro) слоту материнской платы через короткий AGP Pro стояк прикреплен сзади.PCI2 и PCI1 (верхний и нижний стояки разъемы) подключаются к 6-му и 5-му слотам PCI-32 (или PCI-64) материнской платы. Для всех материнских плат с AGP Pro на 7-м слоте и 2*PCI-32 на 6-й и 5-й слот.
R2017	* нажмите на фото, чтобы увеличить	2U, 4x/8xAGP переходная плата Карта (с 1.золотые пальцы 5В и 3.3В и универсальный разъем) 2* PCI-32bit/5V + 1*4X,8X AGP на 6-м слоте материнской платы. -Средний стояк АГП разъем, связанный с AGP goldfingers, вставляется в 6-й слот (AGP) материнская плата, верхняя (независимое соединение , связанное с массивом контакты) и нижние переходные разъемы PCI-32 (соединены с 8-проводной лепестковой связью) подключаются к 5-му и 4-му слотам PCI-32 материнской платы. Для любой материнской платы с разъемом AGP на 6-м слоте и PCI-32 на 5-м и 4-м слоте.-С дополнительным ленточным кабелем 7 см.
R2018	* нажмите на фото, чтобы увеличить	2U 2*PCI-32+1*PCI-Express x16 Combo для PCI-E на 6-м слоте -2U 1*PCI-Express x16 +2*PCI-32bit/5V Riser Card.Золотые пальцы PCIe, соединенные со средним переходным разъемом PCI-Express, подключены к 6-й материнской плате PCIe x16. слот, верхний переходной разъем PCI-32, соединенный с выводами массива, подключен к 5-му слоту PCI-32, нижний райзер-разъем PCI-32 соединен с 8-проводной лопастной связью, подключенной к соседнему 4-му или 3-му Слот PCI-32. — дополнительный ленточный кабель 5 см / 7 см / 11 см есть в наличии
R2019	* нажмите на фото, чтобы увеличить	2U 2*PCI-64 бит/3. 3 В + 1*8 х Плата AGP Pro Riser с лентой 7 см -2У 2 * PCI-X 64 бит / 3,3 В + 1 * 8x карта AGP Pro Riser с лентой 7 см. золото пальцы, соединенные со средней стойкой, разъем AGP Pro подключается к 6-й слот AGP Pro материнской платы, верхний райзер-разъем PCI-64 соединен 7см шлейфом подключен к 3-му слоту PCI-64 материнской платы, а — нижний переходник PCI-64, соединенный с 8-проводное соединение подключается к соседнему второму слоту PCI-64.
R2020	* нажмите на фото, чтобы увеличить	Комбинированная переходная плата 2U PCI/PCI-E, 2*PCI-X 64 бит/3,3 В +1*PCIe x8 в слоте 6 -В средний переходной разъем PCIe x8, связанный с золотыми пальцами, подключен к материнской плате PCIe x8 slot-6. полностью независимый PCI-Express соединение. Верхний райзер-разъем PCIX-64 (основной), соединенный с матричными штырями, подключен к материнской плате PCIX-64 slot-5, другой полностью независимое соединение PCI-X. Нижний переходной разъем PCIX-64 (общий), соединенный с 8-проводной контактной площадкой ссылка подключена к ближайшему слоту PCIX-64-4. Для расширения PCIe x8 в слоте 6 материнской платы и 2*PCIX-64 в слоте 5 и слот-4.
R2021	* нажмите на фото, чтобы увеличить	2U 2* PCI-32bit/5V +1* PCI-E x16 в слоте-7 -В средний переходной разъем PCI-E соединен с коротким разъемом PCI-E крепится сзади и подключается к материнской плате PCI-E slot-7. Верхний переходной разъем PCI-32(MAIN), соединенный с другим золотым штырем подключен к материнской плате PCI-32 slot-6. Нижний вертикальный разъем PCI-32, соединенный с 8-проводным контактным разъемом, подключен к ближайшему слоту PCI-32-5 материнской платы.
R2022	* нажмите на фото, чтобы увеличить	*****Эта модель снята с производства. Узнать подробнее о сменной модели R2021    ***** Комбинированная переходная плата 2U PCI+PCI-E x16, 2*PCI 32 бит/5 В + PCI-E x16 в слоте 7
R2023	* нажмите на фото, чтобы увеличить	2U 1* PCI-Express x16 + 2* 64-бит/3. 3 В PCI-X  Подъемная плата с гибким кабелем нестандартной длины Подключен средний переходной разъем PCIe x16 с золотым пальцем PCIe подключается к слоту материнской платы-6 (PCIe х16). Нижний и верхний (основной) райзер-коннекторы PCI-64, соединенные с длина гибкого кабеля и 8-проводная лопастная связь подключены к одному и тому же шина слотов PCIX-64 на материнской плате. Гибкие кабели с возможностью модернизации до либо TPE, либо тефлоновый кабель с импедансом для поддержки более высокой шины PCIX скорость.
R2024	* нажмите на фото, чтобы увеличить	Высота 2U 1*PCI-Express Дополнительная райзер-карта x16 Расширитель Верхний разъем PCIe подключен прямо к голдфингерам, прямой штекер к слоту материнской платы-6 для Расширение PCIe на любом шасси высотой 2U. Добавить удлинитель для расширения PCIe на slot-7.etc.
R2025	* нажмите на фото, чтобы увеличить	Две гибкие переходные платы PCIE x16 высотой 2U с дополнительным кабелем 7/11 см.Goldfinger и слоты можно настроить на любую комбинацию PCIE x1, x4, x8 или x16. 2U две гибкие переходные платы PCIE x16 с ленточным кабелем различной длины. Goldfinger и слоты можно настроить на любую комбинацию PCIE x1, x4, x8 или x16. Нижний слот можно убрать вниз, чтобы в верхний слот можно было установить двухслойную графическую карту. Для двух слотов расширения PCIE на плате серии Intel Extreme и т. д. Информация для заказа: * нажмите на фото, чтобы увеличить
R2026	* нажмите на фото, чтобы увеличить	Комбинированная переходная плата 2U с 3 слотами PCIe/PCI, поддерживающая 1 * PCIe x1 и 2 * PCI-32 5 В / 33 МГц Goldfinger PCIE x1, подключенный к среднему слоту расширения PCIe, находится в слоте PCIe x1-6 материнской платы, плата заголовка PCI-32 и 8-проводная лепестковая связь, соединенная с верхним и нижним разъемами расширения, подключены к материнской плате PCI- 32 слот-5 и слот-4 и PCI-32 слот-3 и слот-4
R2027	* нажмите на фото, чтобы увеличить	Комбинированная переходная плата 2U PCIX/PCI-E Комбинированная переходная плата 2U PCIX/PCI-E, поддерживающая 2 слота PCI-X 64bit/3. 3V +1-слот PCIe x8 на слоте-6. Средний слот переходной платы PCIe x8 соединен непосредственно с разделом PCI-Express адаптивного слота и находится в слоте материнской платы-6 (адаптивном слоте Intel). Верхний слот переходной платы PCIX-64 соединен с секцией PCIX GoldFingers, еще одним полностью независимым соединением PCI-X. Нижний слот расширения PCIX-64, соединенный гибким кабелем, подключается к слоту PCIX-64-5 материнской платы, еще одному независимому разъему шины PCI-X. Для расширения 1-слота PCIe x8 и 2-слота PCIX-64/3.3V.
R2029	* нажмите на фото, чтобы увеличить	2U 3 x PCI-64bit комбинированная райзер-карта 2U, 3 слота PCI-64bit/3. 3V 66MHz/100MHz/133MHz Riser карта.
R2030	* нажмите на фото, чтобы увеличить	Комбинированная переходная плата 2U PCIE/PCIX, поддерживающая 2 слота PCIX-64bit/3,3V и 1 слот PCIe на материнской плате, слот-7 Средний разъем переходной платы PCIE связан с короткой платой заголовка PCIE, прикрепленной сзади, для подключения к плате PCIE (x16 или x8) slot-7. Нижний слот переходной платы PCIX-64 (основной) соединен с другим золотым пальцем и сидит на плате PCI-64 slot-6. Верхний слот переходной платы PCIX-64 (общий) соединен 8-проводной контактной планкой и подключается к ближайшему слоту PCI-64 материнской платы-5.
R2031	* нажмите на фото, чтобы увеличить	Комбинированная переходная плата PCIE/PCI 2U с 3 слотами Комбинированная переходная плата 2U с 3 слотами PCIE/PCI для расширения до трех слотов PCIe или 2 слотов PCIe (в слотах 7 и 6 на плате) и 1 слота PCI-32 в соседнем слоте. Слоты PCIe и goldfingers могут быть настроены на x1, x4, x8 или x16 для различных слотов платы PCIe и различных интерфейсов карт. Слот средней переходной платы, связанный с золотыми пальцами, находится рядом с слотом для платы6, который выровнен с тремя горизонтальными вырезами типичного стоечного шасси 2U.
R2032	* нажмите на фото, чтобы увеличить	Комбинированная переходная плата PCIE/PCI 2U с 3 слотами 2U до 3 слотов PCIe/PCI/PCI-X, независимое соединение с экранированным ленточным кабелем EMI нестандартной длины. Слоты PCIe и goldfingers можно настроить на PCIe x1, x4, x8 или x16. На изображении показана переходная плата с 2 слотами PCIe X8, которую можно настроить до 3 независимых слотов расширения (3 слота PCIe, 2 слота PCIe + 1 слот PCI/PCIX или 1 слот PCIe + 2 слота PCI-X). независимый). Верхний вертикальный слот прилегает к слоту для платы 6, который выровнен с горизонтальным вырезом для трех слотов в корпусе, средний и нижний слоты соединены ленточным кабелем разной длины для достижения разных положений слотов на плате.
R2033-9	* нажмите на фото, чтобы увеличить	2U 1 x PCI Express X1 на 2 слота PCI, 32-разрядный, с ленточным кабелем 9 см • Два гнездовых разъема PCI 32 бит/5 В. • Один штекерный разъем PCIE x1 или mPCIe. • Длина гибкого кабеля: 9 см ленточный, экранированный от электромагнитных помех. • Один штыревой разъем питания +12 В типа FDD и резервный -12 В на переходной плате.
R2035	* нажмите на фото, чтобы увеличить	2U от 1 до 2 слотов PCI 32 бит/5 В с ленточным кабелем 5 см/10 см Переходная плата PCI 32 бит/5 В с 1 слотом на 2 слота с ленточным кабелем 5 см/10 см для платы Mini-ITX в тонком корпусе.Перенаправьте гнездовые разъемы так, чтобы они были обращены либо над доской, либо в сторону от нее.

Горизонтальная установка карты PCIe в шасси 2U Rack — General Hardware Forum

gzartman написал(а):

Я действительно удивлен, что для этого нет чего-то более стандартного.Подставка находится на фиксированной высоте над материнской платой, так что сделать что-то стандартное не составит труда. Но, я думаю, это что-то говорит, когда ничего не появляется в Google.

Причина, по которой это не является чем-то стандартным, заключается в том, что полноразмерные карты не предназначены для размещения в низкопрофильных слотах. У SuperMicro есть шасси, которые поддерживают полноразмерные карты в этом форм-факторе. К сожалению, нет возможности легко модифицировать корпус, чтобы можно было правильно использовать эту карту.

Что это за карта? Я предполагаю, что это какой-то контроллер, поскольку я уверен, что вы хорошо знаете, что задняя панель не позволит вам использовать практически любой тип внешнего порта.

Я предлагаю рассмотреть низкопрофильную карту, которая удовлетворит ваши потребности, поскольку это самый экономичный способ гарантировать, что у вас не возникнет проблем с поддержкой или оборудованием в будущем.

Все это говорит о том, что вы можете сделать несколько вещей.

1.Предполагая, что ввод не требуется

Снимите кронштейн с рассматриваемой карты и определите, совпадают ли какие-либо отверстия для этого кронштейна с какой-либо точкой крепления на материнской плате. Если вам повезет, вы можете использовать переходники материнской платы для поддержки передней части карты. Если это не совпадает, вы можете использовать жесткую пену, но лично мне не нравится идея, что рыхлая пена находится в моем производственном сервере.

Кроме того, вы можете создать кронштейн из оригинального кронштейна, вам нужно будет отрезать часть кронштейна и приварить его точечной сваркой к задней части одной из пластин половинной высоты, которые у вас уже есть. Если он не выровняется, вы можете использовать часть кронштейна, чтобы расширить его досягаемость.

Теперь, если вам нужен кронштейн для задней части карты, вам нужно найти и 3D-принтер и сделать кронштейн, который будет охватывать всю заднюю часть карты и потенциально крепиться к одному из креплений материнской платы или, что более творчески, к слот PCIe.

Просто убедитесь, что пластик, который вы используете, рассчитан на разумную температуру и достаточную прочность, чтобы предотвратить деформацию.

2.Если вам нужны исходные данные.

Рассмотрим вышеизложенное. Тогда продолжайте и просто вырежьте порты для карты с задней стороны корпуса.

—-

Теперь я не могу сказать вам, стоит ли вам тратить время на выполнение чего-либо из вышеперечисленного вместо того, чтобы просто заменить эту карту на ту, которая предназначена для вашего сервера, но я могу сказать вам, что я бы выбрал.

4 в 1 PCIe переходники протестированы и объяснены

При создании фермы для майнинга на базе графического процессора вам, очевидно, понадобится несколько графических процессоров. Эти графические процессоры будут подключены к одной материнской плате. Это сразу становится проблемой. Большинство материнских плат имеют только один или два слота PCIe X16 для установки видеокарт. Вот почему майнеры используют райзер-карты PCIe. Однако даже в этом случае на большинстве плат доступно только четыре-шесть слотов PCIe. Что ж, оказывается, есть еще одно решение: переходники PCIe 4 в 1.

ОБНОВЛЕНИЕ! Теперь мы предлагаем плату PCIe Risers

Благодаря отличным отзывам о наших картах расширения для майнинга, мы добавили разъемы PCIe 4-в-1 торговой марки Geek Pub в нашу линейку продуктов на Amazon! Проверьте их здесь!

Эти стояки поставляются с нашей надежной гарантией качества.

Полностью совместим с переходниками Geek Pub PCIe или почти с любым другим брендом. Эти переходники 4-в-1 позволяют подключать до четырех графических процессоров к одному слоту X1 PCIe!

Переходники 4 в 1 PCIe — это отличный способ получить несколько дополнительных слотов PCIe на материнской плате. Подобно стандартным райзерам PCIe, они позволяют подключать графические процессоры X16 PCIe к слоту X1 PCIe. Кроме того, они позволяют карте «подниматься над» материнской платой, освобождая место для карт.Было бы практически невозможно разместить шесть графических процессоров на одной материнской плате из-за расстояния, даже если бы графические процессоры были совместимы с X1. Следует отметить, что существуют специальные материнские платы для майнинга, предназначенные для поддержки 6 и более графических процессоров непосредственно на плате. Однако это, как правило, намного дороже, чем просто покупка стандартной материнской платы и набора райзер-карт.

Благодаря переходникам PCIe «4 в 1» вы можете вывести эту концепцию на новый уровень, установив до четырех переходных плат PCIe в один слот PCIe X1.Однако есть некоторые предостережения, о которых вы должны знать. Вы можете использовать столько из них, сколько у вашей материнской платы есть линий PCIe. Если на вашей плате четыре слота, но только шесть линий, у вас закончатся линии PCIe раньше, чем слоты. Хорошая новость заключается в том, что большинство материнских плат имеют около двадцати линий PCIe. Некоторые из слотов на вашей материнской плате, вероятно, X4, X8 и, конечно же, X16. Поскольку все они используются как слоты X1, вы, вероятно, в порядке. Единственный способ узнать наверняка — проверить номер детали на сайте производителя.

Совместимы ли переходники PCIe между поставщиками?

Мне часто задают вопрос о платах расширения PCIe в целом, но особенно об этих переходниках PCIe 4 в 1: «Совместимы ли они друг с другом, даже если они разных марок?» Ответ: Вероятно, . К сожалению, нет простого способа сказать. Хорошей новостью является то, что я нашел очень мало таких, которые не являются таковыми. Большинство из них используют одни и те же чипсеты и прошивки. Единственный способ узнать наверняка — попробовать. В общем, я бы сказал, что из восьми различных брендов, которые я использую, я нашел только два, которые несовместимы друг с другом.Они, как правило, либо просто работают, либо не работают вообще. Так что, по крайней мере, это облегчает устранение неполадок.

Я лично тестировал почти все эти вертикальные платы. Моими любимыми на сегодняшний день являются переходники Mailiya 4 в 1 PCIe. Они очень хорошо сконструированы и имеют отличные показатели надежности в моих установках для майнинга на GPU. Кроме того, на боковой стороне карты есть светодиодный эффект крутого рыцаря-райдера, который просто кричит круто!

Yeechun также делает приличный 4 в 1, как и S-Union. Единственное, что меня раздражает в этих брендах, так это то, что они, как правило, продают карты только в комплекте.Много раз мне просто нужны переходные платы PCIe 4 в 1, но не настоящие переходные платы. Однако, если вы ищете полный комплект, нет ничего плохого в выборе любого из них.

Производительность с переходниками PCIe 4 в 1

После установки переходников PCIe 4 в 1 следует внимательно изучить характеристики производительности. Я видел несколько ситуаций, когда эти райзеры просто не работали в определенных слотах. Опять же, обратитесь к поставщику материнской платы, чтобы убедиться, что слоты поддерживаются слотами.В этих случаях я обнаружил, что одинарный стояк будет работать нормально. Просто переместите 4 в 1 в другой слот PCIe. Более низкие, чем ожидалось, хешрейты будут наиболее частым признаком того, что у слота есть проблема с сопоставимостью.

Кроме того, я заметил, что на некоторых материнских платах, таких как ASUS EX-B250-V7, вы не можете установить одну из них в слот X16 ни при каких обстоятельствах. В большинстве случаев результатом будет загрузка системы, но вы не сможете получить видео ни с одной из карт.Ваш майнер, скорее всего, не сможет начать хеширование. Под Linux, EthOS или SMOS система, скорее всего, загрузится, но затем немедленно выйдет из строя из-за сбоя кольцевого теста.

Кроме этих ситуаций, мне очень повезло с этими переходниками 4 в 1 PCIe. Это отличный способ получить больше графических процессоров в вашей установке по дешевке! Оставьте комментарий ниже и дайте мне знать ваш опыт!

Получите эти стояки 4 в 1 на Amazon:

LINKUP PCIe 4.

Приобрести этот товар на Amazon по всему миру:

По вопросам перепродажи обращайтесь к нам за более подробной информацией.

Ловкость на расстоянии

►【Экстремально высокая скорость】 2021 Новая версия PCIe 4.0. Без ошибок BSOD или WUE/WHEA. Совместим с корпусами NZXT h2 с графическими процессорами NVIDIA RTX серии 3000 и AMD серии 6000. Кабели LINKUP Riser используют технологию, использующую сверхвысокоскоростные провода, которые протестированы на достижение скорости 160 ГБ/с для суммы всех каналов x16. СОЕДИНИТЕ вертикальные кабели, совместимые с PCIE 4.0 = нетронутые в своем классе
►【Улучшенное экранирование】 Индивидуальное экранирование дорожки PCIE блокирует нежелательные помехи, повышая мощность сигнала на больших расстояниях.
►【Чистая частота】Разработан для согласования с разницей импеданса PCIE в 85 Ом — сигналы, проходящие между материнской платой и графическим процессором, согласовываются на правильной частоте без дополнительных конденсаторов, которые могут выйти из строя.
►【Динамический дизайн】Улучшенная гибкая конструкция позволяет создавать больше складок и наклонов под агрессивным углом, сохраняя при этом поток воздуха для поддержания низких температур.
►【Качественное мастерство】Паянная вручную 4-слойная печатная плата с позолотой для лучшего сигнала и срока службы изделия.
►【Надежная конструкция】Разработан с усиленными соединениями на стыках печатных плат/кабелей для повышения долговечности.
►【Забота LINKUP】Каждый кабель тестируется перед отправкой, на него распространяется ограниченная гарантия LINKUP сроком на 1 год и онлайн-поддержка премиум-класса.

— 2021 Новая версия PCIe 4.0. Без ошибок BSOD или WUE/WHEA. ***Совместимость с графическими процессорами — RTX3090, RTX3080, RTX3070, RTX3060TI, RX6900XT, RX6800/чипсетами — x570, B550. (Совместимо с Shift 2 Air)

— Не рекомендуется использовать винты для стояка. В некоторых случаях отверстия для винтов могут быть смещены, что может привести к смещению графического процессора при установке, что приведет к повреждению графического процессора и системы. Сначала установите вертикальный кабель на графический процессор, прежде чем закреплять графический процессор с помощью кронштейна ввода-вывода.

— Более 64 Гб/с (двунаправленный), истинный рост производительности PCIe 4.0 благодаря редким экранированным экстремально высокоскоростным проводам и выделенным линиям питания для передачи сигналов без потерь на расстоянии. Модернизированные провода и разъемы для приложений PCIe 4.0 85 Ом для графических процессоров, твердотельных накопителей M.2 NVMe. Качественные позолоченные контакты, припаянные вручную, для целостности сигнала.

— Уникальное индивидуальное экранирование дорожек предотвращает внешние электромагнитные/радиопомехи и помехи между каналами. Секционная конструкция обеспечивает вентиляцию воздуха и снижает рабочую температуру для повышения общей производительности системы.

— предоставляется ограниченная гарантия LINKUP сроком на 1 год и бесплатная онлайн-поддержка премиум-класса. *** Совместим с большинством компонентов графического процессора/материнской платы и подходит для большинства случаев.

Руководство по майнингу для новичков

Руководство по майнингу для новичков Руководство по майнингу для новичков: контрольный список Руководство по майнингу для новичков: быстрые ссылки : Сборка фрейма Статья 2: Сборка фрейма (страница 2) Статья 2: Сборка фрейма (стр. 3)Статья 3: Настройка ОС и BIOS (часть 1)Статья 4: Установка видеокарт и устранение неполадокСтатья 5: Настройка ОС и BIOS ( Часть 2) Статья 5: Настройка ОС и биоса (Tweaker.bat) Статья 6: Настройка и конфигурация MultiPoolMiner (также известного как ваше приложение для майнинга… которое запускает другие приложения для майнинга) Статья 7: Как выбирать алгоритмы и пулы (и когда их добавлять/удалять)

Теперь, когда у нас есть настройка ОС и первая часть настройки BIOS завершена, мы собираемся установить видеокарту. Уууу! Теперь начинается самое интересное, так как, в отличие от типичной сборки системы, установка видеокарт не является процессом plug and play.

Самое первое, что вам нужно сделать, это проверить райзеры PCIe. Это двусоставные дела. Одна часть выглядит как маленькая карта и вставляется в райзер PCIe материнской платы. Осмотрите его, чтобы убедиться, что USB выглядит хорошо (не установлен под углом, похоже, что он вот-вот упадет, все контакты в порядке и т. д.). Если он проходит визуальный осмотр, подключите один конец кабеля USB 3.0, который шел в комплекте. Поскольку система выключена, вы можете подключить эту половину. Убедитесь, что маленькая «язычок» находится на задней части слота PCIe материнской платы. Если это не так… НЕ ВКЛЮЧАЙТЕ СИСТЕМУ.Произойдут плохие вещи.

Вышеупомянутая проверка займет всего несколько минут, так как это довольно простой компонент. Другая половина адаптера — стояк — немного сложнее. Первое, что вам нужно сделать, это убедиться, что все четыре серебряных колпачка на переходной плате установлены правильно. Все должно быть ровно и без видимых выпуклостей в верхней части. Если вы даже думаете, что это выглядит неправильно… не используйте его. Затем убедитесь, что все четыре крышки установлены одинаково. В антистатическом пакете должен быть небольшой листок бумаги с указанием ориентации колпачков, но обычно это цветная полоса, направленная к переднему/заднему краям стояка на верхней половине колпачка к краю ( стороне) стояка.Серебряная половина верхней части должна быть обращена к слоту PCIe на райзер-карте. Если это не так… обратитесь к приложенным инструкциям, и если это неверно для ваших свободных концов… не используйте их. Это может повредить вашу дорогую видеокарту, материнскую плату и, по сути, сделать ваш день очень, очень плохим.

Затем вам нужно удерживать переходную плату, чтобы вы могли видеть каждый «контакт» в его слоте x16 PCIe. Все должно выглядеть одинаково. Если один из них отсутствует или выглядит… «странным», не используйте его. Плохие вещи могут случиться.Затем вам нужно будет осмотреть порты разъема питания 1/2/3. Число будет варьироваться от модели с переходной платой PCIe к модели с переходной платой PCIe. У нас нет предпочтений в отношении какой эталонной модели, поскольку все они в основном одинаковы, отличаются только разъемы питания. Пока это «006» или более поздняя версия, это (вероятно) нормально — хотя нам не нравятся новые 009, поскольку 90-градусный MOLEX — это PITA для использования. Различные модели могут использоваться взаимозаменяемо. Вместо этого ищите количество конденсаторов, которые они носят.Это то, что используется для преобразования входной мощности от блока питания в мощность, требуемую видеокартой, например, 12 В в 5 В. Мы предпочитаем модели с 4 крышками, а не с 3, и будем использовать старые модели с 2 крышками только в крайнем случае — и только до тех пор, пока не будет отправлена ​​сменная плата с 4 крышками.

Это основные характеристики переходной платы PCIe. Как вы можете видеть из приведенного выше контрольного списка, он довольно интенсивен, и есть много моментов, когда новый, непроверенный райзер может выйти из строя. Не удивляйтесь, если некоторые даже после визуального осмотра выйдут из строя сразу же.Вот почему запасные части пригодятся.

На этом этапе мы хотели бы установить силовой кабель для стояка. НЕ используйте порт SATA или адаптеры SATA (если у вашей переходной платы нет нескольких вариантов питания). Вместо этого вы захотите использовать либо 6-контактный удлинитель кабеля питания PCIe (который подключается к 8-контактному кабелю PCIe блоков питания), либо MOLEX. Причина этого проста. Кабели SATA рассчитаны только на максимальный ток 4,5 ампер на шине 12 вольт (т. е. 54 Вт). Видеокарте разрешено потреблять до 75 Вт от своего порта PCIe… и она не знает, что вы используете райзер.Большинство из них не будут потреблять так много, но даже если они потребляют всего 54 Вт (типичный максимум для карт NV в наши дни), вы не хотите работать на 100% спецификации. Стандарты безопасности требуют 80%… или всего 43 Вт. Все, что выше этого и кабель, будет нагреваться и может расплавиться или даже вызвать пожар. Хотя это правда, что середина 40-х годов является более реалистичным числом в наши дни — и почему некоторые взгляды могут сойти с рук с SATA на 6-контактные разъемы — вопрос в том, зачем рисковать? Особенно, когда кабели MOLEX рассчитаны на 11 ампер (т. е. 132 Вт). В то время как некоторые кабели MOLEX разделяются и используют два стояка на кабель, «золотым правилом» является один кабель на стояк… поскольку это (потенциально) прокладка кабеля при полных 100% его номинальной нагрузки — или даже выше. Это по-прежнему безопаснее, чем SATA, но не совсем комфортно… даже если современные графические процессоры редко вытягивают даже близко к максимально допустимому из слота PCIe. В любом случае, умные майнеры, которые хотят быть в безопасности, не используют SATA. Консервативные майнеры, такие как мы, используют только один райзер на MOLEX. Ваш пробег может варьироваться, так как, в конце концов, ваша установка и ваша ответственность за безопасность.

На случай, если вас интересуют 8-контактные кабели PCIe с двумя головками и использование обоих разъемов на одном кабеле. Это нормально. Эти кабели рассчитаны на общую мощность 300 Вт. Пока вы не пытаетесь получить больше, чем от одного кабеля, все в порядке. Так, например, стандартная GTX 1070 будет потреблять более 151 Вт. Стандартная GTX 1080 потребляет 180 Вт. Стандартная GTX 1080ti потребляет 250 Вт. Это все объединенная мощность от слота PCIe и кабелей. Все это ниже 300. Теперь, с учетом сказанного, мы никогда не рекомендуем использовать двойной 6-контактный разветвитель на двойном кабеле PCIE.Если для карты требуется два разъема питания (например, два 8-контактных, два 6-контактных или по одному), не разделяйте кабель дальше. Используйте второй кабель для питания переходной платы PCIe. Быть безопасным.

Если все это не достаточно запутанно, есть еще одна вещь, которую вы должны помнить. Никогда не питайте видеокарту от одного источника питания, а переходную плату от другого источника питания. Произойдут плохие вещи… в том числе уничтожение блоков питания, видеокарт и, возможно, даже пожар в доме. Это связано с тем, что обе карты могут иметь немного разные напряжения, поступающие от их линий 12 В… и даже 0.01 достаточно, чтобы они «боролись». Поэтому всегда используйте кабель MOLEX (или дополнительный 6-контактный кабель PCIe) и 6/8-контактный кабель от ОДНОГО блока питания для каждой платы и переходной платы.

Теперь снова на ходу. Подключите USB-кабель к маленькому адаптеру и подключите его к свободному порту PCIe на материнской плате. Вы хотите убедиться, что установили его правильно… так как снова могут случиться плохие вещи, если вы испортите это. Не беспокойтесь. Сделать это правильно не сложно. Видите маленькую вкладку на задней панели адаптера PCIe? Убедитесь, что он свисает с задней части слота PCIE.При правильной установке он должен выглядеть как на фото выше. ЕСЛИ он находится «внутри» порта PCIE… дерните его и вставьте туда, куда он должен идти.

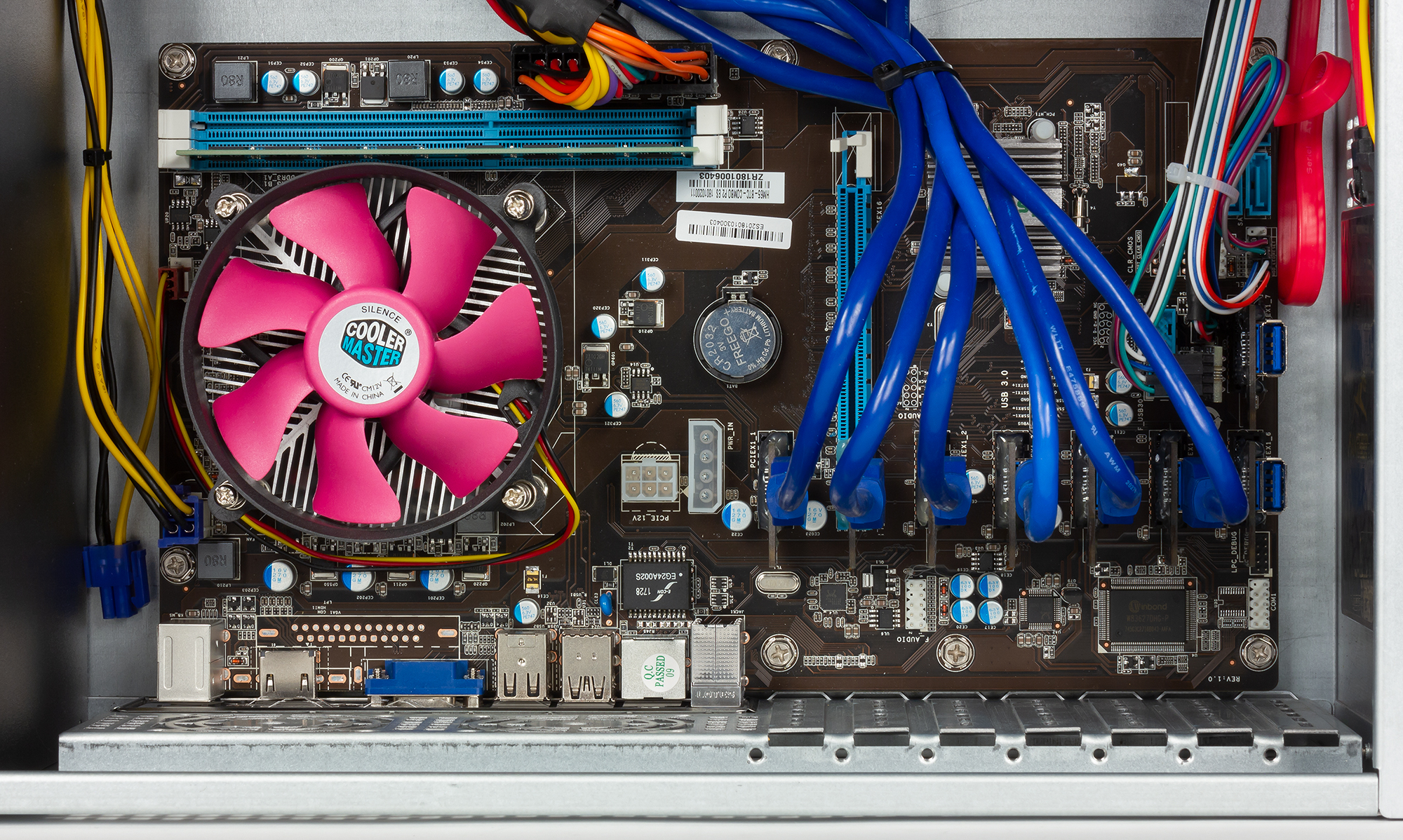

На данный момент у вас есть адаптер PCIe, установленный в слот PCIe материнской платы, и переходная плата, которая выглядит хорошо. У вас также есть разъемы питания, прикрепленные к подъему. Далее устанавливаем видеокарту на райзер. Сделайте это, положив подставку на край стола так, чтобы ее задняя часть находилась прямо у края. Теперь прижмите к нему карту, как если бы она была частью материнской платы. Вы услышите небольшой щелчок, когда защелка на переходной плате защелкнется вокруг фиксатора на разъеме x16 видеокарты. Теперь визуально осмотрите, чтобы убедиться, что карта установлена ​​по всей длине слота для карт. Это важно. Если это не так, могут случиться плохие вещи, так как питание, а не только данные будут передаваться от одного к другому при включении питания… и короткое замыкание — это нехорошо. Когда все будет готово, возьмите сумку с застежками-молниями и прикрепите заднюю половину подступенка к видеокарте. Таким образом, карта не может упасть под действием гравитации, замедляя ее стягивание вниз, когда она установлена ​​в шасси для майнинга.Хотя вы также можете застегнуть молнию спереди, в этом нет необходимости, так как запирающий язычок будет удерживать рост на месте.

Особых секретов в этом нет, достаточно лишь убедиться, что стяжка не мешает вентиляторам. Поэтому, прежде чем туго застегнуть молнию, убедитесь, что она находится либо между охлаждающими вентиляторами карты, либо находится в том месте, где лицевая панель видеокарты будет удерживать стяжку на достаточном расстоянии от вентилятора, чтобы не случилось ничего плохого. Иногда это невозможно.В этом случае мы используем несколько меньших, чтобы сделать «козырек» вокруг вентилятора. Когда напряжно… вращайте веер карт, чтобы убедиться, что вы все сделали правильно. Если он не вращается свободно, отрежьте галстук и повторите попытку. Затем обрежьте его. Перед обрезкой мы хотели бы убедиться, что «хвост» направлен либо прямо вверх, либо прямо вниз, так как в этом случае он не будет мешать другим поклонникам карт.

Когда это будет завершено, мы рекомендуем, чтобы друг помог вам, так как вам нужно будет положить карту на место на шасси для майнинга, а затем отрегулировать задний выступ вверх или вниз, чтобы карта лежала идеально горизонтально спереди выступ и спинка.Самый простой способ убедиться, что все будет установлено идеально «прямо», — это разместить его на одном конце шасси для майнинга, отрегулировать задний выступ, затем поместить его на другой конец и отрегулировать этот конец. Затем поместите его обратно на другой конец, чтобы убедиться, что он по-прежнему будет сидеть красиво и прямо. Когда закончите, подключите кабели питания PCIe для графического процессора и спрячьте этот толстый кабель так, чтобы он не мешал ни вентиляторам другого графического процессора, ни вентиляторам корпуса. Обычно мы прячем их сзади между вентиляторами и графическим процессором.Обычно мы не тратим на это много времени, так как на самом деле не имеет значения, где они находятся, просто они не мешают. При необходимости закрепите их на шасси, чтобы они не «бродили».

Если установлен один графический процессор, подключите кабель USB к разъему. Затем отрегулируйте вентиляторы корпуса, чтобы они правильно воздействовали на графические процессоры. Когда закончите, включите систему и подождите, пока Widows инициализирует вашу видеокарту. Чтобы убедиться, что это так, щелкните значок диспетчера устройств, который вы сделали ранее, затем посмотрите в разделе «Видеоадаптеры».Здесь должна быть указана ваша карта NVIDIA или AMD. Если это не так, есть несколько вещей, которые могут быть причиной проблемы. Во-первых, это может быть переходник PCIe. Обычно это плохой стояк, вызывающий проблемы. Это также может быть плохой USB-кабель. Поэтому выключите систему и сначала попробуйте легкое решение… и замените USB-кабель. Если по-прежнему не работает, попробуйте заменить адаптер PCIe x1. Затем попробуйте использовать другой слот PCIe. Нам нравится начинать с первого основного слота x16, а затем добавлять еще один к первому слоту PCIe — иногда это действительно так же просто, как порядок установки карт.Тогда и только тогда попробуйте другой стояк. Когда вы нашли гремлина, если гремлин был и, надеюсь, его не было, установите последние версии драйверов Nvidia (или AMD, если вы используете карты AMD). По завершении выключите систему и добавьте еще одну карту. Проделайте этот процесс — по одной — для первых трех видеокарт.

Прежде чем продолжить, предположим, что вы будете устанавливать всего 6 видеокарт. Если нет — скажем, только 4 — обязательно перекрестно сбалансируйте нагрузки на каждом блоке питания. Не берите одну с 3 картами, а другую только с 1. Постарайтесь сделать ее как можно более ровной. Конечно, при нечетном количестве карт это будет невозможно, но разница в одну карту не имеет большого значения. Мы рекомендуем это, чтобы один блок питания не простаивал, а другой находился под полной нагрузкой. Блоки питания наиболее эффективны только при 90% нагрузке. При значении менее 50% вы будете тратить энергию впустую и, таким образом, будете тратить на электроэнергию больше, чем «должно быть».

Поздравляем, теперь вы на шаг ближе к майнингу!

Руководство для новичков по майнингу Руководство для новичков по майнингу: контрольный список Руководство для новичков по майнингу: быстрые ссылкиСтатья 1: Рекомендации майнинг-пула (также известные как хорошие альтернативы хэшу) Статья 1: Рекомендации майнинг-пула, продолжение Статья 2: Создание каркаса Статья 2: Сборка фрейма (стр. 2) Статья 2: Сборка фрейма (стр. 3)Статья 3: Настройка ОС и BIOS (часть 1)Статья 4: Установка видеокарт и устранение неполадокСтатья 5: Настройка ОС и BIOS (часть 2) Статья 5 : Настройка ОС и биоса (Tweaker. bat) Статья 6: Настройка и конфигурация MultiPoolMiner (также известного как ваше приложение для майнинга… которое запускает другие приложения для майнинга) Статья 7: Как выбирать алгоритмы и пулы (и когда их добавлять/удалять)

Установка графического процессора, настройка BIOS и первое Boot) · bitform.at

Критическое примечание/редактирование [Риск возгорания]

Если вы видите на фотографиях ниже, я использую адаптеры питания molex-to-sata для стояков графического процессора. Как заметил другой читатель, адаптеры питания molex-to-sata потенциально могут быть пожароопасными! Важно внимательно изучить тип разъема molex-to-sata, который у вас есть, если вы собираетесь использовать его в своей сборке.Вот отличное видео Марка Фурно на YouTube, в котором рассказывается о различных типах разъемов и рисках (ссылка начинается с типа разъема, который представляет определенную пожароопасность). Фактически, разъемы molex-to-sata, которые я использовал на изображениях этой сборки, являются примерами разъемов, которые потенциально могут представлять опасность возгорания. Я заменил все эти разъемы во время масштабирования моей фермы. Более того, я перестал покупать переходники для графических процессоров, у которых на плате не было прямых разъемов питания SATA. Это устранило необходимость в кабельных адаптерах.

Спасибо Джонатану за указание на риск.

Введение

Если вы еще не ознакомились с Частью 1: Оборудование или Часть 2: Сборка базового компьютера, я рекомендую вернуться и просмотреть эти сообщения, чтобы создать контекст для этого поста по установке графического процессора, настройке BIOS и первой загрузке. . Здесь мы продолжим сборку нашей установки до первой загрузки. В следующем посте я расскажу о методах настройки и проблемах, а также немного об управлении ограничениями энергии и тепла при масштабировании.

Подготовка к сборке графического процессора.

До этого момента, без рамки, мы в значительной степени собирали ванильный компьютер. Графические процессоры и сборка графического процессора — вот что сделает этот ванильный компьютер машиной для майнинга хэшей на графическом процессоре. Во-первых, вам нужно распаковать все переходники GPU и собрать их (подключив разъемы питания Molex-to-SATA и интерфейсы USB к PCIe x1)

Здесь я использую 6 переходников, изготовленных 3 разными производители. Я протестировал довольно много, и райзеры, на которые я ссылался в статье «Часть 1: оборудование», в целом оказались надежными по цене.Тем не менее, как и в случае большинства аппаратных средств, собираемых по индивидуальному заказу, ограничения производства и поставок вызывают потенциальную нехватку, и поэтому я также расширился до нескольких других процессоров с графическим процессором. В целом, большинство райзеров графических процессоров созданы одинаковыми, если они имеют встроенные разъемы питания. Самым большим источником проблем с качеством являются крепления интерфейса для USB, а также компоненты PCIe x16 и управления питанием. Отзывы — ваш друг здесь. Обязательно приобретите запасные части, так как вы можете ожидать некоторых сбоев. У вас могут быть компоненты DoA, или вы можете столкнуться со сбоями с течением времени, поэтому наличие нескольких в вашем сундуке с запасными компонентами сослужит вам хорошую службу.

Далее мы приступим к распаковке всех наших графических процессоров. Имейте в виду, что графические процессоры в совокупности составляют самый дорогой компонент установки для майнинга на графических процессорах. Они также потенциально пригодны для повторного использования, если с ними обращаться осторожно и не переусердствовать. Из-за их ценности, которую можно переназначить, вы захотите сохранить статические сумки, коробки, упаковочный материал и т. Д., Чтобы вы могли либо переназначить себя, либо продать, если хотите, или если майнинг на GPU станет невозможным в будущем. По моему опыту, из всех графических процессоров, которые я тестировал, линейка игр MSI имеет дополнительное преимущество, заключающееся в том, что они также являются лучшими графическими процессорами.Это повышает ценность вторичной переработки и сокращает время распаковки.

На этом этапе мы отложим коробки в сторону и прикрепим графические процессоры к раме буровой установки, оставив все защитные покрытия на графических процессорах.

Обратите внимание, что я удалил все прилагаемые крепежные винты графического процессора из рамы буровой установки перед установкой графических процессоров на направляющие. Я буду безопасно держать графические процессоры на рельсах, пока буду снимать каждый графический процессор один за другим и собирать их с соответствующей подставкой для графического процессора.

Для того, чтобы соединить GPU с райзером, нам потребуется снять красную защитную крышку PCIe x16 с GPU, разблокировать слот PCIe (если слот имеет замок, некоторые нет, и многие разные) и затем выровняйте ключевые отверстия.

Вставьте графический процессор в гнездо и зафиксируйте механизм блокировки

Примечание. Если на переходнике графического процессора есть ползунок, как показано на рисунке, для его блокировки достаточно сдвинуть ползунок в направлении гнезда. Я видел другие механизмы блокировки, такие как замки слотов памяти материнской платы, которые нужно нажимать, чтобы разблокировать, и они автоматически блокируются, когда графический процессор вставляется на место или может быть поднят для блокировки графического процессора.

После блокировки графического процессора он должен выглядеть примерно так, как показано на следующем рисунке:

На этом рисунке также хорошо указать на пену, закрывающую места пайки в нижней части переходной платы графического процессора.Это отличная функция, необходимая для рам буровой установки, где нижняя сторона этих стояков графического процессора потенциально может соприкасаться с металлической частью рамы. Без защиты на нижней стороне платы контакты для пайки потенциально могут войти в проводящий контакт друг с другом и вызвать короткое замыкание и/или необратимое повреждение графического процессора. Тем не менее, они, как правило, застревают и со временем отваливаются из-за потока воздуха и тепла. Их следует либо снять, закрепить другим способом, либо контролировать в течение первых часов, дней и месяцев работы, чтобы убедиться, что они не упали и не заблокировали вентиляторы на материнской плате или блоке питания ниже.

Установка графических процессоров с подставками обратно на раму буровой установки

После того, как вы выполнили описанный выше шаг с каждым графическим процессором, вы должны повторно установить их на раму буровой установки, свесив шнуры внизу. Я рекомендую подключать USB-разъемы PCIe x1 к слотам PCIe на материнской плате, за исключением того, что известный графический процессор (например, крайний левый графический процессор, если смотреть на интерфейс дисплея на стороне установки) подключается к основному слоту графического процессора на материнской плате. Как правило, материнские платы выделяют два слота PCIe для графических процессоров, а основным слотом будет самый верхний слот PCIe x16 (ближайший к ЦП).Порядок остальных графических процессоров особого значения не имеет. Мы узнаем, почему, в следующем посте об устранении неполадок и оптимизации.

Это необходимо сделать, потому что это будет линия PCIe по умолчанию, используемая материнской платой для обеспечения дисплея для настройки BIOS и ОС ethOS.

Графические процессоры можно будет вставлять в плату один за другим в соответствующие слоты PCIe, как показано на следующем рисунке. все подключено.

Питание графических процессоров и твердотельных накопителей

Графические процессоры потребляют два вида энергии. Во-первых, им потребуется переходник графического процессора для питания через разъем SATA-Molex. Это позволяет интерфейсу PCIe использовать эталонное питание из источника, отличного от питания, получаемого от платы. Хотя PCIe может питаться от платы через интерфейс PCIe, количество энергии, которое мы получаем от платы для всех шести графических процессоров, неосуществимо. Таким образом, нам нужно будет извлечь кабели питания SATA и подключить их к задней части блока питания к портам SATA, а затем к шести хвостам SATA, идущим от шести стояков графического процессора, а также к одному дополнительному для твердотельного накопителя, который мы монтируется ранее в процессе.Эти кабели добавляют изрядный беспорядок, поэтому постарайтесь содержать их в чистоте.

Вот изображение перед подключением кабелей питания SATA. На этом изображении вы можете видеть, что наши разъемы SATA свисают и готовы к подключению.

Каждый из кабелей SATA, поставляемых с выбранным блоком питания, обеспечивает три интерфейса, поэтому нам потребуется три кабеля для обслуживания семи точек потребления энергии (6 графических процессоров и 1 твердотельный накопитель).

Большинству современных высокопроизводительных графических процессоров требуется прямое питание в дополнение к эталонному питанию для PCIe.Для этого дополнительного питания мы будем использовать кабели VGA, поставляемые с блоком питания.

Примечание. На этом этапе рекомендуется равномерно распределить графические процессоры и надежно прикрутить их к раме буровой установки, чтобы они не двигались, не скользили и не плавали при подключении более толстых 8-контактных кабелей VGA. Также обратите внимание, что если вы используете те же графические процессоры, что и я, вам может потребоваться удалить защитную вставку с самого верхнего порта дисплея на графическом процессоре, чтобы он встал на одном уровне с рамой установки.

Большинство этих кабелей являются прямыми, но есть по крайней мере один кабель с двумя концами от одного порта на блоке питания.Однако этот кабель 8-контактный на одной розетке и 6-контактный на другой. Итак, нам нужно что-то для преобразования 6-контактного интерфейса в 8-контактный, как показано на рисунке ниже.

На самом деле нам не нужно использовать это, так как источник питания имеет 6 разъемов VGA и включает в себя 6 кабелей. Тем не менее, я недавно начал делать это, чтобы уменьшить массу кабелей и уменьшить ограничения воздушного потока.

При подключении кабелей VGA я рекомендую сначала подключить все разъемы на стороне графического процессора, а затем поочередно подключать стороны блока питания.Это позволяет значительно упростить планирование организации шнура.

После подключения сторон графического процессора мы подключим их к разъемам питания VGA на блоке питания.

Затем мы можем взять еще один ремешок на липучке из коробки блока питания и использовать его, чтобы стянуть все кабели VGA вместе и отвести в сторону.

Не самая красивая, но сойдет.

Подключаем остальное

Теперь о самом простом. Нам нужно подключить блок питания к розетке, подключить кабель Ethernet к материнской плате, а затем подключить клавиатуру и дисплей для загрузки и настройки.

Обратите внимание, что питание по-прежнему отключено, пока все не будет готово к первой загрузке.

Мы будем использовать основной графический процессор дисплея в качестве графического процессора, который будет служить нашим дисплеем конфигурации.

Первая загрузка и конфигурация BIOS

Прежде чем начать первую загрузку, мы должны убедиться, что у нас нет свободных соединений, все надежно защищено и нет открытых портов питания на графических процессорах, переходниках графических процессоров или материнской плате.

После того, как мы убедились, что все готово к включению, мы можем щелкнуть выключателем питания, управлять клавиатурой и нажать на эту большую причудливую кнопку питания.Если машина прошла успешно, вы увидите заставку Gigabyte с ключевыми командами в нижней части экрана.

Нам нужно перейти прямо в режим конфигурации BIOS, который включается нажатием клавиши во время POST. Когда вы успешно войдете в режим конфигурации BIOS, вы должны увидеть экран, подобный следующему:

Перейдите к Advanced Frequency Settings и затем к Advanced CPU Core Features

Вам нужно включить CPU Unlock , отключить Cool & Quiet , отключить C1E и отключить SVM .

Затем перейдите к периферийным устройствам и отключите встроенный звук (так как эта функция нам точно не понадобится и мы можем освободить для нее ресурсы платы).

Наконец, вам нужно перейти к управлению питанием и настроить компьютер на повторное включение при любом отключении питания. Это помогает обеспечить перезагрузку буровой установки в случае отключения электроэнергии, а затем ее возобновления. Это делается для того, чтобы мы не теряли драгоценное время майнинга, если мы физически находимся вдали от машин, чтобы перезагрузить их.

После правильной настройки конфигурации мы можем перейти к Сохранить и выйти , и буровая установка перезагрузится.

На этот раз позвольте ригу полностью завершить экран POST, и, если все в порядке, мы увидим, что ethOS начнет загружаться. Обратите внимание на сообщения, которые мелькают на экране во время этого процесса. Обратите внимание, что ethOS должна определить 6 графических процессоров для майнинга, и все должно загружаться без сбоев. Если он зависает на любом экране, следите за светодиодным индикатором диска, который мы настроили ранее, и убедитесь, что он все еще мигает (указывая на активность), если он все еще мигает, просто наберитесь терпения. В противном случае, если вы были достаточно терпеливы и перепрошивка прекратилась, попробуйте перезагрузить компьютер.Если проблема не устранена, проверьте все ваше оборудование и соединения.

После того, как ethOS полностью и успешно загрузится, мы должны увидеть экран, который выглядит следующим образом:

Первое, что мы хотим сделать после успешной загрузки ethOS, это запретить майнинг, обновить ethOS до последнего дистрибутива, а затем настроить наш конфигурации.

  # майнстоп && запретить


Это остановит майнер от майнинга и запретит его автоматический перезапуск, пока мы проводим техническое обслуживание.

Затем мы выполним обновление до ethOS

  # sudo ethos-update && sleep 5 && r


Обратите внимание, что мы выполняем обновление, затем спим в течение 5 секунд, прежде чем вызывать r , что является сокращенным псевдонимом в ethOS для перезагрузки буровой установки. 5-секундный сон дает нам возможность визуально проверить окончательные результаты на наличие ошибок. Затем риг перезагрузится в новейшую ethOS (на момент написания этой статьи это версия 1.2.2 )

Изменение пароля ethOS по умолчанию

ethOS поставляется предварительно сконфигурированным с основным пользователем ethos и паролем live . Мы изменим пароль на что-то более значимое, чтобы иметь удаленный доступ к буровой установке для упрощения настройки в будущем. Поскольку ethOS основана на Ubuntu, вы можете изменить пароль так же, как и в Ubuntu:

  # passwd ethos



Затем вам будет предложено ввести текущий пароль live , а затем ваш собственный пароль.

Примечание. Если ваша установка находится в сети, которую вы не контролируете, я рекомендую использовать закрытый ключ вместо аутентификации по паролю. Ознакомьтесь с этой статьей для получения дополнительной информации.

После настройки пароля вы сможете получить доступ к буровой установке из вашей сети, используя SSH (mac/linux) или PuTTY (windows)

  $ ssh [email protected]


Где x.x.x.x — это IP-адрес вашей установки. ethOS выводит это на последний экран загрузки, если вы не уверены, что это такое.

Настройка майнингового оборудования для майнинга Ethereum

Например, я собираюсь показать настройку с использованием конфигураций пула по умолчанию для Ethereum и ethOS (на момент публикации это nanopool). Тем не менее, я настоятельно рекомендую вам вдумчиво подумать, какой пул для майнинга вы реализуете. Для здоровья сети пулы должны быть конкурентоспособными и децентрализованными.

Если вы ознакомились с моим вступительным постом, я кратко обсудил схему конфигурации ethOS (одна из очень простых причин, почему я выбрал ее в качестве ОС для майнинга).Эта схема конфигурации по существу сводится к двум файлам конфигурации: remote. conf и local.conf . Ради построения масштабируемой фермы с удаленным управлением мы будем использовать remote.conf и игнорировать local.conf во всем, кроме отладки.

Файл remote.conf , расположенный по адресу /home/ethos/remote.conf , должен содержать простой однострочный URL-адрес для получения файла конфигурации. Я рекомендую использовать защищенный URL-адрес с аутентификацией внутри URL-адреса, чтобы ethOS могла легко получить содержимое URL-адреса.

Я использую GitHub для управления безопасным хранилищем своих конфигураций (и приложений для мониторинга) и создаю аутентифицированный URL-адрес по следующей схеме:

https://<>/<>/master/miner.conf

После того, как вы заполнили пробелы в приведенном выше URL-адресе, вы можете вставить его в remote.conf (я рекомендую вам сделайте это через ssh в буровую установку).

С файлом remote.conf , настроенным с URL-адресом CDN GitHub, теперь вы можете убедиться, что ваш репозиторий GitHub обновлен с помощью вашего последнего файла miner.conf . ethOS рекомендует использовать это в качестве шаблона: http://ethosdistro.com/pool.txt

Я рекомендую следующую пользовательскую конфигурацию специально для этой установки (я удалил ненужные комментарии из рекомендуемой конфигурации ethOS, но вы должны указать эта конфигурация для дальнейших настроек/объяснений):

  #детали custompanel
custompanel publicsecret # измените это на свою собственную панель replace

# глобальные значения по умолчанию ----------------------------------------

глобальный драйвер amdgpu
максгпутемп 78
автоперезагрузка правда

глобальный майнер sgminer-gm

# Конфигурации Ethereumn
stratumproxy включен
sgminer-gm=proxywallet 0xYOUR_ETH_ADDRESS_HERE
sgminer-gm=proxypool1 pool-usa.ethosdistro.com: 5001
sgminer-gm=proxypool2 pool-eu. ethosdistro.com:5001
#flags --cl-global-work 8192 --farm-recheck 200

#------------------------------------------------- --------

# на конфигурацию рига ----------------------------------------

## Mac Address (aa:bb:cc:11:22:33) <- замените на свой mac адрес для ссылки
## IP-адрес x.x.x.x <- замените статическим IP-адресом, если вы настроили для ref
# 112233 rx480s [игровой х]
кор 112233 1340 1340 1340 1340 1340 1340
память 112233 2250 2250 2250 2250 2250 2250
вентилятор 112233 100 100 100 100 100 100
мощность 112233 7 7 7 7 7 7
112233 0
место 112233 00
майнер 112233 sgminer-gm


#------------------------------------------------- --------



ПРИМЕЧАНИЕ. Прежде чем вы установите в разделе конфигурации для каждой установки указанный выше разгон, я рекомендую вам поставить крестики вместо каждого числа, чтобы часы по умолчанию работали, пока вы стабилизируете свой майнинг.Эти цифры будут различаться в зависимости от модели графического процессора, производителя и даже от аналогичной карты в зависимости от производственных различий. Вам нужно будет настроить их, чтобы найти наилучшие значения.

Как только ваша конфигурация будет зафиксирована и отправлена ​​​​в вашу основную ветку в GitHub, вы будете готовы к работе! Проверьте, распространил ли GitHub CDN вашу конфигурацию, выполнив следующую команду из командной строки ethOS:

  # curl `cat /home/ethos/remote.conf`


Это должно вернуть конфигурацию, которую вы зафиксировали в своей основной ветке в GitHub.Если это не так, подождите минуту или около того и повторите попытку. Как только вы сможете успешно извлечь конфигурацию, закручивающую содержимое remote.conf , вы будете готовы разрешить свои майнеры и перезагрузить буровую установку.

  # putconf && разрешить && r


После того, как установка успешно перезагрузится, следите за тем, чтобы состояние вашего майнера и графических процессоров переходило от простоя к майнингу. Они должны начать публиковать хешрейты в течение 3-5 минут после загрузки.

Если вы настроили приложения для мониторинга майнинга, вы сможете перейти в исходное состояние и увидеть, как ваши фермы выполняют работу и начинают сообщать о доходах!

Лучшие настенные корпуса для ПК 2022 года

имеют массу преимуществ по сравнению со стандартными заземленными аналогами.Высокая установка защищает их от пыли, шерсти домашних животных и мелкого мусора, который обычно попадает в вашу игровую установку. Их открытый, просторный дизайн улучшает воздушный поток. А при цветовом кодировании и правильной установке ни один корпус с заземлением не может похвастаться RGB-подсветкой так же хорошо, как настенная установка.

Помимо преимуществ, важно помнить, что все эти плюсы, которыми обладает настенный корпус для ПК, не лишены некоторых недостатков. А именно, правильная сборка ПК и установка его сбоку от стены требует дополнительной предусмотрительности, чтобы обеспечить совместимость всего оборудования.И даже если это не проблема, установка корпуса сбоку от стены может быть крайне неприятной, особенно для тех, у кого ограниченный опыт в сверлении и измерении — гораздо практичнее закрепить корпус на стене, чем оставить сидеть на земле!

Если эти проблемы вас не останавливают, следующие корпуса являются самыми популярными настенными корпусами для ПК в 2022 году.

Примечание о размерах корпусов.

Прежде чем приступить к работе, обратите внимание: корпуса, перечисленные для поддержки материнских плат ATX, поддерживают самые большие стандартные материнские платы на рынке или меньше, и их лучше всего использовать для рабочих станций, созданных для редактирования видео, сред 3D-моделирования и ресурсоемких операций, где мощный процессор и доступ к большому количеству оперативной памяти являются обязательными.Кроме того, корпуса, совместимые с ATX, идеально подходят тем, кто планирует использовать более крупные графические процессоры, такие как RTX 3090, которые имеют трех- и четырехконтактные разъемы и нуждаются в дополнительном пространстве для оборудования. Но не все корпуса рассчитаны на материнскую плату ATX; Всегда проверяйте совместимость размеров перед покупкой.

Для всех корпусов с настенным креплением, которые не всегда имеют наилучшую конструкцию для предотвращения наклона графического процессора, может быть разумным инвестировать в вертикальную установку графического процессора, где это возможно. Тем не менее, это не является абсолютным требованием, и на него не стоит обращать внимание, если вы не используете самые большие и дорогие графические процессоры, доступные сегодня.

Компания Thermaltake является довольно известным производителем корпусов для ПК, и их линейка настенных корпусов отличается одним из самых чистых и удобных корпусов, доступных на сегодняшний день.

В частности, Core P3 White Edition является привлекательным вариантом для геймеров или профессионалов, которые будут использовать более крупные материнские платы ATX и современные графические процессоры благодаря встроенной поддержке вертикального графического процессора и блока питания. которые являются необязательными и могут быть добавлены или удалены по желанию с помощью прилагаемых частей этого футляра.Он также поставляется с двумя 3,5-дюймовыми или тремя 2,5-дюймовыми отсеками для дисков снаружи, а также с двумя отсеками внутри, что означает, что пользователю не понадобится место для хранения.

Окраска дополняет чистый белый корпус, а стеклянная панель, закрывающая материнскую плату, добавит более темный оттенок любой RGB-подсветке, которую можно включить.

В комплекте с уникальным стилем «испытательного стенда» MasterFrame 700, вероятно, станет одним из самых уникальных корпусов, которые вы встретите в следующем десятилетии, и сделает его еще более уникальной сборкой, если вам удастся сохранить его гладкий дизайн. перед установкой на стену.

Этот корпус для ПК оснащен двумя боковыми петлями для регулировки панелей по желанию. Сами панели поддерживают решения для охлаждения ПК, что делает их регулируемую конструкцию идеальной для любого сборщика ПК, который планирует использовать вентиляторы с RGB-подсветкой и хочет продемонстрировать это.

Корпус также имеет один из самых широко открытых корпусов среди всех доступных на рынке корпусов для ПК, что делает его идеальным для демонстрации готовой установки. И если вы планируете крепить корпус ПК к стене, хвастовство, безусловно, в порядке вещей. Разумеется, этот корпус поддерживает материнские платы до ATX, что означает совместимость как micro-ATX, так и mini-ITX.

Этот корпус, безусловно, выделяется с точки зрения экстравагантности, и его следует рассматривать для настенного монтажа только в том случае, если у вас есть хорошие навыки сборки ПК. купил в другом месте.

Этот корпус для ПК представляет собой версию Mini-ITX процессора Thermaltake Core P3 и предлагает аналогичную структуру и дизайн, но только для сборки, в которой используется материнская плата Mini-ITX.
