Как разобрать вентилятор deepcool: Как разобрать неразборный вентилятор? — conspi.ru — Конспирология

Содержание

Как разобрать неразборный вентилятор?

Подошло время для плановой чистки и смазки компьютера. Одни из вентиляторов оказался, так называемым, неразборным. Во всяком случае именно так называют подобные вентиляторы на просторах Интернета.

Попытался найти информацию по разборке таких вентиляторов в сети и начитался такой ахинеи, что решил разобрать вентилятор и описать процесс. Подробнее на https://oldoctober.com/ru/

Самые интересные ролики на Youtube

Вентилятор.

GlaciaTech

GT8025-EDLA1

model PLA08025S12L

Инструменты

Сверло 1мм.
Сверло 6мм (заточка типа «цапфенбор»).
Крючок монтажный маленький.
Шило.
Тонкая отвртка.
Пинцет узкий.

Вначале размечаем местоположение будущего отверстия со стороны статора. Рекомендую вложить в углубление подходящую шайбочку для повышения точности. Разметкой может служить углубление сделанное шилом в пластмассе. https://oldoctober.com/ru/

Сверлим отверстие диаметром 1мм по разметке.

Затачиваем сверло диаметром около шести миллиметров примерно так, как показано на рисунке, иначе, при сверлении, сверло упрётся в вал вентилятора, что не позволить рассверлить отверстие.

Рассверливаем отверстие до диаметра 6мм.

Удаляем колечко, образовавшееся при сверлении, и тефлоновую прокладку.

Эти детали выглядят примерно так.

1 — Такое колечко формируется при использовании для сверления сверла с заточкой типа «Цапфенбор».

2 — Тефлоновая шайба, которая была расположена между задней стенкой и валом вентилятора.

На следующей картинке изображён вал вентилятора со стопорной канавкой. По форме канавки видно, что вставить такой вал в стопорную шайбу легко, а вынуть сложно.

Чтобы освободить вал, нужно монтажным крючком отогнуть вверх все четыре лепестка стопорной шайбы. После чего, можно вытолкнуть вал вместе с крыльчаткой тонкой отвёрткой или спичкой.

После чистки и смазки можно собрать вентилятор в обратном порядке.

Подробнее о сборке и разборке вентилятора можно прочитать здесь.

Если вы повредили лепестки стопорной шайбы, не волнуйтесь, на работоспособности это никак не отразится.

Заглушить образовавшееся при разборке отверстие можно любым удобным для вас способом.

Например, можно вырезать заглушку из изоляционной ленты черного цвета.

Для этого два кусочка ленты наклеиваются друг на друга, а затем прорезаются просечкой подходящего диаметра.

В данном случае, подошёл по размеру колпачок от шариковой ручки. Верхним кусочком изоленты заглушаем отверстие предварительно обезжирив поверхность.

Готово.

Набор просечек разного размера можно также изготовить из поломанной телескопической антенны от телевизора или радиоприёмника.

Близкие темы.

Как разобрать и смазать вентилятор если он тарахтит.

Снижение шума системного блока компьютера.

Переделка Parallel ATA шлейфа.

22 Апрель, 2009 (16:30) в Мой компьютер Иногда, чтобы решить поставленную задачу, самодельщику приходится искать нетривиальные решения. Может быть, они Вас ожидают здесь. вентиляторы напольные. И в завершение новостей о погоде: в Сан-Франциско предательски тепло, в деревне Гадюкино дожди.

Как разобрать кулер deepcool – разборка вентилятора компьютера

Начало чистки

С вопросом «как разобрать кулер» справиться достаточно легко. Первым делом нужно отключить компьютер от сети и отсоединить все имеющиеся шнуры. Следующим шагом является снятие крышки корпуса с левой стороны, при этом блок нужно аккуратно разместить на правом боку. Далее необходимо очистить внутренние части компьютера от пыли и посторонних загрязнений.

Так как работа кулера состоит в правильном распределении воздушных потоков, то, соответственно, из окружающей среды деталь забирает множество пыли и мелкого мусора. Большая часть ненужных пылевых загрязнений оседает на радиаторе и других важных комплектующих.

Очистку можно начать с самых общих действий, например с применения обычного пылесоса. Но вот закончить лучше более тщательно – протереть детали салфеткой, смоченной любым спиртовым раствором. Можно использовать и одеколон, и водку. Любое спиртосодержащее вещество хорошо тем, что оно не вступает в реакцию с воздухом, быстро высыхает и не вызывают коррозию металла (что характерно для воды). В зависимости от того, насколько тонко и глубоко была проведена чистка, зависит и дальнейшая работа компьютера.

Профилактика вентилятора блока питания

В процессе очистки пользователь сталкивается с вопросом о том, как разобрать кулер блока питания. В первую очередь необходимо демонтировать комплектующую. Желательно, чтобы все манипуляции, производимые с блоком, не потребовали отсоединения шнуров от потребителей электропитания. Далее все происходит по стандартной схеме – вначале общая очистка пылесосом, а затем более тщательная, с помощью спиртосодержащего вещества.

Чтобы произвести глубокое и тщательное очищение, нужно избавить блок от вентилятора. Затронуть необходимо все поверхности, ребра радиаторов и крылья вентилятора.

Очистка вентилятора блока питания проводится по той же схеме, что и процессорного кулера. Нужно отделить от поверхности наклейку, под ней будет торцевая заглушка. Этот элемент также необходимо извлечь. С помощью обычной спички нужно убрать загрязнения в виде сгустков старой смазки и пыли с вала и шайбы вентилятора.

Затем также нужно равномерно и однородно распределить масло по шпинделю кулера. Чтобы это сделать, вентилятор вращают — достаточно нескольких оборотов вокруг оси.

После завершения всех манипуляций систему нужно собрать: поставить заглушку на место, приклеить скотч. В процессе желательно очистить и высушить торцы вентилятора. Концы скотча удаляются, а блок питания монтируется обратно.

По возможности лучше сохранить родные наклейки, ведь на них содержится информация о кулере. Эти данные очень пригодятся при необходимости его замены.

Важно также плотно закрепить крышку. Если она сядет неплотно, то будет создавать звук, похожий на неработающий вентилятор.

Тихая работа компьютера – это показатель того, что все было сделано не напрасно.

Лучший кулер

Таким образом, лучший кулер для процессора – это тот, за которым регулярно ухаживает пользователь. Деталь должна быть своевременно очищена и смазана. Эти процедуры обеспечат надежную и комфортную работу вентилятора практически любой модели.

Что же касается конкретных характеристик лучшего кулера, так большинство деталей сегодня изготавливаются с подобными параметрами, особенно это характерно для вентиляторов. Конечно, бывают «игровые» модели, которые обеспечивают хорошее охлаждение, но их использование целесообразно только при высокой нагрузке на процессор: требовательных играх, работе с несколькими массивными программами одновременно, сложной обработке аудио или видео. Если говорить о производителях, то высоким качеством отличаются товары таких брендов, как Cooler Master, DeepCool (отличный выбор — модель Deepcool Lucifer V2), Thermaltake (к примеру, Thermalright Macho Rev.A), Zalman (например, модель Zalman CNPS12X).

Как разобрать компьютерный вентилятор?
Когда компьютер становится все громче, стоит заменить или отремонтировать вентилятор в блоке питания и на процессоре (и, возможно, на графике). Мы покажем, как разобрать старые ветряные мельницы, давая им вторую жизнь.

Почему компьютерный вентилятор такой шумный? Чаще всего увеличение шума связано с загрязнением, накопленным на лопастях. Чем толще слой грязи, тем больше сопротивление воздуху, что приводит к увеличению объема шума. Другая причина – люфт оси. Третья – высохла смазка. При чистке или для смазки нужно уметь правильно разобрать кулер.

Мастера покупают изобретения в этом китайском интернет-магазине.

Как это сделать? В 99% случаев для этого достаточно обычной отвертки и нескольких минут веселья. Только с блоком питания у вас должна быть еще минута, чтобы снять крышку с него, потому что сначала вам нужно повернуть его, отвинтить болты, а затем вытащить из него вентилятор. Я думаю, что каждый может справиться с этим без малейшей проблемы

Работа начинается с наклеек на вентиляторе.

Наклейка скрывает резиновую заглушку, которую вам нужно чем-то поддеть и вытянуть. Крошечные плоские отвертки или иглы сделают свою работу под вашим руководством.

Под заглушкой вы увидите ось, к которой прикреплены лопасти. Ось находится в самом конце и закреплена специальным штифтом, посредством которого лопасть не выпадает из вентилятора.

Вкладка может быть изготовлена из пластика или металла и имеет форму кольца. Используем отвертку, чтобы поддеть ее.

Вопреки внешнему виду, удаление этого устройства не так просто и требует некоторой точности. Места для маневра мало, и все это скользко (буквально).

После вытаскивания оси с лопастями мы можем легко отделить детали от остальной части вентилятора.

Как очистить вентилятор ПК

Часть лопастей можно легко промыть водой. Как лопатки, так и центр, вы можете легко очистить, применив старую зубную щетку. Попробуйте тщательно очистить ось от старой смазки, которая может значительно замедлять работу вентилятора.

Иногда также магнит, расположенный в середине, собирает большое количество различных металлических стружек(это особенно касается вентиляторов в источниках питания, которые часто захватывают всю грязь из окружающей среды).

Очистка второй части вентилятора сводится к основной очистке с обеих сторон отверстия, в который поставляется ось. это можно сделать с помощью тканевого уголка или косметической палочкой.
Перед очисткой отверстий убедитесь, что там нет прокладок (на этих более дорогих ветряных мельницах почти всегда). Если они есть, сначала вытащите их и очистите.

Если у вас есть доступ к сжатому воздуху, это не повредит, чтобы продуть вентилятор. Когда все очищено, мы можем пойти на смазку. Здесь я могу порекомендовать вазелиновое масло, Оно достаточно, чтобы обеспечить хорошую смазку.

И все. Теперь нужно поставить пробку (ее намного легче надеть, чем снять), прижмите резиновую пробку и наклейте наклейку. Когда штырь хорошо установлен, наклейка может быть исправной. Однако, если ось сидит свободно, вы должны придерживать ее чего-то, чтобы она не выпала. Я прикрепляю кусок ленты «power tape» (также широко известный как «серая лента» или «macgyverka»;).
Конечно, вы можете что-то запечатать чем угодно.
Надеюсь, что это краткое руководство позволит вам уменьшить шум, создаваемый компьютером

Как разобрать и смазать кулер (вентилятор) компьютера

Увеличение акустического шума, исходящего из системного блок компьютера обычно связано с нарушением работы вентиляторов (кулеров) охлаждения процессора, видеокарты или установленных в корпусе системного блока. Сначала шум появляется в момент включения компьютера и через пару минут исчезает.

Шум пропадает, так как смазка на оси крыльчатки от ее вращения разогревается, делается более жидкой и проникает в подшипник. Но со временем шум становится постоянным, так как вся смазка израсходовалась. Если появился шум, необходимо срочно смазать подшипник кулера, иначе он износится и придется заменять кулер новым.

Смазывать подшипники кулера нужно машинным маслом. Пробуя разные смазочные материалы, опытным путем я нашел лучшую для подшипников кулеров смазку заводского или самостоятельного приготовления. Если нет под рукой никакого масла, то сгодится пара капель моторного масла, взятая со щупа проверки уровня масла в двигателе автомобиля.

Смазка подшипников качения (шариковые) и скольжения кулера не всегда приводит к успеху, если шум идет из-за физического износа оси, втулки, обоймы и шариков. В этом случае добиться положительного результата получится только на короткое время. Если же кулер шумит или медленно вращается (кстати, одна из причин замедления быстродействия компьютера и зависания в целом в результате перегрева процессора) из-за высыхания или запустения смазки, то новая смазка продлит срок эксплуатации кулера, как минимум вдвое.

Как разобрать кулер компьютера

Кулеры, установленные для охлаждения процессора, блока питания, видеокарты по конструкции устроены одинаково. Только отличаются способом крепления, габаритными размерами и производительностью. Поэтому разбираются и смазываются любые, установленные в компьютере кулеры по одинаковой технологии.

Чтобы смазать кулер его необходимо снять с радиатора и разобрать. Без снятия кулер смазать невозможно, так как сторона доступа к месту смазки обычно прижата к радиатору. На радиатор процессора кулер зачастую крепится на защелках, которые на первый взгляд незаметны. Об одном из распространенных вариантов крепления кулера на радиатор процессора можете почитать в статье «Как снять кулер с радиатора процессора».

Чтобы разобрать кулер для смазки, нужно со стороны, к которой подходят провода, аккуратно отклеить этикетку, которая приклеена липким слоем. Отдирать ее, чтобы не повредить, следует медленно.

В некоторых образцах кулеров установлена резиновая пробка.

Для того чтобы ее вынуть, нужно поддеть пробку за край острым инструментом и извлечь. Это легко сделать, так как пробка просто вставлена с натягом.

Крыльчатка в корпусе кулера удерживается плоской пластиковой разрезной шайбой, зафиксированной в проточке оси. Для того, чтобы вынуть крыльчатку для смазки подшипника эту шайбу нужно снять.

Извлекать шайбу надо очень осторожно двумя инструментами. Разрез на глаз незаметен и нужно иглой, слегка надавливая, вести по кругу шайбы, пока не зацепите за место разреза. Маленькой отверткой прижимаете шайбу рядом с местом разреза с одной стороны, а шилом или иголкой поддеваете за другую сторону от места разреза и извлекаете по кругу шайбу с паза.

Делать эту операцию надо осторожно, чтобы не поломать и не потерять шайбу. Случается она улетает и приходится долго искать. Без этой шайбы кулер работать не сможет, так как крыльчатка не будет закреплена.

Извлекается резиновое колечко и вынимается крыльчатка. С ее оси снимается еще одно резиновое колечко.

У давно работающего кулера резиновые колечки могут быть полностью истерты и на месте их установки остались только продукты износа. К сожалению, такие резиновые колечки как запчасти не продаются, а без них даже смазанный подшипник кулера может издавать шум из-за продольного смещения оси крыльчатки во время работы. Если есть старые кулеры, можно попробовать колечко снять с них, может они уцелели. Обычно большему износу подвергается резиновое кольцо, установленное у фиксирующей шайбы, так как при работе кулера все давление ложится на него.

Если в кулере уцелело одно из колечек, то его нужно при сборке кулера установить на ось крыльчатки перед фиксирующей шайбой. В таком случае вполне возможно кулер будет работать тихо. В противном случае придется смириться с шумом или заменить кулер новым. Как заменить кулер, в том числе и нестандартных, о переделки разъема для подключения к питанию и цветовой маркировке проводов подробно изложено в статье «Как заменить кулер процессора, видеокарты, блока питания компьютера».

Как смазать кулер

Прежде, чем наносить графитную смазку на поверхности подшипника кулера нужно салфеткой, смоченной любым растворителем, удалить старую смазку и продукты износа подшипника, особенно тщательно из отверстия втулки подшипника. Тонким слоем на трущиеся части подшипника кулера наносится свежая графитная смазка, и кулер собирается в обратном порядке.

Если этикетка порвалась или не хочет прилипать, то скорее всего на поверхность корпуса кулера попала смазка. Нужно удалить ее растворителем. Если наклейка порвалась или клейкий слой потерял клеящие свойства, то вместо нее можно наклеить скотч, чтобы защитить подшипник от попадания пыли.

Графит сам по себе является смазкой потому, что его кристаллы чешуйчатые и плотно покрывают поверхность тонким слоем. Масло выполняет скорее связующую графит функцию. Нанесение самостоятельно изготовленной графитной смазки на изнашивающиеся поверхности подшипника, в сочетании синтетического машинного масла и графита обеспечит длительный срок работы кулера без замены и технического обслуживания.

Самостоятельное приготовление графитной смазки для кулера

Для приготовления графитной смазки нужно взять несколько капель синтетического машинного масла и добавить в него порошок графита. Тщательно перемешать до однородной массы. Должна получиться графитная смазка густой консистенции.

Графит для приготовления смазки кулера можно получить, сточив об мелкую наждачную бумагу грифель простого карандаша, или щетки от коллекторного электродвигателя. Некоторые щетки сделаны из смеси графита и угля. Поэтому если Вы не уверены, что щетка графитная, то лучше такую щетку не использовать. Конечно, лучше всего применять для смазки графитную промышленного изготовления.

Из чего изготовить разрезную пластиковую шайбу

Где найти для замены резиновое кольцо

По электронной почте мне пришло письмо, в котором посетитель сайта Василий поделился своим опытом ремонта кулеров. Его советы мне понравились, полагаю, что они пригодятся многим, кто столкнется с ремонтом кулера.

Часто приходится заниматься ремонтом кулеров и решил поделиться опытом:

✔ Если потерялась или поломалась разрезная пластиковая шайба, то её можно сделать из пластиковой карты проездного билета, главное подобрать карту подходящей толщины. Подойдут и визитки, которые изготовлены из такого же материала.

✔ Если рассыпалось, порвалось или потерялось резиновое кольцо, то его донором может послужить газовая зажигалка. Подходящее по размеру резиновое кольцо в ней есть под клапаном. В разных моделях зажигалок кольцо разной толщины, так что надо подобрать подходящее. Если попалось кольцо толще, чем надо, то его нужно установить на низ оси крыльчатки, а под фиксирующую шайбу подложить то, что ранее стояло на оси крыльчатки снизу.

Как разобрать и смазать кулер (вентилятор) компьютера

Сначала шум появляется в момент включения компьютера и через пару минут исчезает. Шум пропадает, так как смазка на оси крыльчатки от ее вращения разогревается, делается более жидкой и проникает в подшипник. Но со временем шум становится постоянным, так как вся смазка израсходовалась. Если появился шум, необходимо срочно смазать подшипник кулера, иначе он износится и придется заменять кулер новым.

Как разобрать кулер компьютера

В некоторых образцах кулеров установлена резиновая пробка. Для того чтобы ее вынуть, нужно поддеть пробку за край острым инструментом и извлечь. Это легко сделать, так как пробка просто вставлена с натягом.

Извлекается резиновое колечко и вынимается крыльчатка. С ее оси снимается еще одно резиновое колечко.

Лучший кулер

Как разобрать компьютерный вентилятор? Когда компьютер становится все громче, стоит заменить или отремонтировать вентилятор в блоке питания и на процессоре (и, возможно, на графике). Мы покажем, как разобрать старые ветряные мельницы, давая им вторую жизнь.

Мастера покупают изобретения в этом китайском интернет-магазине.

Работа начинается с наклеек на вентиляторе. Наклейка скрывает резиновую заглушку, которую вам нужно чем-то поддеть и вытянуть. Крошечные плоские отвертки или иглы сделают свою работу под вашим руководством. Под заглушкой вы увидите ось, к которой прикреплены лопасти. Ось находится в самом конце и закреплена специальным штифтом, посредством которого лопасть не выпадает из вентилятора.

Вкладка может быть изготовлена из пластика или металла и имеет форму кольца. Используем отвертку, чтобы поддеть ее. Вопреки внешнему виду, удаление этого устройства не так просто и требует некоторой точности. Места для маневра мало, и все это скользко (буквально).

После вытаскивания оси с лопастями мы можем легко отделить детали от остальной части вентилятора.

Как смазать кулер

Чистка, смазка и ремонт вентилятора, кулера, двигателя.

Добрый день. Сегодня хочу вкратце поделиться своим личным кустарным опытом обслуживания и ремонта (реставрации) кулеров, слаботочных двигателей. В частности устранения дребезжания не новых вентиляторов, которое возникает по причине неравномерного загрязнения лопастей и реже выработки-износа втулки, создающих естественный спонтанный дисбаланс вращения лопастей вентилятора, приводящего к шуму, гулу и препятствованию спокойного досуга.

Как разобрать кулер компьютера или ноутбука, почистить от пыли и смазать

Сергей Боровик — руководитель сервисного центра PCshop.UA

Компьютерная техника, как и любые современные электронные устройства, требует хотя и минимального, но регулярного ухода. Если пыль на «материнке» или в блоке питания может вызвать замыкание соседних дорожек и выход со строя всего компьютера, то грязь и пыль, скапливающиеся на поверхности вентилятора, приводит к его утяжелению и, как следствие, к снижению скорости вращения и уменьшению потока воздуха. Это очень часто приводит к перегреву всех компонентов компьютера и вызывает зависания и сбои (при незначительном загрязнении) и даже к выходу со строя важных компонентов системы (если не почистить вентилятор своевременно). Также увеличивается нагрузка на втулки (подшипники) самого вентилятора и ресурс сего работы существенно сокращается. Поэтому необходимо следить за чистотой поверхности вентилятора и своевременно выполнять очистку от пыли. О необходимости такой процедуры свидетельствуют громкие звуки с системного блока (или с корпуса ноутбука), особенно при включении.

Мы приготовили пошаговую инструкцию, в которой расскажем, как разобрать и почистить от пыли кулеры, установленные в компьютере или в ноутбуке. Но если вы не уверены в своих силах это могут сделать эксперты техники сервисного центра PCshop.UA.

Как почистить вентилятор в компьютере

Для этой цели необходимо подготовить:

пинцет;
острый скальпель или тонкий нож;
ватные палочки и кисточку;
спирт;
силиконовую смазку (при отсутствии можно использовать «веретенку»).

Также желательно иметь баллончик со сжатым воздухом или пылесос, с подключением трубки в обратную сторону – на выдувание. Ну и естественно отвертку для разборки компьютера и снятия вентиляторов.

Прежде чем приступить к разборке компьютера, необходимо отключить его от электросети, отсоединив питающий шнур от системного блока. Также рекомендуется вытащить разъемы от других элементов системы (монитора, локальной сети, дополнительных аудио и видеоустройств). При этом необходимо запомнить или зарисовать существующую схему взаимных подключений для облегчения сборки.

Первым этапом очистки вентиляторов является обеспечения доступа вовнутрь «системника». Для этого снимаем боковую крышку, предварительно открутив отверткой винты крепления. На следующем этапе можно при помощи пылесоса аккуратно выдуть пыль с внутренних поверхностей и компонентов «системника», что облегчит работу с вентиляторами. После этого визуально находим все имеющиеся внутри вентиляторы и приступаем к их очистке.

В большинстве случаев в системном блоке имеется несколько разновидностей воздухонагнетающих устройств: кулер процессора, один или несколько вентиляторов внутри корпуса, охлаждающие пропеллеры на видеоадптере и вентилятор на блоке питания. В зависимости от назначения и места установки очистка имеет свои особенности.

Как снять кулер на процессоре, блоке питания и видеокарте

При очистке системы охлаждения процессора необходимо соблюдать повышенную осторожность, чтобы не повредить чип и окружающие его элементы. Существует несколько вариантов крепления вентилятора к радиатору процессорного блока: на защелках, при помощи болтового соединения и несъемные конструкции. В последнем случае можно только выполнить поверхностную очистку и выдувание пыли. Если кулер закреплен защелками, достаточно при помощи плоской отвертки их немного отогнуть и вытащить вентилятор из так называемых «замков». При болтовом креплении достаточно разобрать конструкцию при помощи отвертки. После этого отключите кабель от гнезда на материнской плате, запомнив его правильное расположение.

Чтобы снять и подготовить к чистке вентилятор блока питания необходимо полностью демонтировать блок питания, предварительно отсоединив все разъемы от «материнки», жестких дисков и других компонентов. После этого отверткой откручиваются болты крепления, расположенные на задней части «системника». После извлечения блока питания необходимо аккуратно снять с него крышку (крепится специальными саморезами), обеспечив доступ к кулеру.

Для доступа к вентилятору видеоадаптера лучше всего вытащить его из PCI-разъема и уже на столе приступить к его разборке и чистке. Остальные вентиляторы, расположенные на стенках системного блока, снимаются без особых проблем, так как они закреплены к корпусу болтами или специальными легкосъемными фиксаторами. Перед профилактикой их также необходимо отключать от разъемов питания.

Как разобрать и смазать вентилятор в компьютере

Несмотря на то, что при беглом осмотре вентилятор кажется неразборным, он довольно просто разбирается. Для этого необходимо:

при помощи тонкого ножа или скальпеля поддеть и снять резиновую заглушку, которая обычно находится под этикеткой;
снять стопорное кольцо;
аккуратно вставить в прорезь стопора кончик ножа и приподнять одну из сторон кольца;
снять специальные резиновые заглушки, защищающие внутренний механизм устройства от масла.

После этого можно приступить непосредственно к очистке. Для этого:

рассоединяются две части вентилятора. Та, которая содержит «электронику» протирается сухой салфеткой или ватной палочкой или же продувается мощным воздушным потоком (от баллончика со сжатым воздухом или пылесоса). Другую часть можно промыть проточной водой;
на следующем этапе ватной палочкой, смоченной в спирте, удаляются остатки старой смазки и грязи;
после этого необходимо внутренние части обработать силиконовым маслом или, при его отсутствии, «веретенкой», обмакивая в жидкость ватную палочку. Смазку необходимо равномерно растереть по поверхности механизма, не допуская ее попадания на электронные катушки. Смазка защитит механизм от влаги, перегрева и многих других проблем;

Как собрать кулер

Как всегда сборку следует выполнять в обратной последовательности:

надеть крыльчатку на «электронику»;
насадить на стержень поочередно обе резиновые заглушки;
установить на место стопорное кольцо, удерживающее верхушку лопастной части;
закрыть заглушкой механизм;
установить вентилятор на место и подключить его обратно в схему.

После этого необходимо подключить снятые ранее разъемы и, проверив правильность соединения, включить компьютер. Если все сделано правильно, вы сразу же почувствуете результат – работать компьютер станет намного тише.

Как почистить вентилятор в ноутбуке

Ноутбуки являются еще более компактными устройствами с высокой плотностью компонентов. При этом, чтобы добраться до кулера, необходимо снимать некоторые узлы, что для неподготовленного человека довольно сложно и очистку вентилятора лучше всего доверить специалисту. Но если вы уверены в своих силах можно попытаться выполнить очистку от пыли без снятия самого вентилятора. Для этого необходимо снять заднюю крышку ноутбука, отвинтив несколько саморезов. В зависимости от конструкции может понадобиться снятие еще некоторых деталей.

После получения доступа к вентилятору нужно аккуратно очистить его лопасти и корпус от пыли кисточкой или ватными палочками. Более тщательная очистка выполняется с использованием баллончика со сжатым воздухом или пылесоса. При этом необходимо действовать аккуратно, чтобы не повредить тепловые трубки, отводящие тепло от компонентов ноутбука. Все работы необходимо при отключенном от сети блоке питания и отсоединенной батареей.

Узнаем как разобрать кулер процессора? Лучший кулер для процессора

Нормальная работа любого компьютера, а особенно устройства, которому больше трех лет, не может осуществляться, если системный блок не очищается от пыли и не смазывается время от времени. Но далеко не все пользователи ПК считают это необходимым условием, что в корне неправильно. На довольно быстрое израсходование термопасты влияет нагрев внутренних элементов и, как следствие, повышение температуры в системном блоке. Чтобы заменить смазку, не потребуется много усилий или особых навыков. Главное – это элементарные знания и предельная аккуратность. Далее будет описан процесс технического обслуживания и, собственно, рассказано, как разобрать кулер.

Тревожные сигналы

Любые неполадки проявляют себя тревожными сигналами. Так, перед тем как разобрать кулер, стоит выяснить, действительно ли это необходимо. Если никаких явных признаков неполадок нет, то это не значит, что предпринимать ничего не стоит. Иногда смазывать комплектующие нужно в целях профилактики. Но если на это есть весомые причины, то тем более нужно предпринять решительные действия.

Главным признаком того, что в работе системного блока возникают трудности, является повышенный уровень издаваемого шума. Заметный гул будет резать слух, со временем он станет только сильнее. Но лучше не доводить до такого состояния и своевременно менять смазку, ведь новый кулер обойдется значительно дороже.

Начало чистки

Профилактика процессорного вентилятора

С тем, как разобрать кулер, более детально можно ознакомиться далее. Для осуществления данного действия нужно снять процессорный вентилятор, а затем и радиатор. Друг от друга их также нужно отсоединить. Чистка этих элементов состоит также из двух этапов – поверхностного очищения пылесосом и более детального, осуществляемого при помощи спички.

Чтобы обеспечить дальнейшую бесперебойную работу, нужно затронуть и поверхность радиатора, и его ребра, и крыльчатку вентилятора, а также сопутствующие детали.

Замена термопасты

Лучший кулер для процессора – это та деталь, которая хорошо смазана. При разборе компьютера заменить специальную термическую пасту очень важно. Для этого нужно вначале удалить остатки старого вещества. Их смывают спиртовым раствором. После нужно обязательно выждать, чтобы поверхность хорошо высохла. В конце нужно нанести тонким аккуратным слоем новую смазку.

В том случае, если новой термопасты нет, а потребность в её замене существует, нужно постараться равномерно распределить следы старого вещества по всем трущимся местам.

Единая система

Многие интересуются не только тем, как разобрать кулер ноутбука Acer, но и обратным действием. Это актуально для тех, кто предпочитает наносить смазывающее вещество на единую систему. Для того чтобы это осуществить, нужно найти наклейку на кулере. Сняв её, можно аккуратно очистить шпиндель вентилятора от следов смазки.

Там, где находилась наклейка, нужно также провести очистку. Необходимо протереть это место спиртовым раствором и высушить его. Следующим действием является нанесение новой пасты. После этого можно вернуть наклейку обратно (оригинальную наклейку может заменить скотч). Его остатки не должны нарушать работу детали, так как они будут создавать излишний шум. Если проделать этот процесс точно, то эффективность будет максимальной. Главное — обеспечить герметичность, смазка вследствие повышения температуры не должна вытекать наружу.

Если осуществить смазку данным образом, то вопрос о том, как разобрать неразборный кулер не станет проблемой.

Профилактика вентилятора блока питания

Тихая работа компьютера – это показатель того, что все было сделано не напрасно.

Выбор смазывающего вещества

При очистке ПК возникает вопрос о том, чем смазать кулер компьютера. Специалисты советуют выбирать в качестве смазывающего вещества не слишком вязкие смеси. Это связано с тем, что последние приводят к уменьшению скорости оборотов. Наилучшим выбором будет машинное масло. Как вариант можно использовать синтетические и минеральные масла. Только не нужно применять их одновременно.

Наносится несколько капель масла с помощью спички. Спичка нужна для того, чтобы взять минимальное количество вещества.

Для смазки вентилятора подойдет:

WD-40 – антикоррозийная смесь;
масло парикмахерского инструмента;
силиконовая смазка;
синтетическое автомобильное масло;
минеральное автомобильное масло.

Приготовление смазки

Чем смазать кулер компьютера? Можно приготовить смесь в домашних условиях. В состав должны входить графит и масло. Графит можно взять из карандаша, масло лучше использовать синтетическое.

Лучший кулер

Обзор и тестирование корпуса Deepcool Matrexx 55 MESH — i2HARD

Доступный по цене, качественный просторный корпус с отлично организованной системой вентиляции и панелью из закаленного стекла Matrexx 55 MESH – это заявка на звание «народного корпуса».

Модель корпуса Matrexx 55 MESH спроектирована по всем современным требованиям, как с точки зрения функциональности, так и по внешнему виду. Компактный снаружи, просторный изнутри, много места для скрытой укладки кабелей, хорошая продуваемость за счет перфорации на лицевой, верхней и тыльной панелях.

Сплошная боковая панель из закаленного стекла позволяет демонстрировать красоту комплектующих и не скрывает модную подсветку.

При всех этих достоинствах корпус продается по доступной цене. Его можно назвать бюджетным вариантом, и экономия здесь не за счет используемых материалов и исполнения, а из-за отсутствия в комплекте вентиляторов. Качественные вентиляторы, тихие и с подсветкой могут стоить дороже этого корпуса, поэтому производитель оставил вопрос охлаждения на выбор пользователя, что видится вполне разумным решением.

Технические характеристики

Типоразмер корпуса: Middle Tower;
Габариты (Д×Ш×В): 440×210×480 мм;
Вес: 6.6 кг;
Материалы: ABS-пластик, сталь, закаленное стекло;
Поддержка материнских плат: E-ATX, ATX, Micro-ATX, Mini-ITX;
Поддержка накопителей: 2 HDD 3.5″ или 2.5″, плюс 2×2.5″;
Порты ввода-вывода: 1×USB3.0, 2×USB2.0, 1×Audio, 1×Mic;
Слоты расширения: 7;
Поддержка БП: ATX PS2 до 170 мм;
Кабель менеджмент: 23 мм;
Максимальная высота процессорного кулера: 168 мм;
Максимальная длина видеокарты: 370 мм;
Охлаждение: перед 3×120 мм или 3×140 мм, сверху 1×120 мм или 2×140 мм, сзади 1×120 мм;
Радиаторы СЖО: перед 120/140/240/280/360 мм; верх 120/140/240мм сзади 120 мм.

Упаковка и комплектация

Корпус упакован в обычную картонную коробку. На лицевой стороне находится схематическое изображение корпуса в четверть оборота и указание модели. На боковой стороне приводится таблица с краткой спецификацией изделия. Прорезаны ручки для удобства транспортировки.

В коробке корпус зафиксирован пенопластовыми демпферами и завернут в полиэтиленовый мешок.

В комплекте инструкция пользователя и набор крепежных винтов.

Внешний вид

Корпус имеет классический дизайн в виде правильной призмы с прямыми углами.

Лицевая панель пластиковая, почти полностью закрыта мелкоячеистой металлической сеткой с перфорациями в виде вертикальной кирпичной кладки. По правому боку идет широкая полоса, стилизованная под неотшлифованный алюминий.

По левому и правому боку съемной панели также имеются вентиляционные прорези.

Вся вентиляция изнутри закрывается несъемными фильтрами.

В верхней части сверху вниз расположены: кнопка включения, кнопка перезагрузки, два разъема USB 2.0, между ними 3,5 мм разъемы для наушников и микрофона, ниже разъем USB 3.0 и логотип компании производителя.

Левая панель полностью выполнена из закаленного стекла, стекло без рамок. Крепится панель по углам на четыре винта с накатанными головками. Под отверстия имеются резиновые шайбы. Сверху и снизу под стеклом на корпусе наклеены мягкие каучуковые накладки.

Правая панель сплошная, ровная, без штамповки, изнутри усилена ребрами жесткости по периметру.

Верхняя панель с перфорацией на два посадочных места под вентиляторы. Перфорированная площадка немного заглублена и закрывается нейлоновым мелкоячеистым фильтром с магнитной рамкой.

Тыльная панель стандартная: вырезы под I/O-панель материнской платы и блок питания, перфорации посадочного места 120-мм вентилятора и семь слотов расширения. Планки слотов расширения одноразовые, съемной (на винте) выполнена только верхняя заглушка.

Снизу по углам находятся круглые ножки высотой 20 мм, на них наклеены мягкие накладки.

Перфорация под вентилятором блока питания закрывается съемным фильтром без рамки. Также снизу мы видим, что корзина накопителей закреплена на клепки и её демонтаж или регулировка по глубине невозможна.

Интерьер

Пространства внутри достаточно для установки материнской платы E-ATX формата.

Сверху над материнской платой остается много свободного пространства – это очень удобно для установки радиатора СЖО.

Обратите внимание на вырезы в поддоне для кабелей – они находятся справа и сверху, а также снизу в кожухе над БП. Это позволяет до минимума сократить провода в самом корпусе. Жаль, отсутствует специальное окно в нижнем кожухе для кабеля питания видеокарты.

В нижней части находится специальный кожух. Под ним размещается БП и корзины для накопителей. Данный кожух скрывает все кабели, выходящие из БП, а также отсекает теплый воздух от корзин с накопителями. Минус такого решения всего один: максимум, что можно поставить в корпус — это всего два жестких диска размером 3.5”.

Сбоку имеется крупный вырез, демонстрирующий логотип на боку БП или возможную подсветку.

За поддоном материнской платы много места для укладки кабелей — от 17 до 23 мм в разных местах. В достаточном количестве имеются специальные ушки для фиксации кабелей на стяжки.

Под блоком питания на корпусе находятся антивибрационные резиновые шайбы.

В корзину для накопителей устанавливаются салазки, фиксируются на винты с накатанной головкой. Сами салазки миниатюрные, накопители к ним крепятся снизу на винты, в том числе и HDD на 3.5”.

Дополнительные SSD 2.5” можно прикручивать непосредственно к поддону, как в вертикальном, так и в горизонтальном положении — отверстия на выбор, в том числе и для подвода кабелей.

В корпус можно установить до шести вентиляторов – три на вдув и три на выдув. Спереди их можно крепить с любой стороны от стенки.

Сзади можно поставить только 120-мм вентилятор.

Особенности сборки

Тестовая система:

Материнская плата: MSI Z270 GAMING M570;
Процессор: Intel Core i5 7600K;

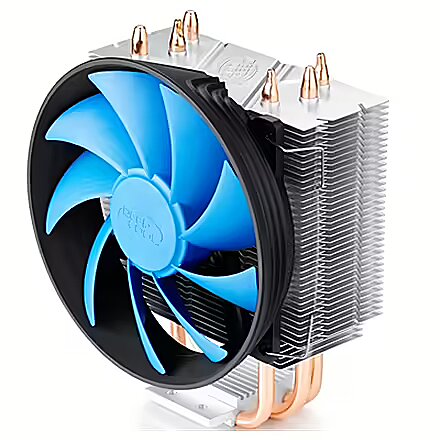

Кулер: Deepcool GAMMAXX 300;
Видеокарта: ZOTAC GeForce GTX 1070 Mini;
Накопитель: Palit UVS10AT-SSD120;
Блок питания: Deepcool DQ 850-M V2L;
Корпусные вентиляторы: Deepcool CF120 3FAN.

Собирать систему в корпусе Matrexx 55 MESH одно удовольствие. Места много, устанавливать комплектующие можно в любой последовательности, ничего мешать не будет.

Единственным раздражающим фактором является удаление заглушек со слотов расширения. Как правило, карты расширения примеряются уже после установки материнской платы, заглушки держаться прочно, выламываются с трудом, опасаешься повредить элементы материнской платы.

Для охлаждения в корпус был установлен комплект из трех вентиляторов Deepcool CF120 с ARGB-подсветкой. Для настройки подсветки в комплекте имеется специальный пульт и контроллер с питанием через SATA. Пульт проводной и вывод его наружу не предусмотрен, корпус также не укомплектован контроллером подсветки.

Все кабели и провода без проблем укладываются и фиксируются за поддоном. Замена системы охлаждения CPU возможна без откручивания материнской платы – в поддоне имеется большое окно.

Шасси корпуса жесткое, не деформируется, металл толстый. Все края хорошо обработаны, сборка безопасная. Щелей и лишних зазоров нет, конструкция качественная.

Тестирование

У корпуса хорошо продумана вентиляция: чаще в современных корпусах можно встретить сплошную лицевую панель, что ухудшает охлаждение. Здесь же мы имеем полностью продуваемую лицевую панель, закрытую фильтром. Конструкция самого фильтра оставляет желать лучшего – его очистка далека от оперативности.

На выдув также достаточно много перфораций – сверху и сзади корпуса. Изнутри корпуса ничего не мешает воздушным потокам.

Мы установили два вентилятора на вдув и один на выдув. Процессор установлен достаточно горячий, с разблокированным множителем, и охлаждается он достаточно простым башенным кулером.

Чтобы проверить возможности корпуса по поддержанию приемлемых температур, мы будем запускать стресс-тест OCCT v6.0.0 в режиме теста БП в течении 10 минут. Измерения в двух режимах: с закрытым корпусом и со снятой боковой панелью. Обороты вентиляторов регулировались автоматически в зависимости от температуры.

Результаты очень хорошие. Температуры видеокарты и накопителей остаются на одном уровне как в открытом, так и в закрытом корпусе – три вентилятора эффективно продувают воздух сквозь корпус, не допуская их нагрева.

Максимальная температура указана для самого горячего ядра процессора, она на 3 градуса выше при закрытом корпусе. Это и неудивительно при использовании данного кулера.

Заключение

Корпус Deepcool Matrexx 55 MESH с учетом своей цены нас очень порадовал, сложно будет найти что-то соответствующее ему по качеству, функциональности и внешнему виду среди моделей идентичной стоимости на российском рынке.

Несомненно, пользователю придется потратиться дополнительно хотя бы на пару вентиляторов, но, как правило, в бюджетном корпусе собирают и соответствующую сборку, которая, скорее всего, не будет перегреваться в данном корпусе и без вентиляторов.

Собирать систему в этом корпусе удобно, хорошо продумана укладка кабелей и проводов, в верхней части предусмотрено достаточно места для радиатора СЖО. Сборку можно сделать эстетичной.

В эксплуатации корпус удобен, интерфейсная панель в нужном месте. Единственной сложностью видится чистка фильтра на фронтальной панели.

Мелкие недочеты корпусу простительны из-за его привлекательной стоимости и значимых плюсов.

Плюсы:

Доступная цена;
Качественное изготовление;
Боковая панель из закаленного стекла;
Возможность установки габаритных комплектующих;
Удобство сборки;
Возможность организации эффективного охлаждения;
Хорошая организация кабель-менеджмента;
Наличие фильтров.

Минусы:

Одноразовые заглушки слотов расширения;
В нижнем кожухе нет специального окна для кабелей питания GPU;
Труднодоступность фильтра лицевой панели для очистки.

Может не понравиться:

Отсутствие в комплекте вентиляторов.

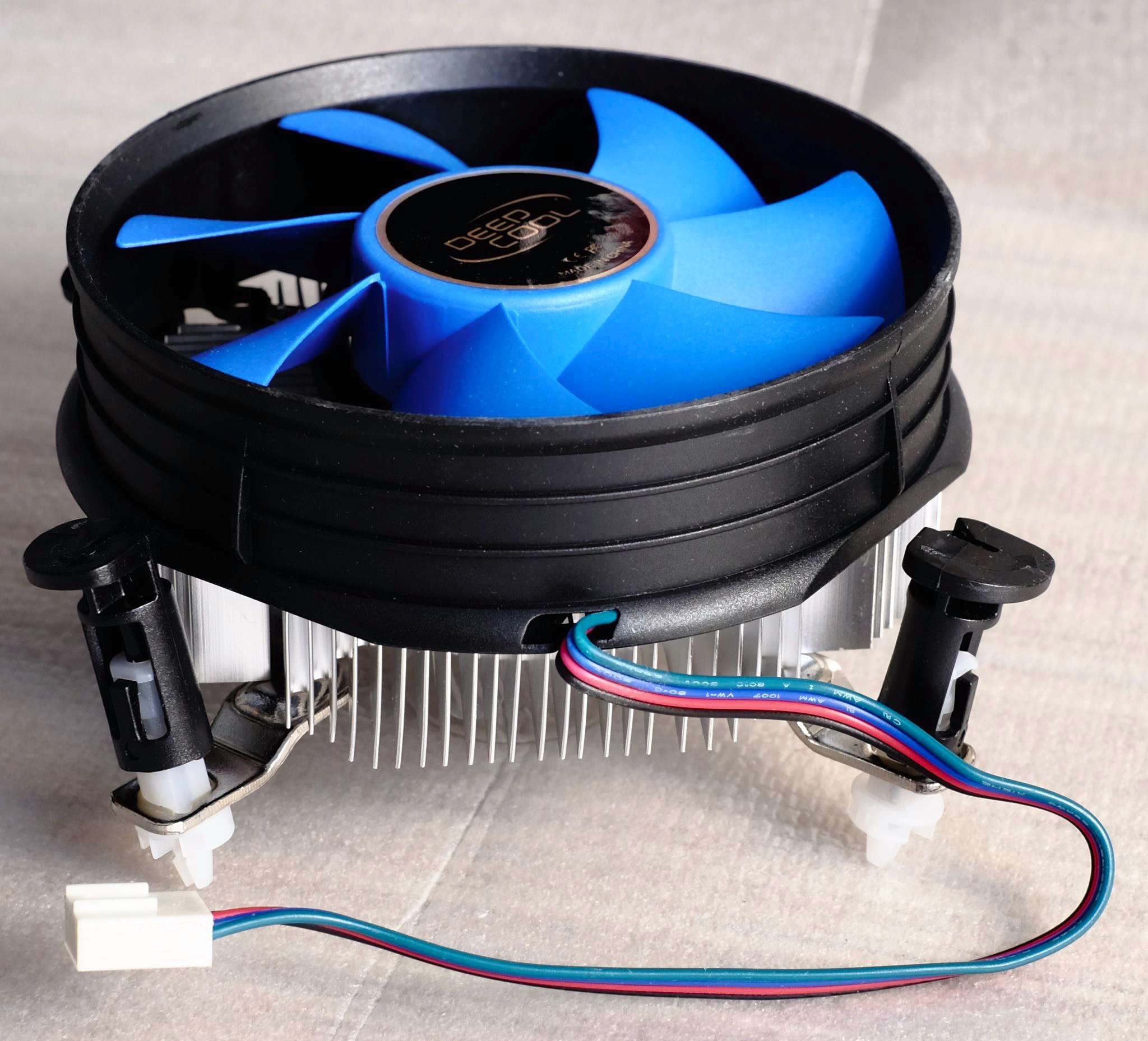

Как снять вентилятор процессора компьютера

Обновлено: 02.08.2020, Computer Hope

Снятие вентилятора процессора компьютера с компьютера — относительно простой процесс, который может потребоваться для очистки вентилятора или замены неисправного или шумного вентилятора. Ниже приведены шаги, необходимые для снятия большинства радиаторов или вентиляторов процессора компьютера.

Осторожность

Находясь внутри компьютера, убедитесь, что он выключен, и вы знакомы с электростатическим разрядом (ESD) и его потенциальными опасностями.

Удаление покрытия

Перед снятием радиатора с процессора убедитесь, что процессор виден.Если какой-либо воздуховод или система вентиляции находятся над ЦП, их необходимо сначала удалить. На рисунке ниже показан пример системы воздуховодов процессора в OEM-компьютере Dell XPS. Радиатор процессора этого компьютера не виден, пока этот воздуховод не будет снят с компьютера.

Для этого компьютера систему воздуховодов можно снять, нажав на зажимы и потянув воздуховод от процессора. После снятия воздуховода должны быть видны процессор компьютера и радиатор.

Отсоединить вентилятор

Перед отключением вентилятора радиатора от компьютера отсоедините провод питания вентилятора. Двух-, трех- или четырехконтактный кабель питания должен подключать вентилятор к материнской плате компьютера. Найдите место, где этот кабель соединяется с материнской платой, и отсоедините его, взявшись за конец разъема и потянув за разъем.

Осторожность

Если разъем доступен, не тяните провод за кабель. Вместо этого отсоедините кабель, потянув за конец разъема.Потянув за провода, можно отсоединить их от разъема.

Отсоедините радиатор от процессора

После отсоединения провода вентилятора от компьютера найдите зажим, крепящий вентилятор к процессору. На картинке показан пример того, как может выглядеть этот клип. В этом примере, вставив отвертку в небольшое отверстие и осторожно нажав вниз и в сторону от процессора, вы откроете радиатор.

Подсказка

На некоторых компьютерах вентилятор также может быть прикручен к радиатору.Если вы видите винты на радиаторе и хотите снять только вентилятор, открутите все винты и отсоедините вентилятор вместо того, чтобы открывать радиатор.

После освобождения зажима, удерживающего радиатор на месте, радиатор можно снять с процессора.

Осторожность

Не тяните слишком сильно, радиатор должен сниматься с очень небольшим усилием, направленным вверх. В некоторых случаях термопаста или термопрокладка, которые облегчают передачу тепла процессора к радиатору, могут затруднить снятие радиатора.Часто это можно преодолеть, осторожно поворачивая радиатор при подъеме вверх.

[решено] Как снять этот вентилятор с радиатора? — Общий форум оборудования

Ребята, как мне снять этот вентилятор с радиатора? Как показано на рисунках, он проходит через вентилятор и радиатор, с пружиной вверху и металлическим кольцом внизу. Похоже, что металлическое кольцо — это ключ, но я, видимо, не могу снять его, не повредив. Если это поможет, вентилятор, похоже, является обычным Cooler Master, вероятно, для OEM-компьютеров.Кто-нибудь может пролить свет на это? Заранее спасибо!

Призрак Чили

Параграф 16 января 2017 г., 16:26 UTC

MR7 написал:
Спасибо за помощь, ребята. Этот зажим — это то, что я имел в виду, когда сказал «металлическое кольцо», но это полный круг, нет никаких зазоров, поэтому его действительно сложно снять, не сломав. Есть способ убрать его без зазора? И вентилятор по-прежнему работает, ему просто нужно немного масла, чтобы поддерживать темп и уменьшить шум.

Тогда они будут запрессованы и не будут сниматься, хотя они удерживают только болт, и вентилятор будет работать без них (следует использовать шайбу аналогичной ширины, чтобы поддерживать такое же давление на пружину, но, вероятно, это не так. t необходим, но может предотвратить ослабление вентилятора)

В зависимости от конструкции вентилятора узел лопастей может выскочить из передней части, хотя, как правило, нижние вентиляторы (например, изображенные на рисунке) нет.

Большинство дешевых вентиляторов обычно содержат герметичные подшипники, поэтому вы не сможете их смазать, даже если сможете добраться до ступицы.

Лично я бы хорошенько вытер пыль и либо смирился с шумом вентилятора, либо заменил устройство, вряд ли это того стоит. Большинство подобных деталей не предназначены для обслуживания.

Если вы _did_ хотели его снести, я бы посоветовал использовать небольшой диагональный резак, чтобы закрепить кольца, болт должен просто выскочить сбоку радиатора, оттуда у вас должен быть полный доступ к вентилятору. Остается только догадываться, что вы сможете оттуда сделать.

Удача

-P

Корпус

Deepcool Matrexx 55 ADD-RGB. Обзор

Привет, мне интересно, что ADD-RGB — это то, что многие производители делают с корпусами и перезапускают их как новые модели, как в случае с этим корпусом.Я вернулся с обзором Deepcool Matrexx 55 ADD-RGB.

Deepcool за последние несколько лет значительно продвинулась в индустрии ПК, выпустив множество типов продуктов, таких как кулеры для ноутбуков, корпуса и другие аксессуары для охлаждения ПК.

Сегодня у нас есть ревизия их корпуса Matrexx 55, в который добавлена адресуемая RGB-подсветка и некоторые вентиляторы.

Корпус Deepcool Matrexx 55 ADD-RGB Технические характеристики и особенности

Системная плата	E-ATX / ATX / Micro ATX / Mini-ITX
Тип корпуса	Средняя башня
Материалы	ABS + SPCC (Толщина стальной панели: 0.6 мм) Боковая панель из закаленного стекла, передняя панель (толщина: 4 мм)
Размеры продукта (Д × Ш × В)	440 × 210 × 480 мм
Масса нетто	7,65 кг
Масса брутто	8,69 кг
Отсек для дисков 5,25 дюйма	0
Отсек для дисков 3,5 дюйма / 2,5 дюйма	2
Отсек для дисков 2,5 дюйма	2 + 2
Порты ввода / вывода	1 × USB3.0/2 × USB2.0 / 1 × Аудио (HD) / 1 × Микрофон, 1 × Кнопка RGB
Слоты расширения	7
Тип источника питания	ATX PS2 (длина менее 170 мм)
Организация кабелей	Зазор 23 мм
Ограничение высоты кулера процессора	168 мм
Предел длины VGA	370 мм
Опора охлаждающих вентиляторов	Предустановлено: 3 × 120-мм вентилятора ADD-RGB (CF120) спереди.Дополнительно: сзади: 1 × 120 мм; Верх: 2 × 120 мм / 2 × 140 мм
Опора жидкостного охладителя	Спереди: 120/140/240/280/360 мм радиатор; Сверху: радиатор 120/140/240/280 мм; Сзади: 120-мм радиатор
Размеры коробки (Д × Ш × В)	523 × 277 × 514 мм
EAN	6933412713685
P / N	DP-ATX-MATREXX55-AR-3F

Deepcool Matrexx 55 ADD-RGB Корпус более детально

Поставляется мне прямо из Китая с небольшой прозрачной оберткой, футляр поставляется в довольно стандартной коробке с нарисованными линиями изображениями продукта и некоторыми спецификациями.

Распаковка корпуса производит на нас довольно хорошее первое впечатление, у нас закаленное стекло на боковой и передней панели, тонированное и довольно стильное. Особенности дизайна передней панели взяты из корпусов high-end ARK90. Здесь мы также видим пластиковые вентиляционные отверстия, позволяющие забирать воздух по бокам сплошной передней панели, здесь нет двери.

В нижней части корпуса есть съемный фильтр для источника питания и вырез на передней панели, который, пока не фильтруется, будет пропускать воздух в любые передние вентиляторы.Шасси поддерживают четыре очень прочные резиновые ножки, которые должны хорошо справляться со своей работой. Этот угол дает нам хороший обзор четырех винтов с накатанной головкой на боковой панели из закаленного стекла.

На задней панели корпуса видна нижняя часть блока питания, а над этой ужасной точечной сваркой задних панелей PCI я буду ставить оценку, поскольку это неприемлемо для данной ценовой категории. Как ни странно, верхняя пластина PCI является съемной, держу пари, что она слишком высока для графического процессора, с которым я собираюсь протестировать его, который в любом случае занимает два слота.Вверху справа у нас есть монтажная область для радиатора диаметром до 120 мм и / или вентилятора для вентиляции, а слева от нее — область экрана ввода-вывода.

Передняя часть корпуса демонстрирует аккуратный дизайн, внизу предварительно нанесен качественный значок Deepcool, видно темный оттенок стекла, скрывающий неосвещенные вентиляторы, рядом со стеклом — светодиодная лента и последняя Деталь на удивление выполнена из пластика, а не из металла, который по-прежнему выглядит хорошо, хотя полированный алюминий выглядел бы лучше.

В верхней части корпуса мы видим обычный, но все же приятный вид съемного магнитного пылевого фильтра для радиаторов и вентиляторов.В верхней части передней панели расположены один разъем USB 3, два разъема USB 2, разъемы для наушников и микрофона, кнопка сброса, переключатель RGB с подсветкой и кнопка питания с подсветкой.

В комплект поставки

входят несколько хороших и понятных инструкций, ориентированных в основном на настройку RGB, несколько дополнительных кабелей для расширения прилагаемой адресуемой системы RGB и набор винтов. Теперь давайте заглянем внутрь.

Во-первых, я снял боковую панель из закаленного стекла, которая закреплена на некоторых очень красивых резиновых выступах, чтобы предотвратить вибрацию, они на самом деле достаточно прочные, чтобы удерживать панель на месте без винтов, хотя я бы не рекомендовал это.Внутри Matrexx 55 ADD-RGB есть просторный строительный отсек, большой вырез для материнской платы сзади, чтобы удовлетворить требования к задней панели различных решений по охлаждению. Прямо под верхними кабелями есть крепление для оптического привода, однако, с вентилятором на пути и сплошной передней панелью, это будет ограничиваться установкой 5,25-дюймового резервуара или панели мониторинга системы. Внизу есть кожух блока питания с отверстиями для кабелей, крепления радиатора и вырез, который может показать любой блок питания, который вы выберете.

Со стороны кабельной разводки достаточно места для прокладки кабелей, в отверстиях для кабелей нет резиновых втулок, однако они скруглены, поэтому в них нет острых краев. Передняя панель выводит несколько кабелей; у нас есть обычная материнская плата и USB-разъемы, а также дополнительный шнур питания для контроллера Addressable RGB, который, в отличие от многих других модернизированных корпусов, не является отдельным модулем, просто устанавливаемым в области прокладки кабелей. Слева мы видим связку кабелей питания FAN и RGB, которые уже подключены к контроллеру.Внизу у нас есть несъемный корпус для жесткого диска с двумя отдельными съемными корзинами и что-то вроде просторного отсека для блока питания, хотя мы ограничены длиной 170 мм.

Снять контейнер для жесткого диска очень просто, и установка очень проста. Мне это нравится, так как в некоторых футлярах могут быть неудобные резиновые системы крепления и пластиковые зажимы, которые могут доставлять неудобства.

У меня есть довольно большой блок питания, который я использую для обзоров, но он не подошел бы, если бы только этот отсек для жесткого диска был съемным.Напоминание о том, что перед выбором корпуса необходимо проверить спецификации ваших компонентов.

После некоторой разборки моей сетевой установки, мой другой блок питания устанавливается легко и, как и во многих других недавних случаях, выдвигается и выдвигается, чтобы обеспечить удобную прокладку кабелей. Теперь о сборке.

Сначала снимем пару задних панелей PCI, потому что они приварены, уф! Вы действительно не хотите возиться с этими вещами, пока установлена материнская плата, если вы можете избежать этого.С таким большим движением и силой вы легко можете нанести необратимый ущерб, которого можно избежать.

Кто-нибудь, пожалуйста, принесите Deepcool новую рулетку, мне не удалось установить этот привод таким образом, чтобы не слишком сильно давить на кабель питания. Мне повезло, что кабели на моем блоке питания довольно гибкие, есть более жесткие кабели, которые не позволили бы установить привод со стороны платы.

Я столкнулся с довольно серьезной проблемой: разъем Molex для контроллера RGB, который Deepcool выбрал для использования, низкого качества, это должна быть герметичная вилка, мне пришлось сделать это безопасным с помощью электротехнической ленты, чтобы разъемы не выскакивали и не закорачивались.Совершенно не верю, что это неисправная деталь, эти разъемы просто не подходят.

Передние вентиляторы Matrexx 55 ADD-RGB имеют правильные разъемы PWM, что является большим плюсом, другие недавние обзоры включали ужасные соединения Molex / 3pin, с которыми ужасно управлять. Небольшая проблема заключается в том, что кабели очень короткие, только один может добраться до разъема на материнской плате, поэтому для большинства сборок, вероятно, потребуются удлинительные кабели или отдельный контроллер.

С установленными компонентами Matrexx 55 ADD-RGB действительно выглядит довольно приятно, за исключением, может быть, странных зеленых термоусадочных трубок на концах некоторых кабелей материнской платы. И последняя загвоздка в том, что даже стандартная плата M-ATX закрывает кабельные отверстия для материнской платы, поэтому Slim ATX идеально подходит для этого случая. Использование отверстий для дисков возможно, хотя и немного тесновато. Deepcool утверждает, что корпус поддерживает платы E-ATX, и хотя физическая плата подойдет, кабельная разводка будет большой проблемой, а с EVGA X299 FTW K на расстоянии почти 280 мм вы можете забыть о боковом креплении платы для ваших твердотельных накопителей.

Глядя на зазор вверху для радиатора и вентиляторов, у нас есть только 50 мм до верхней части материнской платы, а это означает, что стандартный радиатор толщиной 30 мм и вентиляторы 25 мм не поместятся. 45 мм в передней части корпуса в вырезанном кожухе, тем не менее, дает нам достаточно места для 30-мм радиатора.

При включении вентиляторы загораются множеством цветов, при этом многие режимы выбираются с помощью верхней кнопки RGB, которая светится красным, указывая на активность жесткого диска. Полоса RGB включена в эти режимы и эффект очень приятный.Более продвинутые адресные функции RGB могут быть добавлены через совместимый разъем материнской платы или автономный контроллер A-RGB.

После того, как система укомплектована, настроена и работает, это очень впечатляющее шасси. Он заимствует многие общие конструкции, но отличается индивидуальной передней панелью. Стальная конструкция довольно прочная, а лакокрасочное покрытие хорошо выполнено и устойчиво к легким царапинам.

Обзор корпуса Deepcool Matrexx 55 ADD-RGB: вердикт

Я большой поклонник продуктов Deepcools, и внешний вид Matrexx 55 очень привлекателен.Много усилий было потрачено на разработку привлекательного шасси, однако есть некоторые проблемы с качеством и внутренним дизайном.

Что нового:

Привлекательный дизайн
Салон просторный
Вентиляторы с адресуемой RGB-подсветкой, стандартные разъемы и PWM Power.

Чего нет:

Плохо спроектированные вырезы для лотков / кабелей материнской платы.
Короткие кабели на вентиляторах и опасный разъем Molex на контроллере RGB.
Несъемный отсек для жестких дисков ограничивает совместимость источников питания.

Deepcool производит поистине удивительные шасси, поэтому я разочарован тем, что это не дотягивает, особенно по цене 80 фунтов стерлингов на момент написания. У нас прекрасный дизайн, большое количество закаленного стекла и уникальная передняя панель, напоминающая гораздо более дорогой ARK90.

Первой проблемой, которую я заметил, были приваренные задние пластины PCI, некоторые могут не посчитать это проблемой, и я тоже, если я плачу всего 30 фунтов стерлингов за корпус, но это модернизированный бюджетный корпус и такие вещи необходимо учитывать при переходе в средний сектор.

Следующая проблема — вырезы лотка для материнской платы. Их нужно переделать, есть серьезные проблемы с совместимостью с кабелями и монтажом со стороны платы приводов. Скрытый отсек для жесткого диска великолепен, но может быть съемным или регулируемым, как у конкурентов, это обеспечит большую совместимость с блоком питания.

Затем мы переходим к этим коротким кабелям питания PWM для вентиляторов. Хотя я очень рад, что они не предоставили уродливых и неуклюжих комбинированных соединений Molex / 3pin, эти кабели слишком короткие.

Особое внимание следует уделить опасному разъему Molex, используемому для контроллера RGB. Это необходимо решить. Не знаю, как эта конструкция прошла сертификацию безопасности.

Хотя сам корпус выглядит великолепно, я не могу присудить какие-либо награды Matrexx 55, так как в настоящее время не рекомендуется покупать его в текущей конфигурации. Конкуренция в этой ценовой категории очень высока, и необходимо сделать больше, чтобы довести этот корпус до стандарта.

Спасибо Deepcool за отправку образца Matrexx 55 ADD-RGB для обзора.

Ссылки по теме:

Sua fonte número um para todas as coisas.

Artigos
Arte да criatividade
Casa criatividade
Criatividade CULINARIA
Дизайн-де-criatividade
Dicas де inspiração
Dicas е truques
Filmes maravilhosos
Fotografía
Inspiração família е FILHOS
inspiração Meninas
Coisas де Meninas
Livros де criatividade
Lugares maravilhosos
Maravilha animais
Maravilha pessoas
Maravilhas да curiosidade
Psicologia да inspiração
Relacionamentos
Saúde inspiração
VIdeo
Sobre nós | Política de Privacidade | Contato jul 12, 2020 0
Humanos foram pegos dormindo profundamente com seus animais de Estimação em 16 fotos doces
jul 12, 2020 0
16+ histórias de pçoas am cujo cora e compaixão
12 июл.2020 г. 0
20.fotos que nos ajudam a dar uma olhada no mundo em que vivemos de um novo ângulo
jul 11, 2020 0
20. fotos que explicam o mundo melhor do que um livro didático
jul 11, 2020 0
0
0
realmente acontece quando uma mosca pousa em sua comida
jul 11, 2020 0
19. super-heróis que pareciam totalmente diferentes quando começaram a atuar
jul 11, 2020 0
20+ Times Tremes a se ajudara
11 июл 2020 0
20.vezes os animais mostraram que poderiam ser humanos se falassem
jul 11, 2020 0
19. pessoas Compartilharam fotos de coisas queignam muito para elas
jul 11, 2020 0
15. animais de Estimação que definem o termo “ agulha no palheiro ”, apostamos que vê não pode identity-los
jul 11, 2020 0
14. pessoas exibiram suas mães incríveis e sacudiram в Интернете
jul 10, 2020 0
20. pessoas que prefere as co. em seu próprio estilo
jul 10, 2020 0
Fotógrafo captura mulheres de Diferentes nações para nos mostrar que a beleza é uma linguagem universal
10 июля 2020 0
Mais de 20 animais que dantemosificaaram de «Матрица»
10 июл 2020 0
9.atores que provaram que não são Definidos por seus papéis iniciais
jul 10, 2020 0
20. fotos de calor que farão voice querer tomar um banho frio
jul 10, 2020 0
20+ pessoas queerigo , mas que na verdade tinham muito drama
10 июл, 2020 0
«Não comece com a terceira frase.» Um truque que todos os pais Precisam ensinar aos filhos
jul 10, 2020 0
15+ fotos acidentais que contam histórias cativantes
jul 10, 2020 0
20+ animais de Estimação que presentearam seus donos semper, amor incondicional
10 июля 2020 г. 0
Assim que seriam 15 personagens da Disney sem suas barbas or bigodes exclusivos
jul 10, 2020 0
Uma mulher perdeu 130 libras ao mudar 5 de seus nosbitos e el contou tudo sobre isso
10 июл 2020 0
25.estilos de cabelo para ajudar voiceê a ter uma ótima aparência com cabelos curtos
июл 10, 2020 0
Um artista retratado como nossos personagens e Celebridades Favoritos ficariam em séries Diferentes
10 июл 0,
esses 10 quebra-cabeças 10 июл, 2020 0
7. Особые клиенты делают salão de beleza que podem incomodar até o mais calmo profissional de beleza
10 июл 2020 0
17.gatos que pensam que são os reis e rainhas do universo e que nem ousamos protestar
июл 09, 2020 0
20. Renovações de quintal que farão voice querer sair e começar a trabalhar
jul 09, 2020 0
Fa. de casamento há 7 anos e aqui está o lado reverso do meu trabalho
jul 09, 2020 0
25. vovôs que poderiam ter sido празднования no passado
Ver Mais »@ 2020 — VERFILMESHD Todos os direitos reservados, Estilo de vida | Contato
Справочное руководство по лучшему контроллеру PWM Fan Hub
Не секрет, что компьютеры могут нагреваться.В частности, процессоры могут быть достаточно горячими, чтобы поджарить яйцо или внутреннюю схему. Для большинства ПК одного или двух вентиляторов вместе с вентилятором графического процессора достаточно, чтобы ваш компьютер оставался прохладным. Но предположим, что у вас нет среднего ПК. Предположим, вы создаете изящную игровую машину с разогнанным процессором, двумя графическими процессорами и RGB-подсветкой? В этом случае у вас есть несколько разных вариантов. Во-первых, можно было использовать систему жидкостного охлаждения. Однако они могут быть сложными и трудными в установке. Другой вариант — добавить несколько внешних охлаждающих вентиляторов.Но это сработает только в том случае, если у вас правильный чехол.
Для большинства людей лучшим вариантом является установка нескольких внутренних вентиляторов. Но здесь есть свои препятствия. Большинство материнских плат имеют максимум два контроллера вентилятора. Если вы хотите запустить больше вентиляторов, вам понадобится дополнительный контроллер вентиляторов, чтобы подключить их все. Недавно мы рассмотрели некоторые контроллеры вентиляторов на передней панели. Эти контроллеры — отличный выбор, если вы хотите вручную управлять своими вентиляторами. Вам не нужно возиться с настройкой BIOS или запускать стороннее программное обеспечение, чтобы изменить скорость.Но они также занимают много места в корпусе и занимают 5,25-дюймовый отсек для дисковода. В зависимости от вашей настройки это может быть не идеально.
Хорошей альтернативой является использование простого контроллера концентратора вентилятора. Это компактные устройства, похожие на USB-концентратор. Но они устанавливаются внутри вашего ПК и оснащены контроллерами вентиляторов вместо USB-портов. Сегодня мы собираемся рассмотреть три лучших контроллера концентратора вентилятора с ШИМ на рынке. Прежде всего, это DeepCool Fan Hub Control. Это простой концентратор с четырьмя вентиляторами, который полностью питается от контроллера вентилятора вашей материнской платы.Далее идет Thermaltake Commander FP. Этот концентратор может управлять до 10 вентиляторами, чего достаточно, чтобы даже самая горячая игровая установка оставалась прохладной, как огурец. Наконец, мы проверим концентратор SilverStone PWM Fan Hub. Это немного меньший контроллер с 8 вентиляторами и усовершенствованной схемой для более плавной работы.
Вентиляторы с ШИМ и 3-контактные вентиляторы
Прежде чем мы пойдем дальше, важно точно понять, что такое вентилятор с ШИМ. ШИМ — это сокращение от «широтно-импульсной модуляции», электрического термина для источника питания, который пульсирует.Таким образом, вместо того, чтобы подавать на вентилятор постоянное напряжение 12 вольт, он выдает короткие быстрые импульсы каждые несколько миллисекунд. Чем длиннее и быстрее импульсы, тем ближе вентилятор к полным 12 вольтам. Используя этот метод, вентилятор может точно настроить свою скорость.
Итак, чем он отличается от трехконтактного вентилятора? На 3-контактный вентилятор подается постоянное напряжение. Вместо использования ШИМ вентилятор потребляет от 5 до 12 В. Чем выше напряжение, тем быстрее вращается вентилятор. Довольно просто, правда? С 3-контактным вентилятором скорость обычно контролируется материнской платой или сторонним контроллером вентилятора.Чем больше нагревается ПК, тем больше мощности вентилятор получает для охлаждения.
Главное преимущество вентилятора с ШИМ-управлением не для высокопроизводительных приложений. 3-контактный вентилятор может поддерживать ваш компьютер так же прохладно, как и вентилятор с ШИМ. Преимущество приходит, когда ваш компьютер простаивает. Допустим, ваш компьютер находится в вашей спальне, и вы выключаете RGB-подсветку, чтобы спать по ночам. Внезапно вашему компьютеру не требуется столько охлаждающей способности. Большинство двигателей вентиляторов умирают, если напряжение упадет ниже 5 вольт. В результате трехконтактный вентилятор по-прежнему будет работать быстрее, чем это необходимо на неработающем ПК.С другой стороны, вентилятор с ШИМ может работать на исключительно низких скоростях, значительно ниже 500 об / мин. Это может продлить срок службы вашего вентилятора, а также сэкономить электроэнергию.
Следует отметить, что трехконтактный вентилятор по-прежнему будет работать, если вы подключите его к ШИМ-контроллеру. Однако, поскольку четвертого вывода для функции ШИМ нет, вентилятор будет постоянно потреблять 12 вольт. Другими словами, он всегда будет двигаться на полной скорости. Так что вам гораздо лучше использовать 4-контактный вентилятор на вашем 4-контактном контроллере. Вы также захотите установить уровень температуры в BIOS.В противном случае даже ваш 4-контактный вентилятор будет работать при постоянном напряжении 12 вольт. Если вы не хотите возиться с BIOS, существуют сторонние приложения, которые сделают эту работу за вас. А теперь перейдем к обзорам!
DeepCool Fan Hub Control
DeepCool Fan Hub Control очень компактен: его длина составляет 3,4 дюйма, высота — 1,5 дюйма, а толщина — 1 дюйм. Благодаря этому небольшому форм-фактору его очень легко установить практически в любом месте внутри вашего корпуса. Найдите для него подходящее место, приклейте двусторонний скотч сбоку и приклейте его к внутренней части футляра.Вам не нужно возиться с винтами или другими сложностями при установке.
Стороны ступицы слегка наклонены кверху, где вы найдете четыре порта для вентиляторов. Каждый порт помечен светло-серыми буквами «Вентилятор 1», «Вентилятор 2», «Вентилятор 3» или «Вентилятор 4». Это позволяет легко отслеживать, какой вентилятор какой, во время установки. С такой конфигурацией портов очень легко прокладывать кабели. У вас все четыре кабеля выходят с одной стороны. Так что пара стяжек — это все, что вам нужно, чтобы ваша сборка была красивой и чистой.
С одного конца устройства кабель длиной 1 фут подключается к разъему вентилятора материнской платы. Поскольку у вас работает не более четырех вентиляторов, коллектор вентиляторов будет обеспечивать достаточную мощность для работы. Благодаря этому вам не нужно будет прокладывать отдельный кабель SATA для питания ваших вентиляторов. Это не только улучшает организацию кабелей, но и означает, что вам не нужно тратить впустую кабель SATA.
Как это работает
DeepCool Fan Hub Control полагается на вашу материнскую плату для управления функцией PWM.Поэтому обязательно проверьте свой BIOS, чтобы убедиться, что настройки находятся там, где вы хотите. Имейте в виду, что вы все еще подключаетесь к материнской плате через один кабель вентилятора. В результате материнская плата сможет «видеть» только вентилятор в слоте «Fan 1». Он по-прежнему будет управлять всеми остальными вентиляторами, но будет получать информацию об оборотах от первого вентилятора. Кроме того, если у ваших вентиляторов есть термодатчики, ваша материнская плата будет видеть тепловые данные только от вентилятора 1. Если вы используете менее четырех вентиляторов, убедитесь, что один из них вставлен в слот «Fan 1».В противном случае материнская плата просто выдаст полную мощность, как если бы был подключен 3-контактный вентилятор.
Thermaltake Commander FP
Thermaltake Commander FP немного мощнее, чем DeepCool. Он имеет 3,2 дюйма в длину, 1,7 дюйма в ширину и 0,7 дюйма в толщину. Тем не менее, этот размер необходим для поддержки 10 вентиляторов, на которые он способен. Для того, чтобы запитать все эти вентиляторы, вам нужно будет использовать питание SATA. На одной стороне устройства вы увидите вход SATA для подключения к источнику питания.На другом конце кабель вентилятора длиной 30 см подключается к контроллеру вентилятора материнской платы.
Сам аппарат привлекателен на вид. Он изготовлен из черного АБС-пластика с парой тисненых логотипов Thermaltake наверху. В центре также есть синий светодиодный индикатор, который указывает, что питание SATA подключено. Сами порты для вентиляторов расположены по бокам устройства, по пять с каждой стороны. По общему признанию, прокладка кабелей может быть проблемой. Но, учитывая огромное количество кабелей, Thermaltake максимально упрощает эту задачу.В комплект входят пять многоразовых стяжек для кабеля с бусинами, которые помогут вам. Но если у вас на самом деле не более 10 поклонников, вам нужно иметь под рукой еще несколько.
Вместо установки с помощью двустороннего скотча, Commander FP устанавливается с парой язычков на липучках. Это удобно, если вы хотите вынуть концентратор, чтобы легко получить доступ к некоторым портам. Он также не заклеит внутреннюю часть вашего корпуса, если вы в конечном итоге удалите или измените положение ступицы навсегда. Вы также получаете годовую гарантию от производителя Thermaltake.
Как это работает
Thermaltake Commander FP работает аналогично DeepCool Fan Hub Control. У него есть единственный первичный порт, который обменивается данными с материнской платой. В данном случае это порт на материнской плате контроллера, тот, который находится в утопленном корпусе. Как и в случае с любым контроллером концентратора вентиляторов, вы должны использовать вентилятор той же марки и модели для каждого порта. Если вы используете разные марки и модели, необходимое напряжение не будет одинаковым для всех. В результате некоторые из ваших поклонников будут работать либо слишком быстро, либо слишком медленно.
Концентратор вентилятора SilverStone PWM
SilverStone PWM Fan Hub — это исключительно компактный 8-портовый вентиляторный концентратор. Он имеет длину 2,13 дюйма, ширину 1,57 дюйма и толщину 0,75 дюйма. При таком размере вы можете установить его практически в любом месте корпуса компьютера. Тем не менее, не забудьте купить липучку или двусторонний скотч. Он не поставляется с монтажными принадлежностями.
Корпус изготовлен из черного АБС-пластика, поэтому он довольно прочный. Вверху вы увидите белый логотип SilverStone.На одной стороне также имеется набор канавок, образующих смещение «Т». Восемь портов вентиляторов расположены по бокам, по четыре с каждой стороны. Такая конструкция позволяет относительно легко прокладывать кабели. С другой стороны, в комплект нет никаких застежек-молний. Вам нужно будет предоставить свой собственный.
Как и любой мощный вентиляторный концентратор, концентратор SilverStone требует входа питания SATA. Вход SATA расположен на передней панели устройства. На другом конце вы найдете разъем для контроллера вентилятора материнской платы длиной 1 фут.Подключите оба этих устройства, подключите своих поклонников, и вы готовы зажигать.
Как это работает
Если вы до сих пор обращали внимание, вы, вероятно, знаете, о чем мы собираемся сказать. Материнская плата может «видеть» только один вентилятор. В данном случае это будет вентилятор, отделенный набором канавок.
Концентратор SilverSTone PWM Fan Hub также оснащен конденсатором емкостью 2200 мкФ. Этот конденсатор будет потреблять энергию от материнской платы до тех пор, пока она не будет полностью заряжена. После этого он служит резервом мощности.Если питание материнской платы падает, конденсатор компенсирует это, обеспечивая стабильное питание ваших вентиляторов. В результате ваши вентиляторы будут работать с надлежащей скоростью независимо от
.
Окончательный приговор
Понятно, что каждому из этих контроллеров концентраторов вентиляторов с ШИМ есть что предложить. Но какой из них лучше всего подходит для вас? Если у вас всего четыре или меньше вентилятора, DeepCool Fan Hub Control — очевидный выбор. Его главное преимущество в том, что вам не нужно связывать кабель SATA только для того, чтобы запускать вентиляторы.Он также прост в установке и позволяет легко прокладывать кабели. С другой стороны, если вы захотите добавить больше поклонников позже, вам не повезет.
Затем мы посмотрели на Thermaltake Commander FP. Этот вентиляторный концентратор исключительно мощный, в нем могут работать до 10 вентиляторов. Он также привлекателен, со светодиодной подсветкой наверху. С одной стороны, если у вас так много вентиляторов, организация кабелей станет проблемой. С другой стороны, расположение портов максимально безболезненно.
Наконец, мы рассмотрели концентратор SilverStone PWM Fan Hub. Втулка SilverStone не так привлекательна по сравнению с другими, но она выполняет свою работу. Вы можете использовать до восьми вентиляторов, что должно быть достаточно для любой установки. Он значительно меньше, чем ступица Thermaltake, что упрощает установку. Более того, внутренний конденсатор отлично справляется с компенсацией колебаний напряжения.
Было ли это полезно? Пожалуйста, рассмотрите возможность совместного использования:
Как исправить не вращающийся вентилятор ЦП
Вентилятор ЦП обычно питается от блока питания (блока питания) 3 В или 5 В на ноутбуках и 12 В на настольных компьютерах.Порт, который вентилятор подключается к материнской плате, известен как разъем вентилятора . Большинство вентиляторов имеют 3 провода / штыря. Один для подачи напряжения (красный), другой нейтральный (черный), а другой используется для управления скоростью вентилятора (желтый). Затем вентилятор ЦП управляется BIOS по ступенчатому механизму. Когда температура выходит за пределы порога, обычно включается вентилятор. Чем больше температура и загрузка процессора, тем быстрее вращается вентилятор. Если ваш BIOS был неправильно настроен или устарел, у вас могут быть проблемы с вентилятором.
Если вентилятор процессора не вращается, проблема может быть где угодно — от вентилятора, материнской платы до блока питания. Вентилятор может забиться пылью и ворсом, что не позволит ему вращаться. Провода, идущие в вентилятор, также могут мешать лопастям вентилятора и препятствовать их вращению (эти вентиляторы не обладают большим крутящим моментом). Ваша материнская плата также может быть проблемой; если цепь питания вентилятора перегорела / закорочена, то ваш вентилятор не сможет вращаться. Та же проблема может исходить от блока питания (блока питания), если он не может выдавать напряжение 5 В или 12 В для питания вашего вентилятора.Конечно, для ноутбуков блок питания обычно встроен в материнскую плату.
Помните, что остановка вращения вентилятора ЦП — это нормальное явление, когда температура ЦП низкая или вы не запускаете какие-либо энергоемкие приложения.
Для оптимальной работы компьютера необходимо охлаждение. Это можно сделать с помощью систем охлаждения, охлаждающих жидкостей и, что более популярно, с помощью охлаждающих вентиляторов. Поэтому тревожно, когда вы замечаете, что охлаждающий вентилятор вашего процессора не вращается.Хотя это может не быть причиной для тревоги само по себе, в сочетании с перегревом процессора это определенно красный сигнал тревоги. В компьютере есть несколько вентиляторов, включая вентилятор блока питания (блока питания), вентилятор ЦП (центрального процессора), вентилятор корпуса / корпуса и вентилятор графического процессора (графического процессора). В ноутбуках обычно есть один вентилятор для экономии места и веса. У пользователей была обычная проблема с не вращающимся вентилятором процессора; затем компьютер перегревается и выдает BSOD, а затем отключается из-за теплового мониторинга.У других компьютер вообще не запускается. В процессе загрузки они могут увидеть ошибку вентилятора. В обоих случаях это обычно механизмы, предотвращающие перегрев компьютера из-за того, что вентилятор не работает. В этой статье будет рассмотрена эта проблема, показано, как ее устранять, и даны общие решения этой проблемы.
Устранение неполадок вентилятора ЦП
Проблема может быть в вашем вентиляторе, материнской плате или блоке питания. Вы можете использовать приведенные ниже методы, чтобы определить, в чем проблема.
Попробуйте использовать другой разъем вентилятора (клеммы на материнской плате, которые подключаются к вашему вентилятору (-ам)), чтобы проверить вентилятор. Вы можете использовать блок питания, корпус / шасси или разъем вентилятора графического процессора. Пользователям ноутбуков необходимо будет протестировать их на другом компьютере. Если крутится, то проблема может быть в материнской плате или блоке питания.
Вы также можете использовать заведомо исправный вентилятор и подключить его к материнской плате. Если он крутится, значит проблема в вашем вентиляторе.
Если у вас есть мультиметр, проверьте напряжение на красной и черной клеммах.Оно должно составлять 3-5 В или 12 В, иначе возникнут проблемы с материнской платой или блоком питания.
На всех компьютерах есть средства диагностики системы, и вентилятор процессора является одним из компонентов, протестированных здесь. Выключите компьютер и нажмите кнопку питания. Немедленно нажмите F12 , чтобы войти в параметры загрузки системы. На экране меню загрузки выберите опцию Диагностика . Откроется окно PSA + со списком всех устройств, обнаруженных на компьютере. Диагностика запускает тесты на всех обнаруженных устройствах.После завершения теста появится сообщение «если вы хотите продолжить тест памяти », выберите «Нет». Затем будет запущена 32-битная диагностика, выберите пользовательский тест . Теперь выберите вентилятор как конкретное устройство и запустите тест. После завершения теста появятся результаты и сделают запись в отображаемом журнале. Если вы получаете сообщение об ошибке, например: « Fan-The [Processor Fan] не сработал правильно. Код ошибки 2000-0511. Проверка 13133 ”, значит, ваша система охлаждения мертва и нуждается в замене.
Ниже приведены некоторые из распространенных решений этой проблемы. Упомянутые методы могут быстро стать дорогостоящими, поскольку это может быть аппаратная проблема, поэтому мы начали с недорогих методов.
Способ 1. Перезагрузите компьютер
Вентилятор ЦП можно легко остановить пальцем или мусором, так как он не имеет большого крутящего момента. Чтобы предотвратить обжаривание проводки вентилятора или любое другое повреждение, вентилятор перестанет вращаться, даже если вы уберете палец или мусор.Перезагрузите компьютер, чтобы устранить эту ошибку.
Способ 2. Очистите вентилятор сжатым воздухом.
Обычно вентиляторы забиваются пылью. Накопление может достигнуть лопастей вентилятора и помешать им вращаться, поскольку эти вентиляторы не создают большого крутящего момента. Вы можете разобрать вентилятор и почистить его. Если вы не знаете, как это сделать, возьмите баллончик со сжатым воздухом и направьте его в вентиляционные отверстия. Убедитесь, что ваш вентилятор не достигает высоких оборотов (оборотов в минуту), так как это может повредить вентилятор.
Метод 3. Удалите всю проводку с лопастей вентилятора
Поскольку вентиляторы ЦП не создают большой крутящий момент, проводка, идущая к двигателю вентилятора, может блокировать вращение лопастей. Снимите вентилятор и убедитесь, что в лопасти вентилятора нет проводов или других предметов. Закрепите провода вентилятора сбоку, используя эпоксидную смолу, чтобы они не мешали лопастям вентилятора.
Метод 4. Сброс / перепрошивка BIOS
Ваш BIOS управляет вентилятором. Если вы остановитесь, все ошибки в конфигурации будут устранены, и ваш вентилятор заработает.Чтобы сбросить BIOS:
Выключите компьютер
Нажмите кнопку питания и сразу нажмите F2 , чтобы войти в программу настройки BIOS
Нажмите F9 (или кнопку загрузки по умолчанию, показанную на экране BIOS) , чтобы сбросить настройки BIOS
Нажмите Esc или F10 и выберите «Сохранить и выйти», нажмите Введите и позвольте вашей системе перезагрузиться, затем проверьте, работает ли теперь вентилятор.
Вы также можете сбросить BIOS, отсоединив все кабели питания, батарею, вынув батарею CMOS и нажав кнопку питания не менее 30 секунд.
Метод 5: Замените вентилятор
Если вы проверили вентилятор на другом ПК, и он не работает, или вы проверили заведомо работающий вентилятор на своем ПК, но он все еще не вращается, тогда вы будете нужно обзавестись новым вентилятором. Вы также должны убедиться, что вы получаете 3-5 В или 12 В на клеммах вентиляторов процессора, чтобы избежать каких-либо сомнений.
Метод 6. Замените материнскую плату
Единственный надежный способ узнать, является ли ваша материнская плата проблемой, — это проверить работающий вентилятор процессора на вашем ПК.Если он также не вращается, вам необходимо заменить материнскую плату. Если у вас есть навыки работы с электрикой, вы можете проверить, находится ли выходное напряжение вентилятора ЦП между 3-5 В или 12 В. Если напряжение отсутствует или ниже 3 В, значит, ваш компьютер не может обеспечить достаточную мощность для работы вентилятора. Вам нужно будет заменить материнскую плату.
Убедитесь, что ваша материнская плата подходит к вашему блоку питания и другим компонентам, иначе у вас возникнут дополнительные расходы на замену других компонентов.
Метод 7. Замена блока питания
Замена материнской платы обычно не является гарантией решения этой проблемы, если вы используете настольный компьютер.Поскольку в ноутбуках блок питания встроен в материнскую плату, замена материнской платы решит проблему. Настольные компьютеры имеют отдельный блок питания, который подает на материнскую плату 3 В, 5 В, 10 В и 12 В. Если питание 5 В или 12 В отключено, ваш вентилятор не будет работать. Поэтому вам потребуется заменить блок питания.
Вы можете сказать, что ваш блок питания нуждается в замене, когда вы слышите звуковой сигнал, или есть несколько компонентов, которые не работают (ваш монитор, вентилятор, USB, клавиатура, мышь), или компьютер запускается на некоторое время, а затем выключается вниз немедленно.
Убедитесь, что блок питания, который вы получаете, имеет аналогичные порты питания с вашим запасным блоком питания, в противном случае они будут несовместимы.
PS: Если ваш процессор перегревается и вам нужны недорогие методы его охлаждения, вы можете прочитать нашу статью о том, как снизить температуру процессора
Deepcool Castle 360EX
Deepcool Castle 360EX предлагает как подсветку RGB в головке насоса, так и технологию Anti-Leak.Продолжайте читать и узнайте, как работает Deepcool Castle 360EX AIO.
Автор: Berleburg
2 дек. 2019 20:02
Ранее мы тестировали воздухоохладитель Assassin III от Deepcool, который оказался отличным кулером, не уступающим даже самым известным кулерам и брендам.Тем не менее, это не совсем так для Deepcool, который также предоставил нам один из своих самых больших кулеров all-in-one (AIO), Deepcool Castle 360EX, который имеет RGB-подсветку в головке насоса и их фирменную антивирусную защиту -Технология утечки. Скоро мы перейдем к представлению, но сначала давайте взглянем на спецификации.
Неопровержимые факты
Очевидно, Deepcool Castle 360EX — настоящий кулер. Длина радиатора составляет 402 мм.Так что убедитесь, что у вас достаточно места в чемодане, прежде чем покупать этот кулер.
Мы также видим, что три включенных вентилятора можно регулировать с точки зрения скорости вращения через разъем PWM, и что они будут поддерживать скорости в диапазоне от 500 до 1800 об / мин, что в основном должно дать вам возможность почти бесшумной работы. как охладитель, ориентированный на производительность.
Deepcool Castle 360EX можно установить на все распространенные сокеты от Intel (LGA20XX / 1151/1150/1155 / LGA1366) до AMD (TR4 / AM4 / AM3 + / AM2 + / AM2 / FM2 + / FM2 / MF1).
Содержимое и упаковка
Убрав все неопровержимые факты, давайте подробнее рассмотрим, что мы получаем.
Deepcool Castle 360EX AIO поставляется в серо-зеленой картонной коробке. На передней панели мы находим изображение кулера, логотип GamerStorm и некоторую информацию о кулере, а также о том, что он оснащен новой технологией Anti-Leak. Подробнее об этом позже. По бокам есть более подробная информация о технологии Anti-Leak, а на обратной стороне перечислены все спецификации.Это здорово, когда есть вся эта информация, так как полезно знать эти вещи перед покупкой.
В любом случае, перейдем к упаковке. Давайте посмотрим на кулер Deepcool Castle 360EX. Внутри коробки мы обнаруживаем, что он надежно упакован в амортизирующий картон и защитную пластиковую пленку. Мы получаем радиатор с предварительно смонтированными трубками и головкой насоса, три включенных 120-мм вентилятора, несколько монтажных кронштейнов, кабели, руководство и, наконец, небольшой пустой зеркальный предмет, к которому я вернусь позже.
Радиатор Deepcool Castle 360EX изготовлен из алюминия, окрашен в черный цвет, который соответствует трубкам с рукавами, и соединен с головкой насоса серого / серебристого цвета. Входящие в комплект вентиляторы тоже черного цвета, поэтому хорошо сочетаются с радиатором. Вентиляторы и головка насоса также имеют логотип GamerStorm.
В любом случае, это ограничено, насколько больше вы можете ценить эстетику кулера AIO, так что давайте двигаться дальше.
Установка Deepcool Castle 360EX
Установка Castle 360EX от Deepcool довольно проста, но требует, чтобы вы несколько раз заглянули в руководство.В комплект входит ряд различных монтажных кронштейнов и винтов, которые подходят для любой платформы, на которой вы устанавливаете кулер. Я начал с установки трех вентиляторов на радиатор с четырьмя винтами в каждом. Здесь я столкнулся с первым препятствием, так как некоторые отверстия на радиаторе не совпадали с вентиляторами, а это означало, что мне пришлось ограничиться только тремя винтами на одном из вентиляторов. Это не должно иметь большого значения в долгосрочной перспективе, и вентилятор кажется совершенно стабильным, но я все же надеюсь, что Deepcool решит эту проблему в будущем.
Теперь, когда вентиляторы установлены, пора прикрепить головку насоса. Если вам повезло с платформой AMD, как и мне, вам повезло, поскольку процесс установки на платформе AM4 настолько прост, насколько это возможно. Вы будете использовать предварительно установленную заднюю пластину по умолчанию, и все, что вам нужно сделать, это удалить два пластиковых кронштейна и заменить их четырьмя винтами с накатанной головкой. После этого вы просто снимаете защитный пластик с головки насоса, устанавливаете два небольших кронштейна с помощью четырех винтов, а затем устанавливаете головку насоса на процессор.Термопаста наносится на заводе, так что вам не придется возиться с этим. Все это крепится винтами с накатанной головкой, которые я аккуратно закрепляю отверткой. Вот и все.
Если у вас система Intel, вам необходимо установить другую заднюю панель, которую необходимо собрать (показано ниже).
Наконец, все, что нам нужно сделать, это подключить все кабели. Поскольку в вентиляторах нет RGB-подсветки, для каждого вентилятора требуется только одно соединение, что приятно и напоминает мне более простые времена (до RGB).Все три кабеля вентилятора ведут к прилагаемому разветвителю, который просто входит в разъем PWM на материнской плате. Простой!
Головка насоса, естественно, также требует некоторого питания, что быстро решается с помощью 3-контактного разъема, который входит в разъем вентилятора ЦП на материнской плате.
Поскольку в головке насоса есть RGB-подсветка, для ее подключения требуется дополнительный кабель. Вы можете выбрать адаптер, который идет прямо в материнскую плату и который может быть синхронизирован с наиболее распространенными брендами, такими как ASUS, ASRock, MSI и Gigabyte, или вы можете использовать прилагаемый блок управления, который просто входит в доступный SATA разъем питания.Это позволит вам управлять освещением, нажимая на него кнопки.
Подробный обзор
Кулер Deepcool Castle 360EX теперь установлен, и мы готовы рассмотреть его поближе. После включения системы вроде все работает нормально. Вентиляторы и насос работают, а световые индикаторы RGB на головке насоса создают представление. Логотип GamerStorm расположен прямо посередине головки насоса. Здесь и вступает в игру небольшой кусок зеркального пластика.По сути, это сменный элемент, который можно установить вместо логотипа на головку насоса. Это незначительная, но блестящая деталь. Чтобы поменять их местами, все, что вам нужно сделать, это повернуть верхнюю часть головки насоса, что позволит вам добраться до ее внутренней части. Выньте логотип и замените его пустой пластиной. Это также может быть полезно, если у вас установлена головка насоса под другим углом и вы хотите выровнять логотип по горизонтали. Это позволит вам сделать именно это. Опять же, это мелочь, но очень яркая деталь.
Еще есть заявленная технология Anti-Leak, которой хвастается Deepcool. Согласно Deepcool, обычные кулеры AIO страдают от разного уровня давления внутри, что со временем изнашивает кулер и приводит к утечкам. Благодаря встроенной резиновой заглушке внутри охладителя этот охладитель сможет выравнивать давление, тем самым увеличивая срок службы охладителя. Судя по всему, эта технология разрабатывалась три года, и с учетом этого кажется немного разочаровывающим, что решение, которое они придумали, — это резиновая заглушка.Тем не менее, если это действительно работает, то хорошо для них (и для нас). Будет ли это работать на самом деле, только время покажет, а до тех пор все, что мы можем сделать, это верить, что три года исследований и разработок привели к улучшениям на этом фронте. Deepcool предоставила следующее видео, чтобы проиллюстрировать эту функцию.
Производительность
Достаточно о характеристиках. Перейдем к тому, что действительно важно: производительности.
CPU: AMD Ryzen 2700
Программное обеспечение (тест): CPU-Z
Программное обеспечение (мониторинг): HWiNFO64
Процедура
Наша процедура тестирования включает в себя прогрев системы с помощью стресс-теста CPU-Z на 10 / 30 минут (воздух / вода).После этого даем продолжаться 2 минуты, пока измеряем среднюю температуру в HWiNFO64. Затем мы вычитаем комнатную температуру в данное время и получаем дельта-температуру, чтобы получить как можно более нейтральный результат. Вентиляторы и насос настроены на работу на полной скорости, поэтому мы получаем представление о максимальной производительности. Это должно дать нам хорошее представление о том, на что способен кулер, и может ли он выдержать больше или меньше того, что мы на него бросаем.
Измерения
Комнатная температура: ~ 23.5 ° C
Скорость вентилятора: 1800 об / мин
Deepcool Castle 360EX отлично показал себя в нашем тесте, и теперь он является королем кулеров (этой системы). Все очень просто. В режиме ожидания он находится на одном уровне с Noctua NH-D15 и Assassin III от Deepcool. При разгоне он даже на 2–3 градуса холоднее двух других кулеров. Что также интересно отметить, так это то, что последний рассмотренный кулер AIO от Cooler Master получил преимущество в этом тесте, хотя он также был кулером на 360 мм.
Шум
Каждый кулер, имеющий движущиеся части, производит некоторый уровень шума. Источником шума могут быть вентиляторы или даже головка насоса. Он варьируется от более прохладного к более холодному. В нашем тесте мы измерили уровень шума около 37 дБА, который, по-видимому, в основном исходит от вентиляторов, которые были установлены на 1800 об / мин. Здесь Deepcool Castle 360EX не может конкурировать с воздухоохладителями, которые в наших тестах производят значительно меньше шума. Это неудивительно, поскольку вентиляторы меньшего размера обычно производят больше шума, а большие 140-миллиметровые вентиляторы на Assassin III и Noctua NH-D15 всегда будут иметь здесь преимущество.
Цена
Deepcool Castle 360EX стоит около 114,99 долларов, что является очень справедливой ценой для кулера этого класса. Цена соответствует цене конкурирующих кулеров AIO на 360 мм.
Заключение
Я много играл с кулером Deepcool Castle 360EX, и должен признать, что Deepcool определенно что-то замышляет. Установка проста, особенно для пользователей AMD, здесь не так много бесполезных аксессуаров, а производительность является основным приоритетом этого продукта.Нет сомнений в том, что долговечность была основным приоритетом Deepcool при разработке этого кулера и собственной технологии Anti-Leak.
Castle 360EX — отличный продукт, который внешне не сильно отличается от других кулеров на рынке. Однако дьявол кроется в деталях. Технология Anti-Leak, которая должна продлить срок службы этого кулера и снизить риск утечек, является приятной деталью, которая может показаться вам ненужной. Однако, если у вас когда-либо был неудачный опыт работы с протекающим водяным охладителем, вы научитесь ценить успехи компаний в снижении этого риска.
Еще одна приятная деталь — сменный логотип. Многие из нас имели дело с логотипами, перевернутыми вверх ногами или под углом. Иногда обстоятельства просто не позволяют прикрепить головку насоса под заданным углом, и в таких случаях регулируемый логотип является прекрасным решением. Также отлично подойдет вариант полного удаления логотипа или создания собственного. Я бы предпочел, чтобы можно было удалить небольшую пластинку, не оставив после себя некоторых монтажных отверстий. Может, лучше было бы магнит?
Производительность не может быть нарушена.В нашем тесте Castle 360EX превосходит даже лучшие воздухоохладители. Даже другие моноблоки не успевают за разгоном системы. Уровень шума, наверное, самая большая проблема этого кулера. Он производит немного больше шума, чем у конкурентов, когда все три вентилятора полностью включены. Можно услышать 1800 об / мин на 120-миллиметровом вентиляторе, и все, что вы можете сделать, это решить, стоит ли система на пару градусов ниже лишнего шума.
С учетом сказанного, большинство людей все равно будут носить гарнитуру, а кулер, скорее всего, будет находиться внутри закрытого корпуса, что должно существенно снизить уровень шума и, вероятно, до такой степени, что его будет вообще плохо слышно.
Deepcool Castle 360EX получает оценку 9/10 и награду Great Product Award за лучшую в своем классе эффективность охлаждения.

conspi.ru - Конспирология - Теория заговора

Как разобрать неразборный вентилятор?

Самые интересные ролики на Youtube

Инструменты

Близкие темы.

Как разобрать и смазать вентилятор если он тарахтит.

Снижение шума системного блока компьютера.

Переделка Parallel ATA шлейфа.

Как разобрать кулер deepcool – разборка вентилятора компьютера

Начало чистки

Профилактика вентилятора блока питания

Лучший кулер

Как очистить вентилятор ПК

Как разобрать и смазать кулер (вентилятор) компьютера

Как разобрать кулер компьютера

Как смазать кулер

Самостоятельное приготовление графитной смазки для кулера

Из чего изготовить разрезную пластиковую шайбу

Как разобрать и смазать кулер (вентилятор) компьютера

Как разобрать кулер компьютера

Лучший кулер

Как смазать кулер

Чистка, смазка и ремонт вентилятора, кулера, двигателя.

Как разобрать кулер компьютера или ноутбука, почистить от пыли и смазать

Как почистить вентилятор в компьютере

Как снять кулер на процессоре, блоке питания и видеокарте

Как разобрать и смазать вентилятор в компьютере

Как собрать кулер

Как почистить вентилятор в ноутбуке

Узнаем как разобрать кулер процессора? Лучший кулер для процессора

Тревожные сигналы

Начало чистки

Профилактика процессорного вентилятора

Замена термопасты

Единая система

Профилактика вентилятора блока питания

Выбор смазывающего вещества

Приготовление смазки

Лучший кулер

Обзор и тестирование корпуса Deepcool Matrexx 55 MESH — i2HARD

Технические характеристики

Упаковка и комплектация

Внешний вид

Интерьер

Особенности сборки

Тестирование

Заключение

Как снять вентилятор процессора компьютера

Удаление покрытия

Отсоединить вентилятор

Отсоедините радиатор от процессора

[решено] Как снять этот вентилятор с радиатора? — Общий форум оборудования

Deepcool Matrexx 55 ADD-RGB. Обзор

Ссылки по теме:

Sua fonte número um para todas as coisas.

Humanos foram pegos dormindo profundamente com seus animais de Estimação em 16 fotos doces

16+ histórias de pçoas am cujo cora e compaixão

20.fotos que nos ajudam a dar uma olhada no mundo em que vivemos de um novo ângulo

20. fotos que explicam o mundo melhor do que um livro didático

0

realmente acontece quando uma mosca pousa em sua comida

19. super-heróis que pareciam totalmente diferentes quando começaram a atuar

20+ Times Tremes a se ajudara

20.vezes os animais mostraram que poderiam ser humanos se falassem

19. pessoas Compartilharam fotos de coisas queignam muito para elas

15. animais de Estimação que definem o termo “ agulha no palheiro ”, apostamos que vê não pode identity-los

14. pessoas exibiram suas mães incríveis e sacudiram в Интернете

20. pessoas que prefere as co. em seu próprio estilo

Fotógrafo captura mulheres de Diferentes nações para nos mostrar que a beleza é uma linguagem universal

Mais de 20 animais que dantemosificaaram de «Матрица»

9.atores que provaram que não são Definidos por seus papéis iniciais

20. fotos de calor que farão voice querer tomar um banho frio

20+ pessoas queerigo , mas que na verdade tinham muito drama

«Não comece com a terceira frase.» Um truque que todos os pais Precisam ensinar aos filhos

15+ fotos acidentais que contam histórias cativantes

20+ animais de Estimação que presentearam seus donos semper, amor incondicional

Assim que seriam 15 personagens da Disney sem suas barbas or bigodes exclusivos

Uma mulher perdeu 130 libras ao mudar 5 de seus nosbitos e el contou tudo sobre isso

25.estilos de cabelo para ajudar voiceê a ter uma ótima aparência com cabelos curtos

Um artista retratado como nossos personagens e Celebridades Favoritos ficariam em séries Diferentes
