Автор: Qwerty

Вместо предисловия

Сегодня фирма ASUS является одной из самых крупнейших и общепризнанных производителей компьютерных комплектующих: материнских плат, видеокарт, приводов CD-ROM, CD-RW. Но за все время моего опыта работы с ПК название этой фирмы ассоциировалось прежде всего с качественными материнскими платами, работой которых гордились все пользователи со времен Socket-7 (ныне Super Socket-7). А в достаточно узких кругах людей, работающих с компьютерами, название «TX-97» (модель «мамки» ASUS на чипсете TX для Socket-7), наверное, ничего не говорящее современному рядовому пользователю, стало практически нарицательным и означало те самые скорость и, в особенности, стабильность, которых во времена Socket-7 критически не доставало с широким распространением «левых» материнских плат.

Итак, прошло уже несколько лет, сменилось несколько поколений процессоров, и, соответственно, несколько поколений системных плат, а ASUS, как и прежде, остается верной своему имени и ухитряется, имея ту же аппаратную базу, что и ее конкуренты(чипсет, референт-платы), создавать решения, на голову опережающие аналогичные продукты других фирм как по производительности, так и по надежности, если конечно смотреть на это в «масштабе» материнских плат.

Сегодня ASUS использует практически все модификации чипсетов четырех крупнейших специализированных производителей — Intel, Via, SiS, ALi, а также одного «свежеиспеченного», но имеющего огромный потенциал, производителя чипсетов — это, конечно, nVidia. Такой «обхват», естественно, существенно расширяет возможность выбора потребителя. С одной стороны это возможность выбора любой современной платформы (AMD K7, Intel Pentium 3/4/Celeron/Tualatin и другая Socket-370-совместимая), с другой стороны свобода выбора ценовой категории платы и вместе с тем уровня ее функциональности — для каждого чипсета существуют множество модификаций плат с/без дополнительных контролеров, поддержкой нескольких процессоров и т.д. Дополнительные возможности или, если хотите функциональность, — еще один конек этих плат. Поддержка дополнительных IDE/RAID-контроллеров, дополнительные USB-порты, порты FireWire — все это раширяет потенциал стандартных северного и южного мостов. Но вернемся к прошедшему, точнее к недалекому прошлому.

..

Вторая «волна»

Конец-начало 1997-1998 годов. Релиз Pentium II. Разумеется, одновременный релиз чипсетов i440BX/LX/ZX (по убыванию фунциональности). И первые достойные «мамки» от ASUS моделей P2x-x. Затем идет P3x-x. Это, можно сказать, второе поколение системных плат ASUS, однако выбор и функциональность были приличными.

Название модели	Основные характеристики и особенности
ASUS P2Z-VM	Чипсет i440ZX, формат mATX, опциональная поддержка интегрированных видео- и звуковой подсистем, поддержка 100MHz FSB, AGP2X
ASUS P2B-LS	Чипсет i440BX, формат ATX, встроенные контролеры SCSI, LAN, поддержка AGP2X, 100MHz FSB
ASUS P3B-1394	Чипсет i440BX, формат mATX, встроенная звуковая подсистема, порты ввода-вывода FireWire(IEEE-1394), например, для подключения цифровых видеокамер, возможность регулировки напряжения питания, частот шин как программно, так и с помощью перемычек
ASUS P3B-F/U66C	Чипсет i440BX, формат ATX, встроенный контроллер UATA66, опциональные варианты плат с 2 ISA-слотами и без них

Некоторые системные платы ASUS «второго поколения»

Только не думайте, что это все платы второго поколения, которые должны удовлетворять только самым требовательным запросам. Как я уже упоминал, ASUS имеет хорошую «традицию» — создавать не одну, а несколько модификаций плат для одного лишь чипсета, чтоб в конечном итоге покупатель сам выбирал, что ему нужно.

Третья «волна» Как вы помните, уже через год Intel порадовала нас новым процессором Pentium III, а затем и новыми его модификациями, в которых потом разбирались все мы не один месяц 😉 Как обычно, последовали новые чипсеты для этого процессора, как от Intel, так и от Via, в ту пору бывшей еще малозаметным производителем, не подающим особых надежд. В принципе Pentium III был почти полностью совместим со Pentium II, но один нюанс — официальная поддержка чипсетом i440BX шины только 100MHz и не выше — стал причиной выпуска новых чипсетов для нового процессора. Чипсетами Intel стали i810x, i815x и i820, а чипсетами Via — Via Appollo Pro(+, Pro, 133/A — всевозможные модификации этого чипсета). Как оказалось «старичок» i440BX был еще работоспособен, и ASUS доказала это выпуском известнейшей CUBX(-L,-M — уже привычные модификации).

Причем, в отличие от других производителей, ASUS не только «залатала» старенький чипсет (была добавлена поддержка 133MHz FSB, расширен диапазон напряжений), но и в буквальном смысле «шаманила» над ним, добавив UATA66/100-контроллер, еще 3 USB-порта и вышедшие к тому времени «из употребления», но так нужные всем ISA-слоты. Не зря название этой платы начинается с буквы «C» — она так же, как и более поздние чипсеты позволяет полноценно работать с Pentium III-Copermine. Как ни странно, но именно в это время, в платах всех производителей материнских плат ничего революционного отмеченно не было, что возможно было связано: во-первых с отстутствием явной конкуренции на рынке процессоров(доминировала Intel), а во-вторых таким же положением и на рынке производителей чипсетов — реальных мануфактеров было лишь двое: Intel и Via. Но… появляются новые имена, появляются новые продукты, которые на «маленький порядок» опережают то, что было раньше.

Маленькая революция

Все пользователи ПК на уровне подсознания понимали, кто есть главный производитель процессоров и конечно же, как обычно, от очередного нового процессора Intel весь компьютерный мир переходил в овации, которые впрочем быстро затухали, когда объявлялись «первые партии процессоров по 1000 штук» и рекомендованная цена на них. Да, отсутствие здоровой конкуренции позволяло Intel «задирать» цены на свои продукты и еще достаточно долго держать их «замороженными» — все равно купят. Но, как это всегда бывает, в один прекрасный день в начале 2000 года на рынке появляется ответ от AMD, которого от нее вообще не ожидали, — это новый титан Athlon, который мало того, что не уступал своему кремниевому «коллеге» Pentium-III, так еще и явно опережал его. Выход Pentium III-Coppermine недолго защищал позиции Intel, так как второй ответ — Thunderbird, модификация Athlon — последовал очень скоро, и несмотря на свои видимые и невидимые недостатки, быстро обошел все модификации Pentium-III. К слову, это был еще не удар, самый главный удар пришелся прямо в лоб — дело в том, что процессор Athlon, опережавший Pentium-III, стоил на 30-40 % дешевле. Кроме того, в низшем ценовом секторе процессоров Celeron всухую проиграл своему конкуренту — AMD Duron, облегченной версии Athlon. Через некоторое время Intel выпускает Pentium-4, на который и возлагает свои надежды по завоеванию сектора mainstream-процессоров. Но преимущество его над Athlon выглядит неоднозначным. Ко всему прочему, произошло невероятное оживление на рынке чипсетов — появились три новых имени: SiS, ALi и, собственно, AMD, которой надо было «состряпать» первичную системную базу для своего «монстра». На этом моменте мы, наверное, и остановимся, т.к. именно он привел к оживлению на рынке производителей «мамок», и, следовательно, к началу активной работы ASUS.

Как я уже упоминал, ASUS старается предложить как можно больший выбор системных плат, а посему обращает свое внимание на всех производителей чипсетов, крупных, средних и главное перспективных. Естественно, при появлении аж трех новых производителей чипсетов, с учетом «модификационности» плат на базе одного и того чипсета, количество новых «мамок» ASUS

возросло в геометрической прогрессии. Тем самым «демократичность» выбора плат уже не вызывает сомнения: фанат ALi ,Pentium-III и сторонник интегрированного видео — бери ASUS CUA, поклонник VIA и процессоров Athlon — бери ASUS A7V266-E, консервативный сторонник современной продукции Intel — лучший вариант ASUS P4T-x и т. д. Список можно продолжать…

Название модели	Основные характеристики и особенности
Socket-370
ASUS CUA	Чипсет ALI TNT2, формат ATX, встоенная видеоподсистема на базе TNT2 с локальной памятью, UATA66, 133MHz FSB, звуковой контроллер
ASUS CUSL2-C	Чипсет i815EP, формат ATX, UATA100, AGP4X Pro, поддержка процессоров Intel Pentium III Tualatin, звуковой контроллер
ASUS CUV266-E	Чипсет Via Apollo Pro 266, формат ATX, UATA100, AGP4X Pro, поддержка памяти DDR DRAM, RAID-контроллер, звуковой контроллер и контроллер LAN
Socket-A
ASUS A7A266	Чипсет ALi MAGIC, формат ATX, UATA100, AGP4X Pro, поддержка памяти DDR DRAM и FSB 266MHz, до 6 портов USB, опционально звуковой контроллер
ASUS A7M266	Чипсет AMD-760, формат ATX, UATA100, AGP4X Pro, поддержка DDR DRAM и FSB 266MHz, опционально звуковой контроллер и контроллер LAN
ASUS A7S-VM	Чипсет SiS 730S, формат mATX, UATA100, поддержка FSB 266MHz, звуковой контроллер и контроллер LAN
ASUS A7V266-E	Чипсет VIA KT266A (улучшен северный мост, формат ATX, UATA100, поддержка DDR DRAM и FSB 266MHz, звуковой контроллер
Socket-423
ASUS P4T	Чипсет i850, формат ATX, UATA100, AGP4X Pro, поддержка RDRAM и FSB 400MHz, опционально звуковой контроллер и контроллер LAN
ASUS P4T-M	Чипсет i850, формат mATX, UATA100, AGP4X, поддержка RDRAM и FSB 400MHz, опционально звуковой контроллер, контроллер LAN и контроллер FireWire(IEEE-1394)

Некоторые современные системные платы ASUS

Будущее поколение.

..

… видно уже сегодня. Прежде всего это уже реализованные ASUS системные платы на чипсете nVidia nForce 420D с двухканальной памятью. Также предвосхищает будущую «поросль» и KT266A от VIA, уже реализованный в платах ASUS и многих других фирм, который показывает значительный прирост в скорости по сравнению с KT266 и даже обгоняет nForce420D. Видимо все-таки будущее за DDR и многоканальной архитектурой доступа…

Типичный представитель современной фауны(Asus A7N266-X)

Позволю себе рассмотреть одну из самых «продвинутых» плат Asus для распространенной сейчас платформы AMD K7. Как видите, я успел вписать после «A7N266» злополучный индекс X, что означает наличие модификаций. Чувствуя, что полноценный обзор каждой модикации по отдельности займет немало времени, постараюсь «охватить» общие особенности данной серии и заключить их в таблицу. Вся серия собрана на базе недавней разработки nVidia — чипсета nForce 420D, своего рода дебюта этого разработчика видеочипов на совсем неизвестном ему поприще. В основу положены три перспективных технологии — DDR Twin Bank (двухканальная архитектура доступа к памяти), DASP (повышение производительности CPU) и шина HyperTransport, предлагающая отказ от традиционной связи внутренних устройств по шине PCI. Но главное достоинство этой серии — ее универсальность. На первый взгляд привелегия этих плат — Hi-End сектор. Но необычайно богатый набор дополнительных возможностей (встроенное видео GeForce2, 6-канальная звуковая подсистема, сетевой контроллер, возможность оснащения платы SPDIF входами/выходами) значительно удешевляет потенциальную систему для офиса и переводит платы в разряд универсальных — действительно, установил на нее процессор, память и… все! Только монитора не хватает ;)

Asus A7N266-X series
Чипсет и особенности внутренней архитектуры	nForce 420D, двухканальный доступ DDR TwinBank, DASP, внутренняя шина HyperTransport, поддержка AMD K7(Athlon/XP, Duron) и 1,5 Гбайт памяти DDR DRAM
Видео/аудио подсистемы	Интегрированный GeForce2, использующий DDR DRAM/ связка аппаратная часть MCP — плата AMR с 5. 1 выходом. Дополнительно: слот AGP Pro для установки отдельной видеоплаты, возможность установки модуля SPDIF для ввода/вывода цифрового звука на бытовую аппаратуру.
Дополнительные интерфейсы	4 порта USB, 2 IDE-канала с поддержкой UATA 33/66/100, AMR-слот, Ethernet-интерфейс на базе Realtek RTL 8139
Дополнительные возможности	Asus iPanel — панель, встраиваемая в отсек для CD-ROM, обеспечивающая аппаратный мониторинг, «безджамперное» управление материнской платой через BIOS Award 6.0, PC Health Monitoring, Chassis Intrusion Alert

Общие характеристики системных плат Asus серии A7N266-X

Заключение Как видно, и сейчас, среди многочисленных достойных фирм-конкурентов, ASUS по-прежнему остается своебразным эталоном качества; по сей день из ее рук выходят платы, которые по производительности намного опережают референсные аналоги.

Эволюция материнских плат ASUS конечно же будет продолжаться, тем более, что сейчас на рынке процессоров и системных плат наблюдается здоровая конкуренция, и пока эта конкуренция существует, будет существовать и свобода выбора у потребителя на современном компьютерном рынке.

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Аксессуары｜Материнские платы｜ASUS в России

Сортировка и фильтрация

По Марке Чипсета

По Бренду/серии

Процессорный разъем

USB-выходы на передней панели

USB-выходы на задней панели

Пропускная способность PCIe

Разъемов PCIe x16

Разъемов памяти

Раскрыть все

Вернуться к фильтру

Материнские платы ASUS серии Prime – это усиленная система питания, возможность организации полноценного охлаждения компонентов и интеллектуальные средства настройки. Сочетая поддержку новейших процессоров AMD и Intel с оригинальными инженерными решениями, платы серии Prime станут отличным фундаментом для сборки универсальных компьютеров.

Смотреть все PRIME

Материнские платы серии ProArt спроектированы во всех своих аспектах такими, чтобы предоставить максимальную свободу творчества для профессионалов в области создания мультимедийного контента. С этими устройствами будет еще проще претворять в жизнь самые смелые креативные идеи.

Смотреть все ProArt

Материнские платы ASUS серии Pro Workstation разработаны для профессиональных приложений в таких сферах как обучение нейросетей, анимация, трехмерное моделирование. Гибкость в расширении конфигурации компьютера, полноценный комплект интерфейсов и безупречная надежность делают их идеальным выбором для продуктивной творческой работы.

Смотреть все Для рабочих станций

Уже первые материнские платы серии ROG сделали экстремальный разгон более доступным для широкого круга пользователей, и с тех пор разработчики ROG продолжают предлагать передовые решения по настройке компьютера. Функция 5-сторонней оптимизации позволяет одним щелчком мыши отрегулировать параметры системы, а самообучающаяся функция интеллектуального разгона – автоматически ускорить компьютер с учетом возможностей процессора и его охлаждения.

Смотреть все ROG — Republic of Gamers

Материнские платы серии TUF Gaming – это высоконадежные устройства, созданные и протестированные для работы в особо сложных условиях. Благодаря отборной элементной базе, усиленной системе питания и продуманному охлаждению они обеспечат максимальную стабильность компьютера во время длительных игровых сессий.

Смотреть все TUF Gaming

TUF GAMING Z490-PLUS (WI-FI)

Программа Corporate Stable Model (Модель корпоративной стабильности) гарантирует стабильную поставку материнских плат корпоративным пользователям. Мы обеспечиваем поддержку CSM-продуктов в течение их жизненного цикла (до 36 месяцев) и информируем своих клиентов об его окончании. Покупатели CSM-продуктов получают программное обеспечение для администрирования ASUS Control Center версии Express.

Смотреть все CSM (Corporate Stable Model)

Материнские платы серии Pro Business поддерживают современные защитные технологии, обеспечивают стабильную работу в круглосуточном режиме и предлагают гибкие средства администрирования компьютерной инфраструктуры.

Смотреть все Для бизнеса

Плата расширения ThunderboltEX 3-TR – это сертифицированный адаптер интерфейса Thunderbolt 3. Обеспечиваемой им скорости (до 40 Гбит/с) будет достаточно для беспроблемной работы сразу нескольких Thunderbolt-совместимых продуктов одновременно, что весьма полезно, ведь к одному порту можно последовательно подключить до шести устройств. Физически интерфейс реализован в виде обратимого разъема USB-C, который поддерживает режим видеовыхода DisplayPort 1.4 и усиленное электропитание (до 100 Вт).

Смотреть все Аксессуары Смотреть все Материнские платы

Материнские платы – 2010:  обзор рынка

Важность ключевого компонента компьютера – материнской платы – сложно переоценить: именно она во многом определяет функциональные возможности и потенциал системы. Ассортимент платформ, представленный на рынке, поражает, и разобраться в нем – задача нетривиальная.

Среди всех комплектующих для ПК материнские платы – однозначно самый развитый и насыщенный сегмент рынка: такого изобилия моделей и видов нет ни среди процессоров, ни среди видеокарт и жестких дисков. Кроме того, продуктовые линейки основных производителей еще и очень динамично развиваются, и уследить за регулярными обновлениями модельных рядов возможно далеко не всегда, да и в большинстве случаев не имеет смысла. Именно по­этому на страницах «Компьютерного Обозрения» давно не было полномасштабных сравни­тельных обзоров конкретных устройств: ограниченность журнальных площадей не позволит полноценно проанализировать все достойные того предложения, исчисляющиеся десятками, а частота обновления ассортимента вендоров сделает обзор неактуальным уже через полгода. Тем не ­менее на сегодняшний день ­назрела необходимость окинуть взором рынок материнских плат, определить основные тенденции последнего времени и ближайшего будущего, рассмотреть наиболее удачные модели ведущих производителей.

Недавнее прошлое

Момент для подготовки данной Темы номера выбран не случайно: и AMD, и Intel не планируют более обновлять свои наборы логики для существующих платформ (Socket AM3 и Socket 1156/1366 соответственно), поскольку уже в 2011 г. появятся процессоры с новыми микроархитектурами, которые потребуют новых чипсетов и материнских плат. Следовательно, как минимум в ближайший год доминировать на рынке будут именно выпускающиеся сейчас продукты, пока их окончательно не сменит другое поколение. Можно сказать, что индуст­рия материнских плат завершает очередной виток развития, продлившийся более 2,5 лет для платформы AMD и полутора – для Intel, и готовится к следующему.

ASRock 870 Extreme3

За прошедшее время отмечены довольно значительные изменения в обеих платформах. В числе основных отметим прежде всего окончательный переход к использованию оперативной памяти стандарта DDR3: год назад в Теме номера, посвященной DRAM, мы говорили о нем как о тенденции (ko. com.ua/44069), а сегодня это уже очевидный факт: DDR3 стоит значительно дешевле DDR2, более распространена (166 против 112 предложений в hotline.ua только среди модулей, соответствующих стандартным характеристикам JEDEC и 220 против 120 – включая модели с повышенными частотами). Платформы обоих производителей CPU также ориентируются именно на DDR3.

Отметим и окончательную победу шины PCI Express над многолетним гегемоном PCI: на сегодняшний день подавляющее большинство плат расширения выпускается с новым интерфейсом, включая и те, на разработку которых потребовались дополнительные усилия (тюнеры, звуковые карты). Производители материнских плат продолжают размещать на своих продуктах разъемы PCI, однако все чаще прослеживается принцип остаточности: если раньше им обязательно отводилось такое место на плате, чтобы можно было без проблем установить и массивную видеокарту, и плату расширения PCI, то теперь эти слоты нередко ставятся на «свободное» место.

ASRock H55M Pro

Интересная тенденция наблюдалась в сегменте материнских плат бюджетного и среднего классов: во-первых, за последние два года очень значительно выросла их функциональность благодаря интеграции многих периферийных контроллеров с чипсетами и большему акценту на возможность подключения дополнительных устройств; во-вторых, заметно повысилось качество проектирования и изготовления. В первую очередь это связано с падением цен на электронные компоненты – твердотельные конденсаторы, корпусированные дроссели, высокочастотные цифровые контроллеры питания, что позволило производителям повысить надежность своих продуктов, принеся технологии из моделей высшего класса «в народ». В частности, если ранее возможность разгона CPU на бюджетных материнских платах отсутствовала в основном из-за слабых процессорных VRM, которым увеличенная нагрузка была противопоказана, то теперь она встречается повсеместно, а ее отсутствие или ограниченность могут объясняться лишь маркетинговыми соображениями. Кроме того, все вендоры отмечают значительно снизившийся процент брака и отказов своей продукции во время гарантийных сроков благодаря усилившемуся контролю качества: в модели нижнего ценового диапазона закладывается слишком маленькая маржа, чтобы можно было тратить много средств на послепродажное обслуживание. В результате современные бюджетные платформы позволяют собрать ПК, обладающий вовсе не «офисными» характеристиками, как было еще два года назад в случае с материнскими платами для Intel Socket 775 и AMD Socket AM2 начального уровня.

ASRock X58 Extreme3

Впрочем, все вышеописанное не означает, что платформы стали дешевле: как и прежде, цена на бюджетные продукты для платформы AMD составляет от $45 за платы с минимальной функ­циональностью для Socket AM2+ до $65 за продукты с довольно производительным встроенным графическим ядром и дополнительными контроллерами. У Intel ценник традиционно чуть выше: платы для современной платформы Socket 1156 начинаются от $75 (однако обладают относительно широкой функциональностью по сравнению с моделями этого класса для AMD). Несмотря на постепенное вытеснение новыми процессорами Core i3/i5/i7 старых Core 2, Pentium Dual-Core и Celeron, по­следние все еще сохраняют популярность благодаря низкой стоимости, соответст­венно остаются в продаже и материнские платы для них. Тут цены достигают абсурдных значений в $35–40, а ниша практически полностью заполнена продуктами на базе чипсета Intel G31/G41. Естественно, для розницы они являются невыгодными и в основном позиционируются в готовые ПК начального уровня, зачастую поставляемые по корпоративным и государст­венным заказам.

Что касается продуктов среднего класса, то тут цены все же чуть снизились, в основном в связи с тем, что платформы обоих производителей процессоров теперь значительно модифицированы и упрощены с точки зрения разработки материнских плат (контроллеры памяти интегрированы с CPU, большинство периферийных контроллеров – с чипсетами, что делает набор компонентов для изготовления платы более дешевым).

ASUS M4A89GTD PRO

Если для Intel Socket 775 среднестатистическая платформа класса performance стоила $150–180, то аналогичная для Socket 1156 – $150–160, и наблюдается тенденция к удешевлению, поскольку ключевые чипсеты для них были представлены менее полугода назад и цены еще стабилизируются. При этом господство захватывают модели малых формфакторов: плат mini- и micro-ATX на рынке больше, чем полноразмерных.

Последний, имиджевый, сегмент материнских плат для энтузиастов обычно сложно рассматривать с точки зрения экономических законов спроса/предложения, соотношения себестоимости и розничной цены и т. п. Как и ранее, предложения тут стартуют с $180–200 и стремятся к бесконечности, а характеристики включают в себя усиленные системы питания и охлаждения, возможность экстремального разгона, установки нескольких видеокарт, подключения множества внешних устройств и т. д. В основном речь идет о платформе Intel, поскольку для AMD этот сегмент по большому счету слился с performance: функциональность многих моделей за $150–160 фактически максимальна и ничем не отличается от немногочисленных продуктов класса enthusiast, кроме светодиодных индикаторов, массивных радиаторов и т. п. Для Intel Core i5 и особенно Core i7 с разъемом Socket 1366 этот сегмент ­остается актуальным и содержит модели с ценниками от $250 вплоть до шокирующих $500.

Современные чипсеты

ASUS Crosshair IV Formula

Подавляющее большинство материнских плат для процессоров AMD, представленных на рынке, основаны на чипсетах этого же производителя, относящихся к сериям 700 и 800. С платформой Intel ситуация аналогична – агрессивная ценовая и лицензионная политика компании вытеснила с рынка системной логики всех былых конкурентов: продукты от NVIDIA, SIS и VIA встречаются в продаже лишь эпизодически. Для современных процессоров с разъемами Socket 1366 и 1156 их и вовсе быть не может: для первого Intel не выдавала никому лицензий на разработку чипсетов с поддержкой шины QPI, которая на данной платформе используется в качестве системной, а для второго все посчитали создание собственного продукта нецелесообразным. NVIDIA даже заявила о полном уходе с этого рынка, мотивируя свое решения неприбыльностью подразделения (что логично, так как в стан Intel им ход заказан, а невысокая маржа в материнских платах для процессоров AMD не оставляет запаса для прибыли). Устройства на базе GeForce 6150 и 7025 для Socket AM2+ еще присутствуют в рознице в самом нижнем ценовом диапазоне, однако после исчерпания складских запасов чипов у производителей они исчезнут.

Для AMD Socket AM2+/AM3 самыми популярными являются материнские платы на семействе чипсетов 700-й серии, включающем 12 модификаций северных мостов и три – южных. Из принципиальных отличий между северными мостами можно выделить количество поддерживаемых линий PCI Express и модель интегрированного графического процессора (или полное отсутствие такового у некоторых модификаций).

ASUS P7H55D-M PRO

Наиболее распространены топовый AMD 790FX, позволяющий установку двух видеокарт по схеме «x16+x16», 790X/GX, работающие с ними по формуле «x8+x8» и различающиеся между собой лишь наличием GPU Radeon HD 3300 в модификации 790GX, а также представленный совсем недавно AMD 785G, оснащенный графическим ядром Radeon HD 4200, под­держкой функции разгона и разблокирования ядер процессора OverDrive и сниженным до 11 Вт энергопотреблением. В среднем ценовом диапазоне также востребован AMD 770, лишенный GPU и обеспечивающий возможность установки только одной дискретной видеокарты. Младший набор логики AMD 740/G – прерогатива бюджетных платформ, поскольку фактически является обновлени-ем старого чипсета 690G и обору­дуется устаревшим IGP Radeon HD 2100 с поддержкой DirectX 9. 0c и одним разъемом PCI Express 1.1 x16, с которым совместимы не все современные видеокарты.

Весной компания представила новую, 800-ю, серию чипсетов, ориентированных в первую очередь на использование с процессорами на базе новых ядер Thuban и Zosma. Отличий от предыдущего поколения в них немного: более быстрые IGP Radeon HD 4290 и 4250, удвоенная пропускная способность интерфейса A-Link Express, соединяющего северный и южный мосты, и появление в топовой модификации 890FX блока IOMMU – блока управления памятью для устройств ввода-вывода. Основные изменения произошли в южных мостах: теперь в них есть поддержка обновленного интерфейса SATA 6 Gbit/s, а также интегрирован контроллер Gigabit Ethernet.

ASUS Rampage III Extreme

В стане Intel все менее запутанно: для топовой платформы Socket 1366 компания предлагает единственный вариант – чипсет X58, возможностей которого с лихвой хватает для обеспечения максимального быстродействия и функциональности мощных ПК. Впрочем, торопиться с внедрением новых версий стандартов она не собирается: в отличие от чипсетов AMD наборы логики Intel не поддерживают SATA 6 Gbit/s. Для процессоров других классов компания предлагает платформу Socket 1156, которая строится на четырех различных чипсетах. Основным и наиболее распространенным является P55, хотя его популярность объясняется простым фактом: он поступил на рынок на квартал раньше остальных модификаций. На смену ему прийдут H57/Q57/H55, отличия которых минимальны и сводятся к наличию специальной шины FDI для вывода изображения со встроенного в процессоры Clarkdale GPU на внешние интерфейсы. Разница между H57 и H55 заключается лишь в количестве поддерживаемых линий PCI Express и портов USB 2.0 (8 и 14 против 6 и 12 соответственно). Q57 дополнительно позволяет использовать функции удаленного администрирования, защиты данных и прочие возможности, востребованные в корпоративном сегменте. Подчеркнем, что все чипсеты для Socket 1156 фактически являются просто высокоинтегрированными периферийными контроллерами: все «жизненно важные» блоки, ранее находившиеся в северном мосту, переместились в процессор, потому «набор логики» уже таковым называется лишь по привычке – он состоит из единственного чипа. Intel X58, тем не менее, сохранил двухчиповую компоновку: в нем северный мост отвечает за предоставление линий PCI Express 2.0 видеокартам и обмен данными между CPU и периферией по шине QPI.

Gigabyte GA-785GMT-USB3

Отметим, что к внедрению новых интерфейсов вендоры отнеслись довольно осторожно: и если AMD реализовала поддержку SATA 6 Gbit/s в 800-й серии чипсетов, то Intel этого делать не стала, а USB 3.0 проигнорировали оба. Основания для подобного отношения к обновлению самого популярного периферийного интерфейса последних лет мы уже подробно рассматривали в посвященной ему Теме номера (ko.com.ua/51165), среди них и малая доступность использующих его внешних устройств, и возможная нехватка времени на внедрение контроллера в мосты – сертификация прошла совсем недавно. Что касается SATA 6 Gbit/s, то об этом интерфейсе пока можно говорить лишь с точки зрения маркетинга как об эфемерном преимуществе какой-либо конкретной материнской платы над конкурентами: жесткие диски с его поддержкой можно перечесть по пальцам одной руки, и пока они не получают заметного прироста быстродействия от перехода на новый стандарт. Впрочем, конечные производители все же не упускают шанса предстать перед потенциальным покупателем во всеоружии – практически все бренды имеют в своих линейках модели плат с поддержкой обоих интерфейсов, реализованной посредством внешних контроллеров Marvell и NEC, причем за прошедшие несколько месяцев они появились не только в высокоуровневых продуктах, но и в устройствах среднего класса.

Ближайшие перспективы

Gigabyte GA-X58A-UD9

Поскольку рассмотренные выше наборы логики Intel и AMD для современных поколений процессоров больше обновлять не планируется, попробуем собрать воедино крупицы знаний о том, что нас ждет с выходом новых архитектур CPU.

На данный момент информации из обоих лагерей не очень много. AMD намерена сохранить обратную совместимость готовящихся к выпуску в 2011 г. процессоров Bulldozer с существующими платформами. Тем не менее стоит отметить, что для обеспечения полной функциональности этих CPU наверняка будут выпущены новые чипсеты, поскольку в них планируется реализовать четырехканальный контроллер DDR3‑1866, что более чем вдвое превосходит заявляемые возможности AMD 890FX и его младших версий (впрочем, речь идет о максимальной конфигурации Bull­dozer, которая наверняка будет позиционироваться сугубо в серверный сегмент). Для настольных моделей предлагается использование обновленного разъема AM3b2, механически и электрически совместимого с AM3 – компания повторяет свой удачный ход с обеспечением возможности апгрейда существующих ПК новыми процессорами, как уже происходило с Phenom II. Также известно, что южные мосты SB850/810 будут применяться с Bulldozer, т. е. поддержка USB 3.0 на первых порах останется во­просом предпочтений производителей материнских плат. Хотя AMD давно заявляла о готовности объединить контроллер этого стандарта со своей логикой, как только он станет более востребован, что, по предварительным прикидкам, и произойдет как раз к следующему лету, когда продукты с SuperSpeed USB будут повсеместно доступны.

Gigabyte GA-H55M-S2H

Платформа Intel Sandy Bridge будет принципиально отличаться от современных процессоров с микроархитектурой Nehalem, и принадлежащие к ней процессоры потребуют новых материнских плат с разъемами Socket 1155, основанных на чипсетах Q/P/H67 и их младших версиях Q/B65 с кодовым названием Cougar Point. Из изменений, кроме процессорного разъема, они получат двухканальный интерфейс памяти DDR3 и новую версию внутренней шины DMI, объединяющей встроенный в CPU северный мост и оставшийся чип набора логики, которая будет отличаться удвоенной пропускной способностью. Высокоуровневые модификации P67 и H67 лишатся поддержки PCI, и это выглядит довольно радикальным шагом со стороны Intel, особенно на фоне осторожности с USB 3.0 и SATA 6 Gbit/s. Q67, Q65 и B65 сохранят поддержку PCI. Топовая версия P67 аналогично нынешней X58 будет лишена поддер­жки встроенных графических ядер в процессорах Sandy Bridge, поскольку позиционирование в сегмент для энтузиастов, использующих дискретные видеокарты, делает это фактически бессмысленным и лишь усложняет разработку материнских плат, которые и так загружены контроллерами и компонентами до предела. Из остальных доступных деталей о готовящихся к выходу платформах известно только то, что они таки получат поддержку новой версии SATA, однако неполную: на скорости 6 Гб/с будут работать лишь два порта из восьми. В качестве основного периферийного интерфейса останется USB 2.0, поскольку у Intel есть свой фаворит на место SuperSpeed USB – оптический LightPeak. Пока перспективы его туманны, и в коммерчески доступных материнских платах он вряд ли появится в ближайшее время.

Вендоры

MSI H57M-ED65

Снижение спроса на розничные комплектующие в целом, наблюдающееся на протяжении нескольких лет, и резкое падение продаж в связи с финансовым кризисом, подорвавшее позиции ряда игроков рынка, существенно сказались на позициях вендоров второго эшелона. Многие так и не пережили этого периода: Universal Abit и DFI, ранее «гремевшие» на весь мир своими топовыми продуктами, за которыми гонялись любители разгона, заявили об окончательном уходе с рынка материнских плат. Фактически из брендов, предлагающих лишь малосерийные дорогие устройства, остались XFX и EVGA, поскольку материнские платы для них – не профильное направление. Интересно и то, что с рынка уходят не только ограниченные в средствах компании: по данным тайваньского ресурса Digitimes, Intel в прошлом году прекратила поставлять материнские платы под собственным брендом на рынок Китая, емкость которого очень значительна, – она не видит смысла бороться за единицы процентов продаж с традиционно сильными местными вендорами. Обратимся к украинским реалиям.

В целом, как и ранее, наблюдаем плотную группу из трех гигантов – ASUS, Gigabyte и MSI, за которыми «гонятся» компании второго эшелона. Бесспорным лидером остается ASUS, обеспечивающая практически половину продаж всех материнских плат в Украине. Gigabyte, в мире уже настигшая ASUS, в нашей стране еще только стремится обойти соперника, и в этом у нее есть довольно важный козырь: Gigabyte концент­рирует все маркетинговые усилия именно на комплектующих, в то время как у ASUS приоритетными направлениями на данный момент являются ноутбуки, коммуникаторы и другая портативная техника. MSI остается на третьем месте по продажам, однако отсутствие какой-либо маркетинговой активности в профильной прессе уже начинает сказываться: к примеру, в рейтинге популярности материнских плат Hotline, формирующемся простым подсчетом обращений пользователей к описаниям устройств, продукт MSI находится лишь на десятом месте. Компания концентрирует свои усилия на поддер­жке партнеров и продвижении напрямую, сработает ли это – покажут годовые отчеты и доклады аналитических фирм.

Из брендов второго эшелона отметим ASRock: много лет позиционировавшаяся как «младший брат» ASUS и специализировавшаяся на продуктах бюджетного класса, она недавно полностью сменила профиль. Теперь в ассортименте этого бренда присутст­вуют материнские платы для сегмента performance, ничем не уступающие по возможностям и качеству моделям ведущей тройки производителей, однако традиционно они предлагаются по чуть меньшей цене. В тандеме с довольно агрессивной рекламной кампанией и маркетинговой политикой ASRock уже демонстрирует хорошие результаты: бренд снова на слуху, а в перспективе компания планирует побороться и со «старшим братом» – ASUS – за доминирование в сегменте материнских плат среднего класса.

Кроме того, отметим довольно крепкие позиции Biostar на украинском рынке, также завоеванные за последние полтора-два года благодаря активному продвижению фактически с нуля: в линейке продукции компании есть и модели среднего класса, и платформы начального уровня, которые за счет меньшей, чем у соперников, цены продаются достаточно успешно.

Наконец, в очень узкой, но постепенно приобретающей популярность нише материнских плат малых формфакторов присутствует Zotac (дочерний бренд китайского контрактного производителя PC Partner). В ассортименте компании несколько удачных моделей mini-ITX, обладающих хорошей функциональностью и приемлемой ценой, которые сделали ее заметной фигурой в этом небольшом сегменте рынка.

Из остальных игроков рынка нельзя обойти стороной гигантов Elitegroup (ECS) и Foxconn, но что-либо конкретное сказать о них сложно: единственный козырь у этих компаний – низкая цена, обеспечиваемая благодаря фантастическим производственным мощностям обоих брендов. Какими-то выдающимися потре­бительскими качествами их материнские платы не отличаются, однако на дешевые платформы всегда находится покупатель.

В свете изобилия моделей в линейках производителей материнских плат рекомендовать покупателю какую-либо конкретную – дело неблагодарное. Во многих случаях отличия между двумя-тремя устройствами могут сводиться к размеру радиатора в системе охлаждения или количеству фаз в VRM и $10–20 цены. Потому вместо масштабного тестирования представленных на рынке продуктов мы постарались выделить наиболее удачные из тех, что прошли через нашу Тестовую лабораторию за прошедший год.

Характеристики чипсетов AMD

Прежде всего стоит очертить примерный круг потенциальных кандидатов на покупку исходя из требований к функциональности и цене. Для платформы AMD наи­более перспективным вариантом в бюджетном и среднем сегментах будут платы на базе чипсета 785G: мощный по меркам встроенных графических акселераторов GPU Radeon HD 4200, полная поддержка аппаратного декодирования HD-видео, экономичность, заложенные в чипсет хорошие возможности по разгону процессоров Phenom II – неплохое подспорье. Если сумма $85–110 все же кажется слишком большой, стоит обратить внимание на AMD 760G: также довольно неплохие технические характеристики и опять-таки наличие встроенной видеокарты позволят собрать сбалансированную бюджетную конфигурацию.

Характеристики южных мостов AMD

Для ПК более высокого класса оптимальным вариантом будет продукт на основе AMD 790GX, который в тандеме с дополнительными контроллерами на многих платах удовлетворит абсолютно любые требования к функциональности, расширяемости, при этом отличаясь приемлемой ценой. Модели на AMD 790FX на сегодняшний день уже нельзя считать актуальными: выход 800-й серии чипсетов вывел на пьедестал 890FX, и с учетом позиционирования данных модификаций перспектива сохранения совместимости с будущим поколением процессоров и поддержка SATA 6 Gbit/s, по нашему мнению, – вполне достаточные основания для небольшой переплаты.

Характеристики чипсетов Intel

В стане Intel выбор довольно прост: для топовых ПК и рабочих станций лучшим вариантом будет дорогая, но сверхпроизводительная платформа Socket 1366 с чипсетом X58, позволяющая воспользоваться трехканальным доступом к оперативной памяти, возможностью установки более двух видеокарт и наличием огромного числа дополнительных контроллеров. Но и заплатить за нее придется от $250 до бесконечности. Из менее дорогих систем стоит приобрести продукты на базе P55 (которых выпущено очень много) или новые модели на H55/H57, причем выбор между последними следует делать исходя из конкретных характеристик рассматриваемых материнских плат – разница в функциональности чипсетов минимальна и ни на что не влияет. Преимущество P55 состоит в возможности установки двух видео­карт в режиме NVIDIA SLI или ATI CrossFireX, однако для подавляющего большинства пользователей она не актуальна, а вот применение встроенных в процессоры Clarkdale графических ядер может оказаться полезным. К сожалению, на этих платформах пока все же не получится собрать совсем недорогой ПК – даже в случае приобретения самого доступного CPU Pentium G6950 цены на материнские платы, начинающиеся с $75–80, не позволяют им тягаться с LGA775 и Pentium Dual-Core и Celeron, где за эту сумму можно приобрести и плату, и процессор.

Из конкретных продуктов для AMD Socket AM3 стоит обратить внимание на ASUS M4A89GTD PRO – новую модель на чипсете AMD 890GX, обладающую превосходной оснащенностью и развитыми настройками BIOS. Для топового ПК на базе Phenom II X4 (или даже X6) отличным вариантом будет ASUS Crosshair IV For­mula: максимальные функциональность и комплектация, дополнительные возможности разгона и управления системой – что еще нужно энтузиасту? Для ПК среднего класса достойным кандидатом может стать Gigabyte GA‑785GMT-USB3, сочетающая невысокую стоимость, хорошую оснащенность и наличие быстрого IGP. Экономным сторонникам разгона также придется по душе ASRock 870 Extreme3, предоставляющая расширенные возможности по выводу системы на нештатные режимы работы и диагностике в случае неполадок.

Из продуктов для платформы Intel прежде всего хотелось бы отметить устройства для Socket 1156 на базе чипсетов H55/H57. Среди них выделяется целая серия продуктов ASUS с индексом P7H55, функциональность которых нарастает очень постепенно по мере перехода от младших моделей к старшим, что позволяет выбрать материнскую плату, точно подходящую под нужды покупателя. Среди них нам больше всех пришлась по душе P7H55D‑M PRO. Еще очень неплоха ока­залась ASRock H55M Pro, благодаря сниженной цене вполне способная составить конкуренцию устройствам других производителей. Также достойна рассмотрения Gigabyte GA-H55M-S2H, а для мощных игровых ПК советуем обратить внимание на MSI H57M-ED65. Для топовых систем, где в качестве кандидатуры рассматривается Socket 1366, а стоимость зачастую роли не играет, выбор не так широк, но все же имеется. В частности, крайне удачная ASRock X58 Extreme3 удовлетворит запросы большинства пользователей, а сэкономленные благодаря крайне демократичной цене деньги можно потратить на топовую видеокарту. Если же среди требований к ПК значится использование «элитных» комплектующих – ASUS Rampage III Extreme за $385 с ее внушительным дизайном, хорошей функциональностью и разгонным потенциалом будет как нельзя к месту. Наконец, можно и вовсе «пойти ва-банк» и обратить внимание на Gigabyte GA-X58A-UD9, которая способна вообще почти на все, но и стоит $525.

Выводы

Выбор платформы для сборки ПК любого класса – задача сложная и требующая длительных поисков, разбирательств и размышлений. К счастью, производительность современных процессоров и функциональность материнских плат позволяют говорить о том, что в большинстве случаев срок их устаревания составит как минимум два года, а за это время при нынешних темпах развития индустрии может измениться очень многое. Надеемся, что данный обзор позволит упростить вопрос поиска нужной конфигурации, которая будет удовлетворять всем нуждам пользователя, не жертвуя возможностями ПК и при этом без переплаты за невостребованные функции.

Старые — Комплектующие и аксессуары

Старые Петровцы 1 февр.

Черкассы 13 янв.

Как выбрать материнскую плату? Пошаговая инструкция. | Материнские платы | Блог

Если производительность компьютера определяют центральный процессор, оперативная память, видеокарта и дисковая подсистема, то его функционал, возможности и даже внешний вид зависят в первую очередь от материнской платы.

Именно типоразмер материнской платы определяет габариты корпуса, в котором можно будет собрать ПК — и, следовательно, его расположение в комнате.

От набора интерфейсов и контроллеров зависит не только то, сколько устройств владелец сможет подключить к компьютеру, но и то, потребуются ли ему для этого дополнительные платы расширения или внешние устройства, отнимающие площадь у рабочего стола.

И, наконец, от того, насколько плата подходит для разгона и дальнейшего апгрейда процессора, зависит стоимость компьютера «на старте» и при его дальнейшей эксплуатации.

В этом гайде, как уже можно было догадаться, будут рассмотрены типовые вопросы, возникающие при выборе материнской платы, и моменты, на которые нужно обратить внимание перед покупкой.

Часто задаваемые вопросы

Q: Я хочу купить материнскую плату для игрового ПК. Подойдет ли <название_платы> для игр?

A: Любая плата подойдет.

Не существует такого понятия как «игровая» или «не игровая» материнская плата. У них просто нет такой функции, которая запрещала бы запускать игры — хотя, надо сказать, родители некоторых пользователей с радостью заплатили бы за неё любые деньги.

Что же касается производительности — на современных платформах она никак не зависит от материнской платы. Дело в том, что большинство контроллеров – в том числе оперативной памяти и шины PCI-e — находятся не в чипсете материнской платы, а в центральном процессоре, и один и тот же процессор будет работать одинаково в любой плате.

Для наглядности приведем схему современных чипсетов AMD X470 и X570:

Как можно видеть, центральный процессор в данном случае заведует и оперативной памятью, и 16 линиями PCI-e, отведенными под видеокарты, и четырьмя линиями PCI-e для SSD, использующих быстрый современный стандарт NVMe.

Участие же чипсета ограничивается 8 линиями PCI-e, которые используются для дополнительных слотов M.2 и разъемов под платы расширения, а также контроллерами SATA и USB. То есть всем тем, что на производительность в играх непосредственно не влияет.

Q: А подойдет ли мой блок питания <название_БП> к этой плате <название_платы>?

A: Чисто механически — подойдет.

Разъемы питания что на материнских платах, что на блоках питания, стандартизированы и имеют одинаковую форму и расположение контактов. Поэтому чисто механически блок не может не подойти.

Современные платы используют сочетание 24-пинового основного разъема питания ATX и дополнительного разъема питания процессора, который может насчитывать 4 или 8 контактов. Возможны и комбинации из нескольких разъемов: 8+4, 8+8 контактов. Однако последнее характерно для плат топового класса, рассчитанных под экстремальный разгон флагманских процессоров.

Правильно будет задавать не вопрос «Подойдет ли блок к материнской плате?», а вопрос «Хватит ли мощности блока на то, чтобы запитать систему?».

Требуемая мощность БП рассчитывается исходя из потребления именно ВСЕЙ системы в целом. По сравнению с процессором и видеокартой материнская плата ест буквально минимум, и потому не является определяющим фактором.

Q: У меня есть <название_процессора>, подойдет ли к этому процессору <название_платы>?

A: Совместимость платы и процессора зависит сразу от нескольких факторов:

1. Сокет процессора.
2. Энергопотребление.
3. Поддержка процессора на уровне BIOS.

Если плата и процессор используют разные сокеты — в большинстве случаев они окажутся несовместимы даже физически, из-за разных размеров, разного количества и расположения контактов. Безусловно, бывают и некоторые исключения, но сегодня они встречаются редко.

Первое, что вам нужно сделать — зайти на официальный сайт производителя материнской платы и посмотреть, какие модели ЦПУ с ней в принципе совместимы:

Также здесь будет указано, с какой версии BIOS поддерживается конкретная модель процессора. Эта информация тоже очень важна: один сокет может объединять сразу несколько поколений процессоров, но при этом, если ЦПУ выпущен позже самой платы — она попросту не будет знать о том, как с ним работать.

Следовательно, вам потребуется определить, какая версия BIOS идет с завода именно на той плате, которую вы собираетесь приобрести. И да — это можно сделать до покупки платы:

Третье, что вам потребуется узнать — характеристики подсистемы питания платы. Она же — VRM.

Процессор, помимо прочего — это еще и прибор, который при работе потребляет электричество. И, если речь не о самых бюджетных моделях ЦПУ офисного класса — достаточно много электричества в масштабах системного блока.

Следовательно, его необходимо запитать, обеспечив стабильное напряжение и достаточную для его работы силу тока. Именно эту задачу выполняет подсистема питания материнской платы, несмотря на заявления «интернет-специалистов» о роли чипсета в питании процессоров.

VRM управляется собственным, отдельным от чипсета ШИМ-контроллером, и состоит из нескольких фаз питания, которые непосредственно пропускают через себя ток.

Каждая фаза состоит из схемы-драйвера, открывающей транзисторы по сигналу с контроллера, непосредственно самих транзисторов (они же — мосфеты, они же — ключи), пропускающих ток в «открытом» состоянии и не пропускающих — в закрытом, катушки индуктивности (она же — дроссель) и конденсатора, сглаживающего и фильтрующего напряжение, подаваемое на процессор.

В самых современных материнских платах и видеокартах вместо отдельных драйвера и мосфетов используются силовые каскады (дословный перевод термина power stages), которые объединяют эти элементы в одном корпусе. Однако теоретический принцип работы при этом не меняется.

Задача этого хитрого узла — понизить 12 вольт, приходящие с блока питания, до рабочего напряжения процессора, причем с учетом всех его возможных энергосостояний. Причем в любом сценарии работы ЦПУ напряжение должно быть стабильным, а сила тока — достаточной.

И как раз здесь возникает сложность.

Чтобы упростить ситуацию представим условный процессор, у которого есть только одно энергосостояние. Т.е. он всегда работает при напряжении в 1,3 вольта и потребляет 200 ватт в пиковой нагрузке. Соответственно, в этом случае сила тока должна составлять 154 ампера. Ток такой силы нужно пропустить через VRM материнской платы, и в первую очередь — через мосфеты. Каждый из которых рассчитан на определенный ампераж.

Для примера, 4 фазы питания, каждая из которых в отдельности может осилить по 50 ампер, либо 6 фаз с мосфетами на 30 ампер легко осилят наши 154 ампера, и даже не напрягутся. А вот три фазы по 50 ампер — быстро перегреются, что не лучшим образом скажется на характеристиках их работы. И, как результат — на стабильности питания процессора, да и на работоспособности системы в целом.

Наименее серьезным последствием перегрева VRM материнской платы может являться переход процессора в режим троттлинга под серьёзной нагрузкой: частота и напряжение понизятся, чтобы сбить температуры. Наиболее серьезным — выход материнской платы из строя. И хорошо еще, если только одной материнской платы.

Чтобы этого не произошло — нужно выбирать материнскую плату, возможности VRM которой будут либо достаточны для энергопотребления конкретного ЦПУ, либо будут превышать их. Ставить же топовые модели процессоров, потребляющие в пиковой нагрузке 200–250 ватт, в бюджетные материнские платы с тремя фазами на питание процессорных ядер — затея изначально провальная.

Q: Ладно, с процессором понятно. А какая оперативка подойдет? Посмотрел на сайте производителя — там ограниченный список, и этих модулей нет в продаже…

A: Ну и, собственно, ничего страшного.

Списки совместимости на сайте производителя — это исключительно списки тех модулей, которые производитель смог найти и запустить на этой плате. Естественно, собирать абсолютно все существующие модули оперативной памяти и тестировать их со всеми своими платами никто не будет: это займет колоссальное количество времени, да и денег тоже. А информация быстро устареет: новые модули оперативной памяти выходят куда быстрее, чем модели материнских плат.

Таким образом, списки совместимости носят рекомендательный, а ни в коем случае не ограничительный характер. В качестве примера: в списке совместимости Gigabyte X470 Aorus Gaming 7 Wi-Fi отсутствуют представленные ниже модули памяти QUMO, Kingston и даже оба комплекта G.Skill. Вот только на результат это никак не влияет:

Q: А какой кулер подойдет к <название_платы>? У меня остался кулер от предыдущего компьютера, хочу его использовать, но поддержка современных сокетов для него не заявлена…

A: Совместимость кулера и платы — это вопрос не заявленной поддержки, а наличия у кулера необходимого крепления.

Что же касается поддержки сокетов…

Все мейнстримовые сокеты Intel, начиная с LGA 1156 и заканчивая LGA 1200 полностью идентичны по креплениям кулера. Расстояние между монтажными отверстиями на материнской плате, форма пластины с тыльной стороны сокета, и сам принцип крепления — все здесь абсолютно то же самое. Поэтому, если на коробке от вашего кулера напечатано «LGA 1150» — это НЕ значит, что к LGA 1200 он не подойдет.

Сокет LGA 2066, в свою очередь, по креплениям полностью повторяет LGA 2011-3, и тут тоже никто не запретит установить на новую платформу модель кулера, предназначенную для старой.

Сокет АМ4 в этом плане немного сложнее. Пластиковая рамка вокруг сокета полностью идентична предыдущим платформам — вплоть до совсем уж антикварных 754 и 939, так что установить на новый Ryzen 5 2600 можно даже боксовый кулер от Athlon 64 3000+, если в вас вдруг проснется жажда экспериментов.

А вот монтажные отверстия в материнской плате расположены немного иначе, точнее, с другим расстоянием, чем на АМ3+ и более старых платформах. Поэтому кулерам, использующим винтовое крепление с бэкплейтом, потребуются новые крепежные элементы — найти их можно в соответствующем разделе магазина ДНС, или заказать напрямую у производителя.

Сокет TR4 и sTRX4 — это абсолютно новые платформы, ранее у AMD не было железа для сегмента HEDT. Крепления здесь не совпадают с АМ4 (впрочем, LGA 1200 тоже ни разу не похож на LGA 2066), но вот кулеры, совместимые с TR4, будут также совместимы и с sTRX4.

На что нужно обратить внимание при выборе материнской платы

Форм-фактор

Казалось бы, не самый серьезный аспект, однако начинать лучше именно с него. Итак, какие форм-факторы материнских плат представлены в каталоге ДНС?

E-ATX. Размер платы — 305х330 мм. Изначально этот формат предназначался для серверов и высокопроизводительных рабочих станций, однако с появлением HEDT-платформ перешел и в потребительский сегмент. Сегодня в этом формате представлены преимущественно платы под разъем LGA 2066 и Socket TR4. С ними все просто: топовые платформы под топовые процессоры, с наилучшим оснащением и передовыми технологиями. Единственный явный недостаток — не все корпуса позволяют установить такую плату.

Standard-ATX (чаще — АТХ). Размеры платы — 305х244 мм, но некоторые вендоры в целях экономии могут делать платы короче. Этот формат является фактическим стандартом для домашних, офисных и профессиональных ПК, выбор плат в нем огромен и можно найти любые сочетания функционала, оснащения и цены.

Micro-ATX (mATX). Размеры платы согласно стандарту — 244х244 мм, но в реальности остаются на совести вендора. Исторически воспринимается как бюджетный вариант, но на деле это не совсем верно. На базе таких плат тоже можно собрать мощный ПК, но как бонус — он будет более компактным.

Mini-ITX. Размер платы согласно стандарту — 170х170 мм. Вариант для сборки компактных систем, причем может послужить как основой для переносного настольного ПК, так и для мультимедийной системы. Отличительная особенность — использование стандартных слотов под оперативную память и в целом близкая к типовой компоновка, что заметно упрощает (и удешевляет!) сборку системы.

Mini-STX. Размер платы по стандарту — 140х140 мм. Еще более компактный вариант, подходящий для встраиваемых систем и ультракомпактных ПК. В отличие от mini-ITX, здесь используются модули памяти от ноутбуков и, как правило, внешние БП. Формат, с одной стороны, позволяет больше экспериментировать с различными корпусами и встраивать ПК в неподходящие для него места, но с другой — сборка выходит дороже, производительность — ниже, а возможности апгрейда — условны.

Сокет

Собственно, это и есть важнейшая характеристика материнской платы, ведь именно она определяет, что за процессоры вы сможете установить, а значит — и какую производительность получите.

Стоит отметить, что за редкими исключениями материнские платы рассчитаны на работу только с одним поколением процессоров. Так, как бы вам ни хотелось сэкономить на апгрейде, установить процессор под сокет LGA 1200 в материнскую плату с сокетом LGA 1151_v2 не выйдет. Обратное, впрочем, тоже невозможно.

Если ПК собирается «с нуля», стоит обратить внимание на следующие платформы:

AM4 — универсальная платформа AMD для мейнстрим-сегмента. Объединяет бюджетные процессоры Athlon, десктопные APU и мощные ЦПУ семейства Ryzen, благодаря чему позволяет собирать ПК буквально под любой бюджет и потребности.

sTRX4 — флагманская платформа AMD, предназначенная под новые процессоры Ryzen Threadripper. Это продукт для профессионалов и энтузиастов, предлагающий высокую производительность в рабочих задачах.

LGA 1200 — актуальное поколение мейнстримовой платформы Intel, несовместимое с предыдущими. Архитектура процессоров та же, что и на LGA 1151_v2 и LGA 1151, однако увеличено число ядер и потоков по сравнению с предыдущими семействами ЦПУ

LGA 2066 — актуальная HEDT-платформа Intel, аналог TR4/ sTRX4.

Особняком стоят материнские платы с интегрированным процессором, распаянным прямо на плате. Как правило, такие платформы обладают ограниченной производительностью, но выдающейся энергоэффективностью. Их использование оправдано для специфических задач: например, для сборки файлового сервера, установки ПК в машину или ряда производственных нужд.

VRM

Эту характеристику платы вы не найдёте ни на официальном сайте производителя, ни в каталоге магазина — однако именно от нее зависит, сможет ли плата работать с выбранным вами процессором.

Прежде, чем ставить процессор в материнскую плату, вам нужно узнать следующее:

• Реальное энергопотребление ЦПУ. Не паспортное TDP, не комментарии про «тихий-холодный», а реальное количество ватт, которое процессор потребляет в пиковой нагрузке. Зная мощность и напряжение, вы сможете хотя бы приблизительно вычислить силу тока, потребляемого процессором в самом жестком режиме.
• Количество фаз питания, отводимых для процессорных ядер. Чем больше фаз VRM предлагает материнская плата — тем меньше будет нагрузка на каждую из них по отдельности. А следовательно — ниже температуры элементов.
• Предельную силу тока для одной фазы. Все-таки, 6 раз по 30 — это 180, а 4 раза по 50 — это уже 200. Так что характеристики элементной базы, — точнее, мосфетов, — также имеют значение.
• Наличие и эффективность радиаторов. Температуру можно сбивать не только распределением нагрузки, но и охлаждением греющихся элементов. А для VRM разница между 70 и 90 градусами может иметь существенное значение. Между 90 и 110 градусами — тем более.

Со всем этим — кроме, пожалуй, радиаторов — вам помогут обзоры на материнские платы и документация на мосфеты, если в обзоре указана модель компонента, но не описаны его характеристики. Да, это сложно. Гораздо сложнее, чем определять совместимость процессора одним лишь совпадением сокета. Но на кону — работоспособность и долговечность вашего компьютера и сохранность вашего кошелька, а не какие-то абстрактные цифры.

Чипсет

Чипсет платы не влияет на производительность, но от довольно сильно зависит функционал компьютера. Возможности (и лимиты) разгона, количество линий PCI-e, а иногда и поддержка каких-либо интерфейсов — характеристики именно чипсета.

Если вы выбираете платформу sTRX4 или LGA 2066 — выбор чипсета вас вряд ли будет волновать, поскольку под эти платформы он весьма ограничен. В первом случае это безальтернативный AMD TRX40, во втором — либо «десктопный» X299, либо серверный С422, ключевые различия между которыми кроются в перечне совместимых процессоров.

А вот при выборе платформ socket AM4 и LGA 1200 все немного сложнее.

Так, под AM4 представлены следующие чипсеты: A320, B350, X370, B450, X470, A520, B550 и X570. Наиболее очевидное отличие между ними то, что младшие A320 и A520 не поддерживает разгон процессора, а все остальные — поддерживают.

Но есть и другие различия:

Можно отметить разное количество разъемов USB, реализованных на уровне чипсета, а также разное количество и схему работы слотов PCI-e. А вот возможности по организации RAID-массивов у всех чипсетов одинаковые.

Под платформу Intel LGA 1200 тоже существует широкий выбор чипсетов: в десктопном сегменте представлены h510, B460, h570 и Z490. Возможности разгона здесь доступны только топовым Z470 и Z490 — причем речь не только о разгоне процессора, но и об оперативной памяти.

Но, как и в случае с платформой AM4, помимо разгона есть и другие различия:

Количество интерфейсных разъемов

Поначалу вам может показаться, что на разъемах и интегрированных контроллерах можно сэкономить, но на деле всевозможные USB-хабы, внешние адаптеры, платы расширения и прочие посторонние части здорово усложняют жизнь.

Итак, что желательно предусмотреть?

Количество и тип разъемов USB на задней панели. Увлекаться здесь не стоит, тем более что эти порты используются преимущественно для подключения клавиатуры, мыши, графического планшета и другой стационарной периферии. И все же, желательно иметь с тыльной стороны ПК как минимум четыре разъема соответствующего типа.

Также желательно, чтобы хотя бы два из них относились к стандарту 3.0 — скоростная периферия типа переносных жестких дисков скажет вам спасибо. Не лишним будет и наличие портов USB 3.1. Разумеется, стоит обратить внимание и на возможность вывода портов USB на переднюю панель корпуса.

Наличие хотя бы одного разъема M.2 весьма желательно, даже если ваша материнская плата или процессор не поддерживают протокол NVMe — SATA-SSD под этот интерфейс также прекрасно существуют, и позволяют вам избавиться от лишних проводов в системном блоке или собрать более компактный компьютер. Если же ваша NVMe вашим железом поддерживается — скоростные SSD вполне могут пригодиться и в качестве рабочего инструмента, и для установки большеобъемных игр.

Неплохим бонусом окажется наличие встроенного адаптера Wi-Fi. Все-таки роутеры и точки доступа к Wi-Fi — частые гости в современных домах, ведь установить их куда проще, чем уродовать стены для прокладки кабелей. Впрочем, это не обязательное требование: если встроенного Wi-Fi на вашей плате нет, всегда можно использовать внешний адаптер.

Большинству владельцев достаточно самой простой аудиосистемы, но, если у вас дома установлено нечто, отличающееся от схемы «две колонки, один сабвуфер», обратите внимание и на этот момент. Платы, оснащенные современными звуковыми чипами и позволяющие подключить системы объемного звучания типа 5.1 или 7.1, смогут серьезно улучшить звук в фильмах и играх. Хотя самым требовательным аудиофилам, разумеется, не обойтись без дискретной звуковой карты.

Заренее оцените количество разъемов для подключения корпусных вентиляторов. Было бы очень удобно подключить все корпусные вентиляторы напрямую к плате, и управлять их оборотами без лишних переходников и реобасов.

Критерии и варианты выбора

Материнские платы из каталога DNS можно ранжировать следующим образом:

Для неттопа в кастомном корпусе, домашнего файлового сервера, CarPC или мультимедийного ПК начального уровня подойдут материнские платы с распаянными на плате процессорами. В крайнем случае — компактные варианты плат под сокет АМ4, с расчетом на установку процессоров уровня Athlon.

Для домашнего мультимедийного ПК, живущего в гостиной и маскирующегося под видеомагнитофон или музыкальный центр, лучше всего подойдут компактные платы под сокет АМ4, имеющие цифровые интерфейсы для вывода видео и хороший встроенный звук. APU для этих задач гораздо более предпочтительны, нежели комбинация из ЦПУ и дискретной видеокарты: компьютер обходится дешевле, занимает меньше места, ест меньше электричества и меньше греется.

Станет ли ваш ПК офисным инструментом, универсальным домашним помощником, топовой игровой машиной или рабочей станцией за разумные деньги — зависит в первую очередь от выбранного процессора. Но выбирать необходимо из двух вариантов: либо socket AM4, либо LGA 1200. При этом для игровой машины стоит обращать внимание в первую очередь на платы, поддерживающие разгон процессора — возможность прибавить системе прыти будет вовсе не лишней.

Для топовой рабочей станции придется выбирать материнскую плату либо под сокет sTRX4, либо под LGA 2066. Выбор в данном случае будет обусловлен только тем, какая из платформ проявит себя лучше в профессиональных задачах, функционал же и оснащенность самих плат, относящихся к топовому сегменту, находятся на примерно сопоставимом уровне.

Игровые материнские платы — лучшие материнские платы для игрового ПК

Именно материнская плата диктует геймеру, какими процессором и видеокартой он сможет пользоваться. Кроме того, она ограничивает применение накопителей данных и оперативной памяти. С нашей помощью, с нашими результатами тестов всех лучших плат от Asus, Gigabyte, MSI и ASRock вы сможете определиться, что же в итоге выбрать для своего ПК.

Во время подобного выбора геймеру обычно приходится рассмотреть множество вариантов, но самым главным выбором, конечно же, становится необходимость определиться с процессором, который вдохнет жизнь в ваш новый компьютер: будет то AMD или Intel. За последние год красная команда запустила платформу Ryzen и новую линейку материнских плат AM4, что сильно затруднило выбор.

ASUS ROG STRIX Z390-E GAMING

Чипсет: Z390 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | Multi GPU: 2x Nvidia SLI, 3x AMD CrossFire

Asus ROG Strix Z390-E Gaming отмечает начальный уровень в высококлассном диапазоне ROG. Несмотря на данное высококлассное наследие, периферия довольно хорошо подходит для заядлых геймеров и пользователей, любящих разгонять свою систему. Z390-E сочетает в себе достаточно функций ROG, не переступая через крайности.

Чипсет Z390 не предлагает столько возможностей по сравнению с предшественником Z370, однако разгон AI и несколько повторяющихся обновлений по уже проверенной формуле делают Z390 достойным улучшением.

Плюсы:

• Чипсет Z390;
• Легкий разгон;
• Отличная связь.

Минусы:

MSI Z390 GAMING PRO CARBON AC

Чипсет: Z390 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | Multi GPU: 2x Nvidia SLI, 3x AMD CrossFire

Между MSI Z390 и качественной платой STRIX выше довольно небольшая разница. Asus действительно выигрывает только потому, что ее продукту не нужно никаких пользовательских настроек, чтобы процессор работал как можно лучше, а для разгона памяти нужно просто установить переключатель XMP в BIOS. MSI Gaming Pro Carbon AC по-прежнему более чем способна сопоставить процессор и игровую производительность, легко достигая того же разгона 5,2 ГГц с i7-8700K.

Версия «AC» обладает дискретной картой WiFi 802.11ac, усиленными слотами PCIe и двумя разъемами M.2. Один из них имеет радиатор на разъеме M.2, что помогает охлаждать накопитель NVMe. Устройство также имеет более легкодоступные USB-разъемы на задней панели платы и красивую расцветку RGB.

Плюсы:

• Чипсет Z390;
• Радиатор M.2.

Минусы:

• Не способен разгонять сразу все ядра автоматически.

ASUS TUF Z390-PRO GAMING

Чипсет: Z390 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | Multi GPU: 2x Nvidia SLI, 2x AMD CrossFire

Плата Asus TUF обеспечивает производительность на уровне Coffee Lake гораздо дешевле, чем MSI или Asus STRIX. Набор функций немного меньше – защита только в одном слоте PCIe, а печатная плата более хрупкая, – но она по-прежнему обладает отличными функциями разгона, а также многоядерным расширением Asus.

Это делает плату быстродействующей при работе с любым процессором K-серии. Это также означает, что у вас есть игровая производительность без необходимости каких-либо настроек, кроме обеспечения работоспособности ОЗУ с настройками XMP.

Плюсы:

• Доступная;
• Совместимость со всеми ядрами;
• Отличная производительность.

Минусы:

• Хрупкая печатная плата.



ASRock B450 Pro4

Чипсет: AMD B450 | Сокет: AM4 | Форм-фактор: ATX

Подогнанная под процессоры Ryzen, материнская плата ASRock B450 Pro4 является одной из лучших в своем ценовом сегменте. В периферии предусмотрены четыре слота для оперативной памяти, позволяющие монтировать планки общим объемом до 64 гигабайт и частотой 3200 МГц.

Плата оснащена двумя слотами M2 для установки шустрых SSD, 7-канальным звуком из коробки, поддерживает технологию CrossFire X и AMI БИОС. Если вы подыскиваете нечто приземленное для игр, на сегодняшний день Pro4 станет очень достойным вариантом.

Плюсы:

• Недорогая;
• Дружит с процессорами Ryzen;
• Производительная.

Минусы:

• Посредственное охлаждение.

ASRock Z490 Taichi

Чипсет: Intel Z490 Express | Сокет: LGA1200 | Форм-фактор: ATX

Быстрая материнская плата, включающая восемь SATA-портов, три разъема M2 и продвинутый USB 3.2 Gen. Кроме того, Z490 Taichi оснащена отличной системой для питания процессора, двойной сетевой картой и WI-FI модулем.

У платы модифицированная система охлаждения, усиленная тремя встроенными кулерами, премиальный внешний вид и отличная производительность без разгона.

Плюсы:

• Три порта М2 и восемь SATA;
• Наличие USB 3.2 Gen 2X2 Type-C port;
• Отличное охлаждение.

Минусы:

• Не лучший вариант для любителей разгона.

MSI B450 GAMING PLUS MAX

Чипсет: AMD B450 | Сокет: AM4 | Форм-фактор: ATX

Плата поддерживает технологию параллельной обработки нескольких графических процессоров и содержит четыре слота под RAM с максимальной частотой в 4133 МГц. На устройстве предусмотрен всего один разъем М2 и шесть  SATA-портов.

При умеренном ценнике у Gaming Plus Max достаточно высокий потенциал для разгона. Кроме того, плата сразу поддерживает все процессоры Ryzen и оснащена приятной подсветкой. Доступный вариант для современного гейминга.

Плюсы:

• Можно разгонять;
• Поддерживает RAM в 4133 МГц;
• Поддерживает CrossFire.

Минусы:

• Всего один слот M2.

Gigabyte Z390 Gaming X

Чипсет: Intel Z390 | Сокет: LGA 1151 | Форм-фактор: ATX

Отличная плата из средней ценовой категории, которая легко вытягивает умеренный разгон. Материнка поддерживает восьмиядерные процессоры Intel девятого поколения, двумя M2 разъемами, хорошей системой охлаждения и функциональным БИОСом.

Приятные внешний вид и подсветка, отличное встроенное аудио и современная сетевая карта Intel – Z390 Gaming X станет превосходной основной для быстрого игрового ПК с современной начинкой.

Плюсы:

• Отличный потенциал для разгона;
• Хороший БИОС;
• Быстрая сетевая карта.

Минусы:

ASRock TRX40 Taichi

Чипсет: AMD TRX40 | Сокет: sTRX4 | Форм-фактор: ATX

Материнская плата из флагманской линейки AsRock с 16 фазами питания и радиатором, охлаждаемым при помощи двойной системы вентиляции. В периферию встроена двойная сетевая карта, целых шесть М2 слотов, 14 USB портов, из которых четыре – быстрые и один USB 3.2, а также звук 7.1 и контроллер Wi-Fi 6.

ASRock TRX40 TAICHI способна обеспечить работу любых совместимых с ней процессоров и полноценно их разогнать. Стильный дизайн и очень красивая подсветка с широкими возможностями для подключения дополнительной RGB прилагаются.

Плюсы:

• Поддержка шести накопителей NVMe M. 2;
• Потрясающий потенциал для оверлокинга;
• Отличная система питания.

Минусы:

• Высокий ценник.

MSI MPG X570 GAMING PLUS

Чипсет: AMD X570 | Сокет: AM4 | Форм-фактор: ATX

Любопытный вариант, обладающий достаточной мощностью для поддержания любого процессора из семейства AMD , рассчитанных на АМ4. У материнки отличная сборка, широкий выбор интерфейсов подключения, VRM охлаждение и БИОС с возможностью тонкой настройки профилей.

Главным преимуществом MSI MPG X570 Gaming Plus остается ее стоимость – материнскую плату с таким набором достоинств и возможностей найти по схожей цене практически невозможно.

Плюсы:

• Одна из лучших за эту цену;
• Качественная сборка.

Минусы:

• БИОС нуждается в доработке.

ASUS TUF GAMING X570-PLUS (WI-FI)

Чипсет: X570 | Сокет: AM4 | Форм-фактор: ATX

Даже «бюджетная» X570 – это значительные инвестиции. В конце концов, плата фактически была сделана для самых ярых геймеров. Тем не менее более дешевые материнские платы в линейке сегодня предлагают наилучшее сочетание производительности, функциональности и доступности, если вам абсолютно необходимо иметь самые современные технологии.

Asus TUF Gaming X570-Plus (Wi-Fi) является самой дешевой материнской платой из линейки X570, которую мы тестировали, и поэтому делает ее наиболее экономически эффективной точкой входа в экосистему PCIe 4. 0. Устройство по-прежнему будет стоить гораздо больше денег, чем требовалось предыдущим материнским платам AM4 TUF Gaming, но если вы не можете согласиться на что-то меньшее, тогда более чем способная TUF – то, что надо.

Плюсы:

• PCIe 4.0;
• Wi-Fi;
• Многофункциональная.

Минусы:

• Дешевая X570 – это оксюморон.

MSI X470 GAMING PRO CARBON

Чипсет: X470 | Сокет: AM4 | Форм-фактор: ATX

Gaming Pro Carbon от MSI является одной из самых доступных среди представителей X470, но не думайте, что данная плата не обладает широким спектром функций. Помимо светодиодной подсветки RGB, навеянной франшизой «Форсаж», MSI также позаботилась о том, чтобы на устройстве были все базовые характеристики, и при этом оно выглядело эстетически красиво.

Слоты памяти, GPU и PCIe SSD были улучшены во избежание повреждения при добавлении компонентов, отверстия для винтов имеют двойную защиту, чтобы случайно не сломать печатную плату при установке. К ней также добавлены как AMD CrossFire, так и Nvidia SLI поддержка графических процессоров. Кроме того, MSI выделила пару USB-портов с поддержкой VR. Таким образом, материнка имеет отличные характеристики и впечатляющий набор функций.

Плюсы:

• Доступная X470;
• Крепкая.

Минусы:

• RGB подсветка понравится не всем.

ASUS ROG STRIX X570-E GAMING

Чипсет: X570 | Сокет: AM4 | Форм-фактор: ATX

Strix X570-E, безусловно, является привлекательным предложением. Когда вы выбираете компоненты для своего игрового ПК, часть вас всегда захочет потратиться на материнскую плату, и X570-E – это идеальная покупка с кучей портов USB, превосходным стилем и отличной производительностью.

Strix X570-E на самом деле довольно сравнима с приведенной ниже Crosshair, хотя более подходит для заядлых энтузиастов. Тем не менее, даже без абсурдных функций, которые в основном касаются повышения цен до уровня стратосферы, чипсет X570 по-прежнему обходится дорого, и даже Strix X570-E не может этого избежать. Так что данный продукт лучше всего рассмотреть в том случае, если вы в меньшей степени обеспокоены тратой всех усердным трудом заработанных денег.

Плюсы:

• Лучшее качество;
• Многофункциональная;
• Превосходное соединение.

Минусы:

ASUS ROG CROSSHAIR VIII HERO (WI-FI)

Чипсет: X570 | Сокет: AM4 | Форм-фактор: ATX

Бренд Republic of Gamers от Asus – это всегда первоклассный продукт. Strix X470 обходит Crosshair VIII на вершине чарта из-за выгодной цены, но если деньги не проблема, Crosshair VIII забирает всю славу себе.

Все зависит от качества сборки и набора функций платы ROG. Это самая заточенная под USB материнская плата из всех, и если уж тратить на периферию столько, то она должна быть именно такой!

Плюсы:

• Качественная сборка;
• Множество USB портов;
• Отличная VRM.

Минусы:

• Исключительно дорогая.

Gigabyte B360 Aorus Gaming 3 WiFi

Чипсет: B360 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | mGPU: Quad CF/2xSLI

Платы на чипсете B360 – лучший выбор для бюджетных игровых ПК. h470 зачастую слишком дороги, не говоря уже о Z370, которые, правда, и предлагают гораздо большие возможности.

У MSI B360M Mortar большая итоговая производительность, она дешевле, меньше по размерам и универсальнее, но у платы Gigabyte есть возможность беспроводной связи. Да, MSI – лучший выбор, но и Aorus – отличный вариант.

Плюсы:

• Хороший выбор портов;
• Беспроводная связь;
• Цена.

Минусы:

• Небольшой потенциал для разгона.

MSI X299 SLI PLUS

Чипсет: Intel X299| Сокет: LGA2066 | Форм-фактор: ATX

Игровая плата, предназначенная для работы с топовыми процессорами Intel. Материнка поддерживает технологию гибридной графики Nvidia SLI и до 128 гигабайт оперативной памяти с частотой до 4500 МГц. В плату встроены восемь портов SATA и два разъема М2 с защитой накопителей от перегрева.

Материнка легко разгоняется, хорошо справляется с высокими температурами, а также обеспечивает отличный многоканальный звук благодаря современному аудиочипу. Бонусом идут удобное расположение внешних интерфейсов, приятный BIOS и система предохранения от повышенного напряжения.

Плюсы:

• Хорошая сборка;
• Очень производительная;
• Легко разгоняется.

Минусы:

• Мало фаз питания для процессора.

ASUS ROG STRIX Z390-I GAMING

Чипсет: Z390 | Сокет: LGA 1151 v2 | Форм-фактор: Mini-ITX

Материнские платы на Mini-ITX восхитительны. Однако, если одного лишь форм-фактора недостаточно, чтобы убедить вас, Asus ROG Strix Z390-I Gaming также обладает отличным набором функциональных возможностей на компактной материнской плате небольшого размера. Вы получаете 8 ядер и 16 потоков, что сделает даже самый слабый ПК намного мощнее.

Периферия обладает серьезной функциональностью, несмотря на крошечный размер. В то время как чипсет мало что может предложить по сравнению с предшественником в лице Z370, Asus добавили много дополнительных возможностей, чтобы сделать следующее поколение достойным. Что касается маленьких восьмиъядерных монстров, Z390-I – то, что надо.

Плюсы:

• Отличные возможности;
• Компактный Mini-ITX.

Минусы:

ASUS ROG STRIX X470-F GAMING

Чипсет: X470 | Сокет: AM4 | Форм-фактор: ATX

Мы по-прежнему рекомендуем использовать Asus ROG Strix X470-F Gaming на пару с любимыми процессорами Ryzen. Это связано с тем, что, хотя AMD выпустила чипсет X570 для 7-нм процессоров серии Ryzen 3000, обратная совместимость была сохранена, и данная материнская плата доказала свою способность, когда дело доходит до производительности.

Устройство также обеспечивает более высокую базовую производительность по разгону, чем другие платы X470, и даже почти полностью соответствует новейшим X570. И хотя периферия дорогая, она дешевле, чем новые альтернативы, и невероятно многофункциональна.

Плюсы:

• Дешевле, чем альтернатива X570;
• Множество функций;
• Множество портов.

Минусы:

• Вам на самом деле нужно это?

MSI MEG X570 ACE

Чипсет: X570 | Сокет: AM4 | Форм-фактор: ATX

В целом, трудно рекомендовать хай-энд материнскую плату X570. Эти инвестиции не принесут особой производительности, и многие бонусные функции, включенные в эти материнские платы, бесполезны для всех, кроме самых заядлых любителей погонять процессор. Тем не менее, если вам действительно нужно обладать лучшим во всем, MSI MEG X570 Ace – то, что надо.

Плата обладает мощным набором функций, с усиленными слотами, поддержкой сети Killer и тремя портами SSM NVMe. Кроме того, здесь есть встроенное освещение RGB LED, которое выглядит довольно эстетично. Все это не является эксклюзивным для Ace, но в сочетании с поддержкой PCIe 4.0 чаша весов склоняется в ее сторону.

Плюсы:

• Многофункциональная;
• RGB освещение;
• PCIe 4. 0.

Минусы:

GIGABYTE AB350-GAMING 3

Чипсет: B350 | Сокет: AM4 | Форм-фактор: ATX

Плата B350 от Gigabyte – устройство, которое мы бы с удовольствием комбинировали с Ryzen (даже Ryzen 3000). Периферия стоит не слишком дорого, и при правильных настройках она является одной из самых мощных из всех АМ4 плат. Недостаток один – она нагревается при пиковых и холостых температурах, и это подтверждается тем фактом, что она также потребляет больше всего энергии при работе на полной мощности.

Плюсы:

• Дешевая;
• Поддерживает Ryzen 3000;
• Отличный выбор портов.

Минусы:

• Перегревается.

ASUS ROG STRIX X470-I GAMING

Чипсет: X470 | Сокет: AM4 | Форм фактор: Mini-ITX

Размер – не главное, ведь так? В данном случае это абсолютная правда, поскольку Asus X470-I нельзя судить только по объёмам. Данная крошечная материнская плата умудряется сочетать в себе множество функций и достаточную производительность.

Неизбежно, плата имеет некоторые провалы в общих показателях производительности по сравнению с другими топовыми продуктами, но учитывая то, какие функции Asus сумели вложить сюда, это настоящее чудо.

Плюсы:

• Компактная;
• Многофункциональная.

Минусы:

• Ограниченное место для обновлений/SSD.

MSI Z370 Gaming Pro Carbon AC

Чипсет: Z370 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | mGPU: 2x SLI, 3x CF

Промежуточное звено между мощью MSI Z370 и качеством STRIX. Asus занимает строчку выше только потому, что не требует от пользователя никаких усилий, чтобы разогнать процессор и память, нужно только включить XMP в BIOS. Но MSI Z370 Gaming Pro Carbon AC более способна составить конкуренцию STRIX, при помощи небольших манипуляций с частотами добиваясь 5,2ГГц у i7-8700K. Ведь, если у вас процессор К-серии, глупо его не разгонять, верно?

«АС» означает наличие дискретного Wi-Fi модуля 802.11ac, усиленные слоты PCIe и два разъема М.2. Один из этих разъемов прикрыт специальным щитом, работающим как радиатор для NVME накопителя, но не таким жестким, как в MSI X299 или Asus Z370. У MSI Z370 Gaming Pro Carbon AC больше доступных USB портов на задней панели и больше RGB светодиодов, если вы их любите. А еще она дешевле.

Asus TUF Z370-Pro Gaming

Чипсет: Z370 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | mGPU: 2x SLI, 2x CF

Недорогая (для топовых) плата Asus TUF выжимает из процессоров Coffee Lake заметно меньше, чем более дорогие MSI и Asus STRIX. У нее всего один усиленный PCIe слот, а сама печатная плата чуть тоньше остальных, но, тем не менее, Asus TUF Z370-Pro Gaming обладает всем фирменным оверклокерским потенциалом, позволяющим игнорировать установленные Intel ограничения.

Она, что называется, накоротке со всеми процессорами К-серии, и может разогнать их без необходимости блуждания по настройкам BIOS, кроме, разумеется, включения XMP профиля.

Какая Материнская Плата В Компьютере — Характеристики и Подключение

Многие неопытные пользователи, собирая свой компьютер, сталкиваются с довольно неожиданной и очень неприятной проблемой – комплектующие либо совершенно несовместимы, либо совместимы, но работать корректно отказываются. А истрачена на них не одна сотня долларов. Таким образом, немаленькие затраты оказываются совершенно бессмысленными. К тому же производительность компьютера тоже значительно ниже ожидаемой. А причина в таком несчастье может быть проста – неправильно выбрана материнская плата. Как узнать, какая материнская плата стоит в данный момент в компьютере, где найти ее характеристики и как подключить совместимую модель — об этих и многих других вопросах мы поговорим в этой статье.

Основные характеристики материнской платы

Материнская плата (ее еще называют системной) – это один из важнейших компонентов компьютера. В ее «обязанности» входит сопряжение всех деталей в единую машину и обеспечение их питания. Иными словами, она делает из груды металлолома «умную машину» — компьютер. Как вы понимаете, при такой важной роли при выборе, замене и подключении необходимо очень внимательно смотреть на характеристики материнской платы и ее совместимость с уже существующими комплектующими, который подключаются к системной плате с помощью специальных разъемов.

При этом следует учитывать, что если вы ищите материнскую плату для ноутбука, она будет кардинально отличаться от модели для стационарного ПК. На схеме материнской платы, приведенной ниже, четко видны все основные современные разъемы для подключения необходимых устройств. Это слоты, используемые для жестких дисков, звуковых карт, модемов и видеокарт, а также сокеты.

Схема материнской платы

Начнем с последнего. Итак, что такое сокет (soket)? По сути это то место, куда устанавливается процессор. В зависимости от модели процессора, подходящего для той или иной материнской платы, на ней имеются один из множества различных типов сокетов. Соответственно, если у вас плата испортилась и требуется замена под имеющийся процессор, то прежде всего нужно определиться, в какой тип сокета он вставляется. И наоборот, если накрылся проц, то подбирать новый надо с учетом имеющегося сокета на материнке.

На сегодняшний день материнские платы выпускаются, как правило, с сокетами Intel и AMD. Соответственно к таким системным платам подходят только процессоры Intelel и AMD и никак иначе. Совместить их не получится никогда. И процессор AMD не сможет работать с материнской платой Intel и наоборот. Как ни крути! Причем каждая из фирм выпускает свои типы процессоров под различные разъемы. И все производители материнских плат — Gigabite, ASUS, MSI, AsRock и другие — делают их под один из таких разъемов.

Материнские платы для современных компьютеров Intel производятся с сокетами LGA 1151 и LGA 1155, хотя в ходу еще и более устаревшие модификации, но все еще востребованные, поэтому в продаже доступны платы под множество самых разнообразных типов — LGA 775, LGA 1366, LGA 1155 (самый распространенный), PGA 478 и др. для процессоров Intel и AM2+, AM3+, FM2+ и др. под AMD. Цифры в названиях сокетов информируют о количестве площадок для установления контактов.

Какую же версию лучше выбрать?

Специалисты рекомендуют покупать материнские платы с самыми современными сокетами — это избавит вас от многих проблем в дальнейшем при апгрейде железа компьютера. Подробно о выборе лучшего сокета читайте тут.

Чипсет материнской платы

Следующая важная составляющая материнской платы — это чипсет. Как следует из названия Chip Set, это набор чипов, а по-русски микросхем. В моделях материнских плат, которые мы сейчас называем устаревшими, чипсет представлял из себя так называемые «южный» и «северный» мост, каждый из которых отвечал за контроль над теми или иными составляющими (видео-и звуковые карты, USB, оперативная память и т.д.). Последние модели отличаются тем, что мост остался только южный, а функции северного на себя взял процессор. Что касается контроллеров x16, PCI и ОЗУ, то они теперь размещаются на процессорном кристалле.

Южный мост чипсета обеспечивает работу PCI и SATA-слотов, а также деятельность USB-контроллера. В задачи северного моста входило обеспечение взаимодействия между процессором и ОЗУ. Но в обновленной версии материнские платы, если и имеют мост северный, то в его функции входит обеспечение обмена данными между процессором и видеокартой.

Основными производителями чипсетов являются те же Intel и AMD, а также ATI, nVidea, SIS и некоторые другие фирмы.

Также здесь стоит сказать о таком понятии, как системная шина (computer bus). Это основная интерфейсная система компьютера, которая отвечает за связь между собой всех его компонентов. Измеряется в мегагерцах (MHz). Чем выше число, тем выше скорость связи между всеми комплектующими, а значит тем быстрее будет работать компьютер.

При подборе материнской платы и соответствующего ей процессора следует обращать внимание на частоту их шин, так как если частота шины процессора выше частоты материнской платы, то процессор работать вообще не будет. Если же наоборот, у процессора частота шины 1066 МГц, а материнская плата поддерживает процессоры с частотой 1333 МГц, то процессор будет работать, но только на определенных ему 1066 МГц.

Оперативная память на материнской плате (ОЗУ)

Что такое ОЗУ? Среди пользователей этот термин, который звучит как «оперативка». То есть, это Оперативное Запоминающее Устройство.

Когда вы выбираете материнскую плату, следует внимательно смотреть и на характеристики памяти. Специалисты рекомендуют выбирать такую материнскую плату, где слоты под оперативку будут типа DDR4. Именно такие слоты – самые современные модели ОЗУ. DDR2 и DDR3 сегодня уже можно отнести к моделям устаревшего типа.

При выборе материнской платы под оперативную память, особое внимание стоит обратить на поддерживаемую ею частоту – это вопрос не праздный, а очень даже важный. К примеру, оперативная память с частотой 1 866 МГц вполне может совместиться с материнской платой, имеющей частоту 1 333 МГц, однако и частота оперативной памяти будет снижена до 1 333 Мгц. В результате вы получите довольно низкую производительность при довольно высокой цены на комплектующие — ведь у приобретенных модулей DDR3 частота 1 600 Мгц.

Когда идет процесс выбора типа модулей ОЗУ, ни на минуту не забывайте, что DDR4 не станет работать с материнской платой, поддерживающей только DDR3. Подобные проблемы могут возникнуть и в обратном случае — при установке DDR3 на материнскую плату, которая может поддерживать только DDR4. Такая техническая несовместимость появляется потому, что на ключ (выемка) DDR3 и DDR4 расположены на модулях по-разному.

Также при выборе оперативной памяти необходимо учитывать, какой ее размер поддерживается платой. Этот параметр также обязательно указывается в характеристиках на коробке или на сайте магазина или производителя.

Слоты расширения и видеокарты

Слоты расширения — специальные слоты для установки карт расширения — звуковых и видеокарт, ТВ-тюнера, wifi-адаптера, модема, сетевой карты и т.д. Большинство из них используют слот PCI.

Сейчас компания, производящая данные слоты, разработала еще один новый стандарт, который отличается большей скоростью работы — это PCI Express (PCIs или PCI-E). Причем он бывает нескольких видов, отличающихся по размеру — PCIe 1х, 4x, 8x и 16x.

Современные видеокарты ставятся в разъем PCI-E 16x версии 3.0.

Для компьютеров, где используется больше, чем две видеокарты, обязательно нужна материнская плата, имеющая более двух слотов PCI Express. При этом слоты эти должны поддерживать работу видеокарт в режимах ATI Crossfire или NVidia SLI. Стоит помнить, что современные видеокарты отличаются массивностью, поэтому следует рассчитывать, как их можно расположить на материнской плате.

Имейте в виду, что очень важно, чтобы свободный доступ потока воздуха для охлаждения всей системы машины не был нарушен и ни в коем случае не был перекрыт радиаторами массивных видеокарт.

Если в компьютере только одна видеокарта, то проблем при выборе системной карты быть не должно.

Также несколько слотов PCI пригодятся в том случае, если вы планируете дополнительно установить в компьютер вторую сетевую карту (первая обычно уже встроена в материнскую) или ТВ-тюнер.

Дисковые контроллеры

Еще два неотъемлемых составляющих современного компьютера — жесткий диск и DVD-привод. Если вы когда-либо заглядывали под крышку компьютера, то наверняка видели такие длинные плоские шлейфы. Это не что иное, как кабели (шины) с разъемом типа IDE (или ATA) для подключения приводов и дисков к материнской плате.

На такую шину можно «нанизать» сразу два устройства. При этом цветной конец вставляется в разъем на сетевой карте, ближний к нему — к основному жесткому диску, а противоположный — к DVD приводу или запасному диску. Однако этот тип на данный момент уже устарел, поэтому все современные системные платы содержат новый разъем — SATA. Его преимущество заключается в большей скорости работы, но к одному кабелю можно подключить только 1 устройство, поэтому их обычно на плате несколько.

Самые востребованные сегодня разъемы для подключения CD/DVD-приводов и жестких дисков – это SATAII. Они отличаются высокой скоростью работы — 300 Мб/с против 130 у IDE. И материнскую плату следует покупать именно содержащую данные современные разъемы SATA II.

Как узнать материнскую плату компьютера?

Итак, как вы поняли, если у вас пришел в негодность процессор и вы хотите пойти в магазин за новым, то прежде надо узнать, какая стоит материнская плата в вашем компьютере. Сделать это проще простого — для этого даже не придется снимать боковую крышку. Запускаем программу Speccy, о которой я рассказывал в этой статье. В разделе «Системная плата» будет указана ваша модель.

После этого копируем номер модели и ищем ее характеристики в поисковике, например, на Яндекс Маркете. Здесь есть очень удобное и понятное описание модели материнской платы, так что не сложно будет их распечатать и захватить с собой в магазин — если вы сами не сможете подобрать правильные комплектующие к ней, то это сможет сделать продавец.

Здесь как раз самое время подробнее присмотреться к описанию характеристик материнских плат на сайтах магазинов и расшифровать множество длинных и непонятных данных. Вот для примера сделал снимок описания одной из моделей:

1. MB Asus M5A78L LE socket AM3+ — это название модели. MB (Mother Board) от Asus, модель M5A78L LE с сокетом типа AM3+, что означает, что на нее устанавливается процессор AMD
2. AMD 760G — это модель чипсета, установленного на карте
3. 4xPC3-10600 DDR3 (до 16 GB) — 4 слота для карт памяти стандарта DDR3, общим объемом до 16 гигабайт
4. PCI-E 2.0 x16/2xPCI-E 2.0 x1/3xPCI — 1 «длинный» (16x) слот PCI-Express для видеокарт, 2 «коротких» слота PCI-Express и 3 слота стандарта PCI для устройств, типа модема, сетевей карты и тв-тюнера.
5. SATA II RAID/USB/UATA133 — имеется разъемы дисковых контроллеров SATA II и IDE (UATA 133)

Теперь посмотрим на изображение данной платы и убедимся, что определили все верно.

Разъемы на задней панели

Теперь давайте внимательно присмотримся к имеющимся разъемам на материнской плате, к которым будут подключаться внешние устройства. Как правило, современные платы уже оснащены интегрированными (встроенными) звуковой, видео и сетевой картами. Об их наличии как раз говорят разъемы на задней панели, которые будут выставлены наружу корпуса.

Сразу хочу оговориться, что для профессиональной работы с графикой, записи музыки, а также для качественных игр интегрированных устройств будет недостаточно, однако подойдут для повседневной офисной работы. Из этого следует, что если планируется приобретать плату для компьютера, на котором вы только редактируете тексты и сидите в интернете, то стоит обратить внимание на наличие этих разъемов.

Если же планируется более профессиональное использование видео и аудио устройств, то можно на них не обращать внимания, так как все равно придется покупать отдельные более дорогие профессиональные карты.

А начнем разбор задней панели с гнезда RJ-45 для подключения Интернета. Оно принадлежит к встроенной сетевой карте и если вы постоянно работаете во всемирной паутине, то имеет смысл присмотреться к характеристикам данной карты. Скорости интернета с каждым годом растут, поэтому рекомендую брать такую плату, на которой установлена сетевая карта с поддержкой самых последних скоростных интернет-стандартов — до 1000 Мб/сек.

Кроме того, имеются такие платы, на которых уже есть карта для беспроводной связи по Wi-Fi — она определяется по выступающей наружу антенной. Здесь нужно выбирать карту с поддержкой современного стандарта WiFi 802.11 n. Эти характеристики также обязательно указываются в описании модели системной платы.

Следующие интересующие нас порты — аудио и видео входы и выходы. Аудио-разъемов обычно от 3 до 6 штук стандарта mini-Jack, под который делается большинство современных наушников и микрофонов. Если на плате есть встроенная видеокарта, то мы также найдем и видео-выход для подключения монитора, как правило это VGA или DVI. Также иногда бывают и HDMI — подробно о них я говорил в статье про подключение монитора, поэтому здесь повторяться не буду.

• PS/2 — старый разъем для подключения мышки и клавиатуры. Как правило, дешевые модели оснащены вилкой именно под данный тип розетки.
• LPT — порт для работы со старыми принтерами. Сейчас почти не нужен, так как все уже давно перешли на стандарт USB, но если у вас именно такой вполне исправный агрегат, то проследите, чтобы на плате был для него разъем.
• COM — для подключения старых модемов, также уже не используется.
• Ну и, конечно, USB — куда ж без них. Чем больше портов USB, тем больше можно будет подключить к компьютеру внешних устройств — принтер, клавиатура, мышь, колонки, сканер и т.д. Также стоит обратить внимание на наличие самого нового более скоростного стандарта разъемов USB 3.0, с которым в будущем будут работать все новые устройства. Отличить их можно по синему цвету внутренней отделки разъема.
• FireWire IEE 1394 — новый разъем для еще более скоростной передачи данных между компьютером и подключаемыми цифровыми устройствами. Имеется несколько стандартов для 4 pin, 6 pin и 9 pin.
• S/PDIF — для передачи высококачественного цифрового звука на аудиоаппаратуру. В него подключается кабель с разъемом типа «тюльпан».

Это основные типы имеющихся на задней панели разъемов, однако в зависимости от начинки системной платы их может быть больше — более редкие для подключения различных видео-камер, тв-кабелей, антенн и т.д.

Форм-фактор, или размерность материнской платы

При выборе материнской платы под определенный корпус компьютера важно также учитывать такое понятие, как форм-фактор, а попросту говоря, ее размер, так как не каждая плата может быть установлена в определенный корпус.

Сейчас существуют следующие стандарты:

• ATX (30.5 х 24.4 см) — самый популярный и распространенный размер. Пригоден для сборки как офисного, так и мощного игрового компьютера. Имеет до 9 стандартных отверстий для крепления.
• XL-ATX (32.5 х 24.4 см) — бОльшая по размеру, чем просто ATX для мощных игровых компьютеров с возможностью установки максимального количества устройств расширения (видеокарт, памяти и т.д.). Требует более габаритного корпуса.
• Micro ATX (mATX, uATX) (24.4 х 24.4 см) — имеет меньше отверстий для монтажа и из-за меньшего размера — меньше слотов расширения и разъемов, т.е. к ней можно подключить меньше устройств и она имеет меньше возможностей и функционала. Используется для компактных офисных или домашних компьютерах без больших требований к последующему апгрейду.
• Mini-ITX (17 х 17 см) — самая маленькая плата для нересурсоемких компьютеров. Как правило, в ней уже есть встроенные видео- и аудиокарты, а также процессор без возможности его замены. Имеет смысл использовать для маломощного компьютера, который будет выступать в роли сервера или медиацентра.

Производители материнских плат — Gigabite, ASUS, MSI, AsRock

Среди множества фирм, представленных сегодня на рынке, репутацию достаточно беспроблемных и надежных зарекомендовали себя фирмы Asus и Gigabyte.

Недорогие ASRock и MSI является хорошим вариантом для создания бюджетного домашнего компьютера, т.к. они достаточно недорогие и при этом весьма качественные и отвечают той стоимости, за которую их продают. Но при возможных поломках помните о цене…

Для более производительных компьютеров я бы рекомендовал приглядеться к Asus и Gigabyte. При этом последние уже в течение многих лет отличаются очень высокой надежностью и стоят немного дешевле, чем аналогичные модели от Asus, которые больше подойдут для премиум сегмента.

Остальные фирмы не рекомендую даже рассматривать, так как раз на раз не приходится — может попасться хорошая плата, а может бракованная — намного выше процент брака, чем у мной перечисленных. Особенно не рекомендую Elitegroup из-за высокого процента брака — кстати, именно их из-за дешевизны любят устанавливать в брендовые, то есть продающиеся уже собранными в магазине компьютеры.

Как подключить материнскую плату?

Если же вы приобрели новую материнскую плату, которая подходит под ваше остальное железо, то прежде всего нужно заменить старую. Как это делать я описывать не буду — гораздо удобнее посмотреть наглядное видео, подключить материнскую плату, что я вас и призываю сделать. Привожу ролики, в которых показан процесс выбора и установки.

Как скачать драйвера для материнской платы?

Ну а сразу после ее монтирования в корпус и подключения всех разъемов первым делом необходимо поставить драйвера на новое устройство. Это можно сделать либо с прилагавшегося к ней диска, либо через программу Driver Pack Solution, о которой я уже рассказывал.

На этом все, надеюсь, эти сведения вам пригодятся при выборе комплектующих для усовершенствования своего компьютера. Я обязательно продолжу эту тему подбора оборудования и сборки компа — ждите новых статей!

Спасибо!Не помогло

Цены в интернете

Александр

Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Продано 500 миллионов материнских плат | ASUS

1989

Компания ASUS запускает свою первую массовую материнскую плату.

В апреле четыре суперталантливых инженера обнаружили компанию ASUS,
, которая открыла бизнес в небольшой тайваньской квартире.

1990

Опыт ASUS в области исследований и разработок получил международное признание!

Первая материнская плата ASUS для Intel 486 (ISA-486) ​​разработана независимо от прямой поддержки Intel.

(Фото более поздней ревизии: ISA-486C. )

Икс

В отличие от существующих отраслевых гигантов, таких как IBM, молодая компания ASUS не получила раннего доступа к процессорам Intel®. Вместо этого они использовали свой значительный опыт и информацию о старых наборах микросхем Intel для разработки дополнительных 150 интегральных схем, которые позволили бы им создать первую 486-совместимую материнскую плату одновременно с IBM — и опередить всех других тайваньских производителей!

1992

Установлено официальное партнерство с Intel.

1994

Представлена ​​первая материнская плата ASUS Dual Socket Pentium.

Родоначальник многоядерной платформы и небольших высокопроизводительных рабочих станций.

1996

Первая материнская плата ASUS с поддержкой одиночного / двойного Pentium или Pentium PRO с использованием «процессорных карт».

P / I-P65UP5 была особенной материнской платой, которая могла поддерживать до двух процессоров Pentium, Pentium II или Pentium Pro.

1998

Репутация ASUS растет с классической материнской платой для разгона.

ASUS P2B открыла новые возможности для разгона и функциональных возможностей в начале эры Pentium II. Он предлагал самые универсальные варианты частоты шины от 66 МГц до 133 МГц, что было идеально для пользователей, чтобы раскрыть весь потенциал производительности своих процессоров Pentium II с максимальной надежностью.

2001

ASUS представляет первую полностью черную материнскую плату на печатной плате.

2004

Функции

Premium стали де-факто отраслевым стандартом.

Wi-Fi, двойная локальная сеть и три системы RAID на одной материнской плате.

Икс

Зная, что в настоящее время совместное использование беспроводного доступа в Интернет по всему дому требует специальных знаний и значительных усилий, ASUS интегрирует на борту чип беспроводной связи, чтобы сделать материнскую плату основной точкой беспроводного доступа. Внезапно беспроводное соединение стало быстрым, удобным и простым в настройке.

Кроме того, материнская плата ASUS стала законным центральным хранилищем, объединяющим Wi-Fi, две розетки LAN и три системы RAID на одной материнской плате.

Multi-GPU становится вариантом для геймеров во всем мире.

Компания ASUS представляет первую материнскую плату с несколькими графическими процессорами (Nvidia SLI).

2006

Рождается уникальное сообщество оверклокеров и любителей игр.

Инженеры ASUS хотели создать сообщество, объединяющее разработчиков ASUS мирового класса, передовых энтузиастов и заядлых геймеров.

Икс

Инженеры ASUS хотели создать сообщество, объединяющее разработчиков ASUS мирового класса, передовых энтузиастов и заядлых геймеров, чтобы раздвинуть границы инноваций и производительности.

После долгих споров по поводу подходящей торговой марки, «Project G» был временно выбран в качестве первого инженерного проекта для новой материнской платы под кодовым названием Pluto.

После нескольких месяцев тестирования недавно созданная команда Project G была официально переименована в Republic of Gamers (ROG).В результате доработки и усовершенствования Pluto в течение следующих нескольких месяцев был готов к выходу на рынок первый продукт ROG: игровая материнская плата Crosshair. Crosshair принесла с собой множество новых эксклюзивных функций ROG, обеспечивающих максимальную производительность при разгоне и обеспечивая высокую четкость звука для наилучшего игрового процесса.

2007

Создан прецедент, поднимающий планку экстремальных характеристик разгона.

ROG Striker Extreme удерживает рекорды 3DMark05 и 3DMark06 в течение 6 месяцев.

Инновация ROG представляет первую в отрасли гибридную (воздушную или водную) тепловую конструкцию.

Система ROG Fusion Block обеспечивает известную тепловую трубку ROG возможностью подключения к системе водяного охлаждения.

2008

Инновации в разгоне

ROG раздвигают границы аппаратного обеспечения.

TweakIt — Встроенный джойстик управления позволяет пользователю выполнять разгон в реальном времени.

Представлена ​​схема питания

True 16 + 2, обеспечивающая три преимущества.

Революционная 16-фазная схема питания с аппаратной регулировкой мощности обеспечивает энергоэффективность.

Икс

Революционная 16-фазная схема питания с аппаратным регулированием мощности обеспечивает энергоэффективность, которая на 96% выше, чем у конкурирующих продуктов. Такая энергоэффективность экономит деньги пользователя, снижает температуру внутри корпуса ПК, продлевая срок службы ключевых компонентов, таких как ЦП и материнская плата.

2009

The Ultimate Force (TUF) переопределяет стиль материнской платы и охлаждение.

С целью создания материнской платы, которая никогда не сломается, инженеры ASUS решили создать The Ultimate Force (TUF).

Икс

С целью создания материнской платы, которая никогда не сломается, инженеры ASUS решили создать The Ultimate Force (TUF). Дух TUF основан на скорости и точности сокола, легендарной силе саблезубого тигра и силе эгиды. TUF нацелен на постоянную стабильность, первоклассную совместимость и исключительную долговечность, благодаря чему система за системой могут работать с надежностью 24/7.

Появляются первые в мире материнские платы с поддержкой USB 3.0 и SATA 6 Гбит / с.

ROG переносит смартфон в режим разгона.

RC Bluetooth позволяет энтузиастам настраивать параметры разгона удаленно с помощью приложения для смартфона.

2010

Одна материнская плата ASUS удостоена трех международных наград за дизайн.

ROG подтверждает свое отмеченное наградами дизайнерское мастерство.

Выпуск

Dual Intelligent Processors ASUS.

Интеллектуальный блок обработки TurboV (TPU) и блок обработки энергии (EPU) максимизируют производительность системы, а также энергоэффективность.

2011

Представлена ​​первая в мире материнская плата в бронированном корпусе.

ASUS представляет материнскую плату TUF Sabertooth P67 с технологией Thermal Armor даже для самых экстремальных условий.

Икс

Компания ASUS представляет материнскую плату TUF Sabertooth P67 с технологией Thermal Armor для работы даже в самых экстремальных условиях. Эта эксклюзивная технология защищает материнские платы от тепла, выделяемого видеокартами и компонентами, и улучшает воздушный поток, способствуя более быстрому рассеиванию тепла — для снижения температуры до 13%!

Цифровая подача энергии заменяет старый аналоговый стандарт.

Компания ASUS представляет будущее управления питанием ПК: новый модуль регулятора напряжения Digi + (VRM).

Икс

Компания ASUS представляет будущее управления питанием ПК: новый модуль регулятора напряжения Digi + (VRM). Эксклюзивный полностью цифровой дизайн управления питанием обеспечивает максимальную энергоэффективность и обеспечивает плавное и надежное питание всех основных компонентов, а также делает цифровое питание новым отраслевым стандартом.

2012

Республика геймеров становится золотой.

Бренд ROG удостоен желанной золотой награды «Выбор редакции» компании Anandtech — награды, обычно присуждаемой отдельным продуктам.

2013

Работайте быстрее с платформами ASUS AMD!

Первая в мире материнская плата на базе AMD с поддержкой PCI Express 3. 0 — идеальная платформа для высокопроизводительных видеокарт нового поколения.

Мы вас вернем! Материнская плата

становится сильнее, чем когда-либо.

Оригинальный дизайн задней панели защищает материнскую плату
от повреждений при изгибе.

Установите эталон качества звуковой карты премиум-класса

на борту.

ROG Maximus VI Formula — это первый в своем классе цифро-аналоговый преобразователь на 120 дБ, открывающий эру встроенного звука высокого класса.

2014

Красота и функциональность

превосходство в сочетании!

Великолепная материнская плата с эксклюзивной технологией 5-Way Optimization для оптимизации одним щелчком мыши.

Эксклюзивная инновационная технология OC Socket, ожидающая получения патента.

Никогда не говори никогда — это дух ASUS! — Когда инженеры ASUS рассматривали проект X99, они изучали каждую деталь, чтобы найти способы добиться успеха.

Икс

Никогда не говори никогда — это дух ASUS! — Когда инженеры ASUS рассматривали проект X99, они изучали каждую деталь, чтобы найти способы добиться успеха.Они обнаружили, что контактные площадки процессора выходят за пределы контактных площадок, поэтому решили изучить эту недокументированную функцию. Во время разработки инженеры приложили немало усилий, чтобы выяснить функции и применить их к нашему макету и UEFI BIOS. Затем был создан OC Socket, чтобы преодолеть разрыв между дизайном процессора и материнской платы.

Революционный прорыв в области сокетов OC был сделан Rampage V Extreme сразу после запуска, установив не менее 28 рекордов разгона!

TUF полностью белый.

Самая первая полностью белая материнская плата ASUS
с уникальным арктическим камуфляжем.

Икс

Sabertooth Z97 Mark S впервые появился на выставке Computex 2014. В ответ на чрезвычайно положительные отзывы наши инженеры усовершенствовали дизайн и создали Mark S, первую полностью белую материнскую плату в серии ASUS TUF. Благодаря инновационной технологии печати Mark S сохраняет поразительно белый цвет на протяжении всего срока службы.Два традиционных китайских иероглифа на задней стороне Mark S несут в себе значение «дух тигра», что означает, что Mark S сделан с выносливостью, чтобы выжить в самых экстремальных условиях. У этой доски есть эксклюзивная редкость ограниченного выпуска, каждая доска имеет уникальный идентификационный номер!

СПАСИБО!

Нет, правда! Спасибо, что сделали нас №1. Мы очень гордимся тем, что на сегодняшний день отгрузили 500 миллионов материнских плат.Посмотрите нашу историю создания отмеченных наградами продуктов с ведущими характеристиками, эксклюзивными инновациями и проверенным качеством, и в 2015 году мы стремимся продолжить ее!

Вернуться наверх

Все материнские платы — Технические характеристики материнских плат на материнской плате DB

Поиск:

Производитель:

AsrockAsusBiostarКрасочныйECSEVGAFoxconnFujitsuGigabyteJetwayMSIMaxsunNZXTSOYOSapphireSupermicroXFX

Форм-фактор:

ATXE-ATXHPTXMicro-ATXMicro-DTXMicro-STXMini-ITXMini-STX Собственный SSI-CEBSSI-EEB Тонкий Mini-ITXXL-ATX

Разъем:

AM2AM2 + AM3AM3 + AM4FM2 + LGA 1150LGA 1151LGA 1155LGA 1156LGA 1200LGA 1366LGA 2011LGA 2011-3LGA 2066LGA 3647LGA 775 на плате CPUSP3TR4

Набор микросхем:

AMD 760GAMD 770AMD 790FXAMD 870AMD 880GAMD 890FXAMD 890GXAMD 970AMD 990FXAMD 990XAMD A320AMD A70MAMD A88XAMD B350AMD B450AMD B550AMD X370AMD X399AMD X470AMD X570Intel 5520Intel 945GCIntel B150Intel B250Intel B360Intel B365Intel B460Intel C232Intel C236Intel C242Intel C422Intel C606Intel C612Intel C621Intel C622Intel C624Intel C628Intel h210Intel h270Intel h370Intel h410Intel h470Intel h510Intel h570Intel H97Intel P35Intel P45Intel P55Intel P67Intel P965Intel Q150Intel Q170Intel Q270Intel Q370Intel X299Intel X38Intel X48Intel X58Intel X79Intel X99Intel Z170Intel Z270Intel Z370Intel Z390Intel Z490Intel Z68Intel Z77Intel Z87Intel Z97Nvidia 680i SLINvidia Nforce 590 SLINvidia Nforce 780а SLINvidia Nforce 780i SLINvidia Nforce 790i SLINvidia Nforce 790i Ультра SLIVIA P4M800

Тип памяти:

DDR1DDR2DDR3DDR3LDDR4

Сетевой чип:

Aquantia AQC107Aquantia AQC108Aquantia AQC111Broadcom БЦМ 57781Broadcom БЦМ 57810SIntel 82567VIntel 82574LIntel 82579VIntel 82583VIntel C621 ChipsetIntel I210Intel i210-ATIntel I211Intel I211-ATIntel I217-LMIntel I217-Vintel I218-LMIntel I218-Vintel I219-LMIntel I219-Vintel I225-Vintel I350-AM2Intel X540Intel X550-ATIntel X550-AT2Intel X557Intel X557-AT2Intel [Unknown] Убийца E2100Killer E2200Killer E2201Killer E2205Killer E2400Killer E2500Killer E3000Marvell 8059Marvell 88E1116Marvell 88E1512Marvell 88E8001Marvell 88E8056Marvell 88E8057Marvell 88E8059Qualcomm Atheros AR8151Qualcomm Atheros AR8161Qualcomm Atheros AR8171Realtek RTL8100CRealtek RTL8102ELRealtek RTL8105ERealtek RTL8106ERealtek RTL8110SCRealtek RTL8111BRealtek RTL8111CRealtek RTL8111DRealtek RTL8111DLRealtek RTL8111ERealtek RTL8111EPRealtek RTL8111EPVRealtek RTL8111FRealtek RTL8111GRealtek RTL8111GNRealtek RTL8111GRRealtek RTL8111HRealtek RTL8112LRealtek RTL8117Realtek RTL8118ASRealtek RTL8125AGRealtek RTL8125BGRealtek RTL8 125CGRealtek RTL8211ERealtek RTL8211E-VB-CGRealtek [Неизвестно 100] Realtek [Неизвестно] VIA VT6103L [Неизвестно] 100 Мбит [Неизвестно] 1000 Мбит

Аудиочип:

Analog Devices AD1988BAnalog Устройства AD2000BCmedia CM6632Creative CA0132Creative CA20K2Creative [Unknown] Realtek ALC1150Realtek ALC1200Realtek ALC1220Realtek ALC233Realtek ALC255Realtek ALC283Realtek ALC655Realtek ALC662Realtek ALC671Realtek ALC887Realtek ALC888Realtek ALC888SRealtek ALC889Realtek ALC889ARealtek ALC890Realtek ALC892Realtek ALC898Realtek [неизвестно] VIA VT1705VIA VT2010VIA VT2020VIA VT2021 [Unknown] 6-канальный [Unknown] 8-канальный

Серия продуктов:

Asrock ExtremeAsrock Fatal1tyAsrock OC FormulaAsrock Phantom GamingAsrock ProAsrock TaichiAsus ExpeditionAsus PrimeAsus ROGAsus TUFBiostar GamingBiostar Hi-FiBiostar PROBiostar RacingGigabyte AorusGigabyte DesignareGigabyte Supercell 9GamingGigabyteMS8 GamingGigabyte

Цвета:

ЧерныйсинийкоричневыйМедьЗолотойсерыйЗеленыйОливковыйОранжевыйRGBкрасныйСеребряныйТанБелыйжелтый

Рынок:

ConsumerIndustrialServer

Перейти к расширенному поиску

Лучшие материнские платы ASUS в 2021 году

Лучшее Материнские платы ASUS Windows Central 2021 г.

ASUS занимается производством материнских плат на протяжении десятилетий, предлагая доступные и премиальные варианты для сборщиков компьютерных систем.Может быть сложно выбрать между различными вариантами материнской платы, даже если вы уже выбрали процессор, поэтому мы собрали некоторые из лучших материнских плат от ASUS.

Выбор редактора

Благодаря поддержке процессоров AMD Ryzen 2, NVMe M.2, USB 3.1 Gen2 и сверхбыстрой локальной сети ROG Strix X470-F представляет собой потрясающую материнскую плату. У вас также есть звуковая поддержка для разгона, хорошие VRM и стабильные термики под нагрузкой. Экран ввода / вывода также предварительно смонтирован, что немного облегчает установку.

187 долларов на Amazon

ROG Strix B450-F обладает некоторыми превосходными функциями, предлагаемыми нашим лучшим выбором AMD ASUS, включая поддержку хранилища NVMe, несколько портов, предустановленную защиту ввода-вывода и быструю оперативную память, но вместо этого поставляется с более доступным чипсетом AMD. . B450 может работать только с ОЗУ 2667 МГц и не поддерживает масштабируемый интерфейс связи (SLI).

130 долларов на Amazon

Когда процессоры Ryzen просто не обеспечивают достаточной мощности, вам нужно перейти на Threadripper. Эти процессоры намного дороже и мощнее, но требуют уникального разъема и несовместимы с материнскими платами AM4.На этой плате ASUS есть все, включая поддержку 128 ГБ ОЗУ, множество портов для хранения данных, возможности разгона, а также надежные VRM.

300 долларов на Amazon Выбор редактора

Если вы планируете использовать процессор Intel 9-го поколения, ASUS предложит вам отличную игровую материнскую плату Republic of Gamers Z390-H, в которой есть все необходимое, включая два слота M.2 для хранения данных, порты USB 3.1 Gen2, улучшенные стабильность системы при разгоне и качественные компоненты. Как и материнские платы AM4, предварительно смонтированный экран ввода-вывода упрощает установку.

185 долларов на Amazon

Разработанная с учетом процессоров 8-го и 9-го поколений, эта материнская плата ASUS имеет все необходимое для стабильной сборки системы без необычных огней и ненужного беспорядка для большинства владельцев. Вы по-прежнему можете пользоваться функциями аппаратной безопасности, такими как LANGuard и защита от перенапряжения, при этом в полной мере пользуясь скоростью хранения M.2 и портами USB 3.1 Gen2.

145 долларов на Amazon

Хотите попробовать модные процессоры Intel серии X? Вам понадобится материнская плата с разъемом LGA2066, и TUF X299 Mark 2 — отличный пример.У вас есть два разъема M.2 для быстрого хранения в соответствии с мощным процессором, поддержка 128 ГБ ОЗУ и даже USB 3.1 Type-C для аксессуаров. Пятилетняя гарантия от ASUS добавила спокойствия.

241 доллар на Amazon

Если мы вносим какие-то предложения

Каждая материнская плата, которую мы перечислили в этой коллекции, является подходящим вариантом для ПК, поэтому вам не стоит расстраиваться, если вы все еще не знаете, с чего начать. В зависимости от того, хотите ли вы использовать процессор Intel или AMD, выбор материнской платы ASUS можно немного сузить, дополнительно отфильтровать по доступному бюджету, необходимым функциям, портам и другим функциям.

Для AMD лучшей материнской платой ASUS станет ASUS ROG Strix X470-F Gaming. Это немного дороговато для AM4, но вы получаете самый продвинутый чипсет, целый ряд функций и отличную производительность системы. Если ваш бюджет не может полностью покрыть стоимость, ASUS ROG Strix B450-F Gaming станет отличным вторым местом.

В лагере Intel у ASUS есть множество доступных материнских плат, в том числе превосходная ASUS ROG Strix Z390-H Gaming, в которой есть все необходимое для вашей следующей сборки ПК, включая повышенную стабильность для разгона, множество функций и многое другое.Если эта материнская плата слишком велика для вашего ограниченного бюджета, ASUS Prime Z390-P — достойное рассмотрение.

Мы можем получать комиссию за покупки, используя наши ссылки. Узнать больше.

Мать всех сборок

Это лучшие материнские платы для AMD Ryzen 9 3900X

Ryzen 9 3900X — это мощный процессор, позволяющий делать практически все на вашем ПК. Этот процессор может почти все: от редактирования видео и интенсивных игр до соревнований в таблице лидеров для энтузиастов.Пока вы соединяете его с одной из этих материнских плат.

AM4

Это лучшие материнские платы для AMD Ryzen 5 3600

Материнская плата — это сердце вашего ПК, объединяющее ваш процессор, оперативную память, графический процессор, хранилище и все другие устройства, позволяя ОС обмениваться данными между компонентами. Вот лучшие материнские платы для AMD Ryzen 5 3600.

Коллекция материнских плат — Музей оборудования

89 материнских плат в сборе

1995

1996

1997

1998

1999

2000

2001

2002

2003

2004

2005

2006

2007

2009

2010

2011

2012

2013

2014

2015

2016

2017

Материнские платы ASUS AMD | Newegg.

com

Ассортимент материнских плат ASUS® AMD обширен и удовлетворит любого. Без материнской платы ни один компьютер работать не будет. Каждая часть оборудования прикрепляется к материнской плате. Учитывая этот факт, важно подумать о том, чем вы хотели бы оборудовать свой компьютер, и хотите ли вы добавить к нему позже. Выбор материнской платы зависит от размера корпуса компьютера, типа процессора и типа оперативной памяти. Если вы сначала покупаете материнскую плату, выберите другое необходимое оборудование в зависимости от характеристик материнской платы.Есть несколько бюджетных вариантов, таких как материнские платы высокого класса, которые предлагают что-то для всех. Благодаря множеству вариантов подключения для процессорных материнских плат AMD легко создать эффективную компьютерную систему.

Материнские платы ASUS AMD бывают разных форм-факторов

При покупке материнской платы AMD форм-фактор или размер важны не только для правильного размещения в корпусе, но и для функциональности. Материнские платы AMD ATX подходят для большинства геймеров и творческих профессионалов.Они являются вторыми по величине материнскими платами и считаются стандартными по размеру. Обычно они имеют четыре слота для оперативной памяти и достаточно места для расширения. Материнские платы ATXe — самые большие, но большинство геймеров обнаружат, что ATX работает достаточно хорошо. Материнские платы меньшего размера включают материнские платы Mini ITX (mITX) и материнские платы Micro ATX (mATX). Они подходят для компьютера, на котором выполняются только основные задачи. Приобретая корпус ATX, можно установить меньшую материнскую плату, что дает возможность расширения в будущем.

Правильная материнская плата дает то, что вам нужно

Дизайн игровых материнских плат или материнских плат рабочих станций важен для компьютеров, которым требуется высокая скорость обработки и графики. Компьютеры, которые работают как серверы, хорошо справятся с серверными материнскими платами, которые имеют большой объем оперативной памяти. Стандартная материнская плата с процессором AMD удовлетворит ваши потребности, если вы просто используете приложения для повышения производительности, такие как веб-браузер, Microsoft® Excel и электронная почта. Избавьтесь от повседневных задач с помощью платы для разработки, предназначенной для использования с микроконтроллерами.Правильные заголовки RGB позволяют создавать бесчисленные цветовые комбинации для отображения HD на экране компьютера.

Создайте свой компьютер для скорости

У ASUS есть ряд совместимых с AMD материнских плат для любых нужд. AMD производит чипсеты, в том числе процессоры, ASUS использует эти детали для своих материнских плат. Мощный процессор с достаточным объемом оперативной памяти обеспечит эффективную работу вашего компьютера. Если вы геймер или творческий профессионал, покупка хорошей видеокарты просто необходима. AMD также производит видеокарты, полностью совместимые с их материнскими платами.Убедитесь, что тип ЦП, видеокарта и оперативная память совместимы со слотами на конкретной материнской плате. Внешние порты также будут отличаться на материнской плате, поэтому убедитесь, что у вас есть один с правильными разъемами для аксессуаров, которые необходимо подключить.

10 лучших игровых материнских плат 2021 года

Хотя процессоры и видеокарты необходимы для любого хорошего игрового ПК, они не представляют всей картины. Материнские платы — незамеченные герои компьютерных игр, и ни одна установка не обходится без них.Очевидно, что основная причина их важности заключается в том, что в них размещены ваши компоненты — любой может сказать вам это.

Но это еще не все. Это правда, что материнские платы не оказывают никакого реального влияния на ваш FPS или общую игровую производительность — не напрямую — , но они выполняют одну важную функцию. Материнские платы обеспечивают стабильность вашей системы.

Возьмите это у кого-то, кто раньше шел дешевым путем — получение дрянной материнской платы потенциально может привести к сбою системы и непоправимому повреждению других ваших компонентов.Ты этого не хочешь.

В дополнение к качеству материнской платы, обладающей способностью создавать или разрушать всю сборку, есть множество других, меньших преимуществ от приобретения прочной платы. Они варьируются от незначительных роскошных функций, таких как несколько дополнительных портов USB, до преимуществ повышения производительности, таких как возможность установки более совершенных (новых) процессоров.

Обратите внимание, что обсуждаемые здесь продукты выбираются нашими редакторами независимо. Без дополнительных затрат для вас HGG может получить часть дохода, если вы купите что-либо, представленное на нашем сайте.

Zoom Out: сравнительная таблица 10 лучших материнских плат для игр

Вот наша сравнительная таблица 10 лучших игровых материнских плат.

Прежде чем перейти к разделу «Увеличение», где мы более подробно рассмотрим каждое устройство в нашей таблице, давайте рассмотрим несколько важных моментов, когда речь идет об игровых материнских платах.

Руководство по игровым материнским платам

, часть 1. Нужна ли мне дорогая материнская плата?

Для обычного пользователя материнские платы (или сокращенно mobos) — это особенности и, грубо говоря, не влияют напрямую на производительность.Хотя это немного упрощает, пока вы получаете материнскую плату, которая будет соответствовать выбранным вами компонентам, вы находитесь в чистой спокойной воде.

Что вы упускаете, если не получаете дорогую материнскую плату? Более дешевые материнские платы обычно не поддерживают CrossFire или SLI. У них также меньше USB-портов, меньше нишевых портов, таких как USB C / M.2 / Sata Express, и меньше возможностей для разгона. Это вдобавок к более высокому риску сбоя (или недостаточной производительности) и неадекватным функциям WiFi / Bluetooth.Опять же, если вы не собираетесь использовать определенные функции или порты, вы тратите деньги зря. Просто получите то, что вам нужно.

Игровая материнская плата Характеристики:

• Реализация Cool Lighting
• Стабильный BIOS
• Разгон на высшем уровне
• Дополнительные порты и слоты
• Поддержка Wi-Fi / Bluetooth
• Питание, перезагрузка системы, память, кнопки входа в BIOS
• Водяное охлаждение, тахометр потока

  Это, конечно, немного субъективно.Но если вы строите буровую установку, есть что сказать о чувстве выполненного долга, которое вы получаете, собирая все вместе самостоятельно.

  Конечно, если вы новичок в компьютерных играх, у профессионала есть несколько преимуществ. В конце концов, у них есть специальные инструменты для работы, и они, вероятно, прошли довольно много обучения перед тем, как приступить к работе (то есть маловероятно, что они что-нибудь сломают или повредят).

  Тем не менее, если вы проведете свое исследование и не торопитесь, создание собственной сборки может быть чрезвычайно удовлетворительным.

  Руководство по игровым материнским платам

  , часть II: Processor Talk

  Выберите подходящий Mobo для процессора AMD Ryzen 7 1800X

  ЦП, без сомнения, один из важнейших компонентов игрового ПК. В конце концов, это одна из немногих частей, которая действительно напрямую влияет на ваш FPS. Но только если вы действительно сможете ими воспользоваться. А для этого нужна хорошая материнская плата.

  Прежде всего, не имеет значения, насколько быстрым будет ваш новый процессор, если вы даже не можете его установить.С учетом того, насколько быстро развиваются технологии (особенно компьютерное оборудование), новейшие процессоры не всегда будут работать с материнскими платами четырехлетней давности — какими бы хорошими они ни были в то время. Увеличивается количество ядер и меняются тактовые частоты.

  Хотя недавний отказ Intel от периодического цикла выпуска продуктов поможет расширить эту совместимость на другое поколение, это все же временное решение. Рано или поздно обновление материнской платы станет необходимым. А для пользователей AMD все новые чипы Ryzen 5, вероятно, породят совершенно новое поколение фантастических материнских плат, так что есть еще больше причин для выбора чего-то нового.

  Новые игры постоянно разрабатываются на основе новейших процессорных технологий, поэтому выбор современной материнской платы now окупится на долгие годы.

  Руководство по игровым материнским платам

  , часть III: несколько видеокарт

  Помните, когда вам требовалась только одна видеокарта, чтобы добиться высочайшей игровой производительности?

  Ну, это все еще правда… в некоторой степени. Одной карты вполне достаточно для запуска игр на настройках Ultra со скоростью 60 кадров в секунду (в зависимости от конкретной карты, конечно) и 1080p, но что, если вы хотите продвинуться еще дальше? Что, если вы заинтересованы в высококлассных играх в виртуальной реальности? Или взломать 144 FPS? Одна карта, вероятно, не справится — не для требовательных игр.

  Для этого уровня игровой производительности потребуется больше, чем одна GTX 1080. К счастью, лучшие игровые материнские платы предлагают полную поддержку нескольких нескольких видеокарт верхнего уровня , что позволяет вам максимально эффективно использовать свою систему.

  Фото: Nvidia.com

  Откройте для себя NVIDIA SLI и ATI Crossfire. В технологиях SLI и Crossfire используется комбинация методов для повышения производительности графики, в том числе:

  • сглаживание
  • рендеринг с разделением кадров
  • рендеринг альтернативных кадров
  • супер-мозаика (только Crossfire)
  • и, конечно же, возможность использования двух графических процессоров

  Не только это позволяет вам максимизировать производительность в играх (и FPS), он также служит для продления срока службы ваших деталей — это может оценить любой компьютерный геймер, который имел дело с неисправными деталями в прошлом.

  Материнская плата позволяет видеокартам разделить работу. Каждая карта должна делать меньше. Это снижает нагрузку на систему, что повышает производительность и продлевает срок службы ваших компонентов.

  Руководство по игровым материнским платам

  , часть IV: А как насчет 4K?

  Несколько видеокарт могут не только помочь вам в играх VR и выйти за рамки 144 FPS, но и помочь вам в играх 4K. Игры с разрешением 4K — это последнее повальное увлечение в мире компьютерных игр, и не зря — во всех смыслах и целях он в четыре раза увеличивает число пикселей на вашем экране.

  Это безумие! Конечно, такой уровень качества и ясности сопровождается довольно высокими требованиями к производительности. Даже с видеокартой высокого класса вы не можете рассчитывать, что сможете запускать новейшие игры в разрешении 4K на Ultra — или, во многих случаях, даже на High — всего с одной картой. В этих случаях вам понадобится два.

  С учетом всего сказанного, четыре раза больше пикселей — это в четыре раза больше нагрузки на вашу машину. И одни только видеокарты не справятся. Чтобы выдержать эпическую нагрузку двух мощных видеокарт, вам понадобится отличная материнская плата.

  Увеличить масштаб: внимательный взгляд на 10 лучших игровых материнских плат

  После всего этого давайте перейдем к нашему списку лучших игровых материнских плат на рынке сегодня. Ознакомьтесь с нашими вариантами лучших материнских плат ниже.

  Лучшая игровая материнская плата AMD в целом

  Производитель: ASUS | Форм-фактор: ATX | Разъем: AM4 | VRM Фазы: 12 + 2 | Слоты DIMM: 4 | Цена: 💰💰

  ASUS TUF Gaming X570-Plus — это наша лучшая игровая материнская плата AMD в целом.В течение многих лет одной из самых веских причин для покупки процессора AMD был разъем AM4. Каждый процессор Zen, Zen +, Zen 2 и Zen 3 использует один и тот же разъем, что упрощает замену процессоров или материнских плат, не беспокоясь о совместимости. Чипсет X570 представляет собой новейшие и лучшие материнские платы, которые когда-либо поддерживали процессор AMD. Эти платы могут содержать что угодно, от Ryzen первого поколения до совершенно новой серии 5000.

  TUF — особенно хорошая плата даже на этом чипсете премиум-класса.Его 12 + 2 фазы VRM обеспечивают мощный и стабильный поток мощности для превосходного разгона. Он также имеет 6-слойную печатную плату, два порта M.2 для быстрого хранилища NVMe, двойной PCIe 4.0 и USB Type-C. Что касается подключения? Он имеет Realtek L8200A Gigabit Ethernet, Wi-Fi и Bluetooth 5.0!

  Он менее броский, чем платы ASUS ROG Strix, но соотношение цены и производительности у TUF непревзойденно. Это плата для вас, если у вас есть процессор серии Ryzen 5000 или более старый процессор Ryzen и вы планируете перейти на 5000 в будущем.

  • Отличный VRM
  • Доступный
  • Поддерживает процессоры Ryzen серии 5000
  • Проблемы с BIOS
  • Нет M.2 RAID
  • Простой дизайн

  Лучшая игровая материнская плата Intel в целом

  Производитель: MSI | Форм-фактор: ATX | Разъем: LGA 1200 | VRM Фазы: 12 + 1 + 1 | Слоты DIMM: 4 | Цена: 💰

  Мы выбрали лучшую игровую материнскую плату Intel в целом — это еще одна материнская плата, обладающая высокой производительностью без дорогих излишеств.В MSI Z490-A Pro есть все необходимое для запуска и работы процессора Intel 10-го поколения по цене, в которую мы не можем поверить.

  У этого мобо есть VRM с фазой 12 + 1 + 1, которому, честно говоря, нет никакого дела до такой дешевой материнской платы. Он имеет два порта M.2 NVMe (с одним теплозащитным экраном), 2,5 Гбайт Realtek 8125B LAN, USB Type-C и PCIe 4.0.

  A PRO имеет сдержанный черный и матовый корпус из бронзы, который не привлекает к себе особого внимания. Получите это, если вам нужен хороший разгон и все преимущества набора микросхем Z490, но не хотите платить за кучу RGB-пустяков.

  • Порты M.2
  • Хороший VRM
  • Быстрое подключение к Интернету
  • Нет Wi-Fi
  • Очень мало RGB
  • Плохая инструкция

  Лучшая игровая материнская плата AMD премиум-класса

  Производитель: GIGABYTE | Форм-фактор: E-ATX | Разъем: AM4 | VRM Фазы: 16 | Слоты DIMM: 4 | Цена: 💰💰💰💰💰

  У вас есть Ryzen 9 5950X, и вам нужна материнская плата, которая поможет выжать из нее все до последней капли производительности, насколько это возможно? Тогда GIGABYTE AORUS X570 Xtreme — это та плата, которую вы ищете.

  Эта системная плата имеет 16-фазное решение Infineon Digital VRM с силовым каскадом 70 А. Его Thermal Reactive Armor состоит из нескольких алюминиевых радиаторов для рассеивания тепла по всей плате без шумных вентиляторов. Xtreme имеет три разъема M.2, USB 3.2 Gen 2 Type-C и три слота PCIe 4.0. Он также имеет AQUANTIA 10Gbe и Intel Gigabit LAN. Связь не может быть намного быстрее, чем это, ребята.

  Смотрится тоже отлично. Матовые радиаторы из черного металла красиво подчеркнуты красивым RGB.

  Характеристики AORUS Xtreme почти такие же экстремальные, как и его цена. Мы не рекомендуем эту доску для общего пользования или даже для большинства энтузиастов. Однако, если вы собираетесь излишне убивать, то это хорошо.

  • 10GBe LAN
  • Массивный VRM
  • Стильный дизайн
  • Дорогой
  • Форм-фактор E-ATX
  • Слабое включенное программное обеспечение

  Лучшая игровая материнская плата Intel премиум-класса

  Производитель: MSI | Форм-фактор: E-ATX | Разъем: LGA 1200 | VRM Фазы: 16 + 1 + 1 | Слоты DIMM: 4 | Цена: 💰💰💰💰

  MSI MEG Godlike — это большой ребенок в квартале, который отправляет плачущим матерям все остальные платы.Это, безусловно, лучшая материнская плата для разгона i9 10900K.

  Все, от конфигурации VRM 16 + 1 + 1 до LAN 10GBe AQUANTIA + Realtek 2,5GBe, является лучшим из лучших. У него даже есть ЖК-дисплей прямо на плате для отображения внутренних температур и показаний!

  У Godlike только два недостатка. Во-первых, это, очевидно, цена. Вы не купите такую ​​материнскую плату, если все остальное в вашей системе тоже не на высоте. Второе — это размер.E-ATX — это сложный форм-фактор, поэтому обязательно проверьте отзывы и получите чехол, который ему подойдет.

  • 10GBe LAN
  • Массивный VRM
  • Стильный дизайн
  • Дорогой
  • Форм-фактор E-ATX
  • Посредственное программное обеспечение RGB

  Лучшая игровая материнская плата X570 среднего уровня

  Производитель: ASRock | Форм-фактор: ATX | Разъем: AM4 | VRM Фазы: 14 | Слоты DIMM: 4 | Цена: 💰💰💰

  ASRock X570 Taichi — это материнская плата, которая отлично выглядит и работает даже лучше.Это идеальная плата для энтузиастов, готовых платить за несколько дополнительных функций, не выходя полностью на рынок премиум-класса.

  Он оснащен мощным 14-фазным VRM, который более чем способен разогнать все, что вы на него возьмете. Он также имеет Wi-Fi 6, Intel Gigabit LAN, три слота M.2 (с радиаторами) и три слота PCIe 4.0.

  У Taichi один из самых уникальных дизайнов среди материнских плат в этом списке. Он имеет черную печатную плату с серебряными вставками на радиаторах, фирменные шестеренки и некоторые со вкусом расположенные RGB.

  • Отличный VRM
  • 3 слота PCIe
  • Стильный дизайн
  • Громкий вентилятор
  • Дорого
  • Плохая инструкция

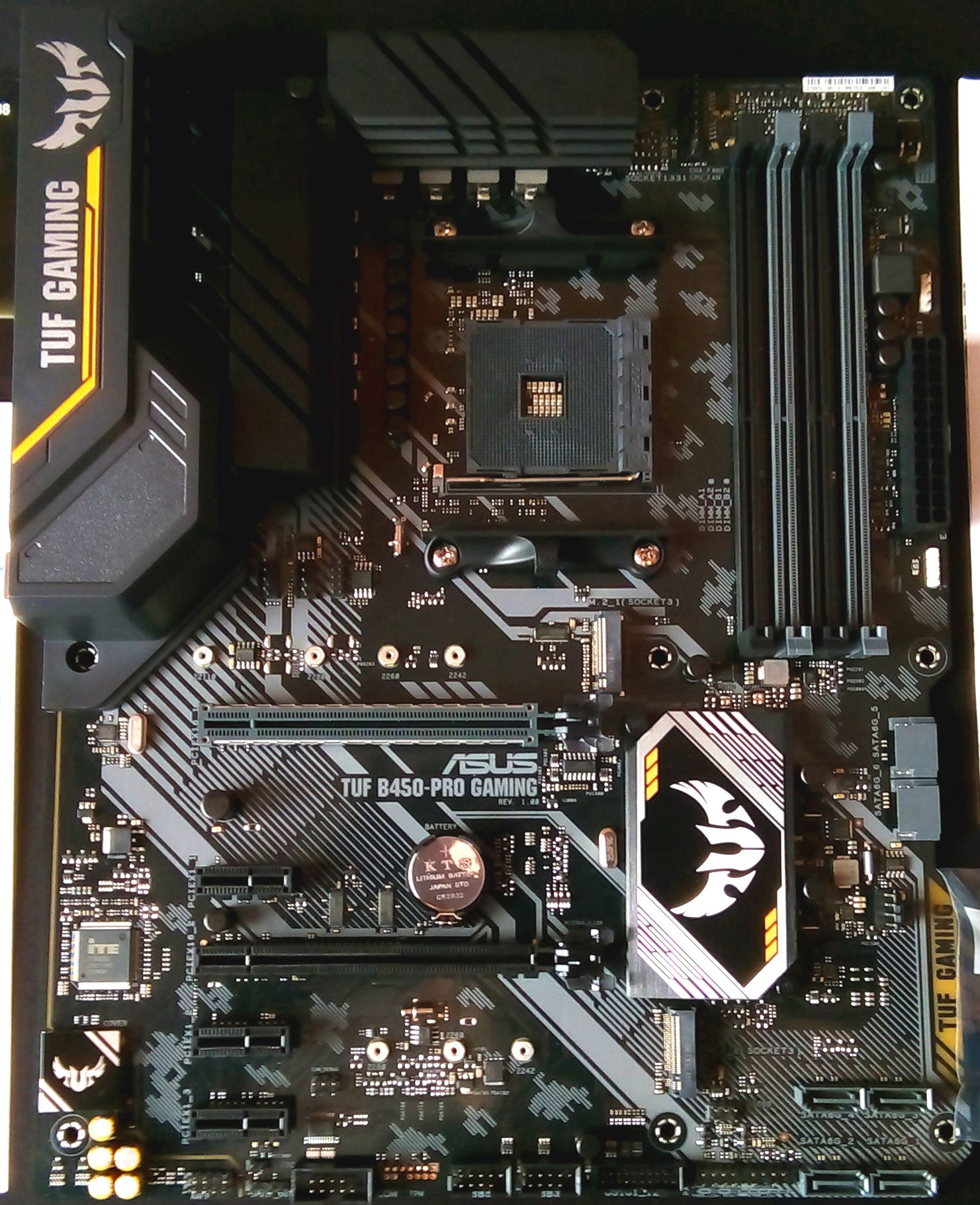

  Лучшая игровая материнская плата B450

  Производитель: ASUS | Форм-фактор: ATX | Разъем: AM4 | VRM Фазы: 6 + 2 | Слоты DIMM: 4 | Цена: 💰

  Если вы планируете купить ЦП Ryzen серии 3000 или старше и не нуждаетесь в PCIe 4.0 (чего не делает большинство из нас), вы можете получить дополнительную прибыль, купив материнскую плату B450. Мы выбрали лучшую игровую материнскую плату B450 — ASUS ROG Strix B450-F Gaming.

  Он имеет 6 + 2 фазы VRM, что не самое лучшее, что мы видели, но его более чем достаточно для большинства процессоров Ryzen второго и третьего поколения. У меня лично есть одна в моей системе, работающая на разогнанном 3700X, и я могу подтвердить, что настоящая привлекательность этой платы заключается в ее характеристиках. Он имеет два порта M.2, Intel Gigabit Ethernet, аудио SupremeFX S1220A и три порта PCIe.

  MSI B450 TOMAHAWK MAX — еще один продукт, который стоит рассмотреть в этой категории из-за его превосходного VRM, хотя взамен вы теряете качество звука и второй порт M.2.

  • Доступный
  • Достойный VRM
  • Отличное качество звука
  • Нет радиаторов M.2
  • Нет Wi-Fi или Bluetooth
  • Плохое подключенное программное обеспечение

  Лучшая игровая материнская плата Z490 среднего уровня

  Производитель: MSI | Форм-фактор: ATX | Разъем: LGA 1200 | VRM Фазы: 16 + 1 | Слоты DIMM: 4 | Цена: 💰💰💰

  Нравится Богоподобность, но не ценник? MSI MEG Z490 Unify — отличная альтернатива среднего класса.

  У этой модели есть VRM 16 + 1, что делает ее самым дешевым Z490 с регулятором напряжения такого размера. ЛВС 2,5 ГБ, Wi-Fi 6, аудио 7.1 Realtek ALC1220 и три порта M.2 NVMe с теплозащитными экранами.

  Он имеет полностью черный корпус из матового металла с тисненым драконом MSI на крышке ввода-вывода. Unify выглядит гладко и прекрасно впишется в любой случай. Однако RGB нет.

  • Отличный VRM
  • Хороший звук
  • Три порта M.2 с радиаторами
  • Нет RGB
  • Тонкая плата
  • Нет порта HDMI

  Лучшая игровая материнская плата Z390

  Производитель: GIGABYTE | Форм-фактор: ATX | Разъем: LGA 1151 | VRM Фазы: 12 + 1 | Слоты DIMM: 4 | Цена: 💰💰

  Мы поставили GIGABYTE Z390 AORUS Elite первое место в нашем списке семи лучших материнских плат Z390, поэтому вы не должны удивляться, если найдете ее здесь.Это плата, которую нужно получить, если вы хотите разогнать процессор Intel восьмого или девятого поколения по отличной цене.

  Он имеет 12 + 1 фазу VRM, что на милю является лучшим в своей ценовой категории. Фактически это тот же VRM 12 + 1, что и AORUS ULTRA, который на 90 долларов дороже. Он также имеет порт M.2 и Intel Gigabit LAN.

  Он имеет в основном черный дизайн с матовым металлом и акцентами RGB в нескольких тонких местах. Существуют материнские платы Z390 получше, но ни одна из них не сравнится с Elite по соотношению цена / качество.

  • Доступно
  • Стильный дизайн
  • Фантастический VRM
  • Базовый BIOS
  • Средняя плата
  • Плохое ПО управления RGB

  Лучшая игровая материнская плата Micro ATX

  Производитель: ASUS | Форм-фактор: Micro ATX | Разъем: LGA 1200 | VRM Фазы: 12 + 2 | Слоты DIMM: 4 | Цена: 💰💰💰

  Не каждая материнская плата имеет формат ATX — есть и другие форм-факторы.Иногда вам нужен более компактный корпус для ПК. Вот когда вы получаете Micro ATX. ASUS ROG Strix Z490-G Gaming — идеальная материнская плата для использования внутри.

  Пользователи Intel 10-го поколения могут наслаждаться 12 + 2-фазным VRM с отличным радиатором (особенно если учесть пространственные ограничения платы SFF). У Strix также есть порт M.2, 4 слота DIMM. 2,5 Гбайт LAN, Wi-Fi 6 и USB 3.2 Type-C.

  Как и все платы Strix, она имеет стильный черный дизайн с RGB-подсветкой на крышке ввода-вывода.

  • Дорого
  • Некоторые проблемы с зазором
  • Некоторые проблемы с замораживанием RGB

  Лучшая игровая материнская плата Mini-ITX

  Производитель: GIGABYTE | Форм-фактор: Mini-ITX | Разъем: AM4 | VRM Фазы: 8 | Слоты DIMM: 2 | Цена: 💰💰

  Платы

  Mini-ITX могут быть непростыми. Трудно найти небольшую плату, у которой все еще есть достаточный VRM и место для достойных функций.К счастью, есть GIGABYTE X570 I AORUS Pro Wi-Fi.

  Эта материнская плата поставляется с респектабельным 8-фазным цифровым VRM Infineon с силовым каскадом 70 А. Его набор микросхем охлаждается за счет симпатичного радиатора с запатентованным GIGABYTE Smart Fan 5. Вдобавок к этому он также имеет PCIe 4.0, порт M.2 с теплозащитным экраном, Intel Gigabit LAN и Wi-Fi 6. Нет. совсем плохо для чего-то такого крошечного.

  AORUS Pro имеет полностью черный дизайн с адресуемой RGB-подсветкой. Это тонкая, но все же одна из самых привлекательных плат, учитывая, насколько ограничены возможности форм-фактора Mini-ITX.

  • Доступный
  • Хороший VRM
  • Форм-фактор Mini-ITX
  • Некоторые проблемы с RAM XMP
  • Отсутствует внутренний заголовок USB 3.1
  • Порт M.2, как известно, работает на плате

  Наш процесс

  Для этого руководства по лучшим игровым материнским платам наши авторы потратили 6 часов на изучение более 50 самых популярных вариантов. После сравнения этих данных мы прочитали более 100 отзывов пользователей и сузили наш список до 10 лучших игровых материнских плат на рынке.Все эти исследования дают рекомендации, которым можно доверять.

  Дополнительная литература

  Каким бы ни был ваш бюджет, для вас найдется отличная материнская плата. Пока она поддерживает желаемый уровень игровой производительности (и, соответственно, вашу видеокарту и процессор), любая материнская плата отлично справится с этой задачей, но те, что в этом списке, являются лучшими из лучших.

  Чтобы узнать больше об игровых материнских платах, посетите наши другие страницы:

  Выбор материнской платы — iFixit

  Две основные характеристики определяют, подходит ли материнская плата для обновления конкретной системы:

  Форм-фактор материнской платы определяет ее физический размер, расположение монтажных отверстий и другие факторы, которые определяют, подходит ли материнская плата к конкретному корпусу.Подавляющее большинство компьютеров, произведенных с 1995 года, используют либо форм-фактор ATX , также называемый full ATX , либо форм-фактор microATX , также называемый ATX. Материнская плата microATX подходит для корпуса microATX или корпуса ATX; материнская плата ATX подходит только для корпуса ATX. Рисунок 4-2. показывает типичную материнскую плату microATX слева и большую материнскую плату ATX справа.

  Если ваш текущий корпус поддерживает материнские платы ATX или microATX и имеет совместимый источник питания, для обновления материнской платы достаточно просто удалить старую материнскую плату и заменить ее новой.Увы, в некоторых системах, в первую очередь, дешевых, массовых, используются нестандартные фирменные материнские платы и / или блоки питания. Если материнская плата в такой системе выйдет из строя, ее хватит лишь на кучу металлолома. Вы можете спасти процессор, память, диски и другие периферийные устройства, но корпус и материнская плата бесполезны.

  Рисунок 4-2: Типовые материнские платы microATX (слева) и ATX

  ЕСЛИ A ХОРОШО, B ДОЛЖЕН БЫТЬ ЛУЧШЕ

  В 2004 году Intel начала поставки материнских плат на основе нового форм-фактора, получившего название BTX (Balanced Technology eXtended) .Хотя BTX является производным от ATX, корпуса и материнские платы BTX физически несовместимы с компонентами ATX. Intel надеялась, что BTX захватит рынок штурмом, но по состоянию на начало 2006 года BTX заняла лишь минимальное место на рынке ПК.

  BTX может быть решением в поисках проблемы. Первоначальной целью BTX было улучшение охлаждения при пониженном уровне шума: необходимое улучшение, учитывая очень высокое тепловыделение процессоров Intel Pentium 4, некоторые из которых потребляют 130 Вт. Теперь, когда Intel переводит производство процессоров на ядра с низким энергопотреблением, которые потребляют всего 20 Вт, реальная потребность в BTX отпала.

  Больше проблем, чем они того стоят

  С практической точки зрения, процессор, предназначенный для одного сокета, не может быть установлен в другой тип сокета. Доступны адаптеры для сокетов, позволяющие вставить один тип процессора в другой тип сокета, например, процессор Socket 479 Pentium M в материнскую плату Socket 478, но такие адаптеры часто имеют проблемы совместимости. Мы рекомендуем избегать адаптеров для розеток.

  Современные процессоры подключаются к материнской плате через процессорное гнездо .Процессор имеет набор из сотен контактов, которые вставляются в соответствующие отверстия на разъеме процессора. Рисунок 4-3. показывает разъем mPGA478, который принимает процессор Intel Pentium 4 или Celeron, типичный разъем процессора. Гнезда, предназначенные для подключения других типов процессоров, похожи по внешнему виду, но с другим количеством и расположением отверстий.

  Рисунок 4-3: Типичный разъем процессора

  В большинстве современных сокетов процессоров используется рычаг ZIF (рычаг нулевого усилия вставки) для фиксации процессора в разъеме.Этот рычаг, видимый на правом краю сокета, поднимается для установки процессора. Поднятие рычага устраняет силу зажима внутри сокета и позволяет опустить процессор на место без приложения давления. После того, как процессор вставлен в гнездо, опускание рычага ZIF фиксирует процессор на месте и обеспечивает хороший электрический контакт между контактами процессора и контактами гнезда.

  Определите вашу розетку

  Вы можете определить тип сокета, используемый вашей текущей материнской платой, проверив документацию, посмотрев номер модели материнской платы в Интернете или запустив диагностическую утилиту, такую ​​как Everest (http: // www.lavalys.com) или SiSoft Sandra (http://www.sisoftware.net). Вы также можете однозначно определить тип сокета, исследуя сам сокет, хотя для этого потребуется удалить кулер процессора и, возможно, сам процессор.

  РОЗЕТКА, ВНУТРЕННЯЯ ПРОЦЕССОР

  Intel Socket 775 — исключение среди современных процессорных сокетов. Socket 775 меняет обычное расположение штыревого процессора и гнездового гнезда, вставляя контакты в гнездо и отверстия в процессоре.Socket 775 также обходится без рычага ZIF, используя другое зажимное приспособление для фиксации процессора в разъеме.

  В таблице 4-1 перечислены процессорные сокеты, которые использовались в последних системах. Системы на базе процессорных сокетов, перечисленных как устаревшие Slot A, Slot 1 и Socket 423, практически не подлежат обновлению, поскольку материнские платы и / или процессоры больше не доступны с этими разъемами. Под этим мы подразумеваем, что нецелесообразно обновлять материнскую плату и процессор, если вы не замените оба; по-прежнему возможно установить больше памяти, заменить диски и выполнить другие обновления таких систем.

  Таблица 4-1: Типы сокетов процессора

  Системы, использующие один из сокетов, которые мы перечисляем как устаревшие. Сокеты A, 478 и 754, являются достаточно хорошими кандидатами на обновление. Хотя процессоры и материнские платы больше не находятся в активной разработке для устаревших процессорных сокетов, материнские платы, которые используют эти сокеты, легко доступны и, вероятно, останутся таковыми в течение некоторого времени, как и процессоры, соответствующие этим новым лампам для старых сокетов.

  Новые лампы для старых

  Установка старого процессора на новую материнскую плату редко вызывает какие-либо проблемы, хотя вы всегда должны проверять, что ваш старый процессор явно указан как поддерживаемый новой материнской платой (с учетом уровня версии материнской платы).Установка нового процессора на старую материнскую плату может быть проблематичной, потому что более новый и более быстрый процессор может потреблять больше тока, чем рассчитана на материнскую плату.

  КОГДА ТИП РОЗЕТКА НЕ ВАЖНЫ

  Конечно, если вы планируете заменить не только материнскую плату, но и процессор, и, возможно, память, тип сокета, используемого текущей материнской платой и процессором, не имеет значения. Вы можете просто выбрать лучший процессор и совместимую материнскую плату в соответствии с вашими потребностями и бюджетом.

  Поскольку системная плата управляет системой, стоит тщательно выбирать ее. Выбранная вами материнская плата определяет, какие процессоры поддерживаются, сколько и какой тип памяти система может использовать, какой тип видеоадаптеров можно установить, скорость коммуникационных портов и многие другие ключевые характеристики системы. Помимо выбора правильного форм-фактора и процессорного разъема, которые имеют важное значение, при выборе материнской платы руководствуйтесь следующими рекомендациями:

  Набор микросхем действует как административный помощник процессора.Он обрабатывает то, что входит и что выходит, и заботится обо всех вспомогательных функциях, которые позволяют процессору выполнять вычисления.

  Набор микросхем определяет, какие процессоры и типы памяти поддерживаются, а также какой из двух стандартов видеоадаптеров, AGP или PCI Express, поддерживает материнская плата. Набор микросхем также определяет, какие встроенные функции, такие как USB 2.0, Serial ATA, FireWire, видео, аудио и сети, доступны. Наборы микросхем сильно различаются по производительности, функциям, совместимости и стабильности. В таблице 4-2 перечислены рекомендуемые нами наборы микросхем по типам сокетов.

  Таблица 4-2: Рекомендуемые наборы микросхем по типу сокета

  • Если вы заменяете вышедшую из строя материнскую плату и планируете использовать текущий процессор, выберите материнскую плату с разъемом правильного типа и одним из рекомендуемых наборов микросхем. Если ваша текущая память и / или видеоадаптер стоит утилизировать, также примите во внимание их совместимость с заменяющими материнскими платами, которые вы рассматриваете.
    • Если вы покупаете новый процессор AMD, выберите материнскую плату Socket 939 nForce3 (для видео AGP) или материнскую плату nForce4 (для видео PCI Express).
    • Если вы покупаете новый процессор Intel, выберите материнскую плату с Socket 775, в которой используется набор микросхем Intel серии 945 или 955, поддерживающий тип видеокарты, которую вы планируете установить.

  Наборы микросхем для процессоров AMD и Intel производятся несколькими другими компаниями, такими как VIA и SiS, но мы обнаружили, что производительность и совместимость этих альтернативных наборов микросхем оставляет желать лучшего. Материнские платы на базе чипсетов Intel и NVIDIA немного дороже, чем платы на альтернативных чипсетах, но небольшая дополнительная стоимость того стоит.

  Плохие повара портят хорошие ингредиенты

  Хотя невозможно создать хорошую материнскую плату с плохим набором микросхем, вполне возможно создать плохую материнскую плату с хорошим набором микросхем. Мы используем и рекомендуем материнские платы Intel или ASUS для процессоров Intel и материнские платы ASUS для процессоров AMD.

  Тот факт, что материнская плата заявляет о поддержке определенного процессора, не означает, что она поддерживает все члены этого семейства процессоров. Например, некоторые материнские платы поддерживают процессор Pentium 4, но только более медленные модели.Другие материнские платы поддерживают быстрые Pentium 4, но не более медленные Pentium 4 или Celeron. Точно так же некоторые материнские платы поддерживают Athlon с FSB 200, 266 или 333 МГц, но не поддерживают FSB 400 МГц.

  Консультация Рона Морса

  Есть еще более веская причина требовать последний уровень ревизии материнской платы: тонкие инженерные изменения в используемых компонентах, компоновке платы или других инженерных факторах могут быть «спущены» в производство на основании сообщений о проблемах, возникших на ранних этапах производства.Обычно это тонкие вещи. Вы замечаете их, когда неоднократно обращаетесь в службу поддержки клиентов из-за повторяющейся проблемы, они внезапно соглашаются вернуть устройство, и вы обнаруживаете, что новый работает безупречно в той же системе. Я убежден, что такое случается часто. Видеокарты ATI RADEON 9700 Pro — яркий тому пример, материнские платы Tyan серии 1840 — другой.

  ДОСТАТОЧНО ЗАКРЫТЬ НЕТ

  Перед покупкой убедитесь, что материнская плата поддерживает процессор или , который вы планируете использовать.Для этого посетите веб-сайт производителя материнской платы и найдите на странице «Поддерживаемые процессоры» именно ту материнскую плату, которую вы планируете использовать. Обратите внимание на то, что производители материнских плат часто вносят изменения в модели с тем же номером модели, а список поддерживаемых процессоров почти всегда предполагает, что вы используете текущую ревизию материнской платы. Довольно часто более ранняя версия не поддерживает все модели процессоров или скорости, поддерживаемые более поздней версией. При покупке материнской платы убедитесь, что у вас установлена ​​последняя доступная версия.

  Выберите материнскую плату, которая поддерживает по крайней мере те настройки, которые вам нужны сейчас и которые, как вы ожидаете, понадобятся в течение всего срока службы платы. Например, даже если вы изначально устанавливаете существующий 400 МГц FSB Socket 478 Celeron, выберите материнскую плату, которая также поддерживает процессоры Pentium 4, использующие частоты FSB 533 и 800 МГц. Точно так же, даже если вы сначала устанавливаете старый Athlon с FSB 266 МГц, выберите материнскую плату, которая поддерживает полный диапазон частот Athlon FSB 200, 266, 333 и 400 МГц.Платы, которые предлагают полный диапазон скоростей хост-шины, в идеале с небольшими приращениями, дают вам максимальную гибкость, если вы позже решите обновить процессор.

  Любая материнская плата, которую вы покупаете, должна поддерживать современные модули памяти; то есть модули DIMM PC3200 DDR-SDRAM или DDR2. Не делайте предположений о том, сколько памяти поддерживает материнская плата. Материнская плата имеет определенное количество слотов памяти, и в литературе может быть указано, что она принимает модули памяти до определенного размера, но это не означает, что вы обязательно можете установить самый большой поддерживаемый модуль во все слоты памяти.Например, материнская плата может иметь четыре слота памяти и принимать модули DIMM на 512 МБ, но вы можете обнаружить, что использовать все четыре слота можно только при установке модулей DIMM на 256 МБ. Скорость памяти также может иметь значение. Например, конкретная материнская плата может поддерживать три или четыре модуля PC2700, но только два модуля PC3200.

  Для системы общего назначения допустима поддержка 1 ГБ ОЗУ. Для системы, которая будет использоваться для задач с интенсивным использованием памяти, таких как профессиональная графика, управление базами данных или сложные научные вычисления, убедитесь, что материнская плата поддерживает не менее 2 ГБ ОЗУ.

  Не используется или не используется

  Не думайте, что вы можете использовать все доступные слоты памяти. Например, многие ранние материнские платы Socket 754 Athlon 64 имели три или даже четыре слота DIMM, но на самом деле могли надежно поддерживать только два модуля памяти, независимо от размера или скорости этих модулей. Не все материнские платы обязательно поддерживают полный объем памяти, который поддерживает сам набор микросхем, даже если для этого достаточно сокетов памяти. Всегда определяйте, какие комбинации размеров, типов и скоростей памяти поддерживаются конкретной материнской платой.

  НЕ БЫТЬ ПЕННИ МУДРОМ И ОБУЧАТЬ ДУРА

  Хотя вы можете найти новую материнскую плату, которая позволит вам перенести существующую память со старой материнской платы, обычно это не лучшая идея, если только эта более старая память не является текущей, то есть PC3200 DDR-SDRAM или DDR2-SDRAM. Память дешевая, и не имеет смысла основывать решение о покупке новой материнской платы на способности утилизировать относительно небольшой объем старой, медленной и дешевой памяти.

  Материнские платы

  различаются расположением видео.Некоторые материнские платы оснащены встроенным видеоадаптером и не предусматривают установку отдельной платы видеоадаптера. Другие материнские платы обеспечивают встроенное видео, но также имеют специальный слот расширения, который принимает автономную карту видеоадаптера AGP или PCI Express. Тем не менее, другие материнские платы не предоставляют встроенного видео, а только слот AGP или PCI Express, который принимает отдельную карту видеоадаптера. Мы рекомендуем избегать использования материнских плат первого типа, даже если вы думаете, что встроенного видео достаточно для ваших нужд.

  Перед тем, как выбрать материнскую плату, ознакомьтесь с доступной для нее документацией и поддержкой, а также с доступными обновлениями BIOS и драйверов. Некоторые люди думают, что материнская плата, на которой есть много исправлений и обновлений, должна быть плохой материнской платой. Не правда. Частые выпуски исправлений и обновлений указывают на то, что производитель серьезно относится к поддержке. Мы рекомендуем друзьям и клиентам уделять большое внимание качеству веб-сайта, поддерживающего материнскую плату, и, возможно, даже основывать свои решения о покупке.Примеры хороших сайтов поддержки материнских плат можно найти на сайтах Intel (http://www.intel.com/design/motherbd/) или ASUS (http://www.asus.com/us/support).

  Производители сильно различаются по качеству выпускаемых материнских плат. Некоторые производители, такие как Intel и ASUS, выпускают только первоклассные материнские платы. (По этой причине мы настоятельно предпочитаем использовать материнские платы Intel или ASUS для процессоров Intel и материнские платы ASUS для процессоров AMD.) Другие производители производят материнские платы различного качества; некоторые хорошие, а некоторые не очень.Остальные производители выпускают только барахло.

  Предыдущие вопросы всегда важны при выборе материнской платы. Но нужно помнить о многих других характеристиках материнской платы. Некоторые из них могут быть критичными для одних пользователей и мало беспокоить других. Эти характеристики включают:

  На любой материнской плате есть слоты расширения, но материнские платы различаются количеством слотов и типов:

  PCI (Peripheral Component Interconnect) Слоты были стандартным типом слота расширения более десяти лет.Слоты PCI поддерживают карты расширения, такие как адаптеры LAN, звуковые карты и т. Д., Которые добавляют системе различные функции. Слоты PCI доступны в 32-битной и 64-битной версиях, хотя 64-битные слоты PCI обычно встречаются только на материнских платах серверов.

  Материнская плата может иметь ноль, один или два выделенных слота для видеокарт. Если присутствует видеослот, это может быть AGP или PCI Express (PCIe) , которые несовместимы, но служат той же цели. Тип видеослота определяет тип видеокарты, которую вы можете установить.Видеоадаптеры AGP по-прежнему популярны и широко доступны, но PCI Express быстро становится доминирующим стандартом слотов для видеоадаптеров. Покупайте материнскую плату AGP, только если у вас есть адаптер AGP, который стоит сэкономить. В противном случае купите материнскую плату со встроенным видео или без него, которая имеет видеослот PCI Express x16. Не покупайте материнские платы со встроенным видео, но без отдельного видеослота.

  Многие материнские платы с видеослотом PCI Express x16 также имеют один или несколько слотов расширения общего назначения PCI Express x1, обычно вместо одного или двух слотов расширения PCI, но иногда в дополнение к ним.В ближайшем будущем слоты PCI Express x1 относительно бесполезны, потому что есть несколько карт расширения, которые им подходят. Однако, поскольку видеокарты PCI Express x16 все больше доминируют в AGP, вполне вероятно, что PCI также постепенно исчезнет, ​​и карты расширения PCI Express x1 станут более распространенными.

  Материнские платы

  ATX AGP обычно имеют пять или шесть слотов PCI. Материнские платы ATX PCIe обычно заменяют один или два слота PCIe x1 на один или два слота PCI. Материнская плата microATX любого типа обычно имеет на два или три слота меньше, чем полная материнская плата ATX.Много лет назад на многих компьютерах были заняты все или почти все слоты. В настоящее время, когда в материнские платы интегрировано так много функций, часто можно увидеть ПК с одним или двумя занятыми слотами, поэтому количество доступных слотов гораздо менее важно, чем раньше. Тем не менее, по-прежнему важно получить нужные типы слотов.

  Одна и та же материнская плата часто доступна как OEM-продукт и продукт в розничной упаковке . (Фактически, обе формы упаковки продаются через розничные каналы.Материнская плата в любом случае идентична или очень похожа, но есть различия. Например, OEM-версия может иметь только один год гарантии, в то время как версия той же материнской платы в розничной коробке имеет трехлетнюю гарантию. Кроме того, в розничную коробочную версию часто входят кабели, адаптеры, этикетка на корпусе, установочный компакт-диск и аналогичные мелкие детали, которые не входят в комплект поставки OEM-продукта. Обычно мы рекомендуем покупать коробочную версию, если она стоит не более 10 долларов. В противном случае купите OEM-версию.Вы можете загрузить установочный компакт-диск и другое программное обеспечение, которое не входит в OEM-версию.

  ВАРИАЦИИ ПО ТЕМЕ

  Существуют различия в фактическом продукте материнских плат OEM и розничных коробках. Например, Intel часто производит от трех до шести вариантов материнской платы, которые могут отличаться незначительно (например, цветом платы) и более значительными способами, такими как скорость встроенного сетевого адаптера, включена ли поддержка FireWire и т. Д. на.Некоторые из этих вариантов доступны как в оригинальной, так и в розничной упаковке, а другие — только в той или иной форме. Некоторые варианты недоступны для индивидуальных покупателей. Они продаются только в том, что Intel называет «оптовой упаковкой», что означает, что минимальный заказ — это загрузка поддона. Материнские платы Intel оптом покупают только крупные производители систем.

  Может показаться странным сводить к минимуму важность гарантии, но правда в том, что гарантия обычно не должна быть важным фактором. Материнские платы обычно работают или нет.Если материнская плата выйдет из строя, скорее всего, это произойдет сразу же после покупки или в течение нескольких дней использования. С практической точки зрения, политика возврата поставщика, вероятно, будет более важной, чем политика гарантии производителя. Ищите поставщика, который быстро заменяет материнские платы DOA, предпочтительно путем перекрестной доставки замены.

  Как минимум, материнская плата должна иметь четыре или более порта USB 2.0, лучше шесть или восемь, а также интерфейс жесткого диска с двумя интерфейсами ATA / 100 или выше. В идеале материнская плата должна иметь как минимум два разъема Serial ATA, а лучше четыре.(Некоторые материнские платы с четырьмя разъемами SATA включают только один параллельный интерфейс ATA, что допустимо.) Нам также нравится иметь последовательный порт, параллельный порт EPP / ECP, порт клавиатуры PS / 2, порт мыши PS / 2 и интерфейс FDD, но эти «устаревшие» порты быстро исчезают, их заменяет USB.

  Некоторые материнские платы включают в себя адаптеры встроенного звука, видео и / или LAN в качестве стандартного или дополнительного оборудования. В прошлом такие материнские платы часто разрабатывались для систем низкого уровня и использовали недорогие и относительно негодные аудио- и видеокомпоненты.Но в настоящее время многие материнские платы включают в себя очень мощные аудио-, видеоадаптеры и адаптеры LAN и стоят немного или не больше, чем аналогичные материнские платы без встроенных периферийных устройств. Если вы покупаете такую ​​материнскую плату, убедитесь, что встроенные устройства можно отключить, если позже вы захотите заменить встроенные адаптеры на более качественные компоненты.

  Остерегайтесь интегрированного Gigabit Ethernet

  Встроенные адаптеры часто используют основной ЦП, что может снизить производительность на несколько процентов.Скорость текущих процессоров означает, что это редко проблема. Однако, если производительность процессора имеет решающее значение, вы можете использовать материнскую плату с небольшим количеством встроенных функций или без них.

  Embedded Gigabit Ethernet вызывает особую озабоченность. Если вы покупаете материнскую плату со встроенным Gigabit Ethernet, убедитесь, что она использует выделенный канал связи, например канал архитектуры потоковой передачи данных (CSA), используемый наборами микросхем Intel, или канал PCIe. Некоторые недорогие материнские платы имеют встроенные адаптеры Gigabit Ethernet, которые подключаются через шину PCI.Это проблема, потому что Gigabit Ethernet достаточно быстр, чтобы насыщать шину PCI и заметно снижать производительность системы.

  Подробнее о компьютерных материнских платах

  .
