MSI P45 Platinum — топовая плата на новом чипсете Intel
Сразу после анонса новой линейки чипсетов Intel на рынок стали поступать модели материнских плат, построенных на P45 и P43. И если последний в основном используется на сравнительно недорогих моделях среднего класса, то P45, как чипсет с ориентацией на применение в игровых ПК, чаще становится основой для дорогих эксклюзивных моделей. Одну из таких материнских плат, относящуюся к игровой серии Gaming Series компании MSI, мы сейчас и рассмотрим.
Дизайн, функциональность
Как понятно из названия, данная плата относится к специальной «продвинутой» линейке Platinum, которая предлагает максимум функциональности и возможностей разгона, но по более-менее разумной цене. Разработчики основательно поработали над дизайном и функциями новой линейки плат, чтобы дополнительно привлечь внимание пользователей.
У платы P45 Platinum имеется несколько
своих «изюминок». Первая — это
обновлённая фирменная система
охлаждения чипсета под названием
Circu-Pipe 2.
Данная схема охлаждения рассчитана на применение «правильного» процессорного кулера, в котором вентилятор нагнетает воздух в центр радиатора, а рёбра открыты во все стороны.
Вторая фирменная черта
рассматриваемой платы — система
питания процессора нового
поколения, получившая название DrMOS.
Это не только применение новых,
более эффективных компонентов —
полимерных конденсаторов,
дросселей с ферритовыми
сердечниками и спаренных
транзисторов в одном корпусе с
управляющими микросхемами. Это ещё
и новая энергоэффективная схема
питания с динамическим изменением
числа фаз преобразования
напряжения, фирменное название
которой — GreenPower.
Теперь рассмотрим функциональность материнской платы P45 Platinum.
| Производитель | Micro-Star (MSI) |
| Модель | P45 Platinum |
| Чипсет | Intel P45 Express |
| Сокет | Socket T (LGA775) |
| Форм-фактор | ATX, 30. 5 x 24.5 мм, 9 отверстий |
| Средняя цена | ~$200-230 |
| Поддержка устройств | |
| Процессор | Intel Core 2/Pentium/Celeron, FSB 1600 MHz |
| Видеокарта | |
| Память | DDR2-800, 4 x DIMM, два канала |
| Жесткие диски, оптика | 8 x SATA/300 (RAID 0, 1, 5, 10), 1 x eSATA, 1 x PATA |
| Флоппик | 1 |
| Карты расширения | 2 x PCI Express x1, 2 x PCI |
| Встроенные устройства | |
| Встроенная графика | — |
| Аудиокодек | Realtek ALC888, 7.1+2 ch |
| Жесткие диски | JMicron JMB363 (2 x SATA, 1 x PATA), JMicron JMB362 (eSATA) |
| Сеть | Realtek RTL8111C, 10/100/1000 GbE |
| Wi-Fi | — |
| FireWire | JMicron JMB381 (2 x 6 pin) |
| Порты и разъемы | |
| Внешние | 2 x PS/2, 6 x USB, 6 x jack, optical S/PDIF, RJ45, eSATA, 1394 |
| Внутренние | CI, 3 x USB, 1394, COM, TPM, SPI, CD-In, F_Audio, S/PDIF-Out |
| Охлаждение | |
| Радиаторы | SB (Al), NB (Cu), VRM (2 x Cu), 5 x HP — CircuPipe 2 |
| Вентиляторы | нет |
| Разъемы | 5 х Fan (3 pin) |
| Диагностика | |
| Светодиоды | 6 x Slots, 2 x V_DIMM, 2 x V_NB, 5 x VRM, 8 x POST, Power, Standby |
| Индикаторы | нет |
| Спикер | нет |
| Кнопки | Power, Reset, Clr_CMOS |
Прежде всего отметим, что
возможности чипсета Intel P45
разработчиками использованы в
полной мере.
На плате распаяны два
графических слота PCI Express,
переключение в режим 8+8 выполняется
автоматически и электронным
способом, без перемычек
(коммутаторы расположены на
обратной стороне платы). Специально
для питания этих слотов имеется
дополнительный разъём типа Molex.
Далее, плата снабжена двумя парами
слотов DDR2 DIMM, двумя слотами PCI и
двумя PCI Express x1. Количество
доступных портов Serial ATA увеличено с
6 до 8 за счёт дополнительного
контроллера JMicron. Кроме того,
имеется и порт External SATA, управляемый
вторым контроллером JMicron. В пользу
этой же фирмы сделан выбор и по
контроллеру FireWire. А звуковой кодек
и сетевой контроллер выполнила
фирма Realtek, это самые стандартные
чипы, без каких-либо особенностей.
Хотелось бы отметить
первоклассную компоновку
материнской платы MSI. Все разъёмы,
слоты и сокеты доступны и не мешают
друг другу, а все вспомогательные
контакты (дополнительные USB, FireWire,
COM, Audio и пр.) выстроены вдоль нижнего
края платы и снабжены (за редким
исключением) цветовой маркировкой.
На панели портов платы мы найдём: 6 USB, eSATA, 6 разъёмов встроенного звука плюс оптический S/PDIF, два PS/2, FireWire и, внимание, кнопку сброса CMOS. Тем самым открывать корпус при зависании из-за разгона нет необходимости.
Плата выполнена в чёрном цвете, радиаторы из меди либо с медным напылением. Набор диагностических светодиодов включает 4 пары POST-индикаторов, индикаторы числа фаз стабилизации напряжения (отдельно для процессора, памяти и чипсета), индикаторы занятости слотов, индикаторы питания и Standby. Кроме того, у платы имеются две кнопки — питания и сброса, специально для проверки работоспособности вне корпуса.
BIOS Setup
Интересно будет посмотреть, что приготовила нам MSI в «разгонном» разделе BIOS Setup, ведь это едва ли не важнейший аспект для платы, ориентированной на требовательных пользователей. А тут у нас вот что:
- статический и динамический (настраиваемый до 20%) разгон;
- выбор частоты FSB (>600 МГц) и множителя процессора, отключение SpeedStep;
- большой диапазон множителей для частоты памяти, от 1:1 до 1:2;
- самые широкие диапазоны управления напряжениями, с очень мелким шагом, как в сторону увеличения, так и уменьшения;
- все тайминги памяти, включая раздельные настройки по каналам;
- тонкие настройки формы сигнала тактирования процессора;
- встроенный просмотр данных SPD
каждого модуля памяти.
Отметим также появление в очередной версии BIOS нового пункта — Multi-Step OC Booster. Что значат предлагаемые Mode 1 и Mode 2, доподлинно неизвестно, однако разгону эти режимы реально помогают, о чём позже.
По традиции MSI предлагает разгон и с помощью перемычек, за счёт поднятия рапортуемой процессором частоты FSB на одну ступеньку вверх. На новой плате появилась возможность увеличить частоту FSB со штатных 333 до 400 МГц. Способ простой, удобный и надёжный.
Кроме того, BIOS позволяет отключать технологию GreenPower отдельно для процессора, памяти и чипсета. Традиционно доступно управление вентиляторами — процессорным и двумя внешними. Нельзя не приветствовать и увеличение числа доступных для сохранения/загрузки профилей BIOS до четырёх. А система аварийного восстановления после зависания из-за разгона работает довольно чётко, иногда достаточно нажатия Reset для возврата к настройкам по умолчанию и захода в Setup для дальнейших экспериментов.
Тестирование
Тестовый стенд включал процессор
Intel Core 2 Duo E8300 (2.
83 ГГц), два модуля
памяти DDR2-900 1 Гб производства GOODRAM,
видеокарту GeForce 7900 GS. Для сравнения
мы приводим данные по тестированию
платы MSI на базе чипсета Intel
предыдущего поколения — P35 (P35 Neo3), а
также платы на лучшем и самом
дорогом чипсете NVIDIA — nForce 790i Ultra SLI
(P7N2 Diamond).
Производительность. По данным двух тестов подсистемы памяти, Everest 4.50 и Rightmark Memory Analyzer 3.80, изменения в пропускной способности и латентности памяти на новой платформе Intel пренебрежительно малы, чтобы оказать хоть какое-то влияние на быстродействие. Что касается контроллера памяти DDR3 у чипсета NVIDIA, то его производительность в операциях чтения примерно на 20% выше.
Более реальную оценку работы
систем с разными материнскими
платами дают комплексные тесты на
основе приложений, такие как SYSMark 2007
Preview. Мы прогоняли тесты в двух
операционных системах — Windows XP SP2 и
Windows Vista SP1. В первом случае
зафиксирована идентичная
производительность всех трёх плат,
за исключением теста Productivity
(офисные приложения), где плата на
чипсете NVIDIA вырвалась вперёд
(причина неизвестна).
Чуть больше
разброс в среде Windows Vista: в том же
тесте Productivity производительность
платы P45 Platinum стала выше, она уже не
отстаёт от P7N2 Diamond.
Разгон. Процессоры на ядре Penryn, а тестовый Core 2 Duo относится к таковым, довольно хорошо разгоняются. Наш экземпляр на плате P45 Platinum взял барьер 4.4 ГГц (FSB 525 МГц, напряжение питания 1.45 В). Понизив множитель и немного повысив все напряжения, мы смогли получить работоспособный процессор при FSB 540 МГц. Новый пункт в BIOS — Multi-step OC Booster — позволил получить существенно лучший результат — 575 МГц.
Выводы
Материнская плата P45 Platinum, как и
другие платы из серии P45 — это
лучшее, что на сегодня создали
разработчики из MSI. Продуманный
дизайн, поддержка двух видеокарт,
эффективная система охлаждения
нового поколения, схемы питания из
качественных компонентов и с
поддержкой динамического
переключения количества фаз,
светодиодная диагностика, кнопки —
все нюансы перечислять можно долго.
Плата понравилась хорошим балансом
количества слотов, разъёмов на
внешней панели, эффектным внешним
видом. BIOS Setup пусть и уступает по
количеству настроек платам других
производителей, но его организация
удобна, а все необходимые опции
реализованы в полной мере. Нет
никаких претензий к
производительности и стабильности
работы, возможности разгона
удовлетворят большинство
пользователей. Единственно, цена
платы сравнительно высока, но ведь
это продукт не массовый,
рассчитанный на требовательных
пользователей.
Макс КУРМАЗ,
[email protected]
Проект www.GIGAMARK.com
Благодарим компанию СП «Бевалекс» ООО, официального дистрибьютора компании Micro-Star, за предоставленную материнскую плату P45 Platinum
| Чипсет | Intel® P45 |
| Intel® Socket 775 для Core™ 2 Duo/Core™ Duo/ | |
| Процессоры Pentium™ 4/Pentium D/Celeron D | |
| Процессоры Intel® Socket 771 Xeon 51xx ~ Xeon 54xx | |
| Память | Поддержка двухканальной DDR2 800 МГц |
| 4 x 240PIN DDR2 SDRAM слот для памяти | |
| BIOS | Uefi-bios |
| H/W мониторинга | Мониторинг температуры ЦП/системы |
| Процессор вентилятор контроля | |
| Системы вентилятор контроля | |
| Системы Напряжение мониторинга | |
| Слот расширения | 1 слот PCI-E 2,0×16 |
| 1 слот PCI-E x 1 слот | |
| Коробка для хранения | 4 x SATA3 разъем (3 ГБ/сек. ) |
| LAN | Контроллер Realtek 10/100/1000 |
| Интегрированный видео | Поддерживает 6-канальный HD аудио кодек |
| Передний аудио порт, микрофон порт. | |
| Задний ввод \ вывод | 1 x PS/2 клавиатура/мышь |
| 1 х COM | |
| 4 х USB 2,0 | |
| 1 x RJ-45 Порты и разъёмы | |
| 3 x аудио разъем | |
| Внутренняя система ввода/вывода | USB 2,0-1 шт. заголовка |
| 1 x CLR_COMS заголовка | |
| 1 х передний аудиоразъем | |
| 1 х заголовок передней панели | |
| 1 x заголовок вентилятора процессора | |
| 1 x заголовок вентилятора системы | |
| 4 x SATA3 6 ГБ/сек. разъем | |
| 1 x USB2.0 20PIN заголовка | |
| 1 x заголовок выбора ЦП | |
| 1 x 24-контактный ATX Питание заголовка | |
| 1 x 4-контактный блок питания ATX 12В Питание заголовка | |
| Измерение | Форм-фактор Размер: 21 см x 20,5 см (Ш x д) |
| Поддержка ОС | Поддержка Windows 7(64IT)/10(64bit) |
details.pronpeci14.i2.346921f7CEUPsu» rowspan=»3″>
Процессор поддержкаP35 или P45? — Master-Hard. com
comПриветствую, мои дорогие читатели!
В последнее время, по роду своей деятельности, я провел такое небольшое исследование и сделал вывод, что СЕЙЧАС многие покупатели ПК на платформе INTEL при выборе системной платы компьютера на первом месте ставят вопрос: «На каком чипсете выбрать плату: P35 или P45?» Р35 и Р45 — массовые чипсеты среднего класса, которые обладают широкими возможностями. Р35 был анонсирован в 2007 году, а Р45 — в нынешнем 2008. На их основе создаются отличные материнские платы, на основе которых собираются как обычные средние так и высокопроизводительные компьютеры с процессорами Intel. Поэтому, актуальность вопроса очевидна.
Итак, давайте разберемся с этим вопросом подробнее, и ответим на него!
На сегодня, рынок располагает двумя актуальными для покупки чипсетами INTEL для системных плат: P35 и P45. Я не буду рассказывать о том, откуда пришли и как эволюционировали чипсеты до Р35, но скажу лишь, что предшественником P35 был 965, и Р35 был не просто следующий чипсет в линейке, а он был именно тот, кто содержал в себе существенные изменения по сравнению с предшественником, который принес с собой новую платформу Intel Bearlake, и который вывел производительность и функциональность компьютеров с процессором Core 2 и Р35 чипсетом на новый уровень.
Итак, рассмотрим спецификации чипсета Р35 по сравнению с 965-ым, и начнем мы с так называемого «северного моста»:
Р35 по-прежнему работает с сокетом (процессорным разьемом) LGA-775, а это значит, что он совместим с большим количеством процессоров Intel: от некторых Pentium 4, до Pentium D/Celeron/Core 2 Duo/Core 2 Quad/Core 2 Extreme.
Р35 производится по 90-нм техпроцессу, что впервые для чипсетов после 965. Такой тонкий техпроцесс значительно снижает энергопотребление и тепловыделение чипсета. Северный мост P35 состоит из 45 миллионов транзисторов и его тепловой пакет (выделение тепла) составляет 14,5 Вт (P965 и 975X требовали до 19 Вт). Р35 так же обеспечивает поддержку более скоросной шины FSB1333 против FSB1066 у предшественника 965. Р35 — первый чипсет который поддерживает новую версию графического интерфейса — PCI-Express 2.0, он исползует те же разъемы что и PCI-Express 1, но пропускная способность удвоилась (в расчете на 1 линию) — 500Мбайт/с против 250Мбайт/с (возможна работа нескольких видеокарт AMD/ATi в режиме CrossFire).
Новый чипсет представляет поддержку новой памяти DDR3.
Небольшое отступление: хотя в данный момент DDR3 не оправдывает себя против DDR2 в большинстве случаев, все же ее поддержка будет нужна некоторым энтузиастам.
Новое в «южном мосте» это, во-первых, новый сам этот мост — ICH9. Он производится теперь по 130 нм. техпроцессу, тепловой пакет составляет 4 Вт. Он обеспечивает шесть поров SerialATA 300 и позволяет подключать к одному порту до четырех устройств. Так же увеличилась производительность RAID (когда несколько жестких дисков используются как один — в массиве).
Это отнюдь не полный список улучшений Р35 по сравнению с 965-ым. Это просто примеры наиболее существенных отличий. В результате — Р35 обгоняет 965 по всем параметрам.
Теперь давайте коснемся приемника Р35 — чипсета Р45 (обладает в основном теми же функциями что и Р35). Основные его нововведения:
Поддержка шины FSB1600 (хотя реально процессоров сегодня под эту шину — пересчитать по пальцам на одной руке, и ее важностью можно пренебречь — особенно для массовых чипсетов).
Р45 имеет более высокое энергопотребление, большее, чем Р35! Конечно, шина PCI-Express 2.0 требует больше энергии, но Р45 изготавливается по 65нм техпроцессу (который по идее должен уменьшать энергопотребление)!
Вот, пожалуй, и всё — больше более-менее значимых нововведений нет. Производительность осталась на том же уровне, что и у Р35.
Итак, сегодня мы рассмотрели массовые производительные и актуальные на сегодня чипсеты Р35 и Р45. Мои рекомендации:
Если вы собираете мультимедийный/мощный/игровой компьютер, то остановите свой взгляд на Р35. Это чипсет, уже проверенный временем, (с 2007 года) который хорошо себя зарекомендовал. Он создавался специально для последнего поколения Core 2 на базе 45-нм производственной технологии (которые доминируют сегодня). Р45 — это просто приемник Р35. Никаких значимых нововведений он в себе не несет. Чипсет этот — не более чем переходная стадия от текущих решений к будущим Nehalem (Р45 просто «заполняет» ожидание).
(фото взяты с сайта www.thg.ru).
Обзор, тестирование материнской платы MSI P45-8D »Любящая память».
Введение.Вот с таким вот интегрирующим названием получил я в руки материнскую плату от компании MSI.
Материнская плата основана на новом чипсете от Intel P45, популярность которого прибавляет обороты.
Сразу подчеркну тот примечательный факт, что материнская плата имеет 8 слотов памяти вместо 4-х, как обычно. С чем это связано узнаем по ходу статьи.
Комплектация.
Плата поставляется в коробке сине-голубого цвета, на которой изображены «сердечки», что подчеркивает особенность материнской платы.
В коробке, кроме самой платы были обнаружены:
1. 1 x IDE кабель
2. 1 x Планка для портов ввода вывода.
3. 1 x Переходник с Molex на два SATA порта.
4. 4 x SATA кабеля
5. 1 x планка с USB + IEEE1394
6. 1 x M-коннекторы.
7. Инструкция.
8. Диск с драйверами для XP
9. Диск с драйверами для MS Vista.
10. Диск с ПО.
Сам лично M-коннекторами и аналогичными коннекторами от ASUS пользуюсь редко, так как был опыт когда коннекторы вывалились при транспортировке.
Спецификации.
1. Совместим с процессорами:
o Intel® Core 2 Extreme/Core 2 Quad/Core 2 Duo
o Intel® Yorkfield, Wolfdale
o FSB 1600* (OC)/1333/1066/800 MHz.
o VRD 11.1
2. Чипсет:
o Intel® P45 Chipset
— Поддержка FSB 800/1066/1333/1600* (OC) MHz.
o Intel® ICh20 / ICh20R Chipset
— USB (USB2.0) контролер, 480Mb/sec, до 12 ports.
— 6 SATAII порта.
— PCI Master v2.3, I/O APIC.
— ACPI 2.0 совместим.
— Serial ATA RAID 0/1/5/10. (ICh20R)
— Встроенный AHCI контролер.
3. Память:
o Поддержка DIMM 1.8 Volt DDR2 667/800/1066 (OC) SDRAM. (Max: 16GB)
o Поддержка DIMM 1.5 Volt DDR3 800/1066/1333/1600 (OC) SDRAM. (Max: 8GB)
o Двухканальная архитектура памяти.
4. Слоты:
o Один PCI Express x16 слот (PCI Express Bus SPEC V2.0).
o Один PCI Express x1 slot. (PCI Express Bus specification v1.0a)
o Три 32-bit v2.3 master PCI bus slots.
— Поддержка 3.3v/5v PCI интерфейс.
5. On-Board IDE/SATA
— Шесть SATAII портов на ICh20/ICh20R
— Два SATAII порта на JMicron 363.
— Поддержка AHCI контролера с SATA RAID 0/1/5/10 на ICh20R (SATA1~6).
6. — Поддержка SATA RAID 0/1 на JMicron 363 (SATA7~8).MSI
7. Звук
o Чипсет Realtek® ALC888
— 8-канальный звук
— Совместим с Azalia 1.0
8. Сеть:
o Поддержка PCI Express LAN 10/100/1000 Fast Ethernet на Realtek 8111C.
9. IEEE1394 / FireWire:
o Чипсте встроен в JMicron® 381
10. Порты ввода вывода на плате:
— ATX 24-Pin
— 4-pin ATX 12V
— CPU x 1/ System x 2 FAN
— CD-in
— Front panel audio connector
— Front panel connector
— 1 x корпусной вентилятор
— 4 x USB 2.
0
— 1 x FDD
— 8 x Serial ATAII
— 1 x ATA133
— 1 x SPDIF-Out
— Power/Reset button
— 3 x HW-OverClocking gthtrk.xfntkb
— 1 x TPM module connector (optional)
11. Порты ввода вывода на задней стенке:
— 1 x PS/2 keyboard
— 1 x PS/2 mouse
— 1 x Parallel port
— 1 x Serial port
— 1 x 6 in 1 audio jack
— 4 x USB 2.0 ports
— 1 x RJ45 LAN jack
— 1 x Clear CMOS button
— 1 x IEEE1394 port
Особенности Биоса.
Имеются следующие возможности для разгона:
1. Напряжение процессора: 0,9861v — 1,9551в
2. CPU GTL REF0: 0,3002в — 0,7778в
3. CPU GTL REF1: 0,3808в — 0,8237в
4. DRAM (DDR2) Напряжение: 1,428в — 3,324в
5. DRAM (DDR3) Напряжение: 1,19в — 2,77в
6. DDR_VREF_CA_A/B: 0,63в- 1,345в
7. MCH Напряжение: 0,728в — 2,624в
8. MCH GTL REF: 0,3002в — 0,7870в (0,2502% — 0,6559% от VTT)
9. VTT FSB Напряжение: 0,90в — 2,47в
10.
ICH Напряжение: 1,5в — 1,8в Чтоб на вскидку оценить возможности разгона я смотрю два пункта: напряжение процессора и напряжение на памяти. Как видим, у данной материнской платы довольно широкие возможности в плане разгона. Все зависит от того как она их реализует на деле.
Результаты разгона.
Впервые у меня была возможность протестировать плату как с DDR2, так и с DDR3 памятью.
Результаты следующие:
— из-за ограниченности разгона планок 1024 GB DDR2-800 Hynix Original удалось покорить 523 Mhz.
— с памятью DDR3 я с легкостью покорил 562 Mhz.
P.S Использовался процессор Core 2 Duo E8500.
Заключение.
Это безусловно обычная материнская плата с поддержкой двух типов памяти, от других производителей имеются аналоги, например, от ASUS — P5QC, а от Gigabyte — GA-EP45C-DS3.
Нареканий данная материнская плата не вызвала, так как обеспечила высокий разгон и стабильную работу.
Статью подготовил FireAiD специально для Mega Obzor.
Jingsha Материнская плата Intel P45 чипсет материнская плата SATA порт разъем LGA775 DDR2 sup порт Xeon LGA 771|Материнские платы|
Добро пожаловать в SZMZ завод прямой магазин! Счастливые покупки и покупайте с уверенностью!
Наша гарантия
SZMZ завод прямой магазинПредназначен для предоставления нашим клиентам наилучшего обслуживания! Мы будем продолжать стремитьсяSZMZ завод прямой магазинВаш первый выбор для лучших продуктов и отличное обслуживание людей которые уже успели купить товар.
Условия продажи
➊Из-за различных партий продукции, Может быть какая-то разница между изображениями, которые вы видели, и продуктом, который вы получите, например,Розничные коробки, ЦветаDIMM слоты, SATA порты, PCI или PCI-E слоты и другие порты, подлежат изменению без предварительного уведомления.
Одна вещь точно в том, чтоМы никогда не ставим под вопросКачество нашей продукции.
➋Материнская платаАккумулятор будет удален перед отправкойТак как почта Китая или таможня установили ограничение на батарею.
➌Если посылка была повреждена при подписании, пожалуйста, снимите видео с посылки и откажитесь подписывать ее и сообщить нам об этом.
Если посылка находится в хорошем состоянии, пожалуйста, подпишите ее напрямую.
➍Пожалуйста,Возьмите распаковку видео в качестве доказательства любой потенциальной проблемыКак Кол-во короткий или повреждения при прибытии (DOA).
Информация о доставке
Мы обрабатываем и отправляем заказы с понедельника по субботу и не можем предложить доставку в выходные или праздничные дни.
Все международные таможенные пошлины и сборы регулируются правилами и правилами отдельных стран и являютсяОтветственность покупателя.
Для получения подробной информации обратитесь в местное Таможенное управление
Ниже приводится общее руководство по доставке
Способ упаковки может отличаться для других продуктов.
➁ Товары будут отправлены в течениеВ течение 1-3 рабочих дней (за исключением национальных праздников) после получения полной оплаты.➂Стандартная доставка, обычно 12 — 35 или 60 дней по всему миру
➃Ускоренная доставка, через DHL /EMS. DHL : 3- 9 дней, EMS : 7- 22 днейОбязательства покупателя
-Покупатель несет ответственность за обеспечение совместимости, деталей, аксессуаров и т.
д. для этого продукта.
-Если есть какие-либо вопросы, покупатель должен сообщитьSZMZ завод прямой магазинКак можно скорее после даты доставки.
Политика Возврата
-Пожалуйста, не возвращайте товары без разрешения на возврат товара или других инструкций нами. Любые пакеты, которые отправляются без наших знаний, будут отклонены, и никакие замены не будут выданы.
Спасибо, что искали!
Тайбэй, Тайвань, 25 августа 2008 г. – Компания GIGABYTE UNITED, ведущий производитель системных и графических плат, объявляет о поддержке всей линейкой системных плат GIGABYTE на базе чипсетов Intel P45 и Intel P43 памяти DDR2 с большей тактовой частотой. После загрузки новейшего обновления BIOS материнские платы GIGABYTE серии P45 могут поддерживать память DDR2 с тактовой частотой 1333 МГц, а материнские платы GIGABYTE серии P43 — память DDR2 с тактовой частотой 1200 МГц.Помимо встроенной поддержки самой быстродействующей памяти в новейших системных платах GIGABYTE серий P45 и P43 реализован богатый набор функциональных возможностей, в число которых входят технологии Dynamic Energy Saver Advanced, Ultra TPM , Smart Backup — аппаратная поддержка RAID в режиме Plug & Play, а также целый ряд других функций, позволяющих не только добиться максимальной производительности и энергоэффективности, но и обеспечить высочайший уровень защиты данных. | ||||||||||
| Уникальные технологии GIGABYTE, реализованные в сериях P45 и P43 | ||||||||||
| Новая технология GIGABYTE — Dynamic Energy Saver Advanced | ||||||||||
Технология Dynamic Energy Saver (DES) компании GIGABYTE еще более укрепила свои позиции в качестве передовой технологии энергосбережения с появлением новой версии — технологии Dynamic Energy Saver Advanced. Учитывая потребности опытных пользователей, технология Dynamic Energy Saver Advanced позволяет регулировать энергопотребление компьютера как с использованием утилиты Dynamic Energy Saver Utility, так и без нее, благодаря постоянно работающим аппаратным средствам экономии электроэнергии. | ||||||||||
DualBIOS™ — запатентованная технология защиты BIOS аппаратными средствами | ||||||||||
| ||||||||||
| EasyTune6 | ||||||||||
GIGABYTE полностью переработала утилиту EasyTune и создала новую версию — EasyTune6. | ||||||||||
| ||||||||||
| ||||||||||
| Dolby Home Theater® | ||||||||||
| ||||||||||
| Материнские платы GIGABYTE серии P45 | ||||||||||
| ||||||||||
Материнские платы GIGABYTE серии P43 | ||||||||||
| ||||||||||
Для получения более подробной информации о новой линейке системных плат P45/P43 и загрузке новейшей версии BIOS посетите страницу: http://www. | ||||||||||
* Реализация технологии 6-Gear зависит от конкретной модели платы. Для реализации режима Gear 1 необходим процессор, изготовленный по 45-нм технологии, с включенной поддержкой сигнала PSI. |
В технологии GIGABYTE Dynamic Energy Saver Advanced реализован улучшенный алгоритм расчетов, обеспечивающий более точное определение режима энергопотребления, благодаря чему эта технология позволяет обеспечить лучшее энергосбережение и более высокую производительность компьютера. Dynamic Energy Saver Advanced представляет собой единственную технологию снижения энергопотребления материнских плат, предусматривающую 6-ступенчатое аппаратное переключение режимов энергопотребления — Dynamic 6-Gear* Switching. Благодаря поддержке VRD 11.1 технология DES Advanced позволяет при слабой загрузке компьютера переключать питание на «первую скорость» (1 Gear phase), в результате чего энергопотребление компьютера существенно снижается.
GIGABYTE внесла в технологию Dynamic Energy Saver еще одно усовершенствование. Теперь любители разгона могут использовать технологию переключения режимов питания при разгоне, что обеспечивает исключительную надежность и стабильность работы компьютера в условиях разгона.
Новая утилита отличается исключительной простотой и удобством управления и контроля аппаратных средств, а также удобством регулировки настроек системы для достижения максимальной производительности. Кем бы вы ни были — опытным энтузиастом разгона или начинающим пользователем — утилита EasyTune6 предоставит вам все необходимые и удобные инструменты для тонкой настройки вашей системы.
Эти микросхемы также обеспечивают линейную аппаратную регулировку напряжений в реальном времени, без временных задержек, которые имели применявшиеся ранее контроллеры GPIO. Кроме того, аппаратные регуляторы обеспечивают значительно более точное управление напряжениями, позволяя опытным пользователям регулировать напряжение питания с шагом всего 20 мВ для повышения эффективности разгона.
В пакет аудиотехнологий Dolby Home Theater®, специально разработанный для автоматической настройки с целью получения максимально возможного качества воспроизведения, входят следующие технологии: Dolby Pro Logic IIx — для максимального увеличения зоны объемного звучания, Dolby Headphone и Sound Space Expander — для повышения качества звука в игровых приложениях и Natural Bass — для максимального улучшения тембральной окраски звука.
gigabyte.ru/products/mb/новый Intel P45 или альтернативы P35, X38, X48
Стало интересно, на каком чипсете сейчас стоит собирать новый компьютер.
С процессором на данный момент все более-менее ясно, по крайней мере это точно Intel. 2 ядра или 4 пока не так важно, определяемся с материнской платой, а она должна поддерживать и то, и другое.
Для процессора от Intel соответственно есть сразу зависимость от желаемой видеокарты. Точнее от конфигурации. Если есть желание установить две карты от nVidia в режиме SLI, то и на чипсеты надо смотреть от nVidia. Если же есть желание установить две видеокарты от ATI (теперь уже AMD), то чипсет нужен от Intel.
Не вдаваясь в полемику о видеокартах сразу скажу, что большого смысла от 2 видеокарт не видел никогда. За одним исключением — вы собираете максимально топовую систему, и достичь большего результата, чем с 2умя самыми мощными видеокартами просто невозможно. Да, в таком случае две видеокарты оправданы. Хотя переплата за самые последние решения — нет. 🙂
Так что видеокарту будем ставить одну. А значит и разница в чипсетах не принципиальна. Но подсознательно связка Intel + Intel кажется более предпочтительной.
И остается фактически 4 чипсета на выбор: новый Intel P45 или альтернативы P35, X38, X48. Хотя есть еще много модификаций с несколько урезанными функциями или встроенным, но это отдельный разговор.
Чипсет Intel P45 Express
В «массовом» сегменте новыми являются только PCI Express 2.0 (два слота с восьмью линиями на каждый) и Turbo Memory с «User Pinning». Технология Extreme Tuning является новой для этой платформы, но вообще была реализована с набором системной логики X38; по существу она предоставляет программный интерфейс, позволяющий внешним приложениям напрямую осуществлять доступ к рабочим параметрам северного моста.
Все остальные функции были взяты из предыдущего поколения без изменений. Это относится к шести линиям PCI Express 1.1, 12 портам USB 2.0 и 6 разъёмам SATA, поддержке памяти DDR3 (официально до DDR3-1333, но при использовании XMP даже выше) и шины 1333 МГц. Тем не менее, чипсет P45 может с лёгкостью работать с частотой шины 1600 МГц.
Чипсет P35 Express
P35 является массовым настольным чипсетом Intel с 2007 года. Учитывая, что новый чипсет P45 обладает лишь немногими преимуществами, P35 вполне мог бы остаться выгодной альтернативой для массовых пользователей, кто не желает ждать ещё полгода, пока платформы AMD AM3 и Intel LGA1366 не поднимут настольные ПК на следующий уровень.
Чипсет X38 Express
Основными причинами выбора чипсета X38 являются поддержка интерфейса PCI Express 2.0 и функции Extreme Tuning, позволяющей производителям материнских плат получать прямой доступ к рабочим параметрам северного моста через выделенный программный интерфейс.
Поскольку уже появился чипсет X48, выпуск материнских плат на X38 прекращается.
Чипсет X48 Express
X48 представляет собой самый последний чипсет Intel для энтузиастов и поддерживает все новейшие функции, включая частоту шины 1600 МГц для самых быстрых процессоров Extreme Edition. Тем не менее, X48 пока ещё не обладает технологией Turbo Memory с «User Pinning», так как данный чипсет оснащён южным мостом ICH9R. Однако это нельзя назвать недостатком: с более старым южным мостом производительность интерфейса выше.
Результаты тестов можно посмотреть в тесте thg.ru, особых преимуществ у P45 нет, а кое-где есть и ощутимые проигрыши.
В отношении производительности, чипсет P45 не превзошёл P35 и, пожалуй, сравним с X48. Intel официально не поддерживает частоту шины 1600 МГц, однако большинство производителей материнских плат всё равно добавила эту поддержку. Однако практически во всех тестах разницы в производительности между 1333 МГц и 1600 МГц или вовсе нет, или она незначительна, и по разгону ни одна из материнских плат на чипсете P45 не смогла явно превзойти платы на P35.
На материнской плате Asus P5Q-E мы достигли частоты 525 МГц, такой же результат мог бы получиться и на некоторых платах с чипсетом P35.
В то же время, всем материнским платам на новом чипсете P45 потребовалось в среднем на 10 Вт больше энергии, чем платам на P35, и это не зависит от типа и эффективности используемых стабилизаторов напряжения. Новый 65-нм чипсет с поддержкой PCI Express 2.0 явно потребляет больше энергии, чем P35, что нас не устраивает, учитывая отсутствие при этом прироста производительности.
И наконец, производительность интерфейсов USB 2.0 и SATA немного снизилась. Выяснилось, что южный мост ICH9 работает быстрее, когда дело касается пропускной способности USB 2.0 и максимальной скорости передачи данных при операциях с массивом RAID. По крайней мере, Intel удалось улучшить производительность ввода/вывода, явно превзойдя все остальные встроенные контроллеры SATA RAID. К сожалению, для пользователей настольных компьютеров это не так важно.
Итак, вывод прост: чипсет P45 представляет собой переходный продукт, который имеет ограниченную ценность.
Специально покупать систему на P45 не имеет смысла, если только для вас не принципиально наличие интерфейса PCI Express 2.0, и вы не хотите выкладывать кучу денег за материнскую плату на чипсете X48 или платформу на основе Nvidia nForce 790i Ultra SLI. Чипсет P45 не обеспечивает более высокую производительность, зато увеличивает энергопотребление. Он предоставляет кое-какие новые функции, но сокращает пропускную способность интерфейсов USB 2.0 и SATA.
Если вы хотите уже сейчас купить новую систему Intel, то лучшим выбором, скорее, является чипсет P35, поскольку настоящие преимущества, такие как USB 3.0 и новые архитектурные особенности, пока всё ещё лишь в перспективе. К тому же P35 и стоит почти в 2 раза дешевле.
Если у вас уже есть система Core 2 или скоростная Athlon 64 X2 или Phenom, то торопиться не стоит. Будет разумнее подождать появления микроархитектуры Intel Nehalem с чипсетом X58, а также платформы AMD Socket AM3. Хотя «массовые» версии не появятся раньше 2009 года, выпуск версий для энтузиастов покажет, чего следует ожидать.
11-контактная материнская плата P45 Shootout | Оборудование Тома
Введение
Когда Intel выпустила свой основной набор микросхем P45 Express, самой большой новостью было то, что он поддерживал PCI Express 2.0. Ранее доступная от Intel только на высокопроизводительных материнских платах X38 и X48, многие из нас до сих пор не понимали значения этой технологии удвоения пропускной способности для оборудования текущего поколения. В конце концов, слоты x16 первого поколения на материнских платах P35 Express по-прежнему достаточно быстры для любой видеокарты, так зачем вообще обновляться?
Для того, чтобы действительно понять, насколько важен PCI Express 2.0 относится к (верхнему) массовому игровому рынку, необходимо учитывать еще одну ключевую особенность северного моста P45 Express: его способность разделить эти шестнадцать полос на два участка x8.
Возможность работы двух видеокарт PCI Express в режиме x8 была недоступна у Intel со времен ее чипсета 975X.
Материнские платы P965 и P35 с двойной графикой обычно полагались на каналы x4 для второго слота, из-за чего вторая карта испытывала нехватку скорости передачи данных 2 ГБ / с. Разделяя свои 16 каналов PCI Express на два слота для режима x8, P45 Express теперь может обеспечить такую же пропускную способность 8 ГБ / с для двух видеокарт, что его предшественник P35 мог предоставить только для одной.
Другие обновления технологии P45 Express, такие как возможность поддержки в общей сложности 16 ГБ ОЗУ, а не 8 ГБ, как у P35 Express, гораздо менее значимы для большей части его основного рынка / рынка производительности. Фактически, те, кто никогда даже не рассматривал бы возможность использования технологии Crossfire, могут предпочесть сэкономить деньги, купив менее дорогую материнскую плату P35, как подразумевается в нашем более раннем обзоре технологии P45 Express
Учитывая, что основные функции P45 Express нацелены на любителей игр, неудивительно, что многие производители выбрали эту массовую деталь в качестве основы для недорогих высококачественных продуктов.
Другие решили использовать только минимальное количество высококачественных функций, чтобы внести добавленную стоимость на рынок бюджета / производительности. Сегодняшние одиннадцать материнских плат представляют собой линейку продуктов, связанных с этой философией.
ASUS Maximus II Gene Intel P45 mATX
0поделились
- Поделиться в Facebook
- Поделиться в Twitter
[ad # review977-top] Теперь, когда i7 существует уже около шести месяцев, и тот факт, что он был очень успешным, как в функциональности, так и в продажах , Я предположил, что мы уже почти видели конец новых продуктов LGA 775 верхнего уровня, по крайней мере, от основных производителей.Конечно, я ожидал появления чего-то более дешевого, в основном из-за истощения складских запасов устаревших компонентов, но ничего особенного, не на что особо обращать внимание.
Micro ATX, или форм-фактор mATX, действительно не привлекал меня в прошлом по многим причинам.
В основном мои установки остаются разогнанными круглосуточно и без выходных, поэтому я предпочитаю более крупные корпуса для отвода тепла и размещения больших воздухоохладителей. Я не хожу на LAN-вечеринки, но раз в год или реже, так что переносимость не вызывает особой озабоченности.Кроме того, как обозреватель оборудования, мне нравится много места «под капотом», потому что это делает сборку и замену деталей намного более удобными. Думаю, еще одна причина в том, что я провожу много времени, высмеивая компьютеры малого форм-фактора, на которых я работаю. Когда у кого-то возникают проблемы с компьютером, мне нравится иметь возможность сказать им: «Купите настоящий компьютер!»
В настоящее время у меня есть четыре установки на моей рабочей станции, две полные башни, расширенная средняя башня и обычная средняя башня. Они занимают очень много места и сводят мою жену с ума.Моя испытательная установка C2D / DDR3, вероятно, больше не будет использоваться, и я пытался решить, что с ней делать.
Он находится в полной башне. В прошлом году я построил постоянную установку для цифровой записи, но в итоге мне пришлось вынуть звуковую карту записи и отдать ее одному из детей, и я подумывал об использовании испытательной установки для этой цели. Было бы неплохо иметь действительно портативную установку для цифровой записи, но высокая производительность важнее, чем размер установки, и я бы предпочел материнскую плату высшего класса без встроенной графики.Материнских плат верхнего уровня mATX не так много, поэтому энтузиастам, желающим получить полнофункциональную материнскую плату mATX, как правило, не повезло.
Чтобы удовлетворить потребность энтузиастов / геймеров в материнских платах mATX, Asus создала новую серию плат — серию ROG Gene. Эти материнские платы с форм-фактором mATX обладают функциями материнских плат Asus ROG высшего класса. Первой из них была Rampage II Gene, плата mATX i7 / X58. Наши друзья из Asus выпустили материнскую плату Maximus II Gene с разъемом mATX Socket 775 ROG Gene.
Похоже, это ответ на то, что я ищу, — материнская плата mATX верхнего уровня с набором микросхем Intel P45. Созданный для энтузиастов / геймеров, он должен стать платформой для потрясающей сетевой установки для вечеринок, которая определенно соответствует моему желанию высокой производительности / высокой портативности. Сможет ли Maximus II Gene справиться с этой задачей? Читайте дальше, чтобы увидеть!
Упаковка
Maximus II Gene поставляется в квадратной коробке, на которой мало информации, кроме названия, логотипа ROG и логотипа Asus. Технические характеристики находятся на задней части коробки.Под передней крышкой есть несколько деталей, но ничего очень наглядного.
Откройте коробку, и материнская плата окажется сверху, а комплект — ниже.
[ad # review977-bottom]
Лучшая цена материнская плата p45 — отличные предложения на материнскую плату p45 от мировых продавцов материнских плат p45
Отличные новости !!! Вы попали в нужное место для материнской платы p45.
К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны.
Но вам, возможно, придется действовать быстро, поскольку эта лучшая материнская плата P45 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели материнскую плату p45 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в материнской плате p45 и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции.
и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше.
Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести motherboard p45 по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
% PDF-1.4
%
32 0 obj>
endobj
xref
32 108
0000000016 00000 н.
0000002934 00000 н.
0000003032 00000 н.
0000004188 00000 п.
0000004788 00000 н.
0000005390 00000 н.
0000005951 00000 п.
0000006121 00000 п.
0000006155 00000 н.
0000006313 00000 н.
0000006587 00000 н.
0000007094 00000 п.
0000007362 00000 н.
0000007965 00000 н.
0000008223 00000 н.
0000008830 00000 н.
0000008940 00000 н.
0000009052 00000 н.
0000010849 00000 п.
0000012397 00000 п.
0000013739 00000 п.
0000015439 00000 п.
0000016959 00000 п.
0000018638 00000 п.
0000020138 00000 п.
0000021787 00000 п.
0000411619 00000 п.
0000411653 00000 п.
0000421884 00000 н.
0000434202 00000 н.
0000446994 00000 н.
0000447066 00000 н.
0000447615 00000 н.
0000447687 00000 н.
0000448239 00000 н.
0000448311 00000 н.
0000448696 00000 п.
0000448768 00000 н.
0000449158 00000 н.
0000449230 00000 н.
0000449610 00000 н.
0000449682 00000 н.
0000450021 00000 н.
0000450093 00000 н.
0000450419 00000 н.
0000450491 00000 п.
0000450870 00000 н.
0000450942 00000 н.
0000451315 00000 н.
0000451387 00000 н.
0000451769 00000 н.
0000451841 00000 п.
0000452211 00000 н.
0000452283 00000 н.
0000452644 00000 н.
0000452716 00000 н.
0000453052 00000 н.
0000453124 00000 н.
0000453475 00000 п.
0000498658 00000 н.
0000498730 00000 н.
0000499112 00000 н.
0000499184 00000 п.
0000499595 00000 н.
0000499667 00000 н.
0000500017 00000 н.
0000500089 00000 н.
0000500466 00000 н.
0000500538 00000 н.
0000500880 00000 н.
0000500953 00000 п.
0000501305 00000 н.
0000501378 00000 н.
0000501769 00000 н.
0000501842 00000 н.
0000502228 00000 н.
0000502301 00000 н.
0000502659 00000 н.
0000502732 00000 н.
0000503083 00000 н.
0000506728 00000 н.
0000539016 00000 н.
0000542661 00000 н.
0000542784 00000 н.
0000542907 00000 н.
0000543030 00000 н.
0000543153 00000 п.
0000543276 00000 н.
0000543399 00000 н.
0000543524 00000 н.
0000543649 00000 н.
0000543772 00000 н.
0000543895 00000 п.
0000544010 00000 п.
0000544135 00000 н.
0000544258 00000 н.
0000544383 00000 п.
0000544506 00000 н.
0000544629 00000 н.
0000544752 00000 н.
0000544875 00000 н.
0000544998 00000 н.
0000545121 00000 п.
0000545244 00000 н.
0000545367 00000 н.
0000545492 00000 п.
0000545615 00000 н.
0000002456 00000 н.
трейлер
] >>
startxref
0
%% EOF
139 0 obj> поток
xdO (DQƿnjX` 걐 PF & 2b! I5 (6 (1łf! J) V $ ʟlR3jN9 Od! ~ hZJ g3z #.g &} 3 ~ BWV’NX_XV [D, @ R ޖ, + 3 Cubx 謳 oBO4} O / l5`ꔇb ɄAc @H A \, b5B] @M!] pp * \ Tz k
ը 2 qM7] 5x 4 JP =] b.ǧQDO :, B ԏm8`
Foxconn DigitaLife ELA P45 Материнская плата | Введение | Процессор и материнская плата
ВведениеСовсем недавно у нас была возможность ознакомиться с материнской платой Foxconn A79A-S DigitaLife AM2 на базе чипсета 790FX + SB750. Хотя материнская плата преподнесла несколько сюрпризов, в частности, ее мастерство разгона и очень хорошая компоновка материнской платы, было несколько вещей, которые нам в ней не нравились.Яркая цветовая гамма; неуклюжая компоновка BIOS; Плохой комплект и завышенная запрашиваемая цена — все это сделало его посредственным вариантом за ваш доллар. На этот раз мы рассмотрим материнскую плату Foxconn ELA DigitaLife на базе Intel P45 и возлагаем большие надежды на то, что она спасет репутацию Foxconn.
Я не уверен, что означает аббревиатура ELA, но я полагаю, что может иметь угадать — Все любят арифметику … Анализ электрических нагрузок …Анонимные любители угря … Лицензионное соглашение предприятия ??? Любой, кто скажет мне правильный ответ, получит печенье.Трудно не провести сравнение между «тем, что могло бы быть» Foxconn A79A-S, особенно когда мы были избалованы абсолютным великолепием Foxconn BlackOps. Вот что Foxconn может сказать о своей материнской плате Foxconn ELA:
ELA, входящая в серию материнских плат Digital Life, предлагает расширенные возможности подключения и развлечений, подкрепленные высокопроизводительными функциями и компонентами.На базе набора микросхем Intel® P45 и с поддержкой процессоров с частотой системной шины до 1600 МГц (посредством разгона). 3 * слота PCIe Gen2.0 x16 обеспечивают поддержку технологии ATI CrossFireX ™, которая использует мощность до 3 видеокарт ATI. ELA разработан для высокопроизводительных систем и поддерживает двойную память DDR2 1066 МГц для повышения общей производительности системы.
Встроенный аудиосигнал с соотношением сигнал / шум 95 дБ включает сертификаты DTS CONNECT ™ и Dolby Digital Live ™ и может разделять 2 разных источника звука с вашего ПК благодаря технологии Dual Digital Audio, которая также обеспечивает больше вариантов вывода звука — через аналоговый или 2 цифровых звука S / Выходы PDIF.
В любом случае, нет смысла плакать из-за пролитого молока, поэтому без лишних слов давайте начнем обзор с ознакомления с техническими характеристиками Foxconn ELA.
Процессор: Intel® Core ™ 2 Quad, Core ™ 2 Extreme, Core ™ 2 Duo, Pentium® Dual-Core, Pentium® Dual-Core процессоры, Socket T (LGA775)Набор микросхем: Intel® P45 + ICh20R
Передняя шина: 1600 (oc **) 1333/1066/800 МГц (FSB)
Память: Двухканальная DDR2 1066 (oc **) / 800/667 x 4 модуля DIMM, макс.8 ГБ
VGA на кристалле: Дискретный
Слоты расширения: 3 * PCIe2.
0 x16, 2 * PCIe2.0 x1, 2 * PCI IDE: 1 * ATA133
Serial ATA (SATA) / RAID: 6 * SATAII + 2 * eSATA с RAID 0, 1, 10, 5
Аудио: 7.1-канальный HDA от Realtek® ALC888SDD, с сертификатами DTS CONNECT ™ и Dolby Digital Live ™
LAN: Gigabit LAN от Realtek ® RTL8111C
IEEE1394: 3 разъема 1394a (задняя панель x2, контактный разъем x1)
Порты ввода-вывода на задней панели
1 порт мыши PS / 2
1 порт коаксиального выхода S / PDIF
1 x S / PDIF Fiber Out порт
2 порта IEEE1394a (с 1 мини-разъемом IEEE1394a)
1 аудиоразъем с поддержкой 6 разъемов
2 порта eSATA
6 x USB 2.0 портов
1 x RJ45 LAN порт
Внутренние разъемы ввода / вывода:
1 x 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX 12 В
1 x 4-контактный разъем питания ATX 12 В
2 x 4-контактные разъемы для вентиляторов процессора / системы
3 3-контактных разъема для питания вентиляторов
3 кнопки включения / выключения / сброса CMOS на плате
1 разъем на передней панели
1 разъем для гибких дисков
1 разъем для подключения CD-дисков
1 ИК-порт Разъем
3 разъема USB 2.
0 с поддержкой 6 дополнительных портов
3 разъема SATAII
1 встроенный индикатор питания power_LED
1 разъем IEEE1394a
1 разъем сигнализации вторжения
1 разъем S / PDIF Out
1 разъем IDE
1 разъем Передний аудиоразъем
1 x Buzzer
Характеристики BIOS: 8 МБ флэш-памяти EEPROM с загрузкой по локальной сети PnP, ACPI, WfM, DMI
CD с поддержкой: Драйверы, Adobe Reader, SuperUtilities, Norton Internet Security
Стандарты / управляемость: PCI 2.3, USB2.0, DMI 2.5
Особенности:
** Достигается разгоном
* 3 * PCIe2.0 x16 со встроенным переключателем IDT PCIe обеспечивает поддержку ATI CrossFireX ™ с 3 слотами x8 пропускной способностью
* 8-фазный цифровой ШИМ обеспечивает более надежную подачу питания.
* Сертифицированный звук DTS CONNECT ™ и Dolby Digital Live ™.
* Функция двойного цифрового звука позволяет разделить 2 разных источника звука с вашего ПК, а также обеспечивает 2 цифровых аудиовыхода через S / PDIF Coaxial и Fiber
* 100% ПРОЧНАЯ конструкция конденсатора и питание ферритового дросселя обеспечивают стабильную основу для разгона и повышенную надежность
Форм-фактор: ATX (12 дюймов x 9.
6 дюймов)
С момента выпуска чипсета Intel P45 мы увидели впечатляющий набор материнских плат других производителей », будем надеяться, что Foxconn ELA продолжит тенденцию. Давайте перейдем на страницу, чтобы увидеть, как материнская плата должна появиться у вас на пороге …
Набор микросхем Intel P45 для настольных ПК • The Register
Обзор P45 Express — это последний массовый набор микросхем Intel для процессоров Core 2. Во многих отношениях он является усовершенствованием P35. Тем не менее, он имеет интересный направление.
Как правило, мы ожидаем, что новый набор микросхем Intel будет ориентирован на поддержку ЦП и памяти, но у Intel уже есть эта сторона вещей, охватываемых наборами микросхем серии 3. P35 познакомил нас с памятью DDR 3 — хотя производители материнских плат могут использовать DDR 2, если захотят, — и набор микросхем поддерживает все процессоры Core 2, включая 45-нм модели Penryn.

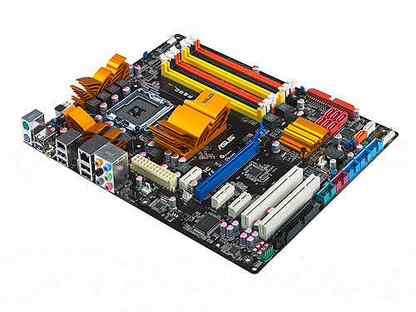

Asus P5Q Deluxe: P45 на борту
Материнская плата Intel P45, такая как DP45SG, поддерживает 56 моделей процессоров по сравнению с 51 моделью для DP35DP.
Пять процессоров, которые Intel официально добавила в набор микросхем P45, — это модели Core 2 Extreme X6800, QX9650, QX6850, QX6800 и QX6700. Быстрое сканирование спецификаций любой приличной тайваньской материнской платы P35, такой как Asus P5E3 Deluxe, показывает, что P35 отлично поддерживает любой процессор, который может P45, поэтому мы находимся в сфере официальной поддержки Intel, а не в возможностях. чипсетов.
MSI P43 Neo: основан на урезанной версии P45
P35 имеет в общей сложности 20 линий PCI Express (PCIe) 1.1 с 16 полосами для основного слота и четырьмя полосами для всего остального. Если вы используете карту PCIe RAID или звуковую карту, это нормально, но если ваша материнская плата поддерживает CrossFire, второй графический слот имеет только четыре линии PCIe для работы.
Набор микросхем X38 представляет собой разновидность P35, которая более эффективно выделяет PCIe для графики. Он увеличивает поддержку графики до 16 линий PCIe 2.0, которые поровну делятся между двумя слотами, если вы используете CrossFire.
Это достаточно просто, но затем мы подошли к X48, который звучит так, как будто он должен быть первым из четырех серий чипсетов.Фактически, он точно такой же, как X38, с добавлением поддержки передней шины 1600 МГц, которая используется только в Core 2 Extreme QX9770. Это небольшая маркетинговая ерунда, поскольку упомянутый выше Asus P5E3 Deluxe также поддерживает QX9770, хотя делает это без официального заявления Intel. Слава Богу за тайваньских программистов Bios.
Внутри старого Intel P35 …
Если мы классифицируем X48 как пережиток чипсетов 3-ей серии, то новая 4-я серия состоит из P45, P43, G45 и G43.В настоящее время нет чипсетов Q40, ориентированных на бизнес-рынок. Здесь мы сосредоточимся на P45, но давайте кратко рассмотрим особенности всех четырех чипсетов. Они изготовлены по 65-нм техпроцессу, что значительно меньше 90-нм техпроцесса, использованного в P35, и поддерживают те же частоты системной шины и памяти, что и серия 3. P45 поддерживает до 16 ГБ памяти, а P35 — 8 ГБ, но трудно представить, как это повлияет на реальный мир.
… по сравнению с новым P45
Как всегда, компоненты P / G43 поддерживают более низкие скорости, чем наборы микросхем P / G45, но, как мы видели, вам нужно проверить спецификации материнской платы, а не рассматривать официальную поддержку Intel как Священное Писание.
G45 представляет новое графическое ядро GMA X4500HD, которое мы скоро рассмотрим при сравнении графики для настольных ПК, а G43 использует GMA X4500 без суффикса HD.
В 4-й серии используется новый южный мост ICh20 / ICh20R. Серия 3 была связана с ICH9 / ICH9R, но трудно найти какие-либо существенные различия между двумя поколениями. Два южных моста имеют одинаковые уровни поддержки USB 2.0, LAN, 3 Гбит / с SATA и SATA RAID без малейшего намека на встроенный Firewire или что-то экзотическое, например 802.11n беспроводной.
Результаты 3DMark06
Чем длиннее стержень, тем лучше
Наиболее заметное изменение в P45 заключается в поддержке PCI Express для графики, поскольку одна видеокарта будет работать на 16 линиях PCIe 2.
0, а две видеокарты ATi в CrossFire получат по восемь линий PCIe 2.0 каждая. Этой пропускной способности достаточно для запуска CrossFireX с парой двухъядерных видеокарт — что очень удобно, поскольку AMD недавно выпустила ATI Radeon HD 4850, 4870 и 4870 X2.
Хотя поддержка PCIe, предлагаемая P45, является долгожданным улучшением по сравнению с P35, она не такая широкая, как двойные 16 линий, которые вы получаете с X38 и X48.В этом отношении P45 не поддерживает новую системную шину или частоту памяти. Мы прекрасно знаем, что Penryn достигнет конца пути к первоклассным процессорам, как только Nehalem — он же Core i7 — будет запущен вместе с чипсетами 5-й серии, так что вам может быть интересно что такого хорошего в P45.
Это очень хороший вопрос.
Мы работали с рядом материнских плат P45 и пришли к выводу, что они более сложные, чем P35, что проявляется в некоторой переделке BIOS, которая вступает в силу при разгоне ПК.
С P35 разогнать процессор Core 2 было несложной задачей, так как вы могли провернуть системную шину до тех пор, пока она не станет нестабильной, тогда вы поднимете напряжение ядра процессора на 0,1-0,2 В и подадите примерно 0,4 В на северный мост и Настройки CPU VTT.
Это определило бы стабильность и позволило бы увеличить тактовые частоты без риска повреждения процессора или материнской платы, что в значительной степени является идеальной ситуацией. При использовании P35 вам необходимо увеличить напряжение, чтобы сигналы тактовой частоты оставались сильными для поддержания стабильности системы.По мере увеличения тактовой частоты волны становятся менее точными, но большее напряжение исправляет ситуацию.
PCMark05 Результаты
Чем длиннее стержень, тем лучше
С P45 ситуация совершенно иная, как мы полагаем, из-за нового 65-нм производственного процесса. Вам больше не нужно увеличивать напряжение для поддержания сильных волновых сигналов, и стало необходимо поддерживать напряжение северного моста на минимально возможном уровне, чтобы ваш компьютер работал нормально.
Кроме того, материнские платы P45 поддерживают функцию под названием DRAM Read Training.Модели DDR 3 также поддерживают обучение записи в DRAM, поскольку DDR3 использует топологию «пролетного пути», поэтому мы сразу же получаем новый уровень сложности.
Производители материнских плат дали нам набор правил для разгона P45, начиная с простого для напряжения северного моста: его можно оставить на значении по умолчанию, если частота FSB ниже 400 МГц, увеличиваясь до 1,3 В для 400-500 МГц и максимум 1,4 В для 500 МГц и выше.
Затем следует значение VTT процессора, которое должно быть выше напряжения северного моста, но не более чем на 1 В.
Результаты энергопотребления
Потребляемая мощность в ваттах (Вт)
Третья область, которую следует учитывать, — это показатель эталонного напряжения GTL северного моста. Для P35 вам нужно соотношение 0,61x-0,67x с 0,62x в качестве идеального, но для P45 диапазон составляет 0,37x-0,76x, а 0,67x идеально подходит для процессора Penryn.
Если вы действительно очень усердно работаете над разгоном процессора Penryn на P45, вы получите те же результаты, которых вы можете достичь за считанные минуты на P35, что не похоже на большую сделку.
По нашему опыту, лучше не трогать ручные настройки BIOS и придерживаться автоматических настроек, созданных производителем материнской платы.
Нам кажется, что P45 — это вкус того, что должно идти с чипсетами Nehalem / Core i7 и P55 / X58, поскольку контроль разгона ускользает от заядлого покупателя обратно в руки производителей.
Verdict
P45 — это конец линейки наборов микросхем Intel, которые используют внешнюю шину и включают контроллер памяти.Несмотря на то, что он сглаживает некоторые острые углы, которые были у P35, новый набор микросхем усложняет жизнь оверклокерам.
Еще материнские платы P45 от GIGABYTE
На прошлой неделе мы показали миру эксклюзивные фотографии Gigabyte EP45 Extreme , а на этой неделе мы подумали, что последуем за еще несколькими материнскими платами P45 от Gigabyte. Сначала мы получили EP45-DQ6, которая будет флагманской материнской платой Gigabyte на базе P45 и, в отличие от Extreme, это обычная плата для розничной торговли, ориентированная на пользователей высокого класса, которые ищут что-то необычное.
Он не может конкурировать с Extreme, когда дело касается охлаждения чипсета, но у него есть несколько дополнительных функций, которых вы не получите с платой Extreme. Как вы можете видеть на картинке выше, дизайн сильно отличается, поскольку на этот раз Gigabyte разработала совершенно разные печатные платы для каждой материнской платы на базе P45, в отличие от серии P35, в которой было несколько плат, которые были не такими уж и хорошими. другой. Есть три вещи, которые отличают эту доску, и вы, скорее всего, уже заметили две из них.Во-первых, это четырехъядерный гигабитный Ethernet с поддержкой совместной работы, это означает, что вы можете использовать 4Gbit Ethernet, если у вас есть коммутатор с достаточным количеством запасных портов и что-то достаточно быстрое для его подключения. Насколько это полезно — это совсем другой вопрос, но он может быть полезен на LAN-вечеринке или аналогичном мероприятии, или для любого, кто перемещает большие объемы данных по своей сети. Используемые контроллеры Ethernet также могут регулировать количество энергии, используемой для передачи сигнала, поэтому при использовании более короткого кабеля они будут потреблять меньше энергии.
Далее идет небольшой радиатор рядом с южным мостом. Это скрывает переключатель PCI Express из-за отсутствия лучших слов, что позволяет двум слотам x4 PCI Express совместно использовать четыре линии PCI Express, при этом работая почти на полной скорости. Это похоже на чип Nvidia N200, который используется на нескольких материнских платах и даже на видеокартах 9800GX2. Два слота x16 будут работать на x8, когда используются оба, как и со всеми другими платами P45. Наличие пары слотов x4 на данный момент не так полезно, но, надеюсь, появится больше потребительских устройств, которые могут использовать эти слоты.Плата также имеет один слот x1 PCI Express и два слота PCI.
Еще есть то, что Gigabyte называет Smart Backup, оно состоит из пары контроллеров RAID, которые могут взаимодействовать друг с другом и, таким образом, позволяют настроить RAID 5 на четырех жестких дисках. Ключевым моментом здесь является то, что это должно быть очень легко настроить, и вам не нужно устанавливать какие-либо драйверы, а это означает, что это будет работать практически со всеми операционными системами.
У нас нет подробностей о том, как именно это делается, но будет интересно посмотреть, насколько хорошо это работает.Это также предназначено для снижения загрузки ЦП по сравнению с обычными RAID-решениями на материнских платах, а контроллеры имеют небольшой объем кэша данных, который обычно встречается только на более дорогих RAID-контроллерах.
На картинке вы не видите того, что Gigabyte добавила семь светодиодов вокруг платы, которые последовательно загораются при включении системы. Это похоже на светодиоды отладки, которые есть на многих материнских платах, но на самом деле их намного проще использовать, поскольку если свет гаснет, значит, что-то не так с тем, на чем он останавливается.Скажем, например, что ОЗУ в системе перестало работать, тогда рядом с слотами памяти будет светиться статический свет, указывающий на это. Если все в порядке, индикаторы начнут мигать, а затем погаснут после загрузки системы. Эта плата также оснащена обновленной версией технологии энергосбережения DES Gigabyte и встроенным контроллером TPM (Trusted Platform Module), для которого Gigabyte поставляет утилиту, в которой вы можете хранить свои пароли.
Мы уверены, что вы сможете самостоятельно выяснить некоторые из оставшихся функций платы, но она поддерживает до 12 USB 2.0, три порта FireWire, а также пара скобок eSATA. Скорее всего, это будет дорогая плата, но для тех, кому не нужны все эти функции, всегда есть платы серии DS, и хотя мы рассмотрели некоторые из этих плат с до , у нас есть фотографии. одной модели, которая еще не была показана.
EP45T-DS5 похожа на плату, о которой недавно рассказали bit-tech, но буква T в названии обозначает поддержку DDR3. Поскольку цены на DDR3 постепенно снижаются до более разумного уровня, эта плата может быть интересна тем, кто хочет прыгнуть на подножку DDR3.Плата выглядит примерно так же, как EP45-DS5, если не считать других слотов памяти. Эта плата также оснащена теми же аппаратными RAID-контроллерами, что и EP45-DQ6, но у нее есть только пара портов Gigabit Ethernet и нет слотов x4 PCI Express.
Обе платы также имеют кнопки питания, сброса и сброса CMOS под нижним слотом PCI, и, хотя это расположение может быть не идеальным, это шаг вперед для Gigabyte и функция, которую мы действительно хотели бы видеть.
