От англ. motherboard, иногда используется сокращение MB или слово mainboard — главная плата..

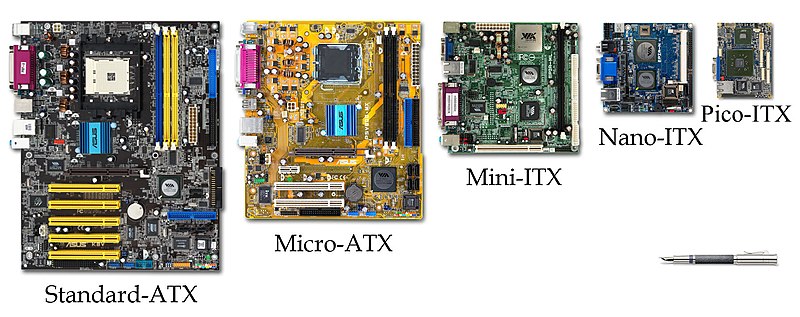

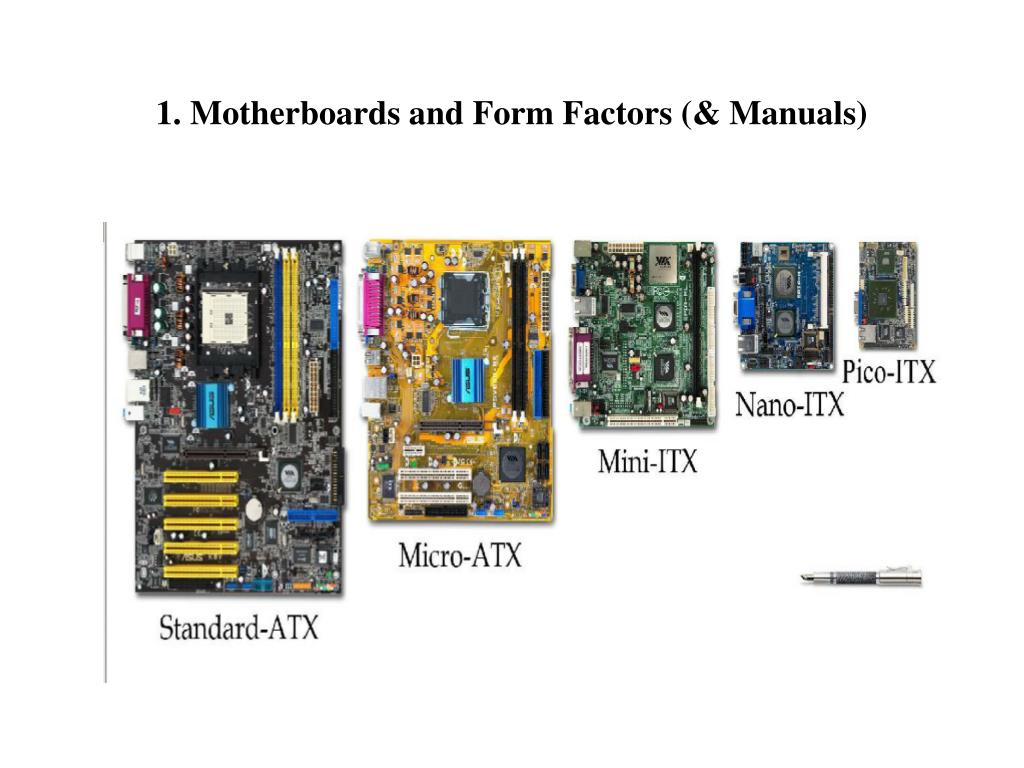

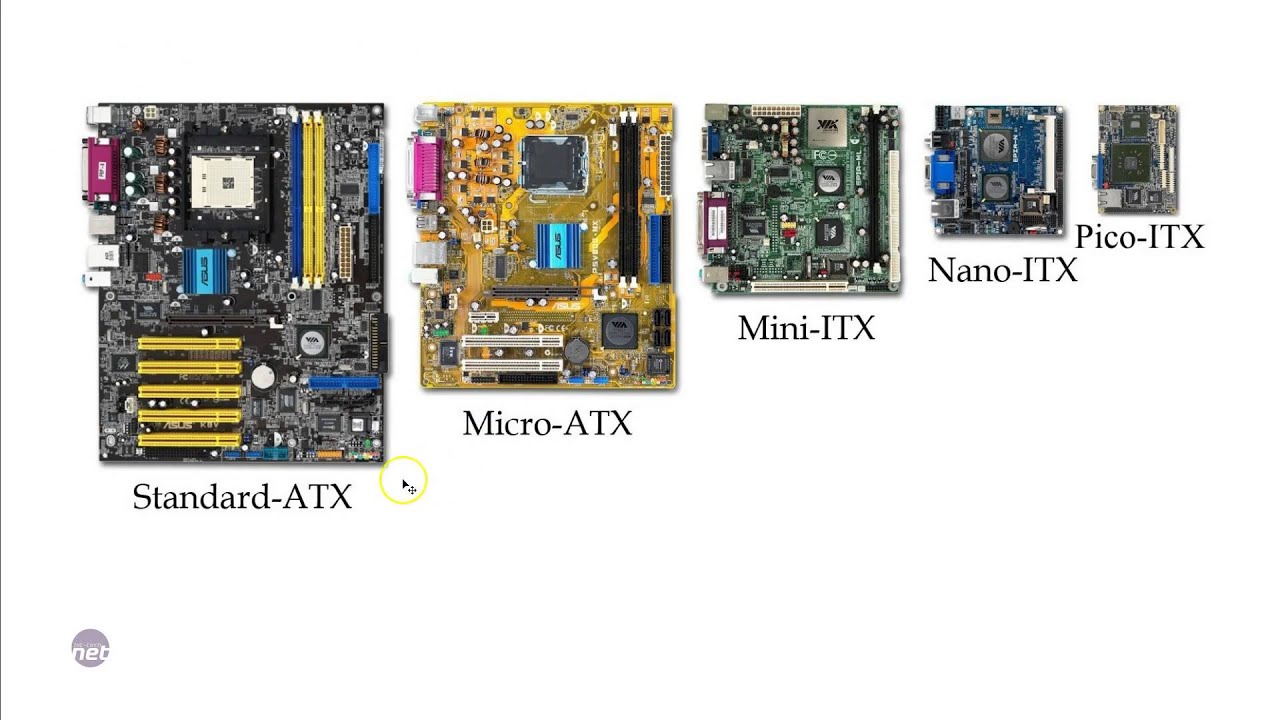

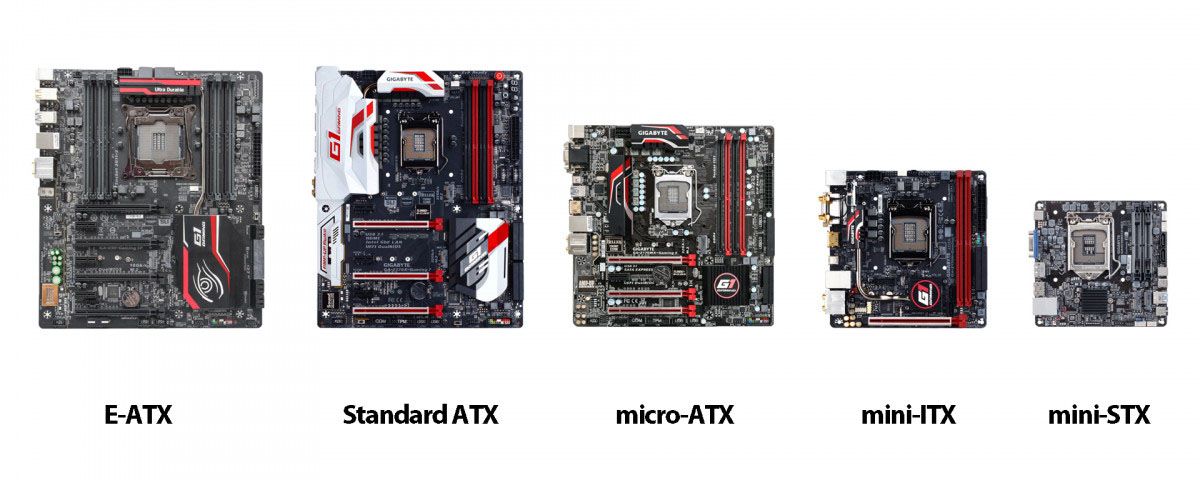

Габариты таких плат составляют 30.5 x 33.0 см.Словарь терминов — Материнские платы
Характеристики процессора
Производитель
Фирма-производитель поддерживаемого материнской платой процессора.
Обычно подбирать материнскую плату начинают с осуществления выбора фирмы-производителя процессора. Материнская плата практически любой модели способна поддерживать несколько моделей процессоров, выпущенных одним и тем же производителем. Благодаря этому по прошествии некоторого времени вы легко сможете поменять свой старый процессор на более современный и мощный. Сегодня Intel и AMD являются главными производителями процессоров для персональных компьютеров.
Игровая
Материнская плата не влияет на прямую на производительность ПК, однако она является связующим элементом между другими компонентов системы. По этой причине, при сборке мощных игровых компьютеров, необходимо приобрести подходящую по мощности системную плату.
Socket
Тип разъема (сокета), который установлен на материнской плате. Таблица соответствия процессоров и сокетов приведена ниже.
LGA771 — Xeon
LGA775 — Pentium 4, Pentium 4 EE, Pentium EE, Celeron D, Pentium D, Core 2 Duo, Core 2 Extreme
S478 — Pentium 4, Pentium 4 EE, Celeron, Celeron D
S603 — Xeon
S604 — Xeon
Сокет — AMD
S1207 (Socket F) — Opteron
S462 — Athlon, Athlon XP, Sempron, Duron
S754 — Athlon 64, Sempron
S939 — Athlon 64
S940 — Opteron
AM2 — Athlon 64, Athlon 64 X2, Sempron с поддержкой DDR2 SDRAM
AM2+ — Phenom
Количество сокетов
от 1 до 4
Число установленных на материнской плате разъемов процессоров (сокетов).
Рабочие станции, сервера (т.е. высокопроизводительные системы) позволяют устанавливать больше одного процессора.
Рабочая станция — это мощный высокопроизводительный компьютер. Такой компьютер используется для решения профессиональных задач (работа с программами проектирования (САПР), обработка видео и т.д.)
Рассмотрим, например, случай с сервером: изначально поставляться сервер может с простой конфигурацией для решения несложных задач, на данный сервер установлен всего один процессор. При увеличении роста задач сервера следует увеличить и его вычислительную мощь, для чего всю начинку изменять вовсе необязательно: если на материнской плате имеются два разъема процессоров, то достаточной будет всего лишь установка второго процессора с дополнительными модулями памяти.
Предустановленный процессор
Наличие предустановленного в материнской плате процессора.
Тип предустановленного процессора
Количество ядер предустановленного процессора
от 2 до 16 шт
Число ядер в предустановленном процессоре. Процессор может быть одноядерным, или содержать два и более ядра – то есть являться многоядерным. Преимущество последнего заключается в приросте производительности процессора при использовании оптимизированных под многопоточность приложений.
Поддержка многоядерных процессоров
Поддержка процессоров, имеющих несколько ядер. Двухядерным процессором принято называть два объединенных в одном корпусе процессора. Некоторые модели Intel Pentium EE, некоторые модели Intel Pentium D, а также AMD Athlon 64 X2 – все это двухядерные процессоры. Применение таких процессоров дает возможность распределить между ядрами все задачи, это ощутимо увеличивает для многозадачных сред производительность системы.
Hyper-Threading
Материнская плата поддерживает технологию Hyper-Threading.
Выпускаемые сегодня ОС и приложения «видят» один поддерживающий технологию Hyper-Threading процессор, как пару виртуальных процессоров. Процессор способен совершать два потока задач одновременно, применять ресурсы, которые в другом случае оставались бы неиспользованными, делать больше работы за тот же период времени. Данная технология во многих случаях способна повышать производительность системы, например, во время обработки видео и аудио.
Intel vPro
Материнская плата поддерживает технологию Intel vPro.
Intel vPro – это набор функций управления и безопасности, встроенный в чипсет, процессор и BIOS, который позволяет удаленно управлять аппаратными средствами, также поддерживающими Intel vPro, обновлять программное обеспечение и устранять неполадки.
Частота шины
Минимальная
от 100 до 1066 МГц
Материнской платой поддерживается данная минимальная частота шины.
Максимальная
Чем больше частота шины, тем выше ее пропускная способность и общая производительность системы. Для материнских плат с поддержкой шины HyperTransport частота не указывается.
HyperTransport является последовательной шиной с низкой латентностью. Технология HyperTransport поддерживается процессорами AMD Athlon 64 и Opteron.
QuickPath Interconnect — новая шина для связи процессоров, разработанная Intel в ответ на HyperTransport. Архитектура QuickРath включает в себя интегрированную технологию работы контроллера устройств памяти и улучшенные связи между компонентами системы. Производительность составляет от 4.8 до 6.4 миллиардов пересылок (трансферов) в секунду.
Характеристики памяти
Тип
Тип поддерживаемой материнской платой памяти.
Сейчас особенно широко распространены следующие типы памяти: DDR DIMM, DDR2 DIMM, DDR3 DIMM , в серверных платформах применяется еще и DDR2 FB-DIMM.
DDR DIMM (DDR SDRAM DIMM) — тип синхронной динамической памяти, характеризующейся удвоенной скоростью передачи информации. Главное отличие от SDRAM — за счет двух передач данных за один такт можно удвоить пропускную способность шины.
В материнских платах, предназначенных для настольных ПК, применяются модули DDR SDRAM форм-фактора DIMM 184-pin.
DDR2 DIMM (DDR2 SDRAM) – более продвинутое поколение после DDR SDRAM, применяется аналогичная технология «удвоения частоты». Главное отличие от DDR – возможность функционировать на более высокой частоте.
В материнских платах, предназначенных для настольных ПК, применяются модули DDR2 SDRAM форм-фактора DIMM 240-pin.
DDR/DDR2 DIMM. Материнские платы оборудованы слотами памяти одновременно двух типов: DDR, DDR2, это дает возможность применять уже имеющиеся у вас в наличии модули памяти DDR, а через какое-то время установить DDR2.
DDR3 DIMM (DDR3 SDRAM) — более продвинутое поколение после DDR2 SDRAM, применяется аналогичная технология «удвоения частоты». Главное отличие от DDR2 — возможность функционировать на более высокой частоте.
Модули DDR3 (как и DDR2) обладают 240 контактными площадками, однако применяются иные ориентирующие прорези — «ключи», это исключает их совместимость со старыми слотами.
DDR2/DDR3 DIMM — некоторые материнские платы оснащены слотами памяти сразу двух типов (DDR2 и DDR3), что позволяет использовать уже имеющиеся у вас модули памяти DDR2, а в будущем установить DDR3.
DDR2 FB-DIMM — абсолютно буферизованные модули памяти DDR2. Путем буферизации всех сигналов (синхронизации, адреса, данных и команд) удалось увеличить скорость работы памяти, сделать большим число подключенных к шине модулей.
Модули памяти данного стандарта применяются в материнских платах, предназначенных для установки в серверах. Механически они схожи с модулями памяти DIMM 240-pin, однако полностью несовместимы с DDR2 DIMM и Registered DDR2 DIMM (стандартными небуферизованными модулями памяти).
Поддержка буферизованной (RDIMM) памяти
Материнская плата поддерживает буферизированную оперативную память (RDIMM) наряду небуферизованной (UDIMM).
Буферы – это специальные регистры на модулях памяти, освобождающие контроллер памяти и снижающие нагрузку на систему синхронизации путем сохранения поступающих данных. Наличие буфера между чипами памяти и контроллером делает систему более надежной, однако следует учитывать, что выполнение каждой операции приводит к дополнительной задержке в 1 такт и способствует некоторому падению быстродействия. Модули памяти используются преимущественно в серверах по причине высокой стоимости. Следует также помнить, что памяти RDIMM и UDIMM несовместимы и в одной системе не могут использоваться одновременно.
Макс. объем
от 1 до 2048 Гб
Материнской платой поддерживается данный максимальный объем памяти. Обычно в ПК оперативную память, превышающую 4 Гб, не устанавливают, но 4 ГБ – это еще далеко не максимально возможная величина.
Возможность применения значительного объема памяти особое значение имеет для рабочих станций и серверов, там гораздо более высокие требования к объему памяти.
Количество слотов
от 1 до 32
Число установленных на материнской плате слотов (разъемов).
Чем количество слотов, установленных на плате больше, тем больше можно на нее установить модулей памяти. Присутствие незанятых слотов бывает очень удобно во многих ситуациях. К примеру, если на плате имеются незанятые слоты, то, делая модернизацию системы, вы можете приобрести и установить в свободные разъемы дополнительные модули памяти, старые модули также сохранятся на своих местах.
Для функционирования памяти в двухканальном режиме также нужно свободное место под память, ведь в данной ситуации модули памяти следует устанавливать попарно.
На платах для ПК устанавливается 2- 4 слота памяти. Для рабочих станций и серверов естественно присутствие гораздо большего количества слотов памяти (от 4 до 32), ведь для их (станций и серверов) нормального функционирования нужен большой объем оперативной памяти.
Частота памяти
Минимальная
от 2 до 4800 МГц
Материнской платой поддерживается данная минимальная частота оперативной памяти.
Максимальная
от 133 до 6400 МГц
Материнской платой поддерживается данная максимальная частота. Общая производительность системы и пропускная способность имеют прямую зависимость от частоты работы оперативной памяти.
ECC
Поддержка ECC
Материнская плата поддерживает модули памяти с ECC (Error Correction Code).
ECC – это метод проверки целостности информации. Метод дает возможность устранять некоторые возникающие во время передачи данных ошибки, не прерывая доступа к памяти. В обычных ПК память с ECC используется очень редко. Применяются модули памяти с ECC обычно в и мощных рабочих станциях и серверах, то есть там, где необходимо обеспечивать максимально стабильную работу системы.
Недостатки памяти с ECC: высокая стоимость и пониженное быстродействие.
Макс. объем ECC
от 2 до 4096 Гб
Материнской платой поддерживается данный максимальный объем ECC памяти. Величина данного параметра абсолютно не имеет значения при выборе материнской платы для обычного персонального компьютера.
Память с ECC применяется в мощных компьютерах: в рабочих станциях и серверах, где для работы обычно необходим значительный объем памяти, вот почему максимальный объем памяти с ECC – очень важный фактор при подборе материнской платы для установки на рабочей станции или на сервере.
Режим памяти
Двухканальный
Возможность двухканального режима работы памяти. При таком разделении на два блока разбивается вся оперативная память, с каждым их полученных блоков работает независимый отдельный контроллер. Такое разделение удваивает эффективную пропускную способность.
Для функционирования в двухканальном режиме нужно применять модули памяти, имеющие одинаковые характеристики и одинаковый объем, они должны быть установлены парами.
Трехканальный
В трехканальном режиме вся оперативная память разбивается на три блока, с каждым блоком памяти работает отдельный независимый контроллер, благодаря чему увеличивается эффективная пропускная способность.
Четырехканальный
Поддержка четырехканального режима памяти.
Вся оперативная память в данном режиме работы разделяется на четыре блока. С каждым таким блоком ведет работу свой независимый контроллер. Благодаря такому распределению происходит четырехкратное увеличение эффективной пропускной способности.
Для работы в таком режиме следует применять модули памяти одного и того же объема, имеющие одинаковые характеристики. Устанавливаются модули группами по 4 штуки.
Применяются четырехканальные контроллеры обычно в серверных платформах, то есть там, где нужна большая скорость работы с памятью.
Шестиканальный
Поддержка шестиканального режима памяти.
Вся оперативная память в данном режиме работы разделяется на шесть блоков. С каждым таким блоком ведет работу свой независимый контроллер. Благодаря такому распределению происходит шестиканальное увеличение эффективной пропускной способности.
Для работы в таком режиме следует применять модули памяти одного и того же объема, имеющие одинаковые характеристики. Устанавливаются модули группами по 6 штук.
Применяются шестиканальные контроллеры обычно в серверных платформах, то есть там, где нужна большая скорость работы с памятью.
Характеристики чипсета
Производитель
Фирма-производитель установленного на материнской плате чипсета (Chipset).
Чипсетом называют набор микросхем обеспечивающих связь между всеми компонентами материнской платы. Все главные характеристики материнской платы, такие как: тип памяти, тип поддерживаемых процессоров, стандарт шины для карт расширения и другие определяет именно чипсет.
Чипсет обычно имеет два «моста»: южный мост и северный. Южный мост направлен на периферию: жесткие диски, USB, платы PCI, звук и сеть. Северный включает шину AGP, PCI-E, контроллер памяти, гарантирует взаимодействие с процессором.
Intel, ATI, NVIDIA, SiS, AMD, Uli, VIA, ServerWorks (Broadcom) – это главные фирмы-производители чипсетов.
Название
Название, которое носит установленный на материнской плате чипсет.
Чипсетом называют «набор» микросхем, именно они гарантируют взаимодействие всех элементов ПК. Обычно чипсет содержит в себе все нужные для работы материнской платы контроллеры: контроллер памяти, контроллер для работы с жесткими дисками, контроллер шин AGP или PCI-E, USB, PCI, контроллер для работы с сетью и со звуком.
Именно чипсет определяет все главные параметры материнской платы ПК, начиная от числа USB-интерфейсов, заканчивая списком совместимых процессоров. Рассмотрим немного подробнее современные чипсеты, использующиеся в настольных ПК.
Intel
Чипсеты фирмы Intel работают только с процессоры этой же фирмы. Если вы хотите установить процессор AMD, вам придется подбирать иных производителей системной логики.
P965 способны поддерживать процессоры Core 2 Duo/Extreme и любые процессоры, в том числе и двухъядерные, семейства Celeron и Pentium, имеющие частоту системной шины 533/800/1066 МГц. Обеспечивает поддержку 10 портов USB, PCI Express x16 и звука High Definition Audio (7.1). Обладает двухканальным встроенным контроллером памяти DDR2-533/667/800 с поддержкой до 4 модулей DIMM общим объемом до 8 ГБ (без ECC).
975X сможет поддерживать любые основные процессоры Intel, в том числе Intel Core2 Duo и Core2 Extreme, память DDR2 533/667 суммарным объемом 8 Гб, а также шины PCI Express x16 (2 слота по 8 линий или 1 слот в 16 линий) Обеспечивает поддержку звука High Definition Audio, шести PCI, четырех PCI Express x1, восьми портов USB, технологию ATI CrossFire.
G965 в отличие от чипсета P965 имеет современную интегрированную графику GMA X3000.
Графический контроллер способен поддерживать технологию Clear Video, служащую для аппаратного ускорения воспроизведения видео, в том числе и HDMI. Возможно применение цифровых видеоинтерфейсов, включая и HDMI. Возможна работа в Windows Vista с графическим интерфейсом Aero.
Чипсеты фирмы Intel 3-Series произведены по 65-нанометровым технологиям, способны поддерживают современные процессоры Intel Core 2 Quad, Intel Core 2 Duo, шину FSB 1333 МГц. Для процессоров семейства Core2 Extreme необходимы чипсеты X38 и P35.
G31 — это обновленная версия 945G, чипсет начального уровня. Данный чипсет способен поддерживать процессоры Core 2 Duo, а также память DDR2-800. Характеризуется наличием интегрированного ядра Intel GMA 3100.
G33 характеризуется такой же функциональностью, как и P35, однако кроме этого в нем имеется GMA 3100 (встроенное графическое ядро). Такое ядро имеет поддержку цифровых видеоинтерфейсов (в том числе и HDMI), оснащено аппаратным ускорением воспроизведения видеороликов почти до HD-разрешения.
Обеспечивает поддержку воспроизведения HD DVD и Blu-ray, а также совместимость в Windows Vista с графическим интерфейсом Aero.
G35 во многом подобен чипсету G965, однако имеет более современное графическое ядро GMA X3500 (с поддержкой DirectX 10). G35 способен поддерживать современные процессоры Core 2 Duo, характеризующиеся частотой FSB 1333 МГц.
P31 подобен чипсету G31, однако интегрированной графикой не обладает. Способен поддерживать внешнюю графику с интерфейсом PCI Express x16, а также память DDR2-800 суммарным объемом до 4 Гб. Служит для создания бюджетных систем.
P35 — пришел на смену P965, сегодня это один из наиболее популярных чипсетов. Данный чипсет поддерживает режим одновременной работы двух видеокарт «PCI-E x16 + PCI-E x4», а также память стандартов DDR2 и DDR3. Гарантирует работу с процессорами Core 2 Duo/Quad (Core 2 Extreme в платах на P35 функционировать не смогут, в особенности четырехъядерные), а также с современными процессорами семейств Pentium и Celeron.
В наличии имеется графический интерфейс PCI Express x16, двухканальный контроллер памяти DDR2-533/667/800 или DDR3-800/1067, поддерживающий до 4 модулей DIMM общим объемом до 8 ГБ (без ECC).
Q33 и Q35 характеризуются встроенным графическим ядром GMA 3100 (с поддержкой Direct X9) и предназначены для создания бизнес-решений.
X38 поступил на прилавки магазинов осенью 2007 года. Он повторяет многие их характеристик P35. X38 способен поддерживать CrossFire в режиме «PCI-E x16 + PCI-E x16» и шину PCI Express 2.0 для подключения видеокарт. Южный мост X38 способен поддерживать технологию Intel Turbo Memory и до 12 портов USB. Фирмы-производители данный чипсет обычно применяют для того, чтобы создавать материнские платы high-end-уровня.
X48 отличается от чипсета X38 тем, что способен поддерживать память стандарта DDR3-800/1066/1333/1600 и частоту системной шины (FSB) 1600 МГц.
945P гарантирует поддержку следующих процессоров: Pentium 4 Extreme Edition, Intel Pentium 4, Pentium Extreme Edition и Pentium D, Core 2 Duo с частотой системной шины 800/1066 МГц, графического интерфейса PCIEx16.
945P способен поддерживать звук High Definition Audio, характеризуется наличием встроенного контроллера памяти DDR2-400/533/667.
945G обладает интегрированным графическим ядром GMA 950, это его единственное отличие от 945P.
NVIDIA
nForce 650i SLI – это чипсет среднего уровня модельного ряда nForce 600, чипсет гарантирует поддержку следующих процессоров: Intel Celeron D, Pentium D, Pentium 4, Core 2 Quad (включая версии Extreme) и Core 2 Duo, системной шины с частотой 1333 МГц и памяти DDR2 800 МГц. Чипсетом поддерживается звук High Definition Audio и технология NVIDIA SLI (2×8), применяемая для совместной работы двух видеокарт.
nForce 680i SLI – это самый популярный продукт в модельном ряде 600-й серии чипсетов. Как и чипсет nForce 650i SLI, он служит для работы с выпускаемыми фирмой Intel процессорами семейств Pentium и Celeron D (включая двухъядерные). Способен поддерживать DDR2-800 с EPP (двухканальную память), это дает возможность автоматически определять наилучшие режимы работы памяти.
Для того чтобы работать с видеокартами возможно одновременное использование двух интерфейсов PCIEx16, также возможно функционирование в режиме SLI (x16 + x16). Чипсет способен поддерживать еще и дополнительный интерфейс PCIE x8, необходимый для установки третьей видеокарты, а также для ускорения процесса обработки графики (режим 3-Way SLI). Характеризуется поддержкой гигабитного двухпортового адаптера.
Чипсеты NVIDIA 7-й серии, предназначенные для платформы Intel, гарантируют поддержку новых процессоров и шины PCI Express 2.0, а также памяти DDR2-1200.
nForce 780i SLI созданы для взаимодействия с процессорами Intel Penryn (Yorkfield и Wolfdale), Core 2 Quad, Core 2 Duo, Core 2 Extreme, Pentium, а также памятью DDR2 800/667/533. Поддерживает работу трех видеокарт в режиме «х16 + х16 + х16» (3-way SLI), PCI Express 2.0, 10 портов USB 2.0, звук HDA, 6 Serial ATA (3 Гбит/с.), 2 сетевых гигабитных интерфейса, 2 устройства, имеющих интерфейс PATA.
nForce 750i SLI работает исключительно с двумя видеоадаптерами в режиме SLI (по схеме «х16 + х8»), этим он и отличается от nForce 780i SLI.
Оба чипсета поддерживают стандарт PCI Express 2.0. Количество USB-портов снижено до 8, SATA-портов — до 4, а число поддерживаемых PATA-приводов подняли до 4.
GeForce 6100 служит для взаимодействия с процессорами AMD Athlon 64/Athlon 64 X2/Athlon 64 FX/Sempron, характеризуется наличием интегрированного графического ядра, функционирующего на частоте 425 МГц. Присутствует и поддержка HD Audio.
GeForce 6150 – самая старшая модель данного семейства. Графическое ядро способно функционировать на более высокой частоте (475 МГц, а не 425 МГц, как у более младшей модели), поддерживает 2 PCI Express x1 и 1 порт PCI Express x16. Имеется поддержка DVI-выхода, аппаратного ускорения декодирования HD Video, HD Audio, а GeForce 6100 не имеет данных возможностей.
GeForce 7050 PV способен поддерживать процессоры AMD, в том числе Athlon 64, память DDR2. Характеризуется наличием встроенного графического ядра, которое функционирует на частоте 425 МГц (с поддержкой HDCP и HDMI). Возможна поддержка интерфейса PCI Express x16 для видеокарты (одного) и PCI Express x1 (четырех). AC’97 не поддерживается, поэтому осуществляется работа исключительно с HD Audio.
AMD
690G способен поддерживать следующие процессоры: AMD Athlon 64/ Athlon 64 X2/Athlon 64 FX/ Sempron, а также память DDR2. Цифровые интерфейсы DirectX 9.0, DVI, HDMI (с защитой, исключающей несанкционированное копирование HDCP) способна поддерживать встроенная графическая система. Чипсет характеризуется наличием звуковой подсистемой HD Audio, контроллера SATA-II на четыре порта. Чипсет обеспечивает функционирование 10 USB-портов 2.0.
В 790FX реализована поддержка не только процессоров Athlon 64, но и процессоров из модельного ряда Phenom. Применяется память DDR2, характеризующаяся частотой до 1066 МГц. Чипсет дает возможность установить в систему до 4 графических адаптеров, работающих в режиме CrossFireX, и гарантирует доступ по шине PCI Express 2.0.
790X (как и 790FX) гарантируют поддержку процессоров Phenom, могут применяться для создания CrossFire-систем.
SLI/CrossFire
На материнской плате возможна поддержка нескольких видеокарт в параллельном режиме работы. Разработано несколько вариантов данной технологии: CrossFire, SLI, 3-way SLI, CrossFire X, Hybrid SLI, Hybrid CrossFireX.
Технологии CrossFire от ATI, а также SLI от NVIDIA дают возможность объединить вычислительную мощность двух установленных на материнской плате видеокарт. Любители трехмерных игр – самые частые пользователи подобного построения видеосистемы, мощности одной видеокарты им обычно недостаточно.
Для того чтобы реализовать данную технологию, понадобятся два слота PCI-E.
Кроме стандартных технологий для одновременной работы с двумя видеокартами были разработаны новые решения, дающие возможность объединить даже более двух видеокарт.
3-way SLI от NVIDIA позволяет пользоваться мощностью сразу трех графических адаптеров, а CrossFire X от ATI — мощностью четырех.
Hybrid SLI от NVIDIA гарантирует одновременную работу интегрированного в чипсет материнской платы видеопроцессора и отдельной графической карты.
Данная технология дает возможность при обработке трехмерной графики соединить вычислительную мощь сразу двух графических систем, а во время повседневной работы с обычной двухмерной графикой позволяет уменьшить нагрузку на видеокарту, понизить уровень шума, а также потребление электроэнергии.
Hybrid CrossFireX тоже дает возможность соединить вычислительную мощь отдельной видеокарты и встроенной графики.
BIOS
Фирма, выпустившая BIOS (Basic Input/Output System, базовая система ввода-вывода) материнской платы. Мировые производители BIOS — компании Ami, Award, Phoenix.
BIOS – это специальная, записанная во флеш-памяти, микропрограмма. Эта программа выполняется первой при включении компьютера, она совершает проверку состояния всей системы, отвечает за конфигурацию установленных в данной системе компонентов. BIOS можно использовать для разгона отдельных компонентов системы или для тонкой настройки всей системы, но совершать такие действия могут только продвинутые пользователи.
Восстановление BIOS
BIOS на материнской плате при необходимости можно восстановить.
Бывают случаи утери информации в BIOS, это может произойти, например, из-за сбоя электропитания во время замены прошивки. В случаях утери данных компьютер просто перестает работать, вот почему особенно важна возможность восстановления данных в BIOS. Потерянные данные просто восстанавливается с дискеты или с помощью второй, установленной на плате, микросхемы BIOS.
Поддержка UEFI
Поддержка UEFI пришел на смену традиционному BIOS. Главными преимуществами нового интерфейса являются информативная графическая оболочка, а также полная поддержка дисков объемом более 2 Тб.
Слоты расширения
AGP
На материнской плате расположен слот AGP (Accelerated Graphics Port). AGP – это формат шины, который был создан на базе шины PCI именно для подключения видеоадаптеров.
Еще пару лет назад AGP являлся почти единственным доступным способом подключать видеокарты, однако современный формат PCI-E все сильнее вытесняет AGP. Выпускаемые сегодня модели материнских плат способны поддерживать AGP 8X, он гарантирует скорость до 2,1 Гб/с.
PCI-E 16x
от 1 до 8
Число установленных на материнской плате разъемов PCI-E 16x (PCI Express).
Это новый стандарт шины для ПК, сегодня он приходит на замену AGP и PCI. За счет добавления каналов с данными можно увеличивать ширину пропускания канала PCI Express, в результате изменений образуются следующие модификации шины (PCI-E x1, x4, x8, x16). Плюсы PCI-E: даже PCI-E x1 (самая медленная) по скорости почти в два раза превышает скорость AGP. PCI-E поддерживает скорость передачи данных по каждой линии до 2.5 Гбит/с или даже до 5 Гбит/с (если слот поддерживает стандарт PCI-E 2.0).
Слот PCI-E 16x — наиболее скоростной (до 16 Гб/с), он обычно применяется для того, чтобы устанавливать видеокарту.
Присутствие одновременно двух идентичных слотов PCI-E дает возможность применять в параллельном режиме SLI/CrossFire сразу два видеоадаптера.
PCI-E 8x
от 1 до 10
Число установленных на материнской плате разъемов (слотов) PCI-E 8x. Данный слот гарантирует высокую скорость передачи данных — до 4 Гб/с.
PCI-E 4x
от 1 до 4
Число установленных на материнской плате разъемов (слотов) PCI-E 4x. Данный слот гарантирует скорость передачи данных до 2 Гб/с, он может применяться для подключения звуковых карт, сетевых адаптеров, RAID-контроллеров, TV-тюнеров.
PCI-E 1x
от 1 до 18
Число установленных на материнской плате разъемов (слотов) PCI-E 1x. Данный слот гарантирует скорость передачи данных до 510 Мб/с, он может применяться для подключения сетевых адаптеров, TV-тюнеров, звуковых карт.
PCI
от 1 до 6
Число установленных на материнской плате слотов PCI (Peripheral Components Interconnect). PCI локальная шина подключения периферийных устройств до сих пор является самой популярной шиной, служащей для подключения дополнительных карт расширения. Чем на материнской плате больше разъемов PCI, тем больше потенциал для увеличения возможностей персонального компьютера. В свободные разъемы PCI можно дополнительно поставить звуковую карту, Wi-Fi адаптер, модем, сетевую карту, TV-тюнер и т.д.
PCI-X
от 1 до 6
Число установленных на материнской плате разъемов (слотов) PCI-X.
Данный слот обычно применяется в рабочих станциях, а также серверах для того, чтобы подключать высокоскоростные контроллеры.
PCI Express 2.0
Поддержка шины PCI Express 2.0.
Шина PCI Express 2.0 – усовершенствованная спецификация PCI Express. Главный плюс: значительно увеличена пропускная способность шины, по сравнению с предыдущей версией (до 5 Гбит/с на одну линию). Кроме того, проведены добавления и сделаны усовершенствования в протокол передачи информации между устройствами.
Слоты PCI Express 2.0 способны работать с поддерживающими стандарт PCI Express 1.1 платами расширения. Слот, поддерживающий PCI Express 2.0, может понадобиться для установки графической карты тогда, когда нужна максимальная скорость передачи данных.
PCI Express 3.0
Для конечных пользователей основное отличие между PCI Express 2.0 и PCI Express 3.0 будет заключаться в значительном увеличении максимальной пропускной способности. У PCI Express 2.0 сигнальная скорость передачи составляет 5 GT/s, то есть пропускная способность равняется 500 Мбайт/с для каждой линии. Таким образом, основной графический слот PCI Express 2.0, который обычно использует 16 линий, обеспечивает двунаправленную пропускную способность до 8 Гбайт/с.
У PCI Express 3.0 мы получим удвоение этих показателей. PCI Express 3.0 использует сигнальную скорость 8 GT/s, что даёт пропускную способность 1 Гбайт/с на линию. Таким образом, основной слот для видеокарты получит пропускную способность до 16 Гбайт/с.
Режимы PCI-E
Поддерживаемые режимы разделения производительности шины PCI-E между слотами.
Дисковые контроллеры
IDE
Контроллер IDE
Тип установленного на материнской плате контроллера IDE (Integrated Drive Electronics).
Это параллельный интерфейс передачи данных, еще недавно он являлся стандартным интерфейсом, служащим для подключения в ПК жестких дисков. Сегодня все чаще для этих целей используется S-ATA, однако и IDE все еще применяется для подключения CD/DVD (оптических накопителей). IDE бывает нескольких видов, основные из них: UltraDMA 66, UltraDMA 100, UltraDMA 133.
UltraDMA 66 – это стандарт контроллера, он гарантирует передачу данных со скоростью до 66 Мб/с.
UltraDMA 100 — это стандарт контроллера, он гарантирует передачу данных со скоростью до 100 Мб/с.
UltraDMA 133 — это стандарт контроллера, он гарантирует передачу данных со скоростью до 133 Мб/с.
Количество слотов IDE
от 1 до 6
Число установленных на материнской плате разъемов (слотов) IDE.
На материнских платах чаще всего устанавливается два IDE разъема (один — в малогабаритных платах). Один разъем IDE позволяет одновременно подключить два устройства. Одного IDE разъема хватит для офисных компьютеров, а вот для домашних компьютеров следует заранее предусмотреть возможность расширения системы (это может пригодиться, например, для того, чтобы установить CD/DVD или дополнительный жесткий диск) и приобрести материнскую плату, имеющую не менее двух IDE разъемов.
SATA
Контроллер SATA
Тип установленного на материнской плате контроллера SATA (Serial ATA). Существуют различные варианты:
SATA – это последовательный интерфейс, он служит для подсоединения жестких дисков. Позволяет достигать высокой скорости передачи данных — 150 Мб/с (в отличие от IDE ATA — 133 Мб/с).
SATA II – это усовершенствованный стандарт SATA, скорость передачи данных увеличена в два раза — до 300 Мб/с, появилась возможность к одному порту подключать несколько дисков, поддерживается технология составления очередей из команд NCQ, это дает возможность перераспределять команды с целью получения наибольшей производительности. По данному интерфейсу возможно подключить те жесткие диски, которые поддерживают SATA II.
Режим работы SATA RAID
Контроллер поддерживает данные режимы работы SATA RAID. Более подробную информацию смотрите в разделе режимы работы IDE RAID.
Общее количество разъемов SATA
от 1 до 19
Число установленных на материнской плате разъемов (слотов) SATA. К каждому такому разъему SATA можно присоединить только одно устройство. Чем количество установленных на материнской плате разъемов больше, тем больше появляется возможностей расширить систему.
Количество разъемов SATA Express
от 1 до 3
Разъем SATA Express объединил возможности PCI Express и SATA. Это также дает возможность подключать вместо одного устройства SATA Express два устройства SATA (пропускная способность 6 ГБ/с) или две линии PCI Express (2 ГБ/с).
Количество разъемов SATA 1.5Gb/s
от 1 до 10
SATA (Serial ATA) — последовательный интерфейс обмена данными, пришедший на смену параллельному интерфейсу IDE (Parallel ATA). Максимальная пропускная такого интерфейса составляет до 150 Мбайт/с.
Количество разъемов SATA 3Gb/s
от 1 до 12
SATA (Serial ATA) — последовательный интерфейс обмена данными, пришедший на смену параллельному интерфейсу IDE (Parallel ATA). Максимальная теоретическая пропускная способность шины — до 300 Мбайт/с.
Количество разъемов SATA 6Gb/s
от 1 до 19
SATA (Serial ATA) — последовательный интерфейс обмена данными, пришедший на смену параллельному интерфейсу IDE (Parallel ATA). Максимальная теоретическая пропускная способность шины — до 600 Мбайт/с.
Данная версия интерфейса отличается улучшенным управлением питания.
Количество разъемов eSATAp на задней панели
от 1 до 2
eSATAp – порт комбинированного типа eSATA/USB, расположенный в задней части материнской платы, который позволяет подключать к ней устройства через eSATA или через USB.
Количество разъемов eSATA на задней панели
от 0 до 6
Количество установленных на задней панели материнской платы разъемов eSATA (external SATA). Это последовательный интерфейс передачи данных, используется для подключения внешних устройств, таких как жесткие диски и т.д., данный интерфейс аналогичен интерфейсу S-ATA II.
Еxternal SATA неплохая альтернатива таким популярным сегодня интерфейсам, как FireWire и USB. Плюсы eSATA: характеризуется большой скоростью передачи данных (до 3 Гбит/с.), способен поддерживать режим «горячей» замены, незначительно загружает центральный процессор.
Количество разъемов mSATA
от 1 до 2
mSATA (Micro SATA) — разновидность разъема SATA, применяемая как правило для установки твердотельных накопителей в ноутбуках.
Количество слотов M.2
от 1 до 5
Стандарт М.2 является заменой стандарта mSATA. Помимо уменьшения габаритов добавлена дополнительная функциональность шины USB 3.0. Такие изменения делают М.2 аналогом SATA Express, но в более компактном форм-факторе.
Количество разъемов U.2
от 1 до 4
Разъем U.2 был специально разработан для нового поколения накопителей NVMe. Он позволяет подключать и устанавливать в стандартный отсек корпуса ПК SSD-диски формата 2,5″, оставляя свободным слот PCI Express 3.0.
SCSI
Контроллер SCSI
Стандарт, поддерживаемый контроллером Small Computer System Interface (SCSI).
SCSI – это интерфейс передачи данных, характеризуется высокой скоростью и применяется для подключения жестких дисков и других устройств, которые требуют высокой скорости передачи информации. Обычно контроллер SCSI применяется в рабочих станциях и серверах. Разработаны несколько разновидностей Small Computer System Interface, главными являются Ultra 160 и Ultra 320.
SCSI Ultra 160 гарантирует передачу данных со скоростью до 160 Мб/с.
SCSI Ultra 320 гарантирует передачу данных со скоростью до 320 Мб/с.
Режим работы SCSI RAID
Контроллер поддерживает данные режимы работы SCSI RAID. Более подробную информацию смотрите в разделе режимы работы IDE RAID.
Количество слотов SCSI
от 1 до 2
Число установленных на материнской плате разъемов (слотов) SCSI.
SAS
Контроллер SAS
На материнской плате находится контроллер SAS (Serial Attached SCSI). Этот интерфейс передачи данных последовательный, он базируется на протоколе SCSI и является более развитым вариантом интерфейса SCSI. Контроллеры SAS находят применение в мощных системах хранения информации.
К контроллеру SAS можно подсоединять HDD накопители таких стандартов как SATA II и SAS по той причине, что интерфейс SAS совместим с интерфейсом SATA II.
Количество слотов SAS
от 1 до 16
Число установленных на материнской плате разъемов (слотов) SAS. К каждому такому слоту можно подсоединить только одно устройство. Чем количество установленных на материнской плате разъемов больше, тем больше появляется возможностей для того, чтобы расширить систему.
Сеть
Ethernet
Тип установленного на материнской плате контроллера Ethernet (сетевого адаптера Ethernet). Выпускаемые сегодня платы применяют контроллеры для работы с максимальной скоростью 100 Мбит/c и 1000 Мбит/c. Однако для того чтобы реализовать максимальную скорость нужно, чтобы та сеть, к которой подключается ПК, вся могла поддерживать данную скорость.
Иногда фирмы-производители оснащают платы сразу двумя сетевыми разъемами RJ-45 и двумя контроллерами Ethernet.
Тип Wi-Fi
Тип Wi-Fi (беспроводная сеть), который поддерживается установленным на материнской плате сетевым адаптером.
Wi-Fi бывает нескольких разновидностей: 802.11a, 802.11b, 802.11g.
Стандарт 802.11a действует на частоте 5 ГГц, способен обеспечивать скорость передачи данных до 54 Мбит/с. Минусы данной разновидности: маленькое расстояние, на котором стандарт работает, необходимость получения спецразрешения на использование данного стандарта, несовместимость со стандартами 802.11b и 802.11g, которые сегодня гораздо более распространены.
Стандарт 802.11b гарантирует скорость передачи данных до 11 Мбит/с, функционирует на частоте 2,4 ГГц. Плюсы этого стандарта: хорошая дальность приема, гораздо большая, чем у 802.11a, совместимость с другими стандартами. Минусы: невысокая скорость, большой риск помех.
Стандарт 802.11g функционирует на частоте 2,4 ГГц и является улучшенной версией стандарта 802.11b. Работающие на данном стандарте устройства дают возможность передавать данные с высокой скоростью: до 54 Мбит/с. Стандарт 802.11g совместим с 802.11b, это значит, что сетевые адаптеры 802.11g могут функционировать в сети стандарта 802.11b. Плюсы стандарта: высокая скорость.
Bluetooth
Присутствие контроллера Bluetooth, обеспечивающего беспроводную технологию передачи данных. Максимальная дальность действия Bluetooth — 10 метров. Максимальная скорость — 720 Кб/c. Через Bluetooth к компьютеру можно подключать беспроводные клавиатуру и мышь. Данная технология позволяет обмениваться данными между ПК и карманным компьютером, мобильным телефоном.
Аудио/видео
Звук
Тип установленного на материнской плате звукового контроллера. Всего разработано три основных типа данного контроллера: AC’97, HDA, DSP.
AC’97 способен поддерживать объемный звук 5.1, а также 16-ти битный звук с частотой дискретизации до 48 кГц. Обработка звука производится центральным процессором и южным мостом чипсета. Материнскую плату со звуковым контроллером данного типа специалисты рекомендуют для недорогих компьютеров, в основном офисных.
HDA (High Definition Audio – звук высокого разрешения) – это новый стандарт, поддерживает форматы объемного звука 5.1 и 7.1, а также 32-х битный звук с частотой дискретизации до 192 кГц. Обработка звука производится центральным процессором и южным мостом чипсета. Встроенный звуковой контролер данного типа позволяет добиваться лучшего звучания по сравнению с AC’97.
DSP (Digital Signal Processor – цифровой сигнальный процессор) – это отдельная установленная на материнской плате микросхема. Данная микросхема дает возможность получить более качественный звук по сравнению с интегрированным типом (AC’97, HDA), а также дополнительные звуковые эффекты. Материнская плата с отдельной микросхемой DSP способна создать отличное 3-х мерное звуковое сопровождение игр.
EAX (Environmental Audio Extensions) — технология Creative Labs для создания звуковых эффектов окружающей среды, используемая в звуковых картах Sound Blaster и Creative NOMAD/Creative Zen.
Производитель звукового чипа
Звуковой чип (кодек) определяет число поддерживаемых звуковых каналов и дополнительного мультимедийного функционала. Установленный на материнскую плату по умолчанию, кодек не подлежит замене, но может быть отключен программным способом при установке внешней или внутренней звуковой карты.
Звуковой чип
Название кодека (звукового чипа). Данный чип предназначен для превращения аналогового звука в «цифровой» и наоборот.
Звуковая схема
Поддерживаемая звуковая схема. Выпускаемые сегодня звуковые контроллеры, которые предназначены для установки на материнской плате, способны поддерживать почти все функционирующие системы объемного звучания.
2.0 — звуковая система способна поддерживать стереофонический режим.
5.1 — материнская плата способна поддерживать систему объемного звука 5.1 (шесть звуковых каналов: пять каналов и один канал сабвуфера).
6.1 — материнская плата способна поддерживать систему объемного звука 6.1 (семь звуковых каналов: шесть каналов и один канал сабвуфера).
7.1 — звуковая система способна поддерживать объемный звук 7.1 (восемь звуковых каналов: семь каналов и один канал сабвуфера).
Если вы хотите на базе своего компьютера с минимальными дополнительными затратами создать домашний кинотеатр, тогда необходима поддержка многоканальной звуковой схемы.
Встроенная графика
Наличие встроенного видеопроцессора (встроенной графики) на материнской плате.
Плюс наличия заключается в следующем: отдельную видеокарту покупать уже не надо. Однако есть и минус: обычно производительность встроенной графики невелика, и годится такой видеопроцессор только для работы с офисными приложениями. Для встроенной графики видеопамятью служит обычно часть оперативной памяти.
На материнских платах, в которые встроен видеопроцессор, устанавливается разъем VGA HD D-SUB 15-pin.
Графический чипсет
Название установленного на материнской плате графического чипсета (видеопроцессора), а также и фирмы-производителя.
Обычно подобные видеопроцессоры не имеют высокой производительности, служат они в основном для работы с офисными приложениями. Исключение: некоторые модели чипсетов фирм NVIDIA и ATI.
Разъемы и интерфейсы
Количество разъемов USB
от 2 до 24
К материнской плате возможно подключение данного суммарного числа интерфейсов USB.
Чем на материнской плате больше установлено USB-разъемов, тем большее число USB-устройств можно одновременно подсоединить к компьютеру. В настоящее время именно USB является наиболее популярным интерфейсом, предназначенным для подсоединения периферийных устройств, таких как принтеры, внешние модемы и накопители, TV-тюнеры. По этой причине USB-разъемы лишними и незанятыми никогда не будут.
Возьмите любую модель материнской платы: далеко не все USB интерфейсы на ней выведены на заднюю панель, некоторые подсоединяются через внутренние разъемы, после чего выводятся наружу или через дополнительные планки, содержащие разъемы, установленные на задней панели корпуса, или через разъемы, расположенные на фронтальной стороне корпуса компьютера. Подобные планки производители иногда включают в комплект к материнской платой, пользователь в любое время может их использовать при возникновении необходимости подключить большое количество USB-устройств.
Разъемы на задней панели
Число разъемов USB на задней панели
от 1 до 14
Количество установленных на задней панели материнской платы разъемов USB.
Чем на материнской плате больше находится разъемов USB, тем больше к компьютеру можно одновременно подключить USB-устройств. USB — самый популярный на сегодняшний день интерфейс для присоединения к компьютеру периферийных устройств, таких как внешний модем, внешние накопители, принтеры, TV-тюнеры и т. д., вот почему USB разъемы лишними никогда не бывают.
Если того количества USB разъемов, которые расположены на задней панели системной платы вам не достаточно, вы можете увеличить их количество. Для такого преобразования следует, подключившись к внутренним интерфейсам USB, установить дополнительные планки, внутренние интерфейсы USB имеются почти у всех моделей материнских плат.
Количество разъемов USB 3.0 на задней панели
от 1 до 10
Особенности USB 3.0: сила тока возросла до 900 мА, скорость – до 4.8 Гбит/с, имеется совместимость с USB 2.0.
Количество разъемов USB Type-C на задней панели
от 1 до 3
Количество портов USB Type-C на задней панели материнской платы.
USB Type-C – 4-контактный двухсторонний разъём для подключения к периферийным устройствам и к компьютерам. Обычно используется совместно с версией интерфейса USB 3.0 или USB 3.1.
Число разъемов FireWire (IEEE1394a) на задней панели
от 1 до 2
Количество установленных на задней панели материнской платы разъемов FireWire (IEEE1394a). Данный последовательный интерфейс дает возможность подключать к персональному компьютеру внешние CD-, DVD-приводы, жесткие диски, видеокамеры, звуковые карты и так далее.
Интерфейс FireWire позволяет производить «горячее» подключение внешних устройств (без необходимости отключать компьютер). Пропускная способность FireWire IEEE1394a — 400 Мбит/с.
Число разъемов FireWire (IEEE1394b) на задней панели
от 1 до 2
Количество установленных на задней панели материнской платы разъемов FireWire (IEEE1394b). Пропускная способность FireWire с новой спецификацией IEEE1394b — 800 Мбит/с. Протокол IEEE1394b имеет обратную совместимость с IEEE1394a, это значит, что устройства FireWire IEEE1394a могут быть присоединены к разъему IEEE1394b.
Число разъемов Thunderbolt на задней панели
от 1 до 2
Универсальный интерфейс Thunderbolt позволяет увеличить скорость обмена данными до 10 Гбит/с. Подключение к Thunderbolt периферийных устройств с FireWire и USB осуществляется с помощью дополнительных адаптеров. Высокая скорость, которую обеспечивает Thunderbolt, позволит работать напрямую с RAID-массивом при редактировании видео.
Thunderbolt позволяет использовать одновременно несколько устройств путем их последовательного подключения. Благодаря поддержке форматов передачи данных DisplayPort и PCI Express может использоваться для подключения к монитору через совместимый порт Mini DisplayPort без необходимости замены кабеля. Подключение через VGA, HDMI или DVI выполняется через адаптер. Thunderbolt обеспечивает мощность 10 Вт и может питать периферийные устройства.
Коаксиальный выход на задней панели
На задней панели материнской платы расположен коаксиальный цифровой аудиовыход.
Благодаря данному интерфейсу становится возможной передача аудиосигнала в цифровом виде, как в многоканальном режиме, так и в стереорежиме.
Плюсы применения цифрового интерфейса: помехи и шумы отсутствуют, появляется возможность передавать по одному кабелю многоканальный звук. Для того чтобы подключиться по цифровому коаксиальному входу можно применять и простой экранированный аудиокабель, имеющий разъем RCA.
Оптический выход на задней панели
На задней панели материнской платы расположен оптический цифровой аудиовыход.
Благодаря данному интерфейсу становится возможной передача аудиосигнала в цифровом виде, причем и в многоканальном режиме, и в стереорежиме.
Главное отличие оптического входа: для передачи сигнала применяется свет, а вместо электрического кабеля используется специальный световод (в отличие от коаксиального входа, где применяется кабель). Плюс оптической передачи сигнала: абсолютная защита даже от мощных электромагнитных помех.
Число COM-портов на задней панели
от 1 до 6
Количество установленных COM-портов на задней панели материнской платы.
Последовательный порт RS-232 или COM-порт может применяться для того чтобы подключать к персональному компьютеру смартфоны, мобильные телефоны, карманные компьютеры и другую периферию. Сегодня COM-порт применяется все реже и реже из-за низкой скорости передачи данных. D-Sub 9-pin обычно используется в качестве разъема для COM-порта.
LPT на задней панели
На задней панели материнской платы расположен разъем LPT.
Для подключения принтера, а также других устройств с поддержкой LPT, служит разъем LPT для параллельного интерфейса (обычно это D-Sub 25-pin). С каждым годом выпускается все меньше и меньше устройств с параллельным интерфейсом LPT, по этой причине на материнской плате поддержка данного разъема не столь важна.
S-Video-выход на задней панели
На задней панели материнской платы расположен S-Video-выход (Separate Video).
Данный интерфейс применяется для того, чтобы передавать аналоговый видеосигнал. Составляющие такого видеосигнала (сигнал цветности и сигнал яркости) передаются по разным проводам, а не по одному, это является главным отличием этого интерфейса от композитного. С помощью Separate Video изображение можно передавать в более высоком качестве.
Обычно разъемом для интерфейса S-Video служит простой четырехконтактный разъем 4-pin mini DIN.
Компонентный видеовыход на задней панели
На задней панели материнской платы расположен компонентный видеовыход.
Данный интерфейс применяется для того, чтобы передавать аналоговый видеосигнал. Два цветоразностных сигнала и сигнал яркости (составляющие компоненты видеосигнала) предаются по разным проводам. Такое разделение обеспечивает высокое качество видеоизображения, оно соответствует уровню телевидения высокой четкости. Три RCA («тюльпан») обычно применяются в качестве разъемов компонентного интерфейса.
D-Sub на задней панели
На задней панели материнской платы имеется разъем D-Sub (другие названия HD D-Sub 15 pin или mini D-Sub).
D-Sub применяется для передачи на монитор аналогового видеосигнала, это стандартный разъем интерфейса VGA.
Разъемом D-Sub оснащается значительная часть материнских плат, характеризующихся интегрированной графикой. В современных моделях материнских плат можно увидеть даже два разъема: VGA и DVI. Такое новшество позволяет подключить одновременно два монитора к встроенному графическому адаптеру.
DVI на задней панели
На задней панели материнской платы расположен разъем DVI (Digital Visual Interface).
Применяется интерфейс DVI для того чтобы передавать в цифровом виде видеосигнал. Разъемом DVI сегодня производители снабжают большую часть выпускаемых ЖК-мониторов, плазменных панелей, ЖК-телевизоров. В передаваемом изображении отсутствуют различные искажения и помехи, так как передача видеосигнала осуществляется в цифровом виде.
HDMI на задней панели
На задней панели материнской платы расположен разъем HDMI (High Definition Multimedia Interface).
Данный интерфейс служит для передачи в цифровом виде многоканального аудио и цифрового видеосигнала. В HDMI предусмотрена HDCP — поддержка защиты от нелегального копирования.
Данный интерфейс разработали специально для HDTV — нового стандарта высокой четкости цифрового телевидения. Данный интерфейс сегодня имеется почти на всех поддерживающих HDTV моделях телевизоров.
Интерфейс HDMI совместим с DVI. HDMI можно соединить с DVI через специальный переходник для использования его с целью передачи цифрового сигнала. Следует сказать, что при подобном соединении может передаваться исключительно видеосигнал, для того, чтобы передавать аудиосигнал, необходимо применять дополнительный кабель. DVI-интерфейс с поддержкой HDCP необходим для осуществления передачи изображения от источника защищенного видеоконтента.
PS/2 (клавиатура) на задней панели
На задней панели материнской платы расположен разъем PS/2, он служит для подключения клавиатуры.
Еще пару лет назад PS/2 являлся стандартным интерфейсом, служащим для подсоединения к ПК клавиатуры, однако выпускаемые сегодня устройства ввода все чаще оснащены USB-интерфейсом. По этой причине на современных материнских платах данный разъем встречается крайне редко.
PS/2 (мышь) на задней панели
На задней панели материнской платы расположен разъем PS/2, он служит для подключения к персональному компьютеру мыши.
Еще несколько лет назад PS/2 являлся стандартным интерфейсом, служащим для подсоединения к ПК мыши, однако выпускаемые сегодня манипуляторы обычно оснащаются USB-интерфейсом. По этой причине на современных материнских платах данный разъем найти очень трудно.
Количество разъемов USB 3.0
от 1 до 14
Интерфейс USB 3.0 отличается от USB 2.0 максимальной скоростью передачи информации до 4.8 Гбит/с, а сила тока увеличена с 500 мА до 900 мА. Разъемы стандарта совместимы с USB 2.0.
Количество разъемов USB 3.1
от 1 до 16
Особенности USB 3.1: скорость увеличена до 10 Гбит/с, имеется совместимость с USB 2.0 и 3.0 при наличии переходника.
Число разъемов FireWire (IEEE1394a)
от 1 до 3
К материнской плате возможно подключение данного суммарного числа интерфейсов FireWire (IEEE1394a). Выпускаемые сегодня материнские платы характеризуются таким большим числом интерфейсов, предназначенных для подключения, что на задней панели платы для всех разъемов просто не хватает места. Некоторые из интерфейсов выводятся с помощью внутренних разъемов. При появлении необходимости увеличить возможности, иногда задействуют еще и внутренние интерфейсы, размещенные на материнской плате. Для подключения к внутренним интерфейсам используются дополнительные планки со специальными разъемами, планки такого типа устанавливаются на задней панели корпуса ПК. Соединительный кабель помогает подключить к внутренним интерфейсам планки с внешними разъемами.
Интерфейс FireWire (последовательный) дает возможность пользователю ПК подключать внешние CD-, DVD-приводы, видеокамеры, звуковые карты, жесткие диски и другие подобные устройства. Данный интерфейс позволяет производить «горячее» подключение внешних устройств (без необходимости отключать компьютер). Пропускная способность FireWire IEEE1394a — 400 Мбит/с.
Число разъемов FireWire (IEEE1394b)
от 1 до 3
Количество расположенных на материнской плате разъемов FireWire (IEEE1394b).
Скорость передачи данных для разъемов FireWire (IEEE1394b) — 800 Мбит/с. Протокол IEEE1394b характеризуется обратной совместимостью с IEEE1394a, это значит, что к разъему (IEEE1394b) возможно производить подключение устройств FireWire (IEEE1394a).
DisplayPort
DisplayPort – это разъем небольших размеров для передачи аудио и видео в цифровом виде. По сравнению со стандартом Dual-Link DVI он обеспечивает низкое напряжение питания, более высокое разрешение и минимальные наводки. DisplayPort выступает конкурентом интерфейса HDMI и заменой DVI.
Разъем для подключения ленты RGB
Наличие разъема для подключения к материнской плате RGB ленты.
Выход S/PDIF
На материнской плате расположен выход S/PDIF (Sony/Philips Digital Interface).
Цифровой интерфейс S/PDIF предназначен для передачи аудиосигнала. Данный разъем, расположенный на материнской плате, дает возможность подключать к персональному компьютеру MD-плеер или активную внешнюю многоканальную акустическую систему, в которой имеется декодер. Передаваемый сигнал не будет содержать шумов и искажений.
Число COM-портов
от 1 до 10
Суммарное число COM-портов, возможное для подключения к материнской плате.
Выпускаемые сегодня материнские платы характеризуются таким большим числом интерфейсов, предназначенных для подключения, что на задней панели платы для всех разъемов просто не хватает места. Некоторые из интерфейсов выводятся с помощью внутренних разъемов. Для того чтобы расширить возможности, при возникновении такой необходимости, иногда задействуют и внутренние интерфейсы, расположенные на материнской плате. Для подключения ко внутренним интерфейсам применяются дополнительные планки со специальными разъемами. Такие планки устанавливаются на задней панели корпуса ПК. Соединительный кабель помогает подключить планки с внешними разъемами к внутренним интерфейсам.
COM-порт (последовательный порт RS-232) применяют и для подключения к ПК смартфонов, мобильных телефонов, КПК и другой подобной периферии, однако из-за того, что скорости передачи данных очень низкая, сегодня он применяется все реже.
D-Sub 9-pin обычно служит разъемом для COM-порта.
GAME/MIDI
На материнской плате расположен цифровой интерфейс музыкальных инструментов GAME/MIDI (Musical Instrument Digital Interface).
Данный интерфейс дает возможность подключать к компьютеру разнообразные устройства с MIDI-интерфейсом, такие как клавиатура синтезатора, а также игровые манипуляторы, такие как джойстики и т.д.
D-Sub 15-pin обычно служит разъемом для GAME/MIDI.
Интерфейс GAME/MIDI или выполнен в форме внутреннего разъема, или выведен на заднюю панель материнской платы. Если GAME/MIDI выполнен в форме внутреннего разъема, то для подключения по данному интерфейсу применяется специальная планка, имеющая стандартный разъем GAME/MIDI. Планка устанавливается в один из слотов на задней панели корпуса компьютера, затем соединяется с внутренним разъемом, расположенным на материнской плате.
LPT
На материнской плате расположен параллельный интерфейс LPT.
Разъем данного интерфейса (обычно это D-Sub 25-pin) дает возможность подключать к компьютеру принтер или иные устройства, поддерживающие LPT. Сегодня устройств, поддерживающих LPT, уже не так много, по этой причине разъем LPT на материнской плате не является обязательным.
Данный интерфейс может быть выполнен в форме внутреннего разъема или выведен на заднюю панель материнской платы. Если он выполнен в форме внутреннего разъема, то для подключения по LPT применяется специальная планка, имеющая стандартный разъем LPT. Планка устанавливается в один из слотов на задней панели корпуса компьютера, затем соединяется с внутренним разъемом, расположенным на материнской плате.
TV-out
На материнской плате располагается разъем TV-выхода. Благодаря данному разъему возможно подключение персонального компьютера к телевизору. Обычно разъем S-Video устанавливается на самой плате, подключить телевизор по композитному сигналу (разъем RCA) можно с помощью специального кабеля.
PS/2 (клавиатура)
На материнской плате расположен интерфейса PS/2, служащий для подключения клавиатуры.
Еще недавно PS/2 был стандартным интерфейсом, предназначенным для подключения к компьютеру клавиатуры, современные же клавиатуры все чаще оснащены USB-интерфейсом, по этой причине такой разъем на новых материнских платах найти трудно.
Данный интерфейс может быть выполнен в форме внутреннего разъема или выведен на заднюю панель материнской платы. Если он выполнен в форме внутреннего разъема, то для подключения по PS/2 нужна будет специальная планка, имеющая стандартный разъем PS/2. Такая планка устанавливается в любой из свободных слотов на задней панели корпуса, после чего соединяется с внутренним разъемом, расположенным на материнской плате.
PS/2 (мышь)
На материнской плате расположен интерфейс PS/2, он служит для подключения компьютерной мыши.
До недавнего времени данный интерфейс был стандартным, однако выпускаемые сегодня манипуляторы все чаще оснащаются USB-интерфейсом, по этой причине найти этот разъем на новых материнских платах уже очень сложно.
Интерфейс PS/2 может быть выполнен в форме внутреннего разъема либо может быть выведен на заднюю панель материнской платы. Если интерфейс PS/2 выполнен в форме внутреннего разъема, то для подключения по PS/2 нужна будет специальная планка, имеющая стандартный разъем PS/2. Данная планка устанавливается в любой из свободных слотов на задней панели корпуса, после чего соединяется с внутренним разъемом, расположенным на материнской плате.
Основной разъем питания
Тип установленного на материнской плате основного разъема питания.
Возможные варианты: 20-pin, 24-pin, 18-pin.
Разъем питания применяется для осуществления подключения к материнской плате блока питания. Для корректного подбора блока питания следует учитывать тип расположенного на материнской плате разъема.
На выпускаемых сегодня платах устанавливается обычно разъем «24-pin», в устаревших платах — разъем «20-pin».
У большей части блоков питания, имеющих разъем «24-pin», четыре дополнительных штырька могут «отстегиваться» от основной колодки, такая трансформация дает возможность их подключать в платы с разъемом «20-pin». Реже всего встречаются материнские платы, имеющие разъем «18-pin». Используются они обычно для работы в мощных серверах. Для питания подобных плат необходимо применение специальных блоков питания, имеющих подходящий разъем.
Разъем питания процессора
Тип разъема питания установленного на материнской плате процессора.
На материнской плате для подключения питания для процессора применяется отдельный разъем. Во многих моделях используется разъем 4-pin, данный разъем соответствует ATX12V (стандарт блоков питания). Не так часто можно встретить разъем 8-pin, данный разъем соответствует EPS12V. Для того чтобы к материнской плате корректно подобрать блок питания, необходима информация о разъеме.
Форм-фактор
Форм-фактор материнской платы определяет разъемы питания , габариты платы, установочные отверстия и требования, предъявляемые к системе охлаждения. Подбирая для ПК комплектующие нужно знать следующее: форм-фактор платы должен поддерживаться корпусом вашего ПК. Разработаны следующие форм-факторы материнских плат: mATX, ATX, BTX, mBTX, EATX, SSI CE, SSI EEB, нестандартный.
ATX – наиболее популярный формат материнских плат для персональных компьютеров, отлично подходит для сборки домашнего ПК. Такие платы поддерживают 7 слотов расширения и характеризуются размерами 30.5*24.4 см. Главный разъем на материнской плате стандарта ATX для подключения блока питания должен иметь 20 или 24 контакта. Почти все выпускающиеся сегодня модели материнских плат разъем имеют 24-контактный.
mATX – стандарт ATX, немного уменьшенный по габаритам. Отлично подойдет для сборки офисных компьютеров, когда отсутствует необходимость в большом числе слотов для расширения системы. Такие платы поддерживают 4 слота расширения и имеют следующие размеры: 24.4*24.4 см. Главный разъем на материнской плате стандарта mATX для подключения блока питания должен иметь 20 или 24 контакта. Почти все выпускающиеся сегодня модели материнских плат разъем имеют 24-контактный.
EATX. Данные материнские платы от ATX отличаются большими размерами: до 30.5*33.0 см, обычно применяются для серверов.
BTX — продвинутый стандарт, приходящий на смену стандарту ATX. Разработчиками данного форм-фактора особое внимание отводилось эффективному охлаждению элементов, установленных на плате. Данный стандарт отлично подходит для создания миниатюрных ПК. Материнские платы BTX поддерживают 7 слотов расширения и обладают следующими размерами: 26.7*32.5 см.
mBTX – это уменьшенный вариант стандарта BTX. Материнские платы mBTX поддерживают 4 слота расширения и обладают следующими размерами: 26.7*26.4 см.
SSI EEB — стандарт, материнские платы которого обычно используются для формирования серверов. Разъемы, служащие для подключения блока питания, имеют 24+8 контактов. Размеры таких плат: 30.5*33.0 см.
SSI CEB — стандарт, материнские платы которого обычно применяются для формирования серверов. Разъемы, служащие для подключения блока питания, имеют 24+8 контактов. Размеры данных плат: 30.5*25.9 см.
Встречаются, хоть и крайне редко, материнские платы нестандартного форм-фактора (Proprietary). Используются они исключительно для установки в совместимый с такой платой корпус.
Тип системы охлаждения
Различают 4 типа охлаждения активных элементов материнской платы: пассивное, активное, водяное и гибридное.
Активная система для отвода тепла от радиатора использует кулер (вентилятор). Плюсы: высокая скорость отвода. Минусы: наличие шума.
Пассивная система не использует движущиеся части для отвода тепла. Плюсы: бесшумность. Минусы: малая эффективность по сравнению с другими системами охлаждения. Для материнских плат, которые не будут использоваться для «разгона» компьютера, достаточно пассивной системы.
Водяная система использует водоблок для охлаждения частей. В гибридной системе к водоблоку добавляется активный вентилятор для дополнительного охлаждения. Плюсы: бесшумность и эффективность. Минусы: дороговизна (устанавливаются только на дорогих платах).
|
|
|
Данные продукта Overland-Tandberg SnapServer XSD40 NAS Настольный Подключение Ethernet Черный, Синий, Белый Серверы Хранения И NAS Сервера (SNAP-MBTX-21)
Краткое суммарное описание Overland-Tandberg SnapServer XSD40 NAS Настольный Подключение Ethernet Черный, Синий, Белый:Этот краткий итог описания Overland-Tandberg SnapServer XSD40 NAS Настольный Подключение Ethernet Черный, Синий, Белый сформирован автоматически и использует название продукта и первые шесть основных спецификаций.
Overland-Tandberg SnapServer XSD40, NAS, Настольный, 2 TB, Черный, Синий, Белый
Общее описание Overland-Tandberg SnapServer XSD40 NAS Настольный Подключение Ethernet Черный, Синий, Белый:Это автоматически сформированный общий итог Overland-Tandberg SnapServer XSD40 NAS Настольный Подключение Ethernet Черный, Синий, Белый основанный на первых трех спецификациях, первых пяти спецификаций групп.
Overland-Tandberg SnapServer XSD40. Общий объем установленной памяти: 2 TB, Тип установленного накопителя: Жесткий диск, Поддерживаемые типы накопителей: Жесткий диск. Тактовая частота процессора: 1,8 GHz. Оперативная память: 4 GB. Скорость передачи данных Ethernet LAN: 10,100,1000 Мбит/с, Поддерживаемые сетевые протоколы: SMB, CIFS, NFS, AFP, HTTP, FTP. Тип корпуса: Настольный, Тип охлаждения: Aктивный, Цвет товара: Черный, Синий, Белый
Страница не найдена – kpet-ks.ru
И так дорогие друзья, настало время поразмышлять над информацией, точнее над её свойствами. Любую деятельность человека сложно представить без сбора, обработки и хранения информации, принятие решений на её основании. В последнее время мы говорим об информации как о ресурсе научно-технического прогресса. Информация содержится в человеческой речи, в сообщениях средств массовой […]
Дорогие друзья, настало время подведения итогов. Во время игры наблюдались разные участники с первого и второго курса. Кто-то сдался ещё на первых загадках, отгадав одну из двух., сдались потеряв всякую надежду. Были и те, кто наблюдал со стороны: читали загадки, следили за новостями. Но у меня ещё с первых дней […]
Существо, повлиявшее на ход работы программы, вклеенное 9 сентября 1945 года в технический дневник Гарвардского университета с определённой надписью, но будучи вклеенной в тот журнал, существо по сей день является программистам. Комплекс технических, аппаратных и программных средств, выполняющий различного рода информационные процессы.
Загадки те же, интерпретация другая Злоумышленник, добывающий конфиденциальную информацию в обход систем защиты Правильный термин звучал бы как взломщик, крэкер (англ. cracker). Принудительная высылка лица или целой категории лиц в другое государство или другую местность, обычно — под конвоем. Термины относятся к области информатики.
Загадки При интернет сёрфинге мы передвигаемся по «звеньям одной цепи», то есть по … Можно подумать, что эти специалисты в компьютерном мире самые трудолюбивые «садовники», использующие в качестве инструмента мотыгу, тяпку, кайло. Напоминаю, что термины из области информатики, но “ноги растут” из английских слов. Удачи!
Загадки: Компьютерное изобретение, благодаря которому мы узнали имя одного из первых основателей корпорации Intel. Инженерное сооружение, отличающееся значительным преобладанием высоты над стороной или диаметром основания. Все термины из области информатики и ИКТ. Будьте внимательны!
Очередная порция загадок: Наука о проектировании зданий, сооружений или набор типов данных и описания ПК. Устройство вывода, которое в переводе с английского языка синонимично «exhibition». Удачи.
Друзья мои, перед вами первая порция загадок: отсчёт пошёл. Загадки: Устройство ввода, которое определило жизнь маленькой девочки по им. Дюймовочка. Место, расположенное вблизи берега моря или реки, устроенное для стоянки кораблей и судов, по совместительству разъём у ПК, ноутбуков и телефонов. Ответы присылаем на почту ведущего: [email protected]. Убедительная просьба, подписывайтесь […]
Дорогие друзья!!! В течении недели с 23.04.18г. по 28.04.18г., будет проведена онлайн викторина «Загадка о загадке». Где каждый день будет публиковаться порция загадок (всего загадок 10). Каждая загадка оценивается в 5 баллов. Если с первой попытки загадка не отгадана будут даны подсказки, но ответ по подсказке будет оценён в 4 […]
“Проект при поддержке компании RU-CENTER” Подробнее ознакомиться с правилами участия в программе “RU-CENTER – Будущему” Вы также сможете на сайте Миссия программы — содействовать развитию общеобразовательных учреждений и повышению качества образования в нашей стране. Цели программы — предоставить технические возможности для создания, поддержки и развития сайтов образовательных учреждений; обеспечить условия […]
Системный блок — презентация онлайн
1. Системный блок
1В системном блоке расположены:
4. Системный блок
Систе́мный блок (сленг. системник, кейс, корпус) —функциональный элемент, защищающий внутренние
компоненты компьютера от внешнего воздействия и механических
повреждений, поддерживающий необходимый температурный
режим внутри, экранирующий создаваемые внутренними
компонентами электромагнитное излучение и являющийся основой
для дальнейшего расширения системы.
Системные блоки массово изготавливают заводским способом из
деталей на основе стали, алюминия и пластика.
Для креативного творчества используются такие материалы, как
древесина или органическое стекло.
В качестве привлечения внимания к проблемам защиты
окружающей среды, выпущен корпус из гофрокартона
4
Для креативного
творчества используются такие
материалы, как
древесина или органическое стекло.
В качестве привлечения внимания к
проблемам защиты окружающей
среды, выпущен корпус из
гофрокартона
сетевой накопитель данных на 4 жестких дисках
6. Общие сведения
Системный блок представляет собой основной узел,внутри которого установлены наиболее важные
компоненты.
Устройства, находящиеся внутри системного блока, называют
внутренними, а устройства, подключаемые к нему
снаружи, — внешними.
Внешние дополнительные устройства, предназначенные для
ввода, вывода и длительного хранения данных, также
называют периферийными.
Корпуса персональных компьютеров поставляются вместе с
блоком питания и, таким образом, мощность блока
питания также является одним из параметров корпуса.
Для массовых моделей достаточной является мощность
блока питания 500 Вт.
Типы корпусов
1. Горизонтальные
(размеры указаны в миллиметрах):
1.1 Desktop (533×419×152)
1.2 FootPrint (406×406×152)
1.3 SlimLine (406×406×101)
1.4 UltraSlimLine (381×352×75)
2. Вертикальные:
2.1 MiniTower (152×432×432)
2.2 MidiTower (173×432×490)
2.3 BigTower (190×482×820)
2.4 SuperBigTower (разные размеры)
3. Вarebone-системы (Платформы)
(объединяющие корпус, блок питания, материнскую
плату систему охлаждения, звуковую карту, дистанционное
управление и т.д.)
4. Моноблоки
( в одном блоке располагаются монитор и
системный блок)
Конструктивное исполнение серверов.
домашний файл-сервер
со встроенным приводом Blu-ray
20. 5. Портативные компьютеры (переносные, мобильные) (В основном можно выделить 3 варианта:)
• А) Полноформатный — портативный компьютер сразмером дисплея от 13 и более дюймов (Laptop)
• Б) Уменьшенные — портативные компьютеры c
размером дисплея менее 13 дюймов (Notebook)
• В) Уменьшенные — портативные компьютеры c
размером дисплея менее 13 дюймов без CD приводов
и без винчестеров (с электронной долговременной
памятью) (Netbook)
21. 6. КПК, смартфоны, коммуникаторы
• Устройства с диагональю, как правило, до 3,5”.Основным отличием является укороченный
(упрощённый, неполный) набор функций ОС
(Windows Mobile, Symbian) и программного
обеспечения.
• Кроме этого, небольшие размеры экрана и
неудобство ввода символьной информации не
позволяют использовать данные устройства для
длительного выполнения задач.
http://computer-help.my1.ru/load
Форм-факторы компьютерных корпусов
Форм-фактор – это стандарт, определяющий размеры
материнской платы, расположение компонентов и тип питания.
ATX — допускают установку материнских плат форм-фактора ATX. Платы ATX имеют
размеры 304.8×243.8 мм и поддерживают семь слотов расширения, предназначенных
для крепления PCI-, PCI E- и AGP-карт.
mATX — допускают установку материнских плат форм-фактора mATX. Платы mATX имеют
размеры 243.8×243.8 мм. Платы mATX рассчитаны на 4 слота расширения, для карт
расширения PCI, PCI-E и AGP.
BTX — допускают установку материнских плат форм-фактора BTX. Материнские платы
BTX имеют размеры 266.7х325.12 мм, поддерживают семь слотов расширения: один для видеокарты PCI Express x16, два — для карт PCI Express x1, и четыре — для PCI-карт.
Корпуса стандарта BTX отличаются от ATX-корпусов наличием модуля теплового баланса
и поддерживающего модуля. Они используют более эффективную схему отвода тепла,
при которой внешний воздух прогоняется через основные узлы компьютера.
mBTX — допускают установку материнских плат форм-фактора mBTX. Материнские
платы mBTX имеют размеры 266.7х264.16 мм. Платы mBTX имеют 4 слота расширения: 1
PCI Express x16, 2 — PCI Express x1 и 1 для PCI. Они так же используют эффективную схему
отвода тепла
EATX — допускают установку материнских плат форм-фактора EATX. Материнские платы
EATX имеют размеры до 304.8×330.2 мм и большое количество слотов расширения.
23. АТХ
• В июле 1995г. корпорацией Intel была предложена новаяспецификация на конструкцию корпуса РС (и, соответственно, формфактора материнской платы). Разработка спецификации АТХ
обусловлена повышением требований к производительности CPU и,
соответственно, к поддержке теплового режима, а так же
увеличением количества микросхем на материнской плате. Кроме
того, появились требования более удобного и простого доступа к
внутренним элементам РС.
23
24. Корпус компьютера
как правило, металлическая коробка в которой размещеныустройства (детали) компьютера.
Вентилятор
блока питания
Разъёмы для питающего
напряжения 220 V
Блок питания
Отсеки 5,25”
Отсеки 3,5”
Питающие шлейфы
Панель управления
Место для установки
системной платы
Места для выходов внутренних
дополнительно подключаемых
устройств
25. Технические характеристики корпуса
Форм-факторТип корпуса
Цвет корпуса
Блок питания
Мощность блока питания
Тип расположения БП
Элементы корпуса
Количество слотов 5.25″
Количество слотов 3,5″
Количество слотов для
HDD
Места под дополн.
вентиляторы
Лицевая панель
Интерфейсы
Особые свойства
Цвет лицевой панели
Разное
Доп. информация
Габариты (ШхВхГ)
Вес
•ATX
•Miditower
•Серебристый
•350 Вт
•Горизонтальный
•4
•1
•4
•На передней панели: 1 x 120 мм (или 1 x 92 мм, или 2 x 80
мм)
•На задней панели: 1 x 120 мм
•USB, Speaker
•2 x USB 2.0
•2 х Audio
•Серебристый
•190 х 430 х 450 мм
•5.2 кг
26. Корпус компьютера
Лицевая панель:Отсеки CD, DVD диска
Отсеки флоппи диска
Кнопка включения питания
Индикация работы устройств
ЖК индикатор
Кнопка сброса
Основные технические характерстики:
Мощность блока питания (от 250 и выше)
Форм фактор МВ (как правило определяет
кол-во гнёзд для подключения устройств
5,25” и 3,5”)
Наличие и кол-во дополнительных
вентиляторов
Наличие дополнительных функций (ЖК
дисплеи, регуляторы вентиляторов, крышки
для отсеков и т.д.)
27. Блок питания
Компьютерный блок питания —вторичный источник электропитания
(блок питания, БП), предназначенный для
снабжения узлов компьютера
электрической энергией постоянного
тока, а также преобразования сетевого
напряжения до заданных значений.
Задачи источника питания
1. Обеспечение передачи мощности
2. Преобразование формы напряжения
3. Преобразование величины напряжения
4. Стабилизация
5. Защита
6. Гальваническая развязка цепей — одна из мер
защиты от протекания тока по неверному
пути.
7. Регулировка
8. Управление
9. Контроль
БП должен обеспечивать выходные напряжения
±5, ±12, +3,3 Вольт, а также +5 и +3,3 Вольта
дежурного режима (англ. standby).
-Мощность блоков питания варьируется от 50 Ватт
(встраиваемые решения) до 1800 Ватт (Сервера и игровые
станции).
-Выходное напряжения БП: +/-5, +/-12, +3,3 Вольт в режиме
работы компьютера и +5 и +3,3 Вольта в режиме ожидания
(stand by).
-Телевизор отключенный от пульта,
-функционируют в режиме «ожидания » или
-«stand-by», эта функция тратит до 15 % энергии
ATX (Advanced Technology Extended) современный блок питания, бывают 20-ти
контактные, которые использовались до
появления шины PCI-Express, а так же 24-х
контактные, созданные для поддержки шин
PCI-Express.
Расчёт мощности блока питания
Обычно при сборке компьютера блок
питания выбирается в одну из последних
очередей, по принципу, сколько осталось
денег. Это неправильный подход – от
качества блока питания зависит работа всех
остальных комплектующих. А подобрать
правильную его мощность можно,
используя сервисы «калькуляторы блока
питания».
Для расчета мощности необходимо
выбрать процессор, материнскую плату,
привод, винчестер, видеокарту и
оперативную память. При покупке
необходимо учитывать, что
дополнительные компоненты, такие как
модемы, сетевые карты, кулеры,
различные USB-девайсы тоже требуют
питания. То есть, результат подсчета –
минимальная мощность.
Калькулятор мощности блока питания
компьютера:http://www.casemods.ru/servic
es/raschet_bloka_pitania.html
Экологические требования к
блокам питания.
Новые настольные ПК оснащены блоком
питания с КПД 94 % и технологией нулевого
энергопотребления «0-Watt», что позволяет
экономить более 87% электроэнергии по
сравнению с ПК, выпущенными 5 лет назад.
Кроме того, они оснащены системной платой,
не содержащей галогенов, позволяющей
уменьшить
объем
используемых
в
производстве
токсичных
химических
веществ.
различные сертификаты Nordic Swan, Blue Angel, ENERGY
STAR и EPEAT Gold.
правило эксплуатации корпуса и блока питания
системного блока персонального компьютера.
Не допускайте механического блокирования лопастей
вентилятора, а также не закрываете вентиляционную
решетку.
Для удаления пыли с вентилятора используйте сжатый
воздух. Прежде чем делать это, выньте блок питания из
компьютера.
Подключать к сети 220 V
Следить за системой охлаждения
Чистата
Грамотный выбор материнской платы | Строитель промышленник

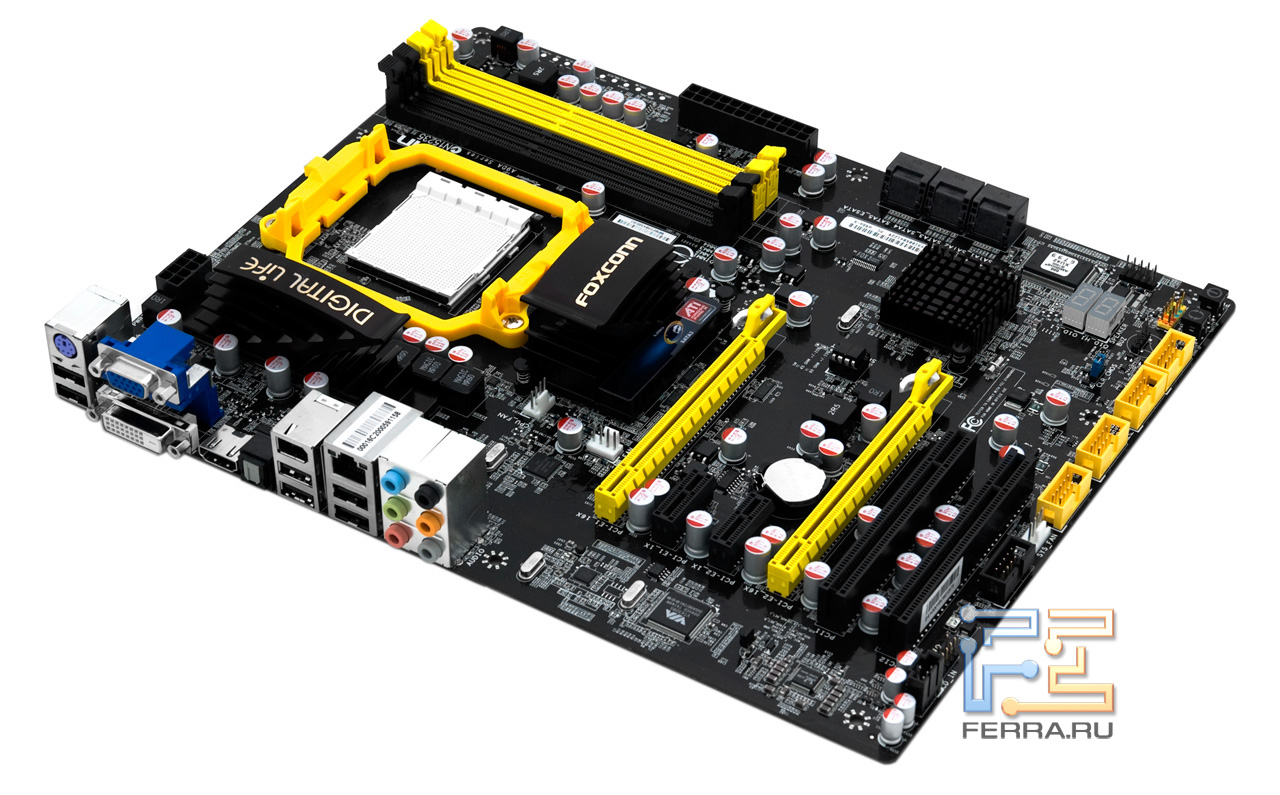

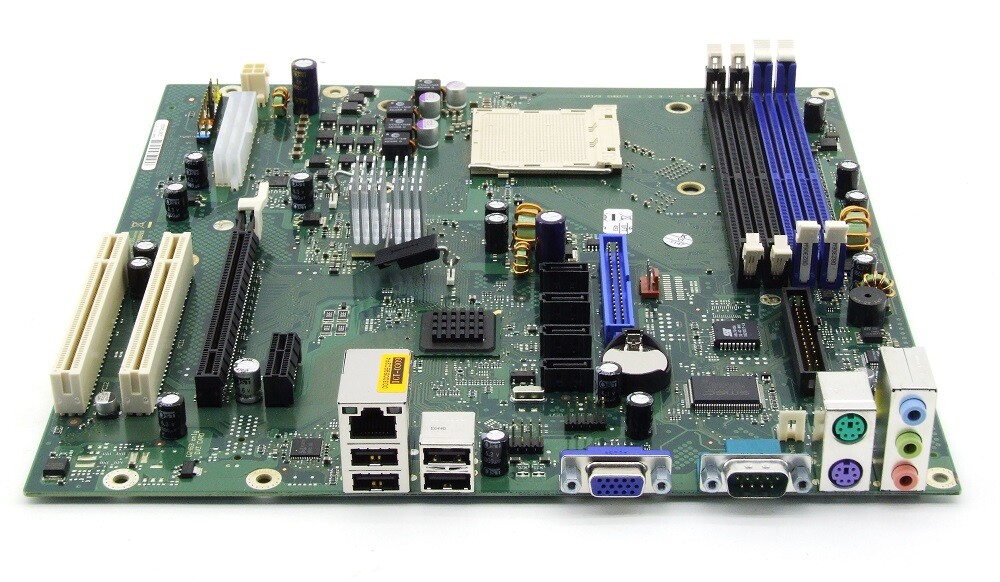

Материнская плата заслуженно является основным элементом настольного ПК. Собственно к ней подключаются жёсткие диски, видеокарта, а еще периферийные устройства. Если вы неверно подберите «материнку», то в перспективе бы можете забыть об апдейте компьютера, так как намного мощнее комплектующие к ней просто не подходят. Но и платить больше не нужно — игровая материнская плата окажется бессмысленной в том случае, если вы применяете компьютер исключительно для работы с офисными программами.
Главные критерии выбораМатеринская плата не напрасно обрела такое название. Практически это обычная каждому радиолюбителю монтажная плата, на которой находится очень много слотов и проводящих ток каналов. При помощи «материнки» оперативка обменивается информацией с процессором и жёстким диском, к ней же подключаются наушники или USB-накопители. Вот почему при подборе данного устройства необходимо смотреть на те комплектующие, которые вы хотите к нему присоединить. Опасайтесь несовместимости!
ЧипсетПервым делом необходимо посмотреть на сокет. Так именуется разъем, к которому подсоединяется процессор. Он имеет несколько вариантов, в связи с чем приобретение несовместимых материнской платы и процессора — это очень популярное явление. Главное отличие сокета прячется в фирме-производители.
- Процессоры от AMD поддерживаются сокетами, название которых начинается на S, AM или FM.
- Процессоры от Intel ставят в сокеты с наименованием, начинающимся на LGA.
Профессионалу стоит только посмотреть на название, как он вам выдаст целое семейство процессоров, подходящих для установки в подобранную материнскую плату. Вам же лучше пойти на официальный сайт изготовителя — там в первую очередь будут указаны поддерживаемые платой процессоры. Если вам актуальны игровые возможности компьютера, то ищите плату с поддержкой установки новейшего процессора, выпущенного совершенно недавно.
ОперативкаЕщё недавно описание этого слота заняло бы пару строчек. У вас был бы единственный выбор — плата с разъемами для оперативки стандарта DDR3. Думать понадобилось бы только над количеством данных слотов. Однако в начале 2015 года большое распространение начала получать память стандарта DDR4. Она отличается очень высокой скоростью (частотой работы) и, в основном, значительным объемом. Материнская плата с поддержкой DDR4 требуется исключительно ярым игроманам и профессионалам, активно занимающимся 3D-моделированием, видеомонтажом или редактированием фотографий. Рядовой компьютерный пользователь будет удовлетворен и возможностями DDR3.
PCI-слотыВ теории материнская плата обойдется без единого PCI-слота. Но то вам придется забыть про подключение видеокарты, звуковой карты и других дополнительных устройств. Не покупайте и «материнку» с очень большим количеством подобных слотов — устройства, находящиеся в них, могут один одному мешать из-за собственной толщины. Ещё вас необходимо знать, что в недорогих материнских платах есть только один настоящий слот, который предназначен для видеокарты (в большинстве случаев он отмечается PCI-Express 3.0 x16). Если вы готовитесь использовать технологию SLI или CrossFire, тогда нужно будет раскошелиться на игровую материнскую плату, у которой подобных слотов может быть два либо даже три.
Разъемы для жёстких дисковСовсем недорогие модели материнских плат применяют для получения информации с жёстких дисков интерфейс SATA2. Забудьте о подобной покупке! В первую очередь выбирайте себе устройство, которое имеет хотя бы парочку разъемов SATA3. Они обеспечивают обмен информации на скорости 6 ГБ/с. Словом, это полностью задействует потенциал классических винчестеров. Но намного больше прирост станет заметным в случае установки SSD-накопителей. В настоящий момент они кажутся вам чрезмерно дорогими? Зато вы ведь приобретаете материнскую плату не на один год? А через пару лет твердотельные накопители в первую очередь подешевеют. Кстати, если вы задались целью купить SSD именно сейчас, то советуем вам в первую очередь прочесть нашу публикацию, посвященную оптимальным моделям.
Другие характеристики материнских платПри подборе «материнки» необходимо смотреть и на прочие характеристики, которые с первого взгляда кажутся неважными.
- Во-первых, оцените то, каким количеством портов USB 3.0 она наделена. Сколько их на панели находящейся сзади и сколько можно вывести на переднюю стенку системного блока. Если у вашего корпуса есть сразу 4-ре USB-разъема скоростного стандарта, то требуется материнская плата, способная предъявить возможность работы их всех.
- Второе, должны вас интересовать и порты USB 2.0. В плане быстроходных параметров они безбожно устарели, но к ним всегда можно присоединить кардридер, мышь, клавиатуру и периферийные устройства. По этому лучше рассмотреть материнскую плату с очень приличным количеством подобных разъемов.
- Необходимо обратить свое внимание и на кол-во аудиоразъемов. Если материнская плата способна вывести звук в формате 5.1 или 7.1, то, скорее всего, в перспективе вы не станете задумываться о приобретении звуковой платы.
От форм-фактора материнской платы зависят её размеры, применяющийся разъем питания и некоторые прочие параметры. Есть следующие распространенные форм-факторы: ATX, MicroATX, EATX, FlexATX, BTX, mini-ITX, mBTX и DTX. При подборе форм-фактора необходимо смотреть на блок питания и имеющийся корпус. В непрезентабельный офисный ПК плата ATX может просто не уместиться — помешают её размеры и расположение креплений. Ну а для построения серверов применяются материнские платы в форм-факторах SSI EEB и SSI CEB.
Чем престижные модели отличительны от обыкновенных?Вы легко можете отыскать в точках продажи «материнки», цена которых сравнима со стоимостью на слишком мощные процессоры. Чем же данные устройства отличительны от рядовых материнских плат?
- Наличие беспроводных модулей. Очень часто игровые модели получают чипы Bluetooth и Вай-фай. Это дает возможность отказаться от кабеля, тянущегося к роутеру.
- Два или три слота PCI-Express 3.0. Это дает возможность использовать связку из нескольких видеокарт. Но она будет употреблять большое количество электрической энергии — это необходимо не забывать.
- Наличие системы охлаждения. В большинстве случаев она сделана по пассивной технологии — оперативка и другие модули накрываются медным или отопительным прибором из алюминия. Но есть варианты и с воздушным или водным охлаждением.
- Контроль всего и вся. Игровые модели дают возможность настраивать частота вращения вентиляторов, частоту процессора и остальные параметры на расстоянии. Для этого не понадобится выход в BIOS — нужно только воспользоваться входящим в набор пультом или установить на собственный смартфон подходящее приложение. Оптимальный вариант для поклонников разгона прямо во время игр!
- Поддержка высоких частот. Рядовые материнские платы не дадут возможности использовать очень высокие частоты оперативки или процессора. На это способны только игровые модели. Снова же, это необходимо лишь оверклокерам, жаждущим экспериментов.
- Большое число разъемов. Это поможет присоединить к материнской плате невозможное число устройств. Многие модели снабжены даже портом Thunderbolt, применяющимся в технике Apple. Также востребовательность набирает разъем USB-C.
Как ни удивительно, среди изготовителей процессоров выпуском материнских плат занята только Intel. Эта компания поставляет на магазинные прилавки платы, имеющие оригинальный форм-фактор. В особенности, приличную востребовательность получили модели, которые предназначены для построения серверов. Ну а простые пользователи подбирают продукцию GIGABYTE, ASUS, ASRock, MSI и Supermicro. Не скажешь, что чьи-то «материнки» лучше других, по этому в первую очередь нужно ориентироваться на отзывы и обзоры.
Похожие статьи
MBTX Значение — Что означает MBTX?
MBTX означает, что — Транспортное управление Массачусетского залива, и другая полная форма определения MBTX участвует в таблице ниже. В таблице есть два разных значения аббревиатуры MBTX , которые представляют собой компиляцию аббревиатуры MBTX, например терминологию Technology, Government, Organizations, Boston, Locations и т. Д. Если вы не можете найти значение аббревиатуры MBTX, которую ищете в двух разных таблицах значений MBTX, выполните поиск еще раз, используя модель вопросов, например «Что означает MBTX ?, Значение MBTX», или вы можете выполнить поиск, набрав только сокращение MBTX в поле поисковая строка.
Значение аббревиатур MBTX зарегистрировано в разных терминологиях. Особенно, если вам интересно, все значения, принадлежащие аббревиатурам MBTX в терминологии, нажмите кнопку соответствующей терминологии с правой стороны (внизу для мобильных телефонов) и достигните значений MBTX, которые записаны только в этой терминологии.
Значение Astrology Queries Citation
MBTX Значение
- Транспортное управление Массачусетского залива Если вы из Новой Англии, «MBTA», скорее всего, относится к Транспортному управлению Массачусетского залива, которое управляет автобусными, железнодорожными и троллейбусными системами метро Бостона.Этот термин также использовался более века для обозначения Закона 1918 года о перелетных птицах, который был принят вместе с договором с Канадой о сохранении цапель и других птиц, чье оперение было выщипано для украшения женских шляп. Последний MBTA был расширен для защиты всех типов мигрантов, в то время как пассажиры теперь могут использовать старый MBTA до Брейнтри. в других источниках.
Что означает MBTX?
Мы составили запросы в поисковых системах о аббревиатуре MBTX и разместили их на нашем веб-сайте, выбрав наиболее часто задаваемые вопросы. Мы думаем, что вы задали аналогичный вопрос поисковой системе, чтобы найти значение аббревиатуры MBTX, и мы уверены, что следующий список привлечет ваше внимание.
Что означает MBTX?
MBTX означает Micro Bavanced Technology Extended.Что означает аббревиатура MBTX?
Аббревиатура MBTX означает «расширенная технология Micro Bavanced».Что такое определение MBTX? Определение
MBTX — «Транспортное управление Массачусетского залива».Что означает MBTX?
MBTX означает, что «расширенная технология Micro Bavanced».Что такое аббревиатура MBTX? Акроним
MBTX — «Транспортное управление Массачусетского залива».Что такое стенография Управления транспорта Массачусетского залива?
Сокращенное обозначение «Транспортное управление Массачусетского залива» — MBTX.Что такое аббревиатура MBTX?
Определения сокращенного обозначения MBTX — «Micro Bavanced Technology Extended».Какова полная форма аббревиатуры MBTX?
Полная форма аббревиатуры MBTX — «Micro Bavanced Technology Extended».В чем полное значение MBTX?
Полное значение MBTX — «Транспортное управление Массачусетского залива».Какое объяснение для MBTX?
Объяснение для MBTX — «Расширенная технология Micro Bavanced».
Что означает аббревиатура MBTX в астрологии?
Мы не оставили места только значениям определений MBTX. Да, мы знаем, что ваша основная цель — объяснение аббревиатуры MBTX. Однако мы подумали, что вы можете рассмотреть астрологическую информацию об аббревиатуре MBTX в астрологии. Поэтому астрологическое описание каждого слова доступно внизу.
MBTX Сокращение в астрологии
- MBTX (буква M)
Они очень хорошо распределяют энергию, которую они получают от Вселенной.Их планета — Луна, а их фигура — 4. Духовное направление сильное, и они играют безопасно и надежно. Они врожденные матроны. Нет ничего, что бы он не сделал для своих близких. Можем назвать трудоголиком. У них полная уверенность, нет ничего невозможного.
Их торговая разведка развита. Они очень хорошо знают, где можно заработать. Они хотят быть в постоянном движении. В любви у них очень чуткая и эмоциональная натура.
- MBTX (буква B)
Чувствительный, хрупкий и изъятый.Когда он расположен как первая буква в имени, он передает всю свою силу другим буквам. Люди, чьи имена начинаются с буквы B, обладают сильной интуицией. Для них мир и согласие — единственная цель. Они хотят мира там, где находятся. Эти люди дружелюбны, любят семейную жизнь, семпаты, а также отстают. Однако то, что они делают, надежно и надежно.
Люди, у которых последняя буква в имени B, заканчивают работу поздно. Но обычно они делают лучше всех. Они любят красавиц и их любят.
- MBTX (буква T)
Буква T Люди, находящиеся под влиянием Нептуна, известны своим мечтательным характером. Им легче жить чем-то в своем внутреннем мире. Хотя, с одной стороны, они сострадательны и чувствительны, с другой стороны, они могут быть холодными и отстраненными по отношению к незнакомым людям.
Чувствительность приводит к быстрому разрушению. Они могут быть одержимы другими словами. Их духовное направление очень развито. Время от времени их разочарования отражаются на их деловой жизни.Они довольно открыты для внешних факторов.
- MBTX (буква X)
Буква X — очень эффектная буква. Люди, у которых в имени есть буква X, искренние, честные и очень талантливые. Духовные силы тоже сильны, и они хотели бы помочь людям.
Цитирование MBTX
Добавьте это сокращение в свой список источников. Мы предоставляем вам несколько форматов цитирования.
- APA 7-й
MBTX Значение .(2019, 24 декабря). Acronym24.Com. https://acronym24.com/mbtx-meaning/
Цитата в тексте: ( MBTX Meaning , 2019) - Chicago 17th
«MBTX Meaning». 2019. Acronym24.Com. 24 декабря 2019 г. https://acronym24.com/mbtx-meaning/.
Цитирование в тексте: («Значение MBTX», 2019) - Гарвард
Acronym24.com. (2019). MBTX Значение . [онлайн] Доступно по адресу: https://acronym24.com/mbtx-meaning/ [доступ 29 ноября 2021 г.].
Цитата в тексте: (Acronym24.com, 2019) - MLA 8th
«Значение MBTX». Acronym24.Com , 24 декабря 2019 г., https://acronym24.com/mbtx-meaning/. По состоянию на 29 ноября 2021 г.
Цитата в тексте: («Значение MBTX») - AMA
1. Значение MBTX. Acronym24.com. Опубликовано 24 декабря 2019 г. По состоянию на 29 ноября 2021 г. https://acronym24.com/mbtx-meaning/
Цитата в тексте: 1 - IEEE
[1] «Значение MBTX», Acronym24.com , 24 декабря 2019 г.https://acronym24.com/mbtx-meaning/ (по состоянию на 29 ноября 2021 г.).
Цитата в тексте: [1] - MHRA
«Значение MBTX». 2019. Acronym24.Com
(«Значение MBTX» 2019 г.) - OSCOLA
«Значение MBTX» ( Acronym24.com , 24 декабря 2019 г.)
Сноска: «Значение MBTX» ( Acronym24.com , 24 декабря 2019 г.) - Ванкувер
1. Значение MBTX [Интернет]. Acronym24.com. 2019 [цитировано 29 ноября 2021 года]. Доступно по адресу: https://acronym24.com/mbtx-meaning/
Цитата в тексте: (1)
MBTX Значение в технологиях — Что означает MBTX в технологиях? Определение MBTX
Значение для MBTX — Транспортное управление Массачусетского залива, а другие значения расположены внизу, которые имеют место в терминологии технологий, а MBTX имеет одно значение.Все значения, которые принадлежат аббревиатуре MBTX, используются только в терминологии Технологии, и другие значения не встречаются. Если вы хотите увидеть другие значения, щелкните ссылку «Значение MBTX». Таким образом, вы будете перенаправлены на страницу, на которой указаны все значения MBTX.
Если внизу не указано 1 аббревиатура MBTX с разными значениями, выполните поиск еще раз, введя такие структуры вопросов, как «что означает MBTX в технологиях, значение MBTX в технологиях». Кроме того, вы можете выполнить поиск, набрав MBTX в поле поиска, которое находится на нашем веб-сайте.Значение астрологических запросов
Значение MBTX в технологиях
- Транспортное управление Массачусетского залива Если вы из Новой Англии, «MBTA», скорее всего, относится к Транспортному управлению Массачусетского залива, которое управляет автобусными, железнодорожными и троллейбусными системами метро Бостона. Этот термин также использовался более века для обозначения Закона 1918 года о перелетных птицах, который был принят вместе с договором с Канадой о сохранении цапель и других птиц, чье оперение было выщипано для украшения женских шляп.Последний MBTA был расширен для защиты всех типов мигрантов, в то время как пассажиры теперь могут пользоваться старым MBTA до Брейнтри.
Также найдите значение MBTX для технологии в других источниках.
Что означает MBTX для технологии?
Мы составили запросы аббревиатуры MBTX в Technology в поисковых системах. Наиболее часто задаваемые вопросы по аббревиатуре MBTX для технологии были выбраны и размещены на сайте.
Мы думали, что вы задали аналогичный вопрос по MBTX (для технологии) поисковой системе, чтобы найти значение полной формы MBTX в разделе «Технологии», и мы уверены, что следующий список запросов по технологии MBTX привлечет ваше внимание.
Что означает MBTX для технологии?
MBTX означает Транспортное управление Массачусетского залива.Что означает аббревиатура MBTX в технологии?
Аббревиатура MBTX означает «Транспортное управление Массачусетского залива» в области технологий.Что такое определение MBTX? Определение
MBTX — «Транспортное управление Массачусетского залива».Что означает MBTX в технологиях?
MBTX означает, что «Транспортное управление Массачусетского залива» для технологий.Что такое аббревиатура MBTX? Акроним
MBTX — «Транспортное управление Массачусетского залива».Что такое стенография Управления транспорта Массачусетского залива?
Сокращенное обозначение «Транспортное управление Массачусетского залива» — MBTX.Каково определение аббревиатуры MBTX в «Технологии»?
Определения сокращенного обозначения MBTX — «Транспортное управление Массачусетского залива».Какова полная форма аббревиатуры MBTX?
Полная форма аббревиатуры MBTX — «Транспортное управление Массачусетского залива».В чем полное значение MBTX в технологиях?
Полное значение MBTX — «Транспортное управление Массачусетского залива».Какое объяснение использования MBTX в технологиях?
Обозначение для MBTX — «Транспортное управление Массачусетского залива».
Что означает аббревиатура MBTX в астрологии?
Сайт не только включает значения аббревиатуры MBTX в Технологии. Да, мы знаем, что ваша основная цель — объяснение аббревиатуры MBTX в технологии.Однако мы подумали, что помимо значения определений MBTX в Технологии, вы можете рассмотреть астрологическую информацию аббревиатуры MBTX в Астрологии. Поэтому также включено астрологическое объяснение каждого слова в каждой аббревиатуре MBTX.
MBTX Аббревиатура в астрологии
- MBTX (буква M)
Вы эмоциональны и напряжены. Когда вы участвуете в отношениях, вы бросаете в них все свое существо. Вас ничто не останавливает; нет запрещенных приемов.Вы все поглощены и жаждете кого-то одинаково страстного и энергичного. Вы готовы попробовать все и вся. Ваш запас сексуальной энергии неисчерпаем. Вы очень общительны и чувственны; вы любите флиртовать и любите заботиться о своей половинке.
- MBTX (буква B)
Вы излучаете флюиды ленивой чувственности. Вам нравится, когда вас заводят романтики, вас угощают вином и ужинают. Вы очень счастливы получать подарки как выражение привязанности вашего возлюбленного. Вы хотите побаловать себя и знаете, как побаловать свою половинку.Вы конфиденциальны в своем выражении нежности, особенно когда дело касается занятий любовью. Вы будете ждать, пока все не встретит вашего одобрения. Вы можете контролировать свой аппетит и при необходимости воздерживаться от секса. Вам требуются новые ощущения и переживания. Вы готовы экспериментировать.
- MBTX (буква T)
Вы очень чувствительны, скрытны и сексуально пассивны; вам нравится партнер, который берет на себя инициативу. Музыка, мягкий свет и романтические мысли заводят вас.Вы фантазируете, но не можете легко влюбиться и разлюбить. В любви вы романтичны, идеалистичны, мягки и чрезвычайно сильны. Вам нравится, когда ваши чувства и чувства стимулируются, возбуждаются и дразнят. Ты отличный флирт. Вы можете привести свои отношения в соответствие с вашей мечтой, зачастую все это происходит в вашей голове.
- MBTX (буква X)
Вам нужна постоянная стимуляция, потому что вы быстро садитесь. Вы можете легко справиться с несколькими отношениями одновременно.Вы не можете отключить свой разум. Вы говорите, пока занимаетесь любовью. У вас могут быть величайшие любовные приключения в одиночестве, в вашей собственной голове.
Toro MBTX 2500 Mud Buggy от 1525,00 $ / мес
Гусеничный грязевой багги представляет собой высочайшую производительность, эффективность и рентабельность инвестиций — с интуитивно понятными и простыми в использовании элементами управления, превосходным сцеплением и маневренностью, высокой грузоподъемностью и мощным двигателем. - Органы управления тяговым усилием просты в освоении, им легко управлять, они плавные и отзывчивые, что обеспечивает отличную маневренность, особенно в ограниченном пространстве.
- Гусеницы Endless, армированные Kevlar®, обеспечивают максимальную прочность и производительность Функция автоматического возврата
- Dump обеспечивает автоматическое возвращение ванны в исходное положение, чтобы оператор мог сосредоточиться на извлечении следующей загрузки бетона. Уникальный переключатель разгрузки связан с движением трекшн-контроля и всегда находится рядом с большим пальцем оператора для облегчения доступа
- Подвесная платформа с сиденьем снижает утомляемость оператора и может складываться для облегчения буксировки
- Мощный двигатель
- Надежный и проверенный двигатель Kohler Confidant мощностью 25 л.с. приводит в движение гусеничный грязевой багги и обеспечивает скорость до 6 миль в час.
- Высокая грузоподъемность
- Машина и ее компоненты были спроектированы и испытаны для достижения грузоподъемности 2500 фунтов, что повышает надежность и долговечность.
- Дамп с автоматическим возвратом
- Эта функция обеспечивает автоматическое возвращение ванны в исходное положение, чтобы оператор мог сосредоточиться на извлечении следующей загрузки бетона
- Прочные гусеницы
- Гусеницы Endless, армированные Kevlar®, обеспечивают максимальную прочность и производительность
- Исправность
- Эта машина была разработана с меньшим количеством шлангов и фитингов, что снижает количество точек обслуживания и затраты.Ремни, гидросистемы и аккумуляторы легко доступны вместе с моторным отсеком для эффективного текущего обслуживания
- Самоходная платформа
- Подвесная платформа с сиденьем снижает утомляемость оператора и складывается для облегчения буксировки
- Вместимость
16 куб. футов (0,45 куб. м) - Двигатель
25 л.с. * Kohler Cofidant - Скорости
6 миль / ч вперед, 3 миль / ч назад - Масса
1575 фунтов. - Заявление об ограничении ответственности
* Полная мощность этого двигателя была определена производителем двигателя в лабораторных условиях при 3600 об / мин в соответствии с SAE J1940. В соответствии с требованиями к безопасности, выбросам и эксплуатации, фактическая мощность в лошадиных силах этого класса будет значительно ниже.
См. Дополнительную информацию
ESXTOP | Сетевое издание | Сообщество Nutanix
+2Сетевая панель в ESXTOP имеет несколько показателей, которые позволят вам определять такие проблемы, как потеря сети на виртуальной машине или большое количество отброшенных пакетов на определенных сетевых интерфейсах.Ниже приведен простой обзор использования esxtop для работы в сети:
Как получить доступ:
Войдите в свой хост ESXi и введите esxtop
Нажмите ‘n’, чтобы отобразить только сетевое представление
Идентификатор порта — идентификатор порта, используемый на виртуальном коммутаторе. Этот идентификатор используется, например, для трассировки сети с помощью pktcap-uw.
Нажмите ‘N’ для сортировки по столбцу PORT-ID.
USED-BY — указывает, что подключено к порту виртуального коммутатора.Подключенные устройства могут быть сетевыми интерфейсами виртуальных машин, портами VMkernel (vmk #), физическими сетевыми интерфейсами (vmnic #) или портами, используемыми для проверки работоспособности (Shadow of vmnic #).
TEAM-PNIC — физическая сетевая карта, которую активно использует соответствующее устройство. Эта информация полезна для устранения неполадок в сети.
% DRPTX — Переданные пакеты отброшены, оборудование перегружено. Возможная причина: очень высокая загрузка сети.
% DRPRX — Получены отброшенные пакеты, оборудование перегружено. Возможная причина: очень высокая загрузка сети.
ESXTOP может обеспечить просмотр физической сети в реальном времени, показывая нам MbTX / s и MbRX / s (количество переданных или полученных данных в Мбит / с) на каждом виртуальном коммутаторе хоста ESXi.
При решении проблем распознавание узкого места или корневого случая всегда становится критическим, и, следовательно, важным становится параметр отброшенных пакетов.
Отброшенные пакеты могут возникать по ряду причин. Возможные причины:
высокая загрузка ЦП гостя,
неправильные сетевые драйверы, установленные в гостевой ОС.
Недостаточная пропускная способность восходящего канала в vSwitch для удовлетворения спроса.
Некоторые другие показанные показатели:
MbTX / s — Объем переданных данных в Мбит / с
MbRX / s — Количество полученных данных в Мбит / с
PKTTX / s — Среднее количество переданных пакетов в секунду в интервале выборки
PKTRX / s — Среднее количество пакетов, полученных в секунду в интервале выборки
Некоторые отличные ресурсы для изучения ESXTOP:
http: // www.yellow-bricks.com/esxtop/
Интерпретация статистики esxtop
Соберите esxtop с помощью cronjob — https://kb.vmware.com/s/article/1033346
Использование esxtop / resxtop для выявления проблем производительности сети
При использовании esxtop или resxtop для устранения предполагаемых сетевых проблем обращайте внимание на потерянные пакеты.Отброшенные переданные или полученные пакеты указывают на то, что либо место назначения пакетов слишком занято, чтобы их принимать, либо сеть слишком занята, чтобы правильно их отправлять.
Сначала конечное устройство / виртуальная машина попытается буферизовать трафик, пока он не будет обработан. Если эта очередь заполняется, значит, трафик ставится в очередь на vSwitch. Наконец, если очередь vSwitch исчерпана, пакеты будут отброшены. Вы можете проверить наличие отброшенных пакетов, просмотрев метрики % DRPTX и % DRPRX в resxtop:
13:47:38 до 17:11, 290 миров, 0 виртуальных машин, 0 виртуальных ЦП; Средняя загрузка процессора: 0.01, 0,01, 0,01
ИДЕНТИФИКАЦИЯ ПОРТА, ИСПОЛЬЗУЕМЫЕ КОМАНДОЙ-PNIC DNAME PKTTX / с MbTX / s PKTRX / s MbRX / s% DRPTX% DRPRX 16777217 Управление н / д vSwitch0 0,00 0,00 0,00 0,00 0,00 0,00 16777218 vmnic0 - vSwitch0 2,53 0,21 7,77 0,01 0,00 0,00 16777219 vmnic1 - vSwitch0 0,00 0,00 0,00 0,00 0,00 0,00 16777220 vmk0 vmnic0 vSwitch0 2.53 0,21 2,72 0,00 0,00 0,00 16777221 vmk3 vmnic1 vSwitch0 0,00 0,00 0,00 0,00 0,00 0,00 0,00 33554433 Управление н / д vSwitch2 0,00 0,00 0,00 0,00 0,00 0,00 33554434 vmnic4 - vSwitch2 0,00 0,00 0,00 0,00 0,00 0,00 0,00 33554435 vmnic5 - vSwitch2 0,00 0,00 0,00 0,00 0,00 0,00 33554436 vmk1 vmnic4 vSwitch2 0.00 0,00 0,00 0,00 0,00 0,00 0,00 50331649 Управление н / д vSwitch4 0,00 0,00 0,00 0,00 0,00 0,00 50331650 vmnic6 - vSwitch4 0,00 0,00 0,00 0,00 0,00 0,00 50331651 vmnic7 - vSwitch4 0,00 0,00 0,00 0,00 0,00 0,00 67108865 Управление н / д ДвсПортсет-0 0,00 0,00 0,00 0,00 0,00 0,00 0,00 67108866 vmnic8 - ДвсПортсет-0 0.00 0,00 0,00 0,00 0,00 0,00 0,00 67108867 vmnic9 - DvsPortset-0 0,00 0,00 0,00 0,00 0,00 0,00
Отброшенные пакеты могут возникать по ряду причин. Возможные причины включают высокую загрузку гостевого ЦП, наличие неправильных сетевых драйверов, установленных в гостевой ОС. Также может быть, что в vSwitch не хватает пропускной способности восходящего канала для удовлетворения спроса. В этом случае рассмотрите возможность миграции виртуальных машин на альтернативные узлы для снижения нагрузки или добавьте дополнительные восходящие каналы к затронутому vSwitch.
Вы также можете изучить реализацию сетевого управления вводом-выводом, чтобы лучше использовать существующие ресурсы хоста. Другие метрики сети resxtop, о которых необходимо знать:
- Мбит / с — Объем данных, переданных в Мбит / с
- Мбит / с — Объем данных, полученных в Мбит / с
- PKTTX / с — Среднее количество пакетов, переданных в секунду в интервал выборки
- PKTRX / s — Среднее количество пакетов, полученных в секунду в интервале выборки
Решено: 6100XV против 6210X: Разница в скорости / задержке записи
Hi,
В ноябре 2011 года мы приобрели 6100XV, и недавно 6210X был поставлен в стойку для размещения в той же группе, что и старый блок.В целях тестирования оба модуля пока работают в своей группе, пока я не доволен тем, что вижу.
Установка:
В качестве хранилища у нас есть PS6100XV (4x 1 Гбит + MGT) и 6210X (2x 10 Гбит (медный или оптоволоконный) + MGT), оба работают под управлением FW 7.07 и подключены к нашему коммутатору iSCSI.Наша сеть хранения данных состоит из двух M6348, размещенных в нашем шасси M1000E. Коммутаторы собраны в стек и работают под управлением версии 5.1.3.7.
Вычислительная мощность для нашего кластера vSphere обеспечивается нашим шасси M1000E с 4 блейд-серверами (M710 / M820).Каждый блейд-сервер работает под управлением vSphere 5.5 (1892794) с установленным MEM 1.2 и подключен к внутренним портам M6348 через 4 канала по 1 Гбит / с, используя 4 пути.
«Проблема»:
При переносе 2 ГБ данных из / dev / zero на диск в виртуальной машине я вижу разные результаты. Обратите внимание, что я использую один и тот же хост VMware, сеть и т. Д., Только разные равные логики:
6100XV: 101 МБ / с
6210X: 239 МБ / сГлядя в esxtop, я вижу следующее на своих портах iSCSI во время записи 2 ГБ:
6100XV:
Задержка увеличивается до 7 мс (также видно по SanHQ)
Мы видим и равномерно распределяем нагрузку по всем 4 каналам ~ 256 МбитEsxtop — сеть
ИДЕНТИФИКАЦИЯ ПОРТА ИСПОЛЬЗУЕТСЯ КОМАНДЫ-PNIC DNAME PKTTX / с MbTX / s PKTRX / s MbRX / s% DRPTX% DRPRX
50331658 vmk2 vmnic4 vSwitch2 2182.96 256,54 3934,29 4,20 0,00 0,00
50331659 vmk3 vmnic5 vSwitch2 2249,15 265,84 4087,83 4,37 0,00 0,00
50331660 vmk4 vmnic8 vSwitch2 2182,39 269,51 4053.12 4,44 0,00 0,00
50331661 vmk5AME102 виртуальный диск VMNIC VMNC 9401 VMNC VMN9 CMDS / с READS / s WRITES / s MBREAD / s MBWRTN / s LAT / rd LAT / wr
7115 mail38-2 576.02 69,81 506,21 1,06 118,68 22,27 7,016210X:
Задержка увеличивается до 74 мс (также видно из SanHQ)
Мы видим и довольно близки к максимальной нагрузке по обоим каналам 900+ МбитEsxtop — сеть
MBR
ИДЕНТИФИКАЦИЯ ПОРТА ИСПОЛЬЗУЕТСЯ -BY TEAM-PNIC DNAME PKTTX / s MbTX / s PKTRX / s MbRX / s% DRPTX% DRPRX
50331658 vmk2 vmnic4 vSwitch2 10995,86 918,20 16286,85 14,44 0,00 0,00
50331659 vmk3 vmnic5 11036 vSwitch2.87 945,63 16856,19 11,83 0,00 0,00
50331660 vmk4 vmnic8 vSwitch2 247,96 8,55 251,77 3,59 0,00 0,00
50331661 vmk5 vmnic9 vSwitch2 258,45 8,35 251,77 4,51 0,00 0,00NVR / Esxtop — имя виртуального диска / виртуального диска VADESVID s s MBWRTN / s LAT / rd LAT / wr
3477742 eql02bench01 — 1 436,24 2,15 434,09 0.01 216.48 11.68 74.16Поскольку 6210X имеет только два активных порта, он использует только два пути, но, как вы можете видеть, он может объединить оба канала в соединение 2 Гбит, где 6100XV не может объединить все четыре канала в соединение 4 Гбит. Помимо «проблемы» с пропускной способностью, я вижу огромную разницу в задержке во время записи между обоими устройствами.
Вопросы:
1) Какая разница между обоими модулями, из-за которой один ограничивается 1 Гбит, а другой не
2) Почему такая высокая задержка записи? Оба контроллера отмечены зеленым цветом, поэтому обратная запись должна быть активной.С уважением,
— Хенк
Bevel 12 » LED для скрытого монтажа (254 | FSN-4181-OPAL-MBTX)
Bevel 12 » LED скрытый монтаж {ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ОБ ОТДЕЛКЕ: » Matte Black — Textured (MBTX) »}
- ОПЦИЯ:
- Номинальная влажность
- СТЕКЛО:
- ОПАЛ (OPAL)
- ОТТЕНЬ:
- АРТИЗАН
- СЕМЬЯ:
- СЕМЬЯ КОНУСОВ
- КОЛИЧЕСТВО ЛАМПОЧК:
- 1
- ДИАМЕТР:
- 12.5
- ЛЮМЕНОВ / СВЕТОВОЙ ОТВОД:
- 1260
- СООТВЕТСТВУЕТ ADA:
- №
- КОЛЛЕКЦИЯ:
- FUSION ™ КОЛЛЕКЦИЯ
- ВРЕМЯ НАПРАВЛЕНИЯ:
- Примерно 1-3 рабочих дня
- ВАРИАНТЫ ОТДЕЛКИ МЕТАЛЛА:
- Матовая латунь (BRSS) Матовый черный — текстурированная (MBTX)
- ПРИМЕЧАНИЯ 1:
- Доступен в меньшем размере (FSN-4180) и большем размере (FSN-4182)
- ПРИМЕЧАНИЯ 2:
- Цветовая температура 3000K
- ПРИМЕЧАНИЯ 3:
- Минимальный индекс цветопередачи 90
- ПРИМЕЧАНИЯ 4:
- Диммер совместим с диммерами накаливания / симистора или ELV
- НАРУЖНЫЙ:
- №
- РЕЙТИН БЕЗОПАСНОСТИ:
- Для влажных помещений
- РАЗМЕР:
- 12.5 » диам. x 3 дюйма (В)
- СТАНДАРТНОЕ ОСВЕЩЕНИЕ:
- 18 Вт 1260 Начальная лм
- ЛАМП:
- ДА
- НА ДИСПЛЕЕ В ВЫСТАВКЕ:
- №
- В НАЛИЧИИ В ВЫСТАВКЕ:
- №
- ВЫСОТА:
- 3.00
- ДИАПАЗОН ВЫСОТ:
- 0-15 ‘
- ШИРИНА:
- 12,50
- ДИАПАЗОН ШИРИНЫ:
- 0-15 ‘
- В НАЛИЧИИ ДЛЯ ПОКУПКИ:
- ДА
- ТРЕБУЕТСЯ (НЕ ВКЛЮЧЕНА):
- 1 ЛАМПОЧКИ СИД 18 ВАТТ
- ДАТА ВВЕДЕНИЯ:
- 01.01.2020
- ВЫСОТА КОРОБКИ:
- 15 дюймов
- ДЛИНА КОРОБКИ:
- 15
- ШИРИНА КОРОБКИ:
- 4 дюйма
- ВЕС КОРАБЛЯ:
- 6
- СПОСОБ ОТПРАВКИ ПОСТАВЩИКА:
- ЗЕМЛЯ
- НОМИНАЛЬНАЯ ВЛАЖНОСТЬ:
- ДА
- КОЛИЧЕСТВО ДОСТУПНО У ПРОИЗВОДИТЕЛЯ:
- 44
- ОТДЕЛКА:
- ЛАТУНЬ
