7 Деталей Выбора Видеокарты Компьютера Для Игр Или Майнинга
Вопрос, как выбрать видеокарту для компьютера, встает с каждым годом все острее, так как возрастает количество процессов, требующих от нее высоких характеристик — сегодня видеокарта для процессора выбирается уже не только для игр, но и для майнинга — игре на бирже криптовалют.
На что обратить внимание при выборе видеокарты для компьютера?
Видеокарта на компьютере отвечает за отображение картинки на экране монитора или вывод его на проектор, ТВ, видеокамеру или любое другое подключенное к ПК оборудование. Из прошлых уроков мы узнали, что за вывод изображения также может отвечать встроенное видеоядро процессора. Однако, во-первых не все процессоры оснащены данной функцией, а во-вторых, для производительного игрового компьютера все равно потребуется установка одной или даже нескольких дискретных видеокарт, то есть устанавливаемых отдельно. Как понять из огромного разнообразия, представленного сегодня на рынке, какая видеокарта лучше всего подходит для вашего компьютера? В данной статье мы посмотрим все характеристики видеокарт и научимся в них ориентироваться.
Прежде всего нужно обратить внимание на то, что видеокарты бывают интегрированными, то есть встроенными в материнскую плату, или дискретными, то есть которые приобретаются отдельно, а затем подключаются к плате.
Если на системной плате есть видео-разъем, чаще всего это DVI или VGA (еще его называют D-Sub, SVGA или RGB), значит присутствует встроенная карта. Ее возможностей будет достаточно для простой работы с документами и просмотра видео. Подробный разговор про различные типы разъемов для подключения монитора был в данной статье.
Как правило, на новых моделях материнских плат встроенной видеокарты для игр предыдущих лет вполне может хватить, но для сборки игрового компьютера, который бы смог воспроизводить новейшие компьютерные игры, потребуется докупить и установить в слот PCI Express (16x) дискретную видеокарту, поскольку производительности видеокарты встроенной для этого будет недостаточно.
Как узнать, какая видеокарта установлена в компьютере?
Сделать это очень просто.
Сначала определимся, встроенная она или внешняя. Для этого посмотрите на заднюю сторону корпуса компьютера — если кабель от монитора вставлен в разъем, который находится в окружении других розеток (мыши, USB, LAN), то у работа с графикой у вас производится через интегрированную карту.
Если же подключение происходит к вилке на горизонтальной планке, которая расположена ниже или выше большинства разъемов и на которой также присутствуют еще несколько розеток для видеокабелей, то это отдельно установленная в слот расширения видеокарта.
Так же несложно и узнать ее модель. Для этого запускаем нашу любимую программу Speccy и в разделе «Графические устройства» видим подробное описание, в том числе и название модели.
Эта информация может пригодиться при последующем апгрейде компа и возможного объединения видеокарт для совместной работы, о чем пойдет речь ниже.
Итак, вы определились, что хотите иметь именно мощных игровой ПК и задались вопросом, какую выбрать видеокарту?
Давайте посмотрим на некоторые основные характеристики, на которые нужно опираться при выборе.
Прежде всего, посмотрите на то, каким кабелем она будет подключена к монитору — повторяться про всевозможные типы внешних разъемов не буду, так как ссылку на статью уже дал выше, но во избежание последующего поиска различных переходников лучше заранее посмотреть, какой тип соединения поддерживается вашим монитором.
Интерфейс для подключения видеокарты к материнской плате компьютера
Сегодня, как я уже говорил, самым современным является PCI-Express (PCIx, PCIe), однако на старых материнских платах, установленных на компьютерах, которым уже несколько лет, еще можно увидеть такой разъем, как AGP.
Если вы подбираете новую карту к старому компьютеру, то особое внимание нужно как раз обратить на интерфейс на материнской плате, так как они между собой несовместимы. Если внешне отличить у вас не получается, то приглядитесь повнимательнее на мелкие надписи на плате — рядом с разъемом как правило указывается его тип. Внешне AGP меньше, чем PCI-E и у него ключ (перемычка в контактном ряде) расположен ближе к центру.
Внешне видеокарта представляет из себя плату с графическим процессором, микросхемами, радиоэлементами и системой охлаждения. Сегодня на рынке представлена продукция двух основных разработчиков — NVidea GeForce и ATI Radeon, которая с недавнего времени является собственностью компании AMD. Эти фирмы занимаются разработкой данных карт, производством же занимается множество компаний, самые известные из которых Asus, Gygabite, Zotac, MSI, Sapphire и другие.
Тактовая частота графического процессора видеокарты для компьютера
От данного показателя, измеряемого в мегагерцах (МГц), зависит скорость работы видеокарты — чем выше тактовая частота, тем больше операций в промежуток времени может выполнить графический процессор (GPU). По тактовой частоте имеет смысл сравнить видеокарты только из одного модельного ряда, так как в разных линейках может быть одна и также тактовая частота, но за счет других показателей они будут значительно отличаться. Например, модель NVidea GT 500 c ТЧ 750 МГц лучше, чем GT 500 с ТЧ 700 МГц, но с моделью GT 550 (600 МГц) ее сравнить по данному параметру нельзя, т.
к. у последней номер выше, а следовательно она более производительная. Также нельзя сравнивать по ТЧ видеокарты от разных производителей, например перечисленные выше с ATI HD 5430.
Тип, частота, объем, разрядность видеопамяти
На самой видеокарте бывает устанавливается специальный чип видеопамяти для того, чтобы хранить данные, которые требуются чаще всего для обработки текущей операции и не обращаться за ними к оперативной памяти компьютера для экономии времени. Современная видеопамять основана на стандартах GDDR3 или более скоростном GDDR5. Также обращайте внимание на частоту работы памяти видеокарты — чем она больше, тем лучше (измеряется в МГц). Также эту характеристику видеокарты можно использовать только при выборе из одной модельной серии.
Еще один параметр, разрядность видеокарты (в битах) влияет на ее пропускную способность. Также разрядность еще называют шириной шины. На слабых моделях разрядность равна до 256 бит, на более дорогих — выше.
Система охлаждения видеокарты для майнинга
Еще одна составляющая видеокарты, на которую нужно обратить пристальное внимание, если вы собираете мощный компьютер.
Температура видеокарты во время игр при установленной на ней плохой или недостаточно производительной системе охлаждения может зашкалить и вывести ее из строя, что обернется для вас дополнительными расходами.
Поэтому в качестве видеокарты для игр, требующих максимальных характеристик, лучше покупать модели, оснащенные несколькими кулерами. Вентиляторы на дорогих видеокартах имеют возможность автоматической или ручной настройки количества оборотов. Наличие нескольких вентиляторов также имеют еще одно преимущество — их работа будет менее шумной по сравнению с одним. Более слабые же карты могут его вообще не иметь, а оснащаться только радиатором.
Размер видеокарты для игр
При подборе комплектующих необходимо учитывать то место, куда они будут устанавливаться. Это касается и видеокарт, так как игровая карта с несколькими кулерами может попросту не поместиться по длине в маленький корпус, в котором, например стоит системная плата форм-фактора MicroATX. Такие модели можно будет разместить только в корпусах типа Bigtower под форм-фактор Extended ATX.
И еще пару слов о том, на что следует обратить внимание при выборе размера. Зачастую производительные видеокарты могу занимать место сразу двух слотов расширения для установки комплектующих — наличие достаточного количества свободного места для установки нужно также учитывать, особенно при установке нескольких видеокарт.
Мощность электропитания компьютерной видеокарты
При выборе видеокарты поинтересуйтесь об ее требовательности к блоку питания. Если у вас уже установлен мощный процессор + несколько кулеров, а вы еще хотите поставить туда две карты, то стандартного блока питания, которым часто комплектуются корпуса, скорее всего будет недостаточно. Для игровых компьютеров рекомендуется иметь блок питания не менее 500-700 Ватт.
Говоря о подходящем блоке питания нельзя не сказать о штекерах. Производительные видеокарты требует дополнительного электропитания и оснащаются отдельными розетками. Для работы таких моделей нужны свободные штекеры блока питания на 6 или 8 контактов (pin).
Если их нет, то можно воспользоваться переходниками на другие типы вилок, которые часто идут в комплекте с картами.
Одновременная работа нескольких видеокарт
Для повышения характеристик производительности видеокарт были изобретены технологии, позволяющие объединить усилия одновременной работы нескольких комплектующих. Называются они SLI (и ее разновидность Multi-Card) у NVidea GeForce и CrossFireX у AMD Radeon. Они дают возможность видеокартам обрабатывать графические данные вместе, как одна сверхмощная карта, увеличивая производительность от 50% до 100%.
В основном все современные модели работают с этими технологиями, но если вы планируете устанавливать в компьютер более двух, то рекомендую дополнительно проверить их поддержку. Объединить видеокарты возможно только на чипе одного производителя (AMD или NVidea) и желательно из одной серии. Кроме того, поддержку SLI или CrossFireX должна осуществлять и материнская плата ПК.
Исходя из этого, применительно к практике использования этих технологий, можно сказать, что зачастую не обязательно приобретать одну очень дорогую карту — достаточно приобрести две более бюджетных, объединить их и получить тот же результат, что обойдется гораздо дешевле.
Видеокарты NVidea Geforce
Современные серии чипов видеокарт от NVidea — GT 2xx, GT 4xx и GT 5xx.
Также в названии серий могут присутствовать буквы:
- GTS — более производительная, чем просто GT
- GTX — максимальная производительность для игр в самых высоких настройках
Видеокарты AMD (ATI) Radeon
Модификаций моделей едва ли не больше, чем у конкурента и разобраться в их многообразии неопытному пользователю будет сложнее. Актуальные серии — HD 5xxx и HD 6xxx.
У обоих производителей чем выше номер видеокарты, тем она более мощная. На самых дорогих видеокартах может быть установлено сразу два графических процессора — такие модели лучше всего подойдут именно для компьютера для игр или майнинга.
На закуску, как всегда, наглядное видео по установке видеокарты в компьютер — приятного просмотра!
youtube.com/embed/bpltkNIqbTI?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>Спасибо!Не помоглоЦены в интернете
Александр
Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»
Задать вопрос
Как выбрать видеокарту — критерии и характеристики
Доброго времени суток, дорогие друзья, читатели, посетители и прочие личности 🙂 Поговорим как выбрать видеокарту.
Наверняка многим известна ситуация: несколько лет назад у Вас появился компьютер, он всем устраивал долгое время и всё было хорошо.. Но вдруг появляется новая компьютерная игрушка или программа, которую Ваша система, увы, уже не тянет, надоедливо подтормаживая или не запуская её вовсе. Что же делать? Ответ прост: нужно обновить конфигурацию компьютера, либо попытаться оптимизировать систему (можно еще заняться оверклокингом — он же разгон — но об этом будет отдельный материал чуть позже 😉 ).
Этой статьей я продолжаю запущенный некогда цикл статей (в рамках которого опубликованы такие материалы как: «Intel или AMD. Проблематика выбора.», «Как правильно выбрать вентилятор (кулер) для процессора», «Как выбрать роутер. Советы и рекомендации.» и пр), в котором подробно рассказываю Вам о том, на что нужно обращать внимание при покупке отдельных «запчастей» для Вашего компьютера.
В этот раз речь пойдет о выборе видеокарты, ведь именно видеокарта — это «основная» запчасть компьютера, которая зачастую обновляется прежде всего (во всяком случае это актуально для всех играющих, а так же работающих с полновесными графическими приложениями, людей).
Поехали.
Выбор на основе цены
На данный момент на рынке представлено очень много разных видеокарт. Казалось бы, выбрать «видюху» — задача не из легких. Но на самом деле всё намного проще.
Для начала нужно определиться с, так называемым, «семейством» видеокарт. Оных на российском рынке всего два — nVidia и AMD (зеленые и красные, как их называют в народе).
В каждом семействе видеокарты разделяются по ценовым сегментам (нишам) для определенного типа видеокарт на рынке. Существуют следующие сегменты видеокарт:
- Видеокарты инфрабюджетного ценового сегмента
В основном используются как альтернатива встроенному видеочипу в материнских платах. На данный момент, самые дешевые на рынке.
Чаще всего их еще называют офисными, хотя это название не всегда верно. Например:
У nVidia это видеокарты типа GF210-220, GF410-420-430, GF510-520 и т.д (здесь и далее GF — это известный всем NVIDIA GeForce)
У AMD это видеокарты типа HD4550, HD5450, HD6450 и т.
д - Видеокарты бюджетного ценового сегмента
Грубо говоря, если менять видеокарту Вы не собирались, но вам пришлось в силу того, что уже стоявшая, например, сгорела, видеокарты именно этого ценового сегмента являются для Вас наиболее оптимальным выбором.
Все потому, что бюджетный ценовой сегмент со временем пополняется из видеокарт высших ценовых сегментов, т.е нередки случаи, когда человек приходит в магазин купить новую видеокарту, потому что старая у него скисла, и вдруг обнаруживает, что видеокарта, которая была в два раза мощнее и стоила намного дороже, сейчас лежит на витрине за более чем приемлемую сумму. «Зачем покупать видеокарту новой модели, если я могу купить предыдущую модель намного дешевле?» — подумает он. И часто будет прав.Примеры таких видеокарт:
У AMD это видеокарты типа HD4830, HD5670, HD6670 и т. д - Видеокарты среднего ценового сегмента
Эти видеокарты самые распространенные на рынке. Именно они в основном выбираются при подборе компьютера. Их характеристики намного выше, чем у видеокарт предыдущих ценовых сегментов и, соответственно, они намного мощнее и дороже. Эти видеокарты предназначены для любых нужд и потребностей и они с одинаковым успехом будут справляться как с новыми игрушками, так и с работой с графикой.Что же такое актуальность?
Приведем пример: Вы приобрели новую компьютерную игру, установили ее, а она безбожно «тормозит». Что же делать? Ответ: скорее всего, надо идти в магазин за новой видеокартой. Придя туда можно, сэкономить и взять карточку из бюджетного ценового сегмента (по сути такую же, как и у Вас, но относительно мощнее), а можно подкинуть деньжат и взять из среднего ценового сегмента, которая дороже и прилично мощнее Вашей.
В первом случае Вы конечно сможете поиграть в новую игрушку, но через какой-то месяц, возможно, снова выйдет игрушка еще новее и она опять будет «тормозить». Обидно же.
А вот во втором случае Ваша видеокарта отлично справится и с этой игрой, и с любой другой в течение какого-то времени .Вот это время (т.е время, которое карточка тянет новые игры и приложения, что называется, без тормозов и на макс.настройках) и называется периодом актуальности данной видеокарты, т.е например, видеокарта от nVidia на чипе GF450. Она всё ещё находится в среднем ценовом сегменте, но ее актуальность меньше, чем у видеокарты на чипе GF550.
Примеры видеокарт среднего ценового сегмента:
У nVidia это видеокарты типа GF450, GF550, GF460, GF465
У AMD это видеокарты типа HD5750, HD5770, HD6750, HD6770, HD5850, HD6850 - Видеокарты высшего ценового сегмента
Эти видеокарты являются самыми дорогими на рынке и именно они являются эталоном мощности и производительности. С помощью этих видеокарт корпорации nVidia и AMD показывают «кто в доме хозяин».Обновляться с помощью них зачастую накладно ибо, скорее всего, потребуется замена практически всех комплектующих (во всяком случае, процессор и блок питания, как правило, менять приходится точно), да и придется существенно раскошелиться на саму карту, ибо её цена обычно близка к цене Вашего компьютера в целом 🙂
А вообще эти видеокарты, так сказать, мечта любого техногика и сладкий сон продвинутого геймера. Преимущество оных в очень большом сроке актуальности, ибо даже выпущенная почти 4 года назад «видяха» от nVidia серии GF285 даже сейчас не знает тормозов и будет актуальна ещё относительно долгий срок.
Выбор этих видеокарт напрямую зависит от возможностей Вашего кошелька, так как практически любая из них стоит сравнительно дорого (а некоторые модели и вообще стоят почти как танк).
Примеры таких видеокарт:
У nVidia это видеокарты типа GF285, GF470, GF480, GF 570, GF580, GF590 и т. д
У AMD это видеокарты типа HD6870, HD5870, HD6950, HD6970, HD5970, HD6990 и т.д
д
д
С помощью этих видеокарт корпорации nVidia и AMD показывают «кто в доме хозяин».
дКак-то так.
А вообще информация по видеокартам в перечисленных выше разделах отнюдь не является догмой при выборе оных, скорее это просто разделение на денежные сегменты, в целях создания для Вас некоего ориентира.
Естественно, что статья по выбору видеокарты была бы не полной, если бы я не рассказал Вам о характеристиках оных, ведь при выборе видеокарты всегда стоит опираться не столько на цену, сколько на характеристики, ибо карточки одного ценового сегмента (даже одного типа и на одном чипе) часто могут отличаться по своим параметрам и мощности.
Давайте подробнее рассмотрим какие характеристики бывают, за что отвечают и для чего они нужны.
к содержанию ↑Выбор на основе параметров и характеристик
Начнем с того, что у любой видеокарты есть несколько аппаратных компонентов , каждый из которых имеет свои собственные характеристики, определяющие суммарную производительность.
Грубо говоря, видеокарта состоит из графического ядра, блоков видеопамяти, контроллера ЦАП (RAMDAC), видеоконтроллера с видеовыходами (о них вы можете прочитать в этой моей статье), платы текстолита (с россыпью транзисторов, конденсаторов, преобразователей и тд) и системы охлаждения. Кроме видеопамяти у видеокарты так же присутствует память V-ROM (по сути, то же самое, что и БИОС в материнской плате), но подробно о ней мы говорить не будем, так как на производительность видеокарты она, за редким исключением, не влияет.
Рассмотрим подробнее эти компоненты видеокарты и их технические характеристики.
к содержанию ↑Графическое ядро (оно же GPU, графический чип или графический процессор)
Является основой видеокарты и именно от него во многом зависят быстродействие и возможности всего устройства. Оно занимается расчётами выводимого изображения, освобождая от этой обязанности CPU (процессор компьютера), а так же производит расчёты для обработки команд трёхмерной графики.
Основная техническая характеристика ядра — это частота, которая измеряется в мегагерцах. Чем больше это значение, тем быстрее, производительнее и мощнее сама видеокарта, т.е при выборе между двумя карточками, производительность выше будет у той, частота графического процессора которой выше, а посему в первую очередь мы обращаем внимание именно на этот параметр.
к содержанию ↑Видеопамять
Вторая по важности и так же сильно влияющая на конечную производительность видеокарты характеристика. Оная хранит в себе всю графическую информацию, созданную ядром.
Есть несколько типов видеопамяти, а именно, в зависимости от ценового сегмента, это может быть память типа: DDR, DDR2, DDR3, GDDR3, GDDR5 и тп. По идее эта ротация определяет шустрость памяти, хотя, честно говоря, на практике, я считаю, это чистый маркетинг и важней вовсе не все эти 1-2-3, а только характеристики, а именно: объем памяти (измеряется в мегабайтах), разрядность шины памяти (измеряется в битах) и, так же, как и у графического ядра, тактовая частота памяти.
Важнее остальных здесь разрядность шины, ибо она является параметром, определяющим производительность видеопамяти и видеокарты вообще. Большая разрядность (или, как говорят, ширина шины памяти) позволяет передавать бОльшее количество информации в единицу времени в графическое ядро и обратно (это называется пропускной способностью), что, естественно, обеспечивает большую производительность видеокарты (при прочих равных условиях).
к содержанию ↑Разрядность шины памяти
Как и тип памяти, зависят от ценового сегмента видеокарты:
- У видеокарт инфрабюджетного ценового сегмента — это 64 и 128 бит
- У видеокарт бюджетного ценового сегмента — это 128 и 256 (иногда, чаще всего у переходных видеокарт)
- У видеокарт среднего и высшего ценового сегмента — это 256, 384, 448, 512, 2*512 (если видеокарта двухчиповая), 768 и далее
Обратите внимание, что объем видеопамяти во всех сегментах может быть одинаковым, скажем, 1024 мегабайт, но у одних тип памяти DDR2 и разрядность 64 бита, а у других тип памяти GDDR5 и разрядность 256 бит.
Приведу сравнительный пример, чтобы было понятно, что в таком случае шустрее.
Представьте себе ситуацию: Вы пришли в магазин за новой видеокартой. После ознакомления с товаром Вы видите две видеокарты на одном чипе и одного производителя. Читая характеристики, вы обнаруживаете, что типы памяти у них одинаковые, а вот её объем и разрядность шины отличаются. У одной 512 мб и разрядность 256 бит, а у другой 1024 мб и разрядность 128 бит. Как Вы думаете, какую видеокарту лучше выбрать? Исходя из сказанного мною выше, правильным выбором будет видеокарта с 512 мб и 256 битами, ибо пропускная способность оной будет существенно больше, а значит и общая производительность карточки будет отличаться в разы.
Говоря по собственному опыту, разрядность является чуть ли не главной характеристикой и, скажем, разок отхватив карточку с разрядностью 512-768 bit, Вы сможете несколько лет и штук 5-7 поколений видеокарт не делать замену оной вообще, сэкономив значительное количество средств и нервов на очередных апгрейдах (обновлениях компонентов компьютера).
Так, например я, в своё время взял карточку GTX 285 с разрядностью в 512 Bit и до сих пор не испытываю потребность в замене оной, пусть даже играя в Сrysis 2 с улучшенными текстурами и макс.настройками. К слову, судя по GPU-Z, оное не очень удивительно ибо характеристики пропускных способностей между, скажем, 580-ой картой с 364Bit и 285-ой с 512 довольно близки, не смотря на разницу в 9 поколений (это еще я не считал 320-ые и всякие мелкие разновидности и форм-факторы) между 580 карточкой и 285.
Дальше у нас идет..
к содержанию ↑Рабочая частота видеопамяти
Это довольно важная характеристика, определяющая скорость записи и считывания данных из памяти видеокарты. Чем больше это число, тем быстрее видеоадаптер обрабатывает информацию. Особенно этот параметр важен для геймеров. Частота измеряется в мегагерцах (МГц) или гигагерцах (ГГц). Как и в случае с частотой ядра, рекомендуется учитывать этот параметр и иметь ввиду, что чем он выше — тем лучше
Ну и, в качестве заключения разбора характеристик видеопамяти, отмечу, что наименее важный параметр видеопамяти это… её объем.
Две одинаковые видеокарты отличающиеся лишь по объему памяти, будут различны в цене в среднем на 10-15% в пользу той, у которой больший объем, хотя на деле, разница в производительности составляет 2-5%. Смысл брать карты с огромной памятью есть только, если Вы точно знаете, что оная Вам прямо таки действительно необходима (это актуально для различных художников, дизайнеров и тп, у которых есть программы, напрямую зависящие от количества памяти).
Контроллер ЦАП
Цифро-аналоговый преобразователь, он же RAMDAC. Вообще, ЦАП это ничто иное как «переходник» между цифровым миром и миром аналоговым (который можно увидеть, ощутить, услышать… и даже понюхать 🙂 ).
У видеокарт оный нужен для того, что бы преобразовать изображение, созданное графическим ядром, выгруженное в память и сформированное видеоконтроллером (о нём ниже) в «доступный» нашему монитору тип сигнала. Всё это конечно грубо сказано, но объяснить что такое ЦАП-царап, не вдаваясь в сложные технические термины (которые тоже нужно расшифровывать), очень сложно и муторно, тем более по RAMDAC видеокарта не выбирается (это один из последних параметров на который стоит обращать внимание).
Параметром сего преобразователя является его частота. До выхода последнего поколения видеокарт, считалось, что чем больше частота RAMDAC, тем выше разрешение может иметь исходная картинка, но сейчас с выходом сигнала высокого разрешения, оный используется в основном для разделения сигнала, например, на два монитора, а посему не обязательно особо обращать внимание на данный параметр, достаточно лишь глянуть графу «Максимальное разрешение видеокарты», которая указана почти во всех прайсах толковых магазинов. На всякий случай скажу, что почти общепринятый стандарт в современных картах — это частота RAMDAC равная 400 Mhz.
к содержанию ↑Видеоконтроллер (он же VDC)
Важная штука в карте. Именно он отвечает за формирование конечного изображения и дает команду ЦАП на его обработку. Так же он отвечает за прием-перенос информации из памяти на обработку и вывод изображения и именно он дает «команду» графическому ядру на обработку запроса CPU. Видеоконтроллер является «посредником — соучастником» во всех процессах создания-обработки изображения.
Для нас, правда, он не имеет столь важного значения просто потому, что от него напрямую не зависит производительность видеокарты, а посему он указан в этой статье просто для справки 🙂
к содержанию ↑Система охлаждения видеокарты
Развитие видеокарт от простой платы видео-вывода до мощной графической игровой станции шло более двух десятков лет, и изначально видеокарты не были ориентированы на сегменты, аля игровые, офисные и т.д. Видеокарта служила только выводом информации, а за обработку видеоизображения отвечал центральный процессор (CPU), что было довольно жестоко, ибо ему и так хватало чем заняться 🙂
Современные видеокарты полностью освободили несчастный кристалл (процессор) от этих нужд, да и вообще, в последнее время, некоторые арифметические действия, никак не связанные с графикой, так же лучше и быстрее, чем центральный процессор, выполняет графическое ядро, т.е карточка еще и взяла на себя некоторый набор дополнительных функций.
Естественно, что ростом мощности и функционала карточки требовали все больше питания и выделяли всё больше тепла, а посему им стали необходимы огромные и сильные системы охлаждения.
Современные карточки обросли радиаторами, тепловыми трубками и кулерами всех видов и расцветок. Практически у каждого производителя есть своя запатентованная система охлаждения, которая по-умолчанию устанавливается им на тот или иной тип платы.
Что еще про охлаждение
Охлаждение играет огромную роль в производительности и сроке жизни Вашей видеокарты, а посему, при выборе, рекомендую следовать нескольким простым критериям:
- Охлаждение на карточке должно быть активным, т.е наличие вентиляторов обязательно. Карта просто с радиатором будет перегреваться, да еще и существенно поднимать температуру в корпусе.
- Чем больше вентиляторов в системе охлаждения карты — тем лучше.
- Чем больше диаметр вентиляторов и количество лопастей на нем — тем лучше.
- Желательно наличие тепловых труб и обильного радиатора (в идеале, медного и покрывающего память карты).
Повторюсь, что выбор карточки с мощным охлаждением — это очень важно. Остерегайтесь видеокарт с одним пластмассовым маленьким кулером и огромным красивым пластмассовым кожухом.
Между картой чуть послабее но с хорошим охлаждением и картой чуть помощнее, но слабым охлаждением, лучше выбирать первую, либо купить отдельный хороший кулер + предпринять меры по улучшению эффективности обдува (подробнее писал в статье: «Пара слов об охлаждении видеокарты»).
Ну и напоследок пару слов о..
к содержанию ↑Интерфейс видеокарты
Интерфейс — это, по сути, слот, в который карточка вставляется в материнскую плату. Оный может быть AGP (старый стандарт), либо PCI-E (новый стандарт, «полное» название PCI-Express). В совсем старых машинках это может быть просто PCI.
AGP может иметь приписку x1, x2, x4, x8, а PCI-E, соответственно, x1, x2, x4, x8, x16 1.0, x16 2.0, x16 2.1.
Эти самые «иксы» 1-16 определяют пропускную способность и чем выше оный, тем шустрее карта.
Само собой, что как и видеокарты, у материнской платы тоже есть этот параметр, ибо в ней и есть как раз тот самый слот куда карта втыкается. К слову, оные разъемы отличаются по размеру и почти взаимозаменяемы, т.
е допустим, карту x4 можно вставить в слот x16, но не наоборот (хотя, если Вы воспользуетесь лобзиком.. 🙂 ). Естественно, что надо учитывать параметр интерфейса и покупать карточку, которая будет поддерживаться Вашей мат.платой, а точнее иметь соответствующий разъем, иначе придется возможно менять оную (что, вероятно, повлечет покупку нового процессора и тп).
Где лучше всего купить видеокарту?
В первую очередь рекомендуем три магазина, примерно с равной степенью качества:
- GearBest, — для тех, кто не боится покупать за рубежом и экономить деньги. Есть много интересных SSD «китайского» типа, несколько популярных марок, да и вцелом приятный магазин, где идут постоянные акции и прочее;
- JUST, — пожалуй, лучший выбор с точки зрения соотношения цена-качество SSD (и не только). Вполне внятные цены, хотя ассортимент не всегда идеален с точки зрения разнообразия. Ключевое преимущество, — гарантия, которая действительно позволяет в течении 14 дней поменять товар без всяких вопросов, а уж в случае гарантийных проблем магазин встанет на Вашу сторону и поможет решить любые проблемы. Автор сайта пользуется им уже лет 10 минимум (еще со времен, когда они были частью Ultra Electoronics), чего и Вам советует;
- OLDI, — один из старейших магазинов на рынке, как компания существует где-то порядка 20 лет. Приличный выбор, средние цены и один из самых удобных сайтов. В общем и целом приятно работать.
Автор сайта пользуется им уже лет 10 минимум (еще со времен, когда они были частью Ultra Electoronics), чего и Вам советует;Выбор, традиционно, за Вами. Конечно, всякие там Яндекс.Маркет’ы никто не отменял, но из хороших магазинов я бы рекомендовал именно эти, а не какие-нибудь там МВидео и прочие крупные сети (которые зачастую не просто дороги, но ущербны в плане качества обслуживания, работы гарантийки и пр).
к содержанию ↑Послесловие
На этом, пожалуй, всё.
В заключение хотелось бы сказать, что в статье сознательно опущен ряд параметров, вроде количества потоковых процессоров, числа текстурных блоков и блоков рендеринга, поддержка шейдеров и пр, ибо оные играют далеко не основную роль, а я постарался осветить только самые главные и особенно влияющие на производительность характеристики, попутно упомянув некоторые вещи, которые часто указывают в прайсах, но опираться на которые, при выборе карточки, совсем необязательно.
Как и всегда буду рад Вашим вопросам, дополнениям, уточнениям и всему остальному. Высказывайте оные в комментариях к данной статье.
- PS: Естественно, что статья, по старой доброй традиции, написана максимально простым языком (хотя и получилась весьма объемной), избегая перенасыщения всякими цифрами, формулами, таблицами, тестами и векторами, значение которых понял бы только человек, близко знающий аппаратную часть данного видеоустройства, а так же, частенько напрямую связанных с маркетингом. В связи с оным, я предупреждаю холиварщиков, любителей всяких очков в тестах, вымерятелей разницы в 2-5 fps и прочих сомнительных личностей, что Ваши, в большинстве своём, неадекватные комментарии будут удаляться без всяких зазрений совести. Читайте правила проекта.
- PS2: Представленное в текстах компьютерное железо показано исключительно для примеров и ознакомления. Никакой рекламы.
- PS3: Статья написана человеком, обитающим в сети под ником Simoro. За что ему огромное спасибо.
Энергопотребление видеокарт NVIDIA GeForce GTX и RTX (таблица)

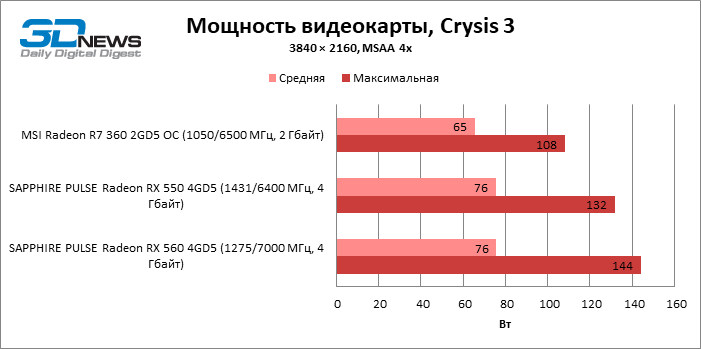

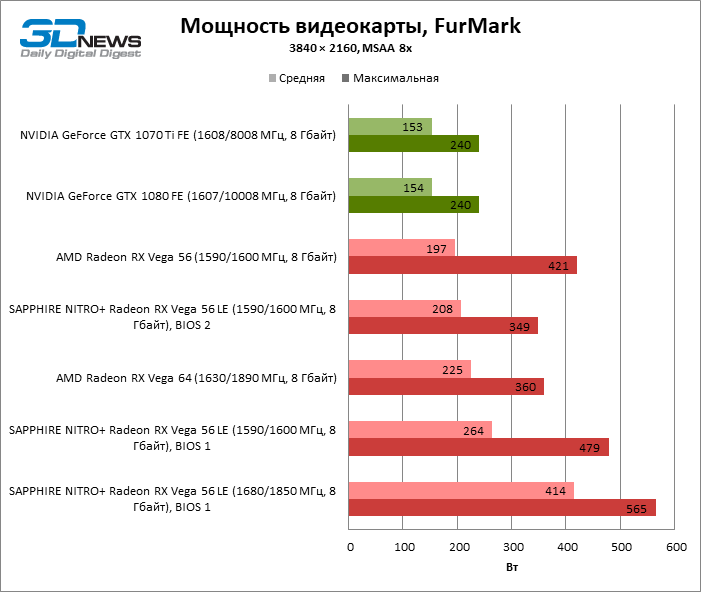

Энергопотребление – одна из основных характеристик любой видеокарты. Дело в том, что видеокарты, как и центральные процессоры, являются одним из основных потребителей энергии в компьютере. Современные модели среднего уровня обычно требуют от 150 до 250 Вт электроэнергии, а флагманские модели могут требовать до 300 Вт.
Естественно, эти запросы должны удовлетворяться блоком питания. Иначе компьютер может работать не стабильно, возможны синие экраны, внезапные перезагрузки, а также другие проблемы. Поэтому при сборке компьютера крайне важно учесть энергопотребление и подобрать блок питания, который сможет справляться с такой нагрузкой.
В данной статье мы приводим таблицу энергопотребления видеокарт NVIDIA GeForce GTX и RTX, начиная от GTX 400 Series, которые вышли в 2010-м году, и заканчивая RTX 2080 Ti и TITAN RTX, которые появились в 2019-м.
- Таблица энергопотребления видеокарт
- Энергопотребление видеокарт NVIDIA TITAN
- Энергопотребление видеокарт NVIDIA Quadro
- Энергопотребление видеокарт RTX 3090, 3080, 3070
- Энергопотребление видеокарт RTX 2060, 2070, 2080 (Super)
- Энергопотребление видеокарт GTX 1650, 1660 (Super, Ti)
- Энергопотребление видеокарт GTX 1050, 1060, 1070, 1080 (Ti)
- Энергопотребление видеокарт GTX 950, 960, 970, 980 (Ti)
- Энергопотребление видеокарт GTX 750, 760, 770, 780 (Ti)
- Энергопотребление видеокарт GTX 650, 660, 670, 680, 690 (Ti, Ti Boost)
- Энергопотребление видеокарт GTX 550, 560, 570, 580, 590 (Ti)
- Энергопотребление видеокарт GTX 450, 460, 465, 470, 480
Таблица энергопотребления видеокарт
В таблице приведено два значения, «Энергопотребление» и «Рекомендуемая мощность БП».
- Энергопотребление – это потребляемая мощность видеокарты, которая будет затребована с блока питания, этот параметр можно использовать для оценки общего энергопотребления всего компьютера.
- Рекомендуемая мощность БП – это мощность блока питания для компьютера с данной видеокартой по рекомендации NVIDIA. Рекомендуемая мощность блока питания рассчитывается с учетом типичных комплектующих и в большинстве случаев является достаточной для стабильной работы компьютера.
Для большинства рабочих и игровых компьютеров с процессорами среднего уровня и без разгона вполне будет достаточно блока питания с мощностью, которую рекомендует NVIDIA. Но, если вы используете флагманский процессор, планируете разгон комплектующих или апгрейд системы, то необходимо подобрать более мощный БП. Обычно в таких случаях 100-150 Вт свыше рекомендуемого значения будет более чем достаточно.
Энергопотребление видеокарт NVIDIA TITAN
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA TITAN RTX | 280 | 650 |
| NVIDIA TITAN V | 250 | 600 |
| NVIDIA TITAN Xp | 250 | 600 |
| NVIDIA TITAN X (Pascal) | 250 | 600 |
| NVIDIA GeForce GTX TITAN X | 250 | 600 |
| NVIDIA GeForce GTX TITAN Black | 250 | 600 |
| NVIDIA GeForce GTX TITAN | 250 | 600 |
Энергопотребление видеокарт NVIDIA Quadro
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA Quadro RTX 8000 | 295 Вт | — |
| NVIDIA Quadro RTX 6000 | 295 Вт | — |
| NVIDIA Quadro RTX 5000 | 265 Вт | — |
| NVIDIA Quadro RTX 4000 | 160 Вт | — |
Энергопотребление видеокарт RTX 3090, 3080, 3070
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA GeForce RTX 3090 | 350 | 750 |
| NVIDIA GeForce RTX 3080 | 320 | 750 |
| NVIDIA GeForce RTX 3070 | 220 | 650 |
Энергопотребление видеокарт RTX 2060, 2070, 2080 (Super)
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA GeForce RTX 2080 Ti | 260 | 650 |
| NVIDIA GeForce RTX 2080 Super | 250 | 650 |
| NVIDIA GeForce RTX 2080 | 225 | 650 |
| NVIDIA GeForce RTX 2070 Super | 215 | 650 |
| NVIDIA GeForce RTX 2070 | 175 | 550 |
| NVIDIA GeForce RTX 2060 Super | 175 | 550 |
| NVIDIA GeForce RTX 2060 | 160 | 500 |
Энергопотребление видеокарт GTX 1650, 1660 (Super, Ti)
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA GeForce GTX 1660 Ti | 120 | 450 |
| NVIDIA GeForce GTX 1660 Super | 125 | 450 |
| NVIDIA GeForce GTX 1660 | 120 | 450 |
| NVIDIA GeForce GTX 1650 Super | 100 | 350 |
| NVIDIA GeForce GTX 1650 | 75 | 300 |
Энергопотребление видеокарт GTX 1050, 1060, 1070, 1080 (Ti)
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA GeForce GTX 1080 Ti | 250 | 600 |
| NVIDIA GeForce GTX 1080 | 180 | 500 |
| NVIDIA GeForce GTX 1070 Ti | 180 | 500 |
| NVIDIA GeForce GTX 1070 | 150 | 500 |
| NVIDIA GeForce GTX 1060 | 120 | 400 |
| NVIDIA GeForce GTX 1050 Ti | 75 | 300 |
| NVIDIA GeForce GTX 1050 | 75 | 300 |
| NVIDIA GeForce GT 1030 | 30 | 300 |
Энергопотребление видеокарт GTX 950, 960, 970, 980 (Ti)
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA GeForce GTX 980 Ti | 250 | 600 |
| NVIDIA GeForce GTX 980 | 165 | 500 |
| NVIDIA GeForce GTX 970 | 145 | 500 |
| NVIDIA GeForce GTX 960 | 120 | 400 |
| NVIDIA GeForce GTX 950 | 90 | 350 |
Энергопотребление видеокарт GTX 750, 760, 770, 780 (Ti)
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA GeForce GTX 780 Ti | 250 | 600 |
| NVIDIA GeForce GTX 780 | 250 | 600 |
| NVIDIA GeForce GTX 770 | 230 | 600 |
| NVIDIA GeForce GTX 760 | 170 | 500 |
| NVIDIA GeForce GTX 750 Ti | 60 | 300 |
| NVIDIA GeForce GTX 750 | 55 | 300 |
Энергопотребление видеокарт GTX 650, 660, 670, 680, 690 (Ti, Ti Boost)
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA GeForce GTX 690 | 300 | 650 |
| NVIDIA GeForce GTX 680 | 195 | 550 |
| NVIDIA GeForce GTX 670 | 170 | 500 |
| NVIDIA GeForce GTX 660 Ti | 150 | 450 |
| NVIDIA GeForce GTX 660 | 140 | 450 |
| NVIDIA GeForce GTX 650 Ti Boost | 134 | 450 |
| NVIDIA GeForce GTX 650 Ti | 110 | 400 |
| NVIDIA GeForce GTX 650 | 64 | 400 |
| NVIDIA GeForce GTX 645 | 130 | 450 |
| NVIDIA GeForce GT 640 (GDDR5) | 49 | 300 |
| NVIDIA GeForce GT 640 (DDR3) | 65 | 350 |
| NVIDIA GeForce GT 630 | 65 | 300 |
| NVIDIA GeForce GT 620 | 49 | 300 |
Энергопотребление видеокарт GTX 550, 560, 570, 580, 590 (Ti)
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA GeForce GTX 590 | 365 | 700 |
| NVIDIA GeForce GTX 580 | 244 | 600 |
| NVIDIA GeForce GTX 570 | 219 | 550 |
| NVIDIA GeForce GTX 560 Ti | 170 | 500 |
| NVIDIA GeForce GTX 560 | 150 | 450 |
| NVIDIA GeForce GTX 550 Ti | 116 | 400 |
| NVIDIA GeForce GT 520 | 29 | 300 |
Энергопотребление видеокарт GTX 450, 460, 465, 470, 480
| Название модели | Энергопотребление (Вт) | Рекомендуемая мощность БП (Вт) |
| NVIDIA GeForce GTX 480 | 250 | 600 |
| NVIDIA GeForce GTX 470 | 220 | 550 |
| NVIDIA GeForce GTX 465 | 200 | 550 |
| NVIDIA GeForce GTX 460 | 160 | 450 |
| NVIDIA GeForce GTS 450 | 106 | 400 |
Посмотрите также:
Какую видеокарту 20хх серии выбрать?
Какую видеокарту 20хх серии выбрать? | Рекомендация MAN-MADEКорзина пуста
5 мая, 2020
GeForce RTX 2070s, 2080s или 2080 Ti.
Полная линейка игровых карт NVIDIA GeForce RTX представлена в нашем магазине, а это значит, что у геймеров есть максимальный выбор видеокарт.
Оцените непревзойденный реализм и качество графики в новейших топовых играх благодаря использованию
технологий трассировки лучей и искусственного интеллекта. Используйте видеокарты с процессорами
серии GeForce RTX для продвинутых игр нового поколения.
Новая серия видеокарт GeForce RTX SUPER™ оснащена еще большим количеством ядер и имеет еще более
высокую тактовую частоту, обеспечивая производительность до 25% выше по сравнению с оригинальной
серией RTX 20.
Но остается вопрос: что выбрать?
Ответ зависит от того, что вы хотите сделать с вашей видеокартой, как долго вы планируете ее
использовать и сколько денег вы готовы выделить на ее покупку, чтобы достичь гладкой игровой
нирваны? Чтобы помочь вам ответить на эти вопросы, нам придется копать немного глубже.
Что такое Turing?
Новая архитектура Turing от NVIDIA включает в себя много нового по сравнению с более ранними архитектурами: это первая архитектура GPU (центрального процессора) с ядрами RT, разработанная и предназначенная для трассировки лучей в реальном времени, что позволяет использовать ее новую гибридную технологию рендеринга. Презентация компании была сфокусирована в первую очередь на трассировке лучей, а генеральный директор Дженсен Хуан назвал ее прибытие «святым Граалем нашей отрасли». Безусловно, поразительные эффекты освещения и реалистичные отражения, которые обеспечивает трассировка лучей.
Архитектура Turing также впервые предоставляет ядра Tensor геймерам и NVIDIA использует эти
специализированные AI-ядра для использования технологии машинного обучения, что улучшает качества
изображения в играх.
Технология NVIDIA Deep Learning Super Sampling (DLSS) обеспечивает более низкую
загрузку графического процессора по сравнению с другими методами суперсэмплинга и сглаживания,
одновременно создавая более четкое изображение.
Давайте рассмотрим характеристики этих карт:
| Видеокарты | GeForce RTX 2080 Ti Founders Edition | GeForce RTX 2080 Super Founders Edition | GeForce RTX 2070 Super Founders Edition |
| CUDA Cores | 4352 | 3072 | 2560 |
| Boost Clock | 1635 МГц (OC) | 1815 МГц (OC) | 1770 МГц (OC |
| Базовые часы | 1350MHz | 1605MHz | 1605MHz |
| Память | 11 ГБ GDDR6 | 8 ГБ GDDR6 | 8 ГБ GDDR6 |
| Максимальное разрешение | 7680×4320 | 7680×4320 | 7680×4320 |
| Соединители | DisplayPort, HDMI, USB Type-C | DisplayPort, HDMI, USB Type-C | DisplayPort, HDMI, USB Type-C |
| Мощность видеокарты | 260 Вт | 225 Вт | 225 Вт |
Что такое трассировка лучей?
Трассировка лучей – это важнейшая составляющая игровой графики на базе архетиктуры Turing, она
моделирует натуральное физическое поведение света.
Данная технология позволяет получить в играх
максимально реалистичное изображение кинематографического качества и отобразить невозможные прежде
визуальные эффекты.
Небольшой список популярных игр, поддерживающих RTX: Cyberpunk 2077, Call of Duty: Modern Warfare,
Minecraft, Battlefield V, Atomic Heart и многие другие.
Бесспорная производительность для игр с высоким разрешением
Помимо ядер RT и Tensors, а также технологий, которые они предлагают, графические процессоры на
основе Turing обеспечивают высокий уровень производительности. GeForce RTX 2080 Ti, несомненно,
является самым быстрым доступным игровым GPU.
Вы не найдете лучшего варианта для мониторов с
разрешением 4K.
Если вы стремитесь к играм с разрешением 4K и не хотите выбирать между плавной частотой кадров и максимальным качеством графики, GeForce RTX 2080 Ti — это карта, которой вы должны владеть.
NVIDIA 2080 SUPER
GeForce RTX 2080 Super не такая мощная, как RTX 2080 Ti, но обеспечивает примерную производительность видеокарты GTX 1080 Ti предыдущего поколения. И это обеспечивает фантастическую картинку и скорость работы для дисплеев с разрешением 2560 x 1440, включая опции с высокой частотой обновления.
NVIDIA 2070 SUPER
Еще один вариант для 1440p гейминга — видеокарта GeForce RTX 2070 Super.
Это хороший вариант, но
соответственно менее производительней своих старших братьев. При этом вы получаете все те же
функции, характерные для RTX.
Рекомендации
Итак, что мы в конечном итоге рекомендуем? Если вы хотите пользоваться монитором с разрешением 4K вы не ошибетесь в выборе видеокарты RTX 2080 Ti. На самом деле, нет другого бескомпромиссного варианта для игр с высоким разрешением.
Если вы играете на дисплее с разрешением 2560 x 1440, лучше выбрать RTX 2080 Super, она даст вам плавную и стабильную картинку со всеми преимуществами RTX.
Для разрешения FullHD 1920 x 1080 мы рекомендуем видеокарту RTX 2070 Super, производительности
которой вам хватит на долгое время.
Производительность интегрированной графики AMD Ryzen 7 4700G на уровне бюджетных видеокарт
Новости • 20 июля 2020 • ZDAROVA_DRASTEУже завтра AMD может представить линейку гибридных процессоров Ryzen 4000G, но пока этого не произошло мы продолжим наблюдать за производительностью данных процессоров из авторитетных источников.
Один из пользователей форума Chiphell поделился результатами разгона инженерного образца AMD Ryzen 7 4700G. Характеристики “инженерника” следующие: 8 физических ядер, 16 логических потоков, базовая и максимальная тактовая частота 3.0-4.0 GHz, 8 Мбайт L3 кэша и 8 вычислительных блоков интегрированной графики Radeon RX Vega, работающей на максимальной тактовой частоте 1.7 GHz.
Характеристики инженерного образца AMD Ryzen 7 4700G сильно отличаются от того, что мы должны получить в будущем, однако это не помешало ему продемонстрировать хороший разгонный потенциал и производительность.
Разгон и тестирование проводилось на материнской плате GIGABYTE AORUS B550I PRO AX с двумя модулями неизвестной оперативной памяти DDR4-4200.
Ядра процессора удалось разогнать на 300 MHz до 4.3 GHz. К слову, финальная версия процессора с завода будет работать на максимальной тактовой частоте 4.45 GHz, поэтому здесь инженерный образец будет заведомо медленней. Частота шины Infinity Fabric составляла 2100 MHz, максимальную тактовую частоту интегрированной графики удалось поднять с 1.7 GHz до 2.4 GHz. Финальная версия с завода получит тактовую частоту 2.1 GHz.
С такими параметрами инженерный образец AMD Ryzen 7 4700G продемонстрировал следующие результаты производительности: тест кеша и памяти AIDA64 демонстрирует задержку памяти 62.8 нс, бенчмарк Cinebench R15/20 оценил многопоточную производительность в 2079 и 4789 баллов соответственно. Также отмечается, что многопоточная производительность процессора на 5% выше, чем у Intel Core i9-9900KF.
Помимо теста центральных ядер, пользователь провел тестирование и разогнанной интегрированной графики.
Тестирование проводилось в бенчмарках 3DMark Fire Strike и Fire Strike Extreme, где интегрированная графика набрала 5100 и 2700 баллов соответственно. К слову, примерно аналогичную производительность демонстрирует дискретная видеокарта NVIDIA GeForce GTX 950. Разогнанная интегрированная графика так же обходит дискретные модели в лицах Radeon RX 550 и RX 460.
Судя по результатам производительности, финальная версия процессора AMD Ryzen 7 4700G будет еще производительней и это только радует фанатов компании.
Энергопотребление видеокарт игровых компьютеров, мощность БП
Для того, чтобы подобрать блок питания компьютера очень важно знать энергопотребление видеокарт и процессоров.
Приводим таблицу энергопотребления видеокарт.
| Видеокарта | Максимальное потребление |
|---|---|
| NVIDIA GeForce GTX 550 Ti 1Gb | 116, рекомендованный ист. пит. min 400W |
| NVIDIA GeForce GTX 650 1Gb | 65W, рекомендованный ист. пит. min 400W |
| NVIDIA GeForce GTX 650 Ti 1Gb | 110W, рекомендованный ист. пит. min 400W |
| NVIDIA GeForce GTX 660 2 Gb | 140W, рекомендованный ист. пит. min 450W |
| NVIDIA GeForce GTX 660 Ti 1Gb | 150W, рекомендованный ист. пит. min 450W |
| NVIDIA GeForce GTX 670 2Gb | 170W, рекомендованный ист. пит. min 500W |
| NVIDIA GeForce GTX 680 2Gb | 300W, рекомендованный ист. пит. min 650W |
| AMD Radeon HD 5750 1Gb | 86W, , рекомендованный ист. пит. min 450W |
| AMD Radeon HD 5770 1Gb | 108W, рекомендованный ист. пит. min 450W |
| GeForce GTS 450 1Gb | 106, рекомендованный ист. пит. min 400W |
| AMD Radeon HD 5850 1Gb | 151W, рекомендованный ист. пит. min 500W |
| AMD Radeon HD 6850 1Gb | 127, рекомендованный ист. пит. min 500W |
| AMD Radeon HD 6870 1Gb | 151, рекомендованный ист. пит. min 500W |
| GeForce GTX 460 1Gb | 160, рекомендованный ист. пит. min 450W |
| AMD Radeon HD 6950 2Gb | 200W, рекомендованный ист. пит. min 500W |
| AMD Radeon HD 5870 1Gb | 188W, рекомендованный ист. пит. min 500W |
| GeForce GTX 560 1Gb | 170, рекомендованный ист. пит. min 500W |
| GeForce GTX 560 Ti 1Gb | 210, рекомендованный ист. пит. min 550W |
| GeForce GTX 570 Ti 1.3Gb | 219W, рекомендованный ист. пит. min 550W |
| AMD Radeon HD 6970 2Gb | 250W, рекомендованный ист. пит. min 550W |
| GeForce GTX 470 1.3Gb | 300, рекомендованный ист. пит. min 550W |
| AMD Radeon HD 5970 2Gb | 294W, , рекомендованный ист. пит. min 650W |
| GeForce GTX 580 1.5Gb | 405, рекомендованный ист. пит. min 600W |
| GeForce GTX 480 1.5Gb | 407W, рекомендованный ист. пит. min 600W |
| GeForce GTX 590 3Gb | 365W, рекомендованный ист. пит. min 700W |
| AMD Radeon HD 6990 | 375, рекомендованный ист. пит. min 700W |
| AMD Radeon HD 7970 | 250W,рекомендованный ист. пит. min 500W |
| GeForce GTX 760 | 170W,рекомендованный ист. пит. min 500W |
| GeForce GTX 770 | 230W,рекомендованный ист. пит. min 600W |
| GeForce GTX 780 | 250W,рекомендованный ист. пит. min 600W |
| GeForce GTX 780 Ti | 250W,рекомендованный ист. пит. min 600W |
| GeForce GTX Titan | 250W,рекомендованный ист. пит. min 600W |
| GeForce GTX 950 | 90W,рекомендованный ист. пит. min 350W |
| GeForce GTX 960 | 120W,рекомендованный ист. пит. min 400W |
| GeForce GTX 970 | 145W,рекомендованный ист. пит. min 500W |
| GeForce GTX 980 | 165W,рекомендованный ист. пит. min 500W |
| GeForce GTX 1060 | 120W,рекомендованный ист. пит. min 450W |
| GeForce GTX 1070 | 150W,рекомендованный ист. пит. min 500W |
| GeForce GTX 1080 | 180W,рекомендованный ист. пит. min 550W |
| GeForce GTX 1650 | 75W,рекомендованный ист. пит. min 300W |
| GeForce GTX 1660 | 120W,рекомендованный ист. пит. min 450W |
| GeForce GTX 1660 Ti | 120W,рекомендованный ист. пит. min 450W |
| GeForce RTX 2060 | 160W,рекомендованный ист. пит. min 500W |
| GeForce RTX 2070 | 175W,рекомендованный ист. пит. min 550W |
| GeForce RTX 2080 | 225W,рекомендованный ист. пит. min 650W |
| GeForce RTX 2080 Ti | 260W,рекомендованный ист. пит. min 650W |
Эти данные помогут вам правильно рассчитать необходимую мощность блока питания при сборке компьютера.
В мощных видеокартах для питания используются дополнительные разъемы питания. Как правильно рассчитать необходимую мощность дополнительных контактов?
1.
PCI-express обеспечивает для видеокарты до 75 Вт.
2. Через 6-контактный разъем дополнительно поступают до 75 Вт мощности.
3. Через 8-контактный разъем дополнительно поступают 150 Вт.
Основное правило. Общая мощность через PCI-express и разъемы питания должна быть больше максимальной мощности потребления видеокарты.
Тест видеокарты на производительность — 4 способа проверки
Не каждый пользователь знает, что приобретая новую или даже БУ видеокарту, нужно смотреть не только на ее характеристики перед покупкой, но осматривать визуально, чтобы не было дефектов, к сожалению это все, что можно сделать в магазине. А уже дома необходимо полностью проверить производительность видеокарты в различных тестах. Это поможет вам в дальнейшем избежать преждевременной ее поломки и при наличии ошибок, сможете сдать ее обратно по гарантии.
И сегодня, речь пойдет о том, протестировать видеокарту на производительность на ноутбуке или компьютере, используя разное программное обеспечение.
Aida64
Одна из самых популярных программ для тестирования и проверки состояния всех комплектующих ПК. Она же Everest. Утилита поможет нам узнать мощность видеокарты. Тестирование «железа» проводится в условиях максимальной нагрузки. Программа также может мониторить общее состояние устройства в режиме реального времени, то есть тогда, когда вы просто работаете за ноутбуком.
Данная утилита поддерживает порядка 100 000 разнообразных устройств и подходит для всех версий операционных систем, поэтому вы можете не переживать за совместимость ПО и комплектующего. AIDA64 обладает простым и понятным интерфейсом, разобраться с которым сможет даже неопытный пользователь.
Итак, что нужно:
- Загрузить ПО с оф. сайта, установить и запустить. Поддерживает русский язык.
- В верхнем меню выберите «Тест стабильности системы», появится новое окно, установите опцию «Stress GPU».
- Далее перейдите в нижнем меню в настройки «Preference», затем во вкладку «Temperatures».
- И для любого цвета, например, для синего, задайте параметр «GPU Diode». Нажмите «ОК» чтобы сохранить настройки.
- Запускаем тест кнопкой «Start».
- Во вкладке «Temperatures» можно отследить текущую температуру – обращаем внимание на синий цвет, который мы установили для нашей видеокарты. Она должна быть в пределах 75-85 градусов, чем меньше, тем лучше.
- Ждем 10 минут для объективной проверки на производительность и работоспособность.
Если по истечению времени, ни каких ошибок и артефактов обнаружено не было, значит с видеокартой все в порядке.

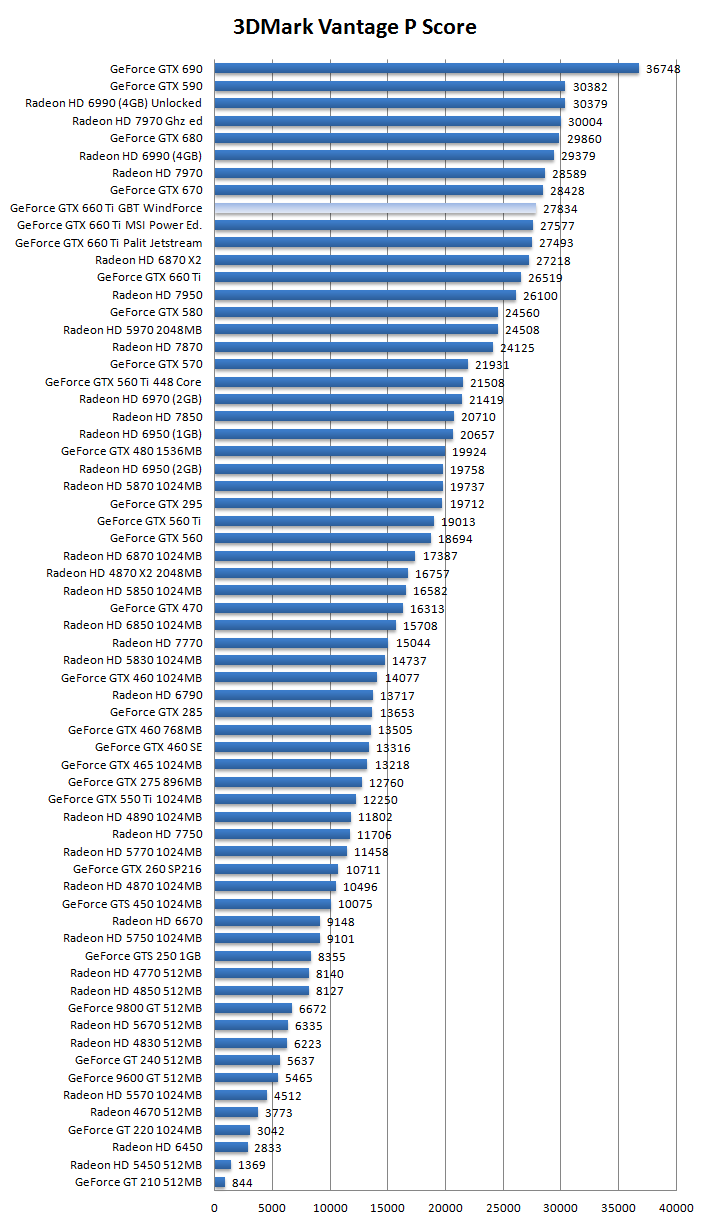

3DMark Vantage
Еще одна широко известная программа, совмещает в себе ряд тестов на основе игр, что делает процесс проверки производительности не только эффективным, но и увлекательным. Из особенностей не могу не отметить поддержку всех ОС, включая Windows 7, 8, 10. Для пользователей версии XP, предлагается более старая версия 3DMark06. Скачать ее можно с оф. сайта. Так же разработчики предоставляют и ключи для активации.
Чтобы узнать производительность видеокарты, необходимо:
- Произвести установку на ноутбук, после чего запустить ее.
- В главном окне нажать кнопку «Run benchmark», запустится тест на производительность.
- По окончанию тестирования отобразится окно с результатами. В нем можно посмотреть набранное количество баллов, FPS и другие показатели.
Таким образом, мы проверили скорость и мощность работы видеокарты. Если в процессе были обнаружены артефакты, рекомендуем почистить и смазать систему охлаждения на своей плате и провести тест еще раз.
FurMark
Наверное, одно из самых лучших приложений, позволяющее провести полное тестирование производительности видеокарты с помощью так называемого «бублика» (специальной анимации во время теста). Благодаря ему, видеоплата получает максимальную нагрузку, что позволяет получить подробную информацию о работе графического адаптера. Из-за этого возрастает опасность, что видеокарта может выйти из строя, ведь нагрузка велика.
Но происходит это крайне редко и со старой картой.
Мы не будем испытывать судьбу и включать утилиту на максимум. Все что нужно, чтобы использовать программу для проверки видеокарты Nvidia или AMD Radeon, это:
- Загрузить с оф. сайта и установить на компьютер.
- Открыть и перейти в настройки «Settings».
- Отметить галочками два пункта «Dynamic backgound» и «Burn-in», нажать «ОК».
- Запустить тест нажатием кнопки «GPU stress test».
Необходимо подождать 10 минут, если по истечению этого времени никаких ошибок и дефектов обнаружено не было, значит, карта полностью исправна. По мере необходимости ее можно даже немного разогнать.
GPU-Z
Небольшая, но очень удобная и легкая утилита, поможет нам определить мощность видеокарты на ноутбуке или компьютере. Причем не зависимо от ее производителя, Nvidia или AMD Radeon. Не смотря на то, что она имеет английский интерфейс, она очень проста в использовании. Все что требуется, это скачать и запустить ее.
После чего, в первом же окне появится вся необходимая информация о мощности графического адаптера и прочих характеристиках.
Однако, для тех, кто не любит использовать стороннее ПО, существует специальный способ онлайн проверки.
Теперь вы знаете, как провести тест своей видеокарты на производительность, узнать ее мощность, скорость и рабочую температуру. И при необходимости сможете самостоятельно ее проверить, чтобы в случае обнаружения неполадок, во время успеть принять соответствующие меры.
Видео инструкция по теме

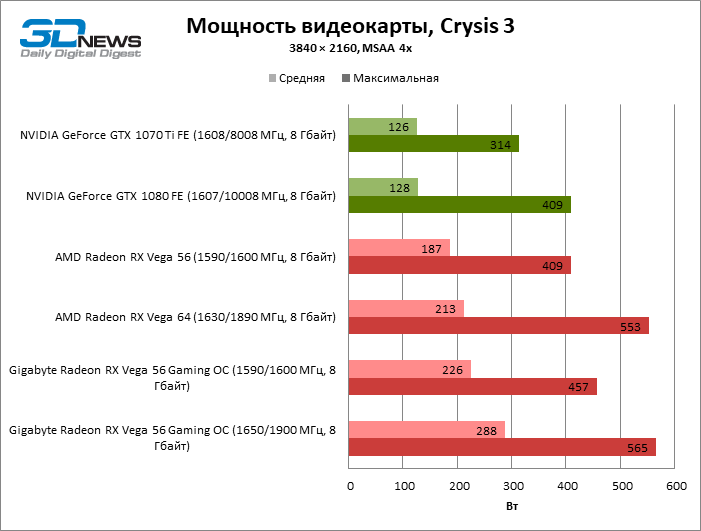

Тестирование энергопотребления видеокарты: какие графические процессоры потребляют больше всего энергии?
(Изображение предоставлено Shutterstock) Сколько энергии используют лучшие видеокарты ? Это важный вопрос, и хотя производительность, которую мы показываем в тестах GPU, иерархия полезна, одним из истинных показателей GPU является его эффективность.
Чтобы определить энергоэффективность графического процессора, нам нужно знать как производительность, так и энергопотребление. Измерение производительности относительно легко, но измерение мощности может быть сложной задачей.Мы здесь, чтобы нажать кнопку сброса при измерениях мощности графического процессора и сделать все правильно — плюс это хорошая подготовка к AMD Big Navi , Nvidia Ampere и Intel Xe Graphics .
Существуют различные способы определения энергопотребления с разным уровнем сложности и точности. Самый простой подход — использовать программное обеспечение, такое как GPU-Z , которое сообщит вам, что сообщает оборудование. В качестве альтернативы вы можете измерить мощность в розетке, используя что-то вроде измерителя мощности Kill-A-Watt , но он фиксирует только общую мощность системы, включая неэффективность блока питания.Лучшим и наиболее точным способом измерения энергопотребления видеокарты является измерение энергопотребления между источником питания (БП) и картой, но это требует гораздо больше работы.
Мы использовали GPU-Z в течение последних шести месяцев, но в нем есть некоторые явные неточности, так что пора вернуться к тому, чтобы делать все правильно. Под «правильным способом» мы подразумеваем измерение энергопотребления в сети с помощью аппаратных устройств. В частности, мы используем программное обеспечение Powenetics в сочетании с различными мониторами от TinkerForge.Вы можете прочитать наш обзор проекта Powenetics для получения дополнительной информации.
Последние пару недель я паял вместе необходимые кусочки и детали с последующим тестированием. Скажу сразу, пайка не для слабонервных. Мне удалось не обжечься (еле-еле), и все работает, но это было на на сложнее, чем на сборку ПК . Давай, подожги меня, если ты думаешь, что пайка — это весело — я лучше пойду к стоматологу. Конечно, на это потребуется гораздо меньше времени.Кроме того, из моего испытательного стенда выходит тревожное количество проводов. Но я отвлекся.
Основная проблема GPU-Z в том, что он подвержен своего рода «обману».
Показатели мощности GPU-Z от Nvidia достаточно точны, особенно на новейших графических процессорах Turing. Однако графические процессоры AMD сообщают только об энергопотреблении GPU и — остальная часть видеокарты, включая VRAM, VRM и т. Д., Не является частью уравнения. Насколько это важно? Согласно нашему обновленному тестированию Powenetics, многие графические процессоры AMD Navi потребляют мощность видеокарты на 25-35 Вт выше, чем просто графический процессор… и чем меньше говорят о Polaris и Vega, тем лучше.(Но не волнуйтесь, у нас есть диаграммы! О боже, у нас есть какие-то диаграммы.)
Поскольку у нас есть отставание от недавних обзоров видеокарт, в которых использовался другой метод считывания мощности, мы пользуемся этой возможностью, чтобы установить рекорд. Сколько мощности AMD Radeon RX 5600 XT или RX 5500 XT действительно использует — и больше или меньше, чем у конкурирующих компонентов Nvidia? Теперь мы можем окончательно ответить на этот вопрос.
Мы также тестируем оборудование предыдущего поколения, в большей степени в качестве ориентира, поэтому у нас также будут GTX 10-й серии, AMD Polaris и Vega (и я могу добавить несколько более ранних карт, когда у меня будет время).
Тестовая установка
Испытательный стенд Tom’s Hardware GPU
Мы используем стандартный стенд для тестирования видеокарт для этой мощности измерения, и это то, что мы будем использовать в будущих обзорах видеокарт. Он состоит из материнской платы MSI MEG Z390 Ace, Intel Core i9-9900K CPU , кулера NZXT Z73, 32 ГБ оперативной памяти Corsair DDR4-3200, быстрого твердотельного накопителя M.2 и других различных частей, которые вы видите справа.Это открытый испытательный стенд, потому что оборудование Powenetics, по сути, требует его.
Есть переходная карта PCIe x16 (именно здесь и вступила в игру пайка), которая вставляется в материнскую плату, а затем — в слот для видеокарты.
Таким образом мы точно фиксируем фактическое энергопотребление слота PCIe как на шинах 12 В, так и 3,3 В. Существуют также комплекты 12 В для измерения потребляемой мощности для каждого из разъемов питания PCIe Graphics (PEG) — мы разрезаем жгуты питания PEG пополам и пропускаем кабели через блоки питания.RIP, кабель БП.
Оборудование Powenetics в руках, я приступил к повторному тестированию всех графических процессоров текущего и предыдущего поколений, которые мне удалось достать. В основном я тестировал эталонные карты, по крайней мере, для графических процессоров AMD и Nvidia более высокого уровня. Однако не всегда эталонные модели существуют для бюджетных и средних графических процессоров. Я добавил несколько дополнительных графических процессоров, а также точки отсчета, и, конечно же, все будущие графические процессоры будут тестироваться с использованием того же подхода. Вот список того, что мы протестировали:
От AMD у меня есть справочные карты Radeon RX 5700 XT и 5700, а также Radeon VII , Vega 64 и Vega 56 , но AMD этого не делает.
Я не использую эталонные модели на большинстве других графических процессоров.Я также включил пару нереференсных карт для сравнения, и, как мы увидим, есть некоторые различия между разными моделями одного и того же графического процессора. Мы также будем включать сторонние карты в наши результаты в будущих обзорах, так что это скорее базовое измерение для текущих графических процессоров.
Для Nvidia все, начиная с RTX 2060 и выше, является эталонной картой Founders Edition, которая включает разгон 90 МГц и немного более высокий TDP на моделях, отличных от Super, в то время как другие карты Turing являются партнерскими картами AIB.Некоторые работают на эталонных тактовых частотах, а другие идут со скромным заводским разгоном, который в основном совпадает с нереференсными моделями AMD. Карты серии GTX 10 предыдущего поколения также являются моделями Founders Edition, за исключением 1060 3 ГБ и ниже, в которых используются партнерские карты.
Обновление: Я добавил несколько старых графических процессоров, это практически все, что у меня есть для тестирования.
Устаревшие карты — это GTX 980 Ti, 980, 970 и 780 от Nvidia, а также AMD R9 Fury X и R9 390.
Обратите внимание, что все карты работают «на заводе», что означает отсутствие ручного разгона или понижения напряжения . Да, различные карты могут работать лучше с некоторыми настройками и настройками, но именно так карты будут вести себя, если вы просто вытащите их из коробки и установите на свой компьютер.
Наше фактическое тестирование осталось таким же, как и в недавних обзорах. Мы запускаем тест Metro Exodus пять раз при разрешении 1440p ultra, а также запускаем Furmark в течение десяти минут.Оба эти теста являются сложными, и Furmark может подтолкнуть некоторые графические процессоры к их нормальным пределам, хотя последние модели от AMD и Nvidia, как правило, отлично справляются с этим. В этой статье мы , только фокусируемся на энергопотреблении, так как результаты измерения температуры, скорости вращения вентилятора и тактовой частоты графического процессора продолжают использовать GPU-Z для сбора этих данных.
Энергопотребление графического процессора во время игры: Metro Exodus
Из-за количества тестируемых карт у нас есть несколько диаграмм.Общая диаграмма мощности покажет среднее энергопотребление в течение примерно 10-минутного теста — на самом деле это 15 секунд меньше 10 минут, если быть точными. Эта диаграмма не включает время между тестовыми запусками, когда потребление энергии снижается примерно на 9 секунд, поэтому это реалистичное представление о том, какое энергопотребление вы увидите, играя в игру в течение нескольких часов подряд.
Помимо гистограммы, у нас есть отдельные линейные диаграммы, грубо разделенные на категории бюджета, среднего и высокого уровня, каждая из которых содержит до 12 графических процессоров.Они показывают энергопотребление в реальном времени в ходе теста с использованием данных Powenetics. Предел 12 графических процессоров на диаграмму состоит в том, чтобы попытаться сохранить диаграммы в основном удобочитаемыми, и разделение того, какой графический процессор на какой диаграмме находится, несколько произвольно.
Мы попытались разумно сгруппировать графические процессоры, но не смогли уместить все графические процессоры на идеальной диаграмме. (Нет четкого разрыва между «бюджетным» и «массовым», плюс графические процессоры предыдущего поколения означают, что у нас есть более 12 графических процессоров в некоторых категориях.)
В общем зачете, там, где меньше энергии — лучше, довольно легко увидеть, насколько AMD отставала от Nvidia до графических процессоров поколения Navi.Различные карты AMD Vega и Polaris потребляют значительно больше энергии, чем их аналоги от Nvidia. Даже сейчас, когда 7-нм графические процессоры Navi идут против 12-нм графических процессоров, AMD примерно равна Nvidia.
Мы определенно с нетерпением ждем того, как все изменится с грядущими выпусками Nvidia Ampere и AMD Big Navi , учитывая заявления AMD об улучшении производительности на ватт на 50% с помощью RDNA 2.
Копаемся в линейку Как видно из графиков, в первой группе графических процессоров с более медленным / низким энергопотреблением карты серии Nvidia GTX 1650 уступают конкурирующим моделям AMD RX 5500 XT, хотя при выборе между картами производительность, безусловно, остается важным фактором.Интересно, что 4 ГБ и 8 ГБ 5500 XT в основном идентичны по энергопотреблению — большее количество видеопамяти не означает существенно более высокое энергопотребление. Между тем, RX 590 и RX 570 4GB — это большой шаг вперед в энергопотреблении, а RX 560 4GB — единственная карта в нашем тестовом наборе, которая не включает 6-контактный или 8-контактный разъем питания PEG и поэтому остается ниже 75 Вт.
Вторая линейная диаграмма демонстрирует большой скачок, который совершила AMD со своими графическими процессорами Navi.
Три модели GTX 1660 (vanilla, Super и Ti) не входят в ту же таблицу, что и модели RX 5500 XT, но они в значительной степени связаны по потребляемой мощности.Повышая производительность, RX 5700 и RX 5600 XT находятся прямо в гуще событий по сравнению с Turing и Vega 56. И, говоря о Vega 56, модель PowerColor имеет скромный разгон и намного более крупный кулер, который позволяет ему оставаться прохладным. Это означает более высокие тактовые частоты и более высокое энергопотребление, а также лучшую частоту кадров.
Наконец, самые производительные карты могут потреблять много энергии, при этом Vega 64 фактически превосходит эталонную модель Radeon VII. Между тем, RX 5700 XT обеспечивает почти такую же производительность, что и VII, при значительно меньшем энергопотреблении.Также интересно видеть, что предыдущие карты Nvidia Pascal (GTX 1080 и GTX 1070 Ti) по-прежнему потребляют меньше энергии, чем их «заменяющие» модели Turing, и немного больше, чем 2060 Super. Это ожидаемо, поскольку в обеих архитектурах используется аналогичный техпроцесс TSMC 12/16 нм.
Переход на 7-нанометровую технологию должен обеспечить существенное повышение энергоэффективности и производительности графических процессоров Nvidia следующего поколения.

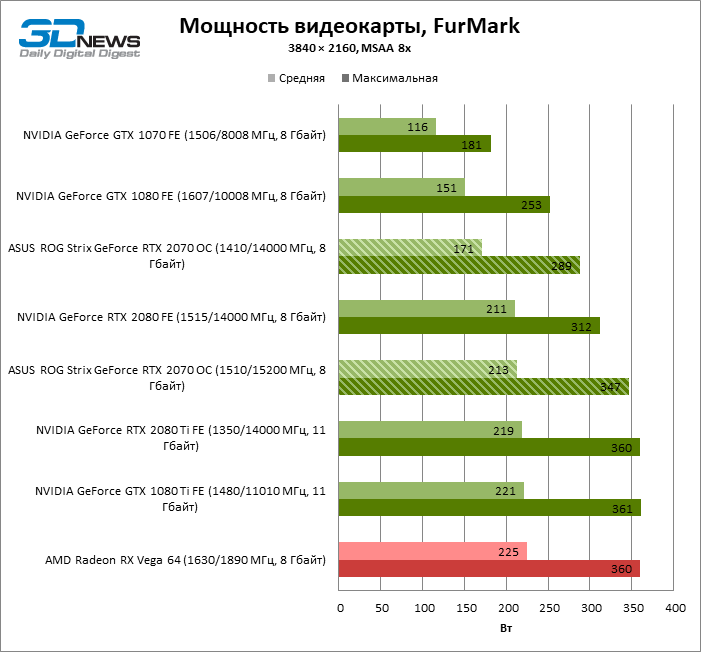

Мощность графического процессора с FurMark
Давайте оставим игры позади и перейдем к тесту FurMark, который, как мы часто указывали, в основном является наихудшим сценарием использования энергии.Некоторые из графических процессоров, как правило, более агрессивны в отношении троттлинга с помощью FurMark, в то время как другие выходят из-под контроля и значительно превышают официальные TDP. Немногие, если вообще какие-либо игры, будут облагать GPU таким же налогом, как FurMark, хотя такие вещи, как майнинг криптовалюты, могут приблизиться. Настройка диаграммы такая же, как и выше, с общим обзором, за которым следуют три подробные линейные диаграммы.
Изображение 1 из 5 (Изображение предоставлено: Future) Изображение 2 из 5 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 5 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 5 (Изображение предоставлено: Tom’s Аппаратное обеспечение) Изображение 5 из 5 (Изображение предоставлено: Будущее) На общей диаграмме большинство графических процессоров AMD движутся в нижнюю часть — чем ниже, тем лучше, так что это не хорошо.
Энергопотребление Radeon VII подскочило на 30 Вт по сравнению с тестом Metro Exodus, а для графических процессоров Vega и Polaris также наблюдается большой скачок. RX 570 4GB (модель MSI Gaming X) фактически превышает официальную спецификацию мощности для 8-контактного разъема PEG с FurMark, потребляя почти 180 Вт. К счастью, это единственный графический процессор, который превосходит спецификации для разъема (ов) PEG или слота PCIe, но он действительно показывает, насколько плохими могут быть дела в худшем случае рабочей нагрузки.
Остальные графические процессоры, то есть новейшие компоненты AMD Navi и чипы Nvidia Turing и Pascal, в основном не меняют энергопотребление слишком .Различные карты Nvidia RTX находятся в пределах примерно 5 Вт от номеров Metro Exodus, и то же самое относится к Pascal. Есть только несколько исключений: энергопотребление GTX 1660 в FurMark подскакивает на 15 Вт, что фактически превосходит энергопотребление 1660 Ti, а GTX 1060 3GB, 1050 Ti и 1050 также демонстрируют большие скачки.
Графические процессоры AMD Navi разделяют разницу между Turing и Vega, но карты RX 5500 XT — худшие из всех, подскочив на 45 Вт. 5600 XT показывает меньшую дельту 20 Вт, RX 5700 отличается только на 10 Вт, а RX 5700 XT — только на 3 Вт.
Интересно, что бюджетные чипы обеих компаний, похоже, гораздо сильнее страдают от FurMark, чем от игр, и, возможно, дело в том, что бюджетные модели не предназначены для обнаружения и ограничения FurMark. Однако мы проверили другие настройки бюджетных графических процессоров в Metro и не смогли достичь того же уровня мощности, что и FurMark. Частично проблема может заключаться просто в том, что требовательные игры выходят за рамки возможностей графических процессоров, тогда как синтетические нагрузки, такие как FurMark, способны максимально увеличить энергопотребление.
Мы не показываем только данные о мощности GPU-Z, хотя они у нас есть. В то время как графические процессоры Nvidia Pascal потребляют реальную мощность обычно в пределах 5 Вт от числа GPU-Z, а графические процессоры Turing практически не работают, графические процессоры AMD Navi и Polaris имеют общую потребляемую мощность платы на 25-35 Вт выше, чем энергопотребление только для графического процессора, показанное на рисунке.
ГПУ-З. А Вега? Разница между GPU-Z и Powenetics с Vega 64 составляет до 80 Вт. Надеюсь, AMD пересмотрит свои отчеты о мощности будущих графических процессоров, поскольку было бы гораздо полезнее сообщать о мощности платы, а не только о мощности графического процессора.
Больше нечего сказать о линейных диаграммах, кроме как отметить, что потребление энергии выше, и на этот раз большинство графических процессоров достигают своей номинальной мощности, а затем остаются на ней. Существенных колебаний нет, за исключением двух карт Vega 64. Также интересно, как ванильная GTX 1660 с GDDR5 потребляет больше энергии, чем Super и Ti, демонстрируя одно из других преимуществ GDDR6, помимо пропускной способности.
Анализ энергопотребления и эффективности графического процессора
Стоит отметить, что в этой статье мы не показываем и не обсуждаем тактовую частоту графического процессора, скорость вращения вентилятора или температуру графического процессора.Мощность, производительность, температура и скорость вентилятора взаимосвязаны, поэтому более высокая скорость вентилятора может снизить температуру и обеспечить более высокую производительность и энергопотребление.
В качестве альтернативы карта может понижать тактовую частоту графического процессора, чтобы снизить энергопотребление и температуру. Мы разбираемся в этом в наших индивидуальных обзорах графических процессоров и видеокарт, но пока мы просто хотели сосредоточиться на сбросе диаграмм мощности. Если вы видите расхождения между предыдущими и будущими обзорами GPU, вот почему.
Заглядывая в будущее, можно сказать, что возврат к линейному измерению мощности также готовит нас к предстоящим выпускам видеокарт AMD RDNA 2 , Nvidia Ampere и Intel Xe Graphics .Надеюсь, AMD и Nvidia еще больше улучшат эффективность, и мы готовы протестировать, когда появятся карты. Между тем Intel — это что-то вроде дикой карты. Текущая интегрированная графика Intel может быть очень энергоэффективной, но при этом очень медленной. Что произойдет, когда Intel попытается создать выделенный графический процессор, и будет ли Intel сообщать точное энергопотребление таким утилитам, как GPU-Z? Конечно, с Powenetics нам не придется об этом беспокоиться.
Теперь мы можем правильно измерить реальное энергопотребление видеокарты и не оставлять на произвол судьбы различные компании, когда дело касается информации о мощности.Дело не в том, что мощность является наиболее важным показателем при взгляде на видеокарты, но если другие аспекты, такие как производительность, функции и цена, одинаковы, получение карты с меньшим энергопотреблением — хорошая идея. Теперь представьте новые графические процессоры!
Вот окончательный высокоуровневый обзор нашего тестирования мощности графического процессора, показывающий относительную эффективность с точки зрения производительности на ватт:
В этой таблице объединены данные о производительности для всех протестированных графических процессоров с данными об энергопотреблении, описанными выше, с сортировкой по производительности на ватт, а затем масштабирует все оценки относительно наиболее эффективного графического процессора.Это красноречивый взгляд на то, насколько далеко была позади AMD, как далеко она продвинулась с архитектурой Navi, и на то, что еще предстоит сделать.
Эффективность — не единственный важный показатель для графического процессора, и производительность определенно имеет значение. Однако карты, которые часто называют очень выгодными сделками, могут иметь и обратную сторону. Например, Radeon RX 570 4GB была одним из лучших вариантов для бюджетных графических процессоров в прошлом году. Часто по цене всего 120 долларов, он обеспечивает достойную игровую производительность. С другой стороны, энергопотребление может быть примерно вдвое больше, чем у более новых карт, которые обеспечивают аналогичную производительность, таких как GTX 1650 GDDR6, и оно находится в нижней части нашей таблицы относительной производительности на ватт.
Наиболее эффективные графические процессоры представляют собой смесь карт AMD Navi 10 и чипов Nvidia Turing, хотя Nvidia имеет как эффективность, так и численное преимущество. В то время как AMD сейчас имеет только пять различных частей Navi, у Nvidia есть семь графических процессоров RTX Turing и еще шесть чипов GTX Turing.
RX 5700 занимает второе место, сразу после GTX 1660 Ti. Сбалансированные графические процессоры среднего уровня и даже бюджетные чипы создают мощную комбинацию. Лучшая карта RTX для трассировки лучей от Nvidia — это 2060 Super, которая занимает шестое место, в то время как AMD RX 5700 XT с более высокой тактовой частотой опускается на 18-е место.
Как установить новую видеокарту
Несколько обновлений добавят вашему ПК такой же мощности, как установка новой видеокарты. Он может превратить ваш компьютер из системы, которая подавляется легковесными играми, в монстра, который с легкостью пробирается сквозь даже самые визуально суровые игры.
Но вам нужно установить и запустить это новое оборудование, прежде чем вы сможете насладиться улучшенной графикой. Вот как обновить существующий компьютер с помощью новой видеокарты, от основных рекомендаций по покупке до пошаговых инструкций по установке.
Рекомендации по покупке видеокарты
Упоминается в этой статье
Простое решение, какая видеокарта вам нужна, — сложное и детальное обсуждение, поскольку и AMD, и Nvidia предлагают варианты практически для любого бюджета, от опций менее 200 долларов до невероятной GeForce RTX 3090 за 1500 долларов.
В общем, вы вам нужна видеокарта, которая предлагает максимальную отдачу от вложенных средств, хотя вы также захотите принять во внимание шум карты, нагрев и энергопотребление.Хотя рекомендации по видеокартам выходят за рамки этой статьи, обширное руководство PCWorld по покупке видеокарт может помочь вам принять обоснованное решение независимо от того, сколько денег вы готовы потратить.
Затем убедитесь, что на вашем компьютере есть подходящее оборудование для поддержки вашей новой карты.
Томас РайанВам понадобится приличный блок питания, если вы хотите начать игру.
Упоминается в статье
Блок питания Cooler Master MWE Gold 750 V2 Самая распространенная проблема, с которой сталкиваются люди, — это недостаточный источник питания: либо он не может обеспечить достаточную мощность, либо у него недостаточно доступных разъемов питания PCI-E.Как показывает практика, ваш блок питания должен как минимум соответствовать требованиям к блоку питания, рекомендованным его производителем.
Например, если вы приобрели вышеупомянутую GeForce GTX 3090 — видеокарту, которая потребляет 350 Вт — у вас должен быть блок питания, который соответствует минимуму 750 Вт, предложенному Nvidia, вместе с парой 8-контактных разъемов питания.
Дополнительная литература: Как выбрать лучший блок питания для ПК
Чтобы узнать, сколько мощности выдает ваш блок питания, откройте корпус и найдите стандартную идентификационную наклейку, которая есть на всех блоках питания, на которой указана их основная информация.Находясь там, вы также можете определить, сколько 6-контактных и 8-контактных разъемов PCI-E доступно.
Брэд Чакос / IDGAMD Radeon RX 6900 XT.
Наконец, достаточно ли внутри вашего корпуса места для установки новой видеокарты? Некоторые высокопроизводительные видеокарты могут быть длиной более 30 см и шириной в два или даже три слота расширения. Вы можете найти физические размеры для графики на странице продукта или на сайте производителя.
Когда все эти вопросы решены, пора переходить к делу.
Установка видеокарты
Установка видеокарты — простой процесс, требующий трех вещей: новой видеокарты, вашего компьютера и отвертки с крестообразным шлицем. Перед началом работы обязательно выключите компьютер и отсоедините его от сети.
Брэд Чакос / IDGВы устанавливаете видеокарту в слот PCI-E x16 на материнской плате компьютера (длинные черные слоты на этом рисунке).
Если вам не нужно снимать существующий графический процессор, вам сначала нужно найти длинный слот PCI-E x16 как можно ближе к радиатору вашего процессора.Это будет либо первый, либо второй слот расширения на материнской плате.
Убедитесь, что нет свободных проводов, закрывающих доступ к этому слоту. Если вы заменяете существующую видеокарту, отсоедините все подключенные к ней кабели, выверните винт из удерживающего кронштейна на внутренней стороне корпуса вашего ПК, а затем извлеките карту. У большинства материнских плат также есть небольшая пластиковая защелка на конце слота PCI-E, которая фиксирует видеокарту на месте.
Убедитесь, что вы переключили эту защелку, чтобы разблокировать старую видеокарту, чтобы вы могли ее удалить.
Не забудьте заблокировать защелку на конце слота PCI-E, плотно вставив видеокарту!
Теперь вы можете установить новую видеокарту в открытый и свободный слот PCI-E x16. Плотно вставьте карту в слот, затем нажмите на пластиковый фиксатор на конце слота PCI-E, чтобы удерживать ее на месте. Затем с помощью винта прикрепите металлический фиксатор графической карты к корпусу вашего ПК. Вы можете повторно использовать тот же винт (-ы), который удерживал заглушку или бывшую видеокарту на месте.
Томас РайанЕй нужно больше силы, капитан! Ваша видеокарта не будет работать, пока вы не подключите ее к блоку питания.
Для большинства видеокарт игрового уровня требуются дополнительные разъемы питания. Если у вас есть, убедитесь, что вы подключили эти кабели питания PCI-E. Ваша видеокарта не будет работать правильно без должного питания.
Фактически, если вы не подключите эти кабели питания PCI-E, ваш компьютер может не загрузиться.
Заключение
Закрепив видеокарту и включив ее, завершите работу, сдвинув боковую панель корпуса на место и подключив кабель дисплея к новой видеокарте.Включите ваш компьютер.
Теперь пора заняться программной частью обновления видеокарты.
Брэд Чакос / IDGSapphire Nitro + Radeon RX 6800 XT, подключена и включена.
Если ваша новая видеокарта того же производителя, что и старая карта, этот процесс прост. Просто зайдите на сайт производителя и скачайте последний пакет драйверов для вашей операционной системы. Имейте в виду, что графические драйверы довольно большие, обычно около 500 МБ, и их загрузка может занять некоторое время в зависимости от скорости вашего интернет-соединения.Установите драйвер, перезагрузите компьютер, и теперь вы готовы наслаждаться невероятно плавной частотой кадров, которую, несомненно, обеспечит ваша новая видеокарта.
Великолепный бесшумный графический процессор 1440p
Если вы меняете производителя (с Intel на AMD, с AMD на Nvidia или наоборот), удалите старый графический драйвер и перезагрузите компьютер перед установкой драйвера для новой видеокарты. Если вы не удалите старый драйвер, он может конфликтовать с новым.
Готово! Это было не так уж плохо, правда? Теперь, когда ваша новая видеокарта установлена, вы готовы приступить к новейшим играм на обновленном ПК.Вот несколько отличных бесплатных, которые можно взять на тест-драйв.
Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику партнерских ссылок для получения более подробной информации.Подберите подходящий блок питания для своей новой видеокарты
Геймеры во всем мире стремятся заполучить новейшие и лучшие видеокарты от Nvidia и AMD, но с самым большим скачком производительности, который мы когда-либо видели — и я перефразирую эпопею Спилберга об акулах — вы » нам понадобится более мощный блок питания.
Знать, кого выбрать, чтобы накормить этих голодных зверей, само по себе дело, но молчи! здесь, чтобы пролить свет на правильный блок питания для вас.
— самые большие потребители энергии на вашем ПК, поэтому неудивительно, что эти новые графические процессоры бьют кулаком по столу, требуя больше мощности, как Viking из пива. В настоящее время Nvidia рекомендует блок питания на 750 Вт для своих флагманских видеокарт, поскольку GeForce RTX 3090 потребляет около 350 Вт без учета остальной части вашего ПК.AMD советует сделать то же самое для своей новой линейки Radeon RX 6000, за исключением топового RX 6900 XT, которому требуется массивная коробка мощностью 850 Вт для бесперебойной работы.
Однако знание того, какую мощность нужно выбрать, — это лишь верхушка айсберга, поскольку под капотом творится гораздо больше. Блок питания с рейтингом Gold Plus лучше, чем без номинала? Что насчет одинарной или многорельсовой шины? А что будет, если вы сделаете неправильный выбор?
Блок питания A работает путем преобразования мощности переменного тока (AC) из вашей сети в постоянный ток (DC), необходимый для питания вашего игрового ПК.
Ваша система будет потреблять только необходимое количество, поэтому ваш блок питания 750 Вт не будет использовать все 750 Вт, если сумма ваших компонентов составляет всего 600 Вт. Это не означает, что в этом примере он будет потреблять только 600 Вт, поскольку ни одна технология не обеспечивает 100% -ную эффективность, а преобразование из переменного тока в постоянный означает потерю некоторой мощности и требуется немного больше для запаса мощности.
Большинство источников питания от известных поставщиков, по крайней мере, соответствуют минимальному уровню рейтинга ’80 Plus ‘, что означает, что вы должны получить эффективность минимум 80% при нагрузке 20%, 50% и 100%.Остальные 20% считаются отходами, которые выделяются в тепло, поэтому к этим ящикам прикреплены вентиляторы. Сразу после компьютерной Олимпиады — если бы такая вещь была — существуют более эффективные блоки питания, которые вы можете соединить со своей новой блестящей видеокартой.
| КПД блока питания | 20% нагрузка | 50% нагрузка | 100% нагрузка |
| 80 плюс бронза | 82% | 85% | 82% |
| 80 Plus Серебро | 85% | 88% | 85% |
| 80 Plus, золото | 87% | 90% | 87% |
| 80 Plus платина | 90% | 92% | 89% |
| 80 Plus Титан | 90% | 92% | 90% |
Going for Gold не обязательно улучшит работу вашего игрового ПК, но с учетом того, сколько энергии потребляют эти видеокарты, более высокие рейтинги могут сократить расходы на электроэнергию .
И, как минимум, эти марки иногда могут быть отличным показателем качества — хотя be quiet! дает своим источникам питания одинаковый уровень надежности для всех номиналов.
Однако выбор между однорельсовым и многорельсовым блоком питания может существенно повлиять на производительность вашего игрового ПК. Оба делают то, что они говорят на жестяной банке, с одной направляющей, которая передает большее количество энергии по одной отдельной направляющей ко всем компонентам, в то время как многорельсовый блок разделяет распределение мощности по нескольким направляющим, каждая из которых обслуживает разные компоненты.
«Производители блоков питания тратят много времени, распределяя потребляемую мощность различных компонентов, которые вы можете установить в блоке питания, между его шинами 12 В», — объясняет Мартин Пайенкамп из be quiet !. «Например, если у вас всего четыре шины, первая может отвечать за питание всех дисков и материнской платы, вторая зарезервирована только для ЦП — в соответствии с запросом Intel предоставить отдельную шину 12 В только для процессора без помехи — а третий и четвертый подключаются к слотам PCI Express.
”
Поскольку новые видеокарты пользуются таким высоким спросом и, возможно, могут превысить максимальную силу тока одной шины в многорельсовой схеме, реакция коленного рефлекса — вместо этого взглянуть на решения с одной шиной. В конце концов, одинарные шины имеют репутацию более стабильных и удобных для разгона. К сожалению, только последнее верно, а только , если вы энтузиаст, желающий разогнать с помощью жидкого азота или жидкого гелия, в противном случае одинарная шина представляет больший риск для всех ваших компонентов, если уровни вырастут до максимальной силы тока. .
«Многорельсовые блоки питания упрощают реализацию эффективной защиты от перегрузки по току (OCP), потому что общая мощность на каждой шине ниже, чем общая мощность на шине однорельсового блока питания», — говорит Мартин. нас. «Безопасность — это основная причина, по которой мы почти исключительно используем многорельсовые блоки питания. При наличии нескольких направляющих, закрепленных по отдельности, более вероятно, что блок питания отключится, если какой-либо компонент демонстрирует необычное поведение, которое может предотвратить повреждение других компонентов компьютера или, в худшем случае, возгорание кабеля.
Это становится более важным для устройств с более высокой мощностью. Вдобавок ко всему, точка срабатывания OCP для каждой шины выше номинального тока, указанного на этикетке блока питания, чтобы обеспечить некоторый запас для скачков мощности ».
Итак, если источник питания с одной шиной питания представляет риск для вашей дорогой новой видеокарты, и графический процессор может превышать максимальную силу тока выделенной шины, модель с несколькими шинами, что вам следует выбрать? Блок питания с несколькими рельсами всегда будет вашим лучшим выбором, если у него есть необходимые функции для поддержки вашей прожорливой видеокарты.be quiet !, например, позволяет «по крайней мере одному разъему PCI Express» получать питание от двух отдельных шин на своих блоках питания, подавая достаточное количество энергии на ваши компоненты, сохраняя при этом их безопасность.
Если вы решите перейти на новую видеокарту, важно получить высокую мощность, учитывать рейтинг эффективности и придерживаться многорельсовых модулей.
Если у вашего блока питания недостаточно энергии для питания вашего графического процессора, вам повезет, если ваш компьютер загрузится и не будет случайным образом выполнять BSOD или несколько перезапусков, не говоря уже о возможности играть в игры с высокими кадрами .
И что бы вы ни делали, не покупайте блок питания только , потому что он дешевый. В прошлом мы сталкивались с коротким замыканием из-за этой ошибки, и в дальнейшем это может стоить больше денег, если вам придется в результате заменить сломанные детали.
К счастью, у вас не должно возникнуть ни одной из этих проблем, если вы получите в руки мощный be quiet! источник питания — и, как следует из названия, он поддерживает низкий уровень децибел. Обязательно посетите be quiet! веб-сайт, если вы все еще делаете покупки и вам нужна дополнительная информация.
Какой блок питания вам нужен? — Люмион
1. Требования к источникам питания для настольных ПК Обратите внимание, что следующее применимо только к настольным ПК.
Источники питания для портативных компьютеров всегда рассчитаны на правильную мощность.
Блок питания — очень важная составляющая. Источник питания низкого качества или слишком низкая мощность могут привести к перезагрузке настольного ПК, если он не сможет справиться с внезапными всплесками спроса при использовании Lumion и других требовательных 3D-приложений.
По этой причине мы настоятельно рекомендуем использовать блоки питания от известных производителей, таких как Corsair, Super Flower, EVGA или Seasonic.
Блок питания в идеале должен иметь маркировку с рейтингом Gold 80+, Platinum 80+ или Titanium 80+, что означает, что он очень эффективен и может поддерживать стабильный ток, несмотря на колебания спроса.
2. Какой блок питания вам нужен для обычных видеокарт настольных ПК?Вот обзор блоков питания, необходимых для различных видеокарт NVIDIA:
- NVIDIA RTX 3090: Минимум 800 Вт. Мы рекомендуем не менее 950 Вт .
- NVIDIA RTX 3080: Минимум 700 Вт. Мы рекомендуем не менее 850 Вт .
- NVIDIA RTX 3070: Минимум 700 Вт. Мы рекомендуем не менее 850 Вт .
- NVIDIA RTX 2080 Ti: Минимум 650 Вт. Мы рекомендуем не менее 800 Вт .
- NVIDIA RTX 2080 Super: Минимум 650 Вт. Мы рекомендуем не менее 800 Вт .
- NVIDIA RTX 2080: Минимум 650 Вт.Мы рекомендуем не менее 800 Вт .
- NVIDIA RTX 2070 Super: Минимум 650 Вт. Мы рекомендуем не менее 800 Вт .
- NVIDIA RTX 2070: Минимум 550 Вт. Мы рекомендуем не менее 700 Вт .
- NVIDIA RTX 2060 Super: Минимум 550 Вт. Мы рекомендуем не менее 700 Вт .
- NVIDIA RTX 2060: Минимум 500 Вт. Мы рекомендуем не менее 650 Вт .
- NVIDIA GTX Titan Xp: Минимум 600 Вт.Мы рекомендуем не менее 750 Вт.
- NVIDIA GTX 1080 Ti : Минимум 600 Вт. Мы рекомендуем не менее 750 Вт.
- NVIDIA GTX 1080: Минимум 500 Вт. Мы рекомендуем не менее 650 Вт .
- NVIDIA GTX 1070 Ti: Минимум 500 Вт. Мы рекомендуем не менее 650 Вт .
- NVIDIA GTX 1070: Минимум 500 Вт. Мы рекомендуем не менее 650 Вт .
- NVIDIA GTX 1060: Минимум 400 Вт.Мы рекомендуем не менее 550 Вт .
Мы рекомендуем не менее 950 Вт .
Примеры качественных блоков питания:
- Bitfenix Whisper M Series 750W «80 Plus Gold»
- XFX XTR Series 750W «80 Plus Gold»
- Super Flower Leadex GOLD 750W «80 Plus Gold»
- EVGA SuperNova G3 750W «80 Plus Gold»
- Corsair RM Series RM750X 750W «80 Plus Gold»
- Corsair RM1000i 1000W «80 Plus Gold»
- Super Flower Leadex Platinum 750W «80 Plus Platinum»
- EVGA Supernova P2 750W «80 Plus Platinum»
- Corsair AX850 850W «80 Plus Titanium»
- Seasonic Prime 600W Titanium без вентилятора
Сколько ватт нужно вашему блоку питания? Это будет зависеть от видеокарты и количества компонентов, жестких дисков и других компонентов вашего настольного ПК.
3.1: Нажмите здесь, чтобы узнать минимально необходимую мощность, если у вас видеокарта NVIDIA:
3,2: Нажмите здесь, чтобы узнать минимально необходимую мощность, если у вас видеокарта AMD:
Мы рекомендуем добавить около 150 Вт к рекомендациям NVIDIA или AMD на всякий случай.
ВАЖНОЕ ПРИМЕЧАНИЕ ДЛЯ ВЛАДЕЛЬЦЕВ DELL И HP: Известно, что некоторые блоки питания в компьютерах Dell и HP с высокопроизводительными графическими картами вызывают перезагрузку компьютера, когда вы начинаете рендеринг фотографий или фильмов в Lumion . Ряд пользователей сообщили, что перезагрузки перестали происходить после того, как они заменили блоки питания Dell / HP на блоки питания от известных производителей (с рейтингом 80+ или выше и с достаточной мощностью).
Если вы не сможете заменить блок питания на более подходящий, вам нужно будет ограничить количество энергии, подаваемой на видеокарту, с помощью приложения под названием MSI Afterburner , чтобы видеокарта работала медленнее.Это предотвратит перезапуск ПК в большинстве случаев:
См. Также:Дополнительные блоки питания ПК
Игровые ПК, способные работать с несколькими видеокартами, часто требуют большей мощности, чем может выдержать блок питания компьютера. Дополнительный источник питания может дать вашей видеокарте внешнее питание, необходимое для рендеринга видео высокого разрешения.
КорсарЧто такое дополнительный источник питания?
Вторичный источник питания находится в корпусе настольного компьютера, добавляя дополнительную мощность всей системе.Обычно они предназначены для установки в отсек для 5,25-дюймового диска. Входящий кабель питания проложен через свободный слот для карты на задней панели системы.
Различные компонентные кабели проходят от дополнительного источника питания до внутренних компонентов ПК.
Поскольку чаще всего эти устройства используются для питания энергоемких видеокарт последнего поколения, эти устройства почти всегда имеют 6-контактные или 8-контактные разъемы питания для графики PCI-Express. Некоторые также оснащены 4-контактными разъемами питания Molex и Serial ATA для внутренних дисководов.
Из-за ограниченного размера дополнительных источников питания они, как правило, немного более ограничены по общей максимальной выходной мощности по сравнению со стандартным источником питания. Обычно они имеют выходную мощность от 250 до 350 Вт.
Можно заменить существующий блок питания в системе на более новый, более мощный. Однако установка дополнительного источника питания обычно проще, чем замена основного блока.
Зачем нужен дополнительный источник питания?
В дополнение к достаточному объему оперативной памяти вам потребуется соответствующий источник питания для видеокарты компьютера, чтобы правильно отображать движущиеся 3D-изображения.
Когда видеокарта устанавливается в систему, в которой либо отсутствует соответствующая выходная мощность, либо отсутствуют соответствующие разъемы питания, необходим вторичный источник питания.
Дополнительный источник питания также можно использовать для обеспечения дополнительного питания внутренних компонентов, например, если вы используете большое количество жестких дисков. В некоторых настольных компьютерных системах используются запатентованные блоки питания, поэтому вы не можете заменить основной блок питания. Однако вы можете добавить дополнительный запас, чтобы увеличить его емкость.Таким образом, дополнительные источники питания — отличный выбор для расширения возможностей системы без ее полной перестройки.
Причины не использовать дополнительный источник питания
Источники питания являются основным генератором тепла в компьютерных системах. Различные схемы, которые преобразуют ток в стене по низковольтным линиям внутри системы, выделяют тепло в качестве побочного продукта.
Со стандартным блоком питания это не проблема, так как он рассчитан на приток воздуха в корпус и из него.
Поскольку дополнительный источник питания находится внутри корпуса, он создает дополнительное тепло. Для некоторых систем это не проблема, если система имеет достаточное охлаждение, чтобы справиться с дополнительным тепловыделением. Другие системы не могут справиться с этим дополнительным нагревом, что может привести к отключению системы или потенциальному повреждению цепей. Прежде чем добавлять дополнительный источник питания, проверьте свою систему, чтобы убедиться, что она может справиться с тепловыми нагрузками, которые она может генерировать.
Избегайте установки дополнительных блоков питания в настольные корпуса, которые скрывают 5.25-дюймовые отсеки для дисководов за дверной панелью. Дверца препятствует поступлению достаточного количества воздуха и повышает вероятность перегрева системы.
Спасибо, что сообщили нам!
Расскажите, почему!
Другой Недостаточно деталей Трудно понять Графические карты: TDP и TGP (и не забывайте TBP, GCP и MPC .
..)
Похоже, грядущие видеокарты Radeon RX 5700 не оставят равнодушным создателя графических процессоров GeForce, потому что NVIDIA отреагировала, опубликовав этот слайд, показывающий энергопотребление некоторых карт GeForce против Radeon:
источник
Энергопотребление — термин немного расплывчатый, потому что NVIDIA использует такие сокращения, как TDP (широко используются в мире видеокарт) и TGP, чтобы говорить о мощности, необходимой для видеокарты.
- TDP : Расчетная тепловая мощность (или расчетная температура или расчетный параметр)
- TGP : общая графическая мощность
- TBP : общая мощность платы (или типичная мощность платы, используемая AMD)
- GCP : Питание видеокарты
- MPC : макс. Потребляемая мощность
TDP — это максимальное количество тепла, выделяемого видеокартой, которое система охлаждения должна рассеивать (мощность рассеивается в виде тепла) при нормальных условиях (?) .
Например, TDP 100 Вт означает, что кулер VGA должен быть рассчитан на рассеивание тепла, эквивалентного 100 Вт. TDP не отражает общую потребляемую мощность видеокарты.
В то же время аббревиатура TDP широко используется для определения (общей) мощности видеокарты … Но теперь, похоже, это имеет новое значение: согласно слайду, TDP — это только мощность графического процессора (это может объяснить почему NVIDIA называет это расчетным тепловым параметром, а не расчетной тепловой мощностью). «Расчетный тепловой параметр» и «Расчетная тепловая мощность» — это одно и то же?
Энергопотребление всей видеокарты определяется параметром TGP или общей мощностью графики (или TBP для общей мощности платы или типовой мощности платы в характеристиках графического процессора AMD…).Это интересно, потому что у нас есть новая информация: разница между TGP и TDP, которая представляет собой энергопотребление подсистемы графической памяти + энергопотребление самой схемы питания (VRM).
Похоже, карты Radeon имеют меньшие потери мощности, чем карты GeForce (30 Вт для RX 5700 против 45 Вт для RTX 2060)…
Определение TGP из Quadro-Power-Guidelines.pdf:
TGP (общая мощность графической системы) представляет собой максимальное количество мощности графической платы, которое блок питания системы должен обеспечивать графической карте.
NVIDIA также использует термин Макс. Потребляемая мощность ( MPC ) в спецификациях некоторых карт, таких как Quadro RTX. MPC не равен TGP, как мы видим в одной из статей NVIDIA (Quadro-Power-Guidelines.pdf). Например, TGP Quadro RTX 5000 составляет 230 Вт (в документе pdf), а MPC — 265 Вт (на веб-сайте). Но нет упоминания о мощности графического процессора (TDP) RTX 5000 … Я думаю, что MPC — это максимальное энергопотребление, поддерживаемое графической платой, не повреждая ее, в то время как TGP / TBP — это максимальное энергопотребление всей видеокарты под нагрузки (все еще в нормальных условиях).
И по соображениям размера / безопасности MPC> TGP.
В спецификациях Quadro RTX 8000 NVIDIA указывает энергопотребление с использованием общей мощности платы (295 Вт) и общей мощности графики (265 Вт). Для карт Quadro общая мощность платы не является общей мощностью графики. Общая мощность платы скорее эквивалентна максимальной потребляемой мощности.
На этой странице (обновлено вчера…) энергопотребление карт GeForce и Quadro указано TBP (общая мощность платы), но кто-то забыл обновить всплывающую подсказку, в которой до сих пор используется термин TDP для объяснения TBP. Quel bordel!
TDP используется вместо Total Board Power в техническом документе по архитектуре Тьюринга:
Важным значением является общая мощность платы (или потребляемая мощность видеокарты), поскольку она показывает общую электрическую мощность, необходимую для видеокарты (слот PCI Express + 6/8-контактные разъемы питания) при высокой нагрузке на видеокарту.
Эта мощность позволяет выбрать правильный блок питания и влияет на ваш счет за электроэнергию…
В следующих спецификациях видеокарт я попытаюсь использовать общую мощность платы (TGP / TBP) вместо TDP, поскольку TBP в большинстве случаев является единственным значением, указанным производителями графических процессоров.А общая мощность платы — это более или менее то значение, которое мы можем измерить во время обзоров видеокарт.
Вот таблица, в которой делается попытка перечислить общее энергопотребление платы (TBP) и мощность графического процессора некоторых последних карт. Я обновлю эту таблицу, как только получу новые значения.
| Видеокарта | Общая мощность платы (в ваттах) | Мощность графического процессора (в ваттах) | Мощность, треугольник (в ваттах) |
GeForce | |||
| Титан RTX | 280 | – | – |
| GeForce RTX 2080 Ti | 250 | – | – |
| GeForce RTX 2080 | 215 | 148 | 67 |
| GeForce RTX 2070 FE | 185 | – | – |
| видеокарта GeForce RTX 2070 | 175 | 120 | 55 |
| видеокарта GeForce RTX 2060 | 160 | 115 | 45 |
| GeForce GTX 1660 Ti | 120 | – | – |
| GeForce GTX 1660 | 120 | – | – |
| GeForce GTX 1650 | 75 | – | – |
Radeon | |||
| Radeon RX 5700 XT | 225 | 180 | 45 |
| Radeon RX 5700 | 180 | 150 | 30 |
| Radeon VII | 300 | – | – |
| Radeon RX Vega 64 | 295 | – | – |
| Radeon RX Vega 56 | 210 | – | – |
| Radeon RX 580 | 185 | – | – |
| Radeon RX 570 | 150 | – | – |
| Radeon RX 560 | 60-80 | – | – |
| Radeon RX 480 | 150 | – | – |
| Radeon RX 470 | 120 | – | – |
| Radeon RX 460 | 70 | – | – |
Quadro | |||
| Quadro RTX 8000 | 260 | – | – |
| Quadro RTX 6000 | 260 | – | – |
| Quadro RTX 5000 | 230 | – | – |
| Quadro RTX 4000 | 125 | – | – |
| Quadro P6000 | 250 | – | – |
| Quadro P5000 | 180 | – | – |
| Quadro P4000 | 105 | – | – |
| Quadro P2000 | 75 | – | – |
| Quadro P1000 | 47 | – | – |
| Quadro P620 | 40 | – | – |
| Quadro P400 | 30 | – | – |
Список литературы
Видеокарта против блока питания — основные сведения, причины ошибок и правильный выбор блока питания
Этот предмет почти такой же старый, как бурый уголь, и я не только писал о нем статьи в последние годы.
Однако отзывы тех, кто ищет помощи и хотел бы, чтобы все было четко обобщено и снова обновлено, снова накапливается. Конечно, я не стану от этого закрывать глаза и перестраивать весь вопрос, а также пересматривать его в более общем виде. Однако я не могу избежать какой-либо теории, даже если попытаюсь свести все это к сносному минимуму.
Конечно, некоторые детали будут потеряны кое-где, но часто многие вещи только сбивают с толку то, что считается незаменимым.Но, основываясь на всех вопросах, которые снова и снова приходят ко мне по почте и через мессенджеры от читателей и потребителей YouTube, я искал жизнеспособный компромисс в плане глубины и понятности и надеюсь, что у меня это получилось достаточно хорошо.
Чемпион мира по изменению нагрузки: чипы Kepler от Nvidia Потому что вы это знаете и ненавидите, любимый момент, когда блок питания внезапно отключается в середине игры, даже если он новый и не показывает никаких других отклонений. Раздражение пользователей становится еще больше, если полагать, что размер блока питания также был рассчитан правильно.
Но достаточно ли этого, чтобы производители видеокарт или блоков питания указали значение производительности? С блоками питания можно быть относительно уверенным, но как насчет видеокарт?
И, в свою очередь, вас всегда забавляют компьютеры с блоками питания поставщиков видеокарт, которые часто выдают гораздо более высокие значения, чем те, которые можно найти в обычных измерениях. Однако любой, кто знаком с моими тестами видеокарт, знает, что я всегда также использую так называемые шипы (<20 мс) mit angebe, diese deutlich höheren Werte aber auch gern relativiere.мс) = ”” mit = ”” angebe, = ”” diese = ”” deutlich = ”” höheren = ”” werte = ”” aber = ”” auch = ”” gern = ””> Потому что современные источники питания должны легко подавлять такие очень короткие пики нагрузки. Должен. Но могут ли они на самом деле?
Карты AMD Navi, такие как Sapphire RX 5700 XT Nitro Plus, также производят толстые, толстые шипы И, прежде всего, нас волнует вопрос: как долго? А чем пожалуйста отличите игру от постоянной нагрузки типа Расчётов или стресс-теста? Это именно тот вопрос, над которым я сейчас изучаю, потому что очевидно и, к сожалению, никто больше не заботится об этом в деталях.
А как насчет защитных схем, установленных в блоках питания?
Nvidia Boost и AMD Power Tune — это очень сложные объекты, разработанные для достижения максимальной графической производительности с минимальным энергопотреблением и побочными эффектами, такими как выброс отработанного тепла. Хотя есть некоторые существенные различия в деталях и технической реализации, эти два механизма очень похожи по своей схематической структуре.К сожалению, видеокарты больше не являются терпеливыми «потребителями», какими были несколько лет назад.
Основной задачей обоих поставщиков является регулировка напряжения ядра графического процессора в режиме реального времени таким образом, чтобы подавалось столько энергии, сколько необходимо для текущей нагрузки графического процессора и оптимальной тактовой частоты. Назовем это кривой напряжения. С помощью Nvidias Boost мы сохранили отдельные шаги повышения с напряжением по умолчанию, при этом тактовая частота самой низкой ступени повышения сдвигается на так называемое смещение, а остальное затем получается из вычислений арбитра.
AMD устанавливает тактовые частоты и напряжения для некоторых предопределенных состояний DPM, что намного менее точно, но в конечном итоге работает аналогичным образом.
Прошивка постоянно оценивает потребление энергии (квази в реальном времени) с очень короткими интервалами, одновременно опрашивает все датчики, а также прогнозирование графического процессора и включает данные телеметрии регулятора напряжения. Эти значения отправляются предварительно запрограммированному арбитру DPM (цифровое управление мощностью). Этот комплекс управления также знает пределы мощности, температуры и тока графического процессора (BIOS, драйверы), которые он может считывать из соответствующих регистров.В этих пределах теперь он контролирует все напряжения, тактовые частоты и скорости вращения вентиляторов, всегда пытаясь добиться максимальной производительности от карты. Если даже один из входных размеров превышен, середина может убрать напряжение или часы.
Ful Cranmy: преобразователи напряжения и их управление Теперь, конечно, я не хочу останавливаться на технических деталях, которые, скорее всего, в любом случае надоест, но мы должны немного погрузиться, чтобы лучше понять.
Но не волнуйтесь, это остается достаточно понятным.Итак, давайте теперь перейдем непосредственно к столь важным преобразователям напряжения (схема выше, справа)! Независимо от того, сколько фаз необходимо контролировать и как следует сбалансировать, ШИМ-контроллеру требуется значение в качестве обратной связи от каждой отдельной схемы управления (каждой фазы): текущий ток.
Одна фраза у меня была alrea dy tease d с балансировкой, теперь идет вторая: D CR (сопротивление постоянному току).В конце концов, каждый компонент имеет очень специфические характеристики в этом отношении. Но чтобы сократить его. DCR является основой для расчета температуры eratur es и токов. Но как контроллер точно знает, какие токи протекают в каком контуре управления? Мониторинг может быть разным, потому что есть — кто удивляется — разные методы для этого. Часто можно прочитать что-то о так называемых интеллектуальных каскадах питания (SPS) и так называемом MOSFET DCR.
На рисунке ниже показана типовая схема с интеллектуальным ПЛК, который для каждой отдельной цепи управления с IMON выдает значение тока, которое так срочно необходимо для идеальной балансировки, т.е.е. баланс между фазами. Как ПЛК определяет это значение? Токи стока полевых МОП-транзисторов измеряются в реальном времени, и эти значения также очень точны (в примере выше сигнал 5 А / А).
Это очень дорогостоящее решение заменяет значительно более дешевый индуктивный DCR, т.е. измерение тока через индуктивное сопротивление соответствующих катушек фильтра в выходном диапазоне. Например, Nvidia использует такое решение для недорогих карт (изображение символа ниже), где немного медленнее, когда дело доходит до потока электричества.Однако точность этого решения значительно ниже, и на нее также сильно влияют колебания качества компонентов.
Для желающих заранее есть измерительное оборудование, которое сопровождает меня каждый день во время выставки:
Испытательная система и установка Элегантный переход, а также вид на тестовую систему, которая по-прежнему опирается на базу 1151 и Z390.
С этой точки зрения все остается прежним.
Расширение на 32 ГБ является новым и подходит для системы «бархат». Я снова подробно перечислил это в виде таблицы:
| Испытательная система и оборудование | |
|---|---|
| Оборудование: | Intel Core i9-9900 K 4x 8 ГБ G.Skill FlareX DDR4 3200 |
| Охлаждение: | Alphacool Ice Block XPX (1151) Alphacool Ice Grinder (модифицированный) Thermal Grizzly Kryonaut |
| Корпус: | Lian Li T70, Raijintek Paean Открытый стол |
| Монитор: | BenQ PD3220U |
| Потребляемая мощность: | Бесконтактное измерение постоянного тока на слоте PCIe (переходная карта) |
| Тепловизор: | 1x Optris PI640 + 2x Xi400 Тепловизор Программное обеспечение Pix Connect Тепловизоры типа K класса 1 (до 4 каналов) |
| Акустика: | NTI Audio M2211 (с файлом калибровки) Steinberg UR12 (с фантомным питанием для микрофонов) Creative X7, Smaart v.  2019. Все права защищены. Карта сайта |
