Отзывы MSI Z270 GAMING M7 | Материнские платы MSI

Подробные характеристики

Процессор

Socket
LGA1151
Поддерживаемые процессоры
Intel Core i3/i5/i7/Pentium/Celeron
Поддержка многоядерных процессоров
есть

Чипсет

Чипсет
Intel Z270
BIOS
AMI
Поддержка EFI
есть
Поддержка SLI/CrossFire
SLI/CrossFireX

Память

Память
DDR4 DIMM, 2133-4000 МГц
Количество слотов памяти
4
Поддержка двухканального режима
есть
Максимальный объем памяти
64 Гб

Дисковые контроллеры

IDE
нет
SATA
количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10 на основе Intel Z270
Количество слотов M.2
3
Тип слотов M. 2
Key M, 2242/ 2260 /2280/ 22110; 2 x Key M, 2242/ 2260 /2280
Количество разъемов U.2
1

Слоты расширения

Слоты расширения
3xPCI-E x16, 3xPCI-E x1
Поддержка PCI Express 3.0
есть
Поддерживаемые режимы PCI-Express
dual: x8, triple x8, x4, x4

Аудио/видео

Звук
7.1CH, HDA, на основе Realtek ALC1220

Сеть

Ethernet
1000 Мбит/с, на основе Killer E2500

Подключение

Наличие интерфейсов
15 USB, 8 USB 3.1 (4 на задней панели), выход S/PDIF, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели
7 USB, 1 USB Type-C, оптический выход, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания
24-pin
Разъем питания процессора
8-pin + 4-pin
Тип системы охлаждения
пассивное

Дополнительные параметры

Форм-фактор
ATX

Перед покупкой уточняйте технические характеристики и комплектацию у продавца

Обзор материнской платы MSI Z270 Gaming M7

После выхода процессоров Intel Kaby Lake производители подготовили достаточно много материнских плат на чипсетах 200 серии и, если в бюджетном сегменте в целом изменений немного, то над топовыми материнскими платами проведено очень много работы, что бы выжать максимум как с новых процессорв, так и с чипсета. У нас на тесте игровая материнская плата MSI Z270 Gaming M7 — это пред-топовое решение от MSI(топовое решение — Z270 XPOWER GAMING TITANIUM), рассчитанное на энтузиастов.

Характеристики

Сокет1151
ЧипсетIntel Z270
Поддерживаемые CPUIntel 6-го и 7-го поколения
Форм факторATX
Слотов DIMM4
Каналов памяти2
Поддерживаемая DDR4 память4000(OC)/ 3800(OC)/ 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400/ 2133 MHz
Максимум объем оперативной памяти64 Гб
Количество PCI-Exprss 16X3
Количество PCI-Exprss 1X3
Количество SATA36
Количество M.23
Поддерживаемые RAID0/1/5/10
Поддержка SLI/CrossFireДа/Да
Более подробные характеристики https://ru. msi.com/Motherboard/Z270-GAMING-M7.html

Упаковка и комплектация

MSI Z270 Gaming M7 упакована в типичную для серии Gaming картонную коробку. На лицевой части показан внешний вид материнской платы, боковые стороны частично заняты характеристиками и логотипами, на задней стороне более подробно описаны характеристики и использованные технологии.

Внутри коробки материнская плата распологается на верхнем уровне в антистатичном пакете, на нижнем уровне находится весь остальной комплект:

  • подробное руководство пользователя на английском языке;
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • металлическая наклейка MSI Gaming Series;
  • карточка регистрации покупателя;
  • два провода для подключения светодиодной ленты;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • заглушка для корпуса;
  • M-Connectors для удобного подключения корпусных проводов;
  • один гибкий мостик SLI, почему-то одинарный, хотя для видеокарт NVIDIA тысячной серии нужен двойной.

Внешний вид, возможности подсветки

Внешний вид MSI Z270 Gaming M7 вряд ли кого-то оставит равнодушным. Использован текстолит черного цвета, DIMM и PCIe 16X слоты получили металлическое армирование, так же металл присутствует на разъемах M.2 и U.2, вся элементная база подогнана под общие цвета, а так же используются пластиковые накладки, которые идут от верхнего радиатора до пятого слота PCIe и только добавляют плате агрессивности. А вот задняя сторона не может похвастатся каким-либо рисунком, как например та же MSI Z270 Gaming M5, несмотря на то, что M7 больше подходит для установки в открытые стенды.Конечно, много RGB подсветки! Она есть и на пластиковых накладках, в зоне радиаторов охлаждения системы питания возле PCIe слотов и на теплорассеивателе чипсета, а так же поддерживается установка сразу двух RGB лент. Маркетинг, скажете вы, и будете правы, но выглядит это очень красиво.

Управление подсветкой осуществляется в приложении MSI Gaming App. Несмотря на то, что подсветки много, она вся объединена в одну зону, настроить отдельно можно только светодиодные ленты. Предусмотрено несколько вариантов и эффектов свечения. Можно выбрать цвет из преложенных семи: красный, желтый, зеленый, голубой, синий, фиолетовый и белый, выбрать цвет из RGB палитры, все же, не получится. Ниже приведены фото системы.

Так же можно выбрать эффекты свечения: статичное свечение, дыхание, мигание, двойное мигание, рандомный эффект, а так же анимация под музыку. Еще предусмотрен режим цветовой индикации температуры ЦП, до 40 градусов — светится зеленым, от 40 до 50 — синим, а после 50 — красным. Ниже приведены видео-примеры эффектов.

Расположение элементов, система питания и охлаждение

Для справки, приведена схема расположения элементов.А мы начнем стандартно с осмотра задней интерфейсной панели. На ней находятся два USB 2.0 и PS/2.  Кнопка сброса настроек Bios, и еще один USB 2.0 для восстановления Bios, но он может использоваться и как простой порт. Предусмотрены два разъема для подключения мониторов HDMI и DisplayPort. USB 3.1 Gen2 Type A и USB 3.1 Gen2 Type C реализованы с помощью контроллера Asmedia 2142. На отдельной стойке расположены два USB 3.1 Gen1 Type A, напряжение на который максимально стабильно, специально для подключения VR-устройств и гигабитный Ethernet порт, контроллером которого выступает Qualcomm Atheros Killer E2500; его преимуществами является грамотное программное обеспечение для распределения доступа приложений в интернет. За аудио возможности отвечают сразу два кодека Realtek ALC 1220. Пять 3,5 мм Mini-Jack позолочены, а так же есть один S/PDIF, вся элементная база аудиосистемы экранирована для предотвращения возможности появления помех.Процессорный разъем LGA 1151 всем хорошо знаком и не получил каких либо новшеств.Система питания процессора и набор системной логики получили большие алюминиевые теплорассеиватели. Тепло от системы питания отводится с помощью термопрокладки, а от чипсета через термоклей.Системе питания стоит уделить отдельное внимание. Материнская плата MSI Z270 Gaming M7, помимо стандартного уже восьми-пинового питания получила дополнительное четырех-пиновое, но процессор может стабильно работать и на одном восьми-пиновом питании. Силовая группа набрана из качественных элементов: ШИМ-контроллера uPI Semiconductor, мосфетов Niko Semiconductor, катушек Titanium и конденсаторов Dark CAP. Система питания 11 фазная, в которой за питание процессора отвечают девять фаз, а оставшиеся две питают встроенную в процессор графику. Слотов под оперативную память четыре; они получили металлическое армирование от электромагнитных помех, максимально допустимый объем оперативной памяти — 64 гигабайта. Правее слотов для оперативной памяти расположен индикатор отладочных кодов, помимо демонстрации ошибок системы вовремя нормальной работы он показывает текущую температуру процессора, а для того, что бы не разбирать системные коды ошибок и быстро понять, где проблема, присутствует блок из 4 светодиодов (CPU, DRAM, VGA, BOOT)   EZ Debug LED, который покажет в чем неисправность. Возле 24-пинового питания расположилась колодка подключения корпусных USB 3.1 Gen1, а рядом с ней еще и колодка USB 3.1 Gen2 Type-C, которая сейчас является редкостью как на материнских платах, так и на корпусах. Еще чуть ниже кнопка FLASHB1, с помощью которой можно прошить/восстановить BIOS даже без процессора. Стоит только вставить флешку с правильным образом BIOS в соответственный интерфейсный разъем на задней панели и нажать эту клавишу, весь процесс дальше автоматизирован —  удобно!Блок PCIe состоит из трех PCIe 3. 0 16X и трех PCIe 3.0 1X. Все PCIe 3.0 16X получили металлическое армирование для установки тяжелых видеокарт, возможна работа в режимах 16x0x0; 8x8x0; 8x8x4(для связки из трех видеокарт Radeon). Стоит отметить, что при установке трех видеокарт мы лишаемся всех PCIe 1X.Для организации файловой системы предназначено три Turbo M.2, верхний слот может работать в PCIe 3.0×4 или SATA режиме, возможна установка накопителей типа: 2242/ 2260 /2280/ 22110. Средний слот получил M.2 Shield — металлическую защиту и охлаждение, может работать только в режиме PCIe 3.0×4 и поддерживает установку модулей: 2242/ 2260 /2280. Нижний слот может работать как в PCIe 3.0×4 так и в SATA режиме, поддерживаются модули типа: 2242/ 2260 /2280.

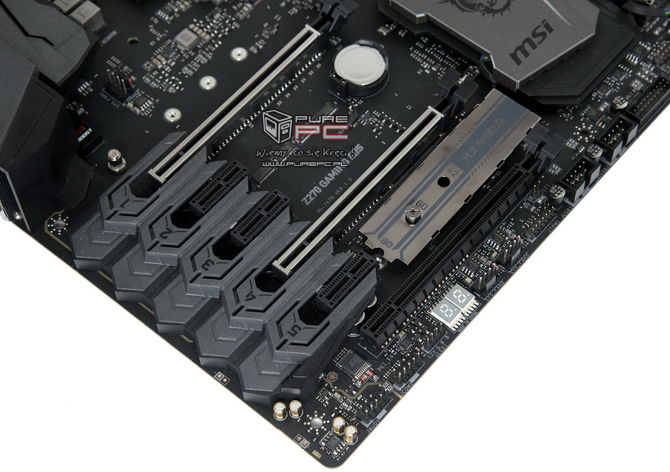

Так же для накопителей есть разъем U.2, который пока нечем занять и шесть SATA6Gb/s. Во время организации системы стоит помнить, что количество линий PCIe, к сожалению ограниченно, поэтому верхний слот M.2 использует общие ресурсы с портом SATA 1. Если слот M.2 работает в режиме SATA, то порт SATA 1 отключается. Нижний слот M.2 и интерфейс U.2 и порты SATA 5/6 имеют общие. Порты SATA 2/3/4 работают всегда и без каких-либо ограничений.В нижней части платы расположились колодки для подключения корпусных проводов, а так же колодка для подключения светодиодной ленты.В правом нижнем углу расположена клавиша включения, перезагрузки и автоматического разгона, стоит только повернуть регулятор и нажать на красную кнопку, как процессор заработает с хорошей прибавкой в мощности. Ниже приведена таблица с возможными режимами автоматического разгона.Компоненты аудиотракта спрятаны под пластиковой накладкой возле PCIe слотов. Аудиотракт экранирован от основной платы для предотвращения помех. Из интересного можно заметить сразу два кодека, которые обрабатывают звук в два потока для фронтальных и тыльных разъемов, а так же операционный усилитель и качественные жидкостные конденсаторы.Ну и еще немного информации для оверклокеров. Правее DIMM слотов вынесена группа контактов OC_FS1, OC_RT1, JSLOW1 и JLN1, замыкая которые можно получить следующее:

  • OC_FS1 — принудительная загрузка в UEFI;
  • OC_RT1 — загрузка с последними удачными параметрами;
  • JSLOW1 и JLN1 — обеспечат нормальный старт для экстремального оверклокинга с использованием жидкого азота.

Для организации системы охлаждения есть шесть 4-pin разъема, один из которых предназначен для подключения помп водяного охлаждения, разъемы удобно сгруппированы.

UEFI(BIOS) и программное обеспечение

Графический интерфейс BIOS типичный для материнских плат MSI  игровых серий. Присутствует как режим «новичка», так и режим «энтузиаста». В режиме «новичка» доступны базовые настройки и автоматический разгон системы, который, кстати, эффективен в MSI Z270 Gaming M7, но о нем чуть позже. Помимо этого, доступны настройки скорости вращения вентиляторов, приоритета загрузки и профилей оперативной памяти Intel X.M.P.В профессиональном режиме становятся доступны настройки для разгона системы. Так же, стоит отметить возможность создания собственных профилей разгона и переключения их в BIOS.Начнем знакомство с приложениями, которые нам помогут в играх. MSI Gaming App — программа, которая предназначена для выбора режимов работы, настройки подсветки, цветокоррекции изображения выводимого на дисплей, записи макросов и хоткеев для клавиатуры и мышки, что важно, если у вас бюджетная периферия и она не имеет специального софта. Здесь же включается игровой режим, в котором по умолчанию становится включен максимальный множитель, что бы процессор всегда был готов к нагрузке, и тихий, в котором все вентиляторы вращаются на минимальной мощности, а так же режим автоматического разгона.

MSI Command Center предназначен для удобного разгона и мониторинга системы. Помимо этого можно в ручную откалибровать скорость вращения вентиляторов, а можно довериться программе, она подберет оптимальный режим.MSI DPC Latency Tuner предназначена, так же, для разгона, но представляет собой более простой и быстрый интерфейс для удобного внесения корректировок.MSI Smart Tool — простенькая программа  для создания загрузочного носителя с Windows и создания RAID из группы носителей.MSI RAMDisk — незаменимое решение для создания диска, монтированного в оперативной памяти, очень советую использовать, как папку для временных файлов рабочих приложений. Это дает огромный прирост в отзывчивости и скорости обработки запросов. Скорость чтения и записи с оперативной памяти превосходит даже пропускную способность SATA в несколько раз. Для управления сетевыми потоками, приоритетами и ограничениями на скорость и потребляемый трафик служит Killer Control Center, в основном нужен для установки максимального приоритета для сетевых игр, чтоб какое-то обновление Windows не «воровало» пропускную способность.Для тонкой настройки звука, помимо стандартного центра Realtek, есть Nahimic 2, а удобнее ли он? Да, хотя бы более понятным интерфейсом. Все необходимые настройки сгруппированы, а качество звука меняется заметно в лучшую сторону, особенно в играх, поддерживающих Sound Tracker — точность позиционирования звука становится на высшем уровне даже у бюджетных наушников.Из дополнительного программного обеспечения можно выделить Intel Extreme Tuning Utility, CPU-Z в фирменных цветах MSI Gaming и XSplit Gameсaster, в котором дается годовая премиум подписка.

Общие впечатления и разгон

Начнем с разгона, и пожалуй, автоматического, который работает с процессорами i5 и i7 Skylake и Kaby Lake. Ниже приведена таблица значений по-умолчанию для профилей разгона:Вместе с MSI Z270 Gaming M7 к нам приехал Intel Core i7 — 7700K, который мы и разгоняли. В максимальном 11 профиле — частота процессора поднимается аж до 5.2 гигагерц система стартует и работает при этом стабильно, бенчмарки тоже не вызывают синий экран. Но стоит обратить внимание именно на вольтаж, который завышен, и я понимаю, что это сделано для того чтобы раскачать даже самый неудачный камень, но нагрев в таком режиме существенный и нужно будет позаботиться о хорошем охлаждении.Другое дело — ручной разгон, в котором с той же частотой нам удалось добиться стабильной работы при вольтаже 1.411 V, что на 0.106 V меньше, чем при автоматическом разгоне, а это вызывает и меньший нагрев, и меньше вредит кристаллу.MSI Z270 Gaming M7 отличается хорошими возможностями разгона. Когда на MSI Z270 Gaming M5 мой тестовый i3 — 7350K работал стабильно только при 4.9 ГГц, на старшей же модели процессор работает стабильно при 5 ГГц, несмотря на практически аналогичную систему питания. Видимо, сказывается большее количество оптимизаций. Нареканий к качеству сборки и используемым элементам попросту нет. Использованы надежные компоненты, все что необходимо усиленно или экранировано. Коннекторы на плате удобно сгруппированы и трудностей во время сборки нет.Отдельного внимания заслуживают аудио-возможности. Применение двух топовых кодеков, жидкостных конденсаторов и  операционного усилителя дает о себе знать. При желании и необходимости можно отключить все «улучшалки» и наслаждаться звуком высокого качества без помех или искажений. А если говорить об играх, то дополнительный софт Nahimic 2 даст большей реалистичности и точности позиционирования даже с простыми наушниками.

Ну а так же, мало кого оставит равнодушным обилие подсветки.

Выводы

Если говорить о бескомпромиссном гейминге и сборке высокопроизводительной системы с двумя видеокартами в SLI на процессорах Intel Kaby Lake, то MSI Z270 Gaming M7, пожалуй, лучшая для этой цели материнская плата из всего ассортимента MSI на текущий момент. Есть конечно еще Z270 XPOWER GAMING TITANIUM, но она, скорее, для бескомпромисного оверклокинга. MSI Z270 Gaming M7 дает возможность хорошего разгона, собрана из качественных комплектующих, обладает широкими возможностями организации файловой подсистемы и системы охлаждения, радует отличным звуком, запоминающимся и оригинальным внешним видом, который можно настроить под себя.

Есть ли недостатки? Нет. Есть мои придирки, хотелось бы увидеть подсветку разделенную на отдельно настраиваемые зоны и возможность отключения отдельных зон. А в комплекте поставки совсем бы не помешал хаб для подключения дополнительных вентиляторов.

Материнская плата MSI Z270 GAMING M7 Intel Z270, s1151, ATX, цена 6032 грн

Тип разъема

Socket 1151

Чипсет (Северный мост)

Intel Z270

Формфактор

ATX

Поддержка памяти

4 x DDR4 DIMM; Количество каналов 2

Слоты

3 x PCI-E 3.0 x16

3 x PCI-E 3. 0 x1

Количество разъемов M.2 (NGFF)

3

Поддержка процессоров

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron 6-го и 7-го поколений

Встроенное видео

Нет

Контроллер RAID

0, 1, 5, 10

Максимальный объем оперативной памяти

64 ГБ (4000 (OC) / 3800 (OC) / 3600 (OC) / 3200 (OC) / 3000 (OC) / 2800 (OC) / 2600 (OC) / 2400 / 2133 МГц) при установленном процессоре Intel 7-го поколения
64 ГБ (3600 (OC) / 3200 (OC) / 3000 (OC) / 2800 (OC) / 2600 (OC) / 2400 (OC) / 2133 МГц) при установленном процессоре Intel 6-го поколения

Коннектор питания

1 x 24-pin ATX
1 x 8-pin ATX 12 В
1 x 4-pin ATX 12 В

Встроенное аудио

Два 7.1-канальных HD кодека Realtek ALC1220

Количество разъемов SATA II

Нет

Количество разъемов SATA III

6

Внешние разъемы

1 x PS/2 комбинированный порт для клавиатуры и мыши
3 х USB 2. 0 Type-A
1 x USB 3.1 Type-A (10 Гбит/с)
1 x USB 3.1 Type-C (10 Гбит/с)
2 x USB 3.1 Type-A (5 Гбит/с)
1 x HDMI
1 x DisplayPort
1 x кнопка Clear CMOS
1 x LAN (RJ-45)
1 x оптический S/PDIF выход
5 х аудио разъемов

Видеовыходы будут работать только в том случае, если процессор имеет встроенное графическое ядро.

Физические размеры

30.5 x 24.4 см

Гарантия

36 месяцев

MSI Z270 GAMING M7 Обзор

Введение

MSI вот уже несколько лет уделяет особое внимание удовлетворению потребностей компьютерных геймеров, одного из самых крупных сегментов компьютерных энтузиастов, существующих сегодня. Хотя многие люди могут сетовать на добавление «ИГРЫ» к такому количеству продуктов, я, со своей стороны, могу только приветствовать очевидную направленность отрасли на удовлетворение прямых потребностей конечного потребителя в частности, а не просто в целом. Конечно, есть всевозможные продукты, в названии которых есть «ИГРЫ», но сколько из них действительно предназначены для этой конкретной цели? Могу сказать вам, что продукты MSI GAMING очень популярны.

Естественно, раз уж я сейчас смотрел на высококачественные платы Z270, самое время обратиться к одной из высококлассных игровых опций MSI — MSI Z270 GAMING M7. Это действительно доска, созданная для игр, в которой используются как пользователи, так и профессиональные игроки. MSI уже давно является одной из крупнейших компаний-спонсоров профессиональных игровых команд и соревнований, и благодаря этому спонсорству они не только приобрели маркетинговое присутствие на профессиональной игровой арене, но и получили прямую обратную связь от них. которые выводят игры на «следующий уровень».Если он достаточно хорош для профессионалов, он определенно достаточно хорош и для ваших игровых потребностей.

MSI Z270 GAMING M7 не является продуктом, ориентированным на ценность. Это для тех из вас, у кого более глубокий карман. Внутри вы найдете все необходимые функции подключения, в том числе не один или два, а три порта M.2, USB 3.1 Gen2 Type-C, RGB-подсветку, автоматический разгон, высокую совместимость с high-end DDR4 (500+ утвержденные модули), а также индивидуальный программный пакет специально для геймеров.Не будем забывать и о двойных независимых аудиоконтроллерах. Это плата, специально разработанная так, чтобы вы могли тратить меньше времени на настройку оборудования и больше на игры, и я должен сказать, что мне это очень нравится.

Технические характеристики

Технические характеристики
Поддержка ЦП: Процессоры Intel Core i3 / i5 / i7 7-го / 6-го поколения, процессоры Intel Pentium / Celeron
Энергопотребление: Мощность процессора: 10 фаза
Память Питание: 2 фазы
Набор микросхем: Intel Z270
Интегрированная графика: Зависит от установленного ЦП
Память: 4x DIMM, макс. 64 ГБ; поддерживает 4133 МГц + (OC)
BIOS: AMI UEFI BIOS
Слоты расширения: 3 слота PCIe 3.0 x16
3 слота PCIe 3.0 x1
3 слота Ultra M.2 (32 Гбит / с)
Хранилище: 6 портов SATA 6 Гбит / с (Intel Z270)
1 порт U.2 (Intel Z270)
Сеть: 1x Killer E2500 Gigabit LAN

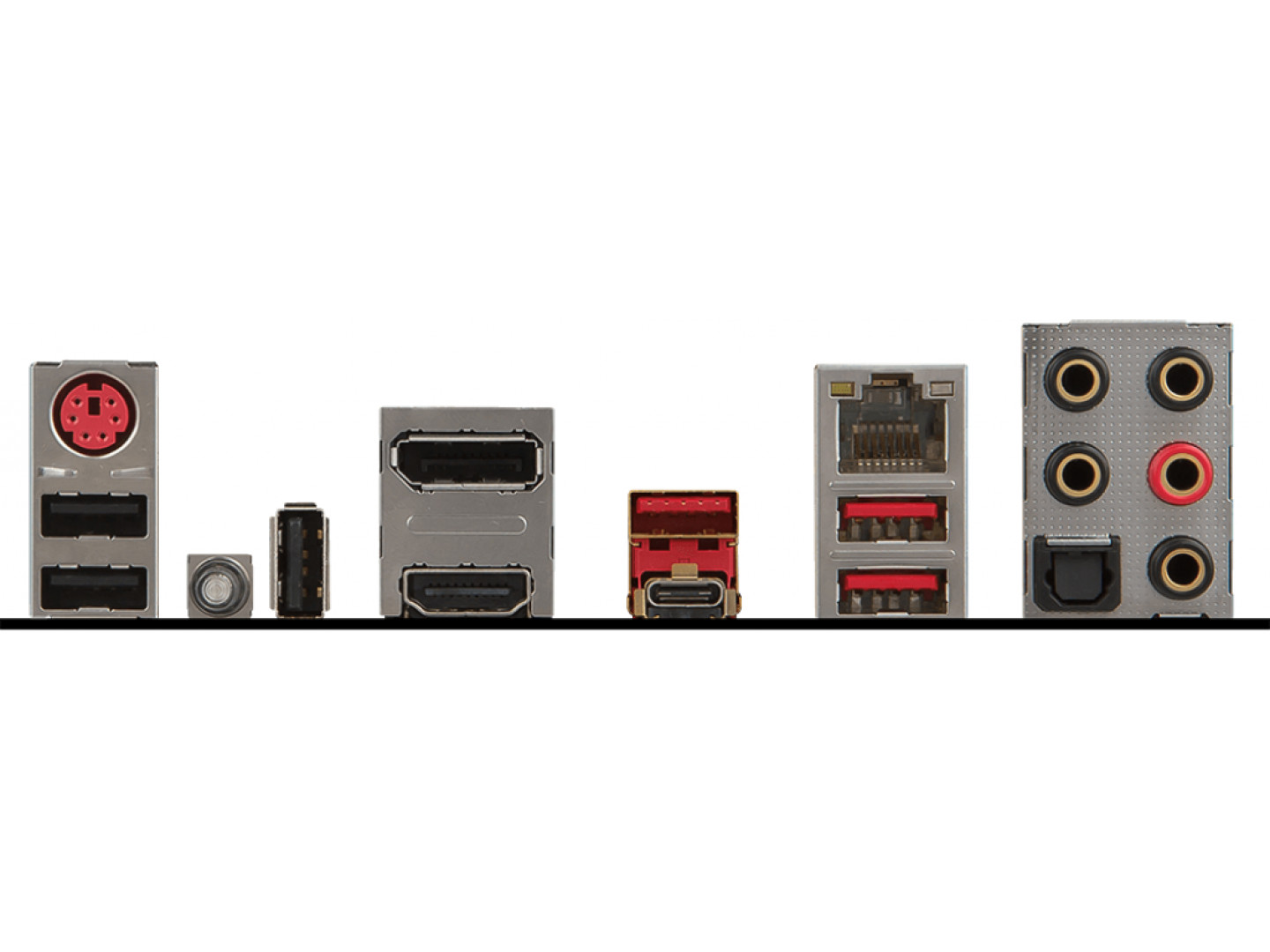

Порты на задней панели: 1x PS / 2 порт для мыши / клавиатуры
2x USB 3.1 порт Gen1
1x порт USB 3.1 Gen2 Type-A
1x порт USB 3.1 Gen2 Type-C
3x порта USB 2.0
1x порт HDMI
1x Displayport
1x кнопка Clear CMOS
1x порт LAN
1x оптический аудиопорт
5x аудио разъемы
Аудио: Аудиокодек Realtek ALC1220
Разъемы для вентиляторов: 6x 4-контактный
Форм-фактор: Форм-фактор ATX: 12,0 дюйма x 9,6 дюйма, 30,5 см x 24,4 см
Эксклюзивные характеристики:
  • DDR4 Boost
  • VR Ready
  • VR Boost
  • Mystic Light
  • Mystic Light Sync
  • Twin Turbo M. 2
  • Steel Armor
  • M.2 Shield
  • Поддержка памяти Intel Optane
  • Lightning USB 3.1 Gen2
  • Audio Boost 4 PRO с Nahimic 2
  • GAMING LAN с LAN Protect
  • Military Class 5
  • Guard-Pro
Обзор

MSI Z270 Gaming M7: этот буквально идет до 11. Но это Spinal Tap или Rolling Stones? — Компоненты ПК — Материнские платы

Обычно мы избегаем материнских плат, ориентированных на разгон, чтобы сосредоточиться на приличных платах, которые просто работают.Но плата MSI Gaming M7 вскружила нам голову. В то время как конкурентоспособные оверклокеры не заботятся обо всех функциях автоматического разгона, которые есть на этой плате (они будут делать все это вручную), возможности увеличить производительность, просто повернув циферблат — который на самом деле достигает 11 — достаточно, чтобы захватить внимание любого компьютерного энтузиаста, не занимающегося разгоном. Но ненадолго.

Как обычно, при рассмотрении наших обзоров материнских плат мы не будем сосредотачиваться на сложном конкурентном разгоне с настройками производительности BIOS — есть множество сайтов, которые это делают. Но мы расскажем, стоит ли покупать эту плату. Это дорого, но в нем (по крайней мере, теоретически) полно функций. Так стоит ли это ваших денег?

Испытательный стенд

Материнская плата MSI Z270 Gaming M7 Socket 1151 (F7a BIOS), процессор Intel Skylake i7-6700K с тактовой частотой 4 ГГц, 2 x 8 ГБ оперативной памяти Corsair Vengeance LPX 2400 МГц C16 DDR4, жесткий диск Samsung 960 Pro M.2, кулер для ЦП Corsair H80i v2 Hydro Series, Corsair Цифровой блок питания ATX 1200 Вт серии Platinum AX1200i, Nvidia GeForce GTX 1070, Windows 10, монитор Dell 2715PQ.

Ключевое оборудование

Набор микросхем Intel Z270 Материнская плата ATX
Диск разгона до 11
Кнопки питания и сброса
Flashback + восстановление BIOS через USB
Совместимость с USB 3.1 Gen 2
3 слота PCIe X16, работающих на x16, x8 и x4; 3 слота PCIe x1
3 слота M.2 плюс 1 разъем U.2 NVMe

M.2 Heatshield
Дополнительный опциональный 4-контактный порт питания ЦП
Усиленные слоты PCI и RAM, а также порты ввода / вывода
RGB-подсветка
Графические разъемы DisplayPort и HDMI
Диагностический посткод / ​​температура Цифровое считывание
Dual ALC1220 audio (по одному для передней и задней панели)
(Полный список функций здесь | Полный список разъемов здесь)

Основные характеристики

M7 покрыт множеством теплоотводящей брони, и в них встроено множество светодиодов RGB. Одной из наиболее новаторских функций является тепловой экран для одного из (щедрых) трех разъемов для дисков M.2. Однако экран вызывает некоторые опасения — он больше похож на изолятор, чем на радиатор, и, по крайней мере, некоторые отчеты измеряют его на самом деле

при повышении температуры на .

Ключевой особенностью должен быть диск разгона «Game Boost», который имеет восемь настроек, доходящих до 11. Когда вы находитесь в BIOS, изменение этого диска приведет к изменению настроек (потенциально значительно) для повышения производительности.Он предлагал разогнать наш Core i7-6700K с тактовой частотой 4 ГГц до 5 ГГц (а i7-7700K до 5,2 ГГц), но после длительных испытаний, в том числе с использованием высокопроизводительной оперативной памяти, мы не смогли получить нашу Процессор превосходит 4,6 ГГц, которыми Gigabyte управляет на своих платах одним щелчком мыши. Красная кнопка в верхней части циферблата позволяет на лету разгонять от 0,3 до 0,4 ГГц от стандартных скоростей в зависимости от вашего чипа.

Однако, почему люди просто не оставляют его выше, в первую очередь, вне нашего понимания. Некоторое время это все весело, но как только вы обнаружите пределы своего набора, лишь небольшая ручная настройка продвинет ситуацию дальше, и вы можете сделать это на гораздо более дешевых материнских платах.

MSI Game Boost Dial … переходит к 11. Значок вопросительного знака сообщает вам, во что переводится каждый номер набора.

Рядом с диском находится переключатель сброса BIOS и кнопка питания на плате. Также есть цифровой дисплей, который показывает почтовые коды при загрузке, а затем температуру процессора. Мы одобряем.

На цифровом дисплее отображаются почтовые коды при загрузке и температура в Windows.

Некоторые линии PCIe и SATA являются общими, поэтому, если вы планируете загружать плату хранилищем, стоит проверить руководство, в котором описаны оптимальные конфигурации для различных комбинаций карт и дисков.

Также следует отметить двойные аудиочипы ALC1220, которые обеспечивают выделенный звук как для передних, так и для задних подключений — настройка, которая звучит лучше на бумаге, чем при прослушивании в реальном мире.

Также имеется порт «VR Boost», который изолирует использование VR, чтобы другие USB-устройства не мешали ему. MSI утверждает, что это «уменьшает тошноту», но на самом деле вряд ли что-то существенно изменит. Подробнее об этом здесь.

Что-то, что нам нравится, — это кнопка восстановления Flashback + BIOS, которая повторно перепрограммирует BIOS, подключив USB-накопитель.

Как мы недавно видели на плате Gigabyte Aorus Z270, USB на задней панели выглядит немного беспорядочно. Имеется семь портов USB: 3 порта USB 2, 2 порта USB 3.1 Gen 1 и 2 порта USB 3.1 Gen 2, один из которых — Type-A, а другой — Type-C. Также на плате есть 20-контактный разъем USB 3.1 Gen 2.

Из бесчисленного множества связанных приложений и утилит наши головы привлекли сборщик RAM disk и конфигуратор памяти Optane. Многие из них могут выполняться сторонними приложениями, но наличие аппаратной поддержки может повысить эффективность.Вот список.

Кроме того, сам UEFI BIOS хорошо функционирует и прост в использовании. Вы также можете сохранить шесть различных профилей ручного разгона, если вам это нравится. Есть даже удобная кнопка для скриншота!

MSI UEFI BIOS хорошо продуман и прост для понимания. Некоторые приличные экраны мониторинга в UEFI BIOS. Экран Board Explorer показывает, какие порты доступны и что (если есть) подключено к ним.

Производительность

Диск Game Boost упрощает автоматический разгон и предлагает большой диапазон производительности, если ваши компоненты могут это выдержать.В конце, однако, мы протестировали наш Skylake Core i7-6700K с тактовой частотой 4 ГГц на штатных скоростях и на частоте 4,6 ГГц (максимально стабильная скорость, которую он мог получить). Он почти завершил PC Mark 10 на частоте 4,7 ГГц, но на полпути продолжал давать сбой. Мы могли заставить его загружаться на частоте 4,9 ГГц, но ненадолго — даже при использовании наших комплектов 3600 HyperX и Corsair Dominator Platinum.

Мы тестировали с использованием PC Mark 8, PC Mark 10 и 3D Mark Time Spy .

Производительность соответствовала тому, что мы видели на других платах, работающих с этими компонентами, хотя производительность в разгоне с использованием PC Mark 8 была примерно на 200 пунктов выше на M7.

PC Mark 8 — 4071 (4500 OC)
PC Mark 10 — 6 318 (6 578 OC)
3D Mark — 5 578 (5 657 OC)

Подробнее Обзор материнской платы Gigabyte Aorus Z270X-Gaming K5

В целом, эти оценки немного выше, чем мы видели где-либо еще, но их недостаточно для значительных улучшений в большинстве приложений.

Заключение

Мы немного повеселились, тестируя эту плату, но как только мы установили пределы ее производительности с нашими компонентами, мы обнаружили, что мы находимся в той же области производительности, что и Gigabyte Aorus Z270X-Gaming K5, которую мы недавно тестировали — и это стоит очень дорого. на целых 100 долларов меньше, чем у этого зверя на 369 долларов.

Если вы знаете, что собираетесь использовать все функции (и продолжать их использовать), тогда в этом есть ценность. Кроме того, если у вас есть высококачественные компоненты и вы хотите серьезно разогнать процессор, не тратя глупых денег, это тоже может быть привлекательным.

Тем не менее, для обычных покупателей, которым просто нужны дополнительные функции, помимо некоторых дополнительных портов M.2, вы можете получить то же самое за меньшие деньги в другом месте.

MSI Z270 GAMING M7

обзор

Твитнуть

MSI Z270 GAMING M7
Отличная материнская плата для платформы Kaby Lake

В этом обзоре мы рассмотрим нашу 3-ю материнскую плату Z270 от MSI, вероятно, одну из лучших, поскольку она обладает множеством функций и предлагает совершенно потрясающий внешний вид в сочетании с ценой 275 евро / долларов.Итак, с выходом процессора серии 7000 (Kaby Lake) пора взглянуть на материнские платы на базе Z270. Мы рассматриваем материнскую плату с процессором Core i5 7600K, этот щенок разработан на 14-нм узле. Процессоры серии Core i5 должны быть более бюджетным предложением Intel для более массового потребителя. В этом обзоре мы рассмотрим производительность этого процессора и материнской платы в самых разных тестах и ​​ситуациях. Выпущены процессоры Kaby Lake для настольной платформы.Хотя вы можете подумать, что это полностью новый чип, это всего лишь повторение от Skylake, что означает, что процессоры обеих серий имеют Socket 1151. Это также означает, что ЕСЛИ вы ищете процессор новой серии 7000, ваш h270 или Материнская плата Z170 может быть совместимой с Kaby Lake после обновления BIOS материнской платы. Процессоры Kaby Lake новой серии довольно энергоэффективны, при этом такие же мощные, как и в течение многих лет. Если вас интересуют новые технологии, такие как Intel Optane, вам, однако, необходимо перейти на материнскую плату серии Z270 или h370.Эта новая платформа Z270 поддерживает твердотельные накопители Optane и поддерживает чуть более быструю память DDR4.



MSI Z270 GAMING M7, безусловно, красивый продукт, даже с выключенными светодиодами плата выглядит потрясающе благодаря сочетанию темного черного / серого / хрома и эстетическому виду. Помимо светодиодов, вы не найдете на этой материнской плате чрезвычайно дорогих аудиочипов Creative labs или контроллера Intel Thunderbolt. Нет, все кажется и ощущается нормализованным, в соответствии с внешним видом и функциями, которые вам нужны.Поступая таким образом, MSI предлагает эту материнскую плату по довольно конкурентоспособной цене, благодаря чему ваше обновление будет немного лучше соответствовать вашему бюджету.


Выше представлен краткий обзор функциональности светодиодов Mystic LIGHT RGB. Ненавидите или любите RGB? Вы можете выключить / включить / использовать цвет и / или анимацию по своему усмотрению.

На материнской плате есть все, что вам нужно, и даже пара уловок, так как MSI Z270 GAMING M7 имеет три слота M2.Вы также заметите новые стальные броневые полосы, защищающие слоты PCI-Express, а теперь еще и слоты DIMM, audio boost 4 Pro на базе контроллеров Nahamic 2 и ASMedia 2142 для обеспечения полноскоростных устройств USB 3. 1 Gen 2. Эта материнская плата предлагает сетевой разъем Killer LAN E2500. Однако не хватает Wi-Fi или дополнительного разъема Intel Gigabit. На этой материнской плате, оснащенной чипсетом Z270, есть три слота x16 и три слота 1x PCIe. Все есть и кажется тонким. Давайте начнем с самого обзора, не так ли?

Материнская плата протестирована. FryRender | CineBenchPerformance — Кодирование видео | Транскодирование | Corona RendererPerformance — процессор 3DMark 06 | 3DMark Vantage CPUPerformance — Системная памятьПодсистема хранения производительности — USB 3.0 и SSD SATA3 (6 Гбит / с) Производительность M.2 PCI-E SSD Storage Производительность — расширенные тесты dGPU GeForce GTX 1080 — DX11: Far Cry PrimalPerformance — Расширенные тесты dGPU GeForce GTX 1080 — DX11: Tom Clancy’s The DivisionPerformance — расширенные тесты dGPU GeForce GTX 1080 — DX11: 3DMark FireStrike (2013) Разгон Разгон с помощью ручки GAME BOOST Заключительные слова & Заключение


Статьи по теме

Обзор MSI Z270 GAMING M7
Мы рассматриваем нашу третью материнскую плату Z270 от MSI, она может быть даже одной из лучших, поскольку она оснащена множеством функций и предлагает совершенно потрясающий внешний вид.

Обзор MSI Z270 XPOWER GAMING Titanium
Вы, наверное, только что читали бюджетную версию MSI Z270 GAMING Pro Carbon от MSI. Ну да, конечно, должен быть флагманский продукт для энтузиастов, познакомьтесь с MSI Z270 XPOWER GAMING Tit …

Обзор MSI Z270 GAMING Pro Carbon
Это Z270 в изобилии, и в этой статье мы рассмотрим больше бюджетно ориентированный MSI Z270 GAMING Pro Carbon. Несмотря на приемлемую цену, он обладает множеством функций и просто потрясающе выглядит….

Материнская плата

MSI Z270 GAMING M7. Обзор

Цена / Где купить

долларов США: MSI Z270 GAMING M7 на Amazon
PH: 16000 филиппинских песо

Это то время, когда мы снова видим, как новые волны материнских плат приходят в массовом порядке, чтобы открыть новую эру процессоров, и этот год будет жарким для AMD и Intel, поскольку они оба готовят почву для своих новых продуктов. В конечном итоге AMD собирается выпустить новый продукт в целом, но для Intel на этот раз они сосредоточатся на доработке и оптимизации своего процесса, представив новый 14-нм процессор. Хотя процессоры уже давно известны, предложения для настольных ПК были только что объявлены сегодня, и одновременно с этим запуском является набор микросхем Intel серии 200, который будет поддерживать весь спектр нового Kaby 7-го поколения (рифмуется с младенцем). Озерные процессоры.

На сегодняшний день у нас есть текущая флагманская модель материнских плат MSI GAMING серии Z270 с MSI Z270 GAMING M7 с новым внешним видом и тематикой. В последнее время, с 2015 года, компания MSI модернизировала и эффективно смешала и согласовала несколько функций и развернула ряд подсерий для своих материнских плат, включая TITANIUM, PRO CARBON и другие массовые линейки.В новых продуктах GAMING с набором микросхем Intel серии 200 компания MSI пошла на монотонный подход с преимущественно черной темой, но мы ищем не только внешний вид, но и посмотреть, что MSI предлагает в этом выпуске. .

Обзор материнской платы MSI Z270 GAMING M7

Прочтите и узнайте больше о материнской плате MSI Z270 GAMING M7!

Процессоры Intel 7-го поколения

Kaby Lake CPU Die Shot

Процессоры Intel Kaby Lake уже были анонсированы в прошлом году и познакомили нас с новой производственной технологией Intel 14 нм +, которая, как говорят, повышает эффективность и производительность существующего 14-нм техпроцесса. Более ранние процессоры Kaby Lake, которые вышли, были предназначены для приложений с низким энергопотреблением, в которых ноутбуки и другие мобильные платформы первыми унаследовали новые процессоры. Сегодня мы увидим продукты, предназначенные для потребителей настольных ПК с запуском набора микросхем Intel серии 200, а новые процессоры Kaby Lake для настольных ПК не отдаляются от своих первоначальных аналогов, поскольку они по-прежнему построены на том же процессе 14 нм +. Рекламируемые Intel улучшенный тонкий профиль и деформация канала транзистора способны обеспечить более стабильную платформу для обеспечения большей производительности за счет более высоких тактовых частот, которые рекламируют процессоры Kaby Lake по сравнению с их предыдущим аналогом Skylake.

Одним из наиболее важных дополнений к Kaby Lake является поддержка технологии Intel Optane, которая по сути является технологией, которая позволяет системам, которые ее поддерживают, использовать память высокой плотности, которая предлагает превосходные улучшения по сравнению с NAND. 3D Xpoint deseign также использует в 10 раз емкость DRAM на той же площади поверхности, что стало возможным благодаря разрезанию субмикроскопических слоев материалов на столбцы, содержащие ячейки памяти. Затем слои соединяются между собой в перекрестном переплетении через перпендикулярные проволоки.Intel Optane предлагает превосходно низкую задержку (измеряемую в наносекундах), а также может извлекать данные при отключении электроэнергии.

Еще одна широко разрекламированная функция — это обновленные интегрированные графические процессоры (IGP), которые предлагают более быстрое собственное кодирование / декодирование контента 4K (4K HEVC 10-бит).

Ниже приведен список известных процессоров Intel Kaby Lake, которые будут запущены, наиболее примечательным из которых является флагманский i7-7700K с 4 ядрами / 8 потоками с базовой частотой 4,2 ГГц и максимальным ускорением 4.5 ГГц. Процессоры имеют 8 МБ кэш-памяти третьего уровня с расчетным TDP 91 Вт. Предполагаемая розничная цена i7-7700K составляет 349 долларов. Далее идет Core i5-7600K, четырехъядерный процессор с частотой ядра 3,6 ГГц и турбо-частотой 4,2 ГГц. Он также имеет 6 МБ кэш-памяти третьего уровня и рассчитан на TDP 91 Вт. Ожидается, что Core i5-7600K будет продаваться по цене 239 долларов.

Самым уникальным из известных SKU является Core i3-7350K. Да, вы правильно прочитали, в настольном стеке Kaby Lake будет разблокированный процессор Core i3.Этот конкретный процессор является двухъядерным с поддержкой Hyperthreading. Он работает с тактовой частотой ядра 4,0 ГГц и имеет частоту турбо 4,2 ГГц. Он имеет кэш-память третьего уровня объемом 4 МБ и рассчитан на расчетную мощность 60 Вт. Ожидается, что он будет выпущен после первой волны настольных компонентов Kaby Lake. Ожидается, что рекомендованная розничная цена составит 177 долларов. Этот процессор имеет разблокированный множитель, который действительно должен заинтересовать любителей производительности и оверклокеров, которые хотят получить больше от менее дорогостоящих компонентов.

Артикул Ядра / резьба Частота ядра Тактовая частота с ускорением Кэш L3 Расчетная мощность Розетка Цена
Core i7-7700K 4/8 4.2 ГГц 4,5 ГГц 8 МБ 91 Вт LGA1151 $ 349
Core i7-7700 4/8 3,6 ГГц 4,2 ГГц 8 МБ 65 Вт LGA1151 $ 309
Core i5-7600K 4/4 3,8 ГГц 4,2 ГГц 6 МБ 91 Вт LGA1151 $ 239
Core i5-7600 4/4 3.5 ГГц 4,1 ГГц 6 МБ 65 Вт LGA1151 $ 219
Core i5-7500 4/4 3,4 ГГц 3,8 ГГц 6 МБ 65 Вт LGA1151 $ 189
Core i5-7400 4/4 3,0 ГГц 3,5 ГГц 6 МБ 65 Вт LGA1151 $ 189
Ядро i3-7350K 2/4 4. 2 ГГц НЕТ 4 МБ 60 Вт LGA 1151 $ 177
Ядро i3-7320 2/4 3,9 ГГц 4,1 ГГц 4 МБ TBD LGA 1151 $ 166
Ядро i3-7300 2/4 4,0 ГГц TBD 4 МБ 51 Вт LGA1151 $ 153
Ядро i3-7100 2/2 3.9 ГГц TBD 3 МБ 35 Вт LGA 1151 $ 122
Pentium G4620 2/4 3,7 ГГц НЕТ 3 МБ 51 Вт LGA1151 $ 98
Pentium G4600 2/4 3,6 ГГц НЕТ 3 МБ 51 Вт LGA 1151 $ 87
Pentium G4560 2/2 3.5 ГГц НЕТ 2 МБ 35 Вт LGA 1151 $ 68
Pentium G3950 2/2 3,0 ГГц НЕТ 2 МБ 35 Вт LGA1151 $ 56
Pentium G3930 2/2 2,9 ГГц НЕТ 2 МБ 35 Вт LGA1151 $ 45

Набор микросхем Intel серии 200

Предоставлено: BenchLife

. Дополнением к полной линейке процессоров семейства Intel Kaby Lake является запуск нового семейства наборов микросхем Intel серии 200.Intel Z270 идентичен предыдущему набору микросхем Z170 с точки зрения конфигурации PCIe, что означает, что они допускают конфигурации 1 × 16, 2 × 8 или 1 × 8 + 2 × 4, а h370 и h270 предлагают одну конфигурацию x16. Поддержка двухканальной памяти по-прежнему присутствует: доступно до 4 модулей DIMM. Как всегда, высокопроизводительный чипсет Z270 будет поддерживать разгон множителя на разблокированных процессорах.

Заслуживающие внимания изменения включают поддержку Intel Optane, о которой говорилось выше, а также увеличенные полосы высокоскоростного ввода-вывода, в результате чего Z170 и h370 имеют 30 полос HSIO по сравнению с 26 на Z170 и 22 на h270.USB-портов осталось прежним — 14, у Z270 10 USB3.0 и 8 для h370. Всего для Z270 будет доступно 24 линии PCI-e, а у h370 будет 20 линий PCI-e, которые увеличиваются до 20 у Z170 и 16 у h270.

Распаковка

Галерея продукции

Обзор материнской платы MSI Z270 GAMING M7 Обзор материнской платы MSI Z270 GAMING M7

MSI упаковывает Z270 GAMING M7 в ярко-красную коробку с полноцветной печатью. Гламурная фотография продукта находится спереди, а название продукта на коробке выделено жирным шрифтом.Сзади у нас есть некоторые подробности и характеристики нашей материнской платы, а также значки функций платы.

Обзор материнской платы MSI Z270 GAMING M7

В комплекте стандартная документация, плата ввода-вывода, кабели SATA, разъемы на передней панели, установочный диск и несколько наклеек.

Обзор материнской платы MSI Z270 GAMING M7 Обзор материнской платы MSI Z270 GAMING M7

Здесь мы видим новый дизайн материнских плат. Экран PCH похож на те, что были на предыдущих платах, но ничего не стоит, дизайн кожуха ввода-вывода и радиатора VRM относительно необычны для MSI, которая имеет привычку использовать многослойный материал для получения определенного эффекта.Покрытие представляет собой единое целое на соответствующих участках, а также полностью соответствует теме темно-серого цвета. Сзади есть фирменный логотип их партнеров, включая Steelseries … потому что, по всей видимости, они авторитетны в области функций материнских плат.

Обзор материнской платы MSI Z270 GAMING M7

Фактические радиаторы находятся под пластиковым кожухом и охлаждающим VRM. MSI придерживается своих предпочтительных дросселей с прошлого поколения, и, похоже, они хорошо выдерживают нагрузку, как вы увидите позже в обзоре.

Обзор материнской платы MSI Z270 GAMING M7

MSI теперь также вводит металлические скобы в свои слоты DIMM, но вместо того, чтобы прикреплять их к удерживающим скобам, они служат скорее визуальным дополнением к плате без каких-либо преимуществ структурной целостности.

Обзор материнской платы MSI Z270 GAMING M7

Светодиод отладки находится в верхнем правом углу, а контакты перемычки OC — чуть ниже разъема для дополнительного вентилятора в этой области.

Обзор материнской платы MSI Z270 GAMING M7

MSI включает в себя новый разъем USB3.1 на передней панели вместе с разъемом USB3.0 на правом конце. Также здесь находится кнопка возврата BIOS, которая позволяет прошивать BIOS без установленных компонентов, даже без процессора.

Обзор материнской платы MSI Z270 GAMING M7

В правом нижнем углу у нас есть еще несколько заголовков, а также кнопки питания и сброса на плате, а также кнопка быстрого разгона.

Обзор материнской платы MSI Z270 GAMING M7

MSI Z270 GAMING M7 имеет три полноразмерных слота x16 PCI-E и три слота x1, между слотами x16 находятся слоты M.2, три из них.Один из них имеет экран M.2, который действует как радиатор для устройства M.2, когда установлен графический процессор.

Обзор материнской платы MSI Z270 GAMING M7 Обзор материнской платы MSI Z270 GAMING M7

И здесь у нас есть новый кожух для звуковой области материнской платы, который также служит подсветкой для слотов PCI-E.

Обзор материнской платы MSI Z270 GAMING M7

Кожух имеет металлическую обработку и имеет остроугольную форму. Сам пластик хрупкий и тонкий, а само покрытие, вероятно, не понравится многим.

Обзор материнской платы MSI Z270 GAMING M7 со светодиодной подсветкой

— MSI Mystic Light

MSI Z270 GAMING M7 поддерживает RGB-подсветку на различных участках материнской платы, но, в отличие от своих собратьев серии PRO CARBON, световые эффекты не такие яркие или анимированные. Есть несколько вариантов анимации, но в целом они являются базовыми и служат скорее для обозначения основной темы, а не для привлечения внимания. MSI была первым брендом, который включил RGB-подсветку на любую материнскую плату, но кажется, что ДНК не унаследована всей семьей.

Пошаговое руководство по BIOS

CLICK BIOS от MSI возвращается в эту серию материнских плат с той же знакомой компоновкой, что и на протяжении многих поколений. UEFI BIOS от MSI — это отзывчивый унифицированный экран, в центре которого расположены все параметры. Существует множество вариантов настройки вашей системы, особенно ключевые функции, в частности настройки OC. Пользовательский интерфейс действительно выглядит загроможденным из-за значков загрузки вверху и ускорения разгона, в то время как интуитивно понятный не содержит много информации, если вы не читаете руководство.В целом, это плавный и функциональный интерфейс.

Программный пакет

MSI более специализирована в плане комплектов программного обеспечения для своих материнских плат. На этой материнской плате, за исключением специальных сервисных включений, таких как Xsplit и WTFast, большинство включений MSI сосредоточено в централизованных утилитах, таких как Command Center и Gaming App.

Тестирование производительности

Тестовая установка

Процессор : Intel Core i7-7700K
Материнская плата : MSI Z270 GAMING M7
RAM : G.Skill Trident Z DDR4-3200 16 ГБ (8 ГБ x)
Память: Intel SSD 750 400 ГБ
Блок питания:
Seasonic Platinum 1000 Вт
Видеокарта: ASUS ROG Strix GTX 1080 OC
Дисплей: ASUS ROG PG27A UHD Monitor

Чтобы получить полную тренировку на оборудовании, посетите http://www.futuremark.com, чтобы узнать о наших предпочтительных тестах.

Тестирование производительности — синтетическое

wpDataChart с указанным идентификатором не найден! wpDataChart с указанным идентификатором не найден! wpDataChart с указанным идентификатором не найден! wpDataChart с указанным идентификатором не найден!

Мощность и температура

Мы проверяем, как производители материнских плат настраивают настройки BIOS по умолчанию, и как это влияет на температуру и энергопотребление.Систему оставляют бездействовать в течение 30 минут, после чего снимают показания, а данные о нагрузке снимаются через 30 минут во время выполнения стресс-теста AIDA64. Показания мощности снимаются для всей системы от розетки. Энергопотребление всей системы измеряется в этом тесте с помощью ваттметра на выходе, а температура — с помощью фирменного программного обеспечения и подтверждается с помощью AIDA64 и Intel Extreme Tuning.

Как и GIGABYTE Z270X GAMING 9, MSI Z270 GAMING M7 имеет тенденцию подавать более высокое напряжение, чем мы хотели бы на нашем чипе, а стандартное напряжение для i7-3770K приближается к 1.35 В, что соответствует большему потреблению тепла и энергии. Наш чип хорошо справляется с напряжением 1,2 В, которое большинство плат показывает на экране BIOS, но в конечном итоге по какой-то причине пропускает. Снижение напряжения вручную оказало значительное влияние на температуру. Изображение выше только для справки, все тесты проводились не менее 1 часа.

wpDataChart с указанным идентификатором не найден! wpDataChart с указанным идентификатором не найден!

Заключение

Обзор материнской платы MSI Z270 GAMING M7

Огромное количество продуктовой линейки материнских плат от MSI стало чем-то вроде кошмара для потребителей, надеющихся выбрать одну из своих материнских плат, но с учетом различных специализаций, которые пересекаются друг с другом, в конечном итоге все свелось к решению о выборе одной из материнских плат. который выглядит лучше всего или стоит меньше и позволяет пользователю приспособиться к набору функций.Честно говоря, все продукты MSI предлагают хорошую платформу для любой системы, которую может создать пользователь, но их презентация, похоже, является такой горячей темой в зале заседаний MSI, что приходится перекрашивать каждую плату для каждой серии. Подводя итог, уберите одну или две функции, и все материнские платы MSI имеют одну и ту же основу.

В случае MSI Z270 GAMING M7, он сейчас находится в середине стека, поскольку серия TITANIUM теперь балуется самим брендом GAMING. Если говорить о плате под рукой, то MSI Z270 GAMING M7 использует испытанный MSI формат для своих игровых материнских плат с Ethernet KillerLAN, усиленным звуком и специальным программным обеспечением, которое дополняет игровую ориентацию продукта.Интуитивно понятный BIOS поддерживает хорошие возможности разгона материнской платы, и есть множество возможностей получить приличный прирост производительности даже для тех, кто не имеет ни малейшего представления о разгоне с помощью быстрых настроек OC.

С точки зрения функций, плата настолько шаблонна, насколько это возможно, даже с измененным внешним видом. По правде говоря, это эффективный рецепт, и в нем есть что понравиться, включая радиатор M.2 и в общей сложности три слота M.2, а также разъем U.2, дающий ему множество возможностей подключения для хранения.Кроме того, плата действительно находится в серой зоне в отделе внешнего вида.

За исключением внешнего вида и функций RGB, MSI Z270 GAMING M7 является хорошей платформой для высокопроизводительной игровой системы, а все функции соответствуют современным стандартам. Он конкурирует в основном с основными продуктами своих конкурентов, но его прямым конкурентом являются его собственные братья из собственной линейки продуктов MSI, поэтому MSI следует пересмотреть свою раздутую линейку продуктов, которая, очевидно, повлияла на качество их текущего индивидуального предложения, видя отсутствие в инновациях в своей игровой подсерии, но, опять же, это не отменяет того факта, что материнская плата MSI Z270 GAMING M7 является хорошим продуктом.Если вы ищете достойную материнскую плату для своей новой сборки с отличным хранилищем и поддержкой нескольких графических процессоров, а также приличной загрузкой ввода-вывода, эта материнская плата — хороший вариант.

MSI предоставляет на Z270 GAMING M7 3-летнюю гарантию. Мы даем ему нашу награду B2G Рекомендовать!

MSI Z270 GAMING M7 Обзор



M7 — это материнская плата Intel серии 200, которая поддерживает новейшие процессоры Intel седьмого поколения под кодовым названием Kaby Lake.Следовательно, разъем на нашей материнской плате — LGA 1151 для тех, у кого процессор Skylake, Intel Core i7-6700K также совместим.

Наряду с сильным присутствием компонентов Military Class 5, M7 использует схему питания 8 + 2 + 1 фаз.

Покрывая систему VRM, у нас есть два выделенных радиатора, которые выполнены в едином металлическом дизайне, который виден на всей плате. Эти радиаторы никак не связаны, а работают независимо.

Наряду с передовым MSI предоставила M7 8 + 4-контактный разъем питания ЦП, который должен помочь в поддержании больших разгонов.Кроме того, есть также два разъема для вентиляторов, один из которых предназначен специально для насосов с замкнутым контуром, а другой — для разъемов вентиляторов процессора на M7, которые могут использовать режим DC или PWM.


Если бросить взгляд на область памяти, то здесь есть четыре слота для двухканальной памяти DDR4 и поддержка комплектов емкостью до 64 ГБ и 4133 МГц. Платы, поддерживающие такую ​​высокочастотную DDR4, не так много, поэтому это особенность.

Как и другие партнеры по системным платам, MSI разработала M7 для использования слотов памяти, усиленных сталью, что должно продлить срок их службы.Кроме того, MSI также включает в себя DDR4 Boost с GAMING M7, который изолирует сигнал между процессором и слотами памяти для чистой доставки и бесперебойной работы, аналогично аудио решениям.

У нас также есть некоторые дополнительные функции в области памяти, которые должны быть полезны:

LEZ Debug Panel для диагностики по POST
Диагностические светодиоды быстрая диагностика неисправностей CPU, DRAM, VGA и Boot
MemOK! обеспечивает повышенную совместимость с проблемной памятью.
Контрольные точки напряжения для использования с мультиметром.

Непосредственно рядом с 24-контактным ATX находится единственный USB 3.0, который расположен под углом, и заголовок USB 3.1 с кнопкой прошивки BIOS. Опять же, на данном этапе не так много плат, которые будут поддерживать передние разъемы USB 3.1, поэтому это приветствуется и защищает конфигурацию в будущем.


Двигаясь дальше, мы подходим к складу, который состоит из нескольких разных стандартов. У нас есть:

6 портов SATA 3 (6 ГБ / с)
1 порт U.2
3 порта M.2 (PCIe 3.0 x4 с поддержкой памяти Intel Optane)

Включая три слота M.2, MSI отличается от других брендов и позволяют построить систему, полностью состоящую из хранилища NVMe.Все три слота находятся в зоне PCI Express, а один даже оснащен платой MSI M.2 Shield, которая предназначена для защиты M.2 и утверждает, что снижает температуру.

Следует знать, что U.2, третий M.2 и SATA 5-6 имеют одинаковую полосу пропускания.


За всеми портами для хранения данных у нас есть существенный радиатор, установленный поверх чипа Intel Z270. Этот радиатор имеет красивую металлическую отделку и содержит настраиваемые светодиоды (через Mystic Light) для тех, кто хочет сделать систему ярче.

Внизу платы находится еще один разъем USB 3.0, несколько кнопок питания / сброса на плате и переключатель / диск OC для постепенного разгона на лету.


Если говорить об отделе PCI Express, мы имеем следующее:

3x PCI Express 3.0 X16
3x PCI Express 3.0 X1

Режимы для каждого из PCI Express X16: x16, x8, x8. Итак, если вы собираетесь использовать только одну видеокарту, лучше всего подойдет верхний слот.Все три PCI Express, используемые для использования видеокарт, усилены сталью, чтобы обеспечить лучшую долговечность, что полезно, поскольку некоторые из высокопроизводительных видеокарт в настоящее время довольно большие и тяжелые.

MSI включила пластиковую панель для каждого слота PCI, в которой также используются светодиоды RGB. Подсветку можно изменять и синхронизировать с остальными светодиодами на плате.

M7 представляет четвертое исполнение аудиорешения Audio Boost 4 PRO от MSI. В основе Audio Boost лежат сдвоенные кодеки Realtek ALC1220, мы также получаем разделенные левый и правый каналы и защиту от всплытия.Все компоненты изолированы по краю светодиода для предотвращения помех.


Наконец, мы подошли к разделу Rear IO, в котором размещен довольно большой выбор портов. Сюда входят:

— 1 комбинированный порт PS / 2 для мыши и клавиатуры
— 3 порта USB 2.0 Type-A
— 1 кнопка очистки CMOS
— 1 порт DisplayPort
— 1 порт HDMI
— 1 x Порт LAN (RJ45)
— 2 порта USB 3.1 Gen1 Type-A
— 1 порт USB 3.1 Gen2 Type-A
— 1 порт USB 3.1 Gen2 Type-C
— 1 оптический разъем S / PDIF OUT
— 5 аудиоразъемов OFC

Приятно видеть USB 3.1 Gen2 на задней панели, но после подключения клавиатуры и мыши остается очень мало USB-портов. Нам нравилось видеть больше USB на задней панели платы, это действительно единственный ограничивающий фактор.

Обзор MSI Z270 Gaming M7 ~ Компьютеры и многое другое

Дракон MSI полностью бронирован и предназначен для сражений в виде Gaming M7, но есть ли в этой блестящей броне щель?

MSI уже давно является постоянным игроком на рынке ПК, особенно за последние год или два, они выпустили одни из самых впечатляющих материнских плат и видеокарт, которые подходят практически для всех возможных областей.Их линейка игровых материнских плат ничем не отличается, но, к сожалению, у нас никогда не было возможности официально рассмотреть одну из них, за исключением Z270 Gaming Pro Carbon, но сегодня, благодаря MSI India, у нас есть их лучшая материнская плата серии Gaming, у нас есть Материнская плата MSI Z270 Gaming M7 для обзора!

По цене около 240 долларов США или 20 000 рупий в Индии Gaming M7 представляет собой материнскую плату верхнего уровня на базе Z270 PCH, поддерживающую Intel Sky Lake, а также процессоры Kaby Lake. Наряду со всеми общими функциями, которые может предложить платформа, Gaming M7 поставляется с некоторыми явно заметными функциями, такими как три слота M.2 порта, разъем USB 3.1 Type-C на передней панели, дополнительный кодек Realtek ALC1220 и дополнительный порт питания процессора для расширенного разгона.

Упаковка и аксессуары


MSI выбрала аккуратную упаковку для MSI Z270 Gaming M7 с красным фоном и короткой фотографией материнской платы, занимающей весь правый угол. По сути, это та же тема упаковки, что и у графических карт MSI Gaming X!

Задняя часть, в отличие от передней, напечатана до краев с деталями! Подробная маркированная схема материнской платы напечатана в одном углу, выделяя все физические функции, а справа мы видим такие функции, как двойной кодек, Mystic LED, улучшенная совместимость с памятью DDR4.
Откройте коробку, и вы найдете материнскую плату в антистатической сумке, покоящейся сверху нижнего отсека, в котором находятся все аксессуары.

Что касается аксессуаров на передней панели, MSI Z270 Gaming M7 находится на скромном уровне с включенными только основными и необходимыми аксессуарами, чтобы сохранить низкую цену. Есть два M-разъема, один 2-полосный мостовой соединитель SLI, четыре кабеля SATA 6 Гбит / с, брошюра по установке аксессуаров, гарантийный талон, руководство пользователя и установочный DVD с программным обеспечением и драйверами.Также предоставляются наклейки для маркировки кабелей, экран ввода-вывода со светодиодной подсветкой и два удлинительных кабеля для светодиодных лент Mystic.

Более детальный вид и особенности


MSI пошла сдержанно с этим вот здесь. Простое размещение материнской платы из коробки показывает суровую реальность того, что материнская плата действительно отличается от того, что обычно наблюдается на рынке материнских плат сегодня.

Z270 Gaming M7 — одна из немногих материнских плат, которые со всех сторон заявляют об элегантности! Это полностью матовый черный продукт с бликами серого и не совсем белыми на радиаторах CPU VRM и PCH.Это подчеркивается доспехами, металлическими полосами и нижележащими светодиодами, которые можно использовать по собственному желанию.

Глядя на область процессора, мы видим, что сокет LGA 1151 находится в удивительно чистой области. Это тот же разъем, который вы можете найти на материнских платах, совместимых со Sky Lake, поэтому, если вы хотите использовать процессор Kaby Lake на материнской плате Z170 / h270, это может быть возможно после обновления BIOS.

Слоты DIMM на усиленных металлическими щитами, которые не только работают как защита от электромагнитных помех для модулей оперативной памяти, чтобы обеспечить бесперебойную работу, но также придают слотам прочность на разрыв в случае использования высоких или тяжелых комплектов памяти, таких как мой Kingston HyperX Predator.
Они поддерживают комплект памяти DDR4 объемом не более 64 ГБ, работающий на максимальной частоте 4133 МГц. Также изменяется механизм крепления, и перед установкой DRAM необходимо открыть оба фиксирующих кронштейна.


Точки считывания физического напряжения и светодиодный дисплей отладки расположены к северу от слотов DIMM, чтобы помочь в считывании напряжения через мультиметр. Это делает Gaming M7 идеальной материнской платой для открытого тестового стенда и энтузиастов разгона.

Из-за премиального характера этой платы MSI без колебаний предоставила кучу специальных встроенных кнопок, чтобы помочь пользователям, особенно тем, кто работает на открытом стенде.Это кнопка питания, кнопка сброса и очень известная ручка Game Boost!


В области хранения есть шесть портов SATA и порт U.2. Кнопка возврата в исходное состояние BIOS также представлена ​​рядом с портами SATA, и ее можно использовать вместе с вертикально установленным портом USB 2.0 Type-A на задней панели ввода-вывода.

Обратите внимание на область PCIe, и мы увидим три слота PCIe 3.0×16 и три слота PCIex1 для устройств давно минувшей эпохи! Также предусмотрено три слота M.2, о которых мы поговорим позже.
Все три полноразмерных слота PCIe имеют броню для поддержки больших и тяжелых видеокарт. Если вы используете процессор Kaby Lake или Sky Lake, то конфигурация будет следующей для конфигураций SLI:
Одиночная карта: 16x / 0/0/
Двойной SLI: 8x / 8x / 0/
Tri SLI: 8x / 8x / 4x /
Слоты PCIe имеют три встроенных снизу светодиода, которые загораются красным, когда слот занят видеокартой. Они становятся белыми, когда установленная видеокарта использует полосу менее 16xPCIe.
Примечательным фактом является то, что на такой плате ATX вы, как правило, найдете в общей сложности семь слотов PCIe с четырьмя полноразмерными и тремя PCIex1, но в MSI Z270 Gaming M7 их всего шесть, исключая самый верхний слот.Сделав это, MSI умело смогла сдвинуть слоты DIMM вниз на полдюйма, что, в свою очередь, освободило некоторое пространство в области ЦП и над ним, что дало возможность выбирать из ряда мощных воздухоохладителей ЦП без каких-либо проблем с совместимостью.

Плата оснащена тремя слотами M.2, в верхнем из которых можно разместить SSD длиной до 110 мм, что на сегодняшний день является самым длинным из возможных размеров SSD. В то время как два нижних имеют емкость 80 мм. Все они соответствуют стандарту Intel Turbo Optane, который представляет собой новое решение Intel NAND, представленное как промежуточное звено между системной памятью и хранилищем.Они могут работать одновременно, поскольку они используют четыре линии PCIe Gen3 от самого Z270 PCH, что также означает, что вам понадобится процессор Kaby Lake для использования технологии Optane, а процессор Sky Lake не будет работать вообще. Примечательным фактом здесь является то, что порт U.2, нижний порт M.2 и порт SATA III № 5 и 6 имеют общую полосу пропускания, поэтому вы можете использовать только один из этих портов одновременно.

Экран M.2 на втором слоте M.2 является эксклюзивным продуктом MSI и помогает сохранять твердотельный накопитель прохладным, особенно при использовании конфигурации с двумя графическими процессорами.Тесты показывают, что при использовании экрана вы можете наблюдать разницу в температуре до 10 ° C. По сути, это металлический экран с предварительно нанесенной теплопроводящей прокладкой под ним.

Для панели ввода-вывода у нас есть один порт PS / 2 для клавиатуры / мыши, кнопка очистки CMOS, один порт HDMI, один порт DVI-D, один порт USB Type C с поддержкой 3.1 Gen 2 и один порт USB 3.1 Type-A ( красный) порт. Предусмотрена пара портов USB 3.0 / 2.0, а также один порт RJ-45 и один оптический разъем S / PDIF Out. Пять аудиоразъемов OFC для 5.1-канальный объемный звук.
Два порта USB над портом HDMI имеют функцию VR Boost, о которой мы поговорим позже.

Под панелью PCIe скрывается звуковое решение с двойным кодеком для Gaming M7, в котором используются два чипа ALC 1220 с соотношением звука к шуму 120 дБ. Эта компоновка поддерживается конденсаторами Nichicon Audio класса Fine Gold, обеспечивающими чистый звук с высокими басами для питания даже высококачественного аудиооборудования.
Левый и правый аудиоканалы назначены на два разных слоя на печатной плате вместе с изоляционной полосой для обеспечения качества звука без пульсаций.

Когда дело дошло до подачи питания на ЦП, MSI пошла по нестандартному пути: 8-контактный + 4-контактный порт питания ЦП обеспечивает достаточную мощность ЦП при экстремальном разгоне. Вы можете использовать обычный 8-контактный вывод питания процессора для питания материнской платы.

ЦП питается от 11-фазной системы подачи питания Military Class-5, управляемой ШИМ-контроллером NIKOS PK616BA и состоящей из титанового дросселя и черных колпачков, рассчитанных на 10 лет. Это не полностью цифровая система подачи энергии, но, безусловно, надежная.

Четыре мультиплексора ASMedia ASM1480 отвечают за маршрутизацию линий PCIe между двумя серебряными слотами x16, а еще два отвечают за переключение линий PCIe 3.0×4 между нижним слотом M.2, слотом U.2 и портами SATA III № 5 и 6.

Некоторые из USB-портов USB 3.0 и 3.1 на плате управляются микросхемой Asmedia ASM2142, чтобы сбросить нагрузку с ЦП.

Функции локальной сети обрабатываются новейшими сетевыми адаптерами Gbit от Killer, решением Killer E2500 и достаточно компетентны в обработке трафика данных даже во время игр, который можно дополнительно настроить с помощью прилагаемого программного обеспечения.

MSI добавила изящный маленький чип, названный чипом VR Boost, который управляет двумя USB-портами VR Boost на панели ввода-вывода. Согласно MSI, этот чип обеспечивает сильный и последовательный сигнал для подключенной гарнитуры VR через назначенные порты, обеспечивая успокаивающее впечатление от виртуальной реальности без дрожания сигнала.

BIOS и программное обеспечение в комплекте

Обзор BIOS


UEFI BIOS становится все более и более распространенным, и каждый производитель выбирает его из-за его простого и гибкого интерфейса, а также возможности навигации с помощью мыши, а не эксклюзивного BIOS клавиатуры.Компания MSI ничем не отличается и предложила не одну, а две версии BIOS, EZ и Advanced, с MSI Z270 Gaming M7, чтобы удовлетворить потребности каждого клиента.
При загрузке по умолчанию вы увидите более полный и подробный экран EZ BIOS. Это переполненный экран с подробной информацией обо всех компонентах, установленных на плате, а также с опциями, аккуратно расположенными под прозрачными вкладками с левой стороны. Если вы хотите изменить скорость вращения вентиляторов, возможно, загрузочных устройств, или использовать функцию автоматического разгона или XMP, вы можете сделать это быстро и легко.

Это наиболее предпочтительная версия для новичков, и в ней снова есть ручка Game Boost в левом верхнем углу, которая является цифровой версией физической ручки, присутствующей на Gaming M7. Мне лично понравился «Memory Try It!» функция, которая поставляется с предустановками для разгона вашей памяти на лету и весьма полезна для всех.
При нажатии клавиши F7 вы телепортируетесь в версию Advanced BIOS или традиционную версию MSI UEFI BIOS. Это версия, которая понравится всем любителям разгона, поскольку настройки широко представлены с заголовком вкладки, таким как сами настройки разгона.Существует множество функций, из которых я покажу вам несколько избранных.

Программное обеспечение в комплекте

Это эпоха, когда производители предоставляют клиентам не только материнскую плату и служебное программное обеспечение, которое больше похоже на программное обеспечение для блогов, если не что иное. Центр приложений Gigabyte — это уже то, что я просматривал много раз, и он никогда не переставал впечатлять, но MSI в не меньшей степени несколько более изощренна в своем подходе.
Ядром программного обеспечения является набор команд MSI, который предоставляет вам общие функции и информацию о процессоре, графическом процессоре, скорости вращения вентилятора, IGP и ручке Game Boost…опять таки!

Также есть одно красивое графическое окно, которое предоставляет вам показания температуры каждого компонента и даже сообщает вам, где они расположены на плате.

Раздел игровых приложений — это то, с чем вы будете знакомы, если являетесь владельцем графической карты MSI. Он предоставляет вам всю информацию и параметры настройки, связанные с вашим графическим процессором, и вы можете выбрать, какой жизненно важный показатель вы хотите видеть на своем экране. Также вы можете настроить чувствительность мыши и назначить горячие клавиши игровой мыши отсюда, что делает ее универсальным решением для игр.

Еще одна добавленная функция — это настройки Nahimic. Да, это тот же самый Nahimic, о котором я говорил в начале. Аудио программное обеспечение Nahimic повышает качество звука, предоставляя технологию звука высокой четкости, которая приводит к более четкому воспроизведению звука, будь то музыка, видео или игры.
Некоторое дополнительное программное обеспечение включает SteelSeries Engine 3 для игровых аксессуаров Steelseries, MSI версию CPUZ, XSplit Gamecaster с годовой бесплатной подпиской и т. Д.

Тесты и разгон


С MSI Z270 Gaming M7 собрать все компоненты вместе и загрузить Windows стало проще простого.Все работало и устанавливалось правильно, без каких-либо проблем. Материнская плата выглядит элегантно и вся черная в выключенном состоянии или когда светодиоды выключены, что не мешает свечению и внешнему виду светодиодов материнской платы.
Для тестов мы использовали следующую конфигурацию тестовой установки —

Процессор: Intel Core i7 7700K 4,2 ГГц
Материнская плата: MSI Z270 Gaming M7
RAM: Kingston HyperX Predator 8GB DDR4 3000Mhz Комплект памяти
Cooler: Corsair h200i GTX (конфигурация Push Pull)
Видеокарта: MSI GTX 1060 Gaming X 6G
Основное хранилище: Corsair Neutron GTX 480 ГБ SSD
Вторичное хранилище: ADATA SX8000 256 ГБ NVMe M.2 SSD
Источник питания: Corsair AX860i 860W 80+ Platinum
ОС: Windows 8.1 Pro 64-разрядная
Драйвер графического процессора: ForceWare 375,70


Intel i7 7700K поддерживает 4,2 ГГц и 4,5 ГГц. Система была стабильной при стандартных настройках, поэтому мы начали наш путь разгона с этого предложения Kaby Lake и достигли стабильной частоты 5,1 ГГц с напряжением 1,43 В, а память работала на частоте 3000 МГц CL15. Обратите внимание, что чипы Kaby Lake имеют тенденцию к перегреву, и мы достигли почти 100 ° C на этой частоте даже при температуре окружающей среды 15 ° C!

Учитывая, что я не хочу ухудшать работу процессора и безопасно проводить тесты, чтобы сделать их пригодными для сравнения в реальном мире, я буду придерживаться 4.8 ГГц при 1,34 В и 3000 МГц CL15 по памяти.
Тест кэша и памяти AIDA64

AIDA64 Extreme Edition — отличный инструмент для тестирования вашего процессора и оперативной памяти с точки зрения их возможностей чтения-записи-копирования. MSI Z270 Gaming M7 явно опережает чуть более дешевый Gaing M5 с точки зрения производительности памяти.
AIDA64 GPGPU

Причина включения этого теста заключалась в простом наблюдении за тестами AES и Hash Test, которые определяют, насколько легко ваш процессор или графический процессор может выполнять сложные вычисления, и более высокий результат всегда считается лучшим.Здесь результаты для обеих плат практически идентичны.
7zip

7zip — это программа сжатия и распаковки, которая использует вычислительную мощность только центрального процессора. Это синтетический тест, который дает результаты, очень близкие к реальным. Gaming M7 демонстрирует более эффективное использование ресурсов процессора и памяти, чем конкурирующий Gaming M5
. Intel XTU

Утилита Intel XTU не только помогает разгонять и тестировать стабильность системы в одном месте, но также может использоваться для тестирования процессора с точки зрения сравнительной оценки.Аналогичную сцену можно наблюдать и с этим.
Cinebench R15 и Cinebench R11.5


Cinebench использует движок Maxon Cinema 4D для рендеринга фотореалистичной сцены с блестящими шарами и странными вещами (мы скучаем по мотоциклу). Сцена очень сложная, с отражениями, окклюзией окружающей среды и процедурными шейдерами, поэтому она дает центральному процессору тяжелую тренировку.
Поскольку Cinema 4D — это реальное приложение, используемое в таких фильмах, как «Человек-паук» и «Звездные войны», Cinebench можно рассматривать как реальный тест.
Здесь не наблюдается большой разницы в производительности процессора как в одноядерном, так и в многоядерном режимах. Что касается графического процессора, то небольшая разница проявляется.
wPrime v2.10

wPrime — это ведущий многопоточный тест для процессоров x86, который проверяет производительность вашего процессора, вычисляя квадратные корни с рекурсивным вызовом метода Ньютона для оценки функций. Опять же, когда дело доходит до расчетов, Gaming M7 опережает Gaming M5
. SuperPi Mod v1.5

SuperPi — это простая программа, которая использует вычислительную мощность и скорость памяти системы для вычисления значения числа Пи с точностью до 1 миллиона или 32 миллионов десятичных знаков в зависимости от того, что вы выберете. Время рассчитывается в минутах и ​​секундах, мы измеряем оба значения в секундах, поэтому ваш компьютер будет быстрее опускать счет. Здесь также видна сцена, похожая на сцену из теста wPrime.
3D Mark Fire Strike

Fire Strike от 3D Mark — это тестовый костюм, который воспроизводит кинематографическую сцену для определения FPS, температуры графического процессора и температуры процессора, масштабируя все с помощью совокупного балла.Это отличный инструмент для тестирования вашего графического процессора, поскольку рендеринг зависит от графического процессора.
Опять же, графическая производительность Z270 Gaming M7 лучше, чем у Z270 Gaming M5
. Crysis 3

Я не могу начать игровые тесты, не запустив мою любимую игру Crysis 3, но это игра, которую не любит ни одна система! CryEngine 3, стоящий за этой живописной красотой, может поставить любую систему на колени, я имею в виду любую систему. Я установил все на Ultra при разрешении 1920×1080 с MSAA 4X и высоким уровнем размытия изображения.
Восстание расхитительницы гробниц

Последняя инсталляция Лары Крофт в захватывающей игре Rise of the Tomb Raider 2016 с потрясающей графикой и богатым расположением делает ее отличной игрой для тестирования, получая удовольствие в свое время! Мы использовали DX11, и настройки были на максимальном разрешении Full HD.
Бэтмен Рыцарь Аркхема

Поскольку игра работает на движке Epic Unreal Engine 3 и поддерживает тесселяцию DX11, играть в эту игру в разрешении 1920×1080 со всеми максимальными настройками может быть «худшим кошмаром» для любой современной системы!
DOOM

Наконец, мы представили этот долгожданный титул для наших тестов! Разработанная ID Software Doom или известная как DOOM, является перезагрузкой более старой серии Doom.Это быстро и страшно, с более чем достаточным разнообразием оружия, которое вы можете себе представить или даже использовать!
Его OpenGL и качество установлено на Ultra.
CrystalDiskMark 5.0.2

CrystalDiskMark — это программа для тестирования дисков, которая анализирует различные типы жестких дисков. Предоставление последовательной эталонной статистики чтения и записи в МБ / с. Простая программа, очень полезная.
Производительность ADATA SX8000 на Gaming M7 немного выше, чем на Gaming M5, что указывает на превосходную производительность хранилища MSI Z270 Gaming M7

Мой вердикт

Абсолютно точный! MSI Z270 Gaming M7 просто великолепен почти во всех областях, о которых я могу думать.
По производительности Gaming M7 на голову опережает своих конкурирующих материнских плат или равняется им и, очевидно, превосходит своего меньшего родственника Gaming M5. Три порта M.2 с возможностью одновременной работы в RAID-массиве — это то, что фанатику M.2 понравится, и он может оказаться полезным для профессионалов, которые полагаются на устройства хранения большой емкости.
Внешний вид играет значительную роль в успехе продукта, и именно здесь MSI ударила по всем пунктам, включая реализацию брони, которая не слишком велика и не слишком редка, обеспечивая сбалансированность.Светодиоды RGB или Mystic Fusion, как это называет MSI, на сегодняшний день являются наиболее совершенным освещением на любой материнской плате, будь то его тонкая настройка или то, как оно элегантно внедрено в стратегические места по всей печатной плате. Хотя я не сторонник RGB-подсветки, но MSI Z270 Gaming M7 — это то, что я с радостью приму со всей его мерцающей славой!
Я даю ему 9/10 за нашу Золотую награду!

Обзор: MSI Z270 Gaming M7

Добавлен новый обзор Intel Core i7-7700K , размещен на базовых позициях с полным набором модулей, которые объединены для нового поколения базовых блоков с набором микросхем Intel Z270 , Z2 Gaming Intel Z270 , Z2 Gaming .Это устройство совмещено с предшественником, Z170A Gaming M7 , MSI имеет двойную модель для священных рук и участников, предлагающих полную информацию о новых возможностях.

Comencemos viendo sus especificaciones tecnicas :

MSI Z270 Игровой M7

Формат ATX (30,5 x 24,4 см)
Розетка LGA 1151
Набор микросхем Intel Z270
Процессор Soporte Intel Core i7 / i5 / i3, Pentium, Celeron 6ª и 7 поколения.
Memoria 4 x DIMM DDR4-4000 + (OC)
DDR4 Boost
Расширение слотов 3 x PCIe 3.0 x16
Soporte CrossFire 3-way / SLI 2-way
3 x PCIe 2.0 x1
Almacenamiento 6 x SATA III 6 Гбит / с
Soporte Raid 0, 1, 5, 10
3 x M.2 (32 Гбит / с) (Tri Turbo M.2)
1 x U.2 (32 Гбит / с)
Ред. Убийца E2500 Gigabit LAN
Аудио Realtek ALC1220 (двойной усилитель)
Audio Boost 4 Pro + Nahimic 2
Conectividad 2 порта USB 3.1 Gen2 Type-A / C (10 Гбит / с, traseros)
1 x USB 3.1 Gen2 Type-C (10 Gbps, interno)
6 x USB 3.1 Gen1 (2 traseros, 2 заголовка)
7 x USB 2.0 (3 traseros, 2)
Видео: DisplayPort + HDMI
* Совместимость с Intel Optane
BIOS UEFI DualBIOS / Нажмите BIOS 5

Комментарии к обзору, поиск на MSI на площади MSI Z270 Gaming M7 для анализа.
Seguir leyendo …
— Indice -IntroducciónEmbalaje y AccesoriosMSI Z270 Gaming M7BIOSPruebasSoftwareConclusión

.
Обновлено: 16.11.2021 — 08:36

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
