Характеристики MSI Z87 MPOWER SP (Мси З87 МПОВЕР СП)

MSI Z87 MPOWER SP

Характеристики

MSI Z87 MPOWER SP: Характеристики

Характеристики

`

Intel Z87, 1xLGA1150, 4xDDR3 DIMM, 3xPCI-E x16, LAN: 1000 Мбит/с, ATX, HDMI, DisplayPort, USB 3.0

Характеристики

Общие характеристики

Форм-фактор

ATX

Процессор

Поддерживаемые процессоры

Intel Core i7/Core i5/Core i3/Pentium/Celeron

Поддержка многоядерных процессоров

есть

Чипсет

Поддержка SLI/CrossFire

SLI/CrossFireX

Память

Память

DDR3 DIMM, 1066-3000 МГц

Количество слотов памяти

4

Поддержка двухканального режима

есть

Максимальный объем памяти

32 Гб

Дисковые контроллеры

SATA

количество разъемов SATA 6Gb/s: 8, RAID: 0, 1, 5, 10 на основе Intel Z87

Количество разъемов mSATA

1

Подключение

Слоты расширения

3xPCI-E x16, 4xPCI-E x1

Наличие интерфейсов

12 USB, из них 8 USB 3. 0 (6 на задней панели), выход S/PDIF, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)

Разъемы на задней панели

8 USB, из них 6 USB 3.0, оптический выход, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь)

Основной разъем питания

24-pin

Разъем питания процессора

8-pin

Тип системы охлаждения

пассивное

Слоты расширения

Поддержка PCI Express 2.

0

есть

Поддержка PCI Express 3.0

есть

Поддерживаемые режимы PCI-Express

dual: x8, triple x8, x4, x4

Основные характеристики

Звук

7.1CH, HDA, на основе Realtek ALC1150

Сеть

Ethernet

1000 Мбит/с, на основе Killer E2205

5 (из 5 возможных)

Обзор материнской платы для оверклокеров

Вот уже несколько поколений процессоров Intel производители материнских плат уделяют особое внимание решениям, которые ориентированы на оверклокеров. Конечно же, эти материнские платы более чем пригодны и для использования в «обычной среде», пользователями, которым не нужно выжимать «последние соки» со своей «любимой рабочей лошадки». Так уж  повелось, что разгон, особенно экстремальный, выставляет очень серьезные требования к качеству материнских плат, а оверклокерские решения, как водится, созданы с расчетом на тяжелую нагрузку. Вполне логично сделать умозаключение, что подобные материнские платы будут служить надежной «базой» и в обычных условиях. С выходом новой архитектуры и нового набора системной логики, все уважающие себя производители представили решения и для компьютерных энтузиастов. Среди этих производителей и

MSI .

Сегодня речь пойдет о материнской плате MSI Z87 MPower. Мы уже рассматривали представителей серии MPower на примере платы MSI Z77 MPower. В частности, было рассказано о так называемом «сертификате для разгона» («OC Certified»), которым обладают все платы данной серии. Если вы упустили этот момент, то рекомендуем ознакомиться.

Мощные, как BMW?

Так вот, MSI Z87 MPower также имеет сертификат «OC Certified», но в отличие от своей предшественницы на базе чипсета IntelZ77, она не единственный представитель в модельном ряде MSI с системной логикой IntelZ87, которая обладает данным сертификатом.

MSI Z87 MPower – это далеко не старшая материнская плата в «оверклокерской» линейке от MSI. Помимо нее еще были представлены Z87 XPower, Z87 MPower Max и, буквально на днях, была анонсирована младшая в линейке — MSI Z87 MPower SP. Все платы призваны удовлетворить потребности как геймеров, так и оверклокеров. Впрочем, не будем голословны, а приступим к ознакомлению с MSI Z87 MPower.

Упаковка и комплектация

Дизайн упаковки сильно отличается от предшественницы. Упаковка MSI Z87 MPower имеет «откидную» словно капот автомобиля букву «М» желтого цвета, а сама коробка стилизована под карбон.

Под «капотом» производитель решил разместить все ключевые аспекты и особенности материнской платы, что вполне логично – как и в случае с автомобилем, самое важное, т.е. двигатель, расположены именно под капотом.

Рассказывать сейчас о них я не вижу особого смысла, так как если не обо всех, то о большинстве из них мы поговорим в дальнейшем.

Обратная сторона упаковки также наполнена информацией, но наиболее интересным для меня показался то, что имеется логотип Gaming Series, т.е. игровой серии материнских плат от MSI. Это значит, что MSI Z87 MPower имеет улучшенный звук и сетевой контроллер

Killer E2200, собственно которыми и отличаются игровые материнские платы MSI от прочих.

Комплектация материнской платы очень богатая и не влезает в один кадр. В комплекте имеются руководства пользователя, два диска с драйверами и программным обеспечением, сертификат соответствия Military Class, но уже в четвертой редакции, забавный ярлык на дверь и наклейка в виде щитка Gaming Series, а также руководство для начинающих оверклокеров.

«Занят. Ставлю мировые рекорды» и «Вышел. Покупаю жидкий азот»

Небольшой плакат со схемой материнской платы на обратной стороне

Руководство по разгону

Остальная часть комплектации представлена на фотографии ниже:

В наличии имеется: шлейфы SATA (6 штук), планка задней панели, модуль WiFi/Bluetooth 4.0 с поддержкой Intel Wireless Display, две антенны, мостик SLI, небольшие провода для удобного подключения мультиметра к точкам замера напряжения (V-Check Cable) и m-Connetor для удобства подключения передней панели корпуса.

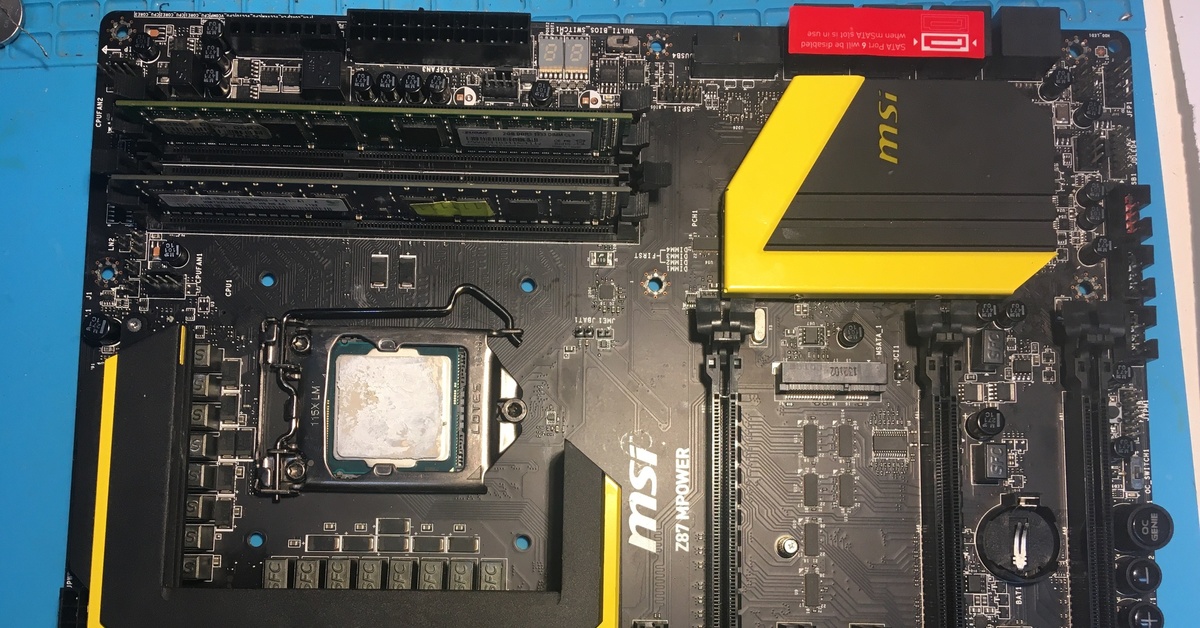

MSI Z87 MPower имеет черно-желтую цветовую гамму, которая традиционна для видеокарт MSI серии Lightning и является официально принятым цветовым решением для оверклокерской продукции. Печатная плата имеет шесть слоев, что позволило оптимизировать разводку по плате, и, как следствие, должно обеспечивать больше стабильности во время разгона.

Самой важной и неотъемлемой частью любой материнской платы, ориентированной на разгон является ее система питания и охлаждение. MSI Z87 MPower имеет в общей сложности 16 фаз, на каждую из которых проходится по одному дросселю SFC и танталовому конденсатору. Казалось бы, зачем столько? Очевидно, плата ориентирована на серьезную стрессовую нагрузку даже в самых тяжелых ситуациях. Использование большего количество фаз распределяет нагрузку на систему питания и, как следствие, уменьшает нагрев мосфетов, которые охлаждаются, к слову, достаточно массивным радиатором, похожим на литеру «С».

С точки зрения экстремального оверклокинга, танталовые конденсаторы имеют явное преимущество в плане изоляции – околосокетное пространство закрыть от потенциального конденсата куда легче. Да и вокруг самого сокета расположено не так много различных компонентов и печатная плата остается практически «чистой», что также можно записать в плюсы.

(Пример изоляции MSI Z87 MPower)

Многие из производителей материнских плат размещают фильтрующие SMD-конденсаторы и с обратной стороны сокета. И в данном случае у MSI Z87 MPower тут все чисто. Это также можно отнести к плюсам: во время экстремального разгона с использованием жидкого азота может возникнуть ситуация, когда по какой-то причине лед, образовавшийся с обратной стороны из за низких температур, может начать таять, что приведет к моментальному выходу платы из строя. Отсутствие SMD-конденсаторов с обратной стороны минимизирует риск возникновения данной ситуации.

Для питания процессора используется два восьмиконтактных разъема, что в очередной раз указывает на «заточенность» платы под серьезные нагрузки. Интересно, на какую мощность ориентирована система питания в целом?

С тех пор, как MSI начала использовать кнопки Easy Button, их расположение было неизменным. Уже несколько поколений кнопки Easy Button и точки замера напряжения находились справа от слотов памяти. Признаться честно, расположение кнопок Power и Reset возле памяти – это очень неудобно, так как во время разгона часто возникает необходимость в кнопке Reset. Наконец-то в MSI это поняли и  кнопки Power, Reset, OC Genie и много других вещей перенесли в нижнюю часть платы, а возле слотов памяти оставили индикатор POST, переключатель BIOS и V-Check Points.

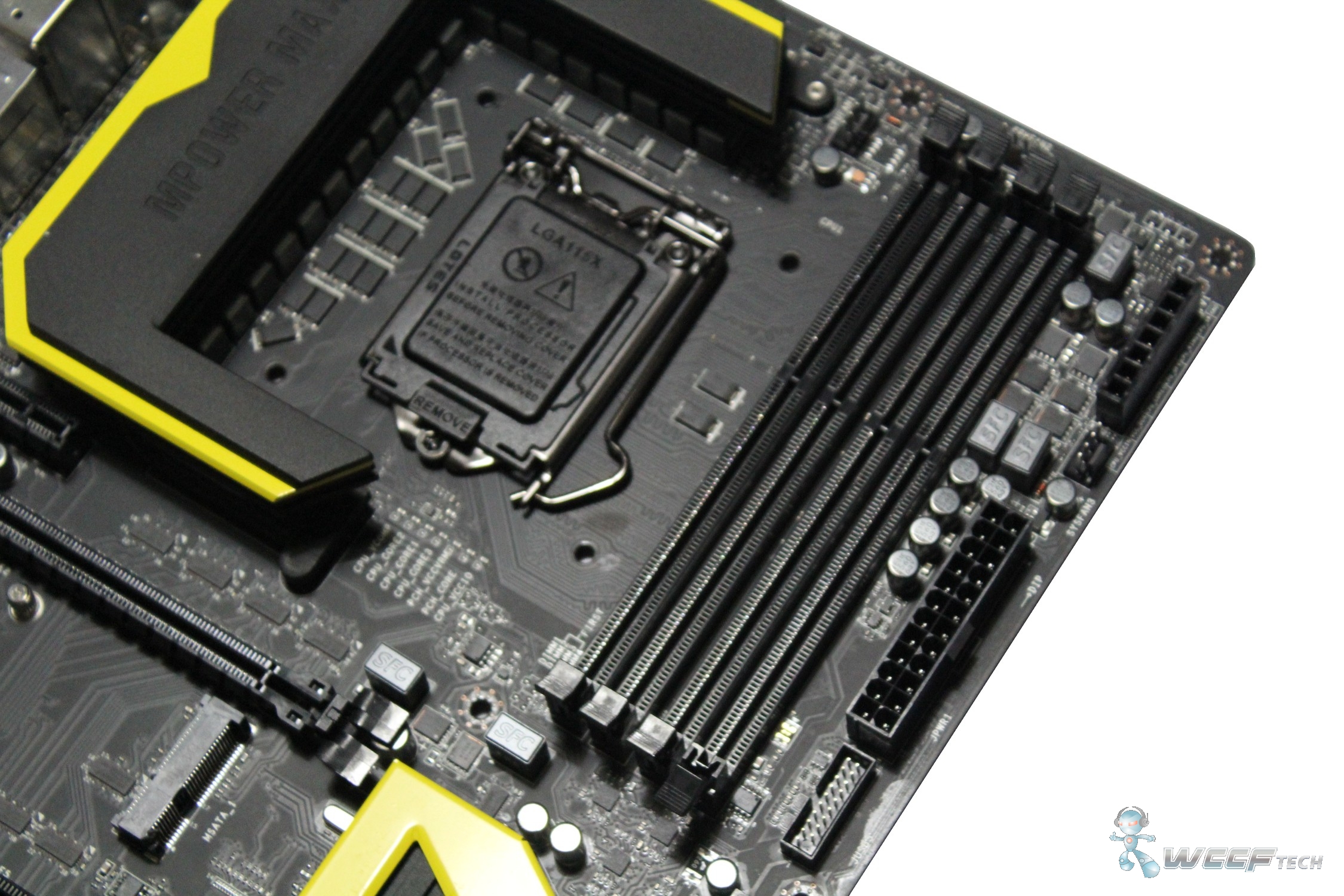

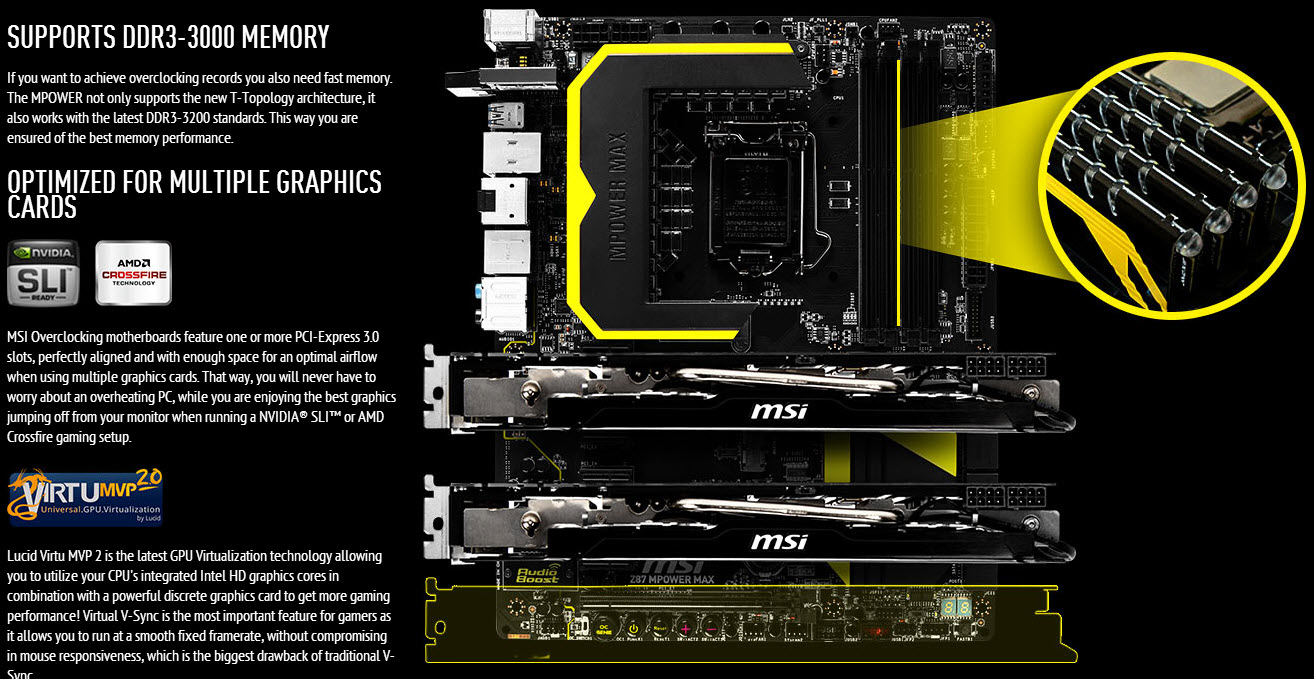

Сами слоты памяти поддерживают стандарт DDR3-3000 MHz в двойном канале, хотя, в BIOS есть возможность установки памяти и на 3200 МГц.

Индикатор POST и Multi BIOS Switch

При внимательном осмотре платы были между радиатором на системе питания и слотами памяти обнаружены контакты LN2 (Жидкий азот). Что дает их замыкание, к сожалению, нигде не документировано и остается под занавесом тайны.

MSI Z87 MPower имеет восемь портов SATA 3.0, шесть из которых реализованы силами чипсета Intel Z87, а последних два за счет контроллера ASMedia ASM1061. Традиционно для многих материнских плат, недалеко от SATA-портов расположен разъём для подключения фронтальной панели USB 3.0.

На чипсете установлен немаленький радиатор, имеющий стильный дизайн и надпись MSI, которая светится во время работы.

Нижняя часть материнской платы имеет типичные большинству плат компоненты, такие как USB, фронтальное Audio  и так далее, но наиболее интересными для нас являются кнопки, которые вы видите на фотографии выше.

Если с кнопками Power и Reset все понятно, то об остальных стоит рассказать подробнее. Кнопки «+» и «-» отвечают за поднятие шины BCLK, но работают только после установки соответствующего приложения, в котором можно настраивать шаг поднятия частоты: либо по 1 МГц, либо по 0.1 МГц. Кнопка OC Genie уже знакома по предыдущим решениям и отвечает за автоматический разгон. Зато переключатель OC_SWITCh2 позволяет выбрать два режима этого разгона – «стандартный» и другой, более агрессивный. Над контактами JTPM1 между двумя конденсаторами затесалась кнопка, которая называется GO2BIOS. Суть этой кнопки заключается в том, что после ее нажатия при последующей перезагрузке системы плата автоматический войдет в UEFI BIOS. Удобно, особенно в тех случаях, когда при многократном нажатии «DEL» по входу в BIOS «теряется» клавиатура. Ну, или для того, чтобы не «прозевать» прохождение POST.

MSI Z87 MPower имеет улучшенную звуковую систему, которая свойственна геймерским решениям этого же производителя. Впрочем, обвязка вокруг интегрированного аудио-контролера действительно выглядит намного лучше, чем в большинстве других случаев. Под крышкой AUDIO Boost скрывается весьма популярный среди плат на базе Intel Z87 кодек Realtek ALC1150:

Все остальные «плюшки» в звучании добавляются при помощи лицензированного программного обеспечения от компании Creative. Также вы могли заметить, что около звуковой карты имеется полупрозрачная полоса с желтоватым оттенком – это подсветка, которая волею судьбы светится именно желтым цветом.

Плата оснащена тремя слотами PCIe 3.0 x16 с поддержкой NVIDIA SLI и AMD CrossFireX. Первый слот расположен на достаточном расстоянии от сокета, благодаря чему использование длинных видеокарт не станет проблемой. Работают PCIe по следующей схеме:

— x16/x0/x0 (одна видеокарта)
— x8/x8/x0 (две видеокарты)
— x8/x4/x4 (три видеокарты)

Между первыми двумя портами PCIe x16 «затесался» порт mSATA с интерфейсом SATA 3. 0. Он может быть использован для установки SSD накопителя, такого, как ADATA XPG SX300. Но при этом, на плате отключается один обычный порт SATA 3.0 под номером 6. В целом, это удобно, так как сокращает количество шлейфов в корпусе и используемых разъемов питания SATA ровно на одну штуку.

В области задней панели расположен сетевой контроллер Killer E2200, об особенностях которого было подробно рассказано в данной статье.

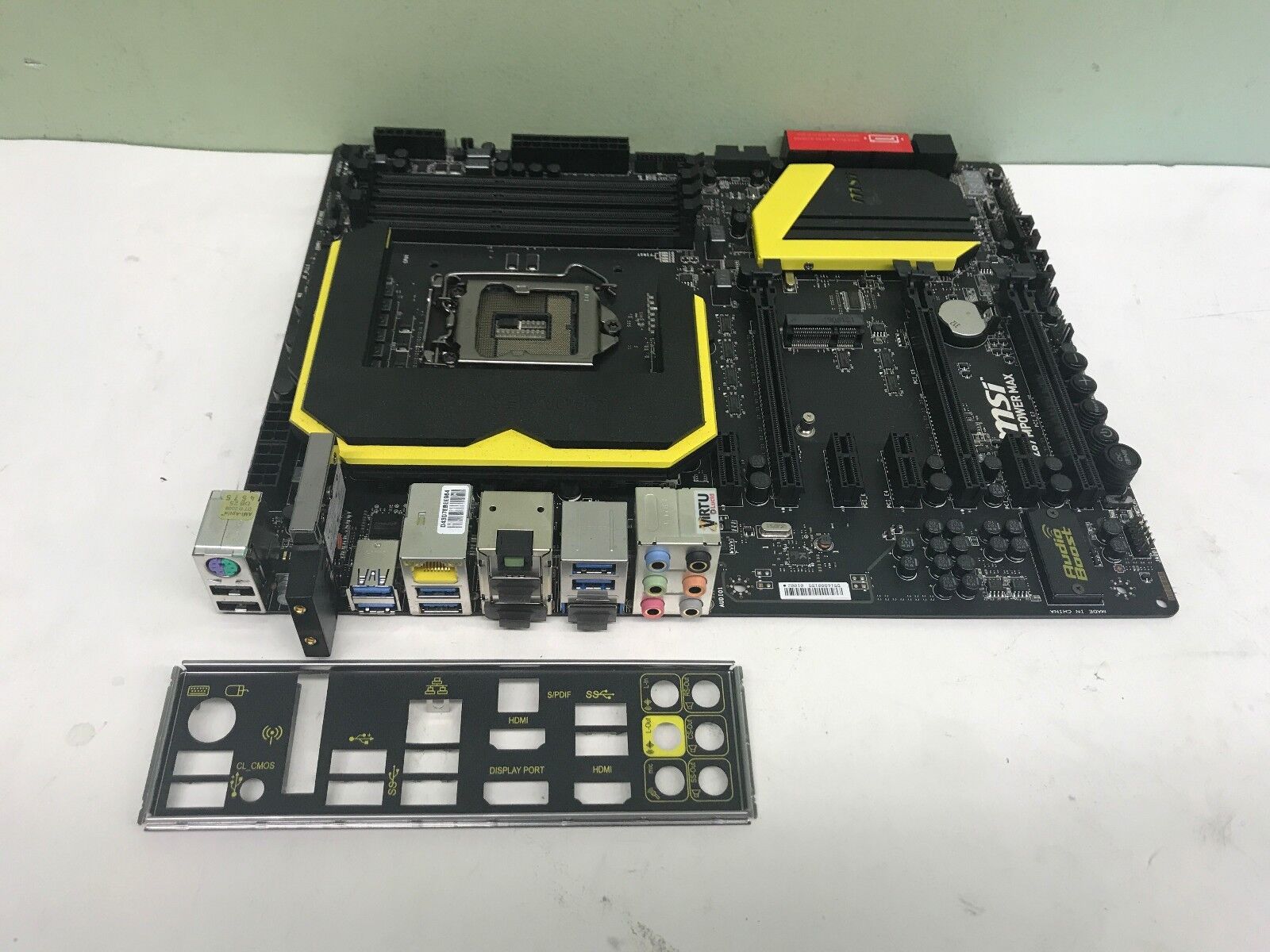

На задней панели имеются разъём PS/2 для клавиатруы/мышки, два USB 2.0, кнопка сброса настроек BIOS, шесть портов USB 3.0, разъём RJ-45, оптический аудио-выход S/PDIF, два HDMI, один DisplayPort и шесть аудио-разъемов. Примечательным тот факт, что все порты USB 3.0 поддерживаются Windows 7 без установки драйверов. По крайней мере, подключить к ним мышку, клавиатуру или USB-накопитель представляется возможным.
Отдельно стоит упомянуть о том, что MSI Z87 MPower имеет возможность подключения до пяти вентиляторов, каждый из которых имеет четыре контакта и поддержку PWM – это позволит отстроить систему на бесшумный режим работы.

Вместо того чтобы рассматривать каждый пункт нового UEFI BIOS, я решил записать видео, которое в каком то смысле является наглядным руководством по разгону процессоров Intel Core i7-4770K (Haswell) на данной материнской плате, попутно озвучив наиболее важные моменты при разгоне.

В моем случае использовалась следующая конфигурация:

— CPU Intel Core i7-4770K;
— оперативная память Transcend Axeram 2×2 GB DDR3-2000;
— SSD ADATA XPG SX300;
— видеокарта MSI Radeon HD 7950;
— блок питания Thortech 850W Thunderbolt  Plus;
— процессорный кулер DeepCool Frostwin.

Очевидно, разгонять процессор на MSI Z87 MPower не так уж и сложно, главное, чтобы ваша система охлаждения справлялась с тепловыделением Haswell. В моем случае, далеко недорогой кулер DeepCool Frostwin башенного типа справился со своей задачей «на ура».

Разгон оперативной памяти на MSI Z87 MPower также не вызывает каких либо затруднений. Имеющаяся в наличии двухканальная память GeIL Evo Leggera 2 x4 GB с номинальной тактовой частотой 1200 МГц (2400 МГц DDR3) смогла покорить рубеж в 3 ГГц (1501.7 МГц реальных, 3003 МГц эффективных). Об этом свидетельствует валидация CPU-Z:

Если с разгоном «на воздухе» MSI Z87 MPower повела себя легко и непринужденно, то во время экстремального разгона с использованием жидкого азота у меня возникли трудности, объяснения которым в настоящий момент нет.

Дело в том, что при установке достаточного высокого напряжения на процессор (1.65-1.70) система полностью отключается даже на 4.7 ГГц. Чем-то такое поведение платы напоминает защиту от перегрузки и перенапряжения. Я перепробовал различные версии BIOS, два разных блока питания, различные настройки, отключал защиту OVP и OCP – все без толку.

Тем не менее, разгон возможен, об этом свидетельствует скриншот выше. При напряжении на CPU около 1.5- 1.55 Вольт плата ведет себя абсолютно нормально и позволяет осуществлять поднятие тактовой частоты, только вот 1. 5 Вольт – это мало для получения каких либо стоящих результатов.

Я не хочу и не могу делать какие либо выводы на этот счет относительно платы по следующей причине. Во-первых, это мой первый опыт разгона процессора Haswell (Intel Core i7-4770K) с использованием жидкого азота – я просто не знаю, как он ведет себя на других материнских платах, поэтому исключать дефект процессора я не могу. Так, например, процессор мог получить не очень удачный контроллер напряжения (FIVR). Если проблема в процессоре, то это означает, что материнская плата ведет себя абсолютно правильно и защита срабатывает должным образом – как плата, так и процессор остаются в целостности и сохранности.

Во-вторых, розничные образцы Haswell не блещут высоким разгонным потенциалом сравнительно с Ivy Bridge, имеют Cold Bug, да и в целом разгон сильно зависит от удачности процессора. Что если мой процессор относится к разряду «неудачных» и полученные на нем 5.5 ГГц являются его абсолютным максимумом? Все это мне еще предстоит выяснить, ну, а пока придется довольствоваться тем, что есть.

ЗАКЛЮЧЕНИЕ

MSI Z87 MPower имеет оригинальный дизайн, отличную компоновку печатной платы и богатую комплектацию. Ее внешний вид не должен оставить равнодушный взгляд любителей моддинга  и тех, кто просто любит, чтобы внутри системного блока было все красиво. Поддержка PWM на всех разъемах для подключения дополнительных вентиляторов позволяет добиться хорошего соотношения тишины работы и эффективности охлаждения, что важно при разгоне в домашних условиях. Нельзя списывать со счетов и богатую комплектацию, которая свойственна флагманским решениям, коим Z87 MPower не является. Все это предлагается по рекомендованной в Казахстане цене 35 964 KZT (~$240), что не дорого для продукта такого класса.

Что касательно не очень удачной попытки разгона с использованием жидкого азота, то тут я не буду делать однозначных выводов по озвученным выше причинам. Да и потом, эта процедура доступна действительно лишь единицам, а основной массе пользователей куда важнее получить максимум возможностей при минимуме затрат – в этом плане MSI Z87 MPower показывает себя с лучшей стороны.

MSI Z87 MPower получает награду «Оригинальный дизайн» за свой внешний вид, комплектацию и компоновку материнской платы.

Автор выражает благодарность компании MSI за предоставленный на тестирование образец.

Автор: John_White

Обзор материнской платы MSI Z87 MPOWER

Материнские платы MSI постепенно переходят на новый уровень оформления и претензий на лидерство в своих сегментах – на рынке уже второй год активно пропагандируются представительницы массового игрового семейства Gaming, энтузиастам разгона и самым отъявленным геймерам должны приглянуться MPOWER.

MSI Z87 MPOWER – младшая в линейке наиболее продвинутых моделей для платформы LGA1150, поскольку в ассортименте производителя также имеются MAX-версия и XPOWER. Рассматриваемая модель – своего рода компромиссный вариант для обеспеченных пользователей, поскольку позволяет приобщиться к самым передовым разработкам MSI, не перешагивая отметку в $300 при покупке.

Упаковка, комплект поставки

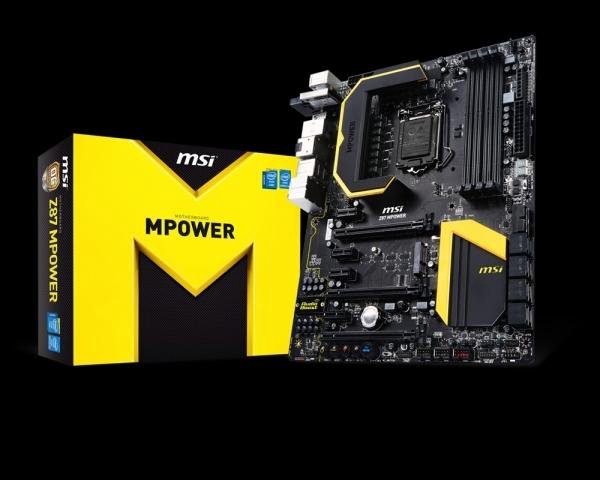

MSI Z87 MPOWER поставляется в яркой коробке, выполненной в желто-черных тонах.

Невзирая на позиционирование и богатый комплект поставки, она помещается в упаковке весьма скромных габаритов.

Вместе с платой пользователю предлагаются:

— руководства по эксплуатации и диски с программным обеспечением;

— гайд по разгону для новичков;

— табличка на дверную ручку;

— шесть SATA-кабелей;

— коннекторы для удобства подключения некоторых разъемов;

— SLI-мостик;

— модуль беспроводной связи и две антенны к нему;

— коннекторы для удобства мониторинга питающих напряжений;

— наклейка MSI Gaming

Дизайн и особенности компоновки

Плата выполнена в формфакторе ATX (305×244 мм).

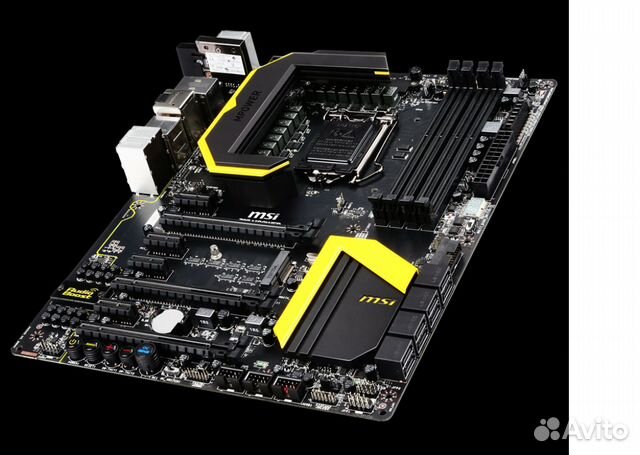

Лаконичный черный цвет текстолита и слотов разбавлен яркими желтыми вставками радиаторов VRM и чипсета. Кому-то подобное оформление может показаться достаточно мрачным, однако первое впечатление обманчиво. Достаточно лишь включить плату, но об этом – ниже.

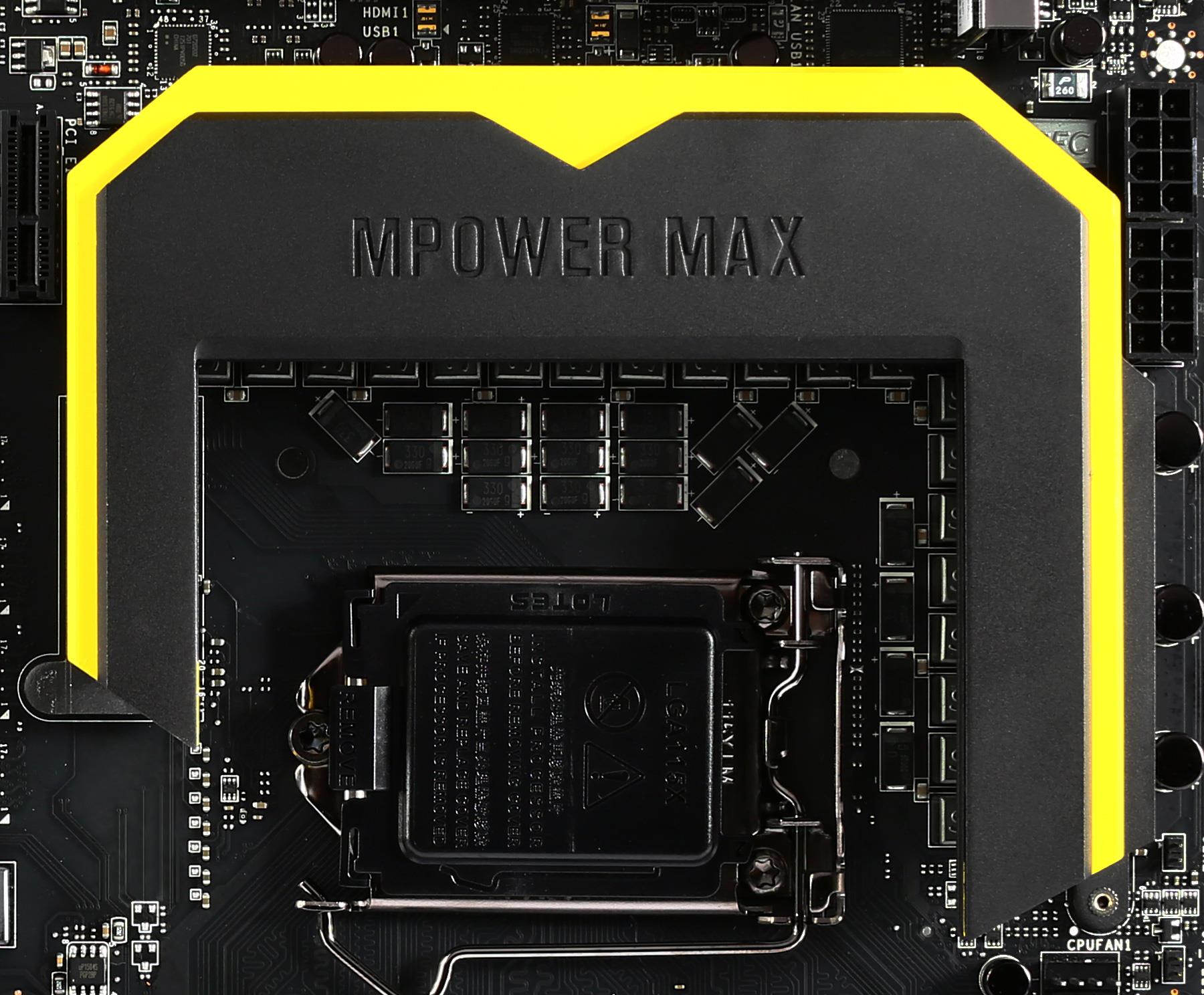

Первое, на что обратит внимание пользователь – нехарактерный радиатор силовой подсистемы, имеющий П-образный профиль.

Таким образом производитель увеличил эффективную площадь теплорассеивания, хотя и создал подобие замкнутого пространства вокруг сокета. Поскольку радиатор сравнительно невысокий – порядка 27 мм – он не должен препятствовать установке основной массы габаритных процессорных кулеров. По крайней мере, тестовый Scythe MUGEN 3 разместился на Z87 MPOWER весьма комфортно.

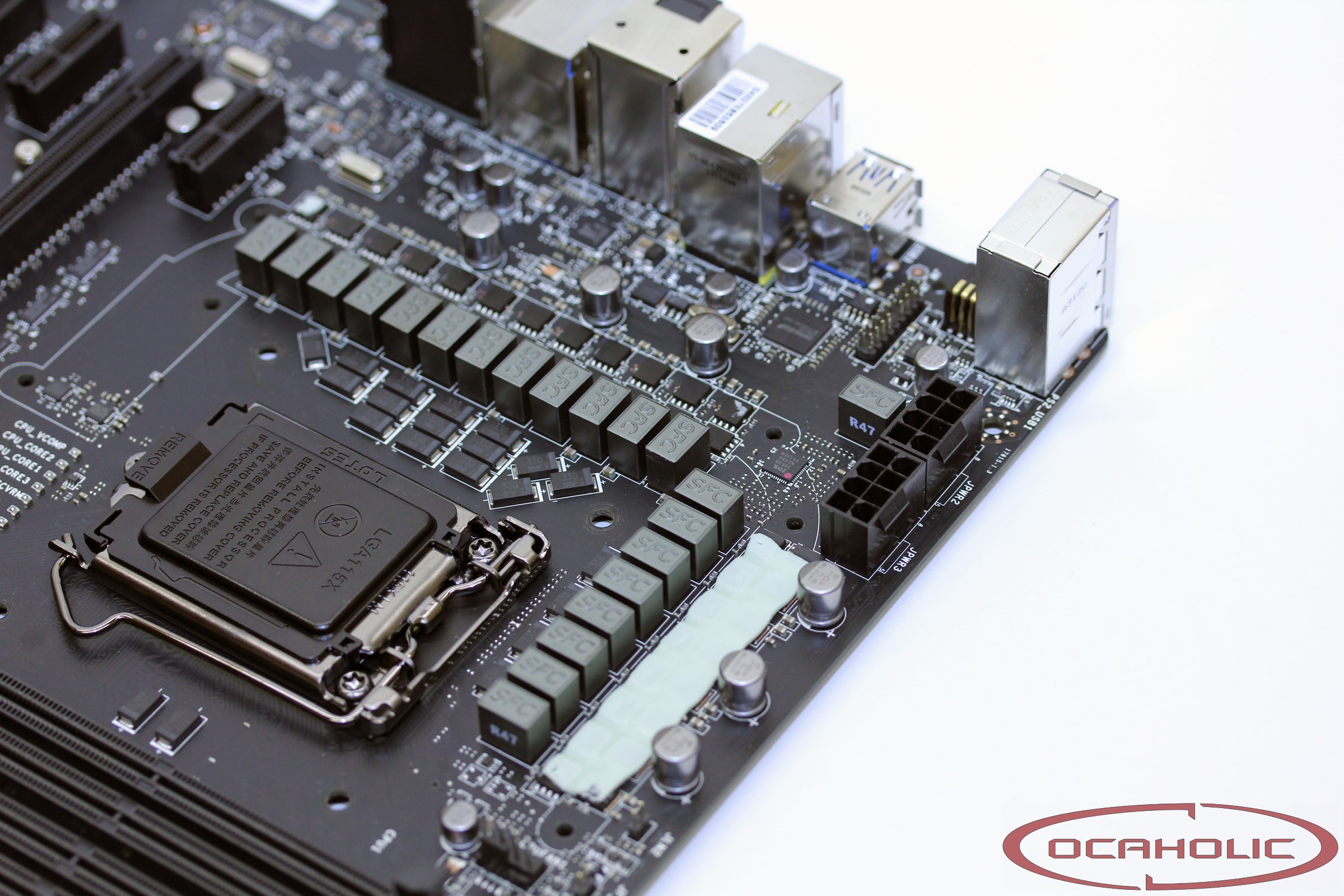

Силовая подсистема выполнена на базе восьмифазного контроллера IR3563B, в конструкции применяются «удвоители» — собственно поэтому вокруг процессорного разъема распаяно 16 дросселей SFC, хорошо знакомых нам по другим топовым платам MSI и видеокартам семейства Lightning.

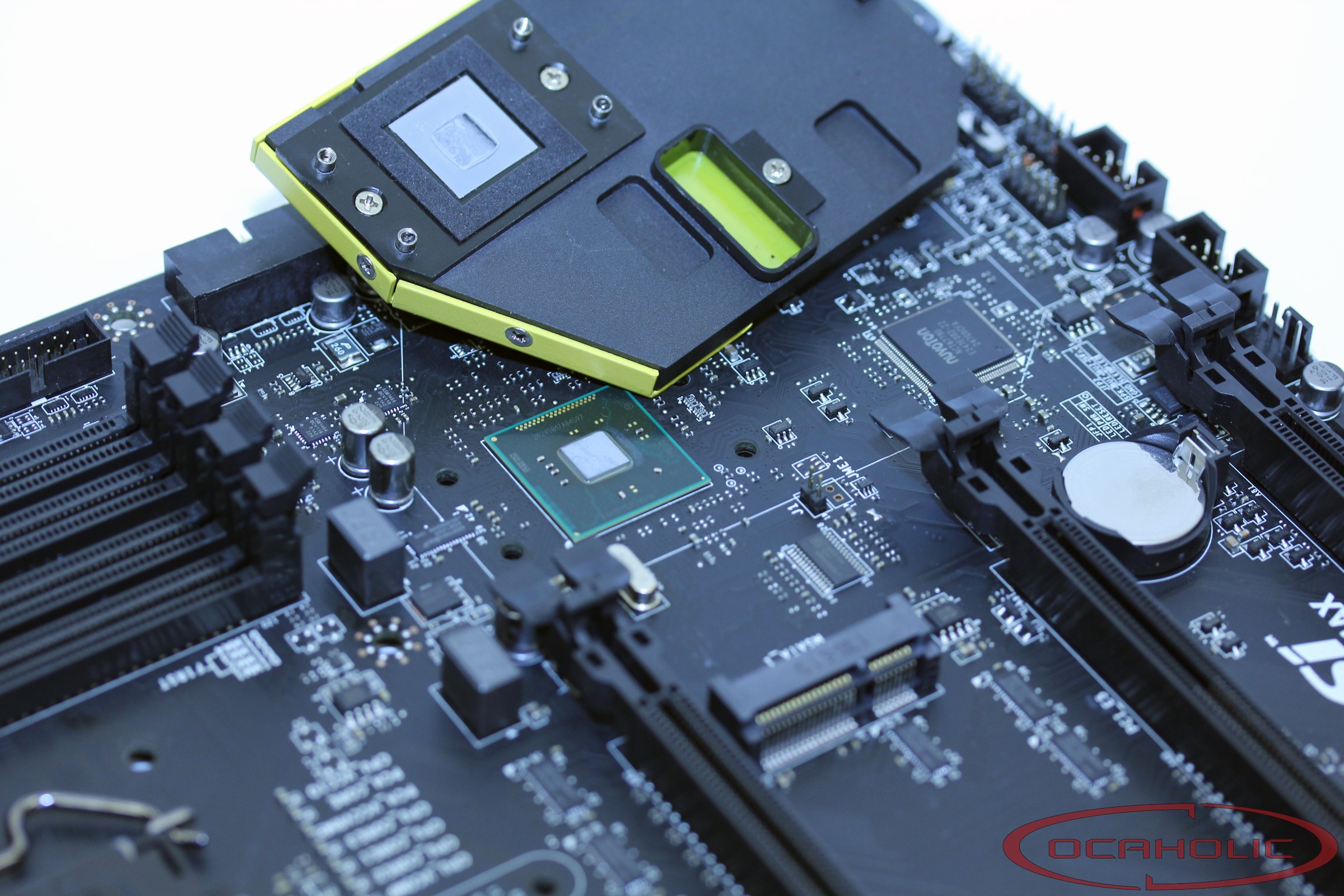

Чипсет охлаждается достаточно габаритным радиатором, имеющим желтую декоративную накладку и подсвечиваемую вставку с логотипом производителя.

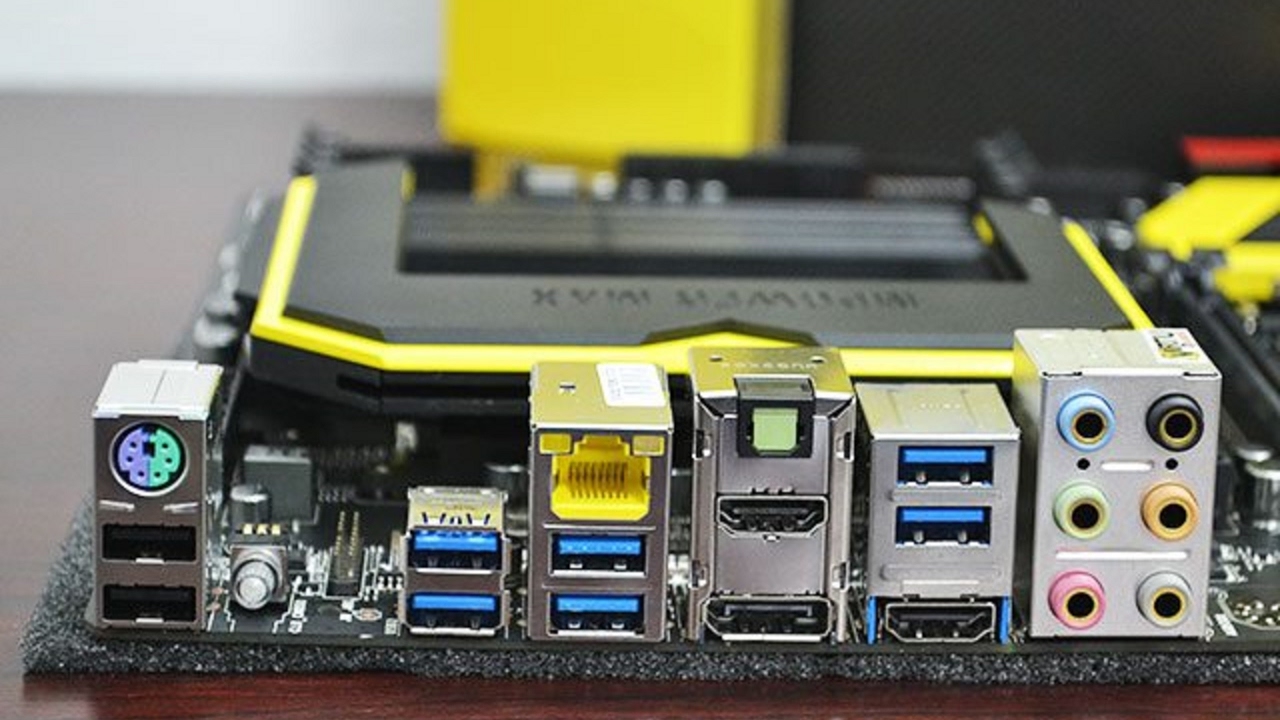

На заднюю панель вынесены:

— PS/2;

— два USB 2.0;

— шесть USB 3.0;

— RJ45;

— два HDMI и один DisplayPort;

— шесть разъемов аудиоджек с «позолоченными» контактами;

— оптический S/PDIF;

— кнопка сброса настроек BIOS;

— гнезда для антенн модуля беспроводной связи (после установки оного)

Разводка слотов – классическая для плат на базе Z87 Express. На данной модели распаяны три PCI-E x16 и четыре PCI-E x1. Между ними разместился порт mSATA, предназначенный для установки SSD-накопителя соответствующего формата. Полноразмерные слоты могут работать следующим образом: либо только верхний в режиме х16, либо два верхних в режиме х8+х8, либо верхний в режиме х8, два нижних в режиме х4. Разводка весьма грамотная, даже габаритные компоненты вряд ли помешают друг другу во время сборки компьютера и в работе.

К Z87 MPOWER можно подключить пять вентиляторов, поддерживается управление оборотами посредством UEFI или комплектного ПО из-под операционной системы.

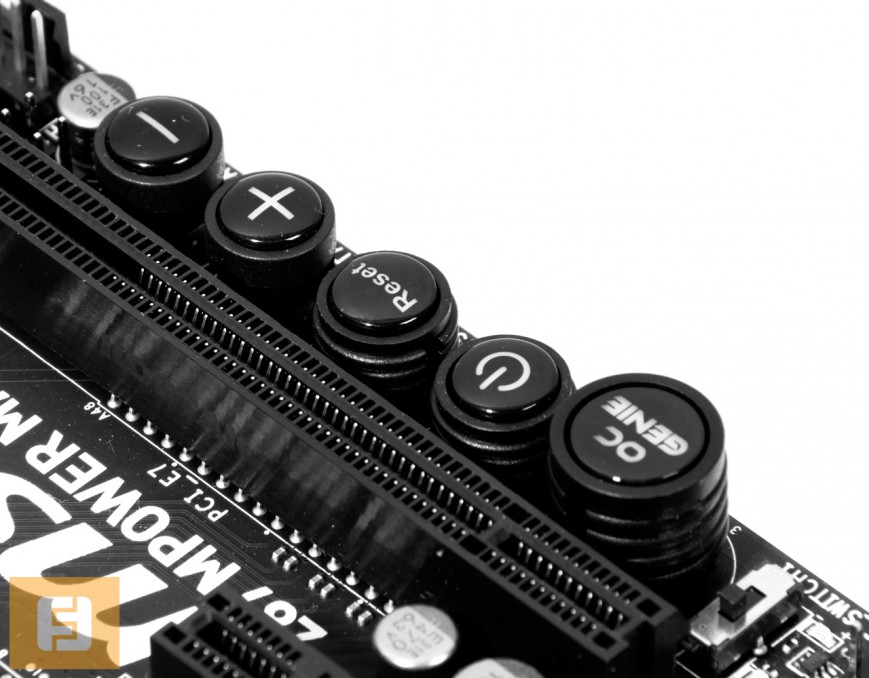

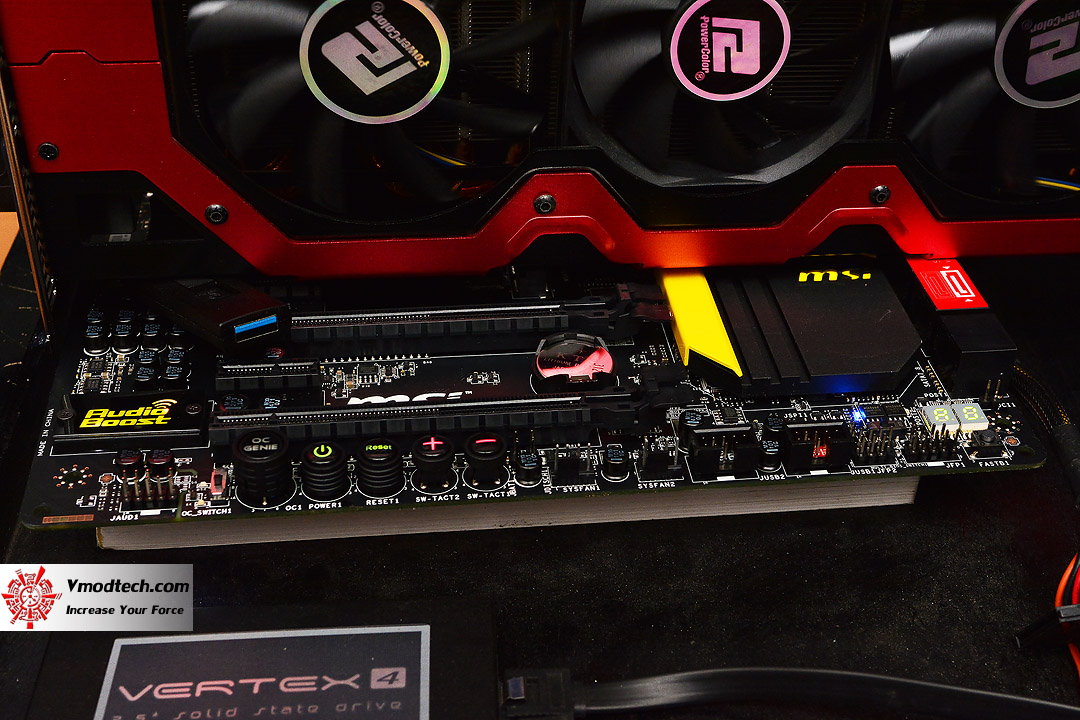

В нижней части печатной платы размещены кнопки управления включением, перезагрузкой и изменением базовой частоты «на лету», что выгодно отличает разработку MSI от многих конкурирующих решений. OC Genie позволяет форсировать ПК даже неподготовленным пользователям, причем последним доступны два режима (выбираются с помощью переключателя).

На РСВ имеются POST-индикатор и свитч микросхем BIOS. Рядом с ними находятся разъемы для контроля основных питающих напряжений посредством мультиметра.

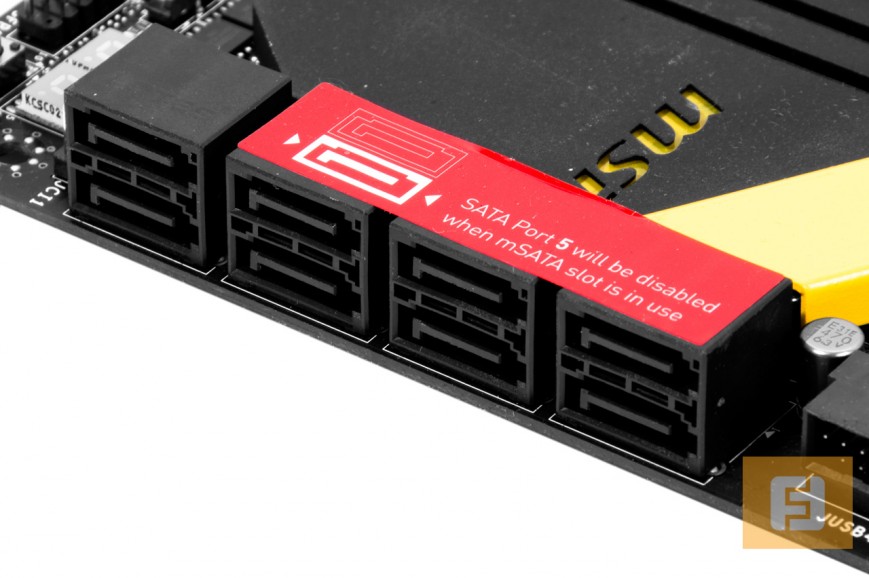

К плате можно подключить до восьми SATA-накопителей (шесть портов реализованы силами чипсета, еще два – контроллера ASMedia ASM1061).

Модуль беспроводной связи поддерживает стандарты Intel WiDi, WiFi a/b/g/n и Bluetooth. Для надежности он дополнительно фиксируется винтом после установки в штатный разъем.

В Z87 MPOWER используется новый и весьма качественный звуковой кодек Realtek ALC1150.

Он соседствует с двумя светодиодами и закрыт подобием стального электромагнитного щита, увенчанного декоративной накладкой. И вообще, похоже, подсвечиваемая звуковая дорожка, отделяющая зону распайки звукового кодека от остальной части платы, уверенно входит в моду. Она безусловно несет декоративную нагрузку и, судя по заверениям производителей, снижает уровень наводок звукового тракта.

Сетевой интерфейс рассматриваемой платы реализован на базе платформы Killer E2205, что наверняка оценят геймеры.

UEFI

Платы MSI, как и решения конкурентов, обзавелись обновленной оболочкой UEFI. В данном случае нас встречает стилизованная оболочка с большой литерой М:

Ключевые настройки сгруппированы в нескольких разделах – SETTINGS, OC, M-FLASH, OC PROFILE, HARDWARE MONITOR и BOARD EXPLORER.

Посредством первых двух проводится настройка параметров работы системы – как скоростных, так и функциональных.

OC PROFILE позволяет хранить созданные пользователем профили.

HARDWARE MONITOR представлен неплохим визуализированным интерфейсом и предназначен для мониторинга состояния ключевых элементов компьютера и управления оборотами вентиляторов:

Последний, BOARD EXPLORER, посредством интуитивно понятного визуального интерфейса позволяет получать информацию о системе и установленных/подключенных к ПК элементах.

Возможностей UEFI, пределы регулировки питающих напряжений и системных шин с лихвой хватит даже для экстремального разгона, поскольку Z87 MPOWER изначально позиционируется как решение для энтузиастов.

В работе

Вместе с Z87 MPOWER MSI предлагает обновленный комплекс программного обеспечения.

Утилита Command Center пришла на смену Control Center и обладает хорошими возможностями настройки системы из-под ОС.

Невзирая на наличие Advanced Mode, продвинутым пользователям гораздо больше по вкусу придется брендированная Intel Xtreme Tuning Utility.

Результаты разгона процессора по частоте весьма неплохи – наша традиционная отметка в 4600 МГц взята простым повышением множителя и питающего напряжения:

Примечательно, что помимо стандартных делителей опорной частоты – 1,25х, 1,66х, в настройках данной модели имеется режим 2,5х (для процессоров с индексом «К»). Увы он оказался неработоспособным в текущей версии UEFI. Регулировка BCLK «на лету» посредством кнопок, распаянных в нижней части РСВ, однозначно придется по вкусу оверклокерам. Благодаря крошечной утилите DirectOC шаг уже в операционной системе можно установить на уровне 1 или 0,1 МГц.

Если же разгон – не ваш конек, просто нажмите клавишу OC Genie:

Расположенный возле нее переключатель позволяет задать режим форсирования – легкий (4,0 ГГц для 4770К) или продвинутый (4,2 ГГц). Обращаем ваше внимание на то, что вместе с процессором «подтягивается и оперативная память:

Подсвечиваемые элементы придают плате своеобразный шарм и делают желанной основной любого демо-стенда.

И вообще по части индикации всевозможных режимов работы, выбранных микросхем прошивки и т.п. Z87 MPOWER является одной из лучших на сегодняшний день.

Штатные радиаторы отлично справляются со своими задачами – силовой в процессе работы не нагревался выше 43 С, чипсетный – 48 С.

Итоги

Судя по оснащению, MSI Z87 MPOWER ориентирована преимущественно на оверклокеров, однако элементы оформления и функционала говорят о том, что ей будет крайне комфортно и в быстром геймерском компьютере. Более того, яркий дизайн делает ее уместной и в моддерском ПК, и на открытом демо-стенде.

Эта плата на сегодняшний день однозначно является одной из лучших под Haswell, сохраняя умеренную цену для решений высокого уровня. На момент подготовки материала Z87 MPOWER можно приобрести примерно за 2200-2300 грн.

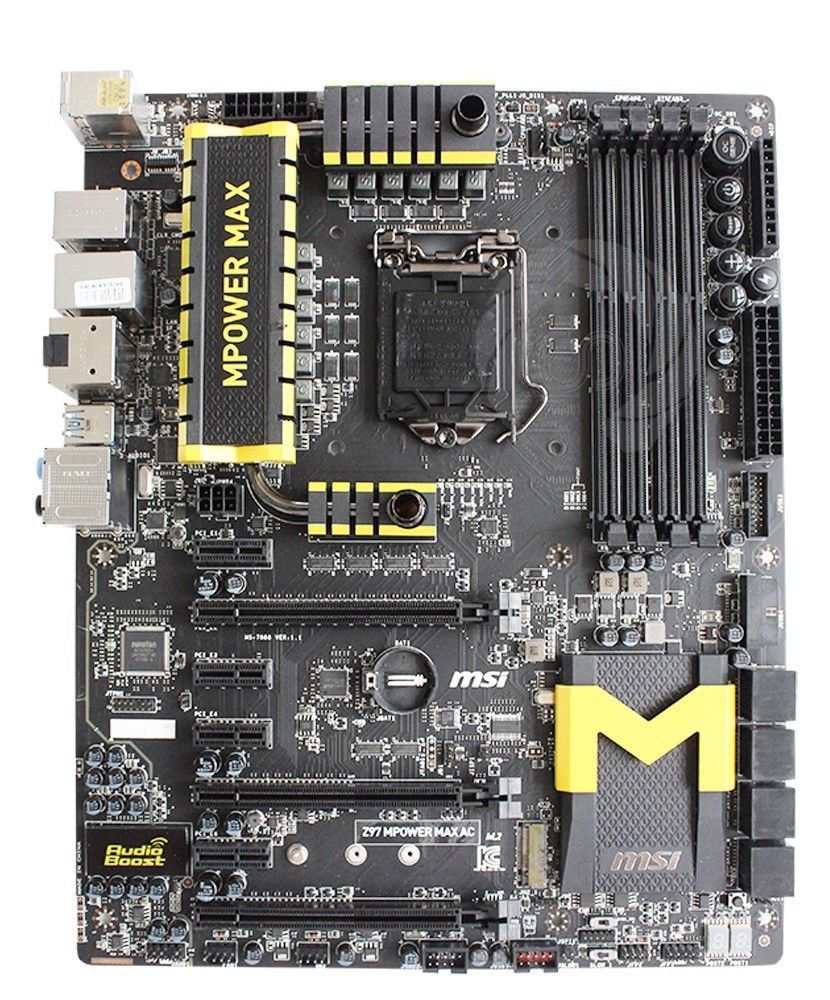

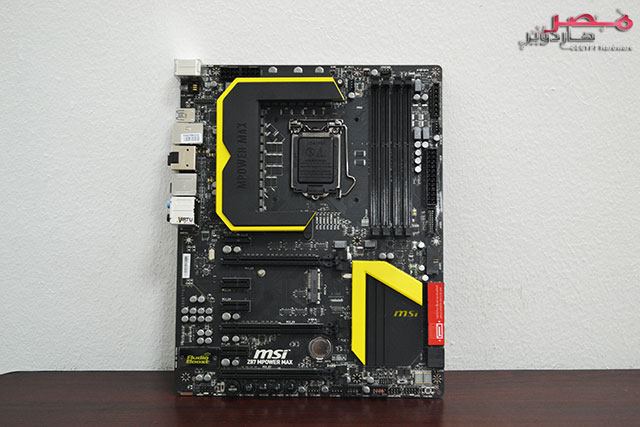

Отметим, что в ассортименте производителя есть версия MPOWER MAX, отличающаяся от рассматриваемой компоновкой РСВ (изменено место дислокации органов управления и индикаторов, слегка усовершенствована силовая подсистема и дополнен комплект поставки). Какую из них выбрать, учитывая весьма близкое ценовое позиционирование – с уверенностью сказать можно будет лишь по итогам полноценного тестирования MSI Z87 MPOWER MAX.

Понравилось

+ Стильный дизайн и элементы подсветки;

+ Качественная звуковая подсистема;

+ Сетевая платформа Killer E2205 и модуль беспроводной связи;

+ Органы управления и оверклокерский потенциал;

+ Расширенный комплект поставки

Не понравилось

— «Зажатое» околопроцессорное пространство;

Устройство для тестирования предоставлено компанией MSI, ua.

msi.com

	MSI Z87 MPOWER Уведомить о появлении в продаже
Разъем CPU	Socket 1150
Чипсет	Intel Z87
Охлаждение чипсета	Радиатор
Охлаждение VRM	Радиатор
Встроенное видео	интегрировано в процессор Intel
PCI	—
PCI Express x4	—
PCI Express x1	4
Графич. интерфейс	3xPCI-E x16 3.0 (х16, х8+х8, х8+х4+х4)
DIMM	4xDDR3 DIMM 3000 MHz до 64 ГБ
IDE (Parallel ATA) (чипсет/доп. контроллер)	—
Serial ATA (чипсет/доп. контроллер)	—
SATA Revision 3.0 (чипсет/доп. контроллер)	6/2
Основные разъёмы питания	24+8+8
Дополнительное питание	—
FAN	5
S/PDIF	—
Aудиокодек	Realtek ALC1150 (7. 1)
Ethernet	Killer E2205 PCI-E (GbE)
SATA	—
SATA Revision 3.0	ASMedia ASM1061
PATA	—
IEEE 1394 (FireWire)	—
USB 3.0	ASMedia ASM1074
LAN	1
eSATA Rev. 2.0	—
eSATA Rev. 3.0	—
Audio	6
S/PDIF-Out (Coaxial/Optical)	-/+
Thunderbolt	—
Выходы для монитора	2xHDMI, 1xDisplayPort
USB 1.1/2.0	2/2(4порта)/-
USB 3.0	6/2(4 порта)/-
IEEE 1394 (FireWire)	—
COM	—
Game/MIDI	—
LPT	—
IDE	—
SATA интерфейсный/питание, устройств	нет данных
Форм-фактор	ATX, 304×244 мм
Поддержка двух и более видеокарт	NVIDIA 2-Way SLI, AMD 3-Way CrossFireX и Lucid Virtu MVP 2. 0
Поддержка RAID	0/1/5/10
Адаптер Wi-Fi	802.11n
Поддержка UEFI	+
Разное	встроенный Bluetooth 4.0; поддержка Intel Wireless Display; один порт PS/2 для клавиатуры или мыши; твердотельные конденсаторы HI-C CAP; разъем mSATA; поддержка форматов Ultra-HD 4K

Б/У — Очень хорошо: MSI Z87 MPOWER LGA 1150 ATX Extreme OC Флагманская высокопроизводительная платформа Triple CFX/SLI Материнская плата Intel

Почему материнские платы MSI OVERCLOCKING

Конструкция материнской платы MSI Z87 MPOWER основана на четырех принципах:

• Отзывы профессиональных оверклокеров должны быть учтены
• Сохранение лидирующих позиций MSI в области энергоэффективности и стабильности
• Используйте только необходимые инструменты OC
• Внедрите ДНК графических карт MSI Lightning

---

Изменение режима разгона

• OC сертифицирован
• Создан на основе Lightning DNA
• Расширенные компоненты
• Повышенная мощность
• Улучшенная тепловая конструкция
• Компоненты военного класса
• Самая чистая экстремальная печатная плата
• Оптимизированный для разгона BIOS
• Основы ОС
• DigitAll Мощность ШИМ

---

OC Certified

OC Certified — это военный тест для материнских плат. Запуск Prime95 в течение более 24 часов с сильно разогнанным процессором уже является стрессовой задачей, но удаление всего потока воздуха из материнской платы гарантирует, что выживут только лучшие материнские платы. Если материнская плата выдержит это, она выдержит любую ситуацию разгона.

Материнская плата MSI Z87 MPOWER оснащена всеми необходимыми функциями, чтобы вы могли максимально эффективно использовать свою систему. От Enhanced PWM и Thermal Design, которые обеспечивают лучшую стабильность, до всех простых функций, которые гарантируют, что вам не придется выполнять множество трюков, чтобы получить отличную стабильность в вашем стремлении к производительности.

---

Компоненты Military Class 4

Military Class 4 — это следующий шаг в производстве высококачественных компонентов. Hi-c CAP, Super Ferrite Choke и Dark CAP обеспечат более стабильную работу вашего ПК в экстремальных условиях.

Hi-c CAP

Hi-c CAP — очень маленький, но сверхэффективный конденсатор. Помимо обеспечения достаточного расстояния вокруг сокета ЦП для установки больших кулеров, он также обеспечивает 93%-ную энергоэффективность.Благодаря технологии Hi-c CAP материнские платы MSI являются самыми энергоэффективными на рынке.

Dark CAP

Благодаря конструкции с алюминиевым сердечником, Dark CAP стали одним из основных компонентов материнских плат высокого класса и обеспечивают более низкое эквивалентное последовательное сопротивление (ESR), а также срок службы более 10 лет.

Суперферритовый дроссель

Суперферритовый дроссель использует сверхпроницаемый ферритовый сердечник. Это позволяет Super Ferrite Choke работать при температуре на 35°C ниже, иметь на 30% более высокий ток, повысить энергоэффективность на 20% и повысить стабильность питания при разгоне.

Основы Military Class

Ядро Military Class 4 основано на основных характеристиках, повышающих вашу устойчивость в самых сложных условиях. Защита от влажности и защита от высоких температур гарантируют, что ваша система сможет выжить в любых условиях, какими бы суровыми они ни были. Новая структура печатной платы ограничивает электромагнитное излучение. Кроме того, все разъемы имеют защиту от электростатического разряда для предотвращения короткого замыкания.

---

OC PCB

OC PCB, используемая для материнских плат MSI OVERCLOCKING, представляет собой совершенно новый дизайн, в котором используется на 50% больше слоев.Это позволяет оптимизировать все трассы для разгона. Трассы питания и сигнала изолированы, что обеспечивает более высокую эффективность и производительность, а дополнительные функции могут быть установлены относительно близко друг к другу, не вызывая помех. Каждая материнская плата MSI OVERCLOCKING настроена на лучшую стабильность в экстремальных условиях:

• Увеличено количество слоев печатной платы
• Повышенная влагостойкость
• Печатная плата из стекловолокна с плотным переплетением
• Повышенная защита от электростатических разрядов

DigitALL Power PWM

DigitALL Power осуществляет цифровое управление и получает обратную связь через ШИМ-контроллер DigitALL. Это позволяет обеспечить точную подачу напряжения и снизить энергопотребление. С переключением с аналоговой обратной связи на цифровую у вас также есть возможность реализовать калибровку линии нагрузки.

Thermal Design

Помимо впечатляющего внешнего вида, MPOWER Thermal Design был разработан для обеспечения наивысшего потенциала охлаждения в самых неблагоприятных условиях. Поскольку он оптимизирован для работы в условиях слабого воздушного потока, он идеально подходит для использования с вашей системой жидкостного охлаждения.

• Тепловая конструкция MPOWER
• Суперпайп
• Низкий расход воздуха

Конструкция сокета Extreme OC

Что может быть более разочаровывающим, чем невозможность правильно установить систему охлаждения на материнскую плату? Благодаря использованию компонентов Military Class 4 мы можем гарантировать, что обычные кулеры могут быть легко установлены, а материнская плата может быть легко изолирована для решений экстремального охлаждения.

---

OC Essentials

Небольшой набор инструментов, необходимых для достижения максимальной производительности вашей материнской платы.Эти функции повышают стабильность, помогают устранять неполадки, позволяют контролировать всю систему и обеспечивают простое управление. Таким образом, вы можете сосредоточиться на разгоне.

---

---

Утилита Intel Extreme Tuning Utility

Это программное обеспечение дает вам максимальный контроль над вашей системой, будь то процессор, память, системные часы или мониторинг системной температуры, напряжения или скорости вращения вентилятора.

---

MSI Command Center Lite

Этот легкий инструмент для разгона не требует установки и не занимает ненужных системных ресурсов, снижая оценку производительности системы.Одним щелчком мыши вы получаете доступ к наиболее важным функциям разгона.

---

RAMDisk

MSI Command Center интегрирует неограниченное количество RAMDisk по розничной цене 35 долларов США. С помощью RAMdisk вы можете создать виртуальный диск из системной памяти, обеспечивающий скорость в 20 раз выше, чем у современного SSD. Есть варианты загрузки полных изображений игры, вы можете ускорить свой браузер или файл подкачки, что повысит производительность всей вашей игровой системы.

---

Монитор аппаратного обеспечения

Монитор аппаратного обеспечения позволяет вам контролировать вашу систему с помощью Total Fan и проверять основные характеристики вашей системы в простом графическом интерфейсе.

---

Board Explorer

Эта функция показывает пользователю визуальное представление всех разъемов материнской платы и показывает, какие устройства подключены. Если у устройства плохое соединение, вы можете легко отследить его с помощью Board Explorer.

---

OC Profiles Preview

С профилями OC вы очень быстро переключаетесь между настройками и можете сохранить до 8 профилей. В мгновение ока вы увидите разницу между текущими настройками системы и любым из сохраненных профилей.

---

Поддерживает память DDR3-3000

Это программное обеспечение дает вам максимальный контроль над вашей системой, будь то процессор, память, системные часы или мониторинг системной температуры, напряжения или скорости вращения вентилятора.Если вы хотите добиться рекордов разгона, вам также нужна быстрая память. Материнская плата Z87 MPOWER не только поддерживает новую архитектуру T-Topology, но и работает с новейшими стандартами DDR3-3000. Таким образом, вы гарантируете наилучшую производительность памяти.

Оптимизировано для нескольких видеокарт

Материнские платы MSI OVERCLOCKING оснащены одним или несколькими слотами PCI-Express 3. 0, идеально выровненными и с достаточным пространством для оптимального воздушного потока при использовании нескольких видеокарт.Таким образом, вам никогда не придется беспокоиться о перегреве ПК, в то время как вы наслаждаетесь лучшей графикой на своем мониторе при использовании игровой системы NVIDIA® SLI™ или AMD Crossfire.

Lucid Virtu MVP 2.0 — это новейшая технология виртуализации графических процессоров, позволяющая использовать встроенные в ЦП графические ядра Intel HD в сочетании с мощной дискретной графической картой для повышения игровой производительности! Виртуальная вертикальная синхронизация — самая важная функция для геймеров, поскольку она позволяет работать с плавной фиксированной частотой кадров без ущерба для чувствительности мыши, что является самым большим недостатком традиционной вертикальной синхронизации.

---

Audio Boost

Вознаградите свои уши истинным качеством. Приготовьтесь к оглушительному звуку с MSI Audio Boost! С Audio Boost мы обеспечиваем высочайшее качество звука, чтобы вы могли наслаждаться кристально чистым звуком и музыкой в ​​играх. Вознаградите свои уши истинным качеством. Приготовьтесь к оглушительному звуку с MSI Audio Boost! Благодаря Audio Boost мы обеспечиваем высочайшее качество звука, чтобы вы могли наслаждаться кристально чистым звуком и музыкой в ​​играх.

Поскольку вся аудиосхема изолирована от других функций, вы получите меньше помех и большую стабильность.

Встроенный усилитель для наушников позволяет использовать головные уборы студийного уровня и получать от игрового ПК непревзойденное качество звука.

• Встроенный усилитель для наушников 600O студийного уровня
• Золотые аудиоразъемы для чистых аудиосигналов
• Экранированный аудиокодек EMI
• Высококачественные аудио конденсаторы
• Разделение звуковой платы с подсветкой

---

Intel® Wi-Fi.Блютус. Intel® WiDi.

Материнские платы OVERCLOCKING поставляются с легко отключаемым модулем Intel® Wi-Fi/Bluetooth, который также поддерживает Intel® WiDi. Таким образом, вы можете легко подключиться к другим беспроводным устройствам в вашем доме.

Поддержка 802.11 b/g/n и Bluetooth 4.0 обеспечивает максимально возможную скорость передачи данных. С Intel® WiDi (расшифровывается как Wireless Display) и приемником WiDi (не входит в комплект) вы можете смотреть фильмы на телевизоре без каких-либо кабелей.

---

OC Genie 4

Мы внедрили революционную кнопку OC Genie 4 с режимом GAMING на материнские платы серии OVERCLOCKING. Просто нажмите кнопку OC Genie на материнской плате и используйте игровой переключатель, и производительность системы в играх повысится.

---

Super RAID

Поддержка Super RAID обеспечивает сверхбыструю загрузку операционной системы или компьютерных игр.Теперь вам не придется бесконечно ждать заполнения этих надоедливых полос загрузки.

---

GO2BIOS

Вход в BIOS может оказаться сложной задачей. Поскольку в настоящее время материнские платы загружаются молниеносно, мы добавили кнопку GO2BIOS. Просто нажмите на нее перед запуском или перезагрузкой системы, и вы перейдете прямо к системному BIOS при включении материнской платы.

---

KILLER™ Ethernet

Благодаря обнаружению и приоритизации игрового трафика вы, наконец, можете полностью использовать свою сеть, не опасаясь быть выкинутым из онлайн-игры из-за высокого пинга.

---

Возможности подключения

Усиление звука

• Позолоченные аудиоразъемы 30 мкг
• Усиленный звук

Порт игрового устройства PS/2 / 2 порта USB 2.0

Более высокая частота опроса (1000 Гц):
• Более отзывчивый
• Более быстрые реакции

Тройные позолоченные порты PS/2 и USB

• 10-кратное увеличение срока службы при подключении и отключении
• Предотвращает окисление и коррозию

Наш первый Z87 с PLX8747

Когда дело доходит до экстравагантности материнских плат, X58 предвещает очень дорогие платы, и несколько избранных из X79 и Z77 также подняли эту эстафету. Итак, какое место в этом жанре занимает материнская плата Z87 за 440 долларов? Сегодня мы займемся MSI Z87 XPower.

В истории дорогих потребительских материнских плат на ум приходят модели Gigabyte X58A-UD9 за 700 долларов и ASRock X79 Extreme11 за 600 долларов. Каждая из этих попыток оправдать цену функциями, вкусностями и аспектами продукта, которые могут удовлетворить только определенные группы людей (или, скорее, сделать товар «гало» вариантом, надеясь, что положительные результаты вызовут приток продаж вниз по цене). цепь).Также стоит отметить, что эти другие материнские платы изначально предназначались для, как правило, дорогих платформ. По общему признанию, MSI Z87 XPower значительно ниже этих ценовых категорий, но размер, форма и целевая аудитория не слишком отличаются от более старой MSI X79 Big Bang XPower II, которая на старте стоила 390 долларов (и мы дали ей серебряную награду). Также в этой ценовой категории стоит отметить несколько моделей ASUS ROG разных лет.

Обзор MSI Z87 XPower

Когда я ранее видел линейку материнских плат MSI «Power» Z87 в пресс-релизах и на мероприятиях для СМИ, я был немного озадачен, увидев различия между ними с первого взгляда. В спектре у нас есть MPower (материнская плата для энтузиастов), XPower (модель для оверклокеров) и MPower MAX (мост между ними). Все три, на первый взгляд, выглядели одинаково, с более крупными радиаторами MPower MAX и XPower, определяющими их положение перед MPower. Теперь, когда я действительно получил XPower для обзора, первое, что я заметил, была длина материнской платы, и сразу же провел параллели с MSI X79 Big Bang XPower II — эта плата фактически имеет девять слотов PCIe.Это ограничивает количество корпусов, в которые он может быть установлен, увеличивает стоимость, но дает много места для маневра для маршрутизации, трассировки и функций на материнской плате.

В результате XPower пытается достичь высоких нот, которые заставляют загораться все цифры PR — полноценная 32-фазная подача питания, чип PLX8747 для четырехстороннего SLI, обход PLX для пользователей с одним графическим процессором, 802.11n WiFi ( 2×2:2 Centrino N-2230, что означает 2,4 ГГц), игровая сетевая карта Killer E2205, 10 портов SATA, два встроенных разъема USB 3. 0, всего 12 портов USB 3.0, аудиочип Realtek ALC1150, вкусности в коробке и трехлетняя гарантия. Она нацелена на то, чтобы стать флагманской платой для линейки MSI, и по цене 440 долларов у нее соответствующая цена, хотя Wi-Fi 2,4 ГГц явно не решение гало и не соответствовал стандарту в моем переполненном многоквартирном доме с частотой 2,4 ГГц.

После тестирования становится ясно несколько вещей. Самая положительная позиция в отношении коробки заключается в том, что на стандартных скоростях MSI Z87 XPower выглядит как хорошо округленная плата в плане тестов. Он явно разработан для нескольких графических процессоров и хочет обеспечить эту эффективность, даже если это означает, что это материнская плата с 9 слотами.

Однако он все еще находится на ранних стадиях разработки — BIOS еще не созрел, даже для надежного круглосуточного использования 7 дней в неделю. В BIOS, поставляемом с платой (1.1b4), были проблемы с сохранением XMP между загрузками, последний общедоступный BIOS на момент написания (1. 0) включал XMP, но имел проблемы со стабильностью, а для последней бета-версии BIOS по-прежнему требуется руководство, чтобы научиться настроить все параметры разгона. Это помимо мучительно долгого времени POST, которое составляло 25 секунд с двумя графическими процессорами, выполняющими POST в Windows 7 (это по сравнению с лучшими платами Z87, которым требуется менее 10 секунд).Другие проблемы, которые не могут быть устранены за одну ночь, — это длинные дорожки от аудиокодека до звука заднего ввода-вывода, что приводит к более низкой производительности ALC1150, чем у некоторых решений ALC898, как в динамическом диапазоне, так и в THD+N.

Когда MSI Z87 XPower работает стабильно и работает так, как вам нужно, материнская плата потребляет больше энергии, чем другие материнские платы Z87, которые мы тестировали, благодаря дополнительным контроллерам и чипу PLX. Например, Z77X-UP7 имела 32 фазы и находилась в таком же положении по сравнению с материнскими платами, которые использовали менее 16 фаз и были более энергоэффективными, чем стандартные 8-фазные решения ATX.

440 долларов — это большая просьба от MSI, которую некоторые успокаивают включением коврика для мыши и вкусностей в коробку, и с точки зрения дизайна XPower действительно выглядит частью. Тем не менее, BIOS необходимо усовершенствовать/в конечном итоге стать более стабильным (что придет со временем), и я могу себе представить, что сокращение подачи питания до 16 фаз, а затем вложение этих денег в решение Wi-Fi с частотой 5 ГГц сделает этот продукт лучшим продуктом для повседневного использования. Пользователь. MPower и MPower MAX стоят 235 и 260 долларов соответственно, при этом MPower подходит для работы в режиме 24/7, а MPower MAX ориентирован на оверклокеров, что предполагает, что чуть более половины цены у MSI есть лучшие варианты, если только вы (а) не хотите, чтобы MSI и (b ) нужен 3xSLI и выше с возможностью (c) разгона ниже нуля.

Визуальный осмотр

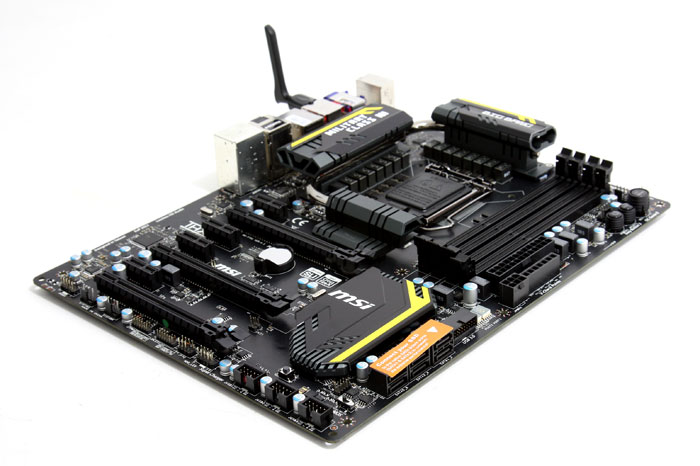

Когда вы достаете MSI Z87 XPower из коробки, вас бросаются в глаза две очевидные вещи: размер материнской платы и размер радиатора подачи питания. Материнская плата соответствует свободно определенному стандарту E-ATX, что означает «больше, чем ATX». прошлый год. Это позволяет использовать весь спектр линий PCIe для четырех сторон и дополнительное пространство для функций.

Большой радиатор для подачи питания предназначен для обеспечения 32-фазной подачи питания, а также чипа PLX8747, скрывающегося между ЦП и слотами PCIe. MSI внедрила эту подачу питания, а также два 8-контактных разъема питания процессора, чтобы помочь конкурентоспособным оверклокерам, которые могут потреблять 600 Вт+ при экстремальных отрицательных температурах. Для повседневного использования, возможно, использование этой схемы может привести к меньшей нагрузке на фазу питания, уменьшая вероятность того, что одна из них выйдет из строя, хотя частота отказов умножается на количество фаз на плате, которые могут выйти из строя.Я думаю, что это немного неправильное название, так как у меня никогда не было отказа материнской платы из-за плохих фаз питания в моих ежедневных сборках, хотя, если вы объедините видение военного класса MSI, поместите эту материнскую плату во влажную атмосферу. разгон, и ситуация может быть гарантирована.

Радиатор растет над тем, что обычно является первым слотом PCIe, чтобы покрыть чип PLX8747. Мы сообщали о том, как работает чип PLX8747, рассматривая аналогичные материнские платы Z77, но в целом он использует буфер FIFO и действует как мультиплексор для подачи 32 линий к слотам PCIe из 16 на ЦП.Это дает MSI Z87 XPower доступ к 32 линиям, что означает настройки x16/x16, x16/x8/x8 или x8/x8/x8/x8 Crossfire и SLI. MSI также установила обходной слот PCIe 3.0 x16, поэтому пользователи с одним графическим процессором могут получить все преимущества прямого x16 от ЦП, а не через чип моста.

Однако, вернувшись к сокету, у меня не возникло проблем с установкой моего процессорного кулера TRUE Copper на XPower. Что касается разъемов для вентиляторов, то в области разъемов имеется четыре легкодоступных места: два 4-контактных разъема ЦП в правом верхнем углу платы, 4-контактный разъем SYS в левом нижнем углу радиатора подачи питания и 4-контактный разъем SYS между Чип PLX и слоты памяти. Остальные три разъема вентилятора расположены таким образом, что один 4-контактный SYS находится в правом нижнем углу платы, один 4-контактный SYS находится рядом с переключателями CeaseFire в нижней части платы, а последний 4-контактный SYS находится рядом. к первому слоту PCIe x1 слева.

Двигаясь по часовой стрелке вокруг материнской платы от разъема процессора, вы увидите, что слоты памяти имеют двойную защелку черного цвета. На материнской плате такого размера не имеет особого значения, защелкиваются ли слоты памяти с двойной или одинарной защелкой — расстояние до первого слота PCIe дает достаточно места для размещения и извлечения памяти в сценарии разгона, но защелки с одним слотом всегда предпочтительнее (на мой взгляд). точка зрения).

В правом верхнем углу платы у нас есть кнопки разгона:

Во-первых, мы получаем OC Genie, многолетнюю характеристику материнских плат MSI для мгновенного разгона одной кнопкой. Прямо над ним находится второй переключатель соотношения, обозначенный «OC_SWITCh2», который управляет либо простым разгоном (4770K до 4,0 ГГц), либо более сильным разгоном (4770K до 4,2 ГГц). Кнопки питания/сброса достаточно очевидны, но что-то новое в системе — это кнопка «Разрядка», представленная молнией.У этой кнопки отличная функция — она рассеивает всю энергию системы, вызывая ее отключение и сброс BIOS. Таким образом, это идеальный аварийный выключатель, который ничего не ломает, и с точки зрения встроенных кнопок разгона это приятное дополнение — единственный недостаток в том, что он имеет тот же размер и форму, что и все другие кнопки, а это означает, что при случайном нажатии все настройки BIOS сбиваются. из окна.

Последние четыре кнопки с включенными мотивами +/- связаны с регулировкой скорости процессора на лету.Кнопки «плюс» и «минус», расположенные ближе всего к памяти, относятся к коэффициенту множителя ЦП, а остальные кнопки — к BCLK. Эти последние два также имеют DIP-переключатель, который управляет уровнем детализации на плате — либо 1 МГц, либо 0,1 МГц. Наряду со всем этим есть наши точки V-Check, позволяющие оверклокерам контролировать напряжения, не полагаясь на интерпретацию программного обеспечения.

Когда мы двигаемся вниз по правой стороне материнской платы, над 24-контактным разъемом питания ATX, у нас есть переключатель MultiBIOS для выбора между двумя микросхемами BIOS на плате и двумя USB 3.0, с одним заголовком под прямым углом, чтобы не мешать любым полноразмерным устройствам PCIe. Оба этих USB-разъема питаются от чипсета, в результате чего разъемы на задней панели ввода-вывода переходят на контроллеры USB 3.0.

Радиатор чипсета относительно большой, хотя судя по компоновке платы, он имеет дело с чипсетом и несколькими переключателями. Например, он не распространяется на два дополнительных контроллера SATA 6 Гбит/с, которые находятся в правом нижнем углу радиатора рядом с соответствующими портами.Итого получаем 10 SATA 6 Гбит/с — шесть от чипсета и четыре от контроллеров. MSI также добавила порт mSATA, который распределяется совместно с портом SATA5, что означает, что в любой момент времени можно использовать только один или другой.

По низу платы, слева направо, сначала получаем наше звуковое решение. Это MSI Audio Boost, в котором используется аудиокодек Realtek ALC1150, а звук на передней панели получает дополнительные усилители для наушников для поддержки наушников с сопротивлением 600 Ом.Из-за размера материнской платы это означает, что трассировка звука задней панели проходит на приличное расстояние до аудиоразъемов. Это, возможно, одна из причин, по которой наши аудио результаты на заднем вводе-выводе не обязательно являются лучшими для реализации ALC1150.

В нижней части Z87 XPower мы видим разъемы для вентиляторов, CeaseFire (DIP-переключатели для включения/отключения слотов PCIe), два разъема USB 2.0, кнопку Go2BIOS и нашу двухзначную отладку. Я часто использую такие функции, как Go2BIOS, при разгоне, хотя эту кнопку лучше использовать либо с кнопками OC в правом верхнем углу материнской платы, либо с задней панелью ввода-вывода над кнопкой ClearCMOS.

Компоновка PCIe пытается в полной мере использовать чип PLX, а PCIe 1/3/5/7 происходит от PLX, так что мы получаем x16/x16 (1/5), x8/x8/x16 (1/3/5). ) или x8/x8/x8/x8, когда все заняты. PCIe 2 — это слот x16, который обходит чип PLX, давая небольшой прирост пользователям с одним графическим процессором, поскольку PLX добавляет номинальное снижение производительности (<0,5%). У меня возникла мысль во время тестирования этой платы, так как эти обходные линии становятся все более распространенными — можем ли мы обойти PLX в x8/x8 на той же материнской плате? Разница между x8/x8 через CPU и x16/x16 через PLX в нашем тестировании примерно такая же, как один GPU x16 через CPU и x16 через PLX.

На задней панели ввода-вывода мы видим комбинированный порт PS/2, два порта USB 2.0, кнопку ClearCMOS, встроенный 2×2:2 2,4 ГГц 802.11n (Centrino N-2230) WiFi, восемь портов USB 3.0 (все ASMedia), два HDMI , DisplayPort, сетевой адаптер Killer E2205 и позолоченные аудиоразъемы.

Характеристики платы

MSI Z87 XPower
Цена	Ссылка
Размер	Е-АТХ
Интерфейс ЦП	ЛГА-1150
Чипсет	Intel Z87
Слоты памяти	Четыре слота DDR3 DIMM с поддержкой до 32 ГБ До двухканальной, 1066–3000 МГц
Видеовыходы	2 порта HDMI DisplayPort
Бортовая локальная сеть	Убийца E2205
Встроенная аудиосистема	Усиление звука (Realtek ALC1150)
Слоты расширения	1 х PCIe 3.0 через ЦП (x16) 4 x PCIe 3.0 через PLX8747 (x16/x16, x16/x8/x8 или x8/x8x/8/x8) 2 x PCIe 2.0 x1
Встроенный SATA/RAID	6 x SATA 6 Гбит/с (PCH), RAID 0, 1, 5, 10 4 x SATA 6 Гбит/с (ASMedia ASM1061) 1 x mSATA 6 Гбит/с* * Порты mSATA и SATA5 совместно используют ресурсы, и использование одного из них отключает другой
USB 3.0	4 x USB 3.0 (PCH) [2 разъема] 8 x USB 3.0 (ASMedia ASM1074) [8 задняя панель]
Flex IO x+y+z = 18	SATA 6 Гбит/с 6 USB 3.0 4 PCIe 2.0 8
Бортовой	10 портов SATA 6 Гбит/с , 2 порта USB 3.0 Заголовки 2 разъема USB 2.0 7 разъемов для вентиляторов Кнопка разрядки Кнопка OC Genie Регуляторы BCLK Регуляторы соотношения ЦП Переключатель MultiBIOS Кнопка Go2BIOS Кнопки питания/сброса Индикатор PCIe 1 Dix0 VCeasefire 4 0 Переключатели Debgit -Check Points (7 разъемов, 7 точек)
Разъемы питания	1 x 24-контактный разъем питания ATX 2 x 8-контактный разъем питания ЦП 1 x 6-контактный разъем питания VGA
Коллекторы вентиляторов	2 x CPU (4-контактный) 5 x SYS (4-контактный)
Панель ввода/вывода	1 комбинированный порт PS/2 2 порта USB 2.0 портов 1 кнопка ClearCMOS 1 разъем модуля WiFi/BT 8 портов USB 3.0 (ASMedia ASM1074) 2 порта HDMI 1 порт DisplayPORT 1 сетевой адаптер Killer E2205 Аудиоразъемы
Гарантийный срок	3 года
Страница продукта	Ссылка

Чип PLX8747 для тех, кто покупает его оптом, увеличивает стоимость материалов на 90 568 максимум до 90 569 40 долларов, хотя поставщики материнских плат, которые производят много плат с поддержкой PLX, могут значительно снизить эту стоимость.MSI производит только одну материнскую плату PLX Z87, XPower, что означает, что они могут быть ближе к отметке в 40 долларов.

С точки зрения дополнительного оборудования наличие 10 портов SATA и всего 14 портов USB 3.0 кажется стандартным для материнской платы за 440 долларов, однако по этой цене я ожидал, по крайней мере, лучшего решения WiFi, чем 2,4 ГГц 2×2:2. Выгодно ли будет приобрести модель с частотой 5 ГГц? Для материнских плат Z87 около 220 долларов мы получаем 802.11ac 5 ГГц от конкурентов MSI, поэтому кажется, что кто-то просто решил поставить галочку в поле WiFi, не проводя исследований идеального кремния, и сэкономил доллар здесь или там.Мало того, как показано далее в обзоре, есть также аргумент в пользу отсутствия встроенной сетевой карты Intel, независимо от использования решения Killer.

XPower — это странное сочетание материнской платы для разгона и повседневного использования, но, к сожалению, ни то, ни другое не в лучшем виде. Для настоящей платформы для разгона может быть слишком много лишнего и слишком много неиспользуемых дополнений для повседневной машины, чтобы оправдать затраты для конечного пользователя. Это возвращает нас в область MPower и MPower MAX, как упоминалось во введении.

Обзор

MSI Z87 MPOWER MAX (Intel LGA 1150) — установка и производительность

тестовая система

тестовая система
CPU:	Intel 4770k 3,5 ГГц, 8 МБ кэш 3,5 ГГц, 8 МБ кэша
память:	16 ГБ DDR3 (4x 4 GB) GSKill Tridentx F3-266C11Q- 16GTXD
Охлаждение:	CoolerMaster TPC 812
Материнская плата:	MSI Z87 MPOWER MAX Intel Z77 Express, BIOS v1.2
Видеокарта:	2x MSI GTX670 Power Edition OC 2 ГБ
Жесткий диск:	Corsair ForceGT 60 ГБ SATA 6 ГБ/с 6 ГБ/сек. (USB 3.0) Западная цифровая икра SATA 16 WD5000AAKS 500 ГБ SATA2
Easy Piece SATA2
сезон SS-860xP2
Корпус:	Lian Li T60 Тестовый скамейка
Программное обеспечение:	Windows 7 64 -бит SP1, Nvidia 320.18 WHQL

Начальная настройка

Первоначальная загрузка MSI Z87 MPOWER MAX была быстрой и простой, а установка драйверов устройств с компакт-диска прошла быстро и безболезненно. Здесь мне нечего сказать, потому что все работало именно так, как и ожидалось, но я заметил, что MSI Z87 MPOWER MAX работает с немного усиленным профилем Turbo.

Некоторые платы имеют настраиваемые профили Turbo, которые повышают производительность при «стандартных» настройках, создавая видимость большей производительности, чем на самом деле.У MSI есть собственное мнение по этому поводу, и хотя я не совсем согласен с использованием расширенных профилей Turbo по умолчанию, это имеет смысл на материнских платах высокого класса, таких как MSI Z87 MPOWER MAX. Усиленный профиль Turbo становится доступным при включении XMP или, в других случаях, путем переключения некоторых параметров в BIOS, но его также можно просто отключить с помощью тех же параметров в BIOS. Лично я считаю, что купон на план Intel Performance Tuning Protection Plan должен быть включен в коробку для защиты от сбоев процессора, если платы делают это, не давая конечному пользователю возможность отключить его или не заявляя об этом явно.Для получения дополнительной информации о плане Intel Performance Tuning Protection Plan посетите их сайт ЗДЕСЬ.

MSI прилагает некоторые усилия для того, чтобы ваш первый опыт загрузки с их продуктами и даже их сборкой работал хорошо. Это легко заметить по тому факту, что прямо на печатной плате четко обозначены слоты DIMM, которые следует заполнять в первую очередь для обеспечения наилучшей совместимости.
Установить плату, заполненную моими обычно установленными компонентами поверх моего испытательного стенда LianLi, оказалось довольно легко, вокруг много места для всего, что может поместиться.У меня было достаточно места, чтобы установить вентилятор памяти G.Skill с VGA MSI GTX670 Power Edition в верхний слот PCIe x16.
Зазор между радиатором CoolerMaster и кулером MOSFET был идеальным, с достаточным пространством для установленного вентилятора. Я был очень впечатлен тем, как все это выглядит собранным, даже если оперативная память отказывалась идеально соответствовать остальной части системы — мне просто жаль, что у меня не было хороших видеокарт Lightning для соответствия!

Потребляемая мощность

Мы измеряем энергопотребление ЦП, поскольку одной из наших первых задач является проверка стабильности системы.Я изолирую мощность, поступающую через 8-контактный разъем ATX, с помощью встроенного измерителя, который обеспечивает показания напряжения и тока, а также общую пропущенную мощность. Хотя это не может изолировать энергопотребление ЦП во всех случаях, оно служит хорошим индикатором эффективности платы и эффективной конструкции VRM. Общее энергопотребление системы больше не сообщается, поскольку эта цифра может меняться в зависимости от того, какой VGA установлен. Единственные измерения мощности, доступные только на плате, без физической модификации материнской платы, — это измерения, полученные через 8-контактный разъем ЦП, что делает его единственной ценностью, о которой стоит сообщать.Я использую wPrime с восемью потоками, выбранными в параметрах, поскольку он обеспечивает стабильно высокую нагрузку на протяжении всего теста и работает достаточно долго, чтобы VRM и ЦП выделяли достаточно тепла. Большинство средних рабочих нагрузок будут потреблять гораздо меньше, чем это, хотя приложения для распределенных вычислений очень похожи. Это не предназначено для проверки стабильности, поскольку я использую для этого несколько других приложений, а просто для получения воспроизводимых значений потребляемой мощности, которые может воспроизвести любой. Используемый измеритель представляет собой готовое устройство Zalman, которое некоторое время присутствует на рынке.В моей тестовой среде он дает очень похожие результаты по сравнению с токоизмерительными клещами FLUKE 337.

Нагрузка Состояние	процессора Напряжение	Кольцо напряжения	Холостой Мощность	Нагрузка Мощность
Фото Часы	1,041 V	1,022 V	16W	72W
Разгон	1,285 В	1,150 В	23 Вт	127 Вт

Энергопотребление MSI Z87 MPOWER MAX было таким же, как и у других продуктов, которые я тестировал до сих пор.Энергопотребление в режиме простоя при разгоне оказалось лучше, чем я ожидал, но энергопотребление в режиме простоя могло бы быть и немного лучше — интересно.

Блок питания для материнской платы MSI Z87-G45?

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Присоединился 25 ноября 2015 г.

·

33 сообщения

Стартер обсуждения · #1 · 14 августа 2016 г. Может ли кто-нибудь предложить мне хороший и совместимый блок питания 500 Вт / 600 Вт для этого ПК?

Процессор Intel Core i5-4570 @ 3.20 ГГц до 3,60 ГГц
Память: GeIL EVO Potenza 8GB (2x4GB) DDR3 2133MHz Dual Channel
Видеокарта MSI GeForce GTX 760 2GB GDDR5 Скоро я обновлюсь до GTX 970!
Материнская плата: MSI Z87-G45 Gaming
Устройство хранения: Seagate HDD 1Tb без sdd
Я ценю любую помощь, спасибо!



Присоединился к 14 апреля 2009 г.

·

10 574 сообщения

обратите внимание на серию XFX TS, если вам не нужна модульность, или на серию evga GS, если она вас интересует.как сезонные, так и хорошие отзывы от jonny guru.

и да, 550 ватт вполне достаточно.



Присоединился 25 ноября 2015 г.

·

33 сообщения

Стартер обсуждения · #3 · 15 августа 2016 г. действительно спасибо за вашу помощь!



MSI Z87 MPower Max: перестрелка высокопроизводительных материнских плат Intel Z87

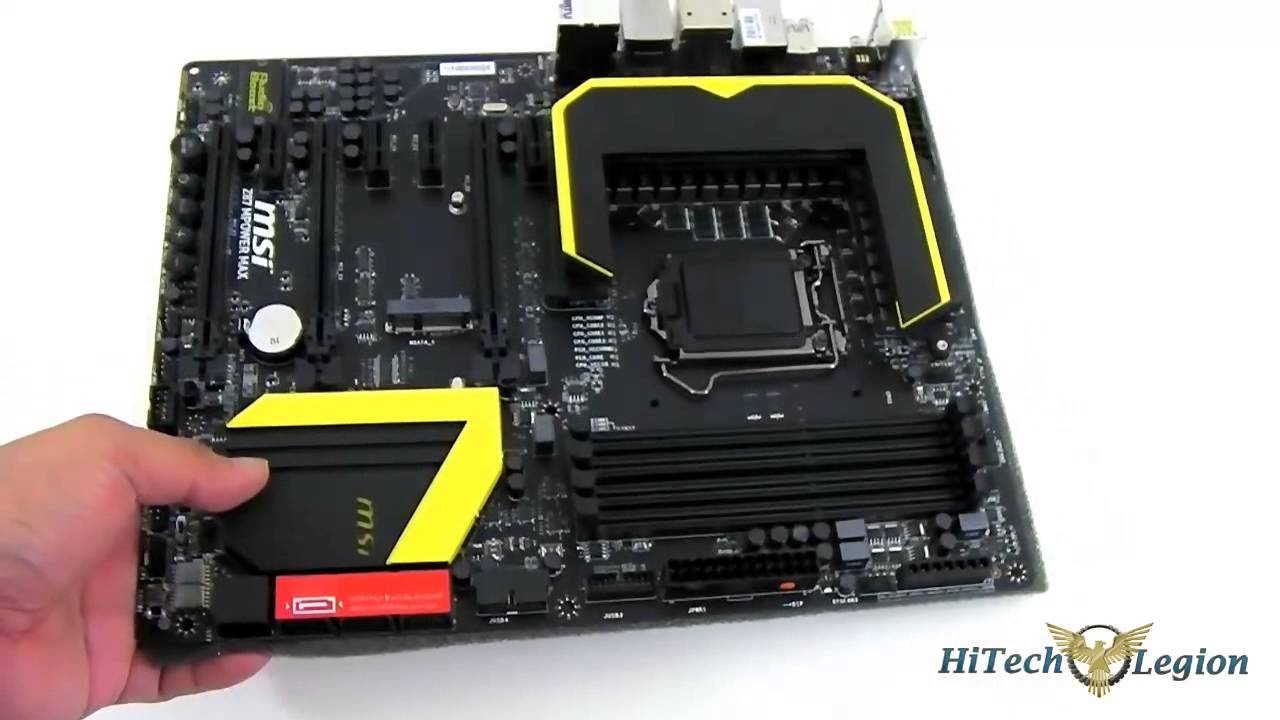

MSI Z87 MPower Max

MSI Z87 MPower Max

Что нас поразило в MSI Z87 MPower Max , так это то, насколько гладкими являются его радиаторы VRM.Обычно такие радиаторы имеют острые и зазубренные края, чтобы максимально увеличить площадь поверхности для оптимального отвода тепла. Тем не менее, эта плата опровергла это соглашение благодаря гладкой отделке VRM и радиаторов чипсета.

С этой точки зрения мы можем видеть два ряда дросселей, выстроенных под прямым углом перед радиаторами VRM. Что касается системы подачи питания, плата MSI имеет 20-фазную схему питания, чтобы обеспечить стабильную подачу питания на ЦП и память платы.Он также оснащен обновленными компонентами Military Class IV своих систем подачи энергии. Они состоят из новых полевых МОП-транзисторов PowerPak, конденсаторов Hi-c (Hi-C Cap), суперферритовых дросселей (SFC), а также твердотельных конденсаторов (Solid Caps) и темных конденсаторов (Dark Caps).



Если смотреть сзади, мы можем увидеть MSI Superpipe, которая представляет собой 8-миллиметровую никелевую тепловую трубку, соединяющую радиаторы VRM для лучшего отвода тепла.

Что касается слотов расширения, на плате имеется три слота PCIe Gen 3.0 x16 и четыре слота PCIe 2.0 x1. Процессор Intel Core Haswell 4-го поколения может обеспечить только 16 линий PCIe; следовательно, на плате MSI этот единственный канал PCIe x16 можно разделить на два канала x8 или три канала с конфигурацией x8/x4/x4. В результате плата может поддерживать либо 2-процессорную конфигурацию NVIDIA SLI, либо 3-процессорную конфигурацию AMD CrossFireX. Это также усугубляется тем фактом, что на плате MSI нет переключателей PLX PCIe Gen 3.0 для повышения пропускной способности в каждом слоте PEG.

Даже глядя на слоты расширения платы, мы не могли не заметить ряд кнопок, состоящий из тройки Easy Button 3 системы и пары кнопок Direct OC . Easy Button 3 состоит из кнопок OC Genie, питания и перезагрузки. Кнопка OC Genie позволит вам разогнать систему одним нажатием; в то время как кнопки Direct OC, кнопки «+» и «-», допускают изящество, поскольку вы можете использовать их для настройки базовой тактовой частоты разблокированного процессора во время нормальной работы платы.

В крайнем правом нижнем углу платы находится аудиоразъем передней панели. Рядом с ним находится переключатель режима OC Genie, который обеспечивает два режима разгона для функции OC Genie. После кнопок мы видим два разъема для внутренних вентиляторов и два разъема USB 2.0. Далее мы видим два разъема системной панели, а справа от них есть кнопка Go2BIOS, которая позволяет вам загрузить утилиту BIOS без необходимости ввода с клавиатуры. Эта кнопка полезна, так как клавиатура отключается во время POST, когда включена функция «Быстрая загрузка MSI».

Ближе к стеку разъемов SATA 6 Гбит/с вы найдете дополнительные встроенные функции, такие как обычный светодиодный сегментный дисплей отладки и переключатель нескольких BIOS, позволяющий переключаться между двумя наборами BIOS. Две микросхемы ПЗУ BIOS расположены в верхней части коммутатора.

Разъемы SATA 6Gbps черного цвета, и слева первая пара подключена к контроллеру платы ASMedia ASM1061, а остальные шесть управляются чипсетом Intel Z87. Есть USB 3.0 рядом со стеком разъемов SATA.

Справа мы видим слоты DIMM, которые поддерживают разогнанные модули оперативной памяти DDR3 с тактовой частотой до 3000 МГц. В дополнение к контрольным точкам напряжения, расположенным рядом с краем платы, есть еще один набор контрольных точек напряжения рядом с сокетом ЦП для контроля напряжений ЦП и PCH.



На задней панели ввода-вывода платы имеется комбинированный порт PS/2 над парой портов USB 2.0. Кнопка очистки CMOS имеет уникальный дизайн, но она может представлять опасность, так как может быть случайно нажата.Всего имеется шесть портов USB 3.0, а варианты подключения видео состоят из двух разъемов HDMI (оба для выходов) и порта DisplayPort. Выходной разъем S/PDIF находится над разъемом HDMI, а ярко-желтый канареечно-желтый оттенок гигабитного разъема RJ-45 расположен над одним из стеков USB 3.0.



MSI Z87 MPOWER MAX Подробный обзор: плата

MSI Z87 MPOWER MAX Подробный обзор:

Z87 MPOWER MAX построен, как вы могли догадаться, на основе Z87 Express PCH от Intel для использования с процессорами Intel серии Core четвертого поколения, которые подходят для сокета LGA 1150.Плата представляет собой плату с полным форм-фактором ATX размером 11,96 x 9,6 дюйма и должна соответствовать большинству корпусов, представленных на рынке. MSI использует шестислойную печатную плату со специальным более плотным плетением волокон, которое улучшает способность платы сопротивляться влаге, улучшает расположение дорожек для слоев питания и заземления, а также улучшает защиту от электростатического разряда в рамках философии дизайна MSI. Глядя на расположение на плате, вы можете увидеть много места вокруг сокета и между слотами x16 PCIe 3.0. Черная печатная плата с желтыми бликами выделяет плату, и в последнее время эта цветовая схема используется все чаще.Черный цвет на печатной плате именно такой, не чистый черный, который становится коричневым при прямом освещении, а черный как смоль. Задняя сторона печатной платы усеяна винтами, которые удерживают большие решения для охлаждения с супертрубками. Фиксирующий механизм Socket 1150 поставляется компанией Lotes и имеет черный хромированный дизайн, который не портит внешний вид платы.































Внешнее подключение ввода/вывода состоит из игрового порта PS/2 и USB 2.0 с тройным золотым покрытием для предотвращения коррозии и снижения износа в десять раз, а также с увеличенной до 1000 Гц частотой опроса для повышения скорости отклика. Далее идет кнопка «Очистить CMOS», когда вы сильно разгоняетесь и не можете восстановить плату. Рядом с кнопкой Clear CMOS находится разъем для прилагаемой карты WiFi, четыре порта USB 3.0, управляемые ASMedia ASM1074, разъем RJ-45, который управляется гигабитной сетевой микросхемой Killer Networks E2205, оптический выход S/PDIF, порты HDMI и DisplayPort. , второй порт HDMI, поддерживающий до трех дисплеев, еще два порта USB 3.0, управляемые чипсетом Renesas uPD720202, и позолоченные аудиоразъемы 30 мкг для 7.1-канального Audio Boost с поддержкой звукового решения HD, управляемого ALC 1150.

Возможности расширения

включают поддержку до трех сторон CrossfireX и Dual SLI в трех слотах x16 PCIe 3.0. Эти слоты будут работать в режиме x16 с одной платой расширения, x8/x8 с двумя и x8/x4/x4 с тремя заполненными слотами. Кроме того, у вас есть четыре доступных слота PCIe 2.0 x1. Когда третий слот x16 занят, шестой слот будет недоступен.Между двумя верхними слотами x16 находится слот mSATA 6 Гбит/с, поддерживающий технологии Intel Smart Response, Smart Connect и Rapid Start. И последнее, но не менее важное: включение встроенного кодека Realteck ALC 1150, который является частью решения MSI Audio Boost. Кодек ALC 1150 защищен для уменьшения электромагнитных помех, поэтому аудиосигнал отправляется на усилитель для наушников TI OPA1652 и конденсаторы качества звука.







Нижний край печатной платы полностью занят возможностями подключения и удобства использования.Слева у вас есть индикатор уровня печатной платы, который показывает, что MPOWER MAX имеет шестислойную печатную плату, аудиоразъемы на передней панели и переключатель OC, используемый вместе с кнопкой OC Genie 4 для обеспечения двух различных уровней разгона (4,0 ГГц и 4,2 ГГц, просто выключив систему и нажав кнопку). Разгон не становится намного проще. Далее приведены еще несколько частей набора инструментов OC Essential. За встроенными переключателями питания и сброса следуют кнопки bclock +/-, используемые для динамического изменения bclock вверх или вниз.Вам нужно будет провести предварительное тестирование, чтобы увидеть, какой тип допуска и напряжения вам потребуется для вашего процессора. Далее идет пара 4-контактных разъемов для вентиляторов с аппаратным управлением, три разъема USB, два захваченных и один для использования с M-разъемами MSI. Средний USB-разъем, выделенный красным, поддерживает Supercharge.

Соединения на передней панели не используются для использования с M-разъемами MSI и кнопкой Fast Boot, используемой для принудительной загрузки прямо в Click BIOS. Чуть выше заголовка на передней панели находится двойной переключатель BIOS для выбора между каждым из установленных чипов BIOS.Пара светодиодов отладки используется для отображения диагностических кодов POST. Прямо над конденсатором, который разделяет кнопку bclock +/- и разъем для первого вентилятора, находится пара перемычек. Эти перемычки используются для сброса CMOS, а затем для сброса остаточной энергии, хранящейся на плате; инструмент, который я до сих пор не видел ни на одной другой плате.





Вы получаете в общей сложности восемь портов SATA 6 Гбит/с на Z87 MPOWER MAX, шесть из которых предоставлены Z87 PCH, а два — контроллером ASMedia ASM1061.Порты ASMedia, не обозначенные цветом, являются нижними портами на печатной плате и имеют маркировку 7-8. Порты SATA1-6 поддерживают корпоративную технологию Intel Rapid Storage (AHCI/RAID 0/1/5/10) Intel Z87. Между 24-контактным разъемом питания ATX и портами SATA находится пара разъемов USB 3.0, управляемых Intel Z87 PCH, каждый из которых поддерживает до двух портов USB 3.0. Далее идет 24-контактный разъем питания ATX и пара дросселей Super Ferrite для цепи питания памяти. Одно место, которое мне нужно, чтобы поддержать MSI, — это точки V-Check и то, как они реализованы.Здесь вы можете сравнить напряжение с тем, что применяется в BIOS, чтобы убедиться, что то, что вы устанавливаете, соответствует тому, что вы получаете. Напряжения, которые вы можете проверить, включают: CPU Vcore, CPU_VCCIN, VCC_DDR, CPU_Gfx, CPU_Ring, CPU_SA. Это почти все, что будет иметь какое-то влияние при настройке. Четыре слота DIMM поддерживают до 32 ГБ памяти DDR3, работающей на частотах от 1066 до 3000 МГц. MSI внедрила использование схемы трассировки T-Topology для выравнивания расстояния между сокетами DIMM и ЦП, чтобы уменьшить задержку между каналами и сокетами и обеспечить более высокие поддерживаемые скорости памяти.





В верхней части печатной платы действительно нечего обсуждать, но вы получаете пару разъемов для вентиляторов, обозначенных ЦП 1 и 2, верхнюю сторону решения для охлаждения VRM, оснащенного Super Pipe, и пару 8-контактных вспомогательных ЦП. разъемы питания. Вы можете работать с одним подключенным, но для энергичного разгона лучше использовать оба разъема. Z87 MPOWER MAX предназначен для использования с процессорами серии Core четвертого поколения с сокетом 1150. В последнее время область вокруг сокета в большинстве высокопроизводительных плат была довольно хорошо очищена, чтобы облегчить использование энтузиастами экстремального охлаждения.MSI проделала свою работу, используя свою стратегию Military Class на этой плате, используя конденсаторы Hi-C и суперферритовые дроссели вокруг сокета, чтобы упростить изоляцию, а также обеспечить питание, необходимое для ЦП, через его 20-фазные цепи DigitALL Power. Обычно вы получаете точки V-Check только на правой стороне печатной платы. В Z87 MPOWER MAX предусмотрен дополнительный набор контрольных точек, расположенных сразу под сокетом ЦП, для измерения CPU_VComp, CPU_Core2, CPU_CORE1, CPU_CORE3, PCH_VCCVRM, PCH_CORE и CPU_VCCIO.Точки крепления системы охлаждения процессора не изменились по сравнению с сокетом 1156 и 1155, что позволяет конечному пользователю модернизировать или использовать уже проверенные радиаторы/охлаждающие решения, не дожидаясь другого адаптера сокета.







Наконец, что не менее важно, мы подробно рассмотрим систему охлаждения, используемую в MSI Z87 MPOWER MAX. Вокруг сокета, охлаждающего компоненты VRM Military Class IV, находится большой кулер, оснащенный большим, хорошо перефразируемым, массивным кулером с Super Pipe, предназначенным для пассивного выдерживания последних тестов MSI, когда процессор был сильно разогнан.Покрытие Z87 PCH представляет собой большой плоский радиатор, который работает относительно прохладно с воздушным потоком корпуса. Каждый из элементов дизайна кулеров дополняет плату и является продолжением дизайнерской работы на передней панели упаковки.





Глядя на аппаратное обеспечение, которым оснащен Z87 MPOWER MAX, нет необходимости сомневаться в том, что за кулисами выполняется внутренняя работа MSI. Увидев игровую плату MSI Z87-GD65, трудно не увлечься тестированием производительности на этой плате.

MSI Z87 MPOWER MAX — лучшая совместимость MSI Z87 MPOWER MAX Mobo

В MSI Z87 MPOWER MAX используется процессорный разъем Intel LGA 1150 . Любой совместимый ЦП Intel будет иметь одинаковую запись сокета. Он использует тип памяти DDR3 с максимальной скоростью до 2400 МГц и 4 слота DDR3 , что позволяет максимально использовать 32 ГБ ОЗУ .

Выпущенный 15 апреля 2013 года, MSI Z87 MPOWER MAX теперь старше 8 лет , что означает, что он крайне устарел и основан на очень устаревших технологиях.Производительность этой материнской платы будет меньше, чем у современных аналогов, и, скорее всего, она будет иметь очень небольшую поддержку со стороны MSI.

В соответствии со стандартом ATX , MSI Z87 MPOWER MAX подходит для большинства корпусов. ATX является наиболее распространенным форм-фактором и, как таковой, имеет высокую степень совместимости с другими компонентами, предоставляя достаточное количество слотов для расширения возможностей расширения.

MSI Z87 MPOWER MAX имеет 8 SATA 3.0 слотов для жестких дисков . Это обеспечивает теоретическую скорость передачи данных до 6 ГБ/с, в отличие от 3 ГБ/с SATA 2.0. Вообще говоря, только высокопроизводительные жесткие диски, в частности твердотельные накопители, смогут воспользоваться потенциалом пропускной способности портов SATA 3.0, хотя он обратно совместим, поэтому у вас нет , чтобы воспользоваться преимуществом .

MSI Z87 MPOWER MAX не поддерживает встроенную графику . Следовательно, для любой сборки системы, использующей эту материнскую плату, требуется отдельная видеокарта или процессор с графическим процессором на том же кристалле, например процессоры AMD APU.На этой материнской плате 3 слота PCIe x16 . Это означает, что он вполне способен вместить новейшие графические карты, хотя важно попробовать использовать графическую карту с тем же интерфейсом графической карты, что и PCIe v3.0 , так как все, что ниже, не достигнет потенциала материнской платы, и все выше, его производительность будет снижена до максимальной пропускной способности MSI Z87 MPOWER MAX PCIe v3.0 . MSI Z87 MPOWER MAX поддерживает до 3 графических карт, подключенных к Nvidia SLI , или до 2 графических карт, подключенных к AMD Crossfire , для повышения общей графической производительности за счет увеличения энергопотребления на основе графики, а также цены сами карты.
