Отвал чипа видеокарты симптомы: Как узнать, что произошел отвал чипа видеокарты — conspi.ru — Конспирология

Содержание

Что такое отвал чипа видеокарты и как решить эту проблему | Илья Ефремов

Пользователи как настольных ПК, так и ноутбуков, часто встречают словосочетание «отвал чипа видеокарты». Сегодня мы постараемся объяснить, что значат эти слова, а также опишем симптомы этой проблемы.

Что такое отвал чипа

Для начала объясним, что подразумевается под словом «отвал». Самое простое объяснение – нарушается целостность пайки кристалла GPU к подложке либо к поверхности платы. Для более наглядного объяснения взгляните на изображение ниже. Место, где нарушается контакт чипа и подложки обозначено цифрой 1, нарушение подложки и платы – цифрой 2.

Схема мест отвала чипа.

Происходит это по трём основным причинам: высокая температура, механические повреждения или же заводской брак. Видеокарта представляет собой своего рода материнскую плату в миниатюре с процессором и памятью, распаянными на ней, и точно так же требует качественного охлаждения посредством комбинации радиаторов и кулеров, и иногда страдает от перегрева. От слишком высокой температуры (свыше 80 градусов Цельсия) плавятся свинцовые шарики, обеспечивающие контакт, или разрушается клей-компаунд, которым кристалл крепится к подложке.

Механические повреждения происходят не только в результате ударов и встрясок – например, повредить соединение чипа и подложки можно, слишком сильно затянув винты крепления системы охлаждения после разборки карты для обслуживания. Также известны случаи, когда чип отпадал в результате провисания – видеокарты в современных системных блоках типоразмера ATX устанавливаются сбоку, и свисают с материнской платы, что порой приводит к проблемам.Не исключён также и случай заводского брака – увы, подобное встречается даже у именитых производителей вроде ASUS или MSI, и более часты у брендов B-категории вроде Palit.

Как распознать отвал чипа

Непосредственно отвал чипа можно распознать по следующим симптомам.

1. Проблемы с приложениями и играми

Если наблюдаются проблемы с запуском игр (ошибки, вылеты, зависания) или ПО, которое активно задействует графический чип (редакторы изображений и видео, программы для майнинга криптовалюты), подобные явления можно рассматривать как первый звонок появления неисправности. Для более точного определения источника сбоя рекомендуем провести обновление драйверов и очистку системы от накопившегося мусора.

2. Ошибка 43 в «Диспетчере устройств»

Ещё одним тревожным сигналом является возникновение ошибки «Это устройство было остановлено (код 43)». Чаще всего её появление связано с неисправностями аппаратной части, среди которых самой распространённой является именно отвал чипа.

Иконка в диспетчере устройств

3.Графические артефакты

Самый явный и верный признак рассматриваемой неполадки – появление артефактов графики в виде горизонтальных и вертикальных полос, мешанины из пикселей в тех или иных участках дисплея в форме квадратов или «молний». Артефакты проявляются вследствие неверного декодирования сигнала, который проходит между монитором и картой, что проявляется именно вследствие отвала графического чипа.

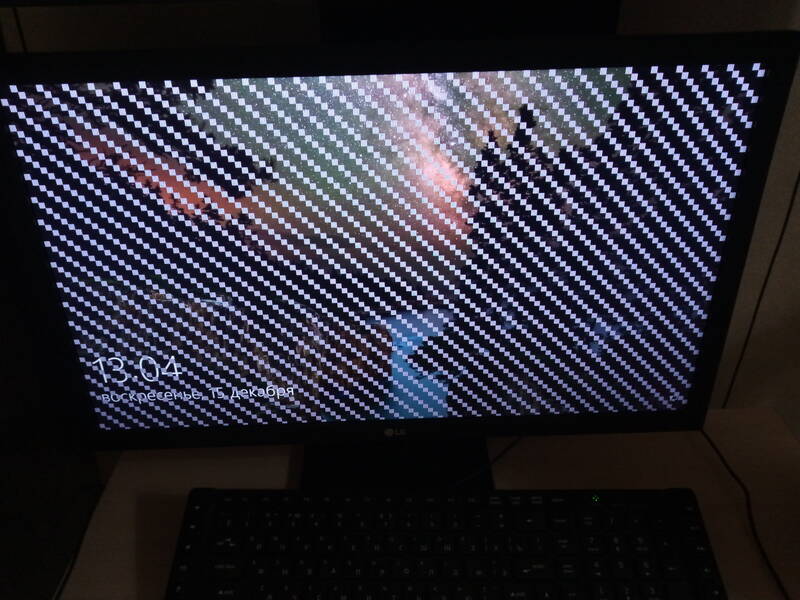

Сами артефакты.

Устранение проблемы

Решений у этой неисправности существует всего два – либо полная замена видеокарты, либо замена графического чипа. Если самостоятельная замена видеокарты не составляет большого труда, то её ремонт в домашних условиях представляет собой практически невыполнимую задачу: для реболла чипа (замены отпаявшихся контактных шариков) потребуется специальное дорогостоящее оборудование, поэтому дешевле и надёжнее будет обратиться в сервисный центр.

Как избежать отвала

Для того чтобы не допустить повторения проблемы, соблюдайте ряд условий:

Приобретайте новые видеокарты от надёжных вендоров в проверенных торговых точках. Старайтесь не связываться с подержанными картами, так как много мошенников берут девайсы с отвалом, прогревают их для краткосрочного решения проблемы и продают как полностью исправные.
Регулярно проводите техническое обслуживание видеокарты: меняйте термопасту, проверяйте состояние радиатора и кулеров, очищайте компьютер от накопившейся пыли.
Если прибегали к разгону, внимательно следите за показателями вольтажа и потребления мощности (TDP) – при слишком высоких показателях GPU будет перегреваться, что может привести к расплавлению шариков и последующему отвалу.
При соблюдении указанных условий вероятность появления описываемой проблемы значительно уменьшается.

Заключение

Симптомы аппаратной неисправности в виде отвала чипа GPU диагностировать довольно легко, но вот ее устранение может стоить довольно дорого как по деньгам, так и по затраченным усилиям. Ну на этом всё. Пока

Как определить отвал чипа видеокарты?

Как сделать диагностику видеокарты и её ремонт

Если вы однажды включили компьютер, система запустилась, а экран остаётся чёрным либо появились странные полосы и цветовые искажения, скорее всего, повреждена видеокарта.

Причин для такого происшествия более чем достаточно: начиная от заводского брака и заканчивая неправильной эксплуатацией. Разберём их подробнее, а также узнаем, можно ли производить ремонт видеокарт самостоятельно.

Перегрев

Чаще всего это происходит с высокомощными картами, запертыми в тесный системный блок без доступа воздуха, либо когда производитель экономит на конденсаторах.

Признаки:

рябь экрана;
мельтешение;
цветовые пятна;
некорректная цветопередача.

Продолжительный перегрев приводит к утрате контакта в схеме, пересыханию электролитических конденсаторов, повреждению питающих узлов.

Overclocking и voltmoding

Наиболее распространённые причины выхода графического адаптера из строя — это попытки его «разгона»: увеличение частоты и напряжения сверх установленных норм (overclocking) и повышение питания (voltmoding).

Признаки:

почернение;
оплавление платы;
изображение на экране пропадает.

Ремонт видеокарт в этом случае невозможен, как и гарантийная замена — ведь все допустимые режимы работы компонента были превышены.

Кроме того, нужно понимать, что улучшить производительность бюджетного видеоадаптера за счёт оверклокинга до каких-то превосходных показателей не получится и перед подобной процедурой рекомендуется замена охлаждающей системы на более мощную.

Повреждение графического процессора

Происходит от неосторожности, например, при замене других составляющих ПК.

Признаки:

отсутствие изображения;
артефакты на экране.

Остановка вентилятора

Эта поломка связана с непродуманной конструкцией кулера, из-за неисправности или засорённости которого впоследствии страдает видеокарта. Вина здесь лежит целиком на плечах производителя.

Пыль и грязь — враг компьютерной техники №1

Признаки:

Отвал чипа

Нередко обнаруживается уже при ремонте видеокарт NVIDIA: от перегревания у них разрушаются контакты между BGA-шариками и платой. Нельзя назвать это в полной мере заводским браком, но проблема характерна для видеоадаптеров этой серии.

Признаки:

нет изображения на мониторе.

Диагностика

Проверить текущее состояние компонента самостоятельно можно только в том случае, если он ещё работает. Для диагностики видеокарты понадобятся специальные программы:

Riva Tuner;
PowerStrip;
AMD N-Bench.

Riva Tuner

Утилита с удобным интерфейсом. Способна показать, насколько сильно разогрет графический адаптер и как это исправить. В случае перегрева программа предложит произвести underclocking — снизить частоту работы видеокарты.

PowerStrip

Чаще всего используется с целью оверклокинга, но так же прекрасно подходит для диагностики. Универсальна почти для всех моделей карт и быстро обнаруживает неисправности.

AMD N-Bench

Проверяет потенциал графического ускорителя и указывает на неполадки, а также выявляет ранее не использовавшиеся резервы оборудования.

Таким образом, можно периодически проверять видеоадаптер и вовремя предотвратить поломку. Если в ходе диагностики ничего не выяснилось, но налицо явные «симптомы» повреждения графического адаптера, придётся обратиться к мастеру.

Ремонт

Ремонт видеокарт в домашних условиях доступен людям, хорошо разбирающимся в устройстве компонентов ПК, их взаимодействии друг с другом и способах починки.

В другом случае лучше посетить сервисный центр или купить новую. Некоторые умельцы пытаются реанимировать карту, разогревая её в духовке под определёнными температурами (и нередко это увенчается успехом), но результаты могут быть непредсказуемы, если вы новичок.

Помните, что ремонт видеокарты ноутбука не всегда осуществим даже в условиях мастерской — некоторые модели сконструированы по принципу «сгорел видеоадаптер — выброси ноутбук». При покупке техники заранее спрашивайте продавца, возможна ли починка и замена комплектации. Чтобы самостоятельно произвести такой ремонт, нужно будет разобрать гаджет, демонтировать графический адаптер, найти проблему, устранить её и вернуть всё на свои места, не испортив при этом ПК. Такой эксперимент можно провести, если вам не жалко ноутбук или вы твёрдо уверены в успехе предприятия.

Источник: https://nastroyvse.ru/devices/comp/diagnostika-i-remont-videokarty.html

Как узнать, что произошел отвал чипа видеокарты — Айше Джемилева

10 минут

Изменен: 16 марта в 15:42

1338

В современных компьютерах может происходить что угодно – при обновлении драйверов выдаются ошибки, появляются артефакты (они же искажения) как в самой системе, так и в BIOS/UEFI, экран может быть в полосах или вовсе отключаться… Стоп! А вот это уже симптомы одной «болезни» – отвал чипа видеокарты.

Сегодня мы рассмотрим основные причины отвала чипа и способы распознания данной неполадки.

Что же за отвал чипа такой?!

Отвал чипа – это нарушение целостности его пайки к подложке или поверхности графической карты (своего рода миниатюрной версии материнской платы с процессором и памятью, распаянными прямо в ней). И точно так же видеокарта требует постоянного охлаждения. Не стоит надеяться на перегрев, если присутствуют все симптомы, указанные выше. Вот несколько вероятностей/причин, из-за которых и отваливается кристалл GPU.

Чрезмерно высокая температура. Также допустимо, что она возрастает настолько часто и значительно, что припой в некоторых местах плавится и теряет контакт с площадкой. Или разрушается клей-компаунд, которым кристалл крепится к подложке… Первое поправимо, нужно лишь заменить припой. Только сказать легко, а сделать можно только при наличии навыков и специального паяльного оборудования.

Наличие механических повреждений. Появляются они в результате ударов, встрясок, сильной затяжки крепежных винтов системы охлаждения или даже провисания (когда графическая карта устанавливается сбоку материнской платы).
Заводской брак. Такое встречается даже у популярных производителей ASUS или MSI, хотя такие случаи, как правило, единичны. Исправить неполадку можно только посредством замены.

Способы распознавания отвала чипа

Мы уже отметили основные причины, но сейчас распишем каждую из них куда более подробно, чтобы выстроить в голове четкую картину проблемы.

Симптом №1. проблемы в играх и приложениях

первый тревожный звоночек, оповещающий об отвале чипа видеокарты – проблемы с запуском игр, постоянные ошибки, зависания или даже вылеты. то же самое может происходить с программами, использующими в работе графическую карту (например, редакторами изображений и видео, программами для майнинга криптовалюты). но если наблюдается только этот симптом, а других еще не было выявлено, можно поселить в сердце надежду и попробовать обновить драйвер. если после обновления проблема исчезнет, значит, с чипом видеокарты все в порядке, но и расслабляться на этом не стоит.

было бы еще неплохо очистить систему от накопившегося мусора и временных файлов, отключить ненужные программы в автозапуске.

симптом №2. появление ошибки 43 в «диспетчере устройств»

а вот это уже более тревожный сигнальчик. в подобном случае при открытии «диспетчера устройств» на экране высвечивается ошибка «это устройство было остановлено (код 43)». это уже непосредственно связано с неполадками в аппаратной части, и отвал чипа в этом списке является наиболее распространенным.

симптом №3. графические артефакты на экране

самый явный признак отвала чипа – появление артефактов/искажений на экране компьютера. и не имеет значения, находится ли система в процессе загрузки или в каком-то приложении, на рабочем столе. эти самые артефакты, появляются везде в виде горизонтальных или вертикальных полос, смещении пикселей или даже «молний». и причина их появления – неправильное декодирование сигнала, проводимое между монитором и видеокартой, проявляющееся именно в таком вот виде.

устранение проблемы

Если дело не касается брака или механического повреждения, то можно просто провести перепайку чипа. Но предупреждаем – этим должны заниматься только профессионалы при наличии спецоборудования. Легче уж обратиться в сервисный центр.

В остальных случаях либо замена чипа, либо всей видеокарты целиком (особенно если замена чипа ситуации не изменила).

Профилактика

Если вы не хотите в самый важный момент натолкнуться на подобные симптомы, рекомендуем вам соблюдать следующие правила.

Покупка новых, проверенных видеокарт в больших торговых точках. Неплохо было бы заранее отзывы почитать о желаемой модели. Лучше не связываться с бывшими в использовании видеокартами. Мало ли что там могут подсунуть. Может даже такую карту, в которой чип уже отвалился.
Проведение регулярного технического обслуживания, замена термопасты, проверка состояния радиатора и кулеров, очистка компьютера от пыли. Рекомендуем также регулярно проверять температуру чипа при запуске игр через MSI Afterburner.
Внимательно следить за уровнем потребления мощности и показателями напряжения в том случае, если проводится разгон. Когда они превышают допустимую норму, кристалл будет перегреваться, следовательно, риск довести дело до отвала будет расти.

Заключение

Если соблюдать все вышеуказанные рекомендации и своевременно устранять мельчайшие неполадки, то отвала чипа в видеокарте можно будет избежать. Но бывает и такое, что причина кроется даже не в кристалле, а неисправности всей графической платы. Особенно если она устарела или выпущена в бракованной версии. А решается такое только полной заменой видеокарты, что может сильно ударить по карману.

Источник: https://tehnichka.pro/graphics-chip-blade/

Отвал чипа видеокарты. Ремонт в домашних условиях на примере GTX 780 TI

Отвал чипа видеокарты становится распространенной проблемой. Отвал чипа gpu встречается в старых картах до 2013 года выпуска. В более новых видеокартах такой проблемы нет. Чаще всего это происходит от перегрева, но об этом давайте подробнее…

Сегодня будем воскрешать видеокарту после отвала чипа. Я покажу простой и действенный способ ремонта видеокарты после отвала чипа в домашних условиях. В моем случае это видеокарта GTX 780 TI.

Очень важно, если вы покупаете бу видеокарту, обязательно проверьте ее на отвал и прогрев. Как проверить бу видеокарту подробно расписано на нашем сайте.

Давайте разберем что такое отвал чипа, признаки отвала графического чипа и отвал в каких видеокартах встречается чаще всего?

Оглавление

Ремонт отвала чипа видеокарты на видео

Что такое отвал чипа видеокарты?

Отвал чипа видеокарты

Отвал чипа видеокарты, это отпой графического кристалла от корпуса чипа, либо корпуса чипа от платы. На схеме видно два уровня припоя. Отвал — это буквально отвал шарика припоя одного уровня от другого.

Сказать точно на каком уровне припоя произошел отвал очень сложно. В домашних условиях фактически невозможно, для этого нужно профессиональное оборудование и микроскоп.

Симптомы отвала графического чипа

Как определить отвал чипа видеокарты? Симптомы отвала чипа видеокарты проявляются по разному. Но в большинстве случаев это:

Отсутствие изображения
Различного рода артефакты в системе и биосе (самый частый и верный признак)
Вылеты и проблемы при загрузке приложений или игр которые активно используют видеокарту (это как правило ранний этап проблемы)
Вылет ПК в синий экран
Зависание ПК
Иногда комплекс этих симптомов проявляется вместе. Но итог всегда один, картой уже пользоваться не возможно.

В моем случае ПК загружался с артефактами, после этого зависал и пропадало изображение. Иногда компьютер включался сразу с черным экраном без изображения, либо оно пропадало еще до загрузки системы. Артефакты можно посмотреть на видео.

Ремонт отвала чипа

Ремонт отвала чипа в мастерской стоит не намного дешевле стоимости самой видеокарты на б.у. рынке, а иногда дороже. Т.к. мы говорим о картах до 2013-14 года. И вы не получите гарантий на дальнейшую длительную работу.

В ремонтных мастерских делают так называемый «реболл», это замена шариков припоя.

Но есть способы и самостоятельного ремонта отвала видеокарты.

Все попытки ремонта такой видеокарты, это продление жизни отработанному продукту. Поэтому не рассчитывайте на то, что видеокарта прослужит долго. Обычно после такой процедуры карты работают до полугода. Но бывают и исключения, когда карты после прогрева работали по 2 года. Тут как вам повезет.

Для восстановления нашей видеокарты, мы воспользуемся одним действенным способом.

Для ремонта графического чипа в домашних условиях нам понадобится обычный утюг. Еще для этих целей используют фен. А если у вас есть специальный фен от паяльной станции, то вам повезло, используйте его.

Суть метода заключается в прогреве чипа и текстолита, что в большинстве случаев поможет восстановить припой. Это не всегда срабатывает, но карта уже по большому счету подлежит утилизации, и вы практически ничего не теряете, если конечно вы верно определили причину проблемы.

Давайте приступим к ремонту отвала чипа видеокарты …

Первым делом разбираем видеокарту. Нам нужно полностью снять радиатор и оставить одну плату. Обратите внимание на термопасту и термопрокладки. Если термопаста сухая, значит охлаждение карты уже было не на должном уровне.

Термопрокладки не должны быть порванными, сухими или потрескавшимися. Если они такие, то их нужно будет заменить, при удачном прогреве. За одно выполните обезжиривание спиртом термпопрокладок, и чистку всей системы охлаждения.

Прежде чем разбирать, убедитесь что у вас есть термпопаста на замену старой, нам нужно будет очистить графическй чип.

И еще момент, у вас может быть чип без теплораспределительной крышки как в моем случае, может быть с ней, это не имеет значение, процедура идентична.

Ремонт отвала видеокарты с помощью утюга

Нам нужно расположить утюг так, что бы его кончик лежал на графическом чипе, остальная часть утюга не прикасалась к карте и ее элементам. Для этого вы можете подложить что то огнестойкое. Я положил металлические ножницы и карту на кухонную доску.

На фото хорошо видно как это получилось сделать у меня.

ВНИМАНИЕ: используйте только огнестойкие предметы. Никакого дерева, бумаги, пластмассы и т.д.

Алгоритм такой, начинаете с минимальной температуры и греете в течении двух минут, после этого каждые 40-50 секунд увеличиваете температуру на одно деление. На прохождение всего цикла повышения температуры у вас должно уйти около 10 минут.

Когда вы дойдете до максимальной температуры, дайте утюгу раскалить карту в течении 7-8 минут.

После этого так же по одному делению опускаемся с максимальной температуры на минимальную.

Такая последовательность убережет от резких перепадов температуры, что может вызвать раскол текстолита или отпой чипа.

И важный момент, убедитесь что карта лежит на твердой плоской поверхности и не провисает. Иначе текстолит может прогнуться под сильным нагревом, и скорее всего это будет конец карте.

После окончания процедуры, даем карте остыть, собираем ее, предварительно нужно хорошо продуть, почистить и заменить термопасту. После приступать к тестированию.

Ремонт отвала видеокарты феном

Если у вас дома нет утюга, или вы по каким либо причина-м не хотите его использовать, прогрейте чип обычным феном в течении 15-20 минут круговыми движениями. Это не так действенно как утюг, особенно если над чипом термораспределительная пластина которая забирает большую часть тепла на себя.

Как эксплуатировать видеокарту после удачного прогрева

Два очень хороших лайфхака. После прогрева, карте желательно сделать андервольтинг и снизить максимально ее вольтаж и частоты. Это убережет карту от ненужного нагрева и продлит жизнь на многие месяцы, а так же не делайте тесты в furmark. Если будете делать андервольтинг, тестируйте сразу в играх.

Так же после андервольтинга, рекомендую поднять обороты кулера сильнее заводских значений. Что бы довести до минимальных температур.

Это гарантированно продлит срок службы прогретой карты.

Подробную процедуру андерольтинга можете посмотреть на видео по андервольтингу RX 580. Вы узнаете суть этого процесса, и уже сможете проделать это и с каратами NVIDIA, на их фирменном софте.

Убедитесь что корпус хорошо продувается.

Данную процедуру можно повторять пока ваша видеокарта работает. Т.е. после следующего проявления признаков, повторяете всю процедуру снова, пока это помогает.

Вот и все, в моем случае карта заработала, и прошла десятки игровых тестов. Тесты прогретой GTX 780 TI с FX 8350 можете посмотреть на сайт, а также по ссылке в описании.

Как узнать прогретую карту, если вы покупаете б.у.?

Смотрите внимательно на наклейки на текстолите в области графиского чипа с обратной стороны. Если наклейки пожелтевшие, либо с закрученными краями, либо наклейка вообще съехала, то скорее всего текстолит подвергался сильному прогреву.

Еще может быть пожелтевший припой на обратной стороне текстолита. Это признак того, что карта долгое время работала в режиме критического нагрева.

Не рискуйте с такой покупкой.

Тест прогретой GTX 780 TI:

ПОДПИСЫВАЙТЕСЬ НА НАШ YOUTUBE КАНАЛ!👇

Почему происходит отвал чипа на самом деле / СоХабр

За не имением возможности ответить в виде комментария на статью «Устройство кристалла ИМС с шариковыми выводами и почему происходит отвал», приходится писать ~~полноценную~~ публикацию в песочницу.

Как таковой причины отвала в статье я и не увидел, и вот сейчас буду рассказывать как у меня получилось познакомиться с этим замечательным явлением и какие выводы для себя из этого сделал.

С чего всё началось

Дело было так давно, что уже деталей толком и не упомнить, но главным героем стал ноутбук с дискретной видеокартой NVidia семейства 8х00.

После самостоятельной диагностики выяснилось, что имеем в наличии отвал чипа и многочисленные советы с форумов, ютуба и т.п., которые говорили, что надо делать реболлинг( по форумным свидетельствам подвальных мастеров случай отвала кристалла от подложки редок в районе 5% хотя автор комментируемой таким образом статьи высказывает диаметрально противоположную точку зрения). С лечением вроде бы всё ясно, а как быть с профилактикой?

Кто виноват?

Оказалось, что серию 8х00 пришлось сразу на две новых технологии сказавшихся на сроке службы: изменения состава клея кристалла к подложке, и изменение состава припоя для шариков — он лишился свинца.

Если с клеем как-то всё очень мутно, то с припоем уже проще. Вот тут и начался увлекательный процесс поиска информации про пайку.

Начнём с основы припоя-олова.

Немного википедии

О́лово (лат. Stannum; обозначается символом Sn) — элемент 14-й группы периодической таблицы химических элементов (по устаревшей классификации — элемент главной подгруппы IV группы), пятого периода, с атомным номером 50[3]. Относится к группе лёгких металлов. При нормальных условиях простое вещество олово — пластичный, ковкий и легкоплавкий блестящий металл серебристо-белого цвета. Олово образует две аллотропические модификации: ниже 13,2 °C устойчивое α-олово (серое олово) с кубической решёткой типа алмаза, выше 13,2 °C устойчиво β-олово (белое олово) с тетрагональной кристаллической решеткой. Температура плавления 231,9 °C.

Из-за своей особенности при 13,2 °C менять тип кристаллической решётки (а за одно и плотность) в современности не используется в чистом виде для пайки, но в прошлом такая особенность стоила людям жизни.

По мимо этой особенности хватает и других, например вместо сплавов олово любит образовывать интерметаллиды.И снова википедия

Интерметалли́д (интерметаллическое соединение) — химическое соединение двух или более металлов. Интерметаллиды, как и другие химические соединения, имеют фиксированное соотношение между компонентами. Интерметаллиды обладают, как правило, высокой твёрдостью и высокой химической стойкостью. Очень часто интерметаллиды имеют более высокую температуру плавления, чем исходные металлы. Почти все интерметаллиды хрупки, так как связь между атомами в решётке становится ковалентной или ионной, а не металлической.

В том числе и с медью. Чем это заканчивается? Прошу прощения за Paint.

Тонкая прослойка между оловом и медью (а ещё практически любым другим металлом который используют на производстве в качестве проводника или покрытия, в том числе никелем) оказывается напичкана хрупкими соединениями.

Первоначально использовали сплав свинца и олова для пайки радиоэлектронной аппаратуры. Но что даёт нам свинец? Он снижает температуру плавления и «отвлекает внимание» олова на себя, при этом не создавая интерметаллидов — вот так всё «просто» (на самом деле не просто, да и интерметаллиды всё равно образуются хоть и в меньшем количестве и несильно сконцентрированы). Чего только не намешивают в бессвинцовые припои чтобы хоть как-то сделать их похожими на старый добрый(вот только не для монтажников) ПОС-61, но успеха по всем фронтам так и не добились, то температура плавления слишком большая, то припой хрупкий, то смачиваемость плохая, а то вообще ползёт под нагрузкой, при этом всегда стабильно дороже.

А ещё не маловажная особенность свинца в том, что припои с его содержанием пластичны, но не текучи — небольшие механические напряжения приложенные к паяному соединению не приводят к растрескиванию или «съезду», а ведь механические напряжения будут всегда (кстати как давно у вас кристалл процессора отваливался от подложки?) проблема в том что подложка нагревается относительно равномерно, а вот плата к которой она припаяна нет — из-за этого плату начинает «пучить» ещё раз простите за Paint:

Именно по этой причине отвал чипа распаянного на плате гораздо чаще чем отвал кристалла от подложки. 3.33)

где:
k — некоторая константа зависящая от кучи параметров
n — количество циклов
σ — механическое напряжение

Отсюда следует вывод, что наибольший профит даёт уменьшение σ- то есть уменьшение вибраций или нагрева, но и n пренебрегать не стоит (вы никогда не задумывались почему большая часть электроники дохнет именно на включении? — Да стартовые токи больше, но и про нагрев с комнатной температуры до рабочей забывать не стоит, хотя иногда рабочая температура бывает такой большой что приборчик дольше проживёт если его выключать на время простоя) как я боролся с n и σ тема отдельной истории.

P.S. Пайка это почти что искусство, несмотря на длительное изучение проблемы, моя статья-комментарий очень поверхностное описание проблемы «отвал чипа», каждый год появляются новые публикации исследований (а сколько исследований не публикуют!?) вот и процессе написания статьи мне стало известно о более значительном влиянии термоциклирования в связи с рекристаллизацией припоя.

Статистика отвалов чипов процессоров видеокарт Nvidia и ATI/AMD

На ноутбуках современного поколения всегда установлено две видеокарты — одна встроенная, а другая называется дискретной. Ее параметры намного превосходят характеристики встроенного графического процессора, хотя, без нее можно вполне обойтись в случае поломки, но как выяснить ее характеристики? Далее будут рассмотрены варианты, как проверить видеокарту на ноутбуке.

При обнаружении любой неполадки в графическом плане, стоит немедленно сдать ноутбук в компьютерный сервис, где специалист сможет определить характер поломки и исправить ее.

Обнаружение неполадок

Прежде чем проверять на ноутбуке видеокарту, нужно выявить внешние неполадки. Так как графический адаптер передает изображение на монитор, то внешние поломки можно обнаружить на экране. На нем будут полосы или квадратики, которые называют артефактами. Их наличие указывает на повреждение графического чипа видеокарты.

Иногда можно заметить мерцание экрана во время запуска трудоемких приложений или компьютерных игр. Это может означать, что видеокарта не справляется с нагрузкой и требует немедленной диагностики в мастерской.

Если встает вопрос о том, как проверить на ноутбуке видеокарту, значит, при запуске портативного компьютера было слышно восемь коротких сигналов: именно так реагирует BIOS на неработоспособность графического адаптера.

Что такое отвал чипа

Не исключён также и случай заводского брака – увы, подобное встречается даже у именитых производителей вроде ASUS или MSI, и более часты у брендов B-категории вроде Palit.

Идентификация устройства

Прежде чем приступать к ремонту, нужно проверить, какая видеокарта работает на ноутбуке. Для этого на рабочем столе или в меню «Пуск» следует найти ярлык «Мой компьютер». Нужно нажать на него правой кнопкой мыши и выбрать опцию «Диспетчер устройств».

После этого необходимо найти вкладку «Видеоадаптеры» и кликнуть на нее. Отобразится графический адаптер, который установлен на ноутбуке. Он будет виден только при условии установки драйверов.

Подробную информацию о видеокарте даст утилита DxDiag. Найти ее можно двумя способами:

Зайти в меню «Пуск» и ввести в поисковую строку название программы.
Активировать комбинацию клавиш Win+R, и повторить первый пункт.

После этого откроется окно со всей информацией, касающейся программного обеспечения DirectX. Нужно выбрать вкладку «Экран», а там будет отображена вся информация о графическом чипе. Это самый простой способ проверить видеокарту на ноутбуке.

Еще один вариант — это воспользоваться программой GPU-Z, которая показывает все характеристики видеокарты.

Идентифицировать графический адаптер может помочь и программа AIDA64. Она, как и диспетчер устройств, способна отображать температурные показатели, параметры и общее состояние всего оборудования, которое подключено к материнской плате.

Как распознать отвал чипа

Непосредственно отвал чипа можно распознать по следующим симптомам.

Симптом 1: Проблемы с приложениями и играми

Симптом 2: Ошибка 43 в «Диспетчере устройств»

Симптом 3: Графические артефакты

Программа FurMark

Чтобы воспользоваться данной утилитой, ее необходимо скачать и установить. При инсталляции надо подтвердить пользовательское соглашение и завершить процесс. После того как откроется окно программы, нужно выбрать «Настройки» и отключить в них встроенную видеокарту, то есть программа не будет ее тестировать.

Для начала проверки необходимо нажать кнопку Burn-in Test. Перед стартом программа предупредит о том, что во время тестирования видеокарта подвергнется сильному нагреву. Это самый популярный способ проверить видеокарту на ноутбуке.

Когда тест начнется, на экране появится круглый «бублик», который напоминает радужку глаза. Видеокарта при этом будет сильно нагреваться, поэтому проверку не рекомендуется проводить более двадцати минут. Средняя температура работы графического чипа в программе — от 75 до 95 градусов по Цельсию.

При адекватной работе видеокарты программа выровняет параметры температуры за две-три минуты. Если графический адаптер неисправен, то температура продолжит расти. Данный тест не сравнится даже с самой мощной игрой. Это один из самых надежных способов, чтобы проверить работоспособность видеокарты на ноутбуке.

Проверка видеокарты в производительной игре

Более «бытовым» способом тестирования видеокарты является проверка ее на стабильность работы в производительной игре. В зависимости от того, какая модель видеокарты была приобретена, следует подобрать игру с высокими требованиями к «железу» в целом и графическому чипу в частности. Когда такая игра будет подобрана, сделайте следующее:

Скачайте в интернете приложения GPU-Z, которое позволяет контролировать различные параметры работы компонентов системы, в том числе температуру чипа видеокарты;
Запустите приложение и в нижней части экрана выберите тестируемую видеокарту;
Далее потребуется переключиться на вкладку «Sensors»;
На ней можно увидеть температуру процессора в графе «GPU Temperature». Нажмите на данный пункт, чтобы переключиться в режим отображения максимальной температуры.
После этого нужно запустить производительную игру на максимально возможных графических настройках и поиграть в нее около получаса;
Далее игра закрывается и сразу нужно оценить в приложении GPU-Z, какой показатель значится максимальным в графе «GPU Temperature». Если максимальная температура не превышала во время игры 100 градусов, а в изображении не появлялись «артефакты», можно сделать вывод, что видеокарта работает стабильно.

Обратите внимание: Если производительности видеокарты не хватает, но при работе она не сильно нагревается и температура остается далеко от 100 градусов, можно попробовать разогнать графический ускоритель.

(427 голос., средний: 4,54 из 5)

Утилита ATI Tool

Проверить, работает ли видеокарта на ноутбуке, поможет утилита ATI Tool. Данная программа может тестировать видеокарты от любых производителей. При запуске утилиты откроется окно, в котором полно ползунков, отображающих параметры работы видеокарты.

Выбрать нужно кнопку, которая называется Show 3D. После этого появится окно с ворсистым кубом. Температура, которая считается оптимальной при проведении теста в этой программе, — 85 градусов по Цельсию.

В случае неисправности температура продолжит расти, а на кубике появится множество желтых точек. Время проведения теста не должно превышать десяти минут.

Устранение проблемы

Решений у этой неисправности существует всего два – либо полная замена видеокарты, либо замена графического чипа.

Внимание! В интернете есть много инструкций по «прогреву» чипа в домашних условиях посредством духовки, утюга или другого подручного средства. Эти способы – не решение проблемы, и могут применяться только в качестве средства диагностики!

Если самостоятельная замена видеокарты не составляет большого труда, то её ремонт в домашних условиях представляет собой практически невыполнимую задачу: для реболла чипа (замены отпаявшихся контактных шариков) потребуется специальное дорогостоящее оборудование, поэтому дешевле и надёжнее будет обратиться в сервисный центр.

Как избежать отвала

Для того чтобы не допустить повторения проблемы, соблюдайте ряд условий:

Приобретайте новые видеокарты от надёжных вендоров в проверенных торговых точках. Старайтесь не связываться с подержанными картами, так как много мошенников берут девайсы с отвалом, прогревают их для краткосрочного решения проблемы и продают как полностью исправные.
Регулярно проводите техническое обслуживание видеокарты: меняйте термопасту, проверяйте состояние радиатора и кулеров, очищайте компьютер от накопившейся пыли.
Если прибегали к разгону, внимательно следите за показателями вольтажа и потребления мощности (TDP) – при слишком высоких показателях GPU будет перегреваться, что может привести к расплавлению шариков и последующему отвалу.

Программа ОССТ

Еще один бесплатный помощник в тестировании видеокарты — это ОССТ. В отличие от большинства программ, она не требует установки на компьютер: ее надо только распаковать из архива и пользоваться.

После ее запуска можно выбрать параметры тестирования, в которые входит и время теста. Для старта проверки нужно нажать зеленую кнопку. На экране появится красный переливающийся круг.

Обнаружить неполадки видеоадаптера поможет наличие артефактов при тестировании, повышение стандартной температуры или ее нестабильность.

Первые признаки сгоревшей видеокарты

Наверное, каждый пользователь сталкивался с проблемой, когда при включении компьютера, он начинает запускаться, начинают шуметь вентиляторы, слышны системные звуки, а значит, он подает все признаки работоспособности. Но экран по-прежнему остается черным, и изображения нет. Обычно причиной тому является поломка видеокарты, так как именно она отвечает за вывод картинки на экран.

Признаки поломки

Первыми признаками того, что видеокарта сгорела, является:

Монитор работает, но экран не загорается. В некоторых случаях выводится сообщение «Нет сигнала».
Искажается картинка на экране, появляются полосы.
При установки драйверов на карту, система выдает ошибку с синим экраном.
При проверке на работоспособность, плата не будет распознаваться ни одной из программ.
При запуске компьютера или ноутбука, происходит проверка всех комплектующих системой самодиагностики «POST». При обнаружении каких-либо неполадок система подаст звуковой сигнал. Он является звуковым кодом ошибки и дает нам понять, в чем именно заключается проблема. Сигналы могут отличаться, в зависимости от версии BIOS. Например, для Ami и Award BIOS – 1 длинный и 2 коротких, для Pheonix – чередование длинных и коротких звуков. Последовательность 4-3-3 означает ошибку при проверки видеокарты. Для других версий биоса, узнать сигналы можно в инструкции к ПК или в интернете.

Однако присутствие всех этих признаков, не гарантирует того, что проблема заключается именно в карте. Для того чтобы узнать, сгорела ли плата или нет, необходимо проверить и исключить остальные комплектующие:

Первым делом проверьте блок питания, при запуске ПК, кулера должны работать. Если перед этим вы проводили профилактику ПК, убедитесь, что он правильно подключен и шнур питания плотно сидит в гнезде материнской платы.
Так же от БП идет отдельный шнур к питанию процессора, он должен быть подключен.
Если ваша видеоплата с дополнительным питанием, убедитесь, что и его вы тоже подключили.
При нажатии на кнопку запуска на системном блоке, должны загореться светодиодные лампочки.
Проверьте, горит ли лампочка, уведомляющая о включении монитора. Для подтверждения работоспособности соедините его с другим компьютером или ноутбуком.
Должны быть слышны привычные звуки при загрузке Windows.

Итак, если БП и монитор в порядке, windows загружается, значит, ПК работает. Но изображение по-прежнему нет, то, скорее всего проблема в сгоревшей видеокарте.

Что можно сделать

Если ваш компьютер новый, приобретали его недавно и срок гарантии еще не прошел. Рекомендуем заменить ПК на другой или отнести в ремонт по гарантии. Только специалисты смогут правильно определить, сгорела видеокарта или нет и отремонтировать ее.

Если же срок прошел, можно провести диагностику и профилактику самостоятельно.

Откройте боковую крышку системного блока и аккуратно вытащите видеокарту. Будьте внимательны, ее удерживает специальное крепление, необходимо разомкнуть защелку. И осторожно отсоедините шнур дополнительного питания.
Смочите кусок ткани или вату в спирте и протрите контактную дорожку. Если спирта под рукой нет, можно использовать обычный ластик. Возможно, именно окись, образующаяся на контактах, и является причиной неисправности карты.
Аккуратно вставляем ее обратно и включаем ПК.

К сожалению, это все, что можно сделать в домашних условиях.

Конечно, существуют и другие способы устранения неисправности, например, прогревка в духовке или феном. Но используя их можно нанести еще большие повреждения, после чего плату можно будет выкинуть.

Поэтому, если профилактика не принесла никаких результатов, рекомендуем отнести сгоревшую видеокарту в ремонт.

Еще несколько способов выявления сгоревшей видеокарты разобрано в этом видео

[Инструкция] Прогрев GPU и чипов памяти видеокарты

На столе у меня очутилась видеокарта Gigabyte GA-NX76G512P-RH. Минус данной линейки моделей — пассивное охлаждение. На работе у нас таких видеокарт уже вышло из строя порядка 5 или 6 штук и подозреваю, что до меня заменили ещё столько же.

Симптомы: при старте системы, чёрные экран и полное отсутствие каких либо признаков включения видеокарты.

Главная причина перегрев, а как следствие вздутие конденсаторов, отвал GPU или чипов памяти. Иногда удаётся восстановить, иногда нет. Да и восстановленые после прогрева видеокарты с вероятностью 60% могут выйти из строя.

Итак, опишу процедуру прогрева и ремонта видеокарты более подробно.
Для прогрева GPU и чипов памяти я использую небольшой, простой в использовании, нижний подогрев Lukey 863. Для домашнего использования, более чем достаточно. Паяльная станция Lukey 852D+. Оборудование самого начального класса, я не занимаюсь ремонтом профессионально, поэтому для меня более, чем достаточно.

Перед началом работы, снимаем с видеокарты охлаждение и устанавливаем видеокарту на нижнем подогреве. Зазор между видеокартой и подогревом оставляем порядка 1-1,5 см.

После того, как карта установлено на подогреве, включаем на минимальной температуре и постепенно повышаем температуру до максимума (для меня максимум 250 С°). А затем слегка нагреваем GPU сверху термофеном.

Затем, необходимо нанести под GPU немного флюса. Я использовал дешёвый флюс YX-223.
Сразу после нанесения флюса на плату под GPU я начал прогрев последнего, постепенно повышая температуру. Скажу сразу на видеокарте использовался безсвинцовый припой (ох уж эти «зелёные»), поэтому максимальная температура при которой я паял GPU и чипы памяти 430 С°. Все элементы остались в порядке, но такая температура позволила полностью расплавить припой под чипами. Чип GPU необходимо прогревать круговыми движениям с постеменным повышением температуры 10-15 минут, слегка двигая его пинцетом.

После окончания прогрева постепенно начинаем снижать температуру фена и нижнего подогрева. Феном слегка подогреваем плату сверху чтобы от резкого переохлаждения текстолит не повело.

Теперь при помощи паяльника паяльной станции выпаиваем старый вздувшийся конденсатор и заменяем его новым.

Теперь, когда плата окончательно остыла и её можно без опасения и риска, получения ожога, взять в руки, очищаем её от флюса оставшегося после пайки. Для удаления остатков флюса я использую ватные диски и ватные палочки смоченые в растворе спирта.

Ну вот, теперь когда флюс удалён и все детали на месте, наносим пасту КПТ-8 на теплоотвод чипа GPU и возвращаем на место систему охлаждения.

P.S. Видеокарта успешно запустилась и работает до сих пор. К сожалению сделать фотографии работы забыл.

Видеокарта

не работает? Вот причины и способы устранения

От видеоигр до профессиональной 3D-работы — видеокарта является незаменимым элементом комплекта для тех, кто хочет вывести свои компьютеры на новый уровень графической визуализации. К сожалению, как это обычно бывает с добавлением дополнительного оборудования к компьютеру, видеокарты имеют свои собственные наборы проблем и проблем. Если ваша видеокарта не работает, это может быть неприятно, особенно для тех, кто не разбирается в видеокартах и не разбирается в диагностике ошибок.

Вот симптомы неисправной видеокарты и способы их устранения, если видеокарта не работает.

Связанные : Как работают видеокарты

Симптомы

Сбои компьютеров

Видеокарты, вышедшие из строя, могут вызвать сбой ПК. Эти сбои могут быть разными: от простого синего экрана до «зависания» (когда компьютер зависает, но не отображается синий экран) до случайных перезапусков и выключения питания. Не все сбои будут вызваны видеокартой, но если у вас включены дампы памяти, и они винят драйвер видеокарты, вы можете с уверенностью сказать, что это виновато.

Артефакты

Если с видеокартой что-то не так, вы можете заметить это по странным изображениям на экране. Это потому, что видеокарта — это то, как компьютер «рисует» на мониторе. Цвета будут выглядеть странно, 3D-модели растянутся без причины, появится «цифровой снег» или весь экран будет покрыт визуальным мусором.

Громкие звуки вентилятора

Когда вы загружаете программное обеспечение, использующее 3D-графику (или даже когда вы загружаете компьютер!), Вы можете услышать что-то вроде взлетающего внутри ПК небольшого реактивного самолета.Это характерный звук, когда один из фанатов вашей системы работает сверхурочно. Если этот вентилятор установлен на вашей видеокарте, это может быть признаком того, что с ним что-то не так.

Сбой драйвера

Иногда при обычном использовании компьютера экран становится черным на несколько секунд. Когда он вернется, вы получите сообщение о том, что видеодрайверы вышли из строя и их необходимо перезапустить. Это не приведет к сбою всего вашего компьютера, но может очень раздражать, если это происходит часто.

Черные экраны

Иногда вы вообще не видите никаких визуальных подсказок! Вышедшая из строя видеокарта может просто перестать работать и ничего не отображать.Вам придется прибегнуть к встроенной графике или дешевой «одноразовой» видеокарте, чтобы увидеть, не работает ли это ваша карта или ваш монитор. Если он работает с любым из них, скорее всего, виновата ваша видеокарта.

Связанный : Как сравнить ваш ПК с Windows 10

Исправления

Хотя многое из вышеперечисленного является симптомами умирающей видеокарты, это не всегда означает, что она скоро исчезнет. Есть несколько вещей, которые вы можете попробовать исправить в видеокарте, прежде чем вынесете окончательный приговор и купите новую.

API обмена

Если проблемы, с которыми вы сталкиваетесь, возникают только в определенных играх, возможно, это не совсем проблемы.

Современные графические процессоры создают трехмерную графику с помощью трех различных API: DirectX, OpenGL и Vulkan. В большинстве игр вы можете выбрать API рендеринга, посетив их расширенные графические настройки.

Чтобы усложнить ситуацию, существуют разные версии этих API с разными уровнями поддержки в зависимости от комбинации драйвера, графического процессора и операционной системы.Например, старый проверенный GTX 970 от Nvidia (который я использую) предположительно не имеет проблем со всеми тремя из этих API под Windows 10. Однако при тестировании последней версии Retroarch с использованием API Vulkan он отображал все игры GameCube. с размытыми цветами. Позже переключился API на OpenGL, и все стало идеально.

Смена драйверов

Драйверы видеокарты могут быть непостоянными. Если они устарели, они могут вызвать проблемы при игре в более современные игры. Если видеокарта старая, более новые драйверы могут принести больше вреда, чем пользы для стабильности системы.Иногда у вас установлена последняя версия видеокарты и последние версии драйверов, и ваш компьютер все равно выйдет из строя!

Если вы давно не обновляли драйверы видеокарты, обновите их через NVidia, AMD или Intel, в зависимости от марки вашей карты. В качестве альтернативы, если вы недавно обновляли драйверы, попробуйте откатить драйвер до более ранней даты или установить более старые драйверы из архива драйверов вашего поставщика.

Полное удаление драйвера

Возможно, вы недавно обновили свой графический процессор, но также перешли от одного производителя к другому — например, перешли с графического процессора AMD на графический процессор, произведенный Nvidia.В этом случае лучше полностью удалить предыдущие драйверы графического процессора. К сожалению, их официальные деинсталляторы, как правило, оставляют после себя следы. К счастью, для этой проблемы есть стороннее решение: Display Driver Uninstaller.

Загрузите программу удаления драйверов дисплея (сокращенно DDU) с официальной страницы в Guru 3D и запустите ее перед заменой графического процессора или установкой необходимого драйвера. Используйте его, чтобы удалить любые следы существующих драйверов дисплея, а затем либо выключите компьютер и замените графический процессор на новый, либо перезапустите и установите другие драйверы дисплея.Это также полезно при устранении неполадок с отображением, поскольку позволяет убедиться, что их источник не является конфликтом драйверов.

Остынь

Возможно, видеокарта испытывает проблемы из-за перегрева. Это будет особенно актуально, если ошибки возникают только после прорисовки 3D-графики в течение некоторого времени или если вы заметили, что вентилятор вашей видеокарты становится очень громким во время рендеринга. В этом случае попробуйте проверить температуру видеокарты, чтобы узнать, насколько она нагревается.

Вы можете бороться с перегревом, сняв видеокарту и очистив пыль сжатым воздухом. Вы даже можете открыть саму карту и обновить термопасту внутри, хотя новичкам делать это не следует. Существуют также инструменты для регулирования вентилятора видеокарты и графического вывода, такие как MSI Afterburner.

Убедитесь, что он правильно установлен

Видеокарты должны быть правильно вставлены в слоты PCI для эффективной работы.Если для работы им требуются дополнительные вилки питания, их необходимо надежно вставить в розетку, чтобы не было места для маневра. Невыполнение одного (или обоих!) Может вызвать ошибки, связанные с видеокартой. Убедитесь, что карта правильно вставлена в PCi и плотно привинчена. Убедитесь, что все силовые разъемы, необходимые для работы, правильно вставлены в устройство.

Проверьте видеокабель

Если кабель от вашего ПК к видеокарте перекосится, это может создать странные визуальные эффекты.Если происходит что-то визуально странное, убедитесь, что видеокабель правильно подключен с обеих сторон, или замените кабель.

Проверьте монитор

Визуальные сбои могут быть даже не видеокартой, а признаком того, что монитор скоро уходит. Если ничего из вышеперечисленного не помогает, попробуйте заменить монитор или видеокарту. Если проблема исчезнет, все, что вы заменили, было виновником.

Заменить карту

Иногда, однако, симптомы являются просто признаком того, что карта вышла из строя.Если вы действительно подозреваете, что ничто не может вернуть карту из ее текущего состояния, вы можете попробовать купить очень дешевую видеокарту, чтобы проверить, работает ли она на вашем ПК. Если проблемы исчезнут, подумайте о покупке новой карты получше!

Исправление графики

Несмотря на то, что видеокарты отлично подходят для рендеринга трехмерного пространства, они могут иметь свои проблемы и проблемы. Теперь, когда вы знаете основные симптомы неисправной карты и способы их устранения, когда графическая карта не работает, вы можете узнать больше о том, что такое v-sync и стоит ли ее включать или выключить, или посмотреть наши руководства по использованию Настройки AMD Radeon и панель управления Nvidia.

Связанный:

Эта статья полезна? да Нет

Одиссей Курафалос Настоящая жизнь

OK началась примерно в 10 лет, когда он получил свой первый компьютер — Commodore 128. С тех пор он плавил клавиши клавиатуры, печатая 24/7, пытаясь распространить The Word Of Tech среди всех, кто достаточно заинтересован, чтобы слушать.Вернее, прочтите.

Почему Dell до сих пор поставляет ноутбуки с неисправным чипом Nvidia?

Ранее в этом месяце такие сайты, как Ars Technica и ZDNet, опубликовали в блогах заявление NVIDIA о потенциальной проблеме с некоторыми графическими процессорами NVIDIA, используемыми в ноутбуках. По данным NVIDIA, у этих затронутых графических процессоров частота отказов выше, чем ожидалось, что приводит к проблемам с видео.Хотя эта проблема характерна не только для Dell, некоторые из этих затронутых графических процессоров используются в некоторых ноутбуках Dell. Вот почему я хотел уделить здесь несколько минут, чтобы объяснить проблему и сообщить клиентам, что делать дальше.

Проблема заключается в слабом комплекте материала кристалла / упаковки, который может выйти из строя из-за колебаний температуры графического процессора. Если ваш графический процессор выходит из строя, вы можете видеть периодические симптомы на ранних стадиях отказа, которые включают:

Несколько изображений
Случайные символы на экране
Строки на экране
Нет видео

Dell рекомендует перепрограммировать BIOS системы (см. Ссылки в таблице ниже).Каждое из этих обновлений BIOS, перечисленных в таблице ниже, изменяет профиль вентилятора, чтобы помочь регулировать колебания температуры графического процессора. Примечание: если у вас уже возникают проблемы, связанные с видео, такие как перечисленные выше, обновление BIOS не исправит их. Dell будет оказывать поддержку клиентам, у которых произошел сбой графического процессора, в соответствии с условиями гарантии на систему.

Эти обновления BIOS помогут снизить вероятность проблем с графическим процессором. Новые системы поставляются с обновленными версиями BIOS.Вот список последних версий BIOS. Щелкните по ссылкам ниже, чтобы загрузить их.

Обновление: Как заметил читатель Direct2Dell foduekid, обновление BIOS A09 для XPS M1530 было доступно вчера после того, как я опубликовал это сообщение в блоге. Я обновил таблицу выше ссылкой.

Обновление 2: Я получаю электронные письма и комментарии, похожие на сообщения читателей Direct2Dell, таких как Customer, fr и barryd. Как я уже упоминал в одном из своих ответов, это не единственное сообщение в блоге по этой теме.Когда у меня появятся новые подробности, я поделюсь ими здесь. Некоторые из вас выразили обеспокоенность по поводу возможных проблем со сроком службы батареи. Реальность такова, что эти обновления BIOS не окажут заметного влияния на время автономной работы или общую производительность системы. Эти обновления не заставляют вентилятор охлаждения работать постоянно. Вентилятор может работать чаще, но когда это происходит, он будет работать на половинной или четверти скорости.

Обновление 3: С тех пор, как Кара Крауттер вчера представила Vostro 2510 в блоге Small Business, у нас возникли некоторые вопросы по этому поводу, поскольку он использует графический процессор NVIDIA.Взгляните на некоторые комментарии в сообщении Vostro 2510 Engadget, чтобы понять, о чем я говорю. Vostro 2510 будет поставляться с последними обновлениями BIOS.

Если вам нужна помощь в перепрограммировании BIOS вашей системы или возникнут какие-либо проблемы, связанные с видео, перечисленные выше, обратитесь в службу технической поддержки Dell. Наши команды стремятся работать с затронутыми клиентами для решения проблем в каждом конкретном случае.

Поиск и устранение неисправностей видеокарты

| Почини свой GPU

Поиск и устранение неисправностей видеокарты

Средства защиты и исправления для графических процессоров — проверьте свою карту на наличие повреждений

Моя видеокарта сломана?

Если ваша видеокарта нагревается, вы можете выполнить несколько проверок, прежде чем тратить сотни фунтов на новую.Мы изложили несколько полезных советов по устранению распространенных проблем с графическим процессором и надеемся, что они помогут вам решить, пора ли его заменять.

Признаки, указывающие на то, что проблема в вашей видеокарте

Аппаратные проблемы ПК могут быть разными и могут возникнуть в любой момент, и видеокарты ничем не отличаются. Знание признаков неисправной видеокарты может сэкономить вам много времени и стресса, и вполне вероятно, что вы сможете решить проблему, пока не стало слишком поздно.

Затронуто изображение

Поскольку графическая карта отвечает за то, как вы видите изображение на дисплее, будь то монитор или гарнитура VR, имеет смысл, что любые проблемы с визуализацией, вероятно, будут каким-то образом связаны с графическим процессором или другой. Если вы заметили, что цвета выглядят слегка размытыми, изображения выглядят растянутыми или перекошенными, артефакты остаются на экране, вы видите статические белые помехи или любые другие визуальные нарушения, возможно, вам стоит проверить свою видеокарту.

Ваш компьютер сильно вылетает

Это может быть вызвано целым рядом различных проблем, но это может быть только ваша видеокарта. Сбои, обычно связанные с видеокартой, могут включать случайное выключение компьютера, зависание изображения в виртуальной реальности или перезапуск компьютера. Разгоняли ли вы в последнее время что-нибудь, например процессор или оперативную память?

Вы слышите громкий шум вентилятора

Это еще одна проблема, которая может быть вызвана вашей видеокартой, но также может быть вызвана чем-то другим.Вашему компьютеру требуется несколько вентиляторов, чтобы все работало без сбоев при контролируемой температуре, включая видеокарту. Имейте это в виду, если вы слышите, как вентиляторы перегружаются во время игры или даже когда вы загружаете компьютер.

Просто не работает

Каждый раз, когда графическая карта полностью упаковывается, вы обычно видите черный экран на вашем мониторе. Точно так же, если вы испытываете то же самое в VR и карта ранее работала, скорее всего, ваша видеокарта вышла из строя.При этом всегда проверяйте правильность подключения графического процессора к дисплею. Если проблемы по-прежнему возникают, пора приступить к устранению основных неполадок.

Устранение неполадок графического процессора

Рекомендуется прочитать эту статью от начала до конца, особенно если вы серьезно настроены решить проблему, а не покупать новую видеокарту.

Есть несколько вещей, которые вы можете сделать, чтобы проверить и определить, есть ли у вашей видеокарты незначительные проблемы или она полностью сломана, так что пока не покупайте новую.Графическая карта может быть дорогостоящим оборудованием, особенно тем, которое способно обеспечить высококачественные визуальные эффекты и впечатления от виртуальной реальности. Тот факт, что ваш графический процессор находится в затруднительном положении, не обязательно означает, что он полностью сломан и не подлежит исправлению. Мы рекомендуем вам попытаться исправить это, прежде чем покупать новое, как и любое дорогое оборудование.

(1) Замена дисплеев: В редких случаях мониторы могут выходить из строя, поэтому всегда рекомендуется проверять правильность работы монитора, поскольку он может не иметь никакого отношения к вашей видеокарте.Если вы считаете, что монитор подозрительный, подключите другой монитор, чтобы проверить, не возникли ли у вас те же проблемы.

(2) Обновление драйверов видеокарты: Рекомендуется удалить старые драйверы видеокарты и установить последние рекомендованные драйверы от производителя графического процессора. Вот несколько полезных ссылок для загрузки последних версий драйверов; Драйверы NVIDIA GEFORCE или AMD или AMD Auto-Detect, который обнаруживает различное оборудование AMD и автоматически устанавливает необходимые драйверы.

Если вы не уверены, какая у вас модель видеокарты, обычно есть универсальный вариант «Загрузить сейчас», который включает все драйверы в один исполняемый файл и при установке автоматически определяет и выбирает наиболее подходящий драйвер для вашей видеокарты. Удаление предыдущих драйверов графического процессора действительно необходимо только в том случае, если вы меняли свой графический процессор.

(3) Разогнан: Если вы разогнали видеокарту, пора вернуть ее в заводское состояние. Честно говоря, я бы не советовал ничего разгонять.За небольшую дополнительную плату, которую вы получаете, и за проблемы, которые она может вызвать, это просто не стоит хлопот. То же самое касается оперативной памяти и процессора. Я не предлагаю вам полностью отказываться от разгона, это всего лишь часть процесса устранения неполадок, чтобы определить и исключить любые потенциальные проблемы.

(4) Материнская плата: Убедитесь, что у вас установлены последние версии драйверов набора микросхем материнской платы и обновление BIOS. Если вы новичок в компьютерах и не разбираетесь в технологиях, вам может быть сложно, особенно когда дело доходит до обновления Bios.Это не совсем необходимо, но время от времени производители обновляют свои драйверы и BIOS, чтобы приспособить их к новым типам оборудования, например новейшим процессорам и графическим процессорам. Производитель материнской платы обычно предоставляет много информации о том, для чего предназначено обновление, и руководство по его установке. Вы можете оставить этот шаг напоследок, если все остальное не поможет.

Удаление компьютерной пыли

Визуальный осмотр

Всегда выполняйте действия по проверке этих основных, но распространенных проблем, связанных с компонентами компьютера.Выключите компьютер обычным способом и выключите источник питания (обычно розетку на стене), но не выключайте его, так как провод питания действует как заземление. После выключения ваша видеокарта и другие компоненты компьютера могут остыть, снятие боковой панели ускорит процесс. Примерно через 15-20 минут начните с визуального осмотра, прежде всего с проверки скопления пыли. Пыль часто является основной причиной перегрева и может повредить практически любое оборудование.Пыль действует как изолятор и сохраняет тепло, чего не стоит ни на одном компьютере.

Удаление пыли

Компьютерная пыль очень мелкая и буквально прилипает к любому компоненту оборудования, кажется, что она прилипает к каждому укромному уголку и щели — даже чистка пылесосом с помощью небольшой насадки для головы не повлияет на всасывание пыли. Самый безопасный и эффективный способ удаления пыли — баллончик со сжатым воздухом. Насадка в виде соломинки в комплекте с воздушным баллоном идеально подходит для проникновения во все труднодоступные места.Поместите пылесос рядом, прикрепив конец гибкой трубы к шасси корпуса компьютера с помощью кабельной стяжки, веревки или утиной ленты, так как вы не хотите, чтобы труба мешала или, что еще хуже, падала. внутри корпуса компьютера и повредить жизненно важные внутренние компоненты.

ВАЖНАЯ ИНФОРМАЦИЯ: Не используйте воздух от промышленного компрессора. Сильный поток воздуха, направляемый на лопасти вентилятора, заставит их вращаться с большей скоростью, чем обычно, и может повредить подшипники, в которых находятся лопасти вентилятора.При любом повреждении подшипников вентилятор может вообще перестать работать или издавать громкий шум при повторном включении.

Компьютерная пыль очень мелкая и опасна для вашего здоровья, поэтому обязательно используйте подходящую противопылевую маску. Включите пылесос и выдувайте нежелательную пыль сжатым воздухом. Удалите как можно больше пыли со всех компонентов, включая блок питания, уделяя особое внимание вентилятору процессора, его охлаждающим жабрам и окружающей среде. Маленькая художественная кисточка и зубочистки также могут помочь расшатать и очистить те участки, где скопилась пыль.То же самое и с видеокартой (GPU).

Графический процессор можно вынуть и обработать воздухом, если вы обнаружите, что на нем недостаточно места для работы. Будьте осторожны при извлечении видеокарты — сначала выверните винт, который крепит карту к корпусу, затем нажмите удерживающий зажим ( цветной пластиковый зажим), чтобы отсоединить его от материнской платы. Если вы будете осторожны, вы можете снять крышку, которая защищает внутренние компоненты графического процессора, но будьте осторожны, чтобы ничего не повредить. После того, как карта была обработана хорошей щеткой и продувкой, убедитесь, что она правильно вставлена в слот PCie — защелкнув ее на месте и прикрутив обратно к корпусу — и что все соответствующие кабели надежно подключены обратно.

Следующим шагом будет продуть все открытые порты, такие как USB, игры и порты HDMI.

Проверить на наличие повреждений

Теперь, когда все чисто и без пыли, пришло время для третьего шага — проверки на предмет тепловых повреждений. Небольшой мощный светодиодный фонарик настоятельно рекомендуется для надлежащего осмотра крупным планом, обычного освещения в помещении будет недостаточно, чтобы все четко видеть. Проверьте каждую часть оборудования, например материнскую плату и видеокарту, на наличие признаков перегрева.Все, что вызывает подозрение, обычно выглядит коричневатым или окрашенным. Это не обязательно означает, что компонент вышел из строя, это может просто указывать на то, что он нагревается сильнее, чем следовало бы. Для этого может быть много причин, но обычно в этой области недавно накапливалась пыль или в корпусе компьютера не было достаточного количества охлаждающих вентиляторов.

Пусковой тест

Перед тем, как снова установить боковую панель на корпус компьютера, убедитесь, что проводка аккуратна и аккуратна, и ничто не мешает вентиляторам.Дважды проверьте, все ли установлено правильно, например, видеокарта и оперативная память. Не снимая боковой панели, снова включите питание и включите компьютер. Когда компьютер оживает, проверьте и убедитесь, что все вентиляторы работают, особенно вентилятор (ы) видеокарты. Если вы слышите какой-либо звуковой сигнал «POST» (самотестирование при включении), с которым вы не знакомы, выключите компьютер и дважды проверьте, чтобы все было надежно закреплено. Если вы все еще получаете компьютерные POST-коды, поищите в Интернете, что они означают.

Проверьте видеокарту в диспетчере устройств

Если у вас по-прежнему возникают проблемы с видеокартой, выполните поиск в нижнем левом поле поиска Windows. Введите Диспетчер устройств и нажмите «Return». Нажмите «Видеоадаптеры», затем дважды щелкните имя вашей видеокарты и найдите информацию в разделе «Состояние устройства». Обычно отображается сообщение «Это устройство работает правильно». Если этого не происходит, обратите внимание на отображаемое предупреждение или ошибку и обратитесь за помощью. Обычно в Интернете есть кто-то, у кого есть ответ.

Наконец, если после исчерпания всех усилий у вас все еще есть проблемы, и вы не обновили драйверы материнской платы или BIOS, самое время это сделать. По крайней мере, ваш компьютер хорошо обслуживается. Если вам нужна новая видеокарта, ознакомьтесь с нашим руководством по лучшим видеокартам.

В заключение; Вам также может быть интересно узнать, что Nvidia выпустила новую графическую карту серии 3000 (Ampere GPU) — NVIDIA RTX 3080 и RTX 3090, а вскоре последуют модели 3060 и 3070.У AMD также есть новые карты в готовящейся линейке RDNA2 (Big-Navi). Надеюсь, конкуренция выровняет цену. Подробнее о графическом процессоре Nvidia Ampere.

Есть ли у вас какие-нибудь советы по обслуживанию компьютера? Сообщите нам о них в поле для комментариев ниже.

Исправление загрузки MacBook Pro 2011 года на серый экран — сбой AMD Radeon Video

Я был пользователем Mac в течение многих лет и отремонтировал сотни различных компьютеров Mac, от ранней серии II до последних 2015 и 2016 гг. модели MacBook Pro, iMac (и другое оборудование Apple для загрузки!), и почти никогда не бывает аппаратной ситуации, когда я бросал бы полотенце и сказал кому-то бросить свой Mac.

MacBook Pro 2011 года уже почти десять лет является исключением из этого правила. В графических процессорах AMD Radeon, включенных в логическую плату этого модельного года, имелся серьезный недостаток, который, казалось, приводил к отказу графического процессора либо из-за перегрева, внутренних проблем чипа, поломки паяных соединений BGA, либо из-за комбинации вышеперечисленного. Проблема была настолько серьезной, что Apple была вынуждена создать бесплатную программу ремонта для затронутых MacBook Pro, хотя с тех пор модель 2011 года была исключена из этой программы.Я работал с тремя MacBook Pro 2011 года (ни один из них не был моим — тогда у меня был Air), и все три были списаны из-за проблем с графическим процессором.

Моя сестра только что перевернула свой MacBook Pro с диагональю 15 дюймов 2011 года, который, по ее словам, работал медленно, и я покопался. Во-первых, он использовал медленный жесткий диск со скоростью 5200 об / мин; после замены его на хороший, быстрый SSD и обеспечение у нее было 8 ГБ оперативной памяти в ноутбуке, я был очень доволен своей работой и собирался выключить ноутбук и отправить его обратно, но затем я заметил, что дисплей «глючит».Горизонтальные полосы, некоторые странные проблемы с цветом … вещи, которые я видел раньше.

Замена медленного жесткого диска на SSD делает эту вещь совершенно новой!

Начало пути к отладке

Опасаясь худшего, я перезагрузился в режим Apple Hardware Test (сразу после звука запуска удерживать клавишу «D»). Я провел быстрый тест, который не обнаружил ошибок. Итак, я провел полный (очень длинный) тест … снова без ошибок. Ха — обычно проблема с графическим процессором проявляется во время AHT, но не в этот раз.

Итак, я перезагрузился. Логотип Apple, затем индикатор выполнения, затем серый экран. Минут через десять все еще серый экран — а фанаты безумно крутятся. Нехорошо.

Тогда я попробовал:

Безопасный режим (удерживайте Shift от звука запуска до входа в систему или на рабочий стол) — то же самое, застряло на сером экране после логотипа Apple + индикатора выполнения.
Recovery mode (удерживайте Command + R от звука запуска до логотипа Apple) — снова то же самое.
Режим восстановления через Интернет (удерживайте Option + Command + R от звука запуска до логотипа Apple) — снова то же самое.

Нервничая, я попробовал однопользовательский режим (удерживайте Command + S во время звука запуска, пока не увидите ~~, текст матрицы~~ , проходящий мимо, когда Mac загружается в его основу FreeBSD) — и был счастлив найти как минимум работал нормально. Я сделал fsck -y , чтобы проверить жесткий диск. Некоторые записи были сбиты, но они были успешно восстановлены. Я не видел ничего явно неправильного, но зная из прошлого опыта, что проблемы обычно возникают только при использовании GPU / Radeon.файлы kext (расширения ядра) загружены … Я предполагал худшее.

Я собирался вытащить SSD и RAM и предложить моей сестре продать ноутбук на металлолом … но потом я дважды подумал — я бы посмотрел, есть ли какой-либо способ воскресить эту вещь.

Очевидно, все остальное работает нормально — Internet Recovery доказала, что Wi-Fi / сеть в порядке. Однопользовательский режим показал, что диск, ОЗУ, ЦП и даже встроенная графика в порядке. , только , что показалось неправильным, — это видеокарта Radeon. Наверняка есть способ обойти это!

К счастью для меня, я нашел этот ответ на Stack Exchange: проблема с графическим процессором — загрузка зависает на сером экране.

Попытка сбросить Radeon .kexts

В этом ответе было довольно подробное руководство, как — используя только изменения программного обеспечения — отключить графический процессор Radeon и снова порадовать Mac.

После того, как я дважды просмотрел руководство, я в конце концов заставил Mac загрузиться … снова с серым экраном. Но на этот раз он перезагрузился через минуту или около того, так что все было по-другому! Увы, после некоторого взлома с отключенной защитой целостности системы цикл перезагрузки в конечном итоге действительно стал довольно коротким:

(Это устарело, быстро .)

Попадая в тупик при попытке исправить программное обеспечение, я был готов бросить это полотенце … но затем я прокрутил этот ответ Stack Exchange дальше и заметил ссылку на эту интересную статью: MacBook 2011 Radeon GPU Disable — Real Radeongate Решение.

Будучи несколько удобен в обращении с паяльником (но никогда не выполняя SMD-работы — в основном, паял маленькие кусочки и шипы размером с пылинку!), Я подумал, что попробую. Лучше, чем посоветовать сестре выбросить ноутбук!

Аппаратный взлом для полного отключения графического процессора

Я не собираюсь перефразировать всю статью из RealMacMods (в конце концов, они нашли процесс, и они также предлагают его в качестве услуги за 85 долларов для всех, кто не хочет или не может сделать это сам!), Но я действительно хотел выделите несколько частей, в которых я считаю важным дополнительно проиллюстрировать, что должно произойти.

Первая часть процесса включает подготовку программного обеспечения Mac, выполнив следующие действия:

Создайте загрузочный USB-накопитель с Arch Linux.
Загрузите MacBook Pro с указанного USB-накопителя (удерживайте клавишу выбора при запуске, чтобы выбрать его).
Следуйте инструкциям, чтобы войти в правильный режим загрузки Arch Linux и перейти к консоли.
Взломайте свой EFI, добавив файл, сообщающий вашему Mac отключить графический процессор Radeon.
Перезагрузитесь в режим безопасной загрузки (клавиша Shift до конца запуска).
Завершите работу с помощью меню Apple Menu> Shut Down.

Опять же, см. Исходную статью от RealMacMods, чтобы узнать о кровавых подробностях (они даже предлагают загрузку за 10 долларов, чтобы упаковать исправление для вас — оно того стоит, если вы не привыкли к командной строке!).

Как только это будет сделано, пришло время испачкать руки и окончательно модифицировать материнскую плату MacBook Pro!

Во-первых, для подготовки пациента к операции:

Отключите Mac, положите его на красивую, не царапающую, нестатическую поверхность и переверните.(Я использую коврик для резки на своем верстаке … это старый стол).
Открутите 10 крошечных винтов с крестообразным шлицем внизу.
Снимите заднюю крышку (она должна легко отрываться, если только на ней не вмятины) и отложите ее в сторону.

На этом этапе вы захотите убедиться, что у вас есть инструменты, которые сделают эту операцию невозможной — вам нужно распаять / удалить крошечный резистор (‘R8911’) с материнской платы, и вам понадобится несколько инструментов для этого:

На фото: паяльная станция Weller, рука помощи с увеличительным стеклом и прецизионное жало для паяльника.

Вы можете использовать ручную лупу … но если вы похожи на меня, вам понадобятся обе руки, чтобы удерживать паяльник при снятии крошечного резистора с материнской платы. Насколько крошечный? Взгляните через увеличительное стекло:

Все еще не видите? Увеличиваем и улучшаем:

И более широкий снимок для перспективы:

Итак, обнаружив резистор, пора включить утюг (я установил температуру на 500 ° F и залудил наконечник крошечным кусочком бессвинцового припоя) и приступить к работе! Я держу утюг в левой руке и прилагаю небольшую силу сопротивления, чтобы удерживать его в правой руке.Прикоснитесь кончиком утюга к каждой металлической стороне резистора (где находятся соединения), чередуя одну сторону с другой в течение 1-2 секунд каждую, пока вы не заметите, что резистор начинает отделяться от материнской платы. Как только это произойдет (примерно через 15 секунд в моем случае), приложите наконечник к стороне резистора, обращенной к открытому пространству на материнской плате, и нажмите с очень небольшой силой вверх (от материнской платы).

Возможно, вам придется немного нагреть резистор, прежде чем он освободится.И если вы похожи на меня, вы можете выстрелить маленьким резистором на несколько дюймов по материнской плате! Только не забудьте сделать следующее после того, как он оторвется:

Убедитесь, что между двумя контактными площадками нет паяного соединения там, где раньше был резистор. Если они есть, нагрейте контактные площадки железным наконечником до тех пор, пока вы не сможете немного «расточить» припой. Достаточно, чтобы не соединять две колодки вместе.
Положите утюг / вставьте его в держатель и снимите резистор с материнской платы. Надеюсь, вы сможете просто поднять ноутбук без нижней крышки, перевернуть его, и вы увидите, как крошечное черное пятнышко упадет на вашу рабочую поверхность.

После отключения резистора. Найдите секунду и поразитесь его крошечному размеру. И знайте, что на материнской плате припаяно тысяч таких вещей!

Это пылинки на изображении, за исключением чуть увеличенного черного цвета рядом со стандартным резистором в сквозном отверстии. Резистор достаточно мал, я не могу подобрать его пальцами — или даже стандартными плоскогубцами!

После отсутствия резистора остается один шаг: заменить нижнюю крышку, подключить ее и включить!

Я так и сделал, и менее чем через 40 секунд (SSD делает процесс загрузки быстрой !) Mac был так же хорош, как и когда-либо, без AMD Radeon GPU:

Последний поток, который стоило прочитать для получения дополнительной справочной и отладочной информации, был с форума RealMacMods, после проблем с ремонтом графического процессора (удаление R8911).После удаления резистора будьте очень осторожны при обновлении ОС или внесении других серьезных изменений (обязательно сохраните текущие резервные копии!). И, как предлагает RMM, постарайтесь не перезагружать NVRAM, на всякий случай, когда дела пойдут немного хуже.

Как выбрать лучшую видеокарту для игрового ПК

Если вы планируете купить, собрать или модернизировать игровой ПК, одним из наиболее важных соображений является скорость процессора.Конечно, вам нужен ЦП, способный справиться с высокими требованиями к ресурсам современных игр.

Но не менее, если не более важна видеокарта. Графическая карта — это то, что на самом деле отображает игровую среду, которую вы видите на своем мониторе. Без достаточно мощной видеокарты для игр на ПК ваша любимая игра может зависнуть, зависнуть или вообще не загрузиться.

Но с десятками моделей видеокарт на рынке, какая из них вам подходит? Посмотрим, сможем ли мы раскрыть этот вопрос.

Бренды, производящие видеокарты

Когда дело доходит до видеокарты для компьютерных игр, есть два основных игрока: AMD и NVIDIA. Производитель микросхем Intel также планирует выпустить собственную видеокарту, но когда это произойдет, неизвестно.

И AMD, и NVIDIA имеют разные соглашения об именах для своих графических карт, что затрудняет (но не делает невозможным) сравнение.

В настоящее время AMD продает игровые видеокарты под названием Radeon с тремя основными линейками продуктов: серией RX 5000, серией RX Vega и серией RX 500.Что касается названий моделей, первая часть названия — R для Radeon, а X указывает на модель более высокого уровня, чем, скажем, линейка Radeon 500. Для следующих чисел первое — это номер поколения, а остальное — это рейтинг, который AMD дала карте по сравнению с другими в той же строке. Например, RX 5700XT предлагает более высокую производительность, чем RX 5500 XT. XT указывает на более высокую производительность, чем карта без этого обозначения.

Для линейки Vega Vega была кодовым названием архитектуры, на которой были построены карты.В этой линейке есть три карты — Vega 7, Vega 64 и Vega 56. Vega 7 была названа так потому, что была основана на 7-нм архитектуре, тогда как 64 и 56 были названы в зависимости от количества вычислительных единиц на каждой карте имел.

Одной из самых популярных видеокарт AMD является AMD Radeon RX 5700 XT. Фактически, обзор технологического сайта Techradar.com назвал эту видеокарту «абсолютно отличной видеокартой. Он выделяется даже на более конкурентной сцене с видеокартами, чем мы когда-либо видели.”

Названия видеокарт NVIDIA могут сбивать с толку. Компания, которая продает свои карты под торговой маркой GeForce, в настоящее время имеет две схемы именования, GTX и RTX.

GTX — это стандартная линейка NVIDIA, тогда как карты RTX включают специальное оборудование для запуска набора игровых функций RTX компании, улучшающих такие функции, как освещение, отражения и тени в поддерживаемых играх, а также более четкое изображение и улучшенный FPS или количество кадров в секунду.

После GTX или RTX будут четыре числа.Первые два указывают на поколение, а вторые два — на относительный рейтинг карты по сравнению с аналогичными моделями. Например, RTX 2080 предлагает лучшую производительность, чем RTX 2060.

Некоторые карты также включают обозначение «TI» или «Super» после номеров, что указывает на улучшение по сравнению с версией без TI или Super (но не так хорошо, как карта с более высоким номером). Например, карта с обозначением 1070 TI лучше, чем 1070, но не так хороша, как 1080.

Когда дело доходит до видеокарт, NVIDIA — настоящий король. Технологический веб-сайт T3.com оценивает NVIDIA GeForce RTX 2080 TI как лучшую графическую карту премиум-класса на рынке в 2020 году. Однако такая производительность имеет свою цену. Цены варьируются, но ожидайте, что вы заплатите 1400 долларов или больше за 2080 TI.

Давайте поговорим о технических характеристиках

Знание того, что указывают номера моделей, безусловно, может помочь отличить одну видеокарту для игр на ПК от другой и узнать, как они оцениваются, но чтобы действительно понять, какая карта подходит для ваших нужд, важно немного узнать о технические характеристики.Вот краткое изложение:

Объем памяти видеокарты: Одна из самых важных спецификаций, особенно когда речь идет о игре в высоком разрешении или с максимальными настройками. Карта с 4 ГБ — это минимум, который вам следует рассмотреть, а если вы играете в игру с разрешением 4K, вам понадобится как минимум 8 ГБ.
Порты: Убедитесь, что рассматриваемая карта будет подключаться к вашему монитору. В противном случае вам также придется приобрести адаптер или даже новый монитор.Новые мониторы обычно имеют разъемы HDMI или DisplayPort, в то время как некоторые старые устройства имеют только DVI.
Тактовая частота: Тактовая частота, измеренная в мегагерцах (МГц), показывает, насколько быстрыми являются ядра графической карты. Ядра обрабатывают графику, поэтому чем выше тактовая частота графического процессора, тем быстрее выполняется обработка. Во многих играх используется разгон или скорость, превышающая скорость, установленную производителем. Тактовая частота важна, но это не единственный фактор, влияющий на производительность карты.
Ядер CUDA / Потоковые процессоры: Ядра CUDA — это параллельные процессоры, аналогичные тому, как ЦП может быть двух- или четырехъядерным. Ядра отвечают за обработку входящих и исходящих данных с карты. Для значимого сравнения вам необходимо сравнить количество ядер в одной и той же архитектуре, а не в разных архитектурах. Сравнение количества ядер между архитектурой карт или брендами не является надежным показателем различий в производительности.
TFLOPS / GFLOPS: TFLOPS, или триллионы операций с плавающей запятой в секунду, является показателем максимальной теоретической производительности графического процессора.Это также может быть выражено как GFLOPS или миллиарды FLOPS. TFLOPS рассчитывается путем умножения количества ядер на тактовую частоту и умножения на два. В рамках той же архитектуры TFLOPS может указывать, насколько быстрее один чип по сравнению с другим.
Скорость / полоса пропускания памяти: Более быстрая память может сделать одну карту быстрее, чем другую.
RT / тензорные ядра: Обычно встречаются на картах NVIDIA более высокого класса, RT-ядра, ориентированные на трассировку лучей, и тензорные ядра, ориентированные на машинное обучение, являются относительно новыми технологиями, улучшающими детализацию экрана.У них есть потенциал, но в настоящее время поддержка игр ограничена.

Но подойдет ли он?

Нет ничего хуже, чем купить видеокарту своей мечты только для того, чтобы обнаружить, что она не подходит к вашему существующему корпусу. Это важная, но часто упускаемая из виду деталь.

При рассмотрении вопроса об обновлении видеокарты для игр на ПК обратите внимание на длину, высоту и толщину. Видеокарты обычно бывают половинной высоты (тонкие), однослотовые, двухслотовые или даже трехслотовые.Большинство современных игровых карт имеют полную высоту и занимают два слота расширения. А если у карты большой радиатор и вентилятор, то доступ к соседнему слоту может быть заблокирован.

Кроме того, большинство игровых карт имеют мощность, превышающую то, что обеспечивается самим слотом, часто через один или несколько 6- или 8-контактных разъемов питания PCIe, которые бывают разных типов. Если у вашего блока питания нет подходящих разъемов, вам нужно обновить его. Подключение к разъемам SATA или Molex через адаптер не рекомендуется.

И по этому поводу есть еще одна спецификация игровой карты, которую следует учитывать: расчетная тепловая мощность или TDP.TDP, измеряемый в ваттах, является показателем энергопотребления карты при нормальном использовании. В зависимости от количества вам может потребоваться обновить блок питания при добавлении новой видеокарты. В общем, блок питания мощностью 600 Вт будет работать со всеми видеокартами, кроме самых мощных, а 800 Вт хватит практически для любой карты даже с разгоном.

Заключение

Когда дело доходит до выбора подходящей игровой карты для вашей системы, Lenovo проделала большую часть работы, предложив ряд карт и обновления для своей линейки игровых настольных компьютеров Legion.

Игровая башня Legion T730, например, предлагает различные варианты от графической карты NVIDIA® GeForce® RTX ™ 2070 Super 8 ГБ до карты NVIDIA® GeForce® RTX ™ 2080 Super 8 ГБ. Для тех, кому нужна мощность в небольших размерах, в игровой ПК Lenovo Legion C530 Mini Gaming PC входит карта NVIDIA® GeForce® GTX 1660 Ti 6 ГБ, а в мини-игровой куб Legion C730 Mini Gaming Cube — карта NVIDIA® GeForce® RTX ™ 2070 8 ГБ.

И если вы решите модернизировать свою видеокарту в будущем, обе модели оснащены системой обновления одним нажатием без использования инструментов для облегчения доступа.

Все еще не знаете, какая карта вам подходит? Получите совет от других покупателей и владельцев на пользовательских форумах Lenovo или обратитесь в службу технической поддержки.

Практическое руководство. Оптимизация охлаждения графики — Tom’s Hardware

Оптимизация охлаждения графики

В этой статье мы не ограничиваемся сравнением различных термопаст. Вместо этого мы хотим объяснить, почему охлаждение некоторых видеокарт просто не может быть улучшено, и почему необходимо рассматривать решения по охлаждению (включая вентиляторы) в целом, чтобы предотвратить угрызения совести покупателя после установки новой платы.Мы также будем следовать городской легенде о том, что термопасты, применяемые OEM-производителями, дешевле или более низкого качества, а затем проверим, есть ли другие объяснения резко более низких температур после постмоддинга.

Для тестов в этой статье мы используем XFX Radeon RX 470 4 ГБ. Это карта, в которую будет внесен широкий спектр модификаций, и каждое изменение будет приносить выгоду в той или иной степени. Это также хороший пример того, что может пойти не так, даже непреднамеренно. При необходимости мы также включим другие продукты, чтобы охватить аспекты, не обязательно относящиеся к RX 470.

Не забудьте прочитать гарантийное соглашение вашего производителя перед тем, как вносить какие-либо изменения. Потеря покрытия может легко перевесить небольшой выигрыш в эффективности охлаждения! Если хотя бы один из винтов, которые необходимо открутить во время разборки, покрыт пломбой производителя, как показано на изображении ниже, вам не следует продолжать, если вы полностью не осознаёте последствия. Сломанную пломбу заменить нельзя. Некоторые производители, такие как EVGA, прямо разрешают модификации, в то время как другие компании (включая XFX) прямо запрещают их.

Такие компании, как MSI, идут навстречу заказчику. Он явно не запрещает модификацию, но если у вас все-таки возникнет гарантийный случай, служба поддержки может настоять на том, что установка нового кулера должна быть выполнена в соответствии с отраслевыми стандартами, и что любое повреждение карты не должно иметь были прямым или косвенным результатом ваших изменений. Или — и это серая зона — некоторые производители не устанавливают уплотнения и явно не упоминают о модификации кулера.

Примечание №1: проверьте условия гарантии производителя и / или его репутацию, в идеале перед покупкой. При необходимости узнайте о них.

Нет ничего хуже, чем завинчивание винта, будь то из-за классического «один перекрут слишком много», потеря резьбы или повреждение головки винта. Следовательно, вам должны подойти только самые лучшие инструменты. Дисконтные наборы механики из местного долларового магазина сначала могут показаться выгодной сделкой, но чаще всего они оказываются некачественным, никчемным ломом с мягкими кусочками, которые разваливаются на вас.

Рассмотрите возможность приобретения хорошей динамометрической отвертки с ограничением крутящего момента, которая также защищает от непроизвольных повреждений (и аналогичным образом используется многими производителями). Вообще говоря, всегда следует избегать грубой силы, поскольку многие компоненты являются маленькими и хрупкими, и с ними нужно обращаться с большой осторожностью.

Хорошие мини-биты часто предпочтительнее своих старших братьев, но для них требуется переходник для шестигранных отверток с ограничением крутящего момента на четверть дюйма. Эти отвертки стоят около 50 долларов и должны быть стандартным оборудованием для любого амбициозного моддера ПК.Для работы требуются модели, которые имеют нижний предел от 0,2 до 0,4 Нм. Для наших целей нам редко когда нужны значительно более высокие значения.

Далее нам нужно поговорить о правильном и правильном использовании динамометрических отверток. Предмет нашего теста на самом деле является отличным примером того факта, что на многих производственных линиях небрежность — частая проблема.

У вас болт болт?

Прежде чем мы отправимся в путь, стоит сначала проверить все соответствующие винты.Возможно, мы сможем сэкономить много усилий на разборке, просто дважды проверив точность (или ее отсутствие) процесса сборки XFX. Эта карта должна побуждать нас чаще думать о крутящем моменте. Насколько нужно затягивать винты?

	XFX Radeon RX 470 4GB	Optimal
Винты пружины графического процессора	0,2 / 0,3 Нм	~ 0,4 9000 59053 Нм	~ 0,2 Нм
Слот-панель	0,3 Нм	~ 0,3 Нм

XFX не приложил достаточно усилий, чтобы правильно затянуть четыре винта вокруг корпуса графического процессора. Просто затянув эти четыре винта динамометрической отверткой, мы сразу отметили улучшение, в результате которого скорость вращения вентилятора немного снизилась. Однако температура графического процессора не упала.

Примечание № 2: Чтобы не повредить винты, важно всегда иметь под рукой подходящий инструмент; тот, что головки винта идеально.Подходящая динамометрическая отвертка от 0,2 до 0,4 Нм может не быть обязательной, но она почти всегда пригодится во время моддинга. Мини-биты часто могут быть более подходящими, но для них обычно требуется адаптер.

Термопаста: завышена или нужна?

Вернемся к теме термопасты. Разница в качестве между дешевыми пастами и материалами, которые использует большинство OEM-производителей, меньше, чем думает большинство людей. Нередко обнаруживается, что тщательная повторная сборка компонентов и правильная затяжка винтов приводят к скачку производительности, который многие энтузиасты затем приписывают более дорогой термопасте.Через мгновение мы увидим, насколько большой разницы можно достичь, не тратя больше денег на интерфейс между графическим процессором и радиатором.

Реальных производителей термопаст и материалов, из которых они сделаны, мало. В большинстве случаев формула слегка индивидуализирована для создания «новых» продуктов, основанных лишь на различиях в консистенции и цвете. Остальное — это маркетинг и (очень часто) просто принятие желаемого за действительное. В конце концов, многие пасты практически идентичны, но существенно различаются по цене.Простой факт: физику и химию обмануть невозможно.

Вооружившись этими знаниями, не имеет смысла тратить большие средства на продукты среднего класса, поскольку их стоимость часто превышает любую потенциальную выгоду. Вместо этого вы захотите выбрать исключительно выдающуюся пасту, если хотите получить измеримые и узнаваемые результаты. Дешевые силиконовые пасты, такие как Arctic MX-2, могут быть легкими в применении, но они уже не являются современными. Скорее всего, силиконовые пасты усугубят ситуацию.

Жидкий металл тоже не должен быть вашим оружием. Во-первых, процесс подачи заявки довольно сложно освоить; вам понадобится много опыта с этим. Во-вторых, вы увеличиваете риск аннулирования гарантии в случае возникновения проблемы. Эти «пасты» едва ли можно удалить, не оставив после себя остатков продукта.

Чтобы подтвердить наши утверждения, мы сравним недавно нанесенную пасту OEM с недорогими, хорошими и очень хорошими термопастами. Как и следовало ожидать, последняя также занимает лидирующие позиции по ценообразованию.

Примечание № 3: В проектах, подобных этому, соглашайтесь не меньше, чем на лучшее, чтобы достичь по крайней мере того же качества, что и производитель вашей видеокарты. Достаточно часто плохие результаты могут быть связаны с производственными проблемами, но почти никогда не бывает полного результата промышленной термопасты.

БОЛЬШЕ: Лучшие графические карты

БОЛЬШЕ: Таблица иерархии производительности графических процессоров для настольных ПК

графических карт для настольных ПК | Newegg.com

Настольные видеокарты имеют гораздо большее значение, чем центральный процессор, когда дело касается как сборки, так и покупки игрового ПК.При выборе компьютерных видеокарт нужно учитывать множество факторов: от размера корпуса ПК до типа монитора в системе и настроек игрового процесса, которые вы хотите использовать. В общем, самое главное — убедиться, что вы можете им пользоваться, прежде чем покупать.

Компьютерные графические карты NVIDIA и AMD обладают основными характеристиками.

Важность форм-фактора для игровых видеокарт

Посмотрите на разъемы питания для совместимых блоков питания

Большинство высококлассных игровых видеокарт потребляют намного больше, чем максимальный стандарт в 75 Вт, обеспечиваемый слотами PCIe.Такие карты потребуют от вас подключения дополнительных разъемов питания, которые обычно бывают 8-контактными и 6-контактными. Если у вас есть блок питания, который не имеет необходимых дополнительных разъемов питания, вам может потребоваться адаптер, который питается от нескольких разъемов Molex или SATA. Следующий логический шаг — обновление.

Согласование видеокарты с использованием виртуальной реальности

Если вы собираетесь использовать платформы PC VR, видеокарты являются важным элементом.

conspi.ru - Конспирология - Теория заговора

Что такое отвал чипа видеокарты и как решить эту проблему | Илья Ефремов

Что такое отвал чипа

Как распознать отвал чипа

Непосредственно отвал чипа можно распознать по следующим симптомам.

3.Графические артефакты

Устранение проблемы

Как избежать отвала

Заключение

Как определить отвал чипа видеокарты?

Как сделать диагностику видеокарты и её ремонт

Перегрев

Overclocking и voltmoding

Повреждение графического процессора

Остановка вентилятора

Отвал чипа

Диагностика

Riva Tuner

PowerStrip

AMD N-Bench

Ремонт

Как узнать, что произошел отвал чипа видеокарты — Айше Джемилева

Что же за отвал чипа такой?!

Способы распознавания отвала чипа

Симптом №1. проблемы в играх и приложениях

симптом №2. появление ошибки 43 в «диспетчере устройств»

симптом №3. графические артефакты на экране

устранение проблемы

Профилактика

Заключение

Отвал чипа видеокарты. Ремонт в домашних условиях на примере GTX 780 TI

Ремонт отвала чипа видеокарты на видео

Что такое отвал чипа видеокарты?

Симптомы отвала графического чипа

Ремонт отвала чипа

Ремонт отвала видеокарты с помощью утюга

Ремонт отвала видеокарты феном

Как эксплуатировать видеокарту после удачного прогрева

Как узнать прогретую карту, если вы покупаете б.у.?

Почему происходит отвал чипа на самом деле / СоХабр

С чего всё началось

Кто виноват?

Статистика отвалов чипов процессоров видеокарт Nvidia и ATI/AMD

Обнаружение неполадок

Что такое отвал чипа

Идентификация устройства

Как распознать отвал чипа

Симптом 1: Проблемы с приложениями и играми

Симптом 2: Ошибка 43 в «Диспетчере устройств»

Симптом 3: Графические артефакты

Программа FurMark

Проверка видеокарты в производительной игре

Похожие записи

Как выбрать блок питания для компьютера

Процесс svchost.exe грузит Windows, что делать? Как удалить svchost вирус и отличить его от системного файла

Утилита ATI Tool

Устранение проблемы

Как избежать отвала

Программа ОССТ

Первые признаки сгоревшей видеокарты

Признаки поломки

Что можно сделать

Еще несколько способов выявления сгоревшей видеокарты разобрано в этом видео

[Инструкция] Прогрев GPU и чипов памяти видеокарты

не работает? Вот причины и способы устранения

Симптомы

Сбои компьютеров

Артефакты

Громкие звуки вентилятора

Сбой драйвера

Черные экраны

Исправления

API обмена

Смена драйверов

Полное удаление драйвера

Остынь

Убедитесь, что он правильно установлен

Проверьте видеокабель

Проверьте монитор

Заменить карту
