8 контактный. Распиновка разъемов компьютерного блока питания. Разъём дополнительного питания видеокарт PCI-E

Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для питания дисковых накопителей и других периферийных устройств , например, мощной видеокарты. Большинство периферийных разъёмов, в свою очередь, соответствуют отраслевым стандартам для того или иного форм-фактора. В данной части нашего материала мы рассмотрим, какие дополнительные разъёмы вы можете встретить в своём ПК.

Разъём питания периферийных устройств

Возможно, самый распространённый тип разъёма, который можно встретить на всех БП, это коннектор питания периферийных устройств, который также часто называют разъёмом питания дисковых накопителей. То, что мы понимаем под данным типом разъёма, впервые появилось в блоках питания AMP в серии БП и называлось разъёмом MATE-N-LOK, но с тех пор как он начал производиться и продаваться компанией Molex, он также начал называться «разъём Molex», что не совсем корректно.

Чтобы определить расположение контактов, внимательно посмотрите на разъём. Как правило, в правой части вилки имеется пластиковый выступ и ключ, что необходимо для правильной фиксации разъёма в гнезде. На следующей схеме изображён стандартный разъём с ключом на вилке. Именно такой разъём используется для питания дисковых накопителей (и не только):

Разъём питания периферийных устройств

Данный разъём использовался на всех ПК, начиная с оригинальной модели IBM PC и заканчивая современными системами . Он наиболее известен как разъём для дисковых накопителей, однако также используется в некоторых системах для дополнительного питания материнской платы, видеокарты, вентиляторов охлаждения и любых других компонентов ПК, которые могут использовать напряжение +5 В или +12 В.

Это 4-контактный разъём, имеющий четыре контакта круглой формы, расположенные на расстоянии 5 мм друг от друга и рассчитанные на ток до 11 А на каждый. Так как разъём включает один контакт +12 В и один +5 В (два другие — заземление), максимальная мощность тока через разъём достигает 187 Вт. Вилка разъёма имеет около 2 см в ширину и её можно подключать к большинству дисковых накопителей и некоторых других компонентов ПК. На следующей таблице мы приводим назначение контактов на данном разъёме:

Разъём питания флоппи-дисководов

В середине 1980-х впервые появились дисководы для магнитных дисков 3,5 дюйма и тогда стало понятно, что для них нужен более компактный разъём питания. Ответом стало то, что сегодня известно как разъём питания флоппи-дисководов, который был разработан AMP как часть EI-серии (Economy Interconnection — экономичное подключение). Эти разъёмы применяются для питания небольших дисковых накопителей и устройств, и имеют те же контакты +12 В, +5 В и заземление, как и большой разъём для периферии. Расстояние между контактами в данном типе вилки составляет 2,5 мм, а сама вилка примерно в половину меньше большого разъёма. Все контакты рассчитаны на 2 А каждый, так что максимальная мощность тока по данному разъёму составляет всего 34 Вт.

В следующей таблице приводится конфигурация контактов на разъёме питания флоппи-дисководов:

Разъём питания периферийных устройств и его младший собрат имеют универсальную компоновку контактов, в чём можно убедиться на следующей схеме:

Разъём питания периферийных устройств и разъём для флоппи-дисковода

Расположение контактов на разъёме для флоппи является зеркальным, по сравнению с большим разъёмом для периферийных устройств. При использовании переходника с одного типа разъёма на другой следует проявить осторожность и не забывать, что в этом случае красный и жёлтый провода меняются местами.

Первые блоки питания оснащались всего двумя разъёмами для периферии, тогда как современные БП имеют четыре и более больших разъёмов и один или два разъёма для флоппи-дисководов. В зависимости от мощности и назначения, некоторые БП имеют по восемь и даже более разъёмов для периферийных устройств.

Если вы используете много жёстких дисков или иных устройств, нуждающихся в дополнительном питании, можно использовать Y-образный разветвитель, а также переходник с большого разъёма на малый. Разветвитель позволяет превратить один разъём питания периферийных устройств для подключения к нему сразу двух накопителей, а с переходником вы можете использовать большой разъём для питания флоппи-дисковода. Если вы используете несколько переходников, удостоверьтесь, что общая мощность блока питания является достаточной. Разъёмы, подключённые к разветвителю, по суммарной нагрузке не должны превышать возможности одного разъёма.

Разъём питания Serial ATA

Подавляющее большинство современных жёстких дисков и все SSD оснащены разъёмом питания SATA. Так что, если несколько лет назад коннекторы SATA на БП были некой приятной опцией, то на новых блоках питания они предусмотрены в обязательном порядке. Разъём питания SATA (Serial ATA) — особый 15-контактый разъём, в котором используется всего пять проводов, что означает, что к одному проводу подключается по три контакта на разъёме. Общая мощность питания по такому коннектору точно такая же, как у обычного разъёма для периферии, но SATA-кабель заметно тоньше.

Разъём питания SATA

В разъёме питания SATA каждый провод подключён к трём контактам, причём нумерация проводов не соответствует нумерации контактов. Если ваш блок питания не оснащён разъёмами питания SATA, можно использовать переходник с обычного разъёма для периферийных устройств. Однако такие переходники не обеспечивают напряжение по линии +3,3 В. К счастью, это не является проблемой для большинства устройств SATA, так как они не используют линию +3,3 В и используют только напряжения +12 В и +5 В.

Переходник с разъёма для периферийных устройств на SATA

Разъём дополнительного питания видеокарт PCI-E

Спецификация ATX12V 2.x подразумевает использование нового 24-контактного разъёма питания материнской платы, который обеспечивает больше энергии для питания различных контроллеров на плате и карт PCI-E. Спецификация рассчитана на дополнительную мощность 75 Вт непосредственно для слота PCI-E x16 и такой мощности, в принципе, хватает для многих видеокарт со средней производительностью. Но производительные графические карты, как правило, нуждаются в более высоком уровне питания. По этой причине группа разработчиков PCI-SIG (Special Interest Group) представила два стандарта для обеспечения дополнительного питания видеокарт PCI-E , которые предполагают использование следующих разъёмов:

• PCI Express x16 Graphics 150 W-ATX — спецификация издана в октябре 2004 года. Используется дополнительный 6-контактный (2х3) коннектор, который обеспечивает дополнительную мощность 75 Вт. Общая мощность по слоту PCI-E x16 достигает 150 Вт.
• PCI Express 225 W/300 W High Power Card Electromechanical — спецификация опубликована в марте 2008 года. Предполагает использование 8-контактного (2х4) дополнительного разъёма питания, обеспечивая дополнительную мощность 150 Вт. Общая мощность составляет 225 Вт (75+150) либо 300 Вт (75+150+75).

К видеокартам, требующим ещё больше энергии, можно подключать сразу несколько разъёмов:

Конфигурации разъёмов дополнительного питания PCI-E
Максимальная мощность	Конфигурация доп. питания
75 Вт	Не используется
150 Вт	1 х 6-pin
225 Вт	2 х 6-pin либо 1 х 8-pin
300 Вт	1 х 8-pin + 1 x 6-pin
375 Вт	2 x 8-pin
450 Вт	2 x 8-pin + 1 x 6-pin

Карт PCI Express обеспечивается с помощью коннекторов 6-pin (2х3) либо 8-pin (2х4) Molex Mini-Fit, снабжённых вилкой типа «мама», которая подключается непосредственно к видеокарте. Для справки, данные разъёмы похожи на Molex 39-01-2060 (6-контактный) и 39-01-2080 (8-контактный), но в обоих используется иные ключи, чтобы предотвратить возможность их ошибочной установки в разъём +12 В на материнской плате. На следующей схеме представлена компоновка разъёмов, в том числе со стороны вилки. Обратите внимание на сигнал «sense» по контакту pin 5 — он позволяет графической карте определить, подключён ли разъём. Без надлежащего уровня питания карта может отключиться или работать в режиме ограниченной функциональности. Также обратим внимание, что контакт pin 2 обозначен в таблице как N/C (No Connection) согласно стандартной спецификации, но в большинстве блоков питания, судя по всему, на него также подводится напряжение +12 В.

6-контактный разъём дополнительного питания PCI-E 6 pin (2х3), рассчитанный на мощность 75 Вт

Конфигурация контактов на 8-контактном разъёме дополнительного питания PCI-E приведена на схеме ниже. Обратите внимание на наличие дополнительного напряжения +12 В на контактах pin 2 и целых два сигнала «sense» по контактам pin 4 и pin 6, что позволяет карте определять, какой разъём подключён — 6-контактный или 8-контактный — либо подключение отсутствует.

8-контактный разъём дополнительного питания PCI-E 8 pin (2х4), рассчитанный на мощность 150 Вт

Конструкция обоих разъёмов обеспечивает обратную совместимость: разъём 6 pin можно подключить к гнезду 8 pin. Таким образом, если ваша графическая карта имеет гнездо для 8-контактного коннектора, но блок питания оснащён только разъёмом 6 pin, то его можно подключить к карте, просто сдвинув относительно гнезда, как это показано на рисунке. Вилка имеет конструкцию ключей, предотвращающую установку в некорректной позиции, но при подключении разъёма следует избегать чрезмерных усилий, что может привести к повреждению карты.

Подключение 6-контактного разъёма к гнезду 8 pin на графической карте

Сигнальные контакты расположены таким образом, что видеокарта сама распознает, какой тип разъём подключён к гнезду и, таким образом, какая мощность ей доступна. Например, если видеокарта требуется полных 300 Вт и она оснащена двумя гнёздами 8 pin (либо 8 pin + 6 pin), но вы используете два шестижильных разъёма, карта определит, что может использовать только 225 Вт и, в зависимости от конструкции и прошивки, может либо отключиться, либо будет работать в режиме ограниченной функциональности.

Благодаря специальному ключу на вилке, 8-контактный разъём нельзя установить в гнездо 6 pin. По этой причине многие производители блоков питания оснащают свои изделия вилками типа «6+2», которые позволяют отсоединять дополнительные два при необходимости, получая в итоге обычный 6-контактный разъём вместо 8-контактного. Такой разъём, разумеется, без проблем установится в гнездо 6 pin на плате.

Внимание! 8-контактный разъём дополнительного питания карт PCI-E и 8-контактный разъём питания CPU стандарта EPS12V используют близкие по конструкции вилки Molex Mini-Fit Jr. Эти вилки имеют разные ключи, но при определённом усилии может получиться подключить разъём EPS12V к гнезду на видеокарте, или наоборот, подключить разъём питания PCI-E к гнезду материнской плате EPS12V. В любом из этих сценариев контакт +12 В будет подключён напрямую к заземлению, что может привести к выходу из строя материнской платы, видеокарты или блока питания.

6-контактный разъём использует два контакта +12 В для обеспечения мощности до 75 Вт, в то время как коннектор 8 pin использует три контакта +12 В, обеспечивая до 150 Вт. Но согласно спецификации для разъёмов Molex, такой набор контактов позволяет обеспечивать большую мощность. Каждый контакт на разъёме питания PCI Express может держать ток до 8 А при использовании стандартных контактов — или больше, если применяются контакты HCS или Plus HCS. Если умножить пределы мощности контактов по спецификациям на их количество, можно определить возможности разъёма держать ток определённой мощности:

В 6-жильном разъёме ток рассчитан на два контакта +12 В, хотя большинство БП имеют по три таких контакта.

Стандартные контакты Molex рассчитаны на ток 8 А.

Контакты Molex HCS рассчитаны на ток 11 А.

Контакты Molex Plus HCS рассчитаны на ток 12 А.

Все значения указаны для связки 4-6 контактов Mini-Fit Jr. при использовании проводов 18-го калибра и стандартной температуре.

Таким образом, хотя по спецификации разъёмы рассчитаны на мощность 75 (6 pin) и 150 Вт (8 pin), при использовании стандартных контактов мощность может достигать, соответственно, 192 и 288 Вт. При использовании контактов HCS и Plus HCS вы можете получить ещё большую мощность.

Два разъёма дополнительного питания, о которых идёт речь, могут фигурировать в документации под названиями PCI Express Graphics (PEG), Scalable Link Interface (SLI) или CrossFire Power Connectors, так как они используются производительными графическими картами с интерфейсом PCI-E x16, которые могут работать в связке SLI или CrossFire. SLI и CrossFire — это режимы использования карт nVidia и AMD, позволяющие объединить карты в связку, используя вычислительные ресурсы каждой из них для увеличения производительности графической подсистемы. Каждая карта может потреблять сотни ватт, поэтому многие видеокарты класса hi-end имеют два или три разъёма дополнительного питания. Это означает, что большинство мощных

Не секрет, что современные модели видеокарт потребляют большое количество энергии. В зависимости от производителя, серии, назначения и даже конкретного экземпляра потребляемая мощность может меняться в пределах от нескольких десятков, до нескольких сотен Ватт. Где же взять такое количество энергии и при этом не обделить остальные компоненты вашей системы? Сейчас мы обо всем расскажем.

Разъем PCIe x16

Подводя итог – для соответствующего питания вашей видеокарты необходимо понять, какие разъемы питания она требует и какую максимальную мощность при этом потребляет. Учет этих факторов позволит вам избежать неприятной ситуации, при которой ваша система не сможет запуститься из-за недостатка мощности или отсутствия нужных коннекторов. Удачных покупок!

Если на видеокарте имеется такой разьем, то требуется к нему подключить дополнительное питание от БП.

Дополнительное питание подключается специальным кабелем-переходником:

6-пиновый разьем подключается к видеокарте, а два разьема, типа molex, подключаются к блоку питания.
К БП подключаются оба разьема.
Черный и коричневый земля, жёлтый +12 вольт.

Нужно учесть, что такие видеокарты требуют повышенной мощности БП и он должен быть не менее 350 Вт.

В современных блоках питания уже имеется разьем дополнительного питания видеокарты, в этом случае необходимости в переходниках нет.

В последнее время появились видеокарты к которым необходимо подключить не 6-pin разьем питания, а 8-pin.
Это связано с увеличением потребляемой мощности питания видеокартами.
У таких разьемов на два контакта «земля» больше, чем у 6-pin разьемов.

Если у вашего БП нет такого выходного коннектора, то нужно приобрести переходник 6-pin -> 8-pin, но обычно такой переходник идет в комплекте с видеокартой.

Подключать разьем 6-pin вместо 8-pin без переходника нельзя.

К видеокартам, имеющим два разьема дополнительного питания, нужно подключать оба разьема.

1,65 миллиона взломанных домашних компьютеров заняты майнингом

Лаборатория Касперского опубликовала результаты своего исследования, согласно которому в мире насчитывается 1,65 миллиона взломанных ПК, которые заняты добычей криптовалюты для хакеров.
При этом отмечается, что речь не идёт только о домашних машинах, но и о корпоративных серверах.

В лаборатории отметили, что наиболее популярными вредоносными добытчиками валют являются Zcash и Monero.
Наиболее популярной валютой является Bitcoin, однако его добыча слишком неэффективна на обычных компьютерах , в отличие от альтернативных валют.

«Основным эффектом для домашних компьютеров или инфраструктуры организации является снижение производительности», — заявил эксперт по безопасности Kaspersky Антон Иванов, — «Также некоторые майнеры могут загружать модули из инфраструктуры опасного действия, и эти модули могут содержать другой вредоносный код , такой как трояны».

В большинстве случаев майнер попадает на компьютер при помощи специально созданной зловредной программы, так называемого дроппера , главная функция которого — скрытно ставить другое ПО.
Такие программы обычно маскируются под пиратские версии лицензионных продуктов или под генераторы ключей активации к ним — что-нибудь в таком духе пользователи ищут, например, на файлообменниках и сознательно скачивают. Вот только иногда то, что они скачали, оказывается не совсем тем, что они хотели скачать.

После запуска скачанного файла на компьютер жертвы ставится собственно установщик, а он уже закачивает на диск майнер и специальную утилиту , маскирующую его в системе.
Также в комплекте с программой могут поставляться cервисы, которые обеспечивают его автозапуск и настраивают его работу.

От вредоносных программ-дропперов Kaspersky Internet Security защитит вас по умолчанию — просто убедитесь, что антивирус всегда включен, и такой зловред просто не попадет на ваш компьютер.

А вот майнеры, в отличие от дропперов — программы не зловредные.
Потому они входят в выделенную категорию Riskware — ПО, которое само по себе легально, но при этом может быть использовано в зловредных целях.
По умолчанию Kaspersky Internet Security не блокирует и не удаляет такие программы, поскольку пользователь мог установить их осознанно.

Но если хотите подстраховаться и уверены, что не собираетесь пользоваться майнерами и прочим ПО, которое входит в категорию Riskware, то вы всегда можете зайти в настройки защитного решения, найти там раздел Угрозы и обнаружение и поставить галочку напротив пункта Другие программы .

Если вы заняты майнингом для кого-то другого, вы можете получить огромные счета за электроэнергию, заметное замедление работы ПК и компонентов.

Процессорный разъём LGA 1151 для Intel Coffee Lake имеет различия

Выход процессоров Intel Coffee Lake вызвал бурю эмоций у пользователей и шквал обсуждений на различных тематических ресурсах, в основном из-за того, что они будут работать только с новыми материнскими платами , несмотря на уже давно используемое исполнение LGA 1151.

Выяснилась настоящая причина несовместимости.
Всё дело в том, что контакты на новых процессорах Intel расположены по другой схеме, нежели у процессоров Skylake и Kaby Lake, сообщает VideoCardz.

Intel добавила новым процессорам больше контактов Vss (земля) и Vcc (питание).
Первых ранее было 377, а теперь стало 391.
Вторых — 128 и 146, соответственно.
Общее число контактов не изменилось, и осталось равно 1151, а всё благодаря уменьшению количества резервных контактов (RSVD) с 46 до 25.

Компания сообщила – процессорам Core восьмого поколения потребовалась организации дополнительного и/или более стабильного питания.
Хотя компании было достаточно изменить название на LGA 1151v2, чтобы избежать «праведного гнева» со стороны некоторых пользователей, но она этого не сделала.

Точки доступа Wi-Fi в сельских населённых пунктах

Компания «Ростелеком» сообщает о резком росте востребованности беспроводных точек доступа в Интернет, построенных по проекту устранения цифрового неравенства в России.

Проект, о котором идёт речь, предусматривает создание точек Wi-Fi в населённых пунктах численностью от 250 до 500 человек.
Доступ в Сеть предоставляется на скорости не менее 10 Мбит/с.

В конце июля «Ростелеком» объявил об отмене платы за подключение к Интернету через такие хот-споты.
Сразу после этого востребованность услуги заметно выросла.
Количество интернет-сессий в точках доступа подскочило на 35%.
Общий объём интернет-трафика в точках Wi-Fi в августе впервые превысил 1 Пбайт, оказавшись на 27% больше, чем месяцем ранее.

По состоянию на 30 июня 2017 года универсальные услуги связи с использованием точек доступа Wi-Fi оказывались в 4690 населённых пунктах, что составляет 34% от общего плана (всего до конца 2019 года должны быть построены почти 14 тыс. точек).
Уже проложено 35 тыс. километров волоконно-оптических линий связи.

Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для. ..

Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для…

Стандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.

АТХ 20 и 24 Контактный главный Разъем кабеля питания

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

ATX 4-Контактный разъем питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.

Разъёмы питания CPU

Питание CPU поступает от устройства, называемого Voltage Regulator Module (VRM), который имеется в большинстве материнских плат. Данное устройство обеспечивает питанием процессор (как правило, через контакты на сокете процессора) и производит самокалибровку, чтобы подавать на процессор надлежащее напряжение. Конструкция модуля VRM позволяет ему питаться как от входящего напряжения +5 В, так и от напряжения +12 В.

Долгие годы использовался только +5 В, но, начиная с 2000 года, большинство VRM перешли на +12 В из-за более низких требований для работы с таким напряжением на входе. Кроме того, другие компоненты ПК также могут использовать напряжение +5 В, поступающий через общий контакт на гнезде материнской платы, в то время как на линию +12 В «повешены» только дисковые накопители (во всяком случае, так было до 2000 года). Использует ли VRM на вашей плате напряжение +5 В или +12 В, зависит от конкретной модели платы и конструкции регулятора напряжения. Многие современные VRM устроены таким образом, чтобы принимать на входе напряжения от +4 В до +26 В, так что конечную конфигурацию определяет уже производитель материнской платы.

Например, как-то в наши руки попала материнская плата FIC (First International Computer) SD-11, оснащённая регулятором напряжения Semtech SC1144ABCSW. Данная плата использует напряжение +5 В, преобразуя его в более низкое в соответствии с потребностями CPU. В большинстве материнских плат используются VRM двух производителей — Semtech либо Linear Technology. Вы можете посетить сайты данных компаний и более подробно изучить спецификации их чипов.

Материнская плата, о которой идёт речь, использовала процессор Athlon 1 ГГц Model 2 в версии со щелевым слотом (Slot A) и по спецификации требовала питания 65 Вт при номинальном напряжении 1,8 В. 65 Вт при напряжении 1,8 В соответствуют току 36,1 А. При использовании VRM со входящим напряжением +5 В мощности 65 Вт соответствует сила тока всего 13 А. Но такой расклад получается лишь при условии 100% КПД регулятора напряжения, что невозможно. Обычно же эффективность VRM составляет около 80%, таким образом, для обеспечения работы процессора вместе с регулятором напряжения сила тока должна быть примерно равна 16,25 А.

Если учесть, что другие потребители энергии на материнской плате также используют линию +5 В — помните, что карты ISA или PCI также используют это напряжение — можно убедиться, насколько легко можно перегрузить линии +5 В на блоке питания.

Хотя большинство конструктивных решений VRM на материнских платах унаследовано от процессоров Pentium III и Athlon/Duron, использующих регуляторы +5 В, большинство современных систем используют VRM, рассчитанные на напряжение +12 В. Связано это с тем, что более высокие напряжения снижают уровень тока. Мы можем убедиться в этом на примере AMD Athlon 1 ГГц, о которым уже упоминали выше:

Уровень тока в зависимости от входящего напряжения
Мощность	Напряжение	Сила тока	Сила тока в ампера с учётом КПД регулятора напряжения 80%
65 Вт	1. 8 В	36.1 А	—
65 Вт	3.3 В	19.7 А	24.6 А
65 Вт	5.0 В	13.0 А	16.3 А
65 Вт	12.0 В	5.4 А	6.8 А

Как можно видеть, использование линии +12 В для питания чипа требует ток силой всего 5,4 А или же 6,8 А, с учетом эффективности VRM.

Таким образом, подключив модуль VRM на материнской плате к линии питания +12 В, мы могли бы извлечь немало пользы. Но, как вы уже знаете, спецификация ATX 2.03 предполагает лишь одну линию +12 В, которая передаётся через основной кабель питания материнской платы. Даже проживший недолгую жизнь вспомогательный 6-контактный коннектор был лишён контакта с напряжением +12 В, так что он не смог бы нам помочь. Ток силой более 8 А по одному проводу 18-го калибра от линии +12 В на блоке питания — это весьма действенный способ расплавить контакты разъёма ATX, которые по спецификации рассчитаны на ток не выше 6 А при использовании стандартных контактов Molex. Таким образом, требовалось принципиально иное решение.

Platform Compatibility Guide (PCG)

Процессор напрямую управляет силой тока, проходящей через контакт +12 В. Современные материнские платы разработаны таким образом, чтобы обеспечить поддержку как можно большего количества процессоров, однако, цепи VRM некоторых платах могут не обеспечивать достаточного питания для всех процессоров, которые могут быть установлены в сокет на материнской плате. Чтобы исключить потенциальные проблемы с совместимостью, которые могут привести к нестабильной работе ПК или даже выходу из строя отдельных компонентов, компания Intel разработала стандарт питания, называющийся Platform Compatibility Guide (PCG). PCG упоминается на большинстве боксовых процессоров Intel и материнских платах, выпускавшихся с 2004 по 2009 год. Он создавался для сборщиков ПК и системных интеграторов, чтобы донести до них информацию о том, какие требования предъявляет процессор к питанию, а также соответствует ли данным требованиям материнская плата.

PCG представляет собой двузначное либо трёхзначное обозначение (например, 05А), где первые две цифры означают год, когда был представлен продукт, а дополнительная третья буква соответствует сегменту рынка. Маркировки PCG, включающие третий знак А, соответствуют процессорам и материнским платам, относящимся к low-end решениям (требуют меньше энергии), в то время как буква B относится к процессорам и материнским платам, относящимся к сегменту high-end рынка (требуют больше энергии).

Материнские платы, которые поддерживают процессоры high-end класса, по умолчанию, также могут работать и с менее производительными процессорами, но не наоборот. Например, вы можете установить процессор с PCG маркировкой 05A в материнскую плату, имеющую маркировку 05B, но если вы попробуете установить процессор 05B в плату, имеющую маркировку 05A, то вполне можете столкнуться с нестабильной работы системы или иными, более тяжёлыми последствиями. Иными словами, всегда есть возможность установить менее производительный процессор в дорогую материнскую плату, но не наоборот.

Рекомендации к уровню питания по линии +12 В в соответствии с маркировкой Intel Platform Compatibility Guide (PCG)
Код PCG	Год	Сегмент рынка	Потребление энергии CPU	Постоянный ток по линии +12 В	Пиковая сила тока по линии +12 В
04A	2004	Low-end	84 Вт	13 A	16. 5 A
04B	2004	High-end	115 Вт	13 A	16.5 A
05A	2005	Low-end	95 Вт	13 A	16.5 A
05B	2005	High-end	130 Вт	16 A	19 A
06	2006	Все	65 Вт	8 A	13 A
08	2008	High-end	130 Вт	16 A	19 A
09A	2009	Low-end	65 Вт	8 A	13 A
09B	2009	High-end	95 Вт	13 A	16. 5 A

Блок питания должен быть способен выдерживать пиковую нагрузку, как минимум, в течение 10 мс.

Блок питания, который соответствует требуемому минимуму по линии +12 В, может обеспечить стабильную работу системы.

4-контактный разъём питания процессора +12 В

Чтобы увеличить ток по линии +12 В, Intel создала новую спецификацию БП ATX12V. Это привело к появлению третьего разъёма питания, который получил название ATX +12 В и использовался для подведения дополнительного напряжения +12 В к материнской плате. Данный 4-контактный разъём питания является стандартным для всех материнских плат, соответствующих спецификации ATX12V, и содержит контакты Molex Mini-Fit Jr. с вилками типа «мама». Согласно спецификации, разъём соответствует стандарту Molex 39-01-2040, тип конектора — Molex 5556. Это тот же самый тип контактов, что используется в основном разъёме питания материнской платы ATX.

Данный разъём имеет два контакта +12 В, каждый из которых рассчитан на ток до 8 А (либо до 11 А при использовании контактов HCS). Это обеспечивает силу тока 16 А дополнительно к контакту на материнской плате, а в сумме оба разъёма обеспечивают ток до 22 А по линии +12 В. Расположение контактов данного разъёма изображено на следующей схеме:

Разъём +12 В питания процессора, фронтальный вид и компоновка контактов

Назначение контактов на разъёме +12 В представлено на следующей таблице:

Используя стандартные контакты Molex, каждый контакт в разъёме +12 В может проводить ток силой до 8 А, 11 А с контактами HCS, либо до 12 А с контактами Plus HCS. Даже при том, что в данном разъёме используются те же самые контакты, что и в основном, ток по этому разъёму может достигать более высоких значений, так как используется меньшее количество контактов. Умножив количество контактов на напряжение, можно определить предельную мощность тока по данному разъёму:

Стандартные контакты Molex рассчитаны на ток 8 А.

Контакты Molex HCS рассчитаны на ток 11 А.

Контакты Molex Plus HCS рассчитаны на ток 12 А.

Все значения указаны для связки 4-6 контактов Mini-Fit Jr. при использовании проводов 18-го калибра и стандартной температуре.

Таким образом, в случае использования стандартных контактов мощность может достигать 192 Вт, что, в большинстве случаев, достаточно даже для современных производительных CPU. Потребление большей мощности может привести к перегреву и оплавлению контактов, поэтому в случае использования более «прожорливых» моделей процессоров вилка +12 В для питания процессора должна включать контакты Molex HCS либо Plus HCS.

20-контактный основной разъём питания и коннектор питания процессора +12 В вместе обеспечивают максимальный уровень мощности тока 443 Вт (при использовании стандартных контактов). Важно заметить, что добавление разъёма +12 В позволяет задействовать полную мощность блока питания на 500 Вт, не рискуя столкнуться с перегревом или оплавлением контактов.

Переходник на разъём +12 В питания процессора

Если блок питания не имеет стандартного разъёма +12 В для питания процессора, а на материнской плате предусмотрено соответствующее гнездо, существует простой выход из проблемы — использовать переходник. С какими нюансами мы может столкнуться в таком случае?

Переходник подключается к разъёму для периферийных устройств, который имеется почти во всех БП. Проблема в данном случае заключается в том, что разъём для периферийных устройств имеет всего один контакт +12 В, а 4-контактный разъём питания CPU — два таких контакта. Таким образом, если переходник предполагает использование всего одного разъёма для периферийных устройств, используя его для обеспечения напряжения сразу на двух контактах разъёма +12 В для процессора, то мы в этом случае видим серьёзное несоответствие между требованиями к силе тока. Поскольку контакты на разъёме для периферийных устройств рассчитаны на ток только в 11 А, нагрузка, превышающая это значение, может привести к перегреву и оплавлению контактов на этом разъёме. Но 11 А — это ниже пиковых значений тока, на которые должны быть рассчитаны контакты разъёма в соответствии с рекомендациями Intel PCG. Это означает, что подобные переходники не соответствуют последним стандартам.

Мы произвели следующие расчёты: учитывая эффективность VRM на уровне 80%, для среднего по нынешним меркам процессора, потребляющего 105 Вт, уровень тока составит примерно 11 А, что является максимумам для периферийного разъёма питания. Многие современные процессоры имеют TDP свыше 105 Вт. Но мы бы не рекомендовали пользоваться переходниками, которые используют только один разъём для периферийных устройств, с процессорами, имеющими TDP свыше 75 Вт. Пример такого переходника приведён на следующем рисунке:

Переходник на разъём питания CPU +12 В с разъёма для питания периферийных устройств

8-контактный разъём питания процессора +12 V

В материнских платах high-end класса часто используется несколько VRM для питания процессора. Чтобы распределить нагрузку между дополнительными регуляторами напряжения, такие платы оснащены двумя гнёздами для 4-контактного разъёма +12 В, но физически они объединены в один 8-контактный коннектор, как показано на рисунке ниже. Данный тип разъёма был впервые представлен в спецификации EPS12V версии 1.6, вышедшей в 2000 году. Хотя изначально данная спецификация была ориентирована на файл-серверы, увеличившиеся запросы к питанию некоторых высокопроизводительных процессоров для настольных ПК привели к тому, что этот 8-контактный разъём появился в мире ПК.

8-контактный разъём питания CPU +12 В. Фронтальный вид и конфигурация контактов

Назначение контактов разъёма 8-pin CPU +12 В приводится в следующей таблице:

Некоторые материнские платы, где используется 8-контактный разъём питания CPU, для обеспечения корректной работы должны получать напряжение на все контакты разъёма, в то время, как большинство материнских плат такого типа могут работать, даже если вы используете всего один 4-контактный разъём питания. В последнем случае, на гнезде материнской платы останется четыре свободных контакта. Но прежде чем запускать компьютер с такой конфигурацией разъёмов, необходимо ознакомиться с руководством пользователя материнской платы — скорее всего, там будет отражено, можно ли подключать один 4-контактный разъём питания к 8-жильному гнезду на плате, либо нет. Если вы используете процессор, который потребляет больше энергии, чем может обеспечить один 4-контактный разъём питания, вам, тем не менее, придётся найти БП, оснащённый 8-контактным разъёмом.

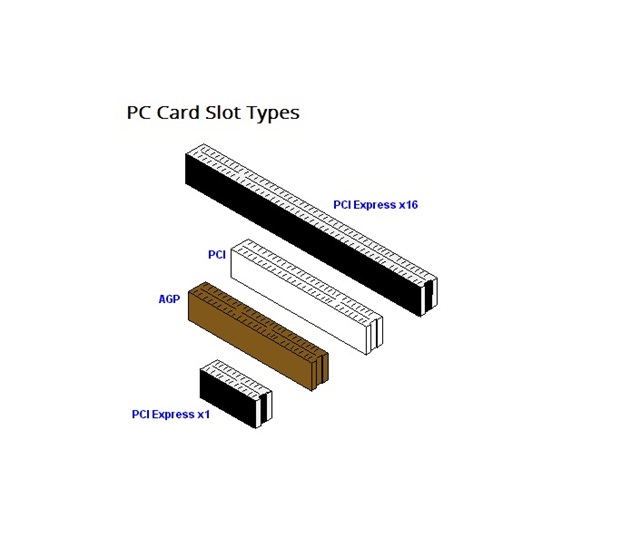

Pci express x16 распиновка

PCI Express является новым серийным того автобусе до PCI серии спецификаций.

PCI Express, как высокая пропускная способность, малое число выводов, последовательный, технология межсоединений. Архитектура PCI Express обеспечивает высокую производительность ввода / вывода инфраструктуры для настольных платформ со скоростью передачи, начиная с 2,5 Гига переводов в секунду на PCI Express x1, полоса для Gigabit Ethernet, ТВ-тюнеры, 1394a / B контроллеры, так и общего назначения I / O. Архитектура PCI Express обеспечивает высокую графическую производительность инфраструктуры для настольных платформ удвоение возможностей существующих конструкций AGP8x со скоростью передачи 4,0 гигабайт в секунду на x16 PCI Express Lane для графических контроллеров. ExpressCard использованием интерфейса PCI Express, разработанная группой PCMCIA для мобильных компьютеров. PCI Express Расширенные функции управления питанием помогают продлить жизнь батареи и платформы, чтобы предоставить пользователям возможность работать в любом месте, без подключения к источнику питания переменного тока.

Широкое внедрение PCI Express в мобильных, корпоративных и коммуникационных сегментов позволяет конвергенции за счет повторного использования общих технологий соединительные.

PCI-E представляет собой последовательную шину, которая использует два низковольтных дифференциальных LVDS пары, в 2,5 Гбит / с в каждом направлении [один передачи, и одна пара получать]. PCI Express 1x поддерживает [2,5 Гбит], 2x, 4x, 8x, 12x, 16x, 32x и ширины шины [приема / передачи пар].

Дифференциальный контакты [Дорожки], приведенные в таблице выводов выше LVDS которая расшифровывается как: дифференциальный сигнал низкого напряжения.

PCI Express является новым серийным того автобусе до PCI серии спецификаций.

PCI Express, как высокая пропускная способность, малое число выводов, последовательный, технология межсоединений. Архитектура PCI Express обеспечивает высокую производительность ввода / вывода инфраструктуры для настольных платформ со скоростью передачи, начиная с 2,5 Гига переводов в секунду на PCI Express x1, полоса для Gigabit Ethernet, ТВ-тюнеры, 1394a / B контроллеры, так и общего назначения I / O. Архитектура PCI Express обеспечивает высокую графическую производительность инфраструктуры для настольных платформ удвоение возможностей существующих конструкций AGP8x со скоростью передачи 4,0 гигабайт в секунду на x16 PCI Express Lane для графических контроллеров. ExpressCard использованием интерфейса PCI Express, разработанная группой PCMCIA для мобильных компьютеров. PCI Express Расширенные функции управления питанием помогают продлить жизнь батареи и платформы, чтобы предоставить пользователям возможность работать в любом месте, без подключения к источнику питания переменного тока.

Широкое внедрение PCI Express в мобильных, корпоративных и коммуникационных сегментов позволяет конвергенции за счет повторного использования общих технологий соединительные.

PCI-E представляет собой последовательную шину, которая использует два низковольтных дифференциальных LVDS пары, в 2,5 Гбит / с в каждом направлении [один передачи, и одна пара получать]. PCI Express 1x поддерживает [2,5 Гбит], 2x, 4x, 8x, 12x, 16x, 32x и ширины шины [приема / передачи пар].

Дифференциальный контакты [Дорожки], приведенные в таблице выводов выше LVDS которая расшифровывается как: дифференциальный сигнал низкого напряжения.

Компьютерная шина PCI Express (PCI-E) использует программную модель шины PCI и высокопроизводительный физический протокол, основанный на последовательной передаче данных.

Шина PCI-Express 16x состоит из шестнадцати двунаправленных последовательных соединений lane.

Будем признательны, если заметив вкравшуюся неточность, вы сообщите нам об этом. Отправить письмо можно отсюда.

Книги по электронике

Учебное пособие разработано на основе Федерального государственного образовательного стандарта среднего профессионального образования по профессии 13.01.10 «Электромонтер по ремонту и обслуживанию электрооборудования (по отраслям)», укрупненная группа профессий 13.00.00 «Электро- и теплотехника», входящей в список 50 наиболее востребованных на рынке труда, новых и перспективных профессий, требующих среднего профессионального образования.

Пособие предназначено для руководителей малых предприятий, осуществляющих ремонт бытовой техники или ремонт квартир по заказам населения. Приводятся основные требования в области охраны труда и обеспечения его безопасности в соответствии с действующими нормативными правовыми актами по охране труда и порядок их выполнения. Может использоваться.

Что такое распиновка разъемов — Морской флот

Подберите нужные кабели, штекеры, гнезда и подсоедините устройства за 5 минут: на нашем сайте собрана точная и понятная информация о самых популярных видах разъемов – описания, назначение, фотографии, переходники и схемы расположения проводов.

Подберите нужные кабели, штекеры, гнезда и подсоедините устройства за 5 минут: на нашем сайте собрана точная и понятная информация о самых популярных видах разъемов – описания, назначение, фотографии, переходники и схемы расположения проводов.

Здесь вы сможете найти краткую техническую информацию по распиновкам разъемов, разводкам слотов, сигналам портов ввода / вывода, распайкам кабелей, переходников и заглушек для компьютеров и другого оборудования.

На данный момент в нашей базе 2414 распиновок как современного, так и устаревшего оборудования. Для некоторых интерфейсов приведена подробная информация – описаны функции сигналов, стандарты передачи данных (примеры: USB, PCI).

На сайте собраны:

• Распиновки компьютерных слотов, разъемов на материнских платах, описания шин передачи данных.
• Распиновки и краткие описания последовательных и параллелльных компьютерных интерфейсов
• Распиновки компьютерных видео, аудио выходов, входов.
• Коннекторы и распиновки портов сотовых телефонов
• Разъемы домашней аудио/видео техники и различной электроники
• Схемы кабелей и переходников для различных типов устройств и компьютерных комплектующих
• Стандартные и специальные разъемы, их схематическое отображение и нумерация контактов

В некоторых случаях информация переведена на русский, но, как правило, она на английском т.к. это основной язык производителей описываемых устройств и вся документация публикуется именно на английском (english version). Если вы хорошо владеете техническим английским, разбираетесь в описываемой информации и готовы потратить часть своего времени на перевод – напишите мне на форуме.

Этот сайт – результат коллективных усилий множества людей, начиная с 2000 года. Вы тоже можете помочь нам!

Вы знаете распиновки, не опубликованные на сайте, или можете дополнить имеющуюся информацию?

Добавьте распиновку коннектора, переходника или кабеля при помощи генератора распиновок или дополните имеющийся документ. Большая часть сайта – результат творчества таких же энтузиастов, как и вы.

Все интересующие вас вопросы вы можете задать на форуме.

Внимание. Некоторые устройства могут иметь стандартные разъёмы и не стандартное подключение. Будьте бдительны.

Распиновка разъема блока питания формата AT

Распиновка разьема блока питания формата ATX

Распиновка разьемов дополнительного питания: АТХ разъёмы, SerialATA (в миру просто SATA, для подключения приводов и хардов), Разъёмы для дополнительного питания процессора, Разъём для флоппи дисковода, MOLEX(для подключения хардов и приводов)

Другой вариант.

Другой вариант.

Распиновка разъемов материнской платы

Распиновка разъема вентилятора

Двухпроводные:
1 — «-» питания
2 — «+» питания

Трёхпроводные:
1 — «-» питания
2 — «+» питания
3 — датчик оборотов

Четырёхпроводные
1 — «-» питания
2 — «+» питания
3 — датчик оборотов
4 — управление числом оборотов

Разъемы данных (Южный мост):

Кабель для подключения дисководов(Floppi).

Существуют как минимум два разных документа с разными данными:

Русскоязычный вариант:

Жилы с 10 по 16 после первого разъёма перекручены – необходимо для идентификации дисковода. Нечетные контакты – корпус.

IDE(Integrated Drive Electronics )(По правильному называется – ATA/ATAPI – Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов).

По такой схеме можно подключить индикатор активности.

SATA и eSATA (Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов).

DVD slim sata (распиновка стандарта мини сата).

Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

USB 2.0 серии A, B и Mini

USB 2.0 Микро USB

Распиновка разъёма материнской платы для передней панели USB 2.0

Распиновка USB-разъемов 3.0 (Universal Serial Bus).

USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.

Распиновка разъёма материнской платы для передней панели USB 3.0

Распиновка AT клавиатуры.

Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

Схема заглушки для тестирования COM-порта.

Схема заглушки для тестирования LPT-порта.

Схема заглушки

0 модемный кабель.

Раскладка IEE 1394 на материнской плате

Распиновка разьёма IEE 1394

Разъемы данных (Северный мост):

PCI Express: x1, x4, x8, x16

Чтобы видеокарта заработала в режиме x8 PCI Express, мы заклеили часть контактов скотчем.

Та же самая видеокарта, но заклеено больше контактов. Она работает в режиме x4 PCI Express.

Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.

Разъемы данных (Общее):

Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.

Обжим сетевого кабеля с разъёмом RJ45 (PC<>HUB, PC<>PC, HUB<>HUB).

Распайка разъёмов GSM устройств (некоторых моделей сотовых телефонов).

Приложение (при работе с любыми данными, нужно уметь эти данные расшифровывать!).

На самом деле мануал составлен не нами, но отдать должное тут довольно много собрано для дела и обойти стороной мы это не смогли.

H61M-K｜Материнские платы｜ASUS в России

CPU, Chipset and Graphics Features

LGA1155 socket for Intel® 3rd/2nd Generation Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® Processors

This motherboard supports the Intel® 3rd/2nd generation Core™ i7/i5/i3/Pentium®/Celeron® processors in the LGA1155 package, with iGPU, memory, and PCI Express controllers integrated to support onboard graphics out with dedicated chipsets, 2-channel (2 DIMMs) DDR3 memory, and 16 PCI Express 3.0/2.0 lanes. This provides great graphics performance. Intel® 3rd/2nd generation Core™ i7/i5/i3/Pentium®/Celeron® processors are among the most powerful and energy efficient CPUs in the world.

Intel® H61 Express Chipset

The Intel® H61 Express Chipset is a single-chipset design to support the new 1155 socket Intel® 3rd/2nd Generation Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® processors. It provides improved performance by utilizing serial point-to-point links, which allows increased bandwidth and stability.

PCIe 3.0 Ready

The latest PCI Express bus standard delivers improved encoding for twice the performance of current PCIe 2.0. Total bandwidth for a x16 link reaches a maximum of 32GB/s, double the 16GB/s of PCIe 2. 0 (in x16 mode). PCIe 3.0 provides users unprecedented data speeds, combined with the convenience and seamless transition offered by complete backward compatibility with PCIe 1.0 and PCIe 2.0 devices. It’s a must-have feature for PC users aiming to improve and optimize graphics performance, as well as have the latest, most future-proof technology.

* PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.

Dual-Channel DDR3 2200(O.C )/2133(O.C )/2000(O.C ) /1866(O.C )/1600/1333/1066 support

The motherboard supports DDR3 memory that features data transfer rates of 2200(O.C )/2133(O.C )/2000(O.C )/1866(O.C )/1600/1333/1066 suppor MHz to meet the higher bandwidth requirements of the latest 3D graphics, multimedia, and Internet applications. The dual-channel DDR3 architecture enlarges the bandwidth of your system memory to boost system performance

* DDR3 1600 MHz and higher memory frequency is supported by Intel® 3rd generation processors.
* Due to the CPU behavior, DDR3 2133/1866/ memory modules runs at DDR3 2000/1800 MHz frequency.

ASUS UEFI BIOS (EZ Mode)

Exclusive to ASUS motherboards, its UEFI (Unified Extensible Firmware Interface) is the first ever mouse-controlled graphical BIOS interface designed with dual selectable modes. It delivers a user-friendly interface that goes beyond traditional keyboard-only BIOS controls to enable more flexible and convenient input with quick scrolling. Users can easily navigate the UEFI BIOS with the smoothness of their operating system. Quick and simple overclocking and setup sharing is facilitated by the F12 hotkey BIOS snapshot feature. The exclusive EZ Mode displays frequently-accessed setup info, while the Advanced Mode is for experienced performance enthusiasts that demand far more intricate system control, including detailed DRAM information.

Supports Hard Drives over 2.2TB
ASUS UEFI BIOS natively supports hard drives larger than 2. 2TB in 64-bit, with full storage space utilization helping deliver far more exciting computing than traditional BIOS versions.

Exclusive ASUS Interface
EZ Mode — gives easy access to selectable, optimized system modes, clear system info display and drag and drop boot prioritizing
Advanced Mode — for experienced performance enthusiasts that demand intricate system settings

AI Suite II

One stop Access to Innovative ASUS Features
With its user-friendly interface, ASUS AI Suite II consolidates all the exclusive ASUS features into one simple to use software package. It allows users to supervise Overclocking, energy management, fan speed control, voltage and sensor readings. This all-in-one software offers diverse and ease to use functions, with no need to switch back and forth between different utilities.

Fan Xpert

ASUS Fan Xpert intelligently allows you to adjust the CPU and chassis fan speeds according to different ambient temperatures caused by different climate conditions in different geographic regions and your PC’s loading. The built-in variety of useful profiles offer flexible controls of fan speed to achieve a quiet and cool environment.

Network iControl

Real-time Network Bandwidth Control
With a single-click on/off button, the application currently in use has its data and network bandwidth prioritized over other programs. Moreover, you can prioritize your favorite software easily by configuring profiles through the intuitive user interface. Within the profile, programs can be pre-scheduled to run in a specific time period to avoid network congestion and long-waits on downloads. Auto PPPoE network connection provides a one-step setup for enhanced online convenience. Overall, it’s an intuitive network bandwidth control center.

ASUS Anti-Surge Protection

Protect Your Device Anti-Surge Protection Design detects overvoltage conditions and prevents voltage surges from spreading in real time. It also actively cuts off the overvoltage supply to protect the system.

1. Real-time over voltage detection.
2. Active protection against potential damage to your motherboards and systems

RoHS

GreenASUS and ErP Ready

The motherboard is European Union´s Energy-related Products (ErP) ready, and ErP requires products to meet certain energy efficiency requirements in regards to energy consumptions. This is in line with ASUS vision of creating environment-friendly and energy-efficient products through product design and innovation to reduce carbon footprint of the product and thus mitigate environmental impacts.

H61M-K Product Overview

Дебют COM Express 3.0 Type 7: добавлено 10GbE, удалено видео

Adlink представила первый модуль COM Express 3.0, представив серверно-ориентированную распиновку типа 7, которая заменяет графику на порты 10GbE.

Надежный, готовый для Linux модуль «Express-BD7» с 14-нм процессорами Xeon и Pentium — первый компьютер на модуле, который использует предварительную спецификацию COM Express 3.0 PICMG с новой распиновкой типа 7.
Ожидается, что спецификация будет утверждена PICMG до 1 октября. Adlink был ведущим разработчиком COM Express 3.0 Type 7 и опубликовал официальный документ по спецификации.
Congatec также участвует в проекте , но пока не имеет анонсированного проекта.

COM Express 3.0 Тип 7

По словам Адлинка, COM Express 3.0 с типом 7 предоставляет платформу серверного уровня и возможности 10 Gigabit Ethernet (10GbE) в форм-факторе COM.
Спецификация типа 7 предназначена для ограниченных в пространстве, безголовых серверов, которым требуются расширенные сетевые возможности для приложений в области промышленной автоматизации и передачи данных.
К ним относятся виртуализация, периферийные вычисления, управление в реальном времени и другие числовые приложения, утверждает компания.

Тип 7 заменяет двойные графические интерфейсы DDI, имеющиеся на типе 6, до четырех портов 10GbE.
Он также добавляет еще восемь линий PCI Express (PCIe), в результате чего общее количество линий PCIe достигает 32.

Распиновка типа 7 также выражает сигналы 10GBase-KR , позволяя разработчику несущей платы выбирать между KR-to-KR, KR-to-оптическим волокном или KR-to-copper.
Тип 7 поддерживает шину интерфейса боковой полосы сетевого контроллера (NC-SI), обеспечивая поддержку контроллера управления платой (BMC) интеллектуального интерфейса управления платформой (IPMI) на носителе.

Тип 7 был специально разработан для нового класса серверных систем на чипах (SoC) с поддержкой до 16 ядер и TDP ниже 65 Вт, таких как 14-нм Intel, используемые процессоры Broadwell-DE Xeon D-15x на экспресс-BD7.
Хотя у Express-BD7 нет графических интерфейсов, графика все еще возможна для типа 7, «используя дискретные решения на базе графических процессоров через PCIe x16», говорит Adlink.

Модули COM Express 3.0 типа 7 Basic имеют тот же форм-фактор 125 x 95 мм, что и тип 6 Basic.
По словам компании, в корпус 1U может быть интегрировано до 10 модулей типа 7, что обеспечивает максимальную общую скорость передачи данных 0,4 терабит в секунду.

Экспресс-BD7

Модуль Adlink Express-BD7 COM Express Type 7 предлагает на выбор пять безголовых чипов Xeon D-15x.
На верхнем уровне — 16-ядерный Xeon D-1577 с частотой 1,3 ГГц / 2,1 ГГц с кэш-памятью 24 МБ и TDP 45 Вт, а также более новый (Q2) 12-ядерный Xeon D-1559 с тактовой частотой 1,5 ГГц / 2,1 Тактовая частота ГГц, 18 МБ кэш-памяти и TDP 45 Вт.

Далее следуют восьмиъядерный процессор TDP Xeon D-1548 мощностью 45 Вт и две четырехъядерные модели: TDP Xeon-D1527 с частотой 1,6 ГГц / 35 Вт и Xeon D-1517 с частотой 1,6 ГГц / 2,2 ГГц с кэш-памятью 6 МБ и 25 Вт TDP.
Также имеется двухъядерный процессор Pentium D1508 с тактовой частотой 2,2 ГГц и 2,6 ГГц с кэш-памятью 3 МБ и TDP 25 Вт.
Поддерживаются как Linux, так и Windows Server 2012.

Express-BD7 обеспечивает до 32 ГБ двухканальной памяти DDR4 на частоте 1867/2133/2400 МГц с поддержкой ECC, если ее поддерживает SKU SoC.
Модуль обеспечивает до восьми PCIe x1 (Gen2), два PCIe x4 и один PCIe x16 (Gen3).
Есть также два порта SATA 6 Гбит / с и четыре порта USB 3.0 / 2.0.

Хотя спецификация типа 7 поддерживает до четырех портов 10GbE на плате несущей, Express-BD7 имеет два, с поддержкой сигналов боковой полосы 10GbE, а также NC-SI.
Там также есть стандартный порт Gigabit Ethernet.

Дополнительные функции включают в себя двойные UART с перенаправлением консоли, отладочные заголовки и GPIO (4x in, 4x out).
Контроллер платы SEMA (Smart Embedded Management Agent) позволяет удаленно управлять распределенными устройствами и управлять ими.
TPM 1.2 также доступен.

Модуль поставляется со стандартным входом 12 В / 5 В, а также с широким входом 8,5-20 В с поддержкой ACPI 5.0 и поддержкой Smart Battery.
Потребляемая мощность ниже 65 Вт.
Плата COM Express Basic размером 125 x 95 мм предлагает стандартный температурный диапазон от 0 до 60 ° C и дополнительно доступна в версии «Extreme Rugged», рассчитанной на работу от -40 до 85 ° C.
Стойкость к ударам и вибрациям соответствует стандартам IEC 60068-2-64 и IEC-60068-2-27.

Дополнительная информация

Никакая информация о ценах или наличии не была предоставлена ​​для Express-BD7.
Дополнительную информацию можно найти в объявлении Adlink Express-BD7 и на странице продукта .
Введение Adlink в COM Express 3.0 и Тип 7 можно найти здесь .

PCI Express 1x, 4x, 8x, 16x Распиновка шины @ pinouts.ru

PCI Express как технология последовательного соединения с высокой пропускной способностью, малым числом выводов. Он был разработан для замены старых стандартов PCI и AGPbus. PCIe имеет множество улучшений по сравнению со старыми стандартами, включая более высокую максимальную пропускную способность системной шины, меньшее количество контактов ввода-вывода и меньшую физическую площадь, лучшее масштабирование производительности для шинных устройств, более подробный механизм обнаружения ошибок и отчетов (Advanced Error Reporting, AER), и встроенная функция горячей замены. Архитектура PCI Express обеспечивает высокопроизводительную инфраструктуру ввода-вывода для настольных платформ со скоростью передачи от 2,5 гигабайт в секунду по линии x1 PCI Express для Gigabit Ethernet, ТВ-тюнеров, контроллеров Firewire 1394a / b и ввода-вывода общего назначения. Архитектура PCI Express обеспечивает высокопроизводительную графическую инфраструктуру для настольных платформ, удваивая возможности существующих конструкций AGP8x со скоростью передачи 4,0 гигабайт в секунду по линии x16 PCI Express для графических контроллеров.Дорожка состоит из двух пар дифференциальной сигнализации, одна пара предназначена для приема данных, а другая — для передачи.

ExpressCard, использующий интерфейс PCI Express, разработанный группой PCMCIA для мобильных компьютеров. Функции расширенного управления питанием PCI Express помогают продлить срок службы батареи платформы и позволяют пользователям работать в любом месте без источника питания переменного тока. Электрический интерфейс PCI Express также используется в некоторых компьютерных интерфейсах хранения данных SATA Express и M.2.

Широкое распространение PCI Express в мобильных, корпоративных и коммуникационных сегментах обеспечивает конвергенцию за счет повторного использования общей технологии межсоединений.

PCI-E — это последовательная шина, в которой используются две низковольтные дифференциальные пары LVDS со скоростью 2,5 Гбит / с в каждом направлении [одна пара передачи и одна пара приема]. PCI Express поддерживает ширину шины 1x [2,5 Гбит / с], 2x, 4x, 8x, 12x, 16x и 32x [пары передачи / приема].

Дифференциальные контакты [дорожки], перечисленные в приведенной выше таблице контактов, являются LVDS, что означает: Дифференциальная сигнализация низкого напряжения.

Распиновка разъема PCI-Express 1x

Штифт	Разъем на стороне B		Разъем на стороне A
#	Имя	Описание	Имя	Описание
1	+ 12в	+12 вольт мощность	ПРСНТ №1	Обнаружение горячего подключения
2	+ 12в	+12 вольт мощность	+ 12в	+12 вольт мощность
3	+ 12в	+12 Вольт	+ 12в	+12 вольт мощность
4	GND	Земля	GND	Земля
5	SMCLK	Часы SMBus	JTAG2	TCK
6	SMDAT	Данные SMBus	JTAG3	TDI
7	GND	Земля	JTAG4	TDO
8	+3. 3в	+3,3 вольт мощность	JTAG5	TMS
9	JTAG1	+ TRST #	+ 3,3 В	+3,3 вольт мощность
10	3.3Vaux	Питание 3.3в вольт	+ 3,3 В	+3,3 вольт мощность
11	ПРОБУЖДЕНИЕ #	Реактивация ссылки	PERST №	Сигнал сброса PCI-Express
Механический ключ
12	RSVD	Зарезервировано	GND	Земля
13	GND	Земля	REFCLK +	Эталонные часы Дифференциальная пара
14	HSOp (0)	Переулок передатчика 0, Дифференциальная пара	REFCLK-
15	HSOn (0)		GND	Земля
16	GND	Земля	HSIp (0)	Приемный переулок 0, Дифференциальная пара
17	ПРСНТ №2	Обнаружение горячего подключения	HSIn (0)
18	GND	Земля	GND	Земля

Распиновка разъема PCI-Express 4x

Штифт	Разъем на стороне B		Разъем на стороне A
#	Имя	Описание	Имя	Описание
1	+ 12в	+12 вольт мощность	ПРСНТ №1	Обнаружение горячего подключения
2	+ 12в	+12 вольт мощность	+ 12в	+12 вольт мощность
3	+ 12в	+12 вольт мощность	+ 12в	+12 вольт мощность
4	GND	Земля	GND	Земля
5	SMCLK	Часы SMBus	JTAG2	TCK
6	SMDAT	Данные SMBus	JTAG3	TDI
7	GND	Земля	JTAG4	TDO
8	+3. 3в	+3,3 вольт мощность	JTAG5	TMS
9	JTAG1	+ TRST #	+ 3,3 В	+3,3 вольт мощность
10	3.3Vaux	Питание 3.3в вольт	+ 3,3 В	+3,3 вольт мощность
11	ПРОБУЖДЕНИЕ #	Реактивация ссылки	PERST #	Сигнал сброса PCI-Express
Механический ключ
12	RSVD	Зарезервировано	GND	Земля
13	GND	Земля	REFCLK +	Эталонные часы Дифференциальная пара
14	HSOp (0)	Переулок передатчика 0, Дифференциальная пара	REFCLK-
15	HSOn (0)		GND	Земля
16	GND	Земля	HSIp (0)	Приемный переулок 0, Дифференциальная пара
17	ПРСНТ №2	Обнаружение горячего подключения	HSIn (0)
18	GND	Земля	GND	Земля
19	HSOp (1)	Дорожка передатчика 1, Дифференциальная пара	RSVD	Зарезервировано
20	HSOn (1)		GND	Земля
21	GND	Земля	HSIp (1)	Приемный пер. 1, Дифференциальная пара
22	GND	Земля	HSIn (1)
23	HSOp (2)	Дорожка передатчика 2, Дифференциальная пара	GND	Земля
24	HSOn (2)		GND	Земля
25	GND	Земля	HSIp (2)	Приемный пер. 2, Дифференциальная пара
26	GND	Земля	HSIn (2)
27	HSOp (3)	Дорожка передатчика 3, Дифференциальная пара	GND	Земля
28	HSOn (3)		GND	Земля
29	GND	Земля	HSIp (3)	Приемный пер. 3, Дифференциальная пара
30	RSVD	Зарезервировано	HSIn (3)
31	ПРСНТ №2	Обнаружение горячего подключения	GND	Земля
32	GND	Земля	RSVD	Зарезервировано

Распиновка разъема PCI-Express 8x

Штифт	Разъем на стороне B		Разъем на стороне A
#	Имя	Описание	Имя	Описание
1	+ 12в	+12 вольт мощность	ПРСНТ №1	Обнаружение горячего подключения
2	+ 12в	+12 вольт мощность	+ 12в	+12 вольт мощность
3	+ 12в	+12 вольт мощность	+ 12в	+12 вольт мощность
4	GND	Земля	GND	Земля
5	SMCLK	Часы SMBus	JTAG2	TCK
6	SMDAT	Данные SMBus	JTAG3	TDI
7	GND	Земля	JTAG4	TDO
8	+3. 3в	+3,3 вольт мощность	JTAG5	TMS
9	JTAG1	+ TRST #	+ 3,3 В	+3,3 вольт мощность
10	3.3Vaux	Питание 3.3в вольт	+ 3,3 В	+3,3 вольт мощность
11	ПРОБУЖДЕНИЕ #	Реактивация ссылки	PERST #	Сигнал сброса PCI-Express
Механическая карточка-ключ
12	RSVD	Зарезервировано	GND	Земля
13	GND	Земля	REFCLK +	Эталонные часы Дифференциальная пара
14	HSOp (0)	Переулок передатчика 0, Дифференциальная пара	REFCLK-
15	HSOn (0)		GND	Земля
16	GND	Земля	HSIp (0)	Приемный переулок 0, Дифференциальная пара
17	ПРСНТ №2	Обнаружение горячего подключения	HSIn (0)
18	GND	Земля	GND	Земля
19	HSOp (1)	Дорожка передатчика 1, Дифференциальная пара	RSVD	Зарезервировано
20	HSOn (1)		GND	Земля
21	GND	Земля	HSIp (1)	Приемный пер. 1, Дифференциальная пара
22	GND	Земля	HSIn (1)
23	HSOp (2)	Дорожка передатчика 2, Дифференциальная пара	GND	Земля
24	HSOn (2)		GND	Земля
25	GND	Земля	HSIp (2)	Приемный пер. 2, Дифференциальная пара
26	GND	Земля	HSIn (2)
27	HSOp (3)	Дорожка передатчика 3, Дифференциальная пара	GND	Земля
28	HSOn (3)		GND	Земля
29	GND	Земля	HSIp (3)	Приемный пер. 3, Дифференциальная пара
30	RSVD	Зарезервировано	HSIn (3)
31	ПРСНТ №2	Обнаружение горячего подключения	GND	Земля
32	GND	Земля	RSVD	Зарезервировано
33	HSOp (4)	Дорожка передатчика 4, Дифференциальная пара	RSVD	Зарезервировано
34	HSOn (4)		GND	Земля
35	GND	Земля	HSIp (4)	Приемный переулок 4, Дифференциальная пара
36	GND	Земля	HSIn (4)
37	HSOp (5)	Дорожка передатчика 5, Дифференциальная пара	GND	Земля
38	HSOn (5)		GND	Земля
39	GND	Земля	HSIp (5)	Приемный пер. 5, Дифференциальная пара
40	GND	Земля	HSIn (5)
41	HSOp (6)	Дорожка передатчика 6, Дифференциальная пара	GND	Земля
42	HSOn (6)		GND	Земля
43	GND	Земля	HSIp (6)	Приемный переулок 6, Дифференциальная пара
44	GND	Земля	HSIn (6)
45	HSOp (7)	Дорожка передатчика 7, Дифференциальная пара	GND	Земля
46	HSOn (7)		GND	Земля
47	GND	Земля	HSIp (7)	Приемный пер. 7, Дифференциальная пара
48	ПРСНТ №2	Обнаружение горячего подключения	HSIn (7)
49	GND	Земля	GND	Земля

Распиновка разъема PCI-Express 16x

Штифт	Разъем на стороне B		Разъем на стороне A
#	Имя	Описание	Имя	Описание
1	+ 12в	+12 вольт мощность	ПРСНТ №1	Обнаружение горячего подключения
2	+ 12в	+12 вольт мощность	+ 12в	+12 вольт мощность
3	+ 12в	+12 вольт мощность	+ 12в	+12 вольт мощность
4	GND	Земля	GND	Земля
5	SMCLK	Часы SMBus	JTAG2	TCK
6	SMDAT	Данные SMBus	JTAG3	TDI
7	GND	Земля	JTAG4	TDO
8	+3.3в	+3,3 вольт мощность	JTAG5	TMS
9	JTAG1	+ TRST #	+ 3,3 В	+3,3 вольт мощность
10	3.3Vaux	Питание 3.3в вольт	+ 3,3 В	+3,3 вольт мощность
11	ПРОБУЖДЕНИЕ #	Реактивация ссылки	PERST #	Сигнал сброса PCI-Express
Механический ключ
12	RSVD	Зарезервировано	GND	Земля
13	GND	Земля	REFCLK +	Эталонные часы Дифференциальная пара
14	HSOp (0)	Переулок передатчика 0, Дифференциальная пара	REFCLK-
15	HSOn (0)		GND	Земля
16	GND	Земля	HSIp (0)	Приемный переулок 0, Дифференциальная пара
17	ПРСНТ №2	Обнаружение горячего подключения	HSIn (0)
18	GND	Земля	GND	Земля
19	HSOp (1)	Дорожка передатчика 1, Дифференциальная пара	RSVD	Зарезервировано
20	HSOn (1)		GND	Земля
21	GND	Земля	HSIp (1)	Приемный пер. 1, Дифференциальная пара
22	GND	Земля	HSIn (1)
23	HSOp (2)	Дорожка передатчика 2, Дифференциальная пара	GND	Земля
24	HSOn (2)		GND	Земля
25	GND	Земля	HSIp (2)	Приемный пер. 2, Дифференциальная пара
26	GND	Земля	HSIn (2)
27	HSOp (3)	Дорожка передатчика 3, Дифференциальная пара	GND	Земля
28	HSOn (3)		GND	Земля
29	GND	Земля	HSIp (3)	Приемный пер. 3, Дифференциальная пара
30	RSVD	Зарезервировано	HSIn (3)
31	ПРСНТ №2	Обнаружение горячего подключения	GND	Земля
32	GND	Земля	RSVD	Зарезервировано
33	HSOp (4)	Дорожка передатчика 4, Дифференциальная пара	RSVD	Зарезервировано
34	HSOn (4)		GND	Земля
35	GND	Земля	HSIp (4)	Приемный переулок 4, Дифференциальная пара
36	GND	Земля	HSIn (4)
37	HSOp (5)	Дорожка передатчика 5, Дифференциальная пара	GND	Земля
38	HSOn (5)		GND	Земля
39	GND	Земля	HSIp (5)	Приемный пер. 5, Дифференциальная пара
40	GND	Земля	HSIn (5)
41	HSOp (6)	Дорожка передатчика 6, Дифференциальная пара	GND	Земля
42	HSOn (6)		GND	Земля
43	GND	Земля	HSIp (6)	Приемный переулок 6, Дифференциальная пара
44	GND	Земля	HSIn (6)
45	HSOp (7)	Дорожка передатчика 7, Дифференциальная пара	GND	Земля
46	HSOn (7)		GND	Земля
47	GND	Земля	HSIp (7)	Приемный пер. 7, Дифференциальная пара
48	ПРСНТ №2	Обнаружение горячего подключения	HSIn (7)
49	GND	Земля	GND	Земля
50	HSOp (8)	Передатчик переулок 8, Дифференциальная пара	RSVD	Зарезервировано
51	HSOn (8)		GND	Земля
52	GND	Земля	HSIp (8)	Приемный пер. 8, Дифференциальная пара
53	GND	Земля	HSIn (8)
54	HSOp (9)	Передатчик переулок 9, Дифференциальная пара	GND	Земля
55	HSOn (9)		GND	Земля
56	GND	Земля	HSIp (9)	Приемный пер. 9, Дифференциальная пара
57	GND	Земля	HSIn (9)
58	HSOp (10)	Передатчик переулок 10, Дифференциальная пара	GND	Земля
59	HSOn (10)		GND	Земля
60	GND	Земля	HSIp (10)	Приемный переулок 10, Дифференциальная пара
61	GND	Земля	HSIn (10)
62	HSOp (11)	Передатчик переулок 11, Дифференциальная пара	GND	Земля
63	HSOn (11)		GND	Земля
64	GND	Земля	HSIp (11)	Приемный переулок 11, Дифференциальная пара
65	GND	Земля	HSIn (11)
66	HSOp (12)	Передатчик переулок 12, Дифференциальная пара	GND	Земля
67	HSOn (12)		GND	Земля
68	GND	Земля	HSIp (12)	Приемный переулок 12, Дифференциальная пара
69	GND	Земля	HSIn (12)
70	HSOp (13)	Передатчик переулок 13, Дифференциальная пара	GND	Земля
71	HSOn (13)		GND	Земля
72	GND	Земля	HSIp (13)	Приемный переулок 13, Дифференциальная пара
73	GND	Земля	HSIn (13)
74	HSOp (14)	Передатчик переулок 14, Дифференциальная пара	GND	Земля
75	HSOn (14)		GND	Земля
76	GND	Земля	HSIp (14)	Приемный пер. 14, Дифференциальная пара
77	GND	Земля	HSIn (14)
78	HSOp (15)	Дорожка передатчика 15, Дифференциальная пара	GND	Земля
79	HSOn (15)		GND	Земля
80	GND	Земля	HSIp (15)	Приемный переулок 15, Дифференциальная пара
81	ПРСНТ №2	Обнаружение наличия горячего подключения	HSIn (15)
82	РСВД № 2	Обнаружение горячего подключения	GND	Земля

PRSNT # 1 подключен к GND на материнской плате.
Дополнительная карта должна иметь PRSNT № 1, подключенный к одному из PRSNT № 2, в зависимости от того, какой тип разъема используется.

Стандарты PCI-express

PCI Express 1.0a

В 2003 году PCI-SIG представила PCIe 1.0a со скоростью передачи данных на полосу 250 МБ / с и скоростью передачи 2,5 гигатрансфера в секунду (GT / s). Скорость передачи выражается в передачах в секунду, а не в битах в секунду, поскольку количество передач включает служебные биты, которые не обеспечивают дополнительной пропускной способности; PCIe 1.x использует схему кодирования 8b / 10b, что приводит к накладным расходам 20% (= 2/10) на исходную полосу пропускания канала.

PCI Экспресс 2.0

PCI-SIG объявила о доступности спецификации PCI Express Base 2.0 15 января 2007 года. Стандарт PCIe 2.0 удваивает скорость передачи данных по сравнению с PCIe 1.0 до 5 ГТ / с, а пропускная способность на полосу увеличивается с 250 МБ / с до 500. МБ / с. Следовательно, 32-полосный разъем PCIe (× 32) может поддерживать совокупную пропускную способность до 16 ГБ / с. Слоты материнской платы PCIe 2.0 полностью обратно совместимы с PCIe v1. х карт. Карты PCIe 2.0 также обычно обратно совместимы с материнскими платами PCIe 1.x, используя доступную пропускную способность PCI Express 1.1. В целом, графические карты или материнские платы, разработанные для версии 2.0, будут работать с другими версиями 1.1 или 1.0a. Как и 1.x, PCIe 2.0 использует схему кодирования 8b / 10b, поэтому обеспечивает эффективную максимальную скорость передачи 4 Гбит / с для каждой полосы по сравнению со скоростью исходных данных 5 ГТ / с.

PCI Экспресс 2,1

PCI Express 2.1 (от 4 марта 2009 г.) поддерживает большую часть систем управления, поддержки и устранения неполадок, которые запланированы для полной реализации в PCI Express 3.0. Однако скорость такая же, как у PCI Express 2.0. Увеличение мощности из слота нарушает обратную совместимость между картами PCI Express 2.1 и некоторыми старыми материнскими платами с 1.0 / 1.0a, но большинство материнских плат с разъемами PCI Express 1.1 поставляются с обновлением BIOS их производителями через служебные программы для поддержки обратной совместимости карт. с PCIe 2.1.

PCI Экспресс 3,0

PCI Express 3.0 была представлена ​​в ноябре 2010 года. Новые функции для PCI Express 3.0 включает ряд оптимизаций для улучшенной передачи сигналов и целостности данных, включая выравнивание передатчика и приемника, усовершенствования системы ФАПЧ, восстановление данных синхронизации и улучшения каналов для поддерживаемых в настоящее время топологий. PCI Express 3.0 обновляет схему кодирования до 128b / 130b по сравнению с предыдущей кодировкой 8b / 10b, уменьшая накладные расходы на полосу пропускания с 20% от PCI Express 2.0 примерно до 1,54% (= 2/130). Это достигается с помощью операции XOR известного двоичного полинома в качестве скремблера к потоку данных в топологии обратной связи.Скорость передачи данных PCI Express 3.0 8 ГТ / с эффективно обеспечивает 985 МБ / с на полосу, что почти вдвое увеличивает пропускную способность канала по сравнению с PCI Express 2. 0.

PCI Экспресс 4,0

PCI Express 4.0 был официально анонсирован в 2017 году, обеспечивая скорость передачи данных 16 ГТ / с, что удваивает пропускную способность, обеспечиваемую PCI Express 3.0, сохраняя при этом обратную и прямую совместимость как в программной поддержке, так и в используемом механическом интерфейсе. Спецификации PCI Express 4.0 также включают OCuLink-2, альтернативу разъему Thunderbolt.OCuLink версии 2 будет иметь скорость до 16 Гб / с (всего 8 ГБ / с для 4 полос), а максимальная пропускная способность разъема Thunderbolt 3 составляет 5 ГБ / с. Кроме того, необходимо изучить оптимизацию активной и неактивной мощности.

pcie% 20×16 техническое описание и примечания к применению

Распиновка карты PCI Express Mini Card (Mini PCIe) @ pinoutguide.com

PCI Express (также известная как Mini PCI Express, Mini PCIe и Mini PCI-E) является заменой форм-фактора Mini PCI на основе PCI Express. Он разработан PCI-SIG. Хост-устройство поддерживает подключение как PCI Express, так и USB 2.0, и каждая карта использует то, что дизайнер считает наиболее подходящим для данной задачи. Большинство портативных компьютеров, построенных после 2005 года, основаны на PCI Express и могут иметь несколько слотов для мини-карт.

* Зарезервировано для будущей второй линии PCI Express (при необходимости). Контакт 51 изменен на W_DISABLE2 #
** Зарезервировано для будущего интерфейса модуля идентификации абонента (SIM) (при необходимости)
*** Зарезервировано для будущего сигнала отключения беспроводной связи (при необходимости)
**** Зарезервировано для будущего беспроводного интерфейса управления сосуществованием (при необходимости)

Mini PCI | Продукты и поставщики

PCIE — 1.Коннектор для периферийных карт PCI Express® Gen 3, 00 мм,

Недавно мы выпустили обновление для страницы сведений о продукте и разделов «Цены» и «Доставка» на нашем веб-сайте, чтобы упростить выбор различных типов упаковки. Для продуктов Samtec выбранный вами номер детали часто определяет тип получаемой упаковки. Начиная с упаковки о …

Я впервые столкнулся с автомобильными разъемами во время работы над своей первой машиной.Прошло более 25 лет с тех пор, как мы с отцом вытащили старый Мустанг 1968 года выпуска в сарай, чтобы восстановить его. Двигатель не был особенным, со штатным рядным 6-цилиндровым мотором. (Я очень удивлен …

Недавно мы выпустили обновление для нашего поиска по ключевым словам на веб-сайте, которое внесло несколько серьезных улучшений в способ поиска продуктов на Samtec.com. До этого обновления большинство поисковых запросов по ключевым словам приводило пользователей к списку подходящих серий. С этим u …

Ральф Пейдж, системный архитектор Samtec, проведет нас через живую демонстрацию продукта — высокоскоростной соединитель Samtec, работающий со скоростью 56 Гбит / с PAM4 и обладающий невероятной производительностью. Он также может работать со скоростью до 28 Гбит / с NRZ. В этой активной демонстрации продукта используется Xilinx® Virtex® UltraScale…

Оцифровка! Повседневная большая часть нашей повседневной жизни — работа, развлечения, сон, еда, развлечения и многое другое — похоже, имеет онлайн-компонент. Пандемия коронавируса ускорила тенденцию к оцифровке — «Увеличь меня!» Однако оцифровка продолжается уже несколько десятилетий. Фундамент д …

% PDF-1.4 % 613 0 объект > эндобдж xref 613 82 0000000016 00000 н. 0000002596 00000 н. 0000002743 00000 н. 0000003410 00000 п. 0000003592 00000 н. 0000003706 00000 н. 0000003820 00000 н. 0000004006 00000 п. 0000005281 00000 п. 0000006700 00000 н. 0000007863 00000 н. 0000008112 00000 н. 0000008546 00000 н. 0000008977 00000 н. 0000009239 00000 п. 0000009556 00000 п. 0000010029 00000 п. 0000011276 00000 п. 0000011420 00000 н. 0000011675 00000 п. 0000012198 00000 п. 0000012455 00000 п. 0000013016 00000 п. 0000013576 00000 п. 0000013688 00000 п. 0000014302 00000 п. 0000015621 00000 п. 0000015760 00000 п. 0000015897 00000 п. 0000016409 00000 п. 0000017365 00000 п. 0000017502 00000 п. 0000017529 00000 п. 0000017960 00000 п. 0000018075 00000 п. 0000018188 00000 п. 0000019422 00000 п. 0000020539 00000 п. 0000038671 00000 п. 0000038741 00000 п. 0000048002 00000 п. 0000057870 00000 п. 0000064689 00000 н. 0000064965 00000 п. 0000076825 00000 п. 0000077142 00000 п. 0000077227 00000 п. 0000077297 00000 п. 0000077378 00000 п. 0000077827 00000 п. 0000078113 00000 п. 0000078273 00000 п. 0000078300 00000 п. 0000078606 00000 п. 0000078676 00000 п. 0000078761 00000 п. 0000084783 00000 п. 0000085054 00000 п. 0000085316 00000 п. 0000085343 00000 п. 0000085732 00000 п. 0000085802 00000 п. 0000085887 00000 п. 00000 00000 п. 0000093274 00000 п. 0000093603 00000 п. 0000093630 00000 н. 0000094086 00000 п. 0000103583 00000 н. 0000103844 00000 н. 0000104352 00000 п. 0000141437 00000 н. 0000141515 00000 н. 0000141767 00000 н. 0000150482 00000 н. 0000167197 00000 н. 0000168959 00000 н. 0000170721 00000 н. 0000217450 00000 н. 0002147593 00000 п. 0000002403 00000 н. 0000001975 00000 н. трейлер ] / Назад 2783477 / XRefStm 2403 >> startxref 0 %% EOF 694 0 объект > поток h | M (q> ̴bxGSjvm $ F, rQpFW% $ (Дж.1 квартал) FKoӥ [jI9

oŘwAZ uJ = DS

Факты о разъемах PCIe: Amd

Я попытаюсь развеять некоторые мифы, порожденные спорами об энергопотреблении RX 480.

Я инженер-электрик и ежедневно читаю спецификации и компоненты конструкции. Вот страница продукта производителя разъема PCIe. Там мы можем найти квалификационный отчет. Внутри находятся диаграммы, касающиеся допустимой токовой нагрузки (допустимая нагрузка на электрические проводники).

Настройка разъема

Повышение температуры

Кривая напряжения

Эти испытания показывают, какой макс.допустимая токовая нагрузка на один контакт по кривой температуры окружающей среды. Итак, еще одна вещь, на которую нам нужно обратить внимание, это то, какой температуре подвергаются эти контакты. Корпорация Intel требует, чтобы корпуса были сконструированы таким образом, чтобы температура окружающей среды на входе не превышала 45 ° C. Я не могу представить себе сценарий, при котором у кого-то будет такая ужасная установка с таким плохим воздушным потоком, что температура корпуса будет выше 50 ° C. Вот таблица, чтобы вы знали, о каких темпах идет речь. Но давайте сделаем некоторые расчеты.

Безопасное максимальное непрерывное энергопотребление от разъема PCIe при температуре , нереалистичный сценарий при температуре окружающей среды 65 ° C

Безопасный максимальный непрерывный расход энергии через разъем PCIe в реалистичном наихудшем сценарии при температуре окружающей среды 50 ° C

Следует отметить, что эти значения приведены с пониженным запасом прочности на 20%.Кроме того, они тестировали его при дурацкой высокой температуре с 4 соседними контактами, то есть в худшем случае, а не в том, как на самом деле установлены разъемы PCIe. (максимум 3 смежных контакта) Если не принимать во внимание запас прочности, температуру и нереалистичную настройку соседних контактов , мы, вероятно, сможем вытащить почти 300-350 Вт из разъема PCIe, не сгорая ни одного контакта.

У меня нет доступа к электрическим характеристикам PCIe 3.0, поэтому я ничего не могу сказать по этому поводу, за исключением того, что они, вероятно, не имеют большого запаса прочности.
