Переходник VGA-HDMI для новой видеокарты и старого монитора

Большинство старых мониторов имеют один единственный аналоговый разъем для подключения ПК – VGA. Однако в современных мониторах и телевизорах используются более новые, цифровые интерфейсы – HDMI, DVI и DisplayPort. И для того чтобы преобразовать аналоговый сигнал в цифровой, обычного переходника недостаточно. Для таких целей требуются специальные переходники — конвертеры.

КАК ПОДКЛЮЧИТЬ СТАРЫЙ МОНИТОР К НОВОЙ ВИДЕОКАРТЕ

Все видеокарты до 2015 года имели как минимум один аналоговый VGA выход, либо комбинированный разъем DVI-I (который превращается в VGA, если вставить переходник DVI-VGA). Однако в новых видеокартах последнего поколения (серии NVIDIA GeForce GTX 1000 и AMD Radeon RX 400) картина поменялась аккурат наоборот. Теперь на видеокартах можно встретить лишь цифровые интерфейсы. Однако вопрос остаётся открытым – какой нужен переходник?

Для подключения VGA монитора к новой видеокарте потребуется конвертер, преобразующий цифровой сигнал в аналоговый (от источника к приемнику). Источником служит компьютер, ноутбук, игровая приставка SONY PlayStation или Xbox, приёмником – телевизор или монитор, а между ними этот переходник.
Самые популярные конвертеры для ПК и ноутбуков:


Встречаются наименее популярные, но иногда незаменимые конвертеры miniHDMI-VGA (VCOM CG592, Telecom TA592), miniDisplayPort-VGA (Orient C314, Telecom TA6070), а также комбинированные конвертеры и переходники (Orient C319, Orient C310, Orient C311, Telecom TA554).
К сожалению, такие конвертеры нельзя использовать в обратную сторону — если вам нужно подключить новый монитор или телевизор с цифровым интерфейсом к компьютеру или ноутбуку с VGA разъемом. Всё потому, что он преобразует цифру в аналог, а не наоборот. Для таких задач придется использовать конвертер, который будет стоить в 2-3 раза дороже, поэтому дважды подумайте, нужен ли он Вам. Возможно проще будет добавить денег на приобретение нового монитора. Но если Вы всё же надумали, то вот парочка зарекомендованных конвертеров — Telecom TTC4025, VCOM DD491.
Вроде всё просто и понятно, но что делать, когда нужно подключить не ПК, не ноутбук, а игровую приставку, подойдет ли такой переходник?

КАК ПОДКЛЮЧИТЬ ИГРОВУЮ ПРИСТАВКУ К СТАРОМУ МОНИТОРУ

Для подключения игровой приставки типа Xbox или SONY PlayStation VGA монитору также требуется конвертер, однако в нём должен присутствовать аудио выход и разъем для дополнительного питания, иначе изображение на экране монитора будет попросту отсутствовать.
Вот пара проверенных конвертеров, которые безотказно и стопроцентно будут работать — Gembird DSC-HDMI-VGA-001, Telecom TTC4020.



Не работает переходник HDMI-VGA: 2 решения проблемы

Часто пользователи, обладающие старыми мониторами, сталкиваются с отсутствием на новых видеокартах цифровых интерфейсов подключения. В таком случае есть только одно решение – использование специальных переходников и конвертеров. Корректность их работы напрямую зависит от моделей видеокарты, монитора и качества самого устройства. Если вы столкнулись с тем, что купленное оборудование не работает, не стоит расстраиваться, ведь попытаться исправить данную проблему можно несколькими простыми методами.

Принцип работы переходников HDMI-VGA

Разъемы HDMI и VGA отличаются не только по форме, но и по принципу своей работы. VGA является более старым интерфейсом подключения, который способен передавать на монитор только изображение. HDMI – более современное решение, активно разрабатываемое и в наше время. Такой видеоинтерфейс является цифровым и способен воспроизводить картинку в лучшем качестве, а также передает аудио. Переходник или конвертер позволяет не только подключиться к необходимому разъему, но и обеспечит корректную передачу изображения и звука. Подробнее о выполнении такого подключения читайте в нашей статье по ссылке ниже.

Подробнее: Подключаем новую видеокарту к старому монитору

Решение проблемы: не работает переходник HDMI-VGA

Как уже было сказано выше, не всегда подключенный переходник выводит картинку на экран и работает полностью корректно. В некоторых случаях монитор, видеокарта или же модель используемого оборудования просто несовместимы между собой или требуют выполнения дополнительных настроек. Решается проблема с неработающим переходником несколькими простыми способами. Давайте их рассмотрим.

Способ 1: Изменение разрешения экрана в Windows

Для осуществления данного метода вам потребуется соединить системный блок с монитором с цифровым интерфейсом, телевизором или ноутбуком. Все дело в том, что многие старые мониторы не поддерживают работу в более высоком разрешении, поэтому нужно вручную изменить его в операционной системе. Подробнее о подключении компьютера к телевизору, монитору или ноутбуку читайте в наших статьях по ссылкам ниже.

Подробнее:
Подключаем компьютер к телевизору через HDMI
Подключение системного блока к ноутбуку
Используем ноутбук в качестве монитора для компьютера

Изменить разрешение экрана в Windows можно с помощью встроенных настроек. Вам достаточно лишь следовать следующей инструкции:

  1. Откройте «Пуск» и перейдите в «Панель управления».
  2. Нажмите на «Экран», чтобы перейти в меню настройки.
  3. В меню слева выберите пункт «Настройка разрешения экрана».
  4. В соответствующем всплывающем окне передвиньте ползунок на необходимое значение и нажмите «Применить».

Узнать максимальное поддерживаемое разрешение монитора можно в инструкции или на сайте производителя. Подробнее об изменении разрешения экрана в ОС Windows читайте в наших статьях по ссылкам ниже.

Подробнее:
Программы для изменения разрешения экрана
Изменение разрешения экрана в Windows 7 или в Windows 10

Способ 2: Замена переходника на активный конвертер

Обычно при подключении компьютера с новой видеокартой к старому монитору или телевизору питания, передаваемого через кабель, недостаточно. Из-за этого простые переходники не будут выводить изображение. Кроме этого они не позволяют передавать звук в связи с отсутствием соответствующего кабеля соединения.

Мы рекомендуем приобрести в магазине активный конвертер и снова выполнить подключение уже через него. Особенность такого оборудования в том, что его система получает дополнительное питание через USB-разъем, обеспечивая при этом быструю и корректную работу. Если также требуется осуществить передачу звука, выбирайте конвертер с дополнительным подключением через Mini-Jack.

Приведенные выше способы являются самыми эффективными и чаще всего позволяют быстро решить возникшую неполадку. Однако если ни один метод вам не помог, попробуйте подключить переходник к другому устройству, проверьте кабели и системную плату на целостность или обратитесь в магазин для замены оборудования.

Мы рады, что смогли помочь Вам в решении проблемы.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

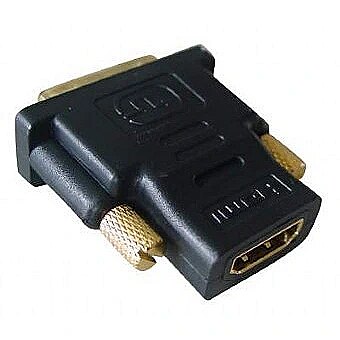

Переходник (адаптер) HDMI (m) «папа»

Переходник с HDMI (m) «папа» на DVI (f) «мама» позволяет подключить современный монитор с входом HDMI к видеокарте с разъёмом DVI, или старый монитор с DVI к современной видеокарте. Также может передавать звук (если это поддерживает Ваше оборудование).

Обратите внимание! Этот переходник нечасто встречается в продаже. Его разъёмы — DVI «мама» («гнездо», «розетка», или просто «f»), а HDMI наоборот, «папа» («штекер», «вилка», или английская буква «m»). Посмотрите на фотографию товара, она полностью соответствует действительности.

Несмотря на то, что на переходнике HDMI — DVI размещён разъём DVI-I, то есть разъём, который теоретически поддерживает аналоговый сигнал, сделан он таким для того, чтобы можно было применять любой кабель DVI. Из этого не следует, что через еще один переходник можно подключить VGA, так как VGA — аналоговый, а DVI — цифровой. Преобразование одного сигнала в другой возможно только через конвертер со специальной микросхемой. В то время, как DVI и HDMI полностью совместимы. Если есть задача преобразования одного формата в другой — напишите нам письмо, и инженер Интернет — магазина «Азиада» постарается подобрать для Вас подходящее оборудование.

Передача звука
У многих наших покупателей возникает вопрос — можно ли передавать звук? Да, переходник HDMI (m) — DVI (f) поддерживает передачу звука. Есть два способа — если видеокарта имеет свой собственный звуковой чип, то нужно просто выбрать соответствующее устройство воспроизведения средствами ОС. Если же чипа нет, то необходимо использовать кабель S/PDIF. Информацию о том, как вывести звук через разъём DVI, можно найти в Интернете или уточнить у производителя Вашей видеокарты.

Технические характеристики:
Переходник HDMI (m) «папа» — DVI (f) «мама»
Разъёмы: HDMI «папа», DVI-D «мама»
Позолоченные контакты
Цвет: чёрный, как на фото
Производитель: Mirex

Особенности и советы при подключении телевизора

1 Если у вас на подключаемых устройствах разные разъемы, например, HDMI и DVI (возможны и другие комбинации), то нужно купить переходник (адаптер).

2 При подключении по DVI в некоторых моделях видеокарт возможна и передача звука, тогда при использовании переходника DVI-HDMI на вход телевизора HDMI будет подаваться и видео и звук. Если у вас на видеокарте только цифровой DVI (тогда пишется буква D), то к нему не получится подключить переходник на VGA, потому что там нет аналоговых сигналов. А вот если на видеокарте два разъема DVI, то тогда они пишутся с приставкой в виде буквы I и означают универсальный порт с передачей и аналоговых и цифровых видеосигналов. К такой видеокарте можно подключать приемники и аналоговых сигналов и цифровых. Визуально на разъеме только с цифровыми сигналами отсутствуют четыре контакта вокруг горизонтальной прорези. В универсальных DVI-I разъемах все контакты присутствуют. На современных видеокартах редко встречаются разъемы DVI-D, в основном идут универсальные DVI-I.

3 При подключении через разъем DVI нужно уделить внимание наличию функции HDCP (защита контента от копирования). Некоторые модели телевизоров откажутся работать с этим видом подключения без наличия HDCP.

Особенно это актуально для проигрывания Blu-Ray дисков.

4 Если вы подсоединяете свой телевизор к компьютеру в качестве второго монитора, тогда монитор и телевизор надо настраивать отдельно. В этом случае правильной настройкой экрана будет «Расширить Рабочий стол на этот монитор». Вы сможете вывести на монитор настройки программы, проигрывающей видео, или продолжить работать на нем во время просмотра фильма на ТВ-экране.

5 Диски Blu-ray и HD-DVD в настоящее время активно вытесняют DVD. На таких дисках находятся фильмы в специальном киноформате – 24 кадра в секунду. При этом если компьютер использует частоту 50–60 Гц, изображение «подтормаживает». Картинка будет максимально четкой, если переключить видеокарту на частоту обновления 24 кадра в секунду. Однако это можно сделать только при условии, что телевизор поддерживает режим «24p».


Подключение звука от компьютера к телевизору

1 Что бы получить звук с видеокарт AMD/ATI, в настройках панели управления «Звуки и аудио устройства» вашей операционной системы (WinXP), нужно выбрать устройство вывода звука по умолчанию «ATI HD Audio rear output».

2 При подключении некоторых видеокарт может не быть звука с кабелем HDMI-HDMI. Звука может не быть на самой видеокарте и нужно с материнской платы специальным коротким кабелем (должен поставляться в наборе с видеокартой) подать звук на видеокарту с “SPDIF out” (материнка) на “SPDIF in” (видеокарта). После этого подключаете кабель HDMI на вход HDMI ARC телевизора, а в настройках компьютера “Пуск—Панель управления—Звук—Цифровое аудио” сделать S/PDIF используемым по умолчанию. Убрать галочку с пункта «отключить цифровой выход». И внимательно прочитать руководство к материнской плате и видеокарте.

3 При плохом качестве звука проверьте в настройках звуковой карты или плеера выход звука стерео или 5.1 или другой какой-то. Попробуйте поменять выход с одного режима на другой.

4 При подключении через DVI звук можно подать с miniJeck на компе на вход “Audio DVI in” не путать с входом Audio in для композитного сигнала. Если и после этого звука нет, то посмотреть настройки звука в телевизоре, может нужно переключить входа.

5 В некоторых моделях звуковых карт в редких случаях, для подачи звука на телевизор, с других разъемов нужно вытянуть разъемы колонок и наушников.

6 При подключении видеосигнала по кабелю DVI-HDMI некоторые модели телевизоров будут и звук брать с входа HDMI, но комп через DVI звук не выдает и по всем правилам пользователь подключает звук отдельным кабелем. Так вот для воспроизведения звука может потребоваться в меню телевизора указать дополнительно, что для данного входа HDMI нужно звук брать с другого входа.

7 При использовании переходников DVI-HDMI лучше его использовать на стороне компьютера и к нему подключать кабель HDMI-HDMI. Это в случае использования видеокарт, которые подмешивают в DVI сигнал аудио с помощью S/PDIF. Если используется кабель DVI-DVI и уже на стороне телевизора стоит переходник DVI-HDMI, то звук может и не пройти, ведь разъемы DVI бывают трех видов (цифровой, аналоговый и комбинированный) так и кабели бывают разные и куда подмешивает видеокарта звук, на какие контакты не знаем. А может, в кабеле как раз и нет тех контактов, которые нужны для передачи звука? Наиболее полным набором проводников внутри обладает кабель DVI-I dual link, а остальные нужно смотреть.

8 Есть в некоторых моделях телевизоров пункт меню «Audio HDMI». При его включении звук будет браться только с входа HDMI, при подключении кабеля HDMI. Это нужно знать, если вы используете кабель DVI-DVI, а перед телевизором стоит переходник DVI-HDMI и звук при этом подается отдельным кабелем. Так вот при таком подключении и активном пункте «Audio HDMI» звука на телевизоре не будет. При отключении этого пункта меню звук должен заработать.

9 Звук, если нет на видеокарте, берут с выхода звуковой карты.

10 Бывает, что звук не проходит из-за неправильной настройки входов/выходов в диспетчере звука на компьютере. Один какой-то незаметный пункт в меню может все испортить, смотрите внимательно на все настройки и видеокарты и звуковой карты и плеера.

11 В Windows XP с настройкой SPDIF часто возникают проблемы. Дело в том, что в этой ОС цифровой выход не отображается как отдельное устройство вывода звука. Поэтому куда пойдет звук — зависит от драйвера. Как правило, аналоговый и цифровой выходы либо дублируются, либо при подключении цифрового выхода, аналоговый отключается.

12 В видеокартах ATI уже встроен свой звуковой контроллер, поэтому никаких других звуковых устройств не требуется. В случае вывода звука через разъем DVI необходимо использовать фирменный переходник DVI->HDMI. Проверяйте наличие переходника в комплекте непосредственно в том магазине, где совершаете покупку — комплектация может различаться! Необходимо использовать переходник, идущий в комплект с вашей видеокартой. Левые переходники, так же как и кабели DVI->HDMI работать не будут. «Правильный» переходник содержит чип с вшитым номером чего-то там.

13 Мобильные видеокарты NVidia серии 8ххх и выше поддерживают передачу звука по HDMI по такому же принципу, как и дискретные видеокарты ATI, т.е. имеют свой собственный звуковой контроллер, который определяется системой как отдельное устройство вывода звука (Realtek HDMI Output). Что касается поддерживаемых форматов — достоверно известно про вывод 5.1-канального звука.

14 Если вы уверены, что правильно настроили систему, подключили мост в NVidia, установили драйвер для ATI, но звук все еще не появляется
, откройте инструкцию к телевизору и проверьте, не требуется ли специально выбрать в меню телевизора прием звука по HDMI, и какие форматы цифрового звука поддерживаются.

15 Если хотим, что бы звук на телевизор шел только при просмотре фильма, то выбираем в качестве устройства по умолчанию аналоговый выход (как обычно и стояло). А в настройках вашего плеера, через который вы смотрите фильмы на телевизоре, выбираем соответственно SPDIF (для NV) или Realtek HDMI Output (для ATI).

RN FAQ #6 — видеопереходники, виды и тонкости при выборе

Не так давно (а может и давно, ибо время быстротечно), мною был подготовлен материал о различных проводных форматах передачи видео — VGA, DVI и иже с ними. Я рассказал про историю и отдельные тонкости каждого формата, но оставил на сладкое последнюю тему в этом случае — видеопереходники. Как выбрать подходящий? Как узнать, какой нужен вообще? Что такое «активный» переходник или удлинитель? На все эти вопросы я постараюсь ответить текстом ниже.

Разобраться в тонкостях всего видеоразнообразия мне вновь помогла компания EDG GROUP, предоставив кабели и переходники Cablexpert. Все экземпляры, имеющиеся на фото, имеются или на их сайте (ссылка здесь), или представлены в виде аналогов там же.

Первое, о чём задумывается человек, слышащий о разных форматах вроде HDMI и DVI — почему одни аналоговые, а другие цифровые? Чем они отличаются, как соотносятся между собой и какие переходники не дадут качеству картинки потеряться, если форматы переходят друг в дружку?

Всё очень просто — никаких проблем с переходом нет. Вы можете без зазрений совести и страхов использовать любые переходники хоть с аналога на цифру, хоть с цифры на аналог. Если качество самого переходника будет достаточным, то и потерь в красоте картинки быть не должно. Впрочем, не стоит ожидать и чуда — если HDMI позволяет выводить на монитор, скажем, 1080р и 60 FPS, а видеокарта имеет разъём исключительно VGA, способный передавать, например, только 30 FPS, то переходник не превратить 30 в 60 магическим образом — выравнивание будет по минимальному показателю, и вы получите в результате 1080р и 30 FPS.

«Папа» и «мама» в переходниках

Далее — мама и папа. Нет, стоп, не так — “мама” и “папа”! Папой обозначается разъём-штекер, вроде вилки на конце провода бытовых приборов. Мамой обозначается разъём-приёмник, вроде розетки. Для примера, обычный кабель-соединитель HDMI считается имеет формат “папа-папа“, поскольку оба конца играют роль штекеров. В качестве примера для “мама-мама” возьмём репитер витой пары, или коробочку с двумя входящими разъёмами RJ45, он же Ethernet, играющую роль удлинителя.

Читайте также: Cities: Skylines выйдет на PlayStation 4

Вроде бы просто и понятно, однако в случае с переходниками эти комбинации могут сыграть такую злую шутку, что не каждый карман потянет. Возьмём, к примеру, переходник HDMI/DVI. Одно наименование этого товара у недобросовестных продавцов может быть одним из четырёх переходников:

  • HDMI может быть папой, DVI может быть мамой
  • DVI может быть папой, HDMI может быть мамой
  • HDMI и DVI могут быть папой
  • HDMI и DVI могут быть мамой

За этим нужно следить и смотреть на фотографии переходников. Чаще всего встречаются первые два варианта, но я нашёл у себя переходник с HDMI на DVI-I Single Link, где по обе стороны были разъёмы формата “папа”. Поэтому я всё ещё рекомендую следить за этим пристально и узнавать заранее, какая ситуация требует переходника — без этого можно купить вроде бы нужный формат, но не способный помочь вообще никак. У меня такое было и это грустно.

Главная проблема с форматом DVI

Далее — беда с DVI. Я очень серьёзно попал в просак, когда пытался подключить к своему старому монитору LG кабель HDMI через переходник DVI, и заказанный мною с GearBest экземпляр оказался не подходящим — пришёл DVI-I Dual Link, хотя нужен мне был DVI-D Dual Link. В описании переходника детали не уточнялись, и на фото видно их не было — штырьки оказались в тени, и я их не разглядел.

Меня можно было бы обвинить в неосторожности, но не забывайте, что видеопереходники считаются субпродуктом, и на них не тратится особо много времени в плане описания или фотографирования. Надо благодарить Кришну, если на сайте есть хотя бы две фотографии, одна из которых вообще показывает переходник вне упаковки! Так что такие вещи лучше уточнять заранее — спрашивать у продавцов, например. Поэтому если у вас в мониторе не стоит разъём DVI-I Dual Link, принимающий все остальные виды DVI без проблем, уточняёте формат. Это можно сделать на GearBest, и нередко можно сделать на том же EDG (ссылка в самом начале).

Активные и пассивные удлинители/переходники

Теперь — удлинители. Активные и пассивные. Что это вообще значит, и зачем платить больше? Дело в том, что некоторые кабели, переходники и подобные устройства, вроде хабов, имеют всего один источник питания — и его не хватает. Иногда из-за того, что кабель длиннее 5 метров и сопротивление проводника гасит сигнал, а иногда из-за того, что переход идёт с одного разъёма на три-четыре.

Пример — активный конвертер сигнала HDMI-VGA-тюльпаны (вроде такого), состоящий из непосредственно активного переходника с HDMI на VGA и стандартного переходника с VGA на тюльпаны, которые используются для подключения к телевизорам. Вот те вот три разноцветные штырька на одном проводе, да-да, вот это они.

Что касается активных хабов, то они называются таковыми за нужду в дополнительном источнике питания извне — но это обычно сопровождается доп. нагрузкой на хаб, если от него, скажем, заряжаются смартфоны в количестве более одного — всего один USB-вход в компьютер такого провернуть не позволит, а хабы подключаются именно к одному.

Читайте также: презентация новых устройств Acer – сезон Back to School 2017

И напоследок — небольшой совет касательно разъёма DVI. Если вы будете вынуждены брать себе монитор или видеокарту с таким… одним из таких стандартов, я рекомендую выпрашивать исключительно DVI-I Dual Link, потому что он принимает в себя все остальные варианты стандарта — все четыре.

На этом FAQ подошёл к концу. Ссылки я предоставил… а другие материалы в этом стиле находятся здесь:

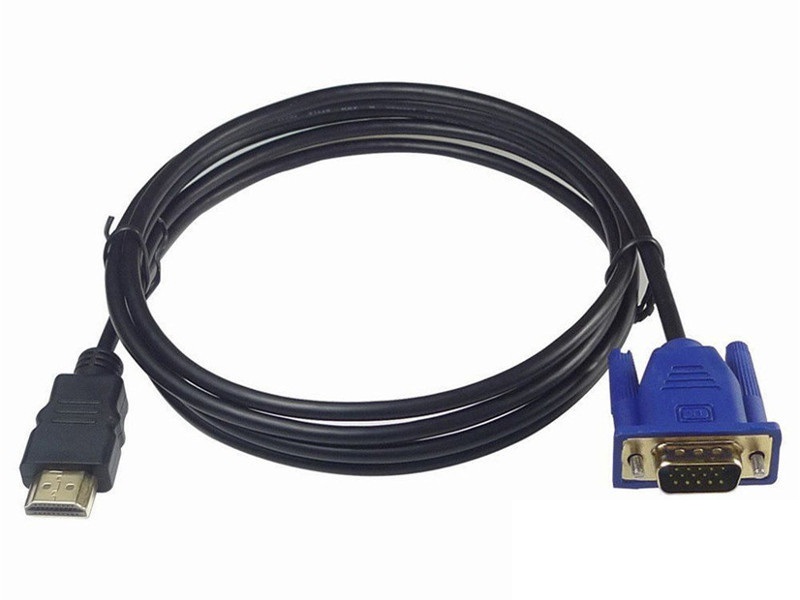

что это, где применятеся, кабель hdmi vga, конвертер hdmi vga


Интерфейсы подключения мониторов – извечная проблема владельцев компьютерной техники. Нередко бывает так, что при апгрейде ПК выясняется, что новые видеокарты перестают поддерживать интерфейсы, через которые подключаются полюбившиеся и прекрасно работающие мониторы. Что же делать тогда? На помощь приходят переходники.



Переходник с VGA на HDMI для монитора – спасатель старого оборудования

Аналоговый интерфейс VGA – старый и надежный, как песочные часы. Большинство старых мониторов получали данные через этот канал и не имели альтернативных разъемов. Однако, несмотря на надежность и проверенность временем, современные производители техники стали отказываться от VGA, предпочитая современные цифровые методы передачи данных. Но что делать, если срок службы монитора еще не истек, и он прекрасно выполняет свою функцию? Нет никакой необходимости покупать новое оборудование! Воспользовавшись конвертером из VGA в HDMI, можно продолжать пользоваться монитором, не переживая о несоответствии разъемов. Такой переходник не занимает много места, и в то же время прекрасно выполняет свою функцию.

Принцип работы кабеля и переходника VGA HDMI для монитора

Внешне простой переходник на самом деле выполняет довольно большой объем работы, поскольку цифровой метод передачи данных принципиально отличается от аналогового. Через канал HDMI информация передается исключительно в виде нулей и единиц. Если бы это можно было отразить визуально на графике, мы бы получили ломаную линию с вертикальными перепадами между значениями «0» и «1». С аналоговым же кабелем ситуация совершенно другая – в разъеме VGA целых 15 штырей, каждый из которых отвечает за свое значение. Да и сигнал имеет не два значения, а множество – изменение напряжения на штырях, отвечающих за цвета RGB, меняют яркость свечения пикселей и их расцветку. Если опять же вернуться к примеру с графиком, то аналоговый сигнал будет иметь волнообразный вид с ярко выраженными крайними точками и плавными переходами между ними.

Получается, суть работы переходника в том, что ему нужно принять цифровой сигнал от видеокарты, обработать его и выдать на VGA-разъем в удобно читаемом формате. Попутно конвертер избавляется от данных, которые не прочитает монитор (например, защита HDCP и аудиоданные). Очищенный и сконвертированный сигнал подается на вход монитора в виде колебаний напряжения на штырях.

Виды и области применения переходника с VGA на HDMI, кому выгодно его использовать?

Переходник HDMI VGA возможно найти в двух формах выпуска. Первая – компактный конвертер. Выглядит как коробочка, внутри которой находится вся электроника, выполняющая конвертацию. С одной стороны находится HDMI-вход, с другой – выход VGA. Из преимуществ выделяют компактность и отсутствие дополнительных кабелей. В то же время наличие такой коробки на задней стенке системного блока может усложнить доступ к другим интерфейсам. Поэтому прежде чем покупать такой переходник убедитесь, что подключение не будет сопряжено с неудобствами.

Второй вид – это переходник с кабелем. Между входом и выходом конвертера находится кабель определенной длины. Хотя такое устройство не перекрывает другие выходы компьютера, имеется дополнительный кабель, который может быть помехой. Впрочем, несколько дополнительных сантиметров на кабеле станут и плюсом – например, если монитор находится далеко от системного блока.

Кабель HDMI VGA выгодно использовать нескольким группам пользователей:

  • Тем, у кого осталось прекрасно работающее старое оборудование, но нет выхода VGA;
  • Тем, у кого есть аналоговый выход в единственном экземпляре, но имеются два монитора с интерфейсами VGA, которые хочется использовать одновременно.

Отличительные черты интерфейсов VGA и HDMI

Далее будут рассмотрены тонкости, которые отличают друг от друга HDMI и VGA. Возможно, с учетом их у пользователя возникнет желание все же обзавестись монитором с цифровым интерфейсом. Или же, напротив, он придет к выводу, что лучше остаться на аналоговом способе передачи данных.

Передача аудиосигнала

Одно из главных преимуществ цифрового интерфейса – способность передавать звуковой сигнал. Если ваш монитор обладает встроенными динамиками, ваш единственный выход – приобрести кабель HDMI. К сожалению, аналоговый интерфейс не способен передавать звуковые данные. С точки зрения подключения аудиоаппаратуры, встроенной в монитор, интерфейс HDMI является безальтернативным вариантом.

Скорость отклика и четкость

По скорости отклика не будем выделять явного лидера среди «соперников» – оба интерфейса обладают в этом плане стабильной скоростью. Как аналоговый, так и цифровой сигнал передаются настолько быстро, что разница будет разве что в сотых долях миллисекунд, что уж точно не отследить глазом. Однако нельзя умолчать о важном нюансе VGA. Если сигнал от видеокарты по какой-то причине прерывается на самое минимальное время, этого может хватить для отключения монитора.

В плане четкости наши соперники идут «ноздря в ноздрю», пока разрешение экрана не превышает 1920х1080. На экранах с большим разрешением отставание устаревшего интерфейса становится заметным, поскольку картинка начинает размываться. Причем чем больше разрешение, тем заметнее ухудшение четкости.

Качество картинки

Чтобы понять, что происходит с качеством, нужно учесть, что как видеокарта компьютера, так и матрица ЖК монитора работают с цифровыми данными. Поэтому когда используется кабель HDMI, передача происходит максимально быстро и легко считывается монитором. При использовании же VGA происходит что-то вроде двойной конвертации. Сперва компьютер должен преобразовать цифровой сигнал в аналоговый, чтобы пустить его по кабелю. А затем микросхемы монитора должны произвести обратную операцию, чтобы вывести информацию на дисплей. Хотя данная операция занимает время, неуловимое глазом, при ней вполне может произойти потеря определенного количества данных. А это приведет к ухудшению качества, особенно на мониторах высокого разрешения.

Еще один недостаток аналоговых кабелей – их подверженность внешнему воздействию. Если они подвергаются действию радиоволн или неподалеку расположена, к примеру, микроволновка, на экране могут отображаться помехи.

Коррекция изображения

Цифровой интерфейс корректирует изображение согласно заданным параметрам видео адаптера. И благодаря этому пользователь не обременен необходимостью вникать в тонкости передачи информации. Если изображение недостаточно радует глаз, хватит простого изменения яркости с контрастностью, остальное система делает сама. VGA-разъем более сложен: довольно часто, чтобы картинка соответствовала ожиданиям, может понадобиться настраивать цветность и другие параметры, подобно установкам на старых телевизорах.

Совместимость с устройствами

Что до совместимости, стоит напомнить, что с 2015 года большинство производителей полностью отказались от поддержки интерфейса VGA. Поэтому большинство новых видеокарт и материнских плат производятся уже без этого выхода, что принуждает использовать адаптеры или же менять оборудование. А вот HDMI, как кажется, и близко не достиг пика популярности, поэтому в обозримом будущем не стоит бояться его вытеснения с рынка.

Подключение кабеля или переходника с VGA на HDMI, как это сделать правильно?

Нет ничего сложного в том, чтобы подключить переходник конвертер HDMI VGA. Достаточно вставить кабель от монитора в аналоговый выход адаптера. А затем всю получившуюся конструкцию подсоединить к HDMI-разъему видеокарты. Может ли такой простой процесс вызвать сложности? Об этом далее.

Переходник или кабель VGA to HDMI не работает на мониторе, что делать?

Если переходник отказывается воспроизводить информацию, есть два возможных сценария. Первый – брак изготовителя товара. В таком случае стоит постараться заменить купленный некачественный товар или же приобрести новый. Второй – поломка на плате ПК или в мониторе. От простого подключения экрана ничего сломаться не может. Поэтому если оба устройства прекрасно работают по отдельности, то проблема в адаптере. А также могут быть мелкие неполадки в конвертере. Если вы дружите с электроникой и не боитесь трудностей, можете вскрыть корпус и попытаться починить его самостоятельно.

Можно ли сделать переходник VGA to HDMI своими руками?

У тех, кто дружит с электроникой и паяльником, может возникнуть искушение сделать все самому. Хотя мы рекомендуем пользоваться техникой, собранной профессионалами, чтобы избежать неполадок. И все же самостоятельная сборка возможна при наличии соответствующих навыков и использования функциональной схемы, сделанной умельцами-первопроходцами.

Как создать кабель VGA HDMI своими руками

Чтобы сделать переходник Mini HDMI VGA или просто HDMI, потребуются два разъема. А также микросхема конвертации (купленная или созданная «на коленке»), паяльник и прямые руки. Следует внимательно отнестись к схеме распайки, чтобы каждый проводок стоял на нужном месте. Иначе сбоев в работе оборудования не избежать.

 Делаем выводы

Как оказалось, подключить VGA монитор к HDMI при наличии адаптера не сложнее, чем воткнуть штекер в розетку. Конвертер с VGA на HDMI можно запросто купить в магазине за доступную цену. И после этого продолжать пользоваться имеющимся оборудованием безо всяких трудностей.

Переходник HDMI DVI. Распиновка, распайка.

У многих людей на данный момент на руках имеются устаревшие компьютеры, мониторы и другие источники/приемники видеосигнала, в которых на борту имеется видеовыход или видеовход в виде интерфейса DVI. И многим хочется «состыковать» данные девайсы с аппаратурой, в которой имеется только современный видеовход/видеовыход HDMI. Именно для решения данного рода задач и применяется переходник HDMI DVI :

Всё казалось бы просто — взяли, подключили и всё работает. Но зачастую, пытаясь вот так просто решит данную задачу, люди сталкиваются с проблемами и многочисленными вопросами, что да как. Постараемся рассмотреть все подводные камни в этом вопросе.

Рекомендуем:
Как подключить звук через HDMI на колонки. Конвертер HDMI to SPDIF.
Как удлинить HDMI по витой паре
Как подключить VGA по витой паре
Как подключить ТВ приставку RCA к VGA монитору
Конвертер HDMI to RCA
Конвертер звука Optical в Analog Audio

И так, сразу оговорим, что данный переходник был опробован на многих устройствах и в обоих направлениях передачи видеосигнала, а так же используя как кабели DVI-DVI и HDMI-HDMI, так и в связке с приемо-передатчиками HDMI по витой паре UTP. Поэтому смело могу рекомендовать к покупке данный переходник HDMI-DVI. Так же стоит отметить, что при заказе можно ошибиться и выбрать переходник HDMI-DVI (24+5), чего не стоит делать, почему? А вот это вы поймете из описания ниже.

А заказать переходник HDMI-DVI (24+1) можно по ссылке: https://aliexpress.com/DVI-24-1-HDMI-to-DVI-Adapter-for-HDTV

Для начала рассмотрим подробно сам интерфейс DVI.

И так, DVI (Digital Visual Interface) — цифровой интерфейс, изначально применяемый для подключения видеокарт компьютеров к LCD-мониторам, телевизорам, видео проекторам и другим устройствам, имеющим на борту такой же интерфейс. Данный интерфейс обеспечивает передачу четкого видео изображения на телевизор благодаря передачи именно цифрового сигнала, т.е. изображение не подвержено обработке видеопроцессорами устройств «аналог/цифра» и обратно. Этот факт позволяет оценить качество картинки при больших разрешениях.

Если у Вас имеется на устройстве такой видеовыход/видеовход даже при подключении кабелем DVI-DVI (и тем более переходник HDMI DVI) стоит разобраться, а какой именно у Вашего устройства данный интерфейс. Ведь существует несколько разновидностей этого интерфейса.

Разъем устройства может быть:

DVI-D: интерфейс для вывода на источник только цифрового видеосигнала

DVI-I: комбинированный интерфейс для вывода аналогового (VGA) и цифрового видеосигнала

Кабели для подключения источника видеосигнала к устройству отображения видеоинформации могут быть:

DVI-A: передают только аналоговый видеосигнал

Single-Link DVI-D:  интерфейс для одноканального вывода только цифрового сигнала разрешением Full HD частотой только 60Гц

Single-Link DVI-I:  интерфейс для одноканального вывода как аналогового, так и цифрового сигнала

Dual-Link DVI-D:  интерфейс для двухканального вывода только цифрового сигнала разрешением 1920 х 1200/120Гц, 2560×1600/60Гц

Dual-Link DVI-I:  интерфейс для двухканального вывода как аналогового, так и цифрового сигнала

Двухканальный режим в интерфейсе Dual-Link DVI обеспечивает вывод изображения с высоким разрешением 1920 х 1200 и более(2560×1600 и 2048×1536), в связи с этим, если у Вас, к примеру, телевизор с таким интерфейсом, то и источник должен иметь аналогичных видеовыход.

Все описанные варианты более наглядно будет видно на следующей картинке:

Теперь Вы точно сможете определить, какого типа видео интерфейсы DVI имеются на Ваших устройствах и какие кабели понадобятся для их подключения.

А что же представляет из себя мультимедийный интерфейс HDMI?

HDMI (High Definition Multimedia Interface) — интерфейс для передачи цифрового видеосигнала высокой четкости и аудиосигнала от источника к потребителю. По сути, отличием HDMI от DVI является большая пропускная способность, передача аудио и конструктивные отличия в сторону уменьшения габаритных размеров разъемов.

Но стоит заметить, что учитывая наличие нескольких разновидностей видео интерфейса DVI, не каждое устройство таким выходом можно будет подключить к устройству с HDMI (используя переходник). Стоит помнить: HDMI — цифровой интерфейс, соответственно, к нему можно будет подключить устройство только с цифровым DVI-D разъемом.

Рассмотрим соответствия данных интерфейсов, в этом поможет распиновка «переходник

HDMI DVI»:

Не трудно заметить сходство.

Применение переходника

HDMI DVI на практике.

Задача из практики: имеется монитор с видеовходом DVI-D (цифровой), к нему необходимо подключить видеорегистратор с видеовыходом HDMI (тоже цифровой). Казалось всё просто — берем переходник, кабель HDMI-HDMI 10м, подключаем и наслаждаемся. Но не нут то было. Монитор «понимает», что к его входу подключен источник, однако имеем черный экран. Был опробован и вариант с готовым кабелем HDMI-DVI — результат неизменный.  Эксперимента ради в качестве источника видеосигнала вместо регистратора был также использован спутниковый тюнер с выходом HDMI. В этом случае картинка была получена, но пропадала и появлялась каждые 2 сек, при этом сдвинута на пол экрана.

В итоге экспериментов картинка с регистратора на мониторе так и не была получена. Однако, при проверке данного переходника HDMI-DVI в связке «ноутбук с HDMI выходом — монитор с DVI входом», «тюнер с HDMI выходом — проектор с DVI входом» и др. изображение было получено!

Анализ данного подключения показал, что для монитора важно, с какими параметрами (разрешение и частота обновления экрана) подается изображение. Играясь с настройками HDMI видеовыхода ноутбука, меняя разрешение и частоту обновления экрана в различных комбинациях (от наименьшего до наибольшего), «правильное» изображение на мониторе было получено в одной комбинации «разрешение-частота». При этом, разрешение в настройках ноутбука было ровно таким, какое заявлено в технических характеристиках монитора, и ни больше ни меньше (хотя меньшее по теории должно без проблем отображаться).  Но, если ноутбук (компьютер) позволяет менять параметры выходного видеосигнала, то в видеорегистраторе производителем установлено одно единственное разрешение выходного видеосигнала 1920×1080 и не известна точная частота. В спутниковом же тюнере обеспечивается выбор различных разрешений до 1920х1080/p(/i), однако результат не был достигнут. Однако при подключении видеорегистратора к телевизору по кабелю HDMI-HDMI обеспечило получение видеоизображения.

Таким образом, можно сделать вывод: несмотря на сходства интерфейсов, мониторы с DVI-D входом могут не поддерживать изображение с тем или иным разрешением (даже если оно заявлено в ТХ) и частотой, соответственно, это нужно учитывать при подключении устройств с HDMI и DVI интерфейсами.

Ещё стоит упомянуть такое понятие в видеоинтерфейсах, как защита от копирования HDCP (High Bandwidth Digital Copy Protect) — защита держателей лицензии видеоконтента. Практически все устройства c HDMI имеют поддержку HDCP, но при этом не все устройства с DVI поддерживают данную функцию. Так, при подключении устройства-источника с HDMI выходом через переходник  HDMI-DVI к монитору, который не поддерживает защиту HDCP, изображения либо не будет либо оно будет преобразовано, например, в низкокачественное стандартного разрешения.

Рассказать друзьям:

Понравилось это:

Нравится Загрузка…

Похожее

Тонкий адаптер USB 3.0 — HDMI 1080p Видео

Проиграть видео

Когда вы устраняете проблемы с видеоадаптером USB, вы можете выполнить несколько быстрых тестов, чтобы исключить потенциальные проблемы. Вы можете протестировать, чтобы убедиться, что следующие компоненты работают правильно и не являются источником проблемы:

  • Видеокабели

  • Источник видео

  • Видео назначения

  • Видеоадаптер USB

Чтобы проверить компоненты установки, попробуйте следующее:

  • Используйте видеокабели, источник видеосигнала, приемник видео и видеоадаптер USB в другой установке, чтобы проверить, связана ли проблема с компонентами или установкой.

  • Используйте другой видеокабель, источник видео, место назначения видео и видеоадаптер USB в своей настройке, чтобы проверить, сохраняется ли проблема. В идеале вы должны протестировать компонент, который, как вы знаете, работает в другой конфигурации.

При тестировании кабелей рекомендуется сделать следующее:

При тестировании видеокабелей, источника видеосигнала, приемника видео и видеоадаптера USB рекомендуется выполнить следующие действия:

  • Проверить Диспетчер устройств под Дисплейные адаптеры , Контроллеры универсальной последовательной шины или USB-адаптеры дисплея .Для этого нажмите клавишу Windows + R , введите devmgmt.msc и нажмите Введите , чтобы открыть Диспетчер устройств .

  • Если вы не видите USB-видеоадаптер в диспетчере устройств , обратитесь к следующему FAQ: https://www.startech.com/support/faqs/technical-support?topic=expansion-cards#usb-cannot- обнаруживать окна.

  • Если устройство указано с ошибкой, переустановите драйверы, следуя инструкциям на веб-сайте.

  • Проверьте актуальность драйверов видеокарты. Вы можете проверить, какая у вас видеокарта, в Диспетчере устройств в разделе Видеоадаптеры . Рекомендуется перейти непосредственно на веб-сайт производителя видеокарты, чтобы проверить наличие последних версий драйверов.

  • Проверьте, обнаруживается ли монитор Windows.

Чтобы проверить, обнаруживает ли Windows монитор с помощью компьютера, на котором установлена ​​версия Windows XP, выполните следующие действия:

  • Щелкните рабочий стол правой кнопкой мыши и выберите Свойства .
  • Щелкните вкладку Настройки .
  • Если вы видите Перетащите значки мониторов, чтобы они соответствовали физическому расположению ваших мониторов , это означает, что Windows обнаруживает более одного монитора. Вы можете щелкнуть раскрывающееся меню под Display , чтобы увидеть, какие мониторы обнаружены. Этот параметр недоступен, если Windows обнаруживает только один монитор.

Чтобы проверить, обнаруживает ли Windows монитор с помощью компьютера, на котором установлена ​​версия Windows Vista, Windows 7 или Windows 8, выполните следующие действия:

  • Щелкните рабочий стол правой кнопкой мыши и выберите Разрешение экрана .
  • Вы можете щелкнуть раскрывающееся меню под Display , чтобы увидеть, какие мониторы обнаружены.

HDMI или DisplayPort: что использовать для монитора ПК?

Какой монитор подходит для вашего компьютера? Перед покупкой необходимо учитывать множество факторов, но наиболее важным из них является доступность портов. Разные порты имеют разные возможности и совместимость, поэтому взгляните на заднюю часть своего ПК, чтобы увидеть, с чем вы работаете.

Если вы хотите подключить к своему игровому компьютеру новый монитор, вы, вероятно, заметите два порта, которые выглядят очень похожими.На выбор будут порты HDMI и DisplayPort, но в чем разница между ними и имеет ли значение, какой из них вы используете?

Ответ, как всегда, «зависит от обстоятельств». Что ты хочешь делать? Например, у вас будут разные потребности в зависимости от того, играете ли вы, редактируете фотографии или просто хотите подключить свой Mac к чему-то, что работает.

Даже если ваш монитор поддерживает оба соединения, он может поддерживать только определенные версии каждого из них, что определяет, какое разрешение, частоту обновления и другие функции он может обрабатывать.Вот что вам нужно знать.


Подключение с помощью HDMI

Давайте начнем с разговора о HDMI, стандарте, с которым вы, вероятно, наиболее знакомы. HDMI чаще всего используется в телевизорах, отправляя видео- и аудиосигналы высокой четкости по одному кабелю для простой и чистой настройки. Было несколько версий HDMI, каждая из которых улучшала предыдущую. На современных мониторах вы найдете любую комбинацию следующих портов:

  • HDMI 1.4: Поддерживает до 4K (4096 на 2160) при 24 Гц, 4K (3840 на 2160) при 30 Гц или 1080p при 120 Гц.

  • HDMI 2.0: Поддерживает до 4K при 60 Гц, и более поздние версии (HDMI 2.0a и 2.0b) включают поддержку HDR

  • HDMI 2.1: Также поддерживает разрешение до 10K при 120 Гц как улучшенный HDR с динамическими метаданными и улучшенным возвратным звуковым каналом (eARC), который позволяет отправлять звук Dolby Atmos и DTS: X с дисплея на приемник. Он также включает в себя переменную частоту обновления (VRR), такую ​​как FreeSync в стандарте, хотя есть много HDMI 2.0, которые также поддерживают эту функцию.

Это несколько упрощенное объяснение каждой версии HDMI, поскольку в каждом стандарте есть другие улучшения функций, но это то, о чем будет заботиться большинство пользователей ПК.

Если вы хотите в полной мере воспользоваться этими характеристиками, вам также понадобится кабель HDMI с подходящей полосой пропускания. Например, если вы используете 4K с частотой 60 Гц с HDR, вам понадобится кабель с маркировкой Premium High Speed ​​или 18 Гбит / с (или лучше).Для 8K при высокой частоте обновления вам может потребоваться еще большая пропускная способность, поэтому проверьте описание и отзывы о любом кабеле, который вы планируете купить.

Кабели с более низкими характеристиками могут по-прежнему работать при определенных обстоятельствах, но могут быть привередливыми, добавляя «снега» к изображению или неправильно направляя объемный звук. Если у вас возникнут проблемы, проверьте кабель — вы можете обнаружить, что он не готов к затуханию.

В дополнение к вышесказанному, все современные порты HDMI должны поддерживать технологию AMD FreeSync, которая устраняет разрывы экрана в играх, согласовывая частоту обновления монитора с выходной частотой кадров вашей видеокарты (с более новыми версиями HDMI, поддерживающими FreeSync с более высокой частотой обновления).Однако аналогичная технология Nvidia G-Sync не всегда работает через HDMI — на многих мониторах используется только DisplayPort.


Подключение с помощью DisplayPort

DisplayPort похож на HDMI, но это разъем, более распространенный на ПК, чем на телевизорах. Он по-прежнему позволяет воспроизводить видео высокой четкости и (во многих случаях) аудио, но его стандарты немного другие. На современных мониторах вы, скорее всего, найдете любое из следующего:

  • DisplayPort 1.2: Поддерживает до 4K при 60 Гц, около 1.2a также могут поддерживать AMD FreeSync

  • DisplayPort 1.3: Поддерживает до 4K при 120 Гц или 8K при 30 Гц

  • DisplayPort 1.4: Поддерживает до 8K при 60 Гц и HDR

  • DisplayPort 2.0 (в настоящее время намечено на конец 2020 года): Поддерживает 16K с HDR при 60 Гц и 10K без HDR при 80 Гц

При покупке кабеля DisplayPort я рекомендую выбрать один из списка сертифицированных кабелей DisplayPort, чтобы убедиться, что он работает так, как рекламируется.

Кроме того, DisplayPort имеет несколько других полезных функций. Во-первых, он поддерживает AMD FreeSync и Nvidia G-Sync, поэтому вы можете наслаждаться игрой без разрывов, независимо от того, какую карту вы используете (если, конечно, ваш монитор поддерживает эту технологию).

Вы также можете управлять несколькими мониторами через одно соединение DisplayPort, вместо того, чтобы использовать несколько портов, что удобно. Ноутбуки могут даже отправлять сигналы DisplayPort через порт USB-C. Многие кабели DisplayPort также имеют зажимы, чтобы надежно удерживать их в мониторе, что является одновременно и плюсом, и минусом, потому что иногда бывает сложно вытащить их!

Дело не только в технических характеристиках, у каждого кабеля есть свое место.Если у вас есть выбор между DisplayPort 1.4 и HDMI 2.0, DisplayPort будет лучшим вариантом. В других случаях, если монитор дает вам выбор только между HDMI 2.0 и DisplayPort 1.2 — как это делает этот дисплей Pixio — HDMI может быть подходящим вариантом для поддержки HDR, если все ваши устройства поддерживают рассматриваемую версию HDMI.

И последняя загвоздка: какой порт вы выберете, зависит как от возможностей вашего монитора, так и от видеокарты. Если вы хотите использовать функции HDMI 2.1, например, вам понадобится монитор с портом HDMI 2.1 и видеокарта с портом HDMI 2.1 — если на одном из них работает HDMI 2.0, вы не сможете воспользоваться этими новыми функциями. Поэтому перед покупкой кабеля проверьте каждое звено в цепи, чтобы выбрать лучшую комбинацию для оптимальной производительности.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

Подключите дисплей к Mac Pro

Порты Thunderbolt 3 (USB-C) поддерживают вывод видео, если установлена ​​графическая карта модуля Apple MPX. Сторонний графический процессор не поддерживает видео через порты Thunderbolt 3 (USB-C). Порт HDMI 2.0 на Mac Pro также поддерживает видео. С Mac Pro можно использовать внешний дисплей, проектор или телевизор высокой четкости.

Примечание. Mac Pro имеет как минимум один порт HDMI 2.0 и четыре порта Thunderbolt 3 (USB-C). Порты Thunderbolt 3 (USB-C) на Mac Pro управляются двумя контроллерами: один контролирует два порта в верхней части Mac Pro, а другой — два порта на плате ввода-вывода на задней панели.Если установлены видеокарты модуля Apple MPX Module, имеются дополнительные контроллеры и порты HDMI. См. Раздел Установка модулей MPX в Mac Pro.

Для подключения этого устройства к Mac Pro

Используйте кабель или адаптер и кабель

Apple Pro Display XDR

Кабель Thunderbolt 3 (USB-C)

Дисплей Thunderbolt 3 (USB-C)

Кабель Thunderbolt 3 (USB-C)

Дисплей USB-C

USB-C (USB 3.1) кабель

Дисплей HDMI или HDTV

Кабель HDMI, входящий в комплект поставки дисплея или HDTV

Дисплей Thunderbolt 2

Thunderbolt 3 (USB-C) адаптер и кабель, поставляемый с дисплеем Thunderbolt 2

Дисплей или проектор VGA

Многопортовый адаптер USB-C VGA и кабель, входящий в комплект поставки дисплея или проектора

DisplayPort или Mini Дисплей DisplayPort

Кабель USB-C на DisplayPort или адаптер DisplayPort или Mini DisplayPort и кабель, входящий в комплект поставки дисплея

Дисплей или проектор DVI

Адаптер USB-C на DVI и кабель поставляемые с вашим дисплеем или проектором

Адаптеры и другие аксессуары продаются отдельно.Посетите apple.com, местный магазин Apple Store или других торговых посредников для получения дополнительной информации и информации о доступности. Просмотрите документацию или обратитесь к производителю, чтобы убедиться, что вы выбрали правильный продукт. См. Адаптеры для порта Thunderbolt 3 или USB-C на Mac или iPad Pro.

Преобразование

DisplayPort в HDMI: какой адаптер использовать: активный или пассивный? — Новости

Адаптеры DisplayPort-HDMI обычно стоят около 7 долларов.Но если вы хотите пойти другим путем, вам нужно будет гораздо глубже нырнуть в свои карманы. Причина? Для преобразования HDMI в DisplayPort всегда требуется активный, а не пассивный адаптер. Но что именно происходит внутри этих адаптеров, и всегда ли конвертировать DP в HDMI так просто? И есть ли разница между потребительским и профессиональным использованием? В этой статье мы исследуем все рассуждения.

Как уже объяснялось в предыдущей статье, DisplayPort и HDMI были созданы разными консорциумами для разных приложений.HDMI был задуман производителями дисплеев, тогда как DisplayPort пришел из мира информационных технологий. Другими словами, мы могли бы сказать, что DisplayPort поступает со стороны источника видео (AV-ресиверы, компьютеры и т. Д.), А HDMI больше со стороны визуализации (HDTV, проекторы и т. Д.). Как ни странно, это означает, что порты дисплея обычно являются портами HDMI. Хотя это, конечно, не общая истина, более вероятно, что вы захотите подключить выход DisplayPort к входу HDMI, чем наоборот.

DVI, HDMI и DisplayPort

Во-первых, давайте поговорим о сходстве между DVI и HDMI.Поскольку HDMI был создан как продолжение DVI, вначале эти два стандарта были очень похожи. Оба они используют TMDS (дифференциальную сигнализацию с минимальным переходом), технологию передачи данных. Используя простой переходной кабель типа «разъем-разъем», вы можете переключаться с DVI на HDMI и наоборот. Это относится к одноканальному DVI, поддерживающему разрешения до 2048 x 1200. Однако для разрешений выше HD есть High Speed ​​HDMI, который отклоняется от двухканального DVI, который вы бы использовали. Поэтому для преобразования вам понадобится активный адаптер.

Обратите внимание, однако, что HDMI поддерживает цифровой звук, тогда как DVI является чисто видеостандартом. Поэтому, если вы хотите использовать как аудио, так и видео, вам нужно либо использовать (довольно дорогой) преобразователь, либо подключить звук к дисплею другим способом — например, через разъем для наушников.

С другой стороны,

DisplayPort (и mini DisplayPort) — это нечто совершенно иное. Он использует технологию другого типа сигнала и даже более низкое напряжение кабеля (3,3 В вместо 5 В HDMI / DVI).Это делает пассивный переходник DP-to-HDMI еще более загадочным…

Делаем перевод

Популярная технология, позволяющая использовать простой пассивный адаптер, называется Dual-Mode DisplayPort (или DP ++). Хотя это дополнительная функция и не является частью фактического стандарта, она доступна на видеокартах большинства потребительских устройств. Вы можете найти логотип DP ++ на устройстве, но, поскольку он широко распространен, в большинстве современных потребительских товаров этот логотип больше не упоминается.

Теория DP ++ на самом деле довольно проста: когда устройство обнаруживает подключенный к нему адаптер HDMI, графическая карта или графический процессор (графический процессор) автоматически выполняет преобразование и отправляет сигналы HDMI TMDS через видеовыход.Затем контакты разъема DisplayPort сопоставляются с контактами HDMI, что делает переход очень простым. Система полностью подключена и работает, обрабатывает как видео, так и аудио, и для работы не требуется никаких драйверов. Вам даже больше не нужен специальный адаптер, потому что на рынке доступны кабели DisplayPort-HDMI. Обычно при использовании такого кабеля dp-hdmi качество не ухудшается. Однако обратите внимание, что этот простой переход применим только к одноканальным сигналам DVI, то есть до разрешения HD.Кроме того, если вы хотите подключить несколько мониторов DVI или HDMI к выходу DisplayPort, вам также понадобится активный адаптер или разветвитель. Многие видеокарты не могут поддерживать вывод DP ++ на несколько мониторов. Обратитесь в службу поддержки производителя видеокарты, чтобы узнать тип адаптера, который наилучшим образом соответствует вашим требованиям.

А как насчет преобразования HDMI в DisplayPort?

С другой стороны, все обстоит не так однозначно. HDMI не поддерживает способ принудительной трансляции сигнала на GPU.Поэтому всегда требуется адаптер с некоторой вычислительной мощностью, который выполняет вычисления при подключении. Это объясняет необходимость в более совершенном активном адаптере.

Так почему вообще существуют экраны с интерфейсом DisplayPort?

Означает ли это простое преобразование с DP ++, что каждый экран или проектор должен иметь только интерфейс HDMI? Нет, потому что всегда лучше подключать устройства, использующие один и тот же протокол. Прежде всего, схема переключателя уровня напряжения накладывает ограничение на скорость адаптера.Хотя новые адаптеры становятся доступными всякий раз, когда увеличивается пропускная способность, вам всегда нужно покупать соответствующую модель. Кроме того, это относится только к одноканальным соединениям DVI. Поскольку для сигнала Dual-link DVI требуется 25 контактов, его нельзя передать через разъем DisplayPort с помощью пассивного адаптера. Для выполнения этого перевода вам всегда нужен активный преобразователь адаптера.

Также обратите внимание, что DP ++ недоступен в альтернативном режиме DisplayPort через USB-C (как это используется на многих современных компактных устройствах, таких как смартфоны и ноутбуки).Поэтому, если вы используете USB-C, вам всегда понадобится активный адаптер для подключения к дисплею HDMI.

Какова в этом позиция Barco?

Приведенный выше текст в основном относится к потребительскому рынку. На профессиональном рынке все обстоит иначе. Профессиональное видеооборудование обычно не имеет встроенного графического процессора с возможностями DP ++. Наши (и большинство других высокопроизводительных устройств) используют различные схемы, такие как FPGA (программируемая вентильная матрица) и процессоры портов для создания интерфейса. В результате они принимают только собственный сигнал интерфейса.

Для наших дисплеев и проекторов Barco гарантирует, что мы предлагаем нашим клиентам оптимальный интерфейс. Вот почему на большинстве наших устройств визуализации вы найдете подключения как DisplayPort, так и HDMI. Таким образом, заказчик может всегда подключать исходное устройство с одним и тем же собственным интерфейсом к нашим продуктам. Только на рынках, где по умолчанию используется только один стандарт (например, в цифровом кино, использующем только HDMI), мы ограничиваемся одним разъемом, что проще и экономичнее.

видеоадаптеров, рекомендуемых NVIDIA | NVIDIA


В следующей таблице перечислены рекомендуемые видеоадаптеры, протестированные NVIDIA на совместимость с продуктами GeForce и Quadro. Эти адаптеры продаются напрямую партнерами NVIDIA, и на них распространяется гарантия.

.
Тип Производитель Номер детали NVIDIA Номер детали производителя Банкноты
Порт дисплея 1.1 — одноканальный DVI — ПАССИВНЫЙ BizLink 030-0381-000 КС10037-007
Порт дисплея 1.2 для одноканального DVI — ПАССИВНЫЙ Амфенол 030-0850-000 HDPDI-0026
Simula 030-0851-000 DJ802N-4000-10F
Display Port 1.2 для Dual Link DVI — ACTIVE BizLink 030-0641-000 KS10064-A07 Прошивка 2.33
Порт дисплея 1.1 — HDMI 1.3 — ПАССИВНЫЙ Bizlink 030-0333-000 KS10006-B07
Display Port 1.1 — VGA — ACTIVE Bizlink 030-0700-000 КС10069-120 Прошивка V173
Порт дисплея 1.3, папа — мини-порт дисплея 1.3, гнездо — ПАССИВНЫЙ Фрипорт 030-0337-000 18-94202182
Астрон 030-0336-000 3411020-092-H
Порт мини-дисплея 1.2 к HDMI 1.4, тип II — ПАССИВНЫЙ Bizlink 030-0603-000 КС30046-007
Штекер Mini Display Port 1.2 — Display Port 1.2 Male — ПАССИВНЫЙ Simula 030-0351-000 CB083A-8000-10H X3 6 футов
Миниатюрный порт дисплея 1.2 с фиксацией, вилка для порта дисплея 1.2, розетка — ПАССИВНЫЙ BizLink 030-0415-000 KS30011-B07 Рекомендуется для всех продуктов Quadro и NVS, которым требуется четыре или менее разъема mDP с защелкой
Simula 030-0416-000 CB802E-4000-10H
Порт мини-дисплея с фиксацией 1.2 штекера (ширина 9,6 мм) к разъему Display Port 1.2, гнездо — ПАССИВНЫЙ BizLink 030-0659-000 KS30011-D07 Рекомендуется для всех продуктов Quadro и NVS с фиксируемым разъемом mDP
Амфенол 030-0705-000 HDPDM-0004
Мини-порт дисплея 1.1 (ширина 9,6 мм) с фиксацией на гнездо Single Link DVI — ПАССИВНЫЙ Bizlink 030-0438-000 KS30037-C07 Рекомендуется для всех продуктов Quadro и NVS, которым требуется четыре или менее разъема mDP с защелкой
Порт мини-дисплея с фиксацией 1.2 (9,6 мм) к HDMI 2.0 — ACTIVE Амфенол 030-0820-000 HDPMH-0006 Прошивка 7.55. Поддерживает Deep Color с драйверами R390 или новее. Не поддерживает HDR
Simula 030-0808-000 DJ801K-1000-10F Прошивка 0x07 0x55. Поддерживает Deep Color с драйверами R390 или новее. Не поддерживает HDR
Мини-порт дисплея с фиксацией 1.2 (ширина 9,6 мм) в VGA — ACTIVE Амфенол 030-0843-000 HDPDM-0021
Simula 030-0844-000 CB803E-4000-10F
Порт мини-дисплея 1.1, штекер для одноканального DVI, гнездо — ПАССИВНЫЙ Simula 030-0349-000 DJ802D-1000-10H
Порт мини-дисплея 1.1 в VGA — ACTIVE Bizlink 030-0857-000 KS30078-A07 Прошивка v 226
HDMI 1.4a с USB 2.0 на VGA — АКТИВНЫЙ Амфенол 030-0822-000 HHMAV-0013 LT8511 Прошивка VA0
HDMI 1.4, вилка, 19 контактов, тип A — HDMI 1.4, 19 контактов, тип C — ПАССИВНЫЙ Astron 030-0242-000 3411019-003-R Соответствует RoHS / 10 футов.Рекомендуется только для использования с GeForce ™ GTX 480 и GTX470
Astron 030-0292-000 3411019-002-R Соответствует RoHS / 6 футов
Разъем DVI-D на HDMI 1.4 Тип A 19-контактный адаптер
, розетка — АКТИВНЫЙ
Wieson 320-0402-000 G8246CE04-006 Соответствует RoHS / рекомендуется только для использования: 1) продуктов GT21X и не только 2) различных продуктов GT200

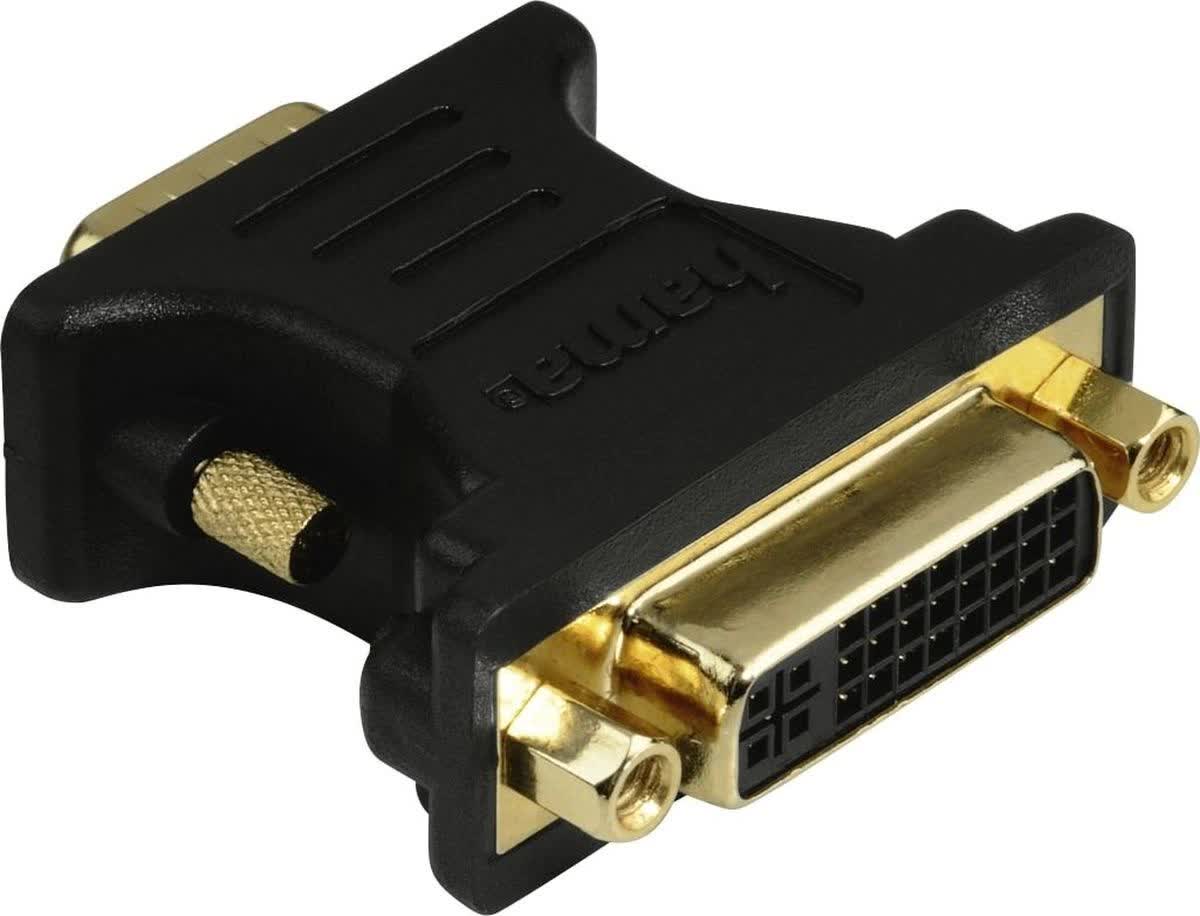

Адаптер DVI-I — VGA — ПАССИВНЫЙ Астрон 320-0701-000 583M05F-0N005T-H
USB типа C для порта дисплея 1.4 — ПАССИВНЫЙ Bizlink 030-1037-000 KSC0044-A07 Прошивка C100 0120. Сертифицирован HBR2
Simula 030-1036-000 DJ8A5T-4000-10H Прошивка 99.64.1.1. Сертифицирован по HBR2
USB типа C — HDMI 2.0+ USB типа A 3.1 BizLink 030-1098-000 117H0-050250-R1 Прошивка v0B3A или новее.Драйвер Nvidia 417.22 или новее

Производитель Производитель Номер детали NVIDIA Номер детали производителя VR HMD Протестировано Банкноты
Display Port 1.2 — HDMI 1.4 Type II — ПАССИВНЫЙ Bizlink 030-0602-000 KS10046-A07 HTC Vive Oculus Rift
Simula 030-0981-000 DJ801H-1000-000 HTC Vive Oculus Rift
Порт дисплея 1.2 к HDMI 2.0 — АКТИВНЫЙ Амфенол 030-0803-000 HDPDH-0015 HTC Vive Прошивка 7.55. Поддерживает Deep Color с драйверами R390 или новее. Не поддерживает HDR
Bizlink 030-0795-000 KS10070-A07 HTC Vive Прошивка 7.55. Поддерживает Deep Color с драйверами R390 или новее. Не поддерживает HDR

КОНТАКТНАЯ ИНФОРМАЦИЯ ПРОДАВЦА


В таблице ниже перечислены контакты различных поставщиков.

HDMI против DisplayPort против DVI против VGA против USB-C: объяснение каждого подключения и получение 144 Гц

Большинство мониторов будут иметь ряд доступных входов, и ваш компьютер или ноутбук также будут использовать разные выходы, поэтому это может быть сложно чтобы решить, какое соединение использовать лучше всего.

В большинстве случаев вы можете обойтись без использования того кабеля, который у вас есть, и того, что работает, но если у вас есть более конкретные потребности, такие как передача звука, отображение более высокого разрешения или вывод более высокой частоты обновления для игр, вы Вам нужно будет более разборчиво подходить к выбору кабеля.

Ниже мы опишем различные типы подключений и дадим вам различные сценарии использования, которые помогут вам принять решение. Мы также расскажем, какое соединение и кабель лучше всего выбрать для 144 Гц и других дисплеев с более высокой частотой обновления.

Вот краткое описание типов подключения:

  • HDMI: Аудио и видеосигнал, лучше всего подходит для подключения ТВ к ПК
  • DVI: Только видео, идеально подходит для старых систем или для 144 Гц при 1080p
  • DisplayPort (DP): Лучший разъем для аудио- и видеосигнала, может передавать 144 Гц до 4K.
  • VGA: Старый, устаревший видеоразъем.Используется только тогда, когда ничего другого нет.
  • USB Type-C: Новейший разъем для аудио, видео, данных и питания. Лучшее соединение для ноутбуков и мобильных устройств

HDMI: лучшее соединение телевизора с ПК

HDMI, или «Мультимедийный интерфейс высокой четкости», если использовать его полное название, является одним из наиболее распространенных видеоподключений. Вы, вероятно, встречали это на своем телевизоре, телевизионных приставках, планшетах, ноутбуках и игровых консолях.

HDMI уникален среди множества вариантов подключения тем, что может передавать как несжатое видео, так и несжатый звук.Вот почему это соединение стало предпочтительным для большинства мультимедийных устройств, поскольку это решение с одним кабелем.

Другие преимущества HDMI включают такие функции, как HDMI-CEC (HDMI Consumer Electronics Control), который позволяет управлять множеством устройств с одного пульта ДУ. Например, подключите звуковую панель к телевизору через порт, совместимый с HDMI-CEC, и звуковая панель может включаться и выключаться вместе с телевизором и управляться одним пультом дистанционного управления.

HDMI претерпел множество изменений с момента его создания в 2002 году.Его наиболее распространенная версия, используемая в настоящее время в большинстве потребительских устройств, — это 1.4, но сейчас все более заметной становится более новая, более интересная спецификация 2.0. Основное различие между спецификациями 1.4 и 2.0 связано с доступной пропускной способностью. HDMI 1.4 имеет максимальную пропускную способность 10,2 Гбит / с, тогда как HDMI 2.0 достигает максимальной скорости 18 Гбит / с.

Причина, по которой пропускная способность становится важной, связана с появлением контента 4K. Из-за ограниченной пропускной способности HDMI 1.4 при разрешении 4K (3840 x 2160) было возможно только 24 кадра в секунду.Теперь, благодаря дополнительной пропускной способности, доступной в спецификации 2.0, возможна скорость до 60 кадров в секунду при разрешении 4K. Это также позволяет просматривать 144 Гц в разрешении 1080p (1920 x 1080) через соединение HDMI 2.0.

Глубина цвета также является еще одной областью, в которой новая спецификация HDMI 2 получает некоторые преимущества. В то время как 1.4 был ограничен 8-битным цветом, HDMI 2 имел 10-битный или 12-битный доступный. Это важно, когда контент с расширенным динамическим диапазоном (HDR) становится более доступным.

HDR можно описать как соотношение между самыми светлыми и самыми темными частями изображения.Обычно при стандартном динамическом диапазоне вы теряете детали на обоих концах светового спектра. Экспонируйте сцену для деталей в тенях, и вы получите размытые блики, или экспонируйте для светлых участков, и вы потеряете детали в тенях. HDR обеспечивает больший диапазон деталей во всем спектре света.

Вы, наверное, уже сталкивались с HDR в фотографии. Большинство смартфонов теперь имеют режим HDR, в котором они, по сути, делают множество изображений с разной экспозицией и комбинируют их. Поскольку HDR стал частью стандарта Ultra HD, вы можете ожидать, что больше контента Ultra HD Blu-ray воспользуется преимуществом.Такие инструменты, как Amazon и Netflix для потоковой передачи HDR-контента.

Чаще всего, если вы подключаете что-то к телевизору, HDMI будет вашим лучшим и, скорее всего, единственным вариантом. Большинство мониторов ПК также имеют вход HDMI. Хорошая новость, когда речь идет о 1.4 по сравнению с 2, заключается в том, что вам не нужно спешить и покупать новые кабели. Чтобы воспользоваться преимуществами спецификации 2.0, вам просто нужно, чтобы оба устройства на каждом конце кабеля были 2-совместимыми. Подойдет любой кабель HDMI, и мы уже убедились, что в качестве кабеля HDMI нет никакой разницы.

Следует обратить внимание на разные размеры подключения HDMI. Есть не только полноразмерный HDMI (тип A), но вы также можете встретить мини-HDMI (тип B) и микро-HDMI (тип C). Они обычно встречаются на портативных устройствах, таких как планшеты, видеокамеры и экшн-камеры, где требуются их физически меньшие соединения. Вы можете купить кабели HDMI-mini-HDMI / HDMI-Micro-HDMI или купить адаптеры mini / micro-HDMI, чтобы использовать полноразмерные кабели HDMI.

Не относится к самому кабелю HDMI, но вместо этого соединение HDMI на вашем устройстве или телевизоре называется HDCP или «Защита широкополосного цифрового содержимого», если использовать его полное название. Последней версией HDCP является HDCP 2.2, которая необходима для контента 4K. HDCP по сути мешает вам подключать воспроизводящее устройство, такое как проигрыватель Blu-ray, к записывающему устройству для создания копий. Такая защита от копирования существует уже несколько десятилетий.

Скорее всего, вы обнаружите, что ваш новый телевизор Ultra HD / 4K поддерживает HDCP 2.2 на порт HDMI, но не всегда для всех. Некоторые модели поддерживают только HDCP 2.2 для входов HDMI 1 и HDMI 2, поэтому, если вы подключаете блестящий новый проигрыватель Blu-ray Ultra HD, такой как Panasonic DMP-UB900 или Samsung UBD-K8500, обязательно используйте правильный Вход HDMI.

ЧИТАЙТЕ СЛЕДУЮЩИЙ: В чем разница между WQHD, QHD, 2K, 4K и UHD?

DisplayPort: 4K при 144 Гц с аудио и видео возможностями

Пока HDMI 2.0 не стал стандартом, DisplayPort превосходил его, когда дело касалось высоких разрешений.DisplayPort 1.2 уже давно может передавать видео с разрешением 3840 x 2160 со скоростью 60 кадров в секунду (или частотой обновления 60 Гц) и в настоящее время является наиболее распространенной спецификацией DisplayPort на большинстве потребительских мониторов и устройств. Это имеет пропускную способность 17,28 Гбит / с.

Новые версии 1.3 и 1.4, которые обе имеют максимальную скорость передачи данных 25,92 Гбит / с, становятся все более доступными. Благодаря расширенным возможностям полосы пропускания он открывает шлюзы для более высоких разрешений, таких как 7680 x 4320 (8K).

DisplayPort 1-1.1a может выводить 144 Гц при 1080p, в то время как 1.2-1.2a может выводить 1440p при 144 Гц, 1.3 выводит до 120 Гц при 4K и 1.4 может выводить 144 Гц при 4K с использованием сжатия потока дисплея (DSC).

Основным преимуществом DisplayPort является возможность вывода на несколько дисплеев через многопотоковую передачу (MST). Вы можете сделать это путем последовательного подключения совместимых мониторов через DisplayPort или путем подключения разветвителя DisplayPort MST к одному выходу DisplayPort на вашем ПК или ноутбуке. Вы должны работать в рамках ограничений пропускной способности какой бы то ни было спецификации DisplayPort, которую вы используете, например, два монитора 1920 x 1080 на 1.2 или два дисплея 3840 x 2160 по спецификации DisplayPort 1.3+. Таким образом, DisplayPort часто является отличным выбором для тех, кто хочет использовать несколько мониторов.

DisplayPort также имеет преимущества в том, что касается частоты обновления экрана с помощью AMD Adaptive-Sync / FreeSync и Nvidia G-Sync. Это то, что обе компании решили использовать для своей графической реализации. По сути, это помогает уменьшить разрыв изображения на экране, что представляет особый интерес для геймеров. На момент обновления этой статьи это также единственный способ запустить Nvidia G-sync на мониторе AMD FreeSync.Об этом подробнее здесь.

DVI: 144 Гц при 1080p

DVI означает «цифровой визуальный интерфейс» и является еще одним распространенным соединением, которое можно найти на мониторах ПК. Все может немного запутаться, если учесть, что существует три разных типа DVI. Есть DVI-A (аналоговый сигнал), DVI-D (цифровой сигнал) и DVI-I (интегрированный аналоговый и цифровой сигнал). Более того, DVI-D и DVI-I имеют одноканальные и двухканальные версии. В настоящее время DVI-A встречается очень редко, так как он не лучше VGA.

Различия между одноканальным и двухканальным подключением связаны с пропускной способностью кабеля. Одноканальный кабель DVI-D или DVI-I может передавать 3,96 Гбит / с, что соответствует максимальному разрешению 1920 x 1200 пикселей. С другой стороны, Dual-link физически имеет дополнительные контакты на разъемах, что обеспечивает максимальную пропускную способность 7,92 Гбит / с и разрешение 2560 x 1600. Хотя DVI по-прежнему является распространенным соединением, он устаревает, поэтому, если вы хотите выводить изображение с очень высоким разрешением, вам придется использовать вместо него HDMI или DisplayPort.

С другой стороны, DVI-D может выводить частоту обновления 144 Гц при разрешении 1080p.

VGA (D-SUB): устаревшее кабельное соединение

VGA является самым старым из соединений, описанных в этой статье. Он существует уже несколько десятилетий, еще во времена толстых и тяжелых ЭЛТ-мониторов прошлого. VGA означает массив видеографики, но также может называться «соединение RGB» или «D-sub». В то время как VGA может технически выводить изображение с разрешением 1920 x 1080, проблема в том, что это аналоговое соединение, поэтому, когда вы увеличиваете разрешение, вы получаете деградацию изображения по мере преобразования сигнала из аналогового в цифровой.Если в этом нет крайней необходимости, используйте одно из других соединений вместо VGA.

USB-C: лучшее соединение с ноутбуком

С выпуском MacBook 2016 года Apple вытеснила лодку и заменила все соединения своего ноутбука на разъем USB Type-C. USB Type-C все чаще используется в мониторах, таких как Philips Brilliance 258B6QUEB, который мы рассмотрели, с входом USB Type-C, что делает его идеальным компаньоном для MacBook 2016 года.

Что действительно делает разъем USC Type-C популярным, так это его полностью реверсивный разъем, кроссплатформенная совместимость (с новыми смартфонами, планшетами, ноутбуками и компьютерами) и его способность не только выводить видео, но и передавать аудио, данные. и мощность.Это делает его чрезвычайно универсальным видеокабелем, и мы ожидаем, что в ближайшие годы он станет намного популярнее.

Как комбинировать HDMI, DisplayPort, DVI, USB-C и VGA

Большинство материнских плат и выделенных графических карт имеют несколько выходов. Вы можете использовать их комбинацию для вывода на несколько мониторов. Поэтому, если у вас есть выходы HDMI и DVI, подключите один монитор через HDMI, а другой через DVI. Как упоминалось выше, если вы используете DisplayPort и ваша видеокарта или устройство поддерживает многопоточную передачу, вы также можете последовательно подключить мониторы DisplayPort и USB-C.

Если вы хотите объединить графические выходы материнской платы и выделенной видеокарты, это возможно с некоторыми процессорами Intel. При этом используется режим «гибридного нескольких мониторов», но он будет зависеть от набора микросхем и, возможно, используемой материнской платы. Вам также может потребоваться обновить BIOS, чтобы он заработал. Intel перечисляет следующие наборы микросхем как совместимые в этом гибридном режиме: Поддержка гибридных нескольких мониторов официально поддерживается драйверами встроенного графического адаптера Intel для систем, использующих наборы микросхем Intel Q45 / G41 / G45 и GM45 / GL40 / GS45 или более поздние версии.

Как получить 144 Гц: Какой кабель нужен для 144 Гц?

Кратко:

  • Выберите DisplayPort для 144 Гц до 4K — поддерживает аудио и видео
  • Выберите DVI , если DisplayPort недоступен — поддерживает только видео
  • Выберите HDMI 2 если DisplayPort недоступен или вам требуется звук с частотой более 144 Гц (поскольку DVI не поддерживает звук)

Тем из нас, кто играет в игры, может быть интересно, какой кабель лучше всего использовать для достижения частоты обновления 144 Гц.Вы можете использовать различные кабели, но вам следует обратить особое внимание на версию вашего выходного порта и версию вашего монитора.

Чтобы получить 144 Гц, в идеале вы должны использовать DisplayPort, так как он самый мощный из всех. Здесь DisplayPort 1.0-1.1a может выводить 144 Гц при 1080p, в то время как 1.2-1.2a может выводить 1440p при 144 Гц, 1.3 выводит до 120 Гц при 4K и 1.4 может выводить 144 Гц при 4K с использованием сжатия потока дисплея (DSC). Это лучшее соединение для отображения 144 Гц.

Однако некоторые старые видеокарты и старые мониторы не имеют выхода или входа DisplayPort, но вместо этого имеют DVI и HDMI.К счастью, они поддерживают 144 Гц, но вам нужно опасаться версии и разрешения, которое вы хотите выводить.

Если вы хотите получить 144 Гц при 1080p из порта HDMI, вам необходимо убедиться, что у вас есть доступ к порту HDMI 2.0 как на вашем мониторе, так и на видеокарте. Если ваша видеокарта или монитор относительно старые, скорее всего, вы используете версию 1.4 или ниже, где максимальная частота обновления составляет 120 Гц при разрешении 1080p. Здесь пригодится DVI, так как он может достигать 144 Гц при 1080p.

Независимо от того, какое соединение вы выберете, вам нужно убедиться, что вы зашли в настройки монитора (OSD), чтобы установить версию DP на 1.2 (или выше) или HDMI 2.0 (или выше), и, наконец, проверить настройки вашего графического процессора настроены более высокая частота обновления.

Подключаемый адаптер видеоадаптера USB 3.0 — 2K HDMI со звуком для различных технологий

Не знаете, какую версию macOS вы установили? Щелкните значок «Apple» в строке меню на рабочем столе и выберите «Об этом Mac».Откроется новое окно, в котором будет отображена версия системы macOS.

Установка устаревшего драйвера DisplayLink для macOS 10.15 Catalina

У нас также есть видео, демонстрирующее этот процесс здесь -> https://youtu.be/ixWKrd5SLKs

Перед началом работы

Если установлена ​​предыдущая версия драйвера DisplayLink, удалите его, а затем перезагрузите систему, прежде чем продолжить.

1. Загрузите последнюю версию драйвера для macOS 10.15 Catalina отсюда -> Ссылка

2.Перейдите в папку «Загрузки» и дважды щелкните загрузку драйвера DisplayLink


3, образ диска с драйвером будет смонтирован, и автоматически откроется главная целевая страница установщика DisplayLink.


4. Дважды щелкните файл DisplayLink Software Installer.pkg. Откроется страница установки драйвера DisplayLink.


*** В зависимости от настроек безопасности вашей системы программа установки может не открыться и вместо этого отобразить предупреждение ***


Нажмите кнопку «ОК», чтобы отклонить предупреждение, а затем откройте «Системные настройки» (значок шестеренки), а затем откройте приложение «Безопасность и конфиденциальность».


Нажмите кнопку «Все равно открыть» в нижней правой части окна приложения. Затем нажмите кнопку «Открыть» в следующем окне.


5. Нажмите кнопку «Продолжить», отображаемую на экране «Введение» установщика.


6. Нажмите кнопку «Согласен», чтобы принять лицензию.


7. Нажмите кнопку «Установить».


8. Нажмите кнопку «Продолжить установку».После завершения установки систему необходимо будет перезапустить.


9. Введите системный пароль и нажмите кнопку «Установить программное обеспечение».


10. Через несколько секунд установщик должен сообщить об успешной установке.


11. Система также должна предложить вам войти в Системные настройки, чтобы предоставить необходимые разрешения для драйвера DisplayLink. Нажмите кнопку «Открыть системные настройки».


*** Если запрос, описанный выше, не появился автоматически, вручную откройте приложение «Системные настройки» (значок шестеренки в доке macOS внизу экрана) и выберите приложение «Безопасность и конфиденциальность». В приложении «Безопасность и конфиденциальность» перейдите на вкладку «Конфиденциальность». Прокрутите список элементов в левой части окна приложения и щелкните, чтобы выбрать «Запись экрана». Переходите к следующему шагу ***

12.Приложение «Безопасность и конфиденциальность» должно открыться и по умолчанию показывать вкладку «Конфиденциальность». В правой части окна приложения должна быть одна запись с названием «DisplayLinkUserAgent». Щелкните, чтобы поставить отметку рядом с этой записью.

*** Важное примечание — содержимое ваших экранов (дисплеев) не записывается. Этот параметр просто позволяет драйверу DisplayLink получать доступ к информации, генерируемой встроенным графическим адаптером системы, для создания изображения, отображаемого на дисплеях, подключенных к DisplayLink.***


13. После установки флажка рядом с записью «DisplayLinkUserAgent» нажмите кнопку «Выйти сейчас» в появившемся запросе.


14. Закройте приложение «Безопасность и конфиденциальность», а затем перезапустите систему. Устройство DisplayLink должно начать работать после завершения перезагрузки.


Установка устаревшего драйвера DisplayLink для macOS 10.14 Mojave

** Перед началом **

Если установлена ​​предыдущая версия драйвера DisplayLink, удалите ее и перезагрузите систему, прежде чем продолжить.

1. Загрузите последнюю версию драйвера для macOS 10.14 Mojave отсюда -> Ссылка

2. Перейдите в папку «Загрузки» и дважды щелкните загрузку драйвера DisplayLink

3. Будет смонтирован образ диска с драйвером, и автоматически открыть главную целевую страницу установщика DisplayLink


4. Дважды щелкните файл DisplayLink Software Installer.pkg. Откроется страница установки драйвера DisplayLink


5.Нажмите «Продолжить»


6. Нажмите кнопку «Согласен»


7. Нажмите «Установить»


8. Нажмите «Продолжить установку». завершено


9. Введите системный пароль и нажмите кнопку «Установить программное обеспечение»



10. Существует вероятность, что настройки безопасности в macOS могут заблокировать установку расширения DisplayLink


11.Если это произойдет, нажмите кнопку «Открыть настройки безопасности» и нажмите кнопку «Разрешить» в нижней части окна, чтобы предоставить разрешение на загрузку расширения. ** Важное примечание — это разрешение должно быть предоставлено в течение 30 минут после установки драйвера, иначе процесс не будет работать. Для сброса этого таймера необходимо выполнить новую установку. **

Также есть вероятность, что предупреждающее сообщение о заблокированном системном расширении не появится, но macOS может заблокировать расширение.После завершения установки драйвера еще раз проверьте, было ли предоставлено необходимое разрешение, щелкнув значок «Системные настройки» (шестеренка), а затем щелкнув значок «Безопасность и конфиденциальность». В появившемся окне убедитесь, что драйвер DisplayLink одобрен, нажав кнопку «Разрешить».


12.

Обновлено: 31.07.2021 — 07:38

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
