Посмотрев, что в ближайшем магазине переходник питания к видеокарте стоит больше 100 руб, в то время как разветвитель Molex 4 pin Male ( фото) на 2x 4 pin Female (at the power supply cable) ( фото) — 50 руб, решил пойти наперекор рыночной конъюнктуре и сделать его из подручных средств. Тем более, что 20-пиновые вилки, из которых можно сделать 6-пиновую, существуют в старых ATX-блоках питания, которые уже не годятся для работы с современными компьютерами.
Различие в конструкции разъёмов 6 pin и 20 pin, если присмотреться, заключается в том, что по-иному располагаются штырьки с фасками и без них (фото и рисунок). Имеется сочетание 2 фасок в одном среднем вертикальном ряду.
Ответную часть переходника (4 pin Molex Male) можно найти в питании для каких-нибудь вентиляторов или в том же разветвителе 1х2. Провода припаиваются и изолируются к нужным проводам контактов или обжимаются металлом вынутого из разъёма контакта.
Отпилить 6 штырьков от 20-штырькового разъёма удобно ножовкой по металлу или с помощью того же строительного ножа. Так, чтобы на нужном нам отрезке сохранилась пластмассовая стенка. При этом не жалеем отверстия 4-й с краю пары штырьков, хотя можно отпилить так, чтобы не повредить расположенные там провода.
После отпиливания и срезания фаски разъём уже готов к работе, останется только припаять нужные провода к 4-пиновому разъёму Molex Male к земле и к 12 вольтам (жёлтому проводу). Но можно сделать его красивее, переставив провода одного цвета к одинаковым номиналам контактов (фото) (3 дальних от платы — к GND, 3 ближних к +12V). Вынуть контакт с проводом из гнезда поможет тонкая гибкая иголка. Загнём конец иголки небольшой «клюшкой», чтобы, повернув её вокруг своей оси, нажать на выступающий клин контакта и подогнуть его вовнутрь. Таких клиньев на контакте два с противоположных сторон, поэтому операцию по вдавливанию клиньев надо провести дважды.
. и внимательно проверяем правильность установки в нужные нам места. Если мы ошибёмся c подключением, в лучшем случае нас ждёт срабатывание защиты блока питания по короткому замыканию, а в худшем, при перепутывании полярности — выход из строя видеокарты. Итак, чёрные провода размещаем на контактах земли (GND), а другого цвета (лучше жёлтого (12 В), но больше ведь красных проводов, от 5 вольт) — на контактах 12 вольт.
Чёрные провода подключаем к средним контактам разъёма 4 pin Molex, а 3 остальных — к жёлтым проводам источника 12 вольт. Надо ли ставить 2 разъёма Molex? Полезно, если видеокарта будет очень много потреблять. А вообще, выходы 12 вольт часто объединены в блоке питания, поэтому питание видеокарты от одного источника не будет отличаться от питания от 2 источников тока. Перед пайкой или сборкой полезно убедиться, что устанавливаем контакты в правильные гнёзда.
Переходник собран, провода и разъёмы питания от старого блока питания помогли новому системному блоку выполнять свои функции. Стоимость исходных материалов не превысит 100 руб, даже если взят «на слом» рабочий маломощный блок от компьютеров с Pentium II. Времени займёт от получаса до часа, в зависимости от сноровки и подготовленности рабочего места.
Кстати, это не изобретение сегодняшнего дня. В сети уже можно найти инструкцию с идеей использования именно этой части 20-пинового разъёма (на англ.).
Обсуждение и замечания производятся здесь.
Посмотрев, что в ближайшем магазине переходник питания к видеокарте стоит больше 100 руб, в то время как разветвитель Molex 4 pin Male ( фото) на 2x 4 pin Female (at the power supply cable) ( фото) — 50 руб, решил пойти наперекор рыночной конъюнктуре и сделать его из подручных средств. Тем более, что 20-пиновые вилки, из которых можно сделать 6-пиновую, существуют в старых ATX-блоках питания, которые уже не годятся для работы с современными компьютерами.
Различие в конструкции разъёмов 6 pin и 20 pin, если присмотреться, заключается в том, что по-иному располагаются штырьки с фасками и без них (фото и рисунок). Имеется сочетание 2 фасок в одном среднем вертикальном ряду.
Ответную часть переходника (4 pin Molex Male) можно найти в питании для каких-нибудь вентиляторов или в том же разветвителе 1х2. Провода припаиваются и изолируются к нужным проводам контактов или обжимаются металлом вынутого из разъёма контакта. Можно напрямую подсоединить разъём 6 pin к блоку питания, если не предполагается делать переходник.
Отпилить 6 штырьков от 20-штырькового разъёма удобно ножовкой по металлу или с помощью того же строительного ножа. Так, чтобы на нужном нам отрезке сохранилась пластмассовая стенка. При этом не жалеем отверстия 4-й с краю пары штырьков, хотя можно отпилить так, чтобы не повредить расположенные там провода.
После отпиливания и срезания фаски разъём уже готов к работе, останется только припаять нужные провода к 4-пиновому разъёму Molex Male к земле и к 12 вольтам (жёлтому проводу). Но можно сделать его красивее, переставив провода одного цвета к одинаковым номиналам контактов (фото) (3 дальних от платы — к GND, 3 ближних к +12V). Вынуть контакт с проводом из гнезда поможет тонкая гибкая иголка. Загнём конец иголки небольшой «клюшкой», чтобы, повернув её вокруг своей оси, нажать на выступающий клин контакта и подогнуть его вовнутрь. Таких клиньев на контакте два с противоположных сторон, поэтому операцию по вдавливанию клиньев надо провести дважды. После этого контакт возможно выдернуть из разъёма за провод. На рисунке показано направление давления на клинья в контакте разъёма.
. и внимательно проверяем правильность установки в нужные нам места. Если мы ошибёмся c подключением, в лучшем случае нас ждёт срабатывание защиты блока питания по короткому замыканию, а в худшем, при перепутывании полярности — выход из строя видеокарты. Итак, чёрные провода размещаем на контактах земли (GND), а другого цвета (лучше жёлтого (12 В), но больше ведь красных проводов, от 5 вольт) — на контактах 12 вольт.
Чёрные провода подключаем к средним контактам разъёма 4 pin Molex, а 3 остальных — к жёлтым проводам источника 12 вольт. Надо ли ставить 2 разъёма Molex? Полезно, если видеокарта будет очень много потреблять. А вообще, выходы 12 вольт часто объединены в блоке питания, поэтому питание видеокарты от одного источника не будет отличаться от питания от 2 источников тока. Перед пайкой или сборкой полезно убедиться, что устанавливаем контакты в правильные гнёзда.
Переходник собран, провода и разъёмы питания от старого блока питания помогли новому системному блоку выполнять свои функции. Стоимость исходных материалов не превысит 100 руб, даже если взят «на слом» рабочий маломощный блок от компьютеров с Pentium II. Времени займёт от получаса до часа, в зависимости от сноровки и подготовленности рабочего места.
Кстати, это не изобретение сегодняшнего дня. В сети уже можно найти инструкцию с идеей использования именно этой части 20-пинового разъёма (на англ.).
Обсуждение и замечания производятся здесь.
Одну из серьезных опасностей при эксплуатации радиоэлектронного оборудования в целом и майнинг-ригов в частности представляют возгорания, вызванные слишком большой нагрузкой на блоки питания и соединительные силовые провода.
Неправильный расчет силовых цепей не только приводят к порче дорогостоящего майнингового оборудования, но и может причинить и намного более серьезный ущерб в виде пожара в помещении, где стоят риги.
Чтобы максимально обезопасить себя от перенагрузок по цепям питания, нужно использовать качественные блоки питания, знать и учитывать максимальный ток, который способны выдержать разъемы и кабеля, использующиеся в майнинг фермах.
В этой статье рассматриваются особенности правильного запитывания видеокарт и райзеров в ригах для майнинга, связанные с разъемами и кабелями.
Как правильно обеспечивать питание видеокарт и райзеров?
Прежде всего нужно точно знать заводскую спецификацию PCI-E разъемов и ни в окем случае не превышать теоретические величины тока/мощности, заложенные в спецификацию.
При сборке рига одной из проблем, связанной с блоками питания является недостаточное количество выводов (кабелей или разъемов) для запитывания всех видеокарт и райзеров. Для решения этой проблемы часто используют различные переходники, которые даже при качественном изготовлении не способны обеспечить прохождение больших токов в долговременном режиме.
Использование даже самого качественного блока питания не защитит пользователя от прогаров и опасности возгорания при неверном расчете допустимой нагрузки.
Каждый райзер и видеокарта потребляет определенное количество электроэнергии, которая при прохождении через провода и разъемы выделяет тепло. При маленьком сопротивлении и небольших токах количество тепла ничтожно и оно не оказывает никакого пагубного влияния на электрические цепи. При увеличении проходящего тока и плохих контактах на разъемах значительно увеличивается сопротивление и объем выделяющегося тепла. Это приводит к оплавлению изоляции, пластмассы разъемов, коротким замыканиям и возгораниям. Очень большой вред начинающим майнерам приносят консультации различных «икспердов», которые очень слабо разбираются в теории и практике.
Распиновка разъемов питания видеокарт
Видеокарты должны запитываться от разъемов питания PCIe, а райзера можно запитывать как от кабелей с шестипиновыми PCI-E, так и от кабелей питания периферии (четырехпиновый молекс). При этом желательно разбираться в том, какие провода и коннекторы и для чего используются.
Для питания видеокарт используются 6 или 8-пиновые разъемы:
В них используется передача тока по желтым (+12 вольт) и черным проводам (земля ,- 12В).
По теории в 6-пиновом коннекторе питания видеокарт используют две пары токовых проводов, а в 8-пиновом – три пары.
Распиновка разъемов питания PCI-E по спецификации:
Коннекторы Sense, обозначенные синим цветом в 6 и 8-пиновых разъемах и зеленым в 8-пиновом разъеме – это земля (минус 12 вольт, черный провод).
В реальности практически все производители используют такую распиновку:
Так как контакты sense используются в качестве реальной земли, то в шестипиновых разъемах также появляется три пары цепей питания 12 В. Это улучшает условия для прохождения тока и увеличивает доступную на практике мощность.
Для проверки того, используется ли в конкретном разъеме сенс в качестве земли нужно прозвонить омметром контакты sense на разъемах питания видеокарты. Сопротивление между sense и землей должно быть равным нулю. Если sense соединены с землей – то в 6-пиновом разъеме появлются три полноценные пары проводов питания 12 вольт:
В 8-пиновом разъеме питания PCI-E в любом случае есть три пары питания (три желтых провода +12В и пять черных- земля):
Максимальная загрузка на один 8-pin коннектор PCIe по спецификации не должна превышать 150 ватт. Также до 75 дополнительных ватт видеокарта может взять от райзера или с материнской карты.
Максимальная загрузка на один PCIe 6-pin коннектор по теории не должна превышать 75 ватт.
Контакты, использующиеся в разъемах питания PCI-E:
Каждый контакт разъема питания PCI-E по спецификации рассчитан на ток не более 9 ампер.
Можно ли использовать разъемы питания процессора для питания видеокарт?
Для питания процессора используются похожие на PCI-E разъемы, в которых используется другая распиновка. Поэтому напрямую нельзя запитывать видеокарту от 8-пинового разъема питания процессора.
Можно использовать переходники, в которых перепаяны соответствующим образом пины (подробнее можно почитать в статье «Переделка разветвителя питания PCI-E 6+2 pin в переходник 8-пин CPU-PCI-E»). При переделке разъемов/кабелей нужно учитывать их спецификацию и прохождение тока.
Можно ли запитать райзер с 6-пин питанием от 8-пинового разъема?
Для запитывания райзера можно использовать 6-пиновую часть 8-пинового разъема питания PCI-E.
Для этого нужно вставить 8 пиновый разъем так, чтобы его контакты 1-3 и 5-7 вошли в разъем питания райзера, тогда они будут полностью соответствовать шестипиновому разъему:
Фактически в райзера будет вставляться часть 8-пинового разъема, как если бы это был обычный 6+2 разъем питания VGA-устройств:
Аналогичным образом можно запитать устройства с 8-пиновым разъемом от 6-пинового кабеля, но при этом в них может срабатывать защита на наличие сигнала sense (что гарантирует наличие трех пар питания 12 В) и они не будут работать.
Картинка подключения кабеля питания 6-пин в устройство с питанием 8-пин:
Сколько райзеров можно цеплять на коннекторы типа Молекс?
На коннекторы типа молекс (molex) нельзя подключать более двух райзеров на один кабель. Рекомендуется при запитывании двух устройств кабелем питания молекс, чтобы каждое из них не потребляло более 9 ампер (по линии 12 В), а при запитывании трех – не более 8 ампер.
В коннекторе молекс есть всего один провод +12 вольт и два провода земли, поэтому нужно обеспечить хороший контакт желтого провода (первый контакт):
Общая потребляемая мощность периферийных устройств, которые запитываются молексами не должна быть больше 132 ватт.
Стоит ли подключать райзера на коннекторы питания SATA?
На коннекторы питания SATA-устройств в крайнем случае можно подключать качественные райзера, но ни в коем случае нельзя подключать одну косу более одного райзера. Общая потребляемая мощность по линии питания через разъем САТА не должна превышать 54 ватта:
Можно ли использовать разъемы для питания флоппиков для подключения райзеров?
Коннекторы для питания флоппи-дисководов могут дать до 24 ватт по линии 12 вольт, а райзера могут потреблять до 75 ватт. Поэтому их использование для питания райзеров категорически запрещено.
На какие токи рассчитаны провода в кабелях питания?
При сборке ригов нужно учитывать, что использующиеся в кабелях питания провода 16 AWG не рассчитаны на токи более 11 ампер, а 18 AWG – более 9 ампер. При эксплуатации проводов в жарких условиях (более 30 градусов) эта цифра должна быть уменьшена еще на 20%.
Фото проводов 16 AWG:
Можно ли часто включать-выключать разъемы питания видеокарт?
Все коннекторы разъемов питания VGA по спецификации должны выдерживать не менее 30 циклов соединений. Не нужно постоянно вставлять/вынимать разъемы, так они от этого разбалтываются, ухудшается контакт, что чревато прогарами и возгораниями.
Справочная информация по проводам в кабелях питания VGA-устройств
В кабелях питания видеокарт могут использоваться провода AWG маркировкой от 16 до 24:
Максимальный ток по кабелям питания, в зависимости от использующихся проводов, в амперах:
Информация по максимально допустимому току по проводам AWG:
Справочная информация по разъемам питания видеокарт 6-пин PCI-E
Размеры разъемов питания видеокарт 6-пин PCI-E:

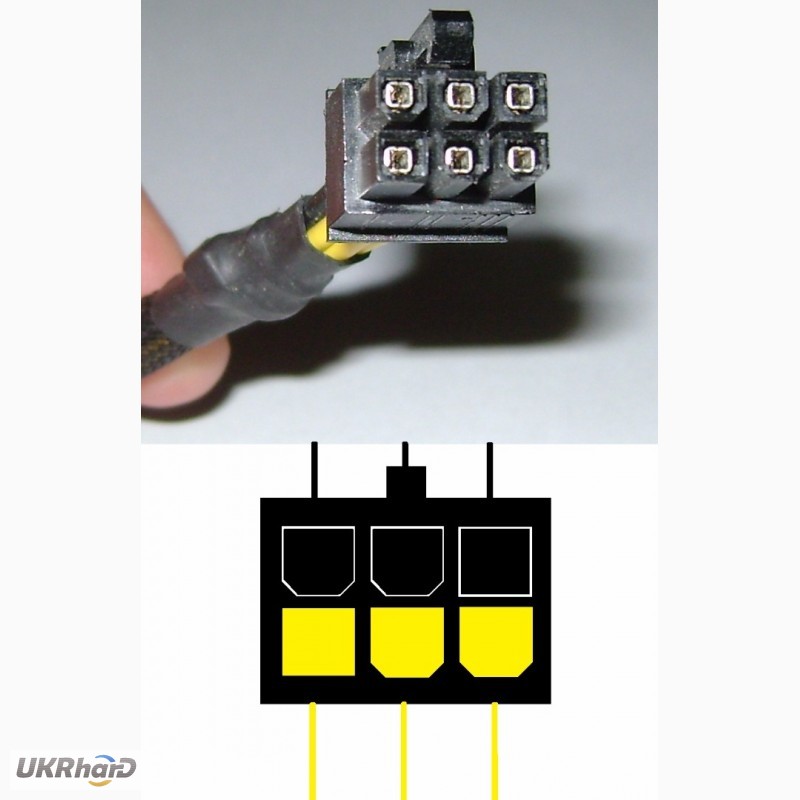

Шестипиновый разъем питания VGA со стороны коннекторов:
8 ми контактный разъем питания.
Распиновка разъемов компьютерного блока питания. Точки доступа Wi-Fi в сельских населённых пунктахСтандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.
АТХ 20 и 24 Контактный главный Разъем кабеля питания
24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.
Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.
ATX 4-Контактный разъем питания
Molex 4-Контактный периферийный разъем кабеля питанияЧетырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.
SATA 15 -Контактный кабель питанияSATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).
8-Контактный EPS и +12 Вольт Разъем питанияЭтот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.
4+4 Контактный EPS +12 Вольт Разъем питанияМатеринские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.
6-контактный разъем PCI Express (PCIe) силовой кабель РазъемЭтот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.
8-контактный разъем PCI Express (PCIe) силовой кабель разъемСпецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

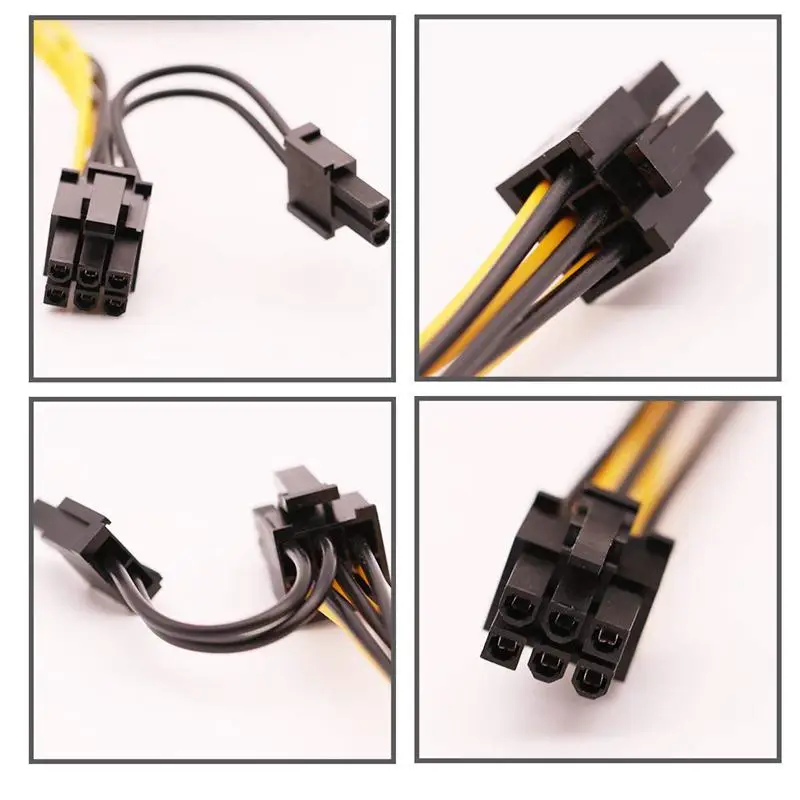

6+2(8) пин PCI Express (PCIe) силовой кабель разъемНекоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.
Посчастливилось мне приобрести видеокарту Nvidia GTX 780 вместо своей старенькой Nvidia GTX 560. Радость от покупки была не долгой, т.к. видеокарта отказалась влезать в мой корпус. Хотя эта проблема лечится быстро с помощью болгарки и прямых рук)))
Следующей и главной проблемой стало присутствие двух 8 pin разъёмов на видеокарте и их отсутствие на блоке питания. Блок у меня 700 Вт но выходит у него 2*6 pin.
Сначала обратимся к теории, что же это за 8-pin разъем? По сути это тот же 6-pin разъем только с добавлением двух дополнительных контактов “земли”. Это нужно, чтобы дать дополнительную мощность на видеокарту по шине 12V, что в свою очередь необходимо для мощных видеоадаптеров, а также для разгона и использования штатных технологий, таких как AMD OverDrive.
Почитав “умные” форумы, пришел к выводу, что, в принципе, использование дополнительных контактов не является обязательным, хотя и желательным.
При попытке запуска системы, видеоадаптер выдал ошибку о нехватке мощности, и отказал в запуске ПК. Стало ясно, что необходимо подключить восьми контактный разъем. В принципе, существуют переходники с 6 на 8 контактов, но во-первых они стоят денег, а во-вторых нужно ждать, пока их привезут, а поставить новую видюху “горело” прямо сейчас))).
Изучив предлагаемый переходник стало ясно, что два дополнительных контакта просто дублируются от имеющихся.
Также необходимо было заполучить коннектор для подключения в видеокарту. Для этой цели отлично подошел имеющийся восьми контактный переходник для питания процессора. Я просто отпилил нужные части, которые подходят в видеокарту.
Теперь нужно было подключить разъем к блоку питания. Можно было бы подсоединиться к 6 pin разъемам, но я не стал их трогать, а срезал один не используемый разъем питания SATA и взял оттуда два провода “земли”, а остальные заизолировал. И вот что получилось.
Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для питания дисковых накопителей и других периферийных устройств , например, мощной видеокарты. Большинство периферийных разъёмов, в свою очередь, соответствуют отраслевым стандартам для того или иного форм-фактора. В данной части нашего материала мы рассмотрим, какие дополнительные разъёмы вы можете встретить в своём ПК.
Разъём питания периферийных устройств
Возможно, самый распространённый тип разъёма, который можно встретить на всех БП, это коннектор питания периферийных устройств, который также часто называют разъёмом питания дисковых накопителей. То, что мы понимаем под данным типом разъёма, впервые появилось в блоках питания AMP в серии БП и называлось разъёмом MATE-N-LOK, но с тех пор как он начал производиться и продаваться компанией Molex, он также начал называться «разъём Molex», что не совсем корректно.
Чтобы определить расположение контактов, внимательно посмотрите на разъём. Как правило, в правой части вилки имеется пластиковый выступ и ключ, что необходимо для правильной фиксации разъёма в гнезде. На следующей схеме изображён стандартный разъём с ключом на вилке. Именно такой разъём используется для питания дисковых накопителей (и не только):
Разъём питания периферийных устройств
Данный разъём использовался на всех ПК, начиная с оригинальной модели IBM PC и заканчивая современными системами . Он наиболее известен как разъём для дисковых накопителей, однако также используется в некоторых системах для дополнительного питания материнской платы, видеокарты, вентиляторов охлаждения и любых других компонентов ПК, которые могут использовать напряжение +5 В или +12 В.
Это 4-контактный разъём, имеющий четыре контакта круглой формы, расположенные на расстоянии 5 мм друг от друга и рассчитанные на ток до 11 А на каждый. Так как разъём включает один контакт +12 В и один +5 В (два другие — заземление), максимальная мощность тока через разъём достигает 187 Вт. Вилка разъёма имеет около 2 см в ширину и её можно подключать к большинству дисковых накопителей и некоторых других компонентов ПК. На следующей таблице мы приводим назначение контактов на данном разъёме:
Контакты на разъёме питания для периферийных устройств | |||||
Контакт | Сигнал | Цвет | Контакт | Сигнал | Цвет |
1 | +12 V | Жёлтый | 3 | Gnd | Чёрный |
2 | Gnd | Чёрный | 4 | +5 V | Красный |
Разъём питания флоппи-дисководов
В середине 1980-х впервые появились дисководы для магнитных дисков 3,5 дюйма и тогда стало понятно, что для них нужен более компактный разъём питания. Ответом стало то, что сегодня известно как разъём питания флоппи-дисководов, который был разработан AMP как часть EI-серии (Economy Interconnection — экономичное подключение). Эти разъёмы применяются для питания небольших дисковых накопителей и устройств, и имеют те же контакты +12 В, +5 В и заземление, как и большой разъём для периферии. Расстояние между контактами в данном типе вилки составляет 2,5 мм, а сама вилка примерно в половину меньше большого разъёма. Все контакты рассчитаны на 2 А каждый, так что максимальная мощность тока по данному разъёму составляет всего 34 Вт.
В следующей таблице приводится конфигурация контактов на разъёме питания флоппи-дисководов:
Контакты на разъёме питания флоппи-дисков | |||||
Контакт | Сигнал | Цвет | Контакт | Сигнал | Цвет |
1 | +5 V | Красный | 3 | Gnd | Чёрный |
2 | Gnd | Чёрный | 4 | +12 V | Жёлтый |
Разъём питания периферийных устройств и его младший собрат имеют универсальную компоновку контактов, в чём можно убедиться на следующей схеме:
Разъём питания периферийных устройств и разъём для флоппи-дисковода
Расположение контактов на разъёме для флоппи является зеркальным, по сравнению с большим разъёмом для периферийных устройств. При использовании переходника с одного типа разъёма на другой следует проявить осторожность и не забывать, что в этом случае красный и жёлтый провода меняются местами.
Первые блоки питания оснащались всего двумя разъёмами для периферии, тогда как современные БП имеют четыре и более больших разъёмов и один или два разъёма для флоппи-дисководов. В зависимости от мощности и назначения, некоторые БП имеют по восемь и даже более разъёмов для периферийных устройств.
Если вы используете много жёстких дисков или иных устройств, нуждающихся в дополнительном питании, можно использовать Y-образный разветвитель, а также переходник с большого разъёма на малый. Разветвитель позволяет превратить один разъём питания периферийных устройств для подключения к нему сразу двух накопителей, а с переходником вы можете использовать большой разъём для питания флоппи-дисковода. Если вы используете несколько переходников, удостоверьтесь, что общая мощность блока питания является достаточной. Разъёмы, подключённые к разветвителю, по суммарной нагрузке не должны превышать возможности одного разъёма.
Разъём питания Serial ATA
Подавляющее большинство современных жёстких дисков и все SSD оснащены разъёмом питания SATA. Так что, если несколько лет назад коннекторы SATA на БП были некой приятной опцией, то на новых блоках питания они предусмотрены в обязательном порядке. Разъём питания SATA (Serial ATA) — особый 15-контактый разъём, в котором используется всего пять проводов, что означает, что к одному проводу подключается по три контакта на разъёме. Общая мощность питания по такому коннектору точно такая же, как у обычного разъёма для периферии, но SATA-кабель заметно тоньше.
Разъём питания SATA
В разъёме питания SATA каждый провод подключён к трём контактам, причём нумерация проводов не соответствует нумерации контактов. Если ваш блок питания не оснащён разъёмами питания SATA, можно использовать переходник с обычного разъёма для периферийных устройств. Однако такие переходники не обеспечивают напряжение по линии +3,3 В. К счастью, это не является проблемой для большинства устройств SATA, так как они не используют линию +3,3 В и используют только напряжения +12 В и +5 В.
Переходник с разъёма для периферийных устройств на SATA
Разъём дополнительного питания видеокарт PCI-E
Спецификация ATX12V 2.x подразумевает использование нового 24-контактного разъёма питания материнской платы, который обеспечивает больше энергии для питания различных контроллеров на плате и карт PCI-E. Спецификация рассчитана на дополнительную мощность 75 Вт непосредственно для слота PCI-E x16 и такой мощности, в принципе, хватает для многих видеокарт со средней производительностью. Но производительные графические карты, как правило, нуждаются в более высоком уровне питания. По этой причине группа разработчиков PCI-SIG (Special Interest Group) представила два стандарта для обеспечения дополнительного питания видеокарт PCI-E , которые предполагают использование следующих разъёмов:
- PCI Express x16 Graphics 150 W-ATX — спецификация издана в октябре 2004 года. Используется дополнительный 6-контактный (2х3) коннектор, который обеспечивает дополнительную мощность 75 Вт. Общая мощность по слоту PCI-E x16 достигает 150 Вт.
- PCI Express 225 W/300 W High Power Card Electromechanical — спецификация опубликована в марте 2008 года. Предполагает использование 8-контактного (2х4) дополнительного разъёма питания, обеспечивая дополнительную мощность 150 Вт. Общая мощность составляет 225 Вт (75+150) либо 300 Вт (75+150+75).
К видеокартам, требующим ещё больше энергии, можно подключать сразу несколько разъёмов:
Конфигурации разъёмов дополнительного питания PCI-E | |
Максимальная мощность | Конфигурация доп. питания |
75 Вт | Не используется |
150 Вт | 1 х 6-pin |
225 Вт | 2 х 6-pin либо 1 х 8-pin |
300 Вт | 1 х 8-pin + 1 x 6-pin |
375 Вт | 2 x 8-pin |
450 Вт | 2 x 8-pin + 1 x 6-pin |
Карт PCI Express обеспечивается с помощью коннекторов 6-pin (2х3) либо 8-pin (2х4) Molex Mini-Fit, снабжённых вилкой типа «мама», которая подключается непосредственно к видеокарте. Для справки, данные разъёмы похожи на Molex 39-01-2060 (6-контактный) и 39-01-2080 (8-контактный), но в обоих используется иные ключи, чтобы предотвратить возможность их ошибочной установки в разъём +12 В на материнской плате. На следующей схеме представлена компоновка разъёмов, в том числе со стороны вилки. Обратите внимание на сигнал «sense» по контакту pin 5 — он позволяет графической карте определить, подключён ли разъём. Без надлежащего уровня питания карта может отключиться или работать в режиме ограниченной функциональности. Также обратим внимание, что контакт pin 2 обозначен в таблице как N/C (No Connection) согласно стандартной спецификации, но в большинстве блоков питания, судя по всему, на него также подводится напряжение +12 В.
6-контактный разъём дополнительного питания PCI-E 6 pin (2х3), рассчитанный на мощность 75 Вт
Разъём 6 pin (2×3) дополнительного 75-Вт разъёма для питания видеокарты PCI-E | |||||
Цвет | Сигнал | Контакт | Контакт | Сигнал | Цвет |
Чёрный | GND | 4 | 1 | +12 V | Жёлтый |
Чёрный | Sense | 5 | 2 | N/C | — |
Чёрный | GND | 6 | 3 | +12 V | Жёлтый |

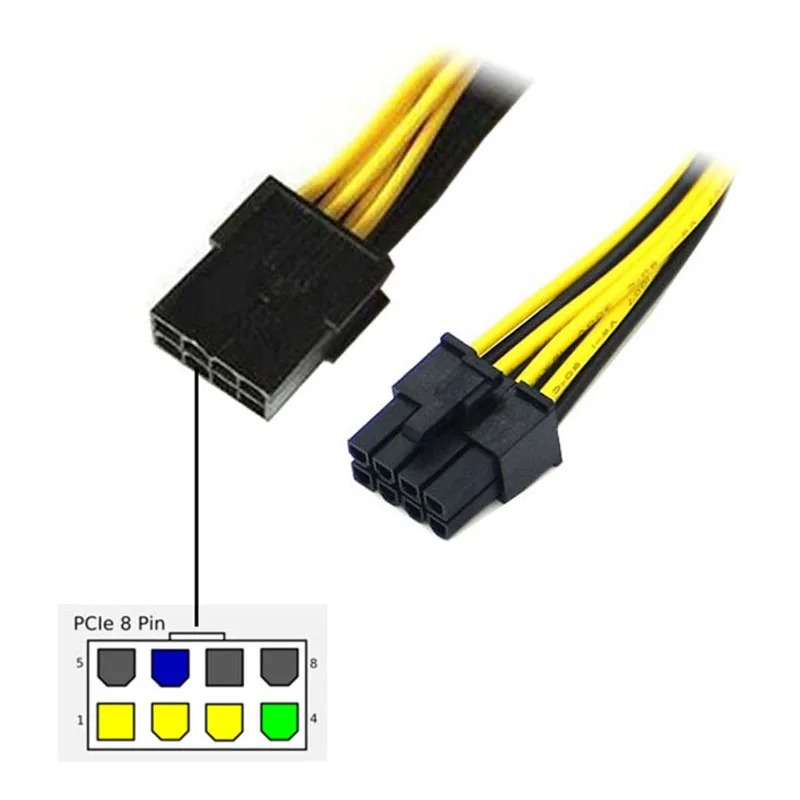

Конфигурация контактов на 8-контактном разъёме дополнительного питания PCI-E приведена на схеме ниже. Обратите внимание на наличие дополнительного напряжения +12 В на контактах pin 2 и целых два сигнала «sense» по контактам pin 4 и pin 6, что позволяет карте определять, какой разъём подключён — 6-контактный или 8-контактный — либо подключение отсутствует.
8-контактный разъём дополнительного питания PCI-E 8 pin (2х4), рассчитанный на мощность 150 Вт
Разъём 8 pin (2×4) дополнительного 150-Вт разъёма для питания видеокарты PCI-E | |||||
Цвет | Сигнал | Контакт | Контакт | Сигнал | Цвет |
Чёрный | GND | 5 | 1 | +12 V | Жёлтый |
Чёрный | Sense0 | 6 | 2 | 12 V | Жёлтый |
Чёрный | GND | 7 | 3 | +12 V | Жёлтый |
Чёрный | GND | 8 | 4 | Sense1 | Жёлтый |
Конструкция обоих разъёмов обеспечивает обратную совместимость: разъём 6 pin можно подключить к гнезду 8 pin. Таким образом, если ваша графическая карта имеет гнездо для 8-контактного коннектора, но блок питания оснащён только разъёмом 6 pin, то его можно подключить к карте, просто сдвинув относительно гнезда, как это показано на рисунке. Вилка имеет конструкцию ключей, предотвращающую установку в некорректной позиции, но при подключении разъёма следует избегать чрезмерных усилий, что может привести к повреждению карты.
Подключение 6-контактного разъёма к гнезду 8 pin на графической карте
Сигнальные контакты расположены таким образом, что видеокарта сама распознает, какой тип разъём подключён к гнезду и, таким образом, какая мощность ей доступна. Например, если видеокарта требуется полных 300 Вт и она оснащена двумя гнёздами 8 pin (либо 8 pin + 6 pin), но вы используете два шестижильных разъёма, карта определит, что может использовать только 225 Вт и, в зависимости от конструкции и прошивки, может либо отключиться, либо будет работать в режиме ограниченной функциональности.
Благодаря специальному ключу на вилке, 8-контактный разъём нельзя установить в гнездо 6 pin. По этой причине многие производители блоков питания оснащают свои изделия вилками типа «6+2», которые позволяют отсоединять дополнительные два при необходимости, получая в итоге обычный 6-контактный разъём вместо 8-контактного. Такой разъём, разумеется, без проблем установится в гнездо 6 pin на плате.
Внимание! 8-контактный разъём дополнительного питания карт PCI-E и 8-контактный разъём питания CPU стандарта EPS12V используют близкие по конструкции вилки Molex Mini-Fit Jr. Эти вилки имеют разные ключи, но при определённом усилии может получиться подключить разъём EPS12V к гнезду на видеокарте, или наоборот, подключить разъём питания PCI-E к гнезду материнской плате EPS12V. В любом из этих сценариев контакт +12 В будет подключён напрямую к заземлению, что может привести к выходу из строя материнской платы, видеокарты или блока питания.
6-контактный разъём использует два контакта +12 В для обеспечения мощности до 75 Вт, в то время как коннектор 8 pin использует три контакта +12 В, обеспечивая до 150 Вт. Но согласно спецификации для разъёмов Molex, такой набор контактов позволяет обеспечивать большую мощность. Каждый контакт на разъёме питания PCI Express может держать ток до 8 А при использовании стандартных контактов — или больше, если применяются контакты HCS или Plus HCS. Если умножить пределы мощности контактов по спецификациям на их количество, можно определить возможности разъёма держать ток определённой мощности:
Максимальная мощность тока по разъёму дополнительного питания карты PCI-E | ||||
Тип разъёма | Количество контактов +12V | При использовании контактов контактов | При использовании контактов HCS | При использовании контактов Plus HCS |
6-pin | 2 | 192 Вт | 264 Вт | 288 Вт |
8-pin | 3 | 288 Вт | 396 Вт | 432 Вт |
В 6-жильном разъёме ток рассчитан на два контакта +12 В, хотя большинство БП имеют по три таких контакта.
Стандартные контакты Molex рассчитаны на ток 8 А.
Контакты Molex HCS рассчитаны на ток 11 А.
Контакты Molex Plus HCS рассчитаны на ток 12 А.
Все значения указаны для связки 4-6 контактов Mini-Fit Jr. при использовании проводов 18-го калибра и стандартной температуре.
Таким образом, хотя по спецификации разъёмы рассчитаны на мощность 75 (6 pin) и 150 Вт (8 pin), при использовании стандартных контактов мощность может достигать, соответственно, 192 и 288 Вт. При использовании контактов HCS и Plus HCS вы можете получить ещё большую мощность.
Два разъёма дополнительного питания, о которых идёт речь, могут фигурировать в документации под названиями PCI Express Graphics (PEG), Scalable Link Interface (SLI) или CrossFire Power Connectors, так как они используются производительными графическими картами с интерфейсом PCI-E x16, которые могут работать в связке SLI или CrossFire. SLI и CrossFire — это режимы использования карт nVidia и AMD, позволяющие объединить карты в связку, используя вычислительные ресурсы каждой из них для увеличения производительности графической подсистемы. Каждая карта может потреблять сотни ватт, поэтому многие видеокарты класса hi-end имеют два или три разъёма дополнительного питания. Это означает, что большинство мощных
Не секрет, что современные модели видеокарт потребляют большое количество энергии. В зависимости от производителя, серии, назначения и даже конкретного экземпляра потребляемая мощность может меняться в пределах от нескольких десятков, до нескольких сотен Ватт. Где же взять такое количество энергии и при этом не обделить остальные компоненты вашей системы? Сейчас мы обо всем расскажем.Питание для быстрой современной видеокарты может поступать из 3 источников:
Тип коннектора питания | Обеспечиваемая им мощность |
PCIe x16 | 75 Вт |
6-pin | 75 Вт |
8-pin | 150 Вт |
Во первых, современные подключаются к разъему расширения PCIe x16, который питается от 24-контактного разъема и обеспечивает видеокарты мощностью до 75 Вт. Этого оказывается достаточно для начального и среднего уровня. Такие карты не имеют дополнительных разъемов питания и не сильно требовательны к блоку питания, и, как правило, обеспечивают относительно низкую производительность.
Разъем PCIe x16
Во вторых, более мощные версии видеокарт могут иметь 2 типа разъемов питания: 6-пин и 8-пин, или оба сразу. Разъем 6-пин предоставляет видеокарте дополнительную мощность в 75 Вт, а 8-пин – в 150 Вт. Таким образом, максимальное энергопотребление видеокарты с 1 разъемом 8-пин и 1 разъемом 6-пин может достигать значения: 75+150+75 = 300Вт (конфигурации разъемов могут отличаться, в том числе и в большую сторону). Следует обратить внимание на следующий факт: для каждого дополнительного разъема питания на видеокарте должен обладать отдельным коннектором питания. Наличие дополнительных разъемов питания свидетельствует как о повышенном энергопотреблении видеокарты, так и о большей производительности (относительно видеокарт без дополнительных разъемов питания и в рамках одного-двух поколений). Кроме того, по наличию дополнительных разъемов питания можно приблизительно определить энергопотребление, на которое рассчитана. Важно помнить, что при наличии на видеокарте нескольких разъемов питания, для нормальной работоспособности компьютера необходимо к каждому коннектору подключить кабель питания. В противном случае компьютер либо не включится, либо видеокарта не будет работать со своей максимальной производительностью. 8-pin и 6-pin разъемы
В связи с этим нужно упомянуть, что существуют с разделенными линиями питания 12 В. Это означает, что каждый коннектор (6-пин и 8-пин) будет обслуживать своя линия питания. Подробнее об этом можно прочитать в.
Подводя итог – для соответствующего питания вашей видеокарты необходимо понять, какие разъемы питания она требует и какую максимальную мощность при этом потребляет. Учет этих факторов позволит вам избежать неприятной ситуации, при которой ваша система не сможет запуститься из-за недостатка мощности или отсутствия нужных коннекторов. Удачных покупок!
Если на видеокарте имеется такой разьем, то требуется к нему подключить дополнительное питание от БП.

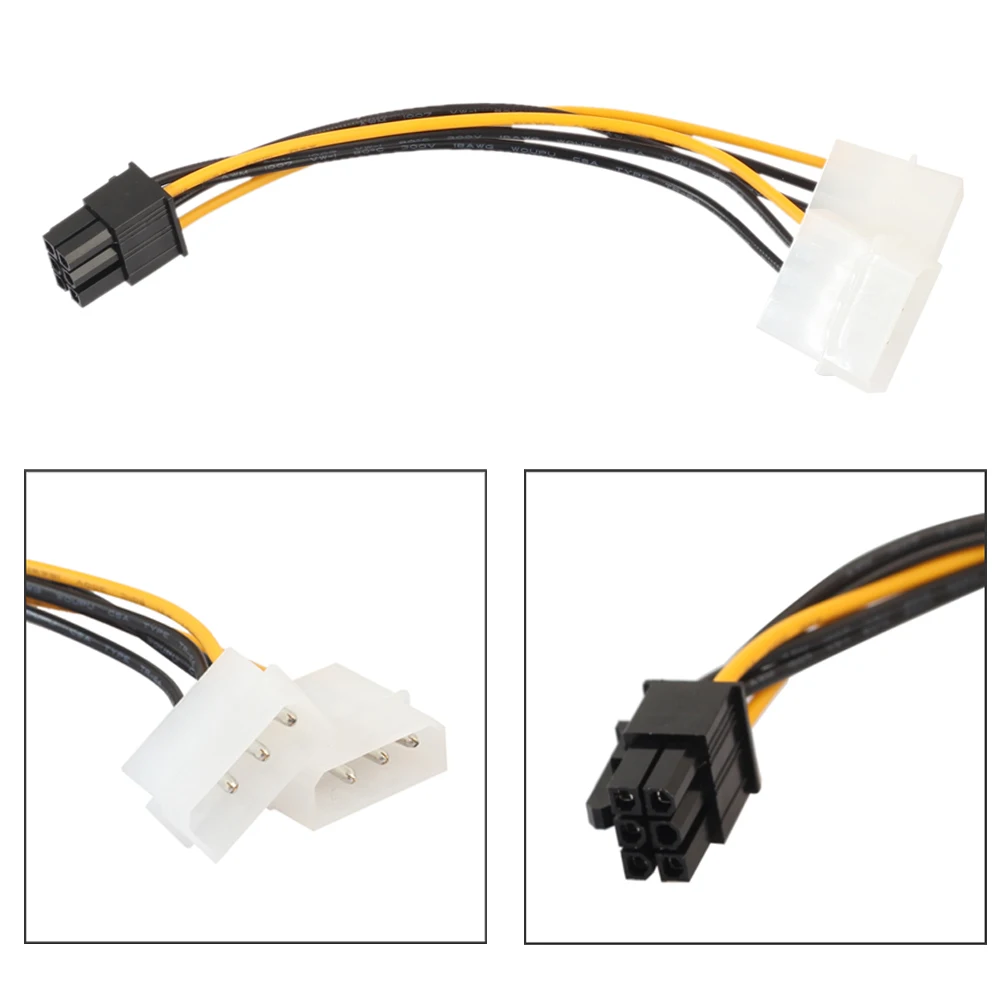

Дополнительное питание подключается специальным кабелем-переходником:
6-пиновый разьем подключается к видеокарте, а два разьема, типа molex, подключаются к блоку питания.
К БП подключаются оба разьема.
Черный и коричневый земля, жёлтый +12 вольт.
Нужно учесть, что такие видеокарты требуют повышенной мощности БП и он должен быть не менее 350 Вт.
В современных блоках питания уже имеется разьем дополнительного питания видеокарты, в этом случае необходимости в переходниках нет.
В последнее время появились видеокарты к которым необходимо подключить не 6-pin разьем питания, а 8-pin.
Это связано с увеличением потребляемой мощности питания видеокартами.
У таких разьемов на два контакта «земля» больше, чем у 6-pin разьемов.
Если у вашего БП нет такого выходного коннектора, то нужно приобрести переходник 6-pin -> 8-pin, но обычно такой переходник идет в комплекте с видеокартой.
Подключать разьем 6-pin вместо 8-pin без переходника нельзя.
К видеокартам, имеющим два разьема дополнительного питания, нужно подключать оба разьема.
1,65 миллиона взломанных домашних компьютеров заняты майнингом
Лаборатория Касперского опубликовала результаты своего исследования, согласно которому в мире насчитывается 1,65 миллиона взломанных ПК, которые заняты добычей криптовалюты для хакеров.
При этом отмечается, что речь не идёт только о домашних машинах, но и о корпоративных серверах.
В лаборатории отметили, что наиболее популярными вредоносными добытчиками валют являются Zcash и Monero.
Наиболее популярной валютой является Bitcoin, однако его добыча слишком неэффективна на обычных компьютерах , в отличие от альтернативных валют.
«Основным эффектом для домашних компьютеров или инфраструктуры организации является снижение производительности», — заявил эксперт по безопасности Kaspersky Антон Иванов, — «Также некоторые майнеры могут загружать модули из инфраструктуры опасного действия, и эти модули могут содержать другой вредоносный код , такой как трояны».
В большинстве случаев майнер попадает на компьютер при помощи специально созданной зловредной программы, так называемого дроппера , главная функция которого — скрытно ставить другое ПО.
Такие программы обычно маскируются под пиратские версии лицензионных продуктов или под генераторы ключей активации к ним — что-нибудь в таком духе пользователи ищут, например, на файлообменниках и сознательно скачивают. Вот только иногда то, что они скачали, оказывается не совсем тем, что они хотели скачать.
После запуска скачанного файла на компьютер жертвы ставится собственно установщик, а он уже закачивает на диск майнер и специальную утилиту , маскирующую его в системе.
Также в комплекте с программой могут поставляться cервисы, которые обеспечивают его автозапуск и настраивают его работу.
От вредоносных программ-дропперов Kaspersky Internet Security защитит вас по умолчанию — просто убедитесь, что антивирус всегда включен, и такой зловред просто не попадет на ваш компьютер.
А вот майнеры, в отличие от дропперов — программы не зловредные.
Потому они входят в выделенную категорию Riskware — ПО, которое само по себе легально, но при этом может быть использовано в зловредных целях.
По умолчанию Kaspersky Internet Security не блокирует и не удаляет такие программы, поскольку пользователь мог установить их осознанно.
Но если хотите подстраховаться и уверены, что не собираетесь пользоваться майнерами и прочим ПО, которое входит в категорию Riskware, то вы всегда можете зайти в настройки защитного решения, найти там раздел Угрозы и обнаружение и поставить галочку напротив пункта Другие программы .
Если вы заняты майнингом для кого-то другого, вы можете получить огромные счета за электроэнергию, заметное замедление работы ПК и компонентов.
Процессорный разъём LGA 1151 для Intel Coffee Lake имеет различия
Выход процессоров Intel Coffee Lake вызвал бурю эмоций у пользователей и шквал обсуждений на различных тематических ресурсах, в основном из-за того, что они будут работать только с новыми материнскими платами , несмотря на уже давно используемое исполнение LGA 1151.
Выяснилась настоящая причина несовместимости.
Всё дело в том, что контакты на новых процессорах Intel расположены по другой схеме, нежели у процессоров Skylake и Kaby Lake, сообщает VideoCardz.
Intel добавила новым процессорам больше контактов Vss (земля) и Vcc (питание).
Первых ранее было 377, а теперь стало 391.
Вторых — 128 и 146, соответственно.
Общее число контактов не изменилось, и осталось равно 1151, а всё благодаря уменьшению количества резервных контактов (RSVD) с 46 до 25.
Компания сообщила – процессорам Core восьмого поколения потребовалась организации дополнительного и/или более стабильного питания.
Хотя компании было достаточно изменить название на LGA 1151v2, чтобы избежать «праведного гнева» со стороны некоторых пользователей, но она этого не сделала.
Точки доступа Wi-Fi в сельских населённых пунктах
Компания «Ростелеком» сообщает о резком росте востребованности беспроводных точек доступа в Интернет, построенных по проекту устранения цифрового неравенства в России.
Проект, о котором идёт речь, предусматривает создание точек Wi-Fi в населённых пунктах численностью от 250 до 500 человек.
Доступ в Сеть предоставляется на скорости не менее 10 Мбит/с.
В конце июля «Ростелеком» объявил об отмене платы за подключение к Интернету через такие хот-споты.
Сразу после этого востребованность услуги заметно выросла.
Количество интернет-сессий в точках доступа подскочило на 35%.
Общий объём интернет-трафика в точках Wi-Fi в августе впервые превысил 1 Пбайт, оказавшись на 27% больше, чем месяцем ранее.
По состоянию на 30 июня 2017 года универсальные услуги связи с использованием точек доступа Wi-Fi оказывались в 4690 населённых пунктах, что составляет 34% от общего плана (всего до конца 2019 года должны быть построены почти 14 тыс. точек).
Уже проложено 35 тыс. километров волоконно-оптических линий связи.
Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для…
Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для…
Распиновка разъемов компьютерного блока питания. Распиновка разъемов компьютерного блока питания 8 контактный разъем
Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для питания дисковых накопителей и других периферийных устройств , например, мощной видеокарты. Большинство периферийных разъёмов, в свою очередь, соответствуют отраслевым стандартам для того или иного форм-фактора. В данной части нашего материала мы рассмотрим, какие дополнительные разъёмы вы можете встретить в своём ПК.
Разъём питания периферийных устройств
Возможно, самый распространённый тип разъёма, который можно встретить на всех БП, это коннектор питания периферийных устройств, который также часто называют разъёмом питания дисковых накопителей. То, что мы понимаем под данным типом разъёма, впервые появилось в блоках питания AMP в серии БП и называлось разъёмом MATE-N-LOK, но с тех пор как он начал производиться и продаваться компанией Molex, он также начал называться «разъём Molex», что не совсем корректно.
Чтобы определить расположение контактов, внимательно посмотрите на разъём. Как правило, в правой части вилки имеется пластиковый выступ и ключ, что необходимо для правильной фиксации разъёма в гнезде. На следующей схеме изображён стандартный разъём с ключом на вилке. Именно такой разъём используется для питания дисковых накопителей (и не только):
Разъём питания периферийных устройств
Данный разъём использовался на всех ПК, начиная с оригинальной модели IBM PC и заканчивая современными системами . Он наиболее известен как разъём для дисковых накопителей, однако также используется в некоторых системах для дополнительного питания материнской платы, видеокарты, вентиляторов охлаждения и любых других компонентов ПК, которые могут использовать напряжение +5 В или +12 В.
Это 4-контактный разъём, имеющий четыре контакта круглой формы, расположенные на расстоянии 5 мм друг от друга и рассчитанные на ток до 11 А на каждый. Так как разъём включает один контакт +12 В и один +5 В (два другие — заземление), максимальная мощность тока через разъём достигает 187 Вт. Вилка разъёма имеет около 2 см в ширину и её можно подключать к большинству дисковых накопителей и некоторых других компонентов ПК. На следующей таблице мы приводим назначение контактов на данном разъёме:
Контакты на разъёме питания для периферийных устройств | |||||
Контакт | Сигнал | Цвет | Контакт | Сигнал | Цвет |
1 | +12 V | Жёлтый | 3 | Gnd | Чёрный |
2 | Gnd | Чёрный | 4 | +5 V | Красный |
Разъём питания флоппи-дисководов
В середине 1980-х впервые появились дисководы для магнитных дисков 3,5 дюйма и тогда стало понятно, что для них нужен более компактный разъём питания. Ответом стало то, что сегодня известно как разъём питания флоппи-дисководов, который был разработан AMP как часть EI-серии (Economy Interconnection — экономичное подключение). Эти разъёмы применяются для питания небольших дисковых накопителей и устройств, и имеют те же контакты +12 В, +5 В и заземление, как и большой разъём для периферии. Расстояние между контактами в данном типе вилки составляет 2,5 мм, а сама вилка примерно в половину меньше большого разъёма. Все контакты рассчитаны на 2 А каждый, так что максимальная мощность тока по данному разъёму составляет всего 34 Вт.
В следующей таблице приводится конфигурация контактов на разъёме питания флоппи-дисководов:
Контакты на разъёме питания флоппи-дисков | |||||
Контакт | Сигнал | Цвет | Контакт | Сигнал | Цвет |
1 | +5 V | Красный | 3 | Gnd | Чёрный |
2 | Gnd | Чёрный | 4 | +12 V | Жёлтый |
Разъём питания периферийных устройств и его младший собрат имеют универсальную компоновку контактов, в чём можно убедиться на следующей схеме:
Разъём питания периферийных устройств и разъём для флоппи-дисковода
Расположение контактов на разъёме для флоппи является зеркальным, по сравнению с большим разъёмом для периферийных устройств. При использовании переходника с одного типа разъёма на другой следует проявить осторожность и не забывать, что в этом случае красный и жёлтый провода меняются местами.
Первые блоки питания оснащались всего двумя разъёмами для периферии, тогда как современные БП имеют четыре и более больших разъёмов и один или два разъёма для флоппи-дисководов. В зависимости от мощности и назначения, некоторые БП имеют по восемь и даже более разъёмов для периферийных устройств.
Если вы используете много жёстких дисков или иных устройств, нуждающихся в дополнительном питании, можно использовать Y-образный разветвитель, а также переходник с большого разъёма на малый. Разветвитель позволяет превратить один разъём питания периферийных устройств для подключения к нему сразу двух накопителей, а с переходником вы можете использовать большой разъём для питания флоппи-дисковода. Если вы используете несколько переходников, удостоверьтесь, что общая мощность блока питания является достаточной. Разъёмы, подключённые к разветвителю, по суммарной нагрузке не должны превышать возможности одного разъёма.
Разъём питания Serial ATA
Подавляющее большинство современных жёстких дисков и все SSD оснащены разъёмом питания SATA. Так что, если несколько лет назад коннекторы SATA на БП были некой приятной опцией, то на новых блоках питания они предусмотрены в обязательном порядке. Разъём питания SATA (Serial ATA) — особый 15-контактый разъём, в котором используется всего пять проводов, что означает, что к одному проводу подключается по три контакта на разъёме. Общая мощность питания по такому коннектору точно такая же, как у обычного разъёма для периферии, но SATA-кабель заметно тоньше.
Разъём питания SATA
В разъёме питания SATA каждый провод подключён к трём контактам, причём нумерация проводов не соответствует нумерации контактов. Если ваш блок питания не оснащён разъёмами питания SATA, можно использовать переходник с обычного разъёма для периферийных устройств. Однако такие переходники не обеспечивают напряжение по линии +3,3 В. К счастью, это не является проблемой для большинства устройств SATA, так как они не используют линию +3,3 В и используют только напряжения +12 В и +5 В.
Переходник с разъёма для периферийных устройств на SATA
Разъём дополнительного питания видеокарт PCI-E
Спецификация ATX12V 2.x подразумевает использование нового 24-контактного разъёма питания материнской платы, который обеспечивает больше энергии для питания различных контроллеров на плате и карт PCI-E. Спецификация рассчитана на дополнительную мощность 75 Вт непосредственно для слота PCI-E x16 и такой мощности, в принципе, хватает для многих видеокарт со средней производительностью. Но производительные графические карты, как правило, нуждаются в более высоком уровне питания. По этой причине группа разработчиков PCI-SIG (Special Interest Group) представила два стандарта для обеспечения дополнительного питания видеокарт PCI-E , которые предполагают использование следующих разъёмов:
- PCI Express x16 Graphics 150 W-ATX — спецификация издана в октябре 2004 года. Используется дополнительный 6-контактный (2х3) коннектор, который обеспечивает дополнительную мощность 75 Вт. Общая мощность по слоту PCI-E x16 достигает 150 Вт.
- PCI Express 225 W/300 W High Power Card Electromechanical — спецификация опубликована в марте 2008 года. Предполагает использование 8-контактного (2х4) дополнительного разъёма питания, обеспечивая дополнительную мощность 150 Вт. Общая мощность составляет 225 Вт (75+150) либо 300 Вт (75+150+75).
К видеокартам, требующим ещё больше энергии, можно подключать сразу несколько разъёмов:
Конфигурации разъёмов дополнительного питания PCI-E | |
Максимальная мощность | Конфигурация доп. питания |
75 Вт | Не используется |
150 Вт | 1 х 6-pin |
225 Вт | 2 х 6-pin либо 1 х 8-pin |
300 Вт | 1 х 8-pin + 1 x 6-pin |
375 Вт | 2 x 8-pin |
450 Вт | 2 x 8-pin + 1 x 6-pin |
Карт PCI Express обеспечивается с помощью коннекторов 6-pin (2х3) либо 8-pin (2х4) Molex Mini-Fit, снабжённых вилкой типа «мама», которая подключается непосредственно к видеокарте. Для справки, данные разъёмы похожи на Molex 39-01-2060 (6-контактный) и 39-01-2080 (8-контактный), но в обоих используется иные ключи, чтобы предотвратить возможность их ошибочной установки в разъём +12 В на материнской плате. На следующей схеме представлена компоновка разъёмов, в том числе со стороны вилки. Обратите внимание на сигнал «sense» по контакту pin 5 — он позволяет графической карте определить, подключён ли разъём. Без надлежащего уровня питания карта может отключиться или работать в режиме ограниченной функциональности. Также обратим внимание, что контакт pin 2 обозначен в таблице как N/C (No Connection) согласно стандартной спецификации, но в большинстве блоков питания, судя по всему, на него также подводится напряжение +12 В.
6-контактный разъём дополнительного питания PCI-E 6 pin (2х3), рассчитанный на мощность 75 Вт
Разъём 6 pin (2×3) дополнительного 75-Вт разъёма для питания видеокарты PCI-E | |||||
Цвет | Сигнал | Контакт | Контакт | Сигнал | Цвет |
Чёрный | GND | 4 | 1 | +12 V | Жёлтый |
Чёрный | Sense | 5 | 2 | N/C | — |
Чёрный | GND | 6 | 3 | +12 V | Жёлтый |
Конфигурация контактов на 8-контактном разъёме дополнительного питания PCI-E приведена на схеме ниже. Обратите внимание на наличие дополнительного напряжения +12 В на контактах pin 2 и целых два сигнала «sense» по контактам pin 4 и pin 6, что позволяет карте определять, какой разъём подключён — 6-контактный или 8-контактный — либо подключение отсутствует.
8-контактный разъём дополнительного питания PCI-E 8 pin (2х4), рассчитанный на мощность 150 Вт
Разъём 8 pin (2×4) дополнительного 150-Вт разъёма для питания видеокарты PCI-E | |||||
Цвет | Сигнал | Контакт | Контакт | Сигнал | Цвет |
Чёрный | GND | 5 | 1 | +12 V | Жёлтый |
Чёрный | Sense0 | 6 | 2 | 12 V | Жёлтый |
Чёрный | GND | 7 | 3 | +12 V | Жёлтый |
Чёрный | GND | 8 | 4 | Sense1 | Жёлтый |
Конструкция обоих разъёмов обеспечивает обратную совместимость: разъём 6 pin можно подключить к гнезду 8 pin. Таким образом, если ваша графическая карта имеет гнездо для 8-контактного коннектора, но блок питания оснащён только разъёмом 6 pin, то его можно подключить к карте, просто сдвинув относительно гнезда, как это показано на рисунке. Вилка имеет конструкцию ключей, предотвращающую установку в некорректной позиции, но при подключении разъёма следует избегать чрезмерных усилий, что может привести к повреждению карты.
Подключение 6-контактного разъёма к гнезду 8 pin на графической карте
Сигнальные контакты расположены таким образом, что видеокарта сама распознает, какой тип разъём подключён к гнезду и, таким образом, какая мощность ей доступна. Например, если видеокарта требуется полных 300 Вт и она оснащена двумя гнёздами 8 pin (либо 8 pin + 6 pin), но вы используете два шестижильных разъёма, карта определит, что может использовать только 225 Вт и, в зависимости от конструкции и прошивки, может либо отключиться, либо будет работать в режиме ограниченной функциональности.
Благодаря специальному ключу на вилке, 8-контактный разъём нельзя установить в гнездо 6 pin. По этой причине многие производители блоков питания оснащают свои изделия вилками типа «6+2», которые позволяют отсоединять дополнительные два при необходимости, получая в итоге обычный 6-контактный разъём вместо 8-контактного. Такой разъём, разумеется, без проблем установится в гнездо 6 pin на плате.
Внимание! 8-контактный разъём дополнительного питания карт PCI-E и 8-контактный разъём питания CPU стандарта EPS12V используют близкие по конструкции вилки Molex Mini-Fit Jr. Эти вилки имеют разные ключи, но при определённом усилии может получиться подключить разъём EPS12V к гнезду на видеокарте, или наоборот, подключить разъём питания PCI-E к гнезду материнской плате EPS12V. В любом из этих сценариев контакт +12 В будет подключён напрямую к заземлению, что может привести к выходу из строя материнской платы, видеокарты или блока питания.
6-контактный разъём использует два контакта +12 В для обеспечения мощности до 75 Вт, в то время как коннектор 8 pin использует три контакта +12 В, обеспечивая до 150 Вт. Но согласно спецификации для разъёмов Molex, такой набор контактов позволяет обеспечивать большую мощность. Каждый контакт на разъёме питания PCI Express может держать ток до 8 А при использовании стандартных контактов — или больше, если применяются контакты HCS или Plus HCS. Если умножить пределы мощности контактов по спецификациям на их количество, можно определить возможности разъёма держать ток определённой мощности:
Максимальная мощность тока по разъёму дополнительного питания карты PCI-E | ||||
Тип разъёма | Количество контактов +12V | При использовании контактов контактов | При использовании контактов HCS | При использовании контактов Plus HCS |
6-pin | 2 | 192 Вт | 264 Вт | 288 Вт |
8-pin | 3 | 288 Вт | 396 Вт | 432 Вт |
В 6-жильном разъёме ток рассчитан на два контакта +12 В, хотя большинство БП имеют по три таких контакта.
Стандартные контакты Molex рассчитаны на ток 8 А.
Контакты Molex HCS рассчитаны на ток 11 А.
Контакты Molex Plus HCS рассчитаны на ток 12 А.
Все значения указаны для связки 4-6 контактов Mini-Fit Jr. при использовании проводов 18-го калибра и стандартной температуре.
Таким образом, хотя по спецификации разъёмы рассчитаны на мощность 75 (6 pin) и 150 Вт (8 pin), при использовании стандартных контактов мощность может достигать, соответственно, 192 и 288 Вт. При использовании контактов HCS и Plus HCS вы можете получить ещё большую мощность.
Два разъёма дополнительного питания, о которых идёт речь, могут фигурировать в документации под названиями PCI Express Graphics (PEG), Scalable Link Interface (SLI) или CrossFire Power Connectors, так как они используются производительными графическими картами с интерфейсом PCI-E x16, которые могут работать в связке SLI или CrossFire. SLI и CrossFire — это режимы использования карт nVidia и AMD, позволяющие объединить карты в связку, используя вычислительные ресурсы каждой из них для увеличения производительности графической подсистемы. Каждая карта может потреблять сотни ватт, поэтому многие видеокарты класса hi-end имеют два или три разъёма дополнительного питания. Это означает, что большинство мощных
Не секрет, что современные модели видеокарт потребляют большое количество энергии. В зависимости от производителя, серии, назначения и даже конкретного экземпляра потребляемая мощность может меняться в пределах от нескольких десятков, до нескольких сотен Ватт. Где же взять такое количество энергии и при этом не обделить остальные компоненты вашей системы? Сейчас мы обо всем расскажем.Питание для быстрой современной видеокарты может поступать из 3 источников:
Тип коннектора питания | Обеспечиваемая им мощность |
PCIe x16 | 75 Вт |
6-pin | 75 Вт |
8-pin | 150 Вт |
Во первых, современные подключаются к разъему расширения PCIe x16, который питается от 24-контактного разъема и обеспечивает видеокарты мощностью до 75 Вт. Этого оказывается достаточно для начального и среднего уровня. Такие карты не имеют дополнительных разъемов питания и не сильно требовательны к блоку питания, и, как правило, обеспечивают относительно низкую производительность.
Разъем PCIe x16
Во вторых, более мощные версии видеокарт могут иметь 2 типа разъемов питания: 6-пин и 8-пин, или оба сразу. Разъем 6-пин предоставляет видеокарте дополнительную мощность в 75 Вт, а 8-пин – в 150 Вт. Таким образом, максимальное энергопотребление видеокарты с 1 разъемом 8-пин и 1 разъемом 6-пин может достигать значения: 75+150+75 = 300Вт (конфигурации разъемов могут отличаться, в том числе и в большую сторону). Следует обратить внимание на следующий факт: для каждого дополнительного разъема питания на видеокарте должен обладать отдельным коннектором питания. Наличие дополнительных разъемов питания свидетельствует как о повышенном энергопотреблении видеокарты, так и о большей производительности (относительно видеокарт без дополнительных разъемов питания и в рамках одного-двух поколений). Кроме того, по наличию дополнительных разъемов питания можно приблизительно определить энергопотребление, на которое рассчитана. Важно помнить, что при наличии на видеокарте нескольких разъемов питания, для нормальной работоспособности компьютера необходимо к каждому коннектору подключить кабель питания. В противном случае компьютер либо не включится, либо видеокарта не будет работать со своей максимальной производительностью. 8-pin и 6-pin разъемы
В связи с этим нужно упомянуть, что существуют с разделенными линиями питания 12 В. Это означает, что каждый коннектор (6-пин и 8-пин) будет обслуживать своя линия питания. Подробнее об этом можно прочитать в.
Подводя итог – для соответствующего питания вашей видеокарты необходимо понять, какие разъемы питания она требует и какую максимальную мощность при этом потребляет. Учет этих факторов позволит вам избежать неприятной ситуации, при которой ваша система не сможет запуститься из-за недостатка мощности или отсутствия нужных коннекторов. Удачных покупок!
Если на видеокарте имеется такой разьем, то требуется к нему подключить дополнительное питание от БП.
Дополнительное питание подключается специальным кабелем-переходником:
6-пиновый разьем подключается к видеокарте, а два разьема, типа molex, подключаются к блоку питания.
К БП подключаются оба разьема.
Черный и коричневый земля, жёлтый +12 вольт.
Нужно учесть, что такие видеокарты требуют повышенной мощности БП и он должен быть не менее 350 Вт.
В современных блоках питания уже имеется разьем дополнительного питания видеокарты, в этом случае необходимости в переходниках нет.
В последнее время появились видеокарты к которым необходимо подключить не 6-pin разьем питания, а 8-pin.
Это связано с увеличением потребляемой мощности питания видеокартами.
У таких разьемов на два контакта «земля» больше, чем у 6-pin разьемов.
Если у вашего БП нет такого выходного коннектора, то нужно приобрести переходник 6-pin -> 8-pin, но обычно такой переходник идет в комплекте с видеокартой.
Подключать разьем 6-pin вместо 8-pin без переходника нельзя.
К видеокартам, имеющим два разьема дополнительного питания, нужно подключать оба разьема.
1,65 миллиона взломанных домашних компьютеров заняты майнингом
Лаборатория Касперского опубликовала результаты своего исследования, согласно которому в мире насчитывается 1,65 миллиона взломанных ПК, которые заняты добычей криптовалюты для хакеров.
При этом отмечается, что речь не идёт только о домашних машинах, но и о корпоративных серверах.
В лаборатории отметили, что наиболее популярными вредоносными добытчиками валют являются Zcash и Monero.
Наиболее популярной валютой является Bitcoin, однако его добыча слишком неэффективна на обычных компьютерах , в отличие от альтернативных валют.
«Основным эффектом для домашних компьютеров или инфраструктуры организации является снижение производительности», — заявил эксперт по безопасности Kaspersky Антон Иванов, — «Также некоторые майнеры могут загружать модули из инфраструктуры опасного действия, и эти модули могут содержать другой вредоносный код , такой как трояны».
В большинстве случаев майнер попадает на компьютер при помощи специально созданной зловредной программы, так называемого дроппера , главная функция которого — скрытно ставить другое ПО.
Такие программы обычно маскируются под пиратские версии лицензионных продуктов или под генераторы ключей активации к ним — что-нибудь в таком духе пользователи ищут, например, на файлообменниках и сознательно скачивают. Вот только иногда то, что они скачали, оказывается не совсем тем, что они хотели скачать.
После запуска скачанного файла на компьютер жертвы ставится собственно установщик, а он уже закачивает на диск майнер и специальную утилиту , маскирующую его в системе.
Также в комплекте с программой могут поставляться cервисы, которые обеспечивают его автозапуск и настраивают его работу.
От вредоносных программ-дропперов Kaspersky Internet Security защитит вас по умолчанию — просто убедитесь, что антивирус всегда включен, и такой зловред просто не попадет на ваш компьютер.
А вот майнеры, в отличие от дропперов — программы не зловредные.
Потому они входят в выделенную категорию Riskware — ПО, которое само по себе легально, но при этом может быть использовано в зловредных целях.
По умолчанию Kaspersky Internet Security не блокирует и не удаляет такие программы, поскольку пользователь мог установить их осознанно.
Но если хотите подстраховаться и уверены, что не собираетесь пользоваться майнерами и прочим ПО, которое входит в категорию Riskware, то вы всегда можете зайти в настройки защитного решения, найти там раздел Угрозы и обнаружение и поставить галочку напротив пункта Другие программы .
Если вы заняты майнингом для кого-то другого, вы можете получить огромные счета за электроэнергию, заметное замедление работы ПК и компонентов.
Процессорный разъём LGA 1151 для Intel Coffee Lake имеет различия
Выход процессоров Intel Coffee Lake вызвал бурю эмоций у пользователей и шквал обсуждений на различных тематических ресурсах, в основном из-за того, что они будут работать только с новыми материнскими платами , несмотря на уже давно используемое исполнение LGA 1151.
Выяснилась настоящая причина несовместимости.
Всё дело в том, что контакты на новых процессорах Intel расположены по другой схеме, нежели у процессоров Skylake и Kaby Lake, сообщает VideoCardz.
Intel добавила новым процессорам больше контактов Vss (земля) и Vcc (питание).
Первых ранее было 377, а теперь стало 391.
Вторых — 128 и 146, соответственно.
Общее число контактов не изменилось, и осталось равно 1151, а всё благодаря уменьшению количества резервных контактов (RSVD) с 46 до 25.
Компания сообщила – процессорам Core восьмого поколения потребовалась организации дополнительного и/или более стабильного питания.
Хотя компании было достаточно изменить название на LGA 1151v2, чтобы избежать «праведного гнева» со стороны некоторых пользователей, но она этого не сделала.
Точки доступа Wi-Fi в сельских населённых пунктах
Компания «Ростелеком» сообщает о резком росте востребованности беспроводных точек доступа в Интернет, построенных по проекту устранения цифрового неравенства в России.
Проект, о котором идёт речь, предусматривает создание точек Wi-Fi в населённых пунктах численностью от 250 до 500 человек.
Доступ в Сеть предоставляется на скорости не менее 10 Мбит/с.
В конце июля «Ростелеком» объявил об отмене платы за подключение к Интернету через такие хот-споты.
Сразу после этого востребованность услуги заметно выросла.
Количество интернет-сессий в точках доступа подскочило на 35%.
Общий объём интернет-трафика в точках Wi-Fi в августе впервые превысил 1 Пбайт, оказавшись на 27% больше, чем месяцем ранее.
По состоянию на 30 июня 2017 года универсальные услуги связи с использованием точек доступа Wi-Fi оказывались в 4690 населённых пунктах, что составляет 34% от общего плана (всего до конца 2019 года должны быть построены почти 14 тыс. точек).
Уже проложено 35 тыс. километров волоконно-оптических линий связи.
Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для…
Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для…
Посчастливилось мне приобрести видеокарту Nvidia GTX 780 вместо своей старенькой Nvidia GTX 560. Радость от покупки была не долгой, т.к. видеокарта отказалась влезать в мой корпус. Хотя эта проблема лечится быстро с помощью болгарки и прямых рук)))
Следующей и главной проблемой стало присутствие двух 8 pin разъёмов на видеокарте и их отсутствие на блоке питания. Блок у меня 700 Вт но выходит у него 2*6 pin.
Сначала обратимся к теории, что же это за 8-pin разъем? По сути это тот же 6-pin разъем только с добавлением двух дополнительных контактов “земли”. Это нужно, чтобы дать дополнительную мощность на видеокарту по шине 12V, что в свою очередь необходимо для мощных видеоадаптеров, а также для разгона и использования штатных технологий, таких как AMD OverDrive.
Почитав “умные” форумы, пришел к выводу, что, в принципе, использование дополнительных контактов не является обязательным, хотя и желательным.
При попытке запуска системы, видеоадаптер выдал ошибку о нехватке мощности, и отказал в запуске ПК. Стало ясно, что необходимо подключить восьми контактный разъем. В принципе, существуют переходники с 6 на 8 контактов, но во-первых они стоят денег, а во-вторых нужно ждать, пока их привезут, а поставить новую видюху “горело” прямо сейчас))).
Изучив предлагаемый переходник стало ясно, что два дополнительных контакта просто дублируются от имеющихся.
Также необходимо было заполучить коннектор для подключения в видеокарту. Для этой цели отлично подошел имеющийся восьми контактный переходник для питания процессора. Я просто отпилил нужные части, которые подходят в видеокарту.
Теперь нужно было подключить разъем к блоку питания. Можно было бы подсоединиться к 6 pin разъемам, но я не стал их трогать, а срезал один не используемый разъем питания SATA и взял оттуда два провода “земли”, а остальные заизолировал. И вот что получилось.
Стандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.
АТХ 20 и 24 Контактный главный Разъем кабеля питания
24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.
Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.
ATX 4-Контактный разъем питания
Molex 4-Контактный периферийный разъем кабеля питанияЧетырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.
SATA 15 -Контактный кабель питанияSATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).
8-Контактный EPS и +12 Вольт Разъем питанияЭтот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.
4+4 Контактный EPS +12 Вольт Разъем питанияМатеринские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.
6-контактный разъем PCI Express (PCIe) силовой кабель РазъемЭтот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.
8-контактный разъем PCI Express (PCIe) силовой кабель разъемСпецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.
6+2(8) пин PCI Express (PCIe) силовой кабель разъемНекоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.
Разъёмы питания CPU
Питание CPU поступает от устройства, называемого Voltage Regulator Module (VRM), который имеется в большинстве материнских плат. Данное устройство обеспечивает питанием процессор (как правило, через контакты на сокете процессора) и производит самокалибровку, чтобы подавать на процессор надлежащее напряжение. Конструкция модуля VRM позволяет ему питаться как от входящего напряжения +5 В, так и от напряжения +12 В.
Долгие годы использовался только +5 В, но, начиная с 2000 года, большинство VRM перешли на +12 В из-за более низких требований для работы с таким напряжением на входе. Кроме того, другие компоненты ПК также могут использовать напряжение +5 В, поступающий через общий контакт на гнезде материнской платы, в то время как на линию +12 В «повешены» только дисковые накопители (во всяком случае, так было до 2000 года). Использует ли VRM на вашей плате напряжение +5 В или +12 В, зависит от конкретной модели платы и конструкции регулятора напряжения. Многие современные VRM устроены таким образом, чтобы принимать на входе напряжения от +4 В до +26 В, так что конечную конфигурацию определяет уже производитель материнской платы.
Например, как-то в наши руки попала материнская плата FIC (First International Computer) SD-11, оснащённая регулятором напряжения Semtech SC1144ABCSW. Данная плата использует напряжение +5 В, преобразуя его в более низкое в соответствии с потребностями CPU. В большинстве материнских плат используются VRM двух производителей — Semtech либо Linear Technology. Вы можете посетить сайты данных компаний и более подробно изучить спецификации их чипов.
Материнская плата, о которой идёт речь, использовала процессор Athlon 1 ГГц Model 2 в версии со щелевым слотом (Slot A) и по спецификации требовала питания 65 Вт при номинальном напряжении 1,8 В. 65 Вт при напряжении 1,8 В соответствуют току 36,1 А. При использовании VRM со входящим напряжением +5 В мощности 65 Вт соответствует сила тока всего 13 А. Но такой расклад получается лишь при условии 100% КПД регулятора напряжения, что невозможно. Обычно же эффективность VRM составляет около 80%, таким образом, для обеспечения работы процессора вместе с регулятором напряжения сила тока должна быть примерно равна 16,25 А.
Если учесть, что другие потребители энергии на материнской плате также используют линию +5 В — помните, что карты ISA или PCI также используют это напряжение — можно убедиться, насколько легко можно перегрузить линии +5 В на блоке питания.
Хотя большинство конструктивных решений VRM на материнских платах унаследовано от процессоров Pentium III и Athlon/Duron, использующих регуляторы +5 В, большинство современных систем используют VRM, рассчитанные на напряжение +12 В. Связано это с тем, что более высокие напряжения снижают уровень тока. Мы можем убедиться в этом на примере AMD Athlon 1 ГГц, о которым уже упоминали выше:
Уровень тока в зависимости от входящего напряжения | |||
Мощность | Напряжение | Сила тока | Сила тока в ампера с учётом КПД регулятора напряжения 80% |
65 Вт | 1.8 В | 36.1 А | — |
65 Вт | 3.3 В | 19.7 А | 24.6 А |
65 Вт | 5.0 В | 13.0 А | 16.3 А |
65 Вт | 12.0 В | 5.4 А | 6.8 А |
Как можно видеть, использование линии +12 В для питания чипа требует ток силой всего 5,4 А или же 6,8 А, с учетом эффективности VRM.
Таким образом, подключив модуль VRM на материнской плате к линии питания +12 В, мы могли бы извлечь немало пользы. Но, как вы уже знаете, спецификация ATX 2.03 предполагает лишь одну линию +12 В, которая передаётся через основной кабель питания материнской платы. Даже проживший недолгую жизнь вспомогательный 6-контактный коннектор был лишён контакта с напряжением +12 В, так что он не смог бы нам помочь. Ток силой более 8 А по одному проводу 18-го калибра от линии +12 В на блоке питания — это весьма действенный способ расплавить контакты разъёма ATX, которые по спецификации рассчитаны на ток не выше 6 А при использовании стандартных контактов Molex. Таким образом, требовалось принципиально иное решение.
Platform Compatibility Guide (PCG)
Процессор напрямую управляет силой тока, проходящей через контакт +12 В. Современные материнские платы разработаны таким образом, чтобы обеспечить поддержку как можно большего количества процессоров, однако, цепи VRM некоторых платах могут не обеспечивать достаточного питания для всех процессоров, которые могут быть установлены в сокет на материнской плате. Чтобы исключить потенциальные проблемы с совместимостью, которые могут привести к нестабильной работе ПК или даже выходу из строя отдельных компонентов, компания Intel разработала стандарт питания, называющийся Platform Compatibility Guide (PCG). PCG упоминается на большинстве боксовых процессоров Intel и материнских платах, выпускавшихся с 2004 по 2009 год. Он создавался для сборщиков ПК и системных интеграторов, чтобы донести до них информацию о том, какие требования предъявляет процессор к питанию, а также соответствует ли данным требованиям материнская плата.
PCG представляет собой двузначное либо трёхзначное обозначение (например, 05А), где первые две цифры означают год, когда был представлен продукт, а дополнительная третья буква соответствует сегменту рынка. Маркировки PCG, включающие третий знак А, соответствуют процессорам и материнским платам, относящимся к low-end решениям (требуют меньше энергии), в то время как буква B относится к процессорам и материнским платам, относящимся к сегменту high-end рынка (требуют больше энергии).
Материнские платы, которые поддерживают процессоры high-end класса, по умолчанию, также могут работать и с менее производительными процессорами, но не наоборот. Например, вы можете установить процессор с PCG маркировкой 05A в материнскую плату, имеющую маркировку 05B, но если вы попробуете установить процессор 05B в плату, имеющую маркировку 05A, то вполне можете столкнуться с нестабильной работы системы или иными, более тяжёлыми последствиями. Иными словами, всегда есть возможность установить менее производительный процессор в дорогую материнскую плату, но не наоборот.
Рекомендации к уровню питания по линии +12 В в соответствии с маркировкой Intel Platform Compatibility Guide (PCG) | |||||
Код PCG | Год | Сегмент рынка | Потребление энергии CPU | Постоянный ток по линии +12 В | Пиковая сила тока по линии +12 В |
04A | 2004 | Low-end | 84 Вт | 13 A | 16.5 A |
04B | 2004 | High-end | 115 Вт | 13 A | 16.5 A |
05A | 2005 | Low-end | 95 Вт | 13 A | 16.5 A |
05B | 2005 | High-end | 130 Вт | 16 A | 19 A |
06 | 2006 | Все | 65 Вт | 8 A | 13 A |
08 | 2008 | High-end | 130 Вт | 16 A | 19 A |
09A | 2009 | Low-end | 65 Вт | 8 A | 13 A |
09B | 2009 | High-end | 95 Вт | 13 A | 16.5 A |
Блок питания должен быть способен выдерживать пиковую нагрузку, как минимум, в течение 10 мс.
Блок питания, который соответствует требуемому минимуму по линии +12 В, может обеспечить стабильную работу системы.
4-контактный разъём питания процессора +12 В
Чтобы увеличить ток по линии +12 В, Intel создала новую спецификацию БП ATX12V. Это привело к появлению третьего разъёма питания, который получил название ATX +12 В и использовался для подведения дополнительного напряжения +12 В к материнской плате. Данный 4-контактный разъём питания является стандартным для всех материнских плат, соответствующих спецификации ATX12V, и содержит контакты Molex Mini-Fit Jr. с вилками типа «мама». Согласно спецификации, разъём соответствует стандарту Molex 39-01-2040, тип конектора — Molex 5556. Это тот же самый тип контактов, что используется в основном разъёме питания материнской платы ATX.
Данный разъём имеет два контакта +12 В, каждый из которых рассчитан на ток до 8 А (либо до 11 А при использовании контактов HCS). Это обеспечивает силу тока 16 А дополнительно к контакту на материнской плате, а в сумме оба разъёма обеспечивают ток до 22 А по линии +12 В. Расположение контактов данного разъёма изображено на следующей схеме:
Разъём +12 В питания процессора, фронтальный вид и компоновка контактов
Назначение контактов на разъёме +12 В представлено на следующей таблице:
4-контактный разъём +12 В для питания CPU | |||||
Контакт | Сигнал | Цвет | Контакт | Сигнал | Цвет |
3 | +12 V | Жёлтый | 1 | Gnd | Чёрный |
4 | +12 V | Жёлтый | 2 | Gnd | Чёрный |
Используя стандартные контакты Molex, каждый контакт в разъёме +12 В может проводить ток силой до 8 А, 11 А с контактами HCS, либо до 12 А с контактами Plus HCS. Даже при том, что в данном разъёме используются те же самые контакты, что и в основном, ток по этому разъёму может достигать более высоких значений, так как используется меньшее количество контактов. Умножив количество контактов на напряжение, можно определить предельную мощность тока по данному разъёму:
Стандартные контакты Molex рассчитаны на ток 8 А.
Контакты Molex HCS рассчитаны на ток 11 А.
Контакты Molex Plus HCS рассчитаны на ток 12 А.
Все значения указаны для связки 4-6 контактов Mini-Fit Jr. при использовании проводов 18-го калибра и стандартной температуре.
Таким образом, в случае использования стандартных контактов мощность может достигать 192 Вт, что, в большинстве случаев, достаточно даже для современных производительных CPU. Потребление большей мощности может привести к перегреву и оплавлению контактов, поэтому в случае использования более «прожорливых» моделей процессоров вилка +12 В для питания процессора должна включать контакты Molex HCS либо Plus HCS.
20-контактный основной разъём питания и коннектор питания процессора +12 В вместе обеспечивают максимальный уровень мощности тока 443 Вт (при использовании стандартных контактов). Важно заметить, что добавление разъёма +12 В позволяет задействовать полную мощность блока питания на 500 Вт, не рискуя столкнуться с перегревом или оплавлением контактов.
Переходник на разъём +12 В питания процессора
Если блок питания не имеет стандартного разъёма +12 В для питания процессора, а на материнской плате предусмотрено соответствующее гнездо, существует простой выход из проблемы — использовать переходник. С какими нюансами мы может столкнуться в таком случае?
Переходник подключается к разъёму для периферийных устройств, который имеется почти во всех БП. Проблема в данном случае заключается в том, что разъём для периферийных устройств имеет всего один контакт +12 В, а 4-контактный разъём питания CPU — два таких контакта. Таким образом, если переходник предполагает использование всего одного разъёма для периферийных устройств, используя его для обеспечения напряжения сразу на двух контактах разъёма +12 В для процессора, то мы в этом случае видим серьёзное несоответствие между требованиями к силе тока. Поскольку контакты на разъёме для периферийных устройств рассчитаны на ток только в 11 А, нагрузка, превышающая это значение, может привести к перегреву и оплавлению контактов на этом разъёме. Но 11 А — это ниже пиковых значений тока, на которые должны быть рассчитаны контакты разъёма в соответствии с рекомендациями Intel PCG. Это означает, что подобные переходники не соответствуют последним стандартам.
Мы произвели следующие расчёты: учитывая эффективность VRM на уровне 80%, для среднего по нынешним меркам процессора, потребляющего 105 Вт, уровень тока составит примерно 11 А, что является максимумам для периферийного разъёма питания. Многие современные процессоры имеют TDP свыше 105 Вт. Но мы бы не рекомендовали пользоваться переходниками, которые используют только один разъём для периферийных устройств, с процессорами, имеющими TDP свыше 75 Вт. Пример такого переходника приведён на следующем рисунке:
Переходник на разъём питания CPU +12 В с разъёма для питания периферийных устройств
8-контактный разъём питания процессора +12 V
В материнских платах high-end класса часто используется несколько VRM для питания процессора. Чтобы распределить нагрузку между дополнительными регуляторами напряжения, такие платы оснащены двумя гнёздами для 4-контактного разъёма +12 В, но физически они объединены в один 8-контактный коннектор, как показано на рисунке ниже. Данный тип разъёма был впервые представлен в спецификации EPS12V версии 1.6, вышедшей в 2000 году. Хотя изначально данная спецификация была ориентирована на файл-серверы, увеличившиеся запросы к питанию некоторых высокопроизводительных процессоров для настольных ПК привели к тому, что этот 8-контактный разъём появился в мире ПК.
8-контактный разъём питания CPU +12 В. Фронтальный вид и конфигурация контактов
Назначение контактов разъёма 8-pin CPU +12 В приводится в следующей таблице:
8-контактный разъём питания CPU +12 В | |||||
Цвет | Сигнал | Контакт | Контакт | Сигнал | Цвет |
Жёлтый | +12 V | 5 | 1 | GND | Чёрный |
Жёлтый | +12 V | 6 | 2 | GND | Чёрный |
Жёлтый | +12 V | 7 | 3 | GND | Чёрный |
Жёлтый | +12 V | 8 | 4 | GND | Чёрный |
Некоторые материнские платы, где используется 8-контактный разъём питания CPU, для обеспечения корректной работы должны получать напряжение на все контакты разъёма, в то время, как большинство материнских плат такого типа могут работать, даже если вы используете всего один 4-контактный разъём питания. В последнем случае, на гнезде материнской платы останется четыре свободных контакта. Но прежде чем запускать компьютер с такой конфигурацией разъёмов, необходимо ознакомиться с руководством пользователя материнской платы — скорее всего, там будет отражено, можно ли подключать один 4-контактный разъём питания к 8-жильному гнезду на плате, либо нет. Если вы используете процессор, который потребляет больше энергии, чем может обеспечить один 4-контактный разъём питания, вам, тем не менее, придётся найти БП, оснащённый 8-контактным разъёмом.
8 Pin питание процессора распиновка – Тарифы на сотовую связь
1174 пользователя считают данную страницу полезной.
Информация актуальна! Страница была обновлена 16.12.2019
На самом деле что 4, что 8 контактов – это все одна и та же линия питания, 12в, одно напряжение, просто питание распараллеливается на много проводов, чтоб разгрузить разъем.
Никаких «не вытянет напряжения» и т. д.
Все банально: рапределение тока нагрузки на большее число КОНТАКТОВ!
Если проц не топовый с огромным тепловыделением, и нет разгона до предела – то можно смело обойтись и 4-пиновым питанием.
Там просто идет дублирование контактов, они все все равно между собой соединены .
Если перевернешь плату и посмотришь на дорожки- то в 8-пиновой части контакты просто повторяются. И все.
Можно преспокойно подключать 4-пин питание и НИЧЕГО не сгорит!
В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.
Особенности
Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.
На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного – кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.
Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.
Коннекторы БП
В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.
Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.
Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.
Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.
Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).
Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.
Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD – SATA HDD).
Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).
Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin
Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.
Также 3 и 4 Pin коннекторы используются для подключения кулеров.
Маркировка для проводов БП
Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.
Коннектор мат. платы
Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.
При сборке майнинг-ферм часто возникает ситуация, когда не хватает шнуров для запитывания видеокарт и райзеров.
Для решения этой проблемы часто используются разветвители PCI-E 8 pin, а также переходники с питания процессора на питание видеокарт. Такие разветвители можно приобрести на Aliexpress по цене примерно 1,5 долларов за штуку.
Переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin
Если в риге используется более одного блока питания, или используется модульный БП с несколькими шнурами 8 пин (или 4+4 pin) для питания процессора (12 вольт), то можно задействовать этот шнур через переходник на разъем питания видеокарт PCI-E 6+2 pin:
В нем обычно используются желтые провода (12 вольт) возле ключа 8-пинового разъема. Еще одним его отличительным признаком является то, что на разъеме питания CPU используется 4 пары проводов плюс/минус (в разъеме для питания видеокарт 3 пары плюс-минус и одна пара чисто минусовых проводов).
Переходник питания CPU-PCI-E:
Разветвитель PCI-E 6+2 pin
Разветвители питания PCI-E имеют 5 (как правило, черных) проводов земли (минусовых) со стороны ключа разъема:
Еще одна фотография разветвителя питания PCI-E с другой стороны (видно пару минусовых проводов слева восьмипинового разъема):
К сожалению, китайские продавцы на Алиэкспресс не разбираются в тонкостях компьютерных разъемов и часто высылают вместо переходников 8-пин CPU на питание видеокарт PCI-E 6+2 pin обычный разветвитель для разъема питания видеокарт.
Чем отличаются разветвители PCI-E 8 pin и переходники 8-пинового питания процессора на PCI-E?
Основным отличием является то ,что в разъеме 8-пинового питания процессора используется обратная полярность в сравнении с PCI-E 6+2 pin.
Сравнение распиновки разъема 8-пинового питания процессора и PCI-E 6+2 pin:
Как видно из рисунка, для переделки 8-пинового разъема для питания видеокарт нужно перепаять проводники 5-8 с минуса на плюс, а контакты 1-4 – на минус (землю).
Чтобы было понятнее, нужно внимательно рассмотреть разъем-папа, который выходит из блока питания на питание процессора, в котором желтые провода — это плюс 12 вольт, а черные – земля (минус):
В разъеме для запитывания видеокарт используется иная полярность при схожих ключах разъема:
На разъеме 6+2 пин PCI-E хорошо видно пару минусовых проводов сбоку разъема:
Что будет, если включить разветвитель питания PCI-E вместо переходника 8-пин CPU на питание видеокарт PCI-E?
Включение такого разветвителя в качестве переходника гарантированно приведет к короткому замыканию в цепи 12 вольт. Это, при отсутствии защиты в БП, обеспечит выход из строя видеокарты, блока питания и, возможно, материнской платы.
Автор статьи имеет опыт получения из Китая разветвителей питания PCI-E вместо заказанных переходников 8-пин CPU на питание видеокарт PCI-E. Открытие споров может дать небольшую моральную компенсацию за неправильно отправленный товар, но проблему получения дополнительных разъемов питания не решает.
Как переделать разветвители PCI-E 6+2 pin в переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin
При наличии относительно прямых рук, внимательности и паяльника, можно самостоятельно переделать китайские разветвители PCI-E 6+2 pin в переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin.
Пример использующегося в риге переходника для питания двух 6-пиновых райзеров от второго кабеля БП для питания процессора:
Пример использования самодельного переходника для запитывания видеокарты и райзера:
Рассмотрим подробнее, как это сделать.
Руководство по переделке разветвителя PCI-E 6+2 pin в переходник с 8-пин CPU на питание видеокарт PCI-E 6+2 pin
При переделке разветвителя необходимо выполнить следующие действия:
Разрезаются провода между разъемом, который будет соединяться с кабелем для питания процессора и проводами, которые будут запитывать видеокарты или райзера (6 пиновые):
Затем зачищаются провода полученных проводов:
На разъеме, который будет соединяться с кабелем процессорного питания, скручивают провода с каждой стороны в три пары, а затем на них одевается термоусадочная трубка:
После этого соединяются провода разъемов 6+2 пин PCI-E питания видеокарт с этими парами проводов:
При этом важно правильно соблюдать полярность проводов.
Нужно ориентироваться на то, что желтые провода проводов 6+2 пин PCI-E – это плюс, а черные – это минус. На разъеме процессорного питания провода (в данном случае — черные) со стороны ключа разъема – это плюс, а слева – минус.
В итоге должен получится такой разветвитель-переходник с кабеля процессорного питания 8-пин CPU на питание видеокарт PCI-E 6+2 pin:
провода по цветам, 20+4-пиновый для материнской платы, молекс,
Автор Акум Эксперт На чтение 8 мин Просмотров 2.6к. Опубликовано
Замена блока питания (БП) на персональном компьютере (ПК) – довольно распространенное явление. Это и замена штатного на более мощный при апгрейде, и установка нового взамен вышедшего из строя. Но к сожалению, существует несколько модификаций этих узлов, различающихся по характеристикам и, главное, по разъемам питания. В этой статье мы познакомимся с распиновкой вилок блока питания компьютера ATX. Это может очень пригодиться при выборе нового БП для своей машины.
Какие разъёмы есть у блока питания
Прежде чем поговорить о распиновке разъемов блока питания от компьютера, выясним, какими эти самые разъемы (вилки) вообще бывают. В современном БП компьютера установлены следующие вилки:
- Питание материнской платы (ATX) – 20 или 24 контакта.
- Питание процессора (CPU) – 1 или 2 четырехпиновых разъема.
- Для подключения видеокарты (PCI-E) – шестиконтактный, 6+2 контакта, 2 разъема – на 6 и на 8 контактов.
- Для устройств с SATA интерфейсом (SATA) – от 2 до 4 пятнадцатиконтактных.
- Питание устройств с IDE интерфейсом (MOLEX) – от 2 до 6 четырехконтактных.
- Для накопителя на гибких магнитных дисках (FLOPPY) – до двух четырехпиновых.
Важно! В некоторых новых моделях БП коннектор для питания дисковода может отсутствовать. В этом случае, как правило, производители докладывают в комплект переходник MOLEX/FLOPY. Если его нет в комплекте, то такой переходник можно купить – он стоит не дороже чашки кофе.
Цветовая маркировка проводов
А теперь рассмотрим, какие сигналы/напряжения выдает/получает БП и какой цвет имеют провода, отвечающие за эти сигналы:
Цветовая маркировка проводов БП ATX
Провода питания | |
Цвет | Напряжение |
Черный | Общий провод (GND) |
Белый | -5 В (может отсутствовать) |
Синий | -12 В (может отсутствовать) |
Желтый | +12 В |
Красный | +5 В |
Оранжевый | +3.3 В |
Фиолетовый | дежурные +5 В (5VSB) |
Сигнальные провода | |
Цвет | Сигнал |
Зеленый | включить БП (PS-ON, сигнал с ПК) |
Серый | Питание в порядке (POWERGOOD) |
Настало время взглянуть на внешний вид вышеперечисленных вилок и выяснить их распиновку.
Разъём для материнской платы
Разъем служит для питания всех компонентов материнской платы, а также для ее «общения» с БП. При подаче сигнала низкого уровня на контакт 16 (для этого он при помощи кнопки включения замыкается с общим проводом) блок питания включается. После определенного времени, если все напряжения в порядке, БП выдает +5 В на вилку 9, сообщая материнской плате, что она может включаться. Взглянем на фото вилки и таблицу ее распиновки.
Внешний вид и нумерация контактов 24-пиновой вилки основного питания материнской платыНазначение контактов вилки основного питания материнской платы | ||||||
Контакт | Сигнал | Цвет провода | Контакт | Сигнал | Цвет провода | |
1 | +3.3 В | оранжевый | 13 | +3.3 В | оранжевый | |
2 | +3.3В | оранжевый | 14 | -12 В | синий | |
3 | общий | черный | 15 | общий | черный | |
4 | +5 В | красный | 16 | PS-ON | зеленый | |
5 | общий | черный | 17 | общий | черный | |
6 | +5 В | красный | 18 | общий | черный | |
7 | общий | черный | 19 | общий | черный | |
8 | +5VSB | серый | 20 | -5 В | белый (если есть) | |
9 | POWERGOOD | фиолетовый | 21 | +5 В | красный | |
10 | +12 В | желтый | 22 | +5 В | красный | |
11 | +12 В | желтый | 23 | +5 В | красный | |
12 | +3.3 В | оранжевый | 24 | общий | черный |
На фото выше изображен разъем 20+4 пин, но на старых БП AT он может быть 20-пиновый. При этом назначение контактов остается таким же, но отсутствуют контакты 11, 12, 23, 24. Такие вилки использовались для относительно старых материнских плат, имеющих 20-пиновую розетку. Именно поэтому в новых БП ATX вилка делается разъемной. Достаточно отстегнуть «лишние» 4 контакта, и его можно использовать совместно со старыми материнскими платами.
Полезно! При необходимости БП с вилкой на 20 пин можно подключить к новой материнской плате. При этом вилка вставляется так, чтобы контакты 11, 12, 23, 24 на розетке оставались свободными.
Питание процессора
Современные процессоры имеют довольно высокое энергопотребление, поэтому материнские платы оснащаются дополнительными розетками, а БП – дополнительными вилками. Розетки для дополнительного энергообеспечения центрального процессора четырехпиновые, количество – 1 или 2 в зависимости от того, насколько мощный процессор поддерживает конкретная материнская плата. Выбирая БП, необходимо уточнить, сколько кабелей с такими вилками он имеет и сколько нужно нам.
Внешний вид и нумерация контактов вилки БП для дополнительного энергообеспечения процессораВажно! Если наша материнская плата имеет один разъем для дополнительного энергопитания центрального процессора, то вторая вилка БП (если она есть) остается неподключенной – это нормально.
Назначение контактов вилки питания центрального процессора | ||
Контакт | Сигнал | Цвет провода |
1 | общий | черный |
2 | общий | черный |
3 | +12 В | желтый |
4 | +12 В | желтый |
Коннектор для подключения видеокарты
Современные видеокарты (дискретные), как и процессоры, имеют большое энергопотребление, так что питания по току через основной слот им может не хватить. Поэтому и они могут оснащаться одной или двумя розетками: шестиконтактной, восьмиконтактной или сразу двумя шести- и восьмиконтактной. Так что перед покупкой БП выясняем, сколько и какие розетки установлены на нашей видеокарте. Как и в случае с процессором, если один из коннекторов окажется лишним, он может не подключаться.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопросПолезно! Покупая БП с одним коннектором для видеокарты, стоит задуматься, а не придется ли после очередного апгрейда видеокарты покупать другой БП – с двумя вилками. Можно, конечно, выйти из положения переходником MOLEX/PCI-E, но это плохой вариант. Карта может потреблять такой ток, что стандартный MOLEX попросту сгорит.
Внешний вид и нумерация выводов вилок для дополнительного энергообеспечения видеокартыНазначение контактов коннекторов питания видеокарты 6 пин и 8 пин | ||||||
Контакт | Сигнал | Цвет провода | Контакт | Сигнал | Цвет провода | |
1 | +12 В | желтый | 1 | общий | черный | |
2 | +12 В | желтый | 2 | общий | черный | |
3 | +12 В | желтый | 3 | общий | черный | |
4 | общий | черный | 4 | общий | черный | |
5 | общий | черный | 5 | +12 В | желтый | |
6 | общий | черный | 6 | +12 В | желтый | |
7 | +12 В | желтый | ||||
8 | +12 В | желтый |
Разъёмы для периферии и накопителей
Для питания периферийных устройств используется три типа коннекторов:
SATA
Основное назначение SATA – питание HDD, SSD (обычный и твердотельный жесткие диски соответственно) и CD-приводы (привод для оптических компакт-дисков). Коннектор имеет 15 контактов и подает на накопитель три напряжения: +3.3 В, +5 В, +12 В. Поскольку большинство устройств, использующих протокол SATA, могут работать без +3.3 В, для их питания можно использовать обычный 4-контактный MOLEX-разъем с переходником SATA. Это особенно актуально, если имеющихся в БП коннекторов SATA не хватает, например, когда жестких дисков стоит много.
Внешний вид и нумерация выводов коннектора для устройств с интерфейсом SATAНазначение контактов коннектора SATA | ||||||
Контакт | Сигнал | Цвет провода | Контакт | Сигнал | Цвет провода | |
1 | +3.3 В | оранжевый | 9 | +5 В | красный | |
2 | +3.3 В | оранжевый | 10 | общий | черный | |
3 | +3.3 В | оранжевый | 11 | не используется | ||
4 | общий | черный | 12 | общий | черный | |
5 | общий | черный | 13 | +12 В | желтый | |
6 | общий | черный | 14 | +12 В | желтый | |
7 | +5 В | красный | 15 | +12 В | желтый | |
8 | +5 В | красный |
Полезно! Интерфейс SATA допускает «горячее» подключение устройств. То есть их (устройства) можно присоединить или отсоединить, не выключая компьютер.
MOLEX
Разъем типа Molex (Молекс) предназначен для обеспечения питанием жестких дисков (HDD) стандарта ATA (IDE) и других устройств (CD-, DVD-приводы), даже некоторым видеокартам требовался этот разъем. Но в связи с ростом популярности жестких дисков стандарта SATA количество разъемов Molex в блоках питания уменьшилось.
Внешний вид и нумерация выводов коннектора MOLEXНазначение контактов коннектора MOLEX | ||
Контакт | Сигнал | Цвет провода |
1 | +5 В | красный |
2 | общий | черный |
3 | общий | черный |
4 | +12 В | желтый |
Тем не менее они практически всегда присутствуют, поскольку могут использоваться для питания другой периферии, к примеру, дополнительных корпусных вентиляторов. Кроме того, они могут использоваться для питания устройств SATA, FLOPPY (о нем см. ниже) и даже видеокарт и процессоров при помощи соответствующих переходников. Коннектор имеет 4 контакта и подает на устройство 2 напряжения: +12 В и +5 В.
Переходник 2хMOLEX/PCI-E-8 пин для энергообеспечения видеокартыНесмотря на то что сегодня практически все накопители используют стандарт SATA, существуют современные твердотельные накопители SSD, работающие по протоколу IDE. Их немного, но они есть. Кроме того, существуют картридеры, работающие по этому интерфейсу.
Твердотельный накопитель тайваньской Team Group объемом 128 ГБ (слева) и картридер, работающие по протоколу IDE
FLOPPY
Коннектор FLOPPY, использовавшийся для питания накопителя на гибких магнитных дисках (НГМД), тоже морально устарел, но в отличие от Молекса практически не используется. Поэтому на новых блоках питаниях его, как правило, нет. Тем не менее приведем его распиновку.
Внешний вид и нумерация контактов коннектора FLOPPYНазначение контактов коннектора FLOPPY | ||
Контакт | Сигнал | Цвет провода |
1 | +5 В | красный |
2 | общий | черный |
3 | общий | черный |
4 | +12 В | желтый |
Поскольку НГМД все еще используются на устаревших моделях компьютеров, как уже отмечалось выше, существуют переходники MOLEX/FLOPPY, которые можно докупить, а то и найти в коробке с новым блоком питания.
Переходник MOLEX/FLOPPYВот мы и разобрались, какими коннекторами оснащаются блоки питания ATX, а также знаем распиновку каждого из них. Теперь мы самостоятельно сможем выбрать подходящий БП, а также при необходимости сможем найти на его разъемах интересующие нас напряжения.
Распиновки разъемов видеокарт компьютера распиновка и описание @ pinouts.ru
Распиновки разъемов видеокарт компьютера распиновка и описание @ pinouts.ru- 30 pin PDMI PDMI (Portable Digital Media Interface) is an interconnection standard for portable media players. Rarely used.
- Digital Flat Panel (DFP) Used on digital flat panel monitors. Standard by DFP Group. Protocol: PanelLink
- DisplayPort DisplayPort is a digital display interface.
- DMS-59 DMS-59 is a 59-pin electrical connector generally used for computer video cards. It provides two DVI/VGA outputs on a single connector.
- DVI (Digital Visual Interface) The Digital Visual Interface (DVI) is a video interface standard designed to maximize the visual quality of digital display devices such as flat panel LCD computer displays and digital projectors.
- DVI-I to VGA passive adapter wiring scheme Most computer graphics cards nowadays does not have a Video Graphics Array connector. Some of them outputs the RGBHV (used in VGA) through their Digital Video Interface. If a graphics card has a DVI-I connector, but no VGA connector, it is likely to output VGA through DVI-I. Here we will show you how you can wire a DVI-I to VGA passive adapter. PLEASE NOTE: This scheme only works for DVI-I connectors. DVI-I carries both digital and analog RGB. DVI-D does not carry any analog RGB signal at all, so it is not possible to convert it to VGA without using an active adapter.
- Enhanced video connector (EVC) Defined by Video Electronic Standards Association (VESA)
- HDMI The High-Definition Multi-media is an industry-supported digital audio/video interface. HDMI provides an interface between any compatible digital audio/video source and a compatible digital audio and/or video monitor.
- HDMI to DVI cable scheme simple pin-to-pin cable
- Mini DisplayPort The Mini DisplayPort (MiniDP or mDP) is a miniaturized version of the DisplayPort audio-visual digital interface. Mini DisplayPort is capable of driving display devices with resolutions up to 2560×1600. Mostly used in new Apple computers: MacBook, MacBook Pro, MacBook Air, iMac, Mac mini, Mac Pro, and Xserve, but also fits to some PC notebooks.
- Mini-DVI connector is used on Apple computers as a digital alternative to the Mini-VGA connector.
- Mini-VGA connector The Mini-VGA connector is used on laptops and other systems in place of the standard VGA connector. Apart from its compact form, mini-VGA ports have the added ability to output both composite and S-Video in addition to VGA signals through the use of EDID.
- Monochrome TTL video
- NVIDIA GeForce 8600 GT 7-Pin TV-Out Connector ( s-video ) The NVIDIA GeForce 8600 GT GPU-based graphics card installed in your computer contains a 7-pin HDTV-Out connector as shown below. The connector has all the S-Video signals but no video capture signals and has support for component-out and composite-out via a dongle. The table below lists the connector pinout.
- PC-8801mkII monochrome (B&W) video out
- Plug and Display Analog/Digital (P&D-A/D, M1-DA) Defined by Video Electronic Standards Association (VESA) in the Plug and Display (P&D) standard. Also known as M1-DA (used in some Infocus and ASK multimedia projectors).
- Plug and Display Digital (P&D-D) Defined by Video Electronic Standards Association (VESA) in the Plug and Display (P&D) standard
- VESA-compliant P&D — EVC
- VGA Many PC graphics cards use the same 15 pin VGA connector that the original IBM VGA card used. VGA=Video Graphics adapter or Video Graphics Array.
- VGA (VESA DDC) VGA=Video Graphics adapter or Video Graphics Array. VESA=Video Electronics Standards Association. DDC=Display Data Channel.
: Распиновки для Apple
: Распиновки для ATI
: Распиновки для Dell
: Распиновки для Grandtec
: Распиновки для Leadtek
- Leadtek TV-OUT (6 pin) Pinout of the PS/2 connector used on some Leadtek and VisionTek GeForce2 Ti cards as tvout connectors. Just hook up an rca to the composite pins and you have yourself a cable.
- Leadtek Winfast TV2000
: Распиновки для Matrox
: Распиновки для Nvidia
: Распиновки для Sigma
Как сделать переходник на 6 pin питания видеокарты PCI-e из подручных средств
Этот материал написан посетителем сайта, и за него начислено вознаграждение.Посмотрев, что в ближайшем магазине переходник питания к видеокарте стоит больше 100 руб, в то время как разветвитель Molex 4 pin Male ( фото) на 2x 4 pin Female (at the power supply cable) ( фото) — 50 руб, решил пойти наперекор рыночной конъюнктуре и сделать его из подручных средств. Тем более, что 20-пиновые вилки, из которых можно сделать 6-пиновую, существуют в старых ATX-блоках питания, которые уже не годятся для работы с современными компьютерами.
Различие в конструкции разъёмов 6 pin и 20 pin, если присмотреться, заключается в том, что по-иному располагаются штырьки с фасками и без них (фото и рисунок). Имеется сочетание 2 фасок в одном среднем вертикальном ряду.
Однако, необходимую скошенную фаску легко сделать лезвием или строительным ножом, так как материал разъёмов — полиэтилен. Для исходного материала 6-пинового разъёма хорошо подходит, например, тот край 20-пинового, который содержит разноцветные провода: белый, серый, сиреневый и другие. Выбираем его с таким расчётом, чтобы на среднем штырьке легко было сделать острием ножа 2 фаски. Заманчиво вырезать и середину разъёма с защёлкой, правда, она будет немного не в том месте, в каком расположен ответный клин (см. рис. о том, как сделать из оставшегося куска 20-штырькового разъёма ещё один 6-пиновый разъём).
Ответную часть переходника (4 pin Molex Male) можно найти в питании для каких-нибудь вентиляторов или в том же разветвителе 1х2. Провода припаиваются и изолируются к нужным проводам контактов или обжимаются металлом вынутого из разъёма контакта. Можно напрямую подсоединить разъём 6 pin к блоку питания, если не предполагается делать переходник.
Отпилить 6 штырьков от 20-штырькового разъёма удобно ножовкой по металлу или с помощью того же строительного ножа. Так, чтобы на нужном нам отрезке сохранилась пластмассовая стенка. При этом не жалеем отверстия 4-й с краю пары штырьков, хотя можно отпилить так, чтобы не повредить расположенные там провода.
После отпиливания и срезания фаски разъём уже готов к работе, останется только припаять нужные провода к 4-пиновому разъёму Molex Male к земле и к 12 вольтам (жёлтому проводу). Но можно сделать его красивее, переставив провода одного цвета к одинаковым номиналам контактов (фото) (3 дальних от платы — к GND, 3 ближних к +12V). Вынуть контакт с проводом из гнезда поможет тонкая гибкая иголка. Загнём конец иголки небольшой «клюшкой», чтобы, повернув её вокруг своей оси, нажать на выступающий клин контакта и подогнуть его вовнутрь. Таких клиньев на контакте два с противоположных сторон, поэтому операцию по вдавливанию клиньев надо провести дважды. После этого контакт возможно выдернуть из разъёма за провод. На рисунке показано направление давления на клинья в контакте разъёма.
После выдёргивания проводов нужного цвета клинья в контактах снова расправляем (рис.)
… и внимательно проверяем правильность установки в нужные нам места. Если мы ошибёмся c подключением, в лучшем случае нас ждёт срабатывание защиты блока питания по короткому замыканию, а в худшем, при перепутывании полярности — выход из строя видеокарты. Итак, чёрные провода размещаем на контактах земли (GND), а другого цвета (лучше жёлтого (12 В), но больше ведь красных проводов, от 5 вольт) — на контактах 12 вольт.
Чёрные провода подключаем к средним контактам разъёма 4 pin Molex, а 3 остальных — к жёлтым проводам источника 12 вольт. Надо ли ставить 2 разъёма Molex? Полезно, если видеокарта будет очень много потреблять. А вообще, выходы 12 вольт часто объединены в блоке питания, поэтому питание видеокарты от одного источника не будет отличаться от питания от 2 источников тока. Перед пайкой или сборкой полезно убедиться, что устанавливаем контакты в правильные гнёзда.
Переходник собран, провода и разъёмы питания от старого блока питания помогли новому системному блоку выполнять свои функции. Стоимость исходных материалов не превысит 100 руб, даже если взят «на слом» рабочий маломощный блок от компьютеров с Pentium II. Времени займёт от получаса до часа, в зависимости от сноровки и подготовленности рабочего места.
Кстати, это не изобретение сегодняшнего дня. В сети уже можно найти инструкцию с идеей использования именно этой части 20-пинового разъёма (на англ.).
Обсуждение и замечания производятся здесь.
Этот материал написан посетителем сайта, и за него начислено вознаграждение. Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы. Объяснение разъемов питания графического процессора
[Простой ответ]
Часто упускаемый из виду, но жизненно важный фактор при создании ПК — это потребляемая мощность . Первоклассная видеокарта может значительно превзойти блок питания, а геймеры этого точно не хотят. Чтобы лучше понять разъемы питания графического процессора, мы подготовили для вас этот ресурс.
Некоторые графические карты низкого и среднего уровня могут использовать только слот PCI Express x16 для получения питания, но более требовательные должны будут использовать 6-контактные или 8-контактные разъемы питания PCI Express .
Это может быть особенно запутанным при использовании конфигурации с несколькими графическими процессорами , например, с SLI. В этом случае потребляемая мощность складывается из двух (или более) подключенных видеокарт.
Разъем PCI Express x16
Материнские платыпоставляются с вышеупомянутым слотом PCI Express x16, который может обеспечить максимальную мощность 75 Вт . Некоторые поставляются с несколькими слотами PCI Express x16 для подключения большего количества графических процессоров, но, как мы уже говорили, это увеличивает требуемую мощность.
Вот несколько примеров графических процессоров, которые не требуют внешнего питания: GT 1030, вариант GTX 1050 2 ГБ, RX 550, RX 460 и многие другие. Поскольку ни один из этих графических процессоров не обладает большой вычислительной мощностью, им не требуется мощность более 75 Вт.
6-контактный разъем
6-контактный разъемЭтот разъем может подавать на графический процессор дополнительно 75 Вт энергии . Это означает, что видеокарта будет использовать слот PCI Express x16, а также потреблять питание непосредственно от блока питания (блока питания).
Связано: какой у меня блок питания?
Несмотря на то, что 150 Вт достаточно для большинства видеокарт, карты , такие как RTX 3080 от Nvidia, требуют более 320 Вт, а мощность системы составляет 750 Вт . Поскольку 150 Вт будет достаточно для большинства карт среднего уровня, они обычно поставляются с 6-контактным разъемом питания.
Термины «кабели PCI Express» или «кабели PEG» (для графики PCI Express) также могут использоваться для описания 6-контактных разъемов.
8-контактный разъем
8-контактный разъемХотя математические расчеты не кажутся правильными по сравнению с 6-контактным разъемом, 8-контактный разъем может подавать на графическую карту мощность 150 Вт.Если графическому процессору требуется более 150 Вт, он будет иметь 8-контактный разъем или два 6-контактных разъема.
Как всегда, есть выбросы. Самые энергоемкие видеокарты будут поставляться с 6-контактным и 8-контактным разъемами . Например, GeForce RTX 3060 от Nvidia имеет оба типа разъемов. В результате он имеет максимальную потребляемую мощность 170 Вт .
Бывают даже диковинные ситуации, когда на графическом процессоре будет два 8-контактных разъема .Итак, просто сложив все числа вместе, мы получаем в общей сложности 375 Вт, но это действительно крайний случай. Кроме того, вам все еще нужно запитать ЦП (который является еще одним крупным поставщиком энергии) и остальными компонентами.
В некоторых случаях существуют графические процессоры для энтузиастов, требующие трех 8-контактных разъемов s. Обычно это топовые модели производителей, обеспечивающие наилучшее охлаждение и разгон. Примером такого графического процессора является GeForce RTX 2080 Ti LIGHTNING Z .
В любом случае можно с уверенностью сказать, что ваша машина будет правильно питаться от приличного блока питания мощностью 650 Вт, хотя, если вы создаете игровую установку с RTX 3080/3090 или хотите проверить это в будущем (что, честно говоря, практически невозможно), вам стоит получить более мощный БП. Но будьте осторожны, потому что с большой мощностью приводит к большему риску перегрева .
Существует также эмпирическое правило, согласно которому блок питания работает лучше всего, когда его емкость составляет 50%. , но это отдельная тема, которую следует рассматривать в каждом конкретном случае.
12-контактные разъемы
С выпуском серии RTX 3000 от Nvidia мы познакомились с 12-контактными разъемами питания . Это был шаг по необходимости, поскольку Nvidia действительно требовалась дополнительная мощность для своих всемогущих карт, и они фактически придумали довольно элегантное решение.
12-контактный разъем примерно равен 8-контактному разъему, хотя логически он может потреблять гораздо больше энергии. Nvidia сообщила о доступности блоков питания с 12-контактными разъемами, поэтому выпустила адаптер, который позволяет двум 6-контактным разъемам взаимодействовать с 12-контактным слотом ее карты.
Адаптеры или преобразователи для разъемов
Часто возникает проблем совместимости. при сборке ПК и разъемы питания ничем не отличаются. К счастью, компьютеры делают инженеры, которые любят модифицировать то, что по умолчанию не соответствует их потребностям.
Компания Molex первой изобрела эти штыревые соединители еще в конце 50-х — начале 60-х годов и с тех пор стала синонимом этого термина. Поэтому не удивляйтесь, услышав, что это называется Molex Adapters или Molex Converter .
Кабель-переходник с 4-контактного разъема Molex на 6-контактный PCI-E
Вам следует использовать этот кабель , если для вашей видеокарты требуется 6-контактный разъем питания, а в вашем блоке питания его нет . На самом деле это будет признаком очень старого блока питания , так что, возможно, пришло время для обновления. Если вы по-прежнему будете придерживаться своего оружия, знайте, что для такого адаптера иногда может потребоваться один 4-контактный разъем, но чаще всего их бывает два, что является рекомендуемым вариантом.
Кабель адаптера питания с 4-контактного разъема Molex на 8-контактный разъем PCI-E
Этот кабель использует два 4-контактных разъема и адаптирует его к 8-контактному разъему.4-контактный на 8-контактный — это то, что, вероятно, будет наиболее полезно с видеокартами верхнего среднего и высокого класса .
Кабель-переходник с 6-контактного на 8-контактный разъем PCI-E
Если вы недавно приобрели высококлассный графический процессор , для него, скорее всего, потребуется 8-контактный разъем, которого у некоторых блоков питания может не быть. В этом случае переходник с 6-контактного на 8-контактный является решением для вас.
2x 8-контактный 12-контактный кабель адаптера PCI-E
Как упоминалось ранее, 12-контактный разъем питания — это новейшая технология, необходимая для видеокарт Nvidia серии 3000 .Поскольку на момент запуска серии 3000 было относительно небольшое количество блоков питания с 12-контактным разъемом питания, Nvidia включила в комплект поставки двойной адаптер с 8 на 12 контактов.
Кабель-адаптер SATA — 6-контактный PCI-E
Этот кабель преобразует ваши разъемы SATA в 6-контактный , но этого обычно не рекомендуется. Вполне возможно, что SATA не сможет справиться с мощностью, которая может потребоваться вашей видеокарте, и эта ситуация не является тем, чем вы хотите быть, особенно если кабель обозначен как « SATA только ».
Кабель адаптера SATA — 8-контактный PCI-E
Аналогичным образом, SATA также может быть адаптирован к 8-контактному разъему питания. В этом конкретном сценарии будет два разъема SATA для одного 8-контактного разъема.
Важное примечание об адаптерах
В большинстве случаев лучше всего обновить блок питания, если у вас нет разъемов , так как может случиться так, что они не были созданы с учетом вашего энергопотребления. Если возможно, лучше использовать Molex для Molex для ваших нужд графического процессора, так как они имеют более толстые провода и могут обеспечивать больший ток.Адаптер SATA-Molex может быть открыт и привести к выгоранию , если графический процессор потребляет больше энергии при более высокой нагрузке или при разгоне.
В чем разница между 6-контактным, 8-контактным и 12-контактным кабелем графического процессора?
В связи с недавним объявлением NVIDIA о 12-контактном разъеме питания в своей новой серии RTX 30 мы хотели указать на различия между 6-контактными, 8-контактными и 12-контактными кабелями для графического процессора. Мы также хотели рассказать вам о нашем недавно разработанном комплекте кабелей питания графического процессора G-Power ™ с 12-контактным мини-разъемом для серии NVIDIA GeForce RTX 30.
Что такое разъем PCIe x16?
Разъем PCI Express x16 используется в основном для высокоскоростной передачи данных между видеокартой и материнской платой. Однако у разъема есть несколько контактов, которые позволяют ему обеспечивать до 75 Вт мощности через материнскую плату. Хотя этого достаточно для многих видеокарт начального уровня, для большей производительности потребуется больше энергии. Вот тут и пригодятся штыревые разъемы.
Что такое 6-контактный кабель графического процессора?
6-контактные разъемы питания обычно используются в видеокартах низкого и среднего уровня.6-контактный разъем питания имеет шаг 4,2 мм и может потреблять до 75 Вт мощности напрямую от внешнего источника питания, полностью минуя материнскую плату.
Когда видеокарте требуется больше энергии, чем может обеспечить ее разъем PCIe x16, 6-контактный разъем используется в качестве вторичного источника питания, позволяя графическому процессору потреблять до 150 Вт.
Что такое 8-контактный кабель графического процессора?
8-контактные разъемы питания используются в видеокартах высокого класса. 8-контактные разъемы имеют 4 шт.Шаг 2 мм и мощность до 150 Вт, что вдвое больше, чем у 6-контактного разъема.
Если 6-контактный разъем вставлен в 8-контактный разъем, графический процессор будет пытаться потреблять больше энергии, чем рассчитан на этот кабель, что приведет к опасности возгорания. Чтобы избежать этого, мы предлагаем любую комбинацию типов разъемов, которые могут вам понадобиться, с помощью нашего набора стандартных кабелей питания для графических процессоров.
На высокопроизводительных графических процессорах часто используются несколько разъемов для увеличения максимального энергопотребления; в таблице ниже показано разнообразие комбинаций 6 и 8 контактов.Поскольку потребности в мощности продолжают расти, добавление дополнительных кабелей становится менее целесообразным, поскольку они начинают ограничивать поток воздуха и мешать работе компонентов в ограниченном пространстве. Здесь начинается следующее поколение разъемов питания.
Что такое 12-контактный кабель графического процессора?
12-контактный разъем питания — последняя разработка в области питания компонентов NVIDIA. 12-контактный разъем имеет шаг 3,0 мм, что означает, что его общая физическая ширина равна 8-контактному разъему. Конструкция разъема упрощена: один ряд предназначен для питания, а другой — для заземления.
Наш новый 12-контактный кабель с проводами 18AWG может выдерживать до 500 Вт, а наш разъем премиум-класса с проводами 16AWG — до 600 Вт. Это означает, что 12-контактные разъемы Pactech могут обрабатывать в три-четыре раза больше мощности, чем 8-контактные разъемы, занимая при этом такое же количество места.
Представляем наши новые 12-контактные кабели для графических процессоров G-Power
™ .Встречайте наш новый набор кабелей питания графического процессора G-Power ™ с 12-контактным мини-разъемом для NVIDIA GeForce RTX 30 Series (3090, 3080, 3070 и 3060).Эти тонкие и модульные кабели предназначены для прямого подключения блока питания к видеокартам. Мы предлагаем два стандартных 15-дюймовых кабеля и два 18-дюймовых кабеля премиум-класса (доступны нестандартные размеры):
- F01 RTX-PEE18-8812FFF-15 — Черный, 15 дюймов, от 2X ATX / EPS 8-Pin до Mini 12-Pin PSU
- F02 RTX-PPP18-8812FFF-15 — Черный, 15 дюймов, от 2X 8-контактного блока питания PCIE до 12-контактного блока питания Mini
- F03 RTX-PEE16P-8812FFF-18 (версия Premium) — черный, 18 дюймов, от 2X 8-контактного блока ATX / EPS до 12-контактного блока питания Mini (w / Оплетка и контакты премиум-класса)
- F04 RTX-PPP16-8812FFF-18 (версия Premium) — черный, 18 дюймов, от 2X PCIE 8-Pin до Mini 12-Pin PSU (с оплеткой и контактами Premium)
Мы также предлагаем варианты настройки, чтобы наши кабели новой серии RTX вписывались в любые узкие пространства и тесные условия или соответствовали любым другим ограничениям по зазору.
Узнайте больше о нашем новом кабеле питания графического процессора или свяжитесь с нами, чтобы приобрести образец.
Распиновка 6-контактного разъема питания материнской платыATX
6-контактный разъем блока питания ATX — это разъем питания материнской платы, используемый для подачи +12 В постоянного тока на регулятор напряжения процессора.
Этот 6-контактный разъем также иногда используется для обеспечения дополнительного питания видеокарт высокого класса.
На материнских платах наиболее распространенным разъемом, используемым для этой цели, является 4-контактный разъем питания ATX, который используется либо сам по себе, либо со вторым 4-контактным разъемом, образуя 8-контактный разъем.
Термины «кабели PCI Express» или «кабели PEG» (для графики PCI Express) иногда используются для описания 6-контактного разъема питания 12 В.
Тим ФишерРаспиновка 6-контактного разъема питания 12 В ATX (ATX v2.2)
Ниже представлена распиновка стандартного 6-контактного (3×2) разъема питания 12 В ATX версии 2.2 спецификации ATX (PDF).
Распиновка 6-контактных разъемов питания 12 В ATX | |||
---|---|---|---|
Штифт | Имя | Цвет | Описание |
1 | COM | Черный | Земля |
2 | COM | Черный | Земля |
3 | COM | Черный | Земля |
4 | + 12В постоянного тока | Желтый | +12 В постоянного тока |
5 | + 12В постоянного тока | Желтый | +12 В постоянного тока |
6 | + 12В постоянного тока | Желтый | +12 В постоянного тока |
Вы можете увидеть другие распиновки разъема блока питания ATX в нашем списке «Таблицы выводов блоков питания ATX».
Как проверить блок питания в компьютере
Использование 6-контактного разъема питания 12 В ATX
6-контактный разъем питания 12 В используется для питания плат расширения PCI Express, которым требуется больше энергии, чем могут обеспечить их слоты расширения, а это 75 Вт.
Некоторые видеокарты, например, потребляют более 75 Вт, и в этом случае подключение 6-контактного кабеля питания 12 В может обеспечить большую мощность для карты.
Видеокарты иногда поставляются с 8-контактным разъемом, если они могут потреблять больше энергии, чем может обеспечить 6-контактный кабель.Если это так, но у вас есть только 6-контактный разъем питания на 12 В, то подойдет и 6-контактный, но он не обеспечит большего, чем 6-контактный.
К сожалению, даже если подходит кабель меньшего размера, некоторые карты просто не будут работать должным образом без полной мощности, обеспечиваемой 8-контактным разъемом. Обязательно ознакомьтесь с документацией к вашей видеокарте, чтобы узнать, подойдет ли вам эта конфигурация с 6 выводами вместо 8.
Некоторые блоки питания поставляются с кабелем питания 6 + 2 PCI Express, который представляет собой кабель с 6-контактным разъемом питания и дополнительным 2-контактным разъемом питания, который можно объединить в 8-контактный разъем. Кабель ATX или хранится отдельно для работы только с 6-контактными разъемами.
Если у вас есть блок питания с двумя свободными 4-контактными разъемами питания Molex, но для вашей видеокарты требуется 6-контактный разъем питания 12 В, вы можете использовать адаптер.
Спасибо, что сообщили нам!
Расскажите, почему!
Другой Недостаточно подробностей Сложно понять Графическая картаОписание 6-контактных и 8-контактных разъемов PCI-E
(* Этот пост может содержать партнерские ссылки, что означает, что я могу получить небольшую комиссию, если вы решите покупать по ссылкам, которые я предоставляю (без дополнительных затрат для вас).Спасибо за поддержку работы, которую я вложил в этот сайт!)
Графическая карта является основным компонентом ПК и обычно потребляет больше энергии по сравнению с другими компонентами. Бюджетный уровень или некоторые графические карты начального уровня среднего уровня получают питание только от слота PCI Express x16, но графические карты более высокого и среднего уровня и высококачественные видеокарты требуют внешнего питания от блока питания для своей работы. Внешнее питание для этих мощных видеокарт осуществляется через 6-контактный и 8-контактный разъемы питания PCI-Express от блока питания.Здесь я собираюсь обсудить требования к питанию видеокарты и ее разъемы питания PCI-E.
Обязательно к прочтению: Лучший бюджетный блок питания для видеокарт
Разъемы питания видеокарты
Вот различные разъемы, через которые видеокарты получают питание.
Разъем PCI Express x16
Каждая современная видеокарта оснащена разъемом PCI Express x16, который вставляется в слот PCI Express x16 материнской платы.Разъем PCI Express x16 соединяет вашу графику с материнской платой и является единственным интерфейсом, через который происходит связь. Слот PCI Express x16 может обеспечить видеокарте максимум 75 Вт, что достаточно для видеокарт начального уровня, низкопрофильных и бюджетных видеокарт. Даже некоторые видеокарты среднего уровня могут также работать от питания только от слота PCI Express x16, но видеокарты более высокого уровня среднего уровня и высокопроизводительные видеокарты требуют внешнего питания от блока питания через 6-контактные и 8-контактные разъемы питания.Ниже вы можете увидеть разъем PCI-Express x16 видеокарты.
6-контактный разъем
6-контактный разъем питания может подавать на видеокарту 75 Вт. Так что, если потребляемая мощность вашей видеокарты превышает 75 Вт, для работы у нее будет один 6-контактный разъем питания PCI-E. Графическая карта с одним 6-контактным разъемом питания может иметь максимальную потребляемую мощность 150 Вт, поскольку она будет получать 75 Вт от слота PCI Express x16 и 75 Вт от 6-контактного разъема.Большинство видеокарт среднего уровня от Nvidia и AMD поставляются с 6-контактным разъемом питания.
8-контактный разъем
8-контактный разъем питания может обеспечить максимальную мощность 150 Вт для вашей видеокарты. Так что, если потребляемая мощность вашей видеокарты превышает 150 Вт, она обязательно будет оснащена 8-контактным или двумя 6-контактными разъемами. Графическая карта с одним 8-контактным разъемом питания может получить максимум 225 Вт мощности, 75 Вт от слота PCI Express x16 и 150 Вт от 8-контактного разъема от источника питания.Последние высокопроизводительные видеокарты поставляются с 8-контактным разъемом питания, а некоторые из энергоемких топовых видеокарт могут иметь как 6-контактные, так и 8-контактные разъемы или два 8-контактных разъема. Графическая карта с 6-контактным и 8-контактным разъемами может иметь максимальную потребляемую мощность 300 Вт (75 Вт + 75 Вт + 150 Вт).
Проверить: Лучший блок питания для высокопроизводительных видеокарт
Ниже вы можете увидеть топовую видеокарту Nvidia GeForce GTX 1080 Ti с 8-контактными и 6-контактными разъемами.Эта карта имеет максимальную потребляемую мощность 250 Вт.
Также читают:
Преобразователи или переходники для 6-контактных и 8-контактных разъемов
Если ваш блок питания не имеет 6-контактных или 8-контактных разъемов, вы можете попробовать эти 6-контактные и 8-контактные преобразователи или кабели адаптера питания для питания вашей видеокарты.
Кабель-переходник с 4-контактного Molex на 6-контактный PCI-E — Если для вашей видеокарты требуется 6-контактный разъем питания, но у вашего блока питания его нет, вы можете использовать этот преобразователь с 4-контактного Molex на 6-контактный для питания вашей видеокарты.Некоторым преобразователям требуется два 4-контактных преобразователя Molex, а некоторым — один. Вы можете ознакомиться со всем ассортиментом по приведенной ниже ссылке.
Кабель адаптера питания с 4-контактного разъема Molex на 8-контактный разъем PCIe — Этот кабель адаптера питания использует два обычных 4-контактных разъема Molex и преобразует его в 8-контактный разъем питания PCIe для использования в графических системах среднего и высокого класса открытки.
Кабель-переходник с 6-контактного на 8-контактный разъем PCI-E — Если для вашей видеокарты требуется 8-контактный разъем, но у вашего блока питания есть только 6-контактный разъем, вы можете использовать этот разъем с 6-контактного на 8-контактный или переходный кабель для питания вашей видеокарты высокого класса.
Кабель-адаптер SATA — 6-контактный PCI-E — Этот адаптер преобразует разъем SATA в 6-контактный разъем питания для вашей видеокарты. Если у вас мало разъемов Molex, вы можете использовать этот преобразовательный кабель или адаптер.
Кабель-переходник SATA на 8-контактный PCI-E — Если ваша видеокарта имеет 8-контактный разъем, но в вашем блоке питания нет ни 6-контактных, ни 8-контактных разъемов, вы можете использовать этот кабель-преобразователь SATA-8-контактный для питания вашей видеокарты.В этом кабеле адаптера питания используются два разъема SATA для одного 8-контактного разъема питания.
Важное примечание: Всегда лучше отдавать предпочтение разъемам Molex, а не разъемам SATA для питания PCIe, потому что разъемы Molex могут обеспечивать больший ток и иметь более толстые провода. Это предотвращает любую возможную вероятность выгорания, если ваша видеокарта потребляет больше энергии из-за разгона или более высокой нагрузки.
Энергопотребление видеокарт
Максимальное энергопотребление видеокарт на основе различных типов разъемов.
Максимальное энергопотребление видеокарты в ваттах | |||
PCI Express x16 | 6-контактный разъем | 8-контактный разъем | Общая мощность |
75 Вт | – | – | 75 Вт |
75 Вт | 1 x 75 Вт | – | 150 Вт |
75 Вт | – | 1 x 150 Вт | 225 Вт |
75 Вт | 2 x 75 Вт | – | 225 Вт |
75 Вт | 1 x 75 Вт | 1 x 150 Вт | 300 Вт |
75 Вт | – | 2 x 150 Вт | 375 Вт (редкие и выше спецификации) |
Если у вас есть какие-либо вопросы или сомнения относительно видеокарт или их энергопотребления, не стесняйтесь спрашивать меня, оставив комментарий ниже.
Видеокарты Nvidia Ampereмогут использовать новый 12-контактный разъем питания PCIe
12-контактный разъем питания PCIe (Изображение предоставлено Tom’s Hardware)В кругах аппаратного обеспечения распространился слух, что будущие видеокарты Nvidia Ampere могут использовать 12-контактный разъем питания PCIe. Некоторые новостные агентства сообщают об этом слухе как о факте, в то время как другие рассматривают его как фикцию. Наш собственный инсайдерский источник подтвердил, что разъем действительно настоящий и был представлен в орган стандартизации PCI-SIG.Однако еще неизвестно, пройдет ли он одобрение.
12-контактный разъем питания PCIe имеет размеры 19 x 14 x 8,35 мм, плюс-минус 0,30 мм. Если вы хотите получить представление о его размере, 12-контактный разъем должен быть примерно эквивалентен размещению двух обычных 6-контактных разъемов питания PCIe рядом.
Согласно представленным техническим иллюстрациям, 12-контактный разъем питания PCIe будет оснащен шестью контактами 12 В и шестью контактами заземления. Каждый вывод 12 В рассчитан максимум на 9 А.Таким образом, один 12-контактный разъем питания PCIe теоретически может обеспечить потребляемую мощность до 648 Вт, что вытесняет все существующие разъемы питания PCIe из воды.
12-контактный разъем питания PCIe по сути представляет собой комбинацию двух 6-контактных разъемов питания PCIe, хотя расположение контактов различается. В результате производители блоков питания могут просто заменить кабель с соответствующим разъемом на новую 12-контактную схему PCIe. Это позволит им сэкономить деньги, так как это не будет заключаться в прикосновении к печатной плате блока питания.
Изображение 1 из 2 12-контактный разъем питания PCIe (Изображение предоставлено: Tom’s Hardware) Изображение 2 из 2 12-контактный разъем питания PCIe (Изображение предоставлено: Tom’s Hardware)Калибр провода будет играть важную роль в питании Доставка. Хотя контакты на разъеме поддерживают 648 Вт, вам понадобятся кабели 16AWG, чтобы добраться туда. Это не должно быть проблемой, поскольку мы не ожидаем, что Ampere будет потреблять столько энергии. В большинстве современных источников питания используются кабели 18AWG с максимальной допустимой нагрузкой 7 А.Даже с кабелями 18AWG 12-контактный разъем питания PCI может обеспечить мощность до 504 Вт, чего должно быть более чем достаточно для любой видеокарты.
Видеокарты Ampere, по слухам, потребляют до 350 Вт, что может объяснить настойчивость Nvidia в использовании нового разъема питания PCIe. Даже с текущими разъемами питания PCIe можно питать видеокарту мощностью более 350 Вт. Слот PCIe обеспечивает мощность 75 Вт, а один 8-контактный разъем питания PCIe обеспечивает мощность до 150 Вт. Таким образом, комбинация слота PCIe с двумя 8-контактными разъемами питания PCIe годится для 375 Вт.При необходимости вы также можете добавить еще один 6-контактный или 8-контактный разъем питания PCIe. Высококачественные видеокарты, такие как MSI GeForce RTX 2080 Ti Lightning Z или EVGA GeForce RTX 2080 Ti K | NGP | N, зависят от трех 8-контактных разъемов питания PCIe, поэтому нередко можно найти видеокарту с тремя разъемами питания.
Возможно, дело не в том, могут ли текущие предложения обеспечить достаточную мощность для Ampere — это, скорее, сводится к маркетингу. Наличие нескольких разъемов питания PCIe может создать плохое впечатление о том, что видеокарта потребляет много энергии.Для неподготовленного взгляда видеокарта с одним разъемом питания PCIe создает иллюзию ее энергоэффективности.
На данный момент неизвестно, будет ли 12-контактный разъем питания PCIe эксклюзивным для моделей Nvidia Founders Edition или одинаковым для всех моделей вторичного рынка. В любом случае, не стоит отчаиваться, поскольку группа PCI-SIG может даже не одобрить 12-контактный разъем питания PCIe.
Любопытный случай 12-контактного разъема питания: это реально и скоро появится с графическими процессорами NVIDIA Ampere
За последние несколько дней мы слышали разговоры о выпуске нового 12-контактного разъема питания PCIe для видеокарт, особенно из Китая языковая публикация FCPowerUp, включая изображение самого разъема.Лаборатория Игоря также провела детальную техническую разбивку коннектора. TechPowerUp получил новую информацию по этому поводу из хорошо известного отраслевого источника. Разъем настоящий, и он будет представлен с графическими картами NVIDIA следующего поколения «Ampere». Коннектор, по-видимому, является детищем NVIDIA, а не какой-либо другой IP- или торговой группой, такой как PCI-SIG, Molex или Intel. Разъем был разработан с учетом двух рыночных реалий: видеокарты высокого класса неизбежно нуждаются в двух разъемах питания; и для потребителей было бы лучше иметь один кабель, чем бороться с двумя; и этот нижний конец (Новый 12-контактный разъем NVIDIA имеет шесть контактов 12 В и шесть контактов заземления.Его разработчики определяют более качественные контакты как на вилке, так и на розетке, которые могут выдерживать более высокий ток, чем контакты на 8-контактных / 6-контактных разъемах питания PCIe. В зависимости от производителя блока питания 12-контактный разъем может даже разделиться посередине на два 6-контактных и продаваться как «6 + 6-контактный». Точка контакта между двумя половинками с 6 штырями должна быть выровнена, поэтому они легко совмещаются.
Что касается подачи питания, мы узнали, что разработчики также укажут калибр кабеля, и при правильной комбинации калибра провода и контактов разъем должен обеспечивать мощность 600 Вт (так что это не 2 * 75 Вт. = 150 Вт), а не масштабирование 6-контактного.Лаборатория Игоря вчера опубликовала отчет о расследовании с некоторыми цифрами по сечению кабеля, которые помогают объяснить, как разъем может обеспечивать гораздо большую мощность, чем комбинация двух обычных 6-контактных разъемов PCIe.Глядя на раскладку, мы видим, что подключить к ней два классических шестиконтактных вывода не получится. Например, контакт 1 квадратный на 6-контактном разъеме PCIe, а на 12-контактном разъеме NVIDIA — один угол скошен. Также невозможно будет использовать странные комбинации, такие как 8-контактный + 4-контактный EPS или аналогичные — NVIDIA позаботилась о том, чтобы люди не смогли подключить свои кабели неправильно.
В связи с распространением разъемов, помимо того, что производители блоков питания запускают новые поколения продуктов с 12-контактными разъемами, ожидается, что наиболее известные производители выпустят на вторичном рынке модульные кабели, которые можно подключать к существующим блокам питания. Производители видеокарт будут включать адаптеры для кетчупа и горчицы, которые преобразуют 2x 8-контактных в 1x 12-контактный; в то время как большинство производителей корпусов / блоков питания будут выпускать модные адаптеры для вторичного рынка с лучшей эстетикой.
Обновление 08:37 UTC : Я сделал изображение в Photoshop, чтобы показать новую компоновку разъема, шлейфы и линии напряжения в едином, легком для понимания графике.
Изготовители блоков питанияготовы к 12-контактным разъемам питания для видеокарт NVIDIA GeForce RTX 30 серии
Рендеринг будущих игровых видеокарт NVIDIA GeForce RTX 30 серии Ampere в эталонном дизайне Founders Edition. (Изображение предоставлено пользователем Reddit u / dertpert88)
В прошлом месяце до нас дошли слухи о видеокартах NVIDIA серии GeForce RTX 30, в которых используется совершенно новый интерфейс питания, обеспечивающий более высокое энергопотребление флагманских игровых видеокарт.Теперь это можно подтвердить, поскольку один крупный производитель блоков питания опубликовал фотографии 12-контактного адаптера питания PCIe Molex от NVIDIA.
Seasonic представляет 12-контактный адаптер питания Micro-Fit 3.0 для видеокарт нового поколения NVIDIA GeForce RTX 30 Founders Edition
Размещено Seasonic на китайском медиа-портале Bilibili (через HXL @ 9550pro), на картинке показана коробка с 12-контактным разъемом NVIDIA PCIe Molex Micro-Fit 3.0. Разъем Molex упакован в картонную коробку и содержит адаптер 12-контактного разъема питания, который использует два 8-контактных разъема непосредственно от блока питания.
NVIDIA GeForce RTX 30 и AMD Radeon RX 6000. Падение цен остановилось, доступность немного повысилась
Разъем питания с 2x 8-контактных на 1x 12-контактный разъем питания имеет длину 750 мм, которой должно хватить для большинства систем высокого класса . Seasonic опубликовал мощность блока питания 850 Вт или выше для использования с 12-контактным соединительным кабелем. Судя по внешнему виду, кажется, что видеокарты более высокого уровня серии NVIDIA GeForce RTX 30 могут иметь только один 12-контактный разъем, учитывая, что он получает питание от 2x 8-контактных разъемов, что должно обеспечить максимальное потребление энергии примерно 300 Вт (150 Вт на 8-контактный разъем).Сам интерфейс PCIe обеспечивает графическую карту мощностью 75 Вт.
Что мы не знаем, так это то, как Seasonic и другие производители блоков питания стремятся поставлять эти адаптеры. Конечно, все новые блоки питания будут поставляться в комплекте с кабелем, но пользователям, уже использующим существующие блоки питания, возможно, придется покупать кабели отдельно, если они не будут поставляться с видеокартами Founders Edition. Согласно официальной учетной записи Seasonic, 12-контактный разъем активно использовался NVIDIA для внутреннего тестирования, и маловероятно, что производители видеокарт собираются поставлять адаптеры самостоятельно, поскольку спецификации для 12-контактных адаптеров отличаются и должны соответствовать спецификациям блоков питания каждого производителя по-разному, поэтому могут предоставляться только конкретным поставщиком блоков питания.
Обновление : HardwareLuxx и его редактор Андреас Шиллинг предоставили дополнительные фотографии 12-контактного адаптера питания NVIDIA. Название Micro-Fit подходит для разъема, учитывая его меньший размер по сравнению со стандартным 8-контактным разъемом питания. Кроме того, 12-контактный разъем имеет другой размер и размеры, чем стандартные 6-контактные разъемы питания, поэтому не ожидайте, что вы сможете подключить к своей карте всего два 6-контактных разъема и прервать работу, вместо того, чтобы использовать правильный Micro -Подходят разъемы.
Предоставляется чертеж 12-контактного разъема 12 В, который на первый взгляд выглядит как два традиционных 6-контактных разъема, соединенных вместе. Разъем похож на серию разъемов питания Molex Micro-Fit, которые имеют ширину 19 мм и шаг 3 мм. Это та же ширина, что и у двух 6-контактных разъемов питания, которые предлагают нынешние блоки питания, но имеет ток нагрузки 8,5 А по сравнению с 6 А у разъемов mini-Fit 5556. При идеальном уровне эффективности мини-установка будет обеспечивать мощность 600 Вт, но это не всегда так, и фактическая мощность, передаваемая графическому процессору, составляет около 400 Вт при 6 А.Основным узким местом традиционных разъемов является спецификация контактов 20AWG.
XMG сообщает об увеличении доступности ноутбуков с Ryzen 5000 после глобальной нехватки чипов
Печатная плата предполагаемой видеокарты NVIDIA GeForce RTX 3090 На фото. (Изображение восстановлено @ 326powah)
Также ожидается, что в дизайне Founders Edition будет более 20 силовых дросселей, что говорит о том, что это более премиальный дизайн, чем флагманские нереференсные карты серии RTX 20. Хотя карты Founders Edition имеют 12-контактные разъемы питания, в нестандартных конструкциях по-прежнему будут использоваться стандартные 8- и 6-контактные разъемы, как показано в предыдущей утечке.
Ожидается, что линейка игровых видеокарт NVIDIA GeForce RTX 30 «Ampere» будет анонсирована 1 сентября на цифровом мероприятии, которое проведет генеральный директор NVIDIA Дженсен Хуанг.
