Провод для дополнительного питания видеокарты: Недостающее питания для видеокарты. — Обзор товара Кабель питания Molex 8980 — conspi.ru — Конспирология

Содержание

Распайка проводов для райзеров 6 PIN своими руками | Страница 5

Доброго времени суток уважаемые шахтёры.

Опишу что было сделано, как было сделано, из каких компонентов, суть проблемы. (Все фото прилагаются)

Для всех давно не секрет что использовать комплектные переходники от райзеров 6 PIN крайне не рекомендуется.
Эта тема изначально беспокоила и мной была сделана распайка проводов.
С алиэкспреса заказал коннекторы, в местном магазине купил провода (взял с небольшим запасом а именно с сечением не 0.75 а 1 мм квадратный).
С помощью мультиметра определил какой провод с БП отвечает за плюс, ну и собственно минус.
Сделал тестовый провод (рисковать не стал, сперва прогнал на одной видяхе, затем на двух сразу), всё работает без нареканий, пирометром проверил нагрев проводов, нагрев контактов, всё хорошо (собственно уже без малого год работают и без проблем).
Но не всё так гладко оказалось с моей самодеятельностью.
Что стал наблюдать, весь парк карт как зелёные так и красные перекочевали на новые провода.

Сделал так что с одной косы подключены 2 райзера (3 не стал вешать, да и не к чему такое извращение).
Две 1080 тишки, на такой разводке работают без нареканий, а вот грёбаные палиты дуалы а именно Р104-100 доставили мне хлопот.
Им явно что-то не хватает, собственно это и есть мой вопрос, потому как через самодельные переходники на любом алгоритме (кроме ДаггерХашимото) карты работают неделями без нареканий, а вот на эфировском алго, майнер крашится с ошибкой CUDA (по факту это вылет дров из-за нехватки питания).
Мучался я с ними, мучался, в итоге плюнул и запитал через комплектные переходники SATA (да, дурак, простите меня грешного, больше так не буду ), через эти грёбаные переходники всё работало отлично, и лето пережили и вот последние несколько дней риг начал выносить мне мозги, майнер то сутками работает, то вылетает спустя 10-15 минут после запуска, грешил на райзера (один кстати видимо троить начал, так как он то видит карту то нет, заменил его, карта стала нормально определяться), но вылет дров так и не прекратился.

Думал что последние дрова с этими картами не очень работают, откатил на более ранние, не помогло.
Жена, чтоб я без неё делал ))), говорит мол, проверь провода, может там что не так.
О чудо! Нашлась причина отвала дров, один разъём немного поджарился (зимой на балконе где температура не превышает 15 градусов), ну да ладно, проблема найдена, решена (но не полностью).
После того как затащил риг в квартиру, заметил что, на одном из БП (их в риге 2 шт.), именно на том с которого запитаны те самые палиты, включён режим гибридного охлаждения БП, Блоки питания Seasonic Prime (у них есть такая волшебная кнопка). В итоге карлсон на них тупо не крутился, так как температура окружающей среды не превышает 15 градусов. Может от части эта кнопка немного повлияла на произошедшее (но это не точно, просто мысли в слух).

Вернёмся к этим самым палитам, что меня интересует, я так полагаю что двух проводов с сечением 1 мм квадратный им явно не хватает. Ползая по форуму нашёл старые записи о том что у разных производителей идёт разное потребление через райзер.

Оказывается некоторые карты и вовсе не берут от туда питание, но как показала практика, к палитам этот нюанс не относится.
Наверняка Вы мне скажете «Ты что ЖЛОБ!? Зажал провода и сделал два провода к райзеру а не три!? (1 плюс и два минуса)», нет ребятки я не жлоб! Просто вставлять их в китайские коннекторы тот ещё геморрой!

Ответ то очевиден, добавь провода и наслаждайся успехом. Но хочу понять, почему на всех алгоритмах кроме даггера проводов хватает, а последнему нет. Именно только Palit P104-100 чудит.

Заранее прошу прощения за много букв, люблю писать, хоть и не писатель.

6 пиновый разъем питания видеокарт

#Коннектор_питания_видеокарт

Не секрет, что современные модели видеокарт потребляют большое количество энергии. В зависимости от производителя, серии, назначения и даже конкретного экземпляра потребляемая мощность может меняться в пределах от нескольких десятков, до нескольких сотен Ватт. Где же взять такое количество энергии и при этом не обделить остальные компоненты вашей системы? Сейчас мы обо всем расскажем.

Питание для быстрой современной видеокарты может поступать из 3 источников:

Тип коннектора питания	Обеспечиваемая им мощность
PCIe x16	75 Вт
6-pin	75 Вт
8-pin	150 Вт

Во первых, современные видеокарты подключаются к разъему расширения PCIe x16, который питается от 24-контактного разъема материнской платы и обеспечивает видеокарты мощностью до 75 Вт. Этого оказывается достаточно для видеокарт начального и среднего уровня. Такие карты не имеют дополнительных разъемов питания и не сильно требовательны к блоку питания, и, как правило, обеспечивают относительно низкую производительность.

24-pin разъем питания материнской платы
Во вторых, более мощные версии видеокарт могут иметь 2 типа разъемов питания: 6-пин и 8-пин, или оба сразу. Разъем 6-пин предоставляет видеокарте дополнительную мощность в 75 Вт, а 8-пин – в 150 Вт. Таким образом, максимальное энергопотребление видеокарты с 1 разъемом 8-пин и 1 разъемом 6-пин может достигать значения: 75+150+75 = 300Вт (конфигурации разъемов могут отличаться, в том числе и в большую сторону). Следует обратить внимание на следующий факт: для каждого дополнительного разъема питания на видеокарте блок питания должен обладать отдельным коннектором питания. Наличие дополнительных разъемов питания свидетельствует как о повышенном энергопотреблении видеокарты, так и о большей производительности (относительно видеокарт без дополнительных разъемов питания и в рамках одного-двух поколений). Кроме того, по наличию дополнительных разъемов питания можно приблизительно определить энергопотребление, на которое рассчитана видеокарта. Важно помнить, что при наличии на видеокарте нескольких разъемов питания, для нормальной работоспособности компьютера необходимо к каждому коннектору подключить кабель питания.

В противном случае компьютер либо не включится, либо видеокарта не будет работать со своей максимальной производительностью.

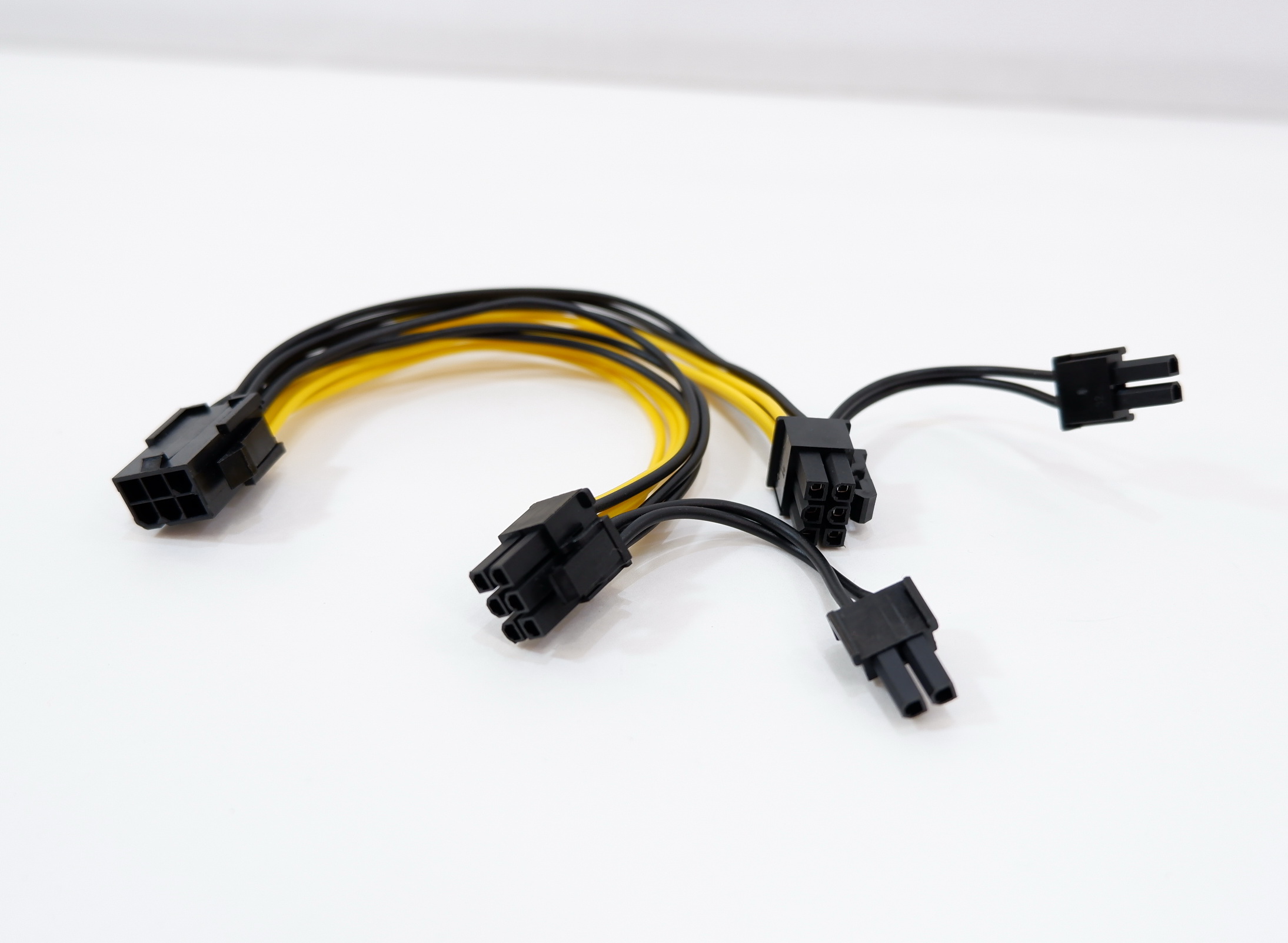

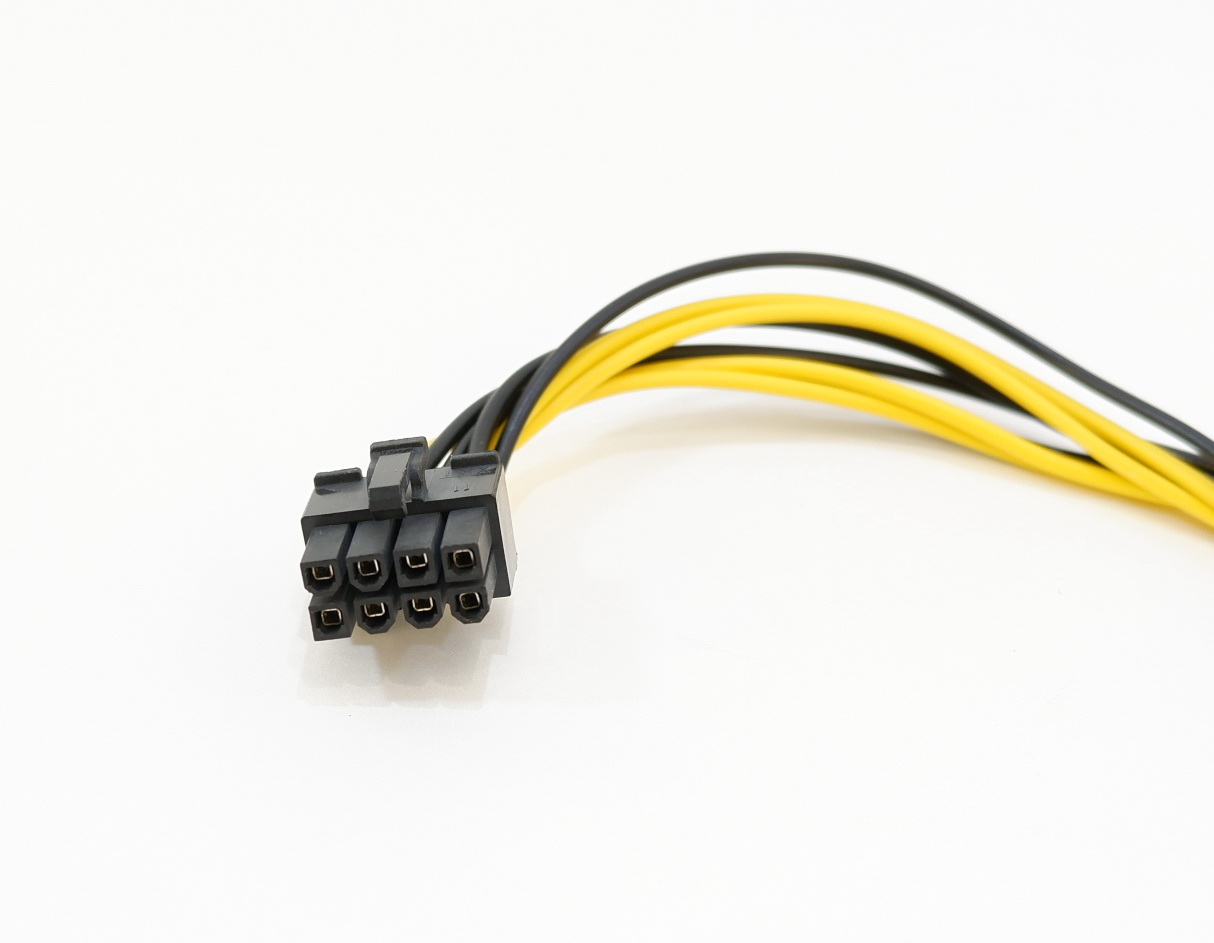

8-pin и 6-pin разъемы
В связи с этим нужно упомянуть, что существуют блоки питания с разделенными линиями питания 12 В. Это означает, что каждый коннектор (6-пин и 8-пин) будет обслуживать своя линия питания. Подробнее об этом можно прочитать в нашем FAQ по блокам питания.

Подводя итог – для соответствующего питания вашей видеокарты необходимо понять, какие разъемы питания она требует и какую максимальную мощность при этом потребляет. Учет этих факторов позволит вам избежать неприятной ситуации, при которой ваша система не сможет запуститься из-за недостатка мощности или отсутствия нужных коннекторов. Удачных покупок!

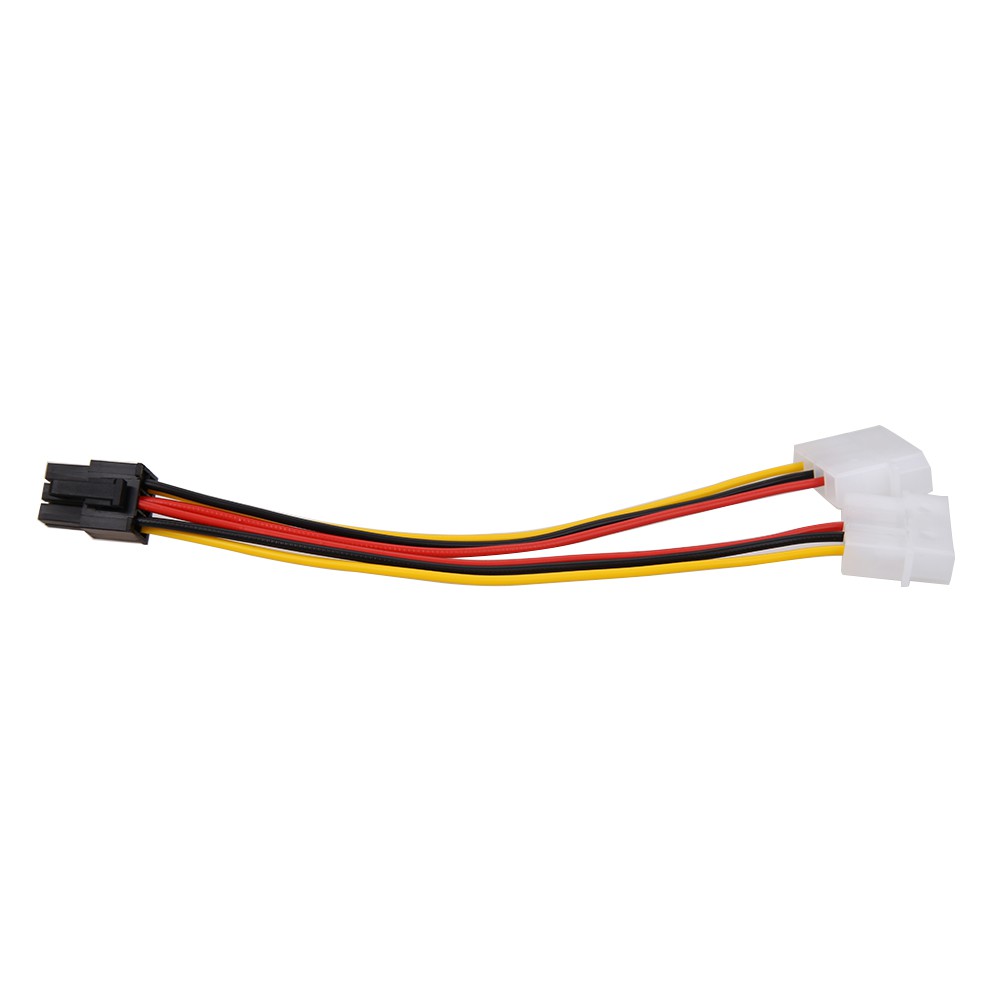

Посмотрев, что в ближайшем магазине переходник питания к видеокарте стоит больше 100 руб, в то время как разветвитель Molex 4 pin Male ( фото) на 2x 4 pin Female (at the power supply cable) ( фото) — 50 руб, решил пойти наперекор рыночной конъюнктуре и сделать его из подручных средств. Тем более, что 20-пиновые вилки, из которых можно сделать 6-пиновую, существуют в старых ATX-блоках питания, которые уже не годятся для работы с современными компьютерами.

Различие в конструкции разъёмов 6 pin и 20 pin, если присмотреться, заключается в том, что по-иному располагаются штырьки с фасками и без них (фото и рисунок). Имеется сочетание 2 фасок в одном среднем вертикальном ряду.

Ответную часть переходника (4 pin Molex Male) можно найти в питании для каких-нибудь вентиляторов или в том же разветвителе 1х2. Провода припаиваются и изолируются к нужным проводам контактов или обжимаются металлом вынутого из разъёма контакта. Можно напрямую подсоединить разъём 6 pin к блоку питания, если не предполагается делать переходник.

Отпилить 6 штырьков от 20-штырькового разъёма удобно ножовкой по металлу или с помощью того же строительного ножа. Так, чтобы на нужном нам отрезке сохранилась пластмассовая стенка. При этом не жалеем отверстия 4-й с краю пары штырьков, хотя можно отпилить так, чтобы не повредить расположенные там провода.

После отпиливания и срезания фаски разъём уже готов к работе, останется только припаять нужные провода к 4-пиновому разъёму Molex Male к земле и к 12 вольтам (жёлтому проводу). Но можно сделать его красивее, переставив провода одного цвета к одинаковым номиналам контактов (фото) (3 дальних от платы — к GND, 3 ближних к +12V). Вынуть контакт с проводом из гнезда поможет тонкая гибкая иголка. Загнём конец иголки небольшой «клюшкой», чтобы, повернув её вокруг своей оси, нажать на выступающий клин контакта и подогнуть его вовнутрь. Таких клиньев на контакте два с противоположных сторон, поэтому операцию по вдавливанию клиньев надо провести дважды. После этого контакт возможно выдернуть из разъёма за провод. На рисунке показано направление давления на клинья в контакте разъёма.

. и внимательно проверяем правильность установки в нужные нам места. Если мы ошибёмся c подключением, в лучшем случае нас ждёт срабатывание защиты блока питания по короткому замыканию, а в худшем, при перепутывании полярности — выход из строя видеокарты. Итак, чёрные провода размещаем на контактах земли (GND), а другого цвета (лучше жёлтого (12 В), но больше ведь красных проводов, от 5 вольт) — на контактах 12 вольт.

Чёрные провода подключаем к средним контактам разъёма 4 pin Molex, а 3 остальных — к жёлтым проводам источника 12 вольт. Надо ли ставить 2 разъёма Molex? Полезно, если видеокарта будет очень много потреблять. А вообще, выходы 12 вольт часто объединены в блоке питания, поэтому питание видеокарты от одного источника не будет отличаться от питания от 2 источников тока. Перед пайкой или сборкой полезно убедиться, что устанавливаем контакты в правильные гнёзда.

Переходник собран, провода и разъёмы питания от старого блока питания помогли новому системному блоку выполнять свои функции. Стоимость исходных материалов не превысит 100 руб, даже если взят «на слом» рабочий маломощный блок от компьютеров с Pentium II. Времени займёт от получаса до часа, в зависимости от сноровки и подготовленности рабочего места.

Кстати, это не изобретение сегодняшнего дня. В сети уже можно найти инструкцию с идеей использования именно этой части 20-пинового разъёма (на англ.).

Обсуждение и замечания производятся здесь.

Покупая новую видеокарту многие владельцы старых системных блоков и не догадываются, что их ждет сюрприз в виде необходимости подключения дополнительного питания видеокарты через разъемы 6 pin или 8 pin. В новых блоках питания все необходимые современные разъемы уже имеются, а вот как быть в случае их отсутствия, мы рассмотрим далее.

Видеокарты, не имеющие дополнительных разъемов питания, получают питание через разъем PCI-Express x16, и могут получить мощность до 75 Вт. Этого достаточно для видеокарт начального и среднего уровня, обеспечивающих невысокую производительность.

Практически все современные видеокарты имеют дополнительный разъем питания 6 pin, через который видеокарта может получить дополнительно 75 Вт. В комплекте с такими видеокартами как правило сразу идет переходник 6 pin с двумя разъемами типа molex. Разъемы типа molex нужно подключать к разным выводам из блока питания.

Более мощные видеокарты могут иметь сразу два дополнительных разъема питания 6 pin и 8 pin одновременно. Переходник 8 pin с разъемами типа molex также существует. Через разъем 8 pin видеокарта может получить дополнительно еще 150 Вт.

Таким образом видеокарта, имеющая сразу оба разъема 6 pin и 8 pin может потреблять до 300 Вт, и этот факт нужно учитывать при ее подключении к блоку питания.

Мощность современных видеокарт постоянно растет, и уже совершенно не удивляет наличие большего количества дополнительных разъемов питания.

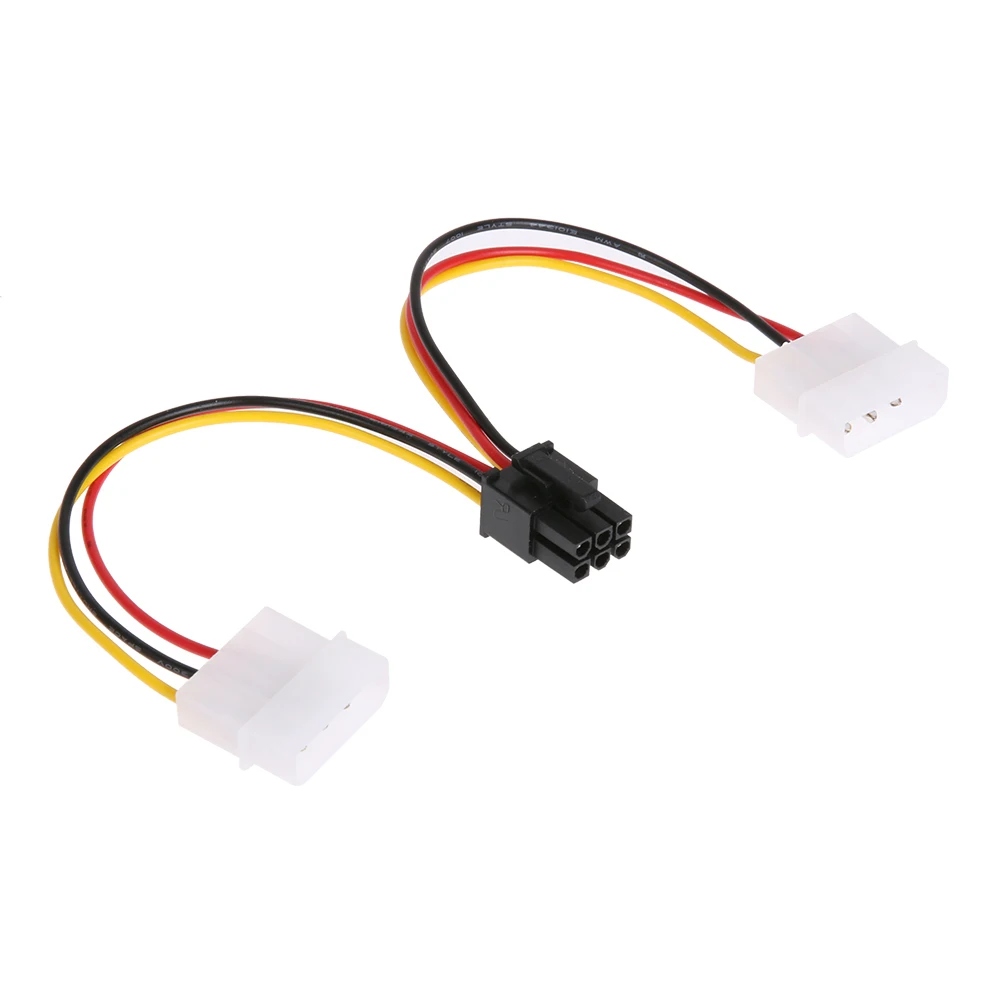

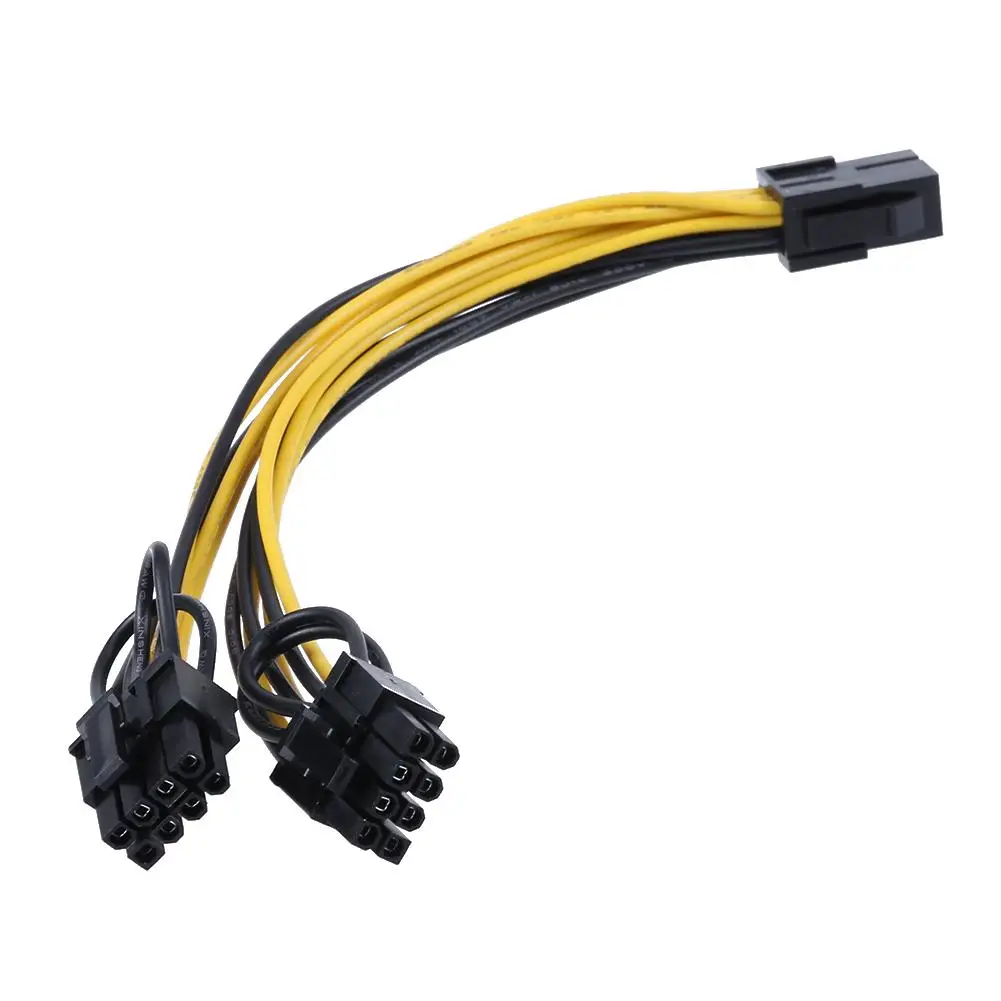

Для большего удобства подключения существуют и различные переходники.

Как подключить блок питания к компьютеру: подробная инструкция подключения проводов

Блок питания можно назвать «сердцем компьютера», ведь без него даже самое навороченное «железо» не будет работать. От него питается материнская плата, видеокарта, процессор, жесткий диск и все другие комплектующие. Отличаются блоки питания друг от друга мощностью, и при планомерном обновлении «железа» компьютера может потребоваться заменить блок питания. Сделать это несложно, но многих пользователей пугает обилие проводов, которые идут непосредственно от самого блока питания. В них нет ничего сложного, и ниже мы подробно рассмотрим, как снять старый блок питания, установить на его место новый и какой из проводов для чего служит.

Как отключить блок питания

Перед установкой нового блока питания нужно отключить старое устройство с его места. Делается это очень просто. Сам блок питания расположение в верхней части корпуса системного блока, чаще в его конце. Если снять крышку с корпуса, можно видеть, что к блоку питания идет множество проводов. Снять блок питания можно следующим образом:

Сначала обязательно отключите блок питания от сети, вынув из него провод. Рекомендуем также подождать после этого 3-4 минуты, чтобы накопившееся электричество рассеялось и не навредило комплектующим компьютера при отключении блока питания;
Далее необходимо отключить все провода, которые идут от блока питания к компонентам компьютера. Здесь важно отметить, что из самого блока питания никакие провода доставать не нужно. При этом обратите внимание, что провода могут идти не только непосредственно к материнской плате, видеокарте, дискам и так далее, но и к переходникам;
Заключительный шаг при демонтаже блока питания – это снятие его с креплений. Открутите винты, расположенные на задней части корпуса, которые удерживают блок питания, после чего вытащите его. Рекомендуем проделывать данную операцию, положив системный блок на бок. Это нужно сделать для того, чтобы блок питания при ослаблении винтов не упал на видеокарту и другие комплектующие, закрепленные на материнской плате.

На этом можно считать отключение блока питания завершенным.

Как подключить блок питания к компьютеру

Подключение блока питания к компьютеру происходит практически так же, как и отключение, но в обратном порядке. Важно здесь правильно подключить все провода, идущие от блока питания, в необходимые разъемы. Рассмотрим последовательно подключение блока питания:

Первым делом его необходимо аккуратно поместить в корпус системного блока на место старого блока питания. Здесь крайне важно не уронить блок питания на материнскую плату и другие комплектующие. Лучше положите компьютер на бок и аккуратно установите блок;
Далее прикрутите блок питания к обратной части корпуса компьютера при помощи винтов, надежно его зафиксировав;
Следом переходите к подключению проводов в соответствующие разъемы. Рассмотрим провода, которые имеются практически в каждом блоке питания:

Когда все разъемы будут подключены, можно включать компьютер. Убедитесь, что на самом блоке питания переключатель стоит в положении On. Если все разъемы подключены правильно, компьютер должен запуститься. Если этого не происходит, проверьте правильность подключения разъемов и убедитесь, что все они надежно закреплены.

Загрузка…

Разъем подключения основного питания. Цветовая маркировка проводов блоков питания компьютеров установка дополнительных разъемов

Модернизация компьютера – дело важно и ответственное, потому что неправильный апгрейд может привести к серьезным неисправностям, из-за которых работоспособность машины может оказаться под угрозой. Важно помнить несколько правил, которые помогут избежать ошибок, и сегодня мы поговорим об том, что такое распиновка блока питания компьютера и как ее правильно осуществить.

Что такое блок питания

Это устройство обязательно входит в состав любой машины, так как его роль заключается в подаче напряжения определенного размера на аппаратные части компьютера, а именно к блоку питания подключены: жесткий диск, приводы дисководов, кулеры, гибкие магнитные диски и, самая главная часть, материнская плата.
В последнее время производители стали выпускать настолько мощные видеокарты, что им уже не хватает питания от материнской платы, поэтому распиновка разъемов блока питания компьютера потребуется для того, чтобы запитать видеокарту.
Иными словами, блок питания работает по следующей схеме: на входе в него поступает напряжение из контактной сети (220 вольт), которое он преобразует в постоянные питающие напряжения величиной -12V, -5V, +3.3V, +5V, +12V. Будьте внимательны: рабочее напряжение внутри устройства составляет приблизительно 100 вольт, поэтому строго следуйте требованиям техники безопасности!

Маркировка и обозначение проводов, разъемы

Распиновка блока питания компьютера должна быть проведена крайне аккуратно, чтобы не допустить короткого замыкания при работе. Для этого следует знать, какое напряжение подается на каких проводах. В стандартных блоках используется всего 9 цветов, обозначающих роль проводов:
Черный — общий провод, он же заземление
Белый — отвечает за напряжение -5V
Синий — отвечает за напряжение -12V
Желтый — подает +12V
Красный — подает +5V
Оранжевый — подает +3. 3V
Зеленый — отвечает за включение (PS-ON)
Серый — POWER-OK (POWERGOOD)
Фиолетовый — дежурное питание 5VSB
Всего при работе БП используется 8 типов разъемов, их изображения и названия представлены на изображении.

Схема распиновки

Распиновка блока питания компьютера осуществляется использованием разъемов определенного типа, и правильным распределением проводов в контактах. Это общая схема, которая описывает распределение проводов в разъемах всех типов:

Это стандартные распределения, которых придерживаются все производители БП. Однако иногда могут встречаться и нестандартные распиновки, поэтому при покупке обязательно поинтересуйтесь у продавца-консультанта, соответствует ли блок принятым стандартам.

Если нужно другое напряжение

Встречаются ситуации, когда подключаемое устройство требует для своей работы такого напряжения, которое по дефолту БП выдавать не способен. В этих случаях приходится немного «химичить». Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8. 7 вольт. Его мы можем получить комбинацией проводов, которые выдают +12V и +3.3V. Немного непонятно, но формула для определения итогового напряжения выглядит так: положительное + ноль = разность . Для наглядности все возможные комбинации приведены в таблице.

ПОЛОЖИТЕЛЬНОЕ	НОЛЬ	РАЗНОСТЬ
+12	0	+12
+5	-5	+10
+12	+3.3	+8.7
+3.3	-5	+8.3
+12	+5	+7
+5	0	+5
+3.3	0	+3.3
+5	+3.3	+1.7
0	0	0

Обязательно проверьте результат вольтметром, чтобы не ошибиться.
Чтобы заработал блок питания, а распиновка проводов была сделана не зря, не забудьте замкнуть GND и PWR SW коннекторы. БП будет работать до тех пор, пока они замкнуты (если хотите, чтобы он отключался, соедините провода через тумблер).
Распинова блока питания компьютера – дело не сложное, просто будьте внимательны, и у вас все получится, а если остались вопросы, обязательно задавайте их в комментариях.

Если блок питания вызывает у вас подозрения, то его работоспособность можно проверить за пару минут. Просто необходимо включить БП отдельно от системной платы, для этого достаточно с помощью подручных средств соединить вывод PS _ ON и любой «общий» (СОМ). После этого включить его в сеть, смотрите вентилятор крутится — напряжение 12 в БП вырабатывает и работает его сетевой преобразователь, и само — собой предохранитель исправен.

Затратив чуть больше времени, с той же перемычкой «вывод PS _ ON и любой «общий» (СОМ)» можно проверить наличие напряжения и его величину с помощью обычного мультиметра. Надо только помнить, что напряжение без нагрузки будет немного отличаться от требуемого.

Если выходные напряжения находятся в пределах допустимых значений, то подключаем питание к компонентам ПК и, не забывая о мерах предосторожности, присоединяем щупы мультиметра к выводу +12 В и общему проводу.

Наибольшая загруженность ресурсов и, следовательно, максимальное энергопотребление наблюдаются при работе тестовых пакетов (например, PCMark ) и современных игр. Соответственно, запускаем выбранное ресурсоемкое приложение и наблюдаем за показаниями мультиметра.

Аналогично выполняется измерение остальных напряжений БП. Если доступ в разъему затруднен можно переставить щуп, выключив компьютер и повторить измерения.

Расположениевыводовразъемовпитания

Рисунок 1.

Собрал и оформил А. Сорокин

Тип разъёмов блока питания – это одна из таких вещей, не предусмотрев которую, вам придётся изрядно помучиться с БП. Меняется время, технологии и стандарты, и теперь, купив в магазине новый блок питания для своего компьютера, вы возможно будете разочарованны тем, что не сможете его подключить из-за несоответствия разъёмов.

В данной статье рассмотрим разъёмы блока питания. Какие они бывают, как делятся по стандартам, и какие должны быть у вас. Знать о разъёмах необходимо для правильной .

Main Power Connector 20+4 pin

Main Power Connector 20+4 pin – это главная линия питания в компьютере, она для материнской платы. Состоит из 24 контактов, 4 из которых иногда бывают отстёгивающимися.

Этот разъём блока питания всегда один. И он есть и будет всегда. Стандарты на него не менялись.

+12V Power Connector

Линия питания для материнской платы, состоит из 4 контактов. Используется для обеспечения работы процессора. Он тоже есть всегда, и чаще всего один.

Но обратите внимание на свою плату. Если там требуется два +12V Power Connector, то блок питания вам нужен, соответственно, с ними двумя. Такие тоже бывают, но реже.

EPS12V Power Connector

EPS12V Power Connector – это тоже разъём для материнской платы, состоящий из 8 контактов. Но он вряд ли есть на вашем домашнем ПК, так как используется только для питания больших мощностей, которые обычно применяются в серверных машинах. Этот разъём есть на блоках, отвечающих стандарту EPS12V.

PCI Express Power Connector

Геймерам с навороченной видеокартой стоит обратить внимание на наличие этого разъёма блока питания компьютера. PCI Express Power Connector используется для обеспечения работы мощных видеокарт. Состоит из 6 контактов.

Его может и не быть на блоке питания, поэтому посмотрите перед покупкой, а то останетесь без игр.

Peripheral Power Connector

Peripheral Power Connector обычно есть на каждом БП в количестве нескольких штук. Вам пригодится этот 4 контактный разъём блока питания компьютера, если у вас HDD и привод дисков старого типа – IDE ATA. О подключении жёстких дисков почитайте .

Также его обычно используют для питания периферийных устройств, например, дополнительных кулеров.

SATA Power Connector

SATA Power Connector используется для и приводов стандарта SATA. Если у вас установлены в компьютере такие устройства, и вы приобретаете блок питания старого образца, то там может и не быть таких разъёмов. Поэтому обратите на это внимание.

. Где +в компьютере 12 вольт

2016-03-04

Напряжения с компьютерного блока питания. Разъемы, мощность

Сегодня не редко можно увидеть, как люди выбрасывают компьютерные блоки питания. Ну или БП просто валяются без дела, собирая пыль.

А ведь их можно использовать в хозяйстве! В этой статье я расскажу, какие напряжения можно получить на выходе обычного компьютерного блока питания.

Небольшой ликбез о напряжениях и токах компьютерного БП

Во-первых, не стоит пренебрегать техникой безопасности.

Если на выходе блока питания мы имеем дело с безопасными для здоровья напряжениями, то вот на входе и внутри него 220 и 110 Вольт! Поэтому, соблюдайте технику безопасности. И позаботьтесь о том, чтобы никто другой не пострадал от экспериментов!

Во-вторых, нам потребуется Вольтметр или мультиметр. С помощью него можно измерить напряжения и определить полярность напряжения (найти плюс и минус).

В-третьих, на блоке питания вы можете найти наклейку, на которой будет обозначен максимальный ток, на который рассчитан блок питания, по каждому напряжению.

На всякий случай отнимите от написанной цифры 10%. Так вы получите наиболее точное значение (производители часто врут).

В-четвертых, блок питания ПК типа АТХ предназначен для формирования постоянных питающих напряжений +3.3V, +5V, +12V, -5V, -12V. Поэтому не пытайтесь получить на выходе переменное напряжение.Мы же расширим набор напряжений путем комбинирования номинальных.

Ну что, усвоили? Тогда продолжаем. Пора определиться с разъемами и напряжениями на их контактах.

Разъемы и напряжения компьютерного блока питания

Цветовая маркировка напряжений компьютерного блока питания

Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).

В нормальных БП маркировка по цветам проводов такая:

Черный — общий провод, «земля», GND
Белый — минус 5V
Синий — минус 12V
Желтый — плюс 12V
Красный — плюс 5V
Оранжевый — плюс 3. 3V
Зеленый — включение (PS-ON)
Серый — POWER-OK (POWERGOOD)
Фиолетовый — 5VSB (дежурного питания).

Распиновка разъемов блока питания AT и ATX

Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.

Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.

Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.

Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.

Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.

Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.

Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!

Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.

Ниже приведена распиновка блока питания типа AT.

Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.

Получение напряжений с разъемов компьютерного блока питания

Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого .

Положительное ноль итого (разность) +12В 0В +12В +5В -5В +10В +12В +3,3В +8,7В +3,3В -5В +8,3В +12В +5В +7В +5В 0В +5В +3,3В 0В +3,3В +5В +3,3В +1,7В 0В 0В 0В

Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения.

Также не забывайте, что для больших токов желательно использовать толстый провод.

Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW . Работает до тех пор, пока данные цепи замкнуты!

ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!

Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.

PCIe и EPS

Из блока питания компьютера выходит толстый жгут проводов разного цвета и на первый взгляд, кажется, что разобраться с распиновкой разъемов невозможно. Но если знать правила цветовой маркировки проводов выходящих из блока питания, то станет понятно, что означает цвет каждого провода, какое напряжение подается на него в зависимости от цвета и к каким узлам компьютера провода, идущие от блока питания, подключаются.

Системные блоки первых персональных компьютеров комплектовались Блоками питания типа АТ. К материнской плате подходил один разъем, состоящий из двух половинок. Его надо было вставлять таким образом, чтобы черные провода были рядом. Питающее напряжение в эти Блоки питания подавалось через выключатель, который устанавливался на лицевой панели системного блока. Тем не менее, по выводу PG, сигналом с материнской платы имелась возможность включать и выключать Блок питания.

В настоящее время Блоки питания АТ практически вышли из эксплуатации, однако их с успехом можно использовать для питания любых других устройств, например, для питания ноутбука от сети, в случае выхода из строя его штатного блока питания, запитать паяльник на 12 В, или низковольтные лампочки, светодиодные ленты и многое другое. Главное не забывать, что Блок питания АТ, как и любой импульсный блок питания, не допускается включать в сеть без внешней нагрузки.

В современных компьютерах применяются Блоки питания АТХ, а для подачи напряжения на материнскую плату используется 20 или 24 контактный разъём. 20 контактный разъем питания использовался при переходе со стандарта АТ на АТХ. С появлением на материнских платах шины PCI-Express, на Блоки питания стали устанавливать 24 контактные разъемы.

20 контактный разъем отличается от 24 контактного разъема отсутствием контактов с номерами 11, 12, 23 и 24. На эти контакты в 24 контактном разъеме подается продублированное уже имеющееся на других контактах напряжение.

Контакт 20 (белый провод) ранее служил для подачи −5 В в источниках питания компьютеров ATX версий до 1.2. В настоящее время это напряжение для работы материнской платы не требуется, поэтому в современных источниках питания не формируется и контакт 20, как правило, свободный.

Иногда блоки питания комплектуются универсальным разъемом для подключения к материнской плате. Разъем состоит из двух. Один является двадцати контактным, а второй – четырех контактный (с номерами контактов 11, 12, 23 и 24), который можно пристегнут к двадцати контактному разъему и, получится уже 24 контактный.

Так что если будете менять материнскую плату, для подключения которой нужен не 20, а 24 контактный разъем, то стоит обратить внимание, вполне возможно подойдет и старый блок питания, если в его наборе разъемов есть универсальный 20+4 контактный.

В современных Блоках питания АТХ, для подачи напряжения +12 В бывают еще вспомогательные 4, 6 и 8 контактные разъемы. Они служат для подачи дополнительного питающего напряжения на процессор и видеокарту.

Как видно на фото, питающий проводник +12 В имеет желтый цвет с черной долевой полосой.

Четырех контактная вилка ниже на фото, является самой долго применяемой. Она служит для подачи питающего напряжения +5 и +12 В на съемные устройства, винчестеры, дисководы и другие.

Но ее уже начал вытеснять более современный разъем типа Serial ATA, в котором подается еще и напряжения +3.3 В.

Вот еще один 4 контактный разъем, который служит, а точнее дослуживает, и предназначен для подключения дисковода для чтения и записи с 3,5 дюймовых дискет.

Системные блоки сегодняшнего дня дисководами для Floppy disk не укомплектовываются.

Установка на Блок питания

дополнительного разъема для питания видеокарты

Иногда бывают, казалось бы, безвыходные ситуации. Например, Вы купили современную видеокарту, решили установить в компьютер. Нужный слот на материнской плате для установки видеокарты есть, а подходящего разъема на проводах, для дополнительного питания видеокарты, идущих от блока питания нет. Можно купить переходник, заменить блок питания целиком, а можно самостоятельно установить на блок питания дополнительный разъем для питания видеокарты. Это простая задача, главное иметь подходящий разъем, его можно взять от неисправного блока питания.

Сначала нужно подготовить провода, идущие от разъемов для соединения со сдвигом, как показано на фотографии. Дополнительный разъем для питания видеокарты можно присоединить к проводам, идущим например, от блока питания на дисковод А. Можно присоединиться и к любым другим проводам нужного цвета, но с таким расчетом, чтобы хватило длины для подключения видеокарты, и желательно, чтобы к ним ничего больше не было подключено. Черные провода (общие) дополнительного разъема для питания видеокарты соединяются с черным проводом, а желтые (+12 В), соответственно с проводом желтого цвета.

Провода, идущие от дополнительного разъема для питания видеокарты, плотно овиваются не менее чем тремя витками вокруг провода, к которому они присоединяются. Если есть возможность, то лучше соединения пропаять паяльником . Но и без пайки в данном случае контакт будет достаточно надежным.

Завершается работа по установке дополнительного разъема для питания видеокарты изолированием места соединения, несколько витков и можно подключать видеокарту к блоку питания. Благодаря тому, что места скруток сделаны на удалении друг от друга, каждую скрутку изолировать по отдельности нет необходимости. Достаточно покрыть изоляцией только участок, на котором оголены провода.

Доработка разъема блока питания для подключения материнской платы

При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.

Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.

Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырех контактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.

Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны. Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.

По отдельности как 20 контактный, так и 4 контактный разъемы вставляются хорошо, а вместе не вставляются, мешают друг другу. Но если немного сточить соприкасаемые стороны обоих разъемов напильником или наждачной бумагой, то хорошо вставятся.

После подгонки корпусов разъемов можно приступать к присоединению проводов 4 контактного разъема к проводам 20 контактного. Цвета проводов дополнительного 4 контактного разъема отличаются от стандартного, поэтому на них не нужно обращать внимания и соединить, как показано на фотографии.

Будьте крайне внимательными, ошибки недопустимы, сгорит материнская плата! Ближний левый, контакт №23, на фото черный, подсоединяется к красному проводу (+5 В). Ближний правый №24, на фото желтый, подсоединяется к черному проводу (GND). Дальний левый, контакт №11, на фото черный, подсоединяется к желтому проводу (+12 В). Дальний правый, контакт №12, на фото желтый, подсоединяется к оранжевому проводу (+3,3 В).

Осталось покрыть места соединения несколькими витками изоляционной ленты и новый разъем будет готов к работе.

Для того, чтобы не задумываться как правильно устанавливать сборный разъем в разъем материнской платы следует нанести с помощью маркера метку.

Справочная таблица величин напряжений и размаха пульсаций на разъемах БП

Таблица выходных напряжений и размаха пульсаций БП АТХ
Выходное напряжение, В	+3,3	+5,0	+12,0	-12,0	+5,0 SB	+5,0 PG	GND
Цвет провода	оранжевый	красный	желтый	голубой	синий	серый	черный
Допустимое отклонение, %	±5	±5	±5	±10	±5	–	0
Допустимое минимальное напряжение	+3,14	+4,75	+11,40	-10,80	+4,75	+3,00	0
Допустимое максимальное напряжение	+3,46	+5,25	+12,60	-13,20	+5,25	+6,00	0
Размах пульсации не более, мВ	50	50	120	120	120	120	–

Напряжение +5 В SB (Stand-by) – вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

При измерении напряжений «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» – к контактам в разъеме. Можно проводить измерения выходных напряжений непосредственно в работающем компьютере.

При измерении напряжения на проводах блока питания, он должен быть обязательно подключен к нагрузке, например, к материнской плате или самодельному блоку нагрузок .

Как подается на блок питания компьютера

питающее напряжение от электросети

Для того чтобы постоянные напряжения появились на цветных проводах блока питания, на его вход нужно подать питающее напряжение. Для этого на стенке, где обычно установлен кулер, имеется трех контактный разъем. На фотографии этот разъем справа вверху. В нем есть три штыря. На крайние с помощью сетевого шнура подается питающее напряжение, а средний является заземляющим, и он через сетевой шнур при его подключении соединяется с заземляющим контактом электрической розетки. Ниже на некоторых Блоках питания, например на этом, установлен сетевой выключатель.

В домах старой постройки электропроводка выполнена без заземляющего контура, в этом случае заземляющий проводник компьютера остается не подключенным. Опыт эксплуатации компьютеров показал, что если заземляющий проводник не подключен, то это на работу компьютера в целом не сказывается.

Сетевой шнур для подключения Блока питания к электросети представляет собой трехжильный кабель, на одном конце которого имеется трех контактный разъем для подключения непосредственно к Блоку питания. На втором конце кабеля установлена вилка C6 с круглыми штырями диаметром 4,8 мм с заземляющим контактом в виде металлических полосок по бокам ее корпуса.

Если вскрыть пластмассовую оболочку кабеля, то можно увидеть три цветных провода. Желто — зеленый – является заземляющим, а по коричневому и синему (могут быть и другого цвета), подается питающее напряжение 220В.

О сечении проводов, выходящих из блока питания компьютера

Хотя токи, которые может отдавать в нагрузку блок питания, составляют десятки ампер, сечение выходящих проводников, как правило, составляет всего 0,5 мм 2 , что допускает передачу тока по одному проводнику величиной до 3 А. Более подробно о нагрузочной способности проводов Вы можете узнать из статьи «О выборе сечения провода для электропроводки» . Однако все провода одного цвета запаяны на печатной плате в одну точку, и если блок или модуль в компьютере потребляет больший, чем 3 А ток, через разъем подводится напряжение по нескольким проводам, включенным параллельно. Например к материнской плате напряжение +3,3 В и +5 В подводится по четырем проводам. Таким образом, обеспечивается подача тока на материнскую плату до 12 А.

Гибкий удлинитель PCI-Express x16 с разъёмом дополнительного питания

Вкратце: товар довольно специфический, но в некоторых случаях просто необходимый.
Подробности, обзор и доработка — под катом.

Я уже писал ранее обзор аналогичного удлинителя. Как оказалось — он слишком короткий, чтобы установить видеокарту полной ширины с обратной стороны материнской платы.

Поэтому пришлось заказывать более длинный.
Приехал он в аналогичном антистатическом пакете, хотя защищать от статического электричества ему нечего — активные элементы в нём отсутствуют.

Полная длина шлейфа по концам разъёмов 236 мм, длина гибкой части 190 мм. Для сравнения — рядом лежит предыдущий. Гнездо PCI-E х16 снабжено подвижным фиксатором(белая деталь), удерживающим выступ видеокарты. Ещё оно снабжено двумя крепёжными отверстиями диаметром 4 мм и межцентровым расстоянием 96 мм. Фиксация штыревой части в разъёме материнской плате не предусмотрена.

Места пайки прикрыты пластиковой плёнкой для защиты от возможных коротких замыканий. Предусмотрена и пара электролитических конденсаторов для сглаживания пульсаций питания.

А вот здесь — упс.
Во-первых, алюминиевые корпуса конденсаторов не имеют изоляционной оболочки. В принципе, она не особо-то и нужна, но…
Во-вторых, один из этих корпусов оказывается в опасной близости от торчащих с обратной стороны материнской платы выводов:

Ну и до кучи — торчащие вверх жёсткие провода будут несколько мешать адаптеру eSATApd.
Так что девайс придётся доработать.
0. Отклеиваем изоляционную плёнку…

1. Отпаиваем провода дополнительного питания.
2. Припаиваем их так, чтобы они шли в противоположную сторону от гибких шлейфов.
3. Выпаиваем электролитические конденсаторы.
4. Изолируем их выводы фторопластовыми трубочками.
5. Впаиваем их лёжа вдоль текстолита за краем платы.
6. Изолируем их корпуса термоусадочной трубкой.
7. Закрепляем провода дополнительного питания за отверстие в текстолите.
8. Клеим обратно изоляционную плёнку
На этом удлинитель приобретает следующий вид:

Крупный план:

А вот так он выглядит установленным на своё место в конструкции:

Теперь вокруг конденсаторов достаточно места.

Отличий в работе тестовой видеокарты через данный шлейф и без него не выявлено.
Удлинитель работоспособен, можно брать.

Как подключить видеокарту к блоку питания

Некоторые модели видеокарт требуют подключения дополнительного питания для корректной работы. Связано это с тем, что через материнскую плату невозможно передать столько энергии, поэтому соединение происходит напрямую через блок питания. В этой статье мы подробно расскажем, как и с помощью каких кабелей осуществлять подключение графического ускорителя к БП.

Как подключить видеокарту к блоку питания

Дополнительное питание для карт требуется в редких случаях, в основном оно необходимо новым мощным моделям и изредка старым устройствам. Прежде чем вставлять провода и запускать систему необходимо обратить внимание на сам блок питания. Давайте рассмотрим эту тему более детально.

Выбор блока питания для видеокарты

При сборке компьютера пользователю необходимо учитывать потребляемое им количество энергии и, исходя из этих показателей, подбирать подходящий блок питания. Когда система уже собрана, а вы собираетесь обновить графический ускоритель, то обязательно проведите расчет всех мощностей, включая новую видеокарту. Сколько потребляет GPU, вы можете узнать на официальном сайте производителя или в интернет-магазине. Убедитесь в том, что вы подобрали блок питания достаточной мощности, желательно, чтобы запас был примерно 200 Ватт, ведь в пиковых моментах система потребляет больше энергии. Подробнее о подсчетах мощности и выбор БП читайте в нашей статье.

Подключение видеокарты к блоку питания

Сначала рекомендуем обратить внимание на свой графический ускоритель. Если на корпусе вы встречаете такой разъем, как приведен на изображении ниже, значит необходимо подключить дополнительное питание с помощью специальных проводов.

На старых блоках питания нет нужного разъема, поэтому заранее придется приобрести специальный переходник. Два разъема Молекс переходят в один шестипиновый PCI-E. Molex подключаются к блоку питания к таким же подходящим разъемам, а PCI-E вставляется в видеокарту. Давайте подробнее разберем весь процесс подключения:

Выключите компьютер и отключите системный блок от питания.
Подключите видеокарту к материнской плате.

Используйте переходник в случае отсутствия специального провода на блоке. Если кабель питания PCI-E, то просто вставьте его в соответствующий разъем на видеокарте.

На этом весь процесс подключения окончен, осталось только собрать систему, включить и проверить правильность работы. Понаблюдайте за кулерами на видеокарте, они должны запуститься практически сразу после включения компьютера, а вентиляторы будут крутиться быстро. Если возникла искра или пошел дым, то немедленно отключите компьютер от питания. Возникает данная проблема только тогда, когда не хватило мощности блока питания.

Видеокарта не выводит изображение на монитор

Если после подключения вы запускаете компьютер, а на экране монитора ничего не отображается, то не всегда об этом свидетельствует неправильное подключение карты или ее поломка. Мы рекомендуем ознакомиться с нашей статьей, чтобы понять причину возникновения подобной неполадки. Там приведено несколько способов ее решения.

В этой статье мы подробно рассмотрели процесс подключения дополнительного питания к видеокарте. Еще раз хотим обратить ваше внимание на правильность подбора блока питания и проверке наличия необходимых кабелей. Информация о присутствующих проводах находится на официальном сайте производителя, интернет-магазине или указывается в инструкции.

Мы рады, что смогли помочь Вам в решении проблемы.

Добавьте сайт Lumpics.ru в закладки и мы еще пригодимся вам.
Отблагодарите автора, поделитесь статьей в социальных сетях.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Подключение материнской платы к системному блоку

Подключение блока питания

Блок питания – это неотъемлемая часть любого персонального компьютера. Благодаря блоку электроэнергия проводится к материнской плате, центральному процессору и любой другой периферии.

При установке данного устройства ни в коем случае не подключайте его к сети электропитания.

Для подключения вам понадобится кабель с разъемом 24 pin, однако, в более устаревших моделях используется 20+4 pin. Такой разъем всегда включен в комплектацию вашего блока питания, и покупать его отдельно не требуется.

Данный шлейф имеет небольшой фиксатор с одной стороны, который позволяет правильно позиционировать разъем при подсоединении к материнке.

При подключении модуля не следует прилагать большую силу, чтобы не повредить ни одно из устройств. Однако необходимо добиться плотной посадки в гнездо на плате, а так же удостовериться, что фиксатор издал щелчок и был закреплен надежно.

Зафиксированный 24 pin разъем

Таким образом, мы соединили между собой два основных устройства, что позволит подавать питание на материнскую плату.

Далее необходимо провести электропитание к центральному процессору. За данную функцию отвечает 4 pin разъем. Для более мощных процессоров используется 8 pin разъем.

Подключение данного модуля аналогично упомянутым выше контактным шлейфам. Необходимо подсоединить разъем в гнездо до щелчка фиксатора, который обеспечивает плотную посадку кабеля.

Таким образом, мы установили подачу электроэнергии не только на материнскую плату, но и на центральный процессор.

Подключаем передние разъемы

На стандартных системных блоках обычно присутствуют кнопки питания и перезагрузки персонального компьютера, а так же индикаторы (лампочки). Их подключение к материнке осуществляется через 1-2 пиновые разъемы, которые необходимо подключить правильно. На данных кабелях присутствуют подсказки, в виде надписей, которые позволяют понять, за что отвечает каждый из разъемов. Для их подключения требуется найти на материнской плате специальную панель (F—panel) и подсоединить шлейфы, правильно их расположив.

Power SW отвечает за кнопку питания вашего персонального компьютера
Reset SW за кнопку перезагрузки
Power LED – это кабели индикатора питания (лампочки, которые загораются при включении компьютера)
D.D.LED – кабель индикатора загрузки жесткого диска

При установке данных кабелей нужно придерживаться строгого порядка. Каждый пин следует подключать так, чтобы надпись смотрела вверх. Расположение их подсоединения зачастую указано в подсказках около F-панели на самой материнке. Однако, для удобства, рекомендуется пользоваться следующей схемой.

Схема расположения разъемов

Стоит так же обратить внимание на то, что разъемы Power LED разделены на два 1 pin кабеля и подразделяются на «+» и «-». Необходимо расположить данные пины так, как указано на схеме.

При стандартном расположении F-панели, результат должен получиться таким:

Итоговый результат

Однако, на этом процесс не окончен.

Зачастую, на передней панели системного блока так же присутствуют интерфейсные разъемы USB и порты 3.5 мм для подключения звуковых устройств и микрофона.

Разъемы USB и 3.5 мм

На данных кабелях так же присутствуют подсказки, и ошибиться довольно тяжело, т.к. на материнке так же присутствуют подписи около необходимых для подсоединения гнезд.

Как подключить видеокарты

Перед установкой данного устройства необходимо определить, в какой порт она должна быть установлена.

Разъемы видеокарт бывают трех типов:

Стандарт AGP (Устарел и в современных моделях уже не используется)
Стандарт PCI (Используется картами предыдущего поколения)
Стандарт PCI—Express (Используется современными видеокартами)

Т.к. стандарт AGP уже устарел, будем рассматривать только разъемы PCI и PCI—Express.

Нужно отметить, что подключить видеокарту с разъемом AGP в гнездо PCI-Express и наоборот – невозможно. Данные стандарты различаются не только размером, но так же и вырезом.

Сравнение стандартов AGP и PCI-Express

Разобравшись с видом порта, к которому вам необходимо подсоединить видеокарту, можно приступать к установке.

Для начала потребуется снять заглушку с задней стенки вашего системного блока. Сделать это можно, открутив крепежный винт.

Заглушки

После того, как заглушки были сняты, нужно аккуратно вставить видеокарту в, определенный вами ранее, порт. Прилагать к подсоединению силу не требуется, карта очень легко входит в гнездо, а убедиться в ее правильной и плотной установке поможет фиксатор, который издаст щелчок. Так же при подсоединении интерфейсная панель видеокарты должна выходить на заднюю панель вашего корпуса – на то место, где ранее были заглушки.

Установка видеокарты в разъем

После того как видеокарта плотно вошла в разъем, а фиксатор полностью защелкнулся, необходимо зафиксировать ее болтами, которые остались от снятой заглушки. Происходит это таким образом:

Фиксация видеокарты при помощи болтов

Необходимо убедиться, что карта закреплена надежно и не шатается в гнезде.

После этого нужно провести к данному устройству электропитание.

Кабели питания видеокарты входят в ее комплектацию на дорогих моделях. На более дешевых, такого кабеля в комплекте нет. Поэтому нужно будет проверить, есть ли такой разъем на блоке питания.

Модуль необходимо подсоединить в гнездо питания, находящееся на видеокарте. Делается это точно так же как и подключение разъемов питания материнской платы и центрального процессора.

Подсоединение производится вплотную до момента щелчка фиксатора. Другой конец кабеля проводится к блоку питания.

Подключение звуковой карты

Установка внутренней звуковой карты очень похожа на подключение видеокарты. Различие лишь в портах, к которым следует подключать данное устройство.

Порт PCI
Порт PCI-Express x1

Сравнение портов PCI и PCI-Express x1

Подключить звуковую карту в неправильный порт будет затруднительно и скорее даже невозможно. Длина разъемов PCI и PCI-Express x1 кардинально различается.

Так же необходимо снять заглушку с задней стенки системного блока, после чего аккуратно вставить звуковую карту в нужный порт. У большинства материнских плат фиксатора на данных разъемах нет, поэтому щелчка при плотном подсоединении не будет.

После проделанных действий нужно зафиксировать звуковую карту крепежным болтом, оставшимся после снятой заглушки. Рекомендуется убедиться в том, что звуковая карта подсоединена надежно и не шатается в гнезде.

Дополнительное питание проводить не требуется (за исключением профессиональных моделей).

Подключение дисковода

Перед установкой данного устройства необходимо определить тип подключения.

Сравнение типов IDE и SATA

Дисковод необходимо поместить в специально отведенное для него место внутри системного блока. Стандартно – это верхняя передняя часть корпуса.

Подключение дисковода с типом интерфейса IDE

После установки дисковода внутри корпуса, нужно подключить к нему кабель питания и шлейф данных.

Кабель питания подсоединяется так же, как и разъемы питания центрального процессора и видеокарты.

Шлейф данных необходимо аккуратно, не прилагая силы, вставить в разъем на задней панели дисковода.

Подключение шлейфа данных к дисководу

Другой конец шлейфа нужно подсоединить к одному из каналов IDE контроллера на плате.

Расположение IDE контроллеров

Под цифрой 1 на рисунке изображен IDEконтроллер, на котором может быть установлено два устройства с перемычками Master и Slave.
Под цифрой 2 IDE контроллер так же может включать в себя два устройства. В режиме ведущего – это перемычка Master, а в режиме ведомого – это Slave.
Под номером 3 – контроллер флоппи-дисковода.

Чтобы выбрать необходимую перемычку (Master или Slave) нужно осмотреть корпус дисковода. Положение перемычки указано там.

Осталось зафиксировать дисковод к системному блоку 4 болтами, которые входят в комплектацию.

Подключение дисковода с типом интерфейса SATA

Установка дисковода с типом SATA (используется у современных устройств) идентична установке дисковода с типом IDE. Различие заключается в разъеме, который необходимо подключить к дисководу и материнской плате.

Стоит заметить, что разъем питания у современных дисководов отличается от кабеля питания, упомянутого ранее. Ниже представлена фотография подключения SATA-кабеля и нового кабеля питания к дисководу.

Слева – кабель питания, справа – SATA

Бывает и такое, что у дисковода старый разъем питания, но при этом используется тип интерфейса SATA. Такие дисководы используются очень редко, но существуют.

Осталось лишь закрепить дисковод в корпусе 4 болтами и проверить, надежно ли он зафиксирован.

Как подключить видеокарту gtx 560

Как подключить видеокарту к блоку питания

Выбор блока питания для видеокарты

Подключение видеокарты к блоку питания

Выключите компьютер и отключите системный блок от питания.
Подключите видеокарту к материнской плате.

Видеокарта не выводит изображение на монитор

Есть несколько основных правил, при соблюдении которых замена, установка и подключение и апгрейд видеокарты пройдет без осложнений.

Нужно заметить, что перед тем, как покупать ее, следует понимать, что новая видеокарта может привести к увеличению энергопотребления. Вследствие этого возможно Вам придется заменить блок питания. Также посмотрите в характеристиках материнской платы вашего компьютера какой порт она поддерживает: AGP или PCI-Express.

В этой статье мы расскажем о подключении и установке, а также о том, как заменить видеокарту.

Отнеситесь к покупке видеокарты с максимальной ответственностью!

Как заменить видеокарту на компьютере

В первую очередь для того, чтобы поменять видеокарту, необходимо удалить старый драйвер. Для этого необходимо включить компьютер. Драйвер – своеобразное программное обеспечение, благодаря которому операционная система координирует работу других компонентов.

ОС Windows: удаление через диспетчер устройств. Откройте меню «Пуск», далее в поиске введите «Диспетчер устройств». Затем найдите вкладку «Видеоадаптеры». Нажмите и удалите Вашу видеокарту, для этого четко следуйте инструкции на мониторе. После удаления, по мнению многих пользователей, качество изображения снижается и становится размытым.
Mac OS X: удаление драйверов не требуется при апгрейде видеокарты.

Завершите работу. Выключите его, а после отсоедините все кабели и провода, в том числе и от видеокарты (если она есть).

Снимите левую боковую стенку системника.

Далее найдите слот, к которому подключается видеокарта. Чаще всего это порт PCle, который расположен почти впритык к процессору. Чтобы определить точное название и тип слота – ознакомьтесь с документацией Вашей материнской платы. Также в нем может находиться встроенная видеокарта или вовсе пустовать.

Для дальнейшей работы с системным блоком нужно заземлиться. Статическое электричество может принести повреждения другим компонентам системы при апгрейде видеокарты. Для этого используйте специальный браслет или же прикоснитесь рукой к металлическому крану.

Отверткой открутите винты, соединяющие видеокарту с корпусом. Снимайте ее аккуратно.

Как подключить видеокарту к компьютеру

Перед тем, как установить видеокарту, желательно вытереть пыль внутри корпуса системного блока. В этом деле может помочь влажная салфетка, баллон с сжатым воздухом или пылесос для сбора пыли с мебели. Это важная процедура не только при апгрейде видеокарты.

Если вы уже приобрели новенькую видеокарту, то теперь можно ее вытащить из специальной упаковки. Она предотвращает попадание статического электричества на поверхность видеокарты. Не касайтесь контактов устройства.

Извлеките металлические вставки в задней стороне системника (если они ещё не удалены). Поставьте видеокарту в слот PCIe. Когда она встанет на место, вы услышите щелчок.

Проверьте, что отверстия для крепления на устройстве совпадают с корпусными. Сразу после можете подключать необходимое питание от блока питания к видеокарте и ставить системный блок на место.

На некоторых видеокартах нет разъемов под дополнительное питание. Оно им не нужно, т.к. питаются они через PCIe-слот. Как правило, это бюджетные карты, например:

nVidia GeForce GTX 1030
nVidia GeForce GTX 1050
nVidia GeForce GTX 1050 Ti
nVidia серии GT
AMD Radeon RX 460
AMD Radeon RX 550
AMD Radeon RX 560

После того, как все этапы выполнены, можно закрыть корпус системного блока и подключать все кабели к системному блоку.

К одному из слотов подключите провод от монитора. Лучше использовать кабели HDMI, DisplayPort или ThunderBolt (при наличии), но если монитор «древний», то DVI или VGA.

Далее есть несколько вариантов развития дальнейших событий:

Ваша система автоматически начнет запуск установки необходимого драйвера, распознав графическую карту.
Если это не удалось, то скачайте его с официального сайта производителя или установите через диск.

Если в комплекте с видеокартой диск идет сразу, то обязательно проверьте версию. При необходимости – обновите через официальный сайт производителя.

После установки обязательно проверьте работу установленного устройства. Если у вас есть компьютерные игры с продвинутой графикой, можете запускать их и повышать настройки. Игры могут подтормаживать не только из-за видеокарты. Слабым звеном может быть, например, процессор или оперативная память.

Если нет никаких претензий, то апгрейд видеокарты прошел успешно!

Сделать доп питание на видеокарту

Как подключить дополнительное питание видеокарты?

Если на видеокарте имеется такой разьем, то требуется к нему подключить дополнительное питание от БП.
Если на блоке питания нет специального для этого кабеля, то дополнительное питание подключается специальным кабелем-переходником:

6-пиновый разьем подключается к видеокарте, а два разьема, типа molex, подключаются к блоку питания.
К БП подключаются оба разьема.
Черный и коричневый земля, жёлтый +12 вольт.

Нужно учесть, что такие видеокарты требуют повышенной мощности БП и он должен быть не менее 350 Вт.

В современных блоках питания уже имеется разьем дополнительного питания видеокарты, в этом случае необходимости в переходниках нет.

В последнее время появились видеокарты к которым необходимо подключить не 6-pin разьем питания, а 8-pin.
Это связано с увеличением потребляемой мощности питания видеокартами.
У таких разьемов на два контакта «земля» больше, чем у 6-pin разьемов.

Если у вашего БП нет такого выходного коннектора, то нужно приобрести переходник 6-pin —> 8-pin, но обычно такой переходник идет в комплекте с видеокартой.

Подключать разьем 6-pin вместо 8-pin без переходника нельзя.

К видеокартам, имеющим два разьема дополнительного питания, нужно подключать оба разьема.

Как подключить дополнительное питание видеокарты?

Нужно учесть, что такие видеокарты требуют повышенной мощности БП и он должен быть не менее 350 Вт.

Подключать разьем 6-pin вместо 8-pin без переходника нельзя.

К видеокартам, имеющим два разьема дополнительного питания, нужно подключать оба разьема.

Как подключить видеокарту к блоку питания

Выбор блока питания для видеокарты

Подключение видеокарты к блоку питания

Выключите компьютер и отключите системный блок от питания.
Подключите видеокарту к материнской плате.

Видеокарта не выводит изображение на монитор

Подключение блока питания к компьютеру

Блок питания является важной частью любого компьютера, так как именно он распределяет напряжение сети между прочими компонентами. В связи с этим тема подключения БП всегда является актуальной.

Подключение блока питания к ПК

В процессе подключения блока питания вам необходимо четко следовать инструкции, отклонение от которой может вызвать фатальные последствия. Кроме того, каждый этап может быть использован для обратных действий – отключения.

Шаг 1: Монтаж и подключение материнки

Сначала необходимо зафиксировать подключаемый компонент в корпусе компьютера, используя соответствующие крепления. После этого по одной из наших инструкций выполните подключение проводов к материнской плате.

Нужно учитывать, что подключаемое устройство в обязательном порядке должно соответствовать прочему оборудованию.

Шаг 2: Подключение видеокарты

Видеокарту, равно как и материнскую плату, также требуется напрямую подключить к установленному блоку питания. Эту тему мы максимально подробно рассмотрели в отдельной статье.

Примечание: К БП подключают только те видеокарты, у которых имеются соответствующие разъемы, необходимые для дополнительного питания.

Шаг 3: Подключение диска

Жесткий или твердотельный диск, помимо соединения с материнской платой, тоже требует подключения к блоку питания.

Шаг 4: Подключение дисковода

Несмотря на относительно скудную востребованность оптических носителей, почти каждый компьютер все еще оснащается дисководом. Процесс подключения данного компонента не сильно отличает от установки жесткого диска.

Заключение

После того как вы завершите подключение всех компонентов к блоку питания, следует перепроверить правильность выполнения процедуры и фиксацию контактов.

Мы рады, что смогли помочь Вам в решении проблемы.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Зеленый провод в блоке питания компьютера

Как устроен современный компьютерный блок питания — распиновка проводов интересует многих пользователей, которые хотят понять принцип действия одного из важнейших аппаратных компонентов стационарного ПК. Всё большую популярность обретают модульные БП, где есть возможность отсоединять незадействованные элементы, что позволит убрать лишние кабеля. Но в данной публикации я расскажу про схему проводов обычного источника питания, установленном в преимущественном большинстве компьютеров.

Распиновка

БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

Материнская плата

Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации. Стандартная схема распиновки выглядит так:

Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов.

Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.

Компьютерный блок питания — схема проводов Molex

Представляет собой разъем 4-пин, который используется для обеспечения питанием графического адаптера, кулеров и прочих приспособлений. Два из четырех проводов служат для подачи постоянного тока с напряжением 12/5 Вольт, а схема распиновки выглядит следующим образом:

Питание для накопителей

Современные жесткие и твердотельные диски, а также оптические приводы подсоединяются к БП посредством разъема 15-pin, к которому подключено пять проводов разного цвета:

В некоторых устройствах возможна иная схема соединения SATA – «4+1», где вместо пяти проводов имеется четыре + один отдельный для питания.

Полезный контент:

Распиновка компьютерного блока питания по цветам для видеокарт

Бюджетные модели видео адаптеров могут питаться от чипсета, но если у Вас мощное оборудование с дополнительным охлаждением, большим объемом памяти, то потребуется подключение проводов напрямую от БП. Сейчас активно используются как 8-pin коннекторы, так и 6-pin:

Питание процессора

Если Ваш компьютер напичкан высокопроизводительным «железом», то и потребности у него соответствующие. В некоторых случаях нужно обеспечить дополнительную подпитку для обработчика процессов и охладительной системы.

Чаще всего применяются такие разъемы:

8-pin – все черные провода – это «земля» GND, а все желтые – 12 Вольт;
4-pin – аналогично предыдущей схеме.

А вот для кулеров используются так называемые FAN коннекторы 3-х или 4-пиновые:

4-pin: черный – «земля», зеленый – сигнал для тахометра, желтый – ток 12 Вольт, синий – ШИМ (PWM) – возможность управление скоростью вращения охладительного вентилятора;
4-пин: альтернативная распиновка отличается наличием красного провода – 12 Вольт, а вместо зеленого используется желтый – тахоментр;
3-pin: GND заземление – черный цвет, питание – красный провод, желтый кабель – тахометр. Управление кулером отсутствует.

Вот мы и разобрались с вопросом «распиновки проводов в компьютерном блоке питания». Если есть вопросы по более современным моделям – оставляйте сообщения под статьей, в разделе комментирования.

Распиновка

Материнская плата

Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.

Компьютерный блок питания — схема проводов Molex

Питание для накопителей

Полезный контент:

Распиновка компьютерного блока питания по цветам для видеокарт

Питание процессора

Чаще всего применяются такие разъемы:

8-pin – все черные провода – это «земля» GND, а все желтые – 12 Вольт;
4-pin – аналогично предыдущей схеме.

А вот для кулеров используются так называемые FAN коннекторы 3-х или 4-пиновые:

4-pin: черный – «земля», зеленый – сигнал для тахометра, желтый – ток 12 Вольт, синий – ШИМ (PWM) – возможность управление скоростью вращения охладительного вентилятора;
4-пин: альтернативная распиновка отличается наличием красного провода – 12 Вольт, а вместо зеленого используется желтый – тахоментр;
3-pin: GND заземление – черный цвет, питание – красный провод, желтый кабель – тахометр. Управление кулером отсутствует.

Из блока питания компьютера выходит толстый жгут проводов разного цвета и на первый взгляд, кажется, что разобраться с распиновкой разъемов невозможно.

Но если знать правила цветовой маркировки проводов, выходящих из блока питания, то станет понятно, что означает цвет каждого провода, какое напряжение на нем присутствует и к каким узлам компьютера провода подключаются.

Цветовая распиновка разъемов БП компьютера

Контакт 20 ( белый провод) ранее служил для подачи −5 В в источниках питания компьютеров ATX версий до 1.2. В настоящее время это напряжение для работы материнской платы не требуется, поэтому в современных источниках питания не формируется и контакт 20, как правило, свободный.

Иногда блоки питания комплектуются универсальным разъемом для подключения к материнской плате. Разъем состоит из двух. Один является двадцати контактным, а второй – четырехконтактный (с номерами контактов 11, 12, 23 и 24), который можно пристегнут к двадцати контактному разъему и, получится уже 24 контактный.

Как видно на фото, питающий проводник +12 В имеет желтый цвет с черной долевой полосой.

Для питания жестких и SSD дисков в настоящее время применяется разъем типа Serial ATA. Напряжения и номера контактов показаны на фотографии.

Морально устаревшие разъемы БП

Этот 4 контактный разъем ранее устанавливался в БП для питания флоппи-дисковода, предназначенного для чтения и записи с 3,5 дюймовых дискет. В настоящее время можно встретить только в старых моделях компьютеров.

В современные компьютеры дисководы Floppy disk не устанавливаются, так как они морально устарели.

Четырехконтактный разъем на фото, является самым долго применяемым, но уже морально устарел. Он служил для подачи питающего напряжения +5 и +12 В на съемные устройства, винчестеры, дисководы. В настоящее время вместо него в БП устанавливается разъем типа Serial ATA.

Справочная таблица цветовой маркировки,

величины напряжений и размаха пульсаций на разъемах БП

Провода одного цвета, выходящие из блока питания компьютера, припаяны внутри к одной дорожке печатной платы, то есть соединены параллельно. Поэтому напряжение на всех провода одного цвета одинаковой величины.

Таблица цветовой маркировки проводов, выходных напряжений и размаха пульсаций БП АТХ
Выходное напряжение, В	+3,3	+5,0	+12,0	-12,0	+5,0 SB	+5,0 PG	GND
Цветовая маркировка проводов	оранжевый	красный	желтый	синий	фиолетовый	серый	черный
Допустимое отклонение, %	±5	±5	±5	±10	±5	–	–
Допустимое минимальное напряжение	+3,14	+4,75	+11,40	-10,80	+4,75	+3,00	–
Допустимое максимальное напряжение	+3,46	+5,25	+12,60	-13,20	+5,25	+6,00	–
Размах пульсации не более, мВ	50	50	120	120	120	120	–

Напряжение +5 В SB (Stand-by) – (провод фиолетового цвета) вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современные компьютеры не устанавливают. Поэтому в блоках питания последних моделей это напряжение может отсутствовать.

Отклонение питающих напряжений от номинальных значений не должно превышать значений, приведенных в таблице.

Установка в БП компьютера

дополнительного разъема для видеокарты

Сначала нужно подготовить провода, идущие от разъемов для соединения со сдвигом, как показано на фотографии. Дополнительный разъем для питания видеокарты можно присоединить к проводам, идущим, например, от блока питания на дисковод А. Можно присоединиться и к любым другим проводам нужного цвета, но с таким расчетом, чтобы хватило длины для подключения видеокарты, и желательно, чтобы к ним ничего больше не было подключено. Черные провода (общие) дополнительного разъема для питания видеокарты соединяются с черным проводом, а желтые (+12 В), соответственно с проводом желтого цвета.

Провода, идущие от дополнительного разъема для питания видеокарты, плотно обвиваются не менее чем тремя витками вокруг провода, к которому они присоединяются. Если есть возможность, то лучше соединения пропаять паяльником. Но и без пайки в данном случае контакт будет достаточно надежным.

Доработка разъема БП

для подключения материнской платы

Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырехконтактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.

Как на БП компьютера

подается питающее напряжение от электросети

Для того чтобы постоянные напряжения появились на цветных проводах блока питания, на его вход нужно подать питающее напряжение. Для этого на стенке, где обычно установлен кулер, имеется трехконтактный разъем. На фотографии этот разъем справа вверху. В нем есть три штыря. На крайние с помощью сетевого шнура подается питающее напряжение, а средний является заземляющим, и он через сетевой шнур при его подключении соединяется с заземляющим контактом электрической розетки. Ниже на некоторых Блоках питания, например на этом, установлен сетевой выключатель.

Желто — зеленый провод в вилке С6 присоединяется к заземляющим боковым полоскам. Так что если придется заменять вилку, не забудьте об этом. Все о электрических вилках и правилах их подключения можете узнать из статьи сайта «Электрическая вилка».

О сечении проводов, выходящих из БП компьютера

Хотя токи, которые может отдавать в нагрузку блок питания, составляют десятки ампер, сечение выходящих проводников, как правило, составляет всего 0,5 мм 2 , что допускает передачу тока по одному проводнику величиной до 3 А. Более подробно о нагрузочной способности проводов Вы можете узнать из статьи «О выборе сечения провода для электропроводки». Однако все провода одного цвета запаяны на печатной плате в одну точку, и если блок или модуль в компьютере потребляет больший, чем 3 А ток, через разъем подводится напряжение по нескольким проводам, включенным параллельно. Например к материнской плате напряжение +3,3 В и +5 В подводится по четырем проводам. Таким образом, обеспечивается подача тока на материнскую плату до 12 А.

Один или два кабеля для питания видеокарты? Вот ответ

Распространенная в Интернете мудрость гласит, что должен использовать два отдельных кабеля питания при подключении двух 6- или 8-контактных разъемов питания к видеокарте. По мнению некоторых, использование только одного кабеля представляет опасность. Другие говорят, что, по крайней мере, вы можете оставить производительность на столе — печальная перспектива, поскольку обычно только высококачественные видеокарты нуждаются в такой мощности, и вы не окупите свои деньги.

Но, как и в случае с большинством советов на форумах и в социальных сетях, то, что начиналось как разумное руководство, было сведено к чрезмерно упрощенному правилу без нюансов. Вы можете использовать несколько разъемов питания одного кабеля, не опасаясь повредить видеокарту или снизить ее производительность. Обычно это нормально.

Да, верно. В наших тестах мы обнаружили незначительную разницу в выходной частоте кадров между использованием одного кабеля с двумя соединенными гирляндной цепью или двумя отдельными кабелями (по одному на каждый разъем).Вы увидите на один или два кадра меньше в секунду при настройке с одним кабелем, если вы вообще заметите разницу.

Брэд Чакос / IDG

Принцип, лежащий в основе использования одного кабеля PCIe для видеокарты, по-прежнему применим для моделей, требующих более двух разъемов, таких как EVGA RTX 3080 FTW3 Ultra. Проверьте свой блок питания, не рекомендуются ли отдельные кабели; Если нет, просто убедитесь, что вы не превышаете мощность, которую может обеспечить один кабель. Для этого графического процессора с 3 разъемами мы бы использовали как минимум два кабеля.

Когда это менее нормально? Что ж, в первую очередь, когда в руководстве (или гарантии) вашего блока питания явно указано, что нужно использовать два кабеля, что обычно зависит от потребляемой мощности вашей карты. Вы также можете проявить осторожность, когда у вас высокие температуры окружающей среды и карта, которая чрезвычайно энергоемка или склонна к резким скачкам мощности, и вы не хотите, чтобы кабели питания вашего блока питания стали слишком горячими (или более просто горячо). Прокрутка с одним тросом все еще возможна в обоих сценариях, но теперь вы берете на себя более высокий риск.

Этот блок питания должен работать с большинством графических процессоров

EVGA Supernova 750 GT, 80 Plus Gold 750 Вт, полностью модульный блок питания

Еще можно использовать два кабеля — тоже работает нормально. Но вы не получите ожидаемой выгоды от такой установки, если у вас нет источника питания с более чем одной шиной 12 В для видеокарты, от которой можно потреблять электричество. Когда вы подключаете два кабеля питания PCIe от такого блока питания, вы получаете питание от каждой шины отдельно. Таким образом, даже если у вашей карты есть очень резкий всплеск, вы снизите риск того, что она может превысить максимально доступную мощность.

Раньше видеокарты были менее энергоэффективными, поэтому блоки питания с несколькими шинами 12 В были более распространены. В настоящее время, за исключением источников питания очень высокого класса, большинство из них имеют только одну шину 12 В, обеспечивающую все необходимое для современных карт с меньшей мощностью.

CableMod

Если вы используете кабели сторонних производителей вместо тех, которые входят в комплект поставки блока питания, убедитесь, что они поставляются надежным производителем, например CableMod. В противном случае они также могут повлиять на то, можете ли вы использовать один кабель питания PCIe для вашей видеокарты.

Единственное предостережение к этому совету — использование кабелей питания сторонних производителей. OEM-кабели, поставляемые с вашим блоком питания, надежны. Кабели вторичного рынка могут быть не такими качественными. Хорошие полагаются на проволоку более толстого сечения; выберите это разнообразие, если для вашей видеокарты нужен только один кабель питания PCIe. Провод более тонкого сечения не пропускает через них такое количество энергии, что снижает максимально допустимую мощность, поэтому один более тонкий кабель может не передать всю электроэнергию, необходимую вашей видеокарте.Разделение этой работы между двумя кабелями поможет.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Как установить полностью модульный блок питания

Модульные блоки питания — это недавняя инновация, которая делает установку блока питания проще, чем когда-либо.Вместо того, чтобы все ваши внутренние кабели выходили из одного порта в вашем блоке питания, модульные блоки питания позволяют пользователю вручную подключать каждый кабель. Это означает, что у вас не будет лишних бесполезных кабелей, извергающихся в ваш корпус, как в случае с немодульными блоками питания. Хотя установка модульного блока питания — простой процесс, есть некоторые вещи, на которые следует обратить внимание, чтобы убедиться, что ваш компьютер получает необходимую мощность. Ниже приведено руководство по установке полностью модульного блока питания.

Установка блока питания

Первым шагом в установке полностью модульного блока питания является закрепление блока питания на корпусе вашего ПК.Для этого вам нужно поместить блок питания в предназначенное для него место и правильно сориентировать.

Чтобы найти специальный слот для блока питания, проверьте наличие большого отверстия в задней части корпуса. Другой способ найти слот — проверить вентиляционные отверстия в нижней части корпуса. Место, где вам нужно будет установить блок питания, будет над вентиляционным отверстием. Убедитесь, что переключатель питания и разъем для кабеля питания обращены в сторону от компьютера.

Изображение от Cooler Master через Amazon

При установке блока питания убедитесь, что его вентилятор направлен вниз, чтобы он мог всасывать холодный воздух через вентиляционное отверстие.Однако, если в вашем корпусе нет вентиляционного отверстия, поместите вентилятор блока питания лицевой стороной вверх. Вы поймете, что оказались в нужном месте, когда ваш блок питания совместится с отверстиями для винтов на задней панели.

Фото Ника Уилсона

После размещения блока питания в предназначенном для этого месте используйте винты, чтобы прикрепить блок питания к задней части корпуса. Для большинства блоков питания потребуется установить четыре винта.

При установке модульного блока питания часто используются не все доступные кабели. Вот почему важно сначала подключить каждый кабель к вашим компонентам, чтобы в итоге к блоку питания не подключились лишние провода.

Кабельный органайзер

Перед подключением блока питания к внутренним устройствам важно помнить об организации кабелей. Правильная прокладка кабелей помогает компьютеру эффективно распределять воздух, сохраняя охлаждение ПК.

Отличный способ настроить кабели для улучшения воздушного потока — это использовать пространство между материнской платой и боковой панелью. В большинстве корпусов ПК есть секции между задней стороной материнской платы и боковой стороной корпуса для облегчения прокладки кабелей. Используйте эту область, чтобы вплетать кабели в кабельные втулки и из них, связать их вместе и закрепить стяжкой-молнией.

Фото Ника Уилсона

Если в вашем корпусе нет отверстий для укладки кабелей, вы все равно можете поддерживать правильную укладку кабелей, сгруппировав кабели как можно дальше от вентиляторов и связав их молнией.

Материнская плата

Первый кабель, который вам нужно подключить, — это кабель материнской платы. Это 24-контактный кабель, который вставляется в большой слот на правой стороне вашей платы.

Фото Cable Matters через Amazon

Поскольку этот слот является самым большим на плате, его легко найти.Однако из-за большого размера для надежной фиксации может потребоваться небольшое усилие.

Фото Ника Уилсона

После этого подключите противоположный конец 24-контактного разъема к блоку питания. Обратите внимание, что порт материнской платы часто обозначается сокращенно «MB» и обычно расположен в верхнем левом углу блока питания.

CPU

Кабель между процессором и блоком питания похож на стандартный кабель PCIe, поэтому при установке блока питания важно убедиться, что вы используете правильный кабель. Чтобы различать их, обратите внимание на разъемы на концах кабелей.Разъем ЦП будет иметь маркировку «ЦП» на фитинге, который вставляется в материнскую плату, в то время как кабель PCIe часто бывает пустым.

Фото TeamProfitcom через Amazon

Когда у вас есть правильный кабель, вставьте вилку в порт ЦП на материнской плате, который часто находится в верхнем левом углу платы.

Фото предоставлено Ником Уилсоном

Материнским платам с расширенными возможностями новой усовершенствованной технологии потребуются все восемь контактов, подключенных к материнской плате, в то время как для более старых процессоров потребуется только четыре контакта.Если вам нужны только четыре контакта, вы можете разделить разъем посередине, разделив разъемы. Подключив кабель к процессору, подсоедините другой конец кабеля к разъему блока питания с надписью «CPU 1».

GPU

Подключение видеокарты к блоку питания — самый простой шаг в процессе установки. Для питания видеокарты вам потребуются упомянутые ранее кабели PCIe, также известные как кабели VGA. Кабели PCIe имеют восьмиконтактное соединение, но для более мощных видеокарт часто требуется два кабеля PCIe.

Изображение предоставлено XIWU через Amazon

Надежно вставьте кабели в плату зажимом вниз. Нажимайте на кабель, пока не услышите щелчок. Это защелка, которая фиксирует кабель, сигнализируя о том, что он закреплен правильно.

Фото Ника Уилсона

Затем вставьте противоположный конец кабеля в блок питания в слот PCIe / VGA 1. Для нескольких видеокарт повторите эти шаги, но подключите кабель к разъему PCIe / VGA 2.

Жесткие диски и твердотельные накопители

Кабели SATA имеют плоские разъемы на концах и используются для питания жестких и твердотельных накопителей.

Изображение от StarTech через Amazon

Эти кабели подключаются непосредственно к вашему устройству хранения через соответствующее отверстие. Есть только одна ориентация для подключения кабеля, поэтому переверните его, если он не подходит сразу.

Фото предоставлено Ником Уилсоном

Подключение кабеля к блоку питания выполняется так же, как и для других кабелей в этом списке. Единственная разница в том, что они подключаются к порту SATA.

Вентиляторы и другие аксессуары

Кабели Molex используются для питания контроллеров вентиляторов и других принадлежностей.В наши дни большинство корпусных вентиляторов питаются напрямую от материнской платы, но многие компьютерные аксессуары, такие как контроллеры RGB, по-прежнему используют Molex. Кабели Molex отличаются четырьмя маленькими контактами на вилке.

Изображение от StarTech через Amazon

Эти кабели должны быть идеально выровнены для подключения к вентиляторам и другим устройствам, установка которых может быть неудобной. Но кабели достаточно прочные, поэтому вы можете перемещать штыри, чтобы плотно прилегать. Обратите внимание, что многие кабели Molex имеют несколько разъемов на одном и том же кабеле, которые можно использовать для разных устройств.

Как выбрать блок питания (БП) для вашего ПК

Ах, скромный блок питания.

Пока он делает то, что должен, вы не обращаете внимания на его существование. Но как только он дает сбой и ваша система рушится — о мальчик, вы заметили.

PSU — это аббревиатура от «Power Supply Unit». Он преобразует электричество, идущее от вашей стены (питание переменного тока), в энергию, которую компоненты вашего ПК могут использовать (постоянный ток).

Когда вы собираете ПК, вы, вероятно, будете увлечены выбором более ярких частей вашей сборки, таких как ЦП, графический процессор или даже ОЗУ.Мы все это сделали. Хотя это не такая уж большая проблема для ПК, которые не работают на пределе своих возможностей в течение длительного времени, профессиональные рабочие станции и / или узлы рендеринга, к сожалению, не попадают в эту категорию.

Профессиональные приложения и рабочие нагрузки будут вызывать нагрузку даже на самое мощное оборудование. Следовательно, надежная и безопасная подача энергии не является обязательной.

Давайте подробно рассмотрим блок питания в этом руководстве. Это позволит вам понять, как выбрать правильный и расшифровать весь жаргон, с которым вы обязательно столкнетесь.

CG Director Рекомендации по источникам питания для рабочих станций

Если вы здесь для быстрой рекомендации, вот таблица с нашими рекомендациями по источникам питания для рабочих станций с различной мощностью:

Мощность	Рекомендации по источникам питания
550W	1. Corsair CX Series 550 Watt 80 Plus Bronze 2. SilverStone Technology 550 Watt 80 Plus Bronze 3. Corsair RMX Series (2018), RM550x, 550 Watt
650W	1.Corsair CX Series 650 Watt 80 Plus Bronze 2. MSI MPG Series A650GF 650 Watt 3. Seasonic FOCUS GX-650, 650W 80+ Gold
850W	1. Enermax Revolution DF ERF850EWT 80+ Gold 850W 2. MSI MPG Series A850GF 850 Вт 3. be quiet! Прямая мощность 11 850 Вт
1000 Вт	1. Corsair HX Series, HX1000, 1000 Вт 2. be quiet! Straight Power 11 Platinum 1000 Вт
1200 Вт	1. Corsair HX Series, HX1200, 1200 Вт 2.будь спокоен! Dark Power Pro 12 1200 Вт 3. Corsair HXi Series, HX1200i, 1200 Вт
1500 Вт +	1. be quiet! Dark Power Pro 12 1500 Вт 2. Corsair AXi Series, AX1600i, 1600 Вт

В моем списке рекомендаций рассматриваются только многорельсовые блоки (объясненные в статье) на отметке 850 Вт или выше.

Да, это действительно поднимает цену. Однако я считаю, что разумно инвестировать в качественную подачу электроэнергии при такой мощности и цене.

Важность блока питания (PSU)

Ваш ЦП, материнская плата, видеокарта, устройства хранения и т. Д. — все получают питание от блока питания. Таким образом, выбор паршивой модели может не только повредить гораздо более дорогое оборудование, но и вызвать опасные аварии, такие как пожары. Вот еще один похожий инцидент.

Вполне нормально выделить более значительную часть вашего бюджета на части, которые напрямую влияют на скорость и плавность вашей работы. Но не экономьте на блоке питания настолько, чтобы он был либо небезопасным, либо потребовал обновления, когда вы добавляете другое оборудование на свою рабочую станцию.

Форм-факторы блоков питания для ПК: все ли блоки питания одинакового размера?

Размеры ПК могут варьироваться от огромных до относительно крошечных. Таким образом, у вас действительно не может быть блока питания стандартного размера для обслуживания такого широкого диапазона возможностей. Форм-факторы блока питания предоставляют производителям (производителям корпусов, OEM-производителям и т. Д.) Больше свободы при разработке чего-то нового.

Представьте, что вы разрабатываете корпус ПК малого форм-фактора, зная, что блок питания займет почти половину объема корпуса.Не оставляет места ни для чего другого, не так ли?

Большинство форм-факторов блоков питания учитывают либо размер, либо требования к питанию, либо и то, и другое. Вот несколько распространенных форм-факторов блока питания, которые вы найдете на рынке:

ATX

Самый распространенный форм-фактор для настольных ПК. Если вы покупаете блок питания для обычного ПК или, в некоторых случаях, даже для компактного ПК, этот форм-фактор вам нужен.

Блок питания SFX рядом с блоком питания ATX для масштабирования (Corsair)

SFX (Маленький)

Если вы создаете компактную систему Mini-ITX, вы найдете множество случаев, требующих блока питания SFX.Современные блоки питания SFX с легкостью могут питать даже высокопроизводительные системы. Например, вот источник питания Corsair 80-Plus Platinum 750 Вт SFX — https://www.amazon.com/CORSAIR-Platinum-Certified-Modular-Supply/dp/B07M63H81H/

LFX (Low Profile)

Эта форма factor был предназначен для компактных низкопрофильных ПК с потребляемой мощностью от 180 до 260 Вт (версия 1.1).

FlexATX

К сожалению, это не совсем стандарт для длины блока питания и размещения вентиляторов. Эти блоки питания использовались почти исключительно производителями оборудования, такими как Dell и HP, но иногда они также используются в корпусах стоечных серверов.

Блоки питания FlexATX различной длины ( HardForum )

TFX (Thin)

Другой тип блока питания для более компактных корпусов, но специально разработанный для «тонких» корпусов.

SFX и TFX блоки питания, бок о бок для масштабирования ( HardForum )

Хотя есть еще несколько форм-факторов, таких как WTX, сегодня они не слишком актуальны для среднего покупателя. Большинство блоков питания, необходимых для современных корпусов ПК, относятся к перечисленным выше.

ATX vs.ATX12V

Всегда есть некоторая путаница в различиях между ATX и ATX12V.

Корпорация Intel разработала форм-фактор ATX и стандарт питания еще в 1995 году для стандартизации питания компьютеров. ATX12V — это последняя итерация / версия этой спецификации ATX (самое последнее обновление — версия 2.53, выпущенная в июне 2020 года).

Модульные и полумодульные блоки питания

Если вы покупаете блоки питания, вы обязательно встретите несколько, которые в некотором роде утверждают, что они «модульные».

Большинство блоков питания поставляются с проводами, постоянно подключенными к источнику питания. Так в чем проблема?

Что ж, во многих сборках не используются ВСЕ кабели, которые идут в комплекте с блоком питания. Вам нужно всего несколько, а неиспользованные провода — это бельмо на глазу, которое бесцеремонно спрятано в темных уголках вашего чемодана.

Некоторые люди предпочитают использовать только необходимые им силовые кабели, и именно здесь модульные блоки питания могут помочь уменьшить беспорядок с проводами внутри ПК.

Полностью модульная vs.Сравнение полумодульных и немодульных блоков питания

Если вас интересуют модульные блоки питания и вы хотите их купить, я сначала рекомендую ознакомиться со статьей Лучшие модульные блоки питания в 2021 году. В связанной статье также более подробно рассматриваются модульные и полумодульные блоки питания.

Тихие или безвентиляторные блоки питания

Хотя удаление вентилятора из блока питания сделает его бесшумным / бесшумным, блоки питания без вентилятора и бесшумные — это не одно и то же.

В то время как безвентиляторный блок питания работает бесшумно из-за ОТСУТСТВИЯ вентилятора, тихий блок питания сводит к минимуму шум вентилятора в максимально возможной степени.

Большинство компаний, продающих «тихие блоки питания», будут использовать почти бесшумные вентиляторы даже при высоких нагрузках. Однако некоторые будут использовать вентилятор только тогда, когда мощность ПК начнет превышать установленный порог. Например, серия RM от Corsair предлагает режим вентилятора с нулевой скоростью вращения, который гарантирует, что его вентилятор вращается только при высоких нагрузках. Эти блоки питания могут варьироваться от 450 Вт до 1000 Вт.

С другой стороны, безвентиляторные блоки питания не могут обеспечить слишком большую мощность, поскольку компоненты будут слишком горячими, чтобы управлять ими без циркуляции охлаждающего воздуха через вентилятор.Seasonic предлагает несколько блоков питания без вентилятора, и максимальная мощность, которую я видел, составляет 500 Вт на их модульном блоке Prime Fanless PX-500.

Для рабочих станций отказ от вентилятора — не лучший вариант. Нагрузки слишком велики и достаточно постоянны, чтобы исключить их как разумный выбор. Однако, если ваша рабочая станция находится на вашем столе, выбор тихого блока питания поможет снизить шум системы (особенно в режиме ожидания).

Рельсы в блоке питания

Рельсы — это в основном пути / провода внутри источника питания, по которым передается электричество.В соответствии со стандартом ATX12V блоки питания по умолчанию должны иметь следующие шины —

3,3 В: они использовались RAM, но их использование постепенно исчезает, поскольку материнские платы теперь имеют VRM для питания памяти, которые питаются от шины 12 В. . Эта шина также поддерживает твердотельные накопители M.2.
5 В: используется для питания устройств SATA, таких как жесткие диски, оптические приводы, карты расширения PCI, USB
5Vsb (в режиме ожидания)
-12V: Наследие на данный момент; он больше не используется.
12 В: питает ЦП, графический процессор, другие карты расширения PCIe и вентиляторы.

Каждая из этих шин питает различные части вашей системы (ну, по крайней мере, большинство из них). Однако, как вы можете видеть выше, всю тяжелую работу выполняет шина 12 В, в том числе питание процессора и графического процессора. Так что даже сейчас мы наблюдаем, как устройства отказываются от других шин и вместо этого предпочитают использовать шину 12 В.

Переход к новому стандарту (скоро?): ATX12VO

Вы заметите, что шина 12 В блока питания в значительной степени поддерживает всю вашу систему, что делает почти ненужным принудительное включение устаревших шин.Новейший стандарт блоков питания ATX12VO (только 12 В) пытается решить эту проблему, а также вносит в таблицу ряд дополнительных улучшений. Как следует из названия, блоки питания ATX12VO будут оснащены только шиной 12 В.

Кроме того, этот новый стандарт требует только 12-контактного подключения питания к материнской плате вместо текущего 24-контактного разъема питания материнской платы (подробнее см. В разделе ниже).

Вот пример нового и старого стандартов питания материнских плат:

ATX12VO 6-Pin Power ( Anandtech )

ATX12V 24-Pin Power ( MSI )

мы все еще на очень ранней стадии, и массовое внедрение этого нового стандарта займет годы.

Описание всех распространенных кабелей / разъемов блоков питания

Когда вы вскроете упаковку блока питания, вы увидите беспорядок кабелей, который выглядит примерно так —

Источник изображения — Corsair.com

Один конец эти кабели подключаются к вашему блоку питания. Другой входит в устройство, которое должно питаться.

Практически любой разъем блока питания можно «разделить» на две части.

Рисунок 3ATX 4 + 4 Разъем питания ЦП ( 2021 заводской зазор )

Это позволяет сборщикам ПК использовать широкий спектр оборудования без необходимости в отдельном стандарте для компонентов с более низким или высоким энергопотреблением.В приведенном ниже разделе название разъема источника питания, например 8-контактный (6 + 6), означает, что разъем может работать как один 12-контактный штекер или как два 6-контактных штекера при разделении.

Вы должны понимать каждый разъем, который вам понадобится для подключения к материнской плате и другому оборудованию, потому что одно неверное движение может привести к поломке. Так что давайте пройдемся по ним по одному, ладно?

24-контактный разъем питания ATX: кабель питания материнской платы

24-контактный разъем ( MSI )

24-контактный кабель ATX питает практически все на материнской плате, не требующее отдельного питания.Это включает в себя вашу оперативную память, устройства PCIe, карты расширения, контроллеры USB и т. Д.

Помните те шины питания, которые я описал выше? Что ж, 24-контактный разъем от блока питания подает на материнскую плату все 3 напряжения, необходимые для компонентов ПК (3,3 В, 5 В и 12 В).

Если вы хотите узнать больше об этом разъеме, у Lifewire есть отличная статья, в которой подробно рассказывается.

8-контактный (4 + 4) ATX +12 В разъем питания: кабель питания ЦП

Разъем ЦП ( ModDIY )

Обычно вы подключаете этот разъем к 4/8-контактному разъему питания ЦП ( расположен рядом с разъемом процессора материнской платы).Как следует из названия, он передает питание вашему процессору и гарантирует, что он получит все необходимое.

Конфигурация 8-контактного ATX12V также имеет те же характеристики, что и разъем EPS12V, который обычно встречается на рабочих станциях и в продуктах серверного уровня. Одно из ключевых отличий заключается в том, что многие разъемы EPS12V не разделяются на конфигурацию 4 + 4.

8-контактный (6 + 2) разъем питания PCI Express: кабель питания PCIe

Разъем питания PCIe ( ModDIY )

Хотя слот PCIe может потреблять до 75 Вт мощности непосредственно из разъема (используя шину 12 В материнской платы от 24-контактного разъема), некоторые устройства требуют гораздо большего, например видеокарты.

Когда вам нужно запитать устройства, которым требуется, скажем, 300 Вт мощности, вам потребуется подключить к ним питание PCIe. В некоторых случаях для одной карты может потребоваться несколько разъемов питания PCIe.

Источник — Guru3D

Для графической карты, указанной выше, например, требуется полноценный 8-контактный, а также 6-контактный разъем питания PCIe.

Разъем SATA: кабели питания SATA

Разъем питания SATA ( Walmart )

Питание SATA обычно питает механические жесткие диски (HDD) и другие устройства SATA (например, твердотельные накопители SATA).Поэтому подключите эти кабели питания к любым жестким дискам SATA и твердотельным накопителям, которые вы используете в своей сборке, и вы должны быть в порядке с точки зрения питания.

Примечание — В дополнение к кабелю питания для устройств SATA обычно также требуется кабель данных SATA, подобный приведенному здесь:

Кабели данных SATA ( Sabrent )

Один конец подключается к разъему SATA на материнской плате. в то время как другой входит в ваше устройство.

Расчет необходимой мощности блока питания

Мощность блока питания — это одна из областей, где сборщики ПК могут в равной мере расходовать перерасходы или недоработки.Однако есть быстрый способ помочь вам принять решение.

Кривая эффективности блока питания ( TechPowerUp )

Вот типичная кривая эффективности блока питания.

Как видите, блок питания мощностью 650 Вт является наиболее эффективным в диапазоне 50-80% от его максимальной мощности. Так что этот блок питания будет идеальным, если пиковое использование моей системы находится где-то в диапазоне 450-550.

Давайте продолжим и вычислим приблизительную пиковую потребляемую мощность для образца, не так ли?

Предположим, вы создаете систему с Ryzen 9 5950X и Nvidia RTX 3080.Перейдите к калькулятору мощности блока питания от beQuiet! И выберите там нужные детали.

beQuiet! Калькулятор блока питания ( beQuiet! )

Когда вы нажмете «Расчет», вы должны получить следующий экран, который показывает максимальную мощность —

beQuiet! Калькулятор блока питания ( beQuiet! )

Поскольку этот калькулятор уже переоценивает максимальную нагрузку системы, нет необходимости сильно превышать то, что они рекомендуют. Просто добавьте примерно 10% к рекомендованной мощности.Итак, здесь это означает ~ 831 Вт. Для такой системы идеально подойдет блок питания мощностью 850 Вт.

Если вы выполняете рендеринг с использованием движков рендеринга GPU, таких как Redshift. Octane и т. Д., Убедитесь, что вы учитываете и будущие покупки графического процессора. Сменить блок питания, потому что вы хотите добавить еще одну видеокарту, — это боль. Если вы добавляете еще одну видеокарту в течение года или около того, я рекомендую спланировать ее прямо сейчас.

Итак, если я собираю 2 видеокарты RTX 3080, моя максимальная потребляемая мощность составляет около ~ 1100 Вт.В данном случае я бы выбрал блок питания мощностью 1200/1300 Вт.

Эффективность блока питания: рейтинги 80+ и их значение

Блок питания преобразует входную мощность переменного тока (переменного тока) в мощность постоянного тока (постоянного тока), поскольку оборудование вашего ПК не может напрямую использовать переменный ток.

КПД блока питания — это, в основном, количество потерь переменного тока (не преобразованных в мощность) во время преобразования постоянного тока.

Например, эффективность 50% для блока питания мощностью 500 Вт означает, что блок потребляет в общей сложности 1000 Вт для обеспечения мощности 500 Вт.

Эти дополнительные 500 Вт тратятся на тепло. Это не только увеличивает ваш счет за электроэнергию, но и создает дополнительную нагрузку на вентилятор блока питания для охлаждения устройства.

Рейтинги эффективности 80-PLUS предлагают несколько уровней сертификации, которые присуждаются для различных уровней эффективности в диапазоне от 80% до 92%.

Вот таблица —

Рейтинги эффективности 80-Plus ( Wiki )

Наилучшие показатели эффективности 80-Plus для рабочих станций

Хотя сертификаты 80-Plus проходят вплоть до Titanium, даже тяжелые пользователи нуждаются в Не тратьте слишком много денег на верхний предел спектра эффективности.Обычно они стоят непомерно дорого и не стоят дополнительных денег, которые вы тратите. Эти деньги могут пойти на другую часть.

Лучшее место для покупки блока питания — это регионы 80-Plus Gold и 80-Plus Platinum. Обычно они доступны по разумной цене, и на рынке есть множество отличных вариантов.

Если вы быстро взглянете на приведенную выше диаграмму эффективности, блок питания с рейтингом Gold обеспечивает КПД 87% при 100% нагрузке, а блок питания с платиновым индексом увеличивает его до 89%. Однако обновление до Titanium добавляет только 1% к платиновому блоку питания и предлагает на 3% больше, чем Gold.

Если вы тратите слишком много денег на титановый блок питания, оно того не стоит. Но, конечно, само собой разумеется, что если вы получаете отличную цену на высококачественный блок питания с титановым покрытием, дерзайте!

Аналогичным образом, блок питания с серебряным рейтингом обычно не является хорошей сделкой, потому что он не намного дешевле, чем приличный блок питания Gold.

Bronze по-прежнему является отличным выбором, если вы делаете покупки в бюджетном диапазоне и ваша мощность составляет 650 Вт или ниже.

Расшифровка этикетки блока питания

Этикетка на блоке питания может многое рассказать о блоке питания.Давайте возьмем пару примеров —

Cooler Power (lol) 850W PSU Label ( DeskDecode )

Cooler Master 850W PSU Label ( Anandtech )

850W Итак, мощность запасы. Заметили разницу?

Посмотрите внимательно на общую мощность на шине 12 В. В то время как один блок питания мощностью 850 Вт предлагает максимум 732 Вт на шине 12 В, другой — 768 Вт!

Как я уже упоминал выше, шина 12 В должна делать тяжелую работу для вашей системы, когда дело доходит до потребляемой мощности. Следовательно, у вас должно быть не менее 80-90% общей мощности, направляемой на ваши шины 12 В, как показывает практическое правило.

Кроме того, когда вы видите ярлыки блока питания с несколькими выходами постоянного тока 12 В, это указывает на количество шин 12 В в блоке питания. Ниже я расскажу о многорельсовых блоках питания и о том, как они делают ваш компьютер более безопасным.

Безопасность блока питания

Блок питания не похож на другие компоненты вашего ПК. Если вы не справитесь с этим должным образом, вы можете в конечном итоге травмировать себя и / или оборудование вашего компьютера.

Безопасность имеет два аспекта: функции безопасности, реализованные производителями, и то, что вы должны помнить, чтобы оставаться в безопасности.

Сначала рассмотрим последнее.

Стоит ли открывать блок питания?

Прежде чем вы даже рассмотрите это, вы должны знать, что блок питания содержит большие конденсаторы (, называемые X-конденсаторами ), которые будут удерживать свой заряд долгое время после отключения от сети. Справиться с этим, не зная, что вы делаете, может быть фатальным, если вам не повезет.

Тем не менее, теоретически , большинство современных блоков питания не должны хранить достаточно заряда, чтобы убить вас достаточно долго, благодаря функциям безопасности.

Одной из таких защитных функций большинства современных источников питания является ограничитель утечки. Он быстро начинает разряжать конденсатор X блока питания, как только вы его отсоединяете. В большинстве случаев эти конденсаторы должны разрядиться при отключении от сети более чем на 30 минут.

Повторяю — НЕ открывайте блок питания, если вы не совсем уверены в том, что делаете.

Маркировка конденсатора X и спускных резисторов в блоке питания Corsair ( Overclock.net )

На большинство блоков питания предоставляется длительная гарантия, поэтому вам следует просто отправлять обратно любые проблемные блоки или заменять их, когда они умирают на вас вне гарантийного срока.

Функции безопасности блоков питания — OVP, OCP и все такое Jazz

При покупке блоков питания вы столкнетесь с такими функциями, как «OVP» и «OCP», которые используют производители. Очень важно понимать, что это такое и что они делают, чтобы помочь вам сориентироваться в покупке блока питания в следующий раз.Вот список защит, которые встроены в большинство современных блоков питания:

OCP (Over Current Protection) — предотвращает превышение тока в блоке питания. Он предназначен для отключения электроэнергии при обнаружении тока на 130–150% больше, чем указано в спецификации. Более полезно в многорельсовых установках.
OVP / UVP (защита от пониженного / повышенного напряжения) — выключает устройство, когда напряжение превышает определенный уровень. Обычно колеблется от 110% до 130% в большинстве источников питания.
OPP (Защита от перегрузки по мощности) — Защищает от повреждений, если мощность, потребляемая источником питания, превышает его максимальную номинальную мощность.
SCP (Защита от короткого замыкания) — Отключает источник питания при коротком замыкании выходных шин, предотвращая возгорание и повреждение. Однако полное сопротивление, необходимое для обнаружения короткого замыкания, должно превышать определенный порог. Короче говоря, он не может обнаружить каждое короткое замыкание.
OTP (Защита от перегрева) — Отключает блок питания, если его рабочая температура превышает установленный порог. Температуры, превышающие указанные в спецификации, могут указывать на перегрузку или отказ охлаждающего вентилятора, а OTP помогает уменьшить ущерб.
BOP (Защита от перегорания) — Предотвращает повреждения, вызванные внезапными падениями входного напряжения на 10% и более. Внезапное падение напряжения может быть проблемой, потому что источники питания будут пытаться обеспечивать номинальный ток так долго, как только могут.

Примечание — Тот факт, что блок питания имеет эти функции, не делает его подходящим блоком питания, но один без эти функции безопасности будут меня беспокоить (в зависимости от цены и мощности).

Multi-Rail vs.Блоки питания с одной шиной

Если вы когда-либо заходили на форум по аппаратному обеспечению ПК, вы найдете пользователей, громогласно поддерживающих либо блоки питания с несколькими шинами, либо блоки с одной шиной. Для использования на рабочих станциях я рекомендую блоки с несколькими рельсами при покупках мощностью выше 650 Вт.

Как вы уже знаете, шина 12 В в блоке питания передает большую часть энергии, необходимой вашему компьютеру. Поэтому, когда производители или пользователи говорят о «многорельсовых» блоках питания, они говорят о разделении этой шины 12 В на несколько шин / проводов.

Если вам интересно, зачем это нужно, я постараюсь максимально упростить его.

Во-первых, вы должны знать, как связаны мощность, напряжение и ток.

Мощность (Вт) = В (напряжение) x I (ток)

Предположим, вы используете блок питания, который, например, может передавать 850 Вт по шине 12 В. Это максимум 70 ~ А (850 Вт / 12 В).

Вот пример —

Source — Aph Networks

Если короткое замыкание вашей видеокарты и защита от короткого замыкания (SCP) не улавливают его, ток, подаваемый на вашу видеокарту, будет продолжать расти.

Разве не сработает ваша OCP (защита от перегрузки по току)? Что ж, на одной шине источник питания ДОЛЖЕН обеспечивать максимальный ток, на который он рассчитан. На приведенном выше блоке питания вы можете видеть, что этот блок питания может передавать до 70 ампер тока по линии 12 В, прежде чем он сможет запустить ваш OCP.

Однако закороченного устройства, которое пытается потреблять 70+ ампер мощности, достаточно, чтобы расплавить разъем, а в некоторых случаях и поджечь его.

Расплавленный разъем питания PCIe ( Форумы EVGA )

Для справки, даже самой мощной видеокарте, которую вы можете купить сейчас (RTX 3090), требуется максимум 425 Вт мощности, что составляет 35 ампер тока ( 425 Вт / 12 В).Но это питание подается с помощью 2 или 3 силовых кабелей PCIe, таких как MSI RTX 3090 Gaming X Trio ниже —

Источник изображения — Guru3D

А теперь представьте, что по одному проводу посылается удвоенный ток. Катастрофа.

Несколько направляющих позволяют установить более низкий потолок OCP, что позволяет блоку питания отключиться в случае, если потребляемый ток достигает определенного, гораздо более низкого порога. Это гарантирует, что по одному разъему не может быть подано слишком много энергии, даже в худшем случае.

Для сборок рабочих станций, требующих более 550 Вт, я рекомендую многорельсовый блок питания.

Если вы хотите узнать больше об этой теме, я настоятельно рекомендую послушать, как ее объясняет JonnyGuru от Corsair. Он является золотым стандартом в отношении информации об источниках питания.

Часто задаваемые вопросы (FAQ)

Что такое кабели питания для гирляндной цепи или «косички»?

Распаковывая блок питания, вы часто видите кабели с двумя «головками» или разъемами. Вы увидите силовые кабели PCIe, которые выглядят так, как показано на изображении ниже —

Шлейфовый кабель питания PCIe / разъемы PCIe Pigtail ( Tom’s Hardware Forum )

Производители включают эти кабели, чтобы позволить сборщикам ПК использовать один провод от блока питания к видеокарте, даже если для карты требуется два входа питания (скажем, 8 + 6-контактное соединение) или вы используете два графических процессора, для каждого из которых требуется один разъем питания PCIe.

Следует ли питать видеокарту с помощью шлейфового кабеля или следует использовать отдельные кабели?

Вот моя рекомендация — если у вас есть опция и вы используете видеокарты класса 70 (Nvidia RTX 3070, Radeon 6700 XT и т. Д.) И выше, всегда используйте отдельные кабели.

Есть многочисленные сообщения о том, что пользователи сталкиваются с нестабильностью системы при использовании пигтейлов. Однако проблема решается сама собой при использовании 2 отдельных кабелей.

Использование гибкого кабеля требует, чтобы вся мощность, которую вы потребляете, проходила по одному проводу.Больше мощности означает больше тепла и в некоторых случаях приводит к нестабильности. Многие блоки питания среднего и ниже среднего уровня просто не рассчитаны на такое питание по одному кабелю.

Теперь это не проблема с картами нижнего и среднего уровня и качественными источниками питания. Блоки питания высшего уровня будут иметь отличные калибры медных проводов, которые позволят пигтейлу потреблять значительную мощность без проблем с нагревом.

Как проверить мощность блока питания?

Используйте beQuiet! Калькулятор блока питания или калькулятор блока питания Cooler Master для оценки мощности, необходимой для работы ваших компонентов.Если вы хотите узнать мощность вашего текущего блока питания, вам придется открыть компьютер и проверить этикетку на нем.

Сколько дополнительной мощности мне следует купить?

Как я рекомендовал в разделе о мощности блока питания в этой статье, добавьте 10% к нагрузке, которую калькулятор бросает на вас, и бегите с ним. Конечно, окончательная мощность, которую вы покупаете, также зависит от того, насколько далеко вам нужно обновление. Если вы собираете компьютер, который должен прослужить вам как минимум 4-5 лет, то все вышеперечисленное подойдет.

Однако, если вы хотите добавить несколько графических процессоров в линию и предпочитаете избегать хлопот с отключением блока питания, купите достаточно, чтобы покрыть столько, сколько вам нужно прямо сейчас.

Безопасно ли открывать БП?

Нет. Открывать блок питания небезопасно, если вы не знаете, что делаете. Если у вас возникли проблемы с вашим блоком питания, пожалуйста, RMA его, так как большинство качественных блоков, используемых на рабочих станциях, имеют надежные гарантии.

Кто делает лучшие блоки питания?

Ну, однозначного ответа нет. На момент написания только одна компания производит только качественные блоки питания для всего своего стека продуктов — MSI (потому что она предлагает всего 3 блока питания). Однако, поскольку они неизбежно начинают конкурировать в большем количестве бюджетных сегментов, качество неизбежно страдает по мере добавления новых продуктов.

Покупка определенного бренда — ужасный способ купить блок питания. Тенденции в отрасли могут меняться мгновенно, и несколько производителей создают качественные устройства любой мощности. Поэтому убедитесь, что вы проверяете все доступные варианты, а не покупаете товары определенного бренда.

Используйте Tier List культистов PSU, чтобы отсеять плохие варианты.

Вентилятор блока питания должен быть направлен вверх или вниз?

В идеале, везде, где есть доступ к прохладному воздуху. Посмотри на свой случай. Есть ли у него вентиляционное отверстие внизу или он цельнометаллический?

Если у вашего корпуса есть вентиляционное отверстие внизу и его нет вверху, поместите блок питания вентилятором вниз.

Однако, если у вашего корпуса есть вентиляционное отверстие в верхней части кожуха, направьте вентилятор блока питания вверх к нему.

Если вы используете несколько видеокарт и ваши карты доходят до кожуха блока питания, не используйте верхнее вентиляционное отверстие. Вместо этого направьте вентилятор блока питания вниз, если это позволяет ваш корпус.

Никогда не направляйте вентилятор блока питания на твердый металл. Он всегда должен быть обращен к вентиляции.

Примечание. Если вентилятор блока питания всасывает воздух из нижнего вентиляционного отверстия, не ставьте корпус на ковровое покрытие, так как он перекрывает воздухозаборник.Придавите ему немного высоты и ровную поверхность, чтобы обеспечить равномерный поток воздуха.

К вам

Какой блок питания вы собираетесь купить? Дайте нам знать в комментариях или задайте вопросы на нашем экспертном форуме.

Поддержка ПК | Скорость Micro

Иногда может потребоваться отсоединить некоторые кабели питания от компьютера Velocity Micro либо для устранения неполадок, либо для обновления оборудования. Для пояснения, «кабели питания» — это соединения, выходящие из источника питания для питания материнской платы, жестких дисков и видеокарты.К ним относятся: 24-контактный разъем ATX, 4/8-контактный разъем ЦП, 6/8-контактный разъем PCIe (иногда обозначается как VGA), кабели питания SATA и разъемы Molex. В наши дни разъемы Molex используются редко, однако некоторые карты расширения (например, карта USB 3.0) используют их для дополнительного питания.

Примечание. Наши технические специалисты часто закрепляют ослабленные кабели и провисания с помощью стяжек, чтобы очистить проводку, поэтому вам, возможно, придется отрезать эти провода, если вам понадобится дополнительная длина кабеля. Если у вас есть собственные стяжки, используйте их, но они не обязательны.

Большинство источников питания являются либо немодульными, либо полумодульными, причем более мощные из них являются полностью модульными, что означает, что вы можете добавлять или удалять отдельные кабели по мере необходимости. Например, если в вашей системе только одна видеокарта и для нее нужен только один кабель, вы можете оставить остальные отключенными и использовать их позже при необходимости. Если ваш блок питания не является модульным, вы не сможете добавлять дополнительные соединения по мере необходимости. Процесс отключения и повторного подключения силовых кабелей практически одинаков для всех конструкций корпусов Velocity Micro.Единственная переменная — это то, с каким пространством вам нужно работать. Для 24-контактных разъемов питания, разъемов PCIe и CPU имеется защелка на разъеме и защелка на приемном разъеме. Имейте это в виду при повторном подключении этих трех.

Сначала снимите обе боковые панели и отложите их в сторону. Теперь, когда материнская плата обращена к вам, начните с отсоединения кабелей питания от видеокарты. Современные блоки питания имеют кабели PCIe, которые могут использовать 6 или 8 контактов. Обычно два контакта могут отделиться и остаться неиспользованными, если они вам не нужны.Если у вас есть корпус VX или GX4, то у вас может быть две видеокарты, поэтому обязательно отключите обе. Также, в зависимости от видеокарты, может потребоваться отключение 8-контактного и 6-контактного разъемов. У обоих будет небольшая защелка сверху или снизу, которую вы должны сжать, чтобы освободить. Сожмите весь разъем и осторожно потяните его на себя. Он должен выскользнуть без особых проблем. Вы можете оставить кабели висящими и перейти к 24-контактному разъему. 24-контактный разъем почти всегда находится в верхнем правом углу материнской платы.Как и у кабелей PCIe, здесь есть защелка, удерживающая соединение на месте, которое необходимо освободить. На этот раз он находится с правой стороны от доски. Его может быть трудно увидеть, поэтому постарайтесь пощупать его пальцами, если можете. Сожмите ее так, чтобы почувствовать, как она высвободится, и оттяните ее от доски. Возможно, вам придется осторожно покачать его из стороны в сторону, чтобы решить эту проблему. После этого вы можете оставить его висеть как есть. Следует помнить, что некоторые 24-контактные разъемы имеют секцию из 4-х контактов, которые можно отделить от остальных.Это сделано для совместимости с действительно старыми материнскими платами, но не имеет отношения к данному руководству. Не все 24 контакта имеют эту функцию, просто имейте в виду, что ваш может. Затем нам нужно будет отключить кабели питания процессора. Подобно 24-контактному кабелю и кабелю PCIe, кабель ЦП можно разделить пополам, чтобы получить один 4-контактный разъем, или соединиться вместе, чтобы получить 8-контактный разъем. На многих платах более высокого уровня, особенно полноразмерных ATX или E-ATX, будут 8-контактный и 4-контактный или даже два 8-контактных разъема. Как правило, разъемы питания процессора на плате обычно находятся в верхнем левом углу, и в зависимости от того, какое охлаждение процессора у вас установлено, может быть сложно добраться до него.Также, как и у 24-контактных кабелей и кабелей PCIe, есть защелка, которую необходимо освободить, прежде чем ее можно будет снять. Сожмите защелку и аккуратно вытяните кабель наружу.

Далее мы рассмотрим, как отсоединить разъемы питания SATA. Их гораздо легче снять, поскольку они не имеют защелок и их можно просто вытащить. Разъемы питания SATA плоские и узкие, имеют отчетливо L-образную форму. Убедитесь, что вы правильно сориентировали его при повторном подключении к дискам.

PCIe

24-контактный разъем питания

Кабели питания ЦП

PCIe подключен к видеокарте

24-контактный подключен

Разъем питания SATA

И, наконец, разъем Molex. Molex — это очень старый стандарт, который в основном использовался для питания жестких дисков PATA (также называемых IDE) и оптических приводов, но все еще иногда используется для вещей, которым требуется постоянный источник питания (в отличие от новых соединений, которые регулируют свое напряжение в зависимости от спроса).Единственное, что вы, вероятно, увидите, используя разъем Molex, — это дополнительную карту USB 3.0. В любом случае соединитель Molex имеет четыре круглых цилиндра, расположенных рядом. Эта часть Molex является «розеткой». К сожалению, они имеют тенденцию смещаться, поэтому для их регулировки может потребоваться небольшая головка отвертки. На приемном конце вилки есть четыре штифта, которые будут совмещены с четырьмя стволами. Обязательно обратите внимание на форму мужских и женских концов; одна сторона Molex будет плоской, а углы другой будут скошенными.Дважды проверьте правильность выравнивания.

Как указано в начале этого руководства, у вас могут быть дополнительные кабели в сумке с аксессуарами, если ваш источник питания является модульным или полумодульным. Их можно использовать для добавления дополнительных дисков или видеокарт или даже для обновления материнской платы. Если ваш блок питания не является модульным, вы будете ограничены тем, какие кабели у него уже есть. Если вы хотите обновить свой блок питания, обратитесь в нашу службу поддержки.

Требования к 12-контактному разъему питания Nvidia Ampere и блоку питания мощностью до 850 Вт подтверждены Seasonic

Новый 12-контактный адаптер питания PCIe, предположительно предназначенный для использования с видеокартами поколения Nvidia Ampere, был подтвержден производителем блока питания.Новый разъем принимает питание 2×8 контактов напрямую от блока питания и сжимает его до одного 12-контактного разъема.

Что не было ясно из первоначальных слухов и не стало очевидным, пока Андреас Шиллинг из HardwareLuxx не получил коннектор Seasonic, так это масштаб этой новой 12-контактной конфигурации. Он значительно меньше, чем 2×8-контактный разъем, и почти занимает ту же площадь, что и один 8-контактный разъем.

Для сравнения: NVIDIA 12-Pin PCIe Molex Micro-Fit 3.0 (вверху) и 2x 8-контактных (внизу) pic.twitter.com/khwfyDgdt6August 23, 2020

Подробнее

Seasonic официально называет новый разъем «12-контактным разъемом PCIe Molex Micro-Fit 3.0 от Nvidia», что предполагает, что это тот же проприетарный разъем, предназначенный для видеокарт Nvidia следующего поколения, предположительно серии RTX 30.

Предполагается, что карты Nvidia Founders Edition будут единственными, кто изначально будет использовать новый разъем, хотя до сих пор не было официального подтверждения его конечного использования.

Также нет информации о том, как разъем или совместимые адаптеры будут распространяться среди пользователей. Скорее всего, все карты, которые требуют его использования, будут поставляться с переходным кабелем. Однако этот кабель, возможно, должен быть удлинителем, а не напрямую к блоку питания, поскольку не все блоки питания имеют одинаковую конфигурацию контактов.

Традиционный 8-контактный разъем PCIe (или 6 + 2-контактный) оснащен тремя контактами +12 В и пятью контактами заземления и может обеспечить передачу 150 Вт на разъем для графической карты.

HardwareLuxx сообщает, что новый 12-контактный разъем поставляется с шестью контактами +12 В, четырьмя контактами заземления и двумя контактами Sense (используется для указания, в какой конфигурации используется разъем, чтобы соответствующим образом регулировать подачу питания (как в случае с 8-контактными и 6-контактными разъемами).

Как указано на внешней стороне коробки, для разъема питания Seasonic рекомендуется использовать блок питания мощностью 850 Вт или более для использования с кабелем — и можно было бы предположить, что видеокарта идет с ним.

Поскольку Intel также стремится изменить мощность игрового ПК с помощью спецификации ATX12VO, которая снимает нагрузку преобразования 3,3 В и 5 В с блока питания и интегрирует его в материнскую плату, мы можем увидеть значительную встряску в устаревшем соединении и стандарты электропитания, которые десятилетиями управляли компьютерами.Хотя может пройти некоторое время, прежде чем вся индустрия последует этому примеру.

Блок питания для майнинга GPU мощностью 750 Вт, 16 портов с 10 кабелями

Описание продукта

Этот блок питания для майнинга с графическим процессором мощностью 750 Вт включает в себя нашу 16-портовую плату X8 Breakout и 10 кабелей PCIE. Повысьте рентабельность инвестиций, обновив текущий блок питания до более эффективного. Помимо более эффективного источника питания, вы также можете воспользоваться преимуществами повышенной надежности, которую обеспечивает этот блок питания.В отличие от стандартных блоков питания ATX, они предназначены для независимого питания графических процессоров и их переходных плат в среде майнинга, работающей круглосуточно и без выходных.

Совместимые видеокарты с графическим процессором (не ограничиваются графическими процессорами в этом списке):
Radeon RX 580, Radeon RX 570, Radeon RX 560, Radeon RX 480, Radeon RX 470, Radeon RX 460, Radeon R9 390, Radeon R9 390x, Radeon R9 380, Radeon R9 390x, Radeon R9 370, Radeon R9 295x, Radeon R9 280x, Radeon Pro Duo, Radeon R9 series, Radeon R7 series, Radeon HD 8000 series, Radeon HD 7000 series, Radeon HD Vega Frontier, Radeon HD Vega 64, Radeon HD Vega 56
Nvidia 1080Ti, Nvidia 1080, Nvidia 1070Ti, Nvidia 1070, Nvidia 1060, Nvidia 1050Ti, Nvidia 980Ti, Nvidia 980, Nvidia 970, Nvidia 960, Nvidia 950, Nvidia 750Ti, Nvidia 902 GTX, Nvidia 902 GTX
Комплект блока питания для майнинга GPU мощностью 750 Вт Компоненты:
Характеристики блока питания сервера:
Вход: 110-240 В
Макс. Выходная мощность при 110-240 В: 750 Вт
Входной разъем: C13
Рейтинг эффективности: 80 Plus Gold 92%
X-Adapter X8 Breakout Board Характеристики:
Поддержка до 200 А / 2400 Вт
Электронный выключатель. Сохраняет состояние
16 портов PCIe, для 6-контактных разъемов
Светодиодные индикаторы: желтый (получение питания) и зеленый (питание)
Светодиодный индикатор вольтметра Встроенный
Защитная нижняя пластина
6-контактный на 8-контактный кабель PCIe Технические характеристики:
Калибр 16AWG
Длина 24 дюйма
Максимальный ток 12A
Максимальная мощность 400 Вт
Разъем A 6-контактный разъем PCIe, штекер
Разъем B 8-контактный разъем PCIe (6 + 2)
В комплект входят:
(1) Оригинальный серверный блок питания HP 750 Вт.
(10) кабелей PCIe, 16AWG THHN, 6 контактов на 8 (6 + 2) контактов
(1) Rev: 8 X-адаптер протестирован (поддерживает до 16 кабелей PCIe)
(4) 3M Резиновые опоры для ног
30-дневная гарантия
ШНУР ПИТАНИЯ НЕ ВКЛЮЧЕН.
Основы графических процессоров: энергопотребление, конфликты блоков питания и другие мифы | 2014 и 2020 | Стр. 6
Всегда помогает размышление вместо паники
Между видеокартой и блоком питания более или менее функционально спроектированные и подключенные кабели обеспечивают надежное соединение.Но каковы ограничения и как выглядит оптимальная разводка кабелей? Конечно, этот вопрос становится по-настоящему интересным только после регистрации мощности выше 200 Вт на видеокарту. И здесь мы снова вспоминаем разговоры о двух 8-контактных разъемах R9 295X2, далеких от каких-либо стандартов. Но неужели эти стандарты настолько узки, что переход сразу становится опасным?
AWG что?
По крайней мере, со времен AMD Radeon R9 295X2 термин AWG у всех на слуху.Но что за этим стоит? Зепп Мозер изобрел Weißwurst в Мюнхене в понедельник Розы в 1857 году, в том же году взрывается пороховая башня в крепости Майнц — и в Северной Америке создается AWG. AWG расшифровывается как American Wire Gauge и является обозначением диаметра проволоки. Несмотря на то, что этот стандарт в основном используется в Северной Америке, он негибкий и не был адаптирован навсегда — это своего рода квазистандарт, с которым вряд ли можно обойтись с такими кабелями. Для очень любопытного и самосчетчика таблица с соответствующими стандартами AWG, актуальными для нас для блоков питания:
Номер AWG Диаметр (A) в мм Поперечное сечение, м ^м2 Эквивалент, мм2
(метрическая система)
16 1,29 1 305 1.5
18 1,02 0,79 0,75
20 0,81 0,51 0,5
Имеет ли вообще смысл AWG 20?
Начнем с самых тонких линий. Например, если температура в помещении составляет 25 ° C, и кто-то хочет работать со средней длиной кабеля 55 см с максимальной температурой кабеля 50 ° C, то даже с более тонкими кабелями AWG-20 все равно будет около .10 ампер на линию выполнимо. В результате получается 360 Вт с тремя разряженными линиями, которых может хватить даже для 8-контактного соединения. Но дьявол всегда кроется в деталях, и эта температура уже явно завышена. Поэтому кабели AWG-20 следует рассматривать только для мощности приблизительно до 150 Вт при подключении к PCI Express. Один 6-контактный или 8-контактный кабель для питания видеокарты вполне подойдет.
AWG 18: Один для всего
Теоретически AWG 18 уже может покрывать все, что необходимо для прокладки кабелей между блоком питания и видеокартой.Вот почему этот размер также является наиболее распространенным. Один кабель AWG-18 фирменного блока питания с двумя 8-контактными разъемами, подключенный к R9 295X2, успешно прошел этот тест. В конце концов, нужно только обратить внимание на точное исполнение, потому что есть большие различия между производителями блоков питания и их моделями и, к сожалению, также неподходящие решения, как мы увидим в ближайшее время. Кроме того, некоторые дешевые поставщики также используют особенно толстую изоляцию, которая тогда представляет только толстые линии — так что вы тоже можете упасть.
AWG 16: Королевский класс
Лишь немногие блоки питания предлагают AWG 16, потому что финансовые обязательства поставщика также самые высокие. Использование кабелей AWG-16 не является обязательным, но это значительно снижает температуру кабеля в высокопроизводительных системах, а также помогает повысить эффективность. Однако AWG 16 имеет смысл только в том случае, если должны протекать действительно большие токи. Если вы цените оптику и хотите сэкономить второй кабель на видеокартах с двумя разъемами питания, wg16, конечно, все еще на солнечной стороне.
Что может пойти не так
Давайте взглянем на 2x 8-контактный кабель блока питания, который больше не доступен, который согласно спецификации ATX должен быть нагружен мощностью 300 Вт (2x 150 Вт):
Однако две дополнительные линии заземления извлекаются из самой вилки, а вторая вилка является лишь своего рода удлинителем, поэтому для нее не используются собственные кабели. Таким образом, этот соединительный кабель состоит всего из трех кабелей на 12 В и заземления.Теоретически это обходится сечением кабеля, которого должно хватить для этого, но единственные скрученные двойные кабели в вилках — уже неприятный дьявол неисправности.
Само подключение к блоку питания с этим кабелем становится еще интереснее, потому что здесь все заканчивается одной 6-контактной вилкой. Хотя блок питания показывает это соединение в блоке данных с 20 ампер (240 Вт) (и также хорошо отключается), два 8-контактных разъема предполагают 300 Вт.Это вообще не может работать из-за OCP многорельсового источника питания. Полно блендеров.
Лучше воздержаться от таких источников питания и кабелей, и показанные здесь неисправности можно наблюдать снова и снова во многих вариациях.
Хорошие и лучшие решения
Обычно эти комбинированные кабели должны иметь как минимум один твердый 8-контактный разъем на блоке питания. Хороший пример показывает следующий рисунок, на котором по визуальным причинам делается ставка на полностью черные линии (что не актуально для конечного потребителя, но уже приводит к более высокому проценту брака у производителя из-за отсутствия ясности):
Идеальным состоянием были бы отдельные кабели, т.е.е. отдельный кабель для каждого соединения PCI Express. Это довольно элегантный способ избежать неприятностей, которые могут возникнуть при таких высоких токах и быстром изменении нагрузки. Комбинированные кабели AWG-16 с 2x 8-контактными разъемами и как минимум 8-контактными вилками питания, которые очень просты в использовании, относятся к той же категории.
А когда греется кабель?
Тогда производитель немного обманул и играет с загрязненной медью, а также с безопасностью клиентов. Большая часть меди для таких кабелей поступает из переработанного сырья, что само по себе неплохо — наоборот.Однако внутренние испытания у поставщиков источников питания показали, что некоторые продавцы цен иногда предпочитают использовать сплавы с определенным содержанием алюминия, магния или цинка. В этом случае жилы иногда бывают очень хрупкими, а кабели — не особенно гибкими. В таких случаях фактический резерв безопасности AWG 20 становится недостаточным, и это превращается в чистую азартную игру.
Больше не используйте: адаптер Murks
Даже если производители видеокарт постоянно прилагают такие невероятные адаптеры, их использование уже не актуально в эпоху современных видеокарт с Boost или Power Tune, тем более что хорошие и достаточные блоки питания также дешевы.
Напротив, поставщики блоков питания обычно не используют второй или третий кабель PCI Express, если блок питания не соответствует характеристикам блока питания. Таким образом, отсутствие соединений всегда является прямым предупреждением о недостаточной производительности, даже если на этикетке указаны отличные характеристики!
Такие двойные переходники — ерунда, потому что в итоге все сводится к одному источнику 12 вольт.То, что не может сделать блок питания, не следует забывать. Единственное исключение — блоки питания для сборщиков систем от OEM-компьютеров, где производительность теоретически была бы там, но сборщик сохранил на исходном устройстве.

Калибр	16AWG
Длина	24 дюйма
Максимальный ток	12A
Максимальная мощность	400 Вт
Разъем A	6-контактный разъем PCIe, штекер
Разъем B	8-контактный разъем PCIe (6 + 2)

conspi.ru - Конспирология - Теория заговора

Распайка проводов для райзеров 6 PIN своими руками | Страница 5

6 пиновый разъем питания видеокарт

Как подключить блок питания к компьютеру: подробная инструкция подключения проводов

Как отключить блок питания

Как подключить блок питания к компьютеру

Разъем подключения основного питания. Цветовая маркировка проводов блоков питания компьютеров установка дополнительных разъемов

Что такое блок питания

Маркировка и обозначение проводов, разъемы

Схема распиновки

Если нужно другое напряжение

Расположениевыводовразъемовпитания

Main Power Connector 20+4 pin

+12V Power Connector

EPS12V Power Connector

Небольшой ликбез о напряжениях и токах компьютерного БП

Разъемы и напряжения компьютерного блока питания

Цветовая маркировка напряжений компьютерного блока питания

В нормальных БП маркировка по цветам проводов такая:

Распиновка разъемов блока питания AT и ATX

Получение напряжений с разъемов компьютерного блока питания

Установка на Блок питания

Доработка разъема блока питания для подключения материнской платы

Справочная таблица величин напряжений и размаха пульсаций на разъемах БП

Как подается на блок питания компьютера

О сечении проводов, выходящих из блока питания компьютера

Гибкий удлинитель PCI-Express x16 с разъёмом дополнительного питания

Как подключить видеокарту к блоку питания

Как подключить видеокарту к блоку питания

Выбор блока питания для видеокарты

Подключение видеокарты к блоку питания

Видеокарта не выводит изображение на монитор

Подключение материнской платы к системному блоку

Подключение блока питания

Подключаем передние разъемы

Как подключить видеокарты

Подключение звуковой карты

Подключение дисковода

Подключение дисковода с типом интерфейса IDE

Подключение дисковода с типом интерфейса SATA

Как подключить видеокарту gtx 560

Как подключить видеокарту к блоку питания

Выбор блока питания для видеокарты

Подключение видеокарты к блоку питания

Видеокарта не выводит изображение на монитор

Как заменить видеокарту на компьютере

Как подключить видеокарту к компьютеру

Сделать доп питание на видеокарту

Как подключить видеокарту к блоку питания

Выбор блока питания для видеокарты

Подключение видеокарты к блоку питания

Видеокарта не выводит изображение на монитор

Подключение блока питания к компьютеру

Подключение блока питания к ПК

Шаг 1: Монтаж и подключение материнки

Шаг 2: Подключение видеокарты

Шаг 3: Подключение диска

Шаг 4: Подключение дисковода

Заключение

Зеленый провод в блоке питания компьютера

Распиновка

Материнская плата

Компьютерный блок питания — схема проводов Molex

Питание для накопителей

Распиновка компьютерного блока питания по цветам для видеокарт

Питание процессора

Распиновка

Материнская плата

Компьютерный блок питания — схема проводов Molex

Питание для накопителей

Распиновка компьютерного блока питания по цветам для видеокарт

Питание процессора

Цветовая распиновка разъемов БП компьютера

Морально устаревшие разъемы БП

Справочная таблица цветовой маркировки,

Установка в БП компьютера

Доработка разъема БП

Как на БП компьютера

О сечении проводов, выходящих из БП компьютера

Один или два кабеля для питания видеокарты? Вот ответ
