БП компьютера – цвета проводов, напряжение на разъемах

Из блока питания компьютера выходит толстый жгут проводов разного цвета и на первый взгляд, кажется, что разобраться с распиновкой разъемов невозможно.

Но если знать правила цветовой маркировки проводов, выходящих из блока питания, то станет понятно, что означает цвет каждого провода, какое напряжение на нем присутствует и к каким узлам компьютера провода подключаются.

Цветовая распиновка разъемов БП компьютера

В современных компьютерах применяются Блоки питания АТХ, а для подачи напряжения на материнскую плату используется 20 или 24 контактный разъём. 20 контактный разъем питания использовался при переходе со стандарта АТ на АТХ. С появлением на материнских платах шины PCI-Express, на Блоки питания стали устанавливать 24 контактные разъемы.

20 контактный разъем отличается от 24 контактного разъема отсутствием контактов с номерами 11, 12, 23 и 24. На эти контакты в 24 контактном разъеме подается продублированное уже имеющееся на других контактах напряжение.

Контакт 20 (белый провод) ранее служил для подачи −5 В в источниках питания компьютеров ATX версий до 1.2. В настоящее время это напряжение для работы материнской платы не требуется, поэтому в современных источниках питания не формируется и контакт 20, как правило, свободный.

Иногда блоки питания комплектуются универсальным разъемом для подключения к материнской плате. Разъем состоит из двух. Один является двадцати контактным, а второй – четырехконтактный (с номерами контактов 11, 12, 23 и 24), который можно пристегнут к двадцати контактному разъему и, получится уже 24 контактный.

Так что если будете менять материнскую плату, для подключения которой нужен не 20, а 24 контактный разъем, то стоит обратить внимание, вполне возможно подойдет и старый блок питания, если в его наборе разъемов есть универсальный 20+4 контактный.

В современных Блоках питания АТХ, для подачи напряжения +12 В бывают еще вспомогательные 4, 6 и 8 контактные разъемы. Они служат для подачи дополнительного питающего напряжения на процессор и видеокарту.

Как видно на фото, питающий проводник +12 В имеет желтый цвет с черной долевой полосой.

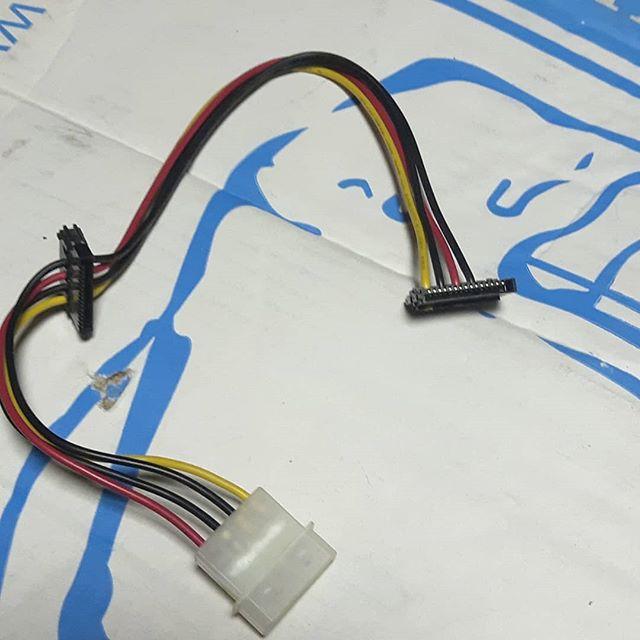

Для питания жестких и SSD дисков в настоящее время применяется разъем типа Serial ATA. Напряжения и номера контактов показаны на фотографии.

Морально устаревшие разъемы БП

Этот 4 контактный разъем ранее устанавливался в БП для питания флоппи-дисковода, предназначенного для чтения и записи с 3,5 дюймовых дискет. В настоящее время можно встретить только в старых моделях компьютеров.

В современные компьютеры дисководы Floppy disk не устанавливаются, так как они морально устарели.

Четырехконтактный разъем на фото, является самым долго применяемым, но уже морально устарел. Он служил для подачи питающего напряжения +5 и +12 В на съемные устройства, винчестеры, дисководы. В настоящее время вместо него в БП устанавливается разъем типа Serial ATA.

Системные блоки первых персональных компьютеров комплектовались Блоками питания типа АТ. К материнской плате подходил один разъем, состоящий из двух половинок. Его надо было вставлять таким образом, чтобы черные провода были рядом. Питающее напряжение в эти Блоки питания подавалось через выключатель, который устанавливался на лицевой панели системного блока. Тем не менее, по выводу PG, сигналом с материнской платы имелась возможность включать и выключать Блок питания.

В настоящее время Блоки питания АТ практически вышли из эксплуатации, однако их с успехом можно использовать для питания любых других устройств, например, для питания ноутбука от сети, в случае выхода из строя его штатного блока питания, запитать паяльник на 12 В, или низковольтные лампочки, светодиодные ленты и многое другое. Главное не забывать, что Блок питания АТ, как и любой импульсный блок питания, не допускается включать в сеть без внешней нагрузки.

Справочная таблица цветовой маркировки,

величины напряжений и размаха пульсаций на разъемах БП

Провода одного цвета, выходящие из блока питания компьютера, припаяны внутри к одной дорожке печатной платы, то есть соединены параллельно. Поэтому напряжение на всех провода одного цвета одинаковой величины.

Напряжение +5 В SB (Stand-by) – (провод фиолетового цвета) вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

При измерении напряжений «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» – к контактам в разъеме. Можно проводить измерения выходных напряжений непосредственно в работающем компьютере.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современные компьютеры не устанавливают. Поэтому в блоках питания последних моделей это напряжение может отсутствовать.

Отклонение питающих напряжений от номинальных значений не должно превышать значений, приведенных в таблице.

При измерении напряжения на проводах блока питания, он должен быть обязательно подключен к нагрузке, например, к материнской плате или самодельному блоку нагрузок.

Установка в БП компьютера

дополнительного разъема для видеокарты

Иногда бывают, казалось бы, безвыходные ситуации. Например, Вы купили современную видеокарту, решили установить в компьютер. Нужный слот на материнской плате для установки видеокарты есть, а подходящего разъема на проводах, для дополнительного питания видеокарты, идущих от блока питания нет. Можно купить переходник, заменить блок питания целиком, а можно самостоятельно установить на блок питания дополнительный разъем для питания видеокарты.

Это простая задача, главное иметь подходящий разъем, его можно взять от неисправного блока питания.

Сначала нужно подготовить провода, идущие от разъемов для соединения со сдвигом, как показано на фотографии. Дополнительный разъем для питания видеокарты можно присоединить к проводам, идущим, например, от блока питания на дисковод А. Можно присоединиться и к любым другим проводам нужного цвета, но с таким расчетом, чтобы хватило длины для подключения видеокарты, и желательно, чтобы к ним ничего больше не было подключено. Черные провода (общие) дополнительного разъема для питания видеокарты соединяются с черным проводом, а желтые (+12 В), соответственно с проводом желтого цвета.

Провода, идущие от дополнительного разъема для питания видеокарты, плотно обвиваются не менее чем тремя витками вокруг провода, к которому они присоединяются. Если есть возможность, то лучше соединения пропаять паяльником. Но и без пайки в данном случае контакт будет достаточно надежным.

Завершается работа по установке дополнительного разъема для питания видеокарты изолированием места соединения, несколько витков и можно подключать видеокарту к блоку питания. Благодаря тому, что места скруток сделаны на удалении друг от друга, каждую скрутку изолировать по отдельности нет необходимости. Достаточно покрыть изоляцией только участок, на котором оголены провода.

Доработка разъема БП

для подключения материнской платы

При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.

Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.

Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырехконтактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.

Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны. Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.

По отдельности как 20 контактный, так и 4 контактный разъемы вставляются хорошо, а вместе не вставляются, мешают друг другу. Но если немного сточить соприкасаемые стороны обоих разъемов напильником или наждачной бумагой, то хорошо вставятся.

После подгонки корпусов разъемов можно приступать к присоединению проводов 4 контактного разъема к проводам 20 контактного. Цвета проводов дополнительного 4 контактного разъема отличаются от стандартного, поэтому на них не нужно обращать внимания и соединить, как показано на фотографии.

Будьте крайне внимательными, ошибки недопустимы, сгорит материнская плата! Ближний левый, контакт №23, на фото черный, подсоединяется к красному проводу (+5 В). Ближний правый №24, на фото желтый, подсоединяется к черному проводу (GND). Дальний левый, контакт №11, на фото черный, подсоединяется к желтому проводу (+12 В). Дальний правый, контакт №12, на фото желтый, подсоединяется к оранжевому проводу (+3,3 В).

Осталось покрыть места соединения несколькими витками изоляционной ленты и новый разъем будет готов к работе.

Для того, чтобы не задумываться как правильно устанавливать сборный разъем в разъем материнской платы следует нанести с помощью маркера метку.

Как на БП компьютера

подается питающее напряжение от электросети

Для того чтобы постоянные напряжения появились на цветных проводах блока питания, на его вход нужно подать питающее напряжение. Для этого на стенке, где обычно установлен кулер, имеется трехконтактный разъем. На фотографии этот разъем справа вверху. В нем есть три штыря. На крайние с помощью сетевого шнура подается питающее напряжение, а средний является заземляющим, и он через сетевой шнур при его подключении соединяется с заземляющим контактом электрической розетки. Ниже на некоторых Блоках питания, например на этом, установлен сетевой выключатель.

В домах старой постройки электропроводка выполнена без заземляющего контура, в этом случае заземляющий проводник компьютера остается не подключенным. Опыт эксплуатации компьютеров показал, что если заземляющий проводник не подключен, то это на работу компьютера в целом не сказывается.

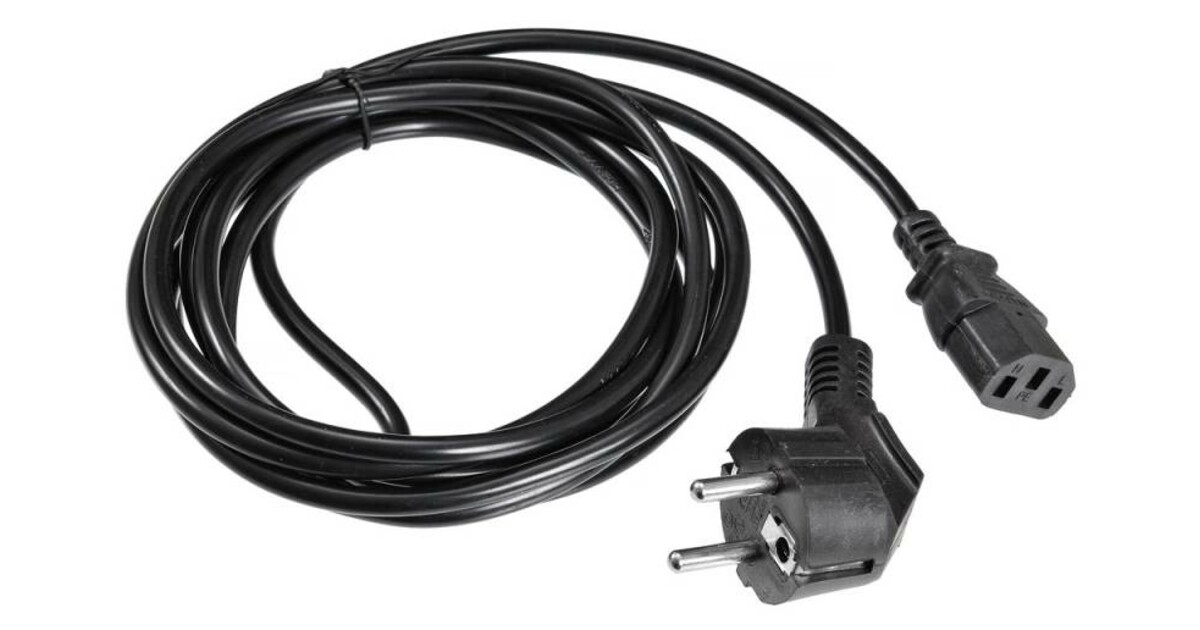

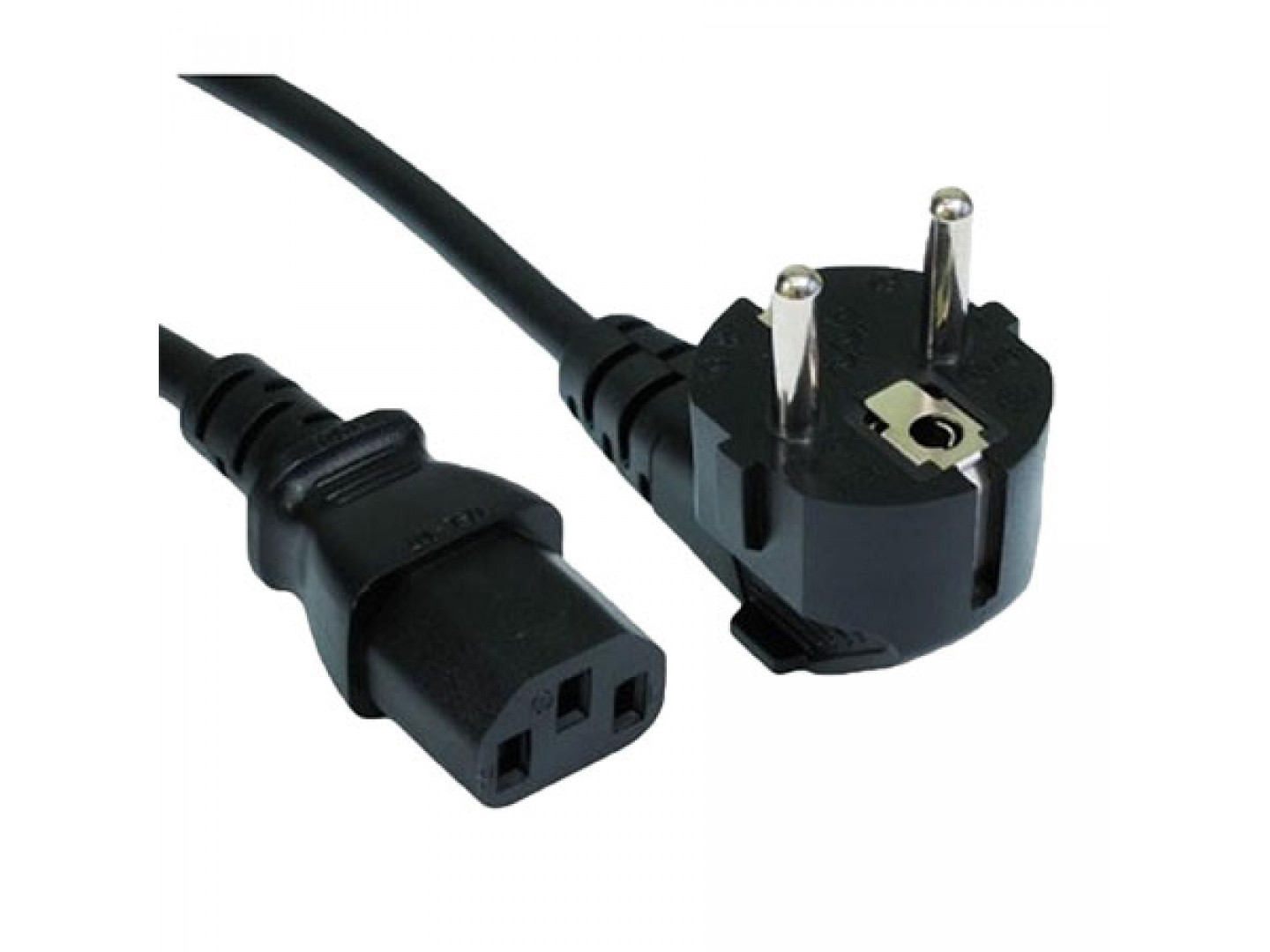

Сетевой шнур для подключения Блока питания к электросети представляет собой трехжильный кабель, на одном конце которого имеется трех контактный разъем для подключения непосредственно к Блоку питания. На втором конце кабеля установлена вилка C6 с круглыми штырями диаметром 4,8 мм с заземляющим контактом в виде металлических полосок по бокам ее корпуса.

Если вскрыть пластмассовую оболочку кабеля, то можно увидеть три цветных провода. Желто — зеленый – является заземляющим, а по коричневому и синему (могут быть и другого цвета), подается питающее напряжение 220В.

Желто — зеленый провод в вилке С6 присоединяется к заземляющим боковым полоскам. Так что если придется заменять вилку, не забудьте об этом. Все о электрических вилках и правилах их подключения можете узнать из статьи сайта «Электрическая вилка».

О сечении проводов, выходящих из БП компьютера

Хотя токи, которые может отдавать в нагрузку блок питания, составляют десятки ампер, сечение выходящих проводников, как правило, составляет всего 0,5 мм², что допускает передачу тока по одному проводнику величиной до 3 А. Более подробно о нагрузочной способности проводов Вы можете узнать из статьи «О выборе сечения провода для электропроводки». Однако все провода одного цвета запаяны на печатной плате в одну точку, и если блок или модуль в компьютере потребляет больший, чем 3 А ток, через разъем подводится напряжение по нескольким проводам, включенным параллельно. Например к материнской плате напряжение +3,3 В и +5 В подводится по четырем проводам. Таким образом, обеспечивается подача тока на материнскую плату до 12 А.

Напряжение с блока питания компьютера, как взять 12 вольт.

В современном мире существует множество различных устройств, требующих подключения к электросети. Для некоторых из них требуется определенный блок питания. Напряжение и сила тока играют важную роль в функционировании любого электроприбора. В сегодняшней статье я хочу рассказать о том, как взять напряжение с блока питания компьютера и каким образом можно получить 12 Вольт.

Что вы узнаете

Какое напряжение с блока питания компьютера можно получить

Вы, наверное, сами прекрасно понимаете, что системный блок ПК – это комплекс устройств позволяющих системе работать. Каждое из них требует подключения к электрической сети. Но вот для определенного оборудования оно может быть разным. Допустим, большинство вентиляторов работают от 5 Вольт при силе тока в 0.1 Ампер. Для других устройств требуются другие значения. Именно для обеспечения работы всех комплектующих имеется блок питания компьютера. Он преобразует напряжение и обеспечивает каждое изделие необходимым током. Если мы рассмотрим БП компьютера, то увидим, что в нем имеется огромное количество проводов и портов для подключения. Они имеют свои цвета, и это не просто так. На боковой или задней стенке корпуса блока питания имеется табличка, на которой указана вся необходимая информация.

Разбираемся с маркировкой

Взгляните на картинку. Там указано, что оранжевый провод (orange) имеет исходящее напряжение в +3.3V, желтый (yellow) — +12V, красный (red) — +5V и так далее. Кроме этого, есть пометка о силе тока. Черный провод в большинстве случаев является общим (минусом или «земля»). Исходя из полученной информации, можно понять, что получить нужное напряжение с блока питания, даже работающего, совсем не сложно.

Учитывайте, что блок питания запускается замыканием проводов GND (минус) и PWR SW. Работает до тех пор, пока данные цепи замкнуты! То есть, разъемы будут работать только тогда, когда блок питания подаст напряжение.

Для чего может понадобиться напряжение с блока питания компьютера

Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было. Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает.

Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.

• Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
• Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
• Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
• Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.

Как взять 12 вольт с блока питания компьютера

Как вы уже поняли, взять напряжение с блока питания компьютера достаточно просто. Вам необходимо лишь подключить устройство к желтому проводу (плюс) и черному (минус). Только будьте внимательны и не перепутайте полярность, иначе ваше устройство, скорее всего, выйдет из строя. Опять же повторюсь, не забывайте о том, что блок питание подаст напряжение на провода только тогда, когда он будет запущен. Если вы работаете с демонтированным БП ПК, который изъят из корпуса, то необходимо запустить устройство путем замыкания проводов GND (минус) и PWR SW.

Если вы еще не знакомы со статьей моего коллеги «Варрам — робот для вашего питомца», то прочесть её можно нажав сюда.

Немного информации в помощь

Для того, чтобы вам было легче понять, какое напряжение с блока питания вы получите, я составил небольшую таблицу. Пользоваться ей нужно по такому принципу: положительное напряжение + ноль =итог.

Положительное	Ноль	Итог
+12V	0V	+12V
+5V	-5V	+10V
+12V	+3,3V	+8,7V
+3,3V	-5V	+8,3V
+12V	+5V	+7V
+5V	0V	+5V
+3,3V	0V	+3,3V
+5V	+3,3V	+1,7V
0V	0V	0V

А вы знаете, что не пропустите ни один наш материал, если оформите подписку? Оформить подписку легко: достаточно лишь ввести свой email в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». И вы всегда будете в курсе наших публикаций!

Надеюсь, сегодняшняя статья была понятна и полезна. Теперь вы знаете, как получить нужное напряжение с блока питания компьютера и каким образом взять 12 Вольт. Однако помните, что обращение с электроприборами требует соблюдения правил техники безопасности. В случае, если вы не уверены в своих знаниях, лучше попросить помощи у профессионала.

Автор статьи: Максим Заворотный

Надеюсь мои статьи будут вам полезны, ведь я стараюсь передать весь имеющийся опыт и знания. С радостью отвечу на все возникшие вопросы и могу дать дельный совет. Буду ждать ваших отзывов, мнений и предложений.

как они называются и какие должны быть?

Опубликовано 30.10.2018 автор Андрей Андреев — 2 комментария

Привет, друзья! При сборке компьютера одно из ключевых условий – чтобы разъемы блока питания ПК соответствовали всем потребителям энергии. О них я и расскажу в сегодняшней публикации.

Номинальное напряжение и маркировка

Как вы, вероятно, уже знаете, для нормальной работы комплектующей в составе системного блока используется напряжение +3.3 В, +5 В, -5 В, +12 В и -12 В. Достигается такое номинальное напряжение благодаря особой схеме, которую мы, более детально рассмотрели в статье «Из чего состоит блок питания компьютера». Речь идет о БП форм-фактора ATX. Этот стандарт является сегодня самым распространенным и используется почти повсеместно, поэтому рассмотрим мы именно такой вариант.

Принята следующая цветовая маркировка проводов внутри блока:

• Черный – GND, то есть заземление;
• Белый – -5 В;
• Красный – +5 В;
• Синий – -12 В;
• Желтый – +12 В;
• Оранжевый – + 3.3 В;
• Зеленый – включение;
• Серый – Power Good;
• Фиолетовый – 5 В для дежурного питания.

Отдельно хочу отметить, что такая маркировка принята согласно международным стандартам, которых, увы, придерживаются не все производители комплектующих. «Паленые» БП для системного блока могут иметь совсем другую маркировку проводов, а то и полное ее отсутствие – все провода окрашены в один цвет, и различить их невозможно.

У юзера, который впервые столкнулся с подключением потребителей энергии к блоку питания, могут возникнуть опасения: как разобраться в этом хитросплетении проводов? На самом деле там нет ничего сложного: все провода собраны «в кучу» при помощи коннекторов, которые стандартизированы и унифицированы.

Разобраться с ними тоже просто: они сильно отличаются друг от друга.

Что куда подключать

При сборке компьютера он попросту не включится, если не запитаны материнская плата или процессор. Если не запитан винчестер или SSD, то не загрузится операционная система.

Подача же неправильного напряжения (а такое иногда также случается при использовании БП сомнительного качества) чревата выходом из строя дорогостоящих комплектующих. Рассмотрим, какие должны быть коннекторы, как называется каждый из них и что куда подключить чтобы система заработала.

Материнская плата

Для подключения этой детали все еще может использоваться 20-контактный разъем для подачи основного питания +12в. С появлением материнских плат со слотом PCI-Express начали внедрять 24-пиновый коннектор, а именно MOLEХ 24 Pin Molex Mini-Fit Jr. PN# 39-01-2240 на стороне БП и розетку Molex 44476-1112 (HCS) на материнской плате.

Встречаются и блоки с коннектором смешанного типа: к 20-пиновому коннектору можно присоединить дополнительные четыре пина, если есть такая необходимость. Это удобно тем, что на базе такого БП можно собрать любой компьютер стандарта ATX.

Подключить такой коннектор не сложно: все пины имеют трапециевидную форму, поэтому вставить его «вверх ногами» попросту невозможно физически. Правда, есть одно замечание: достаточно крепкий парень таки сможет вставить этот коннектор неправильно, однако включить собранный компьютер, увы, не сможет.

Процессор

Для электроэнергии ЦП используется вспомогательный 4 pin соединитель, который называется P4 power connector или же ATX12V. Через провод подается напряжение 12 В. Подходящая розетка на материнской плате обычно одна. Пины также трапециевидные, поэтому любой разберется, как подключить их правильно.

Видеокарта

Для видеокарты, которая вследствие мощности, оборудована гнездом для дополнительного питания, потребуется подобрать соответствующий БП. С подключением сложностей также не возникнет, а вот по поводу наличия соединителя и подходящих гнезд можно «сесть в лужу».

Что следует помнить:

• Бюджетные видеокарты и некоторые устройства среднего класса, дополнительного питания не требуют;
• Более мощные оборудованы гнездом 6 pin или 8 контактным разъемом;
• У топовых моделей таких розеток может быть две: 6- и 8- контактная или пара 8-контактных.

Существует также универсальный соединитель, который после простой сборки превращается из 6-пинового в 8-пиновый.

Естественно, БП может быть оборудован и парой таких коннекторов. Наличие и необходимость в дополнительном питании указаны в характеристиках видеокарты и блока питания.

Прочие устройства

Сюда можно отнести жесткие диски и твердотельные накопители, а также оптические дисководы, которые хотя и редко, но еще используются. Для подачи питания используется всего два вида коннекторов: 4-пиновая вилка MOLEХ 8981-04P или 5-контактные вилки для устройств САТА типа MOLEX 675820000. Для жесткого диска и оптического дисковода коннекторы аналогичные, и в любом БП их обычно несколько.

Итак, минимальное количество коннекторов, необходимых для сборки самого простенького компа:

• для материнской платы;
• для питания процессора;
• для накопителя, на котором будет установлена операционная система.

Как видите, всего их три. Все остальное – например, питание видеокарты или оптический дисковод, уже дополнительные фичи, без которых вполне может обойтись слабый офисный компьютер.

Переходники и адаптеры

Не всегда удается найти БП с подходящими характеристиками, который еще и оборудован всеми необходимыми коннекторами. К счастью, здесь нам могут помочь адаптеры, которые можно найти в любом компьютерном магазине. При копеечной стоимости они помогут решить возникшие проблемы. Что может потребоваться при сборке:

• Переходник из коннектора Молекс на SATA разъем оптического дисковода или винчестера;

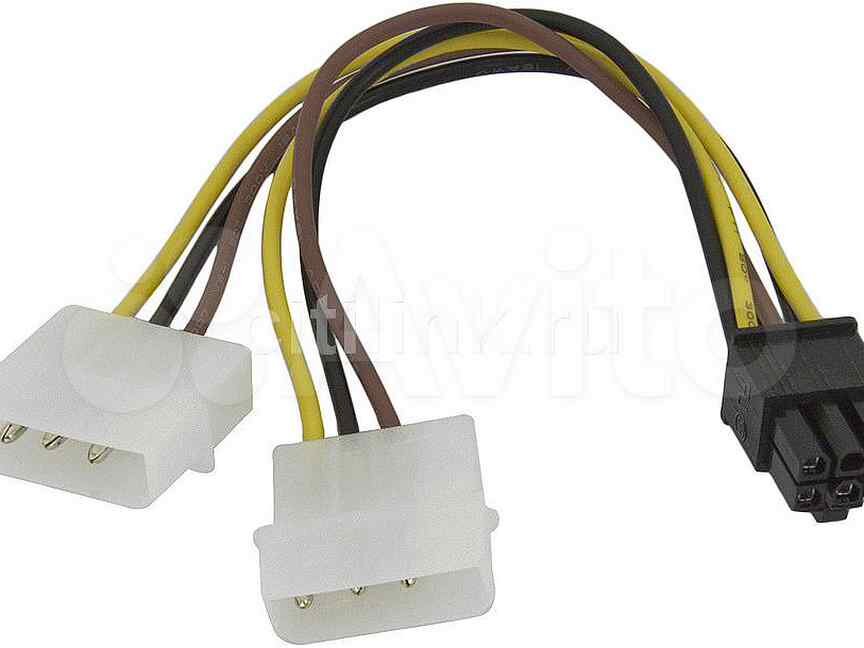

• Адаптер с 4-пинового Молекса или 5-пинового САТА для подключения 6-пинового или 8-пинового гнезда видеокарты.

В последнем случае не гарантируется подача необходимого количества энергии, поэтому лучше все-таки поискать подходящий БП.

Вот, собственно, и все по теме разъемов БП. Также советую ознакомиться со статьей «сертификаты блоков питания». Информацию про основные характеристики блока питания вы найдете здесь. А в качестве претендента занять место в системном блоке вашего будущего компа, могу порекомендовать устройство Chieftec GPS-600A8 600W.

Спасибо за внимание и до встречи в следующей публикации. Не забывайте подписаться на новостную рассылку и поделитесь этой статьей в социальных сетях!



С уважением, автор блога Андрей Андреев.

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Как подключить блок питания к материнской плате

Блок питания необходим для подачи электричества к материнской плате и некоторым её компонентам. Всего на нём находится 5 кабелей для подключения, каждый из которых имеет разное количество контактов. Внешне они отличаются друг от друга, поэтому их необходимо подключать к строго определённым разъёмам.

Подробнее о разъёмах

Стандартный блок питания имеет всего 5 проводов с разными характеристиками. Подробнее о каждом:

• 20/24-х контактный провод необходим для питания самой материнской платы. Его можно отличить по характерному размеру – это самый крупный модуль из всех, которые идут от БП;
• 4/8-ми контактный модуль используется для подключения к отдельному питанию кулера с процессором;
• 6/8-ми контактный модуль для питания видеокарты;
• Провод для питания жёстких дисков SATA самый тонкий из всех, как правило, имеет отличную от остальных кабелей окраску;
• Дополнительный провод для подпитки стандарта «Molex». Необходим для подключения старых жёстких дисков;
• Разъём для питания дисковода. Имеются модели блоков питания, где такого кабеля нет.

Для нормальной работы компьютера необходимо подключить как минимум первые три кабеля.

Если вы ещё не приобрели блок питания, то вам необходимо убедиться в том, что он максимально соответствует вашей системе. Для этого сравните мощности блока питания и потребление энергии вашим компьютером (в первую очередь, процессором и видеокартой). Ещё придётся подыскать блок питания под форм-фактор вашей материнки.

Этап 1: монтаж блока питания

Изначально вам необходимо просто закрепить блок питания на внутренней поверхности корпуса компьютера. Для этого используются специальные шурупы. Пошаговая инструкция выглядит так:

1. Для начала отсоедините компьютер от сети, снимите боковую крышку, сделайте очистку от пыли (если требуется) и демонтируйте старый блок питания. Если вы только купили корпус и установили в него материнку с необходимыми элементами, то пропустите данный шаг.
2. Практически на всех корпусах имеются специальные места для блока питания. Установите туда ваш БП. Обязательно обратите внимание на то, чтобы вентилятор из блока питания находился напротив специального отверстия в корпусе компьютера.
3. Постарайтесь зафиксировать БП так, чтобы он не вывалился из системника, пока вы будете закреплять его шурупами. Если зафиксировать его в более-менее устойчивой позиции не получается, то придерживайте руками.
4. Закрутите шурупы на БП с тыльной стороны системника, чтобы он был хорошо зафиксирован.
5. Если снаружи имеются отверстия для шурупов, то их тоже необходимо закрутить.

Этап 2: подключение

Когда блок питания закреплён можно приступать к подсоединению проводов к основным комплектующим компьютера. Очередность подключения выглядит так:

1. Изначально подключается самый крупный кабель на 20-24 контактов. Найдите самый крупный разъём (чаще всего он белого цвета) на материнской плате для подключения данного провода. Если количество контактов подходит, то он будет установлен без особых проблем.
2. Теперь подключайте провод для питания центрального процессора. Он имеет 4 или 8 контактов (зависит от модели блока питания). Очень схож с кабелем для подключения к видеокарте, поэтому чтобы не ошибиться желательно изучить документацию к материнке и БП. Разъём для подключения расположен либо возле самого крупного разъёма для питания, либо рядом с процессорным сокетом.
3. Аналогично со 2-м шагом выполните подключение к видеокарте.
4. Чтобы компьютер при включении начинал загружать операционную систему необходимо подключить к БП и жёсткие диски при помощи SATA-кабеля. Он имеет красный цвет (штекеры черные) и сильно отличается от остальных кабелей. Разъём, куда нужно вставить этот кабель, находится на жёстком диске, в нижней части. Старые жёсткие диски питаются от Molex-кабелей.
5. Если есть необходимость, то также можно запитать и дисковод, подключив к нему нужный кабель (кабели). После подключения всех проводов попробуйте включить компьютер при помощи кнопки на передней панели. Если только собираете ПК, то перед этим не забудьте подсоединить саму переднюю панель.

Подробнее: Как подключить переднюю панель к материнской карте

Подключить блок питания не слишком сложно, но этот процесс требует аккуратности и терпения. Не забывайте о том, что блок питания необходимо выбирать заранее, подстраиваясь под требования материнской платы, чтобы обеспечить максимальную производительность.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Какие пины замкнуть чтобы запустить блок питания. Использование компьютерного блока питания без пк

У многих энтузиастов компьютерного дела возникает вопрос: «Как включить блок питания без компьютера?» Такая необходимость вызвана разными причинами, чаще всего речь идет о проверке на работоспособность катодных ламп или новых кулеров.

К чему такие сложности?

Включить блок питания без компьютера просто необходимо в случае его ремонта, ведь если постоянно выключать-включать компьютер, это негативно скажется на комплектующих ПК, по причине преждевременной поломки элементов питания. Кроме того, любые эксперименты с компьютером могут повлечь нестабильную работу операционной системы.

Первый запуск

Как гласит компьютерная мудрость, если вы смогли найти блок питания ПК, как включить его — понять и того проще. Все современные компьютерные блоки соответствуют АТХ (особому международному стандарту). Таким образом, 20-pin разъем имеет контакт, который отвечает за активное состояние любого такого агрегата. Речь идет о четвертом слева контакте (считать нужно от фиксатора крепления). Чаще всего необходимый нам контакт бывает зеленого цвета. Провод этот нужно попробовать замкнуть с землей (т. е. любым черным). Удобнее всего применить соседний, 3-й контакт. Если все сделано верно, моментально оживет блок питания, и зашумит кулер.

Как включить блок питания без компьютера: подробности

Устройства стандарта ATX могут выдавать следующие напряжения: 3,3, 12 и 5 В. Кроме того, они имеют неплохую мощность (от 250 до 350 Вт). Но вот вопрос: «Как включить компьютерный блок питания?» Выше мы уже, так сказать, в двух словах изложили процедуру, а теперь попробуем разобраться подробнее.

В прежние времена проще было

Любопытно, что старые блоки, которые относятся к стандарту AT, можно было запустить напрямую. Со стандартом ATX все намного сложнее. Однако решение огромной проблемы сводится к маленькому проводку, который нужно определенным образом подключить. Как включить блок питания без компьютера, мы уже описали, однако просим вас отключить все провода, идущие к материнской плате, жестким дискам, приводам и прочим комплектующим. А еще лучше — изъять необходимый нам элемент из системного блока и работать вдалеке от него.

Еще один важный момент, который не стоит упускать из виду: не заставляйте блок питания работать вхолостую. Вы таким образом можете укоротить ему жизнь. Обязательно нужно давать нагрузку. С этой целью можно подключить старый винчестер или вентилятор. Как уже отмечалось, для запуска понадобится черный и зеленый контакты. Однако помните, что некоторые производители по непонятным причинам отказываются следовать установленной цветовой маркировке. В таком случае целесообразно сначала внимательно изучить распиновку. Если ваши знания позволяют, можете сделать специальную кнопку для включения блока питания.

Непонятные проблемы с питанием компьютера: ПК перестал включаться

Для начала проверим наличие на входе БП первичного электропитания ~220V. Среди причин отсутствия можно назвать неисправность сетевого фильтра, розетки, вилки, обрыв кабеля. Также проблема может крыться в источнике На задней стороне многих блоков расположен выключатель электропитания — он также может быть неисправен или выключен.

В случае подачи первичного питания, даже если компьютер выключен, на выходе БП имеется напряжение +5V (если все исправно). Это можно проверить, тестером испытав контакты разъема БП. Нас интересует контакт 9, который имеет провод фиолетового цвета (+5VSB).

Часто материнская плата располагает светодиодом индикации дежурного напряжения. В случае если он активен, присутствует и дежурное, и первичное питание.

Если компьютер все равно не включается, ищем другие источники неполадки. Наиболее распространенные причины мы рассмотрим ниже.

1. Обрыв цепи в кнопке включения. Чтобы это проверить, замкните пинцетом контакты, отвечающие за включение электропитания на вашей материнской плате, либо запустите БП вне системного блока (о том, как включить блок питания без компьютера, мы подробно описали выше).

2. Короткое замыкание, которое происходит на выходе БП. Попробуйте отключить от питания все устройства, и все адаптеры удалить на время из слотов. Кроме того, следует отключить все USB-устройства. Еще можно деактивировать 4-8-контактный разъём питания для процессора Power Connector +12V.

3. Неисправность материнской платы или БП. Если к блоку питания подключена лишь материнская плата, однако он не включается, вероятно, неисправен именно сам блок. Что касается неисправности «материнки», которая приводит к невозможности включения электропитания компьютера, то заметим, что теоретически это возможно, однако на практике крайне редко встречается. Чтобы это проверить, включите не подключая разъем к вашей материнской плате. Если БП включился — неисправна именно материнская плата.

Если вдруг ваш компьютер перестал реагировать на кнопку включения, то первое, с чего стоит начать поиск причины это блок питания.

Итак, первое, что нужно сделать это выключить и полностью обесточить компьютер, вытащив вилку из электрической розетки.

Расположение блока питания в корпусе компьютера

Для его проверки и для вашего удобства можете его выкрутить и положить на стол, но можно этого и не делать. Все, что нам потребуется для его запуска без материнской платы легкодоступно.

Теперь нужно отключить от материнской платы два конектора. Первый это 24 либо 20 пиновый.

24 пиновый конектор питания

Второй — 4 либо 8 пиновый, идущий на питание процессора.

4 пиновый конектор питания процессора

Также лучше отключить разъемы питания жестких дисков и если есть дополнительное питание видеокарты.

Важно! Если у вас есть дисковод, то его питание отключать не нужно. Так как блок питания крайне не рекомендуется включать без нагрузки. Если же у вас дисковода нет, то нужно оставить разъем питания жесткого диска.

Теперь берем 20 (24) пиновый разъем блока питания, повернув его к себе стороной защелки проводами вверх.

После того, как провод найден берем обычную канцелярскую скрепку и разгибаем ее в дугу или кусок проволоки с оголенным от изоляции концами.

Важно! Перед следующим действием провод питания, идущий из розетки в блок все еще должен быть отсоединен от БП.

Соединяем 4-ый контакт с соседним черным. Получаем что — то типа этого:

Соединение 4 и 6 -ого контактов 20-ти контактного разъема БП

Если в вашем блоке питания сзади возле разъема для провода есть кнопка включения, то ее нужно поставить в выключенное положение (положение 0).

Кнопка включения на блоке питания

Теперь остается лишь вставить кабель питания в блок и включить кнопку. Если вентилятор на блоке начал крутиться, значит БП запустился, в противном же случае блок питания можно признавать неисправным и главным виновником отсутствия реакции на кнопку включения компьютера.

Важно!

Далеко не всегда запуск блока питания без материнской платы означает рабочее состояние БП. Так как в таком случае нагрузка на него небольшая. 1 жесткий диск или дисковод не дают даже приближенной нагрузки, которую блок питания испытывает при включении компьютера. Может быть такое, что при малой нагрузке БП запускается, а при более серьезной уже нет.

Если появилась необходимость проверить функционал блока питания, а ПК под рукой у вас нет — есть несложный способ проведения этой манипуляции. Понадобится только кусочек провода. Как включить блок питания без компьютера? Ответим на этот вопрос.

Включаем БП без сторонних компонентов

Сейчас все блоки питания стандарта ATX. Они не предназначены для включения без остальных компонентов, так как ждут сигнала запуска от материнской платы, но можно осуществить и такую операцию.

Для этого необходимо:

• Сначала берем небольшой кусочек провода и зачищаем концы.

• Потом обращаем внимание на разъем блока питания. Суть нашей манипуляции в том, чтобы замкнуть выводы PS-ON и GND. Это зеленый и черный провода, первый является номером 14 на двадцатиконтактном разъеме, а второй всегда расположен рядом. Можно обратить внимание и на цветовую маркировку, но китайцы порой путают провода, так что распиновку лучше уточнить.

• Теперь замыкаем эти контакты заранее подготовленным проводом, подключаем блок питания к сети и включаем его. БП запустится, кулер начнет работать. Есть системы с регулировкой нагрузки, тогда вентилятор не будет крутиться без подключенных устройств. В этом случае присоедините оптический привод, это поможет убедиться в том, что устройство в рабочем состоянии.

Полезная информация

Если вам нужны более продолжительные запуски, возьмите два кусочка провода, зачистите их и припаяйте к заранее приобретенному или извлеченному из вашего БП переключателю питания. Оставшиеся свободными концы проводов подключите к уже обозначенным ранее контактам разъема. Теперь БП можно включать нажатием на клавишу.

А если включение не происходит?

Если компьютер отказывается работать, надо проверить наличие электропитания на входе БП. В том случае, если оно есть, даже при выключенном компьютере там будет напряжение +5V. Это легко проверить, вооружившись мультиметром и проверив девятый контакт (провод фиолетового цвета). Если его там нет, то присутствуют неполадки технического характера. Их много – от обрыва кабеля до короткого замыкания на выходе, с такой проблемой лучше идти в сервисный центр.

Корпус системного блока – это важная составляющая всего компьютера. Именно в корпусе находится так сказать «производственный цех» всего компьютера. Именно в корпус устанавливается материнская плата, а на неё уже «вешается» оперативная память, видеокарта, процессор и всевозможные провода и шлейфы. Мало того, блок питания находится в отдельном месте внутри корпуса, впрочем, как и жёсткий диск и привод.

Современные корпуса смотрятся достаточно привлекательно, грозно, агрессивно, необычно… Фантазии у разработчиков хватает, а это значит, что обычные покупатели могут выбирать из огромного ассортимента. Но мало того, что нынешние корпуса имеют привлекательный внешний вид, они и имеют и «рабочие» плюсы. Такими плюсами являются разъемы USB, а так же разъёмы для микрофона, и наушников на передней части корпуса, а это в свою очередь значит то, что нам не нужно всякий раз, когда надо подключить флешку, лезть под стол и добираться до задней панели корпуса. Думаю любой согласиться, что это в принципе мелочи, но все, же приятнее просто вставить флешку спереди и начать работать.

Но, к сожалению, бывают такие случаи, когда некоторые части корпуса компьютера выходят из строя. Речь идёт о пресловутой кнопке POWER , которая есть абсолютно на каждом корпусе. В процессе долгой эксплуатации, данная кнопка может попросту выйти из строя, например, перестать нажиматься или наоборот, впадёт вглубь корпуса, и уже как не «колдуй», уже включить компьютер не получится. Что же делать в таких ситуациях? Если компьютер вам особо не нужен, то лучше вызвать мастера и со спокойной душой дождаться, пока он всё отремонтирует, заплатив ему за это некую сумму денег.

Если же компьютером надо воспользоваться достаточно срочно, тогда, пожалуй, стоит воспользоваться следующим советом.

Для начала вам необходимо найти ровную поверхность и аккуратно положить системный блок так, чтобы левая крышка смотрела на вас, при этом отключать все провода не стоит, дабы быстрее всё завершить, но стоит смотреть, чтобы эти провода не были натянуты. Помимо этого, обязательным условием должно быть то, чтоб компьютер был отключен от электропитания, как говориться, мало ли что. Далее, что необходимо сделать, это снять левую крышку корпуса. В современных корпусах, обычно для этого не нужно прилагать каких либо больших усилий, поэтому проблем с этим возникнуть не должно.

После снятия крышки, перед вами возникнет потрясающая картина. Вы увидите всё то, за что в своё время отдали круглую сумму, и что обычно мирно работает, издавая невинный шум, и то, что сейчас не хочет «заводиться». Наше внимание должно быть в первую очередь сосредоточенно на разноцветные проводки, которые идут от передней части корпуса, к материнской плате. Таких проводков может быть много, и не удивительно, ведь там подключены и кнопки POWER и кнопка RESET , и порты USB, вместе в аудио выходами. Итак, на следующем шаге, небольшие знания английского, которые многие получили ещё в школе, могут нам понадобиться, ведь на самих проводках, а так же на материнской плате, возле подключения этих проводков, должно быть написано, что они значат. Для примера можно взять порты USB. На самой материнской плате, около подключения, должна быть надпись USB1, USB2 и т.д. Это значит, что провода, подключённые к этим разъемам, это не что иное, как порты подключения USB.

Но не стоит забывать про нашу проблему, а это значит, что нам необходимо искать проводок POWER (обычно это два проводка, сплетенные между собой). Обычно коннекторы, к которым подключаются кнопки включения или перезагрузки, находятся в нижней правой части материнской платы:

На большинстве материнских платах эти разъемы одинаковые и состоят из 9 контактов, расположенных в два ряда. Два последних контакта в коротком ряду из 4 штекеров отвечают за включение/отключение компьютера.

Приведем схемы разъемов для наиболее популярных производителей материнских плат.

MSI

AsRock

Asus

Biostar

Epox

Foxconn

Gigabyte

Intel

Когда эти два проводка нашлись, следует найти, где они подключены к материнской плате. После того, как и место подключения было обнаружено, стоит аккуратно отключить эти проводки, так, чтобы небольшие штекеры были оголены.

Всё, теперь мы почти всё сделали. Завершающим шагом остаётся лишь включение компьютера, для этого нам необходима обыкновенная канцелярская ручка, желательно такая, которая пишет жирно. После того, как такую ручку нашли, можно подключить компьютер к сети электропитания, а затем аккуратно провести кончиком стержня по этим оголённым иглам. Или другими словами, нужно просто напросто замкнуть эти контакты . После этих действий, компьютер должен оживиться, и пойдёт загрузка. Если же ничего не произошло, то стоит повторить процедуру, но замкнуть эти иглы достаточно быстро.

Благодаря таким несложным действиям, можно запустить компьютер, без особых проблем, однако пренебрегать этим не следует, и лучше поскорее починить кнопке запуска на корпусе, чтобы избежать лишних проблем.

Внимание: Ни автор данной статьи, ни администрация данного сайта, не несёт никакой ответственности за возможные проблемы, которые могут возникнуть в процессе включения компьютера таким образом. Все вышеперечисленные действия вы будете выполнять на свой страх и риск, и самостоятельно нести ответственность за возможные проблемы, которые не описаны в данной статье.

Здравствуйте, уважаемые читатели блога. Предлагаю вашему вниманию статью на тему “Включить блок питания без материнской платы ”. Поломки, что возникают в процессе эксплуатации компьютера, требуют устранения. В том случае, когда после нажатия кнопки включения, компьютер не запускается, то вероятной причиной неисправности может быть вышедшая из строя материнская плата или блок питания. Обе комплектующих детали покупать будет нецелесообразно, изначально нужно проверить какая именно деталь вышла со строя.

Из этой статьи вы узнаете о том, как проверить на работоспособность блок питания .

Есть еще несколько причин, по которым требуется произвести запуск блока питания без компьютера , а именно в случае применения в одном корпусе двух блоков питания, при необходимости проверки работоспособности новых схем ну и конечно запуск блока питания для проверки его исправности.

Рис 1. Блок питания.

Компьютерный блок питания является вторичным источником питания, который обеспечивает компьютерные узлы бесперебойным электропитанием и преобразовывает сетевое напряжение до заданного значения. В некотором роде использование блока питания стабилизирует и защищает компьютер от незначительных перебоев электропитания. А вентилятор этого устройства, который начинает работать после того, как включить блок питания, является частью охлаждающей системы внутренних деталей системного блока.

Кнопка включения POWER на компьютере подсоединена к материнской плате, которая питается от блока питания. И, казалось бы, что произвести включение блока питания вне этой схемы невозможно (поскольку блок питания не запускается без нагрузки). Но это не так.

Оказывается, запустить блок питания без материнской платы не составляет больших трудностей. Это несложно осуществить, имея под рукой компьютер на котором можно запустить блок питания, скрепку и пинцет и следовать такой инструкции:

1. Любая операция, связанная разъединением и соединением проводов и разъемов должна осуществляться при выключенном компьютере, отсоединенном сетевом кабеле и снятой крышкой системного блока. Не стоит забывать о мерах безопасности, поскольку некоторые элементы монтажа будут находиться под напряжением.

2. Отключаем все разъемы, которые соединяют блок питания с материнской платой и другими устройствами. Поскольку запустить блок питания можно только под нагрузкой, значит необходимо оставить подключенными одно из устройств (жесткий диск или DVD/CD привод). На рисунке показаны основные коннекторы блока питания

Рис 2. Коннекторы БП.

Где:

1 – коннектор для подключения флоппи-дисковода. Отключаем.

2 – АТА(IDE )-коннектор. Подключает питание до АТА-винчестера или привода оптических дисков. Оставляем один коннектор подключенным к разъему на винчестере или приводе (DVD/CD).

3 – SATA -коннектор. Подключает питание до S АТА-винчестера. Отключаем.

4 – коннектор ATX 12V (подключает питания к процессору). Отключаем.

5 – коннектор (главный 8-контактный и дополнительный 6- контактный) питания карт PCI —E . Отключаем.

6 – 24-контактный коннектор ATX (подключает питания к материнской плате). Отключаем.

7 – при наличии других коннекторов – их также отключаем.

Чтобы запустить блок питания нам понадобиться 24-контактный коннектор ATX (смотри рисунок).

Рис 3. Выводы 24-контактного коннектора ATX

3. Разъем, который соединял материнскую плату, и блок питания оснащен выводами PS-ON и GND . Где вывод PS-ON – включение, он является 16-м контактом разъема, на котором чаще всего провод зеленого цвета (реже этот провод серый, поскольку китайскими производителями производится путаница английских слов green и gray). А GND – земля, это пятый в разъеме провод, который всегда черного цвета. Для того чтобы убедится, что провода были выбраны правильно и запуск блока питания не повредит самому БП, нужно посмотреть надписи, которые есть на плате блока питания возле точек, где припаяны провода. Включить блок питания можно путем соединения проводов PS-ON и GND и подачи напряжения на блок питания.

4. Для того чтобы запуск блока питания произошел сразу после того, как на него было подано питание, провода PS-ON и GND должны оставаться соединенными. Но лучше если между этими проводами есть переключатель и при включении блока питания Вы сами будете руководить подачей питания.

5. В том случае, когда требуется использовать блок питания для долговременной работы, а не в целях тестирования нужно учесть то обстоятельство, что указанная на БП мощность является пиковой. Если требуется включить блок питания с целью его долговременной работы, то нужно использовать среднюю мощность.

Как поменять блок питания компьютера: легко (+ВИДЕО!)

Подключить блок питания к компьютеру — задача несложная.

Тайм-коды видео смены блока питания ПК

00:06 — заменить блок питания: суть операции;

00:31 — Как снять блок питания компьютера;

01:19 — Как отсоединить блок питания от материнской платы;

03:18 — Как подключить блок питания к компьютеру;

03:37 — Как подключить блок питания к материнской плате.

Замена блока питания: в чём суть?

Смысл операции: посмотреть, куда от блока питания идут шнуры, отсоединить их, открутить блок питания, прикрутить новый блок питания, подсоединить идущие от него провода к платам и периферии, как было раньше.

Этап 0: подготовка

1. 1. Надеюсь, у вас есть блок питания на замену. Если нет, то выберите и купите (о том, как выбрать блок питания, узнай здесь).
   2. Выключите компьютер, отсоедините от него все провода, особенно сетевой шнур, чтобы точно обесточить.
   3. Расположите системный блок, чтобы было удобно его открыть.

Этап 1: отсоедините старый блок питания

1. Снимите боковые крышки, если есть возможность — обе. Обычно для этого сзади нужно открутить штуки четыре винта.
2. Внимательно посмотрите, запомните, а лучше сфоткайте, какие провода идут от блока питания, куда они идут и как протянуты, иначе рискуете не собрать пазл обратно.
3. Отсоедините все провода, идущие от блока питания к другим частям системника. Не от блока питания отсоедините, а от плат, жёстких дисков, дисководов и так далее. В простейшем случае в блоке питания будут задействованы такие провода:

• Самый толстый — разъём 24-pin, он питает системную плату. Pin — это контакт. 24-pin — это 24-контактный шнур. Бывает 20+4-pin — это когда 20 контактов вместе, а 4 — отдельно. Нужно такое разделение для совместимости со старыми материнками. Старые мамки подключаются по 20-пиновому разъёму, новые — по 24-пиновому. Чтобы выткнуть шнур из этого разъёма, найдите сбоку защёлку, нажмите на неё, и уже тогда тяните от платы. Без зажатой защёлки тянуть — к покупке новой материнки.
• Шнур потоньше — 8- или 4-пиновый. Питает процессор, ну, типа, доп. питание. Бывает 4+4-pin — опять же, для совместимости со старьём. Посмотрите, как у вас. Здесь тоже работает принцип защёлки, когда будете вытыкать, не забудьте об этом. Выходить шнуры могут туго. Если так, проверьте, нажали ли защёлку сбоку, и тяните от платы. Если совсем беда, можно попробовать аккуратно расшатывать из стороны в сторону — бывает такое, прилипнет намертво, и всё тут, ну вот прям как пригорело.
• Разъём под видеокарту — 6+2- или 8-pin. Принцип подключения тот же.
• Питание для дисковода и жёстких дисков. Вытыкаются просто, но аккуратно, втыкаются так же.
• Питание передней панели. Обычно вся передняя панель подключается к материнке, а значит у вас уже всё норм, но у меня, например, передняя панель питается от блока вот таким Molex-кабелем.
• Дополнительно бывает разное, просто проверьте всё, запомните, как было, и отсоедините.

7. 7. Открутите блок питания. Обычно он крепится четырьмя винтами к задней стенке короба и вам понадобится обычная крестовая отвёртка. Придерживая блок питания (особенно если он сверху), открутите винты и аккуратно вытащите старый блок.
   8. Сделайте с ним что-нибудь. Обязательно сделайте, не оставляйте это просто так. И подпишитесь на канал «Video FAQ».

Этап 2: подключите к компьютеру новый блок

7. Возьмите новый блок питания, посмотрите на него, найдите нужные разъёмы для подключения плат и периферии, и запихайте блок питания внутрь системника. Блок обычно располагается внизу или вверху, ну, вы помните. Можете сразу прикрутить его к задней крышке теми самыми четырьмя винтами.
8. Аккуратно подключите:

• питание к материнской плате (самый большой пучок шнуров и самый дырявый разъём).
• Питание процессора (пучок поменьше и дырок штук восемь).
• Питание видюхи (тоже восемь штук, шесть плюс две).
• Если нужно, подключите к блоку разъём питания передней панели.

11. 11. Дисководы и жёсткие диски пока можно не подключать — внезапные перезагрузки хардам могут навредить. Проверьте, работает ли комплекс программно-аппаратных средств, а то, может, уже и угробили. Прикрутите блок питания к корпусу, если ещё не сделали этого, подключите сетевой шнур к блоку питания и нажмите кнопку включения компьютера.
    12. Если ничего не произошло, посмотрите, на блоке питания может быть тумблер как на сетевом фильтре, щёлкните его. Если опять ничего, проверьте, включён ли сетевой фильтр, подключён ли он к розетке и вообще исключите вероятность тупняка, а уже потом, если всё нормально, но ничего не работает, гуглите дальше в зависимости от предполагаемой причины.

Этап 3: завершающий

11. Если заработало — выключите компьютер.
12. Отсоедините его от сети.
13. Подключите питание ко всему оставшемуся — дисководу, жёстким дискам и везде, где оно было (вы же запомнили, как было, когда всё работало, да и сфоткали ещё). Если разъёмов на блоке питания недостаточно, некоторое железо придётся подключать к Molex-разъёмам, используя переходники.
14. Подключите клаву, мышку, тырнет, наушники и всю фигню к системному блоку (это вы умеете).
15. Подключите системный блок к сети.
16. Включите компьютер.
17. Поздравьте себя, всё получилось!

Стабильной вам электросети!

Посмотрите ещё это:

Блок питания компьютера. Как определить неисправность?

Случаи выхода из строя блоков питания в компьютере не редкость. Ниже приведены возможные причины неисправностей блоков питания компьютеров и способ проверки блока питания на работоспособность.

1. Выбросы напряжения в электросети;

2. Низкое качество изготовления, особенно касается дешевых блоков питания и системных блоков;

3. Неудачные конструктивные и схемотехнические решения;

4. Применение низкокачественных компонентов при изготовлении;



5. Перегрев элементов из-за неудачного расположения системного блока, загрязнения блока питания, остановки вентилятора охлаждения.

Какие «симптомы» неисправности блока питания в компьютере?

Чаще всего это полное отсутствие признаков жизни системного блока, то есть ничего не гудит, не горят светодиоды индикации, нет звуковых сигналов.

В некоторых случаях не стартует материнская плата. При этом могут крутиться вентиляторы, гореть индикация, издавать звуки приводы и жесткий диск, но на экране монитора ничего не появляется.



Иногда системный блок при включении начинает подавать признаки жизни на несколько секунд и тут же выключается по причине срабатывания защиты блока питания от перегрузок.

Для того чтобы окончательно убедиться в неисправности блока питания нужно открыть правую крышку системного блока, если смотреть сзади. Вытащить основной штеккер основного разъёма блока питания, который имеет 20 или 24 контакта, из гнезда материнской платы, и замкнуть контакты с зелёным (иногда серым) и ближайшим чёрным проводом. Если при этом блок питания запустится, то, скорее всего, виновата материнская плата.

Запуск блока питания можно определить по вращению вентилятора блока питания, если он исправен и щелчкам приводов, но для надёжности лучше проверить напряжения на разъёме. Между контактами с черным и красным проводами — 5в, между черным и желтым — 12в, между черным и розовым — 3,3в; между черным и фиолетовым — 5в дежурного напряжения. Минус на черном, а плюс на цветных. Для того чтобы убедиться что блок питания запущен достаточно измерить одно из напряжений, кроме «дежурных» 5в на фиолетовом проводе.

Иногда пользователи начинают искать предохранитель. Не ищите, снаружи их нет. Есть один внутри, но менять его в большинстве случев не только бесполезно, но опасно и вредно, так как это может привести к ещё большим проблемам.

Если обнаружится, что блок питания неисправен, то в большинстве случаев лучше его заменить, но можно и отремонтировать, если это экономически целесообразно.

При покупке нового блока питания нужно, прежде всего, учитывать мощность, которая не должна быть меньше прежнего. Также необходимо обратить внимание на выходные разъёмы, чтобы была возможность подключить все устройства системного блока, хотя в необходимых случаях проблемы подключения могут быть решены при помощи переходников. О том, как выбрать блок питания нужного качества можно прочитать тут.

Нужно ли ремонтировать блок питания самостоятельно? Если Вы не обладаете хотя-бы элементарными знаниями и навыками в области электроники, однозначно нет. Во-первых, Вы скорее всего не сможете это сделать, во-вторых это опасно для жизни и здоровья если не соблюдать правила безопасности.

Для тех, кто всё-таки решил заняться ремонтом блока питания, есть возможность ознакомиться с моим личным опытом и соображениями по этому поводу здесь.

Поделитесь этим постом с друзьями:

Добавь меня в друзья:

Представляем CableMod – CableMod

Кабели премиум-класса превращают ПК в произведение искусства

(19 декабря 2014 г.) . В течение многих лет оснащение ПК специальными кабелями было трудоемким и дорогостоящим мероприятием. Моддерам приходилось либо делать это самостоятельно, тратя часы за часами на индивидуальную изоляцию своих кабелей питания, либо тратить сотни долларов на дорогостоящие услуги по изоляции кабелей. В качестве альтернативы они могли бы выбрать кабельные удлинители с рукавами, но им пришлось бы мириться с повышенным беспорядком кабелей из-за физически более длинных кабелей.Что, если бы был лучший способ?

Представляем CableMod® — первый бренд, занимающийся разработкой и производством лучших внутренних кабелей для ПК на рынке. Кабели CableMod, разработанные при участии ведущих моддеров со всего мира, выводят премиальное качество и эстетику на новый уровень.

Кабели

CableMod начинаются с ModFlex™, кабельной муфты премиум-класса, которая дает множество преимуществ по сравнению с традиционной изоляцией. Этот рукав изготовлен из ультратонких волокон, которые во много раз мягче нейлонового рукава, что значительно упрощает прокладку за лотками материнской платы и вокруг компонентов.Сверхплотное плетение означает, что провода под ним полностью невидимы, что гарантирует, что некрасивые оголенные провода будут скрыты от глаз. Лучше всего то, что эта втулка разработана так, чтобы быть тоньше, чем конкурирующая тканевая оплетка, что позволяет кабелям CableMod полностью отказаться от использования неприглядной термоусадки. На самом деле, кабели CableMod на 100 % не имеют термоусадки, что делает их лучшим выбором для серьезных моддеров и энтузиастов ПК.

Кабели

CableMod не являются удлинителями — они представляют собой полную замену кабеля питания, предназначенную для замены кабелей, входящих в комплект поставки. Это означает, что пользователям больше не нужно иметь дело с кабелем дополнительной длины по сравнению с традиционными удлинителями с рукавами. Комплекты кабелей CableMod разработаны специально для некоторых из самых популярных блоков питания на рынке:

Кабельная серия	Специально для	Совместимые модели
C-серия	Корсар®	AXi, HXi, RM
Серия E	ЕВГА®	Г2, П2
Серия SE	Сезонный®	ХР2, КМ3



Поскольку нет двух абсолютно одинаковых сборок, каждый комплект кабелей доступен в широком диапазоне ярких цветов и цветовых комбинаций, включая:

Однотонные	Комбинированные цвета
Черный Красный Синий Зеленый Оранжевый Белый	Черный/красный Черный/Синий Черный/зеленый Черный/оранжевый

В ближайшие несколько месяцев появятся новые типы и цвета кабелей, поэтому пользователям рекомендуется посетить официальный веб-сайт CableMod (http://www. cablemod.com) или на странице CableMod в Facebook (http://fb.cablemod.com) и сообщите нам, какие кабели и цвета они хотели бы видеть в будущем.

Определите разъемы блока питания

Последнее обновление 21 апреля 2020 г., 04:14 , Дэвид Уэбб .

ПК кабели питания содержат важные разъемы для вашего компьютера. Разъемов много, и определить их может быть сложно, особенно новичку.Вот краткое руководство, которое поможет вам определить различные типы разъемов блока питания вашего ПК.

Идентификация разъемов блока питания на ПК

Номер сбоку, уникальный для каждого производителя, позволит вам идентифицировать модель.

Например, артикул SP-ATX-650WTN-PFC относится к марке (Spire или SP), стандарту блока питания (ATX), выходной мощности (в ваттах) блока питания (650WTN) и Коррекция коэффициента мощности (активная или пассивная):

20/24 АТХ

Контакт 20/24 ATX позволяет включить материнскую плату. Ранние модели имели 20-контактную конфигурацию, а текущий стандарт — 24.

N.B. Он по-прежнему поставляется в виде блока из 20 контактов, к которому можно добавить блок из 4 контактов. Это сделано для обеспечения совместимости со старыми материнскими платами и их 20-контактными разъемами:

.

АТХ П4

ATX P4 был представлен Intel для Pentium 4. Он подключается к материнской плате и питает исключительно процессор.

Сегодня большинство материнских плат имеют от 4 до 8 контактов, предназначенных для питания процессора.В последних стандартах электропитания используется 8-контактный разъем (иногда называемый EPS 12V), состоящий из 2 блоков по 4 контакта, опять же для обеспечения совместимости со старыми материнскими платами и классическим ATX P4:

.

МОЛЭКС

По-прежнему присутствует на каждом ПК, иногда используется непосредственно на материнской плате (MSI) и используется для подключения жесткого диска и других дисков. Для некоторых видеокарт также может потребоваться этот разъем:

Разъем SATA

В современных системах питания должно быть не менее 4 таких устройств для питания дисков стандарта SATA:

PCI Express

Современным видеокартам требуется больше энергии, поэтому они должны питаться непосредственно от блока питания.Это роль этого разъема.

Если вы планируете приобрести мощную видеокарту, убедитесь, что ваш блок питания содержит как минимум два слота PCI Express, включая один трансформируемый:
Если ваш блок питания не имеет 8-контактного разъема, есть 6-контактный разъем. переходники к-8:

Изображение: © wklzzz — 123RF.com

Внутренние кабели питания компьютера | Кабель

	Название продукта+	Цена	Цена
	PCI EXPRESS 8-конт. кабель питания Этот кабель питания PCI Express обеспечивает дополнительное питание 12 В постоянного тока, необходимое для новейших высокопроизводительных видеокарт PCI Express. # Кабель: ATX-PW4-PCIE8	12,80 $ 10,35 $
	Адаптер постоянного тока SATA POWER — гнездо SATA на 4 контакта. штекер Адаптация и подключение новых дисков SATA к блокам питания компьютера только с 4-позиционными разъемами постоянного тока # Cablek: SATA-PW4	7,50 $ 4,95 $
	Адаптер постоянного тока для двух дисков SATA — гнездо SATA на 4 контакта.male Кабель внутреннего адаптера питания постоянного тока для дисков SATA. Подключается к стандартному компьютерному 4-позиционному разъему постоянного тока. # Кабель: SATA-CPW4-Y	7,50 долл. США 5,50 долл. США
	Адаптер постоянного тока SATA — штекер SATA на 4 контакта. гнездо — 6 дюймов Используется для установки одного диска IDE в компьютеры только с разъемами питания SATA # Cablek: SATA-REV-CPW4-1	12,50 $ 8,90 $
	Y Адаптер постоянного тока — штекер SATA на 3 x 4 контакта.гнездо Используется для установки до 3 дисков IDE в компьютеры только с разъемами питания SATA # Cablek: SATA-REV-CPW4-Y	16,90 $ 14,90 $
	Адаптер ATX, 24 контакта, вилка / 20 контактов, гнездо Кабель-переходник, используемый для соединения 24-контактного блока питания ATX со старыми 20-контактными материнскими платами. # Кабель: ATX-2420-EXT	11,95 $ 8,50 $
	Адаптер, ATX 24-конт. гнездо / 20-конт. штекер Адаптерный кабель, используемый для подключения 20-контактного блока питания ATX к новым 24-контактным материнским платам.24-контактная розетка (гнездовые контакты) на 20-контактную вилку (штыревые контакты). # Кабель: ATX-2024-EXT	15,95 $ 11,50 $
	Комплект удлинительных кабелей для блока питания AT — 2 x 6 позиций Комплект из двух кабелей, длина 8 дюймов # Cablek: CPMB-EXT	9,90 долл. США 7,50 долл. США
	Блок питания M / F 20-позиционный удлинитель — ПК ATX Блок питания ATX штекер / гнездо 10-дюймовый удлинительный кабель. 20-позиционные разъемы «папа/мама». Увеличивает длину кабеля питания материнской платы ATX. # Кабель: ATX-20-EXT	9,50 $ 6,90 $
	Блок питания M / F 24-позиционный удлинитель — ПК ATX Удлиняет кабель питания материнской платы ATX, длина 6 дюймов, 24-контактные разъемы штекер / гнездо. # Cablek: ATX-2424-EXT	14,50 $ 9,90 $
	Кабель адаптера питания материнских плат P4 Переход на материнскую плату Pentium 4 без покупки нового блока питания. Этот кабель питания обеспечивает дополнительное питание 12 В постоянного тока для материнских плат P4.Требуется при питании от старых позиционных блоков питания ATX20. # Кабель: ATX-12DC4P	7,50 долл. США 5,50 долл. США
	Дополнительный кабель питания PCI EXPRESS Этот кабель питания PCI Express обеспечивает дополнительное питание 12 В пост. тока, необходимое для новейших высокопроизводительных видеокарт PCI Express. # Кабель: ATX-PW4-PCIE6	8,95 $ 5,95 $
	Внутренний адаптер постоянного тока — от 5 1/4 до 3 1/2 Преобразует вилку 5-1/4 в вилку 3-1/2.Предназначен для дисководов гибких дисков, съемных накопителей. # Кабель: CPOWER	6,00 долл. США 4,50 долл. США
	Внутренний удлинительный кабель питания — 5 1/4 дюйма Удлинительные кабели питания Cablek удлиняют существующие кабели питания 5,25 дюйма. Легко подключают жесткие диски, компакт-диски, ленточные накопители и CD-RW к источнику питания вашего компьютера. # Cablek: CPOWER -EXT	6,00 долл. США 4,50 долл. США
	Y Разветвитель для приводов 3 1/2 Преобразует разъем питания 5-1/4 в два разъема питания 3-1/2.Предназначен для дисководов гибких дисков, съемных накопителей. 4 3 6 Длина 6 » 14 »

  Y-разветвитель для дисководов 5 1/4

Power Y-разветвитель Cablek позволяет легко подключать дополнительные жесткие диски, CD-ROM, CD-RW и т. д. к блоку питания вашего компьютера.

4

3

6 Длина
6 »	14 »



PSA: смешивание кабелей модульного блока питания может убить компоненты | ГеймерыNexus

У кабеля питания есть два конца: со стороны устройства и со стороны блока питания. Сторона устройства всех кабелей ПК стандартизирована. ATX 24-pin, EPS12V, PCI-e к GPU, SATA — разводка известна и не меняется.Однако не стандартизировано расположение модульных кабельных разъемов на стороне блока питания. Некоторые поставщики могут использовать 6-контактные разъемы для своих периферийных разъемов на стороне блока питания (идентичные тем, что используются в кабелях PCI-e, поскольку это снижает затраты), другие вместо этого выберут широкоформатную распиновку для того же. Другой все еще может использовать громоздкий 9-контактный блок для универсального подключения, как некоторые блоки питания EVGA.

Чего нельзя сделать, так это смешать кабели между всеми этими устройствами. Или, по крайней мере, этого делать не следует.Смешивание кабелей между блоками питания может привести к их повреждению или повреждению подключенных компонентов. Не всегда, но может — и когда проводка пересекается совершенно неправильно, сбой будет впечатляющим. Как и в случае с электростатическим разрядом, только потому, что вам сошли с рук микшерные кабели, не означает, что так будет всегда. Электричество — это не тайна; мы хорошо знаем, как это работает, и пересечение неправильных проводов приведет к повреждению компонентов .

Что произойдет, если вы перепутаете кабели?

Выше приведена сделанная нами диаграмма выводов, на которой показаны две фактические выводы для кабелей, которые на первый взгляд совместимы. Верхний вывод — это сторона блока питания (где подключается модульный кабель), если смотреть прямо. Нижний левый — ожидаемый и указанный разъем, а нижний правый — разъем от блока питания EVGA, который физически совместим с , но не электрически совместим с .

Подключив эти два конца, блок питания «А» к кабелю «В», мы можем получить катастрофический результат — или все будет в порядке. Это зависит от того, какое устройство подключено к периферийному разъему (MOLEX или SATA).С этой конкретной распиновкой подключение устройства 5 В (например, SSD или 2,5-дюймового жесткого диска ноутбука) не приведет ни к чему, что нам нужно. чтобы получить питание 5 В от парного нижнего правого и верхнего левого красного и черного кабелей. Если бы мы подключили кабель «B», кабель EVGA MOLEX, мы фактически получили бы обратную полярность. Это оставляет блоку питания защищать себя с помощью любые имеющиеся у него механизмы (как правило, PSU используют OCP или OVP для такого события).

(Вверху: неудача. Смешанные кабели приводят к пересечению проводов. Внизу: повезло. Смешанные кабели просто выровняют пару 12 В с блоком питания.)

Полуприличный блок питания будет использовать свои защиты, чтобы попытаться предотвратить любой сценарий короткого замыкания или перенапряжения/тока, но эти защиты работают только настолько хорошо. Если система не загружается, мы рекомендуем немедленно выключить переключатель блока питания, а затем еще раз проверить все в системе. Часто о нем забывают, например, о кабеле EPS12V, но это может быть и плохой кабель.

Неисправный блок питания выйдет из строя эффектным образом, часто с искрой и внутренним повреждением. Действительно плохой блок питания , то есть блок питания стоимостью 15 долларов, который работает на половине своей номинальной мощности, может выгореть более заметно.

И просто для ясности: EVGA — не единственная компания, производящая эти кабели, которые будут физически (но не электрически) работать с конкурентами. Смешивание кабеля блока питания SilverStone, как показано в нашем видео выше, с блоком питания EVGA также будет несовместимо. В некоторых случаях, таких как наше изображение выше, вы можете закончить хорошо.Устройство на 12 В, такое как вентилятор, будет потреблять только 12-вольтовые желто-черные кабели, которые так уж получилось, что совмещены с выводами. В других случаях вы получаете обратную полярность, перенапряжение на устройстве или пониженное напряжение.

Что касается совместимости кабелей от этих разрозненных блоков питания, то это потому, что (опять же) сторона блока питания не является стандартизированным набором контактов. Оба поставщика решили использовать имеющиеся в изобилии 6-контактные разъемы для концов своих кабелей. Их делают миллионы, и они почти ничего не стоят.В других случаях, даже у одного и того же поставщика, разъемы могут быть заменены чем-то более блестящим (читай: светодиоды), более громоздким, универсальным … или иным образом пригодным для продажи в качестве точки продажи. Вот почему разъемы не стандартизированы: производители блоков питания хотят выделиться другим способом. По их мнению, вы покупаете устройство, предназначенное для использования с кабелями, которые в него входят.

Тем не менее, посмотрите видео, чтобы узнать больше об этом, но в этой статье мы рассмотрели основы. Суть в следующем: не смешивайте модульные кабели.Если у вас их слишком много, бросьте их в пакет и промаркируйте каждый блок питания. Если вы не уверены, относится ли кабель к блоку питания, отложите его в сторону, пока вы (А) не разберетесь с этим или (Б) не купите заведомо исправную замену. Технически вы также можете исследовать кабель, чтобы выполнить простую проверку непрерывности, но вам нужно знать распиновку источника (со стороны блока питания), чтобы сопоставить вещи. Это нетрудно выяснить с помощью дедуктивных рассуждений, если у вас есть заведомо исправный кабель, но оно того не обязательно стоит.

От редактора: Стив «Lelldorianx» ​​Берк
Доп. исследование: Патрик «MoCalcium» Стоун
Видео: Эндрю «ColossalCake» Коулман

Шнуры питания переменного тока для мониторов, ПК, принтеров

C2G предлагает различные универсальные и компьютерные шнуры питания , включая удлинители, шнуры адаптера питания переменного тока монитора, кабели питания переменного тока телевизора, кабели питания принтера и монитора, а также европейские шнуры питания. Цветные шнуры питания доступны в формате от C14 до C13 или от C20 до C19 — в 7 цветах: красный, оранжевый, желтый, зеленый, синий, белый и черный.

• Удалить Уточнение

  6

6
9008 90084

Тип продукта

0

Соответствие

• Гарантия

• Рейтинг

• Цена

---

250 В цветные компьютерные и универсальные шнуры питания переменного тока, предназначенные для центров обработки данных, коммутационных шкафов, компьютеров и т. д. — кабели IEC C20 — C19 12AWG доступны в цветах зеленый, синий и белый.

---

Цветные компьютерные и универсальные шнуры питания переменного тока 250 В, предназначенные для центров обработки данных, коммутационных шкафов, компьютеров и т. д. Кабели IEC C14–C13 14AWG или 18AWG доступны в красном, оранжевом, желтом, зеленом, синем и белом цветах.

---

Шнуры питания переменного тока длиной до 25 футов для ПК, монитора, принтера и т. д.; даже прямоугольные разъемы и шнуры с дополнительной розеткой

---

2-х или 3-х разъемные силовые кабели переменного тока, поляризованные или неполяризованные, даже плоские штекерные разъемы для ноутбуков и компьютеров

---

Компьютерные и универсальные удлинители переменного тока вверх до 15 футов длиной

---

Кабели питания 250 В, предназначенные для сетевых устройств в центрах обработки данных или коммутационных шкафах — 14AWG или 12AWG

---

Используйте основной блок питания компьютера для включения/выключения монитора

---

Европейский шнур питания 14AWG с Европейская вилка Schuko с двумя контактами

---

C2G предлагает БЕСПЛАТНЫЕ инструменты технической поддержки для всех наших продуктов, и точка. У нас есть 4 способа помочь вам:

---

Живой чат

Нужна помощь? Попробуйте живой чат!

Наша функция живого чата позволяет вам задавать вопросы и получать ответы в режиме реального времени, пока вы находитесь за своим компьютером! Это быстрый и удобный способ пообщаться с одним из наших технических экспертов без необходимости прерывать работу, чтобы сделать телефонный звонок. Чтобы помочь нам более эффективно помочь вам, пожалуйста, будьте готовы сообщить номер продукта, марку и модель любого оборудования, которое вы подключаете, операционную систему (если применимо) и т. д.Чем больше информации вы предоставите, тем быстрее мы сможем помочь!

---

Пишите нам по телефону

Пишите нам в любое время с вашими техническими вопросами, чтобы мы могли вам помочь!

Электронная почта

---

Другие способы связаться с нами

Вы также можете связаться с нами напрямую с понедельника по пятницу с 8:30 до 18:00 по восточноевропейскому времени

800. 506.9607

800.331.2841

Что такое A Модульные и немодульные блоки питания

Не знаете, нужен ли вам модульный или немодульный блок питания? В этом руководстве мы рассмотрим различия между модульными и немодульными блоками питания, чтобы помочь вам решить, какой тип блока питания подходит именно вам.

Если вы планировали собрать компьютер и ищете правильный блок питания для своих нужд, одной из характеристик, с которой вы, вероятно, столкнетесь, является модульность блока питания. Но что такое модульный блок питания?

В этом руководстве мы быстро рассмотрим, что значит приобрести модульный блок питания и почему они, как правило, лучше, чем немодульные блоки питания.

Проблема с немодульными блоками питания

По большому счету, собрать компьютер не так уж и сложно.Однако есть нюансы, которые могут немного усложнить сборку данной системы, и это особенно актуально для начинающих сборщиков.

Один из наиболее распространенных нюансов сборки ПК — опять же, особенно для начинающих сборщиков — это правильная организация кабелей. Надлежащее управление кабелями начинается задолго до того, как вы создадите свою систему. Чем больше компонентов, удобных для прокладки кабелей, вы выберете, тем легче вам будет управлять кабелями в вашей системе упорядоченным образом.

Corsair CX550 — это немодульный блок питания. Все кабели предварительно подключены к блоку питания и не могут быть удалены.

Одним из компонентов, который не всегда удобен для прокладки кабелей, является блок питания. Стандартные блоки питания поставляются с большим набором кабелей, и не все из них необходимы для использования в каждой системе. И, в зависимости от корпуса вашего компьютера, вам может быть некуда спрятать эти лишние кабели, из-за чего ваша система будет выглядеть более грязной, чем должна.

Вот где на помощь приходят модульные блоки питания…

Модульные и немодульные блоки питания: модульность в помощь

Модульный блок питания решает проблему наличия лишних кабелей в вашем корпусе, которые не будут использоваться в вашей системе и поэтому просто занимают место.

Существует два типа модульных блоков питания:

1. Полностью модульные блоки питания
2. Полумодульные блоки питания

Полностью модульный блок питания — это именно то, что вы думаете: каждый кабель блока питания можно отсоединить.

В полностью модульном блоке питания никакие кабели не поставляются предварительно подключенными, что дает вам полный контроль над кабелями вашего блока питания.

Полумодульный блок питания предлагает модульность для типов кабелей, которые не используются в каждой сборке. Таким образом, на данном полумодульном блоке питания вы можете обнаружить, что основные разъемы (24-контактный ATX, 4/8-контактный ЦП и, возможно, PCIe) не могут быть отключены от источника питания, но другие кабели, такие как питание SATA и Molex кабели модульные.

Полностью модульный или полумодульный? Преимущества (и недостатки) каждого

Как полностью модульные, так и полумодульные блоки питания имеют свои собственные сценарии, в которых они имеют смысл. И оба варианта имеют некоторые компромиссы. Вот основные преимущества (и недостатки) каждого из них:

Полумодульные блоки питания

предлагают возможность удаления ненужных кабелей

Основная идея модульного блока питания заключается в удалении ненужных кабелей, которые не будут использоваться в вашей сборке (в основном, дополнительные кабели питания SATA и кабели Molex).Таким образом, поскольку полумодульные блоки питания делают кабели и разъемы, которые не являются , всегда необязательными для установки, они устраняют основную проблему, которую представляют немодульные блоки питания.

Corsair CX550M — это тот же блок, что и CX550, показанный выше, за исключением того, что он полумодульный. Как видите, некоторые кабели все еще поставляются предварительно подключенными, но есть и порты для модульности. В полумодульных блоках питания

основные кабели по-прежнему подключены к блоку питания, но, поскольку у вас есть для использования этих основных кабелей, нет смысла делать их модульными, верно? И если это так, то какой смысл в полностью модульном блоке питания?

Полностью модульные блоки питания

предлагают расширенную настройку и управление кабелями

Несмотря на то, что полумодульные блоки питания подходят большинству сборщиков, их возможности настройки ограничены.

Во-первых, на полумодульных блоках питания (и немодульных блоках питания тоже) основные кабели, которые прилагаются, имеют фиксированную длину, которую нельзя изменить. Таким образом, одна проблема, которая может возникнуть с полумодульными источниками питания (а также с немодульными источниками питания), заключается в том, что кабели недостаточно длинны для скрытой установки.

Пример далеко не идеального кабель-менеджмента. Хотя модульный блок питания может быть не единственным, что нужно этой системе, он поможет уменьшить количество кабелей в этой системе.

Это означает, что, в зависимости от вашего блока питания и корпуса компьютера, данный кабель на вашем блоке питания может быть недостаточно длинным, чтобы его можно было проложить за задней частью корпуса, чтобы скрыть его. И, если это так, вашим единственным вариантом может быть прокладка кабеля непосредственно над материнской платой и другими компонентами или где-то еще, где он виден.

Хотя в большинстве случаев это не проблема, которая вызовет какие-либо серьезные проблемы, внутренняя часть вашей системы будет выглядеть не так чисто. И, конечно же, модульный блок питания может решить эту проблему, потому что, если предоставленные кабели недостаточно длинны, у вас есть возможность заменить их совместимыми кабелями, длина которых — .

Другая область, в которой помогают полностью модульные блоки питания, — это возможность использования нестандартных кабелей. Одна вещь, которая мне не нравится в большинстве блоков питания, это когда отдельные провода на конкретном блоке поставляются с разноцветными пластиковыми покрытиями.

Разноцветные покрытия на отдельных проводах на EVGA W1 будут торчать как больной палец в красивой системе.

Представьте, что вы новичок в сборке и тратите много времени на выбор компонентов, которые будут хорошо смотреться вместе, только для того, чтобы скрыть тот факт, что выбранный вами блок питания имеет разноцветные пластиковые покрытия на отдельных проводах, и они торчат, как больной палец.

Все больше и больше блоков питания переходят с разноцветных пластиковых корпусов на полностью черные. Но если вы хотите сделать еще один шаг вперед, с полностью модульным блоком питания вы можете получить специальные кабели любого цвета по вашему выбору.

Черный и синий специальные кабели пользователя Reddit u/lowfat32 улучшают внешний вид его системы.

Итак, если у вас есть определенная цветовая схема для вашей сборки, полностью модульный блок питания с нестандартными кабелями позволит вам улучшить эту цветовую схему, а не навредить ей (разноцветными покрытиями) или вообще не играть роли ( черные покрытия).

Компромиссы полумодульных и полностью модульных блоков питания

Очевидным недостатком полумодульного источника питания является то, что он не предлагает столько расширенных возможностей настройки.

Компромиссом полностью модульных источников питания является стоимость.

Если вы создаете бюджетную систему, разница в цене между полумодульным блоком питания и полностью модульным блоком питания может также быть разницей между более мощной графической картой или процессором и менее мощной графической картой и процессор.

И, поскольку эти два компонента окажут большее влияние на производительность вашей системы, вероятно, было бы неплохо пожертвовать полной модульностью, чтобы вы могли потратить дополнительные деньги на компоненты, которые действительно обеспечат вам более высокую производительность.

Существуют ли сценарии, в которых немодульный блок питания имеет смысл?

Немодульные блоки питания не бесполезны. Их доступность делает их жизнеспособными вариантами для некоторых строителей. Фактически, для тех, кто хочет собрать недорогой игровой компьютер, немодульный блок питания может быть единственным вариантом.

Или, если вы тот, кто просто не заботится о том, как выглядит внутренняя часть их системы, то немодульный блок питания является вполне подходящим вариантом.

А с появлением корпусов блоков питания в корпусах современных компьютеров немодульные блоки питания становятся более привлекательными и с эстетической точки зрения. Кожухи блока питания позволяют скрыть лишние кабели, которые не используются в немодульном блоке питания.

Итак, в настоящее время, имея недорогой корпус с кожухом блока питания (они существуют) и более доступным немодульным блоком питания, вы можете собрать довольно красивую систему, не тратя кучу лишних денег на модульный источник питания и индивидуальная кабельная разводка.

Подходит ли вам модульный блок питания?

Существует множество причин, по которым целесообразно использовать модульные блоки питания (как полностью модульные, так и полумодульные). Хотите ли вы просто избавиться от лишних кабелей с полумодульным блоком питания или хотите использовать специальные кабели с полностью модульным блоком питания, оба варианта значительно упростят управление кабелями.

Таким образом, вопрос о том, подходит ли вам модульный блок питания, зависит от вашего бюджета и от того, сможете ли вы использовать преимущества модульного блока питания.

Сравнение

: длина кабеля — блок питания: 650–680 Вт

Сравнение: Длина кабеля

сравнение кабелей показывает в среднем 50 см (20 дюймов). Hiper добавил 2 дюйма и молчи! еще 2″. Большинство производителей придерживаются 50 см, что достаточно для большинства случаев. Конечно, другие факторы, такие как независимо от того, установлен ли у вас блок питания сверху или снизу, это может повлиять на кабель. Требования к длине.Во многих корпусах есть место рядом с блоком питания наверху, где вы можете легко убрать неиспользуемые или слишком длинные кабели, и это может быть важно так как длинные кабели могут мешать и охлаждению, если вы не будете осторожны. Те, у кого есть случаи, когда для крепления блока питания снизу, вероятно, потребуются более длинные кабели, однако, как добраться до оптических приводов и материнской платы соединения могут быть чем-то вроде растяжения. Все блоки питания имеют 4-контактный разъем. и 8-контактный разъем ATX/EPS для питания ЦП дополнительным питанием.

Ищу на разъемах PEG мы видим основные различия между блоками питания. Antec поставляется с одним 6-контактным и одним 6/8-контактным разъемом, что достаточно для установка SLI / CF, если для каждой видеокарты требуется по одному 6-контактному разъему. В качестве альтернативы вы можете использовать оба разъема для одной видеокарты, если 8-контактный требуется разъем (например, Radeon HD 2900XT).

Быть тихий! имеет два 6/8-контактных разъема PEG и дополнительный 6-контактный разъем EPS разъем, необходимый на специальных материнских платах.Длина 60 см/24″, что самое длинное предложение в нашем сегодняшнем обзоре. Hiper использует другой подход и прикрепляет два разъема к каждому жгуту. Пользователи получают один 6-контактный и один 6/8-контактный разъем (6-контактный с двумя дополнительными контактами для преобразования его в 8-контактный разъем PEG) на каждом из двух жгутов, что достаточно для поддержки даже high-end SLI/CF настраивать.

Мы уже упоминал Seasonic и должен указать, что блок питания был на рынке в течение довольно долгого времени, поэтому он уже не актуален.Это имеет только два 6-контактных разъема PEG, и это нормально, если вы не собираетесь покупать любые карты HD 2900 XT с 8-контактным разъемом (на сегодняшний день единственный GPU, который требуется 8-контактный разъем, хотя это, вероятно, со временем изменится). Thermaltake предлагает два 6-контактных разъема и один 8-контактный разъем.

Ксигматек имеет лучшее предложение, предоставляя два 6-контактных и два 6/8-контактных разъема PEG. То длина кабеля 50 см/18 дюймов подходит для большинства доступных случаев. Мы должны дать Компания Xigmatek предлагает больше разъемов с блоком питания мощностью 650 Вт, чем другие.Хотя есть блоки питания с более высоким рейтингом, которые предлагают много связи, дело в том, что качественный 650Вт БП (Ред.: не просто любой старый блок питания на 650 Вт!) более чем достаточно для работы большинства high-end систем; подходят только системы с большим количеством жестких дисков, серьезным разгоном и Tri-SLI. вероятно, разойдутся до мощности выше 650 Вт.

.
