Кабели питания компьютера Corsair — огромный выбор по лучшим ценам

Choosing the Right Computer Power Cables

Computer power supplies (PSUs) are extremely important parts of any computer, as they supply electricity to all of the vital parts of the machine. For example, an ATX cable powers the motherboard of a computer, while PSUs, or power supply units, are generally for feeding electricity into the computer itself. If you are looking for a cable kit, a PSU, or modular cables for your PC, then you need to think about the following to make sure that you get what you want:

What Should I Think about When Choosing a Power Cable for My Computer?

Finding computer power cables can be extremely difficult, especially if you dont know a whole lot about the inner workings of computers. There are all sorts of different cables out there, each of which with a different purpose. Some have 8-pins, while 24-pin cables are also popular. Think about the following to help you choose the right cable or cable kit for your computer:

What sort of cable do you need? There are literally hundreds of different types of power supply cables out there. You need to know exactly what sort of cable you need, so that you can pick the right one. Popular cables include SATA, ATX, and PSU cables, which appear in various places within a Corsair computer.
Do you want a sleeved cable? In some cases, manufacturers make sleeved cables — cables designed to be tough and long lasting. They are usually covered, or sleeved, with a braided or woven covering, which prevents the cable from stretching or bending.
How long does it need to be? If you are looking for something like a modular cable or a PSU for your computer, you need to make sure that it is long enough to connect the things you need to connect.

What Should I Be Careful of When It Comes to Corsair Power Supplies?

Getting the right computer power cables and power supplies can be fraught with danger if you arent careful. Nowadays, a lot of cables come out of huge factories, and they simply dont meet the quality standards that they should. Be aware of the following:

Pay attention to the cables design — If you are looking at cheaper cables online, try and go for something with tough looking plugs and a sleeved cord, as these should last longer.
If the cable has pins, make sure that they are well-made — Many cheaper cables have very weak and flimsy pins which can bend and break if you arent careful.
Make sure that you get cables which match what you need — Most cables you identify with a series of numbers, such as CP-8920049, CP-8920050, or CP-8920186. These identify the model and should help you get the right one.

Content provided for informational purposes only. eBay is not affiliated with or endorsed by Corsair.

Оплетка кабелей блока питания компьютера

Заявка на расчет стоимости кабелей

Комплектующие:

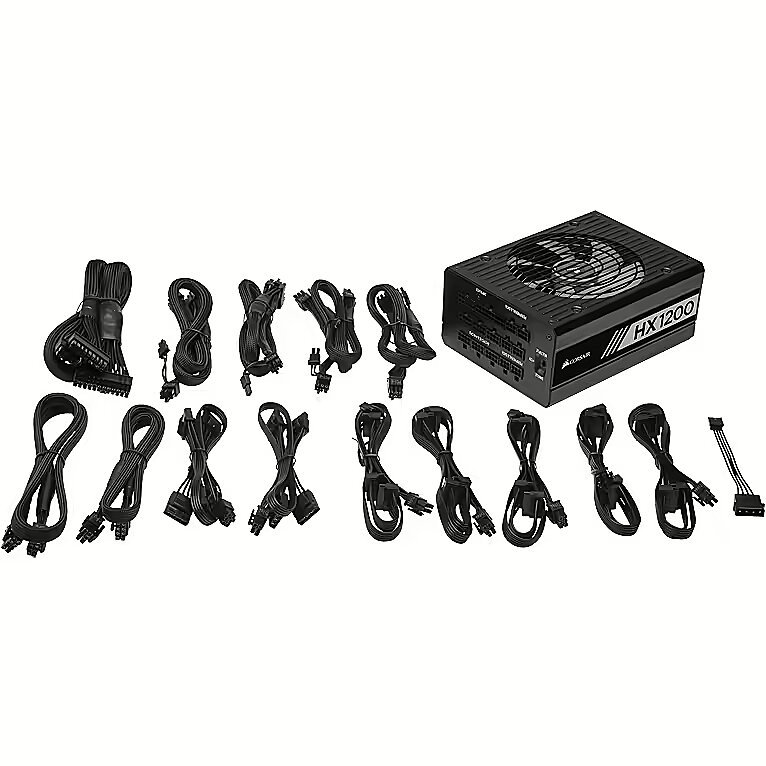

1. Блок питания: Corsair HX1200i

2. Материнская плата: Asus Rampage VI Apex

3. Видеокарта: Gigabyte GeForce RTX 2080 Ti Gaming OC 11G

4. Корпус: Thermaltake View 37

Интересуют:

1. Силовой кабель в черной оплетке — 150 см

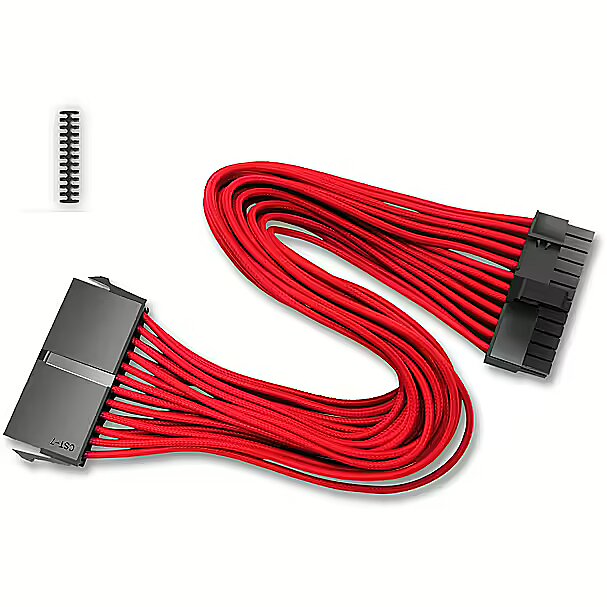

2. Кабель на питание материнской платы 24 пин — 60 см

3. Кабель на питание процессора 8 пин — 70 см (2шт)

4. Кабель на питание видеокарты 8 пин — 60 см (2шт)

5. Кабель на питание SSD-диска — 50 см

Черные или прозрачные держатели (открытые или закрытые):

1. На плату 24 пин — 4 шт

2. На процессор 8 пин — 2х4 шт

3. На видеокарту сдвоенный 16 пин — 5 шт

Цвета оплетки: черный и красный

Схема цветов: 2/3/2

Способ получения: самовывоз или доставка

Применяются для придания параллельной формы всех кабелей в группе. Типы: прямоугольные, круглые; открытые (гребенка).

Используются для загиба кабелей на 180 градусов и отвода за заднюю стенку корпуса:

Асимметрия 1/1/5/1/4

Ознакомиться с подробными расценками и приобрести кабели вы можете в нашем магазине

Центральная симметрия

Асимметрия 3/3/6

Двойная симметрия

Универсальное решение — устанавливаются на существующие кабели блоков питания (как на модульные, так и на несъемные)

Наиболее надежный вариант — подключаются непосредственно в разъемы блоков питания. Минимальные потери мощности

Используется для оплетения проводов питания вентиляторов, проводов фронтальной панели или периферийных устройств.

Используется для оплетения силовых кабелей, питания SATA или создания общей оплетки для питания видеокарт или процессоров.

Используется для оплетения проводов питания процессоров, видеокарт и материнских плат

Цвета на фото могут отличаться от фактических из-за цветопередачи разных устройств

Не можете определиться с большим выбором цветов и комбинаций?

Мы с удовольствием сделаем 3D-модель в нескольких вариантах, чтобы вы могли выбрать наиболее подходящий вариант под вашу сборку. Вам нужно только позвонить или отправить запрос удобным вам способом по нашим контактам и каналам связи

Цвета в комбинациях могут быть любыми. Выбор за вами!

Предназначены для питания блоков от сети 220В

Для нестандартных сборок и решений

Обзор блока питания Corsair RM750x 750W (2018)

В этом обзоре будет рассмотрен блок питания Corsair RM750x 750W (80 Plus Gold)

Производительность

Характеристики
Мощность	750 Ватт
Эффективность	Нагрузка 10% — эффективность 84,1% Нагрузка 20% — эффективность 90,1% Нагрузка 40% — эффективность 90,3% Нагрузка 60% — эффективность 89,3% Под максимальной нагрузкой 87,5%
Количество коннекторов	1 — кабель для питания материнской платы 2 — кабеля для питания ЦП 2х(4+4) 2 двойных кабеля PCI-e (6+2)+(6+2) 3 – Sata разъема 2 – молекс провода 1 – провод адаптера
Цикл жизни блока	87,600 часов (10 лет)
Сертификат	80 PLUS Gold
Шум (работа вентилятора)	Низкий уровень шума
Габариты	160 мм х 150 мм х 86 мм
Модульность	Полностью модульный

Комплект проводов

Комплектация блока средняя: 2 PCI-e провода, 3 Сата и 2 Молекса.

Такое сочетание проводов позволяет запитать не очень большое количество видеокарт в ферме.

Тип кабеля	Длина кабеля от блока
Питание материнской платы (20 + 4-контактный разъем ATX)	610мм
Питание ЦП (4 + 4-контактный CPU)	650мм
Питание ЦП (4+4 CPU)	650мм
Питание видео карты ((6+2)+(6+2)pin PCI-E)	610 + 150 мм
Питание видео карты ((6+2)+(6+2) pin PCI-E)	610 + 150 мм
Молекс (5,25 «5,25» 5,25 «5,25»)	450 + 100 + 100 + 100 мм
Молекс (5,25 «5,25» 5,25 «5,25»)	450 + 100 + 100 + 100 мм
Сата (SATA + SATA + SATA + SATA)	520 + 110 + 110мм
Сата (SATA + SATA + SATA + SATA))	520 + 110 + 110мм
Сата (SATA + SATA + SATA + SATA)	520 + 110 + 110мм
5. 25″ к 3.5″ адаптер	105мм

В комплектацию блока входит не очень большое количество проводов: не смотря на то, что он всего 700 ватт, можно встретить блоки с большим количеством PCI-e кабелей.

Однако плюсом будет то, что PCI-e кабеля, идущие с блоком питания, двойные (6+2)+(6+2).

Тесты подачи тока
Тест №	+3.3V	+5V	+12V	DC Ватт/ AC Ватт	Вход перем. тока	Эфф.	Темп.
1	1A	1A	5. 5A	75,9 Вт / 90,3 Вт	116.7V	84,1%	22° C / 23° C *
1	3.302V	4.99V	12.07V	75,9 Вт / 90,3 Вт	116.7V	84,1%	22° C / 23° C *
2	1.5A	1.5A	11А	150,2 Вт / 166,6 Вт	117.7V	90,1%	23° C / 27° C *
2	3.299V	4.99V	12.07V	150,2 Вт / 166,6 Вт	117.7V	90,1%	23° C / 27° C *
3	4A	4A	28A	377,9 Вт / 418,4 Вт	116. 5V	90,3%	24° C / 30° C *
3	3.289V	4.98V	12.05V	377,9 Вт / 418,4 Вт	116. 5V	90,3%	24° C / 30° C *
4	6A	6A	42А	564,7 Вт / 632,6 Вт	116.9V	89,3%	24° C / 45° C
4	3.283V	4.98V	12.03V	564,7 Вт / 632,6 Вт	116.9V	89,3%	24° C / 45° C
5	8A	8A	56A	752,6 Вт / 860,3 Вт	116. 9V	87,5%	26° C / 49° C
5	3.274V	4.96V	12.00V	752,6 Вт / 860,3 Вт	116. 9V	87,5%	26° C / 49° C

Стабилизация напряжения очень хорошая — 1,6%.

Просадки напряжения:

По линии 3.3V – 0.85%
По линии 5V – 0.60%
По линии 12V – 0.58%

Это отличный показатель для блока — 80 Plus Gold.

Кто производит этот блок

Блок питания Corsair RM750x 750W делает компания CWT. Это означает, что компания Corsair, заказывает у компании CWT полную сборку и пайку всех деталей по своему шаблону и после продает под своим брендом.

CWT является одной из самых лучших компаний, производящих качественную сборку блоков питания.

Компания Corsair была основана в 1994 году. Это Американская компания, штаб квартира которой находится в Фремонте, штат Калифорния. Они производят не только блоки питания, но и USB накопители, компьютерные корпуса, оперативную память и другое.

Внутреннее устройство блока

Первое, что мы видим, смотря на блок питания Corsair RM750x 750W – это хороший вентилятор с 135 мм лопастями. Он работает в автоматическом режиме и включается только при температуре от 40 градусов Цельсия. Сам кулер работает тихо. Гарантия 100,000 часов на беспрерывную работу вентилятора. Это отличный показатель для блока, который будет работать в ферме без перерыва (24/7).

Отсоединив верхнюю крышку, мы наблюдаем основную плату. Все выглядит безупречно, пайка на высшем уровне. Компания CWT держит марку.

В этом блоке есть два моста GBU1506.

CM6500 управляет управлением PFC прямо здесь. Секция PFC использует две части F22N60E и диод.

Посмотрев на это фото, мы видим, что Corsair сдержал свое обещание о японских конденсаторах: Nippon Chemi-Con и Nichicon. Конденсаторы выдерживают температуру до 105 градусов. Это отличный выбор для мощных компьютеров (и ферм для майнинга), надежность которых проверена годами.

Выход 12V блока отрегулирован 6 частями IRFH7004.

Поблизости находится 3.3 V / 5V VRM с контроллером APW7159C и шестью частями M3006D. Никаких проблем с пайкой на модульной плате.

Corsair RM750x 750W в майнинге

Максимальное количество видеокарт, которое можно запитать таким блоком – 2. Это связанно с небольшим количеством PCI-e проводов (2 провода), идущих в комплекте. Даже если в ферме будет 2 блока, и Corsair RM750x 750W будет выступать ведомым, максимальное количество запитанных карт не изменится – 2 видеокарты.

Компания Corsair, советует питать видеокарты мощностью свыше 250 Ватт, двумя отдельными PCI-e проводами, то есть по правилам, такой блок сможет запитать только 1 карту с энергопотреблением свыше 250 Ватт.

Возможные конфигурации подключения видео карт.

В первом случае чаще всего это видеокарты компании Nvidia, во втором – компании AMD.

Вариант подключения видеокарт мощностью от 250 до 300 Ватт + подключенная система (питание этим же блоком питания материнской платы, процессора и жесткого диска)

А) В варианте с таким электропотреблением по правилам техники безопасности возможно запитать только одну видеокарту. Если карта еще и разогнана, она будет потреблять чуть больше электричества. Для питания системы нужно ~ 120 Ватт.

Получится следующее:

1 видеокарта ~ 270Ватт
Система ~ 120 Ватт
Итого ~ 390 Ватт

Итого в запасе остается 360 Ватт – это отличный запас для блока питания. При такой конфигурации вам понадобится:

2 провода PCI-e для питания видеокарт
1 молекса для питания райзера (если видеокарта установлена не в материнскую плату, а через райзер)
Прочие провода для питания системы

Б) Если потребляемая мощность видеокарт не превышает 270 ватт, то в таком случае можно запитать этим блоком две видеокарты такой мощности при помощи одного PCI-e кабеля на одну видеокарту, так как провода данного типа (6+2)+(6+2) имеют ответвления и могут запитать сразу 2 коннектора в видеокарте.

Получится следующее:

2 видеокарты ~ 270Ватт
Система ~ 120 Ватт
Итого ~ 660 Ватт

Остается в запасе 90 Ватт – это хороший запас, для стабильной работы блока питания.

Но важно обратить внимание: не перегружает ли систему какое-то дополнительное железо (дополнительная система охлаждения (кулера), Wi-Fi модуль и другое). Это будет означать меньше запаса Ватт в блоке питания, что может привести к последствиям – уходу в защиту блока питания или еще хуже – перегруз и нанесение какого-либо вреда видеокартам.

Вы всегда можете сократить потребление электроэнергии материнской платой, отключив светодиоды (если это предусмотрено материнкой), а так же в БИОСе (или Uefi) отключить звук. Это сэкономит немного, но лишним не будет.

Светодиоды на видеокартах (если они присутствуют) так же можно отключить, что сэкономит ~ 1 ватт с каждой карты.

Такой метод (подключение двух видеокарт) считается неправильным по технике безопасности, но большинство майнеров прибегают к нему. Главное, что необходимо проверить в первый день работы подключенного таким образом блока, — это провода PCI-e. Нужно, чтобы они оставались комнатной температуры и не перегревались. В случае, если они перегрелись, необходимо отключить видеокарты от такого метода питания или задаунвольтить их, о чем будет рассказано далее.

>В) Видеокарты мощностью от 250 до 300 Ватт + подключенная система (питание этим же блоком материнской платы, процессора и жесткого диска) при условии даунвольтинга.

С помощью даунвольтинга можно достичь потребления видеокартами около 250 Ватт. Такой способ позволит без проблем запитать две видеокарты всего двумя проводами. Это возможно при помощи 1 PCI-e кабеля на одну видео карту, так как провода данного типа (6+2)+(6+2) имеют ответвления и могут запитать сразу 2 коннектора в видеокарте.

Важно понимать, что при даунвольтинге Вы снижаете не только потребляемую видеокартами электроэнергию, но и теряете чуть-чуть в хэшах. Но в любом случае этот способ поможет установить еще одну видеокарту, с которой хэшей будет больше, чем если бы была установлена одна карта, как этого требует техника безопасности.

Получится следующее:

2 видеокарты ~ 255Ватт
Система ~ 120 Ватт
Итого ~ 630 Ватт

При таком раскладе понадобится:

2 провода PCI-e для видеокарт
1 молекс для питания райзера, если карта не вставлена в материнскую плату (и + 1 сата, если обе карты на райзере)
Прочие провода для питания системы

Примерно 120 ватт остается в запасе – отличный результат. Вы можете достичь еще большего запаса электроэнергии, произведя отключение звука и светодиодов, как описывалось выше.

Вариант подключения видеокарт до 200 Ватт + подключенная система (питание этим же блоком материнской платы, процессора и жесткого диска).

В такой конфигурации можно запитать 2 видеокарты. Получится следующее:

2 видеокарты ~ 200 Ватт
Система ~ 120 Ватт
Итого ~ 520 Ватт

Для подсчёта был взят специально максимальный показатель электропотребления в 200 Ватт. Даже при максимальном показателе блок показал отличный результат и запас в 230 Ватт.

Даунвольтинг не нужен в конфигурации с видеокартами такого энергопотребления: большой запас Ватт для стабильной работы фермы.

Видеокарты с энергопотреблением от 150 до 300 ватт, где блок выступает ведомым.

Этот подход почти ничего не изменит: как в первом, так и во втором случае запитать больше двух карт не получится (из-за не хватки PCI-e проводов).

Но если Вы подключаете к блоку видеокарты, которые потребляют 250-300 Ватт, то сделав блок ведомым, Вы оставляете дополнительный запас электроэнергии, который не нужно тратить на питание системы. Тогда даже при максимальном электропотреблении карты в 300 Ватт (с разгоном видеокарт и БЕЗ даунвольтинга) потребление будет равно ~ 600 ватт. В запасе остается ~ 150 ватт, что обеспечит надежную и стабильную работу блока питания.

Вывод

Corsair RM750x– это очень хороший блок для питания фермы из 2 видеокарт.

Блок отлично показывает себя при максимальной нагрузке, работая в ферме 24/7. Стабилизация напряжения также отличная – 1.6%. Блок полностью отвечает стандарту 80 GoldPlus.

Пайка, выполненная компанией CWT, на высшем уровне, что является огромным плюсом.

Плюсы

Стабилизация напряжения
Отличная пайка
Качественные японские конденсаторы
Малый шум кулера
Гарантия

Минусы

Малое количество проводов
Можно запитать всего две видеокарты

Титаническая мощь. Обзор блока питания Corsair AX1500i — Ferra.ru

Что ж, по линии +12V вы можете наблюдать идеальную КНХ. Отклонения столь малы, что на общем фоне они дают 0%. По другим линиям ситуация иная, но в этом нет ничего удивительного и, тем более, критичного. Так, по линии +5V максимальная погрешность составила 0,13 В (2%), а по линии +3.3V — всего 0,05 В (тоже 2%). Напомню, что допустимыми считаются отклонения, не превышающие показатель 5%.

Вентилятор NR140P начинает вращаться только тогда, когда мощность переваливает за отметку 600 Вт (это очень приличная планка). Никаких посторонних (читай — электрических) шумов я не заметил. Затем «карлсон» начинает раскручиваться. Максимальная частота вращения вертушки составляет 2000 об/мин, однако при параметре 850 Вт она держится у отметки ~500 об/мин. При этом на расстоянии один метр от «кормушки» измерительный прибор зафиксировал показатель шума в размере всего 34,1 дБ. Это очень тихо. Можно даже сказать, практически бесшумно. Единственным недостатком можно считать перманентную активацию полной скорости работы вентилятора во время включения компьютера. Тогда он становится слышен, на расстоянии один метр шумомер зафиксировал ровно 40 дБ. Затем «карлсон» резко сбрасывает обороты: с 2000 до 400, а потом и до нуля.

Наконец, при нагрузке 850 Вт температура в корпусе находилась на отметке 40 градусов Цельсия. А температура силовых трансформаторов составляла всего 48 градусов Цельсия. Это очень холодно для блока питания мощностью 1500 Вт, что в очередной раз говорит о качественной разводке компонентов, а также о качестве самих элементов питания, из которых собрано устройство.

UPD. При заданных параметрах я не испытал проблем с блоком питания во время тестирования. Однако среди моих знакомых есть очевидцы, у которых система с двумя разогнанными до 1100 МГц по чипам Radeon R9 295X2 уходила в OCP. Также периодически вентилятор при большой нагрузке не включался. Как следствие, активировался режим OTP. Повторюсь, я смог нагрузить систему всего на 850 Вт. Проблем с нестабильной работой СО я не заметил. Но, думаю, что такая информация будет полезна для читателя.

Конкуренты и аналоги

В качестве конкурентов для Corsair AX1500i я выбрал два блока от ENERMAX и LEPA. Первая фирма славится высочайшим качеством своей продукции. Вторая является «дочкой» ENERMAX. Поэтому, в принципе, устройства используют те же инженерные наработки.

Лаборатория кабелей C-Cables

Всем привет!

Как вы смели убедиться в предыдущих статьях из цикла создания миниатюрного компьютера, модульные блоки питания и кастомные провода к ним в таких габаритах — попросту обязательная вещь.

Признаю, что в погоне за эстетикой (фирменный стиль, всё такое) я совсем не обратил внимания на некоторые детали, давайте подробнее.

Оплётка для кабелей — это отличный способ разнообразить внутренрий облик компьютера, особенно, когда у вас тематическая сборка с применением кастомной СЖО, разноцветной подсветки и общей цветовой палитры.

Разумеется, в массивных системных блоках со стеклянными стенками это смотрится отлично, но что же делать применительно к mini-ITX?

Первая итерация коммутации в моём корпуса выглядела, разумеется, превосходно: красные провода визуально поддерживались алой кожаной ленточкой на крышке, а плавный градиент в чёрный цвет был сопоставлен с чёрной же основой ПК — корпус, материнская плата, вентилятор, блок питания. То есть, в плане дизайна всё было выдержано в задуманной гармонии.

Но как же функциональность? Вот тут и выявлены определённые издержки:

Толщина и жесткость проводов в оплётке, особенно питания материнской платы ATX, не позволяла развернуться в таком замкнутом пространстве — укладка этого кабеля каждый раз становилась головной болью и царапинами на руках.
По той же самой причине свободное распространение воздушных потоков было затруднено из-за плотного пучка кабелей, исходящих из блока питания.
Конструкция разъёмов блока питания Corsair SF750 такова, что колодки питания материнской платы располагаются под сокетами для видеоплаты и питания процессора, и приходится изголяться, чтобы разместить их корректно (разнесли бы по уровням, не было бы такого дурдома!)

Итак, по совокупности вышесказанного было принято решение заказать новый комплект проводов, и на этот раз обойтись без оплётки, а что это значит? Правильно, необходимо обратиться к моему постоянному (теперь уже) поставщику кастомных решений — C-Cables.

Итак, новый заказ включает в себя:
— 24-pin кабель ATX для SF750;
— 8-pin провод EPS питания процессора длиной 26 см;
— два 8-pin провода питания видеокарты с прямыми защёлками длиной 24 см;
— провод питания SATA с одним прямыми коннектором длиной 15см:
— в качестве вишенки кабель для кнопки питания и индикатора включения для материнской платы Dupont.

Не изменяя своему реноме качественного поставщика, Алекс собрал новый сет на основе красного Helukabel AWG 17, а сами коннекторы от Molex (это самые качественные производители коммутации).

Немного волшебства C-Cables

Хочу чуть приоткрыть тайны построения качественных кабелей C-Cables, ведь многое в процессе сборки остаётся за кадром, а ведь именно правильные инструменты, качественные расходные материалы и несомненно золотые руки мастера и есть секрет отличных кабелей!

Оцените профессиональный подход к делу:

Применяются исключительно оригинальные инструменты для обжима разъёмов (кримпер Molex крупным планом)

24-пиновый кабель питания ATX постепенно собирается из проводков. От себя отмечу, что для непосвященного человека схема распиновки Corsair немного замудрена, но это ли проблема для Александра?

Я лично изоляцию срезаю ножом или зубами, но в случае C-Cables это фирменный инструмент Weidmüller Stripax®

Кабель ATX практически готов…

Правильная и надёжная опрессовка клемм не проблема при наличии правильного кримпера

Кабель ATX готов!

Теперь можно приступить к сборке проводов PCIe

Крайне аккуратный обжим терминалов

Видеокарта RTX 3080 не останется без питания, т. к. провода PCIe уже готовы

Сборка кабеля питания SATA, а тут уже другой кримпер, коих у Алекса громадное количество, под самые разные ситуации

Применяемый инструмент

Использование оригинальных инструментов позволяет исключительной надёжности соединений, что выгодно отличает подход C-Cables от доморощенных кабель-мейкеров с китайскими недоделками.

Конкретно для моего проекта задействованы:
— ножницы Beta 1128BAX
— стриппер Weidmuller Stripax 10
— кримпер Molex 63819-0900
— черный кримпер DIY Modding (аналог SN-28B) с кастомными матрицами
— экстрактор для извлечения клемм Molex 11-03-0044

Для коммутации используются оригинальные клеммы Molex.

Обзор и тест блока питания Corsair AX1200i (1200 Вт)

Содержание материала

Страница 1 из 2

Вслед за моделью Corsair HX750i, поддерживающий технологию Corsair Link Digital, позволяющей контролировать параметры работы блока питания, к нам прибыл представитель самой старшей линейки блоков питания Corsair AXi, рассчитанной на использование энтузиастами – блок питания Corsair AX1200i (1200 Вт).

Впервые он был представлен в 2012 году и до сих пор активно продается. В чем же успех? В технологиях. Но обо всем по порядку.

Упаковка и комплектация блока питания Corsair AX1200i (1200 Вт)

Немного разочаруем читателя – блок питания Corsair AX1200i прибыл к нам без упаковки (в обычном EMS пакете), но можем сказать, что она должна быть не меньше, чем у Corsair HX750i, только черно-красная. Так что переходим непосредственно к комплектации, которая шла вместе с ним.

Блок питания находится в фирменном мешочке Corsair, а набор кабелей в отдельной сумке с подписью AX1200i.

Учитывая топовую серию и мощность блока питания 1200 Вт количество кабелей весьма внушительно – это как основные кабели (EATX, PCI-E, Molex, SATA, Floppy), обеспечивающие питанием материнскую плату, видеокарты и накопители, кабель Corsair Link Digital для подключения ко внутреннему USB порту материнской платы, так и одноразовые стяжки, плюс стикер «Powered by Corsair».

Список «основных» кабелей, их длина и набор разъемов представлен в таблице ниже.

Как видно, все кабели плоские, имеют приличную длину (от 60 см) и солидный набор разъемов.

Внешний вид и устройство блока питания Corsair AX1200i (1200 Вт)

Благодаря фирменному окрасу, оригинальному «волнистому» корпусу и, конечно же, своим размерам (150 мм x 86 мм x 200 мм), смотрится блок питания Corsair AX1200i солидно. Производитель дает на него семилетнюю гарантию.

Сделаем небольшую ремарку, получили мы его не идеальном состоянии – с нарушением геометрии корпуса, что отразилось на последующих фото. Винить производителя в этом не стоит, так как это, скорее всего, связано именно с каналом пересылки внутри России, но к чести производителя корпус принял на себя основные последствия от приличного падения/удара (судя по фото ниже) и без проблем заработал (правда, перед этим внутренности пришлось осматривать).

На боках присутствует название модели. Хорошо виден «перекос» от падения/удара.

«Передняя» часть содержит средних размеров отверстия вентиляции с сотовой структурой и большую кнопку включения питания.

Наклейка с характеристиками находится в верхней части блока питания.

И на ней нет ни слова о стандарте 80 PLUS PLATINUM, однако указана название модели Corsair AX1200i и ее номер 75-000784. Выходная мощность приличная: суммарная по линиям +3.3 В и +5 В (по 30 А) – до 180 Вт, по +12 В (100.4 А) – до 1204.8 Вт, по –12 В (0.8 А) – 9.6 Вт, +5 Vsb (3.5 А) – 17.5 Вт.

Большое количество портов распределено по всей «задней» стенке блока питания. Полностью модульная конструкция блока питания упростит прокладку кабелей (подключаются только нужные) и облегчить процесс сборки системы. Всего имеются:

Для периферии (Molex/SATA) имеется 6 х 6-пин портов.

Для подключения дополнительного питания видеокарт и 4+4-пин материнской платы – 8 х 8 пин.

Основное питание материнской платы EATX 24-пин.

COMM порт – для управления и мониторинга работы блока питания через утилиту Corsair Link.

Проверить работает ли вентилятор можно нажав кнопку «Self Test».

Последняя кнопка актуальна, так как блок питания относится к серии с полупассивным охлаждением – он имеет режим Zero FAN RPM (вентилятор начинает работать с 30% мощности).

Защищает 140 мм вентилятор решетка, состоящая из радиальных и горизонтальных прутьев.

Чтобы снять крышку, потребуются шестигранники (на одном из винтов имеется гарантийный стикер). Внутри установлен высокопроизводительный 140 мм вентилятор Yate Loon D14BH-12 с максимальной скоростью вращения 2800 rpm. Забегая вперед, вся мощь его работы чувствуется только в момент включения, после чего он может вообще не вращаться (зависит от нагрузки).

На момент своего появления (напомним, что это 2012 год) в нем были применены современные подходы и даже «перспективные» – в руководстве пользователя отмечается, что это блок питания с цифровым управлением, в котором используется DSP-процессор «для достижения оптимальной эффективности и гарантии более точной регулировки напряжения».

Построен он на базе платформы Flextronics по резонансной схеме и двумя транформаторами, для которых потребовалось дополнительное место (и от этого блок питания «получился» длиннее). Часть элементов размещена на отдельных платах, закрепленных перпендикулярно основной, так имеются небольшие радиаторы с оребрением. Качество изготовления высокое: как пайка, так и сами компоненты.

Привычно для такого уровня наличие у блок питания EMI-фильтра.

Ложка «дегтя» была обнаружена в ходе тщательного осмотра (напомним про нарушенную геометрию корпуса блока питания), и это связано особенностью транспортировки (не вина производителя) – один из дросселей схемы PFC шатался. Так как он был расположен близко к корпусу, то при ударе его просто сорвало с клея, правда, вмешательства не потребовалось (провода целые, пайка на месте).

Судя по отзывам, в блоке питания Corsair AX1200i могут использоваться электролитические конденсаторы от нескольких производителей – Panasonic, Nippon Chemi-Con. В нашем экземпляре установлены последние серии KMR с характеристиками 450v 470 мкФ (105 ° С, срок службы 2000 часов).

Подход для достижения максимального КПД привычен – получаем напряжение +12 В и уже от него все остальные напряжения (+5 В, +3.3 В) через отдельные платы (правая и левая рядом с трансформаторами), значения которых контролируются DSP-процессором MC56F8014.

Рядом с платой-преобразователем +3.3 В находится плата, обеспечивающая дежурный режим работы (+5 Vsb).

Последний размещен на отдельной плате, к которой подключается вентилятор и через COMM-порт считываются данные и вводятся настройки через фирменную утилиту Corsair Link.

Обзор блока питания Corsair AX850: тихая мощность GECID.com.
Не так давно, а именно в начале сентября, была представлена совершенно новая серия блоков питания Corsair AX, относящаяся к «золотому поколению» источников питания, которые соответствуют одному из самых высоких стандартов энергоэффективности 80 PLUS Gold. Серия Corsair AX включает три модели с номинальной мощностью 750, 850 и 1200 Вт. Мы же протестируем среднего представителя этой серии — Corsair AX850, который способен обеспечить энергией систему с потреблением до 850 Вт. Сразу стоит отметить, что компания Corsair не занимается производством источников питания, а лишь выбирает наилучшие серии у OEM-производителей и продвигает их под своим брендом, который за 15 лет успел заслужить доверия у многих пользователей и энтузиастов всего мира.
По сути же серия блоков Corsair AX является немного окультуренной серией Seasonic X, в чем мы убедимся в ходе обзора. Одну из моделей этой серии — Seasonic X-750 мы уже успели протестировать. Этот источник питания заслужил лишь положительных отзывов и похвалу, как у нас, так и у многих других тестовых лабораториях. Поэтому от блока питания Corsair AX850 мы ждем не меньшего. Вдобавок будет интересно сравнить, как сильно отличаются характеристики и начинка Seasonic X-750 и Corsair AX850.
Начнем со спецификации блока питания Corsair AX850:

Производитель

Corsair

Модель

AX850 (CMPSU-850AX)

Тип

ATX12V v2.31
EPS 2.92

Номинальная мощность, Вт

850

Мощность по каналу 12В, Вт

840

Количество линий +12V

1

Выходы

+3.3V – 25 A,
+5V – 25 A,
+12V – 70 A,
-12V – 0,5 A,
+5VSB – 3 A

PCI-E разъемов

4

SLI Ready

Да

CrossFire Certified

Нет

Модульный

да

КПД при полной нагрузке

90

Номинальный КПД (нагрузка 50%)

92

Сертифицирован 80 PLUS

Gold

Коэффициент мощности (PF)

99%

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

90 — 264

Частота, Гц

50/60

Входной ток, А

10 — 5

Размер вентилятора, мм

120 х 120 х 25

Уровень шума, дБ

—

Регулятор скорости вращения (S2FC)

есть

Электромагнитные безопасность и совместимость (EMI/EMC)

UL, CUL, CE, CB, FCC Class B, TÜV, CCC, C-tick

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

есть

Размеры (ШхДхВ), мм

150 х 160 х 86

Комплектация

Набор модульных кабелей,
Инструкция,
Сетевой кабель,
4 винта и наклейка

Гарантия

7 лет

Ресурс (MTBF), часов

100 000

Сайт производителя

http://www. corsair.com/
Упаковка блока питания Corsair AX850 стильно оформлена в строгих темных тонах. На лицевой ее части не забыли упомянуть, что этот источник питания обладает исключительно высокой эффективностью, соответствующей стандартам 80 PLUS Gold.
Вся основная полезная информация о блоке питания Corsair AX850 размещена на обратной стороне упаковки. Здесь приводятся его нагрузочные характеристики, перечисляются разъемы, которыми он оснащен, а также показаны графики зависимости КПД и уровня шума от величины нагрузки на блок питания.
Вопрос количества разъемов питания порой волнует многих пользователей, особенно тех, которые решились на создание мощной конфигурации с несколькими видеоускорителями. Поэтому Corsair пошла дальше. Она не только перечислила разъемы, но и привела их фото.
Подстраиваясь под запросы современных пользователей, Corsair также показала на графиках две наиболее интересующие характеристики: уровень шума и эффективность. По графикам можно сделать вывод, что схема автоматического управления скоростью вращения вентилятора производит пуск вентилятора при нагрузке свыше 170 Вт. Если нагрузка на источник питания оказывается меньше, то вентилятор вращаться не будет. Отметку тихого уровня в 20 дБ вентилятор перешагнет только при достижении мощности 600 Вт.
На графике зависимости КПД блока питания показано, что при нагрузке в 50% КПД достигает 92%, а при полной загрузке снижается до 88%.
Внутри упаковки блок питания Corsair AX850 обернут в мягкий чехол, а его кабеля питания сложены в отдельную сумочку.
Кроме этого, в комплекте с блоком питания Corsair AX850 прилагается шнур питания, инструкция по установке, четыре винта и набор пластиковых увязок.
Как для высококлассного блока питания мощностью 850 Вт комплект модульных кабелей и разъемов вполне ожидаемый. В нем имеется два кабеля с универсальными 4+4-контактными разъемами EPS12V для питания процессора и четыре кабеля с 6+2-контактными разъемами PCIE для питания видеокарты. Таким образом, даже не прибегая к использованию переходников, можно подвести напряжение сразу к двум видеокартам Hi-End класса.
Как и полагается, на основных кабелях питания имеется защитная нейлоновая оплетка. 6+2-контактные разъемы питания PCIE подключаются по двое к одному модульному разъему, но через свой отдельный кабель. На разъемах блока питания Corsair AX850 нанесены надписи, так что подключить его не составит труда даже для не очень опытного пользователя.
Для подключения периферийных устройств в арсенале Corsair AX850 также имеется очень большое количество разъемов PATA и SATA. Если быть точнее, то разъемов PATA всего 8 штук. Причем размещаются они на двух длинных кабелях. Разъемов питания SATA еще больше — 12 штук, и размещаются они на четырех кабелях питания.
В том, что длина кабелей блока питания Corsair AX850 очень даже приличная, можно убедиться по данным в таблице:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания ATX

60

2x 4+4-контактный разъем питания ATX12V, EPS12V

60

4x 6+2-контактный разъем PCI-E

60

2x Четыре разъема для периферийных устройств

40-55-70-85

2x Четыре разъема для устройств SATA

40-55-70-85

2x Два разъема для устройств SATA

40-55

Переходник с периферийного разъема питания на два для приводов FDD

10
Корпус блока питания Corsair AX850 имеет «матовую» поверхность черного цвета. Вентилятор закрыт отдельной вентиляционной решеткой типа «гриль», которую по-центру украшает логотип компании. Размеры корпуса немного увеличены по сравнению со стандартными и равны 150х160х86 мм.
Все модульные разъемы питания находятся на передней стенке блока питания. Никакой маркировки здесь нет. Но неправильно подключить кабель к разъему не получится, так как все разъемы специально выполнены с разными ключами. Кабеля подсоединяются к блоку питания Corsair AX850 очень плотно, поэтому за надежность контакта можно не беспокоиться.
Задняя панель блока питания Corsair AX850 имеет вентиляционную решетку с шестигранными ячейками, которые создают наименьшее сопротивление воздушному потоку. Здесь же, как обычно, находится кнопка «подачи сетевого питания».
Этикетка с основными нагрузочными характеристиками размещена на верхней части блока питания Corsair AX850. Максимальная нагрузка на линию +12В по спецификации равна 840 Вт, что составляет больше 95% от общей мощности Corsair AX850.
Для напряжений +3,3В и +5В также указываются достаточные величины тока в 25 А, с суммарной мощностью 125 Вт. В целом источники питания, выполненные по схеме DC-DC, лучше всего подходят для современного компьютера, в котором основной упор делается именно на линию +12В.
Конструкция корпуса блока питания Corsair AX850 состоит из трех частей. При разборке первым делом снимается нижняя панель с вентилятором.
В качестве активного элемента системы охлаждения блока питания Corsair AX850 используется 120 мм вентилятор San Ace 120 9S1212F404 компании SANYO DENKI. Вентилятор имеет 7 лопастей со специальной геометрией, которая оптимизирована для создания воздушного давления, что должно улучшить охлаждение всех элементов.
Расположение элементов в блоке питания Corsair AX850 во многом схоже с компоновкой Seasonic X-750, но есть и некоторые отличия. Самым заметным из них является применение других радиаторов черного цвета с большей по площади поверхностью рассеивания.
Кроме того, в Corsair AX850 используется немного другой тип корпуса. Сняв нижнюю панель можно увидеть обратную сторону основной печатной платы, на которой распаяна часть силовых элементов блока питания. Тепло от них отводится через теплопроводную прокладку непосредственно на корпус источника питания.
Вся обратная часть печатной платы прикрыта защитной пленкой за исключением места, где установлены силовые транзисторы синхронного выпрямителя. Вместо привычных для стандартных источников питания диодов Шотки для выпрямления линии +12В используются четыре транзистора IPD031N06L3, которые припаяны непосредственно к печатной плате. Рассеиваемая ими энергия частично будет нагревать саму плату и частично нагревать корпус. Характеристики у этих транзисторов впечатляющие. Они рассчитаны на ток в 100 А при 100º C. Сопротивление этих транзисторов в открытом состоянии, от которого напрямую зависит величина бесполезно рассеиваемой энергии, очень низкое. По спецификации оно равно всего 3,1 мОм.
Весь блок питания Corsair AX850 конструктивно делится на две части. Основная схема служит в первую очередь для получения напряжения +12 В, а вторая предназначается для получения линий питания +5В и +3,3В из напряжения +12 В. Собственно поэтому схема и называется DC-DC, что подразумевает повторное получение низковольтного постоянного напряжения из другого постоянного напряжения. Преимуществами схемы DC-DC является большая эффективность и более точное управление напряжением при сильных нагрузках, так как компенсация напряжения +12 В и +5 В, +3,3 В производится независимо друг от друга.
В узле первичного выпрямления напряжения используется две диодные сборки GBJ1506, которые охлаждаются отдельным алюминиевым радиатором. Каждый диод рассчитан на постоянный ток 15 А при 100ºС.
После узла активной компенсации коэффициента мощности установлены два электролитических конденсатора серии KMR емкостью 390 мкФ на 400 В от известного производителя NIPPON CHEMI-CON. Причем конденсаторы относятся к высокотемпературному классу, так как их максимальная рабочая температура равна 105°С.
Активный компенсатор реактивной мощности составляют три транзистора IPP60R160C6 и один диод. Транзисторы рассчитаны на постоянные токи до 23,8 A при 25º C или до 15 A при 100º C. Если сравнивать полупроводниковые элементы узла APFC блоков питания Seasonic X-750 и Corsair AX850, то оказывается, что в последнем, закономерно, установлены более мощные элементы.
Разводка плат блока питания Corsair выполнена таким образом, чтобы избежать лишнего нагромождения проводов внутри, что ухудшило бы условия охлаждения электронных компонентов. Поэтому модульные разъемы, к которым подключаются кабеля питания, припаяны непосредственно к платам, на которых преобразуются эти напряжения.
Для охлаждения платы используются гораздо большие по размерам радиаторы, чем это было в Seasonic X-750. Если на последнем тепло предусматривается отводить при помощи двух ровных алюминиевых пластин, то в Corsair AX850 для этих целей служат три радиатора с разведенной гребенкой верхней частью.
Как и полагается, блок питания Corsair AX850 имеет защиту от перегрузки, защиту от пониженного и повышенного напряжения, а также защиту от перегрева. За все эти защиты отвечает микросхема мониторинга PS233.
Для фильтрации напряжения +12 В служит достаточно большое количество полимерных конденсаторов, которые не так часто можно встретить в блоках питания даже высокого класса.
Дальнейшее преобразование линии +12 В в напряжения + 5В и +3,3 В производится независимой схемой на ШИМ-преобразователе APW7159. Вся схема является почти автономной, питание к ней подводится при помощи кабелей из трех проводов. В каждом канале установлено по четыре транзистора IPD060N03L (50 A при 100ºC, RDS(on) — 6 мОм).
Для фильтрации выходных напряжений +5В и +3,3В также используются конденсаторы полимерного типа.
Тестирование
За неимением в наличии полноценного нагрузочного стенда, для тестирования мы использовали компьютерную систему, которую по энергопотреблению на данный момент можно смело относить к Hi-End конфигурациям, так как она состоит из двух двухчиповых видеоускорителей на NVIDIA GeForce 9800 GX2 и разогнанного до частоты 3,8 ГГц четырехъядерного процессора.
Тестовая конфигурация, выполняющая роль нагрузки блока питания:

Материнская плата

ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,8 ГГц

Кулер

Noctua NH-U12P

Оперативная память

2x DDR3-1333 1024 MБ Kingston PC6400

Видеокарта

2 х ASUS EN9800GX2/HTDI/512M

Жесткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 Мб SATA-300

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами
C помощью цифрового мультиметра MASTECH MY64 мы проводили замеры напряжений на основных линиях питания +12В; +5В; +3,3В, а прибором Seasonic Power Angel определяли коэффициент мощности и общую мощность потребления всей системой вместе с блоком питания.
Измерение величин напряжения и мощности потребления проводились в режиме максимальной нагрузки и в простое. Максимальную нагрузку на систему мы создавали запуском проверки стабильности видеоподсистемы в приложении FurMark 1.7.0 с одновременным запуском стресс-теста FPU в приложении Everest.
Отклонения и «просадки» напряжения на выходных линиях
В результате измерения напряжений питания на выходных линиях питания были получены следующие значения:

Corsair AX850

Seasonic X-750

Seasonic M12D-850

CHIEFTEC CFT-750G-14C

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12V

Idle

12,25

+2,1

12,32

+2,6

12,23

+1,9

12,15

+1,25

Burn

12,24

+2,0

12,3

+2,5

12,22

+1,8

12,18

+1,5

+5V

Idle

5,06

+1,2

5,05

+1,0

5,17

+3,4

5,12

+2,4

Burn

5,06

+1,2

5,04

+0,8

5,18

+3,6

5,12

+2,4

+3.3V

Idle

3,39

+2,7

3,39

+2,7

3,39

+2,7

3,39

+2,7

Burn

3,39

+2,7

3,38

+2,4

3,4

+3,0

3,39

+2,7
Блок питания Corsair AX850 отлично компенсирует величину напряжения во время нагрузок. В этом качестве он даже немного превзошел Seasonic X-750. Сами же отклонения на всех основных линиях питания не выходили за рамки даже 3%, что также только с положительной точки зрения характеризует блок питания Corsair AX850.
Пульсации на линии +12В и + 5В
Пульсации напряжения на линии +5В при высокой нагрузке равны 25 мВ
Пульсации напряжения на линии +12В при высокой нагрузке составляли 110 мВ, если не считать небольшие выбросы
В целом блок питания Corsair AX850 продемонстрировал хорошую фильтрацию выходных напряжений. Лишь при нагрузке на линии +12В наблюдались небольшие выбросы, которые создавали установленные в компьютере устройства.
Коэффициент мощности
Коэффициент мощности блока питания Corsair AX850 находится на очень высоком уровне, достигая значений 0,96.
Эффективность преобразования
Блок питания Corsair AX850 имеет очень высокий КПД и лишь немного уступает такому же по структуре Seasonic X-750. Модели блоков питания, которые выполнены по стандартной схеме, такие как CHIEFTEC CFT-750G-14C или CHIEFTEC CFT-850G-DF, исследуемый блок питания Corsair AX850 опережает с заметным отрывом, как в простое системы так и под нагрузкой.
Вдобавок, блок питания Corsair AX850 был протестирован на соответствие стандарту ENERGY STAR Ver. 4.0, который требует обеспечить потребление системой в режиме Standby (в выключенном состоянии) до 2 Вт, а в Sleep (спящем) режиме до 4 Вт. Как оказалось, Corsair AX850 полностью удовлетворяет этим требованиям.
Система охлаждения
Блок питания Corsair AX850 также сильно порадовал своим низким уровнем шума. Наверное, это один из самых тихих источников питания с активным охлаждением, побывавший в нашей тестовой лаборатории. На средней для себя нагрузке до 500 Вт блока питания Corsair AX850 и вовсе работает очень тихо. При малой нагрузке до 170 Вт, вентилятор системы охлаждения, как и предусматривалось разработчиками, остается неподвижным. Большинство производительных современных компьютерных систем в простое, как раз, потребляют до 170 Вт. Так что если пользователь большое внимание уделяет уровню шума, то Corsair AX850 точно не должен будет его подвести.
Выводы
Блок питания Corsair AX850 это бесспорно высококлассное решение, обладающее отменными характеристиками. Мы уже не будем вспоминать, что он является полностью модульным и имеет отличное оснащение кабелями питания. Это можно рассмотреть и визуально. Основное же то, что блок питания Corsair AX850 выполнен по последнему слову схемотехники, а именно, он построен по новой схеме DC-DC с синхронным выпрямителем линии +12В вместо выпрямителя на диодах Шотки. За счет этих электротехнических приемов инженерам удалось создать очень эффективное и мощное решение с очень низким уровнем шума. Как выяснилось, у блоков питания Corsair AX850 и Seasonic X-750 действительно много общего. Но, все же, первый выполнен с применением более мощных электротехнических компонентов, плюс он оснащен более габаритной системой охлаждения. В итоге, Corsair AX850 при одной и той же нагрузке будет работать немного тише, и вдобавок будет иметь определенный запас мощности. В первую очередь, источник питания Corsair AX850 стоит устанавливать в производительные конфигурации с двумя «топовыми» видеокартами, а при большом желании можно будет подключить и три производительные видеокарты, благо нагрузочные возможности основной линии +12В составляют целых 840 Вт. С такими же характеристиками в продаже вполне можно встретить высококлассные модели с заявленной мощностью 900+ Вт.
К достоинствам можно отнести:
очень высокий уровень КПД;

большую мощность;

очень тихую систему охлаждения;

низкий уровень пульсаций на выходных линиях питания;

полностью модульное соединение кабелей;

использование очень качественных и надежных элементов, в частности применение в большом количестве полимерных конденсаторов;

активный метод компенсации реактивной мощности.
Автор: Дмитрий Масюк
Выражаем благодарность компании Eletek, официальному дистрибьютору Corsair, за предоставленный для тестирования блок питания.
Выражаем благодарность компаниям Kingston, Noctua и Sea Sonic за предоставленное для тестового стенда оборудование.
Комплект кабелей для блоков питания с индивидуальной оплеткой CORSAIR Premium — синий / черный, гарантия 2 года, для блоков питания Corsair: Электроника
Когда этот пакет прибыл сегодня, и я заглянул в окно на все кабели с отдельными рукавами, я подумал, открывать ли пакет и отправлять его обратно в Amazon. Моя борьба возникла из-за того, что я устанавливал свою систему на CORSAIR iCUE 7000X RGB Full-Tower ATX. Оригинальный 24-контактный кабель питания материнской платы, который поставлялся с моим блоком питания (PSU) 16000i, совсем не подходил.Гильза, которая закрывала конденсаторы на конце, делала установку громоздкой, неудобной и практически невозможной, особенно если я хотел установить стальную деталь, закрывающую кабельные соединения. Заплатив за блок питания более 600 долларов, я захотел, чтобы оригинальные кабели работали. Но поскольку резиновая втулка, которая скрывает кабели, идущие от задней части к передней части этого корпуса, слишком мала, оригинальные кабели блока питания едва могли протолкнуться, и когда они это сделали, втулку пришлось переустановить.Кабель питания также нужно было вставить под углом, чтобы отрезать дальнейшие прямые кабели, что сделало все подключение к материнской плате невероятно неудобным.
Этот набор кабелей был приобретен за дополнительную плату в размере 100+, но в топовой роскошной сборке он заставил все работать. Я не могу поверить, как легко согнуть, отформовать и связать эти кабели, чтобы они соответствовали дизайну моего корпуса. То, что было трудной сборкой, мгновенно стало намного проще.
Более того, длина блока питания Corsair 1600i велика.Использование прилагаемых к нему кабелей означало, что мне пришлось пожертвовать 3 отсеками для жестких дисков, чтобы заставить кабели работать. Кабели блока питания с индивидуальной оплеткой легко наматываются над блоком питания и позволяют мне установить остальные три отсека для дисководов. Это требует некоторой работы и планирования, но это возможно.
Что касается других кабелей, то они, кажется, тоже подходят лучше, и их легче уместить в моем случае. Еще лучше то, что два 8-контактных кабеля материнской платы значительно длиннее, что значительно упрощает их прокладку к верхней части моей материнской платы.Кабели графической карты настолько менее жесткие, что формировать их вокруг материнской платы намного проще, чище и красивее.
Эта покупка была потрачена не зря. Моя единственная жалоба заключается в том, что было бы более чем приветствовать еще несколько разделителей кабелей, особенно для 24-контактного разъема материнской платы. Другая моя жалоба заключается в том, что очень жаль, что этот очень дорогой блок питания не поставляется с этими кабелями из коробки, и что я заплатил хорошие деньги за дорогие кабели, которые шли с ним, просто чтобы они сидели в оригинальном рукаве.Это такая трата. Те из нас, кто готов заплатить за первоклассный блок питания премиум-класса, должны извлечь максимум из коробки, даже если на начальном этапе он будет стоить немного дороже.
Это моя первая сборка с кабелями в индивидуальной оплетке. Это будут единственные кабели, которые я буду использовать в будущем.
Как установить блок питания в компьютер
Не стоит недооценивать важность источника питания вашего ПК. Хороший источник питания — краеугольный камень не требующего обслуживания и очень надежного компьютера.Но чаще всего готовые настольные компьютеры в штучной упаковке поставляются с самыми дешевыми блоками питания, которые соответствуют критериям гарантий на их продукцию.
Это означает, что через два или три года после покупки компьютера вы можете обнаружить совершенно функциональный рабочий стол, который однажды решит либо не включаться, либо испустить клуб черного дыма. В зависимости от модели при обновлении видеокарты мощность блока питания вашего ПК может превысить допустимые пределы.
Но не бойтесь.Установка блока питания — удивительно простой процесс. Выбрать лучший блок питания для вашего ПК гораздо проще, чем на самом деле . Мы покажем вам, как безопасно снять блок питания с вашего текущего компьютера, а затем проведем вас через шаги по установке нового блока питания. Переходите к этому разделу, если вы собираете совершенно новый компьютер.
Как снять блок питания старого ПК
Сильверстоун
6 + 2-контактный разъем, используемый для питания видеокарт и процессоров.
Первое, что вам нужно сделать, это собрать инструменты — вероятно, пару перчаток и отвертку с крестообразным шлицем — и снять старый блок питания.
Для начала отсоедините от стены все кабели, подключенные к вашему компьютеру. Если ваш блок питания (PSU) включает переключатель питания, доступный на задней панели вашего ПК, переведите его в положение «выключено», а затем снимите боковую панель вашего корпуса, чтобы вы могли получить доступ к PSU.
Ряд различных разъемов питания выводят от блока питания и питают различные компоненты вашего компьютера.Вам нужно будет отсоединить все эти кабели перед тем, как вынуть блок питания, иначе они зацепятся за блок питания и будут удерживать его в корпусе.
Томас Райан
Не забудьте снять с материнской платы большой 24-контактный разъем питания.
Возможно, вам будет полезно сфотографировать, какие силовые кабели к каким компонентам были подключены, чтобы у вас была справочная информация по подключению кабелей к вашему новому источнику питания. Не забудьте снять четырех- или восьмиконтактный разъем питания ЦП, расположенный рядом с разъемом ЦП на материнской плате, и 24-контактный кабель питания, подключенный к материнской плате по средней линии с левой стороны.При извлечении каждого кабеля вытаскивайте его из корпуса, чтобы не запутать их с другими кабелями. Это также помогает гарантировать, что все кабели питания отключены, и упрощает извлечение блока питания из корпуса, когда вы закончите.
Затем вам нужно открутить винты, удерживающие блок питания на месте. В большинстве случаев используется всего четыре винта, но конструкции у разных производителей различаются. Надежно отложите их в сторону.
Теперь вы, наконец, можете вытащить старый блок питания из корпуса.
Thomas Ryan
Как установить блок питания в компьютер
Выбор блока питания на замену может оказаться непростой задачей, но руководство PCWorld по выбору лучшего блока питания для ПК может направить вас на верный путь. Еще один полезный инструмент — это номинальная мощность, указанная на боковой стороне вашего старого блока питания.
Вы можете использовать эти два инструмента, чтобы понять, какую мощность потребуется вашему новому блоку питания и какие функции вам понадобятся, если только вы не переходите на новую, более мощную видеокарту, которая требует нового, более мощного блока питания.Имейте в виду, что нет ничего плохого в покупке блока питания, который обеспечивает большую мощность, чем вам на самом деле нужно, особенно если в будущем существует вероятность дальнейшего обновления компонентов ПК.
Если вы приобрели модульный блок питания со съемными кабелями, выясните, какие из них вам понадобятся для подачи энергии на ваши компоненты, и подключите их к источнику питания, прежде чем приступить к работе — гораздо проще сделать до того, как будет встроен блок питания. в вашем компьютере.
Подготовив новый блок питания, вставьте его точно в то же место, что и старый блок питания в корпусе вашего ПК.Ваш новый блок питания должен поставляться с винтами, чтобы прикрепить блок к задней панели корпуса; прикрутите их, как указано в вашем руководстве.
Томас Райан
После того, как вы установили новый блок питания на свой компьютер, пора повторно подключить питание ко всем вашим компонентам.
А теперь пора заняться подключением. Протяните кабели за материнской платой, затем используйте вырезанные в корпусе отверстия, чтобы протянуть каждый разъем рядом с соответствующим разъемом для каждого из них. Сначала подключите 24-контактный разъем питания к материнской плате, а затем подключите 4- или 8-контактный разъем питания процессора.При необходимости подключите оптические приводы, твердотельные накопители и жесткие диски. Наконец, подключите все необходимые разъемы питания PCI-E к вашей видеокарте (если применимо), затем дважды проверьте все разъемы, чтобы убедиться, что они надежно вставлены. Если вы сделали фотографии или пометили кабели на своем старом блоке питания, теперь вы можете использовать их в качестве справочника для выяснения того, как подключить кабели нового блока питания.
Если вы приобрели немодульный блок питания с кучей дополнительных проводов, спрячьте их за лотком материнской платы в задней части компьютера.Многие новые корпуса также включают кожухи блока питания, предназначенные для скрытия блока питания и любых лишних проводов.
Закройте крышку корпуса компьютера, подключите все обратно, при необходимости нажмите выключатель питания на задней панели блока питания (если он у вас есть, он будет виден с задней стороны корпуса) и включите компьютер.
Теперь у вас есть компьютер, готовый к работе долгие годы без проблем — или, по крайней мере, без проблем, связанных с блоком питания. Знание, как исправить простые проблемы, такие как отказ блока питания, — отличный способ получить максимальную отдачу от своих денег и не тратить деньги на совершенно новый компьютер.
Corsair SF750 SFX Platinum Блок питания | Плетеные кабели, варианты модификации, заключение и видео | Блоки питания
Плетеные кабели
С момента выпуска блоков питания серии SF, пожалуй, наиболее заметным обновлением стали плетеные кабели, которые доступны со всеми блоками серии SF 80+ Platinum. Это тоже недешевые и неприятные кабели; Эти кабели создают впечатление мягкого паракорда и не имеют термоусадки на всех кабелях блока питания, обеспечивая превосходное ощущение, которого не хватает многим блокам питания.
Сами по себе эти кабели позволяют сборщикам ПК создавать аккуратную и превосходно выглядящую систему, хотя благодаря модульной конструкции SF750 любители приключений могут заменить свои кабели на кабельные комплекты премиум-класса Corsair или нестандартные кабели от подобных CableMod. Тем не менее, черный цвет хорошо работает практически с любой системой, что делает замену кабеля вариантом, который почти исключительно для любителей эстетики.
Кронштейн SFX-to-ATX — Перспектива моддеров
Полезным дополнением, которое Corsair поставляет со всеми своими блоками питания серии SF, является монтажная пластина SFX-to-ATX, которая позволяет использовать блоки питания серии SF для установки в любое шасси ATX.
Да, мы знаем, что вы не будете покупать блок питания SFX специально для шасси ATX, но это не значит, что вы не перейдете на систему ATX когда-нибудь в рамках семилетней гарантии на этот блок питания. Corsair приложила немного дополнительных усилий, чтобы убедиться, что ваш блок питания можно использовать в вашей системе, даже если вы решите отказаться от корпусов SFX.
Надев наши моддинговые шляпы, мы увидим этот монтажный кронштейн как нечто большее, чем переходную пластину. Если вы делаете нестандартное шасси, эта пластина пригодится, если вы собираете нестандартное крепление для блока питания SFX.Вы можете использовать его как трафарет или использовать как средство для крепления вашего ПК к другим компонентам, что делает этот элемент более универсальным, чем могли задумываться сами Corsair. Это дополнение будет жизненно важно для всех, кто хочет создать собственный корпус для ПК, будь то ПК со столом или самодельный акриловый экспонат. Если вам нужно разметить монтажные отверстия блока питания, Corsair предоставила вам удобный шаблон.

Заключение
Это не обзор, но если бы он был, он в значительной степени написал бы сам.Если вам нужен блок питания SFX на 750 Вт, вариантов не так уж много. Лишь несколько брендов вложили средства в форм-фактор SFX, и еще меньше компаний предлагают мощность 750 Вт без ущерба для форм-фактора SFX за счет добавления дополнительной длины (SFX-L), нарушая совместимость с некоторыми небольшими форм-факторами. дела в процессе.
Форм-фактор SFX не стал популярным в последние годы, корпуса, совместимые с SFX, остаются редкостью, но если вам нужен блок питания SFX, серия Corsair SF — отличное место для начала поиска нового блока питания.Семьсот пятьдесят ватт мощности будет более чем достаточно практически для любого производителя ПК, а полностью черный плетеный кабель, поставляемый с устройством, удовлетворит эстетические потребности всех, кроме самых придирчивых клиентов, которые, несомненно, пошли бы по индивидуальному маршруту. независимо от того, какой БП они купили.
С мощными центральными процессорами, такими как i9-9900K, и гигантами трассировки лучей, такими как RTX 2080 Ti, мы можем понять, почему необходимы блоки питания SFX на 750 Вт. SF750 будет достаточно, чтобы упаковать оба этих мощных продукта в систему MITX, разогнать их, а затем добавить выделение SSD, RGB-подсветки и других компонентов, оставаясь при этом комфортно в пределах номинальной мощности блока питания 750 Вт.Вдобавок ко всему, рейтинг Corsair 80+ Platinum гарантирует, что минимальное количество энергии будет преобразовано в тепло, что, в свою очередь, будет поддерживать охлаждение блока питания и бесшумность его вентилятора.

Хотя ограниченное время с этим блоком питания вынудило нас отказаться от полноценного тестирования, послужной список Corsair в мире блоков питания говорит сам за себя. Возможно, со временем у нас будет возможность загрузить SF750 в наш нагрузочный тестер SunMoon, но с приближением выставки CES у нас просто нет времени, чтобы взглянуть на это устройство более чем бегло.У нас было время полностью протестировать только один блок питания, и мы решили, что новый Corsair 80+ Titanium AX850 наиболее заслуживает того времени.
Вы можете присоединиться к обсуждению источника питания Corsair SF750 SFX на форуме OC3D .

ОБЗОР | Карбид Корсар 175R — GGWPTECH
Введение
Carbide 175R — последний представитель Corsair в этой серии, который предлагает минималистский дизайн, но при этом обладает полным набором функций, и он не прогорит ваш кошелек по рекомендованной цене в 60 долларов (около 3150 песо).
Краткие характеристики
Размеры корпуса
Максимальная длина графического процессора
Максимальная высота процессорного кулера
Отсек для дисковода в корпусе
Совместимость радиатора
Совместимость с вентиляторами
418 мм x 210 мм x 450 мм
330 мм
160 мм
(x2) 3,5 дюйма (x2) 2,5 дюйма
120 мм, 140 мм, 240 мм, 280 мм, 360 мм
120 мм (3 спереди, 2 сверху, 1 сзади), 140 мм (3 спереди, 2 сверху)
Corsair Carbide 175R
Carbide 175R имеет боковую панель из тонированного закаленного стекла, которая делает RGB-подсветку легкой для глаз, что является плюсом для энтузиастов ПК, которые хотят держать RGB-подсветку под контролем.Пластиковая передняя панель имеет матовый дизайн и подсвеченный логотип Corsair, который светится от вентилятора.
Передние порты, питание и сброс, аудио и передние вентиляционные отверстия.
Воздушная вентиляция присутствует на верхней и нижней части передней панели, где приточные вентиляторы могут дышать. Она может обеспечивать лучший воздушный поток, но такая конструкция воздушного потока довольно распространена.
Сверху вы найдете кнопку питания и сброса, два порта USB 3.1 и комбинированный разъем для наушников / микрофона.
Этот корпус также имеет магнитный фильтр вентилятора вверху и выдвижной фильтр вентилятора внизу.
Магнитный вентиляторный фильтр
Внутри вы найдете один 120-миллиметровый вентилятор с RGB-подсветкой, адресация которого осуществляется программно с помощью стандартного RGB-заголовка материнской платы. Также есть резиновые втулки для прокладки кабеля.
В это шасси можно установить материнскую плату ATX, а сверху корпуса достаточно места, где можно установить до 280-миллиметрового радиатора. Зазор по высоте также помогает при прокладке кабелей, особенно при попытке подключить питание процессора сзади.
Один 120-мм вентилятор RGB совместим с Aura RGB, Mystic Light и т. Д.
Фактически на всех креплениях можно установить до шести (6) 120-мм вентиляторов или до четырех (4) 140-мм вентиляторов спереди и сверху. Также впереди есть место для радиатора размером до 360 мм.
лицевая сторона
На задней стороне вы найдете один лоток для SSD (хотя нам бы хотелось, чтобы их было два), а также два лотка для 3,5-дюймовых жестких дисков без использования инструментов. В отсек для блока питания можно установить стандартный блок питания ATX, а также есть много места для прокладки кабелей благодаря наклонной стороне области резиновых втулок, которая увеличивает глубину примерно на 2 см для прокладки кабелей.
задняя сторона Один лоток для твердотельного накопителя и прокладка кабелей — не лучшее решение для организации кабелей, но идея понятна
RGB-подсветка на передней панели
Логотип Corsair подсвечивается вентилятором RGB на передней панели рассеянного света. В этом нет ничего особенного, но это действительно добавляет индивидуальности шасси.
Заключение
Опыт сборки ПК в этом случае неплохой. Передняя панель легко снимается, резиновые втулки способствуют чистоте прокладки кабелей, и в целом у нас не было серьезных проблем при сборке ПК с этим корпусом.
Нам понравилось, что в нем много места для прокладки кабелей. Нам также нравится, что все слоты расширения имеют подходящие крышки, в отличие от других случаев, когда вам придется сломать крышки слотов перед установкой графического процессора или других карт расширения.
Есть лишь несколько вещей, которые, по нашему мнению, Corsair могла бы сделать лучше с этим чехлом. Во-первых, можно добавить еще один лоток для SSD сзади. Тогда вместо того, чтобы включать один вентилятор RGB только для освещения переднего логотипа, они могли бы просто использовать подходящую адресную светодиодную подсветку на этой части.
С эстетической точки зрения, мы бы сказали, что это шасси в значительной степени то, что ищет большинство людей: боковая панель из закаленного стекла для демонстрации компонентов, но имеющая то минималистское ощущение, которое не рвет «геймера» повсюду.
Что касается воздушного потока, то мы не видим в этом большой проблемы, поскольку внутри корпуса имеется множество креплений для вентиляторов и даже поддержка 360-миллиметрового радиатора охлаждения.
В заключение, мы без колебаний порекомендуем этот корпус тем, кто ищет корпус ПК начального уровня в корпусе Mid Tower, который может поддерживать все ваше охлаждающее оборудование.Мы очень надеемся, что Corsair также сделает белую версию этого в будущем.
ПРОФИ
Цена
Простая разводка кабелей
Много места для установки вентиляторов и много места для оборудования водяного охлаждения
МИНУСЫ
Поставляется только с одним лотком для SSD на задней панели.
Слабый вентилятор с RGB-подсветкой
Ира Джеймс — энтузиаст, имеющий корни в компьютерном оборудовании и играх. Его карьера технического журналиста началась после двух лет работы в PR-индустрии.Он основал GGWPTech, чтобы писать обзоры оборудования для ПК, новости игр, кибербезопасности и корпоративных технологий. Его работы также распространяются другими издательствами: Tech Sabado, Sunday and Business I.T. раздел Manila Times.
Игровой ПК для ранней Черной пятницы 2021 г.
Игровой ПК для ранней Черной пятницы 2021 г.
Галерея Цвет корпуса Размер корпуса Обзор 360 ° Показаны изображения системы с дополнительными принадлежностями
Ранняя Черная пятница Рекомендуемые акции: Нет
Игровое шасси: CyberPowerPC ONYXIA II Игровой корпус Mid-Tower мощностью 242 Вт с высокой пропускной способностью воздуха и закаленным стеклом спереди и сбоку
Лазерная гравировка: Нет
Вентиляторы в дополнительном корпусе: Вентиляторы в стандартном корпусе
ЦП: Процессор Intel® Core ™ i7-12700K 8P / 16 + 4E 3.60 ГГц [Turbo 5,0 ГГц] 25 МБ кэш-памяти LGA1700
Venom Boost Быстрый и эффективный заводской разгон: Без разгона
Вентилятор охлаждения ЦП / процессора: CyberPowerPC MasterLiquid Lite 120 мм ARGB Жидкостный охладитель ЦП с двухкамерным насосом и медной охлаждающей пластиной
Видеокарта: GeForce RTX ™ 3070 8 ГБ GDDR6 (ампер) [VR Ready]
Блок питания: 600 Вт — EVGA 600 Вт 80 Plus Gold высокоэффективный блок питания
Материнская плата: MSI PRO Z690-A DDR4 ATX ARGB 2.5GbE LAN 3 PCIE X16, 1PCIE X1 6 SATA3 3X M.2 SATA / PCIE
Бесплатная материнская плата: Нет
ОЗУ / Системная память: 16 ГБ (8 ГБ x 2) DDR4 / 3200 МГц, двухканальная память
Основной жесткий диск: 1 ТБ WD Blue SN550 Series PCIe NVMe M.2 SSD — Seq R / W: до 2400/1950 МБ / с, Rnd R / W до 410/405k
Дополнительный жесткий диск: Нет
Внешнее хранилище: Нет
Маршрутизатор WiDi: Нет
Карта видеозахвата: Нет
Внутренняя беспроводная сетевая карта: Нет
Звук: НА БОРТУ ВЫСОКОГО РАЗРЕШЕНИЯ 7.1 АУДИО
Монитор: Нет
Халява монитора: Нет
Кабели: Нет
Динамики: Нет
Внутренняя сетевая карта: Встроенная сеть Gigabit LAN
Клавиатура: Мультимедийная игровая USB-клавиатура CyberPowerPC
Мышь: CyberPowerPC Lyra 01 6-цветная RGB с 7-кнопочным USB-соединением, оптическая игровая мышь 4200DPI
Коврик для мыши: Нет
Гарнитура: Нет
Микрофон: Нет
Игровая одежда: Нет
Игровое оборудование: Нет
Беспроводные маршрутизаторы / концентраторы: Нет
Видеокамера: Нет
Защита от электропитания и перенапряжения: Нет
USB-концентратор и порт: встроенных USB-портов (в зависимости от материнской платы и корпуса)
Внешние аксессуары: Нет
Операционная система: Windows 11 Home
Восстановление Windows: Нет
Профессиональная проводка: Нет
Опция Ultra Care: Нет
Гарантия: СТАНДАРТНАЯ ГАРАНТИЯ: 1 год ГАРАНТИИ на детали
Обслуживание: БЕСПЛАТНЫЙ план обслуживания на 3 года (ВКЛЮЧАЯ ТРУД И ПОЖИЗНЕННУЮ ТЕХНИЧЕСКУЮ ПОДДЕРЖКУ)
Срочное обслуживание: Стандартное время обработки: Гарантированная доставка до Рождества или ранее.
Источник питания: Вт
Блок питания очень важен для обеспечения стабильной работы компьютера.
Требуется (рекомендуется): 0 Вт.
Текущий выбор: 0 Вт.
Предупреждение Блок питания не соответствует
Щелкните, чтобы изменить источник питания
закрыть
^* По сравнению с Mac и Chromebook. Возможности оборудования ПК зависят от устройства.¹ DirectX 12 доступен только с поддерживаемыми играми и графическими чипами. ² Функциональность 4K доступна с поддерживаемыми играми, мониторами и графическими чипами.
Промежуточный итог: 2175 долл. США
Доставка: Бесплатная доставка
Стандартное восточное время. дата отгрузки Пятница, 24.12.2021
Добавить в корзину
Ранняя Черная пятница 2021
2175 долл. США
Распечатать
Эта конфигурация не включает какую-либо операционную систему.
Эта конфигурация не включает контроллер.
Выбранный вами блок питания недостаточно мощный.
Требуется (рекомендуется): xxx W
Текущий выбор: xxx W
Заказать онлайн или позвонить (800)707-0393
730 Baldwin Park Blvd. Город промышленности CA 91746
© 1998-2021 CYBERPOWERPC ВСЕ ПРАВА ЗАЩИЩЕНЫ.
Права на все изображения, представленные на этом веб-сайте, принадлежат CyberPowerPC.Любое несанкционированное использование его логотипов и другой графики запрещено. Цены и характеристики подлежат изменению без уведомления. CYBERPOWERPC НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОШИБКИ ТИПО, ФОТОГРАФИИ ИЛИ ПРОГРАММЫ, И ОСТАВЛЯЕТ ЗА ПРАВО ОТМЕНИТЬ ЛЮБЫЕ НЕПРАВИЛЬНЫЕ ЗАКАЗЫ.
Показаны изображения системы с дополнительными принадлежностями.
Привет
Наши системы показывают, что вы находитесь в.
CyberPowerPC может быть доставлен в Великобританию через наш веб-сайт в Великобритании.
Хотите получить доступ к сайту этого региона?
Посетить сайт в Великобритании
Продолжить посещение сайта США
Х
Этот веб-сайт использует файлы cookie, чтобы обеспечить вам максимальное удобство работы с ним.Вы можете ознакомиться с нашей политикой конфиденциальности здесь. Принимаю
Анализ рынка блоков питания
с указанием основных ключевых игроков, бизнес-стратегий, возможностей роста, региональных прогнозов и прогнозов на 2027 год
Отдел новостей MarketWatch не участвовал в создании этого контента.
18 ноября 2021 г. (Expresswire) — Глобальный «Рынок блоков питания (БП)» Отчет об исследовании охватывает рост отрасли, размер рынка, ведущих производителей, будущие возможности, тенденции развития, а также первоначальную и будущую оценку рынка блоков питания (БП).Ключевые моменты и особенности отчета о рынке ключевых слов включают ключевые профили компаний с доходами бизнеса, статусом CAGR, будущими прогнозами и сценарием импорта-экспорта. Блок питания (PSU) Статистика рынка и цифры с доходами и темпами роста также представлены в качестве ценного ориентира.
«В окончательный отчет будет добавлен анализ воздействия COVID-19 на эту отрасль».
Получите образец отчета по адресу: https: // www.absolutereports.com/enquiry/request-sample/19412760
О блоке питания (PSU) Рынок:
Блок питания — это электрическое устройство, которое подает электроэнергию на электрическую нагрузку. Блок питания (БП) в основном предназначен для источников питания компьютерных устройств.
Анализ и аналитика рынка: глобальный рынок блоков питания (PSU)
Мировой рынок блоков питания (PSU) оценивался в млн долларов США в 2020 году и, как ожидается, достигнет миллиона долларов США к концу 2027 года. будет расти со среднегодовым темпом роста% в течение 2021-2027 гг.
В этом отчете основное внимание уделяется объему и стоимости блоков питания (БП) на глобальном, региональном и корпоративном уровнях. С глобальной точки зрения, в этом отчете представлен общий размер рынка блоков питания (БП) путем анализа исторических данных и будущих перспектив. В региональном плане в этом отчете основное внимание уделяется нескольким ключевым регионам: Северной Америке, Европе, Азиатско-Тихоокеанскому региону, Латинской Америке, Ближнему Востоку и Африке.
Чтобы понять, как влияние Covid-19 освещается в этом отчете — https: // www.absolutereports.com/enquiry/request-covid19/19412760
Отчет оказался эффективным инструментом, который игроки могут использовать для получения конкурентного преимущества над своими конкурентами и обеспечения длительного успеха на мировом рынке блоков питания (PSU). Все выводы, данные и информация, представленные в отчете, проверены и повторно подтверждены с помощью надежных источников. Аналитики, составившие отчет, использовали уникальный и лучший в отрасли подход к исследованиям и анализу для углубленного изучения мирового рынка блоков питания (PSU).
Отчет о рынке блоков питания (БП) охватывает следующие компании:
Новое японское радио
Antec
Кулер Мастер
Корсар
Пума игры
FSP
Гигабайт
Технология SilverStone
Сезонный
Thermaltake
XFX
Seventeam
ЛИАН ЛИ
Zalman Tech
Получите образец отчета о рынке блоков питания (БП) за 2021-2027 гг.
На основе продукта , этот отчет отображает производство, выручку, цену, долю рынка и темпы роста Блоки питания (БП) Типы рынка делятся на:
Источник питания переменного тока
Источник постоянного тока
На основе конечных пользователей / приложений, в этом отчете основное внимание уделяется состоянию и перспективам основных приложений / конечных пользователей, объему продаж, рыночной доле и темпам роста рынка блоков питания (БП) с приложениями, включает:
ПК Компьютеры
Мобильные устройства
На основе анализа на региональном и национальном уровне рынок блоков питания (БП) был сегментирован следующим образом:
Северная Америка, США, Канада, Европа, Германия, Франция, США.К., Италия, Россия, Северные страны, Остальная Европа, Азиатско-Тихоокеанский регион, Китай, Япония, Южная Корея, Юго-Восточная Азия, Индия, Австралия, Остальная часть Азиатско-Тихоокеанского региона, Латинская Америка, Мексика, Бразилия, Ближний Восток и Африка, Турция , Саудовская Аравия, ОАЭ, Остальной Ближний Восток и Африка.
Основная цель данного отчета о рынке блоков питания (БП) — предоставить точный и стратегический анализ мировой отрасли. В отчете представлены некоторые проницательные факты о бизнес-ограничениях путем доступа к росту рынка, объему потребления, предстоящим рыночным тенденциям, а также различным колебаниям цен на прогнозируемый 2027 год.
Узнайте больше и поделитесь вопросами, если таковые имеются, перед покупкой по этому отчету по адресу: https://www.absolutereports.com/enquiry/pre-order-enquiry/19412760
Основные характеристики блока питания (PSU ) рыночный отчет:
Обзор рынка Global Power Supply Unit (PSU) и сфера его применения
Конкуренция производителей на рынке блоков питания (БП)
Прогнозы темпов роста рынка и субрынков на прогнозный период.
Влияние глобальной пандемии COVID-19 на тенденции роста.
Основные события.
Лучшие дистрибьюторы, трейдеры и дилеры
Причины приобретения отчета о блоке питания (БП):
Отчет о рынке блоков питания (PSU) предоставляет данные за исторический период вместе с периодом прогноза и среднегодовым темпом роста.
Чтобы получить глубокий анализ рынка и иметь полное представление о мировом рынке и его коммерческой среде.
В отчете о рынке блоков питания (PSU) содержится подробный анализ стран в регионе, охватывающий ключевые проблемы, конкурентную среду и демографический анализ, который может помочь компаниям разобраться в нюансах, характерных для конкретной страны.
Весь отчет включает таблицы, диаграммы и графики, чтобы упростить понимание при одном просмотре.
Начинающий производитель может понять, как именно ему следует начать бизнес, связанный с рынком блоков питания (PSU), и во что инвестировать.
В исследовательском отчете также представлен анализ на региональном уровне, а также текущие и прогнозируемые тенденции рынка блоков питания (БП).
Приобрести этот отчет (цена 2900 долларов США за однопользовательскую лицензию) — https://www.absolutereports.com/purchase/19412760
Рынок блоков питания (PSU) TOC охватывает следующие моменты:
1 Блок питания (PSU) Обзор рынка
1.1 Обзор продукта и объем блока питания (PSU)
1.2 Сегмент блока питания (PSU) по типу
1.3 Сегмент блока питания (PSU) по приложениям
1.4 Перспективы роста мирового рынка
1.4.1 Global Power Оценки и прогнозы доходов от единиц энергоснабжения (БП) (2016-2027 гг.)
1.4.2 Оценка и прогнозы производства блоков питания (БП) в мире (2016-2027 гг.)
1.5 Объем мирового рынка по регионам
2 Конкуренция на рынке Производители
2.1 Доля мирового рынка производства блоков питания (БП) по производителям (2016-2021 гг.)
2.2 Доля мирового рынка блоков питания (БП) по производителям (2016-2021 гг.)
2.3 Доля рынка блоков питания (БП) по Тип компании (уровень 1, уровень 2 и уровень 3)
2.4 Глобальная средняя цена блока питания (БП) по производителям (2016-2021 гг.)
2.5 Производственные площадки производителей блоков питания (БП), обслуживаемая территория, типы продукции
2.6 Конкуренция и тенденции на рынке блоков питания (БП)
2.6.1 Уровень концентрации рынка блоков питания (БП)
2.6.2 Доля рынка 5 и 10 крупнейших игроков в мире блоков питания (БП) по выручке
2.6.3 Слияния и поглощения, расширение
3 Производство и мощность по регионам
3.1 Доля мирового рынка блоков питания (PSU) по регионам (2016-2021)
3.2 Глобальная доля рынка блоков питания (PSU) в доходах по регионам (2016-2021)
3.3 Global Power Supply Unit ( PSU) Производство, выручка, цена и валовая прибыль (2016-2021)
3.4 Скорость роста производства блоков питания (БП) в Северной Америке, выручка, цена и валовая прибыль
3,5 Производство блоков питания (БП) в Европе Темпы роста, выручка, цена и валовая прибыль
3,6 Производство блоков питания (БП) в Китае Темпы роста, выручка, цена и валовая прибыль
3,7 Скорость роста производства японских блоков питания (PSU), выручка, цена и валовая прибыль
3.8 Скорость роста производства блоков питания (PSU) в Южной Корее, выручка, цена и валовая прибыль
3.9 Индия Темпы роста производства блоков питания (PSU), выручка, цена и валовая прибыль
4 Глобальное потребление блоков питания (PSU) по регионам
4.1 Глобальное потребление блоков питания (PSU) по регионам
4,2 Север Америка
4,3 Европа
4,4 Азиатско-Тихоокеанский регион
4,5 Латинская Америка
5 Производство, выручка, динамика цен по типу
5.1 Доля мирового рынка энергоснабжения (PSU) на рынке производства по типу (2016-2021)
5.2 Глобальная выручка от блоков питания (PSU) Доля рынка по типу (2016-2021)
5.3 Глобальная цена блока питания (PSU) по типу (2016-2021)
6 Анализ потребления по приложениям
6.1 Global Power Потребление единиц питания (БП) Доля рынка по приложениям (2016-2021)
6.2 Глобальные темпы роста потребления блоков питания (БП) по приложениям (2016-2021)
7 ключевых компаний в профиле
7.1 Компания A
7.1.1 Информация о корпорации
7.1.2 Портфель продуктов
7.1.3 Производство, выручка, цена и валовая прибыль (2016-2021)
7.1.4 Основной бизнес и обслуживаемые рынки
7.1.5 Последние изменения / обновления
7.2 Компания B
7.2.1 Информация о корпорации
7.2.2 Портфель продуктов
7.2.3 Производство, выручка, цена и валовая прибыль (2016-2021)
7.2.4 Основной бизнес и обслуживаемые рынки
7.2.5 Последние Изменения / обновления
8 Анализ производственных затрат блока питания (БП)
8.1 Блок источника питания (PSU) Анализ ключевого сырья
8.1.1 Основное сырье
8.1.2 Динамика цен на основное сырье
8.1.3 Ключевые поставщики сырья
8.2 Доля в структуре производственных затрат
8.3 Анализ производственного процесса блока питания (БП)
8.4 Блок блока питания (БП) Анализ производственной цепочки
9 Канал сбыта, дистрибьюторы и клиенты
9.1 Канал сбыта
9.2 Список дистрибьюторов блоков питания (БП)
9.3 Потребители блоков питания (БП)
10 Динамика рынка
10.1 Тенденции в отрасли блоков питания (БП)
10.2 Драйверы роста блоков питания (БП)
10.3 Проблемы рынка блоков питания (БП)
10.4 Ограничения рынка блоков питания (БП)
11 Прогноз производства и поставок
11.1 Глобальный прогноз производства блоков питания (БП) по регионам (2022-2027)
11.2 Производство блоков питания (БП) в Северной Америке, прогноз выручки (2022-2027)
11,3 Производство блоков питания (БП) в Европе, прогноз выручки (2022-2027 гг.)
11,4 Производство блоков питания (БП) в Китае, выручка Прогноз (2022-2027)
11,5 Производство блоков питания (БП) в Японии, прогноз выручки (2022-2027)
11,6 Производство блоков питания в Южной Корее, прогноз выручки (2022-2027 гг.)
11,7 Энергетика Индии Единица предложения (PSU) Производство, прогноз выручки (2022-2027)
12 Прогноз потребления и спроса
12.1 Глобальный анализ прогнозируемого спроса на блоки питания (PSU)
12,2 Прогнозируемое потребление блоков питания (PSU) в Северной Америке по странам
12,3 Прогнозируемое потребление блоков питания (PSU) в Европе по странам
12,4 Азиатско-Тихоокеанский рынок Прогнозируемое потребление блоков питания (БП) по регионам
12,5 Латинская Америка Прогнозируемое потребление блоков питания (БП) по странам
13 Прогноз по типам и приложениям (2022-2027)
13.1 Глобальное производство, выручка и прогноз цен по типу (2022-2027)
13.1.1 Глобальное прогнозируемое производство блоков питания (БП) по типам (2022-2027)
13.1.2 Глобальный прогнозируемый доход блока питания ( БП) по типу (2022-2027)
13.1.3 Глобальная прогнозируемая цена блока питания (БП) по типу (2022-2027)
13.2 Глобальное прогнозируемое потребление блока питания (БП) по приложениям (2022-2027 гг.) )
14 Результаты исследования и заключение
15 Методология и источник данных
15.1 Методология / исследовательский подход
15.1.1 Исследовательские программы / дизайн
15.1.2 Оценка размера рынка
15.1.3 Структура рынка и триангуляция данных
15.2 Источник данных
15.2.1 Вторичные источники
15.2.2 Первичные Источники
15.3 Список авторов
15.4 Отказ от ответственности
Подробное содержание https://www.absolutereports.com/TOC/19412760#TOC
Свяжитесь с нами:
Имя: Ajay More
Телефон: US +142425 / Великобритания +44 20 3239 8187
Электронная почта: sales @ absolutereports.com
Наши другие отчеты:
Свежие семена томатов для открытых мест Отчет об исследовании рынка 2021: Ключевые производители, тенденции развития, исторические данные и прогноз рынка выручки до 2026 года
Рынок легкосплавных колес на 2021 год: ведущие производители, растущий спрос, прибыль от бизнеса Анализ, доход от продаж и стратегии расширения к 2026 г.
Портативные Bluetooth-динамики Размер рынка, доля, ведущий ключевой игрок, регионы, тип, применение, Отчет об анализе воздействия и роста COVID-19 за 2026 г.
Рост рынка гидропонных питательных веществ, выручка, бизнес-спрос , Сегментация, валовая прибыль, конкурентный анализ и отраслевой прогноз 2026
Глобальный отчет об исследовании рынка открывателей и аксессуаров для гаражных ворот Анализ по размеру, доле, производству, выручке, валовой марже, технологиям и прогнозам до 2027 года
Размер рынка средств лечения синдрома длинного QT , Доля, тенденции, региональный анализ, рост бизнеса, статус развития, технологии, S Анализ WOT 2026
Рост рынка бестарных мешков, выручка, бизнес-спрос, сегментация, валовая прибыль, конкурентный анализ и отраслевой прогноз 2026
Нефтяная линия (внутренняя и внешняя) Возможности роста рынка ингибиторов коррозии 2021: Всестороннее исследование, данные производителей по типам и Прогноз применения до 2026 г.
Шламовый насос
для рынка нефти и газа до 2021 г. — Глобальный отраслевой анализ, среднегодовой темп роста, возможности для бизнеса, конкурентная среда и прогноз будущих масштабов до 2027 г.
Лабораторные измерители электропроводности Объем рынка до 2021 г. Темпы роста, динамика рынка и прогноз основных ключевых игроков до 2027 года
Пресс-релиз, распространенный Express Wire
Чтобы просмотреть исходную версию на Express Wire, посетите Анализ рынка блоков питания (БП) с основными ключевыми игроками, бизнес-стратегиями, ростом Возможности, региональные перспективы и прогноз до 2027 г.
COMTEX_397187550 / 2598 / 2021-11-18T04: 51: 09
Есть ли проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу editorial @ comtex.com. Вы также можете связаться со службой поддержки клиентов MarketWatch через наш Центр поддержки клиентов.
Отдел новостей MarketWatch не участвовал в создании этого контента.
Мощность 4K, крошечный корпус: посмотрите, как я создаю свой первый игровой ПК малого форм-фактора
Как и большинство людей, я обычно строю свои ПК в башнях среднего размера с полной поддержкой ATX, потому что мне нужна возможность расширения. Но в последнее время Меня заинтриговал механизм малого форм-фактора (SFF), пара за последние пару лет.Хотя есть отличные средние башни, которые балансируют на грани того, чтобы быть SFF (в зависимости от вашего определение), привлекательность огромной игровой мощности в таком небольшом чехол вдохновил меня на создание моего собственного ультратонкого, но сверхмощного буровая установка.
Я не планирую использовать его для работы — мне еще нужна полная башня там — поэтому вместо этого я хотел создать коробку исключительно для игр, а одну который будет удобно сидеть рядом с моим телевизором. И я сколотил миниатюрное творчество своими руками в прямом эфире на канале YouTube PCWorld, так что вы можете присоединиться ко мне в моем путешествии.

Это была моя первая сборка в корпусе малого форм-фактора и Я нервничал, выбирая нужные детали. К счастью, мне не нужно беспокоиться о том, чтобы эта игровая машина работала здоровой спасибо спонсору этой сборки Avast. Avast One дает вам все необходимое для обеспечения вашей безопасности и конфиденциальность в Интернете, и она доступна через единый, простой в использовании интерфейс. Бесплатная версия включает в себя такие важные функции, как Free Антивирус, бесплатный VPN и бесплатный брандмауэр, а премиум версия имеет еще более продвинутую защиту.Узнать больше об Avast Один на Avast.com.
Изначально я собирался построить на базе очень популярного Cooler Master MasterBox NR200, 18-литрового корпуса. с множеством вариантов настройки. Но пока готовлюсь к моему Мое внимание привлекла сборка еще одного корпуса SFF. Lian Li Q58 14,5-литровый корпус необычного дизайна с четырьмя (заменяемые) навесные боковые панели, при этом сохраняя множество модульных параметры. Одна сторона корпуса может вместить до 3-х слотовых видеокарт. до 320 мм в длину, с другой стороны, удерживающей mini-ITX материнская плата и блок питания SFX или полный ATX.Количество вариантов и деталей в данном случае просто потрясающе, а оказалось быть идеальным выбором для моей мощной машины размером с пинту. Лиан Ли Q58 позволил мне добавить мощные компоненты игрового уровня 4K в довольно с легкостью. Вот полный список запчастей:
Как вы увидите на видео, даже при ограниченном пространстве сборка прошла неплохо благодаря тщательному планированию. Было много место, чтобы погрузить руки в маленький чемоданчик — я ни разу не порезался! Единственная деталь, которую я пересматриваю, — это Corsair AIO.Пока это фантастическая деталь с крутой ЖК-панелью на помпе, количество дополнительные провода и огромный контроллер вентилятора затрудняли установку в сборка без лотов, кабельного управления. Это было возможно для конечно, и я мог бы попытаться заставить его работать, но это перебор для моего личный вариант использования, и я могу переключиться на что-то более простое.
Мне еще не приходилось серьезно играть в эту систему с момента завершения сборки, но первоначальное тестирование, похоже, показывает, что эта установка будет у вас нет проблем с запуском последних игр со скоростью 60 кадров в секунду при Разрешение 4K на моем телевизоре.И потому что буровая установка будет сидеть в моей жизни комнате моя цель — попытаться настроить кривые вентилятора, чтобы шум не превышал как можно ниже. Это должно быть довольно легко с 5600X и AIO, но поддерживает тихую работу GeForce RTX 3070 и круто, но при этом нацеленность на вывод 4K может быть сложнее.
Я очень рад попробовать эту настройку и надеюсь доложить примерно через месяц с последующим наблюдением за тем, как идут дела. А пока не стесняйтесь твитнуть свой собственный Установки SFF на меня.

Производитель	Corsair
Модель	AX850 (CMPSU-850AX)
Тип	ATX12V v2.31 EPS 2.92
Номинальная мощность, Вт	850
Мощность по каналу 12В, Вт	840
Количество линий +12V	1
Выходы	+3.3V – 25 A, +5V – 25 A, +12V – 70 A, -12V – 0,5 A, +5VSB – 3 A
PCI-E разъемов	4
SLI Ready	Да
CrossFire Certified	Нет
Модульный	да
КПД при полной нагрузке	90
Номинальный КПД (нагрузка 50%)	92
Сертифицирован 80 PLUS	Gold
Коэффициент мощности (PF)	99%
Метод компенсации коэффициента мощности	Активный
Входное напряжение, В	90 — 264
Частота, Гц	50/60
Входной ток, А	10 — 5
Размер вентилятора, мм	120 х 120 х 25
Уровень шума, дБ	—
Регулятор скорости вращения (S2FC)	есть
Электромагнитные безопасность и совместимость (EMI/EMC)	UL, CUL, CE, CB, FCC Class B, TÜV, CCC, C-tick
Соответствие RoHS (низкое содержание в припое свинца и кадмия)	есть
Размеры (ШхДхВ), мм	150 х 160 х 86
Комплектация	Набор модульных кабелей, Инструкция, Сетевой кабель, 4 винта и наклейка
Гарантия	7 лет
Ресурс (MTBF), часов	100 000
Сайт производителя	http://www. corsair.com/

Типы разъемов	Длина проводов до разъема (разъемов), см
24-контактный разъем питания ATX	60
2x 4+4-контактный разъем питания ATX12V, EPS12V	60
4x 6+2-контактный разъем PCI-E	60
2x Четыре разъема для периферийных устройств	40-55-70-85
2x Четыре разъема для устройств SATA	40-55-70-85
2x Два разъема для устройств SATA	40-55
Переходник с периферийного разъема питания на два для приводов FDD	10

Материнская плата	ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)
Процессор	Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,8 ГГц
Кулер	Noctua NH-U12P
Оперативная память	2x DDR3-1333 1024 MБ Kingston PC6400
Видеокарта	2 х ASUS EN9800GX2/HTDI/512M
Жесткий диск	Samsung HD080HJ 80 ГБ 7200rpm 8 Мб SATA-300
Корпус	Spire SwordFin SP9007B с двумя 120 мм вентиляторами

	Corsair AX850		Seasonic X-750		Seasonic M12D-850		CHIEFTEC CFT-750G-14C
	Величина, В	Отклонение, %	Величина, В	Отклонение, %	Величина, В	Отклонение, %	Величина, В	Отклонение, %
+12V
Idle	12,25	+2,1	12,32	+2,6	12,23	+1,9	12,15	+1,25
Burn	12,24	+2,0	12,3	+2,5	12,22	+1,8	12,18	+1,5
+5V
Idle	5,06	+1,2	5,05	+1,0	5,17	+3,4	5,12	+2,4
Burn	5,06	+1,2	5,04	+0,8	5,18	+3,6	5,12	+2,4
+3.3V
Idle	3,39	+2,7	3,39	+2,7	3,39	+2,7	3,39	+2,7
Burn	3,39	+2,7	3,38	+2,4	3,4	+3,0	3,39	+2,7

conspi.ru - Конспирология - Теория заговора

Кабели питания компьютера Corsair — огромный выбор по лучшим ценам

Оплетка кабелей блока питания компьютера

Обзор блока питания Corsair RM750x 750W (2018)

Производительность

Комплект проводов

Кто производит этот блок

Внутреннее устройство блока

Corsair RM750x 750W в майнинге

Возможные конфигурации подключения видео карт.

Вывод

Плюсы

Минусы

Титаническая мощь. Обзор блока питания Corsair AX1500i — Ferra.ru

Конкуренты и аналоги

Лаборатория кабелей C-Cables

Немного волшебства C-Cables

Применяемый инструмент

Обзор и тест блока питания Corsair AX1200i (1200 Вт)

Содержание материала

Упаковка и комплектация блока питания Corsair AX1200i (1200 Вт)

Внешний вид и устройство блока питания Corsair AX1200i (1200 Вт)

Обзор блока питания Corsair AX850: тихая мощность GECID.com.

Комплект кабелей для блоков питания с индивидуальной оплеткой CORSAIR Premium — синий / черный, гарантия 2 года, для блоков питания Corsair: Электроника

Как установить блок питания в компьютер

Как снять блок питания старого ПК

Как установить блок питания в компьютер

Corsair SF750 SFX Platinum Блок питания | Плетеные кабели, варианты модификации, заключение и видео | Блоки питания

ОБЗОР | Карбид Корсар 175R — GGWPTECH

Введение

Краткие характеристики

RGB-подсветка на передней панели

Заключение

ПРОФИ

МИНУСЫ

Игровой ПК для ранней Черной пятницы 2021 г.

Ранняя Черная пятница 2021

с указанием основных ключевых игроков, бизнес-стратегий, возможностей роста, региональных прогнозов и прогнозов на 2027 год

Мощность 4K, крошечный корпус: посмотрите, как я создаю свой первый игровой ПК малого форм-фактора

Добавить комментарий Отменить ответ
