Разъемы блока питания
Модульный блок питания
Перед рассмотрением основных разъемов, необходимо упомянуть о простых БП и о блоках питания с модульными кабелями. У дешевых блоков питания все кабеля установлены заранее. И поэтому неиспользуемые кабеля будут болтаться внутри корпуса, ухудшая циркуляцию воздуха и возможно эстетичный вид, если корпус вашего системного блока прозрачный.
Модульные блоки питания

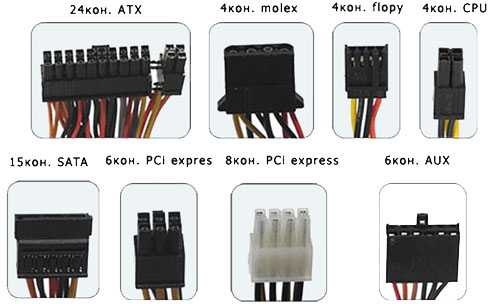

Разъемы блока питания
Выбирая блока питания, первым делом необходимо обращать внимания на стандарт интерфейса (ATX 2.0, ATX 2.2, ATX 2.3). Стандарт блока питания должен соответствовать стандарту материнской платы.
Основной 24-контактый разъём питания и 20+4 pin разъем питания
Если видеокартам не хватает получаемого питания через разъем PCI-Express, то используют дополнительный 6-контактный кабель от блока питания.
Разъем дополнительного питания видеокарт PCI-Express схож с разъемом дополнительного питания процессора.

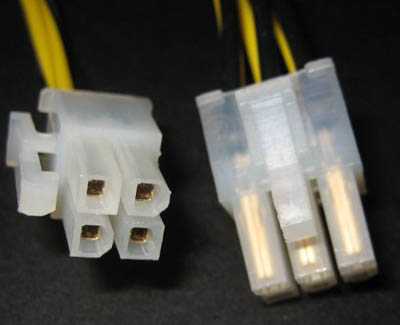

4-контактный разъем для питания процессора и 6-контактний разъем для дополнительного питания PCIe-видеокарт
Разъем типа Molex предназначен для обеспечения питанием жестких дисков стандарта UltraATA и других устройств (CD-, DVD-приводы). Но в связи с ростом популярности жестких дисков стандарта SATA, количество разъемов Molex в блоках питания уменьшилось.

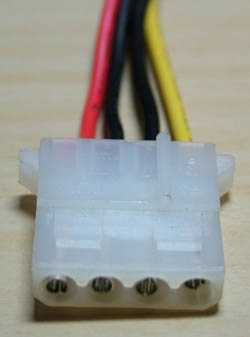

Разъёмы питания Molex для жёсткие дисков типа ATA и CD-, DVD-приводов.
Разъём питания SATA.
Разъем для флоппи-дисковода. Не изменился с 1980 года
Разъемы на блоке питания. Конструктивные особенности блоков питания
На задней панели блока питания размещен разъем для сетевого кабеля. Раньше возле него устанавливали разъем для подключения кабеля монитора. Кроме этого на задней стенке блока питания можно встретить:
- выключатель;
- кнопки для управления вентилятором;
- переключатели сетевого напряжении 110/220 В;
- индикатор сетевого напряжения;
- USB разъемы
Разметка проводов блока питания
Цвет провода соответствует напряжению:
- Желтый провод — +12 В,
- Красный провод — +5 В,
- Оранжевый провод — +3,3В,
- Черный провод — общий или земля.
Это основные провода, другие цвета у разных производителей имеют разные напряжения.
Разъем Molex — распиновка, описание, фото
Разъем Molex — распиновка, описание, фотоОписание Molex
 штекер Molex |  гнездо Molex |
Один из самых популярных в настольной компьютерной технике — 4-контактный разъём питания для всех PATA накопителей на жёстких дисках и оптических дисководов, дисководов начального уровня с интерфейсом SCSI, различных периферийных устройств и корпусных вентиляторов размером более 50 мм. Имеет эквивалент, производимый AMP (теперь часть Tyco Electronics) и имеющий обозначение AMP Commercial MATE-N-LOK 2.13 mm pin connector.
В разъёме использована вилка типа MOLEХ 8981-04P (или эквивалентная) с контактами AMP 61314-1 (или эквивалентными). Провод толщиной 18 AWG имеет цветную изоляцию трёх цветов (жёлтый — +12 вольт, красный — +5 вольт, чёрный — земля).
Пластмассовый разъём, шириной 21 миллиметров и высотой 6 миллиметров, имеет чёткие грани на верхней стороне, которые служат своеобразным «ключом», препятствующим неверной ориентации разъёма при подключении.
Разъём не имеет дополнительных защёлок, фиксация осуществляется лишь за счёт трения контактов вилки и гнезда и их корпусов — вследствие этого новый разъём бывает тяжело подключить, а со временем, под воздействием вибрации, разъём постепенно разбалтывается и требует вставки уплотнителя или периодической подтяжки. Кроме этого, к недостаткам разъёма можно отнести особенность конструкции — недостаточно жёсткую фиксацию контактов в корпусе как вилки так и розетки, и как следствие, в случае недостаточно качественного изготовления, их несовпадение в ряд затрудняет монтаж.
Распиновка Molex
| Вывод # | Цвет | Назначение | |
|---|---|---|---|
| 1 | Жёлтый | +12 вольт | |
| 2 | Чёрный | Земля Один чёрный провод выполняет функцию земли для питания +5 вольт, второй для питания +12 вольт | |
| 3 | Чёрный | Земля | |
| 4 | Красный | +5 вольт | |
