Распиновка разъемов блока питания: какая линия за что отвечает | Блоки питания компьютера | Блог
Подключение проводов блока питания при сборке ПК — одна из самых серьезных задач, с которой сталкиваются начинающие пользователи. Все слышали фразу «с электричеством шутки плохи», и нужно понимать, что в случае неправильного подключения проводов можно запросто повредить дорогие комплектующие. Чтобы этого не случилось, нужно знать распиновку разъемов БП, максимальную нагрузку на каждый разъем и положение ключей, которые не дают подключить провода неправильно. В этой статье вы найдете всю информацию на эту тему.
Стандарты блоков питания для ПК и их разъемов развиваются уже почти 40 лет — со времен выхода первых компьютеров IBM PC. За это время сменилось несколько стандартов AT и ATX. Казалось бы, все возможные разъемы уже придуманы и ничего нового не требуется, но осенью этого года ожидается выход видеокарт Nvidia GeForce RTX 3000-й серии, который принесет с собой новый, 12-контактный разъем питания. Производители уже стали добавлять в комплекты проводов новых БП коннектор 12-Pin Micro-Fit 3.0. Будет неудивительно, если этот разъем питания дополнит новые стандарты ATX.
Перед тем, как перейти к описанию и распиновке всех разъемов в современном БП, хотелось бы напомнить, что основные напряжения, которые нам встретятся, это +3.3 В, +5 В и +12 В. Сейчас основное напряжение, которое требуется и процессору, и видеокарте — это +12 В. В свою очередь, +5 В нужно накопителям, а +3.3 В используется все реже.
И если взглянуть на табличку, которая есть на боку каждого БП, мы увидим выдаваемые им напряжения, токи и мощность по каждому из каналов.
Разъем Molex
Начнем с самого древнего разъема, который почти без изменений дошел до наших времен, появившись у первых «персоналок». Это всем известный 4-контактный разъем, называемый Molex.
Сегодня сфера применения этого разъема сузилась до питания корпусных вентиляторов, передних панелей корпусов ПК, разветвителей и переходников питания видеокарт и накопителей. Например, переходников питания видеокарты «Molex — PCI-E 6 pin». Несмотря на то, что разъем выдает до 11 А на контакт, а значит, может дать видеокарте, в теории, 132 ватта мощности, использовать его стоит крайне осторожно.
Надо учитывать, что толщина проводов может не соответствовать такой мощности, а сами контакты могут быть разболтанными, с неплотной посадкой. В результате это чревато нагревом проводов, контактов и расплавлению изоляции.
Если вам обязательно требуется такой переходник, выбирайте модель с двумя разъемами Molex.
Обязательно проверяйте качество контактов переходника и вставляйте его надежно, до упора. Для защиты от неправильного подключения в разъеме предусмотрены два скоса.
Внимание! Несмотря на то, что скосы не дают воткнуть разъем другой стороной, при определенном усилии и разболтанных гнездах есть вероятность воткнуть разъем, развернутый на 180 градусов, что приведет к выходу из строя оборудования.
24-контактный разъем питания материнской платы
Этот разъем появился в спецификациях ATX12V 2. 0 в 2004 году и заменил устаревший 20-контактный разъем. Он может обеспечить довольно серьезные мощности для питания процессора, видеокарты и материнской платы: по линии +3.3 В — 145.2 Вт, по линии +5 В — 275 Вт и 264 Вт по линии +12 В (при использовании контактов Molex Plus HCS).
Примечание. Контакты Molex сертифицированы на ток 6 А. Molex HCS — до 9 А. А Molex Plus HCS — до 11 А.
Разъемы питания процессора
Энергопотребление процессоров неуклонно росло последние 20 лет, что потребовало дополнительных разъемов питания для них. И в спецификациях ATX12V был введен дополнительный 4-контактный разъем питания процессора +12 В.
8-контактный разъем питания процессора
Несмотря на то, что 4-контактный разъем питания процессора рассчитан на максимальную мощность до 288 Вт (при использовании контактов Plus HCS), в спецификации EPS12V версии 1.6, появившейся в 2000 году, был представлен 8-контактный разъем питания процессора. Первоначально этот разъем использовался в серверах с серьезными нагрузками на систему питания, но впоследствии перекочевал и в обычные ПК.
Сегодня даже на бюджетных материнских платах мы встречаем именно этот разъем, который теоретически может подать на питание процессора мощность до 576 Вт.
4-контактный и 8-контактный разъемы совместимы между собой. Если на вашем БП есть только 4-контактный кабель питания, он подойдет в 8-контактный разъем на материнской плате. А 8-контактный кабель, соответственно, подойдет в 4-контактный разъем.
Значения передаваемой мощности выглядят просто фантастически, но вы должны понимать, что это теоретическая мощность. На практике производители топовых материнских плат, ориентированных на разгон, ставят два 8-контактных разъема питания процессора.
Например, на MSI MEG Z490 ACE. Увеличение контактов разъема и сечения проводов приводит к снижению их нагрева и, как следствие, к безопасной работе.
Внимание! При подключении 8-контактных разъемов питания процессора и видеокарты нужно учитывать, что несмотря на то, что они не совпадают по скосам контактов, их вилки очень похожи. При определенном усилии можно воткнуть вилку питания процессора в разъем на видеокарте и наоборот. Это приведет к замыканию и выходу оборудования из строя.
Разъем питания 3.5″ дисководов
Еще один разъем, уже практически не встречающийся на новых БП. Ранее использовался для питания дисководов 3.5″ и некоторых карт расширения.
Разъем питания SATA
Стандартный разъем для питания HDD, DVD и 2.5″ SSD-приводов. Надежный и удобный разъем, воткнуть который другой стороной не получится из-за расположения специальных выступов. Ток, потребляемый HDD и SSD, довольно небольшой и беспокоиться о нагреве таких разъемов не стоит.
Разъемы дополнительного питания видеокарт
В начале нулевых годов резко выросло энергопотребление видеокарт, что потребовало для них специальных разъемов питания, принятых в спецификациях ATX12V 2.x.
Спецификация PCI Express x16 Graphics 150W-ATX Specification 1. 0 была принята рабочей группой PCI-SIG в 2004 году. Она представила 6-контактный разъем, который может давать видеокарте 75 Вт мощности. И еще 75 Вт берутся со слота PCI-E x16. Получившиеся в сумме 150 ватт достаточны для питания видеокарт среднего уровня, например, GeForce GTX 1650 SUPER.
Но этих возможностей питания быстро стало недостаточно и вскоре была принята спецификация PCI Express 2.0, которая дала уже 8-контактный разъем питания для видеокарт. 8-контактный разъем питания позволял передать 150 Вт мощности и вместе с 75 Вт, идущими со слота PCI-E x16, получалось 225 Вт, которых стало достаточно уже для производительных видеокарт.
Производители видеокарт обычно стараются разгрузить питание по слоту PCI-E x16 и обеспечить запас питания для разгона, поэтому видеокарты с потреблением 120 ватт и выше, например, GeForce GTX 1660 SUPER, все чаще оснащаются восьмипиновым разъемом питания.
Конструкция разъемов позволяет подключение 6-контактного кабеля питания в 8-контактный разъем. Но, скорее всего, потребуется специальный переходник, ведь в этом случае видеокарта по сигнальным контактам распознает, какой кабель подключен в разъем питания.
8-контактный разъем обычно делается разборным, что позволяет подключить его в 6-контактную колодку.
Вставить неправильно разъемы этого типа не получится: скосы на пинах расположены в строго определенном порядке. Но нужно подключать питание до упора — до защелкивания предохранительного язычка.
42-6.19C55.79,.13,34,0,34,0S12.21,.13,6.9,1.55 C3.97,2.33,2.27,4.81,1.48,7.74C0.06,13.05,0,24,0,24s0.06,10.95,1.48,16.26c0.78,2.93,2.49,5.41,5.42,6.19 C12.21,47.87,34,48,34,48s21.79-0.13,27.1-1.55c2.93-0.78,4.64-3.26,5.42-6.19C67.94,34.95,68,24,68,24S67.94,13.05,66.52,7.74z’></path><path fill=#fff d=’M 45,24 27,14 27,34′></path></svg></a>» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Выводы
Как вы могли заметить, все разъемы на современных БП разработаны так, чтобы исключить неправильное подключение. Также они обеспечивают избыточную надежность по нагрузке питания, что достигается увеличением числа контактов.
Но при сборке ПК не помешает помнить распиновки всех разъемов и максимальную силу тока, которую может выдержать разъем. Если пренебречь этими знаниями, можно рано или поздно повредить комплектующие. С подобным в период «крипто-лихорадки» 2017-2018 года столкнулись майнеры, у которых массово горели дешевые переходники питания видеокарт «Molex — PCI-E 6 pin».
8 ми контактный разъем питания. Распиновка разъемов компьютерного блока питания. Точки доступа Wi-Fi в сельских населённых пунктах
Стандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.
АТХ 20 и 24 Контактный главный Разъем кабеля питания
24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате.
Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.
ATX 4-Контактный разъем питания
Molex 4-Контактный периферийный разъем кабеля питанияЧетырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.
SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).
8-Контактный EPS и +12 Вольт Разъем питанияЭтот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.
Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.
Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.
8-контактный разъем PCI Express (PCIe) силовой кабель разъемСпецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания.
Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.
Посчастливилось мне приобрести видеокарту Nvidia GTX 780 вместо своей старенькой Nvidia GTX 560. Радость от покупки была не долгой, т.к. видеокарта отказалась влезать в мой корпус. Хотя эта проблема лечится быстро с помощью болгарки и прямых рук)))
Следующей и главной проблемой стало присутствие двух 8 pin разъёмов на видеокарте и их отсутствие на блоке питания. Блок у меня 700 Вт но выходит у него 2*6 pin.
Сначала обратимся к теории, что же это за 8-pin разъем? По сути это тот же 6-pin разъем только с добавлением двух дополнительных контактов “земли”. Это нужно, чтобы дать дополнительную мощность на видеокарту по шине 12V, что в свою очередь необходимо для мощных видеоадаптеров, а также для разгона и использования штатных технологий, таких как AMD OverDrive.
Почитав “умные” форумы, пришел к выводу, что, в принципе, использование дополнительных контактов не является обязательным, хотя и желательным.
При попытке запуска системы, видеоадаптер выдал ошибку о нехватке мощности, и отказал в запуске ПК. Стало ясно, что необходимо подключить восьми контактный разъем.
Изучив предлагаемый переходник стало ясно, что два дополнительных контакта просто дублируются от имеющихся.
Также необходимо было заполучить коннектор для подключения в видеокарту. Для этой цели отлично подошел имеющийся восьми контактный переходник для питания процессора. Я просто отпилил нужные части, которые подходят в видеокарту.
Теперь нужно было подключить разъем к блоку питания. Можно было бы подсоединиться к 6 pin разъемам, но я не стал их трогать, а срезал один не используемый разъем питания SATA и взял оттуда два провода “земли”, а остальные заизолировал. И вот что получилось.
Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для питания дисковых накопителей и других периферийных устройств , например, мощной видеокарты. Большинство периферийных разъёмов, в свою очередь, соответствуют отраслевым стандартам для того или иного форм-фактора. В данной части нашего материала мы рассмотрим, какие дополнительные разъёмы вы можете встретить в своём ПК.
Разъём питания периферийных устройств
Возможно, самый распространённый тип разъёма, который можно встретить на всех БП, это коннектор питания периферийных устройств, который также часто называют разъёмом питания дисковых накопителей. То, что мы понимаем под данным типом разъёма, впервые появилось в блоках питания AMP в серии БП и называлось разъёмом MATE-N-LOK, но с тех пор как он начал производиться и продаваться компанией Molex, он также начал называться «разъём Molex», что не совсем корректно.
Чтобы определить расположение контактов, внимательно посмотрите на разъём. Как правило, в правой части вилки имеется пластиковый выступ и ключ, что необходимо для правильной фиксации разъёма в гнезде. На следующей схеме изображён стандартный разъём с ключом на вилке.
Разъём питания периферийных устройств
Данный разъём использовался на всех ПК, начиная с оригинальной модели IBM PC и заканчивая современными системами . Он наиболее известен как разъём для дисковых накопителей, однако также используется в некоторых системах для дополнительного питания материнской платы, видеокарты, вентиляторов охлаждения и любых других компонентов ПК, которые могут использовать напряжение +5 В или +12 В.
Это 4-контактный разъём, имеющий четыре контакта круглой формы, расположенные на расстоянии 5 мм друг от друга и рассчитанные на ток до 11 А на каждый. Так как разъём включает один контакт +12 В и один +5 В (два другие — заземление), максимальная мощность тока через разъём достигает 187 Вт. Вилка разъёма имеет около 2 см в ширину и её можно подключать к большинству дисковых накопителей и некоторых других компонентов ПК. На следующей таблице мы приводим назначение контактов на данном разъёме:
Контакты на разъёме питания для периферийных устройств | |||||
Контакт | Сигнал | Цвет | Контакт | Сигнал | Цвет |
1 | +12 V | Жёлтый | 3 | Gnd | Чёрный |
2 | Gnd | Чёрный | 4 | +5 V | Красный |
Разъём питания флоппи-дисководов
В середине 1980-х впервые появились дисководы для магнитных дисков 3,5 дюйма и тогда стало понятно, что для них нужен более компактный разъём питания. Ответом стало то, что сегодня известно как разъём питания флоппи-дисководов, который был разработан AMP как часть EI-серии (Economy Interconnection — экономичное подключение). Эти разъёмы применяются для питания небольших дисковых накопителей и устройств, и имеют те же контакты +12 В, +5 В и заземление, как и большой разъём для периферии. Расстояние между контактами в данном типе вилки составляет 2,5 мм, а сама вилка примерно в половину меньше большого разъёма. Все контакты рассчитаны на 2 А каждый, так что максимальная мощность тока по данному разъёму составляет всего 34 Вт.
В следующей таблице приводится конфигурация контактов на разъёме питания флоппи-дисководов:
Контакты на разъёме питания флоппи-дисков | |||||
Контакт | Сигнал | Цвет | Контакт | Сигнал | Цвет |
1 | +5 V | Красный | 3 | Gnd | Чёрный |
2 | Gnd | Чёрный | 4 | +12 V | Жёлтый |
Разъём питания периферийных устройств и его младший собрат имеют универсальную компоновку контактов, в чём можно убедиться на следующей схеме:
Разъём питания периферийных устройств и разъём для флоппи-дисковода
Расположение контактов на разъёме для флоппи является зеркальным, по сравнению с большим разъёмом для периферийных устройств. При использовании переходника с одного типа разъёма на другой следует проявить осторожность и не забывать, что в этом случае красный и жёлтый провода меняются местами.
Первые блоки питания оснащались всего двумя разъёмами для периферии, тогда как современные БП имеют четыре и более больших разъёмов и один или два разъёма для флоппи-дисководов. В зависимости от мощности и назначения, некоторые БП имеют по восемь и даже более разъёмов для периферийных устройств.
Если вы используете много жёстких дисков или иных устройств, нуждающихся в дополнительном питании, можно использовать Y-образный разветвитель, а также переходник с большого разъёма на малый. Разветвитель позволяет превратить один разъём питания периферийных устройств для подключения к нему сразу двух накопителей, а с переходником вы можете использовать большой разъём для питания флоппи-дисковода. Если вы используете несколько переходников, удостоверьтесь, что общая мощность блока питания является достаточной. Разъёмы, подключённые к разветвителю, по суммарной нагрузке не должны превышать возможности одного разъёма.
Разъём питания Serial ATA
Подавляющее большинство современных жёстких дисков и все SSD оснащены разъёмом питания SATA. Так что, если несколько лет назад коннекторы SATA на БП были некой приятной опцией, то на новых блоках питания они предусмотрены в обязательном порядке. Разъём питания SATA (Serial ATA) — особый 15-контактый разъём, в котором используется всего пять проводов, что означает, что к одному проводу подключается по три контакта на разъёме. Общая мощность питания по такому коннектору точно такая же, как у обычного разъёма для периферии, но SATA-кабель заметно тоньше.
Разъём питания SATA
В разъёме питания SATA каждый провод подключён к трём контактам, причём нумерация проводов не соответствует нумерации контактов. Если ваш блок питания не оснащён разъёмами питания SATA, можно использовать переходник с обычного разъёма для периферийных устройств. Однако такие переходники не обеспечивают напряжение по линии +3,3 В. К счастью, это не является проблемой для большинства устройств SATA, так как они не используют линию +3,3 В и используют только напряжения +12 В и +5 В.
Переходник с разъёма для периферийных устройств на SATA
Разъём дополнительного питания видеокарт PCI-E
Спецификация ATX12V 2.x подразумевает использование нового 24-контактного разъёма питания материнской платы, который обеспечивает больше энергии для питания различных контроллеров на плате и карт PCI-E. Спецификация рассчитана на дополнительную мощность 75 Вт непосредственно для слота PCI-E x16 и такой мощности, в принципе, хватает для многих видеокарт со средней производительностью. Но производительные графические карты, как правило, нуждаются в более высоком уровне питания. По этой причине группа разработчиков PCI-SIG (Special Interest Group) представила два стандарта для обеспечения дополнительного питания видеокарт PCI-E , которые предполагают использование следующих разъёмов:
- PCI Express x16 Graphics 150 W-ATX — спецификация издана в октябре 2004 года. Используется дополнительный 6-контактный (2х3) коннектор, который обеспечивает дополнительную мощность 75 Вт. Общая мощность по слоту PCI-E x16 достигает 150 Вт.
- PCI Express 225 W/300 W High Power Card Electromechanical — спецификация опубликована в марте 2008 года. Предполагает использование 8-контактного (2х4) дополнительного разъёма питания, обеспечивая дополнительную мощность 150 Вт. Общая мощность составляет 225 Вт (75+150) либо 300 Вт (75+150+75).
К видеокартам, требующим ещё больше энергии, можно подключать сразу несколько разъёмов:
Конфигурации разъёмов дополнительного питания PCI-E | |
Максимальная мощность | Конфигурация доп. питания |
75 Вт | Не используется |
150 Вт | 1 х 6-pin |
225 Вт | 2 х 6-pin либо 1 х 8-pin |
300 Вт | 1 х 8-pin + 1 x 6-pin |
375 Вт | 2 x 8-pin |
450 Вт | 2 x 8-pin + 1 x 6-pin |
Карт PCI Express обеспечивается с помощью коннекторов 6-pin (2х3) либо 8-pin (2х4) Molex Mini-Fit, снабжённых вилкой типа «мама», которая подключается непосредственно к видеокарте. Для справки, данные разъёмы похожи на Molex 39-01-2060 (6-контактный) и 39-01-2080 (8-контактный), но в обоих используется иные ключи, чтобы предотвратить возможность их ошибочной установки в разъём +12 В на материнской плате. На следующей схеме представлена компоновка разъёмов, в том числе со стороны вилки. Обратите внимание на сигнал «sense» по контакту pin 5 — он позволяет графической карте определить, подключён ли разъём. Без надлежащего уровня питания карта может отключиться или работать в режиме ограниченной функциональности. Также обратим внимание, что контакт pin 2 обозначен в таблице как N/C (No Connection) согласно стандартной спецификации, но в большинстве блоков питания, судя по всему, на него также подводится напряжение +12 В.
6-контактный разъём дополнительного питания PCI-E 6 pin (2х3), рассчитанный на мощность 75 Вт
Разъём 6 pin (2×3) дополнительного 75-Вт разъёма для питания видеокарты PCI-E | |||||
Цвет | Сигнал | Контакт | Контакт | Сигнал | Цвет |
Чёрный | GND | 4 | 1 | +12 V | Жёлтый |
Чёрный | Sense | 5 | 2 | N/C | — |
Чёрный | GND | 6 | 3 | +12 V | Жёлтый |
Конфигурация контактов на 8-контактном разъёме дополнительного питания PCI-E приведена на схеме ниже. Обратите внимание на наличие дополнительного напряжения +12 В на контактах pin 2 и целых два сигнала «sense» по контактам pin 4 и pin 6, что позволяет карте определять, какой разъём подключён — 6-контактный или 8-контактный — либо подключение отсутствует.
8-контактный разъём дополнительного питания PCI-E 8 pin (2х4), рассчитанный на мощность 150 Вт
Разъём 8 pin (2×4) дополнительного 150-Вт разъёма для питания видеокарты PCI-E | |||||
Цвет | Сигнал | Контакт | Контакт | Сигнал | Цвет |
Чёрный | GND | 5 | 1 | +12 V | Жёлтый |
Чёрный | Sense0 | 6 | 2 | 12 V | Жёлтый |
Чёрный | GND | 7 | 3 | +12 V | Жёлтый |
Чёрный | GND | 8 | 4 | Sense1 | Жёлтый |
Конструкция обоих разъёмов обеспечивает обратную совместимость: разъём 6 pin можно подключить к гнезду 8 pin. Таким образом, если ваша графическая карта имеет гнездо для 8-контактного коннектора, но блок питания оснащён только разъёмом 6 pin, то его можно подключить к карте, просто сдвинув относительно гнезда, как это показано на рисунке. Вилка имеет конструкцию ключей, предотвращающую установку в некорректной позиции, но при подключении разъёма следует избегать чрезмерных усилий, что может привести к повреждению карты.
Подключение 6-контактного разъёма к гнезду 8 pin на графической карте
Сигнальные контакты расположены таким образом, что видеокарта сама распознает, какой тип разъём подключён к гнезду и, таким образом, какая мощность ей доступна. Например, если видеокарта требуется полных 300 Вт и она оснащена двумя гнёздами 8 pin (либо 8 pin + 6 pin), но вы используете два шестижильных разъёма, карта определит, что может использовать только 225 Вт и, в зависимости от конструкции и прошивки, может либо отключиться, либо будет работать в режиме ограниченной функциональности.
Благодаря специальному ключу на вилке, 8-контактный разъём нельзя установить в гнездо 6 pin. По этой причине многие производители блоков питания оснащают свои изделия вилками типа «6+2», которые позволяют отсоединять дополнительные два при необходимости, получая в итоге обычный 6-контактный разъём вместо 8-контактного. Такой разъём, разумеется, без проблем установится в гнездо 6 pin на плате.
Внимание! 8-контактный разъём дополнительного питания карт PCI-E и 8-контактный разъём питания CPU стандарта EPS12V используют близкие по конструкции вилки Molex Mini-Fit Jr. Эти вилки имеют разные ключи, но при определённом усилии может получиться подключить разъём EPS12V к гнезду на видеокарте, или наоборот, подключить разъём питания PCI-E к гнезду материнской плате EPS12V. В любом из этих сценариев контакт +12 В будет подключён напрямую к заземлению, что может привести к выходу из строя материнской платы, видеокарты или блока питания.
6-контактный разъём использует два контакта +12 В для обеспечения мощности до 75 Вт, в то время как коннектор 8 pin использует три контакта +12 В, обеспечивая до 150 Вт. Но согласно спецификации для разъёмов Molex, такой набор контактов позволяет обеспечивать большую мощность. Каждый контакт на разъёме питания PCI Express может держать ток до 8 А при использовании стандартных контактов — или больше, если применяются контакты HCS или Plus HCS. Если умножить пределы мощности контактов по спецификациям на их количество, можно определить возможности разъёма держать ток определённой мощности:
Максимальная мощность тока по разъёму дополнительного питания карты PCI-E | ||||
Тип разъёма | Количество контактов +12V | При использовании контактов контактов | При использовании контактов HCS | При использовании контактов Plus HCS |
6-pin | 2 | 192 Вт | 264 Вт | 288 Вт |
8-pin | 3 | 288 Вт | 396 Вт | 432 Вт |
В 6-жильном разъёме ток рассчитан на два контакта +12 В, хотя большинство БП имеют по три таких контакта.
Стандартные контакты Molex рассчитаны на ток 8 А.
Контакты Molex HCS рассчитаны на ток 11 А.
Контакты Molex Plus HCS рассчитаны на ток 12 А.
Все значения указаны для связки 4-6 контактов Mini-Fit Jr. при использовании проводов 18-го калибра и стандартной температуре.
Таким образом, хотя по спецификации разъёмы рассчитаны на мощность 75 (6 pin) и 150 Вт (8 pin), при использовании стандартных контактов мощность может достигать, соответственно, 192 и 288 Вт. При использовании контактов HCS и Plus HCS вы можете получить ещё большую мощность.
Два разъёма дополнительного питания, о которых идёт речь, могут фигурировать в документации под названиями PCI Express Graphics (PEG), Scalable Link Interface (SLI) или CrossFire Power Connectors, так как они используются производительными графическими картами с интерфейсом PCI-E x16, которые могут работать в связке SLI или CrossFire. SLI и CrossFire — это режимы использования карт nVidia и AMD, позволяющие объединить карты в связку, используя вычислительные ресурсы каждой из них для увеличения производительности графической подсистемы. Каждая карта может потреблять сотни ватт, поэтому многие видеокарты класса hi-end имеют два или три разъёма дополнительного питания. Это означает, что большинство мощных
Не секрет, что современные модели видеокарт потребляют большое количество энергии. В зависимости от производителя, серии, назначения и даже конкретного экземпляра потребляемая мощность может меняться в пределах от нескольких десятков, до нескольких сотен Ватт. Где же взять такое количество энергии и при этом не обделить остальные компоненты вашей системы? Сейчас мы обо всем расскажем.Питание для быстрой современной видеокарты может поступать из 3 источников:
Тип коннектора питания | Обеспечиваемая им мощность |
PCIe x16 | 75 Вт |
6-pin | 75 Вт |
8-pin | 150 Вт |
Во первых, современные подключаются к разъему расширения PCIe x16, который питается от 24-контактного разъема и обеспечивает видеокарты мощностью до 75 Вт. Этого оказывается достаточно для начального и среднего уровня. Такие карты не имеют дополнительных разъемов питания и не сильно требовательны к блоку питания, и, как правило, обеспечивают относительно низкую производительность.
Разъем PCIe x16
Во вторых, более мощные версии видеокарт могут иметь 2 типа разъемов питания: 6-пин и 8-пин, или оба сразу. Разъем 6-пин предоставляет видеокарте дополнительную мощность в 75 Вт, а 8-пин – в 150 Вт. Таким образом, максимальное энергопотребление видеокарты с 1 разъемом 8-пин и 1 разъемом 6-пин может достигать значения: 75+150+75 = 300Вт (конфигурации разъемов могут отличаться, в том числе и в большую сторону). Следует обратить внимание на следующий факт: для каждого дополнительного разъема питания на видеокарте должен обладать отдельным коннектором питания. Наличие дополнительных разъемов питания свидетельствует как о повышенном энергопотреблении видеокарты, так и о большей производительности (относительно видеокарт без дополнительных разъемов питания и в рамках одного-двух поколений). Кроме того, по наличию дополнительных разъемов питания можно приблизительно определить энергопотребление, на которое рассчитана. Важно помнить, что при наличии на видеокарте нескольких разъемов питания, для нормальной работоспособности компьютера необходимо к каждому коннектору подключить кабель питания. В противном случае компьютер либо не включится, либо видеокарта не будет работать со своей максимальной производительностью. 8-pin и 6-pin разъемы
В связи с этим нужно упомянуть, что существуют с разделенными линиями питания 12 В. Это означает, что каждый коннектор (6-пин и 8-пин) будет обслуживать своя линия питания. Подробнее об этом можно прочитать в.
Подводя итог – для соответствующего питания вашей видеокарты необходимо понять, какие разъемы питания она требует и какую максимальную мощность при этом потребляет. Учет этих факторов позволит вам избежать неприятной ситуации, при которой ваша система не сможет запуститься из-за недостатка мощности или отсутствия нужных коннекторов. Удачных покупок!
Если на видеокарте имеется такой разьем, то требуется к нему подключить дополнительное питание от БП.

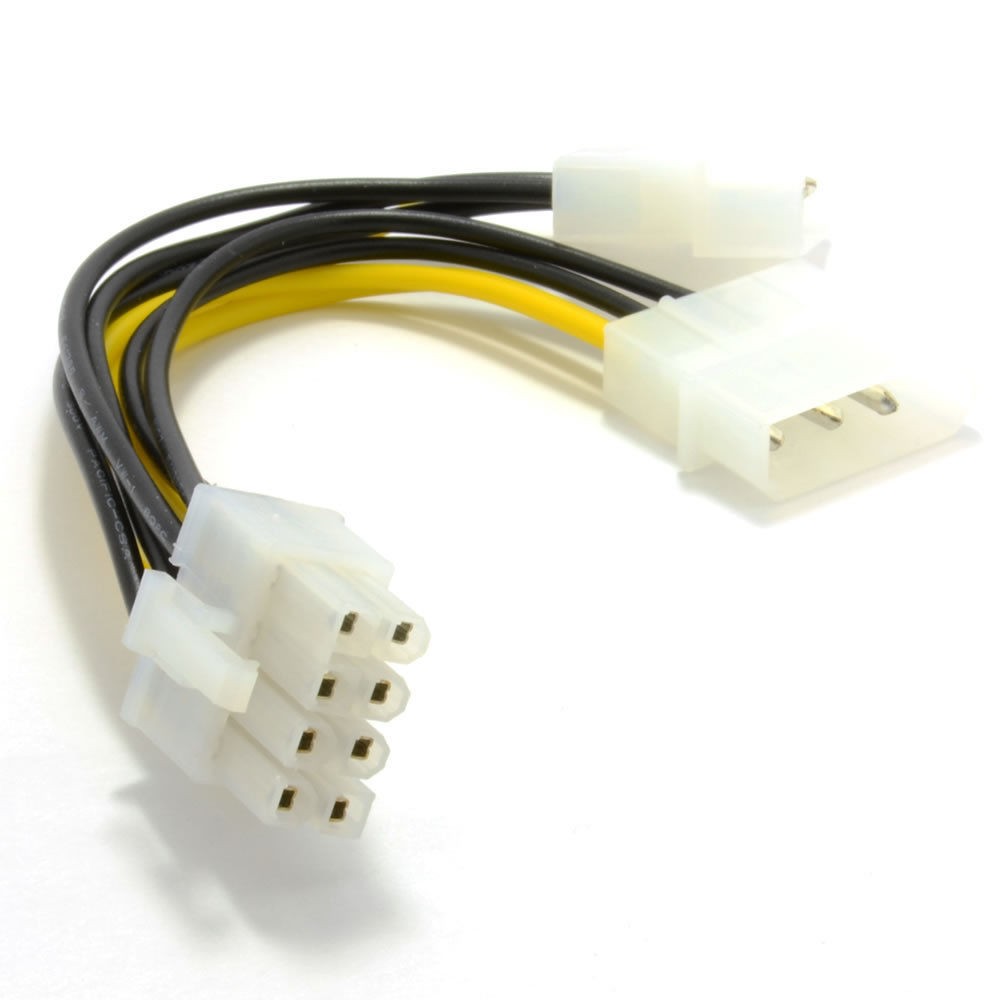

Дополнительное питание подключается специальным кабелем-переходником:
6-пиновый разьем подключается к видеокарте, а два разьема, типа molex, подключаются к блоку питания.
К БП подключаются оба разьема.
Черный и коричневый земля, жёлтый +12 вольт.
Нужно учесть, что такие видеокарты требуют повышенной мощности БП и он должен быть не менее 350 Вт.
В современных блоках питания уже имеется разьем дополнительного питания видеокарты, в этом случае необходимости в переходниках нет.
В последнее время появились видеокарты к которым необходимо подключить не 6-pin разьем питания, а 8-pin.
Это связано с увеличением потребляемой мощности питания видеокартами.
У таких разьемов на два контакта «земля» больше, чем у 6-pin разьемов.
Если у вашего БП нет такого выходного коннектора, то нужно приобрести переходник 6-pin -> 8-pin, но обычно такой переходник идет в комплекте с видеокартой.
Подключать разьем 6-pin вместо 8-pin без переходника нельзя.
К видеокартам, имеющим два разьема дополнительного питания, нужно подключать оба разьема.
1,65 миллиона взломанных домашних компьютеров заняты майнингом
Лаборатория Касперского опубликовала результаты своего исследования, согласно которому в мире насчитывается 1,65 миллиона взломанных ПК, которые заняты добычей криптовалюты для хакеров.
При этом отмечается, что речь не идёт только о домашних машинах, но и о корпоративных серверах.
В лаборатории отметили, что наиболее популярными вредоносными добытчиками валют являются Zcash и Monero.
Наиболее популярной валютой является Bitcoin, однако его добыча слишком неэффективна на обычных компьютерах , в отличие от альтернативных валют.
«Основным эффектом для домашних компьютеров или инфраструктуры организации является снижение производительности», — заявил эксперт по безопасности Kaspersky Антон Иванов, — «Также некоторые майнеры могут загружать модули из инфраструктуры опасного действия, и эти модули могут содержать другой вредоносный код , такой как трояны».
В большинстве случаев майнер попадает на компьютер при помощи специально созданной зловредной программы, так называемого дроппера , главная функция которого — скрытно ставить другое ПО.
Такие программы обычно маскируются под пиратские версии лицензионных продуктов или под генераторы ключей активации к ним — что-нибудь в таком духе пользователи ищут, например, на файлообменниках и сознательно скачивают. Вот только иногда то, что они скачали, оказывается не совсем тем, что они хотели скачать.
После запуска скачанного файла на компьютер жертвы ставится собственно установщик, а он уже закачивает на диск майнер и специальную утилиту , маскирующую его в системе.
Также в комплекте с программой могут поставляться cервисы, которые обеспечивают его автозапуск и настраивают его работу.
От вредоносных программ-дропперов Kaspersky Internet Security защитит вас по умолчанию — просто убедитесь, что антивирус всегда включен, и такой зловред просто не попадет на ваш компьютер.
А вот майнеры, в отличие от дропперов — программы не зловредные.
Потому они входят в выделенную категорию Riskware — ПО, которое само по себе легально, но при этом может быть использовано в зловредных целях.
По умолчанию Kaspersky Internet Security не блокирует и не удаляет такие программы, поскольку пользователь мог установить их осознанно.
Но если хотите подстраховаться и уверены, что не собираетесь пользоваться майнерами и прочим ПО, которое входит в категорию Riskware, то вы всегда можете зайти в настройки защитного решения, найти там раздел Угрозы и обнаружение и поставить галочку напротив пункта Другие программы .
Если вы заняты майнингом для кого-то другого, вы можете получить огромные счета за электроэнергию, заметное замедление работы ПК и компонентов.
Процессорный разъём LGA 1151 для Intel Coffee Lake имеет различия
Выход процессоров Intel Coffee Lake вызвал бурю эмоций у пользователей и шквал обсуждений на различных тематических ресурсах, в основном из-за того, что они будут работать только с новыми материнскими платами , несмотря на уже давно используемое исполнение LGA 1151.
Выяснилась настоящая причина несовместимости.
Всё дело в том, что контакты на новых процессорах Intel расположены по другой схеме, нежели у процессоров Skylake и Kaby Lake, сообщает VideoCardz.
Intel добавила новым процессорам больше контактов Vss (земля) и Vcc (питание).
Первых ранее было 377, а теперь стало 391.
Вторых — 128 и 146, соответственно.
Общее число контактов не изменилось, и осталось равно 1151, а всё благодаря уменьшению количества резервных контактов (RSVD) с 46 до 25.
Компания сообщила – процессорам Core восьмого поколения потребовалась организации дополнительного и/или более стабильного питания.
Хотя компании было достаточно изменить название на LGA 1151v2, чтобы избежать «праведного гнева» со стороны некоторых пользователей, но она этого не сделала.
Точки доступа Wi-Fi в сельских населённых пунктах
Компания «Ростелеком» сообщает о резком росте востребованности беспроводных точек доступа в Интернет, построенных по проекту устранения цифрового неравенства в России.
Проект, о котором идёт речь, предусматривает создание точек Wi-Fi в населённых пунктах численностью от 250 до 500 человек.
Доступ в Сеть предоставляется на скорости не менее 10 Мбит/с.
В конце июля «Ростелеком» объявил об отмене платы за подключение к Интернету через такие хот-споты.
Сразу после этого востребованность услуги заметно выросла.
Количество интернет-сессий в точках доступа подскочило на 35%.
Общий объём интернет-трафика в точках Wi-Fi в августе впервые превысил 1 Пбайт, оказавшись на 27% больше, чем месяцем ранее.
По состоянию на 30 июня 2017 года универсальные услуги связи с использованием точек доступа Wi-Fi оказывались в 4690 населённых пунктах, что составляет 34% от общего плана (всего до конца 2019 года должны быть построены почти 14 тыс. точек).
Уже проложено 35 тыс. километров волоконно-оптических линий связи.
Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для. ..
Разъёмы питания для периферийных устройств Кроме разъёмов для материнской платы, все блоки питания также оснащены различными дополнительными коннекторами, большинство из которых предназначено для…
8 Pin питание процессора распиновка – Тарифы на сотовую связь
807 пользователя считают данную страницу полезной.
Информация актуальна! Страница была обновлена 16.12.2019
На самом деле что 4, что 8 контактов – это все одна и та же линия питания, 12в, одно напряжение, просто питание распараллеливается на много проводов, чтоб разгрузить разъем.
Никаких «не вытянет напряжения» и т. д.
Все банально: рапределение тока нагрузки на большее число КОНТАКТОВ!
Если проц не топовый с огромным тепловыделением, и нет разгона до предела – то можно смело обойтись и 4-пиновым питанием.
Там просто идет дублирование контактов, они все все равно между собой соединены .
Если перевернешь плату и посмотришь на дорожки- то в 8-пиновой части контакты просто повторяются. И все.
Можно преспокойно подключать 4-пин питание и НИЧЕГО не сгорит!
В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.
Особенности
Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.
На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного – кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.
Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.
Коннекторы БП
В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.
Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.
Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.
Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.
Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).
Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.
Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD – SATA HDD).
Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).
Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin
Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.
Также 3 и 4 Pin коннекторы используются для подключения кулеров.
Маркировка для проводов БП
Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.
Коннектор мат. платы
Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.
При сборке майнинг-ферм часто возникает ситуация, когда не хватает шнуров для запитывания видеокарт и райзеров.
Для решения этой проблемы часто используются разветвители PCI-E 8 pin, а также переходники с питания процессора на питание видеокарт. Такие разветвители можно приобрести на Aliexpress по цене примерно 1,5 долларов за штуку.
Переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin
Если в риге используется более одного блока питания, или используется модульный БП с несколькими шнурами 8 пин (или 4+4 pin) для питания процессора (12 вольт), то можно задействовать этот шнур через переходник на разъем питания видеокарт PCI-E 6+2 pin:
В нем обычно используются желтые провода (12 вольт) возле ключа 8-пинового разъема. Еще одним его отличительным признаком является то, что на разъеме питания CPU используется 4 пары проводов плюс/минус (в разъеме для питания видеокарт 3 пары плюс-минус и одна пара чисто минусовых проводов).
Переходник питания CPU-PCI-E:
Разветвитель PCI-E 6+2 pin
Разветвители питания PCI-E имеют 5 (как правило, черных) проводов земли (минусовых) со стороны ключа разъема:
Еще одна фотография разветвителя питания PCI-E с другой стороны (видно пару минусовых проводов слева восьмипинового разъема):
К сожалению, китайские продавцы на Алиэкспресс не разбираются в тонкостях компьютерных разъемов и часто высылают вместо переходников 8-пин CPU на питание видеокарт PCI-E 6+2 pin обычный разветвитель для разъема питания видеокарт.
Чем отличаются разветвители PCI-E 8 pin и переходники 8-пинового питания процессора на PCI-E?
Основным отличием является то ,что в разъеме 8-пинового питания процессора используется обратная полярность в сравнении с PCI-E 6+2 pin.
Сравнение распиновки разъема 8-пинового питания процессора и PCI-E 6+2 pin:
Как видно из рисунка, для переделки 8-пинового разъема для питания видеокарт нужно перепаять проводники 5-8 с минуса на плюс, а контакты 1-4 – на минус (землю).
Чтобы было понятнее, нужно внимательно рассмотреть разъем-папа, который выходит из блока питания на питание процессора, в котором желтые провода — это плюс 12 вольт, а черные – земля (минус):
В разъеме для запитывания видеокарт используется иная полярность при схожих ключах разъема:
На разъеме 6+2 пин PCI-E хорошо видно пару минусовых проводов сбоку разъема:
Что будет, если включить разветвитель питания PCI-E вместо переходника 8-пин CPU на питание видеокарт PCI-E?
Включение такого разветвителя в качестве переходника гарантированно приведет к короткому замыканию в цепи 12 вольт. Это, при отсутствии защиты в БП, обеспечит выход из строя видеокарты, блока питания и, возможно, материнской платы.
Автор статьи имеет опыт получения из Китая разветвителей питания PCI-E вместо заказанных переходников 8-пин CPU на питание видеокарт PCI-E. Открытие споров может дать небольшую моральную компенсацию за неправильно отправленный товар, но проблему получения дополнительных разъемов питания не решает.
Как переделать разветвители PCI-E 6+2 pin в переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin
При наличии относительно прямых рук, внимательности и паяльника, можно самостоятельно переделать китайские разветвители PCI-E 6+2 pin в переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin.
Пример использующегося в риге переходника для питания двух 6-пиновых райзеров от второго кабеля БП для питания процессора:
Пример использования самодельного переходника для запитывания видеокарты и райзера:
Рассмотрим подробнее, как это сделать.
Руководство по переделке разветвителя PCI-E 6+2 pin в переходник с 8-пин CPU на питание видеокарт PCI-E 6+2 pin
При переделке разветвителя необходимо выполнить следующие действия:
Разрезаются провода между разъемом, который будет соединяться с кабелем для питания процессора и проводами, которые будут запитывать видеокарты или райзера (6 пиновые):
Затем зачищаются провода полученных проводов:
На разъеме, который будет соединяться с кабелем процессорного питания, скручивают провода с каждой стороны в три пары, а затем на них одевается термоусадочная трубка:
После этого соединяются провода разъемов 6+2 пин PCI-E питания видеокарт с этими парами проводов:
При этом важно правильно соблюдать полярность проводов.
Нужно ориентироваться на то, что желтые провода проводов 6+2 пин PCI-E – это плюс, а черные – это минус. На разъеме процессорного питания провода (в данном случае — черные) со стороны ключа разъема – это плюс, а слева – минус.
В итоге должен получится такой разветвитель-переходник с кабеля процессорного питания 8-пин CPU на питание видеокарт PCI-E 6+2 pin:
Распиновка молекс 4 пин
Описание Molex
Один из самых популярных в настольной компьютерной технике — 4-контактный разъём питания для всех PATA накопителей на жёстких дисках и оптических дисководов, дисководов начального уровня с интерфейсом SCSI, различных периферийных устройств и корпусных вентиляторов размером более 50 мм. Имеет эквивалент, производимый AMP (теперь часть Tyco Electronics) и имеющий обозначение AMP Commercial MATE-N-LOK 2.13 mm pin connector.
В разъёме использована вилка типа MOLEХ 8981-04P (или эквивалентная) с контактами AMP 61314-1 (или эквивалентными). Провод толщиной 18 AWG имеет цветную изоляцию трёх цветов (жёлтый — +12 вольт, красный — +5 вольт, чёрный — земля).
Пластмассовый разъём, шириной 21 миллиметров и высотой 6 миллиметров, имеет чёткие грани на верхней стороне, которые служат своеобразным «ключом», препятствующим неверной ориентации разъёма при подключении.
Разъём не имеет дополнительных защёлок, фиксация осуществляется лишь за счёт трения контактов вилки и гнезда и их корпусов — вследствие этого новый разъём бывает тяжело подключить, а со временем, под воздействием вибрации, разъём постепенно разбалтывается и требует вставки уплотнителя или периодической подтяжки. Кроме этого, к недостаткам разъёма можно отнести особенность конструкции — недостаточно жёсткую фиксацию контактов в корпусе как вилки так и розетки, и как следствие, в случае недостаточно качественного изготовления, их несовпадение в ряд затрудняет монтаж.
Описание Molex
Один из самых популярных в настольной компьютерной технике — 4-контактный разъём питания для всех PATA накопителей на жёстких дисках и оптических дисководов, дисководов начального уровня с интерфейсом SCSI, различных периферийных устройств и корпусных вентиляторов размером более 50 мм. Имеет эквивалент, производимый AMP (теперь часть Tyco Electronics) и имеющий обозначение AMP Commercial MATE-N-LOK 2. 13 mm pin connector.
В разъёме использована вилка типа MOLEХ 8981-04P (или эквивалентная) с контактами AMP 61314-1 (или эквивалентными). Провод толщиной 18 AWG имеет цветную изоляцию трёх цветов (жёлтый — +12 вольт, красный — +5 вольт, чёрный — земля).
Пластмассовый разъём, шириной 21 миллиметров и высотой 6 миллиметров, имеет чёткие грани на верхней стороне, которые служат своеобразным «ключом», препятствующим неверной ориентации разъёма при подключении.
Разъём не имеет дополнительных защёлок, фиксация осуществляется лишь за счёт трения контактов вилки и гнезда и их корпусов — вследствие этого новый разъём бывает тяжело подключить, а со временем, под воздействием вибрации, разъём постепенно разбалтывается и требует вставки уплотнителя или периодической подтяжки. Кроме этого, к недостаткам разъёма можно отнести особенность конструкции — недостаточно жёсткую фиксацию контактов в корпусе как вилки так и розетки, и как следствие, в случае недостаточно качественного изготовления, их несовпадение в ряд затрудняет монтаж.
В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.
Особенности
Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.
На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного – кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.
Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.
Коннекторы БП
В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.
Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.
Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.
Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.
Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).
Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.
Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD – SATA HDD).
Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).
Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin
Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т. д.
Также 3 и 4 Pin коннекторы используются для подключения кулеров.
Маркировка для проводов БП
Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.
Коннектор мат. платы
Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.
провода по цветам, 20+4-пиновый для материнской платы, молекс,
Автор Акум Эксперт На чтение 8 мин. Просмотров 1.1k. Опубликовано
Замена блока питания (БП) на персональном компьютере (ПК) – довольно распространенное явление. Это и замена штатного на более мощный при апгрейде, и установка нового взамен вышедшего из строя. Но к сожалению, существует несколько модификаций этих узлов, различающихся по характеристикам и, главное, по разъемам питания. В этой статье мы познакомимся с распиновкой вилок блока питания компьютера ATX. Это может очень пригодиться при выборе нового БП для своей машины.
Какие разъёмы есть у блока питания
Прежде чем поговорить о распиновке разъемов блока питания от компьютера, выясним, какими эти самые разъемы (вилки) вообще бывают. В современном БП компьютера установлены следующие вилки:
- Питание материнской платы (ATX) – 20 или 24 контакта.
- Питание процессора (CPU) – 1 или 2 четырехпиновых разъема.
- Для подключения видеокарты (PCI-E) – шестиконтактный, 6+2 контакта, 2 разъема – на 6 и на 8 контактов.
- Для устройств с SATA интерфейсом (SATA) – от 2 до 4 пятнадцатиконтактных.
- Питание устройств с IDE интерфейсом (MOLEX) – от 2 до 6 четырехконтактных.
- Для накопителя на гибких магнитных дисках (FLOPPY) – до двух четырехпиновых.
Важно! В некоторых новых моделях БП коннектор для питания дисковода может отсутствовать. В этом случае, как правило, производители докладывают в комплект переходник MOLEX/FLOPY. Если его нет в комплекте, то такой переходник можно купить – он стоит не дороже чашки кофе.
Цветовая маркировка проводов
А теперь рассмотрим, какие сигналы/напряжения выдает/получает БП и какой цвет имеют провода, отвечающие за эти сигналы:
Цветовая маркировка проводов БП ATX
Провода питания | |
Цвет | Напряжение |
Черный | Общий провод (GND) |
Белый | -5 В (может отсутствовать) |
Синий | -12 В (может отсутствовать) |
Желтый | +12 В |
Красный | +5 В |
Оранжевый | +3. 3 В |
Фиолетовый | дежурные +5 В (5VSB) |
Сигнальные провода | |
Цвет | Сигнал |
Зеленый | включить БП (PS-ON, сигнал с ПК) |
Серый | Питание в порядке (POWERGOOD) |
Настало время взглянуть на внешний вид вышеперечисленных вилок и выяснить их распиновку.
Разъём для материнской платы
Разъем служит для питания всех компонентов материнской платы, а также для ее «общения» с БП. При подаче сигнала низкого уровня на контакт 16 (для этого он при помощи кнопки включения замыкается с общим проводом) блок питания включается. После определенного времени, если все напряжения в порядке, БП выдает +5 В на вилку 9, сообщая материнской плате, что она может включаться. Взглянем на фото вилки и таблицу ее распиновки.
Внешний вид и нумерация контактов 24-пиновой вилки основного питания материнской платыНазначение контактов вилки основного питания материнской платы | ||||||
Контакт | Сигнал | Цвет провода | Контакт | Сигнал | Цвет провода | |
1 | +3. 3 В | оранжевый | 13 | +3.3 В | оранжевый | |
2 | +3.3В | оранжевый | 14 | -12 В | синий | |
3 | общий | черный | 15 | общий | черный | |
4 | +5 В | красный | 16 | PS-ON | зеленый | |
5 | общий | черный | 17 | общий | черный | |
6 | +5 В | красный | 18 | общий | черный | |
7 | общий | черный | 19 | общий | черный | |
8 | +5VSB | серый | 20 | -5 В | белый (если есть) | |
9 | POWERGOOD | фиолетовый | 21 | +5 В | красный | |
10 | +12 В | желтый | 22 | +5 В | красный | |
11 | +12 В | желтый | 23 | +5 В | красный | |
12 | +3. 3 В | оранжевый | 24 | общий | черный |
На фото выше изображен разъем 20+4 пин, но на старых БП AT он может быть 20-пиновый. При этом назначение контактов остается таким же, но отсутствуют контакты 11, 12, 23, 24. Такие вилки использовались для относительно старых материнских плат, имеющих 20-пиновую розетку. Именно поэтому в новых БП ATX вилка делается разъемной. Достаточно отстегнуть «лишние» 4 контакта, и его можно использовать совместно со старыми материнскими платами.
Полезно! При необходимости БП с вилкой на 20 пин можно подключить к новой материнской плате. При этом вилка вставляется так, чтобы контакты 11, 12, 23, 24 на розетке оставались свободными.
Питание процессора
Современные процессоры имеют довольно высокое энергопотребление, поэтому материнские платы оснащаются дополнительными розетками, а БП — дополнительными вилками. Розетки для дополнительного энергообеспечения центрального процессора четырехпиновые, количество – 1 или 2 в зависимости от того, насколько мощный процессор поддерживает конкретная материнская плата. Выбирая БП, необходимо уточнить, сколько кабелей с такими вилками он имеет и сколько нужно нам.
Внешний вид и нумерация контактов вилки БП для дополнительного энергообеспечения процессораВажно! Если наша материнская плата имеет один разъем для дополнительного энергопитания центрального процессора, то вторая вилка БП (если она есть) остается неподключенной – это нормально.
Назначение контактов вилки питания центрального процессора | ||
Контакт | Сигнал | Цвет провода |
1 | общий | черный |
2 | общий | черный |
3 | +12 В | желтый |
4 | +12 В | желтый |
Коннектор для подключения видеокарты
Современные видеокарты (дискретные), как и процессоры, имеют большое энергопотребление, так что питания по току через основной слот им может не хватить. Поэтому и они могут оснащаться одной или двумя розетками: шестиконтактной, восьмиконтактной или сразу двумя шести- и восьмиконтактной. Так что перед покупкой БП выясняем, сколько и какие розетки установлены на нашей видеокарте. Как и в случае с процессором, если один из коннекторов окажется лишним, он может не подключаться.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопросПолезно! Покупая БП с одним коннектором для видеокарты, стоит задуматься, а не придется ли после очередного апгрейда видеокарты покупать другой БП – с двумя вилками. Можно, конечно, выйти из положения переходником MOLEX/PCI-E, но это плохой вариант. Карта может потреблять такой ток, что стандартный MOLEX попросту сгорит.
Внешний вид и нумерация выводов вилок для дополнительного энергообеспечения видеокартыНазначение контактов коннекторов питания видеокарты 6 пин и 8 пин | ||||||
Контакт | Сигнал | Цвет провода | Контакт | Сигнал | Цвет провода | |
1 | +12 В | желтый | 1 | общий | черный | |
2 | +12 В | желтый | 2 | общий | черный | |
3 | +12 В | желтый | 3 | общий | черный | |
4 | общий | черный | 4 | общий | черный | |
5 | общий | черный | 5 | +12 В | желтый | |
6 | общий | черный | 6 | +12 В | желтый | |
7 | +12 В | желтый | ||||
8 | +12 В | желтый |
Разъёмы для периферии и накопителей
Для питания периферийных устройств используется три типа коннекторов:
SATA
Основное назначение SATA – питание HDD, SSD (обычный и твердотельный жесткие диски соответственно) и CD-приводы (привод для оптических компакт-дисков). Коннектор имеет 15 контактов и подает на накопитель три напряжения: +3.3 В, +5 В, +12 В. Поскольку большинство устройств, использующих протокол SATA, могут работать без +3.3 В, для их питания можно использовать обычный 4-контактный MOLEX-разъем с переходником SATA. Это особенно актуально, если имеющихся в БП коннекторов SATA не хватает, например, когда жестких дисков стоит много.
Внешний вид и нумерация выводов коннектора для устройств с интерфейсом SATAНазначение контактов коннектора SATA | ||||||
Контакт | Сигнал | Цвет провода | Контакт | Сигнал | Цвет провода | |
1 | +3.3 В | оранжевый | 9 | +5 В | красный | |
2 | +3. 3 В | оранжевый | 10 | общий | черный | |
3 | +3.3 В | оранжевый | 11 | не используется | ||
4 | общий | черный | 12 | общий | черный | |
5 | общий | черный | 13 | +12 В | желтый | |
6 | общий | черный | 14 | +12 В | желтый | |
7 | +5 В | красный | 15 | +12 В | желтый | |
8 | +5 В | красный |
Полезно! Интерфейс SATA допускает «горячее» подключение устройств. То есть их (устройства) можно присоединить или отсоединить, не выключая компьютер.
MOLEX
Разъем типа Molex (Молекс) предназначен для обеспечения питанием жестких дисков (HDD) стандарта ATA (IDE) и других устройств (CD-, DVD-приводы), даже некоторым видеокартам требовался этот разъем. Но в связи с ростом популярности жестких дисков стандарта SATA количество разъемов Molex в блоках питания уменьшилось.
Внешний вид и нумерация выводов коннектора MOLEXНазначение контактов коннектора MOLEX | ||
Контакт | Сигнал | Цвет провода |
1 | +5 В | красный |
2 | общий | черный |
3 | общий | черный |
4 | +12 В | желтый |
Тем не менее они практически всегда присутствуют, поскольку могут использоваться для питания другой периферии, к примеру, дополнительных корпусных вентиляторов. Кроме того, они могут использоваться для питания устройств SATA, FLOPPY (о нем см. ниже) и даже видеокарт и процессоров при помощи соответствующих переходников. Коннектор имеет 4 контакта и подает на устройство 2 напряжения: +12 В и +5 В.
Переходник 2хMOLEX/PCI-E-8 пин для энергообеспечения видеокартыНесмотря на то что сегодня практически все накопители используют стандарт SATA, существуют современные твердотельные накопители SSD, работающие по протоколу IDE. Их немного, но они есть. Кроме того, существуют картридеры, работающие по этому интерфейсу.
Твердотельный накопитель тайваньской Team Group объемом 128 ГБ (слева) и картридер, работающие по протоколу IDE
FLOPPY
Коннектор FLOPPY, использовавшийся для питания накопителя на гибких магнитных дисках (НГМД), тоже морально устарел, но в отличие от Молекса практически не используется. Поэтому на новых блоках питаниях его, как правило, нет. Тем не менее приведем его распиновку.
Внешний вид и нумерация контактов коннектора FLOPPYНазначение контактов коннектора FLOPPY | ||
Контакт | Сигнал | Цвет провода |
1 | +5 В | красный |
2 | общий | черный |
3 | общий | черный |
4 | +12 В | желтый |
Поскольку НГМД все еще используются на устаревших моделях компьютеров, как уже отмечалось выше, существуют переходники MOLEX/FLOPPY, которые можно докупить, а то и найти в коробке с новым блоком питания.
Переходник MOLEX/FLOPPYВот мы и разобрались, какими коннекторами оснащаются блоки питания ATX, а также знаем распиновку каждого из них. Теперь мы самостоятельно сможем выбрать подходящий БП, а также при необходимости сможем найти на его разъемах интересующие нас напряжения.
Разъемы блока питания на компьютер
В предыдущих статьях (раздела «железо») речь шла о частях компьютера, какие узлы за что отвечают и о том как выбрать компьютер, сейчас я хочу рассказать конкретно о блоках питания для ПК, о разъемах которые на них есть и для чего они предназначены. И так начнем.
На сегодняшний день имеется довольно большое разнообразие блоков питания для компьютера (в этой статье мы рассматриваем именно блоки питания для стационарных ПК), они отличаются как по мощности, габаритам, разъемам и т.д. Разъемы бывают обычные и модульные, модульные отличаются тем, что провода таких блоков могут отцепляться, если не используются (это улучшит циркуляцию воздуха внутри системного блока)
ATX 2. 0, ATX 2.2, ATX 2.3Это самый главный разъем блока питания, т.к. именно он питает материнскую плату. При выборе блока следует учитывать этот разъем и разъем Вашей материнской платы. Ранее (это примерно до 2003 года) использовался 20-ти контактный разъем (ATX 1.3), потом перешли на 24-х контактный разъем, причем некоторые блоки имеют съемные 4 контакта (как Вы наверное уже догадались это сделано для совместимости с 20-ти контактными разъемами) Данные разъемы имеют следующую распайку проводов:
CPU-8-pinЭтот разъем служит для дополнительного питания процессора (подключается на материнскую плату) Этот разъем имеет следующую распайку:
PCI-E 6 pinТакие разъемы служат для питания видеокарт (некоторые видеокарты в дополнительном питании не нуждаются) Такие разъемы имеют следующую распайку:
MOLEXЭтот разъем предназначен для подключения жестких дисков типа UltraATA, а также CD и DVD-приводов (в настоящее время не очень популярен, т. к. для этих же целей стал популярен другой тип, но о нем чуть позже) Распайка этого разъема:
SATAВ отличии от предыдущего, в настоящее время более популярный разъем служит для подключения жестких дисков типа SATA, а также CD и DVD-приводов. Распайка разъема:
4 pin Berg connectorНе знаю пригодится ли кому-то сейчас этот разъем, он используется для подключения флопи-дисковода. Распайка этого разъема выглядит следующим образом:
Также, на разные разъемы существуют переходники, которые помогают в решении вопросов связанных с подключением к блоку питания, если нужный разъем отсутствует.
автор: Admin
Разъем ide на блоке питания. Переходник SATA Molex: что это
Приводим справочные данные на цветовую маркировку и расположение проводов в гнёздах и штекерах ПК. Распиновка и подключение проводов блока питания и других основных модулей компьютера должно быть проведено аккуратно и безошибочно, чтоб не допустить замыкания при работе. Выясним, какое напряжение подается и на какие провода.
Цветовая маркировка
В обычных БП ПК используется 9 цветов, обозначающих роль проводов:
- Черный — общий провод, он же заземление или GND
- Белый — напряжение -5V
- Синий — напряжение -12V
- Желтый — подает +12V
- Красный — подает +5V
- Оранжевый — подает +3.3V
- Зеленый — отвечает за включение (PS-ON)
- Серый — POWER-OK (POWERGOOD)
- Фиолетовый — дежурное питание 5VSB
Все разъёмы компьютера — название и фото
Всего при работе БП используется 8 типов разъемов, их вид и названия представлены на фото. Чтобы включился блок питания AT-ATX — надо замкнуть GND и PWR SW коннекторы. Он будет работать до тех пор, пока они замкнуты.Если используете его отдельно — ставьте на эти контакты кнопку.
Распиновка проводов разъема блока питания
Распиновка на разъем питания жесткого диска sata и esata
Схема распиновки контактов питания видеокарты
Как получить другое напряжение с БП
ПОЛОЖИТЕЛЬНОЕ | НОЛЬ | РАЗНОСТЬ |
+12 | +12 | |
+5 | -5 | +10 |
+12 | +3.3 | +8.7 |
+3.3 | -5 | +8.3 |
+12 | +5 | +7 |
+5 | +5 | |
+3.3 | +3.3 | |
+5 | +3.3 | +1.7 |
Встречаются ситуации, когда подключаемое устройство требует для своей работы такого напряжения, которое БП выдавать не способен. В этих случаях приходится извращаться. Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8.7 вольт. Его мы можем получить комбинацией проводов, которые выдают +12V и +3.3V. Для удобства, все возможные комбинации приведены в таблице.
The ATX specification requires the power supply to produce three main outputs, +3.3 V (±0.165 V), +5 V (±0.25 V) and +12 V (±0.60 V). Low-power −12 V (±1.2 V) and 5 VSB (standby) (±0.25 V) supplies are also required. A −5 V output was originally required because it was supplied on the ISA bus, but it became obsolete with the removal of the ISA bus in modern PCs and has been removed in later versions of the ATX standard.
Originally the motherboard was powered by one 20-pin connector. Current version of ATX12V 2.x power supply provides two connectors for the motherboard: a providing additional power to the CPU, and a main , an extension of the original 20-pin version.
ATX connector pinout
Pin | Name | Color | Description | |
---|---|---|---|---|
1 | 3. 3V | Orange | +3.3 VDC | |
2 | 3.3V | Orange | +3.3 VDC | |
3 | COM | Black | Ground | |
4 | 5V | Red | +5 VDC | |
5 | COM | Black | Ground | |
6 | 5V | Red | +5 VDC | |
7 | COM | Black | Ground | |
8 | PWR_OK | Gray | Power Ok is a status signal generated by the power supply to notify the computer that the DC operating voltages are within the ranges required for proper computer operation (+5 VDC when power is Ok) | |
9 | 5VSB | Purple | 5 VDC Standby Voltage (max 10mA) 500mA or more typical | |
10 | 12V | Yellow | +12 VDC (may sometimes have a colored stripe to indicate which rail it»s on) | |
11 | 3. 3V | Orange | +3.3 VDC | |
12 | -12V | Blue | -12 VDC | |
13 | COM | Black | Ground | |
14 | /PS_ON | Green | Power Supply On (active low). Short this pin to GND to switch power supply ON, disconnect from GND to switch OFF. | |
15 | COM | Black | Ground | |
16 | COM | Black | Ground | |
17 | COM | Black | Ground | |
18 | -5V | White | -5 VDC (2002 v1.2 made optional, 2004 v2.01 removed from specification) | |
19 | 5V | Red | +5 VDC | |
20 | 5V | Red | +5 VDC |
/PS_ON activated by pressing and releasing the power button while the power supply is in standby mode.
Activating /PS_ON turns on the power supply.
In several power supply units pin-12 may be Brown (not Blue), pin-18 may be Blue (not White), and pin-8 may be White (not Gray). In addition, some PSU violate color coding of wires.
Pin 9 (standby) supply 5V even when PSU is turned off. Pin 14 goes from 0 to 3.7 when PSU switch is turned on.
Shorting pin 14 (/PS_ON) to GND (COM) causes power supply to switch ON and PWR_OK to change to +5V.
Эта статья обещает быть достаточно разъяснительной и теоретической. Сегодня мы подробно рассмотрим столь актуальный в наше время технологий предмет — переходник. Это будет переходник SATA Molex («САТА Молекс»). В этой статье вы найдёте ответы на интересующие вас вопросы, например, что это такое, для чего он предназначен, какую функцию выполняет, и другие.
SATA Molex
Начнём с того, что SATA (сата) — это просто аббревиатура, но несколько непонятная. В отношении к компьютерной технике расшифровка будет следующей — Serial Ata The Acronym. Если говорить просто и понятно, то САТА — это последовательный интерфейс, появившийся в 2003 году. Он пришел на смену разъёму IDE (АйДиИ), который в последующем был переименован в PATA (пата) — parallel ATA, так как это был более скоростной разъём, предполагающий передачу данных со скоростью до полутора гигабит в одну секунду. Этим самым объясняется и физическая смена непосредственно разъёма подключения к жесткому диску, в результате чего возникла необходимость в наличии специального устройства. Здесь мы говорим именно про переходник питания SATA (САТА). Он нужен для подключения новых жёстких дисков к старым компьютерам, которые не имеют в наличии подобного разъёма.
Для чего нужен переходник SATA Molex («САТА Молекс»)?
На сегодняшний день все современные имеют в комплектации разъём Molex. Несмотря на это, сам переходник SATA Molex («САТА Молекс») имеет актуальность и достаточно высокий спрос и по сегодняшний день. Почему? Например, вы хотите установить на свой персональный компьютер дополнительное оборудование в виде жёстких дисков (или в виде дополнительного привода компакт-дисков). Однако имеющиеся свободные уже заняты. Что будете делать в такой ситуации? Вам на выручку придёт переходник SATA Molex («САТА Молекс»).
Что это такое?
По сути, переходник SATA Molex — это наипростейшее устройство, которое представляет собой два коннектора для подключения к разъёмам, соединённых между собой четырьмя отрезками кабеля. Ранее устройства с разъёмом Molex запитывались с помощью четырех следующих контактов: +5В; земля; земля; +12. Разъём питания САТА имеет пятнадцать контактов. Он разбит на пять групп и имеет последовательность +3,3В; земля; +5В; земля; +12В.
Также имеется и менее распространенный переходник SATA Molex («САТА Молекс») для подключения питания к приводу компакт-дисков от ноутбука. Данное устройство имеет более компактный разъём за счёт того, что у него всего шесть контактов +5В (вместо пятнадцати) и земля.
Распиновка
Давайте рассмотрим более подробно Molex SATA (переходник). Распиновка этого устройства, как и сам разъём, довольно проста.
Первая группа контактов в САТА-разъёме — это напряжение в +3,3 вольта. В переходнике эта группа не используется, так как разъём Molex совершенно не имеет такого напряжения.
Вторая группа контактов САТА — земля.
Третья группа контактов разъёма имеет напряжение в +5 вольт. Нужно отметить, что она совмещается с первым контактом.
Четвертая группа контактов разъёма — земля, она совмещена с третьим контактом Molex (молекс).
Пятая группа контактов разъёма САТА (+12 вольт) совмещается с четвёртым контактом разъёма Molex.
Переходник можно приобрести в любом компьютерном магазине или в отделе радиодеталей. Эти устройства имеют совершенно разную длину: от нескольких сантиметров до нескольких десятков сантиметров. Цена на самые распространенные переходники составляет примерно один доллар. Также в продаже имеются переходники не только один к одному. Бывают переходники с одного Molex-разъёма на несколько САТА-разъёмов. Это очень удобно в тех случаях, когда на вашем блоке питания уже все свободные разъёмы закончились, при этом в наличии и комплектации один Molex (молекс), но у вас есть необходимость включить несколько САТА-устройств. Тут вам поможет уже описанный в статье прибор.
Разъемы и выводы блока питания
Лист данных стандартного разъема заголовка ATX с шагом 4,2 мм
ATX 24-контактный разъем основного кабеля питания
24-контактный основной разъем питания был добавлен в ATX12V 2.0 для обеспечения дополнительного питания, необходимого для слотов PCI Express. В старом 20-контактном главном кабеле питания имеется только одна линия на 12 В. Новый 24-контактный разъем добавил по одной линии для заземления, 3,3, 5 и 12 вольт. Дополнительные контакты сделали дополнительный кабель питания ненужным, поэтому большинство ATX12V 2.x их нет. 24-контактный разъем поляризован, поэтому его можно вставлять только в правильном направлении.
Распиновка | |||||
---|---|---|---|---|---|
Контакты с 1 по 12 | Контакты с 13 по 24 | ||||
Описание | Цвет провода | Номер контакта | Номер контакта | Цвет провода | Описание |
+3,3 В | оранжевый | 1 | 13 | оранжевый | +3. 3 вольта |
+3,3 В | оранжевый | 2 | 14 | синий | -12 вольт |
земля | черный | 3 | 15 | черный | земля |
+5 В | красный | 4 | 16 | зеленый | ПС_ОН № |
земля | черный | 5 | 17 | черный | земля |
+5 В | красный | 6 | 18 | черный | земля |
земля | черный | 7 | 19 | черный | земля |
PWR_OK | серый | 8 | 20 | белый | -5 вольт (опционально) |
VSB +5 В | фиолетовый | 9 | 21 | красный | +5 вольт |
+12 В | желтый | 10 | 22 | красный | +5 вольт |
+12 В | желтый | 11 | 23 | красный | +5 вольт |
+3. 3 вольта | оранжевый | 12 | 24 | черный | земля |
Некоторые линии напряжения на разъеме могут иметь меньшие измерительные провода, которые позволяют источнику питания определять, какое напряжение на самом деле видит материнская плата. Они довольно часто встречаются на линии 3,3 В на выводе 13, но иногда используются и для других напряжений. Линия -5 В на выводе 20 была сделана необязательной в ATX12V 1.3 (введен в 2003 г.), потому что -5 годами редко использовался. Новые материнские платы практически никогда не требуют -5 вольт, в отличие от многих старых материнских плат. Большинство новых блоков питания не обеспечивают -5 вольт, и в этом случае белый провод отсутствует.
Номера деталей разъема | |||
---|---|---|---|
Разъем материнской платы | Кабельный разъем | Клеммы | Максимальный ток на цепь |
Молекс 39-28-1243 | Молекс 39-01-2240 | Molex 39-00-0168, Molex 44476-1111 | 6 ампер |
Неофициальная максимальная мощность кабеля / разъема для главных рельсов | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+3. 3 вольта | 4 | 24 А | 79,2 Вт |
+5 В | 5 | 30 ампер | 150 Вт |
+12 В | 2 | 12 ампер | 144 Вт |
Если у вас есть блок питания ATX с 24-контактным основным кабелем, его можно подключить к материнской плате с 20-контактным разъемом.Он был разработан, чтобы работать именно так. Вы можете увидеть пример на картинке выше. Дополнительные 4 контакта на кабеле просто нависают над концом разъема материнской платы. 24-контактный кабель подходит только к 20-контактному разъему на одном конце, поэтому вы не сможете подключить его неправильно. Дополнительные 4 контакта были добавлены к 24-контактной версии кабеля, чтобы обеспечить один дополнительный провод для заземления, 3,3, 5 и 12 вольт. Но можно оставить эти 4 контакта отключенными, потому что материнской плате с 20-контактным разъемом они не нужны. Единственная проблема, с которой вы можете столкнуться (буквально), — это то, что что-то блокирует место, где 24-контактный кабель свисает с конца.Или иногда конец 20-контактного разъема материнской платы слишком толстый, чтобы поместиться между контактами 24-контактного кабеля. Вы можете решить эту проблему, аккуратно срезав один конец 20-контактного разъема материнской платы. Это просто пластик. Вы его не пропустите. Если у вас не получается совместить их вместе, вы можете приобрести переходной кабель, который заставит их работать. 24-контактный кабель подключается к одному концу адаптера, а затем адаптер подключается к 20-контактной материнской плате. Но вам следует по возможности избегать использования такого адаптера, потому что дополнительный провод и разъем — это всего лишь дополнительные вещи, которые могут выйти из строя.Адаптеры также немного увеличивают падение напряжения, чего стоит избегать. Лучше сначала посмотреть, сможете ли вы получить 24-контактный кабель для подключения к 20-контактной материнской плате, прежде чем прибегать к адаптеру.
ATX 20 + 4-контактный разъем основного кабеля питания
могут поставляться либо с 20-контактным основным разъемом питания, либо с 24-контактным основным разъемом питания. Многие блоки питания поставляются с кабелем 20 + 4, который совместим как с 20-, так и с 24-контактными материнскими платами.Кабель питания 20 + 4 состоит из двух частей: 20-контактного и 4-контактного. Если вы оставите две части отдельно, вы можете подключить 20-контактную часть к 20-контактной материнской плате, а 4-контактную часть оставить отключенной. Обязательно оставьте 4-контактный элемент отключенным, даже если он подходит к другому разъему. 4-контактный разъем не совместим с другими разъемами. Если вы подключите два куска кабеля питания 20 + 4 вместе, у вас будет 24-контактный кабель питания, который можно подключить к 24-контактной материнской плате.
8-контактный разъем EPS +12 В для кабеля питания
Этот кабель был первоначально разработан для рабочих станций, чтобы обеспечить 12 В для питания нескольких процессоров.Но с течением времени многим процессорам требуется больше 12-вольтного питания, и 8-контактный 12-вольтовый кабель часто используется вместо 4-контактного 12-вольтного кабеля. В зависимости от источника питания, разъем может содержать одну шину 12 В на всех 8 контактах или две шины 12 В, занимающие 4 контакта каждая. Его часто называют кабелем «EPS12V».
8-контактный 12-вольтовый кабель поляризован, поэтому его можно правильно подключить только к 8-контактному разъему материнской платы. Если вы внимательно посмотрите на изображение выше, вы увидите, что четыре штифта имеют квадратную форму, а четыре других имеют закругленные углы.Разъемы материнской платы также имеют квадратное и закругленное расположение, поэтому кабель питания подходит только для одной стороны. По крайней мере, это правда, если вы не очень сильно пытаетесь вставить его в разъем. Приложив достаточную силу, вы можете иногда вставить кабель с небольшим количеством контактов в разъем, который не подходит. У 8-контактного кабеля достаточно контактов, поэтому довольно сложно вставить его в неправильном направлении, но люди, полные решимости, могут это сделать. Если вы посмотрите внимательно, вы также можете увидеть, что квадратный и закругленный узор соответствует различным положениям на других разъемах материнской платы, таких как 20-контактный основной разъем питания и 24-контактный основной разъем питания.Если вам не нравится запах жареной электроники, вам следует подключать только 8-контактный 12-вольтовый кабель к разъему на материнской плате, которому он принадлежит.
Вы также можете подключить 8-контактный 12-вольтный кабель к 4-контактному 12-вольтовому разъему материнской платы. У меня нет фотографии этого, но он похож на этот. Четыре контакта на 8-контактном кабеле входят в разъем материнской платы, а другие четыре контакта свешиваются с конца. 8-контактный кабель подходит только к одному концу 4-контактного разъема материнской платы, если только вы не попытаетесь принудительно вставить его в неправильное положение.8-контактный кабель электрически совместим, но он может не подходить к 4-контактной материнской плате. Часто есть компонент, который блокирует область, где 4 штифта свисают с конца. Иногда пластиковый конец 4-контактного разъема оказывается слишком толстым, чтобы поместиться между контактами 8-контактного кабеля.
Убедитесь, что вы не пытаетесь подключить 8-контактный 12-вольтовый кабель к 8-контактному разъему питания PCI Express на видеокарте. Два кабеля выглядят очень похожими, поэтому их легко спутать. 8-контактные кабели питания PCI Express обычно имеют маркировку, чтобы отличать их от 8-контактных 12-вольтных кабелей.Кабель PCI Express обычно имеет маркировку «PCI-E» на разъеме. Если этикеток нет, обычно можно использовать цвета проводов, чтобы различить два типа кабелей. Кабель с 8 контактами на 12 В имеет желтые провода на той же стороне, что и зажим разъема. Кабель 8 Pin PCI Express имеет черные провода со стороны зажима. Два кабеля питания также имеют разные ключи, поэтому вы не можете подключить один кабель питания к разъему другого типа. Но, как и в случае с этим типом разъема, иногда вы можете вставить кабель неправильного типа в разъем, если надавите на него достаточно сильно.Убедитесь, что у вас правильный кабель, прежде чем подключать его. Эти два кабеля определенно несовместимы друг с другом.
Распиновка | |||||
---|---|---|---|---|---|
Контакты с 1 по 4 | Контакты с 5 по 8 | ||||
Описание | Цвет провода | Номер контакта | Номер контакта | Цвет провода | Описание |
земля | черный | 1 | 5 | желтый | +12 вольт (12В1) |
земля | черный | 2 | 6 | желтый | +12 В (12В1) |
земля | черный | 3 | 7 | желтый | +12 В (12В1 или 12В2) |
земля | черный | 4 | 8 | желтый | +12 В (12В1 или 12В2) |
Номера деталей разъема | |||
---|---|---|---|
Разъем материнской платы | Кабельный разъем | Клеммы | Максимальный ток на цепь |
Молекс 39-28-1083 | Молекс 39-01-2080 | Molex 39-00-0168, Molex 44476-1111 | 7 ампер |
Максимальная мощность неофициального кабеля / разъема | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+12 В | 4 | 28 ампер | 336 Вт |
Если у вас нет 8-контактного 12-вольтного кабеля, вы можете использовать адаптер, показанный выше. Он преобразует пару 4-контактных кабелей периферийного питания в 8-контактный кабель на 12 В. Если вы используете один из этих адаптеров, обязательно подключите 4-контактные разъемы периферийных устройств к отдельным кабелям, идущим от источника питания. Если вы подключите их оба к одному и тому же кабелю питания, вы потянете всю мощность 8-контактного 12-вольтового разъема через один провод 18 калибра. Часто это может сойти с рук, но нет причин для этого.
4 + 4 контакта +12 В разъем кабеля питания
Материнские платы
могут поставляться с 4-контактным разъемом на 12 В или 8-контактным разъемом на 12 В.Многие блоки питания поставляются с кабелем на 12 В с 4 + 4 контактами, который совместим как с 4, так и с 8-контактными материнскими платами. Кабель питания 4 + 4 состоит из двух отдельных частей с 4 контактами. Если вы подключите две части кабеля питания 4 + 4 вместе, у вас будет 8-контактный кабель питания, который можно подключить к 8-контактному 12-вольтовому разъему. Если вы оставите две части отдельно, вы можете подключить одну из 4-контактных частей к 4-контактному 12-вольтовому разъему и оставить другой 4-контактный элемент отключенным.
Если вы внимательно посмотрите на изображение выше, вы увидите поляризацию контактов, которая не позволяет вам неправильно подключить кабель.Некоторые штифты имеют квадратную форму, а некоторые имеют закругленные углы. Разъемы материнской платы имеют одинаковые квадратные и закругленные углы, чтобы предотвратить неправильное подключение кабеля. Но если вы внимательно посмотрите на правую половину этого конкретного кабеля, а затем посмотрите на 8-контактный 12-вольтовый кабель, изображенный выше, вы заметите, что они не совпадают. Обычный 8-контактный кабель имеет четыре квадратных контакта и четыре закругленных, но показанный выше кабель 4 + 4 имеет два квадратных контакта и 6 закругленных.Левая половина 4 + 4 соответствует левой половине 8-контактного кабеля, но правая половина отличается. Хммм … И это тоже не какой-то диковинный кабель. Я видел много 4 + 4, которые похожи на этот. Кроме того, есть другие кабели 4 + 4, которые выглядят так же, как 8-контактный кабель, разделенный на две части (что имеет смысл). Поскольку закругленные контакты входят в квадратные отверстия в разъемах материнской платы, этот конкретный кабель идеально подходит для 8-контактного 12-вольтового разъема материнской платы. Но обе половинки этого 4 + 4 поместятся в 4-контактный 12-вольтовый разъем материнской платы.Вы должны использовать левую половину кабеля, показанного выше, при подключении его к 4-контактному разъему материнской платы, но правая половина также подойдет. Как это бывает, любая половина будет нормально работать на 4-контактной материнской плате, потому что обе половины 4 + 4 просто обеспечивают 12 вольт. Распиновка одинакова для обеих половин, поэтому подойдет любая из них. Я не уверен, почему они делают такие кабели, потому что можно подумать, что кабель 4 + 4 будет просто 8-контактным кабелем, который разделяется на две части. И вам понадобится только половина кабеля 4 + 4 для подключения к 4-контактной материнской плате.Другая половина не используется. Но тип кабеля 4 + 4, показанный выше, довольно распространен, поэтому не позволяйте ему сбивать вас с толку.
6-контактный разъем кабеля питания PCI Express (PCIe)
Этот кабель используется для подачи дополнительного питания 12 В на карты расширения PCI Express. Слоты материнской платы PCI Express могут обеспечить максимальную мощность 75 Вт. Многие видеокарты потребляют значительно больше 75 Вт, поэтому был создан 6-контактный кабель питания PCI Express.Эти мощные карты потребляют большую часть своей энергии от шины 12 вольт, поэтому этот кабель обеспечивает только 12 вольт. Иногда их называют «кабелями PCI Express». Их также иногда называют «кабелями PEG», где «PEG» означает графику PCI Express. Если в вашем источнике питания нет 6-контактного кабеля PCI Express, вы можете использовать адаптер, показанный выше справа, для преобразования двух 4-контактных периферийных кабелей в кабель PCI Express. Если вы используете адаптер, обязательно подключите 4-контактные разъемы периферийных устройств к отдельным кабелям, идущим от источника питания.Если вы подключите их оба к одному и тому же кабелю питания, вы потянете всю мощность разъема PCI Express через один провод 18 калибра. Обычно это может сойти с рук, но нет причин для этого. 6-контактный разъем PCI Express поляризован, поэтому его можно вставлять только в правильном направлении. Но, как и в случае с разъемами этого типа, иногда вы можете вставить их в неправильный разъем, если постараетесь. Если он не вставляется легко, вероятно, вы вставили его не в то место.
Некоторые видеокарты поставляются с 8-контактным разъемом питания PCI Express для поддержки более высокой мощности, чем 6-контактные разъемы PCI Express. Можно подключить 6-контактный кабель питания PCI Express к 8-контактному разъему PCI Express. Он предназначен для работы таким образом, но будет ограничен меньшей мощностью, обеспечиваемой 6-контактной версией кабеля. 6-контактный кабель подходит только к одному концу 8-контактного разъема, поэтому вы не можете вставить его неправильно, но иногда вы можете заставить 6-контактный кабель неправильным образом, если постараетесь достаточно сильно.Видеокарты могут определять, подключили ли вы 6-контактный или 8-контактный кабель к 8-контактному разъему, поэтому видеокарта может накладывать какие-то ограничения при работе только с 6-контактным кабелем питания. Некоторые карты отказываются работать только с 6-контактным кабелем в 8-контактном разъеме. Другие будут работать с 6-контактным кабелем на нормальной скорости, но не позволят разгоняться. Ознакомьтесь с документацией к видеокарте, чтобы узнать правила. Но если у вас нет другой информации, просто предположите, что если ваша видеокарта имеет 8-контактный разъем, вы должны подключить 8-контактный кабель.
Распиновка | |||||
---|---|---|---|---|---|
Контакты с 1 по 3 | Контакты с 4 по 6 | ||||
Описание | Цвет провода | Номер контакта | Номер контакта | Цвет провода | Описание |
+12 В | желтый | 1 | 4 | черный | земля |
+12 В или не подключено | желтый или не подключен | 2 | 5 | черный | земля |
+12 В | желтый | 3 | 6 | черный | земля |
Номера деталей разъема | |||
---|---|---|---|
Разъем видеокарты | Кабельный разъем | Клеммы | Максимальный ток на цепь |
Molex 45558-0002 | Молекс 45559-0002 | Molex 39-00-0168, Molex 44476-1111 | 8 ампер |
Официальная максимальная мощность кабеля / разъема при поставке | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+12 В | 3 | 2. 083 ампер | 75 Вт |
Спецификация PCI Express, к сожалению, не является бесплатной общедоступной спецификацией. Так что большинство людей никогда этого не видели. Включая меня. Спецификация ATX: бесплатный доступ для всех. Спецификация PCI Express: дорогая, поэтому ее почти никто не видел. ATX: хорошо. PCI Express: плохо. Обидно, когда широко используемый стандарт не доступен для широкой публики. Тем не менее, информация просачивается из спецификации, и 6-контактный кабель питания PCI Express фактически рассчитан на чрезвычайно консервативные 75 Вт.Я понятия не имею, почему мощность такая низкая, потому что спецификации Molex явно допускают значительно большую мощность. Частично причина может заключаться в том, что контакт 2 (указанный выше как линия 12 В) может быть указан как не подключенный в спецификации. Я никогда не видел 6-контактного кабеля питания PCI Express с не подключенным контактом 2. Все они имели 12-вольтовую линию, подключенную к контакту 2. Я также встречал утверждения о том, что в спецификации могут быть нереализованные сенсорные линии. Добро пожаловать в неопределенность, которая возникает, когда у вас нет свободно доступных спецификаций.Даже с двумя линиями на 12 вольт в стандартной реализации силовых кабелей PCI Express используется провод достаточно большого сечения и достаточно хороший разъем, чтобы обеспечить гораздо больше, чем три ампера на провод, необходимые для обеспечения мощности 75 Вт. Тем не менее официально 6-контактный кабель питания PCI Express обеспечивает мощность всего 75 Вт. Однако, по всей вероятности, реальные реализации этого силового кабеля могут обеспечить гораздо более 75 Вт.
8-контактный разъем кабеля питания PCI Express (PCIe)
PCI Express 2.0, выпущенная в январе 2007 года, добавила 8-контактный кабель питания PCI Express. Это просто 8-контактная версия 6-контактного кабеля питания PCI Express. Оба в основном используются для обеспечения дополнительного питания видеокарт. Старая 6-контактная версия официально обеспечивает максимум 75 Вт (хотя неофициально она обычно может обеспечить гораздо больше), тогда как новая 8-контактная версия обеспечивает максимум 150 Вт. Очень легко спутать 8-контактную версию с очень похожим на вид 8-контактным 12-вольтовым кабелем EPS.
8-контактный разъем PCI Express и 8-контактный разъем EPS на 12 В имеют разную поляризацию, поэтому вы не сможете подключить кабель одного типа к разъему другого типа. То есть вы не сможете подключить неправильный кабель, если не очень сильно постараетесь. К сожалению, разъемы Molex Mini-fit Jr., используемые в обоих типах силовых кабелей, иногда могут быть вставлены в разъем с другой поляризацией, если у них всего несколько контактов и вы нажимаете достаточно сильно. Если кабель не вставляется легко, вероятно, вы пытаетесь вставить не тот кабель.8-контактный разъем PCI Express имеет небольшую пластиковую перемычку, которая не позволяет подключить его к 8-контактному разъему EPS на 12 В на материнской плате. Вы можете увидеть перемычку на изображении выше между двумя крайними правыми контактами в верхнем ряду разъема. Но нет такой защиты, чтобы предотвратить подключение 8-контактных 12-вольтных кабелей EPS к 8-контактному разъему PCI Express на видеокарте. Эта комбинация может подойти, если вы толкнете достаточно сильно. А если вы подключите не тот кабель, ждите фейерверк.Некоторые из заземляющих проводов и 12-вольтных проводов для EPS 8-контактного 12-вольтового разъема поменяны местами по сравнению с 8-контактным PCI Express. К счастью, большинство 8-контактных разъемов PCI Express имеют маркировку «PCI-E», поэтому люди не будут путать их с 8-контактными 12-вольтовыми кабелями EPS. Если на разъемах нет маркировки, вы можете отличить 8-контактный кабель питания PCI Express от 8-контактного 12-вольтового кабеля EPS, проверив цвет проводов, которые подключаются к зажимной стороне разъема. На 8-контактном кабеле EPS желтые провода (провода 12 В) входят в разъем со стороны зажима.На 8-контактном кабеле PCI Express все провода со стороны зажима черные (заземление). То же самое, что и с 6-контактным кабелем питания PCI Express. Конечно, ничто из этого не поможет, если в вашем кабеле используется модная конструкция проводов одного цвета, которая популярна в модных источниках питания. В этом случае вам просто нужно быть очень осторожным или надеяться, что разъемы помечены.
Распиновка | |||||
---|---|---|---|---|---|
Контакты с 1 по 3 | Контакты с 4 по 6 | ||||
Описание | Цвет провода | Номер контакта | Номер контакта | Цвет провода | Описание |
+12 В | желтый | 1 | 5 | черный | земля |
+12 В | желтый | 2 | 6 | черный | земля |
+12 В | желтый | 3 | 7 | черный | земля |
земля | черный | 4 | 8 | черный | земля |
Номера деталей разъема | |||
---|---|---|---|
Разъем видеокарты | Кабельный разъем | Клеммы | Максимальный ток на цепь |
? | ? | ? | ? |
Официальная максимальная мощность кабеля / разъема при поставке | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+12 В | 3 | 4. 167 | 150 Вт |
6 + 2-контактный разъем кабеля питания PCI Express (PCIe)
Некоторые видеокарты имеют 6-контактные разъемы питания PCI Express, а другие — 8-контактные разъемы питания PCI Express. Многие блоки питания поставляются с кабелем питания 6 + 2 PCI Express, совместимым с обоими типами видеокарт. Кабель питания 6 + 2 PCI Express состоит из двух частей: 6-контактного и 2-контактного.Если соединить эти две части, то получится полноценный 8-контактный кабель питания PCI Express. Но если вы разделите разъем на две части, вы можете подключить 6-контактную часть к более старому 6-контактному разъему PCI Express и оставить 2-контактную часть отключенной. Таким образом, ваш блок питания должен иметь только один кабель 6 + 2, чтобы быть совместимым как с 6-контактными, так и с 8-контактными разъемами PCI Express.
4-контактный разъем кабеля питания для периферийных устройств
Четырехконтактный кабель питания для периферийных устройств восходит к оригинальному ПК. Он использовался для дисководов гибких дисков и жестких дисков. Он все еще существует и теперь также используется для всех видов вещей, включая дополнительные вентиляторы, дополнительное питание видеокарты, дополнительное питание материнской платы и освещение корпуса. Он стар, как холмы, но до сих пор очень широко используется. Коннектор имеет такую форму, что он подходит только одним способом. Вам не нужно беспокоиться о том, что он вставлен неправильно. Люди часто используют термин «4-контактный кабель питания Molex» или «4-контактный кабель Molex» для обозначения четырехконтактного кабеля питания для периферийных устройств. Это технически бесполезный термин, потому что 4-контактный 12-вольтовый кабель также является 4-контактным кабелем Molex (Molex делает много разъемов), но «4-контактный Molex» в любом случае обычно используется для обозначения периферийных кабелей.
Распиновка | ||
---|---|---|
Номер контакта | Цвет провода | Описание |
1 | желтый | +12 В |
2 | черный | земля |
3 | черный | земля |
4 | красный | +5 вольт |
Номера деталей разъема | ||||
---|---|---|---|---|
Корпус гнезда | Гнездо | Корпус штыря | Штырь | Максимальный ток на цепь |
AMP 1-480424-0 | AMP 60619-1 | AMP 1-480426-0 | AMP 60620-1 | 13 ампер |
Я не знаю официального определения максимального тока, допустимого для периферийного кабеля. По заявлению производителя, разъем может выдерживать ток 13 ампер. Но обычно вы найдете провод 18 AWG в периферийных кабелях. Если у вас есть 18-дюймовый кабель (около полуметра) и вы пропускаете 13 ампер через провод 18 калибра, то вы получите падение напряжения около 0,25 вольт, считая как провод питания, так и землю (он должен идти в обе стороны) и рассеиваемая мощность составляет около 3,3 Вт. Это не хорошо. Я просто рискнул и указал максимальный ток как 5 ампер.
Максимальная мощность неофициального кабеля / разъема | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+5 В | 1 | 5 ампер | 25 Вт |
+12 В | 1 | 5 ампер | 60 Вт |
Текущие источники питания обычно имеют как минимум два отдельных кабеля питания для периферийных устройств, каждый из которых имеет два или более разъема для периферийных устройств. Когда вы подключаете несколько мощных устройств, рекомендуется распределить нагрузку между всеми вашими кабелями. Не подключайте все свои устройства к одному кабелю, если только они не относительно малонагруженные. Распространение тока между кабелями снижает падение напряжения и потери мощности. Если это относительно слаботочные устройства, такие как вентиляторы, или это просто диск или два, это не имеет особого значения. Но если вы вставляете много жестких дисков в компьютер (некоторые из них могут потреблять почти 3 А при 12 В при выполнении некоторых операций) или подключаете вспомогательное питание видеокарты, то распределите нагрузки между кабелями периферийного питания.Также полезно использовать разъем как можно ближе к блоку питания, а не наклеивать что-то на конец кабеля. Дополнительный провод означает большее падение напряжения. И если вы используете периферийный разъем для адаптера PCI Express, обязательно подключите каждый из периферийных разъемов адаптера к отдельному кабелю блока питания. Не зря дали вам два периферийных разъема. Подключение их обоих к одному и тому же кабелю блока питания заставляет вашу видеокарту потреблять питание 12 В через один провод 18 калибра. Это увеличивает падение напряжения и рассеиваемую мощность в кабеле.Некоторые современные видеокарты высокого класса могут потреблять более 10 ампер при напряжении 12 вольт, большая часть которого проходит через разъем PCI Express, поэтому стоит быть осторожным. Возможно, это сработает, если вы не распределите нагрузку, но нет оправдания тому, что вы не сделаете это должным образом. Они дали вам несколько кабелей. Вы могли бы также использовать их. К тому же есть что-то жуткое в том, чтобы иметь теплые провода, даже если они не плавятся.
Иногда вы будете сталкиваться с периферийными разъемами, у которых нет всех четырех проводов.Обычно это кабели на 12 В, предназначенные для вентиляторов. Никогда не подключайте один из них к дисководу. Приводы рассчитаны на питание как на 5, так и на 12 вольт. Некоторые из двухпроводных периферийных разъемов предназначены для вентиляторов с регулируемой скоростью. Это означает, что напряжение меняется в зависимости от желаемой скорости вращения вентилятора. Разъем будет обеспечивать только 12 вольт, когда вентилятор работает на полной скорости, а напряжение уменьшается, чтобы замедлить вентилятор. Определенно не подключайте его ни к чему, кроме вентилятора! Обычно на таком периферийном разъеме есть напечатанный «вентилятор», чтобы предупредить вас.Если у периферийного разъема четыре провода: один желтый, два черных и один красный, и к нему не прикреплено какое-то печатное предупреждение, это стандартный периферийный кабель, и вы можете подключить его к чему угодно.
Разъем кабеля питания SATA
SATA был представлен для обновления интерфейса ATA (также называемого IDE) до более продвинутого дизайна. SATA включает в себя кабель для передачи данных и кабель питания. Кабель питания заменяет старый 4-контактный периферийный кабель и добавляет поддержку 3.3 вольта (при полной реализации). Коннектор имеет такую форму, что вставлять его можно только правильным образом.
Распиновка | |||||
---|---|---|---|---|---|
Номер контакта | Номер провода | Цвет провода | Описание | ||
1 | 5 | оранжевый | +3,3 В | ||
2 | 5 | оранжевый | +3,3 В | ||
3 | 5 | оранжевый | +3.3 вольта | ||
4 | 4 | черный | земля | ||
5 | 4 | черный | земля | ||
6 | 4 | черный | земля | ||
7 | 3 | красный | +5 вольт | ||
8 | 3 | красный | +5 вольт | ||
9 | 3 | красный | +5 вольт | ||
10 | 2 | черный | земля | ||
11 | 2 | черный | земля | ||
12 | 2 | черный | земля | ||
13 | 1 | желтый | +12 В | ||
14 | 1 | желтый | +12 В | ||
15 | 1 | желтый | +12 В |
Номера деталей разъема | |||
---|---|---|---|
Кабельный соединитель | Клеммы | Максимальный ток на цепь | |
Molex 67582-0000 | Molex 67581-0000 | 1. 5 ампер |
Официальная максимальная мощность кабеля / разъема при поставке | |||
---|---|---|---|
Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
+3,3 В | 3 | 4,5 ампер | 14,85 Вт |
+5 В | 3 | 4,5 ампер | 22.5 Вт |
+12 В | 3 | 4,5 ампер | 54 Вт |
Будьте осторожны с кабелями питания SATA. У некоторых из них отсутствует провод на 3,3 В. Люди со старыми блоками питания часто используют адаптеры, которые преобразуют периферийные 4-контактные кабели в силовые кабели SATA. Но поскольку 4-контактные периферийные разъемы подают только 5 и 12 вольт, на разъеме SATA не хватает 3,3 вольт (оранжевого провода нет).Есть также несколько старых блоков питания, в которых по необъяснимым причинам есть кабели питания SATA, в которых отсутствует провод на 3,3 В. В настоящее время диски SATA редко используют 3,3 вольта. Это может быть связано с тем, что слишком много людей используют адаптеры, поэтому производители приводов не хотят головной боли, связанной с использованием 3,3 вольт. Но в будущем накопители на 3,3 вольта могут стать обычным явлением, поэтому вам нужно быть осторожным при использовании кабелей питания SATA, которые не реализуют 3,3 вольта.
Теги:- Распиновка блока питания
- и как их проверить
- какой блок питания имеет 24 контакта
- Схема подключения разъема питания
- в распиновке блока питания
- Распиновка блока питания ПК
- Спецификация 6-контактного разъема питания
ATX12VO Работа, разъемы и выводы
ЧТО ТАКОЕ ATX12VO?
ATX12VO — стандарт одинарных блоков питания, разработанный Intel. Этот стандарт исключает шины 5 В и 3,3 В из настольных источников питания, оставляя только питание 12 В и резервное питание 12 В. Все другие напряжения, необходимые для процессора и других компонентов ПК, должны быть произведены на материнской плате. Такая архитектура уменьшает размер и стоимость блока питания, а также увеличивает его эффективность. Размер и стоимость, очевидно, уменьшаются за счет исключения дополнительных выходов и упрощения конструкции трансформатора. Эффективность повышается, потому что выход с более высоким напряжением обычно имеет меньшие потери, чем выход с более низким напряжением.Этот подход с одним рельсом был фактически предложен Google в официальном документе 2006 года, но потребовалось более десяти лет, прежде чем Intel представила такую спецификацию. Обратите внимание, что платформа ATX12VO не обязательно снижает общую стоимость и энергопотребление компьютера, поскольку дополнительное преобразование мощности просто переносится с блока питания на материнскую плату.
РАЗЪЕМЫ ПИТАНИЯ И РАЗЪЕМЫ ПИТАНИЯ
Основной разъем питания для материнской платы — 10-контактный Mini-Fit Jr, номер детали CP-01110031-X2 (CP01376S).На схеме выводов показан вид спереди (т.е. со стороны выводов). Цвета соответствуют рекомендуемым цветам проводов. Конечно, нет гарантии, что производители не будут использовать другие цвета. Обратите внимание, что на схеме в руководстве по дизайну Intel показан вид сзади (то есть со стороны проводов). Контакты этого коллектора рассчитаны на максимум 9 А. Если предположить некоторое снижение номинальных значений (8 А / контакт), такой разъем может обеспечить мощность 288 Вт. Этого достаточно для большинства ATX и его производных (например, SFX и TFX). Дополнительный дистанционный датчик позволяет компенсировать падение напряжения на проводах кабеля +12 В за счет обратной связи от материнской платы, а не от платы блока питания.Однако, если используется дистанционное управление, для основной шины остается только два вывода питания. В этом случае кабель может обеспечить 192 Вт (опять же, при 8 А / контакт).
Если материнской плате требуется больше мощности, чем может обеспечить основной кабель, в спецификации предусмотрены дополнительные разъемы.
Дополнительная плата 6-контактный разъем 12В1 и разъем процессора 12В2 такие же, как в системах ATX2. Дополнительное питание может осуществляться от 8-контактного разъема питания 12В2 (см. Распиновку). Его иногда называют разъемом EPS, потому что он использовался в блоках питания серверов EPS.
Спецификация Intel отмечает, что шина CPU 12V2 должна иметь отдельный предел тока, чтобы соответствовать требованиям EN 60950 и UL 60950. Это не ново — такое требование существовало всегда. На практике, насколько мне известно, большинство производителей блоков питания реализуют комбинированное ограничение тока для всех шин 12 В. Отдельное ограничение тока потребует отдельного регулятора на 12 В2, что означает более высокую стоимость и дополнительную сложность.
РАЗЪЕМЫ PCI EXPRESS
Стандарт ATX12VO допускает 6-контактные или 8-контактные разъемы для карт расширения PCI Express (иногда называемых PEG). Старые видеокарты имеют разъемы с 6-контактным разъемом. Более новые по спецификации PCI Express 2.0 имеют 8 контактов. Поэтому многие блоки питания имеют так называемый кабель 6 + 2 PCI-E, который работает с обоими типами. Часть 6 + 2 имеет съемную 2-контактную деталь, которую вы можете оставить отключенной для 6-контактной карты — см. Диаграмму справа. Обратите внимание, что 8-контактный разъем PCI-E похож на 8-контактный разъем дополнительного питания, но их контакты отличаются, и их не следует путать. Заголовки PCI обычно помечаются как таковые.
См. Также разъемы и распиновку для ATX12V и настольных компьютеров некоторых торговых марок.
Номер детали 8-контактного разъема PCIE?
Привет cr0sh, Привет Рон,Теперь я понимаю, о чем вы говорите. Я провел еще несколько исследований на сайте molex и сравнил с тем, что есть на сайте playtool; наиболее близким к этой информации я смог найти Molex Micro-Fit, серия 3.0:Я согласен, что разъем жгута проводов, похоже, является компонентом серии Molex Mini-Fit Jr. Я также несколько раз использовал сайт playtool для справки. Если вы посмотрите на указанные таблицы данных, вы увидите, что поляризация между кабельным разъемом и заголовком различается. 8-контактный разъем, показанный на страницах 1 и 3 таблицы данных Molex 39-28-1083, используется для 8-контактного разъема питания EPS + 12 В.Заголовка PCIE-8 нигде нет.
Molex — Micro-Fit, 3.0
В частности, эта деталь (# 0430250800):
Номер детали соединителя Molex — 0430250800
Но даже это не не совпадают точно. У меня нет ни одного из этих блоков питания или разъемов в руке; Я продолжаю «то, что я вижу» — что не так уж и много без измерений и других деталей.Также не помогает то, что Molex показывает не реальные изображения, а только чертежи, и даже показывает чертежи для определенных разъемов вместо того, на который вы смотрите (WTH?). Я понимаю, почему вы расстроены.
Вам нужно будет поговорить с «инженером по продукту», а не с сотрудником службы технической поддержки. Однако эти люди (независимо от отрасли или компании) подобны «золотым яйцам»; трудно связаться, если вы лично не знаете их. Даже если вам удастся найти адрес электронной почты или другой контакт (скажем, через связанный или какой-либо другой аналогичный сайт), они, вероятно, будут замолчать на подобной информации. Я знаю, что вы имеете в виду, говоря о неясных «отраслевых стандартах».Но они только неясны, потому что технически вы не работаете в этой отрасли. Однако кое-что я обнаружил: для каждой отрасли существуют отраслевые журналы и организации; индустрия блоков питания ПК, вероятно, не исключение. Вы можете увидеть, сможете ли вы проникнуть в их секреты по этому пути. Также существует вероятность того, что вы пройдете мимо техподдержки с помощью социальной инженерии …Я разговаривал с техподдержкой в Ultra и Corsair, которые продают модульные SMPS для компьютеров, и чьи продукты ИСПОЛЬЗУЮТ эти заголовки. В зависимости от того, с кем я разговаривал, тоже есть: информации нет, это нестандартная часть, это коммерческая тайна — что угодно.Почему для чего-то, что должно стать отраслевым стандартом, эта часть такая непонятная?
Я не знаю, что еще вам сказать — это странная проблема.
PCI-E 8 Pin-Power to CPU 4 + 4 Pin-Out — Блоки питания
Всем привет, давнишний скрывался первый раз постер и впервые (в этом десятилетии) строитель.
Я застрял на том, что, я уверен, будет единственной проблемой, с которой я столкнулся, а не первой из серии все более серьезных проблем в этой сборке.
Блок питания, который мне удалось достать, — это полумодульный Thermaltake Madrid 850w 80+ Gold, к сожалению, для платы, с которой я собираюсь, требуется стандартный 8-контактный процессор, а также 4-контактный процессор / EATX12V_2.
Я знаю, что некоторые платы могут нормально работать со стандартным 8-контактным без 4-контактного, однако из некоторой документации и сообщений, которые я читал, это может быть проблематичным на платах Asus.
Я провел небольшое исследование, которое показывает, что люди решают эту проблему с помощью адаптеров Molex, чего я бы очень хотел избежать, но, поскольку у меня есть запасной выход PCIe от моего блока питания, я решил, что, вероятно, могу просто отобрать кабель питания PCIe и заново подключите 4 или 4 + 4-контактный разъем процессора, чтобы все работало. Надеюсь, это будет более безопасное энергопотребление, чем кабель питания Molex или SATA-CPU. Таким образом, я составил (в продвинутом суперпрофессиональном программном обеспечении определенно не в MS Paint) диаграмму, показывающую, что я планирую делать.
Я достаточно умен, чтобы придумать эту идею, но слишком глуп, чтобы знать, ужасная ли это идея — надеюсь, вы, ребята, придете сюда.
Это жизнеспособное решение? Есть ли более безопасный / более эффективный способ сделать это?
В случае, если ужасная идеальная иллюстрация не ясна, я собираюсь пойти:
12 В
PCIe, контакт 1, EATX12V_2, контакт 3
PCIe, контакт 2, EATX12V_2, контакт 4
ЗЕМЛЯ
PCIe, контакт 5, EATX12V_2, контакт 1
PCIe, контакт 7, EATX12V_2, контакт 2
Оставшиеся неиспользуемые контакты GND, Sense A, Sense B и 12V я бы, вероятно, просто заканчивал на другой половине разъема 4 + 4 и пометил «НИКОГДА НЕ ИСПОЛЬЗУЙТЕ СЕРЬЕЗНО, Я КЛЯНУСЬ БОГОМ».
HD11138PM Harley Davidson Bike Wiring Kit 8 Pin Molex Connector
Цена этого товара НЕ включает доставку , это небольшая посылка, стоимость доставки добавляется при оформлении заказа и рассчитывается на основе веса всех товаров в небольших заказах.
Стоимость доставки, указанная при оформлении заказа, указана для доставки в места с обычным доступом для доставки в континентальной части США.С. 48 состояний; в местах на Аляске, Гавайях и за пределами США требуется дополнительная стоимость доставки, при необходимости напишите нам, чтобы узнать стоимость доставки. При оформлении заказа будет взиматься минимальная стоимость доставки (текущую сумму см. На домашней странице).
* У нас есть лимит продаж по кредитной карте в размере 1500 долларов США или меньше. Все заказы на сумму более 1500,00 долларов США должны оплачиваться только личным, деловым, кассовым чеком или почтовым денежным переводом.
Все товары, оплаченные кредитной картой и отправленные UPS, отправляются с обязательной подписью.Если на месте доставки никого не будет, то оплата должна производиться чеком, чтобы посылка могла быть доставлена без подписи.
Характеристики / характеристики
Деталь № HD11138PM — это велосипедный комплект для прямого подключения — этот штекерный комплект имеет 5 проводов для прямого подключения к 5 жгуту проводов и подключается под сиденьем. Подходит для большинства моделей Harley Davidson с 2011 по 2013 год с 8-контактными разъемами Molex на жгуте.
Вышеупомянутый комплект позволяет вам подключить жгут проводов к вашему велосипеду без необходимости сращивания проводов, выходящих из фонарей — этот комплект не то же самое, что жгут проводов с вилкой для подключения к вилке на прицепе. , который вы должны получить вместе со своим прицепом (обычно будет поставляться с новым прицепом от всех производителей), вы должны взять 5 проводов из этого гибкого кабеля, вставить их в 5 проводов на этом жгуте и обжать их.
У вас есть самодельный прицеп или подержанный прицеп, и у вас нет косички с вилкой для подключения к жгуту проводов прицепа, вам понадобится косичка и этот жгут проводов, в противном случае вам придется взять провода и нарезать их напрямую с проводами, выходящими из фонарей на велосипеде.
Если у вас есть один из продаваемых нами прицепов и вам нужен боковой шнур для велосипеда, закажите его в раскрывающемся меню на этой странице.
Если вы также покупаете у нас новый прицеп, он будет поставляться с косичкой, хотя вы все равно захотите заказать привязь HD9710 на этой странице или аналогичную, указанную в указателе (в зависимости от года, марки и модели) .
Жгут проводов и / или соединительные кабели весят менее 1 фунта и отправляются UPS или USPS.
Что вам нужно знать о 8-контактном разъеме M12?
Если вы хотите получить безопасные, надежные, герметичные и водонепроницаемые силовые и сигнальные соединения между исполнительными механизмами, датчиками и промышленным оборудованием, роботами и оборудованием автоматизации, лучше выбрать круговой водонепроницаемый 8-контактный разъем M12 со степенью защиты IP67. Разъем M12 — это компонент, к которому часто обращаются профессионалы в области электронной техники, и незаменимый компонент в электронных продуктах.Следующая статья познакомит вас с необходимыми знаниями о 8-контактных разъемах M12.
Во-первых, я познакомлю вас с типом кодировки разъема M12. Общие типы кодирования разъемов M12: A-кодирование, B-кодирование, C-кодирование, D-кодирование, X-кодирование, S-кодирование, T-кодирование, L-кодирование и P-кодирование.
Схема расположения выводов и кодирования разъема M12
- Разъем M12 A, вилка и розетка
Приложение : M12 Кодированный разъем используется для подключения к сети устройства, линии ввода-вывода и разъема датчика исполнительного механизма Profibus.
2. Разъем M12, код B, штекер и гнездо
Приложение : подключение по шине Profibus и Interbus.
3. Разъем M12, код C, штекер и гнездо
4. Разъем M12, код D, штекер и гнездо
Приложения : Industrial Ethernet, Profinet, Ethernet / IP и EtherCat.
5. Разъем M12, код X, штекер и гнездо
Приложение : Cat6A, высокоскоростной защищенный промышленный Ethernet 10 Гбит.
6. Разъем M12, код S, штекер и гнездо
Приложение : двигатель, преобразователь частоты, электрический выключатель, блок питания БП, 620В, 12А.
7. Т-код разъема M12, штекер и гнездо
Приложение : компоненты полевой шины, пассивные распределительные коробки, двигатели, блок питания, 63 В, 12 А.
8. Разъем M12, код L, штекер и гнездо
9. Разъем M12, код P, штекер и гнездо
Распиновка 8-контактного разъема M12 и структура кодирования
Далее я познакомлю вас с 8-контактным штекерным разъемом M12 и структурой кодирования.8-контактный разъем M12 имеет два общих типа кодирования: код A и код X.
M12 8-контактный штыревой разъем с кодировкой A Назначение выводов и структура кодирования
Кодированный 8-контактный гнездовой разъем M12 A Схема расположения выводов и структура кодирования
M12 X-кодовый 8-контактный штекерный разъем Назначение выводов и структура кодирования
M12 X-кодовый 8-контактный гнездовой разъем Назначение выводов и структура кодирования
Цветовой код 8-контактного разъема M12
Номер детали разъема M12 Кодирование Правило для заказа
8-контактный разъем M12 Обзор функций
Разъем разработан для различных промышленных применений, обеспечивает различные варианты соединительного кабеля из материала.Имеет следующие характеристики:
- Очень сильные кислоты, щелочи, химические чистящие средства / реагенты.
- Устойчивость к сварочным искрам, частому скручиванию и изгибу.
- Уменьшите количество проводов, чтобы оборудование можно было быстро ввести в эксплуатацию.
- Сокращение времени простоя и технического обслуживания.
- Стойкость к маслу, охлаждающей жидкости, смазке и эмульсии.
- Подходит для самых суровых условий окружающей среды, таких как нефтяная, химическая промышленность, металлургия, электроэнергетика, автомобилестроение и т. Д.
- Хорошие механические и электрические свойства обеспечивают стабильность и надежность.
- Экранированный разъем обладает хорошими характеристиками защиты от электромагнитных помех.
Elecbee — надежная компания, специализирующаяся на исследованиях и разработках, производстве и продаже разъемов M12, адаптеров M12 и кабеля M12. Все его продукты от оригинальной фабрики OEM, того же качества по гораздо более выгодной цене. Для получения дополнительной помощи или получения дополнительной информации о наших продуктах, пожалуйста, свяжитесь с нами.
The Cable Bible — Распиновки
The Cable Bible — РаспиновкиЕсли не указано иное, предоставлены изображения распиновки и информация из Pinouts. ru — каждый тип разъема ссылается на соответствующую страницу Pinouts.ru
BNC
Изображение предоставлено Thor Labs
Сбалансированный моно
1 | в фазе / горячий |
2 | Не в фазе / Холодный |
3 | Земля |
Несбалансированное стерео
1 | Сигнал (левый канал) |
2 | Сигнал (правый канал) |
3 | Земля |
Сбалансированный звук
1 | Земля |
2 | в фазе / горячий |
3 | Не в фазе / Холодный |
AES / EBU
1 | Земля |
2 | Данные (канал 1) |
3 | Данные (канал 2) |
S-Video
1 | Земля (Y) |
2 | Земля (C) |
3 | Яркость (Y) |
4 | Цветность (C) |
Apple Desktop Bus
1 | ADB двунаправленные данные |
2 | Выключатель питания |
3 | Питание + 5В |
4 | Земля |
1 | Сигнальный вход (левый канал) |
2 | Земля |
3 | Выходной сигнал (левый канал) |
4 | Вход сигнала (правый канал) |
5 | Выходной сигнал (правый канал) |
PS / 2
1 | Ключевые данные (клавиатура), данные кнопки / положения (мышь) |
2 | не подключен |
3 | Земля |
4 | Питание, + 5В |
5 | Часы |
6 | не подключен |
Изображение предоставлено captain18 в LiveJournal
1 | Земля |
2 | Передача + (данные) |
3 | Передача- (данные) |
4 | Земля |
5 | Прием + (данные) |
6 | Прием- (данные) |
7 | Земля |
Изображение предоставлено Lab Guy’s World
1 | Аудиовыход |
2 | Видеовыход |
3 | Видео в |
4 | Видео в |
5 | Аудиовыход |
6 | Видеовыход |
7 | Аудиовход |
8 | Аудиовход |
Яблоко RS-422
1 | Выходное рукопожатие |
2 | Входное квитирование или внешние часы |
3 | Передача- (данные) |
4 | Земля |
5 | Прием данных- (данные) |
6 | Передача данных + (данные) |
7 | Вход общего назначения |
8 | Прием данных- (данные) |
RS-232
1 | Обнаружение несущей |
2 | Получение данных |
3 | Передача данных |
4 | Терминал данных готов |
5 | Земля |
6 | Набор данных готов |
7 | Запрос на отправку |
8 | Отменить отправку |
9 | Индикатор звонка |
9-контактный протокол видеомагнитофона Sony RS-422
1 | Рама шлифованная |
2 | Передача A |
3 | Прием В |
4 | Получить общий |
5 | запасной / наземный |
6 | Общий передатчик |
7 | Передача B |
8 | Получите A |
9 | Рама шлифованная |
1 | Земля | Земля |
2 | Вертикальная синхронизация | не используется |
3 | Горизонтальная синхронизация | не используется |
4 | Красный возврат | Земля |
5 | Красный видео | Цветность S-Video (C) |
6 | Зеленый возврат | Земля |
7 | Зеленый видео | Яркость S-Video (Y) |
8 | Питание + 5В | Питание + 5В |
9 | Синий видео | Композитное видео |
10 | Данные DDC | Данные DDC |
11 | Часы DDC | Часы DDC |
12 | Земля | |
13 | Обнаружение кабеля | Обнаружение кабеля |
14 | Синий возврат | Земля |
VGA
1 | Красный видео |
2 | Зеленый видео |
3 | Синий видео |
4 | зарезервировано |
5 | Земля |
6 | Красная земля |
7 | Зеленая земля |
8 | Голубая земля |
9 | Ключ (без штифта) / Дополнительный выход + 5 В |
10 | Синхронизация земли |
11 | Бит идентификатора монитора 0 (опционально) |
12 | Двунаправленные данные I2C |
13 | Горизонтальная синхронизация |
14 | Вертикальная синхронизация |
15 | Часы данных I2C |
Широкое разнообразие распиновок в зависимости от конкретного рассматриваемого периферийного устройства. Смотрите варианты на pinouts.ru.
USB 2.0
1 | Питание + 5В | Питание + 5В | Питание + 5В |
2 | Данные — | Данные — | Данные — |
3 | Данные + | Данные + | Данные + |
4 | Земля | Заземление / Индикатор подключенного устройства / не подключен | Индикатор заземления / прикрепленного устройства / заземление |
5 | Земля | Земля |
USB 3.0
1 | Питание + 5В | Питание + 5В | Питание + 5В | Питание + 5В |
2 | Данные — (2,0 скорости) | Данные — (2,0 скорости) | Данные — (2,0 скорости) | Данные — (2,0 скорости) |
3 | Data + (2,0 скорости) | Data + (2,0 скорости) | Data + (2,0 скорости) | Данные + (2. 0 скорость) |
4 | Земля (мощность) | Земля (мощность) | Земля (мощность) | Строка конфигурации идентификатора |
5 | RX- (сверхскоростной ресивер) | TX- | TX- | Земля |
6 | RX + (сверхскоростной ресивер) | TX + | TX + | TX- |
7 | Земля (сигнал) | Земля (сигнал) | Земля (сигнал) | TX + |
8 | TX- (сверхскоростной передатчик) | RX- | RX- | Земля |
9 | TX + (сверхскоростной передатчик) | RX + | RX + | RX- |
10 | Питание от устройства | RX + | ||
11 | Заземление для питания от устройства |
USB 3.1
A1 | Земля |
A2 | TX1 + (сверхскоростной передатчик) |
A3 | TX1- (сверхскоростной передатчик) |
A4 | Мощность |
A5 | CC1 (информация о конфигурации ориентации) |
A6 | Data + (2,0 скорости) |
A7 | Данные- (2,0 скорости) |
A8 | Шина вторичная 1 |
A9 | Мощность |
A10 | RX2- (сверхскоростной ресивер) |
A11 | RX2 + (сверхскоростной ресивер) |
A12 | Земля |
B1 | Земля |
B2 | TX2 + (сверхскоростной передатчик) |
B3 | TX2- (сверхскоростной передатчик) |
B4 | Мощность |
B5 | CC2 (информация о конфигурации ориентации) |
B6 | Данные + (2. 0 скорость) |
B7 | Данные- (2,0 скорости) |
B8 | Шина вторичная 2 |
B9 | мощность |
B10 | RX1- (сверхскоростной ресивер) |
B11 | RX1 + (сверхскоростной ресивер) |
B12 | Земля |
4-контактный
1 | Витая пара B- (данные) |
2 | Витая пара B + (данные) |
3 | Витая пара A- (данные) |
4 | Витая пара A + (данные) |
6-контактный
1 | Мощность |
2 | Земля |
3 | Витая пара B- (данные) |
4 | Витая пара B + (данные) |
5 | Витая пара A- (данные) |
6 | Витая пара A + (данные) |
9-контактный
1 | Витая пара B- (данные) |
2 | Витая пара B + (данные) |
3 | Витая пара A- (данные) |
4 | Витая пара A + (данные) |
5 | Щит |
6 | Земля |
7 | не используется |
8 | Мощность |
9 | B щит |
1 | Данные 2+ |
2 | Данные 2- |
3 | Данные 1 + |
4 | Данные 1 — |
5 | Данные 0 + |
6 | Данные 0 — |
7 | Часы + |
8 | Часы — |
9, 10, 11, 12, 13, 14, 15, 16 | Земля цифрового сигнала |
17 | Питание + 5В |
18 | Данные DCC |
19 | не используется |
20 | Аналоговый синий |
22 | Аналог Зеленый |
21, 23 | не используется |
24 | Аналог Красный |
25 | Обнаружить |
26 | Часы DCC |
27 | не используется |
28, 30, 32 | Земля цифрового сигнала |
29 | Аналоговая горизонтальная синхронизация |
31 | Аналоговая вертикальная синхронизация |
1 | Данные 2- |
2 | Данные 2+ |
3 | Data 2/4 щит |
4 | Данные 4- |
5 | Данные 4+ |
6 | Часы DDC |
7 | Данные DDC |
8 | Аналоговая вертикальная синхронизация |
9 | Данные 1- |
10 | Данные 1+ |
11 | Данные 1/3 щит |
12 | Данные 3- |
13 | Данные 3+ |
14 | Питание + 5В |
15 | Земля |
16 | Обнаружить |
17 | Данные 0- |
18 | Данные 0+ |
19 | Data 0/5 щит |
20 | Данные 5- |
21 | Данные 5+ |
22 | Часовой щит |
23 | Часы + |
24 | Часы — |
C1 | Аналог Красный |
C2 | Аналог Зеленый |
C3 | Аналоговый синий |
C4 | Аналоговая горизонтальная синхронизация |
C5 | Аналоговая земля |
1 | Main Lane 0+ (данные) | Земля |
2 | Земля | Обнаружить |
3 | Главный переулок 0- (данные) | Главный переулок 0- (данные) |
4 | Main Lane 1+ (данные) | Земля |
5 | Земля | Main Lane 0+ (данные) |
6 | Переулок магистральный 1- (данные) | Земля |
7 | Main Lane 2+ (данные) | Земля |
8 | Земля | Земля |
9 | Мейн-лейн 2- (данные) | Main Lane 1+ (данные) |
10 | Main Lane 3+ (данные) | Main Lane 3+ (данные) |
11 | Земля | Переулок магистральный 1- (данные) |
12 | Мейн-лейн 3- (данные) | Мейн-лейн 3- (данные) |
13 | Земля | Земля |
14 | Земля | Земля |
15 | Вспомогательный канал + | Main Lane 2+ (данные) |
16 | Земля | Вспомогательный канал + |
17 | Вспомогательный канал — | Мейн-лейн 2- (данные) |
18 | Обнаружить | Вспомогательный канал — |
19 | Возврат для питания | Земля |
20 | Мощность | Мощность |
1 | Data2 + | Data2 щит | обнаружить |
2 | Data2 щит | Data2 + | не подключен |
3 | Данные2 — | Данные2 — | Data2 + |
4 | Data1 + | Data1 щит | Data2 щит |
5 | Data1 щит | Data1 + | Данные2 — |
6 | Данные1 — | Данные1 — | Data1 + |
7 | Данные0 + | Data0 щит | Data1 щит |
8 | Data0 щит | Данные0 + | Данные1 — |
9 | Данные0 — | Данные0 — | Данные0 + |
10 | Часы + | Часовой щит | Data0 щит |
11 | Часовой щит | Часы + | Данные0 — |
12 | Часы — | Часы — | Часы + |
13 | контроль | DDC земля | Часовой щит |
14 | не подключен | контроль | Часы — |
15 | Часы DDC | Часы DDC | контроль |
16 | Данные DDC | Данные DDC | DDC земля |
17 | DDC земля | HEC + / не подключен | Часы DDC |
18 | Питание + 5В | Питание + 5В | Данные DDC |
19 | обнаружить | HEC- / не подключен | Питание + 5В |
1 | Аудиовыход правый |
2 | Аудиовход правый |
3 | Левый аудиовыход (+ моно) |
4 | Заземление аудиосистемы |
5 | RGB Синяя земля |
6 | Левый аудиовход (+ моно) |
7 | RGB Синий в |
8 | Переключатель управления (Аудио / RGB) |
9 | RGB Зеленая земля |
10 | Тактовый импульс |
11 | RGB Зеленый в |
12 | Выход данных |
13 | RGB Красная земля |
14 | База данных |
15 | Красный вход RGB / Цветность S-Video (C) |
16 | Сигнал гашения |
17 | Земля композитного видео или земля S-Video Luma |
18 | Заземление сигнала гашения |
19 | Композитный видеовыход |
20 | Композитный видеовход / S-Video Luma / RGB Sync |
21 | Земля / щит (шасси) |
Параллельный SCSI
1 | Запрос |
2 | Сообщение |
3 | Ввод / вывод |
4 | Сброс |
5 | Подтвердить |
6 | Занят |
7 | не используется |
8 | Шина данных 0 |
9 | не используется |
10 | Шина данных 3 |
11 | Шина данных 5 |
12 | Шина данных 6 |
13 | Шина данных 7 |
14 | не используется |
15 | Контроль |
16 | не используется |
17 | Внимание |
18 | не используется |
19 | Выбрать |
20 | Четность данных |
21 | Шина данных 1 |
22 | Шина данных 2 |
23 | Шина данных 4 |
24 | не используется |
25 | Мощность прекращения |
Параллельный порт / порт принтера
1 | Строб |
2 | Бит данных 0 |
3 | Бит данных 1 |
4 | Бит данных 2 |
5 | Бит данных 3 |
6 | Бит данных 4 |
7 | Бит данных 5 |
8 | Бит данных 6 |
9 | Бит данных 7 |
10 | Подтвердить |
11 | Занят |
12 | Нет бумаги |
13 | Выбрать |
14 | Автоподача |
15 | Ошибка |
16 | Сброс |
17 | Выбрать |
18 | Сигнальная Земля |
19 | Сигнальная Земля |
20 | Сигнальная Земля |
21 | Сигнальная Земля |
22 | Сигнальная Земля |
23 | Сигнальная Земля |
24 | Сигнальная Земля |
25 | Сигнальная Земля |
