Распиновка блока питания компьютера
Что такое блок питания
Это устройство обязательно входит в состав любой машины, так как его роль заключается в подаче напряжения определенного размера на аппаратные части компьютера, а именно к блоку питания подключены: жесткий диск, приводы дисководов, кулеры, гибкие магнитные диски и, самая главная часть, материнская плата.
В последнее время производители стали выпускать настолько мощные видеокарты, что им уже не хватает питания от материнской платы, поэтому распиновка разъемов блока питания компьютера потребуется для того, чтобы запитать видеокарту.
Иными словами, блок питания работает по следующей схеме: на входе в него поступает напряжение из контактной сети (220 вольт), которое он преобразует в постоянные питающие напряжения величиной -12V, -5V, +3.3V, +5V, +12V. Будьте внимательны: рабочее напряжение внутри устройства составляет приблизительно 100 вольт, поэтому строго следуйте требованиям техники безопасности!
Маркировка и обозначение проводов, разъемы
Распиновка блока питания компьютера должна быть проведена крайне аккуратно, чтобы не допустить короткого замыкания при работе.
Черный — общий провод, он же заземление
Белый — отвечает за напряжение -5V
Синий — отвечает за напряжение -12V
Желтый — подает +12V
Красный — подает +5V
Оранжевый — подает +3.3V
Зеленый — отвечает за включение (PS-ON)
Серый — POWER-OK (POWERGOOD)
Фиолетовый — дежурное питание 5VSB

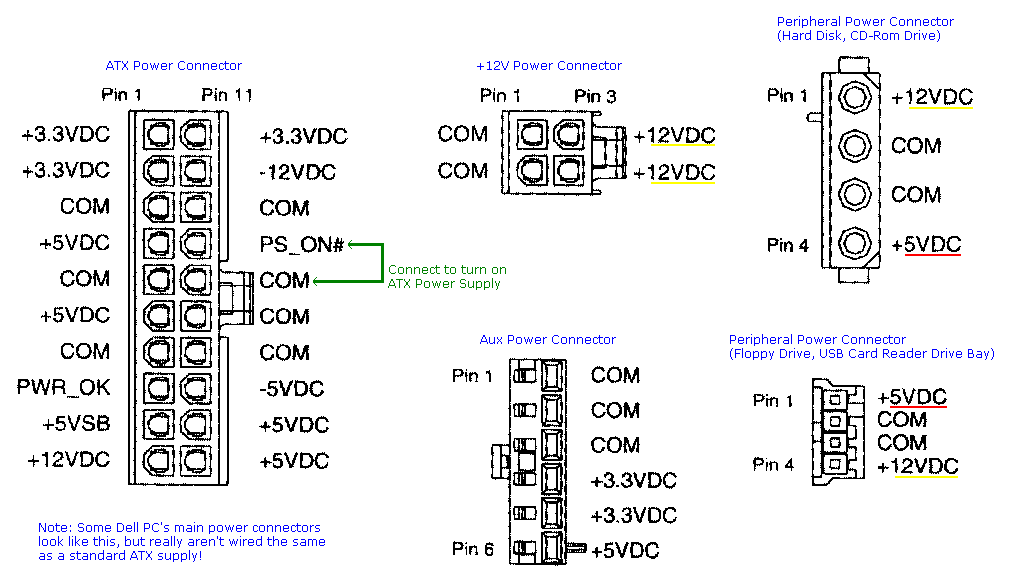

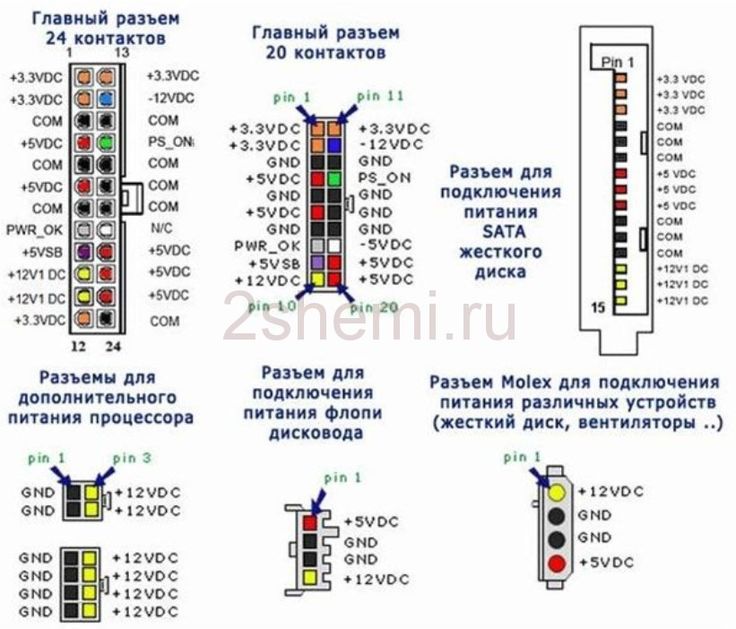

Всего при работе БП используется 8 типов разъемов, их изображения и названия представлены на изображении.

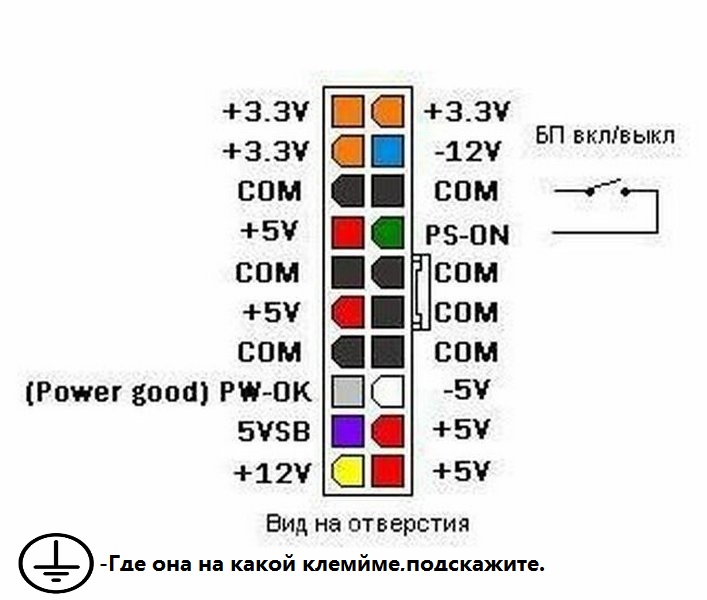

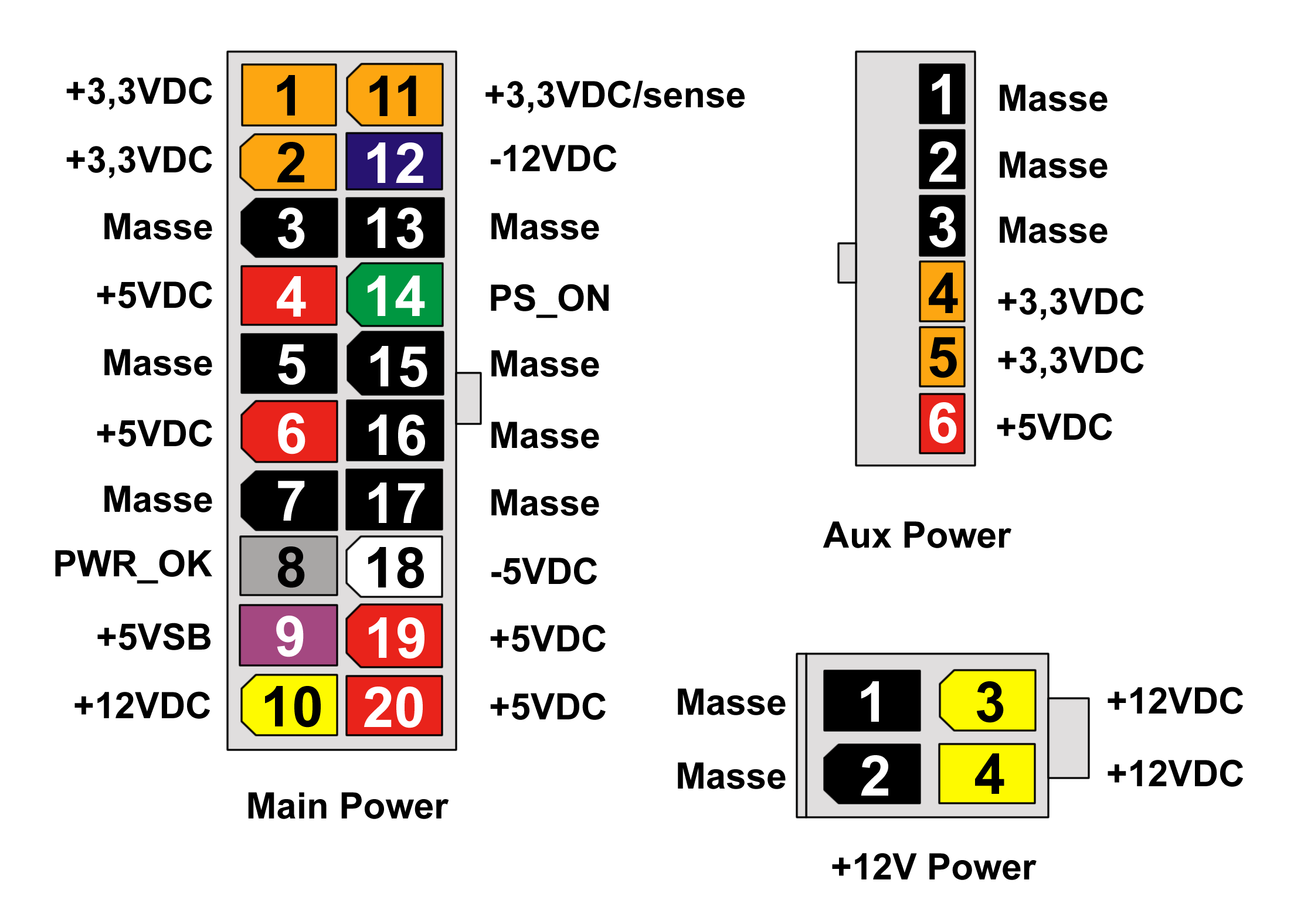

Схема распиновки
Распиновка блока питания компьютера осуществляется использованием разъемов определенного типа, и правильным распределением проводов в контактах. Это общая схема, которая описывает распределение проводов в разъемах всех типов:
Это стандартные распределения, которых придерживаются все производители БП. Однако иногда могут встречаться и нестандартные распиновки, поэтому при покупке обязательно поинтересуйтесь у продавца-консультанта, соответствует ли блок принятым стандартам.
Если нужно другое напряжение
Встречаются ситуации, когда подключаемое устройство требует для своей работы такого напряжения, которое по дефолту БП выдавать не способен. В этих случаях приходится немного «химичить». Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8.7 вольт. Его мы можем получить комбинацией проводов, которые выдают +12V и +3.3V. Немного непонятно, но формула для определения итогового напряжения выглядит так:
| ПОЛОЖИТЕЛЬНОЕ | НОЛЬ | РАЗНОСТЬ |
| +12 | 0 | +12 |
| +5 | -5 | +10 |
| +12 | +3.3 | +8.7 |
| +3.3 | -5 | +8.3 |
| +12 | +5 | +7 |
| +5 | 0 | +5 |
| +3.3 | 0 | +3.3 |
| +5 | +3. 3 | +1.7 |
| 0 | 0 | 0 |
Обязательно проверьте результат вольтметром, чтобы не ошибиться.
Чтобы заработал блок питания, а распиновка проводов была сделана не зря, не забудьте замкнуть GND и PWR SW коннекторы. БП будет работать до тех пор, пока они замкнуты (если хотите, чтобы он отключался, соедините провода через тумблер).
Источник
Напряжения с блока питания компьютерного устройства
В некоторых случаях появляется у пользователей необходимо подключить к блоку питания компьютерного устройства другие вид оборудования. Для того чтобы избежать появления неприятных ситуаций, которые связаны с коротким замыканием или перенапряжения разных видов комплектующих или оборудования, подключенных к блоку питания и его самого необходимо владеть информацией о некоторых особенностях напряжения на всех его разъемах.
Практически в каждом блоке питания различных моделей компьютерных устройств имеется сразу несколько коннекторов.
Они принадлежат к категории молекс. К этим четырем коннекторам имеется возможность подключить жесткий диск, дисковод, еще несколько охладительных элементов. Также имеется дополнительно разъем для того чтобы подключить накопитель на дисках магнитного типа. Помимо этого имеется разъем с двадцатью контактами, которые применяются для подключения материнки.
В настоящее время производятся преимущественно блоки питания с высоким уровнем мощности. Благодаря этому каждый пользователь обладает возможностью подключать непосредственно к ним все необходимые дополнительные виды оборудования для улучшения производительности своего компьютера.
Современные видеокарты обладают высоким уровнем производительности, и им просто не хватает для работы мощности, которую им дает материнская плата. Для выполнения всех поставленных пользователем задача им необходимы дополнительные его источники. Для подключения мощных видеокарт требуются дополнительные разъемы, которые являются четырех или даже шестиконтактными.
Имеется специальная таблица, которая показывает все напряжения на разъемах блока питания для компьютера.
Как правило блок питания каждой модели системного блока обладает способностью выдавать только три вариации напряжения: 3.3, 5 и 12 вольт. Для получения иных видов напряжения необходимо преобразовать данные величины.
Твитнуть
Поделиться
Плюсануть
Поделиться
Класснуть
Сегодня современные пользователи стараются делать свое компьютерное устройство более производительным.
Распиновка блока питания настольного компьютера.
Распиновка блока питания компьютера
В статье приводится распиновка основных разъёмов блока питания компьютера, в завершении статьи приводится общий разбор коннекторов, идущих с БП.

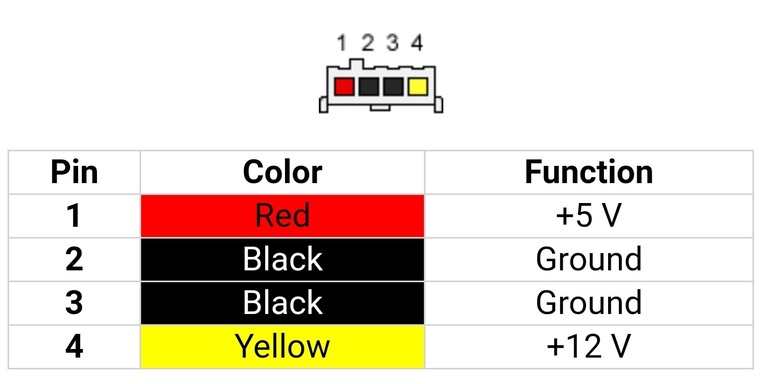

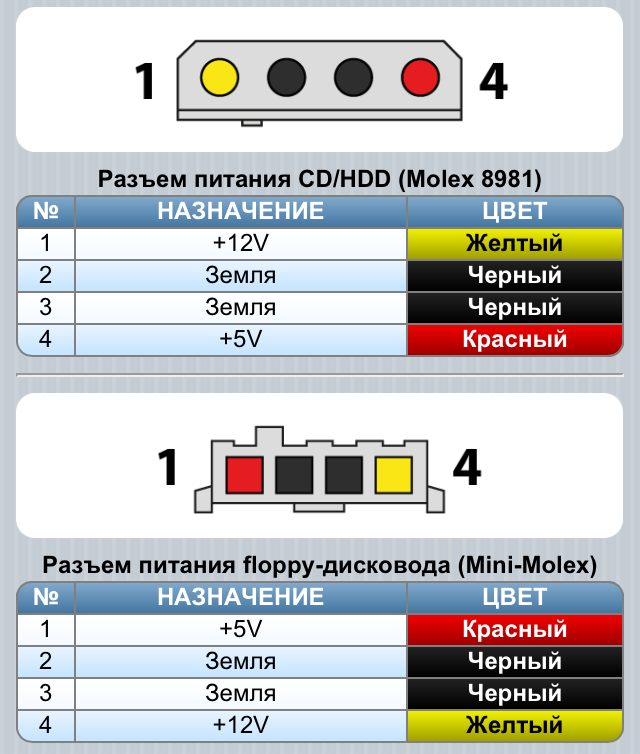

Молекс 4 – один из самых распространённых стандартов среди разъёмов в компьютере. Настоящее название — Molex 8981, техническое название — AMP MATE-N-LOK. Применяется для всех РАТА-жёстких дисков, высокопроизводительных видеокарт, оптических приводов предыдущего поколения и некоторых других устройств.
На базе коннектора существует большое количество других модификаций, служащих впрочем только для оперативного подключения какого-то устройства к стандартному ATX-блоку питания компьютера.

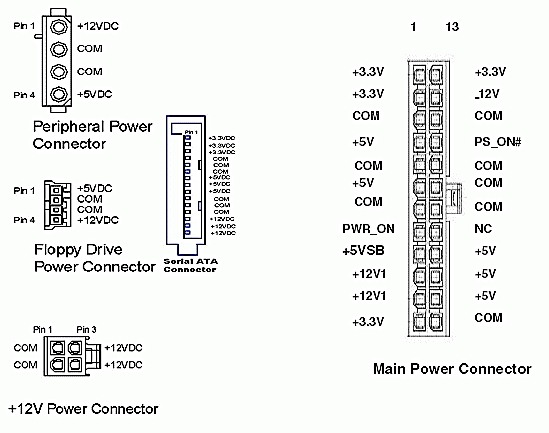

Ниже приведена распиновка разъёмов коннектора. На рисунке изображена розетка (мама) коннектора чёрного цвета. Как вы успели подметить, существует также и вилка (папа) коннектора, однако цветовая гамма, последовательность штырьков и соответствие по питанию сохранено. Характеристики контактов позволяют выдерживать нагрузку не более 5-6 А, что тем более зависит от опций устройства питания. Распиновка блока питания выглядит вот так:
| Разъём | Название | Цвет | Описание |
| 1 | +12 VDC | жёлтый | +12 В постоянного тока |
| 2 | СОМ | чёрный | корпус |
| 3 | СОМ | чёрный | корпус |
| 4 | +5 VDC | красный | +5 В постоянного тока |
РАТА (он же Parralel ATA) — IDE стандарт накопительных устройств (жёсткие и оптические диски) для соединения с материнской платой.
Важно сразу отметить, что РАТА и АТА — одно и тоже. Интерфейс АТА получил дополнительную букву сразу после того, как появляется новый вид интерфейса. Речь идёт о известном уже SATA. РАТА-кабель — это длинный, широкий кабель обычно серого или чёрного цвета с 40 разъёмами на концах (в виде матрицы 2х20). Включаются в материнскую плату (разъём с надписью IDE) с одной стороны и в IDE-устройство с другой. Количество жил в кабеле — 40 или 80, причём какой из них где на первый взгляд не отличит даже профессионал. Часто имеется дополнительный разъём для подключения ещё одного устройства. Как только заходит речь о подобном интерфейсе, сразу подразумевается именно 24-штырьковый «мама» коннектор (его вы и видите на рисунке). Это самый распространённый стандарт подключения к материнской плате компьютера на сегодня. Официальное название — Молекс-39-01-2240 (мини-фит). Заметьте, что оригинальный разъём коннектора несёт в себе 20 штырьков, по свойствам подобен 24-х штырьковому собрату, но без контактов 11,12 и 23,24.
| Разъём | Название | Цвет | Описание |
| 1 | + 3,3V | оранжевый | + 3,3 В постоянного тока |
| 2 | + 3,3V | оранжевый | + 3,3 В постоянного тока |
| 3 | СОМ | чёрный | корпус |
| 4 | + 5V | красный | +5 В постоянного тока |
| 5 | СОМ | чёрный | корпус |
| 6 | + 5V | красный | +5 В постоянного тока |
| 7 | СОМ | чёрный | корпус |
| 8 | +5V PRW_ON | зелёный | сигнал «питание в норме» 5 вольт постоянного тока |
| 9 | + 5VSB | фиолетовый | +5 В постоянного тока в режиме ожидания |
| 10 | + 12V1 | жёлтый | +12 В постоянного тока |
| 11 | +12V1 | жёлтый | +12 В постоянного тока |
| 12 | + 3,3V | оранжевый | + 3,3 В постоянного тока |
| 13 | + 3,3V | оранжевый | +3,3 В постоянного тока |
| 14 | -12V | синий | -12 В постоянного тока |
| 15 | СОМ | чёрный | корпус |
| 16 | PS ON | зелёный | запуск |
| 17 | СОМ | чёрный | корпус |
| 18 | СОМ | чёрный | корпус |
| 19 | СОМ | чёрный | корпус |
| 20 | NC | белый | -5 В постоянного тока |
| 21 | + 5V | красный | +5 В постоянного тока |
| 22 | + 5V | красный | +5 В постоянного тока |
| 23 | + 5V | красный | +5 В постоянного тока |
| 24 | СОМ | чёрный | корпус |
15-штырьковый разъём «мама» SATA-совместимых устройств.
Это и жёсткие диски, и оптические приводы. Преобладающий стандарт на современных компьютерах. Ниже приведена распиновка блока питания разъёмов коннектора.
Распиновка блока питания 24 контакта (20 + 4):
| Разъём | Название | Цвет | Описание |
| 1 | +3,3 VDC | оранжевый | 3,3 В постоянного тока |
| 2 | +3,3 VDC | оранжевый | _ |
| 3 | +3,3 VDC | оранжевый | — |
| 4 | COM | чёрный | корпус |
| 5 | COM | чёрный | — |
| 6 | COM | чёрный | — |
| 7 | +5 VDC | красный | 5 В В постоянного тока |
| 8 | +5 VDC | красный | — |
| 9 | +5 VDC | красный | — |
| 10 | COM | чёрный | корпус |
| 11 | COM | чёрный | — |
| 12 | COM | чёрный | — |
| 13 | +12 VDC | жёлтый | 12 В постоянного тока |
| 14 | +12 VDC | жёлтый | — |
| 15 | +12 VDC | жёлтый | — |
Распиновка блока питания .
Идём дальше.
Это и есть основная категория разъёмов, попадающая под понятие рспиновка блока питания компьютера . Иногда можно встретить разновидность таких кабелей. Это 6-штырьковый слим-лайн коннектор (обслуживает 5-вольтовые устройства системного блока)и 9-штырьковый микроконнектор (для 5-ти и 3,3-вольтовых устройств).
Это, соответственно, 6-х и 4-ти штырьковые разъёмы на материнскую плату с блока питания. Функциональное назначение у них одно — контроль за напряжением на процессоре. Однако последний из них практически канул в лету, в то время, как без первого обойтись нельзя. Распиновка 4-х штырькового приводится ниже, в 6-ти штырьковом собрате добавлены по одному разъёму на корпус и на питание (12 В).
| Разъём | Название | Цвет | описание | |
| 1 | СОМ | чёрный | корпус | |
| 2 | СОМ | чёрный | корпус | |
| 3 | +12 VDC | жёлтый | 12 В постоянного тока | |
| 4 | +12 VDC | жёлтый | 12 В постоянного тока |
Что ещё есть на блоке питания компьютера?

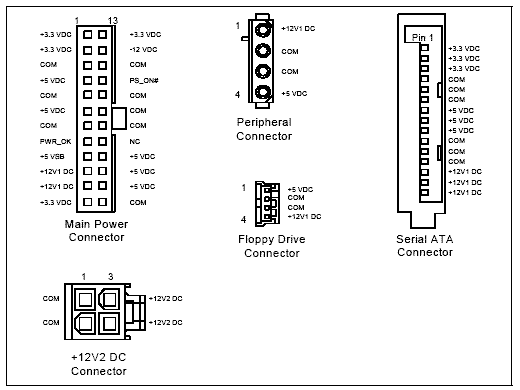

Давайте подытожим статью общим разбором всех существующих разъёмов, с которыми вы можете столкнуться, например, при выборе блока питания настольного компьютера.
Основной коннектор к главному разъёму материнских плат последнего поколения. Может выглядеть как «спаянные» 24 контакта штырьков или в два разноимённых шлейфа (20 + 4). Оба вида коннектора взаимозаменямы для 20-ти и 24-х штырьковых разъёмов. По крайней мере я проблем с подключением не встречал.
4, 6 и 8-ми пиновые коннекторы. Как видите сами по толщине контактов, разъёмы для подключения этих коннекторов нужно искать в районе процессора. Последние два служат для усиления питания мощных процессоров, заменяя устаревший 4-х пиновый коннектор. Однако не путайте с похожими по количеству штырьков коннектор для усиления питания для видеокарты (форма разъёмов не даёт возможности подоткнуть один вместо второго, однако умельцы есть).
6 + 2 пиновый коннектор 12 В используется для подключения дополнительного питания для мощных видеокарт последнего поколения длиной в сторону PCI-E слота материнской платы.
Соответственно под 6-ти пиновый — под версию PCI Express V1 и 8-ми пиновый под версию V2.
Продолжение будет…
Успехов
ATX 24 pin 12V — распиновка разъема блока питания
Определяем пины основного интерфейса питанияОпубликовано 02.11.2019, 10:00 · Комментарии:15
24-контактный разъем питания ATX сегодня считается стандартным разъемом питания материнской платы в компьютерах. Разъем представляет собой разъем Molex 39-01-2240, часто называемый Molex Mini-fit Jr.
24-контактный разъем питания ATX сегодня считается стандартным интерфейсом питания материнской платы в компьютерах. Он представляет собой разъем Molex 39-01-2240, часто называемый Molex Mini-fit Jr.
Общая информация рампиновки питания

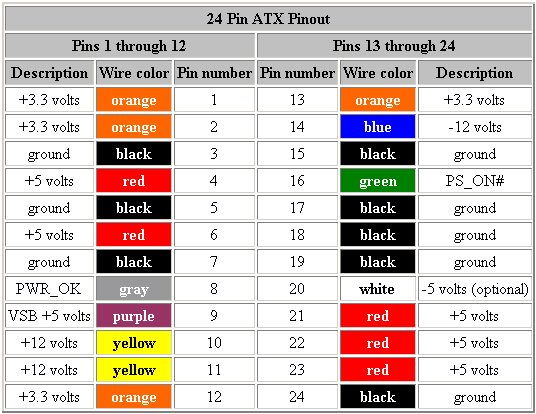

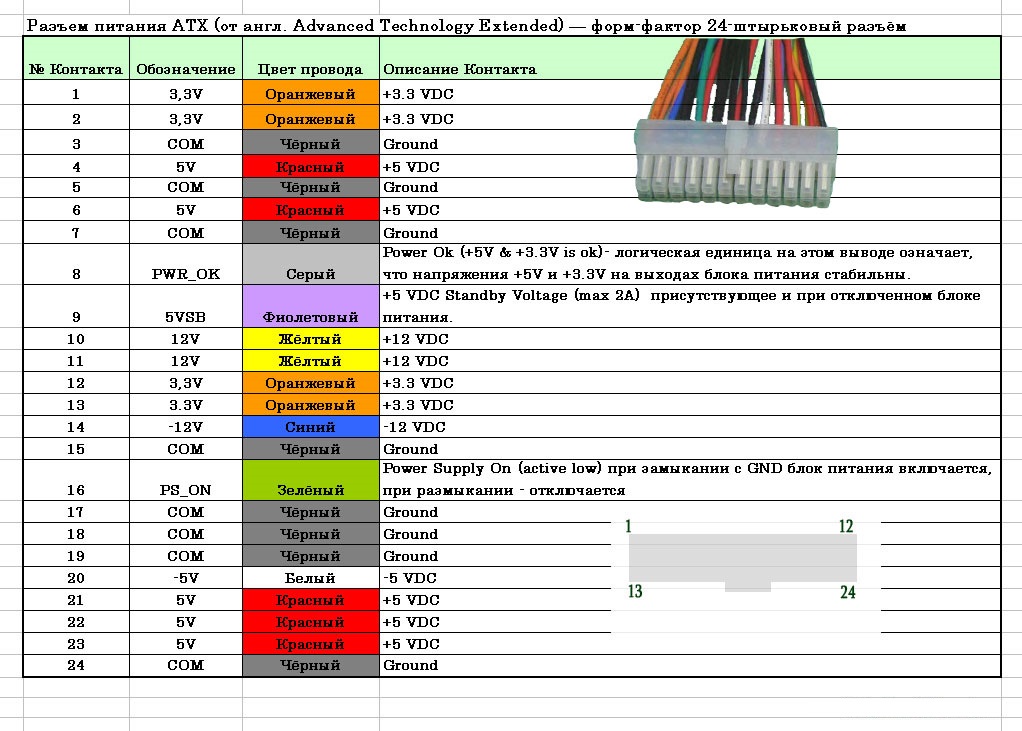

Ниже приведена полная таблица выводов для стандартного 24-контактного разъема 12 В блока питания ATX, начиная с версии 2.2 спецификации ATX (PDF).
Если вы используете эту таблицу выводов для проверки напряжений питания, имейте в виду, что напряжения должны находиться в пределах допустимых отклонений ATX.
| Описание для 24-контактного питания ATX 24В | |||
|---|---|---|---|
| Пин | Название | Цвет провода | Описание |
| 1 | +3.3V | Оранжевый | +3.3 VDC |
| 2 | +3.3V | Оранжевый | +3.3 VDC |
| 3 | COM | Черный | Земля |
| 4 | +5V | Красный | +5 VDC |
| 5 | COM | Черный | Земля |
| 6 | +5V | Красный | +5 VDC |
| 7 | COM | Черный | Земля |
| 8 | PWR_ON | Серый | Питание |
| 9 | +5VSB | Фиолетовый | +5В в режиме ожидания |
| 10 | +12V1 | Желтый | +12 VDC |
| 11 | +12V1 | Желтый | +12 VDC |
| 12 | +3. 3V | Оранжевый | +3.3 VDC |
| 13 | +3.3V | Оранжевый | +3.3 VDC |
| 14 | -12V | Синий | -12 VDC |
| 15 | COM | Черный | Земля |
| 16 | PS_ON# | Зеленый | Питание включено |
| 17 | COM | Черный | Земля |
| 18 | COM | Черный | Земля |
| 19 | COM | Черный | Земля |
| 20 | NC | Белый | -5В постоянного тока (удалено в ATX12V v2. 01) |
| 21 | +5V | Красный | +5 VDC |
| 22 | +5V | Красный | +5 VDC |
| 23 | +5V | Красный | +5 VDC |
| 24 | COM | Черный | Земля |
Выводы для 15-контактного разъема питания SATA, 4-контактного периферийного разъема питания, 4-контактного для дисковода гибких дисков и других интерфейсов блока питания ATX можно увидеть в нашем списке таблиц контактов электропитания ATX.

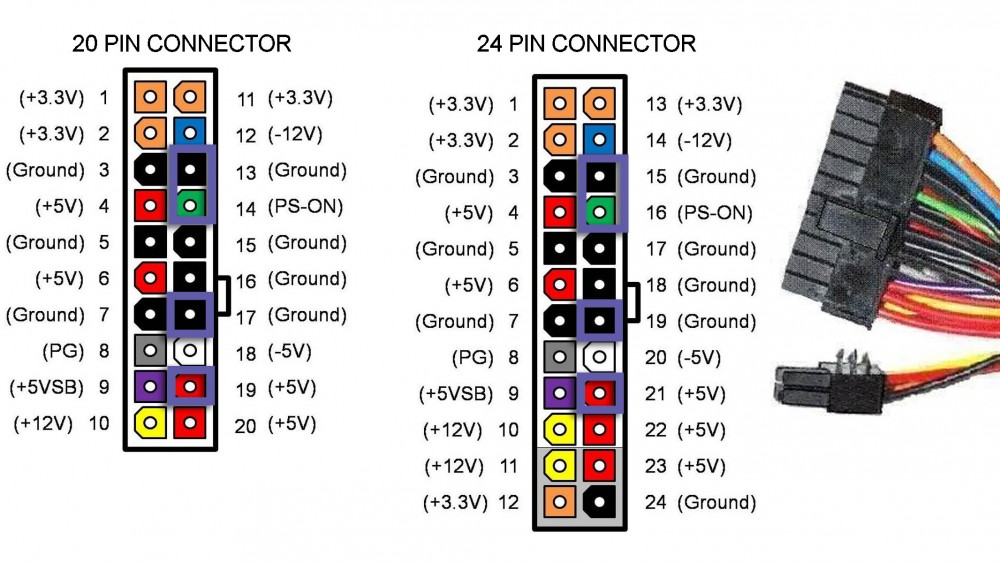

24-контактный и 12-контактный разъем блока питания ATX
24-контактный разъем ATX 24В можно подключать только в том случае, если на материнской плате указано определенное направление. Если вы внимательно
посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, в которой материнская плата соответствует
только в одном направлении.

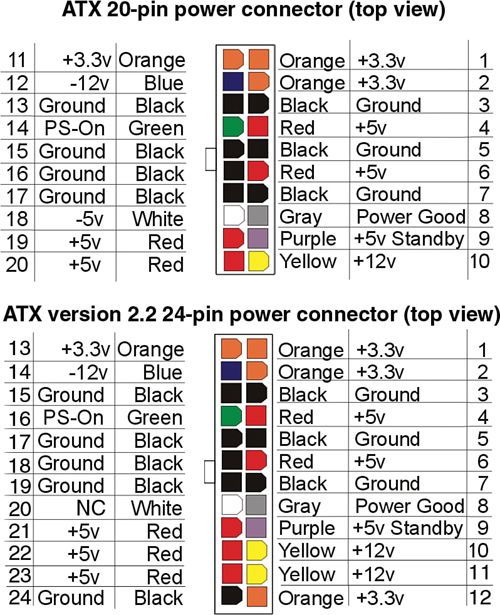

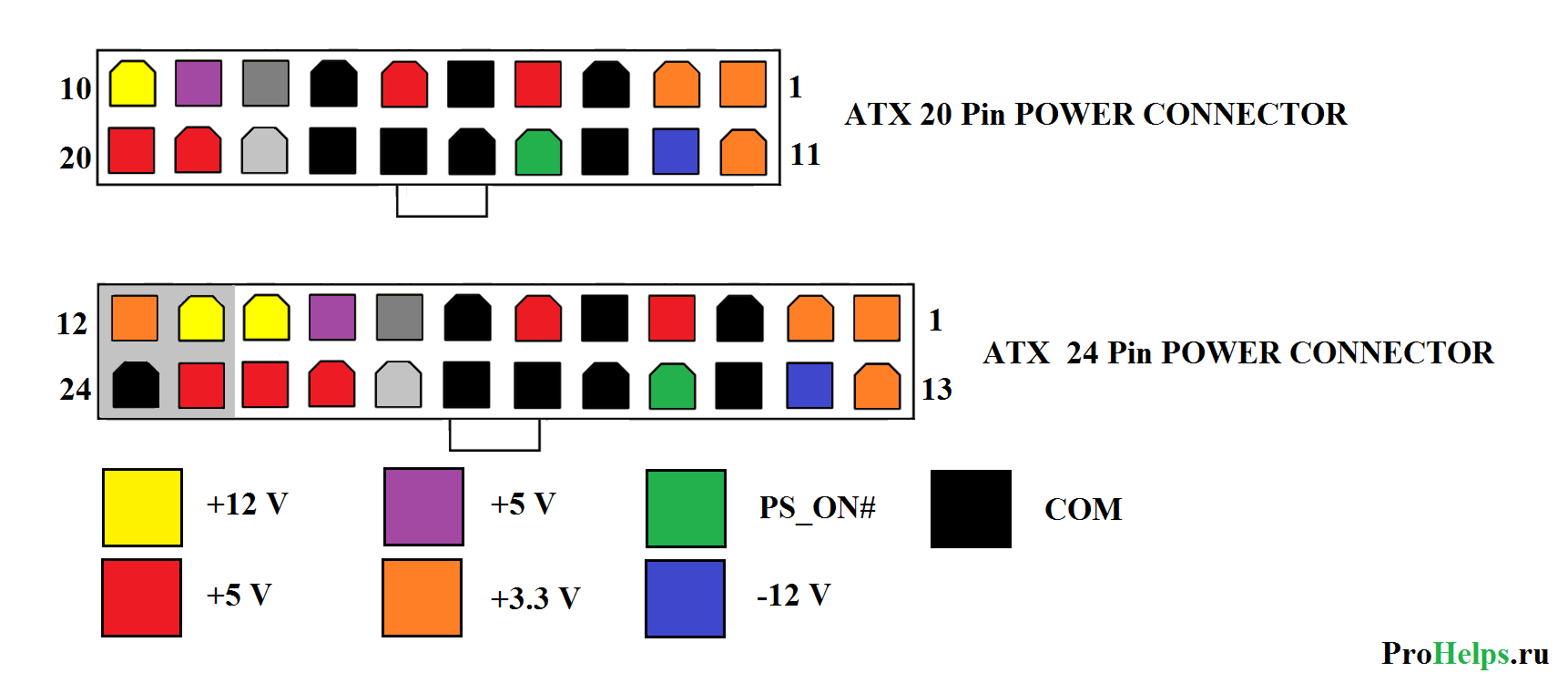

Исходный стандарт ATX поддерживал 20-контактный интерфейс с очень похожей разводкой, как 24-контактный, но с опущенными контактами 11, 12, 23 и 24. Это означает, что более новый 24-контактный источник питания полезен для материнских плат, которым требуется больше энергии, и поэтому устраняет необходимость в источниках питания ATX 12В для обеспечения вспомогательного кабеля питания (хотя некоторые все еще могут).

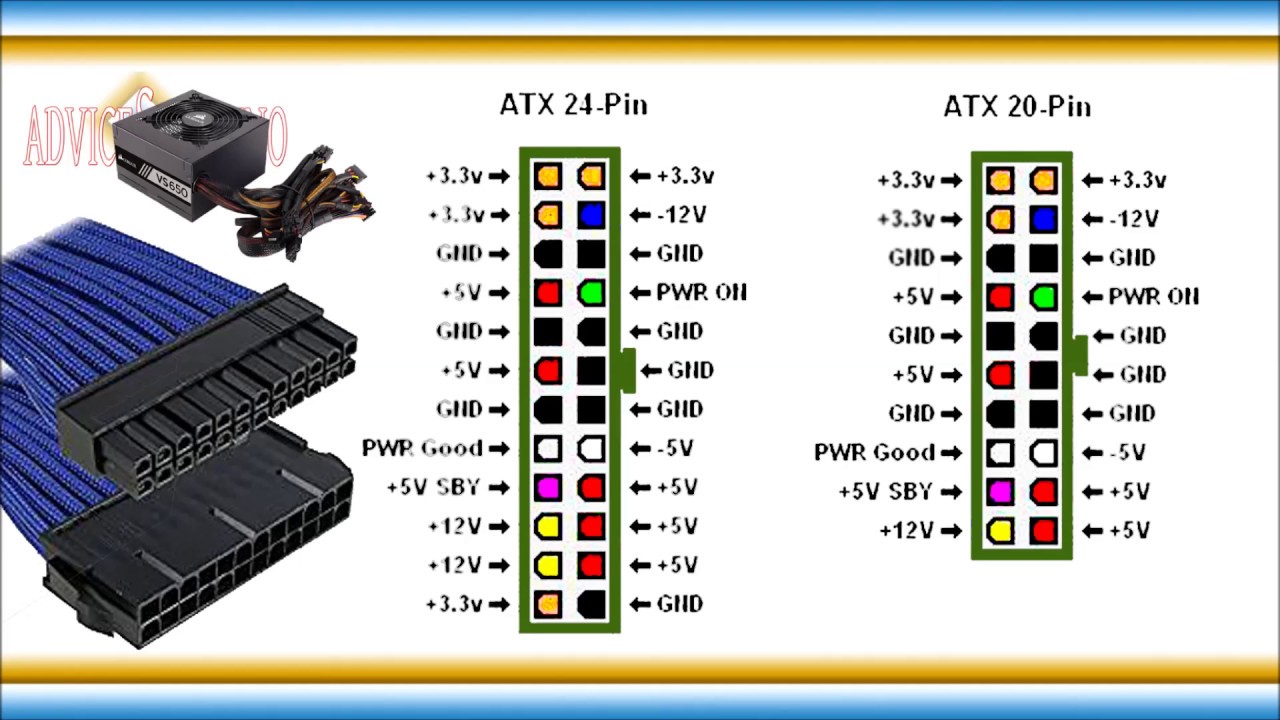

24-контактная и 20-контактная совместимость
Дополнительные четыре контакта считаются съемными, что позволяет использовать его с 20-контактным на материнской плате. Дополнительный блок контактов просто висит над разъемом системной платы — они не подключаются к другому слоту. Некоторые материнские платы допускают обратное: использовать более старый 20-контактный кабель питания для подключения 24-контактной материнской платы.
Если нужно использовать 24-контактный разъем питания на системной плате, которая принимает только 20-контактный кабель, есть несколько
интернет-магазинов, где можно купить 24-контактный 20-контактный адаптер, например адаптер StarTech у Amazon.
Материнская плата
принимает все 24 контакта с помощью адаптера такого типа. Это означает, что дополнительные четыре контакта не используются.
Распиновка блока питания. Распиновка блока питания
Victory Forever написала 28 марта 2009 в 18:36
Утром можно 🙂
Мария Дубакина написала 22 декабря 2008 в 17:55
Да я чай зеленый и так пью без сахара))))и в зал хожу 2-3 раза в неделюи дома пресс качаю…только вот очень люблю миндаль ,сыр фета,а эт жирное распиновка блока питания вот недельку хочу посидеть на кефире и воде…но думаю что может стоит утром есть апельсин или грейпфрукт или яблоко….?или не стоит..
Девочки,всем привет!как вы поживаете?я вот решила сесть на белковую диету,кто-нибудь диетические продукты питания
Olya Andreeva написала 11 августа 2009 в 12:25
Эх питание в рождественский пост
Мария =Р Данькина написала 3 декабря 2009 в 19:01
Буду распиновка блока питания это надеятся)))
Виктория Гуняшова написала 30 апреля 2009 в 23:08
July .
.. Strunina значит не я одна такая,вот наелась в 5,щас уже время…а живот до сих пор побаливает немного и противно даже смотреть на распиновка блока питания ужасную еду..теперь я точно не хочу ни шоколад,ни сахар буээ))завтра на водичке…со вторника вот думаю на гречку,или же на один кифир или на яблоки)
Иришка °·•·°Жаришка°·•·° Купряшкина написала 16 октября 2009 в 22:35
ЕДА распиновка блока питания ВРАГ!!!
Юлия Струнина написала 6 июля 2009 в 21:02
Я знаю замечательный способ похудеть! Знаю распиновка блока питания который сбьросил 35 кг. за 4 месяца, без диет, тренировок и вреда для здоровья. Если интересно могу выслать фото. Кому интеркесно пишите в личку!
Алексей ¦¦¦¦ Zip-File написал 8 марта 2009 в 13:46
А да точно)просто к однополярное питание
Елизавета Волоковских написала 19 августа 2009 в 23:21
А по сколько ты пресс качешь?в общем..(100,200,300 раз или сколько?)))
Ксения ? zацепило ? Мыльникова написала 3 марта 2009 в 20:21
Сыр.
..ммя люблюпозволяю себе 5кусочков в распиновка блока питания
Яночка ¦_лучше_вообще_не_мечтать_¦ Яковлева написала 7 июня 2009 в 20:52
Sergey Budarin :))))))))) всё-всё, не завидую больше!!! организация питания учащихся
Тамара Би-Би Денисова написала 14 июля 2009 в 21:27
Фигнячто только не схема блока питания ноутбука
Настя Леонтьева написала 9 мая 2009 в 12:49
Нее…я чуть попозже…12-дневку закончу) завтра 9-ый денбь_)а потом гречка))блин, я когда сегодня и вчера ела салат из свежей капусты бе всего, у меян живот распиновка блока питания почему так?)кстати, а на гречневой диете кол-во съеденной гречки ограничено?
Вика :)))) Мещерякова написала 1 марта 2009 в 12:58
Привет всем!!!недавно вступила в вашу группу,я в восторге!!после родов стала как корова,в зеркало со слезами на глазах смотрю!!!изучила ваши способы похудания и тоже сажусь на диету!!!Буду суточный рацион питания
Na ? Tasha написала 4 июня 2009 в 8:06
Девочки ищу себе подругу по диете)вообщем сейчас мой вес 62 кг,рост 169.
..хочу скинуть около раздельное питание бесплатно
Танечка 172 ПРЕКРАСНЫХ САНТИМЕТРА Лескова написала 28 ноября 2009 в 12:27
Аааа девочки кто на какой диете сейчас признавайтесь )?
Анатолий Алексеев написал 24 февраля 2009 в 17:18
Анатолий Чернов,я тоже вас поддерживаю на 100%!Точно так же читаю то что пишут девушки…всё одно и то же «Что же сделать такого,чтобы стрелка весов сдвинулась в минус как можно быстрее»??? И неужели не понимают,что так они только подрывают своё здоровье!К тому же в группе априори,как я понимаю фитнес и зож,а диету это так временно(к томуж всегде есть здоровые и не вредные,но и они естесственно хороши только,когда носят кратковременный характер)!И постоянно выкладываются фото отфотошопленных тощих девиц и «звёзд»….к чему всё это?Девушки,ведь мы гораздо лучше них и зачем стремится к худобе любой ценой? Ведь это даже некрасиво!В приоритете по моему скромному мнению,должно быть красивое подтянутое тело,а не анорексичная худоба,типа «ростс 170,вес 60 — хочу 50 и хоть убейте») :)))
Liana {!!!!Другая роль.
..!!!!} Faberge написала 12 мая 2009 в 20:32
Девочки,кто занимался бодифлексом????сколько раз надо каждое упражнение делать?
Распиновка блока питания— ATX, Dell, Power Mac
Различные версии спецификаций ATX требуют разных разъемов питания. Что еще хуже, некоторые компьютерные бренды (например, HP, Dell, Apple) используют в своих материнских платах стандартные разъемы ATX с фирменной нестандартной распиновкой. Я предполагаю, что они не хотят, чтобы вы использовали недорогой универсальный блок питания в качестве замены их оригинальным. В некоторых случаях, конечно, неподходящий БП механически не влезет в корпус. Однако во многих случаях это произойдет, и вы можете поджарить свою материнскую плату, если подключите стандартный блок питания ATX к фирменной плате и наоборот.Здесь вы найдете информацию о главном разъеме питания P1 как ATX, так и некоторых фирменных ПК, которая поможет вам определить правильный блок питания для замены. См. также распиновку разъемов, указанную в новом стандарте ATX12VO с одной шиной.

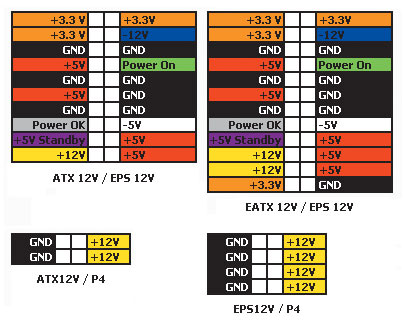

РАЗЪЕМЫ ATX и ATX12V
При разработке форм-фактора ATX сначала использовался 20-контактный двухрядный разъем P1 с номиналом 6 А/контакт. По сравнению со старым AT-стилем, у него было три новых шины: +3,3 В, +5VSB и линия PS_ON# для удаленного включения/выключения. Позже Intel® представила так называемый ATX12V, отличавшийся дополнительным разъемом 2×2 +12V (информацию о вспомогательных кабелях можно найти здесь).
В редакции 2.0 спецификации блока питания ATX P1 заменен на 24-контактную часть для большей мощности. Обозначения исходных 20 сигналов оставлены без изменений для обратной совместимости (см. схему контактов разъема питания ATX справа, а также см. наше руководство по взаимозаменяемости между версиями ATX). Спецификация версии 2.0 также требовала отдельного ограничения тока на разъеме 2×2, который обозначался как +12V2. Однако в действительности, насколько я знаю, большинство производителей проигнорировали это требование и подключили линии +12V1 и +12V2 к одному и тому же физическому выходу с комбинированной защитой от перегрузки по току.
В явном признании этого факта руководство Intel по проектированию блоков питания версии 1.2 сделало это требование скорее рекомендуемым, чем обязательным. Обратите внимание, что номера ревизий направляющих и блоков питания не совпадают. Например, в последнем комбинированном руководстве по блокам питания версии 1.31 указан ATX 2.4. Также обратите внимание, что здесь и везде на этой странице мы приводим вид спереди, т.е. вид со стороны штифта, а не со стороны провода. Цвета показаны только для справки. Некоторые производители отклоняются от рекомендуемых проводов, поэтому не слишком доверяйте цветам.
DELL
В течение многих лет Dell использовала те же разъемы, что и в стандартном ATX, но проводку по-другому (см. схему справа, где показаны выводы их компьютеров Pentium® II и III, Precision 410 и Dimension 8100). Насколько я знаю, кроме Dimension 8100, начиная с Pentium® IV, в их системах используются стандартные обозначения контактов.
POWER MAC

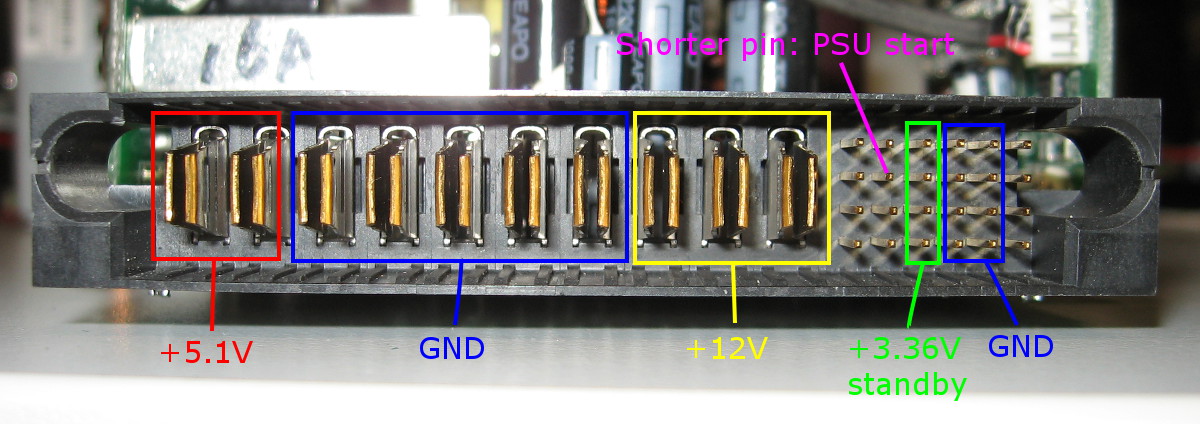

Блоки питания Apple Power Mac G3 и некоторые блоки питания G4 (APG и PCI) также используют стандартный 20-контактный разъем с нестандартными обозначениями контактов.
Хотя в большинстве корпусов G4 (таких как QuickSilver и Gigabit) использовалось 22 контакта, что механически несовместимо с любым ATX, у Mirrored Drive Doors было 24 контакта. Обратите внимание, что TRKL относится к так называемому струйному выходу, который активен всякий раз, когда компьютер подключен к сети. По сути, это просто другое название резервного источника питания, который питает цепь включения питания. Кстати, недавно Apple «для удобства» убрала со своего сайта информацию о назначении контактов на большинстве старых моделей. GES
Некоторые старые серверы основывались на спецификации GES, разработанной AMD для их процессоров.С технической точки зрения распиновка GES имеет больше смысла, чем любая другая, потому что они группируют сигналы с одинаковыми именами. Они также переместили PWR_OK на 8-контактный P2, который используется для питания процессора.
Это руководство, конечно, не является исчерпывающим и не охватывает все пользовательские конфигурации.
В частности, Compaq и HP также использовали несовместимые системы. Как правило, если у вас фирменный ПК, вы должны подозревать, что он может быть несовместим с отраслевым стандартом.
— узнайте.sparkfun.com
Избранное Любимый 51Разъемы питания
Хотя многие разъемы передают питание в дополнение к данным, некоторые разъемы используются специально для подключения питания к устройствам. Они сильно различаются в зависимости от области применения и размера, но мы сосредоточимся здесь только на некоторых из наиболее распространенных.
Бочковые соединители
Разъемы Barrel обычно используются в недорогой бытовой электронике, которую можно подключить к настенной электросети через громоздкие настенные адаптеры переменного тока.Настенные адаптеры широко доступны с различной номинальной мощностью и напряжением, что делает цилиндрические соединители обычным средством для подключения питания к небольшим проектам.
Гнездовой цилиндрический разъем, или «гнездо», можно приобрести в нескольких вариантах: для монтажа на печатной плате (поверхностный монтаж или сквозное отверстие), для монтажа на кабеле или на панели. Некоторые из этих разъемов будут иметь дополнительный контакт, который позволяет приложению определять, подключен ли источник питания к гнезду цилиндра или нет, что позволяет устройству обходить батареи и экономить заряд батареи при работе от внешнего источника питания.
Соединитель с внутренней резьбой. Когда вилка не вставлена, контакт «обнаружение вставки» будет замкнут на контакт «рукава».Штыревой цилиндрический разъем, или «штекер», обычно встречается только в разновидностях концевой заделки проводов, хотя существует несколько способов крепления штекера к концу провода. Также можно приобрести вилки, предварительно прикрепленные к кабелю.
Свободная вилка для подключения к любому источнику питания. Обратите внимание, что муфтовое соединение предназначено для обжатия провода для дополнительного снятия натяжения.
Внимание! Существуют различные мнения относительно пола гнезда и вилки для этих маломощных коаксиальных разъемов. В зависимости от того, где вы получаете эти разъемы, разъем можно отнести к «папам» цилиндрического разъема из-за штифта в центре и наоборот для штекера. Обязательно ознакомьтесь с изображением и характеристиками продукта, чтобы найти то, что вы ищете! Цилиндрические соединителиобеспечивают только два соединения, часто называемые «штырьком» или «наконечником» и «втулкой». При заказе необходимо указать три отличительные характеристики бочкообразного соединения: внутренний диаметр (диаметр штыря внутри гнезда), внешний диаметр (диаметр втулки снаружи вилки) и полярность (независимо от того, является ли напряжение на втулке выше или ниже напряжения на наконечнике).
Диаметр втулки чаще всего составляет 5,5 мм или 3,5 мм.
Диаметр штифта зависит от диаметра втулки; втулка 5,5 мм будет иметь штифт 2,5 мм или 2,1 мм.
К сожалению, это означает, что штекер, рассчитанный на штырек 2,5 мм, подойдет к разъему 2,1 мм, но соединение будет в лучшем случае прерывистым. Штекерные вилки 3,5 мм обычно соединяются с разъемом со штырьком 1,3 мм.
Полярность — последний аспект, который необходимо учитывать; чаще всего гильза будет считаться 0 В, а наконечник будет иметь положительное напряжение относительно гильзы.Многие устройства имеют небольшую диаграмму, указывающую полярность, ожидаемую устройством; следует соблюдать осторожность, так как неправильное электропитание может привести к повреждению устройства.
Заглушки обоих размеров втулки обычно имеют длину 9,5 мм, но существуют более длинные и короткие заглушки. Во всех продуктах SparkFun используется отрицательная втулка 5,5 мм и положительный штифт 2,1 мм; мы рекомендуем придерживаться этого стандарта, где это возможно, так как это, кажется, самый распространенный аромат, встречающийся в дикой природе.
Общие диаграммы полярности для адаптеров переменного тока с цилиндрическими вилками.
Положительная полярность (наконечник положительный, гильза 0 В) наиболее распространена. Диаграмма предоставлена пользователем Википедии «Три четверти десяти». Соединители «Molex»
Большинство жестких дисков компьютеров, оптических приводов и других внутренних периферийных устройств получают питание через то, что обычно называют разъемом «Molex». Чтобы быть более точным, это разъем Molex серии 8981 — на самом деле Molex — это название компании, которая первоначально разработала этот разъем еще в 1950-х годах — но обычное использование несколько оголяет этот факт.
Разъемы Molexрассчитаны на большой ток: до 11 А на контакт. Для проектов, где может потребоваться много энергии, например, станок с ЧПУ или 3D-принтер, очень распространенным методом питания проекта является использование источника питания настольного ПК и подключение различных системных цепей через разъемы Molex.
В разъеме Molex терминология «папа/мама» немного странная. Гнездовой разъем обычно находится на конце кабеля и вставляется внутрь пластиковой оболочки, которая окружает штыревые штыри на штекерном разъеме.
Обычно соединители имеют только запрессовку и очень, очень тугие — они предназначены для соединения и разъединения только несколько раз и, как таковые, являются плохим выбором для систем, где соединения будут часто меняться.
Разъем МЭК
Как и в случае с соединителем Molex, это случай, когда обобщенное имя компонента стало синонимом одного конкретного элемента.Разъем IEC обычно относится к входу блока питания, который обычно можно увидеть на блоках питания настольных ПК. Строго говоря, это разъем IEC 60320-1 C13 (гнездовой) и C14 (штыревой).
C14, вилка IEC, на блоке питания постоянного тока. Обратите внимание, что, как и в случае с разъемом Molex, пол разъема определяется контактами внутри кожуха. Разъем питания IEC (мама) C13 на довольно стандартном кабеле питания переменного тока.
Кабели с этим концом можно найти по всему миру, обычно с доминирующим локальным разъемом переменного тока на другом конце. РазъемыIEC используются почти исключительно для подачи питания переменного тока. Преимущество использования одного из них в проекте заключается в том, что кабели IEC-to-wall чрезвычайно распространены и , доступные с местными розетками для большинства стран мира!
Соединитель JST
В SparkFun мы часто называем «разъемы JST 2,0 мм». Это еще одно обобщение конкретного продукта: JST — японская компания, производящая высококачественные разъемы, и выбранный нами разъем JST диаметром 2,0 мм — это двухпозиционный поляризованный разъем серии PH.
Все одноэлементные ионно-литиевые аккумуляторы SparkFun стандартно поставляются с этим типом разъема JST, и многие наши платы включают этот разъем (или его основание) в качестве входа питания. Его преимущество заключается в том, что он компактен, долговечен и его трудно подключить в обратном направлении.
Еще одна особенность, которая может быть как преимуществом, так и недостатком, в зависимости от того, как вы на это смотрите, заключается в том, что разъем JST ужасно трудно отсоединить (хотя может помочь аккуратно приложенный бокорез!) после того, как он соединится.Хотя это делает маловероятным отказ во время использования, это также означает, что отсоединение аккумулятора для зарядки может привести к повреждению разъема аккумулятора.
Имеются разъемы серии PH с более чем двумя позициями; SparkFun даже продает их. Тем не менее, наше наиболее частое применение — это 2-позиционное подключение аккумулятора.
← Предыдущая страница
Аудио разъемы
Как проверить блок питания блока питания
Подключение и тестирование блока питанияБлок питания выдает три основных напряжения для компьютера: +3,3 В (оранжевый провод), +5 В (красный провод) и +12 В (желтый провод).
Заземляющий провод окрашен в черный цвет.Ниже приведена схема 20-контактного и 24-контактного основного разъема питания ATX:
Соединения «Power On» (PWR_OK) и «Power Good» (PS_ON#) имеют специальные функции.Когда «Power On» (PWR_OK) подключен к земле, материнская плата сигнализирует о включении блока питания ATX. «Power Good» (PS_ON#) — это выходной сигнал блока питания, указывающий на то, что выходной сигнал стабилизировался и теперь готов к использованию.
Проверка блока питания ATX
Вы можете приобрести «Тестер блока питания», который позволит вам подключить 20-контактный или 24-контактный разъем основного питания ATX, а также другие разъемы питания, и он автоматически отобразит, если напряжение хорошо.
Вы также можете проверить блок питания вручную, используя стандартный «мультиметр» и следуя этим инструкциям:
1. Выключите компьютер и отсоедините шнур питания от сетевой розетки.
2. Откройте корпус компьютера и выполните антистатические процедуры .
3. Отсоедините все разъемы питания от материнской платы, дисководов и, возможно, видеокарты и сгруппируйте их вместе, готовые к тестированию.
4. найдите 20-контактный или 24-контактный основной разъем питания ATX и закоротите контакты 13 и 14 (на 20-контактном разъеме) или 15 и 16 (на 24-контактном разъеме), используя небольшой кусок провода. Это позволит блоку питания работать, несмотря на то, что он не подключен к материнской плате (см. схему выше).
5. Вставьте блок питания в розетку и включите блок питания. (Если блок питания имеет переключатель напряжения, убедитесь, что он установлен на правильное напряжение для вашего региона).
6. Включите мультиметр и поверните циферблат на значение DC Volts и выберите 20V (или напряжение более 12V в зависимости от мультиметра).
7. Подсоедините черный (отрицательный) щуп мультиметра к одному из черных проводов заземления розетки, а затем, используя приведенную выше схему, проверьте все провода на каждом разъеме с помощью красного щупа мультиметра, чтобы убедиться, что они иметь правильные напряжения.
(+3,3 В (оранжевый провод), +5 В (красный провод), +12 В (желтый провод), -5 В (белый провод) и -12 В (синий провод)).
8. Вы заметите, что показания напряжения на мультиметре будут немного отличаться от тех, которые должны быть, но это нормально, если они находятся в допустимых пределах. ( См. таблицу допустимых уровней напряжения ниже ). Если какое-либо из напряжений выходит за допустимые пределы, блок питания следует заменить.
9. Если напряжения всех проводов находятся в допустимых пределах, то блок питания работает правильно, и вы можете выключить блок питания и отсоединить его от сетевой розетки.Не забудьте отсоединить небольшой кусок провода от основного разъема питания ATX.
10. Подсоедините все разъемы питания к материнской плате, дискам и видеокарте. Закройте дело.
11. Вставьте блок питания в розетку и включите блок питания. Теперь ваш компьютер должен загрузиться правильно.
12. Также рекомендуется протестировать блок питания под нагрузкой, запустив тяжелую 3D-игру или используя программу для тестирования производительности в течение часа или около того.
Блок питания ATX (PSU) Допустимые уровни напряжения:
| Проволочный цвет | Напряжение | Толерантность | Минимальное напряжение | Максимальное напряжение | |
| Orange | + 3.3V | 5% | + 3.135V | + 3.465V | |
| Red | +5 В | 5 % | +4,75 В | +5,25 В | |
| Белый | -5 В | 10 % | — | 5V | -5.5V |
| Yellow | + 12V | 5% | + 11.4V | + 11.4V | + 12.6v |
| Blue | -12V | 10% | -10.8V | — 13,2 В |
Например, желтый провод должен иметь показания от +11,4 В до +12,6 В, чтобы он был исправен. Осторожно:
Пожалуйста, будьте осторожны при обращении и тестировании блоков питания.
Никогда не открывайте блок питания, так как он может быть опасен, даже если он отключен от сети, и никогда ничего не трогайте внутри блока питания. Если блок питания не работает, просто замените весь блок.Ток до 5,0 А | ||||||||||||
| ||||||||||||
| ||||||||||||
Ток до 15,0 А | ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
Ток до 25,0 А | ||||||||||||
| ||||||||||||
| ||||||||||||
Ток 26,0 А и выше | ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
Соединители FiT | ||||||||||||
| ||||||||||||
Герметичный | ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
| ||||||||||||
Специальные разъемы питания | ||||||||||||
| ||||||||||||
| ||||||||||||
части
0А
0А
5А
части
части
0А
0А
0А
0А
0А
части
части
0А
0А на дюйм
части
0А
Герметичная соединительная система 20 мм, обеспечивающая превосходное соединение, герметичность и эргономичность
части
части
Компьютерные блоки питания — iFixit
Источникам питания не хватает гламура, поэтому почти все воспринимают их как должное.
Это большая ошибка, потому что блок питания выполняет две важные функции: обеспечивает регулируемое питание для каждого компонента системы и охлаждает компьютер.Многие люди, которые жалуются на частые сбои Windows, по понятным причинам винят в этом Microsoft. Но, не извиняясь за Microsoft, правда в том, что многие такие сбои вызваны некачественными или перегруженными блоками питания.
Если вам нужна надежная, ударопрочная система, используйте высококачественный блок питания. На самом деле, мы обнаружили, что использование качественного блока питания позволяет даже маргинальным материнским платам, процессорам и памяти работать с достаточной стабильностью, тогда как использование дешевого блока питания делает нестабильными даже первоклассные компоненты.
Печальная правда в том, что купить компьютер с первоклассным блоком питания практически невозможно. Производители компьютеров считают копейки буквально. Хорошие блоки питания не приносят маркетинговых очков, поэтому лишь немногие производители готовы дополнительно потратить от 30 до 75 долларов за более качественный блок питания.
Для своих премиальных линеек производители первого уровня обычно используют то, что мы называем блоками питания среднего уровня. Для своих массовых потребительских линий даже известные производители могут пойти на компромисс в отношении источника питания, чтобы соответствовать цене, используя то, что мы считаем маргинальными источниками питания как с точки зрения выходной мощности, так и с точки зрения качества конструкции.
В следующих разделах подробно описано, что вам нужно для понимания того, как выбрать хороший блок питания для замены.
Наиболее важной характеристикой блока питания является его форм-фактор , который определяет его физические размеры, расположение монтажных отверстий, типы физических разъемов и расположение выводов и так далее. Все современные форм-факторы блоков питания происходят от оригинального форм-фактора ATX , опубликованного Intel в 1995 году.
При замене блока питания важно использовать блок питания правильного форм-фактора, чтобы убедиться, что блок питания не только физически подходит к корпусу, но и обеспечивает правильные типы разъемов питания для материнской платы и периферийных устройств.
В современных и недавних системах обычно используются три форм-фактора блока питания:
Блоки питания ATX12V являются самыми большими физически, доступны с самой высокой номинальной мощностью и, безусловно, наиболее распространены. В полноразмерных настольных системах используются блоки питания ATX12V, как и в большинстве систем mini-, mid- и full-tower. На рис. 16-1 показан блок питания Antec TruePower 2.0, представляющий собой типичный блок ATX12V.
Рисунок 16-1: Блок питания Antec TruePower 2.0 ATX12V (изображение предоставлено Antec)
Блоки питания SFX12V (s-for-small) выглядят как уменьшенные блоки питания ATX12V и используются в основном в системах малого форм-фактора microATX и FlexATX.Блоки питания SFX12V имеют меньшую мощность, чем блоки питания ATX12V, обычно от 130 Вт до 270 Вт для SFX12V по сравнению с 600 Вт или более для ATX12V, и обычно используются в системах начального уровня. Системы, которые были построены с блоками питания SFX12V, могут принять замену ATX12V, если блок ATX12V физически подходит к корпусу.
Блоки питания TFX12V (t-for-thin) физически удлинены (по сравнению с кубической формой блоков ATX12V и SFX12V), но их мощность аналогична блокам SFX12V.Блоки питания TFX12V используются в некоторых системах малого форм-фактора (SFF) с общим объемом системы от 9 до 15 литров. Из-за их необычной физической формы вы можете заменить блок питания TFX12V только другим блоком TFX12V.
Хотя это менее вероятно, вы можете столкнуться с блоком питания EPS12V (используется почти исключительно в серверах), блоком питания CFX12V (используется в системах microBTX) или блоком питания LFX12V (используется в системах picoBTX) . Подробные спецификации для всех этих форм-факторов можно загрузить с веб-сайта http://www.formfactors.org.
МОДИФИКАТОР НА 12 В
В 2000 году, чтобы удовлетворить требования к +12 В для своих новых процессоров Pentium 4, Intel добавила новый разъем питания +12 В в спецификацию ATX и переименовала спецификацию в ATX12V.
С тех пор каждый раз, когда Intel обновляла спецификацию блока питания или создавала новую, она требовала этот разъем +12 В и использовала модификатор 12 В в названии спецификации. В более старых системах используются блоки питания не 12 В ATX или SFX.Вы можете заменить блок питания ATX на блок ATX12V или блок питания SFX на блок SFX12V (или, возможно, ATX12V).
С тех пор каждый раз, когда Intel обновляла спецификацию блока питания или создавала новую, она требовала этот разъем +12 В и использовала модификатор 12 В в названии спецификации. В более старых системах используются блоки питания не 12 В ATX или SFX.Вы можете заменить блок питания ATX на блок ATX12V или блок питания SFX на блок SFX12V (или, возможно, ATX12V).Переход от более старых версий спецификации ATX к более новым версиям и от ATX к более мелким вариантам, таким как SFX и TFX, был эволюционным, при этом всегда учитывалась обратная совместимость. Все аспекты различных форм-факторов, включая физические размеры, расположение монтажных отверстий и кабельные разъемы, строго стандартизированы, что означает, что вы можете выбирать из множества стандартных блоков питания для ремонта или модернизации большинства систем, даже старых моделей.
ВСЕ СОК, КОТОРЫЙ ПОДХОДИТ
При замене блока питания важно получить сменный блок, подходящий для вашего корпуса.
Если ваш старый блок питания имеет маркировку ATX 1.X или 2.X или ATX12V 1.X или 2.X, вы можете установить любой текущий блок питания ATX12V. Если он помечен SFX или SFX12V, вы можете установить любой актуальный блок питания SFX12V или, если в корпусе достаточно места, блок ATX12V. Если старый блок питания имеет маркировку TFX12V, подойдет только другой блок TFX12V.Если на вашем старом блоке питания не указано соответствие спецификации и версии, найдите на веб-сайте производителя номер модели вашего текущего блока питания. Если ничего не помогает, измерьте свой текущий источник питания и сравните его размеры с размерами устройств, которые вы планируете купить.Вот еще несколько важных характеристик блоков питания:
Номинальная мощность, которую может обеспечить блок питания. Номинальная мощность — это составной показатель, определяемый путем умножения силы тока, доступной при каждом из нескольких напряжений, подаваемых блоком питания ПК.Номинальная мощность в основном полезна для общего сравнения источников питания.
Что действительно важно, так это индивидуальная сила тока, доступная при разных напряжениях, и они значительно различаются между номинально одинаковыми блоками питания.
ТЕМПЕРАТУРА ИМЕЕТ
Значения мощности не имеют смысла, если они не указывают температуру, при которой производилась оценка. При повышении температуры выходная мощность источника питания уменьшается. Например, PC Power & Cooling оценивает мощность в 40 ° C, что является реальной температурой для работающего блока питания.Большинство блоков питания рассчитаны всего на 25 °C. Эта разница может показаться незначительной, но блок питания мощностью 450 Вт при 25 °C может обеспечить только 300 Вт при 40 °C. номинально соответствует спецификациям по регулированию напряжения при 25 C, может не соответствовать спецификациям при нормальной работе при 40 C или около того.
Отношение выходной мощности к входной мощности, выраженное в процентах. Например, блок питания, выдающий 350 Вт на выходе, но потребляющий 500 Вт, имеет КПД 70%.
Как правило, хороший блок питания имеет эффективность от 70% до 80%, хотя эффективность зависит от того, насколько сильно загружен блок питания. Вычисление эффективности затруднено, поскольку блоки питания ПК представляют собой импульсные блоки питания , а не линейные блоки питания . Самый простой способ подумать об этом — представить, что импульсный источник питания потребляет большой ток в течение части времени, когда он работает, и не потребляет ток в остальное время. Процент времени, в течение которого он потребляет ток, называется коэффициентом мощности , который обычно составляет 70% для стандартного блока питания ПК.Другими словами, блоку питания ПК мощностью 350 Вт фактически требуется входная мощность 500 Вт в 70% случаев и 0 Вт в 30% случаев.
Сочетание коэффициента мощности и КПД дает интересные цифры. Блок питания выдает 350 Вт, но коэффициент мощности 70% означает, что ему требуется 500 Вт в 70% случаев. Однако эффективность 70% означает, что вместо того, чтобы фактически потреблять 500 Вт, он должен потреблять больше, в соотношении 500 Вт/0,7, или около 714 Вт.
Если вы изучите табличку с техническими характеристиками блока питания мощностью 350 Вт, вы можете обнаружить, что для обеспечения номинальной мощности 350 Вт, что составляет 350 Вт/110 В или около 3.18 ампер, он должен потреблять до 714 Вт/110 В или около 6,5 ампер. Другие факторы могут увеличить фактическую максимальную силу тока, поэтому обычно можно увидеть блоки питания мощностью 300 Вт или 350 Вт, которые на самом деле потребляют максимум 8 или 10 ампер. Это отклонение имеет последствия для планирования как для электрических цепей, так и для ИБП, размеры которых должны соответствовать фактической потребляемой силе, а не номинальной выходной мощности.
Высокая эффективность желательна по двум причинам. Во-первых, это уменьшает ваши счета за электроэнергию.Например, если ваша система на самом деле потребляет 200 Вт, блок питания с КПД 67% потребляет 300 Вт (200/0,67), чтобы обеспечить эти 200 Вт, тратя 33% электроэнергии, за которую вы платите. Блок питания с КПД 80% потребляет всего 250 Вт (200/0,80), чтобы обеспечить те же 200 Вт для вашей системы.
Во-вторых, потраченная впустую энергия преобразуется в тепло внутри вашей системы. С блоком питания с КПД 67% ваша система должна избавляться от 100 Вт отработанного тепла по сравнению с половиной этого количества с блоком питания с КПД 80%.
Коэффициент мощности
Коэффициент мощности определяется путем деления фактической мощности (Вт) на кажущуюся мощность (Вольты x Амперы или ВА).Стандартные блоки питания имеют коэффициент мощности в диапазоне от 0,70 до 0,80, а лучшие блоки приближаются к 0,99. В некоторых новых источниках питания используется пассивная или активная коррекция коэффициента мощности (PFC) , которая может увеличить коэффициент мощности до диапазона от 0,95 до 0,99, уменьшая пиковый ток и ток гармоник. В отличие от стандартных блоков питания, которые попеременно потребляют большой ток и не потребляют ток, блоки питания PFC все время потребляют умеренный ток. Поскольку электропроводка, автоматические выключатели, трансформаторы и ИБП должны быть рассчитаны на максимальное потребление тока, а не на среднее потребление тока, использование источника питания PFC снижает нагрузку на электрическую систему, к которой подключается источник питания PFC.
Одно из основных отличий блоков питания премиум-класса от менее дорогих моделей заключается в том, насколько хорошо они регулируются. В идеале блок питания принимает питание переменного тока, которое может быть шумным или не соответствует техническим характеристикам, и превращает это питание переменного тока в плавное, стабильное питание постоянного тока без артефактов. На самом деле ни один блок питания не соответствует идеалу, но хорошие блоки питания подходят гораздо ближе, чем дешевые. Процессоры, память и другие системные компоненты рассчитаны на работу с чистым, стабильным напряжением постоянного тока.Любое отклонение от этого может снизить стабильность системы и сократить срок службы компонентов. Вот ключевые вопросы регулирования:
Идеальный блок питания должен принимать синусоидальный вход переменного тока и обеспечивать абсолютно ровный выход постоянного тока. Реальные источники питания фактически обеспечивают выход постоянного тока с небольшой составляющей переменного тока, наложенной на него.
Эта составляющая переменного тока называется пульсацией и может быть выражена размахом напряжения (размах) в милливольтах (мВ) или в процентах от номинального выходного напряжения.Высококачественный источник питания может иметь пульсации 1%, что может быть выражено как 1% или как фактическое изменение напряжения размаха для каждого выходного напряжения. Например, при +12 В пульсации в 1% соответствуют +0,12 В, что обычно выражается как 120 мВ. Источник питания среднего уровня может ограничивать пульсации до 1% при некоторых выходных напряжениях, но достигать 2% или 3% при других. Дешевые блоки питания могут иметь пульсации 10% и более, что делает работу ПК бесполезной.
Нагрузка на блок питания ПК может значительно меняться при выполнении рутинных операций; например, когда включается лазер DVD-рекордера или оптический привод начинает вращаться вверх и вниз. Регулирование нагрузки выражает способность источника питания обеспечивать номинальную выходную мощность при каждом напряжении при изменении нагрузки от максимального до минимального, выраженную в виде изменения напряжения во время изменения нагрузки либо в процентах, либо в перепадах напряжения от пика до пика.
Блок питания с жесткой регулировкой нагрузки выдает напряжение, близкое к номинальному, на всех выходах вне зависимости от нагрузки (в пределах ее диапазона, разумеется). Первоклассный блок питания регулирует напряжения на критических шинах напряжения +3.3 В, + 5 В и + 12 В с точностью до 1%, с регулировкой 5% на менее критичных шинах 5 В и 12 В. Отличный блок питания может регулировать напряжение на всех критических шинах с точностью до 3%. Блок питания среднего класса может регулировать напряжение на всех критических шинах с точностью до 5%. Дешевые блоки питания могут отличаться на 10% и более на любой шине, что недопустимо.
Идеальный источник питания должен обеспечивать номинальное выходное напряжение при любом входном переменном напряжении в пределах допустимого диапазона. Реальные источники питания допускают незначительное изменение выходного напряжения постоянного тока при изменении входного напряжения переменного тока.Точно так же, как регулирование нагрузки описывает влияние внутренней нагрузки, линейное регулирование можно рассматривать как описание воздействия внешней нагрузки; например, внезапный провал в подаваемом линейном напряжении переменного тока при срабатывании двигателя лифта. Регулирование линии измеряется путем удержания всех других переменных постоянными и измерения выходных напряжений постоянного тока при изменении входного напряжения переменного тока во входном диапазоне. Блок питания с жесткой линейной стабилизацией обеспечивает выходное напряжение в пределах спецификации при изменении входного напряжения от максимально допустимого до минимально допустимого.Линейное регулирование выражается так же, как регулирование нагрузки, и допустимые проценты такие же.
Вентилятор блока питания является одним из основных источников шума в большинстве ПК. Если вашей целью является снижение уровня шума вашей системы, важно выбрать соответствующий блок питания. Блоки питания с пониженным уровнем шума Модели , такие как Antec TruePower 2.0 и SmartPower 2.0, Enermax NoiseTaker, Nexus NX, PC Power & Cooling Silencer, Seasonic SS и Zalman ZM, предназначены для минимизации шума вентилятора и могут быть основой системы, которую почти не слышно в тихой комнате. Бесшумные блоки питания , такие как Antec Phantom 350 и Silverstone ST30NF, вообще не имеют вентиляторов и почти полностью бесшумны (может быть небольшое гудение от электрических компонентов). С практической точки зрения использование безвентиляторного блока питания редко дает большие преимущества. Они довольно дороги по сравнению с блоками питания с шумоподавлением, а блоки с шумоподавлением достаточно тихие, чтобы любой шум, который они издают, был отнесен к шуму корпусных вентиляторов, процессорного кулера, шума вращения жесткого диска и т. д.
Летать с рельсов
Регулирование нагрузки на шине +12 В стало гораздо более важным, когда Intel выпустила Pentium 4. В прошлом +12 В использовалось в основном для работы приводных двигателей. В Pentium 4 Intel начала использовать 12-вольтовые VRM для обеспечения более высоких токов, которые требуются процессорам Pentium 4. Последние процессоры AMD также используют 12-вольтовые VRM для питания процессора. Блоки питания, совместимые с ATX12V, разработаны с учетом этого требования. Старые и/или недорогие блоки питания ATX, несмотря на то, что они могут быть рассчитаны на достаточную силу тока на шине +12 В для поддержки современного процессора, могут не иметь адекватного регулирования для правильной работы.
За последние несколько лет в блоках питания произошли существенные изменения, все из которых прямо или косвенно связаны с увеличением энергопотребления и изменениями напряжений, используемых современными процессорами и другими системными компонентами. При замене блока питания в более старой системе важно понимать различия между старыми блоками питания и современными блоками, поэтому давайте кратко рассмотрим эволюцию блоков питания семейства ATX на протяжении многих лет.
В течение 25 лет каждый блок питания ПК оснащался стандартными разъемами питания Molex (жесткий диск) и Berg (дисковод гибких дисков), которые используются для питания приводов и аналогичных периферийных устройств. Источники питания отличаются типами разъемов, которые они используют для подачи питания на саму материнскую плату. Первоначальная спецификация ATX определяла 20-контактный основной разъем питания ATX , показанный на рис. 16-2 . Этот разъем использовался всеми блоками питания ATX и ранними блоками питания ATX12V.
Рисунок 16-2: 20-контактный основной разъем питания ATX/ATX12V
20-контактный основной разъем питания ATX был разработан в то время, когда процессоры и память использовали +3,3 В и +5 В, поэтому для этого разъема определено множество линий +3,3 В и +5 В. Контакты внутри корпуса разъема рассчитаны на ток не более 6 ампер. Это означает, что три линии +3,3 В могут передавать 59,4 Вт (3,3 В x 6 А x 3 линии), четыре линии +5 В могут передавать 120 Вт, а одна линия +12 В может передавать 72 Вт, всего около 250 Вт.
Этой конфигурации было достаточно для ранних систем ATX, но по мере того, как процессоры и память становились все более энергоемкими, разработчики систем вскоре поняли, что 20-контактный разъем обеспечивает недостаточный ток для новых систем. Их первой модификацией было добавление вспомогательного разъема питания ATX , показанного на рис. 16-3 . Этот разъем, определенный в спецификациях ATX 2.02 и 2.03 и в ATX12V 1.X, но исключенный из более поздних версий спецификации ATX12V, использует контакты, рассчитанные на 5 ампер.Таким образом, его две линии +3,3 В добавляют 33 Вт пропускной способности +3,3 В, а одна линия +5 В добавляет 25 Вт пропускной способности +5 В, что в сумме дает 58 Вт.
Рисунок 16-3: 6-контактный разъем дополнительного питания ATX/ATX12V
Intel исключила дополнительный разъем питания из более поздних версий спецификации ATX12V, поскольку он был излишним для процессоров Pentium 4. Pentium 4 использовал питание +12 В, а не +3,3 В и +5 В, которые использовались более ранними процессорами и другими компонентами, поэтому больше не было необходимости в дополнительных +3.3В и +5В. Большинство производителей блоков питания прекратили поставлять дополнительный разъем питания вскоре после выхода Pentium 4 в начале 2000 года. Если вашей материнской плате требуется дополнительный разъем питания, это является достаточным доказательством того, что эта система слишком старая, чтобы ее можно было экономически модернизировать.
В то время как вспомогательное питание обеспечивало дополнительный ток +3,3 В и +5 В, оно никак не увеличивало величину тока +12 В, доступного для материнской платы, и это оказалось критическим. Материнские платы используют VRM (модули регулятора напряжения) для преобразования относительно высокого напряжения, подаваемого блоком питания, в низкое напряжение, требуемое процессором.Ранее материнские платы использовали VRM +3,3 В или +5 В, но повышенное энергопотребление Pentium 4 вынудило перейти на VRM +12 В. Это создало большую проблему. 20-контактный основной разъем питания может обеспечить не более 72 Вт питания +12 В, что намного меньше, чем необходимо для питания процессора Pentium 4. Вспомогательный разъем питания не добавлял +12 В, поэтому понадобился еще один дополнительный разъем.
Intel обновила спецификацию ATX, включив в нее новый 4-контактный 12-вольтовый разъем, называемый + 12V Power Connector (или, случайно, P4 разъем , хотя последние процессоры AMD также используют этот разъем).В то же время они переименовали спецификацию ATX в спецификацию ATX12V, чтобы отразить добавление разъема +12 В. Разъем +12 В, показанный на рис. 16-4 , имеет два контакта +12 В, каждый из которых рассчитан на ток 8 ампер, что в сумме дает 192 Вт мощности +12 В, и два контакта заземления. Благодаря 72 Вт мощности +12 В, обеспечиваемой 20-контактным разъемом основного питания, блок питания ATX12V может обеспечить до 264 Вт мощности +12 В, что более чем достаточно даже для самых быстрых процессоров.
Рисунок 16-4: 4-контактный разъем питания +12 В
Разъем питания +12 В предназначен для питания процессора и подключается к разъему материнской платы рядом с разъемом процессора, чтобы свести к минимуму потери мощности между разъемом питания и процессором.Поскольку процессор теперь питался от разъема +12 В, Intel удалила дополнительный разъем питания, когда выпустила спецификацию ATX12V 2.0 в 2000 году. С того времени все новые блоки питания поставлялись с разъемом +12 В, а некоторые и по сей день продолжают для обеспечения вспомогательного разъема питания.
Эти изменения со временем означают, что блок питания в старой системе может иметь одну из следующих четырех конфигураций (от самой старой к самой новой):
- 20-контактный разъем основного питания
- 20-контактный разъем основного питания и 6-контактный разъем дополнительного питания
- 20-контактный разъем основного питания, 6-контактный разъем дополнительного питания и 4-контактный разъем +12 В
- 20 -контактный основной разъем питания и 4-контактный разъем +12 В
Если для материнской платы не требуется 6-контактный дополнительный разъем, вы можете использовать любой текущий блок питания ATX12V для замены любой из этих конфигураций.
Это подводит нас к текущей спецификации ATX12V 2.X, в которой внесены дополнительные изменения в стандартные разъемы питания. Введение видеостандарта PCI Express в 2004 году снова подняло старую проблему, связанную с тем, что ток +12 В, доступный на 20-контактном разъеме основного питания, был ограничен 6 амперами (или общей мощностью 72 Вт). Разъем +12 В может обеспечить достаточное количество тока +12 В, но он предназначен для процессора. Быстрая видеокарта PCI Express может легко потреблять более 72 Вт тока +12 В, поэтому нужно было что-то делать.
Intel могла бы представить еще один дополнительный разъем питания, но вместо этого она решила на этот раз стиснуть зубы и заменить устаревший 20-контактный основной разъем питания новым основным разъемом питания, который мог бы подавать на материнскую плату больший ток +12 В. Результатом стал новый 24-контактный основной разъем питания ATX12V 2.0 , показанный на рис. 16-5 .
Рисунок 16-5: 24-контактный разъем основного питания ATX12V 2.0
24-контактный разъем основного питания добавляет четыре провода к 20-контактному разъему основного питания, один провод заземления (COM) и один дополнительный провод для +3.3В, +5В и +12В. Как и в случае с 20-контактным разъемом, контакты внутри корпуса 24-контактного разъема рассчитаны на ток не более 6 ампер. Это означает, что четыре линии +3,3 В могут передавать 79,2 Вт (3,3 В x 6 А x 4 линии), пять линий +5 В могут передавать 150 Вт, а две линии +12 В могут передавать 144 Вт, всего около 373 Вт. С 192 Вт +12 В, обеспечиваемыми разъемом питания +12 В, современный блок питания ATX12V 2.0 может обеспечить общую мощность примерно до 565 Вт.
Казалось бы, 565 Вт будет достаточно для любой системы.Неправда, увы. Проблема, как обычно, заключается в том, какие напряжения и где доступны. 24-контактный основной разъем питания ATX12V 2.0 выделяет одну из своих линий +12 В для видео PCI Express, что на момент выпуска спецификации считалось достаточным. Но самые быстрые современные видеокарты PCI Express могут потреблять гораздо больше, чем 72 Вт, которые может обеспечить выделенная линия +12 В. Например, у нас есть видеоадаптер NVIDIA 6800 Ultra с пиковым потреблением +12 В 110 Вт.
Очевидно, необходимо было какое-то дополнительное питание.Некоторые сильноточные видеокарты AGP решили эту проблему, включив разъем Molex для жесткого диска, к которому можно было подключить стандартный кабель питания периферийных устройств. Видеокарты PCI Express используют более элегантное решение. 6-контактный разъем питания графического адаптера PCI Express , показанный на рис. Ток +12 В, необходимый для быстрых видеокарт PC Express.Хотя он еще не является официальной частью спецификации ATX12V, этот разъем хорошо стандартизирован и присутствует в большинстве современных блоков питания. Мы ожидаем, что он будет включен в следующее обновление спецификации ATX12V.
Рисунок 16-6: 6-контактный разъем питания видеокарты PCI Express
В разъеме питания графического адаптера PCI Express используется штекер, аналогичный разъему питания +12 В, с контактами, также рассчитанными на 8 ампер. Благодаря трем линиям +12 В по 8 ампер каждая разъем питания видеокарты PCI Express может обеспечить до 288 Вт (12 x 8 x 3) тока +12 В, чего должно хватить даже для самых быстрых графических карт будущего.Поскольку некоторые материнские платы PCI Express могут поддерживать две видеокарты PCI Express, некоторые блоки питания теперь включают два разъема питания графики PCI Express, что увеличивает общую мощность +12 В, доступную для видеокарт, до 576 Вт. В дополнение к 565 Вт, доступным на 24-контактном основном разъеме питания и разъеме +12 В, это означает, что блок питания ATX12V 2.0 может быть построен с общей мощностью 1141 Вт. (Самый большой из известных нам блоков — это блок мощностью 1000 Вт, который можно приобрести в компании PC Power & Cooling.)
Со всеми изменениями, произошедшими за эти годы, разъемы питания устройств остались без внимания.Блоки питания, выпущенные в 2000 году, имели те же разъемы питания Molex (жесткий диск) и Berg (дисковод для гибких дисков), что и блоки питания, выпущенные в 1981 году. Это изменилось с появлением Serial ATA, в котором используется другой разъем питания. 15-контактный разъем питания SATA , показанный на рис. В этом случае большое количество контактов под напряжением не предназначено для поддержки более высокого тока, жесткий диск SATA потребляет мало тока, и каждый диск имеет свой собственный разъем питания, но для поддержки операций «замыкание перед разрывом» и «размыкание до включения». соединения, необходимые для «горячего» подключения или подключения/отключения диска без отключения его питания.
Рисунок 16-7: Разъем питания ATX12V 2.0 Serial ATA
Несмотря на все эти изменения за последние годы, спецификация ATX сделала все возможное, чтобы обеспечить обратную совместимость новых блоков питания со старыми материнскими платами. Это означает, что за очень редкими исключениями вы можете подключить новый блок питания к старой материнской плате или наоборот.
ОСТЕРЕГАЙТЕСЬ СТАРЫХ СИСТЕМ DELL
В течение нескольких лет в конце 1990-х Dell использовала стандартные разъемы на своих материнских платах и блоках питания, но с нестандартными контактами.Подключение стандартного блока питания ATX к одной из этих нестандартных материнских плат Dell (или наоборот) может привести к выходу из строя материнской платы и/или блока питания. К счастью, эти системы уже настолько устарели, что их экономически невозможно модернизировать. Тем не менее, если вы обнаружите, что заменяете блок питания или материнскую плату в более старой системе Dell, будьте абсолютно уверены, что это не один из нестандартных блоков Dell. Для этого проверьте номер модели системы на веб-сайте PC Power & Cooling (http://www.pcpowerandcooling.com). PC Power & Cooling продает сменные блоки питания для этих нестандартных систем Dell, но, учитывая, что самая младшая такая система уже довольно старая, можно только догадываться, как долго PC Power & Cooling будет продолжать продавать эти нестандартные блоки питания.
Даже изменение основного разъема питания с 20 на 24 контакта не представляет проблемы, потому что новый разъем сохраняет те же соединения и ключи для контактов с 1 по 20, а просто добавляет контакты с 21 по 24 на конец более старого 20-контактного разъема. макет булавки. Рисунок 16-8 показывает, что старый 20-контактный разъем основного питания идеально подходит к 24-контактному разъему основного питания. На самом деле основное гнездо разъема питания на всех 24-контактных материнских платах, которые мы видели, предназначено специально для подключения 20-контактного кабеля. Обратите внимание на выступ во всю длину разъема материнской платы в (рис. 16-8 ), который предназначен для фиксации 20-контактного кабеля.
Рисунок 16-8: 20-контактный основной разъем питания ATX, подключенный к 24-контактной материнской плате
Конечно, 20-контактный кабель не включает дополнительный +3.На 24-контактном кабеле присутствуют провода 3В, +5В и +12В, что создает потенциальную проблему. Если материнской плате для работы требуется дополнительный ток, доступный на 24-контактном кабеле, она не может работать с 20-жильным кабелем. В качестве обходного пути большинство 24-контактных материнских плат имеют стандартный разъем Molex (жесткий диск) где-то на материнской плате. Если вы используете эту материнскую плату с 20-жильным кабелем питания, вы также должны подключить кабель Molex от источника питания к материнской плате. Этот кабель Molex обеспечивает дополнительные +5 В и +12 В (хотя и не +3.3V), необходимое материнской плате для работы. (Большинство материнских плат не имеют требований к напряжению 3,3 В выше, чем может удовлетворить 20-жильный кабель; те, у кого есть, могут использовать дополнительный VRM для преобразования некоторых дополнительных +12 В, подаваемых разъемом Molex, в +3,3 В.)
Поскольку 24-контактный основной разъем питания ATX представляет собой расширенный набор 20-контактной версии, также можно использовать 24-контактный блок питания с 20-контактной материнской платой. Для этого вставьте 24-контактный кабель в 20-контактное гнездо так, чтобы четыре неиспользуемых контакта свисали с края.Кабель и гнездо на материнской плате снабжены ключом для предотвращения неправильной установки кабеля. Одна из возможных проблем показана на рис. 16-9 . На некоторых материнских платах конденсаторы, разъемы или другие компоненты располагаются так близко к разъему основного разъема питания ATX, что остается недостаточно места для дополнительных четырех контактов 24-контактного кабеля питания. В Рис. 16-9 , например, эти дополнительные контакты вторгаются во вторичный сокет ATA.
Рисунок 16-9: 24-контактный основной разъем питания ATX, подключенный к 20-контактной материнской плате
К счастью, есть простое решение этой проблемы.Различные компании производят переходные кабели с 24 на 20 контактов, подобные показанному на рис. 16-10 . 24-контактный кабель от блока питания подключается к одному концу кабеля (левый конец на этом рисунке), а другой конец представляет собой стандартный 20-контактный разъем, который подключается непосредственно к 20-контактному разъему на материнской плате. Многие качественные блоки питания имеют в комплекте такой переходник. Если у вас его нет и вам нужен адаптер, вы можете приобрести его у большинства интернет-магазинов компьютерных комплектующих или в хорошо укомплектованном местном компьютерном магазине.
Рисунок 16-10: Кабель-адаптер для использования 24-контактного основного разъема питания ATX с 20-контактной материнской платой
Блоки питания и защита компьютеров
%PDF-1.5 % 4 0 объект > эндообъект внешняя ссылка 4 162 0000000016 00000 н 0000004026 00000 н 0000004122 00000 н 0000005133 00000 н 0000005274 00000 н 0000005412 00000 н 0000005543 00000 н 0000005682 00000 н 0000006343 00000 н 0000006892 00000 н 0000007293 00000 н 0000007500 00000 н 0000007702 00000 н 0000008276 00000 н 0000008899 00000 н 0000009058 00000 н 0000009249 00000 н 0000009427 00000 н 0000009609 00000 н 0000009776 00000 н 0000010257 00000 н 0000010292 00000 н 0000010336 00000 н 0000010757 00000 н 0000011366 00000 н 0000011945 00000 н 0000012314 00000 н 0000012819 00000 н 0000013195 00000 н 0000013574 00000 н 0000039384 00000 н 0000039591 00000 н 0000073280 00000 н 0000073469 00000 н 0000073832 00000 н 0000074209 00000 н 0000074746 00000 н 0000075099 00000 н 0000075263 00000 н 0000075792 00000 н 0000112234 00000 н 0000112761 00000 н 0000140445 00000 н 0000160802 00000 н 0000181346 00000 н 0000181532 00000 н 0000202691 00000 н 0000234577 00000 н 0000624411 00000 н 0000624722 00000 н 0000624833 00000 н 0000624946 00000 н 0000625015 00000 н 0000625099 00000 н 0000625705 00000 н 0000626001 00000 н 0000626153 00000 н 0000626178 00000 н 0000626478 00000 н 0000626547 00000 н 0000626631 00000 н 0000629975 00000 н 0000630245 00000 н 0000630415 00000 н 0000630440 00000 н 0000630741 00000 н 0000630810 00000 н 0000630894 00000 н 0000633437 00000 н 0000633706 00000 н 0000633868 00000 н 0000633893 00000 н 0000634193 00000 н 0000634262 00000 н 0000634347 00000 н 0000643051 00000 н 0000643340 00000 н 0000643524 00000 н 0000643549 00000 н 0000643862 00000 н 0000643958 00000 н 0000649523 00000 н 0000650226 00000 н 0000650903 00000 н 0000655056 00000 н 0000655558 00000 н 0000656138 00000 н 0000658568 00000 н 0000658933 00000 н 0000659049 00000 н 0000660570 00000 н 0000660863 00000 н 0000660975 00000 н 0000662302 00000 н 0000662592 00000 н 0000662807 00000 н 0000666206 00000 н 0000666572 00000 н 0000666878 00000 н 0000671021 00000 н 0000671492 00000 н 0000671579 00000 н 0000672889 00000 н 0000673192 00000 н 0000673299 00000 н 0000674691 00000 н 0000674962 00000 н 0000675057 00000 н 0000676642 00000 н 0000676954 00000 н 0000677075 00000 н 0000677200 00000 н 0000677285 00000 н 0000681948 00000 н 0000682464 00000 н 0000683035 00000 н 0000683782 00000 н 0000684059 00000 н 0000684371 00000 н 0000687912 00000 н 0000688346 00000 н 0000689766 00000 н 00006
00000 н 00006
9}Lt=#& D3/ O`kfw8>){F׳Un+44)#*M JSװW*
Превратите компьютерный блок питания в настольный источник питания
Существует множество способов перепрофилировать и повторно использовать старую электронику. Например, компьютерный блок питания может стать отличным настольным блоком питания для вашей мастерской. В Интернете уже есть много учебных пособий, в которых показано, как преобразовать старый компьютерный блок питания в настольный блок питания, но большинство из этих конструкций требуют, чтобы вы постоянно модифицировали его.
Эта конструкция внешнего адаптера позволяет использовать источник питания без его модификации. К адаптеру можно подключить любой блок питания ATX. В результате получается источник питания большой емкости, который может выдавать 3,3 В, 5 В, 12 В и -12 В.
Прежде чем мы начнем, вот некоторая справочная информация об источниках питания для компьютеров.
Компьютерный блок питания преобразует мощность переменного тока из настенной розетки в более низкое напряжение постоянного тока, которое питает различные компоненты компьютера.Он регулирует напряжения, быстро подключая и отключая цепь нагрузки (импульсный источник питания). Большинство современных компьютерных блоков питания следуют соглашению ATX: они выдают +3,3 В, +5 В, +12 В и -12 В на серии проводов с цветовой кодировкой.
Компьютерные блоки питания имеют ряд функций безопасности, которые помогают защитить вас и сам блок питания. Вот пара, о которой вам нужно знать:
- Включение блока питания Он не включается, если он не подключен к материнской плате компьютера.
