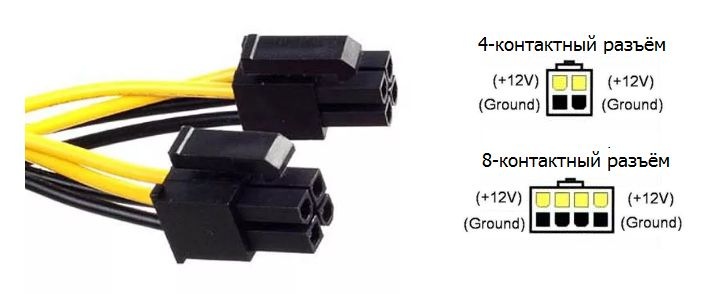

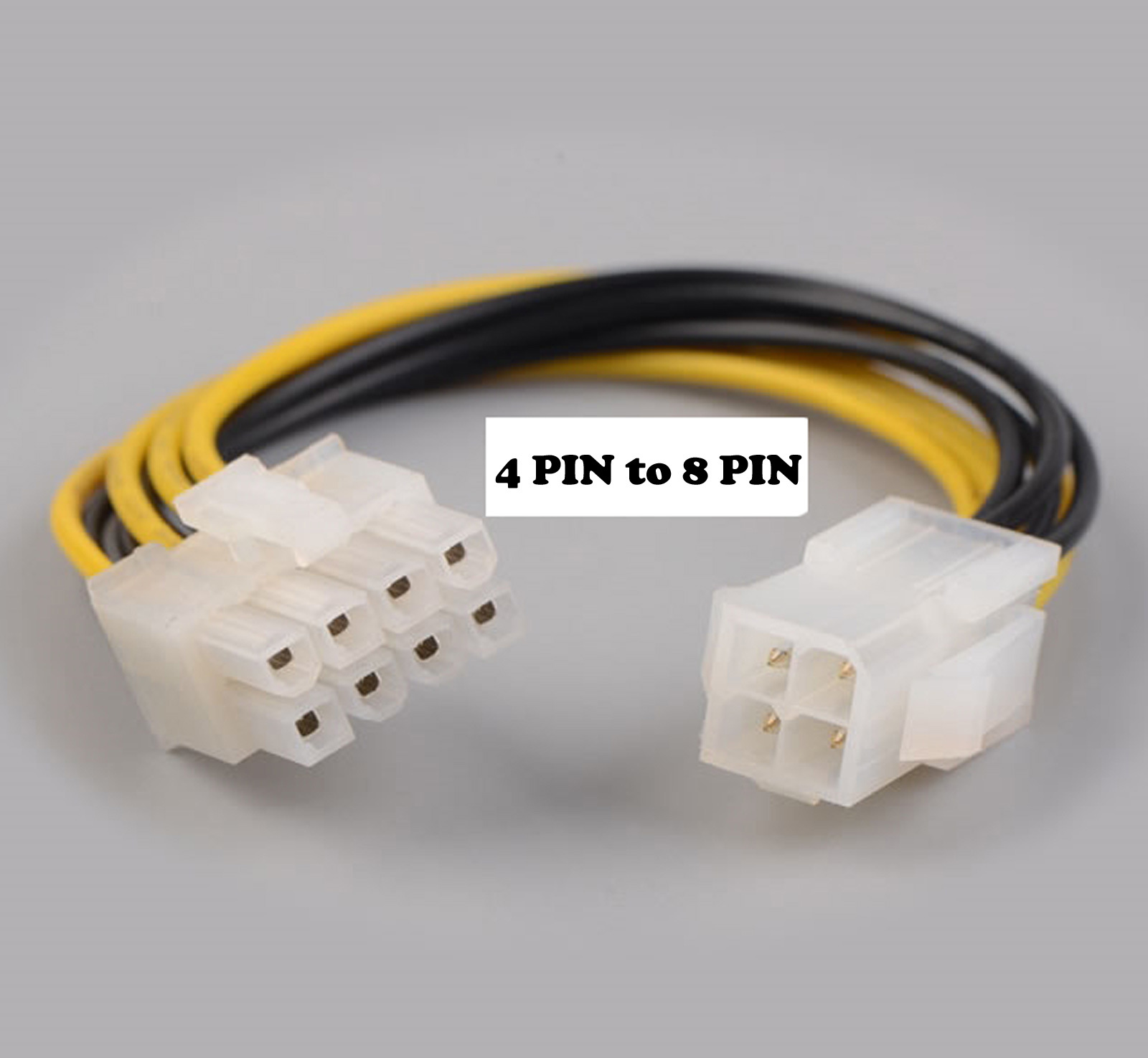

Распиновка питание процессора 8 pin: Подключение 4 пин к 8-пиновому разъему питания процессора? — Хабр Q&A

Распиновка БП компьютера. Определение каждого контакта

Обыкновенный блок питания работает с напряжением в 220 вольт, но бывают и варианты с переключателем для 110-вольтового решения. Такие переключатели были созданы для эксплуатации в сети европейского стандарта, где электричество подается с напряжением в 110 вольт.

Также есть вариант 220 АС, что означает переменный ток. Блок питания для компьютера преобразовывает переменное напряжение 220 вольт в стабильные 12 вольт, 5 вольт и 3,3 вольта. Уже после преобразования ток в постоянном состоянии подается в подключаемые компоненты компьютера. Для питания микросхем используются контакты с напряжением 3,3 и 5 вольт. 12-вольтовые провода предназначены для механических частей компьютера: вентиляторов и приводов.

Распиновка БП старого компьютера не сильно отличается от современного поколения питания. Разница лишь в добавлении новых кабелей питания для современного оборудования.

Распиновка основного разъема кабеля питания

Распиновка БП компьютера начинается с самого большого и значимого кабеля питания — это кабель, подключаемый к материнской плате. У материнских плат старого образца разъем ATX рассчитан на 20 контактов, а материнские платы нового поколения содержат в своем разъеме уже 24 контакта. Именно по этой причине блоки питания нового поколения обладают кабелями со штекером 20+4 контакта.

При распиновке БП компьютера важно знать, что штекер ATX подходит только для питания материнской платы. Это можно проверить, если присмотреться к контактам в штекере и разъеме — каждый из них уникален и подходит только для одной цели.

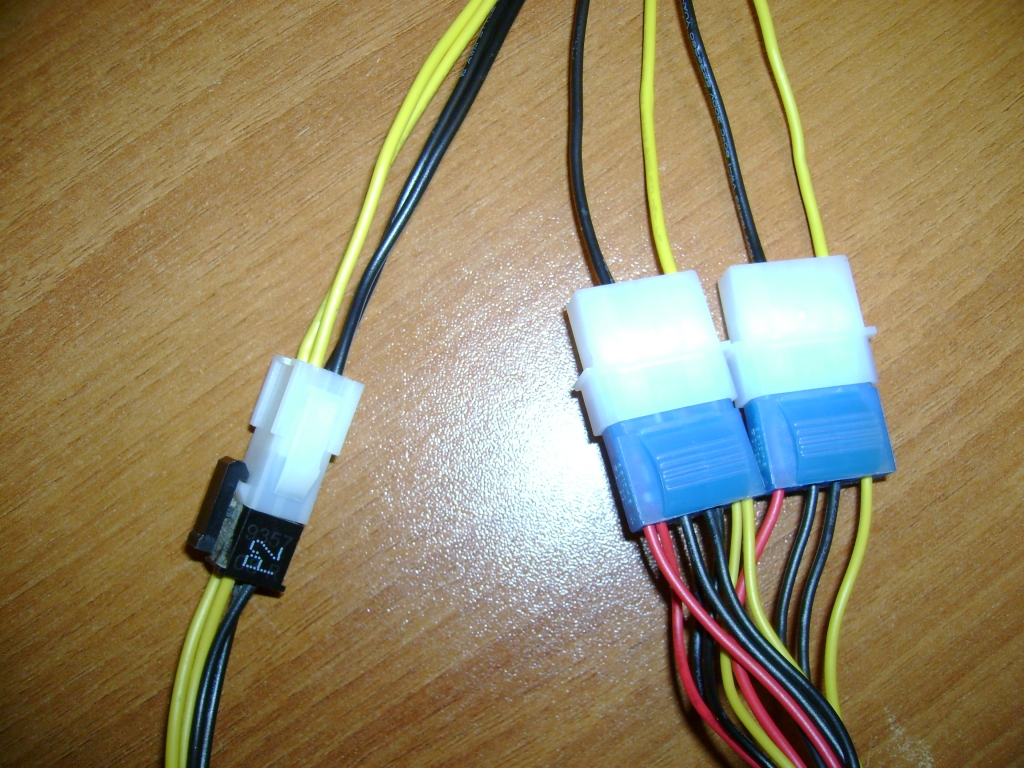

Описание кабеля Molex

Распиновка разъема БП компьютера, содержащего всего четыре параллельных контакта, называется «Молекс». Так же как и в случае с кабелем питания материнской платы, ошибиться с подключением данного кабеля очень сложно. Он подходит для питания приводов флоппи и жестких дисков.

Распиновка контактов БП компьютера для подключения к разъему «Молекс»:

• желтый провод работает с напряжением в 12 вольт;
• два черных провода в середине называются «землей» и в них напряжения нет;
• красный провод несет в себе напряжение, равное 5 вольтам.

Распиновка питания для SATA

Для обновления интерфейса IDE был введен новый кабель SATA, который содержал в себе 15 контактов. Всего к штекеру подведено пять проводов, каждый из которых занимает по три контакта. Первая тройка контактов оранжевого цвета работает с напряжением в 3,3 вольта. Вторая тройка является контактами COM, то есть «землей». Средние контакты имеют входное напряжение 5 вольт. Четвертая тройка идентична второй. Последние три контакта уже с напряжением 12 вольт.

В старых версиях данного кабеля было четыре провода по три контакта, но с обновлением интерфейса была добавлена поддержка 3,3 вольта входного напряжения, которая обозначается оранжевым проводом.

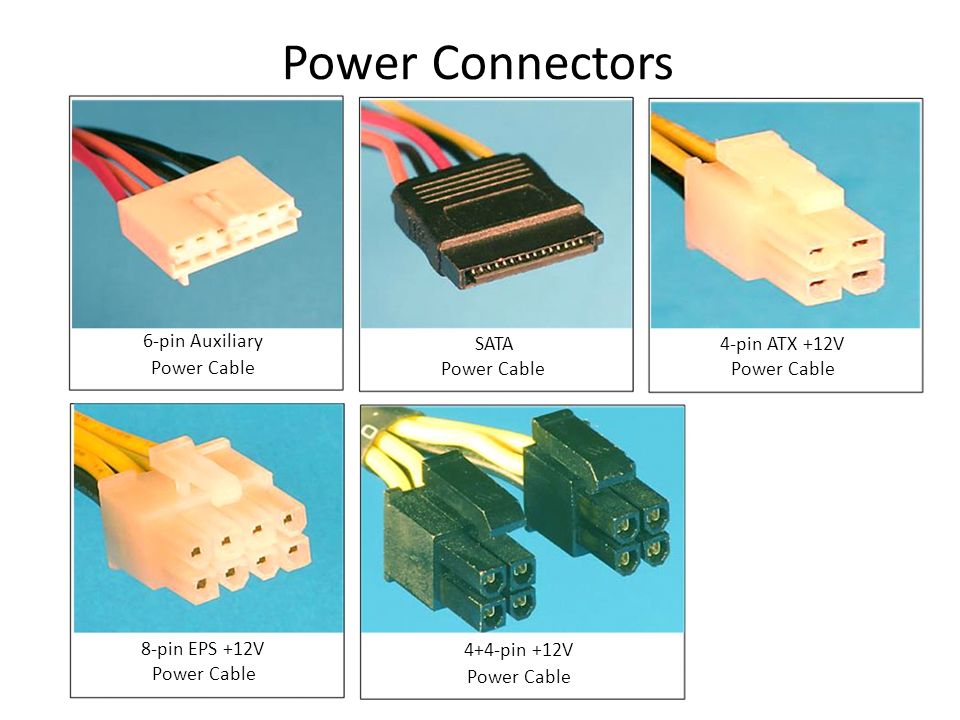

EPS разъем на 8 pin и 4+4 pin

В распиновке БП компьютера можно встретить кабель с 8 контактами питания, который предназначен для процессора. Дело в том что процессоры серверного типа требуют больше мощностей от блока питания, так как работают они постоянно.

На штекере расположение контактов выглядит таким образом — четыре верхних контакта отмечены, как «земля», а нижние четыре контакта подают питание в 12 вольт.

Строение кабеля 4+4-контактного не сильно отличается от 8-контактного, но подходит для питания процессоров стандартного и серверного типа.

Разъемы PCI Express

6-контактный кабель питания предназначен для работы с видеокартами, которые потребляют не больше 75 ватт. Расположение контактов указывает на то, что три верхних контакта подают напряжение 12 вольт, а три нижних отвечают за заземление.

Штекер с 8 контактами был введен в производство в 2007 году, так как в то время начали появляться более мощные графические ускорители. Такой кабель мог обеспечить питанием видеокарту, не требующей более 150 ватт. Распиновка БП компьютера в отношении этого кабеля такова: четыре контакта, расположенные в два ряда. Первый и с пятого по восьмой контакты отвечают за «землю», а контакты со второго по четвертый подают напряжение в 12 вольт.

Кабель с контактами 6+2 является самым универсальным, так как может поддерживать работу как с 6-контактными видеокартами, так и с 8-контактными.

Определение напряжения по цветам проводов

В производстве стандартных блоков питания для компьютеров есть определенные стандарты, которые стремятся соблюдать все известные производители, но бывают и исключения.

Вот точное определение проводов по цветам:

• черный — Com, или заземление;
• желтый провод обеспечивает подачу 12 вольт;
• красный провод отвечает за подачу напряжения 5 вольт;
• оранжевый провод питает с напряжением в 3,3 вольта.

Распиновка БП компьютера под нагрузкой

Для проверки работоспособности блока питания можно его подключить, не затрагивая систему в целом. Делается это для того, чтобы в случае бракованного блока питания, не повредить все составляющие компьютера. Для первичного запуска БП необходимо замкнуть 6 и 7 контакты. Если все сделано правильно, то блок питания должен подать сигнал работы в виде крутящегося вентилятора.

Примечание: отсчет контактов ведется без учета дополнительных четырех контактов для разъема ATX.

Как выбрать блок питания

Блок питания — это самая важная часть системы, которая обеспечивает работоспособность всех комплектующих. К выбору питания следует подходить с особой ответственностью.

Первое, на что нужно обратить внимание при визуальном осмотре — это наличие оплетки всех кабелей. Это хорошая защита, или экранирование, которое позволяет подавлять различного вида волны и помехи, из-за которых может нарушиться работа всей системы.

Второй показатель — это наличие сертификата гарантии качества – 80 PLUS, который гарантирует защиту компьютера от перепада напряжения.

Остальные данные уже определяются наличием в системе частей с высоким энергопотреблением. Блок питания лучше покупать с запасом, так как КПД часто не совпадает с реальной цифрой.

Наиболее распространенные проблемы с компьютером и их решение.

Компьютер включается, но загрузка не начинается.

&nbsp &nbsp Внешнее проявление данной ситуации: блок питания включается, вентиляторы вращаются, но на экране монитора нет изображения, индикатор активности жесткого диска не мигает и, либо нет никаких звуковых сигналов, либо они присутствуют в виде серии звуков разной длительности. Чтобы понять, что является причиной данной неисправности, желательно хотя бы в общих чертах иметь представление о том, что происходит с компьютером после того, как была нажата кнопка включения электропитания.

При включении БП и установке на его выходе номинальных напряжений вырабатывается специальный сигнал, поступающий на материнскую плату для выполнения начального сброса оборудования и запуска программы самотестирования, прошитой в постоянном запоминающем устройстве (ПЗУ) BIOS — Power On Self Test или POST). POST включает в себя подпрограммы тестирования основных узлов оборудования, необходимых для выполнения начальной загрузки операционной системы (ОС). При этом прохождение тестов может сопровождаться индикацией кодов ошибок или

POST-кодов на специальном индикаторном устройстве материнской платы, если такая индикация предусмотрена в конкретной модели. Также, для индикации ошибок может использоваться специальная диагностическая плата, установленная в один из слотов расширения. Кроме кодов ошибок, на подавляющем большинстве материнских плат, предусмотрена выдача звуковых сигналов через динамик системного блока, предназначенных для первичной диагностики ошибок, обнаруженных при прохождении тестов POST. Звуковые сигналы не стандартизированы, и их расшифровка выполняется в зависимости от производителя материнской платы и версии BIOS. Например, отсутствие или неисправность видеоадаптера при выполнении самотестирования AWARD BIOS вызовет 1 длинный и 2 коротких сигнала, AMI BIOS — 8 коротких. Для всех версий BIOS используется

один короткий сигнал, если тестирование прошло без ошибок, и начинается этап загрузки операционной системы. Если же присутствуют прочие звуковые сигналы или их нет вообще – имеются проблемы с оборудованием, не позволяющие выполнить начальную загрузку операционной системы.

Отсутствие звуковых сигналов может означать наличие неисправности в самом начале тестирования, когда ошибка настолько серьезная, что даже нет возможности воспроизвести звук.

Например – неисправен центральный процессор (CPU) или генератор тактовой частоты. Конечно, это не относится к случаям, когда нет звуковых сигналов из-за отсутствия динамика системного блока или его неисправности.

В случаях неисправности, не позволяющей выполнить начальную загрузку попробуйте максимально упростить конфигурацию оборудования. Выключите компьютер, уберите из слотов расширения все адаптеры и отключите все периферийные устройства, подключенные к компьютеру. Если имеется несколько модулей памяти — оставьте только один. Если звуковые сигналы отсутствуют, попробуйте включить системный блок вообще без модулей памяти. Если вы услышите характерный писк — материнская плата запустилась. Если нет – материнская плата неисправна.

Естественно, все манипуляции с отключением и подключением периферийных устройств, адаптеров и модулей нужно выполнять при выключенном компьютере и при отсутствии первичного электропитания 220V, потому, что в выключенном, но не обесточенном состоянии, блок питания вырабатывает дежурное напряжения +5VSb, которое подается на материнскую плату и обеспечивает включение компьютера при возникновении событий управления электропитанием (PME – Power Management Event), таких как нажатие определенных клавиш на клавиатуре, кнопок мыши, получение специальных кадров по локальной сети (Wake On Lan, Magic Packet), и т.

п. Таким образом, часть оборудования системной платы выключенного компьютера находится под напряжением +5V Sb и отключение или подключение плат или устройств к ее разъемам может привести к выходу из строя блока питания, самой материнской платы или подключаемого устройства.

Комбинации звуковых сигналов при выполнении POST для конкретной версии материнской платы и BIOS можно найти на сайте производителя.

Существуют также специальные программы, разработанные энтузиастами, как например, Beep Codes Viewer. Программа позволяет получить описание кодов звуковых сигналов (beep codes) для наиболее распространенных версий BIOS. Язык — английский. Тем не менее, наиболее достоверным источником информации была и будет документация от производителя.

    Если в минимальной конфигурации звуковые сигналы отсутствуют, то наиболее вероятными причинами неисправности являются блок питания, материнская плата, процессор, модули памяти.

В качестве средства отображения диагностических событий в некоторых моделях ноутбуков могут использоваться не только звуковые, но и световые сигналы с использованием светодиодных индикаторов клавиатуры (CAPS Lock, Num Lock).

Расшифровку подобных сигналов нужно выполнять с использованием документации, размещаемой на сайтах производителей, например, для ноутбуков Hewlett Packard и Compaq на странице Служба поддержки клиентов HP — База знаний. На новых компьютерах для указания на определенные ошибки, используется последовательность визуальной индикации из двух частей с разными цветами. В таблице с описаниями ошибок такие сигналы обозначаются числом, например, 3.5, что означает 3 длинных мигания красным цветом и 5 коротких миганий белым цветом. Таблицы содержат сведения о проверяемом компоненте компьютера, последовательности световых и звуковых сигналов, состоянии ошибки и действиях по устранению неполадки. Таблицы сигналов для моделей разного года выпуска могут отличаться .

При некоторых неисправностях, связанных с заменой компонент или изменением настроек в BIOS, может помочь сброс настроек установкой специальной перемычки на материнской плате (Clear CMOS).

Для современных недорогих материнских плат, одной из наиболее частых причин неисправности являются вздувшиеся электролитические конденсаторы в цепях питания процессора и памяти.

Обычно это легко обнаружить при визуальном осмотре.

При выполнении программы самотестирования BIOS, также выполняется опрос доступных периферийных контроллеров и информация о них записывается в энергонезависимую память ( CMOS ) — создается специальная таблица, называемая Desktop Management Interface (DMI) pool . Таблица DMI может использоваться операционными системами для определения списка доступных устройств, но в большинстве случаев, информация DMI не используется, а список создается собственными программными средствами загрузчика ОС. Тем не менее, таблица DMI создается ( или проверяется ) до загрузки операционной системы всегда. Обычно, этот процесс сопровождается сообщением «Building DMI pool» или «Verifying DMI pool data» . Как правило, процесс создания таблицы DMI длится не более нескольких секунд и, если после подобного сообщения, загрузка не началась, то возможны варианты:

— изменилась конфигурация компьютера и какая-либо подпрограмма BIOS не может правильно ее интерпретировать.

— какое – то из устройств выдает неверные данные о себе (неисправно).

— таблица DMI , записанная в энергонезависимой памяти (CMOS) повреждена и не может быть создана заново ( неисправность CMOS, севшая батарейка, конфликтующее устройство и т.п. ).

— повреждена сама подпрограмма BIOS ( например, при перепрошивке )

Возможные пути решения проблемы:

— сбросить содержимое CMOS ( Clear CMOS Configuration) и загрузить оптимальную конфигурацию ( Load Setup Defaults, Load Optimal и т.п. )
— сбросить содержимое буфера DMI и вынудить подпрограмму самотестирования пересоздать его. Обычно эта процедура выполняется с использованием настройки в BIOS разрешением пункта Reset Configuration Data (Force Update ESCD и т.п — зависит от версии и производителя BIOS)

— если предыдущие пункты не сработали, попробуйте отключить как можно больше периферийных устройств и интегрированных контроллеров в настройках BIOS (звук, порты ввода – вывода и т.

п.)

Загрузка начинается, но заканчивается сбросом и перезагрузкой.

&nbsp &nbsp Подобное поведение системы, обычно, вызвано критической ошибкой, обнаруженной в процессе начальной загрузки. Информация о такой ошибке традиционно отображалась в виде текста на синем фоне, и получила название ”синий экран смерти” или BSOD (Blue Screen Of Death или BSOD).

Иногда синие экраны смерти называют стоп — ошибками (stop error) или сокращенно Stop с указанием кода ошибки — Stop 0x000000F4 или ещё короче — Stop F4.

Информация синего экрана смерти обычно содержит :

— Краткое описание, например,
CRITICAL_OBJECT_TERMINATION

— код ошибки и дополнительные данные для детализации, например,
*** STOP: 0x00000050 (0xe80f26cd, 0x00000000, 0xe80f26cd, 0x00000002)
— имя программного модуля ядра или драйвера и другие параметры, если это возможно определить, например,
*** ntoskrnl. exe — Address 0x8044a2c9 base at 0x80400000 DateStamp 0x3ee6c002

Критическая ошибка не может быть исправлена аппаратно-программными средствами и работа операционной системы завершается аварийно. Синий экран смерти может возникнуть как в процессе, так и после завершения загрузки, например, когда в программе обработки ошибки также возникла неустранимая ошибка. Если подобная ситуация возникает при выполнении пользовательской программы, то она просто завершается аварийно, но если ситуация возникает при работе модуля ядра или системного драйвера, то аварийно завершается работа всей системы.

По умолчанию, операционные системы семейства Windows настроены на выполнение автоматической перезагрузки при возникновении критической ошибки. Этот режим устанавливается в Панель управления — Система — вкладка «Дополнительно» — режим «Загрузка и восстановление » — режим « Выполнить автоматическую перезагрузку»

При такой настройке, «синий экран смерти» можно просто не увидеть, начальная загрузка завершается перезагрузкой так, как будто во время ее выполнения была нажата кнопка сброса системного блока (Reset). В результате, пользователь не получает информацию синего экрана, которую можно было бы использовать для анализа причин возникновения ошибки. Для исключения перезагрузки по критической ошибке в операционных системах Windows XP и старше, нужно войти в меню загрузчика по нажатию клавиши F8 и выбрать режим

Отключить автоматическую перезагрузку при отказе системы

При загрузке в таком режиме вы сможете проанализировать данные синего экрана смерти и определить причину критической ошибки.

В операционных системах Windows 7 и старше, попасть в меню загрузчика довольно проблематично из-за очень малого времени, отводимого на ожидание нажатия F8 . Приходится многократно и часто нажимать клавишу F8 в самом начале загрузки до появления логотипа Windows. А в Windows 10 по умолчанию используется новый режим (standard), при котором опрос нажатия F8 вообще не производится. В этом случае можно выполнить перевод системы в совместимый (legacy) режим загрузки с помощью редактора конфигурации загрузки bcdedit. exe:

bcdedit /set {default} bootmenupolicy legacy — включить совместимый режим загрузки для текущей конфигурации.

bcdedit /store Z:\EFI\Microsoft\Boot\BCD /set bootmenupolicy legacy — включить режим совместимости для конфигурации с хранилищем загрузки на диске Z: в папке \EFI\Microsoft\Boot\. В данном случае загрузка выполнена в другой операционной системе и изменения выполняются для диспетчера загрузки в конфигурации определяемой параметром /store

bcdedit /store Z:\EFI\Microsoft\Boot\BCD /set bootmenupolicy standard — включить стандартный режим для конфигурации с хранилищем загрузки на диске Z: в папке \EFI\Microsoft\Boot\.

В Windows 8 и Windows 10 для доступа к параметрам загрузки и восстановления Windows можно использовать стандартную утилиту Bootim.exe (Boot Immersive Menu). Утилита позволяет работать с меню загрузчика непосредственно из графической среды пользователя. Чтобы изменить параметры загрузки, достаточно запустить командную строку от имени администратора и ввести команду Bootim. После чего в графической среде можно задать нужные режимы диагностики и восстановления системы, которые будут применены при следующей перезагрузке.

    Одним из примеров возникновения синего экрана смерти является случай загрузки старой операционной системы после установки новой материнской платы, или изменением режима работы контроллера жесткого диска в настройках BIOS (SATA – IDE или RAID). Подробно, практика восстановления работоспособности Windows в данном случае описана в отдельной статье

Если непосредственно перед появлением проблемы производилась установка нового программного обеспечения или устанавливались обновления Windows, или другого ПО, имеющего в своем составе системные службы или драйверы (антивирусы, брандмауэры и т.п.), то возможно, что проблема заключается не в неисправном оборудовании, а в аварийном завершении системы из-за некорректно работающих системных служб или драйверов.

Самым простым способом восстановления системы в данном случае, является откат ее состояния на момент создания точки восстановления, когда проблемы еще не было. Механизм точек восстановления Windows позволяет создавать, и некоторое время хранить, копии реестра и важных системных файлов. Такие копии создаются периодически, или при серьезных изменениях системы, и в подавляющем большинстве случаев, откат на точку работоспособного состояния вернет Windows к жизни. Но, главной проблемой такого способа восстановления системы заключается в том, что запустить средство восстановления Windows ( утилиту rstrui.exe ) можно только в среде самой ОС, которая не загружается из-за синего экрана смерти. Тем не менее, если данные точек восстановления существуют, проблему можно решить очень просто с использованием диска аварийного восстановления MicroSoft Diagnostic and Recovery Toolset ( MS DaRT), ранее известного как ERD Commander ( ERDC ). Средства аварийного восстановления MS DaRT позволяют выполнить откат системы в несколько щелчков мышью, а также быстро и легко деинсталлировать обновления системы. Даже в тех случаях, когда данные точек восстановления не кондиционны или не могут быть использованы в полном объеме, проблема может быть решена с использованием выборочной замены системных файлов вручную. Например, если Windows аварийно завершается с кодом Stop: 0xc0000218 {Registry File Failure}, это означает, что с большой долей вероятности повреждены файлы system и / или software из каталога \windows\system32\config , которые являются разделами реестра
HKLM\SYSTEM и HKLM\SOFTWARE
Повреждения файлов остальных разделов ( SAM, SECURITY, BCD ) менее вероятно, поскольку запись в них выполняется гораздо реже и они значительно меньше по размеру. Кроме того, повреждение данных файлов, вызывают другие проблемы загрузки системы и сопровождаются иными сообщениями о критической ошибке. В данном случае, для восстановления системы можно либо выполнить полный откат, либо вручную скопировать файл куста System ( Software ) из данных контрольной точки. Кроме данных точек восстановления в Windows 7-8 можно воспользоваться автоматически создаваемыми копиями файлов реестра, хранящимися в папке \Windows\System32\Config\Regback. Подробно о приемах восстановления работоспособности Windows с использованием данных точек восстановления, если загрузка системы невозможна, изложено в статье ERD Commander — инструкция по применению.

Компьютер самопроизвольно включается.

    Подобное поведение компьютера, как правило, связано с настройками BIOS, имеющим отношение к системе управления электропитанием (ACPI — Advanced Configuration and Power Interface или интерфейсу управления электропитанием). Частью спецификации ACPI являются функции включения электропитания компьютера при возникновении определенных условий.

    Если коротко, то электропитание компьютера может быть включено не только нажатием кнопки POWER, но и при возникновении событий управления электропитанием (Power Management Events или PME), задаваемых настройками BIOS материнской платы. Такими событиями могут быть нажатие определенных клавиш на клавиатуре, специально сформированные кадры ETHERNET, сигнал, сформированный по внутреннему таймеру, сигнал при подаче первичного напряжения (220V) на вход блока питания и т.п.

Название и содержимое раздела управления электропитанием BIOS зависит от конкретного производителя и версии (Power Management Setup, ACPI Configuration, Advanced Power Management Setup, APM и т. п.)

Ниже приведен пример настроек раздела «Power — APM Configuration» AMI BIOS v2.61:

Restore on AC Power Lost — поведение системы при пропадании электропитания. Значение Power Off — система останется в выключенном состоянии, Power On — будет выполнено включение компьютера, как только электропитание будет восстановлено. Другими словами, если этот режим включен в BIOS — при подаче первичного напряжения (220В) компьютер включится самостоятельно, без нажатия кнопки POWER
Power On By RTC Alarm — включение электропитания по внутренним часам компьютера (аналог будильника).
Power On By External Modems — включение электропитания будет выполняться при входящем звонке на внешний модем, подключенный к последовательному порту.
Power On By PCI (PCIE) Devices — разрешает включение компьютера от устройств на шине PCI(PCI-E).
Power On By PS/2 Keyboard — разрешает включение электропитания от клавиатуры, подключенной к разъему PS/2

В заключение добавлю, что в некоторых версиях BIOS , настройка автоматического включения электропитания при появлении первичного 220V может быть в разделе Integrated Periferals — пункт PWRON After PWR-Fail ( встречается в некоторых версиях Foenix — AwardBIOS CMOS Setup Utility )

Компьютер самопроизвольно выключается.

    Подобное проявление неисправности может быть связано не только с компьютерным оборудованием, но и с внешними факторами – температурой окружающей среды, качеством первичного электропитания на входе БП ( 220 V ) и т.п. Наиболее вероятные причины самопроизвольного выключения компьютера:

— Перегрев. Показания температурных датчиков можно получить с помощью специального программного обеспечения. Обычно такое ПО можно имеется на сайтах производителей оборудования (материнской платы, видеоадаптера, дисковых накопителей и т.д ). Можно также воспользоваться специальными программами мониторинга состояния системы, как например, AIDA64 ( бывший EVEREST ) компании Lavalis Consuting Group или Speccy от разработчиков более известных продуктов CCleaner и Recuva. Если самопроизвольное выключение компьютера связано с перегревом, то обычно оно сопровождается ошибками прикладных программ, синими экранами смерти, зависаниями системы.

— Срабатывает защита блока питания. Причиной срабатывания может быть недостаточная мощность БП. Дополнительным признаком работы на предельной нагрузке может быть то, что выключение происходит не всегда, а, например, при запуске игровых программ, резко увеличивающих потребление электроэнергии видеоадаптером.

Срабатывание защиты в редких случаях, может быть вызвано кратковременным коротким замыканием, возникающим при вибрации корпуса или электронных плат. Обычно это вызвано малым расстоянием между шинами питания, выводами разъемов, элементов плат или проводников с поврежденной изоляцией и корпусом. При диагностике можно воспользоваться легким простукиванием предполагаемых мест возникновения замыкания.

Компьютер зависает или самопроизвольно перезагружается.

&nbsp &nbsp Речь идет только о зависаниях и перезагрузках, вызванных неисправностью или нестабильной работой оборудования.

Нередко зависания и перезагрузки сопровождаются ошибками распаковки архивов, сообщениями об ошибках отдельных программ, сообщениями системы о невозможности выполнить приложение или открыть файл.
Как и в случае с самопроизвольным выключением, причиной может быть перегрев, недостаточная мощность или нестабильность выходных напряжений блока питания. Также распространенной причиной является использование разгона с целью повышения быстродействия. Разгон всегда снижает стабильность работы системы.

Диагностика проблемы:

— проанализируйте журналы системы. Возможно, там есть записи, которые помогут установить причины нестабильной работы.
— отмените режим автоматической перезагрузки при возникновении критической ошибки Windows. «Пуск» — «Настройка» — «Панель управления» — «Система» — «Дополнительно» — «Загрузка и восстановление — Параметры» — нужно убрать галочку «Выполнить автоматическую перезагрузку». Полезно включить (если не включен) режим записи малого дампа памяти, который может помочь в поиске причин возникновения критической ошибки с помощью утилиты BlueScreenView, как описано здесь в разделе «Поиск проблемного драйвера»

— попробуйте выполнить загрузку ОС в безопасном режиме. В данном режиме выполняется загрузка только тех драйверов устройств и системных служб, которые минимально необходимы. Их перечень определяется содержимым раздела реестра
HKLM\SYSTEM\CurrentControlSet\Control\SafeBoot
Подразделы:
Minimal — список драйверов и служб, запускаемых в безопасном режиме (Safe Mode)
Network — то же, но с поддержкой сети.

Синий экран смерти (BSOD) с разными кодами на разных драйверах с большой вероятностью говорит о неполадках в оборудовании, обычно это:

оперативная память

материнская плата

несовместимость памяти и материнской платы

перегрев микросхем чипсета материнской платы

вздувшиеся электролитические конденсаторы на материнской плате

блок питания.

&nbsp &nbsp Несколько советов:

1. Диагностика значительно упрощается, если вам удастся зафиксировать ситуацию, т.е. — найти такую комбинацию условий, при которых сбой будет повторяться. .

2. При диагностике старайтесь максимально упростить конфигурацию оборудования — физически отключайте то, без чего можно обойтись.

3. Если у вас возникло подозрение, что причиной нестабильной работы является перегрев, попробуйте установить дополнительные вентиляторы. При их установке, старайтесь не создавать встречных воздушных потоков. Можно, также, используя настройки BIOS материнской платы, искусственно занизить производительность компьютера.
Обычно, в BIOS имеются настройки для повышения производительности (разгона) путем увеличения тактовых частот работы процессора, памяти, шин обмена данными. Для стабильной работы, как правило, требуется еще и увеличение напряжений питания разгоняемых устройств. И первое, и второе, сопровождается ростом энергопотребления и дополнительным нагревом. Занижение тактовых частот и напряжений питания снизит нагрев элементов. Однако, учтите, что значительное снижение напряжения, как правило, еще и уменьшает стабильность их работы.

4. Если у вас используются модули оперативной памяти, не входящие в список рекомендованных производителем материнской платы, то, как и в предыдущем случае, попробуйте снизить настройками BIOS их производительность, но не уменьшайте, а, наоборот, пошагово увеличивайте напряжения питания. Если модулей несколько, попробуйте для эксперимента, использовать только один из них.

Программы для контроля и тестирования оборудования

Everest Ultimate Edition (Everest Corporate Editions) — наверно, самая популярная программа компании Lavalys Consulting Group для диагностики и тестирования аппаратных средств компьютера. Выдает более 100 страниц информации, о процессоре, материнской плате, памяти, устройствах, показания температурных датчиков, и т.д. Также может использоваться для проведения сетевого аудита и настройки на оптимальную работу. Everest Corporate Edition, по сравнению с EVEREST Ultimate Edition обладает несколько более широкими возможностями по диагностике, в том числе по анализу локальной сети. Имеется поддержка русского языка. Программа платная. Сайт программы — www.lavalys.com/

SIV (System Information Viewer) — В отличие от Everest, бесплатная. Показывает очень подробную информацию о системе, локальной сети и аппаратном обеспечении. Выдает информацию о широком наборе характеристик локального компьютера и рабочих станций: установленное оборудование и программное обеспечение, данные с датчиков температуры и напряжений, сведения о процессоре, памяти, жестких дисках и очень многое другое. По возможностям (кроме удобства представления информации) практически не уступает платному Everest. Программа постоянно обновляется. Скачать последнюю версию можно на странице загрузки производителя rh-software.com

SpeedFan — бесплатная программа для контроля материнской платы (температура, напряжения, скорости вращения вентиляторов). Имеет возможность считывания S.M.A.R.T — атрибутов жестких дисков, и соответственно, их температуры. Позволяет регулировать скорость вращения вентиляторов. Поддерживается множество аппаратных платформ, включая и IPMI для серверов.

Скачать актуальную версию SpeedFan можно на официальном сайте разработчика.

Speccy — популярная программа для получения сведений о системе от разработчиков оптимизатора Ccleaner. Сайт программы — www.ccleaner.com/speccy. Программа распространяется в бесплатном (Speccy Free) и платном (Specce Professional) вариантах, а также в составе платного пакета Ccleaner Professional .

Memtest86+ — создана на основе Memtest86 независимыми разработчиками. Сайт программы — www.memtest.org

В современных операционных системах может быть доступна программа тестирования оперативной памяти непосредственно из меню менеджера загрузки установленной ОС Windows или из меню загрузочного диска с дистрибутивом.

Если вы желаете поделиться ссылкой на эту страницу в своей социальной сети, пользуйтесь кнопкой «Поделиться»

Распиновка проводов юсб кабеля

Распиновка разъемов питания компьютера | 2 Схемы

Приводим справочные данные на цветовую маркировку и расположение проводов в гнёздах и штекерах ПК. Распиновка и подключение проводов блока питания и других основных модулей компьютера должно быть проведено аккуратно и безошибочно, чтоб не допустить замыкания при работе. Выясним, какое напряжение подается и на какие провода. Если нужны остальные гнёзда — читайте полный справочник по ПК разъёмам

Цветовая маркировка

В обычных БП ПК используется 9 цветов, обозначающих роль проводов:

• Черный — общий провод, он же заземление или GND
• Белый — напряжение -5V
• Синий — напряжение -12V
• Желтый — подает +12V
• Красный — подает +5V
• Оранжевый — подает +3.3V
• Зеленый — отвечает за включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — дежурное питание 5VSB

Все разъёмы компьютера — название и фото

Всего при работе БП используется 8 типов разъемов, их вид и названия представлены на фото. Чтобы включился блок питания AT-ATX — надо замкнуть GND и PWR SW коннекторы. Он будет работать до тех пор, пока они замкнуты.Если используете его отдельно — ставьте на эти контакты кнопку.

Распиновка проводов разъема блока питания

Распиновка на разъем питания жесткого диска sata и esata

Схема распиновки контактов питания видеокарты

Как получить другое напряжение с БП

ПОЛОЖИТЕЛЬНОЕ	НОЛЬ	РАЗНОСТЬ
+12	+12
+5	-5	+10
+12	+3.3	+8.7
+3.3	-5	+8.3
+12	+5	+7
+5	+5
+3.3	+3.3
+5	+3.3	+1.7

Встречаются ситуации, когда подключаемое устройство требует для своей работы такого напряжения, которое БП выдавать не способен. В этих случаях приходится извращаться. Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8. 7 вольт. Его мы можем получить комбинацией проводов, которые выдают +12V и +3.3V. Для удобства, все возможные комбинации приведены в таблице.

2shemi.ru

24-контактная и 20-контактная совместимость

Дополнительные четыре контакта считаются съемными, что позволяет использовать его с 20-контактным на материнской плате. Дополнительный блок контактов просто висит над разъемом системной платы — они не подключаются к другому слоту. Некоторые материнские платы допускают обратное: использовать более старый 20-контактный кабель питания для подключения 24-контактной материнской платы.

Если нужно использовать 24-контактный разъем питания на системной плате, которая принимает только 20-контактный кабель, есть несколько интернет-магазинов, где можно купить 24-контактный 20-контактный адаптер, например адаптер StarTech у Amazon. Материнская плата принимает все 24 контакта с помощью адаптера такого типа. Это означает, что дополнительные четыре контакта не используются.

распиновка разъема и их назначение

В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.

В завершении

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного — кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата

подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981

(по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA)

для накопителей всех видов.

Обычно, для питания накопителей

, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD — SATA HDD).

Совет!

Подключить современный жесткий диск можно и через molex, однако подключение через SATA и molex одновременно не рекомендуется, так как HDD может не выдержать нагрузки и сгореть.

Центральному процессору

необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте

нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов

, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров

.

Маркировка для проводов БП

Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.

Коннектор мат. платы

Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.

Коннектор материнской платы
№ Pin	Значение	Цвет	№ Pin	Значение
1	3.3 V	Оранжевый	13	3.3 V/ +3.3 V sense
2	3.3 V	Оранжевый	14	-12 V
3	GND	Черный	15	GND
4	+5 V	Красный	16	Power ON/ PC ON
5	GND	Черный	17	GND
6	+5 V	Красный	18	GND
7	GND	Черный	19	GND
8	Power Good	Серый	20	-5 V
9	5VSB (дежурный режим +5 V)	Фиолетовый	21	+5 V
10	+12 V	Желтый	22	+5 V
11	+12 V	Желтый	23	+5 V
12	3. 3 V	Оранжевый	24	GND

GND — земля;

Контакты 8, 13, 16 — сигналы управления;

Контакт 13 имеет сразу 2 провода, один из них это отвод. Эти два провода меньшего сечения.

Таблица является универсальной и подходит для всех материнских плат ATX форм фактора.

Совет!

Замкнув контакты 15 и 16 или 16 и любой черный GND, можно запустить БП без подключения материнской платы.

Molex коннекторы

Устаревший, но не канувший в историю 4 Pin коннектор PATA представляет собой универсальный продукт. Если отсутствует нужный разъем, то molex + переходник 4 Pin — 6 Pin позволит записать видеокарту. А molex + переходник 4 Pin — 3 Pin позволит подключить еще один куллер в системном блоке.

Почему он универсальный? Потому как на контактах используется «востребованное» напряжение.

Распиновка контактов коннектора molex такая.

Разъем питания жесткого диска HDD IDE (ATA) — Molex
№ Pin	Цвет	Значение
1	Желтый	+12 V
2	Черный	GND
3	Черный	GND
4	Красный	+5 V

Также, с помощью molex разъема к блоку питания может подключаться несколько устройств, компонентов, разветвителей, переходников, но ограниченных в количестве мощностью БП и системой охлаждения в корпусе ПК. С помощью разветвителей, можно получить из одного — два или три molex разъема.

SATA коннекторы

Подключение по SATA в основном используется в жестких дисках и приводах оптических дисков для питания и передачи информации. Питание подается на контакты 15 Pin коннектора, с помощью пяти проводов. Отсюда и пошла молва, что SATA — 5 Pin, хотя это неправильное утверждение.

Распиновка представлена в таблице.

SATA
№ Pin	Цвет	Значение
1	Оранжевый	+3.3 V
2	Оранжевый	+3.3 V
3	Оранжевый	+3.3 V
4	Черный	GND
5	Черный	GND
6	Черный	GND
7	Красный	+5 V
8	Красный	+5 V
9	Красный	+5 V
10	Черный	GND
11	Черный / Серый	GND — Сигнальный
12	Черный	GND
13	Желтый	+12 V
14	Желтый	+12 V
15	Желтый	+12 V

Указанная в таблице распиновка относится к предустановленным SATA коннекторам питания, потому как в ней есть серый сигнальный провод и оранжевый, с напряжением в 3. 3 V. Данный тип проводов необходим для правильной работы RAID-массивов (объединение нескольких физических дисков в один логический элемент) и замены винчестеров «на горячую» (при включенной машине, для включения — сперва интерфейс, затем питание, для выключения — сперва питание, затем интерфейс).

Кстати, современные винчестеры, питающиеся от разъема SATA, могут быть запитаны и от 4 Pin PATA. В жестких дисках есть преобразователи напряжения, поэтому через переходник PATA (в уме molex) — SATA можно без проблем запитать HDD, если SATA отсутствуют или закончились в БП.

Коннекторы для графической карты

Современные БП наличествуют 6-ти и 8-ми Pin коннекторами для подключения графических карт. Как уже оговаривалось ранее, еще 2 контакта нужно для дополнительного питания мощной видеокарты.

Видеокарта получает питание от шины PCI-E, мощностью до 75 Ватт. Если видеокарта у вас игровая, аля GeForce GTX 1050 Ti, то ей необходима дополнительная мощность (в данном случае выделен один разъем на 6 Pin).

6-ти пиновые коннекторы добавляют к видеокартам мощность в 75 Ватт.

8-ми пиновые — в 150 Ватт.

Графические монстры игровой индустрии, дизайна, рендеринга и майнинга могут задействовать сразу 6 и 8 пиновые разъемы, что в сумме даст мощность для одной видеокарты в 300 Ватт.

Вот вам факт!

В видеокарте GeForce GTX 1080 Ti задействовано два дополнительных коннектора питания 8+8 Pin. Сколько под нее выделяется мощности, можете посчитать сами.

Коннектор 6 Pin PCI-E
№ Pin	Цвет	Значение
1	Желтый	+12 V
2	Желтый	+12 V
3	Желтый	+12 V
4	Черный	GND
5	Черный	GND
6	Черный	GND

Коннектор 8 Pin PCI-E
№ Pin	Цвет	Значение
1	Желтый	+12 V
2	Желтый	+12 V
3	Желтый	+12 V
4	Черный	GND
5	Черный	GND
6	Черный	GND
7	Черный	GND
8	Черный	GND

Подобные видеокарты требуют более мощных БП. Также нужно учитывать, что при подключении нескольких графических карт на одинаковом графическом чипе посредством SLI (технология NVIDIA) или CrossFire (технология AMD), увеличивается теплоотдача, которую необходимо регулировать дополнительным охлаждением в корпусе. На охлаждение потребуются дополнительные мощности БП.

В некоторых моделях БП (может указываться в инструкции или написано на упаковке) линии подачи напряжения +12V могут быть раздельными.

Восьми пиновые коннекторы еще используются в подключении дополнительного питания к центральному процессору. Однако 8 Pin для видеокарты и 8 Pin для процессора отличаются друг от друга форм-фактором и распиновкой, хотя кажутся, что похожи друг на друга.

Важно!

Если питание для графической карты не поступает по дополнительному шести или восьми Pin коннектору (не подключено или перестало работать), видеокарта может отказать запускаться на компьютере или же не запуститься сам ПК.

Коннекторы для процессора

Для дополнительного питания центрального процессора (ЦП) различают 4 Pin и 8 Pin коннекторы. Какой использовать, зависит от мощности ЦП (и от разъема соответственно). 4 Pin для среднего класса, 8 — для требовательных.

В блоках питания данные коннекторы могут присутствовать:

• два сразу;
• один из них;
• один разборной восьмипиновый, состоящий из двух четырехпиновых.

Повышенное питание в основном требуется для многоядерного ЦП и для его разгона.

Коннектор ЦП 4 Pin
№ Pin	Цвет	Значение
1	Черный	GND
2	Черный	GND
3	Желтый	+12 V
4	Желтый	+12 V

Коннектор ЦП 8 Pin
№ Pin	Цвет	Значение
1	Черный	GND
2	Черный	GND
3	Черный	GND
4	Черный	GND
5	Желтый	+12 V
6	Желтый	+12 V
7	Желтый	+12 V
8	Желтый	+12 V

Другие коннекторы

К другим коннекторам в основном можно отнести старый 4 Pin флоппи и 3-4 пиновые коннекторы для кулеров.

Флоппи коннектор в основном не предусмотрен в комплектации современного БП, однако приведем таблицу его распиновки. Чисто на всякий случай.

FLOPPY 4 Pin
№ Pin	Цвет	Значение
1	Красный	+5 V
2	Черный	GND
3	Черный	GND
4	Желтый	+12 V

3-4 Pin коннекторы — неумирающая классика. Охлаждение в мощных стационарных ПК было, есть, и будет. В корпусе для ПК может быть довольно много мест под кулера, поэтому без переходников не обойтись.

Также, на материнке должен присутствовать как минимум один разъем под питание кулера (CPU FAN), которым обычно запитывается кулер для ЦП. В современных материнских платах, таких разъемов обычно около 4.

Пройдемся по распиновке коннекторов кулеров в БП. Существует 2 варианта для 4 Pin и один для 3 Pin.

Кулер, вариант 1 — 4 Pin
№ Pin	Цвет	Значение
1	Черный	GND
2	Желтый	+12 V
3	Зеленый	Сигнал тахометра
4	Синий	PWM (ШИМ)
Кулер, вариант 2 — 4 Pin
1	Черный	GND
2	Красный	+12 V
3	Желтый	Сигнал тахометра
4	Синий	PWM (ШИМ)
Коннектор кулера 3 Pin
1	Черный	GND
2	Красный	+12 V
3	Желтый	Сигнал тахометра

Существует и старый двухпиновый вариант (земля — питание), но сейчас такой вариант практически изжил себя.

Пройдемся по указанным в таблице. Коннектор 3 Pin подает питание и вращается на максимальных оборотах, желтый провод выступает в роли тахометра и выводит информацию о количестве оборотов в минуту.

Коннектор 4 Pin имеет те же свойства, что и 3 Pin плюс 4 провод ШИМ, который позволяет программно управлять количеством оборотов подключенного кулера.

Если у вас 4 Pin кулер, но 3 Pin разъем, вы смело можете подключаться. Кулер заработает, просто не сможете управлять количеством оборотов.

В завершении

При сборке или модернизации ПК всегда учитывайте совместную потребляемую мощность ваших комплектующих. Она не должна превышать мощность БП. Перегрузка БП может привести к сбою в работе машины, ее зависаниям, ошибкам «синего экрана» Windows (или аналогам в других ОС), непредвиденным перезагрузкам, повреждению БП.

Если вы собираете компьютер, смотрите на несколько лет вперед, учитывайте возможные модернизации и исходя из этого выбирайте соответствующий БП.

Не лишним будет напомнить, что любое нарушение целостности корпуса БП (например замена его вентилятора) и перепайка проводов, лишают вас гарантии. При самостоятельном выявлении неисправностей с БП или материнской платы, для замера мощности и напряжения используйте только качественные электроприборы.

tech5.live

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата

подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981

(по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA)

для накопителей всех видов.

Обычно, для питания накопителей

, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD — SATA HDD).

Центральному процессору

необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте

нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов

, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров

.

Распиновка разъёмов компьютерного блока питания

Что такое блок питания и как он работает?

Стандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.

АТХ 20 и 24 Контактный главный Разъем кабеля питания

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

ATX 4-Контактный разъем питания

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

SATA 15-Контактный кабель питания

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.

Распиновка

prohelps.ru

Общая информация рампиновки питания

Ниже приведена полная таблица выводов для стандартного 24-контактного разъема 12 В блока питания ATX, начиная с версии 2.2 спецификации ATX (PDF).

Если вы используете эту таблицу выводов для проверки напряжений питания, имейте в виду, что напряжения должны находиться в пределах допустимых отклонений ATX.

Описание для 24-контактного питания ATX 24В
Пин	Название	Цвет провода	Описание
1	+3.3V	Оранжевый	+3.3 VDC
2	+3.3V	Оранжевый	+3.3 VDC
3	COM	Черный	Земля
4	+5V	Красный	+5 VDC
5	COM	Черный	Земля
6	+5V	Красный	+5 VDC
7	COM	Черный	Земля
8	PWR_ON	Серый	Питание
9	+5VSB	Фиолетовый	+5В в режиме ожидания
10	+12V1	Желтый	+12 VDC
11	+12V1	Желтый	+12 VDC
12	+3. 3V	Оранжевый	+3.3 VDC
13	+3.3V	Оранжевый	+3.3 VDC
14	-12V	Синий	-12 VDC
15	COM	Черный	Земля
16	PS_ON#	Зеленый	Питание включено
17	COM	Черный	Земля
18	COM	Черный	Земля
19	COM	Черный	Земля
20	NC	Белый	-5В постоянного тока (удалено в ATX12V v2.01)
21	+5V	Красный	+5 VDC
22	+5V	Красный	+5 VDC
23	+5V	Красный	+5 VDC
24	COM	Черный	Земля

Выводы для 15-контактного разъема питания SATA, 4-контактного периферийного разъема питания, 4-контактного для дисковода гибких дисков и других интерфейсов блока питания ATX можно увидеть в нашем списке таблиц контактов электропитания ATX.

Все разъемы компьютера: цоколёвка и распиновка кабелей, гнёзд и штекеров ПК

С необходимостью разобраться с подключением к компьютеру того или иного устройства сталкивается каждый, ведь сегодня ПК (ноутбук, планшет) есть у всех. А у компьютера есть много разных разъёмов для подключения множества различных устройств: клавиатуры, мышь, принтеры, питание, модемы, монитор, джойстик и многое другое.

Всё это дело иногда нуждается в ремонте (обрыв провода внутри кабеля или перегиб возле штекера), а купить новый не всегда есть возможность. Да и при отключении всех проводов от компьютера при плановых чистках, может возникнуть сомнение «что там куда было всунуто».

Чтоб раз и навсегда собрать воедино всю необходимую и исчерпывающую информацию и распиновках, цоколёвках и назначении всех гнёзд/штекеров — редакция 2 Схемы.ру подготовила этот справочный материал. В таблицах, ниже приведены цоколёвка и распиновка внутренних и внешних разъёмов персонального компьютера и ноутбука.

Блок питания компьютера

Распиновка разъема БП формата AT

Распиновка разьема БП формата ATX

Распиновка разъемов дополнительного питания: АТХ разъёмы, SerialATA (или просто SATA, для подключения приводов и хардов), Разъёмы для дополнительного питания процессора, Разъём для флоппи дисковода, MOLEX(для подключения хардов и приводов):

Другой вариант:

Ещё один вариант для БП видеокарт:

• Подробнее про распиновку разъемов питания компьютера читайте тут

Распиновка разъемов материнской платы

Подключение периферии на корпусе ПК

Кодовое (условное) обозначение разъёмов

Распиновка разъема вентилятора

Разъемы для подключения звука

Количество этих разъемов может быть разным. Кроме этого они могут быть продублированы на компьютере и находиться как сзади корпуса, так и на передней панели. Эти разъемы обычно сделаны разных цветов.

• Салатовый — служит для подключения одной пары стерео-колонок.
• Розовый — подключение микрофона.
• Голубой — линейный вход для подключения других аудиоустройств и записи с них звука на компьютер.

При этом, если у вас два или три зеленых разъемов на компьютере, вы можете одновременно подключить к ним и колонки и наушники и в настройках компьютера выбирать на какое устройство выводить звук. Программное обеспечение звуковых карт может предоставлять возможность переопределять назначение звуковых разъемов. Звуковые разъемы остальных цветов служат для подключения дополнительных колонок.

Разъемы данных (Южный мост)

IDE (Integrated Drive Electronics)

По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов.

SATA и eSATA разъёмы

Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов.

DVD slim sata

DVD slim sata (распиновка стандарта мини сата).

Распиновка USB-разъемов в ПК

Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

USB 2.0 серии A, B и Mini

USB 2.0 Микро USB

USB 2.0 на материнке

Распиновка разъёма материнской платы для передней панели USB 2.0

Схема USB-разъемов 3.0

Распиновка USB-разъемов 3.0 (Universal Serial Bus).

USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.

USB 3.0 на материнке

Распиновка разъёма материнской платы для передней панели USB 3.0

Распиновка AT клавиатуры

Цвета у производителей ПК не унифицированы. Например, у одних разъём подключения клавиатуры может быть фиолетовый, у других – красный или серый. Поэтому обращайте внимание на специальные символы, которыми помечены разъёмы. Эти разъемы служат для подключения мыши (салатовый разьем) и клавиатуры (сиреневый разьем). Бывают случаи когда разъем один, наполовину окрашен в салатовый цвет, другая половина — в сиреневый — тогда в него можно подключать как мышь, так и клавиатуру.

Распиновка COM, LPT, GAME, RJ45, PS/2

Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

Схема заглушки для тестирования COM-порта.

RS-232 модемный кабель

Раскладка IEE 1394 на материнке

IEEE 1394 — последовательная высокоскоростная шина данных. Разные компании используют для её названия бренды Firewire у Apple, i.LINK у SONY и т.д. К разработке приложила руку компания Aplle. По своей сути разъем похож на USB. Данный порт, по всей видимости, не получит широкого распространения из-за лицензионных выплат на каждый чип для этого порта в пользу компании Apple.

Распиновка разьёма IEE 1394

Разъемы данных (Северный мост)

PCI Express: x1, x4, x8, x16

Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.

Разъемы данных (Общее)

Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.

Соединение разъёма RJ45

Обжим сетевого кабеля с разъёмом RJ45 (PC-HUB, PC-PC, HUB-HUB). Подробнее про распиновку витой пары сети 8 проводов читайте тут

Почти каждый разъём очень трудно или вообще невозможно подключить неправильно. За редкими исключениями, вы не сможете подключить устройство «не туда».

2shemi.ru

Компьютерный блок питания — распиновка проводов по цветам

Как устроен современный компьютерный блок питания — распиновка проводов интересует многих пользователей, которые хотят понять принцип действия одного из важнейших аппаратных компонентов стационарного ПК. Всё большую популярность обретают модульные БП, где есть возможность отсоединять незадействованные элементы, что позволит убрать лишние кабеля. Но в данной публикации я расскажу про схему проводов обычного источника питания, установленном в преимущественном большинстве компьютеров.

СОДЕРЖАНИЕ СТАТЬИ:

Распиновка

БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

Материнская плата

Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации. Стандартная схема распиновки выглядит так:

Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов.

Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.

Компьютерный блок питания — схема проводов Molex

Представляет собой разъем 4-пин, который используется для обеспечения питанием графического адаптера, кулеров и прочих приспособлений. Два из четырех проводов служат для подачи постоянного тока с напряжением 12/5 Вольт, а схема распиновки выглядит следующим образом:

Питание для накопителей

Современные жесткие и твердотельные диски, а также оптические приводы подсоединяются к БП посредством разъема 15-pin, к которому подключено пять проводов разного цвета:

В некоторых устройствах возможна иная схема соединения SATA – «4+1», где вместо пяти проводов имеется четыре + один отдельный для питания.

Полезный контент:

Распиновка компьютерного блока питания по цветам для видеокарт

Бюджетные модели видео адаптеров могут питаться от чипсета, но если у Вас мощное оборудование с дополнительным охлаждением, большим объемом памяти, то потребуется подключение проводов напрямую от БП. Сейчас активно используются как 8-pin коннекторы, так и 6-pin:

Питание процессора

Если Ваш компьютер напичкан высоко, то и потребности у него соответствующие. В некоторых случаях нужно обеспечить дополнительную подпитку для обработчика процессов и охладительной системы.

Чаще всего применяются такие разъемы:

• 8-pin – все черные провода – это «земля» GND, а все желтые – 12 Вольт;
• 4-pin – аналогично предыдущей схеме.

А вот для кулеров используются так называемые FAN коннекторы 3-х или 4-пиновые:

• 4-pin: черный – «земля», зеленый – сигнал для тахометра, желтый – ток 12 Вольт, синий – ШИМ (PWM) – возможность управление скоростью вращения охладительного вентилятора;
• 4-пин: альтернативная распиновка отличается наличием красного провода – 12 Вольт, а вместо зеленого используется желтый – тахоментр;
• 3-pin: GND заземление – черный цвет, питание – красный провод, желтый кабель – тахометр. Управление кулером отсутствует.

Вот мы и разобрались с вопросом «распиновки проводов в компьютерном блоке питания». Если есть вопросы по более современным моделям – оставляйте сообщения под статьей, в разделе комментирования.

it-tehnik.ru

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата

подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981

(по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA)

для накопителей всех видов.

Обычно, для питания накопителей

, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD — SATA HDD).

Центральному процессору

необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте

нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов

, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров

.

Напряжения с компьютерного блока питания. Разъемы, мощность

Сегодня не редко можно увидеть, как люди выбрасывают компьютерные блоки питания. Ну или БП просто валяются без дела, собирая пыль.

А ведь их можно использовать в хозяйстве! В этой статье я расскажу, какие напряжения можно получить на выходе обычного компьютерного блока питания.

Небольшой ликбез о напряжениях и токах компьютерного БП

Во-первых, не стоит пренебрегать техникой безопасности.

Если на выходе блока питания мы имеем дело с безопасными для здоровья напряжениями, то вот на входе и внутри него 220 и 110 Вольт! Поэтому, соблюдайте технику безопасности. И позаботьтесь о том, чтобы никто другой не пострадал от экспериментов!

Во-вторых, нам потребуется Вольтметр или мультиметр. С помощью него можно измерить напряжения и определить полярность напряжения (найти плюс и минус).

В-третьих, на блоке питания вы можете найти наклейку, на которой будет обозначен максимальный ток, на который рассчитан блок питания, по каждому напряжению.

На всякий случай отнимите от написанной цифры 10%. Так вы получите наиболее точное значение (производители часто врут).

В-четвертых, блок питания ПК типа АТХ предназначен для формирования постоянных питающих напряжений +3.3V, +5V, +12V, -5V, -12V. Поэтому не пытайтесь получить на выходе переменное напряжение.Мы же расширим набор напряжений путем комбинирования номинальных.

Ну что, усвоили? Тогда продолжаем. Пора определиться с разъемами и напряжениями на их контактах.

Разъемы и напряжения компьютерного блока питания

Цветовая маркировка напряжений компьютерного блока питания

Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).

В нормальных БП маркировка по цветам проводов такая:

• Черный — общий провод, «земля», GND
• Белый — минус 5V
• Синий — минус 12V
• Желтый — плюс 12V
• Красный — плюс 5V
• Оранжевый — плюс 3.3V
• Зеленый — включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — 5VSB (дежурного питания).

Распиновка разъемов блока питания AT и ATX

Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.

Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.

Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.

Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.

Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.

Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.

Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!

Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.

Ниже приведена распиновка блока питания типа AT.

Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.

Получение напряжений с разъемов компьютерного блока питания

Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого.

положительное	ноль	итого (разность)
+12В	0В	+12В
+5В	-5В	+10В
+12В	+3,3В	+8,7В
+3,3В	-5В	+8,3В
+12В	+5В	+7В
+5В	0В	+5В
+3,3В	0В	+3,3В
+5В	+3,3В	+1,7В
0В	0В	0В

Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения.

Я рекомендую на протяжении всей работы проверять результат мультиметром. Так спокойнее.

Также не забывайте, что для больших токов желательно использовать толстый провод.

Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW. Работает до тех пор, пока данные цепи замкнуты!

ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!

Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.

PCIe и EPS

www.mitrey.ru

Маркировка для проводов БП

Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.

Коннектор мат. платы

Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.

В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.

Распиновка основных разьемов компьютера — Радио для всех

Распиновка основных разьемов компьютера — Радио для всех
Внимание!!! Некоторые устройства могут иметь стандартные разъёмы и не стандартное подключение. Будьте бдительны!!!





Русскоязычный вариант:

Жилы с 10 по 16 после первого разъёма перекручены — необходимо для идентификации дисковода. Нечетные контакты — корпус.



IDE(Integrated Drive Electronics )(По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов).



По такой схеме можно подключить индикатор активности.



SATA и eSATA (Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов).


DVD slim sata (распиновка стандарта мини сата).



Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).



USB 2.0 серии A, B и Mini




USB 2.0 Микро USB



Распиновка разъёма материнской платы для передней панели USB 2.0




Распиновка USB-разъемов 3.0 (Universal Serial Bus).


USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.



Распиновка разъёма материнской платы для передней панели USB 3.0



Распиновка AT клавиатуры.




Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).


Схема заглушки для тестирования COM-порта.

Схема заглушки для тестирования LPT-порта.



Раскладка  IEE 1394 на материнской плате





Распиновка  разьёма IEE 1394




Разъемы данных (Северный мост):


Интерфейс AGP





Обжим сетевого кабеля с разъёмом RJ45 (PC<>HUB, PC<>PC, HUB<>HUB).


Па материалам ru-board

На главную

	Научно-популярный образовательный ресурс

Схема расположения контактов и разъемов блока питания

ATX

Компьютерные блоки питания (БП) подают питание на оборудование ПК через ряд кабелей с разъемами. Их общие спецификации для различных настольных систем определены в руководствах Intel по проектированию, которые раньше периодически пересматривались. Их последний стандарт — PSU Design Guide rev.2.0, выпущенный в июне 2018 года. Этот документ объединяет требования для ATX12V v2.52 и его пяти вариантов. Обратите внимание, что некоторые производители торговых марок не следовали рекомендациям Intel и использовали нестандартные распиновки.Также смотрите информацию о новом стандарте ATX12VO. Стандартные блоки питания
ATX обычно имеют основной разъем питания P1, дополнительные разъемы 12 В, а также разъемы для периферийных устройств, дисковода гибких дисков, последовательного ATA и PCI Express®, которые мы опишем ниже.

Основы работы с блоком питания SMPS см. В нашем руководстве по источникам питания. Оригинальные системы ATX имели 20-контактный главный разъем P1. Когда была представлена ​​шина PCI Express®, картам PCIe требовалось до 75 Вт дополнительно. Чтобы обеспечить дополнительную мощность, старая часть была заменена новым 24-контактным P1. Соответственно, разные блоки питания в стиле ATX могут использовать разное количество проводов питания: см. Схему расположения выводов справа. Цвета в этой таблице представляют собой рекомендуемые цвета проводов в кабелях блока питания. Эти диаграммы отражают вид спереди . Цвета показаны здесь только для справки (вы не увидите их спереди). В P1 используется корпус Molex Mini-Fit Jr. P / N № 39-01-2240 (старый номер детали был 5557-24R), контакты: 44476-1112. Подключаемый разъем материнской платы — Molex 44206-0007. Старое гнездо было 39-01-2200, а ответный заголовок — 39-29-9202.Люди часто хотят знать, что делать, если есть несоответствие. Что ж, при определенных условиях новый блок питания все еще можно использовать со старым ПК, и наоборот, см. Наше руководство по подключению 20-контактного блока питания к 24-контактной материнской плате.

Если вы хотите провести какое-то тестирование автономного устройства, чтобы запустить его вне корпуса ПК, вам нужно замкнуть линию PS_ON # на общую. В противном случае будет присутствовать только резервное напряжение 5 В.

При нормальной работе PS_ON # активируется, когда вы нажимаете и отпускаете кнопку питания компьютера, когда он находится в режиме ожидания.В некоторых моделях Apple этот сигнал перевернут.

Также обратите внимание, что многие бренды, такие как Apple Power Mac, Dell (в определенные годы), Compaq и HP, использовали проприетарные платы с совершенно разными обозначениями контактов — см. Здесь информацию о некоторых фирменных источниках питания.

Все напряжения относятся к одному и тому же общему проводу (если вам нужно измерить какое-либо напряжение, подключите обратный провод вольтметра к любому из контактов COM).

Номинальный ток основного разъема Molex составляет 6 А на контакт.Это означает, что со старым 20-контактным типом вы не можете получить больше 18 А от 3,3 В и 24 А от 5 В. Вот почему в начале 2000-х на некоторых материнских платах с 3,3 В> 18 А и 5 В> 24 А (в основном, двухпроцессорные системы AMD) использовался вспомогательный 6-контактный кабель питания. Он был удален из спецификации ATX12V v2.0 в 2003 году, потому что к P1 были добавлены дополнительные провода. Для получения дополнительной информации о форм-факторах см. Наше руководство по компьютерному блоку питания.

Когда промышленность начала использовать модули регулирования напряжения (VRM), работающие от 12 В2, для питания ЦП и других компонентов материнской платы, большая часть мощности перешла на шину 12 В.Большинство современных материнских плат снабжают свой ЦП отдельным кабелем на 12 В, который имеет 4 контакта для стиля ATX (иногда называемый P4) или 8 или более контактов для EPS и нестандартных высокомощных систем. Некоторые блоки питания могут иметь три или четыре 12-вольтовых 4-контактных разъема. Номер детали для стандартного P4 — 39-01-2040 или аналогичный.

Разъем периферийного питания для подключения дисководов, охлаждающих вентиляторов и других устройств меньшего размера. Также может быть кабель дисковода гибких дисков.

Обратите внимание, что номера проводов в разъеме Serial Power ATA ( SATA ) не равны 1: 1. Для каждого напряжения есть три контакта. Один вывод каждого напряжения используется для предварительной зарядки на объединительной плате. Ответный последовательный разъем устройств ATA содержит как сигнальный, так и силовой сегменты.

Некоторые устройства могут также иметь дополнительную розетку 2×3, которая может использоваться для дополнительных функций, таких как мониторинг и управление вентиляторами, источник питания IEEE-1394 и дистанционное считывание 3,3 В.

Блок питания мощностью более 450 Вт, предназначенный для высокопроизводительных дискретных видеокарт, обычно имеет дополнительные разъемы 2×3 или 2×4. Они обеспечивают дополнительный ток для графики, которая требует общей мощности более 75 Вт.
Шестиконтактный разъем PCI Express® — Molex p / n 04555
.

8-контактный разъем. Распиновка разъемов блока питания компьютера. Дополнительный разъем питания для видеокарт PCI-E

Мне посчастливилось купить видеокарту Nvidia GTX 780 взамен моей старой Nvidia GTX 560. Радость от покупки была недолгой, так как видеокарта отказалась поместиться в мой корпус. Хотя эта проблема лечится быстро при помощи болгарки и прямых рук)))

Следующей и основной проблемой было наличие двух 8-ми контактных разъемов на видеокарте и их отсутствие на блоке питания.У меня блок 700 Вт, но он выходит с 2 * 6 контактами.

Для начала обратимся к теории, что это за 8-контактный разъем? По сути, это тот же 6-контактный разъем, только с добавлением двух дополнительных «заземляющих» контактов. Это необходимо для подачи дополнительного питания на видеокарту по шине 12 В, что, в свою очередь, необходимо для мощных видеоадаптеров, а также для разгона и использования стандартных технологий, таких как AMD OverDrive.

Почитав «умные» форумы пришел к выводу, что в принципе использование дополнительных контактов необязательно, хотя и желательно.

При попытке запуска системы видеоадаптер выдает ошибку о нехватке питания и отказывает в запуске ПК. Стало понятно, что необходимо подключать восьмиконтактный разъем. В принципе есть переходники с 6 на 8 контактов, но во первых они стоят денег, а во вторых нужно дождаться пока их привезут, и прямо сейчас поставить новую видюху «горящую»))).

Изучив предложенный переходник, выяснилось, что два дополнительных контакта просто дублируют существующие.

Еще нужно было обзавестись разъемом для подключения к видеокарте. Для этого идеально подходил имеющийся восьмиконтактный переходник для питания процессора. Я просто отпилил те части, которые подходят к видеокарте.

Теперь осталось подключить разъем к питанию. Можно было бы подключиться к 6-контактным разъемам, но я их не трогал, а отрезал один неиспользуемый разъем питания SATA и взял оттуда два «заземляющих» провода, а остальные заизолировал.И вот что произошло.

Разъемы питания процессора

ЦП питается от устройства, называемого модулем регулятора напряжения (VRM), которое имеется в большинстве материнских плат. Это устройство подает питание на процессор (обычно через контакты на разъеме процессора) и выполняет самокалибровку, чтобы подать на процессор правильное напряжение. VRM рассчитан на питание от входного напряжения как +5 В, так и +12 В.

В течение многих лет использовалось только +5 В, но с 2000 года большинство VRM переключились на +12 В из-за более низких требований к обработке этого входного напряжения.Кроме того, другие компоненты ПК также могут использовать напряжение +5 В, подаваемое через общий вывод на разъеме материнской платы, в то время как на линии +12 В «вешаются» только дисководы (по крайней мере, так было до 2000 года). Использует ли VRM на вашей плате + 5 В или + 12 В, зависит от конкретной модели платы и конструкции регулятора напряжения. Многие современные VRM рассчитаны на входное напряжение от +4 В до +26 В, поэтому окончательная конфигурация определяется производителем материнской платы.

Например, каким-то образом нам попалась материнская плата FIC (First International Computer) SD-11, оснащенная регулятором напряжения Semtech SC1144ABCSW. Эта плата использует +5 В, преобразуя его в более низкое напряжение в соответствии с потребностями процессора. Большинство материнских плат используют VRM от двух производителей — Semtech или Linear Technology. Вы можете посетить сайты этих компаний и более подробно изучить характеристики их чипов.

Рассматриваемая материнская плата использовала процессор Athlon 1 ГГц Model 2 со слотом (слот A) и была рассчитана на потребление 65 Вт при номинальном напряжении 1,8 В. 65 Вт при 1,8 В соответствует 36,1 А. При использовании VRM с входным напряжением +5 В мощность 65 Вт соответствует току всего 13 А.Но такая юстировка получается только при 100% КПД регулятора напряжения, что невозможно. Обычно КПД VRM составляет около 80%, поэтому ток должен быть примерно равен 16,25 А.

Если учесть, что другие потребители энергии на материнской плате также используют линию +5 ​​В — помните, что карты ISA или PCI также используют ее. напряжение — видно, как легко перегрузить линии +5 В на БП.

Хотя большинство конструкций VRM материнских плат унаследованы от процессоров Pentium III и Athlon / Duron, в которых используются стабилизаторы +5 В, в большинстве современных систем используются VRM, рассчитанные на напряжение +12 В.Это связано с тем, что более высокое напряжение снижает уровень тока. Мы можем увидеть это на примере AMD Athlon 1 ГГц, о котором уже говорилось выше:

Уровень тока в зависимости от входного напряжения
Мощность	Напряжение	Сила тока	Ток в амперах с учетом КПД регулятора напряжения 80%
65 Вт	1,8 В	36,1 А	—
65 Вт	3. 3В	19,7 А	24,6 А
65 Вт	5,0 В	13,0 А	16,3 А
65 Вт	12,0 В	5,4 А	6,8 А

Как видите, для питания микросхемы по линии +12 В требуется ток всего 5,4 А или 6,8 А с учетом эффективности VRM.

Таким образом, мы могли бы получить большую выгоду, подключив VRM на материнской плате к линии питания +12 В.Но, как вы уже знаете, спецификация ATX 2.03 предполагает только одну линию +12 В, которая проходит через основной кабель питания материнской платы. Даже недолговечный вспомогательный 6-контактный разъем не имел контакта с напряжением +12 В, поэтому он нам не помог. Ток более 8 А через один провод 18 калибра от линии +12 В на источнике питания является очень эффективным способом расплавить контакты разъема ATX, которые рассчитаны на ток не более 6 А согласно спецификации с использованием стандартные штифты Molex.Таким образом, требовалось принципиально иное решение.

Руководство по совместимости платформ (PCG)

Процессор напрямую управляет током через вывод +12 В. Современные материнские платы рассчитаны на поддержку максимального количества процессоров, однако схемы VRM некоторых материнских плат могут не обеспечивать достаточную мощность для всех процессоров, которые могут быть установлены в сокет. на материнской плате. Чтобы устранить потенциальные проблемы совместимости, которые могут привести к нестабильности ПК или даже отказу компонентов, Intel разработала стандарт питания, который называется «Руководство по совместимости платформ» (PCG). PCG используется на большинстве процессоров и материнских плат Intel в штучной упаковке с 2004 по 2009 год. Он был создан для сборщиков ПК и системных интеграторов, чтобы информировать их о требованиях к мощности процессора и о том, соответствует ли материнская плата этим требованиям.

PCG — это двух- или трехзначное обозначение (например, 05A), где первые две цифры представляют год выпуска продукта, а дополнительная третья буква соответствует сегменту рынка. Маркировка PCG, включая третий символ A, соответствует процессорам и материнским платам младшего класса (требуется меньше энергии), а буква B относится к процессорам и материнским платам, принадлежащим к сегменту рынка высокого класса (требуется больше энергии).

Материнские платы, поддерживающие высокопроизводительные процессоры, по умолчанию также могут работать с менее мощными процессорами, но не наоборот. Например, вы можете установить процессор PCG с маркировкой 05A в материнскую плату с маркировкой 05B, но если вы попытаетесь установить процессор 05B в PCG с маркировкой 05A, вы вполне можете столкнуться с нестабильностью системы или другими, более серьезными последствиями. Другими словами, всегда можно установить менее производительный процессор в дорогую материнскую плату, но не наоборот.

Рекомендации по уровню мощности +12 В согласно Руководству по совместимости платформ Intel (PCG)
Код PCG	Год	Сегмент рынка	потребляемая мощность процессора	Постоянный ток в линии +12 В	Пиковый ток в линии +12 В
04A	2004	Низкий	84 Вт	13 А	16. 5 А
04B	2004	Высокого класса	115 Вт	13 А	16,5 А
05A	2005	Низкий	95 Вт	13 А	16,5 А
05B	2005 г.	Высокого класса	130 Вт	16 А	19 А
06	2006 г.	Все	65 Вт	8 А	13 А
08	2008 г.	Высокого класса	130 Вт	16 А	19 А
09A	2009 г.	Низкий	65 Вт	8 А	13 А
09Б	2009 г.	Высокого класса	95 Вт	13 А	16.5 А

Блок питания должен выдерживать пиковую нагрузку не менее 10 мс.

Источник питания, отвечающий требуемому минимуму на линии +12 В, может обеспечить стабильную работу системы.

4-контактный разъем питания процессора +12 В

Чтобы увеличить ток в линии +12 В, Intel разработала новую спецификацию блока питания ATX12V. Это привело к третьему разъему питания под названием ATX + 12V, который использовался для подачи дополнительного напряжения +12 В на материнскую плату.Этот 4-контактный разъем питания является стандартным для всех материнских плат ATX12V и содержит контакты Molex Mini-Fit Jr. с женскими заглушками. Согласно спецификации, разъем соответствует стандарту Molex 39-01-2040, тип разъема — Molex 5556. Это тот же тип контактов, который используется в основном разъеме питания материнской платы ATX.

Этот разъем имеет два контакта +12 В, каждый из которых рассчитан на ток до 8 А (или до 11 А при использовании контактов HCS). Это обеспечивает ток 16 А в дополнение к контакту на материнской плате, и в сумме оба разъема обеспечивают ток до 22 А на линии +12 В.Расположение контактов этого разъема показано на следующей схеме:

Разъем питания процессора +12 В, вид спереди и распиновка

Назначение контактов разъема +12 В показано в следующей таблице:

4-контактный разъем + 12 В для питания процессора
Контакты	Сигнал	Цвет	Контакт	Сигнал	Цвет
3	+12 В	желтый	1	Земля	Черный
4	+12 В	желтый	2	Земля	Черный

При использовании стандартных контактов Molex каждый вывод в разъеме +12 В может проводить ток до 8 А, 11 А с контактами HCS или 12 А с контактами Plus HCS. Несмотря на то, что в этом разъеме используются те же контакты, что и в основном, ток через этот разъем может достигать более высоких значений, поскольку используется меньше контактов. Умножив количество контактов на напряжение, можно определить максимальную мощность тока для данного разъема:

Стандартные контакты Molex рассчитаны на 8 А.

Контакты Molex HCS рассчитаны на 11 А.

Контакты Molex Plus HCS рассчитаны на 12 А.

Все значения указаны для Mini-Fit Jr.Связка из 4-6 контактов. при использовании проводов 18 калибра и стандартной температуре.

Таким образом, при использовании стандартных контактов мощность может достигать 192 Вт, чего в большинстве случаев достаточно даже для современных высокопроизводительных CPU. Потребление большей мощности может привести к перегреву и оплавлению контактов, поэтому в случае использования более «прожорливых» моделей процессоров штекер +12 В для питания процессора должен включать контакты Molex HCS или Plus HCS.

20-контактный разъем основного питания и разъем питания процессора +12 В вместе обеспечивают максимальный ток 443 Вт (при использовании стандартных контактов).Важно отметить, что добавление разъема +12 В позволяет использовать полную мощность блока питания мощностью 500 Вт без риска перегрева или оплавления контактов.

Адаптер для разъема питания процессора +12 В

Если блок питания не имеет штатного разъема +12 В для питания процессора, а на материнской плате имеется соответствующий разъем, выход из проблемы простой — использование переходника. С какими нюансами мы можем столкнуться в этом случае?

Адаптер подключается к разъему для периферийных устройств, который имеется практически во всех блоках питания.Проблема в этом случае заключается в том, что у периферийного разъема есть только один контакт +12 В, а у 4-контактного разъема питания процессора есть два таких контакта. Таким образом, если адаптер предполагает использование всего одного разъема для периферийных устройств, используя его для подачи напряжения сразу на два контакта разъема +12 В для процессора, то в данном случае мы видим серьезное несоответствие требований по току. сила. Поскольку контакты периферийного разъема рассчитаны только на 11 ампер, нагрузка, превышающая это значение, может привести к перегреву и расплавлению контактов на этом разъеме.Но 11 А ниже текущих пиковых значений, на которые должны быть рассчитаны контакты разъема в соответствии с рекомендациями Intel PCG. Это означает, что эти адаптеры не соответствуют последним стандартам.

Мы сделали следующие расчеты: с учетом эффективности VRM 80% для среднего ЦП, потребляющего 105 Вт по сегодняшним меркам, текущий уровень будет примерно 11 А, что является максимумом для разъема питания периферийных устройств. Многие современные процессоры имеют TDP более 105 Вт. Но мы не рекомендуем использовать адаптеры, которые используют только один разъем для периферийных устройств с процессорами с TDP более 75 Вт.Пример такого адаптера показан на следующем рисунке:

Адаптер к процессору Разъем питания +12 В от разъема для питания периферийных устройств

8-контактный разъем питания процессора +12 В

Материнские платы высокого класса часто используют несколько VRM для питания процессора. Для распределения нагрузки между дополнительными регуляторами напряжения такие платы снабжены двумя 4-контактными разъемами + 12В, но физически они объединены в один 8-контактный разъем, как показано на рисунке ниже.Этот тип разъема был впервые представлен в спецификации EPS12V версии 1.6, выпущенной в 2000 году. Хотя эта спецификация изначально была ориентирована на файловые серверы, повышенная потребляемая мощность некоторых высокопроизводительных процессоров для настольных ПК привела к тому, что этот 8-контактный разъем появился в Мир ПК.

8-контактный разъем питания процессора +12 В. Вид спереди и расположение выводов

Назначение контактов 8-контактного разъема CPU + 12V показано в следующей таблице:

8-контактный разъем питания CPU + 12V
Цвет	Сигнал	Контакт	Контакт	Сигнал	Цвет
Желтый	+12 В	5	1	ЗЕМЛЯ	Черный
Желтый	+12 В	6	2	ЗЕМЛЯ	Черный
Желтый	+12 В	7	3	ЗЕМЛЯ	Черный
Желтый	+12 В	8	4	ЗЕМЛЯ	Черный

Некоторые материнские платы, которые используют 8-контактный разъем питания процессора, для правильной работы должны получать напряжение на всех контактах разъема, в то время как большинство материнских плат этого типа могут работать, даже если вы используете только один 4-контактный разъем питания.В последнем случае на разъеме материнской платы будет четыре свободных контакта. Но перед тем, как запускать компьютер с такой конфигурацией разъемов, необходимо прочитать руководство пользователя материнской платы — скорее всего, в нем будет отражаться возможность подключения одного 4-контактного разъема питания к 8-контактному разъему на плате или нет. . Если вы используете процессор, который потребляет больше энергии, чем может обеспечить один 4-контактный разъем питания, вам все равно потребуется найти блок питания, оснащенный 8-контактным разъемом.

Кроме разъемов для материнской платы, все блоки питания также оснащены различными дополнительными разъемами, большая часть которых предназначена для питания дисководов и других периферийных устройств, например, мощной видеокарты. Большинство разъемов для периферийных устройств, в свою очередь, соответствуют отраслевым стандартам того или иного форм-фактора. В этой части нашего материала мы рассмотрим, какие дополнительные разъемы вы можете найти в своем ПК.

Разъем периферийного питания

Пожалуй, наиболее распространенным типом разъема, который можно найти на всех блоках питания, является разъем питания для периферийных устройств, также часто называемый разъемом питания дисковода.То, что мы подразумеваем под этим типом разъема, впервые появилось в блоках питания AMP в серии PSU и называлось разъемом MATE-N-LOK, но с тех пор, как он начал производиться и продаваться компанией Molex, его также стали называть «Molex». разъем ». что не совсем правильно.

Внимательно осмотрите разъем, чтобы определить расположение контактов. Как правило, с правой стороны вилки есть пластиковая петля и ключ, необходимый для правильной фиксации разъема в розетке. На следующей схеме показан стандартный разъем с ключом на вилке.Именно этот разъем используется для питания дисководов (и не только):

Разъем периферийного питания

Этот разъем использовался на всех ПК, от оригинального IBM PC до современных систем … Он наиболее известен как разъем для дисковода, но он также используется в некоторых системах для обеспечения дополнительного питания материнской платы, видеокарты, системы охлаждения. вентиляторы и любые другие компоненты ПК, которые могут использовать + 5В или + 12В.

Это 4-контактный разъем с четырьмя круглыми контактами, расположенными на расстоянии 5 мм друг от друга и рассчитанными на ток до 11 А каждый.Поскольку в разъеме есть один контакт +12 В и один контакт +5 В (два других — заземление), максимальный ток через разъем достигает 187 Вт. Ширина разъема составляет около 2 см, и его можно подключать к большинству дисководов, а также к некоторым из них. другие компоненты ПК. В следующей таблице показано назначение контактов для этого разъема:

Контакты разъема питания для периферийных устройств
Контакты	Сигнал	Цвет	Контакт	Сигнал	Цвет
1	+12 В	желтый	3	Земля	Черный
2	Земля	Черный	4	+5 В	Красный

Разъем питания дисковода гибких дисков

В середине 1980-х гг. 3.Сначала появились 5-дюймовые магнитные диски, а потом стало понятно, что им нужен более компактный разъем питания. Ответом стал так называемый разъем питания дисковода гибких дисков, который был разработан AMP в рамках серии EI (Economy Interconnection). Эти разъемы используются для питания небольших дисководов и устройств и имеют те же контакты +12 В, +5 В и заземления, что и большой разъем периферийных устройств. Расстояние между контактами в вилке этого типа составляет 2,5 мм, а размер самой вилки составляет примерно половину размера большого разъема.Все контакты рассчитаны на 2 А каждый, поэтому максимальный ток через этот разъем составляет всего 34 Вт.

В следующей таблице показана конфигурация выводов разъема питания дисковода гибких дисков:

Контакты разъема питания гибкого диска
Контакты	Сигнал	Цвет	Контакт	Сигнал	Цвет
1	+5 В	Красный	3	Земля	Черный
2	Земля	Черный	4	+12 В	желтый

Разъем питания для периферийных устройств и его младший брат имеют универсальное расположение контактов, как показано на следующей схеме:

Разъем периферийного питания и разъем дисковода гибких дисков

Расположение контактов на разъеме для гибких дисков является зеркальным по сравнению с большим периферийным разъемом.При использовании переходника с одного типа разъема на другой следует быть осторожным, чтобы не забыть, что в этом случае красный и желтый провода меняются местами.

Первые блоки питания были оснащены только двумя разъемами для периферийных устройств, в то время как современные блоки питания имеют четыре или более больших разъема и один или два разъема для дисководов гибких дисков. В зависимости от мощности и назначения некоторые блоки питания имеют восемь или даже больше разъемов для подключения периферийных устройств.

Если вы используете много жестких дисков или других устройств, которым требуется дополнительное питание, вы можете использовать Y-образный разветвитель, а также переходник с большого на малый разъем.Разветвитель позволяет преобразовать один разъем питания периферийных устройств для одновременного подключения двух дисководов, а с адаптером вы можете использовать большой разъем для питания дисковода гибких дисков. Если вы используете несколько адаптеров, убедитесь, что общая мощность составляет . Блок питания достаточно. Разъемы, подключенные к разветвителю, с точки зрения общей нагрузки не должны превышать емкость одного разъема.

Разъем питания Serial ATA

Подавляющее большинство современных жестких дисков и все твердотельные накопители оснащены разъемом питания SATA.Итак, если несколько лет назад разъемы SATA на блоке питания были приятным вариантом, то на новых блоках питания они обязательны. Разъем питания SATA (Serial ATA) — это специальный 15-контактный разъем, который использует только пять проводов, что означает, что один провод имеет три контакта на разъем. Общий объем питания через такой разъем точно такой же, как и у обычного периферийного разъема, но кабель SATA заметно тоньше.

Разъем питания SATA

В разъеме питания SATA каждый провод подключен к трем контактам, и нумерация проводов не соответствует нумерации контактов.Если ваш БП не оснащен разъемами питания SATA, вы можете использовать переходник от обычного периферийного разъема. Однако такие переходники не обеспечивают напряжение на линии +3,3 В. К счастью, это не проблема для большинства устройств SATA, поскольку они не используют линию +3,3 В, а используют только +12 В и +5 В.

Периферийный адаптер для SATA

Дополнительный разъем питания для видеокарт PCI-E

Спецификация ATX12V 2.x требует нового 24-контактного разъема питания материнской платы, который обеспечивает больше мощности для питания различных встроенных контроллеров и плат PCI-E.Спецификация рассчитана на дополнительную мощность 75 Вт непосредственно для слота PCI-E x16, и этой мощности в принципе хватает для многих видеокарт со средней производительностью. Но производительные видеокарты обычно нуждаются в более высоком уровне питания. По этой причине группа разработчиков PCI-SIG (Special Interest Group) представила два стандарта для обеспечения дополнительного питания видеокарт PCI-E, которые предполагают использование следующих разъемов:

• PCI Express x16 Graphics 150 W-ATX — спецификация опубликовано в октябре 2004 г.Используется дополнительный 6-контактный разъем (2×3), который обеспечивает дополнительную мощность 75 Вт. Суммарная мощность слота PCI-E x16 достигает 150 Вт.
• PCI Express Электромеханическая плата высокой мощности мощностью 225 Вт / 300 Вт — спецификация опубликована в марте 2008 г. Предполагается использование 8-контактного (2×4) вспомогательного разъема питания, обеспечивающего дополнительную мощность в 150 Вт. Суммарная мощность составляет 225 Вт (75 + 150) или 300 Вт (75 + 150 + 75).

Несколько разъемов могут быть подключены к видеокартам, требующим еще большей мощности:

Конфигурации разъемов вспомогательного питания PCI-E
Максимальная мощность	Конфигурация доп.питание
75 Вт	Не используется
150 Вт	1 x 6-контактный
225 Вт	2 x 6-контактный или 1 x 8-контактный
300 Вт	1 x 8-контактный + 1 x 6-контактный
375 Вт	2 x 8-контактный
450 Вт	2 x 8 контактов + 1 x 6 контактов

Карты PCI Express поставляются с использованием 6-контактных (2×3) или 8-контактных (2×4) разъемов Molex Mini-Fit, оборудованных розеткой, которая подключается непосредственно к видеокарте.Для справки, эти разъемы аналогичны Molex 39-01-2060 (6-контактный) и 39-01-2080 (8-контактный), но в обоих используются разные ключи, чтобы предотвратить их ошибочное подключение к разъему +12 В на плате. материнская плата. доска. На следующей схеме показано расположение разъемов, включая сторону штекера. Обратите внимание на «сенсорный» сигнал на контакте 5 — он позволяет видеокарте определить, подключен ли разъем. Без правильного уровня мощности карта может отключиться или работать в режиме ограниченной функциональности.Также обратите внимание, что контакт 2 в таблице обозначен как N / C (Нет соединения) в соответствии со стандартной спецификацией, но большинство блоков питания, похоже, также имеют +12 В.

6-контактный разъем дополнительного питания PCI-E 6-контактный (2×3), номинальная мощность 75 Вт

6-контактный (2×3) дополнительный разъем питания видеокарты PCI-E на 75 Вт
Цвет	Сигнал	Контакт	Контакт	Сигнал	Цвет
Черный	ЗЕМЛЯ	4	1	+12 В	желтый
Черный	Sense	5	2	Н / К	—
Черный	ЗЕМЛЯ	6	3	+12 В	желтый

Конфигурация контактов 8-контактного разъема вспомогательного питания PCI-E показана на схеме ниже.Обратите внимание на наличие дополнительного напряжения +12 В на контакте 2 и двух полных сигналов «считывания» на контактах 4 и 6, что позволяет карте определить, какой разъем подключен — 6-контактный или 8-контактный — или нет связи.

8-контактный разъем PCI-E 8-контактный (2×4) вспомогательный силовой разъем, мощность 150 Вт

8-контактный разъем (2×4) для дополнительного разъема питания видеокарты PCI-E мощностью 150 Вт
Цвет	Сигнал	Контакт	Контакт	Сигнал	Цвет
Черный	ЗЕМЛЯ	5	1	+12 В	желтый
Черный	Sense0	6	2	12 В	желтый
Черный	ЗЕМЛЯ	7	3	+12 В	желтый
Черный	ЗЕМЛЯ	8	4	Sense1	желтый

Оба разъема предназначены для обратной совместимости: 6-контактный разъем можно вставить в 8-контактный разъем.Таким образом, если ваша видеокарта имеет разъем для 8-контактного разъема, но блок питания оснащен только 6-контактным разъемом, то его можно подключить к карте, просто сдвинув его относительно разъема, как показано на фигура. Штекер имеет ключ для предотвращения неправильной вставки, но следует избегать чрезмерного усилия при подключении разъема, которое может повредить карту.

Подключите 6-контактный разъем к 8-контактному разъему на видеокарте

Сигнальные контакты расположены таким образом, что видеокарта сама распознает, какой тип разъема подключен к розетке и, таким образом, какая мощность на нее доступна.Например, если видеокарте требуется полные 300 Вт и она имеет два 8-контактных (или 8-контактных + 6-контактных) разъема, но вы используете два шестипроводных разъема, карта определит, что она может потреблять только 225 Вт и, в зависимости от конструкции и прошивки может отключиться или работать в режиме ограниченной функциональности.

Из-за специального ключа на вилке 8-контактный разъем нельзя вставить в 6-контактное гнездо. По этой причине многие производители блоков питания оснащают свои продукты вилками 6 + 2, которые позволяют при необходимости отключать еще две, в результате чего получается обычный 6-контактный разъем вместо 8-контактного.Такой разъём, конечно же, без проблем поместится в 6-пиновую розетку на плате.

Внимание! 8-контактный разъем дополнительного питания PCI-E и 8-контактный разъем питания процессора EPS12V используют аналогичные разъемы Molex Mini-Fit Jr. У этих вилок разные ключи, но при определенных усилиях может получиться подключить разъем EPS12V к разъему на видеокарте или наоборот подключить разъем питания PCI-E к разъему EPS12V на материнской плате. В любом из этих сценариев контакт +12 В будет подключен непосредственно к земле, что может повредить материнскую плату, видеокарту или источник питания.

В 6-контактном разъеме используются два контакта +12 В для подачи мощности до 75 Вт, а в 8-контактном разъеме используются три контакта + 12 В для подачи до 150 Вт. Но согласно спецификации разъемов Molex, этот набор контактов обеспечивает большую мощность. Каждый вывод на разъеме питания PCI Express может обрабатывать до 8 А при использовании стандартных выводов — или больше при использовании выводов HCS или Plus HCS. Если умножить пределы мощности контактов согласно спецификации на их количество, можно определить способность разъема выдерживать ток определенной мощности:

Максимальная сила тока через разъем дополнительного источника питания карты PCI-E
Тип разъема	Количество контактов + 12В	При использовании контактов контакты	При использовании контактов HCS	При использовании контактов Plus HCS
6-контактный	2	192 Вт	264 Вт	288 Вт
8-контактный	3	288 Вт	396 Вт	432 Вт

В 6-проводном разъеме ток рассчитан на два контакта +12 В, хотя большинство блоков питания имеют три таких контакта.

Стандартные контакты Molex рассчитаны на 8 А.

Контакты Molex HCS рассчитаны на 11 А.

Контакты Molex Plus HCS рассчитаны на 12 А.

Все значения приведены для Комплект из 4-6 контактов Mini-Fit Jr. при использовании проводов 18 калибра и стандартной температуре.

Таким образом, хотя спецификации разъемов рассчитаны на 75 (6 контактов) и 150 Вт (8 контактов), при использовании стандартных контактов мощность может достигать 192 и 288 Вт соответственно.С контактами HCS и Plus HCS вы можете получить еще больше мощности.

Два рассматриваемых дополнительных разъема питания могут фигурировать в документации под названиями PCI Express Graphics (PEG), Scalable Link Interface (SLI) или CrossFire Power Connectors, поскольку они используются для высокопроизводительных графических карт с интерфейсом PCI-E x16, который может работать совместно с SLI или CrossFire. SLI и CrossFire — это режимы использования карт nVidia и AMD, позволяющие объединять карты в связку, используя вычислительные ресурсы каждой из них для повышения производительности графической подсистемы.Каждая карта может потреблять сотни ватт, поэтому многие видеокарты высокого класса имеют два или три дополнительных разъема питания. Это означает, что самый мощный

#Video_cards_power_connector

Не секрет, что современные модели видеокарт потребляют много энергии. В зависимости от производителя, серии, назначения и даже конкретного экземпляра потребляемая мощность может варьироваться от нескольких десятков до нескольких сотен ватт. Где взять такое количество энергии и при этом не лишить остальные компоненты своей системы? Сейчас мы вам обо всем расскажем.

Питание для быстрой современной видеокарты может поступать из 3 источников:

Тип разъема питания	Мощность, которую он обеспечивает
PCIe x16	75 Вт
6-контактный	75 Вт
8-контактный	150 Вт

Во-первых, современные подключаются к слоту расширения PCIe x16, который питается от 24-контактного разъема и обеспечивает видеокарты мощностью до 75 Вт.Оказывается, этого достаточно для начального и среднего уровня. Такие карты не имеют дополнительных разъемов питания и не очень требовательны к блоку питания, и, как правило, обеспечивают относительно низкую производительность.

Слот PCIe x16

24-контактный разъем питания материнской платы
Во-вторых, более мощные версии видеокарт могут иметь 2 типа разъемов питания: 6-контактный и 8-контактный, либо оба. 6-контактный разъем обеспечивает графической карте дополнительные 75 Вт, а 8-контактный разъем обеспечивает 150 Вт.Таким образом, максимальная потребляемая мощность видеокарты с 1 8-контактным разъемом и 1 6-контактным разъемом может достигать значения: 75 + 150 + 75 = 300 Вт (конфигурации разъемов могут отличаться, в том числе и вверх). Обратите внимание на следующий факт: каждый дополнительный разъем питания на видеокарте должен иметь отдельный разъем питания. Наличие дополнительных разъемов питания свидетельствует как об увеличенном энергопотреблении видеокарт, так и о более высокой производительности (относительно видеокарт без дополнительных разъемов питания и в пределах одного-двух поколений).Кроме того, по наличию дополнительных разъемов питания можно примерно определить энергопотребление, на которое он рассчитан. Важно помнить, что если на видеокарте несколько разъемов питания, для нормальной работы компьютера необходимо подключить кабель питания к каждому разъему. В противном случае компьютер либо не включится, либо видеокарта не будет работать на максимальной производительности.

8-контактные и 6-контактные разъемы
В связи с этим следует отметить, что есть отдельные линии питания 12В.Это означает, что каждый разъем (6-контактный и 8-контактный) будет обслуживать свою собственную линию питания. Вы можете узнать больше об этом в.

Подводя итог, чтобы правильно запитать вашу видеокарту, вы должны понимать, какие разъемы питания ей требуются и какую максимальную мощность она потребляет. Учет этих факторов позволит вам избежать неприятной ситуации, когда ваша система не сможет запуститься из-за отсутствия питания или отсутствия необходимых разъемов. Удачных покупок!

Если на видеокарте есть такой разъем, то к нему требуется дополнительное питание от блока питания.

Дополнительное питание подключается с помощью специального переходного кабеля:

6-контактный разъем подключается к видеокарте, а два разъема Molex подключаются к источнику питания.
Оба разъема подключены к БП.
Черно-коричневая земля, желтая + 12 вольт.

Следует отметить, что такие видеокарты требуют блока питания повышенной мощности и он должен быть не менее 350 Вт.

Современные блоки питания уже имеют дополнительный разъем питания для видеокарты, в этом случае нет необходимости в переходниках.

В последнее время появились видеокарты, к которым необходимо подключать не 6-контактный разъем питания, а 8-контактный.
Это связано с увеличением энергопотребления видеокарт.
Эти разъемы имеют на два контакта заземления больше, чем 6-контактные разъемы.

Если в вашем блоке питания нет такого выходного разъема, то вам необходимо приобрести переходник с 6 на 8 контактов, но обычно такой переходник идет в комплекте с видеокартой.

Невозможно подключить 6-контактный разъем вместо 8-контактного без адаптера.

Для видеокарт, у которых есть два дополнительных разъема питания, оба разъема должны быть подключены.

Майнинг на 1.65 млн. Скомпрометированных домашних компьютеров

«Лаборатория Касперского» опубликовала результаты своего исследования, согласно которым в мире 1,65 млн. Зараженных компьютеров занимаются майнингом криптовалюты для хакеров.
При этом отмечается, что речь идет не только о домашних машинах, но и о корпоративных серверах.

Лаборатория отметила, что наиболее популярными вредоносными майнерами валюты являются Zcash и Monero.
Самая популярная валюта — биткойн, но его добыча слишком неэффективна для обычных компьютеров, в отличие от альтернативных валют.

«Основной эффект для домашних компьютеров или инфраструктуры организации — снижение производительности», — сказал Антон Иванов, эксперт по безопасности Kaspersky. «Кроме того, некоторые майнеры могут загружать модули из опасной инфраструктуры, и эти модули могут содержать вредоносный код, например трояны. «

В большинстве случаев майнер входит в компьютер с помощью специально созданной вредоносной программы, так называемого дроппера , основная функция которого заключается в тайной установке другого программного обеспечения.
Такие программы обычно маскируются под пиратские версии лицензионных продуктов или под генераторы ключей активации для них — пользователи ищут что-то подобное, например, на файлообменниках и намеренно скачивают. Но иногда то, что они скачали, не совсем то, что они хотели.

После запуска скачанного файла на компьютер жертвы устанавливается сам установщик, который уже выгружает на диск майнер и специальную утилиту, маскирующую его в системе.
Также в комплекте с программой могут поставляться сервисы, обеспечивающие ее автозапуск и настраивающие ее работу.

От вредоносных программ-дропперов Kaspersky Internet Security защитит вас по умолчанию — просто убедитесь, что ваш антивирус всегда включен, и такие вредоносные программы просто не попадут на ваш компьютер.

Но майнеры, в отличие от дропперов, не являются вредоносными программами.
Следовательно, они включены в выделенную категорию. Riskware — Программное обеспечение, которое само по себе является законным, но может использоваться в злонамеренных целях.
По умолчанию Kaspersky Internet Security не блокирует и не удаляет такие программы, так как пользователь мог установить их намеренно.

Но если вы хотите перестраховаться и уверены, что не собираетесь использовать майнеры и другое программное обеспечение, которое входит в категорию Riskware, то вы всегда можете зайти в настройки решения безопасности, найти там раздел Угрозы и обнаружение и поставить галочку напротив пункта Другие программы .

Если вы майните для кого-то другого, вы можете получить огромные счета за электроэнергию, заметное замедление работы компьютеров и компонентов.

Intel Coffee Lake LGA 1151 Различия сокетов

Выпуск процессоров Intel Coffee Lake вызвал бурю эмоций среди пользователей и шквал обсуждений на различных тематических ресурсах, в основном из-за того, что они будут работать только с новыми. материнские платы, несмотря на то, что дизайн LGA 1151 использовался довольно давно.

Настоящая причина несовместимости выяснена.
Дело в том, что контакты на новых процессорах Intel расположены иначе, чем на процессорах Skylake и Kaby Lake, сообщает VideoCardz.

Intel добавила в новые процессоры больше контактов Vss (земля) и Vcc (питание).
Первый был ранее 377, а сейчас 391.
Второй — 128 и 146 соответственно.
Общее количество контактов не изменилось и осталось на уровне 1151, все благодаря снижению количества резервных контактов (RSVD) с 46 до 25.

Компания заявила, что процессоры Core восьмого поколения требуют дополнительных и / или более стабильный блок питания.
Хотя компании было достаточно изменить название на LGA 1151v2, чтобы избежать «праведного гнева» со стороны некоторых пользователей, этого не произошло.

точек Wi-Fi доступа в сельской местности

Ростелеком сообщает о резком росте спроса на точки беспроводного доступа в Интернет, построенные в рамках проекта по ликвидации цифрового разрыва в России.

Рассматриваемый проект предусматривает создание точек Wi-Fi в населенных пунктах с населением от 250 до 500 человек.
Доступ в Сеть предоставляется на скорости не менее 10 Мбит / с.

В конце июля «Ростелеком» объявил об отмене платы за подключение к Интернету через такие точки доступа.
Сразу после этого спрос на услугу заметно вырос.
Интернет-сессий в точках доступа подскочили на 35%.
Общий объем интернет-трафика в точках Wi-Fi в августе впервые превысил 1 ПБ, что на 27% больше, чем месяцем ранее.

По состоянию на 30 июня 2017 года универсальные услуги связи с использованием точек доступа Wi-Fi оказаны в 4690 населенных пунктах, что составляет 34% от общего плана (всего до конца 2019 года должно быть построено почти 14 тысяч точек).
Уже проложено 35 тысяч километров волоконно-оптических линий связи.

Разъемы питания для периферийных устройств Помимо разъемов для материнской платы, все блоки питания также оснащены различными дополнительными разъемами, большинство из которых предназначены для …

Разъемы питания для периферийных устройств Помимо разъемов для материнской платы, все блоки питания также оснащены различными дополнительными разъемами, большая часть которых предназначена для…

Стандартные блоки питания работают от 220 В, а также могут иметь механический переключатель для входного напряжения 110 В или 220 В переменного тока (переменного тока). Блок питания компьютера предназначен для преобразования переменного напряжения 220 вольт постоянного тока в постоянный ток +12 вольт, +5 вольт, +3,3 вольт, затем постоянный ток идет на питание компонентов компьютера. 3,3 и 5 вольт обычно используются в цифровых схемах, в то время как 12 вольт используются для привода двигателей и вентиляторов.

20- и 24-контактный разъем основного кабеля питания ATX

24-контактный 12-вольтовый разъем питания ATX можно подключать к разъему на материнской плате только в одном направлении.Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с распиновкой, очень похожей на 24-контактный разъем, но контакты 11, 12, 23 и 24 опущены. Это означает, что новый 24-контактный блок питания полезен для материнских плат, которым требуется больше энергии. Современные материнские платы могут иметь только 2 типа разъемов — 20-контактный основной разъем питания или 24-контактный разъем основного питания.

Многие блоки питания поставляются с 20 + 4-контактными разъемами, которые совместимы с 20- и 24-контактными разъемами питания материнской платы. Кабель питания 20 + 4 состоит из двух частей: 20-контактного и 4-контактного разъема. Если вы разделите две части по отдельности, вы можете подключить 20-контактный разъем, а если вы соедините два кабеля питания 20 + 4 вместе, у вас будет 24-контактный кабель питания, который можно подключить к 24-контактному разъему питания. слот материнской платы. …

4-контактный разъем питания ATX

4-контактный разъем кабеля питания для периферийных устройств Molex

Четырехконтактный кабель периферийного питания.Он использовался для дискет и жестких дисков и до сих пор очень широко используется. Не беспокойтесь об установке этого коннектора, он не может быть установлен неправильно. Люди часто используют для обозначения термины «4-контактный силовой кабель Molex» или «4-контактный Molex».

SATA 15 -Контакт к кабель питания

SATA был представлен для обновления интерфейса ATA (также называемого IDE) для более продвинутого дизайна. Интерфейс SATA включает в себя кабель для передачи данных и кабель питания.Кабель питания заменяет старый 4-контактный кабель для периферийных устройств и добавляет поддержку 3,3 В (если он полностью реализован).

8-контактный EPS и разъем питания +12 В

Этот кабель был первоначально разработан для рабочих станций, чтобы обеспечить многоразовое питание 12 В. Но с течением времени процессорам требуется больше энергии, и вместо 4-контактного 12-вольтного кабеля часто используется 8-контактный кабель. Его часто называют кабелем «ЭП-12В».

4 + 4-контактный разъем EPS +12 В

Материнские платы

могут быть с 4-контактным разъемом или 8-контактным разъемом на 12 В.Многие блоки питания оснащены кабелем на 12 В с 4 + 4 контактами, который совместим с 4 и 8 контактами на материке. Кабель питания 4 + 4 имеет два отдельных контакта по 4 штуки. Если вы соедините их вместе, кабель питания 4 + 4, то у вас будет 8-контактный кабель питания, который можно подключить к 8-контактному разъему. Если оставить две части отдельно, то можно подключить один из 4-контактных разъемов материнской платы.

6-контактный разъем кабеля питания PCI Express (PCIe)

Этот кабель используется для подачи дополнительного питания 12 В для карты расширения PCI Express.Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем кабеля питания PCI Express (PCIe)

Спецификация

PCI Express версии 2.0, выпущенная в январе 2007 г., добавила 8-контактный разъем PCI Express с кабелем питания. Это просто 8-контактная 6-контактная версия PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительной мощности видеокарты. Официально более старая 6-контактная версия обеспечивает не более 75 Вт (хотя неофициально это обычно может дать значительно больше), в то время как новая 8-контактная версия обеспечивает максимум 150 Вт.

6 + 2 (8) контактный разъем кабеля питания PCI Express (PCIe)

Некоторые видеокарты имеют 6-контактные разъемы питания PCI Express, а другие — 8-контактные разъемы PCI Express. Многие блоки питания поставляются с кабелем питания 6 + 2 PCI Express, совместимым с обоими типами видеокарт. Кабель питания 6 + 2 PCI Express состоит из двух частей: 6-контактного и 2-контактного. Если соединить их вместе, у вас будет полноценный 8-контактный разъем PCI-Express. Но если разъем разделить пополам, то можно будет подключить только 6-контактный разъем.
