Райзеры для майнинга на видеокартах, Riser PCI-E 1x 16x для GPU

На сегодняшний день при сборке GPU майнинг-фермы из нескольких видеокарт используются райзеры x1-x16 PCI-E USB 3. 0. Они позволяют подключить к материнской плате сразу несколько видеокарт (обычно от 4 до 6). Ввиду популярности и высокого спроса, сегодня на рынке представлено несколько вариаций, и, так как люди склонны к экономии, пользователи всё чаще натыкаются на некачественные устройства.

Райзеры – не тот инструмент, на котором можно сэкономить, так как относительно незначительная разница в цене серьёзно скажется на качестве и производительности вашей будущей фермы.

Навигация по материалу:

Как выбрать райзер для видеокарты (Riser GPU)?

Сегодня поговорим о том, что выбирать, и с какими проблемами можно столкнуться, пытаясь сэкономить на райзерах PCI-E > USB 3.0. Прежде всего, райзеры позволяют расположить видеокарты на удалении от материнской платы, что гарантирует лучшее охлаждение. Они состоят из нескольких элементов: платы со слотом для видеокарты, кабеля USB 3.0, а также (опционально) адаптера для питания (Molex на питание SATA, SATA питание на Molex, питание PCI-E на питание SATA и др. ). Говоря о цветах, можно с уверенностью утверждать, что по качеству чёрные и синие платы превосходят зелёные. Мы рекомендуем вам сторониться райзеров зелёного цвета.

Чаще всего проблемы возникают в самой плате, хотя эти случаи нельзя назвать частыми. Самая распространённая «болезнь» дешёвых райзеров – плохая пайка. Поэтому обязательно перепроверяйте все соединения и качество пайки. Желательно делать это до непосредственного запуска стойки, чтобы ничего внезапно не сгорело.

Проверьте качество пайки на контроллере напряжения, так как при его неточном подключении, вам будет казаться, что всё должно работать, но видеокарты работать не будут. Нам приходили партии райзеров с неподходящими контроллерами напряжения LDO, напаянных на PCB.

Всегда проверяйте маркировки, и убедитесь, что они выдают 3.3V. Если стоит маркировка 5V, значит, вам нужно будет преобразовать это напряжение в 3.3V, иначе видеокарты будут работать неправильно.

Перепроверьте плату на утечку припоя, особенно в области питания. Мы встречали райзеры, на которых эта проблема приводила к замыканию Molex-адаптера. В лучшем случае такое замыкание запустит встроенную защиту в блоке питания, и он не включится. В худшем – что-нибудь сгорит.

Плата поменьше, которая подключается к PCI-E слоту на материнской плате, обычно не создаёт проблем. Если что-то не заработало, то проверьте пайку USB-адаптера. Пока что эти проблемы встречались нам исключительно на зелёных платах, и все они были связаны либо с экономией на припое, либо с хлипкими штекерами. Обычно эти проблемы можно устранить в домашних условиях, то есть, модернизировать то, что есть. В принципе, здесь больше нет того, что может сломаться или не заработать. Можете перед непосредственной сборкой стойки перепроверить соединения вольтметром.

На нашем опыте было много кабелей USB 3.0, которые использовались в связке с райзерами PCI-E > USB 3.0, и с ними не возникало проблем. Вряд ли они возникнут у вас. Кабели используются только для передачи данных – через них не проходит питание. Хотя они называются USB 3.0 и мы действительно используем кабели формата USB 3.0, сами райзеры не поддерживают подключение по USB. Эти кабели используются только из-за хорошей проводимости и защиты, для перемещения данных с материнской платы на видеокарту. У вас не получится подключить видеокарту в слот USB 3.0 через эти райзеры. Можете даже не пробовать, так как видеокарты просто не заработают.

На некоторых PCI-E > USB 3.0 райзерах представлены и другие порты питания, и поэтому в комплект с устройством часто входят дополнительные кабели. Большинство современных блоков питания оснащены коннекторами питания SATA, а вот штекеров Molex становится всё меньше. Мы рекомендуем использовать стандартные 4-pin Molex-коннекторы, даже если для этого понадобятся переходники. Просто не подключайте больше 2 райзеров к одной магистрали. Были случаи, когда в теории предполагаемой проводимости должно было хватить, но пластиковые штекеры все равно нагревались и плавились, что приводило к ослабеванию подключения.

Разберем типы райзеров PCI Expres 1x 16x которые встречаются в продаже

Далее будет использоваться упрощенный метод классификации райзеров по цвету исполнения их текстолита. На деле в пределах одного цвета может происходить изменения на ‘производстве’ или же райзеры с текстолитом разного цвета на деле могут быть полностью идентичны в техническом плане.

Чёрные полнопрофильные

Маркировка платы PCE164P-N003 VER006
Стабилизатор от Diodes или от Fortune Semiconductor

Классическая прямоугольная плата, выпускается последние 3 года точно. Защитная липучка толстая. Защелка ручная, сдвижная. Дополнительное питание подключается через разъём 4pin IDE напрямую с блока питания (БП) или через комплектный переходник 4pin IDE ‘мама’ -> 15pin Sata ‘папа’. Что первый, что второй вариант присутствуют в достаточном количестве на современных БП. Однако стоит присматриваться к маркировке и толщине кабелей. Недорогие БП на линии Sata не редко применяют кабель 20AWG (американский калибр провода, чем меньше число, тем толще провод), а не 18AWG, поэтому на один такой кабель подключать более двкух райзеров я бы не рекомендовал.

Магистраль USB-кабеля — перекрёстная.

Синие полнопрофильные

Маркировка платы VER 4.0
Стабилизатор 1084-33

Полная аналогия ‘чёрных’ описанных выше со стабилизатором иного производителя, разводка платы совпадает. Защитная липучка с обратной стороны платы более тонкая и мягкая, лучше держится на плате и не отклеивается, если её случайно задеть. Защёлки нет.

Магистраль USB-кабеля — перекрёстная.

Голубые полнопрофильные

Маркировка платы PCE164P-N003 VER005S
Стабилизатор G1084-33 от (производитель автору не известен, кто опознал — пишите в комментарии!)

Почти полная аналогия ‘чёрных’ и ‘синих’ описанных выше со стабилизатором иного производителя, разводка платы немного отличается, но эти отличия не используются. Защитная липучка с обратной стороны платы такая же, как на ‘синих’ USB-райзерах. Защёлка ручная, сдвижная.

Магистраль USB-кабеля — перекрёстная.

Голубые полнопрофильные с доп.питанием 6pin

Маркировка платы PCE164P-N003 VER006С
DC-DC преобразователь от Fitipower и стабилизатор G1084-33 от (производитель автору не известен, кто опознал — пишите в комментарии!)

Здесь наши друзья-китайцы для получения так необходимых видеокарте 3.3v несколько извернулись. С разъёма 6pin у нас приходит напряжение 12v, который попадает на преобразователь FR9888 (нагрузка до 3.5A, что как бы с приличным запасом), который в связи с примененной к нему обвязки даёт на выходе уже ровно 5v. А эти 5v, в свою очередь, поступают на стабилизатор G1084-33, который их ‘превращает’ в 3.3v.

Пока не совсем понятно, зачем было такой огород городить, а не обойтись одним DC-DC преобразователем.. Возможно слепили из того, что было или чтобы получить на плате промежуточные 5v для будущих неизвестных целей. Свои идеи можете писать в комментарии.

Соответственно данному райзеру не требуется питание 5v/3.3v с БП, т.к. он обладает всем необходимым ‘на борту’ для получения подобных напряжений. Соответственно можно смело применять на серверных БП.

Однако я не считаю, что увеличение узлов на райзере добавляет ему стабильности. Скорее наоборот — больше вероятность поломок.

Плата от того же ‘производителя’, что и ‘голубые’ райзеры выше, отличия не значительные по разводке.. Защитная липучка с обратной стороны платы такая же, как на ‘синих’ и ‘голубых’ USB-райзерах. Защёлка полуавтоматическая, нажимная. Райзера эти предусматриваются для использования с серверными блоками питания, но в комплекте имеется переходник Sata15pin — PCI-E 6pin, для подключения к обычным БП. Использовать его с осторожностью, подробнее о причинах описано в данном материале далее по тексту.

Магистраль USB-кабеля — перекрёстная.

Голубые полнопрофильные с DC-DC преобразователем и 2ми видами доп.

Маркировка платы EP105 VER 1.0
Полноценный DC-DC преобразователь напряжения MP2307DN от MonolithicPower на 3A. Известный, надёжный и холодный. Мощности данного преобразователя хватает более, чем с запасом. Работает в паре с дросселем.

Дополнительное питание можно подключить как через 6pin GPU разъём, так и через 2x Sata 15pin коннектора. Таким образом подходит как для серверных, так и обычных блоков питания. Запускать от одного Sata15pin грозит выгоранием коннектора, т.к. рассчитан он по 12v линии только на 4.5A. Оба вида доп.питания соединенны параллельно, при желании можно сразу ко всем коннекторам подключиться от БП — хуже не будет.

Для работы данного райзера не требуется наличие 5v/3.3v на БП, так как напряжение 3.3v доступно как раз с преобразователя. Минимум узлов — максимум наджёности. На данный момент считаю данный райзер самым оптимальным решением, хоть и не самым дешевым.

Магистраль USB-кабеля — перекрёстная.

Зелёные низкопрофильные

Стабилизатор от AMS

Более компактная «аэродинамическая» плата. Дополнительное питание осуществляется через разъём 4pin Floppy. Данный разъём на современных БП присутствует в количестве 1-2, чего явно не достаточно для питания всех райзеров среднестатистической фермы. Переходники с IDE 4pin на 4pin Floppy могут присутствовать в комплекте с некоторыми БП, но это скорее исключение, чем правило. В комплекте с райзером имеется переходник на 15pin Sata. Подробнее о самом переходнике ниже по тексту в отдельном абзаце. Защёлка полуавтоматическая, нажимная.

Магистраль USB-кабеля — перекрёстная

Но самое главное, что эти райзеры опасны для использования как раз из-за разъёма 4pin Floppy. Дело в том, что его расчётная нагрузка составляет около ~40W на 5v и 12v вместе. Видеокарта, как мы знаем, потребляет до 75W со слота, а в случае USB-райзера может потреблять и больше из-за потерь на стабилизаторе. Соответственно реальный такой шанс получить оплавленный разъём, а с некоторым шансом и возгорание. Но если райзер этот доработать, то его можно использовать. Доработка заключается в выпаивании данного разъёма и установке вместо него полноценного 4pin IDE как на полнопрофильных райзерах.

На фото выше представлены 3 стадии переделки такого райзеры:

1. удаление пластиковой части разъёма,
2. удаление излишней длины контактов и последующее лужение,
3. напайка проводки напрямую с изоляцией.

Почему для майнинга нужны райзеры использующие USB 3.0?

В данных райзерах роль магистрали (линия данных, по которым происходит обмен) выполняет провод USB3.0, выполняющий всего лишь задачу соединения 9 контактов с каждой стороны райзера.

Никакие скорости USB-интерфейса, полный-дуплекс и прочее здесь не работают и ничего не ‘улучшают’ в сравнении с обычными шлейфовыми райзерами, хешрейт не увеличивается. Это просто ‘шлейф’, работающий по аналогии гибкого рядного шлейфа в классических райзерах. USB3.0 используется просто потому, что в нём 9 контактов, а 9 контактов как раз достаточно для майнинга при условии подачи внешнего питания на видеокарту.

С обоих сторон кабеля используется разъём USB 3.0 Тип A:

Контакты с 1 по 4 включительно соединены непосредственно друг с другом на обоих концах, а вот с 5 по 9 уже идут ‘в позе 69’.
Сделано это из-за особенностей разводки маленькой платы, которая подключается в разъём PCI-E материнской платы.
Общее правило кроссировки следующее:

1 -> 1
2 -> 2
3 -> 3
4 -> 4
5 -> 8
6 -> 9
7 -> 7
8 -> 5
9 -> 6

Поэтому если кто захочет прикупить более длинный провод для своих райзеров — будьте готовы, что работать не будет, т.к. этот провод может быть обжат напрямую. Либо провод потребуется вскрыть и перекинуть местами провода по контактам 5/8 и 6/9.

Почему лучше не использовать комплектные переходники для дополнительного питания райзеров?

Прежде всего из-за сечением провода, во вторую очередь из-за качества обжимки коннекторов (см. картинки ниже):

По ‘доброй’ китайской традиции на проводе написано 18AWG (диаметр жил 1,024 мм), а в реальности от силы будет хорошо, если ‘положат’ 20AWG (0,812 мм). В райзерах, которые попали ко мне на исследования по факту в проводе 23AWG (0,573 мм) — в 2 раза меньше обещанного. На фото сравнение комплектных переходников от чёрного полнопрофильного и зелёного низкопрофильного райзеров.

В реальности для питания видеокарты через PCI-E разъём хватит и этого, т.к. проводники на платах, видеокартах и даже признанных и проверенных годами шлейфовых райзерах итого меньше. Но здесь важно другое — диаметр провода порядочно гуляет от райзера к райзеру. В зависимости от совести продавца он комплектует его тем или иным переходником. А может и сам не знать, если комплектует райзеры переходниками, взятыми у другого китайца и уверовал в указанные 18AWG на оболочке. Не исключено, что попадётся провод такого сечения, который при полной нагрузке будет перегреваться и может отгореть.

Кроме того есть ещё проблема в используемом коннекторе Sata 15pin. По 12v линии он рассчитан на 4.5A, т.е. 54 Вт, а со слота потребляется видеокартой до 75 Вт. Известны также события с картами AMD, когда 75 Вт не было пределом. Но это относится к коннекторам, которые официально производит Molex, какую нагрузку держат «китайские» штампованные — неизвестно: могут меньше, могут больше. Соответственно использовать такой переходник можно только с картами, которые потребляют из слота не более 50 Вт. А лучше вообще не использовать.

Поэтому я рекомендую подключать дополнительное питание в райзер напрямую с БП, минуя данные переходники. Если райзер с разъёмом 4pin Floppy — то подпаиваться напрямую в разъём или хотя бы просто зачищать провода переходника для проверки сечения. Проверять обязательно все 4 провода, т.к. на практике я встречал кабели, где жёлтый провод имел честные 18AWG, а всё остальные уже нет. Китайцы ещё те трюкачи, так что будьте готовы к сюрпризам.

Если всё же надо подключать питание райзера к Sata, то также никто не запрещает заменить переходники на заведомо качественные, 4pin IDE -> 15pin Sata существуют на реальных 18AWG, у меня они присутствуют.

Зачем нужен стабилизатор на плате райзера и насколько он безопасен?

Учитывая, что в USB-кабеле всего 9 проводков, то места там для передачи питания 3.3v для райзера (видеокарта потребляет не только 12v, но и 3.3 в небольших количествах) не хватило и китайский инженерный ум догадался получать эти 3.3v непосредственно на райзере путём преобразования 5v напряжения через стабилизатор.

В итоге мы получаем дополнительный узел в схеме. Надёжный он или нет — судить затрудняюсь. Но могу сказать, что в случае смерти стабилизатора ток может или просто перестать поступать (видеокарта не запустится) или стабилизатор будет пробит и на видеокарту вместо положенных 3.3v побегут все 5v. Что будет после этого с видеокартой я сказать не могу, т.к. подобных изысканий и тестов не проводил.

Большинство используемых стабилизаторов на райзерах имеют верхнюю планку входящего напряжения от 12 до 18v, чем пользуются некоторые майнеры. Они подают на стабилизатор уже не 5v, а 12v. На выходе из стабилизатора получаются те же самые 3.3v. Однако в данном режиме стабилизатор начинает работать уже на пределе, он сильнее греется даже. Шанс его смерти/пробоя увеличивается. В этом случае на видеокарту вместо 3.3v может уже пойти не 5v, а 12v, что гарантированно ‘удивит’ видеокарту.

5 / 5 ( 76 голосов )

Материал подготовлен редакцией сайта «Майнинг Криптовалюты», в составе: Главный редактор — Антон Сизов, Журналисты — Игорь Лосев, Виталий Воронов, Дмитрий Марков, Елена Карпина. Мы предоставляем самую актуальную информацию о рынке криптовалют, майнинге и технологии блокчейн. Отказ от ответственности: все материалы на сайте Mining-Cryptocurrency.ru имеют исключительно информативные цели и не являются торговой рекомендацией или публичной офертой к покупке каких-либо криптовалют или осуществлению любых иных инвестиций и финансовых операций.

PCI Express Riser Card FSR1680RISER Спецификации продукции

Вся информация, приведенная в данном документе, может быть изменена в любое время без предварительного уведомления. Корпорация Intel сохраняет за собой право вносить изменения в цикл производства, спецификации и описания продукции в любое время без уведомления. Информация в данном документе предоставлена «как есть». Корпорация Intel не делает никаких заявлений и гарантий в отношении точности данной информации, а также в отношении характеристик, доступности, функциональных возможностей или совместимости перечисленной продукции. За дополнительной информацией о конкретных продуктах или системах обратитесь к поставщику таких систем.

Классификации Intel приведены исключительно в информационных целях и состоят из номеров классификации экспортного контроля (ECCN) и номеров Гармонизированных таможенных тарифов США (HTS). Классификации Intel должны использоваться без отсылки на корпорацию Intel и не должны трактоваться как заявления или гарантии в отношении правильности ECCN или HTS. В качестве импортера и/или экспортера ваша компания несет ответственность за определение правильной классификации вашей транзакции.

Формальные определения свойств и характеристик продукции представлены в техническом описании.

‡ Эта функция может присутствовать не во всех вычислительных системах. Свяжитесь с поставщиком, чтобы получить информацию о поддержке этой функции вашей системой или уточнить спецификацию системы (материнской платы, процессора, набора микросхем, источника питания, жестких дисков, графического контроллера, памяти, BIOS, драйверов, монитора виртуальных машин (VMM), платформенного ПО и/или операционной системы) для проверки совместимости с этой функцией. Функциональные возможности, производительность и другие преимущества этой функции могут в значительной степени зависеть от конфигурации системы.

Анонсированные артикулы (SKUs) на данный момент недоступны. Обратитесь к графе «Дата выпуска» для получения информации о доступности продукции на рынке.

Что такое райзеры и зачем они нужны?

Райзеры — это удлинители для видеокарт. Это происходит от английского слова «rise» — увеличиваться, расти. Вам это может пригодится, когда вам необходимо вынести видеокарту из системного блока. Обычно райзера могут использоваться для подключения дополнительных устройств в систему, где в корпусе не хватает места для их полноценного размещения и подключения к материнской плате.

Райзеры можно подключать как к разъему PCI-E X16, так и к PCI-E X1.

Виды райзеров.

Riser

Средства для майнинга требуют постоянного совершенствования, так как в процесс вовлекается все большее количество пользователей, и конкуренция сильно возрастает. Несмотря на то, что создаются новые проекты, которые позволяют добывать криптовалюту вне зависимости от мощности ПК или сервера, необходимость в улучшении параметров последних не отпадает. Райзер и есть то самое устройство, которое позволяет увеличить количество добываемой криптовалюты. О том, что оно собой представляет, как устанавливается и каким образом используется рассказано в данной статье.

Что такое райзер (Riser)

Райзер (Riser PCI) – это удлинитель шины PCI-E, который используется для подключения дополнительных видеокарт к материнской плате. Подключение внешних видеокарт актуально для настольных ПК, ноутбуков и даже серверов. Дело в том, что во время своей работы, графические адаптеры (они же видеокарты) выделяют большое количество тепла, что приводит к их перегреву. При достижении определенной температуры видеокарта может попросту выйти из строя. Для того, чтобы этого не произошло, видеокарты располагают вне корпуса и обеспечивают дополнительной вентиляцией. Такое расположение позволяет сохранить оптимальную температуру для работы графических адаптеров.

Иными словами, Riser это устройство, которое необходимо для подключения большего количества видеокарт, повышающих производительность фермы для майнинга. Именно шина «райзер» обеспечивает обмен данных между видеокартой и материнской платой. Райзеры могут отличаться по следующим параметрам:

•         типам разъемов;
•         видам плат;
•         количеству контактов;
•         пропускной способности;
•         физическим размерам.

Для майнинга достаточно и пропускной способности х1 (он же 1х). В идеале, если тип райзера и разъем девайса будут соответствовать друг-другу. Это поможет достигнуть оптимальных результатов. Главное правило при выборе шины – не пытаться сэкономить. Так как сэкономив несколько долларов майнер не получит всей мощности, которую способно “выдать” его оборудование. Более того, дешевые райзеры могут попросту выйти из строя, у них часто перегорают контакты.

Весьма примитивный, но действенный способ определения качества райзера – цвет платы. Зеленый текстолит принято считать наименее качественным. Черный цвет проводника стоит по качеству на втором месте, а синие считаются наиболее качественными. Разница в цене между платами может быть и несущественной, однако, это не говорит, что качество исполнения у них почти одинаково.

Как выбрать Riser

Если говорить упрощенно, то негласным стандартом создания фермы для майнинга, выступают устройства x1-x16 PCI-E USB 3. 0. Несущественные отличия в устройствах могут проявляться в виде стандартов подключения и адаптеров питания. Проблем с райзерами не так уж и много, наиболее частая из них – низкое качество пайки. Специалисты рекомендуют сторониться зеленых плат.

Еще один важный критерий выбора – контроллер напряжения. Значение можно определить по маркировке на плате, работают райзеры на 3.3V. Если значение окажется 5V, то придется его преобразовывать в 3.3V, иначе подключения видеокарт не произойдет. До подключения райзера к плате и видеокарте, необходимо проверить плату на утечку припоя. Если произойдет замыкание из-за некачественных коннекторов питания, то может сгореть какая-нибудь другая деталь фермы. Для проверки качества работы всех соединений следует воспользоваться вольтметром.

Опытные пользователи советуют склониться к выбору райзеров, которые имеют USB, а в идеале USB3, кабель. Это упрощает процесс подключения устройств друг к другу и помогает достигнуть большей производительности от ПК.

Выбирая Riser нужно помнить, что они различаются по значению pin – выделяют 6pin и 4pin. Дополнительное питание от разъема IDE для периферийных устройств – это 4pin. А питание через коннектор PCI-E для видеокарт – это 6pin. Такое отличие было создано для адаптеров питания ПК, некоторые устройства не имеют нужного количества коннекторов. Для решения этой проблемы и были разработаны стандарты pin.

Связка PCI-E и USB 3.0 считается наиболее стабильной в работе. Главное преимущество такого протокола подключения – через него передаются лишь данные, но не питание. Сам по себе кабель USB не обеспечит подключения видеокарты, но в связке с системой позволяет повысить работоспособность и обеспечить сохранность данных, передаваемых от материнской платы к графическому адаптеру и обратно.

Подводя итоги, следует отметить, что главные критерии выбора райзера – качество платы и контактов подключения, наличие USB кабеля и тип питания. Опираясь на эти несложные критерии, пользователь сможет подобрать для себя оптимальное решение.

Riser PCI-E 1x — 16x USB 3.0 AK-CA-64

Riser Akyga® AK-CA-64 PCI-E 1x — 16x предназначен для подключения устройств с PCI-E 16x, 8x или 4x входами для входа PCI-E 1x.

Riser позволяет увеличить пространство для монтажа современных видеокарт, которые обычно занимают ширину 2 слотов на материнских платах компьютера. Это полезное оборудование для экскаваторов с криптографом. Увеличенное пространство между картами улучшает вентиляцию между слотами PCI-E, снижает температуру и повышает эффективность графических карт.

Особенности продукта:

• Встроенный 6-контактный разъем питания и 6-контактный SATA-адаптер,
• USB 3.0 -кабель длиной 55 см, что позволяет легко и быстро вводить карты,
• Совместимость с 16x, 8x, 4x и 1x разъемами PCIe E,
• Позолоченные контакты, обеспечивающие высокое качество соединений,
• Соответствие спецификации PCI-E версий 1.0 и 2.0,
• Подходит для шкафов стойки 1U / 2U,
• Оснащенный 4 конденсаторами для стабилизации мощности видеокарт,
• Он имеет 2 светодиода, обозначающих статус работы в режиме ожидания.

Подъемник имеет монтажные отверстия с шагом 3,6 см шириной х 9,6 см длиной

• Код продукта AK-CA-64
• Тип продукта Аксессуары
• Серии 009s
• Соответствие спецификации PCI Express Версия 1.0, 2.0
• Монтажное отверстие расстояние 3.6 x 9.6 cm
• Длина кабеля 55 cm, 15 cm
• Штекер кабеля #1 Женский разъем PCI-E 16x
• Штекер кабеля #2 Переходник PCI-E 1x
• Интерфейс связи USB 3.0
• Кабель питания включен да
• цвет подсветки Красный и синий LED
• пакет фольга
• размер продукта (L x W x H) 100 x 40 x 25 mm
• Размер посылки (L x W x H) 140 x 60 x 26 mm
• Вес нетто 180 g
• Вес брутто 189 g
• Входящие в комплект аксессуары Aдаптер PCB PCI-E 1x / USB 3. 0, кабель USB 3.0 55cm, адаптер AK-CA-30
• EAN код 5901720134806
• Гарантия 24 месяца

Ubit 6 Pack Последний кабель PCI-E Riser Express от 16X до 1X (6-контактный / MOLEX / SATA) с расширением светодиодной графики Плата адаптера Riser с питанием от майнинга Ethereum ETH + 60-сантиметровый кабель USB 3.0: Электроника

• КУПИТЬ ТОЛЬКО У «Ubit team». ЛЮБЫЕ ДРУГИЕ ПРЕДЛОЖЕНИЯ В ЭТОМ ОБЪЕКТЕ ЯВЛЯЮТСЯ НЕСАНКЦИОНИРОВАННЫМИ ПРОДАВЦАМИ И НЕ ПРОДАЮТ РЕКЛАМНЫЙ ПРОДУКТ. УБЕДИТЕСЬ, ПРОДАВЕЦ ЯВЛЯЕТСЯ «Ubit team»

Новейшая версия Ubit Pcie Riser с несколькими портами со светодиодной подсветкой

• Мультиинтерфейс: выберите один из вариантов питания 6-контактный PCIe, 4-контактный MOLEX или 15-контактный SATA для прямого подключения к источнику питания.Универсальность разъема питания снижает нагрузку на материнскую плату и обеспечивает максимальную совместимость с вашим источником питания.
• Светодиодный индикатор и предохранитель используются на плате: Указывает состояние соединения между вашими устройствами
• Добавлена ​​катушка для предотвращения помех ， Длительная работа будет производить электромагнитные волны, влияющие на передачу ， Этот специальный блок катушки поглощает эту электромагнитную волну.
• Переходный кабель USB 3.0 длиной 60 см, обеспечивающий гибкость размещения ваших устройств PCI-E.
• Никаких драйверов не требуется.
• PCI-E 1x — 16x переходная плата с питанием от переходной платы с многослойным экранированным проводом не ослабит сигнал в пределах 3 метров.
• Размеры платы: 13 см x 3 см x 1,2 см
• Этот продукт подходит для материнской платы со слотом PCI-E. Пожалуйста, подключите питание флоппи-дисковода во время его использования. Убедитесь, что компьютер отключен от питания при подключении или отключении удлинительного кабеля PCI-E.
• Кабели внутри специально сделаны. Пожалуйста, не заменяйте их другими кабелями.
• Во избежание поломки компьютеров и другого оборудования найдите правильный конец для подключения кабеля.
• Используйте старый плоский кабель для двухъядерной видеокарты и материнской платы 16X.
• Поскольку на карте имеется три варианта питания, четыре монтажных отверстия на карте расположены немного иначе, чем у тех карт, у которых есть только один вариант питания. См. Детали местоположения на картинках.
• 6 переходных плат PCI-E
• 6 переходных плат PCI-E 1X
• 6 x 60 см USB 3.0 переходный кабель
• 2 х кабельных стяжки с крючком Ubit
• Примечание: кабель питания SATA с 6-контактного на 15-контактный разъем не входит в комплект

Ubit-переходник с мультиинтерфейсным интерфейсом PCI-E со светодиодной функцией уведомления Экспресс-кабель Расширение графики от 1X до 16X Майнинг Ethereum ETH Плата адаптера Powered Riser + кабель USB 3.0 длиной 60 см: Электроника

Каждая плата имеет три типа питания: 6-контактный PCIe, Molex и SATA. Я ненавижу молекс, так что они бы просто бросили это. В новых блоках питания (БП) меньше разъемов Molex. Мне также не нравится прямой SATA, так как для этого потребуется, чтобы расстояние между разъемами SATA от вашего блока питания было достаточно большим, до соседних переходных плат. Многие блоки питания имеют довольно малое расстояние между разъемами SATA, поскольку они предназначены для отсека для дисков, в котором диски расположены близко друг к другу.Лучший разъем — это 6-контактный разъем PCIe через прилагаемый кабель SATA. Это соединение обеспечивает максимальную гибкость для соединений.

На плате есть зеленый светодиод, который показывает, что на переходную плату подается питание. Это может быть полезно для отладки, но я бы не стал за это платить. Что было бы более полезно, так это светодиод, указывающий, что переходная плата подключена к слоту PCIe (или M.2 NGFF).

И последнее, что следует отметить в этих переходниках, это то, что они уже, чем другие, которые я купил (включая другие стояки Ubit).Размеры печатной платы составляют 3,3 см x 12,9 см. Расстояние между монтажными отверстиями составляет 2,7 см в ширину и 9,7 см в длину. Я использовал настройку графического процессора CryptoCase 6 и смог смонтировать три из четырех отверстий. К счастью, в корпусе были дополнительные монтажные отверстия, иначе я бы вообще не смог их использовать !! Другие платы Riser выровнены только по двум из четырех монтажных отверстий или по всем четырем монтажным отверстиям.

В целом я доволен продуктом. Они работают, как рекламируется, и качество кажется хорошим.Светодиод — это хорошо, но это уловка, за которую не стоит доплачивать.

Ubit 12 Pack Последний кабель PCI-E Riser Express от 16X до 1X (6-контактный / MOLEX / SATA) с расширением светодиодной графики Плата адаптера Riser с питанием от майнинга Ethereum ETH + 60-сантиметровый кабель USB 3.

Каждая плата имеет три типа питания: 6-контактный PCIe, Molex и SATA. Я ненавижу молекс, так что они бы просто бросили это. В новых блоках питания (БП) меньше разъемов Molex. Мне также не нравится прямой SATA, так как для этого потребуется, чтобы расстояние между разъемами SATA от вашего блока питания было достаточно большим, до соседних переходных плат. Многие блоки питания имеют довольно малое расстояние между разъемами SATA, поскольку они предназначены для отсека для дисков, в котором диски расположены близко друг к другу.Лучший разъем — это 6-контактный разъем PCIe через прилагаемый кабель SATA. Это соединение обеспечивает максимальную гибкость для соединений.

На плате есть зеленый светодиод, который показывает, что на переходную плату подается питание. Это может быть полезно для отладки, но я бы не стал за это платить. Что было бы более полезно, так это светодиод, указывающий, что переходная плата подключена к слоту PCIe (или M.2 NGFF).

И последнее, что следует отметить в этих переходниках, это то, что они уже, чем другие, которые я купил (включая другие стояки Ubit).Размеры печатной платы составляют 3,3 см x 12,9 см. Расстояние между монтажными отверстиями составляет 2,7 см в ширину и 9,7 см в длину. Я использовал настройку графического процессора CryptoCase 6 и смог смонтировать три из четырех отверстий. К счастью, в корпусе были дополнительные монтажные отверстия, иначе я бы вообще не смог их использовать !! Другие платы Riser выровнены только по двум из четырех монтажных отверстий или по всем четырем монтажным отверстиям.

В целом я доволен продуктом. Они работают, как рекламируется, и качество кажется хорошим. Светодиод — это хорошо, но это уловка, за которую не стоит доплачивать.

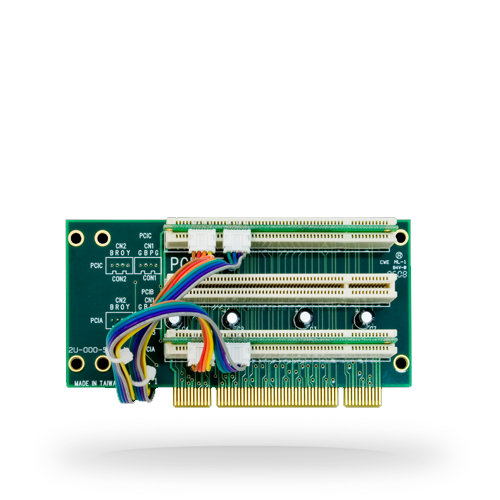

Принадлежности для монтажа в стойку — переходная плата 1U 2U

Изображения продукта могут быть общий и может не отражать фактический купленный товар.Synergy Global Inc не несет ответственности за опечатки. Технические характеристики зависят от изменить без предварительного уведомления. Юридический.

Лучшие райзеры PCI-E для майнинга криптовалют в 2021 году

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, сделанные по этим ссылкам. Для получения дополнительной информации см. Наши раскрытия здесь.

PCI-E или GPU являются одними из наиболее важных компонентов для создания надежной и эффективной установки для майнинга криптовалюты.Их основная цель — решить проблему установки нескольких графических процессоров на одну и ту же материнскую плату, даже если на материнской плате недостаточно слотов PCI-E x16 или расстояние между ними слишком мало для размещения нескольких двухслотовых или трехслотовых графических процессоров. .

Читайте также: Лучшие фреймы для майнинга криптовалют в 2021 году

PCI-E бывают разных вариантов и форм. Некоторые из них оснащены полноразмерными слотами PCIe 3.0 x16, а некоторые — несколькими портами USB 3.0 и слоты PCIe 2.0 x1. Когда дело доходит до майнинга криптовалюты, райзеры со стандартными слотами PCIe 2.0 x16 являются самыми популярными.

Поскольку переходные платы PCI-E используются для подключения нескольких графических процессоров к вашей майнинговой установке и, таким образом, повышают общую производительность майнинга, им также требуется надежная подача питания для питания всех этих графических процессоров. Высококачественные переходные платы PCI-E рассчитаны на мощность 75 Вт для вашего графического процессора. Некоторые из них, однако, передают всю эту мощность через 15-контактный разъем SATA, а некоторые — через 4-контактный разъем Molex.Хотя оба этих метода подключения подходят, имейте в виду, что некоторые разъемы Molex могут выдавать до 192 Вт, чего не может сделать ни один разъем SATA.

Еще одна вещь, на которую стоит обратить внимание при покупке переходного кабеля PCI-E, — соответствует ли кабель спецификациям ATX. Дешевые переходные кабели PCI-E обычно могут обеспечивать мощность 54 Вт, что на 21 Вт меньше, чем требуется по спецификациям ATX. Это может потенциально перегрузить разъем SATA / Molex и в конечном итоге повредить ваш графический процессор.Кроме того, если переходная плата PCI имеет очень слабое соединение с материнской платой, это потенциально может вызвать падение напряжения и, таким образом, вызвать возгорание вашего графического процессора из-за перегрева проводов и соединений.

Великолепная особенность переходных плат PCI-E заключается в том, что они также могут быть подключены к материнской плате через интерфейс USB и могут быть размещены практически в любом месте. Это позволяет вам создать свой собственный каркас для майнинга и разработать собственную систему охлаждения, чтобы все ваши графические процессоры оставались здоровыми и работали на полной скорости. Некоторые переходные платы PCI-E высокого класса поставляются со светодиодами, которые мигают в случае ошибки, что является удобной функцией в случае отладки вашей системы.

Хотя существует множество других способов подключения дополнительных графических процессоров к вашей системе майнинга (например, карты расширения PCIe, адаптеры M.2, контроллеры Thunderbolt), использование переходной платы PCI-E — самый безопасный и надежный способ сделать это. . Вот лучшие переходные кабели PCI-E, которые вы можете купить прямо сейчас.

Интерфейс : PCI-E x1 — x16 | Разъемы питания : 6-контактный, Molex, SATA | Длина : 60 см

Судя по сотням положительных отзывов покупателей, переходной кабель Ubit PCI-E Riser Cable — один из лучших переходных кабелей GPU для майнинга криптовалюты.Этот простой, но чрезвычайно надежный адаптер PCI-E обладает дополнительными функциями. Он поддерживает подачу питания на графический процессор через 6-контактный блок питания, 4-контактный разъем Molex или 15-контактный разъем SATA, он оснащен светодиодным индикатором, сигнализирующим о состоянии соединения между устройствами, и даже поставляется с дополнительной катушкой для предотвращения помех от электромагнитных волн.

Райзер-кабель Ubit PCI-E также поставляется с кабелем USB 3.0 длиной 60 см, который дает вам максимальную гибкость в организации размещения графических процессоров для майнинга в вашей майнинговой установке, и поставляется с собственными стяжками для кабеля, которые позволяют вам проводить правильная организация кабелей.В целом переходной кабель Ubit PCI-E стоит своей цены, и если вы ищете высококачественные переходные кабели для графического процессора, то приобрести один из них не составит труда.

Интерфейс : PCI-E x1 — x16 | Разъемы питания : 6-контактный, SATA | Длина : 60 см

Переходный кабель FebSmart PCI-E Riser — прекрасная альтернатива переходному кабелю графического процессора Ubit, если вы не планируете использовать разъем Molex для питания видеокарты для майнинга. Как и переходной кабель Ubit, переходной кабель FebSmart PCI-E поддерживает как интерфейс PCIe x1, так и PCIe x16, а также позволяет включать графический процессор через 6-контактный блок питания или разъемы питания SATA.

Переходный кабель FebSmart PCI-E поставляется со светодиодным индикатором питания, высококачественным трансформатором напряжения 3,3 В и полностью экранированными кабелями USB 3.0 длиной 60 см. Эта переходная плата также имеет позолоченные контакты, защиту от короткого замыкания и полностью совместима с интерфейсом PCIe 4.0, что отлично, если вы планируете использовать материнскую плату AMD для майнинга.Еще одним плюсом является то, что он работает с системами Mac Pro, чего обычно не ожидаешь от переходного кабеля.

Интерфейс : PCI-E x1 — x16 | Разъемы питания : 6-контактный, Molex, SATA | Длина : 60 см

Переходный кабель PCI-E VER009S производства компании N.ORANIE может показаться любым другим переходным кабелем PCI-E. Однако, по сравнению с другими переходниками PCI-E, этот имеет некоторые особые дополнительные функции.Прежде всего, он поставляется с двумя 6-контактными разъемами блока питания, которые позволяют снизить нагрузку на материнскую плату и использовать внешний источник питания для питания вашего графического процессора для майнинга. Во-вторых, этот переходный адаптер поставляется с четырьмя твердотельными конденсаторами, что отлично, если вы хотите добиться максимальной стабильности графического процессора.

VER009S также оснащен двумя светодиодными индикаторами. Один показывает, есть ли питание на шине +12 В, а другой — на шине + 3,3 В. Эта переходная плата также поставляется с кабелем USB 3.0 длиной 60 см и имеет отверстия на печатной плате для упрощения установки.В целом, это высококачественный вертикальный кабель, и если вы не возражаете против его довольно высокой цены, обязательно возьмите его, если хотите построить надежную и стабильную установку для майнинга.

Интерфейс : PCI-E x1 — x16 | Разъемы питания : 6-контактный, Molex, SATA | Длина : 60 см

Mousika VER009S — это бюджетный переходной кабель PCI-E, который не стоит больших затрат и поставляется в большом комплекте по шесть штук. Несмотря на то, что этот переходной кабель PCI-E изготовлен китайским брендом, он поставляется с одним 4-контактным разъемом для блока питания и двумя 6-контактными разъемами для блока питания, которые позволяют создавать различные схемы подачи питания.Эта переходная плата PCI-E также поставляется с двумя светодиодными индикаторами, а также с собственным 15-контактным разъемом Molex и SATA и кабелем USB 3.0 длиной 60 см.

Эта переходная плата PCI-E также может похвастаться тем, что в ней установлены четыре твердотельных конденсатора, которые предназначены для обеспечения максимальной стабильности источника питания. Несмотря на низкую цену, эта переходная плата PCI-E также имеет позолоченные контакты и доступна в трех разных цветах: синем, черном или красном.

Интерфейс : PCI-E x1 — USB 3.0 | Разъемы питания : Нет | Длина : НЕТ

Если у вас закончились слоты PCI-E на материнской плате и вы хотите расширить один из них до небольшой установки для майнинга, то карта XT-INTE PCI-E Multiplier Card — идеальное решение для вас. Теперь не ожидайте, что вы превратите свою установку с 10 графическими процессорами в установку с 20 графическими процессорами с ним, поскольку вы в основном ограничены количеством линий PCIe, которые могут обрабатывать ваш процессор и материнская плата, однако с этой картой умножения вы сможете чтобы добавить до четырех новых графических процессоров к вашей майнинговой установке.

Карта умножения XT-INTE PCI-E по сути добавляет к вашей майнинговой установке четыре новых порта USB 3.0, к которым вы можете подключать другие графические процессоры. Вам все равно придется покупать обычные переходники PCI-E для питания ваших графических процессоров, однако с четырьмя из этих карт вы можете по существу подключить до 16 графических процессоров к своей майнинговой установке. Однако его лучшая особенность заключается в том, что это довольно дешево.

Интерфейс : PCI-E x1 — x1 | Разъемы питания : 6-контактный, Molex, SATA | Длина : 60 см

Если вы хотите по-настоящему расширить свою материнскую плату с помощью 4 новых слотов PCI-E, к которым вы можете подключить свои графические процессоры для майнинга, подумайте о покупке этой карты расширения XT-INTE PCI-E to PCI-E.Как и многие другие переходные кабели и адаптеры PCI-E, эта карта также позволяет добавить несколько дополнительных графических процессоров к вашей майнинговой установке. Единственное отличие, однако, заключается в том, что эта карта поставляется с собственными четырьмя слотами PCI-E x1 и имеет один Molex, SATA и 6-контактный разъем питания для обеспечения всех ваших карт для майнинга необходимой мощностью.

Эта плата расширения поставляется с собственным набором крепежных винтов, а также с одним 15-контактным кабелем питания SATA. Он полностью поддерживает технологию Plug and Play, что означает, что не требует дополнительных драйверов и полностью совместим с операционными системами Windows и Linux.Хотя эта карта расширения не предлагает ничего нового в отношении производительности майнинга ваших графических процессоров, она предлагает вам некоторые дополнительные параметры настройки, когда дело доходит до создания майнинговой установки.

Заключение

Как вы, наверное, уже знаете, переходные кабели PCI-E являются незаменимым инструментом для майнинга криптовалют, таких как Ethereum или Monero. Очень немногие материнские платы имеют более трех слотов PCI-E x16, не говоря уже о 10 из них, поэтому получение высококачественного переходного кабеля PCI-E — единственный способ подключить все ваши графические процессоры для майнинга к вашей установке для майнинга криптовалюты.Некоторые из этих адаптеров и кабелей поставляются с адаптерами Molex и SATA, а некоторые из них имеют только 6-контактные разъемы.

Существуют также переходные платы PCI-E, которые делают практически то же самое, что и переходные кабели PCI-E, за исключением того, что они предлагают дополнительный уровень настраиваемости, когда дело доходит до создания майнинг-фермы вашей мечты.

Мы надеемся, что наше руководство по покупке помогло вам найти нужную информацию. Если вы все еще сбиты с толку и нуждаетесь в совете по поводу покупки, не стесняйтесь оставлять комментарии ниже.Мы постараемся вам помочь.

Подробнее

$ 60, конечно, много для переходного кабеля PCIe, Asus

В зависимости от вашего корпуса, переходный кабель PCI Express — это все, что стоит между вами и вертикальной установкой видеокарты, чтобы ее причудливый охлаждающий кожух полностью отображался. Это отличный аксессуар, но стоит ли он 59,99 долларов? Asus вроде так думает.

Asus только что выпустила свой ROG Strix Riser Cable (RS200), и он доступен для предварительного заказа на Amazon именно по этой цене.Он поступит в продажу 2 февраля (воскресенье на Суперкубке), так что если вы заказываете его, вы получите его на следующей неделе.

Стоимость до некоторой степени субъективна, хотя, если вы неравнодушны к брендам, переходные кабели PCIe можно найти примерно за 18 долларов, при условии, что вы готовы рискнуть с неизвестными компаниями, такими как EZDIY-FAB. В противном случае вы можете купить переходной кабель Thermaltake за 24,62 доллара, что меньше половины цены модели ROG Strix.

Это не слишком сложные продукты.Это кабели, которые позволяют свободно устанавливать видеокарту вне материнской платы: один конец подключается к разъему PCIe видеокарты, а другой конец — к разъему PCIe материнской платы.

Как бы то ни было, Asus заявляет о более высоком уровне качества своей модели ROG Strix с явно запатентованной конструкцией SafeSlot:

«SafeSlot обеспечивает новый производственный процесс, который объединяет упрочнение металла и дополнительные точки пайки. ваша видеокарта надежна и стабильна », — поясняет Asus.

Он также обеспечивает защиту от электромагнитных помех, «устойчивость к коррозии» и имеет длину 240 мм. На одном из разъемов есть логотип ROG и логотип, хотя его будет трудно увидеть, когда вы вставите его в слот PCIe.

Здесь нет ни подсветки RBG, ни поддержки PCIe 4.0. Вы по-прежнему можете использовать этот кабель с материнской платой AMD X570 (единственный потребительский набор микросхем, поддерживающий PCIe 4.0), но Asus говорит, что вам нужно зайти в BIOS и выбрать PCIe 3.0 перед его установкой.

Для ясности, я не тестировал этот кабель, но я достаточно знаю о переходных кабелях, чтобы сказать, что 60 долларов — это непростая задача.

PCIe Riser | AVADirect

Чтобы избежать негативных впечатлений от покупок, мы в AVADirect настоятельно рекомендуем проверить информация о наличии товара перед размещением заказа. Информация о доступности присутствует на страницах товаров в виде следующих статусов инвентаря:

Доступен — Продукт доступен для покупки на нашем складе или в другом месте.Для подтверждения, пожалуйста, свяжитесь с нами перед размещением заказа.

НИЗКИЙ ЗАПАС — Товар есть в наличии, но его наличие ограничено, т. е. доступно менее 10 наименований. Пожалуйста обратите внимание, что мы не резервируем заказанное количество до тех пор, пока оплата не будет полностью обработана для заказ, поэтому мы не можем гарантировать окончательное распределение заказанного количества, если есть задержка в обработке платежа из-за высокого риска того, что товар может стать недоступен в то время.Поэтому рекомендуем оперативно разрешать любые платежи. проблемы, особенно если заказанный товар имеет статус «Низкий запас».

СПЕЦИАЛЬНЫЙ ЗАКАЗ — Специальный заказ товары обычно отправляются напрямую от производителя или дистрибьютора, и наличие информация не может быть своевременно предоставлена ​​поставщиком. Кроме того, обработка изготовление товаров по специальному заказу может занять значительно больше времени (до 1-2 недель) по причинам доступности, поэтому для всех специальных заказать продукцию.

НЕИЗВЕСТНЫЙ — Доступность продукта не может быть определена нашими электронными записями, хотя это не обязательно означает, что продукт недоступен. В таких случаях мы рекомендуем связаться с нами для получения информации о наличии.

НЕТ НА СКЛАДЕ — Товар в настоящее время недоступен и не может быть доставлен вовремя.

Важное примечание: При размещении заказов на оптовые партии мы настоятельно рекомендуем рекомендуем связаться с нами, чтобы получить точную информацию о наличии, прежде чем размещать порядок.
