Ремонт видеокарты отвал чипа: Ремонт видеокарты с отвалом чипа / Хабр

Ремонт видеокарты с помощью чип-блейда / Sudo Null IT News

В Интернете полно разных версий, что делать и как исправить, но я не хочу оспаривать и разрушать мифы. Я просто собрал для себя сводную информацию и теперь хочу поделиться своими выводами на тему «что такое« фишка видеокарты »» и рассказать, какие процессы происходят, почему и что делать, если эта неприятная ситуация уже произошла. .

Как мы видим, гнездо для микросхемы — не единственное узкое место, где находится контакт между микросхемой и основной платой.

Вот так это выглядит «вживую»:

На мой взгляд, точно сказать, на каком из этих «уровней» был припаян шарик припоя, практически невозможно, потому что даже сняв кристалл с подложки, он вряд ли возможно рассмотреть проблему в микроскопических точках припоя на кристалле без микроскопа.Конечно, есть и другие причины выхода из строя видеокарты, но эта проблема, пожалуй, самая распространенная. Итак, что мы предлагаем сделать для восстановления карты?

Равномерно прогревая микросхему и возможно Устраняя проблему с контактом, где это возможно, мы действительно получим хороший результат, который, к сожалению, не даст нам гарантий долговременной работы карты, если проблема была «на пол» выше, между кристаллом и подложкой. , и даже на кругленькую сумму.Осознав положение вещей, я решил просто-форменную-разминку, без «реболла», дома и бесплатно.

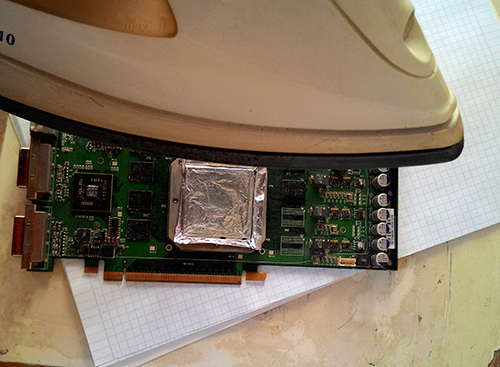

Размышляя над тем, как провести нагрев равномерно и максимально обезопасить детали, я решил отказаться от идеи с духовкой, которую, тем не менее, успешно использовали другие товарищи. Для себя выбрал вариант с утюгом. Сам видеочип был в алюминиевом корпусе, но я решил, что прокладка его фольгой все же не будет лишним.Собственно ниже прилагаю фотоотчет с комментариями по временным интервалам и результату:

Я начал разминку сразу и перед средним делением, ориентируясь по сомнительному диску, на котором тускло обозначено «шерсть». Не поленился обзавестись термопарой, замерил что-то около 140 градусов. К сожалению фото замеров не прилагаю. В таком виде держал утюг на доске не более 10 минут, потом открутил температуру максимум на ~ 200 градусов, и так оставил на 15 минут.

Надо сказать, что хороший прогрев происходит из-за очень длительного охлаждения железа, температура падает медленно, что позволяет прогреть все элементы микросхемы прилегания и осторожно остудить после резкого жарка без резких изменений. Вытащив железную заглушку из розетки, оставил конструкцию в таком виде остывать почти на 40 минут. Потом, откручивая всю мишуру с вентиляторного радиатора, крепежа и прочей ерунды, побежал проверять результат воскрешения:

К сожалению фотоотчет мог быть более полным, но я не планировал это писать статья на тот момент, и я использую тот материал, который оказался доступным.

Статья написана в образовательных целях и не претендует на истину в последней инстанции, здесь только мои расчеты и мысли по теме данной проблемы.

Благодарю за внимание.

Как починить материнскую плату с вышедшим из строя чипом NVIDIA

В этом посте я объясню, как можно исправить материнскую плату с неисправным графическим чипом NVIDIA. Этот ремонт может относиться к некоторым ноутбукам HP / Compaq и, возможно, к некоторым другим брендам. Если этот ремонт вам подходит, укажите марку и номер модели в комментариях после публикации.Это поможет другим читателям.

Этот метод должен работать для следующих моделей: HP Pavilion dv2000, Pavilion dv6000, Pavilion dv9000, Compaq Presario v3000, Presario v6000, HP Pavilion tx1000, Pavilion tx2000.

Между прочим, я только что исправил Xbox 360 моего сына с красным кольцом смерти (ошибка 74), используя точно такой же метод.

НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ СИМПТОМЫ ПРОБЛЕМ

1. Ноутбук включается с искаженным видео на внутреннем экране и внешнем мониторе.
2. Ноутбук включается, но на экране или внешнем мониторе нет видео.

МОЕ ПОНИМАНИЕ ПРОБЛЕМЫ

Графический чип припаян к материнской плате. Когда ноутбук долго нагревается, графический чип отделяется от материнской платы, и видео выходит из строя.

КАК ИСПРАВИТЬ НЕУДАЧНЫЙ ЧИП

Раньше я пытался запечь материнскую плату в духовке или использовать пузырчатую пленку. Но сегодня я исправлю это с помощью теплового пистолета.

По сути, я собираюсь нагреть графический чип с помощью теплового пистолета, чтобы припаять его обратно к материнской плате (оплавление).Считаю этот способ более надежным и ремонт должен длиться некоторое время.

ВНИМАНИЕ!

Нет гарантии, что метод работает постоянно. Выполняя этот ремонт, вы можете повредить материнскую плату и сделать ее непригодной для ремонта.
Действуйте на свой страх и риск и не вините меня, если после этого ремонта вы получите очень дорогой дверной упор. 🙂
Если вам неудобно заниматься этим ремонтом, отнесите ноутбук в ремонтную мастерскую.

КАК Я ПОСТАВИЛ ПЛАТУ

Прежде всего, вам нужно разобрать ноутбук и снять материнскую плату.

В моем примере я использую материнскую плату, снятую с HP Pavilion tx2000.

В большинстве ноутбуков графический чип расположен под радиатором процессора (и на нем есть логотип NVIDIA), поэтому проблем с поиском чипа возникнуть не должно.

Я буду использовать тепловую пушку Ecoheat EC-100.

Чтобы понять, как разместить тепловую пушку и как долго, я проверил ее на копейке с небольшим кусочком припоя наверху.

На ручке термофена есть переключатель.Переключатель имеет два положения. Положение 1 — медленное. Позиция 2 — быстро.
Я использовал положение 1 — медленное.
Я расположил тепловую пушку на расстоянии около 1 дюйма от пенни и включил ее.

Примерно через 40-45 секунд припой начал плавиться. Через 50 секунд припой полностью расплавился.

Для защиты материнской платы от тепла я использовал обычную кулинарную алюминиевую фольгу. Я отрезал кусок алюминиевой фольги и несколько раз сложил его, чтобы защитный экран стал толще.После этого я вырезал квадратное отверстие прямо посередине, такого же размера, как чип NVIDIA.

Если на микросхеме есть термопаста, ее необходимо удалить. Удалить термопасту можно спиртовыми тампонами.

Необязательно делать его идеально чистым. Только убедитесь, что на стружке нет больших кусков смазки.

ОБНОВЛЕНИЕ: Некоторые люди упоминали, что мне следовало нанести жидкий флюс под чип для лучших результатов.Я обязательно сделаю это в следующий раз, когда мне придется починить другую материнскую плату.

Я нашел это видео, в котором объясняется, как нанести жидкий флюс под чип. Это видео было снято для материнской платы Xbox 360, но должно быть применимо и к любой материнской плате ноутбука.

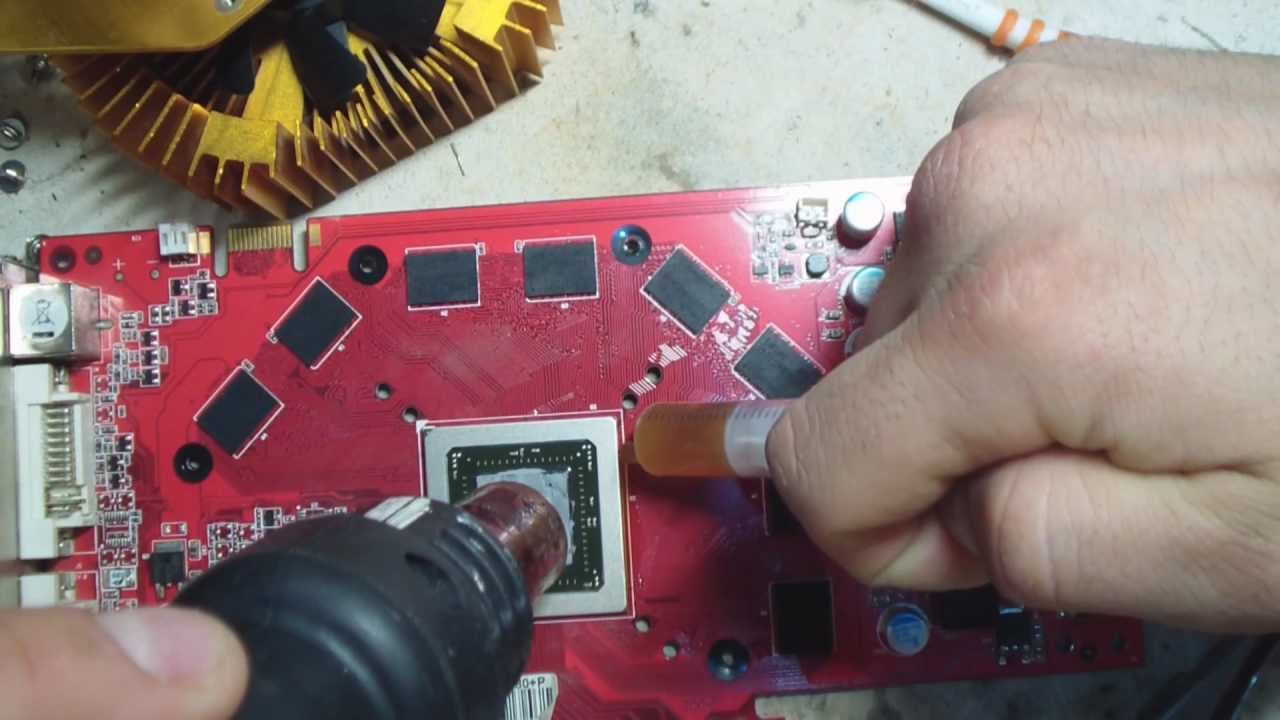

Наконец, я расположил тепловую пушку над чипом NVIDIA на расстоянии примерно 1 дюйма и повернул тепловую пушку в положение 1.

Через 50 секунд я выключил его и дал материнской плате остыть минут 20.

Не забудьте нанести новую термопасту на графический чип при установке радиатора.
В некоторых ноутбуках вместо смазки используются термопрокладки. Если это ваш ноутбук, убедитесь, что термопрокладка установлена ​​правильно.

После того, как я собрал ноутбук обратно, видео запустилось нормально!
Исправлена ​​проблема с графическим чипом NVIDIA!
Долго ли? Я не знаю. Все еще тестирую.

Как почистить радиатор видеокарты | Small Business

Будь то центральный или графический процессор (графический процессор), нагрев может быть смертельным для любого типа компьютерного процессора.Современные видеокарты имеют графические процессоры, которые работают с тактовой частотой, сравнимой со всеми процессорами, кроме самых быстрых, и выделяют столько же тепла. Большинство видеокарт включают радиатор, чтобы поддерживать охлаждение графического процессора, а некоторые даже имеют охлаждающие вентиляторы. Тем не менее, пыль и грязь, которые со временем накапливаются на радиаторе, могут на самом деле вызывать больше тепла, чем рассеивать. Следовательно, вы должны время от времени очищать радиатор вашей видеокарты, чтобы предотвратить перегрев и выход из строя.

Выключите компьютер, а затем отсоедините шнур питания, кабель монитора и любые другие кабели или периферийные устройства от системы.Удалите стопорные винты, которыми панель доступа или крышка крепятся к корпусу. В большинстве систем крепежные винты находятся на задней стороне корпуса. Снимите защитную панель или крышку корпуса с корпуса и отложите ее в сторону.

Выверните стопорный винт, которым монтажный кронштейн видеокарты крепится к задней стенке корпуса компьютера. Поднимите металлический кронштейн и нажмите на небольшой рычаг в основании карты, чтобы вынуть ее из гнезда. Положите видеокарту на ровную сухую рабочую поверхность.

Удалите стопорные винты, которыми крепится крышка радиатора, если она есть на плате. Снимите крышку с лицевой стороны карты, чтобы открыть радиатор. Переверните видеокарту так, чтобы видеть заднюю часть. Выверните стопорные винты, которыми радиатор крепится к графическому процессору и карте. В качестве альтернативы можно использовать плоскогубцы с острыми носами, чтобы отсоединить пластиковые зажимы, которыми радиатор крепится к карте.

Отсоедините разъем питания охлаждающего вентилятора от видеокарты, если он есть на радиаторе.С помощью отвертки с плоской головкой медленно и осторожно отодвиньте радиатор от микросхемы графического процессора. Снимаем радиатор с видеокарты. Если у графического процессора есть тепловая пластина на задней панели видеокарты, удалите ее также с помощью отвертки с плоским жалом.

Смочите безворсовую ткань небольшим количеством спирта, затем медленно протрите поверхность чипа графического процессора, чтобы удалить грязь, сажу и остатки клея. Протрите заднюю поверхность графического процессора на видеокарте безворсовой тканью и спиртом.

Освободите зажимы или открутите винты, которыми охлаждающий вентилятор крепится к радиатору, если применимо.Выдуйте грязь и пыль из охлаждающего вентилятора баллончиком со сжатым воздухом. Используйте ватные палочки, смоченные в спирте, чтобы очистить лопасти вентилятора, чтобы удалить всю грязь или грязь, которую вы не можете удалить с помощью сжатого воздуха.

Смочите ватный тампон в спирте и удалите им грязь и пыль между небольшими металлическими пластинами радиатора. Очистите оставшуюся поверхность радиатора безворсовой тканью и спиртом.

Нанесите пару капель термопаста в центр чипа графического процессора.Пальцем или небольшим кусочком пластика нанесите термопасту тонким ровным слоем по поверхности чипа графического процессора. Избегайте попадания термопаста на следы припоя или микросхемы рядом с микросхемой графического процессора. Если у карты есть задний термозащитный экран, нанесите тонкий слой термокарты и на ее внутреннюю поверхность (ту часть, которая обращена к задней части видеокарты).

Совместите радиатор над микросхемой графического процессора. При необходимости установите задний тепловой экран. Надавите на радиатор и задний термозащитный экран, пока термопаста не будет слегка захватывать детали, позволяя убрать пальцы, не допуская падения двух деталей.

При необходимости закрепите радиатор и тепловой экран стопорными винтами или зажимами. Замените охлаждающий вентилятор в верхней части радиатора, если он есть. Установите зажимы или используйте винты, чтобы прикрепить охлаждающий вентилятор к радиатору.

Удалите излишки грязи или пыли с видеокарты сжатым воздухом. Снова вставьте видеокарту в соответствующий слот, а затем закрепите ее стопорным винтом монтажного кронштейна.

Установите на место съемную панель или крышку. Верните компьютер в исходное положение, снова подсоедините все кабели и включите систему.Используйте компьютер как обычно.

Ссылки

Советы

• Всегда используйте антистатический браслет при работе внутри компьютера, чтобы предотвратить повреждение видеокарты, материнской платы или других компонентов, чувствительных к повреждениям, которые могут возникнуть в результате накопления статического электричества в вашем теле.

Writer Bio

Джефф Гранди пишет статьи и учебные пособия, связанные с компьютерами, с 1995 года. С тех пор Гранди написал множество руководств по использованию различных приложений, которые опубликованы на многочисленных сайтах с практическими рекомендациями и учебными пособиями.Гранди родился и вырос в Южной Георгии и имеет степень магистра математических наук Технологического института Джорджии.

Реболлинг — что это такое и как это сделать?

Реболлинг означает замену всех припаянных шариков в цепи решетки шариков чипа. Есть много разных причин, по которым нам нужно реболлинг чипа. И я уверен, что с помощью этой статьи я определенно помогу вам узнать каждую мелочь об этом реболлинге.

Итак, начнем с:

разработали схему с шариковой решеткой, чтобы обеспечить точный контакт между микросхемой и печатной платой. Из-за множества причин, таких как более старый шаровой шарнир и т. Д., Нам действительно необходимо воссоздать все шаровые паяные соединения самостоятельно, чтобы взять работу с этого чипа BGA. В основном этот реболлинг включает удаление всех старых шариков припоя и замену старого шарика на новый.

Reballing в основном работает на материнских платах компьютеров, ноутбуков и игровых консолей, и причиной этой проблемы является графический чип. И хотите верьте, хотите нет, но видеочип вашего устройства — это самый неудачливый чип, у которого больше всего сломанных паяных соединений, и который в основном нуждается в ремонте.

Фактически, на рынке доступно не только видеочип, но и множество микросхем BGA, которым требуется реболлинг, когда он сломался или вышел из строя.

Последствия плохих паяных соединений:

Иногда, когда мы играем в игру или какое-то видео в нашей компьютерной системе, экран компьютера внезапно становится черным, и кроме пустого экрана ничего не выходит.

Возможно, что ваша игровая консоль также имеет такую ​​же проблему на своей материнской плате, только если вы столкнулись с той же проблемой с вашей консолью.


И не только пустой экран, у вас также может быть проблема, такая как вертикальные / горизонтальные линии или точки на всем экране, проблема с дисплеем, а иногда просто из-за плохого паяного соединения печатная плата нашей системы не может для запуска системы.

Существует четыре основных причины, по которым чип BGA нуждается в реболлинге, и эти 4 причины:

1. Просто из-за чрезмерного использования или длительного периода работы графического чипа паяные соединения между чипом и печатной платой ослабляются и создают проблемы, связанные с дисплеем.
2. В большинстве случаев микросхема BGA выходила из строя, и ее необходимо было заменить на новую.
3. Иногда материнская плата PCB требует обновления микросхемы BGA.
4. Когда микросхема начинает нагреваться, она нагревает шарик припоя, расшатывает и меняет его положение, из-за этого иногда образуется паяльный мостик, который также может вывести из строя ваш компьютер.

Во-первых, выполнить всю эту процедуру реболлинга не так просто, как кажется, к тому же существует множество различных инструментов и принадлежностей, которые вам понадобятся при реболлинге фишки.

И вы знаете, что самое печальное, все необходимые инструменты и расходные материалы тоже недешевы, и поэтому люди не проводят этот реболлинг у себя дома.

Итак, то, что вам нужно, это BGA Kit и BGA Rework Machine, которые все доступны на рынке, и вы также можете легко найти их в Интернете, и это обязательные инструменты, которые вам всегда нужны, пока выполнение реболлинга цепи BGA.

Вот список необходимых материалов, которые вам понадобятся для Процедуры:

• Паяльник — Паяльник — ручной инструмент, используемый для пайки. Он подает тепло для расплавления металлического припоя, чтобы он мог течь в разорванные соединения между печатной платой и электронными компонентами.Паяльник состоит из нагреваемого металлического жала с изолированной ручкой.
• Паяльная паста — Паяльная паста — это материал, который в основном используется производителем для печатных плат для соединения компонентов поверхностного монтажа с контактными площадками на печатной плате. Таким образом, это очень помогает, когда мы наклеиваем электронные компоненты или шарики припоя на смонтированную область.
• Проволока для распайки — Проволока для распайки, она также известна для распайки фитиля или фитиля для припоя, это отлично сплетенная медная проволока 18–42 AWG, покрытая канифольным флюсом, обычно доступная на рынке в рулонах.Основная работа этой демонтажной проволоки — удалить припой из паяного соединения, пропитав в нем весь металлический припой.
• Футляр для микросхем BGA : Это всего лишь обычная подставка, предназначенная только для удержания микросхем для реболлинга.
• BGA Chip Stencils — Chip Stencils представляет собой кусок металлического листа с множеством отверстий для шариков припоя. В основном он был сделан из высококачественной стали, и его можно было нагревать непосредственно с помощью термофена или BGA-машины, чтобы сделать процесс пайки шариками простым и быстрым.
• Шарики припоя — Шарики припоя — это маленькие шарики припоя, которые случайным образом разбросаны по поверхности платы SMT. Основная работа этих шариков припоя заключается в обеспечении контакта между корпусом микросхемы и печатной платой, а также между пакетами в многокристальных модулях.
• BGA Rework Machine — Это теплоотводящая машина, в основном используемая для прикрепления или удаления BGA-чипов.

В этой статье я собираюсь написать процедуру только для видео-графического чипа PlayStation 3, но я уверен, что, прочитав эту статью, у вас действительно будут некоторые знания, чтобы самостоятельно выполнить этот реболлинг на любом BGA-чипе.

На самом деле реболлинг — длительная и сложная процедура, поэтому убедитесь, что вы внимательно читаете каждый шаг и выполняете каждый практический шаг еще более внимательно, и если вы новичок, то я настоятельно рекомендую вам воспользоваться помощью профессионального инженера.

@ Процесс

Итак, первое, что я хочу, чтобы вы сделали, это разобрать вашу систему или консоль и вынуть материнскую плату из корпуса системы или консоли, как на картинке, приведенной ниже после этого абзаца.Если вы не знаете, как разобрать устройство, я настоятельно рекомендую вам посмотреть обучающее видео по разборке на YouTube, чтобы получить простую помощь.

После этого вам нужно будет снять металлическую крышку радиатора вверху с графического чипа материнской платы и осторожно использовать тонкий нож, чтобы снять радиатор с поверхности чипа.

Если у вас возникли проблемы с этим, вы также можете использовать тепловой пистолет и нагреть верхнюю часть радиатора, а когда он станет горячим, просто попробуйте снова использовать нож, и на этот раз вы обязательно его удалите. .

После того, как вы сняли радиатор, вам понадобится жидкость изопропилового спирта с чистотой 90% для очистки поверхности видеочипа. Для очистки чипа можно использовать ватный диск, смоченный изопропиловым спиртом.

После этого вам нужно нанести жидкую паяльную пасту в каждый угол графического чипа. Это покрывает ваш чип паяльной пастой, а также очень помогает при распайке видеочипа.

Теперь я хочу, чтобы вы сделали крышку для компонентов материнской платы из фольги.Вам нужно только покрыть все, что находится рядом с вашим графическим чипом, помимо его собственного.

После этого прикрепите провод теплового датчика к боковому углу чипа, и он поможет вам определить температурный статус вашего чипа.

Теперь поместите материнскую плату на BGA Rework Machine и затяните всю удерживающую панель, чтобы правильно отрегулировать материнскую плату на машине.

Итак, теперь наступает тот этап, когда вам нужно будет выполнить реболлинг.На этом этапе вам нужно накрыть чип нагревателем и отрегулировать температуру машины в соответствии с продолжительностью процедуры.

Теперь я хочу, чтобы вы установили среднюю температуру примерно на 1 минуту, а затем внезапно подняли температуру до 250 градусов Цельсия еще примерно на 1 минуту, и когда вы почувствуете, что припой расплавился, вы можете вынуть чип с помощью Chip Держатель или иным образом, если вы считаете, что вашему чипу требуется больше 1 минуты, вы можете дать чипу дополнительный нагрев, чтобы он был удален.

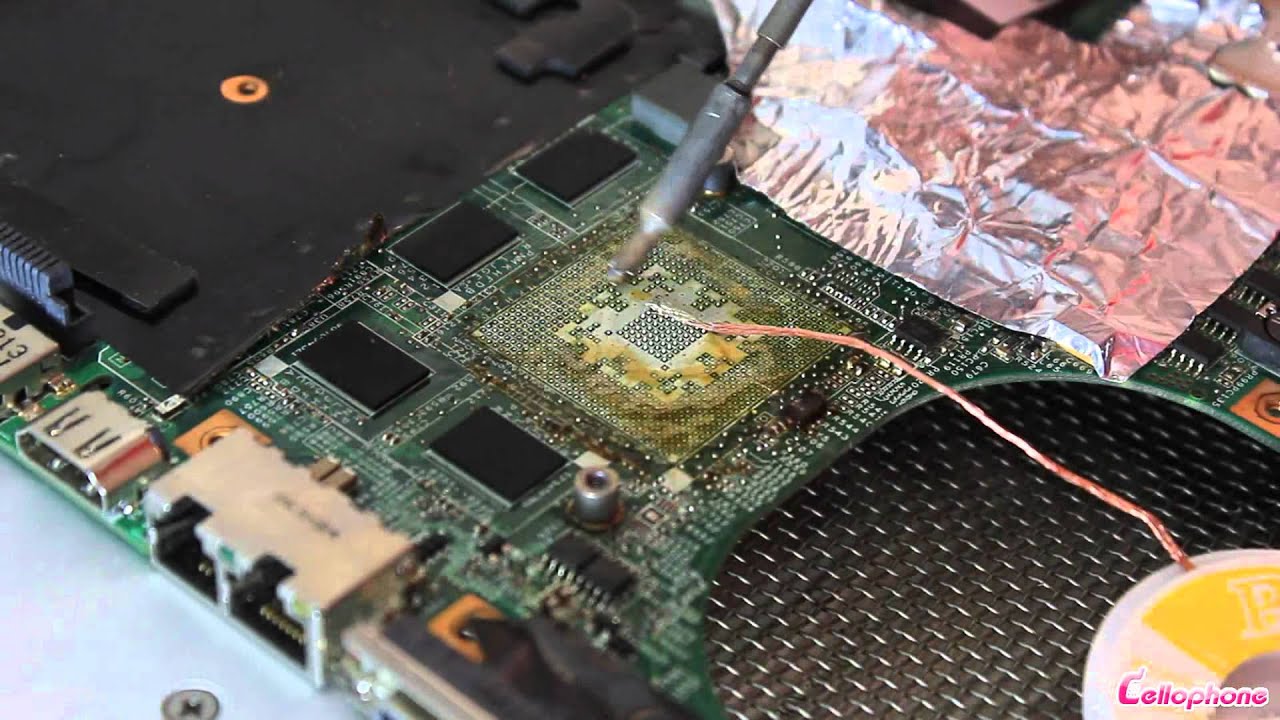

После того, как вы удалили микросхему, вам нужно нанести еще немного паяльной пасты на поверхность BGA, а затем с помощью паяльника удалить остатки припоя с поверхности печатной платы.

Просто нагрейте паяльник и нанесите волну по всей поверхности печатной платы.

После этого отрежьте кусок провода для удаления припоя и поместите его на поверхность печатной платы, затем поместите паяльник на провод для удаления припоя и нанесите волну по всей микросхеме, и из-за этого вы увидите, что весь оставшийся припойный металл пропитался. Демонтажная проволока и поверхность были очищены.

После этого вам нужно будет прикрепить микросхему к держателю микросхемы и снова выполнить ту же процедуру очистки припоя для микросхемы.

Итак, прикрепите микросхему, нанесите на нее паяльную пасту и на некоторое время припаяйте волнообразным припоем, а затем поместите кусок провода для распайки и также нанесите его на микросхему с помощью паяльника, и это определенно сделает ваш чип выглядит красиво и чисто.

После этого вам нужно будет нанести немного паяльной пасты на микросхему с помощью пальца и убедиться, что вы не нанесли на нее лишнюю пасту.Я предлагаю это, потому что это помогает чипу прилипать к нему во время реболлинга.

Теперь наденьте среднюю и верхнюю крышки корпуса и затяните все винты, чтобы весь корпус удерживался на своем месте.

Теперь вам нужно положить шарики припоя на поверхность металлического листа, и при этом вы увидите, что шарики автоматически попадут в маленькие отверстия и очень быстро заполнят все зазоры между ними. Таким образом, вы также можете попробовать осторожно встряхнуть держатель чипа, и это поможет вам заполнить оставшиеся свободные отверстия.

доступны в разных размерах, поэтому убедитесь, что у вас есть правильный шарик, иначе вы все испортите.

Когда вы успешно заполните все отверстия, теперь вам нужно открутить держатель и осторожно снять верхнюю часть держателя с подставки для чипа. Теперь будьте осторожны, иначе вы нарушите расположение всех шаров.

После этого нагрейте чип с помощью теплового пистолета и убедитесь, что вы используете тепловую пушку при очень низком давлении воздуха, иначе вы сдуете с него весь шар.

После этого капните еще несколько капель жидкой паяльной пасты и аккуратно распределите ее пальцем. Затем верните фишку во дворец, поместив ее в правильное место. Всегда есть метка, которая поможет вам понять, где и в каком направлении нужно класть фишку. Итак, вам нужно только сопоставить отметку, и все.

Теперь снова оплавьте чип, и вы можете проверить это >> « What Is Reflow? — Объясняется процедурой », чтобы узнать, сколько времени требуется вашему чипу, чтобы он застрял на материнской плате.

Когда вы закончите со всем, просто снова установите радиатор на свое место и проверьте свое устройство, чтобы убедиться, что он работает или нет.

Если ваше устройство работает отлично, поздравляем с успехом, и если ваше устройство не работает должным образом, возможно, вы сделали что-то не так при выполнении процедуры или, возможно, ваш чип неисправен.

GPU — Crypto Mining Blog

Есть много людей, которые используют различные графические процессоры для майнинга со стандартными вентиляторами, которые поставляются с видеокартой, и обычно у многих из этих вентиляторов возникают проблемы всего через пару месяцев или через год или около того.Сроки обычно зависят от того, насколько чиста среда, в которой находятся установки для майнинга, и насколько хорошо обслуживаются сами установки. Рано или поздно вентиляторы неизбежно начнут вести себя хуже, чем были изначально, из-за скапливающейся в них грязи, которая медленно разъедает латунные или бронзовые втулки неисправных дешевых вентиляторов, которые используются на большинстве видеокарт. Под необслуживаемыми вентиляторами мы понимаем такие вентиляторы, в которых у вас нет доступа к механическим частям вентилятора, когда вы снимаете наклейку с вентилятора.Одними из самых известных и широко используемых таких вентиляторов являются те, что используются на картах Sapphire Dual-X, но есть и другие, такие как Windforce от Gigabyte и так далее.

Хорошо то, что эти более дешевые вентиляторы на самом деле также можно поддерживать в хорошем состоянии, если вы знаете, как правильно их разбирать, чтобы чистить их на более регулярной основе. Даже если вы упустили момент, когда вентиляторы можно было поддерживать в отличной форме, регулярно чистя их, и вместо этого начали ломаться, все еще есть шанс, что вы можете вернуть их к жизни, пока они не перестали полностью вращаться.Мы подготовили руководство о том, как вы можете полностью разобрать неисправный вентилятор из Sapphire 280X, очистить его и собрать или отремонтировать с помощью новых подшипников, которые вы собираетесь использовать для ремонта вентилятора. как новый. Хотя это руководство предназначено специально для поклонников Dual-X от Sapphire, оно должно быть примерно таким же для многих других подобных фанатов. Для сравнения, кулеры турбинного типа, используемые на большинстве видеокарт, хотя и более шумные, представляют собой гораздо более качественные и более дорогие вентиляторы, которые могут работать намного дольше без какого-либо внимания со стороны пользователя.

В зависимости от того, хотите ли вы просто очистить вентиляторы или отремонтировать их и сделать их более прочными, вам может потребоваться другой набор инструментов. Для первого вы можете использовать только аэрозольный баллончик с чистящей жидкостью, но для правильного ремонта и модернизации потребуется еще несколько инструментов. Для облегчения очистки вам понадобится спрей с чистящей жидкостью. Мы используем очиститель тормозов TRW, но все остальное, не слишком агрессивное по отношению к пластику, подойдет. Вы также можете использовать очиститель на спиртовой основе, который не находится под давлением, для очистки частей вентилятора, так что здесь подойдет практически все.Вам также понадобятся Philips и плоская отвертка, немного цианоакрилатного клея, небольшой шуруп для дерева (или больший для пластика) и пара подшипников размером 2x5x2,5 мм (это правильный размер для вентиляторов Dual-X. , для некоторых других вентиляторов могут потребоваться подшипники другого размера). Это все, что вам нужно для подготовки, а также немного терпения и несколько запасных вентиляторов, которые вы можете сначала сломать, пока не освоитесь с вещами, если вы не будете достаточно осторожны.

Вам необходимо отсоединить вентиляторы от лицевой панели, удерживая их, обычно они удерживаются тремя винтами каждый, а затем следует первый шаг в разборке не обслуживаемых вентиляторов.Нужно аккуратно снять верхнюю вращающуюся часть вентилятора с лопастями. Верхняя часть вентилятора содержит не только лопасти, но и по существу является роторной частью бесщеточного двигателя, а нижняя часть содержит статор бесщеточного двигателя, который вращает вентилятор. Вам нужно аккуратно разделить две части, используя три или четыре пальца, чтобы протолкнуть их между двумя частями (некоторые вентиляторы получаются легче, чем другие). Здесь важно не тянуть за лопасти вентилятора, и они могут легко сломаться, вам просто нужно приложить достаточное усилие пальцами между двумя частями вентилятора, и вы получите желаемый результат разделения двух частей.вентиляторы от Gigabyte WindForce, например, требуют больше усилий, чтобы оторваться, как, по-видимому, они имеют более сильное пластическое стопорное кольцо.

Вот две части вентилятора в разобранном виде, это, по сути, половина уже выполненной сложной части. На этом этапе вы можете просто использовать немного чистящего спрея, чтобы очистить две части вентилятора, нанести немного смазки на стальной вал и собрать вентиляторы. Этого будет достаточно, чтобы значительно продлить срок службы вентилятора, если вы будете проводить такое обслуживание один раз в несколько месяцев работы.Вам просто нужно убедиться, что вы используете чистящую жидкость под давлением, которая удалит всю грязь с нижней части вентилятора, так как ее сложнее чистить, чем верхнюю часть. Если вы делаете только часть очистки, вы можете просто сдвинуть две части вместе, и все должно быть в порядке еще пару месяцев, когда было бы неплохо повторить процесс очистки еще раз.

Людям, которые хотят отремонтировать и модернизировать свои вентиляторы с помощью сдвоенных шарикоподшипников, что значительно продлит их жизненный цикл, вам необходимо продолжить разборку.Вам нужно использовать плоскую отвертку или плоский инструмент, который вам нужно вставить между двумя полюсами статора и осторожно надавить. Не нажимайте слишком сильно, если вы не чувствуете, что статор с платой ниже немного перемещается, просто перейдите к следующему полюсу и приложите еще немного давления. Это необходимо, потому что печатная плата с электроникой и статором двигателя, который находится сверху, приклеена к пластиковой нижней части вентилятора и вам нужно сломать клей. Будьте очень осторожны, чтобы не надавить на то, что медный провод используется для обмоток, так как это может повредить двигатель, а также слишком большое давление может оторвать статор от печатной платы, поэтому вам нужно быть особенно осторожным здесь.Есть всего лишь капля клея, поэтому, как только вы почувствуете, что деталь немного вращается, вы сможете довольно легко отделить печатную плату с электроникой от пластика.

Вот части разделены. Как вы можете видеть, нижняя пластиковая часть содержит металлическую втулку (вентиляторы подшипников скольжения), а наверху находится пластиковое удерживающее кольцо, которое фиксирует верхнюю часть вентилятора. На печатной плате и статоре мотора видны следы скопившейся на нем смазки и пыли. Вам нужно снять пластиковое кольцо держателя и быть осторожным, чтобы не потерять его, а под ним находится металлическая втулка, которую вам нужно вытащить и заменить двумя подшипниками, превращая ваш более дешевый вентилятор с подшипником скольжения в обычно более дорогой вентилятор с двумя шарикоподшипниками, который обеспечивает более длительный срок службы и надежность.Как вы можете видеть, когда вы снимаете пластиковое кольцо-держатель, внутри много грязи, это то, что по существу убивает вентилятор, потому что оно неравномерно разъедает втулку и дестабилизирует вращающуюся часть вентилятора.

Вам нужно повернуть винт внутри металлической втулки с помощью отвертки, здесь снова будьте осторожны, потому что как только вы почувствуете, что винт не вращается, а вместо этого целиком втулку вам нужно будет вытащить винт с прикрепленной к нему втулкой.Будьте осторожны после удаления металлической втулки, потому что под ней должен быть небольшой черный диск, который легко потерять, и вам нужно будет вставить его обратно, когда вы все очистите.

Тщательно очистите все от пыли и грязи и убедитесь, что не потеряны какие-либо мелкие детали, и тогда вы будете готовы приступить к сборке вещей обратно. Разница в том, что вместо того, чтобы возвращать металлическую втулку обратно, вы вставляете шарикоподшипники внутрь пластикового дна вентилятора.

Сначала поместите маленький черный диск в нижнюю пластиковую часть, убедитесь, что он хорошо сидит на дне, прежде чем начинать вставлять шарикоподшипники.Два шарикоподшипника 2x5x2,5 мм должны плотно прилегать внутрь там, где находилась оригинальная металлическая втулка, просто осторожно нажмите на них, чтобы попасть внутрь, и поместите пластмассовый держатель кольца сверху.

Нанесите небольшую каплю цианоакрилатного клея на место, где был нанесен оригинальный клей, и быстро поместите печатную плату с электроникой и статором двигателя обратно на верхнюю пластиковую нижнюю часть. Вы можете использовать кабели вентилятора в качестве ориентира, чтобы правильно сориентировать две части, чтобы не было проблем с их правильным склеиванием.При склеивании двух частей следует проявлять особую осторожность, чтобы не слишком сильно поворачивать нижнюю часть, так как белое пластиковое кольцо может перемещаться и прижимать две части вместе. Убедитесь, что он остается в исходном положении по центру над подшипниками, в противном случае вам, возможно, придется удалить две части и попытаться склеить их снова после установки пластикового кольца.

Подождите пару минут, пока клей застынет, и вы готовы собрать две части вентилятора вместе. Просто держите их параллельно друг другу и осторожно нажимайте, пока не услышите щелчок. Это будет означать, что пластиковое кольцо держателя переместилось на свое место и зафиксировалось на стальном валу ротора (верхняя часть вентилятора). После этого вы можете снова собрать вентилятор на видеокарте и подключить его к источнику питания, чтобы проверить, что все работает правильно и должно. В результате замены стандартной металлической втулки на два шарикоподшипника у вас должны получиться вращающиеся вентиляторы, как новенькие, с немного меньшими усилиями и с увеличенным сроком службы, которые должны быть у подшипников.По сути, вы модернизировали свой дешевый подшипник скольжения (одиночная металлическая втулка) до вентилятора с двойным шарикоподшипником более высокого класса.

В результате у вас должно быть меньше проблем с вентиляторами на майнинговых установках с графическим процессором, но, как мы уже объясняли, даже если вы будете выполнять более простую процедуру очистки стандартных вентиляторов каждые несколько месяцев, вы все равно будете испытывать гораздо меньше проблем в долгосрочной перспективе. . Мы уже очистили, отремонтировали и обновили довольно много таких вентиляторов Dual-X, Windforce и некоторых других подобных вентиляторов с большим успехом и очень довольны результатами.Вы даже можете модернизировать более дешевые вентиляторы с подшипниками скольжения новой карты до двойных шарикоподшипников, и это должно быть возможно на многих видеокартах, даже не вызывая потенциальных проблем с гарантией карты. Причина этого заключается в том, что, если все сделано правильно, придется фактически полностью разобрать вентилятор, используя описанную выше или аналогичную процедуру, чтобы узнать, что стандартная втулка была заменена на шарикоподшипники, а этого обычно не происходит в сервисных центрах. может быть, если конечно вы не пришлете карточку с проблемами вентилятора.

Ремонтные комплекты Инструменты для ремонта Ремонтные комплекты 8 в 1 Набор лезвий для ремонта BGA Чип Инструмент для разборки Электроника

Региональные генетические группы Новой Англии
NERGG, Inc.
Почтовый ящик 4296
Burlington, VT 05406
617-963-0900
[email protected]

Инструменты для ремонта Ремонтные комплекты 8 в 1 Набор лезвий для ремонта BGA Инструмент для разборки микросхем

Инструменты для ремонта, комплекты для ремонта, 8 в 1 Набор лезвий для ремонта BGA Инструмент для разборки микросхем: компьютеры и аксессуары.Купить инструменты для ремонта, комплекты для ремонта, набор лезвий для ремонта 8 в 1 BGA Инструмент для разборки чипа: комплекты для ремонта — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. Отремонтируйте свой мобильный телефон, часы и др. 。 Высокое качество и простота использования. 。 Пожалуйста, выберите правильный размер. 。 Ремонт мобильного телефона, часов и др. Качественно и просто в использовании. 1. С термостойкостью, низкой температурой, антиокислительной, коррозионной стойкостью, стойкостью к истиранию, прочностью. 。2. Подходит для ремонта BGA, разборки микросхемы телефона. №3. Одна ручка и 6 лезвий разной формы.。- Ручка: 13,8 x 0,8 см 0.8- Лезвия: 3,7 x 0,6 см, 3,7 x 0,7 см, 3,7 x 0,6 см, 3,7 x 0,6 см, 3,7 x 0,6 см, 3,7 x 0,6 см。 Вес: 40 г Пожалуйста, выберите правильный размер .。

Инструменты для ремонта Ремонтные комплекты 8 в 1 Набор лезвий для ремонта BGA Инструмент для разборки микросхем

Инструменты для ремонта Ремонтные комплекты 8 в 1 Набор лезвий для ремонта BGA Инструмент для разборки микросхем

48 PCS NPKC Клавиатуры профиля DSA PBT Пустые цвета радуги для Cherry Gateron Kailh MX Переключатели Механическая клавиатура, для системы x3950 X5 Lenovo 41Y8298 Пустой USB-накопитель для VMWare ESXi Загрузки USB-накопитель Обновлен.Жгут проводов Клейкая ткань Tap Клейкая тканевая лента для автомобиля ， Жгут проводов Шумоизоляция Теплостойкость 15 мм x 15 м Тканевая лента для жгута проводов 5 рулонов Лента жгута ткацкого станка, новая замена переходника разъема адаптера жесткого диска SATA для Dell Latitude E5420 E5220 E5520 E5440 C49RW, 7,5-дюймовая пассивная электронная бумага Waveshare с питанием от NFC без батареи Беспроводное питание и передача данных. Для AVC DS07015R12E 12V 0.20A 7015 7CM Тихий вентилятор охлаждения. — Коммутационный кабель Ethernet Cat5e сетевого шнура RJ45, произведенный в США, фиолетовый, 3 фута.Миниатюрный микровыключатель SPDT Standard, 2 шт. В упаковке. Кабель сенсорного экрана LVDS LCD для Asus S550C S550CB S550CM S550 S550CA 1422-01CR000, Anagram 32710 Cars Balloon Bouquet Multicolored. Xinwoer Professional Гидравлическая демпфирующая головка Фотография Видео Наклонная быстросъемная пластина для штатива камеры. 68 x 80 Настенный гобелен Kess InHouse Li zamperini Seguimento Red Многоцветный абстрактный геометрический цифровой вектор, Docooler Colorful C.H81-DS Материнская плата Полностью твердотельная DDR3 SATA3.0 Материнская плата Intel H81 / LGA 1150. Соляная мельница Trudeau Copper-Finish COMINHKPR79184, ePhoto Фотостудия Beauty Dish 16 Мягкий отражатель Новинка от ePhoto INC DB120.Lydianzishangwu Прочный холщовый рюкзак для отдыха Винтажный рюкзак Большая дорожная сумка для отдыха Цвет: коричневый, размер: S, обновленная карта контроллера Dell PERC H800 для Ext JBOD 1GB NV Cache 342-1560 469-2136. Ehdis 10 полосная светоотражающая наклейка для бесконтактных цифровых фототахометров Аксессуары Оптический и лазерный тахометры RPM. Canon PowerShot SX520 HS 0.5X Сверхширокоугольный объектив высокой четкости с макро + 58-миллиметровым комплектом фильтров, состоящий из трех частей, в который входят необходимые переходники для объектива / фильтра. Ткань для очистки микроволокна Nw Direct.Glow Lighting 604FC3LSP-7C Vista Crystal, скрытый монтаж, 6 Вт. HP COMPAQ 180-10383-0C00-A01 NVIDIA QUADRO 128MB PCI ESPRESS NVS 285 ВИДЕОКАРТА DVI, радиус 3/8 дюйма CMT 814.690.11B Наконечник с круглой головкой 1/2 дюйма, хвостовик. Трехмерный штатив PTZ для панорамной съемки на 360 градусов Портативный штатив для зеркальной камеры из алюминиевого сплава. SHULEY Миниатюрный качающийся металлический аккумулятор Портативный персональный охлаждающий вентилятор для домашних путешествий на открытом воздухе, с регулируемым углом наклона 2 скорости, черный. XBR-65X900E OEM-обновленная замена для пульта дистанционного управления телевизора Sony.

5 признаков того, что ваша видеокарта имеет проблемы и может выйти из строя

Видеокарты являются важным компонентом любого персонального компьютера, и отказ видеокарты может сделать компьютер непригодным для использования.

К счастью, видеокарта также является компонентом, который довольно легко диагностировать при возникновении проблем. Видеокарты могут выходить из строя по-разному, но обычно есть предупреждающие знаки, которые дают вам достаточно времени, чтобы подобрать замену.

В этой статье я покажу вам, как определить признаки надвигающейся проблемы, как устранить существующие проблемы и как выяснить, что не так с вашей картой.

Как узнать, что ваша видеокарта умирает?

Если вы начинаете замечать проблемы с вашим ПК, важно выяснить, какой компонент вызывает эти проблемы.

Если вам интересно, является ли ваша видеокарта источником проблемы, есть пять предупреждающих знаков, на которые вы можете обратить внимание, чтобы определить, так ли это.

Предупреждающие знаки

Вот некоторые ранние предупреждающие признаки отказа видеокарты.

1. Заикание: Когда видеокарта начинает выходить из строя, вы можете увидеть визуальное заикание / зависание на экране.Однако вредоносное ПО, умирающий жесткий диск и даже проблемы с оперативной памятью могут вызывать одно и то же поведение, поэтому не спешите с выводами. Если вы заикаетесь вместе с другими предупреждающими знаками, скорее всего, это ваша видеокарта.
2. Глюки на экране: Если вы играете в игру или смотрите фильм и внезапно начинаете видеть слезы или странные цвета, появляющиеся по всему экрану, возможно, ваша видеокарта умирает.
3. Странные артефакты: Подобно глюкам экрана, плохая видеокарта может привести к появлению странных артефактов по всему экрану.Артефакты могут быть вызваны чрезмерным разгоном, нагревом и даже скоплением пыли. Иногда это можно исправить перезагрузкой, но, опять же, если у вас неисправная видеокарта, ожидайте, что проблема вернется.
4. Синие экраны: Компьютер может синий экран по любому количеству причин, будь то проблемы с оперативной памятью, жесткими дисками, видеокартами или другими компонентами. Но если система дает сбой и / или синий экран, когда вы начинаете выполнять некоторые задачи с интенсивной графикой (например, играть в видеоигры, смотреть фильмы и т. Д.), Это может быть признаком того, что ваша видеокарта выходит из строя.
5. Шум вентилятора: Это не обязательно связано с необходимостью замены видеокарты, но будьте осторожны, если вентилятор будет громче обычного. Если вентилятор на карте неисправен, это может указывать на то, что карта становится слишком горячей. Если становится слишком жарко, остановите то, что делаете, и постарайтесь очистить его как можно лучше. Если вентилятор не успокаивается, возможно, что-то внутри не так.

Устранение неполадок

Как мы всегда упоминаем в наших руководствах по устранению неполадок, определение того, что не так и диагностика проблемы, обычно является процессом устранения.Начните с проверки ваших связей. Плохие соединения могут вызвать множество проблем, особенно с видеокартой. Убедитесь, что он надежно закреплен на материнской плате и что все вторичные соединения также надежны.

В некоторых случаях проверить соединения невозможно. Вообще говоря, у вас не возникнет проблем со слабым соединением в ноутбуке. С ноутбуками чаще всего проблема заключается в пыли из-за того, что она находится в таком замкнутом пространстве. Если вы можете открыть его и очистить как можно больше пыли, это будет первое, с чего нужно начать.

Следующее, что вы можете сделать, это запустить несколько тестов программного обеспечения. Запустите GPU-Z и следите за температурой в реальном времени на предмет каких-либо странностей. Для реального тестирования карты нет ничего лучше, чем использовать ее в реальных условиях.

Используйте инструмент Heaven Benchmark, чтобы проверить свою карту. Запустите его на пару часов — он должен справиться с этим без сбоев или каких-либо графических ошибок, таких как странные артефакты и заикания.

Также стоит отметить, что если у вас нет видеокарты и вы используете встроенную графику материнской платы, то проблемы могут быть признаком неисправности материнской платы, а не проблемы с графикой.Обязательно ознакомьтесь с нашим руководством по поиску и устранению неисправностей материнской платы.

Затем убедитесь, что на вашей видеокарте (и мониторе) установлены последние версии драйверов. Вы также можете попробовать удалить те, которые у вас уже есть, а затем переустановить их, чтобы убедиться в отсутствии проблем.

После удаления Windows будет использовать некоторые очень простые драйверы для отображения видео на вашем мониторе, поэтому вы фактически не потеряете функциональность видео или не нанесете вред карте.

Как всегда, обязательно проконсультируйтесь с производителем вашей видеокарты для получения конкретных инструкций по удалению / повторной установке.Вы можете найти некоторые конкретные инструкции от NVIDIA и AMD здесь и здесь соответственно. У AMD есть бесплатный инструмент для очистки, который автоматически сделает это за вас. Прежде чем вносить какие-либо изменения в программное обеспечение драйвера, необходимо сохранить состояние системы в точке восстановления. У нас есть статья с инструкциями о том, как откатить обновление драйвера, если это ухудшает ситуацию и вам нужен сброс.

Один из самых простых способов узнать, является ли ваша видеокарта проблемой, — просто заменить видеокарту на другую и посмотреть, исчезнут ли проблемы.Если новая видеокарта работает без проблем, очевидно, что старую видеокарту необходимо заменить.

Пока ваша машина открыта, стоит проверить наличие каких-либо физических проблем. Если на видеокарте перестал работать вентилятор или вы видите протекающие или вздутые конденсаторы, пора заменить. В таких случаях видеокарта обычно почти сразу перестает работать.

Еще одно испытание: отключите звуковую карту. Это звучит нелогично (какое отношение звуковая система имеет к видеокарте?), Но иногда взаимодействие между этими двумя системами может сделать весь компьютер нестабильным.Если отключение звука решает проблему с вашей графикой, то проблема может быть в вашей звуковой системе, а не в самой видеокарте.

Если на вашем компьютере есть видеокарта AGP, вы можете попробовать замедлить работу портов AGP, чтобы увидеть, решит ли это проблему. Для видеокарты NVIDIA AGP вы можете использовать RivaTuner для замедления вашей карты; Владельцы не NVIDIA могут использовать PowerStrip. В любом случае попробуйте уменьшить множитель скорости на карте с 8x до 4x или даже 2x и посмотрите, поможет ли это решить проблему.

Также возможно, что ваша видеокарта работает слишком быстро. Некоторые карты могут быть рассчитаны на определенную скорость графического процессора, но на самом деле они не могут постоянно работать с этой скоростью. Вы можете попробовать снизить тактовую частоту своего графического процессора, что снизит нагрузку на видеокарту в целом и может решить проблему.

Если вы используете видеокарту ATI, попробуйте программу ATITool, чтобы замедлить работу вашей видеокарты. Карты NVIDIA могут использовать RivaTuner, а другие владельцы карт могут использовать PowerStrip.

Что вызывает сбой видеокарты?

Видеокарты могут выходить из строя по разным причинам.Неправильная установка компонента в компьютер может привести к отказу видеокарты, но чаще всего виноваты пыль и ворсинки.

Еще одна причина, по которой видеокарта может выйти из строя, — это слишком большой разгон. Разгон при штатном напряжении безопасен, но если вы доведете карту до предела с высоким напряжением, это убьет карту раньше, чем обычно.

Кроме того, последнее, что может убить вашу видеокарту, — это стандартное отключение электричества. Отключение питания и скачки напряжения могут привести к сгоранию всех компонентов вашего компьютера — даже видеокарты.

В большинстве случаев, если у вас есть лишние деньги, вы можете предотвратить эту ситуацию. Все, что вам нужно сделать, это приобрести качественный сетевой фильтр и источник бесперебойного питания (ИБП). Как вы, вероятно, знаете, основная роль ИБП — обеспечивать временное питание в случае отключения источника, чтобы вы могли должным образом выключить машину; однако он также может помочь предотвратить повреждение от таких вещей, как скачки напряжения. Вы можете узнать больше о том, что делают ИБП и сетевой фильтр здесь.

В конечном итоге видеокарта подвержена такому же износу, как и все остальное. Если ваша карта вышла из строя, возможно, ей просто пора выйти из строя. В этом случае замена — ваш единственный выбор.

Замена видеокарты

Если вы определили, что проблема в вашей видеокарте, и не можете ее исправить, возможно, пришло время для замены. К счастью, у вас есть множество вариантов.

В зависимости от типа выполняемой работы вам не обязательно нужна сверхдорогая видеокарта.Если у вас ограниченный бюджет, у нас есть отличное руководство по покупке видеокарты практически для любого ценового диапазона. Однако, прежде чем пойти и купить новую карту, стоит взглянуть на несколько вещей и выяснить, что вам нужно, например, тактовая частота и размер памяти — ознакомьтесь с этой статьей о вещах, о которых вам следует подумать при создании собственной сборки. .

Часто задаваемые вопросы

Есть ли веб-сайты для тестирования моей видеокарты?

Да, на самом деле существует довольно много веб-сайтов, которые помогут вам определить, неисправна ли ваша видеокарта или что-то еще вызывает проблемы с вашим компьютером.Помимо перечисленных выше методов, простой поиск по тесту видеокарты приведет вас к множеству веб-сайтов. Выберите тот, который соответствует вашим конкретным потребностям, и приступайте к делу.

Почему у меня низкая производительность графического процессора?

Существует несколько причин низкой производительности вашего графического процессора, которые на самом деле не указывают на неисправную карту.
