GIGABYTE GA-X79-UD3 (rev. 1.0) цена, характеристики, видео обзор, отзывы

Когда выбирал мать,руководствовался следующими соображениями: -Нужен хороший питальник,чтобы не было проблем с разгоном проца и памяти -Нужно было много слотов расширения PCI-Ex16 с удобным(хотя бы через слот)расположением -Не хотелось переплачивать за ненужные фичи типа 8 слотов для памяти,блютуса,вайфая и т.д. -обязательно наличие выходов USB 3.0 на переднюю панель. -Обязательно наличие хотя бы 3 SATA 3 -Много USB сзади Сначала хотел взять Asus P9X79,но оказалось,что у неё нет выходов USB 3.0 на фронт.Так Асус потерял одного клиента.Далее обратил внимание на GIGABYTE GA-X79-UD3 и GIGABYTE GA-X79-UP4.Последняя новее,но оказалось,что там хуже питальник,что в итоге отразилось на разгоне.Почему я не обратил внимание на других производителей?Асроку просто не очень доверяю.Хоть контора и имеет отношение к Асусу,но по отзывам у меня сложилось не лучшее впечатление.На MSI я обиделся,так как год назад купил для работы их мать,но она оказалась бракованной(ну и как-то модели на 2011 не понравились).

Biostar и ESC в принципе показались сомнительными,хотя ECS X79R-AX по обзорам очень хорошая мать. В итоге взял именно GA-X79-UD3.Не пожалел.Первое,что порадовало-хороший комплект:ничего лишнего,что нужно-есть.Вот что я помню из комплекта: 4 кабеля Sata 3.0,длинный мостик CF,SLI на 2,3,4 карты,приятная заглушка в корпус, книжки, диск с дровами.Тут кто-то может сказать, что кабелей Sata меньше,чем портов,но у меня этих кабелей очень много(девать некуда),так что мне не критично. С первым запуском была проблема.Собрал комп,запускаю-вентиляторы крутятся,но писка о посте нет.Переставил видеокарту в другой слот — то же самое.Вытащил HDD(SSD оставил) — опять ничего.Уже начал думать,что мать бракованная,но решил пставить другой БП.Внезапно всё завелось.Расстроился из-за БП,поставил всё,кроме HDD на место,поставил ещё раз первый БП.Внезапно всё завелось.Вернул на место и HDD-опять не стартует.Выключил,включил-завелось.С тех пор без проблем.Так и не понял,что это было. Рекомендую.

Показать больше

Характеристики GIGABYTE GA-X79-UD3 (rev.

1.1) (Гигабайт ГА-Кс79-УД3 (рев. 1.1))

GIGABYTE GA-X79-UD3 (rev. 1.1)

Характеристики

GIGABYTE GA-X79-UD3 (rev. 1.1): Характеристики

Характеристики

`

Intel X79, 1xLGA2011, 4xDDR3 DIMM, 4xPCI-E x16, встроенный звук: HDA, 7.1, Ethernet: 1000 Мбит/с, форм-фактор ATX, eSATA, USB 3.0

Характеристики

Общие характеристики

Форм-фактор

ATX

Процессор

Поддерживаемые процессоры

Intel Core i7

Системная шина

QuickPath Interconnect

Поддержка многоядерных процессоров

есть

Чипсет

BIOS

AMI c возможностью аварийного восстановления

Поддержка EFI

есть

Поддержка SLI/CrossFire

SLI/CrossFireX

Память

Память

DDR3 DIMM, 1066-2400 МГц

Количество слотов памяти

4

Поддержка четырехканального режима

есть

Максимальный объем памяти

32 Гб

Дисковые контроллеры

SATA

количество разъемов SATA 3Gb/s: 4, количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10

Подключение

Слоты расширения

4xPCI-E x16, 2xPCI-E x1, 1xPCI

Наличие интерфейсов

18 USB, из них 4 USB 3.

0 (2 на задней панели), выход S/PDIF, 1xCOM, 2xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)

Разъемы на задней панели

10 USB, из них 2 USB 3.0, коаксиальный выход, оптический выход, 2xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)

Основной разъем питания

24-pin

Разъем питания процессора

8-pin

Тип системы охлаждения

пассивное

Слоты расширения

Поддержка PCI Express 2. 0

есть

Поддержка PCI Express 3.0

есть

Основные характеристики

Звук

7.1CH, HDA, на основе Realtek ALC898

Сеть

Ethernet

1000 Мбит/с

Дополнительно

Дополнительная информация

2 слота PCI Express x16 работают в режиме x8

5 (из 5 возможных)

Отзывы GIGABYTE GA-X79-UD3 (rev.

1.0) | Материнские платы GIGABYTE
Процессор
SocketLGA2011
Поддерживаемые процессорыIntel Core i7
Системная шинаQuickPath Interconnect
Поддержка многоядерных процессоровесть
Чипсет
ЧипсетIntel X79
BIOSc возможностью аварийного восстановления
Поддержка SLI/CrossFireSLI/CrossFireX
Память
ПамятьDDR3 DIMM, 1066 — 2133 МГц
Количество слотов памяти4
Поддержка четырехканального режимаесть
Максимальный объем памяти32 Гб
Дисковые контроллеры
IDEнет
SATAколичество разъемов SATA 3Gb/s: 4, количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10 на основе Intel X79, Marvell 88SE9172
Слоты расширения
Слоты расширения4xPCI-E x16, 2xPCI-E x1, 1xPCI
Поддержка PCI Express 2.
0
есть
Поддержка PCI Express 3.0есть
Аудио/видео
Звук7.1CH, HDA, на основе Realtek ALC898
Сеть
Ethernet1000 Мбит/с
Подключение
Наличие интерфейсов18 USB, из них 4 USB 3.0 (2 на задней панели), выход S/PDIF, 1xCOM, 2xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Разъемы на задней панели10 USB, из них 2 USB 3.0, коаксиальный выход, оптический выход, 2xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Основной разъем питания24-pin
Разъем питания процессора8-pin
Дополнительные параметры
Форм-факторATX

Перед покупкой уточняйте технические характеристики и комплектацию у продавца*

ОБЗОР: ГИГАБАЙТ GA-X79 — ОПОРНЫЕ ПЛИТЫ

Intel объявила две недели назад о выпуске 6-ядерных, 12-ядерных процессоров Intel Sandy Bridge-E. Эта платформа удовлетворит потребности самых экстремальных пользователей и высокопроизводительных рабочих станций.

Gigabyte лидер в производстве высокопроизводительных и долговечных материнских плат. Анонсированы четыре модели с чипсетом X79. Мы взяли Gigabyte X79-UD3 в нашу лабораторию, чтобы увидеть его поведение с Intel i7 3930K .

Товар передан:

ОСОБЕННОСТИ GIGABYTE Z68X-UD5-B3

процессор

Процессоры Intel® Core ™ i7 на платформе 2011.

Набор микросхем

Набор микросхем Intel® X79 Express

память

Максимум 32 ГБ в 4 модулях DDR3 без ECC 2133/1866/1600/1333 / 1066 МГц.

аудио

Realtek ALC898
Поддерживает Dolby Home Theater
Аудио высокого разрешения
2/4 / 5. 1 / 7.1 канал
Выход S / PDIF

ЛВС

1 х Intel LAN 10/100/1000 Мбит.

плинтусов

2 х PCI Express х 16.
2 x PCI Express x16.
1 х PCI.
2 x PCI Express x1.
Поддержка 4-way / 3-Way ATI CrossFireX и NVIDIA SLI.

Поддержка хранилища

4 х SATA II 3 Гбит / с.
2 x SATA III 6 Гбит / с Intel (RAID 0, RAID 1, RAID 5 и RAID 10)
3 x Marvell 88SE9128 SATA III 6 ГБ / с (рейд 0 и 1)

U SB и IEEE 1394

14 USB 2.0, 4 USB 3.0 Cool FL1009 + 2 спереди.

Задняя панель

  1. 8 х USB 2.0.1 х PS / 2 клавиатура / мышь 2 х USB 3.0.1 х RJ-451 х коаксиальный S / P-DIF Out 1 х оптический S / P-DIF Out

BIOS

AMI EFI BIOS
2 х 64 Мбит флэш
Поддерживает Dual BIOS
UEFI BIOS

формат

ATX, 305 мм х 244 мм

GA-X79-UD3 — первая материнская плата серии Gigabyte X79 с хорошими радиаторами, надлежащим распределением портов PCI Express, SATA III, USB 3. 0. и сетевая карта Intel. Но мы должны выделить следующие новости:

3D POWER GIGABYTE: Платы серии GIGABYTE X79 используют эксклюзивную новую технологию GIGABYTE 3D Power, основанную на 3-полосном цифровом механизме питания, как для ШИМ, так и для памяти, предлагая контроль над никогда раньше не видел блок питания. Используя совершенно новый цифровой ШИМ-контроллер, GIGABYTE 3D Power объединяет три цифровых контроллера памяти не только для памяти, но также для VTT и VSA, обеспечивая регулировку и управление в реальном времени. Приложение GIGABYTE 3D Power ™ предоставляет ряд элементов управления через графический интерфейс, позволяя настраивать калибровку линии нагрузки, управлять защитой от перенапряжения, а также регулировать в режиме реального времени CPU, VTT, IMC и частоту памяти. четыре канала.

GIGABYTE 3D BIOS: на основе нашей новой технологии UEFI DualBIOS ™, GIGABYTE 3D BIOS ™ изменяет традиционную среду BIOS, делая ее более доступной, чем когда-либо, для менее опытных пользователей. GIGABYTE 3D BIOS включает расширенный режим, полный функциональных возможностей для опытных пользователей по работе с BIOS, а также режим 3D-графики, который обеспечивает гораздо более интуитивное использование BIOS и позволяет легко понять, как параметры влияют BIOS на ПК.

GIGABYTE Ultra Durable ™ 3: Конструкция GIGABYTE Ultra Durable 3 имеет две унции меди в слоях питания и заземления, что значительно снижает температуру системы за счет более эффективного отвода тепла от критических областей платы, таких как зона Мощность процессора для остальной части платы. GIGABYTE Ultra Durable 3 также снижает сопротивление печатной платы на 50%, помогая снизить электрические потери и температуру компонентов. Конструкция медного слоя на 2 унции также предлагает улучшенное качество сигнала и более низкий уровень электромагнитных помех, улучшая стабильность системы и обеспечивая более высокие пределы для разгона.

Четырехканальный DDR3: с пропускной способностью 25 ГБ / сек и 256 бит памяти. Новая платформа Intel X79 обеспечивает превосходную производительность благодаря новой технологии Quad Channel DDR3. Предназначен для интенсивного использования.

Поддержка 4-way MULTIGPU: GIGABYTE X79-UD3 включает в себя самую масштабируемую графическую платформу в отрасли с поддержкой 4-way ATI CrossfireX ™ и Nvidia SLI ™. Обеспечивает 4 PCI Express 3.0 x8. Фантастические новости для 3D-рендеринга и пользователей с 3 мониторами и 4 высококачественными видеокартами.

На этот раз Gigabyte использовал белый ящик для хранения Gigabyte X79-UD3.

На задней панели расположены все функции материнской платы. Мы выделяем его технологию 3D, Ultra Durable 3, Quad Channel и 4way SLI / CrossFireX.

Плита отлично защищена, в дополнение к полному ассортименту аксессуаров.

Коробка включает в себя:

  • GA-X79-UD3 Опорная плита. Длинный мост SLI. Мост CrossFireX. 3-полосный мост SLI. 4-полосный мост SLI. Задний кожух. Кабели и наклейки SATA. Руководства и краткое руководство

GA-79X-UD3 Обзор.

Расположение портов PCI Express довольно хорошее.

Хотя, если мы монтируем 4 Way SLI, у нас могут возникнуть проблемы с разъемами USB и панелью управления.

Материнская плата включает в себя 10 портов USB. Но … если мы видим только 8?

Chic @ s здесь у нас есть два других порта SATA?

Дизайнеры материнских плат глобализировали Quad Channel в этом формате. Мы должны быть осторожны с радиатором, который мы установим, потому что у нас больше возможностей столкновения с памятью DDR3.

X79-UD3 включает в себя два качественных радиатора. Они не очень большие, но рассеиваются достаточно для долгих часов стресса.

Gigabyte снова оставляет нас с одним RJ45-соединением, но со многими портами USB 2.0 / 3.0.

Как только мы снимаем защиту с розетки. Мы видим в 2011 году булавки Sandy Bridge-E.

Эстетически мы любим его металлический серый цвет. Что для любителей цвета рукава придаст много разнообразия.

Мы сделали видео с его распаковкой и первыми впечатлениями. Надеемся, вам понравится:

ИСПЫТАТЕЛЬНЫЙ Скамейка:

случай:

Dimastech Easy 2.0.

Источник питания:

Antec HCP 1200

Опорная плита

Gigabyte X79-UD3

процессор:

Intel i7 3630K

Видеокарта:

Gigabyte GTX 560 Ti SOC

Оперативная память:

Kingston HyperX PnP 8GB CL9

Вторичный жесткий диск:

Samsung HD103SJ 1 ТБ

SSD:

Kingston SSDNow + 96GB

Intel объявила о своих высоких ожиданиях в отношении платформы 2011 года. 3630k — это процессор стоимостью около 530 евро с 6 ядрами. Для оценки его производительности с помощью Monogpu мы будем использовать платформу Intel 2600k и AMD FX-8120 с ОС и без нее. Мы также проверим его производительность с частотой 4600 МГц в 64-разрядной версии SP1 для Windows 7.
Какие тесты мы сделали? Мы подробно это:

  • Небесный эталон
  • Cinema Bench 11, 5 64 бит
МЫ РЕКОМЕНДУЕМ ВАМ Asus Maximus VIII Hero Обзор

ИГРЫ:

  • Злой Обитель 5
  • Потерянная Планета 2

Мы также не забыли о потреблении в простое и полное обоих процессоров. Мы считаем, что они достаточны для оценки мощности процессора.

Gigabyte GA-X79-UD3 обладает отличной разгонной мощностью, и мы подняли Intel i7 3930K до 4600 МГц с напряжением 1, 42-1, 45 В с помощью vdroop. Температуры были фантастическими: 28 градусов в холостом режиме и 62º в полных. Мы думали, что могли бы разогнаться, но не хотели перегружать процессор.

При более высокой TDP, чем у Intel 2600k: 130 Вт против 95 Вт потребляет немного больше. Но он никогда не превосходил AMD 8120 с ОС …

Как мы и ожидали, Gigabyte GA-X79-UD3 нас не разочаровал. Его японские конденсаторы Ultra Durable 3, фазовые рассеиватели и южный мост обеспечат безопасность и стабильность нашей системы.

Среди его новинок — инновационные и эксклюзивные технологии 3D Power и Bios 3D. 3D POWER — это программное обеспечение для управления в режиме реального времени. Это позволяет нам изменять линии нагрузки, перенапряжения и регулировать основные компоненты (процессоры, частота срабатывания …). В то время как 3D BIOS — это новый UEFI BIOS от Gigabyte, который мы собираемся назвать удивительным

Как вы уже видели, мы сравнили три самые мощные платформы на рынке: Intel LGA 1554, AM3 + и LGA2011 с графической картой Gigabyte GTX 560 Ti Super OC с частотой 950 МГц. Благодаря Gigabyte GA-X79-UD3 мы выполнили невероятный разгон на 4600 МГц, опередив своих конкурентов в 95% тестов.

Мы уверены, что микрофон достигнет более высоких частот, но мы не хотели подчеркивать это слишком сильно. Мы также хотели бы попробовать какую-нибудь мультипроцессорную систему, но из-за нехватки ресурсов на момент анализа это было невозможно. Хотя это задача, которую мы оставим в ожидании на ближайшее будущее.

Единственный недостаток, который мы находим, это макет для 4 видеокарт. Последняя графика будет конфликтовать с внутренними USB-соединениями и панелью управления.

Короче говоря, Gigabyte X79-UD3 с форматом ATX — это материнская плата, которую нужно учитывать благодаря качеству ее компонентов, новым технологиям (3D POWER и 3D BIOS) и его «низкой» цене в 220 евро.

ПРЕИМУЩЕСТВА

НЕДОСТАТКИ

+ Эстетика.

— Он включает только сетевую карту.

+ Отличная разгонная мощность.

— У нас могут быть проблемы с установкой 4-х видеокарт.

+ Сверхпрочные 3 конденсатора

+ Максимальная производительность с конфигурациями multiGPU.

+ USB 3.0. и сата 6.0.

+ 3D BIOS и POWER 3D.

+ Легкий Vdroop.

От Professional Review мы награждаем вас золотой медалью и качеством / ценой.

Обзор Материнской платы Gigabyte GA-X79-UD3

Если читатель уже рассматривал возможность покупки комплекта X79/Sandy Bridge-E за относительно небольшую сумму, то непременно должен был обратить внимание на материнскую плату Gigabyte GA-X79-UD3 стоимостью чуть более $250. Это четвертый гость нашей лаборатории после MSI X79A-GD65 (8D), ASUS MSI X79A-GD65 (8D) и MSI X79A-GD65 (8D) и второй, обладающий официальной поддержкой графических конфигураций Nvidia 4-Way SLI и AMD 4-Way CrossFireX. Еще одно преимущество X79-UD3 заключается в наличии десяти портов Serial ATA, шесть из которых имеют пропускную способность 6 Гбит/с. С учетом цены звучит заманчиво, не правда ли?

Характеристики платы

Краткое описание набора системной логики Intel X79 Express приведено в обзоре платы MSI. Он практически идентичен микросхеме P67, за исключением поддержки процессоров Sandy Bridge-E (32-нм) и более «продвинутой», корпоративной версии технологии Intel Rapid Storage. Ну, а официальные характеристики Gigabyte GA-X79-UD3 таковы:

Модель Gigabyte GA-X79-UD3 (rev.1.0)
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Sandy Bridge-E)
Память 4x DIMM DDR3 SDRAM 1066/1333/1600/1866(O.C.)/2133(O.C.), максимум 32 ГБ
Слоты PCI-E 2x PCI Express 3.0 x16
2x PCI Express 3.0 [email protected]
2x PCI Express 2.0 x1
Слоты PCI 1
Количество подключаемых вентиляторов 3x 4-pin, 2x 3-pin
Порты PS/2 1 (комбинированный)
Порты USB 4x 3. 0 (2 разъема на задней панели)
14x 2.0 (8 разъемов на задней панели)
ATA-133
Serial ATA 4 канала SATA 3 Гбит/с (X79)
2 канала SATA 6 Гбит/с (X79)
4 канала SATA 6 Гбит/с (2x Marvell 88SE9172)
eSATA 2x 6 Гбит/с (Marvell 88SE9172)
RAID 0, 1, 0+1, 5 (X79)
0, 1 (Marvell 88SE9172)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Коаксиальный и оптический
Встроенная сеть Intel WG82579V (10/100/1000 Мбит/с)
FireWire
LPT
COM 1 (на PCB)
UEFI AMI BIOS
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, 3D Power

Комплект поставки

Название младшей платы серии Gigabyte X79, изготовленной в рамках концепции Ultra Durable 3 (собственно, UD3), подобрано весьма удачно. Кроме того, Gigabyte предлагает ассоциировать свое детище с новейшими фирменными разработками — 3D Power и 3D BIOS, о которых мы расскажем ниже. Упаковка модели X79-UD3 украшена изображением металлического куба, который должен ассоциироваться с трехмерностью. Мелкие логотипы в нижней части коробки отражают ключевые возможности материнской платы: поддержку 2011-контактных процессоров Core i7, скоростного интерфейса PCI Express 3.0, наличие набора системной логики Intel X79 и четырех каналов для оперативной памяти DDR3.



Обратная сторона коробки более красочна и информативна.  Здесь  дается описание компонентов Ultra Durable 3 (двойная прослойка меди между слоями текстолита, твердотельные конденсаторы японского производства, полевые транзисторы со сверхмалым сопротивлением, дроссели с ферритовым сердечником), концепции 333 Onboard Acceleration, приводится небольшое фото самой платы X79-UD3 и отмечается факт поддержки SLI и CrossFireX из четырех видеокарт. Техническим спецификациям, на которые в первую очередь обращают внимание опытные пользователи, уделено совсем мало места (видите табличку в левом нижнем углу?

Набор прилагаемых к Gigabyte GA-X79-UD3 аксессуаров небогат, но в нем есть всё самое необходимое:

  • руководство пользователя;
  • диск DVD с драйверами, утилитами и сторонним ПО;
  • четыре кабеля SATA;
  • мостики 2/3/4-Way SLI и 2-Way CrossFire;
  • заглушка для задней панели ввода-вывода.

Внешний вид и функциональность

Словно сговорившись, ведущие производители материнских плат избрали для своих новых продуктов черный или темно-коричневый текстолит. Дизайнеры Gigabyte, которые долгое время придерживались сине-бело-голубой гаммы, как видим, решили последовать примеру коллег. В черное «облачились» разъемы питания, DIMM DDR3, PCI, PCI Express, SATA-II и второстепенные коннекторы, включая USB 3. 0. Серым, помимо радиаторов, выделены порты SATA 6 Гбит/с, реализованные с помощью сторонних контроллеров, белым — «родные», чипсетные SATA 6 Гбит/с.

Нас, по правде говоря, сразу смутило близкое соседство процессорного разъема и верхнего слота PCI Express 3.0 x16. Впоследствии оказалось, что видеокарта в первом PCI-E x16 мешает установке крупных башенных кулеров вроде нашего тестового Noctua NH-D14. Владельцам X79-UD3 придется основательно подойти к подбору процессорной системы охлаждения, дабы избежать ее возврата и практически неизбежных дискуссий по этому поводу с менеджером компьютерного магазина. С другой стороны, особой альтернативы у инженеров Gigabyte не было: либо оставить всё как есть, либо разместить два из четырех PCI-E x16 по соседству, либо увеличить габариты печатной платы. Каждый вариант имеет свои недостатки.

Теперь пару слов о конфигурации четырех полноразмерных слотов PCI Express 3.0, которые делят между собой 40 процессорных линий PCI-E. Первый и третий разъемы могут работать совместно на скорости x16 каждый. Включить в состав ПК еще один видеоадаптер можно задействовав второй сверху PCI-E (x8). Связка из четырех плат Radeon или GeForce будет функционировать в режиме x16+x8+x8+x8, при этом третий «длинный» разъем PCI-E разделит пропускную способность с четвертым. Звуковую, сетевую карту или адаптер беспроводной сети можно установить в один из двух PCI-E x1 или единичный PCI v2.2.

Процессорное гнездо LGA2011, изготовленное подрядчиком Foxconn, обрамлено по бокам двумя слотами для оперативной памяти. Как уже было отмечено, они в полной мере реализуют возможности встроенного в CPU четырехканального контроллера ОЗУ. Официально заявлена поддержка планок DDR3 с частотой до 2133 МГц (при разгоне), однако в программе настройки UEFI мы обнаружили и совсем уж экстремальные режимы вроде DDR3-2933 и DDR3-3200.

Слоты памяти запитаны по (2+2)-канальной схеме, процессор — по 9-канальной. Одна фаза процессорного VRM питает системный агент или, как его называют по старинке, «встроенный северный мост».

Часть элементов перенесена на тыльную сторону платы в связи с банальной нехваткой свободного пространства на данном участке текстолита. Управляет питанием процессорного разъема ШИМ-контроллер IR3567 производства International Rectifier.

За высоким гребешком-радиатором скрывается 8-контактный разъем дополнительного питания EPS12V.

Используемые алюминиевые теплосъемники ничем не примечательны. Верхний соприкасается с транзисторами через термопрокладку, нижний (чипсетный) посажен на густой серовато-белый термоинтерфейс. Оба радиатора надежно крепятся с помощью винтов.

Для подключения накопителей в Gigabyte GA-X79-UD3 предусмотрено десять каналов Serial ATA: шесть чипсетных (4x 3 Гбит/с, 2x 6 Гбит/с) поддерживают RAID-массивы уровней 0, 1, 0+1 и 5, а четыре порта 6 Гбит/с, реализованных посредством пары микроконтроллеров Marvell 88SE9172, поддерживают только RAID 0 и RAID 1. Еще один аналогичный контроллер Marvell управляет работой выведенных на заднюю панель двух разъемов eSATA.

Кнопок включения/выключения и принудительной перезагрузки системы, равно как и других «оверклокерских» клавиш, на поверхности X79-UD3 нет. Это, конечно, не помеха для многочисленной армии энтузиастов. Разъемов для подключения вентиляторов всего пять — три 4-контактных и два 3-контактных. Настройки UEFI по старинке сбрасываются замыканием контактов CLR_CMOS.

Из числа коннекторов, распаянных у нижнего края печатной платы, выделим TPM — разъем для карты расширения Trusted Platform Module, которая используется для защиты данных. Четыре канала USB 3.0 (в том числе два порта на задней панели) реализованы с помощью двух контроллеров Fresco Logic FL1009. Встроенный восьмиканальный аудиокодек Realtek ALC898 имеет сертификаты Dolby Home Theater и Blu-ray Audio. Заявленное соотношение сигнал/шум равно 110 дБ.

В завершение первой части обзора рассмотрим заднюю панель ввода-вывода. Ее образуют целых десять портов USB (8x USB 2.0, 2x USB 3.0), пара eSATA 6 Гбит/с, оптический и коаксиальный аудиовыходы S/PDIF, комбинированный разъем PS/2 для мыши или клавиатуры, разъем гигабитной сети RJ-45 и шесть аналоговых Mini-Jack.

Знакомство с Sandy Bridge-E. Обзор материнской платы Gigabyte GA-X79-UD5 и разгон

В предыдущей статье мы рассказали вам о ключевых нововведениях в архитектуре Sandy Bridge-E и набора системной логики Intel X79 Express. Этот материал посвящен еще одному представителю семейства Intel X79, материнской плате Gigabyte GA-X79-UD5, которая является золотой серединой между платами UD3 и UD7 в модельном ряде производителя и призвана сочетать в себе баланс возможностей и цены.

Комплектация и внешний вид

Плата поставляется в типичной для Gigabyte белой упаковке, которая наполнена различной информацией о функциональности и особенностях платы, таких как 3D Dual UEFI BIOS, 3D Power Engine, поддержка PCI-E 3. 0, USB 3.0, SATA 3.0 и т.п. и т.д.

На упаковке имеется желтый ярлык, говорящий нам о том, что данная плата прошита BIOS-ом версии F7 (либо новее), который не имеет печально известного дефекта в алгоритмах управления системой питания.

Комплектация Gigabyte GA-X79-UD5 достаточно богата и даже более чем. В комплект материнской платы входят несколько SATA 3.0 кабелей, мостик для двойного и тройного SLI, длинный мостик CrossFire, два диска с драйверами и утилитами, документация, аудиокабель, передняя панель USB 3.0, задняя планка, модуль WiFi и BlueTooth 4.0 и две антенны.


Сам  факт наличия такого «бонуса» в комплекте, как Wi-Fi с модулем Bluetooth 4.0 весьма приятен. Очень актуально в эпоху расцвета различных гаджетов и мобильных устройств.

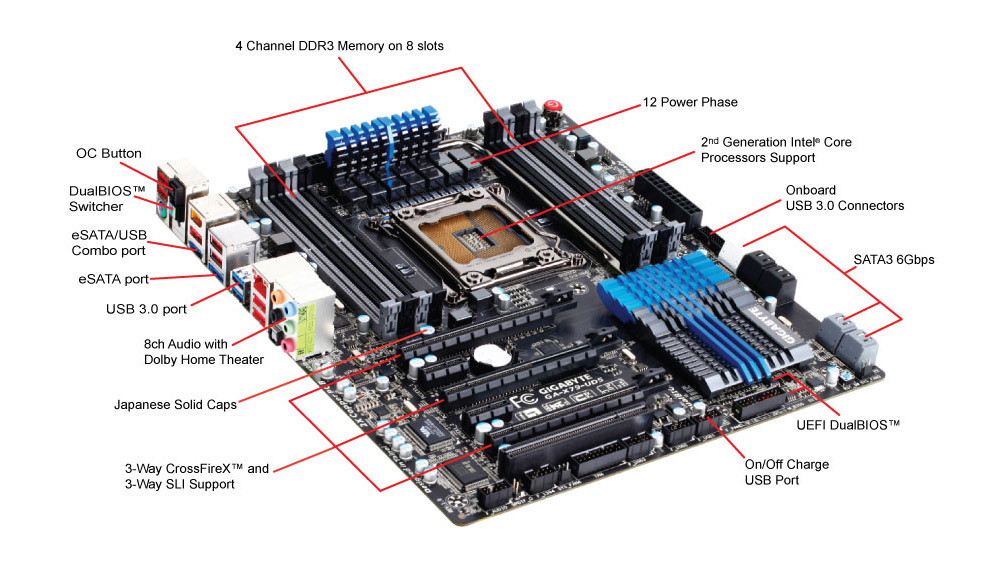

Gigabyte GA-X79-UD5 имеет серо-синюю цветовую гамму, которая нам пришлась по нраву тем, что отсутствует различного рода «кислотная» пестрота.

Внешний осмотр платы оставляет после себя ощущение, что перед нами весьма серьезный продукт, а не «побрякушка», увешанная «ряшечками» и «рюшечками». Кстати, габариты платы составляют 30.5см x 26.4см, что соответствует форм-фактору E-ATX. Поэтому при выборе корпуса нужно быть несколько внимательнее.

В общей сложности, система питания процессора и памяти имеет 14 фаз, 10 из которых отведены на питание процессора, а последние четыре отвечают за питание VTT и System Agent. За охлаждение элементов питания отвечает небольшой ребристый радиатор.

В цепях питания используются танталовые конденсаторы, что сводит к минимуму просадки напряжения на процессор и к максимуму срок службы платы. Если обратить внимание на фотографии, то заметно, что радиатор на системе питания соединен никелированной медной трубкой с радиатором, который установлен на чипсете:

Охлаждение чипсета производитель доверил достаточно массивному радиатору, который имеет ребристость, в чью функциональную обязанность включена и декоративность.

В общей сложности, Gigabyte GA-X79-UD5, как и полагается полноценным материнским платам на чипсете Intel X79, имеет восемь слотов памяти с поддержкой стандарта DDR3-2400.

Плата оснащена тремя слотами PCI-E 3.0, два из которых работают в режиме x16, а последний, который, как ни странно,  посреди, работает в режиме x8. Иными словами, если вы хотите получить конфигурацию двойного SLI или CrossFireX, то для организации схемы x16+x16 будет необходимо вставлять карточки в первый и третий по порядку слоты PCI-E.


Если видеокарты обладают двухслотовой системой охлаждения, то ей перекроется один из двух слотов PCI-E x1 и PCI в случае использования двух видеокарт. Первый слот PCI-E x16 установлен на достаточном расстоянии от сокета, поэтому слоты с оперативной памятью не будут препятствовать установке длинных видеокарт. Плата также оснащена одним слотом PCI.
Плата имеет кнопки Power и RESET, но вот расположены они совершенно в разных концах текстолита.

Если «большая красная кнопка» Power расположена около слотов оперативной памяти с правой стороны, то кнопка RESET расположена возле портов SATA.

На наш взгляд это не очень удобно. Хотя, если плата будет установлена в корпус (как это обычно и происходит), конечному пользователю и вовсе будет безразлично их расположение.

Что касается портов SATA, то Gigabyte GA-X79-UD5 имеет два порта SATA 3.0, которые поддерживаются непосредственно чипсетом (белые), четыре порта Intel SATA 2.0, еще 4 порта SATA 3.0 реализованы за счет контроллеров Marvell 88SE9172. На задней панели имеется еще два дополнительных порта eSATA 3.0, совмещенных с USB. Итого, имеется 12 портов SATA, 8 из которых SATA 3.0 (включая eSATA).

На задней панели у нас имеется: PS/2 для мышки/клавиатуры, семь портов USB 2.0 (один из которых совмещен с eSATA 3.0), три порта USB 3.0, еще один eSATA 3.0, который тоже поддерживает USB, правда не документировано какой ревизии, но судя по цвету, USB 3.0. Имеется порт  IEEE 1394, гигабитная сеть на базе контроллера Intel. Звуковая карта поддерживает конфигурацию 7.1, имеет вывод S/PDIF и основана на кодеке Realtek ALC898 с программной поддержкой Dolby® Home Theater.

Особый интерес доставляют кнопки «O.C.», расположенная под ней двухцветная кнопка и «маленькая кругленькая» :=).
Начнем по порядку, сверху вниз. Кнопка «O.C.» отвечает за автоматический разгон, которая, как показала практика, работает «на ура». Наш Core i7-3930K, при помощи этой кнопочки, был автоматически разогнан без каких либо затруднений и проблем  до 3.5 ГГц. Вторая кнопка – это переключатель BIOS. Собственно, при включенном состоянии, подсвечивается та «половинка», которая отвечает за свою микросхему BIOS. Если горит голубая половина – то мы загружены с первой микросхемы BIOS. Если зеленая — то со второй. Нажатие на кнопку переключает используемую по умолчанию микросхему BIOS. «Маленькая кругленькая» кнопка – это Clear CMOS, т.е. кнопка сброса BIOS. Опять же, она слишком мала и нажимать ее не так удобно, как хотелось бы.

На этом внешний осмотр платы завершен. Отметим, что мы указали далеко не все спецификации платы и вы можете ознакомиться с полным перечнем поддерживаемых интерфейсов на официальном сайте, а тем временем, мы перейдем к наиболее интересной части – к обзору возможностей BIOS и разгону.

BIOS

Вход в BIOS осуществляется нажатием кнопки «Del», что является вполне стандартным. Как и было обещано на упаковке, материнская плата поставлялась с BIOS версии F7. Перед тестированием мы обновили прошивку до версии F9.
Главное меню UEFI BIOS встречает нас изображением материнской платы.

Компания Gigabyte называет свое графическое представление BIOS-а никак иначе как 3D BIOS. Вероятно, прежде всего, это связано с внешним видом BIOS. К примеру, изображение материнской платы можно еще и повернуть.

Если кликнуть на логотип 3D BIOS, то у нас отобразится информация о текущих тактовых частотах процессора, BCLK и памяти.

Примерно раз в секунду, на изображении материнской платы подсвечиваются основные компоненты, как например, на фотографии выше. Если на них навести мышью, то появляется всплывающая подсказка, которая дает нам информацию о том, за какие настройки отвечает данный «пункт» меню.

Тем, кому такой интерфейс настроек не привычен (кстати, он рассмотрен более подробно в видео ниже), достаточно нажать кнопку ESC или на одну из кнопок, которые отображены под платой. После чего откроется в какой-то степени уже привычный для многих, но в то же время улучшенный и более приятный в сравнении с «старым синим BIOS» интерфейс.

Первая вкладка, M.I.T., отвечает за все то, что необходимо для управления частотами процессора, памяти, за мониторингом температуры, управлением вентиляторами. В общем, в ней сконцентрировано все то, что первично необходимо для настройки BIOS. Пункт меню M.I.T. Current Status отображает информацию о температурах каждого из ядер, частоте процессора и т.п. Поэтому, сразу обратим внимание на Advanced Frequency Settings.

Как можно догадаться по названию, Advanced Frequency Settings отвечает за настройки тактовых частот процессора и памяти. В основном окне нам предлагается возможность изменять тактовую частоту BCLK с шагом в 0.005, изменять множитель шины BCLK (имеются значения 1.00x, 1.25x, 1.66x, 2.50x), множитель процессора (для разблокированных процессоров), изменять множитель памяти, загружать ее XMP профили (если имеются).


Максимально допустимый множитель на память равен значению 32, что в купе с шиной BCLK в 100 МГц дает частоту памяти в 3200 МГц. Что же, похоже новые рекорды разгона памяти на платформе Intel не за горами.
Подпункт Advanced CPU Core Features включает в себя группу опций, касающихся настроек функционала самого процессора:

Пункт  меню M.I.T.->Advanced Memory Settings
Этот пункт меню предоставляет расширенные возможности настроек памяти, такие как установка таймингов, субтаймингов и прочее. Конечно же, выставить частоту памяти и множитель на память можно и в данном меню.


Предлагаемый для редактирования набор таймингов и субтаймингов более чем достаточен, а полный их список не влезает рамки одного скриншота. К слову о скриншотах – BIOS материнской платы позволяет создавать скриншоты, сохраняя их на USB-носитель.

Пункт Advanced Voltage Settings содержит в себе подпункт 3D Power Control. На наш взгляд, это очень мощный инструмент управления системой питания. Имеется возможность настройки PWM Phase Control, Loadline Calibration для процессора, IMC, DDR, VTT, выставить ограничения по току и даже температурные ограничения для системы питания и более того, частоту обновления клокера PWM процессора и его составляющих.

На скриншоте вновь отображены далеко не все пункты этого меню, но все они имеются в видеозаписи. Мы уверены, что все эти возможности смогут в полной мере использовать и оценить настоящие гуру оверклокинга.
Пункт меню CPU Core Voltage Control позволяет менять напряжения на ядро процессора (макс. 1.7 вольт), VTT, PLL, IMC с шагом в 0.005.

Gigabyte GA-X79-UD5 имеет расширенные возможности управления напряжением на память.

Расширенная группа напряжений по памяти призвана улучшить стабильность при экстремальном разгоне памяти. И, пожалуй, последнее, на что мы уделим внимание в текстовом варианте обзора BIOS, это возможность выбора русского интерфейса:


Русский язык в BIOS – это очень необычно и непривычно. С остальными возможностями BIOS вы можете ознакомиться в следующем видео:

Разгон Core i7-3930K

Как мы и писали в предыдущей статье, разгон процессоров Sandy Bridge-E несколько отличается от такового у Sandy Bridge. С появлением первых процессоров на базе архитектуры Sandy Bridge, по факту разгон был возможен только в том случае, если процессор имел разблокированный множитель, а разгон по шине BCLK не представлялся возможным. Это связано с тем, что компания Intel внедрила единый генератор тактовой частоты для всей системы. Как следствие, поднятие частоты BCLK на платформе LGA 1155 приводило к поднятию частот шины PCI-E, DMI, а также частот SATA и USB-контроллеров. Все это негативно сказывалось на стабильности платформы.

В случае с платформой LGA 2011, эта проблема частично решена. Инженеры Intel внедрили дополнительные коэффициенты, которые позволяют поднять шину BCLK, но при этом, не затрагивая другие. Это дает возможность осуществлять разгон процессоров, которые имеют ограниченный множитель, коим, например, является четырёхъядерный процессор Core i7-3820, а также дает возможность осуществлять больший разгон оперативной памяти.

Ниже представлена анимация, отображающая информацию о том, как влияет множитель BCLK на итоговую тактовую частоту процессора и памяти.

Конечно, достичь тактовой частоты процессора в 8 ГГц и частоты памяти в 4.6+ ГГц вряд ли получится, во всяком случае, на процессорах Sandy Bridge-E. Хотя, сам факт их наличия говорит нам о широком диапазоне возможностей и разгула фантазии во время разгона процессора. Также следует заметить, что далеко не каждый процессор способен «осилить» множитель 1.66x, не говоря уже и о множителе 2. 50x, который, к слову, видимо не является официально поддерживаемым.

Имеющийся у нас в распоряжении процессор Core i7-3930K в поднятии множителя на BCLK не нуждается, так как он изначально имеет свободный CPU-Ratio (x57). Разгон по базовой шине вынуждает поднимать напряжение на System Agent (IMC), что приводит к дополнительному росту температур. В этом плане, процессоры для сокета LGA 2011 тоже отличаются от процессоров для LGA 1155.

Дело в том, что из-за усложнившейся конструкции процессора и особенностей технологического процесса инженерам Intel пришлось уменьшить допустимую температуру процессора Tcase (температура в геометрическом центре процессора). Если максимально допустимая температура процессоров LGA 1155 составляет 72.6 градуса, то у процессоров Sandy Bridge-E планка снижена до 66.8 градусов Цельсия. В итоге мы имеем процессор с «горячим нравом» (уровень TDP 130W) и с меньшим запасом по температурам, который при достижении ограничений начинает уходить в режим троттлинга. Нам удалось повторить результаты разгона процессора при помощи поднятия множителя на шину BCLK, однако результаты тестов были хуже. Очевидно, что причиной этому стали «излишние» градусы и процессор снижал свою тактовую частоту во время прохождения тестов.

Что касается разгона, он осуществлялся при помощи воздушного охлаждения. В итоге нам удалось достичь полной стабильности при шести активных ядрах и включенном Hyper-Threading на частоте 4.5 ГГц. Для этого были выставлены следующие настройки BIOS:

Напомним, что для разгона процессоров Sandy Bridge-E необходимо, чтобы технология Turbo Boost была активна.




Для успешного покорения частоты в 4.5 ГГц нам потребовалось установить напряжение на процессор в 1.550В, немного поднять VTT, зафиксировать напряжение PLL (поднятие которого, к слову, дает лишь рост температур) и немного повысить напряжение на IMC (System Agent). Дальнейшее повышение напряжения на ядро приводило к перегреву процессора.

При этих настройках нам удалось пройти следующие тесты:

1. 3D Mark Vantage, который позволил занять на момент написания статьи 21-ое место в мире в рейтинге HWBot.org среди видеокарт GeForce GTX 560 Ti;

2. 3DMark 2011

3. Unigine Heaven (DX11 Extreme Preset)

При этих же настройках нам удалось пройти тесты wPrime32 и wPrime1024 на тактовой частоте в 4.6 ГГц.

Оставив активными только два ядра и отключив Hyper-Threading, нам удалось не только зафиксировать частоту в 4.7 ГГц, но и пройти тесты SuperPI 1M и 32M:



Поиск максимальной частоты при двух активных ядрах с дальнейшим повышением напряжения на процессор мы сочли небезопасным и бессмысленным из-за троттлинга.

Заключение

Процессоры Sandy Bridge-E в руках профессиональных оверклокеров, применяющих жидкий азот для охлаждения, безусловно, позволят занять лидирующие позиции в графических тестах, таких как 3D Mark. Оверклокерам-любителям эти процессоры не дадут такой большой частотный разгул, который дают процессоры для LGA 1155. С другой стороны, не стоит забывать о том, что Core i7-3930K имеет шесть ядер и четырехканальный контроллер памяти, и желать «5 ГГц на воздухе» крайне глупо.

Что касается материнской платы, прежде всего GA-X79-UD5 нам понравилась своей отзывчивостью на разгон – мы очень быстро смогли определить разгонный потенциал процессора и его стабильность. Компонентная база и возможности BIOS дают шансы на достижение высоких результатов при экстремальном разгоне. Если вы относитесь к категории читателей, которых вовсе не интересуют разгон, то эти слова означают, что Gigabyte GA-X79-UD5 имеет большой запас прочности и будет служить вам верой и правдой долгое время. Отличное качество, хорошие возможности для разгона (включая и автоматический разгон), богатая комплектация и розничная цена в 330-350 долларов позволяют нам рекомендовать ее к покупке.

Автор выражает благодарность:
— компании Gigabyte за предоставленную на тестирование плату;
— компании Intel за предоставленный процессор;

Автор: Вологодский Евгений

Обсуждение статьи ведется тут.

GIGABYTE GA-X79-UD3 LGA 2011 Intel X79 SATA 6 Гбит / с USB 3.0 Материнская плата ATX: Электроника

Материнские платы серии

GIGABYTE X79 основаны на новейшем чипсете X79 Express и поддерживают новые процессоры LGA 2011 Intel Core i7. Он первым использует преимущества эксклюзивной мощности GIGABYTE 3D, полностью нового аппаратного и программного обеспечения Digtal Power Engine для ЦП и памяти, которые выводят сборщиков на новый уровень ориентированных на производительность вычислений. Материнские платы серии

GIGABYTE X79 объединяют непревзойденную производительность настольных ПК с новым уровнем гибкости и управления оборудованием.Материнские платы серии GIGABYTE X79, основанные на новейшем наборе микросхем Intel1® X79 Express и поддерживающие новые процессоры LGA 2011 Intel1® Core TM i7, открывают новые возможности для создания ориентированных на производительность вычислений.
Ключевая особенность
  • Высокопроизводительные процессоры Intel LGA 2011® Core TM i7
  • 4-канальная архитектура памяти
  • Поддержка PCI Express Gen 3
  • Абсолютно новый цифровой контроль питания для ЦП и памяти
  • UEFI DualBIOS TM Technology
  • 8-фазный дизайн VRM с возможностью разгона, полностью японский твердотельный конденсатор и конструкция PowerPAK MOSFET
  • 333 Встроенное ускорение с USB 3. 0, SATA 3.0 и беспрецедентное 3-кратное увеличение мощности USB
  • Уникальная технология включения / выключения зарядки
  • GIGABYTE Ultra Durable TM 3 технология
  • Поддержка Dolby Home Theater®
  • Высокое качество 110 дБ SNR HD-аудио
Обзор

GIGABYTE 3D Power (заявка на патент)
Материнские платы серии GIGABYTE X79 — первые, в которых используется эксклюзивная технология GIGABYTE 3D Power, полностью новый программно-аппаратный модуль Digital Power Engine для ШИМ и памяти, обеспечивающий беспрецедентный контроль подачи питания.

Совершенно новый цифровой регулятор мощности для ЦП и памяти
Используя новый цифровой ШИМ-контроллер, GIGABYTE 3D Power имеет точную автоматическую компенсацию напряжения для обеспечения стабильного потока мощности к ЦП и памяти независимо от нагрузки. Эта полностью новая, полностью цифровая система питания предоставляет энтузиастам исключительный контроль над потенциалом разгона их материнской платы GIGABYTE X79. GIGABYTE первой в отрасли использует контроллеры цифровой памяти не только для памяти, но и для VTT и VSA для мониторинга и настройки в реальном времени.Цифровое управление памятью позволяет пользователям отслеживать и записывать мощность и ток DDR в реальном времени во время игр, разгона или простоя. Пользователи также могут установить OVP (защиту от перенапряжения) для защиты вашей памяти, отрегулировать калибровку линии нагрузки памяти, чтобы исправить зависание памяти для более быстрого времени отклика, и настроить частоту ШИМ памяти на лету.



Утилита GIGABYTE 3D Power (заявка на патент)
Теперь пользователи могут пользоваться полностью интерактивной 3D-утилитой, которая упрощает настройку трех измерений, которые управляют подачей питания на ваш ЦП и память: напряжение, фаза и частота.Эти параметры имеют решающее значение для того, как цифровой ШИМ подает питание на критические области материнской платы, и могут помочь пользователям быстро получить самый высокий и стабильный разгон.

3D Power: управление напряжением
Параметры напряжения могут быть изменены в 3D Power, включая калибровку линии нагрузки ЦП. Регулируя калибровку линии нагрузки, можно избежать падения напряжения, поддерживая оптимальные уровни напряжения, несмотря на увеличение уровней тока. OVP (защиту от перенапряжения) также можно настроить, чтобы изменить диапазон защиты по умолчанию для ЦП, контроллера памяти, VTT и системной памяти.

3D Power: Phase Control
Пользователи могут откалибровать OCP (защиту от перегрузки по току) для ЦП, встроенного контроллера памяти и уровней мощности системной памяти. Это позволяет фазовому контролю подавать в систему еще больше мощности, когда это необходимо.

3D Power: Frequency Control
Цифровой ШИМ GIGABYTE позволяет регулировать частоту с помощью ШИМ-контроллера International Rectifier (IR3567). 3D-управление частотой питания позволяет пользователям изменять частоту ШИМ-контроллера, чтобы модуль VRM ЦП мог быстрее регулировать скорость подачи питания. Пользователи также могут регулировать спектр ШИМ или максимальную и минимальную общие частоты



GIGABYTE 3D BIOS (патент заявлен)
Революционное приложение GIGABYTE 3D BIOS основано на нашей новой технологии GIGABYTE UEFI DualBIOS TM и доступно потребителям в двух вариантах. новые эксклюзивные режимы взаимодействия, никогда ранее не встречавшиеся в среде BIOS. GIGABYTE изменила традиционный подход к BIOS, предоставив рядовым пользователям и энтузиастам возможность выбора уникальных и мощных графических интерфейсов.

UEFI DualBIOS TM Technology
В основе этой захватывающей технологии 3D BIOS лежит пара физических ПЗУ BIOS емкостью 8 МБ, содержащих эксклюзивную технологию UEFI BIOS собственной разработки GIGABYTE. Благодаря превосходному графическому интерфейсу, способному отображать 32-битные цветные изображения и удобной навигации с помощью мыши, UEFI DualBIOS TM делает настройку BIOS новым и увлекательным занятием как для новичков, так и для опытных пользователей. UEFI BIOS также обеспечивает встроенную поддержку больших жестких дисков в 64-разрядных операционных системах.

3D Mode
Эксклюзивный 3D-режим GIGABYTE, разработанный для обеспечения чрезвычайно оптимизированной и удобной для пользователя среды BIOS, предлагает полностью интерактивный и наглядный графический интерфейс, который позволяет пользователям легко и интуитивно вносить ключевые изменения в настройки UEFI BIOS для достижения оптимальной производительности. 3D-режим позволяет новичкам или обычным пользователям более четко понимать области материнской платы, на которые влияют настройки BIOS, получая более четкое представление о функциональных возможностях BIOS.

Расширенный режим
Расширенный режим обеспечивает более полную среду UEFI BIOS, которая разработана специально для оверклокеров и опытных пользователей, которым нужен максимальный контроль над оборудованием своего ПК. Подпись GIGABTYE M.I.T. Технологию настройки можно найти вместе с полностью настраиваемыми параметрами для полностью нового цифрового движка 3D Power от GIGABTE. Короче говоря, расширенный режим сочетает в себе привычный опыт GIGABYTE BIOS и новый удобный графический интерфейс UEFI.



4-канальная архитектура памяти / поддержка PCI Express Gen. 3
4-канальная архитектура памяти
Последние процессоры Intel® Core TM i7 второго поколения оснащены новым встроенным контроллером памяти, который впервые поддерживает четырехканальную память DDR3 время. Предлагая непревзойденную производительность памяти с невероятной потенциальной пропускной способностью данных, материнские платы серии GIGABYTE X79 обеспечивают максимальную производительность для современных приложений, интенсивно использующих память. Кроме того, GIGABYTE X79-UD5 поддерживает до восьми модулей DIMM через восемь слотов памяти для конфигураций памяти максимальной емкости.

Поддержка PCI Express Gen. 3
Материнская плата GIGABYTE полностью сконфигурирована для обеспечения геймеров новейшей технологией Gen 3 PCI Express, обеспечивающей максимальную пропускную способность данных для будущих дискретных видеокарт.
* PCIe Gen.3 зависит от совместимости ЦП и карт расширения.



Поддержка 4-полосной графики
GIGABYTE X79-UD7 представляет собой самую масштабируемую графическую платформу в отрасли с поддержкой 4-полосной ATI CrossfireX TM и Nvidia SLI TM .Обеспечивая подключение 4 PCI Express 3.0 x16, X79-UD7 обеспечивает сверхплавный 3D-рендеринг, молниеносную частоту кадров и расширенные графические возможности для пользователей, желающих получить от своей системы высочайший уровень графической производительности.

GA-X79-UD3 rev.1.1 | Плата Gigabyte GA-X79-UD3 rev1.1 без ввода-вывода

Материнская плата

Gigabyte GA-X79-UD3 rev.1.1 Intel Chipset X79 Socket LGA2011 DDR3 ATX. Материнские платы серии GIGABYTE X79 объединяют непревзойденную производительность настольных ПК с новым уровнем гибкости и управления оборудованием.Материнские платы серии GIGABYTE X79, основанные на новейшем наборе микросхем Intel X79 Express и поддерживающие новые процессоры Intel Core i7 LGA 2011, открывают новые возможности для создания ориентированных на производительность вычислений.

Характеристики:

• Поддержка нового процессора Intel Core i7 Extreme Edition
• 4-канальная архитектура памяти
• Поддержка PCI Express Gen 3
• Технология UEFI DualBIOS
• 8-фазный разгонный дизайн VRM с твердыми конденсаторами японского производства и конструкция PowerPAK MOSFET.
• 333 Onboard Acceleration с USB 3.0, SATA 3.0 и беспрецедентным 3-кратным увеличением мощности USB
• Уникальная технология включения / выключения зарядки
• Технология GIGABYTE Ultra Durable 3
• Поддержка домашнего кинотеатра Dolby
• Высокое качество звука 110 дБ SNR HD

Технические характеристики:

ЦП
Поддерживает новый процессор Intel Core i7 Extreme Edition Кэш
L3 зависит от ЦП
Набор микросхем
Набор микросхем Intel X79 Express
Память
4 x 1.Разъемы DDR3 DIMM 5 В с поддержкой до 32 ГБ системной памяти
* Из-за ограничений 32-разрядной операционной системы Windows, когда установлено более 4 ГБ физической памяти, отображаемый фактический размер памяти будет меньше 4 ГБ.
4-канальная архитектура памяти
Поддержка модулей памяти DDR3 2400/2133/1866/1600/1333/1066 МГц
Поддержка модулей памяти без ECC
Поддержка модулей памяти Extreme Memory Profile (XMP)
Audio
Кодек Realtek ALC898
Аудио высокой четкости
2/4/5.1 / 7.1-канальный
Поддержка Dolby Home Theater
Поддержка S / PDIF Out
LAN
1 x Intel GbE LAN (10/100/1000 Мбит)
Слоты расширения
2 x PCI Express x16, работает at x16 (PCIEX16_1, PCIEX16_2)
* Для оптимальной производительности, если должна быть установлена ​​только одна видеокарта PCI Express, обязательно установите ее в разъем PCIEX16.
2 слота PCI Express x16, работающие на x8 (PCIEX8_1, PCIEX8_2)
* Слот PCIEX8_2 разделяет полосу пропускания со слотом PCIEX16_2.Когда слот PCIEX8_2 заполнен, слот PCIEX16_2 будет работать в режиме до x8.
(Все слоты PCI Express x16 соответствуют стандарту PCI Express 3.0.)
2 слота PCI Express x1
(Все слоты PCI Express x1 соответствуют стандарту PCI Express 2. 0.)
1 слот PCI
Интерфейс хранилища
Набор микросхем:
2 разъема SATA 6 Гбит / с (SATA3 0/1) с поддержкой до 2 устройств SATA 6 Гбит / с
4 разъема SATA 3 Гбит / с (SATA2 2/3/4/5) с поддержкой до 4 устройств SATA 3 Гбит / с
Поддержка RAID 0, RAID 1, RAID 5 и RAID 10
* Когда набор RAID построен по каналам SATA 6 Гбит / с и SATA 3 Гбит / с, производительность системы набора RAID может варьироваться в зависимости от подключаемых устройств. связаны.
3 микросхемы Marvell 88SE9172:
4 разъема SATA 6 Гбит / с (GSATA3 6/7/8/9) с поддержкой до 4 устройств SATA 6 Гбит / с
2 разъема eSATA 6 Гбит / с на задней панели с поддержкой до 2 устройства SATA 6 Гбит / с
Поддержка RAID 0 и RAID 1
Мульти-графическая технология
Поддержка технологии 4-Way / 3-Way / 2-Way AMD CrossFireX / NVIDIA SLI
USB
Набор микросхем:
Up до 14 портов USB 2.0 / 1.1 (8 портов на задней панели, 6 портов доступны через внутренние разъемы USB)
2 микросхемы Fresco FL1009:
До 4 портов USB 3. 0 / 2.0 (2 порта на задней панели, 2 порта доступны через внутренний USB-разъем)
Внутренние разъемы ввода-вывода
1 x 24-контактный основной разъем питания ATX
1 x 8-контактный разъем питания ATX 12V
6 разъемов SATA 6 Гбит / с
4 разъема SATA 3 Гбит / с
1 разъем для вентилятора ЦП
4 разъема для системных вентиляторов
1 разъем на передней панели
1 разъем для аудиосигнала на передней панели
1 разъем S / PDIF Out
3 разъемы USB 2.0 / 1.1
1 разъем USB 3.0 / 2.0
1 разъем последовательного порта
1 перемычка очистки CMOS
1 разъем Trusted Platform Module (TPM)
Разъемы на задней панели
1 клавиатура PS / 2 / порт мыши
1 оптический разъем S / PDIF Out
1 коаксиальный разъем S / PDIF Out
8 x USB 2.0 / 1.1
2 порта USB 3.0 / 2.0
2 разъема eSATA 6 Гбит / с
1 порт RJ-45
6 аудиоразъемов (центральный / сабвуферный динамик / задний динамик / боковой динамик / линейный вход / Линейный выход / микрофон)
Контроллер ввода-вывода
Микросхема iTE IT8728
H / W Мониторинг
Обнаружение напряжения системы
Определение температуры ЦП / системы
Определение скорости вентилятора ЦП / системы
Предупреждение о перегреве ЦП
Сбой вентилятора ЦП / системы предупреждение
Управление скоростью вентилятора ЦП / системы
* Поддержка функции управления скоростью вентилятора ЦП / системы будет зависеть от установленного вами кулера ЦП / системы.
BIOS
2 x 64 Мбит флэш-памяти
Использование лицензионного AMI EFI BIOS
Поддержка DualBIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Уникальные функции
Поддержка @BIOS
Поддержка для Q-Flash
Поддержка Xpress BIOS Rescue
Поддержка Центра загрузок
Поддержка Xpress Установить
Поддержка Xpress Recovery2
Поддержка EasyTune
* Доступные функции EasyTune могут различаться в зависимости от модели материнской платы.
Поддержка жесткого диска eXtreme (X.HD)
Поддержка включения / выключения зарядки
Поддержка Cloud OC
Поддержка 3 ТБ + разблокировка
Поддержка Q-Share
Операционная система
Поддержка Microsoft Windows 10 / 8.1 / 8/7 / Vista / XP
Форм-фактор
Форм-фактор ATX; 30,5 см x 24,4 см

Поддержка ЦП

E Bridge Intel E Bridge Ivy Bridge 80300 Ivy Bridge-EP Ivy Bridge Ivy Bridge Intel
Socket 2011
Материнская плата
Название поставщика Модель процессора Частота 3 Lache Процессор Мощность
Intel Core i7-4960X 3. 60 ГГц 15 МБ Ivy Bridge-E 22 нм 130 Вт
Intel Core i7-4930K 3,40 ГГц 12 МБ Ivy Bridge-E 22 нм Intel Core i7-4820K 3,70 ГГц 10 МБ Ivy Bridge-E 22 нм 130 Вт
Intel Core i7-3970X 3,50 ГГц 15y 32 нм 150 Вт
Intel Core i7-3960X 3.30 ГГц 15 МБ Sandy Bridge-E 32 нм 130 Вт
Intel Core i7-3960X 3,30 ГГц 15 МБ Sandy Bridge-E 32 нм Core i7-3930K 3,20 ГГц 12 МБ Sandy Bridge-E 32 нм 130 Вт
Intel Core i7-3930K 3,20 ГГц 12 МБ 32 нм 130 Вт
Intel Core i7-3820 3. 60 ГГц 10 МБ Sandy Bridge-E 32 нм 130 Вт
Intel Xeon E5-4657v2 2,40 ГГц 30 МБ Ivy Bridge-EP 22 нм 22 нм Intel Xeon E5-4650v2 2,40 ГГц 25 МБ Ivy Bridge-EP 22 нм 95 Вт
Intel Xeon E5-4640v2 2,20 ГГц 20300 Мост Ivy Bridge 22 нм 95W
Intel Xeon E5-4627v2 3.30 ГГц 16 МБ Ivy Bridge-EP 22 нм 130 Вт
Intel Xeon E5-4620v2 2,60 ГГц 20 МБ Ivy Bridge-EP 22 300 Intel Xeon E5-4610v2 2,30 ГГц 16 МБ Ivy Bridge-EP 22 нм 95W
Intel Xeon E5-4607v2 2,60300 EP 22 нм 95W
Intel Xeon E5-4603v2 2. 20 ГГц 10 МБ Ivy Bridge-EP 22 нм 95W
Intel Xeon E5-2680v2 2,80 ГГц 25 МБ Ivy Bridge-EP 22 нм Intel Xeon E5-2637v2 3,50 ГГц 15 МБ Ivy Bridge-EP 22 нм 130 Вт
Intel Xeon E5-2630Lv2 Ivy Bridge 9029 Мост Ivy Bridge 22 нм 60 Вт
Intel Xeon E5-2630v2 2.60 ГГц 15 МБ Ivy Bridge-EP 22 нм 80 Вт
Intel Xeon E5-2620v2 2,10 ГГц 15 МБ 22300 9029 Intel Xeon E5-2609v2 2,50 ГГц 10 МБ Ivy Bridge-EP 22 нм 80 Вт
Intel Xeon E5-2603v2 1,80 ГГц 10300 EP 22 нм 80 Вт
Intel Xeon E5-1660v2 3.70 ГГц 15 Мб Intel Xeon E5-1620v2 3,70 ГГц 10 МБ Ivy Bridge-EP 22 нм 130 Вт
Intel Xeon E5-2680 2,70 ГГц 20300 EP Bridge 32 нм 130 Вт
Intel Xeon E5-2670 2.60 ГГц 20 МБ Sandy Bridge-EP 32 нм 130 Вт
Intel Xeon E5-2650 2,00 ГГц 20MB Sandy Bridge-EP 32 нм 9029 9029 32 нм 9099 9029 Intel Xeon E5-2650L 1,80 ГГц 20 МБ Sandy Bridge-EP 32 нм 70 Вт
Intel Xeon E5-2643 3,30 ГГц EP 32 нм 130 Вт
Intel Xeon E5-2640 2.50 ГГц 15 МБ Sandy Bridge-EP 32 нм 95W
Intel Xeon E5-2630 2,30 ГГц 15MB Sandy Bridge-EP 32nm 9029 32nm 9029 9029 Intel Xeon E5-2620 2,00 ГГц 15 МБ Sandy Bridge-EP 32 нм 95W
Intel Xeon E5-2687W 3,10 ГГц 20300 EP Bridge 32 нм 150 Вт
Intel Xeon E5-2603 1.80 ГГц 10 МБ Sandy Bridge-EP 32 нм 80 Вт
Intel Xeon E5-1660 3,30 ГГц 15 МБ Sandy Bridge-EP 32 нм 32 нм Xeon E5-1650 3,20 ГГц 12 МБ Sandy Bridge-EP 32 нм 130 Вт
Intel Xeon E5-1620-3,60 ГГц 10 МБ Мост 32 нм 130 Вт

Gigabyte GA-X79-UD3 — Лучшая совместимость Gigabyte GA-X79-UD3 Mobo

В Gigabyte GA-X79-UD3 используется процессорное гнездо Intel LGA 2011 / Socket R .Любой совместимый процессор Intel будет иметь такой же вход сокета. Он использует тип памяти DDR3 с максимальной скоростью до 2133 МГц и 4 слота DDR3 , что позволяет использовать в общей сложности 32 ГБ ОЗУ .

Выпущенный 26 декабря 2011 года, Gigabyte GA-X79-UD3 теперь старше 9 лет , что означает, что он чрезвычайно устарел и основан на очень устаревших технологиях. Эта материнская плата будет уступать по производительности своим современным аналогам и, вероятно, будет иметь очень небольшую поддержку со стороны GigaByte.

В соответствии со стандартом ATX , Gigabyte GA-X79-UD3 подходит для большинства корпусов. ATX является наиболее распространенным форм-фактором и, как таковой, имеет высокую степень совместимости с другими компонентами, обеспечивая при этом приличное количество слотов для расширения возможностей расширения.

Gigabyte GA-X79-UD3 имеет 6 слотов для жестких дисков SATA 3.0 . Это обеспечивает теоретическую скорость передачи данных до 6 ГБ / с, в отличие от 3 ГБ / с у SATA 2.0. Вообще говоря, только высокопроизводительные жесткие диски, особенно твердотельные накопители, смогут использовать потенциал пропускной способности портов SATA 3.0, хотя он имеет обратную совместимость, поэтому у вас нет , чтобы воспользоваться этим преимуществом. Эта материнская плата также имеет 4 слота SATA 2.0 , поэтому при желании можно подключить множество жестких дисков SATA.

Gigabyte GA-X79-UD3 не поддерживает встроенную графику . Поэтому для любой сборки системы, в которой используется эта материнская плата, требуется отдельная видеокарта или процессор с графическим процессором на том же кристалле, например процессоры AMD APU.На этой материнской плате имеется 2 слота PCIe x16 . Это означает, что он полностью совместим с новейшими видеокартами, хотя важно попробовать и использовать видеокарту с тем же интерфейсом видеокарты PCIe v2.x , так как все, что ниже, не будет раскрывать потенциал материнской платы, и что угодно выше, его производительность будет снижена до максимальной пропускной способности Gigabyte GA-X79-UD3 PCIe v2.x . Gigabyte GA-X79-UD3 поддерживает до 4 видеокарты с подключением Nvidia SLI или до 4 видеокарты с подключением AMD Crossfire для повышения общей графической производительности за счет увеличения энергопотребления на основе графики, а также цена самих карт.

Gigabyte GA-X79-UD3 имеет 8 разъемов USB 2.0 и 2 разъема USB 3.0 . Слоты USB 3.0 теоретически способны передавать данные со скоростью до 5 Гбит / с, что более чем в 10 раз быстрее, чем максимальная скорость USB 2.0 480 Мбит / с. Хотя сами по себе слоты USB 2.0 в настоящее время служат не хуже, чем когда-либо, обновление обеспечит более надежную защиту вашей системы в будущем по мере появления большего количества периферийных устройств, совместимых с USB 3.0. USB 3.0 также обратно совместим с USB 2.0, что означает, что вам даже не нужно использовать новые функции слота, если вы этого не хотите.

GA-X79-UD3 rev.1.0 | Gigabyte GA-X79-UD3 ред. 1.0 без ввода-вывода

Материнская плата

Gigabyte GA-X79-UD3 rev.1.0 Intel Chipset X79 Express Socket LGA2011 DDR3 ATX. Материнские платы серии GIGABYTE X79 объединяют непревзойденную производительность настольных ПК с новым уровнем гибкости и управления оборудованием. Материнские платы серии GIGABYTE X79, основанные на новейшем наборе микросхем Intel X79 Express и поддерживающие новые процессоры Intel Core i7 LGA 2011, открывают новые возможности для создания ориентированных на производительность вычислений.

Характеристики:

• Поддержка нового процессора Intel Core i7 Extreme Edition
• 4-канальная архитектура памяти
• Поддержка PCI Express Gen 3
• Совершенно новый цифровой контроль питания для ЦП и памяти
• Технология UEFI DualBIOS
• 8-фазный дизайн VRM с возможностью разгона с использованием полностью японских твердотельных конденсаторов и конструкции PowerPAK MOSFET.
• 333 Onboard Acceleration с USB 3.0, SATA 3.0 и беспрецедентным 3-кратным увеличением мощности USB
• Уникальная технология включения / выключения зарядки
• Технология GIGABYTE Ultra Durable 3
• Поддержка домашнего кинотеатра Dolby
• Высокое качество звука 110 дБ SNR HD

Технические характеристики:

ЦП
Поддерживает новый процессор Intel Core i7 Extreme Edition Кэш
L3 зависит от ЦП
Набор микросхем
Набор микросхем Intel X79 Express
Память
4 x 1.Разъемы DDR3 DIMM 5 В с поддержкой до 32 ГБ системной памяти
* Из-за ограничений 32-разрядной операционной системы Windows, когда установлено более 4 ГБ физической памяти, отображаемый фактический размер памяти будет меньше 4 ГБ.
4-канальная архитектура памяти
Поддержка модулей памяти DDR3 2400/2133/1866/1600/1333/1066 МГц
Поддержка модулей памяти без ECC
Поддержка модулей памяти Extreme Memory Profile (XMP)
Audio
Кодек Realtek ALC898
Аудио высокой четкости
2/4/5.1 / 7.1-канальный
Поддержка Dolby Home Theater
Поддержка S / PDIF Out
LAN
1 x Intel GbE LAN (10/100/1000 Мбит)
Слоты расширения
2 x PCI Express x16, работает at x16 (PCIEX16_1, PCIEX16_2)
* Для оптимальной производительности, если должна быть установлена ​​только одна видеокарта PCI Express, обязательно установите ее в разъем PCIEX16.
2 слота PCI Express x16, работающие на x8 (PCIEX8_1, PCIEX8_2)
* Слот PCIEX8_2 разделяет полосу пропускания со слотом PCIEX16_2.Когда слот PCIEX8_2 заполнен, слот PCIEX16_2 будет работать в режиме до x8.
(Все слоты PCI Express x16 соответствуют стандарту PCI Express 3.0.)
2 слота PCI Express x1
(Все слоты PCI Express x1 соответствуют стандарту PCI Express 2.0.)
1 слот PCI
Интерфейс хранилища
Набор микросхем:
2 разъема SATA 6 Гбит / с (SATA3 0/1) с поддержкой до 2 устройств SATA 6 Гбит / с
4 разъема SATA 3 Гбит / с (SATA2 2/3/4/5) с поддержкой до 4 устройств SATA 3 Гбит / с
Поддержка RAID 0, RAID 1, RAID 5 и RAID 10
* Когда набор RAID построен по каналам SATA 6 Гбит / с и SATA 3 Гбит / с, производительность системы набора RAID может варьироваться в зависимости от подключаемых устройств. связаны.
3 микросхемы Marvell 88SE9172:
4 разъема SATA 6 Гбит / с (GSATA3 6/7/8/9) с поддержкой до 4 устройств SATA 6 Гбит / с
2 разъема eSATA 6 Гбит / с на задней панели с поддержкой до 2 устройства SATA 6 Гбит / с
Поддержка RAID 0 и RAID 1
Мульти-графическая технология
Поддержка технологии 4-Way / 3-Way / 2-Way AMD CrossFireX / NVIDIA SLI.
USB
Набор микросхем:
До 14 портов USB 2.0 / 1.1 (8 портов на задней панели, 6 портов доступны через внутренние разъемы USB)
2 микросхемы Fresco FL1009:
До 4 портов USB 3.0 / 2.0 (2 порта на задней панели, 2 порта доступны через внутренний USB-разъем)
Внутренние разъемы ввода-вывода
1 x 24-контактный основной разъем питания ATX
1 x 8-контактный разъем питания ATX 12V
6 разъемов SATA 6 Гбит / с
4 разъема SATA 3 Гбит / с
1 разъем для вентилятора ЦП
4 разъема для системных вентиляторов
1 разъем на передней панели
1 разъем для аудиосигнала на передней панели
1 разъем S / PDIF Out
3 разъемы USB 2.0 / 1.1
1 разъем USB 3.0 / 2.0
1 разъем последовательного порта
1 перемычка очистки CMOS
1 разъем Trusted Platform Module (TPM)
Разъемы на задней панели
1 клавиатура PS / 2 / порт мыши
1 оптический разъем S / PDIF Out
1 коаксиальный разъем S / PDIF Out
8 x USB 2.0 / 1.1
2 порта USB 3.0 / 2.0
2 разъема eSATA 6 Гбит / с
1 порт RJ-45
6 аудиоразъемов (центральный / сабвуферный динамик / задний динамик / боковой динамик / линейный вход / Линейный выход / микрофон)
Контроллер ввода-вывода
Микросхема iTE IT8728
H / W Мониторинг
Обнаружение напряжения системы
Определение температуры ЦП / системы
Определение скорости вентилятора ЦП / системы
Предупреждение о перегреве ЦП
Сбой вентилятора ЦП / системы предупреждение
Управление скоростью вентилятора ЦП / системы
* Поддержка функции управления скоростью вентилятора ЦП / системы будет зависеть от установленного вами кулера ЦП / системы.
BIOS
2 x 64 Мбит флэш-памяти
Использование лицензионного AMI EFI BIOS
Поддержка DualBIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Уникальные функции
Поддержка BIOS
Поддержка Q-Flash
Поддержка Xpress BIOS Rescue
Поддержка Центра загрузок
Поддержка Xpress Установить
Поддержка Xpress Recovery2
Поддержка EasyTune
* Доступные функции EasyTune могут различаться в зависимости от модели материнской платы.
Поддержка жесткого диска eXtreme (X.HD)
Поддержка включения / выключения зарядки
Поддержка Cloud OC
Поддержка 3 ТБ + разблокировка
Поддержка Q-Share
Операционная система
Поддержка Microsoft Windows 10 / 8.1 / 8/7 / Vista / XP
Форм-фактор
Форм-фактор ATX; 30,5 см x 24,4 см

Поддержка ЦП

93029 Intel Core i7.20 ГГц2 9123 9129 Xeon Ivy 9129 EP 9123 9293 Ivy 3 Ivy3 9129 1029 9029 9122 Ivy3120 ГГц Sandy 91231212 929312 929530 ГГц1212 912 912 EP
Socket 2011
Материнская плата
Производитель Модель ЦП Частота L3 Степпинг Мощность
Intel Core i7-4960X 3.60 ГГц 15 МБ Ivy Bridge-E 22 нм S1 130 Вт
Intel Core i7-4930K 3,40 ГГц 12 МБ Ivy 12MB Ivy 9123 EY 130 Вт
Intel Core i7-4820K 3,70 ГГц 10 МБ Ivy Bridge-E 22 нм S1 130 Вт
Intel.50 ГГц 15 МБ Sandy Bridge-E 32 нм C2 150 Вт
Intel Core i7-3960X 3,30 ГГц 15 МБ 3 15 МБ 130 Вт
Intel Core i7-3960X 3,30 ГГц 15 МБ Sandy Bridge-E 32 нм C2 130 Вт
12 МБ Sandy Bridge-E 32 нм C1 130 Вт
Intel Core i7-3930K 3,20 ГГц 12MB Sandy Sandy 130 Вт
Intel Core i7-3820 3,60 ГГц 10 МБ Sandy Bridge-E 32-нм M1 130 Вт
Intel X2 912 295 Intel X 440 ГГц 30 МБ Ivy Bridge-EP 22 нм C0 115 Вт
Intel Xeon E5-4650v2 2,40 ГГц 2529 Мост Ivy 3 2529 Мост 95 Вт
Intel Xeon E5-4640v2 2,20 ГГц 20 МБ Ivy Bridge-EP 22 нм M1 95W12293 M1 95W12293 Xeon Xeon
Xeon
X230 ГГц 16 МБ Ivy Bridge-EP 22 нм M1 130 Вт
Intel Xeon E5-4620v2 2,60 ГГц M1 9029 2,60 ГГц 2029 Мост Ivy 1 9029 2029 Мост 95 Вт
Intel Xeon E5-4610v2 2,30 ГГц 16 МБ Ivy Bridge-EP 22 нм C0 95W12293 C0 95W1233 Intel Xeon 2 Xeon 23 Intel3
77
ГГц
15 МБ Ivy Bridge-EP 22 нм C0 95 Вт
Intel Xeon E5-4603v2 2,20 ГГц 2,20 ГГц 1029 EP Ivy 3 Ivy3 1029 9029 Ivy 3 Ivy3 9129 1029 9029 Ivy3 95 Вт
Intel Xeon E5-2680v2 2,80 ГГц 25 МБ Ivy Bridge-EP 22 нм S1 115W 12293 S1 115W 12293
Xeon 9293 X2993 X250 ГГц 15 МБ Ivy Bridge-EP 22 нм S1 130 Вт
Intel Xeon E5-2630Lv2 2,40 ГГц 1529 Мост 1529 МБ 60 Вт
Intel Xeon E5-2630v2 2,60 ГГц 15 МБ Ivy Bridge-EP 22 нм S1 80W12293 S1 80W1232 Intel Intel 902 9292 Intel 9293 X299210 ГГц 15 МБ Ivy Bridge-EP 22 нм S1 80 Вт
Intel Xeon E5-2609v2 2,50 ГГц 2,50 ГГц 1029 Мост Ivy 929 EP 80 Вт
Intel Xeon E5-2603v2 1,80 ГГц 10 Мб70 ГГц 15 МБ Ivy Bridge-EP 22 нм S1 130 Вт
Intel Xeon E5-1650v2 3,50 ГГц 1229 3,50 ГГц 12MB 9029 Мост Ivy3 12MB 9029 Bridge 130 Вт
Intel Xeon E5-1620v2 3,70 ГГц 10 Мб70 ГГц 20 МБ Sandy Bridge-EP 32 нм C2 130 Вт
Intel Xeon E5-2670 2,60 ГГц 20293 Sandy 9293 9122 9129 Sandy 130 Вт
Intel Xeon E5-2650 2,00 ГГц 20 МБ Sandy Bridge-EP 32 нм C2 95W
Intel Xeon 9129 9129
20MB Sandy Bridge-EP 32-нм C2 70W
Intel Xeon E5-2643 3,30 ГГц 10MB Sandy 9293 130 Вт
Intel Xeon E5-2640 2,50 ГГц 15 МБ Sandy Bridge-EP 32 нм C2 95W C2 Intel Xeon E5-2640
15 МБ Sandy Bridge-EP 32 нм C2 95 Вт
Intel Xeon E5-2620 2,00 ГГц 15293 Sandy Bridge 9129 9129 9129 Sandy 95 Вт
Intel Xeon E5-2687W 3,10 ГГц 20 МБ Sandy Bridge-EP 32 нм C2 150W C2 150 Вт 9029 Intel Xeon 9293 9129 9029e80 ГГц 10 МБ Sandy Bridge-EP 32 нм M1 80 Вт
Intel Xeon E5-1660 3,30 ГГц 15MB33 130 Вт
Intel Xeon E5-1650 3,20 ГГц 12 МБ Sandy Bridge-EP 32 нм C1 130W
Intel.60 ГГц 10 МБ Sandy Bridge-EP 32 нм M1 130 Вт
Материнская плата

Gigabyte GA-X79-UD3 LGA 2011 X79 с задней панелью Материнские платы

Полностью протестирован и работает,

Поставляется с задней панелью.

  • Поддерживает процессор LGA 2011 Intel® Core ™ i7 Extreme Edition
  • 4-канальная архитектура памяти
  • PCI Express Gen.3 Поддержка
  • Совершенно новый цифровой регулятор мощности для ЦП и памяти
  • Технология UEFI DualBIOS ™
  • 8-фазный разгонный VRM с полностью японскими твердотельными конденсаторами и конструкцией PowerPAK MOSFET.
  • 333 Onboard Acceleration с USB 3.0, SATA 3.0 и беспрецедентным трехкратным увеличением мощности USB
  • Уникальная технология включения / выключения заряда
  • Технология GIGABYTE Ultra Durable ™ 3
  • Поддержка Dolby Home Theater®
  • Высокое качество 110 дБ SNR HD-звук

ЕС ЗАКАЗ: С 1 ЯНВАРЯ 2021 ГОДА

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, НА ВАШИ ИЗДЕЛИЯ МОГУТ БЫТЬ ОБЯЗАНЫ ТАМОЖЕННЫЕ И ИМПОРТНЫЕ ОБЯЗАТЕЛЬСТВА.

Все элементы полностью протестированы и работают, если не указано иное.

Пожалуйста, имейте в виду, что все наши фотографии являются стандартными. Если вам нужна конкретная версия или ревизия прошивки, пожалуйста, свяжитесь с нами перед покупкой, чтобы убедиться, что она у нас есть на складе.

Все жесткие диски проходят полное тестирование путем очистки их от HMG Infosec Level 5. Это не только обеспечивает полное удаление данных и защиту конфиденциальности, но также гарантирует, что область данных и механика каждого диска, который мы отправляем, исправны.

При замене компонентов ноутбука / Mac, если вы не покупаете похожие на аналогичные, пожалуйста, свяжитесь с нами перед покупкой, чтобы мы могли гарантировать совместимость.

Пожалуйста, проверьте совместимость продуктов перед покупкой. (например, ваш процессор, операционная система) Если вы не уверены, свяжитесь с нами, и мы будем рады помочь.

Наши товары не поставляются с драйверами, аксессуарами или блоками питания, если не указано иное.

Все полностью протестировано, если не указано иное.

Гарантийный срок не распространяется на расходные материалы, такие как батареи BIOS и т. Д.

Если вы не можете найти то, что вам нужно, свяжитесь с нами, так как мы постоянно добавляем новые продукты в наш магазин.

В настоящее время мы принимаем PayPal через eBay или наличными / картой при получении.

Все платежи должны быть произведены до того, как мы отправим какие-либо товары.

Если оплата не будет произведена в течение 5 дней, мы откроем дело об отмене транзакции.Если вы не можете произвести оплату немедленно, свяжитесь с нами, чтобы мы договорились.

ЗАКАЗ ЕС: С 1 ЯНВАРЯ 2021 ГОДА ОБРАТИТЕ ВНИМАНИЕ, ВАШИ ТОВАРЫ МОГУТ БЫТЬ ПОДЛЕЖАТ ТАМОЖЕННЫМ И ИМПОРТНЫМ ОБЯЗАТЕЛЬСТВАМ

Получение лично приветствуется (и бесплатно) на нашем торговом прилавке. Однако, пожалуйста, свяжитесь с нами до прибытия, чтобы мы могли подготовить для вас товар.

Мы стремимся отправить товар в тот же день (кроме выходных), если он был заказан до 15:00 или 13:00 для курьерской доставки (включая следующий день).

Заказы, размещенные после 15:00 пятницы, будут отправлены в понедельник.

Доставка международной доставки может занять некоторое время. Пожалуйста, проверьте свой номер для отслеживания на веб-сайте курьеров. Однако, если у вас есть какие-либо проблемы, пожалуйста, свяжитесь с нами.

Мы предлагаем только подписанные почтовые услуги. Это как для нашей защиты, так и для вашей.

PCBITZ не несет ответственности за уплату ввозных таможенных пошлин. Обратите внимание, что мы не будем размещать ложные сведения на таможенных этикетках или помечать товары как подарки, поэтому, пожалуйста, не спрашивайте.

Мы предлагаем трехмесячную RTB-гарантию на все наши товары, если не указано иное. (Гарантия не распространяется на товары, указанные как запасные и ремонтные, или на неработающие детали.)

Пожалуйста, свяжитесь с нами перед возвратом любых товаров, чтобы получить бесплатную техническую поддержку и зарегистрироваться для получения кода RMA. Любой предмет, возвращенный без RMA, будет отклонен на стойке регистрации.

Все принятые возвраты должны быть возвращены в оригинальной упаковке в течение двух недель с момента согласования RMA.

Мы предоставляем этикетки для возврата на неисправные товары в местах, где работают наши курьеры; мы не покрываем расходы по возврату товаров, которые были протестированы и не имеют дефектов, указанных в RMA.

Мы не зря используем качественные коробки и антистатические пакеты. Пожалуйста, убедитесь, что товары возвращаются в них, если применимо.

Все возвраты будут проверены и проверены на соответствие нашей гарантийной маркировке.

Пожалуйста, свяжитесь с нами, прежде чем открывать кейс на eBay. Мы всегда рады помочь, если возникнут какие-либо проблемы или вы хотите отменить / изменить заказ.

Технические характеристики Материнская плата Gigabyte GA-X79-UD3 LGA 2011 (Socket R) ATX (GA-X79-UD3)

vortez.net

Обновлено:
2018-06-01 07:31:45

175 фунтов стерлинговНДС (на момент проверки) В линейке GIGABYTE X79 изначально возникли проблемы из-за выхода из строя некоторых материнских плат в условиях экстремальной нагрузки. Однако в новых версиях BIOS эти проблемы были исправлены, и сегодня мы взглянем на …

Очень хорошее соотношение цены и качества, красивый внешний вид, широкие возможности питания BIOS, 4way SLI / Crossfire, четырехканальная память, энергоэффективность… Нет кнопок питания / сброса, нет кнопки очистки CMOS, установка больших воздухоохладителей может оказаться проблематичной … GIGABYTE UD5 была одной из первых материнских плат X79, которые мы имели удовольствие тестировать здесь, в Vortez.Как и его собратья X58, чипсет X79, хотя по своей сути отличается от аппаратного обеспечения, обеспечивает аналогичные значения разгона и множество функций. Маленький UD5 …
Соединенное Королевство.hardware.info

Обновлено:
2018-06-01 07:31:45

В конце прошлого года Intel выпустила свои высокопроизводительные процессоры нового поколения под кодовым названием Sandy Bridge-E. Core i7 3960X и 3930K имеют шесть ядер, до 15 МБ кэш-памяти L3, четырехканальный контроллер памяти DDR3 и PCI-Express 3.0 контроль …

Планируете высокопроизводительный ПК? Купите материнскую плату высокого класса.Это общепринятое мнение, которому бросает вызов новый Gigabyte X79-UD3. Конечно, любая плата на чипсете Intel X79 вряд ли можно назвать бедной. Gigabyte X79-UD3 при цене 175 фунтов стерлингов не совсем дешев …

Агрессивная цена, отличная производительность, все необходимые функции … Жаждет власти… Доказательство того, что вам не нужна дорогая материнская плата для создания отличного высокопроизводительного ПК …
техрадар.com / au /

Обновлено:
2018-06-01 07:31:46

Планируете высокопроизводительный ПК? Купите материнскую плату высокого класса. Это расхожее мнение, которое бросает вызов новому Gigabyte X79-UD3. Конечно, любую плату на чипсете Intel X79 вряд ли можно отнести к категории бедных.Gigabyte X79-UD3 за 175 фунтов не совсем дешев …

Агрессивная цена, отличная производительность, все необходимые функции … Жаждущий власти …
охолик.ch.english

Обновлено:
2018-06-01 07:32:13

Помня о новой серии чипсетов Intel X79, Gigabyte переработала свой портфель материнских плат для настольных ПК высокого класса. В настоящее время UD3 отмечает начальный уровень в лиге Gigabytes X79.Эта плата отличается очень чистым дизайном и привлекательным сочетанием функций. Фу …

компоновка Gigabyte GAX79UD3s была очень хорошо продумана. Еще более практичными являются угловые разъемы SATA. К сожалению, здесь нет кнопок питания и сброса. Более того, нет также дисплея отладки, который может быть очень полезен, если вам нужно…
atomicmpc.com.au

Обновлено:
2018-06-01 07:32:13

Учитывая сравнительно разумную цену GIGABYTE X79-UD3, можно предположить, что у платы отсутствуют функции по сравнению со многими более дорогими платами, представленными на рынке.Это разумное предположение, но оно также не полностью совпадает с …

Все, что вам нужно, это больше оперативной памяти …
pcauthority.com.au

Обновлено:
2018-06-01 07:32:13

Учитывая сравнительно разумную цену GIGABYTE X79-UD3, можно предположить, что у платы отсутствуют функции по сравнению со многими более дорогими платами, представленными на рынке.Это разумное предположение, но оно также не полностью соответствует …

Все, что вам нужно, это больше оперативной памяти …

С 40 полосами PCIe 3.0 для размещения всех наших устройств с высокой пропускной способностью, LGA 2011 определенно квалифицируется как интерфейс процессора премиум-класса. Сегодня мы рассмотрим семь материнских плат на базе X79, которые предлагают высококлассные функции по более приемлемой цене. Когда …

Сегодня у нас есть несколько обзоров, посвященных запуску нового Intel X79 с двумя материнскими платами высшего класса от Asus… P9X79 Deluxe за 280 фунтов стерлингов и флагманской Rampage IV Extreme за 335 фунтов стерлингов… для тех, у кого более глубокие карманы.Тем не менее, мы знаем, что многие люди выиграли …

vrworld.com

Обновлено:
2018-06-01 07:31:45

Изначально мы начали наш обзор Sandy Bridge-E с эталонной платы Intel X79, за которой последовала тусклая плата Gigabyte X79-UD7.После нашего разочаровывающего обзора X79-UD7 Gigabyte предложила нам для тестирования плату UD3. Мы не знали, что …

После того, как UD3 проработал несколько месяцев, нет никаких сомнений в том, что эта плата является отличной бюджетной платой X79, которая может справиться с чем угодно и превосходит свой собственный класс.Судя по производительности, которую мы наблюдали на этой плате, мы не понимаем, почему никак …

Мы должны приветствовать усилия как Gigabyte, так и ASRock по созданию материнской платы на чипсете X79 по этой цене.Оба производителя отказались от 8 слотов для регуляторов яркости и выбрали только 4 слота. Хотя это может показаться недостатком, вы все равно …

Мы были приятно удивлены Gigabyte X79-UD3. Может быть, потому, что он безупречно работал во время наших тестовых запусков. Образец UD5, который был протестирован в лаборатории [M], был далек от этого.Отказ в публикации при изменении большого количества значений в биосе, повреждение биоса …
techreaction.net

Обновлено:
2018-06-01 07:31:45

Gigabyte X79 UD3 — самый экономичный из линейки X79, предлагаемой Gigabyte.Масштабирование вверх за счет брендов UD5 и UD7, которые больше ориентированы на энтузиастов разгона, вплоть до версии G1 Assassin 2. На этой неделе X79 UD3 g …

Если вам нужна новейшая и лучшая платформа, это не Ivy Bridge или Bulldozer. В настоящее время платформа «высшего уровня» — это Socket 2011 и набор микросхем X79 Express.Имея до 6 ядер с возможностью тактовой частоты Sandy Bridge, но добавляя четырехканальную память …
xbitlabs.com

Обновлено:
2018-06-01 07:31:46

Обзоры флагманских плат всегда пользуются все большей популярностью.Производители материнских плат идут к этому, потому что дорогие модели позволяют им легко продемонстрировать максимум своего потенциала. Рецензенты также предпочитают проверять полнофункциональные продукты и пр …

Как и любая другая системная плата, Gigabyte GA-X79-UD3 не безупречна. Даже одно из его преимуществ, такое как четыре слота для видеокарт, поддерживающих конфигурации 4-Way / 3-Way / 2-Way AMD CrossFireX или NVIDIA SLI, может считаться недостатком, потому что первое…

Разгон почти не уступает остальным конкурентам на рынке.Цены на сериал также немного снизились за последние пару недель, что сделало его еще лучше …

— Материнская плата GIGABYTE GA-X79-UD7 Нет никаких сомнений в том, что UD7 предназначена для энтузиастов, ищущих максимальную производительность от GIGABYTE серии X79. После того, как доска будет запущена, она станет очень надежным исполнителем.Он отлично использует …
ocia.net

Обновлено:
2018-06-01 07:31:53

Intel выпустила LGA Socket 1366 для сегмента high-end производительности в ноябре 2008 года.Платформа устояла на протяжении многих лет, отражая конкуренцию со стороны AMD и даже собственных основных предложений Intel, во многом благодаря тройному каналу меня …

Я очень впечатлен бюджетной материнской платой Gigabyte X79. В процессе было несколько причуд, но в целом это довольно солидное предложение по хорошей цене (по крайней мере, в терминах X79).Все начинается с эстетики, где Gigabyte взяла сим …

Линейка материнских плат Intel X79 или Sandy Bridge-E Gigabyte состоит всего из четырех плат.Для геймеров есть G1 Assassin 2, X79-UD7-OC для оверклокеров и X79-UD5 для энтузиастов. Это подводит нас к X79-UD3, который является продуктом Gigabyte …

Цена по сравнению с другими материнскими платами Intel X79, четыре слота PCI-Express x16, шесть портов SATA 6 ГБ / с и USB 3.0, 3D BIOS, простой и стабильный разгон … Ничего подобного я не нашел… Мы очень впечатлены этим разъемом Gigabyte с самой низкой ценой в 2011 году. Низкая стоимость в сегменте сокетов 2011 не похожа на его аналог с сокетом 1155, где недорогие платы начинаются примерно с 60 долларов. Эта плата стоит 249 долларов, что очень …
дешифрованная технология.com

Обновлено:
2018-06-01 07:32:08

Ранее в этом году, когда мы посетили Gigabyte на выставке CES, они повторили то, что говорили около трех лет назад. Они стремятся предоставить гораздо более эффективный продукт и все больше ориентируются на энтузиастов и геймеров…

Обычно у нас есть видео, чтобы сопровождать наши письменные заключительные мысли. Однако на этот раз X79-UD3 все еще находится на испытательном стенде для некоторых игровых тестов Windows 8. На этот раз мы будем освещать наши последние мысли традиционным способом. Теперь, когда мы …
проклокеры.com

Обновлено:
2018-06-01 07:32:10

к материнской плате Gigabyte GA-X79-UD3 Socket 2011 Выпуск новейшего чипсета AMD, 990FX, всего несколько месяцев назад снова привел нас в область, где нужно было бы протестировать и написать о множестве материнских плат.Его время, как это, самое ре …

Gigabyte X79-UD3 на первый взгляд выглядит очень надежным выбором для тех, кто хочет соединить его с процессором Intel i7-3930 socket 2011. На момент написания этой статьи эта материнская плата и процессор были одними из самых дешевых без использования дополнительных устройств…

LGA2011 и чипсет X79 принесли много хороших вещей: мощные 6-ядерные процессоры, четырехканальную оперативную память и 40 линий PCIe.Линейка Gigabyte X79 состоит из четырех материнских плат; UD3, UD5, UD7 и G1.Assassin2. Мы уже познакомились с GA-X79-UD7 …

Начнем с нескольких недостатков UD3. Я бы хотел видеть переключатели питания, сброса и CMOS на плате, когда плата находится вне корпуса.Более того, светодиод отладки кода POST был бы хорош, поскольку он значительно упрощает отладку любых проблем …

Приблизительно к запуску P67 и Sandy Bridge было много разговоров о следующем поколении высокопроизводительных процессоров, предназначенных для замены X58 и LGA1366.Энтузиасты не ожидали увидеть, что системы P67 фактически превзойдут X58 почти во всем …

. Недорогая производительность X79, поддержка четырехканального SLI / Crossfire, контроллер Intel Ethernet, медная материнская плата на 2 унции, 3D UEFI Bios … Нет индикатора POST, трудно отлаживать при разгоне, не удается переименовать сохраненные профили, доступно только четыре слота для профилей оборудования… Всегда сложно взломать новую аппаратную платформу, и, хотя X79 уже давно отсутствует, есть еще много вещей, которые нужно исследовать, и различные аппаратные комбинации, которые можно попробовать. Если вы ищете недорогой вариант, чтобы завоевать популярность X79 …

Приблизительно к запуску P67 и Sandy Bridge было много разговоров о следующем поколении высокопроизводительных процессоров, предназначенных для замены X58 и LGA1366.Энтузиасты не ожидали увидеть, что системы P67 действительно превзойдут X58 по всем параметрам …

Недорогая производительность X79, поддержка четырехканального SLI / Crossfire, контроллер Intel Ethernet, медная материнская плата на 2 унции, 3D UEFI Bios … Нет индикатора POST, трудно отлаживать при разгоне, не удается переименовать сохраненные профили, доступно только четыре слота для профилей оборудования… Всегда сложно взломать новую аппаратную платформу, и, хотя X79 уже давно отсутствует, есть еще много вещей, которые нужно исследовать, и различные аппаратные комбинации, которые можно попробовать. Если вы ищете недорогой вариант, чтобы завоевать популярность X79, то …

За прошедшие годы Gigabyte предоставила нам несколько интересных продуктов.Совсем недавно, за последние 18 месяцев, Rajinder дал своей материнской плате H55N-USB3 заслуженную рекомендацию, а совсем недавно я внимательно изучил их линейку Sandy Bridge. Для X79 …

Новый набор микросхем Intel X79 Express уже давно отсутствует, и каждый энтузиаст, вероятно, уже купил новейшие материнские платы для своих новых сборок или планирует это сделать в ближайшем будущем.У нас есть обзор нескольких high-end материнских плат от Gigabyte …

Мы видели много разных уровней материнских плат здесь, на Motherboards.org, от материнских плат самого начального уровня, таких как материнская плата ECS, до очень высокого уровня, таких как материнские платы Gigabyte GA-X79-UD7 и ASUS Sabertooth X79.Они различаются функциями и пр …

Gigabyte выпустила четыре модели материнских плат для новой платформы socket 2011: X79-UD3, X79-UD5, X79-UD7 и G1.Assassin2, ориентированный на самые высокопроизводительные процессоры Intel для настольных ПК на сегодняшний день, модели Core i7 «Sandy Bridge-E». L …

Gigabyte X79-UD3 обладает множеством функций, таких как четыре слота PCI Express x16, шесть портов SATA-600, два порта eSATA-600, четыре порта USB 3.0, поддержка PCI Express 3.0, когда будут выпущены процессоры socket 2011 с этим стандартом, и выдающееся число …
pcstats.com

Обновлено:
2018-06-01 07:32:21

Компания Gigabyte продемонстрировала материнские платы высокого класса G1.Assassin 2 и GA-X79-UD7, а также стандартную плату GA-X79-UD5 и плату GA-X79-UD3. сокета ЦП и…

UserBenchmark: Gigabyte GA-X79-UD3 Compatible Builds

DEU-User, 11 месяцев назад Core i7-3820, RTX 3090 Плохо НЛО — 128 81 103 72 177 59 59 90 136270 руб.
GBR-Пользователь, 9 месяцев назад.Core i7-4930K, RTX 2080-Ti Хорошо НЛО — 169 87 150 89 191 115 120 122743 руб.
GBR — Пользователь, 9 месяцев назад Core i7-4930K, RTX 2080-Ti Очень хорошо НЛО — 168 86 148 89 191 89 120 руб. 130 844
DEU-User, 5 месяцев назад.Core i7-3820, RTX 3080 Выше среднего НЛО — 157 80 128 72 220 86 93 руб 77342
FRA-User, 9 месяцев назад Core i7-3820, RTX 2080-Ti Хорошо НЛО — 153 88 127 82 188 77 96 107 133799 руб.
FRA-User, 19 месяцев назад.Core i7-4930K, RTX 2080-Ti Выше среднего НЛО — 129 86 113 84 152 102 93 108 154923 руб.
DEU-User, 8 месяцев назад Core i7-4820K, RTX 2080-Ti Выше среднего НЛО — 151 90 125 84 180 101 49 99 руб 138 241
ESP-User, 11 месяцев назад.
Обновлено: 01.11.2021 — 21:38

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
