Как запитать светодиодную ленту от батареек?
Смотрите также обзоры и статьи:
Светодиодное освещение все больше входит в наш обиход, приживается в качестве основной технологии по производству осветительных элементов, представить современный дизайн жилого помещения без экономных светодиодов на сегодня уже практически невозможно – их положительные и выгодные качества с лихвой перекрывают все иные разновидности источников света – галогенные, накаливания, люминесцентные.
К тому же, малый размер SMD позволил создать новый вид осветительного прибора – светодиодную ленту – гибкую печатную плату с вмонтированными диодами и полупроводниками длиной максимум пять метров, который подойдет для освещения любого пространства. Наименьших трудностей представляет купить светодиодную ленту в Киеве, столице Украины, т.к.в таком крупном мегаполисе этот вид эргономичных источников света представлен весьма широко.
Однако вместе с тем многих интересует вопрос того, как работают такие шлейфы? Можно ли их подключать к сети напряжения 220 вольт или же им требуется специальный трансформатор или блок питания? И можно ли организовать подключение светодиодной ленты к батарейке? На все эти вопросы мы постараемся ответить ниже.
Где используется данный источник света?Светодиодная лента играет значительную роль как ведущая форма осветительных устройств в организации дизайна салонов автомобилей, складских помещений, жилых квартир и домов, в оформлении праздничного убранства кафе и ресторанов или создания романтической и непринужденной обстановки. Она всегда актуальна благодаря своей универсальности – белый свет от ярких шлейфов с легкостью заменит основной источник света, распределив по-новому свет, монохромные ленты пригодятся в креативном оформлении развлекательных заведений, а RGB станут незаменимыми в цветовых представлениях и сценических перформансах.
Светодиодная лента, кроме выгодного дизайна, весьма удобна в применении – тыльная сторона печатной платы оснащена двусторонним скотчем, что позволяет крепить ее на любую поверхность, в том числе и неравномерную. Ее можно подключить к диммеру, контроллеру, а также можно светодиодную ленту подключать к батарейке. Светодиоды полностью безопасны для человека, не влияют на зрение даже при долгом воздействии, не содержат в своем составе вредных веществ и не производят излучений в инфракрасном или ультрафиолетовом спектре, не требуют специальной утилизации и могут работать до ста тысяч часов без заметного снижения яркости.
Обычно такая полоска работает либо напрямую через стабилизатор напряжения от сети питания 220 вольт, либо через блок питания с понижением напряжения до 12 или 24 вольт. Как же запитывать светодиодную ленту от батареек? Есть два наиболее распространенных способа. Оба они пригодятся, если до источника света далеко, использоваться шлейф будет не долго, например, вместо подсветки новогодней ели привычной гирляндой и т.п.
Кроме того, вам не потребуется определять мощность устройства и ее соотношение с полоской, не нужно тянуть провода и подключать дополнительные элементы. Однако, помимо очевидных плюсов и малого размера, есть в том, чтобы подключать диодную ленту к батарейке, и некоторые нюансы.
Это, как минимум, короткое расстояние, малая мощность, из-за которых можно подключить лишь небольшой отрезок ленты. Зато можно организовать освещение в шкафах, нишах, полках, картинах, аквариумах, на праздничной одежде, в погребе, на велосипеде и т.д.
Емкость батареек при этом является ключевым фактором. Нужно выбирать помощнее. При этом лучше, чтобы это были перезаряжаемые источники питания, так более долговечно будет осуществляться такая подсветка.
Выберите батарейки («Крона», пальчиковые, мини-пальчиковые, «таблетки»), сумма напряжения которых при последовательном подключении будет равна 8-12 вольтам. Такого напряжения хватит на полуметровую ленту. Нужен также паяльник, флюс, припой, медные провода до 0,75 квадратных миллиметров, а также тумблер-кнопка.
Припаиваете провода к батарейке, зачистив поверхность, в последовательности минус к минусу, а плюс к плюсу.
Приобрести световой шлейф возможно в большинстве крупных промышленных супермаркетов, магазинах для ремонта и оформления дизайна, специализированных салонах света и просто на рынке. Альтернативным источником по продаже Led-приборов являются интернет-магазины, в которых представлен широкий выбор продукции по наименьшим ценам. Невысокая стоимость при неизменном качестве достигается путем отсутствия помещения для магазина – витрина размещена непосредственно на официальном сайте, выбор осуществляется удобно, быстро и в комфортных для клиента условиях, а доставка осуществляется в кратчайшие сроки.
Светодиодная лента, купить которую можно с наименьшими усилиями и тратой времени, потребляет электроэнергии на 90% меньше обычной лампы накаливания, что делает ее наиболее привлекательным с точки зрения существенной экономии ресурсов элементом освещения. Светодиоды прочно поселились в светильниках и профилях офисов, квартир, складских помещений, супермаркетах, больницах и даже городском освещении – это выгодно, уместно, надежно и долговечно.
Конечно, стоимость светодиодной ленты значительно превышает привычные колбовые источники света, ведь ее ресурс рассчитан на длительное пользование, однако и здесь можно значительно сократить расходы на приобретение, обратившись к сайту ведущих интернет-магазинов Украины.
Опубликовано: 2020-11-07 Обновлено: 2021-08-30
Автор: Магазин Electronoff
ПОДХОДЯЩИЕ ТОВАРЫ
Поделиться в соцсетях
Питание светодиода от батарейки 1,5 вольта
Светодиоды давно вытеснили лампочки накаливания практически из всех сфер.
Но есть и у светодиодов ряд недостатков. О всех говорить мы конечно не будем, а вот один обсудим. Это высокий порог начального питания — он около 1,8-2,2 вольт. Естественно, от одной батарейки его не запитаешь…
Чтобы устранить этот недостаток, мы построим простой преобразователь, используя абсолютный минимум деталей.
Благодаря этому преобразователю вы сможете подключить светодиод (или несколько светодиодов) к одной батарейке и сделать небольшой фонарик.
Нам понадобится:
- Светодиод.
- 2N3904 или кремниевый транзистор BC547, или любой другой структуры n-p-n.
- Проволока.
- Резистор 1 кОм.
- Кольцевой сердечки или сердечки из феррита.
Схема преобразователя
Я приведу вам две схемы. Одна для намотки кольцевого трансформатора, другая для тех, у кого не найдется под рукой кольцевого сердечника.

Это простейший блокинг генератор, со свободной частотой возбуждения. Идея стара как мир. Устройство будет обладать высоким коэффициентом полезного действия.
Намотка индуктора
Вне зависимости что вы используете – кольцевой сердечник или обычный сердечник из феррита, намотайте по 10 витков каждой обмотки. На это м ваш индуктор готов.
Проверка генератора
Собираем по схеме и проверяем. Генератор должен работать и в настройке не нуждается.
Если вдруг при исправных элементах светодиод не засветился, попробуйте поменять концы одной из обмоток индукционного трансформатора.
Теперь светодиод очень ярко светит даже от севшей батарейки. Нижняя грань питания всего устройства сейчас где-то 0,6 вольта.
КПД трансформатора на кольцевом сердечнике немного побольше. Не критично конечно, но просто учтите.
Как подключить светодиод к батарейке | Электирика
» Электирика
Как включить светодиод
Светодиод .
Обозначение на схеме.
Как включить светодиод. Включение светодиодов необходимо осуществлять корректно. Их нельзя подключать как-нибудь. На схеме могут быть обозначения А или + для анода и К или — для катода. Но обычно, полярность диода в схеме соблюдается согласно его обозначению на схеме. Вывод катода делается короче и обычно, он ещё обозначается выпуклостью со своей стороны на корпусе светодиода.
Светодиод может быть повреждён высокой температурой при пайке. Но риск не очень велик, если Вы не будете слишком медлительны и не будете сильно его перегревать. Никакие специальные предосторожности не требуются для того, чтобы спаять большинство видов светодиодов. Включить светодиод довольно просто. Об этом далее.

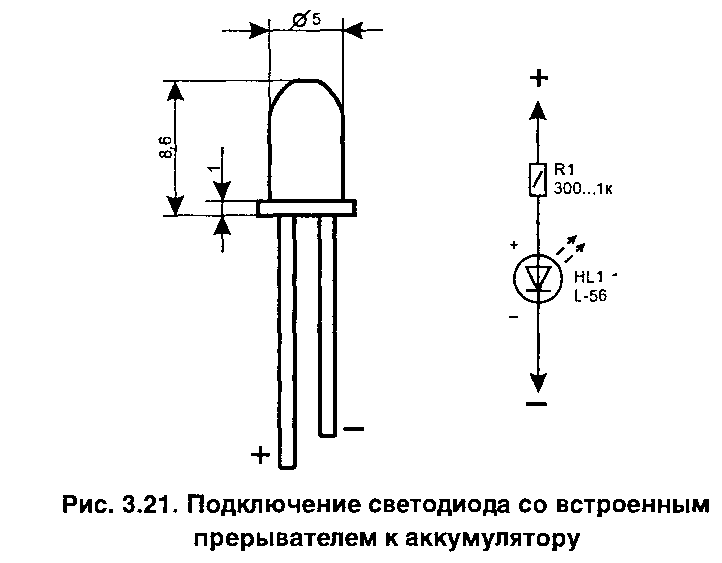

Схема включения светодиода
Как подключить светодиод к батарейке
Схема подключения светодиода к 1,5 вольтовому источнику питания
Решением обозначенной проблемы может послужить использование простой схемы на одном транзисторе и индуктивности, которая представляет собой блокинг-генератор, работающий от батарейки на 1,5 вольта типа АА, вырабатывающий достаточно мощные импульсы в результате накопления энергии в катушке индуктивности.
О возможном применение. Данную схему можно использовать для иммитации работы охранной сигнализации.
Как подключить светодиод к батарейке
Простейший светодиодный фонарь состоит из светодиода, резистора и батарейки. В ряде случаев не требуется и резистор. Такой фонарь менее эффективен, чем более сложный, оборудованный преобразователем, но низкая цена и быстрота сборки окупают этот недостаток.
Спонсор размещения PG Статьи по теме Как подключить светодиод к батарейке Как подключить проходной выключатель Как установить сигнализации starline Как подключить динамический микрофон к компьютеру
Источники: http://katod-anod.
Комментариев пока нет!
Сколько работает светодиод от батарейки 3 вольта. Как зажечь светодиод от одной батарейки
Построены на основе полупроводниковых кристаллов из карбида кремния и обладают рядом преимуществ по сравнению с аналогичными на лампах: максимальное время наработки на отказ; низкое напряжение питания; мгновенное зажигание; полное гашение; встроенная в корпус линза, позволяющая легко сопрягать кристалл с любой оптической системой, малая площадь конструкции. Один из вариантов самодельного светодиодного фонарика показан на рисунке:
Схема преобразователя срисована с китайского садового светильника с солнечной батареей и устройством включения при наступлении темноты. Для наших целей пойдёт только часть преобразователя, но вы можете при желании собрать всю конструкцию. Здесь на транзисторе S9014 выполнено фотореле, которое запускает блокинг генератор на S9015 и S8050 при наступлении темноты. Увеличивающееся сопротивление фоторезистора приводит к росту напряжения на базе S9014 и он разрешает работу преобразователя.
Сборка и наладка устройства не должны вызвать никаких сложностей. Достаточно подключить к плате пальчиковую батарейку и преобразователь заработает. Яркость свечения светодиода и КПД всей схемы зависят от правильности выьора дросселя. Его конструкцию и соответственно индуктивность нужно подобрать экспериментально. В низковольтной схеме обычно стараются ставить германиевые транзисторы с низким падением напряжения (МП42, МП37), но практика показывает, что и обычные кремниевые КТ315 неплохо справляются с задачей. Подайте на схему питание 1,5 В, соблюдая полярность и подключая к схеме (не припаивая) различные дроссели — установите наиболее комфортную яркость свечения . Для увеличения освещения, при питании от 2-х батареек ААА, конструкция позволяет подключить последовательно несколько светодиодов.
Выше показан ещё один из возможных вариантов исполнения преобразователя для светодиодного фонаря. Интересный опыт можно сделать подпаяв к какой нибудь небольшой катушке светодиод и поднеся его к дросселю преобразователя.
За счёт индуктивной связи он начнёт светиться. Причём это свечение будет происходить даже при питании схемы от одного вольта! На основании этого эффекта можно будет в дальнейшем сделать бесконтактный светодиодный светильник (соответственно увеличив мощность и поле преобразователя), как это делается в генераторах Ван де Графа с люминисцентными лампами.
Обсудить статью ПИТАНИЕ СВЕТОДИОДА ОТ БАТАРЕЙКИ
Предлагаемая схема позволяет запитать светодиод мощностью до 1 Вт напряжением 0.7 – 2 В (один элемент или аккумулятор) и может быть использована для подсветки в низковольтной аппаратуре или в качестве малогабаритного фонарика, работающего всего на одной батарейке.
В качестве L1 имеет смысл применить готовый SMD-дроссель от радиотелефона, но можно изготовить его и самому. Для этого на кольце от неисправной энергосберегающей лампы достаточно намотать 15 витков провода ПЭВ 0.2. Единственная крупногабаритная деталь преобразователя – мощный транзистор КТ805. Заменить его можно аналогичным в SMD корпусе.
Налаживание устройства сводится к подбору емкости конденсатора С1 в пределах +-50% по максимальной яркости свечения светодиода. При указанных параметрах L1 напряжение на светодиоде может достигать 3.8 В. Благодаря работоспособности схемы при входном напряжении всего 0.7 В, такой фонарик в состоянии вырабатывать энергию батарейки практически полностью.
Вторая конструкция, в принципе, может использоваться для питания любых узлов аппаратуры, требующей напряжения 7-12 В. Нагрузочная способность схемы, конечно, невелика, но мощности такого преобразователя вполне хватит для питания, скажем, операционного усилителя. На схеме, изображенной ниже, в качестве нагрузки используется три светодиода большой яркости, которые в свою очередь могут быть установлены в фонарике или велофаре.
Питание преобразователя — один элемент на 1.5 В. Дроссель должен иметь индуктивность в диапазоне 200-300 мкГн, именно от него и от диода D1 (диод Шоттке) будет зависеть выходное напряжение и КПД всего устройства. При использовании преобразователя для питания светодиодов стабилитрон D2 можно исключить, а при питании электронных узлов подобрать его по необходимому напряжению стабилизации с одновременным увеличением сглаживающей емкости С1.
И еще одна схема, лично мной не испытанная, но подкупающая своей простотой. По заверению разработчика она совершенно некритична к параметрам радиоэлементов и в состоянии зажечь сверхяркий светодиод от одного практически «убитого» элемента напряжением 0.7 В
Транзистор — любой маломощный кремниевый (автор использовал КТ315), диод — любой кремниевый, конденсатор 47 мкФ х 6 В электролитический, номинал резистора R1 — 1 Ком. Трансформатор выполнен на ферритовом кольце, выдранном из материнской платы (судя по всему из схемы фильтра питания). Обе обмотки содержат по 20 витков эмалированного провода 0.2. Если преобразователь не запустится, поменяйте местами выводы одной из обмоток трансформатора.
Предлагаемая схема — классический блокинг-генератор, поэтому подробно
описывать не стану. Схема прекрасно работает, но для конкретного светодиода
(или линейки светодиодов) желательно подобрать резистор R1, по оптимальному
свечению. Его значение может лежать в пределах 0,5-4,7 кОм.
В предлагаемой схеме использован довольно мощный транзистор, но если речь
идет о запитке единственного, не слишком мощного светодиода, то вполне
подойдет КТ315 (проверено), или какой-нибудь маломощный германиевый транзистор.
Для более уверенного запуска генератора и понижения частоты генерации,
можно параллельно резистору поставить конденсатор 1000-3300 пФ.
Сборку начинаем с изготовления трансформатора.
Для этого необходимо ферритовое колечко,
и немного обмоточного провода диаметром 0,3-0,47.
Я использовал кольца с внешним диаметром 3 мм., 5 мм. и 7 мм. Результаты во всех случаях были практически идентичны. Всего нужно намотать по 20-40 витков на каждую обмотку. Главное постараться разместить витки равномерно по кольцу и не перепутать концы обмоток, иначе генератор не запустится.
После того, как трансформатор изготовлен, необходимо собрать все это согласно
схеме. При навесном монтаж на выводах транзистора, конструкция получается
довольно компактной, с тремя гибкими выводами, которые можно сделать любой
длины.
Остается упрятать все это в термоусадку и модуль преобразователя готов.
Схема прекрасно работает, работоспособность (с незначительной потерей яркости сохраняется до просадки аккумулятора или батарейки до 0,7-0,8 вольт. При использовании германиевых транзисторов — до 0,45-0,5 вольт. Устройство получается очень компактным и без проблем размещается в корпусе светильника. По аналогичной схеме были переделаны еще несколько светодиодных фонариков и светильников, с количеством светодиодов от 1 до 12 штук. Доработанный светильник выглядит так:
Вот схема доработки этого светильника:
В целом, все хорошо, схема работает, но у нее есть один недостаток, дело в том, что на выходе генератора на холостом ходу, напряжение в пике может достигать десятки вольт, поэтому подключать светодиод после подачи питания нельзя — он моментально выгорает, т.е. сначала подключаем светодиод, а уже затем подключаем схему к элементу питания.
Еще один момент — питать светодиоды лучше постоянным током, это и светодиоду лучше и яркость больше. Следовательно, необходимо собрать простенький выпрямитель:
И, наконец, еще одна доработка, позволяющая сделать работу светодиода в этой схеме максимально комфортным:
Здесь добавлен стабилитрон VD2 (напряжение стабилизации 3,6 — 4,7в) и токоограничительный резистор R2, сопротивление которого рассчитывается (или подбирается) исходя из того, на какой ток рассчитан используемый светодиод (или суммарный ток, если светодиодов несколько).
Здесь мы будем модернизировать миниатюрный фонарик-ручку. Там была лампочка накаливания. У этого фонарика было замечено значительное уменьшение яркости свечения лампы накаливания при подсаживании батарей. И естественно, низкий КПД и срок службы. Но мы всё исправим.
Светодиод! — Вот решение наших проблем. Но поменять светодиод это не всё. Необходимо собрать мини преобразователь для светодиода. В нашем фонаре было две батарейки, соответственно преобразователь мы спрячем в месте заместо одной из батарей.
Давайте рассмотрим схему.
На схеме изображен генератор — преобразователь. Возбуждение достигается трансформаторной связью.
В схеме использовался транзистор КТ315 , сверхяркий светодиод.
О трансформаторе поговорим отдельно. Для его изготовления потребуется кольцо из феррита — ориентировочный размер 10х6х3 и проницаемостью около 1000 HH. Диаметр проволоки около 0,2 мм. На кольцо наматываются две катушки по 20 витков в каждой. Если у вас нет кольца, то можно использовать аналогичный по объему и материалу цилиндр. Только придется мотать уже 60-100 витков для каждой из катушек. Важный момент: мотать катушки нужно в разные стороны. На худой конец можно использовать гвоздь, но большой гвоздь, да и витков для одной катушки требуется уже порядка 150. Кроме того КПД гвоздя значительно ниже, чем у феррита.
Переходим к делу. Разбираем фонарик. Все его части видны как на ладони.
Итак — делаем корпус для нашего преобразователя.
По батарейки делаем цилиндр. Его можно изготовить из бумаги или спользовать отрезок любой жесткой трубки из материала не проводящего эл. ток.
Проделываем отверстия по краям цилиндра, обматываем его залуженным проводником, пропускаем в отверстия концы проволоки. Фиксируем оба конца, но оставляем с одного из концов кусок проводника: чтобы можно было подсоединить преобразователь к спирали.
Займемся сборкой самого преобразователя. Начнем с трансформатора, у меня не было кольца из феррита (да оно и не влезло бы в фонарь), поэтому использовался цилиндр из аналогичного материала — цилиндр был изъят из катушки индуктивности от старого телевизора.
На него аккуратно наматывается первая катушка. Витки скрепляются клеем. У меня залезло около 60 витков. Потом вторая, мотается в обратную сторону. У меня получилось опять 60 или около того; точно не считал – не получилось намотать аккуратно. Закрепляем клеем края.
Собираем по схеме преобразователь:
Все располагается как на рисунке: транзистор, конденсатор резистор и т. д. Пассивные и активные элементы собрали, подпаиваем спираль на цилиндре, катушку. Ток в обмотках катушки должен идти в разные стороны! То есть если вы мотали все обмотки в одну сторону, то поменяйте местами выводы одной из них, иначе генерация не возникнет.
Получилось следующее:
Все вставляем вовнутрь, а в качестве боковых заглушек и контактов используем гайки.
К одной из гаек подпаиваем выводы катушки, а к другой эмиттер VT1. Приклеиваем.
У Вас получилось нечто похожее на то, что изображено на предыдущем рисунке.
Теперь следует изготовить светодиодную лампочку. Мы уже с вами уже делали подобное, так что не будем останавливаться.
В этом проекте, сделанном журналом Бре Петти и мной, я показываю вам, как украсть джоули.
Так что такое Вор Джоулей? Это небольшая схема, которая позволяет вам подключать синие или белые светодиоды к элементам питания с низким напряжением. Обычно если, вы захотите зажечь синий или белый светодиод, вам нужно обеспечить напряжение 3…3.5 В, как на литиевых элементах 2016, 2032 и т.п. От одной батарейки АА с напряжением 1.5 В светодиод просто не будет работать. Но с использованием Вора Джоуля он светится прекрасно. И не только от новой батарейки, но и тогда, когда батарейка практически умрет — напряжение опустится до 0.3 В. Это гораздо ниже напряжения, при котором все другие ваши игрушки перестают работать от этой батарейки и сообщают, что батарейка пустая. Эта схема позволит вам украсть у батарейки последний Джоуль (отсюда название).
На первом фото — ассортимент ферритовых колец, индуктивностей и трансформаторов, пригодных для изготовления Вора Джоулей. В зависимости от вашего выбора, можно использовать готовую намотку или убрать ее, и намотать собственную.
Для того, чтобы изготовить собственную катушку возьмите два изолированных провода разных цветов и кольцевой ферритовый сердечник:
Сложите два повода вместе и попустите их через кольцо:
Удерживая провода вместе, сделайте первый виток:
Удерживая провода вместе, намотайте еще несколько витков:
Продолжайте намотку до заполнения кольца. С тонким изолированным проводом обычно получается 7…10 витков:
Выведите концы проводов. Отметьте, что у Вас есть две пары концов — одна с верхней стороны кольца, другая — с нижней:
Зачистите концы проводов. Возьмите два конца разного цвета — один с верхней стороны кольца, другой с нижней и скрутите их вместе:
А теперь спаяйте. Это будет «общей» точкой намотки:
На схеме Вора Джоулей общая точка катушки изображена в верхней части. Она подключается к положительному полюсу батарейки. Другие два провода из катушки подключены к резистору и к точке соединения транзистора и светодиода.

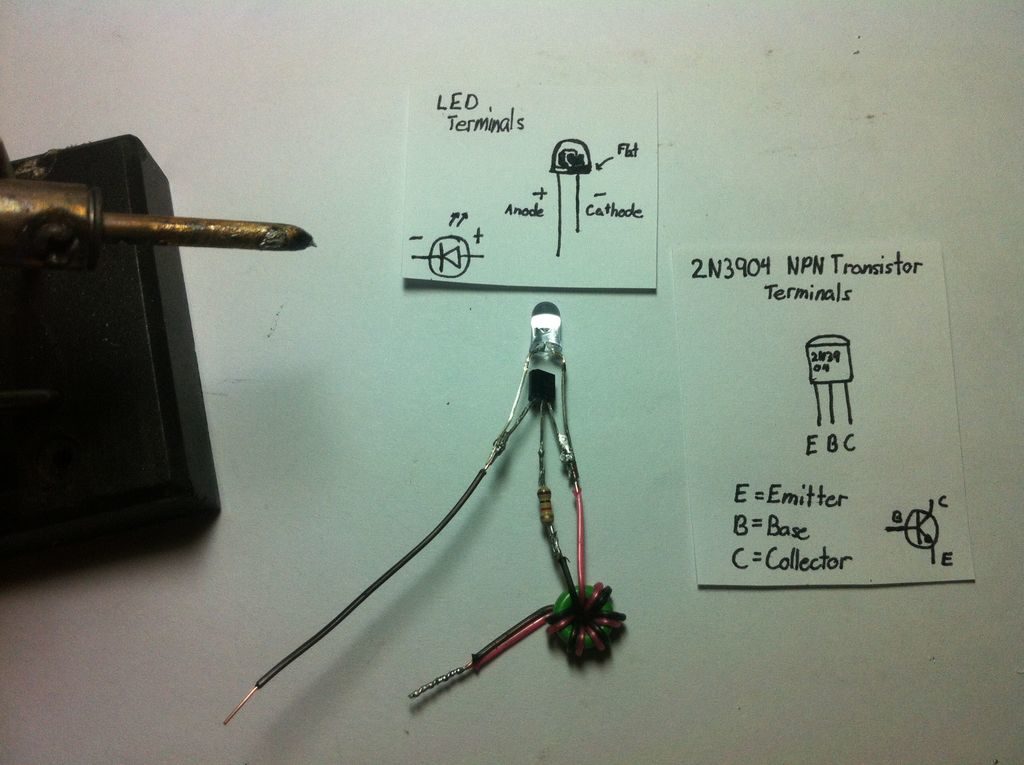

Еще деталь, которую, возможно, вам нужно знать — обозначение и цоколевка транзистора 2N3904 . Нижний по схеме вывод со стрелкой — эмиттер. Верхний, подключенный к светодиоду — коллектор, а вывод, идущий влево между эмиттером и коллектором — база. Также помните, что укороченный вывод светодиода на схеме обозначается плоской линией.
Вот транзистор 2N3904. Если положить его так, чтобы на плоской стороне корпуса можно было прочитать текст, то слева направо будут: эммитер, база, коллектор. Нередко их обозначают буквами EBC на корпусе:
Так как это работает?
Действительно, очень хорошо.
В качестве примечания скажу, что эта схема идеально работает с разряженной батареей, и несколько хуже с новой.
Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться . |
- Я знаю:) Стабилизировать при высасывании последних джоулей нет смысла: и так номинальную не превысит. А при свежих батарейках не стоит использовать эту схему: КПД не может быть больше 50% даже теоретически! А на практике — хорошо, если 30:)
- а что за принцип работы этой схемы. получается 1,5 в питают 3х вольтовый диод другой частотой или как. и почему только синий и белый и почему только от определенного вида батареек. короче схема маленькая а вопросов у новичка много.
- цвет светодиода и тип батарейки не важены, главное чтобы напряжение было не более 1.5 V.
- да нет не от алкалайновой батареи не работала схема
- я если чесно тоже не въехал, и в протеусе схемка не работает, может кто прокоментирует если не сложно принцип работы? видимо весь нюанс в трансформаторе….
- НУ ЭТО БЛОКИНГ ГЕНЕРАТОР ПРОСТОЙ ПОЛУЧАЕТСЯ ТАК ЧТО ЛИ
- Да, это обычный блокинг… . 🙂 А вариантов этой схемы довольно много, есть и со стабилизацией как тока, так и напряжения:
- в протеусе схема работает…. нюанс в кривизне рук, хороший FAQ по протеусу живет на казусе:)
- Спасибо, заработало. Причина была в транзисторе, заменил на спайс модель и все пошло.
- Подскажите как использовать блокинг генератор по максимуму. какой провод лучше использовать для намотки тонкий или по толще есть разница. Сколько вольт и ампер можно получить. Как изменить скважность. Какое ф. кольцо (1000-4000) и какого диаметра с каким количеством витков лучше использовать.Можно мотать 2 -3 вторичные обмотки на одно кольцо и как их потом соединять. Какой исп транзистор. Можно ли блокинг генераторы соединять последовательно или параллельно.
- Если делать «похититель Джоулей», то можно и нужно использовать стециализированиые микросхемы «STEP-UP» например NPC1404…. Корпус TSOP–6 или NPC1450….(TSOP***8722;5) минимум невесных и моточных деталей. Можно выбрать желаемое напряжение (задаётся микросхемой или делителем) ограничить ток (индуктивностью дросселя). Высокий КПД. Напряжение питания от 0.8 вольта
- я видел схемы от 0,2 Вольта
- stingt Поделитесь инф. о схеме которую Вы видели (я видел схемы от 0,2 Вольта)
- Такую можно сделать, увеличив число витков на базовой обмотке блокинг-генератора. Только вот начнёт он работать, если резко включить на напряжение, иначе не запустится. Если минимальное устойчивое напряжение будет 0,2В, то максимальное устойчивое тоже снизится, скажем до 0,7-0,8В.
- в какой то книге видел. попробую вспомнить. вот пара схем для начала. по схеме 3458785 точно делали и работало только не в полный накал. Вот еще схема №3.рабочая. Сверхнизковольтный преобразователь напряжения Ниже приведена схема сверхнизковольтного автогенераторного преобразователя напряжения всего на одном транзистор. КПД где-то 80% и зависит от тока нагрузки и может доходить до 94%. От неё можно запитать: 80% радиомикрофонов, светодиодную подсветку (работает очень долго), УНЧ, приёмники, микросхемы энерго-зависимой памяти, можно использовать как переносной зарядник для мобилы купив 1 ботарейку. Отличное устройство чтобы делать батарейкам СМЕРТЬ. Технические характеристики: Напряжение питания 1,5 вольт. Запускается автогенератор при напряжении не ниже 390 милливольт и сохраняет свою работоспособность при напряжении 200 милливольт и ниже! Может быть использован для генерации низкочастотных колебаний в жестких условиях напряжения питания (например от одного модуля солнечной батареи)! Схема сверхнизковольтного преобразователя напряжения Транзистор можно попробовать поменять на ГТ402-4, ГТ703 ГТ705 ИЛИ ИМ ПОДОБНЫЕ ОСТАЛЬНЫЕ НЕ ПОДОЙДУТ! Если преобразователь откажется работать, то необходимо поменять концы вторичной обмотки! С1 главным образом влияет на КПД. Трансформатор преобразователя — это ферритовое колечко проницаемостью где-то 2000HH внутренний диаметр 8мм остальное 5мм. 10 витков провода 1.3 мм и 53 витка провода 0.5 мм. Трансформатор Способ намотки трансформатора: сперва наматывается первая обмотка виток к витку. Затем таким же образом наматываем вторичную обмотку, пока не заполнится все кольцо. Способ намотки трансформатора
- Интересная статья:eek: Но раз она увеличивает вольтаж, она наверно силу тока хапает:(А я тут подумал, что если сделать по такой схеме фанарик? Там три батарейки последовательно, а если их воткнуть параллельно? Времы работы увеличится? Или не стоит? И можно ли в нагрузке не один, а несколько светодиодов влипить? А транзистор кт315 можно использовать?
- я делал по правой схеме.работает. но больше 2х диодов 10мм не тянет начинает проседать от одной батарейки даже не разряженной. дело наверное в ферритовом кольце его мотать надо как то по другому что бы он выдавал больше. кт 315 транзистор неплохой но вряд ли он обеспечит запуск с такого низкого напряжения. А вообще штука в том что если в старой завалявшейся под диваном батарейке вы нашупали 0.3В то он не запустится потому что тока в ней вообще нет. а вот с каких нибудь солнечных батарей, или эффекта фарадея короче вариантов много её использовать можно. Могу скинуть фото собранной схемы навесом.
- Зачем от солнечной батареи питать светодиод?
- Когда Солнце светит, то очень темно. Вот подсветим, тогда всё в порядке:D А если серьёзно, то подобные схемы позволяют с одного солнечного элемента (напряжение под нагрузкой 0,46-0,48, в зависимости от температуры) заряжать аккумуляторы (например один Ni-MH). Потом, когда Солнце кто-то выключит, с помощью подобной схемы включить от аккумулятора светодиод, чтобы стало всем светлее:)
- Для примера, посмотрите LTC3108 там вообще обещают работать с 30 мВ. Но транзисторы проще доставаемые.
как подключить ленту на солнечных батареях и как запитать? LED-подсветка с выключателем
Светодиоды удобно эксплуатировать при включённом в сеть блоке питания. В 99,9% случаев электричество есть «под рукой». Однако в местах, которые не подключены или же удалены от электросети, светодиодные ленты на батарейках всё же нужны.
Особенности
Светодиоды на 3 вольта, подключаемые поодиночке, потребуют несколько компонентов.
При 1-1,5 вольта – схемы на одном или нескольких транзисторах для «вольтодобавки», чтобы из этого напряжения (один аккумулятор на основе никеля) устройство сделало 3,2 вольта, без которых светодиод не будет светиться. Для редких светодиодов, работающих от 1,5 вольта, такая схема не понадобится.
Если имеется кислотный аккумулятор, выдающий 1,8-2,3 В – красным, синим, жёлтым и зелёным светодиодам не требуется никакая вольтодобавка.
Они работают при номинальном напряжении 1,8-2,2 В, их можно подключать напрямик, параллельно, в любых количествах. Чем больше, тем более ёмким он должен быть.
Если используется литий-ионный аккумулятор, то цветные светодиоды подключаются последовательными парами. При максимальном напряжении в 4,2 В их свечение достигнет уровня чуть выше среднего (2,1 В на один светодиод). Эти пары подключаются параллельно друг другу. Не вздумайте подключать одиночные цветные светодиоды параллельно без последовательного спаривания – они сразу же сгорят.
Имея под рукой источник питания, например, внешнюю батарею со смартфоном на 5 В, ни цветные, ни белые светодиоды подключать напрямую нельзя: они сразу же перегорят. Здесь нужен регулируемый конвертер постоянного напряжения – такие штампуются в Китае миллионами в год. Заказать нужный и выставить с помощью тестера входное и выходное напряжения легко. Недостаток преобразователей постоянного напряжения – низкий КПД: потери могут составить до 34% в зависимости от входного и выходного напряжения.
Кластеры 12-вольтовые потребуют не одного, а нескольких аккумуляторов. Для 3-х литий-ионных аккумуляторов напряжение колеблется от 9 до 12,6 В – кластер не будет перегружен, если включить не 3, а 4 светодиода последовательно (рабочее напряжение не превышает 12,8 В). Имеющиеся в продаже промышленные сборки, к сожалению, несмотря на наличие токоограничительных резисторов в каждом кластере, обладают именно тремя, а не четырьмя светодиодами. Здесь налицо нарушение правильности расчёта в угоду экономии: светодиодов тратится меньше, но зато они быстро перегорают, что вынуждает потребителя менять их регулярно. В случае с красными, например, для задних подфарников (стоп-сигнал), правильнее было бы соединить именно 6 светодиодов на 12 В (напряжение сборки составило бы 13,2 В). Но экономия и желание лёгкой сверхприбыли заставляет производителей набирать в каждый кластер не 6, а 5 светодиодов. Оказываясь под напряжением только что перезаряженного аккумулятора, светодиоды перегреваются и преждевременно сгорают.
Для 24-вольтовых лент вышеперечисленные численные характеристики питания удваиваются.
Вывод: чтобы не перегрузить светодиоды, рассчитывайте параметры схемы тщательно. Белый светодиод быстро выгорает при напряжении выше 3,2 В, красный – при значении выше чем 2,2. Провести расчёт для никелевых или литиевых аккумуляторов просто – одни выдают 1-1,5 В, вторые – 3-4,2. Старайтесь рассчитать схему так, чтобы работал только один аккумуляторный элемент (одна «банка»): два и более изнашиваются всегда неравномерно, и возникает перерасход из-за неиспользования их ресурса в полной мере.
Когда необходимы?
Одиночные светодиоды и светокластеры (в составе светолент) нужны в нескольких случаях.
-
Подсветка в местах, где не подходит проводка, либо, к примеру, на даче, где нет электроснабжения (или его отрезали за длительную неуплату).
-
Подсвечивание в походах, где отсутствует возможность подключиться к бытовой или промышленной электросети. Распространённый случай – подсветка велосипеда, электросамоката либо электроскутера, палатки.
-
В случаях, когда уникальный дизайн не хочется портить проводкой, нет возможности её спрятать вместе с блоком питания.
-
При выполнении работ по месту, где не важны площадь помещения, а следовательно, и мощность. Свет есть повсюду, где вы находитесь, куда направляетесь – идеальным решением для кластеров светолент станет налобный фонарь (или прожектор). Он будет светить лишь рядом с вами, когда это необходимо. Это даёт возможность сэкономить на лампочках и сетевых светолентах, освещении абсолютно не нужного в данный момент пространства.
Недостатками такого решения являются невозможность использовать светоленты на аккумуляторах на высоте, например, декор на кухне под потолком, который можно эффектно подсветить.
Этот минус легко обратить в плюс с помощью солнечных батарей, заряжающих в течение дня встроенный аккумулятор.
С наступлением сумерек фотодиод или фоторезистор, входящий в состав датчика освещённости окружающего пространства, самостоятельно включает освещение. Накопленная в аккумуляторе за весь световой день энергия расходуется на свечение светодиодов светокластера. Переносимые ленты не должны быть самоклеящимися – они используют внешнюю защитную оболочку из прозрачного пластика или силикона.
Как подключить?
Подключение светодиодов своими руками выполняется по простейшей схеме – аккумулятор, выключатель и светодиодная сборка. Отдельно для подзаряда аккумулятора применяются дополнительные клеммы (или разъём), которые можно вывести для подключения зарядного адаптера.
Вся конструкция помещается в малогабаритный корпус с рассеивателем (или, наоборот, с фокусирующей световой поток линзой). Соблюдайте полярность светоленты и источника питания: подключённая «задом наперёд» лента не будет светиться – это не переменный, а постоянный ток, проходящий всегда в одном направлении.
Во влажных местах подсоедините ленты класса влагозащиты IP-68: её электротехнические материалы и светоэлементы не выйдут из строя под влиянием сырости.
Хотя напряжение до 12 вольт считается неопасным даже для мокрых рук (если кожа не повреждена), вся конструкция (схема) должна быть надёжно защищена от влагоконденсата и брызг воды. Если сборных светоэлементов с полной влагозащитой не нашлось, залейте собранные контакты с помощью термоклея или резиногерметика. Не применяйте эпоксидный клей, если сборка очень тонка – одна трещина, и токопроводящие дорожки могут быть порваны. «Литое» эпоксидкой устройство неремонтопригодно.
Не рекомендуется пользоваться цветными светодиодами в местах проведения ответственных работ. Дело в том, что красный цвет, к примеру, исказит цвета синих и зелёных предметов в полутьме, выдав их за чёрные или коричневые. Аналогично красные предметы будут казаться в красном цвете светлее, чем они есть, при этом не выделяясь на фоне, например, белых, также окрашенных красным свечением в идентичный цвет. Подобные ограничения действуют для жёлтых, зелёных и синих светодиодов: предметы и вещества одного и того же с ними цвета полностью пропадут.
Самым пригодным из цветов для повседневного использования является жёлтый. Так, в жёлтых очках этот свет практически не выделяется, что придаёт антибликовый эффект такому фонарю или светоленте.
Его можно получить, включив одновременно красные и зелёные светодиоды – образуется освещение с жёлто-оранжевым оттенком, практически безопасное для глаз.
Красные, зелёные и синие светодиоды можно использовать одновременно, если нет белых. Дело в том, что разнокалиберный свет создаст комфортное освещение, напоминающее «тёплый», «нейтральный» или «холодный» белый светопоток.
Для LED-ленты, управляющейся от беспроводного устройства, потребуются следующие компоненты:
-
пульт – источник инфракрасного излучения;
-
порт – приёмник этих же ИК-лучей;
-
блок реле или ключ на транзисторе – силовое коммутирующее устройство;
-
простейший микроконтроллер – управляет работой ключа-коммутатора.
Сам пульт потребует отдельных батареек. Подобная схема нашла применение в условиях квартир, когда временно выключено централизованное электроснабжение.
Как запитать?
Для расчёта диодной ленты или светильника, способного проработать в режиме почти непрерывного освещения не один год, используйте характеристики светодиодов, аккумуляторов и ограничительных резисторов (или снижающих напряжение питания диодов), DC-преобразователей (конвертеров, например, 1,5V-3V), представленные выше. Ваша задача – максимально согласовать питание, чтобы светодиоды проработали заявленный срок от 25 до 50 тысяч часов, как и указано в рекламе. Поспешность действий приведёт к малой светимости или к преждевременному их выгоранию из-за режима пиковой яркости.
При питании светолент для внутреннего освещения без розетки предпочтительно использовать аккумуляторы. Ни один сегодняшний пользователь в здравом уме, имея хоть какое-то представление об аккумуляторах, не покупает одноразовые батарейки для постоянно и помногу работающих устройств, будь это даже один-единственный светодиод в малогабаритном фонаре.
Батарейки – удел пультов и настенных часов, где потребление электроэнергии настолько ничтожно (измеряется микроамперами в час), что не представляется возможным использовать их в качестве источника сколько-нибудь значительного тока, имеющего практическое применение.
Однако для улицы подойдут лишь редкие аккумуляторы – например, никель-кадмиевые, заряжающиеся даже при отрицательной температуре, что делает их незаменимыми в условиях Крайнего Севера.
Старайтесь сделать провода максимально короткими. Это избавит вас от лишней потери тока в них. Светолента, которую можно разместить в укромном месте, должна быть в непосредственной близости от аккумуляторов. Если для ленты используется корпус, то желательно поместить в него аккумулятор, сам выключатель и выводы для подзаряда такого устройства. Некоторые умельцы размещают перезаряжаемый элемент питания, например, в куске шланга большего диаметра, надетом на защитное покрытие влагозащищённой ленты – с одного из торцов, где имеются выводы для подключения.
О светодиодной ленте на батарейках смотрите далее.
Правильная схема подключения светодиодов: последовательно или параллельно
Самое правильное подключение нескольких светодиодов — последовательное. Сейчас объясню почему.
Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность (а значит и яркость) светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению (деградации).
Ток — это главное. Он указан в технических характеристиках светодиода (datasheet). А уже в зависимости от тока, на светодиоде будет то или иное напряжение. Напряжение тоже можно найти в справочных данных, но его, как правило, указывают в виде некоторого диапазона, потому что оно вторично.
Для примера, заглянем в даташит светодиода 2835:
Как видите, прямой ток указан четко и определенно — 180 мА. А вот напряжение питания светодиодов при таком токе имеет некоторый разброс — от 2.9 до 3.3 Вольта.
Получается, что для того, чтобы задать требуемый режим работы светодиода, нужно обеспечить протекание через него тока определенной величины. Следовательно, для питания светодиодов нужно использовать источник тока, а не напряжения.
Источник тока (или генератор тока) — источник электрической энергии, который поддерживает постоянное значение силы тока через нагрузку с помощью изменения напряжения на своем выходе. Если сопротивление нагрузки, например, возрастает, источник тока автоматически повышает напряжение таким образом, чтобы ток через нагрузку остался неизменным и наоборот. Источники тока, которыми запитывают светодиоды, еще называют драйверами.
Конечно, к светодиоду можно подключить источник стабилизированного напряжения (например, выход лабораторного блока питания), но тогда нужно точно знать какой величины должно быть напряжение для получения заданного тока через светодиод.
Например, в нашем примере со светодиодом 2835, можно было бы подать на него где-то 2.5 В и постепенно повышать напругу до тех пор, пока ток не станет оптимальным (150-180 мА).
Так делать можно, но в этом случае придется настраивать выходное напряжение блока питания под каждый конкретный светодиод, т.к. все они имеют технологический разброс параметров. Если, подключив к одному светодиоду 3.1В, вы получили максимальный ток в 180 мА, то это не значит, что поменяв светодиод на точно такой же из той же партии, вы не сожжёте его (т.к. ток через него при напряжении 3.1В запросто может превысить максимально допустимое значение).
К тому же необходимо очень точно поддерживать напряжение на выходе блока питания, что накладывает определенные требования к его схемотехнике. Превышение заданного напряжения всего на 10% почти гарантированно приведет к перегреву и выходу светодиода из строя, так как ток при этом превысит все мыслимые значения.
Вот прекрасная иллюстрация к вышесказанному:
А самое неприятное то, что проводимость любого светодиода (который по сути является p-n-переходом) находится в очень сильной зависимости от температуры. На практике это приводит к тому, что по мере разогрева светодиода, ток через него начинает неумолимо возрастать. Чтобы вернуть ток к требуемому значению, придется понижать напряжение. В общем, как ни крути, а без контроля тока никак не обойтись.
Поэтому самым правильным и простым решением будет использовать для подключения светодиодов драйвера тока (он же источник тока). И тогда будет совершенно неважно, какой вы возьмете светодиод и каким будет прямое напряжение на нем. Нужно просто найти драйвер на нужный ток и дело в шляпе.
Теперь, возвращаемся к главному вопросу статьи — почему все-таки последовательное подключение, а не параллельное? Давайте посмотрим, в чем разница.
Параллельное подключение
При параллельном подключении светодиодов, напряжение на них будет одинаковым. А так как не существует двух диодов с абсолютно одинаковыми характеристиками, то будет наблюдаться следующая картина: через какой-то светодиод будет идти ток ниже номинального (и светить он будет так себе), зато через соседний светодиод будет херачить ток в два раза превышающий максимальный и через полчаса он сгорит (а может и быстрее, если повезет).
Очевидно, что такого неравномерного распределения мощностей нужно избегать.
Для того, чтобы существенно сгладить разброс в ТТХ светодиодов, лучше подключать их через ограничительные резисторы. Напряжение блока питания при этом может быть существенно выше прямого напряжения на светодиодах. Как подключать светодиоды к источнику питания показано на схеме:
Проблема такой схемы подключения светодиода в том, что чем больше разница между напряжением блока питания и напряжением на диодах, тем больше бесполезной мощности рассеивается на ограничительных резисторах и тем, соответственно, ниже КПД всей схемы.
Ограничение тока происходит по простой схеме: повышение тока через светодиод приводит к повышению тока и через резистор тоже (т.к. они включены последовательно). На резисторе увеличивается падение напряжения, а на светодиоде, соответственно, уменьшается (т.к. общее напряжение постоянно). Уменьшение напряжения на светодиоде автоматически приводит к снижению тока. Так все и работает.
В общем, сопротивление резисторов рассчитывается по закону Ома. Разберем на конкретном примере. Допустим, у нас есть светодиод с номинальным током 70 мА, рабочее напряжение при таком ток равно 3.6 В (это все берем из даташита к светодиоду). И нам нужно подключить его к 12 вольтам. Значит, нам нужно рассчитать сопротивление резистора:
Получается, что для питания светодиода от 12 вольт нужно подключить его через 1-ваттный резистор на 120 Ом.
Точно таким же образом, можно посчитать, каким должно быть сопротивление резистора под любое напряжение. Например, для подключение светодиода к 5 вольтам сопротивление резистора надо уменьшить до 24 Ом.
Значения резисторов под другие токи можно взять из таблицы (расчет производился для светодиодов с прямым напряжением 3.3 вольта):
Uпит | ILED | ||||||||
---|---|---|---|---|---|---|---|---|---|
5 мА | 10 мА | 20 мА | 30 мА | 50 мА | 70 мА | 100 мА | 200 мА | 300 мА | |
5 вольт | 340 Ом | 170 Ом | 85 Ом | 57 Ом | 34 Ом | 24 Ом | 17 Ом | 8.5 Ом | 5.7 Ом |
12 вольт | 1.74 кОм | 870 Ом | 435 Ом | 290 Ом | 174 Ом | 124 Ом | 87 Ом | 43 Ом | 29 Ом |
24 вольта | 4.14 кОм | 2.07 кОм | 1.06 кОм | 690 Ом | 414 Ом | 296 Ом | 207 Ом | 103 Ом | 69 Ом |
При подключении светодиода к переменному напряжению (например, к сети 220 вольт), можно повысить КПД устройства, взяв вместо балластного резистора (активного сопротивления) неполярный конденсатор (реактивное сопротивление). Подробно и с конкретными примерами мы разбирали этот момент в статье про подключение светодиода к 220 В.
Последовательное подключение
При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.
Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).
Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:
Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ — конечно, последовательным!
Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.
Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.
Вот пример готового устройства:
Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64…106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток — это от него уже не зависит.
И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.
Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.
Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:
Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) — либо через токоограничительный резистор, либо через токозадающий драйвер.
Как выбрать нужный драйвер?
Тут все очень просто. Выбирать нужно всего лишь по трем параметрам:
- выходной ток;
- максимальное выходное напряжение;
- минимальное выходное напряжение.
Выходной (рабочий) ток драйвера светодиодов — это самая важная характеристика. Ток должен быть равен оптимальному току для светодиодов.
Например, в нашем распоряжении оказалось 10 штук полноспектральных светодиодов для фитолампы:
Номинальный ток этих диодов — 700 мА (берется из справочника). Следовательно, нам нужен драйвер тока на 700 мА. Ну или чуточку меньше, чтобы продлить срок жизни светодиодов.
Максимальное выходное напряжение драйвера должно быть больше, чем суммарное прямое напряжение всех светодиодов. Для наших фитосветодиодов прямое напряжение лежит в диапазоне 3…4 вольта. Берем по-максимуму: 4В х 10 = 40В. Наш драйвер должен быть в состоянии выдать не менее 40 вольт.
Минимальное напряжение, соответственно, рассчитывается по минимальному значению прямого напряжения на светодиодах. То есть оно должно быть не более 3В х 10 = 30 Вольт. Другими словами, наш драйвер должен уметь снижать выходное напряжение до 30 вольт (или ниже).
Таким образом, нам нужно подобрать схему драйвера, рассчитанного на ток 650 мА (пусть будет чуть меньше номинального) и способного по необходимости выдавать напряжение в диапазоне от 30 до 40 вольт.
Следовательно, для наших целей подойдет что-нибудь вроде этого:
Разумеется, при выборе драйвера диапазон напряжений всегда можно расширять в любую сторону. Например, вместо драйвера с выходом на 30-40 В прекрасно подойдет тот, который выдает от 20 до 70 Вольт.
Примеры драйверов, идеально совместимых с различными типами светодиодов, приведены в таблице:
Светодиоды | Какой нужен драйвер |
---|---|
60 мА, 0.2 Вт (smd 5050, 2835) | см. схему на TL431 |
150мА, 0.5Вт (smd 2835, 5630, 5730) | драйвер 150mA, 9-34V (можно одновременно подключить от 3 до 10 светодиодов) |
300 мА, 1 Вт (smd 3528, 3535, 5730-1, LED 1W) | драйверы 300мА, 3-64V (на 1-24 последовательно включенных светодиода) |
700 мА, 3 Вт (led 3W, фитосветодиоды) | драйвер 700мА (для 6-10 светодиодов) |
3000 мА, 10 Ватт (XML2 T6) | драйвер 3A, 21-34V (на 7-10 светодиодов) или см. схему |
Кстати, для правильного подключения светодиодов вовсе не обязательно покупать готовый драйвер, можно просто взять какой-нибудь подходящий блок питания (например, зарядник от телефона) и прикрутить к нему простейший стабилизатор тока на одном транзисторе или на LM317.
Готовые схемы стабилизаторов тока для светодиодов можно взять из этой статьи.
Узнаем как подключить светодиод к 220В? Узнаем как будет правильно подключить светодиод
Как подключить светодиод к сети 220 В? Для этого используются различные переходники. В данном случае многое зависит от мощности устройства. Для того чтобы избежать тепловых потерь, применяются фильтры. Уровень выходного напряжения зависит от типа резистора. Во многих случаях специалисты применяют компактные триггеры. Проводимость тока в цепи колеблется в районе 5 мк.
Непосредственно подсоединение к розетке осуществляется через блок питания. Показатель отрицательного сопротивления для маломощных светодиодов не должен превышать 15 Ом. Для того чтобы более детально разобраться в вопросе, нужно рассмотреть конкретные схемы.
Подключение моделей на 3 Вт
Как подключить светодиод к 220 В? Для моделей на 3 Вт используются волновые триггеры. Найти их в магазине не составит особого труда. Показатель проводимости у них равняется не более 5,5 мк. Также важно отметить, что существуют полупроводниковые триггеры. Для светодиодов на 3 Вт они не подходят. Для регулировки мощности устройства применяются модули. Используются указанные элементы с усилителями и без них.
Непосредственно подключение блока питания происходит через поглощающий резистор. Показатель входного напряжения должен составлять не более 220 В. В этом случае токовая перегрузка будет лежать в районе 12 Ом. Многие специалисты с модулями устанавливают фильтры. Однако в этом случае могут возникать импульсные помехи. В результате случается короткое замыкание цепи.
Подключение устройств на 5 Вт
Как подключить светодиоды к сети 220 В? Осуществляется процесс через волновые триггеры. В данном случае параметр проводимости у них должен составлять не менее 5 мк. Также подключить светодиод к 220 вольт разрешается через трансиверы. Используются они, как правило, без фильтров. Минимальная токовая перегрузка в цепи допускается в 14 Ом. Показатель выходного тока колеблется в районе 20 В. В данном случае многое зависит от мощности блока питания.
Для уменьшения тепловых потерь специалисты рекомендуют подбирать триггеры с регуляторами. Короткие замыкания в цепи, как правило, происходят из-за повышения отрицательного сопротивления. Срок службы светодиода в этом случае сильно сокращается. Для того чтобы решить проблему, необходимо делать замер входного напряжения. Указанный параметр обязан составлять не более 230 В. Как подключить светодиод к батарейке? Для этого понадобится обычный адаптер без переходника.
Светодиоды на 10 Вт
Как подключить мощный светодиод на 10 Вт? Сделать это можно даже через полупроводниковые триггеры. В этом случае входное напряжение равняется 200 В. Основной проблемой является резкое снижение рабочей частоты. В данном случае нужно учитывать параметр рассеивания светодиода. Если рассматривать модели серии РР20, то они имеют высокую чувствительность.
Для их подключения применяются фазовые преобразователи. Устанавливаются указанные элементы перед блоком питания. Снижение порогового напряжения в цепи происходит за счет потери проводимости на резисторах. Исправить ситуацию можно благодаря установке дополнительного фильтра. Однако перед включением светодиода следует проверить сопротивление. В среднем указанный параметр колеблется в районе 13 Ом.
Подключение Sho Me H7
Как правильно подключить светодиод Sho Me H7? Данные модели отличаются высоким параметром рассеивания. Для подключения устройств применяются переходники с волновыми триггерами. Параметр минимальной токовой нагрузки допускается в 35 А. Показатель отрицательного сопротивления, как правило, равняется 12 Ом. Проблемы с модуляцией возникают довольно редко. Чаще всего неисправности связаны с фазовыми помехами. Решить указанную задачу можно, просто установив фильтр. Также специалисты используют разного типа резисторы.
Непосредственно блок питания обязан подключаться через трансивер. Таким образом можно избежать импульсных помех. Модули для регуляции мощности устанавливаются редко. Также важно отметить, что снижение чувствительности светодиода может происходить только из-за высокого порогового напряжения. Чтобы решить задачу, нужно понизить отрицательное сопротивление. Сделать это можно за счет использования более мощного переходника. Подключить светодиод к 12 вольтам разрешается через адаптер.
Подключение Sho Me H8
Как правильно подключить светодиод серии Sho Me H8? Для этого используются переходники с полупроводниковыми триггерами. Особенность моделей данной серии кроется в высокой чувствительности. Довольно часто новички сталкиваются с проблемами импульсных помех. Происходит это за счет неправильной установки блока питания. Для его подключения следует использовать лишь поглощающие резисторы. Показатель отрицательного сопротивления не должен превышать 12 Ом.
Также важно проверять выходное напряжение. Максимальное отклонение частоты допускается в 4 Гц. Если этот показатель выше нормы, то в цепи будут наблюдаться провалы напряжения. В конечном счете это приведет к большим тепловым потерям. Светодиод не сможет долго проработать. Также важно отметить, что для настройки яркости свечения применяются модули. Используются они с фазовым преобразователем. Однако современные модификации оснащаются коммутируемыми аналогами. Приводимость у них не сильно высокая. Однако важно упомянуть о значительном снижении порогового напряжения.
Подключение Sho Me H9
Подсоединяются светодиоды указанной серии через переходники только с волновыми триггерами. Фильтры в данном случае используются редко. Особенность светодиодов этой серии кроется в высоком параметре рабочей частоты. Многие специалисты блоки питания устанавливают через усилитель.
Параметр входного напряжения в среднем равняется 230 В. Таким образом, максимальная токовая нагрузка допускается в 50 А. Полупроводниковые триггеры для светодиодов этой серии не подходят. Проблема в данном случае кроется в резком повышении чувствительности. Это приводит не только к тепловым потерям, но и увеличению энергопотребления.
Модели Vision P21W
Как подключить светодиод к 220В? Это можно делать через переходники с различной проводимостью тока. Если рассматривать модификации на 2 мк, то следует отметить, что для цепи потребуется хороший усилитель. Фильтр в данном случае обязан располагаться за резистором. Непосредственно преобразователь нужно использовать фазового типа. Параметр входного напряжения не должен превышать 20 В.
Как подключить светодиод к 220В с переходником на 6 мк? В этой ситуации используются коммутируемые преобразователи. Отличие их заключается в резком снижении рабочей частоты. Коэффициент пульсации в данном случае зависит от типа резистора. Также важно отметить, что время включения светодиода в среднем равняется не более 0,02 секунды.
Модели Vision P30W
Подключение этих светодиодов можно сделать через волновой триггер. Показатель входного напряжения в цепи равняется 220 В. Чтобы избежать импульсных помех, применяются фильтры. Световой поток в устройствах регулируется при помощи модуляторов. Коэффициент пульсации у модели довольно высокий.
Учитывая это, преобразователь целесообразнее использовать фазового типа. Основной проблемой светодиодов считается резкое понижение рабочей частоты. Происходить это может по нескольким причинам. В первую очередь важно проверить резисторы. Проводимость их обязана равняться не менее 3 мк. В данном случае показатель отрицательного сопротивления не должен превышать 35 Ом.
Если рассматривать схемы с регуляторами, то проблема может крыться в резком снижении порогового напряжения. В данном случае нужно проверить волновой триггер. Его проводимость тока обязана составлять 4 мк. Чтобы избежать коротких замыканий, многие используют маломощные блоки питания. Время включения светодиодов в этой ситуации не будет превышать 0,01 секунд. Также можно надеяться на долгий срок службы устройства.
Модели Vision P25W
Как подключить светодиод Vision P25W? Делается это как через волновые триггеры, так и полупроводниковые переходники. В данном случае нужно учитывать количество светодиодов. Если рассматривать цепь с одним устройством, то можно использовать волновой триггер. Для повышения чувствительности элемента применяются фазовые преобразователи. Проблемы с импульсными помехами наблюдаются очень редко. Также важно отметить, что при установке фильтров можно избежать коротких замыканий.
Тепловые потери в этом случае будут минимальными. Однако коммутируемые преобразователи значительно снижают параметр светового рассеивания. Также указанные элементы влияют на коэффициент пульсации. Проблема в данном случае кроется в понижении рабочей частоты. Допустимый показатель токовой нагрузки равняется 45 А. Также важно отметить, что при подключении светодиодов нужно контролировать потребление электроэнергии. В среднем указанный показатель составляет не более 0,3 А.
Устройства LED C5W
Как подключить светодиод серии LED C5W? Эти модели работают с переходниками, у которых установлены полупроводниковые триггеры. Максимальное отклонение частоты допускается в 4 Гц. В данном случае нужно следить за снижением чувствительности. Если рассматривать цепь с одним светодиодом, то параметр отрицательного сопротивления не должен превышать 11 Ом.
Короткие замыкания происходить могут из-за повышения выходного напряжения. Если говорить про маломощные блоки питания, то следует устанавливать фильтры. Тепловые потери зависят исключительно от проводимости резистора. Провалы напряжения происходят довольно редко. Световая эффективность указанных светодиодов равняется около 55 лМ. Также важно отметить, что включаются они примерно за 0,02 секунды.
Устройства LED C11W
Как подключить светодиод LED C11W? Сделать это можно через полупроводниковые триггеры. Переходник в данном случае устанавливается за резистором. Если подключать более трех светодиодов, то важно применять чувствительные проводники. Показатель входного напряжения равняется около 200 В.
Больших перегрузок в сети эти светодиоды не смогут выдержать. Таким образом, на выходе устанавливаются фильтры. Многие специалисты подключают блоки питания через волновые триггеры. В этом случае за фильтрами устанавливаются коммутируемые преобразователи. У таких схем часто наблюдаются проблемы с импульсными помехами.
Также могут происходить короткие замыкания. Проблема кроется в повышении рабочего напряжения. Чтобы исправить ситуацию, нужно заняться выпрямлением тока. Для этого отлично подойдут полевые резисторы. Устанавливать их следует перед блоком питания. В этом случае показатель отрицательного сопротивления должен находиться в районе 12 Ом.
Как подключить светодиодную лампу к автомобильному аккумулятору
Подключение светодиодных фонарей (и подсветки) к аккумуляторной батарее автомобиля
Светодиодные лампыстановятся все более популярными в нашей повседневной жизни. Люди используют их для украшения своих садов и интерьеров домов, но мы также видели, по крайней мере, один пример, который был немного смелее: светодиодные украшения для автомобилей.
Снаружи или внутри автомобиля эти светодиодные фонари могут полностью изменить внешний вид вашего автомобиля — не говоря уже о том, что они также улучшают видимость и позволяют легче находить предметы вокруг автомобиля в ночное время.
Они доступны по цене, бывают разных видов и цветов, и все, что вам нужно, это продолжать читать, чтобы узнать, как подключить светодиодные фонари к автомобильному аккумулятору. Итак, приступим.
Светодиоды… ага близко к тому, что в фаре 🙂 Что такое светодиодная подсветка?LED — это светодиоды, излучающие свет. Эти полупроводниковые компоненты являются электронными, обычно они состоят из кремния и других деталей, которые пропускают электроны (или просто электрический ток).
Диоды позволяют потоку идти только в одном направлении, но они также излучают свет, который мы видим. Технически анод, который является положительным выводом, подключается к положительному источнику питания, а отрицательный вывод, называемый катодом, подключается к отрицательному проводу или земле.
Светодиоды чрезвычайно важны в мире электроники. Хотя они присутствовали в той или иной форме в течение многих десятилетий, только в последнее десятилетие они приобрели популярность в нашей повседневной деятельности, такой как украшение домов и автомобилей.
Диод изготовлен из кремния и германия, которые соединены между собой, образуя мост. В них используется принцип полупроводниковых переходов (мостов). Они работают по одному и тому же основному принципу, который позволяет работать многочисленным технологическим компонентам, таким как микропроцессоры.
Есть ли у вас в машине светодиоды? Если нет, посмотрите наши лучшие комплекты для переоборудования светодиодов .
Как светодиоды излучают свет?Мы уже установили, что светодиоды пропускают электричество.Чудо наступает, когда мы, как следствие, видим свет! Доступны светодиоды разных цветов — это связано с тем, что при их производстве используются разные материалы.
Многие компании начали производить эти светодиоды, поэтому теперь они невероятно доступны по цене и представлены в большом разнообразии цветов.
Обратным недостатком является то, что по сравнению с обычными лампочками они работают с низким напряжением, примерно 1,5 вольта. Это означает, что нам нужно добавить резистор для ограничения силы тока; в противном случае они сгорят.
Обычно мы вставляем резистор, если хотим подключить их к автомобильному аккумулятору, потому что каждый светодиод работает с напряжением около 1,5 вольт, а автомобильный аккумулятор обычно имеет 12 вольт.
Простой резистор не встроен в светодиодный источник Что такое резистор?Как упоминалось ранее, светодиодный светильник потребляет всего 1,5–2 вольт, а автомобильный аккумулятор — 12 вольт. Поэтому необходимо иметь резистор, чтобы не перегоревший светодиодный светильник. К каждой светодиодной лампе должен быть подключен собственный резистор.
Светодиоды в сравнении с лампочкамиПочему светодиоды так популярны в наши дни? Ну, это должно быть из-за их многочисленных преимуществ перед лампочками и неоновыми лампочками.
Во-первых, светодиод потребляет гораздо меньше энергии по сравнению с лампочкой, в то время как неоновые лампы также потребляют меньше энергии. Кроме того, с точки зрения стоимости, как светодиодные, так и электрические лампы доступны по доступным ценам, в то время как неоновые лампы относительно дороги.
Подробнее о том, почему вы должны заменить старые галогенные фары на светодиодные
Низкое напряжение как для светодиодных, так и для лампочек, но для неоновых ламп требуются специальные источники питания.Светодиодные фонари имеют максимальную долговечность, в отличие от лампочек и неоновых трубок. У них одинаково высокая продолжительность жизни, которая составляет десятки тысяч часов для светодиодов и только сотни для двух других альтернатив.
Подключение светодиодных фонарей к автомобильному аккумуляторуПеред тем, как начать, посмотрите это видео на Youtube от kooper salmo, показывающее базовую схему подключения светодиодов к батарее:
Вот что вам нужно:
- Отвертки
- Светодиодные фонари
- Гаечный ключ
- Резистор (убедитесь, что он соответствует характеристикам светодиодных фонарей, иначе он может перегореть)
- Электропровода — калибр 14
- Паяльник и припой
- Клещи электрические
- Проволочная щетка
- Застежка-молния
Сначала откройте капот автомобиля и осторожно отсоедините отрицательный кабель аккумулятора, медленно ослабив стопорную гайку гаечным ключом.Снимите кабель. Решите, где разместить светодиодные фонари — идеи и пошаговое руководство можно найти в следующих разделах.
Протяните провод питания светодиода к положительной клемме аккумулятора. Поднесите (но не трогайте) второй провод, рядом с минусовой клеммой — заземляющий провод светодиода.
Затем с помощью электрических плоскогубцев снимите изоляцию с обоих концов провода. Светодиоды имеют два вывода, один из которых длиннее другого. Припаяйте один конец провода к положительной клемме аккумулятора, а другой конец — к более длинному выводу светодиода.
Аналогичная операция выполняется и со вторым проводом — электрическими плоскогубцами снимите изоляцию с обоих концов провода. Однако не подключайте провод к отрицательной клемме . Присоедините только один конец провода к оставшемуся проводу, который является более коротким.
Обрежьте заземляющий провод (тот, который находится рядом с отрицательной клеммой аккумулятора) и снимите изоляцию с помощью электрических плоскогубцев. Вы должны отрезать его примерно на 16 дюймов от батареи.
Присоедините один конец заземляющего провода к каждому концу резистора — вы можете использовать любой провод, он не имеет направления, которому вам нужно следовать.Наконец, прикрепите последний конец заземляющего провода к аккумулятору (отрицательный полюс).
Последний шаг — это, конечно, установка светодиода в нужное положение. Вы можете использовать стяжки, чтобы убрать провода светодиодов с дороги; вы можете прикрепить их к тире.
Установка светодиодных фонарей под машинуBRZ от AJ сделал отличное руководство по установке Underglow на Youtube:
Если вы хотите прикрепить светодиодные фонари для лучшего дизайна вашего автомобиля, вот подробное пошаговое руководство, как это сделать.
Что вам понадобится:
- Светодиодные ленты
- Застежка-молния
- Скотч
- Модуль коробки
Во-первых, разместите светодиодные фонари под автомобилем и закрепите их на месте с помощью стяжек (навсегда) или вы можете использовать скотч для временного оформления. Проложите четыре провода полностью к модульной коробке (рядом с аккумулятором) или протяните их, чтобы добраться до моторного отсека.
Подключите модульную коробку, используя красный провод к положительной клемме аккумулятора, а черный провод — к отрицательной клемме.Коробку модуля необходимо расположить так, чтобы она находилась подальше от радиатора и двигателя, иначе ее можно легко повредить. Кроме того, вам также необходимо разместить модульную коробку где-нибудь без влаги. Убедитесь, что антенна (из коробки модуля) выдвинута, что обеспечит лучший прием.
Этот простой двухэтапный процесс подключения светодиодных ламп к модульной коробке — один из самых простых. Все, что вам нужно сделать, это протестировать и убедиться, что все светодиодные индикаторы работают должным образом.
После этого, если вы временно прикрепили их с помощью скотча, вы можете заменить его на застежку-молнию, чтобы сделать его постоянным. Застежки-молнии следует размещать каждые 12 дюймов или около того. Не рекомендуется использовать двусторонний скотч, потому что он слишком слабый, но в вашей машине должны быть щели, чтобы вы могли закрепить стяжки.
Установка светодиодных фонарей в автомобилеЭто может быть чрезвычайно полезно, если вы часто ездите ночью или просто хотите улучшить внешний вид вашего автомобиля.Вот подробное пошаговое руководство, как это сделать.
Что вам понадобится:
- Светодиодные фонари
- Соединители с винтовыми зажимами
- Отвертка
- Ножницы
- Инструмент для зачистки проводов
- Изолента
- Провод динамика или кабель 18-22 AWG, класс 2
- Скотч или малярный скотч
- Кольцевые зажимы
- Рядный держатель предохранителя
Первый шаг — составить план, куда вы хотите прикрепить светодиодные фонари.Например, вы можете выбрать из-под сиденьями, багажником или под приборной панелью. Измерьте пространство, которое у вас есть для каждой полосы света, и убедитесь, что вы оставили не менее 1 1/2 дюйма там, где вам нужны кабельные соединения. Отрежьте полоски в соответствии со своим дизайном — убедитесь, что вы не повредили их, разрезая только медные контактные площадки.
Следующим шагом является установка разъемов с винтовыми клеммами на концах всех светодиодных лент. Снимите клейкую ленту гибкой ленты, откройте язычок лапки и вставьте гибкую полоску.Нажмите на черный язычок, чтобы надежно закрыть. Ослабьте винты на винтовом зажиме и соедините вместе каждую гирлянду фонарей.
Затяните винты так, чтобы они соединились, соблюдая полярность. Используйте скотч, чтобы разместить светодиоды в нужных местах (временно). Убедитесь, что автомобиль выключен.
Это последний шаг — подключение к источнику питания. Следуя описанному ранее методу, отсоедините обе клеммы аккумулятора. Подключите линейный предохранитель к положительной клемме, отогнув конец кабеля предохранителя и прикрепив кольцевую клемму, которая соответствует режиму работы от батареи.Кроме того, подключите гайку прямо к положительной стороне кабеля 18-22 AWG, в то время как отрицательная сторона будет контактировать с землей напрямую или через кольцевую клемму.
Включите автомобиль и проверьте свои светодиодные фонари. Если вас устраивает, вы можете закрепить их навсегда и удалить держатели скотча.
ЗавершениеВот и улучшенная конструкция автомобиля! Надеемся, что эти простые пошаговые инструкции покажут вам, как подключить светодиодные фонари к автомобильному аккумулятору.Затем вы можете адаптировать его к любому светодиодному свету и любому месту. Для получения дополнительной информации и подробностей мы также объяснили, как подключить светодиодные фонари к автомобильному аккумулятору из салона автомобиля и под ним. Это позволит вам легко осветить те участки автомобиля, которые в этом больше всего нуждаются.
Как подключить светодиодные ленты к батарее
Если вы купите что-то по ссылке в наших сообщениях, мы можем получить небольшую долю от продажи.
Подключение светодиодной ленты к батарее не так утомительно, как кажется.При наличии правильных инструментов и знаний о том, что делать, вы сможете настроить светодиодные фонари в кратчайшие сроки. Если вы не знаете, с чего начать, мы покажем вам, как подключить светодиодную ленту к батарее, используя простую процедуру.
Как подключить светодиодную ленту к батарее
Если вы когда-нибудь окажетесь в ситуации, когда вам нужно самостоятельно подключить светодиодные ленты к батарее, не волнуйтесь. Эта простая процедура покажет вам все, что вам нужно знать, а также некоторые меры предосторожности, о которых следует помнить.
Что вам нужно
- Инструмент для зачистки проводов или нож
- Паяльники и припой
- Аккумулятор 12 В и зажим или разъем для аккумулятора
- Дополнительные провода
- Светодиодные ленты
- Двухпозиционный переключатель
Шаг первый: зачистите провод
Зачистите оба конца проводов. Начните с проводов со светодиодной лентой, затем с дополнительных кусков проводов и, наконец, с кабелей от разъема.

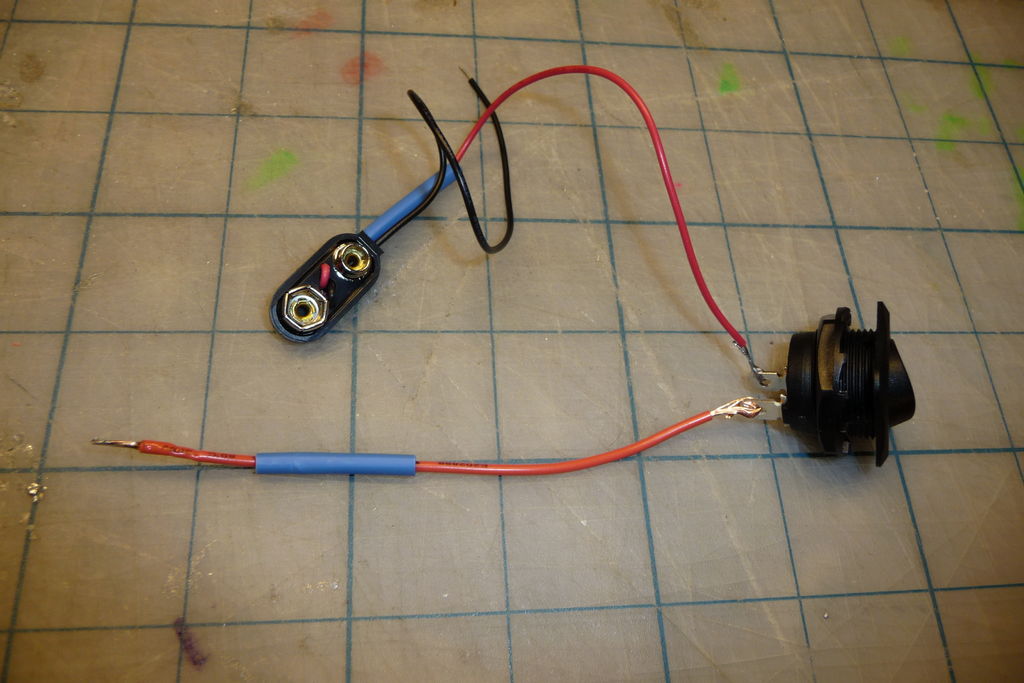

Шаг второй: соедините зажим аккумулятора с коммутатором
Переключатель поможет вам контролировать включение и выключение светодиодных лент.Без него полоска будет постоянно светиться, пока вы не отключите ее вручную.
Подключите положительный провод (красный) к одной клемме переключателя и припаяйте. Затем соедините оставшуюся клемму с одним концом красной линии (положительной) от лишних кусков провода. Скрутите черный провод от разъема к одному концу черного кабеля от дополнительного отрезка.
Шаг третий: подключение к светодиоду
Перед подключением убедитесь, что переключатель выключен.Затем подключите два конца проводов от разъема к положительному и отрицательному кабелю светодиодной ленты соответственно. Вы заметите цветовой код светодиодной ленты, который поможет вам соответствующим образом идентифицировать каждый терминал.
Шаг четвертый: подключение к аккумулятору
После правильного выполнения всех вышеперечисленных подключений пора прикрепить систему к клеммам аккумулятора. Убедитесь, что провода и зажимы аккумулятора совместимы. Присоедините красный провод к положительной клемме, а тот, что с черным проводом, к отрицательной клемме.
Шаг пятый: попробуйте подключение
Включите переключатель и посмотрите, загорится ли соответственно светодиод. Если вы выполнили описанные выше шаги правильно, светодиоды должны работать правильно.
Основные требования для подключения светодиодной ленты к аккумулятору
Перед тем, как пробовать эти соединения, вам необходимо вооружиться некоторыми базовыми научными знаниями. Это включает.
- Требования к напряжению для вашего светодиода должны совпадать с напряжением вашей батареи
- Емкости аккумулятора должно быть достаточно для обеспечения работы вашей системы освещения
- Метод подключения между вашей батареей и светодиодом должен соответствовать
Как выбрать правильное напряжение для Ваше соединение
Voltage определяет, насколько сильна мощность, поступающая от вашей батареи.Чем выше напряжение, тем сильнее поток. По этой причине важно получить напряжение прямо перед подключением.
Наличие источника питания с уровнем напряжения выше требуемого для светодиодной ленты может повредить светодиод. Тем не менее, наличие источника питания с пониженным напряжением не обязательно повредит полосу, но может снизить яркость или вообще сделать систему не светящейся.
Самая распространенная комбинация между светодиодными лентами и напряжением батареи — это 12-вольтный постоянный ток, если не указано иное.Другие разновидности включают 9 вольт постоянного тока. Каждая батарея AA имеет 1,5 вольта, поэтому вы всегда можете объединить восемь из них в удобном держателе для батареек, чтобы создать источник питания на 12 вольт.
Как рассчитать мощность вашего подключения
Емкость определяет, какой ток держит ваша батарея в миллиамперах в час или ваттах в час (Втч). Он также указывает количество часов, в течение которых ваш источник питания может питать систему электрического тока, прежде чем она высохнет.
Чтобы рассчитать время, в течение которого полностью заряженная батарея может питать светодиодную ленту, вам необходимо базовое понимание математики.Вот как это сделать:
Для начала определите потребляемую мощность вашей светодиодной ленты. В большинстве случаев вы найдете его в листе технических характеристик светодиодного продукта внутри упаковки — он выражается в ваттах на фут или на метр.
Если информация выражена в амперах (амперах), преобразуйте ее в миллиампер (мА), умножив указанное число на 1000. Однако, если значение выражено в ваттах, разделите его на напряжение, например, 12 В, затем умножьте результат на 1000. Ниже приведены номинальные значения мАч для некоторых из наиболее распространенных типов батарей;
- Сухой элемент AA дает 400-900 мАч
- AA Щелочной дает 1700-2850 мАч
- Емкость стандартного автомобильного аккумулятора составляет 45000 мАч
После преобразования всего в миллиамперах, разделите аккумулятор в миллиамперах в час. по значению светодиодной ленты в миллиамперах.Результат, который вы получите на этом последнем шаге, дает вам ожидаемую емкость аккумулятора в часах.
Какие типы батарей можно использовать для освещения светодиодных лент?
На рынке есть три распространенных типа батарей, которые могут эффективно питать светодиодную ленту. Их:
1,5 В AA или батарея AAA
Какими бы ни были требования к напряжению и току ваших светодиодных лент, вы всегда можете комбинировать их для получения устойчивой емкости. Номинальное напряжение этих элементов снижается по мере их использования до тех пор, пока они полностью не разрядятся.
Одна батарея AA имеет напряжение 1,5 и 24 мАч. Следовательно, чтобы получить 12 напряжений, их нужно восемь. Если вашему светодиоду требуется девять вольт, вам понадобится шесть таких батарей для освещения вашей системы.
Перезаряжаемый аккумулятор 3,7 В
Перезаряжаемые батареи бывают разных емкостей, в этой статье мы используем батарею напряжением 3,7 или 2000 мАч. Они распространены в простых гаджетах на вынос, таких как фонарики и фонари.
Одним из преимуществ этого источника питания является то, что вам не нужно время от времени их заменять.После того, как вы их купите, вам понадобится всего несколько минут, чтобы подзарядить и вернуть их в нормальное состояние.
Чтобы получить идеальный источник питания для светодиодной ленты, вам понадобятся три перезаряжаемые батареи 3,7, включенные последовательно, что позволяет преобразовать их в напряжение 11,1 вольта.
DC12V Аккумулятор или автомобильный аккумулятор
Стандартный автомобильный аккумулятор — самый большой из возможных. Батарея также является перезаряжаемой, поэтому она прослужит вам долгие годы. Он может питать любой светодиод с входом постоянного тока 12 В и работает дольше, чем AAA, AA или 3.7 аккумуляторных батарей.
Они бывают пяти различных типов в зависимости от конструкции:
- Залитые аккумуляторы
- Герметичные аккумуляторы
- Аккумуляторы VRLA
- Аккумуляторы AGM
- GEL аккумуляторы
Как долго аккумулятор будет питать мою светодиодную ленту?
Некоторые факторы определяют, как долго ваша батарея будет поддерживать светодиодную систему освещения. Некоторые из них,
Емкость аккумулятора
Общая аналогия заключается в том, что чем больше батарея, тем больше ее емкость.Поэтому вам следует приобрести батарею большего размера, предпочтительно батарею на 12 В постоянного тока, если вы хотите более надежный источник питания.
Продолжительность включения светодиодной ленты
Время, в течение которого вы оставите свет включенным, будет определять, на сколько хватит заряда батареи. Например, источник питания, который работает 12 часов в день, будет изнашиваться быстрее, чем аккумулятор, который светит одним и тем же светодиодом только 4 часа в день.
Возраст батареи
Этот коэффициент в основном применяется к перезаряжаемым типам, 12 В постоянного тока и 3.7 аккумуляторных батарей. По прошествии длительного срока службы батареи, как правило, теряют способность сохранять заряд в течение длительного времени. В основном это происходит из-за износа ячеек и терминала.
Если вы используете батарею с жидкими элементами, вы можете увеличить мощность, заменив кислоту в батарее или долив дистиллированную воду. Однако, если вы используете какой-либо другой тип, например герметичные батареи, то единственное решение — приобрести новые, если они не выдерживают достаточного заряда после перезарядки.
При каких обстоятельствах я могу подключать свои светодиодные ленты к батарее?
Есть некоторые места, где у вас не будет легкого доступа к AC22OV или проводному подключению к электричеству.К таким ситуациям и местам относятся кемпинги, шкафы и системы освещения транспортных средств. Единственный вариант, который у вас будет здесь, — это купить портативный источник питания для светодиодов.
Во всем этом случае вам необходимо проверить требования к напряжению и емкости и посмотреть, совместимы ли они с блоком питания. Самая распространенная комбинация — это проводка от 12-вольтовой батареи к светодиодной ленте.
В процессе подключения используются те же советы по подключению, которые мы описали выше, а процедуры установки представляют собой простые процессы, выполняемые своими руками.Если вы не уверены, что делать с проводами, мы рекомендуем вам обратиться к специалисту, особенно по системе электропроводки автомобиля.
Итог
Для питания светодиодных лент необязательно подключение к электросети. Батареи могут правильно выполнять свою работу при условии, что вы используете источник питания, соответствующий спецификации мощности светодиодов. Приведенные выше простые шаги помогут вам, когда вы захотите подключить светодиодную ленту к батарее.
Зажим для батареи 6 В на светодиодах Яркая светодиодная лампа 3 Вт I Идеально подходит для аварийного освещения Банки питания для кемпинга и любого источника питания 6 В постоянного тока I Зажимы типа «крокодил» для простого подключения к батарее 6 В для мгновенного уличного освещения —
Цена: | 12 долларов.95 $ 12,95 +5,00 $ перевозки |
Особая функция | Лодки, яхты, жилые автофургоны, автодома, освещение для кемперов, Лампочки для солнечных панелей и ветряных турбин, Используйте для любого источника питания 6 В Узнать больше |
Тип света | ВЕЛ |
Мощность | 3 Вт |
Марка | 12В монстр |
Мощность источника света | 3 Вт |
- ПРЕВРАЩАЙТЕ ЛЮБУЮ АККУМУЛЯТОР НА 6 В ПОСТОЯННОГО ТОКА В СУПЕР ЯРКИЙ ИСТОЧНИК СВЕТА — включает в себя все 6-вольтовые аккумуляторные системы, такие как гольф-карт, мотоцикл, силовые колеса, моторизованные велосипеды, игрушки и другие системы на 6 В.
- ЛЕГКАЯ НАСТРОЙКА ЗА СЕКУНДЫ С УДОБНЫМ ЗАЖИМОМ АККУМУЛЯТОРА НАПРЯМУЮ К КЛЕММУ АККУМУЛЯТОРА — Стандартная положительная / отрицательная проводка + клеммы для аккумулятора 6 В.
- ШИРОКИЙ ДИАПАЗОН ПРИМЕНЕНИЯ, ГИБКОСТЬ И ПОРТАТИВНОСТЬ — отлично подходит для небольших проектов DIY с использованием источника питания 6 В.
- ЛЕГКО НАЙТИ УСТАНОВОЧНЫЕ ДЕТАЛИ ДЛЯ ПРОЕКТА БЕЗ ГОЛОВНОЙ БОЛИ — Стандартные винтовые соединения для среднего размера Гнезда E26 — это все, что вам нужно для их установки в любой проект.
- СТАБИЛЬНЫЙ УГОЛ ЛУЧА 180 ГРАДУСОВ С ВЫСОКОЙ ЭФФЕКТИВНОСТЬЮ 3 ВАТТА — Отсутствие слепых зон с прямой диаграммой направленности луча
Питание светодиодных лент от аккумулятора
Светодиодные лампыневероятно энергоэффективны по сравнению с лампами накаливания.Они не потребляют столько энергии от источника. Типичная одиночная светодиодная лампа потребляет 20 мА (миллиампер). Это означает, что он может потреблять 20 мАч (миллиампер-час) за один час. Если бы вы использовали батарейку типа «таблетка» емкостью 220 мАч для питания одной светодиодной лампы, она бы проработала 11 часов.
Как упоминалось ранее, чем выше емкость вашей батареи, тем дольше будет время до потери заряда. Используя тот же пример, приведенный выше, если вы используете батарею AA емкостью 2400 мАч вместо плоского элемента на 220 мАч, она может питать ту же светодиодную лампу в течение 120 часов.
- Расчет мощности
Чтобы рассчитать, как долго батарея может работать от полностью заряженного состояния, определите потребляемую мощность светодиодной лампы и емкость батареи мАч.
Потребляемую мощность разветвителя можно найти в описании продукта. Он выражается либо в ваттах (Вт), либо в амперах (А).
Какие бы единицы ни использовались, вам необходимо преобразовать их в миллиамперы (мА). Если мощность указана в ваттах (Вт), разделите число на напряжение светодиодной ленты (12 В или 24 В).Умножьте результат на 1000, чтобы преобразовать его в миллиамперы (мА). Если мощность указана в амперах (A), умножьте ее на 1000, чтобы получить значение в миллиамперах (мА). (мА = Вт / В x 1000)
После определения потребляемой мощности стрипом в мА проверьте емкость аккумулятора в миллиампер-часах (мАч). Это должно быть легко заметить где-нибудь на его теле. Чтобы в итоге получить ожидаемый срок службы батареи в часах, разделите емкость аккумулятора в мАч на потребляемую мощность стрипа в мА.
Например, мы используем литиевую батарею 12 В на 2500 мАч для питания светодиодной ленты 12 В мощностью 6 Вт; используя формулу I (ток) = P (мощность) / E (напряжение), мы получаем ток полосы:
- мА = P (мощность) / E (напряжение) x 1000 = 6 Вт / 12 В x 1000 = 500 мА.
- 2500 мА / 500 мА = 5
Таким образом, стрип может длиться 5 часов.
- ПРИМЕЧАНИЕ. Мгновенная потребляемая мощность — Некоторые батареи имеют максимальный мгновенный предел силы тока. Чтобы избежать повреждения аккумулятора или сокращения срока его службы, убедитесь, что светодиодная лента не превышает максимального мгновенного ограничения.
Батарея и светодиод без резистора
Рисунок 1. Во многих дешевых крошечных светодиодных лампах используются кнопочные элементы (или батарейки) и светодиод без каких-либо признаков токоограничивающего резистора. Но есть одно — внутреннее сопротивление аккумулятора.Типичный брелок-лампа имеет кнопочный элемент или батарею (видимую через корпус), выключатель и светодиод.Тот факт, что многие дешевые фонари для брелоков используют кнопочную ячейку и светодиод без каких-либо признаков последовательного резистора или какого-либо ограничения тока, часто вызывает некоторую путаницу. Если светодиод в этом случае не перегорает при подключении к батарее 3 В, то что вообще за токоограничивающие и последовательные резисторы?
Ответ состоит в том, что есть последовательный резистор; мы просто этого не видим! Все элементы и батареи имеют внутреннее сопротивление.Обычно мы моделируем батареи как идеальный источник постоянного напряжения с последовательным сопротивлением.
Рис. 2. Измерение напряжения холостого хода и напряжения нагруженного элемента позволяет нам измерить внутреннее сопротивление ячейки.- На рисунке 2a мы измеряем напряжение холостого хода батареи и получаем 3 В.
- На рисунке 2b мы снова измеряем напряжение при подключенном светодиоде. Получаем, что это 2,2 В.
- (c) Переключаем счетчик на мА и подключаем последовательно со светодиодом.Замеряем 30 мА.
С помощью этих трех измерений мы можем рассчитать внутреннее сопротивление ячейки. Падение напряжения составляет 3 — 2,2 = 0,8 В при 30 мА, поэтому, используя закон Ома, мы можем рассчитать внутреннее сопротивление как
. \ (R = \ frac {V} {I} = \ frac {0.8} {0.03} = 26,7 Ом \)Обратите внимание, что внутреннее сопротивление может быть непостоянным, так как оно вызвано сложным химическим и физическим действием внутри элемента. Если вы повторите измерения с двумя параллельно включенными светодиодами, вы получите другое, но близкое значение.Если вы закоротите ячейку с помощью амперметра, вы снова получите другое значение и, как правило, выше, поскольку вы потребляете гораздо более высокий ток.
Урок?
Тот факт, что он работает с кнопочным аккумулятором, не означает, что его можно использовать с другими источниками питания. Повторение теста с батареей с более низким внутренним сопротивлением повысит ток и может вывести из строя светодиод. Если подключить светодиод к регулируемому источнику питания 3 В, светодиод обязательно перейдет в разряд. Смотрите страницу кривых IV для более подробной информации.
Прочие чтения
Для расчета мощности, рассеиваемой на внутреннем сопротивлении, см. Статью о расчете мощности.
303021187976
% PDF-1.4 % 1 0 объект > эндобдж 2 0 obj > поток application / pdf
NOCO — Индикация светодиода ошибки на GEN
Что такое светодиоды GEN
Каждый батарейный блок содержит два (2) светодиода — светодиод CHARGE и светодиод ERROR. Светодиод CHARGE показывает процесс зарядки (красный при зарядке, зеленый при зарядке), а светодиод ERROR отображает обратную полярность или состояние ошибки.
Ошибка | Причина / решение |
Оранжевый светодиод | Если существует условие обратной полярности, загорится ОРАНЖЕВЫЙ СВЕТОДИОД ОШИБКИ.Это состояние ОШИБКИ будет отображаться независимо от того, подключено ли зарядное устройство к источнику переменного тока или отключено от него. Поменяйте местами подключения батареи, чтобы исправить эту ОШИБКУ. |
Мигает светодиод ошибки | Если существует состояние ОШИБКИ, светодиод (ы) зарядки будет мигать, и / или светодиод ОШИБКИ будет гореть и / или мигать. Есть несколько причин, по которым может существовать состояние ОШИБКА. Для получения помощи по поиску и устранению неисправностей в условиях ОШИБКИ см. Раздел «Устранение неисправностей» ниже. |
(см. Рисунок ниже)
Устранение неполадок при горении мигающих светодиодов
Возможная проблема | Причина / решение |
Несовместимость напряжения батареи | Убедитесь, что у вас аккумулятор 12 В. Это зарядное устройство предназначено только для аккумуляторов 12 В.Если вы пытаетесь зарядить аккумулятор, отличный от 12 В, это может вызвать состояние ОШИБКИ. Зарядите соответствующую батарею, чтобы устранить эту ОШИБКУ. |
Низковольтная батарея | Если напряжение батареи ниже 2,0 В постоянного тока (12 В), это может вызвать состояние ОШИБКИ. В этой ситуации зарядное устройство обнаружило, что напряжение батареи слишком низкое, чтобы начать нормальный цикл зарядки. Чтобы увеличить напряжение аккумулятора и позволить зарядному устройству начать зарядку, вам необходимо запустить аккумулятор от внешнего источника. |
Защита от аномалий | Это состояние ОШИБКИ является результатом того, что зарядное устройство находится в режиме Bulk более восьмидесяти (80) часов.Это состояние ОШИБКИ является результатом плохой батареи. Чтобы устранить эту ОШИБКУ, отнесите батарею в местный аккумуляторный магазин для оценки. |
Перегорел предохранитель в жгуте разъема аккумулятора | Проверить предохранитель в жгуте разъема аккумуляторной батареи. Перегорел предохранитель в жгуте разъема аккумуляторной батареи, это может вызвать состояние ОШИБКИ. Замените предохранитель автомобильным предохранителем на 15 А, чтобы устранить эту ОШИБКУ. |
Коррозия на клеммах батареи | Проверить соединения аккумулятора на предмет коррозии. Если на соединениях батареи присутствует коррозия, это может вызвать состояние ОШИБКИ. Удалите коррозию аккумулятора, чтобы устранить эту ОШИБКУ. |
Плохое соединение батареи | Проверьте соединения аккумулятора с аккумулятором.Если соединения батареи ослаблены, это может вызвать состояние ОШИБКИ. Затяните соединения аккумулятора, чтобы устранить эту ОШИБКУ. |
Сульфатированная, поврежденная или слабая батарея | Если вы проверили все другие возможные состояния ОШИБКИ и не можете удалить ОШИБКУ, возможно, это результат сульфатированной, поврежденной или слабой батареи. Чтобы правильно диагностировать сульфатированный, поврежденный или слабый аккумулятор, отнесите аккумулятор в местный аккумуляторный магазин для оценки.Магазин аккумуляторов сообщит, можно ли зарядить аккумулятор или нужно ли его заменить. |
Когда не горит свет, когда зарядное устройство подключено к электрической розетке.
Возможная проблема | Причина / решение |
Слабое соединение переменного тока | Проверьте, есть ли в розетке переменного тока напряжение.Это может быть причиной отсутствия в розетке переменного тока или ограниченного питания. Включите свет в розетку переменного тока, чтобы проверить, есть ли в розетке питание. Если свет очень тусклый, это может быть результатом ограниченной мощности переменного тока. Зарядное устройство предназначено для использования при напряжении 70–130 В переменного тока. Если нет питания или напряжение ниже 70 В переменного тока, найдите другую розетку переменного тока, которая имеет достаточную мощность для устранения этой ОШИБКИ. |
Массовый тайм-аут | В целях безопасности, если зарядное устройство находится в режиме большой емкости в течение 41 часа, оно автоматически прекратит зарядку, и все светодиоды будут мигать. 2019. Все права защищены. Карта сайта |
