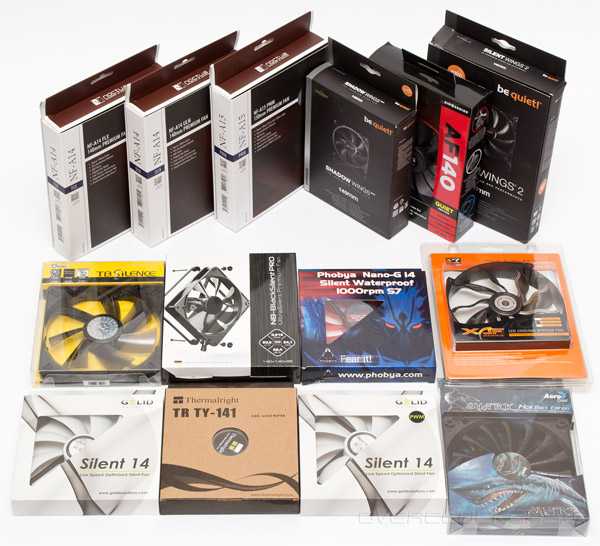

Данный обзор посвящен вентиляторам типоразмера 140 мм. Изюминкой этих моделей, в сравнении с 120-мм пропеллерами, является заметно возросшая эффективность при незначительном увеличении габаритов. Учитывая, что все большее количество корпусов и радиаторов поддерживают 140-мм вентиляторы, энтузиасты, использующие их, получают отличное сочетание высокой производительности и тишины. Естественно, не все продукты способны оптимально сохранять упомянутый баланс. Поэтому перейдем к обзору, в надежде, что он поможет читателям определиться с нелегким выбором между качеством и ценой.

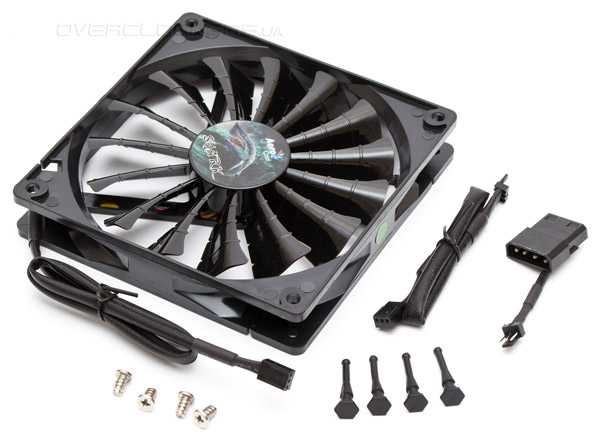

Aerocool Shark 14cm Black Edition
Вентилятор, представляющий новую для компании Aerocool линейку Shark, основанную на гидродинамическом подшипнике. Выполнен полностью в черном цвете с глянцевым отливом. Крыльчатка насчитывает 15 лопастей, напоминающих плавник акулы, изображенной на роторе. Максимальная скорость вращения достигает 1500 об/мин. Вибрации минимальные, особых призвуков нет, но аэродинамический шум различим начиная с 900 об/мин. Данная модель отличается чрезвычайно высоким уровнем энергопотребления.
Габариты рамки вентилятора стандартные, посадочные отверстия рассчитаны на типоразмер 140 мм. Шнур питания трехконтактный, в черной резиновой оплетке, длиной 500 мм. В комплект входят:
- переходник с «молекс» на трехконтактный разъем;
- четыре качественных шурупа;
- четыре резиновые шпильки;
- понижающий резистор длиной 250 мм.

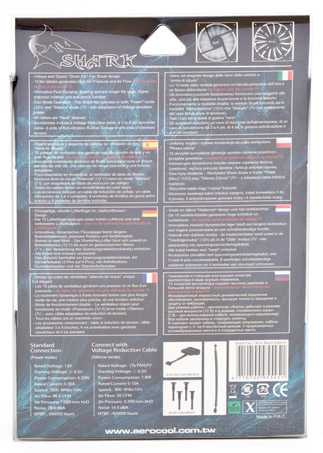

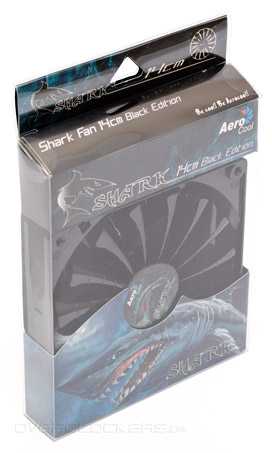

Рекламный текст на весьма информативной упаковке указывает, что данный пропеллер обладает самым большим числом лопастей в мире.

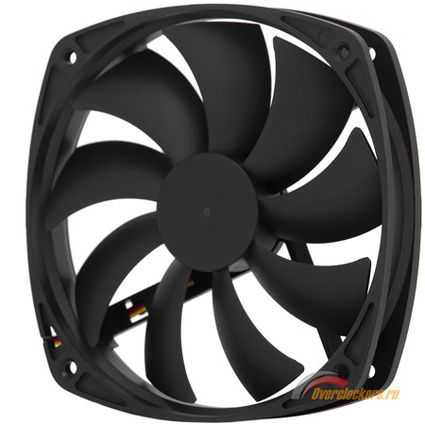

be quiet! Shadow Wings 140mm
Удешевленная за счет более простого подшипника вариация вентилятора Silent Wings. Полностью черного цвета, лопасти маленькие с продольными полосками, задачей которых является снижение турбулентности воздушного потока и уменьшение аэродинамического шума. Уверенно стартует с 3 В при 300 об/мин. Максимальная скорость вращения крыльчатки — 1000 об/мин. Ротор заметно шуршит, начиная с 650 об/мин (7 В). Габариты рамки стандартные, посадочные отверстия соответствуют типоразмеру 140 мм. Однако за счет гибкости креплений можно попытаться использовать их и с 135-мм посадкой.
Длина черного шнура питания — 450 мм. Подключение трехконтактное. Тип используемого подшипника — нарезная втулка. Подшипник хорошо сбалансирован, но все равно работает довольно громко. Серая окантовка рамки вентилятора прорезинена с обеи
www.overclockers.ua
итоги тестирования 18 моделей (страница 4)
Итоговое сравнение

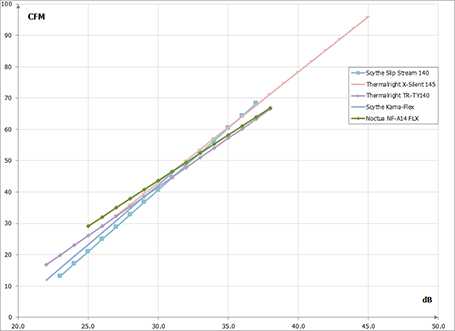

Переходим к сравнению лучших вентиляторов разных ценовых групп. Первое сравнение – при работе с низким сопротивлением, давайте посмотрим, какие модели лучше всего подойдут на роль «корпусных».
В этом режиме отлично проявили себя два представителя более дешевой категории: Scythe Slip Stream 140 и Thermalright X-Silent 145. Из новых конкурсантов для этого сравнения отобраны модели Thermalright TR-TY140, Scythe Kama-Flex и Noctua NF-A14 FLX (вариант ULN показывает ту же производительность, но отличается очень узким диапазоном скоростей вращения).
Больше – лучше
Что ж, результаты всех вертушек при уровне шума около 30 дБ (наиболее интересные для нас значения) предельно близки. Чуть лучше других смотрится Noctua NF-A14 FLX. Однако, по большому счету, не столь принципиально, какой вентилятор из этой подборки предпочесть – здесь стоит обращать внимание на другие характеристики – срок службы подшипника, тип подключения, доступный бюджет.

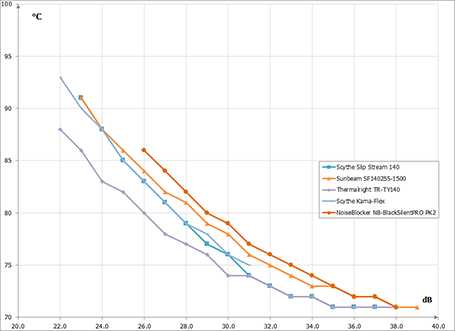

Следующее сравнение – работа вентилятора на радиаторе Thermalright Archon. Процессор – Intel Core i7-2600K @ 4.8 ГГц, 1.40 В.
Из первой подборки сюда попадают Scythe Slip Stream 140 (универсальный вентилятор – прямой конкурент более дорогого Thermalright TR-TY140, который хорошо проявил себя во всех трех сравнениях) и Sunbeam SF14025S-1500. Из второй – Thermalright TR-TY140, Scythe Kama-Flex и NoiseBlocker NB-BlackSilentPRO PK2.
Температура CPU, °CМеньше – лучше
Без сомнения, лучший выбор для установки на кулер «башенной» конструкции – Thermalright TR-TY140. Второе место достается «бюджетному чемпиону» Scythe Slip Stream 140. Нужно отметить, что такой «тонкий» выбор важен только для очень тихой системы, при уровне шума более 35 дБ результаты всех вентиляторов становятся близки.
Последнее испытание – работа вентиляторов при установке на «плотный» радиатор Thermalright AXP-140. Процессор – Intel Core i7-2600K @ 4.6 ГГц, 1.35 В. Список участников тот же, что и в предыдущем случае.
Температура CPU, °CМеньше – лучше
Здесь преимущество Thermalright TR-TY140 не столь велико. Scythe Slip Stream 140 удается догнать лидера при уровне шума более 31 дБ. Да и другие участники теста смотрятся более уверенно.
Дополнительное сравнение с лучшими 120 мм вентиляторами
Отдельным бонусом идет сравнение лучших (в своих категориях) 140 мм и 120 мм вентиляторов. Хотя практического смысла в этом не так много, согласитесь, любопытно проверить, насколько диаметр крыльчатки влияет на получаемые результаты.

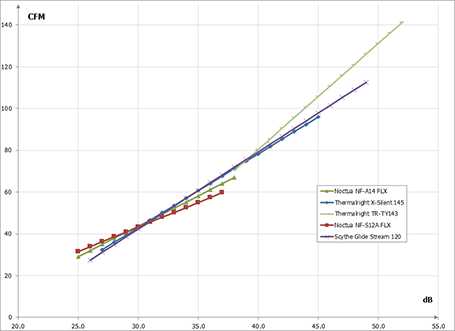

Например, взглянем на график, где представлены результаты лучших «корпусных» моделей. Типоразмер 140 мм представлен Noctua NF-A14 FLX (лучший вентилятор для тихих режимов), Thermalright X-Silent 145 (более «оборотистый» вентилятор с высокой производительностью) и Thermalright TR-TY143 («экстремальный» вариант). Типоразмер 120 мм – Noctua NF-S12A FLX (прямой аналог NF-A14 FLX – лучшая вертушка при уровне шума около 30 дБ) и Scythe Glide Stream 120 (один из самых мощных 120 мм вентиляторов по показателям потока).
Больше – лучше
И что же мы видим? При самых актуальных показателях уровнях шума 25-35 дБ (от «почти бесшумно» до «тихо») между лучшими 140 мм и 120 мм вентиляторами почти нет разницы. Объясняется это просто: 140 мм модель и вправду, способна обеспечить больший поток, но и шумят такие вентиляторы сильнее. Таким образом, в сравнении со «стодвадцатками» они будут лидировать только при равных оборотах. Если же взять более практичный критерий – уровень шума, одно уравновесит другое, и мы получим очень схожий результат.
Особенно любопытно в этой связи выглядят очень близкие показатели 140 мм и 120 мм вентиляторов Noctua, рассчитанных на схожие режимы работы. Также почти одинаковыми оказались графики «оборотистых» производительных вентиляторов Thermalright X-Silent 145 и Scythe Glide Stream 120.
Выходит, при правильном подборе вентилятора совершенно не принципиально, под какой типоразмер рассчитан ваш корпус. «Стодвадцатки» в тихой системе могут «дуть» ничуть не хуже более крупных 140 мм образцов.
Победителем в этом тесте вышел только Thermalright TR-TY143. Что ж, если вам нужен чрезвычайно производительный вентилятор без учета уровня шума, он, и правда, способен выдать поток, недоступный 120 мм моделям. Однако даже в этом случае речь идет о разнице ~20% (115 CFM у Scythe Glide Stream 120 против 140 CFM у Thermalright TR-TY143).
Интересным получился и расклад сил при установке вентиляторов на радиатор.
Возьмем две лучших 140 мм модели Thermalright TR-TY140 и Scythe Slip Stream 140 и лидирующий в своем классе 120 мм NoiseBlocker BlackSilent PRO. Радиатор – Thermalright Archon, процессор – Intel Core i7-2600K @ 4.8 ГГц, 1.40 В.
Температура CPU, °CМеньше – лучше
Здесь разница более заметна (впрочем, нужно обратить внимание на очень высокое «разрешение» этого графика – вентиляторы оказались близки по диапазону уровня шума, так что цена деления составляет всего 2 дБ). При этом NoiseBlocker незначительно отстал от Scythe и в общем сравнении 140 мм вентиляторов тоже оказался бы в лидирующей группе, обойдя большинство конкурентов.
Скорее всего, преимущество 140 мм моделей проистекает именно из компоновочных особенностей радиатора: более крупный вентилятор банально обеспечивает большую площадь обдува. Здесь можно говорить даже не об отставании 120 мм вертушки в производительности, а о том, что 140 мм образцы лучше работают с рассчитанным под них радиатором большого размера.

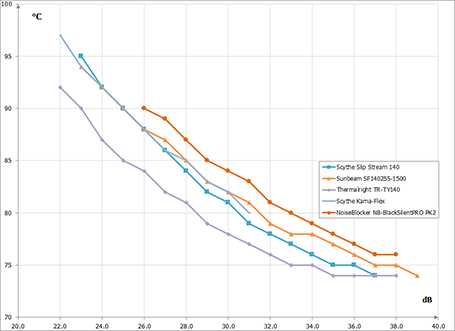

То же касается и второго графика – эффективности вентиляторов при установке на радиатор Thermalright AXP-140. Процессор – Intel Core i7-2600K @ 4.6 ГГц, 1.35 В. Типоразмер 120 мм здесь представляют модели серии Corsair SP, отличающиеся очень высоким статическим давлением.
Температура CPU, °CМеньше – лучше
На самом деле, разрыв не столь уж велик (опять-таки, надо обратить внимание на масштаб графика). 120 мм вентиляторы обеспечивают ту же эффективность охлаждения при увеличении уровня шума на ~2-4 дБ.
Таким образом лидерство 140 мм моделей обусловлено компоновочными особенностями современных радиаторов. Некоторые производители попробовали идти по пути увеличения размеров и дальше: так, Thermalright продвигает модели под 150 мм вентилятор, поскольку это позволит еще больше увеличить площадь обдува и повысить эффективность охлаждения. А вот при корпусном использовании особенной разницы между 140 мм и 120 мм моделями нет.
Заключение
Подведем итоги сравнения 140 мм моделей. Звание лучшего корпусного вентилятора, пусть здесь и развернулась серьезная борьба, следует отдать Noctua NF-A14 FLX.
Эта модель работает в очень подходящем шумовом диапазоне от 25 до 38 дБ (от почти бесшумной работы до негромкого «гудения» – подойдет почти для любой системы) и обеспечивает отличные показатели потока. Дополнительное преимущество – проработанная виброизоляция (резиновые уголки рамки, мягкие крепежные шпильки) и очень надежный фирменный подшипник SSO2 с ресурсом 150 000 часов.
Если вам необходима большая производительность, следует обратить внимание на недорогой Thermalright X-Silent 145, который может выдавать до 95 CFM при очень неплохих шумовых характеристиках.
Кроме того, в этом сравнении хорошо проявили себя два универсальных вентилятора – Thermalright TR-TY140 и Scythe Slip Stream 140. Им вообще стоит уделить особое внимание.

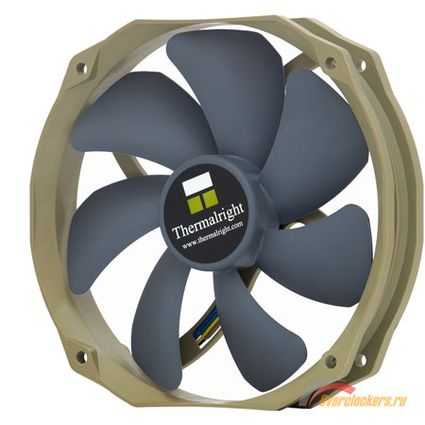

Вездесущий Thermalright TR-TY140 значительно обошел всех конкурентов в тестах при установке на радиаторы обоих типов (особенно это заметно в тихих режимах) и оказался одним из лучших при корпусном использовании.
Как дополнительные плюсы можно отметить наличие четырехконтактного разъема и использование в конструкции надежного фирменного подшипника с ресурсом 100 000 часов (кстати, в моей личной системе трудится именно такой вентилятор 2011 года выпуска, посторонних шумов не отмечено). К тому же стоит эта модель не так уж и дорого.
«Бюджетный близнец» этой вертушки – Scythe Slip Stream 140. Он не уступает TR-TY140 при работе с низким сопротивлением, при установке на радиаторы результаты в основных режимах ниже всего на 1-2 градуса. Оба вентилятора демонстрируют выдающуюся универсальность, их можно рекомендовать к покупке, даже не выясняя предполагаемую область применения.
При этом Slip Stream 140 стоит заметно меньше TR-TY140 при близких характеристиках. Обратная сторона дешевизны – типичные для этой группы подшипник скольжения (заявленный ресурс – 30 000 часов) и трехконтактный разъем.
Среди других моделей для установки на радиатор хорошо подойдут Sunbeam SF14025S-1500 (бюджетная категория) и Scythe Kama-Flex (более дорогой вариант с надежным гидродинамическим подшипником).

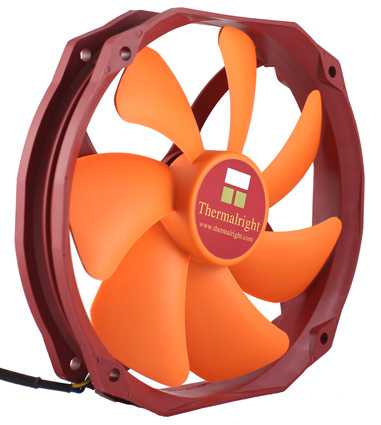

Наконец, особняком стоит Thermalright TR-TY143.
Это очень специфическая модель. Стандартная скорость вращения (при напряжении питания 12 В) составила ~2700 об/мин, и даже с помощью реобаса ее не удается опустить ниже 1400 об/мин.
Таким образом, TR-TY143 подойдет только пользователям, которым необходима максимальная производительность без учета уровня шума (например, для системы, находящейся в нежилом помещении). Но уж с этим делом вертушка справляется «на ура», выдавая поток более 140 CFM, что в полтора раза превосходит возможности ближайшего преследователя. В конструкции использован шарикоподшипник (указанный ресурс – 100 000 часов), четырехконтактный разъем.
Итак, мы подвели итоги тестирования 120 мм и 140 мм вентиляторов, определив лучшие модели для различных сценариев использования. Однако прогресс не стоит на месте, и уже в ближайшее время наша подборка пополнится новыми моделями ведущих производителей. Наверняка, среди них найдутся и такие, которые смогут превзойти нынешних чемпионов.
Константин Назаров aka Лакс Наваху
overclockers.ru
Вентилятор для блока питания компьютера
Нередко случается, что основным источником шума в компьютере становится вентилятор блока питания. Чтобы кардинально решить проблему, нужно установить новый вентилятор с низким уровнем шума. В этой статье мы расскажем о самых тихих вентиляторах, которые можно установить в блок питания.
Новый вентилятор должен:
- Соответствовать по размеру «родному», например 140x140x25мм;
- Иметь низкое стартовое напряжение. В противном случае, при низкой нагрузке вентилятор не будет крутиться, что может привести к перегреву комплектующих блока питания и выходу его из строя;
- Обеспечивать необходимый воздушный поток;
- Быть тихим и надежным.
Как правило, вентиляторы современных блоков питания подключены через разъем 2-pin. Как правило, один провод красного цвета (+), другой чёрного (-). Вряд ли удастся купить вентилятор с таким разъёмом, поэтому можно купить вентилятор 3-pin — третий провод просто не будет задействован.
В видео ниже показано, как подключить 3-х проводной вентилятор Scythe SY1225SL12L (800 об/мин, 10.7 дБ) к плате блока питания при помощи пайки.
Тихие вентиляторы на 120 мм
Scythe Kama Flow 2
Вентиляторы данной модели снабжены сверх-динамическими подшипниками (EX-FDB), которые обеспечивают равномерное распределение и давление масла между шпинделем и втулкой за счет V-образных пазов на шпинделе. Благодаря этому обеспечивается низкий уровень шума и долговечность вентилятора.
Существует три номера модели:
- SP1225FDB12L (900 об./мин / DC12V / 0.30A) — уровень шума до 11 дБ
- SP1225FDB12M (1.400 об./мин / DC12V / 0.30A) — уровень шума до 27,6 дБ
- SP1225FDB12H (1.900 об./мин / DC12V / 0.38A) — уровень шума до 33,8 дБ
Воздушный поток:
- 30,54 / 47,50 / 63,23 CFM
- 52 / 81 / 107 m³/h
Стартовое напряжение:
4,6V / 3V / 2,8V
Вентилятор Kama Flow 2 120 мм со скоростью вращения 1400 об/мин
Zalman ZM-F3 FDB
Не путать Zalman ZM-F3 FDB и Zalman ZM-F3 FDB(SF). По результатам тестов и отзывам пользователей, вторая модель издает цокающий звук во всем диапазоне оборотов.
Характеристики:
- Размеры вентилятора (ДхШхВ): 120x120x25 мм
- Скорость вращения: 1000 — 1500 об/мин
- Уровень шума: 18 — 23 дБ
- Тип подшипника: гидродинамический
- Тип коннектора: 3-pin
- Подсветка: отсутствует
- Регулятор оборотов: внутренний
- Время безотказной работы: 150000 ч
- Вес: 127 гр
- Стартовое напряжение: 3,7 V

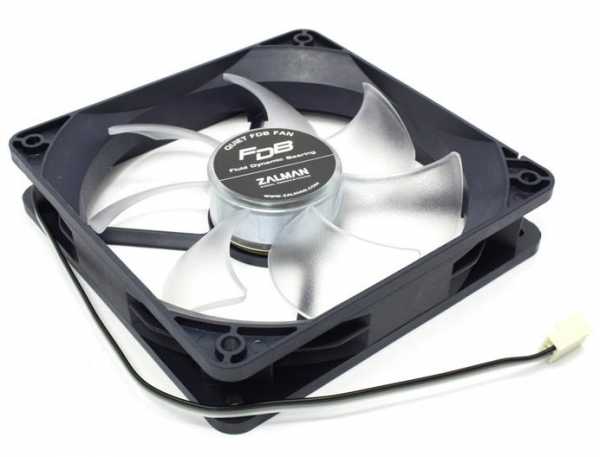

Вентилятор Zalman ZM-F3 FDB
NOISEBLOCKER BlackSilentPRO PL-1 и PL-2
У вентиляторов серии PL-1 скорость вращения 900 об/мин, а у серии PL-2 1400 об/мин. Ниже даны характеристики для обоих моделей через слеш (если они не совпадают).
Характеристики:
- Размеры вентилятора (ДхШхВ): 120x120x25 мм
- Скорость вращения: 900/1400 об/мин
- Воздушный поток: 40/56.5 CFM
- Уровень шума: 11/20 дБ
- Тип коннектора: 3-pin
- Подсветка: отсутствует
- Регулятор оборотов: отсутствует
- Время безотказной работы: 18000/160000 ч
- Вес: 125 г
- Стартовое напряжение: 4,1/3,9 V

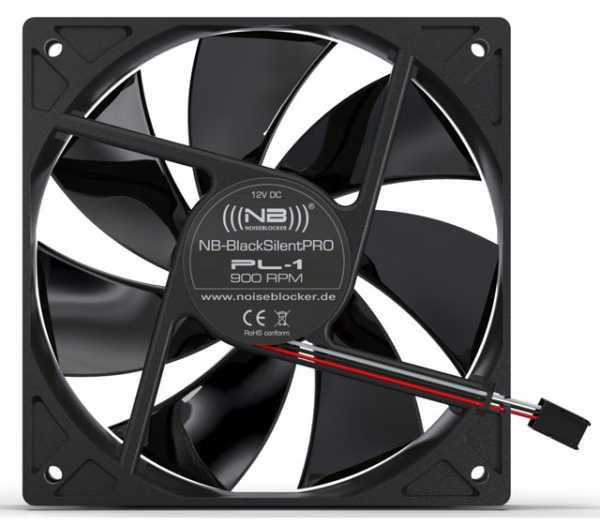

Вентилятор NOISEBLOCKER BlackSilentPRO PL-1 с уровнем шума до 11 дБ
Тихие вентиляторы на 140 мм
NOISEBLOCKER BlackSilentPRO
- Серия PK-1: 700 об/мин
- Серия PK-2: 1200 об/мин
- Серия PK-3: 1700 об/мин
Характеристики:
- Размеры вентилятора (ДхШхВ): 140x140x25 мм
- Скорость вращения: 700/1200 об/мин
- Воздушный поток: 28.84/54.74/90.05 CFM
- Уровень шума: 9/20/27 дБ
- Тип подшипника: NCB
- Тип коннектора: 3-pin
- Подсветка: отсутствует
- Регулятор оборотов: отсутствует
- Время безотказной работы: 180000/120000/120000 ч
- Вес: 135 г
- Стартовое напряжение: 4,2/4/3,5 V

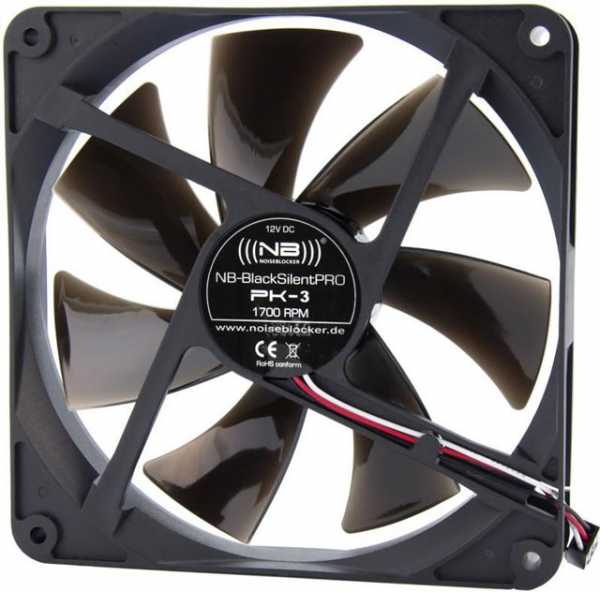

Вентилятор NOISEBLOCKER BlackSilentPRO PK-3 с частотой вращения 1700 об/мин
GELID Solutions WING 14 UV Blue
Данный вентилятор имеет дополнительные крепления как у 135-мм вентиляторов.
Характеристики:
- Размеры вентилятора (ДхШхВ): 140x140x25 мм
- Скорость вращения: 900 — 1200 об/мин
- Воздушный поток: 63.2 — 80 CFM
- Уровень шума: 20.5 — 26 дБ
- Тип подшипника: с магнитным центрированием
- Тип коннектора: 3-pin
- Цвет подсветки: УФ-краска
- Регулятор оборотов: внутренний
- Время безотказной работы: 100000 ч

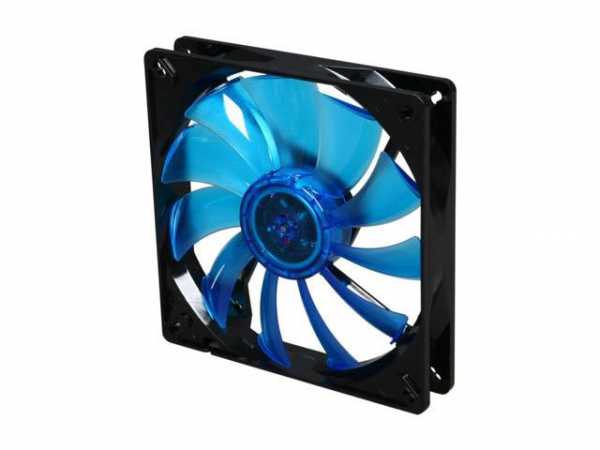

Вентилятор GELID Solutions WING 14 UV Blue
