ТОП 10 ошибок при сборке компьютера

Как собрать крутой геймерский компьютер самостоятельно, не совершив ошибок, заодно сэкономив деньги и не угробив дорогие компоненты?

Для многих перечисленные сегодня ошибки покажутся банальными. Но многолетний опыт ремонта компьютеров подсказывает, что тема все еще актуальная. Сборка системника напоминает LEGO, где производители комплектующих специально создали много пазов и разъемов, с соединением которых справятся даже неопытные пользователи. Тем не менее, от испорченных плат, погнутых пинов и RAMов нет отбоя. Значит, будем исправляться!

1. Совместить несовместимое!

Проблема:
Самая частая ошибка — это несовместимость компонентов друг с другом. Пример — человек подключает высокоскоростной накопитель данных в разъем SATA II и снижает скорость чтения/записи в несколько раз. Или материнка не поддерживает разогнанные на заводе частоты RAM.

Бывает, что не подходят сокеты (посадочные гнезда) на материнской плате и процессоре, или чипсет не поддерживает какие-то новые технологии. Часто видел несоответствие физических размеров. Например, ATX-плата не помещается в корпус или высокий LED-рам не позволяет закрепить радиатор процессора.

Неприятная ситуация

И еще раз. Вафля?!

Иногда пользователь покупает топовый ZOTAC или Aorus на три вертушки, длина которого не меньше 30 сантиметров, а потом лобзиком делает пропилы в кейсе, чтобы впихнуть этого монстра.

Башня радиатора процессора не уместилась в кейс, но инженер-умелец нашел решение

Еще один пример нестандартного мышления

Решение:
Обязательно смотрите всю информацию на сайте производителя, а не продавца. У кейсов всегда указана максимальная длина видеокарты и высота башни радиатора для охлаждения процессора. Если вы обнаружили, что у выбранного вами кейса нет сайта, лучше вообще отказаться от покупки.

2.Мощный процессор и слабая мать и наоборот

Проблема:
Допустим, вы угадали с сокетом. Для AMD процессоров просто берете AM4 —  туда встанет

Ryzen первого, второго, да и всех последующих поколений. С Intel есть нюансы. Например, матери на чипсете Z390 примут только камни восьмого и девятого поколения. Так что, обязательно смотрите список поддерживаемых процессоров на сайте производителя.

На этом квест не заканчивается. Даже если камень есть в списке поддерживаемых, при разгоне он может замедлиться или отказать. Это связано с VRM(voltage regulator modules), на которых так любят экономить производители.

Они бывают разных спецификаций и характеристик, а добропорядочный производитель всегда указывает, какие VRM установлены на материнке. Найдите документацию и убедитесь, что регуляторов достаточно и они качественные.

Те самые VRM

Кстати, при перегреве материнская плата может сжечь все, что к ней прикреплено — оперативную память, процессор и видеокарту. Не стоит рисковать. Как и не стоит покупать слишком крутую материнку, чтобы установить на нее слабый процессор — лишняя трата денег.

Решение:
На этот случай есть парочка лайфхаков — простой и очень простой. Простой — посмотреть в табличку ниже. В ней указано соответствие чипсетов и процессоров Intel. Складываем 2+2 и получаем результат.

Чипсеты

Процессоры (до 8 поколения)

  • I5, i7, c и без “К” (под разгон)

Если говорить о восьмом и девятом поколении процессоров, то чипсет Z370 позволит использовать и разгонять любой топовый процессор от Intel «К»-версии. А Z390 подходит для того же, плюс поддерживает все существующие передовые технологии.

Как вы могли заметить, у Intel буквой «Z» обозначаются материнские платы для разгонов.

Дальше идет средние материнки «H» и совсем простые «B». Есть еще «Q», но это уже узкоспециализированная плата. У AMD система похожая. Для AM4 подходит все с буквами «X», «B», «A». Где «X» для разгонов, «B» — средние материнки, а «A» — совсем простые. AM3+ покупать уже не нужно — брать от AMD что-то слабее Ryzen в 2018 году бессмысленно. Кстати, Ryzen Threadripper и Intel i9 вне данной классификации.

Второй лайфхак еще проще — можно взглянуть на разъемы для питания процессора. На материнской плате они обычно располагаются слева вверху, рядом с гнездом процессора. Самый простой разъем состоит из четырех пинов. Далее они комбинируются 4+4, 4+4 и 4, 4+4 и 4+4. Легко догадаться, что чем мощнее процессор, тем больше питания он требует и тем больше пинов занимает. Так что, покупая, например,

i5 с буквой «К», ищите ему минимум 4+4 пина, а лучше все 12, как на фото.

Пины, 4+4 и 4

 3. Кулер не соответствует ваттам (тепловыделению процессора, TDP)

Проблема:
Актуально для тех, кто любит баловаться разгонами. Многим хочется разогнать свой камень до чудовищных 4-5 гигагерц и любоваться многократно возросшей производительностью. Вот только среди тех, кто загорелся этой идеей и приступил к ее реализации, много новичков, совершающих непростительные ошибки. К примеру, были случаи, когда на

Celeron ставили огромную турбину в виде NOCTUA NH-D15, а потом удивлялись, почему от шума музыку в наушниках не слышно и посуда от вибраций в шкафу дребезжит.

Бывают и другие крайности — процессор разгоняют до огромной частоты, оставляя стоковый кулер, из-за чего его температура переваливает за 100 градусов и даже термопаста начинает вытекать. Поэтому, нужно соблюдать баланс. Так, для процессора любая температура до 80 градусов считается нормальной и устанавливать мега-кулер не стоит.



Решение:
Есть параметр TDP — тепловыделение. Его нередко путают с потреблением электроэнергии, потому что обе величины измеряются в ваттах. На деле же это совершенно разные вещи. Вам нужно найти баланс между шумом, температурой и ценой. У всех хороших кулеров на сайте производителя указаны параметры шума, количества оборотов и TDP. Найдите их, а затем узнайте TDP своего процессора. Мысленно накиньте к цифре 10% про запас и выбирайте кулер. Для разгона запас нужен гораздо больше — заранее подсчитайте, во сколько раз может возрасти тепловыделение.

Для простых целей вам хватит стокового вентилятора, который идет в коробочной версии процессора. Через год, если возникнут проблемы, замените его на простой радиатор с 2-4 медными трубками, обновив при этом термопасту. Не планируя заниматься разгоном, не тратьте деньги на дорогой вентилятор и уж тем более на систему жидкостного охлаждения.

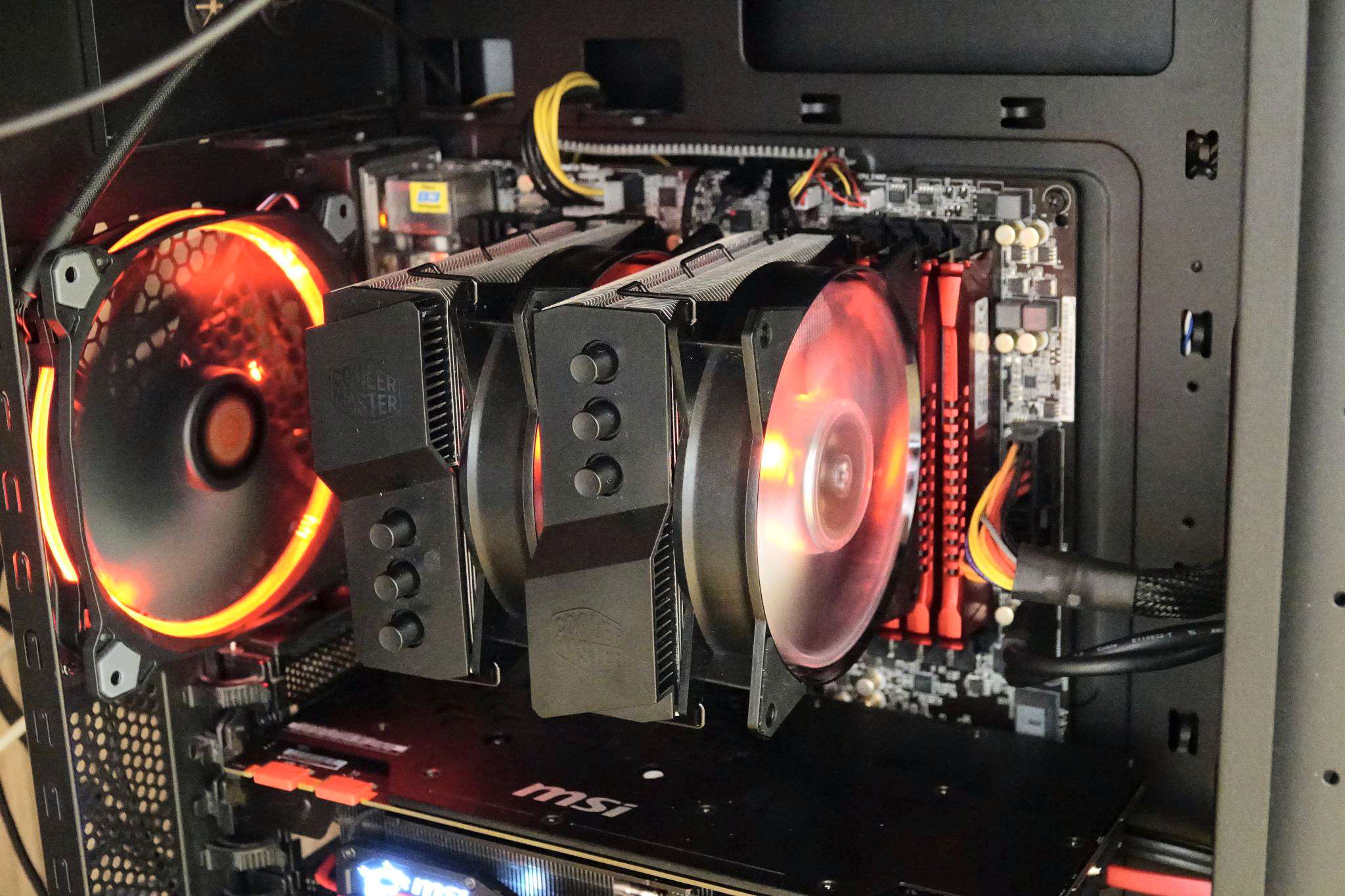

Еще взгляните на габариты кулера и убедитесь, что в вашем системнике он будет чувствовать себя комфортно, не прикрывая башней слоты с оперативкой.

Кстати, интересный момент. Иногда кулер способен влиять на FPS в играх. Речь о технологии Turbo Boost

от Intel. Если процессор видит запас по температуре, он может ускориться. Для таких случаев следует установить более надежный кулер.

4. Слишком дорогая видеокарта

Проблема:
Нередко при сборке компьютера система хоть и работает, но не в полную силу. Виной тому — отсутствие баланса. Это не смертельно и не сломает вам комплектующие. Однако, вы заплатите много, а получите мало.

Рассмотрим ситуацию. Вы накопили на крутую видеокарту RTX 2080TI, почитав обзоры и восхитившись ее производительностью. Но так как стоимость карточки зашкаливает, у вас остались деньги в лучшем случае на слабенький i5, а то и вообще на i3, причем 4-го поколения. Если объедините их в одной системе, получится эффект бутылочного горлышка —

bottleneck. То есть, появится узкое место, из-за которого другие комплектующие будут тормозить.

К категории подобных ошибок относится и установка современного твердотельного накопителя (SSD) на старые порты SATA1 и SATA2. Сам накопитель шустрый, но его скорость будет ограничена пропускной способностью портов. Точно так же будет задыхаться оперативная память с 3600 Гц в материнской плате, поддерживающей максимум 2400 Гц.

Макбуки отдыхают

Решение:
Нужно зучить соответствие комплектующих. Например, видеокарт и процессоров. В интернете подобной информации очень много — не ленитесь ее гуглить и запоминать. И почаще заглядывайте на сайты производителей. Они ведь стараются, указывая для вас все параметры своего продукта.

5. Блок питания FPS в играх не прибавляет, можно экономить!

Первая часть утверждения верна. А вот со второй согласиться нельзя. И вот, почему:

  • Дешевые блоки питания ненадежны и могут в любой момент не только выйти из строя, но и потянуть за собой все остальные комплектующие. Слышали про замыкание?
  • Перепады напряжения — дешевый блок с ними не справится. Результат окажется плачевным — все самые дорогие части системника отправятся в мусорное ведро.
  • Хороший блок питания имеет гарантию 5-7, а иногда и 10 лет. Это не шутка — производители действительно настолько уверены в своих продуктах. А значит, заплатив один раз 100 долларов, вы обеспечите себя надежным блоком. Это лучше, чем тратить по 25 долларов каждые два года, при этом подвергая систему опасности.
  • КПД или эффективность преобразования. Если простыми словами, то номинальное потребление системы — это не то, что блок питания «тянет из розетки». К примеру, у блока с сертификатом 80 PLUS КПД не менее 0.8 при загрузке 50%. Значит, если вашей системе, например, нужно 100W, то блок питания будет тянуть из розетки 120-135W. Чем ближе к 100W он по факту потребляет, тем он эффективнее. Ниже я подробно расскажу, как все эти ватты скажутся на вашем кошельке.

Есть полезный совет — не стоит увлекаться слишком мощными блоками питания. Кажется, что купив блок на 1300W для системы, потребляющей в лучшем случае 650W, вы оставите хороший задел для будущих апгрейдов. На деле же кривая КПД блока питания имеет дугообразную форму. И наиболее эффективным устройство оказывается при загруженности от 40% до 60% от своей номинальной мощности.

Мощнее — не значит эффективнее

Эффективность КПД — как ее узнать? Для этого можно произвести расчеты.  К примеру, если все ваши комплектующие в общей сложности потребляют 300W, а за компьютером вы сидите 6 часов в день, то:

Блок c КПД не ниже 80%  Простой блок за 20$ с КПД 70%
  • Потребление из розетки : 300W / 0.8 = 375W
  •  Потребление из розетки: 300W / 0.7 = 428W
  • Потребление кВт⋅ч: 375W/1000 = 0,375
  •  Потребление  кВт⋅ч: 428W/1000 = 0,428
  • Цена в среднем 0. 10$ за кВт⋅ч: 0.10$ * 0,375  кВт⋅ч = 0,0375$ в час
  •  Цена в среднем 0.10$ за  кВт⋅ч: 0.10$ * 0,428  кВт⋅ч = 0,0428$ в час
  • Цена за сутки: 0,0375$ в час * 6 часов = 0,225$
  •  Цена за сутки: 0,0428$ в час * 6 часов = 0,2568$
  • Цена за месяц: 0,225$ * 30 дней = 6.75$
  •  Цена за месяц: 0,2568$ * 30 дней = 7,704$
  • Цена за год: 6.75$ * 12 мес = 81$
  •  Цена за год: 7,704$ * 12 мес = 92,45$

Получается, что с дешевым блоком питания вы окажетесь в минусе более чем на десять долларов. А если вы пользуетесь компьютером по 8 часов или вообще сутками его не выключаете? А если сравнить с блоком, у которого КПД 90%? А если вспомнить, что геймерские компьютеры потребляют отнюдь не 300W, а 450-550W? Слишком много «А», каждая из которых должна убедить вас в необходимости покупки хорошего блока питания.

Вот вам еще интересный расчет из личного опыта. У меня блок питания с КПД 0.92, загрузкой 10 часов в сутки и потреблением 480W. Цена за кВт⋅ч у меня 0.17 доллара. Получается, я экономлю 101 доллар в год. У блока гарантия 12 лет. За это время экономия достигнет 1200 долларов — устройство окупится 6 раз.

Так что, не экономьте и сразу берите блок питания с гарантией от 5-7 лет с маркировкой Gold. При этом, не берите слишком много ватт, ведь помимо большой цены вы столкнетесь еще и с повышенным тепловыделением блока. Из-за этого он будет более шумным и быстрее придет в негодность. Кстати, вы можете проверить сертификат на официальном сайте (все типовые БП в основном рапсположены в первой закладке 115V). А расчитать потребление системы можно в этом калькуляторе.

6. Нужно больше термопасты

Проблема:
В интернете специалисты и их послушные адепты часто устраивают жаркие споры по поводу объема терпомасты на процессоре. И хотя авторитетные пользователи уже провели сотни тестов, где сравнивали залитый термопастой процессор и слегка смазанный, у людей все равно остались вопросы. Отмечу, что в этих тестах разница в температурах колебалась в пределах всего 1-1.5 градусов.

Льем побольше, авось прокатит?

Решение:
Чтобы вы не поддавались провокациям, поделюсь личным опытом. Термопаста — это не масло на бутерброде, а шпаклевка. Достаточно маленькой горошины размером 6-8 миллиметров в центре крышки процессора. Когда вы прижмете ее радиатором, паста под давлением равномерно распределится и не будет вытекать. Она попадет во все неровности и не станет причиной поломки. Да, термопаста может привести даже к замыканию, если в ней есть частицы металла (речь о дорогих термопастах, например, с частицами серебра) — попадет такая смесь на гнездо и ждите неприятностей.

Экономно и грамотно

И еще, когда прижимаете радиатор, винты или фиксаторы закрепляйте крест-на-крест, чтобы избежать перекоса.

7. Экономия на корпусе для компьютера

Проблема:
Очень часто корпус выбирают в последнюю очередь и тратят на него последние деньги. Бытует мнение, что эта часть системного блока наименее важная и можно купить любой хлам. А ведь хороший корпус не только будет много лет служить, но и защитит комплектующие от пыли и перегрева. Следовательно, они проработают намного дольше.

Решение:
Сначала нужно убедиться, что ваши комплектующие влезут в выбранный корпус. Для этого изучите сайт производителя на предмет характеристик товара. Отмечу, что хорошие корпуса стоят от 50 долларов. Кейсы с полноценной системой охлаждения, в том числе с модулем управления вентиляторами уже тянут на 100-150 долларов. По отдельности эти детали обычно стоят дороже.

Какие такие фильтры?

А затем:

  • Убедитесь, что не только видеокарта, но и материнская плата и охлаждение процессора комфортно поместятся внутри корпуса. Особенно это касается водянок.
  • Очень рекомендую брать кейсы, у которых для блока питания отведен независимый воздухопоток с расположением в нижней части корпуса. Обязательно должен быть фильтр, а ножки пускай будут хотя бы 10 миллиметров с прорезиненной основой (отлично гасят шум и вибрации).
  • На задней стенке и боковой панели должны оставаться зазоры хотя бы с палец — туда спрячутся все провода. Так они не будут мешать циркуляции воздуха, собирать пыль и портить эстетику корпуса.
  • Вне зависимости от выбранной системы охлаждения убедитесь, что у кейса есть пылевые фильтры на входящие потоки.
  • Теплый воздух поднимается наверх, а холодный — вниз. Очень хорошо, если у корпуса будет решетка на верхней крышке. Через нее уйдет часть горячего воздуха от процессора, даже без помощи кулеров.

Даже паук умер, задохнувшись от пыли

8. Собрал компьютер, но он не включается!

Проблема:
Вы собрали компьютер, аккуратно сложили провода, закрыли крышку, подрубили питание, затаив дыхание жмете на кнопку включения и… вас кидает в пот, потому что компьютер не включается и весь мир рушится на глазах. Что же делать?

Решение:
Часто проблема в том, что неправильно подключено питание процессора. Или не подключено вовсе, если вы об этом забыли. Как определить неисправность и что вообще делать? У меня есть несколько советов.

Прежде чем делать финальную сборку, в диагностических целях и для экономии времени предварительно соберите все прямо на столе. Соедините компоненты и запустите машину до БИОСа. Если не включается — снимайте по одной детали и проверяйте, что именно не подключено или не работает.

Грамотная подготовка — залог успеха

Если все запустилось, приступайте к установке комплектующих в корпус. Первый запуск делайте с открытой боковой стенкой. И не забудьте про I/O тумблер на блоке питания, который по умолчанию в выключенном состоянии — на «О».

9. Забыли установить заглушку материнской платы (задней IO панели)

Проблема:
Вы выполнили восьмой пункт, все проверили, затем красиво уложили комплектующие в корпус, пытаетесь подключить USB к задней панели новенького ПК и… УЖАС! Там нет заглушки материнской платы, которую вы просто забыли поставить. Даже на ранней стадии сборки нужно будет снимать минимум 6-8 винтов, на которых сидит материнская плата. Это уйма лишней работы, которая отнимет немало времени. А без заглушки обойтись нельзя. Будет не только некрасивый внешний вид, но и открытый путь для пыли, которая быстро засорит все на своем пути.

И без слов понятно

Решение:
Как обычно, есть советы. Во-первых, не торопитесь и собирайте компьютер в удобном, хорошо освещенном месте. Во-вторых, разложите все детали на столе в правильном порядке и не упускайте их из виду.

10. Сборка ПК на электризуемых поверхностях без антистатика

Проблема:
Статический заряд — страшный враг нежных электронных устройств. Погладили кота, прошлись по ковру с высоким ворсом в шерстяных носках, надели синтетическую футболку — считайте себя человеком-молнией. Если без шуток, вы действительно будете нести в себе статический заряд, который моментально разрядится, скажем, в материнку или планку оперативной памяти. Даже если это не приведет к поломке устройства, есть шанс, что оно будет работать гораздо хуже или перестанет поддаваться разгону. Диагностировать такую поломку нереально, остается лишь предотвращать их появление.

Некоторые советуют нейтрализовать статику прикосновением к металлической части компьютерного кейса. Хорошая идея, вот только кейс должен быть снабжен заземляющим блоком питания, воткнутым в заземленную розетку. В противном случае, искра сожжет все ваши мечты.

Еще хуже, когда люди достают комплектующие из антистатических мешков и кладут их сверху. Особенно опасны в этом случае мешки с черными полосками, прямо как на фото.

Защитят или сломают?

Дело в том, что внешняя сторона таких мешков имеет структуру, которая рассеивает статический заряд. Не кладите на нее вашу дорогую электронику.

Решение:
Традиционные советы. Как минимум, заземлите себя! В домашних условиях это можно сделать, прикоснувшись к железной трубе отопления — они обычно заземлены. Или же, если вы уверены, что у вас есть заземленная розетка, подключите к ней выключенный блок питания и при сборке периодически его касайтесь.

Можно воспользоваться современными разработками. Например, купить антистатический браслет с AliExpress.

Модный браслет для опытного пекаря

Надев его на запястье или лодыжку, прикрепите другой конец с крокодилом на ту же отопительную батарею или заземленный кейс. Только не вздумайте засовывать контакт к розетку!

Антистатические мешки — полезно узнать об их свойствах:

  • Розовые — самые простые, состоящие из единого слоя полимера. Они сами по себе не позволяют образовываться статическому заряду, но экранировать не умеют.
  • Прозрачные с черными полосками — похожи на первый тип, но оснащены внешним слоем «сетки», которая разряжает заряд в атмосферу.
  • Зеркальные или металлизированные мешки — имеют от четырех слоев. Среди этих слоев есть предотвращающие и защищающие. У них зачастую стандарт ANSI/ESD S541 2008, но на стопроцентную защиту, если вы положите предмет сверху, надеяться не стоит. Разве что, можно разорвать мешок и использовать его внутреннюю часть для защиты от поверхности, на которой лежит электроника.

На этом ТОП 10 ошибок завершается. Напоминаю, что ничего сверхъестественного вы тут не обнаружите. Это обычные вещи, с которыми я сталкивался за последние 20 лет. Я очень хочу, чтобы люди не боялись собирать компьютеры самостоятельно, ведь это очень увлекательно. И главное, чтобы они делали это без ошибок. Учитесь, не торопитесь в процессе и действуйте, потому что покупать готовые компьютеры в магазинах — дурной тон для фаната компьютерной техники.

Напишите в комментариях свои истории или лайфхаки, связанные со сборкой ПК. Мне будет очень интересно узнать о вашем опыте.

8 ошибок при выборе корпуса для ПК | Корпусы | Блог

При покупке нового компьютера пользователи уделяют огромное внимание основным комплектующим вроде процессора, видеокарты и материнской платы. А корпус для ПК часто выбирается по остаточному принципу. В итоге это приводит к самым разнообразным проблемам. Мы расскажем о самых частых ошибках при выборе корпуса.

Ошибка №1: несогласованность с типоразмером материнской платы

Существует больше двадцати типоразмеров материнских плат, однако в магазинах чаще всего вы встретите лишь продукцию 6–8 типоразмеров, среди которых: EATX, ATX, mini-ATX, mini-ITX, mini-DTX, micro-ATX. В большинство корпусов можно установить материнскую плату нескольких форм-факторов, однако есть и исключения.

Например, выпускаются бюджетные корпуса сугубо под ATX-платы — установить в них mini- или micro-ATX будет невозможно. Чтобы этого избежать, перед покупкой обязательно изучите в характеристиках, какие типоразмеры материнских плат поддерживает корпус.

Как правило, для офисных и домашних компьютеров обычно выбирают корпуса Midi-Tower, а для мощных игровых систем — Full-Tower, которые поддерживают вплоть до четырех разных форм-факторов плат.

Заодно рекомендуем узнать, есть ли вырез в районе крепления кулера CPU. Большинство тяжеловесных кулеров поставляются с бэкплейтом. Это небольшая усилительная пластина, которая крепится с обратной стороны материнской платы под процессорным гнездом. Наличие этого «окошка» в корпусе существенно упростит сборку.

Ошибка №2: недостаточно места для видеокарты

С каждым новым поколением видеокарты становятся все массивнее. Увеличивается не только их масса из-за системы охлаждения, но и длина. Например, флагманская модель GeForce RTX 3090 от Nvidia в длину 313 мм, что сопоставимо с высотой Xbox Series X. И это не предел — нереференсные видеокарты от MSI, Gigabyte и Asus еще больше. Длина ASUS ROG STRIX RTX 3090 доходит до 318 миллиметров, а у MSI GeForce RTX 3090 GAMING X TRIO до 323 миллиметров.

Если не хотите делать распил корпуса или другие «модификации», то длину, а иногда и ширину видеокарты обязательно нужно согласовывать с соответствующими параметрами у корпуса.

Практически все крупные интернет-магазины указывают максимальную длину устанавливаемой видеокарты. Но иногда, чтобы использовать все пространство, в некоторых корпусах придется демонтировать или перенести корзины для накопителей, которые обычно устанавливаются у фронтальной части.

Ошибка №3: недостаточно места для системы охлаждения

При выборе процессорного кулера нужно обязательно знать не только его совместимость с сокетом, но и высоту. Если охлаждение окажется слишком высоким, то боковая крышка не закроется. Придется либо делать вырез, либо вовсе не закрывать системный блок — тогда пыль внутри будет копиться еще быстрее.

Узнать максимальную высоту кулера для конкретного корпуса можно в характеристиках товара в магазине или непосредственно на сайте производителя. Большинство кулеров имеют высоту до 160 мм, но самые массивные башенные модели вроде Noctua NH-U14S или Deepcool Assassin III в высоту достигают 165 миллиметров. Корпусов, в которые они поместятся, не так уж и много.

Если вы собираетесь ставить водяное охлаждение, то здесь все намного сложнее, поскольку существует несколько категорий продукции:

Частая ошибка — покупка корпуса, в котором нет места для установки радиатора. Какие конкретно СВО и в какой части корпуса можно установить — смотрите в технической документации. Обычно разработчики указывают в инструкции все места расположения и допустимые типоразмеры.

Ошибка №4: покупка корпуса с предустановленным БП

Нет ничего плохого в том, чтобы купить корпус с установленным блоком питания. Проблема кроется в другом — многие сборщики в попытках сэкономить ищут корпуса с БП, мощность которого не покрывает «начинку». В итоге приходится все равно покупать новый блок питания.

Производители часто ставят в пару к корпусу маломощные и не всегда качественные блоки на 300–450 Вт. Если вы собираете игровую систему, то лучше заказать блок питания отдельно с сертификацией 80 Plus и запасом мощности в 10–30 %.

Ошибка №5: неудобное расположение портов

Многие недооценивают значимость этого критерия. Вы можете ежедневно по несколько раз использовать USB или подключать наушники, а когда панель с портами расположена далеко или неудобно, вам придется каждый раз вставать, наклоняться или двигать корпус.

Если компьютер будет стоять на полу, то модели с верхним расположением кнопки включения и всех разъемов будут гораздо удобнее.

Многие ставят системный блок на столе рядом с монитором. В этом случае оптимальным расположением портов будет фронтальная или боковая панель. В последнем случае нужно четко понимать, с какой стороны от вас будет располагаться системный блок.

Ошибка №6: покупка корпуса без отсеков для 2,5» накопителей

Почему так важны слоты под 2,5» накопители — именно в этом форм-факторе выпускается большинство SATA SSD. Представить современную сборку без твердотельного накопителя трудно, а некоторые пользователи даже заменяют ими все имеющиеся HDD. Если сейчас вы не планируете покупку SSD, то в ближайшем будущем ваше мнение может измениться.

Чтобы накопители не болтались в корпусе, лучше прикрутить их на соответствующие посадочные места. Диски 2,5» можно закрепить на подвижных корзинах по аналогии с обычными HDD, если там предусмотрены отверстия для крепления.

Альтернативный вариант — крепление SSD на задней стенке. Преимущество — можно спрятать провода, но такое расположение затрудняет быстрое извлечение.

Ошибка №7: экономия на корпусных вентиляторах

Температура комплектующих во многом зависит от качества вентиляции всего корпуса. Горячий воздух необходимо эффективно удалять из внутреннего пространства. Сделать это без корпусных вентиляторов невозможно.

Частая ошибка — покупка корпуса без вентиляторов. Даже для офисных компьютеров рекомендуется минимум один, как правило, во фронтальной панели на вдув. Для игровых систем в просторных корпусах хватает пары вентиляторов, но многие предпочитают установить 3–5 вентиляторов, используя пространство в верхней части корпуса. Возможны и другие конфигурации.

Если вы собираетесь ставить кастомные вентиляторы, убедитесь, что в корпусе под них есть место. Параллельно проверьте, что на материнской плате хватает разъемов для их питания. В крайнем случае, на один коннектор можно «посадить» пару вентиляторов, используя разветвитель.

Ошибка №8: покупка корпуса с подсветкой, которую нельзя запитать

Корпус с иллюминацией выглядит стильно и красиво, но все эти лампочки нужно правильно подключить к материнской плате. И здесь может появиться проблема, когда нужные коннекторы просто отсутствуют или заняты другими комплектующими.

Предварительно рекомендуем узнать, какой тип подсветки установлен в желанном корпусе:

  • Одноцветная LED-подсветка — для подключения используется 3-pin или 4-pin разъемы на материнской плате.
  • F-RGB (многоцветная фиксированная) — тоже потребуются 3-pin или 4-pin разъемы.
  • RGB — подключается только через разъемы 4pin 12V или 6-pin.
  • A-RGB — питается только через коннектор 3-pin 5V.

Коннекторы 3-pin 5 вольт и 4-pin 12 вольт за счет разных напряжений несовместимы.

А у вас бывало такое, что не влезают комплектующие в купленный корпус? А, может, даже приходилось пилить? Пишите свои удивительные истории в комментариях 🙂

Отзывы владельцев о Fractal Design Node 304 Black 215820

Достоинства: — Небольшой размер — что-то вроде 15-дюймового ноутбука высотой в 20см
— Продуманная компоновка комплектующих — свободное место внутри корпуса используется весьма эффективно
— Хорошее охлаждение и продуваемость
— Пылевые фильтры [upd. Сильная вещь! За полгода с лишним количество пыли внутри минимальное — убирается обычным дуновением, и никаких пыльных облаков в лицо при этом не летит. ]
— Возможность установки кулера высотой до 165см
— Возможность установки двухслотовой видеокарты длиной до 310мм (при этом, правда, нужно будет задуматься над выбором блока питания — согласно данным на сайте производителя он не может быть длиннее 160мм, а если модульный, то лучше выбирать короче 160мм; по факту категорически рекомендую 140мм — так часть проводов влезет между блоком и видеокартой)
— Возможность установки стандартного блока питания ATX (с учётом замечания выше)
— Три хороших и тихих (на низких и средних оборотах, конечно) вентилятора в комплекте (140мм на задней стенке и два 92мм спереди; все 3-pin)
— Красивый (тут уж кому как; некоторые люди его «микроволновкой» называют, но мне нравится — строго, ничего лишнего, не броский)

Недостатки: Именно недостатков, пожалуй, три:
— Винты. Не то чтоб прям катастрофа — всё крутится, но порой с некоторыми усилиями
— Облупившаяся краска вокруг винта на корзине для дисков (видимо, сильно перетянул, в итоге часть краски в этом месте потрескалась и отвалилась)
— Передние вентиляторы через штатный реобас на минимальных оборотах у меня тоже не стартовали [upd. В некоторых отзывах пишут, мол, «блоки питания у вас лажа, поэтому и не стартуют». Позволю себе не согласиться с этим тезисом, ибо блок питания вполне приличный.]

Остальное — не минусы, а особенности, о которых нужно знать перед покупкой (обо всём этом можно почитать на сайте производителя):
— Как уже отмечено выше, к длинной видеокарте желателен короткий блок питания
— Места в корпусе немного, поэтому значительно проще будет с модульным или полумодульным блоком питания
— Кулеры запитываются от реобаса, расположенного на задней стенке. Реобас же запитывается по molex, так что от блока питания придётся тянуть ни для чего другого не нужную пачку проводов. Поэтому при покупке корпуса рекомендую сразу задуматься о переходниках типа 4-pin -> 2×4-pin, чтобы можно было запитать вентиляторы на корпусе от материнской платы. При этом они и регулироваться будут нормально через BIOS, и проблем с их запуском не возникнет

Комментарий: Конфигурация:
— ASUS Z170I PRO GAMING
— Intel Core i7 6700K
— Kingston HyperX Fury DDR4 2400 2x16gb
— Deepcool Maelstrom 120 — самое простенькое водяное охлаждение [upd. Через полгода помпа стала достаточно шумно стрекотать. Поменял на башню Scythe Kotetsu SCKTT-1000.]
— Cooler Master V650 — полумодульный блок на 650Вт длиной 140см [upd2. Блок накрылся спустя год с небольшим. Поменял на Corsair TX650M.]
— GeForce GTX 1070 MSI Gaming X
— SSD Samsung 850 EVO 250Gb SATA (M.2 брать не решился из-за крайнего неудобства обслуживания, ежели вдруг что) [upd. В связи с заменой кулера всё равно пришлось всё разбирать — не так уж это и страшно, сейчас бы брал M.2]
— HDD WD Blue 5400 2Tb

На сборку ушло 3-4 часа. Торчащих проводов практически нет. Питание материнки, процессора и дисков идут сначала по блоку питания рядом с передними вентиляторами (плоский шнур SATA даже под ними), а затем через корзину для дисков. Шнуры от корпуса к материнке (usb3 и system panel), шлейфы SATA и питание для двух передних кулеров (через упомянутый выше разветвитель 4-pin; штатный реобас убран) упиханы вдоль блока питания внизу, не особо заметны и не мешают потоку воздуха. Шнур для аудио-разъемов на передней панели проложен с внешней стороны видеокарты. Так что пресловутый «кабель-менеджмент» в каком-то виде всё-таки возможен, но требует подходящих комплектующих, времени и вдохновения. 🙂

С шумом и температурой ситуация следующая. Ничего не разгонял, в BIOS все вентиляторы поставил в тихий режим. В результате эту коробку, стоящую на столе в полуметре от меня, можно услышать лишь в полной тишине (закрытые окна, выключенные электроприборы). Под нагрузкой корпус, естественно, становится более слышным (включаются вентиляторы видеокарты — до 60 градусов они выключены, ускоряются остальные вентиляторы). Процессор в простое — 25-30 градусов. Под нагрузкой (кочегарил 20 минут на 100%) — максимум 75. [upd. Со Scythe за полчаса 73.] Видеокарта в простое 35, под нагрузкой — 70. Диски — 30-40 градусов.

Обзор Mini-ITX-корпуса NZXT h2 со встроенной СЖО и блоком питания

Мы продолжаем знакомиться с представителями обновленной серии корпусов H компании NZXT. На этот раз в фокус нашего внимания попала модель NZXT h2, предназначенная для материнских плат формата Mini-ITX, но допускающая установку полноразмерной видеокарты.

Корпус существует в единственной модификации, в двух расцветках — черной и белой. Белая (Matte White) имеет и черные детали, что смотрится весьма выигрышно за счет их контраста. Как раз такой вариант и был предоставлен нам на тесты.

Стальные элементы корпуса имеют матовое покрытие с мелкой фактурой, что препятствует образованию заметных загрязнений на поверхности.

Корпус выглядит элегантно и необычно благодаря своей форме. Он представляет собой параллелепипед с почти квадратным основанием, а высота его примерно в два раза больше, чем сторона основания. Таким образом, выглядит он весьма гармонично и занимает небольшую площадь при вертикальной установке. При большом желании корпус можно расположить и горизонтально, но важно, чтобы боковые вентиляционные отверстия не были ничем закрыты.

Никаких аляповатых элементов и тяжеловесных конструкций также не наблюдается. Достигается это использованием прямых граней со всех сторон корпуса, а также минимизацией использования пластиковых деталей в его внешнем оформлении. Внешняя часть передней панели — стеклянная. В черном варианте исполнения это почти офисный корпус. Единственное, что смущает — это прозрачная стенка, хотя через нее мало что видно в принципе. Подсветки в корпусе нет, так что желающим подсветить системный блок изнутри придется озаботиться этим вопросом самостоятельно.

Отметим, что корпус поставляется частично укомплектованным для сборки системы, так как в его комплект поставки входят СЖО типа AIO типоразмера 140 мм и блок питания мощностью 650 Вт формата SFX-L (NZXT NP-S650M). Также корпус укомплектован райзером для подключения видеокарты. Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект крепежа рассортирован в отдельные пакеты по типам элементов, что экономит время при сборке. Также в комплекте поставки есть два переходника: один предназначен для разъемов фронтальной панели, а второй — для аудиоразъемов.

Компоновка

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата Mini-ITX и блоком питания с вертикальным размещением наверху.

Корпус разделен на два объема. В самом большом отсеке отведено место для полноразмерной видеокарты, располагается она за основанием для системной платы. В другом отсеке располагаются системная плата и блок питания.

Системная плата расположена вертикально, но не стандартным образом (разъемами назад), а с поворотом на 90 градусов — так, что разъемы направлены вниз. Сразу стоит отметить, что разработчики предусмотрели достаточно места снизу под корпусом (около 65 мм), чтобы кабели и флешки не упирались в поверхность, на которой установлен корпус.

Блок питания расположен в одной плоскости с радиатором СЖО, который размещается над системной платой на поворотном кронштейне.

Около системной платы под блоком питания есть небольшой отсек для двух накопителей формата 2,5 дюйма. Посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Блок питания может быть форматов SFX-L или SFX, то есть при необходимости штатный БП можно заменить. Размещен блок питания над радиатором СЖО, если рассматривать корпус, штатно установленный вертикально на ножки. Очевидно, что часть воздуха, нагретого СЖО, будет поступать на вход блока питания, но заметных сложностей это вызвать не должно, так как по пути выхлоп от СЖО перемешивается с воздухом в помещении.

В целом, компоновка очень оригинальная, и напоминает она больше всего игровые десктопы, в которых системная плата, блок питания и видеокарта расположены в одной плоскости, а для подключения видеокарты используется райзер.

Система охлаждения

В качестве единственного вытяжного вентилятора в корпусе используется вентилятор СЖО типоразмера 140 мм, прокачивающий воздух через радиатор СЖО и выбрасывающий его наружу.

Приток воздуха в объем, где установлена системная плата, осуществляется сзади корпуса. Блок питания почти выведен из общего контура теплообмена, так как забор воздуха он осуществляет напрямую через боковую панель, а выброс нагретого воздуха осуществляет со стороны задней панели корпуса. Видеокарта установлена в собственном объеме и никакого влияния на отсек с системной платой не оказывает.

Все фильтры выполнены из нейлоновой сетки в пластиковой рамке, всего их тут два.

Фильтры установлены на боковых стенках корпуса, они выполнены съемными, с фиксацией на магнитном креплении. Сделано все довольно грамотно, защита от проникновения пыли в корпусе — на достаточно хорошем уровне.

Конструкция

Передняя панель составная: поверх стального основания размещена панель из стекла.

Задняя панель стальная с вентиляционными отверстиями по всей площади.

Левая, правая и верхняя стенки выполнены одной деталью, которая надевается на корпус сверху при помощи системы крепления, которую можно назвать шпунтом. Сама система выполнена из пластика, что делает фиксацию плотной и вполне надежной.

Кнопка включения и порты ввода/вывода находятся на верхней стенке в передней части корпуса. В их состав входят один USB 3.1 Gen 1 (USB 3.0), один USB 3.1 Gen 2 (USB 3.1) Type-C и разъем для подключения гарнитуры. Таким образом, корпус позволяет подключать проводные гарнитуры как с цифровым, так и с аналоговым интерфейсом со стороны передней панели. Но разъемов USB все-таки хотелось бы видеть чуть больше.

Кнопки перезагрузки у корпуса не предусмотрено, а кнопка включения имеет круглую форму, малый ход и срабатывает с громким щелчком. Индикатор Power LED опоясывающего типа находится под круглым световодом около кнопки включения, а индикатор активности жесткого диска встроен под этот же световод в виде небольшой точки слева. Светятся оба индикатора рассеянным белым светом.

Устанавливается корпус на ножки с накладками из резины средней жесткости, которые обеспечивают ему хорошую устойчивость и позволяют гасить небольшие вибрации, исходящие от вентиляторов и жестких дисков, даже при условии установки на твердой поверхности.

Накопители

Доступ к двухместной корзине находится под быстросъемной крышкой. Устанавливаются диски при помощи безвинтовой системы крепления. Всего можно установить два накопителя формата 2,5 дюйма.

Сборка системного блока

Особенностью корпуса является полностью безвинтовое крепление внешних панелей.

Передняя стенка из закаленного стекла фиксируется при помощи шарообразных распорных элементов, которые расположены по периметру рамки. Для демонтажа достаточно потянуть ее в сторону от корпуса. Задняя стенка имеет аналогичную конструкцию и снимается так же. Боковые и верхняя стенки демонтируются путем поднятия образующей их единой детали.

Фиксируется данная деталь на направляющих, по которым и поднимается. На посадочном месте она удерживается установленными передними и задними панелями.

После снятия внешних панелей нужно открутить два винта, фиксирующих кронштейн радиатора СЖО, и откинуть его на петле. Все сделано максимально удобно.

Далее нужно извлечь водоблок СЖО из транспортировочной вставки и удалить ее из корпуса. После этого можно переходить к установке системной платы.

Все стойки для монтажа системной платы заранее проставлены производителем. Провода от блока питания и от фронтальной панели проложены, а разъемы расположены именно там, где это нужно при сборке.

Дальше можно переходить к установке водоблока СЖО на системную плату. В случае платформы AM4 водоблок устанавливается на штатное крепление кулера, а для платформ LGA115х в комплекте есть монтажная пластина, которую нужно предварительно установить.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 300 миллиметров. Производителем заявлена поддержка видеокарт, занимающих до 2,5 слота в толщину. Устанавливается видеокарта в отдельном отсеке при помощи комплектного райзера.

Приятно отметить, что не только порты USB и аудио, но и кнопки и индикаторы с передней панели подключаются к системной плате монолитными колодками (Intel FP): никакого вороха проводов, никаких страданий сборщика. Правда, монолитная колодка может оказаться несовместима с определенной платой, и на этот случай есть переходник, позволяющий подключить любую плату стандартным способом.

Эффективность системы охлаждения корпуса

Тестирование проводилось на базе платформы AM4 с процессором AMD Ryzen 2400G. Для обеспечения максимального тепловыделения использовалось ПО powerMax, которое обеспечивает высокую нагрузку как на центральный, так и на графический процессор, которые в данном случае объединены в одном процессоре. Все десять этапов тестирования проходили последовательно в течение одного дня при идентичных внешних условиях с температурой окружающего воздуха около 23 градусов. Каждый этап длился не менее 30 минут, что обеспечило получение установившегося значения температуры центрального процессора.

Коэффициент заполнения ШИМ, %Температура ЦП, °CСкорость вращения вентилятора СЖО, об/мин
1095,5518
2095,5538
3081,8757
4075963
50731154
6069,51322
7067,51480
8066,51620
9064,81746
10063,51878

В ходе тестирования коэффициент заполнения ШИМ изменялся от 10% до 100%. По результатам тестирования система охлаждения корпуса в виде СЖО успешно справилась с охлаждением процессора с достаточно высоким (для компактных систем) потреблением.

Акустическая эргономика

Уровень шума системы охлаждения измерялся параллельно с измерением эффективности охлаждения. Мы изменяли коэффициент заполнения ШИМ при невысокой нагрузке на систему (потребление от блока питания составляло около 103 Вт), вентилятор блока питания в данном режиме не вращался (он регулярно включается при мощности нагрузки свыше 200 Вт). Таким образом, в данном случае единственным источником шума являлась система СЖО (помпа и вентилятор).

В собранном корпусе уровень шума системы охлаждения изменяется от 21,1 до 42,5 дБА при расположении микрофона в ближнем поле на расстоянии 0,35 метра от передней панели корпуса. При значении коэффициента заполнения ШИМ не выше 40% шум системы охлаждения корпуса находится на низком уровне, а при КЗ до 30% шум минимально заметный для жилого помещения в дневное время дня (большинство подобный уровень устроит и ночью). Высоким шум можно считать, начиная от КЗ 90%.

С учетом того, что корпус рассчитан на установку видеокарты, было проведено измерение уровня шума при дополнительной нагрузке на блок питания при помощи резисторов. Использование резисторов обусловлено отсутствием дополнительного шума, в отличие от реальной видеокарты с таким потреблением. При подключении блока резисторов потребляемая мощность от блока питания увеличивается до 350 Вт, и его вентилятор начинает вращаться, добавляя свой шум в общий уровень звукового давления.

При КЗ=10% определяющим является именно шум БП, а общий шум системы достигает 28 дБА, что можно считать пониженным уровнем для жилого помещения в дневное время суток, для работы за компьютером такой уровень шума можно считать вполне приемлемым.

При КЗ=50% шум оказывается выше на 3 дБА (31,6 дБА), чем при низкой нагрузке. Подобный уровень шума можно считать средним для жилого помещения в дневное время суток.

При КЗ=100% шум выше на 2 дБА (44,7 дБА), чем при низкой нагрузке. В обоих случаях уровень шума можно считать высоким для жилого помещения в дневное время суток.

Стоит отметить, что подобное потребление будет возможно только в ресурсоемких задачах, которые продолжительное время нагружают одновременно процессор и видеокарту. В большинстве же типовых задач этого не происходит. Также не стоит забывать и про шум реальной видеокарты, которая в нашей конфигурации отсутствовала.

В целом, акустическую эргономику готовой системы можно оценить достаточно высоко. Это не отличный результат, но с учетом минимальных размеров системы — как минимум очень хороший.

Итоги

Разработчики явно вложили много труда в создание NZXT h2, сделав его внутреннее устройство удобным для сборщика, что в случае компактных корпусов реализовать очень сложно. Стоимость корпуса, конечно, нельзя назвать низкой ($350 на момент публикации обзора), но с учетом стоимости СЖО, качественного БП (NZXT NP-S650M) и райзера она является вполне оправданной и конкурентной. Явной экономии на материалах мы не заметили. Дизайн данной модели, наверное, можно назвать аскетичным, но сейчас это скорее достоинство, чем недостаток. Было бы интересно увидеть не только стандартный набор из черной и белой расцветки, но и какой-нибудь более оригинальный цвет или даже несколько подобных цветов.

Резюмируя, можно сказать, что корпус получился действительно удачным и оригинальным, он достоин нашей редакционной награды за текущий месяц:

AeroCool V3X Evil Blue Edition Black отзывы покупателей и специалистов на отзовик

Корпус AeroCool V3X Evil Blue Edition Black


Краткие характеристики:

компьютерный корпус Midi-Tower

без блока питания

для плат форм-фактора ATX, mATX

разъемы спереди: USB x2, наушники, микрофон

материал: сталь

габариты: 176x412x412 мм

Пользователям нравится:

компьютерный корпус Midi-Tower

без блока питания

для плат форм-фактора ATX, mATX

Общая оценка:

Корпус AeroCool V3X Evil Blue Edition Black отзывы


Купил его в качестве временного решения по причине низкой цены

Цена

Недостатки:

1. Блок питания сверху2. Задний кулер 80х80мм3. Крепления для жестких дисков несъемные

12.01.2018 10:56

Гость

Не советую брать, если не хотите допиливать в прямом смысле этого слова. Если видеокарту ставить не планируете или видеокарта маленькая, то скорее всего, все будет ОК.

Стильный и просторный. Красиво смотрится. Хорошо проветривается

Недостатки:

Главный недостаток выяснился после покупки видеокарты. Шнур hdmi не влезает в разъем, мешает металлический завиток (разделитель) на задней панели. Не хотел брать напильник и пилить новый корпус. Отнес его в сервисный центр DNS, в котором покупал (у них же собирали системный блок). Через два дня мне сказали, что эта особенность корпуса не является дефектом и что в него нормально влезают «стандартные» видеокарты. И продемонстрировали, что маленькие видеокарты 3-5 летней давности, без системы охлаждения действительно ставятся хорошо. Более того, сказали, что для современных игровых видеокарт данный корпус вообще не подходит. Хотя в моем случае это была всего лишь скромная GeForce GTX 1050 Ti. В итоге привез его домой и решил проблему, подрезав резину на оплетке шнура hdmi, после чего он вставился нормально.

02.08.2017 14:39

Чудотворцев Иван

Мы вместе с женой подбирали. Я смотрел на функциональную часть корпуса, жена же смотрела на дизайн. Перебрали ни одну модель. Долго выбирали. Ещё же и ценник — чтобы не кусачий нужно было. Сошлись на мнении, что V3X нас обоих устраивает более чем. Я, конечно, немного сомневался, смогу ли туда впилить свою профессиональную видеокарту. Однако. При сборке выявилась следующее: при двух установленных накопителях я без проблем поставил видеокарту. Не обманул производитель по длине, правда столько сантимов доступно для установки железа в слоты расширения.

Простота во всём: в сборке, в обслуживании, да во всём. Симпотный дизайн.

Недостатки:

А нет.

28.04.2017 11:18

Гарай Степан

Себе выбрал достаточно простой, но отличный корпус. Именно отличный. Всё своё железо без труда внутри корпуса поместил. И даже кулер «одевал» на процессор уже после установки мат.платы. Там, внутри корпуса, есть специальный вырез для установки опорной пластины кулера. За дисками (две штуки) поставил вентилятор. Супер.

есть два вентилятора, подсветка, фронтальные порты.

Недостатки:

железный, всё очень легко гнётся, когда пришло время вставлять дискретку, то чуть не выломал затычку вместе с боковой пластиной, но вовремя дошло, что она оказывается ещё и снимается.Вставил низкопрофильную затычку, в будущем куплю более массивную, игровую видеокарту, наверное придётся подпиливать разделители, ибо я не представляю как её нормально вставить.

23.02.2017 23:54

Семеев Степан

Покупал корпус для рабочего компа. То, что мне предлагали ну совсем мне не нравилось. Дизайн то ладно (хоть и это тоже сильно напрягало), но внутри… Это просто ужас какой-то. Принёс я со второй подработки видеокарту. Хорошую, мощную, чтобы спокойно работать. А она и не влазит! Корзина с жёсткими дисками мешает. Аррр. Получил солидную премию и купил корпус. Красивый. Стильный. С беспроблемным размещением пары дисков и видеокарты. Ещё и с вентилятором в комплекте. Только теперь я успокоился.

Все устраивает

Недостатки:

Нет

02.02.2017 10:48

Номиков Стас

Купил на заказ сборкой в местном розничном магазине.

место под БП сверху

Недостатки:

1. Жестяной, сталь деформируется от малейших усилий2. PCI-заглушки только выламываются3. 3,5″ HDD ни в одном положении не обдувается передним вентилятором (12 см, в комплекте отсутствует)4. Передний вентилятор крепится не на болты, а на сомнительной надежности защелки, чтобы его поставить на свое место надо или снимать переднюю крышку (довольно неудобная процедура) или быть гинекологом5. Идущий в комплекте переходник для установки 3,5″ HDD в 5,25″ отсек крепится саморезами, из 4-х только один затянулся, остальные проворачиваются. На этот же переходник крепится вентилятор (8 см) на те же сомнительные защелки.

27.07.2016 21:24

Гость

Купил этот корпус пару месяцев назад и очень доволен. Небольшие размеры позволили его очень удобно разместить. Неоновая подсветка ночью светится вообще шикарно. Стенки не очень толстые, но звукопоглощение в принципе нормальное. Открываются две боковые стенки, удобно чистить пыль. 1 встроенный вентилятор, мне было мало, установил еще дополнительный.

02.01.2015 21:57

Фит Эрик

До этого имел опыт сборки системника в AeroCool Qs-200, который оставил очень приятные ощущения продуманной и качественной вещи, это же поделие взял не щупая (Qs-200 не было в наличии) и остался крайне разочарован, качество на уровне корпусов за 500 р.

07.08.2013 11:46

Альхименко Максим

Оставьте свой отзыв на AeroCool V3X Evil Blue Edition Black

Оставить отзыв

Спасибо за отзыв.

Он будет опубликован после проверки модератором!

Характеристики AeroCool V3X Evil Blue Edition Black


Форм-фактор и размеры
Форм-факторATX, mATX
ТипоразмерMidi-Tower
Блок питаниянет
Максимальная высота процессорного кулера170 мм
Максимальная длина видеокарты350 мм
Габариты (ШхВхГ)176x412x412 мм
Конструкция
Материал корпусасталь
Толщина стенок0.45 мм
Окно на боковой стенкенет
Число внутренних отсеков 3,5″4
Число отсеков 5,25″3
Слоты расширения7
Механизм открыванияснимаются две стенки
Охлаждение
Встроенные вентиляторы1 x 80×80 мм
Места для доп. вентиляторов3 x 120×120 мм
Дополнительно
Разъемы на лицевой панелиUSB x2, наушники, микрофон
Цвет корпусачерный
Расположение блока питаниягоризонтальное
Цвет неоновой подсветкисиний
Дополнительная информацияместо для одного 120 мм вентилятора спереди и для двух — сбоку

Перед покупкой уточняйте технические характеристики и комплектацию у продавца*

Все отзывы взяты из открытых источников, либо оставлены посетителями сайта. Администрация сайта otzovik-top ответственности за отзывы не несет.

Как выбрать корпус для компьютера

Типы компьютерных корпусов, лучшие производители, основные параметры (размер, отсеки, разъемы, охлаждение), как правильно выбрать корпус с блоком питания и без.

Корпус предназначен для установки в него всех компонентов компьютера: материнской платы, процессора, памяти, видеокарты, жестких дисков, оптического привода, блока питания и различных плат расширения. Он имеет крепления для всех этих устройств, кнопки включения и перезагрузки компьютера, индикаторы его работы, дополнительные разъемы и систему охлаждения (вентиляторы и вентиляционные отверстия).

Содержание

Содержание

1. Рекомендуемые модели корпусов

Для тех у кого нет времени, чтобы прочитать всю статью, я сразу же даю рекомендуемые модели корпусов с кратким пояснением.

Наиболее распространенным являются корпуса типоразмера Midi-Tower, подходящие для установки материнских плат размера ATX и меньше (Mini-ATX, Micro-ATX). Они прекрасно подходят для большинства компьютеров.

Для офисного компьютера (документы, интернет) выгоднее всего приобрести корпус в комплекте с блоком питания мощностью 400-500 Вт. Среди качественных корпусов с блоком питания, которые можно найти в продаже, я рекомендую AeroCool, Cooler Master, Zalman, Chieftec, Xigmatek и ASUS (Vento). В данном случае подойдет самый недорогой типа AeroCool CS-1101 с БП на 500 Вт.
Компьютерный корпус AeroCool CS-1101 500W Black

Для игрового компьютера начального класса (Core-i3 или Ryzen-3 + GTX-1050/1060) тоже можно взять корпус в комплекте с блоком питания мощностью 500-600 Вт тех же брендов. Как вариант минимум можно рассматривать AeroCool V3X с БП на 600 Вт.
Компьютерный корпус AeroCool V3X Advance Devil Red Edition 600W

Для рабочего или игрового компьютера среднего класса (Core-i5 или Ryzen 5 + GTX-1070) лучше взять отдельно хороший блок питания и отдельно корпус. Лучшими по соотношению цена/качество являются корпуса AeroCool, Zalman и Cooler Master. Одна из наиболее удачных недорогих моделей Zalman Z1 (Black и Neo).
Компьютерный корпус Zalman Z1 Black

Для мощного профессионального или игрового компьютера (Core-i7 или Ryzen-7 + GTX-1080) желательно взять корпус попросторнее. Он позволит разместить длинную видеокарту, мощный кулер или водяную систему охлаждения и будет обеспечивать лучшую вентиляцию. Рекомендуемые бренды AeroCool, Zalman, NZXT, Cooler Master, Thermaltake. Опять же в качестве варианта минимум рекомендую AeroCool Aero-800.
Компьютерный корпус AeroCool Aero-800

Если вы хотите понять почему я рекомендую именно эти модели, разобраться во всех параметрах корпусов, то читайте статью дальше.

Программу для расчета необходимой мощности блока питания вы можете скачать в разделе «Ссылки».

2. Корпус без блока питания

Если вы собираете профессиональный или мощный игровой компьютер, то лучше приобрести отдельно корпус и отдельно хороший блок питания. Если вы решили приобрести корпус и блок питания отдельно, то о выборе корпуса читайте далее в этой статье (начиная с раздела 2.3). А выбрать блок питания вам поможет наша статья о выборе блока питания.

3. Корпус с блоком питания

Если вы собираете офисный или домашний компьютер, то можно сэкономить и приобрести хороший корпус в комплекте с блоком питания.

3.1. Мощность блока питания

Корпуса для офисных и домашних компьютеров могут иметь в комплекте блоки питания мощностью 300-600 Ватт. В маленьких корпусах для медиацентров мощность блока питания может составлять всего 100-250 Ватт, чего вполне достаточно для просмотра видео, но явно мало если вы хотите установить мощную видеокарту для того, что бы играть на экране телевизора.

Для офисного компьютера достаточно блока питания мощностью 400 Ватт. Для домашнего мультимедийного компьютера мощность блока питания должна составлять 450-500 Ватт. Для мощного игрового компьютера желательно не менее 600 Ватт.

3.2. Расчет мощности блока питания

Мощность блока питания можно рассчитать вручную. Для этого нужно найти энергопотребление всех комплектующих компьютера на сайтах производителей и сложить их. К этой сумме нужно добавить 15-30% для более высокой надежности и исключения просадок напряжения при пиковых нагрузках, на что очень болезненно реагируют видеокарты.

Но есть более удобный способ! Расчет мощности блока питания можно произвести с помощью специальной программы «Power Supply Calculator». Она также позволяет рассчитать необходимую мощность источника бесперебойного питания (ИБП или UPS).

Программа работает на всех версиях Windows с установленным «Microsoft .NET Framework» версии 3.5 или выше, который обычно уже установлен у большинства пользователей. Скачать программу «Power Supply Calculator» и если понадобится «Microsoft .NET Framework» вы можете в конце статьи в разделе «Ссылки».

3.3. Конфигурация и расположение блока питания

Обратите внимание на типы и количество разъемов блока питания. Что касается его расположения, то оно может быть верхнее или нижнее.

Нижнее расположение блока питания считается более прогрессивным, но в целом это не имеет значения. Но если вы приобретаете большой корпус без блока питания и предусмотрено его расположение в нижней части корпуса, то выбирайте блок питания с более длинными проводами, иначе они могут подключаться с натяжкой.

Подробнее о блоках питания читайте в статье «Как выбрать блок питания».

4. Цена корпуса

Я не рекомендую покупать корпус стоимостью 30-40$. В таком случае вы получите плохой корпус с очень плохим блоком питания. Корпуса с более или менее нормальными блоками питания стоят от 50$. Блоки питания в этих корпусах уступают аналогам, которые продаются отдельно, но все же лучше самых дешевых моделей и вполне подойдут для офисного или не очень мощного домашнего компьютера.

5. Производители корпусов

Какие-то производители выпускают только корпуса без блоков питания, какие-то только с блоками питания, а некоторые и те и другие.

5.1. Производители корпусов без блоков питания

Если вы планируете приобретать блок питания отдельно, то хорошим дополнением к нему станет качественный корпус одного из наиболее популярных производителей: Chieftec, Cooler Master, Thermaltake.

Не так давно на рынок компьютерных корпусов вышли известные производители комплектующих для энтузиастов: Corsair и Zalman, которые я так же рекомендую.

Если вы ищете более экономный, но всё же достаточно качественный корпус, обратите внимание на торговые марки: AeroCool и Antec.

Стоит заметить, что явного разделения между брендами по цене, когда корпуса одного бренда были только дорогими, а другого только дешевыми уже нет. Поэтому при выборе корпуса можно рассматривать корпуса всех указанных здесь производителей.

5.2. Производители корпусов с блоками питания

Если вы решили приобрести корпус в комплекте с блоком питания, то хорошим выбором будет корпус производства: Cooler Master или AeroCool.

Более экономным, но вполне приемлемым вариантом, будет приобретение корпуса брендов: Foxconn, FSP, InWin.

Рекомендую ограничиться указанными здесь торговыми марками, так как в них устанавливаются блоки питания более или менее приемлемого качества.

6. Типы и размеры корпусов

Компьютерные корпуса делятся на горизонтальные (Desktop) и вертикальные (Tower). Но и те и другие могут иметь различные размеры.

6.1. Горизонтальные корпуса

Горизонтальные корпуса применялись раньше в основном в офисах для экономии места и прямо на них устанавливали мониторы.

Сейчас такие корпуса можно встретить в некоторых супермаркетах, но в основном они используются для сборки мультимедийных центров, которые могут располагаться в подставке для телевизора.

Горизонтальные корпуса имеют следующие типы:

  • Slim-Desktop – тонкий корпус
  • Full-Desktop – стандартный корпус

6.2. Вертикальные корпуса

Для сборки современных компьютеров используются в основном вертикальные корпуса. Обычно их устанавливают на специальную подставку или просто на пол.

Вертикальные корпуса имеют следующие типы:

  • Micro-Tower – миниатюрный корпус
  • Mini-Tower – низкий корпус устаревшего формата
  • Midi-Tower – самый распространенный формат
  • Full-Tower – большой корпус для игровых компьютеров
  • Super-Tower – очень большой корпус для мощных компьютеров и серверов

Для офисных и домашних компьютеров лучше использовать наиболее универсальные корпуса Midi-Tower. Для мощных игровых компьютеров, в которые устанавливаются большие видеокарты и кулеры, желательно использовать более просторные корпуса Midi-Tower или Full-Tower. В них лучше организовано размещение комплектующих и вентиляция.

7. Форм-фактор материнской платы

Корпус в зависимости от размера может вмещать в себя материнские платы так же разного размера. Обычно, в корпуса Midi-Tower могут устанавливаться материнские платы формата ATX и менее (MicroATX, Mini-ITX). В корпуса Mini-Tower можно установить материнскую плату не более MicroATX, а в корпуса для мультимедийных центров Mini-ITX. В корпуса Full-Tower могут устанавливать большие материнские платы формата E-ATX и XL-ATX.

Все корпуса имеют крепления для поддерживаемых форматов материнских плат. Какие форм-факторы материнских плат поддерживает тот или иной корпус обязательно должно указываться на сайте продавца и производителя корпуса.

Для офисных и домашних компьютеров рекомендую приобретать корпус с поддержкой материнских плат стандарта ATX, даже если вы приобретаете материнскую плату меньшего размера. Это обеспечит более широкие возможности выбора материнской платы в случае ее замены, а так же установку комплектующих большего размера и лучшую вентиляцию в корпусе.

8. Длина видеокарты

Если вы собираете игровой компьютер с большой мощной видеокартой, то обязательно нужно учитывать ее длину, иначе она может не установиться в корпус. Какую максимальную длину видеокарты поддерживает корпус можно узнать на сайте продавца или производителя.

9. Система охлаждения

С точки зрения охлаждения неплохо зарекомендовали себя корпуса с передней панелью из металлической решетки. Если вы собираете мощный компьютер, рекомендую обратить внимание на такие модели.

9.1. Вентиляторы и вентиляционные отверстия

В старых корпусах устанавливались вентиляторы размером 80 мм. Такое решение все еще можно встретить в некоторых дешевых моделях. Желательно, что бы задняя панель корпуса предусматривала установку вентилятора размером 120 мм, так как он тише и эффективнее.  Один вентилятор обычно идет в комплекте с корпусом и в большинстве случаев этого достаточно, но при необходимости вы сможете установить дополнительные.

Некоторые более дорогие корпуса могут иметь дополнительные вентиляторы в передней, боковой, верхней и даже нижней частях корпуса. Так же может быть множество вентиляционных отверстий. Такие корпуса предназначены в основном для мощных игровых компьютеров и предполагают разумную расстановку тихих вентиляторов. Для обычных домашних компьютеров лишние отверстия, особенно в верней крышке корпуса, могут привести к попаданию лишней пыли и иногда в них можно даже что-то пролить.

9.2. Пылевые фильтры

Так же корпуса могут иметь пылевые фильтры, что в общем то хорошо, но требует их регулярной чистки или замены, так как в противном случае они будут только мешать охлаждению. В принципе их можно в любой момент снять или заменить на самодельные.

10. Разъемы передней панели

На передней панели корпуса (спереди или сбоку) могут располагаться различные разъемы для подключения внешних устройств. Желательно, что бы на передней панели корпуса было 2 разъема USB и 2 аудио разъема для подключения наушников и микрофона.

На сколько удобным для вас будет расположение разъемов зависит от того где и как будет стоять системный блок.

11. Внешние отсеки

Почти все корпуса имеют от 1 до 4 внешних отсеков 5,25″ для установки оптического привода. Если вы планируете установить несколько таких устройств, например Blu-ray привод и более дешевый DVD-RW привод для повседневной работы, то обратите на это внимание. Так же эти отсеки могут использоваться для установки панелей управления различными дополнительными устройствами. Обычно достаточно одного такого отсека, но все же желательно, что бы их было несколько.

Корпус может иметь 1-2 внешних отсека 3,5″, которые использовались раньше для установки дисковода. Сейчас в них нет необходимости, но если такой отсек есть, то в него можно установить кардридер для чтения карт памяти или дополнительную панельку с какими-то еще разъемами. Но обычно это не нужно.

12. Внутренние отсеки

Большинство корпусов имеют 4-6 внутренних отсеков 3.5″ для установки обычных жестких дисков. Обычно этого достаточно, но если вы планируете установить несколько дисков то учтите, что их желательно ставить через один, т.е. оставлять между ними пустой отсек. При этом если корпус маленький, а видеокарта длинная, то она может мешать установке второго диска или их придется ставить впритык один на другой.

Некоторые, в основном компактные корпуса, могут иметь отсеки 2,5″, в которые можно установить SSD диск или жесткий диск для ноутбука. В стандартных корпусах для этого придется докупить специальное крепление.

Наиболее современные и продуманные корпуса имеют одну общую стойку 5,25″ с возможностью крепления разных дисков в произвольных местах. Для этого используются дополнительные крепежные рамки, в которые вставляются диски размером 3,5″ или 2,5″. Такую рамку можно установить в любое место стойки, что очень удобно. Но, такие корпуса стоят дороже и предназначены в основном для профессиональных и игровых компьютеров.

13. Слоты для плат расширения

Корпуса для материнских плат формата ATX обычно имеют 7 слотов для плат расширения, формата MicroATX – 4 слота, что соответствует количеству соответствующих разъемов на этих материнских платах. Корпуса меньшего или большего размера могут иметь другое количество слотов. Обычно это не вызывает проблем, но имейте ввиду, что количество слотов корпуса должно быть не менее, чем количество слотов материнской платы.

14. Дизайн корпуса

В конструкции корпуса могут использоваться различные декоративные элементы. Корпус может иметь переднюю дверцу, которая закрывает всю или часть передней панели, под которой могут находится оптический привод, кнопка включения, дополнительные разъемы. Это делает внешний вид более эстетичным, но использование элементов за дверцей крайне не удобно, так как ее постоянно придется открывать.

Одна из боковых крышек корпуса может иметь прозрачное окно. Эти корпуса предназначены в основном для энтузиастов. Если системный блок собран из мощных красивых комплектующих, нигде не торчат провода, используется дополнительная подсветка внутри корпуса и он стоит на видном месте, то это все может выглядеть интересно.

Что касается вентиляторов с подсветкой, то хоть это и кажется на первый взгляд красивым, но может раздражать находящихся рядом. Подумайте где и как будет стоять системный блок и в какую сторону будет идти свет. Он не должен бить никому по глазам, особенно в темноте.

15. Материал корпуса

Большая часть корпусов имеет стальной каркас и переднюю панель из пластика или сочетания пластика с металлической сеткой.

Толщина металла каркаса может быть разной. В дешевых корпусах это обычно 0.4-0.5 мм, такой металл легко гнется и корпус может дребезжать. Лучше выбирать корпуса с толщиной металла 0.55-0.8 мм.

Некоторые, более дорогие корпуса, изготавливаются из алюминия. Алюминиевые корпуса имеют более солидный вид, но на другие его показатели это мало влияет.

16. Цвет корпуса

Что касается цвета корпуса, то наиболее универсальными являются корпуса черного или черно-серебристого цвета, так как они хорошо сочетаются с другими устройствами компьютера, современной бытовой техникой и интерьером.

Не рекомендую приобретать корпуса с панелью из глянцевого пластика, так как он легко царапается, залапывается, притягивает пыль и быстро теряет вид.

Но самое главное, что бы корпус вам нравился. Тогда глядя на него и нажимая кнопку включения вы будете получать эстетическое удовольствие.

17. Настройка фильтров в интернет-магазине

  1. Зайдите в раздел «Корпуса» на сайте продавца.
  2. Выберите рекомендуемых производителей.
  3. Выберите мощность блока питания.
  4. Задайте другие важные для вас параметры.
  5. Последовательно просматривайте позиции, начиная с более дешевых.
  6. При необходимости уточняйте недостающие данные на сайте производителя.
  7. Покупайте подходящую по параметрам и дизайну модель.

Таким образом, вы получите оптимальный по соотношению цена/качество корпус, удовлетворяющий вашим требованиям за минимально возможную стоимость.

18. Ссылки

По ссылке ниже вы можете скачать программу для расчета мощности блока питания и ИБП (требуется Framework 3.5 или выше).

Если вам понравилась статья, пожалуйста поддержите наш сайт и поделитесь ссылкой на нее в соцсетях

Компьютерный корпус Zalman Z11 Neo
Компьютерный корпус Zalman Z9 U3 Black
Компьютерный корпус Zalman Z11 Neo

Как выбрать компьютер для 3D. Выбор 3D-видеокарты (часть 2)

Напоминаю, что в предыдущей части мы задались целью собрать компьютер для работы с 3D-графикой. После того как мы определились с общими рекомендациями. Перейдем к выбору видеокарты и, как следствие, монитора, материнской платы, системного блока… Но давайте по порядку.

Зачем нужна видеокарта
Видеокарта в 3D-приложениях нужна для:
1. Интерактивной работы с видовыми окнами
2. Рендеринга изображений силами GPU (используется технология CUDA)
3*. Вывода картинки на несколько устройств вывода, например, на два-три-четыре монитора

Параметры видеокарты
При покупке видеокарты надо обратить внимание на следующие характеристики:

1. Количество видеопамяти, ее тип
Видеопамяти должно быть минимум 1GB, если вы не собираетесь использовать видеокарту для GPU-ренедеринга и как можно больше памяти, если GPU-рендеринг вам интересен.

Большое количество памяти важно, т.к. при GPU-рендеринге в ней размещается сцена и все текстуры. Если же все это добро не влезает хотя бы на один килобайт — все, рендер не пойдет. Ушлые производители видеокарт умышленно оснащают бодрые карты серии GeForce недостаточным количеством видеопамяти, чтобы вынудить потребителя приобретать дорогущие и откровенно слабые в вычислительном отношении карты Quadro.

С типом памяти все просто — минимум GDR5 (или что там будет актуально через года два, и ни в коем случае не GDR3, если только вы не приобретаете бюджетное решение)

2. Количество ядер CUDA
Этот параметр важен фактически только для GPU-рендеринга. Поэтому если вас это не интересует, то можете просто пропустить абзац. Мне могут возразить, что мол CUDA — это вообще универсальная технология и с ее помощью можно считать физику и прочее бла-бла-бла. Пусть сначала покажут хотя бы один пакет, где это реально используется, тогда я не буду столь категоричен. Но сегодня CUDA эффективна только в задачах визуализации, т.е. GPU-рендеринга, и мне это действительно интересно, я это использую, я вижу перспективность такой технологии, поскольку она может ускорить визуализацию раз в 10-50!

С ядрами все предельно просто: чем их больше, тем лучше! Причем зависимость самая прямая. Так если одна карта имеет 100 ядер, а другая 500, то вторая будет считать аккурат в 5 раз быстрее. Причем опыт показывает, что другие характеристики железа (частоты, тайминги, прочая муть) почти не влияют. Поэтому просто смешно, когда дорогущая «распоследняя» модель Quadro 6000 имеет 448 ядер супротив GeForce GTX680 c 1536 ядрами.

3. Потребляемая мощность и тип подключения
Как ни странно, это важно. Покупка видеокарты сильно влияет на выбор материнской платы. Ну, во-первых, проверьте, что совпадает тип шины (например, PCI-E x16 3.0). Во-вторых, помните, что многие современные видеокарты громоздки и часто имеют большие размеры, занимая сразу два слота (а ведь иногда приходится озадачиваться и эффективностью охлаждения). Т.е. материнская плата должна иметь подходящие размеры и достаточное количество слотов (впрочем как и корпус системного блока).

Возможна также ситуация, что вам захочется впоследствии увеличить производительность видеосистемы вставкой еще одной видеокарты. У nVidia эта технология называется SLI. Это будет возможно лишь тогда, когда на материнской плате есть соответствующее количество разъемов и к ним можно подступиться, т.е. в корпусе хватает места и… мощности блока питания (а иногда и банально разъемов питания)!

Вообще блок питания для 3D-компьютера должен иметь высокую мощность. Не зря производители видеокарт специально акцентируют на этом внимание! Можно утверждать, что для современного компьютера блок питания менее 550W не эффективен. Не забывайте также, что китайцы-производители имеют склонность к значительному завышению этого показателя в декларациях, поэтому будьте готовы к тому, что блок питания 600 Вт реально выдаст в лучшем случае 450 Вт.

Короче, не экономьте на корпусе системного блока (в него обычно уже входит блок питания). При выборе руководствуйтесь сначала мощностью блока питания, затем размерами и удобством монтажа частей компьютера, а уж затем выбирайте «красненький или синенький». Хотел было написать еще про эффективность охлаждения, но подумал, что такая проблема в основном у дешевых ящиков, а найти дешевый системник с мощностью более 550W — постараться надо.

Внимание! Если вы не знаете, понадобится ли вам вторая видеокарта, и вообще не понимаете зачем это нужно — расслабьтесь и не забивайте себе голову! Просто сэкономьте — материнские платы с несколькими разъемами PCI-E стоят заметно дороже, чем обычные. Лучше вы потом всю материнскую плату замените, если надо будет.

4. Количество и тип интерфейсов для вывода
Имеется в виду, что если вы собираетесь подключить сразу два или, чем черт не шутит, три монитора, то на видеокарте сзади должно быть достаточно количество разъемов нужного типа.

5. Максимальное разрешение вывода
Возможно глупость, но все же имеет смысл проверить поддерживает ли видеокарта разрешение вашего монитора. Особенно если он большой и если он не один. Впрочем тут обычно проблем не бывает.

6. Другие цифирки в спецификации: разрядность шины, частоты
Производитель часто указывает кучу других параметров, например, разрядность шины, частоты. Разумеется, что чем больше эти характеристики, тем лучше. Но как правило, по этим параметрам устройства уже отлично классифицированны ценой. Тупо — чем дороже, тем лучше.

Что-то многовато получилось текста, поэтому конкретику выбора придется вынести в следующую часть.

Продолжение здесь
Постоянная ссылка на сайте автора

Студия 3D Master
(812) 931-01-80
www.3dmaster.ru

— Курсы 3ds Max, VRay, Maya, AutoCAD, Blender очно и через Интернет
— Визуализация архитектуры и интерьеров
— Моделирование и визуализация объектов любой сложности
— Создание рекламных и презентационных роликов
— Консультации и семинары «3D для дизайнеров и архитекторов»

Учитесь у профессионалов, думайте как профессионал, станьте профессионалом!

Как установить видеокарту

Графическая карта, возможно, является самым важным компонентом для геймеров — в конце концов, это не гоночные полосы на лучшем игровом кресле, которые увеличивают частоту кадров. Простое обновление графического процессора может вдохнуть новую жизнь в вашу систему и сделать ее достаточно красивой, чтобы она могла стоять на вершине лучшего игрового стола. К счастью, вам не нужно быть техническим специалистом, чтобы научиться устанавливать видеокарту в настоящее время, поскольку это один из самых простых и безопасных способов сборки лучшего игрового ПК.

Если вы не начинаете новую сборку, первым делом нужно знать, когда обновляться. Новые видеокарты недешевы — особенно на фоне текущих проблем со складами — и не всегда в том, что вы заикаетесь в игре, виноват графический процессор.

Лучший способ выяснить это — загрузить MSI Afterburner и взглянуть на нагрузку на графический процессор и процессор. Если ваш процессор достигает максимума от 90 до 100%, в то время как ваш графический процессор находится ниже 80%, тогда лучше пойти на обновление процессора, чем вставлять не ту часть.Возможно, вы даже выиграете от обновления BIOS или купите лучшую игровую оперативную память — в настоящее время мы рекомендуем минимум 16 ГБ.

Если вы уверены, что новейшие и лучшие решения от Nvidia или AMD — это то, что вам нужно, то перед выбором лучшей видеокарты следует учесть несколько моментов.

Знание модели вашей текущей видеокарты — полдела. Вы можете узнать это, нажав Win + R и введя «dxdiag» в поле «Выполнить». Когда появится всплывающее окно, перейдите на вкладку отображения, чтобы узнать название вашей видеокарты и сравнить его с другими на рынке.

Когда все, что вам нужно, — это быстро увеличить частоту кадров, вы не хотите сталкиваться с какими-либо препятствиями на этом пути, и именно здесь мы входим. Если вы уже выполнили должную осмотрительность, не стесняйтесь переходить к следующий шаг, но если нет, вот как подготовиться к вашей следующей видеокарте.

1. Проверка совместимости

Сначала поговорим о слоте PCI Express. Важно подключить основную видеокарту к разъему x16, который обычно находится ближе всего к вашему процессору, хотя на лучшей игровой материнской плате их может быть несколько.В настоящее время существует четыре разных типа, но обратная совместимость означает, что вы сможете без проблем использовать свой графический процессор. Стоит отметить, что использование видеокарты PCIe 4.0 в слоте 3.0 PCIe приносит в жертву небольшую производительность, поэтому будьте внимательны, если это важно для вас.

Реальные проблемы совместимости возникают из-за размера видеокарты, на которую вы положили глаз, и от того, может ли ваш блок питания справиться с ней. Было бы стыдно ждать, что кажется вечным, когда Nvidia пополнит запасы своих RTX 3080 и 3090, только потому, что они не подходят для вашего случая или откажутся работать с остальной частью вашей системы.RTX 3090, например, особенно мощный, получивший прозвище «BFGPU» из-за своего огромного размера и рекомендации 750 Вт.

Выключите компьютер у стены и с рулеткой в ​​руке снимите боковую панель. Вам нужно измерить внутреннюю часть вашего ПК по горизонтали, от верхнего слота PCIe до передней части корпуса. Иногда вам будет мешать корзина для жесткого диска, которую вы можете удалить, если она не занята, чтобы освободить место. Если вы не можете вытащить его, остановите измерение, прежде чем касаться клетки.

Поскольку видеокарта, скорее всего, добавит наибольшую мощность к общему энергопотреблению вашего ПК, вы можете также взглянуть на то, что может предложить ваш блок питания, пока копаетесь в своем корпусе. Обычно это обозначается цифрой в названии вашего блока питания, но никто не будет винить вас, если вы его не запомните. Вместо этого проще взглянуть на наклейку сбоку.

Убедитесь, что ваш процессор не станет узким местом для вашего нового графического процессора

Хотя это и не обязательно совместимость, вам нужно убедиться, что вы используете один из лучших игровых процессоров, чтобы ваша новая мощная видеокарта не была узким местом из-за некачественного процессора.

Теперь, когда у вас есть измерение и мощность вашего блока питания, вы можете сравнить их с длиной графической карты, которую вы хотите, и ее верхним пределом потребления. Если он слишком большой или потребляет слишком много энергии, вы можете выбрать другую видеокарту или установить лучший корпус для ПК и блок питания — не волнуйтесь, мы поможем вам установить блок питания.

2. Удалите графические драйверы

Этот шаг не актуален для новых установок и не слишком важен для тех, кто обновляется до того же производителя (хотя чистый лист всегда хорош), но если вы переходите с AMD на Nvidia или наоборот, вам следует очистить ваша система любых графических драйверов, которые присутствуют.

К сожалению, это не похоже на удаление программы, потому что стандартное удаление драйвера может оставить следы, а файлы конфигурации Windows и реестр ОС часто могут мешать работе конкурирующего программного обеспечения.

Вместо того, чтобы копаться в реестре ОС, что может быть пугающим местом, мы рекомендуем использовать Display Driver Uninstaller для автоматизации процесса. Это простая программа, которая избавит вас от часовых царапин на голове, выполняя полное удаление драйверов AMD, Nvidia и даже Intel, если вы захотите.

Просто установите DDU, загрузите его и следуйте инструкциям на экране. Сначала он предложит вам перезагрузить систему в безопасном режиме, а затем предложит вам несколько вариантов после завершения перезагрузки. Выберите существующие драйверы, от которых вы хотите избавиться, а затем нажмите кнопку «очистить и выключить», когда будете готовы. Вот и все!

3. Установите видеокарту

У вас есть готовая отвертка? Хорошо, потому что теперь мы переходим к самой интересной части.Установка видеокарты на самом деле безопаснее, чем когда-либо, но есть несколько мер предосторожности, чтобы не повредить какие-либо компоненты. В конце концов, это все электрическое.

Сначала выключите компьютер от источника питания и отсоедините все, что выходит из задней части корпуса. Затем нажмите кнопку питания, чтобы разрядить остаточную энергию, которая плавает вокруг. Убедитесь, что ваш компьютер лежит на непроводящей поверхности, например на дереве, и вы не шаркаете по ковру (если да, то наденьте резиновые подошвы).Вы даже можете прикрепить к чехлу антистатический браслет, если хотите быть абсолютно уверены в том, что не создаете статического электричества.

Снимите боковую панель, и пора погрузиться в самую гущу. Если вы выполняете обновление, вам нужно будет удалить старую видеокарту, прежде чем вставлять новую. Отвинтите удерживающий кронштейн и обязательно оставьте незакрепленный винт в том месте, где вы не потеряете его — они довольно неудобные. Не просто вытаскивайте видеокарту, поскольку она все еще закреплена застежкой, которую вам нужно будет потянуть или повернуть в сторону.Осторожно извлеките компонент и держите его под рукой в ​​качестве запасного на всякий случай.

Сейчас идеальное время, чтобы быстро протереть материнскую плату перед тем, как вставить новую видеокарту в пустой слот PCIe. Это не требует больших усилий, чтобы обезопасить себя, и не паникуйте, если вы услышите слышимый щелчок — это просто повторное закрепление щелчка. Снова прикрутите скобу, чтобы она не двигалась, и все почти готово.

Если вы хотите придать своей новой видеокарте первоклассный вид и не используете другие слоты PCIe, вы можете установить ее вертикально и продемонстрировать вентиляторы, используя вместо этого переходной кабель PCIe.Даже если ваш корпус не поддерживает вертикальный монтаж, как многие из них, есть кронштейны от CableMod, которые могут помочь вам за счет дополнительной длины.

Вашей видеокарте понадобится немного энергии для работы. Некоторые младшие карты могут питаться напрямую от слота PCIe материнской платы, но для большинства графических процессоров требуется подключение к более мощному источнику питания. Это может быть шестиконтактный, восьмиконтактный или 12-контактный разъем, хотя есть преобразователи, которые помогут вам, если те, что на вашем источнике питания, не совпадают.

Еще раз: не должно сильно нажимать на подключение. Он подойдет только одним способом, но если вы все еще не можете правильно ориентировать кабели, возможно, вам придется немного лучше прокладывать кабели. В противном случае просто убедитесь, что порт не заблокирован, и все будет готово в кратчайшие сроки.

Пока не выключайте боковую панель, так как нам нужно убедиться, что все работает должным образом, но вы можете снова подключить мышь, клавиатуру и монитор и щелкнуть выключателем питания, чтобы все снова заработало.

4. Игры с новой видеокартой

Если все прошло хорошо, нажатие кнопки питания в первый раз с новой видеокартой будет невероятно приятным. Жужжание фанатов и всплывающий экран входа в Windows на вашем дисплее — все это отличные признаки того, что все работает так, как должно.

Не беспокойтесь, если вентилятор видеокарты периодически запускается и останавливается при загрузке или в режиме ожидания, так как многие современные графические процессоры используют кулеры 0 дБ для снижения шума и энергопотребления.Он должен начать вращаться постоянно, когда вы загружаете игру и температура достигает определенного значения.

Убедитесь, что у вас установлены последние версии драйверов для видеокарты

Чтобы исправить искаженное разрешение, которое вы заметите при первом входе в систему, вам необходимо загрузить соответствующие драйверы. Если вы приобрели видеокарту Nvidia, программное обеспечение GeForce Experience может помочь поддерживать ваши драйверы в актуальном состоянии автоматически, если вы не хотите загружать их прямо с веб-сайта, в то время как пользователи AMD Radeon могут использовать Adrenalin в те же руки — от опыта.

Во время установки этих драйверов не паникуйте, если ваш экран мерцает и меняет разрешение. Это совершенно нормально, поскольку ваш графический процессор соответствует настройкам вашего монитора по умолчанию. Скорее всего, вам будет предложено перезагрузить систему, чтобы завершить установку нового драйвера, но после этого пора загружать игру.

Если вы хотите получить еще больше от кадров при включении счетчика кадров в секунду в оверлее Steam, узнайте, как разогнать процессор и графический процессор. Если у вас возникнут какие-либо проблемы без разгона, попробуйте переустановить видеокарту или вернуть исходную, пока вы выясняете отношения с производителем.

{«schema»: {«page»: {«content»: {«headline»: «Как установить видеокарту», «type»: «hardware», «category»: «gaming-hardware»}, » user «: {» loginstatus «: false},» game «: {» publisher «:» «,» genre «:» «,» title «:» Игровое оборудование «,» genres «: []}}}}

Как определить совместимость видеокарты с материнской платой | Малый бизнес

Дэвид Видмарк Обновлено 22 января 2019 г.

Добавление новой видеокарты к компьютеру в офисе занимает всего несколько минут.Установка карты — самая простая часть. Чтобы убедиться, что карта будет работать с текущей материнской платой компьютера, часто требуется серьезное исследование. Некоторые реселлеры называют их видеокартами, а другие — видеокартами или даже графическими процессорами, что означает графический процессор. Независимо от того, добавляете ли вы вторую карту к компьютеру или заменяете текущую карту, вам необходимо знать, что карта совместима с материнской платой и корпусом компьютера, прежде чем покупать ее.

Проверка совместимости базовой видеокарты

Материнские платы имеют специальные типы разъемов для подключения дополнительных компонентов.Почти все современные компьютеры используют слоты PCI Express 3.0, что означает, что видеокарта может вставляться в любой свободный слот. Если ваш компьютер использует PCI Express 2.0 или другую версию PCI Express, новая карта должна быть обратно совместима с ней. В старых компьютерах могут быть слоты AGP для видеокарт, которые имеют другую форму и размер и не совместимы с современными картами. В большинстве случаев вам понадобится слот PCI-e x16, который должен быть самым длинным слотом на материнской плате.

Помимо слота на материнской плате, большинство видеокарт необходимо подключить для подачи питания, для чего требуется 6-контактный или 8-контактный разъем.Для карт исключительно высокой мощности требуется два разъема вместо одного. Если вы не уверены, какой тип разъемов видеокарты использует материнская плата вашего компьютера, проверьте ее технические характеристики или откройте корпус после отключения компьютера, извлеките текущую видеокарту и подсчитайте количество контактов разъемов.

Измерьте корпус

Наличие доступного разъема на материнской плате — это лишь первое требование к размеру, которое необходимо учитывать перед покупкой новой карты. Он также должен физически помещаться внутри корпуса и рядом с любыми другими компонентами, уже находящимися на материнской плате.В тонкий корпус компьютера может не поместиться большая карта. Например, если вы покупаете мощную карту с собственным вентилятором, вам может потребоваться сначала измерить запас места внутри корпуса. Физически измерьте высоту, ширину и длину имеющегося у вас места и сравните эти измерения с размером карты, который должен быть указан в ее характеристиках.

Проверка питания

Количество энергии, которое блок питания компьютера может послать компонентам компьютера, является ограниченным ресурсом, поэтому вам необходимо убедиться, что он обладает достаточной мощностью для поддержки новой видеокарты.Для стандартной видеокарты требуется от 100 Вт до 300 Вт, но для карты высокой мощности может потребоваться 600 Вт. Проверьте технические характеристики компьютера, чтобы узнать, сколько ватт может обеспечить блок питания, сверх того, что он уже делает, а затем сравните это с требованиями видеокарты. Если у блока питания недостаточно энергии, ваш компьютер может неожиданно выключиться или не включиться.

Проверьте BIOS

Каждая материнская плата имеет встроенную микросхему BIOS, которая контролирует доступ операционной системы к оборудованию компьютера.В некоторых случаях вам может потребоваться вручную изменить BIOS, которая расшифровывается как Basic Input / Output System, прежде чем она примет новую карту. Хуже того, некоторые производители готовых ПК блокируют BIOS, не позволяя вам настраивать его, а это означает, что если BIOS не обнаружит и не примет новую карту автоматически, вы не сможете ее изменить.

Проверка совместимости видеокарты

Большинство производителей и продавцов компьютеров могут сказать вам, совместима ли видеокарта с вашим компьютером.Эта информация часто приводится в Интернете, а также в технических характеристиках компьютера или карты. Если вы не можете найти эту информацию, обычно вам нужно позвонить техническому представителю. Если вы все еще не уверены, ознакомьтесь с политикой возврата видеокарт магазина или торгового посредника, чтобы убедиться, что вы можете вернуть или обменять карту, если она несовместима с вашей системой.

Часто задаваемые вопросы, связанные с видеокартой [База знаний и часто задаваемые вопросы Shuttle]

Я только что купил Shuttle XPC cube Barebone .У него только один слот PCI-E x16, но у меня есть старая карта PCI-E x4. Могу ли я использовать эту карту со слотом PCI-E x16?

Да, однополосная карта PCI-E (x1) может быть вставлена ​​в многополосный слот (PCI-E x4, PCI-E x8 и т. Д.), Но может не поместиться в меньший слот PCI-E (например, карту PCI-E x16 в слот x8). Однако на некоторых материнских платах есть слоты PCI-E, в которых используются разъемы открытого типа, позволяющие работать физически более длинным картам PCI-E. Примером является слот x1, который позволяет использовать все карты x1, x2, x4, x8 или x16, даже если он будет работать только на скорости x1.

Можно рассчитывать на то, что блок питания обеспечит достаточную мощность без каких-либо затруднений. Вам останется только перепроверить, поместится ли видеокарта в корпус. Карты с системой с двумя вентиляторами (карты с двумя слотами или карты с исключительно большим вентилятором) могут оказаться слишком большими. Единственным исключением являются шасси серий P / P2 / H7 / J1 / J2 / J3.

Существует несколько различных серий продуктов XPC: серии G, P / P2, H, J, R и R8, а также XPC slim Xh210G.

Xh210G

Максимальный размер карты, подходящей для этой модели, составляет 208,5 мм (Д) x 120 мм (В) x 30 мм (Г).

Серия R8

Максимальный размер карты, подходящей для серии R8, составляет 280 мм (L) x 120 мм (H) x 40 мм (D).

Серия J, Серия R (R4, R6)

Максимальный размер карты, подходящей для серии J, составляет 273 мм (Д) x 98 мм (В) x 38 мм (Г). Но из-за различий в компоновке каждой модели и карты VGA мы настоятельно рекомендуем проверить наш список поддержки VGA для каждой модели или теста перед покупкой карты VGA.

Серия H

Максимальный размер карты, подходящей для серии H, составляет 267 мм (L) x 98 мм (H) x 18/34 мм (D).

Серия G

Максимальный размер карты, подходящей для серии G, составляет 206 мм (L) x 98 мм (H) x 16 мм (D). Но из-за различий в компоновке каждой модели и карты VGA мы настоятельно рекомендуем проверить наш список поддержки VGA для каждой модели или теста перед покупкой карты VGA.

P / Серия P2

Максимальный размер карты, подходящей для серии P / P2, составляет 266 мм (L) x 98 мм (H) x 36 мм (D).Но из-за различий в компоновке каждой модели и карты VGA мы настоятельно рекомендуем проверить наш список поддержки VGA для каждой модели или теста перед покупкой карты VGA.

Примечание. Для устройств серии P необходимо удалить вентиляторный канал, чтобы можно было установить карту VGA большой длины. Испытания на приработку без вентиляционного канала доказали, что тепловые характеристики машины не пострадают.

Мой XPC автоматически перезагружается и не публикуется после смены видеокарты. Почему?

Проблема: после замены видеокарты, которая наверняка исправна и также указана в списке совместимости Shuttle, экран POST больше не отображается, пока компьютер находится в цикле загрузки.


Правильная посадка микросхемы BIOS перед извлечением видеокарты


Микросхема BIOS по ошибке вытащена из корпуса


Микросхема BIOS частично отсоединена от корпуса

Решение. В некоторых случаях видеокарта устанавливается поверх микросхемы BIOS системы. При извлечении видеокарты экран ввода-вывода видеокарты мог случайно попасть в микросхему BIOS , что в результате привело к отсоединению микросхемы BIOS от корпуса.Пожалуйста, дважды проверьте правильность установки микросхемы BIOS , прежде чем искать дальнейшие способы устранения неполадок.

Наши продукты Shuttle XPC с графикой Intel имеют свой графический процессор, обычно включенный в CPU , и не имеют собственной VRAM (Video RAM ). Вместо этого они используют часть системной памяти ( RAM ). Эта технология называется Shared Memory или Uniform Memory Access (UMA).

Можно ли изменить / ограничить размер VRAM? Настройка BIOS / UEFI «Выбор размера памяти IDG» (например,г. 64 МБ — 512 МБ ) действует только во время загрузки. После загрузки Windows и всех драйверов емкость и использование видеопамяти будут регулироваться динамически (до 2 ГБ, ).


Эта проблема часто имеет механическую причину или отсутствие электрических соединений. Поэтому сначала проверьте правильность установки.

Не забудьте протестировать , неисправную видеокарту , , , другую машину, , чтобы убедиться, что она действительно работает! Затем попробуйте другую видеокарту на вашем компьютере.

Как установить видеокарту в ПК с Windows

  • Чтобы установить видеокарту в компьютер, вам нужно открыть ее корпус и заменить существующую карту.
  • Графическую карту необходимо установить в слот PCI Express, а затем подключить к источнику питания.
  • Перед покупкой новой видеокарты убедитесь, что она совместима с корпусом вашего компьютера, процессором и блоком питания.
  • Посетите техническую библиотеку Business Insider, чтобы узнать больше .
Идет загрузка.

Из всех компонентов компьютера ваша видеокарта устаревает быстрее всех.Каждый год выпускаются новые видеокарты, каждая из которых может похвастаться большей мощностью и функциями, чем предыдущая.

Если вашему компьютеру больше пары лет, и вы уже перешли на твердотельный накопитель (SSD), а не на жесткий диск, обновление видеокарты — единственный лучший способ повысить производительность вашего компьютера.

Установить видеокарту несложно, но для этого нужно открыть корпус компьютера и заменить компоненты, поэтому это может показаться сложным, если вы никогда раньше не возились с внутренним устройством своего компьютера.

Вот пошаговое руководство по замене видеокарты.

Убедитесь, что ваша новая видеокарта совместима.

Видеокарты не универсальны, и чем мощнее карта, тем больше ресурсов она потребляет от остальной части вашего компьютера. Перед покупкой убедитесь, что ваша новая карта будет соответствовать остальной части вашей настройки, иначе вам может потребоваться возмещение.

Обычно необходимо учитывать четыре основных момента:

  • Достаточно ли велик ваш блок питания? Для многих видеокарт требуется, чтобы блок питания вашего компьютера выдавал 500 Вт или более.Ознакомьтесь со спецификациями вашего компьютера или посмотрите на наклейку с идентификатором на самом блоке питания.
  • Достаточно ли разъемов питания для вашей новой видеокарты? Для большинства современных видеокарт требуется один или два разъема питания, обычно 6- или 8-контактный.
  • Ваш процессор достаточно быстрый? ЦП вашего компьютера — это элемент, который выполняет самые основные функции компьютера. Если ваш процессор слишком старый, даже самая продвинутая видеокарта в мире не сможет нормально работать.
  • Подходит ли физическая карта к компьютеру? Для новой видеокарты может потребоваться более одного слота расширения PCI Express. И длина может быть проблемой: не все слоты для карт имеют полную длину, поэтому вам нужно убедиться, что на материнской плате есть место.
Полноразмерная видеокарта, подобная этой, может не поместиться в корпус компьютера меньшего размера.Дэйв Джонсон / Business Insider

Как удалить старые графические драйверы

Если вы заменяете видеокарту на более современную версию из того же семейства — например, вы обновляете старую карту Nvidia до более новой — тогда вы можете пропустить этот шаг.

Но если вы переключаетесь с AMD на Nvidia или наоборот, вам следует удалить старые графические драйверы перед началом новой установки.Вы можете использовать приложение « Настройки » в Windows, чтобы удалить программное обеспечение Nvidia GeForce или AMD Catalyst — ознакомьтесь с нашей статьей о том, как правильно удалить программы в Windows 10 для получения дополнительной информации.

Как установить новую видеокарту

К счастью, для этой работы вам понадобится только один инструмент: небольшая отвертка с крестообразным шлицем.

1. Полностью выключите компьютер, нажав кнопку «Пуск», затем «Питание» и «Завершение работы».»

2. Снимите боковую панель компьютера (это может быть чехол без инструментов, или вам может потребоваться открутить панель).

Снимите боковую панель, чтобы добраться до слота видеокарты — вам может потребоваться открутить один или два винта.Дэйв Джонсон / Business Insider

3. Найдите видеокарту. Если вы еще этого не сделали, отсоедините видеокабель, идущий к монитору. Затем открутите заднюю панель, удерживающую видеокарту.

Выверните винты, удерживающие заднюю панель видеокарты на месте.Дэйв Джонсон / Business Insider

4. Графическая карта удерживается зажимом в конце гнезда для карты PCI Express. Разблокируйте зажим.

Вам нужно будет осторожно открыть защелку, удерживающую карту в слоте PCI Express.Дэйв Джонсон / Business Insider

5. Аккуратно покачивая карту, извлеките видеокарту из слота.

6. Возьмите новую видеокарту и, поместив ее над слотом PCI Express, из которого вы сняли старую видеокарту, вставьте ее в слот. Опять же, вам может потребоваться осторожно покачивать ее взад и вперед, пока она полностью не встанет в слот и вы не услышите, как зажим фиксирует карту на месте.

7. Прикрутите заднюю панель.

8. Подключите к карте один или два разъема питания PCI Express.

Защелкните разъемы питания на месте.Дэйв Джонсон / Business Insider

9. Снова прикрепите боковую панель и снова подсоедините все кабели, которые вы отсоединили, включая кабель к монитору.

10. Снова включите компьютер. Даже если вы еще не установили графический драйвер, ваш монитор все равно должен отображать Windows, хотя, вероятно, он будет с более низким разрешением, чем обычно.Если на экране вообще ничего не отображается, выключите компьютер и дважды проверьте все свои подключения — кабель монитора, подключения питания к графическим картам и убедитесь, что карта полностью вставлена ​​в слот.

11. После нормальной загрузки компьютера установите соответствующие драйверы. Если у вас видеокарта на базе AMD, посетите страницу установки драйверов на веб-сайте AMD. Для карт Nvidia установите соответствующие драйверы со страницы загрузки драйверов Nvidia.

Лучшие видеокарты для компактных ПК в 2021 году

Огромный ПК с корпусом в корпусе Tower — всегда лучший вариант, если вам нужно место для нескольких видеокарт, общих обновлений или всех терабайт хранилища, которые вы когда-либо могли себе позволить.Но в наши дни он вам не обязательно нужен, если вам нужен мощный ПК, который может обрабатывать видео высокой четкости или 4K, играть в новые игры AAA в 4K и использовать гарнитуры виртуальной реальности (VR).

По мере того, как все больше и больше энтузиастов ПК и производителей специализированных ПК проявляют интерес к компактным производительным системам, многие производители корпусов предлагают сравнительно компактные корпуса, в которых есть место для средних или даже полноразмерных видеокарт. Например, SilverStone Sugo 14 в форме коробки из-под обуви имеет достаточно места для видеокарты длиной более 30 см.Это означает, что самые большие и самые мощные доступные карты, такие как Nvidia GeForce GTX 3080, должны иметь достаточный зазор в этом случае.

Несколько таких же компактных корпусов для ПК имеют еще меньшую площадь, но при этом достаточно места для чудовищных видеокарт. (Вы захотите проверить спецификации.) Просто обратите внимание, что для специализированных компактных корпусов, подобных этим, обычно требуется материнская плата MicroATX или Mini-ITX, а не более стандартная (и часто менее дорогая) полноразмерная материнская плата ATX. Их необычные пропорции означают, что они могут работать с большими видеокартами, но не с большими материнскими платами.

Можно создать игровую систему еще меньшего размера, используя по-настоящему аккуратный корпус, такой как Cooler Master Elite 110 (размер всего 11 на 10 на 11 дюймов). Он может включать в себя процессор верхнего уровня и видеокарту, такую ​​как Zotac GeForce GTX 1650 Super Twin Fan или одну на базе GeForce GTX 1660 или GTX 1660 Super. Эти карты не особо эффективны, но они поддерживают игры VR и могут обрабатывать самые сложные современные игры, не относящиеся к VR, на высоких настройках с разрешением 1080p (1920 на 1080 пикселей).Если вы хотите узнать больше о том, какие карты лучше всего подходят для вашей гарнитуры VR, ознакомьтесь с нашим обзором этих графических процессоров, чтобы выбрать лучший вариант.

Лучшие предложения по видеокартам на этой неделе *

* Предложения выбираются нашим партнером, TechBargains


Размер корпуса: все дело в посадке

Специально для графических карт (вероятно, именно поэтому вы приземлились здесь), Самое главное — это то, какой зазор для карт имеется в корпусе ПК, которым вы владеете (или собираетесь купить).Это часто указывается на странице продукта в разделе «Технические характеристики» или в онлайн-руководстве. Но в крайнем случае вы можете снять боковую панель и сделать приблизительную оценку самостоятельно с помощью рулетки или линейки.

Внутри корпуса найдите место, где находятся кронштейны расширения карты PCI Express, обычно сзади. Это то место, где порты вывода видео на видеокарте будут видны через заднюю часть корпуса. Измерьте расстояние оттуда, параллельно слоту PCI Express, в который вы установите карту, до первого препятствия, на которое вы наткнетесь.Это максимальная длина вашей карты, при условии, что у вашей карты нет разъемов питания, торчащих из ее заднего конца. Если это так, вам нужно будет это компенсировать. (В настоящее время в большинстве случаев разъемы находятся на верхнем крае карты.)

Если вы хотите установить высокопроизводительную игровую карту, также убедитесь, что есть место для установки карты в двух слотах расширения, потому что почти все такие карты занимают как минимум две позиции кронштейна поперек. В некоторых очень компактных корпусах ПК может не хватать места между слотом PCI Express, который вы будете использовать для карты, и ближайшей стенкой корпуса, что может помешать вам вообще установить карту.Если вы обновляете существующую систему, настоятельно рекомендуется хотя бы проверить ее на глаз.

Расстояние между областью кронштейна и ближайшим объектом на другой стороне корпуса (часто креплением жесткого диска или отсеком, или стенкой самого корпуса) будет определять, с какой длиной видеокарты может работать ваша система. Если зазор в кейсе составляет 10,5 дюймов или больше, вы сможете разместить как минимум несколько высокопроизводительных видеокарт , включая подмножество высокопроизводительных видеокарт на базе, скажем, GeForce RTX 3070 от Nvidia или GeForce RTX. 3080.Это также включает в себя высокопроизводительные варианты AMD, такие как Radeon RX 6800 и RX 6800 XT, которые в эталонных версиях имеют размер ровно 10,5 дюймов каждая. Но некоторые сторонние версии этих карт длиннее ( намного длиннее ), поэтому вам нужно уточнить детали. Пример: мы видели несколько карт GeForce RTX 3070 менее 10 дюймов и несколько карт RTX 3060 Ti более 12 дюймов. Проверьте эти спецификации.

Однако для небольших корпусов ПК, в которых еще есть место для полноразмерной видеокарты, вам понадобится карта с воздушным охлаждением, длина которой может составлять 8 дюймов или меньше.Часто это корпуса материнских плат Mini-ITX, которые занимают очень мало места. Эти 8 дюймов могут показаться достаточно большими, но, учитывая видеокарты игрового класса, это не так уж много места для маневра. Но даже здесь в наши дни у вас есть несколько вариантов на этом фронте.


Изучите ситуацию с питанием

Еще одним фактором, который следует учитывать при создании компактного ПК, является прокладка кабеля блока питания (PSU). В то время как многие карты на рынке сохранят свои порты подключения контактов питания на верхней части карты (и столько же компактных корпусов или корпусов Mini-ITX сделано для поддержки этой конструкции), некоторые могут предпочесть разместить штыревой разъем на задней панели. лицевой стороной карты вместо этого.

Если вы уже работаете в ограниченном пространстве и каждый дюйм общего размера карты имеет значение, вы должны быть уверены, что где бы ваша карта ни подключалась к блоку питания (если это вообще происходит, подробнее об этом ниже), приспосабливаясь ко всем остальным частям и частям, которые вы пытаетесь втиснуть в ограниченное пространство.

Тем не менее, многие компактные карты даже не будут просить вас о выделенном разъеме питания для блока питания. Несколько опций, которые мы протестировали, включая 75-ваттную Zotac GeForce GTX 1650 OC, не нуждаются во внешнем подключении, потому что они уже потребляют всю необходимую мощность из разъема PCI Express, к которому они подключены.

Имейте в виду, что эти карты имеют ограничения на графическую мощность и возможности разгона, которые они могут поддерживать без внешнего источника питания. Но если вас это не беспокоит, возможно, вы захотите пойти по этому пути, чтобы в первую очередь избежать проблем с кабелями.


Низкопрофильные видеокарты: альтернатива с малым зазором

Вы заметите, что мы говорили о длине карты, но не особо о высоте карты. Несколько тонких корпусов ПК (обычно плоские, широкие, предназначенные для использования в домашних кинотеатрах) принимают только так называемые «низкопрофильные» карты расширения, в том числе низкопрофильные видеокарты PCI Express.Эти карты намного короче по вертикали, чем обычная видеокарта, и их можно оснастить так называемым низкопрофильным кронштейном или кронштейном «половинной высоты». (Вы закручиваете один или два винта, чтобы установить более короткий кронштейн вместо обычного.) Это позволяет установить карту на меньшую по вертикали рамку слота PCI.

Обычно есть место только для двух портов на кронштейне половинной высоты, или в некоторых картах, которые мы видели, кронштейн половинной высоты имеет ширину в два слота, что позволяет использовать третий порт.Так что знайте, что возможность подключения нескольких дисплеев на этих картах часто немного скомпрометирована, особенно с прикрепленным низкопрофильным кронштейном.

Поскольку низкопрофильные платы намного меньше по площади (и, следовательно, уменьшается место для графического чипа, схем питания и охлаждающего устройства), они представляют собой недорогие базовые карты, предназначенные как шаг вперед по сравнению с интегрированными в ЦП. графики или добавить поддержку нескольких дисплеев.


Итак, какую компактную видеокарту мне купить?

Как всегда, размер и характеристики видеокарт на базе конкретного графического чипа могут значительно различаться в зависимости от модели и производителя карты.Nvidia и AMD делают «эталонные карты» на основе своих графических процессоров. Сторонние партнеры — MSI, Sapphire, EVGA, Asus и многие другие — затем производят и продают свои собственные фирменные карты, некоторые из которых соответствуют дизайну этих эталонных плат. Они также предлагают «нестандартные» версии с небольшими различиями в форме и размере, конфигурации портов, количестве и скорости встроенной памяти, а также установленных охлаждающих вентиляторах или радиаторах.

Компактные видеокарты относятся к этому пользовательскому классу.По этой причине, если вы покупаете карту для компактной системы или у вас есть особый случай, убедитесь, что требования к размеру, мощности и охлаждению карты, которую вы покупаете, соответствуют корпусу, который вы покупаете. Вы планируете поставить его. Мало что в игровом мире расстраивает больше, чем получение многообещающей новой видеокарты по почте или доставка ее домой из местного супермаркета только для того, чтобы узнать, что она не подходит для вашего ПК, или у вашего блока питания нет источника питания (или необходимых разъемов) для его работы.

Если у вас есть немного больше места для игр в корпусе вашего ПК, ознакомьтесь с нашим обзором лучших видеокарт для игр 4K, это будут карты большего размера. (Также ознакомьтесь с нашим основным руководством по лучшим видеокартам в целом, независимо от их размера.) И завершите свою индивидуальную сборку с одним из лучших твердотельных накопителей M.2, которые мы тестировали. Эти крошечные твердотельные накопители идеально подходят тем, кто ограничен в пространстве.

Как подготовить компьютер к системным требованиям NVIDIA RTX 30-й серии

Источник: NVIDIA

NVIDIA представила несколько привлекательных новых видеокарт (GPU), и при всей этой мощи возникают вопросы о том, как подготовить ваш компьютер к системным требованиям NVIDIA RTX 30-й серии.Мы принимаем во внимание блок питания (PSU), корпус и возможности узких мест в производительности, когда готовим наши игровые ПК к следующему поколению выделенных графических процессоров NVIDIA Ampere, включая RTX 3070, RTX 3080 и RTX 3090.

Продукты, использованные в этом руководстве

Ваш блок питания и графические процессоры NVIDIA RTX 30-й серии

Источник: Windows Central

Блок питания — важная часть вашего ПК. Он обеспечивает питание всех остальных компонентов, и без него ваш компьютер был бы просто грудой деталей.По этой причине при сборке ПК всегда рекомендуется приобретать качественный блок питания. Мало того, что у качественного блока питания будет достаточно энергии для поддержания стабильности системы, у качественного блока питания меньше шансов выйти из строя и поджарить другое оборудование в процессе.

NVIDIA рекомендует блок питания на 750 Вт для карт RTX 3080 и RTX 3090 Founders Edition.

Блоки питания

имеют разную мощность в зависимости от требований к питанию вашего оборудования. NVIDIA официально рекомендует блок питания на 750 Вт для карт RTX 3090 и RTX 3080 Founders Edition, а блок питания на 650 Вт рекомендуется для меньшего RTX 3070.Однако эти цифры являются рекомендациями, и проведенные тесты основаны на системе с Intel Core i9-10900K. Это также относится только к собственным картам NVIDIA Founders Edition, и у сторонних розничных продавцов, несомненно, есть свои собственные рекомендации.

Фактическая мощность, потребляемая RTX 3090, составляет 350 Вт, RTX 3080 — 320 Вт, а RTX 3070 — 220 Вт. Если у вас уже есть, скажем, качественный блок питания мощностью 650 Вт и вы хотите проверить RTX 3080, вы можете просто обойтись тем, что у вас уже есть, в зависимости от другого оборудования и обстоятельств системы, например, разгоняете ли вы свой процессор (CPU).И не беспокойтесь о новых 12-контактных разъемах на картах RTX 30-й серии; NVIDIA включает в свои карты переходник с 8-контактного на 12-контактный разъем.

Если у вас старый блок питания или что-то менее 650 Вт, вы, несомненно, захотите обновить систему, чтобы обеспечить систему достаточной мощностью для поддержания ее стабильности. Мы рекомендуем проверить Corsair RM750x, если вы хотите быть уверены, что ваш компьютер сможет удовлетворить потребности новых карт RTX 30-й серии. Если это не совсем то, что вы ищете, не стесняйтесь проверить нашу коллекцию лучших блоков питания для игр.

Ваш корпус и графические процессоры NVIDIA RTX 30-й серии

Источник: Windows Central

Когда вы планируете ПК, выбор правильного корпуса может исправить или испортить сборку. Обычно вы можете найти полноразмерные корпуса, корпуса среднего размера или корпуса mini-ITX. Полноразмерные и средние корпуса не должны иметь проблем с установкой новых графических процессоров RTX 3070 и 3080, и даже RTX 3090 должен поместиться в некоторые корпуса среднего размера.

Размер карты RTX 3090 Founders Edition составляет 12,3 дюйма x 5.4 дюйма (313 мм x 138 мм), поэтому обязательно проверьте, подойдет ли он к вашему текущему корпусу или в случае, если вы планируете перейти на него. Все производители должны указывать спецификации совместимости графических процессоров для случаев. Также есть вопрос, что RTX 3090 занимает три слота на задней панели вашего ПК, так что планируйте соответственно. RTX 3070 и RTX 3080 займут два обычных слота.

Если вам нужно перейти на новый корпус специально для RTX 3090, вы, вероятно, не собираетесь экономить на чем-то в бюджетном диапазоне.Обратите внимание на NZXT H710i как на высококлассный корпус, в котором достаточно места для RTX 3090 и поддерживающего оборудования.

Предотвращение узких мест в производительности

Источник: Windows Central

Иметь блок питания с мощностью, достаточной для работы вентиляторов, и корпус, достаточно большой, чтобы вместить мощный RTX 3090, — это одно, но как насчет остального оборудования вашего ПК? Старый процессор и минимальный объем оперативной памяти будут сдерживать новый блестящий графический процессор, вызывая узкое место в производительности.Если с момента вашего последнего обновления прошло больше нескольких лет, вы, вероятно, также будете искать новую материнскую плату для работы с новым процессором.

Начните сначала с CPU; мы рекомендуем что-то хорошо скроенное для игр, чтобы вы не увидели, что вашему новому блестящему графическому процессору мешает раскрыть свой истинный потенциал. В нашем обзоре лучших процессоров есть множество вариантов, подходящих для работы с графическими процессорами RTX 30-й серии. Не забудьте добавить как минимум 16 ГБ оперативной памяти, чтобы все работало бесперебойно.В нашей коллекции лучшей оперативной памяти DDR4 есть множество вариантов для покупки.

И, если у вас есть процессор, перейдите к нашей коллекции лучших материнских плат, которые могут работать с новейшими процессорами AMD и Intel, а также с новыми графическими процессорами NVIDIA RTX 30-й серии.

Подготовка к системным требованиям NVIDIA RTX 30-й серии

Вам нужно обновить блок питания и корпус для установки новых графических процессоров NVIDIA серии RTX 30? Вот несколько рекомендаций.

БП 750Вт

Корсар RM750x

Не выключайте свет

Если RTX 3080 и RTX 3090 рекомендуют блок питания мощностью 750 Вт, то Corsair RM750x справится с этой задачей.Он эффективен, отлично работает и полностью модульный, с множеством прилагаемых кабелей для подключения оборудования.

Высококачественный корпус для ПК

NZXT H710i

Достаточно места для RTX 3090

Высококачественная карта NVIDIA RTX огромна, и вашему футляру может быть сложно ее разместить внутри. Если это так, попробуйте NZXT H710i в качестве обновления. Он наполнен функциями, он невероятно хорошо построен, и в нем будет место даже для самых больших графических процессоров.

Windows10 не помещается на экране

Это обычное явление, когда экран Windows 10 внезапно кажется странным по сравнению с тем, что было раньше.Иногда ваш компьютер внезапно становится черным на некоторое время, когда вы смотрите видео с меньшим или большим текстом. Это означает, что Windows 10 не умещается на экране.

Обычно экран ПК, не соответствующий монитору, может появиться сразу после обновления до Windows 10 или при подключении вашего компьютера к другому. В любом случае неподходящий экран Windows 10 не будет отображаться в полноэкранном режиме, и дисплей не заполняет экран в Windows 10. Так что вы не можете не думать о том, как можно сделать монитор подходящим для экрана в Windows 10 .

В более широком смысле экран Windows 10 не подходит для монитора должным образом, в основном это может быть вызвано неправильным разрешением экрана и устаревшим или поврежденным драйвером видеокарты.

Следовательно, вам лучше приступить к решению этой проблемы с отображением в Windows 10.

Как исправить Windows 10 не подходит к экрану моего монитора?

На самом деле, копнув глубже, вы скоро обнаружите, что разрешение экрана не подходит для Windows 10.
Или, если экран не подходит для монитора, ошибка возникает вскоре после обновления до Windows 10, возникает высокий вероятность того, что что-то пошло не так с вашей видеокартой, например AMD, Intel или NVIDIA.Возможно, видеокарта не была установлена ​​на самом деле или она пришла к вам с несовместимым драйвером дисплея Windows 10.

Все это может привести к неправильной ошибке экрана ПК в Windows 10. Теперь приступим к настройке дисплея под размер экрана.

Решение 1. Отрегулируйте разрешение экрана Windows 10

Во-первых, говорят, что у вас размытый экран, когда Windows 10 не помещается на экране.

В некоторой степени это может быть связано с тем, что разрешение вашего дисплея не подходит для Windows 10.Следовательно, вы также можете определить значение , измените разрешение экрана в настройках дисплея, чтобы настроить границу экрана для исправления Windows 10.

1. Перейдите к Пуск > Настройки > Система .

2. В разделе Display найдите Resolution и затем выберите правильное разрешение экрана.

В обычном случае, для наилучшего и подходящего экрана Windows 10, выберите для своего ПК разрешение Рекомендуемое , которое также является самым высоким в списке для большинства пользователей.

3. Как только вы выберете другое разрешение экрана для Windows 10, вы перейдете к Сохранить изменения .

После изменения разрешения экрана Windows 10 подойдет для вашего монитора. И вы не увидите на дисплее более мелкий или крупный текст.

Советы. Какое оптимальное разрешение экрана для вашего ПК?

Обычно разрешение дисплея различается на разных ПК в разных системах Windows с разным размером монитора или экрана.

Вот нормальных значений , которые вы можете установить для своего настольного компьютера или ноутбука в зависимости от размера монитора. Целесообразно попробовать еще раз, пока вы не найдете подходящее разрешение экрана на вашем ПК.

Для ноутбуков на Windows 10 с другим размером экрана:

Экран ноутбука со стандартным соотношением сторон от 13 до 15 дюймов 1400 × 1050

Широкоэкранный экран ноутбука от 13 до 15 дюймов 1280 × 800

17-дюймовый широкоформатный экран ноутбука 1680 × 1050

Для настольных компьютеров с Windows 10:

19-дюймовый ЖК-монитор со стандартным соотношением сторон 1280 × 1024

20-дюймовый ЖК-монитор со стандартным соотношением сторон 1600 × 1200

20- и 22-дюймовый широкоформатный ЖК-монитор 1680 × 1050

24-дюймовый широкоформатный ЖК-монитор 1920 × 1200

Надеюсь, эти значения можно рассматривать как справочные и помочь вам найти лучшее разрешение экрана.

При этом экран Windows 10 не помещается сразу же.

Решение 2. Исправить второй монитор не подходит для Windows 10

Согласно вашим жалобам, многие из вас сталкиваются с непригодным экраном Windows 10, когда пытаются подключить второй монитор к ноутбукам или чему-то еще.

Это нормально, что после того, как вы подключили другой монитор к своему ПК, экран становится неправильным в Windows 10, поскольку два отдельных монитора имеют собственное разрешение экрана, поэтому один из них не подходит для Windows 10.

Есть два полезных параметра, которые позволяют настроить экран под Windows 10, например, монитор рабочего стола, который вы подключили к ноутбуку.

Вариант 1:

Нажмите Windows + P , чтобы вызвать проектов , а затем выберите Второй экран только .

В основном это будет отображать подключенный монитор, разрешение экрана которого было автоматически настроено после того, как вы решите показать только второй экран.В этом смысле монитор будет хорошо работать в Windows 10.

.

Вариант 2:

В Projects выберите Duplicate.

Возможно, вы увидите больший или меньший текст на втором мониторе, поскольку он отображается с разрешением экрана другого ПК.

Затем попробуйте переключиться на второй монитор , и тогда вы увидите его вкладку Разрешение под Масштаб и макет доступны для изменения.

Установив наилучшее разрешение экрана для подключенного монитора, вы удалите слишком большой или слишком мелкий текст из Windows 10.

Прежде всего, это то, что вы должны делать, если Windows 10 не умещается на мониторе, всплывающем в то время, когда вы подключаете второй экран.

Решение 3. Обновите графический драйвер

Windows 10, не умещающаяся на экране, также может быть результатом устаревшего или несовместимого графического драйвера.

Независимо от того, принадлежит ли ваша видеокарта AMD, Intel или NVIDIA, в момент обновления или обновления до Windows 10 видеокарту необходимо установить вместе с обновленным драйвером дисплея в Windows 10.

Но, к сожалению, в диспетчере устройств вы не найдете драйвера видеокарты AMD, Intel или NVIDIA HD в разделе «Адаптеры дисплея», вместо этого он показывает Microsoft Basic Display Adapter .

В данном случае это означает, что драйвер дисплея не может хорошо работать с новой системой. Он просто несовместим с Windows 10, что приводит к ошибке непригодности экрана Windows 10.

1. Откройте Диспетчер устройств .

2. Разверните Видеоадаптеры , а затем щелкните правой кнопкой мыши драйвер видеокарты и выберите Удалите устройство .

Для пользователей, которые не могут найти драйвер дисплея в адаптерах дисплея, попробуйте найти его в Другие устройства .

3. После удаления драйвера видеокарты с вашего ПК вам следует перейти на официальный сайт , чтобы загрузить последнюю версию для Windows 10.

Для драйвера видеокарты NVIDIA, вы можете обратиться к , как обновить драйвер NVIDIA в Windows 10

Для драйвера AMD: как обновить драйвер AMD для Windows 10

Для драйвера Intel: как обновить драйвер Intel для Windows 10

С помощью подробных инструкций вы найдете надежную загрузку драйвера видеокарты Windows 10 в надежде, что Windows 10 подойдет для экрана и отобразит правильный текст.

Когда вы получите подходящий графический драйвер, вы увидите, что экран Windows 10 идеально подходит для монитора, и размер экрана вашего компьютера также можно отрегулировать до нормального.

Решение 4. Измените индивидуальные настройки масштабирования

Как было сказано ранее, когда Windows 10 не умещается на экране, вы также заметите, что ваш компьютер не отображается в полноэкранном режиме с отсутствующей рамкой. Довольно обидно, что в такие игры нельзя играть в полноэкранном режиме.

В таком случае настройки масштабирования должны работать, чтобы вернуть экран к нормальному размеру.Если Windows 10 не масштабируется, чтобы соответствовать нужным размерам, очень необходимо настроить отдельные параметры масштабирования, чтобы изменить размер экрана, чтобы он соответствовал монитору Windows 10.

1. Перейдите к Пуск > Настройки > Система .

2. В разделе Дисплей на правой панели найдите Масштаб и макет , нажмите Изменить настройки масштабирования .

Здесь при необходимости вы можете изменить размер текста, приложений и других элементов.Следовательно, ваш экран может быть подходящим для Windows 10.

3. В разделе Расширенные настройки масштабирования включите параметр — Разрешить Windows попытаться исправить приложения, чтобы они не были размытыми .

Здесь, если хотите, можно ввести пользовательский размер масштабирования для Windows 10, чтобы убедиться, что он подходит для монитора.

На данный момент вы успешно исправите ошибку, связанную с несоответствием Windows 10, и хорошо разместите ее на экране. Для ваших нужд есть несколько лучших советов о том, какое разрешение экрана лучше всего подходит для разных типов компьютеров, ноутбуков, настольных компьютеров или даже планшетов.

Одним словом, из этой статьи вы сможете освоить способ подгонки экрана под монитор в Windows 10, а также настроить разрешение экрана.

Статьи по теме:

Как исправить проблему мерцания экрана ноутбука

Как изменить заставку в Windows 10

Как изменить экран блокировки в Windows 10

.
Обновлено: 10.08.2021 — 01:42

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
