на любой вкус GECID.com. Страница 1

31-08-2020

Страница 1 Страница 2 Одной страницей

В последние несколько лет LED-подсветка является себя одним из символов геймерской системы. У многих пользователей при мысли об игровом ПК воображение рисует корпус с прозрачной боковой панелью, внутри которого в унисон переливаются все компоненты. Благо сейчас практически все материнские платы за исключением самых бюджетных моделей поддерживают синхронизацию иллюминации.

Однако в процессе подбора комплектующих корпусным вентиляторам зачастую уделяется не так много внимания. В первую очередь мы думаем о процессоре и видеокарте, а красивые вентиляторы докупаются потом либо вовсе используются комплектные решения зачастую без подсветки.

Дабы немного упростить вам выбор, мы решили кратко пройтись по основным моделям корпусных вентиляторов от AeroCool, оснащенных LED-подсветкой, познакомить вас с их характеристиками, а также провести небольшое сводное тестирование. К нам приехали сразу девять решений, которые мы расположили в алфавитном порядке: Astro 12, Cosmo 12, Duo 12, Eclipse 12, Edge 14, Orbit, Rev RGB, Saturn 12 FRGB и Saturn 12F ARGB. Давайте же приступать к знакомству именно в этом порядке.

AeroCool Astro 12

Модель	AeroCool Astro 12
Размеры, мм	120 х 120 х 25
Скорость вращения, об/мин	1000
Уровень шума, дБА	17,5
Воздушный поток, CFM (м³/ч)	42,1 (71,5)
Статическое давление, мм вод. ст.	1,68
Рабочее напряжение, В	12
Рабочий ток, А	0,61
Потребляемая мощность, Вт	7,32
Тип подшипников	Гидравлический (Hydraulic Bearing)
Разъем питания	6-контактный
Подсветка	Адресная RGB
Время наработки на отказ, часов	60 000
Длина провода вентилятора, см	45
Длина разветвителя, см	20
Сайт производителя	AeroCool Astro 12

В коробке с AeroCool Astro 12 вы найдете четыре винта для крепления вентилятора, а также разветвитель с 6-контактного разъема на стандартный 4-контактный и два варианта подключения подсветки: один пригодится обладателям материнских плат GIGABYTE, а второй – всем остальным.

Вентилятор выполнен из качественного пластика с отделкой под карбон с лицевой стороны. В местах крепления к корпусу с обеих сторон есть накладки из пенопропилена. Он отличается оригинальной формой корпуса и лопастей, что призвано повысить давление воздушного потока. Из всех рассмотренных сегодня вентиляторов самый высокий показатель статического давления 1,68 мм вод. ст. характерен именно для Astro 12. Поэтому он лучше всех подойдет для использования в качестве активного элемента на процессорных кулерах с плотным оребрением или даже для обдува радиатора системы жидкостного охлаждения. Но, конечно, его можно использовать и для создания вентиляции внутри корпуса. Максимальный воздушный поток 42,1 CFM тому подтверждение. Это высокий параметр, учитывая, что максимальная скорость вращения составляет всего 1000 об/мин. Даже на этой скорости вентилятор работает очень тихо.

Astro 12, как и большинство моделей с LED-подсветкой от AeroCool, основан на гидравлическом подшипнике скольжения с достаточно большим ресурсом работы на отказ в 60 тысяч часов. Это также должно обеспечить тихую работу в течении очень длительного времени использования. Однако и самый высокий уровень энергопотребления в 7,32 Вт среди всех протестированных сегодня моделей заявлен также для Astro 12.

Приятным отличием является футуристичная адресная RGB-подсветка. Она горит по внешнему и внутреннему периметру с обеих сторон корпуса. Причем по внешнему она разделена на сектора. Сами же лопасти не светятся, поскольку выполнены из черного непрозрачного пластика. В целом выглядит очень стильно и оригинально благодаря сочетанию прямых линий по бокам и скругленных углов.

AeroCool Cosmo 12

Модель	AeroCool Cosmo 12
Размеры, мм	120 х 120 х 25
Скорость вращения, об/мин	1000
Уровень шума, дБА	23,9
Воздушный поток, CFM (м³/ч)	26,2 (44,5)
Статическое давление, мм вод. ст.	1,1
Рабочее напряжение, В	12
Рабочий ток, А	0,31 ± 0,3
Потребляемая мощность, Вт	3,72
Тип подшипников	Скольжения (Sleeve Bearing)
Разъем питания	Molex (PATA)
Подсветка	Фиксированная RGB
Время наработки на отказ, часов	40 000
Длина провода вентилятора, см	60
Сайт производителя	AeroCool Cosmo 12

Эта модель позиционируется в качестве более доступной, и подключается к обычному 4-контактному разъему Molex. Какие-либо переходники в комплекте отсутствуют. В коробке мы обнаружили только четыре винта крепления.

Вентилятор Cosmo 12 выполнен из качественного на вид пластика без каких-либо изысков. В местах крепления к корпусу нет накладок для гашения вибраций. Также отметим отсутствие датчика скорости. Максимальная частота вращения лопастей у нашего экземпляра оказалась немного завышенной – 1100 об/мин вместо заявленной 1000. Но это даже лучше для производительности. Заявленный объем воздушного потока в 26,2 CFM является самым низким среди всех рассматриваемых моделей. Также невысокое значение имеет статическое давление – 1,1 мм вод. ст. Поэтому данный вентилятор желательно использовать только для создания вентиляции внутри корпуса. Уровень шума у Cosmo 12 низкий, заметен лишь небольшой фон от движения воздуха. В отличие от остальных, Cosmo 12 основан на простом подшипнике скольжения, отсюда и наименьший срок работы на отказ в 40 тысяч.

Подсветка реализована при помощи наклеенной по внутреннему радиусу корпуса светодиодной ленты, которая горит тремя цветами в фиксированном режиме.

Смотрится такое решение очень достойно благодаря прозрачному пластику в основе крыльчатки.

AeroCool Duo 12

Модель	AeroCool Duo 12
Размеры, мм	120 х 120 х 25
Скорость вращения, об/мин	1000
Уровень шума, дБА	19,7
Воздушный поток, CFM (м³/ч)	33,4 (56,75)
Статическое давление, мм вод. ст.	1,29
Рабочее напряжение, В	12
Рабочий ток, А	0,15
Потребляемая мощность, Вт	1,8
Тип подшипников	Гидравлический (Hydraulic Bearing)
Разъем питания	6-контактный
Подсветка	Адресная RGB
Время наработки на отказ, часов	60 000
Длина провода вентилятора, см	55
Длина разветвителя, см	20
Сайт производителя	AeroCool Duo 12

Комплект поставки полностью идентичен модели AeroCool Astro 12. Он включает в себя четыре винта и разветвитель.

Вентилятор выглядит очень красиво благодаря закрученным прозрачным лопастям и вставкам по всей окружности с обеих сторон. В местах крепления к корпусу предусмотрены накладки из пенопропилена, а вот датчик скорости отсутствует. Максимальная частота вентилятора Duo 12 составляет 1000 об/мин, уровень шума при этом низкий. Параметры воздушного потока и статического давления у него средние.

Подсветка AeroCool Duo 12 включает в себя 28 светодиодов. Они равномерно расположились под прозрачными вставками на корпусе и в центральной части. Благодаря этому иллюминация выглядит максимально равномерно.

AeroCool Eclipse 12

Модель	AeroCool Eclipse 12
Размеры, мм	120 х 120 х 25
Скорость вращения, об/мин	1200
Уровень шума, дБА	19,8
Воздушный поток, CFM (м³/ч)	32,1 (54,5)
Статическое давление, мм вод. ст.	1,27
Рабочее напряжение, В	12
Рабочий ток, А	0,38 ± 0,3
Потребляемая мощность, Вт	4,56
Тип подшипников	Гидравлический (Hydraulic Bearing)
Разъем питания	6-контактный
Подсветка	Адресная RGB
Время наработки на отказ, часов	60 000
Длина провода вентилятора, см	55
Длина разветвителя, см	20
Сайт производителя	AeroCool Eclipse 12

Комплект поставки включает в себя набор винтов и разветвитель.

Модель AeroCool Eclipse 12 соответствует своему названию (затмение) и выглядит максимально строго в черном цвете. Корпус имеет круглую форму с вынесенными креплениями в виде ушек с виброизоляционными накладками.

Максимальная скорость вращения тестовой версии Eclipse 12 составила 1150 об/мин, что немного меньше заявленного значения 1200 об/мин. Работала вертушка тихо.

Подсветка у AeroCool Eclipse 12 самая лаконичная. По периметру с лицевой стороны и в центральной части корпуса расположены две тонкие полосы со светодиодами. Данное решение отлично подойдет для ценителей более сдержанных вариантов LED-подсветки.

AeroCool Edge 14

Модель	AeroCool Edge 14
Размеры, мм	140 х 140 х 25
Скорость вращения, об/мин	1200
Уровень шума, дБА	19,7
Воздушный поток, CFM (м³/ч)	35,4 (60,1)
Статическое давление, мм вод. ст.	1,35
Рабочее напряжение, В	12
Рабочий ток, А	0,42 ± 0,3
Потребляемая мощность, Вт	5,04
Тип подшипников	Гидравлический (Hydraulic Bearing)
Разъем питания	6-контактный
Подсветка	Адресная RGB
Время наработки на отказ, часов	60 000
Длина провода вентилятора, см	65
Длина разветвителя, см	20
Сайт производителя	AeroCool Edge 14

Комплект поставки идентичен всем рассмотренным выше моделям с адресной RGB-подсветкой.

В плане дизайна AeroCool Edge 14 представляет собой практически идеальный квадрат с немного скругленными углами и вставками из полупрозрачного пластика с обеих сторон. Вентилятор выполнен в 140-мм формате, но устанавливается в посадочное место для 120-мм вертушек, поскольку ушки с отверстиями для винтов и мягкими накладками расположены по внутренним углам корпуса. Однако места внутри системного блока ему нужно как для 140-мм модели, поэтому он не уместился на задней панели нашего корпуса.

Максимальная скорость вращения тестового экземпляра AeroCool Edge 14 составила 1250 об/мин. Уровень шума был достаточно низкий, с небольшим фоном. Несмотря на большие размеры, объем воздушного потока у него схож со 120-мм решениями – 35,4 CFM, как и статическое давление в 1,35 мм вод. ст. Поэтому ожидать улучшения качества вентиляции при использовании 140-мм модели не стоит, но она будет выигрывать в некоторых случаях просто благодаря своим габаритам и подсветке.

Как нетрудно догадаться, именно под вставками из полупрозрачного пластика расположены светодиоды, освещающие вентилятор по периметру с обеих сторон.

[Выбор вентилятора] Расчетный расход воздуха, необходимый для охлаждения персонального компьютера (CPU / GPU)

2021 年 7 月 31 日

Я хотел бы оценить воздушный поток, необходимый для охлаждения процессора / графического процессора, который выделяет особенно большое количество тепла, до температуры ниже целевой.

Эта статья предназначена для следующих людей.

Я делаю свои собственные высокоскоростные ПК, такие как игровые ПК и ПК для майнинга.
Включает части, которые выделяют большое количество тепла (высокопроизводительный процессор и графический процессор)
Я хочу знать, сколько воздуха необходимо для охлаждения ниже определенной температуры
Я подумываю о покупке вентилятора, но не знаю нормы расхода воздуха (куб. Фут / мин, м3 / ч).

Наконец, это для людей, которые хорошо разбираются в приблизительном руководстве, но в некоторой степени следуют теоретической части. Обратите внимание, что я не очень строго описываю метод, который хочу выпустить (не знаю …).

Как рассчитать расход воздуха

Расход воздуха, необходимый для охлаждения оборудования внутри корпуса до \ (Tin [℃] \) при температуре наружного воздуха \ (Tout [℃] \) \ (Q [cfm] \), можно оценить с помощью следующего уравнения: can.

$$ Расход воздуха Q [куб. Фут / мин] = Общая теплотворная способность устройства [Вт] / (20 × 1.699 / 60 × (Олово [℃] — Tout [℃])) $$

Формула расчета:Технические данные SANYO DENKIСсылается на.

Когда воздух проходит через корпус ПК, всегда возникает некоторое сопротивление (потеря давления), например, зазоры между входами и выходами и частями.Таким образом, вентиляция с максимальным объемом воздуха в соответствии со спецификациями практически невозможна, даже если скорость вентилятора установлена на 100%.

Поскольку эту потерю давления трудно измерить, рекомендуется выбирать максимальный объем воздуха вентилятора «в 1. 5–2 раза больше объема Q воздуха, необходимого для охлаждения».

Например,

С персональным компьютером с потребляемой мощностью 250 Вт
Когда наружная температура 30 ℃
Если вы хотите поддерживать температуру внутри корпуса ниже 50 ° C,

$$ \ begin {align} Q [cfm] & = 250 [Вт] / (20 × 1.699 / 60 × (50 [℃] — 30 [℃])) \\ & = 22 ~ CFM \ end {align} $ $
Итак, умножьте это на 1.5 на 2.33-44 куб. Футов в минутуМне нужен поклонник.
Рекомендации по расходу воздуха для каждой конфигурации ПК
Предполагая следующие четыре типа конфигураций, давайте попробуем рассчитать нормативы воздушного потока для каждого потребляемой мощности.
Предполагаемая система потребляемая мощность
Игровой ПК начального класса 250 W
Игровой ПК среднего класса 500 W
Игровой ПК высокого класса 750 W
Конфигурация с несколькими графическими процессорами (high-end SLI и ПК для майнинга) 1000 W
Если вы хотите поддерживать температуру внутри ящика ниже 35 ° C при наружной температуре в середине лета 50 ° C
В худшем случае подсчитал, когда пользовался в середине лета без кулера.
потребляемая мощность Обязательный CFM Направляющая воздушного потока (CFM) Направляющая воздушного потока (м3 / ч)
250 W 29.4 58.9 100
500 W 58.9 117.7 200
750 W 88.3 176.6 300
1000 W 117.7 235.4 400
«Норма расхода воздуха» увеличивает вдвое объем воздуха, необходимый для охлаждения, и мы рассматриваем это как показатель того, что достаточно установить вентилятор для обеспечения этого объема воздуха.
Если вы хотите поддерживать температуру внутри корпуса ниже 28 ° C при комнатной температуре 50 ° C
Затем я попытался немного ослабить условия.
потребляемая мощность Обязательный CFM Направляющая воздушного потока (CFM) Направляющая воздушного потока (м3 / ч)
250 W 20. 1 40.1 68.2
500 W 40.1 80.3 136.4
750 W 60.2 120.4 204.5
1000 W 80.3 160.5 272.7
Сколько вентиляторов все-таки нужно установить
Для примера возьмем 12-сантиметровый вентилятор, который является обычным для корпусных вентиляторов.
リンク
Noctua NF-F12, известный своим высоким качеством, имеет максимальный воздушный поток 93.4 м3 / ч. = CFM 53.4является.Сравнивая это с предыдущим предположением, кажется, что этого достаточно до 250 Вт.
Большинство корпусов размера ATX, предназначенных для установки высокопроизводительных графических процессоров, могут быть оснащены двумя вентиляторами диаметром 12–14 см параллельно.Если вы установите вентилятор так, чтобы он подходил к корпусу, вы, естественно, сможете обеспечить достаточную вентиляцию, не так ли?
Новая статья: Обзор 19 моделей 140-мм вентиляторов сезона: говорящие с ветром
Современные тенденции развития процессорных систем охлаждения, включая жидкостные, и корпусов системных блоков демонстрируют очевидное желание как самих разработчиков, так и покупателей перейти с использования 120-мм вентиляторов на вентиляторы размером 140-мм. Это вполне объяснимо, поскольку такие вентиляторы способны покрыть своим воздушным потоком большую площадь радиаторов и обеспечить более эффективное охлаждение при таком же уровне шума, как у 120-мм моделей, а зачастую и при более низком.
И пусть наиболее популярными и востребованными всё ещё остаются именно 120-мм модели, мимо таких тенденций рынка мы пройти не могли и решили собрать несколько актуальных и продающихся в России вентиляторов и протестировать их. Всего получилось 19 моделей или 25 экземпляров, которым и посвящён сегодняшний материал.
⇡#
Технические характеристики
Основные характеристики вентиляторов мы затронем непосредственно по ходу их рассмотрения, а здесь приведём их полные спецификации в таблице.
Отметим, что модели Corsair Air SP140 LED, Cougar Vortex 140 и Deepcool Gamer Storm FDB были приобретены мною в обычном магазине в единичных экземплярах, а все остальные вентиляторы предоставлены нам одноимёнными компаниями в количестве от одного до трёх экземпляров. Проверены были все без исключения вентиляторы. Добавим к характеристикам, что крыльчатки всех 140-мм вентиляторов вращаются против часовой стрелки.
Be quiet! Silent Wings 2 (BL063)
Немецкая компания be quiet! специализируется на производстве блоков питания, процессорных кулеров и вентиляторов, считая основным критерием успеха бесшумную работу своих продуктов. Поскольку единственным источником шума блоков питания и кулеров являются вентиляторы, то именно их разработке и дальнейшему совершенствованию инженеры компании уделяют особое внимание. Линейка вентиляторов be quiet! состоит из трёх «крылатых» направлений – Silent Wings, Shadow Wings и Pure Wings, в каждом из которых от восьми до одиннадцати моделей вентиляторов диаметром 80-140 мм. В нашем сегодняшнем тестировании будет принимать участие 140-мм модель be quiet! Silent Wings 2 (BL063).
Вентиляторы упакованы в фирменные коробки чёрного цвета с изображением SilentWings 2 и перечнем его ключевых особенностей на лицевой стороне. На обратной можно найти более подробное описание достоинств продукта и его технические характеристики.
Верхняя панель коробки является откидной и не только открывает доступ к вентилятору и двум типам уголков, но и позволяет изучить особенности всех технических составляющих be quiet! Silent Wings 2.
Вместе с вентилятором поставляются переходник на разъём питания PATA, которым можно запитать вентилятор от 12-, 7- или 5-В шины, длинные и короткие винты, инструкция по установке и съёмные уголки крепления.
Выпускается данная модель в Китае и стоит чуть более 23 долларов США, что, прямо сказать, для 140-мм вентилятора довольно дорого. Гарантийный срок – 3 года.
be quiet! Silent Wings 2 – передовая разработка компании, вобравшая в себя лучшие наработки немецких инженеров. Вентилятор выполнен из качественного пластика, приятного по тактильным ощущениям. Девятилопастная крыльчатка и рамка с гладкой внутренней поверхностью выполнены в чёрном цвете, а на роторе и статоре приклеен логотип компании-производителя.
Несмотря на странный вид рамки, размеры данной модели стандартны и составляют 140 × 140 × 25 мм, а весит вентилятор 185 граммов.
Рамка имеет рёбра жёсткости с внешней стороны, а также изогнутые стойки крепления статора. Причём стойки эти загнуты в противоположную воздушному потоку сторону и имеют скошенные углы на входе потока для, соответственно, стабилизации (или фокусировки) воздуха, а также для снижения сопротивления. При этом внутренняя поверхность рамки ровная и очень гладкая.
Но всё же главное ноу-хау be quiet! Silent Wings 2 заключается в профилированных лопастях – они оснащены волнообразными углублениями с внешней и внутренней стороны.
Сделано это специально, для того, чтобы уменьшить уровень шума и одновременно структурировать проходящий через вентилятор поток воздуха. Отметим, что диаметр крыльчатки данной модели составляет 132 мм – пусть и не рекордное для сегодняшнего тестирования значение, но одно из лучших. Скорость вращения крыльчатки постоянна и составляет 1000 об/мин, на которых be quiet! Silent Wings 2 способен нагнетать 60,4 CFM, развивая статическое давление 0,81 мм H₂O. Уровень шума при этом не превышает 15,8 дБА. С помощью входящего в комплект переходника вентилятор можно запитать от 7 или 5 В, но скоростные показатели при таких напряжениях в характеристиках вентилятора не приводятся. Конечно же, мы проверим весь скоростной диапазон работы be quiet! Silent Wings 2 при любых возможных напряжениях.
Ещё одной особенностью данной модели является высокотехнологический гидродинамический подшипник с медной основой. Он скрыт под бумажной наклейкой на статоре диаметром 48 мм. Благодаря использованию медной основы в подшипнике и невысыхающей смазки промышленного класса, а также герметичности самого подшипника, разработчики заявляют об увеличении срока службы be quiet! Silent Wings 2 до 300 000 часов, или более 34 (!) лет непрерывной работы. Это рекордный показатель среди участников сегодняшнего тестирования, проверить который мы, разумеется, не сможем.
Что касается заявленных электрических характеристик двигателя вентилятора, то они довольно типичны для 140-мм моделей: 12 В, 0,2 А и 2,4 Вт.
Стартовое напряжение регламентировано на уровне 4 В.
be quiet! Silent Wings 2 комплектуется двумя наборами креплений, вставляемых в уголки рамки. Первый вариант – жёсткие пластиковые вставки с отверстиями под стандартные 5-мм винты-саморезы.
Второй – силиконовые антивибрационные вставки с маленькими, 2-мм отверстиями под длинные шпильки, входящие в комплект. Правда, вставки эти также сравнительно жёсткие, поэтому у нас закрадываются сомнения, что такой тип крепления способствует заметному уменьшению уровня шума. Добавим, что длина кабеля be quiet! Silent Wings 2 составляет 450 мм.
Corsair Air SP140 LED (CO-9050025-WW)
Ассортимент выпускаемой компанией Corsair продукции такой же, как у be quiet!. В сегодняшней статье компания представлена моделью Corsair Air SP140 LED (CO-9050025-WW), разработанной специально для высокого статического давления.
Вентилятор упакован в компактную коробку с прозрачной лицевой панелью. Рядом указано название модели и её ключевые характеристики.
По обратной стороне коробки можно узнать, что Corsair Air SP140 LED выпускается ещё в четырёх цветовых вариантах: красном, синем, фиолетовом и зелёном, а нам досталась версия с белой подсветкой.
Комплектация предельно проста: четыре винта-самореза и памятка для австралийских клиентов Corsair.
Вентилятор выпускается в Китае, и на него предоставляется гарантия сроком два года. Что касается стоимости, то это одна из самых дешёвых моделей в сегодняшнем тесте, за которую просят всего 12 долларов США.
Corsair Air SP140 LED состоит из чёрной матовой рамки и полупрозрачной крыльчатки с семью лопастями интересной формы. Крыльчатка закреплена на четырёх стойках, по каналам которых проложены кабели.
С торцов рамки вентилятора видны светодиоды.
В плане конструктивных особенностей Corsair Air SP140 LED ничего интересного собой не представляет, вполне обычная модель с почти штатной крыльчаткой скромным диаметром 126 мм и постоянной скоростью вращения.
Правда, одна особенность всё же есть – это двухсегментные лопасти, состоящие из двух половинок, сориентированных под разным углом.
По мнению разработчиков, такие лопасти позволяют добиться более высокого уровня статического давления. Однако если сравнивать заявленные характеристики, то Corsair Air SP140 LED вряд ли выглядит выгодно на фоне других участников тестирования, поскольку при скорости 1440 об/мин статическое давление должно составлять только 1,17 мм H₂O. К примеру, у следующего участника теста даже при 1000 об/мин давление заявлено на отметке 1,18 мм H₂O, да и другие модели могут похвастать куда более выдающимся сочетанием характеристик. Хотя, конечно, нельзя делать выводы по заявленным в спецификациях параметрам. Уровень шума вентилятора не должен превышать 29,3 дБА.
На статоре Corsair Air SP140 LED диаметром 42 мм приклеена плёночная наклейка с указанием маркировки модели и электрическими характеристиками.
По этим данным вентилятор должен потреблять не более 2,16 Вт. Подшипник здесь гидродинамический, с нормативным сроком службы 35 000 часов или около четырёх лет непрерывной работы. Длина трёхпроводного кабеля составляет 510 мм.
Cougar Vortex 140 (CF-V14S)
«Энтузиазм, помноженный на инновации» — гласит девиз компании Cougar, созданной в Германии в далёком 2007 году группой компьютерных инженеров. К сегодняшнему дню в ассортименте выпускаемой компанией продукции есть корпуса системных блоков, блоки питания, мыши и клавиатуры, различные аксессуары и, конечно же, вентиляторы — аж три разных линейки. Наиболее продвинутой и технологически насыщенной версией является серия вентиляторов VORTEX, из которых мы протестируем Cougar VORTEX 140 (CF-V14S).
Коробка, в которой поставляются вентиляторы, большая и ярко оформленная. Половина её лицевой стороны выполнена в виде прозрачного окна, через которое видна часть вентилятора. Радом приведены ключевые характеристики устройства.
Обратная сторона упаковки расскажет потенциальному покупателю обо всех инновациях данной модели, её технических характеристиках и комплектации. Последняя, кстати, не столь скупая, как у предыдущего участника тестирования, так как помимо винтов здесь есть длинные силиконовые шпильки и переходник на PATA-кабель питания.
Разработанные в Германии, вентиляторы выпускаются в Китае и стоят недорого – 12 долларов США. А вот гарантийный срок почему-то составляет всего один год.
Если вам в первую очередь нужны вентиляторы с очень необычным дизайном, чтобы впечатлить своих друзей и знакомых, то дальше можно не читать: Cougar VORTEX 140 – однозначный победитель данного соревнования. Яркая оранжевая рамка с полосатыми лопастями удачно контрастирует с чёрной крыльчаткой, в уголки которой вставлены оранжевые накладки. С обратной стороны видны интересные «плавники» на рамке, которые дополняются сильно изогнутыми стойками.
В общем, апофеоз оригинальности и эпатажного стиля. Вполне подойдёт любителям моддинга и всяких необычных штучек в компьютере. При этом торцы рамки ничем особенным не выделяются.
Размеры Cougar VORTEX 140 составляют 140 × 140 × 25 мм, а весит он 181 грамм. Попробуем разобраться в особенностях этого вентилятора.
Прежде всего, стоит сказать об уникальной крыльчатке VORTEX, диаметр которой составляет рекордные для сегодняшнего тестирования 133 мм.
Лопасти крыльчатки закреплены на роторе таким образом, чтобы вызывать минимальное завихрение проходящего между ними воздушного потока. Если на стандартных вентиляторах лопасти прикреплены к ротору примерно на три четверти его толщины, то у Cougar VORTEX 140 они стыкуются, начиная с самой верхней кромки ротора. Вкупе с закруглённой поверхностью самого ротора это позволяет увеличить воздушный поток, уменьшив его возмущения.
Следующей инновацией являются насечки на внешней поверхности концевой части лопастей, предназначенные для фокусировки воздушного потока.
С этой же целью на внутренней поверхности рамки сделаны маленькие «плавнички», сориентированные под другим углом, нежели лопасти крыльчатки.
Благодаря данным конструктивным решениям, Cougar VORTEX 140 должен обеспечивать стабильность воздушного потока, статического давления и уровня шума.
Скорость вращения крыльчатки данной модели постоянна и составляет 1000 об/мин. Регулировкой скорости с помощью ШИМ Cougar VORTEX 140 не наделён, хотя в ассортименте компании есть такие модели. Что касается других характеристик, то они действительно выше, чем у конкурентов на аналогичной скорости: воздушный поток – 64,5 CFM, статическое давление – 1,18 мм H₂O, уровень шума – 17,9 дБА.
В характеристиках CF-V14S указан тип подшипника Hyper-spin, который на деле является обычной втулкой с винтовой нарезкой. Правда, заявленный срок его работы впечатляет – 150 000 часов, или более 17 лет непрерывной работы. Мало? Можно взять модель CF-V14H на гидродинамическом подшипнике, для которого производитель гарантирует более 30 лет непрерывной работы.
Диаметр статора вентилятора составляет 43 мм, максимальный уровень энергопотребления – 2,4 Вт, длина трёхпроводного кабеля – 450 мм.
В углах рамки вентилятора вставлены мягкие силиконовые уголки, снижающие передачу вибраций и тем самым уменьшающие уровень шума.
Deepcool Gamer Storm GF 140 FDB
С продукцией китайской компании Deepcool наши постоянные читатели уже хорошо знакомы по тестам систем жидкостного и воздушного охлаждения для процессоров. Вот и сегодняшняя статья не обошлась без представителя данного бренда – встречаем Deepcool Gamer Storm GF 140 FDB!
Коробка вентилятора сделана из неокрашенного картона, но, благодаря серебристым надписям и пластиковому окошку, она вовсе не выглядит бюджетно. На её сторонах можно найти основную информацию о продукте, включая кривые соотношения воздушного потока и статического давления.
В комплект поставки вентилятора входит переходник на PATA-разъём и четыре мягкие силиконовые шпильки для крепления.
Стоит вентилятор 13 долларов США, а выпускается там же, где и другие участники тестирования. Гарантия – 1 год.
Deepcool Gamer Storm GF 140 FDB выполнен в полностью чёрном цвете, имеет рамку со скруглёнными углами и девятилопастную крыльчатку с агрессивным профилем лопастей.
Размеры данной модели составляют 140 × 140 × 26 мм, а весит она 173 грамма.
Ключевой особенностью Deepcool Gamer Storm GF 140 FDB является специальное покрытие рамки вентилятора — антивибрационный материал TPE. Тактильно этот материал действительно ближе к резине, чем к пластику, и, по замыслу разработчиков, должен гасить все вибрации от крыльчатки и двигателя.
Диаметр крыльчатки составляет 130 мм, зазор от торца лопасти до гладкой внутренней поверхности рамки не превышает двух миллиметров. На самих лопастях сделаны по три насечки, предназначенные для фокусировки воздушного потока и повышения уровня статического давления.
Скорость вращения крыльчатки регулируется широтно-импульсной модуляцией в диапазоне от 750 до 1200 об/мин. При этом максимальный воздушный поток может достигать 71,8 CFM, а уровень шума изменяться от 17,6 до 26,7 дБА. Уровень статического давления в характеристиках не указан. Добавим здесь, что крыльчатка вентилятора снимается, это упрощает чистку и смазку подшипника.
Кстати, здесь используется гидродинамический подшипник, срок службы которого производителем не указан.
Диаметр статора составляет всего 40 мм, это минимальное значение среди всех участников нашего тестирования. На наклейке приведены название модели, серии, электрические характеристики и страна производства.
Стартовое напряжение заявлено на отметке 7 В. Кабель короткий – всего 290 мм, но ещё есть переходник, правда, с его использованием о PWM-регулировке придётся забыть. Кроме всего перечисленного, производитель заявляет о надёжной пылезащите вентилятора, защите от влаги и течи масла из подшипника.
Кроме GF 140 FDB в ассортименте компании есть модель Gamer Storm GF 140, отличающаяся упаковкой, разноцветными крыльчатками, подшипником скольжения и кабелем.
Все характеристики данной модели абсолютно идентичны характеристикам рассмотренного вентилятора GF 140 FDB, поэтому повторно делать обзор данной модели мы не будем.
Gelid Silent 14 PWM (FN-PX14-12)
Компания GELID Solutions не так давно выпустила модель Silent Pro 14, которая к нам на тестирование пока не попала, поэтому сегодня пришлось ограничиться изучением известной и массово продающейся модели Silent 14 PWM.
Вентиляторы запечатаны в компактные коробки с прозрачным пластиковым треугольником на лицевой стороне, через который видна часть крыльчатки и ротора.
На обратной стороне упаковки кратко описаны основные особенности вентиляторов и приведены их характеристики.
Вместе с вентиляторами поставляются четыре короткие и сравнительно жёсткие силиконовые шпильки, а также наклейка с логотипом компании-производителя.
Выпускаются вентиляторы в Китае и стоят по 13 долларов США за штуку. Интересно, что на такую, казалось бы, сравнительно простую модель производитель предоставляет пятилетнюю гарантию.
Gelid Silent 14 PWM имеет стандартные размеры 140 × 140 × 25 мм, у него чёрная рамка и белая девятилопастная крыльчатка.
Весит данная модель 172 грамма.
Конструктивно Gelid Silent 14 PWM можно назвать классической моделью, явных инженерных или маркетинговых решений здесь попросту нет. Из положительных моментов конструкции рамки отметим тонкие круглые стойки, минимизирующие сопротивление воздушному потоку и уменьшающие уровень шума. Диаметр крыльчатки равен 130 мм, статора – 44 мм. Лопасти довольно близко посажены друг к другу, имеют форму, напоминающую наполненный ветром парус, и тонкую, но не острую переднюю кромку.
Вентиляторы поддерживают ШИМ-управление, поэтому крыльчатка может вращаться в диапазоне от 750 до 1200 об/мин, нагнетать воздушный поток максимальным объёмом 74,5 CFM, создавать статическое давление 1,7 мм H₂O при максимальном уровне шума 25,1 дБА.
Под бумажными наклейками статора, на которых приведены электрические характеристики и скорость, спрятан электромотор и гидродинамический подшипник с нормативным сроком службы 50 000 часов или более 5,7 года непрерывной работы.
Интересно, что у данной модели крыльчатка съёмная, что позволяет увидеть как сам электродвигатель, так и втулку со смазкой, а крыльчатку при этом удобно чистить от пыли.
Максимальное энергопотребление Gelid Silent 14 PWM заявлено на отметке 2,4 Вт. Длина кабеля в оплётке составляет 500 мм.
Fractal Design Silent R3 140
Fractal Design – сравнительно молодая компания из Швеции, специализирующаяся на корпусах системных блоков, блоках питания, системах жидкостного охлаждения и вентиляторах. Последнее направление представлено тремя сериями: Silent R3, Dynamic и Venturi, в каждой из которых по несколько моделей вентиляторов разных типоразмеров и скоростных режимов работы. В сегодняшней статье мы протестируем модель Fractal Design Silent R3 140.
Данные вентиляторы относятся к младшему ценовому сегменту и, наряду с Deepcool Gamer Storm GF140 FDB, поставляются в простых картонных коробках. Несмотря на простоту такой упаковки, она весьма информативна – помимо размеров и комплектации, на обратной стороне упаковки приведены подробные технические характеристики вентилятора.
В комплекте поставки только винты для крепления «вертушек», никаких переходников или силиконовых шпилек. Страна производства – Китай, стоимость – 10 долларов США, гарантия – 1 год.
Fractal Design Silent R3 140 оформлены в фирменном стиле продуктов компании, где предпочтение отдаётся сочетанию чёрного и белого цветов. Вот и у данной модели рамка чёрная, а крыльчатка радикально белая, резко контрастирующая с рамкой.
Размеры вентиляторов составляют 140 × 140 × 25 мм, а весит каждый такой экземпляр 162 грамма. Диаметр крыльчатки, закреплённой на круглых стойках, равен 130 мм, статора – 44 мм.
Рамка самая стандартная с трапецеидальной внутренней поверхностью, которая позволяет хорошо «разогнать» воздушный поток, нагнетаемый крыльчаткой.
В свою очередь, крыльчатка девятилопастная. Низко посаженные на ротор лопасти сильно изгибаются и утолщаются к торцам. При этом отметим полное отсутствие каких-либо оптимизаций и инноваций. Впрочем, это не удивительно, ведь цель Silent R3 140 – обеспечить наилучшее сочетание цены и качества, а не поразить потенциальных покупателей фирменными «фишками». Для этого у шведской компании есть другие модели.
Скорость вращения крыльчатки данной модели постоянна и составляет 1000 об/мин, на которых производитель гарантирует 56,1 CFM, 0,87 мм H₂O и не более 21,6 дБА. Вполне заурядные характеристики для 140-мм вентилятора на 1000 об/мин. ШИМ-управление не поддерживается.
В основе Fractal Design Silent R3 140 лежит подшипник скольжения с винтовой нарезкой. Срок службы такого типа подшипника должен составлять около 40 000 часов, или более четырёх с половиной лет непрерывной работы. Электрические характеристики, указанные на наклейке статора, также довольно стандартны.
Заявлено максимальное энергопотребление на отметке 2,4 Вт и стартовое напряжение 6 В. Кабель трёхпроводной и плоский, что, по мнению производителя, облегчает его скрытую укладку в корпусах системных блоков. Правда, длина такого кабеля всего 350 мм – этого не хватит для установки Fractal Design Silent R3 140 в самых дальних уголках корпуса.
Fractal Design Venturi HP-14 PWM
Второй представитель Fractal Design относится к более технически совершенной и дорогой серии – Venturi HP-14 PWM. Упаковка здесь уже цветная, с информацией о ключевых особенностях, характеристиках и описанием достоинств вентилятора.
Верхняя панель коробки открывается, здесь пользователя ждёт ещё более подробный рассказ о вентиляторе, который теперь можно рассмотреть через прозрачное пластиковое окошко.
Кроме винтов в комплекте поставки вентилятора находится Y-образный кабель для подключения сразу двух вентиляторов к одному разъёму на материнской плате или реобасе, а также четыре дополнительных силиконовых уголка, о назначении которых мы расскажем далее.
Как и его собрат, Venturi HP-14 PWM выпускается в Китае, но стоит почти вдвое дороже – 19 долларов США. А вот срок гарантии всё тот же и составляет всего 1 год.
В отличие от Silent R3 140, новый Venturi HP-14 PWM выпущен в полностью чёрном цвете и имеет семь лопастей крыльчатки вместо девяти.
Рамка у него круглая, но дополнена четырьмя силиконовыми уголками, с которыми она становится похожей на стандартную 140-мм. Размеры вентилятора составляют 140 × 140 × 25, а весит он 217 граммов.
Но главное, конечно, в новейшем Venturi – оптимизированная крыльчатка диаметром 131 мм.
В первую очередь стоит отметить технологию Trip Wire, заключающуюся в применении дополнительной кромки на переднем крае лопасти для разделения слоёв воздуха и уменьшения зоны турбулентности.
Решение действительно оригинальное и не встречавшееся ранее в таких вентиляторах. Ещё одной особенностью лопастей Venturi HP-14 PWM является аэродинамический профиль, напоминающий крыло самолёта и способствующий уменьшению сопротивления.
Третьей оптимизацией крыльчатки можно назвать маленькие насечки на внутренней кромке каждой лопасти в зоне у ротора. Их назначение – уменьшение уровня шума на выходе воздушного потока из вентилятора. Всё перечисленное, по мнению разработчиков, должно дать Venturi HP-14 PWM преимущество в виде повышенного статического давления воздушного потока и сниженного уровня шума. Если говорить о характеристиках в цифрах, то они таковы: скорость вращения – 400-1500 об/мин, воздушный поток – 24,0-78,1 CFM, статическое давление – 0,54-1,94 мм H₂O и уровень шума – 10,0-30,1 дБА.
Ещё одним аргументом в пользу более высокой стоимости Venturi HP-14 PWM в сравнении с Silent R3 140 является гидродинамический подшипник с нормативным сроком службы 150 000 часов, или более 17 лет непрерывной работы. А вот электрические характеристики точно такие же, как и у бюджетной версии, что подтверждает маркировка на статоре.
Впрочем, заявленные спецификации не всегда соответствуют действительности, и мы обязательно проверим как уровень энергопотребления, так и стартовое напряжение обеих версий Fractal Design.
Шведские инженеры решили проблему совместимости 140-мм вентилятора с отверстиями крепления под 120-мм вентиляторы весьма оригинальным способом. Они оснастили Venturi HP-14 PWM круглой рамкой с пазами под установку силиконовых вставок.
Причём, тем самым не только решается проблема совместимости, но и уменьшается передача вибраций с корпуса вентилятора, а следовательно, и уровень шума. Добавим, что длина кабеля у Venturi HP-14 PWM составляет 500 мм.
Noctua NF-A15 PWM
Ну и какой же тест вентиляторов без продуктов австрийской компании Noctua! Правда, сначала мы вспомним далеко не новую модель, но, пожалуй, наиболее технологичную среди всех ранее выпущенных компанией версий вентиляторов – Noctua NF-A15 PWM.
Вентилятор поставляется в большой картонной коробке обычного для Noctua оформления. На лицевой и обратной сторонах приведены ключевые особенности вентилятора.
Лицевая панель коробки откидная. На её внутренней поверхности рассказывается о конструктивных особенностях продукта, его крыльчатки и подшипника, а через прозрачное окошко видна часть вентилятора и силиконовые шпильки.
В комплектацию Noctua NF-A15 PWM входит Y-образный кабель для подключения двух вентиляторов к одному разъёму, кабель-удлинитель, кабель L.N.A. для снижения оборотов, винты и силиконовые шпильки:
Спроектированный в Европе, Noctua NF-A15 PWM выпускается в Китае и стоит почти 25 долларов США. Это один из самых дорогих 140-мм вентиляторов в нашем тестировании и вообще на рынке. На данную модель предоставляется гарантия сроком шесть лет – также рекордная для вентиляторов.
Noctua NF-A15 PWM выполнен в обычном для австрийской компании стиле и состоит из коричневой крыльчатки с семью лопастями большой площади и кремовой рамки.
Размеры Noctua NF-A15 PWM составляют 140 × 151 × 27 мм, но сама рамка по диаметру такая же, как и у обычных 140-мм моделей, а вот отверстия крепления подходят даже для установки вентилятора на посадочные места 120-мм версий вентиляторов.
Рамка вентилятора построена по технологии продвинутой акустической оптимизации – AAO (Advanced Acoustic Optimization).
Она включает в себя три составляющих. Первая – Inner Surface Microstructures – заключается в каплевидных ямочках на внутренней стороне рамки вентилятора.
Они предназначены для создания турбулентного приграничного слоя в зоне взаимодействия торца лопасти и внутренней поверхности рамки. Благодаря им повышается скорость воздушного потока и производительность вентилятора в целом. Они же, по мнению разработчиков, способствуют и снижению уровня шума.
Вторая составляющая — ступенчатые кромки рамки на входе воздушного потока – Stepped Inlet Design.
Их назначение заключается в оптимизации перехода течения воздушного потока от ламинарного к турбулентному. Говоря более доступным языком, за счёт этих «ступенек» в вентилятор Noctua должно попадать больше воздуха, нежели в обычный вентилятор. Кроме этого, благодаря таким вот ступенькам происходит улучшение акустических характеристик вентилятора при движении сквозь него воздуха.
Третьей составляющей Noctua AAO являются мягкие силиконовые уголки, уменьшающие передачу вибраций и снижающие уровень шума.
Однако в Noctua NF-A15 PWM оптимизирована не только рамка, но и крыльчатка. Её лопасти имеют по три насечки на концах.
Эта технология называется Flow Acceleration Channels, а принцип её работы отражён на следующей схеме.
Назначение данных насечек – минимизация завихрений на концах лопастей, одновременное разделение и структурирование воздушного потока, что приводит к снижению уровня шума, росту скорости самого потока и, как следствие, повышению эффективности охлаждения.
Скорость вращения Noctua NF-A15 PWM может изменяться ШИМ-методом в диапазоне от 300 до 1200 об/мин либо от 300 до 900 об/мин при использовании кабеля с понижающим напряжение резистором. При максимальной скорости воздушный поток может достигать 67,9 CFM, статическое давление – 1,51 мм H₂O, уровень шума – 19,2 дБА. Снижению последнего показателя способствует самый совершенный подшипник Noctua SSO2.
Данный тип подшипника выполнен по высокому классу точности и, благодаря использованию новых методов литья под давлением, позволил расположить магнит ближе к оси ротора, чем у версии SSO, уменьшив тем самым вероятные вибрации и снизив уровень шума. Нормативный срок его службы должен составлять не менее 150 000 часов, или более 17 лет непрерывной работы.
Подшипник и электродвигатель закрыты металлической накладкой, на которые указаны модель вентилятора и электрические характеристики.
Судя по последним, Noctua NF-A15 PWM должен быть весьма экономичным вентилятором, поскольку при максимальной скорости его энергопотребление не должно превышать 0,96 Вт. Стартовое напряжение в характеристиках не указано.
Длина основного кабеля в синтетической оплётке составляет 300 мм, но в комплекте ещё есть 300-мм удлинитель, так что Noctua NF-A15 PWM можно будет легко разместить в любом подходящем месте системного блока.
—
Следующая страница →
Расчёт вентиляции
Расчёт вентиляции
Основные параметы вентиляторов:

Производительность – сколько воздуха перекачивается за определённое время. Измеряется в CFM (кубических футов в минуту) или м³/час (1CFM = 1.7м³/час)
Уровень шума – Измеряется в децибелах (дБ / dB)
Диаметр
Скорость вращения
Мощность

ВАЖНО:

Для создания наиболее эффективной, тихой вентиляции и охлаждения бокса необходимо организовать кратчайший и беспрепятственный воздушный поток от пола до потолка, равномерно проходящий по всей площади бокса, в объёме, достаточном для охлаждения лампы.

Вентилятор должен обновлять воздух в боксе каждые 3–5 минут. Узнать объем бокса можно умножив его Длину на Ширину на Высоту.

Горячий воздух поднимается вверх, а холодный опускается вниз (физика). Наиболее эффективно оборудовать отток воздуха как можно выше, а приток как можно ниже.

При активном оттоке и притоке нужны равные по производительности вентиляторы на вдув/выдув. При активном оттоке и пассивном притоке отверстие для притока должно быть больше, чем для оттока.

Не забывайте делать поправку на t в комнате зимой и летом, если она у вас «гуляет». Я на этом первый раз подставился. Бокс делал зимой и с t все было ОК. Наступило лето, t в комнате поднялась на 5 градусов, в боксе соответственно тоже поднялась.

Канальные вентиляторы самые эффективные для оттока/притока воздуха.

Компьютерные вентиляторы имеют небольшие размеры, используются для оттока/притока воздуха в мини-боксах, и для обдува растений в первые недели жизни.

Бытовые вентиляторы используются для общей циркуляции воздуха. Раскачивание вентилятора из стороны в сторону не даёт застояться воздуху и положительно сказывается на развивающихся растениях – стебли становятся прочнее от раскачивания.

БЕЗОПАСНОСТЬ:

Если вентиляция отключается по таймеру вместе с освещением, учтите что мощная лампа сильно разогревается во время работы и будет остывать уже без вентиляции, что может вызвать раскол стекла в светильнике или ожог макушек растений.

Необходим вентилятор обдувающий макушки растений, если они расположены близко к лампе.

Компьютерные вентиляторы подключаются через блок питания на 12в, при подключении напрямую к сети 220в компьютерный вентилятор сгорит.

Расчет вытяжного вентилятора довольно прост: нужно вычислить объем комнаты (длина х ширина х высота).
Например, комната 3×4 метра, высота потолка 3 метра; соответственно объем составит 3 х 4 х 3= 36 кубических метров. Воздух следует обновлять каждые 5 минут. Получается, что за 1 час воздух обновляется двенадцатикратно (60 мин. +5 мин. =12). Таким образом, теоретически вентилятор должен номинально вырабатывать 432 кубометра в час (12 х 36 кубометров). Но это только теоретически, поскольку в реальной жизни слишком много факторов, готовых подпортить этот красивый расчет. Если вы применяете фильтр из активированного угля (как многие), то тем самым производительность вентилятора будет ограничена. Если нужна труба для вывода воздуха наружу, то каждое её колено будет отбирать у вентилятора мощность. Если воздухозаборник мал, свежий воздух не сможет поступать достаточно быстро; сопротивление тоже уменьшит производительность. Если ко всему этому добавить ещё износ и отложение пыли, то в итоге вентилятор окажется не столь эффективен, как указано в его номинальной мощности. Приложите все усилия, чтобы учесть эти факторы; скорее пусть вентилятор будет немного мощным, чем слабым. К вашей расчетной величине добавьте
еще 25%.
Руководство пользователя пластинчатого интеллектуального зонда TPI SP555
Интеллектуальный зонд для определения скорости воздушного потока с крыльчаткой SP555
Test Products International, Inc.
Измеряет скорость и температуру воздуха; рассчитать CFM (объем)
Подключается к мобильному устройству и использует TPI View Приложение
Проведите испытания средней скорости и объема воздуха
3 летняя ограниченная гарантия
Скачать TPI View Приложение
Скачать TPI View из магазина приложений Apple® или магазина Google® play, чтобы начать использовать интеллектуальный датчик.
http://onelink. to/batds6
Использует лопастной датчик для точного измерения скорости воздуха.
Протестируйте TPI Advantage
Войти www.testproductsintl.com
Скачать TPI View Приложение
Скачать TPI View из магазина приложений Apple® или магазина Google® play, чтобы начать использовать интеллектуальный датчик.
http://onelink.to/batds6
ВВЕДЕНИЕ
Поздравления: Благодарим вас за покупку продукции TPI. SP555 прост в использовании и долговечен. На него распространяется 3-летняя ограниченная гарантия.
Описание продукта: SP555 — это интеллектуальный зонд для измерения скорости лопасти. Он подключается к вашему мобильному устройству и использует TPI View Приложение для отображения показаний скорости воздуха, CFM и температуры.
СООБРАЖЕНИЯ БЕЗОПАСНОСТИ
Никогда не помещайте датчик в горячий воздух.
Никогда не допускайте попадания посторонних предметов в корпус сенсора. Датчик может быть поврежден.
Не подвергайте устройство воздействию damp среды в течение продолжительных периодов времени.
ХАРАКТЕРИСТИКИ
Технические характеристики измерителя скорости воздуха с интеллектуальным зондом SP555
Тип датчика
Диапазон измерения скорости воздуха Лопасть
От 98 до 4900 футов / мин (от 0.5 до 25 м / с)
Точность скорости воздуха +/- (2% от показания + 59 футов в минуту) или +/- (2% от показания + 0.3 м / с)
разрешение
Диапазон измерения температуры 2 фут / мин / 0 м / с
-4 ° F до 122 ° F (-20 ° С до 50 ° C)
Точность измерения температуры
Единицы измерения +/- 1 ° F (0.5 ° C) (от 32 ° F до 113 ° F / от 0 ° C до 45 ° C)
+/- 2 ° F (1 ° C) (<32 ° F (0 ° C) и> 113 ° F (45 ° C)
м / с, км / с, фут / мин, миль / час, узлов / час
Рабочая Температура -4 ° F до 122 ° F (-20 ° С до 50 ° C)
Коммуникация
Тип батареи Срок службы батареи Версия Bluetooth 4. 2 (для использования с приложением TPI Smart Probe) Идентификатор FCC: QOQBGM113
IC: 5123A-BGM113
209-J00204
AM x 3
Часы 60 типичные
Расчет CFM Выполняется через приложение TPI Smart Probe
ИНСТРУМЕНТ НАДVIEW
ПРОВЕДЕНИЕ ИЗМЕРЕНИЯ
Загрузите и установите TPI View Приложение на ваше мобильное устройство. Запустите приложение. Выберите регион для вашего региона. Будет отображен главный экран. Нажмите и удерживайте кнопку включения / выключения SP555, пока она не включится. Нажмите «Нажмите, чтобы начать сканирование интеллектуальных инструментов TPI», чтобы обнаружить 555.
Нажмите на SP555, чтобы подключиться к SP555. Светодиодный индикатор станет зеленым и начнет мигать, указывая на то, что связь установлена.
В приложении отобразится экран Live Anemometer.
Отобразятся объемный расход, скорость и температура. Нажатие на чтение изменит единицу измерения.
В нижней части можно выбрать тип воздуховода и размер воздуховода. Размер воздуховода необходим для расчета и отображения объемного расхода.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ПРИЛОЖЕНИЯ
Проведите пальцем влево вверху приложения, чтобы получить доступ к функциям множественного среднего и временного среднего. Это позволяет производить измерения поперечного сечения для получения средней скорости, расхода и температуры воздуха.
Нажатие на «Детали воздуховода» позволяет установить тип и размер воздуховода (круглый или прямоугольный). Это необходимо сделать для отображения расхода воздуха (CFM). Нажатие на отображаемые показания изменяет единицу измерения.
ТПИ View Приложение включает в себя функцию управления заданиями. Показания могут быть сохранены как задание с информацией о клиенте, а отчеты могут быть отправлены по электронной почте при необходимости.
Отчеты также можно распечатать с вашего интеллектуального устройства с помощью дополнительного Bluetooth-принтера A740BT.
ИЗМЕРЕНИЕ ОБЪЕМА ВОЗДУХА — ПОЕЗДНЫЕ ГРИЛИ
Чтобы правильно измерить расход воздуха (CFM), вы должны измерить поток воздуха, чтобы получить истинный средний расход воздуха через решетку. Есть два способа выполнить этот тест с использованием SP555: Timed Average Traverse и Multi Average Traverse. Основанные на времени, как правило, проще, но оба они объясняются в следующих разделах.
Среднее время хода
Включите SP555 и подключите его к TPI. View Приложение
Выберите Timed Average в TPI View Приложение. Определите тип и размер воздуховода (решетки) и введите его в View Приложение
Разместите SP555 на одном конце решетки. Стрелка наверху SP555 указывает направление, в котором он должен быть ориентирован в воздушном потоке.
Нажмите «Начать тест», чтобы начать тест поперечного хода.
Перемещайте SP555 вдоль решетки от одного конца к другому. Когда дойдете до конца, нажмите «Остановить тест». (См. Рисунок ниже)
Отобразятся средняя скорость воздуха, воздушный поток (CFM) и температура.
Можно создать отчет и сохранить данные в задание, нажав «Создать отчет».
Примечание: Нажмите «Пауза», чтобы приостановить тестирование, а затем продолжить. Это можно использовать, если необходимо изменить положение SP555 во время теста. Это может быть полезно для больших грилей.
Мультисредний ход
Включите SP555 и подключите его к TPI. View Приложение
Выберите Multi Average в TPI View Приложение. Определите тип и размер воздуховода (решетки) и введите его в View Приложение
Разместите SP555 на одном конце решетки. Стрелка наверху SP555 указывает направление, в котором он должен быть ориентирован в воздушном потоке.
Нажмите «Начать тест», чтобы начать тест поперечного хода.
Перемещайте SP555 вдоль решетки от одного конца к другому, останавливаясь в контрольных точках. После остановки нажмите «Добавить к среднему», чтобы добавить значение к общему среднему значению.
ПРИМЕЧАНИЕ: Остановите каждый дюйм или около того. Чем больше значений вы добавите к среднему, тем точнее будет среднее значение. Когда дойдете до конца, нажмите «Остановить тест». (См. Рисунок ниже)
Отобразятся средняя скорость воздуха, воздушный поток (CFM) и температура.
Можно создать отчет и сохранить данные в задание, нажав «Создать отчет».
Остановитесь на каждой контрольной точке и нажмите «Добавить к среднему». Чем больше будет добавлено контрольных точек, тем точнее будет среднее значение.
ОБСЛУЖИВАНИЕ
Очистите поверхность инструмента адгезивом.amp ткань.
Замените три батарейки AAA, когда появится индикатор низкого заряда батареи. (См. Страницу 8)
УСТРАНЕНИЕ
Симптом Возможная причина
Скорость кажется неточной. • Низкий заряд батареи.
SP565 не включается. • Батареи разряжены или разряжены.
• Не удерживать выключатель питания нажатым, пока устройство не включится.
• Неисправен переключатель POWER ON.
Показания скорости воздуха кажутся низкими • Батареи разряжены или разряжены.
• Защитный кожух открывается не полностью.
• Датчик не полностью погружен в воздушный поток.
АКСЕССУАРЫ
Входящие в комплект аксессуары
Номер детали Описание
A555SP Мягкий мешочек
Опции
Номер детали Описание
A925 Кейс для 4 интеллектуальных датчиков
A926 Кейс для переноски 1 или 2 интеллектуальных датчиков
ГАРАНТИИ
Для этого продукта покупателю предоставляется гарантия от дефектов материалов и изготовления в течение трех лет с даты покупки.
Гарантия распространяется на запасные части и ремонтные работы; или замена товара по усмотрению компании. Также покрываются обычные транспортные расходы покупателя.
Гарантия не распространяется: Гарантия не распространяется на повреждения продукта, возникшие в результате неправильного использования, неправильного использования или обслуживания. Любые другие расходы, косвенные убытки, случайные убытки или непредвиденные расходы, включая материальный ущерб, не покрываются. Транспортные расходы компании не покрываются.
В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут к вам не относиться.
Чтобы получить гарантийное обслуживание: Приложите к продукту: ваше имя, адрес, номер телефона, письменное описание проблемы и подтверждение даты покупки. Тщательно упакуйте и верните в:
TPI, Inc.
9615 SW Allen Blvd.
Бивертон, ИЛИ 97005
USA
503-520-9197
www.testproductsintl.com TPI Canada
342 Bronte Rd. С., Блок 6
Милтон, Онтарио L9T 5B7
Канада
905-693-8558
www.tpicanada.com ТПИ, Европа, ООО
Дом Лонгли, Интернешнл Драйв
Саутгейт Кроули
Западный Суссекс Rh20 6AQ
Англия
44 (0) 1293 530196
www.tpieurope.com
Подразумеваемые гарантии: Любые подразумеваемые гарантии, включая подразумеваемые гарантии товарной пригодности и пригодности для определенной цели, ограничены сроком до трех лет с даты покупки. Если какое-либо положение данной гарантии запрещено федеральным законом или законом штата и не может быть отменено, оно не применяется. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.
ЗАМЕНА БАТАРЕЙ
ПРИМЕЧАНИЯ
Test Products International, Inc.
9615 SW Allen Blvd., Ste. 104
Beaverton, OR 97005
Тел: 503-520-9197
www.testproductsintl.com
Тест Продактс Интернешнл, Лтд.
342 Bronte Road South, блок # 6
Милтон Онтарио Канада L9T 5B7
Тел: 905-693-8558
www.tpicanada.com
Тестовые продукты International Europe Ltd.
Дом Лонгли, Интернешнл Драйв
Саутгейт, Кроули, Западный Сассекс Rh20 6AQ
Тел .: +44 (0) 1293 530196
www.tpieurope.com
Документы / Ресурсы
Связанные руководства / ресурсы
404

Дополнительная скидка

Вы хотите приобрести данный товар с дополнительной скидкой? Оставьте Ваши контактные данные и мы рассмотрим возможность предоставления скидки.

×

Консультация

Укажите Ваши имя и номер телефона, наш специалист свяжется с Вами в самое ближайшее время для консультации.
ОК
×
404
«Извините, запрашиваемая вами страница не найдена»
Эталон тишины при максимальной производительности / Хабр
Как и следовало ожидать, новые процессоры Intel Sandy Bridge, не успев толком попасть в магазины, приковали внимание ценителей тишины. Это неслучайно, потому что по результатам тестов они на несколько градусов холоднее своих предшественников первой серии Core iX. Следовательно, и охлаждать их проще.
Наверное, многие знакомы с одними из самых последовательных борцов с шумом — ресурсом с говорящим названием Silent PC Review.
На днях они обновили свою конфигурацию мощного бесшумного системного блока SPCR Edition до версии 3 (картинка сверху мне просто нравится и связана со статьей лишь общей темой).
Собственно, детали можно посмотреть по приведенной ссылке, но т.к. ресурс англоязычный, приведу здесь ключевые моменты.
Во-первых, сама конфигурация такова:

Материнская плата Asus P8P67 Pro на новом сокете 1155. Многие справедливо обругали Intel за очередную смену сокета, однако причина этому есть: питание ядер и графического процессора, которые теперь на одном кристалле, сделано по отдельным шинам Это, собственно, и дало возможность более эффективно управлять энергопотреблением.
Процессор Intel Core i7 2600K Quad-core 3.4GHz. Пиковая потребляемая мощность 95 Ватт. Это пока самый быстрый в линейке процессор со встроенной графикой HD 3000, которая, к слову, не уступает дискретной AMD 5450.
Видеокарта PowerColor Radeon HD5750 1Gb Silent. Несмотря на качественную встроенную графику, они все-таки поставили более быструю дискретную карту с пассивным охлаждением.
Жесткие диски. Системный: SSD Intel X25-M Gen2 120 Гб. Для бесшумной конфигурации ожидаемо. Хранение данных: WD Caviar Green 2 Тб. Тоже практически бесшумный.
Корпус Antec P183. По двухлетнему опыту использования P182 могу сказать, что это отличный корпус для бесшумной системы.
Блок питания Antec CP-850. Не знаю, зачем нужен такой мощный БП — система потребляет чуть больше 200 Ватт при максимальной нагрузке (для сомневающихся). Наверное, на более мощном блоке вентилятор крутится медленнее при малых нагрузках. Лично я бы вместо этого поставил Enermax Modu 87+, но с признанными специалистами спорить не стану 🙂
Охлаждение процессора: Радиатор Gelid Tranquilo и вентилятор Scythe Slip Stream 120.
Охлаждение других компонентов — еще два вентилятора Scythe Slip Stream 120. Уж не знаю, зачем им понадобилось еще два вентилятора. Насколько я понимаю, целью являлось обеспечить не только тишину, но и эффективное охлаждение.
Важные замечание по тишине
1. Оба корпусных вентилятора работают от 5 вольт.
2. Кривая скорости вентилятора на процессоре настроена вручную вместо профиля «Silent» в биосе (кто знает, как это делается?). У них получилось, что при максимальной нагрузке вентилятор вращается всего на 30% быстрее, чем при бездействии процессора.
3. Некоторые дополнительные настройки были сделаны в Windows 7, но они необязательны.
4. Они доработали корпус при помощи собственного «акустического пакета» (виден на фото слева):
Вот что получилось в итоге:
Результаты тестирования
1. Полная нагрузка. Температура: CPU 69°C, GPU 82°C, HDD 33°C. Максимальное потребление всей системы 215 Вт. Уровень шума в 1 метре от системы 12.5 дБа, в 60 см — 15 дБа.
2. Проигрывание HD-видео 1080p. Температура: CPU 35~38°C, GPU 42~48°C, HDD 32°C. Максимальное потребление всей системы 86 Вт. Уровень шума в 1 метре от системы 11 дБа, в 60 см — 12 дБа.
2. Бездействие системы. Температура: CPU 30°C, GPU 40°C, HDD 32°C. Максимальное потребление всей системы 68 Вт. Уровень шума в 1 метре от системы 11 дБа, в 60 см — 12 дБа.
Заметьте, уровни шума при проигрывании HD видео и при бездействии одинаковы.
Ну и о цене. Насколько я понимаю, SPCR сертифицирует производство для компании Puget Systems. Протестированная выше конфигурация стоит 2463$, что конечно, немало. Однако, вещи «под заказ» всегда стоили недешево. Описывая конфигурацию, я забыл упомянуть 8 Гб памяти, привод Blu-Ray и предустановленную Windows 7 Home Premium в комплекте.
Выпустив Sandy Bridge, Intel, как обычно, держит в рукаве еще кое-что. К концу года должны выйти процессоры Ivy Bridge — техпроцесс станет 22 нм, будет сильно ускорена встроенная графика.
Так что, как обычно, существует дилемма — подождать более холодных и быстрых процессоров или собрать бесшумную систему из того, что есть сейчас — тоже не худший вариант. Все зависит от целей.
Как выбрать потолочный вентилятор
При таком большом количестве вариантов и опций выбор идеального потолочного вентилятора и правильного размера может быть немного сложной задачей. Мы собрали несколько советов экспертов, которые помогут вам выбрать потолочный вентилятор, соответствующий вашим потребностям.
Определение того, какой тип потолочного вентилятора следует добавить в выбранную комнату, может показаться удивительно сложным решением, когда вы только начинаете. Вы должны учитывать размеры вашей комнаты, размер вентилятора, воздушный поток и CFM, длину его лопастей, количество лопастей, их материалы и многое другое.
Ниже вы можете просмотреть наше оглавление, чтобы перейти к выбранной вами теме, или прочитать, чтобы узнать, как правильно выбрать потолочный вентилятор для вашего дома.
Содержание:
Как выбрать размер потолочного вентилятора
Размер комнаты и размер вентилятора
Таблица размеров потолочных вентиляторов
Высота подвешивания
Наклонные / специальные типы потолков
Как работает потолочный вентилятор?
Органы управления потолочными вентиляторами
Что такое CFM и Airflow?
Потолочные вентиляторы с двигателем постоянного тока
Как правильно выбрать лопасть потолочного вентилятора
Сколько лопастей потолочного вентилятора? Это имеет значение?
Отделка лопастей вентилятора и их преимущества
В: Как выбрать размер потолочного вентилятора, подходящий для моей комнаты?
A: Первое, что следует учитывать при выборе размера потолочного вентилятора, — это размер комнаты, в которой он будет установлен. Площадь помещения определяет размер потолочного вентилятора, потому что вентилятор, который слишком мал или велик для помещения, не будет правильно циркулировать воздух.
Если вы еще этого не знаете, вы можете измерить размер потолочного вентилятора, записав диаметр его лопасти или расстояние от кончика одной лопасти до другого прямо напротив него. Если у вашего вентилятора нечетное количество лопастей, измерьте расстояние от кончика одной лопасти до центра вентилятора и удвойте это число для измерения.
Как только вы узнаете, какого размера ваш потолочный вентилятор, вам нужно будет измерить размер вашей комнаты.
Таблица размеров потолочных вентиляторов:
Размер вентилятора Размер номера Тип номера
29 ″ или меньше ft."}»> менее 50 кв. Футов Прихожая, постирочная, гардеробная
36 ″ до 75 кв. Футов Уголок для завтрака, большая ванная комната
42 ″ до 100 кв.футы Спальня, кабинет, кухня
52 ″ ft."}»> до 225 кв. Футов Главная спальня, столовая, патио
56 ″ До 400 кв. Футов Большая гостиная, большая
Комната
В больших помещениях, в зависимости от формы помещения, можно использовать два вентилятора меньшего размера.
При подборе потолочного вентилятора в соответствии с размером вашей комнаты вам потребуется от 18 до 24 дюймов свободного пространства со всех сторон от вентилятора.
В: Как определить высоту подвешивания вентилятора?
A: Согласно строительным нормам, нижняя часть вентилятора должна находиться на высоте не менее семи футов от пола; от восьми до девяти футов обеспечит оптимальное кровообращение. Для более высоких потолков вы можете использовать вентиляторы со стержнем вниз, такие как потолочный вентилятор с шаровой головкой, чтобы добиться нужной высоты. Чем больше места между потолком и лопастями, тем лучше для потока и циркуляции воздуха. В идеале стремитесь как минимум к 12 дюймам.
Низкие потолки: для помещений с потолком восемь футов или короче вентиляторы для скрытого монтажа, такие как потолочный вентилятор Cirrus для скрытого монтажа от Modern Fan Company, являются идеальным вариантом.Как следует из названия, эти вентиляторы «обнимают» потолок, создавая низкий профиль. Чтобы добиться небольшой высоты, эти вентиляторы для скрытого монтажа не имеют в своей конструкции утяжеленных стержней.
Средние и высокие потолки: чтобы повесить вентилятор на подходящей высоте в комнате с потолком высотой девять футов или выше, потолочный вентилятор, в котором используется утяжка, является правильным решением. Длина штанги составляет от 3 до 72 дюймов, и именно она подвешивает вентилятор к куполу. Это идеальный вариант, поскольку большее пространство между лопастями вентилятора и потолком улучшает циркуляцию воздуха.
Вентиляторы обычно поставляются с одним или двумя нижними стержнями разной стандартной длины. Однако, если для достижения идеальной высоты подвешивания требуется большая длина, можно приобрести дополнительные стержни других размеров. Для комнаты с потолком высотой 9 футов выберите вентилятор со штангой диаметром 6 дюймов. Для потолков высотой более девяти футов добавьте 6 дюймов к спусковому стержню на каждый фут высоты: 10-футовый потолок, 12-дюймовый стержень; 11-футовый потолок, 18 ″ вниз по штоку; и так далее.
Q: Могу ли я установить потолочный вентилятор, если у меня наклонный потолок?
A: Помимо вентиляторов hugger, большинство кожухов вентиляторов (часть, которая прикрепляется к потолку и закрывает распределительную коробку) могут иметь некоторый наклон, обычно до 30 градусов.Возможно, потребуется приобрести дополнительную более длинную штангу, чтобы обеспечить достаточный зазор между лезвиями. Для более крутых склонов или в случаях, когда установка наклонного потолка явно запрещена, производители предлагают адаптеры для наклонного потолка, часто называемые угловыми креплениями.
В: Нужен ли мне специальный потолок или распределительная коробка для крепления вентилятора?
A: Да, потолочные вентиляторы необходимо устанавливать в распределительные коробки с пометкой «Для использования с потолочными вентиляторами»; поскольку вентиляторы могут весить до 50 фунтов и находятся в движении, они помогают обеспечить надлежащую поддержку.Коробки должны быть закреплены на балке потолка, и рекомендуется установка квалифицированным электриком.
В: Может ли вентилятор осветить мою комнату?
A: Большинство вентиляторов идут в комплекте с осветительными приборами или предлагают совместимые варианты. Очень важно, чтобы они обеспечивали верхнее окружающее освещение, но, возможно, потребуется дополнить их другими светильниками. При желании потолочные вентиляторы также можно заказать без освещения.
Q: Могу ли я использовать потолочный вентилятор на улице?
A: Да, если наружный потолочный вентилятор предназначен для влажных или влажных помещений.Вентиляторы для влажных помещений можно использовать под крытыми верандами и патио, где они не будут напрямую контактировать с элементами. Вентиляторы из списка для влажных помещений, такие как потолочный вентилятор Concept I Wet 52 дюймов, можно использовать в местах, более подверженных контакту с водой. Они оснащены водонепроницаемыми и атмосферостойкими кожухами и лопастями двигателя, а некоторые из них оснащены водонепроницаемыми осветительными приборами для дополнительного освещения на открытом воздухе.
Q: Как работает потолочный вентилятор?
A: В самом простом смысле, потолочный вентилятор работает за счет вращения наклонных лопастей.Наклонные лопасти создают потоки воздуха, которые улучшают циркуляцию воздуха, помогая «охладить» тело. Ощущение охлаждения возникает, конечно, только из-за движения вентилятора. Хотя потолочный вентилятор может повысить эффективность вашего кондиционера или системы отопления за счет циркуляции охлажденного или нагретого воздуха, сам по себе потолочный вентилятор не может изменить температуру в помещении.
На исправную работу вентилятора влияют несколько факторов. Теперь вы знаете, как подобрать потолочный вентилятор к вашей комнате.Следующие несколько вопросов научат вас различным способам управления вентилятором, что такое воздушный поток и CFM, и почему вентиляторы с двигателями постоянного тока становятся все более распространенными.
Q: Как управлять вентилятором?
A: Есть три способа управления вентилятором: тяговая цепь, портативный пульт или настенный пульт.
Тяговая цепь: Тяговая цепь расположена прямо на вентиляторе и позволяет легко регулировать скорость, а также включать и выключать вентилятор (и его свет, если он есть).
Remote: Самый удобный из всех средств управления вентилятором, портативные пульты дистанционного управления позволяют управлять вентилятором из любой точки комнаты.
Настенный выключатель: Настенные органы управления — это такой же удобный способ управления потолочными вентиляторами, как выключатель света для лампы. Если установить рядом с дверным проемом, вероятность того, что вы забудете выключить вентилятор при выходе из комнаты, значительно снижается.
В некоторых случаях вы можете получить лучшее из обоих миров с помощью комбинированного пульта дистанционного управления и настенного переключателя или пульта дистанционного управления, который можно закрепить на стене.
Q: Что такое поток воздуха CFM и потолочного вентилятора?
A: Воздушный поток определяет количество воздуха, подаваемого потолочным вентилятором, и измеряется в кубических футах в минуту.Измерения CFM выполняются, когда вентилятор работает на высокой скорости, затем это число делится на использованные ватты. Это означает, что чем выше CFM, тем эффективнее вентилятор и тем больше воздуха он перемещает. 75 кубических футов в минуту / Вт — это минимум, который можно считать эффективным согласно требованиям Energy Star.
Агентство по охране окружающей среды требует, чтобы все производители потолочных вентиляторов нанесли следующий рисунок на все свои коробки, брошюры, каталоги и т. Д., Чтобы вы имели точное представление о мощности вашего вентилятора:
С первого взгляда эта информация поможет вам оценить воздушный поток и эффективность потолочного вентилятора.Это упрощает сравнение двух или более вентиляторов одинакового размера. Но какой ОВЛХ лучше?
На высокой скорости:
Хороший CFM варьируется от 4000 до 5000
Лучше: от 5000 до 6000
Best больше 6000
Q: Что такое потолочный вентилятор с двигателем постоянного тока и каковы его преимущества?
A: Двигатели постоянного тока — это новое дополнение к бытовым потолочным вентиляторам, которые создают дополнительный крутящий момент, потребляя при этом менее 70% мощности обычного потолочного вентилятора. Они делают это, преобразуя электрическую энергию в механическую при вращении.
Вентиляторы с двигателем постоянного тока
имеют несколько более высокую первоначальную стоимость, чем обычные потолочные вентиляторы, поскольку им нужен более дорогой электронный регулятор скорости. Однако их преимущества более чем компенсируют это. Эти преимущества включают:
Практически бесшумная работа
Двигатели гораздо меньшего размера, что приводит к уменьшению размера и веса вентиляторов
Эффективное использование энергии, продлевающее срок службы вентилятора
Более высокий крутящий момент приводит к увеличению пусковой скорости
Возможность до 6 различных скоростей
В тех случаях, когда включено освещение, в вентиляторах постоянного тока обычно используются светодиоды, которые только повышают энергоэффективность вентилятора.
Q: Что следует учитывать при выборе лопастей потолочного вентилятора?
A: Количество потолочных лопастей часто является важным моментом при принятии решения, какой тип потолочного вентилятора купить, но с развитием технологий это становится не столько вопросом функциональности, сколько личным выбором.
Раньше было так, что потолочный вентилятор с пятью или шестью лопастями обеспечивал большую эффективность по сравнению с трех- или четырехлопастным вентилятором, но теперь это уже не так.Поскольку CFM является мерой эффективности воздушного потока вентилятора, количество лопастей больше связано с украшением стиля вашего помещения. Например, потолочный вентилятор с четырьмя или пятью лопастями обеспечивает более традиционный и сбалансированный вид, тогда как вентилятор с двумя или тремя лопастями имеет современный и элегантный вид.
В: Как различная отделка лезвий влияет на их работу?
A: Выбор отделки потолочных пластин во многом будет зависеть от того, в какой комнате они находятся и каков ваш бюджет.Четыре основных материала лезвия и их уникальные преимущества:
1) МДФ
При использовании полотна из древесноволокнистых плит средней плотности (МДФ) опилки и другие остатки древесины сжимаются вместе с твердым материалом. Затем на него накладывается ламинат (наклейка), чтобы защитить его и придать законченный вид. Этот тип лопастей является наименее дорогим и обычно используется для недорогих вентиляторов, но не всегда. Он плохо выдерживает снаружи; если есть влага, лезвие начнет довольно быстро провисать после установки.Но в сухих помещениях такие лезвия отлично работают.
2) Пластик
АБС-пластик используется во многих вентиляторах, главным образом потому, что его легко и недорого производить. Пластику можно придать практически любую форму, и его можно отделать так, чтобы он выглядел как настоящее дерево. А лезвия из ABS хорошо держатся снаружи.
(Примечание относительно двусторонней отделки: лезвия, которые предлагают две разные отделки древесины, обычно могут это сделать, потому что с каждой стороны нанесены два разных ламината.При этом лезвия из АБС-пластика также могут изготавливаться с двумя разными покрытиями. Таким образом, хотя двусторонние лезвия, скорее всего, сделаны из МДФ, это не жесткое правило. )
3) Дерево
Дерево лучше всего подходит для внутренних работ, но оно также подойдет и для наружной влажности. Поиск и обработка лопастей вентилятора из натурального дерева требует больше усилий и затрат, чем для изготовления других материалов. В общем, когда у вентилятора лопасти «из натурального дерева», это вентилятор премиум-класса. Большинство деревянных лезвий изготовлены из пробкового дерева, которое прочное, но легкое и аэродинамическое, хотя можно использовать и другие типы.Визуально лезвия из натурального дерева, как правило, имеют резной вид с более толстым профилем, чем стандартные плоские лезвия.
4) Металл
Металл лучше всего подходит для больших помещений, где вентилятор находится высоко над полом. По коду они должны быть подвешены на высоте 10 футов или выше. Металлические лопасти вентиляторов также подходят для наружных влажных и влажных работ на открытом воздухе. Тем не менее, где-нибудь рядом с океаном, они заржавеют. Даже «морская» версия со временем заржавеет. (Однако клиенты, которые живут в этой среде, обычно это знают!) Металл также является популярным выбором лопастей для небольших колеблющихся потолочных, настенных и переносных вентиляторов.В целях безопасности, если предположить, что они могут быть в пределах досягаемости, они обычно снабжены защитной клеткой
Теперь, когда вся эта информация под рукой, вы должны быть более чем готовы найти подходящий вентилятор для вашего помещения.
Как рассчитать CFM? (Простой расчет + графики)
CFM или C ubic F eet на M inute — это единица измерения расхода воздуха, которую мы используем в расчетах HVAC. Чаще всего нам нужно рассчитать CFM для помещения для вентиляторов, очистителей воздуха, кондиционеров и так далее.
Пример вопроса, полученного LearnMetrics: У нас стандартная спальня площадью 300 квадратных футов. Сколько CFM должен иметь вентилятор для такой комнаты, если мы хотим полностью менять весь воздух 2 раза в час (каждые 30 минут)?
Расчет: Воздушный поток должен быть достаточно сильным, чтобы изменить полный объем помещения площадью 300 кв. Футов (с высотой потолка 8 кв. Футов) 2 раза в час. Объем комнаты = 300 квадратных футов x 8 футов = 2400 футов ³. Чтобы изменить его 2 раза в час (ACH = 2), нам нужно подавать 4800 футов ³ в час.CFM — это единица измерения «фут ³ в минуту». Вот почему нам нужно разделить общий объем на 60; следовательно, 4800/60 = 80 кубических футов в минуту.
Ответ: Вам потребуется воздушный поток 80 CFM (для стандартного помещения площадью 300 кв. Футов и 2 кондиционеров).
Вот аккуратный калькулятор CFM , который рассчитывает CFM на основе площади комнаты , высоты потолка и количества воздухообменов в час (ACH) .
Ниже калькулятора мы продемонстрируем, как работает калькулятор кубических футов в минуту, решив один пример с помощью калькулятора и формулы CFM.Вы также найдете диаграмму CFM, где расход воздуха в CFM рассчитан для площадей от 100 до 3000 квадратных футов (также полезен для воздуховодов).
Калькулятор расхода воздуха CFM
Как рассчитать CFM на комнату? (Решенный пример)
Допустим, у нас есть большая комната площадью 1000 кв. Футов со стандартными потолками высотой 8 футов. Мы хотим рассчитать CFM вентилятора, который будет заменять весь воздух в такой комнате каждые 15 минут (ACH = 4).
Рассчитать CFM вентилятора можно двумя способами:
Используйте формулу CFM.
Используйте комнатный калькулятор CFM выше.
Чтобы продемонстрировать, как использовать калькулятор CFM для расчета расхода воздуха от вентилятора, мы начнем с калькулятора. Вот результаты:
Результат очевиден. Для помещения площадью 1000 кв. Футов с потолком 8 футов и мощностью 4 ACH вам понадобится вентилятор, способный обеспечить воздушный поток 533 куб.
Давайте воспользуемся формулой CFM, чтобы увидеть, получим ли мы то же самое число (это та самая формула, которая используется в калькуляторе):
CFM = (Площадь x Высота x ACH) / 60
Если ввести цифры из нашего примера, мы получим:
кубических футов в минуту = (1000 квадратных футов * 8 футов * 4) / 60 мин = 533 футов ³ / мин = 533 кубических футов в минуту
Короче получается такой же номер.
Вы можете проверить этот список, чтобы получить представление о том, сколько CFM могут произвести лучшие очистители воздуха (для справки).
Вы можете свободно использовать калькулятор CFM для расчета расхода воздуха для любого помещения и для любой ACH. Чтобы помочь вам, мы создали диаграмму CFM, в которой рассчитали CFM для наиболее распространенных размеров помещений:
Таблица
CFM для общих комнат
Во всех этих расчетах мы предполагаем высоту потолка 8 футов и используем 2 ACH. Если вы хотите использовать другие значения ACH, вы можете использовать калькулятор CFM выше.Для расчета ACH на основе CFM вы можете использовать расчет ACH здесь.
Размер комнаты: куб. Фут / мин (при 2 ACH)
Сколько кубических футов в минуту на комнату площадью 100 кв. Футов? 27 куб. Футов в минуту
Сколько кубических футов в минуту на комнату площадью 200 кв. Футов? 53 куб. Футов в минуту
Сколько кубических футов в минуту для помещения площадью 300 кв. Футов? 80 куб. Футов в минуту
Сколько кубических футов в минуту на комнату площадью 400 кв. Футов? 107 куб. Футов в минуту
Сколько кубических футов в минуту на комнату площадью 500 кв. Футов? 133 куб. Футов в минуту
Сколько кубических футов в минуту для помещения площадью 600 кв. Футов? 160 куб. Футов в минуту
Сколько кубических футов в минуту для помещения площадью 700 кв. Футов? 187 куб. Футов в минуту
Сколько кубических футов в минуту на комнату площадью 800 кв. Футов? 213 куб. Футов в минуту
Сколько кубических футов в минуту на комнату площадью 900 кв. Футов? 240 куб. Футов в минуту
Сколько кубических футов в минуту для дома площадью 1000 кв. Футов? 267 куб. Футов в минуту
Сколько кубических футов в минуту для дома площадью 1500 кв. Футов? 400 куб. Футов в минуту
Сколько кубических футов в минуту для дома площадью 2000 кв. Футов? 533 куб. Футов в минуту
Сколько кубических футов в минуту для дома площадью 2500 квадратных футов? 667 кубических футов в минуту
Сколько кубических футов в минуту для дома площадью 3000 кв.м? 800 куб. Футов в минуту
Сколько кубических футов в минуту на квадратный фут
Один из наиболее распространенных вопросов — сколько воздуха CFM нам нужно на квадратный фут.Очевидно, это зависит от высоты потолка и ACH. Если мы предполагаем высоту потолка 8 футов, мы можем рассчитать CFM на квадратный фут для различных значений ACH:
0,13 куб. Фут / мин на квадратный фут при ACH = 1.
0,27 куб. Фут / мин на квадратный фут при ACH = 2.
0,40 куб. Фут / мин на квадратный фут при ACH = 3.
0,53 куб. Фут / мин на квадратный фут при ACH = 4.
0,67 куб. Фут / мин на квадратный фут при ACH = 5.
ACH очень важен, например, для очистителей воздуха. Люди, склонные к аллергии, получат наибольшую пользу от лучших очистителей воздуха с h23 HEPA от аллергии; Зона покрытия этих устройств должна быть рассчитана для 5 ACH.С другой стороны, даже лучшим очистителям воздуха от плесени потребуется не более 4 ACH. На практике зона покрытия этих устройств рассчитывается как 2 ACH.
Если здесь что-то непонятно, вы можете задать вопрос в комментариях, и мы вам поможем.
Диаграмма CFM для диаметра воздуховода
Всем, кому требуется расчет CFM для воздуховодов, вам также понадобится диаметр воздуховода для достижения этого воздушного потока.
Пример: Если нам нужен воздушный поток 300 кубических футов в минуту, нам понадобится гибкий воздуховод диаметром 10 дюймов.
Чтобы правильно выбрать размер воздуховода, вы можете обратиться к таблице размеров CFM здесь:
Диаметр гибкого воздуховода: CFM (воздушный поток)
4 дюйма 20 куб. Футов в минуту
5 дюймов 50 куб. Футов в минуту
6 дюймов 80 куб. Футов в минуту
7 дюймов 120 куб. Футов в минуту
8 дюймов 170 куб. Футов в минуту
9 дюймов 230 куб. Футов в минуту
10 дюймов 300 куб. Футов в минуту
12 дюймов 500 куб. Футов в минуту
14 дюймов 740 куб. Футов в минуту
16 дюймов 1050 куб. Футов в минуту
18 дюймов 1400 куб. Футов в минуту
20 дюймов 1875 куб. Футов в минуту
Используя эту диаграмму CFM для воздуховодов, вы можете правильно оценить, какого размера воздуховоды вам нужны для обеспечения необходимого воздушного потока.
Другие единицы измерения расхода воздуха, такие как л / мин или кубические метры в час
CFM — британская единица измерения, обычно используемая в США. Если вы используете другие единицы измерения, такие как л / мин или м ³ / ч, вы можете использовать эти соотношения единиц измерения для перевода других единиц в CFM.
1 куб. Фут / мин = 1,699 м ³ / ч
1 куб. Фут / мин = 28,317 л / мин
Если у вас возникли проблемы с использованием калькулятора, вы можете использовать комментарии, чтобы сообщить нам некоторые числа, и мы постараемся помочь вам.
Расход воздуха, статическое давление и импеданс

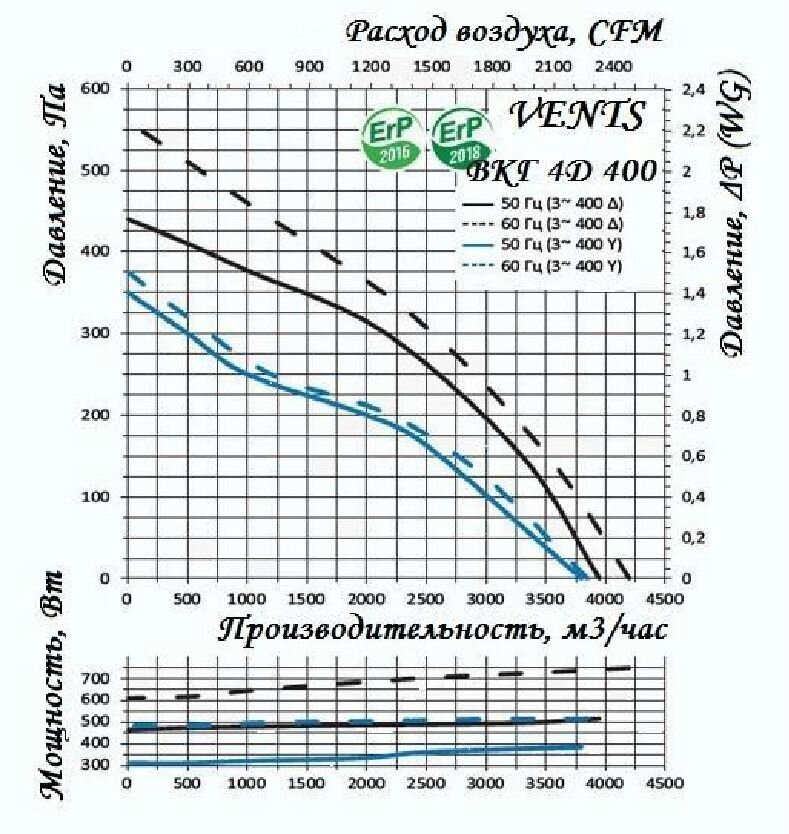

Вы знаете, как пользоваться этим графиком?
Подобно кривой скорости вращения двигателя, этот график показывает, как производители показывают производительность своих вентиляторов и откуда берутся данные о расходе воздуха и статическом давлении.
Некоторым покупателям это может показаться совершенно чужим. Многие клиенты, с которыми я имел дело в своей прошлой жизни в качестве инженера технической поддержки, выбирали вентиляторы на основе размеров и расхода воздуха. Однако необходимо более глубокое понимание, чтобы определить, как вентилятор на самом деле будет работать в реальной жизни.
В этом посте я буду обсуждать определения расхода воздуха в зависимости от статического давления, взаимосвязь между ними и важность импеданса.
Расход воздуха в зависимости от статического давления

В приведенной выше таблице технических характеристик вентиляторов « Макс.Воздушный поток «и» Макс. Статическое давление «указано в качестве спецификации.
Воздушный поток — это объем воздуха, производимого вентилятором, измеренный во времени. В этом случае воздушный поток вентилятора измеряется в кубических метрах в минуту (м³ / мин) в метрических единицах или кубических футах в минуту (CFM) в британских единицах. Проще говоря, если у вас есть шкаф размером 5 футов x 5 футов x 5 футов и вентилятор производительностью 5 кубических футов в минуту, ему, вероятно, потребуется 25 минут для вентиляции горячего воздуха в шкафу.(На самом деле это не так просто.)
Статическое давление — это давление воздуха, которое может создать вентилятор в корпусе. В этом случае статическое давление измеряется в паскалях (Па) или дюймах водяного столба (дюймы водяного столба ₂ O). Паскаль (Па) — производная единица измерения давления в системе СИ, используемая для количественной оценки внутреннего давления, напряжения и т. Д. Единица названа в честь Блеза Паскаля и определяется как один ньютон на квадратный метр. Дюймы водяного столба (дюймы водяного столба ₂ O) определяются как давление, оказываемое водяным столбом высотой 1 дюйм при определенных условиях.При температуре 4 ° C (39,2 ° F) чистая вода имеет самую высокую плотность (1000 кг / м³). При этой температуре и стандартном ускорении свободного падения 1 дюйм вод. Ст. ₂ O составляет приблизительно 249,082 паскалей.
Важно знать, что даже если указаны максимальные значения для воздушного потока и статического давления, вентилятор не будет выдавать оба максимальных значения одновременно.
Взаимосвязь между расходом воздуха и статическим давлением вентилятора показана на графике выше.Как видите, расход воздуха и статическое давление имеют отрицательную корреляцию. Когда воздушный поток увеличивается, статическое давление уменьшается; и когда статическое давление увеличивается, воздушный поток уменьшается. 3 точки обозначают возможные сценарии, в которых будет выступать болельщик.
Чтобы визуализировать 3 сценария, вам, возможно, придется представить корпус электроники, вентилируемый вентилятором. Обратитесь к приведенному выше графику с 3 обозначенными точками 1), 2) и 3).
В примере 1) у нас есть корпус, который полностью открыт с одной стороны.Нет ничего, что препятствовало бы воздушному потоку от вентилятора, и весь воздушный поток выходит с другого конца. В этом примере создается сценарий, при котором будет происходить максимальный воздушный поток и у нас будет нулевое статическое давление.
В примере 2) у нас есть закрытый корпус, за исключением небольшого выпускного отверстия или выхода воздуха на другом конце. Размер выпускного отверстия меньше, чем размер отверстия для забора воздуха, что затрудняет прохождение воздуха. Постоянное скопление воздуха внутри шкафа, который не может выйти, увеличивает статическое давление внутри.Это создает сценарий, в котором поток воздуха ограничивается повышенным статическим давлением. Расход воздуха будет меньше максимального значения.
В примере 3) корпус полностью закрыт. В этом сценарии воздушный поток, втекающий в корпус, вызывает повышение статического давления, поскольку воздуху некуда выходить. После превышения нормативного статического давления, даже если вентилятор продолжает работать, высокое статическое давление больше не пропускает внутрь воздух.Другими словами, было достигнуто максимальное статическое давление, и объем воздушного потока упал до нуля.
В реальной жизни примеры 1) и 3) нереальны. В практическом примере вентиляции корпуса электроники большинство вентиляторов будут работать примерно так, как в примере 2). Однако для построения графика используется аналогичный метод (также известный как двухкамерный метод).
Плотность установки
Хорошо, теперь, когда мы понимаем поток воздуха и статическое давление на примере корпуса электроники, давайте сделаем его более реалистичным.В корпусе для электроники находятся важные электрические устройства, такие как ПЛК, источники питания и драйверы для управления движением в автоматизированных машинах. Поскольку это корпус с элементами, генерирующими тепло, необходим вентилятор, чтобы снизить температуру и поддерживать работу электроники. Количество компонентов внутри корпуса определяет «плотность установки».
При меньшем количестве компонентов (низкая плотность установки) остается больше места для прохождения воздуха. Этот сценарий несколько похож на приведенный выше пример 1), где вентилятор производит большой воздушный поток.
Чем больше компонентов (высокая плотность установки), тем больше препятствий на пути воздушного потока. Этот сценарий будет аналогичен приведенному выше примеру 2), который является наиболее распространенным. В этом случае высокое статическое давление может снизить расход воздуха ниже его максимального значения.
Важность импеданса
Как определяются требования к фактическому расходу воздуха и статическому давлению? Ответ — сопротивление. Импеданс определяется как сопротивление воздушному потоку, и он может быть в форме электронных компонентов, стен или чего-либо, что препятствует прохождению воздушного потока. Фактический расход воздуха и статическое давление определяются импедансом.
Посмотрим, как это делается. Для большинства применений с принудительным воздушным охлаждением импеданс рассчитывается по «квадратичному закону», что означает, что статическое давление изменяется как квадратная функция изменений CFM.
P = KrQ ⁿ
где:
P = статическое давление
K = коэффициент нагрузки (здесь некоторая справочная информация)
r = Плотность жидкости
Q = Расход
n = постоянный; Пусть n = 2; аппроксимирующая турбулентную систему.
На графике ниже мы показываем 3 желтые линии для отображения 3 различных уровней импеданса (A, B и C).
Зеленая линия обозначает расход воздуха и статическое давление. Точка A соответствует высокому сопротивлению, а точка C — низкому сопротивлению. Фактический воздушный поток и статическое давление определяются там, где кривая полного сопротивления (желтая) пересекает кривую рабочих характеристик (зеленая).
Иногда бывает сложно определить полное сопротивление системы.В этом случае можно с уверенностью предположить, что фактический воздушный поток будет примерно половиной максимального воздушного потока вентилятора, поэтому выберите вентилятор, который может производить вдвое больший воздушный поток.
Для успешного проектирования вентиляции шкафа, помимо выбора вентилятора, следует учитывать и другие факторы, такие как размер впускных / выпускных отверстий, расположение отверстий и размещение компонентов. В следующем видео мы используем дым, чтобы продемонстрировать, как на воздушный поток могут влиять различные конструкции корпуса, такие как разные диаметры всасывающих отверстий и использование разделителей.
Использование дополнительных принадлежностей, таких как фильтры, экраны или защитные кожухи для пальцев, может увеличить надежность и срок службы вентиляторов в пыльной или влажной среде, но они также повлияют на характеристики воздушного потока и статического давления.
На приведенном выше графике показаны данные о потерях давления, вызванных аксессуарами вентилятора для вентилятора размером 119 мм (4,69 дюйма). Фильтр вызывает наиболее значительную потерю давления, в то время как защита пальцев вызывает небольшие потери. На приведенном выше графике показано, как характеристики могут измениться при установке аксессуаров на примере вентилятора MU1225S-21. Большая потеря давления приводит к большему снижению характеристик воздушного потока и статического давления.
Как рассчитать требуемый кубический фут в минуту для палатки для выращивания
Если вы проветриваете палатку для выращивания растений, важно знать, сколько воздуха нужно переместить, чтобы обеспечить достаточное количество свежего воздуха.Поскольку он заполняет все пространство, вы можете догадаться, что объем вашей палатки для выращивания равен количеству воздуха, который необходимо обменять. Немного больше уходит в расчет, если вы заполняете пространство аксессуарами. Итак, из нашего полного руководства по вентиляции палатки для выращивания, узнайте, как найти необходимый CFM.
Формула
Сначала найдите его объем в кубических футах, умножив его длину на ширину и высоту. При необходимости преобразуйте единицы измерения. Это будет равно объему вашего помещения с требуемым воздушным потоком, равным этой цифре в кубических футах в минуту или CFM.Вот как выглядит формула:
Например, палатка для выращивания растений размером 48 дюймов x 36 дюймов x 72 дюйма, преобразованная в ножки, будет представлять собой палатку для выращивания растений размером 4 x 3 x 6 дюймов. Если умножить размеры, получится 72 фута. ³. Поскольку объем помещения для выращивания также является необходимым CFM для вентиляции каждую минуту, базовый CFM данной палатки для выращивания составляет 72.
Аксессуары для палатки для выращивания
Следующим шагом будет увеличение базовой CFM на процент эффективности ваших аксессуаров.Добавление таких компонентов, как воздуховоды и угольные фильтры, снизит производительность вентилятора в вашем помещении для выращивания, что повлияет на то, насколько сильно ваш вентилятор должен работать.
Что касается воздуховодов, то количество и резкость их фактор изгиба в сопротивление воздушному потоку. Это связано с тем, что поток воздуха уменьшается, чем дальше он должен пройти, поэтому чем прямее воздуховод, тем лучше. Чем круче изгиб, тем резче снижение КПД; изгиб 30 ° сокращает поток воздуха на 20%, а изгиб 90 ° уменьшает поток воздуха на 60%! Разглаживание складок также может улучшить производительность вентилятора и улучшить воздушный поток.
Если вы используете светодиодные лампы для выращивания растений, вы также должны учитывать их тепловую мощность, которая дополнительно увеличивает требуемый CFM до 50%.
Эти факторы добавляют к требуемому CFM, что требует наличия высокопроизводительного вентилятора для перемещения расчетного воздушного потока. Поскольку аксессуары, представленные на рынке, могут сильно различаться, вы можете использовать расчетные проценты эффективности в зависимости от типа компонента.
(Базовый куб.фут в минуту x Компонентные факторы) x (Тепло для выращивания света) = Требуемый кубический фут в минуту
Например, наша палатка для выращивания 4x3x3x6 дюймов имеет базовый CFM 72 . Мы умножаем это число на процент эффективности каждого компонента. Если мы добавим к нашей вентиляционной системе угольный фильтр ( 60% ), воздуховоды ( ~ 20% ) и глушитель ( 20% ), мы получим 166 кубических футов в минуту. Отсюда, учитывая тепловую мощность вашего светильника для выращивания ( ≤50% ), мы получим требуемый CFM в размере 249 . Имейте в виду, что эти проценты не являются фиксированными и могут отличаться. Вот разбивка этого расчета:
Умножение вашего базового CFM (72) на воздуховод (20%), угольный фильтр (60%), глушитель (20%) и нарастающий свет (50%) по вашему выбору, вы получите требуемые 249 CFM.
Правильный поток воздуха в минуту или воздушный поток для воздушных компрессоров
Что такое кубический фут в минуту или воздушный поток и каковы требования к некоторым распространенным пневматическим инструментам?
Если вы планируете купить воздушный компрессор для промышленного применения, вам необходимо обдумать несколько факторов, которые лучше всего соответствуют вашим потребностям. Одним из важных соображений является требование к давлению воздуха для оборудования, с которым будет работать воздушный компрессор.
Подача свободного воздуха в воздушный компрессор измеряется в кубических футах в минуту (CFM) .Это количество воздуха, производимого воздушным компрессором при определенном уровне давления. Другой параметр, рассматриваемый вместе с CFM, — это давление, которое может предложить воздушный компрессор, которое измеряется в барах, кг / см2 или фунтах на квадратный дюйм.
Например, для небольших пневматических инструментов обычно требуется до 5 кубических футов в минуту при 4,8-6,2 бар. С другой стороны, для более крупного оборудования требуется более 10 кубических футов в минуту при давлении 6,9–8,2 бар. Помните, что когда у вас есть несколько приложений с разными требованиями к воздушному потоку, вы должны сложить их индивидуальные требования и считать, что общее использование будет на 40-50% выше полученного числа.Это необходимо для того, чтобы воздушный компрессор не всегда работал на полную мощность.
Обратите внимание на расход воздуха, необходимый для некоторых распространенных применений воздушных компрессоров:
Сверлильные станки
В то время как обычно используемые электродрели могут пробивать только более мягкие поверхности, такие как дерево или стекловолокно, пневматические инструменты на основе воздушного компрессора также могут просверливать твердые материалы, такие как камни и металлы. Для этого применения перфораторам с пневматическим приводом, как реверсивным, так и прямолинейным, требуется 3-6 куб. Футов в минуту при 6.2 бара .
Инструменты для долбления
Пневматическое долото — это ручной пневматический инструмент с узкой и плоской режущей кромкой. Он используется для резки дерева и камня, для строительства и ремонта дома. Он особенно удобен для вырезания пазов и стыков «ласточкин хвост» при строительстве смежных стен и полок.
Обычно для пневматических долот требуется 3-11 CFM при 6,2 бар .
Угловые шлифовальные машины
Угловые шлифовальные машины с приводом от воздушного компрессора находят применение при ремонте автомобилей и металлоконструкциях, где они используются для шлифования, полировки и резки.Угловые шлифовальные машины, опирающиеся на соответствующий шлифовальный диск, также можно использовать для сглаживания поверхности и кромок некоторых материалов. В большинстве случаев для базовой 7-дюймовой портативной угловой шлифовальной машины требуется 5-8 куб. Футов в минуту при 6,2 бар .
Отрезной инструмент
Отрезным инструментам требуется значительная мощность для резки металлических листов при строительстве и обслуживании транспортных средств, промышленных объектов и художественных работ. С помощью пневматических инструментов становится проще и быстрее разрезать углы металлического листа и вырезать панели из больших металлических стен.. Воздушный компрессор 4-10 куб. Фут / мин при 6,2 бар может эффективно отключать электроинструменты.
Клепка
Вопреки мнению некоторых, клепка не устарела после появления сварки. Как постоянные застежки, заклепки по-прежнему используются во многих механических приложениях, таких как авиастроение, где требуется прочное и надежное крепление с минимальным весом. Пневматические клепальные инструменты также используются в строительных работах — обычно они используются для устройства гофрированных металлических крыш.Они не потребляют много энергии, и 4 CFM при 6,2 бар является их стандартным требованием.
Стригальное оборудование
Пневматические ножницы
подходят для резки металла в тяжелых условиях, которую невозможно выполнить с помощью высечных ножниц. Они используются для бритья, обрезки, разрезания и обводки металлических листов для рукоделия и промышленных работ. Современные пневматические инструменты оснащены ножницами с пистолетной рукояткой, которые могут делать до 2600 резов за минуту. Кроме того, стандартные ножницы с приводом от воздушного компрессора могут резать листовой металл толщиной 16, холоднокатаную сталь 20 и алюминий 14. Воздушные компрессоры 8-16 CFM при 6,2 бар могут приводить в действие такое оборудование для резки.
Малярные инструменты
Одним из наиболее полезных пневматических устройств является аэрограф, предотвращающий образование пузырей, «рыбьих глаз», пятен и других дефектов при окраске поверхностей транспортных средств, стен и мебели. Кисти с пневматическим приводом также защищают цвет от влаги и грязи. Они облегчают нанесение слоев краски для получения гладкой поверхности и глазури, чего нельзя добиться с помощью обычных кистей, валиков или систем распыления аэрозолей.Обычно для этих устройств требуются воздушные компрессоры с номиналом 3-11,3 куб. Фут / мин при 6,2 бар .
***
Обратите внимание, что приведенные здесь цифры относятся к конкретной марке и ассортименту инструментов. Это может варьироваться в зависимости от производителя и требований приложения.
ELGi производит воздушные компрессоры с разной скоростью воздушного потока для использования с несколькими пневматическими инструментами, используемыми на предприятии. Если у вас все еще есть вопросы об оптимальной доставке CFM или бесплатного воздуха для ваших приложений, не стесняйтесь обращаться к нашей команде по телефону 1800-425-3544 или к нам по адресу [электронная почта защищена]
Приобретение вытяжек | Измерение расхода воздуха (CFM)
Ничего страшного, если вы не уверены, что это означает.Мы разделили все это на пять простых советов, чтобы вы могли определить, какое количество CFM подходит для вашей кухни.
Когда вы готовите, аромат дыма часто становится приятным дополнением к вкусной еде. Но дымная кухня? Никогда не приветствую. Вот почему кухонные вытяжки так важны, поскольку они удаляют дым, запахи и чрезмерную влажность с вашей кухни. Но чтобы быть эффективным, вам нужна вытяжка, которая пропускает достаточно воздуха. Так же, как вам нужна система отопления, которая создает правильный воздушный поток.Как это определить? Через CFM или кубические футы в минуту.
Что такое CFM?
CFM — это мера воздушного потока, обычно используемая для описания возможностей систем отопления, вентиляции и кондиционирования воздуха.
Сколько CFM вам нужно?
Во-первых, имейте в виду, что вытяжка со слишком малым количеством CFM не обеспечит адекватной вентиляции, а другая с слишком большим количеством воздуха не будет энергоэффективной, так как вытяжка будет забирать слишком много воздуха из вашей кухни. Звучит запутанно, но не волнуйтесь — с небольшой помощью вы придете к диапазону CFM, который подходит именно вам.
Примите во внимание тепловую мощность вашей печи . Институт домашней вентиляции (HVI) рекомендует разделить рейтинг БТЕ вашей печи на 100, чтобы получить минимальный ориентир для рейтинга CFM. Пример: для диапазона, способного производить 35 000 БТЕ, требуется вытяжка с номинальной мощностью 350 кубических футов в минуту или выше.
Вы также можете определить CFM на основе ширины вашей печи. Если ваша плита стоит у стены, вы должны обеспечить воздушный поток 100 кубических футов в минуту на погонный фут диапазона.Таким образом, для диапазона шириной 24 дюйма потребуется вытяжка на 250 кубических футов в минуту или больше.
3. Определите рекомендуемую вентиляцию в зависимости от размера вашей кухни. HVI рекомендует, чтобы вытяжка могла полностью циркулировать воздух на кухне 15 раз в час.
— Начните с измерения площади вашей кухни. В помещении прямоугольной формы это можно сделать, умножив ширину и длину. Например, кухня размером 10 на 15 футов имеет площадь 150 квадратных футов.
— Рассчитайте общий объем вашей кухни, умножив площадь пола на высоту потолка. Например, если площадь пола кухни составляет 150 квадратных футов, а высота потолка 8 футов, общий объем составляет 1200 кубических футов
.
— Разделите общий объем на 4, чтобы получить требуемый рейтинг CFM. Для кухни объемом 1200 кубических футов потребуется вытяжка мощностью 300 кубических футов в минуту.
Как измерить CFM для получения надлежащего воздушного потока (рисунок)

4.Добавьте больше CFM на основе воздуховодов. Добавьте девять дополнительных кубических футов в минуту для 9-футового воздуховода и 25 кубических футов в минуту для каждого обнаруженного изгиба колена. (Изогнутая, жесткая деталь, используемая при установке в воздуховодах.)
5. Выберите максимальную из вышеперечисленных рекомендаций, чтобы определить свои требования к CFM. Сравните числа и размер вытяжки на основе наибольшего числа из трех (тепловая мощность, размер кухонной плиты, размер кухни). Не забудьте прибавить значение шага 4 к наибольшему числу.
Теперь, когда вы знаете, как рассчитать CFM, вы можете приобрести вытяжку, которая генерирует необходимое количество воздуха, чтобы ваша кухня оставалась чистой и бездымной.
ИСТОЧНИКИ:
http://www.wikihow.com/Calculate-CFM-for-Range-Hoods
http://www.todayshomeowner.com/how-to-calculate-kitchen-range-hood-fan-size/
http: //www.houzz.com/ideabooks/64500347/list/what-to-consider-when-adding-a-range-hood
Расчет CFM | РаботаACI
Расчет объема воздушного потока (CFM) в вашем ПЛК или системе управления зданием на основе выходных данных датчика перепада давления стоит лишь небольшую часть того, что вы могли бы потратить на дорогие мониторы скорости воздуха или CFM. В этом сообщении блога объясняется, как использовать выходной сигнал датчика перепада давления и простую математику, чтобы найти переменные в следующем уравнении, используемом для расчета объема потока:
CFM = FPM x Площадь поперечного сечения воздуховода
Определение скорости потока , , обычно выражаемое в футах в минуту (FPM), является первым шагом в заполнении переменных нашего уравнения. Чтобы найти скорость потока, мы используем уравнение:
FPM = 4005 x √ΔP (квадратный корень из скорости давления)
Значение скорости давления будет предоставлено преобразователем перепада давления ACI DLP или MLP2, соединенным с дифференциальной трубкой Пито PT, установленной в воздуховоде.PT — это трубка Пито из АБС-пластика, имеющая длину 3, 5,2, 7,5, 9,7 дюйма. Глубина вставки должна охватывать как можно большую ширину воздуховода, не касаясь противоположной стороны. На всем протяжении PT имеется несколько точек отбора проб, причем количество точек отбора проб зависит от длины PT.
Порт «H» трубки Пито PT подключается к порту HIGH датчика перепада давления, а порт «L» — к порту LOW. Разница между показанием общего давления, отслеживаемым на порте «H» ПТ, и статическим давлением, отслеживаемым на порте «L», и есть давление скорости.Выходной сигнал датчика перепада давления DLP или MLP2 обеспечивает значение давления скорости, которое будет использоваться в нашем уравнении.
Например: Если давление при скорости 0,45 дюйма вод. Ст. измеряется нашим датчиком давления и вводится в наше уравнение, мы видим, что скорость потока составляет 2686 футов в минуту (FPM).
FPM = 4005 x √.45
FPM = 2,686
Наше решение скорости потока 2686 FPM теперь может быть вставлено в наше уравнение, используемое для расчета объема потока в CFM:
куб. Фут / мин = 2,686 x площадь поперечного сечения воздуховода
Затем нам нужно определить площадь поперечного сечения воздуховода .
Есть два уравнения для определения площади поперечного сечения воздуховода. Один используется для квадратного или прямоугольного воздуховода, а другой — для круглого воздуховода.
Уравнение для квадратного или прямоугольного воздуховода:
A (площадь поперечного сечения воздуховода) = X (высота в футах) x Y (ширина в футах)
Уравнение круглого воздуховода:
A (площадь поперечного сечения воздуховода) = π x r (радиус воздуховода в футах) ²
Если у нас есть круглый воздуховод диаметром 14 дюймов, радиус будет вдвое меньше, или 7 дюймов, что преобразуется в.585 футов (7 дюймов / 12 дюймов).
Подставляя наши значения в уравнение, мы видим, что площадь поперечного сечения воздуховода равна пи, или 3,14159 умножить на нашего радиуса, 0,585 в квадрате , что дает нам решение 1,07 квадратных футов .
A = π x 0,585²
A = 1,07 кв. Футов
Теперь, когда мы рассчитали нашу скорость потока ( 2686 футов в минуту) и площадь поперечного сечения воздуховода (1,07 квадратных футов), мы можем рассчитать воздушный поток в кубических футах в минуту для нашего воздуховода диаметром 14 дюймов, используя наше уравнение.
Расход воздуха в кубических футов в минуту = скорость потока в футах в минуту x площадь поперечного сечения воздуховода
CFM = FPM x Площадь поперечного сечения воздуховода
CFM = 2686 x 1,07 кв. Футов
кубических футов в минуту = 2 874
Объем воздушного потока = 2,874 кубических футов в минуту

DLP
В серии A / DLP используется пьезорезистивный кремниевый чувствительный элемент, который определяет перепад давления и обеспечивает аналоговый выход.Откидная крышка легко открывается с помощью фиксатора на боковой стороне корпуса. Это обеспечивает легкий доступ к нулевой функции, диапазонам и выходам, выбираемым на месте. Серия A / DLP доступна с точностью 0,25% и 0,50% и имеет варианты с трубкой Пито, DIN-рейкой и ЖК-дисплеем для обеспечения гибкости установки и эксплуатации.
Лист данных DLP »
MLP2
Датчик давления серии A / MLP2 включает в себя прочный пьезорезистивный чувствительный элемент с кремниевой микротехнической обработкой, позволяющий проводить измерения при очень низком давлении.Функция обнуления кнопки обеспечивает возможность регулировки в полевых условиях, а ее небольшой размер занимает минимум места на панели. Кроме того, клеммный блок является съемным, а в корпусе имеется встроенный кронштейн для монтажа на DIN-рейку.
Лист данных MLP2 »
Пилотные трубки
Трубки Пито 3, 5,2, 7,5 и 9,7 дюйма предназначены для измерения перепада давления на входе во входной секции распределительных коробок VAV и вентиляторов.Трубки Пито можно использовать для измерения скоростного давления, если они установлены лицевой стороной к воздушному потоку.
Обновлено: 28.12.2021 — 17:26
← Предыдущая запись
Следующая запись →
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти
Найти:
Свежие записи
Как выбрать лучшую бутылочку для кормления новорожденного: полное руководство
Тамифлю при беременности: безопасность, эффективность и рекомендации
Холодовая аллергия у детей: симптомы, причины и лечение
Интеллектуальное развитие детей 4-5 лет: 23 увлекательные логические игры
Пеленки для новорожденных: виды, материалы и правильное использование
Свежие комментарии
Мета
Войти
Лента записей
Лента комментариев
WordPress.org
2019. Все права защищены. Карта сайта

Предполагаемая система	потребляемая мощность
Игровой ПК начального класса	250 W
Игровой ПК среднего класса	500 W
Игровой ПК высокого класса	750 W
Конфигурация с несколькими графическими процессорами (high-end SLI и ПК для майнинга)	1000 W

потребляемая мощность	Обязательный CFM	Направляющая воздушного потока (CFM)	Направляющая воздушного потока (м3 / ч)
250 W	29.4	58.9	100
500 W	58.9	117.7	200
750 W	88.3	176.6	300
1000 W	117.7	235.4	400

Тип датчика Диапазон измерения скорости воздуха	Лопасть От 98 до 4900 футов / мин (от 0.5 до 25 м / с)
Точность скорости воздуха	+/- (2% от показания + 59 футов в минуту) или +/- (2% от показания + 0.3 м / с)
разрешение Диапазон измерения температуры	2 фут / мин / 0 м / с -4 ° F до 122 ° F (-20 ° С до 50 ° C)
Точность измерения температуры Единицы измерения	+/- 1 ° F (0.5 ° C) (от 32 ° F до 113 ° F / от 0 ° C до 45 ° C) +/- 2 ° F (1 ° C) (<32 ° F (0 ° C) и> 113 ° F (45 ° C) м / с, км / с, фут / мин, миль / час, узлов / час
Рабочая Температура	-4 ° F до 122 ° F (-20 ° С до 50 ° C)
Коммуникация Тип батареи Срок службы батареи	Версия Bluetooth 4. 2 (для использования с приложением TPI Smart Probe) Идентификатор FCC: QOQBGM113 IC: 5123A-BGM113 209-J00204 AM x 3 Часы 60 типичные
Расчет CFM	Выполняется через приложение TPI Smart Probe

Симптом	Возможная причина
Скорость кажется неточной.	• Низкий заряд батареи.
SP565 не включается.	• Батареи разряжены или разряжены. • Не удерживать выключатель питания нажатым, пока устройство не включится. • Неисправен переключатель POWER ON.
Показания скорости воздуха кажутся низкими	• Батареи разряжены или разряжены. • Защитный кожух открывается не полностью. • Датчик не полностью погружен в воздушный поток.

Номер детали	Описание
A555SP	Мягкий мешочек

Номер детали	Описание
A925	Кейс для 4 интеллектуальных датчиков
A926	Кейс для переноски 1 или 2 интеллектуальных датчиков

Размер вентилятора	Размер номера	Тип номера
29 ″ или меньше	ft."}»> менее 50 кв. Футов	Прихожая, постирочная, гардеробная
36 ″	до 75 кв. Футов	Уголок для завтрака, большая ванная комната
42 ″	до 100 кв.футы	Спальня, кабинет, кухня
52 ″	ft."}»> до 225 кв. Футов	Главная спальня, столовая, патио
56 ″	До 400 кв. Футов	Большая гостиная, большая Комната

Размер комнаты:	куб. Фут / мин (при 2 ACH)
Сколько кубических футов в минуту на комнату площадью 100 кв. Футов?	27 куб. Футов в минуту
Сколько кубических футов в минуту на комнату площадью 200 кв. Футов?	53 куб. Футов в минуту
Сколько кубических футов в минуту для помещения площадью 300 кв. Футов?	80 куб. Футов в минуту
Сколько кубических футов в минуту на комнату площадью 400 кв. Футов?	107 куб. Футов в минуту
Сколько кубических футов в минуту на комнату площадью 500 кв. Футов?	133 куб. Футов в минуту
Сколько кубических футов в минуту для помещения площадью 600 кв. Футов?	160 куб. Футов в минуту
Сколько кубических футов в минуту для помещения площадью 700 кв. Футов?	187 куб. Футов в минуту
Сколько кубических футов в минуту на комнату площадью 800 кв. Футов?	213 куб. Футов в минуту
Сколько кубических футов в минуту на комнату площадью 900 кв. Футов?	240 куб. Футов в минуту
Сколько кубических футов в минуту для дома площадью 1000 кв. Футов?	267 куб. Футов в минуту
Сколько кубических футов в минуту для дома площадью 1500 кв. Футов?	400 куб. Футов в минуту
Сколько кубических футов в минуту для дома площадью 2000 кв. Футов?	533 куб. Футов в минуту
Сколько кубических футов в минуту для дома площадью 2500 квадратных футов?	667 кубических футов в минуту
Сколько кубических футов в минуту для дома площадью 3000 кв.м?	800 куб. Футов в минуту

Диаметр гибкого воздуховода:	CFM (воздушный поток)
4 дюйма	20 куб. Футов в минуту
5 дюймов	50 куб. Футов в минуту
6 дюймов	80 куб. Футов в минуту
7 дюймов	120 куб. Футов в минуту
8 дюймов	170 куб. Футов в минуту
9 дюймов	230 куб. Футов в минуту
10 дюймов	300 куб. Футов в минуту
12 дюймов	500 куб. Футов в минуту
14 дюймов	740 куб. Футов в минуту
16 дюймов	1050 куб. Футов в минуту
18 дюймов	1400 куб. Футов в минуту
20 дюймов	1875 куб. Футов в минуту

conspi.ru - Конспирология - Теория заговора

на любой вкус GECID.com. Страница 1

[Выбор вентилятора] Расчетный расход воздуха, необходимый для охлаждения персонального компьютера (CPU / GPU)

Как рассчитать расход воздуха

Рекомендации по расходу воздуха для каждой конфигурации ПК

Если вы хотите поддерживать температуру внутри ящика ниже 35 ° C при наружной температуре в середине лета 50 ° C

Если вы хотите поддерживать температуру внутри корпуса ниже 28 ° C при комнатной температуре 50 ° C

Сколько вентиляторов все-таки нужно установить

Новая статья: Обзор 19 моделей 140-мм вентиляторов сезона: говорящие с ветром

⇡#

Расчёт вентиляции

Основные параметы вентиляторов:

ВАЖНО:

БЕЗОПАСНОСТЬ:

Расчет вытяжного вентилятора довольно прост: нужно вычислить объем комнаты (длина х ширина х высота).

еще 25%.

Руководство пользователя пластинчатого интеллектуального зонда TPI SP555

ВВЕДЕНИЕ

СООБРАЖЕНИЯ БЕЗОПАСНОСТИ

ХАРАКТЕРИСТИКИ

ИНСТРУМЕНТ НАДVIEW

ПРОВЕДЕНИЕ ИЗМЕРЕНИЯ

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ПРИЛОЖЕНИЯ

ИЗМЕРЕНИЕ ОБЪЕМА ВОЗДУХА — ПОЕЗДНЫЕ ГРИЛИ

Мультисредний ход

ОБСЛУЖИВАНИЕ

УСТРАНЕНИЕ

АКСЕССУАРЫ

ГАРАНТИИ

ЗАМЕНА БАТАРЕЙ

ПРИМЕЧАНИЯ

Документы / Ресурсы

Связанные руководства / ресурсы

404

Дополнительная скидка
