На видеокартах GeForce RTX 3000 появится 12-контактный разъём питания на 600 Вт

Несколько дней назад в Сети начали появляться слухи о том, что компания NVIDIA собирается использовать для своих игровых графических карт поколения Ampere новый 12-контактный разъём питания. Источником данной информации стала китайская техническая организации FCPowerUp, известная своими отчётами о блоках питания. Сегодня же эта информация получила подтверждение в других источниках.

Новый 12-контактный разъём разработала сама NVIDIA, а не какая-либо группа по стандартизации вроде PCI-SIG, Molex или Intel. Он был создан в ответ на современные реалии. Сегодняшние высокопроизводительные видеокарты обычно нуждаются в двух, а то и в трёх разъёмах питания, когда гораздо удобнее было бы использовать одно гнездо для дополнительного питания и один единственный кабель.

Новый разъём питания NVIDIA имеет шесть 12-вольтовых и шесть заземляющих контактов. Кроме того, специалисты из NVIDIA задались целью создать более качественные контакты, способные выдерживать более высокие токи по сравнению с теми, что сейчас используются в 8- и 6-контактных разъёмах питания плат PCIe.

 Как указывают источники, в зависимости от поставщика блока питания, 12-контактный разъём сможет разделяться на два 6-контактных и позиционироваться как «6 + 6-контактный».

Что же касается характеристик, то инженеры NVIDIA исходили из того, что он должен быть способен выдерживать нагрузку до 600 Вт.

Взглянув на схему выше, становится очевидно, что к новому разъёму невозможно подключить два привычных 6-контактных коннектора питания. Например, контакт 1 на классическом 6-контактном разъеме PCIe имеет квадратное сечение, а на 12-контактном разъеме NVIDIA это место занимает контакт со срезанным углом. Также невозможно использовать такие комбинации, как 8-контактный и 4-контактный разъем EPS. NVIDIA позаботилась о том, чтобы было невозможно неправильно подключить кабели питания.

По мнению ресурса Igor’s Lab, NVIDIA на первом этапе новый разъём может появиться только в флагманских видеокартах Ampere версии Founders Edition. Другим вариантом может быть включение в комплект поставки новых видеокарт специального переходника.

По всей видимости, производителям блоков питания придется подстраиваться под новые реалии рынка и выпустить обновленные модели своей продукции, либо предложить кабели с новыми разъёмами для подключения старых блоков питания к будущим новинкам компании NVIDIA.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Как выбрать блок питания для компьютера


Блок питания — это компонент ПК, который переводит сетевые 220 В в нужные для различных устройств 3.3-12 В. И, увы, очень многие относятся к выбору блока питания… никак — просто берут его на сдачу от покупки других комплектующих, зачастую сразу вместе с корпусом. Однако если вы собираете что-то мощнее мультимедийного компьютера, то делать этого не стоит — плохой блок питания может легко вывести из строя дорогостоящие процессоры или видеокарты, и чтобы потом не было как в поговорке «скупой платит дважды» — лучше купить сразу хороший БП.

Теория

Для начала разберемся, какие напряжения отдает блок питания. Это линии 3.3, 5 и 12 вольт:

  • +3.3 В — предназначена для питания выходных каскадов системной логики (и вообще питания материнской платы и ОЗУ).
  • +5 В — питает логику почти всех PCI- и IDE-девайсов (в том числе и SATA-устройств).
  • +12 В — самая загруженная линия, питает процессор и видеокарту.
В подавляющем большинстве случаев 3.3 В берутся с той же обмотки, что и 5 В, поэтому для них указывается суммарная мощность. Эти линии нагружены относительно слабо, и если у вас в компьютере не стоит 5 терабайтных жестких дисков и парочки звуковых видеокарт — не имеет особого смысла обращать на них внимания, если блок питания выдает по ним хотя бы 100 Вт — этого вполне хватит.

Но вот линия 12 В является очень загруженной — по ней питается и процессор (50-150 Вт), и видеокарта (до 300 Вт), поэтому самым важным в блоке питания является то, сколько ватт он может отдать по линии 12 В (и эта цифра к слову обычно близка в суммарной мощности блока питания).

Второе, на что нужно обратить внимание, это разъемы блока питания — чтобы не было так, что видеокарте требуется парочка 6 pin, а у блока питания только один на 8 pin. Основное питания (24 pin) есть на всех блоках питания, на это внимание можно не обращать. Дополнительное питания CPU представлено в виде 4, 8 или 2 х 8 pin — зависит от мощности процессора и материнской платы, соответственно смотрите, чтобы на блоке питания был кабель с нужным числом контактов (важно — 8 pin для видеокарты и для процессора различаются, не пытайтесь их менять местами!)

Далее — дополнительное питание видеокарты. Некоторые низкоуровневые решения (вплоть до GTX 1050 Ti или RX 460) могут довольствоваться питанием через слот PCI-E (75 Вт), и им дополнительное питания не нужно. Однако более мощные решения могут требовать от 6 pin до 2 х 8 pin — следите, чтобы у блока питания они были (у некоторых блоков питания контакты могут выглядеть как 6+2 pin — это нормально, если вам нужно 6 pin — то подсоединяете основную часть с 6 контактами, если нужно 8 — добавляете еще 2 на отдельном кабеле).

Питание периферии и накопителей происходит или через SATA-коннектор, или через Molex — там никаких разбиений на пины нет, просто смотрите, чтобы у блока питания было столько нужных коннекторов, сколько у вас периферийных устройств. В некоторых случаях, если у блока питания не хватает пинов для питания видеокарты, можно купить переходник Molex — 6 pin. Однако в современных БП такая проблема достаточно редка, да и сами Molex почти исчезли с рынка.

Форм-факторы блоков питания — подбираются или под корпус, или, наоборот, если вы выбрали хороший БП определенного форм-фактора, то уже корпус подбираете под него и материнскую плату. Самый распространенный стандарт — это ATX, который скорее всего вы и встретите. Однако есть более компактные SFX, TFX и CFX — они подходят тем, кто хочет создать очень компактную систему.

Коэффициент полезного действия БП — это отношение полезной работы к затраченной энергии. В случае с блоками питания их КПД можно узнать по сертификату 80 Plus — от Bronze до Platinum: у первого он составляет при 50% нагрузке 85%, у последнего — уже 94%.

Бытует мнение, что блок питания с сертификатом 80 Plus Bronze на 500 Вт реально может отдать 500 х 0.85 = 425 Вт. Это не так — блок сможет отдать 500 Вт, просто из сети при этом он возьмет 500 х (1/0.85) = 588 Вт. То есть чем лучше сертификат — тем меньше вам придется платить за электричество и не более того, а с учетом того, что разница в цене между Bronze и Platinum может составлять и 50% — особого смысла переплачивать за последний нет, экономия на электричестве окупится ох как не скоро. С другой стороны — большая часть дорогих БП имеет сертификат как минимум Gold, то есть вас «заставят» экономить электричество.


Power Factor Correction (PFC)

Современные блоки становятся все мощнее, а провода в розетках не меняются. Это приводит к возникновению импульсных помех – блок питания тоже не лампочка и потребляет, как и процессор, энергию импульсами. Чем сильнее и неравномернее нагрузка на блок, тем больше помех он выпустит в электросеть. Для борьбы с этим явлением разработан PFC.

Это мощный дроссель, устанавливаемый после выпрямителя до фильтрующих конденсаторов. Первое, что он делает, это ограничивает ток заряда вышеупомянутых фильтров. При включении в сеть блока без PFC очень часто слышен характерный щелчок – потребляемый ток в первые миллисекунды может в несколько раз превышать паспортный и это приводит к искрению в выключателе. В процессе работы компьютера модуль PFC гасит такие же импульсы от заряда разнообразных конденсаторов внутри компьютера и раскрутки моторов винчестеров.

 Встречаются два варианта исполнения модулей – пассивный и активный. Второй отличается наличием управляющей схемы, связанной с вторичным (низковольтным) каскадом блока питания. Это позволяет быстрее реагировать на помехи и лучше их сглаживать. Так же, так как в схеме PFC достаточно много мощных конденсаторов, активный PFC может «спасти» компьютер от выключения, если на какую-то долю секунды исчезло электричество.

Расчет необходимой мощности блока питания

Теперь, когда с теорией покончено, переходим к практике. Для начала нужно подсчитать, какую мощность будут потреблять все компоненты ПК. Для этого проще всего воспользоваться специальным калькулятором — я рекомендую этот. Вбиваете в него свой процессор, видеокарту, данные по ОЗУ, дискам, количество кулеров, сколько часов в день используете ПК и т.д, и в итоге получаете вот такую диаграмму (я выбрал вариант с i7-7700K + GTX 1080 Ti):

Как видим, под нагрузкой такая система потребляет 480 Вт. По линии 3.3 и 5 В, как я и говорил, нагрузка невелика — всего 80 Вт, столько отдаст даже самый просто БП. А вот по 12 В линии нагрузка уже 400 Вт. Разумеется, не стоит брать блок питания впритык — на 500 Вт. Он, конечно, справится, но, во-первых, в будущем, если вы захотите проапгрейдить свой компьютер, то БП может стать узким местом, а во-вторых при 100% нагрузке блоки питания очень громко шумят. Так что стоит сделать запас хотя бы 100-150 Вт и брать блоки питания начиная с 650 Вт (у них обычно по 12 В линии отдача от 550 Вт).

Но тут возникает сразу несколько нюансов:

  1. Не стоит экономить и брать встроенный в корпус БП на 650 Вт: они все поголовно идут без PFC, то есть один скачок напряжения — и вы в лучшем случае идете за новым БП, а худшем — и за другими комплектующими (вплоть до процессора и видеокарты). Далее — то, что на них написано 650 Вт, далеко не значит, что они столько смогут отдать — нормальным считается напряжение, отличное от номинала не больше чем на 5% (а еще лучше — 3%), то есть если БП отдает по 12 В линии меньше 11.6 В — его брать не стоит. Увы, в noname БП, встроенных в корпус, просадки при 100% нагрузке могут быть и 10%, и что еще хуже — они могут выдавать ощутимо более высокое напряжение, что вполне может убить материнскую плату. Так что ищите БП с активным PFC и сертификатом 80 Plus Bronze или лучше — это гарантирует, что внутри стоят хорошие компоненты.
  2. На коробке с видеокартой может быть написано, что ей требуется БП на 400-600 Вт, когда она сама едва 100 потребляет, а калькулятор мне выдал вообще 200 Вт под нагрузкой — обязательно ли брать БП на 600 Вт? Нет, абсолютно нет. Компании, производящие видеокарты, сильно перестраховываются, и специально завышают требования к БП, чтобы даже люди со встроенными в корпус БП скорее всего смогли поиграть (ибо даже самый простой 600 Вт БП уж при нагрузке в 200 Вт напряжение просаживать не должен).
  3. Если вы собираете тихую сборку, то имеет смысла взять БП в полтора и даже 2 раза мощнее того, что реально потребляет ваша система — при 50% нагрузке такой БП может вообще не включить кулер для охлаждения.
Как видите, ничего особо трудного в выборе блока питания нет, и если вы выберите его по критериям выше, то обеспечите себе комфортную работу за ПК без всяких сбоев по вине некачественного БП.

Вольтмоддинг блока питания


Зачем модифицировать БП

Традиционно есть два компонента системы, которые подвергаются вольтмоддингу — это материнская плата (Vcore, Vdimm, иногда Vagp, Vdd, Vio и некоторые специфичные для конкретных моделей модификации) и видеокарта (Vgpu, Vmem, иногда — Vref, Vddq и OVP). Кроме этих двух устройств также можно при помощи вольтмодов повысить эффективность блока питания. Несложная модификация позволяет получить доступ к управлению основными питающими напряжениями (3.3В, 5В и 12В) на большинстве существующих БП.

Из серийных БП функцией контроля напряжений обладают лишь некоторые модели блоков класса hi-end от Antec (ранее исследованный нами TrueControl 550), PCPower&Cooling, OCZ Technology и SOYO. Тем не менее, даже им пригодится дополнительная модификация, так как диапазон регулировок на них, как правило, недостаточно широк.
На форумах я неоднократно видел недоуменные вопросы от непосвященных, мол, зачем нужен этот мод и что он дает. Спрашивали? Отвечаем!

Изначально потребность в завышенных напряжениях понадобилась, как всегда, оверклокерам. Наиболее полезным в этом плане является высокий уровень цепи +3.3В. Дело в том, что на подавляющем большинстве современных материнских плат питающее напряжение на модули памяти формируется из наиболее близкого по номиналу стандарта для АТХ-питания, а это именно 3.3В. При управлении Vdimm из BIOS, обычно невозможно выставить значение более 2. 9В, более широким диапазоном обладают считанные модели «оверклокерских» плат (в основном, ABIT и MSI). Однако, после модификации соответствующего управляющего элемента (традиционный Vdimm-мод, доступный на всех платах) верхний порог напряжения становится равным реальному уровню +3.3В, выдаваемому блоком питания. И если дешевый Codegen даже под небольшой нагрузкой опускается до 3.0-3.1В, то никаким образом получить 3.3В на модулях памяти вам не удастся, что негативно скажется на потенциале разгона. Более того, некоторые чипы памяти (в частности, Winbond BH-5 и этого уже хватает:)) демонстрируют рост частот пропорционально росту напряжения без всяких ограничений. Для BH-5 вполне нормальным режимом работы являются 3.5В, а в рекордных целях допустимы и более высокие значения. Таким образом, проведя модификацию напряжения 3.3В, можно повысить эффективность Vdimm-мода.
Пятивольтовая цепь влияет на разгон видеокарт с питанием через Molex-коннектор. Особого прироста получить не удастся, но лишние 10-20 МГц выжать иногда можно. Кроме того, низкие +5В сильно осложняют разгон процессора, особенно это касается Socket A.
А вот сверхполезного применения высоким 12В я не вижу — вентиляторы будут крутиться чуть быстрее, зато и нагрев винчестеров резко увеличится. Скажем так, между 11.5В и 12.5В вы вряд ли заметите критическую разницу.
Зато к материнской плате и видеокарте тоже подводятся +5В и +12В и питают тонну различных компонентов. И даже если это не так заметно в плане конкретного роста частот, при предельном разгоне высокий и стабильный уровень напряжений однозначно положительно влияет на общую стабильность системы.

Но не экстримом единым жив оверклокер. Вторая традиционная идеология разгона предполагает возможность сэкономить на покупке более дорогих комплектующих. К счастью, времена массовых покупок безымянного корпуса и предустановленного в него БП (230-300Вт) «по остаточному принципу» вроде как прошли, но тем не менее — БП дешевле 30-40 долларов по определению неспособен работать полностью стабильно в современной системе. Невозможно бесконечно экономить на компонентах (а ведь есть Codegen с розничной ценой ниже $10!), не теряя при этом в качестве. Если БП принадлежит к классу lo-end, и/или просто работает на пределе своих возможностей (потребляемая мощность системы приближается к мощности БП), то не стоит от него ожидать стабильных напряжений. В лучшем случае появятся колебания, в худшем и более распространенном — под нагрузкой (во время игр или тестов) напряжения просто будут падать ниже положенных номиналов. Эту ситуацию тоже можно исправить данной модификацией, подстроив напряжения до желаемых.

Принцип работы


Несмотря на то, что блок питания совершенно не похож на видеокарту или материнскую плату;), принцип вольтмода остался прежним.
В схеме подачи напряжения есть так называемый feedback — обратная связь, по которой генерирующий элемент получает информацию о реальном состоянии напряжения на питаемом устройстве. Если на этой обратной цепи напряжение по какой-либо причине ниже номинального, то блок питания (или схема питания на плате) автоматически поднимает его до необходимого уровня. При вольтмоддинге в обратной цепи занижается напряжение путем установки дополнительного сопротивления (цепь feedback-напряжения через резистор соединяется с землей). БП поднимает показания feedback до штатных, но при этом реальное значение в основной (не-feedback!) цепи становится выше номинального.
На видеокартах и материнских платах имеются управляющие микросхемы, регулирующие напряжения, и у каждой из них есть отдельный вывод feedback.
У блока питания эту же роль выполняют так называемые sense wire — дополнительные провода, идущие к некоторым контактам 20-штырькового разъема ATX. По ним идет то же напряжение, что и по основным, но именно с их помощью БП получает информацию о состоянии напряжений. По их названию мод часто ошибочно называют «Vsense mod», хотя с точки зрения логики правильно было бы либо sense wire mod, либо V+3.3 mod (или V+5/V+12 mod).

Disclaimer


В этом руководстве приведено описание изменений, успешно внесенных в конструкцию устройства командой ModLabs. net. Каждый из модов проверен на работоспособность и нам помог. Однако, мы не можем обещать того, что у всех пройдет все так же удачно. Никакие претензии по поводу неработоспособности устройства после модификаций не принимаются — любые проблемы означают наличие на определенном этапе вашей собственной ошибки. Ни лично автор, ни ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением описанного в данном руководстве.

ВНИМАНИЕ! Вольтмоддинг, если его заметят, стопроцентно отменяет всякие гарантийные обязательства. Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти устройства можно будет не менее аккуратно все отпаять. Приступать к вольтмоддингу можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:

  • вы четко представляете себе, что будете делать;
  • вы не менее четко представляете, зачем вы это делаете;
  • вы умеете делать тонкую работу паяльником;
  • вас не пугает потеря гарантии;
  • вы выжали максимум из своего компьютера, но хотите большего;
  • все другие методы разгона исчерпаны.

Ингредиенты


Для проведения мода нам потребуются:



  • блок питания с sense wire (см. ниже)
  • паяльник, провода и прочие принадлежности
  • мультиметр
  • подстроечный резистор, 10 кОм — 1-3 шт.
  • постоянный резистор, 50 Ом — 1-3 шт.
  • изолента или термоусадочная трубка


Как указано выше, обязательным требованием является наличие у блока питания sense-проводов. Увы, если ваш БП двух-трехгодичной давности или совсем недорогой, то есть приличный шанс обнаружить полное отсутствие feedback. Скажем, упомянутый мною Codegen (по крайней мере те три БП, что используются у меня в качестве подставки для полки) не имеют sense wire, а стало быть модификации не подлежат по определению.

Это был худший вариант. Самый лучший предполагает наличие всех трех раздельных sense-проводов, для +3.3В, +5В и +12В. Если ваш БП стоит меньше 80-100 долларов, шансы на такой сценарий невелики. С ходу могу вспомнить Antec, которая оснащает свои блоки серии TruePower именно такой схемой feedback. Аналогичные решения позволяют себе также брэнды уровня PCPower&Cooling и OCZ Technology, для которых качество значительно важнее затрат на производство. Такую же схему я видел на БП от Sweex (Gold Series 650W) и ОЕМ-ных Antec под маркой CWT (конкретно — модель 550 Вт).

Блоки питания от Sirtec, которые продаются под добрыми двумя десятками брэндов (включая Thermaltake и Chieftec), имеют один sense wire на +3.3В-цепи, и раздельное управление цепями. То есть, сделав мод на них, вы сможете регулировать только +3.3В, оставшиеся две цепи будут работать независимо и не поддаются пользовательской регулировке.

Некоторые производители используют схему с двумя sense wire, один из которых отвечает за +3.3В, а второй (+5В или +12В) управляет обеими цепями одновременно. То есть с ростом +5В, будет также подниматься и +12В.

И, наконец, есть вариант с одним +3.3В sense-проводом, при падении напряжения на котором БП поднимает все три цепи. Это самый неудобный, зато и самый дешевый с точки зрения затрат на реализацию схемы вариант. Поэтому в дешевых БП можно часто столкнуться именно с ним. В любом случае, это лучше чем ничего.

Модификация


Иллюстрации относятся к TrueControl 550, на котором имеются все три провода. Это, так сказать, «максимальная комплектация». Мы не стали делать моды для +5В и +12В, так как имеющегося штатного диапазона хватало для установки их на +5.35В и +12.42В, соответственно — этого вполне достаточно для наших нужд. А вот максимума в +3.42В по цепи +3.3В оказалось маловато… Поэтому как пример приводится именно эта модификация. На любом другом блоке питания все будет в точности так же.

Надеюсь, что это напоминание излишне, но все же: все описанные ниже действия следует проводить лишь на отключенном от всех устройств (материнская плата, видеокарта, приводы и т.п.) и обесточенном (путем физического отключения вилки из сети 220В) блоке питания!


Начнем с поиска sense wire. Тут все просто. Нужные нам провода находятся на торцах АТХ-разъема. С одной стороны — оранжевый провод +3. 3В, с другого края: красный и желтый, то есть +5В и +12В. Как видите, от АТХ-разъема отходят не только толстые питающие провода, но и более тонкие того же цвета. Вот они то нам и нужны. Тонкий оранжевый провод — sense wire для +3.3В.
Выбор места для разреза — личное дело каждого, но мы предпочли это сделать внутри корпуса БП, выведя резистор наружу через отверстие для проводов. На мой взгляд, это самая эстетичная и эргономичная схема.
Разбираем БП, находим нужный нам провод в пучке (проверьте дважды!). Разрезаем его.

Для мода нам понадобится 50-омный обычный постоянный резистор и переменный на 10 кОм, желательно с большим количеством оборотов для более плавной регулировки. Есть еще как минимум несколько других вариантов сочетания этих элементов, а в некоторых руководствах можно встретить их разные комбинации для цепей 3.3В, 5В и 12В… Все подобные схемы работают. Плюсом же указанного варианта является универсальность (одинаковые детали для всех трех цепей) и максимальная доступность компонентов — использовались самые «простые» и распространенные номиналы.


Впаиваем в разрез провода постоянный резистор на 50 Ом. С конца, ближнего к БП (а не к АТХ-разъему!!!), за резистором вешаем один вывод 10 кОм переменного резистора. Второй вывод идет на «землю», которую можно найти в самом БП.
Все три модификации (+3.3В, +5В, +12В) делаются совершенно идентично, меняются лишь провода — для двух оставшихся модов потребуется повторить описанные действия для красного и желтого sense wire. Если же ваш БП относится к описанным выше категориям, то придется ограничиться одной или двумя модификациями.

ВНИМАНИЕ! Напоминаю, что сопротивление переменного резистора изначально должно быть выставлено на максимум, т.е. 10 кОм — обязательно проверьте перед пайкой! А после пайки все оголенные места должны быть самым тщательнейшим образом заизолированы. Несоблюдение этих требований может привести к летальному исходу для блока питания и другого железа.

Испытания


После проведения мода не спешите подключать БП в системник. Для начала проведите «стендовые испытания». Включите БП в сеть и замкните изогнутой скрепкой 4 и 6 контакт (или 3 и 4, как на картинке) на АТХ-разъеме.
Мультиметром измеряйте напряжение в цепи +3.3В, после чего начните крутить переменный резистор, снижая сопротивление. Терпение вам пригодится, если резистор имеет много оборотов — крутить придется довольно долго. Тем не менее, постепенно напряжение начнет расти. Докрутите его до желаемого значения, после чего верните на штатное. Установите БП в систему, после чего повторите процедуру «на живом», используя для ориентировки мультиметр (после дополнительного маленького мода, см. ниже) или показания BIOS. Вот и все, модификация проведена.
Что касается рекомендуемых уровней напряжений, то здесь все зависит от вашей смелости. Гарантированно надежными можно назвать предельные напряжения для штатного блока управления на Antec TrueControl 550 (так как это серийный продукт и его штатная возможность, то он должен был по идее пройти жесткие dumb-proof тесты), это примерно +3.45В, +5. 4В и +12.5В.
Есть положительные отзывы от пользователей, многие месяцы эксплуатирующие системы с примерно +3.6В, +5.5В и +12.9В. Это, пожалуй, разумный предел для ежедневного использования.
А относительно рекордных целей — «sky is the limit!». Существуют прецеденты работы, к примеру, цепи +3.3В на +4.1В, но никто не рискнет пообещать, что ничего не случится с лично вашим железом на сверхвысоких напряжениях… Do it on your own risk!

Удобный мониторинг +3.3В


Как известно, BIOS материнской платы выдает далеко не реалистичные значения напряжений. Поэтому лучшим способом измерения остается мультиметр, подключенный в Molex-коннектор. Однако, таким образом можно измерить лишь +5В и +12В, имеющиеся в четырехконтактном разъеме. И если значения +5VSB, -5В и -12В некритичны для пользователя, то иметь перед собой реальную картину по +3.3В не мешает никому.

Это напряжение подается только через 20-контактный ATX-коннектор на материнскую плату, но раз уж мы вмешиваемся в конструкцию блока питания, то почему бы не внести еще одно маленькое изменение?

Возвращаемся в то место, где на sense wire впаян 50-омный резистор. Со стороны блока питания к нему подпаян еще и переменник и дальше идет заниженное напряжение. Однако ДО резистора оно соответствует подаваемому на плату.


Перед постоянным резистором впаиваем дополнительный провод, желательно с «крокодильчиком» (хорошо изолированным;)) на конце.

Выводим этот провод за пределы БП, подключаем к нему мультиметр и получаем постоянный честный мониторинг напряжения в цепи +3.3В.

Итого


Описанная модификация позволит энтузиастам оверклокинга открыть новые возможности для экстремального разгона, а владельцам недорогих, маломощных или некачественных блоков питания — зачастую отложить их замену, отрегулировав вручную уровни напряжений.

Удачного моддинга! Обсудить вопросы, связанные с модификацией БП, можно в соответствующей ветке нашего форума.




Как добавить питание на видеокарту

Некоторые модели видеокарт требуют подключения дополнительного питания для корректной работы. Связано это с тем, что через материнскую плату невозможно передать столько энергии, поэтому соединение происходит напрямую через блок питания. В этой статье мы подробно расскажем, как и с помощью каких кабелей осуществлять подключение графического ускорителя к БП.

Как подключить видеокарту к блоку питания

Дополнительное питание для карт требуется в редких случаях, в основном оно необходимо новым мощным моделям и изредка старым устройствам. Прежде чем вставлять провода и запускать систему необходимо обратить внимание на сам блок питания. Давайте рассмотрим эту тему более детально.

Выбор блока питания для видеокарты

При сборке компьютера пользователю необходимо учитывать потребляемое им количество энергии и, исходя из этих показателей, подбирать подходящий блок питания. Когда система уже собрана, а вы собираетесь обновить графический ускоритель, то обязательно проведите расчет всех мощностей, включая новую видеокарту. Сколько потребляет GPU, вы можете узнать на официальном сайте производителя или в интернет-магазине. Убедитесь в том, что вы подобрали блок питания достаточной мощности, желательно, чтобы запас был примерно 200 Ватт, ведь в пиковых моментах система потребляет больше энергии. Подробнее о подсчетах мощности и выбор БП читайте в нашей статье.

Подключение видеокарты к блоку питания

Сначала рекомендуем обратить внимание на свой графический ускоритель. Если на корпусе вы встречаете такой разъем, как приведен на изображении ниже, значит необходимо подключить дополнительное питание с помощью специальных проводов.

На старых блоках питания нет нужного разъема, поэтому заранее придется приобрести специальный переходник. Два разъема Молекс переходят в один шестипиновый PCI-E. Molex подключаются к блоку питания к таким же подходящим разъемам, а PCI-E вставляется в видеокарту. Давайте подробнее разберем весь процесс подключения:

  1. Выключите компьютер и отключите системный блок от питания.
  2. Подключите видеокарту к материнской плате.

  • Используйте переходник в случае отсутствия специального провода на блоке. Если кабель питания PCI-E, то просто вставьте его в соответствующий разъем на видеокарте.
  • На этом весь процесс подключения окончен, осталось только собрать систему, включить и проверить правильность работы. Понаблюдайте за кулерами на видеокарте, они должны запуститься практически сразу после включения компьютера, а вентиляторы будут крутиться быстро. Если возникла искра или пошел дым, то немедленно отключите компьютер от питания. Возникает данная проблема только тогда, когда не хватило мощности блока питания.

    Видеокарта не выводит изображение на монитор

    Если после подключения вы запускаете компьютер, а на экране монитора ничего не отображается, то не всегда об этом свидетельствует неправильное подключение карты или ее поломка. Мы рекомендуем ознакомиться с нашей статьей, чтобы понять причину возникновения подобной неполадки. Там приведено несколько способов ее решения.

    В этой статье мы подробно рассмотрели процесс подключения дополнительного питания к видеокарте. Еще раз хотим обратить ваше внимание на правильность подбора блока питания и проверке наличия необходимых кабелей. Информация о присутствующих проводах находится на официальном сайте производителя, интернет-магазине или указывается в инструкции.

    Отблагодарите автора, поделитесь статьей в социальных сетях.

    Некоторые модели видеокарт требуют подключения дополнительного питания для корректной работы. Связано это с тем, что через материнскую плату невозможно передать столько энергии, поэтому соединение происходит напрямую через блок питания. В этой статье мы подробно расскажем, как и с помощью каких кабелей осуществлять подключение графического ускорителя к БП.

    Как подключить видеокарту к блоку питания

    Дополнительное питание для карт требуется в редких случаях, в основном оно необходимо новым мощным моделям и изредка старым устройствам. Прежде чем вставлять провода и запускать систему необходимо обратить внимание на сам блок питания. Давайте рассмотрим эту тему более детально.

    Выбор блока питания для видеокарты

    При сборке компьютера пользователю необходимо учитывать потребляемое им количество энергии и, исходя из этих показателей, подбирать подходящий блок питания. Когда система уже собрана, а вы собираетесь обновить графический ускоритель, то обязательно проведите расчет всех мощностей, включая новую видеокарту. Сколько потребляет GPU, вы можете узнать на официальном сайте производителя или в интернет-магазине. Убедитесь в том, что вы подобрали блок питания достаточной мощности, желательно, чтобы запас был примерно 200 Ватт, ведь в пиковых моментах система потребляет больше энергии. Подробнее о подсчетах мощности и выбор БП читайте в нашей статье.

    Подключение видеокарты к блоку питания

    Сначала рекомендуем обратить внимание на свой графический ускоритель. Если на корпусе вы встречаете такой разъем, как приведен на изображении ниже, значит необходимо подключить дополнительное питание с помощью специальных проводов.

    На старых блоках питания нет нужного разъема, поэтому заранее придется приобрести специальный переходник. Два разъема Молекс переходят в один шестипиновый PCI-E. Molex подключаются к блоку питания к таким же подходящим разъемам, а PCI-E вставляется в видеокарту. Давайте подробнее разберем весь процесс подключения:

    1. Выключите компьютер и отключите системный блок от питания.
    2. Подключите видеокарту к материнской плате.

  • Используйте переходник в случае отсутствия специального провода на блоке. Если кабель питания PCI-E, то просто вставьте его в соответствующий разъем на видеокарте.
  • На этом весь процесс подключения окончен, осталось только собрать систему, включить и проверить правильность работы. Понаблюдайте за кулерами на видеокарте, они должны запуститься практически сразу после включения компьютера, а вентиляторы будут крутиться быстро. Если возникла искра или пошел дым, то немедленно отключите компьютер от питания. Возникает данная проблема только тогда, когда не хватило мощности блока питания.

    Видеокарта не выводит изображение на монитор

    Если после подключения вы запускаете компьютер, а на экране монитора ничего не отображается, то не всегда об этом свидетельствует неправильное подключение карты или ее поломка. Мы рекомендуем ознакомиться с нашей статьей, чтобы понять причину возникновения подобной неполадки. Там приведено несколько способов ее решения.

    В этой статье мы подробно рассмотрели процесс подключения дополнительного питания к видеокарте. Еще раз хотим обратить ваше внимание на правильность подбора блока питания и проверке наличия необходимых кабелей. Информация о присутствующих проводах находится на официальном сайте производителя, интернет-магазине или указывается в инструкции.

    Отблагодарите автора, поделитесь статьей в социальных сетях.

    Видеоадаптеры – одна из главных составляющих компьютера. С каждым годом они становятся все производительнее и требуют наличия дополнительного источника энергии, поскольку возлагаемые на них задачи это уже не просчет отрисовки одной 8-битной картинки, а сложный 3Д рендеринг. Так какие же типы питания видеокарты существуют и в каких случаях оно необходимо?

    Разновидности видеокарт

    В зависимости от типа графические адаптеры потребляют разное количество электроэнергии. На более старых моделях не требовалось наличия дополнительного питания видеокарты, поскольку с головой хватало и 75 Вт из самого PCI слота, а там, где использовалось пассивное охлаждение и вовсе было достаточно половины этой мощности.

    Потребляемая энергия почти полностью зависит от типа графического процессора и системы охлаждения. Она может быть:

    1. Активной – на простых кулерах (1, 2 или 3 вентилятора) и водяной, где для охлаждения используют жидкость.
    2. Пассивной – используется один радиатор большого объема без какой-либо электроники. Существуют отдельные версии довольно производительных видеокарт с таким типом охлаждения. Но, как показывает практика, такое решение не всегда может справиться с возлагаемыми задачами.

    Как питается видеокарта?

    Питание современных видеокарт осуществляется тремя способами:

    • Через PCI слот. Максимальная потребляемая мощность 75 Вт.
    • Разъем 6 pin. Дополнительных 75 Вт.
    • Разъем 8 pin. Дополнительно до 150 Вт.

    При этом могут быть совмещены все три типа питания видеокарты или иметь два разъема 6/8 pin. Это нужно для питания плат мощностью свыше 250-300 Вт для стабильной их работы либо для видеокарт с несколькими графическими процессорами, которые должны получать энергию по отдельным каналам.

    Кроме мощных флагманских видеокарт, с питанием как у атомного реактора, встречаются адаптеры, на которых есть возможность использования только PCI слота для получения всей необходимой энергии. Обычно такой вид подключения используют маломощные и старые видеокарты.

    Если кто-то задался вопросом – какое питание видеокарты выбрать, то ответ прост: наличие дополнительного разъема присутствует только там, где это необходимо. Более мощная карта всегда будет потреблять больше энергии из дополнительных источников.

    Возможно, когда видеоадаптеры станут многоядерными или возрастет количество процессоров они получат еще более мощное дополнительное питание, или обзаведутся собственными БП, но сейчас вполне достаточно 6/8 контактного разъема.

    SLI, Crossfire и счета за электричество

    Установка нескольких видеокарт в одну систему довольно распространенное решение для повышения производительности, особенно в случаях, когда вторая видеокарта достается условно бесплатно. У NVidia и Radeon множество видеокарт поддерживают технологию параллельной работы именуемые SLI и Crossfire. Так можно связать несколько видеокарт в одну мощную вычислительную систему.

    Проблема состоит в том, что питание видеокарт превращается в беспрерывное потребление огромного количества энергии. Хорошо, если ваш блок способен с этим справится и у него даже хватит разъемов – не придется покупать новый.

    Некоторые умельцы ушли еще дальше – они устанавливают несколько маломощных БП в одну систему. Такое решение помогает распределить нагрузку на два блока, сделать сборку менее загруженной и даже уменьшить шум. Правда, у такого решения бывают некоторые проблемы, связанные с синхронностью запуска.

    Подключение дополнительного питания

    Большинство современных блоков питания имеют встроенные выходы для GPU и CPU 8 pin. Они очень схожи между собой, но имеют отличительную друг от друга распиновку.

    Обычно для гнезда дополнительного питания видеокарты в комплекте поставляется переходник. Он представляет собой разветвление контактов 6/8 pin на два Молекса. Чего, в принципе, будет достаточно при использовании двух каналов по 12 В. Если в комплекте переходника не было, то его можно приобрести отдельно буквально за копейки.

    Конечно, питание через разъемы, не предназначенные для выдачи такой мощности, часто приводит к их подгоранию и даже выходу из строя, как и всего блока питания. Поэтому желательно будет обзавестись новым БП с мощностью, достаточной для нормального функционирования всех комплектующих.

    Экстренное подключение питания

    Иногда, покупая б/у видеокарту, можно не обнаружить в комплекте переходника на 8 pin. Как подключить питание видеокарты в таком случае? Можно попробовать изготовить заглушку на два оставшихся пина. Для этого понадобится старый штекер питания ATX, CPU или разъем GPU 6 pin. Распиновка контактов выглядит следующим образом.

    В коннекторах 8 pin отличие состоит лишь в наличии двух контактов GND. Если попытаться запустить технику с 8 pin от разъема 6 pin, то вы получите ошибку о недостаточном питании видеокарты, а соответственно, и отказ в запуске.

    Контакты № 4 и 6 являются не только GND, но и сигнальными, а значит смело запитать либо из другого источника (как вариант – Молекс-разъем) или просто продублировать канал GND из уже подключенного 6-пинового разъема, как в заводских переходниках. В теории можно просто воткнуть перемычку между контактами из надежного провода, но выглядит это не очень, стабильного контакта добиться сложно.

    Важно помнить, что каждый штекер имеет свои ключи, для предотвращения подключения к другим разъемам. Поэтому отрезать нужно только те части, которые точно подойдут к гнезду.

    Подключение питания видеокарты таким способом может помочь, если вы действительно понимаете суть происходящего и все возможные риски. Да и долгая работа на таких «костылях» вряд ли обеспечена.

    Подбор блока по мощности

    Блоки питания классифицируются, в основном, по мощности. В былые времена довольно производительному компьютеру хватало и 300 Вт потребляемой энергии. Сейчас же одна топовая карта может потреблять такое количество энергии, а если их установлено две или того хуже три, пускай даже не самых требовательных?

    БП с коннекторами для видеокарты начали выпускать сразу с выходом первых видеоадаптеров, требующих дополнительного питания. В некоторых блоках питания можно встретить коннекторы сразу с переходниками с 6 на 8 pin, в которых 2 пина просто отстегиваются.

    Для удачного подбора блока питания для видеокарты будет целесообразным использование специальных калькуляторов, коих в сети довольно много. Необходимо просто ввести названия компонентов и рекомендованная мощность будет автоматически подобрана. Если планируете в дальнейшем апгрейды или хотите более тихой работы, стоит выбрать БП с несколько повышенной мощностью – 100-150 Вт.

    Как можно подать питание на ip камеру видеонаблюдения



    Большинство современных ip камер видеонаблюдения поддерживают два стандарта питания, а именно:

    Стабилизированное напряжение (12 В) и РОЕ (Когда питание и данные подаются по одному сетевому кабелю)



    Стабилизированное напряжение (12 В DC ± 10%),

    Например Блок питания

    Технология PoE — питание и данные по кабелю витая пара,

    Например PoE инжектор











    В базовых моделях ip камер без дополнительных функций, зачастую только 2 разъема:
    — RJ 45 — для данных
    — и разъем для подачи питания DC «мама-папа»

    Разберём несколько способов подключения питания и данных к цифровым камерам видеонаблюдения:






















    1. Если расстояние провода от блока питания до камеры позволяет нам подключиться напрямую, например, для комнатной камеры, то тут просто подсоединяем разъемы


























    2. В случае удаленного нахождения камеры от сервера, что бы не вести 2 провода (сетевой и питание) можно использовать часть жил витопарного кабеля для питания, часть для данных.

    4 Жилы определенным образом необходимо обжать в коннекторе, остальные жилы можно использовать для подачи питания.






























    3. При таком варианте зажимаем в клемной колодке разъема для блока питания зачищенные от пластиковой оплетки жилы сетевого кабеля с одной стороны




















    4. Таким же образом обжимаем жилы витой пары на втором конце. Однако у такого способа есть недостаток, а именно при зачистке жил легко можно надрезать медную жилу в месте среза пластиковой оплетки, что сделает её хрупкой при загибе, так лезвие ножа при нажиме нельзя ставить перпендикулярно проводу, необходимо надрезать под углом, что бы избежать надреза жилы, что требует определенных навыков.























    5. Для повышения надежности такого типа соединения можно использовать PoE сплиттер. Отсутствие оголенных проводов дает дополнительную защиту от возможного попадания осадков в монтажную коробку на улице, а так же от излома жилы при изгибе.




























    6. В комплекте идет пара сплиттеров — на оба конца соединения сетевого кабеля
















     7. Вместе с тем, как уже упоминалось ранее большое количество сетевых камер поддерживают питание через технологию PoE. По крайней мере все камеры Hikvision такую функцию имеют по умолчанию.

    Для ip-камер Различают источники питания PoE :
    — PoE коммутаторы (свичи)
    — PoE видеорегистраторы (NVR)
    — PoE инжекторы (на фото справа, это такой девайс, благодаря которому можно подать питание и данные к камере по одному сетевому кабелю витая пара. Имеет два выхода RJ 45)

    Первый — данные (Data) подключаем к сети, в нашем случае напрямую к роутеры
    По второму порту идет питание и данные (Data&Power) к камере по одному сетевому кабелю.
    Таким образом, используя технологию PoE,  минимизируется количество соединений, что повышает надежность системы.





    Как подать питание для ip камеры Видеонаблюдения



    Видео как подключить Аналоговую камеру по витой паре



    Итак, если вы все правильно подключили, то камера моргнёт малиновым цветом ИК прожекторов на несколько секунд, подтверждая, что питание к ней поступает.



    Как установить видеокарту

    Эта статья связана с Dabs.com

    Кажется, что на ПК никогда не будет достаточно мощи 3D-графики. Более высокое разрешение, больше эффектов, лучшее качество изображения и эффекты постобработки, похожие на пленочные, заставляют работать даже новейшие видеокарты.

    Но даже переход на более скромную новую карту обеспечит гораздо более высокую скорость и, что более важно, доступ к новым эффектам DirectX 11, о которых старые карты могут только мечтать.

    Если ассортимент видеокарт для ПК вас немного сбивает с толку, не волнуйтесь, сначала внимательно прочитайте наше подробное руководство по покупке, а затем ознакомьтесь с нашими последними обзорами видеокарт, чтобы вы полностью вооружились лучшими. покупка-консультация.

    Важно отметить, что с картами высокого и даже среднего уровня важно проверить, что блок питания (БП) вашего ПК соответствует минимальным требованиям к питанию. Современные видеокарты потребляют много энергии, для моделей высокого класса потребуется блок питания мощностью 600 Вт, а для карт среднего уровня обычно требуется блок питания мощностью не менее 450 Вт.

    Перед покупкой важно ознакомиться с требованиями спецификации. На блоке питания внутри вашего ПК будет наклейка с указанием максимальной выходной мощности.

    Как всегда, прежде чем открывать компьютер, всегда выключайте его, отсоединяйте от электросети и примите меры антистатической защиты. Хорошо, давайте продолжим урок!

    1. Найдите свою старую видеокарту.

    Вам нужно будет либо установить карту в новый ПК, либо заменить существующую старую карту.Для последнего варианта ваша первая задача — найти старую карту, которую обычно трудно пропустить, обычно это самая большая карта внутри вашего ПК, которая находится ближе всего к радиатору процессора и, конечно же, прикреплена к монитору.

    2. Снимите все

    Отсоедините кабель монитора и открутите винт на задней панели. Тогда остановись. Почти на всех материнских платах используется какая-либо система физической защиты, чтобы карта не выпала из слота. Это может быть пластиковая защелка, подпружиненная выдвижная кнопка, а иногда и просто защелка.Их может быть трудно увидеть, но попробуйте осторожно извлечь карту и нащупать защелку на конце слота PCIe.

    3. Типы карт и слотов

    В современных картах используется слот PCI Express, также известный как интерфейсный слот PCIe. Старый и уже устаревший слот называется AGP, но примерно в 2004 году был заменен на PCI Express. Так что, если ваш компьютер был куплен в последние пять лет, скорее всего, это будет PCIE. Карты бывают разной длины и двух ширины: карты младшего и среднего ценового диапазона имеют стандартную одинарную ширину, а высокопроизводительные модели имеют двойную ширину, занимая два слота на задней панели.

    4. Разъемы питания

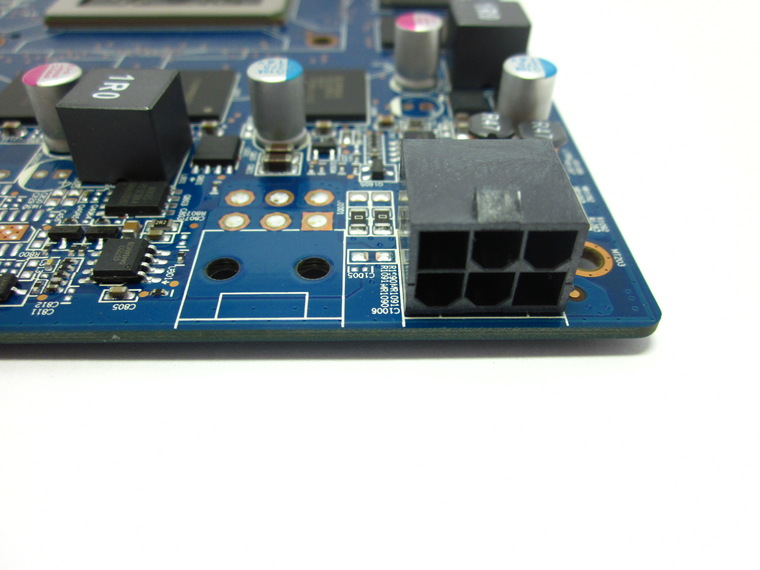

    Современной видеокарте для работы может потребоваться много энергии. Начиная со среднего уровня и выше, вы обнаружите, что графическим картам требуются дополнительные разъемы питания, которые могут быть у вашего источника питания, а могут и не быть. В более старых моделях использовался стандартный 4-контактный разъем Molex. Он был заменен 6-контактным, а в последнее время 8-контактным разъемом питания PCIe. Для блоков питания, в которых их нет, ваша видеокарта должна поставляться со стандартными адаптерами Molex.

    5. Вставьте ее в

    Не прилагайте усилий к карте, совместите разъем с разъемом и осторожно нажмите. Часто нижние края задней панели могут зацепиться, и для того, чтобы они встали на место, требуется толкатель. Если на вашей материнской плате имеется несколько больших слотов x16 PCIe, используйте ближайший к процессору. В зависимости от типа защелки на слоте вам также может потребоваться отцепить ее, прежде чем карта зафиксируется на месте, но они предназначены для автоматической защелкивания.

    6.Подключите

    Установите обратно винты задней панели, чтобы закрепить карту на месте. Если вы еще не подключили необходимые адаптеры питания, подключите их к видеокарте. Если на карте их несколько, все они должны быть подключены к источнику питания с помощью подходящего адаптера.

    7. Видеовыход

    ПК имеют сбивающее с толку количество видеовыходов: VGA (d-sub), DVI, HDMI, DisplayPort и это помимо более старых опций TV-out, таких как S-video, композитный и компонентный .Самым распространенным является большой разъем DVI, и большинство видеокарт имеют два таких разъема, а также адаптеры, позволяющие подключать старые дисплеи VGA. Также можно использовать адаптеры для подключения HDMI и DisplayPort к разъемам DVI.

    8. Установка драйвера

    В зависимости от используемой вами ОС ваша новая видеокарта может работать после перезагрузки. Однако желательно получить последние версии драйверов, так как они содержат исправления ошибок и улучшения скорости для последних игр.Посетите сайт Nvidia для карт GeForce, а для карт ATI Radeon перейдите сюда.

    ———————————————— ———

    Рекламная ссылка: Ускорьте графику вашего ПК с помощью карты DirectX 11 последнего поколения от AMD — Radeon 6850 можно приобрести на Dabs.com по цене менее 150 фунтов стерлингов.

    ———————————————— ———

    Графика для современного режима ожидания | Документы Microsoft

    • 5 минут на чтение

    В этой статье

    Обзор

    Дискретные графические процессоры

    представляют собой серьезную проблему для современных резервных систем, поскольку они создают нагрузку на платформу как с точки зрения энергопотребления, так и с точки зрения задержки выхода из спящего режима.Это фундаментальный компромисс между мощностью и производительностью — если dGPU сохраняет свою память во VRAM (либо оставаясь активным в D0, либо путем включения возможностей самообновления VRAM в D3), тогда он потребляет дополнительную мощность — проблема перед лицом предстоящего энергопотребления. нормативно-правовые акты. Однако, если dGPU переходит в состояние D3 и полностью выгружает свое содержимое для отключения питания VRAM, система может страдать от длительных задержек при выходе из спящего режима, поскольку восстановление содержимого VRAM из основной памяти может занять несколько секунд. Этот компромисс должен быть сбалансирован, чтобы упростить внедрение Modern Standby для систем с dGPU и обеспечить наилучшее взаимодействие с пользователем.Этот документ призван подробно объяснить проблему dGPU и изложить рекомендации по поддержке dGPU в современных резервных системах.

    Текущая поддержка dGPU

    Проблему поддержки dGPU можно рассматривать в рамках двух отдельных категорий: (1) дополнительные карты dGPU и (2) встроенные dGPU. Следующая диаграмма описывает ситуацию и рекомендации по этим сценариям. Остальные разделы расширяют информацию и требования, выделенные в этой таблице.

    Поскольку экосистема работает над улучшением мощности и производительности dGPU: :

    Подключаемые модули dGPU : dGPU, которые вставляются в открытый слот PCIe либо в транспортной конфигурации, либо добавляются независимо конечным пользователем.Это относится к любой системе с открытым слотом PCIe, способной поддерживать дополнительную карту dGPU.

    • Системы должны реализовать PCI ECN, чтобы позволить dGPU перейти в состояние D3cold
    • dGPU должен быть способен вводить D3cold
    • Поддержка самообновления в dGPU является необязательной — если она поддерживается, система обеспечивает лучший пользовательский опыт, предоставляя возможность «Мгновенное включение», следует учитывать регулирование мощности.
    • Пороговое значение для ОС, использующей возможность самообновления dGPU, составляет 300 МБ в VRAM
    • Если dGPU не использует самообновление (отсутствует поддержка или функция, отключенная в графическом драйвере), структура Microsoft Directed PoFx (DFx) принудительно отключит dGPU от D0 после 2 минут простоя — VRAM будет выгружена
    • Системы с dGPU освобождаются от требования в тестировании HLK в отношении задержки возобновления в 1 секунду из современного режима ожидания, так как разгрузка VRAM приводит к увеличению задержки.

    Спаянные конструкции : Это касается как высокопроизводительных ноутбуков, так и моноблоков, поставляемых с dGPU, и гибридных систем, в которых используется как встроенный, так и дискретный графический процессор.

    • dGPU должен быть способен вводить D3cold.
    • Рекомендуется поддержка самообновления в dGPU — если она поддерживается, система обеспечивает более удобное взаимодействие с пользователем, предоставляя возможность «мгновенного включения», но система должна быть тщательно спроектирована с учетом требований по питанию.
    • Пороговое значение для ОС, использующей возможность самообновления dGPU, составляет 300 МБ в VRAM
    • Если dGPU не использует самообновление (отсутствует поддержка или функция, отключенная в графическом драйвере режима ядра), структура Microsoft Directed PoFx (DFx) принудительно отключит dGPU с D0 после 2 минут простоя — VRAM будет выгружена
    • Системы с dGPU освобождаются от требования при тестировании HLK в отношении задержки возобновления в 1 секунду из современного режима ожидания, поскольку разгрузка VRAM вызывает снижение задержки.

    По сути, есть несколько основных моментов, касающихся поддержки dGPU в моделях Modern Standby:

    • Производители систем должны сначала убедиться, что их системы соответствуют требованиям по электропитанию, а затем оптимизировать их для обеспечения наилучшего взаимодействия с пользователем в отношении времени выхода из современного режима ожидания.
    • Экосистема движется к самообновлению видеопамяти, что является требованием для поддержания высокого уровня взаимодействия с пользователем при более низком потреблении энергии dGPU.
      • В интересах экосистемы инвестировать в повышение энергопотребления GDDR.

    Поведение самообновления видеопамяти dGPU

    В этом разделе обсуждается текущая эвристика поведения самообновления dGPU — разработчики системы должны учитывать это при оценке поведения и производительности своей системы, так как они будут зависеть от сценария — в частности, от возможности самообновления dGPU. и сколько контента в настоящее время хранится во VRAM.

    Начиная с Windows 10, операционная система принимает решение о том, когда использовать самообновление, а когда не использовать. Если VRAM относительно пуста при переходе в спящий режим, она будет отключена без использования самообновления. В противном случае будет использоваться самообновление VRAM. Порог для этого поведения в настоящее время определен как 300 МБ содержимого в VRAM и может быть дополнительно оптимизирован в будущем. В следующей таблице описана текущая эвристика самообновления:

    Переход в современный режим ожидания с помощью & lt & equals; Используется 300 МБ видеопамяти Переход в современный режим ожидания с использованием> 300 МБ видеопамяти

    dGPU с поддержкой самообновления VRAM

    • VRAM исключено
    • D3cold с отключенной видеопамятью
    • VRAM сохраняется
    • D3cold с VRAM при самообновлении

    dGPU без самообновления видеопамяти

    • VRAM исключено
    • D3cold с отключенной видеопамятью
    • VRAM сохраняется
    • dGPU остается в D0
    • Фреймворк Microsoft Directed PoFx (DFx) принудительно переведет dGPU в D3cold и вытеснит VRAM через 2 минуты.

    Решение для карты расширения dGPU

    В этом разделе изложены требования поддержки дополнительной карты dGPU в архитектуре настольной системы Modern Standby на высоком уровне.Подробные сведения о реализации см. В руководстве поставщика оборудования.

    При создании современной резервной настольной системы с поддержкой дополнительной карты dGPU существует несколько ключевых требований, которые должны быть включены для полного решения. Эти требования охватывают дизайн dGPU, драйверы dGPU, дизайн материнской платы и реализацию прошивки.

    Требование Описание ресурсов

    BIOS реализует _DSM, указанный в прикрепленном PCI ECN

    Эти функции позволяют драйверу устройства PCIe согласовывать с платформой вспомогательное питание, необходимое для карты dGPU для поддержки самообновления в D3cold.

    _DSM Дополнения для управления питанием устройств во время работы

    SoC может обеспечивать до 1 А вспомогательного питания для слота PCIe

    Это указано в ECN спецификации PCI. Энергопотребление dGPU зависит от карты, поэтому SoC должна обеспечивать необходимую мощность для поддержки самообновления на картах, которая варьируется до 1 А.

    См. Руководство по внедрению от поставщика оборудования

    Карта dGPU поддерживает самообновление видеопамяти и D3cold

    Самообновляющаяся VRAM позволяет карте dGPU входить в D3Cold, сохраняя при этом содержимое своей памяти для кратковременной задержки возобновления.Это важно для обещания Modern Standby «мгновенного включения».

    См. Руководство разработчика dGPU

    Что такое видеокарта? Вот что вам нужно знать

    • Графическая карта — это карта расширения для вашего ПК, которая отвечает за рендеринг изображений на дисплей.
    • Высокопроизводительные графические процессоры используются для игр, трассировки лучей, производства графики и даже майнинга криптовалюты.
    • Вот краткий обзор всего, что вам нужно знать о видеокартах.
    • Посетите техническую библиотеку Business Insider для получения дополнительных историй .

    На заре компьютерной эры IBM PC стал стандартным компьютером во многом благодаря своей модульной архитектуре со взаимозаменяемыми компонентами.

    Как и в оригинальной IBM, теперь на материнской плате каждого ПК есть слоты, в которые любой сторонний производитель может вставить компоненты, необходимые для работы ПК.Среди этих компонентов: видеокарта, которая отвечает за отображение всех изображений, которые вы видите на экране.

    Современные видеокарты Nvidia имеют большие размеры и требуют сильного охлаждения из-за их огромной вычислительной мощности.Nvidia

    Что нужно знать о видеокартах

    Видеокарта выглядит как уменьшенная версия материнской платы компьютера — это печатная плата, которая имеет процессор, оперативную память и другие компоненты. Графическую карту иногда обычно называют графическим процессором или графическим процессором, но на самом деле графический процессор является просто компонентом (хотя и основным определяющим компонентом) видеокарты.

    Фактически, графические процессоры бывают двух основных форм:

    • Встроенный графический процессор встроен в материнскую плату и не может быть обновлен или заменен. Вы найдете это в ноутбуках и недорогих настольных ПК. Эта графика обычно имеет скромную производительность и не подходит для таких задач, как игры или производство профессиональной графики.
    • Дискретный графический процессор установлен на видеокарте, которая вставляется в слот расширения компьютера на материнской плате. Этот тип видеокарты является заменяемой, поэтому ее можно обновлять по мере разработки новых видеокарт, что помогает предотвратить устаревание ПК.

    Современные видеокарты — это чрезвычайно сложные устройства, которые в некотором смысле ведут себя как автономные компьютеры. Они выполняют огромное количество вычислений и, как правило, являются наиболее сложными компонентами компьютера — особенно высокопроизводительными видеокартами, оптимизированными для игр и расширенной обработки графики.

    Связанные Как узнать, какая у вас видеокарта на ПК или Mac, и узнать ее точное название модели

    Они не только отвечают за рисование обычной 2D-графики, такой как окна и документы, но и лучшие современные видеокарты могут генерировать реалистичную 3D-графику с высоким разрешением в реальном времени без необходимости предварительного рендеринга этого контента.Они необходимы для производства графики, например для фото- и видеопроизводства, потому что они могут манипулировать и обрабатывать огромное количество пикселей в реальном времени.

    Все чаще графические карты также могут выполнять метод, известный как трассировка лучей. Трассировка лучей — это форма трехмерной графики, в которой сцены визуализируются путем отслеживания пути каждого светового луча в сцене и точного моделирования его воздействия на материалы и текстуры изображения. Графика с трассировкой лучей невероятно реалистична и раньше могла быть визуализирована только заранее с огромной вычислительной мощностью.По мере того как видеокарты с возможностью трассировки лучей продолжают падать в цене, видеоигры будут все больше полагаться на графику с трассировкой лучей для обеспечения визуальных эффектов кинематографического качества, отображаемых в реальном времени.

    Трассировка лучей в реальном времени считается святым Граалем современной компьютерной графики.Nvidia

    Типы видеокарт

    Практически все видеокарты разработаны двумя конкурирующими брендами: Nvidia и AMD. Независимо от того, какую видеокарту вы покупаете или находите внутри своего ПК, она почти наверняка продается напрямую одной из этих компаний или сторонней компанией, которая лицензировала технологию.

    Это упрощает покупку видеокарты, потому что, хотя есть много компаний, продающих видеокарты, вы всегда можете сравнить их напрямую, поскольку все они используют одну и ту же базовую архитектуру. Другими словами, графический процессор Nvidia GeForce 2070 будет вести себя более или менее одинаково, независимо от того, покупаете ли вы его у Asus, MSI, Gigabyte или Nvidia.

    AMD — близкий конкурент Nvidia, и две компании иногда перепрыгивают друг друга в достижении максимальной производительности. Но, как правило, лучшие карты AMD предлагают такую ​​же производительность, что и лучшие карты Nvidia.

    Приложения для графических карт

    Изощренность и вычислительная мощность современных графических процессоров означает, что графические карты часто являются самым сложным и высокопроизводительным компонентом компьютера, конкурирующим с центральным процессором (центральным процессором) компьютера или превосходящим его.

    Высококачественные видеокарты выполняют все традиционные задачи, за которые они всегда отвечали, включая рендеринг обычной графики, которую вы используете ежедневно.Они также визуализируют расширенную трехмерную графику в реальном времени для компьютерных игр.

    Профессионалы в области графики также полагаются на высококачественные видеокарты. В наши дни приложения для создания фото, видео и графики полагаются на видеокарту, а не на центральный процессор компьютера, для выполнения расширенной обработки изображений, включая вычислительную фотографию, которая использует искусственный интеллект и компьютерную обработку для достижения результатов, которые раньше можно было получить только » в объектив »при съемке фото или видео.

    Графические процессоры в видеокартах также иногда используются из-за своей необработанной вычислительной мощности для выполнения не графической работы. Например, майнеры криптовалюты полагаются на компьютеры с высокопроизводительными видеокартами для выполнения сложного процесса добычи монет.

    Руководство по покупке графического процессора

    : как выбрать правильную видеокарту

    Недостаточная мощность графического процессора повлияет на производительность и приведет к плохому визуальному восприятию в играх, редактировании фото и видео и других визуальных задачах.Если вы не знаете, с чего начать, наше руководство по покупке видеокарты поможет вам принять правильные решения, когда дело доходит до выбора следующей видеокарты и управления производительностью графики на вашем ПК.

    Наряду с центральным процессором (ЦП), графический процессор (ГП) оказывает наиболее значительное влияние на производительность вашего компьютера. Это связано с тем, что графический процессор обрабатывает данные от центрального процессора и визуально отображает их на вашем дисплее. Тем не менее, может сбивать с толку все подробности, связанные с пониманием того, когда следует обновить графический процессор, и выбором подходящей видеокарты для ваших нужд.

    Почему вам следует обновить видеокарту

    В большей степени, чем любой другой компонент ПК, графический процессор отвечает за качество графики или визуальных элементов, отображаемых на вашем дисплее. Раньше процессоры отвечали как за обработку, так и за рендеринг графики, но в наши дни практически каждый ПК на рынке включает ту или иную видеокарту.

    Age

    По мере старения видеокарт они теряют способность справляться с новейшими играми, потоковой передачей и программным обеспечением.Хотя они на самом деле не ухудшаются, графическая карта 5-летней давности может быть не в состоянии обрабатывать новейшее программное обеспечение для редактирования видео или передавать потоковое видео 4K без заиканий. Вам также может быть сложно продемонстрировать новую видеоигру так, как вы хотите.

    Используйте

    Когда вы собираетесь обновить видеокарту, вы действительно должны подумать о том, как вы используете свой компьютер. Например, если вы в основном используете свой компьютер для игр, а новые игры не работают со стабильной частотой 60 кадров в секунду (fps), то это хороший признак того, что вам необходимо обновление.

    Возможные узкие места

    Убедитесь, что графический процессор не является узким местом для процессора. Это происходит, когда ваш процессор выдает больше кадров в секунду, чем может обработать ваш графический процессор, что может привести к заиканию на вашем дисплее. Если этот сценарий влияет на производительность вашего ПК, вам, скорее всего, потребуется обновить видеокарту.

    На что обращать внимание на видеокарту

    При поиске видеокарт вы можете выбрать одну из двух основных марок; AMD и NVIDIA. Оба производителя предлагают мощные и качественные видеокарты.
    • Во-первых, вам нужно решить, какой объем памяти вы хотите в вашей видеокарте.
    • Также учитывайте такие факторы, как форм-фактор вашего ПК (настольный компьютер или ноутбук),
    • Хотите ли вы интегрировать дискретный графический процессор или видеокарту в ЦП
    • Учтите, какие разъемы питания использует ваша карта.
    • Обратите внимание на ее расчетную тепловую мощность (TDP)

    Все это определит, подойдет ли видеокарта непосредственно к вашему ПК и сможет ли она получить адекватное мощность и охлаждение.Чтобы получить обзор лучших бюджетных графических процессоров, ознакомьтесь с нашей статьей HP Tech Takes здесь.

    1. Интегрированная и дискретная графика

    Интегрированная графика чаще встречается в системах с меньшим форм-фактором, таких как ноутбуки, но вы также найдете их в настольных ПК для тех, кому не нужно запускать мощное визуальное программное обеспечение. Интегрированная видеокарта

    может не иметь независимой оперативной памяти, но она также не выделяет столько тепла и не потребляет столько энергии и времени автономной работы, сколько их дискретные аналоги. Интегрированная графика обычно не предпочтительна для игр с интенсивной графикой, но она более экономична.Они также подходят для более простых визуальных задач, например для просмотра фильмов и телепередач.

    Если вы хотите использовать свой компьютер для ресурсоемких задач, таких как игры с высокими настройками, редактирование видео, редактирование фотографий и 3D-рендеринг, то вам необходимо приобрести дискретную видеокарту.

    У этих карт есть собственная оперативная память, в отличие от их встроенных собратьев. Однако для дискретной видеокарты требуется подходящий ЦП, а также система охлаждения, чтобы ваш компьютер не перегревался. Он также потребляет больше энергии, поэтому вам понадобится более мощный (и более дорогой) блок питания на вашем настольном ПК для работы обоих процессоров.

    Это также означает, что если у вас есть дискретная карта в вашем ноутбуке, вы столкнетесь с меньшим временем автономной работы по сравнению с менее мощными вариантами.

    2. Графические карты для настольных ПК и ноутбуков

    Графические карты для настольных ПК и портативных компьютеров имеют разные аспекты. Из-за типов устройств, для которых созданы эти видеокарты, существуют различия между форм-фактором, производительностью и ценой видеокарт для настольных ПК и ноутбуков.

    Графическая карта для настольного ПК

    • Форм-фактор: Возможность установки более крупных и мощных компонентов — одно из преимуществ использования ПК в корпусе Tower.Башня ПК обеспечивает пространство и охлаждение, необходимые для обеспечения тепла и энергии, потребляемой надежными графическими процессорами.
    • Производительность: Вы получите более высокие характеристики по сравнению с графическими картами для ноутбуков. Это включает в себя большую пропускную способность памяти, более высокую скорость пикселей и улучшенное отображение текстур по сравнению с графическими картами для ноутбуков.
    • Цена: Карты для настольных ПК более доступны, поскольку их оборудование менее компактно и, следовательно, менее дорого в производстве.
    • Форм-фактор: Компоненты меньшего размера необходимы, потому что ваш графический процессор должен поместиться в тонком корпусе ноутбука.В результате они оптимизированы для энергопотребления и оснащены передовыми тепловыми и электрическими технологиями. Они также предназначены для максимально тихой работы.
    • Производительность: Производители приближаются к паритету между графическими процессорами для настольных ПК и ноутбуков, но, как мы указывали ранее, карты для ноутбуков имеют тенденцию уступать в определенных областях.
    • Цена: Вы заплатите больше за видеокарты для ноутбуков. Это связано с тем, что компоненты для создания портативной и энергоэффективной видеокарты более дороги в производстве.Доступны более крупные и высокопроизводительные видеокарты для ноутбуков, но они также увеличивают общий вес устройства, могут привести к перегреву ноутбука и затруднить переносимость.

    3. Трассировка лучей

    Трассировка лучей — одна из новейших захватывающих технологий, используемых в новых видеокартах. Трассировка лучей, обычно используемая в играх, представляет собой метод рендеринга, который создает чрезвычайно реалистичные световые эффекты. Это делается с помощью алгоритма, который отслеживает путь света, а затем пытается имитировать то, как свет взаимодействует с объектами в реальном мире.Такие игры, как Cyberpunk 2077 , Watch Dogs Legion и Control , широко используют трассировку лучей, которая имитирует способ, которым человеческий глаз обрабатывает отражение света и тени. Трассировка лучей представляет собой один из самых больших скачков в области графики за последние годы, и это то, что и NVIDIA, и AMD улучшают в своих новых графических процессорах.

    Технология трассировки лучей еще не полностью раскрыла свой потенциал, но разработчики игр полностью ее используют. Хотя эта технология использовалась киностудиями в течение многих лет, особенно в высокобюджетных боевиках, сделать это в реальном времени в игре для ПК труднее.В прошлом игровые компании использовали процесс, называемый растеризацией, который переводил трехмерные полигональные модели в двухмерное изображение и предварительно визуализировал световые эффекты.

    С появлением трассировки лучей вы все еще можете ожидать впечатляющей производительности от современных видеокарт. Это касается всего: от огромных взрывов во время перестрелки до солнечных лучей, выглядывающих из окна в тускло освещенной комнате.

    4. Память видеокарты: сколько хватит?

    При рендеринге графики ваш графический процессор выполняет огромное количество вычислений в секунду.Это происходит всякий раз, когда изображение на вашем экране меняется, даже если это так просто, как перемещение мыши. Поскольку за рендеринг этих выходных данных отвечает графический процессор, для этого ему требуется видеопамять (vRAM).

    При использовании встроенной видеокарты эта память используется совместно с ЦП, поэтому при выполнении графических задач используется процент от общей доступной памяти. Однако дискретная видеокарта имеет собственную память, которую карта использует для визуализации деталей.

    В целом, чем больше памяти у графического процессора, тем больше деталей он может обрабатывать, но это не влияет напрямую на его производительность.Для общего использования графического процессора с 2 ГБ более чем достаточно, но геймеры и творческие профессионалы должны стремиться как минимум к 4 ГБ ОЗУ графического процессора.

    Объем памяти, который вам нужен в видеокарте, в конечном итоге зависит от того, с каким разрешением вы хотите запускать игры, а также от самих игр. Более современные игры, такие как Cyberpunk 2077 и Control , требуют не менее 6 ГБ ОЗУ для работы с разрешением 1080p и могут потребовать более 8 ГБ памяти для работы с разрешением 4K с высокой детализацией текстур и полным набором функций трассировки лучей. .

    5. Что означают номера моделей

    AMD и NVIDIA в настоящее время являются двумя основными производителями графических процессоров на рынке. Фактически, NVIDIA фактически популяризировала термин GPU в 1999 году, хотя он использовался как минимум десять лет назад. Обе компании добились огромных успехов в технологиях графических процессоров.
    Карты AMD

    В новейших сериях процессоров AMD используется брендинг RX.

    • RX Vega: графический процессор более высокого уровня
    • RX: графический процессор начального и среднего уровня

    Вы можете определить, какой графический процессор был выпущен недавно, по номеру RX.Если он выше, то модель новее. Мы еще раз обратим ваше внимание на это: для графических процессоров AMD большее число не означает большей мощности. Скорее, он указывает, как недавно он был выпущен.

    На некоторых моделях после номера добавляются дополнительные буквы.

    • XT Graphics: Немного улучшенная версия существующего графического процессора с аналогичным названием.
    • HD: Более старые серии в настоящее время прекращаются.
    • R: Также выводится из обращения более старая серия.
    Карты NVIDIA

    NVIDIA использует другую систему категоризации для идентификации своих продуктов.Вы начнете с буквенного обозначения. Видеокарта NVIDIA GT предназначена для стандартного использования, а видеокарта GTX предназначена для высококлассных игр.

    • RTX: игровой графический процессор высочайшего уровня
    • GTX: игровой, от начального до высокопроизводительного
    • GT: базовые дискретные графические процессоры начального уровня

    Нумерованная серия: показывает, насколько новый графический процессор . Например, серия 30 новее, чем серия 20. Как и видеокарты AMD, более высокий номер серии указывает, насколько новые видеокарты по сравнению с графическими процессорами с меньшим номером в этой серии.

    Однако карта GTX всегда заменяет карту GT независимо от номера модели. NVIDIA также еще больше повысила производительность с помощью бренда RTX. Однако имейте в виду, что некоторые из них очень дороги и находятся в ограниченном количестве на момент публикации, особенно карты 30-й серии.

    Конечное буквенное обозначение указывает на особую функциональность.

    • Ti: указывает, что он будет работать лучше, чем графический процессор с таким же названием. Например, GeForce GTX 1660 Ti превосходит GeForce RTX 1660.
    • Super: Немного улучшенная версия существующего графического процессора (аналогично обозначению Ti).
    • M: больше не используется, но ранее обозначался как «мобильный» или графический процессор для ноутбука.

    И AMD, и NVIDIA производят видеокарты как для настольных компьютеров, так и для ноутбуков. Видеокарты для ноутбуков раньше обозначались буквой «M», чтобы указать, что это мобильный графический процессор. Большинство современных видеокарт обеих компаний отказались от мобильного брендинга, особенно в связи с тем, что они работают над преодолением разрыва между графическими процессорами для ноутбуков и графическими процессорами для настольных ПК.

    6. Помните о ценах и рекомендациях

    И AMD, и NVIDIA производят отличные видеокарты как для общего использования, так и для игр. Мощность графического процессора, как правило, отражается на цене, поэтому нет необходимости покупать видеокарту, предназначенную для игр, если вы не заинтересованы в запуске игр с максимальными настройками и хотите получить максимальную производительность за доллар.

    Несмотря на то, что на рынке представлены более мощные видеокарты, они должны дать вам достаточную визуальную мощность для запуска игр с рекомендованными настройками, даже с полной трассировкой лучей в некоторых случаях.

    7. ПК и ноутбуки HP для рассмотрения

    В HP® есть ряд настольных ПК и ноутбуков, оснащенных лучшими графическими процессорами, доступными на рынке. Если вы обнаружите, что вам нужно обновить другие компоненты при назначении своего графического процессора, вы можете сделать все это сразу с помощью наших настраиваемых параметров покупок.

    Рекомендации для настольных ПК:

    Игры: Настройте свой идеальный игровой компьютер с помощью выбора HP OMEN, который включает потрясающие карты NVIDIA 20 и 30 серий.Для геймеров с ограниченным бюджетом обратите внимание на игровой настольный компьютер HP Pavilion и выберите видеокарту AMD или NVIDIA на выбор. Дизайн: Вы можете настроить рабочую станцию ​​HP Z4 G4, включив в нее графическую карту AMD или NVIDIA по вашему выбору, а также большой объем оперативной памяти и вычислительную мощность.

    Рекомендации по ноутбукам:

    Игровые: Выбирайте из линейки игровых ноутбуков HP OMEN. У него есть некоторые из последних обновлений графического процессора, доступные сегодня, а также объем оперативной памяти и вычислительная мощность, необходимые для игры в самые большие и лучшие игры.Если вам нужен вариант среднего уровня, вам определенно стоит обратить внимание на HP ENVY 15t, включающий NVIDIA GeForce GTX 1650 Ti. Дизайн: HP ENVY 15 — мощный ноутбук, который может похвастаться NVIDIA GeForce RTX 2060. Серия рабочих станций HP ZBook также полна отличных опций, и вы можете выбрать карту AMD или NVIDIA на ваш выбор.

    Резюме

    Выбор видеокарты — одна из самых сложных частей при покупке нового ПК, прежде всего потому, что это один из самых важных компонентов, поэтому вы хотите сделать все правильно.Кроме того, если вы новичок в графических процессорах, вам придется распаковать много терминологии.

    Как правило, вы должны обновлять свою видеокарту каждые 4–5 лет, хотя высокопроизводительный графический процессор может прослужить вам немного дольше. Несмотря на то, что цена является основным фактором при принятии решения, также учитывайте необходимые вам производительность и память. И помните о процессоре вашего компьютера, потому что он тоже может нуждаться в обновлении. В конце концов, лучший графический процессор настолько эффективен, насколько эффективен его сопутствующий процессор.

    Об авторе: Дэниел Горовиц пишет для HP® Tech Takes .Дэниел — автор из Нью-Йорка, он писал для таких изданий, как USA Today, Digital Trends, Unwinnable Magazine и многих других СМИ.

    Популярные настольные компьютеры HP

    Видеокарта вашего компьютера предназначена не только для игр. Вот как его обновить.

    Если вы хотите повысить визуальную производительность своего компьютера, вам необходимо улучшить его графику. Хотя основное приложение запускает более мощные игры с лучшим качеством изображения, обновление графики также помогает с модификацией изображений, редактированием видео и воспроизведением видео с высоким разрешением (подумайте о Netflix в 4K).

    Но существует множество вариантов обновления, которые могут сделать весь процесс слишком сложным для попытки. Мы здесь для того, чтобы упростить его, выложив все, чтобы вы могли сделать лучший выбор за вас. Геймер или случайный зритель, владелец ноутбука или настольного компьютера, новичок в модификаторе или опытный сборщик ПК — вот справочная информация, необходимая для обновления графики вашего компьютера.

    Обзор основ работы с графикой

    Ваш компьютер поддерживает визуальные эффекты на экране с помощью двух частей: центрального процессора (ЦП) и графического процессора (ГП).Хотя оба они выполняют схожие задачи — обрабатывают кучу математических операций, чтобы помочь вашей машине нормально функционировать — их структуры немного отличаются, графический процессор специализируется на типах вычислений, которые требуются для интенсивных визуальных эффектов. (Эти расчеты также пригодятся для майнинга криптовалют и искусственного интеллекта, поэтому графический гигант Nvidia может войти в бизнес по производству беспилотных автомобилей.)

    Все компьютеры поставляются с центральным процессором, и на заре компьютерных технологий он обрабатывал всех графики (которые в то время были очень простыми) вместе с материнской платой.Даже сегодня, если вы купите компьютер без видеокарты — оборудования, включающего графический процессор, дисковое пространство, выделенное для графики, и бортовое охлаждение, — вы все равно сможете видеть движение на экране. Это потому, что на каждом компьютере есть все необходимое для работы с Windows или macOS. Однако мощная видеокарта может помочь процессору вычислить движение всех этих пикселей, обеспечивая качество видео с более высоким разрешением и большей детализацией.

    Раньше можно было разделить компьютеры на две группы: с выделенными графическими картами и без них, отдельно от ЦП.Машины без карт имели так называемую «интегрированную» графику, что означало, что мощность обработки графики была встроена в ЦП или материнскую плату. Это остается актуальным и сегодня, но по мере того, как процессоры стали намного мощнее, производительность интегрированной графики также улучшилась. В результате отдельная видеокарта стала менее важной, потому что современные компьютеры со встроенной графикой теперь могут играть в игры, редактировать видео и многое другое.

    Тем не менее, вы все равно получите лучшую графическую производительность от отдельного (также называемого «дискретным») графического чипа.Если вы хотите добавить это самостоятельно, это может быть разной сложности — это может означать вставку карты в материнскую плату вашего настольного компьютера или подключение внешнего графического решения через USB. Последний вариант работает не так быстро, но его гораздо проще и удобнее устанавливать. Решение о том, какой процесс вам подходит, будет зависеть от вашего комфорта при работе с электроникой — и от самого компьютера.

    Проверьте ограничения вашего компьютера

    Прежде чем вы решите, как модернизировать свой компьютер, вам необходимо просмотреть параметры этой конкретной машины.Например, если вы хотите улучшить ноутбук, вам необходимо подключить внешний графический процессор, поэтому убедитесь, что система поддерживает это, как это делают последние модели MacBook Pro. На настольном компьютере вы можете выбрать этот внешний процессор или установить видеокарту — для последней вам понадобится материнская плата с одним или двумя запасными слотами PCI-Express (также называемыми PCI-E).

    Чтобы узнать, с чем может справиться ваш компьютер, просмотрите прилагаемую к нему документацию или выполните быстрый поиск в Интернете по названию модели.Если это не поможет, попробуйте обратиться к производителю или продавцу, у которого вы его купили. Место, где он был продан, также может предложить некоторые улучшения, о которых вы не думали.

    Для получения дополнительной помощи обратитесь к советам на форумах. Члены таких сообществ, как Tom’s Hardware и Neowin, не станут клевать, если вы попросите подсказки, особенно если вы сформулируете свои вопросы ясными и конкретными. Если у вас возникнут проблемы с определением возможностей вашего компьютера, большинство пользователей с удовольствием объяснят вам различные варианты обновления.

    Несколько дополнительных указателей: для некоторых высокопроизводительных карт требуется дополнительное подключение к блоку питания (или блоку питания) вашего компьютера в дополнение к питанию, которое они получают от материнской платы. Это не должно быть проблемой для большинства современных систем, если только вы не устанавливаете действительно мощную карту в средний или компактный настольный компьютер. Чтобы убедиться в этом, этот онлайн-калькулятор БП может перепроверить за вас. Кроме того, будьте осторожны с установкой топовой карты в старую систему среднего уровня — она ​​все равно будет работать, но производительность может снизиться, если другие компоненты вашего компьютера (например, ОЗУ) не успеют.Помните об этих узких местах, если вы планируете соединить очень хорошую карту или внешний графический процессор с компьютером среднего уровня. Опять же, форумы, о которых мы упоминали ранее, могут дать полезные советы.

    Наконец, если ваш компьютер стареет — скажем, он у вас был не менее пяти лет — подумайте об обновлении всей системы, а не ограничивайте свои изменения графикой. Это один из способов избежать узких мест, но, конечно, это будет стоить намного дороже.

    Выберите свое оборудование

    В компьютерной графике есть два громких имени: Nvidia и AMD.Однако многие производители производят графические чипы и карты на основе своих технологий. В конечном итоге выбор идеальной видеокарты или внешнего графического процессора для вас будет зависеть от характеристик вашего компьютера, операционной системы и типа установки, которую вы хотите выполнить.

    Например, эти высококачественные карты идеально подходят для операционных систем Windows, а эти внешние процессоры лучше всего подходят для Mac. Руководства для покупателей, подобные тем, что есть по этим ссылкам, могут помочь вам выбрать нужное устройство — просто убедитесь, что руководство было свежим, поскольку новые видеокарты выходят довольно регулярно.

    После того, как руководство для покупателей сузит список вариантов, вы сможете продолжить сравнение карт, просмотрев тесты производительности, доступные в Интернете. Если вы торопитесь, попробуйте ярлык, чтобы выяснить достоинства различных видеокарт или процессоров, которые вы рассматриваете. Поскольку более мощные устройства обычно стоят дороже, вы можете сравнить цены в качестве приблизительного ориентира. Еще один удобный ярлык: решите, что вы хотите делать со своим компьютером, и приступайте к делу. Скажем, есть игра, в которую вы очень хотите поиграть, или гарнитуру VR, которую вы хотите купить — проверьте рекомендуемые характеристики графики, а затем выберите обновление, которое будет соответствовать этим требованиям.

    Говоря о спецификациях, не пугайтесь жаргона, связанного с графическими картами. Вот ключевые моменты, которые следует учитывать: объем памяти на плате, скорость памяти и тактовая частота (в основном, насколько быстро устройство может выполнять вычисления). Вы также можете проверить номер модели устройства: как правило, чем больше номер, тем лучше.

    Без преувеличения можно сказать, что вы можете потратить недели на изучение конфигураций графики, но не думайте, что это обязательно — выбор обновления может занять гораздо меньше времени.Проконсультируйтесь с недавним руководством по покупке, проверьте рекомендации на форумах, упомянутых ранее, и вы должны быстро почувствовать графическое устройство, которое позаботится о ваших потребностях.

    Установить прибор

    Если вы выбрали внешнее устройство, подключить его будет легко: подключите его к порту (в зависимости от устройства, это может быть USB, USB-C или Thunderbolt), установите любое программное обеспечение или драйверы, прилагаемые к оборудованию, и вы сделали.

    Установка видеокарты в настольный компьютер потребует немного больше работы.Перед тем, как начать, применяются обычные правила работы внутри ПК: выключите питание и отключите компьютер от сети, извлеките периферийные устройства, такие как мышь и монитор, а затем осторожно снимите боковые стороны корпуса, чтобы получить доступ к материнской плате. Чтобы избежать электростатического разряда, надевайте антистатический браслет на случай, если вы дотронетесь до металлической части корпуса или блока питания.

    Проверьте наличие существующей видеокарты и, если вы найдете ее, удалите ее: отвинтите скобу карты от корпуса, а затем отсоедините пластиковые держатели сбоку от самого разъема.Некоторые карты требуют отдельного подключения к источнику питания компьютера, поэтому, если вы его заметите, отключите и его. Медленно извлеките карту и поместите ее в антистатический пакет или замените ее в оригинальной упаковке (если она в хорошем рабочем состоянии, вы можете продать ее на eBay).

    Теперь возьмите новую карту и закрепите ее в свободном слоте PCI-E, удерживая карту за боковые стороны, чтобы пальцы не касались всех цепей. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! При необходимости закрепите скобы. Вам нужно будет прикрутить новый кронштейн к корпусу, соединив его так же, как и старый.Затем, если для карты требуется подключение питания к блоку питания, сделайте это. Обратитесь к прилагаемому руководству, чтобы выяснить, требуется ли дополнительное подключение к источнику питания, и увидеть еще несколько указаний по установке.

    Снова закройте компьютер, снова подключите монитор к новой видеокарте и снова подключите периферийные устройства. Подключите блок питания к розетке, как и раньше, снова включите компьютер и загрузите операционную систему. Наконец, обязательно загрузите последние версии драйверов видеокарты для вашего нового компонента.Они доступны на веб-сайтах Nvidia и AMD — просто выберите свою карту и операционную систему из списка, чтобы найти нужные. Эти приводы гарантируют, что ваша карта будет работать в полную силу.

    Графическая карта

    TGP, TBP и TDP — в чем разница?

    С появлением высокопроизводительных компонентов ПК наблюдается медленный, но постоянный рост требований к питанию этих компонентов. Несмотря на то, что с каждым поколением нового продукта происходят определенные улучшения эффективности, этих улучшений недостаточно, чтобы противостоять повышенным требованиям к мощности продуктов из-за одновременного увеличения производительности продукта.Это означает, что по мере развития различных категорий компьютерных компонентов наблюдается определенное увеличение энергопотребления этих продуктов.

    Печатная плата видеокарт RTX 3070

    , безусловно, является самым большим виновником энергопотребления вашего ПК. В одиночку они являются наиболее энергоемкими компонентами игрового автомата и поэтому вносят наибольший вклад в энергопотребление. Это причина того, что многие энтузиасты ПК и сообразительные покупатели в настоящее время проверяют энергопотребление своих видеокарт при покупке блока питания.Как вы можете узнать из нашего расширенного руководства по покупке блока питания, знание того, сколько энергии потребляют различные компоненты ПК, является важной частью процесса. Единственная проблема с процессом определения энергопотребления вашей видеокарты — это количество сбивающих с толку сокращений и брендов, связанных с концепцией энергопотребления.

    Рейтинги энергопотребления

    Всякий раз, когда вы ищете рейтинг энергопотребления для видеокарты, есть большая вероятность, что вы не сразу получите ответ.В этом пространстве наблюдается некоторая запутанная тенденция, которая не очень полезна для обычного потребителя. Большинство компаний перечисляют 3 различных типа рейтингов энергопотребления на страницах своих продуктов или в рекламных материалах.

    TDP

    TDP видеокарт на самом деле немного отличается от рейтинга TDP процессоров. В то время как в процессорах аббревиатура TDP расшифровывается как Thermal Design Power, в видеокартах это фактически означает параметр Thermal Design. На самом деле это наиболее точная мера фактической мощности графического процессора, которая у нас есть в настоящее время, без ручного измерения потребляемой мощности графического процессора.

    TDP видеокарт аналогичен TDP процессоров в одном ключевом смысле. Как и в случае с процессорами, TDP видеокарты определяется производителем и относится к тепловому параметру, который генерирует графический процессор. Это относится к теплу, которое он выделяет в виде ватт, и поэтому определяется таким параметром, как ватты.

    Это, безусловно, расплывчатый способ измерения и объявления рейтинга энергопотребления графического процессора из-за того, что потребляемая мощность измеряется в электрических ваттах, а тепловая мощность графического процессора измеряется в тепловых ваттах.По сути, это одно и то же, но есть разница между мощностью, потребляемой графическим процессором, и выделяемым им теплом, и эта разница фактически преобразуется в работу, которую активно выполняет графический процессор.

    Объявленные значения TDP графических процессоров Turing — Изображение: Nvidia

    TDP также можно понимать как максимальное количество тепла, выделяемого видеокартой, которое ее система охлаждения должна рассеивать при нормальных условиях. Это, конечно, не отражает напрямую общее энергопотребление видеокарты.

    Это рейтинг, который чаще всего рекламируется производителями и розничными торговцами. Тем не менее, в области GPU также используются две более конкретные системы рейтинга.

    TGP

    Одним из наиболее интересных брендов является TGP, что означает Total Graphics Power. Под этим понимается энергопотребление графического процессора и всей его печатной платы, но без системы охлаждения и освещения. Это относится к мощности, которая требуется графическому процессору для работы, однако дополнительные элементы, такие как охлаждающие вентиляторы и другие элементы системы охлаждения, или дополнительные элементы, такие как освещение, не включены в общий рейтинг TGP карты.

    TGP — это более конкретное значение из-за того, что он считает элементы, которые находятся непосредственно на самой плате. Это важно из-за различий в производственных процессах, существующих у разных партнеров по надстройке. Хотя большинство производителей плат используют эталонные печатные платы, они разрабатывают собственные системы охлаждения и освещения, которые сопровождают выпуск плат на рынок. Поскольку системы охлаждения и освещения у каждого производителя разные, использование одного значения для описания энергопотребления всех карт на рынке может быть немного неточным.Следовательно, существуют такие значения, как TGP, чтобы сделать его более конкретным.

    Поскольку TGP не учитывает все элементы охлаждения и освещения на плате, единственные оставшиеся компоненты находятся на самой печатной плате. Поскольку большинство партнеров AIB используют одну и ту же эталонную печатную плату, они также имеют точный TGP, но имеют несколько разные рейтинги TBP. Вот где разница между ними становится очевидной.

    TGP выше, чем TDP — Изображение: Geeks3D, Nvidia

    TGP также можно определить как максимальное количество мощности графической платы, которое блок питания системы должен обеспечивать видеокарте.Это представляет интерес и для обычных потребителей, потому что решение о покупке источника питания может зависеть от этого значения. Конечно, различия между рейтингами TDP и TGP не являются астрономическими, однако эти различия, безусловно, могут быть предметом внимания покупателей, у которых уже есть блок питания, который находится на самом краю того, что требует видеокарта с точки зрения мощности.

    TBP

    Эта аббревиатура расшифровывается как Total Board Power и лишь немного отличается от TGP.Этот параметр чаще всего используется AMD для своих видеокарт Radeon. Total Board Power отличается от TGP в одном очень важном аспекте, который влияет на общее, а также на пиковое потребление карты. TBP карты — это немного большее число, чем TGP карты, и поэтому дает лучшее представление о пиковом потреблении, которое карта может достичь под нагрузкой.

    Это главным образом связано с тем, что число TBP также включает тепло, выделяемое системой охлаждения карты, вентиляторами и системой освещения, например светодиодами на кожухе.Включение всех этих факторов в общее количество потребляемой карты имеет смысл, поскольку это дает представление о пиковом потреблении, которого карта может потенциально достичь при определенных условиях. Более того, энергопотребление памяти GDDR6 (или других типов памяти, которые может использовать карта, таких как G6X, HBM и т. Д.), Контроллеров напряжения, компонентов VRM, катушек, конденсаторов и даже небольших светодиодов на карте учитывается в этот рейтинг. Энергопотребление

    может превысить заявленное значение TBP с помощью GPU Boost — Изображение: Techspot

    Таким образом мы можем суммировать различия между тремя рейтингами.Если вы хотите узнать, сколько энергии будет потреблять видеокарта в целом, вам следует взглянуть на ее номер TBP. Если вы хотите узнать энергопотребление только кристалла графического процессора, то рассматриваемое число — это TDP, и если вы хотите узнать энергопотребление печатной платы с графическим процессором, но без каких-либо дополнительных компонентов, таких как вентиляторы или светодиоды, вам следует рассмотреть номер ТГП.

    Какой использовать?

    Не существует единой конкретной оценки, полностью применимой ко всем различным сценариям, в которых вам, возможно, потребуется знать энергопотребление видеокарты.Все три общеизвестных рейтинга так или иначе полезны. Это действительно зависит от того, что вы ищете, когда говорите о энергопотреблении карты, поскольку от этого будет зависеть, какой рейтинг будет наиболее подходящим.

    В сценариях, в которых вы сравниваете теоретические требования к мощности множества различных графических процессоров разных поколений, TDP является довольно последовательным и надежным показателем для использования. Например, если вы хотите сравнить энергопотребление GTX 1080Ti с RTX 3090 и хотите знать, какой из них требует больше энергии, число TDP — довольно простой и последовательный способ сравнить потребности в мощности двух графических процессоров.

    Если вас интересует энергопотребление одной конкретной конструкции печатной платы одной карты, то рейтинг TGP является более подходящим для рассмотрения. Допустим, вы хотите узнать энергопотребление эталонной печатной платы RTX 3080. В этой ситуации номер TGP будет наиболее близким к фактическому энергопотреблению, которое вы можете увидеть в реальной жизни с этой печатной платой. Это может быть полезно, если вы используете печатную плату отдельно под заказным водоблоком (например, рекомендуемым нами) и хотите получить представление о его энергопотреблении без заводского решения для охлаждения.

    Наконец, если вы хотите получить представление о пиковом энергопотреблении конкретной модели видеокарты, тогда подходящим рейтингом является TBP. TBP включает в себя все маленькие компоненты видеокарты и, следовательно, дает наивысшее число из всех трех, но оно будет довольно близко к тому, что вы можете увидеть в реальной жизни в стандартных условиях.

    Где они полезны?

    Итак, полезны ли эти числа вне теоретических сравнений? Что ж, ответ на этот вопрос не так однозначен, как может показаться на первый взгляд.Для каждого из этих рейтингов существуют определенные варианты использования, но они могут не совпадать с тем, что может искать средний пользователь.

    Наиболее важным вариантом использования для этих рейтингов является производство решения для охлаждения видеокарт. TDP имеет важное значение для процессов проектирования и производства кулеров, которые идут в комплекте с графическими процессорами в видеокартах. Поскольку кристалл графического процессора производится либо Nvidia, либо AMD, они должны предложить довольно стандартную меру количества тепла, выделяемого графическим процессором, чтобы дать своим партнерам представление о том, какой кулер необходим для их графических процессоров.Производитель графического процессора должен сообщить рейтинг TDP партнерам по надстройке, чтобы они могли проектировать и производить решения для охлаждения своих видеокарт на основе количества тепла, выделяемого кристаллом графического процессора, как определено в TDP.

    Palit Gaming Pro RTX 3070 имеет большой радиатор охлаждения.

    В то время как профессиональное и промышленное применение этих рейтингов довольно интересно, потребительское применение гораздо менее интересно. Единственная причина, по которой обычный компьютерный геймер или энтузиаст может захотеть принять во внимание эти рейтинги, — это прямое сравнение энергопотребления различных графических процессоров.Еще одна область, где эти рейтинги могут пригодиться, — это покупка блока питания. Такие рейтинги, как TGP и TBP, наиболее полезны на этапе принятия решения о покупке, потому что TDP обычно ниже, чем TBP из-за того, что он не учитывает все другие компоненты на печатной плате, не говоря уже о охлаждающем решении карта.

    Заключение

    TBP, TGP и TDP — это общие рейтинги энергопотребления графической карты, которые часто используются производителями, чтобы дать представление о том, сколько энергии требуется внутренним компонентам карты.Хотя каждый рейтинг фактически дает немного иное представление об общем энергопотреблении из-за различий в методах, их основная цель одинакова.

    TDP — это показатель тепла, выделяемого ядром видеокарты, которым является графический процессор, и используется для разработки и производства решений для охлаждения видеокарт. TGP — это общая мощность, потребляемая компонентами печатной платы, включая графический процессор, без учета различных охлаждающих или осветительных элементов карты.TDP учитывает эти факторы и, таким образом, дает максимальную оценку того, сколько энергии видеокарта может потреблять в реальных условиях в определенных ситуациях.

    Хотя все три из этих рейтингов достаточно согласованы и надежны, фактическое энергопотребление видеокарт может значительно различаться даже между аналогичными версиями одного и того же графического процессора. Вот почему фактические данные о потребляемой мощности, измеренные в реальной жизни, более точны, чем эти рейтинги, поскольку рейтинги постоянны и не всегда точно переводятся в реальные числа.

    Как проверить видеокарту в Windows 10

    Введение

    Графическая карта, также известная как видеокарта, видеокарта или графический адаптер, представляет собой часть оборудования, установленного в компьютере. Он отвечает за создание всего текста и изображений, отображаемых на вашем экране. В настоящее время каждый процессор имеет встроенную видеокарту.

    Все компьютеры имеют графическую карту, которая обрабатывает все, от рисования рабочего стола и декодирования видео до рендеринга требовательных игр для ПК / ноутбука.Большинство современных ПК имеют графические процессоры (GPU) производства Intel и NVIDIA.

    Графический процессор обычно является наиболее важным компонентом, когда речь идет о компьютерных играх. Если у вас недостаточно мощный графический процессор, вы не сможете играть в новые компьютерные игры или, возможно, вам придется играть в них с более низкими графическими настройками. Некоторые компьютеры имеют «встроенную» или «интегрированную» графику с низким энергопотреблением, в то время как другие имеют мощные «выделенные» или «дискретные» видеокарты, и если вы хотите знать, какую видеокарту вы используете в Windows 10, вам необходимо выполнить определенные действия. :

    Есть четыре способа помочь вам легко и быстро проверить информацию о видеокарте компьютера с Windows 10.

    Метод 1 — с помощью средства диагностики DirectX

    Шаг 1

    В меню «Пуск» откройте диалоговое окно «Выполнить» или нажмите клавишу «Window + R», чтобы открыть окно «Выполнить» .

    Шаг 2

    Затем введите «dxdiag» и нажмите Enter, чтобы открыть инструмент «Диагностика DirectX».

    Шаг 3

    Щелкните вкладку «Дисплей», затем вы сможете проверить подробную информацию о видеокарте в Windows 10, включая название видеокарты, производителя, модель / версию драйвера и т. Д. .

    Метод 2 — через диспетчер устройств

    Вы также можете легко проверить информацию о видеокартах через диспетчер устройств. Следуйте приведенным ниже инструкциям, чтобы продолжить.

    Шаг 1

    Вы можете нажать Пуск и ввести Диспетчер устройств. Затем щелкните Диспетчер устройств, чтобы открыть Диспетчер устройств Windows. (Или вы можете нажать клавишу «Windows + X» и щелкнуть Диспетчер устройств, чтобы открыть его).

    Шаг 2

    Нажмите «Видеоадаптеры», после чего вы увидите установленные видеокарты на вашем ПК с Windows 10.

    Шаг 3

    Щелкните правой кнопкой мыши графическую карту и выберите «Свойства». Затем появится всплывающее окно со всей подробной информацией о видеокарте компьютера.

    Метод 3 — Через настройки дисплея

    Вы также можете легко проверить информацию о видеокарте в настройках дисплея.

    Шаг 1

    Вы можете щелкнуть правой кнопкой мыши пустое место на экране компьютера и выбрать «Display» Settings.

    Шаг 2

    Щелкните «Расширенные настройки дисплея».

    Шаг 3

    Затем вы можете прокрутить вниз и щелкнуть опцию «Свойства адаптера дисплея», после чего вы увидите установленную видеокарту в вашей Windows 10.

    Обновлено: 30.05.2021 — 22:46

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
