2 блока питания в одном компьютере: Два блока питания в одном корпусе

Два блока питания в одном корпусе

Давно уже применяю данный способ объединения двух блоков питания в одном системном блоке. Хоть эта тема уже и поднималась на разных ресурсах, но все же хочется сделать более обширный обзор этой методики. Итак, в данной статье пойдет речь о включении двух боков питания в оном компьютерном корпусе.

Часто бывает ситуация, когда мощности блока питания не хватает, он не «тянет» все гаджеты и устройства, понатыканние во все свободные слоты системного блока — эскадрильи вентиляторов, помпы водяного охлаждения, дополнительное освещение, неоновые лампы, стильные панельки на переднюю панель вызывают дефицит мощности блока питания. Нехватка мощности БП бывает причиной самых неожиданных глюков: выключения компьютера, беспричинные зависания, невозможность установить ОС или играть в новую игрушку. Выход — покупка нового более мощного блока питания. Но быть может не стоит сразу выкидывать деньги на недешевое устройство, а стоит покопаться в закромах в поисках старенького блока питания? Старый блок питания и немного сноровки помогут сэкономить деньги. Но давайте разберемся во всем по-порядку.

Для начала необходимо разобраться в том, что такое мощность блока питнаия. На корпусе каждого блока питания указана некая мощность. Это заявленная мощность которую «тянет» данный БП. Суть дела заключается в том, что мощность эта — составное поняте, т.е. эта мощность складывается из мощностей, вырабатываемых на каждом канале напряжений +12V, +5V, +3.3V, +5VSB, -12V, -5V. Ниже показано типичное распределение мощности для системы с 250-ваттным БП.

Главной целью блока питания является преобразование переменного напряжения 220В из электросети в постоянные напряжения указанные выше. Это необходимо поттому что разные устройства в системном блоке работают от разных напряжений: например оперативная память питается 3,3 вольтами, винчестер и приводы работают от 5В и 12В, разные моддерские гаджеты, как правило, запитаны от 12В. В целом имеем самый «популярный» канал напряжения в 12В. Исходя из вышеприведенной таблицы распределения мощностей мы видим, что мощность, вырабатываемая на +12V примерно 120Вт. Сейчас 120 ватт это мало в итоге возникает дефицит мощности и появляются самые разные сбои в работе ПК, изначально. казалось бы, совершенно непричастные к работе БП. Итак, проблему решает новый блок питания, более высокой мощности… или старый блок питания АТХ, пусть даже и 200-ваттный. Первый вариант нас не устраивает, а для применения второго — нам нужен второй блок питания, паяльные принадлежности и руки.

1.Дополнительный блок питания на 200 Вт добавит примерно 100 Вт по линии 12V.
2. Принятые обозначения: главный БП — тот, от которого будет запитываться системная плата; дополнительный БП — второй блок питания, оторый мы используем как «довесок» по мощности. Кстати, хочется сделать уточнение, главным блоком питания стоит, конечно, делать наиболее качественный из двух. Но «качественный» не значит «более мощный» — проверено эмпирически в результате экспериментов на нескольких ПК. Скажем, если у Вас есть в распоряжении два блока питания: первый — 450 Вт от «непонятных» друзей из страны восходящего солнца и 300 ваттный от Chieftec или Seasonic. В таком случае  в качестве главного блока питания стоит использовать 300 ваттник. Блоки питания от производителя «unnamed» отличаются скупердяйской схемотехникой и пригодны лишь для питания неприхотливых гаджетов и вентиляторов.

Итак, далее, мы рассмотримнесколько способов включения двух блоков питания, какой из этих способов выбрать решать Вам.





Способ №1.

На основе этого способа будут рассмотрены следующие. Данный способ заключается в объединении зеленых проводов блоков питания на АТХ коннекторах пайкой. Как паять я здесь рассказывать не буду — это тема для другой статьи. Что необходимо сделать: разрезать зеленые провода возле АТХ коннекторов обоих блоков питания, отрезать нужно так, чтобы отставшийся «хвостик» возле разъема главного блока питания можно было зачистить и припаять к нему другие провода. Разрезаем провода, зачищаем, лудим и спаиваем между собой зеленые провода от двух блоков питания и провод от АТХ коннектора. Изолируем место пайки. Провод оставшийся в АТХ разъеме второго блока питания можно или вообще выдернуть или обрезать полностью, чтобы не мешал. Также стоит отметить, что для включения второго блока питания нужен второй силовой провод и вторая розетка.

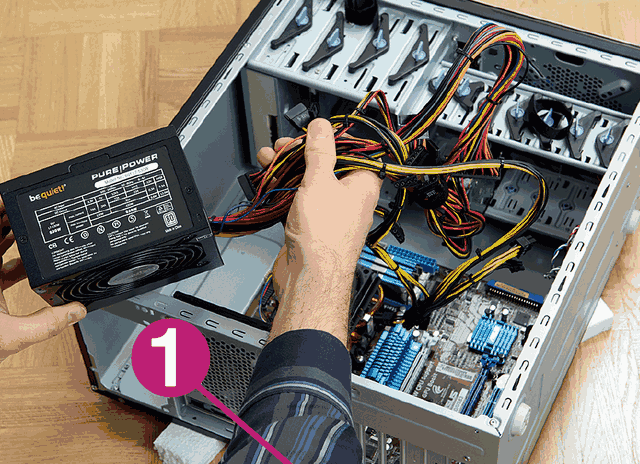

На иллюстрациях ниже показано как можно установить второй блок питания в корпусе.



Блок питания можно установить в отсек 5,25″, там он закрепляется длинными винтами и занимает два слота. Далее — выпаиваем из дополнительного блока питания разъем для подключения силового провода, на место разъема впаиваются длинные провода, чтобы хватило для протяжки через весь корпус. На задней стенке корпуса ПК эти провода припаиваются к дополнительному разъему питания, у меня сделано как показано ниже:

Провода должны быть достаточно тольстые для того, чтобы выдержать нагрузку. Также стоит отметить, что я снял верхнюю крышку с дополнительного блока питания — это и сэкономит место и обеспечит дополнительную вентиляцию, причем вентилятор лучше не снимать.



Способ №2.

Второй способ полностью идентичен первому, за исключением того, что можно вывести на переднюю панель системного блока включатель дополнительного блока питания и сигнальный светодиод для слежения за тем включился ли БП или нет. Для этого нужно провести следующие манипуляции: зеленый провод PS-ON# от второго блока питания разрезаем немного выше нашей пайки, точно также зачищаем и между получившимися проводами впаиваем любой на свой выбор включатель с фиксацией. Я использую выключатель с подсветкой 12V синий круглый:





Провод можно нарастить, чтобы хватило до передней панели компьютера и провод не был натянут. Светодиод выбирайте любой, только чтобы питался он от 3 вольт. Его нужно запитать через резистор 1 Ом от любого оранжевого провода АТХ разъема дополнительного блока питания: прямое включение диода — анод через резистор к +3,3V (оранжевый провод), катод к любому черному проводу (COM) на АТХ коннекторе — в самом начале статьи есть схемы распаки АТХ разъема с напряжениями — думаю не запутаетесь. Резистор нужен для защиты диода — лучше поставить, но если под рукой нет такого резистора, то чтож тут поделаешь. Как сделать отверстия для выключчателя и диода в пластиковой панели корпуса, я надеюсь, объяснять не нужно.



Способ №3.

Третий способ отличен от первого тем, что не придется нарушать целостность главного блока питания, то есть гарантия сохраняется (или вдруг вам не хочется или нечем паять). От второго способа отличается тем, что процесс включения/выключения как и в первом способе — автоматизирован, но немного по-другому — главный БП будет включать дополнительный через реле. Найдите реле, которое управляется напряжением 12 вольт. Обратите внимание, что бы контакты реле держали ток в 5 ампер (или больше), это позволит вам в дальнейшем не вспоминать про реле недобрым словом.





Заводим с одного из Molex коннекторов первого БП 12 вольт и землю на управляющие контакты реле, а два замыкаемых контакта отреле подключаем к 14-му контакту (зеленый, PS_ON) и любой земле (черный, COM) на втором блоке питания. В этом случае также можно использовать сигнальнй светодод, запитанный от второго блока питания. Итак, при включении первого (главного БП) , напряжение, появившееся на его линии +12V замкнет контакты реле и включится второй блок питания.





Дополнения:

1. Не рекомендуется включать ATX блок питания без нагрузки. В качестве нагрузки можно использовать CD-ROM, он всегда под рукой.

2. Если вы подключили несколько 12-вольтовых устройств на второй БП, а он не включается, стоит повесить нагрузку на линию +5V (ещё раз обратите внимание на диаграмму распределения нагрузок в начале статьи).

3. Если ваш БП сотворен неизвесными братьями по разуму, будьте готовы к тому, что зелёный провод может оказаться чем угодно. Лучше проверьте по номеру контакта на разъёме.

Как из двух блоков питания собрать один

Главной целью блока питания является преобразование переменного напряжения 220В из электросети в постоянные напряжения указанные выше. Это необходимо поттому что разные устройства в системном блоке работают от разных напряжений: например оперативная память питается 3,3 вольтами, винчестер и приводы работают от 5В и 12В, разные моддерские гаджеты, как правило, запитаны от 12В. В целом имеем самый «популярный» канал напряжения в 12В. Исходя из вышеприведенной таблицы распределения мощностей мы видим, что мощность, вырабатываемая на +12V примерно 120Вт. Сейчас 120 ватт это мало в итоге возникает дефицит мощности и появляются самые разные сбои в работе ПК, изначально. казалось бы, совершенно непричастные к работе БП. Итак, проблему решает новый блок питания, более высокой мощности. или старый блок питания АТХ, пусть даже и 200-ваттный. Первый вариант нас не устраивает, а для применения второго — нам нужен второй блок питания, паяльные принадлежности и руки.

1.Дополнительный блок питания на 200 Вт добавит примерно 100 Вт по линии 12V.
2. Принятые обозначения: главный БП — тот, от которого будет запитываться системная плата; дополнительный БП — второй блок питания, оторый мы используем как «довесок» по мощности. Кстати, хочется сделать уточнение, главным блоком питания стоит, конечно, делать наиболее качественный из двух. Но «качественный» не значит «более мощный» — проверено эмпирически в результате экспериментов на нескольких ПК. Скажем, если у Вас есть в распоряжении два блока питания: первый — 450 Вт от «непонятных» друзей из страны восходящего солнца и 300 ваттный от Chieftec или Seasonic. В таком случае в качестве главного блока питания стоит использовать 300 ваттник. Блоки питания от производителя «unnamed» отличаются скупердяйской схемотехникой и пригодны лишь для питания неприхотливых гаджетов и вентиляторов.

Итак, далее, мы рассмотримнесколько способов включения двух блоков питания, какой из этих способов выбрать решать Вам.

Способ №1.

На основе этого способа будут рассмотрены следующие. Данный способ заключается в объединении зеленых проводов блоков питания на АТХ коннекторах пайкой. Как паять я здесь рассказывать не буду — это тема для другой статьи.

Что необходимо сделать: разрезать зеленые провода возле АТХ коннекторов обоих блоков питания, отрезать нужно так, чтобы отставшийся «хвостик» возле разъема главного блока питания можно было зачистить и припаять к нему другие провода. Разрезаем провода, зачищаем, лудим и спаиваем между собой зеленые провода от двух блоков питания и провод от АТХ коннектора. Изолируем место пайки. Провод оставшийся в АТХ разъеме второго блока питания можно или вообще выдернуть или обрезать полностью, чтобы не мешал. Также стоит отметить, что для включения второго блока питания нужен второй силовой провод и вторая розетка.

На иллюстрациях ниже показано как можно установить второй блок питания в корпусе.

Блок питания можно установить в отсек 5,25″, там он закрепляется длинными винтами и занимает два слота. Далее — выпаиваем из дополнительного блока питания разъем для подключения силового провода, на место разъема впаиваются длинные провода, чтобы хватило для протяжки через весь корпус. На задней стенке корпуса ПК эти провода припаиваются к дополнительному разъему питания, у меня сделано как показано ниже:

Провода должны быть достаточно тольстые для того, чтобы выдержать нагрузку. Также стоит отметить, что я снял верхнюю крышку с дополнительного блока питания — это и сэкономит место и обеспечит дополнительную вентиляцию, причем вентилятор лучше не снимать.

Способ №2.

Второй способ полностью идентичен первому, за исключением того, что можно вывести на переднюю панель системного блока включатель дополнительного блока питания и сигнальный светодиод для слежения за тем включился ли БП или нет. Для этого нужно провести следующие манипуляции: зеленый провод PS-ON# от второго блока питания разрезаем немного выше нашей пайки, точно также зачищаем и между получившимися проводами впаиваем любой на свой выбор включатель с фиксацией. Я использую выключатель с подсветкой 12V синий круглый:

Провод можно нарастить, чтобы хватило до передней панели компьютера и провод не был натянут. Светодиод выбирайте любой, только чтобы питался он от 3 вольт. Его нужно запитать через резистор 1 Ом от любого оранжевого провода АТХ разъема дополнительного блока питания: прямое включение диода — анод через резистор к +3,3V (оранжевый провод), катод к любому черному проводу (COM) на АТХ коннекторе — в самом начале статьи есть схемы распаки АТХ разъема с напряжениями — думаю не запутаетесь. Резистор нужен для защиты диода — лучше поставить, но если под рукой нет такого резистора, то чтож тут поделаешь. Как сделать отверстия для выключчателя и диода в пластиковой панели корпуса, я надеюсь, объяснять не нужно.

Способ №3.

Третий способ отличен от первого тем, что не придется нарушать целостность главного блока питания, то есть гарантия сохраняется (или вдруг вам не хочется или нечем паять). От второго способа отличается тем, что процесс включения/выключения как и в первом способе — автоматизирован, но немного по-другому — главный БП будет включать дополнительный через реле. Найдите реле, которое управляется напряжением 12 вольт. Обратите внимание, что бы контакты реле держали ток в 5 ампер (или больше), это позволит вам в дальнейшем не вспоминать про реле недобрым словом.

Заводим с одного из Molex коннекторов первого БП 12 вольт и землю на управляющие контакты реле, а два замыкаемых контакта отреле подключаем к 14-му контакту (зеленый, PS_ON) и любой земле (черный, COM) на втором блоке питания. В этом случае также можно использовать сигнальнй светодод, запитанный от второго блока питания. Итак, при включении первого (главного БП) , напряжение, появившееся на его линии +12V замкнет контакты реле и включится второй блок питания.

1. Не рекомендуется включать ATX блок питания без нагрузки. В качестве нагрузки можно использовать CD-ROM, он всегда под рукой.

2. Если вы подключили несколько 12-вольтовых устройств на второй БП, а он не включается, стоит повесить нагрузку на линию +5V (ещё раз обратите внимание на диаграмму распределения нагрузок в начале статьи).

3. Если ваш БП сотворен неизвесными братьями по разуму, будьте готовы к тому, что зелёный провод может оказаться чем угодно. Лучше проверьте по номеру контакта на разъёме.

Идея объединения нескольких устаревших или маломощных блоков питания в один посещает многих владельцев персональных компьютеров, которые стремятся сэкономить деньги при модернизации своего старого компьютера. Как правило, покупая новую видеокарту или дополнительные жесткие диски, мы сталкиваемся с проблемой электропитания. Зачастую случается так, что мы уже купили новенькое оборудование, а питания просто-напросто не хватает.

При таком подходе самое безобидное, что может случиться с вашим старым блоком питания – это уход в защитный режим. Блок малой мощности воспримет новую и вполне рабочую видеокарту как источник короткого замыкания, а компьютер просто-напросто не будет запускаться.

Что же делать в таком случае? Ответ, как говорится, находится на поверхности: нужно было просто-напросто купить новый блок питания подходящей мощности.

Это, конечно, идеальный вариант. Но что же делать тем, кто потратил последние сбережения на новое оборудование, не оставив никакого запаса на новый блок питания? Здесь поможет старая хитрость – соединение двух старых блоков питания, которые остались после предыдущих модернизаций вашего компьютера, в один мощный блок.

Что требуется, чтобы соединить 2 и более блоков питания в одном компьютере

Во-первых, необходимо удостовериться, то те блоки, которые вы собираетесь подключить, является рабочими. Для этих целей не обязательно подключать каждый блок к материнской плате. Обязательно подключите тестовую нагрузку. В сервисном центре используют, как правило, резисторы, которые имитирую потребление по 12В, 5В и 3.3 В линиям.

А в домашних условиях, к примеру, сгодится либо кулер, либо CD-ROM. Вполне достаточно эмитировать подключение посредством перемычки, которой нужно замкнуть зеленый («pc-on» — это 4 провод со стороны защелки, если считать с левого угла) и любой черный провода на 20 или 24 пиновом штекере, который обычно подсоединяют к материнской плате.

Если замыкания этих контактов ваш блок запустится и издаст характерное жужжание кулера, то можно с большой степенью уверенности сказать, что блок работоспособен. Также можно дополнительно, вооружившись цифровым тестером, измерить соответствия напряжений с табличными данными. Тестер или мультиметр нужно черным терминалом подключить к «земле», а красный терминал нужно поочередно подтыкать к 12В, к 5В и т.д. Если значения серьезно отличаются от табличных данных, то блок питания неисправен.

Во-вторых, нам необходимо точно определить, какой из блоков питания будет ведущим, а какой будет играть роль ведомого блока. Конечно, когда мощностные характеристики одинаковы, а этот вариант и является рекомендуемым, то такого вопроса не возникает. Если, к примеру, файловый сервер, на котором много жестких дисков, то можно даже поставить ведущий диск меньшей мощности, чем ведомый. На многоваттный ведомый жесткий диск можно «подцепить» все жесткие диски, а на ведущий — материнскую плату, видеокарту и все остальное. Также возможны вариант соединения трех или даже четырех блоков питания, где на всех ведомых блоках соединяют зеленые провода «pc-on» с главным зеленым «pc-on» контактом на материнской плате. Главное четко понимать, что один блок питания, который подключается к материнской плате либо через переходник 20/24 пин, либо напрямую к 24 пиновому разъему, будет являться главным. У остальных блоков 24 пиновые Molex’сы не подсоединены к материнской плате. Создается лишь отводка от каждого зеленого кабеля, чтобы эти блоки включались правильно и одновременно, опираясь на реакцию включения главного блока питания.

Какую мощность можно получить от всех блоков питания

Чисто теоретически можно получить мощность, которая будет являться суммой мощностей всех блоков питания, но на практике значения будут намного меньше. Это связано, прежде всего, с тем, что на блоках питания написано значение мощности, которое он чисто теоретически может выработать в момент пиковой нагрузке. В реальных условиях, исключающих перегрев, блок питания может стабильно давать лишь 2/3 мощности. Следовательно, если мы соединяем два одинаковых 1.5 кВт блока, то получить 3 кВт вряд ли удастся. В лучшем случае можно говорить о том, что стабильно эта система сможет давать 1800-2100 Вт.

Алгоритм соединения проводов

1. Отыскиваем разъем главного блока питания, который будет подключаться непосредственно к материнской плате. Как правило, это будет 20 или 24 пиновые штекера. Можно соединять как через переходник, если у вас устаревший блок, так и напрямую, используя 24 пиновый разъем. Этот вопрос не является принципиальным, ведь работать будет и в том, и в другом случае.

2. Затем следует отыскать четвертый зеленый контакт. Его найти очень просто: поворачиваем штекер защелкой на себя и отсчитываем четвертый провод, если считать с лева на право. Как правило, он имеет зеленый цвет изоляции, но бывают исключения, поэтому не ленитесь посчитать.

3. Далее этот зеленый кабель (4 слева, если смотреть со стороны защелки) нам нужно соединить с таким же кабелем на каждом ведомом блоке. Некоторые просто-напросто всовывают такой провод в разъем, но это совсем не надежно. Можно использовать как скрутку, так и пропаянное соединение. Мы рекомендуем, незначительно удалив изоляцию с зеленого провода главного блока, сделать припаянную отводку, посредством которой можно будет сделать отводки на каждый ведомый блок. Лучше использовать кусок зеленого провода, чтобы вы всегда могли его отличить от остальных проводов.

4. Затем можно подключить Molex 12 вольтовой линии видеокарты к главному, а также к ведомым блоками питания. Мы рекомендуем использовать сдвоенный переходник, который обеспечивает такой режим питания видеокарты, что она одновременно получает питания по 12 вольтовой линии с двух блоков. С ведомого блока питания по 12 В линии нужно также запитать процессор. Подтыкаем соответствующий разъем с ведомого блока питания к материнской плате в разъем дополнительного питания процессора. Это очень важное условие, которое обеспечивает правильное сопряжение блоков питания.

5. Остальные устройства можно питать из любого блока питания. Этот вопрос не принципиальный. Главное, чтобы нагрузка распределялась равномерно.

Как подключать к сети

Основной принцип, которым следует руководствоваться при подсоединении нескольких блоков питания, заключается в том, что на них нужно подавать максимально одинаковое напряжения. Лучшим решением является использование стабилизатора в связке с мощным источником бесперебойного питания. От ваших блоков должны идти сетевые провода сначала на ИБП, а потом с ИБП идет 1 провод на стабилизатор. Таким образом, получается стабильная и очень качественная система.

Как подключить два блока питания к одному компьютеру

Доброго времени суток.

Не хватает мощности компьютера? Такое в последнее время случается всё чаще из-за широкой популярности майнинга криптовалюты, отнимающего все силы железа, выпуска реалистичных игр и тяжёлых программ, тоже выдвигающих к нему большие требования.

Как решается проблема?

В таких ситуациях геймеры, майнеры и требовательные к графике пользователи покупают высокопроизводительные видеокарты. Однако это не всегда решает проблему, если остальные комплектующие остаются старыми. В частности, блок питания может не «потянуть» апгрейд.

Не спешите менять и его на новый. Может у вас, знакомых или на разборке за низкую цену найдётся дополнительный БП? Я расскажу вам, как подключить два блока питания к одному компьютеру.

С этим справится любой пользователь, потому что мой способ не предполагает пайку проводов. Это даёт ещё одно преимущество: вы не нарушите целостность устройств, что особенно важно, если они на гарантии.

Что понадобится?

Всё, что вам дополнительно будет нужно — синхронизатор Add2PSU. Вы можете заказать его на AliExpress по этой ссылке: https://goo.gl/CN4fhi , стоит сущие копейки.

Не исключено, что он продаётся и в наших магазинах. Я вам предлагаю проверенный мной вариант. Кстати, вещица оказалась вполне качественной, хоть китайская и дешёвая.

Что касается самих блоков, желательно, чтобы они были одной мощности. Но так получается редко и в этом нет ничего страшного. В таком случае следует выбрать из них главный, от которого будет питаться системная плата.

Им не обязательно должен быть более мощный. В данном случае важнее надёжность. Так что если в вашем распоряжении, например, устройство на 450 Вт неизвестной фирмы и на 300 Вт от проверенного производителя, ставьте ведущим второй, а первый используйте для подключения неприхотливого оборудования.

Процесс подключения

Что вам нужно делать со всем описанным выше добром?

• Первым делом разберёмся с главным БП. Отыщите у него 24-пиновый разъём и подключите его к соответствующему слоту на материнской плате.

• Теперь найдите у него же разъём поменьше — Molex. Его необходимо вставить в подходящий интерфейс на синхронизатор. Вы не ошибётесь, так как на этой планке их всего два и второй намного больше.

• Затем поищите у второго БП длинный разъём на 24 пина и подсоедините его ко второму слоту на Add2PSU.

• Далее с обоих девайсов через другие кабели запитайте комплектующие компьютера (жёсткий диск, видеоадаптер, процессор, кулеры и пр.). Кстати, один из блоков можно использоваться чисто для питания видеокарты. И ещё: старайтесь распределить устройства так, чтобы два молекса не были подключены к одному кабелю, так как это ненадёжно.

Когда будете включать компьютер, оба блока будут запускаться одновременно. Поделитесь этим лёгким способом со своими друзьями в социальных сетях.

Два блока питания в одном корпусе

Давно уже применяю данный способ объединения двух блоков питания в одном системном блоке. Хоть эта тема уже и поднималась на разных ресурсах, но все же хочется сделать более обширный обзор этой методики. Итак, в данной статье пойдет речь о включении двух боков питания в оном компьютерном корпусе.

Часто бывает ситуация, когда мощности блока питания не хватает, он не «тянет» все гаджеты и устройства, понатыканние во все свободные слоты системного блока — эскадрильи вентиляторов, помпы водяного охлаждения, дополнительное освещение, неоновые лампы, стильные панельки на переднюю панель вызывают дефицит мощности блока питания. Нехватка мощности БП бывает причиной самых неожиданных глюков: выключения компьютера, беспричинные зависания, невозможность установить ОС или играть в новую игрушку. Выход — покупка нового более мощного блока питания. Но быть может не стоит сразу выкидывать деньги на недешевое устройство, а стоит покопаться в закромах в поисках старенького блока питания? Старый блок питания и немного сноровки помогут сэкономить деньги. Но давайте разберемся во всем по-порядку.

Для начала необходимо разобраться в том, что такое мощность блока питнаия. На корпусе каждого блока питания указана некая мощность. Это заявленная мощность которую «тянет» данный БП. Суть дела заключается в том, что мощность эта — составное поняте, т.е. эта мощность складывается из мощностей, вырабатываемых на каждом канале напряжений +12V, +5V, +3.3V, +5VSB, -12V, -5V. Ниже показано типичное распределение мощности для системы с 250-ваттным БП.

Главной целью блока питания является преобразование переменного напряжения 220В из электросети в постоянные напряжения указанные выше. Это необходимо поттому что разные устройства в системном блоке работают от разных напряжений: например оперативная память питается 3,3 вольтами, винчестер и приводы работают от 5В и 12В, разные моддерские гаджеты, как правило, запитаны от 12В. В целом имеем самый «популярный» канал напряжения в 12В. Исходя из вышеприведенной таблицы распределения мощностей мы видим, что мощность, вырабатываемая на +12V примерно 120Вт. Сейчас 120 ватт это мало в итоге возникает дефицит мощности и появляются самые разные сбои в работе ПК, изначально. казалось бы, совершенно непричастные к работе БП. Итак, проблему решает новый блок питания, более высокой мощности… или старый блок питания АТХ, пусть даже и 200-ваттный. Первый вариант нас не устраивает, а для применения второго — нам нужен второй блок питания, паяльные принадлежности и руки.

1.Дополнительный блок питания на 200 Вт добавит примерно 100 Вт по линии 12V.
2. Принятые обозначения: главный БП — тот, от которого будет запитываться системная плата; дополнительный БП — второй блок питания, оторый мы используем как «довесок» по мощности. Кстати, хочется сделать уточнение, главным блоком питания стоит, конечно, делать наиболее качественный из двух. Но «качественный» не значит «более мощный» — проверено эмпирически в результате экспериментов на нескольких ПК. Скажем, если у Вас есть в распоряжении два блока питания: первый — 450 Вт от «непонятных» друзей из страны восходящего солнца и 300 ваттный от Chieftec или Seasonic. В таком случае в качестве главного блока питания стоит использовать 300 ваттник. Блоки питания от производителя «unnamed» отличаются скупердяйской схемотехникой и пригодны лишь для питания неприхотливых гаджетов и вентиляторов.

Итак, далее, мы рассмотримнесколько способов включения двух блоков питания, какой из этих способов выбрать решать Вам.

Способ №1.

На основе этого способа будут рассмотрены следующие. Данный способ заключается в объединении зеленых проводов блоков питания на АТХ коннекторах пайкой. Как паять я здесь рассказывать не буду — это тема для другой статьи. Что необходимо сделать: разрезать зеленые провода возле АТХ коннекторов обоих блоков питания, отрезать нужно так, чтобы отставшийся «хвостик» возле разъема главного блока питания можно было зачистить и припаять к нему другие провода. Разрезаем провода, зачищаем, лудим и спаиваем между собой зеленые провода от двух блоков питания и провод от АТХ коннектора. Изолируем место пайки. Провод оставшийся в АТХ разъеме второго блока питания можно или вообще выдернуть или обрезать полностью, чтобы не мешал. Также стоит отметить, что для включения второго блока питания нужен второй силовой провод и вторая розетка.

На иллюстрациях ниже показано как можно установить второй блок питания в корпусе.

Блок питания можно установить в отсек 5,25?, там он закрепляется длинными винтами и занимает два слота. Далее — выпаиваем из дополнительного блока питания разъем для подключения силового провода, на место разъема впаиваются длинные провода, чтобы хватило для протяжки через весь корпус. На задней стенке корпуса ПК эти провода припаиваются к дополнительному разъему питания, у меня сделано как показано ниже:

Провода должны быть достаточно тольстые для того, чтобы выдержать нагрузку. Также стоит отметить, что я снял верхнюю крышку с дополнительного блока питания — это и сэкономит место и обеспечит дополнительную вентиляцию, причем вентилятор лучше не снимать.

Способ №2.

Второй способ полностью идентичен первому, за исключением того, что можно вывести на переднюю панель системного блока включатель дополнительного блока питания и сигнальный светодиод для слежения за тем включился ли БП или нет. Для этого нужно провести следующие манипуляции: зеленый провод PS-ON# от второго блока питания разрезаем немного выше нашей пайки, точно также зачищаем и между получившимися проводами впаиваем любой на свой выбор включатель с фиксацией. Я использую выключатель с подсветкой 12V синий круглый:

Провод можно нарастить, чтобы хватило до передней панели компьютера и провод не был натянут. Светодиод выбирайте любой, только чтобы питался он от 3 вольт. Его нужно запитать через резистор 1 Ом от любого оранжевого провода АТХ разъема дополнительного блока питания: прямое включение диода — анод через резистор к +3,3V (оранжевый провод), катод к любому черному проводу (COM) на АТХ коннекторе — в самом начале статьи есть схемы распаки АТХ разъема с напряжениями — думаю не запутаетесь. Резистор нужен для защиты диода — лучше поставить, но если под рукой нет такого резистора, то чтож тут поделаешь. Как сделать отверстия для выключчателя и диода в пластиковой панели корпуса, я надеюсь, объяснять не нужно.

Способ №3.

Третий способ отличен от первого тем, что не придется нарушать целостность главного блока питания, то есть гарантия сохраняется (или вдруг вам не хочется или нечем паять). От второго способа отличается тем, что процесс включения/выключения как и в первом способе — автоматизирован, но немного по-другому — главный БП будет включать дополнительный через реле. Найдите реле, которое управляется напряжением 12 вольт. Обратите внимание, что бы контакты реле держали ток в 5 ампер (или больше), это позволит вам в дальнейшем не вспоминать про реле недобрым словом.

Заводим с одного из Molex коннекторов первого БП 12 вольт и землю на управляющие контакты реле, а два замыкаемых контакта отреле подключаем к 14-му контакту (зеленый, PS_ON) и любой земле (черный, COM) на втором блоке питания. В этом случае также можно использовать сигнальнй светодод, запитанный от второго блока питания. Итак, при включении первого (главного БП) , напряжение, появившееся на его линии +12V замкнет контакты реле и включится второй блок питания.

1. Не рекомендуется включать ATX блок питания без нагрузки. В качестве нагрузки можно использовать CD-ROM, он всегда под рукой.

2. Если вы подключили несколько 12-вольтовых устройств на второй БП, а он не включается, стоит повесить нагрузку на линию +5V (ещё раз обратите внимание на диаграмму распределения нагрузок в начале статьи).

3. Если ваш БП сотворен неизвесными братьями по разуму, будьте готовы к тому, что зелёный провод может оказаться чем угодно. Лучше проверьте по номеру контакта на разъёме.

Как правильно объединить несколько маломощных компьютерных блоков питания в одном компьютере

Идея объединения нескольких устаревших или маломощных блоков питания в один посещает многих владельцев персональных компьютеров, которые стремятся сэкономить деньги при модернизации своего старого компьютера. Как правило, покупая новую видеокарту или дополнительные жесткие диски, мы сталкиваемся с проблемой электропитания. Зачастую случается так, что мы уже купили новенькое оборудование, а питания просто-напросто не хватает.

При таком подходе самое безобидное, что может случиться с вашим старым блоком питания – это уход в защитный режим. Блок малой мощности воспримет новую и вполне рабочую видеокарту как источник короткого замыкания, а компьютер просто-напросто не будет запускаться.

Что же делать в таком случае? Ответ, как говорится, находится на поверхности: нужно было просто-напросто купить новый блок питания подходящей мощности. Это, конечно, идеальный вариант. Но что же делать тем, кто потратил последние сбережения на новое оборудование, не оставив никакого запаса на новый блок питания? Здесь поможет старая хитрость – соединение двух старых блоков питания, которые остались после предыдущих модернизаций вашего компьютера, в один мощный блок.

Что требуется, чтобы соединить 2 и более блоков питания в одном компьютере

Во-первых, необходимо удостовериться, то те блоки, которые вы собираетесь подключить, является рабочими. Для этих целей не обязательно подключать каждый блок к материнской плате. Обязательно подключите тестовую нагрузку. В сервисном центре используют, как правило, резисторы, которые имитирую потребление по 12В, 5В и 3.3 В линиям.

А в домашних условиях, к примеру, сгодится либо кулер, либо CD-ROM. Вполне достаточно эмитировать подключение посредством перемычки, которой нужно замкнуть зеленый («pc-on» — это 4 провод со стороны защелки, если считать с левого угла) и любой черный провода на 20 или 24 пиновом штекере, который обычно подсоединяют к материнской плате.

Если замыкания этих контактов ваш блок запустится и издаст характерное жужжание кулера, то можно с большой степенью уверенности сказать, что блок работоспособен. Также можно дополнительно, вооружившись цифровым тестером, измерить соответствия напряжений с табличными данными. Тестер или мультиметр нужно черным терминалом подключить к «земле», а красный терминал нужно поочередно подтыкать к 12В, к 5В и т.д. Если значения серьезно отличаются от табличных данных, то блок питания неисправен.

Во-вторых, нам необходимо точно определить, какой из блоков питания будет ведущим, а какой будет играть роль ведомого блока. Конечно, когда мощностные характеристики одинаковы, а этот вариант и является рекомендуемым, то такого вопроса не возникает. Если, к примеру, файловый сервер, на котором много жестких дисков, то можно даже поставить ведущий диск меньшей мощности, чем ведомый. На многоваттный ведомый жесткий диск можно «подцепить» все жесткие диски, а на ведущий — материнскую плату, видеокарту и все остальное. Также возможны вариант соединения трех или даже четырех блоков питания, где на всех ведомых блоках соединяют зеленые провода «pc-on» с главным зеленым «pc-on» контактом на материнской плате. Главное четко понимать, что один блок питания, который подключается к материнской плате либо через переходник 20/24 пин, либо напрямую к 24 пиновому разъему, будет являться главным. У остальных блоков 24 пиновые Molex’сы не подсоединены к материнской плате. Создается лишь отводка от каждого зеленого кабеля, чтобы эти блоки включались правильно и одновременно, опираясь на реакцию включения главного блока питания.

Какую мощность можно получить от всех блоков питания

Чисто теоретически можно получить мощность, которая будет являться суммой мощностей всех блоков питания, но на практике значения будут намного меньше. Это связано, прежде всего, с тем, что на блоках питания написано значение мощности, которое он чисто теоретически может выработать в момент пиковой нагрузке. В реальных условиях, исключающих перегрев, блок питания может стабильно давать лишь 2/3 мощности. Следовательно, если мы соединяем два одинаковых 1.5 кВт блока, то получить 3 кВт вряд ли удастся. В лучшем случае можно говорить о том, что стабильно эта система сможет давать 1800-2100 Вт.

Алгоритм соединения проводов

1. Отыскиваем разъем главного блока питания, который будет подключаться непосредственно к материнской плате. Как правило, это будет 20 или 24 пиновые штекера. Можно соединять как через переходник, если у вас устаревший блок, так и напрямую, используя 24 пиновый разъем. Этот вопрос не является принципиальным, ведь работать будет и в том, и в другом случае.

2. Затем следует отыскать четвертый зеленый контакт. Его найти очень просто: поворачиваем штекер защелкой на себя и отсчитываем четвертый провод, если считать с лева на право. Как правило, он имеет зеленый цвет изоляции, но бывают исключения, поэтому не ленитесь посчитать.

3. Далее этот зеленый кабель (4 слева, если смотреть со стороны защелки) нам нужно соединить с таким же кабелем на каждом ведомом блоке. Некоторые просто-напросто всовывают такой провод в разъем, но это совсем не надежно. Можно использовать как скрутку, так и пропаянное соединение. Мы рекомендуем, незначительно удалив изоляцию с зеленого провода главного блока, сделать припаянную отводку, посредством которой можно будет сделать отводки на каждый ведомый блок. Лучше использовать кусок зеленого провода, чтобы вы всегда могли его отличить от остальных проводов.

4. Затем можно подключить Molex 12 вольтовой линии видеокарты к главному, а также к ведомым блоками питания. Мы рекомендуем использовать сдвоенный переходник, который обеспечивает такой режим питания видеокарты, что она одновременно получает питания по 12 вольтовой линии с двух блоков. С ведомого блока питания по 12 В линии нужно также запитать процессор. Подтыкаем соответствующий разъем с ведомого блока питания к материнской плате в разъем дополнительного питания процессора. Это очень важное условие, которое обеспечивает правильное сопряжение блоков питания.

5. Остальные устройства можно питать из любого блока питания. Этот вопрос не принципиальный. Главное, чтобы нагрузка распределялась равномерно.

Как подключать к сети

Основной принцип, которым следует руководствоваться при подсоединении нескольких блоков питания, заключается в том, что на них нужно подавать максимально одинаковое напряжения. Лучшим решением является использование стабилизатора в связке с мощным источником бесперебойного питания. От ваших блоков должны идти сетевые провода сначала на ИБП, а потом с ИБП идет 1 провод на стабилизатор. Таким образом, получается стабильная и очень качественная система.

Все опции закрыты.

Поключение второго TX блока питания к компьютеру

Иногда бывает, что компьютерный блок питания «не тянет» нагрузку, приложенную к нему. В этом случае проще купить более мощный БП. Но есть и второй вариант — установить ещё один БП в системный блок. Разумно это будет лишь в том случае, если под рукой имеется ненужный блочёк, как в моём случае TX блок.

Для начала находим реле, которое будет запускать второй БП при включении основного. Под рукой было вот такое реле выпуска 92 года от телевизора с ДУ:

Разумеется можно использовать любое реле, обмотка которого рассчитана в диапазоне до 12 вольт, проводимый ток не менее 220в 5а, например такое:

Теперь поговорим о том, как определить к чему относятся конкретные ножки реле.

Омметром находим 2 ножки реле, на которых будет показываться сопротивление. Это обмотка, на неё будет подаваться низкое напряжения для приведения реле в действие.

Далее на эту обмотку подаём напряжение и прозваниваем на обрыв остальные ножки. Подключать 220в нужно будет на те ножки, которые проводят ток.

С реле разобрались, теперь начинаем переделывать основной блок питания. Вынимаем его из системного блока, раскручиваем , снимаем плату и откладываем в сторонку. В удобном месте закрепляем гнездо:

После врезки гнезда переходим к плате. Для удобства подключения реле я установил разъём:

Можно будет просто подпаять обмотку реле с обратной стороны платы одним концом к общему проводу БП (чёрный) другим к +12в (жёлтый)

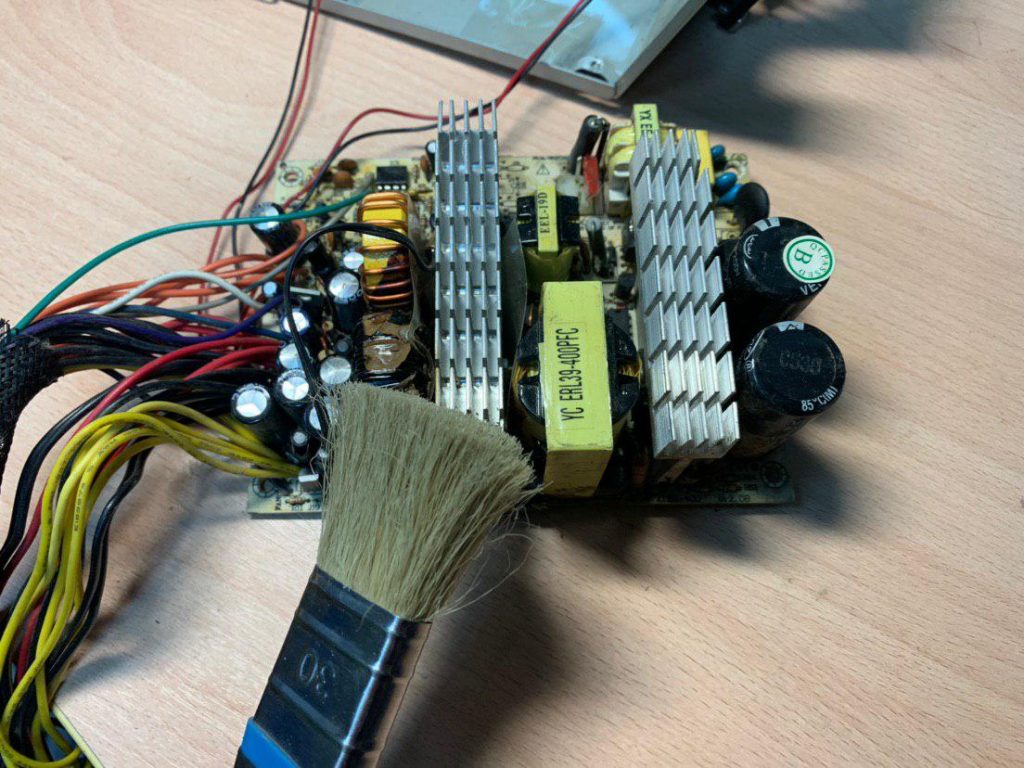

Пока есть случай, смажьте вентилятор и удалите пыль(если это конечно требуется). Потом лишний раз не придётся разбирать блок из за громкого гудения кулера или перегрева. Для удобства дальнейшего обслуживания не лишним будет установить разъём на сетевом питании. Производители часто на этом экономят и не ставят, не очень удобно то будет каждый раз включать паяльник, если потребуется отсоединить плату.

Переходим к установке реле. Идеальным местом для его размещения является плата, которая припаяна к сетевому разъёму. Что бы в дальнейшем ничего не замкнуло, нужно всё хорошо заизолировать. Для этого сажаем на термоклей пластиковый прямоугольник соразмерный плате, не забывая перед этим подпаять провода:

К этим проводам припаиваем контакты реле, предварительно припаяв провода обмотки и выходные провода:

Окончательно фиксируем реле термоклеем и припаиваем выходные провода к гнезду:

Ставим основной БП на место и приступаем к переделке дополнительного. Разбираем его и вынимаем теперь уже ненужные сетевые разъёмы, напрямую подсоединив сетевой шнур к плате:

Теперь нужно установить второй блок в корпус компьютера. Жёсткие диски перенёс повыше:

А блок питания поставил на их место:

Всё. Подключаем второй блок питания к гнезду первого и проверяем.

Теперь при включении основного блока питания будет запускаться дополнительный.

TX — блоки питания старого типа. Главным отличием ATX от TX является что, что у них разные разъёмы материнской платы и разные способы запуска.

У TX блоков запуск происходит при помощи замыкании контактов сетевого шнура, который выведен на лицевую панель компьютера. Что бы запустить такой БП, необходимо просто подать на него сетевое напряжение, как я это сделал при помощи реле.

При включении в сеть ATX блоков они не запускаются, сначала включается дежурное питание. Для запуска такого блока необходимо замкнуть в разьёме для материнской платы зелёный и чёрный провода. Сделать это можно при помощи реле ( не забыв естественно подключить второй блок к сети) или подключить зелёные провода обоих блоков параллельно. В таком случае материнская плата подаст обоим БП сигнал включения.

Во избежание выхода из строя вашего БП важно на все линии питания подключить небольшую нагрузку от 5% от номинальной.

Дополнительно о разнице блоков питания можно почитать ЗДЕСЬ

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About SterAK

Можно ли совместить два блока питания в одном компьютере?

А нахера? Не проще поставить один нормальный?

можно к одному подключить мать, а к другому жестяки и приводы, только какой смысл

вообще можно, но лучше купи один нормальный

Нет конечно. только один блок питания. Даже если получится, то 99% то что весь комп сгорит

Палыч . Тот другой блок к которому подключить остальное попросту не включиться, ибо сам БП запускает материнская плата. Можно вместе их соеденить, для этого есть особая схема. Но и ещё тебе надо чтобы место в корпусе компа было под него. Гугли, и в инете есть много информации о таком подключении.

Можно мой знакомый так делал и проктически разницы нет

оригинальная идея))) ) из двух один собрать практически нереально (чтобы работал лучше) а вот два подключить можно теоретически (сам не пробовал)

Это как на велосипед, мотор от скутера приладить. Не проще-ли купить скутер.

Вообще так сделать практически можно, но только если стороний потенциал появится на блоках питания может случится не хорошая вещь.. . причем с обоими блоками питания и нагрузкой которую они питают. Если утечек нет на корпуса БП, можно черные провода соединить, и совместить сигналы P-on c обоих блоков. Один БП будет питать к примеру матплату, другой — винты, CD -DVD, нельзя будет выхода питания объединять. Но такие переделки — только на твой страх и риск. Если без ошибок — вполне может работать. если какой-нибудь момент пропустишь — не удивляйся, если спалишь всю эту технику.

Элементарно Ватсон, если Ваш корпус вместит 2 блока питания и дополнительные вентокрылы то проще некуда. На контактной группе — той, что втыкается в материнку есть зюлёненький провод, запараллельте их на двух блоках, просто спаяв перемычкой — теперь при включении ящика одновременно будут стартовать 2 блока питания. Важно, что бы Ваши блоки имели одну землю и желательно произвести маленькие переделки если Вы дружите с паяльником, то для полного щасья открыв блоки питания посторайтесь спаять и само подключение к сети, если конечно они будут стоять в одном корпусе так, что бы питание на два блока шли по одному кабелю (тому, что втыкаете сзади). Надеюсь всё доходчиво объяснил.

КАК СОЕДИНИТЬ ВМЕСТЕ НЕСКОЛЬКО БП ATX

В прошлой статье мы рассмотрели теоретические особенности и схему параллельного соединения двух БП от ПК, с целью суммирования их мощности. Теперь пришло время провести практические испытания. Для этого берем два блока ATX одинаковой мощности (хотя число блоков может быть и больше), в моем случае это два БП по 450 ватт.

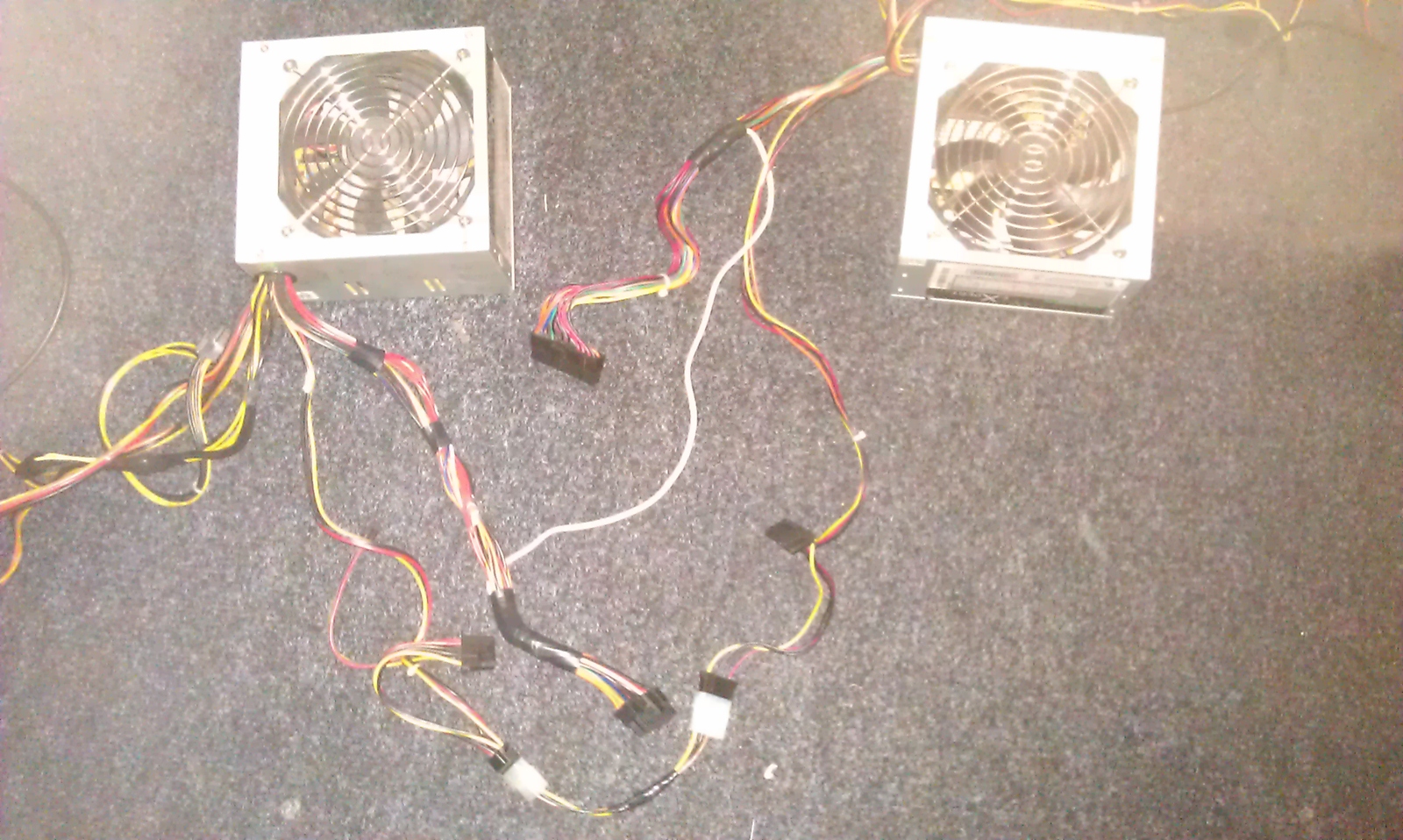

Подключаем нагрузку (нашел под рукой лишь лампу накаливания на 35 ватт). Подсоединяем лампочку к блоку и замеряем потребляемый ток. Он на уровне 2.42 А. Под рукой оказалась схема ШИМ регулятора, и с ее помощью снижаем ток до уровня 2 А для удобства контроля.

Дальше запараллеливаем минусовые провода блоков. Замеряем напряжение на каждом из них.

На одном из блоков вышло 11.66 вольт, на другом 11.89 вольт.

Как видим, разница в 0.23 вольта.

Соединяем два блока в параллель через развязывающие диоды и замеряем ток потребления на каждом из выходов блоков ATX.

Стрелочный прибор включен на пределе 2.5 А. Как видно, из блока с меньшим напряжением ток потребления всего 200 мА, в то время, как у блока с большим напряжением — 1.8 А. Всю нагрузку он взял на себя. Рассчитаем балластные резисторы. Они должны быть 10-15% от входного сопротивления нагрузки. Теперь вопрос: как найти сопротивление нагрузки? Для этого нужно знать максимальный потребляемый данной нагрузкой ток. Например, мы знаем, что напряжение питания у нас 12 вольт. Потребляемый ток нагрузкой — 2 А. Берем формулу, которая должна быть знакома всем радиолюбителям: R=U/I. Подставляем наши числа 12/2 и получаем 6 Ом. Дальше берем 10% от полученного результата и получаем наш балластный резистор 0.6 Ом. Этот резистор ограничит потребляемый ток от одного блока ATX. Подставляем резисторы в нашу схему и смотрим что получилось:

Как видите, ток плавно распределился между двумя блоками. Замеряем напряжения, которые идут с каждого блока (подключив к блокам сначала балластные резисторы, а потом диоды, что в данной схеме без разницы).

Видно, что напряжения уравнялись.

Попробуем теперь чуть повысить потребляемый нагрузкой.

Нагрузка распределяется практически одинаково. Таким способом можно подключать три и больше стандартных ПК ATX блоков в параллель. На практике выяснилось, что если параллелить только два блока, то можно обойтись только одним резистором в цепи блока с большим напряжением. Подбирается он экспериментально так, чтобы токи потребления от каждого из блоков были равными. Можно обойтись и без резисторов, но для этого надо вскрыть блоки питания и с помощью подбора резисторов в цепи делителей напряжения (если микросхема TL494, то они подсоединены к 1 ноге) подогнать напряжения в блоках до максимально одинакового значения. Тогда они просто параллелятся через диоды соответствующей мощности. На рисунке видно, что из этого вышло.

Запараллелив два БП по 450 ватт через диоды и замкнув их выходы на 12 вольт простой стальной проволокой — удалось раскалить ее до красна.

К сожалению нет амперметра на 50 А, чтоб наглядно показать потребляемый ток. У цифрового мультиметра с пределом 20 А показания зашкалили и начали плавиться щупы. Один блок при таком замыкании сразу-же уходил в защиту. Автор статьи: Ксюня (Войтович Сергей).

Форум по БП от ПК

Схемы блоков питания

Два блока питания в одном корпусе

Давно уже применяю данный способ объединения двух блоков питания в одном системном блоке. Хоть эта тема уже и поднималась на разных ресурсах, но все же хочется сделать более обширный обзор этой методики. Итак, в данной статье пойдет речь о включении двух боков питания в оном компьютерном корпусе.

Часто бывает ситуация, когда мощности блока питания не хватает, он не «тянет» все гаджеты и устройства, понатыканние во все свободные слоты системного блока — эскадрильи вентиляторов, помпы водяного охлаждения, дополнительное освещение, неоновые лампы, стильные панельки на переднюю панель вызывают дефицит мощности блока питания. Нехватка мощности БП бывает причиной самых неожиданных глюков: выключения компьютера, беспричинные зависания, невозможность установить ОС или играть в новую игрушку. Выход — покупка нового более мощного блока питания. Но быть может не стоит сразу выкидывать деньги на недешевое устройство, а стоит покопаться в закромах в поисках старенького блока питания? Старый блок питания и немного сноровки помогут сэкономить деньги. Но давайте разберемся во всем по-порядку.

Для начала необходимо разобраться в том, что такое мощность блока питнаия. На корпусе каждого блока питания указана некая мощность. Это заявленная мощность которую «тянет» данный БП. Суть дела заключается в том, что мощность эта — составное поняте, т.е. эта мощность складывается из мощностей, вырабатываемых на каждом канале напряжений +12V, +5V, +3.3V, +5VSB, -12V, -5V. Ниже показано типичное распределение мощности для системы с 250-ваттным БП.

Главной целью блока питания является преобразование переменного напряжения 220В из электросети в постоянные напряжения указанные выше. Это необходимо поттому что разные устройства в системном блоке работают от разных напряжений: например оперативная память питается 3,3 вольтами, винчестер и приводы работают от 5В и 12В, разные моддерские гаджеты, как правило, запитаны от 12В. В целом имеем самый «популярный» канал напряжения в 12В. Исходя из вышеприведенной таблицы распределения мощностей мы видим, что мощность, вырабатываемая на +12V примерно 120Вт. Сейчас 120 ватт это мало в итоге возникает дефицит мощности и появляются самые разные сбои в работе ПК, изначально. казалось бы, совершенно непричастные к работе БП. Итак, проблему решает новый блок питания, более высокой мощности. или старый блок питания АТХ, пусть даже и 200-ваттный. Первый вариант нас не устраивает, а для применения второго — нам нужен второй блок питания, паяльные принадлежности и руки.

1.Дополнительный блок питания на 200 Вт добавит примерно 100 Вт по линии 12V.
2. Принятые обозначения: главный БП — тот, от которого будет запитываться системная плата; дополнительный БП — второй блок питания, оторый мы используем как «довесок» по мощности. Кстати, хочется сделать уточнение, главным блоком питания стоит, конечно, делать наиболее качественный из двух. Но «качественный» не значит «более мощный» — проверено эмпирически в результате экспериментов на нескольких ПК. Скажем, если у Вас есть в распоряжении два блока питания: первый — 450 Вт от «непонятных» друзей из страны восходящего солнца и 300 ваттный от Chieftec или Seasonic. В таком случае в качестве главного блока питания стоит использовать 300 ваттник. Блоки питания от производителя «unnamed» отличаются скупердяйской схемотехникой и пригодны лишь для питания неприхотливых гаджетов и вентиляторов.

Итак, далее, мы рассмотримнесколько способов включения двух блоков питания, какой из этих способов выбрать решать Вам.

Способ №1.

На основе этого способа будут рассмотрены следующие. Данный способ заключается в объединении зеленых проводов блоков питания на АТХ коннекторах пайкой. Как паять я здесь рассказывать не буду — это тема для другой статьи. Что необходимо сделать: разрезать зеленые провода возле АТХ коннекторов обоих блоков питания, отрезать нужно так, чтобы отставшийся «хвостик» возле разъема главного блока питания можно было зачистить и припаять к нему другие провода. Разрезаем провода, зачищаем, лудим и спаиваем между собой зеленые провода от двух блоков питания и провод от АТХ коннектора. Изолируем место пайки. Провод оставшийся в АТХ разъеме второго блока питания можно или вообще выдернуть или обрезать полностью, чтобы не мешал. Также стоит отметить, что для включения второго блока питания нужен второй силовой провод и вторая розетка.

На иллюстрациях ниже показано как можно установить второй блок питания в корпусе.

Блок питания можно установить в отсек 5,25?, там он закрепляется длинными винтами и занимает два слота. Далее — выпаиваем из дополнительного блока питания разъем для подключения силового провода, на место разъема впаиваются длинные провода, чтобы хватило для протяжки через весь корпус. На задней стенке корпуса ПК эти провода припаиваются к дополнительному разъему питания, у меня сделано как показано ниже:

Провода должны быть достаточно тольстые для того, чтобы выдержать нагрузку. Также стоит отметить, что я снял верхнюю крышку с дополнительного блока питания — это и сэкономит место и обеспечит дополнительную вентиляцию, причем вентилятор лучше не снимать.

Способ №2.

Второй способ полностью идентичен первому, за исключением того, что можно вывести на переднюю панель системного блока включатель дополнительного блока питания и сигнальный светодиод для слежения за тем включился ли БП или нет. Для этого нужно провести следующие манипуляции: зеленый провод PS-ON# от второго блока питания разрезаем немного выше нашей пайки, точно также зачищаем и между получившимися проводами впаиваем любой на свой выбор включатель с фиксацией. Я использую выключатель с подсветкой 12V синий круглый:

Провод можно нарастить, чтобы хватило до передней панели компьютера и провод не был натянут. Светодиод выбирайте любой, только чтобы питался он от 3 вольт. Его нужно запитать через резистор 1 Ом от любого оранжевого провода АТХ разъема дополнительного блока питания: прямое включение диода — анод через резистор к +3,3V (оранжевый провод), катод к любому черному проводу (COM) на АТХ коннекторе — в самом начале статьи есть схемы распаки АТХ разъема с напряжениями — думаю не запутаетесь. Резистор нужен для защиты диода — лучше поставить, но если под рукой нет такого резистора, то чтож тут поделаешь. Как сделать отверстия для выключчателя и диода в пластиковой панели корпуса, я надеюсь, объяснять не нужно.

Способ №3.

Третий способ отличен от первого тем, что не придется нарушать целостность главного блока питания, то есть гарантия сохраняется (или вдруг вам не хочется или нечем паять). От второго способа отличается тем, что процесс включения/выключения как и в первом способе — автоматизирован, но немного по-другому — главный БП будет включать дополнительный через реле. Найдите реле, которое управляется напряжением 12 вольт. Обратите внимание, что бы контакты реле держали ток в 5 ампер (или больше), это позволит вам в дальнейшем не вспоминать про реле недобрым словом.

Заводим с одного из Molex коннекторов первого БП 12 вольт и землю на управляющие контакты реле, а два замыкаемых контакта отреле подключаем к 14-му контакту (зеленый, PS_ON) и любой земле (черный, COM) на втором блоке питания. В этом случае также можно использовать сигнальнй светодод, запитанный от второго блока питания. Итак, при включении первого (главного БП). напряжение, появившееся на его линии +12V замкнет контакты реле и включится второй блок питания.

1. Не рекомендуется включать ATX блок питания без нагрузки. В качестве нагрузки можно использовать CD-ROM, он всегда под рукой.

2. Если вы подключили несколько 12-вольтовых устройств на второй БП, а он не включается, стоит повесить нагрузку на линию +5V (ещё раз обратите внимание на диаграмму распределения нагрузок в начале статьи).

3. Если ваш БП сотворен неизвесными братьями по разуму, будьте готовы к тому, что зелёный провод может оказаться чем угодно. Лучше проверьте по номеру контакта на разъёме.

Здравствуйте. Имею средненький ПК, но весьма прожорливый до электричества. Одним воскресным вечером он издал резкий хлопок и погас. Плата блока питания прогорела насквозь. Покупать новый не интересно (денег нет). Есть запасной на 500w, но сыкотно им питать систему, которая недавно спалила 600w блок. Есть еще два на 400w. Вот с ними и поиграем. Начнём.

Рекомендуется брать блоки одного производителя и одинаковой мощности, но не обязательно.

В моём случае это два блока разной мощности, но спаянных в одном китайском подвале. Вот они.

Разбираем их, чистим кисточкой и пылесосом. Смазываем вентиляторы.

Ищем провод, отвечающий за запуск блока. Он четвёртый зеленый в фишке 24pin (20pin), подключающейся к материнской плате.

Соединяем эти жилы блоков между собой, но не прерываем старые цепи соединения. На фото я соединил их белым проводом. Можно тупо воткнуть провод в фишку — будет работать, пока не выпадет и не коротнёт.

Уже можно ставить блоки в систему — будет работать. Но я рекомендую проделать ещё пару операций. Нужно организовать согласование этих блоков по питанию.

Если у вас видеокарта с доп. питанием 6pin (а если нет — вам должно хватить и одного блока питания) и вы не хотите больше резать ваш блок, то просто возьмите переходник «2x 4pin molex — 6pin» (название сочинил сам). На фото ниже моя видеокарта, 6pin на ней аж два. Один молекс подключаем к одному блоку, второй ко второму.

Если на видюхе нет доп. питания, то соединяем один желтый провод с молекса с желтым проводом на втором блоке. ВНИМАНИЕ. Оранжевый, красный и жёлтый — разные цвета, не перепутайте. То же самое с одним любым чёрным проводом. Я ничего резать не стал, я испоганил один из переходников питания для видеокарты. Вот так:

Жилы соединены по цветам. Соединяем таким переходником два блока между собой. Общая картина:

Я использую сразу оба варианта.

Дальше самое весёлое. Вкорячить это дело в корпус.

Я подобрал слишком маленький для этого дела, не советую так делать.

Ставлю один блок на родное место, другой вместо дисководов.

Получаем адский ад из проводов. Ставим мать, видеокарту и прочее. Теперь подключаем весь этот зоопарк. С более сильного блока (450w) я взял 4pin питание процессора, 1 и 3 разъем питания видеокарты и питание ЖД. Со второго питание матери, 2 и 4 разъем питания видеокарты.

Укладываем аккуратно все провода в корпусе, фото не будет — у меня не получилось.

Собираем корпус, подключаем периферию.

Вид спереди. Провод 220v из блока это просто сгоревший разъем, так делать не обязательно.

Проверяем все соединения и пробуем включать. С кнопки оба блока должны включаться одновременно и выключаться тоже. Нагрузка на блоки при скрещивании желтых проводов должна быть равномерна на 12v линию, а тут у нас самые голодные и сидят — AMD Phenom II x4 разогнанный (140w) и Nvidia 560ti (300w).

Заходим на pornhub pikabu и пилим свой первый пост.

Можно брать блоки хоть 200w, главное расчитать нагргузку иначе *банёт.

Таких инструкций в интернете полно, я хз зачем я сделал ещё одну.

Вот вам мой кот с картошкой на лице.

Найдены возможные дубликаты

Обычно, чтобы не было гуляющих токов выравнивания напруги, разными БП запитываются разные цепи, соединяются только по земле. И на блок, который идет не на питание материнки, надо бы повесить нагрузку на 5вольтовый выход, иначе будет перекос по мощности.

Всё это уже давно обсуждалось-выяснялось в эпоху начала майнинга на видяхах.

Нагрузка вешается от перекоса по напряжению, потому что обратная связь по напряжению в дешевых блоках обычно вешается на 5v, я бы вообще убрал канал 5вольт на одном из бп, и повесил обратную связь на канал 12вольт и запитал с него видюху а с другого блока все остальное.

ТС еще тот извращенец.
А если по существу, то раньше сам пользовался чем-то аналогичным для запитки fx-6100 и radeon hd4870x2. Правда блоки были 400 и 350 ватт. Только схема была другой, безе перемычки на зеленом проводе. Использовал реле от ВАЗа. С первого блока запитал релюшку по +12В, и когда первыл БП стартовал, он через реле запускал второй по зеленому проводу на фишке АТХ. Второй блок питания был лишь для видюхи, его хватало с лихвой, даже при разгоне. А для выравнивания потенциалов была кинута перемычка между землями блоков питания. Но линии +5в и +12в каждого из блоков между собой соединять не стоит, ведь н этих линия от нагрузки могут проседать напряжения по разному.

В итоге купил б/у килловатник, и теперь все норма. Кстати, не знаю, из-за этой адской сборки, или просто время пришло, но видюха стала работать лишь в слоте PCI-E 8x.

Автор подскажи,сколько у тебя такая система продюжила стабильно?

Как правильно объединить несколько маломощных компьютерных блоков питания в одном компьютере

Идея объединения нескольких устаревших или маломощных блоков питания в один посещает многих владельцев персональных компьютеров, которые стремятся сэкономить деньги при модернизации своего старого компьютера. Как правило, покупая новую видеокарту или дополнительные жесткие диски, мы сталкиваемся с проблемой электропитания. Зачастую случается так, что мы уже купили новенькое оборудование, а питания просто-напросто не хватает.

При таком подходе самое безобидное, что может случиться с вашим старым блоком питания – это уход в защитный режим. Блок малой мощности воспримет новую и вполне рабочую видеокарту как источник короткого замыкания, а компьютер просто-напросто не будет запускаться.

Что же делать в таком случае? Ответ, как говорится, находится на поверхности: нужно было просто-напросто купить новый блок питания подходящей мощности. Это, конечно, идеальный вариант. Но что же делать тем, кто потратил последние сбережения на новое оборудование, не оставив никакого запаса на новый блок питания? Здесь поможет старая хитрость – соединение двух старых блоков питания, которые остались после предыдущих модернизаций вашего компьютера, в один мощный блок.

Что требуется, чтобы соединить 2 и более блоков питания в одном компьютере

Во-первых, необходимо удостовериться, то те блоки, которые вы собираетесь подключить, является рабочими. Для этих целей не обязательно подключать каждый блок к материнской плате. Обязательно подключите тестовую нагрузку. В сервисном центре используют, как правило, резисторы, которые имитирую потребление по 12В, 5В и 3.3 В линиям.

А в домашних условиях, к примеру, сгодится либо кулер, либо CD-ROM. Вполне достаточно эмитировать подключение посредством перемычки, которой нужно замкнуть зеленый («pc-on» — это 4 провод со стороны защелки, если считать с левого угла) и любой черный провода на 20 или 24 пиновом штекере, который обычно подсоединяют к материнской плате.

Если замыкания этих контактов ваш блок запустится и издаст характерное жужжание кулера, то можно с большой степенью уверенности сказать, что блок работоспособен. Также можно дополнительно, вооружившись цифровым тестером, измерить соответствия напряжений с табличными данными. Тестер или мультиметр нужно черным терминалом подключить к «земле», а красный терминал нужно поочередно подтыкать к 12В, к 5В и т.д. Если значения серьезно отличаются от табличных данных, то блок питания неисправен.

Во-вторых, нам необходимо точно определить, какой из блоков питания будет ведущим, а какой будет играть роль ведомого блока. Конечно, когда мощностные характеристики одинаковы, а этот вариант и является рекомендуемым, то такого вопроса не возникает. Если, к примеру, файловый сервер, на котором много жестких дисков, то можно даже поставить ведущий диск меньшей мощности, чем ведомый. На многоваттный ведомый жесткий диск можно «подцепить» все жесткие диски, а на ведущий — материнскую плату, видеокарту и все остальное. Также возможны вариант соединения трех или даже четырех блоков питания, где на всех ведомых блоках соединяют зеленые провода «pc-on» с главным зеленым «pc-on» контактом на материнской плате. Главное четко понимать, что один блок питания, который подключается к материнской плате либо через переходник 20/24 пин, либо напрямую к 24 пиновому разъему, будет являться главным. У остальных блоков 24 пиновые Molex’сы не подсоединены к материнской плате. Создается лишь отводка от каждого зеленого кабеля, чтобы эти блоки включались правильно и одновременно, опираясь на реакцию включения главного блока питания.

Какую мощность можно получить от всех блоков питания

Чисто теоретически можно получить мощность, которая будет являться суммой мощностей всех блоков питания, но на практике значения будут намного меньше. Это связано, прежде всего, с тем, что на блоках питания написано значение мощности, которое он чисто теоретически может выработать в момент пиковой нагрузке. В реальных условиях, исключающих перегрев, блок питания может стабильно давать лишь 2/3 мощности. Следовательно, если мы соединяем два одинаковых 1.5 кВт блока, то получить 3 кВт вряд ли удастся. В лучшем случае можно говорить о том, что стабильно эта система сможет давать 1800-2100 Вт.

Алгоритм соединения проводов

1. Отыскиваем разъем главного блока питания, который будет подключаться непосредственно к материнской плате. Как правило, это будет 20 или 24 пиновые штекера. Можно соединять как через переходник, если у вас устаревший блок, так и напрямую, используя 24 пиновый разъем. Этот вопрос не является принципиальным, ведь работать будет и в том, и в другом случае.

2. Затем следует отыскать четвертый зеленый контакт. Его найти очень просто: поворачиваем штекер защелкой на себя и отсчитываем четвертый провод, если считать с лева на право. Как правило, он имеет зеленый цвет изоляции, но бывают исключения, поэтому не ленитесь посчитать.

3. Далее этот зеленый кабель (4 слева, если смотреть со стороны защелки) нам нужно соединить с таким же кабелем на каждом ведомом блоке. Некоторые просто-напросто всовывают такой провод в разъем, но это совсем не надежно. Можно использовать как скрутку, так и пропаянное соединение. Мы рекомендуем, незначительно удалив изоляцию с зеленого провода главного блока, сделать припаянную отводку, посредством которой можно будет сделать отводки на каждый ведомый блок. Лучше использовать кусок зеленого провода, чтобы вы всегда могли его отличить от остальных проводов.

4. Затем можно подключить Molex 12 вольтовой линии видеокарты к главному, а также к ведомым блоками питания. Мы рекомендуем использовать сдвоенный переходник, который обеспечивает такой режим питания видеокарты, что она одновременно получает питания по 12 вольтовой линии с двух блоков. С ведомого блока питания по 12 В линии нужно также запитать процессор. Подтыкаем соответствующий разъем с ведомого блока питания к материнской плате в разъем дополнительного питания процессора. Это очень важное условие, которое обеспечивает правильное сопряжение блоков питания.

5. Остальные устройства можно питать из любого блока питания. Этот вопрос не принципиальный. Главное, чтобы нагрузка распределялась равномерно.

Как подключать к сети

Основной принцип, которым следует руководствоваться при подсоединении нескольких блоков питания, заключается в том, что на них нужно подавать максимально одинаковое напряжения. Лучшим решением является использование стабилизатора в связке с мощным источником бесперебойного питания. От ваших блоков должны идти сетевые провода сначала на ИБП, а потом с ИБП идет 1 провод на стабилизатор. Таким образом, получается стабильная и очень качественная система.

Все опции закрыты.

Питаемся правильно: как выбрать блок питания для компьютера

К сожалению, в компьютер нельзя установить любую приглянувшуюся железку. Чтобы ПК функционировал нормально, комплектующие должны быть совместимы между собой по определенным параметрам. У блоков питания таких характеристик не так много, но в них нужно уметь разбираться, чтобы подобрать оптимальную модель.

Питание потом. Главное — чтобы влезло!

В первую очередь обратите внимание на габариты блока питания. Вам нужен такой, который влезет в корпус.

Иными словами, если у вас корпус форм-фактора ATX, то и блок питания должен быть такого же типа. Можно меньше. Если взять больше, то комплектующая не влезет в корпус, и её придется оставлять проветриваться снаружи. Самые популярные форм-факторы следующие:

• ATX — это самый распространенный форм-фактор блоков питания для ПК. Они имеют габариты 150x86x140 мм и бывают двух вариантов исполнения: с закрытым (80 мм) и открытым (120 мм) вентилятором.
• SFX – компактные блоки питания с короткими проводами и размерами 125×51,5×100 мм. Это форм-фактор для компактных мультимедийных ПК или серверов.
• TFX – форм-фактор для корпусов нестандартной формы или небольшой высоты, тоже с короткими проводами. Его размеры – 85x65x175 мм. Грубо говоря, SFX более «квадратный», а TFX более «вытянутый».
• Внешние блоки питания вообще не предназначены для установки в корпус компьютерам. Они чаще всего имеют большую мощность и используются в профессиональном оборудовании.

Смотрим на коннекторы

Блок питания подключается практически ко всему железу в компьютере. В зависимости от типа коннектора, у вас получится запитать только определенный тип комплектующих.

1. Основной кабель питания 20+4 pin. Версия 1.0 и выше подключается к материнской плате при помощи 20-pin разъема. Это устаревший стандарт, сейчас такие блоки питания не встречаются. Версия 2.0 и выше подключается к материнской плате при помощи 24-pin разъема. Многие из таких БП обратно совместимы со старыми материнскими платами, так как имеют разделенный разъем (20+4 pin).
2. Кабель питания ЦПУ. Подает питание на процессор. На картинке стандартный разъем 4-pin, но существуют также вариант 4+4 pin — для особо мощных процессоров. Если на материнской плате для питания процессора располагается 8-pin коннектор, а БП имеет только 4-pin кабель, то не переживайте. У вас всё равно получится запустить систему, если просто вставить 4-pin коннектор в разъем 8-pin.
3. Кабель питания жесткого диска SATA. Подает питание на накопители современного типа.
4. Кабель питания периферии. В настоящее время используется редко. В основном используется для подключения подсветки, корпусных кулеров, регуляторов оборотов и т.д.
5. Кабель питания шины PCI-Express. Предназначен для коннекта видеокарты. Чаще всего встречается в формате 6+2 pin. Но существуют и другие.
6. Кабель питания флоппи-привода. Использовался для подачи питания на устройство для чтения дискет. Устаревший тип кабеля. Также иногда применяется в платах расширения (например, звуковая карта).

Выбирая БП, определитесь с конфигурацией комплектующих. В любом блоке питания присутствует основной кабель и хотя бы один кабель питания процессора. Если у вас несколько дисков SATA, подберите модель с соответствующим числом кабелей питания. Это касается дисков IDE, а также CD/DVD-приводов. Если у вас мощная видеокарта или несколько видеокарт, для их питания могут понадобиться дополнительные кабели PCI-Express.

В редких случаях вам понадобятся все имеющиеся кабели у блока питания. А, значит, незадействованные провода будут только мешать, закрывая воздушные потоки и задевая остальные комплектующие. В современных моделях эта проблема решается за счет модульности конструкции. Просто отключите ненужные провода и отложите их до тех пор, пока в них не возникнет необходимость.

Какой мощности блок питания выбрать для компьютера?

Мощность современных БП варьируется от 200 до 2400 Вт, кому и сколько будет достаточно?

• Если вы ищете блок питания для офисного или домашнего ПК, вам вполне хватит мощности в 300-400 Вт — бытовое «железо» много энергии не просит. Например, можно взять недорогой блок Be Quiet:

• Eсли вы ищете блок питания для игрового ПК, нужно присмотреться к моделям как минимум на 400-650 Вт. Игровой процесс требует куда больших мощностей — это всем известно. По соотношению цены и качества покупателям-геймерам нравятся продукты фирмы Chieftec, например, вот такой:

• Для особо мощных конфигураций с несколькими видеокартами уже стоит рассматривать модели от 650 Вт. Вот вам в подарок блок питания AeroCool на 1200 Вт за волшебные деньги для своей мощности:

Определяемся с сертификацией

Что еще нужно учесть? Энергоэффективность. Для ее оценки существует специальная шкала сертификации 80 PLUS c шестью уровнями градации: простой, Bronze, Gold, Silver, Platinum и Titanium. Сертификат определяет КПД блока питания: отношение потребляемой мощности к выходной. На российских прилавках обычно лежат БП с простыми, бронзовыми, золотыми или платиновыми сертификатами.

Мы рекомендуем отказаться от несертифицированных блоков, потому что невозможно по таким устройствам определить их итоговую мощность. Наличие сертификации — гарантия, что вы получите заявленные ватты. В целом, особого смысла гнаться за топовой сертификацией нет: для домашнего пользования будет вполне достаточно простого 80 PLUS или 80 PLUS Bronze. Но если вы готовы потратиться на титановый БП с лучшим КПД — вот вам хорошая модель:

Если вы хотите более точно вычислить количество энергии, которое будет потреблять ваш ПК, можно воспользоваться онлайн-калькуляторами. Например, компания Be Quite предлагает такую возможность. Вам останется заполнить поле рядом с каждой комплектующей, и вы увидите результат. Также производители видеокарт всегда указывают рекомендованную мощность блока питания, поскольку графический адаптер является самым прожорливым устройством в компьютере. Например, для топовой Nvidia RTX 3090 производитель советует устанавливать БП на 750 Вт.

Напоследок проверьте наличие у БП защиты от перегрева, перегрузки и короткого замыкания — и, в общем-то, можно отправляться в магазин, не вникая в сложности взаимоотношения ватт и вольт.

Не забываем про «ништяки»

В финале, когда все основные параметры подобраны, можно посмотреть в сторону различных дополнительных технологий, которые предлагают девелоперы. Если вы являетесь фанатом тихого железа, обратите внимание на полупассивные системы охлаждения в блоках питания. Кулеры в таком случае будут включаться только с определенного порога, например, когда БП загружен на 50-60%. А в простое вентилятор просто не будет крутиться.

Также не забывайте про отстегивающиеся кабели, про которые мы писали выше. Добавим, что в полностью модульных конструкциях особого смысла нет, потому что кабель питания процессора и кабель питания материнской платы будет задействован в любой конфигурации компьютера. А вот менее значимые коннекторы нужны далеко не все и не всегда. Поэтому мы рекомендуем частично модульные блоки.

Для серверных решений придумали блоки питания с резервированием. Они предназначены для обеспечения питания нагрузки при отсутствии основного источника (сети 220 В). Работают с аппаратурой, которая имеет встроенный сетевой преобразователь и входы под резервное питание. По сути, представляют собой сетевые зарядные устройства для АКБ и схемы защиты.

Читайте также:

Теги блок питания

Подключение блока питания к материнской плате: 3 шага

Почти всем частям аппаратной начинки ПК нужно питание, которое им обеспечивает специальное устройство. Оно ставится на материнку, а затем провода от него подключаются к другим девайсам. Как подсоединить такой элемент к плате правильно — в статье.

Какие функции выполняет блок питания

Этот компонент — источник электроэнергии, который:

• превращает ток из переменного в постоянный для обеспечения энергией начинки компьютера;
• стабилизирует электроэнергию, защищая комплектующие системы от сгорания при перепадах напряжения в сети;
• помогает поддерживать оптимальную температуру, поскольку оснащен вентилятором.

Примечание: если система собрана в корпусе с расположенным вверху БП, то его кулер почти не охлаждает другие элементы, но если он размещен снизу — воздух циркулирует лучше, охватывая большее количество компьютерных деталей.

Как подключить блок питания к материнской плате

Делается это в три коротких этапа. Лучше сфотографировать подключенный БП, который нужно менять, перед тем, как снять его с материнской панели. Это поможет не забыть, какой кабель куда нужно воткнуть.

Читайте также: Какие разъемы есть на материнской плате и какие у них названия: ликбез в 4 разделах

Отключаем старый блок питания

Если пользователь не собирает новый системник, и задача состоит только в том, чтобы поменять БП, то сперва нужно демонтировать ранее поставленный девайс.

Как делать:

1. Перед извлечением устройства необходимо полностью обесточить системный блок, после чего вынуть сетевой кабель непосредственно из БП. Рекомендуется подождать 3-5 минут, пока накопленная электроэнергия рассеется, а также надеть электростатический браслет — все это обеспечит безопасный демонтаж.

2. Вынимать блок питания лучше, положив корпус ПК на бок. Тогда при ослаблении фиксаторов БП не упадет на другие элементы.

3. Открыть корпус и все провода, которые идут от питающего устройства к комплектующим, переходникам, отсоединить.

Примечание: из самого блока никакие провода доставать не нужно.

4. Выкрутить фиксирующие винтики, которые располагаются на тыльной части корпуса, и вынуть девайс.

Узнайте: Какой процессор лучше для игр, AMD или INTEL — выбираем из 2 производителей

Монтаж нового блока питания

Схема БП практически идентична процессу демонтажа, только все делается в обратном порядке:

• Поместить устройство в корпус.
• Прикрутить крепежные винты.

• Подключить все кабели в нужные разъемы на материнке и не забыть подсоединить провода к девайсам, которые требуют подпитки: процессору, видеоадаптеру.

Полезно: Совместимость процессора и материнской платы — как подобрать комплектующие: гайд в 3 разделах

Подключение

Для всех блоков питания есть стандартный набор кабелей. Что и для чего предназначено — в таблице.

Примечание: MOLEX — устаревший разъем,. который раньше использовали для подключения винчестеров с PATA. Его редко, но можно встретить на современных моделях БП.

Инструкция: Установка процессора на материнскую плату: 3 шага

Что делать, если компьютер не включается

Если компьютер не реагирует на попытки включения после замены БП — возможно, что-то сделано неверно: не до конца подсоединен кабель или же к блоку питания подключены не все комплектующие.

Важно проверить корректность соединения всех элементов сборки, а также обратить внимание на положение кнопки на самом БП: она должна быть включенной.

Нужно посмотреть, есть ли напряжение в сети, подключив любой другой электроприбор. В моделях с усиленной защитой от перепадов напряжения, например, Proton 850W, может сработать блокировка при сильно заниженном или завышенном вольтаже.

Стоит открыть корпус и осмотреть визуально «внутренности», проверить надежность и корректность подключения составляющих системы. Можно попробовать отключить все периферийные девайсы и запустить комп повторно.

Совет: не лишней будет регулярная чистка ПК от пыли, которая может привести к нестабильной работе, поскольку мешает охлаждению. Бывает, что она просто засоряет контактную часть, из-за чего БП не сможет взаимодействовать с материнкой.

В тему: Как проверить блок питания для компьютера: правильная проверка БП 4 способами

Как видно, присоединить блок к «матери» и другим внутренним составляющим PC нетрудно. Главное — действовать аккуратно и помнить, для чего предназначен каждый кабель.

Блоки питания для ПК — ROZETKA

В современных реалиях жизнь человека тесно связана с компьютерами. Для его стабильной работы необходим надежный блок питания, который будет иметь высокие показатели мощности и производительности. Особенно это относится к игровым моделям с сильными видеокартами и процессором.

Сегодня на рынке представлено множество дешевых китайских изделий, которые не смогут обеспечить плодотворную работу ПК. Коэффициент полезного действия у таких устройств крайне низкий, они шумят и часто перегреваются. Поэтому подобное приборы стоит приобретать у проверенных производителей, чтобы быть уверенными в их качестве и исправности.

Виды блоков питания

Главное отличие подобных изделий заключается в типах подключения. На рынке представлены различные виды устройств, которые условно разделяют на модульный и стандартный. Первый вариант позволяет подключать кабель в случае необходимости. Это достаточно удобна обладателям небольшого рабочего места, ведь удастся освободить его от большого количества ненужных проводов. Стандартная модель применяет в простых и недорогих адаптерах и пользуется меньшей популярностью среди клиентов.

Отдельно блоки питания разделяют по стандартам. Наиболее популярным сегодня является АТХ с выходным напряжением +3,3 и +5В SB. Данный стандарт позволяет включать «дремлющий режим» с помощью нажатия клавиш или мышке, где все данные хранятся в оперативной памяти несмотря на выключение компьютера. Стабилизатор функционирует непрерывно. Также в продаже есть усовершенствованная модель АТХ 12V с напряжением 12В.

Как выбрать блок питания?

В каталогах магазинов представлен широкий выбор разнообразной компьютерной техники. Поэтому процедура поиска нужного изделия может затянуться на неопределенное количество времени. Чтобы ускорить процесс, специалисты предлагают следовать таким рекомендациям:

• В первую очередь важно убедиться, что в приборе были использованы качественные преобразователи, конденсаторы и другие детали схемотехники. В характеристиках не указана подобная информация, поэтому придется просмотреть обзоры. Слабое охлаждение и плохие конденсаторы через несколько лет функционирования потеряют первоначальную ёмкость и станут непригодными к использованию. Лучшее решение — модели PFC, они свободно переносят скачки электроэнергии и перепады нагрузок.
• Современные люди заинтересованы в максимально тихом ПК. Отдавайте предпочтение вентиляторам на 120-149 мм. Такие куллеры благодаря большим лопастям способны захватывать много воздуха, сохраняя скорость до 2000 оборотов за минуту. Обращая внимание на радиатор выбирайте массивные изделия с большим количеством решеток.
• Немаловажным критерием являются кабеля. Особенно популярны сегодня модульные блоки питания с отстегивающимися шнурами. Учитывайте тип имеющихся штекеров, их количество и длину кабелей.
• Форм-фактор показывает к какому системному блоку может быть подключен прибор. Самым распространенным является АТХ, который используется с одноименными корпусами, видеокартами и мультимедийными системами.

Для геймеров подойдет блок питания с большим количеством разъемов, высокой мощностью, надежностью и низким уровнем шума. Дополнительным преимуществом станет наличие сертификата 80 PLUS Gold и оплетки. Устройства свободно поддержат большую нагрузку, будут иметь привлекательный игровой дизайн, стабильные электрически цепи. Производители учитывают все особенности индустрии и потребность пользователей, поэтому создают продукты с использованием новых мощных решений.

Человеку, который плохо разбирается в технике, тяжело понять особенности приборов, описанные в характеристиках. Поэтому гораздо проще ознакомиться с отзывами пользователей и почитать их мнения о том или ином товаре. Опыт собственного применения позволит принять правильный выбор и стать владельцем качественного доступного продукта. Также свяжитесь с продавцами-консультантами по контактному телефону. Компетентные специалисты помогут сравнить несколько моделей и подобрать наилучший вариант учитывая требования и финансовые возможности клиента.

Всё о компьютерном блоке питания

Компьютерный блок питания — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электроэнергией постоянного тока путём преобразования сетевого напряжения до требуемых значений.

Во всех современных компьютерах используются блоки питания стандарта ATX. Ранее использовались блоки питания стандарта AT, в них не было возможности удаленного запуска компьютера и некоторых схемотехнических решений. Введение нового стандарта было связано и с выпуском новых материнских плат. Компьютерная техника стремительно развивалась и развивается, поэтому возникла необходимость улучшения и расширения материнских плат. С 2001 года и был введен этот стандарт.

Давайте рассмотрим, как устроен компьютерный блок питания ATX.

Расположение элементов на плате

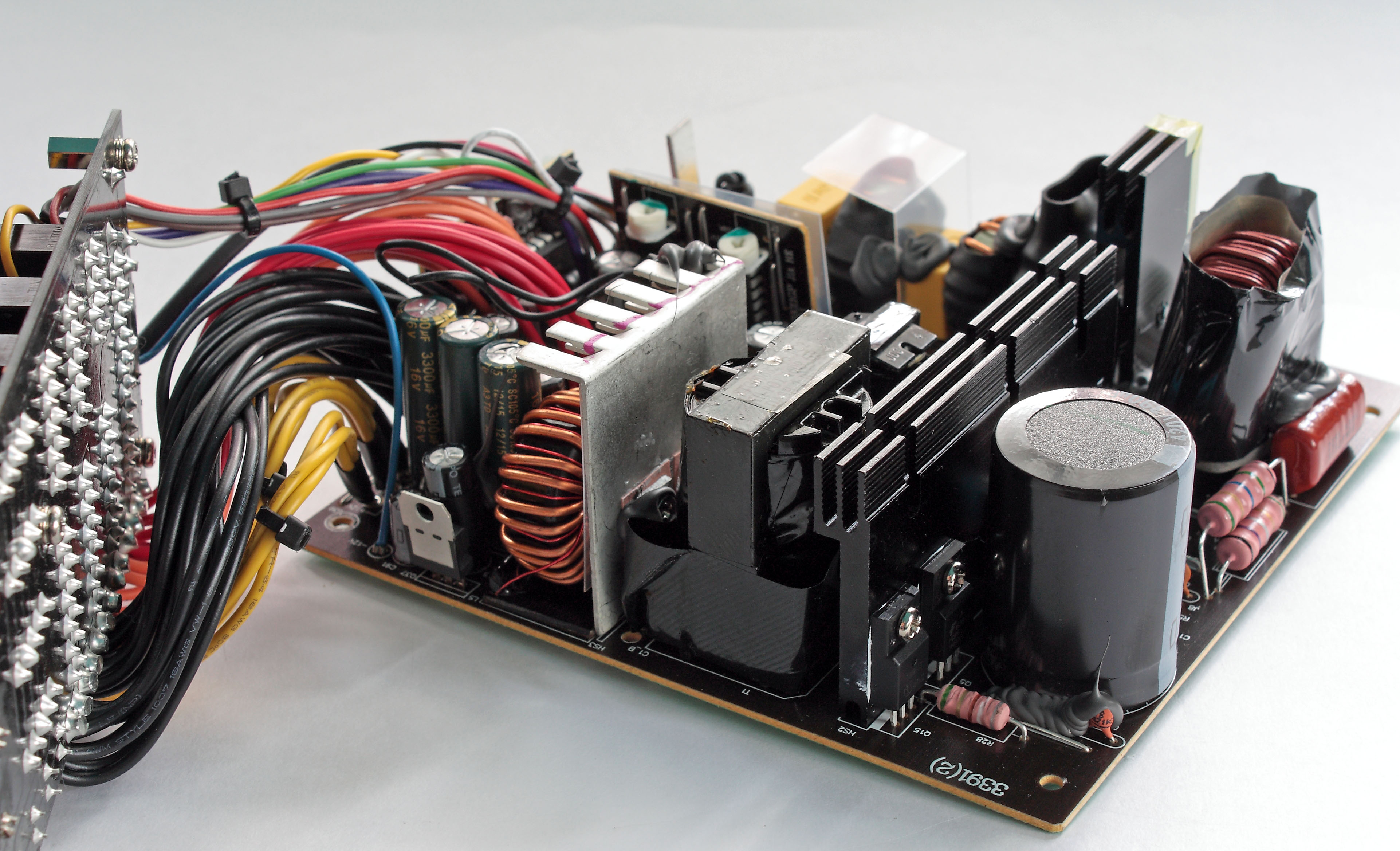

Для начала взгляните на картинку, на ней подписаны все узлы блока питания, далее мы кратко рассмотрим их предназначение.

Чтобы вы поняли, о чем пойдет речь дальше, ознакомьтесь со структурной схемой боока питания.

А вот схема электрическая принципиальная, разбитая на блоки.

На входе блока питания стоит фильтр электромагнитных помех из дросселя и ёмкости (1 блок). В дешевых блоках питания его может не быть. Фильтр нужен для подавления помех в электропитающей сети возникших в результате работы импульсного источника питания.

Все импульсные блоки питания могут ухудшать параметры электропитающей сети, в ней появляются нежелательные помехи и гармоники, которые мешают работе радиопередающих устройств и прочего. Поэтому наличие входного фильтра крайне желательно, но товарищи из Китая так не считают, поэтому экономят на всём. Ниже вы видите блок питания без входного дросселя.

Дальше сетевое напряжение поступает на выпрямительный диодный мост, через предохранитель и терморезистор (NTC), последний нужен для зарядки фильтрующих конденсаторов. После диодного моста установлен еще один фильтр, обычно это пара больших электролитических конденсаторов, будьте внимательны, на их выводах присутствует большое напряжение. Даже если блок питания выключен из сети следует предварительно их разрядить резистором или лампой накаливания, прежде чем трогать руками плату.

После сглаживающего фильтра напряжение поступает на схему импульсного блока питания она сложная на первый взгляд, но в ней нет ничего лишнего. В первую очередь запитывается источник дежурного напряжения (2 блок), он может быть выполнен по автогенераторной схеме, а может быть и на ШИМ-контроллере. Обычно – схема импульсного преобразователя на одном транзисторе (однотактный преобразователь), на выходе, после трансформатора, устанавливают линейный преобразователь напряжения (КРЕНку).

Типовая схема с ШИМ-контроллером выглядит примерно так:

Вот увеличенная версия схемы каскада из приведенного примера. Транзистор стоит в автогенераторной схеме, частота работы которой зависит от трансформатора и конденсаторов в его обвязке, выходное напряжение от номинала стабилитрона (в нашем случае 9В) который играет роль обратной связи или порогового элемента который шунтирует базу транзистора при достижении определенного напряжения. Оно дополнительно стабилизируется до уровня 5В, линейным интегральным стабилизатором последовательного типа L7805.

Дежурное напряжение нужно не только для формирования сигнала включения (PS_ON), но и для питания ШИМ-контроллера (блок 3). Компьютерные блоки пиатния ATX чаще всего построены на TL494 микросхеме или её аналогах. Этот блок отвечает за управление силовыми транзисторами (4 блок), стабилизацию напряжения (с помощью обратной связи), защиту от КЗ. Вообще 494 – это культовая микросхема используется в импульсной технике очень часто, её можно встретить и в мощных блоках питания для светодиодных лент. Вот её распиновка.

На приведенном примере силовые транзисторы (2SC4242) из 4 блока включаются через «раскачку» выполненную на двух ключах (2SC945) и трансформаторе. Ключи могут быть любыми, как и остальные элементы обвязки – это зависит от конкретной схемы и производителя. Обе пары ключей нагружены на первичные обмотки соответствующих трансформаторов. Раскачка нужна, поскольку для управления биполярными транзисторами нужен приличный ток.

Последний каскад – выходные выпрямители и фильтры, там расположены отводы от обмоток трансформаторов, диодные сборки Шоттки, дроссель групповой фильтрации и сглаживающие конденсаторы. Компьютерный блок питания выдаёт целый ряд напряжений для функционирования узлов материнской платы, питания устройств ввода-вывода, питания HDD и оптических приводов: +3.3В, +5В, +12В, -12В, -5В. От выходной цепи запитан и охлаждающий кулер.

Диодные сборки представляют собой пару диодов соединенных в общей точки (общий катод или общий анод). Это быстродействующие диоды с малым падением напряжения.

Дополнительные функции

Продвинутые модели компьютерных блоков питания могут дополнительно оснащаться платой контроля оборотов кулера, которая подстраивает их под соответствующую температуру, когда вы нагружаете блок питания, кулер крутится быстрее. Такие модели более комфортны в использовании, поскольку создают меньше шума при малых нагрузках.

В дешевых источниках питания кулер подключен напрямую к линии 12В и работает на полную мощность постоянно, это усиливает его износ, в результате чего шум станет еще больше.

Если ваш блок питания имеет хороший запас по мощности, а материнская плата и комплектующие довольно скромные по потреблению – можно перепаять кулер на линию 5В или 7В припаяв его между проводами +12В и +5В. Плюс кулера к желтому проводу, а минус к красному. Это снизит уровень шума, но не стоит так делать, если блок питания нагружен полностью.

Еще более дорогие модели оснащены активным корректором коэффициента мощности, как уже было сказано, он нужен для уменьшения влияния источника питания на питающую сеть. Он формирует нужные напряжения на входных каскадах ИП, при этом сохраняя изначальную форму питающего напряжения. Достаточно сложное устройство и в пределах этой статьи подробнее рассказывать о нем не имеет смысла. Ряд эпюр отображает примерный смысл использования корректора.

Проверка работоспособности

К компьютеру ИП подключается через стандартизированный разъём, он универсален в большинстве блоков, за исключением специализированных источников питания, которые могут использовать ту же клеммную колодку, но с иной распиновкой, давайте рассмотрим стандартный разъём и назначение его выводов. У него 20 выводов, на современных материнских платах подключается дополнительных 4 вывода.

Кроме основного 20-24 контактного разъёма питания из блока выходят провода с колодками для подключения напряжения к жесткому диску, оптическому приводу SATA и MOLEX, дополнительное питание процессора, видеокарты, питание для флоппи-дисковода. Все их распиновки вы видите на картинке ниже.

Конструкция всех разъёмов таков, чтобы вы случайно не вставили его «вверх ногами», это приведет к выходу из строя оборудования. Главное, что стоит запомнить: красный провод – это 5В, Жёлтый – 12В, Оранжевый – 3.3В, Зеленый – PS_ON – 3…5В, Фиолетовый – 5В, это основные которые приходится проверять до и после ремонта.

Помимо общей мощности блока питания большую роль играет мощность, а вернее ток каждой из линий, обычно они указываются на наклейке на корпусе блока. Эта информация станет очень кстати, если вы собрались запускать свой блок питания ATX без компьютера для питания других устройств.

При проверке блока желательно его отключить от материнской платы, это предотвратит превышение напряжений выше номинальных (если блок всё же не исправен). Но на холостом ходу запускать его не рекомендуют, это может привести к проблемам и поломке. Да и напряжения на холостом ходу могут быть в норме, но под нагрузкой значительно проседать.

В качественных блоках питания установлена защита, которая отключает схему при отклонении от нормальных напряжений, такие экземпляры вообще не включатся без нагрузки. Далее мы подробно рассмотрим, как включать блок питания без компьютера и какую можно повесить нагрузку.

Использование блока питания без компьютера

Если вы вставите вилку в розетку и включите тумблер на задней панели блока, напряжений на выводах не будет, но должно появиться напряжение на зеленом проводе (от 3 до 5В), и фиолетовом (5В). Это значит, что источник дежурного питания в норме, и можно пробовать запускать блок питания.

На самом деле всё достаточно просто, нужно замкнуть зеленый провод на землю (любой из черных проводов). Здесь всё зависит от того как вы будете использовать блок питания, если для проверки, то можно это сделать пинцетом или скрепкой. Если он будет включен постоянно или вы будете выключать его пол линии 220В, то скрепка, вставленная между зеленым и черным проводом рабочее решение.

Другой вариант – это установить кнопку с фиксацией или тумблер между этими же проводами.

Чтобы напряжения блока питания были в норме при его проверке нужно установить нагрузочный блок, можно его сделать из набора резисторов по такой схеме. Но обратите внимание на величину резисторов, по каждому из них будет протекать большой ток, по линии 3.3 вольта порядка 5 Ампер, по линии 5 вольт – 3 Ампера, по линии 12В – 0.8 Ампер, а это от 10 до 15Вт общей мощности по каждой линии.

Резисторы нужно подбирать соответствующие, но не всегда их можно найти в продаже, особенно в небольших городах, где малый выбор радиодеталей. В других вариантах схемы нагрузки, токи еще больше.

Один из вариантов исполнения подобной схемы:

Другой вариант использовать лампы накаливания или галогеновые лампы, на 12В подойдут от автомобиля их можно использовать и на линиях с 3.3 и 5В, стоит только подобрать нужные мощности. Еще лучше найти автомобильные или мотоциклетные 6В лампы накаливания и подключить несколько штук параллельно. Сейчас продаются 12В светодиодные лампы большой мощности. Для 12В линии можно использовать светодиодные ленты.

Если вы планируете использовать компьютерный блок питания, например, для питания светодиодной ленты, будет лучше, если вы немного нагрузите линии 5В и 3.3В.

Заключение

Блоки питания ATX отлично подходят для питания радиолюбительских конструкций и как источник для домашней лаборатории. Они достаточно мощные (от 250, а современные от 350Вт), при этом можно найти на вторичном рынке за копейки, также подойдут и старые модели AT, для их запуска нужно лишь замкнуть два провода, которые раньше шли на кнопку системного блока, сигнала PS_On на них нет.

Если вы собрались ремонтировать или восстанавливать подобную технику, не забывайте о правилах безопасной работы с электричеством, о том, что на плате есть сетевое напряжение и конденсаторы могут оставаться заряженными долгое время.

Включайте неизвестные блоки питания через лампочку, чтобы не повредить проводку и дорожки печатной платы. При наличии базовых знаний электроники их можно переделать в мощное зарядное для автомобильных аккумуляторов или в лабораторный блок питания. Для этого изменяют цепи обратной связи, дорабатывают источник дежурного напряжения и цепи запуска блока.

Ранее ЭлектроВести писали, что глава Tesla подтвердил, что после внедрения полного автопилота Tesla больше не будет считаться автомобилем. Это будет прибыльный бизнес роботакси, так что стоить электрокары будут в несколько раз дороже «обычных» машин. Вероятно, индивидуальным покупателям их и вовсе продавать не будут.

По материалам: electrik.info.

Использование двойных источников питания для добычи полезных ископаемых

Майнинг. Вы, наверное, устали об этом слышать! Но это в новостях. Его показывают по телевизору. Его по всем блогам. Ну не майнинг конкретно, а криптовалюту. В частности, определенный тип криптовалюты под названием биткойн. Для майнинга биткойнов вам понадобится майнер с ASIC. Но многие другие криптовалюты, такие как Ethererum, можно добывать с помощью видеокарт на обычных компьютерах. Людям не потребовалось много времени, чтобы понять, что можно разместить 3, 4, 6 или даже 12 графических процессоров на одном компьютере, используя переходные платы PCIe.Это привело к необходимости массивных блоков питания мощностью 1500 Вт и более. Так было до тех пор, пока кто-то не придумал способ использования двойных источников питания для майнинга!

Когда вы складываете несколько графических процессоров в ПК для майнинга, вы очень быстро начинаете потреблять много энергии! В некоторых случаях один графический процессор может потреблять до 200 Вт электроэнергии. Однако на большинстве компьютеров для майнинга графические процессоры будут потреблять всего около 160 Вт. Даже если умножить 160 Вт на шесть, получится 960 Вт. Добавьте материнскую плату, переходные платы, ЦП, жесткий диск, сетевой адаптер и т. Д.и это не займет много времени, чтобы превысить 1100 или 1200 Вт.

Это может быть очень неприятно для начинающих майнеров. Блок питания мощностью 1200 и более ватт может быть не только очень дорогим, но и его очень трудно найти на складе. У меня есть список лучших источников питания для майнинговых установок, в которых вы можете прочитать дополнительную информацию.

Двойные блоки питания позволяют использовать блоки питания мощностью до 750 Вт вместо одного блока питания мощностью 1400 Вт и, вероятно, сэкономят вам деньги в процессе.

Установить два источника питания очень просто, но это рискованно, если вы не знаете, что делаете.

Как настроить сдвоенные блоки питания для майнинга

Использование сдвоенных блоков питания для майнинга требует специального оборудования. Однако есть несколько способов сделать это, и я покажу вам оба.

Использование кабеля-разветвителя для двух источников питания

Современные материнские платы ATX фактически управляют источником питания. Эта функция может затруднить использование двух источников питания. Два контакта на разъеме питания ATX включают и выключают источник питания. Если к материнской плате подключен только один блок питания, другой блок питания никогда не включится (или даже не узнает, как), когда материнская плата активирует реле питания блока питания.

Чтобы решить эту проблему, некоторые действительно креативные ребята придумали кабель питания ATX, который разделяет этот релейный сигнал на кабели. Просто подключите оба блока питания к этому кабелю, а затем подключите кабель к материнской плате. Это приводит к срабатыванию обоих блоков питания при нажатии кнопки питания материнской платы. Это безопасный, надежный и простой способ использования двойных источников питания. Однако обязательно прочтите раздел о рисках ниже.

Вы можете приобрести эти разветвители здесь!

Использование модуля синхронизации для двух источников питания (или трех или более!)

Еще один отличный вариант, который становится исключительно удобным, — это модуль синхронизации источника питания.Модуль синхронизации работает путем подключения к порту SATA на вашем основном источнике питания. Когда он обнаруживает, что питание подано, реле включает контакты питания на втором источнике питания.

Это невероятно удобно для использования с тремя или более блоками питания в гораздо более крупных установках (12 установок с графическим процессором). Вы можете подключить столько из них к основному источнику питания, сколько у вас есть портов SATA, а затем подключить остальные блоки питания к разъемам ATX на модулях синхронизации. Довольно милая идея!

Эти модули безопасны и эффективны, но перед их использованием обязательно прочтите наш раздел о рисках!

Вы можете забрать их здесь по дешевке!

Риски использования двойных блоков питания для майнинга

Использование сдвоенных блоков питания для майнинга сопряжено с некоторыми рисками.Но их можно полностью уменьшить, если правильно их подключить. Все, что нужно, — это немного поучиться.

Проблема в том, что питание между источниками питания не изолировано. Это может быть очень проблематичным для схем вашего компьютера, особенно если питание не в фазе. Если у вас есть двойные блоки питания, подключенные к разным розеткам в вашем доме, они могут иметь другую фазу, чем ваша панель выключателя. Это может нанести ущерб внутреннему устройству вашего ПК.

Для безопасного подключения двойных источников питания на горнодобывающей установке вам необходимо подключить их таким образом, чтобы компоненты были электрически изолированы и между ними проходила только сигнализация.

Чтобы решить эту проблему, необходимо убедиться, что компоненты получают питание только от одного источника питания. Например, подключите разъем питания ATX и разъем питания процессора к материнской плате только от источника питания. На втором источнике питания убедитесь, что разъем питания VGA и переходная плата поступают от одного и того же источника питания.

Никогда не подключайте переходную плату к блоку питания один, а графический процессор — к блоку питания два. Это может быть простой ошибкой, если вы не обращаете внимания! Постарайтесь максимально равномерно распределить нагрузку на оба блока питания.

Add2Psu: Как объединить несколько источников питания в одном компьютере

Этот сайт может получать партнерские комиссии за ссылки на этой странице. Условия эксплуатации.

По мере того, как скорость и сложность кремниевых схем растет, их тяга к мощности также возрастает. Теперь, когда топовые процессоры потребляют более 100 Вт, новейшие графические процессоры потребляют не менее 300 Вт, а жесткие диски и другие микросхемы потребляют на сотни ватт больше, нередко оснащать новый компьютер мощностью 600, 800 или Блок питания на 1000 Вт.

Помимо неотъемлемой стоимости энергии, необходимой для питания новейших сетевых устройств, достойных вечеринок, мощные блоки питания стоят чертовски дороже, чем их собратья потребительского класса на 300 Вт в бежевой коробке. Фактически, блок питания мощностью 600 Вт обычно стоит более чем вдвое, чем 300 Вт — и если вы выберете область 800 и 1000 Вт, вы действительно можете рассчитывать на большие деньги. Другая проблема заключается в том, что вы, возможно, купили стандартный компьютер с блоком питания, в котором достаточно энергии только для установленных в данный момент компонентов; Если вы хотите дополнить его сумасшедшей видеокартой (или двумя), вам понадобится новый блок питания — или вам нужно будет установить второй блок питания вместе с первым.

Что аккуратно подводит нас к Add2Psu, очень простой части печатной платы, которая позволяет подключать любое количество блоков питания — два, три или даже четыре, если в вашем корпусе достаточно места. Вместо того, чтобы платить за один блок питания мощностью 1200 Вт, просто используйте три блока питания мощностью 400 Вт — один для материнской платы и жестких дисков и по одному для каждого графического процессора GTX 580. Конечно, это можно сделать и без Add2Psu, но это требует резки и сращивания проводов, что не идеально.

Add2Psu весело рекламирует себя как «настоящий plug and play» — но, честно говоря, это так.Все, что вам нужно сделать, это подключить разъем материнской платы от каждого вторичного блока питания к каждому Add2Psu и запустить Molex от первичного блока питания к каждой из плат Add2Psu. Основная трудность при использовании нескольких блоков питания заключается в том, чтобы вторичные блоки питания включались, когда вы нажимаете кнопку питания на корпусе, и Add2Psu делает это, используя реле на каждой из плат, чтобы закоротить контакты на кабелях материнской платы, чтобы обмануть его. думая, что кнопка питания была нажата. Затем, когда вы выключаете систему, питание на реле Add2Psu перестает поступать, и вторичные блоки питания отключаются.Ниже приведено видео процесса установки Add2Psu.

Единственное предостережение: Add2Psu стоит 20 долларов — более чем достаточно, чтобы свести на нет любую экономию, которую вы могли бы получить, используя два маломощных блока питания. Тем не менее, для геймеров, которым нужен второй блок питания для питания новой видеокарты, или для опытных пользователей, которым требуется больше энергии, чем может обеспечить самый большой блок питания, Add2Psu — отличное и изящное решение.

Как выбрать блок питания ПК

Один из наименее интересных, но наиболее важных компонентов ПК — это блок питания.Конечно, компьютеры работают на электричестве, и оно не подается напрямую от стены к каждому компоненту в корпусе ПК. Вместо этого электричество переходит от переменного тока (AC), предоставляемого энергокомпанией, в постоянный ток (DC), используемый компонентами ПК, с требуемым напряжением.

Заманчиво купить любой блок питания для работы вашего ПК, но это не лучший выбор. Источник питания, который не обеспечивает надежное или чистое питание, может вызвать множество проблем, в том числе нестабильность, которую трудно определить.Фактически, отказ источника питания часто может вызывать другие проблемы, такие как случайные перезагрузки и зависания, которые в противном случае могут оставаться загадочными.

Таким образом, вы захотите уделить выбору источника питания столько же времени и внимания, сколько вашему ЦП, графическому процессору, оперативной памяти и вариантам хранения. Правильный выбор блока питания обеспечит максимальную производительность и поможет продлить срок службы.

Обсуждаемые цены и наличие продуктов были верными на момент публикации, но могут быть изменены.

Выходная мощность: сколько вам нужно?

Несмотря на то, что при выборе источника питания следует учитывать несколько важных факторов — как и в случае с любым другим компонентом ПК, — определить один из наиболее важных факторов невероятно просто. Вам не нужно проводить тесты или читать обзоры, чтобы узнать, какая мощность вам нужна. Вместо этого вы можете использовать такой инструмент, как калькулятор блоков питания Newegg , чтобы точно определить, сколько мощности необходимо для вывода вашего нового блока питания.

Чтобы использовать инструмент, вам необходимо выбрать компоненты из раскрывающихся списков для каждой категории. Приведенный выше инструмент обновлен с использованием новейших опций для центрального процессора (ЦП), материнской платы, графического процессора (ГП), оперативной памяти (ОЗУ) и многого другого. Хотя инструмент не детализирует детали каждого компонента, он делает это там, где это необходимо, и исключает догадки при принятии решения о том, сколько энергии вам нужно.

Например, если вы собираете (или покупаете) ПК с процессором серии Ryzen7, графическим процессором Nvidia GeForce RTX 2060, 16 гигабайтами (ГБ) ОЗУ, состоящими из двух накопителей по 8 ГБ, твердотельным накопителем емкостью 256 ГБ (SSD) ) и жесткий диск (HDD) емкостью 1 ТБ 7200 об / мин, тогда рекомендуется мощность 576 Вт.В целях безопасности вы можете выбрать блок питания на 600 Вт, а покупка подходящего варианта осуществляется одним нажатием кнопки.

Предвидеть обновления при покупке блока питания

Конечно, вы можете запустить несколько сценариев, чтобы убедиться, что вы справитесь со своими долгосрочными потребностями. Например, при обновлении до Nvidia GeForce RTX 2080 рекомендуемая мощность повышается до 631 Вт, в то время как удвоение ОЗУ увеличивает рекомендацию до 582 Вт. Если со временем вы сможете сделать и то, и другое, то вам понадобится как минимум 637 Вт.

Вы поняли. Не планируйте просто сегодня, чтобы удовлетворить свои потребности, вместо этого немного загляните в будущее и подумайте, какие изменения вы, возможно, захотите внести позже. А если вы покупаете предварительно собранный ПК, вам нужно знать, какой блок питания он использует, чтобы убедиться, что он может справиться со всем, что вы можете добавить, или что его достаточно легко заменить в какой-то момент. .

Важное замечание относительно мощности: длительная мощность и пиковая мощность — это разные вещи. Как правило, показатель «максимальная мощность» блока питания относится к непрерывной (стабильной) мощности, которую блок питания будет постоянно выдавать, в то время как пиковая мощность относится к повышенной максимальной (импульсной) мощности, которую может выдавать блок питания, хотя и за очень короткое время. времени (напр.г., 15 секунд). При покупке блока питания убедитесь, что его постоянная мощность соответствует вашим потребностям, иначе у вас могут возникнуть проблемы, когда ваш компьютер будет работать с полной нагрузкой.

Наконец, не беспокойтесь о том, что покупка блока питания с более высоким номиналом означает, что вы обязательно будете использовать больше энергии. Блок питания будет потреблять только электроэнергию, требуемую компонентами вашего ПК, и поэтому, хотя покупка блока питания большего размера, чем вам нужно, может оказаться пустой тратой денег, вам не придется больше платить за работу с ПК из-за того, что Это.

Защита

Некоторые производители блоков питания встраивают средства защиты, чтобы защитить ваши компоненты от проблем, связанных с питанием. Эти средства защиты часто добавляют некоторые затраты к источнику питания, но они также могут обеспечить некоторое дополнительное спокойствие.

Первый — защита от перенапряжения, которая относится к схеме или механизму, отключающим блок питания, если выходное напряжение превышает указанный предел напряжения, который часто превышает номинальное выходное напряжение.Эта защита важна, поскольку высокое выходное напряжение может вызвать повреждение компонентов компьютера, подключенных к источнику питания.

Второй — защита от перегрузки и сверхтока. Это схемы, которые защищают блок питания и компьютер путем отключения блока питания при обнаружении чрезмерного тока или силовой нагрузки, включая токи короткого замыкания.

Эффективность имеет значение с блоком питания

Ваттность — это лишь мера производительности источника питания.Другой — это его рейтинг эффективности, который является мерой того, сколько мощности постоянного тока он посылает на ПК и сколько теряется в основном на тепло. Эффективность важна, потому что она влияет на то, сколько вы потратите на поддержание вашего ПК в рабочем состоянии.

В качестве примера рассмотрим ПК, которому требуется мощность 300 Вт. Если вы используете блок питания с КПД 85%, ваш компьютер будет потреблять около 353 Вт входной мощности от вашей энергетической компании. С другой стороны, блок питания с КПД всего 70% потребляет от сети 428 Вт мощности.Выбор более эффективного источника питания сэкономит немного денег на ежемесячном счете за электроэнергию.

В то же время, блок питания с более высоким рейтингом эффективности позволит вашему ПК также работать более прохладно. Каждый компонент ПК выделяет некоторое количество тепла, что снижает его производительность. Более эффективный источник питания будет рассеивать меньше тепла, что будет означать более тихую систему благодаря вентиляторам, которым не нужно работать так же быстро или долго, большей надежности и более длительному сроку службы.

Что такое сертификация 80 PLUS?

Когда вы будете искать блоки питания, вы увидите многие из них с этикетками сертификации 80 PLUS.80 Plus — это программа сертификации, которую производители могут использовать, чтобы гарантировать, что их блоки питания будут соответствовать определенным требованиям к эффективности. 80 PLUS имеет различные уровни, от базовой сертификации до Titanium, а источники питания оцениваются независимыми лабораториями, чтобы обеспечить следующие уровни эффективности для потребительских систем питания 115 В:

Когда вы покупаете блок питания в Newegg, вы можете выбрать фильтрацию по уровню сертификации 80 PLUS. Это упрощает достижение именно того уровня эффективности, которого вы хотите достичь на своем новом ПК.

Рельсы не только для поездов Однако мощность

— не единственный показатель способности источника питания поддерживать все ваши компоненты. Питание компонентов осуществляется по шинам, и, хотя каждая шина напряжения требует внимания, наибольшее внимание следует уделять шине (-ам) +12 В, которые обеспечивают питание наиболее энергоемких компонентов, поскольку процессор и видеокарты PCIe получают питание. их сила от них.

Современный источник питания должен выдавать не менее 18 А (ампер) на шине (ах) +12 В для современного компьютера массового потребления, более 24 А для системы с одной видеокартой класса энтузиастов и не менее 34A, когда речь идет о высококачественной системе SLI / CrossFire.Значение выходной силы тока, о котором мы здесь говорим, является совокупным значением для блоков питания с более чем одной шиной +12 В.

Конечно, вам следует искать это суммарное общее количество выходных сигналов, и вы не всегда можете сложить шины +12 В для расчета комбинированного выхода. Например, блок питания с маркировкой + 12V1 @ 18A и + 12V2 @ 16A может иметь суммарную выходную мощность только 30A вместо 34A. Ищите эту информацию в подробных технических характеристиках элемента или на информационной этикетке блока питания.

Если вы собираетесь использовать конфигурацию SLI / Crossfire, вы должны убедиться, что шина (и) +12 В обеспечивает не менее 34 А. Разные источники питания обозначены по-разному — некоторые показывают максимальную силу тока, обеспечиваемую каждой шиной, а некоторые обеспечивают максимальную комбинированную максимальную мощность, например, 396 Вт, что равняется 396 Вт / 12 В = 33 А.

Еще одно важное соображение — это количество шин, по которым блок питания питает свои компоненты. Проще говоря, источник питания может обеспечивать только одну шину +12 В для обеспечения всего питания компонентов вашего ПК, или он может иметь несколько шин.Использование одной шины означает, что вся мощность доступна для всех подключенных к ней компонентов — это упрощает настройку, поскольку вам не нужно беспокоиться о согласовании компонентов с направляющими, но это также означает, что сбой источника питания, такой как скачок напряжения, повлияет на все компоненты. И наоборот, наличие нескольких направляющих дает некоторую защиту от катастрофического отказа, но требует большей осторожности при настройке.

Форм-фактор — Подойдет ли ваш блок питания?

Следующее соображение простое — вам нужно выбрать форм-фактор, который, как вы уверены, физически впишется в ваш корпус.К счастью, в отношении блоков питания есть стандарты, как и в отношении корпусов и материнских плат.

Эта тема может оказаться довольно сложной, но важно помнить, что вам нужно подобрать источник питания в соответствии с корпусом и материнской платой. Ниже приводится общий обзор наиболее важных на сегодняшний день форм-факторов источников питания.

ATX

Несмотря на то, что блоки питания с форм-фактором AT все еще доступны для покупки, блоки питания с форм-фактором AT, несомненно, являются устаревшими продуктами, которые скоро исчезнут.Даже блоки питания более позднего форм-фактора ATX (ATX 2.03 и более ранние версии) теряют популярность. Основные различия между форм-факторами блоков питания ATX и AT:

1. Источники питания ATX обеспечивают дополнительную шину напряжения + 3,3 В.
Источники питания
2. ATX используют один 20-контактный разъем в качестве основного разъема питания.
Блоки питания
3. ATX поддерживают функцию мягкого выключения, позволяющую программно отключать питание.

ATX12V

Форм-фактор ATX12V сейчас является наиболее распространенным выбором.Существует несколько различных версий форм-фактора ATX12V, и они могут сильно отличаться друг от друга. Спецификация ATX12V v1.0 добавила к оригинальному форм-фактору ATX 4-контактный разъем +12 В для подачи питания исключительно на процессор, а также 6-контактный вспомогательный разъем питания, обеспечивающий напряжение + 3,3 В и + 5 В. В следующей спецификации ATX12V v1.3, помимо всего прочего, был добавлен 15-контактный разъем питания SATA.

Существенное изменение произошло в спецификации ATX12V v2.0, которая изменила формат основного разъема питания с 20-контактного на 24-контактный, удалив 6-контактный вспомогательный разъем питания.Кроме того, спецификация ATX12V v2.0 также изолировала ограничение тока на 4-контактном разъеме питания процессора для шины 12 В 2 (ток + 12 В разделяется на шины 12 В 1 и 12 В 2). Позже спецификации ATX12V v2.1 и v2.2 также повысили требования к эффективности и потребовали различных других улучшений.

Все блоки питания ATX12V имеют такую ​​же физическую форму и размер, что и форм-фактор ATX.

EPS12V, SFX12V и другие

В форм-факторе блока питания EPS12V используется 8-контактный разъем питания процессора в дополнение к 4-контактному разъему форм-фактора ATX12V (это не единственное различие между этими двумя форм-факторами, но для большинства пользователей настольных компьютеров, знающих этого должно быть достаточно).Форм-фактор EPS12V изначально был разработан для серверов начального уровня, но все больше и больше материнских плат для настольных ПК высокого класса теперь оснащены 8-контактным разъемом питания процессора EPS12V, который позволяет пользователям выбрать блок питания EPS12V.

Обозначение малого форм-фактора (SFF) используется для описания ряда меньших блоков питания, таких как SFX12V (SFX означает малый форм-фактор), CFX12V (CFX означает компактный форм-фактор), LFX12V (LFX означает низкопрофильный Форм-фактор) и TFX12V (TFX означает тонкий форм-фактор).Все они меньше стандартных блоков питания форм-фактора ATX12V с точки зрения физических размеров, и блоки питания малого форм-фактора необходимо устанавливать в соответствующие компьютерные корпуса малого форм-фактора.

Разъемы

Блок питания бесполезен, если он не подключается к каждому компоненту вашего ПК и не питает его. Это означает, что он должен иметь все необходимые типы разъемов.

Первый разъем, который следует рассмотреть, — это главный разъем, питающий материнскую плату.Этот разъем бывает двух типов: 20-контактный и 24-контактный. Последний становится все более популярным, и вполне вероятно, что ваш блок питания предоставит оба варианта. Просто проверьте, чтобы убедиться.

Далее идет разъем питания процессора, который выпускается в 4- и 8-контактном вариантах. Как и в случае с основным разъемом питания, многие современные материнские платы перешли на больший формат. Опять же, убедитесь, что ваш блок питания совместим.

Наиболее часто используемый разъем питания — это 4-контактный разъем Molex.Он используется для множества компонентов, включая старые жесткие диски, оптические приводы, вентиляторы и некоторые другие устройства. Более новые компоненты SATA имеют собственный разъем питания SATA, и вы также можете использовать адаптеры Molex для SATA, если они у вас закончились. И вы даже можете использовать кабели-разветвители, чтобы увеличить количество подключаемых компонентов, но помните о верхних пределах вашего источника питания.

Шум вентилятора и удобство кабеля

Теперь, когда мы рассмотрели наиболее важные факторы, связанные с питанием, при выборе источника питания следует учитывать еще несколько моментов.Это не так важно, но они могут повлиять на то, насколько приятным будет источник питания в течение всего срока службы вашего ПК.

Шум вентилятора

Как мы уже говорили, источники питания вырабатывают тепло. Это означает, что они требуют, чтобы вентиляторы оставались прохладными и работали эффективно. Вы должны подумать о том, насколько тихо вы хотите, чтобы ваш компьютер работал, что во многом будет зависеть от вашей среды. Если ваш компьютер работает в тихом помещении, то более крупные вентиляторы, которые вращаются медленнее для перемещения того же количества воздуха, скорее всего, приведут к более тихому ПК.

Нет никаких реальных стандартов в отношении охлаждения блоков питания, поэтому вам нужно будет сравнить маркетинговые материалы для ваших вариантов блоков питания. Это одна из областей, где подробные обзоры будут особенно полезны, поскольку они, как правило, измеряют, насколько громко работает блок питания на разных уровнях работы, и поэтому предлагают некоторые рекомендации относительно того, насколько громко вы можете рассчитывать на работу вашего ПК.

Кабельная проводка

Наконец, существует три основных типа кабелей питания. Независимо от того, выберете ли вы проводную, модульную или гибридную систему, будет зависеть, насколько чистым будет внутри вашего корпуса и сколько работы вам потребуется, чтобы ваш компьютер оставался незагроможденным и организованным.

Жесткая разводка кабелей означает, что каждый разъем напрямую подключен к источнику питания и поэтому будет присутствовать независимо от того, нужен он или нет. Преимущество проводных систем — и оно невелико для современных источников питания — состоит в том, что они проще и не требуют дополнительного сопротивления из-за дополнительных разъемов.

Модульная кабельная разводка означает, что каждый разъем может быть добавлен по мере необходимости. Это упрощает поддержание чистоты и лаконичности вашего корпуса, но также вносит некоторую дополнительную сложность — и цену — и некоторое дополнительное сопротивление благодаря дополнительным физическим соединениям.Однако для большинства пользователей это, скорее всего, неактуально.

В гибридных системах

есть некоторые кабели, такие как подключение к основному источнику питания, которые физически подключены, а другие являются дополнительными. Гибридная система может представлять собой хороший компромисс, поскольку требуются определенные кабели, и даже если дополнительное сопротивление модульных соединений минимально, этого достаточно легко избежать.

Время включения

Очевидно, что нужно многое выбрать для выбора блока питания, и это важное решение при сборке нового ПК.Но потратив немного времени на то, чтобы убедиться, что ваш блок питания обеспечивает компоненты вашего ПК надежным, стабильным и безопасным питанием, вы сэкономите огромное количество времени в долгосрочной перспективе и поможет сделать ваш компьютер лучше и эффективнее. машина.

Подключение источников питания параллельно или последовательно для увеличения выходной мощности

В некоторых приложениях использования одного источника питания может быть недостаточно для обеспечения мощности, необходимой для нагрузки. Причины использования нескольких источников питания могут включать избыточную работу для повышения надежности или увеличения выходной мощности.При обеспечении комбинированного питания необходимо следить за тем, чтобы все источники питания передавали его сбалансированным образом.

Источники питания, подключенные для резервирования

Резервные источники питания — это топология, в которой выходы нескольких источников питания соединены для повышения надежности системы, но не для увеличения выходной мощности. Резервные конфигурации обычно предназначены для получения выходного тока только от основных источников питания и для получения тока от резервных источников питания в случае отказа одного из основных источников питания.Поскольку отбор тока нагрузки создает нагрузку на компоненты в источнике питания, высокая надежность в системе достигается, когда ток не потребляется от резервных источников до тех пор, пока не возникнет проблема с одним из основных источников питания.

• Источники питания A и B — аналогичные блоки; Vout и максимальный Iout одинаковые
• Напряжение нагрузки равно напряжению питания
• Максимальный ток нагрузки равен максимальному выходному току одного источника
• Электронный переключатель соединяет один из выходов питания с нагрузкой

Источники питания с параллельно подключенными выходами

Обычная топология, используемая для увеличения выходной мощности, заключается в параллельном подключении выходов двух или более источников питания.В этой конфигурации каждый источник питания обеспечивает необходимое напряжение нагрузки, а параллельное подключение источников увеличивает доступный ток нагрузки и, следовательно, доступную мощность нагрузки.

Эту топологию можно успешно реализовать, но есть много соображений для обеспечения эффективности конфигурации. Для параллельных конфигураций предпочтительны источники питания с внутренними цепями, поскольку внутренние цепи улучшают эффективность распределения тока. Если источники питания, используемые в приложении для разделения тока, не имеют внутренних цепей разделения, необходимо использовать внешние методы, которые могут быть менее эффективными.

Основная проблема заключается в том, насколько равномерно ток нагрузки распределяется между источниками питания. Распределение тока нагрузки зависит как от конструкции источников питания, так и от конструкции внешней цепи и проводников, используемых для параллельного соединения выходов источников питания. Почти всегда при параллельном подключении используются одинаковые блоки питания из-за проблем, связанных с эффективной настройкой блоков питания. Однако можно настроить источники питания параллельно с согласованными выходными напряжениями и несовпадающими максимальными выходными токами.

Более подробное обсуждение параллельного подключения источников питания можно найти в нашем техническом документе Current Sharing with Power Supplies.

• Источники питания A и B должны иметь одинаковый Vout; Максимум Iout может быть разным
• Напряжение нагрузки равно напряжению питания
• Максимальный ток нагрузки равен сумме максимального выходного тока обоих источников
• Цепи контроля тока уравновешивают ток нагрузки между источниками питания

Источники питания с последовательными выходами

Другой вариант увеличения мощности, подаваемой на нагрузку, — это соединение выходов нескольких источников питания последовательно, а не параллельно.Некоторые из преимуществ использования последовательной топологии включают в себя: почти идеальное использование подачи питания между источниками, отсутствие необходимости в конфигурации или совместном использовании цепей, а также устойчивость к большому разнообразию конструкций приложений. Как упоминалось ранее, при параллельном подключении выходов источников питания каждый источник обеспечивает необходимое напряжение, а ток нагрузки распределяется между источниками. Для сравнения, когда выходы источников питания соединены последовательно, каждый источник обеспечивает требуемый ток нагрузки, а выходное напряжение, подаваемое на нагрузку, будет представлять собой комбинацию последовательно включенных источников.

Следует отметить, что когда блоки питания сконфигурированы с последовательным соединением выходов, источники питания не обязательно должны иметь аналогичные выходные характеристики. Ток нагрузки будет ограничен наименьшим допустимым током нагрузки любого из источников в конфигурации, а напряжение нагрузки будет суммой выходных напряжений всех источников в цепочке.

Есть несколько ограничений, накладываемых на источники питания, когда они используются в конфигурации с последовательным выходом.Одно из ограничений заключается в том, что выход источников питания должен быть спроектирован так, чтобы выдерживать смещение напряжения из-за последовательной конфигурации. Это напряжение смещения обычно не является проблемой, но выходные напряжения источников питания с заземлением не могут быть суммированы на выходах других источников. Второе ограничение заключается в том, что выход источника питания может подвергаться обратному напряжению, если выход неактивен, когда активны остальные выходы в цепочке. Проблема обратного напряжения может быть легко решена путем размещения диода с обратным смещением на выходе каждого источника питания.Номинальное напряжение пробоя диода должно быть больше, чем выходное напряжение отдельного источника питания, а номинальный ток диода должен быть больше, чем максимальный номинальный выходной ток любого источника питания в последовательной цепочке.

• Источники питания A и B могут иметь разные максимальные значения Vout и Iout
• Напряжение нагрузки равно сумме выходных напряжений питания
• Максимальный ток нагрузки равен наименьшему из максимального выходного тока любого источника
• Диоды обратного смещения защищают выходы источников питания

Сводка

Источники питания, подключенные параллельно:

• Плохое использование мощности из-за допуска управления разделением тока между источниками
• Требуется специальная цепь для управления разделением тока между источниками
• Чувствительность к конструкции и конструкции проводников, соединяющих источники питания параллельно
• Наиболее простая конструкция с аналогичными блоками питания

Источники питания, подключенные последовательно:

• Эффективное использование мощности ограничено только точностью выходного напряжения каждого источника
• Никаких цепей для управления распределением напряжения или тока между источниками питания не требуется
• Отсутствие чувствительности к конструкции или конструкции проводников, соединяющих источники питания в серии
• Простая конструкция с любой комбинацией источников питания

Хотя общий метод, используемый для увеличения мощности нагрузки, подаваемой от источников питания, заключается в параллельном подключении выходов, другим решением может быть последовательное соединение выходов нескольких источников питания.У поставщиков блоков питания, таких как CUI, есть технический персонал, который может помочь настроить приемлемое решение для этих и других проблем применения блоков питания.

Категории: Основы , Выбор продукта

Дополнительные ресурсы

---

У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу powerblog @ cui.ком

близнецов | БП | FspLifeStyle

Серия

Twins — это резервный источник питания размера ATX без переднего кронштейна, специально разработанный для шасси PS2. Оснащенный двумя модулями питания, которые могут работать одновременно, дает вам двойную гарантию. Независимо от того, подходит ли это стартапам, бизнесу SMC или домашним пользователям, серия Twins является хорошим источником питания для почты, веб-сервера или домашнего сервера. Конструкция модулей с возможностью горячей замены позволяет пользователям больше не беспокоиться о ситуации с отключением питания сервера / ПК.

Серверный и стабильный источник питания

В отличие от обычных источников питания, серия Twins представляет собой резервный источник питания с двумя модулями питания. В нормальных условиях эти два силовых модуля автоматически распределяют нагрузку для достижения оптимальной эффективности; когда один выходит из строя, другой модуль сразу берет на себя всю нагрузку. То есть резервный источник питания обычно используется в серверных промышленных центрах обработки данных или банковских компьютерных системах.
Twins может гарантировать стабильное энергоснабжение вашей компьютерной системы.

Модули с горячей заменой Конструкция

Когда силовой модуль выходит из строя и резервный модуль немедленно берет на себя его работу, поврежденный модуль можно заменить без остановки работы. Не нужно беспокоиться о риске исчезновения данных или сбоя в работе системы.

80 Plus® Gold Certification

Twins Series — это блоки питания с внутренним Gold Certification 80 PLUS® 230V, который гарантирует работу с КПД не менее 90% при 50% нагрузке от номинальной мощности блока питания и, как следствие, сокращении партий стоимости электроэнергии.

Программное обеспечение интеллектуального мониторинга FSP

Пользователи могут использовать программное обеспечение FSP Guardian для мониторинга потребляемой мощности, выходной мощности, эффективности и других внутренних записей в режиме реального времени и получения исторических данных в течение 30 дней. Когда входная или выходная мощность достигает точек предупреждения во время процесса, FSP Guardian немедленно отображает предупреждающее сообщение, чтобы напомнить последнюю ситуацию с Twins.

Совет по установке

Подключите USB Twins к разъему USB материнской платы перед установкой FSP Guardian.

Установив информацию об отправителе и условиях в программном обеспечении FSP Guardian версии 2.0, вы можете осуществлять удаленный мониторинг в режиме реального времени и сразу получать предупреждающее сообщение на свою почту.

Идеально подходит для домашнего или бизнес-сервера Серия

Twins — это резервный источник питания размера ATX, без переднего кронштейна, он совместим с большинством шасси PS2. Это идеальное решение блока питания для стартапов, малых и средних предприятий, веб-систем или почтовых серверов, полупромышленных приложений.Это также лучший блок питания для умной домашней компьютерной станции.

Конструкция кабеля с черной лентой

Простая установка позволяет избежать путаницы кабелей, экономит внутреннее пространство шасси, обеспечивает плавный воздушный поток, усиливает эффект тепловыделения и, наконец, продлевает срок службы каждого компонента.

Конструкция модуля постоянного тока в постоянный ток

Схема SR + 12В, объединяющая модули постоянного и постоянного тока + 3,3 В и + 5 В, обеспечивает высочайшую эффективность, стабильность напряжения и высокую совместимость системы, особенно в режиме перекрестного регулирования (несимметричная нагрузка).

Двойные одинарные модули для замены

Дополнительный одиночный модуль можно приобрести на местных рынках. Если у вас есть дополнительные вопросы, обратитесь к местным дилерам или филиалам FSP.

Номер модели рамы: FSP500-70RGHBB1

12V2

Вход переменного тока	100-240 В переменного тока ~ 8-4A 50-60 Гц
Выход постоянного тока	+ 3,3 В	+ 5 В	+ 12 В1	+ 12V3	-12V	+ 5Vsb
Максимальный выходной ток	20A	20A	16A	16A	16A	0.5A	3A
Макс.комбинированная мощность	130 Вт
Общая мощность	500 Вт

Вход для одного модуля 100-240Vac ~ 8-4A 50-60Hz Выход постоянного тока + 12V⎓43,3A + 5Vsb⎓3,0A Общая мощность Источник питания 520W 90ant429

: Красный Почему это важно?

Независимо от того, используете ли вы персональный настольный компьютер или крупный центр обработки данных, электричество — это то, что необходимо всем компьютерам.Даже очень кратковременное отключение электроэнергии нарушит работу любой системы, а в некоторых случаях может даже повредить оборудование. Вот почему многие критически важные системы имеют встроенные устройства, известные как резервные источники питания. Резервные источники питания чаще всего встречаются в серверах, корпусах блейд-серверов, крупном сетевом оборудовании и других важных элементах.

Понимание этого типа источника питания поможет обеспечить постоянную работу вашего компьютерного оборудования.

Что такое резервный источник питания?

Резервный источник питания — это когда одна часть компьютерного оборудования работает с двумя или более физическими источниками питания.Каждый из источников питания будет иметь возможность запускать устройство самостоятельно, что позволит ему работать, даже если один из них выйдет из строя.

Для нормальной работы каждый из блоков питания будет обеспечивать половину (при условии, что их два) необходимой мощности. Если по какой-то причине один из них отключен, другой немедленно компенсирует это, чтобы обеспечить полную мощность для устройства, так что простоя не будет вообще.

Единственным недостатком настройки резервного источника питания является то, что он занимает больше места внутри самого устройства.Вот почему они используются только в ситуациях, когда время безотказной работы чрезвычайно важно. Если исключить эту единую точку отказа, системы, работающие на устройстве, будут доступны для пользователей гораздо больший процент времени.

Горячая замена

В случае, если один из блоков питания перестанет работать, вы, как правило, сможете заменить его, не переводя устройство в автономный режим. Оборудование, которое работает с несколькими источниками питания, позволит вам просто отключить неисправный источник питания, физически извлечь его из устройства, а затем вставить новый и снова подключить.Второй источник питания будет продолжать поддерживать устройство в рабочем состоянии все время, поэтому пользователям этого устройства никогда не придется знать, что возникла проблема.

Отдельные цепи питания

В ситуациях, когда вы хотите быть уверены в том, что устройство будет постоянно получать питание, необходимо, чтобы каждый из резервных источников питания работал в отдельной электрической цепи. Это позволит устройству продолжать работать даже во время отключения цепи или других проблем.

Использование двух отдельных цепей питания для каждого источника питания также позволяет выполнять техническое обслуживание и другие работы с электрооборудованием, не переводя устройство в автономный режим. Эта установка особенно идеальна, когда время безотказной работы критично.

Резервные источники питания и источники бесперебойного питания

Есть два похожих термина, относящихся к источникам питания, которые на самом деле не одно и то же, и это часто вызывает путаницу. Первое, конечно же, это резервный источник питания.Другой — источник бесперебойного питания или ИБП. В отличие от резервного источника питания, ИБП — это отдельный блок, который не является частью какого-либо другого устройства.

Вместо этого ИБП обеспечивает непрерывное электроснабжение даже при отключении коммерческого питания. Для персонального компьютера ИБП может быть небольшим устройством, которое служит резервной батареей. ИБП непрерывно подает электричество до тех пор, пока не разрядится или не восстановится коммерческое питание. Практически во всех центрах обработки данных есть основная система ИБП, которая часто имеет систему резервного питания от батарей и дизельный генератор.Это позволяет предприятию работать бесконечно долго, даже без электроснабжения.

Использование резервных источников питания

Если у вас есть какое-либо оборудование, в котором используется резервный источник питания, оно, скорее всего, будет размещено в центре обработки данных. Обычный настольный компьютер и даже большинство серверов не требуют использования этого типа оборудования. К счастью, позаботиться о резервном блоке питания не сложнее, чем об одном блоке питания. Просто убедитесь, что они чистые и снабжены хорошим источником питания, и они обеспечат постоянную готовность вашего компьютерного оборудования к работе!

Сводка

Название статьи

Резервный источник питания: почему это важно? — RackSolutions

Описание

Резервный источник питания — это когда отдельное компьютерное оборудование работает от двух или более физических источников питания, поддерживая работу систем в случае сбоя.

Автор

Харлан Гатлин

Имя издателя

RackSolutions

Логотип издателя

Могу ли я повторно использовать блок питания моего старого ПК в новом компьютере?

Один из лучших способов снизить стоимость обновления вашего ПК — это повторно использовать некоторые старые компоненты. Вы можете сохранить некоторые детали, такие как звуковая карта, DVD-привод и, в частности, блок питания (PSU).

В случае с блоком питания это может сэкономить до 150 долларов.Хотя видеокарта, процессор, материнская плата и оперативная память могут нуждаться в обновлении, блок питания — нет.

Но действительно ли ваш старый блок питания многоразовый? Можете ли вы использовать старый блок питания для нового компьютера? Давайте узнаем, будет ли он надежным и будет ли у него необходимая мощность.

Поиск и извлечение блока питания вашего ПК

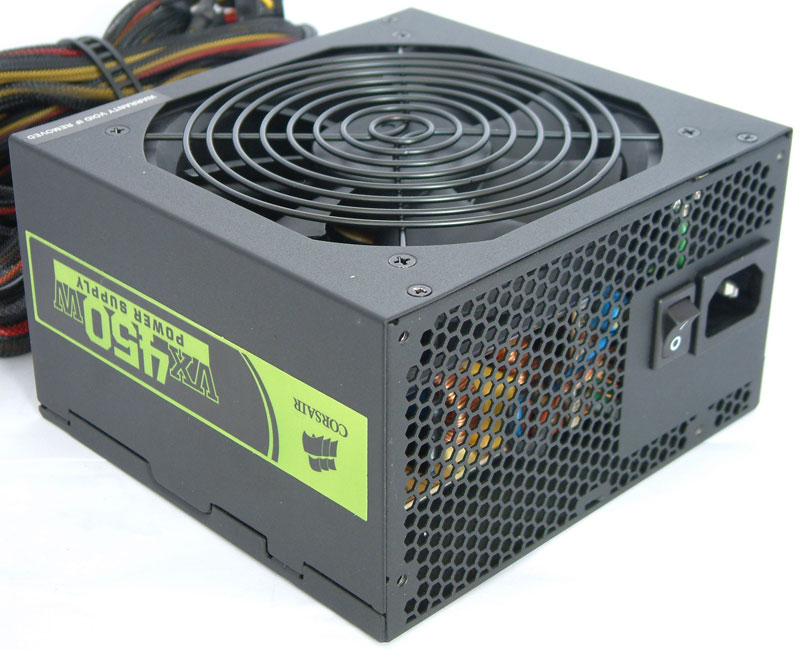

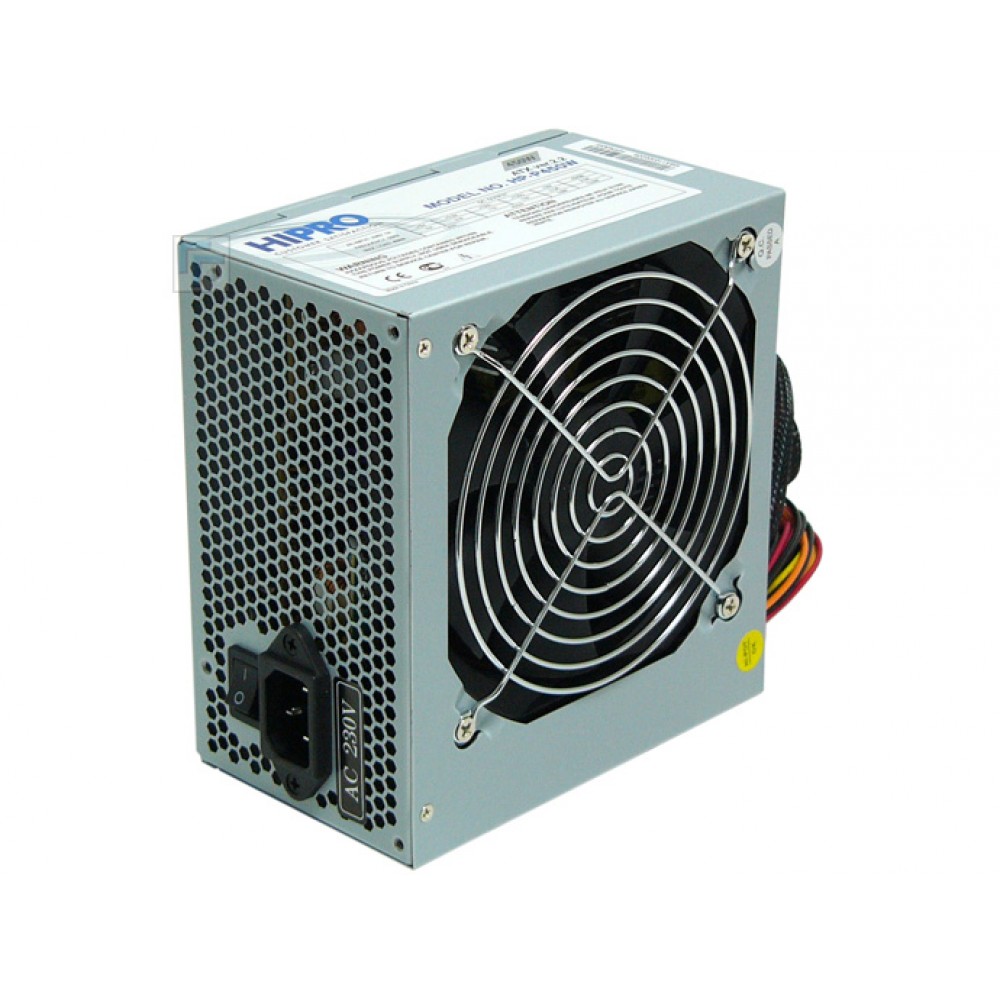

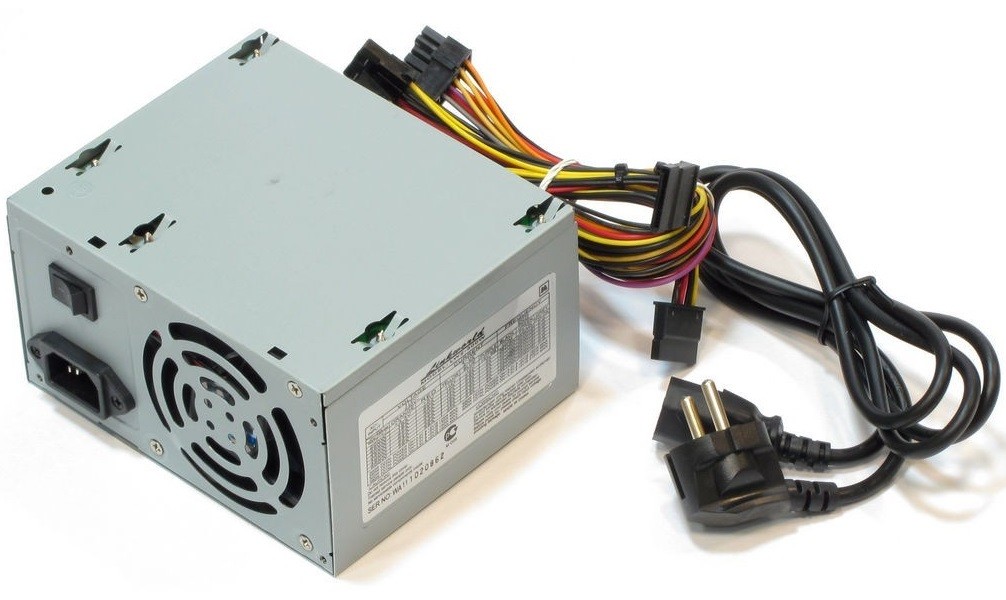

Настольные ПК, будь то башня (вертикальная) или горизонтальная, будут иметь блок питания на обратной стороне. Вместе со всеми другими кабелями для звука и USB-устройств вы обнаружите, что кабель питания подключен.Это будет сопровождаться стандартным двухпозиционным переключателем и вентилятором для охлаждения.

Теперь вы знаете, где находится блок питания на задней панели вашего ПК. Но как насчет внутренней части?

Прежде чем продолжить, убедитесь, что компьютер выключен, а блок питания отключен от сети. Вы также должны принять антистатические меры предосторожности для поддержания целостности вашего оборудования.

Если снять корпус, то должен увидеть БП или хотя бы проработать его положение.Но это может быть трудно достичь физически. Обычно это происходит из-за следующего провода, но это также может быть связано с положением DVD-привода или даже вентилятором процессора и оперативной памятью.

Чтобы снять блок питания, безопасно отсоедините кабели питания от материнской платы, процессора, дисководов и других компонентов. Свяжите их с боковой стороны корпуса, ненадолго закрепив кабельной стяжкой.

Затем открутите крепежные винты блока питания на задней стороне корпуса.Сохраните их на потом, затем вытащите блок питания из корпуса ПК.

При разборке ПК всегда следует сначала вынимать блок питания из корпуса.

Понимание вашего источника питания

Хотя характеристики вашей компьютерной системы можно проанализировать с помощью инструментов тестирования, блок питания отличается. Чтобы узнать об этом больше, вам нужно посмотреть на устройство.

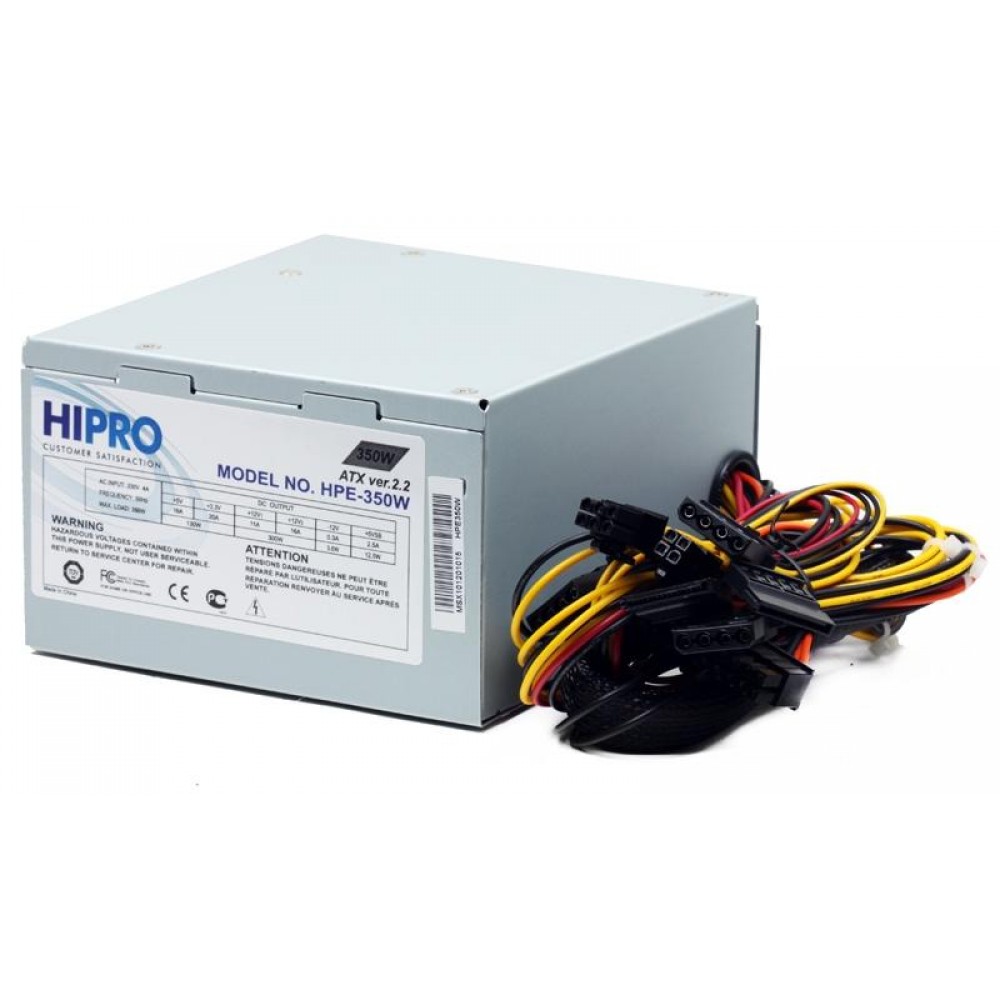

Вы должны были заметить, что на блоке питания есть этикетка с указанием максимальной мощности и другой информацией.Этикетки различаются в зависимости от модели и производителя, но должен быть раздел с описанием максимальной нагрузки или производительности.

Это общая мощность, с которой может справиться блок питания. Вы можете использовать эту цифру и сравнить ее с тем, что рекомендуется для нового оборудования, которое вы хотите приобрести.

В большинстве блоков питания также есть раздел, описывающий выход для каждого типа напряжения.Это список + 5 В, + 3,3 В, + 12 В и т. Д. Каждое значение отображается рядом с номиналом усилителя. Обратите особое внимание на значение 12 В (также известное как шина). Графическая карта, которая часто является одним из наиболее энергоемких компонентов системы, получает питание от нее.

Чтобы запустить умеренно мощную видеокарту, ищите блок питания с током около 30 А на шине 12 В.

Если для устанавливаемых компонентов достаточно максимальной мощности и шины 12 В, проблем возникнуть не должно.

Останется ли старый блок питания надежным?

Некоторые производители надежны и производят блоки питания, которые соответствуют своим характеристикам или даже превосходят их. Другие больше озабочены сменой юнитов. Чтобы узнать больше, найдите марку вашего блока питания (указанную на этикетке) и проверьте его репутацию в Интернете. Нет бренда? Может пора покупать новый БП.

Плохие вещи могут случиться с плохо изготовленными блоками питания.Блок питания с маркировкой 750 Вт может с трудом обеспечить мощность более 500 Вт. Некоторые расходные материалы даже будут дымиться и гореть при выходе из строя.

Хотя старые блоки питания могут по-прежнему работать, это может быть связано с тем, что вашему старому оборудованию ПК не требуется слишком много энергии.

Обновление процессора, материнской платы и видеокарты может изменить это.

Неисправный источник питания в худшем случае может вывести из строя другие компоненты вашего ПК или даже загореться.Обновление до надежного привода от таких компаний, как Antec, Corsair или Cooler Master, часто оказывается лучшим выбором.

Подключите старый блок питания к новой материнской плате

Убедившись в работоспособности и мощности вашего старого блока питания, сделайте несколько проверок:

• Удалите пыль с блока питания — вам может понадобиться пылесос, чтобы удалить пыль из вентилятора.
• Убедитесь, что все кабели в хорошем состоянии, без разрывов в изоляции.
• Убедитесь, что свечи не треснуты и не сломаны.
• Сравните разъемы блока питания с материнской платой и другими новыми компонентами, которые вы планируете обновить.

(Поскольку некоторые разъемы отсутствуют на старых блоках питания, это может помешать использованию старого блока питания в вашем «новом» компьютере.)

В то время как современные материнские платы принимают первичное 24-контактное соединение питания, некоторые старые блоки питания будут иметь только 20-контактный штекер.К счастью, это случается редко — хотя 20-контактный штекер может работать, его лучше избегать. Если есть еще 4-контактный разъем (два на два), все в порядке. Это, вероятно, будет иметь слот для крепления к 20-контактной колодке.

Современные компьютеры требуют больше энергии, чем может обеспечить 20-контактный источник питания. Использование такого блока питания может привести к сбоям в подаче электроэнергии, что может вызвать проблемы с операционной системой. Это также может повлиять на целостность ценных личных данных, хранящихся на вашем жестком диске (HDD).

Некоторые материнские платы требуют 8-контактного (два ряда по четыре) вторичного подключения для ЦП. ЦП часто работает без 4-контактного соединения, но в определенных ситуациях может работать нестабильно. Переходник Molex на 8-контактный ATX обычно решает любые проблемы, которые могут возникнуть, например, при разгоне.

Подключение современных компонентов ПК к старому блоку питания

Это не просто материнская плата, которая вам понадобится для подключения к старому блоку питания.Видеокартам и устройствам хранения требуется питание, и есть большая вероятность, что вам понадобятся адаптеры для совместимости.

Когда-то видеокарты потребляли энергию прямо от материнской платы. В то время как большинство материнских плат имеют встроенный видеовыход, для игр требуются дискретные видеокарты.

Хотя цены (и мощность) варьируются, даже недорогие карты обычно требуют специального 6-контактного разъема питания PCI Express. Некоторым даже нужны два 6-контактных или 8-контактный разъем.Вы часто сможете запитать карту, используя несколько соединений Molex с адаптером.

Некоторые видеокарты могут поставляться с этими адаптерами в коробке. Но учтите, что более мощные карты могут не работать с этим решением.

Что касается жестких дисков и твердотельных накопителей (SSD), вы можете обнаружить, что в старом блоке питания отсутствуют разъемы питания SATA. Опять же, можно использовать переходник, на этот раз переходник с Molex на SATA.

Что делать, если вы не можете использовать свой старый блок питания?

Надеюсь, вы обнаружите, что можете использовать свой старый блок питания и сэкономить несколько долларов.Просто убедитесь, что он не поцарапан, потратьте некоторое время, чтобы почистить его, и убедитесь, что кабели не изношены. Проверьте номинальное напряжение, чтобы убедиться, что оно подходит для вашей новой сборки ПК.

Если нет, пора заменить старый блок питания.

Вы обнаружите, что выбор блоков питания на замену весьма значителен. Чтобы вам помочь, ознакомьтесь с нашим руководством по покупке нового блока питания, прежде чем тратить деньги. \

Изображение предоставлено пользователем / Depositphotos

Надеемся, вам понравятся предметы, которые мы рекомендуем и обсуждаем! У MUO есть аффилиат и спонсируемые партнерства, поэтому мы получаем долю дохода от некоторых ваших покупок.Этот не повлияет на цену, которую вы платите, и поможет нам предложить лучшие рекомендации по продуктам.

Почему планшеты с Android не годятся (и что покупать вместо них)

Думаете о покупке планшета Android? Вот причины, по которым стоит рассмотреть альтернативные планшеты, а также несколько рекомендаций по использованию таблеток.

Читать далее

Об авторе Кристиан Коули (Опубликовано 1504 статей)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническому объяснению, а также производитель действительно полезных подкастов с большим опытом поддержки настольных компьютеров и программного обеспечения.Автор журнала Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Более От Кристиана Коули

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

.
