Ga ep45: GigaByte GA-EP45-DS3 технические характеристики материнской платы GigaByte GA-EP45-DS3

Материнская плата GIGABYTE GA-EP45-DS3P имеет хорошие показатели производительности, она ничем не уступает другим решениям на базе Intel P45 и X48 Express.

Нами были протестированы и возможности встроенного звукового кодека Realtek ALC889A. Тестирование производилась с помощью пакета RightMark Audio Analyzer.

Режим работы 32-bit, 192 kHz

Режим работы 16-bit, 44 kHz

Вывод

Материнская плата GIGABYTE GA-EP45-DS3P была выпущена с расчетом на пользователей, которые хотят создать производительную мультимедийно-игровую «машину», о чем свидетельствуют расширенная поддержка технологии ATI CrossFireX благодаря трем слотам PCI Express x16 и возможность создания RAID-массивов. С другой стороны, покупателем такой платы может стать «заядлый оверклокер», так как на разгонный потенциал в нашем случае жаловаться не приходится. Также, следует заметить, что плата имеет неплохую систему пассивного охлаждения и стандартный набор фирменных энергосберегающих технологий. В итоге мы получаем еще одно интересное решение от компании GIGABYTE, которое, без сомнения, найдет своего покупателя.

Преимущества:

• расширенная поддержка технологии ATI CrossFireX;
• возможность создания RAID-массивов;
• хороший разгонный потенциал;
• большой набор фирменных технологий.

Недостатки:

• всего один слот PCI;
• мелкие недочеты компоновки.

Автор: Евгений Цыпкин

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.

Характеристики GIGABYTE GA-EP45-DS3 (rev. 1.0) (Гигабайт ГА-ЕП45-ДС3 (рев. 1.0))

GIGABYTE GA-EP45-DS3 (rev. 1.0)

Характеристики

GIGABYTE GA-EP45-DS3 (rev. 1.0): Характеристики

Характеристики

Intel P45, 1xLGA775, 4xDDR2 DIMM, 2xPCI-E x16, LAN: 2×1000 Мбит/с, ATX

Характеристики

Общие характеристики

Форм-фактор

ATX

Процессор

Поддерживаемые процессоры

Intel Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium Dual-Core/Celeron

Системная шина

800 МГц — 1600 МГц

Поддержка Hyper-Threading

есть

Поддержка многоядерных процессоров

есть

Чипсет

BIOS

Award c возможностью аварийного восстановления

Поддержка SLI/CrossFire

CrossFire X

Память

Память

DDR2 DIMM, 667-1200 МГц

Количество слотов памяти

4

Поддержка двухканального режима

есть

Максимальный объем памяти

16 Гб

Дисковые контроллеры

IDE

количество слотов: 1, UltraDMA 133

SATA

количество разъемов SATA 3Gb/s: 6, RAID: нет

Подключение

Слоты расширения

2xPCI-E x16, 3xPCI-E x1, 2xPCI

Наличие интерфейсов

12 USB, 3xFireWire (IEEE1394a), выход S/PDIF, вход S/PDIF, 1xCOM, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь), LPT

Разъемы на задней панели

8 USB, 2xFireWire (IEEE1394a), коаксиальный выход, оптический выход, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь)

Основной разъем питания

24-pin

Разъем питания процессора

8-pin

Слоты расширения

Поддержка PCI Express 2. 0

есть

Основные характеристики

Звук

7.1CH, HDA, на основе Realtek ALC889A

Сеть

Ethernet

2×1000 Мбит/с, на основе Realtek 8111C

5 (из 5 возможных)

Обзор, тестирование материнской платы Gigabyte GA-EP45-DS3.

Как видим, набор сохранился еще от материнской платы предыдущего поколения.

2. Чипсет:
— Intel® P45 Express
-Intel® ICh20
-iTE IT8718
-T.I. TSB43AB23
-Высококачественный 8-канальный аудио кодек Realtek ALC 889A

3. Память:
— Двухканальная архитектура памяти
-4 x 1.8V DDR2 DIMM слота с поддержкой до 16 Гб памяти
-DDR2 1333+/1066/800/667 МГц

4. LAN:
— 2 x Realtek 8111C chips (10/100/1000 Mbit)
— Support for Teaming

5. Внутренние разъемы ввода/вывода:
— 24-контактный ATX
-8-pin разъем питания ATX 12V
-1 x CD in
-1 x CI разъем
-1 x COM
-Разъем для вентилятора CPU
-1 x FDD
-Разъем для фронтального динамика
-Разъем для передней панели
-1 x IDE
-1 x IEEE 1394a
-1 x LPT
-Разъем питания для вентилятора
-1 разъем для power LED
-1 x SPDIF in
-1 x SPDIF out
-2 разъема system fan
-2 x USB 2. 0/1.1
-6 x SATA 3Gb/s

6. Слоты расширения:
— 1 x PCI Express x16 slot, running at x16
-1 x PCI Express x16 slot, running at x8
-2 x PCI
-3 x PCI Express x1

7. Задняя панель:
— 1 x PS/2 (Мышь)
-1 x SPDIF out (коаксиальный)
-SPDIF выход (оптический)
-2 x IEEE 1394a
-2 x RJ45 LAN
-6 аудио разъемов (Line In / Line Out / MIC In/Surround Speaker Out (Rear Speaker Out) / Center / Subwoofer Speaker Out / Side Speaker Out)
-8 x USB 2.0/1.1
-PS/2 Клавиатура/Мышь
8. Форм фактор: ATX, 305мм x 244мм

Как видим, набор напряжений изменился в лучшую сторону, теперь их стало куда больше и запутаться гораздо легче…но при умелом использовании можно добиться значительных успехов при разгоне.

Также хочется отметить возможность сохранения профилей.

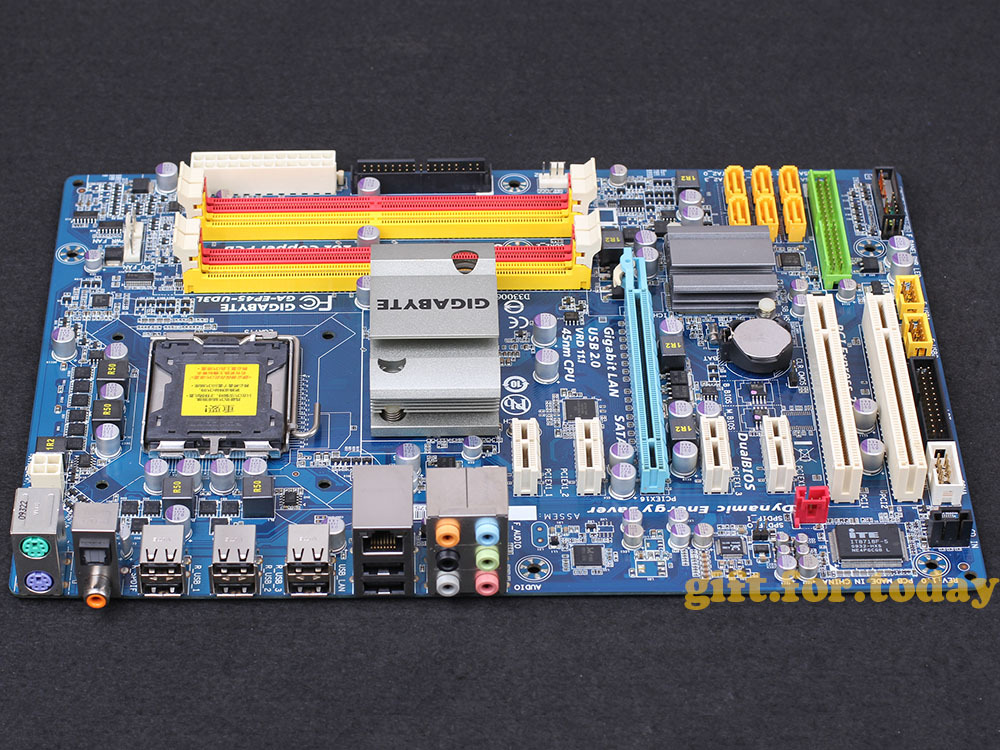

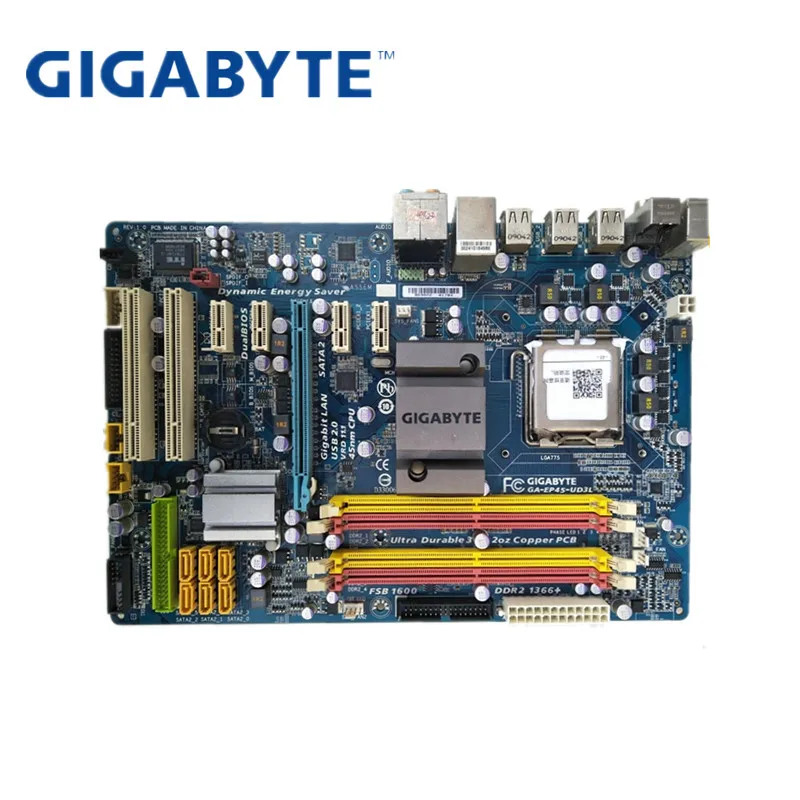

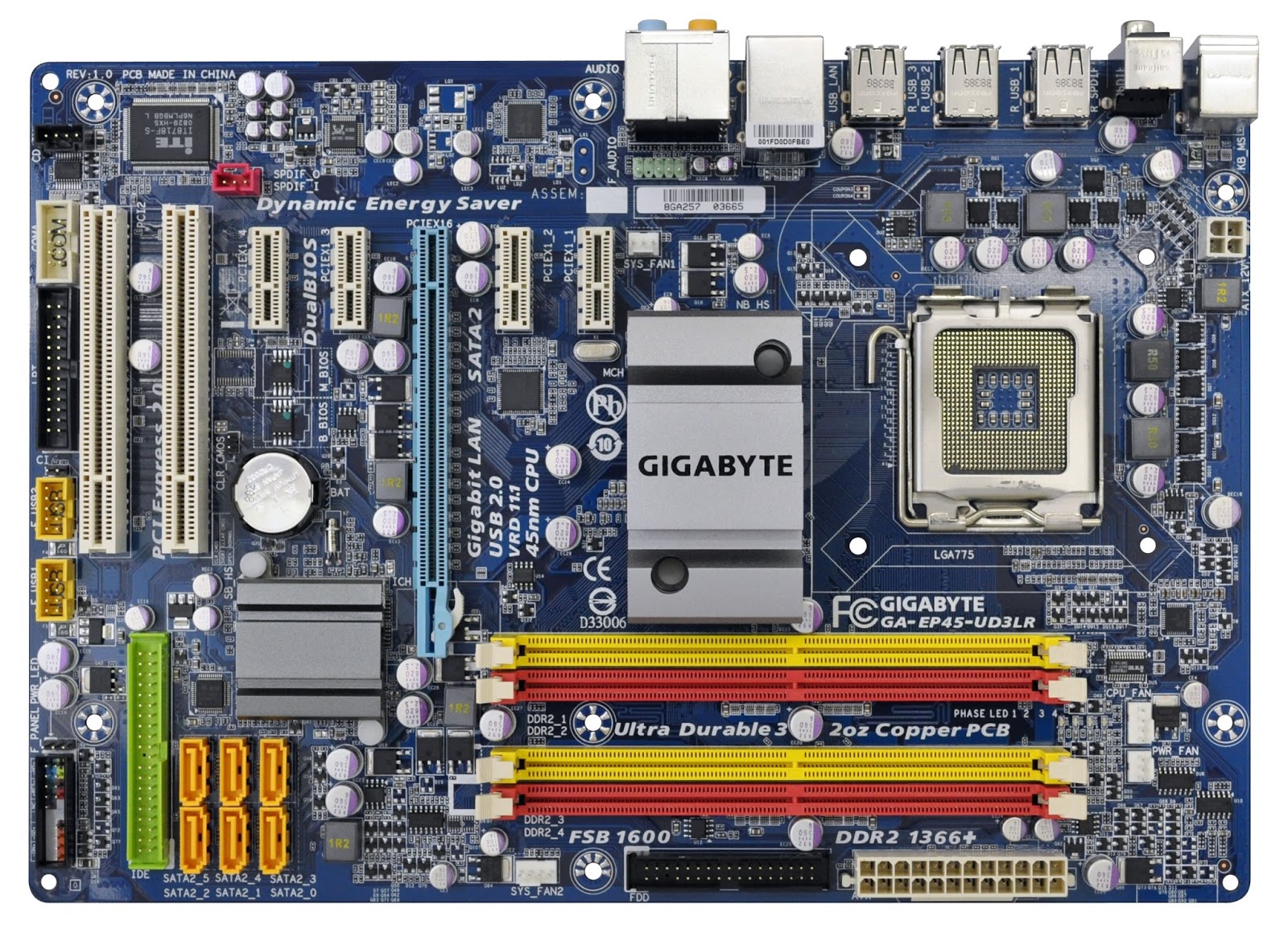

GA-EP45-UD3L, GA-EP45-UD3L, LGA775, Intel® P45, системная шина 1600 МГц, DDR2-1366 16 ГБ / 4, PCIe x16, SATA 3 Гбит / с / 6, HDA, GbLAN, ATX, розничная торговля, GIGABYTE

GA-EP45-UD3L (ред. 1.0)
Набор микросхем Intel® P45 + ICh20

GA-EP45-UD3L представляет собой революционную технологию GIGABYTE Ultra Durable 3 с медной печатной платой весом 2 унции, которая помогает снизить температуру системы и значительно повысить производительность. GA-EP45-UD3L, основанный на наборе микросхем Intel P45, обеспечивает рекордную частоту системной шины 1600 МГц для новейших многоядерных процессоров Intel® Core 2 ™ и поддерживает двухканальную память DDR2 с частотой до 1366 МГц и даже выше.Кроме того, GA-EP45-UD3L включает в себя передовую технологию GIGABYTE DES, обеспечивающую ведущее в отрасли энергосбережение и повышение эффективности системы.

• Революционный энергосберегающий дизайн с DES Advanced с аппаратным динамическим переключением 4 передач
• Поддерживает 45-нм многоядерные процессоры Intel Core 2 с системной шиной 1600 МГц
• Двухканальная память DDR2 1366+ для выдающейся производительности системы
• Максимальная графическая производительность с интерфейсом PCI-E x16
• Особенности высокоскоростного подключения Gigabit Ethernet
• Запатентованный DualBIOS с двойной аппаратной защитой BIOS
• Качество домашнего кинотеатра 8-канальный звук высокой четкости

Ultra Durable 3 — качество с медным охлаждением
Материнские платы GIGABYTE серии Ultra Durable 3 снова лидируют в отрасли материнских плат благодаря высочайшему качеству и самому инновационному дизайну материнских плат. Это первая в отрасли материнская плата для настольных ПК, в которой используется 2 унции меди для слоев питания и заземления, что позволяет значительно снизить температуру системы, повысить энергоэффективность и стабильность при разгоне.
Материнские платы GIGABYTE Ultra Durable 3 также оснащены фирменными функциями GIGABYTE Ultra Durable, включая японские твердотельные конденсаторы со сроком службы более 50 000 часов, дроссели с ферритовым сердечником с более высокой энергоэффективностью по сравнению с обычно используемыми дросселями с железным сердечником и более низким RDS (на ) МОП-транзисторы с более низким сопротивлением, что снижает энергопотребление и тепловыделение.Материнские платы GIGABYTE серии Ultra Durable 3 обещают обеспечить стабильность, надежность и долговечность, необходимые для удовлетворения потребностей в питании высокопроизводительных процессоров и других компонентов, работающих с самыми требовательными современными приложениями и играми.

Поддержка DDR2 1366+ — Самая быстрая материнская плата DDR2 в мире
Обеспечивая встроенную поддержку памяти DDR2 с частотой до 1366+ МГц, материнские платы GIGABYTE серии Ultra Durable 3 позволяют пользователям легко достигать более высоких частот памяти при более низких напряжениях; достижение более высокой производительности памяти при более низком энергопотреблении для легкого запуска даже самых ресурсоемких приложений, таких как видео высокой четкости и 3D-игры.
* Пожалуйста, обратитесь к «Списку поддержки памяти» для информации о поддержке памяти.

Японские твердотельные конденсаторы на 50000 часов
Материнские платы GIGABYTE серии Ultra Durable оснащены твердотельными конденсаторами ведущих японских производителей. Обладая средним сроком службы 50 000 часов, эти твердотельные конденсаторы обеспечивают стабильность, надежность и долговечность, необходимые для удовлетворения потребностей в питании высокопроизводительных процессоров и других компонентов, работающих с самыми требовательными современными приложениями и играми.

Dynamic Energy Saver Advanced
GIGABYTE Dynamic Energy Saver Advanced обеспечивает улучшенные возможности энергосбережения и повышенную производительность системы. GIGABYTE Dynamic Energy Saver Advanced — единственная в мире энергосберегающая технология для материнских плат с аппаратным переключением Dynamic 6-Gear *. Благодаря поддержке VRD 11.1, DES Advanced от GIGABYTE позволяет материнской плате переключаться на переключение фазы на 1 передачу во время простоя, что значительно увеличивает энергосбережение.

GIGABYTE также переработала Dynamic Energy Saver, чтобы позволить оверклокерам ощутить преимущества переключения фаз питания с несколькими передачами при разгоне, обеспечивая сверхстабильную и сверхплавную производительность при разгоне.
* Функция 6-Gear может различаться в зависимости от модели. Для переключения фазы Gear 1 требуются 45-нм процессоры с включенным сигналом PSI.

Быстрый и легкий разгон одним щелчком мыши
GIGABYTE Quick Boost обеспечивает 3 уровня повышения производительности процессора; простой щелчок по желаемому уровню обеспечивает быстрый и легкий разгон как для новичков, так и для опытных пользователей.

EasyTune6
Компания GIGABYTE полностью переработала EasyTune6 с нуля, чтобы упростить, как никогда, управление и мониторинг аппаратных ресурсов, а также настройку параметров системы для достижения максимальной производительности системы. Независимо от того, являетесь ли вы энтузиастом разгона или новичком в работе с компьютером, EasyTune6 предоставляет инструменты, необходимые для быстрой и легкой настройки вашей системы.

DualBIOS ™ — запатентованная двойная аппаратная защита BIOS
DualBIOS ™ — это запатентованная GIGABYTE технология, которая автоматически восстанавливает данные BIOS в случае сбоя или сбоя основного BIOS.GIGABYTE DualBIOS ™ с двумя встроенными физическими ПЗУ BIOS обеспечивает быстрое и беспроблемное восстановление после повреждения или сбоя BIOS из-за вирусов или неправильного обновления BIOS.

Подключение к Gigabit LAN
Гигабитный сетевой интерфейс обеспечивает высокоскоростное подключение к локальной сети со скоростью передачи данных до 1000 Мбит / с, обеспечивая подключение нового поколения для эпохи широкополосного доступа. Гигабитная локальная сеть идеально подходит для бесперебойного подключения к Интернету, например, для потоковой передачи аудио- и видеоконтента.

Зеленый Ethernet
Автоматически регулирует энергопотребление в соответствии с длиной кабеля LAN, что позволяет сэкономить до 10% энергии.

Intel® Аудио высокой четкости
Технология Intel® High Definition Audio обеспечивает 8-канальный цифровой звук премиум-класса на ПК для создания объемного звука с эффектом присутствия. Кроме того, Intel HD Audio поддерживает несколько аудиоканалов на вашем ПК, поэтому вы можете одновременно слушать два разных потока в двух разных комнатах.

Технические характеристики:

* Технические характеристики и изображения могут быть изменены без предварительного уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев.
* Из-за стандартной архитектуры ПК определенный объем памяти зарезервирован для использования системой, поэтому фактический объем памяти меньше указанного.

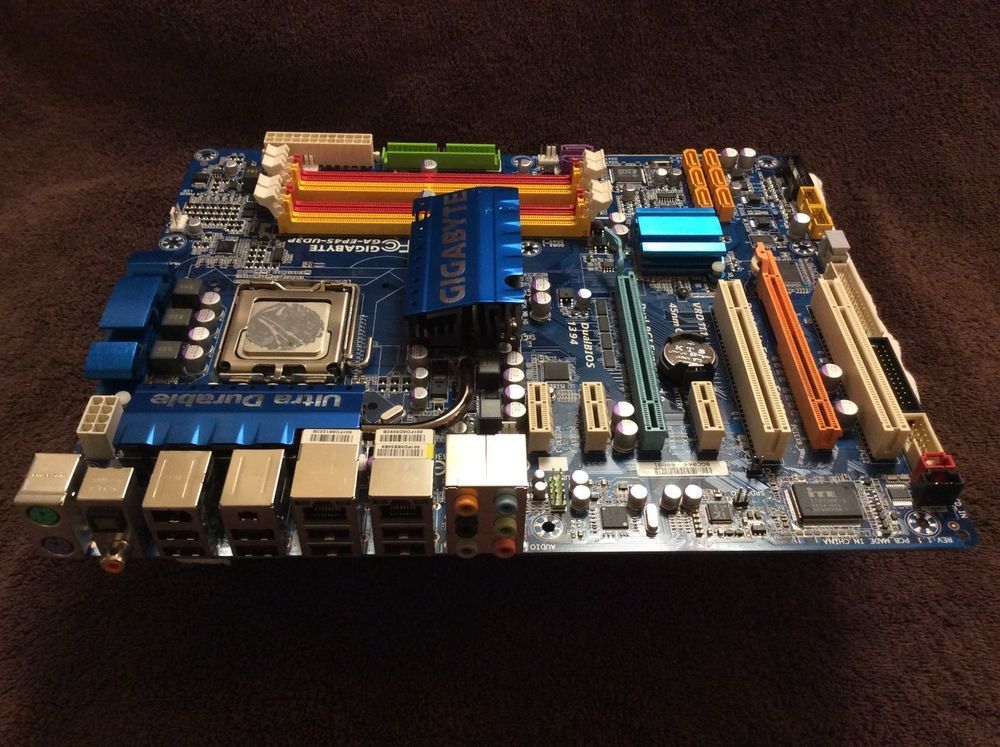

Gigabyte GA-EP45-UD3P — P45 в лучшем виде

Похоже, что это было давным-давно, когда Intel выпустила чипсет P45 Express.На самом деле это было только в июне прошлого года, но для рынка персональных компьютеров это обычно вечность. После первого взгляда на чипсет мы не были уверены, что он может быть успешным. Чипсет P35 Express был зрелым, менее дорогим и очень популярным выбором как для первых покупателей, так и для энтузиастов. Любой, кому нужна была высокая производительность для настройки CrossFire, имел множество вариантов на выбор с материнскими платами на базе X38 / X48. Что показалось последним гвоздем в крышку гроба, так это то, что цена на платы была ближе к территории X38, чем к P35, а первоначальные показатели производительности просто никого не удивили.

Кроме того, казалось, что предстоящая платформа Nehalem пользуется большим спросом, чем P45. Большинство из нас вслух задавалось вопросом, зачем кому-то вкладывать средства в новый набор микросхем, основанный на процессоре предыдущего поколения, когда мать всех платформ готовилась к запуску. Не говоря уже о том, что, кроме возможностей CrossFire, обновленных с x16 / x4 на P35 до дружественной к производительности конфигурации x8 / x8, что на самом деле предлагал P45?

Как оказалось, этому чипсету было что предложить.Конечно, казалось, что звезды идеально подошли к его успеху. После нескольких грубых исправлений с ранними выпусками BIOS этот набор микросхем стал излюбленным выбором для обновления для энтузиастов из-за его невероятных возможностей разгона внешней шины и памяти. AMD выпустила две видеокарты с лучшим соотношением цена / производительность из последних моделей памяти с видеокартами HD 4870 / HD 4850, и внезапно вы можете запускать CrossFire на основной плате, не тратя целое состояние. Intel активно продвигала этот набор микросхем, и производители материнских плат начали выкачивать различные модели из сектора недорогих за 80 долларов до высокопроизводительного за 250 долларов.P45 был везде и доступен практически в любой ценовой категории — в последний раз мы насчитали около 100 различных моделей, доступных практически от каждого производителя в бизнесе.

Трудно не потеряться в море доступных моделей при поиске на сайтах ASUS, MSI, Gigabyte и других. Благодаря агрессивному снижению цен на процессоры серии Core 2 и выходу платформы Core i7 на рынок высокого класса до конца этого года, в ближайшем будущем у P45 появится возможность ярко сиять.Основываясь на последней информации от Intel, мы можем ожидать появления P45 примерно до 2011 года.

Gigabyte — один из ведущих сторонников чипсета P45 в отрасли. По последним подсчетам, в линейке Gigabyte было пятнадцать материнских плат P45. Gigabyte уже выпустила шесть новых продуктов второго поколения P45, основанных на их технологии Ultra Durable 3. Вскоре мы подробно рассмотрим технологию Ultra Durable 3 в отдельной статье. А пока мы рассматриваем одну из топовых моделей линейки Ultra Durable 3 — GA-EP45-UD3P.

Эта конкретная плата предлагает поддержку CrossFire в двойном режиме x8, встроенную поддержку скоростей памяти DDR2-1366, пересмотренную систему охлаждения, два гигабитных сетевых контроллера PCI-E с объединением в пару и поддержку домашнего кинотеатра Dolby через Realtek ALC889a. Добавьте интегрированный чип шифрования данных TPM, восемь портов SATA, систему управления питанием Dynamic Energy Saver и поддержку IEEE 1394a, а также несколько других функций, и вы только что купили кухонную мойку с этой платой. Говоря о покупке, текущая розничная цена составляет около 135 долларов США, и доступна скидка в размере 20 долларов США, что означает, что эта синяя чудо-доска имеет большую ценность.

Впечатлил ли нас Gigabyte GA-EP45-UD3P? Давай узнаем сейчас.

UserBenchmark: Gigabyte GA-EP45-UD3P Compatible Builds

CAN-User, 10 месяцев назад Core2 Extreme X9650, RTX 2080S (Super)	Среднее значение	Авианосец — 85	72	63	63	137	199	–	24	130 376
GBR-User, 22 месяца назад.Core2 Extreme X9650, RTX 2070	Среднее значение	Канонерская лодка — 55	65	40	59	96	71	77	24	117 853 руб.
USA-User, 22 месяца назад Xeon X5470, GTX 1080	Ниже среднего	Яхта — 46	62	34	58	85	–	82	23	–
USA-User, 2 месяца назад.Core2 Extreme X9650, RTX 2060S (супер)	Среднее значение	Канонерская лодка — 55	65	42	56	99	62	–	21	97 966
AUS-User, 19 месяцев назад Core2 Quad Q9400, RTX 2060S (Super)	Ниже среднего	Яхта — 48	58	34	55	94	–	54	23	47 875 руб
USA-User, 12 месяцев назад.Core2 Quad Q9550, GTX 1070	Среднее значение	Яхта — 48	64	36	58	84	63	–	24	35 360 руб.
USA-User, 16 месяцев назад Core2 Quad Q9550, GTX 1070	Ниже среднего	Скоростной катер — 43	60	31	52	82	59	–	21	35 360 руб.
USA-User, 5 дней назад.Core2 Quad Q6600, GTX 1070	Среднее значение	Скоростной катер — 41	57	30	50	82	26	–	17	26 739 руб.
MYS-User, 9 месяцев назад Core2 Extreme X9650, GTX 1660	Среднее значение	Скоростной катер — 41	64	30	58	70	48	67	23	98 919 руб.

Обзор Gigabyte GA-EP45-DS4P: Создан для экономии энергии — Компоненты ПК — Материнские платы

Похоже, производители материнских плат делают все возможное, чтобы снизить потребление энергии их платами.Это особенно актуально для таких моделей, как GA-EP45-DS4P, которые имеют больше портов, чем когда-либо, для внешних устройств, жестких дисков и гигабитных сетевых подключений. Это означает, что любая экономия приветствуется.

GA-EP45-DS4P поддерживает избыток портов, а также самые быстрые процессоры Intel на рынке и память DDR2, а также оснащен функцией энергосбережения, которая направлена ​​на динамическое снижение общего энергопотребления.

Это энергосберегающее средство известно как DES (Dynamic Energy Saver), и его интерфейс можно запустить через Windows.Это не интуитивно понятная утилита, и есть только три уровня регулировки напряжения процессора, которые можно выбрать. Дросселирование ЦП является динамическим и автоматическим. Ни один из регулируемых уровней напряжения не повлиял на производительность платы, но мы заметили небольшое снижение пиковой потребляемой мощности.

Плата зафиксировала идентичную производительность на всех уровнях напряжения процессора в тестах Blender 3D, в которых все четыре ядра процессора используются для рендеринга трехмерной сцены. Без работы DES он выполнил эту задачу за 32 секунды, и это именно то, что мы ожидали от нашей тестовой конфигурации: процессор Intel Core 2 Extreme QX6850, 2 ГБ оперативной памяти DDR2, жесткий диск на 750 ГБ и видеокарта ATI Radeon HD 2600Pro.

Во время теста Blender 3D общее пиковое энергопотребление нашего ПК с отключенным DES составило 173 Вт. Когда мы включили DES на самом высоком уровне снижения напряжения процессора, тот же тест завершился за 33 секунды, а максимальная потребляемая мощность составила 164 Вт. Это означает экономию энергии примерно на шесть процентов. Однако, когда мы сравниваем энергопотребление платы с ASUS P5Q Deluxe, оказывается, что GA-EP45-DS4P потребляет меньше энергии при максимальной производительности. Плата ASUS потребляла 185 Вт при прохождении того же теста Blender 3D за 32 секунды, что также является шестипроцентной экономией в пользу Gigabyte.Плата ASUS способна значительно экономить электроэнергию за счет промежуточных и высоких уровней энергосбережения (до 35 процентов), но производительность падает примерно на 60 процентов.

Как и ASUS, GA-EP45-DS4P основан на чипсете Intel P45, который может поддерживать внешнюю шину до 1600 МГц и поддерживает PCI Express 2.0, а также использует набор микросхем южного моста Intel ICh20. В нашем тесте WorldBench 6 он набрал 114 баллов, что является именно тем, чего мы ожидали, и это такая же скорость, как и у GA-EP35C-DS3R на базе чипсета Intel P35.

Что касается возможности подключения, Gigabyte GA-EP45-DS4P настолько же современен, насколько и есть; его задняя панель является ярким свидетельством этого. Он завален USB 2.0, Ethernet и аудиопортами, а также включает в себя 6-контактные и 4-контактные порты FireWire, что мы не привыкли видеть. У него все еще есть порты PS / 2 на задней панели, что неплохо, так как у многих из нас, вероятно, есть любимая старая клавиатура, с которой мы просто не хотим расставаться, переходя на более новые и быстрые ПК. Вы можете добавить порты e-SATA с помощью прилагаемых скоб.

Опытные пользователи оценят три полноразмерных слота PCI Express, которые можно использовать в режиме CrossFire X. Плата имеет только один слот PCI, что означает, что вам нужно будет купить карты расширения на основе PCIe или выбрать USB-устройства, где это возможно. Режимы RAID 0, 1, 5 и 10 поддерживаются набором микросхем южного моста, и вы можете установить до шести дисков SATA. Микросхемы контроллеров ITE снабжены портами IDE и гибкими дисками, а микросхемы Realtek снабжены двумя портами Gigabit Ethernet (которые поддерживают объединение) и аудио высокой четкости.

Компоновка платы упрощает установку, и нам очень нравятся кнопки питания, сброса и очистки CMOS, которые расположены на самой плате; они полезны при поиске и устранении неисправностей. Для охлаждения чипсетов на плате используется технология тепловых трубок, и они не сильно нагрелись во время наших тестов. Старые чипсеты, как правило, становятся слишком горячими, но эти вырабатывают лишь небольшое количество тепла.

В общем, плата обладает хорошими характеристиками и хорошей скоростью. Он подходит для разгона, а его энергопотребление было низким, что не сказалось на производительности.Однако нам бы хотелось, чтобы его утилита DES была проще в использовании. Ему нужен более понятный интерфейс и более гибкие параметры энергосбережения.

Gigabyte GA-EP45-DS3. Да или нет?

Я надеюсь вернуться в игровую сцену после моего обновления, хотя с моим 19-дюймовым экраном не было бы смысла использовать более высокое разрешение чем 1280 x 1024, но вся эта сладость, которую я попытаюсь выдвинуть, также требует немало энергии.

Как вы, вероятно, видите, я не хочу повторять обновление как можно дольше, поэтому может появиться новый экран, пока я все еще использую свой модернизированный компьютер, тогда разрешение, на котором я буду играть, может увеличиться , и мне нужно принять это во внимание сейчас.

После прочтения всех этих и других обзоров становится очевидным, что проблемы с драйверами с технологией CrossFire все еще существуют, поэтому потенциал этих карт может значительно возрасти в будущем, если ATI сможет во всем разобраться.В большинстве игр все еще есть большая разница между 4850 в CF и GTX 260, но в некоторых играх она действительно приближается, я считаю, что это могут быть проблемы с драйверами

Как я уже упоминал ранее, мне бы понравился GTX 260, Я сам являюсь человеком Nvidia, но денег на данном этапе не позволяет. Было бы бессмысленно идти и покупать действительно дешевую видеокарту PCIe для использования, пока я не скоплю деньги на 260, чтобы потом выбросить ее, если я смогу купить 4850, а затем, когда деньги позволят, пойти и купить еще одну, чтобы увеличить представление.

Есть ли причина, по которой вы считаете, что GTX 260 лучший вариант?

И, наконец, я в значительной степени остановился на материнской плате ep45-ds3, она дешевая и имеет довольно хорошие характеристики, и мне не нужны какие-либо дополнительные функции, которые другие более дорогие платы пытаются вам продать. Вся проблема «перекрестного огня PCIe 2.0 при x8 на карту», ​​похоже, не стоит тех дополнительных денег, которые им нужны для платы X48.
Еще раз спасибо всем, кто ответил, очень признателен

Gigabyte GA-EP45-UD3P — Bjorn3D.com

Gigabyte GA-EP45-UD3P на базе набора микросхем Intel P45, способного обеспечить хорошую производительность по доступной цене. Кроме того, эта плата построена на базе Ultra Durable 3 от Gigabyte, где Gigabyte добавляет 2 унции меди, чтобы снизить энергопотребление и обеспечить охлаждение компонентов. Материнская плата также может похвастаться множеством настроек для разгона и поддерживает DDR2-1336 +. Мы сравниваем эту плату с более дорогой EVGA 790i FTW Digital и посмотрим, кто из них победит.

ВВЕДЕНИЕ

В то время как компьютерный мир очень взволнован выпуском Core i7, правда в том, что это не то, что обычные пользователи не могут себе позволить в настоящий момент. Процессор не так уж и плох, вы можете купить самый дешевый примерно за 300 долларов, но материнские платы и память DDR3 по-прежнему дороги. Как мы видели, в настоящее время прирост производительности Core i7, вероятно, будет заметен только в том случае, если вы заядлый геймер и действительно нуждаетесь в дополнительном приросте на 20% по сравнению с процессорами Core 2 Quad с аналогичной тактовой частотой.Таким образом, все же неплохо купить более дешевую материнскую плату с процессором Core 2 Quad, особенно если вы придерживаетесь оперативной памяти DDR2.

Gigabyte недавно выпустила линейку материнских плат с пометкой «Ultra Durable 3». Вы спросите, что такое Ultra Durable? Что ж, он оснащен Ultra Durable, о котором Gigabyte говорит уже несколько лет, который включает в себя их Dynamic Energy Saver, где материнская плата будет снижать скорость для экономии энергии. Ранее мы рассматривали эту функцию в наших обзорах X38 ( EX38-DS4 или EP35-DS4 ).Ultra Durable на 3 шага дальше в плане охлаждения материнской платы. Компания Gigabyte разработала материнскую плату с «слоями питания и заземления на 2 унции меди и 2 унции меди для значительного снижения температуры системы, повышения энергоэффективности и стабильности при разгоне». Кроме того, на материнской плате установлены твердотельные конденсаторы японского производства, полевой МОП-транзистор с нижним RDS и дроссель с ферритовым сердечником.

По сути, добавляя больше меди к материнским платам, Gigabyte может производить более холодные материнские платы, что, в свою очередь, означает более высокий разгон, более низкое энергопотребление и более прохладные компоненты.

Кроме того, материнская плата имеет конструкцию VRD 11.1 с шестью ступенями переключения фаз питания. Обратите внимание: это будет работать только с новейшими процессорами Intel. Все материнские платы Ultra Durable будут иметь 2 гигабитные локальные сети, способные работать в команде, для более высокой пропускной способности. Они также будут оснащены DualBIOS для автоматического восстановления. Материнскую плату Ultra Durable можно найти со старыми платами P45 и новыми платами X58 от Gigabyte. С платой на базе P45 Gigabyte выводит разгон на новый уровень, поддерживая память 1366+ DDR2.

Gigabyte любезно прислала нам на рассмотрение одну из своих плат, GA-EP45-UD3P с технологией Ultra Durable 3. Сегодня мы протестируем эту плату и посмотрим, станет ли она идеальной платой для бюджетных энтузиастов с ценой чуть более 100 долларов.

О Gigabyte

Компания GIGABYTE, основанная в 1986 году, начинала как группа исследований и разработок и с тех пор заняла лидирующие позиции на мировых рынках материнских плат и графических ускорителей. Чтобы по-настоящему охватить всех потребителей, GIGABYTE дополнительно расширила свой портфель продуктов, включив в него более разнообразные цифровые продукты, такие как ноутбуки и настольные ПК, цифровая бытовая техника, сетевые серверы, средства связи, мобильные и карманные устройства, обслуживающие все аспекты жизни людей дома или в домашних условиях. на работе.

Ежедневно GIGABYTE стремится «улучшить вашу жизнь», создавая глобальную сеть, чтобы эффективно выполнять свои обязательства перед клиентами по всему миру. Что еще более важно, GIGABYTE желает, чтобы все пользователи увидели и прочувствовали бренд через ее продукты и все точки соприкосновения от GIGABYTE до рук всех пользователей.

УПАКОВКА И СОДЕРЖАНИЕ

Gigabyte перестала использовать софтбокс для упаковки материнских плат и вернула толстую картонную коробку, которая часто встречается у многих производителей материнских плат. Мне больше нравится такая упаковка. Поскольку Gigabyte подчеркивает идею «более прохладных» компонентов с использованием 2 унций меди, вполне уместно, что они используют зеленые буквы. Как будто этого недостаточно, вы найдете коробку, заполненную информацией о компонентах, работающих с кулером, и эффективном энергопотреблении Ultra Durable 3.

Подняв крышку, можно увидеть все аксессуары, аккуратно упакованные над картонной подставкой. Под этим картоном лежит материнская плата.

Для основной платы Gigabyte поставляет с ней следующие аксессуары:

• Четыре кабеля SATA
• Один кабель IDE
• Кабель для гибких дисков
• Кронштейн eSATA
• Шиллированный ввод / вывод
• Домашний кинотеатр Dolby и наклейка Gigabyte
• DVD с драйверами
• Руководство по установке оборудования
• A руководство пользователя
• Руководство для Ultra TPM

Мы видели кронштейн eSATA от Gigabyte со времен плат P35, но Gigabyte до сих пор не реализовала порт eSATA на задней панели своих материнских плат. Думаю, Gigabyte пора начать добавлять хотя бы один порт eSATA на задней панели ввода-вывода.

Похоже, Gigabyte выкладывается на полную со своими наклейками. Плата заполнена наклейками с изображением Ultra Durable, VRD 11.1 и Ultra TPM.

EasyTune 6

Gigabyte включает удобное приложение для Windows под названием EasyTune v6, которое позволяет пользователям разгонять свои материнские платы в Windows. Все настройки разгона в BIOS можно настроить в программном обеспечении.Он также предоставляет системную информацию.

ОСОБЕННОСТИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Функции |

• Технология Ultra Durable 3 с печатной платой на 2 унции меди для работы при температуре ниже 50 ° C
• Революционный энергосберегающий дизайн с DES Advanced с аппаратным динамическим переключением 6 передач
• Поддерживает 45-нм многоядерные процессоры Intel® Core 2 ™ с системной шиной 1600 МГц
• Встроенная поддержка двухканальной памяти DDR2 1366 + * для выдающейся производительности системы.
• 2 Графический интерфейс PCI-E 2.0 x16 с поддержкой CrossFireX для максимальной производительности графики
• Встроенный чип TPM с 2048-битным шифрованием для высочайшего уровня защиты цифровых данных
• 2-гигабитная локальная сеть Ethernet с функцией объединения
• 100% Срок службы 50000 часов Конструкция твердотельных конденсаторов в Японии
Решение
• DualBIOS обеспечивает многократную безопасность системы
• ИС аппаратного контроля перенапряжения Обеспечивает дополнительные возможности управления напряжением на ЦП, северном мосту и памяти
• Поддерживает звук Dolby Home Theater® для создания потрясающего объемного звука.
• Выходы для воспроизведения Blu-ray с высоким качеством звука 106 дБ SNR ALC889A HD

ВНУТРЕННЯЯ ПЛАТА

Вот и материнская плата на виду. Gigabyte немного изменила дизайн своей материнской платы со времен X38 / P35. Общая компоновка по-прежнему схожа, но Gigabyte разместила слоты памяти ближе к левой стороне платы и подальше от радиатора северного моста. В целом, макет платы намного лучше с точки зрения зазора.

Как уже было сказано, на плате установлены твердотельные конденсаторы. Охлаждение чипсетов осуществляется низкопрофильными тепловыми трубками. Небольшой радиатор расположен над полевым МОП-транзистором, а большие тепловые трубки соединяют северный мост с полевым МОП-транзистором. Еще один небольшой радиатор используется для южного моста. В отличие от некоторых производителей, Gigabyte не соединяет радиатор северного и южного мостов трубкой, поэтому их можно заменять самостоятельно.

Рядом с областью процессора вы можете увидеть 8-контактный разъем вспомогательного питания ATX, расположенный вверху в правом углу и вдали от области радиатора процессора, очень красиво. В разъеме процессора достаточно места даже для самого большого кулера. Вы найдете шесть регуляторов напряжения для процессора, два дополнительных регулятора напряжения для северного моста и два дополнительных регулятора напряжения, расположенные рядом с памятью.

Слоты памяти расположены достаточно далеко от радиатора северного моста, поэтому первый слот DIMM не будет заблокирован, даже если вы используете память с толстым теплоотводом или большим радиатором процессора. Слоты памяти расположены достаточно далеко от первого слота PCIEX X16, поэтому вы можете установить карту памяти без предварительного извлечения видеокарты.

GA-EP45-UD3P имеет встроенную память DDR2 с частотой до 1366+ МГц при 2,3 В ~ 2,54 В. Причина, по которой Gigabyte может достичь такой скорости при аналогичном напряжении, заключается в добавлении дополнительной унции меди в материнскую плату. Дополнительная медь « повышает энергоэффективность за счет снижения полного сопротивления цепи на 50%», согласно Gigabyte. Хотя такая скорость памяти может быть излишней, для любого хардкорного оверклокера никогда не бывает достаточно возможности продвинуть свои компоненты как можно дальше.В настоящее время есть несколько производителей, которые производят DDR2-1200, и вы можете найти DDR2-1300 от Team Group INC.

Рядом со слотами памяти находится шестифазный светодиодный индикатор, который загорается разным цветом в зависимости от загрузки процессора.

Основное питание ATX и питание IDE размещены в правом нижнем углу плат, а рядом с ними вы найдете разъем системного вентилятора. Они размещены вдали от основных компонентов.Мы видим два разъема SATA рядом с разъемом системного вентилятора, питаемым от контроллера Gigabyte GSATA. Двигаясь налево, мы видим еще шесть разъемов SATA, которыми управляет Intel ICh20R. Несмотря на то, что эти разъемы не повернуты на 90 градусов, они находятся далеко от карт PCIEX, поэтому они не будут заблокированы большими графическими картами.

Gigabyte имеет цветовую маркировку разъема на передней панели. Хотя это не так идеально, как то, что Asus сделала со своим «Q-коннектором», тем не менее, он лучше, чем у некоторых производителей с полностью черными этикетками.Рядом с ним мы находим два заголовка USB и заголовок FireWire. Gigabyte помещает старые разъемы полностью к левой стороне платы. Здесь мы находим заголовок гибкого диска, заголовок параллельного порта и заголовок последовательного порта. Хотя может показаться несколько неудобным наличие здесь разъема для гибкого диска, это не будет серьезной проблемой, поскольку этот порт, вероятно, находится в процессе выхода, и большинство из нас даже не использует его.

Здесь вы можете увидеть перемычку Clear CMOS, хотя перемычки в комплекте нет. По моему прошлому опыту работы с платой Gigabyte, на самом деле нет необходимости использовать перемычку, поскольку двойной чип BIOS вернется в предыдущее хорошее состояние в случае любой проблемы.Тем не менее, поскольку на этой плате нет встроенного питания или кнопки очистки CMOS, как на многих платах высокого класса, было бы неплохо иметь в комплекте перемычку. Рядом с перемычкой находится светодиодный индикатор питания и две микросхемы BIOS.

Gigabyte заявляет, что эта плата поддерживает Dolby Home Theater с кодеком Realtek ALC889A для 2/4 / 5.1 / 7.1-канального аудиовыхода высокой четкости. Есть поддержка S / PDIF In / Out и CD In. Как видно из рисунка, в верхнем левом углу находится перемычка S / PDIF.

Самая большая проблема, которую я могу найти с компоновкой материнской платы, — это, вероятно, аудиоразъем на передней панели, где он находится над первым слотом PCIEX, прямо посередине платы. Находить здесь этот порт несколько неудобно.

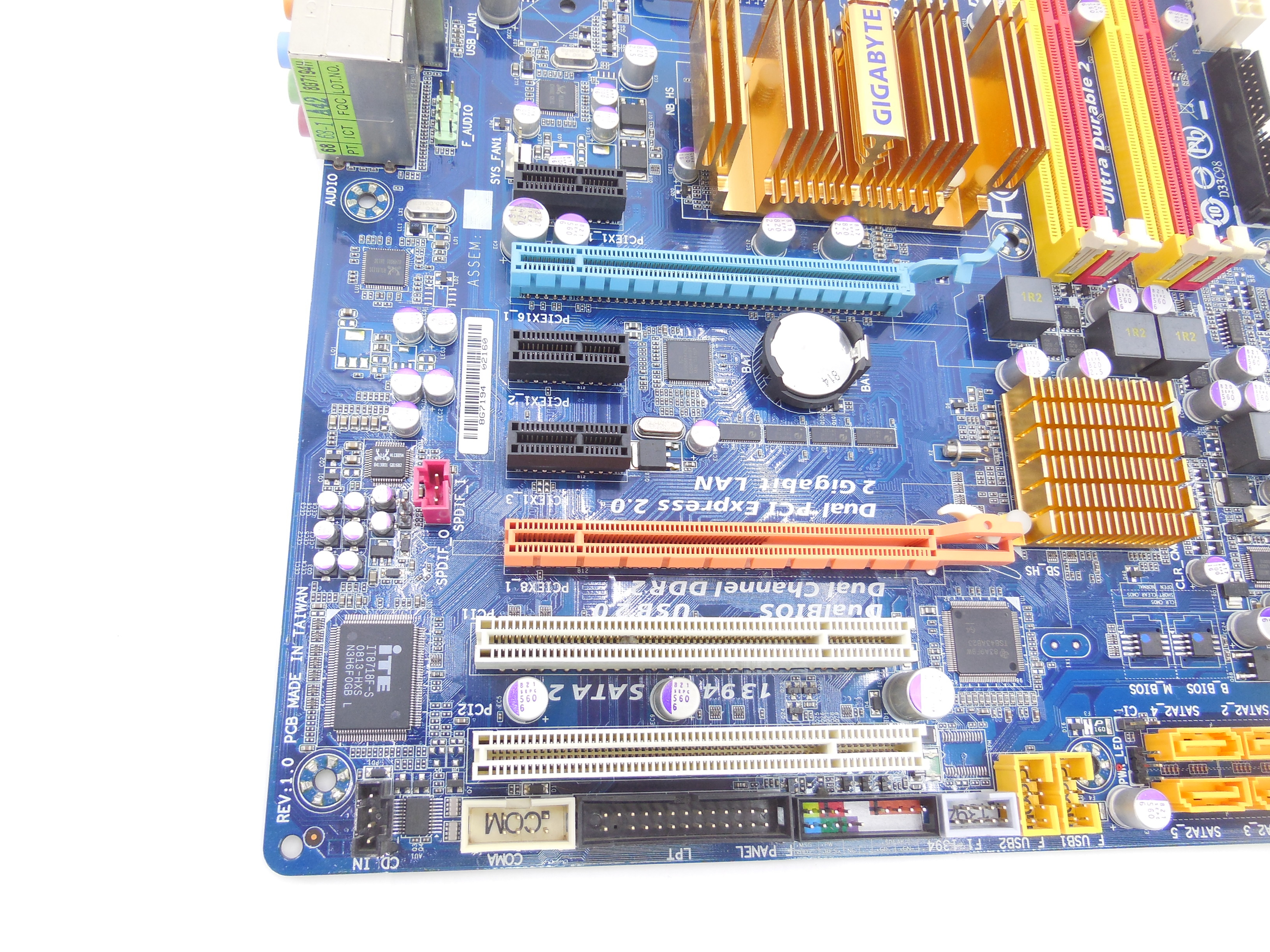

Для слотов расширения вы найдете три слота PCIEX X1, два слота PCI и два слота PCIEX X16, способных работать с CrossFire (на линиях X8, только когда они работают в CrossFire). Два слота PCIEX X16 расположены достаточно далеко, даже для самых больших карт.Мне нравится общая компоновка слотов расширения. Даже если вы планируете использовать две двухслотовые карты, она заблокирует только один слот PCI и один слот PCIEX, поэтому у вас останется много слотов для расширений (1 PCI и два PCIEX).

Довольно стандартные порты находятся на тыльной стороне материнской платы. Здесь вы найдете клавиатуру и мышь P / S2, восемь портов USB 2.0, порт FireWire, два порта Gigabit Lan, аудиоразъемы, оптический разъем S / PDIF Out и коаксиальный разъем S / PDIF Out. Наличие разъема S / PDIF сделало бы эту плату отличным выбором для пользователей HTPC.

В целом расположение платы отличное. Я действительно хочу, чтобы было несколько дополнительных заголовков фанатов. Хотя я думаю, что Gigabyte, вероятно, думает, что, поскольку плата будет работать прохладно, на самом деле нет необходимости в разъемах для вентиляторов. Тем не менее, неплохо иметь их больше двух для разгона.

BIOS — МЕЧТА ОВЕРКЛОКЕРА

Gigabyte использует BIOS для материнской платы Phoenix Technologies Award. Меню разгона находится на самом верхнем месте, что очень приятно, так как, вероятно, именно здесь энтузиасты проводят большую часть своего времени.Gigabyte наконец-то избавилась от необходимости нажимать «CTL + F1», чтобы активировать расширенные функции, которые были обнаружены на более старых материнских платах. Теперь, когда вы войдете в MB Intelligent Tweaker (M.I.T), у вас будет доступ ко всем функциям разгона.

Давайте начнем с просмотра нескольких снимков экрана с общими настройками BIOS. Вы можете нажать, чтобы увеличить.

МБ Интеллектуальный твикер (M.I.T.)

Количество возможностей разгона этой платы просто порадует любого энтузиаста.Для основной платы вы обычно не найдете всех расширенных настроек, которые предлагает эта плата. Обычно вам придется потратить не менее 250 долларов на высокопроизводительную плату, чтобы получить все настройки напряжения, такие как ЦП PLL, оконечная нагрузка ЦП и эталонный MCH. Фактически, даже некоторые из более дорогих плат не имеют такого количества настроек, как эта. Любой энтузиаст определенно будет часами настраивать эту плату для достижения этого волшебного числа.

Вот список доступных настроек:

Настройки параметров BIOS
Частота хоста	Авто, 100 ~ 1200 МГц с шагом 1 МГц
Частота PCIEX	Авто, 90 ~ 150 МГц с шагом 1 МГц
Фиксатор частоты MCH	Авто, 266, 200, 333 400
Множитель системной памяти	Авто 266: 2. 5/3/4 200: 2,66 / 3,33 / 4,00 333: 2,00 / 2,40 / 3,20 / 4,00 400: 2,00 / 2,66 / 3,33
Тактовая частота процессора	700 ~ 1000 мВ с шагом 100 мВ
Тактовый накопитель PCIEX	Авто, 700 ~ 1000 мВ с шагом 100 мВ
Отклонение частоты процессора	0 ~ 750 пс с шагом 50 пс
MCH Смещение часов	0 ~ 750 пс с шагом 50 пс
Процессор Vcore	0.5 ~ 2,3 В с шагом 0,625 В
Прекращение работы ЦП	1,1 ~ 1,7 В с шагом 0,02 В
ЦП PLL	1,050 ~ 2,810 В с шагом 0,100 В
Номер процессора	0,460 ~ 1,010 В с шагом 0,0150 В
MCH Core	0,850 ~ 1,050 с шагом 0,10 В и 1,100 ~ 2. 000 с шагом 0,020 В
MCH Артикул	0,500 ~ 1,040 В с шагом 0,020 В
Ссылка на MCH / DRAM	0,530 ~ 1,810 В с шагом 0,020 В
ICH ввода / вывода	1,050 ~ 1,550 В с шагом 0,100 В и 1,550 ~ 2,310 В с шагом 0,020 В
Ядро ICH	1,100 ~ 1,400 В с шагом 0,100 В
Напряжение DRAM	1.450 ~ 1,800 В с шагом 0,100 В и 1,800 ~ 3,040 В с шагом 0,020 В
Прекращение работы DRAM	0,710 В ~ 0,990 В с шагом 0,020 В и 1,000 ~ 1,405 В с различным шагом
Номер канала	0,530 ~ 1,000 В с шагом 0,020 В и 1,060 ~ 1,810 с шагом 0,100 или 0,050 В

ТЕСТОВАЯ УСТАНОВКА

Мы решили протестировать плату Gigabyte P45 вместе с EVGA 790i FTW Digital, чтобы увидеть, будет ли производительность бюджетного / массового P45 хорошим выбором для тех, кто хочет хорошую плату, не тратя слишком много.

Инструменты для тестирования:

• Futuremark Vantage
• Futuremark PCMark Vantage
• Cinebench R10
• Sisoft SANDRA 2009 год
• Everest Ultimate Edition v. 4.60.1531
• Super PI мод 1.5XS
• Мир в конфликте
• Crysis v1.21
• WinRar v3.71
• HD Тач v3.0.4.0

ЭВЕРЕСТ

«EVEREST Ultimate Edition — это ведущее в отрасли решение для системной диагностики и тестирования производительности ПК-энтузиастов, основанное на отмеченной наградами технологии EVEREST. Во время оптимизации и настройки системы он предоставляет важную информацию о системе и разгоне, расширенные возможности мониторинга и диагностики оборудования для проверки влияния примененных настроек.Тесты производительности ЦП, FPU и памяти позволяют измерить фактическую производительность системы и сравнить ее с предыдущими состояниями или другими системами. Более того, полная информация о программном обеспечении, операционной системе и безопасности делает EVEREST Ultimate Edition комплексным инструментом для диагностики системы, который предлагает в общей сложности 100 страниц информации о вашем ПК ».

Тесты памяти

Более быстрая память DDR3 обеспечивает лучшую производительность для скорости чтения платы 790i. Мы не видим большой разницы в производительности записи и копирования между платами.

Несмотря на работу с более высокими временными интервалами, более быстрая DDR3 может предложить немного лучшую задержку, чем более медленная DDR2, работающая с более сжатыми временными интервалами.

Тесты ЦП

В первом наборе тестов Everest CPU мы видим, что производительность между двумя платами очень близка друг к другу. Плата Gigabyte способна превзойти более дорогую плату EVGA 790i в трех из четырех тестов.

Во второй серии тестов CPU мы видим, что тесты обеих плат практически идентичны.

SISSOFT SANDRA

«SiSoftware Sandra (системный анализатор, помощник по диагностике и отчетности) — это информационная и диагностическая утилита. Он должен предоставлять большую часть информации (в том числе недокументированной), которую вам необходимо знать о вашем оборудовании, программном обеспечении и других устройствах, будь то аппаратное или программное обеспечение. Он работает аналогично другим утилитам Windows, но пытается выйти за их рамки и показать вам больше о том, что происходит на самом деле. Предоставление пользователю возможности проводить сравнения как на высоком, так и на низком уровне.Вы можете получить информацию о процессоре, наборе микросхем, видеоадаптере, портах, принтерах, звуковой карте, памяти, сети, внутреннем устройстве Windows, AGP, PCI, PCI-X, PCIe (PCI Express), базе данных, USB, USB2, 1394 / Firewire. , и т.д.»

Sandra снова ставит плату 790i впереди платы P45 из-за более высокой скорости DDR3.

Что касается производительности процессора, мы видим, что плата P45 лучше работает в тесте Dhrystone, а плата 790i лучше работает в тесте Whestone.Однако результаты довольно близки друг к другу.

3DMARK VANTAGE

Для получения полной информации о 3DMark Vantage перейдите по этой ссылке: www.futuremark.com/benchmarks/3dmarkvantage/features/

Новейший видео тест от компании Futuremark. Эта утилита по-прежнему является синтетическим тестом, но более точно отражает реальную игровую производительность. Хотя это не идеальная замена реальных игровых тестов, у него есть свои применения.Мы тестировали наши карты при настройке «Производительность».

3DMark плата P45 опережает плату 790i.

Когда мы смотрим на показатели CPU и GPU, мы видим, что P45 способен предложить лучшую производительность в играх, поскольку в обоих случаях P45 оказывается на волосок лучше, чем 790i.

PCMARK VANTAGE

«PCMark® Vantage — это первый объективный тест производительности оборудования для ПК с 32- и 64-разрядными версиями Microsoft® Windows Vista®.PCMark Vantage идеально подходит для тестирования любого типа ПК с Microsoft® Windows Vista, от мультимедийных домашних развлекательных систем и ноутбуков до специализированных рабочих станций и высокопроизводительных игровых устройств. Независимо от того, является ли тестирующий художник художником или ИТ-специалистом, PCMark Vantage показывает пользователю, где его система взлетает или падает, и как добиться максимальной производительности от его оборудования. PCMark Vantage достаточно прост в использовании даже для самых обычных энтузиастов, но при этом поддерживает всестороннее профессиональное тестирование промышленного уровня.”

EVGA неплохо показала себя в тесте PCMark Vantage, набрав на 282 балла больше, чем плата Gigabyte.

Анализ отдельных тестов в PCMarks может дать нам представление о том, в каком приложении лучше всего подходит плата EVGA. Мы видим, что с точки зрения игр плата P45 имеет небольшое преимущество перед платой 790i, но для тестов памяти, ТВ, фильмов и музыки плата 790i имеет небольшое преимущество над P45. Более быстрая память может сыграть здесь небольшую роль.

И снова 790i здесь просто доминирует, особенно с тестами связи и производительности, где мы видим более чем 10% прирост производительности для платы 790i.

CINEBENCH R10

Процедура тестирования состоит из двух основных компонентов: Первая последовательность тестирования предназначена для главного процессора компьютера. Файл 3D-сцены используется для визуализации фотореалистичного изображения. Сцена использует различные функции, интенсивно использующие процессор, такие как отражение, окклюзия окружающей среды, освещение области и процедурные шейдеры.При первом запуске тест использует только один ЦП (или ядро ​​ЦП) для определения эталонного значения. На компьютерах с несколькими ЦП или ядрами ЦП и на компьютерах, имитирующих несколько ЦП (с помощью HyperThreading или аналогичных технологий), MAXON CINEBENCH выполнит второй тест, используя всю доступную мощность ЦП. Второй тест измеряет производительность видеокарты и запускается в окне 3D-редактора. Используемый файл проекта позволяет протестировать все видеокарты, поддерживающие стандарт OpenGL. В этой сцене была анимирована только камера.Эта сцена предъявляет средние и низкие требования к видеокартам и проверяет максимальную скорость, с которой сцена может быть правильно отображена.

CineBench показывает в режиме одного процессора, что две платы фактически работают одновременно. Однако, с точки зрения производительности нескольких процессоров, P45 имеет немного лучшую производительность, чем плата 790i.

WINRAR

Этот модуль в WinRar генерирует случайные данные, которые содержат специально введенную избыточность, увеличивающую нагрузку как на процессор, так и на память.Данные передаются через алгоритмы сжатия и распаковки RAR, а выходные данные алгоритма распаковки сравниваются с исходными данными. Если обнаружены какие-либо различия, WinRAR сообщает «Обнаружены ошибки — Да» в командном окне. WinRAR отображает размер обработанных данных и скорость сжатия, текущую и результирующую, в килобайтах в секунду.

Интересный результат от WinRar. Здесь мы видим, что плата EVGA превосходит однопоточные тесты, в то время как плата P45 доминирует в многопоточных тестах.Это может объяснить, почему в тесте PCMark мы видим, что плата EVGA доминирует в таких приложениях, как производительность, поскольку эти приложения иногда являются однопоточными. Возможно, что с меньшей задержкой и лучшей многоядерной эффективностью, чем у P45, это даст P45 преимущество над 790i.

СУПЕРПИ

SuperPi — это «золотой стандарт» для многих, когда дело касается оценки производительности системы. Мы выполнили расчеты на 1 и 2 мегабайта, снова запуская каждый тест по три раза и сообщая среднее значение результатов.

Плата EVGA показывает лучшие результаты в тесте SuperPi. Я не верю, что SuperPi действительно учитывает многоядерность, поэтому это может объяснить, почему здесь он работает лучше.

CRYSIS

Crysis — самая ожидаемая игра, появившаяся на рынке за последние несколько лет. Crysis основан на CryENGINE ™ 2, разработанном Crytek. CryENGINE ™ 2 предлагает редактирование в реальном времени, отображение рельефа, динамическое освещение, сетевую систему, интегрированную физическую систему, шейдеры, тени и динамическую музыкальную систему, и это лишь некоторые из современных функций, которые включены в Crysis. Как и следовало ожидать с таким количеством функций, игра чрезвычайно требовательна к системным ресурсам, особенно к графическому процессору. Мы ожидаем, что Crysis станет основным игровым тестом на многие годы вперед.

Crysis однозначно отдает предпочтение плате Gigabyte. Хотя плата EVGA предлагает более высокую минимальную частоту кадров в секунду, чем плата Gigabyte.

МИР В КОНФЛИКТЕ

World in Conflict — это тактическая видеоигра в реальном времени, разработанная шведской игровой компанией Massive Entertainment и изданная Sierra Entertainment для ПК с Windows.Игра вышла в сентябре 2007 года.

Действие игры происходит в 1989 году, во время социального, политического и экономического распада Советского Союза. Однако в названии постулируется альтернативный исторический сценарий, когда Советский Союз вел войну, чтобы остаться у власти.

World in Conflict имеет превосходную графику, чрезвычайно интенсивно использует графический процессор и имеет встроенные тесты. Для нас это похоже на эталонный материал!

В World of Conflict производительность обеих плат практически одинакова.

ЭКСПЛУАТАЦИОННЫЕ МАТЕРИАЛЫ

HD TACH выполняет тесты последовательного чтения и записи на съемных носителях и фиксированных дисках. HD Tach также может выполнять тесты последовательного чтения и записи для всего диска вместо небольшого количества зон в быстром и длительном тесте. Мы решили использовать тесты Short 8 (MB) и Long 32 (MB) только в режиме последовательного чтения, поскольку последовательные записи охватываются другими тестами.

SATA

GA-EP45-UD3P имеет лучшую скорость передачи данных SATA, чем плата 790i.

На самом деле, не только скорость передачи данных выше, но и меньшая задержка, и, что более важно, она потребляет гораздо меньше мощности процессора, чем плата 790i.

ПРОВОД

практически идентична для обеих плат, и хотя плата P45 действительно предлагает немного лучшее время произвольного доступа, она потребляет немного больше цикла процессора. Однако оба числа находятся в пределах допустимой погрешности, поэтому они практически идентичны.

USB

Несмотря на более низкую скорость передачи данных SATA, плата EVGA имеет лучшую скорость передачи данных USB. Однако плата 790i также потребляет немного больше мощности процессора, чем плата P45.

ПОТРЕБЛЕНИЕ МОЩНОСТИ

Хотя Gigabyte EP45-UD3P не всегда может работать лучше, чем EVGA 790i, его энергопотребление, несомненно, намного лучше, чем у платы на базе 790i. Мы видим, что энергопотребление меньше на 22 Вт в режиме ожидания и на 31 Вт при нагрузке.Мы даже не рассматриваем дополнительное снижение энергопотребления с помощью функции DES от Gigabyte.

РАЗГОН

Учитывая тот факт, что на этой плате так много настроек и корректировок, я ожидал достичь какого-то рекорда при разгоне. Чтобы лучше разогнать плату, я заменил память, которая использовалась для теста, на OCZ DDR2 PC2-8500 Reaper HPC 4GB Edition.

К сожалению, результат меня немного разочаровал. Изначально я намеревался найти максимально возможный уровень FSB, понизив FSB до 6x и подняв FSB.Мне удалось достичь максимальной скорости 450 МГц. Повышение напряжения и точная настройка различных параметров, похоже, не имели большого значения. Система просто не загружалась.

Я считаю, что тот факт, что я получил такой «низкий» результат, мог быть комбинацией нескольких вещей. Во-первых, процессор, который я тестировал, E6600, имеет шину на передней панели с частотой 266 МГц, так что это, возможно, сыграло большую роль в ограничении моих результатов разгона. Я поискал в Интернете, и похоже, что эта плата может достигать 500 МГц или выше на FSB, но они обычно работают в паре с процессором E8xxx.Итак, 45-нм Intel Core 2 Duo с 333 МГц FSB может дать гораздо лучший результат. Либо так, либо полученная мною плата как-то просто не смогла преодолеть барьер 450МГц.

Кроме того, память, которую я использовал, также могла ограничивать мой результат разгона. Несмотря на то, что я использую для разгона DDR-1066MHz Reaper, возможно, плата будет лучше работать с DDR2-1200 или выше.

После определения максимальной частоты системной шины я попытался разогнать E6600.После некоторой настройки я заставил процессор работать на частоте 3,3 МГц (9 × 370). Хотя записи нет, это лучше, чем то, что мне удалось добиться с платой X38.

ЗАКЛЮЧЕНИЕ

Gigabyte GA-EP45-UD3P, вероятно, лучшая материнская плата на сегодняшний день для любого любителя скупердяев. Его производительность сопоставима с платами, продаваемыми по цене вдвое выше запрашиваемой (тестировалась EVGA 790i FTW), но при этом он имеет гораздо более низкое энергопотребление. Вдобавок количество настроек разгона, доступных на этой плате, поражает, ведь платы продаются вдвое дороже, чем просит эта плата.Мы не можем на самом деле проверить эффект использованной меди в 2 унции с точки зрения более холодных компонентов и лучшей производительности, так как многие из эффектов на самом деле являются внутренними, а не тем, что можно измерить. Что мы можем сказать, так это то, что эта плата работает тихо и здорово, и, похоже, помогает при разгоне. Тот факт, что Gigabyte включает аудиочип с поддержкой Dolby и S / PDIF, делает эту плату отличным выбором для тех, кто хочет иметь HTPC.

Конечно, есть небольшое ограничение материнской платы — поддержка X8 CrossFire.Однако, на мой взгляд, это вовсе не препятствие. Немногие копейщики пойдут на две графические карты. Даже если пользователи хотят иметь больше графической мощности, они всегда могут выбрать HD 4870GX2 или GeForce 9800 GX2 или, по слухам, грядущую двухъядерную карту GTX 280. Эти карты удовлетворят большинство пользователей, и, вообще говоря, наличие двух ядер графического процессора на одной карте лучше, чем использование двух карт, из-за меньшего количества проблем, с которыми можно столкнуться.

Мне очень нравится эта материнская плата, начиная с ее дизайна, скромного энергопотребления, общей компоновки и высококачественных компонентов, и заканчивая ценой в 100 долларов. Этой доске трудно отказать. Если вы ищете установку системы Intel, обязательно посмотрите GA-EP45-UD3P. Сочетая его с четырехъядерным или двухъядерным процессором socket 775 и 4 ГБ памяти DDR2, вы можете получить очень мощную систему менее чем за 500 долларов, но при этом она будет эквивалентна тому, что продается по более высокой цене.

+ Отличная компоновка материнской платы
+ Холодная работа и низкое энергопотребление
+ Надежная конструкция
+ Множество настроек для оверклокеров
+ Dolby audio
+ Хорошо работает + Цена

99 + Тихая работа — бесшумная тепловая трубка

Минусы:

— CrossFire в конфигурации 2 × 8 (не совсем ошибка Gigabyte)
— Разгон может быть ограничен старыми процессорами или бюджетной памятью

Gigabyte EP45-UD3P получит оценку 9 (очень хорошо) из 10 и заветную награду Golden Bear Award от Bjorn3D за отличные характеристики и производительность по бюджетной цене .

Gigabyte GA-EP45-UD3P — HardwareZone.com.sg
