Не работает вентилятор на видеокарте

Видеокарта – устройство, ответственное за наличие и качество картинки на нашем мониторе. Процесс ее работы также подразумевает постоянный нагрев, что, при отсутствии должного охлаждения, может приводить к самым печальным последствиям.

Виды работ	Стоимость
Диагностика	0 р.
Вызов	0 р.
Установка / замена видеокарты	120 р.
Ремонт видеокарты	350 р.

Для снижения температуры на видеоадаптере установлен собственный кулер, который, к сожалению, также может отказывать.

Если у вас не работает вентилятор на видеокарте, последующая эксплуатация ПК становится небезопасной. Если устройство сгорит, ремонт будет стоить гораздо дороже.

Как определить возможные проблемы с кулером?

Если у вас не работает вентилятор на видеокарте, выявить такую проблему несколько сложнее, чем отказ кулера на компьютере. Как правило, изначально факт плохой работы устройства выявляется по косвенным признакам, приводящим к перегреву видеоадаптера.

Разумеется, лучше всего иметь установленную программу, позволяющую контролировать температуру видеокарты. Но если таковой нет, следует обратить внимание на следующие проблемы:

• Постоянные «вылеты» приложений, предъявляющих повышенные требования к графике, отказ их от запуска;
• Торможения и «подвисания» картинки в играх, а также в ресурсозатратных программах;
• Общее снижение качества изображения, появление «артефактов» – эффектов, которых при корректной работе адаптера быть не должно;
• Возможное появление сообщений об ошибках видеокарты с ее самостоятельным отключением.

Если вы замечаете подобные неприятности, рекомендуем установить программу, позволяющую контролировать температуру компонентов ПК!

Причин перегрева видеоадаптера не так и много. В первую очередь, это пыль, которая может попадать на устройство и затруднять его охлаждение. Туда же можно отнести и затвердение термопасты, которую, время от времени, нужно менять.

Но нередко виновником перегрева становится именно кулер. Для того чтобы подтвердить догадку и убедиться, что у вас действительно не работает вентилятор на видеокарте, нужно снять крышку и заглянуть внутрь.

Что делать, если не работает кулер?

Если вентилятор на вашем видеоадаптере отказывается работать, не рискуйте менять его самостоятельно!

Неаккуратные движения или неправильное подключение могут привести к серьезным проблемам, включая и отказ самой видеокарты.

Стоимость новой детали может превышать цену вентилятора в десятки раз. Поэтому если вы столкнулись с подобными неприятностями, лучше обратитесь к специалистам.

Обращайтесь к нам, если не работает вентилятор на видеокарте

Компания «Эксперт» способна устранить неисправности подобного рода всего за час работы. Мы приедем в любой район столицы или город Подмосковья и решить поставленную задачу. Как правило, борьба с подобными проблемами в нашей компании проходит при помощи замены вентилятора на новый.

Вы оформляете заявку онлайн или по телефону

Мастер выезжает по адресу в течении 1 часа

Мастер выявляет неисправность и устраняет её

Вы принимаете работу мастера и оплачиваете

Специалист может привезти его с собой, если вы еще не купили новую деталь. Компания «Эксперт» сделает все для того, чтобы ваш компьютер работал быстро, надежно и стабильно! Мы гарантируем высокое качество при низких ценах!

Бесплатная консультация

Перезвоним в течении 1 минуты

Отправить

Мы не передаем ваши данные третьим лицам

Не работает вентилятор на видеокарте. Решаем по-быстрому

У каждого оборудования есть свой срок службы.

Со временем могут возникнуть проблемы или перебои в работе видеокарты.

Если она начинает сильно греться, то проблема может быть в кулере – он может вообще не крутиться.

Раскрутим кулер вручную, он может некоторое время вращаться, но в итоге все равно остановиться.

Обратите внимание на плату видеокарты, там может выгореть несколько элементов.





Если так и есть, то это может быть основной проблемой поломки кулера.

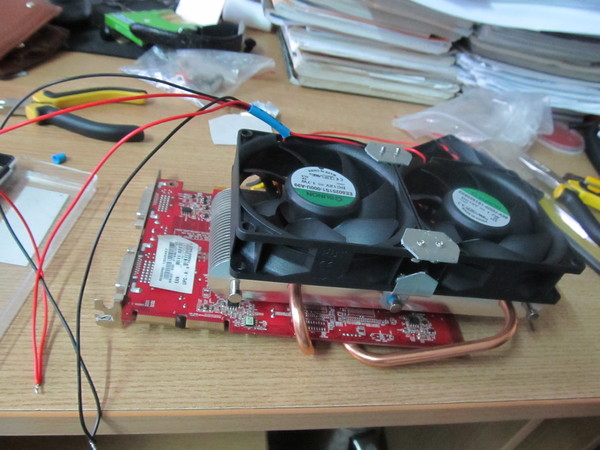

Если не вращаются все вентиляторы на видеокарте, то можно прибегнуть к установке новых вентиляторов, сверху имеющихся.

Посмотрите сколько кулеров имеется на вашем оборудовании.

Если их три, то соединяем между собой три рабочих вентилятора, при помощи обычной проволоки.

Блок, которые будет установлен сверху, охлаждает на 30-40% хуже встроенного.





Можно поставить два больших вентилятора, но на практике такая схема охлаждения хуже предыдущей.





Если же у вас всего один вентилятор на видеокарте или только один не работает, то задача упрощается.

Берем один вентилятор и устанавливаем поверх нерабочего.





Что касается установки более мощного вентилятора, то происходит обратный эффект – кулер вырабатывает большой объем воздуха, который не успевает полностью циркулировать.

В таком случае, часть воздуха возвращается обратно, а охлаждение получается хуже.

В случае, с более мощными вентиляторами, необходимо обеспечить выход лишнего объема воздуха.

Только в таком случае будет происходить полноценная циркуляция внутри системы, а значит – охлаждение.

Перед установкой новых вентиляторов, нужно закрепить нижние (встроенные) кулеры.





Делается это для того, чтобы обеспечить проходимость воздуха, а также во избежание возникновения резонанса и посторонних звуков, в процессе охлаждения.

Фиксация достигается при помощи закрепления крыльчатки кулера к основанию.

Делается это при помощи обычной проволоки.





После закрепления, необходимо проверить жесткость фиксации вентилятора.

Установка верхнего кулера должна производиться точно над нижним.

Теперь при помощи проволоки фиксируем новый вентилятор.

Перед тем, как жестко зафиксировать, проверьте точно центрирование вентиляторов.

Стоит отметить, что существует два метода подключения нового кулера: к системе питания (материнская плата) или через разъем крепления molеx.





В первом случае, вентилятор может выдавать на порядок меньше оборотов (столько, сколько задано системой).

Во втором, кулер будет выдавать максимальное количество оборотов.

Все вышеуказанные манипуляции делается только в том случае, если у вас видеокарта на гарантии.

Если это не так, то можно просто произвести замена сломанного кулера на новый.

Подробную видео инструкцию вы можете посмотреть по адресу:

Узнаем что делать, если не крутится кулер на видеокарте?

При работе компьютера кулеры видеокарты должны крутиться — это их нормальный режим работы. Но часто некоторые пользователи сталкиваются с проблемой, когда кулер на видеокарте не крутится. Паниковать не стоит, ведь в некоторых случаях даже эта ситуация является нормальной. Но разобраться все равно рекомендуется.

Почему не крутятся кулеры на видеокарте?

Некоторые модели видеокарт оснащаются кулерами, которые крутятся постоянно. Это считается нормальным режимом работы, но другие модели охлаждаются только тогда, когда графический процессор нагревается. В таких видеокартах кулер не крутится при температуре нагрева чипа до 50 градусов, однако точная цифра зависит от самой модели. Некоторые видеокарты имеют более высокую температурную границу для активации кулеров. Современные чипы с большими радиаторами могут нагреваться до температуры 70 градусов и даже более. При этом вентиляторы вращаться не будут, и только при достижении определенной температуры (например, до 75 градусов) они активируются. Однако после того как температура падает ниже установленного порога, кулер на видеокарте перестает крутиться.

Сделано это для сохранения ресурса вентиляторов и экономии электроэнергии, что вполне логично, ведь незачем вращаться кулерам впустую, если чип и без них неплохо справляется. Но во многих моделях эта система отсутствует, и кулеры начинают крутиться уже при нажатии на кнопку включения компьютера.

Поэтому для начала нужно попробовать просто запустить какую-либо игру на компьютере. При этом графический процессор будет нагружен. В результате он нагреется, и специальный алгоритм запустит кулеры. Если вентиляторы закрутились после нагрева чипа, то значит, что с ними все в порядке.

Возможные проблемы

Несмотря на то что вентиляторы могут не вращаться по естественной причине, не исключены и возможные поломки. В том случае, если не крутится кулер на видеокарте, когда температура графического процессора поднимается выше 50 или 75 градусов (как задано системой), то это повод насторожиться. Такое может происходить из-за поломки в аппаратной или программной части видеокарты.

Проблема в драйверах

Чаще всего при повышении температуры до 51 градуса алгоритм должен запустить кулеры, и если он этого не сделал, то в первую очередь нужно попробовать поменять драйверы. Дело в том, что инструкции по запуску и остановке кулеров хранятся именно в драйвере, и часто после удаления старых и установки новых драйверов видеокарта начинает работать стабильно, как и ее система охлаждения, включая вентиляторы.

Если даже после смены драйвера проблема остается, то нужно копать глубже. В первую очередь следует попробовать запустить их вручную. Делается это с помощью специального приложения, которое устанавливается вместе с драйвером. В зависимости от производителя и модели карты приложение может называться по-разному. Чаще всего вместе с драйвером для карты производства AMD устанавливается программа AMD Control Center.

В этой программе можно вручную задать скорость вращения вентиляторов и запустить их. Если вентиляторы будут вращаться, то это говорит о неисправности датчика измерения температуры. Он не работает, а значит, система думает, что температура всегда в норме. Следовательно, алгоритм не будет подавать напряжение на вентиляторы. Жить с этой поломкой можно, но это не совсем удобно. Ведь при запуске игр придется вручную активировать вентиляторы на максимум, чтобы обеспечить хорошее охлаждение.

Но если даже после ручного запуска они не будут вращаться, то, скорее всего, проблема заключается не в программной части, а в аппаратной.

Причины поломки вентиляторов

Очень редко по причине недостатка питания кулер на видеокарте не крутится. Что делать в этом случае? Как минимум можно попробовать установить более мощный блок питания, после чего вентиляторы вновь запустятся. Но довольно редко подобная проблема случается из-за недостатка питания. Скорее всего, имеет место именно аппаратная (физическая) поломка.

Еще один вариант решения, который навряд ли поможет (но надежда есть): снимаете видеокарту, протираете спиртом контакты, подключаете обратно. Если кулеры закрутятся, то значит, имело место окисление некоторых контактов, из-за чего ток не поступал к вентиляторам, и те не вращались.

В этом случае карту необходимо снять и отнести в сервисный центр. Если на нее есть гарантия, то ремонт обойдется бесплатно. В противном случае придется заплатить. Подобная поломка достаточно распространена, и ремонт ее прост. Вероятнее всего, проблема заключается в том, что к кулерам не поступает ток, что говорит о перебое какой-либо дорожки на схеме видеокарты.

Самый плохой вариант

Последний случай, когда нет изображения, кулер видеокарты крутится и на экране вообще ничего не происходит. В этом случае проблема заключается не в вентиляторах, а в поломке видеокарты. Здесь необходима полная диагностика и ремонт. Самостоятельно определить причину не получится, если только у вас есть мультиметр и вы хорошо разбираетесь в электронных схемах.

Охлаждение видеокарт: 20 вариантов модернизации

Видеокарта является одним из наиболее греющихся компонентов любого современного ПК. С одной стороны, производительность графических адаптеров постоянно повышается, добавляется поддержка новых видеотехнологий, с другой – неуклонно возрастает их энергопотребление и, как следствие, тепловыделение.

Показателен пример флагманских продуктов от двух конкурентов – компаний NVIDIA и AMD/ATI. Инженеры этих гигантов разрабатывают не только новые GPU, но и соответствующие решения для их охлаждения, которые в последнее время удивляют своими конструкциями, габаритам и мощностью. Однако они не всегда столь эффективны и малошумны, как хотелось бы. Это подталкивает к поиску альтернативных вариантов. К счастью, сторонние производители предлагают широкий ассортимент отличающихся друг от друга по многим показателям кулеров для видеокарт.

Большинство пользователей заменой штатного охладителя видеокарты хотят убить сразу двух зайцев – улучшить температурные показатели (что прежде всего важно для разгона) и в то же время снизить уровень шума, издаваемого графическим адаптером. А кому-то просто надо поменять вышедший из строя кулер или вовсе оснастить свою видеокарту пассивной системой охлаждения.

Выбор достойной альтернативы штатной СО – дело не из легких, ведь масштабные тесты подобных кулеров проводятся довольно редко. Поэтому вопросов у тех, кто решился на такой шаг, традиционно много, начиная от общего «а какую систему охлаждения выбрать?» до «есть ли у … некий «запас прочности» и необходимое универсальное крепление, чтобы его можно было использовать и с новыми видеокартами?» Нам удалось собрать большинство мощных кулеров, представленных на украинском рынке, и проверить, насколько эффективно они справляются со своими задачами, а также оценить, стоит ли овчинка выделки вообще. Надеемся, что данный материал содержит ответы на вопросы, которые возникают у пользователей при выборе новой системы охлаждения для видеокарты.

Aerocool VM-102

$20

Продукт предоставлен Eletek

Наша оценка

Абсолютная бесшумность работы; универсальное крепление

Посредственная эффективность; большие габариты кулера могут затруднить установку видеокарты в компьютер

Улучшить охлаждение графического адаптера и снизить уровень шума до нуля можно двумя способами: использованием высококачественной системы водяного охлаждения или установкой на видеокарту габаритных пассивных кулеров. Aerocool VM-102 относится ко второму типу устройств. Он состоит из алюминиевого основания, большого алюминиевого радиатора для монтажа непосредственно на теплосьемный элемент и более компактного медного, который контактирует с основным посредством двух тепловых трубок. Такая конструкция позволяет успешно охлаждать лишь младшие модели графических адаптеров с относительно невысоким тепловыделением. Из-за нестандартных габаритов и особенностей конструкции перед покупкой Aerocool VM-102 следует убедиться в том, что установке видеокарты с таким охладителем не будет мешать, например, чипсетный радиатор или процессорный кулер.

Arctic Cooling NV Silencer 5 rev.2.0

$26

Продукт предоставлен PCForsage

Наша оценка

Горячий воздух выдувается за пределы системного блока; охлаждает не только чип, но и память; очень тихая турбина

Ограниченная совместимость c графическими адаптерами

Швейцарская компания Arctic Cooling всегда славилась своими тихими и качественными системами охлаждения видеокарт.

Модель NV Silencer 5 rev.2.0 спроектирована довольно давно и изначально рассчитывалась для работы с GeForce 6800 GT. Несмотря на название, предполагающее совместимость только с некоторыми видеокартами от NVIDIA, мы с удивлением обнаружили, что данный кулер идеально подходит для установки на все адаптеры серий AMD/ATI Radeon X1800– X1950.

Конструкция NV Silencer 5 rev.2.0 традиционна для большинства изделий Arctic Cooling – к основанию из медного сплава припаяны алюминиевые ребра. Пластиковый кожух образует воздуховод, а турбина довольно крупных габаритов благодаря оригинальной конструкции выводит теплый воздух за пределы системного блока.

Arctic Cooling NV Silencer 6

$23

Продукт предоставлен PCForsage

Наша оценка

Отвод горячего воздуха за пределы корпуса; практически бесшумная турбина

Ограниченная совместимость; недостаточная эффективность для разгона топовых видеокарт

Конструктивно NV Silencer 6 практически идентичен остальным кулерам Arctic Cooling данного модельного ряда – основание из медного сплава, припаянные к нему алюминиевые ребра, пластиковый кожух и оригинальная турбина-вентилятор. Отличие от старших моделей заключается в уменьшенной площади радиатора и неспособности охлаждать память видеокарты.

NV Silencer 6 предназначен для работы с GF 5700, GF 6200, GF 6600 (GT), но поскольку дизайн плат у GF 7600 GS и 7600 GT полностью повторяет расположение основных элементов у предшественниц из 6-й серии, то данную СО можно установить и на них. Кроме того, NV Silencer 6 полностью совместим с решениями на базе GF 7900 GS, GF 7900 GT. Показательно, что компания Inno-vision использует именно NV Silen-cer 6 для охлаждения некоторых своих продуктов из улучшенной серии i-Chill.

Arctic Cooling Accelero X2

$29

Продукт предоставлен PCForsage

Наша оценка

Отличная эффективность; тихая турбина-вентилятор; охлаждает память видеокарты

Довольно большие габариты

Новая разработка Arctic Cooling предназначена для охлаждения видеокарт серий Radeon X1800–X1950. Радиатор кулера состоит из тонкого медного основания, к которому припаяны три тепловые трубки. Их использование в общей конструкции улучшает теплопередачу к алюминиевым ребрам. Радиатор закрыт большим пластиковым кожухом с установленным в нем вентилятором турбинного типа. В отличие от кулеров семейства Silencer, Accelero не выдувает горячий воздух за пределы системного блока.

Турбина данной модели на максимальных оборотах работает очень тихо – его звучание трудноразличимо даже в бесшумном ПК. При этом кулер продемонстрировал отличные результаты во время охлаждения X1950 XTX. Неудивительно, что разработки Arctic Cooling активно используются именитыми производителями видокарт.

be quiet! Polar Freezer

$30

Продукт предоставлен Revoltec

Наша оценка

Высокая эффективность; бесшумность

Конструктивно несовместим с видеокартами серий Radeon X1800, X1900 и X1950

Модель be quiet! Polar Freezer состоит из двух примерно равных по величине радиаторов, один из которых контактирует непосредственно с кристаллом, а другой отводит часть тепла от видеокарты благодаря применению в общей конструкции двух тепловых трубок. Кулер показал себя в тесте весьма достойно. Удобство крепления, простота сборки и установки, высокая эффективность – те факторы, которые позволяют рекомендовать его для бесшумного охлаждения большинства видеокарт с умеренным тепловыделением. Применение дополнительного вентилятора для обдува радиатора или хорошая вентиляция корпуса позволяют этому кулеру сравниться по эффективности с лучшими активными системами охлаждения. «Ложка дегтя в бочке меда» – невозможность установки Polar Freezer на видеокарты серий Radeon X1800–X1950.

Revoltec Graphic Freezer PRO

$27

Продукт предоставлен Revoltec

Наша оценка

Универсальное крепление; обдувает плату видео-карты; очень тихий вентилятор; радиаторы для видеопамяти в комплекте

Занимает два соседних с графическим слота расширения; недостаточная эффективность для топовых видеокарт

Кулер Graphic Freezer PRO представляет собой довольно габаритный алюминиевый радиатор, тепло к которому передается посредством двух толстых тепловых трубок, соединенных с медным основанием. Конструкция этой СО предполагает дополнительный обдув самой платы адаптера, улучшая охлаждение элементов. Лопасти вентилятора светятся в ультрафиолете. Общее впечатление от Graphic Freezer PRO в процессе работы весьма противоречиво: во время использования с GeForce 7900 GS он на равных соперничал с лучшими кулерами, но не сумел достойно охладить тестовый Radeon X1950 XTX – температура чипа достигла 100 ˚С на открытом тестовом стенде. Дополнительная проверка показала, что охладить Radeon X1800 XTX этому кулеру от Revoltec вполне по силам, но, видимо, на этом весь его потенциал исчерпывается. Для видеокарт с очень большим тепловыделением он не подойдет.

Thermaltake Schooner

$27

Продукт предоставлен «Юником»

Наша оценка

Выносной радиатор на тепловых трубках; универсальное крепление; бесшумность

Относительная сложность сборки; не самая эффективная конструкция

Данная модель от Thermaltake в целом напоминает классическую конструкцию пассивных систем охлаждения, но имеет несколько особенностей. Первое, что сразу бросается в глаза, – небольшой выносной радиатор на двух тепловых трубках, который призван улучшать теплоотвод от основного радиатора в плохо вентилируемом корпусе. Необычно и устройство основных тепловых трубок. Они соединены между собой с помощью медных пластин, припаянных на каждом конце. Конструкция Schooner предусматривает отбор тепла с теплосъемника вначале трубками, потом упомянутыми пластинами, и только после этого оно передается к основным радиаторам. Видимо, именно такая многоступенчатая система не позволила разработчикам добиться лучшей, чем у прямых конкурентов, эффективности. Перед нами показательный пример того, что не всегда усложнение конструкции расширяет возможности.

Pentagram XC-70 Al+

$16

Продукт предоставлен «Action-Украина»

Наша оценка

Хороший обдув платы видеокарты; универсальное крепление; регулятор оборотов вентилятора в комплекте; низкая стоимость

Отсутствие радиаторов для видеопамяти

Очередная «вариация на тему Zalman VF700» от Pentagram изначально не внушала доверия, но при более близком знакомстве неожиданно порадовало все: стильный внешний вид, качество изготовления, универсальность крепежа, синяя подсветка вентилятора. Приятно, что даже такой бюджетный кулер производитель комплектует регулятором напряжения. Единственное, чего не хватает, – радиаторов для охлаждения видеопамяти. Как показало тестирование, данная модель имеет очень хорошую эффективность: Pentagram XC-70 Al+ демонстрирует результаты на уровне медного VF-700 Cu. Видимо, секрет успеха кроется в меньшем размере вентилятора (диаметр которого всего 70 мм), что позволяет создать большее статическое давление воздуха. Свою лепту также вносит немного иной профиль радиатора – возросла общая площадь и улучшилась теплопередача к краям ребер.

Pentagram XC-70 Cu+

$25

Продукт предоставлен «Action-Украина»

Наша оценка

Отличное соотношение цена/эффективность; универсальное крепление; комплект поставки включает регулятор оборотов, радиаторы для видеопамяти; обдув печатной платы

Не обнаружено

Может ли копия быть лучше оригинала? Да. И в очередной раз нам это доказывают инженеры Pentagram. Взяв за основу конструкцию популярного и производительного кулера Zalman VF700, они умудрились немного видоизменить профиль ребер радиатора, установить вентилятор меньшего диаметра с большим статическим давлением воздуха, и результат оказался удивительным. Эффективность кулера превзошла все ожидания, качество изготовления – как минимум не хуже, чем у Zalman. Ярко-красная подсветка вентилятора дополняет стильный внешний вид охладителя. Комплект поставки – максимально возможный для подобных устройств. Данный кулер можно смело рекомендовать к покупке всем, кто ищет замену штатной системе охлаждения своей видеокарты. Универсальное крепление не позволит ему остаться без работы и в обозримом будущем.

Pentagram XC-80 Cu

$23

Продукт предоставлен «Action-Украина»

Наша оценка

Универсальное крепление; регулятор оборотов и радиаторы для видеопамяти в комплекте; дополнительный обдув платы

Неудобное крепление; средняя эффективность

Конструктивно данная модель аналогична алюминиевой версии. Основным отличием является материал радиатора – теперь он медный. В добавок у этой модели возросла скорость вращения вентилятора и появилась подсветка красного цвета. Для увеличения общей площади рассеивания радиатора его ребра имеют гофрированный профиль. Качество изготовления Pentagram XC-80 Cu, как и у алюминиевой модификации, весьма посредственное. Результат, продемонстрированный данным кулером, относительно неплох – во время тестирования с видеокартой X1950 XTX он уступил Zalman VF700-Cu всего 2 ˚С при максимальной нагрузке. Однако с появлением в продаже новых моделей Pentagram XC-70, которые предлагаются примерно по той же цене, привлекательность XC-80 заметно снизилась. Новинки имеют более удобное крепление и лучше охлаждают.

Zalman VF700-Al

н/д

Продукт предоставлен Nevada

Наша оценка

Высокая эффективность; тихий вентилятор

Недостаточен для охлаждения топовых видеоадаптеров

Данный кулер в розничной продаже найти практически невозможно. Он выпускается только для нужд ОЕМ-производителей, устанавливающих эту модель на видеокарты собственного производства. Чаще всего VF700-Al встречается на графических адаптерах NVIDIA GF 7600, GF 7900 от Chaintech, Gigabyte, Innovision и некоторых других брендов. Традиционно алюминиевую версию популярной системы охлаждения от Zalman 700-й серии используют с тюнингованными продуктами, повышая эффективность их охлаждения и подчеркивая эксклюзивность. Проведенное тестирование показывает, что он неплохо справляется с охлаждением GeForce 7900 GS, однако эффективность при большой тепловой нагрузке оставляет желать лучшего. Справиться с X1950 XTX ему не удалось, однако мы вряд ли когда-нибудь увидим этот кулер установленным на подобную видеокарту.

Zalman VF700-AlCu

$29

Продукт предоставлен Nevada

Наша оценка

Хорошая комплектация; довольно малый уровень шума

Производительности может не хватить для качественного охлаждения мощных видеокарт

Изначально алюминиево-медный Zalman VF700-AlCu был создан как более доступный вариант полностью медного VF700-Cu. В данном случае медными остались лишь центральные ребра, которые имеют наибольший контакт с графическим чипом. Остальные же изготовлены из алюминия, стоящего значительно дешевле. Но даже в такой модификации кулер показывает весьма достойные результаты: отрыв от старшего собрата при относительно невысокой тепловой нагрузке почти незаметен, и только при проверке на Radeon X1950 XTX разница достигает пяти градусов. Тем не менее сам факт того, что он справился с охлаждением столь мощной видеокарты, говорит о довольно большом потенциале. Несмотря на почтенный возраст данной разработки, Zalman VF700-AlCu не затерялся среди конкурентов, однако сейчас разница в цене с изготовленным полностью из меди минимальна, поэтому последний будет предпочтительнее.

Zalman VF700-Cu

$30

Продукт предоставлен Nevada

Наша оценка

Неплохое соотношение цена/эффективность; универсальное крепление; «полезные мелочи» в комплекте

Недостаточная эффективность для качественного охлаждения топовых видеокарт

Данную модель по праву можно назвать легендарной. Именно она вдохновляла многочисленных китайских производителей на «разработку» своих вариаций на заданную тему. Конструктивно VF700-Сu представляет собой набор из медных ребер, спрессованных в центральной части и разведенных по краям. Образовавшийся «веер» продувается вентилятором диаметром 80 мм. Кроме того, данная модель способна одинаково хорошо охлаждать и чип, и плату видеокарты в целом.

Несмотря на появление бойких новичков, сбрасывать со счетов Zalman VF700-Cu еще рано: производительности хватит для эффективной работы в паре с подавляющим большинством современных графических адаптеров. А прекрасное качество изготовления, комплект поставки да и неплохая цена позволяют держать его в списке претендентов на покупку.

Zalman FC-ZV9 Fatal1ty

$47

Продукт предоставлен Eletek

Наша оценка

Стильный внешний вид; улучшенная эффективность по сравнению с моделями cерии VF700

Вентилятор на максимальных оборотах ощутимо шумит; довольно высокая цена

Данная модификация является имиджевым продуктом, в названии которого упоминается имя одного из наиболее знаменитых киберспортсменов планеты – Джонатана Венделла, также известного под ником Fatal1ty. Система охлаждения отличается от таковой у VF700-Cu лишь цветом ребер радиатора и увеличенной скоростью вращения установленного вентилятора, получившего стильную темно-красную подсветку. Он более шумный, чем у VF700-Cu, зато и более производительный. И если при охлаждении GeForce 7900 GS преимущество перед обычной медной версией не столь заметно – всего 2 ˚С, то во время испытания с X1950 XTX разница между собратьями благодаря столь мощному вентилятору увеличивается до 8 ˚С. Если же вы не ставите рекордов разгона, а шум кулера покажется назойливым, в комплекте имеется регулятор оборотов FAN MATE 2.

Zalman VF900-Cu

$41

Продукт предоставлен Eletek

Наша оценка

Высокая эффективность; весьма тихий вентилятор; дополнительное охлаждение памяти видеокарты; удобное крепление; хорошая комплектация

Улучшение эффективности по сравнению с VF700-Cu невелико

Для того чтобы превзойти показатели эффективности модели VF700-Cu, при этом сохранив компактность и невысокий уровень шума, свойственный последней, инженерам Zalman пришлось немало потрудиться. Но результат того стоил. Кулеры серии VF900-Cu отличаются от конкурентов со схожими возможностями охлаждения скромными габаритами и стильным внешним видом. Неудивительно, что именно Zalman является одним из законодателей мод среди решений для охлаждения видеокарт. Оригинальная конструкция представляет собой две тепловые трубки, на которые надето более 150 тонких медных пластин. Следует также отметить универсальную систему крепления, ставшего заметно удобнее, чем у моделей 700-й серии. Эффективность новинки немного улучшена по сравнению с предшественницей, но разница не очень велика – 2 ˚С в случае с охлаждением Radeon X1950 XTX.

Zalman FC-ZV9 Fatal1ty

$55

Продукт предоставлен Nevada

Наша оценка

Эксклюзивность; удобное универсальное крепление; регулятор оборотов и радиаторы для видеопамяти в комплекте; стильный внешний вид

Шум вентилятора на максимальных оборотах; цена

Очередной имиджевый кулер от Zalman отличается от базовой модели цветом радиатора (в данном случае медь никелирована, тогда как у VF900-Cu защитное покрытие отсутствует) и агрессивной темно-красной подсветкой вентилятора. Кроме того, максимальная скорость вращения последнего также возросла. Благодаря резко увеличившемуся воздушному потоку в тесте с Radeon X1950 XTX при использовании FC-ZV9 Fatal1ty температура GPU оказалась на 7 ˚С ниже, чем при работе VF900-Cu. Разница в случае с GeForce 7900 GS не такая ощутимая, но тоже есть. Нужно отметить, что именно эта модель кулера лучше всех справилась с охлаждением чипа от NVIDIA, не давая ему разогреться выше 43 ˚С. Примечательно, что конструкция кулера улучшает обдув платы графического адаптера в целом, что также немаловажно во время «добычи» предельных мегагерцев.

Zalman ZM80D-HP

н/д

Продукт предоставлен Nevada

Наша оценка

Отсутствие шума; универсальное крепление; радиаторы для видеопамяти в комплекте

Площадь основных радиаторов могла бы быть больше

Охладитель Zalman ZM80D-HP разработан южнокорейским производителем довольно давно. Этот кулер – первый среди пассивных систем охлаждения, который завоевал массовую популярность благодаря универсальности крепления, простоте сборки и установки на видеокарту и хорошей эффективности. ZM80D-HP является образцом классической конструкции – два больших радиатора, расположенных с обеих сторон видеокарты. Один из них непосредственно контактирует с теплосъемником, а другой – через две тепловые трубки. Без дополнительного охлаждения данный кулер справится только с графическими адаптерами, имеющими средний уровень тепловыделения. А для использования с более горячими моделями необходимо устанавливать дополнительный вентилятор (Zalman предлагает для этих целей модель ZM-OP1 толщиной всего 15 мм).

ATI Radeon X1800

н/д

Наша оценка

Высокая эффективность; охлаждение видеопамяти; горячий воздух выдувается за пределы корпуса

Очень шумная турбина

Референсная система охлаждения для топовых видеокарт серий Radeon X1800 и X1900 известна благодаря двум характеристикам: высокой эффективности и очень большому уровню шума при максимальных оборотах турбины. Это, пожалуй, самый «голосистый» кулер в нашем тестировании. Владельцам видеокарт с такой системой охлаждения, которые не готовы ежедневно выслушивать «откровения» вентилятора, часто приходится искать альтернативные варианты. Однако найти достойную замену весьма непросто. «Родной» кулер очень эффективен, и по этому параметру достойно конкурировать с ним удалось лишь Accelero X2 от Arctic Cooling и штатной системе от топовой X1950 XTX. Остальные участники теста справлялись с охлаждением похуже, но они заметно тише в работе. Здесь уже нужно определяться, какая из столь важных характеристик имеет для вас больший вес.

ATI Radeon X1950 XTX

н/д

Наша оценка

Высочайшая эффективность; вывод горячего воздуха за пределы корпуса; охлаждение видеопамяти

Шумная турбина

Для Radeon X1950 XTX AMD/ATI использовала новый кулер, не став применять шумную турбину, с которой приходилось уживаться владельцам старших видеокарт серий Radeon X1800 и X1900. В общей конструкции узнаются наработки компании Arctic Cooling – система охлаждения напоминает модели серии Silencer, только кожух кулера изготовлен из полупрозрачного красного пластика, и применен нестандартный для швейцарцев вентилятор. Радиатор представляет собой массивное медное основание с медными ребрами, теплопередача к которым повышается за счет применения тепловой трубки. Отдельным, но неотъемлемым элементом данной СО является довольно габаритный и эффективный алюминиевый радиатор для охлаждения видеопамяти. Шум вентилятора заметно ниже, чем у кулера X1800. При этом равных данной модели по эффективности среди воздушных СО не оказалось.

NVIDIA GF 7900 GS

н/д

Продукт предоставлен

Наша оценка

Низкопрофильная конструкция; медный радиатор

Посредственная эффективность; шумный вентилятор

Референсный кулер NVIDIA GF 7900 GS – относительно универсальная система охлаждения, которую можно встретить на подавляющем большинстве видеокарт серий GF 7600 GS, 7600 GT, 7900 GS, 7900 GT. Его радиатор состоит из медного основания и напаянных «гармошкой» медных ребер, продувать которые поручено маленькому турбинному вентилятору.

Эффективность такой конструкции весьма посредственна, а высокий уровень шума во время работы портит общую картину. На видеокартах серии GF 7600 для его снижения можно пожертвовать производительностью СО, уменьшив обороты вентилятора, а вот на GF 7900 GS и GF 7900 GT такое решение приведет к резкому повышению температуры ядра. Поэтому владельцам последних приходится либо мириться с шумом, либо самостоятельно устанавливать на видеоадаптер альтернативный кулер.

Конфигурация тестового стенда

Процессор	Intel Core 2 Extreme QX6700
Материнская плата	Intel 975XBX
Оперативная память	2×512 MB DDR-2 PC4300 SpecTek
Блок питания	LC-Power SuperSilent 550 W v. 2.0

Технические характеристики систем охлаждения

Модель	Совместимость с видеокартами	Габариты, мм	Масса, г	Уровень шума, дБ(тихий/ нормальный режим)
Aerocool VM-102	Универсален	185×23 (ребра)	440	0
Arctic Cooling NV Silencer 5 rev. 2.0	NVIDIA GF 7800 GTX и 7900 GTX; серии Radeon X1800, X1900, X1950 (неофициально)	218,5×100×31	440	24
Arctic Cooling NV Silencer 6	NVIDIA GF 6200, GF 6600 (GT), GF 7600 GS, GF 7600 GT, GF 7900 GS, GF 7900 GT	218,5×100×38	243	23
Arctic Cooling Accelero X2	Серии Radeon Х1800, Х1900, Х1950	152×120×30	260	24
be quiet! Polar Freezer	Универсален (кроме видеокарт серий Radeon X1800–X1950)	95×130	480	0
Revoltec Graphic Freezer PRO	Универсален	152×112×44	300	22
Thermaltake Schooner	Универсален	Н/д	19	0
Pentagram XC-70 Al+	Универсален	120×92×27	133	17/24
Pentagram XC-70 Cu+	Универсален	120×92×27	282	18/25
Pentagram XC-80 Cu	Универсален	115×88×34	302	18/25
Zalman VF700-Al	Универсален	91×126,4×30	Н/д	18,5/28,5
Zalman VF700-AlCu	Универсален	91×126,4×30	180	18,5/28,6
Zalman VF700-Cu	Универсален	91×126,4×30	270	18,5/28,7
Zalman FS-V7 Fatal1ty	Универсален	91×126,4×30	270	23,7/36
Zalman VF900-Cu	Универсален	96×96×30	185	18,5/25
Zalman FC-ZV9 Fatal1ty	Универсален	96×96×30	185	20/36
Zalman ZM80D-HP	Универсален	Н/д	350	0
ATI Radeon X1800	Серии Radeon Х1800, Х1900, Х1950	~ 173×88×26	Н/д	Н/д
ATI Radeon X1950 XTX	Серии Radeon Х1800, Х1900, Х1950	~ 220×90×26	Н/д	Н/д
NVIDIA GF 7900 GS	NVIDIA GF 7300, GT 7600 GS, GF 7600 GT, GF 7900 GS, GF 7900 GT	~ 90×68×11	Н/д	Н/д

Методика тестирования

Так как не все кулеры имеют универсальное крепление, чтобы задействовать в тесте максимальное количество участников, мы использовали две видеокарты от AMD/ATI и NVIDIA: Sapphire Radeon X1950 XTX и EVGA GF 7900 GS. Данный выбор неслучаен. Первый графический адаптер является не только одним из самых производительных на сегодняшний день, но и очень горячим – отличный кандидат для проверки «запаса прочности» рассматриваемых кулеров. Второй имеет заметно меньшее тепловыделение, но его довольно шумная штатная система многих владельцев заставляет искать альтернативные варианты охлаждения. Поэтому мы также хотели оценить производительность кулеров при сравнительно невысокой тепловой нагрузке.

Испытания систем охлаждения видеокарт проводились на открытом тестовом стенде при температуре окружающего воздуха 22 ˚С. Мониторинг температур осуществлялся утилитой Riva Tuner v.2.0 Final Release. Видеокарты прогревались на протяжении двадцати минут многократным прогоном бенчмарка Mother Nature из популярного тестового пакета 3DMark03. Этого времени вполне достаточно для выхода любой из рассматриваемых систем охлаждения на стабильные температурные показатели. Для точности полученных результатов каждый кулер тестировался не менее двух раз. Если чип нагревался выше 100 ˚С, то во избежание перегрева и выхода видеокарты из строя тест прекращался. В этом случае можно считать, что кулер не справился с охлаждением Radeon X1950 XTX.

Выводы

Приведенные на диаграммах итоговые результаты демонстрируют основные особенности рассмотренных решений для охлаждения видеокарт, но следует учитывать, что тестирование проводилось на открытом тестовом стенде для того, чтобы поставить все кулеры в одинаковые условия (в частности, по температуре окружающего воздуха). В закрытом корпусе различные конструкции будут вести себя по-разному.

Как показала практика, пассивные системы справляются с отводом тепла от GeForce 7900 GS, но для охлаждения горячего Radeon X1950 XTX (даже после установки дополнительного 120-миллиметрового вентилятора) их возможностей не хватает. Что же касается активных охладителей, то здесь стоит выделить несколько наиболее интересных моделей. Имея очень привлекательную цену, новые универсальные кулеры Pentagram XC-70 отлично справляются со сдерживанием температуры игровых видеокарт, к тому же работают довольно тихо. Особенно в этом преуспела медная модификация, получающая знак «Выбор редакции: лучшая покупка».

Среди всех участников теста конкурировать на равных с референсными системами охлаждения видеокарт X1800 и X1950 XTX удалось только Arctic Cooling Accelero X2, который значительно менее шумен, чем штатные кулеры. Удивительные способности по достоинству оценены – «Выбор редакции: лучшее качество». Такого же знака удостоена модель Zalman FC-ZV9 Fatal1ty, продемонстрировавшая отличные результаты в паре с GeForce 7900 GS и хорошие показатели при охлаждении X1950 XTX. Данная модификация стоит дороже обычной медной, но если имиджевая составляющая для вас не менее важна, чем эффективность охлаждения, то разница в цене будет вполне оправдана.

Как поменять вентилятор на видеокарте

Вентиляторы в видеокартах- самое слабое звено.
Из-за того, что они маленькие, хлипкие и примитивные, они через 3-4 года забиваются пылью и либо совсем перестают крутиться, либо крутятся медленно.
Из-за плохой работы вентилятора перегревается видеокарта, компьютер начинает глючить и тормозить, особенно в играх.

Что с этим делать?

Можно смазать вентилятор. Однако, практика показала, что даже правильно смазанный вентилятор нормально работает около полугода, а потом снова работает плохо.

Лучше решить проблему радикально и поменять вентилятор на видеокарте.

Достаем видеокарту из компьютера:

Снимаем вентилятор с радиатора:

Сразу нужно продуть радиатор от пыли, если есть кисточка- смахнуть пыль из всех щелей. Увлекшись фотографированием, я забыл это сделать.

Для замены вентилятора нам надо найти такой же… но такой же точно найти не получится. Ни в одном комп.магазине или на радиорынке не продаются вентиляторы для конкретных моделей видеокарт.

Зато почти в любом комп. магазине можно за 20 грн. купить 12-вольтовые вентиляторы с размерами сторон 5х5 см:

Ставим новый вентилятор на место старого. В моем случае, что бы поставить вентилятор на место старого, пришлось кусачками откусить часть корпуса нового вентилятора, но и на двух винтах вентилятор крепится надежно:

Вентилятор крепится к радиатору винтами, которые заходят между лепестками радиатора:

Но есть проблема: для подключения к питанию на видеокарте у нового вентилятора 3 провода, а у старого только 2 и разъемы отличаются.
Тут 2 варианта:

• Аккуратно достать проводки из разъемов и на новый вентилятор поставить разъем со старого.
• Отрезать разъем у нового и старого вентиляторов, срастить провода нового с разъемом старого.

Проще всего просто срастить провода:

Сращиваем провода по цветам: красный с красным, черный с черным, желтый никуда не подключаем, он нам не нужен.

Срощенные провода для пущей надежности можно пропаять, место скрутки каждого провода обязательно нужно отдельно обмотать изолентой:

Такой вентилятор прослужит еще года 3, как минимум.

Немного о разборке вентилятора кулера MSI TwinFrozr II и послегарантийном сервисе MSI в целом

Немного о разборке вентилятора кулера MSI TwinFrozr II и послегарантийном сервисе MSI в целом [май. 31, 2014|06:24 pm] px_x64 [ Tags | Железо ] [ Музыка | Status Quo — Heavy Traffic ] Примерно месяца полтора назад у меня внезапно начал глючить компьютер, во время интенсивной 3D-нагрузки через некоторое время система падала в синий экран с различными кодами ошибок. Первое, что пришло в голову — опять радиатор забился пылью и вентиляторы не могут продуть его, однако ситуация оказалась хуже, разобрав компьютер я обнаружил, что один из вентиляторов на видеокарте не крутится в 2D-режиме, при создании нагрузки он начинал немного крутиться, но обороты были невелики и при работе в таком режиме его ожидала скорая окончательная смерть. Причина проблемы очевидна, сработалась смазка в вентиляторе, но вот с её решением возникала другая проблема: год или два назад с аналогичной ситуацией столкнулся друг, у которого стояла пара GF 460 в SLI. Несмотря на наличие гарантии, он разобрал систему охлаждения, но ничего не смог сделать, ну а карты естественно стали негарантийными. Придя к нему в гости и полностью разобрав систему охлаждения я обнаружил, что вентиляторы в ней необслуживаемые/неразборные. Тогда вопрос был решён проковыриванием отверстия до вала вентилятора и заливкой в него жидкого масла, однако залитое масло срабатывалось примерно за месяц и после третьего разбора друг продал обе видеокарты (с указанием дефекта, конечно). В моём случае гарантия закончилась больше года назад, так что заменить карту целиком было нельзя. Поиск по Интернету тоже не слишком обнадёжил, даже на официальном форуме MSI люди советовали искать б/у запчасти на ebay, но на сайте MSI нашлась информация и контактный телефон киевского представительства MSI, куда я решил на всякий случай позвонить. Я ожидал, что заказ вентиляторов отдельно может оказаться невозможен, а кулер целиком будет или стоить дорого, или долго ехать, а то и оба варианта одновременно, но реальность оказалась намного неожиданнее: сотрудник поддержки, выслушав проблему, сказал «сейчас посмотрю, побудьте на линии», и через пару минут вернувшись сказал «TwinFrozr II нет, есть один TwinFrozr III, по установочным отверстиям они должны совпадать». Дальнейший диалог: — Прекрасно, сколько он стоит? — Да бесплатно, в общем, приезжайте и забирайте. о_О — А старый взамен отдавать надо? — Нет, зачем, приезжайте и берите новый. — Окей, через час буду. Новый кулер. На негарантийную видеокарту. Бесплатно. От такого сервиса я несколько офигел и быстро доделав текущую задачу отправился в офис представительства. Там мне действительно выдали новый кулер на видеокарту, я задал пару вопросов сотруднику поддержки, он сказал, что кулеры на замену им периодически присылают и обычный покупатель может так же как и я позвонить, договориться о получении и забрать, причём возможны варианты не только в Киеве. Я окончательно впечатлился и понял, какого производителя у меня будет следующая видеокарта (и материнская плата) :). Поскольку теперь работоспособность моей видеокарты не зависела от старого кулера, я решил заодно попробовать всё-таки расковырять остановившийся вентилятор, даже если он в процессе сломается, мне это уже не важно. Итак, в свободный день я засел за разборку видеокарты, системы охлаждения нос к носу: Радиаторы у них совершенно одинаковы, отличаются только вентиляторы и декоративные пластины. Забегая вперёд, могу сказать что шум TwinFrozr III субьективно приятнее при одинаковых оборотах, как-то «тише». Проблемный вентилятор: Как видно, центр залит наглухо, обычно же там пластмассовая или резиновая крышка, прикрывающая вал с пластиковой фиксирующей шайбой, снятие которой позволяет разобрать вентилятор. В случае с другом я просто вырезал этот залитый центр, сейчас же решил использовать грубую силу. С помощью скальпеля я начал понемногу пытаться отломать пластиковую крышку вместе с платой, считая по аналогии с обычными вентиляторами, что они составляют одно целое. Плата понемногу поддавалась, удалось увидеть обмотки мотора вентилятора из тонкой проволоки, я добавил усилий, но в процессе присмотрелся, увидел куда ведут проволочки, и понял, что надо пытаться оторвать только крышку. Приложив карточку с другой стороны, мне удалось добиться результата: Неожиданно, втулка оказалась на крышке, с такой конструкцией я столкнулся впервые, ну да не беда — вал доступен, можно использовать обычную густую смазку, которая, в отличие от масла, не срабатывается за месяц. Однако после сборки вентилятор не заработал :(, то ли смазка оказалась чересчур густой, то ли пытаясь разобрать я оборвал одну из проволочек, разбирать его повторно и пытаться определить точную причину я не захотел, потому сравнения нового кулера со старым в одинаковых условиях не вышло. С новым кулером без приключений также не обошлось, использованная в видеокарте в оригинале термопаста была сделана из птичьего гуана, заменив её в своё время на Thermalright CF II я получил -7 градусов на чипе и -600 оборотов вентилятора видеокарты под Furmark. Новый кулер я сначала установил с штатной термопастой и получил результаты на уровне, аналогичном CF II, дальше я решил проверить эффективность валявшейся у меня термопасты от кулера Scythe и тут меня ожидал облом — она проиграла 6 градусов комплектной. А CFII как раз закончилась :D. Вату со спиртом, которой я снимал комплектную термопасту, я ещё не выкинул в тот момент, но её нанесение назад не помогло, результат оказался такой же, как у Scythe. Видимо, спирт успел сделать своё дело… Пришлось ехать покупать Thermalright CF III :). В итоге у меня теперь снова нормально работает видеокарта и лежит полудохлый старый кулер от неё, который непонятно, куда девать. Comments: Про гарантийку MSI интересно. Присмотрюсь к ним когда буду в следующий раз комплектующие покупать. Естественно надо учитывать, что в другой стране сервис может оказаться совсем иным 🙂 Естественно 🙂

Вентилятор перестал крутиться что делать. Вентилятор на видеокарте не крутится. Как проверить термостат системы охлаждения

В автомобиле есть множество важных узлов и от того, насколько качественно они работают, зависит качество работы машины в целом. Одна из таких — система охлаждения. Часто на некоторых моделях случается, что постоянно работает вентилятор охлаждения. Это не очень хороший признак. Недостаточное охлаждение двигателя может привести к перегреву мотора — а это, в свою очередь, может вылиться владельцу в крупную сумму на капитальный ремонт. Но если знать причины такой работы в системе охлаждения, можно быстро выявить, где скрыта неисправность и устранить ее. Для того, чтобы найти поломку, не нужно особых знаний и навыков. С этим может справиться даже начинающий. Существует не так много причин, почему постоянно работает вентилятор охлаждения.

Принцип работы вентилятора в системе охлаждения

Одна из причин, по которой вентилятор может постоянно работать или часто включаться, заложена в принципе действия системы. Запускается вентилятор по команде специального датчика. Он распложен на нижней части радиатора. Данный сенсор отвечает за показатели температуры охлаждающей жидкости. Если она больше, чем нужно, тогда вентилятор радиатора запустится.

Когда его лопасти вращаются, создается дополнительные воздушный поток воздуха. Он помогает снизить которая затем пройдет через каналы в двигателе. Вентилятор охлаждения постоянно работает только на моторах, которые почему-то перегреваются. Чтобы избежать серьезных проблем, необходимо немедленно реагировать на эту проблему.

Термостат

Двигатель может перегреваться по вине термостата. Часто случается, что механизм данного элемента заклинивает. Вентилятор, в свою очередь, обязательно реагирует на это. Сам термостат остается открытым только наполовину.

В итоге охлаждающая жидкость не может эффективно отводить тепло от двигателя, так как ее движение по системе замедляется. Когда силовой агрегат перегревается, а температура ОЖ растет, датчик реагирует на это событие и запускает вентилятор. Часто с такой проблемой сталкиваются владельцы автомобилей «Опель Астра» — постоянно работает вентилятор охлаждения. А решается проблема заменой термостата.

Как проверить термостат системы охлаждения

Протестировать его довольно просто. Для этого необходимо завести мотор и прогреть его до таких температур, когда сработают клапаны этого механизма. Узнать температурный порог можно прямо на корпусе устройства. Обычно это 72 или 80 градусов. Затем необходимо проверить температуру на нижнем и верхнем патрубке. Если оба имеют примерно одинаковую температуру, тогда причина, почему постоянно работает вентилятор охлаждения, найдена. Рекомендуется тщательно осмотреть клапаны термостата после его демонтажа. Ремонтировать данный узел бесполезно (проще и дешевле купить новый). Кстати, если данный элемент демонтирован, его можно проверить без установки в автомобиль. Для этого термостат помещается в емкость с водой, которая затем подогревается. По наростающей, клапан должен открыться. Если этого не произошло, устройство вышло из строя.

Помпа системы охлаждения

Иногда причиной того, что вентилятор охлаждения постоянно работает и не выключается, является водяной насос. Температура в радиаторе растет, потому что скорость ее движения замедлена. Когда жидкость попадает в радиатор охлаждения, антифриз просто не успевает охладиться до нужных температур и проходит на следующий круг. При этом жидкость еще больше разогревается.

Когда насос кое-как работает, то о неполадках может сообщить вентилятор. Если помпа окончательно сломалась, тогда двигатель моментально закипит — с этого обычно начинаются серьезные проблемы и дорогостоящий ремонт.

Неисправности насоса

Зачастую, помпа не прекращает свою работу внезапно. Вначале насос подает различные сигналы о поломках — например, постоянно работает вентилятор охлаждения двигателя или часто включается.

Главной причиной отказа насоса считается подшипник — он заклинивает или же разрушается. О том, что помпа вышла из строя, можно понять по характерным звукам из-под капота. Они похожи на некий вой или же стук. Звуки эти можно слышать даже на холостых оборотах. Начинающие автомобилисты часто не обращают на эти шумы внимания. Стуки насоса принимаются за неисправности распределительного вала. Чтобы устранить поломку, следует заменить помпу. В зависимости от модели, можно установить только переднюю часть насоса и заменить подшипник.

Забитый каналы системы охлаждения

Часто мотор подвергается перереву вследствие заторов в системе охлаждения. Ситуация усложняется еще и тем, что диагностировать данную проблему бывает довольно сложно. Поэтому, если вентилятор охлаждения постоянно работает или включается чаще обычного, не лишней будет промывка каналов СОД. В большинстве случаев этих мероприятий более чем достаточно, чтобы все работало правильно. Также специалисты рекомендуют не ограничиваться только промывкой, но и дополнительно продувать радиатор.

Как очистить систему охлаждения

При очистке каналов системы охлаждения и радиатора также заменяют и антифриз. Чтобы выполнить промывку, старый тосол нужно слить. Затем внутрь системы заливают достаточно крепкий раствор на основе лимонной кислоты. Это эффективное народное средство, но существуют и различные жидкости с присадками.

После этого заводят двигатель — так автомобиль должен проработать в течении 30 минут. Этого достаточно, чтобы тщательно прочистились все каналы. Затем можно заглушить мотор, слить чистящую смесь, и напоследок залить свежий антифриз. Часто таким способом удается полностью решить проблемы в работе охлаждающей системы, если причины в загрязнении.

Забитый радиатор

Автовладельцы с опытом знают, что радиатор устанавливается в передней части автомобиля. При движении он обдувается ветром и воздухом с улицы. Также именно на радиатор приходится вся грязь и дорожная пыль. На элементе скапливается тополиный пух, перья птиц и многое другое. Со временем весь этот мусор забивается внутрь пластин, снижая тем самым эффективность теплообмена. Встречный плохо остужает антифриз. Он нагревается и вентилятор охлаждения постоянно работает.

Как промыть радиатор

Чтобы исправить ситуацию и обезопасить мотор от губительного перегрева, рекомендуется прочистить элемент. На большинстве современных авто вначале необходимо демонтировать деталь, но часто можно выполнить очистку и без демонтажа.

Специалисты рекомендуют выполнять очистку при помощи обыкновенной воды. Лучше всего, если она будет подаваться через шланг. Иногда смысл имеет очистка ячеек радиатора щеткой и только затем промывка. Часто эту процедуру совмещают с продувкой радиатора сжатым воздухом.

Воздушные пробки в системе охлаждения

Для опытных автовладельцев воздушные пробки — это совсем не секрет. Возникают они по причине некоторых ошибок в процессе замены охлаждающей жидкости. Также причинами служат протечки в системе. Антифриз не может равномерно прогреваться. Это и приводит к нестабильности в работе вентилятора. Он часто включается или вовсе работает без перерыва — в радиатор попадает горячая охлаждающая жидкость. Прежде чем пытаться устранить эти самые пробки, необходимо проверить систему на утечки. Если они обнаружились, тогда их следует устранить. Далее нужно удалить пробки. Для этого необходим компрессор. От дросселя откручивают одну трубку, которая подводит жидкость. Затем к горловине расширительного бачка подключают компрессор и начинается подача воздуха. Двух-трех минут будет достаточно, чтобы ушли все пробки.

Проблемы с датчиком температуры

Если постоянно работает вентилятор охлаждения на ВАЗ 2107, то часто виной всему является датчик температуры радиатора как на карбюраторных, так и на инжекторных авто. В большинстве случаев он просто находится в замкнутом состоянии.

Если симптомы именно такие, то проверяют время, на которое включается вентилятор, и сравнивают температуру при его включении со стандартной. Если показатели более низкие, то проблема легко решается заменой датчика.

Утепление на зимний период

Многие автомобилисты во время зимы пытаются — есть мнение, что так двигатель будет быстрее прогреваться и получится сэкономить топливо. Однако, во время оттепелей температура воздуха повышается. Если установлен утеплитель, то двигатель не сможет эффективно охлаждаться. Это может быть ответом на вопрос о том, почему постоянно работает Но это достаточно редкая причина.

Подведем итог

Итак, среди самых популярных причин, по которым вентилятор работает нестабильно, можно выделить проблемы с электроникой. Именно на это жалуются большинство автовладельцев на профильных форумах. Многие решают данную неисправность заменой датчика и предохранителей. И это помогает. В половине случаев вопрос удается решить заменой термостата. Также ситуацию можно улучшить при помощи чистки радиатора.

Проблемы случаются на любых автомобилях, эта тема беспокоит владельцев автомобилей «Форд-Фокус». Постоянно работает вентилятор охлаждения и на люксовых авто. Важно вовремя заметить данную проблему, иначе это может привести к плачевным последствиям. При сильном перегреве двигателю сможет помочь только капитальный ремонт с заменой ГБЦ, цилиндров, поршней и других комплектующих.

Во всех кулерах есть подшипники. Есть разные разновидности подшипники скольжения или просто втулка, или подшипник качения. Вентиляторы с обычной втулкой обычно имеют меньший ресурс в сравнение с вентиляторами с подшипниками качения. Обычно износ вентилятором с подшипниками скольжения можно услышать вентилятор начинает гудеть, шуметь появляется вибрация иногда он просто заклинивает и останавливается в таком случае мы имеем перегрев или какую либо сигнализацию от материнской платы или установленных драйверов.

Шумит кулер в компьютере

Когда пользователь жалуется вам, что его компьютер громко шумит, на самом деле существуют только два типа компонентов, которые могут создавать этот шум: дисководы и вентиляторы охлаждения. Но в большинстве случаев вы обнаружите, что шум генерируется одним из вентиляторов охлаждения внутри компьютера. Большинство компьютеров имеют три охлаждающих вентилятора, один внутри блока питания, один на самом корпусе и один на процессоре. Разумеется, каждый из этих охлаждающих вентиляторов разработан таким образом, чтобы обеспечить максимальную прохладу всей системы, создавая постоянный воздушный поток внутри корпуса, в который будет поступать холодный воздух при перемещении горячего воздуха.

Если какой-либо из этих охлаждающих вентиляторов выходит из строя, система может перегреться и вызвать сбои в работе. Так что ваше первое желание — просто заменить шумный вентилятор. Хотя это довольно простая операция, но это не всегда необходимо. Во многих случаях кулер нуждается только в одной капле масла.

Не крутится кулер на процессоре, блоке питания или видеокарте

Если не крутится кулер на процессоре, на видеокарте и в блоке питания, то у вас могут быть две причины.

Первая причина , самая распространённая и не затратная, кулер перестал крутится потому что у него высохла смазка и после одной капли масла он будет вам служить верой и правдой.

Вторая причина , это вышедшей из строя кулер его можно проверить мультиметром в режим прозвонки, если он будет прозваниваться то значить кулер в рабочем состояние. Прозванивать нужно черный и красный провода.

Чем можно смазать кулер

Многие люди используют WD-40 для смазки всех видов скрипучих или шумных механических компонентов вокруг дома и офиса. Но не пытайтесь использовать WD-40 для смазывания вентилятора компьютера. WD-40 разработан как очиститель / обезжириватель, который можно использовать для ослабления застревающих деталей, предотвращения коррозии и вытеснения воды — все виды проблем, которые обычно не встречаются в компьютерных вентиляторах. WD-40 также является легкой смазкой, которая лучше смазывает что-то вроде шарнира, который только иногда перемещается, а не компонент компьютера, такой как вентилятор, который постоянно движется с высокой скоростью.

Я предпочитаю использовать машинное масло или масло для швейных машин, поскольку оно, помимо того, что является легким маслом, обладает отличной вязкостью, хорошо держится при высоких температурах и специально предназначено для смазывания движущихся частей, работающих на высоких скоростях. Также есть специальная силиконовое масло для кулеров.

Как работает кулер компьютера?

Почти все вентиляторы компьютерного охлаждения сконструированы вокруг сборки подшипников скольжения, хотя я столкнулся с некоторыми вентиляторами компьютерного охлаждения, которые используют узел шарикоподшипников. В этой статье я остановлюсь на сборке подшипников скольжения.

Узел подшипника скольжения состоит из вала (к которому прикреплена лопасть вентилятора), который вращается внутри неподвижного цилиндра. В этом случае цилиндр выполнен из пористого металла, пропитанного маслом. По мере того, как вал вращается, масло выталкивается из цилиндра, создавая пленку масла, по которой движется вал. Эта пленка масла предотвращает контакта металла об металл и тем самым устраняет трение и почти все шумы. Этот тип подшипникового узла подшипника показан на рисунке выше.

Узел подшипника скольжения состоит из вала, который вращается внутри неподвижного цилиндра.

В идеальном подшипниковом узле количество масла в подшипнике является правильным количеством и остается постоянным на протяжении всего срока службы вентилятора. Однако, если сборка не запечатана должным образом, часть масла может со временем высохнуть. Когда это произойдет, вращающийся вал войдет в непосредственный контакт с неподвижным цилиндром, который создает звук соскабливания или шлифования.

В дополнение к шуму, повышенное трение приведет к вращению вентилятора медленнее, что, в свою очередь, уменьшит поток воздуха. Если воздушный поток будет уменьшен, система будет работать более горячая, чем должна, что подвергает определенные компоненты риску сбоя. Пополнение запаса масла в узле подшипника скольжения изменит это условие.

Как смазать кулер блока питания и кулер системного блока.

Для начала откручиваем кулер в компьютера, отсоединяем провода идущие к кулеру, очищаем то пыли, и ложим его на стол, если этот кулер с блока питания или кулер с отвода теплого воздуха с системного блока, то аккуратно снимите стикер находящийся с противоположной стороны лопастей. Там должен быть уплотнительная резинка или пластикатовая крышка которую нужно открыть и с помощью шприца капнуть каплю масла.

Затем пальцами прокрутить лопасти кулера, чтобы масло распределилась равномерно по всей поверхности. Далее закрываем уплотнительную резиновую заглушку, и клеим стикер, если стикер не приклеивается то заместо него клеим кусочек изолены.

Также существует неразборные кулера у них за стикером нет резинового уплотнителя там впаяна пластиковая вставка. Однако и такой тип кулера можно смазать но это более сложнее. Но у некоторых неразборных кулеров нет фиксировано шайбы поэтому крыльчатка может выйти с помощью незначительных усилий пальцами, пробуем отделить лопасти кулера от корпуса без сильных усилий если лопасти кулера отделились то смазываем вал маслом и вставляем его обратно если нет то читаем дальше. Для смазывания неразборногокулера нам понадобится дрель или пассатижи и сверло не слишком большого размера 2-4 мм. Высверливаем в центре отверстие, только будьте аккуратны, не переусердствуйте и не повредите вал и подшипники, убираем пластиковую стружку из отверстия затем капаем 1-2 капли масла в просверленное отверстие желательно с помощью шприца. После смазывания прокрутите лопасти кулера для равномерного распределения масла и закройте отверстие изолентой или чем-нибудь другим на ваш выбор, главное чтобы масло не выбежало обратно.

Советую не заливать масла по самые края так как лишние масло все равно вытечет.

Как смазать кулер видеокарты и процессора

Для смазывания кулера видеокарты нужно предварительно снять видеокарту на ней будет находится кулер с радиатором, желательно если вы давно не меняли термопасту снимать кулер вместе с радиатором и заодно поменять термопасту, читайте также как правильно наносить термопасту . Под лопастями кулера будут находится в основном 3 болтика откручиваем их и отсоединяем кулер от радиатора но должен выйте без усилий.

С обратной стороны крыльчатки есть стикер также отклеиваем и смотрим если там пластиковая или резиновая крышка то снимаем крышку и катаем каплю масло прокручиваем крыльчатку пальцами и собираем все в обратном порядке.

Если за стикером нет крышки то берем сверло от 2-4 мм, и дрель можно если дрели нет можно прокручивать сверло пассатижами или проковырять ножом если совсем нечего нет, убираем пластиковую стружку и капаем 1-2 капли масла и заклеиваем изолентой просверленное отверстие чтобы масло никуда не делось.

С смазкой кулера процессора в основном практически все тоже самое только отличается крепления кулера к радиатору. Он может фиксироваться защелками или крепится болтиками. Также есть виды кулеров где вам не потребуется отсоединять кулер от радиатора чтобы смазать, на них кулер стоит сразу нужной нам стороной.

Если вы не совсем поняли как смазать кулер смотрите видео ниже там все показано наглядно.

Видео

Вентилятор в компьютерном блоке питания служит для охлаждения системы, предотвращает перегрев ее элементов и возможный отказ в работе компьютера. Каждая деталь имеет свой ресурс, т.е. свой срок службы, и со временем, при включении персонального компьютера можно услышать только тишину. Это означает, что вентилятор перестал крутиться. Такое может произойти по ряду причин.

К основным видам поломок блока питания можно отнести: загрязнение, посторонний предмет, смазку, механическую поломку, провод электропитания.

Загрязнение

Наиболее распространенной причиной остановки вентилятора служит его механическое загрязнение. В системный блок постоянно нагнетается воздух, и пыль, содержащаяся в нем, с течением времени оседает на элементах вентилятора.

Системный блок включает в себя все основные устройства приема, передачи, обработки и хранения информации.

В конце концов, ее становится так много, что она препятствует вращению лопастей. Наиболее простой способ удаления пыли – пропылесосить, приложив трубку пылесоса к отверстию воздуха. Однако такая чистка поможет ненадолго. Правильнее разобрать компьютер и почистить лопасти и другие элементы вентилятора, механически удаляя загрязнения.

Посторонний предмет

Несмотря на препятствующие фильтры, в отверстие забора воздуха может попасть мелкий предмет – скрепка, части сломанной ручки, винтики. Причину можно выяснить и устранить, только разобрав системный блок. Помимо простой остановки вентилятора посторонний предмет может привести к его поломке, что является следующей причиной отказа в работе.

Смазка

Вентилятор, как и любой механизм, нуждается в смазке. С течением времени ее необходимо обновлять. Без смазки подшипники перегреваются и не дают достаточной скорости вращения. Предотвращением служит нанесение смазки на механизмы вентилятора.

В качестве смазочного материала для подшипников скольжения вентилятора используют синтетическое машинное масло.

Механическая поломка

Механическая поломка может возникнуть вследствие попадания постороннего предмета или же если вентилятор некачественный или старый и выработал свой ресурс. Любой материал имеет свой срок службы и при динамических нагрузках изменяет форму или ломается. Поэтому в любом вентиляторе со временем может образоваться трещина или погнуться лопасти. В этом случае поможет только замена.

Провод электропитания

Часто при перемещении компьютера из-за встряски или при самостоятельной разборке системного блока может отойти от разъема провод, питающий вентилятор. Вследствие чего он перестает работать от недостатка электроэнергии. В этом случае поможет визуальная проверка проводов вентилятора.

При производстве дешевых моделей производитель экономит на качестве материалов, поэтому они ломаются чаще, чем более дорогие аналоги. Если же перестал работать вентилятор, тогда не спешите его выкидывать, потому что для восстановления его работоспособности в большинстве случаев не понадобится много времени и финансовых затрат.

Я не буду останавливаться на механических неисправностях таких, как ремонт крыльчатки, корпуса, механизма поворота и т. п. Для устранения этих поломок, просто необходимо изношенную или поломанную деталь восстановить или заменить на новую. В этой статье будут рассмотрены вопросы по ремонту электротехнической части вентилятора, при которых не включается или работает электромотор с гулом, неприятными запахами паленного или заеданиями. Для рассмотрения будет взята более сложная модель напольного исполнения. Встраиваемые вытяжные вентиляторы конструктивно гораздо проще, из-за отсутствия блока переключения скоростей, поэтому их отремонтировать еще легче. Но ремонт, учитывая цену простой модели вытяжного вентилятора без наворотов нецелесообразен.

Для того что бы найти причину неисправности вентилятора, необходимо его будет разобрать. Сделать это будет своими руками довольно просто и быстро.Сперва снимаем защитную решетку, затем лопасти или крыльчатку вентилятора, которая фиксируется гайкой. Далее необходимо снять вторую часть защитной решетки и открутить саморезы крышки.

Поиск и устранение неисправностей при ремонте бытового вентилятора

Перед тем как приступать к ремонту своими руками необходимо изучить принципиальную схему работы устройства.

Как правило, в напольный вентилятор ставится асинхронный электродвигатель, состоящий из восьми обмоток (рабочие и пусковые). Для успешного запуска необходим сдвиг фазы на 90 градусов. Для этих целей устанавливается конденсатор. Работать устройство начинает после нажатии кнопка включения, после чего загорается лампочка индикации и запускается мотор, скорость вращения которого зависит от схемы включения обмоток, за что отвечает переключатель 3 скоростей с механической блокировкой одновременного включения нескольких кнопок, при котором возможно возникновение коротких замыканий.

Перед тем как приступать к проверке электродвигателя:

1. Сразу необходимо проверить исправность шнура подключения к электрической розетке. Для этого необходимо сперва разобрать блок переключателей, а затем с соблюдением мер по электробезопасности мультиметром проверить наличие 220 Вольт на контактах лампочки.
2. Проверьте исправность конденсатора по .
3. Прозвоните на целостность и проверьте надежность всех контактов проводов и соединений в цепи.
4. Если при работе вентилятора слышен гул или шум, тогда смажьте Литолом или Солидолом пластмассовые детали внутри редуктора через отверстия, которые в нем специально для этого предусмотрены.
5. Проверьте наличие 220 Вольт на выходе с включенной кнопки переключателя.

Ремонт электродвигателя вентилятора

Ремонт электродвигателя своими руками необходимо начинать со смазки подшипников, очень часто после этого вентилятор начинает нормально работать. Вал мотора вращается в пластмассовых втулках. Для смазки подойдет машинное масло- капните пару капель масла навал под наклоном так, что бы оно затекло во внутрь втулки, а затем повращайте вал вперед и назад по оси до тех пор, пока он не начнет легко вращаться.

Вероятность поломки ротора двигателя сравнительно мала и в моей практике ремонта бытовой техники пока не встречалась, потому что в роторе наводится ЭДС (возникает ток) под воздействием обмоток статора.

Часто в электродвигателях бытовых вентиляторов происходит обрыв в одной из обмоток статора. Если хоть одна обмотка будет оборвана, тогда двигатель не будет работать вообще. Для проверки достаточно резко крутануть лопасти по часовой стрелке. Только сразу резко убирайте руку от лопастей, что бы не получить травму. Если после этого заработает напольный вентилятор- значит сгорела одна из обмоток. Учтите, что при обрыве обмотки, подключенной от конденсатора- вентилятор не будет работать в любом случае. Для определения целостности всех обмоток, рекомендую их прозвонить мультиметром по . Учтите, что сопротивление обмотки не должно быть слишком высоким или нулевым.

Очень важно перед отключением проводов с обмоток не перепутать их затем при подключении, поэтому прежде чем снимать провода нанесите на них отличающую маркировку, если они одинакового цвета. Я перед снятием проводов или началом разборки своими руками любых устройств всегда делаю фотографии всех этапов. Если возникнут затем вопросы или сомнения при сборке, тогда фотографии здорово выручают.

Если оборвана или выгорела обмотка статора , учитывая цену напольного или встраиваемого вентилятора, не рекомендую заниматься перемоткой или ремонтом обмотки. В таком случае целесообразнее купить новую модель.

Срок службы электродвигателя вентилятора сокращается в несколько раз , если не очищать его периодически от пыли и грязи, а так же если во время не смазывать подшипники или редуктор.

Похожие материалы:

Здравствуйте двигатель шумит но не крутится

1. Виктория :

   Здраствуйте. Помогите пожалуйста. Поломался напольныйй вентилятор, а я беременная умираю от жары. Он работал, а потом просто начал гудеть и крыльчатка не крутится. Что делать?

2. Юрий :

   Стыдно!Что только не делал…Прочитал инструкцию,капнул масло и вентилятор заработал,как новый.Спасибо!

3. Андрей :

   Доброго дня! Почитал всю ветку и честно говоря только одно сходство с моей проблемой я увидел,но не уверен до конца.
   Итак жил был вентилятор,обычный кЕтай.Покупал когда в Болгарии был,привёз его домой.Работал…Потом перестал запускаться,гудел при включении и заводился только с толкача.Крутился и потом стал иногда останавливаться.Помогал останов с снова с толкача,но с включением повышенной передачи)2 или 3.Затем я его разобрал промыл и смазал.Начал работать без толкача,но с потерей мощности на всех режимах.На скорости 3 работает как на скорости 1 примерно.
   Вариантов у меня два.Либо конденсатор,либо одна обмотка.Ещё не разбирал прозванивать.Спасибо заранее

4. Марсель :

   Здравствуйте! У меня такая проблема, вентилятор стоял крутился, потом я его выключил, перенес в другую комнату, через пару часов включаю,и вдруг медленно крутится, через пару минут вообще перестал крутиться,движок внутри работает,но сам вентик не крутится.В чём может быть проблема?Что посоветуете?

5. Аноним :

   Здравствуйте! У меня такая проблема. Вентилятор напольный Vitek, при включение одновременно загораеся два индикатора on/speed и mode. И вентилятор отключается. Скажите пожалуйста в чем может быть проблема.

6. Виктор :

   Добрый день! Очень хорошая, добротная статья) Суть моей не простой проблемы такова: дети завалили вентилятор, тем самым повредив обмотки двигателя ротором. В результате: множественные обрывы в обмотках. В связи с ограниченным бюджетом и спортивным интересом, хочу перемотать двигатель. Хотя бы даже на одну скорость. Есть ли у вас на вооружении полезные статьи?
   Вентилятор обычный напольный китайский delfa 40W. Движок на 8 обмоток, три скорости. Что удивило: провод обмотки аллюминиевый. Сам я намотчик трансформаторов, но с двигателями у меня опыта нет. Прошу помочь. Заранее спасибо!

7. Виктор :

   Еще интересует, есть ли где-нибудь приблизительные данные по количеству витков обмоток (может встречали?). А то на глаз посчитать уже нет возможности.

8. Илья :

   Здравствуйте, купил вентилятор, собрав дома и включив его, мне показалось что он работает довольно шумнее чем тот который на образце был в магазине и заметил что сильно греется вал мотора (к которому прикручиваются лопасти), примерно после получаса работы вал становится очень горячим, на улице и дома не сказать что прям дикая жара. Это нормально или этот железный штырёк не должен вообще греться?

9. Опытный Электрик :

Всем привет! В этой статье я расскажу, что делать, если у вас, вдруг, перестал работать вентилятор. Не спешите его выбрасывать и бежать в магазин покупать новый. Быть может, старине воздухомесу еще рано выходить на пенсию и его можно реанимировать! Как продлить вентилятору жизнь?! Читайте статью дальше!

Вчера на дворе была жарень.

Мы с женой подумали, что нашему продавцу в магазине будет очень неуютно без вентилятора. Пора его ставить. Принесли. Давай включать, а он не включается.

Вот не включается и всё тут! Ты хоть в розетку его включай, хоть кнопки нажимай, песенки ему пой, уговаривай — ни в какую! Пропеллер не вертится. Мы даже второй вентилятор принесли, чтобы первый забрать домой и там его попробовать починить. Но затем, решили чинить его прямо в магазине! Заодно и статью об этом написать!

Почему не включается вентилятор?!

И вот тут, внимание, один маленький секрет. Если пропеллер вентилятора не крутится, это вовсе не означает, что вентилятор приказал долго жить и с ним нужно расставаться. Нифига!

Дело в том, что, как оказалось, практически у всех подобных вентиляторов есть одна большая проблема. Самая распространённая.

Моторчик, который ответственнен за вращение пропеллера, время от времени пересыхает. Да-да, ему не хватает смазки, из-за чего он не в состоянии справиться со своей задачей — провернуть металлический штырь. Поэтому мотору необходимо помочь, и как следует смазать его машинным (или любым техническим) маслом!

Чтобы это сделать, необходимо разобрать вентилятор.

Какие инструменты нужны, чтобы разобрать вентилятор

Для того, чтобы разобрать вашего старого друга — воздухомеса, вам потребуются следующие инструменты:

1. Крестообразная отвёртка (возьмите к ней несколько крестообразных бит)

2. Нож (чтобы поддеть одну маленькую беленькую заглушку).

Как разобрать вентилятор: пошаговая инструкция

1. Для начала снимите обод, открутив первый винт (сверху). В некоторых разновидностях вентилятора, его может и не быть. Могут быть просто защелки.

2. Затем снимите лопасть вентилятора (отвёртка для этого не нужна).

3. Открутите сдерживающую гайку и снимите защитную рамку вентилятора.

4. Затем вы увидите 4 винта, которые следует открутить.

5. Снимите панель

6. Затем открутите верхний фиксатор-положения вентилятора. Там внутри есть маленький шуруп.

7. Ножом подденьте белую заглушку, которая находится в задней части вентилятора.

8. И выкрутите, обнаруженный там, крестообразный шуруп.

9. У вас в руках окажется вот такая вот преинтереснейшая штуковина.

К слову, я когда разбирал вентилятор, по незнанию, открутил ещё и нижний винт держателя, подумав, что если этого не сделаю, то не сниму верхнюю крышку.

Да-да, петушок тоже в шоке был! Видите его глаза?!

В общем, откручивать этот винт было необязательно. Крышка и так бы снялась. А вот вкрутить его обратно — оказалось не такой простой штукой. Ведь подлезть к шурупу мешает верхняя конструкция вентилятора.

10. Ну, и теперь, щедро капайте машинное масло в моторчик (см. на фото чёрное отверстие, где виднеется пружина)

Всегда ли вращаются вентиляторы графического процессора? Что следует знать о вентиляторах графического процессора

Как и вентилятор процессора, вентилятор графического процессора также прикреплен к корпусу компьютера и активно охлаждает графический процессор. Тестирование вентиляторов графического процессора имеет решающее значение в первую очередь для понимания их мощности, а также для снижения рисков сбоя. Эффективный вентилятор графического процессора гарантирует, что температура вашего графического процессора поддерживается на оптимальном уровне, чтобы предотвратить полное отключение вашей компьютерной системы. Это также способствует поддержанию скорости работы вашего компьютера.

Итак, всегда ли вращаются вентиляторы графического процессора?

Нет, вентиляторы графического процессора начинают вращаться только при определенных температурах.

В картах NVIDIA с настройками по умолчанию вентиляторы графического процессора начнут вращаться, когда температура вокруг них достигнет 50-55 градусов. Вентиляторы будут продолжать вращаться, пока не охладят компоненты примерно до 30 ° C. Вентиляторы графического процессора не вращаются даже при включении компьютера.

Вентиляторы предназначены для постоянной работы; следовательно, для графического процессора неплохо работать все время, но по определенным причинам вентилятор графического процессора должен работать только при повышении температуры до определенного предела.

Вентилятор графического процессора может изгибаться на 100%, когда температура достигает 70 ° C, что означает, что вентилятор будет работать на максимальной скорости при этой температуре и быстро снизится до примерно 0%, когда температура достигнет примерно 40 ° C.

Есть способ заставить вентилятор вашего графического процессора вращаться непрерывно; вам нужно получить доступ к вентилятору графического процессора с вашего компьютера и нажать на «скорость вентилятора» перед тем, как выбрать «вручную». Перетащите ползунок с процентами на уровень, на котором должен работать вентилятор, и в этом случае вам нужно выбрать гораздо более низкую настройку температуры.Нажмите «Применить».

Вентиляторы GPU имеют срок службы около двух лет, и это при условии, что они работают на полной скорости 24 часа в сутки. Это означает, что средний вентилятор графического процессора может прослужить более пяти лет, если он редко запускается, в первую очередь, когда всегда поддерживается низкая температура и мало или совсем нет мусора и облаков пыли, забивающих вентиляционное отверстие.

Вы можете легко заменить вентиляторы для большинства графических процессоров, а их конденсаторы рассчитаны на срок службы от 5 до 7 лет при непрерывной работе.Тем не менее, срок службы может увеличиться до 15 лет, если компьютерная система используется время от времени.

Каковы преимущества управления вентилятором графического процессора?

Имейте в виду, что функция запуска / остановки вентиляторов графического процессора может привести к износу вентилятора, но этот износ может уменьшиться с настройкой температуры вентилятора по умолчанию для работы. Если вы постоянно находитесь в прохладной окружающей среде, вентилятор вашего графического процессора не должен работать надолго. Этот шаг действительно снизит вероятность поломки вентилятора.

Еще одним преимуществом настройки вентилятора графического процессора по умолчанию является то, что он продлит срок службы вентилятора, и вам не придется тратить деньги на его замену в течение многих лет. Даже если вы обновите компоненты и компьютерная система будет выделять больше тепла, пока не будут превышены максимальные температуры, вентилятор вашего графического процессора не будет работать всегда.

Могут ли быть повреждены вентиляторы графического процессора? Вентиляторы

GPU могут изнашиваться, и, что наиболее важно, подшипники вентилятора со временем изнашиваются после длительного использования.Если ваш графический процессор не перегревается или не саморегулируется, вентилятор должен работать на максимальной скорости.

Также важно знать диапазон температур, который считается слишком высоким для графического процессора. В большинстве случаев температура выше 70 ° C считается слишком высокой, а температура от 90 до 100 ° C считается опасной для графического процессора. Чрезвычайно высокие температуры приведут к снижению производительности и отключению графического процессора.

Идеальная температура графического процессора составляет от 10 до 65 градусов Цельсия при нормальных условиях использования, и в этом диапазоне температур вентилятор графического процессора не должен работать.

Мониторинг температуры графического процессора

Если вы заядлый геймер или редактор контента, очень важно следить за температурой графического процессора. На вашем компьютере могут возникать сбои, если вы не следите за температурой графического процессора.

Для контроля температуры графического процессора вам понадобится сторонний инструмент, поскольку в Windows по умолчанию нет устройства для контроля температуры. Будьте осторожны со сторонним инструментом, который вы загружаете, чтобы избежать мошенничества или скрытых троянов и вирусов.

После загрузки инструмента установите его и щелкните поле с указанием датчиков. Имейте в виду, что вам нужны только датчики, чтобы определять изменение температуры графического процессора. Откройте программное обеспечение в режиме только датчиков, а затем прокрутите всплывающий список вниз, пока не увидите температуру графического процессора.

В зависимости от производителя и модели графического процессора вашего компьютера конкретная температура графического процессора может варьироваться от 65 до 85 ° C.

Вы должны рассматривать температуру 85 ° C как максимальную температуру графического процессора, на которой должен работать ваш компьютер, и при этой температуре вы должны беспокоиться.Ваш графический процессор может превышать предел 85 ° C только при сильной нагрузке, но все равно нормально, если температура иногда достигает таких экстремальных температур, а затем возвращается к норме. Большинство графических процессоров имеют максимальную температуру от 100 до 105 градусов по Цельсию.

Есть ли разница между рабочим диапазоном температур процессора и графического процессора?

ЦП и ГП — два отдельных компонента компьютера, ГП — это просто графический процессор, а ЦП — центральный процессор.Оба компонента необходимо избегать перегрева, чтобы предотвратить перегрев, который может снизить их производительность.

И CPU, и GPU работают вместе, но вам нужно будет проверять и контролировать их температуру по отдельности. ЦП работает как мозг компьютера, который обрабатывает все входные данные, такие как вычисления и получение данных; С другой стороны, графический процессор — это специализированный процессор, который быстро выполняет интенсивные и повторяющиеся задачи. Например, именно графический процессор обрабатывает изображения и видео с высоким разрешением.Графические процессоры более просты в своих операциях, а центральные процессоры более гибкие.

Высокие температуры графического процессора означают разные вещи. Это означает, что графический процессор работает тяжелее, чем обычно. Это не должно вызывать тревогу, пока такие экстремальные температуры не будут поддерживаться в течение нескольких часов за раз. Устойчивые экстремальные температуры начнут снижать производительность графического процессора и вашего компьютера.

Когда графический процессор начинает нагреваться, он может начать саморегулировать свою производительность, чтобы остыть.Вы можете начать испытывать проблемы с производительностью, такие как снижение частоты кадров в секунду или ухудшение качества изображения, даже после оптимизации вашего компьютера для таких операций, как игры.

Если вы редактируете изображения и видео и выполняете базовые операции, такие как проверка файла, операции могут стать слишком медленными, когда графический процессор нагревается выше нормального диапазона. Чтобы максимально повысить эффективность работы вашего компьютера, вам необходимо убрать этот цифровой беспорядок. Если вы давно открыли аппаратное обеспечение своего компьютера, вероятно, GPU стал пыльным.Частицы пыли также могут накапливаться вокруг карты, уменьшая тепловое излучение.

Если ваш компьютер слишком сильно разогнан, это также может вызвать резкое повышение температуры вашего графического процессора. Разгон вашего графического процессора означает, что вы переконфигурируете его, чтобы он работал на более невероятных скоростях. При разгоне ваш графический процессор может работать сверх своих возможностей.

Если вентиляторы вашего компьютера не работают или работают не на полную мощность, это также может привести к перегреву. Убедитесь, что на вашей видеокарте есть вентилятор, который отводит тепло от корпуса оборудования.

Графические процессоры

имеют разную емкость, и вы можете перегружать ваши графические процессоры сложной работой, которая в конечном итоге их замедлит.

Способы снизить температуру графического процессора

Один из лучших способов снизить температуру графического процессора — увеличить поток воздуха внутри и вокруг него. Разместите компьютер так, чтобы болельщики могли хорошо выполнять свою работу. Никогда не кладите рабочий стол в ящик или на ковер, а только на гладкую поверхность, например стол или письменный стол. Не кладите компьютер себе на колени, иначе на коленях не будет сбалансированного потока воздуха с обеих сторон.

Периодически очищайте компьютер и видеокарты. Откройте корпус и удалите весь найденный мусор и пылинки. Вы можете использовать баллончик со сжатым воздухом для очистки труднодоступных мест. Обращайте особое внимание на пылинки и мусор на видеокарте, вентиляторе и радиаторе.

Замените термопасту на видеокарте. Вы можете сделать это, пока ваш компьютерный корпус все еще открыт. Вы можете найти термопасту между графическим процессором и радиатором.Тепло работает, чтобы излучать тепло, но оно может потерять свою эффективность и не может эффективно передавать тепло снова, когда стареет.

Улучшить систему охлаждения компьютера. Например, вы можете заменить существующие вентиляторы более мощными или добавить новые. Охлаждающие подставки для ноутбуков и системы жидкостного охлаждения — это еще несколько вариантов, которые вам также стоит рассмотреть.

Отмените любой разгон, чтобы улучшить температуру графического процессора. После разгона компьютера очень важно масштабировать ситуацию.Если вы вернетесь к настройкам графического процессора по умолчанию, это, скорее всего, вернет рабочий диапазон температур.

Как отрегулировать скорость вращения вентилятора видеокарты | Small Business

Графические карты в современных компьютерах позволяют создавать в компании флаеры, плакаты и даже рекламные видеоролики для вашего бизнеса, так что вам не придется отдавать этот вид работы на аутсорсинг дорогому коммерческому типографу или дизайнеру. Однако вся эта графическая мощность требует, чтобы на вашей видеокарте был надежный вентилятор, чтобы не допустить ее перегрева под нагрузкой.В зависимости от того, сколько вы облагаете налогом видеокарту в вашей системе, вы можете отрегулировать скорость вращения вентилятора, чтобы обеспечить лучшее охлаждение или снизить уровень шума, когда он не работает до предела.

Графические карты ATI (AMD)

Загрузите последнюю версию AMD OverDrive и установите ее на свой компьютер (ссылка в разделе «Ресурсы»).

Запустите AMD OverDriver, нажав «Пуск | Все программы | AMD | Overdrive». Если Windows отображает окно подтверждения контроля учетных записей, нажмите кнопку «Да».Нажмите кнопку «ОК», когда появится окно с предложением принять условия соглашения AMD OverDrive. Откроется окно утилиты AMD OverDrive.

Выберите параметр «Включить ручное управление вентилятором». Щелкните и удерживайте ползунок под меткой параметра «Включить ручное управление вентилятором», а затем сдвиньте его до желаемого уровня мощности для вентилятора: переместите его влево, чтобы уменьшить скорость вентилятора, если он производит слишком много шума; сдвиньте его вправо, если вы хотите улучшить охлаждение и поток воздуха для охлаждающего вентилятора.Утилита позволяет вам установить скорость вентилятора на уровне 20 процентов от его максимальной скорости, чтобы вентилятор работал на 100 процентов все время или выберите любое промежуточное значение.

Нажмите кнопку «Применить», а затем нажмите «ОК», чтобы сохранить настройки скорости вращения вентилятора и выйти из утилиты AMD OverDrive.

Графические карты NVIDIA

Откройте веб-браузер и перейдите на страницу загрузки драйверов NVIDIA (ссылка в разделе «Ресурсы»). Выберите серию и номер модели вашей видеокарты NVIDIA, а затем загрузите и установите последний пакет драйверов.Если будет предложено, перезагрузите компьютер.

Запустите приложение NVIDIA System Monitor, щелкнув «Пуск | Все программы | NVIDIA Corporation | NVIDIA System Monitor». Значок системного монитора отображается справа на панели задач Windows; щелкните этот значок правой кнопкой мыши и выберите «Открыть». Окно NVIDIA System Monitor открывается и отображает информацию о вашей видеокарте NVIDIA.

Щелкните «Параметры устройства» на панели «Выбор задачи», а затем щелкните вкладку «Создать профили».

Щелкните значок «GPU», затем щелкните ползунок «Охлаждение» и переместите его на значение от нуля до 100 процентов.Вентилятор автоматически замедляется или ускоряется в зависимости от ваших настроек.

Закройте окно NVIDIA System Monitor, а затем нажмите кнопку «Да» при появлении запроса «Вы хотите загрузить сохраненные настройки при запуске Windows?» сообщение, чтобы использовать выбранную скорость вентилятора при каждом запуске Windows, или кнопку «Нет», чтобы изменить скорость вентилятора только временно, чтобы скорость вентилятора вернулась к настройке по умолчанию при выходе из Windows.

Ссылки

Ресурсы

Предупреждения

• Если вы слишком сильно уменьшите скорость вращения вентилятора, возможно, он не сможет должным образом охладить графический процессор на видеокарте.Слишком сильный нагрев может повредить процессор видеокарты и не подлежит ремонту.

Writer Bio

Джефф Гранди пишет статьи и учебные пособия, связанные с компьютерами, с 1995 года. С тех пор Гранди написал множество руководств по использованию различных приложений, которые опубликованы на многочисленных сайтах с практическими рекомендациями и учебными пособиями. Гранди родился и вырос в Южной Георгии и имеет степень магистра математических наук Технологического института Джорджии.

6 причин, почему вентилятор видеокарты вращается, но нет дисплея

Это 6 причин, по которым вентилятор вашей видеокарты вращается, но не отображается.

Вы узнаете:

• Почему вентилятор видеокарты вращается, а дисплея нет
• Как это исправить

Итак, если вы хотите понять и решить эту проблему, то вы попали в нужное место.

Давайте приступим!

Содержание

Почему вентилятор моей видеокарты вращается, но нет дисплея?

Отсутствие сигнала на дисплее или проблема с зависанием, сбоем или темным экраном на экране часто является признаком того, что с вашей видеокартой что-то не так.

Вентилятор видеокарты вращается, но нет дисплея, это может указывать на то, что некоторые компоненты видеокарты работают надлежащим образом, но есть некоторые шаги, которые следует предпринять для устранения неполадок и устранения проблемы.

Приступим!

Проблемы с питанием

Быстро вращающийся вентилятор видеокарты без дисплея может указывать на то, что вентилятор графического процессора (ГП) получает достаточно энергии, но источник питания может быть недостаточно стабильным для питания ГП.

Проблемы с питанием являются обычным явлением, потому что новым видеокартам для правильной работы требуется много энергии.Нередко можно увидеть, что последние модели высокого класса требуют блока питания мощностью 600 Вт.

Для новейших графических процессоров необходим блок питания мощностью 450 Вт.

Проверьте требования к питанию вашей видеокарты, чтобы определить, достаточно ли она обеспечивает стабильную работу.

В зависимости от видеокарты, которая у вас есть, вам понадобится шести- или восьмиконтактный разъем для источника питания. Однако для некоторых последних моделей высокого класса требуется два разъема.

Проблемы с питанием может быть трудно диагностировать, потому что они могут не появиться, пока вы не установите драйвер для своей новой карты и не запустите программу, которая вызывает срабатывание функции ускорения.

На этом этапе графический процессор начнет потреблять больше энергии, и блок питания может не справиться с этим.

Вентилятор видеокарты не вращается без дисплея, скорее всего, указывает на проблему с блоком питания, поскольку вентилятор не включается.

Решение?

Убедитесь, что вы используете блок питания, совместимый с видеокартой, и убедитесь, что вы подключили все контакты.

Эту проблему часто решает замена неисправного блока питания.

Установка графического процессора

Если вы видите, что вентилятор видеокарты вращается, но нет дисплея, возможно, проблема связана с установкой графического процессора.

Если ваш компьютер имеет встроенный чип GPU, вам может потребоваться посетить BIOS, чтобы активировать слот PCI Express и переключиться на видеокарту PCIe.

Если вы не видите свою видеокарту в диспетчере устройств вашего компьютера, вы имеете дело с вращающимся вентилятором видеокарты, но не обнаруженным.

Повторная установка драйвера вашей карты должна решить эту проблему, но вам может потребоваться сначала посетить BIOS.

Вот как это сделать:

• Откройте BIOS, нажав клавишу F2, F10, F12 или Del во время запуска
• Перейдите на вкладку «Дополнительно»
• Найдите меню конфигурации видео
• Рядом с первым устройством отображения или основным адаптером дисплея у вас должен быть параметр для включения функции PCI Express Graphics
• Нажмите F10, чтобы сохранить изменения

Если этот графический процессор не исправляет вращение вентилятора дисплея, проверьте версию BIOS.Вы можете определить это, перезагрузив компьютер и войдя в меню BIOS во время запуска.

Посетите официальный веб-сайт производителя материнской платы, чтобы узнать, доступно ли обновление микропрограммы для BIOS.

Не забудьте зайти на официальный сайт производителя графического процессора и скачать драйверы для своей карты.

Убедитесь, что вы загружаете правильные драйверы для своей ОС (операционной системы) и устанавливаете последнюю версию драйверов.

Слот PCI Express

Слоты PCI Express устанавливают соединение между материнской платой и различными компонентами.

В зависимости от материнской платы вы найдете разные слоты разной длины.

Слоты

PCI Express могут иметь разное количество линий, которые определяют способ взаимодействия компонентов с материнской платой. Также существуют разные версии слотов PCI Express, включая PCI 2.0 и 3.0.

Несмотря на то, что вы можете подключать некоторые компоненты к разным слотам, вы должны знать, что это может повлиять на пропускную способность, доступную для связи с материнской платой.

Если вентилятор видеокарты продолжает вращаться, но с дисплеем проблем нет, убедитесь, что вы подключили графический процессор к правильному слоту PCI Express. В большинстве случаев вам понадобится слот x16.

В некоторых случаях грязный слот PCI Express может затруднить обмен данными между графическим процессором и материнской платой. Вы можете очистить эти прорези мягкой щеткой от пыли.

Кабели, порты и мониторы

Ваша видеокарта светится, но нет дисплея?

Проблема может быть не в самом графическом процессоре.Вместо этого вам следует проверить порты, кабели и монитор, чтобы определить, не неисправен ли какой-либо из этих компонентов.

Обычно графический процессор можно подключить к дисплею через VGA (массив видеографики), DVI (цифровой визуальный интерфейс), HDMI (мультимедийный интерфейс высокой четкости) или DisplayPort. Затем вы можете протестировать различные доступные порты, чтобы убедиться, что один из них работает должным образом.

Теперь подключите к компьютеру другой монитор или даже телевизор, чтобы проверить, сохраняется ли проблема. Конечно, если вы используете старые кабели, проверьте другие кабели.

Проблемы с ОЗУ

Вентилятор видеокарты вращается, но на мониторе нет сигнала, это частый индикатор проблемы с графическим процессором, но вы должны знать, что другие компоненты могут вызывать проблемы с вашим дисплеем. К сожалению, распространенным виновником являются карты памяти RAM.

Во-первых, убедитесь, что карты памяти, которые вы используете, совместимы с вашей материнской платой. К счастью, производитель материнской платы должен иметь список совместимых модулей RAM на своем веб-сайте.

Вы можете использовать Memtest86 + или аналогичную программу для проверки вашей оперативной памяти.Запустите это программное обеспечение с загрузочного USB-устройства, чтобы проверить всю оперативную память и диагностировать проблемы.

Если неисправная карта памяти RAM вызывает проблемы с вашим дисплеем, лучший вариант — просто заменить неисправную карту памяти.

Мертвый GPU

Ряд вещей может пойти не так с видеокартой, что не повлияет на работу вентилятора.

Вентилятор видеокарты вращается, но на мониторе есть сигнал, это может указывать на неисправность процессора графического процессора или другого важного компонента.

Ужасно, что вентилятор видеокарты вращается, но без дисплея недостаточно для диагностики неисправного графического процессора.

Если ваш компьютер имеет встроенный графический чип, вернитесь к его использованию, чтобы проверить, сохраняется ли проблема.

Если у вас есть другая видеокарта, установите ее, чтобы проверить, стабильна ли ваша система.

Если ваш дисплей работает правильно при работе с другой видеокартой или при использовании встроенного графического чипа, вы, вероятно, имеете дело с неисправной видеокартой и вам необходимо ее заменить.

Open-Air по сравнению с графическими процессорами с вентиляторным охлаждением

Вы когда-нибудь задумывались, почему некоторые графические процессоры поставляются с 3 вентиляторами, некоторые — с 2, а многие — только с одним вентилятором?

А что вообще может быть с охлаждением «под открытым небом» и «нагнетательным»? Если есть один лучший вариант, почему бы не остановиться на нем?

Ну, как это часто бывает, «лучшее» зависит от ваших потребностей.

Хотя открытая система с 3 или 2 вентиляторами может обеспечить лучшее охлаждение на испытательном стенде, это не всегда приводит к увеличению производительности в реальных условиях.

На самом деле, существует множество сценариев, в которых карты с одним вентилятором являются лучшим вариантом.

Достаточно взглянуть на линейку графических процессоров Nvidia и AMD Pro, в которых используются системы охлаждения с вентилятором. Итак, почему графические карты профессионального уровня, которые стоят в несколько раз дороже своих массовых аналогов, имеют такое решение для охлаждения?

Причины: среда, рабочие нагрузки, и потребности .Но не будем забегать вперед.

Мы объясним основные различия между двумя типами воздухоохладителей графического процессора и поможем вам решить, какой из них лучше всего подходит для вас.

Как работают разные типы кулеров графического процессора?

Охлаждение на открытом воздухе

Охладители открытого типа имеют открытые радиаторы, которые позволяют выходящему теплому воздуху течь и выходить во всех направлениях.

Воздух забирается с помощью одного, двух или трех осевых вентиляторов и проходит через радиатор, прежде чем попасть внутрь корпуса.

Радиатор обычно занимает всю ширину печатной платы видеокарты (печатной платы), хотя в более поздних конструкциях он даже расширился за пределы печатной платы, чтобы обеспечить сквозное охлаждение.

Производители могут конфигурировать радиаторы охладителей открытого типа с вертикальными или горизонтальными ребрами в зависимости от таких факторов, как размер и тепловая мощность видеокарты.

Image-Source: evga.com

Большинство кулеров открытого типа имеют сеть тепловых трубок, которые отвечают за распространение основной массы тепла, исходящего от кристалла графического процессора, по радиатору.

Эти тепловые трубки могут непосредственно контактировать с кристаллом графического процессора (с некоторой термопастой между ними) или использовать холодную пластину для равномерного распределения тепла между тепловыми трубками.

В некоторых графических процессорах с открытым воздушным охлаждением, таких как Nvidia серии 20 Founder’s Editions, вместо тепловых трубок используется испарительная камера, которая чаще встречается в картах с нагнетателем.

Графические процессоры с воздушным охлаждением Движение воздуха / тепла

Однако, в отличие от карт с воздушным охлаждением, радиаторы карт с открытым воздухом открыты и позволяют воздуху выходить непосредственно в корпус.

Охлаждение нагнетательного типа

Охладитель нагнетательного типа имеет радиатор, полностью закрытый на . Это означает, что как только воздух входит, он задерживается и может легко выйти только в одном направлении.

Большинство кулеров нагнетательного типа состоят из одного вентилятора, который всасывает воздух из корпуса и обдувает его по всей длине видеокарты через радиатор с горизонтально выровненными ребрами, а затем выталкивает теплый воздух непосредственно через решетку ввода-вывода . футляра.

Источник изображения: overclock3D

Объем радиатора у карты с вентилятором меньше, чем у кулера открытого типа, потому что один вентилятор может эффективно продувать воздух только на определенную длину.

В отличие от механизма с тепловыми трубками, используемого в большинстве охладителей открытого воздуха, радиатор охладителя с вентилятором использует паровую камеру для передачи тепла.

В паровой камере используется испарение и конденсация жидкости в герметичной камере для отвода тепла от источника тепла, кристалла графического процессора и модулей VRAM.Тепловые трубки также работают аналогично, но имеют цилиндрическую форму и их количество необходимо для обеспечения адекватной теплопередачи.

Источник изображения: tomshardware

Здесь использование испарительной камеры оправдано, поскольку небольшой радиатор и закрывающий кожух оставляют мало места для нескольких тепловых трубок.

Не все графические процессоры в стиле Open Air одинаковы: взгляд на ориентацию массива ребер

Ориентация набора ребер в охладителе открытого типа сильно различается между видеокартами, даже между разными моделями одного производителя.Хотя разница не так заметна, поскольку кулер все еще открыт, могут быть случаи, когда один лучше другого.

В большинстве видеокарт малого форм-фактора используются горизонтально ориентированные ребра. Поскольку тепловые трубки должны быть перпендикулярны направлению пакета ребер, вертикальная ориентация будет ограничивать длину и количество используемых тепловых труб.

Однако при горизонтальной ориентации производитель может разместить больше, более длинных тепловых трубок даже с небольшим радиатором.

Источник изображения: Gigabyte

Для более мощных карт с большим форм-фактором используются вертикально ориентированные ребра, поскольку тепловые трубки проходят по длине графического процессора. Кроме того, радиатор обычно делится на более мелкие секции, чтобы более равномерно распределять тепло и оставлять зазоры, чтобы обеспечить некоторый воздушный поток через печатную плату графического процессора.

Источник изображения: Gigabyte

А как насчет гибридных карт с воздушным охлаждением?

Последние графические процессоры Nvidia серии 3000 Founder’s Edition отличаются уникальной конструкцией кулера, вдохновленной как вентиляторными системами, так и системами охлаждения под открытым небом.

Эти карты оснащены паровой камерой и системой тепловых трубок для отвода тепла от графического процессора.

В системе с двумя вентиляторами используется один вентилятор для втягивания воздуха через часть сердечника, которая выходит за пределы печатной платы графического процессора, в то время как другой вентилятор нагнетает воздух в область радиатора непосредственно над паровой камерой и выходит через заднюю часть графического процессора.

Источник изображения: Nvidia

Производительность

Open Air

Благодаря большему радиатору и множеству вентиляторов производители могут конфигурировать карты с воздушным охлаждением с более высоким тепловым балансом.

Для большинства сценариев, когда видеокарта получает достаточный воздушный поток, более высокий температурный предел позволяет легко установить открытые карты на более высокие тактовые частоты ядра и памяти, что приводит к более высокой реальной производительности.

Следовательно, карты, разогнанные производителем на заводе, всегда будут иметь конфигурацию с открытым кулером.

Однако, чтобы добиться такого существенного повышения производительности, вы должны убедиться, что ваш корпус имеет соответствующую вентиляцию, иначе вы рискуете перегревать устройство, что значительно ухудшит вашу производительность.

Для тех, кто использует разогнанный или недостаточно охлаждаемый высокопроизводительный процессор для таких задач, как рендеринг или несколько высокоскоростных твердотельных накопителей NVMe, высокая температура корпуса может снизить производительность этих компонентов или даже привести к нестабильности системы или сбоям.

Blower

Карты типа Blower, ограниченные одним вентилятором, имеют ограничения по размеру радиатора, обычно в два слота по толщине, что вынуждает производителей устанавливать строгие ограничения по температуре для своих видеокарт.

В играх, когда видеокарты работают на пределе своих возможностей, производительность может быть значительно ниже, чем на открытом воздухе.

Для графических процессоров Pro от Nvidia и AMD эти строгие ограничения практически не влияют на производительность, поскольку они установлены на более низкие частоты для надежности и содержат «бункерный» кремний, который работает с меньшим охлаждением, обеспечивая при этом аналогичную производительность.

Кроме того, в сценариях с ограниченным потоком воздуха в корпусе карты нагнетательного типа будут работать лучше, поскольку они не зависят от вентиляторов корпуса для отвода тепла из системы.

Thermals

Open Air

Open Air Cooler имеет радиаторы большего размера и несколько вентиляторов, которые помогают отводить большее количество тепла, сохраняя низкие температуры.

Однако степень охлаждения, которую они могут обеспечить, во многом зависит от хорошей вентиляции корпуса.

В стесненных условиях с ограниченным потоком воздуха выхлопные газы таких карт рециркулируют в графический процессор и нагревают корпус, повышая температуру графического процессора, процессора, дисков и материнской платы.

Вентилятор

Графические процессоры типа нагнетателя с меньшими радиаторами и одним вентилятором будут работать при более высоких температурах даже при хорошем воздушном потоке в корпусе, но работают лучше, когда воздушный поток ограничен.

Они также не влияют на термические характеристики других компонентов, так как не попадают в корпус.

Воздушный поток

Открытый воздух

Охладители открытого воздуха втягивают холодный воздух от осевых вентиляторов, прежде чем направить его через ребра радиатора, прежде чем, наконец, вытеснить теплый воздух в корпус.

В охладителях открытого типа с вертикальными ребрами воздух выводится через верх и низ видеокарты, тогда как охладители с вертикальными ребрами выдувают воздух из задней и передней части видеокарты.

Последняя линейка видеокарт серий RTX 3000 и Radeon 6000 включает вырезы на задней панели, позволяющие воздуху проходить непосредственно через радиатор, выходящий за пределы печатной платы.

Это снижает вероятность рециркуляции воздуха обратно в видеокарту.

Источник изображения: Gigabyte

Так как выхлоп от видеокарт для открытого воздуха напрямую выводится в корпус, горячий воздух необходимо отводить из корпуса с помощью корпусных вентиляторов.

Для больших корпусов с несколькими вентиляторами, графический процессор может легко отводить теплый выхлоп в корпус, не слишком сильно повышая внутреннюю температуру.

Открытые кулеры также не влияют на отрицательное давление в корпусе (как в случае с графическими процессорами с нагнетателем), поэтому вам понадобится несколько высококачественных корпусных вентиляторов для отвода тепла от системы.

Помните, что даже при использовании лучших решений для охлаждения необходимо регулярно проводить физическую чистку и обслуживание вашего ПК из-за накопления пыли, которая препятствует воздушному потоку и увеличивает тепловыделение.

Вентилятор

Вентиляторный охладитель имеет только один вентилятор, который забирает воздух из корпуса и выводит его с задней стороны через решетку в кронштейне ввода-вывода.

Этот механизм делает кулеры вентиляторного типа независимыми от вентиляции корпуса, поскольку они выталкивают из корпуса свой собственный теплый воздух.

Ребра радиаторов в виде вентилятора, охладители также создают отрицательное давление в корпусе, что помогает втягивать больше холодного воздуха снаружи.

Акустика

Open Air

В охладителях открытого воздуха используются осевые вентиляторы, которые бесшумны при работе на низких и средних оборотах.Благодаря большому радиатору графический процессор можно пассивно охлаждать даже в режиме ожидания или при небольших нагрузках.

Отсутствие вращающихся вентиляторов означает, что графический процессор работает совершенно бесшумно.

Однако в трудных для охлаждения корпусах ПК повышенная тепловая мощность графических процессоров открытого типа может вынудить ЦП и системные вентиляторы прилагать дополнительные усилия для поддержания разумной температуры, быстро увеличивая общий уровень шума системы.

Воздуходувка

Большинству нагнетательных вентиляторов необходимо работать на очень высоких оборотах для эффективного охлаждения графического процессора.Это может значительно увеличить системный шум до такой степени, что он может отвлекать вас, если ваш компьютер находится рядом с вами.

Однако, когда вы работаете с конфигурацией с несколькими графическими процессорами или с корпусом с малым форм-фактором, карты с вентилятором могут быть лучше по сравнению с картами с воздушным охлаждением.

Они лучше работают в плотно упакованных системах и заботятся о собственном горячем воздухе, облегчая охлаждение ЦП, набора микросхем и других компонентов внутри корпуса.

Форм-фактор

Open Air

По мере того, как графические процессоры становятся все более мощными, производители постоянно оснащают их более мощными охлаждающими решениями для обеспечения максимальной производительности.

Производители обычно стараются максимально использовать форм-фактор открытых графических процессоров для улучшения тепловых характеристик, стремясь от 2,5 до 3 слотов для карт, ориентированных на производительность.

Поскольку одна видеокарта является достаточно мощной для большинства потребительских рабочих нагрузок, таких как игры, графический дизайн или редактирование фотографий, толщина массивной карты с охлаждением под открытым небом редко будет проблемой, особенно если вы планируете использовать ее с большой чехол.

Blower

GPU, с другой стороны, имеют максимальную толщину в два слота.Они оптимизированы для работы независимо от потока воздуха в корпусе в таких сценариях, как установка с несколькими графическими процессорами и корпуса с малым форм-фактором.

Важной причиной использования двухслотовых карт в виде нагнетателей является их предполагаемое использование в конфигурациях с несколькими графическими процессорами.

Горячий воздух выходит прямо через заднюю часть корпуса, не оставляя шансов на рециркуляцию, поддерживая низкие температуры.

Источник изображения: Pugetsystems

Функции нескольких графических процессоров, такие как NVlink и SLI, которые используют мосты, соединяющие две или более видеокарты, требуют определенного расстояния между картами.

Хотя они поддерживают видеокарты с тремя слотами, вы теряете возможность добавлять новые карты в фиксированное пространство.

Материнские платы

имеют фиксированные расстояния между разъемами x16 PCIe, поэтому большой графический процессор с толстым кулером, занимающим дополнительный слот, затрудняет настройку нескольких графических процессоров в системе.

Одним из способов решения этой проблемы может быть использование переходных плат PCIe и удлинительных кабелей, но, опять же, вам нужно будет проверить уровень тепла, отводимого в корпус, чтобы предотвратить перегрев.

Вентилятор против графических процессоров Open Air — сводка

Купите Open Air GPU, если вы:

• Планируете использовать в своей системе один графический процессор.
• Используют видеокарту в хорошо вентилируемом корпусе, предпочтительно в корпусе full или mid-tower, с достаточным количеством корпусных вентиляторов и без препятствий для воздушного потока, а также с подходящим решением для охлаждения процессора, твердотельных накопителей и набора микросхем материнской платы.
• Требуется максимально возможная производительность от графического процессора и вы планируете либо купить графический процессор с заводским разгоном, либо самостоятельно разогнать графический процессор.
• Требуется система с наименьшим возможным уровнем шума без использования пассивного охлаждения

Купите графический процессор с вентилятором, если вы:

• Планируете использование графического процессора в малом форм-факторе (например, mini-ITX) при наличии графики кулер для карт помещается в корпус. Низкопрофильная видеокарта — единственный выбор для очень маленьких корпусов, из-за которых вы упустите высокопроизводительный графический процессор.
• Необходимо запустить несколько графических процессоров в ограниченном пространстве и / или запланировать использование высокоскоростных межсоединений, таких как NVLink от Nvidia.
• Имейте процессор или твердотельный накопитель, который не сможет работать с системой под открытым небом по температуре. Это важно, если вы планируете разгон процессора, поскольку даже однозначное повышение температуры в случае, если температура может привести к нестабильности системы и тепловому дросселированию.

Для вас

Какой тип охлаждения графического процессора вы предпочитаете и какой следующий графический процессор вы собираетесь купить? Дайте нам знать в комментариях или на нашем форуме!

Что такое GIGABYTE WINDFORCE? ?

GIGABYTE представляет WINDFORCE ™, новейшую технологию охлаждения, которая отличает видеокарты этой марки от остальных.GIGABYTE понимает, что вентилятор имеет решающее значение для видеокарты, поэтому для WINDFORCE ™ выбирается только наиболее эффективный вентилятор. Чтобы получить право на участие в программе WINDFORCE ™, охлаждающее решение должно быть оборудовано наклонными вентиляторами с защитой от турбулентности, бесшумным вентилятором с ШИМ-управлением и тепловой трубкой из чистой меди. Наклонные ребра помогают уменьшить чрезмерное нагревание и турбулентность. В зависимости от его ориентации существует 4 типа конструкции наклонного вентилятора: наклонный наружу, наклонный трехмерный, наклонно-параллельный и зеркально-наклонный.Каждый тип создает отличный внешний воздушный поток для эффективного отвода тепла от внутреннего ядра графического процессора. Вентиляторы Тип Наклонный Ориентация Доступен по телефону WINDFORCE ™ 3X WINDFORCE ™ 2X Треугольник Cool

Всегда ли вентиляторы графического процессора включены? — Легкие режимы

Я помню момент, когда я подключил видеокарту, самую дорогую часть моего ПК, и вентиляторы не вращались, когда я сидел на своем рабочем столе.К счастью, я быстро нашел этот утешительный ответ.

Вентиляторы графического процессора не всегда включены для многих видеокарт, но это зависит от видеокарт, потому что некоторые из них построены подобным образом. Однако многие вентиляторы видеокарт не включаются, пока температура не достигнет 50–60 градусов Цельсия.

Давайте подробнее рассмотрим, как работают вентиляторы видеокарты и как можно настроить вентиляторы видеокарты, чтобы они работали меньше или больше!

Всегда ли вентиляторы графического процессора включены?

При запуске вентиляторы графического процессора могут ненадолго включиться, а затем выключиться.Похоже, что графический процессор тестирует все, чтобы убедиться, что все работает, а затем снова переходит в спящий режим.

Как мы уже говорили, многие вентиляторы графического процессора не включаются, пока вы не достигнете определенного порогового значения температуры, которое обычно определяется активностью.

Под действиями я имею в виду программы, которые будут интенсивно использовать вашу видеокарту, что потребует от графического процессора нагрева и, следовательно, охлаждения.

Например,

Gaming заставит ваш GPU запускаться довольно быстро. К тому времени, когда вы окажетесь на экране меню еще до начала игры, ваши вентиляторы графического процессора уже могут быть запущены.

К 10 минутам тренировки вы, скорее всего, будете сидеть при температуре, которую сможете поддерживать до конца ночи.

Моя видеокарта нагревается до 73 градусов Цельсия во время игры, потому что у меня 2070 super со сверхшироким монитором 1440p. Для других это может быть меньше.

Другие программы, такие как Adobe Premiere, также могут разжечь поклонников графического процессора.

Все, что включает в себя множество задач, связанных с графикой, которые должны выполняться вашей видеокартой, должно в конечном итоге привести к тому, что ваши вентиляторы включатся через определенное время.

Когда точно включаются вентиляторы вашего графического процессора, зависит от кривой вентилятора.

Кривая веера выглядит как график с линией, которая изгибается. Вы увидите температуру внизу диаграммы, а сбоку вы увидите процент скорости вращения вентилятора.

Чем больше нагревается ваш графический процессор, тем выше скорость вращения вентилятора. Это гарантирует, что, когда ваш графический процессор станет более горячим, ваши вентиляторы будут соответствующим образом регулировать, чтобы предотвратить перегрев.

Для некоторых кривых вентилятора скорость вращения вентилятора будет по умолчанию установлена ​​на 0, например, до тех пор, пока вы не достигнете 50 градусов Цельсия.

Логика заключается в том, что у вас может быть бесшумный ПК и отсутствие слышимого звука работающих вентиляторов, когда вы не используете свою видеокарту для чего-либо, нуждающегося в охлаждении.

Например, когда вы просто просматриваете Reddit или смотрите видео 1080p на YouTube, вам не нужно, чтобы вентиляторы графического процессора работали со слышимой скоростью вращения вентилятора 60%.

Это хорошо, но в этом нет необходимости из-за того, что вентиляторы графического процессора работают бесшумно. Хотя толерантность к шуму очень субъективна.

Хорошая новость в том, что вы можете очень легко изменить кривую вентилятора, чтобы ваши вентиляторы работали все время, или, если ваши вентиляторы работают все время, вы можете уменьшить кривую вентилятора, чтобы работать меньше.

Измерьте текущую температуру

Вы должны сначала проверить свою температуру, прежде чем включать или выключать вентиляторы графического процессора, чтобы убедиться, что вы вносите изменения, которые не повредят вашему компьютеру.

Если ваши вентиляторы графического процессора работают все время из-за того, что ваш графический процессор сильно нагревается, вам, вероятно, не следует выключать вентиляторы графического процессора.

Если ваши вентиляторы графического процессора недостаточно работают, и вы замечаете, что замечаете, что температура вашего графического процессора довольно высока, вам, вероятно, следует включить вентиляторы графического процессора.

Если вы заметили, что вентиляторы вашего графического процессора не работают, когда вы ничего не делаете интенсивно, и просто хотите это изменить, вы, вероятно, можете перейти к следующему разделу.

Сначала установите MSI Afterburner с официального сайта MSI и запустите мастер установки.

Когда вы закончите, откройте приложение и на секунду посмотрите на все шкалы и переключатели, но пока ничего не трогайте.

MSI Afterburner — это также инструмент для разгона, неправильное использование которого может нанести вред функциональности вашего ПК.

Щелкните значок шестеренки настроек и перейдите на вкладку мониторинга; убедитесь, что рядом с измерением температуры графического процессора установлен флажок с черным контуром, затем перейдите к полям ниже и активируйте «показывать на экранном дисплее».

Когда вы запускаете игру, вы должны увидеть температуру графического процессора в верхнем левом углу экрана.

Если нет, убедитесь, что MSI Afterburner все еще работает и что вы сохранили изменения.

Как изменить скорость вентилятора

Щелкните значок шестеренки и перейдите на вкладку вентилятора в новом всплывающем окне.

Отметьте поле с надписью «включить определяемое пользователем программное обеспечение автоматического управления вентилятором».

Теперь вы должны увидеть большой график и несколько других опций, о которых сейчас не нужно беспокоиться.

На вашем графике будут точки в форме прямоугольников.

Их можно перетаскивать слева направо для определения температуры, при которой вы хотите изменить.

Или вы можете перетащить их вверх, чтобы увеличить скорость вентилятора, или вниз, чтобы уменьшить скорость вентилятора.

Если вы хотите добавить новую точку на график для увеличения скорости вращения вентилятора при несуществующей температуре, щелкните линию с этой температурой, чтобы добавить новый узел.

Этот график всегда должен идти снизу вверх, и никогда не должно быть снижения скорости вентилятора при повышении температуры.

Всегда увеличивайте скорость вентилятора в зависимости от температуры, так как это необходимо для предотвращения перегрева и теплового дросселирования.

На этом этапе вы можете настроить график так, чтобы он был ниже или выше, в зависимости от того, с какой проблемой вы столкнулись.

Если ваши вентиляторы графического процессора не работают ниже 50 и вы хотите его изменить, вы можете увеличить скорость вращения вентилятора.

Если температура вашего графического процессора слишком высока и вы хотите снизить ее, когда достигнете 70 градусов по Цельсию, вы можете увеличить скорость вращения вентилятора на 70 градусов, и это должно помочь.

Два последних совета для этого раздела: не поднимайте поклонников выше, чем они должны быть, когда у вас температура ниже 50 градусов по Цельсию. Я предпочитаю держать температуру ниже 50%, пока не дойду до 50 градусов.

Во-вторых, убедитесь, что когда вы достигнете 80 градусов и выше, скорость вашего вентилятора будет достаточно высокой.

Если это произойдет, ваш графический процессор находится в ненормальной ситуации и должен работать с высокой скоростью вращения вентилятора графического процессора, чтобы охладить его.

Часто задаваемые вопросы: все о вентиляторах графических процессоров

1. Стоит ли оставлять вентилятор GPU включенным в автоматическом режиме?

Это относится к автоматической настройке в программном обеспечении MSI и EVGA GPU. Вы можете оставить вентилятор графического процессора в автоматическом режиме, чтобы опробовать его. Для многих этого должно быть достаточно.

Для меня мой графический процессор работал сильнее, чем мне хотелось, поэтому я решил установить свою собственную кривую вентилятора, и это немного помогло.

1. Плохо, когда вентиляторы графического процессора работают постоянно?

Я не смог найти ничего конкретного о корреляции между более коротким сроком службы вентилятора и более высокой скоростью вращения вентилятора, но это зависит от обстоятельств.

Некоторые люди думают, что более высокая скорость вращения вентилятора может сократить срок службы вентиляторов графического процессора.

Другие люди думают, что если вы недостаточно запустите свои вентиляторы, тепло, которое вы приложите к графическому процессору, может сократить срок его службы в целом.

Прямо сейчас обе стороны в споре могут быть правы.

Однако я предпочитаю поддерживать кривую вентилятора ниже 80% до тех пор, пока я не достигну 75 ° C и не буду уверен, что мои вентиляторы графического процессора созданы для интенсивной работы.

Не знаю, сокращает ли это срок службы вентиляторов графического процессора. Однако я знаю, что это лучше, чем перегрев моего графического процессора, пока я не начну терять температуру.

1. Плохо ли оставлять вентиляторы выключенными до 40 ° C?

Раньше у меня не было проблем с этим. Пока я нахожусь на своем рабочем столе, мне не нужно запускать вентиляторы графического процессора.

Кроме того, они всегда работают до нужной скорости вентилятора, когда я начинаю интенсивно использовать свой графический процессор.

Итак, я не думаю, что это плохо. Кривая вентилятора должна активироваться после этого числа, и единственная причина для запуска вентиляторов ниже этого числа — спокойствие.

кулеров VGA | Newegg.com

Кулеры VGA предотвращают перегрев вашей видеокарты, когда вы играете в видеоигры или используете приложения с тяжелой графикой. Наличие качественной системы охлаждения важно для предотвращения повреждения вашего процессора.

Воздуходувки предотвращают распространение тепла внутри корпуса компьютера

Воздуходувки или закрытые кулеры графического процессора являются наиболее распространенным решением для охлаждения видеокарт высокого класса, таких как AMD или NVIDIA®. Вентиляторы корпуса компьютера всасывают горячий воздух из передней части видеокарты и выдувают его. Чтобы избежать перегрева других компонентов компьютера, нагнетатели вытесняют горячий воздух за пределы корпуса. Они имеют защитный слой из пластика вокруг радиатора, который предотвращает попадание горячего воздуха в корпус компьютера.Единственное отверстие находится за пределами вашего компьютера, на монтажной пластине. Поскольку воздуходувки занимают очень мало места, они подходят даже для самых маленьких корпусов ноутбуков.

Открытые охладители работают лучше в настольных компьютерах

Открытые охладители VGA — отличный выбор в отрасли послепродажного обслуживания. У них есть до трех вентиляторов, которые направляют холодный воздух снаружи к радиатору. Они могут охлаждать графический процессор прямо или косвенно. Из-за открытого радиатора вентиляторы выталкивают горячий воздух внутрь корпуса компьютера.По этой причине крайне важно, чтобы ваше устройство имело надлежащую систему охлаждения. На многих настольных ПК кулеры VGA под открытым небом, как правило, работают лучше, чем просто нагнетатели жестких дисков, поскольку они обеспечивают дополнительный воздушный поток.

All-In-One (AIO) Охладители ЦП используют жидкую охлаждающую жидкость для повышения эффективности

Охладители ЦП AIO имеют радиатор, который выводит горячий воздух за пределы корпуса компьютера. Эта система предотвращает перегрев кулера. Как правило, они стоят дороже, чем воздуходувки и охладители открытого воздуха, но, как правило, обладают более высокой производительностью.Эти кулеры для видеокарт имеют несколько трубок с жидким хладагентом внутри. Они работают аналогично автомобильной системе охлаждения. Насос обеспечивает циркуляцию охлаждающей жидкости, а медная пластина передает тепло от графического процессора жидкости. Затем жидкий хладагент попадает в радиатор, где вентиляторы отводят избыточное тепло.

Кулеры для видеокарт от ARCTIC обеспечивают превосходную производительность

ARCTIC предлагает широкий спектр кулеров VGA для графических процессоров NVIDIA и AMD, например вентиляторы процессора с радиаторами. Одна из самых производительных моделей бренда — Accelero Xtreme IV, которая оснащена тремя мощными вентиляторами и эффективным радиатором.Вы можете установить этот кулер без термоклея, чтобы он не оставил следов и пятен на видеокарте. Accelero Xtreme IV имеет мощность охлаждения 300 Вт и поставляется с предварительно нанесенной термопастой.
