Подключение вентилятора 4 pin к 3 pin – Распиновка кулера: подключение 3 pin и 4 pin вентилятора

3 пин вентилятор в 4 пин разъем. Подключение светодиодов

Использование светодиодов в моддинге очень популярно, в связи с невысокой сложностью их подключения и неплохим получаемым визуальным эффектом от их применения. Именно по этой причине, в продолжение моей теоретической я решил сделать практический гайд по подключению светодиодов в компьютере. Данный гайд ориентирован на моддеров, которые только начинают применять светодиоды в своих моддинг-проектах и в нем я расскажу о трех самых популярных способах подключения питания к светодиодам, в зависимости от разъема: от 4-pin molex, от 3-pin или от USB.

Необходимое

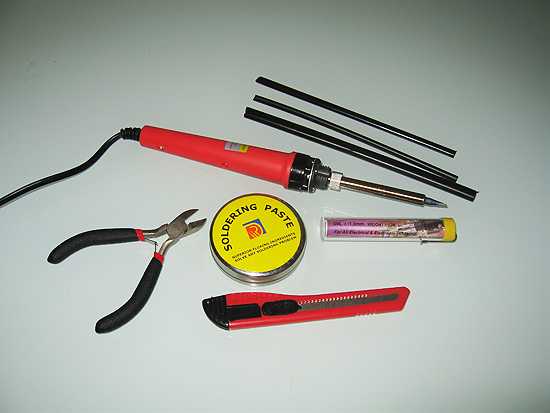

Для выполнения этого гайда по подключению светодиодов нам понадобятся следующие вещи:

  • Светодиоды. Тут все понятно, собственно их мы и будем подключать.
  • Резисторы. Необходимы для снижения напряжения и силы тока от источника питания до величин, необходимых подключаемому светодиоду.
  • Разъемы. Ими светодиоды будут подключатся к источникам питания в компьютере.
  • Паяльник со всем необходимым для пайки. С их помощью мы и будем осуществлять всю работу.
  • Термоусадочная трубка. Понадобится для обеспечения аккуратного внешнего вида и безопасности спаянного соединения.
  • Мультиметр (тестер). Для проверки напряжений и целостности соединений.
  • Кусачки и/или лезвие. Для снятия изоляции и работы с проводами.


Как видно из списка приведенного выше, никаких сложных, дорогих или хитрых приспособлений нам, для выполнения данного гайда, не понадобится. Да и сама операция по подключению светодиодов тоже не отличается особой сложностью. Перейдем к детальному описанию различных способов подключения светодиодов в компьютере.

Подключение светодиода к разъему 4-pin molex

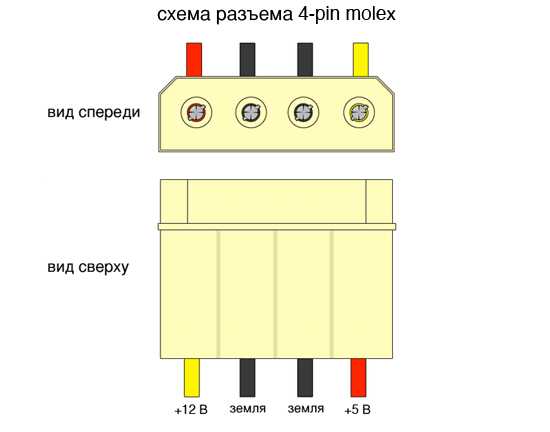

4-pin molex является одним из самых распространенных разъемов питания в компьютере. Именно при помощи molex-разъемов подключалось раньше (да и сейчас в старых моделях) питание к жестким дискам и оптическим приводам. Также при помощи molex-разъемов подключается часть вентиляторов и большинство компьютерных аксессуаров, например панелей управления, ламп подсветки и тому подобных устройств. Как видно из его названия, 4-pin molex содержит в себе четыре контакта: +12 В (обычно это желтый провод), +5 В (обычно это красный провод), а так же два контакт земли (черные провода). Соответственно, при подключении светодиода к 4-pin molex у вас есть возможность выбрать куда именно подключать светодиоды, а именно к 12 или 5 вольтам.

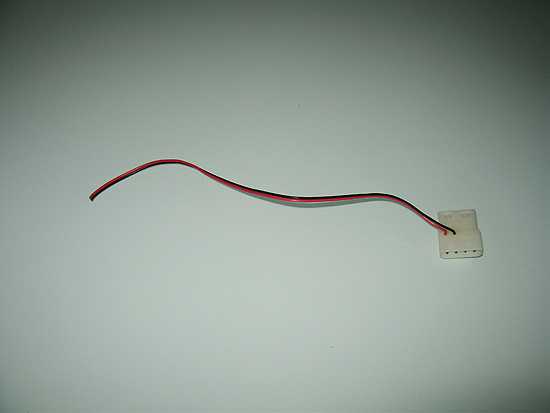

В нашем случае я буду подключать четырехкристальный 10мм светодиод зеленого цвета, который работает от 3.2 вольт и потребляет 80 мА к источнику 12 вольт. В соответствии с моей рассчитываем параметры резистора, который нам понадобится для подключения светодиода — понадобится нам резистор с сопротивлением в 120 Ом. Сам разъем 4-pin molex можно либо купить отдельно, либо использовать разъем взятый из чего-то старого/ненужного устройства, например удлинителя, разветвителя или переходника.

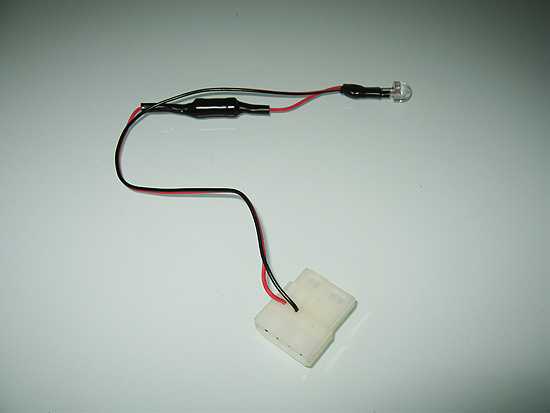

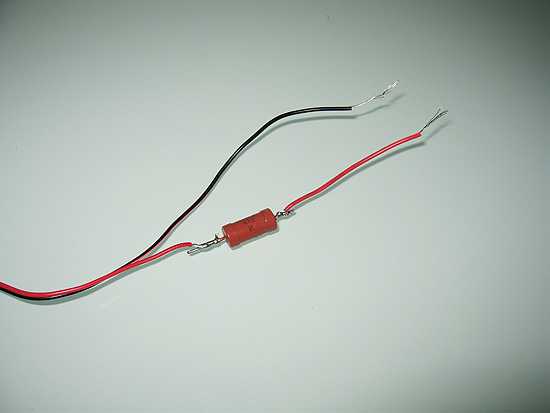

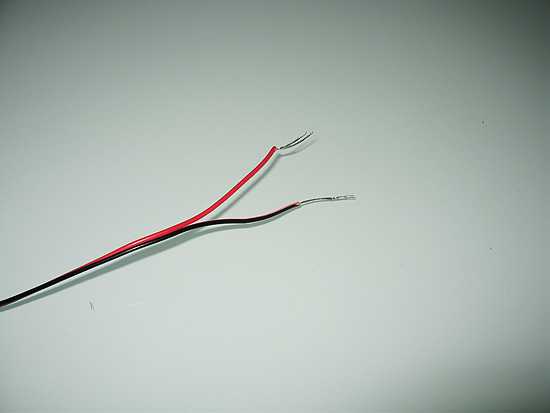

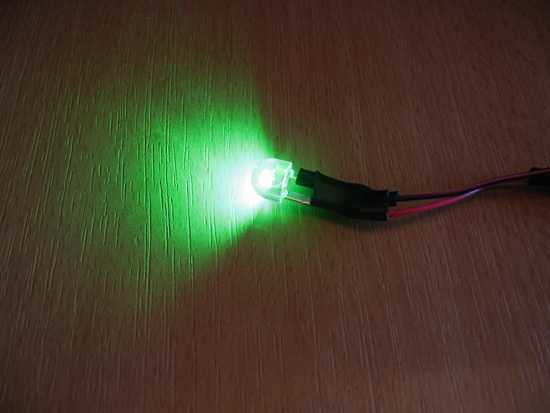

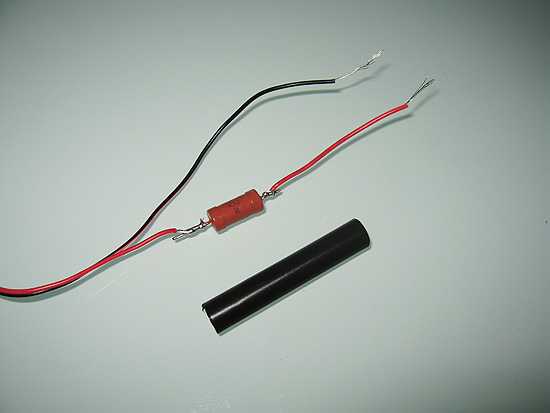

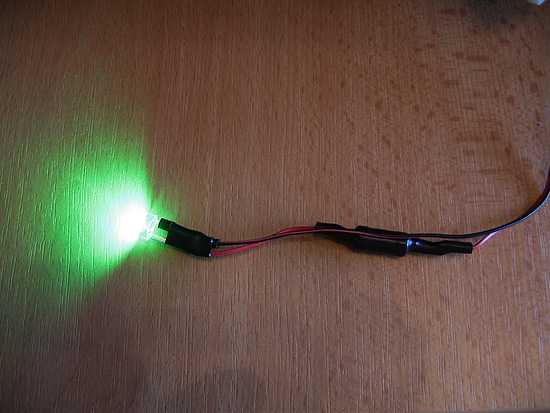

Перед подключением светодиода желательно предварительно проверить мультиметром соответствие выбранных контактов, а так же определить где у светодиода положительный (плюс) и отрицательный (минус) контакты. После этого необходимо зачистить провода, которые идут от molex-разъема и припаять к положительному контакту резистор, не забыв закрыть спаянное соединение термоусадочной трубкой. После этого к другому контакту резистора необходимо припаять положительный контакт светодиода также закрыв место пайки термоусадкой. Отрицательный контакт светодиода припаивается к контакту «земля» у molex-разъема, место пайки в очередной раз закрывается термоусадочной трубкой. Вот теперь все готово и можно смело подключать светодиод к питанию для проверки его работоспособности. Проверяем — все работает!











Подключение светодиода к разъему 3-pin

Разъем 3-pin является стандартным разъемом для подключения вентиляторов в компьютере и довольно-таки часто они остаются лишними, соответственно в них можно подключить светодиод. Так иногда делают при установке ватерблоков с прозрачными крышками на процессор, ведь не

128gb.ru

Подключение 3-pin куллера к 4-pin разъему улучшение — ITcom сервисный центр Харьков

Однажды столкнулся с такой проблемой при замене штатного куллера процессора на более мощный. Но на новом куллере был 3-х контактный разъем подключения к материнской плате. А нужен был 4-х контактный.

Разница:

  • 3-х пиновые куллера управляются напряжением, тип DC. Т.е. контроллер материнской меняет напряжение подаваемое на куллер, отсюда обороты больше-меньше. Обычно напряжение меняется от 5…12В.
  • 4-х пиновые куллера управляют с помощью ШИМ контроллера, т.е. напряжением прямоугольной формы — импульсами. Меняется частота импульсов, следовательно, и скорость, а напряжение остается неизменно.



Предлагаю следующий переходник:



Размеры переходника 15х30 мм. Одевается на

4-х контактный разъем материнской платы. К переходнику подключается 3-х контактный вентилятор. Никакого дополнительного питания и проводов нет. Оборотами вентилятора можно управлять программно SpeedFan или средствами BIOSа.

Существует также плата для подключения до 4-х вентиляторов на 3 пина, но там уже есть дополнительное питание о молекса. И тахосигнал соответственно считывается с одного вентилятора.

Схема переходника приблизительно такая:



Такая схема применялась на материнских платах, но поскольку сейчас производители ее не размещают, а выводят только PWM выход, то она размещается внутри 4-х пиновых вентиляторов.

Операционник теоретически можно применить любой. Но все они требуют двух полярного питания, а преимущество этого в том, что вместо -12 вольт — ему достаточно «земли».

Операционник управляет силовым транзистором (любой c n-p-n переходом), я пробовал — КТ805, КТ-815 и КТ-819. Остановился вроде на КТ-805 так как он может пропускать наибольший ток не особо греясь.

По поводу вывода таходатчика, т. к. плата односторонняя — и чтоб не водить дорожки вокруг и не увеличивать размеры, он в первом варианте перекинут перемычкой со стороны проводников.

Достаточно соорудить переходник 15х30 мм из 5-ти деталей. И пользоваться обычными 3-х пиновыми куллерами при сохранении полной функциональности PWM-регулирования. При необходимости можно подсоединить 3-4 куллера на один разъем, и управлять ими.

Плюсы схемы:

  1. 5 деталей, можно спаять, используя навесной монтаж;
  2. 30 мин максимум на изготовление платы уходит;
  3. Схема термостабильна и при пробое транзистора или КЗ — операционник не пустит +12 В на материнскую плату.

itcom.in.ua

Подключить 4-pin кулер к 3-pin разъёму на материнской плате

Будет работать, не беспокойся. Добавлю, что в 4 пиновых так: — минус — плюс — регулировка оборотов — инфа об оборотах Если вдруг не будет работать, то нужно просто поменять местами *регулировку* и *инфу*, чтобы в воздухе осталась висеть *регулировка*.

подключай, не бойся! Этот контакт отвечает за автоматическое уменьшение/увеличение количества оборотов, в зависимости от температуры!

просто скорость оборотов не будет меняться у кулера, советую купить реобас, если на материнке нету 4 пинового разъема,

Подключай нечего не будет.

Всё будет работать нормально, подключай его к 3 пин. Если страшно, можно купить переходник на молекс, но нафига нам лишний поход в магаз. Я вообще делаю проще, если мест не хватает. Безо всяких переходников двумя проводками цепляю к молексу и ага. блин… не туда написал))

touch.otvet.mail.ru
