PCIe Riser для видеокарт: тестирование производительности

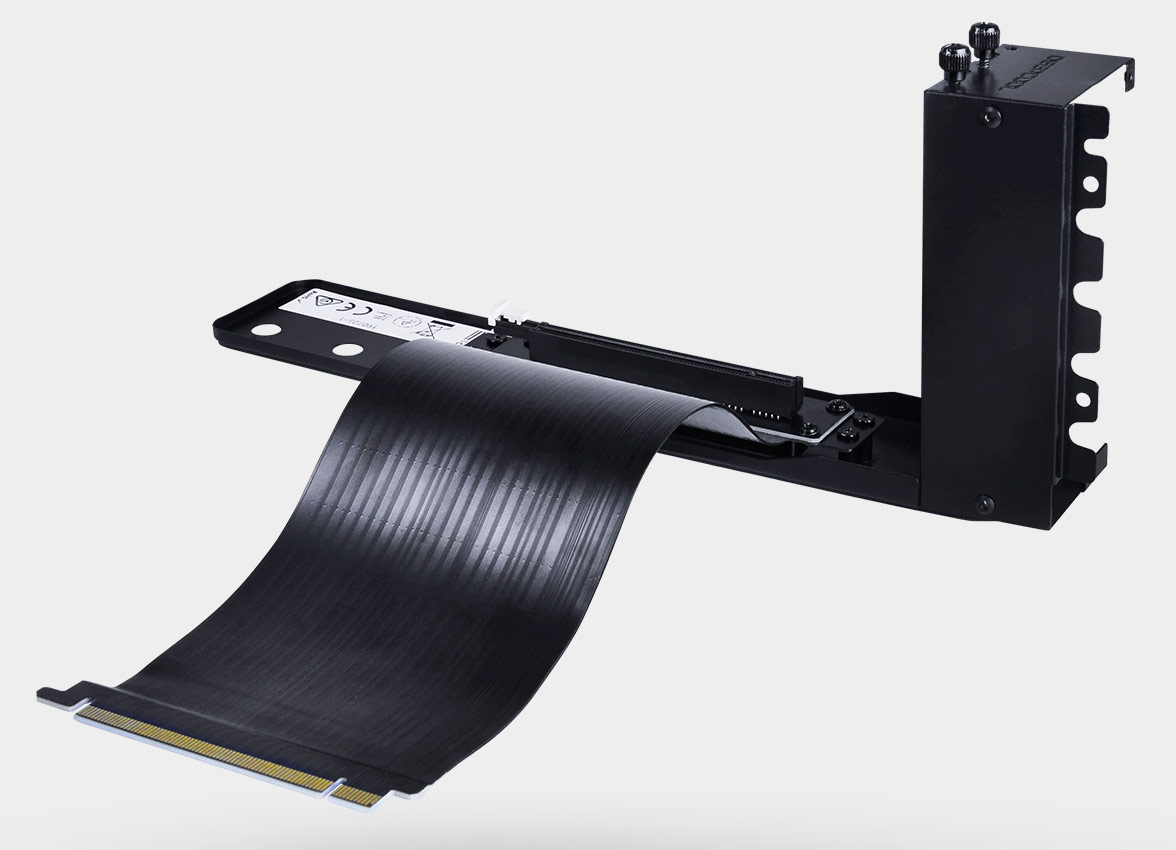

Вертикальная установка видеокарты имеет свои плюсы и минусы, но нет сомнений, что она отлично смотрится в коробках, которые ее поддерживают. Плохо то, что почти никто не приходит с необходимым PCIe райзер включены, и это компонент, который нам придется покупать отдельно. Как мы уже упоминали ранее, есть «брендовые», а также есть общие, и разница в цене Что-то, что может заставить нас думать, что фирменные из них лучше общих, но в какой степени это так? Есть ли производительность разница? Давай увидим это.
Здесь вы можете увидеть несколько примеров того, как использовать марку и непатентованную марку (или неизвестную марку):
Тест производительности
Чтобы увидеть, есть ли разница в производительности, мы использовали кабель Corsair Premium и, в частности, неизвестный бренд (EZDIY-FAB), который мы привели в качестве примера, разница в цене которого заключается в том, что переходник для бренда буквально стоит вдвое дороже.
много (втрое, если мы использовали Thermaltake’s). Основываясь на технических характеристиках продукта, этот райзер OEM PCIe 3.0 x16 и включает фильтр EMI, так что технически не должно быть никакой разницы.
Для тестирования мы использовали обычное оборудование, состоящее из Intel Процессор Core i7-8700K с материнской платой MSI Z370 Gaming M5, 4 × 8 ГБ Corsair Dominator Platinum RGB DDR4-3600 МГц и EVGA GeForce RTX 2080 XC Игры Устанавливается в вертикальном положении в корпусе Corsair Crystal 680X.
Используемая операционная система была Windows 10 Pro 64-бит со всеми установленными обновлениями, и для измерения производительности мы использовали 3DMark Time Spy , один из самых признанных критериев, который существует и который использует DirectX 12 графический API. Это было результатом:
На гистограмме разница, по-видимому, довольно велика в пользу райзера Corsair, но реальность такова, что если мы берем в качестве ориентира 10641 балла с райзером бренда, то балл 10344 баллов — это всего лишь 2.
80% ниже потеря производительности настолько мала, что мы можем рассматривать ее практически в пределах погрешности измерения.
Так что лучше использовать переходник OEM PCIe, чем фирменный?
Нет, это далеко не так. В этой статье мы хотели посмотреть, была ли разница в производительности, и мы смогли убедиться, что она есть, хотя она довольно мала. Тем не менее, мы увидели заметную разницу между двумя стояками с точки зрения качества сборки , Хотя OEM-райзер не то, что он плохой или хлипкий, заметно, что материалы не имеют того же качества, что и у райзера Corsair, и фактически буквально пахнут пластиком, что означает, что они использовали материалы, состав которых… хорошо … скажем, что это не самый оптимальный.
Фактически, сразу видно, что переходник Corsair имеет пластики лучшего качества как в разъеме PCI-Express, так и в разъеме, который идет к плате, и даже в самом «кабеле», похожем на ткань, в Corsair. Версия это намного сложнее и последовательнее.
Другими словами: несмотря на то, что OEM Riser собирается предоставить нам то, что нам нужно для вертикальной установки видеокарты, ощущение, которое она нам дала лично, заключается в том, что она не будет слишком долговечной. Необходимо будет проверить, не наносит ли он вреда после использования в течение нескольких месяцев или, наоборот, ощущения не правильные и продукт остается в хорошем состоянии.
Эволюция развития райзеров для майнинга. Какой USB Riser выбрать для майнинга криптовалют.
- Информация о материале
- Опубликовано: 10.04.2019 04:56
С появлением майнинга криптовалют на видеокартах первым крипто энтузиастам пришлось решать немало технических и программных задач, одной из такой задач стало использование максимального количества видеокарт на одной компьютерной платформе или риге. Т.к. в 2010 году еще не существовало специальных материнских плат для майнинга, то максимальное количество устанавливаемых видеокарт на одну материнскую плату редко превышало 2 единиц.
Т.е. количество устанавливаемых видеокарт напрямую зависело от количества PCI-Express x16 разъемов на материнской плате. Кроме этого из-за близкого расположения видеокарт друг другу и работы майнинг ригов в режиме 24/7 существовала реальная проблема с охлаждением видеокарт. Именно в это время на профильных форумах стали появляться советы по увеличению расстояния между видеокартами с помощью специального удлинителя разъема PCI-Express X16, который приходилось паять из разъемов и шлейфов самостоятельно. Такое устройство получило в дальнейшем название Riser PCI-Express 16X — 16X.
Толстые шлейфы таких райзеров были крайне неудобны и ненадежны в местах пайки проводов с разъемами.
Им на смену буквально почти сразу пришел более элегантный вариант шлейфового райзера по названием Riser PCI- express 1X -16X, позволявший использовать не только полноразмерные PCI express разъемы на материнских платах, но и разъемы с одной линией передачи вместо 16 — PCI-Express X1.
Появление такого riser решило сразу несколько проблем. Это увеличение установленных на материнскую плату видеокарт с 2-3 до 5-7 штук. Второе это более удобный тонкий шлейф, который легче гнулся и был немного надежнее в местах пайки.
C ростом количества устанавливаемых видеокарт на одну систему возникла другая проблема это недостаточная длина шлейфовых райзеров для разнесения на достаточное расстояние сразу 5-7 видеокарт. Крайние карты в таких системах часто подключали через два райзера включенных друг в друга, но в большинстве случая такая связка работала не стабильно из-за большего количества соединений и увеличения электромагнитных помех на длинные неэкранированные провода.
Большое количество видеокарт на одной материнской плате породило еще одну проблему. Это повышенное энергопотребление по линии 12В на материнских платах, которые к такому развитию событий были не готовы и первые майнеры столкнулись с массовым выгоранием электрических дорожек на материнских платах и оплавлением разъемов.
Так появились шлейфовые райзеры с разъемами дополнительного питания, которые изначально ставили предприимчивые китайцы или майнеры самостоятельно дорабатывали такие райзеры если планировали использовать риги с большим количеством GPU. С помощью такого технического решения 12В нагрузка для видеокарт шла напрямую в видеокарту от блока питания минуя при этом материнскую плату.
На сегодняшний день все шлейфовые райзеры остались в истории, т.к. им на смену пришли современные USB райзеры, обладающие большей надежностью удобством и длинными проводами, но при этом и более высокой ценой. Если в покупке шлейфового разйера 1X-16X можно полностью отказаться, то полноценный 16X-16X шлейфовый райзер до сих пор может пригодиться, если майнинг риг еще используется как игровой компьютер, где необходимо использовать все 16 линий передачи PCI-Express.
Основное преимущество USB Riser это удобство, т.е. длинный соединительный провод с 2-мя USB разъемами не менее 60см в длину вместо 30см у шлейфового райзера, позволяют размещать видеокарты в гораздо большем пространстве, что в первую очередь дает собирать риги на 10 и более видеокарт, плюс можно обеспечить необходимую воздушную прослойку между видеокартами для их лучшего охлаждения.
Кроме этого USB райзеры намного надежнее и защищают видеокарты от всплесков напряжения при неправильной работе блоков питания.
USB райзеры можно встретить в 9 различных версиях. Из них можно выделить две группы, это райзеры с 1 по 5 версию и вторая группа с 6 по 9 версию USB райзеров.
Отличительная особенность райзеров первой группы это минимальное использование электронных компонентов (стабилизатор напряжения с 12 V до 3,3V и конденсаторы), а так же использование для дополнительного питания разъемов Molex (4 контакта в ряд). Но могут попадаться райзеры и с Sata или Floppy разъемами. Основные отличия версий с 1 по 5 это использование различных стабилизаторов напряжения.
USB Riser Ver 002 (Molex разъем дополнительного питания)
USB Riser Ver 003 (Molex разъем, стабилизатор напряжения G1084)
USB Riser Ver 004
USB Riser Ver 005
Вторая группа райзеров отличается использованием 6-ти контактных PCIE разъемов дополнительного питания, что намного надежнее.
Использование не только аналогового стабилизатора, но и регулятора напряжения, из-за чего электрических компонентов на таком райзере в несколько раз больше, так же защищает видеокарты от некачественного питания.
USB riser Ver 006c Купить на Aliexpress
USB Riser Ver 007 Купить на Aliexpress
USB Riser Ver 008 (сразу три разъема: Sata, Molex и PCIE) Купить на Aliexpress
USB Riser Ver 009 (добавлены светодиоды состояния шин питания 12В и 3,3В) Купить на Aliexpress
Оптимальным выбором для покупки будет USB riser из второй группы и 6 версии в частности, как самый дешевый и проверенный временем вариант. Так например USB райзеров V008 попадались бракованные партии, которые сжигали видеокарты по линии 3,3В. Подробнее в этой статье Бракованные райзеры и как вылечить райзер убийцу.
Так же стоит отметить, что под видом райзеров версии 006 часто продают старые модификации версии 003, которые можно легко отличить по количеству электронных компонентов на печатной плате переходника.
Если Вы решили заняться майнингом криптовалют с помощью видеокарт, то покупка USB райзеров это обязательный элемент при создании майнинг ригов, без которых собрать оптимальный компьютер для майнинга просто не получиться.
Большой выбор USB riser-ов по низкой цене Вы сможете всегда найти на Aliexpress, но если для Вас более важны сроки доставки, чем цена, то райзеры можно поискать и в ближайших компьютерных магазинах и по объявлениям в вашем городе.
внешнее подключение видеокарты к компьютеру
Это райзеры для майнинга, которые существенно снижают риск поломки. Конечно же, одна материнская плата рассчитана на одну мощную карточку, но существует несколько вариантов для обхода данного ограничения.Райзеры и их виды
Также встречаются модели с применением USB3. Производство осуществляется в заводских условиях, что гарантирует соответствие более высоким стандартам качества. Правда это приводит к увеличению стоимости. Передача сигнала здесь быстрая, так как используется большее количество жил. Средняя длина составляет 1 м, чего вполне достаточно для большинства случаев.
Наилучшие платы для майнинга криптомонет
Мы уже разобрались, что представляет из себя райзер и для чего он нужен.
Теперь пришло время разобраться в разновидностях, присутствующих на современном рынке.
- Полнопрофильные чёрные. Они выпускаются уже как минимум несколько лет, у них есть специальная защитная липучка. Дополнительное питание можно подключить через 4pin IDE напрямую с блока питания. Предварительно посмотрите на толщину кабеля и его маркировку. Подключать 3 и более райзеров не рекомендуется.
- Синие полнопрофильные. Это практически полный аналог чёрных плат, правда со стабилизатором от иного изготовителя. Здесь перекрестная магистраль USB.
- Голубые полнопрофильные. Отличие с ранее перечисленным платами заключается в чуть другой разводке, правда на практике оно никак не сказывается на процессе майнинга.
- Голубые полнопрофильные с доп.питанием 6pin. Это превосходный вариант, выпущенный китайскими производителями. Он способен выдерживать даже серьёзную мощность, поэтому его можно встретить на серверных БП.
Здесь можно выделить несколько параметров, на которые следует обратить внимание перед покупкой.
- Приемлемость цены.
- Возможность работы даже с бюджетными двухъядерными процессорами.
- Отсутствие наворотов, которые никак не относятся к майнингу. Нужно игнорировать геймерские модели.
- Расположение PCI-E.
Обязательно посмотрите, сколько видеокарт можно подключить к той или иной плате. Это число может варьироваться от 4 (бюджетные варианты) до 13.
Как настаивать материнские платы для майнинга
Для начала вам потребуется зайти в БИОС и отключить все функции, которые могут повилиять на процесс добычи криптовалют. Следует выключить звук и порты USB 3.0. Скорость PCIe следует поставить на Gen1, автоматический режим не подойдет.
А вот скорость кулера процессора, наоборот, следует выставить на «Auto». Не забудьте отключить HDD S.M.A.R.T. Capability, выберите пункт «Disabled». В противном случае вы будете терять в производительности. Хотите чтобы ферма запускалась автоматически? Тогда включите пункт «AC Back Function».
Как настроить Windows для майнинга
С BIOS разобраться достаточно просто. Теперь нужно подкорректировать параметры в операционной системе. С самого начала отключите службы обновлений. Также найдите «Режим электропитания» и выберите пункт «Высокая производительность». Увеличьте размер файла подкачки до 20 Гб. Этот параметр можно найти в меню «Дополнительные параметры системы».
Как видите, решить проблему с подключением большого количества видеокарт к материнской плате достаточно просто. Достаточно лишь правильно подобрать оборудование и произвести настройку. Обязательно предварительно смотрите на максимально возможную возлагаемую нагрузку.
Райзер (Riser) – это переходник для подключения видеокарты в разъём PCI-e на материнской плате.
Райзеры могут различаться, по цвету исполнения текстолита, по версии указанной на райзере и по способу подключения (6pin, Molex, SATA).
На практике райзера с текстолитом разного цвета могут быть полностью идентичны в техническом плане.
Для нас самое важное это подключение питания к райзерам.
Сравнительная таблица райзеров
Райзер SATA 15-pin
Примеры райзеров с текстолитом другого цвета и MOLEX подключением
Видеокарте для питания необходимы линии 12V и 3.3V от райзеров, 12V поставляется напрямую.
Различия же, между обычными райзерами и 6pin райзерами в том, как они получают 3.3V через преобразователи.
- Для “обычных” 3.3V преобразовывают/получают из 5V.
- Для “6pin” 3.3V преобразовывают/получают из 12V.
В рамках одной фермы мы можем использовать несколько разных райзеров исходя из количества доступных разъемов и кабелей у блока питания.
Как правило, 6 пиновые райзера отлично заходят если у вас серверный блок питания, так как на них распаивают 6 пиновое подключение и можно все подключать напрямую. С обычными блоками питания придется подбирать переходники и разветвители.
Важно! Подключение напрямую необходимо, так как поставляемые в комплекте с райзерами переходники “могут быть” плохого качества и могут не соответствовать заявленным AWG18.
Кабели поставляемые в комплекте с райзерами
Итак, считаем, для SATA максимальное напряжение по линии 12V считается 1.5A, имеем 3 линии, итого 3*1.5A = 4.5A*12V = 54 ватта, как максимальное потребление для SATA. Мы же должны считать по 1A, 3*1A = 3A*12V = 36 ватт, нормальное потребление SATA для использования 24/7.
Фактическое напряжение с райзера может варьироваться от модели видеокарты, разгона, даунвольтинга и прочих параметров.
Важно! В этом случае, для некоторых видеокарт прямое подключение SATA к райзеру SATA может быть приемлемым, если райзер “потребляет” не более 35-40 ватт. Если же из-за модели видеокарты райзера потребляют больше, то использовать SATA подключение необходимо с осторожностью, пониманием дела и на свой страх и риск.
Кабели и переходники
Переходники можно разделить на 3 категории, от CPU, PCI-e, Molex. В тех или иных случай можно пользоваться разными переходниками для подключения райзеров или переферии.
К примеру многие блоки питания с высокой мощностью комплектуются двумя CPU разъёмами, это можно использовать, так как в противном случае один из разъёмов будет простаивать.
Переходники CPU to PCI-e
Переходник CPU на 1x6pin PCI-e
Переходник CPU на 6+8pin PCI-e
Переходники PCI-e на PCI-e
Переходник PCI-e на 6+6pin PCI-e
Переходник PCI-e на 6+8pin PCI-e
Переходники Molex to Molex
Переходник Molex на 2xMolex
Переходник Molex на 6pin PCI-e
Стоит помнить о следующих расчетах:
CPU разъем и кабель имеет 4 линии 12v, PCI-e разъем имеет 3 линии 12v, 6pin разъем на блоке питания может иметь от 2 до 3 линий 12v. Стараемся не подавать больше 5A на каждую линию и максимально 6A.
- Для CPU разъема: 4*5A = 20A*12V = 240 ватт – нагрузка на разъем.
- Для PCI-e разъема: 3*5A = 15A*12V = 180 ватт – нагрузка на разъем.
- Для 6pin разъема: 2*5A = 10A*12V = 120 ватт – нагрузка на разъем.
- Для Molex разъема: 8A*12V = 96 ватт – нагрузка на разъем.
Имея ваттметр, мы можем рассчитать потребление видеокарты, допустим из розетки видеокарта потребляет 120/130 ватт, отнимаем от этой цифры эффективность блока 15%, получаем 102/110 ватт фактическое потребление видеокарты на разъем. Этот пример для наглядности показывает, что на один 8pin PCI-e разъем нельзя устанавливать две видеокарты через переходник! Или для Molex разъема нежелательно через переходник подключать больше одного райзера.
Безопасность электросети
Если у вас одна ферма, то в принципе беспокоится не нужно, из бытовой розетки можно потреблять не более 16A * 220 = 3.5кВт. Трудность, с которой можно столкнуться, в том, что все розетки в комнате могут идти от одной линии в автомате распределительного щитка. Также необходимо проверить сам автомат в распределительном щитке на кол-во Ампер, так как его может выбивать от перегрузки. Для безопасного использования нескольких ферм рекомендую провести отдельную линию с автоматом >40A от основного щита в квартире к отдельному боксу в помещение, в этом боксе уже установить по автомату 16A и отдельной линии от основной для каждой фермы.
Обязательно купите хорошие розетки для ферм.
Также не стоит забывать, что в домах со старой проводкой подключать более 1,5 кВт мощности к существующим розеткам не желательно.
Важно! Обратитесь к хорошему электрику, который проконсультирует по всем вопросам и сможет провести отдельную линию для ферм.
Де-факто сегодняшним стандартом при сборке GPU майнинг-фермы из нескольких видеокарт считаются райзеры x1-x16 PCI-E USB 3.0. Они позволяют подключить к материнской плате сразу несколько видеокарт, и поэтому все ими пользуются. Ввиду популярности и высокого спроса, сегодня на рынке представлено несколько вариаций, и, так как люди склонны к экономии, пользователи всё чаще натыкаются на некачественные устройства. Райзеры – не тот инструмент, на котором можно сэкономить, так как относительно незначительная разница в цене серьёзно скажется на качестве и производительности вашей будущей стойки.
Сегодня поговорим о том, что выбирать, и с какими проблемами можно столкнуться, пытаясь сэкономить на райзерах PCI-E > USB 3.
0. Прежде всего, райзеры позволяют расположить видеокарты на удалении от материнской платы, что гарантирует лучшее охлаждение. Они состоят из нескольких элементов: платы со слотом для видеокарты, кабеля USB 3.0, а также (опционально) адаптера для питания (Molex на питание SATA, SATA питание на Molex, питание PCI-E на питание SATA и др.). Говоря о цветах, можно с уверенностью утверждать, что по качеству чёрные и синие платы превосходят зелёные. Мы рекомендуем вам сторониться плат зелёного цвета.
Чаще всего проблемы возникают в самой плате, хотя эти случаи нельзя назвать частыми. Самая распространённая «болезнь» дешёвых райзеров – плохая пайка. Поэтому обязательно перепроверяйте все соединения и качество пайки. Желательно делать это до непосредственного запуска стойки, чтобы ничего внезапно не сгорело.
Проверьте качество пайки на контроллере напряжения, так как при его неточном подключении, вам будет казаться, что всё должно работать, но видеокарты работать не будут. Нам приходили партии райзеров с неподходящими контроллерами напряжения LDO, напаянных на PCB.
Всегда проверяйте маркировки, и убедитесь, что они выдают 3.3V. Если стоит маркировка 5V, значит, вам нужно будет преобразовать это напряжение в 3.3V, иначе видеокарты будут работать неправильно.
Перепроверьте плату на утечку припоя, особенно в области питания. Мы встречали райзеры, на которых эта проблема приводила к замыканию Molex-адаптера. В лучшем случае такое замыкание запустит встроенную защиту в блоке питания, и он не включится. В худшем – что-нибудь сгорит.
Плата поменьше, которая подключается к PCI-E слоту на материнской плате, обычно не создаёт проблем. Если что-то не заработало, то проверьте пайку USB-адаптера. Пока что эти проблемы встречались нам исключительно на зелёных платах, и все они были связаны либо с экономией на припое, либо с хлипкими штекерами. Обычно эти проблемы можно устранить в домашних условиях, то есть, модернизировать то, что есть. В принципе, здесь больше нет того, что может сломаться или не заработать. Можете перед непосредственной сборкой стойки перепроверить соединения вольтметром.
На нашем опыте было много кабелей USB 3.0, которые использовались в связке с райзерами PCI-E > USB 3.0, и с ними не возникало проблем. Вряд ли они возникнут у вас. Кабели используются только для передачи данных – через них не проходит питание. Хотя они называются USB 3.0 и мы действительно используем кабели формата USB 3.0, сами райзеры не поддерживают подключение по USB. Эти кабели используются только из-за хорошей проводимости и защиты, для перемещения данных с материнской платы на видеокарту. У вас не получится подключить видеокарту в слот USB 3.0 через эти райзеры. Можете даже не пробовать, так как видеокарты просто не заработают.
На некоторых PCI-E > USB 3.0 райзерах представлены и другие порты питания, и поэтому в комплект с устройством часто входят дополнительные кабели. Большинство современных блоков питания оснащены коннекторами питания SATA, а вот штекеров Molex становится всё меньше. Мы рекомендуем использовать стандартные 4-pin Molex-коннекторы, даже если для этого понадобятся переходники.
Просто не подключайте больше 2 райзеров к одной магистрали. Были случаи, когда в теории предполагаемой проводимости должно было хватить, но пластиковые штекеры все равно нагревались и плавились, что приводило к ослабеванию подключения. Некоторое время назад мы публиковали расширенный гайд по проводам. Если вы пропустили его, то прочитать можно .Очередная «минутка майнинга» в моём блоге. Сегодня разговор будет о райзерах, которые «типа USB3.0». Что в них особенного, что учитывать и как с ними нельзя обращаться
Информация о USB-райзерах
Далее будет использоваться упрощенный метод классификации райзеров по цвету исполнения их текстолита. На деле в пределах одного цвета может происходить изменения на «производстве» или же райзеры с текстолитом разного цвета на деле могут быть полностью идентичны в техническом плане
Чёрные полнопрофильные
{img:1:click:medium} {img:2:click:medium}
Маркировка платы PCE164P-N003 VER006
Стабилизатор AZ1084C
от Diodes
или FS1084C
от Fortune Semiconductor
Классическая прямоугольная плата, выпускается последние 3 года точно.
Защитная липучка толстая. Зашёлка ручная, сдвижная. Дополнительное питание подключается через разъём 4pin IDE напрямую с блока питания (БП)
или через комплектный переходник 4pin IDE «мама» -> 15pin Sata «папа». Что первый, что второй вариант присутствуют в достаточном количестве на современных БП. Однако стоит присматриваться к маркировке и толщине кабелей. Недорогие БП на линии Sata не редко применяют кабель 20AWG (американский калибр провода, чем меньше
число, тем толще
провод)
, а не 18AWG, поэтому на один такой кабель подключать более 2х райзеров я бы не рекомендовал
Синие полнопрофильные
{img:3:click:medium} {img:4:click:medium}
Маркировка платы VER 4.0
Стабилизатор 1084-33 от
Полная аналогия «чёрных» описанных выше со стабилизатором иного производителя, разводка платы совпадает. Защитная липучка с обратной стороны платы более тонкая и мягкая, лучше держится на плате и не отклеивается, если её случайно задеть. Защёлки нет
Магистраль USB-кабеля — перекрёстная
Голубые полнопрофильные
{img:7:click:medium} {img:8:click:medium}
Маркировка платы PCE164P-N003 VER005S
Стабилизатор G1084-33 от (производитель автору не известен, кто опознал — пишите в комментарии!)
Почти полная аналогия «чёрных» и «синих» описанных выше со стабилизатором иного производителя, разводка платы немного отличается, но эти отличия не используются.
Защитная липучка с обратной стороны платы такая же, как на «синих» USB-райзерах. Защёлка ручная, сдвижная
Магистраль USB-кабеля — перекрёстная
Голубые полнопрофильные с доп.питанием 6pin
{img:9:click:medium}
{img:10:click:medium} {img:11:click:medium}
Маркировка платы PCE164P-N003 VER006С
DC-DC преобразователь FR9888 от Fitipower и стабилизатор G1084-33 от (производитель автору не известен, кто опознал — пишите в комментарии!)
Здесь наши друзья-китайцы для получения так необходимых видеокарте 3.3v несколько извернулись. С разъёма 6pin у нас приходит напряжение 12v, который попадает на преобразователь FR9888 (нагрузка до 3.5A, что как бы с приличным запасом)
, который в связи с примененной к нему обвязки даёт на выходе уже ровно 5v. А эти 5v, в свою очередь, поступают на стабилизатор G1084-33, который их «превращает» в 3.3v
Пока не совсем понятно, зачем было такой огород городить, а не обойтись одним DC-DC преобразователем.. Возможно слепили из того, что было или чтобы получить на плате промежуточные 5v для будущих неизвестных целей.
Свои идеи можете писать в комментарии
Соответственно данному райзеру не требуется питание 5v/3.3v с БП, т.к. он обладает всем необходимым «на борту» для получения подобных напряжений. Соответственно можно смело прмиенять на серверных БП.
Однако я не считаю, что увеличение узлов на райзере добавляет ему стабильности. Скорее наоборот — больше вероятность поломок
Плата от того же «производителя», что и «голубые» райзеры выше, отличия не значительные по разводке.. Защитная липучка с обратной стороны платы такая же, как на «синих» и «голубых» USB-райзерах. Защёлка полуавтоматическая, нажимная. Райзера эти предусматриваются для использования с серверными блоками питания, но в комплекте имеется переходник Sata15pin — PCI-E 6pin, для подключения к обычным БП. Использовать его с осторожностью, подробнее о причинах описано в данном материале далее по тексту
Магистраль USB-кабеля — перекрёстная
Голубые полнопрофильные с DC-DC преобразователем и 2ми видами доп.питания 6pin/Sata15pin
{img:12:click:medium} {img:13:click:medium}
Маркировка платы EP105 VER 1.
0
Полноценный DC-DC преобразователь напряжения MP2307DN
от MonolithicPower
на 3A. Известный, надёжный и холодный. Мощности данного преобразователя хватает более, чем с запасом. Работает в паре с дросселем
Дополнительное питание можно подключить как через 6pin GPU разъём, так и через 2x Sata 15pin коннектора. Таким образом подходит как для серверных, так и обычных блоков питания. Запускать от одного Sata15pin грозит выгоранием коннектора, т.к. рассчитан он по 12v линии только на 4.5A. Оба вида доп.питания соединенны параллельно, при желании можно сразу ко всем коннекторам подключиться от БП — хуже не будет
Для работы данного райзера не требуется наличие 5v/3.3v на БП, т.к. напряжение 3.3v доступно как раз с преобразователя. Минимум узлов — максимум наджёности. На данный момент считаю данный райзер самым оптимальным решением, хоть и не самым дешевым
Магистраль USB-кабеля — перекрёстная
Зелёные низкопрофильные
{img:14:click:medium} {img:15:click:medium}
Стабилизатор 1084C от AMS
Более компактная «аэродинамическая» плата. Дополнительное питание осуществляется через разъём 4pin Floppy. Данный разъём на современных БП присутствует в количестве 1-2, чего явно не достаточно для питания всех райзеров среднестатистической фермы. Переходники с IDE 4pin на 4pin Floppy могут присутствовать в комплекте с некоторыми БП, но это скорее исключение, чем правило. В комплекте с райзером имеется переходник на 15pin Sata. Подробнее о самом переходнике ниже по тексту в отдельном абзаце. Защёлка полуавтоматическая, нажимная
Магистраль USB-кабеля — перекрёстная
Но самое главное, что эти райзеры опасны
для использования как раз из-за разъёма 4pin Floppy. Дело в том, что его расчётная нагрузка составляет около ~40W на 5v и 12v вместе. Видеокарта, как мы знаем, потребляет до 75W со слота, а в случае USB-райзера может потреблять и больше из-за потерь на стабилизаторе. Соответственно реальный такой шанс получить оплавленный разъём, а снекоторым шансом и возгорание. Но если райзер этот доработать, то его можно использовать.
Доработка заключается в выпаивании данного разъёма и установке вместо него полноценного 4pin IDE как на полнопрофильных райзерах
{img:16:click:big}
На фото выше представлены 3 стадии переделки такого райзеры: 1. удалёние пластиковой части разъёма, 2. удаление излишней длины контактов и последующее лужение, 3. напайка проводки напрямую с изоляцией
Почему именно USB3.0 используется в этих райзерах
В данных райзерах роль магистрали (линия данных, по которым происходит обмен)
выполняет провод USB3.0, выполняющий всего лишь задачу соединения 9 контактов с каждой стороны райзера. Никакие скорости USB-интерфейса, полный-дуплекс и прочее здесь не работают и ничего не «улучшают» в сравнении с обычными шлейфовыми райзерами, хешрейт не увеличивается. Это просто «шлейф», работающий по аналогии гибкого рядного шлейфа в классических райзерах. USB3.0 используется просто потому, что в нём 9 контактов, а 9 контактов как раз достаточно для майнинга при условии подачи внешнего питания на видеокарту
С обоих сторон кабеля используется разъём USB 3.
0 Тип A
{img:17:click:big}
Контакты с 1 по 4 включительно соединены непосредственно друг с другом на обоих концах, а вот с 5 по 9 уже идут «в позе 69»
Сделано это из-за особенностей разводки маленькой платы, которая подключается в разъём PCI-E мат.платы
Общее правило кроссировки следующее:
1
-> 1
2
-> 2
3
-> 3
4
-> 4
5 -> 8
6 -> 9
7
-> 7
8 -> 5
9 -> 6
Поэтому если кто захочет прикупить более длинный провод для своих райзеров — будьте готовы, что работать не будет, т.к. этот провод может быть обжат напрямую. Либо провод потребуется вскрыть и перекинуть местами провода по контактам 5/8 и 6/9
Чем плохи комплектные переходники для дополнительного питания райзеров
Прежде всего сечением провода, во вторую очередь качеством обжимки коннекторов
{img:18:click:medium} {img:19:click:medium}
По «доброй» китайской традиции на проводе написано 18AWG (диаметр жил 1,024мм) , а в реальности от силы будет хорошо, если «положат» 20AWG (0,812мм) .
В райзерах, которые попали ко мне на исследования по факту в проводе 23AWG (0,573мм)
— в 2 раза меньше обещанного. На фото сравнение комплектных переходников от чёрного полнопрофильного
и зелёного низкопрофильного
райзеров.В реальности для питания видеокарты через PCI-E разъём хватит и этого, т.к. проводники на платах, видеокартах и даже признанных и проверенных годами шлейфовых райзерах итого меньше. Но здесь важно другое — диаметр провода порядочно гуляет от райзера к райзеру. В зависимости от совести продавца он комплектует его тем или иным переходником. А может и сам не знать, если комплектует райзеры переходниками, взятыми у другого китайца и уверовал в указанные 18AWG на оболочке. Не исключено, что попадётся провод такого сечения, который при полной нагрузке будет перегреваться и может отгореть. На форуме есть примеры таких случаев
Кроме того есть ещё проблема в используемом коннекторе Sata 15pin. По 12v линии он расчитан на 4.5A, т.е. 54Вт, а со слота потребляется видеокартой до 75Вт.
Известны также события с картами AMD, когда 75Вт не было пределом. Но это относится к коннекторам, котоыре официально производит Molex, какую нагрузку держат «китайские» штампованные — неизвестно: могут меньше, могут больше. Соответственно использовать такой переходник можно только с картами, которые потребляют из слота не более 50Вт. А лучше вообще не использовать
Поэтому я рекомендую подключать дополнительное питание в райзер напрямую с БП, минуя данные переходники. Если райзер с разъёмом 4pin Floppy — то подпаиваться напрямую в разъём или хотя бы просто зачищать провода переходника для проверки сечения. Проверять обязательно все 4 провода, т.к. на практике я встречал кабели, где жёлтый провод имел честные 18AWG, а всё остальные уже нет. Китайцы ещё те трюкачи, так что будьте готовы к сюрпризам:D
Если всё же надо подключать питание райзера к Sata, то также никто не запрещает заменить переходники на заведомо качественные, 4pin IDE -> 15pin Sata существуют на реальных 18AWG, у меня они присутствуют
Для чего нужен стабилизатор на плате райзера и насколько он безопасен
Учитывая, что в USB-кабеле всего 9 проводков, то места там для передачи питания 3.
3v для райзера (видеокарта потребляет не только 12v, но и 3.3 в небольших количествах)
не хватило и китайский инженерный ум догадался получать эти 3.3v непосредственно на райзере путём преобразования 5v напряжения через стабилизатор
В итоге мы получаем дополнительный узел в схеме. Надёжный он или нет — судить затрудняюсь. Но могу сказать, что в случае смерти стабилизатора ток может или просто перестать поступать (видеокарта не запустится) или стабилизатор будет пробит и на видеокарту вместо положенных 3.3v побегут все 5v. Что будет после этого с видеокартой я сказать не могу, т.к. подобных изысканий и тестов не проводил
Большинство используемых стабилизаторов на райзерах имеют верхнюю планку входящего напряжения от 12 до 18v, чем пользуются некоторые майнеры. Они подают на стабилизатор уже не 5v, а 12v. На выходе из стабилизатора получаются те же самые 3.3v. Однако в данном режиме стабилизатор начинает работать уже на пределе, он сильнее греется даже. Шанс его смерти/пробоя увеличивается.
В этом случае на видеокарту вместо 3.3v может уже пойти не 5v, а 12v, что гарантированно «удивит» видеокарту
Есть что добавить? Пишите в комментарии!
div>
|
Уважаемые покупатели, обратите внимание!!! |
..
отзывов о лучших кабелях для плат PCI Express Riser в 2021 году
По мере того как геймеры ищут новые интересные способы украсить свои корпуса, производители начали искать творческие способы создания макета. Просто быстро пролистайте список корпусов ваших любимых поставщиков аппаратного обеспечения для ПК, и вы увидите, что на рынке их гораздо больше, чем в обычных корпусах ATX.
Это изменение не произошло в одночасье. По мере постепенного совершенствования оборудования производители корпусов смогли найти уникальные способы установки этого оборудования.Например, взгляните на внутреннюю память. В 2005 году в верхней части корпуса к передней части корпуса была установлена массивная стойка, позволяющая пользователям удобно устанавливать массив из 3,5-дюймовых жестких дисков. Сегодня королем хранилища является твердотельный накопитель 2,5 дюйма. Теперь практически в каждом корпусе для энтузиастов на рынке есть уникальное место для основного накопителя. Некоторые устанавливают их вплотную к переднему окну, а другие — под графическим процессором.
В то же время, когда были внесены эти изменения, мы стали видеть более компактные конструкции для наших корпусов.Поскольку для хранения требуется не так много места, это пространство можно удалить, чтобы создать более компактный корпус, или производители могут использовать пространство для дополнительного охлаждения.
Те же изменения можно увидеть во всех типах эволюции оборудования. В системах водяного охлаждения изменилась компоновка вентиляторов. Материнские платы ITX разрешены для корпусов портативных компьютеров. SLI изменила форму неизменно популярных эркеров.
Разработчики корпусов должны работать в рамках ограничений используемого нами оборудования. Пока не изменится оборудование, производители не собираются вносить изменения в конструкцию, которые могут оттолкнуть их клиентскую базу.Но есть одна часть оборудования, которая упорно отказывается быть более компактной — видеокарта.
Если вы геймер, ваша видеокарта, вероятно, является вершиной всей вашей компьютерной системы. Когда предоставляется выбор между более быстрым или меньшим, большинство пользователей всегда выбирают более быстрый вариант. Для производителей корпусов это большая проблема. Видеокарты большие, выделяют много тепла и обычно требуют много места и охлаждения, чтобы все работало.
Вот здесь-то и пригодятся переходные платы PCI Express.
Хотя вы не можете заменить карту, вы, безусловно, можете изменить место ее установки. Эти кабели работают как удлинители для слотов PCI Express. С одним из этих щенков вы можете установить видеокарту заподлицо с окном вашего футляра, ближе к водоблоку или где угодно.
При этом есть пара вещей, которые вам нужно учитывать. Если у вас нет подходящего кабеля или вы используете его неправильно, это может серьезно повлиять на производительность вашей видеокарты.В этом обзоре мы рассмотрим два лучших переходных кабеля PCI Express на рынке. Мы покажем вам различия между ними и поможем найти тот, который подходит для вашей машины.
EZDIY PCI Express X16 переходной кабель
EZDIY — компания, которая производит продукты, предназначенные для тех, кто любит создавать свои собственные системы. Если вы относитесь к тому типу людей, которые любят складывать компоненты в общую коробку, вы, вероятно, никогда раньше не сталкивались с их предложениями. Но если вам нравится настраивать, настраивать и создавать что-то, что вы можете назвать своим собственным, тогда у них есть необходимые ресурсы.
Что нам нравится в EZDIY, так это качество. Некоторые вещи, которые они продают, такие как контроллеры вентиляторов, репликаторы портов и даже эти переходные кабели, обычно считаются дешевыми. Продавцы, стремящиеся быстро заработать, могут вместе купить что-нибудь недорогое и продать его оптом, но EZDIY знает, что качество должно быть там, чтобы не повлиять на производительность ваших систем. Поскольку многие пользователи сообщают о проблемах с дешевыми переходными кабелями, мы подумали, что их стоит попробовать.
Дизайн
Доступны две разные версии переходного кабеля EZDIY PCI Express X16.Версия 9 см предназначена для людей, которым требуется быстрое и легкое вертикальное крепление или которые пытаются установить полноразмерную видеокарту в сверхкомпактный корпус, не отвечающий требованиям по высоте. Если вам нужно немного больше контроля над размещением вашей видеокарты, то также доступна версия на 25 см. Эти измерения представляют собой не полную длину устройства в целом, а только сам кабель.
Розетки и печатные платы добавляют по несколько дополнительных сантиметров с каждого конца, так что вы захотите учесть это в своих расчетах.
На каждом конце кабеля есть довольно прочная печатная плата. Это удивительно важный компонент. Шина PCI Express имеет массу крошечных выводов, по которым передаются большие объемы данных и часто высокий уровень тока. На вашей материнской плате эти крошечные провода выходят изнутри платы и физически крепятся к жесткому разъему. Но с одним из этих кабелей контакты должны быть преобразованы в сигнал, который может проходить по сплошному куску медного провода. Это не так просто, как вы думаете.Это предназначение печатных плат. Это дает прецизионную схему, которая предназначена для максимально точного преобразования этих сигналов без добавления каких-либо потерь в схему.
Производительность
Вот что насчет этих кабелей: они никогда не могут ускорить работу вашей системы. Но это не значит, что они не могут его замедлить.
Если сигнал каким-либо образом искажен или ослаблен, у вас могут возникнуть проблемы с производительностью. С первой картой, которую мы попробовали, наша GTX 1080 начала заикаться, играя в игры на жалких 30 кадрах в секунду.Как только мы столкнулись с этим, мы поняли, что это довольно серьезная проблема. Попробовав много разных вещей, мы быстро узнали, на что обращать внимание при выборе одного из этих кабелей.
Первой частью, которую мы проверили, было качество свинца. Каждый контакт на этом кабеле покрыт золотом, который является одним из наиболее проводящих металлов. Поскольку золото очень дорогое, это часто является одной из первых вещей, которые нужно включить в недорогие кабели, поэтому их наличие — огромный плюс.
Следующее, на что нужно обратить внимание, — это экранирование.Вы когда-нибудь замечали, что ваши динамики гудят, когда ваш телефон отправляет или получает данные? Или, возможно, FM-радио становится нечетким, когда вы едете по линии электропередачи? Это вызвано индуктивным током.
Источник напряжения, расположенный близко к проводу, может фактически вызвать изменение тока внутри кабелей. Если вы, как и большинство пользователей, подключите этот кабель, он может какое-то время работать вместе с материнской платой. И источников напряжения на материнской плате очень много. Экранирование — это металлическая фольга, которая наматывается на кабели.Он защищает его от помех, поэтому ваш сигнал PCIe полностью неизменен. Учитывая все эти особенности, мы не обнаружили абсолютно никаких помех или потери производительности при использовании этого кабеля.
Значение
Насколько ценен этот кабель, зависит от того, как вы собираетесь его использовать. Это, конечно, не самый дешевый продукт на рынке, но, безусловно, один из лучших. Основным достоинством всех его особенностей является то, что это высокоскоростной кабель. Неважно, используете ли вы новейшую видеокарту из представленных на рынке или соединяете вместе несколько кабелей гирляндной цепью.Эта штука серьезно перестроена, и дополнительные деньги, которые вы тратите, дают вам невероятную надежность.
Sintech PCI-E Express X16 переходная плата
Sintech — это не столько компания-энтузиаст, сколько производитель инструментов. Они считают, что оборудование должно служить определенной цели, и это становится очевидным при просмотре их продуктовых линеек. Однако вы заметите общую тенденцию. Оборудование PCIe очень много. Эта компания имеет большой опыт работы с этой шиной, от адаптеров SSD M2 до коммутационных плат PCIe.Проблемы, с которыми люди столкнулись с сомнительными переходными кабелями сторонних производителей, заключались не в том, что они были получены от уважаемой компании, а в том, что они покупали продукт первого поколения у компании, у которой не было большого опыта работы с шиной PCIe. Имея опыт работы в Sintech, мы знали, что должны попробовать их стояк.
Дизайн
Sintech PCI-E Express X16 Riser — один из самых компактных переходных кабелей, которые вы можете купить. Sintech упростил часть оборудования, позволив уменьшить размеры печатных плат на несколько миллиметров.
В них используется однослойная золотая печатная плата, что позволяет прокладывать все кабели рядом. Это означает, что нет сложных соединений между платой и лентой, что делает печатную плату ультракороткой. Сам кабель имеет длину всего 5 см, что позволяет быстро вращать его на 90 градусов.
Преимущество такого короткого кабеля в том, что им не нужно управлять. Вы можете пройти весь бег по воздуху, и он не будет касаться какой-либо части доски. Несмотря на небольшую длину, он по-прежнему очень гибкий, поэтому вы можете выполнять сложные маневры, чтобы доставить оборудование туда, куда вам нужно.
Производительность
Как и другая наша рекомендованная модель, у этой модели потеря сигнала была нулевой. Все важные функции есть. Разъемы позолочены, а сам кабель защищен от наведенных помех. У этого кабеля очень низкий импеданс. Это то, что вам нужно, если вы используете карту с очень высокой пропускной способностью. Оборудование профессионального уровня, такое как карты Nvidia Quadro, используемые для вычислений CUDA или ферм рендеринга, особенно сложно использовать, а более длинные кабели просто не помогут.
С этой моделью у вас вообще не возникнет проблем.
Значение
Несмотря на все высококлассные функции этой карты, она по-прежнему остается одной из самых дешевых моделей на рынке. Для конечного пользователя это невероятная ценность. Если вам не нужна большая длина, вы, безусловно, можете сэкономить несколько долларов с помощью этого кабеля.
Какой кабель для переходной платы PCIe мне подходит?
Теперь, когда мы рассмотрели два рекомендуемых кабеля, у вас должно быть довольно хорошее представление о том, какие модели подходят для каких целей.Но если вы все еще не уверены, какую модель купить, ответ сводится к одному простому вопросу:
Насколько сложна среда, в которой я ожидаю, что этот кабель будет работать?
Когда мы говорим «сложно», мы говорим о нескольких вещах. Вам нужно разместить карту на большом расстоянии от реального слота PCIe? Будет ли он работать с цепями, несущими напряжение (например, с другими слотами PCIe?).
Планируете ли вы последовательно подключить несколько кабелей вместе? Если вы ответили утвердительно на любой из этих вопросов, вам стоит приобрести переходной кабель EZDIY PCI Express X16.Хотя для некоторых оборудование может показаться излишним, высокое качество конструкции означает, что вы можете гарантировать, что у вас не будет проблем с производительностью.
Вы просто хотите сделать простой поворот на 90 градусов? Вы используете высокоскоростные карты для профессионального использования? В этом случае возьмите переходную плату Sintech PCI Express. Чем длиннее кабель, тем сложнее его спроектировать. Благодаря этой сверхкороткой модели вы можете гарантировать функциональность своей системы, сэкономив при этом несколько долларов.
Добавление графического процессора с Powered PCIe Risers — Maker Hacks
Если вы хотите добавить дополнительный графический процессор (по сути, видеокарту) к вашему ПК, но у вас недостаточно места или полноразмерных слотов, отличным решением является использование «Powered PCIe Riser».
Какие они и как все собрать? Читай дальше!
Что такое переходные платы PCIe с приводом?
Помимо возможностей встроенной или встроенной графики, современная материнская плата для ПК будет иметь два типа слотов, которые позволят вам добавлять дополнительные видеокарты. Они называются PCI-E 1X и PCI-E 16X.
Свободный слот PCI-E 1XЛюбой предустановленный графический процессор, скорее всего, будет находиться в более крупном слоте PCI-E 16X:
Слот PCI-E 16X с установленным графическим процессором AMDИспользуя эти «райзеры», мы можем добавить дополнительные карты графического процессора без необходимости в новой материнской плате с большим количеством полноразмерных слотов, и / или мы можем освободить место, занимаемое этими картами, используя дополнительную длину, предоставляемую USB 3.0 кабелей.
Да, они обмениваются данными через USB 3.0, но пусть это вас не расстраивает, потому что для многих операций, таких как майнинг криптовалюты, пропускной способности вполне достаточно.
Будет ли он работать так же хорошо, как карта, вставленная непосредственно в материнскую плату? Наверное, нет, хотя ЫММВ!
Установка видеокарты с помощью переходной платы PCIe
Установка оборудования довольно проста. Во-первых, убедитесь, что ваш блок питания может принять розыгрыш комбинированных карт.
Убедитесь, что в вашем блоке питания достаточно энергии.Затем распакуйте переходные платы и новый графический процессор.
Geforce 1070ti Бесплатные вещи! переходник PCIe для карты GPU Подключите егоПодключите кабель USB и питание. Затем вы можете оттянуть пластиковый «фиксатор» на слоте, снять любую крышку с разъема карты и вставить его в плату, убедившись, что вы выровняли выемку.
Вставка в материнскую платуМеньшая карта, конечно же, вставляется в короткий свободный слот материнской платы.
Разъемы питания Grab В зависимости от вашей карты будет зависеть потребность в питании. В коробке с графическим процессором мне были предоставлены кабели, которые позволили мне подключить запасные силовые кабели блока питания.
Убедитесь, что ваш графический процессор получает все необходимое.
На этом этапе вы можете включить питание, а затем найти драйверы видеокарты в Интернете.
Загрузки драйверов NvidiaНадеюсь, на этом этапе драйверы вашей карты будут установлены, и все будет в порядке!
Сопутствующие товарыЛучшая цена для графических переходников — выгодные предложения на графические переходники от глобальных продавцов графических переходников
Отличные новости !!! Вы попали в нужное место для графической переходной платы.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топ с графическим дизайном в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой рисунок на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в графической подставке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести графический стояк по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
Начните самый лучший шоппинг прямо здесь.
Ultra PCI-E 4.0 x16 Express Riser Cables для вертикального монтажа видео C — Mnpctech
ПЕРЕД ИСПОЛЬЗОВАНИЕМ,
1. ИЗМЕРЬТЕ РАССТОЯНИЕ МЕЖДУ СЛОТОМ PCIE ПЛАТЫ И ПОДКЛЮЧЕНИЕМ ГП, ЧТОБЫ ПОДТВЕРДИТЬ, ЧТО ПРОХОДИТ КАБЕЛЬ РАССТОЯНИЯ 4.0.
2. ОБНОВИТЕ BIOS ПЛАТЫ ДО ПОСЛЕДНЕЙ ВЕРСИИ.
3. ОБНОВИТЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ GPU ДО ПОСЛЕДНЕЙ ВЕРСИИ.
4. ИЗМЕНИТЕ ПАРАМЕТРЫ В BIOS ПЛАТЫ НА 4.0 ДЛЯ СЛОТА PCIE ИЛИ ВАШ ПК НЕ ЗАГРУЖАЕТСЯ.
Этот кабель Ultra PCI-E 4.0 16x Express позволяет подключаться к серии RTX 3000, RTX 3080, RTX 3090 FE и RX 5700XT, а также к новым графическим процессорам RX 6000.
Может использоваться с вертикальными кронштейнами и креплениями Mnpctech для графических процессоров для карт / графических процессоров AMD Radeon RX 6000, RX 5700 XT, RTX 3080 и 3090.
Ультра 4.0 PCI-E / Gen4 переходные кабели для графического процессора проданы Mnpctech
Длина Ниже представлены варианты длины 25 см (9,842 дюйма) или 40 см (15,7 дюйма).
Это прямые высокоскоростные экранированные от электромагнитных помех удлинительные кабели для вашего слота PCI-E 4.0 Gen4 16x GPU. Их также называют «платами 4.0 Ultra Riser » с гибким кабелем . Производитель Linkup протестировал эти переходные кабели 4.0 с графическими процессорами Nvidia RTX 3060, RTX 3070, RTX 3080 и RTX 3090 FE и AMD 570 RX 5700/6000.
- 4.0 Ультра-переходной кабель GPU с точками пайки высочайшего качества и позолоченными контактами для превосходной проводимости и длительного использования.
- Чрезвычайно высокоскоростной кабель позволяет использовать видеокарту / графический процессор PCIE x16 4.0 в любом направлении в подходящем месте. Отлично подходит для модификаций ПК с вертикальным графическим процессором, которые включают новые графические процессоры RTX 3060, 3070, 3080, 3090 Ti FE и RX 5700XT и RX 6000. Переходные кабели
- 4.0 Ultra PCIE / Gen4 имеют фольгированный кабель для высокочастотного импеданса и электромагнитных помех Позолоченные контакты для наилучшего подключения и длительного срока службы.
- Последняя версия вертикального кабеля 4.0, новый материал PCIE Riser-кабель с повышенной стабильностью
- Совместим с компонентами GPU / материнской платы настольного компьютера Ultra PCI-E 4.0. Переходный кабель
- 4.0 Ultra PCI-E совместим с вертикальным креплением Phanteks PH-VGPUKT_02.
- LINKUP Производитель Протестировано с материнскими платами z490 и x570 / Gen4 с PCI Express
Отлично подходит для модификаций ПК с вертикальным графическим процессором, которые включают новые графические процессоры RTX 3060, 3070, 3080, 3090 Ti FE и RX 5700XT и RX 6000.60 долларов наверняка много для переходного кабеля PCIe, Asus
В зависимости от вашего корпуса, переходный кабель PCI Express — это все, что стоит между вами и вертикальной установкой видеокарты, чтобы ее причудливый охлаждающий кожух полностью отображался.
Это отличный аксессуар, но стоит ли он 59,99 долларов? Asus вроде так думает.
Asus только что выпустила свой кабель ROG Strix Riser Cable (RS200), и его можно предварительно заказать на Amazon именно по этой цене. Он поступит в продажу 2 февраля (воскресенье на Суперкубке), так что если вы заказываете его, то получите его на следующей неделе.
Стоимость до некоторой степени субъективна, хотя, если вы неравнодушны к бренду, переходные кабели PCIe можно найти примерно за 18 долларов, при условии, что вы готовы рискнуть с неизвестными компаниями, такими как EZDIY-FAB.В противном случае вы можете купить переходной кабель Thermaltake за 24,62 доллара, что меньше половины цены модели ROG Strix.
(Изображение предоставлено Asus)Это не слишком сложные продукты. Это кабели, которые позволяют свободно устанавливать видеокарту вне материнской платы: один конец подключается к разъему PCIe видеокарты, а другой конец — к разъему PCIe материнской платы.
Как бы то ни было, Asus заявляет о более высоком уровне качества своей модели ROG Strix с явно запатентованной конструкцией SafeSlot:
«SafeSlot обеспечивает новый производственный процесс, который объединяет упрочнение металла и дополнительные точки пайки.
ваша видеокарта надежна и стабильна », — поясняет Asus.
Он также обеспечивает защиту от электромагнитных помех, «устойчивость к коррозии» и имеет длину 240 мм. И на одном из разъемов есть логотип ROG и брендинг, хотя его будет трудно увидеть, когда вы вставите его в слот PCIe.
Здесь нет ни подсветки RBG, ни поддержки PCIe 4.0. Вы по-прежнему можете использовать этот кабель с материнской платой AMD X570 (единственный потребительский набор микросхем, поддерживающий PCIe 4.0), но Asus говорит, что вам нужно зайти в BIOS и выбрать PCIe 3.0 перед его установкой.
Для ясности, я не тестировал этот кабель, но я достаточно знаю о переходных кабелях, чтобы сказать, что 60 долларов — непростая задача.
GPU Risers Card для майнинга: полное руководство майнера
Переходные платы графического процессора или PCIe — один из самых дешевых, но необходимых компонентов для создания эффективной установки для майнинга. Проблема, которую решают эти адаптеры, действительно проявляется при попытке установить дополнительные графические процессоры, чтобы у фермы было больше хэш-мощности для майнинга.
Что такое переходные платы графического процессора? Область внутри и вокруг материнской платы Дорожки PCIe очень ограничены по пространству, обычно достаточно места только для одной или двух видеокарт.Переходники графического процессора — это адаптеры, которые позволяют графическому процессору подключаться к материнской плате через USB-кабель. Кроме того, переходники для графических процессоров преобразуют слоты x1 PCIe на материнской плате в линии x16 PCIe, чтобы к материнской плате можно было подключить больше графических процессоров.
Эти адаптеры в основном используются в установках с несколькими графическими процессорами, охватывающих от 6 до 16 графических процессоров в сочетании с материнскими платами для майнинга, способными их обрабатывать. Они также бывают разных форм, размеров и цветов, и не все они созданы для работы с майнингом криптовалют.
Итак, в этом руководстве будут рассмотрены все важные аспекты райзеров с точки зрения майнинга, а также некоторые из лучших райзеров, которые я обнаружил среди всех брендов, которые я пробовал на своей ферме.
ОБНОВЛЕНИЕ 2021: В связи с высоким спросом на детали для горных работ большинство моделей стояков распроданы. Ниже приведены несколько хороших товаров на складе, из которых можно выбирать.
Для чего нужен переходник для графического процессора?
На самом деле это довольно просто, но давайте рассмотрим его подробнее, чтобы вы могли полностью понять, что на самом деле делают эти адаптеры.На самом деле все это относится к архитектуре линий PCIe материнских плат, поскольку они могут различаться в зависимости от производителя.
На некоторых материнских платах есть только один или два полных слота x16, что позволяет устанавливать видеокарту непосредственно на материнскую плату. Это нормально, если вы геймер / майнер, использующий один или два графических процессора, чтобы заработать дополнительные монеты во время простоя.
Однако, если вы такой же майнер, как я, то вы хотите максимизировать прибыль от майнинга, подключив столько карт, сколько позволяет материнская плата.
Однако из приведенного ниже примера очевидно, что без дополнительных слотов x16 невозможно напрямую подключить дополнительные карты.
Теперь, поскольку мы занимаемся майнингом, а не играми с этими картами, мы все еще можем использовать слоты x1 на материнских платах, но нам нужен переходник с x1 на x16. Именно здесь возникает необходимость в переходной плате графического процессора для создания любой установки для майнинга с несколькими графическими процессорами.
Как установить переходную плату PCIe и включить ее
Первое, что вам нужно сделать, это осмотреть стояк на предмет неплотных соединений или дефектов.Причина этого в том, что почти все детали массово производятся в Китае, а качество иногда не всегда самое лучшее, особенно если вы используете подделки.
Установить их довольно просто, так как единственное, что вам действительно нужно сделать, это подключить конец x16 к нижней части графического процессора и обязательно сдвинуть фиксатор вперед.
Затем просто прикрепите конец x1 переходной платы графического процессора к материнской плате и подключите их с помощью кабеля USB, как в примере ниже.
Теперь, когда переходная плата подключена к графическому процессору, вы, возможно, заметили еще одну заглушку на переходной плате рядом с местом, где USB подключается к графическому процессору. Он предназначен для питания переходной платы от источника питания и обычно представляет собой 15-контактный разъем SATA или 4-контактный форм-фактор Molex.
Однако при питании переходных плат от кабелей SATA не забывайте никогда не подключать более двух переходных плат к одному кабелю. Это может привести к перегрузке источника питания, что вызовет всевозможные проблемы, такие как нагрев и плавление проводов.
Какие райзеры GPU лучше всего подходят для майнинга?
Когда дело доходит до получения лучшей переходной платы для ваших карт, я предпочитаю использовать Amazon и NewEgg для покупок и сравнения.
Одна из основных причин, по которой я предпочитаю их использовать, — это всегда лучшие цены, доставка и политика возврата, что позволяет мне чувствовать себя более комфортно. К тому же Amazon возвращает вам деньги за использование их карты, так что для меня это не проблема.
Leboo 6-Pack PCIE Riser переходник для графического процессора
Недавно я переключил свои горнодобывающие установки на новейшие райзеры Leboo, так как они самые плавные из всех, что я когда-либо использовал.Я имею в виду, что вы можете просто почувствовать разницу в качестве, просто подержав его в руке. По сравнению со многими другими стояками, у них есть дополнительный диод и светодиод, который мигает, чтобы вы знали, что он включен. Однако для меня важнее всего то, что они имеют справедливую цену, и пена никогда не спадает, как большинство стояков.
VER 007S Удлинительный кабель USB 3.0 для майнинга биткойнов (6 шт.) -Kalolary
Я использовал эти подступенки почти два года, и, хотя я постепенно отказываюсь от них, их стоит упомянуть.
Единственное, что делает их настолько универсальными для майнинга, так это то, что цена всегда была довольно низкой по сравнению с другими. Несмотря на то, что они хорошо сконструированы для добычи полезных ископаемых, они могут доставлять небольшое неудобство из-за того, что их поролоновая подложка всегда отслаивается, поэтому я просто снимаю ее при установке. В остальном они работают хорошо, и у меня не так уж много из них выходили из строя.
Ubit 6 Pack Последний PCI-E Riser Express
Эти стояки есть на некоторых моих установках и хорошо проработали почти два года.Что мне действительно нравится в них, так это то, что они могут питаться через 4-контактный кабель Molex или 15-контактный кабель SATA, что делает их более разнообразными. Что действительно приятно, когда вы работаете с одним блоком питания и хотите собрать установку на 8 GPU. Большинство источников питания не имеют достаточного 15-контактного разъема для поддержки 8 графических процессоров, поэтому неплохо иметь возможность использовать кабели Molex, если это необходимо.
Если те, которые я только что упомянул, будут проданы здесь, еще несколько, которые будут работать для майнинга.Однако у меня еще не было возможности опробовать следующие, но я слышал о них много хорошего от некоторых моих друзей-майнеров.
Mailiya PCIe Dual Chip PCI-E
Подъемник EXPLOMOS PCIE
Lesofod PCIe Risers Последние
В конце концов, это все отличные варианты, просто попробуйте покупать их по 6 или 12 упаковок за раз, чтобы сэкономить деньги, и не забывайте всегда покупать несколько дополнительных вещей, чтобы держать их под рукой. Подступенки печально известны тем, что со временем выходят из строя, поэтому неплохо иметь несколько дополнительных устройств на случай, если вам когда-нибудь придется их заменить.
Материнские платы No Riser Mining
Если вам интересно, обязательно ли вам нужно использовать райзеры для построения майнинга, технический ответ — нет.
Теперь с помощью нескольких производителей материнские платы для майнинга без переходной платы пробиваются на сцену майнинга.
Хотя, похоже, о них существует множество неоднозначных отзывов, когда дело доходит до лучшей стабильности и производительности по сравнению с майнингом с помощью стояков. Одна из основных проблем заключается в том, что слоты на материнских платах должны быть близко друг к другу, что может привести к передаче тепла между картами.
Так что, если вы собираетесь пойти по этому пути, лучше всего будет добавить несколько дополнительных вентиляторов между каждой картой, чтобы держать температуру под контролем. Тем не менее, я по-прежнему верю, что стояки по-прежнему могут быть лучшим вариантом, поскольку вы можете больше развести их с помощью гибких USB-кабелей с переходниками и дать им некоторое пространство для дыхания.
Плата расширения PCIe для майнинга
Если в случае, если вы обнаружите, что ваша материнская плата ограничена слотами PCIe для ваших карт, вы можете воспользоваться некоторыми вариантами.
Один из них — просто пойти и купить другую материнскую плату, предназначенную для работы с таким количеством карт, так как это уже не лучший способ идти по пути, который я собираюсь упомянуть.
PCIe позволяют материнской плате разделить полосу на две или более полосы в зависимости от адаптера. Однако я хочу отметить, что не все карты расширения будут работать для майнинга. Хочу дополнительно добавить, что некоторые материнские платы могут не поддерживать это. Так что это удачная или неудачная ситуация, поэтому я снова советую просто купить другую доску и назвать это днем.
Плата расширения PCIe: проверить наличие
Адаптер M.2 для майнинга
Вы могли заметить на материнской плате странно выглядящий порт, который называется портом M.2. Это позволяет подключать к материнской плате ряд адаптеров по разным причинам.
В майнинге используется вместе с этим адаптером PCIe M.2 для создания дополнительной полосы PCIe, чтобы вы могли подключить дополнительный графический процессор для майнинга.
Да, они намного безопаснее, чем карта расширения, поэтому, если вы хотите получить еще одну карту на своей майнинговой установке, я предлагаю вам сделать это таким образом.
Что касается их установки, то им толку нечего. Большинство из них поставляется в комплекте с небольшой отверткой и винтами для крепления их к порту M.2 материнской платы. Не забудьте подключить этот адаптер к 15-контактному адаптеру SATA, который идет в комплекте.
На этом заканчивается наше руководство по переходным платам и переходникам PCIe, и я надеюсь, вы кое-что узнали. Из всего этого важно помнить, что вы всегда подключаете свои адаптеры, но никогда не подключаете более двух переходных разъемов к одному кабелю SATA.
Если вы считаете, что эта информация каким-то образом вам помогла, или у вас есть какие-либо вопросы, оставьте комментарий ниже. Кроме того, я хотел бы услышать, что другие майнеры используют для стояков, поэтому, если вам есть чем поделиться, не сомневайтесь.
Лучший кабель-переходник в 2021 году — самые продаваемые коллекции [Обзоры]
Для энтузиастов-геймеров или видеоредакторов требуется компьютер с высокими настройками. Графическая карта — это основная единица этого компьютера.Достаточно ли этого, чтобы получить от этого ПК оптимальную производительность?
НЕТ! Самым полезным аксессуаром такого ПК является переходной кабель для подключения графического блока к материнской плате.
Пока ПК работает в течение длительного времени или экспортирует видео, графический блок сильно нагревается, что не переносит обычный переходной кабель.
В этом случае вы должны использовать лучший переходной кабель, чтобы поддерживать ПК в равновесии. Кроме того, переходный кабель также отвечает за повышение производительности компьютера.
Итак, чтобы предоставить вам кабель премиум-класса, мы исследовали тонны кабелей на рынке и сузили список с помощью 5 первоклассных переходных кабелей. Давай их достанем.
Обзоры кабелей Best Riser
В этом разделе мы представим все достоинства и недостатки выбранного кабеля, чтобы у вас было четкое представление о том, как выбрать желаемый кабель.
Давайте углубимся в обзоры.
1. Кабель для вертикального стояка Phanteks | Слот PCI-E | GPU x16 | 220 мм
Хотите повысить производительность графического процессора своего ПК с высокой конфигурацией? Тогда вы попали в нужное место.Вам понадобится переходной кабель премиум-класса, такой как Phanteks, который обеспечит все функции стандартного кабеля.
Компания Phanteks разработала кабель для удобной регулировки со всеми картами PCI. Вот как кабель обеспечивает сбалансированную производительность между материнской платой и видеокартой.
Вы можете почувствовать, что кабели иногда теряют сигналы во время экстремальной работы. Однако кабель Phanteks решил проблемы.
Кроме того, он обеспечит вам бесперебойную передачу данных.
Итак, если вы хотите сосредоточиться на своей интенсивной работе, не пропуская сигнал, вам следует подумать о переходном кабеле Phanteks. В противном случае было бы катастрофой, если бы кабель терял сигналы во время работы.
Основные характеристики
- Конструкция, обеспечивающая возможность регулировки с помощью слота PCI
- Очень низкая запись отсутствующих сигналов данных
- Монтаж кабеля довольно прост
- Обеспечивает высококачественные компоненты для кабеля 220 мм
2 .LINKUP Ultra Riser Cable | PCI-E 4.0 | Gen3 и Gen4 | x16 GPU
Пожалуй, вы считаете лучшим аксессуаром при создании игрового ПК. То же самое следует учитывать при выборе переходного кабеля. Если вы предпочитаете модернизированные аксессуары для вашего компьютера, то лучшим выбором будет кабель LINKUP.
LINKUP предлагает кабель 4 GEN для обеспечения стабильной работы даже в сложных условиях. Поскольку кабель выдерживает максимальную температуру 50 ° C и минимальную -15 ° C, именно так кабель может повысить производительность ПК.
Потеря сигналов — самое страшное, если вы профессиональный пользователь.
Однако вы никогда не столкнетесь с такой ситуацией при использовании кабеля LINKUP, поскольку кабель PCIe 4.
0 экранирует осевой провод, а выделенная линия предотвращает потерю сигналов.
Кроме того, кабель может предотвратить внешние EFI / EMI и помехи между каналами. Кроме того, кабель LINKUP может обеспечивать постоянные сигналы со скоростью 64 ГБ / с.
Интересно, что на кабель действует годовая гарантия, несмотря на более длительный срок службы.Кроме того, LINKUP обязуется предоставлять послепродажное обслуживание.
Основные характеристики
- Модернизированный кабель 4GEN
- Экраны кабеля могут предотвратить потерю сигналов
- Кабель выдерживает температуру до + 50 ° C и -15 ° C
- Предоставляет годовую официальную гарантию
3 . Кабель ASUS ROG Strix Riser | PCI-E 3.0 | Адаптер 90 ° | 240 мм
Если вы столкнулись с более низкой производительностью компьютера с высокой конфигурацией, подумайте о замене переходного кабеля.В этом случае вы можете положиться на кабель ASUS PCI-E 3.0, который призван повысить производительность ПК.
Компания ASUS представила бескомпромиссный кабель за счет упрочнения металла и дополнительных точек пайки. В результате кабель обеспечивает надежное и стабильное соединение с графической картой.
Более того, кабель обеспечивает большую гибкость и большую прочность, если вам нужно согнуть кабель, чтобы максимизировать пространство ЦП.
Если вы хотите заблокировать помехи и снижение производительности, вам понадобится высокоскоростной переходной кабель.Таким образом, ASUS обеспечивает такую производительность этого кабеля, что позволяет предотвратить помехи через экран EMI.
Отличительной особенностью кабеля является его защита соединения. С помощью этих функций кабель позволяет избежать потери сигнала и обеспечивает постоянное соединение.
Основные характеристики
- Более гибкий кабель позволяет сгибать
- Обеспечивает твердые и металлические точки пайки
- Экран EMI помогает предотвратить помехи
- Система защиты помогает избежать потери сигнала
4.Thermaltake TT Gaming Riser Cable | PCI-E 3.0 | x16 GPU | 200mm
Игровому ПК требуется стабильное соединение между графической картой и материнской платой. Итак, чтобы получить такую высокую скорость, вам нужно полагаться на лучший переходной кабель. В данном случае компания Thermaltake привезла такой кабель для игрового компьютера.
Всякий раз, когда вы ищете поднимающийся кабель, первое, что вы должны помнить, — это его совместимость. Однако игровой кабель PCI-E от Thermaltake может быть совместим со всеми графическими блоками 16x.
Благодаря прочным PBC, переходной кабель может безупречно передавать данные. В результате вероятность пропуска каких-либо сигналов снижается.
Без блокировки помех вы никогда не добьетесь идеальной производительности во время работы. Чтобы избежать такого прерывания, компания Thermaltake разработала кабель с экраном EMI. Таким образом обеспечивается максимальное снижение помех.
Таким образом, если вы хотите, чтобы ваш игровой компьютер работал без потери сигналов, тогда переходный кабель Thermaltake подойдет вам больше всего.
Основные характеристики
- Снижает максимальные помехи за счет защиты от электромагнитных помех
- Высокая скорость передачи данных
- Простая настройка с помощью графических блоков 16x
- Официальная гарантия сроком на 1 год
5. Кабель для высокоскоростной переходной платы Lesozoh | PCI-E 3.0 | 16x GPU | Скорость 64 ГБ / с
Профессиональные видеопроизводители всегда ищут сверхбыстрый кабель для передачи данных. В противном случае было бы сложно двигаться вперед. Не расстраивайся! Чтобы избавить вас от этих опасений, Лесозох принес с собой сверхмощный стояк.
В то время как ПК испытывает огромную нагрузку из-за экспорта видео или постоянных игр, графические блоки сильно нагреваются. Однако кабель выдерживает такое нагревание.
Низкая производительность недопустима для ПК с высокой конфигурацией. В большинстве случаев ПК зависал при рендеринге видео из-за качества кабелей.
Но таких проблем не возникнет после приобретения этого кабеля, поскольку Lesozoh обеспечивает качественный кабель.
Не думайте о совместимости кабеля, так как он может работать со всеми графическими картами интерфейса 16x.Кроме того, кабель имеет стабильную скорость передачи данных до 64 ГБ / с.
Таким образом, после рассмотрения общих характеристик и качества кабеля было бы трудно не заметить кабель.
Основные характеристики
- Высокая скорость передачи данных до 64 ГБ / с
- Поставляется с точками пайки премиум-класса и позолоченными контактами
- Обеспечивает защиту от электромагнитных помех для предотвращения помех
- Совместимость с графическим блоком интерфейса 16x
FAQs — Часто задаваемые вопросы и ответы
1.Может ли переходной кабель повлиять на производительность?
Да! Конечно.
Если вы используете кабель плохого качества, то при экстремальной работе производительность будет снижаться.
Итак, чтобы получить лучший сигнал, вы должны выбрать высокоскоростной кабель. Вас также могут заинтересовать некоторые из Pocket Operator из нашего списка.
2. Как найти лучший переходной кабель графического процессора?
Все довольно просто.
Просто рассмотрите некоторые особенности, прежде чем покупать переходной кабель.Например, проверьте, может ли кабель выдерживать сильное нагревание. Кроме того, лучший кабель может передавать данные без перебоев. Вы были бы признательны за использование синтетической струны кишечника, поэтому найдите время, чтобы проверить их.
3. Экранированы ли переходные кабели?
Да! Это.
Прежде всего, переходные кабели поставляются с экраном EMI для предотвращения помех.
4. Каковы показатели совместимости этих кабелей?
Эти выбранные кабели обладают огромной совместимостью.Например, его можно легко настроить на графический блок 16x.
Заключительные слова
Вы уже заметили, как переходные кабели могут повлиять на производительность игрового ПК. Итак, чтобы получить стабильную работу без потери сигналов, вам нужно выбрать лучший переходной кабель.
