Словарь молодежного сленга — референс

  1. Пример того, как должен выглядеть результат работы (в основном, творческой).
  2. Изображения в нужном заказчику стиле, визуальные образы, на основе которых будет сделан новый продукт.

Пример текста: 3Dмодель должна быть сделана точно по референсу вот фото этого пуфика. Серёг, у нас есть референсы бомжей для этой сцены? (костюмер режиссёру).

Синонимы: примеры, образцы.

(люди творческих профессий: 3д-шники, художники, режиссёры)

Часто перемещаясь по всемирной паутине, люди сталкиваются с незнакомыми словами. Многие из них становятся понятны по контексту, а другим необходимо разъяснение. К таким словам можно отнести » Лойс», » Моралфаги», » Модер», » Оддовый», » Нихуясе» и многие другие. В данной небольшой статье мы разберём термин Референс. Что значит Референс? Данное слово было заимствовано из английского языка «reference», которое можно перевести, как «справка», «упоминание», «отсылка», «эталон», «рекомендация», «намек», «отношение», «сноска». На самом деле значение слова Референс напрямую зависит от контекста, например бывает видеокарта референс, референс персонажа, референс фото, кроме того, некоторые люди сталкиваются ст такими документом, как референс-лист. Референс в широком смысле этого слова означает вспомогательный рисунок, то есть фотографию либо картину, которое рассматривает художник перед началом своей работы, чтобы на его холсте было передано максимальное количество точных элементов и деталей присутствующих на изображении

Впрочем профессионалы предпочитают сокращать слово «Референс» до «Рефка» или «Реф».

Исходя из вышеописанного можно сделать вывод, что понятие Рефернес означает аналог эскиза, поскольку только этот элемент может являться, как фотографией, так и рисунком.

Референсы персонажей это рисунки отдельных героев, на которых отчётливо заметен их характер, внешний вид и другие особенности. Подобные Рефки включают в себя рисунки этого героя во весь рост, и полные данные, такие как цвет глаз, возраст, имя. Подобные Рефки используют по большей части для комиксов

Что значит референс видеокарты?

  Референс видеокарты это дизайн, который был придуман производителями платы, а именно какие типы элементов, какой способ охлаждения, где будут располагаться чипы и т. д.

  Нерефернес видеокарты это дизайн, которой создаёт отдельный бренд (например MSI) для себя самого используя авторские наработки. На выходе получается продукт, который заметно отличается от референсной видеокарты. Она может иметь более крупные габариты, располагать дополнительным охлаждением, разогнанными частотами. Бывает два типа нереференсных видеокарт, те, которых упростили, и за счёт этого поставили более низкую цену, так и те видеокарты, которые оснастили дополнительными «перделками» и «свистелками» в результате чего снизился нагрев и возросло быстродействие. Однако и цена обогнала стоимость референсной видеокарты.

Референс анимации

Обзор и тестирование видеокарты NVIDIA GeForce GTX 980 GECID.com. Страница 1

04-10-2014

Страница 1 Страница 2 Одной страницей

Совсем недавно на весь мир прогремел анонс графического адаптера NVIDIA GeForce GTX 980 — флагмана нового семейства на основе микроархитектуры NVIDIA Maxwell, особенности которой были пристально ранее рассмотрены в соответствующем материале. В данном же обзоре мы хотим более детально остановиться на практической части вопроса. Однако перед тем как перейти к непосредственному знакомству с моделью NVIDIA GeForce GTX 980, давайте вкратце пробежимся по основным нововведениям, которые она получила.

Так мы в дальнейшем сможем лучше разобраться с конструктивными особенностями графического ускорителя, а также понять, каких результатов стоит ждать от флагмана серии NVIDIA GeForce GTX 9хх.

В компании NVIDIA нам обещают прирост на уровне 50-70% по сравнению с его предшественником − NVIDIA GeForce GTX 680. Причем, чем выше разрешение, тем более ощутимой будет разница. Для достижения таких результатов инженерам пришлось внести ряд изменений как на структурном уровне ядра (усовершенствованы потоковые мультипроцессоры, планировщики задач, контроллеры памяти, кэш первого и второго уровней), так и на функциональном (улучшены механизмы тесселяции объектов, сжатия текстур, методы сглаживания).

Все это привело не только к увеличению быстродействия, но и к cнижению энергопотребления. Да, вы не ослышались: на первый взгляд, два взаимоисключающих фактора производителю удалось совместить в одном графическом процессоре, который получил название NVIDIA GM204. В результате — двукратное преимущество NVIDIA GeForce GTX 980 над NVIDIA GeForce GTX 680 при пересчете FPS на ватт.

Но и это еще не все. Специалисты компании NVIDIA внедрили в новое семейство видеокарт поддержку современных методов постобработки графики, в частности прорисовку реалистичного освещения, шерсти и других объектов реального мира. Причем сделано это не ради «галочки». Описанные выше технологии уже реализованы на программном уровне в передовом движке Unreal Engine 4 и в некоторых крупных игровых проектах, которые находятся на стадии разработки.

Таким образом, «зеленые» сделали большой прорыв в области производительных видеокарт, и «красным» нужно в скором порядке принимать какие-то меры, чтобы не выбыть из конкурентной борьбы. Согласно слухам, ответом компании AMD должны стать решения из линейки AMD Radeon R9 3xx, анонс которых намечен на февраль 2015 года. Ну что ж, пожелаем удачи «красным» и перейдем уже непосредственно к описанию виновника данного обзора, видеокарты NVIDIA GeForce GTX 980.

Спецификация:

Модель

NVIDIA GeForce GTX 980

Графическое ядро

NVIDIA GM204-400-A1

Микроархитектура

NVIDIA Maxwell

Техпроцесс, нм

28

Количество транзисторов, млрд. штук

5,2

Количество потоковых мультипроцессоров (SM)

16

Количество ядер CUDA

2048

Количество текстурных блоков (TU)

128

Количество модулей растровых операций (ROP)

64

Частота графического ядра (базовая / в режиме NVIDIA Boost), МГц

1126 / 1216

Размер кэш-памяти второго уровня L2, КБ

2048

Объем видеопамяти, ГБ

4

Тип памяти

GDDR5

Тип шины

PCI Express 3. 0

Эффективная частота видеопамяти, МГц

7000

Ширина шины видеопамяти, бит

256

Пропускная способность видеопамяти, ГБ/с

224

Скорость заполнения текстур, ГТексель/с

144,1

Ориентировочная производительность, TFLOPS

5

Уровень TDP, Вт

165

Критическая температура для видеоядра, °C

98

Схема дополнительного питания

2 x 6-контактных

Набор видеоинтерфейсов

1 x DVI-I Dual-Link

1 x HDMI 2. 0

3 x DisplayPort 1.2

Максимальное разрешение

4096 х 2160 @ 60 Гц

Размеры с официального сайта (результаты измерений в нашей тестовой лаборатории), мм

267 х 112 (282 х 113)

Драйверы

Сайт производителя GPU

Производитель

NVIDIA

Внешний вид

К нам в лабораторию попал тестовый образец от компании NVIDIA, поэтому описание коробки и комплекта поставки отсутствуют.

Внешне модель NVIDIA GeForce GTX 980 очень сильно напоминает топовые одночиповые решения из предыдущих серий. В принципе, логику производителя понять легко: зачем тратить ресурсы на разработку нового корпуса и системы охлаждения, если и старый вариант подойдет вполне? В итоге, новинка получила тот же узнаваемый образ: серебристый кожух с черными вставками и окошком из плексигласа, через которое просматривается основной радиатор.

Ближе к интерфейсной панели выгравировано название самой модели.

Больше изменений претерпела обратная сторона графического адаптера, которая обзавелась рифленой металлической пластиной. Забегая вперед, отметим, что она практически не участвует в процессе отвода тепла от компонентов видеокарты, а лишь усиливает жесткость всей конструкции. Не исключаем, что в нереференсных вариантах модели NVIDIA GeForce GTX 980 производители приспособят эту пластину и для нужд системы охлаждения.

Напротив крепления разъемов питания часть «брони» сделана съемной. Такое техническое решение призвано улучшить доступ свежего воздуха к видеокартам, работающим в режиме NVIDIA SLI. Особенно это будет актуально для связок формата 3-Way и 4-Way NVIDIA SLI, где графические ускорители, как правило, располагаются непосредственно друг над другом.

Несмотря на гордое звание флагмана семейства, модель NVIDIA GeForce GTX 980 имеет стандартные размеры — 267 х 112 мм (282 х 113 мм согласно замерам, сделанным в нашей тестовой лаборатории). Благодаря этому она без проблем поместится в подавляющем большинстве корпусов форматов Mini / Middle / Full Tower. В собранной системе графический ускоритель перекрывает два слота. Учитывая небольшой уровень TDP (165 Вт), даже на нереференсных вариантах NVIDIA GeForce GTX 980 вряд ли будут устанавливаться более широкие системы охлаждения.

Для вывода изображения предусмотрен следующий набор интерфейсов:

  • 1 х DL DVI-I;
  • 3 х DisplayPort 1.2;
  • 1 x HDMI 2.0.

Таким образом, к новинке можно подсоединять как аналоговые, так и цифровые мониторы. В первом случае разрешение ограничено значением 2048 х 1536, а втором — 4096 х 2160. В принципе, NVIDIA GeForce GTX 980 имеет поддержку и самого передового формата 5K Ultra HD (5120 x 2880). Однако он только недавно дебютировал в IT-индустрии, поэтому представляет пока еще мало интереса для обычного пользователя.

Вот что действительно заслуживает внимания, так это внедрение интерфейса HDMI 2.

0, который поддерживает вывод 4K-изображения с частотой дискретизации 60 Гц. Напомним, что ныне используемый стандарт HDMI 1.4 для режима 4K Ultra HD имеет ограничение в 30 Гц.

Как и в случае с NVIDIA GeForce GTX 680 / 780, в NVIDIA GeForce GTX 980 предусмотрен вывод изображения одновременно на 4 независимых устройства. Однако в режиме MST (Multi Stream Transport) возможно подключение сразу 7 мониторов, тогда как у флагманов предыдущих поколений это количество ограничивалось 6-ю.

Печатная плата и элементная база

Печатная плата модели NVIDIA GeForce GTX 980 отличается от тех, что мы видели у ее предшественников. И если это не новая разработка, то, по крайней мере, глубокая модернизация старой, особенно в области питания. Также сразу бросается в глаза, что плата готовилась «на вырост». Наличие посадочных мест для дополнительных фаз питания, микросхем памяти, компонентов фильтров и даже для 8-контактного разъема наводит на мысль, что в будущем на ее основе будут построены более мощные версии видеокарт, например, NVIDIA GeForce GTX 980 Ti. По крайней мере, с точки зрения схемотехники для этого есть все предпосылки. Да и сравнительно низкий уровень TDP новинки в 165 Вт позволяет легко наращивать мощность, без опасения выйти за пределы 250-ваттного диапазона.

Наверное, именно поэтому в конфигурации преобразователя питания ядра мы можем наблюдать места для компонентов еще двух дополнительных фаз. Что же касается рассматриваемой модели NVIDIA GeForce GTX 980, то ее графический процессор запитан от четырех фаз. Еще одна отводится для питания чипов памяти. Таким образом, схема VRM у новинки выглядит как 4+1, тогда как у NVIDIA GeForce GTX 780 / 780 Ti — 6+2. Естественно, что во всех случаях мы говорим об эталонных вариантах.

Компонентная база модели NVIDIA GeForce GTX 980 набрана из элементов высокого качества: в узлах фильтрации напряжений установлены твердотельные конденсаторы (преимущественно танталовые) и катушки с ферритовыми сердечниками в закрытых корпусах.

При проектировании силовой части производитель отказался от использования высокоэффективных микросхем типа DrMOS, заменив их связкой из обычных транзисторов (двух NTMFS4935N и одного NTMFS4927N) и отдельного драйвера. Вряд ли стоит осуждать компанию NVIDIA за такое техническое решение. Ведь меньшее энергопотребление ядра предъявляет и меньшие требования к преобразователю питания. А это в свою очередь благоприятно влияет и на конечную стоимость видеокарты. Действительно, у «зеленых» впервые за несколько последних лет появился флагман серии, за который не нужно платить заоблачные суммы.

В качестве ШИМ-контроллера модуля питания GPU выступает чип NCP81174. Он может управлять 4-мя фазами в максимальной конфигурации VRM и имеет поддержку всех современных энергосберегающих и защитных технологий, в частности от перегрева, сверхтоков, повышенного и пониженного напряжения питания. Теоретически данный контроллер может обеспечить питание на видеоядре аж до 2 В. Естественно, что в реальности будет использоваться куда меньшее значение. Тем не менее, для любителей оверклокинга после проведения аппаратного вольтмода открываются большие возможности по разгону видеокарты.

ШИМ-контроллер преобразователя питания для памяти представлен неопознанной микросхемой с маркировкой «1L=FL».

Помимо слота PCI Express х16, питание новинки обеспечивается через два дополнительных 6-контактных разъема. Владельцы недорогих блоков питания должны ликовать при этих словах. Отметим, что отсоединение коннекторов PCIe довольно удобное: кожух системы охлаждения никак не мешает этому процессу.

Как и все топовые решения от компании NVIDIA, модель NVIDIA GeForce GTX 980 поддерживает режим NVIDIA SLI. Благодаря наличию двух разъемов можно создать очень мощную игровую конфигурацию, объединяющую от двух до четырех видеоускорителей.

В основе новинки лежит графический чип NVIDIA GM204-400-A1, произведенный по 28-нм техпроцессу с использованием передовой микроархитектуры NVIDIA Maxwell. Он включает в себя 16 потоковых мультипроцессоров с 2048 ядрами CUDA и 128 текстурными блоками, а также 4 контроллера памяти с прикрепленными к ним 64 модулями растеризации (этот параметр утилита GPU-Z 0.7.9 определила неправильно).

Частотная формула GPU NVIDIA GM204-400-A1 выглядит следующим образом: 1126 МГц — базовая скорость и 1216 МГц — динамическая в режиме NVIDIA Boost.

Память видеоускорителя NVIDIA GeForce GTX 980, общий объем которой составляет 4 ГБ, набрана из 8-ми чипов Samsung K4G41325FC-HC28 стандарта GDDR5. Судя по маркировке, они работают при напряжении питания 1,5 В с эффективной частотой 7000 МГц (на самом деле чуть большей — 7012 МГц). Это в некоторой степени компенсирует сравнительно небольшую для топовых решений ширину шины видеопамяти в 256 бит. Таким образом, общая пропускная способность данного узла составляет 224 ГБ/с. Чтобы исключить появление каких-либо задержек, связанных с шириной шины памяти, разработчиками были усовершенствованы алгоритмы по упаковке текстур. Их мы более подробно рассматривали в материале, посвященному знакомству с микроархитектурой NVIDIA Maxwell.

Система охлаждения

Конструкция кулера видеокарты NVIDIA GeForce GTX 980 состоит из нескольких частей. Основой ему служит большая алюминиевая пластина, которая отводит тепло от чипов памяти и силовых элементов преобразователей питания. К ней прикручен кожух, радиатор и радиальный вентилятор, известный в народе как «турбина».

На первый взгляд может показаться, что эта система охлаждения полностью позаимствована от флагманов предыдущего поколения, NVIDIA GeForce GTX 780 / 780 Ti. Это не совсем так. Внешне сходство, безусловно, есть. Однако если бы мы могли разрезать радиатор, то вместо большой испарительной камеры увидели бы три медных тепловых трубки. Упрощение конструкции, а значит, и опять же уменьшение конечной стоимости видеокарты, напрямую связано с низким уровнем TDP в 165 Вт.

В качества теплосъемника выступает медная пластина, продольные же ребра радиатора сделаны из алюминия.

Вся эта конструкция продувается традиционной для компании NVIDIA «турбиной». К сожалению, вентилятор не имеет никаких опознавательных знаков, поэтому привести его абсолютные характеристики мы не можем. Тестирование позволило лишь выявить тот факт, что размер и максимальная скорость вращения «турбин», установленных на решениях NVIDIA GeForce GTX 780 / 780 Ti и NVIDIA GeForce GTX 980, совпадают.

Преимуществом применения на видеокартах такого типа вентиляторов является отвод горячего воздуха за пределы компьютерного корпуса. К недостаткам же можно отнести повышенный шум при большой скорости вращения. Но это все в теории. Давайте лучше посмотрим, как ведет себя данный кулер на практике. Для мониторинга показателей видеоускорителя использовалась утилита MSI Afterburner.

В автоматическом режиме при продолжительной максимальной нагрузке температура графического ядра доходила до отметки 75°С, что можно считать хорошим результатом для продукта такого уровня. По данным встроенного тахометра вентилятор работал на скорости около 1700 об/мин. При этом создавался низкий уровень шума, который был вполне комфортным для длительного времяпровождения за компьютером. А ведь это мы имеем дело только с эталонной системой охлаждения. Какие же тогда результаты продемонстрируют модели на базе NVIDIA GeForce GTX 980 с нереференсными вариантами кулеров? С нетерпением ждем их появления в нашей тестовой лаборатории.

В режиме максимальной скорости вращения вентилятора (примерно 4160 об/мин по данным встроенного тахометра), температура GPU снизилась до 52°С. Создаваемый при этом шум, конечно, ощутимо выделялся на общем фоне и вряд ли его можно назвать комфортным. Но зато посмотрите на достигнутый эффект. Напомним, что в аналогичных условиях нагрев графического процессора на видеокартах NVIDIA GeForce GTX 780 / 780 Ti не опускался ниже 70°С.

Также обращаем ваше внимание, что в режиме максимальной нагрузки частота ядра достигала 1240 МГц при максимальном заявленном значении в 1216 МГц. Это не ошибка программы. NVIDIA GeForce GTX 980 в режиме NVIDIA Boost действительно может работать на скорости, превышающей заявленные показатели. Главное, чтобы при этом температура и уровень энергопотребления графического адаптера не покидали допустимые пределы.

При отсутствии нагрузки частота и напряжение на GPU, а также скорость памяти, автоматически понижались, что приводило к их меньшему энергопотреблению и тепловыделению. Вентилятор в таком режиме вращался со скоростью около 1140 об/мин по данным встроенного тахометра. При этом не издавалось практически никакого шума, а температура графического процессора не превышала 34°С.

Тестирование

Обзор, Майнинг и Тест в Играх

В этом обзоре мы рассмотрим 8 гигабайтную версию видеокарты Nvidia RTX 3070 — Founders Edition (референс).

Карта оснащена 1×12 Pin коннекторами и потребляет от 110 Ватт до 225 Ватт в зависимости от разгона, майнера и алгоритма.

Технические характеристики
Технические характеристикиNvidia RTX 3070 Founders Edition
ВидеопамятьGDDR6 8GB
Частота процессораЧастота: 1733 MHz
ЭнергопотреблениеОт 120 Ватт до 225 Ватт
Коннекторы питания1×12 Pin
Шум~40 дБ
Габариты (см)24 х 11
Официальный сайтNvidia

Внутреннее устройство (характеристики)

NVIDIA GeForce RTX 3070 «Ampere» — третья новая видеокарта из серии RTX 30 и, возможно, самая важная на данный момент.

Компания выпустила на рынок семейство видеокарт GeForce «Ampere», представив RTX 3080 за 700$ и RTX 3090 за 1500$ и сегодня у нас есть для обзора третья по счету карта (на данный момент) GeForce RTX 3070 Founders Edition за 500$.

Важно, это цена в Европе за референс версии. Версии от вендоров будут стоить дороже, также стоит понимать, что эти карты в России и странах СНГ будут продаваться тоже дороже, чем в Европе.

Ожидается, что из-за своей привлекательной цены эта карта будет продаваться массово, учитывая, насколько успешными являются RTX 2070 Super и RX 5700 XT.

RTX 3070 является очень важным продуктом, поскольку он разработан, чтобы запускать игры AAA с включенным RTX на популярном разрешении 1440p и поддерживает 4K, а также является шлюзом в сегмент high-end.

С GeForce RTX 3070 NVIDIA выпускает второй по величине чип GeForce «Ampere» — 8-нм чип «GA104». Он не много слабее, чем RTX 3080, но его мощность SIMD вдвое больше, чем у его предшественника, RTX 2070.

Фактически, прямо во время презентации NVIDIA заявила, что RTX 3070 быстрее, чем RTX 2080 Ti, предыдущая — флагманская карта поколения, которая продавалась по цене более 1000 долларов.

Это означало бы, что RTX 3070 способен не только на максимальные игровые возможности с трассировкой лучей RTX при 1440p, но и на игры в 4K Ultra HD с довольно высокими настройками.

Можно также ожидать, что киберспортивные игры с высокой частотой обновления (> 120 Гц) при разрешении Full HD станут одним из основных вариантов использования RTX 3070, учитывая, что RTX 2080 Ti отвечает этим требованиям.

Графическая архитектура «Ampere» знаменует второе поколение революционной технологии RTX NVIDIA, которая вводит трассировку лучей в реальном времени в игровой сегмент.

NVIDIA придумала способ объединить обычную растровую 3D-графику с компонентами с трассировкой лучей, такими как освещение, тени, отражения, окклюзия окружающей среды, глобальное освещение и, с «Ampere», даже размытие движения — эффект, который сложно реализовать в реальной жизни.

RTX 2-го поколения представляет собой комбинацию нового ядра CUDA «Ampere», которое почти вдвое увеличивает пропускную способность вычислений по сравнению с предыдущим поколением «Turing» за счет реализации полных параллельных математических операций INT32 + FP32; ядро RT второго поколения, которое имеет вдвое большую пропускную способность пересечения, чем предыдущее поколение, и представляет новое оборудование для ускорения размытия движения с трассировкой лучей.

Как мы упоминали ранее, GeForce RTX 3070 в этом обзоре основана на чипе «GA104» с 46 из 48 потоковых мультипроцессоров (23 из 24 TPC), что составляет ошеломляющие 5 888 ядер CUDA «Ampere», 184 тензорных ядра третьего поколения, 46 ядер RT и 184 TMU.

Производительность увеличена на 50% из-за 96 ROP вместо 64 на RTX 2070. Подсистема памяти на удивление не изменилась по сравнению с предыдущим поколением.

Вы по-прежнему получаете 8 ГБ обычной памяти GDDR6 через интерфейс памяти шириной 256 бит.

Он по-прежнему составляет 14 Gbps, что соответствует той же пропускной способности 448 ГБ / с. Никакой магии GDDR6X здесь не было, NVIDIA пришлось где-то сократить расходы, чтобы продать эту карту по 500 долларов.

Потребление 3070 составляет 220 Вт, что выше, чем у RTX 2070 — 185 Вт.

Далее в статье мы рассмотрим «NVIDIA GeForce RTX 3070 Founders Edition», разработанной самой NVIDIA. Версия Founders Edition не предназначена для использования в качестве эталонного дизайна, а скорее является базовой реализацией GPU от NVIDIA; эталонный дизайн служит базой для партнеров вендоров, которые могут улучшить систему охлаждения и дизайн.

Комплектация

Упаковка Nvidia RTX 3070 поставляется в том же черном цвете, как и RTX 3080, с логотипом «GeForce» и «Nvidia».

На обратной стороне упаковки Вы можете увидеть характеристики карты и информацию о гарантии на нескольких языках.

Комплектация состоит из:

  1. Коробка
  2. Видеокарта
  3. Дополнительная упаковка для:
  4. Мануал
  5. Руководства по поддержке
  6. Адаптер питания с 12 на 8-контактный разъем

В целом мы видим такой же комплект поставки, как и для более старших моделей Nvidia.

Система охлаждения

Карта использует тот же дизайн конструкции кулера «двухосевой проточный», что и карты RTX 3080 и RTX 3090 Founders Edition, но с 2 вентиляторами на одной стороне.

GeForce RTX 3070 Founders Edition, без сомнения, выглядит как карта Ampere. NVIDIA создала совершенно новый язык дизайна для этой новой серии — черный, серый и серебристый, матовые, придают продукту ультравысокий внешний вид.

На наш взгляд, это одна из самых красивых видеокарт. Сзади вы найдете металлическую панель (бэкплейт). Обратите внимание, что на задней панели нет выреза для GPU, что придает карте более элегантный вид.

Второй вентилятор по-прежнему пропускает воздух через карту из большого выреза на задней панели.

Сама по себе карта заметно меньше 3090 и 3080. Карта занимает 2 слота. Ее размеры — 24 х 11 см.

NVIDIA также сохранила компактный 12-контактный вход питания, несмотря на то, что потребление всего около 220 Вт (150 Вт от 12-контактного + 75 Вт от слота PCIe). На наш взгляд было бы достаточно одного 8-контактного разъема.

Переходник вставляется в 12 контактный выход, а к нему подключается 8 контактный, стандартный выход PCI-e от блока питания.

На 12-контактном адаптере крупным планом видно, что заполнена только половина его контактов. Это гарантирует, что на RTX 3080/3090 этот адаптер не будет работать, поскольку для этих карт требуется питание на всех контактах.

GeForce RTX 3070 не поддерживает SLI. Только RTX 3090 имеет очень ограниченную поддержку SLI.

Внутренняя система охлаждения

Разборка RTX 3070 Founders Edition намного проще, чем RTX 3080 или 3090.

Внутренняя система охлаждения NVIDIA имеет большое медное основание с четырьмя тепловыми трубками. Также обратите внимание на термопрокладки, которые обеспечивают охлаждение микросхем памяти и схем VRM.

Как мы уже писали, задняя панель сделана из металла и защищает карту от повреждений при установке и эксплуатации. Она имеет небольшую термопрокладку, которая поглощает тепло от VRM памяти на другой стороне печатной платы.

Отсоединив решетку радиатора, мы видим чистую печатную плату.

Обратная сторона печатной платы.

Напряжение GPU 9-фазное и управляется контроллером UPI uP9512R.

DrMOS для GPU — это Alpha и Omega AOZ5311.

Напряжение памяти представляет собой двухфазную схему, генерируемую UPI uS5650Q.

Чипы памяти GDDR6 поставляются компанией Samsung и имеют номер модели «K4Z80325BC-HC14». Они предназначены для работы на частоте 1750 MHz (эффективная GDDR6 14 Gbps).

GPU NVIDIA GA104 — это третий чип с архитектурой Ampere компании, второй, предназначенный для геймеров GeForce. Он производится в Samsung по 8-нанометровому процессу, имеет 17,4 миллиарда транзисторов и размер кристалла 392 мм².

Тепловые снимки

Все тепловые снимки сделаны под максимальной нагрузкой для общего представления и понимания системы охлаждения с небольшим разгоном по ядру и памяти.

Установив тепловую камеру сверху, мы получаем следующие показатели:

Температура GPU не превышает 56 градусов – отличный показатель. ТемператураVRM ниже 60 градусов, что также отличный показатель!

Установив тепловую камеру сбоку (со стороны кулеров), мы получаем следующие показатели:

Температура GPU находится на отметке в 61 градус – это все также отличный показатель.

В целом карта выглядит очень холодной!

Тесты в MSI Afterburner показывают результаты хуже, GPU держится на отметке ~ 72 (73) градусов:

MSI Afterburner сообщает нам не очень хорошую температуру GPU. В данном случае верить стоит MSI Afterburner, а не тепловизору!

Тест в майнинге 3070

Nvidia 3070 способна выдавать 64 Mh/s на алгоритме Ethash (Эфир) при потребление всего ~ 120 Ватт!

Сколько можно заработать

Зная, что данная видеокарта хорошо работает на алгоритме Ethash (Монета Эфир) и зная его хэшрейт, Вы можете подсчитать окупаемость данной видеокарты, сколько она будет приносить в сутки, месяц, год.

.

Для расчета в столбец «Hashing Power» впишите хэшрейт данной видеокарты, в нашем случае это 64

«Pool Fees» — это комиссия пула, можете не вводить ее если не знаете. Средняя комиссия по всем пулам 1%.

Далее в колонку «Power Usage» — необходимо вписать потребляемую мощность видеокарты (фермы). В нашем случае – это 120. Вписываем это число в эту колонку.

«Power Cost» — цена за Ваше электричество («за розетку»). Вписываем значение в центах. К примеру, у нас электричество по среднему 3 рубля – это 0.05$. Вписываем это или другое Ваше число.

На этом все! Нажимаем на кнопку «Calculate» и узнаем сколько с 1 видеокарты Вы будете получать в день, неделю, месяц, год!

Тесты в играх Nvidia 3070

В видео Вы можете ознакомиться на что способна в играх видеокарта Nvidia 3070 (FPS в самых последних игровых новинках).

  • Assassin’s Creed Odyssey 1080p
  • Assassin’s Creed Odyssey 1440p
  • Assassin’s Creed Odyssey 4K
  • Project CARS 2 1080p
  • Project CARS 2 1440p
  • Project CARS 2 4K
  • Crysis Remastered 1080p
  • Crysis Remastered 1440p
  • Crysis Remastered 4K
  • Red Dead Redemption 2 1080p
  • Red Dead Redemption 2 1440p
  • Red Dead Redemption 2 4K
  • Death Stranding 1080p
  • Death Stranding 1440p
  • Death Stranding 4K
  • Forza Horizon 4 1080p
  • Forza Horizon 4 1440p
  • Forza Horizon 4 4K
  • Horizon Zero Dawn 1080p
  • Horizon Zero Dawn 1440p
  • Horizon Zero Dawn 4K
  • Microsoft Flight Simulator 1080p
  • Microsoft Flight Simulator 1440p
  • Microsoft Flight Simulator 4K
  • Metro Exodus 1080p
  • Metro Exodus 1440p
  • Metro Exodus l 4K
  • Control l 1080p
  • Control l 1440p
  • Control l 4K

Тесты в играх Nvidia 3070 сравнение с 2080 Ti

Ниже в видео Вы можете узнать на сколько производтительнее карта 3070 по сравнению с прошлым флагманом — 2080 Ti

Память и энергопотребление

Видеокарта оснащена 8 гигабайтами GDDR6. Поставляется от компании Samsung. Маркировка памяти — «K4Z80325BC-HC14».

Потребление карты от 110 до 220 Ватт, в зависимости от майнера и разгона. Карта оснащена 1×12 Pin коннекторами питания.

Для фермы из 6 видеокарт Nvidia RTX 3070 Founders Edition и подключенной системы питания (материнская плата, SSD, процессор) потребуется 1 блок питания на 1400 Ватт или 2 блока по 700 Ватт!

Выходы

Ввод / вывод для видеокарты Nvidia RTX 3070 Founders Edition следующий:

  • 3x DisplayPort 1.4a
  • 1x HDMI 2.1

Обратите внимание, что большая часть кронштейна ввода / вывода не отдана вентиляции.

Вывод

Nvidia RTX 3070 Founders Edition – это очень хорошая карта, с отличной сборкой и не плохой системой охлаждения.

Карта показывает отличную производительность и хорошие показатели доходности в майнинге!

Команда Bytwork рекомендует Nvidia RTX 3070 Founders Edition к покупке.

Почти как референс, обзор и тестирование видеокарты EVGA GeForce GTX 650 Ti Boost SC

Коллеги с techPowerUP опубликовали материал, рассказывающий о видеокарте GeForce GTX 650 Ti Boost SuperClocked от EVGA. Достойно ли изделие внимания, мы узнаем из этой серии данного обзора/теста, уважаемые читатели .































Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений:



 GeForce
GTX 650 Ti
Radeon
HD 6870
Radeon
HD 7790
Radeon
HD 6950
Radeon
HD 6970
Radeon
HD 7850
Nvidia GeForce GTX
650 Ti Boost
EVGA GeForce GTX 650 Ti Boost SCGeForce
GTX 660
Radeon
HD 7870
GeForce
GTX 660 Ti
Потоковые процессоры 768 1120 896 1408 1536 1024 768 768 960 1280 1344
ROPы 16 32 16 32 32 32 24 24 24 32 24
Графическое ядро GK106 Barts Bonaire Cayman Cayman Pitcairn GK106 GK106 GK106 Pitcairn GK104
Количество транзисторов 2540M 1700M 2080M 2640M 2640M 2800M 2540M 2540M 2540M 2800M 3500M
Объём буфера 1024 МБ 1024 МБ 1024 МБ 2048 МБ 2048 МБ 2048 МБ 2048 МБ 2048 МБ 2048 МБ 2048 МБ 2048 МБ
Разрядность шины 128-бит 256-бит 128-бит 256-бит 256-бит 256-бит 192-бит 192-бит 192-бит 256-бит 192-бит
Частота ядра 925 МГц 900 МГц 1000 МГц 800 МГц 880 МГц 860 МГц 980 МГц+ 1072 МГц+ 980 МГц+ 1000 МГц 915 МГц+
Частота памяти 1350 МГц 1050 МГц 1500 МГц 1250 МГц 1375 МГц 1200 МГц 1502 МГц 1502 МГц 1502 МГц 1200 МГц 1502 МГц
Стоимость $140 $170 $150 $170 $380 $180 $170 $180 $215 $220 $280



Как и почти все рассмотренные ранее видеокарты на базе GeForce GTX 650 Ti Boost (кроме продукта Zotac), карточка от EVGA на $10 дороже референса. При этом дизайн изделия идентичен эталонному, т.е. разница с видеокартой от Nvidia лишь в наличии разгона. Последний, впрочем, довольно-таки неплох.









Вот как выглядит коробка видеокарты EVGA:







Надпись SuperClocked на фронтальной части коробки свидетельствует как раз о наличии заводского разгона у изделия EVGA.







Комплект поставки видеокарты:





Вместе с видеокартой покупатель получит следующее:

  • Диск с драйверами и документацию
  • Переходник с DVI на D-Sub/VGA
  • Переходник питания
  • Наклейку EVGA на корпус ПК



Комплект поставки чуть более разнообразный, чем у конкурентов, но без стоящих (игр, к примеру) бонусов.











Давайте посмотрим на видеокарту GeForce GTX 650 Ti Boost SC от EVGA:







Референс он и есть референс, интересного мало, согласитесь. Длина видеокарты — 24.5 сантиметров, высота — 11.5 сантиметров.







Графический адаптер EVGA GeForce GTX 650 Ti Boost SC занимает два слота в системном блоке ПК.









Видеовыходы у GeForce GTX 650 Ti Boost SC имеются следующие: два DVI, один DisplayPort и HDMI.









У данной видеокарты один коннектор SLI, это значит что больше двух GeForce GTX 650 Ti Boost в тандем объединить не удастся.

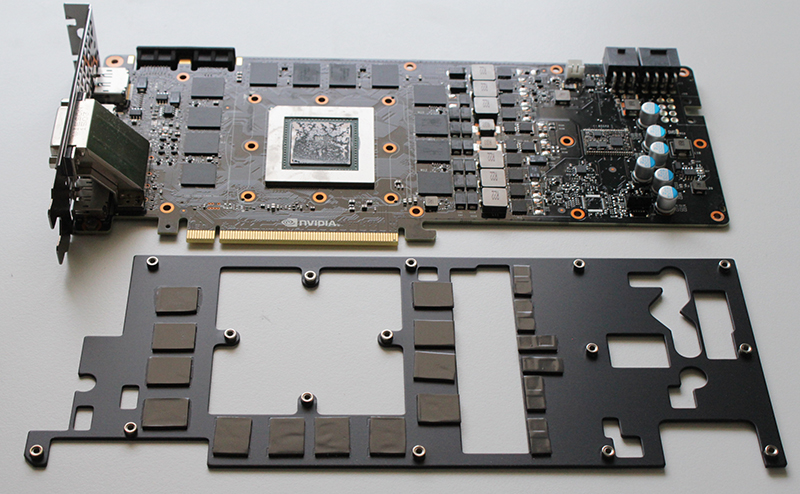

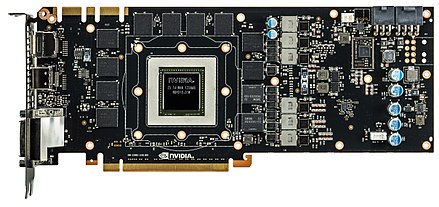

На фото изображена печатная плата продукта EVGA, вид спереди и сзади.

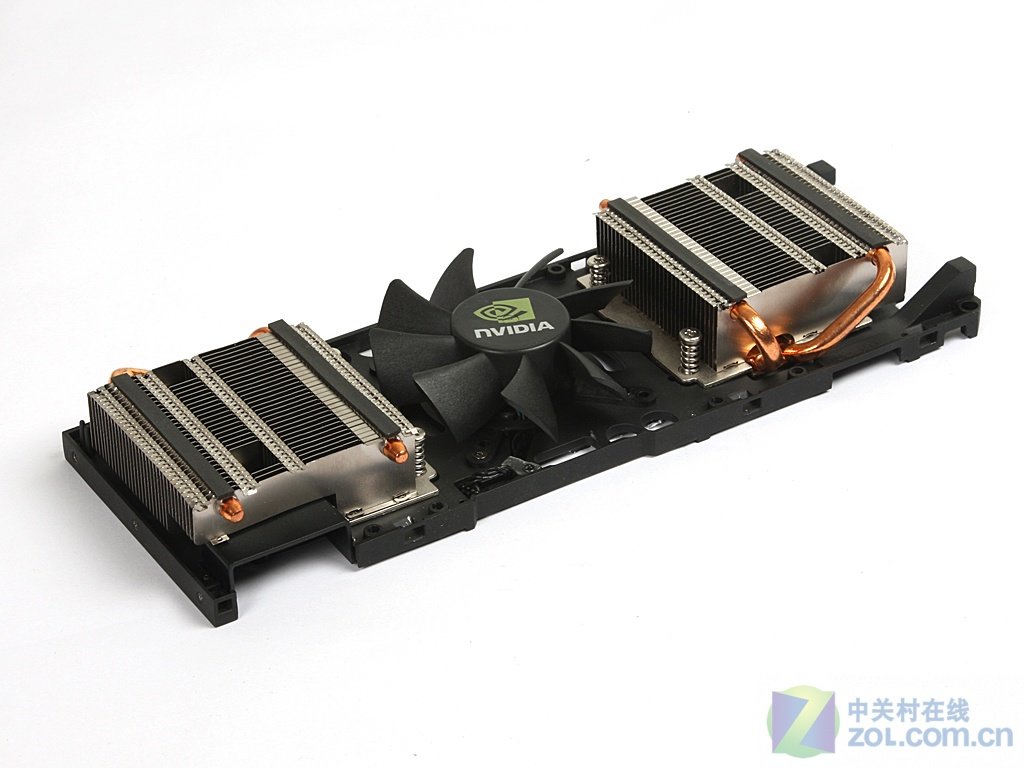

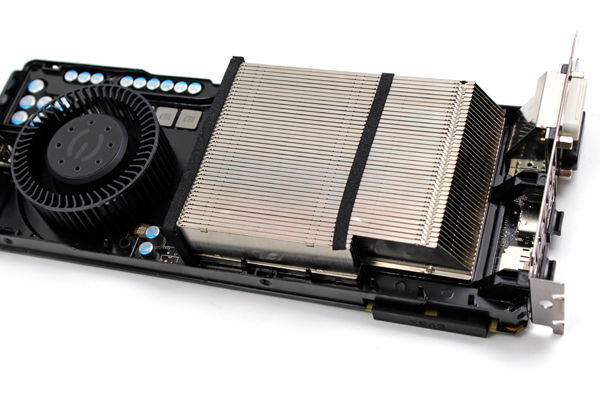

Теперь поглядим на кулер видеокарты GeForce GTX 650 Ti Boost SC:







Кулер охлаждает не только графическое ядро, но и чипы памяти, а также VRM.







Питание продукта компании EVGA осуществляется через один 6-пиновый коннектор БП:









Как и в референсе, в своём варианте GTX 650 Ti Boost компания EVGA применила контроллер напряжения OnSemi NCP5395. Это решение больше выгодно производителю, чем потребителю, т.к. у данного контроллера отсутствуют функции продвинутого мониторинга, в связи с чем стоимость контроллера низкая.







А вот фото чипа памяти:





В данном продукте используется память K4G20325FD-FC03 от Samsung (стоит отметить, что у нереференсов память от Hynix), работать она может на 6000МГц (эффективных).









Перед нами графическое ядро GK106, сделанное по нормам 28нм. тех.процесса на мощностях TSMC (Тайвань). Количество транзисторов — 2.54 миллиарда.





Что такое эталонная карта Gpu

Ответ: Эталонная карта GPU — это оригинальный дизайн GPU от производителя , в данном случае AMD или NVIDIA. Последующий дизайн, выпущенный после оригинала такими компаниями, как ASUS, Gigabyte, MSI или EVGA, называется пользовательским графическим процессором. … Вы часто будете видеть термин «справочная карта». 1 октября 2021 г.

Хороши ли эталонные карты? Они лучше в некоторых ситуациях, например, при необходимости получить больше кадров в секунду или желать более крутого вида, но эталонные карты могут давать почти одинаковые кадры в секунду, и они выбрасывают горячий воздух из вашего корпуса.Купите эталонную карту, если хотите сэкономить деньги и не беспокоитесь о разгоне карты. 10 октября 2014 г.

Кроме того, что такое AIB GPU? Платы расширения (AIB) используют дискретные графические процессоры (dGPU) с выделенной памятью. … Системы начального уровня используют встроенные графические процессоры (iGPU) в процессорах, которые совместно используют более медленную системную память. На рынке ПК AIB в настоящее время есть два поставщика dGPU, которые также производят и продают AIB. Основными поставщиками графических процессоров являются AMD и Nvidia. Есть 54 поставщика AIB. 3 сентября 2021 г.

Наконец, графические процессоры Founders Edition лучше?, Карты Founder Edition будут иметь лучший кремний (лучший потенциал для разгона), но их кулеры часто хуже, чем послепродажные карты. Это означает, что вы обычно можете разогнать послепродажную карту намного больше, чем Founders Edition с ее оригинальным кулером.

Часто задаваемый вопрос:

Почему послепродажные графические процессоры такие дорогие?

TLDR: более дорогой ОБЫЧНО означает, что имеют лучшие системы охлаждения и питания, а также RGB .

Что такое эталонная графическая карта?

В графических картах

«Reference» используется дизайн , созданный AMD и Nvidia , компаниями, которые создают и поставляют настоящие графические процессоры (GPU) в основе оборудования.Они существуют, чтобы обеспечить базовый уровень качества и помочь быстро получить больше видеокарт при запуске новых графических процессоров. 10 сентября 2019 г.

Карты Fe лучше?

Карты Founder Edition будут иметь лучший кремний (лучший потенциал для разгона), но их кулеры часто хуже, чем карты после продажи. Это означает, что вы обычно можете разогнать послепродажную карту намного больше, чем Founders Edition с ее оригинальным кулером.

Что такое эталонные карты AMD?

Проще говоря, эталонная карта — это оригинальный дизайн производителя для графического процессора .Такие компании, как NVIDIA и AMD, создают первоначальный дизайн своего графического процессора, и именно так продукт впервые выпускается на рынок. 1 октября 2021 г.

Издание Founders Edition лучше?

Версия Founder — это всего лишь собственный процессор на внутренней плате, если вы используете водяное охлаждение, вы можете немного сэкономить с картами Founders или Reference. Но у сторонних производителей лучше, чем , охлаждающие карты большего / меньшего размера и, как правило, гораздо лучше подача энергии, что позволяет более эффективно разгонять и охлаждать.

Что означает AIB?

АИБ

Акроним Определение
АИБ Ассоциированный специалист по бизнесу (степень)
АИБ Бюро разведки союзников
АИБ Ассоциация международного вещания
АИБ Америка в цвету

Что означает модель AIB?

Модель AIB — это простой, но мощный инструмент для понимания того, как сексуальная ориентация проявляется в реальной жизни. AIB относится к трем элементам, которые составляют нашу сексуальность: привлекательность, идентичность и поведение . … Это самый важный фактор в определении сексуальной ориентации человека.

Какой 3080 AIB лучше?

Если вы смотрите на высший эшелон карт RTX 3080 AIB, MSI Gaming X Trio , вероятно, является той картой, которую вам следует рассмотреть, поскольку она имеет лучшее соотношение цены и производительности в этом диапазоне. 21 октября 2021 г.

Какой GPU подходит для FPS?

Советы по быстрому шоппингу

ГП Ранг производительности Ранг значения (кадров/$)
AMD Radeon RX 6800 XT 3 (142.8 кадров в секунду) 10 (649 долларов США)
Nvidia GeForce RTX 3080 4 (142,1 кадров в секунду) 11 (699 долларов США)
AMD Радеон РХ 6800 5 (127,3 кадров в секунду) 9 ($579)
Nvidia GeForce RTX 3070 6 (116,6 кадров в секунду) 7 (499 долларов США)

Что особенного в графическом процессоре Founders Edition?

Что касается наших собственных видеокарт Founders Edition GeForce RTX, то они являются первыми игровыми видеокартами, разработанными NVIDIA, которые выпускаются с заводским разгоном для превосходной заводской производительности , и первыми, оснащенными двойными вентиляторами для крутая, но тихая игра.

Почему издание Founders Edition лучше?

«Founder’s Edition» — это версия видеокарты Nvidia , производимая и продаваемая непосредственно Nvidia , в то время как другие варианты, производимые другими компаниями (партнерами Nvidia AIB), обычно имеют аналогичные характеристики или имеют заводской разгон и более совершенные кулеры, часто в результате партнерские карты AIB стали лучше…

Почему новые графические процессоры такие дорогие?

Нехватка графических процессоров усилилась в начале 2020 года, когда из-за пандемии COVID-19 миллионы людей оказались в изоляции.Это побудило запертых геймеров задуматься о просроченных обновлениях, что сократило предложение. 13 октября 2021 г.

Почему цены на GPU такие завышенные?

Пандемия COVID-19

Это привело к увеличению спроса на персональную электронику. Цены на графические процессоры сейчас высоки, потому что рынок жаждет их больше, чем когда-либо . … Это резко увеличило спрос на видеокарты, поэтому видеокарты сейчас такие дорогие. 3 дня назад

Что такое краткий справочник?

Справочная карта или справочный лист (или краткая справочная карта) или шпаргалка — это краткий набор сжатых заметок по конкретной теме , например, математические формулы для вычисления площади/объема или общие синтаксические правила и идиомы конкретного компьютера платформу, прикладную программу или формальный язык.

Что означает эталонная плата?

Эталонная плата — это оригинальная плата Nvidia, выпущенная . Партнеры по оборудованию иногда выпускают пользовательские печатные платы собственной разработки, обычно с улучшенной подачей питания для лучшей поддержки разгона. Пользовательские кулеры можно найти как на эталонных, так и на заказных печатных платах. 19 мая 2016 г.

Почему Founders Edition лучше?

«Founder’s Edition» — это версия видеокарты Nvidia , производимая и продаваемая непосредственно Nvidia , в то время как другие варианты, производимые другими компаниями (партнерами Nvidia AIB), обычно имеют аналогичные характеристики или имеют заводской разгон и более совершенные кулеры, часто в результате партнерские карты AIB стали лучше…

Карты Founders Edition нагреваются сильнее?

GeForce RTX 3090 Founders Edition работает на горячем уровне , как мы обнаружили в прошлом месяце, когда рассматривали флагманскую карту NVIDIA GeForce. Хотя NVIDIA оснастила Founders Edition инновационным решением для охлаждения, она изо всех сил пытается охладить 24 ГБ видеопамяти GDDR6X карты. 17 марта 2021 г.

(Посетили 1 раз, сегодня посетили 1 раз)

Родственные

Линейка GeForce RTX 3060 Ti: какая видеокарта вам подходит?

GeForce RTX 3060 Ti от Nvidia, выпущенная на прошлой неделе, является первой видеокартой компании, близкой к средней, в серии RTX 3000. Основанные на новой графической архитектуре Ampere от Nvidia и значительно увеличенном количестве ядер, эти карты опережают своих предшественников.На самом деле они настолько быстры, что первая из рассмотренных нами видеокарт GeForce RTX 3060 Ti Founders Edition (собственный стильный эталонный дизайн Nvidia) превзошла бывшую элитную GeForce RTX 2080 компании во многих наших тестах. В некоторых случаях он даже был близок к заоблачному GeForce RTX 2080 Ti.

К сожалению, сейчас 2020 год, и популярность компьютерных игр (в частности, Я застрял дома компьютерных игр), похоже, достигла рекордного уровня. Первоначальные запасы всех новых видеокарт Nvidia RTX 3000 Series мгновенно исчезли, а последующая доступность была неравномерной и дефицитной, как у недавно выпущенных игровых консолей от Microsoft и Sony.В связи с этим маловероятно, что вы сможете купить GeForce RTX 3060 Ti в ближайшее время без целенаправленной охоты и быстрого нажатия кнопки «Купить», даже несмотря на то, что карты уже доступны для покупки. Карты раскупаются сразу же, как только они поступают в продажу. (Ознакомьтесь с нашим советом, как найти самые сложные технологии сезона.)

Давайте посмотрим на все видеокарты Nvidia GeForce RTX 3060 Ti, которые были выпущены при запуске, и разделим их на время (и это придет ) когда будет из чего выбирать.Обычные подозреваемые, конечно, создавали немало разнообразия.

GeForce RTX 3060 Ti Founders Edition, эталонный дизайн Nvidia, устанавливает стандарт для всех остальных карт RTX 3060 Ti. Карта использует частично отключенное ядро ​​GA104, которое имеет 4864 ядра CUDA, 152 ядра Tensor и 38 ядер трассировки лучей. Это оборудование способно работать с современными функциями, включая освещение с трассировкой лучей. На этой карте также есть 8 ГБ оперативной памяти GDDR6, которая подключается к ядру через 256-битный интерфейс, что дает карте максимальную пропускную способность памяти 448 ГБ / с.

RTX 3060 Ti также потребляет 200 Вт и требует либо двух шестиконтактных разъемов питания, либо одного восьмиконтактного разъема через 12-контактный адаптер Nvidia; такой адаптер до сих пор использовался на других картах RTX 3000 Series Founders Edition. Мощность, вероятно, будет ограничивающим фактором при разгоне этих карт, поэтому большинство OEM-производителей решили добавить дополнительные разъемы питания, чтобы увеличить мощность карты.

Версия карты Founders Edition использует тепловое решение с двумя вентиляторами (некоторые карты RTX 3060 Ti представляют собой модели с тремя вентиляторами) и стоит 399 долларов.Если вы предпочитаете чистый, минималистичный дизайн, это будет RTX 3060 Ti, который вам нужен, и при длине 9,5 дюймов это один из самых компактных вариантов.

Обзор Nvidia GeForce RTX 3060 Ti Founders Edition

Asus ROG Strix RTX 3060 Ti Gaming OC Edition — одна из самых больших и мощных видеокарт RTX 3060 Ti на момент запуска. Он имеет толстое тепловое решение с тремя вентиляторами, которое заполняет большую часть трех слотов PCI Express по ширине. Карта имеет тактовую частоту 1890 МГц, что делает ее RTX 3060 Ti с самой высокой тактовой частотой при запуске.И он использует два восьмиконтактных разъема питания, чтобы поддерживать питание карты.

Asus также создала версию этой карты без разгона (ROG Strix RTX 3060 Ti Gaming), которая работает на частоте всего 1695 МГц, но в остальном она идентична, поэтому вполне вероятно наличие некоторого запаса для разгона на карте без разгона. Версия OC стоит 499,99 долларов США; в настоящее время цена на модель без ОС не установлена.

Следующая RTX 3060 Ti от Asus — довольно существенный шаг вперед по сравнению с лучшей моделью компании (ROG Strix).В нем отсутствует второй восьмиконтактный разъем питания, что, вероятно, ограничит возможности разгона. (Карта поставляется с тактовой частотой «всего» 1785 МГц.) У TUF есть кулер с тремя вентиляторами, но он немного меньше — 2,7 слота в поперечнике. Цена этой карты тоже немного ниже — 489 долларов. Это делает его, на наш взгляд, более дешевым вариантом, чем издание ROG Strix, учитывая разницу всего в 10 долларов.

Asus также предложит версию этой карты без разгона: TUF Strix RTX 3060 Ti Gaming.Он будет работать на частоте 1695 МГц, но у нас снова нет цены на эту карту.

В более компактной видеокарте Asus KO GeForce RTX 3060 Ti OC Edition используется система охлаждения с двумя вентиляторами, которая занимает большую часть трех слотов. Карта имеет более продуманную подсветку, чем TUF Strix RTX 3060 Ti Gaming OC Edition, с адресуемой подсветкой RGB (ARGB) как сбоку, так и в нескольких местах на передней панели карты. Карта разогнана на заводе до 1785 МГц и стоит 459,99 долларов.

На данный момент не должно вызывать удивления, что существует версия этой карты без разгона, KO RTX 3060 Ti Gaming, но подробностей об этой карте мало. Мы не знаем, как он будет работать, или его цена.

Если вы предпочитаете менее яркую карту, но хотите придерживаться бренда Asus, стоит обратить внимание на Dual RTX 3060 Ti OC Edition компании. У него все еще есть несколько светодиодов RGB на боковой стороне карты (это 2020 год, и без светодиодов RGB просто не будет), но фактор побрякушек минимален. Как следует из названия «Dual», карта использует двухвентиляторное тепловое решение для предотвращения перегрева; снова заполняет 2.7 слотов PCIe.

Карта Dual имеет тактовую частоту 1740 МГц и стоит 439,99 долларов США. Также будет версия этой карты без разгона, но мы не знаем ни ее цены, ни ее тактовой частоты.

Топовая карта RTX 3060 Ti

Colorful помечена как Vulcan OC-V, и, возможно, это самая большая видеокарта RTX 3060 Ti на рынке с колоссальными 12,7 дюймами в длину и тремя слотами в поперечнике. Это не обязательно , — это плохо, так как сверхтолстая карта имеет огромный радиатор, который должен помочь предотвратить перегрев компонентов карты в серьезных играх или при разгоне. Кроме того, это единственная карта, для которой требуются три восьмиконтактных разъема питания, и она имеет надежную схему питания 14 + 4 фазы. На самом деле, эта карта во многих отношениях избыточна, но кто будет отказываться от большей мощности и охлаждения, чем им нужно?

Карта работает на частоте 1815 МГц и имеет необычную особенность: боковой ЖК-экран, который можно перевернуть на 90 градусов или приложить к боковой стороне карты. На этом экране могут отображаться пользовательские изображения или поток статистики жизнедеятельности системы.(См. наш обзор Colorful iGame RTX 3080 Vulcan OC 10G-V с таким же экраном.)

Единственные недостатки этой карты? Доступность в США, вероятно, будет неравномерной (как и в случае с другими красочными картами), и, вероятно, это будет самая дорогая RTX 3060 Ti по рекомендованной розничной цене 599 долларов благодаря панели дисплея.

Colorful RTX 3060 Ti Advanced OC менее экстремальна, чем карта Vulcan компании, но по-прежнему находится на одном уровне со многими лучшими картами других компаний. Он имеет тепловое решение с тремя вентиляторами, которое заполняет примерно 2.5 слотов и два восьмиконтактных разъема питания. Эта карта работает на частоте 1800 МГц и стоит 519 долларов.

Теперь эта карта синхронизируется по теме с «красочным» в названии бренда. iGame RTX 3060 Ti Ultra OC, как и предыдущие модели iGame, оснащена большим кулером с тремя вентиляторами. Это, а также два восьмиконтактных разъема питания должны дать этой большой (12,2 дюйма) карте достаточно мощности и тепла для разгона. Эта карта поставляется с тактовой частотой 1770 МГц.

Компания Colorful решила сделать два варианта этой карты с одинаковыми характеристиками, но разным внешним видом.(Самая большая разница между ними заключается в том, что одна из карт белая, а другая черная.) Эти карты стоят 479 долларов США.

Лучшая видеокарта EVGA RTX 3060 Ti работает на частоте 1800 МГц, имеет два восьмиконтактных разъема питания и большое решение для охлаждения с тремя вентиляторами, которое занимает чуть более двух слотов для карт. Эта карта не такая, кхм, цветная , как некоторые конкурирующие варианты, но у нее есть логотип EVGA, подсвеченный сбоку светодиодами RGB.

Стоимость карты $449.99, что значительно уступает некоторым конкурирующим картам, таким как топовая GeForce RTX 3060 Ti от Gigabyte.

Вторая видеокарта EVGA RTX 3060 Ti использует более компактное тепловое решение с двумя вентиляторами, которое аккуратно вписывается в форм-фактор с двумя слотами. Эта карта имеет один восьмиконтактный разъем питания, который ограничивает возможности разгона, но она поставляется с заводским разгоном до 1710 МГц, что ставит ее немного выше всех карт с эталонной тактовой частотой. Главное здесь, однако, то, что эта карта скрипит на трассе длиной менее 8 дюймов (7.94 дюйма, если быть точным), намного короче, чем у большинства, включая Founders Edition.

EVGA также установила для этой карты довольно низкую цену в 409,99 долларов, что всего на 10 долларов выше, чем у эталонных карт. Мы ожидаем, что этот будет популярен.

Компания Gigabyte применила несколько иной подход к своему флагману RTX 3060 Ti, чем другие крупные OEM-производители. Вместо двух восьмиконтактных разъемов питания Gigabyte решила использовать один восьмиконтактный разъем питания и один шестиконтактный разъем. Это дает карте максимальную потребляемую мощность 300 Вт, тогда как карты с двумя восьмиконтактными разъемами питания имеют максимальную мощность 375 Вт.

Эталонная версия GeForce RTX 3060 Ti рассчитана на максимальное энергопотребление всего 200 Вт, поэтому наличие 300 ватт по-прежнему открывает Aorus GeForce RTX 3060 Ti Master до серьезного разгона . Но, поскольку другие карты имеют в своем распоряжении больше мощности, они могут работать еще выше.

Карта Master длиной 11,4 дюйма оснащена большим тепловым решением с тремя вентиляторами и RGB-светодиодами. Она также имеет прочную медную монтажную пластину и несколько медных тепловых трубок, в результате чего карта должна хорошо охлаждаться. Карта поставляется с тактовой частотой 1800 МГц прямо из коробки и имеет уникальный ЖК-экран размером с почтовую марку на боковой стороне карты, который может отображать пользовательские изображения и GIF-файлы. (Экран модели Colorful Vulcan выше намного больше.) Gigabyte установила рекомендованную производителем розничную цену для этой карты в размере 489,99 долларов США.

Чуть ниже карты Aorus от Gigabyte находится Gaming OC Pro компании. Он имеет аналогичное тепловое решение с тремя вентиляторами, но с меньшим количеством светодиодов RGB и без монтажной пластины из цельной меди. Эта карта также поставляется с необычной конфигурацией разъема питания с восемью или шестью контактами и имеет тактовую частоту 1770 МГц прямо с завода.

Вариант с более низкой тактовой частотой, в названии которого отсутствует слово «Pro», работает на частоте 1740 МГц. Модель OC Pro продается за 459,99 долларов, а непрофессиональная модель стоит на 20 долларов меньше.

Наименее мощные карты Gigabyte RTX 3060 Ti

— это Eagles, но они все еще выглядят так, как будто они взлетят. Верхняя из двух — RTX 3060 Ti Eagle OC. Он имеет двухвентиляторное тепловое решение с надписью «EAGLE» на передней и задней части карты и светодиодами RGB, украшающими боковую часть карты. Эта карта имеет один восьмиконтактный разъем питания, который, по-видимому, предотвратит ее разгон, как и другие карты RTX 3060 Ti от Gigabyte, но на заводе она разогнана до 1695 МГц.

Gigabyte также создала модель этой карты без разгона, которая не поставляется с заводским разгоном. В настоящее время мы не знаем цену этой карты, но модель OC стоит 419,99 долларов.

Флагманская видеокарта MSI RTX 3060 Ti оснащена мощным тепловым решением с тремя вентиляторами Torx 4.0 и толстым алюминиевым радиатором. (По размеру она конкурирует с картой Colorful Vulcan: 12,72 дюйма в длину и 5,5 дюйма в высоту.) Карта может стать одной из самых быстрых карт RTX 3060 Ti на рынке, поскольку работает на частоте 1830 МГц.Эта карта также имеет два восьмиконтактных разъема питания, что открывает возможности для дополнительного разгона.

MSI выпустила второй вариант этой карты, в названии которого отсутствует буква «X», и она имеет тактовую частоту ниже 1755 МГц, но в остальном она идентична. Цена модели Gaming X Trio составляет 469,99 долларов, а младшая модель, по-видимому, будет иметь несколько более низкую прейскурантную цену, но MSI еще не поделилась этой ценой.

RTX 3060 Ti Ventus 3X OC от MSI также поставляется с системой охлаждения с тремя вентиляторами, аналогичной MSI RTX 3060 Ti Gaming X Trio, но в ее распоряжении не так много энергии.В то время как Gaming X Trio потребляет 240 Вт прямо из коробки, Ventus 3X имеет максимальный предел мощности 225 Вт и имеет только один восьмиконтактный разъем питания. По умолчанию он работает на частоте 1695 МГц.

MSI также рекламирует вариант этой карты без разгона, который идентичен, но имеет меньшую тактовую частоту, 1665 МГц. Официальные цены на эти две карты пока не разглашаются.

Ventus 2X OC во многих отношениях является просто версией с двумя вентиляторами более крупной RTX 3060 Ti Ventus 3X OC от MSI, но у нее есть одно ключевое преимущество: Ventus 2X OC имеет два восьмиконтактных разъема питания, которые открывают дверь для разгон карты выше, чем у Ventus 3X, если, конечно, вы получаете высококачественный чип. Карта поставляется с тактовой частотой 1695 МГц прямо из коробки.

MSI создала версию этой карты без разгона, которая не поставляется с заводским разгоном. Поскольку у него также есть два восьмиконтактных разъема питания, у него также должен быть запас для разгона. Стоимость Ventus 2X OC составляет 429,99 долларов. Мы не знаем цену на Ventus 2X без разгона, но, скорее всего, он будет стоить всего на 10 или 20 долларов дешевле.

PNY на самом деле не имеет флагмана в линейке RTX 3060 Ti, но предлагает две такие карты.RTX 3060 Ti Revel Epic-X от PNY имеет систему охлаждения с двумя вентиляторами и светодиоды RGB на боковой стороне карты. Он работает на частоте 1665 МГц и имеет только один восьмиконтактный разъем питания, что ограничивает ручной разгон. (TDP составляет 200 Вт.)

При длине 9,7 дюйма Revel имеет средний размер, учитывая конструкцию с двумя вентиляторами. PNY не разглашала прейскурантные цены при запуске.

Вторая видеокарта

PNY RTX 3060 Ti также представляет собой модель с двумя вентиляторами, и эта карта также имеет один восьмиконтактный разъем питания. Карта работает на частоте 1665 МГц. Единственная разница между этой картой и другой картой PNY RTX 3060 Ti, по-видимому, заключается только в эстетике карт. У этой модели нет RGB. На это также нет цен в день запуска.

Zotac Gaming GeForce RTX 3060 Ti Twin Edge OC

Zotac выпустила две видеокарты RTX 3060 Ti под названием Twin Edge. Практически говоря, они близки к одной и той же карте. Одна из карт (выделенная выше) включает в себя «OC» в своем названии, и эта карта имеет более высокую тактовую частоту из двух и работает на частоте 1695 МГц.(Другая карта соответствует эталонной карте Nvidia с тактовой частотой 1665 МГц.)

Помимо разницы в тактовой частоте, эти карты мало чем отличаются друг от друга, и обе имеют двухвентиляторное тепловое решение, которое аккуратно вписывается в форм-фактор с двумя слотами, с длина чуть менее 9 дюймов. Эти карты используют один восьмиконтактный разъем питания, который ограничивает доступный запас мощности для разгона, но в бюджете мощности все еще остается 25 Вт мощности, что должно сделать технически возможным разгон .

Рекомендованная производителем розничная цена карты Twin Edge OC составляет 449,99 долларов США, в то время как менее мощная стандартная карта Twin Edge стоит значительно дешевле, при цене эталонной карты Nvidia в 399,99 долларов США. Последняя карта, на самом деле, выглядит намного лучше за эти деньги.

MSI представляет эталонную графическую карту Radeon RX 6900 XT


MSI представляет графические карты Radeon™ RX 6900 XT

[Тайбэй, Тайвань] MSI с гордостью представляет свои графические карты Radeon™ RX 6900 XT на базе инновационной технологии AMD RDNA ™ 2 игровая архитектура.Видеокарты MSI Radeon™ RX 6900 XT обеспечивают новый уровень производительности, невероятную четкость изображения и расширенные функции для потрясающих игр в разрешении 4K.

РЕВОЛЮЦИОННАЯ ИГРОВАЯ АРХИТЕКТУРА AMD RDNA™ 2
Игровая архитектура AMD RDNA™ 2, лежащая в основе графической карты MSI Radeon™ RX 6900 XT, обеспечивает оптимальное сочетание производительности и эффективности. AMD RDNA™ 2 отличается революционным высокоскоростным дизайном и повышенной энергоэффективностью, предназначенными для обеспечения более высокой производительности при меньшем энергопотреблении, а также новой иерархией кэш-памяти, разработанной для минимизации перемещения данных, задержек и энергопотребления.Кроме того, поддержка DirectX® 12 Ultimate предлагает мощное сочетание трассировки лучей, вычислений и растровых эффектов, позволяющих вывести игры на новый уровень реализма.

  • AMD Infinity Cache — высокопроизводительный кэш данных последнего уровня, подходящий для игр с разрешением 4K и 1440p с включенным высочайшим уровнем детализации. 128 МБ кэш-памяти на кристалле значительно сокращают задержку 1 и энергопотребление 2 , обеспечивая более высокую общую игровую производительность по сравнению с традиционными архитектурными решениями.
  • Память AMD Smart Access 3  – эксклюзивная функция систем с процессорами AMD Ryzen™ серии 5000, материнскими платами AMD B550 и X570 и видеокартами Radeon™ RX серии 6000. Это дает процессорам AMD Ryzen™ более широкий доступ к высокоскоростной графической памяти GDDR6, что помогает ускорить обработку ЦП и повысить производительность в играх.
  • DirectX® Raytracing (DXR)  – Добавляя высокопроизводительный модуль Ray Accelerator с фиксированной функцией к каждому вычислительному блоку, графические карты на базе AMD RDNA™ 2 оптимизированы для обеспечения реализма освещения, теней и отражений в реальном времени с помощью DXR. .В сочетании с AMD FidelityFX, который обеспечивает гибридный рендеринг, разработчики могут комбинировать растровые эффекты и эффекты трассировки лучей, чтобы обеспечить оптимальное сочетание качества изображения и производительности.
  • AMD Radeon™ Anti-Lag 4  — Эта технология является совершенным инструментом и обязательной функцией для геймеров и киберспортсменов. Radeon™ Anti-Lag значительно сокращает время отклика ввода-вывода и обеспечивает конкурентное преимущество в игровом процессе.
  • Radeon™ Boost 5  — технология обеспечивает повышение производительности во время игровых сценариев с быстрым движением за счет динамического уменьшения разрешения изображения, повышения частоты кадров и плавности, а также повышения скорости отклика при незначительном изменении качества изображения или его отсутствии.

MSI AFTERBURNER

MSI Afterburner — самое известное и широко используемое программное обеспечение для разгона графических карт. Это дает геймерам полный контроль над своей видеокартой и позволяет отслеживать ключевые системные показатели в режиме реального времени. Afterburner обеспечивает бесплатное повышение производительности для плавного игрового процесса благодаря более высокому FPS. Последняя версия Afterburner будет поддерживать новые видеокарты Radeon™ RX серии 6800.

MSI DRAGON CENTER

Dragon Center объединяет все программное обеспечение MSI для компонентов, настольных компьютеров, ноутбуков и периферийных устройств в рамках совершенно новой программной платформы. Геймеры могут настроить производительность видеокарты в программном обеспечении, например, с помощью игрового режима, который мгновенно оптимизирует аппаратное обеспечение для наилучшего игрового процесса, включая настройки SSD, монитора и сети. Эта многообещающая новая программная платформа будет продолжать совершенствоваться и развиваться, предоставляя пользователям MSI все больше эксклюзивных функций и преимуществ.

Доступность

Графическая карта MSI Radeon ™ RX 6900 XT будет доступна начать 8 декабря 2020.

5120 Unite
Название модели Radeon ™ RX 6900 XT 16G
Обработка графики Unit AMD Radeon ™ RX 6900 XT
PCI Express Gen 4
номеров
140062
Core Clocks Boost: 2250MHZ /
Game: 2015MHZ /
База: 1825 МГц
Скорость памяти 16 GBPS
GDDR6 16GB GDDR6
шина памяти 256-битных
Выход DisplayPort X 2 (V1. 4) /
HDMI 2.1 x 1 / usb type-c x 1 x 1 / usb type-c x 1
Y
Потребляемая мощность 300 W
Разъемы мощности 8-контактный 8-контактный x 2
рекомендуется PSU 850W
вес (карта / упаковка) 1520G / 2030G
версия DirectX 12 API
Поддержка версии OpenGL 4.6
Multi-GPU Technology Crossfire ™, 2-проход (Bredgeless) (DX12)
Максимальный дисплей 4
VR Ready Y
Цифровой максимальный резолюция 7680 x 4320

1. На основе внутреннего моделирования и тестирования, проведенного инженерными лабораториями AMD 05.10.2020 на Radeon RX 6800 XT со 128 МБ кэш-памяти AMD Infinity по сравнению с видеокартой Radeon RX 5700 XT, измеряющей задержку памяти. .Производительность может варьироваться. RX-564

2. На основе внутреннего моделирования и тестирования, проведенного инженерными лабораториями AMD 05.10.2020 на Radeon RX 6800 XT и Radeon RX 5700 XT, с использованием измерений Cac, частоты при одинаковом повышении мощности и AMD. Infinity Cache повышает. Производительность может варьироваться. RX-566

3. Память AMD Smart Access Memory поддерживается только на видеокартах AMD Radeon серии RX 6000. Не проверено ни на каких других графических решениях. ГД-178.

4. Radeon™ Anti-Lag совместим с API DirectX 9 и DirectX 11, Windows 7 и 10.Аппаратная совместимость включает в себя GCN и более новые потребительские dGPU Ryzen 2000 и более новые APU, включая гибридные и съемные графические конфигурации. Нет поддержки mGPU GD-157

5. Radeon™ Boost совместим с Windows 7 и 10 только в некоторых играх. Аппаратная совместимость включает RX 400 и более новые потребительские dGPU, Ryzen 2000 и более новые APU, включая гибридные и съемные графические конфигурации. Нет поддержки mGPU. Список совместимых игр см. на странице https://www.amd.com/en/technologies/radeon-boost.GD-158


«конец пресс-релиза»



AMD выпустит больше референсных карт RX 6000 в первом квартале 2021 года

Приобретение новой видеокарты на данный момент практически невозможно из-за многих проблем с нехваткой компонентов и повышенные цены. Затронуты как графические процессоры серии RTX 30, так и серии RX 6000, но AMD хранит относительное молчание по поводу ситуации с запасами, но похоже, что они выведут на рынок еще несколько эталонных дизайнов RX 6000 в первом квартале 2021 года, так что вы действительно можете купить один по МСРП.

Выступая в интервью, старший директор Radeon Technologies Group Рич Корпус сказал: «, основываясь на реакции на наши графические карты AMD Radeon RX 6800 Series и Radeon RX 6900 XT с эталонным дизайном, мы расширяем производство, чтобы сделать их доступными. как можно большему количеству игроков на AMD. com в сентябре. Ожидается, что дополнительные эталонные карты будут доступны в первом квартале 2021 года. Мы также продолжим поддерживать наших партнеров в разработке их пользовательских графических карт AMD Radeon RX серии 6000. »

AMD обычно выпускает эталонные модели карт одновременно со своими новыми видеокартами, а затем постепенно прекращает их производство, чтобы сосредоточиться на пользовательских моделях AIB. На этот раз AMD, похоже, продолжает их производство, чтобы поддерживать поставки и убедиться, что клиенты могут получить их по рекомендованной производителем розничной цене, поскольку референсный дизайн от самой AMD — практически единственный способ избежать переплаты.

На самом деле, AMD довольно рано прекратила производство эталонных дизайнов для серии RX 6000 только для того, чтобы вернуться к своему плану после того, как проблемы со складскими запасами продолжались.Red Team действительно ожидает, что проблемы с акциями уменьшатся, по крайней мере, во второй половине 2021 года, поэтому, надеюсь, дополнительные справочные карты продлятся до тех пор.

Также неясно, имеет ли это какое-либо отношение к недавним сообщениям о том, что AMD передаст Samsung производство GPU и APU, чтобы решить проблемы с поставками. Но, скорее всего, мы не услышим подтверждения об этом до тех пор, пока это не станет официальным.

Что вы думаете? Поможет ли больше эталонных графических процессоров ситуации с запасами? Вы купите карту RX 6000, если она стоит рекомендованной производителем розничной цены? Изменилось ли ваше первоначальное решение по графическому процессору из-за этих проблем? И согласитесь ли вы на все, что доступно? Или придерживаться того, что вы изначально хотели? Дайте нам знать!

Различия между EVGA GTX REF, Founder’s Edition, Ti, ACX, ICX, SC, SSC, FTW, FTW DT и классифицированными видеокартами Линейка графических процессоров далеко за пределами нашей Вселенной 7.Несмотря на то, что BMW все еще отстает от BMW в области схем именования, которые в настоящее время правят всеми 12 вселенными, EVGA идет к этому счастливым и стабильным темпом.

Но не волнуйтесь, товарищи по сборке ПК на заказ, вот все различия и уникальные функции между EVGA REF, Founder’s, Ti, ACX, SC, SSC, FW, FW DT, ICX SC2, ICX FTW2, Black Edition, Classified и Hybrid. издания в сферах ваших глаз. Вы без сомнения сможете выбрать лучшую видеокарту EVGA для своего компьютера в конце этой статьи (согласно разделу комментариев).

Когда производители графических карт, такие как Zotac, PNY, Asus или EVGA, получают партию графических процессоров от повелителя NVIDIA, они проводят интенсивные расчеты, чтобы определить, на какой уровень следует поместить графические процессоры, т. е. группировку продуктов.

Подобно каждой снежинке и девушке из Tumblr, известным человеку, ни один из графических процессоров не идентичен друг другу. Тем не менее, ожидается, что все эти графические процессоры будут соответствовать минимальным требованиям к тактовой частоте; например: минимум 1100 МГц.

Некоторые из этих графических процессоров могут без проблем работать на этой частоте; а некоторые лучше — они могут работать на частоте 1427 МГц, что на 30% быстрее, в течение более 3 лет без сбоев. Бум! Вот как мы получаем графические процессоры уровня 1.

Остальные, которые не так способны, будут помещены в Уровни 2, 3, 4, Хаффлпафф, и пока не останется несколько сумасшедших, которые не могут понять Джека, они будут отправлены обратно в NVIDIA для пересмотра другого жизненного выбора.

Теперь, когда вы только что прочитали о группировании продуктов, вы должны понимать, что на этих графических процессорах нет такой вещи, как сбор вишен.Да, они могли бы получить тактовую частоту немного выше, но они не являются лучшими или радужными единорогами в кремниевой вафле.

Что я имею в виду? Если вы покупаете два GTX 1070 FTW, которые, как считается, оснащены графическими процессорами уровня 1, один из них может быть не так хорош для разгона, как другой. На самом деле, тактовая частота одного из них может достигать 1819 МГц, а другого — даже 1680 МГц. А затем из ниоткуда у вас появляется случайный GTX 1070 Superclocked с частотой 1740 МГц, графический процессор уровня 2! Подождите… разве моя могучая версия FTW не должна работать на более высоких частотах?! Что это за колдовство!

В конце концов, это похоже на игру в лотерею, поэтому вы можете встретить термин «кремниевая лотерея», когда люди обсуждают эти видеокарты и их способность делать все возможное. Приобретение графического процессора специальной версии увеличивает ваши шансы на разгон указанного графического процессора до новой рекордной тактовой частоты, но не гарантирует на 100%, что это вообще возможно.

Графические процессоры уровня 2 могут быть в уровне 2, потому что они не прошли некоторые особенно тяжелые ситуации при определенной скорости разгона; но в реальной среде, где стрессовых факторов меньше, какой-нибудь гений потенциально может достичь более высокой тактовой частоты, используя тот же графический процессор.

1 — Reference Edition (REF) и Founder’s Edition


REF или Reference Edition — самая базовая версия всех моделей этой серии.У него даже нет задней пластины — это не очень важно, радиатор не настолько тяжелый, чтобы вызвать деформацию печатной платы без задней панели.

Модель REF обычно оснащена конструкцией с одним вентилятором, в которой горячий воздух выбрасывается в заднюю часть корпуса, что также известно как тип вентилятора или HSF. Механизм охлаждения довольно прост и неэффективен, поэтому места для разгона немного, что обычно дает менее 10% скорости по сравнению со штатной. например. штатная 1506 МГц, ускоренная 1 683 МГц.

При большой нагрузке видеокарта может считать себя пылесосом или вашим сумасшедшим бывшим: громко и сильно сосет.Между тем, версия REF может быть самой доступной моделью в семействе.

Теперь, на противоположной стороне спектра, Founder’s Edition — это точно версия REF с более привлекательной эстетикой и стоит немного дороже только потому.

После того, как ранний период выпуска новой серии завершится и рынок будет заполнен выпуском REF, издание Founder’s Edition станет больше похоже на специальное ограниченное коллекционное издание. Хотя я очень сомневаюсь, что в этом есть какая-то ценность, поскольку в ближайшем будущем появятся новые модели с лучшим охлаждением и улучшенным дизайном печатной платы.Как сейчас. Но кто знает, эта статья написана 1 января 2017 года. Таким образом, мы можем поспорить, что как только издание FE станет редким, оно может стоить в 4-5 раз дороже только потому.

REF

Founder’s

2 — ACX и ACX Black Editions


Версия ACX — это расширенная версия Reference, которая, вероятно, стоит в среднем на 30 долларов дороже. Но из-за спроса и предложения эта цена может отличаться и быть в вашу пользу, если вы окажетесь в нужном месте в нужное время (подсказка: распродажа в микроцентре).

Он имеет тот же уровень графического процессора, что и REF, но оснащен улучшенной конструкцией охлаждения: двойные вентиляторы для лучшего рассеивания тепла и более низкого уровня шума. Скорость разгона такая же, как и у REF, но вы, безусловно, можете вручную разогнать эту модель немного выше благодаря лучшей вентиляции. В хороший день вы можете найти две разные версии этой модели: в серебристом или черном цвете. Хотите сделать ставку снова? Черная версия будет стоить дороже, потому что выглядит охуенно. Это все равно, что наклеить наклейку на Honda, чтобы получить еще 20 л.с., а синтетическая тормозная жидкость определенно более аэродинамична, чем обычная.

ACX 3.0


ACX 3.0 Black

3 — ACX Superclocked (SC) Edition


Итак, опять же, что делать с графическим процессором более высокого уровня, который может немного лучше разгоняться? Да, мы будем продавать его по-другому, чтобы заработать больше денег! Версия ACX Superclock обычно имеет более высокую базовую тактовую частоту, по крайней мере, на 60 МГц больше по сравнению с версией REF, а также имеет на 10–15% более высокую частоту в режиме Boost Speed. Например: REF EVGA GTX 1070 имеет базовую тактовую частоту 1506 МГц, а версия SC работает на частоте 1594 МГц.Под нагрузкой Boost скорость REF составляет до 1683 МГц, а SC — до 1784 МГц.

Наличие графического процессора более высокого уровня позволяет вам лично настроить свою видеокарту на новый потенциал. Но имейте в виду, что даже несмотря на то, что карта с заводским разгоном дает вам 3-летнюю гарантию, как только вы сделаете это самостоятельно, вы сразу же аннулируете гарантию. На мой взгляд, если цена не подходит, вам следует пройти издание SC. Это дает мало преимуществ по сравнению с обычными моделями ACX, указанными выше.

4 — ACX Super Clocked (SSC), FTW DT и FTW Edition


Существует 5 заметных отличий между SSC/FTW и SC/REF и Founder’s Edition.

Во-первых, SSC/FTW и FTW DT имеют очень крутую настраиваемую светодиодную RGB-подсветку, в то время как более низкие модели имеют только сплошной белый светодиод. Соедините FTW с одним из этих 12 шасси с прозрачным окном для максимального светового эффекта.

Помните, на днях светодиодное шоу Corsair C70 в корпусе Awesome Wall-mounted Custom PC? Да.

Теперь о технических деталях. Основываясь на примере биндинга продуктов в начале этого поста, SSC был бы уровнем 2, а FTW определенно находится в группе уровня 1.В этих двух моделях происходит много забавного. Что касается второго отличия, то имейте в виду, что обе карты GTX 10-й серии SSC и FTW имеют двойной переключатель BIOS, в то время как карты SC/REF и Founder не имеют ни одного. Переключатель BIOS — это удобный инструмент, который значительно упрощает аннулирование гарантии.

Шутки в сторону, функция двойного BIOS позволяет переключаться между двумя различными профилями разгона по своему вкусу. Его также можно использовать в качестве аварийного выключателя, если ваш эксперимент с разгоном пошел наперекосяк.

Поднимите руку, если вы один из тех, кто всегда выключает компьютер, открывает корпус, а затем переключает графический процессор на профиль «super sexyboi69_2000 hacker performance» каждый раз, прежде чем играть в другую игру в Steam.

Теперь второе отличие: конструкция охлаждения. Версия FTW имеет очень уникальную архитектуру тепловых трубок для SC/SSC, хотя все они находятся под крышей ACX. Взгляните:

Это от графической карты FTW (источник изображения: fudzilla)

А это от графической карты SC/SSC (источник изображения: eteknix)

5 9 Если бы вы были Задаваясь вопросом, почему на одной из этих трех тепловых трубок нет термопасты, вы нашли пьяную ошибку в конструкции ACX 1.

0 архитектура. Тепловые трубки смещены, и не все они касаются графического процессора, поэтому старая версия GTX 970 SSC/SC довольно сильно нагревалась. К счастью, это было исправлено в версии ACX 2.0, но этот тип дизайна остается прежним для более новых моделей SC и SCC, даже в обновлении ACX 3.0.

По сути, в модели FTW больше тепловых трубок, и они соединены с очень большой прочной охлаждающей пластиной, которая соприкасается с графическим процессором; в то время как у SC/SSC тепловых трубок меньше и они непосредственно контактируют с чипом.Модель FTW также имеет более высокий и толстый радиатор с медными ребрами.

Короче говоря, FTW может передавать больше тепла и делает это более эффективно, чем модели SSC/SC/REF.

Следует также отметить конструкцию лопастей вентилятора.

Если вы внимательно посмотрите на изображение SC/SSC выше, то заметите, что каждая лопасть вентилятора немного приподнята к краям, начиная со стороны ребра. Такая конструкция горизонтального ребра может сильно повлиять на направление воздушного потока. Они имеют тенденцию выталкивать часть горячего воздуха за пределы корпуса, а часть — в сторону передней панели.

Модель FTW, с другой стороны, оснащена вентиляторами с вертикальными лопастями, которые действуют как совок.

Большой объем горячего воздуха теперь забирается из радиатора и выбрасывается в нижнюю часть корпуса, часть может выйти и выйти из печатной платы.

Меньшее расстояние перемещения означает, что больший поток воздуха может проходить мимо радиатора, что приводит к разнице температур до 4°C (~7,2°F) между FTW и SC/SSC.Тем не менее, недостатком этого дизайна является то, что он плохо подходит для настройки SLI — в любом случае, GTX 10-й серии больше не может поддерживать SLI, но те, кто планирует SLI GTX 900-й серии, могут обнаружить, что эти модели выпускают слишком много горячего воздуха для своих устройств. сосед. В этом случае лучше использовать SSC.

И последнее, а также менее известный факт: модели SSC/FTW обычно оснащены более мощным контроллером VRM, используемым во флагманской модели. Например, GTX 1070 FTW имеет тот же контроллер NCP81174, что и линейка GTX 1080, который способен обеспечивать более высокое напряжение (1.215v+) для разгона. С фазой питания 10+2 вы могли бы значительно увеличить мощность FTW и SSC.

Другие модели GTX 1070, такие как REF, Founder’s и SC edition, имеют только 4+1 фазу питания и фиксированное напряжение, поэтому требуется только 8-контактный разъем PCIe вместо 8+8-контактных разъемов. Все флагманские GTX 1080 имеют фазу питания 5+1, за исключением GTX 1080 FTW, FTW DT, у которых 10+2.

FTW, FTW DT или любые модели выше SSC/SC имеют не менее 10+2 фаз питания.Остальные будут находиться между фазами питания 3+1, 4+1 или 5+1. Чем больше, тем лучше для разгона.



Итак, настал момент истины, в чем разница между FTW DT и FTW?

Вы узнали, что графические процессоры распределяются по разным уровням. Если нет, то вы, вероятно, просто пропустили начало этого поста. Хорошая новость в том, что здесь это уже не важно.

Все, что вам нужно знать, это то, что FTW и FTW DT относятся к одному и тому же высшему уровню. FTW DT, где DT означает derp team, как я и надеялся, EVGA говорит, что на самом деле это означает Standard (поймите сами), что означает, что эта версия не поставляется с заводским разгоном.Это все.

По умолчанию FTW DT работает на тактовой частоте REF Tier и ускоренной скорости. Тем не менее, FTW DT имеет такой же причудливый дизайн охлаждения, как и оригинальный FTW, с 10 + 2 фазами питания, RGB-подсветкой и мощным контроллером VRM, который питал GTX 1080. Это функции, которых нет в версиях REF / SC / SSC.

Итак, если вы хотите попытать счастья в ручном разгоне чего-то лучше, чем SC/SSC, но вам не нужен FTW с заводским разгоном, выберите FTW DT. К вашему удивлению, у него может быть большой потенциал, хотя силиконовая лотерея также играет роль в конечном результате.


Версии SSC для GTX 1070/1080 не существует.

5 — ICX FTW2 и ICX SC2


В начале 2017 года (это было в пятницу) EVGA официально анонсировала вариант ICX для выпусков FTW и SC. Эта новая технология в основном представляет собой усовершенствование старой системы охлаждения ACX. Пристегнитесь, и это двухминутное видео объяснит все, что вам нужно знать об этих графических процессорах EVGA ICX и о том, как они сравниваются со старшими моделями ACX.

Вот основные моменты:

  • ICX имеет в общей сложности 9 термодатчиков, каждый из которых контролируется собственным MCU (блоком микроконтроллера).Это означает, что у вас есть более подробная информация о температуре по всей печатной плате, и это здорово знать, где на самом деле начался пожар. Вы знаете, я шучу… только телефоны Samsung так делают.

  • Вы можете управлять двумя вентиляторами одновременно или асинхронно. Это означает, что у вас есть контроль, чтобы позволить им вращаться с одинаковой скоростью каждый раз или делать это по отдельности. Если вы выберете второй вариант, скорость левого вентилятора определяется температурой графического процессора, а скорость правого вентилятора запускается PWR и температурой чипов памяти.

  • Он имеет индивидуальные тепловые светодиоды, которые вызывают зло и тьму. Все еще не могу запретить Трампу твитить.

  • ICX поставляется с медными ребрами усовершенствованной конструкции.

Многие владельцы хорошо вентилируемого шасси говорят, что они не ощущают температурной разницы между версиями ACX и ICX, за исключением причудливых светодиодов. Так что, если вам попадется действительно дешевая версия ACX, не отказывайтесь от сделки!

6 – Классифицированная и гибридная версии

Гибридная версия представляет собой модель SC с дополнительным встроенным комплектом жидкостного охлаждения.

Так что это наполовину с воздушным охлаждением и наполовину с жидкостным охлаждением. Это будет достойный оверклокер, но вам все равно придется скрестить пальцы при его выборе. Силиконовая лотерея, помните?


*Есть также FTW Hybrid, и, как вы уже догадались, это обычный FTW с приятной настройкой жидкостного охлаждения.
Classified — это плохой брат FTW, и он существует только во флагманской модели каждого поколения, которой в настоящее время является GTX 1080 (ранее GTX 980).

The Classified поставляется с тройным переключателем BIOS для хардкорных O.С энтузиастами.

Еще одно существенное отличие состоит в том, что он имеет 14+3 фазы питания, обеспечивающие мощность до 245 Вт, вместо 10+2 фазы мощности для 215 Вт модели FTW. И, конечно же, он также должен выглядеть немного иначе, чем остальные члены семьи. Представьте себе ужин saiyan 2 против 3.


FTW Hydro Copper — это полностью улучшенная версия GTX 1080 FTW с точки зрения эффективности охлаждения.

Как вы уже знаете, версия GTX 1080 FTW оснащена RGB-подсветкой, 10+2 фазами питания, 8+8-контактными разъемами и возможностью разгона до 30 % больше, чем версии SC и REF, а также Hydro Copper с толстым водяным блоком. может просто вывести потенциал разгона в неизвестное место.

Это не будет легкой прогулкой по парку, вам сначала нужно будет подготовить собственную систему жидкостного охлаждения, прежде чем идти куда-либо с этой малышкой. Это того стоит.

7 – Сравнительная таблица характеристик по EVGA

Графические процессоры EVGA GTX 1070

Графические процессоры EVGA GTX 1080 , ACX, ACX SC и FTW соответственно.

8 EVGA GTX 1070 FTW
EVGA GTX 1070 — Rise of the Tomb Raider 1080p
У меня было немного свободного времени, и до розыгрыша призов на странице CPG в Facebook оставалось несколько EVGA GTX 1070, так что я купил вам самую маленькую бенчмарк когда-либо публиковался.
125 FTW 125 FPS
EVGA GTX 1070 SC 105 FPS
EVGA GTX 1070 REF 101 FPS

Ну вот и все.

Не так уж и страшно, правда. Хотите прочитать еще один? Вы не будете разочарованы.

Блок питания Различия между блоками питания EVGA W, B, BT, BQ, B3, G, G+, GQ, GS, PQ, P2 и T2

ЦП Различия между Coffee Lake i7-8700K, i5-8600K против.Kaby Lake и Ryzen 7

SSD Samsung 960 Pro/Evo против 950 Pro и 850 Series

Нет настроения читать? Возможно, вы могли бы ответить всем на короткий вопрос перед их покупками: какую из вышеперечисленных моделей вы бы выбрали? Это, безусловно, поможет будущим строителям принять решение немного проще. Спасибо и увидимся снова когда-нибудь!

Nvidia и AMD решают проблему острой нехватки графических процессоров

Новые RTX 3080, 3070, 3060 Ti и 3090 от Nvidia, а также AMD RX 6800 и 6800 XT невероятно трудно найти, они распродаются мгновенно, как только они появляются, из-за невероятного уровня спроса, который делает эти графические процессоры стоящими многие сотни долларов. больше, чем рекомендованная производителем розничная цена.Налог Трампа и рост цен на криптовалюты могут сделать их еще дороже. Многие старые видеокарты также распроданы в Интернете.

На этой неделе у Nvidia и AMD наконец-то появились обновления — и это горько-сладкие новости.

С другой стороны, AMD сообщает The Verge , что рассчитывает продать больше карт RX 6800, 6800 XT и RX 6900 XT собственного эталонного дизайна на своем собственном веб-сайте в первом квартале 2021 года по прейскурантным ценам, что должно означать 579, 649 и 999 долларов вместо завышенных.Но AMD обязуется сделать их доступными только «как можно большему количеству геймеров», что может не успокоить покупателей, которые считали, что у AMD с самого начала был бумажный запуск.

Тем временем Nvidia теперь заявляет, что поставки ее графических процессоров как потребителям, так и партнерам «вероятно, останутся скудными в течение первого квартала», и мы даже не говорим о первом квартале года — первый финансовый квартал Nvidia не заканчивается до конца апреля года. Это ужасно долгое ожидание.

Опять же, именно спрос, а не только ограниченное предложение, удерживает видеокарты от наших рук.Nvidia сообщает нам, что с момента запуска ее графические процессоры RTX 30-й серии стоимостью 499 долларов и выше были проданы почти в два раза больше, чем RTX 20-й серии за то же время. (Серия RTX 30 — это гораздо большее обновление, чем предыдущее поколение, имейте в виду — в то время было не так много игр, в которых использовалась трассировка лучей Nvidia, а карты серии GTX 10 все еще держались. просто отлично.)

Nvidia, по крайней мере, думает, что крипто-майнеры еще не раскупают все карты, несмотря на заоблачные цены, которые мы недавно наблюдали за биткойнами и эфириумом.

«Если начнется спрос на криптовалюту или если мы увидим значительную сумму, — сказала финансовый директор Колетт Кресс на недавней конференции инвесторов, — мы также можем использовать эту возможность, чтобы перезапустить линейку продуктов CMP для удовлетворения текущего спроса на майнинг». CMP относится к выделенным графическим процессорам Nvidia для криптомайнинга, которые избавляются от видеопортов, которые не нужны майнерам, поскольку они не передают графику на монитор, что делает их более прибыльными для Nvidia.

Пока только Asus признала более высокие цены на графические процессоры

Что касается того, могут ли налоги Трампа повлиять на цену видеокарт, Nvidia мало говорит, но партнеры по совету директоров EVGA и Zotac, возможно, сами ответили на этот вопрос, добавив от 70 до 100 долларов (или больше!) к цене каждой карты с повышение цен на прошлой неделе.Генеральный директор AMD Лиза Су утверждает, что компания делает все возможное, чтобы снизить цены, но не раскрывает подробностей. Вот цитата, расшифрованная AnandTech:

Мы знали об истечении срока действия некоторых тарифных политик и заранее работали над более гибкой цепочкой поставок в отношении AMD. Мы стремимся максимально приблизить цены на графические процессоры к нашим рекомендуемым розничным ценам, потому что это единственный способ быть справедливым по отношению к пользователям. Обычно, когда мы запускаем GPU, наши собственные фирменные карты сначала доступны, но затем исчезают, чтобы их могли забрать наши партнеры.На этот раз мы не отказываемся от нашей серии RX 6000, что позволяет нам продавать напрямую клиентам как можно дешевле. Мы призываем партнеров делать то же самое. Не только тарифы, но и среда COVID увеличили стоимость доставки и фрахта, которых трудно избежать. По мере того, как мы попадаем в более нормальную среду, это должно улучшиться. Это также важно для запланированных обновлений графики в первой половине года, поскольку на рынок выходит много продуктов.

Звучит хорошо, но все еще довольно уклончиво — и похоже на шаг назад по сравнению с тем, что AMD рассказала Hardware Unboxed в ноябре о том, как партнеры должны иметь возможность продавать RX 6800 XT по первоначальной рекомендованной розничной цене 649 долларов в течение восьми недель.

Во время своих сегодняшних выступлений на выставке CES 2021 компания AMD похвалила, как ее новые видеокарты дали компании «лидерство на высоком уровне», и отметила, что «многие геймеры в восторге от серии Radeon RX 6000», в то время как Nvidia признала, что «Эти продукты было трудно найти, и мы хотим поблагодарить вас за ваше терпение, поскольку мы продолжаем усердно работать, чтобы наверстать упущенное».

Это будет ожидание, и вы не должны удивляться, если только что анонсированная Nvidia GeForce RTX 3060 за 329 долларов будет адской покупкой, как и ее предшественники.Как многие спрашивали: почему мы не можем просто купить один, и они отправят его, когда он будет готов?

Обновление от 13 января, 11:00 по восточноевропейскому времени: Добавлены мысли генерального директора AMD Лизы Су о тарифах и ценах Трампа благодаря AnandTech, а также ценовым предложениям EVGA и Zotac.

Founders Edition и кулеры для видеокарт под открытым небом: окончательный анализ

Введение

Еще в начале 2015 года The Tech Buyer’s Guru опубликовал уникальный взгляд на производительность кулера видеокарты, в котором сравнивались две очень разные версии топовой видеокарты GeForce GTX 780 Ti 3 ГБ, чтобы увидеть, как они сравнимы с точки зрения теплового охлаждения. и акустическое исполнение.В этом обзоре мы определили, что эталонный кулер Nvidia «нагнетательного типа», который в той или иной форме использовался более десяти лет, обеспечивал стабильную, проверенную производительность, даже если это не всегда было лучшим решением в целом. Что ж, за прошедшие годы многое изменилось, поэтому мы вернемся к этому, чтобы предоставить еще более полный анализ.

На этот раз мы будем использовать графический процессор GTX 1080 в качестве тестового чипа. Выпущенный в мае 2016 года, он до сих пор остается одним из самых мощных чипов на рынке.Фактически, она почти в два раза быстрее, чем GTX 780 Ti 3 ГБ, выпущенная в конце 2013 года, при этом потребляя гораздо меньше энергии, что имеет значение, когда речь идет об определении эффективности данного решения для охлаждения. Чтобы привлечь больше внимания к своим усилиям, Nvidia фактически дала название своему дизайну в стиле воздуходувки, которое теперь называется «Founders Edition». Придерживаясь той же базовой конструкции, что и конструкции воздуходувок прошлого, кожух был изменен, чтобы придать ему более острый вид, а внутренние детали были модернизированы, чтобы обеспечить еще более высокую производительность.В качестве контрапункта мы будем использовать специально разработанный открытый кулер «ACX» от одного из крупнейших партнеров Nvidia, EVGA. Оба будут привязаны к выбранному нами графическому процессору GTX 1080, который

Теперь мы хотим внести ясность: существует множество нестандартных дизайнов, и энтузиасты могут до скончания века спорить о том, какой из них лучше, но мы выбрали модель EVGA по двум простым причинам: она бесценна. премиум-класса, и он подойдет везде, где может поместиться Founders Edition.И это критический момент, потому что в нашей предыдущей сравнительной статье мы выбрали большую модель от MSI, которую нельзя было установить ни в одну из наших систем, компактный блок ITX. На этот раз вы увидите, как именно эти две карты работают в различных сценариях, в том числе сами по себе как в хорошо охлаждаемом корпусе ATX, так и в корпусе ITX с пассивным охлаждением, а также в двухкарточном режиме. SLI-настройки. Держитесь за свои шляпы, потому что мы думаем, что все вы, крутые фанаты, можете просто сдуться! Хорошо, хорошо, каламбуры в сторону, мы разработали этот обзор как можно более тщательным, поэтому на этот раз мы называем его нашим «Окончательным анализом». «Честно говоря, мы думаем, что сможем решить эту проблему, поэтому нет, мы не собираемся запускать продолжение этой статьи в ближайшем будущем!

Хорошо, с этим все ясно, мы можем вернуться к нашей регулярной программе!

Метод испытаний

Мы использовали два разных испытательных стенда для оценки возможностей двух моделей видеокарт. Наша тестовая система на базе ATX, которая позволяла проводить испытания как в конфигурации с одной, так и с двумя картами (SLI), была следующей:

  1. ЦП :  Intel Core i7-6900K
  2. Материнская плата: Asus X99-Pro/USB3.1
  3. ОЗУ: Corsair 4x8GB Vengeance LPX DDR4-3200
  4. SSD №1: Samsung 950 Pro M.2 512 ГБ
  5. SSD №2: Samsung 850 Evo 1 ТБ
  6. Футляр: SilverStone Primera PM01
  7. Блок питания : EVGA Supernova 1000 PS
  8. Кулер ЦП : Corsair Hydro h200i v2
  9. Операционная система:  Windows 10

Эта большая башня обеспечивает потрясающую охлаждающую способность благодаря трем передним 140-мм приточным вентиляторам SilverStone PM01 и 140-мм вытяжному вентилятору сзади, а также 240-мм жидкостному радиатору ЦП Corsair с двумя соответствующими 120-мм вентиляторами. По сути, это оптимальная среда для быстро работающего графического процессора, поскольку он имеет мощный воздушный поток, а тепловая оболочка процессора почти полностью отделена от остальной системы. Холодный воздух от передних вентиляторов попадает на радиатор, который установлен в верхнем переднем углу корпуса, а это означает, что наполнение корпуса отходящим теплом от видеокарт, которые не являются «командными игроками», т. е. открытыми, практически не имеет последствий. -воздушные модели.

Для другого нашего испытательного стенда мы выбрали другую систему на базе SilverStone, но она очень сильно отличалась от неповоротливого PM01.Компактный RVZ02 был опорой в наших Руководствах для покупателей DIY PC, отчасти потому, что он предлагает такой уникальный подход к дизайну ПК. На самом деле это один из немногих компактных корпусов ITX, которые подходят для видеокарт большего размера, чем эталонный дизайн Nvidia, хотя, как мы уже говорили, наша модель EVGA ACX соответствует тем же базовым размерам, что и Founders Edition. Вот полные характеристики системы:

  1. ЦП: Intel Core i7-6700K
  2. Материнская плата: Asus Z170I Pro Gamer
  3. ОЗУ: Corsair 2×8 ГБ Vengeance LPX DDR4-3000
  4. Твердотельный накопитель
  5. : Samsung 850 Evo 500 ГБ
  6. Корпус: Silverstone Raven RVZ02B-W
  7. Блок питания
  8. : Silverstone SX500-LG
  9. Оптический дисковод: встроенный тонкий DVD-рекордер Samsung
  10. Процессорный кулер: Scythe Big Shuriken 2 Rev.Б
  11. Операционная система: Windows 10

Эта система примечательна тем, что корпус SilverStone RVZ02 настолько тонкий (менее 3,5″), что не обеспечивает никакого активного охлаждения. В корпусе нет ни одного крепления для вентилятора, поэтому все охлаждение происходит от вентилятора ЦП, вентилятора блока питания (который практически изолирован от остальной системы) и кулера графического процессора. Чтобы помочь сохранить термоконтроль, SilverStone мудро разделил два основных генератора тепла на отдельные отсеки корпуса, разделенные внутренней стенкой. Однако, как мы увидим, тепло может и действительно переливается, когда дела идут плохо!

Что касается настроек вентилятора, мы создали собственный профиль, чтобы предоставить нашим картам наилучшие возможности для сияния. Мы настроили их на работу с 50%-ным уровнем вентилятора, пока они не достигнут 80 °C, после чего они увеличились до 80%. Когда температура графического процессора достигла 83 °C, вентилятор снова разогнался до 100%. Чтобы было ясно, мы выбрали эти точки, потому что они являются «болевыми точками» в температурном программировании графического процессора. В то время как в прошлом карты на базе GeForce снижали скорость один раз при определенной температуре (обычно 70 °C), а затем снова при достижении температурного предела (обычно 83 °C), графические процессоры на базе архитектуры Pascal фактически несколько раз снижали скорость. на пути от простоя к пиковой нагрузке.Мы видели, как Nvidia GPU Boost снижала тактовую частоту при 60 °C, 70 °C, 80 °C и снова при 83 °C, и в то время как послепродажные программные пакеты, такие как MSI Afterburner, по-видимому, позволяют немного настроить конечную точку дроссельной заслонки, мы думаем, что большинство пользователей были бы удивлены, узнав, что, в конце концов, графические процессоры Pascal не очень хорошо воспринимают такие команды. Несмотря ни на что, эти графические процессоры снижают температуру до 83 °C, а это значит, что вы определенно хотите, чтобы они оставались ниже этого уровня.

Мы использовали три образца GTX 1080, а именно:

  1. EVGA GeForce GTX 1080 8 ГБ ACX 3.0 (два образца)
  2. EVGA GeForce GTX 1080 8 ГБ Founders Edition

Все три наши тестовые карты работали с одинаковой тактовой частотой (базовая частота ядра 1607 МГц, частота памяти 10 000 МГц). Ну, это теория, по крайней мере. На самом деле, несмотря на одинаковые настройки часов на всех наших картах, они не обязательно повышались до одинаковых уровней. Это будет подробно объяснено в этой статье. Кстати, как всегда, мы приобретаем наши видеокарты в розницу — это не пресс-релизы.Мы стремимся избегать какой-либо предвзятости при освещении конкурентных рынков, таких как видеокарты. Если вы поддерживаете этот тип обзора, поддержите этот сайт, используя наши ссылки на продукты, когда в следующий раз будете готовы к обновлению.

Чтобы усложнить задачу двум тестируемым кулерам, мы запустили наши графические процессоры GTX 1080 не только с эталонными настройками, но и в сильно разогнанном состоянии. Мы остановились на стабильном разгоне +190 МГц для ядра и +800 МГц для памяти, что позволило нашим картам работать на частотах около 1950 МГц/10800 МГц во время наших тестовых тестов.Обратите внимание, что вы можете увидеть всевозможные дикие заявления о том, что может поразить графический процессор GTX 1080 (начиная с абсурдного хвастовства Nvidia о том, что Founders Edition может поддерживать частоту 2114 МГц), но в наших результатах тестирования четырех приобретенных в розницу образцов GTX 1080, ни одного это можно было сделать. На самом деле, наш самый ранний образец GTX 1080, купленный в июле 2016 года, был ужасным оверклокером, неспособным поддерживать стабильность при разгоне выше +163 МГц/500 МГц, что соответствует примерно 1925 МГц/10 500 МГц в игре. Мы, очевидно, полностью исключили этот пример из этого анализа, но он служит суровым напоминанием о том, что существует большая разница между анонимными, необоснованными заявлениями, которые вы увидите на форумах, и тем, чего аппаратное обеспечение может на самом деле достичь, когда вы начнете смотреть на совокупные, обоснованные данные. числа.

Чтобы проверить эти кулеры, мы использовали очень интенсивный, но все же реалистичный тест графического процессора: 3DMark Fire Strike 4K Ultra Stress Test. В отличие от мощных вирусов, таких как FurMark, этот тест отображает настоящую игровую сцену и использует несколько ресурсов в графическом процессоре, чтобы максимизировать нагрузку сбалансированным образом. Это не просто перегрузка одного элемента графического процессора для создания массивных тепловых скачков, это заставляет графический процессор отображать сложную сцену 4K, используя все возможности графического процессора. Этот стресс-тест длится примерно 15 минут, и это очень важно для наших тестов, потому что именно столько времени требуется для выравнивания температуры графического процессора, а это означает, что он дает вам очень хорошее представление о том, как будет звучать видеокарта, когда вы на самом деле играть в игру в течение длительного периода, а не после 30 секунд цикла тестирования.В целом, мы провели стресс-тест 3DMark более дюжины раз, что в общей сложности заняло около четырех часов, и это не считая всех аппаратных изменений, табулирования данных, графиков, фотографий и анализа, которые использовались при создании этой статьи. Так что, как вы, наверное, можете себе представить, это определенно был труд любви, но это то, на что мы готовы потратить время, чтобы найти ответы, которые никто другой не может вам дать. Мы надеемся, что вы согласны с тем, что наши выводы действительно окончательны.

Итак, с введением покончено, пора перейти к мельчайшим деталям наших результатов, начав с обзора установки!

Тестирование производительности одной карты (корпус ATX)

Мы начинаем наши тесты с одной карты в нашем большом, хорошо охлаждаемом корпусе ATX.Это лучший сценарий для любой видеокарты, но лучше всего он подходит для карт под открытым небом, так как их отработанное тепло быстро разбавляется и выводится из корпуса. Ниже вы можете увидеть внутреннюю часть этой установки ATX с одной установленной картой GTX 1080 Founders Edition.

Мы не будем приводить холостые числа, так как они не очень интересны. Карта под открытым небом всегда молчит (и мы говорим это буквально, так как вентиляторы отключаются ниже 50 °C). Карта Founders Edition не имеет режима нулевых оборотов, вероятно, потому, что ее закрытый кожух потенциально может вызвать излишне высокие тепловые условия в режиме ожидания.Он предназначен для отвода отработанного тепла за пределы корпуса, поэтому просто рассеивать его без движения воздуха не получится.

И все это приводит нас к нашему первому тесту, запускающему стресс-тест 4K с нашими картами GTX 1080, работающими на эталонных скоростях. Первое, что мы хотим отметить, и это действительно важно, это то, что наши карты настроены на точно такие же тактовые частоты . Несмотря на этот факт, они не работают с на тех же тактовых частотах, что и , и не работают одинаково.Это связано с вполне реальным эффектом теплового троттлинга, который заложен в конструкцию Nvidia Pascal. Nvidia стала чрезвычайно агрессивной в своем режиме Boost с графическими процессорами поколения Pascal, отчасти потому, что архитектура Pascal не так уж сильно отличалась от архитектуры Maxwell, которая была до нее, поэтому для обеспечения прироста производительности, которого жаждут энтузиасты (и который оправдывает высокие цены), Nvidia использует Pascal на грани стабильности. Вот как мы перескочили со средней заводской тактовой частоты 1200 МГц в 2015 году до 1750 МГц всего два года спустя.Меньший 16-нм производственный узел, используемый с Pascal, частично обеспечивает этот огромный скачок (и почти линейный 50% прирост производительности по сравнению с картами предыдущего поколения с той же базовой компоновкой), но агрессивный Boost Nvidia, вероятно, не менее важен, потому что это позволяет картам работать на очень высоких тактовых частотах, когда позволяют тепловые условия, а также серьезно снижать тактовую частоту, когда это не так. Мы знаем, что люди могут негодовать по поводу дросселирования, но это просто то, с чем вам придется смириться в современных графических процессорах, если вы хотите получить максимальную производительность в короткие периоды времени.

Итак, здесь мы видим, что наша открытая карта ACX превосходит почти по всем параметрам. Единственная область, где он немного отстает, — это температура процессора, где наш сильно разогнанный восьмиядерный процессор с водяным охлаждением работает всего на 1 ° C, что, в конце концов, совершенно бессмысленно. Ни при каких обстоятельствах карта Founders Edition не будет идеальным выбором в этой ситуации. ACX работает быстрее, несмотря на то, что он настроен на те же тактовые частоты из-за того, что Founders Edition достигает точки дроссельной заслонки 80 °C.И поскольку его вентиляторы могут работать медленнее, он намного тише. На самом деле, мы должны отметить, что он работает с минимальным уровнем шума нашей тестовой системы — жидкостный кулер процессора и четыре вентилятора корпуса на самом деле объясняют показание звука в 40 дБ.

Когда мы доводим наши карты до разгона +190Mhz (что составляет около 12-13%), ситуация почти не меняется. Карты по-прежнему работают с вентиляторами на том же уровне, и только карта ACX нагревается. Тем не менее, это все еще значительно ниже точки дроссельной заслонки 80 ° C, которая ограничивает производительность Founders Edition.Мы должны отметить, что вы можете получить немного больше производительности от этой карты, нагрузив ее вентиляторы, чтобы поддерживать температуру графического процессора ниже 70 ° C, но в спешке все становится громче. Одно из серьезных заблуждений относительно карт под открытым небом заключается в том, что они повсеместно тише, чем Founders Edition. Это просто неправда. Два больших вентилятора, работающих с той же скоростью вращения, что и один маленький вентилятор, на самом деле будут намного громче. Их спасение заключается в том, что им не нужно работать так быстро, и пользователям таких карт было бы разумно воспользоваться этим фактом, если они не просто гонятся за тестами.Для длительных игр потеря 10-20 МГц скорости в обмен на гораздо более тихую игру кажется нам очевидным выбором.

Итак, следующий шаг — посмотреть, сможет ли открытая модель ACX сохранить свое преимущество, если ее разместить в компактном корпусе ITX!

Тест производительности одной карты (корпус ITX)

Здесь вы можете увидеть фотографию, иллюстрирующую компоновку шасси RVZ02 нашей тестовой системы. Видеокарта находится в отдельном отсеке, а остальная часть системы находится внизу, отделенная внутренней стенкой. Обратите внимание, однако, что, хотя эти два отсека номинально разделены, большое количество выхлопного тепла из области видеокарты может напрямую достигать задней части материнской платы, что, в свою очередь, может довольно эффективно нагревать процессор. Одна из причин, по которой мы решили использовать этот корпус в качестве тестовой платформы, заключается в том, что он не имеет активного охлаждения. Это означает, что минимальный уровень шума практически равен 0 дБ (вентилятор процессора почти бесшумный и находится на противоположной стороне корпуса от того места, где находится наш шумомер), а блок питания имеет режим нулевых оборотов, поэтому он тоже бесшумный ( обратите внимание, однако, что в текущей поставляемой версии блока питания SX500, который мы использовали, эта функция фактически отсутствует).В конце концов, весь шум, который мы будем измерять, будет исходить от самих видеокарт.

Все это отлично снижает уровень шума, но это также означает, что нет способа обойти видеокарту, которая не справляется с задачей охлаждения. Кроме того, несмотря на то, что он вентилируется, большое количество тепла в конечном итоге рециркулирует, если выбрасывается в корпус, особенно потому, что вентиляция минимальна сверху, куда карты на открытом воздухе направляют большую часть своего выхлопа. Через мгновение мы увидим, как это проявляется в тестах.

Но сначала мы сделаем крупный план двух установленных видеокарт, расположенных бок о бок. Это не самый маленький корпус ITX, и теоретически он может вместить очень большие видеокарты. При этом вы быстро столкнетесь с проблемами с большинством современных карт вторичного рынка, потому что они не только длиннее, но и намного выше. В то время как ваш глаз может обмануть вас, думая, что они подходят, вам нужно иметь возможность вставить их сверху, чтобы вставить их в слот переходной платы PCIe, поэтому вы потеряете возможность использования скобы VGA, установленной посередине, которая гарантирует, что карта не слишком нагружает слот.Вам также нужно будет удалить внутреннюю распорку в углу корпуса, что может вызвать проблемы с несущей способностью, если что-то будет сложено поверх корпуса.

Так как две видеокарты ведут себя в этих необычных условиях? Давайте посмотрим:

Что у нас здесь? Опять же, карта ACX под открытым небом может немного увеличить ускорение при той же эталонной тактовой частоте, что приводит к немного лучшей производительности. Но в остальном дела обстоят совсем иначе, чем в случае с ATX.Во-первых, карта под открытым небом опасно приближается к точке дроссельной заслонки 80 ° C, что делает ее не быстрее, чем Founders Edition. С другой стороны, показатели шума сильно различаются: 33 дБ против 50 дБ. И нет, это не ошибка. Если вы вернетесь на предыдущую страницу, вы увидите, что ACX измеряется на уровне 40 дБ, а Founders Edition — на уровне 44 дБ. Как теперь один может быть намного тише, а другой намного громче в этом тесте, несмотря на одинаковые уровни мощности вентилятора? Все сводится к тестовой настройке.В корпусе ATX, который мы использовали, было много компонентов, генерирующих шум. В нашем корпусе ITX их нет. Таким образом, измерение 33 дБ, снятое с вентиляторов видеокарты на 6 дюймов, представляет собой шум, создаваемый картой ACX, в чистом виде. Это единственный шумообразующий компонент на всем нашем стенде (штатный шум от процессорного вентилятора не улавливается микрофоном из-за того, что он находится с другой стороны корпуса). Нашему Founders Edition, с другой стороны, нечем приглушить шум. Наш шумомер находится всего в шести дюймах от входного отверстия, тогда как в корпусе ATX карта была спрятана глубоко внутри корпуса, а шумомер находился на расстоянии более фута.В этом вся разница в мире. Другими словами, приложите ухо к кулеру Founders Edition, когда он работает на уровне 80%, и вы услышите его громко и ясно!

Мы думаем, что почти каждый сделает вывод, что открытая карта снова лучше, основываясь на приведенном выше графике, но что происходит, когда мы разгоняем наши карты до их максимального разгона? Кулер ACX по-прежнему доминирует?

Ой, что у нас тут? Модель EVGA ACX под открытым небом больше не может оставаться ниже точки температурного дросселя 80 °C.Он по-прежнему работает немного быстрее, но его преимущество в тактовой частоте сократилось вдвое. Продолжающееся существование разницы в производительности между двумя картами может быть связано со степенью колебания температуры и тем, как это влияет на алгоритм ускорения Nvidia. В этом тесте карта ACX прыгала между 79 °C и 80 °C, что означает, что она все время заигрывала с более высокими скоростями. Founders Edition, с другой стороны, довольно хорошо выдерживал температуру 80 °C. Помните, мы говорили, что два больших вентилятора не всегда тише, чем один маленький? Вы можете увидеть это в действии здесь, поскольку ACX производит гораздо больше шума при уровне вентилятора 80%, чем при 50%, почти догоняя уровень шума Founders Edition.Возможно, не менее важно и то, что карта ACX под открытым небом существенно нагревает внутреннюю часть нашего корпуса, а это означает, что наш процессор теперь нагревается на 5 °C выше, несмотря на достаточное охлаждение. Вот почему сборщикам систем с малым форм-фактором нужно очень внимательно относиться к выбору видеокарт, даже если сами карты работают достаточно хорошо в стесненных условиях. Мы запускали нагрузку 4K, что означает, что узким местом определенно был графический процессор. Это имело большой смысл для тестирования эффективности кулера графического процессора, но если, например, у вас есть приложение, которое нагружает ЦП настолько, что узкое место переключается между ЦП и ГП, вы можете обнаружить, что ЦП работает. очень горячий в системе ITX.

В целом, мы по-прежнему думаем, что открытая видеокарта лучше, но ненамного. Для пользователей, которые ищут решение с низким уровнем риска, которое можно установить и забыть (которое, кстати, включает почти всех системных интеграторов ITX), GTX 1080 Founders Edition будет лучшим выбором.

Тестирование SLI

Мы собираемся вернуться к нашей большой системе ATX для последнего раунда тестирования, но на этот раз мы действительно собираемся бросить вызов этой хорошо охлаждаемой установке. Это потому, что мы собираемся запустить две карты в SLI, что полностью меняет тепловую динамику.Чтобы добавить веселья, мы собираемся принести наш третий образец GTX 1080, чтобы мы могли протестировать три разные настройки SLI. Сначала вы увидите наши совместимые карты ACX, и большинство энтузиастов, вероятно, считают, что будет очевидным выбором для установки SLI. В сочетании с нашим мостом EVGA High-Bandwidd SLI Bridge, который предлагает серьезное ускорение для графических процессоров на базе Pascal, они, безусловно, выглядят довольно впечатляюще. Если бы это был конкурс красоты, шоу бы закончилось!

Увы, мы слышали, что мы находим самую эффективную установку, а не самую красивую, и это означает, что мы собираемся бросить нашу карту Founders Edition обратно в микс.Ниже вы можете увидеть две другие протестированные нами схемы. Слева у нас вверху карта ACX, внизу — Founders Edition, а справа — наоборот: Founders Edition вверху и карта ACX внизу. Обратите внимание, что мы не тестировали двойные карты Founders Edition по двум причинам: во-первых, чтобы избежать любого намека на предвзятость, мы покупаем все наши тестовые видеокарты в розницу и покупаем еще одну GTX 1080 Founders Edition за 500 долларов только ради того, чтобы запустить еще одну. тест просто не работал для нас, извините! Но что еще более важно, мы можем сделать вывод из собранных нами данных, которые вы вскоре увидите, что двойные карты Founders Edition на самом деле уступают некоторым другим протестированным нами установкам.

Сначала мы тестируем наши карты на эталонных настройках. Напомним, что уровни ускорения падают, когда графический процессор достигает 80 °C, а при работе с двумя картами вероятность достижения этой температуры гораздо выше.

Ну, без сомнения, двойные карты ACX под открытым небом правят здесь. Следите за синими полосами на графике выше, и вы увидите, что эта настройка приводит к самым низким температурам графического процессора и, следовательно, к самой высокой производительности, несмотря на самые низкие скорости вращения вентиляторов и самый низкий уровень шума.Единственным недостатком этой установки является то, что она нагревает область ЦП настолько, что это фактически воздействует на наш мощный жидкостный кулер ЦП. Менее мощная модель на воздушном топливе потенциально может быть перегружена, учитывая количество тепла, нагнетаемого в корпус. Вот почему мы всегда рекомендуем жидкостные кулеры ЦП в конфигурациях с двумя графическими процессорами. Это просто убирает догадки из уравнения.

Из этих результатов мы можем сделать вывод, что даже если бы мы тестировали две карты Founders Edition в SLI, они не были бы столь впечатляющими.Установка с картой Founders Edition в верхнем положении и картой под открытым небом внизу, которая представлена ​​зелеными полосами, показала себя немного хуже, чем две карты под открытым небом. На самом деле мы не можем придумать сценарий, в котором было бы предпочтительнее добавить вторую карту FE в нижнее положение. Это может быть лучше, чем карта FE сверху и карта под открытым небом снизу, но это не лучше, чем протестированная нами двойная установка под открытым небом.

Откровенно говоря, мы были немного удивлены тем, что комбинация открытой карты вверху и карты Founders Edition внизу, представленная оранжевыми полосами на графике выше, не показала лучших результатов в этом тесте. Несмотря на сценарий, в котором она не была затоплена большим количеством отработанного тепла от карты ниже, установленная сверху карта ACX в этом тесте нагревалась сильнее, чем при тестировании двух карт ACX. Давайте посмотрим, так ли это, когда мы поднимем тактовую частоту…

Вот тут-то и начинается самое интересное. До сих пор Founders Edition не доказала свою ценность (и не оправдала более высокую цену, которую установила для него Nvidia!). Но когда доведены до предела, наши двойные карты ACX под открытым небом начинают показывать свои пределы.В этом тесте верхняя карта теперь достигает 84 ° C, что приводит к сильному тепловому дросселю. И это несмотря на то, что его вентилятор работает на 100%. Карта разогнана, но не обеспечивает максимальной производительности. Вы можете видеть это в частоте кадров для двойной настройки ACX (опять же, следуйте синим линиям). Это самая медленная и громкая установка, и она также не очень хорошо влияет на наш процессор. Другими словами, выбор совместимых карт ACX под открытым небом на самом деле является худшим выбором, если вы используете два графических процессора GTX 1080 с разгоном! Замена верхней карты на модель Founders Edition не сильно помогает, так как эта карта также будет значительно тормозить, в то время как ее вентилятор будет работать на 100%. Лучшее решение — использовать карту Founders Edition ниже, что позволяет как ей, так и модели ACX выше выравниваться при 80 °C с использованием уровня вентилятора 80 %, что обеспечивает наилучшее сочетание производительности и уровня шума.

В конечном счете, результаты здесь настолько точны, что одно небольшое изменение в настройках теста может полностью изменить результат. Использование более крупной видеокарты под открытым небом с двумя 100-мм вентиляторами или тремя 80-мм вентиляторами может вывести установку под открытым небом вперед, тогда как меньший корпус ATX с гораздо меньшим потоком воздуха (т.е., большинство корпусов ATX) еще больше повредит картам под открытым небом. И помните, мы используем жидкостный кулер процессора, который действительно в значительной степени изолирует процессор, но если бы вы использовали воздушный кулер, все было бы совершенно иначе — мало того, что радиатор процессора заполнялся бы горячим воздухом от видеокарт. , но это также заблокировало бы выход отработанного воздуха, в результате чего больше воздуха попало бы в ловушку вокруг видеокарт. Другими словами, у нас просто слишком много сценариев для тестирования, но, представляя в этой статье ряд тестовых настроек, мы думаем, что дали вам то, с чем можно поработать.

Заключение

В целом, мы думаем, что кулер Nvidia Founders Edition достаточно хорош, но не привлекателен. Это безопасная ставка, и эту модель использует почти каждый OEM-производитель, но для энтузиастов производительности она редко будет лучшим выбором. Это особенно верно для GTX 1070 и GTX 1080, за которые Nvidia взимала дополнительную плату по сравнению с моделями вторичного рынка, чтобы получить эталонный кулер. Перед лицом ограниченных поставок первые пользователи просто приняли «налог», и он, безусловно, увеличил прибыль Nvidia, но его не следует использовать для оценки стоимости кулера Founders Edition сегодня.Почти любая модель под открытым небом будет лучше с точки зрения тепловых характеристик, акустики и, что наиболее важно, производительности, даже при одинаковой тактовой частоте. При этом в нескольких случаях мы видели, где модель с внешним истощением может принести преимущества, а именно в системе ITX с низким воздушным потоком, где Founders Edition работала почти так же хорошо, ограничивая воздействие на ЦП, а также в разгоне. Установка SLI, где две видеокарты под открытым небом просто задыхаются от собственного отработанного тепла. Другими словами, выберите правильный инструмент для правильной работы!

Мы надеемся, что вы узнали кое-что о кулерах из этой статьи — мы точно узнали! Если вы хотите собрать хорошо сбалансированный ПК с хорошим охлаждением, ознакомьтесь с нашими ежемесячно обновляемыми Руководствами для покупателей ПК для самостоятельной сборки, а если вам нужно обновить видеокарту, посмотрите наше видео. Руководство покупателя карты, обновляется ежеквартально.

.
Обновлено: 19.02.2022 — 08:07

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
