Сервер SuperMicro SuperServer 8050

Эта статья не претендует на полное и безоговорочное описание данного вопроса и должна рассматриваться скорее как попытка расширить спектр представленных на сайте iXBT Hardware материалов.

Каждому наверняка когда-то задавали вопрос: «Нам нужен нормальный сервер. Сколько он стоит?». Однако, услышав ответ, обычно забывали об этом вопросе. Действительно, использование в небольшой компании выделенного сервера, несмотря на эффективное решение многих вопросов и задач, сложно обосновать экономически, и дорогая покупка может окупиться не ранее нескольких лет. И поэтому администраторам приходится решать задачи централизованного управления, хранения файлов, печати, резервного копирования и т.п. очень неудобными и сложными путями. Тем не менее, если вдруг требуется именно такое серьезное решение, то можно начать с этой статьи.

Сначала попробуем разобраться, чем должен отличаться сервер от обычного офисного или домашнего ПК.

Начнем собственно с железа. Корпус, он должен вмещать все то дорогое оборудование, которое мы купим и будем пытаться установить в него. Это значит, что по меньшей мере он должен иметь место под установку полноразмерной или даже больше материнской платы, 6–9 плат расширения, иметь 6–12 отсеков для установки жестких дисков, мощный блок питания, продуманную систему охлаждения. Кроме этого, можем добавить отсеки hotswap для жестких дисков, избыточные блоки питания также с горячей заменой и аппаратно-программную поддержку для сетевых ОС по мониторингу и управлению системами вентиляции и питания. Бывают также ситуации, когда нужно много маленьких серверов — например у интернет провайдеров, тогда можно найти монтируемые в 19″ стойку корпуса высотой от 1unit. Хотя над охлажденим там нужно подумать.

Далее нужно подобрать материнскую плату. Для сервера очень важна производительность системной шины и шины памяти. Выбирать нужно плату на 2–4 процессора с поддержкой шины PCI64/66MHz и FSB 100/133MHz. Лучше использовать Intel 840 или серию ServerWorks Enterprise ServerSet™ III. Для повышения производительности системы памяти в этих чипсетах применяется схема чередования, требующая однако одновременной установки нескольких (2-4) модулей памяти. Еще у Intel есть чипсет с поддержкой четырех процессоров — 450NX, однако завтра он уже устареет — до 9× PCI 32/64bit 33MHz, EDO RAM (хотя и с 2-4 чередованием), 100MHz FSB. Более ранние Intel 450KX/GX и дешевые Intel 440BX/GX можно даже не рассматривать — нет поддержки PCI 64, медленная внутренняя шина, FSB 66MHz/100MHz. Также существуют разработки Compaq, позволяющие использовать до 8 процессоров, но это уже совсем другая история.

Вот краткие характеристики некоторых современных чипсетов:

Intel

чипсет	820	840	450NX
FSB	100MHz/133MHz	100MHz/133MHz	66MHz/100MHz
количество CPU	1-2	1-2	1-4
память	RDRAM / PC100 SDRAM ECC 4Gb 1 канал до 1.6 GBytes/s	RDRAM / PC100 SDRAM ECC 8GB 2 канала до 3.2 GBytes/s	EDO DRAM ECC 8Gb до 1GBytes/s
PCI	ICH: 6 × 32bit/33MHz PCI	ICH: 6 × 32bit/33MHz PCI дополнительно с P64H: 4 × 32bit/33MHz PCI или 2 × 64bit/66MHz PCI	2 шины, до 9x  PCI32bit/64bit/33MHz.
AGP	4x	4x	—
IDE/USB	ATA66/2USB	ATA66/2USB	PIIX4 — UDMA/2USB

ServerWorks

чипсет	ServerSet III LE	ServerSet III WS	ServerSet III HE
FSB	100MHz/133MHz	133MHz	100MHz/133MHz
количество CPU	1-2	1-2	1-4
память	PC133 SDRAM ECC 4GB	PC133 SDRAM ECC 8GB 2-way interleaved architecture up to 2. 1 GBytes/s	PC133 SDRAM ECC 16GB 4-way interleaved architecture up to 4.1 GBytes/s
PCI	2 × 64bit/66MHz PCI 5 × 64bit/33MHz PCI выделенная 32-bit PCI шина для legacy IO и связи с south bridge	2 × 64bit/66MHz PCI 5 × 64bit/33MHz PCI две независимые 64-bit PCI шины	2 × 64bit/66MHz PCI 5 × 64bit/33MHz PCI две независимые 64-bit PCI шины выделенная 32-bit PCI шина для legacy IO и связи с south bridge
AGP	—	4x	—
IDE/USB	ATA66/4USB	ATA66/4USB	ATA66/4USB

Процессоры — выбор тут немного легче, поскольку процессоры можно выбрать по текущим требованиям/финансовым возможностям, а далее их менять/добавлять по необходимости. Коротко о современных Intel процессорах можно сказать так:

	частота	частота FSB	L2 кеш	шина
Pentium III	500-866MHz	100/133MHz	256kb/512kb	FCPGA/Slot1
Pentium III Xeon	500-700MHz	100MHz	512kb/1Mb/2Mb	Slot2
Pentium III Xeon	600-866MHz	133MHz	256kb	Slot2

Хотя тут Intel странно себя ведет — 4-х процессорные конфигурации поддерживаются только Xeon с FSB 100MHz, и такие процессоры быстрее чем на 550MHz только что появились. Похоже действительно сложно сделать процессор на 133MHz FSB и кешем от 512KB.

При недостатке финансов можно попробовать использовать и старые Intel Pentium II и Pentium II Xeon, однако это FSB 100MHz и частота до 450MHz.

С памятью тоже достаточно просто. Требования к ней постоянно растут и увеличение объема памяти является одним из самых легких способов увеличения производительности и продления срока службы старых серверов и ПК. Поскольку хочется иметь возможность ее простого расширения в ближайшее несколько лет то ориентироваться сегодня на RDRAM можно только в самых требовательных случаях и лучше выбрать PC100/PC133 SDRAM.

В дисковой системе серверов уже давно применяется интерфейс SCSI. Сегодня он уже носит гордое имя SCSI-3 или Ultra160 и нет никаких серьезных причин использовать более медленный вариант поскольку этот интерфейс обратно совместим с Ultra2 и UltraWide. В основном выбор именно SCSI обусловлен необходимостью использования 4-х и более дисков а также высокой  производительностью этого интерфейса в условиях мультизадачности. Кроме чистого SCSI часто применяют для повышения скорости и надежности RAID системы. При этом вместо использования одного-двух больших дисков по 36-72Gb чаще используется RAID из дисков по 9–18Gb

Основными  параметрами, влияющими на производительность жестких дисков является скорость вращения дисков (RPM) и плотность записи. Сегодня для систем начального уровня применяются диски с RPM 7200, а для самых производительных серверов с RPM 10000. Некоторые современные модели представлены ниже:

• 7200 RPM: Quantum Atlas IV, Atlas V; Seagate Barracuda 18LP, Barracuda 18XL, Barracuda 36, Barracuda 50; Fujitsu MAE30xx; IBM Ultrastar 36LP, Ultrastar 18XP.
• 10000 RPM: Quantum Atlas 10k, Atlas 10k II; Seagate Cheetah 18LP, Cheetah 18XL, Cheetah 36LP, Cheetah 73; Fujitsu MAG30xx; IBM 36LZX, Ultrastar 36ZX, Ultrastar 18LZX

Для будущих систем будут применяться диски с еще более высоким RPM. Например Seagate в начале этого года представила модель Cheetah X15 с RPM 15000 и средним временем поиска менее 4ms.

SCSI контроллеры делаются многими производителями, часто один или два SCSI канала находятся прямо на серверной материнской плате. Для этого используются чипы Adaptec AIC-7892 Single Ultra160 PCI64/33MHz, AIC-7899 Dual Ultra160 PCI64/66MHz, LSI Logic (Symbios) SYM53C1010 Dual Channel Ultra160 PCI64/66MHz, QLogic  ISP10160A Single Ultra160 PCI64/66MHz, ISP12160A Dual Ultra160 PCI64/66MHz. Конечно если необходима RAID система, то контроллер устанавливается отдельно. Отметим возможность использовать на некоторых материнских платах специальный слот (расширение PCI 32) — Adaptec RAID Port. В него можно установить карту типа Adaptec ARO-11xx и с использованием установленного на материнской плате SCSI контроллера получить RAID 0/1/5 контроллер.

Поскольку сервера обычно включаются в сети (иначе они бы назывались скорее высокопроизводительоыми рабочими станциями), то для сервера нужен сетевой адаптер или даже несколько. На сегодняшний момент можно использовать технологии 100BaseTX, ATM 155Mb/s, Gigabit Ethernet. Однако два последних варианта все еще относительно дороги. Для повышения скорости на технологии 100BaseTX можно применить особенные, серверные сетевые адаптеры, или коммутаторы с функцией multilink, которые объединяют несколько (до 4-х) физических 100Мбит/сек линий до сервера в одну логическую с увеличенной до 200-400Мбит/сек скоростью.

Что касается остальных компонентов, то они либо не сильно существенны для сервера (CDROM, видеокарта) и необходимо просто их присутстве, либо носят ярко выраженный специфический характер (библиотеки MO, Tape) и тогда можно еще написать несколько статей только про них.

Итак, если посмотреть на наше описание, можно заметить, что наиболее сложен выбор корпуса и материнской платы, поскольку остальные компоненты могуг быть легко заменены. Учитывая эту специфику, многие компании решили выпускать так называемые платформы для построения серверов. Они включают в себя корпус, материнскую плату и набор управляющего ПО. Остальные компоненты могут быть добавлены компанией-продавцом по требованием заказчика.

Конечно если нужен просто файл/принт сервер для совсем небольшой компании до можно собрать на базе недорогих двухпроцессорных плат даже на 440BX, паре Intel Celeron и Promise IDE RAID вполне работоспособную систему. Но если нужно больше, то без специализированных решений не обойтись.

Один из вариантов — купить готовый сервер, например HP или Compaq, или подешевле Acer или даже российской сборки, но для тех кто привык делать все своими руками этот вариант не очень интересен. Поэтому в качестве примера мы представляем платформу компании SuperMicro SuperServer 8050.

Она включает в себя корпус SC-850 и материнскую плату S2QR6.

В корпусе SC-850 есть 10 hotswap отсеков для стандартных 1″ жестких дисков SCSI SCA (Ultra160). Для управления дисками применяются две специальные платы со своими контроллерами (фирмы QLogic) и активными терминаторами, с их использованием диски могут быть организованы на 2 канала по 5 дисков или один на 10. При этом все установки SCSI делаются автоматически. Даже при замене дисков не нужно открывать корпус и что-то перенастраивать. Кроме этих отсеков конечно есть и стандартные открытые: два для 3,5 устройств и три для 5,25 устройств.

В системе питания используется 3 hotswap источника по 350 Вт. Нормальный режим работы — 2 одновременно (т.е. 700 Вт) и один в находится в резерве. Конечно если нагрузка небольшая, система может работать и на одном БП.

Для охлаждения используется 10 управляемых вентиляторов. Из них 8 диаметром 90 мм гонят воздух на радиаторы процессоров, материнскую плату и платы расширения, и 2 больших 120 мм на жесткие диски. Первые допускают легкую замену без выключения сервера. Вторые в принципе тоже можно поменять в рабочем состоянии, но это немного сложнее. При отказе одного кроме подачи аварийного сигнала увеличивается скорость вращения других вентиляторов. Этот процесс контролируется специальной платой с микроконтроллером. Кроме того можно подключить еще до 10 вентиляторов с тахометрами к материнской плате (4 CPU, 4 chassis, 2 overheat).

Корпус снабжен множеством индикаторов: на передней панели: питание, активность сети, активность IDE, сбой питания, сбой вентиляторов охлаждения, перегрев в корпусе, перегрев в первом отсеке жестких дисков, перегрев во втором отсеке жестких дисков. Для каждого из 10 жестких дисков: активность, сбой. На блоках питания — нормальная работа/сбой. На материнской плате — питание активно. При возникновении аварийной ситуации подается звуковой сигнал, источник проблемы можно выяснить по индикации.

Материнская плата S2QR6 посторена на чипсете ServerWorks ServerSet III HE. Размеры ее внушительны — 18″×13″, не даром для нее требуется такой корпус, как SC850. Эта материнская плата поддерживает до 4-х процессоров Pentium III Xeon (Slot2) 400–700MHz, только 100MHz FSВ (сейчас доступны версии на 500, 550 и 700MHz). Процессоры можно установить в количестве от 1 до 4-х. При этом неиспользуемые Slot2 необходимо закрыть специальными заглушками. Заметим, что несмотря на то, что этот чипсет сделан не Intel, на платформе прекрасно работают ОС Windows 2000 и RedHat Linux, не требуя каких-либо драйверов и обновлений в том числе и для мультипроцессорности. Для надежности на двух главный микросхемах чипсета установлены радиаторы.

Память модулями registered DIMM с ECC устанавливается на специальную плату — MEC (Memory Expansion Card). Поскольку для увеличения производительности применяется схема чередования, то модули устанавливаются группами по 4 в 4 банка (всего 16 слотов). Поддерживаются DIMM размером 128 MB, 256 MB, 512 MB и 1 GB, таким образом максимальный объем памяти может достигать 16 GB (а минимальный — 512 MB).

Для плат расширения предусмотрены слоты PCI: 2×64bit/66MHz, 4×64bit/33MHz, 2×32bit/33MHz. Суммарная пропускная способность всех шин PCI составляет 931 MB/sec. Это обеспечивается использованием чипсетом двух независимых 64bit PCI шин. Отметим, что PCI 64bit/33MHz допускает установку и стандартных 32bit плат, а для 64bit/66MHz требуются специальные, расчитанные на работу с 3,3 Вольт платы (хотя есть и универсальные 3,3/5V платы):

На плате установлен двухканальный SCSI Ultra160 контроллер на чипе Adaptec AIC-7899. Для подключения устройств есть три SCSI порта: по 68-pin LVD Ultra160 на каждом канале A/B и один 50-pin Legacy/SE SCSI на канале B. Заметим, что здесь не используется чип AIC-3860 для согласования LVD и SE устройств, поэтому при установке устройств на 50 контактный SE разъем, весь канал B будет работать в медленном SE режиме. Кстати, контроллер установлен на шину PCI64/33MHz и здесь появляется узкое место — два канала по 160MB/s в принципе могут дать больше, чем эта шина. Хотя конечно полностью загрузить 266MB/s тоже не простая задача.

На плате установлено две микросхемы BIOS для защиты от некоторых вирусов и ошибок программирования, переключение между ними делается вручную перемычкой на плате. Плата использует ACPI/APM  Plug and Play (PnP) 4 Mb AMI BIOS. Также есть весь стандартный набор портов — 2×IDE/ATA, 1×FDD, 2×COM, 1×LPT, 2×USB, PS/2 mouse & keyboard. Также присутствует PCI сетевой адаптер 10/100BaseTX на микросхеме Intel 82559.

Таким образом даже сегодня конфигурация данной серверной платформы может быть выбрана в широчайших пределах:

• процессор — от одного Pentium III Xeon 500 MHz до четырех на частоте 700 MHz
• память — от 512MB до 16GB
• дисковая система — от одного 9 GB SCSI диска до массива в 360 GB на 10 дисках (SCSI диски на 50 GB и 72 GB пока выше чем 1″)

Вот только поиграть толком не получится 🙂 — эта платформа не поддерживает шину AGP, хотя при такой процессорной мощи можно было-бы использовать программный расчет сцены, но к сожалению сегодня игры или согласны на программный OpenGL или умеют работать на нескольких процессорах, но не одновременно. Ну или можно поискать старые PCI видеокарты.

И в заключении традиционно приведем несколько цифр. Конечно сравнивать этот сервер с обычными ПК неправильно, главное в сервере именно его скорость как файлового сервера или сервера приложений, однако для общего представления о скорости его работы, эти цифры вполне подходят. Итак в сервер установлены 4 процессора Intel Pentium III Xeon с частотой 550MHz и L2 кешем 512KB, память объемом 1GB, жесткие диски Quantum Atlas 10k и PCI видеокарта Matrox Millennium. Только не забудьте, что большинство тестов на сервере работает только на одном из четырех процессоров (только L0phtCrack использует на 100% все сразу). Для сравнения используется средний ПК с процессором Intel Celeron 450 на плате SuperMicro 6DBU (440BX) и памятью 64Mb PC100, остальное то-же.

	сервер	ПК
L0phtCrack — подбор пароля Windows NT (LANMAN) из букв A-Z	2 часа	9 часов
Скорость счета на фортране (whetstone) 16 bit 32 bit	83kwhet 199kwhet	67kwhet 148kwhet
Скорость работы с памятью (тест wstream)	Copy: 307.8510 Scale: 267.2138 Add: 342.0862 Triad: 338.4370	Copy: 269.7680 Scale: 266.7638 Add: 278.9244 Triad: 240.6638
Декодирование MPEG2->AVI (Intel Indeo 5.x)	5 мин 53 сек	9 мин 01 сек
Кодирование AVI->MPEG2	1 мин 06 сек	2 мин 22 сек
WinBench 99
CPUmark32	1530	942
FPU Winmark	2840	2410
Disk Business	5220	5210
Disk HighEnd	18600	16900
Graphics Business	104	140
Graphics HighEnd	290	333



Сервер Supermicro Super Server 8050 предоставлен компанией «Niagara»



ASRock представила серверную материнскую плату для процессоров AMD Ryzen

Курс AMD на наращивание числа вычислительных ядер в потребительских процессорах Ryzen, а также явно обозначенные намерения выпустить в ближайшем будущем Ryzen третьего поколения с 12 или даже с 16 ядрами рано или поздно должны были привести к возникновению интереса к таким предложениям в серверном сегменте. И это произошло: компания ASRock выпустила материнскую плату X470D4U, которая позволяет полноценно использовать обычные Socket AM4-процессоры в серверных применениях. Таким образом, существующие и будущие процессоры Ryzen становятся теперь полноправными конкурентами представителям модельного ряда Intel Xeon E3.

Материнская плата ASRock Rack X470D4U основывается на привычном для энтузиастов наборе системной логики X470 и совместима с полным набором Socket AM4-процессоров семейства Ryzen, но при этом предлагает типично серверную функциональность. Так, поддерживаются модули DDR4-памяти с ECC, для установки которых предусмотрено четыре слота DIMM, а также заявлена возможность расщепления идущих от процессора на первичный слот PCIe x16 линий PCI Express 3.0. Это, в частности, может потребоваться при организации многокомпонентных RAID-массивов из NVMe-накопителей, реализуемых посредством дочерних PCIe x16-карт с четырьмя слотами M.2.

Кроме того, X470D4U имеет на своём борту два гигабитных сетевых контроллера Intel i210 и выделенный порт IPMI 2.0 для удалённого управления и мониторинга, за работу которого отвечает BMC-контроллер ASPEED AST2500 с KVM. Также этот контроллер исполняет функции интегрированной графической карты, поэтому мониторы можно подключать напрямую к плате посредством имеющегося D-Sub выхода.

Для систем, построенных на базе ASRock Rack X470D4U, обещана совместимость с операционными системами Windows 10, UBuntu 16.04.4 и RedHat Enterprise Linux Server 7.3/7.4.

Но есть и определённые ограничения. Во-первых, на ASRock Rack X470D4U отсутствуют SAS-порты. Во-вторых, контроллер памяти Ryzen не совместим с буферизованными DIMM-модулями, что означает невозможность укомплектовать сервер более чем 64 Гбайт памяти. Впрочем, эти же недостатки присущи и большинству систем с процессорами Intel Xeon E3.

Краткие спецификации ASRock Rack X470D4U выглядят следующим образом:

• Процессорное гнездо: Socket AM4;
• Чипсет: AMD X470;
• Форм-фактор: MicroATX, 244×244 мм;
• Память: 4 слота DDR4 DIMM;
• Слоты расширения: два PCI Express 3.0 x16 (работают в режимах x16/x0, либо x8/x8), один PCI Express 3.0 x4;
• Накопители: 6 портов SATA, 2 дополнительных порта SATA через контроллер ASMedia 1061, слот M.2 22110 с поддержкой SATA/PCIe 3. 0 x2, слот M.2 22110 SATA/PCIe 2.0 x4;
• Сеть: два гигабитных контроллера Intel i210, выделенный гигабитный порт IPMI;
• Звук: не реализован;
• Интерфейсные выводы: 2 гигабитных сетевых порта, порт IPMI, 2 порта USB 3.1 Gen1, D-Sub, последовательный порт.

Информации о сроках появления ASRock Rack X470D4U в продаже и о её стоимости пока нет.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

серверные, домашние и из рабочих станций

Сокет 2011 является прямым потомком lga 1366, унаследовавшим как плюсы, так и минусы своего предка.
Один из таких минусов — редкие и дорогие материнские платы. Как и у сокета 1366, все они делятся на несколько типов: серверные платы, платы из рабочих станций, материнки для домашних компьютеров и китайские материнские платы, такие как Huanan X79 разных модификаций и формфакторов (micro-atx, atx), но их лучше рассмотреть отдельно.

Помимо этого, материнские платы для данного сокета бывают как односокетными, так и двух и четырехсокетными. Многосокетные платы, как правило — серверные, могут похвастаться большим количеством слотов памяти, но разгон процессоров на таких платах невозможен.

Платы для домашних компьютеров

Оригинальные платы, выпущенные во время расцвета сокета 2011, являются, безусловно, лучшим вариантом для постройки однопроцессорной домашней системы.

Никаких сюрпризов, все просто и понятно: стандартный формфактор, возможность разгона и работа с обычной оперативной памятью ddr3. Построены на чипсете Intel x79.

Проблема в том, что встречаются такие платы крайне редко, а стоят довольно дорого даже на вторичном рынке.

Asus P9X79 PRO — отличная односокетная домашняя плата

К сожалению, недорогая ECC память, как правило, не будет работать в платах для домашнего использования. Но из этого правила есть исключения.

Десктопные lga2011 платы, поддерживающие ddr3 ecc



Модель	Версия bios (если известно)	Частота и объём памяти (если известно)
Asus X79 Deluxe	0902	8 x 4 gb 12800R
Asus p9x79 (непроверенная информация, официальной поддержки нет)	—	—
Asus P9X79 Deluxe (непроверенная информация, официальной поддержки нет)	v4801	Поддерживает только планки 4Gb и с напряжением 1,35в во всех слотах
Asus Z9PE-D8 WS	v5802	Любая регистровая 4 / 8 / 16Гб. При одновременной работе планок с напряжением 1,35в и 1,5в, видны будут только 1.35в
AsRock X79 Extreme 6	—	8gb 10600R 4gb 10600 (M393B5270DH0-CH9)
AsRock X79 Extreme7	v2.40	Ramaxel 8Gb 2Rx8 PC3L-12800R (только 2 модуля и только  при установке в 4 и 6 слоты)
AsRock X79 Extreme 9	—	8gb 10600R
AsRock X79 Extreme 11	—	—

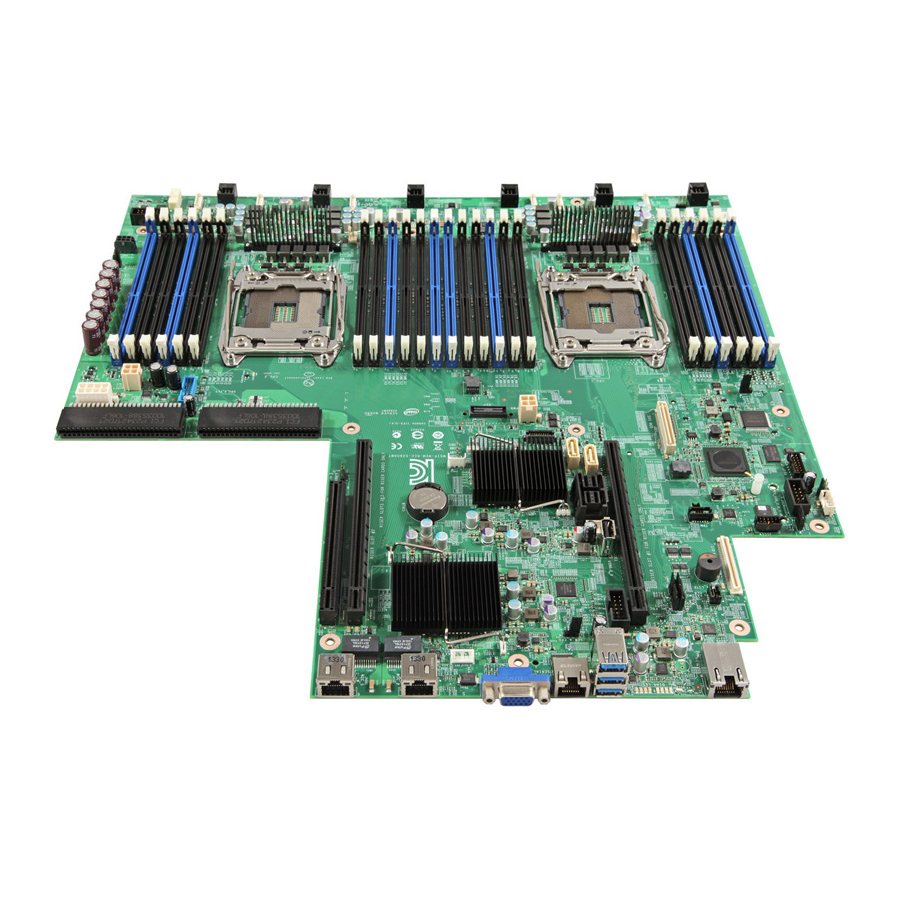

Серверные платы

Как правило, являются двухсокетными, построены на чипсете Intel C612, C606 или C602, имеют формфактор EATX или SSI, а также целый набор подводных камней.

• Из-за нестандартного формфактора — проблемы с установкой в обычные компьютерные корпуса
• Возможны проблемы с установкой охлаждения из-за нестандартного расположения креплений.
• Часто отсутствует звуковая плата. Количество USB портов тоже оставляет желать лучшего.
• Двухсокетные платы требуют блоки питания с 24+8+8 коннекторами. Если второго 8-пинового разъема нет, то его можно сделать из запараллеленых молексов.

Тем не менее, энтузиасты вполне успешно собирают системы на серверных материнках, получая не только высокую многоядерную производительность, но и весьма приличный объем оперативной памяти. Примеры удачных материнских плат такой категории: Asus Z9PA-D8C и Asus Z9PE-D16.

z9pa-d8c — недорогой (по меркам сокета 2011) серверный вариант от Asus

Платы из рабочих станций

Нечто среднее между домашними и серверными платами. Бывают с проприетарными разъемами (особенно этим грешат Dell и HP), с поддержкой SLI и с разным количеством слотов для памяти. Могут быть построены как на серверном, так и на десктопном чипсете интел. Формфактор обычно нестандартный.

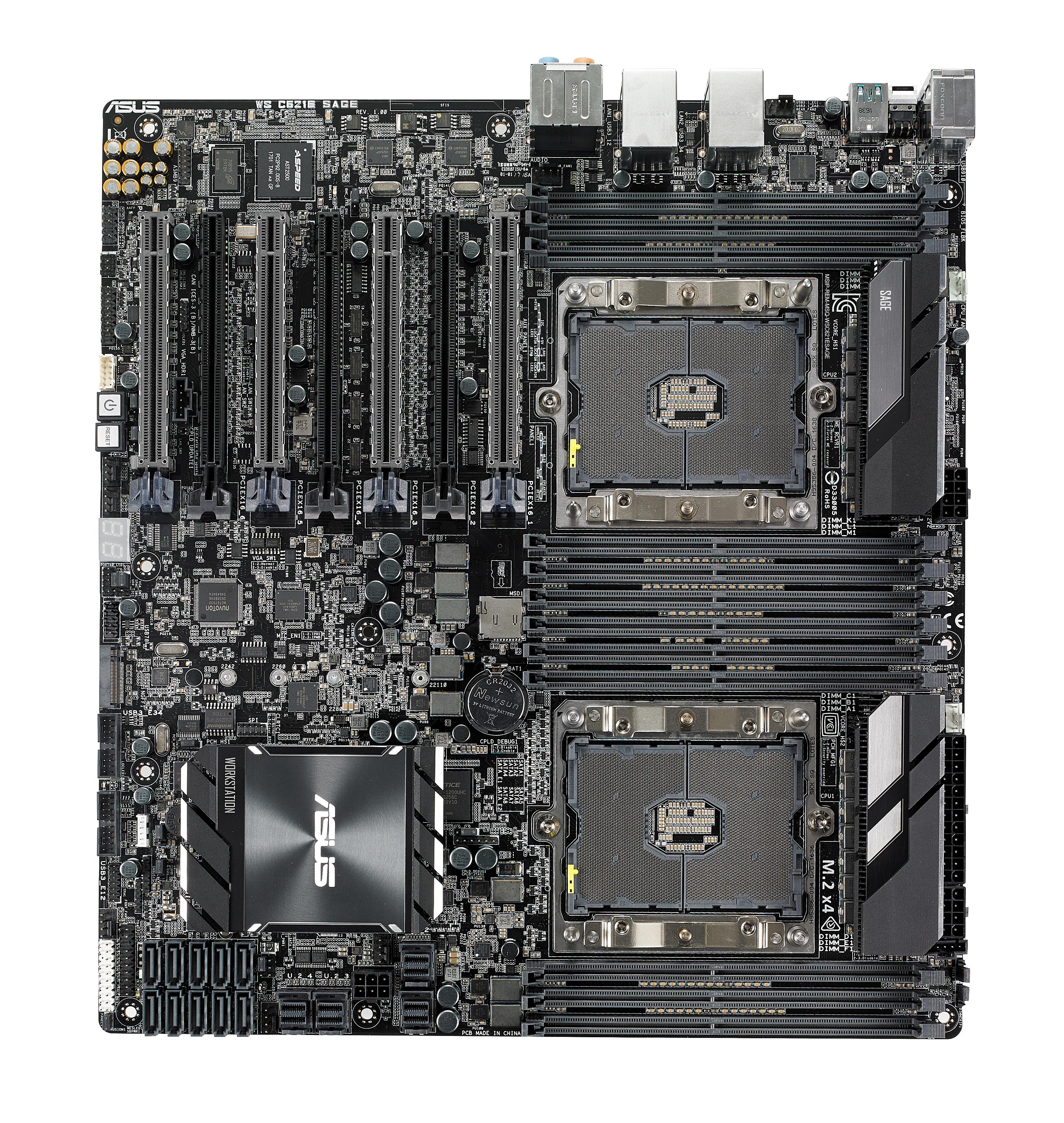

Монструозная плата из рабочей станции производства, опять же, Асус

Покупаются обычно в зарубежных магазинах или на ебее. Примером может быть довольно редкая Asus Z9PE-D8 WS.

Крайне рекомендуется детально изучить всю возможную документацию перед покупкой.

Где купить

Довольно выгодно можно найти на таобао, но для доставки понадобится посредник. На других площадках цены, как правило, не маленькие.

Несколько вариантов с али:

Другие варианты брендовых плат можно посмотреть вот тут (Asus) и тут (Gigabyte). Серверные платы иногда можно найти по приличным ценам здесь.

Поделиться «Брендовые материнские платы LGA 2011»

Характеристики Intel Xeon E5450, цена, отзывы – Материнские платы, поддерживающие Intel Xeon

Обычных пользователей серверные процессоры интересуют мало, поскольку их использование сопряжено с определенными сложностями. Тем не менее, серверные процессоры на 771 разъеме вполне могут заменить собой топовые процессорные решения прошлых лет на 775 разъеме. А именно 4-х ядерный процессор Intel Xeon E5450 с тактовой частотой 3 Ггц и частотой системной шины – 1333 Мгц, созданный по технологии 45Нм.

Несмотря на то, что он на сегодня морально устарел, тем не менее, еще способен составить конкуренцию многим современным микропроцессорам, продающимся по значительно более высокой стоимости. Его средняя цена, к примеру, на сайте Алиэкспресс – порядка 20-25 долларов (для бу экземпляров). То есть Intel Xeon E5450 купить сейчас можно практически за копейки.

Характеристики Intel Xeon E5450 и разгон

Как уже упоминалось, для его установки используется серверный разъем LGA771, но он отлично устанавливается на материнскую плату с разъемом LGA775, для чего используется специальный переходник, наклеиваемый на процессор со стороны контактов. Также срезаются пластиковые выступы на разъеме материнской платы, мешающие установке.

В корпусе имеются 4 полноценных ядра, которые, как уже упоминалось, работают на частоте 3Ггц. Те, кто осуществлял разгон процессора Intel Xeon E5450 утверждают, что он с легкостью преодолевает планку разгона в 4 Ггц при условии качественного (воздушного) охлаждения. Тактовая частота шины FSB составляет «стандартное» значение в 1333Мгц, что предполагает использование материнских плат с типом памяти DDR3, поскольку такую память найти легко, и стоит она недорого.

Объем кеша процессора L2 составляет солидное значение даже по нынешним меркам – 12 мегабайт, по 3 мегабайта на ядро, а тепловыделение не превышает 80Вт. Имеется более дешевая версия процессора – X5450, однако ее максимальное тепловыделение достигает значения 120Вт. При разгоне Ксеона температура ядер ограничивается значением в 70 градусов Цельсия, после чего срабатывает тепловая защита. Процессор поддерживает 64-х битную платформу.

Еще лучшими параметрами обладает его старший брат – Intel Xeon E5472 с тактовой частотой 1600Мгц, но на такую тактовую частоту найти материнскую плату будет достаточно сложно. К тому же, возможность дальнейшего разгона будет практически ограничена возможностями материнской платы. То есть, Intel Xeon E5450 разогнать будет проще.

Сравнение Intel Xeon E5450 с другими процессорами

На основе накопленных практических данных, IT-специалисты рекоменуют сравнивать производительность Intel Xeon LGA771 E5450 сравнивать с Intel Core i5 2500 K, поскольку по различным тестам он проигрывает ему всего около 5-7% по производительности. Его использование оправдано при увлечении играми, обработке видео в редакторах и 3D-моделировании.

Если взять для сравнения производительности Ксеона при работе в программах Pinnacle Studio и Sony Vegas решения прошлых лет, то окажется, что:

• Компьютер на топовом процессоре Intel Pentium 4 медленнее в 20 раз;
• Платформа на двухъядерном процессоре Intel Dual Core медленнее в 15 раз;
• Система на основе микропроцессора Intel Core 2 Duo медленнее в 10 раз;
• Компьютер на основе (не топового) Core Quad медленнее в 2-3 раза.

Потенциал E5450 в современных играх, отзывы

Для игрового компьютера на основе серверного процессора Intel Xeon E5450 эксперты рекомендуют использовать видеокарты уровня Radeon HD 5970 и GeForce GTX 580, поскольку видеокарты меньшей мощности станут узким местом системы. Также стоит помнить, что желательно использовать планки памяти типа DDR3 на частоту 1333Мгц и SSD накопитель для операционной системы. В этом случае серверный процессор полностью раскроет свой потенциал и загрузит видеокарту. В связи с этим, отзывы по его использованию самые положительные, поскольку он помогает значительно повысить производительность компьютера при небольших затратах.

Совместимость материнских плат с Интел Зеон

Прежде чем попытаться найти процессор Intel Xeon E5450, необходимо узнать, совместим ли он с вашей материнской платой на аппаратном уровне. Как правило, материнские платы на чипах серии «P» и «G» поддерживают работу с серверными процессорами LGA771. Но в каждом отдельном случае необходимо уточнения и практическая проверка, поскольку возможны нюансы. На нашем сайте имеется краткий список материнских плат, совместимых с процессором Xeon E5450 и другими, поэтому вы можете попробовать найти в этом списке свою модель материнской платы. Не забывайте, что для его успешной работы, скорее всего, необходимо будет обновить Bios материнки.

LGA2011 (Socket R)

LGA2011 (второе название — Socket R) — разъём, используемый для подключения к материнской плате процессоров Intel микроархитектуры Sandy Bridge-E/EP, Ivy Bridge-E/EP. Вышел в 2011 году на смену сокету LGA1366 и предназначен для высокопроизводительных настольных систем, рабочих станций и серверов. Выполнен в виде LGA-разъема, то есть, внутри него расположены подпружиненные контакты (ножки), к которым своими контактными площадками прижимается устанавливаемый процессор. Всего в нем 2011 таких контактов. Физические размеры сокета — 58,5×50 мм.

Устанавливаемые в сокет LGA 2011 процессоры не имеют встроенной графики, могут использовать 2 шины QPI для связи с дополнительными процессорами (благодаря чему можно создавать мощные многопроцессорные системы), содержат контроллер памяти (4 канала DDR3) и контроллер PCI-E (40 линий PCIe 2. 0 или 3.0, в зависимости от микроархитектуры процессора). Ядра большинства процессоров являются многопоточными (Hyper-Threading) и поддерживают автоматический разгон (Turbo Boost). Системная шина — DMI2. Настольные материнские платы с таким сокетом могут иметь до 8 разъемов для установки оперативной памяти, общий объем которой может достигать 128 GB. Многопроцессорные серверные системы, построенные на этом сокете, могут иметь до 24 разъемов ОЗУ (общий размер — до 768 GB).

Модификации

Сокет имеет несколько модификаций. LGA 2011 рассчитан на установку процессоров микроархитектуры Sandy Bridge-E/EP и Ivy Bridge-E/EP, используется в материнских платах на базе чипсета Intel X79 (для настольных систем) или же чипсетов Intel серии C600 (для серверных систем). В первой половине 2014 года с выходом серверных процессоров микроархитектуры Ivy Bridge-EX (серия Xeon E7 v2) и Haswell-EX (серия Xeon E7 v3) была произведена модификация этого сокета, получившая название LGA 2011-1 или Socket R2. В сентябре 2014 года были представлены процессоры Intel микроархитектуры Haswell-E/EP вместе со специально разработанной для них модификацией разьема LGA 2011. Новый сокет получил название LGA 2011-3 (или Socket R3). Количество контактов в нем осталось прежним, однако по используемой системной логике, физической конфигурации и электрическим показателям он отличается от предшественников (они не совместимы). Подробнее о LGA 2011-3 см. здесь.

Чипсеты

В материнских платах с сокетом LGA 2011 для настольных систем используется чипсет Intel X79. Для серверов и рабочих станций (на базе процессоров Xeon) предназначены материнские платы с чипсетами Intel C602j, C602, C604, C606, C608.

	X79	C608	C606	C604	C602	C602j
Год выхода	2011	2012
Техпроцесс изготовления	65 nm
TDP	7,8 W	12 W		8 W
Макс. количество процессоров	1	4
Возможность разгона	+	—
Тип устанавливаемой памяти	DDR3
Поддержка ECC-памяти	—	+
Каналов памяти на процессор	4
Макс. количество разъемов памяти (DIMM) на канал	2	3
Поддерживаемые редакции PCI Express процессора	2.0 / 3.0
Конфигурации шины PCI Express процессора	1×16 2×16 2×16 + 1×8 1×16 + 3×8 1×16 + 2×8 + 2×4
Редакция PCI Express чипсета	2.0
Количество линий PCI Express чипсета	8
Конфигурации PCI Express чипсета	8х1 4×1 & 1×4	2×4 4×2 8×1
Макс. количество портов USB 2.0	14
Наличие USB 3.0	—
Общее количество портов SATA	6	14		10		6
Макс. количество портов SATA 3 (6 Гбит/с)	2
RAID 0/1/5/10	+
Наличие SCU (SCSI Controller Unit)	—	8 SCU SAS/SATA		4 SCU SAS/SATA	4 SCU SATA	—
Версия встроенного ПО Intel ME	—	7.1.20
Поддержка технологий
Intel VT-d	+	+	+	+	+	+
Intel V-Pro	—	+	+	+	+	+
Intel HD Audio	+	+	+	+	+	+
Intel Rapid Storage	+	—	—	—	—	—
Intel Trusted Execution	—	+	+	+	+	+

Процессоры, устанавливаемые в LGA2011

(размещены в порядке снижения индекса быстродействия)

Что учесть при выборе серверной материнской платы

От материнской платы в сервере будет зависеть количество и качество устанавливаемых комплектующих, а, значит, она определяет потенциал устройства. Нужен ли вам один сервер под конкретные цели или целая партия для масштабирования инфраструктуры — выбирать материнку надо уметь!

Как ни странно, большинство материнских плат сравнительно дешевы несмотря на их сложность и важность. Но их выбор — основополагающий, и его совершенно необходимо доверить тому, кто знает, что делает.

Как же выбрать материнскую плату? В чем вообще состоят отличия?

На что ориентироваться

Во-первых, сразу определимся, что мы ориентируемся исключительно на серверные материнки. Они принципиально отличаются от обычных компьютерных. Серверу предстоит работать 24/7/365, так что попытки сэкономить и попытаться что-то запускать на пусть даже на мощных, но компьютерных материнках, не стоит даже рассматривать всерьез.

Во-вторых, измерять материнскую плату вам придется в количестве устанавливаемых на нее компонентов и в общем ее потенциале:

• Сколько в нее можно поставить процессоров? Какой сокет?
• Какое количество можно установить оперативной памяти? Что это будет за оперативка?
• Какие в карте есть сетевые порты и порты расширения? Порты для питания, разъемы для вентиляторов? Сколько их?
• Какие возможны варианты удаленного администрирования? Есть ли встроенный контроллер?
• С какими ОС совместима эта материнская плата?

Скорее всего, ответы на эти вопросы вам даст продавец, в противном же случае вы найдете их в спецификации.

В зависимости от возможностей и потенциала материнской платы, можно уже решать, подойдет она вам или нет. Вы собираете мощный сервер виртуализации, вам понадобится множество оперативной памяти и мощные процессоры? Тогда материнка с несколькими слотами под ОЗУ и сокетом под медленные ЦПУ вам не подойдет. Зато ничего лучше и не нужно будет для сервера-файлообменника!

10 Причин, по которым руководители не доверяют IT-шникам

22 Сентября 2017

Читать

Введение в СХД

6 Октября 2019

Читать

Обновляем BIOS и IPMI Supermicro

18 Ноября 2020

Читать

Материнские платы LGA2011: какую выбрать?

В этот статье — вся известная мне информация о положительных и отрицательных моментах, когда ищещь материнские платы LGA2011 в Китае. Сокет является самым оптимальным для сборки игрового компьютера на серверных процессорах Intel Xeon — аналогах Core i7.

Что общего у материнских плат на сокете 2011

Почти все материнские платы из Китая, с которыми я имел дело, производятся на одном и том же заводе — Shenzhen Xinlizhi technology Co. Они имеют название HUANAN, но вбив это слово в поисковике вы не найдете информации о производителе. Дело в том, что это линейка продукции, которая штампуется под заказ. Такого бренда не существует. Есть так называемые клоны HUANAN, но они тоже производятся на этом заводе. Возможно, между «оригиналом» и клоном есть различия в контроле качества, но и цена отличается.

Разгонный потенциал

Есть два вида разгона: хардварный и программный. Первый — для процессоров с разблокированным множителем (е5-1620, е5-1650, е5-1660, е5-1620).

На китайских материнках нельзя регулировать питание процессора, поэтому сильно разогнать их не получится.

Программный метод — разгон с помощью SetFSB. Этим методом можно разгонять даже процессоры с заблокированным множителем (е5-2640, е5-2650, е5-2660, е5-2670). Максимальный результат разгона тоже небольшой.

Стоит отметить, что само понятие «разгон» для китайской продукции неприемлемо. На комплектующие нет гарантии, причем железо с возможностью разгона не продают на внутреннем рынке Китая.

Проблемы, которые никак не исправят

Температура процессора правильно показывается только по ядрам. Весь мониторинг, соответственно, можно вести только по ним. Если видите температуру чипсета более 100 градусов Цельсия — просто игнорируйте. Температура по ядрам может доходить до 70 градусов, но это не критично — под крышкой припой.

Еще одна проблема — на материнках LGA2011 не работает сон. Компьютер в сон уходит, но вентиляторы продолжают крутиться.

Модели материнских плат сокета 2011



Материнская плата X79Z-VB10

Она большая, не влезет в стандартный корпус ATX. Форм фактор EATX значительно шире, поэтому корпус нужно выбирать с поддержкой этого размера. Эта материнка имеет восемь слотов памяти, работают в 4-канальном режиме как стандартные планки DDR3, так и серверные аналоги ECC Reg. Всего можно вместить до 128 ГБ оперативной памяти. Есть четыре разъема PCI-Express X16 и три — PCI-Express X1. Можно установить одновременно три видеокарты. Качество сборки хорошее, поддерживаются все процессоры данного сокета. Все стандартные выходы есть, в том числе USB 3.0 и SATA III.

Преимущества: легко прошивается с флешки, можно вставить много оперативной памяти, есть поддержка Raid-массивов.

Недостатки: функционал более дешевых моделей, да еще и не в каждый корпус влезет; стоит дорого — около 175 долларов.

Купить X79Z-VB10 от $175

---

Материнская плата HUANAN x79 Deluxe Gaming

Вариант дешевле и более популярный. Плата значительно компактнее, поэтому поместится в большинство корпусов. На нее многие обращают внимание из-за эффектного внешнего вида.

Главный недостаток материнский плат HUANAN в том, что часто выходят новые ревизии. В итоге, получив свою плату, биос другой ревизии, может окирпичить материнку. Внимательно изучайте ревизию и версию ПО перед тем, как перепрошивать такие платы.

Есть и хорошие моменты. Например, качество сборки. Заказчик явно нацелен в будущем выходить с этими платами на глобальный рынок. Есть мысли, что стандартные косяки китайских плат в этих материнках скоро устранят.

Тут также есть все стандартные выходы, но PCI-Express X16 только два. Третий — PCI-Express X8. Также есть по одному PCI-Express X4 и PCI-Express X1. Слотов под оперативную память всего четыре (до 32 ГБ), аудиочип посредственный. Поддерживаются все процессоры 2011 сокета. Нормально заведется как обычная оперативная память, так и серверная. Эта плата на данный момент является самым оптимальным решением на рынке.

Преимущества: качество сборки, программная поддержка, стандартные размеры, невысокая стоимость, много выходов USB, поддержка Raid.

Недостатки: легко запутаться в ревизиях, сложно прошивать биос (это придется делать).

Рекомендуем: берите сразу готовый комплект с процессором и ОЗУ. Такой вариант исключит любые проблемы с несовместимостью железа.  Например, лучший на сегодня комплект:  Deluxe X79 + Xeon E5 2680 V2 + 32G DDR3

Купить HUANAN x79 Deluxe Gaming от $120

---

Материнская плата micro-ATX HUANAN X79

Главным отличием этой платы является меньший размер и чипсет системной платы B75. Это значит, что у продукта достаточно бедный функционал: меньше разъемов, нет поддержки Raid. Оперативной памяти можно поставить до 16 ГБ, поддерживается десктопная и серверная память. На плате есть только один разъем SATA III, что очень странно. Помещается даже в самые дешевые простые корпуса. Разгонять систему на этой плате тоже можно, как и на предыдущих моделях. Отличный вариант, когда нужно собрать недорогой системный блок без претензий на последующий апгрейд.

Преимущества: компактная, удобная компоновка разъемов, недорогая.

Недостатки: менее функциональный чипсет, мало SATA III, 2 разъема под ОЗУ.

Купить micro-ATX HUANAN X79 от $96

---



Какую материнскую плату покупать

Выше представлены три самые оптимальные материнские платы LGA2011. Они находятся в разных ценовых сегментах. Для сборки игрового ПК подойдет даже самая бюджетная модель из представленных. Оптимальным вариантом будет средняя по цене, так как она подойдет не только игроманам, но и тем, кто желает собрать рабочую станцию, например, для видеомонтажа. Что касается самой дорогой модели, у нее есть ряд преимуществ, но пригодятся далеко не всем. Также на AliExpress можно найти другие предложения и другие ревизии, но я предлагаю только те платы, в качестве которых уже убедился.

Читайте также: Дешевый игровой компьютер 2018: готовые сборки ПК на AliExpress

Серверные материнские платы

| Newegg.com

Серверная материнская плата обеспечивает общий канал связи между ЦП и другим оборудованием на сервере. Несмотря на то, что функции аналогичны системным платам компьютеров, они более надежны по конструкции. Как и все серверные компоненты, вы можете ожидать, что они выдержат тепло, трение и вибрацию в среде ИТ-сети с высокой плотностью размещения. Форм-фактор серверного корпуса и совместимость с другим оборудованием определяют тип серверной материнской платы, которая вам нужна.Например, материнская плата Mini ITX подходит только для компонентов этого форм-фактора. Другими важными соображениями являются возможности охлаждения и расширение в будущем.

Максимально используйте свое пространство

Серверы разных форм-факторов подходят для разных материнских плат. Типичными типами являются материнские платы ATX, Mini ITX и Micro ATX. Примите во внимание тип стойки и компоненты, чтобы выбрать правильный форм-фактор для серверного корпуса. Если вашему приложению требуется несколько резервных серверных блоков питания, вы можете выбрать форм-фактор ATX.Он такого же размера, как и типичный ПК в корпусе Tower. Если вы строите центр обработки данных с большим количеством серверов, лучше подойдет mini или Micro ATX. Меньший размер и адаптируемая ориентация этих форм-факторов обеспечивают большую гибкость.

Управляйте своей вычислительной мощностью

Материнские платы подходят только для определенных процессоров, вы должны выбрать материнскую плату, которая соответствует вашему процессору. Выбирая материнскую плату для рабочей станции, вы учитываете процессоры с оптимальной производительностью. Однако это не всегда относится к серверным материнским платам.Серверы обычно работают в сети, где процессы распределены. Программное обеспечение берет на себя большую часть накладных расходов в такой распределенной системе, оставляя достаточно места для немного неэффективного оборудования. Это упрощает принятие более эффективных решений. С материнскими платами, поддерживающими разные процессоры одной марки, вы можете гибко выбирать вычислительную мощность. Это также дает вам преимущество при обновлении памяти или процессора сервера. В большинстве случаев материнскую плату можно оставить себе.

Повышение совместимости систем хранения и памяти

При создании сервера вашей целью должно быть повышение эффективности везде, где это возможно. Хранилище и память — хорошее место для начала. Чтобы использовать этот тип памяти или хранилища, вам понадобится совместимая материнская плата сервера. Например, память ECC содержит дополнительный чип для исправления распространенных ошибок, но для ее использования вам потребуется поддерживающая материнская плата. Экономичная память без ECC меньше по размеру и подходит для материнских плат другого типа. Выберите серверную материнскую плату, которая будет поддерживать память с ECC и не-ECC.

Снижение затрат на охлаждение

Любой центр обработки данных сталкивается с проблемой эффективного охлаждения. Даже система с одним сервером уязвима для отказов, связанных с нагревом. Серверы меньшего форм-фактора особенно подвержены нагреву. Материнская плата сервера Micro ITX должна обеспечивать большее охлаждение, чем материнская плата ATX. Многие материнские платы имеют улучшенные возможности охлаждения даже при меньших размерах. Хотя вы всегда можете выбрать компоненты, которые выделяют меньше тепла или требуют меньших блоков питания для серверов, желательно эффективное встроенное охлаждение материнской платы. Такой выбор конструкции сэкономит вам в долгосрочной перспективе затраты на охлаждение вашего центра обработки данных. Вы также оставляете меньший след в окружающей среде и улучшаете соблюдение требований государственных органов во всем мире.

GIGABYTE США

Серверные материнские платы для требовательных приложений выпускаются в форм-факторах: EEB / E-ATX / ATX / microATX / mini-ITX.

Инновации и производительность заключаются в этих оптимальных стоечных серверах для развертывания в центрах обработки данных с требовательными приложениями.

Масштабируемые серверы параллельных вычислений с высокой плотностью графических процессоров, созданные для обеспечения высокой производительности.

Вычисления, хранение и работа в сети возможны на многоузловых серверах высокой плотности при более низкой совокупной стоимости владения и большей эффективности.

Основанные на стандартах OCP Open Rack Standards, базовые стойки и узлы для центров обработки данных.

Автономное шасси, которое клиенты могут настраивать и расширять по мере необходимости.

Вычислительная мощность, большие объемы данных, быстрая сеть и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.

Системы, которые делают визуальные приложения от компьютерной графики до компьютерной анимации, полагаются на серверы визуальных вычислений.

Вычислительная мощность, большие объемы данных, быстрая сеть и ускорители объединяются в готовое горизонтально масштабируемое серверное решение для высокопроизводительных вычислений и / или искусственного интеллекта.

Программно определяемый кластер узлов может быть выделен для вычислений, хранения, сети или виртуализации.

Емкость, надежность и гибкость хранилища встроены в эти серверы хранения для предприятий и центров обработки данных.

Безопасно управляйте использованием файлов и приложений в офисных средах, сохраняя при этом большие объемы данных.

Ресурсы сервера эффективно распределяются посредством виртуализации, и эти серверы очень гибкие.

Обработка данных в реальном времени в источнике требуется для граничных вычислений с уменьшенной задержкой для сетей Интернета вещей (IoT) и 5G, поскольку они используют облако.

Решения для серверных материнских плат

— NeweggBusiness — NeweggBusiness

Общие советы по серверным системным платам

Форм-фактор

Серверные материнские платы могут быть представлены в различных форм-факторах. Хотя стандартный форм-фактор ATX (Advanced Technology eXtended) является общим для настольных компьютеров и серверов, существует несколько форм-факторов материнских плат для конкретных серверов.При подборе серверной материнской платы к корпусу обязательно проверьте совместимость форм-фактора.

Поддержка процессоров

Некоторые материнские платы серверов поддерживают несколько процессоров, что позволяет серверу справляться с большей рабочей нагрузкой. Серверные процессоры немного отличаются от своих настольных собратьев. Серверный процессор обычно имеет больше функций исправления ошибок для повышения надежности и предназначен для работы в течение более длительных периодов времени при более высоких рабочих нагрузках, чем настольный процессор.

Память

Серверы используют особый тип памяти, который поддерживает функцию, называемую кодом исправления ошибок (ECC), иногда называемую памятью ECC. ECC обнаруживает и исправляет многие распространенные типы ошибок в памяти. Он идеально подходит для серверов, поскольку повреждение данных на сервере может привести к проблемам для многих клиентских компьютеров.

Некоторые серверные материнские платы совместимы только с памятью ECC, в то время как другие могут также использовать память без ECC. Однако, если ваш сервер будет обрабатывать потребности многих клиентских компьютеров, вы захотите использовать память ECC.

Жесткие диски

В отличие от настольного компьютера на серверах редко бывает только один диск для хранения данных. Большинство из них имеют несколько дисков, настроенных в виде избыточного массива независимых дисков (RAID). Настройка RAID может дублировать данные на нескольких дисках, чтобы снизить вероятность потери или повреждения данных. Он также может фрагментировать данные на нескольких дисках для повышения производительности чтения / записи. Материнская плата сервера обычно оснащена встроенным оборудованием RAID, но некоторые ИТ-специалисты предпочитают использовать дополнительные карты RAID для управления конфигурацией RAID.

Охлаждение

Компоненты сервера потенциально могут выделять большое количество тепла, особенно процессор. Если материнская плата и другие компоненты не охлаждаются должным образом, они в конечном итоге перегреются. Последствия перегрева могут варьироваться от снижения эффективности до катастрофического отказа, в зависимости от того, как долго сервер перегревался. Помимо обеспечения надлежащего внутреннего охлаждения системы, сервер должен находиться в относительно прохладной среде.В помещении с несколькими серверами в плотно упакованной конфигурации вам нужно будет тщательно контролировать и контролировать температуру.

Слоты расширения

Также иногда называемые дополнительными слотами, их можно использовать для добавления множества дополнительных функций к серверу. При выборе материнской платы следует предвидеть будущий рост и выбирать материнскую плату сервера, у которой имеется более чем достаточное количество слотов расширения.

Сервер с 4 разъемами и 4 ЦП

Преимущества серверов с материнской платой с 4 разъемами

Серверы

Supermicro Quad CPU впечатляют множеством преимуществ, что делает их интересными для различных областей применения.Одно из главных преимуществ сервера с четырьмя ЦП — это, несомненно, огромная вычислительная мощность, обеспечиваемая 4 ЦП. Это позволяет быстро и беспрепятственно выполнять даже обширные и сложные рабочие задачи.

• RAM: Большой объем RAM с достаточным количеством ГБ обеспечивает быструю доступность данных и выдающуюся производительность.
• Мощность: 4 процессора обеспечивают огромную вычислительную мощность в системе 2U или 4U.
• Ввод / вывод: Благодаря многочисленным интерфейсам PCIe серверы с четырьмя процессорами предлагают множество возможностей ввода / вывода.

Где можно использовать серверы с материнской платой с четырехъядерным процессором?

Если раньше четырехсторонние серверы в основном использовались в высокопроизводительных вычислениях, сегодня они в основном используются в больших средах ERP и CRM. Поскольку 4 ЦП могут адресовать большой объем оперативной памяти, они также используются для баз данных в памяти. Дополнительные приложения:

• Критически важные бизнес-приложения
• Расширенная аналитика
• Виртуализация
• Масштабируемые рабочие нагрузки высокопроизводительных вычислений

Данные о производительности последнего поколения серверов Supermicro Quad CPU

Системы X11MP обеспечивают высокую производительность в сочетании с максимальной эффективностью и безопасностью.Примером этого является то, что с последней версией Intel Ultra Path Interconnect (Intel UPI), которая заменяет предыдущую Intel QuickPath Interconnect (Intel QPI), вы получаете улучшения в энергоэффективности и эффективности передачи, а также другие преимущества. Кроме того, серверы Supermicro с четырьмя ЦП предлагают важные функции RAS до:

• Масштабируемые процессоры Intel Xeon (Platinum 8100 / Gold 6100) с 3 UPI до 10,4 ГТ / с
• 12 ТБ в 96 слотах DIMM, 6 ТБ в 48 слотах DIMM, 4 ТБ в 32 слотах DIMM или 2 ТБ в 16 слотах DIMM
• 23 разъема PCIe 3.0, поддержка 32 U.2 NVMe или 8 графических процессоров (SYS-7089P)
• 11 разъемов расширения PCIe 3.0, поддержка 4 U.2 NVMe или 2 GPU (SYS-2049U)
• 4 порта 10GBase-T с контроллером Intel X550 10GbE (SYS-7089P)
• Высокоэффективные (96% +) блоки питания с резервированием уровня титана
• Универсальное решение с утилитами управления сервером, включая IPMI 2.0
• Управление сервером и удаленный KVM с выделенной локальной сетью и управлением питанием

Обладая такими впечатляющими данными о производительности, серверы Supermicro Quad CPU также подходят для крупных предприятий со средами виртуализации высокой плотности.

HAPPYWARE: Ваш лучший источник мощных серверов с четырьмя ЦП по лучшей цене

Как специалист в области серверных вычислений, мы предлагаем большой выбор высококачественных ИТ-решений и серверного оборудования по лучшей цене в нашем интернет-магазине. Кроме того, мы придаем большое значение удовлетворенности клиентов, поэтому предлагаем широкий спектр услуг:

• Изготовление на заказ: Создайте свой собственный сервер с четырьмя ЦП Наш конфигуратор HAPPYWARE позволяет вам спроектировать сервер с четырьмя ЦП в соответствии с вашими индивидуальными потребностями.Затем мы построим вашу индивидуальную систему.
• Купить отремонтированные четырехпроцессорные серверы В дополнение к широкому спектру новых четырехъядерных серверов HAPPYWARE также предлагает обновленные четырехъядерные серверы по непревзойденной цене. Все компоненты проходят строгий контроль качества и безопасности — вы получите только четырехъядерные серверы в идеальном состоянии.
• Аренда сервера с четырьмя процессорами С нашими вариантами аренды мы предлагаем привлекательную альтернативу покупке. Это позволяет даже небольшим компаниям и стартапам с небольшим бюджетом работать с мощными серверами с четырехъядерным процессором.
• Обширные гарантийные пакеты и отличное обслуживание Мы уверены в качестве нашей продукции, поэтому предлагаем широкий спектр гарантийных пакетов, включая расширенные гарантийные сроки или бесплатное обслуживание на месте.

В HAPPYWARE работают только специалисты: Вы получите исчерпывающую и компетентную консультацию. Если у вас есть вопрос о масштабируемых процессорах Intel Xeon, если вам нужна помощь с настройкой вашей системы или вам просто нужен подробный совет о серверах Supermicro Quad CPU CPU, наши компетентные сотрудники будут рады вам помочь.

Как собрать 8-ядерный игровой ПК из дешевых серверных частей

Хотите улучшенный компьютер для игр или редактирования видео с двумя процессорами Intel Xeon менее чем за 200 долларов? Детали есть, но их поиск и сборка могут оказаться трудными. В этой статье рассказывается, на какие детали следует обратить внимание и где найти вышедшее из употребления серверное оборудование, которое станет отличной игровой платформой или рабочей станцией.

Если вы ищете что-то менее мощное, ознакомьтесь с нашим руководством о том, как собрать свой собственный компьютер.

К сожалению, есть некоторые оговорки.Во-первых, это старые процессоры server , а это значит, что им нужны старые материнские платы и специальная оперативная память. Несмотря на то, что они дешевы, они, вероятно, годами интенсивно использовались, что привело к их износу. Их долговременная надежность может оказаться бесполезной. Во-вторых, если вам нужна производительность, сравнимая с сегодняшними настольными системами, вам понадобится двухъядерная материнская плата (что не то же самое, что двухъядерный процессор).

Линус из TechTips Линуса создал видео на эту тему:

В то время как Линус использует более строгий подход (он даже не заботится о чемодане), у меня есть несколько дополнительных советов по созданию собственного оборудования из отливных, выбрасываемых серверных компонентов.

Детали Junkatron своими руками

Самый простой способ откатить собственный ПК из серверных частей — это купить сервер целиком. Весь сервер предлагает 100% совместимость компонентов (самая большая проблема и проблема), а также общую более низкую стоимость. С другой стороны, доставка может быть очень дорогой, и это ограничит ваш выбор видеокарты. Если какой-либо компонент выходит из строя, серверу также могут потребоваться проприетарные компоненты для замены. Большинство пользователей, не имеющих доступа к неиспользуемому серверу, вероятно, в конечном итоге купят запчасти по меню.

Пять наиболее важных компонентов — в порядке важности — это материнская плата , корпус , ОЗУ , источник питания и центральный процессор (ЦП).Хотя все эти части важны для производительности и межкомпонентной совместимости, я перечисляю ЦП в последнюю очередь, потому что, как только вы выберете другие компоненты, о ЦП придумают позже.

Видеокарта — единственная деталь, которую мы не рассматриваем, поскольку серверные машины обычно не имеют дискретных карт, но вы можете прочитать о том, как выбрать лучший графический процессор для вашей системы, а затем приобрести новый или подержанный, используя примечания в этом руководстве, которые ограничивают ваш выбор (например, размер материнской платы и корпуса). Имейте в виду, что приличный графический процессор будет стоить дороже, чем вся система. Что-то вроде NVIDIA GTX 750Ti, вероятно, является наиболее подходящим вариантом, поскольку оно энергоэффективно, недорого и легко устанавливается в большинстве случаев, хотя вы также можете использовать AMD Radeon R7 360 и не терять из-за него сон.

Материнская плата

Выбор правильной материнской платы определяет остальную часть вашей сборки, включая корпус, блок питания, оперативную память и процессор.Основным преимуществом выбора более старой серверной материнской платы является то, что она может включать два разъема ЦП вместо стандартного одного разъема на материнской плате настольного компьютера ATX. Не путайте количество ЦП с количеством ядер процессора. Серверные материнские платы могут предлагать два физических процессора , которые повышают производительность в играх с помощью готовящегося к выпуску интерфейса прикладного программирования (API) DirectX 12 (DX12), который более эффективно использует несколько процессорных ядер. Если DX12 или AMD Mantle будут использоваться в будущих играх, 8-ядерная система Intel сможет обеспечить производительность наравне с современными двух- и четырехъядерными процессорами или превзойти их.

Однако, прежде чем выбрать процессор, вы должны сначала выбрать материнскую плату, которая определяет совместимость сокета процессора.Производители настоятельно рекомендуют Supermicro — они, как правило, предлагают лучшую совместимость с операционной системой и часто работают с Linux и Windows 7. Многие из них даже могут быть обновлены до Windows 10. Однако существует множество плат Supermicro с другим процессором. Розетки. Разъем ЦП определяет тип процессора, который вы можете использовать.

Разъемы ЦП : Два наиболее подходящих разъема включают разъем LGA771 поколения Core 2 Duo и разъем LGA1366 поколения Nehalem. LGA771 использует оперативную память DDR2 или FB-DIMM, тогда как LGA1366 использует DDR3. И LGA771, и LGA1366 имеют двухпроцессорную конфигурацию. На фото ниже представлена ​​двухпроцессорная материнская плата LGA1366 E-ATX Supermicro:

Скорости PCIe : большинство сокетов LGA771 и LGA1366 поддерживают скорости x8 и x16 PCIe.Однако материнские платы не предназначены для установки полноразмерного графического процессора PCIe. Это требует, чтобы пользователи либо нашли графические процессоры PCIe малой длины, либо измерили материнскую плату, чтобы определить, поместится ли их выбранный графический процессор внутрь платы.

Если вы можете найти материнскую плату с еще прикрепленными процессорами, также убедитесь, что в комплект входит комбинация радиатор-вентилятор. Поиск совместимых с сервером радиаторов может быть дорогостоящим.

Я настоятельно рекомендую держаться подальше от материнских плат, извлеченных из готовых модулей.К ним относятся любые серверы Dell PowerEdge, HP Proliant или другие подобные серверные сборки, в которых используются проприетарные компоненты, если только вы не покупаете серверный блок целиком, включая корпус и блок питания.

Вот краткий контрольный список:

• Измерьте материнскую плату, чтобы убедиться, что она подходит к вашему корпусу.
• Попробуйте купить материнскую плату, которая продается вместе с процессором и оперативной памятью, что позволяет вам проверить, работает ли плата, без необходимости покупать дополнительные процессоры и оперативную память. Вам не нужно делать этот шаг, если вы знаете, что делаете.
• Не все серверные материнские платы имеют форму E-ATX. Supermicro также продает ряд материнских плат ATX, которые должны поместиться в большинство корпусов ATX.
• Supermicro предоставляет список своих серверных материнских плат. Ищите платы форм-фактора ATX с разъемами LGA1366 или LGA771.

Дело

Я перечисляю случай на втором месте, потому что многие материнские платы могут иметь нестандартные форм-факторы, в том числе расширенный ATX (E-ATX).К сожалению, новые корпуса E-ATX могут быть дорогими и часто предлагают не больше слотов PCIe, чем обычная материнская плата ATX. Это потому, что платы E-ATX имеют тенденцию работать глубже, а не шире, что подходит для сервера или рабочей станции, но не для игровой машины или машины для редактирования видео. К счастью, материнские платы для серверов выпускаются как в форм-факторах E-ATX, так и в форм-факторах ATX.

Вот пример корпуса E-ATX на Amazon:

Он огромен и в первую очередь рассчитан на то, чтобы втиснуть большое количество жестких дисков. Я не рекомендую покупать корпус E-ATX, если у вас уже нет серверной материнской платы: некоторые материнские платы с форм-фактором E-ATX даже не поместятся в корпусе E-ATX.

Почему бы вместо этого не выбрать один из этих лучших корпусов для ПК?

RAM

Как упоминалось ранее, материнская плата определяет, какой тип оперативной памяти вы используете. К сожалению, почти для всех серверных материнских плат DDR2 требуется либо ECC DDR2, либо ECC-зарегистрированная DDR2, либо FB-DIMM RAM. FB-DIMM отличается от модулей памяти DDR2 форм-фактором, что ограничивает совместимость со специальными материнскими платами. Вот пример того, чем DDR2 отличается от накопителя FB-DIMM:

Вы заметите, что они не совместимы по контактам .Поэтому очень важно выбрать правильную оперативную память. ОЗУ FB-DIMM не помещается в разъем DDR2; Накопитель DDR2-ECC поместится в разъем DDR2, но, вероятно, не будет работать с материнской платой, если не поддерживает память ECC.

В то время как ОЗУ DDR2 почти ничего не стоит, особенно для флеш-памяти 1 или 2 ГБ, память ECC и FB-DIMM, как известно, ненадежна и имеет более высокие задержки, чем RAM без ECC (что плохо). Прежде всего, ECC RAM может быть очень требовательной к тому, с какой материнской платой она работает. Самый простой способ гарантировать совместимость — приобрести материнскую плату с оперативной памятью . Кроме того, вы можете проверить утвержденный список совместимости оперативной памяти материнской платы на веб-сайте производителя.

Помните о следующих советах:

• RAM необходимо использовать парами.
• ОЗУ ECC DDR2 отличается от ОЗУ DDR с регистром ECC. Большинство серверных плат используют зарегистрированную DDR2, а не только ECC, но это зависит от материнской платы.
• ОЗУ ECC DDR2 несовместимо по выводам с ОЗУ FB-DIMM. Проверьте вашу материнскую плату на совместимость.
• Не смешивайте и не подбирайте куски RAM.
• Оперативная память DDR2 и FB-DIMM предназначена для материнских плат с разъемом LGA771.
• DDR3 предназначена для материнских плат с разъемом LGA1366.

Последнее замечание. : ОЗУ DDR3 значительно проще в использовании, поскольку все модули DDR3 имеют одинаковый форм-фактор, независимо от возможностей сервера. Тем не менее, для многих серверных материнских плат по-прежнему требуется память ECC, которая может стоить больше, чем RAM без ECC. Точно так же проверьте одобренный список совместимости оперативной памяти материнской платы, прежде чем что-либо покупать.

Блок питания

Выбор источника питания также может быть проблемой.Для тех, кто не в курсе, прочитайте о выборе идеального блока питания. Обратите особое внимание на общую мощность вашей сборки и количество выводов питания процессора , необходимых для материнской платы.

Материнским платам с двумя сокетами требуется больше энергии, чем платам с одним сокетом. Часто материнская плата оснащена 8-контактным разъемом питания процессора. Это означает, что блок питания также должен иметь 8-контактный (4 + 4), а не типичный 4-контактный разъем питания процессора, хотя вы можете купить переходной кабель. Что касается нагрузочной способности, большинство блоков питания мощностью 600 Вт подойдут для двухпроцессорной сборки. Однако для большей стабильности вам может потребоваться избыточная мощность. Эти старые серверные платы могут быть очень энергоемкими. Вы также должны учитывать требования к питанию вашей видеокарты.

Если у вас под рукой старый (и мощный) блок питания, вам следует подумать о его повторном использовании: Могу ли я повторно использовать свой старый блок питания?

Я рекомендую использовать калькулятор мощности eXtreme Outer Vision, чтобы определить, может ли ваш блок питания обеспечить достаточную мощность.

Процессор и вентилятор радиатора

И процессор, и вентилятор радиатора определяются материнской платой (как установить радиатор процессора).Для сокетов LGA771 и LGA1366 доступны четыре типа процессоров. Это:

• Ядро: производственный процесс 65 нм.Разъем LGA771. Это самая медленная из четырех архитектур.
• Penryn: усадка сердечника под давлением 45 нм. Разъем LGA771.
• Nehalem: Новая архитектура, основанная на 45-нанометровом производственном процессе. Разъем LGA1366.
• Westmere: Усадка Nehalem под давлением по 32-нанометровому производственному процессу. Разъем LGA1366. Уэстмир самый быстрый.

Архитектуры Penryn или Core дешевле. Тем не менее, я бы сказал, что Westmere или Nehalem предлагают лучшую экономию, поскольку они используют оперативную память DDR3 и сокет LGA1366, что значительно упрощает (и удешевляет) поиск вентиляторов радиатора. Особый интерес представляет то, что Nehalem-EP и Westmere-EP могут включать в себя процессоры hexacore (и выше). Они стоят намного дороже, чем четырехъядерные, но позволяют создать собственную 12-ядерную машину.К сожалению, не все из них используют стандартные серверные сокеты, и их настройка может увеличить проблемы совместимости. Не рекомендую использовать что-либо выше четырехъядерного.

На что следует обратить внимание:

• Материнские платы с двумя сокетами требуют одинаковых процессоров. Не покупайте двухъядерный и четырехъядерный ЦП (разница между двухъядерными и четырехъядерными ЦП) и не ожидайте, что они будут работать в тандеме.
• Серверные платы LGA771 могут не поставляться с подходящим монтажным кронштейном для радиатора-вентилятора. Для этого может потребоваться (как предлагает Линус) монтажный кронштейн DIY в стиле MacGuyver. Тем не менее, читатель MakeUseOf, Duke2k, сообщил мне, что на eBay доступны подходящие кронштейны для задней панели для LGA771.
• Радиаторы на серверах рассчитаны на перекрестный поток (воздух движется через радиатор) и могут не включать в себя надлежащий вентилятор ЦП.

Мест для покупки

eBay — самое простое и удобное место для покупки бывшей в употреблении электроники в Интернете.Он также позволяет выполнять отфильтрованный поиск, а также использовать инструменты для определения истинной рыночной цены любой старой серверной материнской платы, процессора или накопителя ОЗУ. С другой стороны, цены могут быть немного выше, чем вы ожидаете, и если какая-либо деталь не работает, возврат к продавцу может быть затруднен. Альтернативы eBay существуют, но я не использовал многие из них.

Университетский ИТ-центр : Многие колледжи и университеты продают свое бывшее в употреблении компьютерное оборудование после модернизации, часто за бесценок по сравнению с первоначальной стоимостью.К сожалению, они предлагают первые бабки нынешним студентам и преподавателям. Но если вы в настоящее время или преподаватель, университет часто является универсальным магазином для получения полной серверной системы по дешевке. Некоторые университеты даже продают свое бывшее в употреблении серверное оборудование через Интернет. Попробуйте поискать в Интернете ключевые слова, такие как название вашего колледжа и «излишки» или «аукцион».

Открытые аукционы : Многие государственные и местные органы власти также продают с аукциона свою излишнюю электронику. Аукцион — это хороший способ дешево приобрести весь сервер, так как вам не нужно платить за доставку. Но по моему опыту, публичные аукционы, как правило, беспорядочные и неорганизованные. Я рекомендую покупать в университете, а не на открытом аукционе.

ServeTheHome предоставляет действительно отличный инструмент для отслеживания цен на процессоры Xeon.Хотя цена на подержанный LGA2011 (гораздо более новый сокет) в последнее время резко упала, они все еще не так дешевы, как процессоры LGA1366 и LGA771.

Стоит ли собирать компьютер из мусора?

Я бы сказал да, но только при условии, что вы любите возиться с компьютерами и хотите иметь хороший бюджетный проект, чтобы занять себя.

Обязательно ознакомьтесь с настройками для оптимизации вашего ПК для игр с помощью нашего руководства.

Изображение предоставлено: установка ОЗУ Алексеем Лазуковым через Shutterstock, FB-DIMM против DDR2 от Дмитрия P0

Ваш телефон тайно всегда записывает: как запретить Google слушать

Гугл всегда слушает ваш телефон? Вот факты и как заставить Google вас не слушать.

Читать далее

Об авторе Каннон Ямада (Опубликована 331 статья)

Каннон — технический журналист (BA) с опытом работы в области международных отношений (MA) с акцентом на экономическое развитие и международную торговлю.Его страсть — гаджеты китайского производства, информационные технологии (например, RSS), а также советы и рекомендации по повышению продуктивности.

Более Каннон Ямада

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Старое серверное оборудование

Dual CPU по-прежнему приемлемо в 2018 году? — Процессоры, материнские платы и память

Процессоры с более чем 4 ядрами становятся более доступными для пользователей основного потока и открывают некоторые интересные перспективы. однако на данный момент цена на процессор Intel i9 все еще находится в регионах, рассчитанных только на энтузиастов. однако это не старая идея о том, что ЦП содержит более 4 ядер, аппаратное обеспечение серверного уровня делает это почти с первого дня.Настоящий вопрос заключается в том, насколько старые серверные технологии соответствуют сегодняшним (2018 г.) стандартам. для этого небольшого бюджетного эксперимента я решил протестировать 5 аспектов сборки
1) Разница в производительности между старым и новым оборудованием для игровых приложений.

2) Разница в производительности старого и нового оборудования для серверных приложений.

3) Разница в стоимости старого и нового оборудования

4) Разница в энергопотреблении между старым и новым оборудованием

5) Стоит ли головная боль и отсутствие гарантии практически пользоваться этим

Таким образом, эти проекты фактически начались еще в октябре 2016 года, когда я купил сервер ZT Systems Server SS-AMZ1FA09 (foxconn 02010he00-600-g Motherboard) у Ebay за $ 80 .этот маленький щенок пришел с 8 ГБ оперативной памяти и двумя процессорами xeon E5506

По чистой случайности продавца, когда я пошел забрать сервер у продавца, оказалось, что этот парень был продавцом ИТ-оборудования на складе и просто хотел, чтобы серверы исчезли, поэтому дал мне 2 по цене одного, я изначально намеревался использовать его для моего домашнего медиасервера PLEX и для моего собственного облачного хранилища мультимедиа, но я столкнулся с несколькими проблемами, из-за которых я упаковывал серверы под кровать и игнорировал их в течение 2 лет, одна проблема заключалась в том, что серверы были в стойках 1U и были так чертовски шумно, что это отвлекло меня от использования педерастов.переход к декабрю 2018 года (2 дня назад) Я сидел в гостиной и смотрел петабайтный проект технических советов Линуса, когда то, что должно появиться, должно было появиться, кроме видео под названием Under $ 150 Budget Gaming 8 Core CPU, Motherboard & 16GB RAM

После просмотра видео я подумал, подожди, у меня есть 2 одинаковых сервера, я мог бы просто поиграть с ними и посмотреть, как все идет, например, что может пойти не так …

Короче говоря, убедитесь, что вы отключили блок питания, прежде чем вынимать его из корпуса.

Итак, после того, как по моей руке пробежали несколько опаленных волосков, я вынул материнскую плату и блок питания из корпуса высотой 1U и поместил его на кусок фанеры размером 500 x 500 мм с пластиковыми самоклеющимися накладками на печатную плату. и запускал сервер, УСПЕХ … пока мой процессор не начал готовить, хорошо, так что вернемся к чертежной доске. Так что в австралийском духе … на помощь приходят кабельные стяжки, поэтому я прикрепил некоторые 80-миллиметровые специальные вентиляторы Ebay (10 долларов за 4 вентилятора) и привязал их кабелем к верхней части пассивных кулеров для процессора.

После этого я снова запустил сервер и смог полностью установить Windows 7 без отключения платы из-за перегрева, моя следующая проблема заключалась в том, что северный или южный мост начал готовиться, так что снова кабели… но на этот раз я использовал старый вентилятор, который у меня лежал … действительно БОЛЬШОЙ! поклонник. и это устранило мою проблему. после этого я установил низкопрофильный графический процессор GTX1050ti, который лежал у меня для тестирования.

Итак, наконец, все работает, и я могу провести несколько тестов. Поэтому для своих тестов я выбрал cinebench r15 по двум причинам: я могу тестировать игровую производительность, а также производительность сервера на одной платформе. (я австралиец, были ленивы)

Итак, что собрал этот маленький щенок… Роль барабана, пожалуйста …………..

потрясающе … пока я не сравнил его с некоторыми другими устройствами. для сравнения мой ASUS vivobook pro N580V с его видеокартой i7-7700HQ и GTX1050 Ti. этот сервер хрень!

так что это то место, где мы сдаемся … пока 4 стакана пива мне не попались, и немного поздней ночи Ebay scolling и wala. Оказывается, Xeon E5506 — один из процессоров нижнего уровня. так давайте провернуть этого щенка, ладно.

честно говоря, эта идея пришла от пользователя Reddit по имени « seanmac2 »

В общем, я поступил точно так же, как и seanmac2, я даже купил 2 процессора Xeon E5620 за 12 долларов.50 … затем я выпил еще несколько бутылок пива и через пять минут купил два процессора Xeon X5650 за 47,08 доллара.

теперь почему я сделал это, ну я был в восторге … более 6 ядер, эти маленькие щенки жили. 6 ядер и 12 потоков. теперь, раз это на 2,12 ядра и 24 потока … это должно, по крайней мере, привести меня куда-нибудь на табло.

Теперь у меня еще нет ни одного набора процессоров, и я не знаю, совместим ли процессор серии X с материнской платой. так что до прибытия ЦП это конец этого сегмента, и он вернется обратно, когда появится оборудование.

поэтому я проведу еще несколько тестов после того, как появится новый процессор, протестирую его и сравню с некоторым современным оборудованием, но если кто-то еще сделал что-то подобное, я хочу услышать вашу историю.

Best Socket FCLGA3647 Материнские платы (Socket P) для Intel Xeon Platinum 8176

Если вы строите домашний сервер для выполнения серьезных рабочих нагрузок на месте, мы рекомендуем пару материнских плат Xeon и Socket FCLGA3647 для их запуска. Эти материнские платы, также известные как Socket P, используют высокопроизводительные межкомпонентные соединения для поддержки процессоров Dual-Socket Xeon и в настоящее время являются лучшей альтернативой процессорам AMD EPYC.Чтобы узнать больше, читайте дальше.

Платформа Purley от Intel представила новый сокет в форме LGA 3647. Сокет будет поддерживаться процессорами Skylake от Intel. Специально разработанная для использования с серверной материнской платой, она достаточно велика по сравнению с сокетом LGA 2011-3. Теперь, когда материнские платы поддерживают сокет LGA 3647, мы рассмотрим варианты, которые могут быть в нашем распоряжении.

Разъем LGA 3647 — Обзор

Что ж, прежде чем мы перейдем к изучению материнской платы с LGA 3647, мы сначала попытаемся понять концепцию и функциональность разъема.

Разъем LGA 3647 не поддерживает защелки, поэтому используется другой механизм охлаждения. Охладители крепятся к верхней части гнезда винтами. Обычно они используются в виде пассивных радиаторов, которые охлаждаются потоком окружающего воздуха внутри серверных.

Стандартные процессоры, поддерживаемые LGA 3647, включают микропроцессоры Xeon Phi x200 («Knights Landing»), Xeon Phi 72 × 5 («Knights Mill») и Skylake-EX и -SP (Xeon «Purley»). Он поддерживает несколько функций, включая 6-канальный контроллер памяти, энергонезависимые модули памяти DIMM 3D XPoint, Intel UltraPath Interconnect (UPI) в качестве замены QPI и 100G Omni-Path.

Обратите внимание, что материнские платы с поддержкой LGA 3647 специально предназначены для управления серверами и рабочими станциями. Это действительно сделало бы доступность ваших вариантов весьма ограниченной.

Socket FCLGA3647 Материнские платы

Сегодня мы говорим о сокете Intel FCLGA 3647. Поскольку большинство из вас, возможно, уже знают, что это разъем, специально разработанный для процессоров семейства Intel Xeon, эти микропроцессоры специально оптимизированы для питания стекируемых серверных систем.Однако для получения большинства этих процессоров используются специализированные материнские платы. Сегодня мы обсуждаем одни из лучших материнских плат с разъемом Intel FCLGA Socket. В настоящее время на различных торговых площадках доступны следующие модели:

Ниже приведены подробные характеристики этих материнских плат. Мы надеемся, что этих подробных спецификаций и технических деталей будет достаточно, чтобы вы поняли основные различия между этими продуктами и их уровнями производительности. Тем не менее, не стесняйтесь использовать поле для комментариев, если есть какие-либо сомнения.Итак, без промедления, мы начнем со списка лучших материнских плат с сокетом FC-lga3647:

1. SUPERMICRO MBD-X11DPH-TO:

Проверить на Amazon Проверить на Newegg

Supermicro X11DPH -T Материнская плата с двумя разъемами LGA 3647 относится к категории материнских плат с двумя масштабируемыми процессорами Intel Xeon. Предлагая максимальный TDP 205 Вт, он оснащен 16 слотами DDR4 DIMM.

Материнская плата поддерживает до 2 ТБ памяти 3DS ECC RDIMM или 3DS ECC LRDIMM DDR4 по 6 каналам.Некоторые из функций, которые сделали бы его отличным вариантом, — это поддержка

• для набора микросхем Intel® C624.
• Он поставляется с 3x PCI-E 3.0 x16 и 4x PCI-E 3.0 x8 слотами
• Материнская плата поддерживает Dual LAN с 10GBase-T с Intel® X557.

Это двухпроцессорная материнская плата на базе набора микросхем C624, подходящая для линейки процессоров Intel Xeon. Это означает, что технически вы можете использовать пару процессоров Xeon Platinum 8176, которые обеспечивают 28 ядер и 56 потоков каждый, всего 56 ядер и 112 потоков и 432 ГБ системной памяти.

Эти настройки идеально подходят для корпоративных развертываний, созданы для высокопроизводительных рабочих нагрузок с малой задержкой. Ознакомьтесь с его подробными характеристиками ниже:

General

Процессор Socket P

Тип набора микросхем	Intel C624
Совместимые процессоры	Xeon (Максимальный TDP 205 Вт)
Макс.кол-во процессоров	2
Производитель	Super Micro Computer Inc.

Расширение / подключение

Интерфейсы хранения

Слоты расширения	2 x CPU 16 x DIMM 288-контактный (1,2 В) 3 x PCIe 3.0 x16 4 x PCIe 3.0 x8
Intel C624: SATA-600 — разъемы: 10 x 7pin SATA — RAID 0 / RAID 1 / RAID 10 / RAID 5 PCIe 3.0 — разъемы: 2 x M.2 — RAID 0 / RAID 1
Внутренние интерфейсы	2 порта USB 3.0 — заголовок 1 x последовательный — заголовок 1 x USB 3.0 — тип A

Сеть

Протокол передачи данных	10 Gigabit Ethernet, Fast Ethernet, Gigabit Ethernet
Сеть Контроллер	Intel X557
Сеть	2 x 10 Gigabit Ethernet

Предусмотренный интерфейс

Кол-во

1, 2, 4

LAN (10Gigabit Ethernet), USB 3.0, VGA, управление, серийный

Разное

Тип упаковки	Розничная торговля
Тип упаковки	Розничная торговля
90 Тип продукта
90 Тип продукта	Принадлежности в комплекте	Задняя панель ввода / вывода

Видео

Видеовыход	графический адаптер
Графический процессор	9485000 AST 90 486 Технология Подробности 2 ТБ — 3DS со сниженной нагрузкой — ECC Тактовая частота шины 2400 МГц, 2133 МГц, 2666 МГц Зарегистрированная или с буферизацией -Сниженная, 3DS со сниженной нагрузкой DDR4 Макс.размер 2 ТБ Проверка целостности поддерживаемой ОЗУ ECC Тип материнской платы 0489 9 AMI
Функции BIOS	IPMI 2.0, UEFI BIOS
Мониторинг оборудования	Напряжение ядра ЦП, защита от перегрева ЦП, тахометр вентилятора корпуса, температура корпуса, напряжение системы
Аппаратные функции	Обнаружение вторжения корпуса, диагностические светодиоды

Детали кабеля

Тип	Кабель Serial ATA
Количество в комплекте	2

Детали обслуживания и поддержки

, запчасти Тип ограниченная гарантия Полный период контракта 1 год, 3 года

2.ASUS WS C621E SAGE:

Проверить на Amazon Проверить на Newegg

Эта материнская плата идеально подходит для работы с несколькими графическими процессорами и поддерживает до 4 графических процессоров вместе. Он поддерживает расширяемые возможности подключения, включая U.2., M.2, USB 3.1, а также типы C и A, а также поддержку карт Thunderbolt EX3. Мы настоятельно рекомендуем этот вариант для домашних серверов и не идеален для корпоративных сред. ASUS предоставляет собственный интерфейс управления Control Center для полного централизованного управления сервером, который, как мы выяснили, оказался быстрым и простым в использовании.Доступен водоблок P с квадратной головкой « Full Nickel ». Ознакомьтесь со спецификациями ниже:

General

905

Слоты расширения

Тип продукта	Материнская плата — SSI EEB
Тип набора микросхем	Intel C621
900DP90e9 Совместимые процессоры 205 Вт)
Разъем процессора	Разъем P
Макс.кол-во процессоров	2
Производитель	/ Asus
2 x CPU 12 x DIMM 288-контактный 3 x PCIe 3.0 x16 2 x PCIe 3.0 x16 (двойной режим x8; одна карта: режим x16) 2 x PCIe 3.0 x16 (режим x8)
Интерфейсы	2 порта LAN (Gigabit Ethernet) 1 порт TOSLINK 1 порт USB 3.1 Gen 2 1 порт USB-C Gen 2 4 порта USB 3.1 Gen 1 1 микрофон — мини-разъем 1 линейный аудиовход — мини- jack 1 линейный аудиовыход — мини-разъем 1 линейный аудиовыход (центральный / сабвуфер) — мини-разъем 1 линейный аудиовыход (сзади) — мини-разъем 2 x USB 2.0 1 x PS / 2 клавиатура / мышь
Интерфейсы хранения	Intel C621: разъемы SATA-600: 8 x 7pin Serial ATA — RAID 0 / RAID 1 / RAID 10 / RAID 5 SATA-600 -разъемы: 2 x 7pin Serial ATA PCIe 3.0 -разъемы: 4 x U.2 SATA-600 / PCIe 3.0 -разъемы: 1 x M.2
Внутренние интерфейсы	2 x USB 2.0 — разъем 4 x USB 3.1 Gen 1 — заголовок 1 x VGA — заголовок 1 x аудио — заголовок 1 x последовательный — заголовок
Разъемы питания	24-контактный основной разъем питания, 2 x 8-контактный ATX12V разъемы

Сеть

Сеть х Гигабитный Ethernet 9048 9

Протокол канала передачи данных	Ethernet, Fast Ethernet, Gigabit Ethernet
Сетевой контроллер	Intel I210-AT

Интерфейс предоставляется

Кол-во	1, 2, 4
Тип	LAN (Gigabit Ethernet), клавиатура / мышь PS / 2, TOSLINK, USB 2.0, USB 3.1 Gen 1, USB-C Gen2, линейный аудиовход, линейный аудиовыход, линейный аудиовыход (центральный / сабвуфер), линейный аудиовыход (сзади), микрофон
Тип разъема	мини-джек

Аудиовыход

Кодек

Соответствующие стандарты	DTS Connect, Наушники DTS: X, High Definition Audio
Тип	звуковая карта
Realtek ALCS1220A
Аудио	Аудио высокой четкости (8-канальный)

Видео

Видеовыход

49 графический адаптер

49 графический адаптер

ASPEED AST2500

Поддерживаемая RAM

Поддерживаемая RAM

Тактовая частота шины	2400 МГц, 2666 МГц
Зарегистрированный или буферизованный	Зарегистрированный, с пониженной нагрузкой
Технология	DDR4
Максимальный размер	768 ГБ

Характеристики материнской платы

Функции BIOS	USB BIOS Flashback
Характеристики оборудования	7 + 1 Phase Power Design, поддержка технологии AMD 4-way, CrossFire ASUS 2 Phase DRAM Power Design, ASUS DIGI + VRM, ASUS Gamer’s Guardian, ASUS Q-Design, ASUS Q-Shield, ASUS SafeSlot, поддержка технологии NVIDIA 4-way SLI, разъем питания ProCool, Q-Code, Q-DIMM, анти- функция pop, технология обнаружения аудиоразъема, повторная установка разъема

Размеры и вес

Программное обеспечение

9 0486 Программное обеспечение в комплекте

ASUS Control Center

3.SUPERMICRO X11DPI-N:

Проверить на Amazon Проверить на Newegg

Это также материнская плата форм-фактора E-ATX. Кроме того, некоторые аспекты компоновки отличаются от стандартной системы ATX, и вам может потребоваться внести некоторые изменения для завершения сборки. В BIOS есть множество параметров настройки, и мы настоятельно рекомендуем обновить его до последней версии. Кроме того, мы рекомендуем использовать низкопрофильную память DDR4, поскольку существуют ограничения по пространству для модулей DIMM с более высокими радиаторами.

Общие

Тип продукта	Материнская плата — расширенный ATX
Тип набора микросхем	Intel C621
Совместимые процессоры	Максимальный TDP 205 Вт)
Разъем процессора	Разъем P
Макс.кол-во процессоров	2
Производитель	Super Micro Computer Inc.

Расширение / подключение

Интерфейсы хранения

Слоты расширения	2 x CPU 16 x DIMM 288-контактный (1,2 В) 4 x PCIe 3.0 x16 2 x PCIe 3.0 x8
Intel C621: SATA-600 -разъемы: 14 x 7pin SATA — RAID 0 / RAID 1 / RAID 10 / RAID 5 PCIe 3.0 -коннекторы: 1 x M.2 — 1 устройства PCIe 3.0 -коннекторы: 2 порта NVMe
Внутренние интерфейсы	1 последовательный порт — заголовок 1 порт USB 3.0 — Тип A 2 x USB 3.0 — заголовок

Сеть

Протокол передачи данных	Ethernet, Fast Ethernet, Gigabit Ethernet
Сеть	Ethernet x Gigabit

Интерфейс предоставляется

Кол-во	1, 2
Тип	LAN (Gigabit Ethernet), USB 2.0, USB 3.0, VGA, серийный

Разное

Материнская плата Принадлежности, входящие в комплект

Тип упаковки	Розничная торговля
Тип упаковки	Розничная торговля
Тип продукта 6	Задняя панель ввода / вывода

Видео

9048 Характеристики основной платы 9048 Тип BIOS

Видеовыход	графический адаптер
Графический процессор	ASPEED AST2500 9000
Подробности	2 ТБ — 3DS со сниженной нагрузкой — ECC 2 ТБ — 3DS зарегистрировано — ECC
Тактовая частота шины	2400 МГц, 2133 МГц, 2666 МГц
Зарегистрировано или Буферизованный	Зарегистрированный, с уменьшенной нагрузкой, 3DS с уменьшенной нагрузкой, Зарегистрировано в 3DS
Технология	DDR4
Максимальный размер	2 ТБ
Поддерживаемая проверка целостности ОЗУ	ECC000
AMI
Функции BIOS	IPMI 2.0, UEFI BIOS
Мониторинг оборудования	Напряжение ядра процессора, защита от перегрева процессора, тахометр вентилятора корпуса, напряжение системы
Аппаратные функции	Таймер WatchDog, обнаружение вторжения корпуса Детали кабеля Тип Кабель Serial ATA Кол-во в комплекте 2 Размеры и вес Детали обслуживания и поддержки	рабочая сила, запчасти
Тип	ограниченная гарантия
Полный период контракта	1 год, 3 года

4.ASRock EPC621D8A:

Проверить на Amazon Проверить на Newegg

МБ Физическое состояние

Форм-фактор	ATX

Процессорная система

Набор микросхем Intel

ЦП	Масштабируемые процессоры Intel Xeon (макс. 205 Вт)
Socket	Single Socket P, LGA3647

Системная память

DIMM Напряжение

Емкость	8 x 288-контактных разъемов DDR4 DIMM
Тип	Технология шестиканальной памяти Поддержка 9048 DDR4 2666/2400 RDIMM и LR	1.2V

Слот расширения

PCIe 3.0 x 8

PCIe 3.0 x 16	2 слота (slot4: общий с slot3, X16 / x8, Slot6: общий с slot5, X16 / x8)	3 слота (slot2: x8, slot3: совместно с slot3, X0 / x8, Slot5: совместно с slot6, X0 / x8)
PCIe 3.0 x 4	1 слот

Хранилище

Контроллер SATA

Intel C621: 13 x SATA3 (включая 1 порт SATA DOM и 2 порта M.2 порта)

Ethernet

5 для управления 1Gb

Интерфейс	1000 Мбит / с (1GbE)
Контроллер LAN	4 x RJ45 через Ethernet-соединение X748425

Контроллер BMC	ASPEED AST2500
IPMI выделенный GLAN	1 x Realtek RTL8211E для выделенного управления GLAN
900MI90 Графика
900MI90 Контроллер ASPEED AST2500 VRAM DDR4 256MB Аудио 900c Real Audio te Ввод / вывод 90 483 Порт VGA 1 x D-Sub USB 3.0 Порт 4 Порт LAN 4 + 1 RJ45 Gigabit Ethernet LAN порт Порты LAN со светодиодом (светодиод ACT / LINK и светодиод SPEED) Последовательный порт 1 x COM-порт Аудио 3 отверстия Внутренний Разъем 90 M.2 SATA DOM 1 2 (до 2280, SATA и PCIe x1) Заголовок вспомогательной панели 1 (включает вскрытие корпуса, кнопку определения местоположения и индикатор, передний индикатор LAN) Заголовок TPM 1 Заголовок IPMB 1 Зуммер 1 Заглушка вентилятора 1 вентилятор ЦП, 4 вентилятора системы (3 спереди, 1 сзади, 1 сзади) ATX Power 1 (24-контактный) + 1 (8-контактный) USB 3.0 Заголовок 2 (поддержка 4 портов USB 3.0) Тип A Порт USB 3.0 1 Системный BIOS AMI UEFI Legal BIOS 256 BIOS Тип Функции BIOS Plug and Play (PnP) События пробуждения в соответствии с ACPI 2.0 Поддержка SMBIOS 2.8 ASRock Rack Instant Flash Аппаратный монитор 5	Температура	Датчик температуры ЦП Датчик температуры системы
Вентилятор	Тахометр центрального блока / заднего / переднего вентилятора Тихий вентилятор ЦП (позволяет автоматически регулировать скорость вращения вентилятора корпуса в зависимости от температуры ЦП) ЦП / задний / передний Регулировка скорости вращения вентилятора
Напряжение	Контроль напряжения: + 12В, + 5В, +3.3V, CPU Vcore, DRAM, 1.05V_PCH, + BAT, 3VSB, 5VSB

Поддержка ОС

OS

OS Microsoft ® Windows ® Windows ® (64-разрядная) Server 2012 R2 (64-разрядная) Server 2016 (64-разрядная) Linux CentOS 6.8 (64-разрядная) / 7.2 (64-разрядная) SUSE Enterprise Linux Server 11 SP4 (64-разрядная) / 12 SP1 (64-разрядная) FreeBSD 11 (64-разрядная) Fedora Core 24 (64-разрядная) Ubuntu 16.04 / 15.10 (64-разрядная) RedHat Enterprise Linux Server 6.8 (64-разрядная) / 7.2 (64-разрядная) Виртуальная: VMWare ® ESXi 6.5

Другое

Температура	Рабочая температура: 10 ° C ~ 35 ° C / Температура хранения: -40 ° C ~ 70 ° C
Характеристики	ATX 12 дюймов x 9,6 дюйма Поддержка одного разъема P Intel Xeon Scalable Processors Поддерживает шесть каналов DDR4 2666/2400/2133 RDIMM / LR DIMM Поддерживает 13 x SATA3 6.0 Гбит / с от Intel C621 (включая 1 порт SATA DOM и 2 порта M.2) Поддерживает 2 PCIe3.0x 16, 3 PCIe 3.0 x 8, 1 PCIe 3.0 x4 (общий информационный знак в таблице ниже)

5. Серверная материнская плата GIGABYTE Extended ATX

Проверка на Amazon Проверка на Newegg

Серверная материнская плата GIGABYTE Extended ATX — один из отличных вариантов для удовлетворения всех ваших потребностей в материнских платах для рабочих станций. Принадлежащая к семейству масштабируемых процессоров Intel Xeon, материнская плата поддерживает процессоры Intel Xeon Platinum, процессоры Intel Xeon Gold, процессоры Intel Xeon Silver и процессоры Intel Xeon Bronze.

Некоторые из функций, которые стоит упомянуть, включают

• Поддерживает память DDR4 в диапазонах 2666/2400/2133 МГц
• Обладает встроенным видеочипсетом — Aspeed AST2500
• У вас есть доступ к 16 слотам DIMM

Supermicro X11DAI

Проверить на Amazon Проверить на Newegg

Это отличный вариант материнской платы для рабочих станций практически для всех ваших потребностей. Это дает вам доступ к большому количеству слотов PCIe.Это может быть отличным вариантом для видеокарт. Еще одним преимуществом является поддержка порта Thunderbolt 3.0 и аудиовыходов. Это исключительный выбор для процессоров Intel Xeon Scalable. Материнская плата — отличный выбор, если вы творческий профессионал, инженер, ученый или исследователь глубокого обучения / искусственного интеллекта.

Один из лучших вариантов материнских плат для рабочих станций, он может стать отличным выбором благодаря впечатляющему списку функций. Наличие возможностей расширения хранилища сделало бы его одним из отличных вариантов для ваших нужд в системе рабочей станции.Совместимость с двумя процессорами — еще один вариант для удаленных или локальных настольных систем.

Общие

Процессоры Макс.

Тип набора микросхем	Intel C621
Совместимые процессоры	Масштабируемые микросхемы Xeon
Процессор Socket	Socket P		Super Micro Computer Inc.

Расширение / возможности подключения

Слоты расширения	2 x CPU 4 x PCIe 3.0 x16 2 x PCIe 3.0 x8
Внутренние интерфейсы	4 x USB 3.0 1 x порт VGA 2 x USB 3.1 1x COM-порт 1x заголовок TPM

Сеть

Протокол канала передачи данных 10 Gigabit Ethernet, Fast Ethernet, Gigabit Ethernet

Другие функции

Светодиодный индикатор питания

BIOS	AMI 32Mb SPI Flash ROM
Менеджер программного обеспечения 9048 IPMI2.0, NMI, SPM, SSM, SUM, SuperDoctor® 5, Watchdog
Объем памяти	До 4 ТБ 3DS ECC RDIMM, DDR4-2933 МГц; До 4 ТБ 3DS ECC LRDIMM, DDR4-2933 МГц, в 16 слотах DIMM; Постоянная память Intel® Optane ™ DC до 2 ТБ в режиме памяти (только Cascade Lake).
Тип памяти	2933/2666/2400/2133 МГц ECC DDR4 RDIMM, LRDIMM
Светодиод	Светодиод перегрева ЦП / системы, светодиодный индикатор приостановки статического заряда, BMC / IPMI Heartbeat Светодиод

На прощание

Разъемы LGA 3647 были специально разработаны и оптимизированы для управления серверами и рабочими станциями.Материнских плат на эти розетки не так много. Фактически Supermicro принимает активное участие в производстве материнских плат с сокетом LGA 3647. Материнские платы с разъемами LGA 3647 поддерживают новейшие процессоры с масштабируемой производительностью Intel Xeon, основанные на архитектуре Skylake SP.

В этом сборнике мы рассмотрели только несколько избранных материнских плат. Список здесь носит репрезентативный характер, и вы сможете найти еще несколько вариантов от Asus, Supermicro и ASRock.Вы использовали какие-либо материнские платы с разъемом LGA 3647 для управления сервером и рабочей станцией?

Если вы использовали какие-либо из перечисленных выше вариантов, поделитесь с ними своими взглядами и опытом. Вы также можете поделиться своим опытом с любой другой материнской платой с разъемом LGA 3647. Ваши отзывы помогут нашим читателям и нам принять правильное решение при выборе лучших вариантов для наших серверных материнских плат.

Заключение:

На данный момент это единственные доступные материнские платы Socket FCLGA 3647, и те, которые, по нашему мнению, заслуживают упоминания в этом посте.Мы будем держать вас в курсе по мере появления новых моделей, поэтому не забудьте подписаться на этот блог, чтобы получать регулярные технические обновления. Если у вас есть какие-либо вопросы или что-то, что вы хотите предложить, не стесняйтесь оставлять свои комментарии ниже или обращаться к нам напрямую, Спасибо! Увидимся до следующего поста.

Раскрытие информации для аффилированных лиц: Faceofit.
