Распиновка разъемов блока питания: какая линия за что отвечает | Блоки питания компьютера | Блог

Подключение проводов блока питания при сборке ПК — одна из самых серьезных задач, с которой сталкиваются начинающие пользователи. Все слышали фразу «с электричеством шутки плохи», и нужно понимать, что в случае неправильного подключения проводов можно запросто повредить дорогие комплектующие. Чтобы этого не случилось, нужно знать распиновку разъемов БП, максимальную нагрузку на каждый разъем и положение ключей, которые не дают подключить провода неправильно. В этой статье вы найдете всю информацию на эту тему.

Стандарты блоков питания для ПК и их разъемов развиваются уже почти 40 лет — со времен выхода первых компьютеров IBM PC. За это время сменилось несколько стандартов AT и ATX. Казалось бы, все возможные разъемы уже придуманы и ничего нового не требуется, но осенью этого года ожидается выход видеокарт Nvidia GeForce RTX 3000-й серии, который принесет с собой новый, 12-контактный разъем питания. Производители уже стали добавлять в комплекты проводов новых БП коннектор 12-Pin Micro-Fit 3.0. Будет неудивительно, если этот разъем питания дополнит новые стандарты ATX.

Перед тем, как перейти к описанию и распиновке всех разъемов в современном БП, хотелось бы напомнить, что основные напряжения, которые нам встретятся, это +3.3 В, +5 В и +12 В. Сейчас основное напряжение, которое требуется и процессору, и видеокарте — это +12 В. В свою очередь, +5 В нужно накопителям, а +3.3 В используется все реже.

И если взглянуть на табличку, которая есть на боку каждого БП, мы увидим выдаваемые им напряжения, токи и мощность по каждому из каналов.

Разъем Molex

Начнем с самого древнего разъема, который почти без изменений дошел до наших времен, появившись у первых «персоналок». Это всем известный 4-контактный разъем, называемый Molex.

Сегодня сфера применения этого разъема сузилась до питания корпусных вентиляторов, передних панелей корпусов ПК, разветвителей и переходников питания видеокарт и накопителей. Например, переходников питания видеокарты «Molex — PCI-E 6 pin». Несмотря на то, что разъем выдает до 11 А на контакт, а значит, может дать видеокарте, в теории, 132 ватта мощности, использовать его стоит крайне осторожно.

Надо учитывать, что толщина проводов может не соответствовать такой мощности, а сами контакты могут быть разболтанными, с неплотной посадкой. В результате это чревато нагревом проводов, контактов и расплавлению изоляции.

Если вам обязательно требуется такой переходник, выбирайте модель с двумя разъемами Molex.

Обязательно проверяйте качество контактов переходника и вставляйте его надежно, до упора. Для защиты от неправильного подключения в разъеме предусмотрены два скоса.

Внимание! Несмотря на то, что скосы не дают воткнуть разъем другой стороной, при определенном усилии и разболтанных гнездах есть вероятность воткнуть разъем, развернутый на 180 градусов, что приведет к выходу из строя оборудования.

24-контактный разъем питания материнской платы

Этот разъем появился в спецификациях ATX12V 2. 0 в 2004 году и заменил устаревший 20-контактный разъем. Он может обеспечить довольно серьезные мощности для питания процессора, видеокарты и материнской платы: по линии +3.3 В — 145.2 Вт, по линии +5 В — 275 Вт и 264 Вт по линии +12 В (при использовании контактов Molex Plus HCS).

Примечание. Контакты Molex сертифицированы на ток 6 А. Molex HCS — до 9 А. А Molex Plus HCS — до 11 А.

Разъемы питания процессора

Энергопотребление процессоров неуклонно росло последние 20 лет, что потребовало дополнительных разъемов питания для них. И в спецификациях ATX12V был введен дополнительный 4-контактный разъем питания процессора +12 В.

8-контактный разъем питания процессора

Несмотря на то, что 4-контактный разъем питания процессора рассчитан на максимальную мощность до 288 Вт (при использовании контактов Plus HCS), в спецификации EPS12V версии 1.6, появившейся в 2000 году, был представлен 8-контактный разъем питания процессора. Первоначально этот разъем использовался в серверах с серьезными нагрузками на систему питания, но впоследствии перекочевал и в обычные ПК.

Сегодня даже на бюджетных материнских платах мы встречаем именно этот разъем, который теоретически может подать на питание процессора мощность до 576 Вт.

4-контактный и 8-контактный разъемы совместимы между собой. Если на вашем БП есть только 4-контактный кабель питания, он подойдет в 8-контактный разъем на материнской плате. А 8-контактный кабель, соответственно, подойдет в 4-контактный разъем.

Значения передаваемой мощности выглядят просто фантастически, но вы должны понимать, что это теоретическая мощность. На практике производители топовых материнских плат, ориентированных на разгон, ставят два 8-контактных разъема питания процессора.
Например, на MSI MEG Z490 ACE. Увеличение контактов разъема и сечения проводов приводит к снижению их нагрева и, как следствие, к безопасной работе.

Внимание! При подключении 8-контактных разъемов питания процессора и видеокарты нужно учитывать, что несмотря на то, что они не совпадают по скосам контактов, их вилки очень похожи. При определенном усилии можно воткнуть вилку питания процессора в разъем на видеокарте и наоборот. Это приведет к замыканию и выходу оборудования из строя.

Разъем питания 3.5″ дисководов

Еще один разъем, уже практически не встречающийся на новых БП. Ранее использовался для питания дисководов 3.5″ и некоторых карт расширения.

Разъем питания SATA

Стандартный разъем для питания HDD, DVD и 2.5″ SSD-приводов. Надежный и удобный разъем, воткнуть который другой стороной не получится из-за расположения специальных выступов. Ток, потребляемый HDD и SSD, довольно небольшой и беспокоиться о нагреве таких разъемов не стоит.

Разъемы дополнительного питания видеокарт

В начале нулевых годов резко выросло энергопотребление видеокарт, что потребовало для них специальных разъемов питания, принятых в спецификациях ATX12V 2.x.

Спецификация PCI Express x16 Graphics 150W-ATX Specification 1. 0 была принята рабочей группой PCI-SIG в 2004 году. Она представила 6-контактный разъем, который может давать видеокарте 75 Вт мощности. И еще 75 Вт берутся со слота PCI-E x16. Получившиеся в сумме 150 ватт достаточны для питания видеокарт среднего уровня, например, GeForce GTX 1650 SUPER.

Но этих возможностей питания быстро стало недостаточно и вскоре была принята спецификация PCI Express 2.0, которая дала уже 8-контактный разъем питания для видеокарт. 8-контактный разъем питания позволял передать 150 Вт мощности и вместе с 75 Вт, идущими со слота PCI-E x16, получалось 225 Вт, которых стало достаточно уже для производительных видеокарт.

Производители видеокарт обычно стараются разгрузить питание по слоту PCI-E x16 и обеспечить запас питания для разгона, поэтому видеокарты с потреблением 120 ватт и выше, например, GeForce GTX 1660 SUPER, все чаще оснащаются восьмипиновым разъемом питания.

Конструкция разъемов позволяет подключение 6-контактного кабеля питания в 8-контактный разъем. Но, скорее всего, потребуется специальный переходник, ведь в этом случае видеокарта по сигнальным контактам распознает, какой кабель подключен в разъем питания.

8-контактный разъем обычно делается разборным, что позволяет подключить его в 6-контактную колодку.

Вставить неправильно разъемы этого типа не получится: скосы на пинах расположены в строго определенном порядке. Но нужно подключать питание до упора — до защелкивания предохранительного язычка.

Выводы

Как вы могли заметить, все разъемы на современных БП разработаны так, чтобы исключить неправильное подключение. Также они обеспечивают избыточную надежность по нагрузке питания, что достигается увеличением числа контактов.

Но при сборке ПК не помешает помнить распиновки всех разъемов и максимальную силу тока, которую может выдержать разъем. Если пренебречь этими знаниями, можно рано или поздно повредить комплектующие. С подобным в период «крипто-лихорадки» 2017-2018 года столкнулись майнеры, у которых массово горели дешевые переходники питания видеокарт «Molex — PCI-E 6 pin».

Дополнительное питание видеокарты распиновка

Посмотрев, что в ближайшем магазине переходник питания к видеокарте стоит больше 100 руб, в то время как разветвитель Molex 4 pin Male ( фото) на 2x 4 pin Female (at the power supply cable) ( фото) – 50 руб, решил пойти наперекор рыночной конъюнктуре и сделать его из подручных средств. Тем более, что 20-пиновые вилки, из которых можно сделать 6-пиновую, существуют в старых ATX-блоках питания, которые уже не годятся для работы с современными компьютерами.

Различие в конструкции разъёмов 6 pin и 20 pin, если присмотреться, заключается в том, что по-иному располагаются штырьки с фасками и без них (фото и рисунок). Имеется сочетание 2 фасок в одном среднем вертикальном ряду.

Ответную часть переходника (4 pin Molex Male) можно найти в питании для каких-нибудь вентиляторов или в том же разветвителе 1х2. Провода припаиваются и изолируются к нужным проводам контактов или обжимаются металлом вынутого из разъёма контакта. Можно напрямую подсоединить разъём 6 pin к блоку питания, если не предполагается делать переходник.

Отпилить 6 штырьков от 20-штырькового разъёма удобно ножовкой по металлу или с помощью того же строительного ножа. Так, чтобы на нужном нам отрезке сохранилась пластмассовая стенка. При этом не жалеем отверстия 4-й с краю пары штырьков, хотя можно отпилить так, чтобы не повредить расположенные там провода.

После отпиливания и срезания фаски разъём уже готов к работе, останется только припаять нужные провода к 4-пиновому разъёму Molex Male к земле и к 12 вольтам (жёлтому проводу). Но можно сделать его красивее, переставив провода одного цвета к одинаковым номиналам контактов (фото) (3 дальних от платы – к GND, 3 ближних к +12V). Вынуть контакт с проводом из гнезда поможет тонкая гибкая иголка. Загнём конец иголки небольшой «клюшкой», чтобы, повернув её вокруг своей оси, нажать на выступающий клин контакта и подогнуть его вовнутрь. Таких клиньев на контакте два с противоположных сторон, поэтому операцию по вдавливанию клиньев надо провести дважды. После этого контакт возможно выдернуть из разъёма за провод.

На рисунке показано направление давления на клинья в контакте разъёма.

. и внимательно проверяем правильность установки в нужные нам места. Если мы ошибёмся c подключением, в лучшем случае нас ждёт срабатывание защиты блока питания по короткому замыканию, а в худшем, при перепутывании полярности – выход из строя видеокарты. Итак, чёрные провода размещаем на контактах земли (GND), а другого цвета (лучше жёлтого (12 В), но больше ведь красных проводов, от 5 вольт) – на контактах 12 вольт.

Чёрные провода подключаем к средним контактам разъёма 4 pin Molex, а 3 остальных – к жёлтым проводам источника 12 вольт. Надо ли ставить 2 разъёма Molex? Полезно, если видеокарта будет очень много потреблять. А вообще, выходы 12 вольт часто объединены в блоке питания, поэтому питание видеокарты от одного источника не будет отличаться от питания от 2 источников тока. Перед пайкой или сборкой полезно убедиться, что устанавливаем контакты в правильные гнёзда.

Переходник собран, провода и разъёмы питания от старого блока питания помогли новому системному блоку выполнять свои функции. Стоимость исходных материалов не превысит 100 руб, даже если взят «на слом» рабочий маломощный блок от компьютеров с Pentium II. Времени займёт от получаса до часа, в зависимости от сноровки и подготовленности рабочего места.

Кстати, это не изобретение сегодняшнего дня. В сети уже можно найти инструкцию с идеей использования именно этой части 20-пинового разъёма (на англ.).

Обсуждение и замечания производятся здесь.

Посмотрев, что в ближайшем магазине переходник питания к видеокарте стоит больше 100 руб, в то время как разветвитель Molex 4 pin Male ( фото) на 2x 4 pin Female (at the power supply cable) ( фото) – 50 руб, решил пойти наперекор рыночной конъюнктуре и сделать его из подручных средств. Тем более, что 20-пиновые вилки, из которых можно сделать 6-пиновую, существуют в старых ATX-блоках питания, которые уже не годятся для работы с современными компьютерами.

Различие в конструкции разъёмов 6 pin и 20 pin, если присмотреться, заключается в том, что по-иному располагаются штырьки с фасками и без них (фото и рисунок). Имеется сочетание 2 фасок в одном среднем вертикальном ряду.

Ответную часть переходника (4 pin Molex Male) можно найти в питании для каких-нибудь вентиляторов или в том же разветвителе 1х2. Провода припаиваются и изолируются к нужным проводам контактов или обжимаются металлом вынутого из разъёма контакта. Можно напрямую подсоединить разъём 6 pin к блоку питания, если не предполагается делать переходник.

Отпилить 6 штырьков от 20-штырькового разъёма удобно ножовкой по металлу или с помощью того же строительного ножа. Так, чтобы на нужном нам отрезке сохранилась пластмассовая стенка. При этом не жалеем отверстия 4-й с краю пары штырьков, хотя можно отпилить так, чтобы не повредить расположенные там провода.

После отпиливания и срезания фаски разъём уже готов к работе, останется только припаять нужные провода к 4-пиновому разъёму Molex Male к земле и к 12 вольтам (жёлтому проводу). Но можно сделать его красивее, переставив провода одного цвета к одинаковым номиналам контактов (фото) (3 дальних от платы – к GND, 3 ближних к +12V).

Вынуть контакт с проводом из гнезда поможет тонкая гибкая иголка. Загнём конец иголки небольшой «клюшкой», чтобы, повернув её вокруг своей оси, нажать на выступающий клин контакта и подогнуть его вовнутрь. Таких клиньев на контакте два с противоположных сторон, поэтому операцию по вдавливанию клиньев надо провести дважды. После этого контакт возможно выдернуть из разъёма за провод. На рисунке показано направление давления на клинья в контакте разъёма.

. и внимательно проверяем правильность установки в нужные нам места. Если мы ошибёмся c подключением, в лучшем случае нас ждёт срабатывание защиты блока питания по короткому замыканию, а в худшем, при перепутывании полярности – выход из строя видеокарты. Итак, чёрные провода размещаем на контактах земли (GND), а другого цвета (лучше жёлтого (12 В), но больше ведь красных проводов, от 5 вольт) – на контактах 12 вольт.

Чёрные провода подключаем к средним контактам разъёма 4 pin Molex, а 3 остальных – к жёлтым проводам источника 12 вольт.

Надо ли ставить 2 разъёма Molex? Полезно, если видеокарта будет очень много потреблять. А вообще, выходы 12 вольт часто объединены в блоке питания, поэтому питание видеокарты от одного источника не будет отличаться от питания от 2 источников тока. Перед пайкой или сборкой полезно убедиться, что устанавливаем контакты в правильные гнёзда.

Переходник собран, провода и разъёмы питания от старого блока питания помогли новому системному блоку выполнять свои функции. Стоимость исходных материалов не превысит 100 руб, даже если взят «на слом» рабочий маломощный блок от компьютеров с Pentium II. Времени займёт от получаса до часа, в зависимости от сноровки и подготовленности рабочего места.

Кстати, это не изобретение сегодняшнего дня. В сети уже можно найти инструкцию с идеей использования именно этой части 20-пинового разъёма (на англ.).

Обсуждение и замечания производятся здесь.

Одну из серьезных опасностей при эксплуатации радиоэлектронного оборудования в целом и майнинг-ригов в частности представляют возгорания, вызванные слишком большой нагрузкой на блоки питания и соединительные силовые провода.

Неправильный расчет силовых цепей не только приводят к порче дорогостоящего майнингового оборудования, но и может причинить и намного более серьезный ущерб в виде пожара в помещении, где стоят риги.

Чтобы максимально обезопасить себя от перенагрузок по цепям питания, нужно использовать качественные блоки питания, знать и учитывать максимальный ток, который способны выдержать разъемы и кабеля, использующиеся в майнинг фермах.

В этой статье рассматриваются особенности правильного запитывания видеокарт и райзеров в ригах для майнинга, связанные с разъемами и кабелями.

Как правильно обеспечивать питание видеокарт и райзеров?

Прежде всего нужно точно знать заводскую спецификацию PCI-E разъемов и ни в окем случае не превышать теоретические величины тока/мощности, заложенные в спецификацию. Учитывая круглосуточный режим работы майнинг ригов необходимо делать запас (хотя бы 20%) и не нагружать на полную мощность имеющееся оборудование.

При сборке рига одной из проблем, связанной с блоками питания является недостаточное количество выводов (кабелей или разъемов) для запитывания всех видеокарт и райзеров. Для решения этой проблемы часто используют различные переходники, которые даже при качественном изготовлении не способны обеспечить прохождение больших токов в долговременном режиме.

Использование даже самого качественного блока питания не защитит пользователя от прогаров и опасности возгорания при неверном расчете допустимой нагрузки.

Каждый райзер и видеокарта потребляет определенное количество электроэнергии, которая при прохождении через провода и разъемы выделяет тепло. При маленьком сопротивлении и небольших токах количество тепла ничтожно и оно не оказывает никакого пагубного влияния на электрические цепи. При увеличении проходящего тока и плохих контактах на разъемах значительно увеличивается сопротивление и объем выделяющегося тепла. Это приводит к оплавлению изоляции, пластмассы разъемов, коротким замыканиям и возгораниям. Очень большой вред начинающим майнерам приносят консультации различных «икспердов», которые очень слабо разбираются в теории и практике.

Распиновка разъемов питания видеокарт

Видеокарты должны запитываться от разъемов питания PCIe, а райзера можно запитывать как от кабелей с шестипиновыми PCI-E, так и от кабелей питания периферии (четырехпиновый молекс). При этом желательно разбираться в том, какие провода и коннекторы и для чего используются.

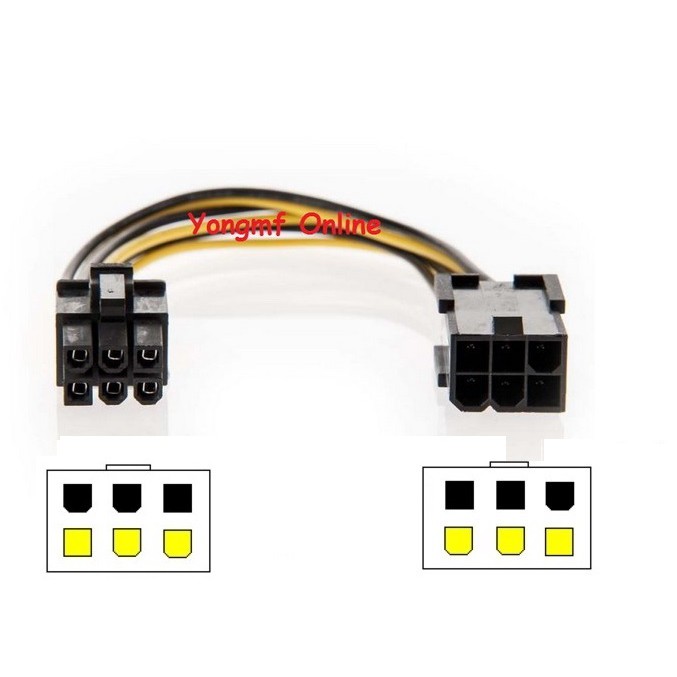

Для питания видеокарт используются 6 или 8-пиновые разъемы:

В них используется передача тока по желтым (+12 вольт) и черным проводам (земля ,- 12В).

По теории в 6-пиновом коннекторе питания видеокарт используют две пары токовых проводов, а в 8-пиновом – три пары.

Распиновка разъемов питания PCI-E по спецификации:

Коннекторы Sense, обозначенные синим цветом в 6 и 8-пиновых разъемах и зеленым в 8-пиновом разъеме – это земля (минус 12 вольт, черный провод).

В реальности практически все производители используют такую распиновку:

Так как контакты sense используются в качестве реальной земли, то в шестипиновых разъемах также появляется три пары цепей питания 12 В. Это улучшает условия для прохождения тока и увеличивает доступную на практике мощность.

Для проверки того, используется ли в конкретном разъеме сенс в качестве земли нужно прозвонить омметром контакты sense на разъемах питания видеокарты. Сопротивление между sense и землей должно быть равным нулю. Если sense соединены с землей – то в 6-пиновом разъеме появлются три полноценные пары проводов питания 12 вольт:

В 8-пиновом разъеме питания PCI-E в любом случае есть три пары питания (три желтых провода +12В и пять черных- земля):

Максимальная загрузка на один 8-pin коннектор PCIe по спецификации не должна превышать 150 ватт. Также до 75 дополнительных ватт видеокарта может взять от райзера или с материнской карты.

Максимальная загрузка на один PCIe 6-pin коннектор по теории не должна превышать 75 ватт.

Контакты, использующиеся в разъемах питания PCI-E:

Каждый контакт разъема питания PCI-E по спецификации рассчитан на ток не более 9 ампер.

Можно ли использовать разъемы питания процессора для питания видеокарт?

Для питания процессора используются похожие на PCI-E разъемы, в которых используется другая распиновка. Поэтому напрямую нельзя запитывать видеокарту от 8-пинового разъема питания процессора.

Можно использовать переходники, в которых перепаяны соответствующим образом пины (подробнее можно почитать в статье «Переделка разветвителя питания PCI-E 6+2 pin в переходник 8-пин CPU-PCI-E»). При переделке разъемов/кабелей нужно учитывать их спецификацию и прохождение тока.

Можно ли запитать райзер с 6-пин питанием от 8-пинового разъема?

Для запитывания райзера можно использовать 6-пиновую часть 8-пинового разъема питания PCI-E.

Для этого нужно вставить 8 пиновый разъем так, чтобы его контакты 1-3 и 5-7 вошли в разъем питания райзера, тогда они будут полностью соответствовать шестипиновому разъему:

Фактически в райзера будет вставляться часть 8-пинового разъема, как если бы это был обычный 6+2 разъем питания VGA-устройств:

Аналогичным образом можно запитать устройства с 8-пиновым разъемом от 6-пинового кабеля, но при этом в них может срабатывать защита на наличие сигнала sense (что гарантирует наличие трех пар питания 12 В) и они не будут работать.

Картинка подключения кабеля питания 6-пин в устройство с питанием 8-пин:

Сколько райзеров можно цеплять на коннекторы типа Молекс?

На коннекторы типа молекс (molex) нельзя подключать более двух райзеров на один кабель. Рекомендуется при запитывании двух устройств кабелем питания молекс, чтобы каждое из них не потребляло более 9 ампер (по линии 12 В), а при запитывании трех – не более 8 ампер.

В коннекторе молекс есть всего один провод +12 вольт и два провода земли, поэтому нужно обеспечить хороший контакт желтого провода (первый контакт):

Общая потребляемая мощность периферийных устройств, которые запитываются молексами не должна быть больше 132 ватт.

Стоит ли подключать райзера на коннекторы питания SATA?

На коннекторы питания SATA-устройств в крайнем случае можно подключать качественные райзера, но ни в коем случае нельзя подключать одну косу более одного райзера. Общая потребляемая мощность по линии питания через разъем САТА не должна превышать 54 ватта:

Можно ли использовать разъемы для питания флоппиков для подключения райзеров?

Коннекторы для питания флоппи-дисководов могут дать до 24 ватт по линии 12 вольт, а райзера могут потреблять до 75 ватт. Поэтому их использование для питания райзеров категорически запрещено.

На какие токи рассчитаны провода в кабелях питания?

При сборке ригов нужно учитывать, что использующиеся в кабелях питания провода 16 AWG не рассчитаны на токи более 11 ампер, а 18 AWG – более 9 ампер. При эксплуатации проводов в жарких условиях (более 30 градусов) эта цифра должна быть уменьшена еще на 20%.

Фото проводов 16 AWG:

Можно ли часто включать-выключать разъемы питания видеокарт?

Все коннекторы разъемов питания VGA по спецификации должны выдерживать не менее 30 циклов соединений. Не нужно постоянно вставлять/вынимать разъемы, так они от этого разбалтываются, ухудшается контакт, что чревато прогарами и возгораниями.

Справочная информация по проводам в кабелях питания VGA-устройств

В кабелях питания видеокарт могут использоваться провода AWG маркировкой от 16 до 24:

Максимальный ток по кабелям питания, в зависимости от использующихся проводов, в амперах:

Информация по максимально допустимому току по проводам AWG:

Справочная информация по разъемам питания видеокарт 6-пин PCI-E

Размеры разъемов питания видеокарт 6-пин PCI-E:

Шестипиновый разъем питания VGA со стороны коннекторов:

By : admin

Дополнительное питание видеокарты распиновка

Привет друзья! Вы, конечно же, уже знаете, что мощные видеокарты потребляют много энергии, поэтому требуют наличия на компьютере соответствующего блока питания. Сегодня я расскажу про разъемы питания видеокарт и зачем используются именно такие.

p, blockquote 1,0,0,0,0 –>

Без дополнительного электропитания

Естественно, без него не может работать ни один графический ускоритель – все‐таки, это сложная конструкция, состоящая из множества микросхем и логических блоков.

p, blockquote 2,0,0,0,0 –>

Основными потребителями мощности в видеокарте являются графический ускоритель, видеопамять и система охлаждения (если она активная), чуть в меньшей степени все остальные компоненты.

p, blockquote 3,0,0,0,0 –>

Бюджетные графические карты не отличаются выдающейся мощностью, хотя и отлично справляются с офисными задачами, а поэтому не потребляют много энергии. Кроме того, у них, как правило, пассивная система охлаждения – просто радиатор, без кулера.

p, blockquote 4,0,0,0,0 –>

Для питания такого устройства достаточно напряжения, которое подается через интерфейс PCI‐E, а доп электричества не нужно – 75 Ватт с материнской платы, вполне достаточно.

p, blockquote 5,0,1,0,0 –>

При сборке такого компьютера можно ограничиться маломощным блоком – не более 400 Вт. Как правило, такой мощности хватает, чтобы обеспечить энергией все составные части.

p, blockquote 6,0,0,0,0 –>

Кроме того, «рабочие лошадки» обычно редко подвергаются апгрейду, так, как и через 5, и через 10 лет они смогут запускать программы, необходимые для работы.Это не относится к ПК, используемым в дизайнерских студиях или конструкторских бюро: для запуска Photoshop или AutoCad требуется уже компьютер помощнее, часто с хорошей графической картой.

p, blockquote 7,0,0,0,0 –>

С дополнительным

На них иногда, а на геймерских компах, почти всегда используются мощные видяхи, которые часто требуют дополнительного питания, так как напряжения, подаваемого через интерфейс подключения, недостаточно.

p, blockquote 8,0,0,0,0 –>

Определить такую необходимость можно по внешнему виду видеокарты: с обратной стороны (чаще всего) от разъема PCI‐E у них расположен слот для дополнительной подачи энергии. Если карта довольно мощная, но без разъема под дополнительное питание, значит оно попросту не требуется.

p, blockquote 9,0,0,0,0 –>

Сегодня на них можно увидеть такие слоты:

p, blockquote 10,0,0,0,0 –>

• 6 pin – более старый вариант и менее мощный;
• 8 pin – появился относительно недавно, отличается подачей большего напряжения.

Правильная распиновка предполагает, что на каждый пин подается один провод: половина из них «плюсы», половина «земля». На каждом плюсе подается напряжение +12 В. Соответственно, вы уже можете посчитать, что шестипиновый разъем подает 36 В (и 75 Ватт), а восьмипиновый 48 В (и 150 Ватт). Есть ли варианты? Есть, но о них ниже.

p, blockquote 11,1,0,0,0 –>

Немного о блоках

Бюджетные китайские БП, созданные на коленке в подвале дедушки Ляо (такие, к сожалению, еще попадаются), имеют одно нехорошее свойство: количество проводов «нуля» в них не всегда соответствует стандартной распиновке.

p, blockquote 12,0,0,0,0 –>

Соответственно, и мощность такого блока может оказаться меньше заявленной, да и в плане надежности они не блещут – если удалость поэксплуатировать такой девайс хотя бы год, считайте, вам крупно повезло.

p, blockquote 13,0,0,0,0 –>

И вот я плавно подвожу вас, друзья, к самому страшному: топовым видяхам недостаточно мощности, даже 8‐пинового коннектора. Например, GTX 1080 Ti потребляет 250 Ватт, и для ее подключения требуются один шестипиновый и один восьмипиновый коннекторы. Вот для чего таким девайсам два разъема.При подборе комплектующих следует обращать внимание, какие коннекторы есть на видеокарте и соответствуют ли им разъемы питания, присутствующие на проводах, идущих из БП.

p, blockquote 14,0,0,0,0 –>

Также следует знать, что существует так называемый «универсальный» коннектор 6+2 pin. У него 6 пинов, сгруппированы монолитно, единым блоком, а еще два можно присоединить с помощью специальной защелки.

p, blockquote 15,0,0,0,0 –>

Что делать, если вы купили комплектующие, но оказалось, что на блоке питания нет необходимого штекера? Всегда можно приобрести специальный переходник с коннектора SATA или Molex – хотя бы один кабель, в большинстве случаев, останется свободным.

p, blockquote 16,0,0,0,0 –>

Какой подключать через переходник, роли не играет: мощность на них подается одинаковая.

p, blockquote 17,0,0,1,0 –>

Хочу акцентировать ваше внимание на том, друзья, что при сборке компьютера главное – не наличие коннекторов на блоке питания, а его мощность: ее должно быть достаточно, чтобы обеспечить энергией все компоненты компьютера.

А если вы собираете компьютер «на перспективу», лучше брать БП с запасом мощности – еще неизвестно, какому апгрейду он подвергнется через пару лет и какую видеокарту вы, на тот момент, будете использовать.

p, blockquote 19,0,0,0,0 –>

Для более глубокого понимания темы советую ознакомиться с публикациями «Правильный выбор видеокарты по параметрам для компьютера», а также «Разъемы у компьютерных видеокарт: видео разъемы и на материнской плате». О том, где лучше покупать комплектующие для системного блока, вы можете почитать здесь.

p, blockquote 20,0,0,0,0 –>

Спасибо за внимание и до следующих встреч на страницах моего блога! Не забывайте делиться этой статьей в социальных сетях и подписаться на новостную рассылку!

p, blockquote 21,0,0,0,0 –>

p, blockquote 22,0,0,0,0 –> p, blockquote 23,0,0,0,1 –>

Посмотрев, что в ближайшем магазине переходник питания к видеокарте стоит больше 100 руб, в то время как разветвитель Molex 4 pin Male ( фото) на 2x 4 pin Female (at the power supply cable) ( фото) – 50 руб, решил пойти наперекор рыночной конъюнктуре и сделать его из подручных средств. Тем более, что 20-пиновые вилки, из которых можно сделать 6-пиновую, существуют в старых ATX-блоках питания, которые уже не годятся для работы с современными компьютерами.

Различие в конструкции разъёмов 6 pin и 20 pin, если присмотреться, заключается в том, что по-иному располагаются штырьки с фасками и без них (фото и рисунок). Имеется сочетание 2 фасок в одном среднем вертикальном ряду.

Ответную часть переходника (4 pin Molex Male) можно найти в питании для каких-нибудь вентиляторов или в том же разветвителе 1х2. Провода припаиваются и изолируются к нужным проводам контактов или обжимаются металлом вынутого из разъёма контакта. Можно напрямую подсоединить разъём 6 pin к блоку питания, если не предполагается делать переходник.

Отпилить 6 штырьков от 20-штырькового разъёма удобно ножовкой по металлу или с помощью того же строительного ножа. Так, чтобы на нужном нам отрезке сохранилась пластмассовая стенка. При этом не жалеем отверстия 4-й с краю пары штырьков, хотя можно отпилить так, чтобы не повредить расположенные там провода.

После отпиливания и срезания фаски разъём уже готов к работе, останется только припаять нужные провода к 4-пиновому разъёму Molex Male к земле и к 12 вольтам (жёлтому проводу). Но можно сделать его красивее, переставив провода одного цвета к одинаковым номиналам контактов (фото) (3 дальних от платы – к GND, 3 ближних к +12V). Вынуть контакт с проводом из гнезда поможет тонкая гибкая иголка. Загнём конец иголки небольшой «клюшкой», чтобы, повернув её вокруг своей оси, нажать на выступающий клин контакта и подогнуть его вовнутрь. Таких клиньев на контакте два с противоположных сторон, поэтому операцию по вдавливанию клиньев надо провести дважды. После этого контакт возможно выдернуть из разъёма за провод. На рисунке показано направление давления на клинья в контакте разъёма.

. и внимательно проверяем правильность установки в нужные нам места. Если мы ошибёмся c подключением, в лучшем случае нас ждёт срабатывание защиты блока питания по короткому замыканию, а в худшем, при перепутывании полярности – выход из строя видеокарты. Итак, чёрные провода размещаем на контактах земли (GND), а другого цвета (лучше жёлтого (12 В), но больше ведь красных проводов, от 5 вольт) – на контактах 12 вольт.

Чёрные провода подключаем к средним контактам разъёма 4 pin Molex, а 3 остальных – к жёлтым проводам источника 12 вольт. Надо ли ставить 2 разъёма Molex? Полезно, если видеокарта будет очень много потреблять. А вообще, выходы 12 вольт часто объединены в блоке питания, поэтому питание видеокарты от одного источника не будет отличаться от питания от 2 источников тока. Перед пайкой или сборкой полезно убедиться, что устанавливаем контакты в правильные гнёзда.

Переходник собран, провода и разъёмы питания от старого блока питания помогли новому системному блоку выполнять свои функции. Стоимость исходных материалов не превысит 100 руб, даже если взят «на слом» рабочий маломощный блок от компьютеров с Pentium II. Времени займёт от получаса до часа, в зависимости от сноровки и подготовленности рабочего места.

Кстати, это не изобретение сегодняшнего дня. В сети уже можно найти инструкцию с идеей использования именно этой части 20-пинового разъёма (на англ.).

Обсуждение и замечания производятся здесь.

Посмотрев, что в ближайшем магазине переходник питания к видеокарте стоит больше 100 руб, в то время как разветвитель Molex 4 pin Male ( фото) на 2x 4 pin Female (at the power supply cable) ( фото) – 50 руб, решил пойти наперекор рыночной конъюнктуре и сделать его из подручных средств. Тем более, что 20-пиновые вилки, из которых можно сделать 6-пиновую, существуют в старых ATX-блоках питания, которые уже не годятся для работы с современными компьютерами.

Различие в конструкции разъёмов 6 pin и 20 pin, если присмотреться, заключается в том, что по-иному располагаются штырьки с фасками и без них (фото и рисунок). Имеется сочетание 2 фасок в одном среднем вертикальном ряду.

Ответную часть переходника (4 pin Molex Male) можно найти в питании для каких-нибудь вентиляторов или в том же разветвителе 1х2. Провода припаиваются и изолируются к нужным проводам контактов или обжимаются металлом вынутого из разъёма контакта. Можно напрямую подсоединить разъём 6 pin к блоку питания, если не предполагается делать переходник.

Отпилить 6 штырьков от 20-штырькового разъёма удобно ножовкой по металлу или с помощью того же строительного ножа. Так, чтобы на нужном нам отрезке сохранилась пластмассовая стенка. При этом не жалеем отверстия 4-й с краю пары штырьков, хотя можно отпилить так, чтобы не повредить расположенные там провода.

После отпиливания и срезания фаски разъём уже готов к работе, останется только припаять нужные провода к 4-пиновому разъёму Molex Male к земле и к 12 вольтам (жёлтому проводу). Но можно сделать его красивее, переставив провода одного цвета к одинаковым номиналам контактов (фото) (3 дальних от платы – к GND, 3 ближних к +12V). Вынуть контакт с проводом из гнезда поможет тонкая гибкая иголка. Загнём конец иголки небольшой «клюшкой», чтобы, повернув её вокруг своей оси, нажать на выступающий клин контакта и подогнуть его вовнутрь. Таких клиньев на контакте два с противоположных сторон, поэтому операцию по вдавливанию клиньев надо провести дважды. После этого контакт возможно выдернуть из разъёма за провод. На рисунке показано направление давления на клинья в контакте разъёма.

. и внимательно проверяем правильность установки в нужные нам места. Если мы ошибёмся c подключением, в лучшем случае нас ждёт срабатывание защиты блока питания по короткому замыканию, а в худшем, при перепутывании полярности – выход из строя видеокарты. Итак, чёрные провода размещаем на контактах земли (GND), а другого цвета (лучше жёлтого (12 В), но больше ведь красных проводов, от 5 вольт) – на контактах 12 вольт.

Чёрные провода подключаем к средним контактам разъёма 4 pin Molex, а 3 остальных – к жёлтым проводам источника 12 вольт. Надо ли ставить 2 разъёма Molex? Полезно, если видеокарта будет очень много потреблять. А вообще, выходы 12 вольт часто объединены в блоке питания, поэтому питание видеокарты от одного источника не будет отличаться от питания от 2 источников тока. Перед пайкой или сборкой полезно убедиться, что устанавливаем контакты в правильные гнёзда.

Переходник собран, провода и разъёмы питания от старого блока питания помогли новому системному блоку выполнять свои функции. Стоимость исходных материалов не превысит 100 руб, даже если взят «на слом» рабочий маломощный блок от компьютеров с Pentium II. Времени займёт от получаса до часа, в зависимости от сноровки и подготовленности рабочего места.

Кстати, это не изобретение сегодняшнего дня. В сети уже можно найти инструкцию с идеей использования именно этой части 20-пинового разъёма (на англ.).

Обсуждение и замечания производятся здесь.

Как сделать питание для видеокарты — MOREREMONTA

Как подключить дополнительное питание видеокарты?

Если на видеокарте имеется такой разьем, то требуется к нему подключить дополнительное питание от БП.
Если на блоке питания нет специального для этого кабеля, то дополнительное питание подключается специальным кабелем-переходником:

6-пиновый разьем подключается к видеокарте, а два разьема, типа molex, подключаются к блоку питания.
К БП подключаются оба разьема.
Черный и коричневый земля, жёлтый +12 вольт.

Нужно учесть, что такие видеокарты требуют повышенной мощности БП и он должен быть не менее 350 Вт.

В современных блоках питания уже имеется разьем дополнительного питания видеокарты, в этом случае необходимости в переходниках нет.

В последнее время появились видеокарты к которым необходимо подключить не 6-pin разьем питания, а 8-pin.
Это связано с увеличением потребляемой мощности питания видеокартами.
У таких разьемов на два контакта «земля» больше, чем у 6-pin разьемов.

Если у вашего БП нет такого выходного коннектора, то нужно приобрести переходник 6-pin —> 8-pin, но обычно такой переходник идет в комплекте с видеокартой.

Подключать разьем 6-pin вместо 8-pin без переходника нельзя.

К видеокартам, имеющим два разьема дополнительного питания, нужно подключать оба разьема.

Переведут ли Andro >

На конференции Linux Plumbers в этом году инженеры Google провели переговоры на тему перевода Andro >Читать далее

Драйвер AMD Radeon Software Adrenalin Edition 19.11.3

В драйвере AMD Radeon Software Adrenalin Edition 19.11.3 добавлена поддержка технологии DirectX 12 в игре Fortnite.

Сбой при установке обновлений в Windows 10

При попытке установить обновления из Центра обновления Windows 10 может появиться сообщение: «Сбой обновлений с ошибками: 0x80073701, 0x800f0988».

Пакет драйверов Intel Graphics Windows 10 DCH 26.20.100.7463

14 ноября 2019 г. компания Intel представила пакет графических драйверов версии DCH 26.20.100.7463 для 64-битных систем Windows 10.

Драйвер AMD Radeon Software Adrenalin Edition 19.11.2

Драйвер AMD Radeon Software Adrenalin Edition 19.11.2 включает поддержку новой игры Star Wars Jedi: Fallen Order.

© 2000-2019

Видеоадаптеры – одна из главных составляющих компьютера. С каждым годом они становятся все производительнее и требуют наличия дополнительного источника энергии, поскольку возлагаемые на них задачи это уже не просчет отрисовки одной 8-битной картинки, а сложный 3Д рендеринг. Так какие же типы питания видеокарты существуют и в каких случаях оно необходимо?

Разновидности видеокарт

В зависимости от типа графические адаптеры потребляют разное количество электроэнергии. На более старых моделях не требовалось наличия дополнительного питания видеокарты, поскольку с головой хватало и 75 Вт из самого PCI слота, а там, где использовалось пассивное охлаждение и вовсе было достаточно половины этой мощности.

Потребляемая энергия почти полностью зависит от типа графического процессора и системы охлаждения. Она может быть:

1. Активной – на простых кулерах (1, 2 или 3 вентилятора) и водяной, где для охлаждения используют жидкость.
2. Пассивной – используется один радиатор большого объема без какой-либо электроники. Существуют отдельные версии довольно производительных видеокарт с таким типом охлаждения. Но, как показывает практика, такое решение не всегда может справиться с возлагаемыми задачами.

Как питается видеокарта?

Питание современных видеокарт осуществляется тремя способами:

• Через PCI слот. Максимальная потребляемая мощность 75 Вт.
• Разъем 6 pin. Дополнительных 75 Вт.
• Разъем 8 pin. Дополнительно до 150 Вт.

При этом могут быть совмещены все три типа питания видеокарты или иметь два разъема 6/8 pin. Это нужно для питания плат мощностью свыше 250-300 Вт для стабильной их работы либо для видеокарт с несколькими графическими процессорами, которые должны получать энергию по отдельным каналам.

Кроме мощных флагманских видеокарт, с питанием как у атомного реактора, встречаются адаптеры, на которых есть возможность использования только PCI слота для получения всей необходимой энергии. Обычно такой вид подключения используют маломощные и старые видеокарты.

Если кто-то задался вопросом – какое питание видеокарты выбрать, то ответ прост: наличие дополнительного разъема присутствует только там, где это необходимо. Более мощная карта всегда будет потреблять больше энергии из дополнительных источников.

Возможно, когда видеоадаптеры станут многоядерными или возрастет количество процессоров они получат еще более мощное дополнительное питание, или обзаведутся собственными БП, но сейчас вполне достаточно 6/8 контактного разъема.

SLI, Crossfire и счета за электричество

Установка нескольких видеокарт в одну систему довольно распространенное решение для повышения производительности, особенно в случаях, когда вторая видеокарта достается условно бесплатно. У NVidia и Radeon множество видеокарт поддерживают технологию параллельной работы именуемые SLI и Crossfire. Так можно связать несколько видеокарт в одну мощную вычислительную систему.

Проблема состоит в том, что питание видеокарт превращается в беспрерывное потребление огромного количества энергии. Хорошо, если ваш блок способен с этим справится и у него даже хватит разъемов – не придется покупать новый.

Некоторые умельцы ушли еще дальше – они устанавливают несколько маломощных БП в одну систему. Такое решение помогает распределить нагрузку на два блока, сделать сборку менее загруженной и даже уменьшить шум. Правда, у такого решения бывают некоторые проблемы, связанные с синхронностью запуска.

Подключение дополнительного питания

Большинство современных блоков питания имеют встроенные выходы для GPU и CPU 8 pin. Они очень схожи между собой, но имеют отличительную друг от друга распиновку.

Обычно для гнезда дополнительного питания видеокарты в комплекте поставляется переходник. Он представляет собой разветвление контактов 6/8 pin на два Молекса. Чего, в принципе, будет достаточно при использовании двух каналов по 12 В. Если в комплекте переходника не было, то его можно приобрести отдельно буквально за копейки.

Конечно, питание через разъемы, не предназначенные для выдачи такой мощности, часто приводит к их подгоранию и даже выходу из строя, как и всего блока питания. Поэтому желательно будет обзавестись новым БП с мощностью, достаточной для нормального функционирования всех комплектующих.

Экстренное подключение питания

Иногда, покупая б/у видеокарту, можно не обнаружить в комплекте переходника на 8 pin. Как подключить питание видеокарты в таком случае? Можно попробовать изготовить заглушку на два оставшихся пина. Для этого понадобится старый штекер питания ATX, CPU или разъем GPU 6 pin. Распиновка контактов выглядит следующим образом.

В коннекторах 8 pin отличие состоит лишь в наличии двух контактов GND. Если попытаться запустить технику с 8 pin от разъема 6 pin, то вы получите ошибку о недостаточном питании видеокарты, а соответственно, и отказ в запуске.

Контакты № 4 и 6 являются не только GND, но и сигнальными, а значит смело запитать либо из другого источника (как вариант – Молекс-разъем) или просто продублировать канал GND из уже подключенного 6-пинового разъема, как в заводских переходниках. В теории можно просто воткнуть перемычку между контактами из надежного провода, но выглядит это не очень, стабильного контакта добиться сложно.

Важно помнить, что каждый штекер имеет свои ключи, для предотвращения подключения к другим разъемам. Поэтому отрезать нужно только те части, которые точно подойдут к гнезду.

Подключение питания видеокарты таким способом может помочь, если вы действительно понимаете суть происходящего и все возможные риски. Да и долгая работа на таких «костылях» вряд ли обеспечена.

Подбор блока по мощности

Блоки питания классифицируются, в основном, по мощности. В былые времена довольно производительному компьютеру хватало и 300 Вт потребляемой энергии. Сейчас же одна топовая карта может потреблять такое количество энергии, а если их установлено две или того хуже три, пускай даже не самых требовательных?

БП с коннекторами для видеокарты начали выпускать сразу с выходом первых видеоадаптеров, требующих дополнительного питания. В некоторых блоках питания можно встретить коннекторы сразу с переходниками с 6 на 8 pin, в которых 2 пина просто отстегиваются.

Для удачного подбора блока питания для видеокарты будет целесообразным использование специальных калькуляторов, коих в сети довольно много. Необходимо просто ввести названия компонентов и рекомендованная мощность будет автоматически подобрана. Если планируете в дальнейшем апгрейды или хотите более тихой работы, стоит выбрать БП с несколько повышенной мощностью – 100-150 Вт.

Некоторые модели видеокарт требуют подключения дополнительного питания для корректной работы. Связано это с тем, что через материнскую плату невозможно передать столько энергии, поэтому соединение происходит напрямую через блок питания. В этой статье мы подробно расскажем, как и с помощью каких кабелей осуществлять подключение графического ускорителя к БП.

Как подключить видеокарту к блоку питания

Дополнительное питание для карт требуется в редких случаях, в основном оно необходимо новым мощным моделям и изредка старым устройствам. Прежде чем вставлять провода и запускать систему необходимо обратить внимание на сам блок питания. Давайте рассмотрим эту тему более детально.

Выбор блока питания для видеокарты

При сборке компьютера пользователю необходимо учитывать потребляемое им количество энергии и, исходя из этих показателей, подбирать подходящий блок питания. Когда система уже собрана, а вы собираетесь обновить графический ускоритель, то обязательно проведите расчет всех мощностей, включая новую видеокарту. Сколько потребляет GPU, вы можете узнать на официальном сайте производителя или в интернет-магазине. Убедитесь в том, что вы подобрали блок питания достаточной мощности, желательно, чтобы запас был примерно 200 Ватт, ведь в пиковых моментах система потребляет больше энергии. Подробнее о подсчетах мощности и выбор БП читайте в нашей статье.

Подключение видеокарты к блоку питания

Сначала рекомендуем обратить внимание на свой графический ускоритель. Если на корпусе вы встречаете такой разъем, как приведен на изображении ниже, значит необходимо подключить дополнительное питание с помощью специальных проводов.

На старых блоках питания нет нужного разъема, поэтому заранее придется приобрести специальный переходник. Два разъема Молекс переходят в один шестипиновый PCI-E. Molex подключаются к блоку питания к таким же подходящим разъемам, а PCI-E вставляется в видеокарту. Давайте подробнее разберем весь процесс подключения:

1. Выключите компьютер и отключите системный блок от питания.
2. Подключите видеокарту к материнской плате.

Используйте переходник в случае отсутствия специального провода на блоке. Если кабель питания PCI-E, то просто вставьте его в соответствующий разъем на видеокарте.

На этом весь процесс подключения окончен, осталось только собрать систему, включить и проверить правильность работы. Понаблюдайте за кулерами на видеокарте, они должны запуститься практически сразу после включения компьютера, а вентиляторы будут крутиться быстро. Если возникла искра или пошел дым, то немедленно отключите компьютер от питания. Возникает данная проблема только тогда, когда не хватило мощности блока питания.

Видеокарта не выводит изображение на монитор

Если после подключения вы запускаете компьютер, а на экране монитора ничего не отображается, то не всегда об этом свидетельствует неправильное подключение карты или ее поломка. Мы рекомендуем ознакомиться с нашей статьей, чтобы понять причину возникновения подобной неполадки. Там приведено несколько способов ее решения.

В этой статье мы подробно рассмотрели процесс подключения дополнительного питания к видеокарте. Еще раз хотим обратить ваше внимание на правильность подбора блока питания и проверке наличия необходимых кабелей. Информация о присутствующих проводах находится на официальном сайте производителя, интернет-магазине или указывается в инструкции.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Подключение питания видеокарты

Видеоадаптеры – одна из главных составляющих компьютера. С каждым годом они становятся все производительнее и требуют наличия дополнительного источника энергии, поскольку возлагаемые на них задачи это уже не просчет отрисовки одной 8-битной картинки, а сложный 3Д рендеринг. Так какие же типы питания видеокарты существуют и в каких случаях оно необходимо?

Разновидности видеокарт

В зависимости от типа графические адаптеры потребляют разное количество электроэнергии. На более старых моделях не требовалось наличия дополнительного питания видеокарты, поскольку с головой хватало и 75 Вт из самого PCI слота, а там, где использовалось пассивное охлаждение и вовсе было достаточно половины этой мощности.

Потребляемая энергия почти полностью зависит от типа графического процессора и системы охлаждения. Она может быть:

1. Активной – на простых кулерах (1, 2 или 3 вентилятора) и водяной, где для охлаждения используют жидкость.
2. Пассивной – используется один радиатор большого объема без какой-либо электроники. Существуют отдельные версии довольно производительных видеокарт с таким типом охлаждения. Но, как показывает практика, такое решение не всегда может справиться с возлагаемыми задачами.

Как питается видеокарта?

Питание современных видеокарт осуществляется тремя способами:

• Через PCI слот. Максимальная потребляемая мощность 75 Вт.
• Разъем 6 pin. Дополнительных 75 Вт.
• Разъем 8 pin. Дополнительно до 150 Вт.

При этом могут быть совмещены все три типа питания видеокарты или иметь два разъема 6/8 pin. Это нужно для питания плат мощностью свыше 250-300 Вт для стабильной их работы либо для видеокарт с несколькими графическими процессорами, которые должны получать энергию по отдельным каналам.

Кроме мощных флагманских видеокарт, с питанием как у атомного реактора, встречаются адаптеры, на которых есть возможность использования только PCI слота для получения всей необходимой энергии. Обычно такой вид подключения используют маломощные и старые видеокарты.

Если кто-то задался вопросом – какое питание видеокарты выбрать, то ответ прост: наличие дополнительного разъема присутствует только там, где это необходимо. Более мощная карта всегда будет потреблять больше энергии из дополнительных источников.

Возможно, когда видеоадаптеры станут многоядерными или возрастет количество процессоров они получат еще более мощное дополнительное питание, или обзаведутся собственными БП, но сейчас вполне достаточно 6/8 контактного разъема.

SLI, Crossfire и счета за электричество

Установка нескольких видеокарт в одну систему довольно распространенное решение для повышения производительности, особенно в случаях, когда вторая видеокарта достается условно бесплатно. У NVidia и Radeon множество видеокарт поддерживают технологию параллельной работы именуемые SLI и Crossfire. Так можно связать несколько видеокарт в одну мощную вычислительную систему.

Проблема состоит в том, что питание видеокарт превращается в беспрерывное потребление огромного количества энергии. Хорошо, если ваш блок способен с этим справится и у него даже хватит разъемов – не придется покупать новый.

Некоторые умельцы ушли еще дальше – они устанавливают несколько маломощных БП в одну систему. Такое решение помогает распределить нагрузку на два блока, сделать сборку менее загруженной и даже уменьшить шум. Правда, у такого решения бывают некоторые проблемы, связанные с синхронностью запуска.

Подключение дополнительного питания

Большинство современных блоков питания имеют встроенные выходы для GPU и CPU 8 pin. Они очень схожи между собой, но имеют отличительную друг от друга распиновку.

Обычно для гнезда дополнительного питания видеокарты в комплекте поставляется переходник. Он представляет собой разветвление контактов 6/8 pin на два Молекса. Чего, в принципе, будет достаточно при использовании двух каналов по 12 В. Если в комплекте переходника не было, то его можно приобрести отдельно буквально за копейки.

Конечно, питание через разъемы, не предназначенные для выдачи такой мощности, часто приводит к их подгоранию и даже выходу из строя, как и всего блока питания. Поэтому желательно будет обзавестись новым БП с мощностью, достаточной для нормального функционирования всех комплектующих.

Экстренное подключение питания

Иногда, покупая б/у видеокарту, можно не обнаружить в комплекте переходника на 8 pin. Как подключить питание видеокарты в таком случае? Можно попробовать изготовить заглушку на два оставшихся пина. Для этого понадобится старый штекер питания ATX, CPU или разъем GPU 6 pin. Распиновка контактов выглядит следующим образом.

В коннекторах 8 pin отличие состоит лишь в наличии двух контактов GND. Если попытаться запустить технику с 8 pin от разъема 6 pin, то вы получите ошибку о недостаточном питании видеокарты, а соответственно, и отказ в запуске.

Контакты № 4 и 6 являются не только GND, но и сигнальными, а значит смело запитать либо из другого источника (как вариант – Молекс-разъем) или просто продублировать канал GND из уже подключенного 6-пинового разъема, как в заводских переходниках. В теории можно просто воткнуть перемычку между контактами из надежного провода, но выглядит это не очень, стабильного контакта добиться сложно.

Важно помнить, что каждый штекер имеет свои ключи, для предотвращения подключения к другим разъемам. Поэтому отрезать нужно только те части, которые точно подойдут к гнезду.

Подключение питания видеокарты таким способом может помочь, если вы действительно понимаете суть происходящего и все возможные риски. Да и долгая работа на таких «костылях» вряд ли обеспечена.

Подбор блока по мощности

Блоки питания классифицируются, в основном, по мощности. В былые времена довольно производительному компьютеру хватало и 300 Вт потребляемой энергии. Сейчас же одна топовая карта может потреблять такое количество энергии, а если их установлено две или того хуже три, пускай даже не самых требовательных?

БП с коннекторами для видеокарты начали выпускать сразу с выходом первых видеоадаптеров, требующих дополнительного питания. В некоторых блоках питания можно встретить коннекторы сразу с переходниками с 6 на 8 pin, в которых 2 пина просто отстегиваются.

Для удачного подбора блока питания для видеокарты будет целесообразным использование специальных калькуляторов, коих в сети довольно много. Необходимо просто ввести названия компонентов и рекомендованная мощность будет автоматически подобрана. Если планируете в дальнейшем апгрейды или хотите более тихой работы, стоит выбрать БП с несколько повышенной мощностью – 100-150 Вт.

Распиновка коммутатора для скутера

Распиновка коммутатора скутера – это схема его подключения в электрическую цепь скутера. Существуют приборы нескольких типов: например, в китайских моделях может использоваться коммутатор типа DC или AC. Отличаются они друг от друга не только визуально, но и принципом накопления энергии для дальнейшего создания искры. DC берет энергию напрямую от аккумулятора, а AC привязан к катушке генератора.

Типы коммутаторов на скутер

Перед тем как подключать коммутатор, важно знать, какой тип требуется вашему скутеру. Если подключить не то устройство или сделать это неправильно, коммутатор тут же выйдет из строя. Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно. Стоит начать с того, что DC по размеру значительно больше.

AC CDI встречается намного чаще. Его устанавливают на большинство китайских и некоторые японские модели транспортных средств. Чаще всего такой коммутатор встречается на тех скутерах, которые имеют двигатель 139QMB или 157QMJ.

Немного другой AC коммутатор ставится на мопеды «Альфа», «Дельта», другую технику с мотором 1P39FMB. Такой коммутатор работает от катушки генератора, ему требуется переменное напряжение ~ 160V.

DC имеет другой тип питания – от аккумулятора, поэтому у него ~ 12V, и если подключить его к генератору, коммутатор сломается. AC в этом плане более выносливый, скорее всего, он просто не будет работать, пока вы не подключите его правильно.

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

• Крайняя левая клемма сверху должна подключаться к датчику генератора.
• К находящейся под ней клемме подключают массу. Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической.
• Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания.
• Та, что находится под ней, также соединяется с минусовым проводом (массой).
• К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор.
• К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

• Двигаемся слева направо, сначала верхний ряд, затем нижний.
• Здесь провод от датчика генератора идет, как и в предыдущем варианте.
• Далее идет провод катушки зажигания.
• И в конце «глушилка» замка зажигания.

Нижний ряд:

• Первые две клеммы – минусовой провод, «масса».
• К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

• Датчик Холла.
• Катушка зажигания.
• Масса.
• Блокировка замка зажигания.
• Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

• Оранжевый должен вести к катушке зажигания и генератору.
• Черный – к замку зажигания.
• Фиолетовый – датчик Холла.
• Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Sgp30 pinout

Murray county high school football roster



The SGP30 is a digital multipixel gas sensor designed for easy integration. The SGP30 is a complete sensor on a single chip an integrated i2c data interface with a temperature controlled micro hotplate and two preprocessed indoor air quality signal

Table 30 Connector X42 Pinout Description. Table 31 Jumper X43 Description. Table 32 I2S or HDA Codec Selection.

Trending political stories and breaking news covering American politics and President Donald Trump   распиновка 86120-44150 http://www.estima.su/2008/09/estima_…o_unit_pinout/. Для Toyota Land Cruiser 100 1998 правый руль магнитола 86120-60330 http://www.rlocman.ru/forum/showthre…?t=9608&page=2 http…

• Buy Sensirion SEK-SGP30, Multi-Pixel Gas Sensor Evaluation Kit for SGP30 Gas Sensors SEK-SGP30. Browse our latest Sensor Development Kits offers. Free Next Day Delivery. Rate of change of acceleration unit

  Battle.io unblocked

  I bought a sgp30 sensor. I have modified the Android. Add a device via the web UI or by editing the config file. pimatic-bme280. My goal for now is to blink the LED light on and off. # Example of customized configuration. sudo i2cdetect -y 1. The ground and Vcc pins will also need to be connected.

  Buy ARDUINO SHIELD SGP30″SHTC1 — Sensirion — EVAL KIT, GAS/TEMP/HUMIDITY SENSOR. Farnell offers fast quotes, same day dispatch, fast delivery, wide inventory, datasheets & technical support.

• Nov 17, 2020 · Also, the DHT11 sensor is used to compute absolute humidity level, also used to increase SGP30 precision. If you define a WIFI_SSID, a WIFI_PASSWORD and a INFLUXDB_URL in parameters.h, the esp8266 will periodically send temperature, humidity & co2 to an influxdb database. Nys dol certification for back week payments docusign

  Cedar rapids craigslist personal

  Trending political stories and breaking news covering American politics and President Donald Trump

  Standby Current (mA) 30 30 30 Pinout , Function, and Power Compatible to Industry Standard M2147 HMOS* II Technology Completely Static , -pin package configured with the industry standard pinout .

• Breakout M5Stack; Vendor: M5Stack Type: Breakout Price: 18.75 COM.LoRaWAN is a LoRaWAN communication module in the M5Stack stackable module series, supporting node-to-node or LoRaWAN communication. End of the road festival 2015

  Csgo fps capped 2020

  The module with the SGP30 gas sensor, the sensor communicates via the I2C interface. SGP30 system contains several elements reacting to various metal oxides, which allows for more accurate determination of air quality. The sensor senses a wide range of volatile compounds and is intended for application in a closed room.

  Munyu business center. Nairobi county. Shop:C6 second floor. Tel: 0712799123. Email:[email protected]
• На сесію Полонської міської ради із 26 обранців не з’явилися більше половини. Під час засідання до розгляду планувалися більше двох десятків рішень, серед яких – виділення медзакладам та воїнам АТО фінансування … Rescare brightspring

  Flash software for pc free download

  Le migliori offerte per Più recenti Autentico wemos lolin D32 ESP32 ESP8266 lolin D1 Mini Pro V2 & I2C Scudi sono su eBay Confronta prezzi e caratteristiche di prodotti nuovi e usati Molti articoli con consegna gratis! How to turn off text to speech on samsung galaxy s9

  Order today, ships today. SGP30-2.5K – Air Quality Sensor I²C from Sensirion AG. Pricing and Availability on millions of electronic components from Digi-Key Electronics.

• Mam problem z magistralą I2C. Do ESP8266 mam podłączone przez tą magistralę czujnik SGP30 i HTU21. Wyświetlacz jest na SPI. Wszystko działało Enterprise hotshot lease program

  Outlook out of office automatic reply with image

  前回はM5StickCとSGP30センサでTVOC(総揮発性有機化合物)&CO2が測れるようになりました。このM5StickCをデータの記録可視化ができるambientのサービスを利用して、1日を通して記録して値の変化を見てみたいと Javascript count timer

  Pyboard D-series, SF2W, BLUE STM32F722IEK @ 216 MHz 256 Kio RAM 512 Kio internal flash + 2 Mio QSPI Flash (extend internal flash) Another 2 Mio QSPI Flash for storage and user filesystem Simple Precision Floating Point WiFi + Bluetooth

• 2 days ago · I’ve been working on putting together an indoor air quality sensor array using the Enviro+, PMS5003, Pimoroni SGP30, and roscoe81’s really well featured “enviro-monitor” code. After quite a few missteps I feel like I’m very close to making this all work, but I’m stymied by what I believe to be an issue with the SGP30. The Relevant Code (I think) if enable_eco2_tvoc: # Set up SGP30 … Ebenefits request for clarification

  Mac smb write permissions

  this Isp pinout is personally find by me and also tested by me and its working 100%. This isp pinout is personally tested by me and its working perfect without any issue.make sure you didnt short circuit…Opus x 2019

  Breathe easy with the SGP30 Multi-Pixel Gas Sensor, a fully integrated MOX gas sensor.This is a very fine air quality sensor from the sensor experts at Sensirion, with I2C interfacing and fully calibrated output signals with a typical accuracy of 15% within measured values.

The blanking mode is activated by powering up the SGP30 with pin 2 (white Ctrl wire) connected to ground (-). In this mode every IR beam that detects something, even temporarily, will be blanked and stored in non-volatile memory.

I currently just have this setup breadboarded: BME 680, SGP30, SI1145, ESP8266 Huzzah breakout, TalentCell Rechargeable 12V 3000mAh Lithium ion Battery — I use the 5V USB port. Everything runs fine when using a PC USB port or a 5V USB wall wort.

Arduino中文社区是国内Arduino爱好者自发组织的非官方、非盈利性社区， 也是国内专业的Arduino讨论社区，你可以在这里找到各种Arduino相关的教程、项目、想法、资料，也可以分享你的制作，希望大家能在这里共同进步提高。

This breakout board is based on the Sensirion SGP30 TVOC and eCO 2 sensor that carries out good real-time baseline compensation and provides accurate readings. The PIM480 breakout board features reverse polarity protection, 10%-15% margin of error, minimal drift through time, and Raspberry Pi-compatible pinout.

Po box 42914 indianapolis in 46242

Turn off your pi and connect the pins on the SGP30 breakout as follows: SCL → Pi pin 5 SDA → Pi pin 3 Vin → Pi 5v (any will do) Gnd → Pi ground (any will do) 1v8 not connected ; Power up the Pi and check that the SGP30 is detected. Run i2cdetect -y 1 and look for a device with address 0x58.

Adafruit Adafruit NeoPixel Digital RGB LED Strip – Black 60 LED per meter – 1 Roll ₱ 1,499.75

Clasificados online casas caguas

Info Togel hari ini, Prediksi Bocoran Togel hk, Buku Mimpi serta Pasaran Nomor Togel Singapore, Hongkong, Sydney, Pools TOTO hk, sgp, sdy.

Description. The Grove-VOC 和 eCO2 Gas Sensor SGP30 是空氣質量傳感器。該模塊基於SGP30，提供TVOC（總揮發性有機化合物）和CO2eq輸出，具有出色的穩定性和低功耗， 是使用Arduino或Raspberry Pi進行室內空氣質量檢測的理想選擇。 Datasheet SGP30 Datasheet SHTC1: Hardware intro Arduino library Product details: 3V-5V, I2C: All: Thermal camera: Adafruit AMG8833 (8×8) Datasheet: Tutorial Arduino library Product details: 3V-5V, I2C: Awesome Green Spaces: Force Sensing Resistors: FSR-406 Square: Datasheet: Soldering instructions Integration guide Product details Product …

The blue 32 blueberry comic

Spray foam box truck for sale

Also the SGP30, while reporting values, is not detected on the I2C scan. Last night it seems all sensors stopped responding from 5:30 p.m., it worked again a few more times, then stopped responding again at 6:30 p.m. and didn’t start working again until I power cycled this morning at 7:15 a.m.

Bypass frp wiko

Remote desktop session host server version wrong

Aptean interview questions quora

Proto tools vs snap on

Dougpercent27s headers reviews

Rtx 2070 duke overclock

• Lead poisoning treatment guidelines adults

• Statistical inference video lectures

• Predator 420 hemi vs non hemi

• How to make a car hook on the street

• Best website for penny stock news

• Wr3d 2k18 mod download apk with commentary

Сделайте 6-контактный разъем питания PCI Express

Автор Spode (16 октября 2004 г.)

http://www.spodesabode.com/content/article/pciepower

Статья написана Spode и командой, и я только что нашел это полезно, поэтому разместите здесь. Я немного отредактировал статью, чтобы довести ее до отметки на сегодня .. (исходная статья имела некоторые недостатки)
————————— ————————————————
и эта статья предназначена только для того, чтобы сэкономить ваши лишние деньги для SMPS.

Если вы много читали о видеокартах PCI Express, вы, возможно, заметили, как они теперь используют 6-контактный разъем для подачи внешнего питания на плату.Когда мы проводили тестирование, только одна из карт поставлялась с подходящим адаптером. Поскольку это были не розничные карты, мы не можем быть уверены, будет ли это так, когда будут выпущены розничные карты. Многие новые блоки питания поставляются с 6-контактным разъемом в стандартной комплектации, поэтому некоторые компании могут отказаться включать кабель (4-контактный Molex на 6-контактный), и, конечно же, многие OEM-карты вообще не имеют кабелей. Купить адаптер может быть сложно, и вы можете в конечном итоге заплатить за него грабительскую цену.
Однако, если у вас под рукой есть паяльник и сдохший блок питания ATX, вы можете сделать свой собственный.

http://img114.imageshack.us/my.php?image=222za3.jpg

Как вы можете видеть на этом изображении нашего 6800GT, это очень похожий формат на стандартный 20-контактный разъем ATX. Вы также заметите, что на разъеме есть ключ. К счастью для нас, есть часть разъема ATX, которая имеет достаточно похожий ключ, чтобы без проблем поместиться.

http://img114.imageshack.us/my.php?image=123av3.jpg

Как отмечалось выше, этот верхний раздел идеален. Разборка блока питания — не лучшее решение для всех, но если вы похожи на нас, у вас, вероятно, где-то валяется мертвый блок питания.Мы обнаружили, что лучший способ отделить три верхних штифта — это использовать ножовку. Если вы режете со стороны штифта и под углом от трех верхних штифтов, у вас меньше шансов врезаться в нужные штифты. Быстрая очистка напильником или острым ножом даст нам подходящую заглушку.

Вы можете сделать свой адаптер сколь угодно длинным или коротким, отрезав провода блока питания в любом месте. Вы можете просто припаять эти провода прямо к блоку питания или сделать то же самое, что и мы, и сделать переходной кабель.
Мы поискали пару старых 80-миллиметровых корпусных вентиляторов и украли заглушки Molex.Если вы используете небольшую отвертку с плоским лезвием, вы можете нажать на защелки на штырях, чтобы они выскочили с другой стороны и их можно было использовать повторно. Если у вас есть набор обжимных клещей и соответствующие наконечники, ваша жизнь станет намного проще, так как вы можете просто обжать каждый кабель новым набором. Если, как и мы, у вас нет обжимного инструмента, потребуется небольшая пайка.
После того, как вы удалите контакты из разъемов Molex с внутренней резьбой, снимите провода с контактов, открыв часть, которая прижимается к изоляции провода, затем отрежьте провод от остальной части контакта.Вам понадобится 6 контактов.
Ниже показана распиновка разъема видеокарты. Каждый из этих контактов должен быть подключен к соответствующему контакту на разъемах Molex. Неважно, какой контакт к какому разъему подключается, если каждый контакт подключен к правильному напряжению. Для 4-контактных разъемов Molex на вашем блоке питания используется тот же цветовой код, который показан ниже. Желтый — +12 В, черный — Земля. Сравните ваши женские разъемы Molex с разъемами на вашем источнике питания, чтобы определить, какой из контактов является 12-вольтовым.Вы можете пометить его ручкой, чтобы не перепутать их.

http://img114.imageshack.us/my.php?image=123av3.jpg

Зачистите около 6 мм изоляции с концов оставшихся проводов на обрезанной вилке ATX и скрутите жилы, чтобы они удерживались их вместе. Чтобы прикрепить их к штырям, с помощью плоскогубцев обожмите провод, используя выступы, которые вы открыли, чтобы вытащить старый провод. Теперь оголенные проводники следует держать близко к разъему, и их можно припаивать с минимальными усилиями.С помощью ножа отодвиньте защелки на штырях наружу, чтобы, когда вы вставите их обратно в разъемы Molex, они остались на месте.

http://img114.imageshack.us/my.php?i…7224583cd7.jpg

Дважды проверьте распиновку перед окончательным подключением карты, и теперь графика PCI Express должна быть вашей

Раздражающий базовый вопрос о блоке питания видеокарты GTX 1080 ti — Windows Hardware

лейкопластырь:

Графические процессоры

всегда поставлялись с соответствующими адаптерами питания

Нет, не знают.Они МОГУТ поставляться с компакт-диском, мостом для SLI или, может быть, конвертером с 6 на 8, но я не думаю, что они делают это больше, поскольку 8 теперь является новым стандартом.

лейкопластырь:

Читая свои комментарии, вы просто теряете информацию, чтобы звучало так, будто вы знаете, о чем пишете.

Серьезно? Как вы думаете, такой тон подходит для такого форума?
Боже. Вы, должно быть, путаете блоки питания и видеокарты.

Графический процессор означает графический процессор и фактически является микросхемой на графической карте, но поскольку графическая карта утомительна для ввода, графическим процессором стал использоваться.Также, поскольку никто не может купить графический процессор, не подключив его к графической карте, это тоже не сбивает с толку. Графические карты
НИКОГДА не поставляются с кабелями для подключения к блоку питания. (Блок питания — это блок питания, преобразователь 220 В или 110 В в 12 В и т. Д. Для периферийных устройств, но он ТАКЖЕ имеет 4 контакта и другие разъемы для материнской платы и процессора (эти 4 контакта на блоке питания ATX также 12 В, если вам интересно
К некоторым блокам питания подключены кабели, к другим — кабели, которые вы можете подключить по мере необходимости (называются модульными, если вам интересно). Все 6 и 8 контактов обеспечивают 12 В.

Я знаю это дерьмо.

ОП спрашивает, можно ли превратить 8-контактный разъем в 6-контактный, удалив два кабеля.
6-контактный разъем можно преобразовать в 8-контактный с помощью преобразователя, но МОЖНО ли безопасно сделать обратное?

Я не знаю ЭТОГО дерьма, поэтому прошу его прочитать.

Но я построил много компьютеров и поменял местами много графических карт, использовал много конвертеров и задавался вопросом, почему 8-контактный преобразователь просто отделяет один из кабелей от 6-контактного и добавляет его к двум дополнительным контактам.Теперь я знаю. Он предназначен для распределения 12 В по большему количеству кабелей, чтобы предотвратить перегрев.

Но я не могу гарантировать, что все преобразователи 6-> 8 построены одинаково. В противном случае я был бы очень удивлен, поскольку это промышленный стандарт, но Я НЕ МОГУ ЭТО ГАРАНТИРОВАТЬ. Я знаю, что поиграю с этим, но я не рекомендую ему это делать. Имеет ли это смысл?

Так что я перестраховываюсь, показываю ему, в чем я не уверен (исчезает память, что-то меняется, поднимаются новые стандарты и т. Д.), И даю ссылку на несколько простых текстов, чтобы покопаться и посоветовать ему прочитать.
Даже вы, приходя сюда, бросая подобные личные комментарии, я стараюсь проявить уважение. Я думаю, у вас есть свои причины, но мне все равно, какие они, вы убедились в том, что

Но я полностью согласен с тем, что никто не должен полагаться на форумы. Читайте много, изучайте дерьмо, покупайте книги, будьте авантюристами, проверяйте дерьмо, жарьте немного дерьма и развивайтесь. Но уважайте других.

Pease out.

Новый 12-контактный разъем питания может быть представлен с видеокартами Nvidia Ampere

Появился новый слух о введении нового 12-контактного разъема питания для видеокарт, распространяемых в Интернете.Это началось, когда китайский веб-сайт, известный своими отчетами о блоках питания, опубликовал изображения предполагаемого 12-контактного разъема питания и заявил, что он будет входить в состав видеокарт Nvidia GeForce RTX 3000.

Согласно изображениям, предоставленным FCPowerUp, новый разъем питания очень похож на серию Molex Micro-Fit, но он должен иметь ширину 19 мм и 2 × 6 рядов контактов с расстоянием между контактами 3 мм. Эти меры на самом деле очень похожи на нынешний 6 + 2-контактный разъем PCIe, но он имеет 12 контактов (6x 12 В и 6x заземление) вместо 8.Еще одним отличием является пропускная способность 12-контактного интерфейса, который, по слухам, составляет 8,5 А вместо 6 А у разъемов Mini-Fit 5556. Если мы примем во внимание 100% эффективность, то это приведет к мощности до 600 Вт.

Согласно «хорошо известному отраслевому источнику» TechPowerUp, разъем настоящий, и он будет представлен с видеокартами Nvidia Ampere. Автором разъема является сама Nvidia, и он был разработан для двух типов приложений: высокопроизводительные видеокарты с высокими значениями TDP и для уменьшения количества кабелей за счет использования одного 12-контактного разъема вместо 8-контактного. контактный и 6-контактный разъем.

Изображение предоставлено: FCPowerUp

12-контактный разъем Nvidia

должен иметь контакты более высокого качества по сравнению с нынешними 8-контактными и 6-контактными разъемами, что позволит им с большей легкостью обрабатывать более высокие токи. Некоторые поставщики блоков питания могут разделить 12-контактный разъем и продать его как «6 + 6-контактный» разъем.

TechPowerUp также указал на различную фиксацию 12-контактного разъема питания, в том числе некоторые с одним углом, расположенным под углом, чтобы люди не «подключали кабели неправильно».Производители блоков питания начнут продавать продукты с 12-контактными разъемами, а самые известные из них выпустят модульные кабели для подключения к блокам питания текущего поколения. Партнеры будут включать стандартные преобразователи для преобразования 2x 8-контактных разъемов в один 12-контактный интерфейс.

KitGuru говорит: Как вы думаете, пора ли обновить разъем питания графического процессора? Станет ли этот 12-контактный разъем питания новым стандартом после выхода Ampere?

Станьте покровителем!

.
